Обзор USB тестера Power-Z KM003C: Один из немногих показомеров с качественным ПО

Power-Z KM003C — это не самое новое поколение портативных USB-тестеров от компании ChargerLAB, но весьма актуальное, которое претендует на роль универсального инструмента для диагностики зарядных устройств. Разработчики заявляют о серьезных улучшениях в области программного обеспечения и измерительных возможностей.

Комплект поставки

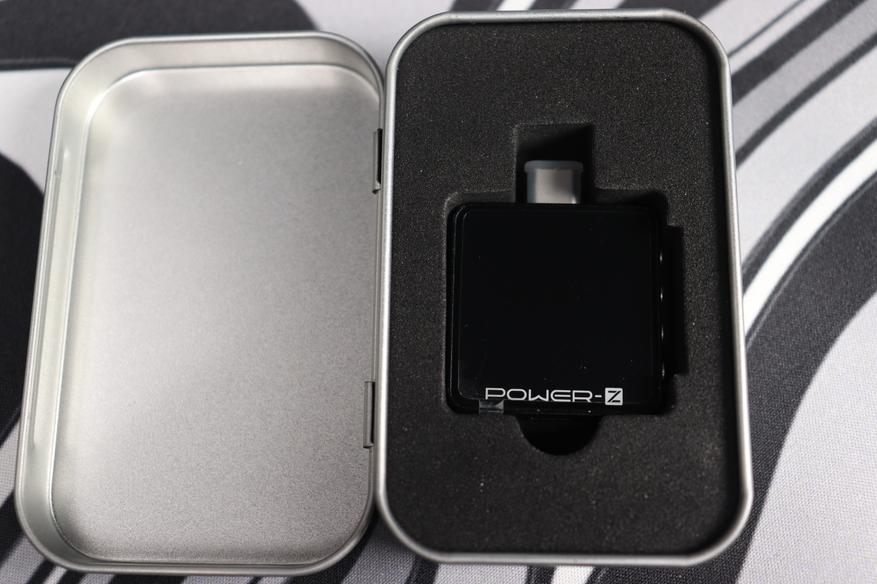

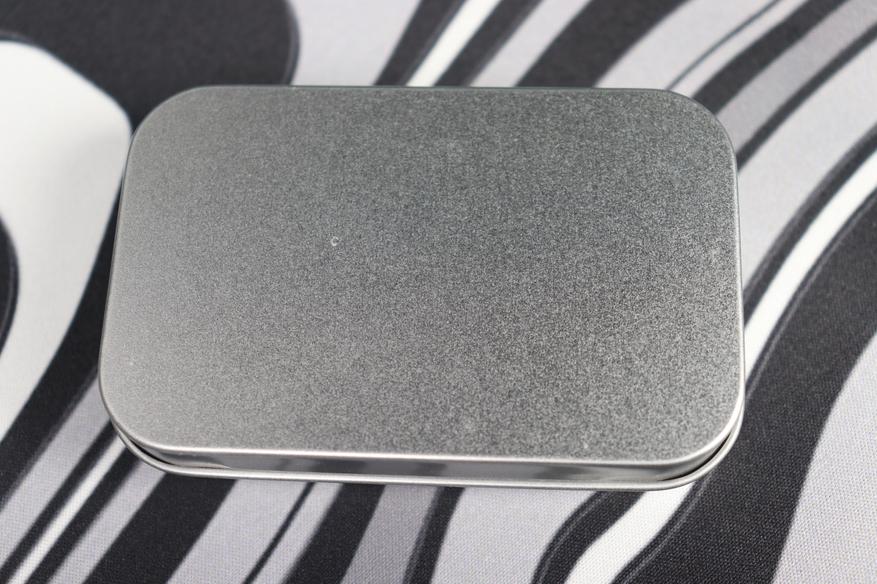

Тестер поставляется в крепкой металлической коробке. Внутри аккуратно расположен сам тестер в защитном лотке из вспененного материала. К пожаленною, больше ничего в комплект поставки не входит.

Внешний облик устройства

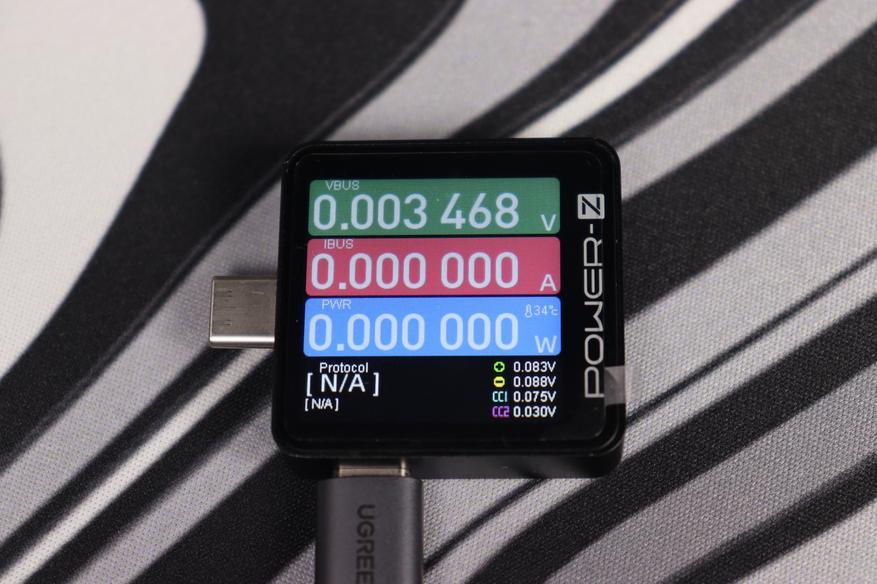

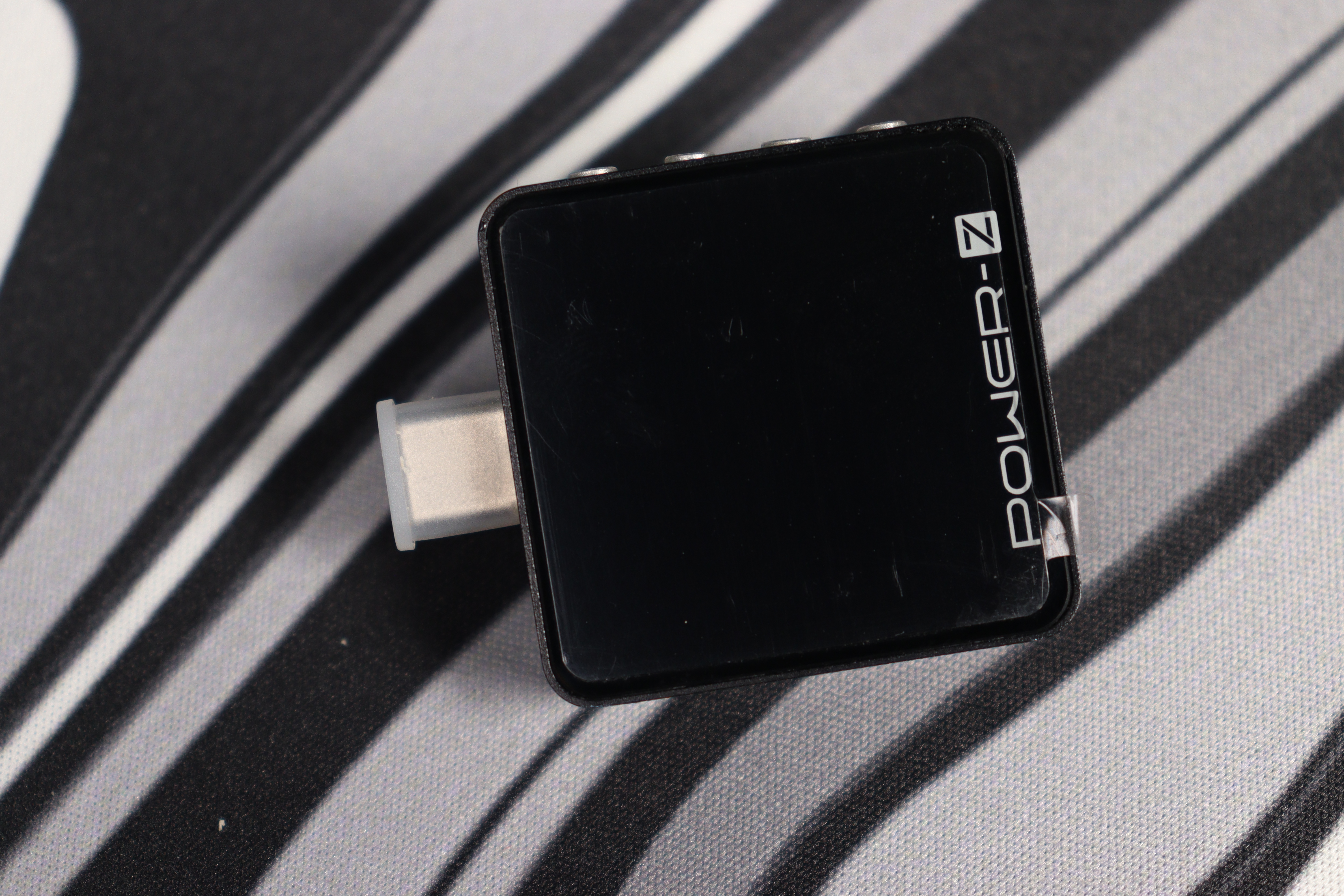

Главная особенность — увеличенный 1.54-дюймовый дисплей с разрешением 240x240 пикселей, который заметно превосходит многих конкурентов по четкости изображения. Экран хорошо читается даже при ярком освещении, а цветовая гамма стала более насыщенной по сравнению с предыдущими поколениями. При этом экран занимает почти всю переднюю панель.

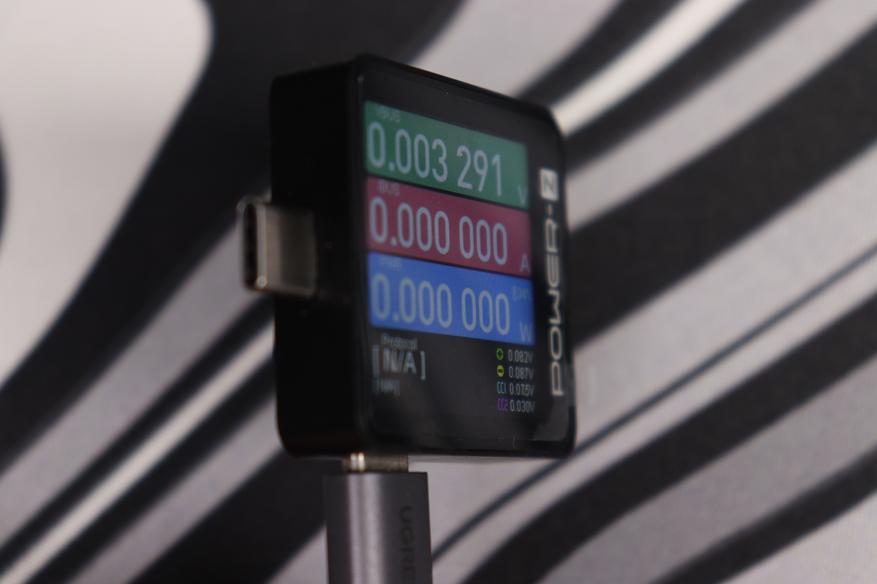

Углы обзора максимальные, кроме того в тестере предусмотрен датчик гравитации.

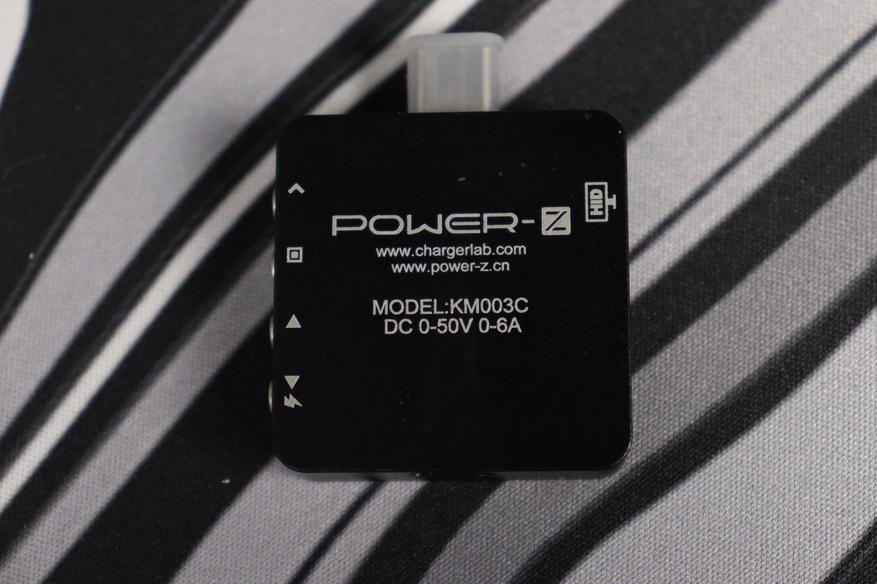

На тыльной стороне расположились ссылки на официальные сайты тестера, его характеристики и предоставлены обозначения функций кнопок.

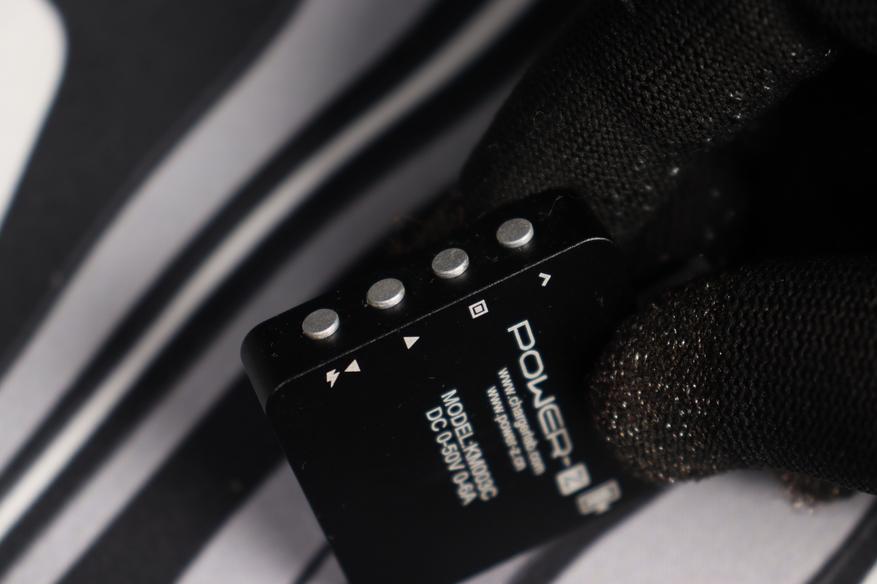

Четыре кнопки управления расположены на боковой грани и имеют четкий тактильный отклик. Серебристое покрытие кнопок практично — отпечатки пальцев практически незаметны. Навигация по меню интуитивна: навигация в меню следующий/предыдущий пункт, выбор и назад.

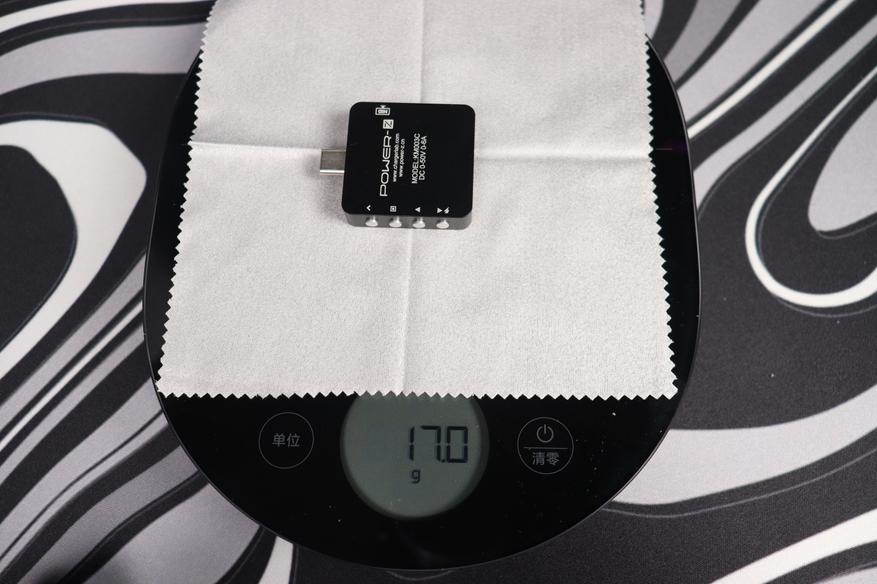

Габариты 36.6x35.6x9.5 мм делают его достаточно компактным для ношения в кармане, но при этом не жертвуют функциональностью. Корпус выполнен из качественного металла с матовой текстурой, который приятен на ощупь и устойчив к царапинам. Масса в грамм ощущается солидно, создавая впечатление надежного инструмента.

Тестирование устройства

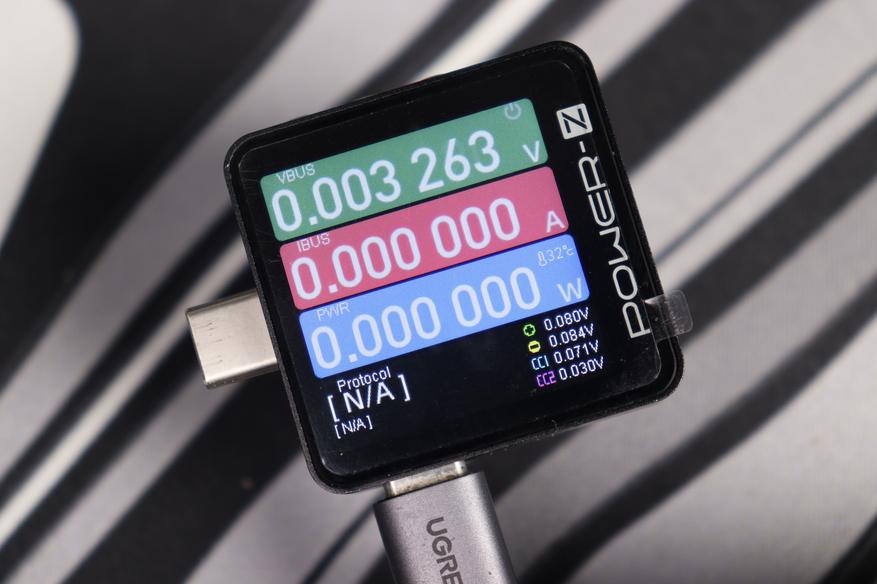

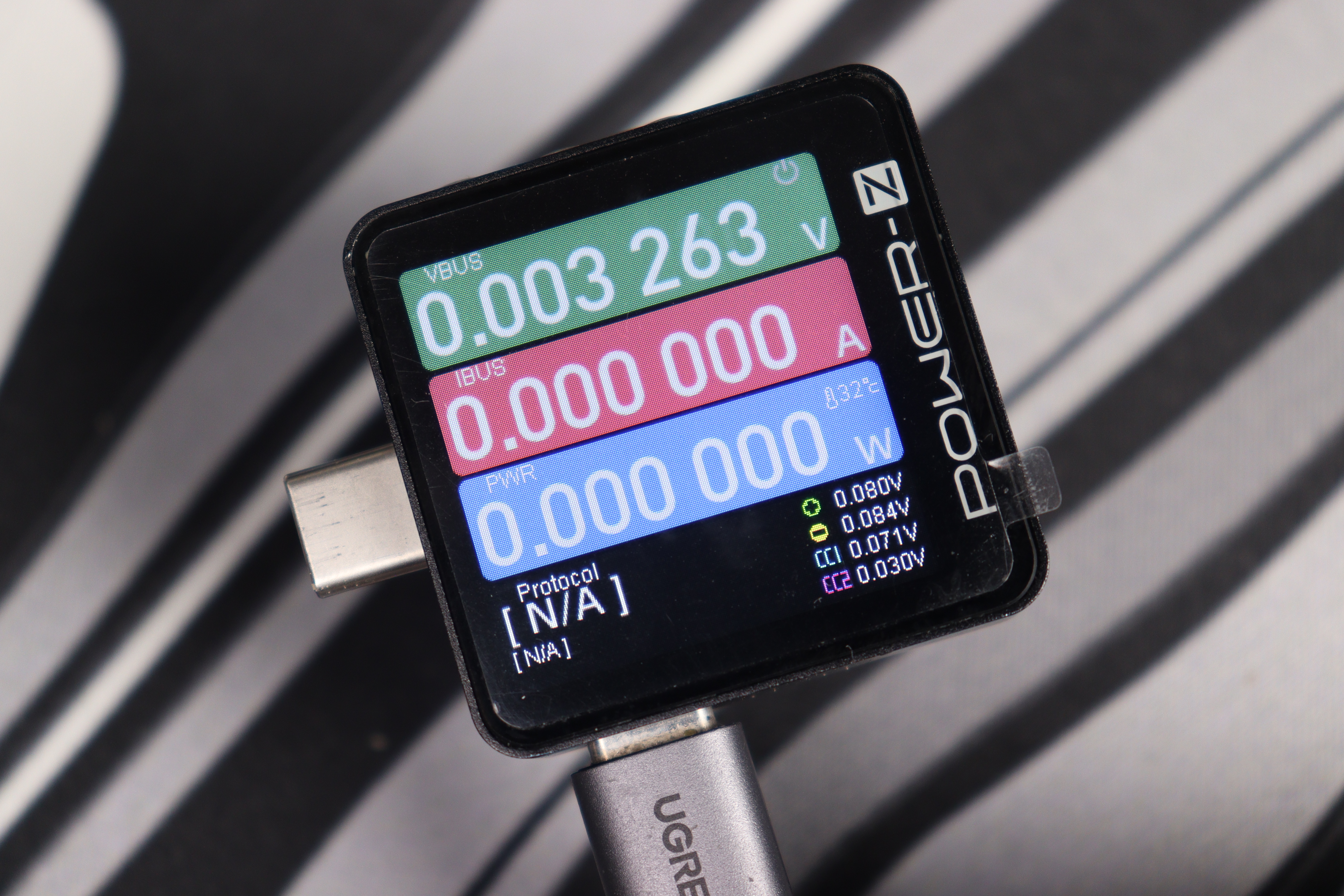

Стартовый экран отображает ключевые параметры электропитания в режиме реального времени. Напряжение, ток и мощность выводятся крупными цифрами на контрастном фоне, что позволяет быстро оценить состояние подключенного устройства. Дополнительно выводится данные о протоколе быстрой зарядки.

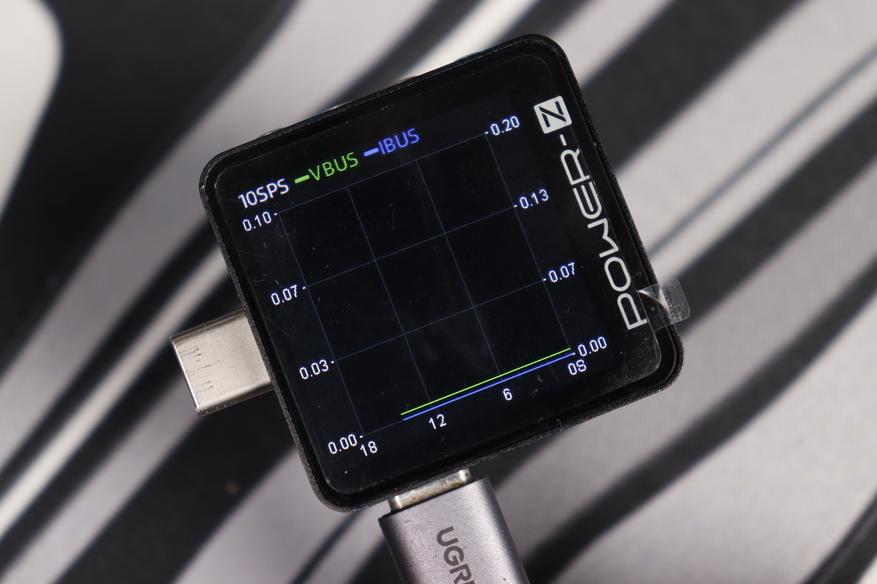

Второй экран содержит встроенный график, отображающий изменения напряжения (VBUS) и тока (IBUS)/напряжения на линиях D+ D- и CC1 CC2 в реальном времени, Это особенно полезно при анализе поведения устройств во время включения, когда происходят резкие скачки потребления, или при диагностике нестабильных источников питания. Масштаб по вертикальной оси автоматически подстраивается под текущие значения, что обеспечивает оптимальную визуализацию данных.

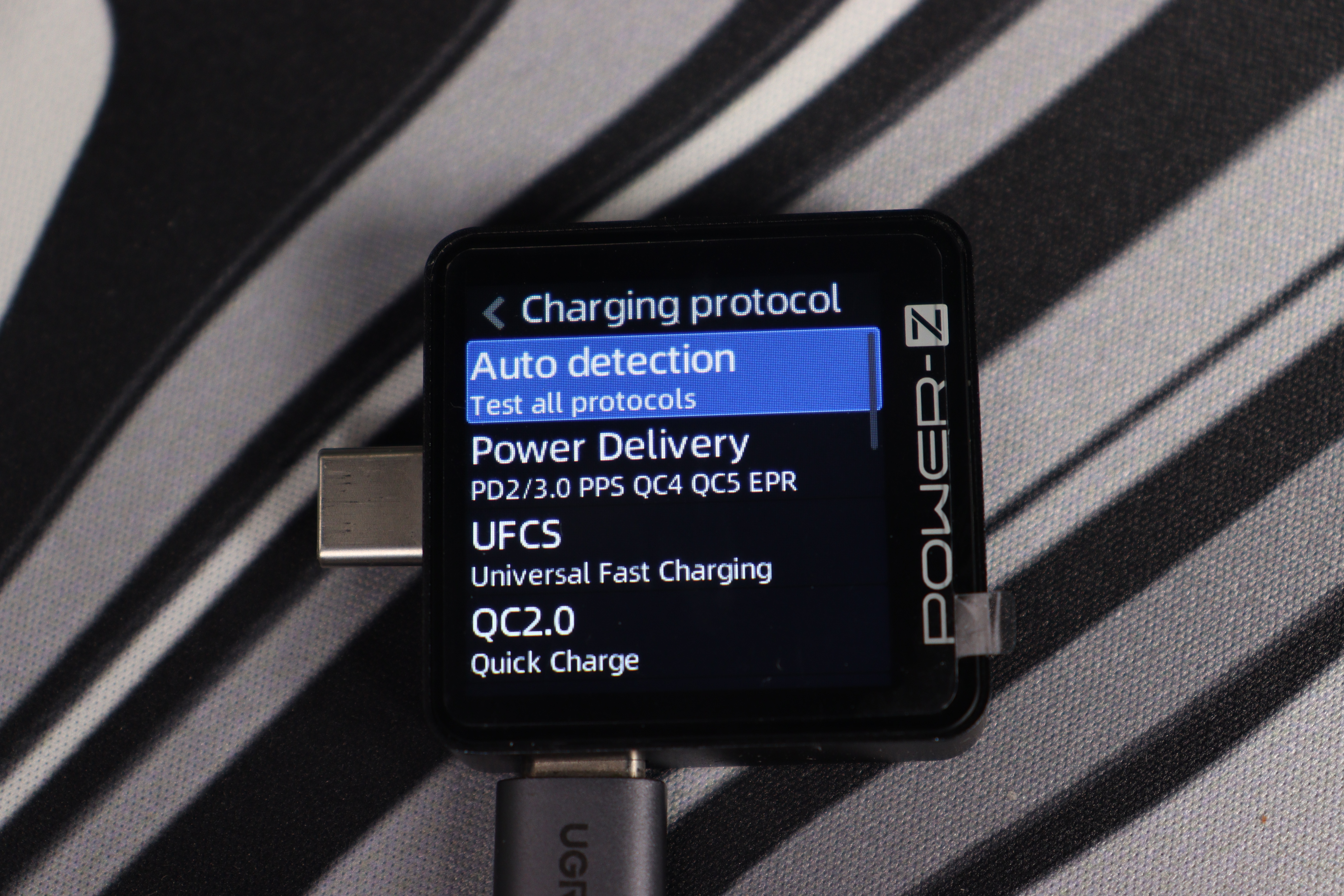

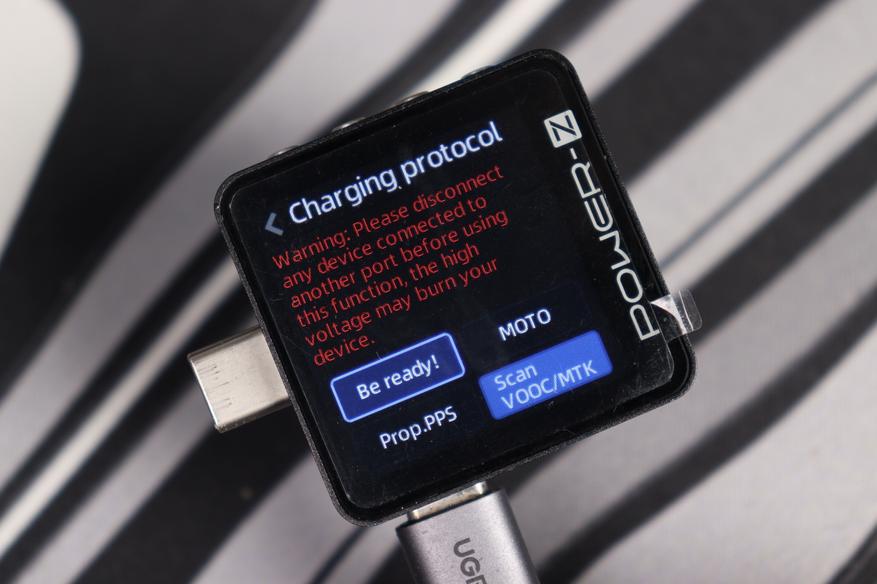

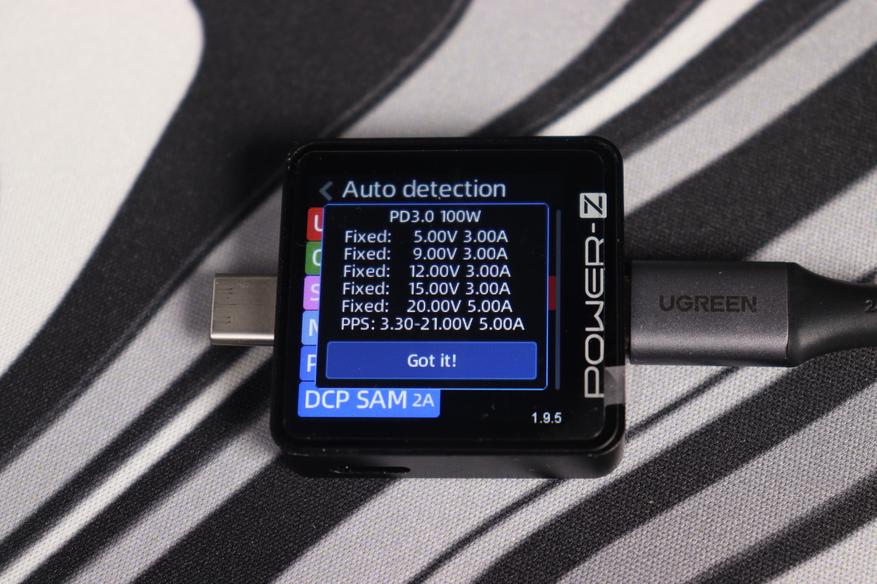

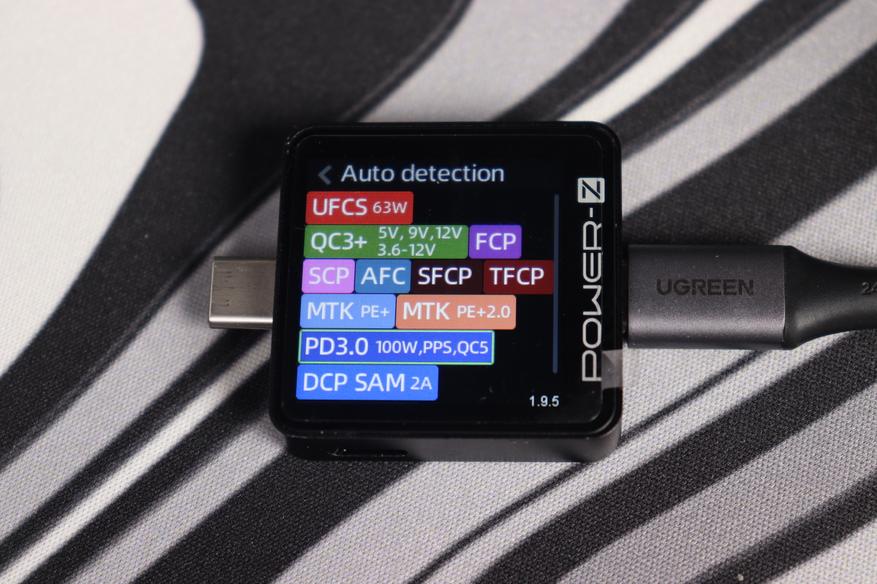

Третья страница представляет собой центр управления расширенными функциями тестера. Здесь можно провести автоматическое детектирование протоколов быстрых зарядок — на момент написания обзора тестер поддерживает все актуальные стандарты (PD3.1 (вплоть до 48В), QC4, QC5, SCP, FCP, AFC, VFCP, SVOOC, MTK, EPR и UFCS). Также доступен режим принудительного выбора протокола для специфических задач диагностики.

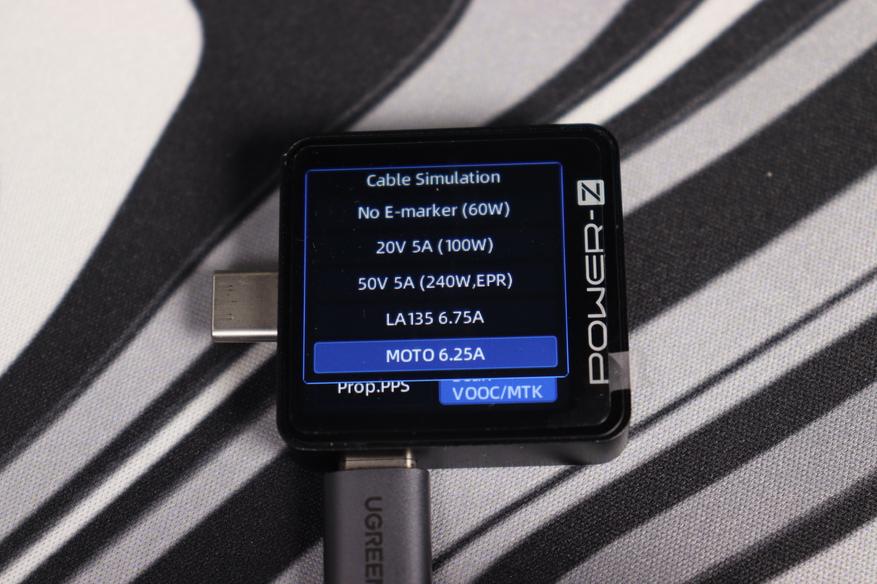

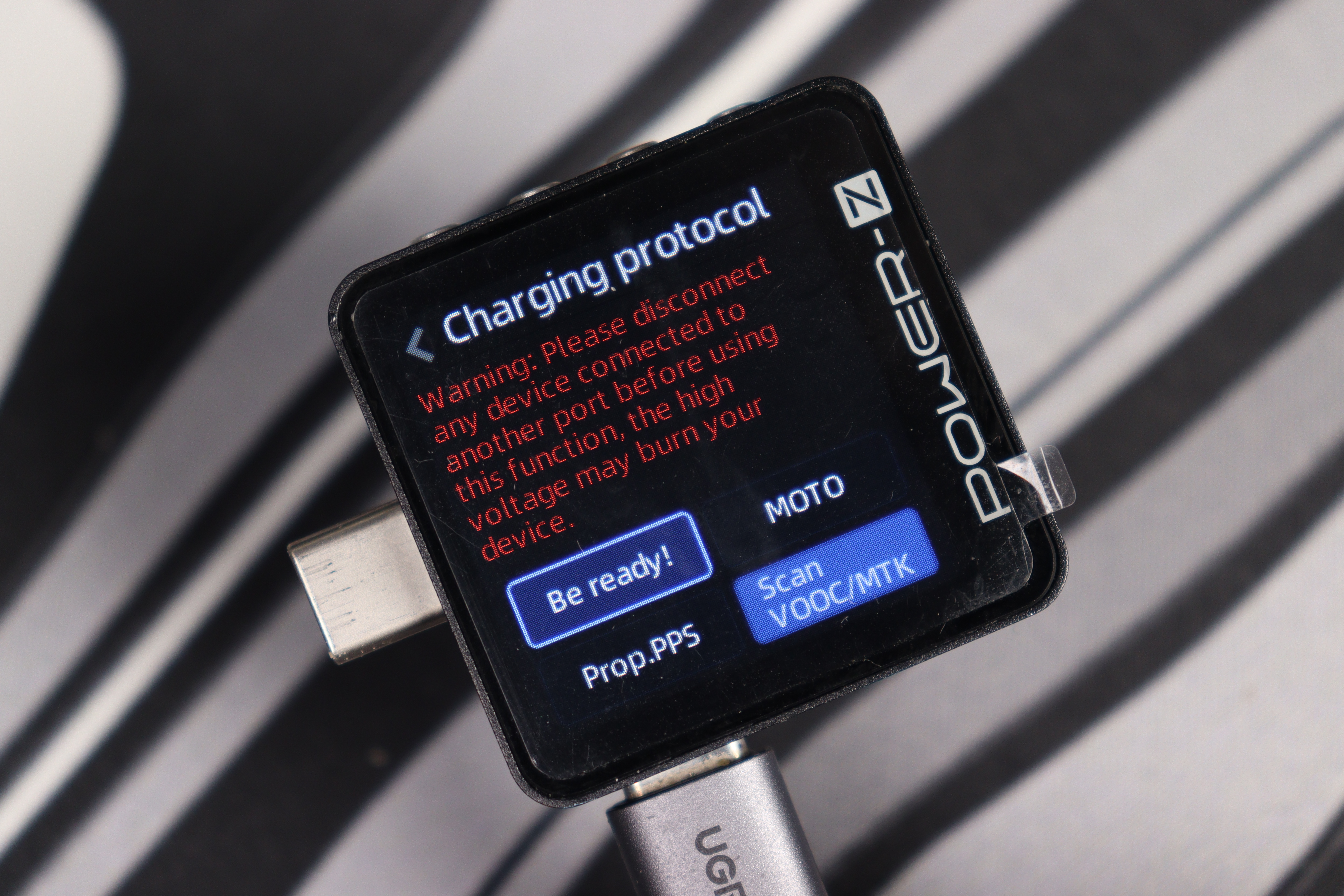

Отдельного внимания заслуживает функция симуляции кабелей с фирменными протоколами. В отличие от многих конкурентов, которые ограничиваются только стандартным E-Marker, KM003C может эмулировать кабели с проприетарными протоколами различных производителей. Это критически важно при тестировании совместимости устройств с оригинальными кабелями.

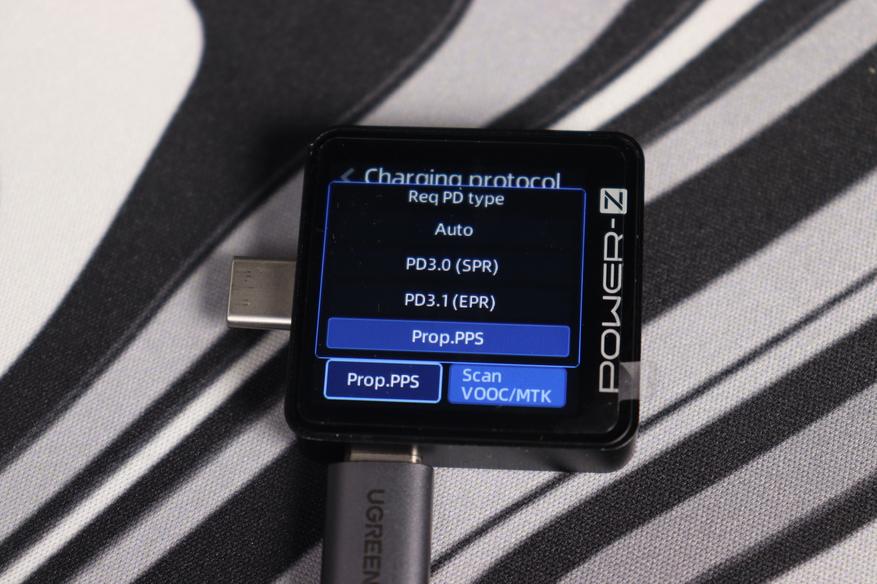

Режим PPS (Programmable Power Supply) поддерживает три варианта: SPR (Standard Power Range), EPR (Extended Power Range) и проприетарный PPS, используемый в других устройствах. Это позволяет тестировать весь спектр современных зарядных устройств с программируемым выходом.

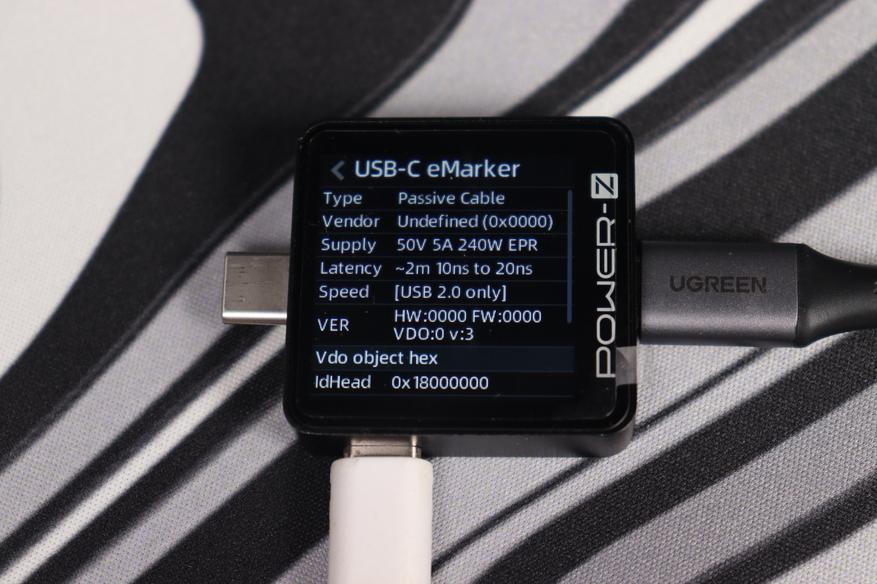

Функция считывания E-Marker с подключенного кабеля работает быстро и точно, отображая все технические характеристики кабеля включая максимальный ток, напряжение и поддерживаемые протоколы.

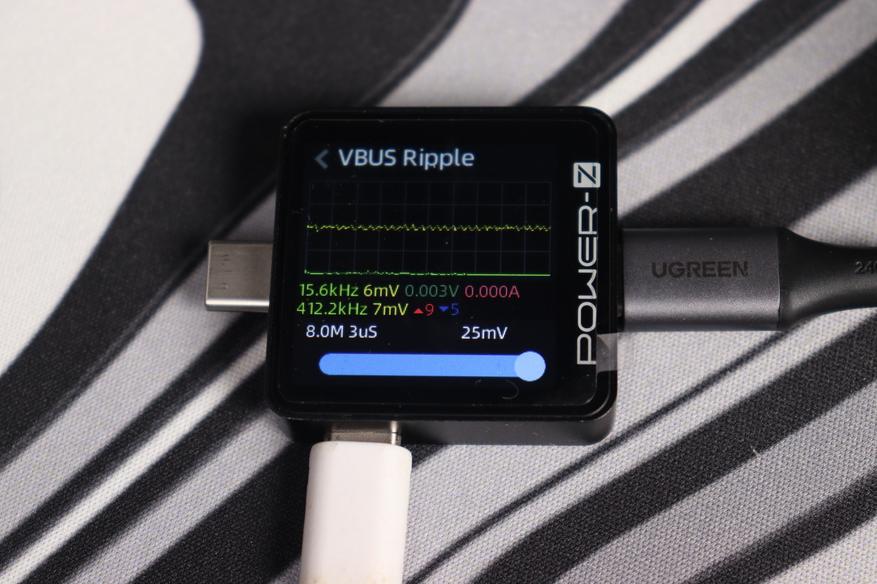

Встроенный осциллограф предлагает широкий диапазон настроек — от 20.0 кГц с разрешением 1250 мкс до 8.0 МГц с разрешением 3 мкс. Это позволяет анализировать всплески пульсаций зарядного устройства. К сожалению, одновременно активировать триггер и смотреть за осциллограммой

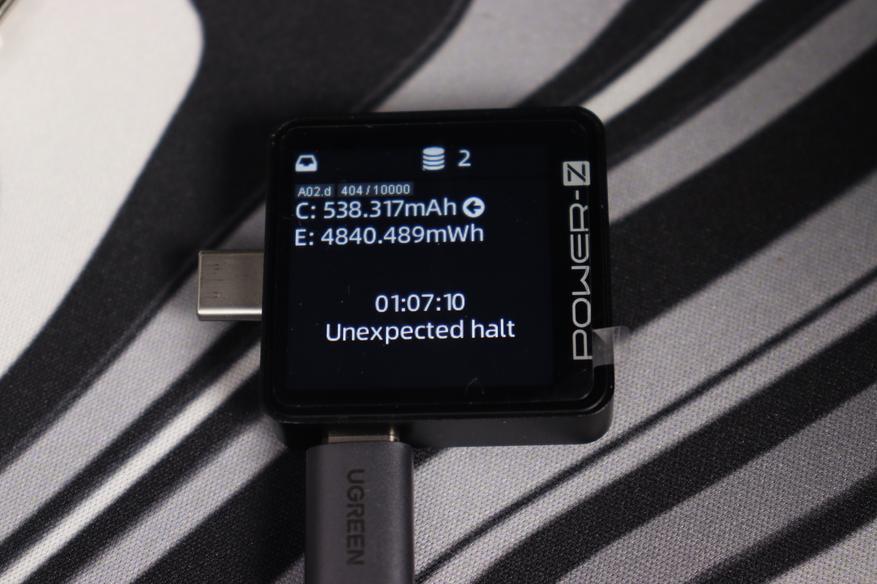

Четвертый экран представляет собой центр учета переданной энергии, который ведет детальную статистику потребления в миллиампер-часах (mAh) и милливатт-часах (mWh). Эта функция незаменима при тестировании power bank'ов, смартфонов и других портативных устройств. Тестер автоматически начинает подсчет с момента подключения устройства и ведет раздельный учет для циклов зарядки и разрядки. Это позволяет определить реальную емкость аккумулятора и сравнить ее с заявленной производителем. Особенно полезно при проверке китайских power bank'ов, которые часто завышают свои характеристики. Для смартфонов и планшетов функция помогает определить фактическое потребление во время различных режимов работы — от режима ожидания до игр или видео. Данные сохраняются в энергонезависимой памяти и могут быть сброшены вручную для начала нового цикла измерений.

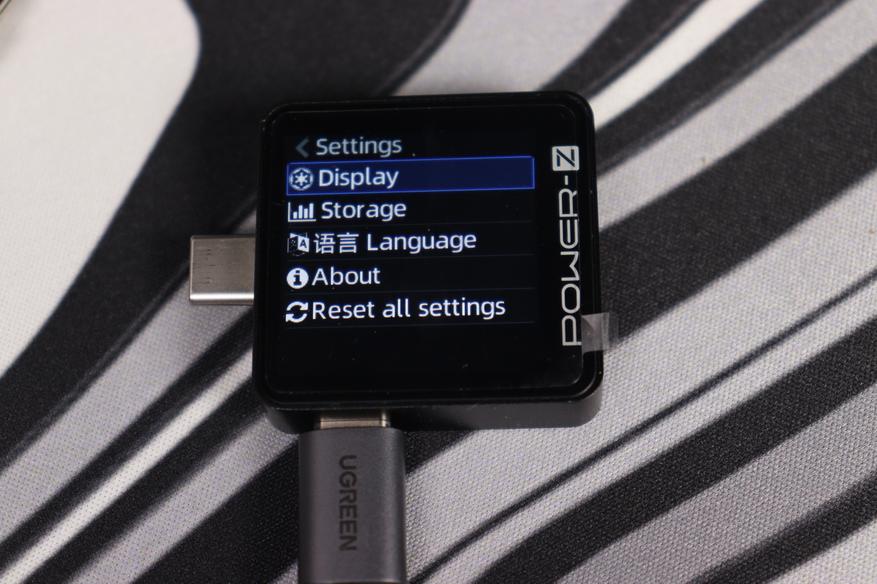

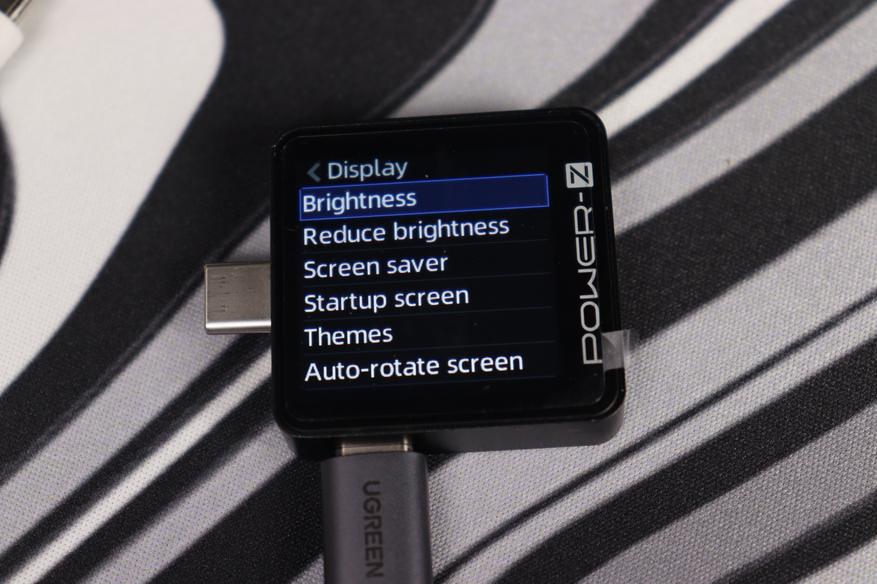

Доступ к меню настроек осуществляется длительным нажатием кнопки OK. Здесь сосредоточены все основные параметры конфигурации тестера. Можно настроить параметры дисплея и показомера, узнать серийный номер устройства и всю информацию о нем, а также сбросить все данные до заводский настроек.

Программное обеспечение

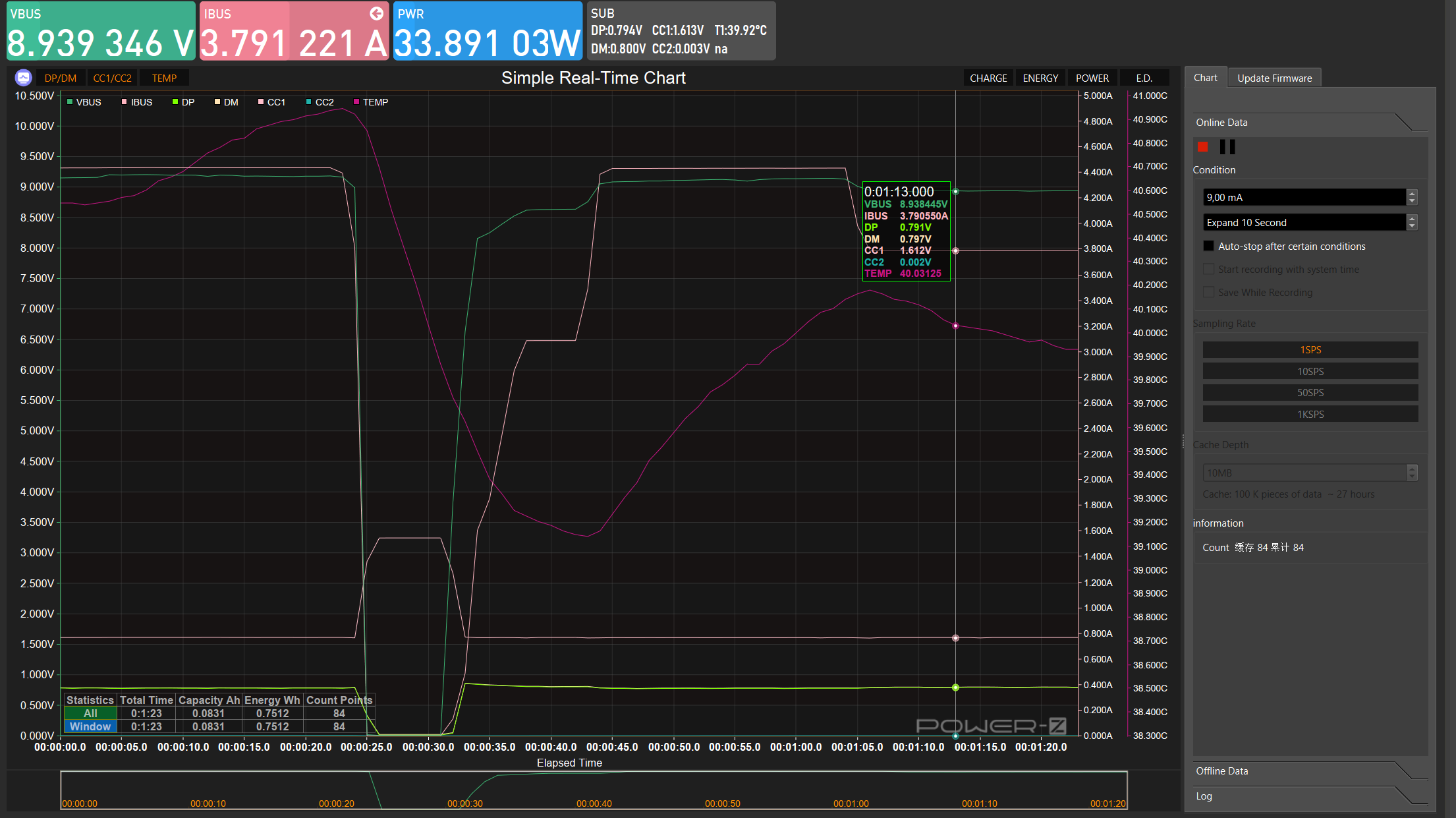

Настоящая жемчужина Power-Z KM003C — это программа для персональных компьютеров POWER-Z LAB. Подключив тестер к компьютеру через USB-кабель, пользователь получает доступ к расширенным возможностям анализа данных. Программа строит графики изменения напряжения, тока и мощности в реальном времени с масштабированием на уровне профессионального оборудования, позволяет перехватывать и анализировать пакеты данных протокола USB Power Delivery. Автоматическое обновление прошивки происходит одним кликом, что гарантирует поддержку новых протоколов. По качеству и функциональности программного обеспечения Power-Z KM003C действительно опережает всех конкурентов в своем классе, превращая простой тестер в полноценную измерительную станцию.

Заключения

Power-Z KM003C устанавливает новую планку качества в сегменте портативных USB-тестеров. Хороший дисплей, широкая поддержка протоколов и, главное, качественное программное обеспечение делают это устройство полезным инструментом для профессионалов.

POWER-Z LAB действительно является лучшим ПО среди всех аналогичных тестеров — уровень детализации анализа, удобство интерфейса и функциональность сопоставимы с оборудованием от конкурентов.
