Обзор блока питания PCCooler YS1200 – что происходит с напряжением и пульсациями

PCCooler YS1200 — блок питания на 1200 Вт под мощные сборки. Есть поддержка ATX 3.1 и отдельный кабель 12V-2x6 для видеокарт. По характеристикам все выглядит как нужно, но такие вещи имеет смысл оценивать только под нагрузкой. В общем, собрал мини-стенд и прогнал его через электронные нагрузки. Смотрел напряжения по линиям, пульсации на осциллографе и поведение в верхнем диапазоне мощности. Параллельно разобрал корпус и посмотрел, как устроена внутренняя часть.

Технические характеристики

Упаковка и комплект поставки

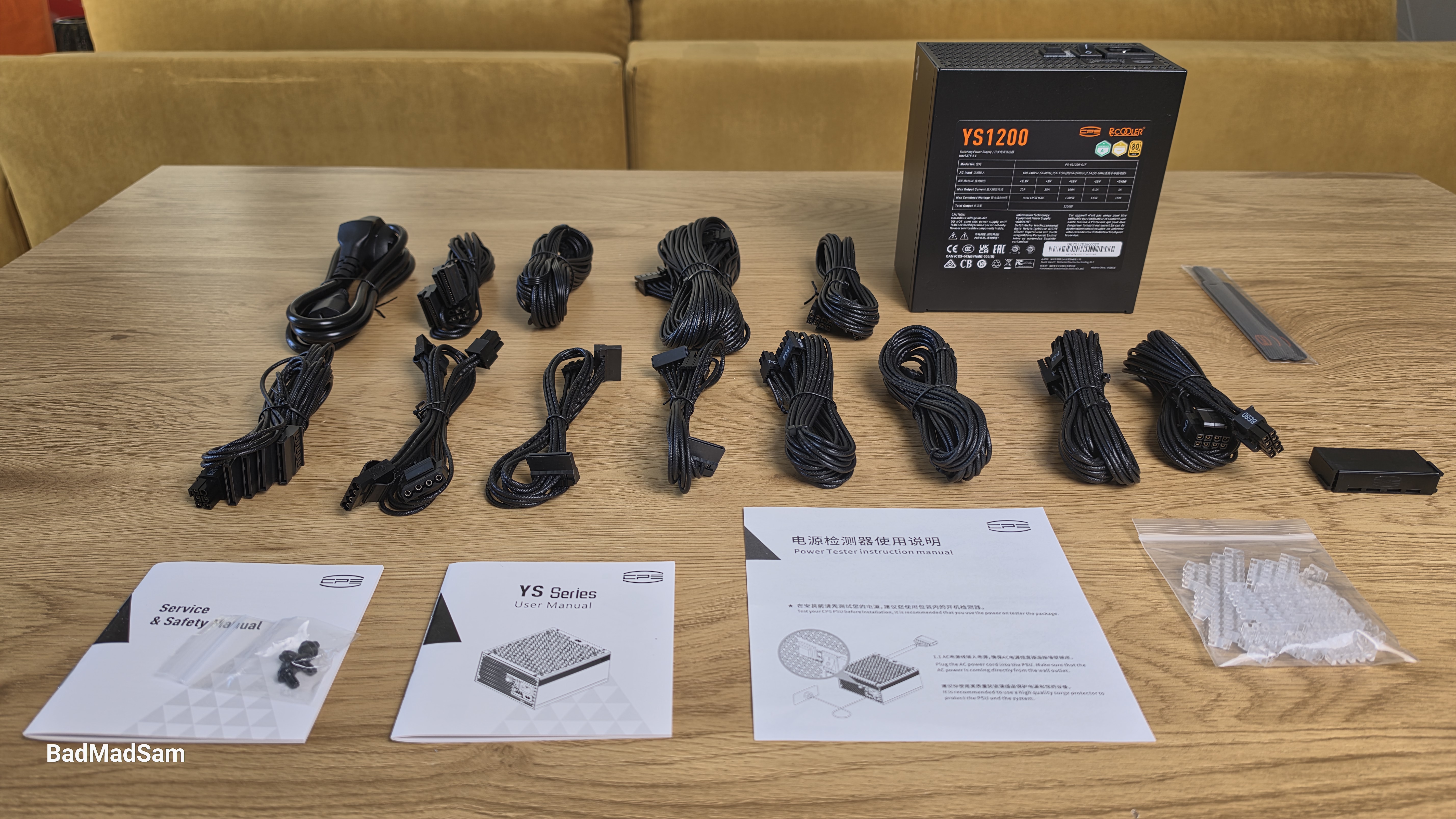

Коробка из плотного картона, внутри блок зафиксирован в ложементе из вспененного полиэтилена. В комплекте сам блок, набор модульных кабелей, сетевой провод, крепежные винты и документация, есть кабель 12V-2x6 под современные видеокарты.

Внешний вид

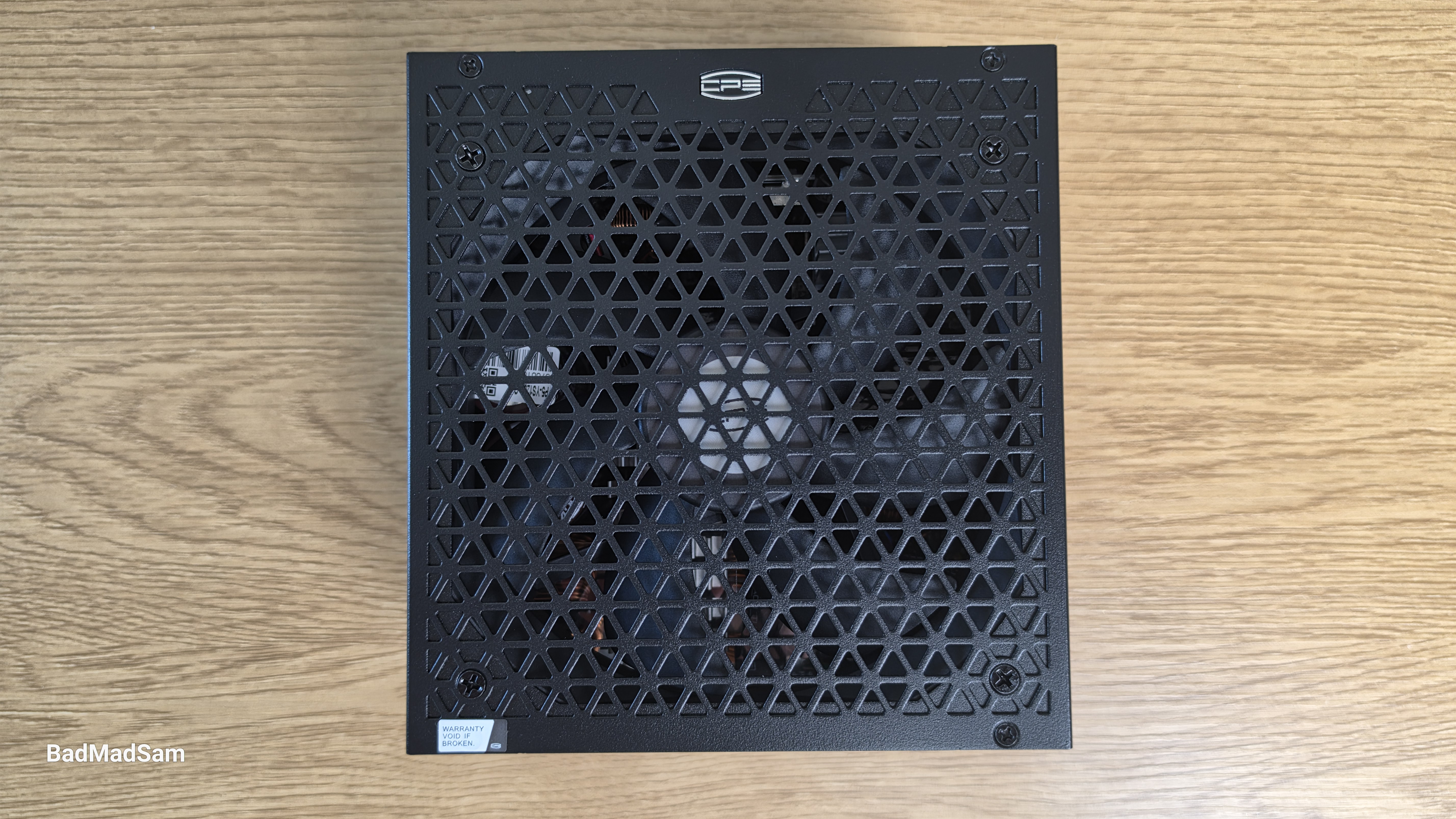

Верхняя часть почти вся занята решеткой под вентилятор. Она штампованная, с повторяющимся треугольным рисунком, и за счет этого поверхность не ощущается пустой. Сквозь нее хорошо видно сам вентилятор, центральную втулку и часть лопастей. Отступы по краям минимальные, поэтому вся верхняя плоскость воспринимается как единое поле под охлаждение. В углах аккуратно утоплены винты, а вдоль одной из граней нанесен небольшой логотип, который не бросается в глаза.

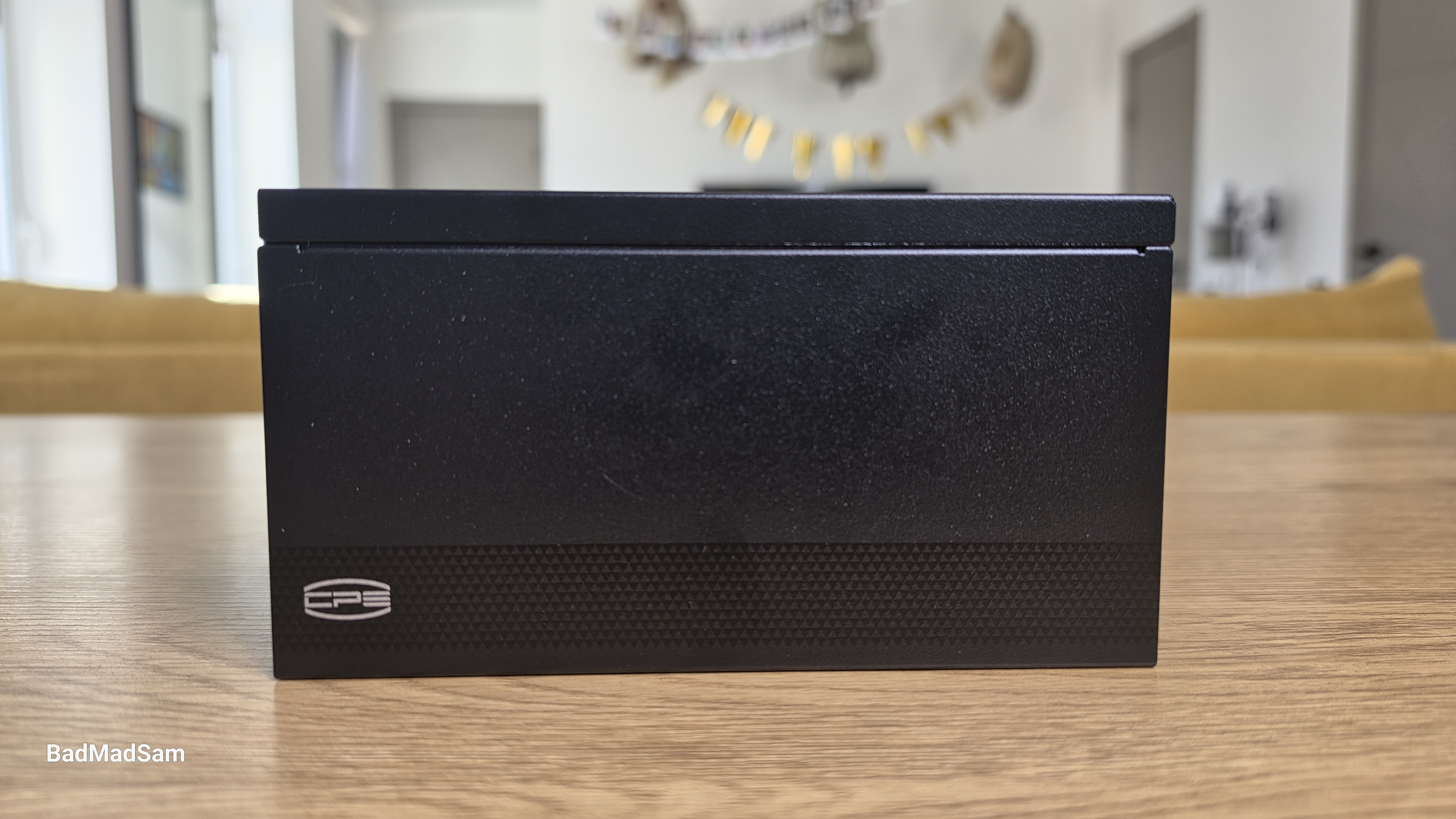

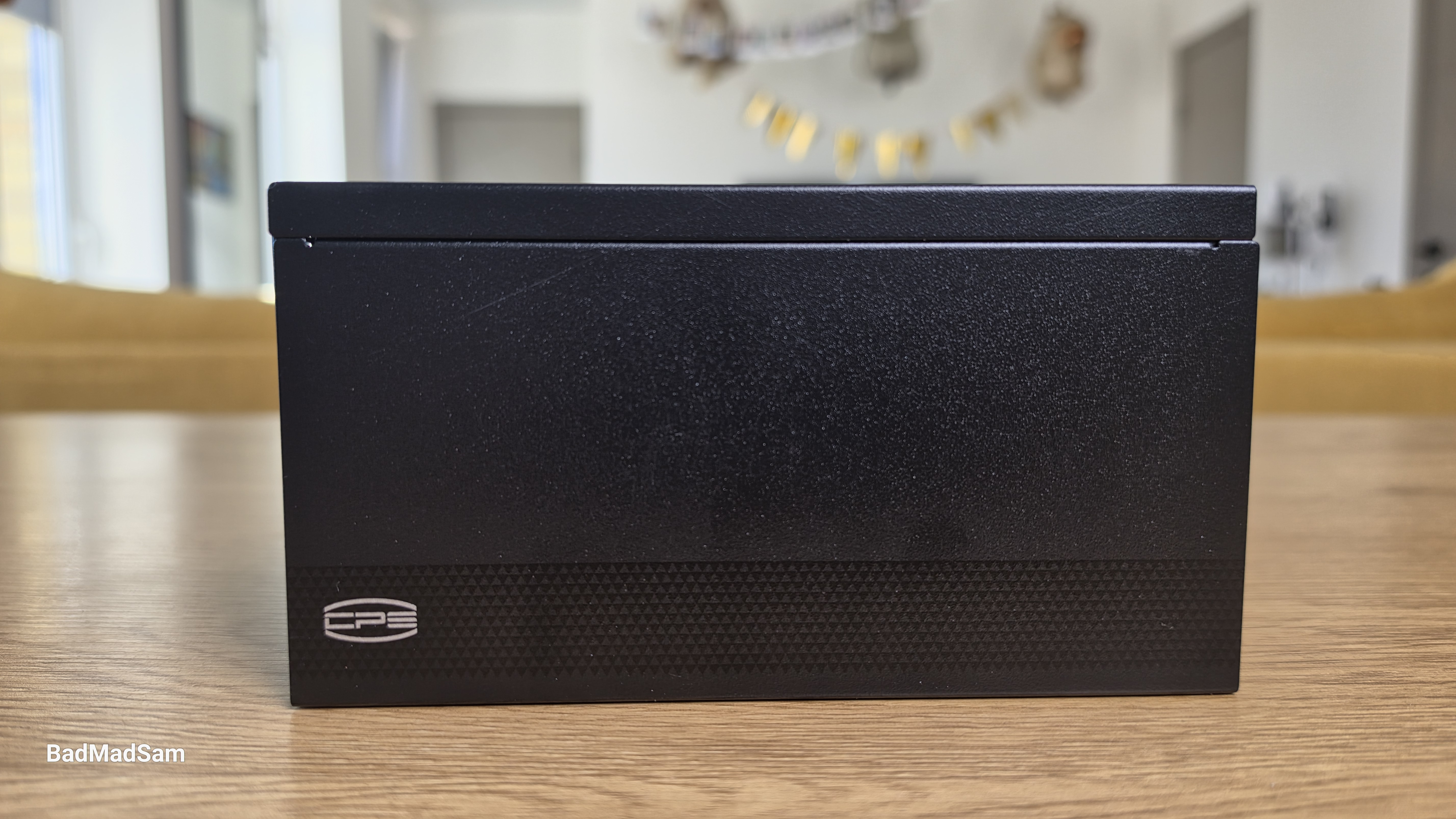

Боковые панели выглядят максимально спокойно. Это просто ровные металлические поверхности без выштамповок и наклеек. На одной из сторон есть небольшой логотип, он выполнен сдержанно и почти не выделяется.

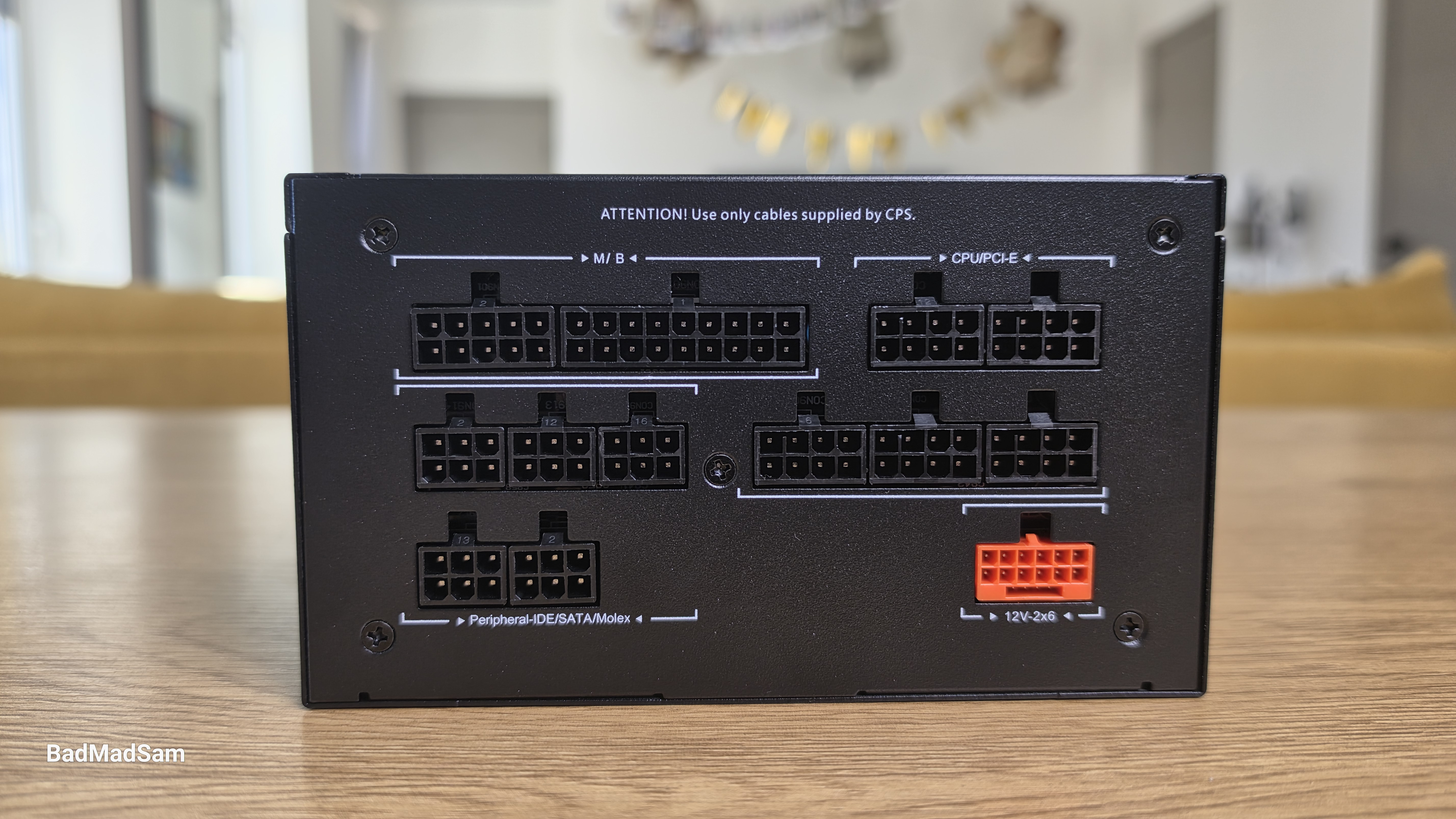

Модульная панель собрана аккуратно. В верхней части сразу выделяется оранжевый разъем 12V-2x6, он один и хорошо заметен на фоне остальных. Остальные разъемы черные и сгруппированы по назначению. Слева расположены разъемы под кабель материнской платы, ближе к центру и справа идут группы для питания процессора и видеокарт, а в нижней части выделена зона под SATA и периферию. Подписи есть, но они не броские, при этом ориентироваться по ним удобно. Вся панель достаточно продумана, нет ощущения, что разъемы просто расставлены без логики.

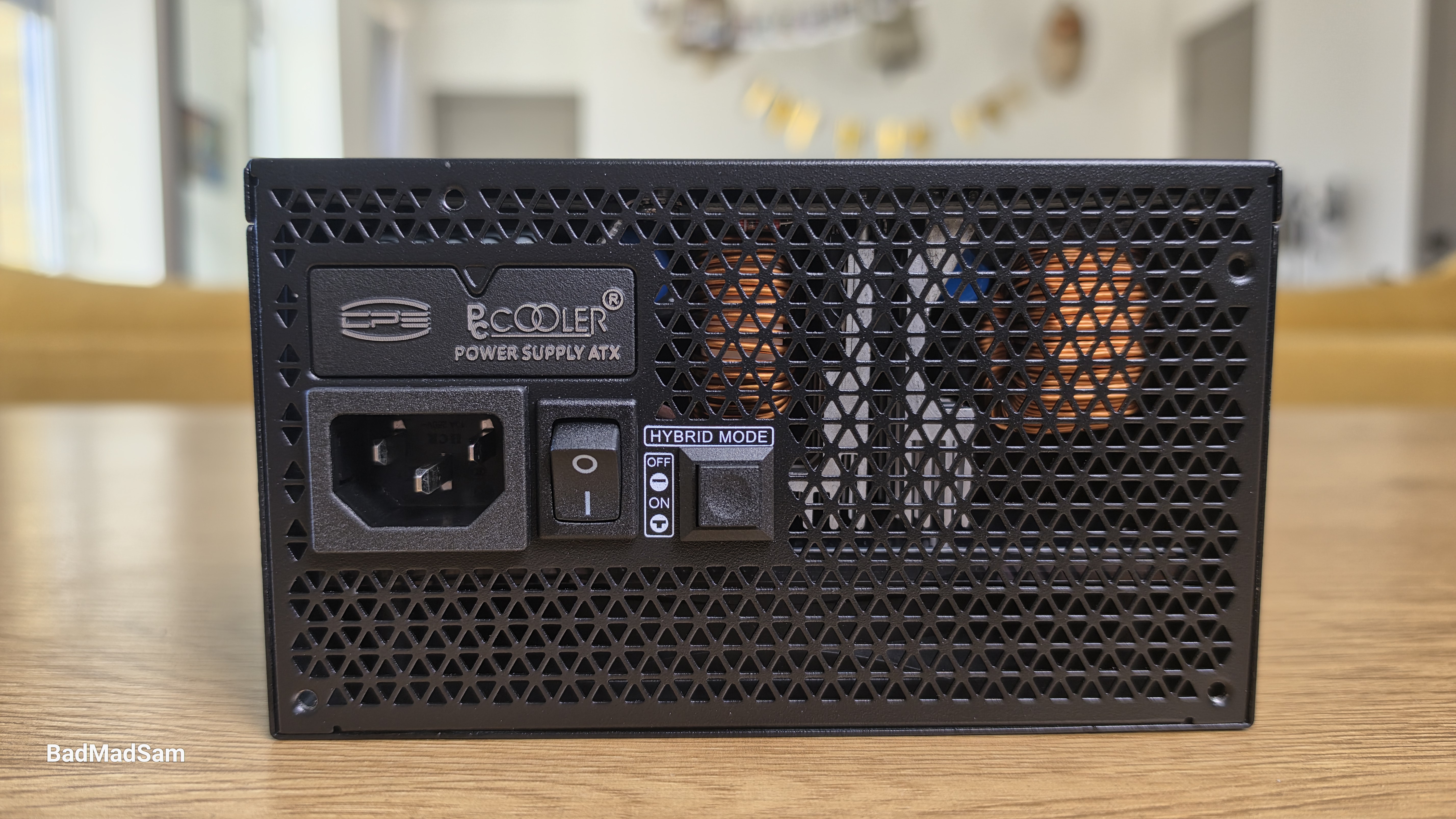

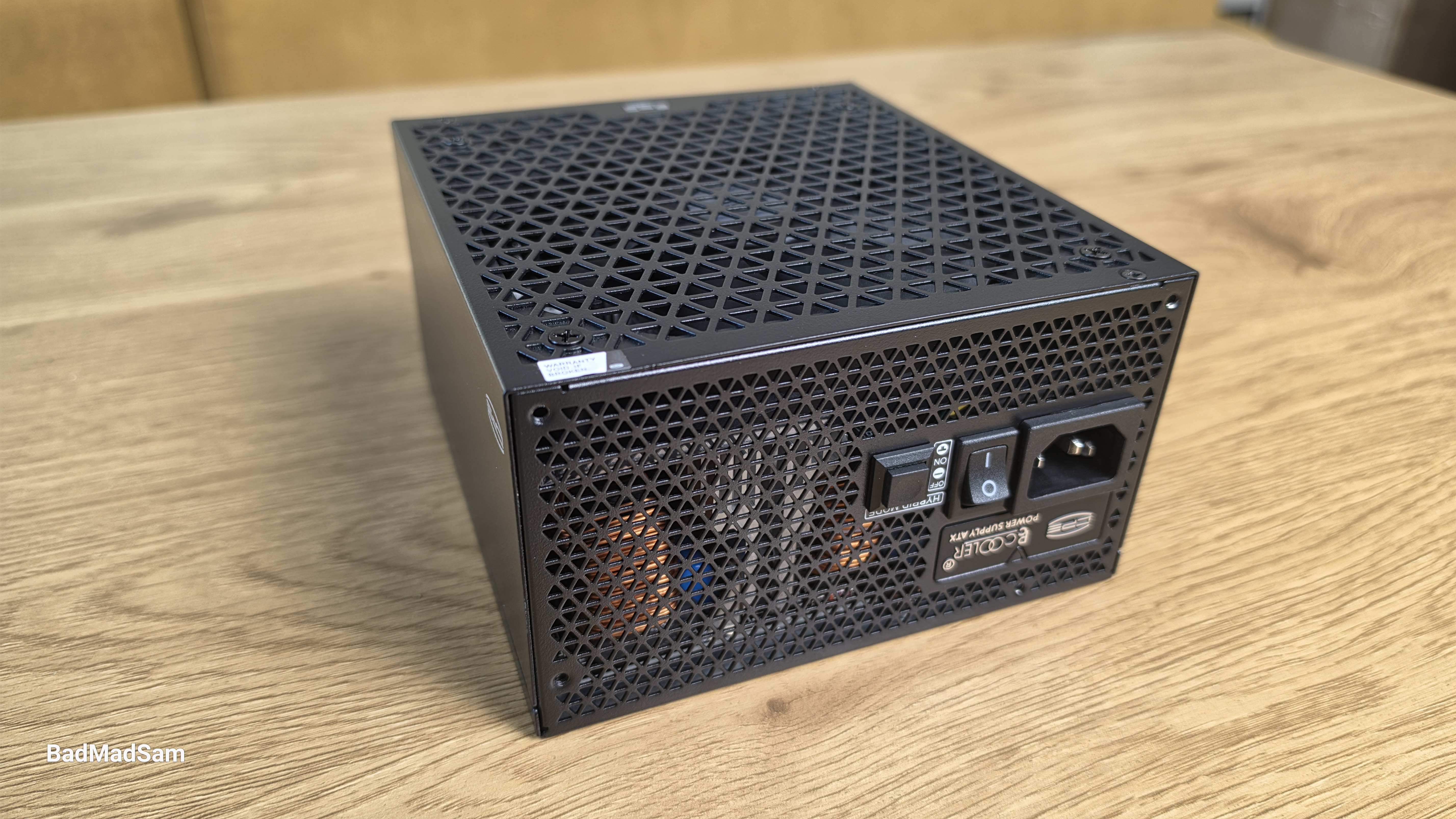

Задняя часть почти полностью закрыта перфорацией. Рисунок тот же, треугольный, но выполнен плотнее. Через эту зону происходит выдув воздуха. В нижней части размещены разъем питания, основной тумблер и отдельный переключатель гибридного режима. Он находится рядом и хорошо заметен. Это физический переключатель, не завязанный на программную часть, поэтому режим работы вентилятора можно задать прямо на корпусе.

Нижняя часть выполнена без каких-либо особенностей. Глухая металлическая панель без отверстий и без декоративных элементов. Все выглядит максимально просто.

Длина корпуса составляет 160 мм, ширина 150 мм, высота стандартные 86 мм. То есть по форм-фактору это обычный ATX. При этом длина не выглядит избыточной, для блока на 1200 Вт это вполне компактное решение. Но стоит учитывать, что к этим 160 мм нужно добавить немного пространства под подключение кабелей, иначе при сборке можно уткнуться в стенку корпуса или корзину накопителей.

Внутренняя база

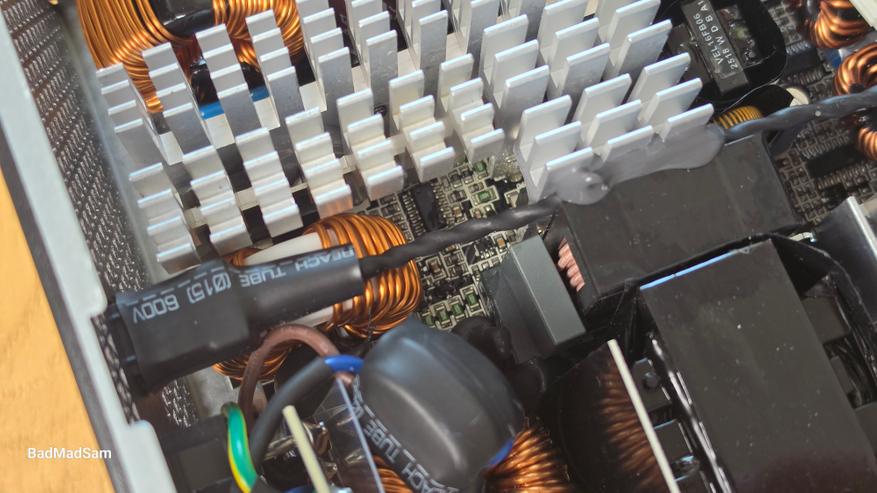

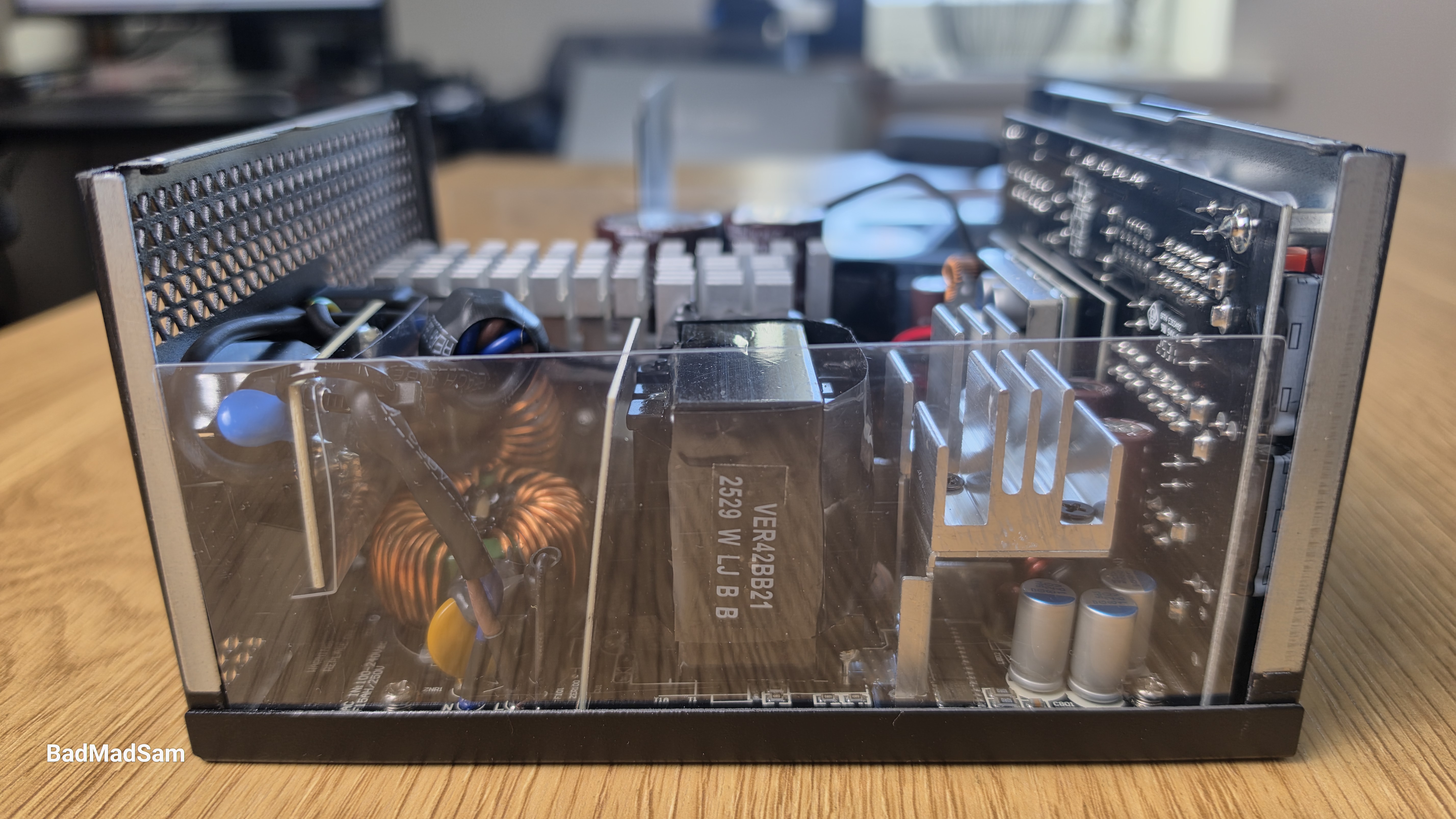

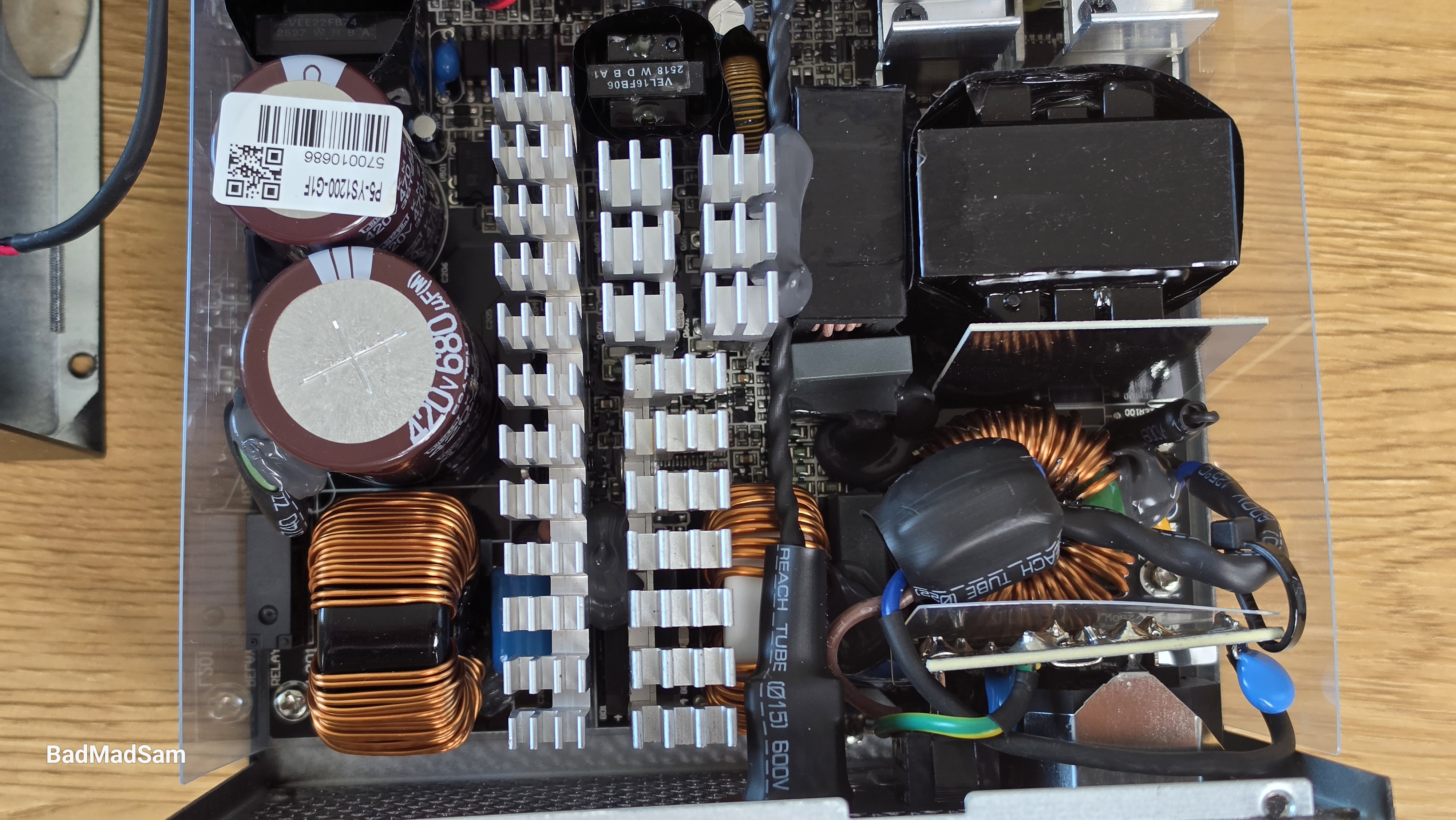

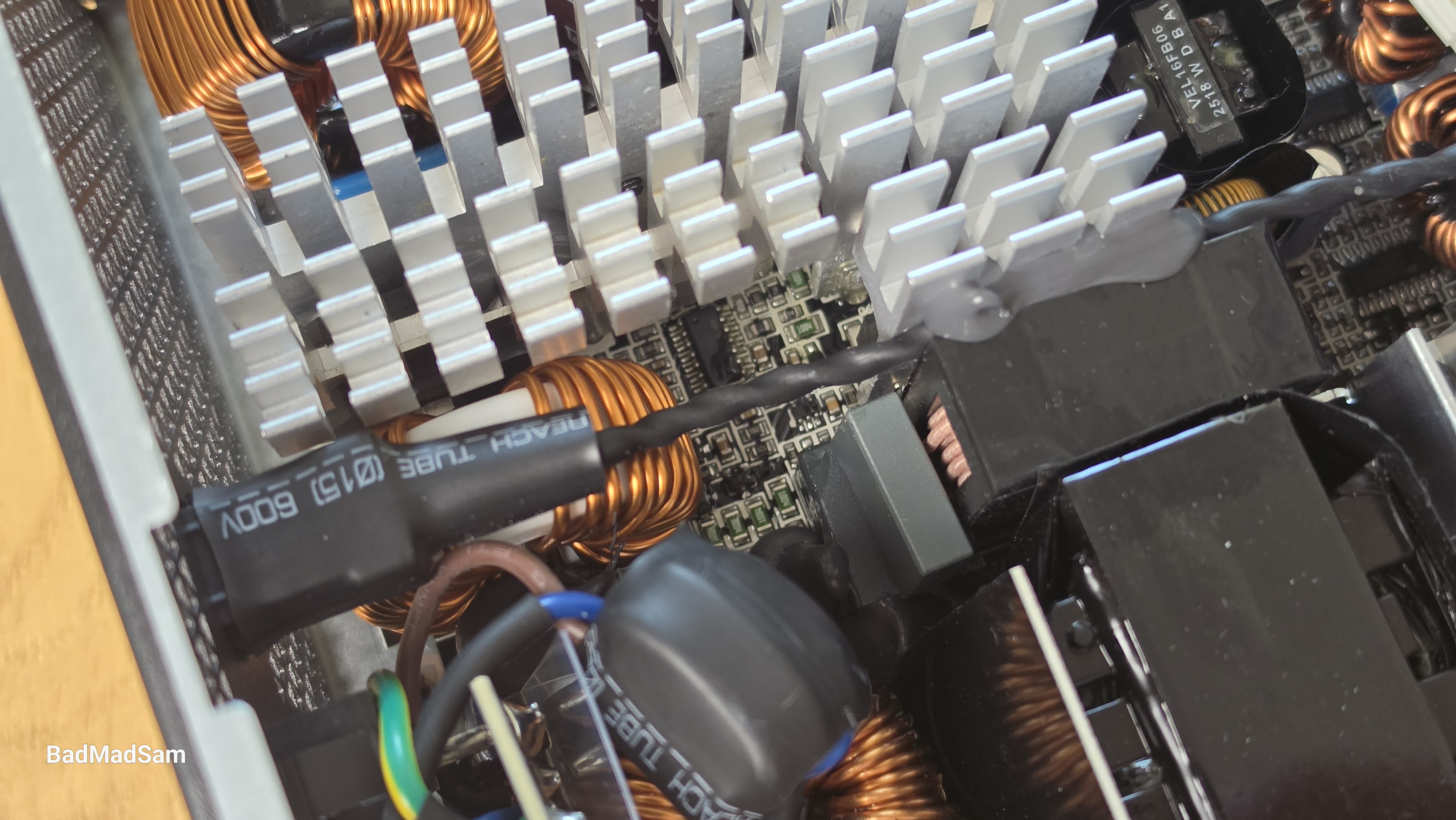

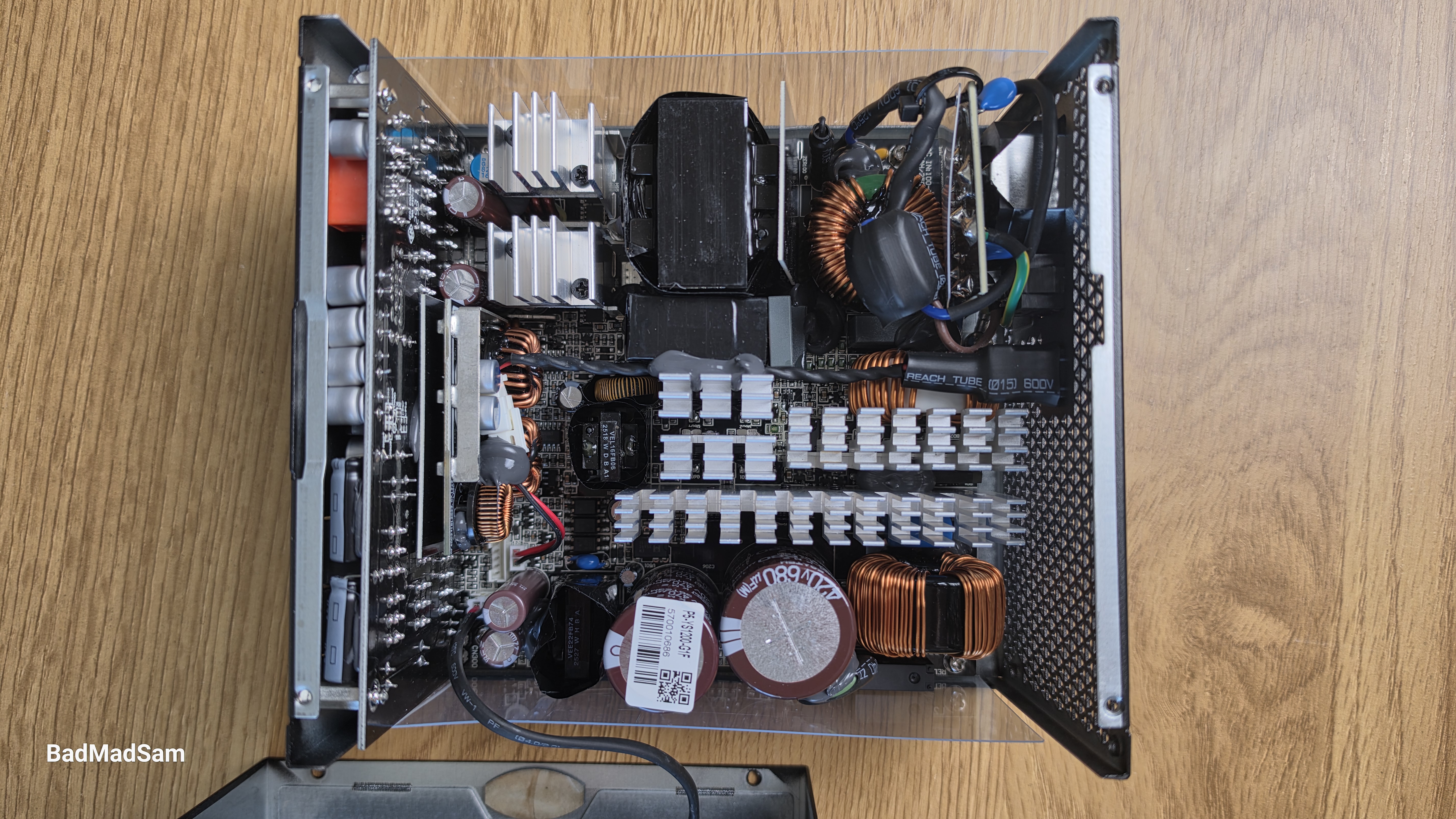

Внутри все собрано плотно, но без ощущения, что элементы просто утрамбовали в корпус. Со стороны сетевого разъема расположена входная часть, дальше по плате идет силовая зона, а ближе к выходу — вторичная часть и преобразование малых линий. Ничего не накладывается друг на друга. Основная нагрузка сосредоточена в центральной части. Здесь установлены радиаторы, и именно на них приходится вся силовая работа. Центральный радиатор самый крупный, он перекрывает ключевые элементы преобразователя. По краям расположены дополнительные радиаторы меньшего размера, которые закрывают остальные зоны. Такое распределение выглядит правильным.

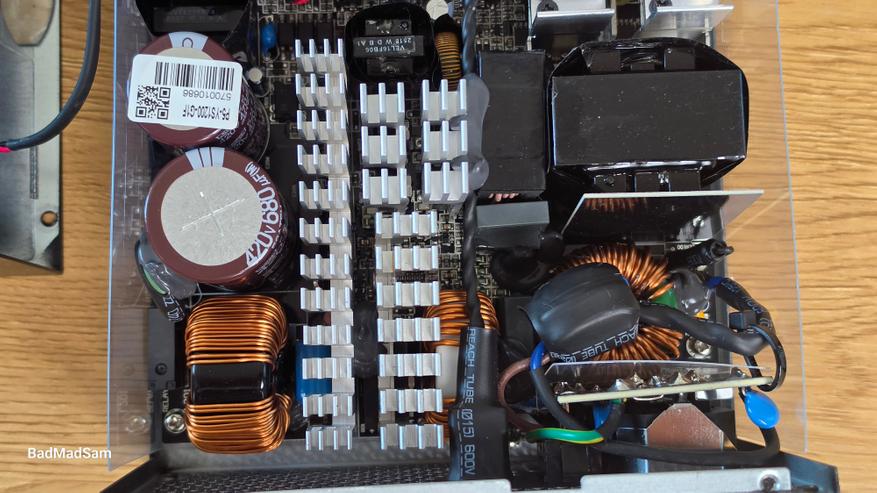

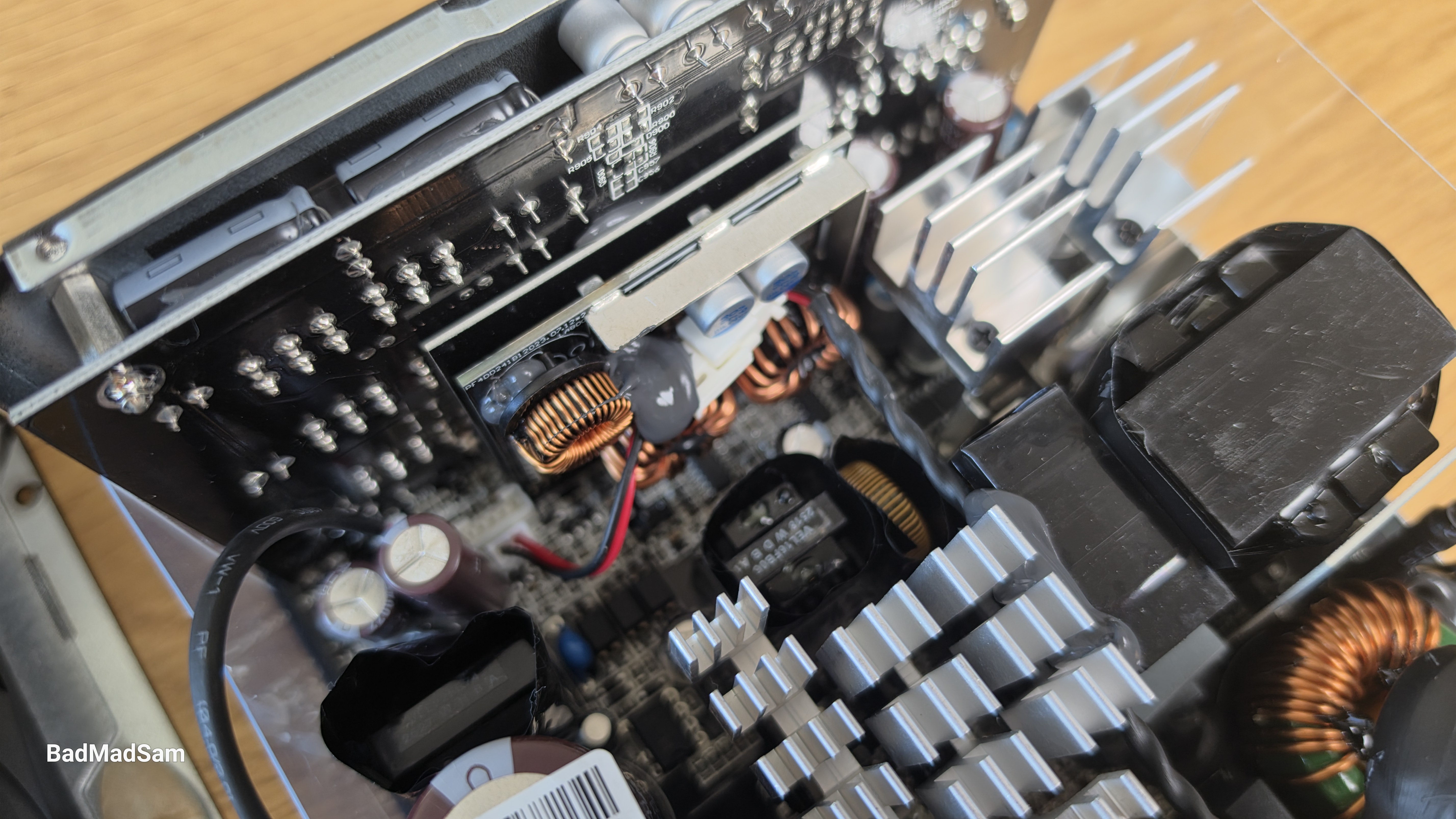

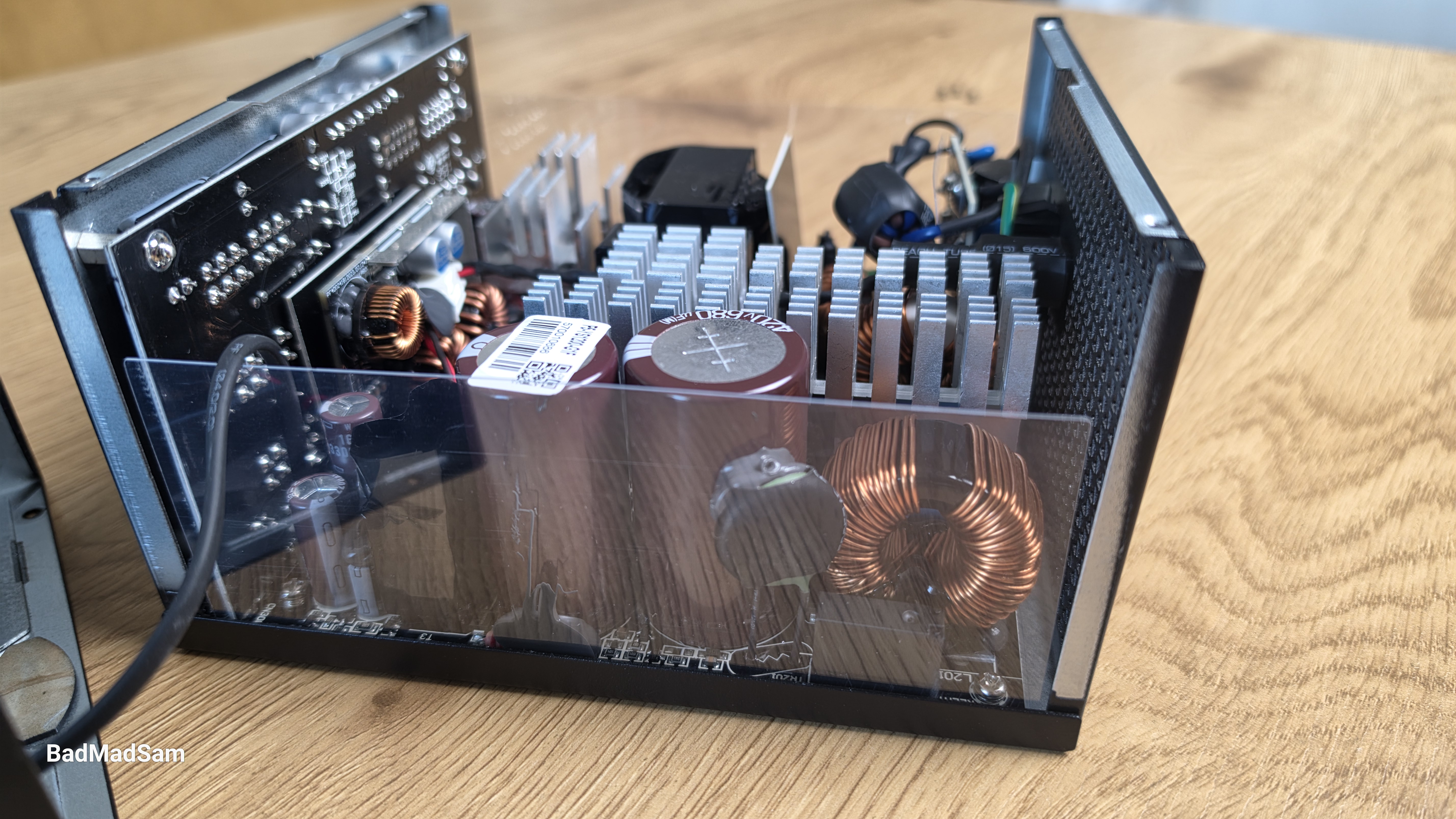

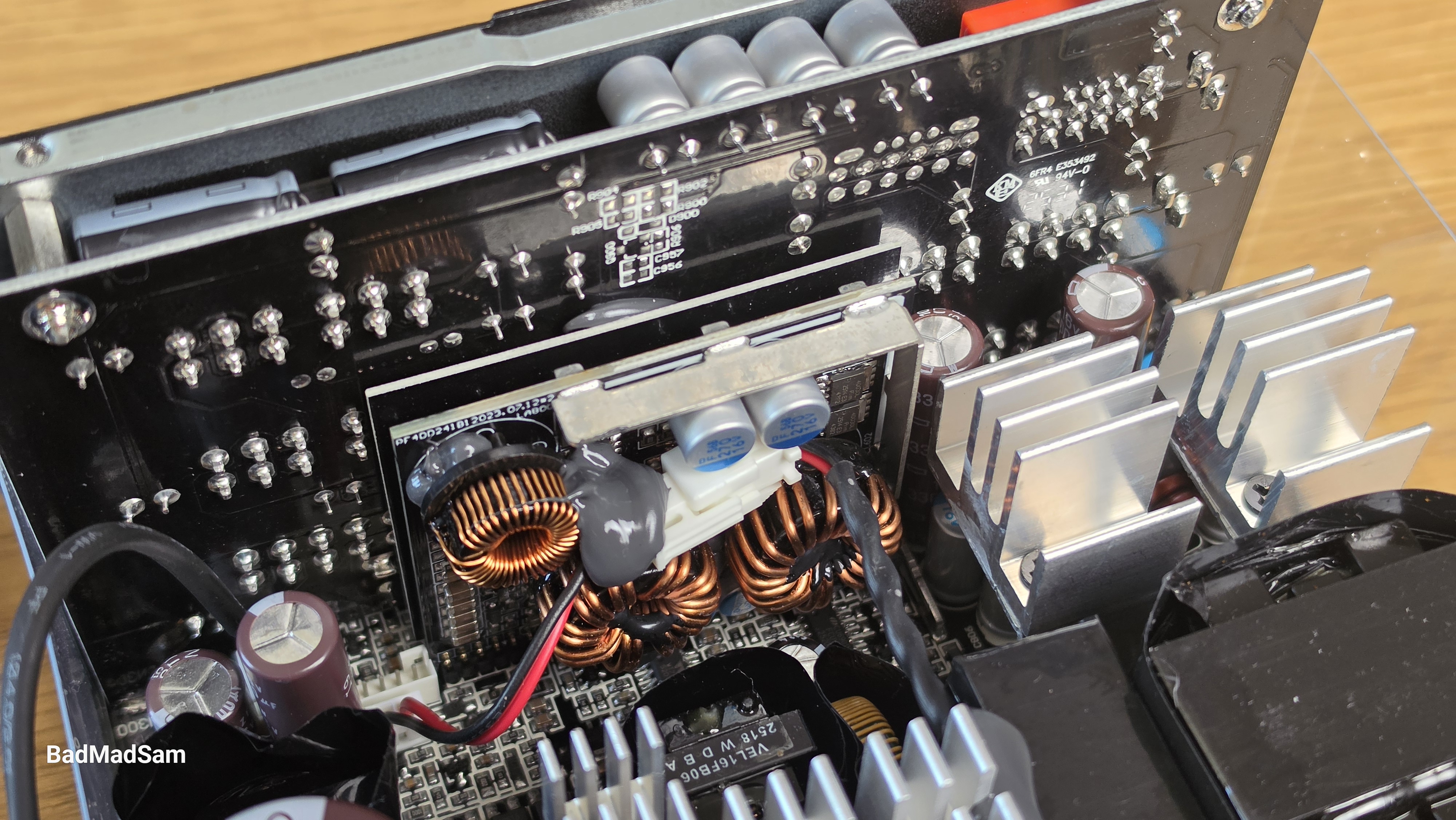

В этой же зоне находятся основные элементы первичной цепи. Видны два входных конденсатора с рабочим напряжением 420 В и суммарной емкостью около 1150 мкФ. Для блока на 1200 Вт это нормальный запас, без экономии на емкости. Рядом расположены дроссели и трансформаторный узел, все собрано компактно. Схема построена по привычной для современных блоков логике. Используется активный PFC, далее идет LLC-преобразователь, а линии 3.3 В и 5 В формируются через отдельную DC-DC плату. Основная нагрузка приходится на линию 12 В с током до 100 А. Это стандартная схема для мощных блоков, где вся работа сосредоточена именно на 12-вольтовой линии.

По элементной базе здесь тоже все хорошо. Используются контроллеры Champion в части APFC и LLC, транзисторы Nexperia в силовой зоне, а за контроль и защиту отвечает супервизор Weltrend. DC-DC преобразование реализовано на контроллере Anpec. По конденсаторам используются решения японских производителей. Такой набор сейчас типичен для платформ уровня выше среднего и обычно не встречается в более простых блоках.

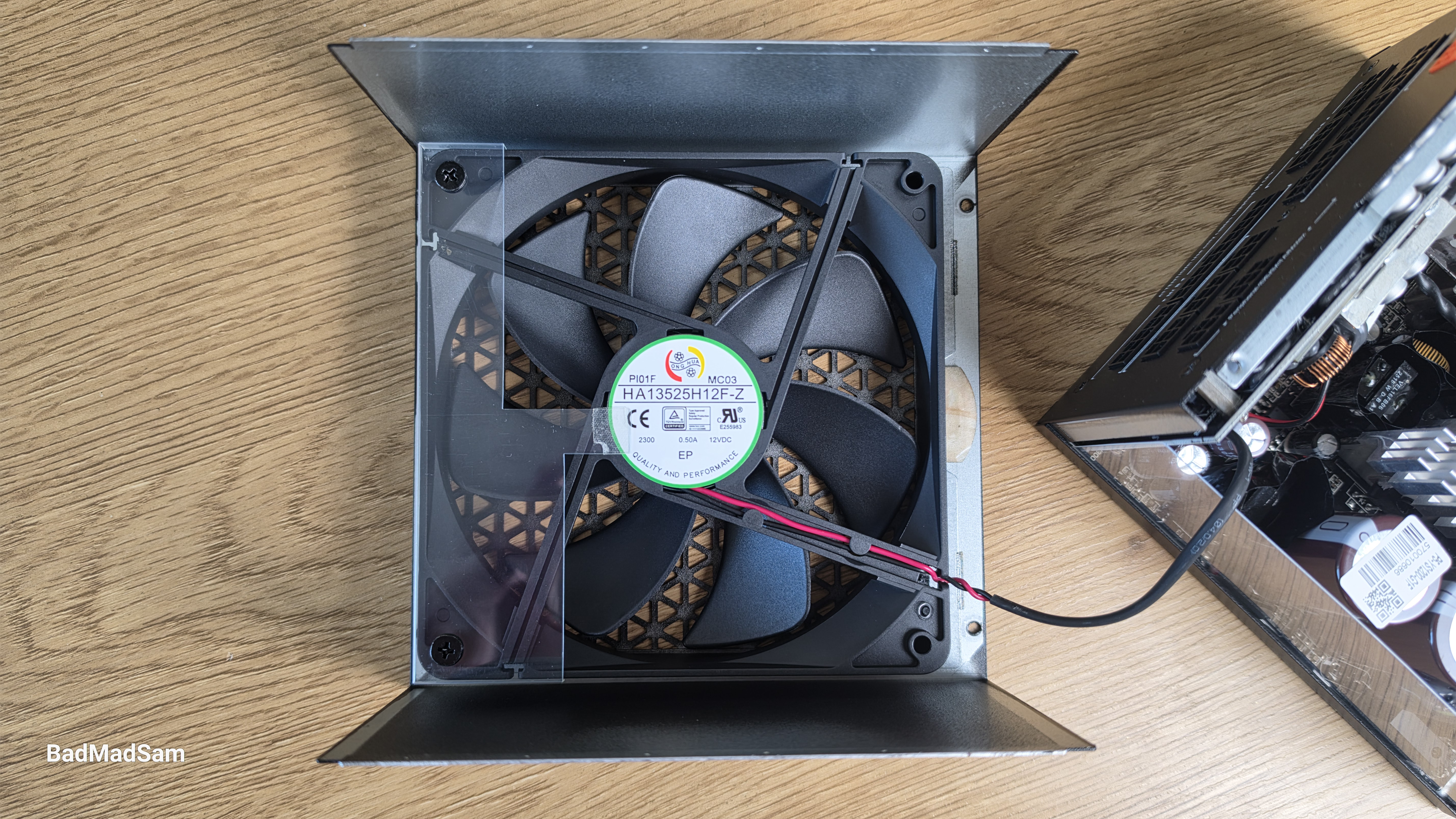

Охлаждение реализовано через 135 мм вентилятор Hong Hua с гидродинамическим подшипником. Подключение четырехпроводное, с управлением оборотами. Предусмотрен переключатель гибридного режима. При небольшой нагрузке вентилятор может не запускаться вообще, и в тихой системе это будет заметно сразу.

С кабелями есть отдельный момент. Внутри нет встроенных конденсаторов. За счет этого сами провода проще и гибче, без утолщений, укладывать их удобнее. Вся стабилизация при этом реализована на стороне самого блока, без дополнительных элементов на линии.

Модульная панель рассчитана на большое количество подключений. Всего предусмотрено 13 разъемов, включая отдельный под 12V-2x6. Это уже прямое указание на то, что блок рассчитан не на базовую сборку, а на системы с высокой нагрузкой.

Функциональные особенности

PCCooler YS1200 соответствует стандарту ATX 3.1, а это уже подразумевает работу с кратковременными пиковыми нагрузками, которые могут вдвое превышать номинал. Для современных систем это важно, особенно если речь идет о мощных видеокартах, где такие скачки — обычная ситуация.

По защитам набор полный. Реализованы OVP, UVP, SCP, OPP, OTP и OCP. Т. е. есть защита от перенапряжения, пониженного напряжения, короткого замыкания, перегрузки, перегрева и превышения тока. Это базовый комплект для блока такого уровня, но здесь важно, что ничего не вырезано. За контроль отвечает отдельный супервизор, который следит за состоянием линий и отключает питание при отклонениях.

Стоит отметить линию +12 В. Здесь она одна, с током до 100 А. Это упрощает распределение нагрузки и убирает вопросы с балансировкой между несколькими линиями. В реальной сборке это удобнее, особенно когда используется мощная видеокарта и процессор.

Есть поддержка современного разъема 12V-2x6. Он выведен отдельным кабелем и рассчитан на высокую нагрузку. При этом сохранены и классические PCI-E линии, так что блок не завязан только на новый стандарт.

Теперь про гибридный режим, потому что это один из важнейших моментов. На корпусе есть отдельный переключатель, который включает или отключает полупассивную работу вентилятора. В этом режиме при небольшой нагрузке вентилятор не вращается вообще. Блок работает в пассиве, пока не достигнут определенный уровень мощности или температуры. В реальной системе это будет заметно, например, при обычной работе, просмотре видео или легкой нагрузке, когда блок остается полностью бесшумным. Как только нагрузка растет, вентилятор включается и начинает работать уже в активном режиме. При этом переход не резкий, без скачков оборотов. Но важно понимать, что при длительной работе в пассиве температура внутри выше, чем при постоянном обдуве. Это нормальная особенность такого режима, а не проблема.

Полностью модульная система подключения, с отдельными кабелями под все основные линии, тоже играет свою роль. Это упрощает сборку и позволяет не тянуть лишние провода внутри корпуса. Всего предусмотрено 13 разъемов, включая линию 12V-2x6.

Тестирование

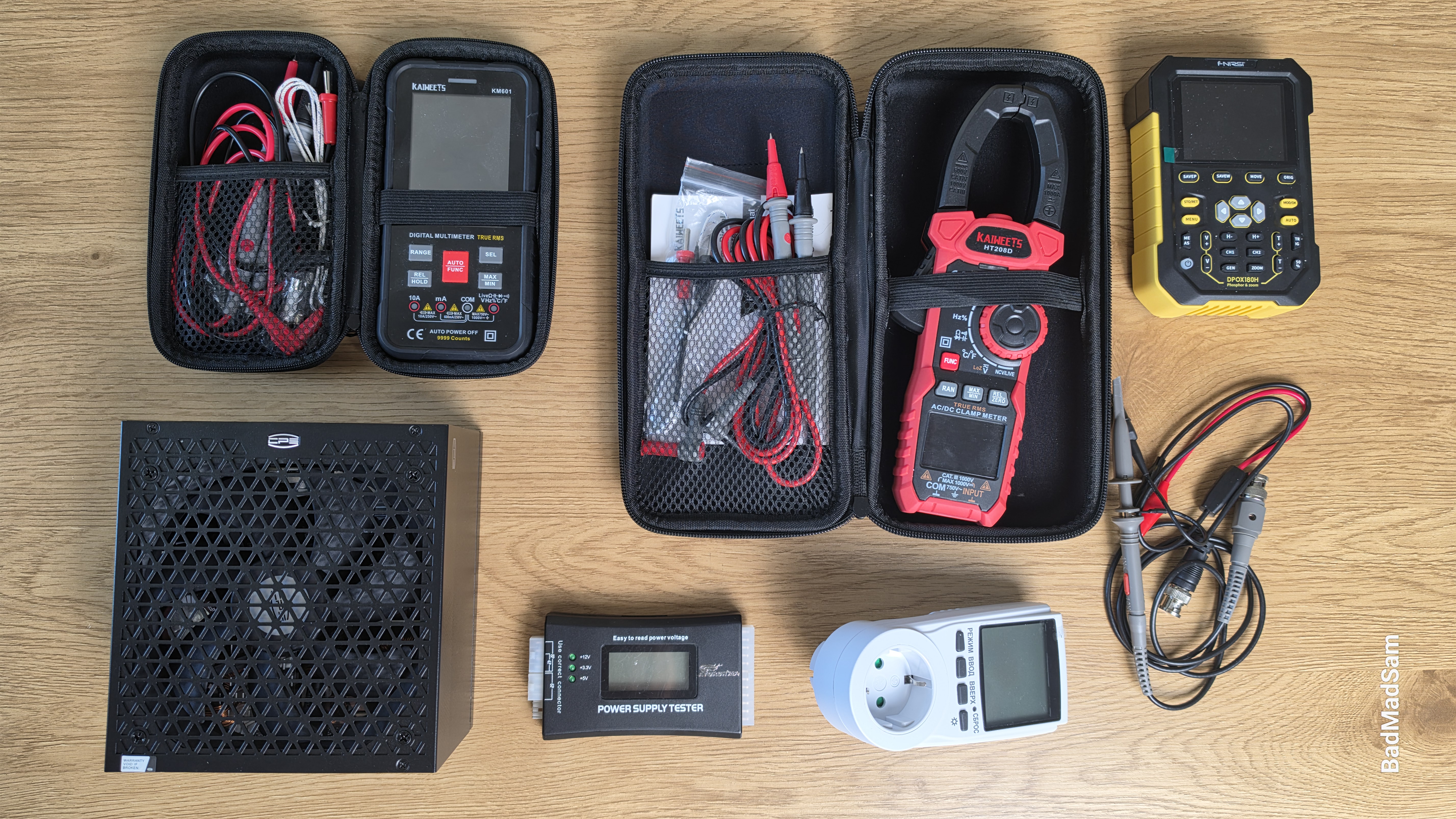

Тестирование проводил на стенде из семи электронных нагрузок мощностью до 160 Вт каждая. В отличие от фиксированных ступеней, здесь есть возможность плавной регулировки в пределах каждого канала, за счет чего можно точно подбирать нагрузку. Дополнительно использовал два алюминиевых резистора 50 Вт 6 Ом и два 50 Вт 10 Ом — они нужны для догрузки отдельных линий и более точной балансировки.

Максимальная суммарная нагрузка, которую удалось собрать, составила 1120 Вт. Полный номинал блока в 1200 Вт своим стендом не снимал, поэтому все измерения относятся к диапазону до этого значения.

Нагрузку подбирал вручную, комбинируя каналы электронных модулей. За счет этого получилось посмотреть не только «красивые» точки, но и промежуточные режимы.

По линии 12 В видно, что напряжение постепенно снижается с ростом нагрузки. При этом кривая получается не ровной — в отдельных точках есть небольшие отклонения вверх и вниз.

Пульсации проверял осциллографом. Снимал сигнал непосредственно с линий 12 В, 5 В и 3.3 В, по мере увеличения нагрузки. Нагрузку набирал постепенно, распределяя ее по каналам электронных модулей, а малые линии догружал резисторами. Щуп подключал максимально близко к выходу — прямо на разъемах, чтобы не ловить лишние наводки по проводам. Замеры делал в нескольких точках, начиная с небольшой нагрузки и дальше вверх. Отдельно прогнал линию 5VSB.

КПД проверял через ваттметр, сравнивая потребление из сети с мощностью, выставленной на электронных нагрузках. Нагрузку подбирал вручную по каналам, после установки значения давал блоку поработать некоторое время, чтобы режим стабилизировался, и только потом фиксировал показания.

Замеры проводились в нескольких точках в пределах доступной мощности стенда. Максимальное значение фиксируется в районе 600 Вт, где эффективность выходит примерно на 93.7%. Дальше, по мере роста нагрузки, значения постепенно снижаются. В верхнем диапазоне, около 1120 Вт, КПД остается на уровне примерно 91.4%.

При резком увеличении нагрузки фиксируется кратковременный скачок потребления из сети, после чего показатели стабилизируются. На итоговые значения КПД это не влияет, но сам момент при замере учитывать приходится.

Заключение

PCCooler YS1200 оказался весьма приличным блоком питания. При нагрузке до 800 Вт вообще не возникает ощущения, что блок напрягается. По 12 В, с ростом мощности напряжение уходит вниз, но в рамках примерно 12.08-12.01 В. Это не скачок, а плавное изменение. По пульсациям интереснее. До средней нагрузки они вообще не вызывают вопросов, дальше начинают расти, и к верхнему диапазону выходят примерно к 30+ мВ по 12 В. При этом нет резких выбросов — кривая на осциллографе спокойная. По 5 В и 3.3 В значения ниже, а вот 5VSB ведет себя грубее и под нагрузкой доходит примерно до 40+ мВ, но на общую картину это мало влияет.

В районе 600 Вт КПД выходит на максимум около 93.7%, дальше начинается постепенное снижение. На 1000-1120 Вт уже около 91-92%. Резкого провала нет, но видно, что блок выходит из оптимального диапазона и начинает работать менее эффективно. Проверял, как он реагирует на резкое добавление нагрузки. Если подключать канал резко, видно кратковременную просадку по 12 В, после чего напряжение быстро возвращается обратно. Это не растянутый процесс, а короткий момент, который фиксируется только прибором.

Гибридный режим тоже проверял. До определенного уровня нагрузки вентилятор не включается вообще. Причем это не секунды, он реально может стоять, пока не поднимаешь мощность. Дальше включается и просто начинает работать.

В общем блок уверенно держит нагрузку до верхнего диапазона, не сыпется по напряжениям, не дает резких всплесков по пульсациям и не теряет эффективность.
