Обзор Fnirsi 2d15p: осциллограф, генератор сигналов и мультиметр с удобным управлением

Новая модель сочетает в себе как сенсорное, так и привычное управление с помощью физических кнопок и энкодеров, что сильно упрощает подстройку параметров. Он обеспечивает частоту дискретизации 500 Мвыб/с, полосу пропускания 100 МГц для одного канала (50 МГц в двухканальном режиме) и глубину памяти 10К-1М. Генератор сигналов выдает до 10МГц, мультиметр True RMS на 19999 отсчётов поддерживает все стандартные измерения с выводом дополнительной информации на дисплей.

Характеристики осциллографа

Характеристики мультиметра

Характеристики генератора сигналов

Распаковка

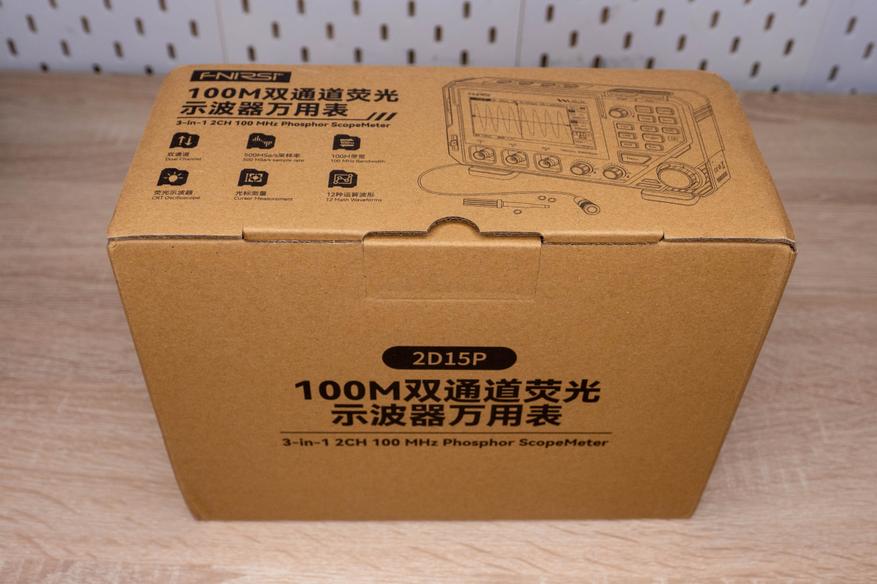

Приходит в картонной коробке со скромным черно-белым принтом.

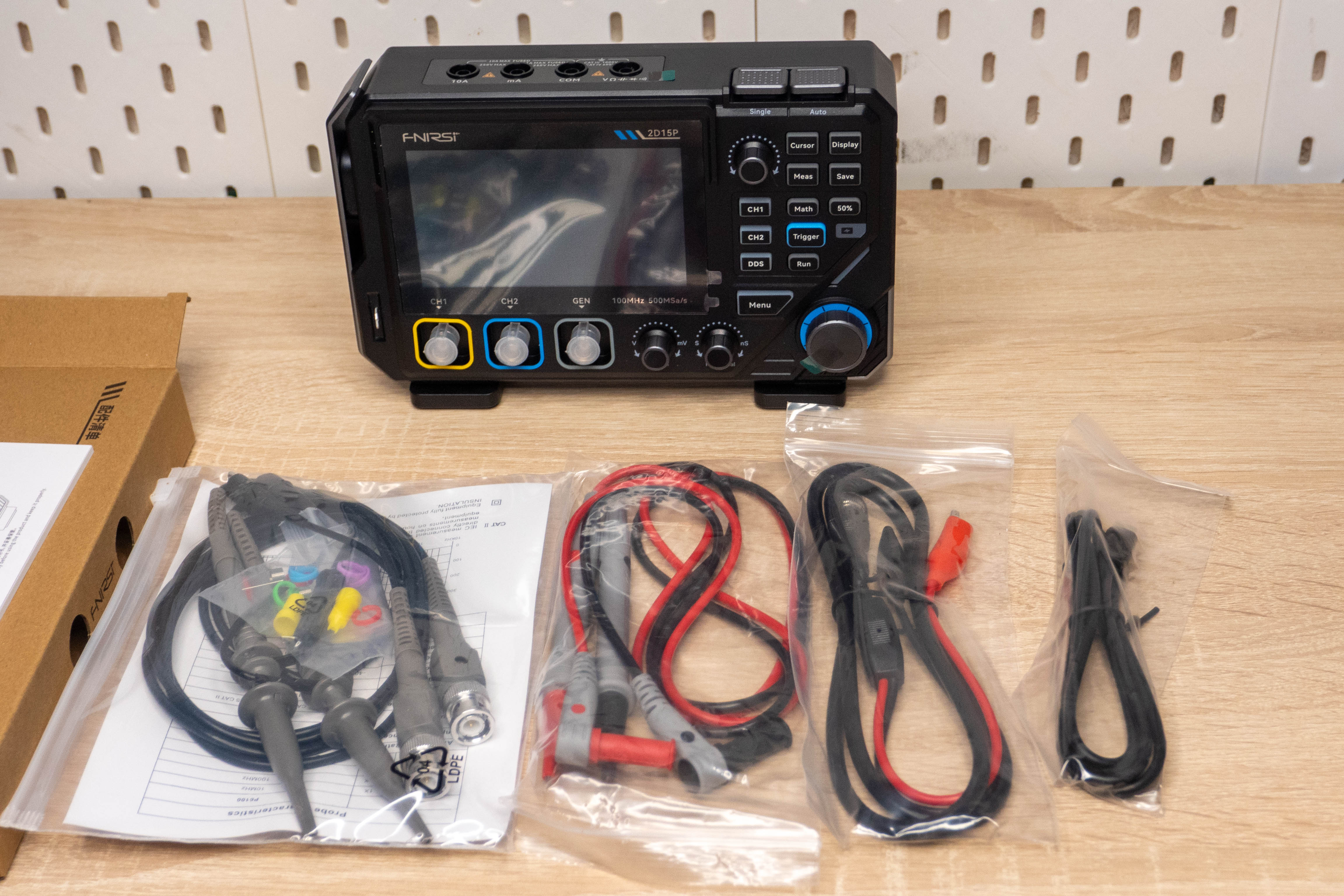

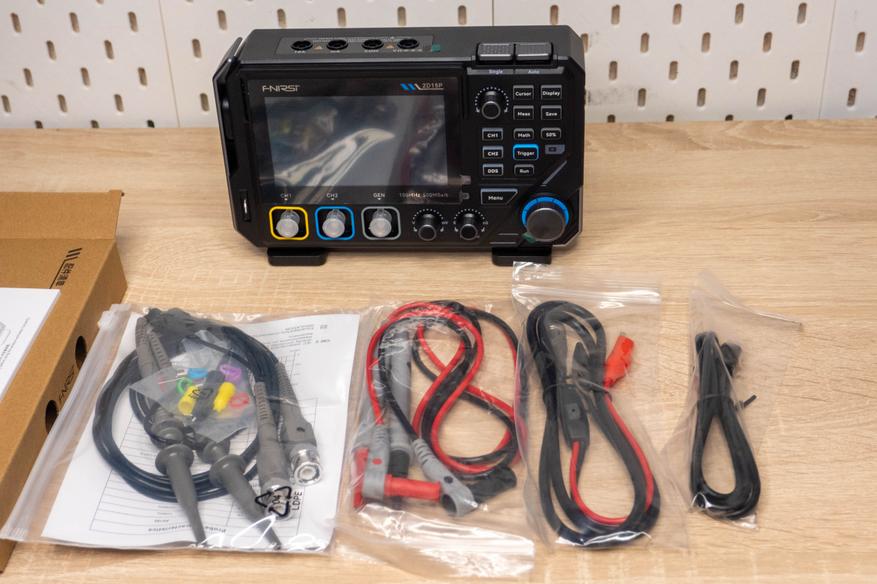

Внутри осциллограф, комплект двух щупов P6100, провода мультиметра, щупы с крокодилами, кабель Type-C для зарядки и передачи данных, а так же инструкция.

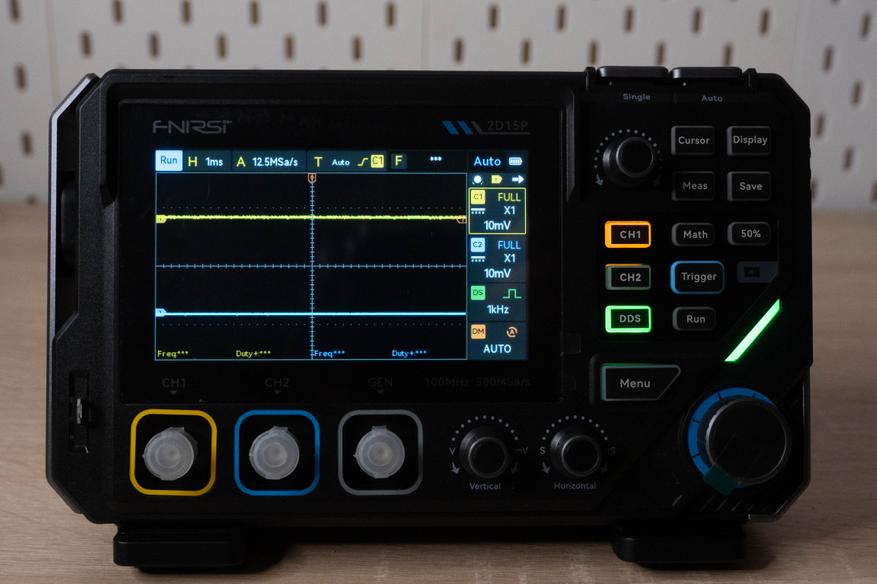

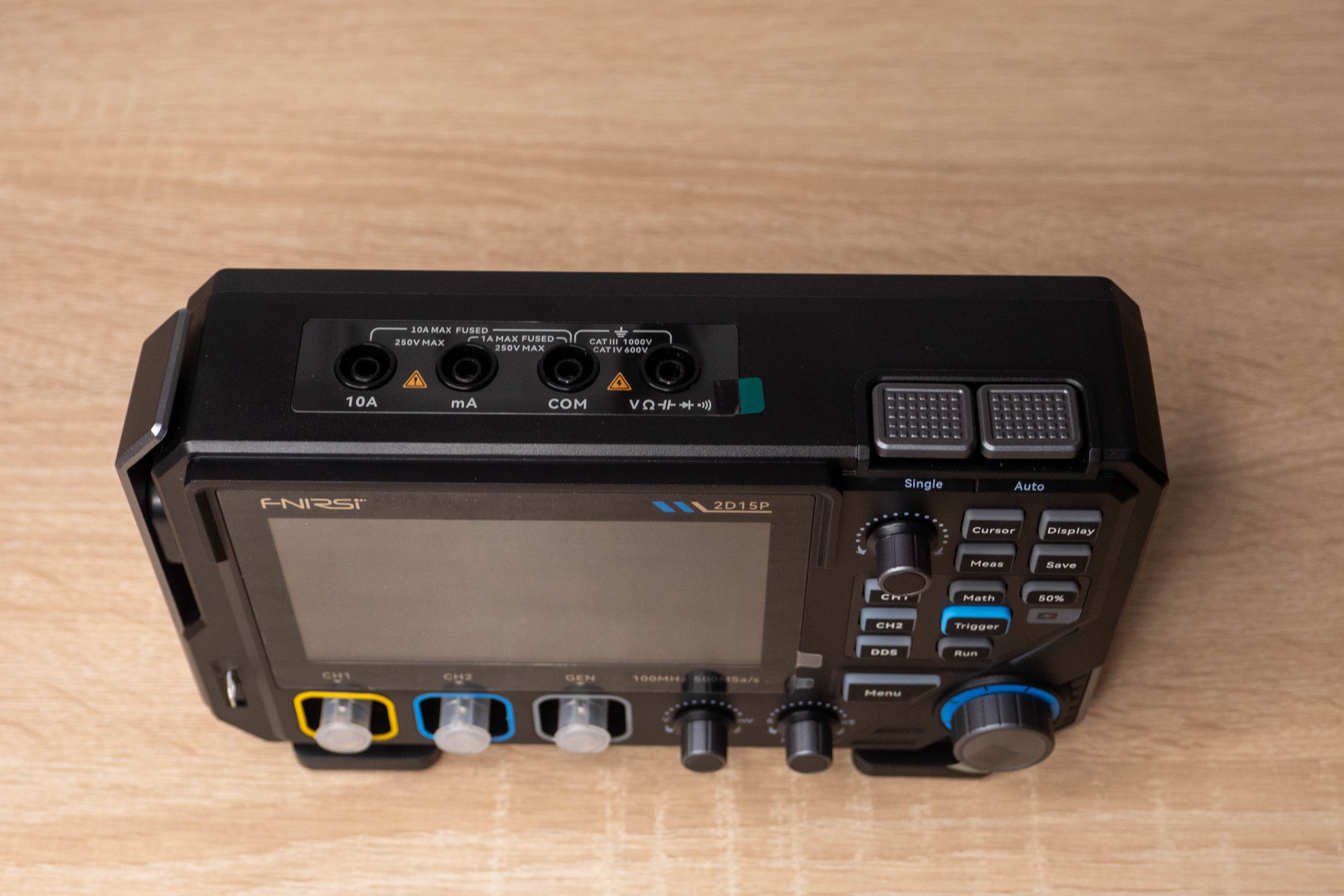

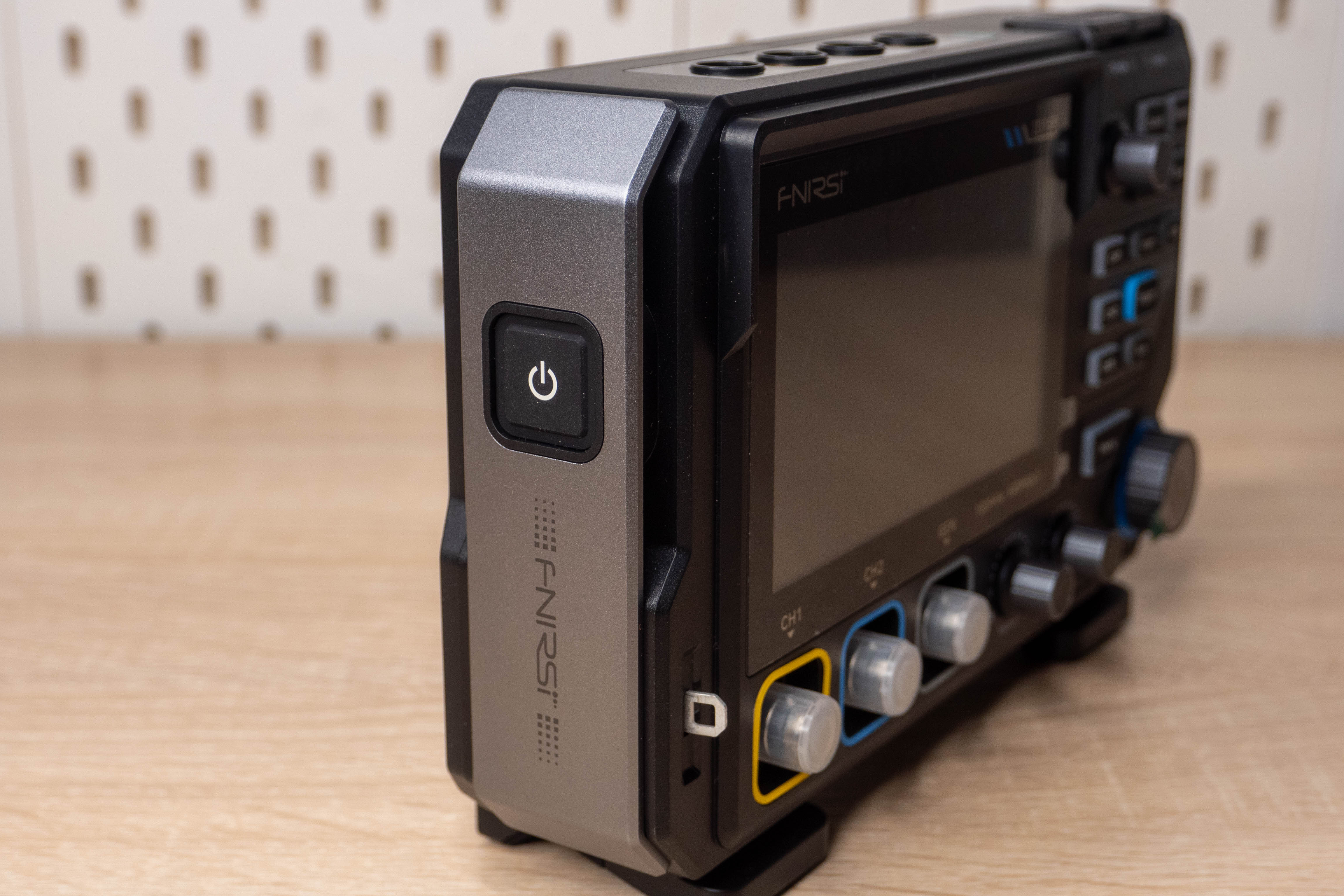

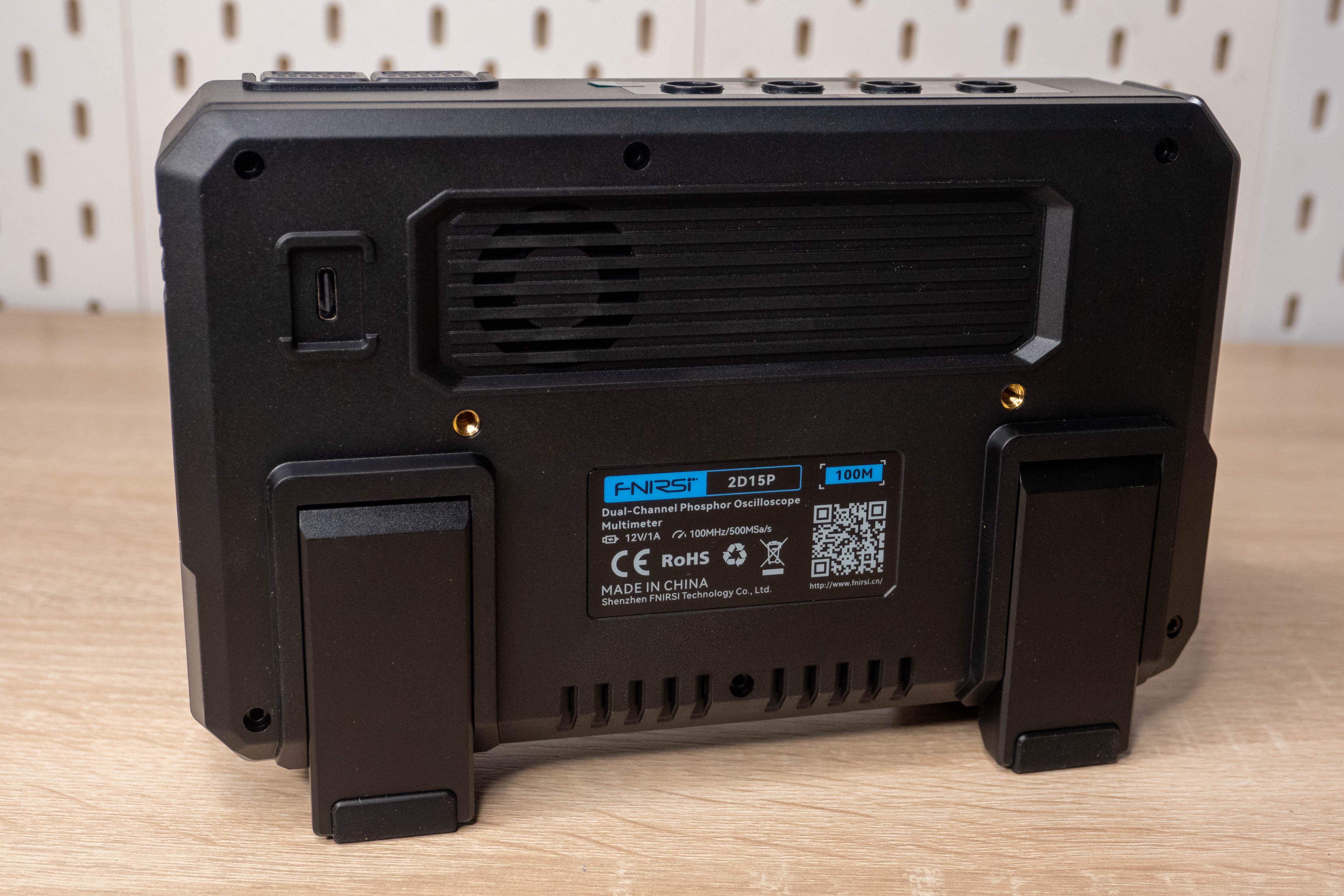

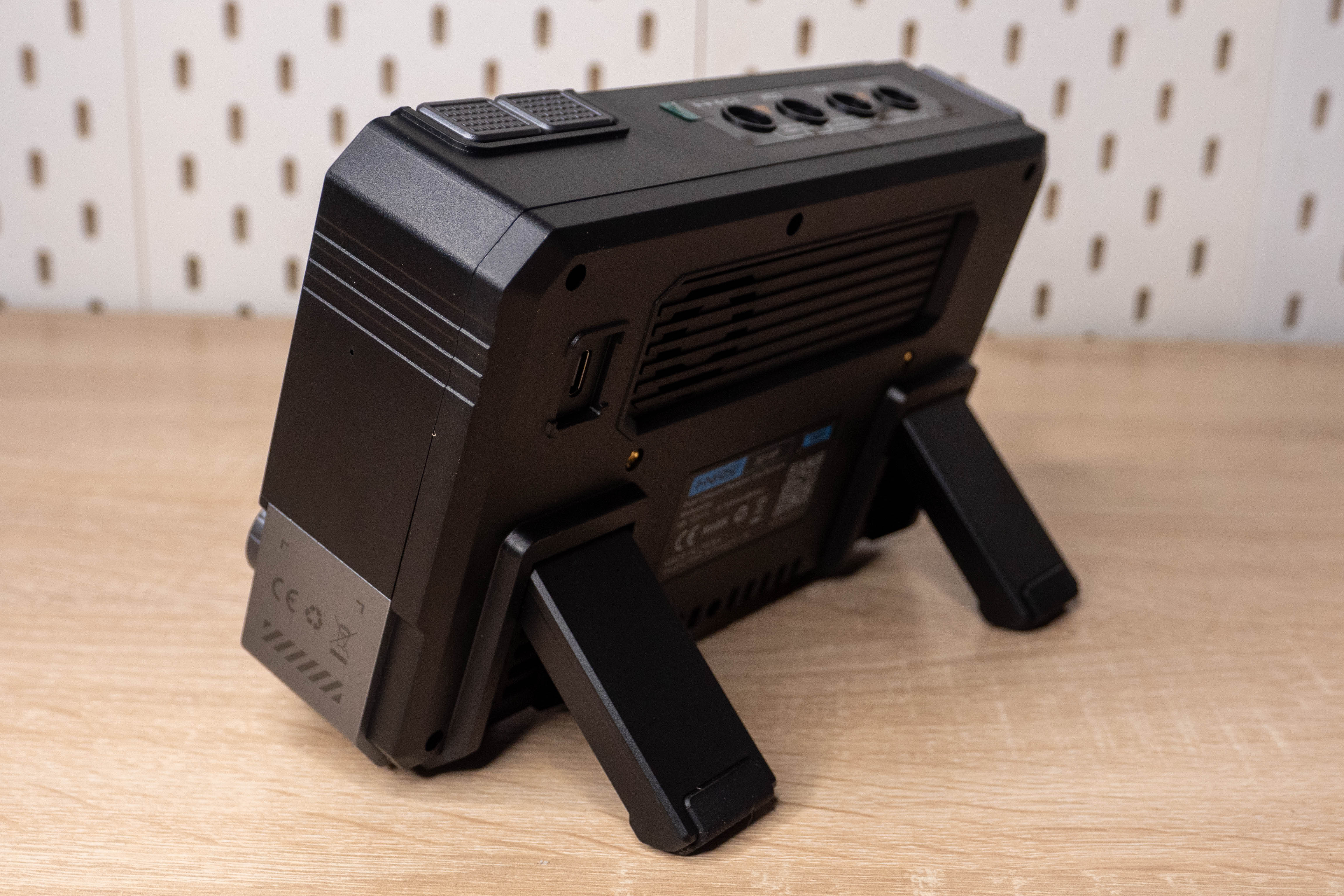

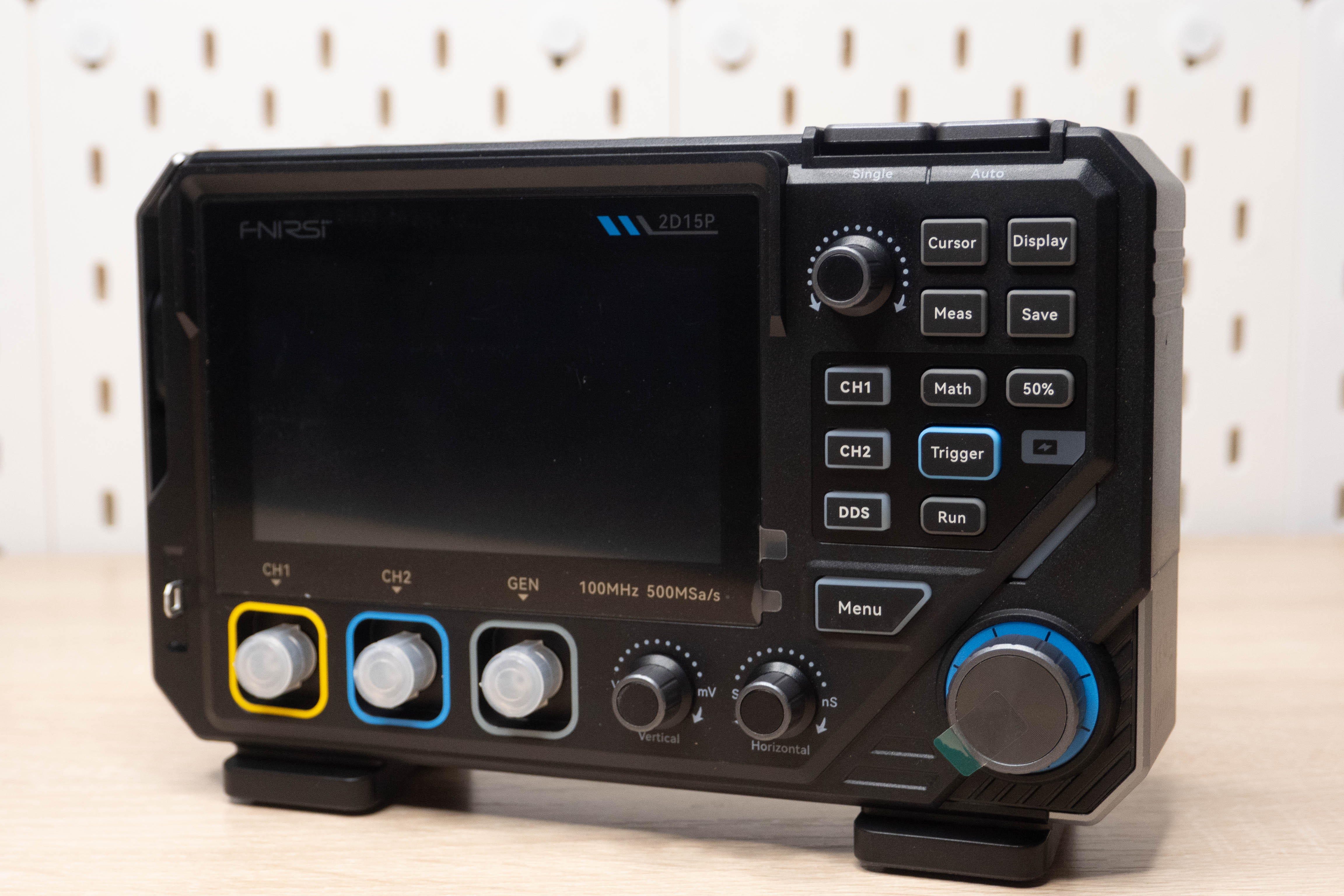

Корпус не маленький. Судя по звуку и тактильным ощущениям, серебристые элементы металлические(но это не точно). На лицевой стороне имеется контакт 1кГц для калибровки, два разъема под независимые каналы и выход генератора сигналов. В качестве элементов управления используется четыре энкодера и пятнадцать кнопок, включая две «педальки» в верхней части и кнопку выключения на левой грани. На верхней грани разместили четыре стандартных разъема мультиметра. Сзади находится разъем Type-C, перфорации в нижней части и за вентилятором активного охлаждения, а так же две резьбы для фиксации на подвижном манипуляторе.

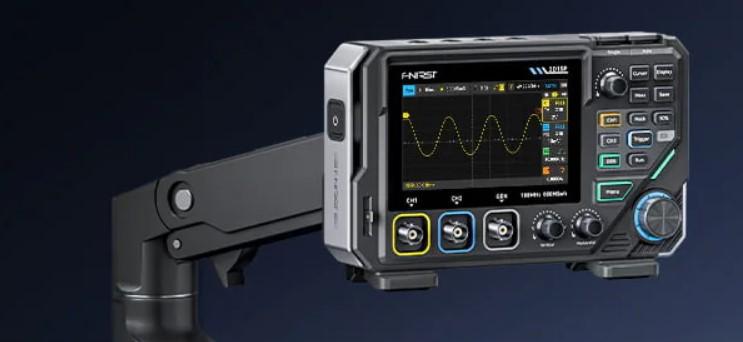

Я не нашел какие именно подходят по посадочным, но на сайте нарисовано вот такое.

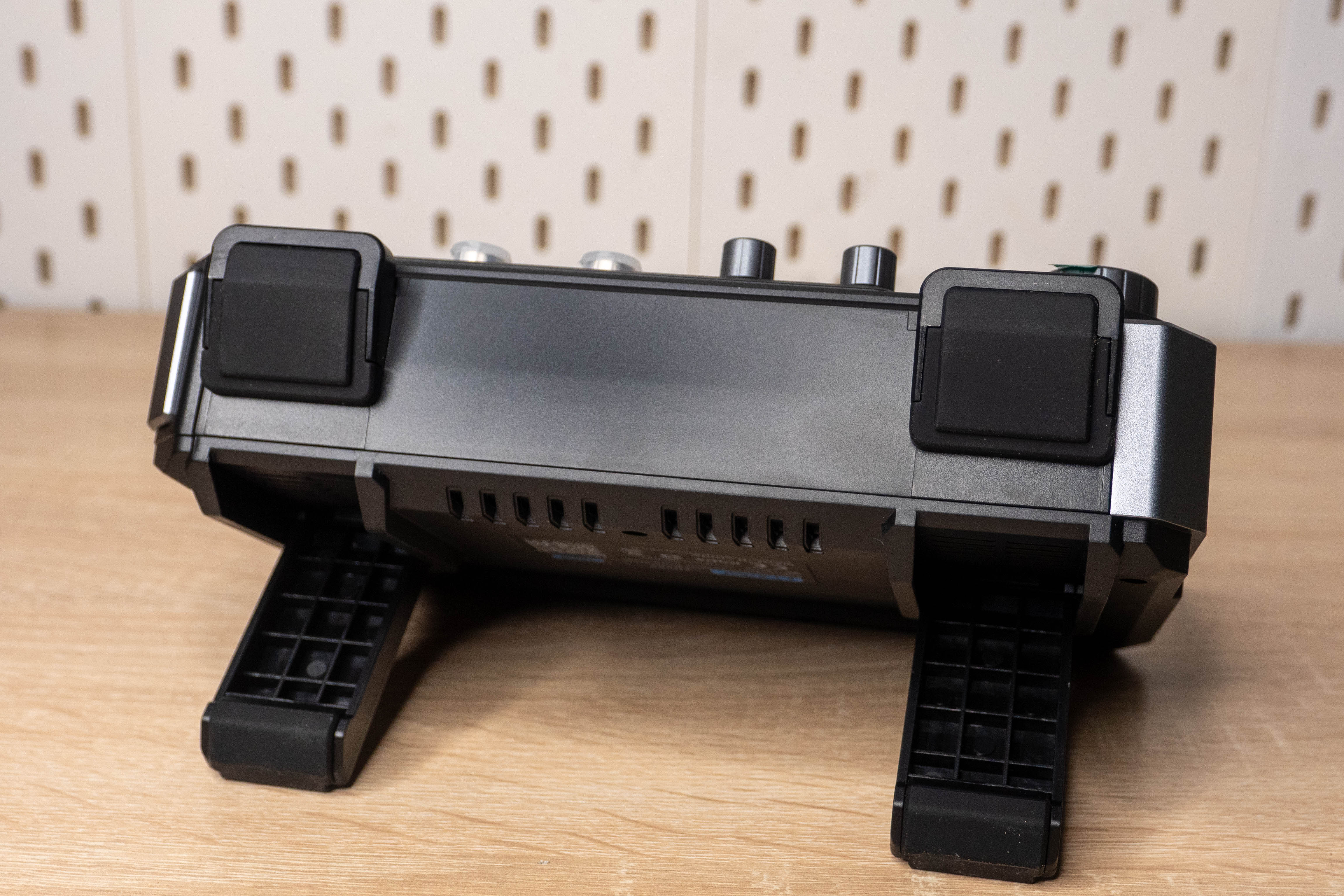

В нижней части корпуса имеются откидные ножки с противоскользящие подошвами, у которых скосы имеются под двумя углами для устойчивого размещения как вертикально, так и под наклоном.

Осциллограф

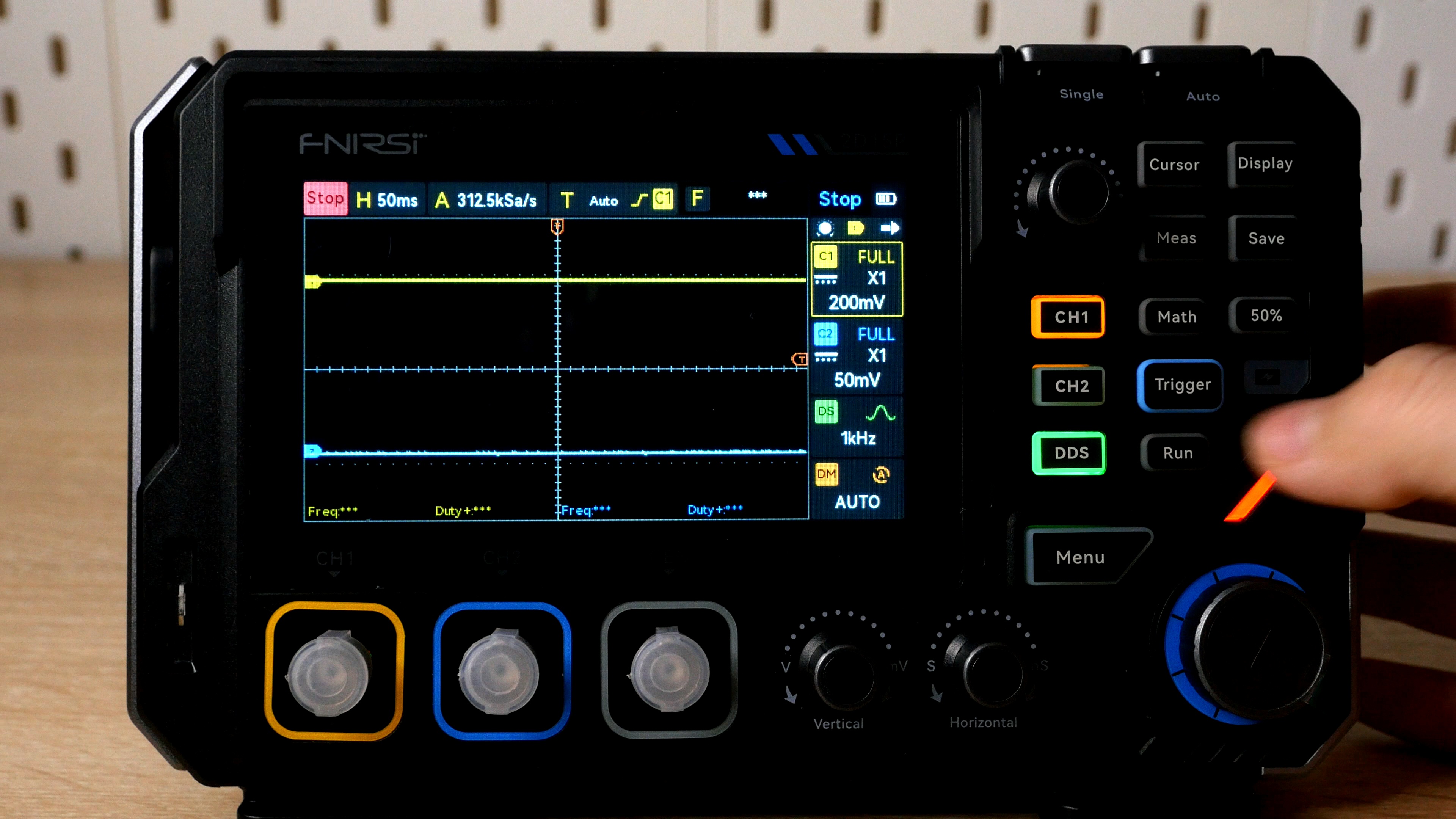

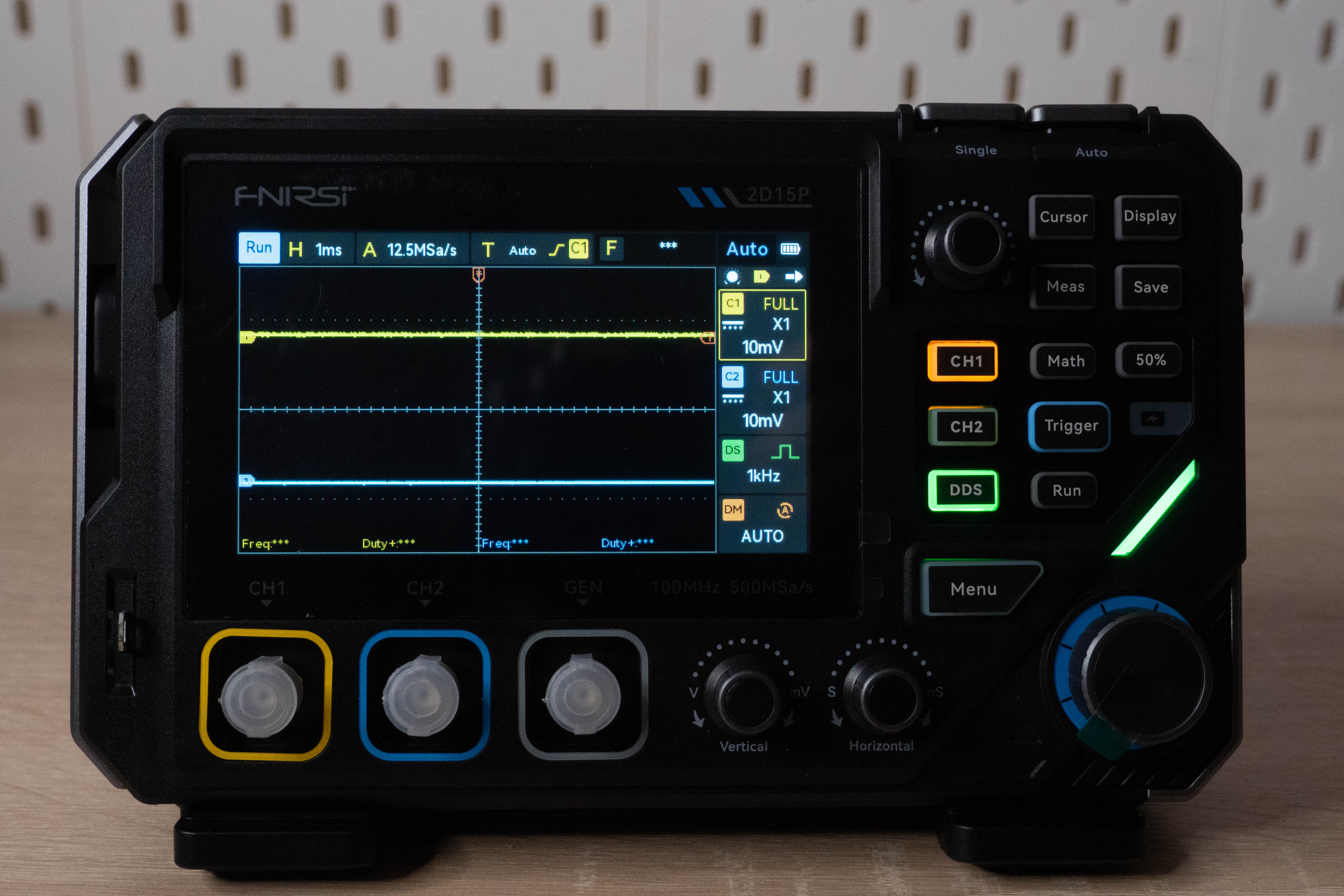

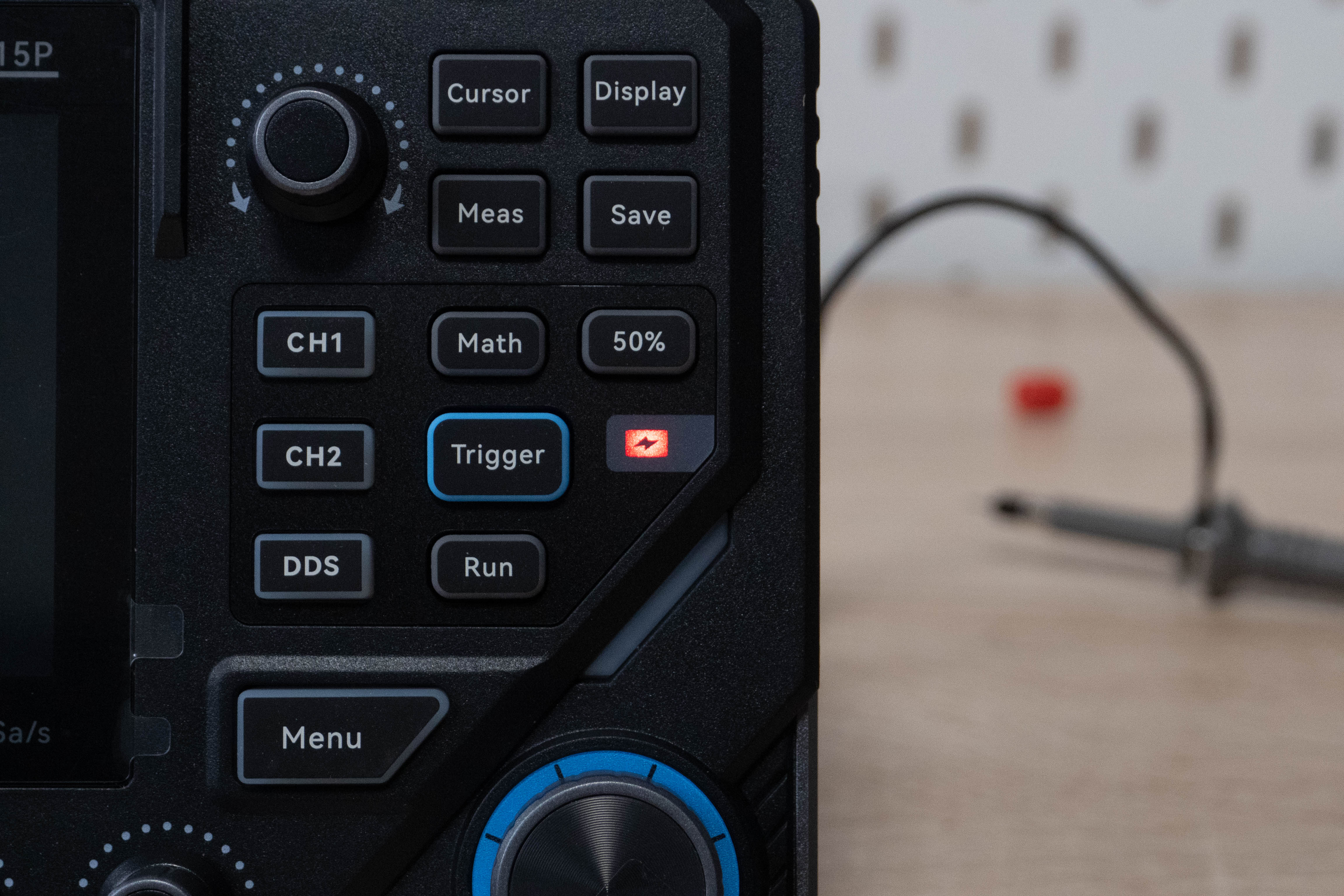

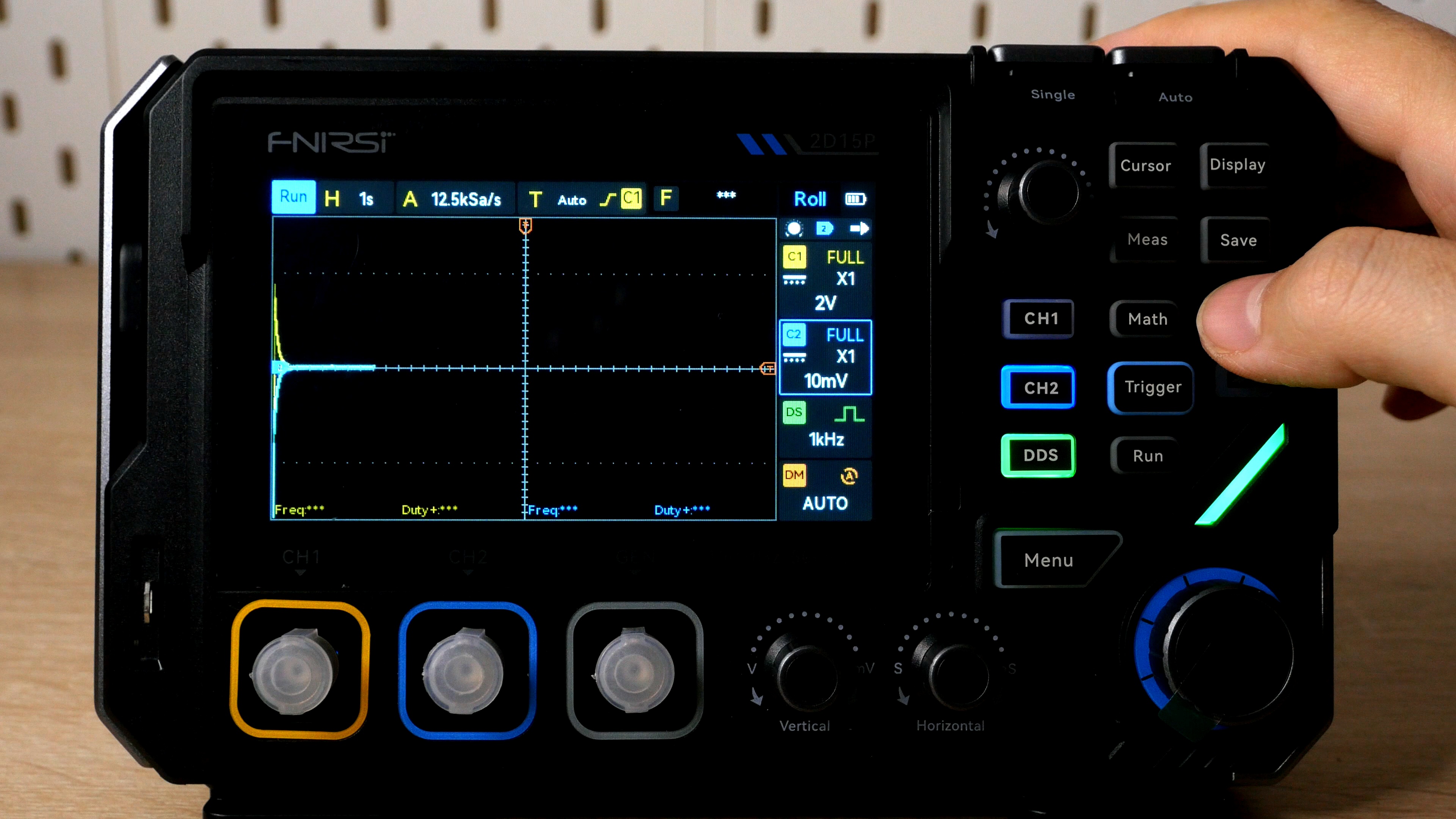

Интерфейс довольно привычный, управлять можно как с помощью сенсорного экрана, так и физических элементов. Кнопки каналов и генератора сигналов подсвечиваются при активации, что довольно удобно. Так же есть индикация процесса зарядки рядом с кнопкой «Trigger».

С помощью верхнего энкодера можно смещать точку отсчета по вертикали. Нажатие ничего не дает.

Большой энкодер позволяет производить измерение отклонения по вертикали или горизонтали, переключение осуществляется нажатием на него.

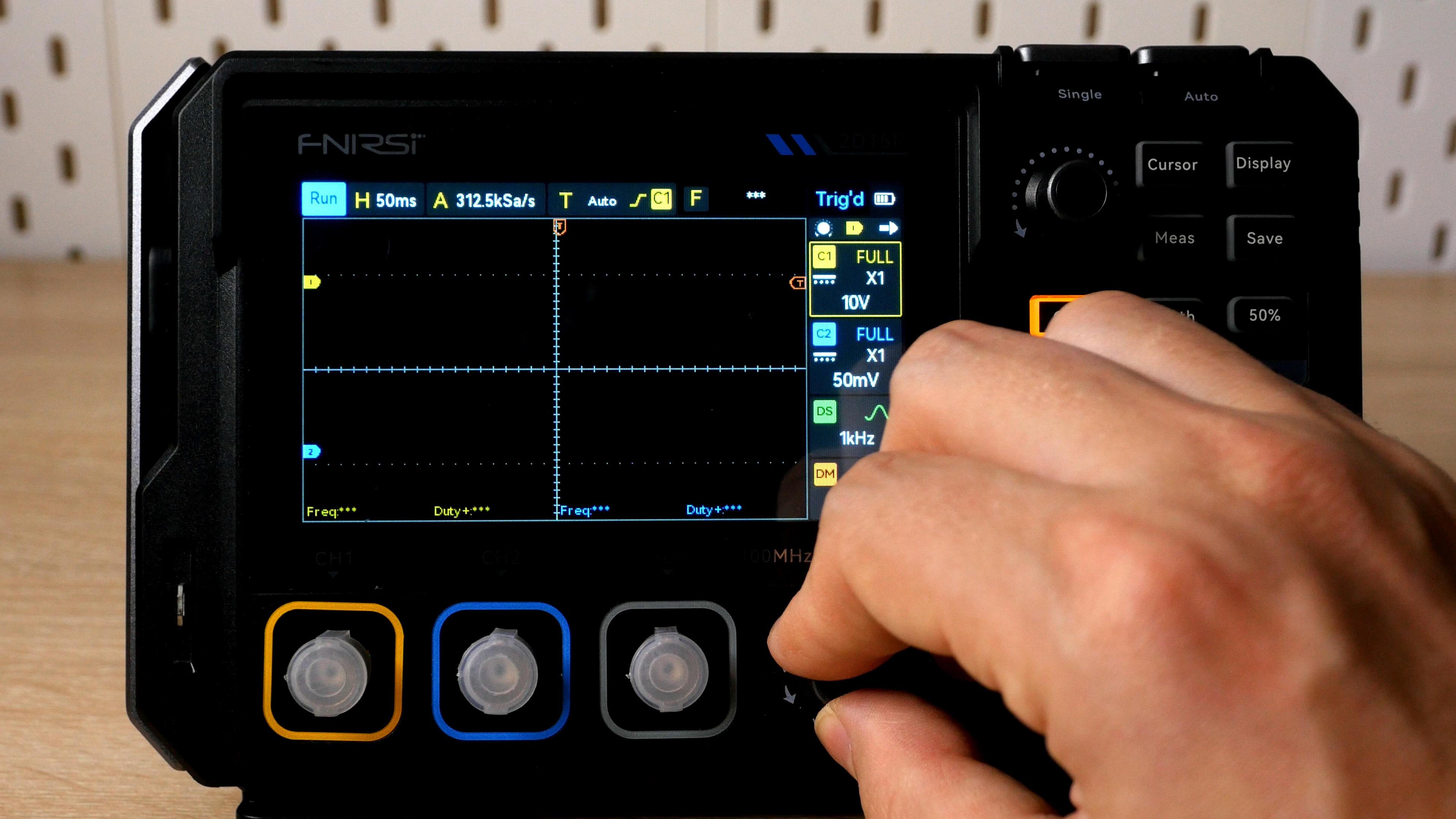

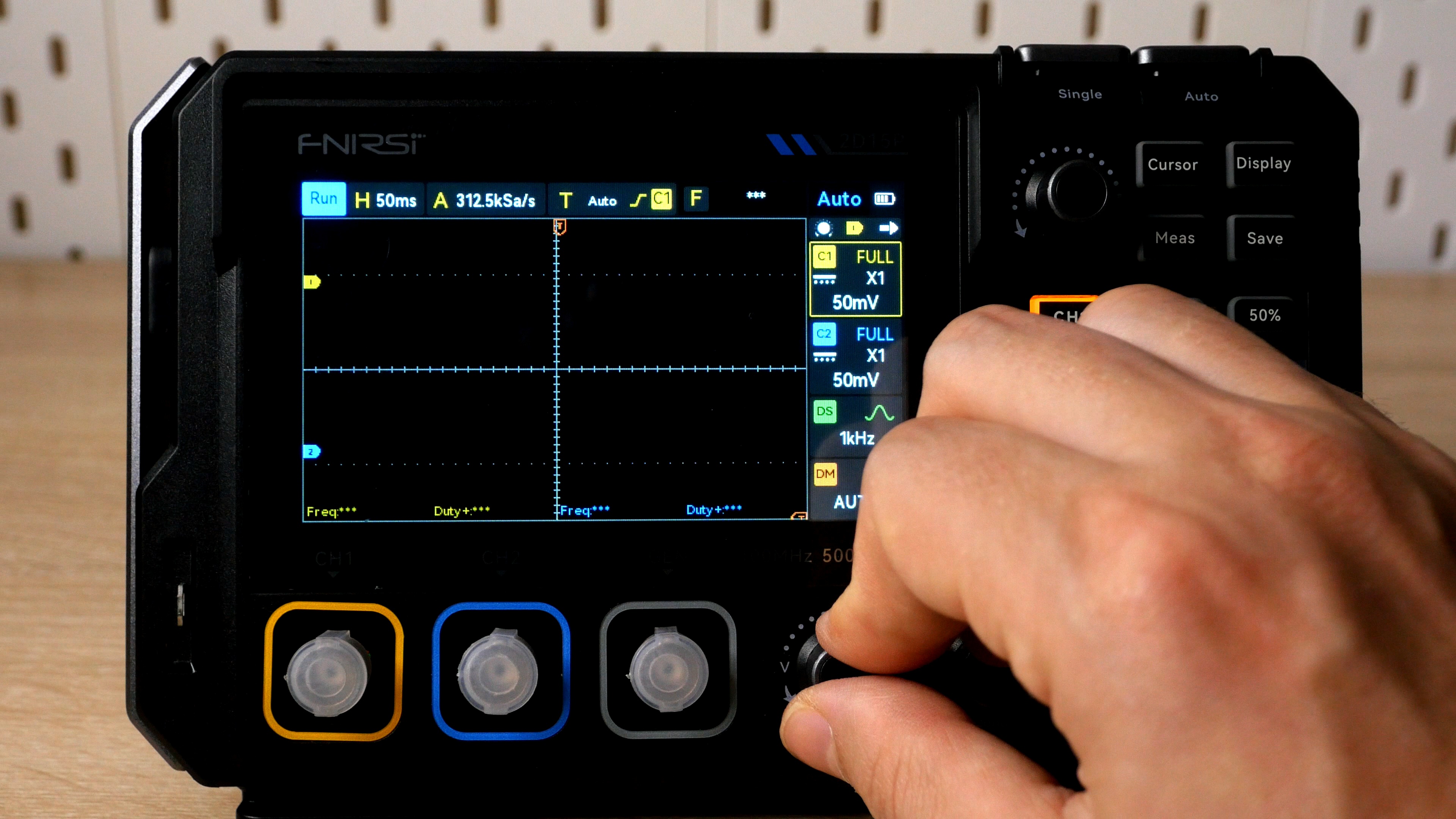

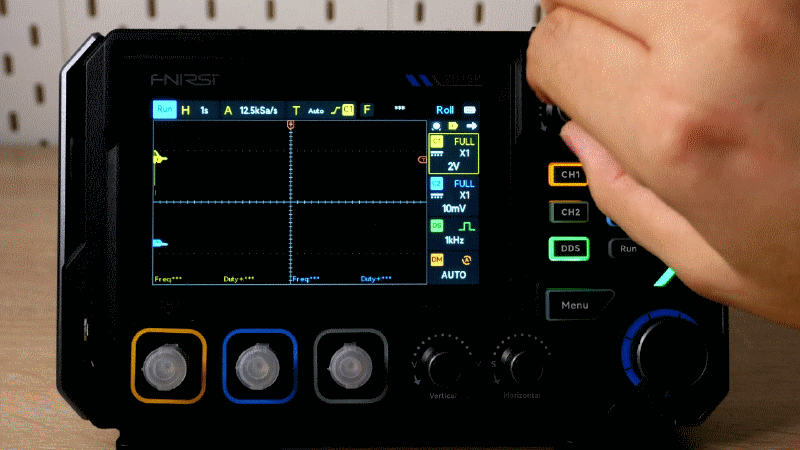

Энкодер «Vertical» регулирует вертикальную развертку от 50мВ до 10В. Нажатие ничего не дает.

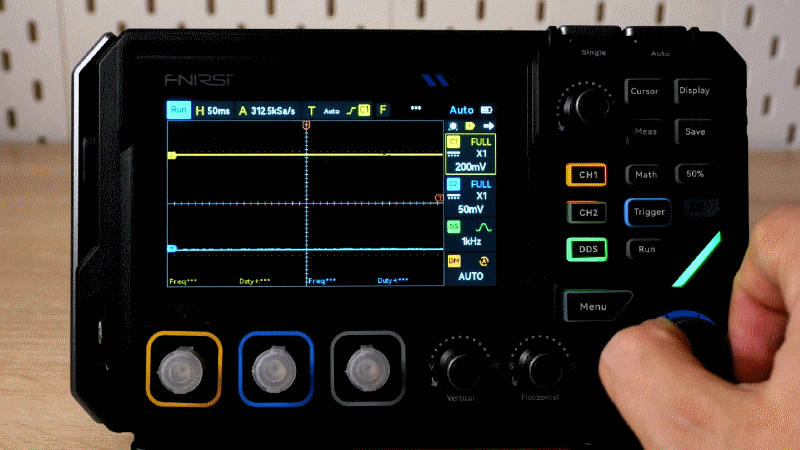

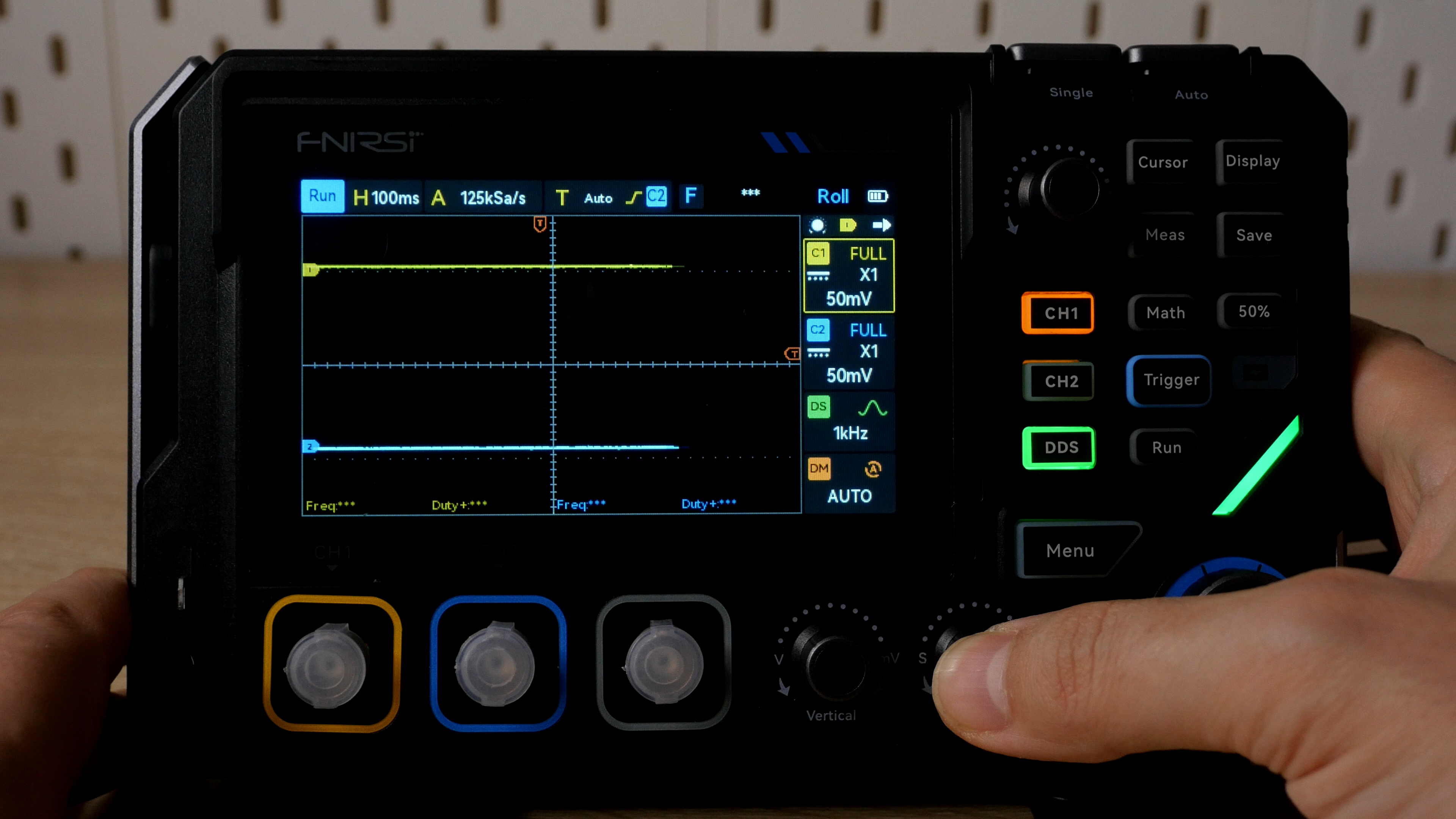

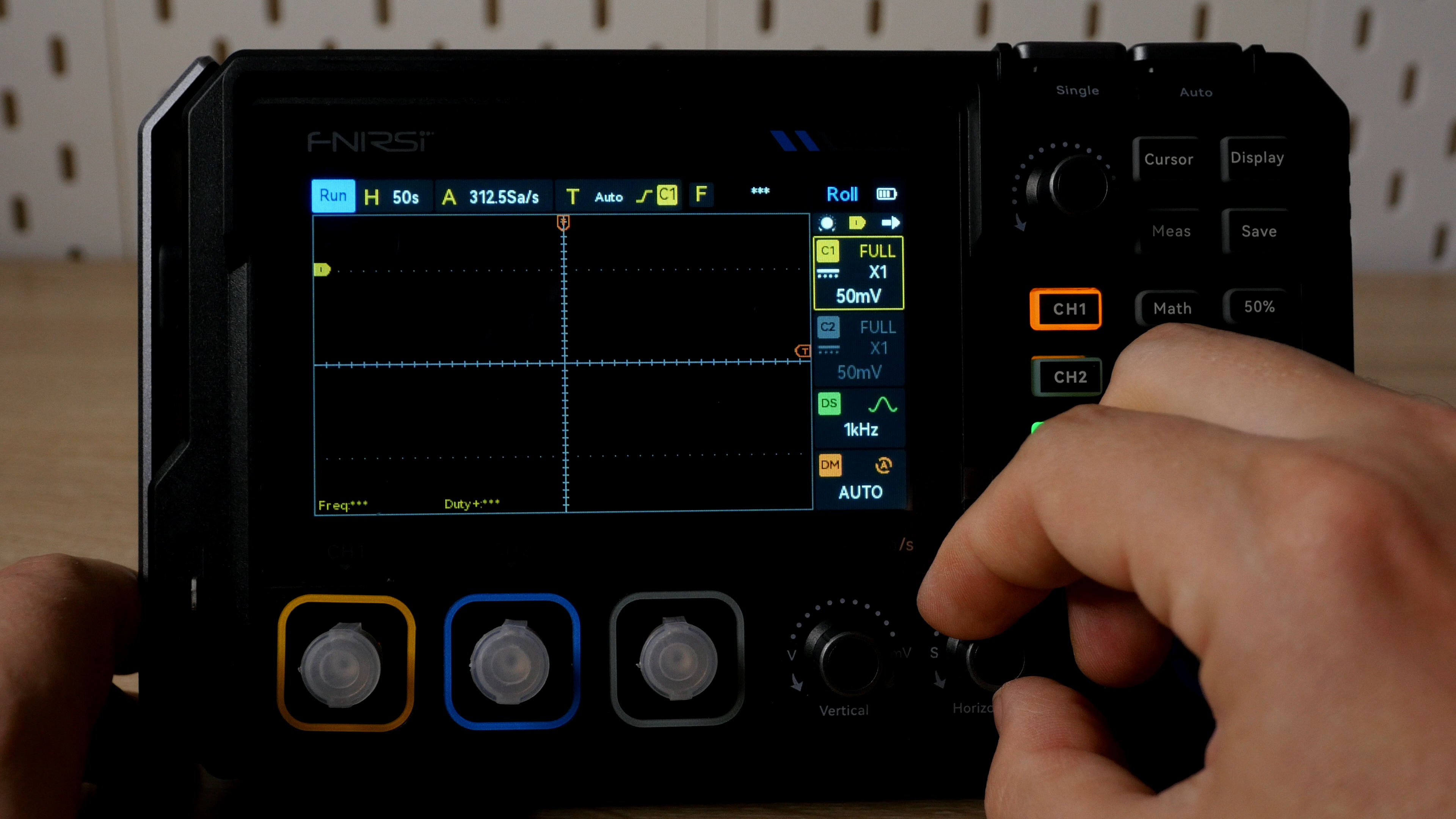

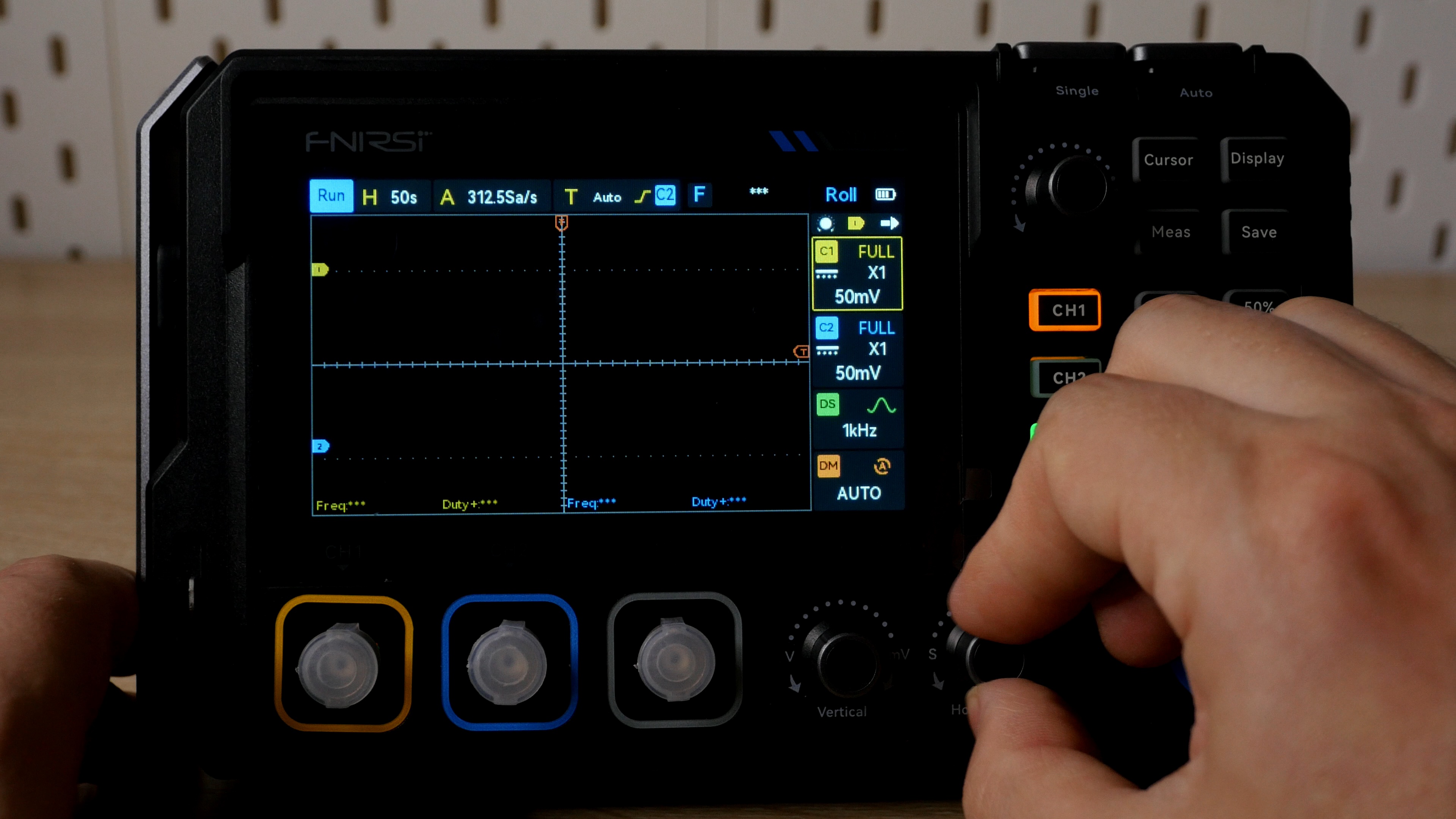

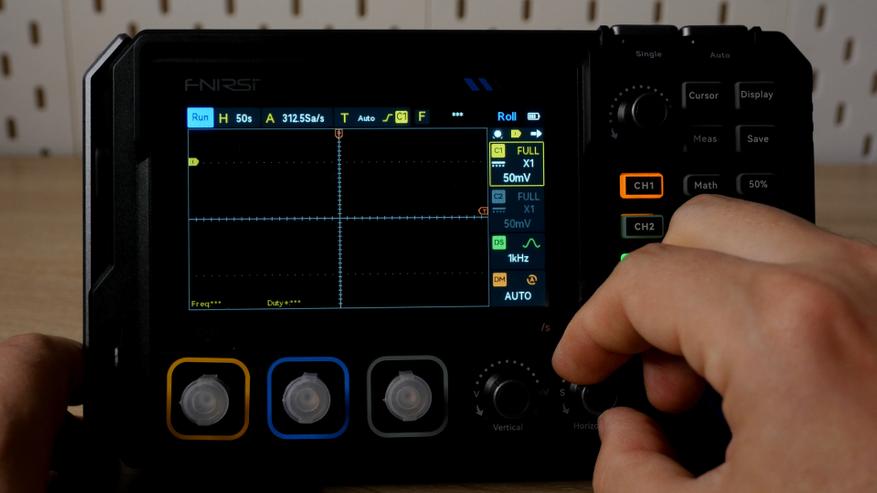

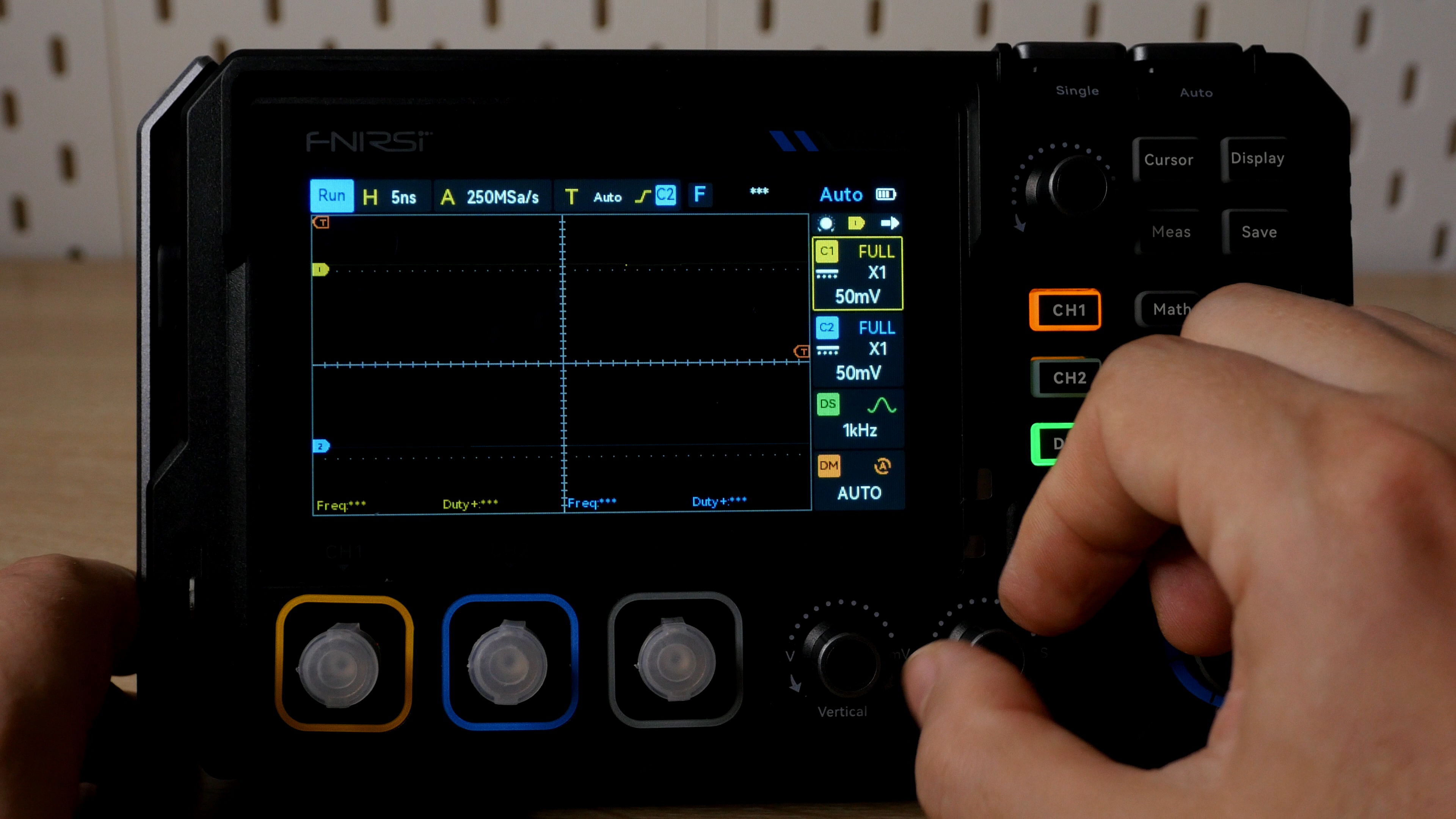

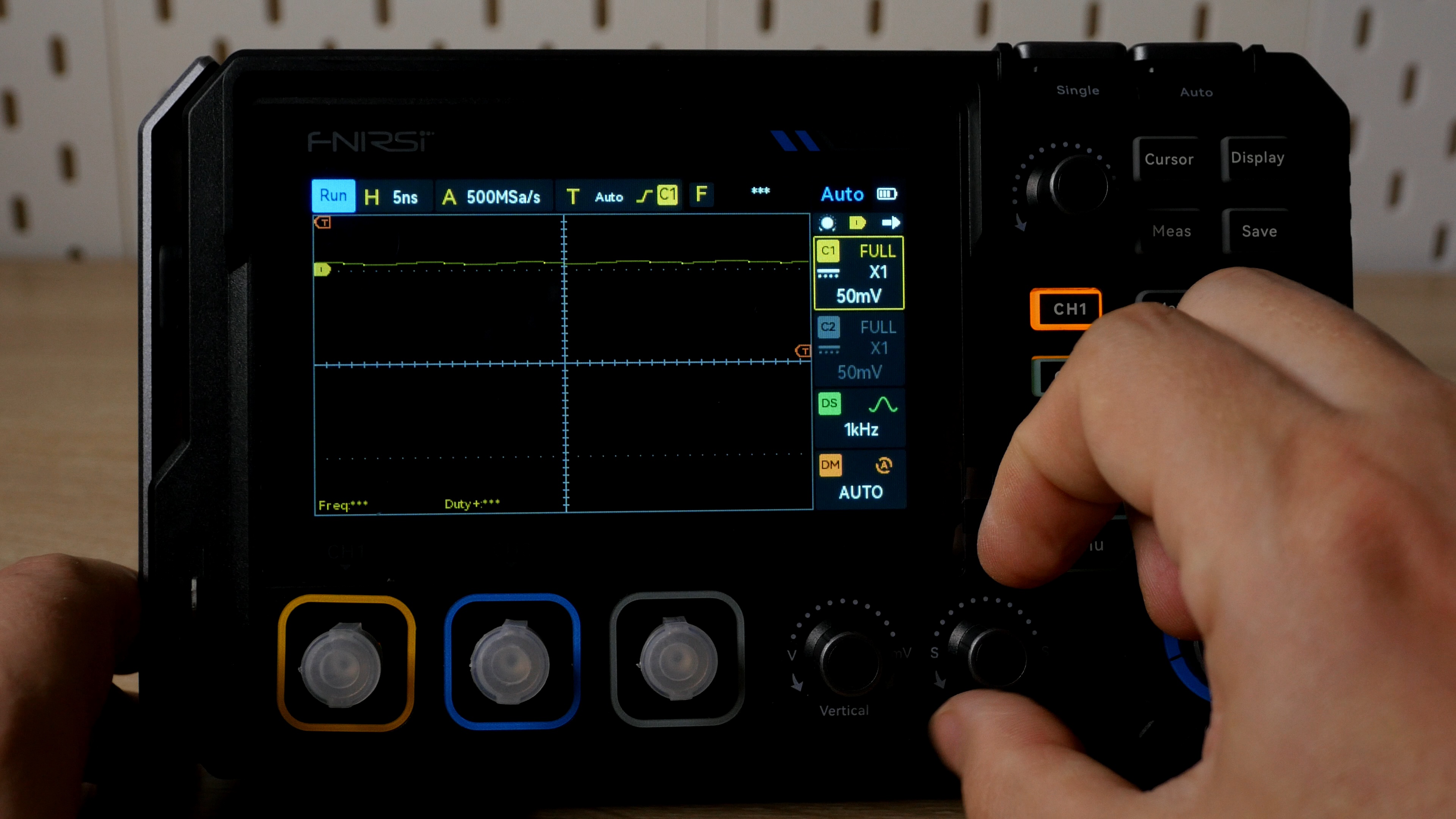

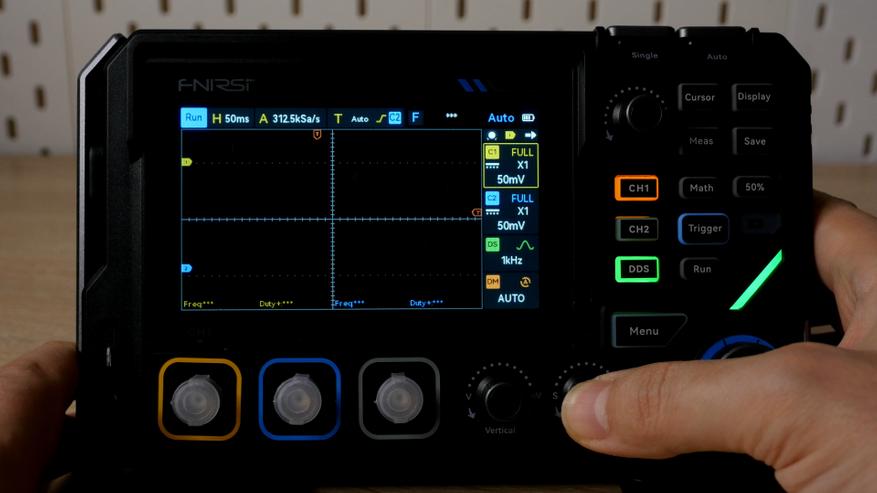

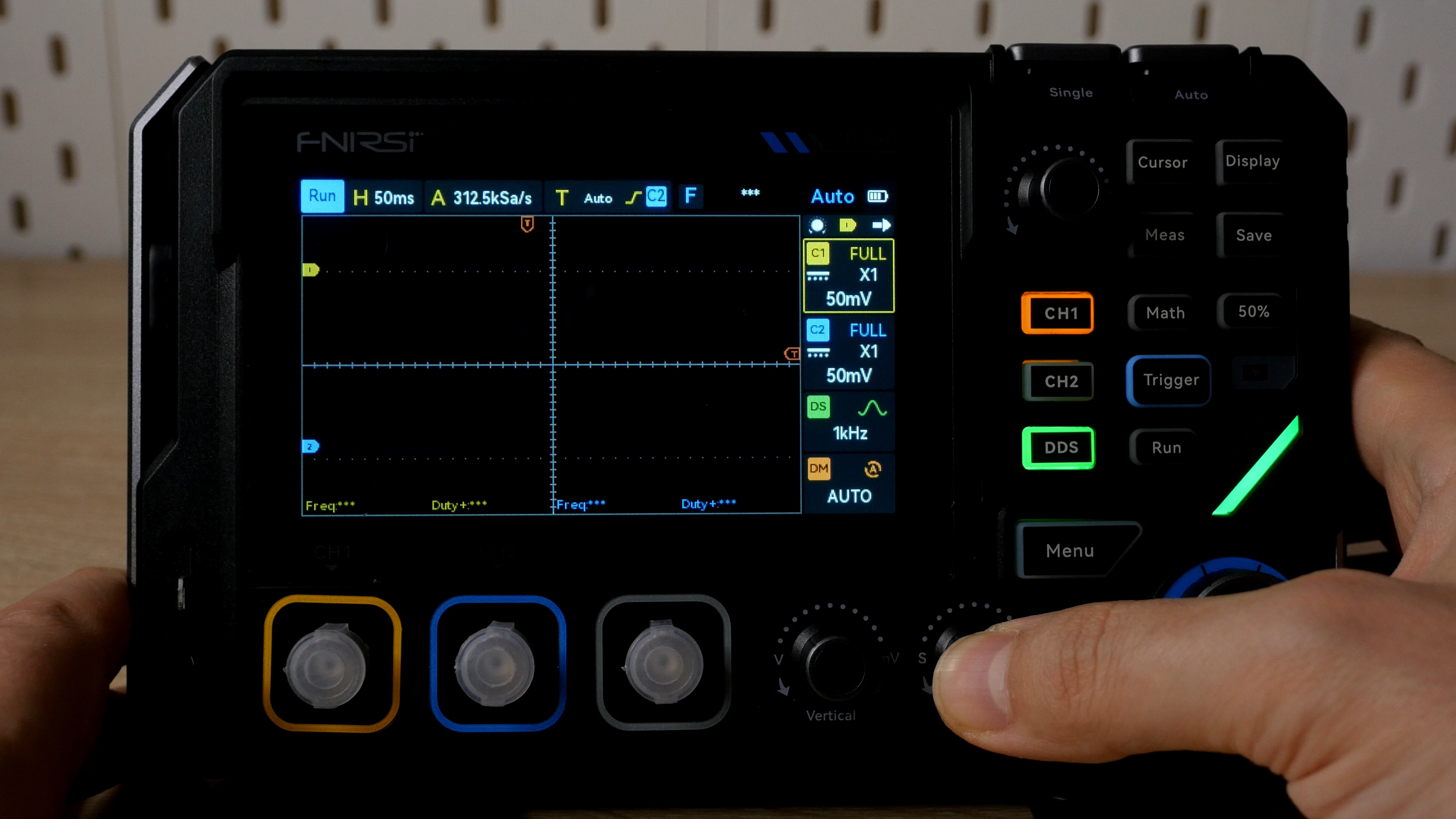

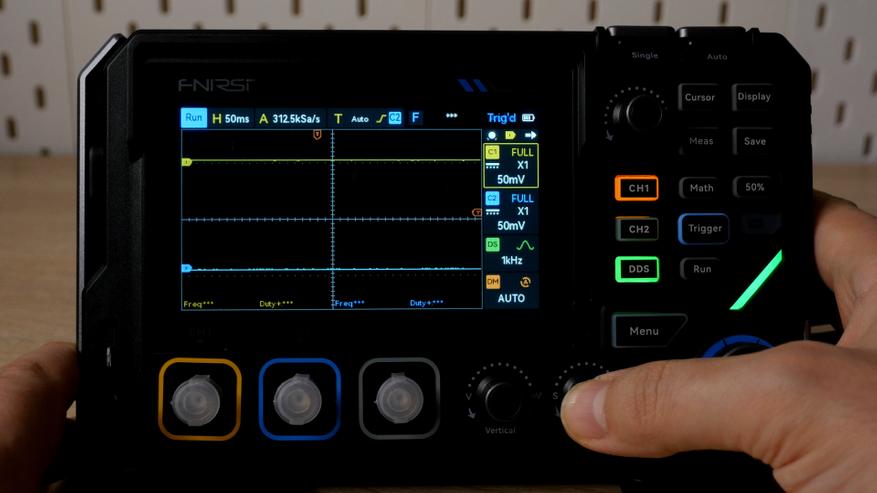

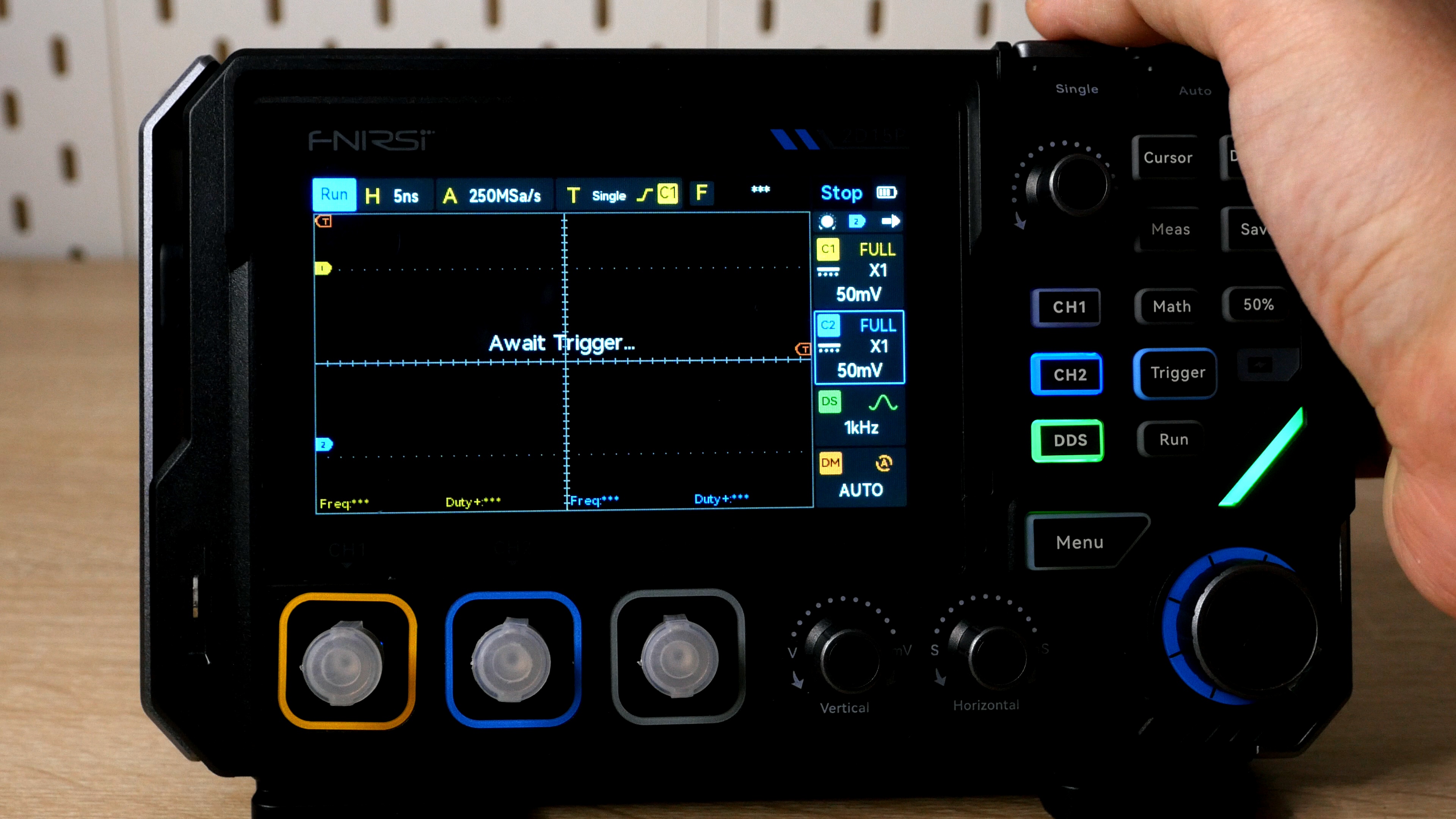

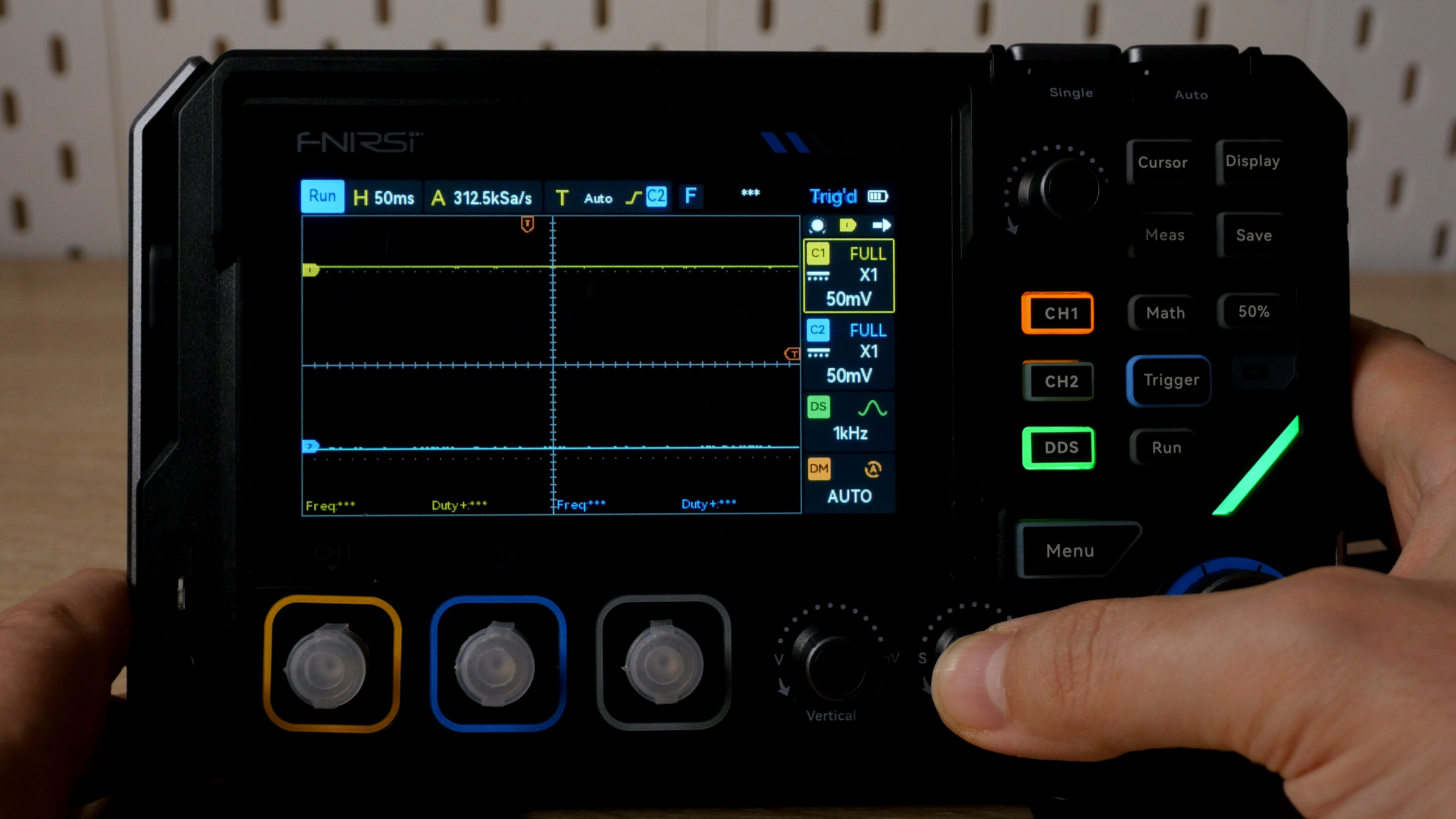

Энкодер «Horizontal» управляет горизонтальной разверткой от 50 с до 5 нс, при этом если активен второй канал, выборка варьируется от 312 Sa/s до 250MSa/s, а если не активен, то значение увеличивается до 500 MSa/s.

Нажатие на данный энкодер меняет тип триггера.

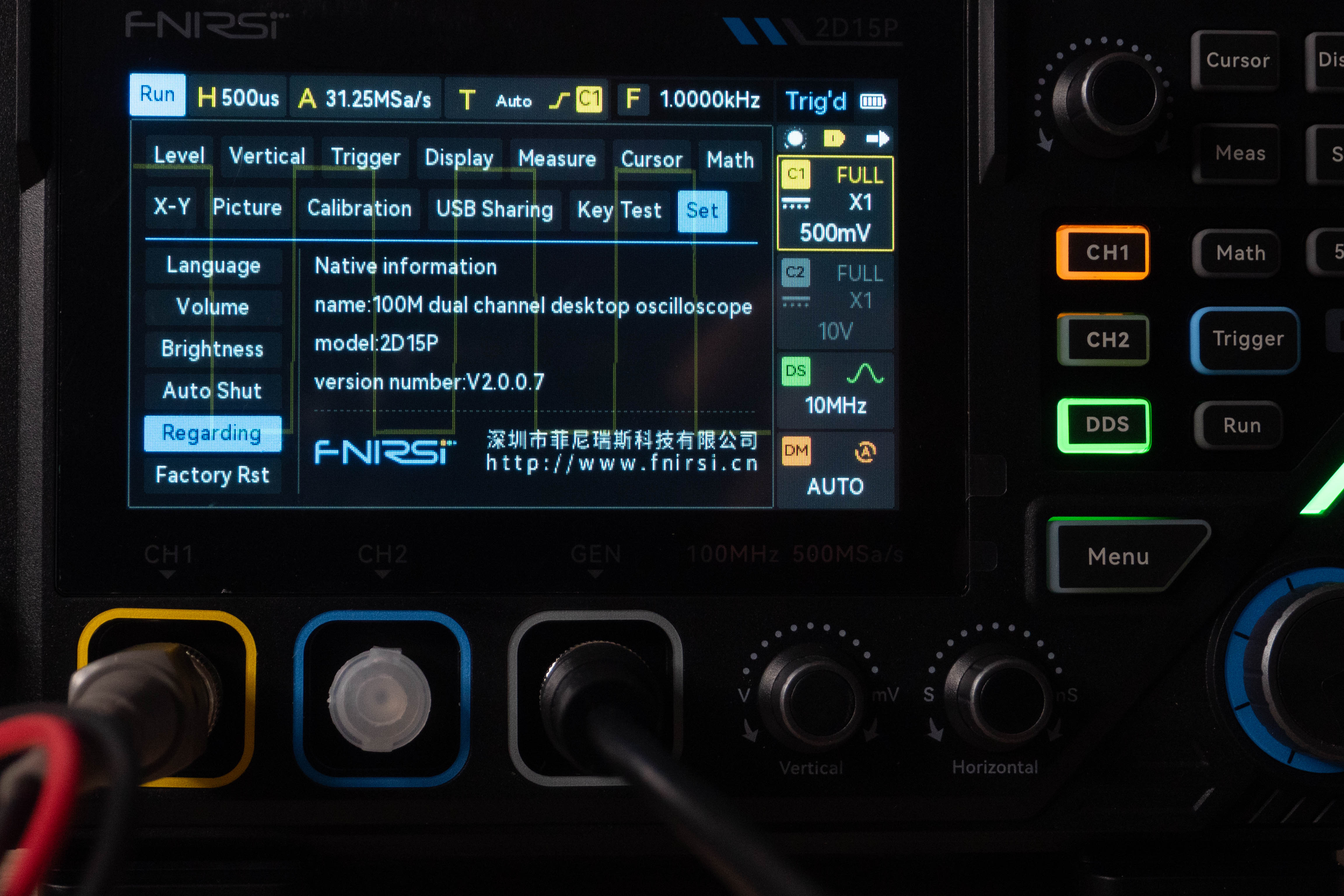

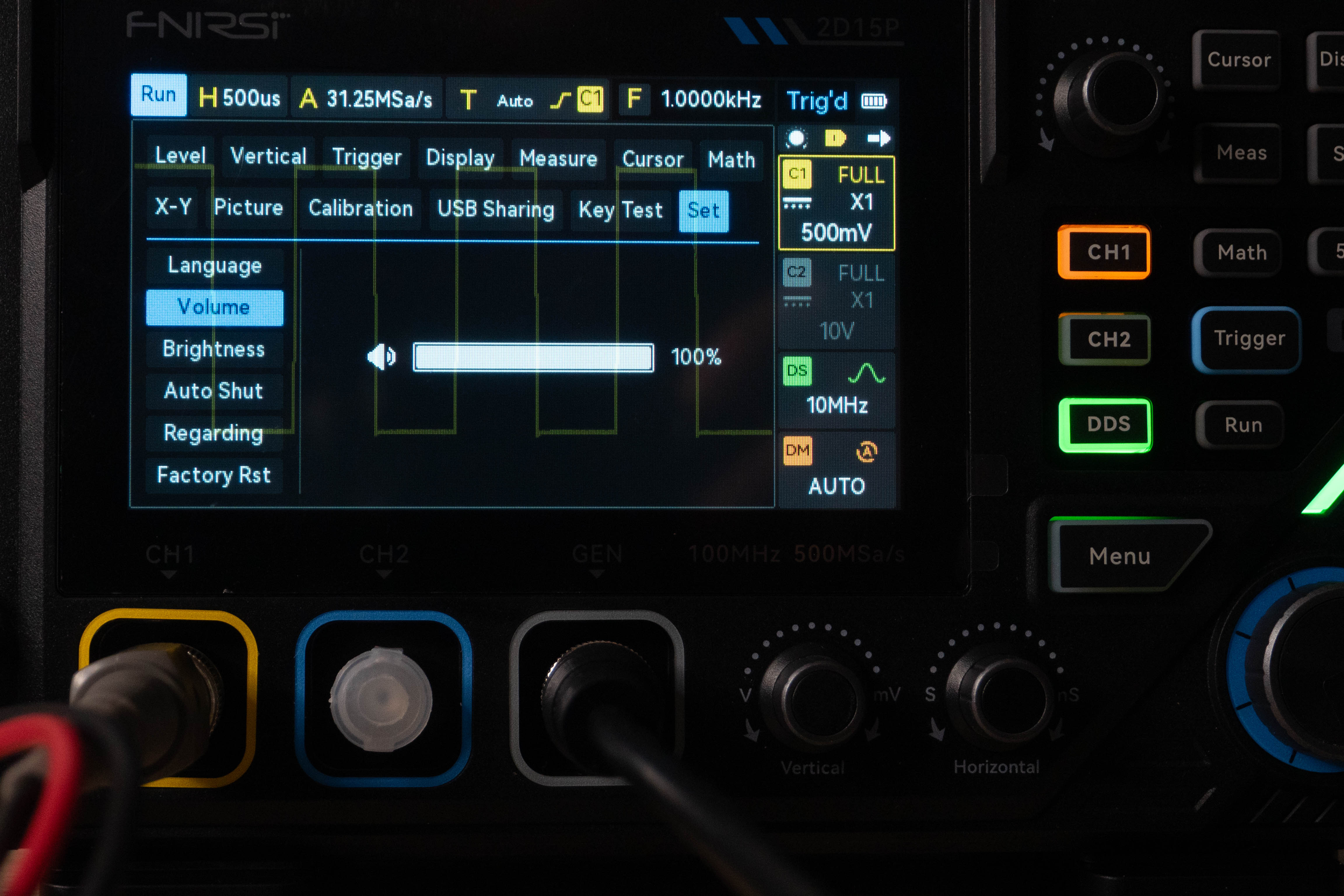

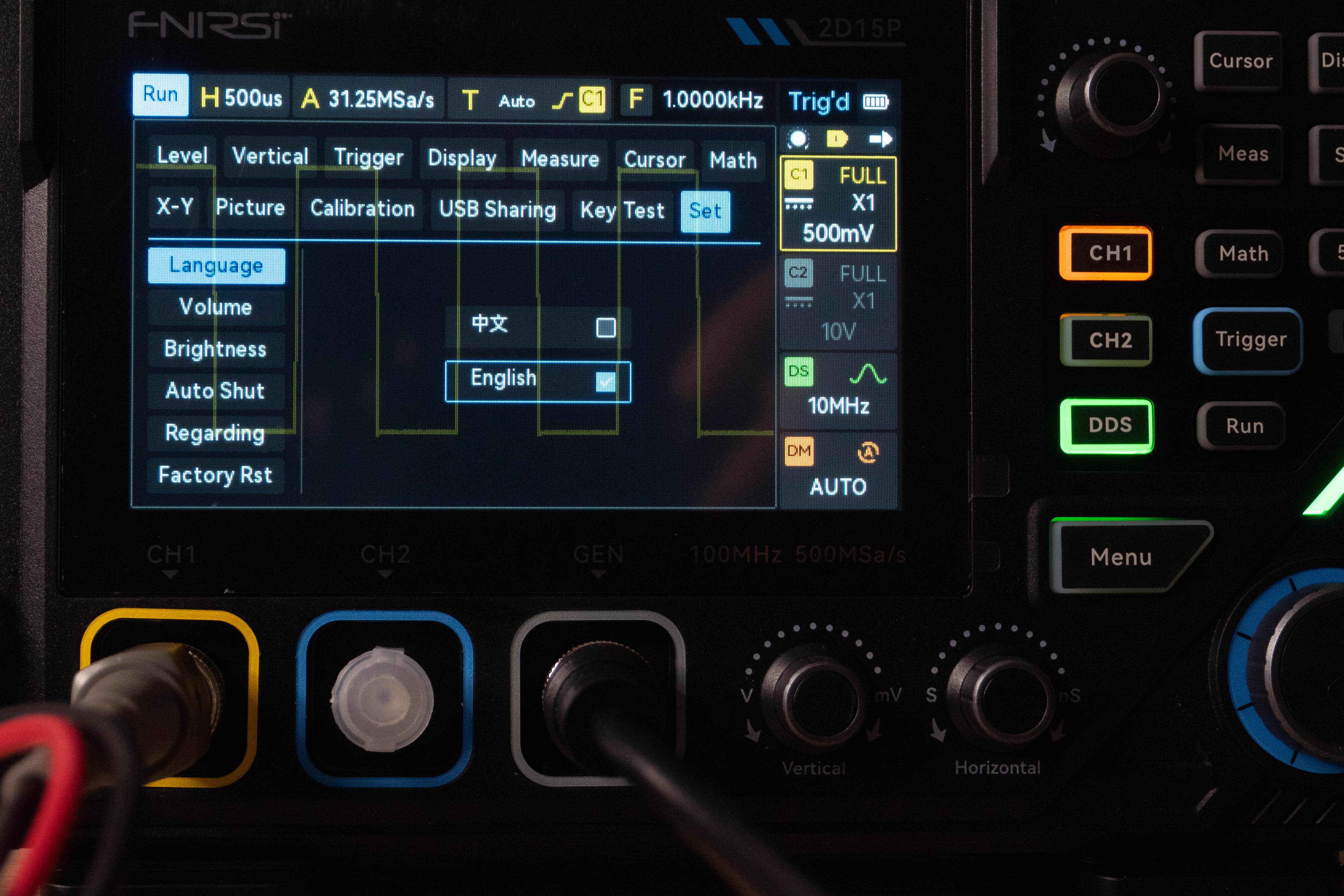

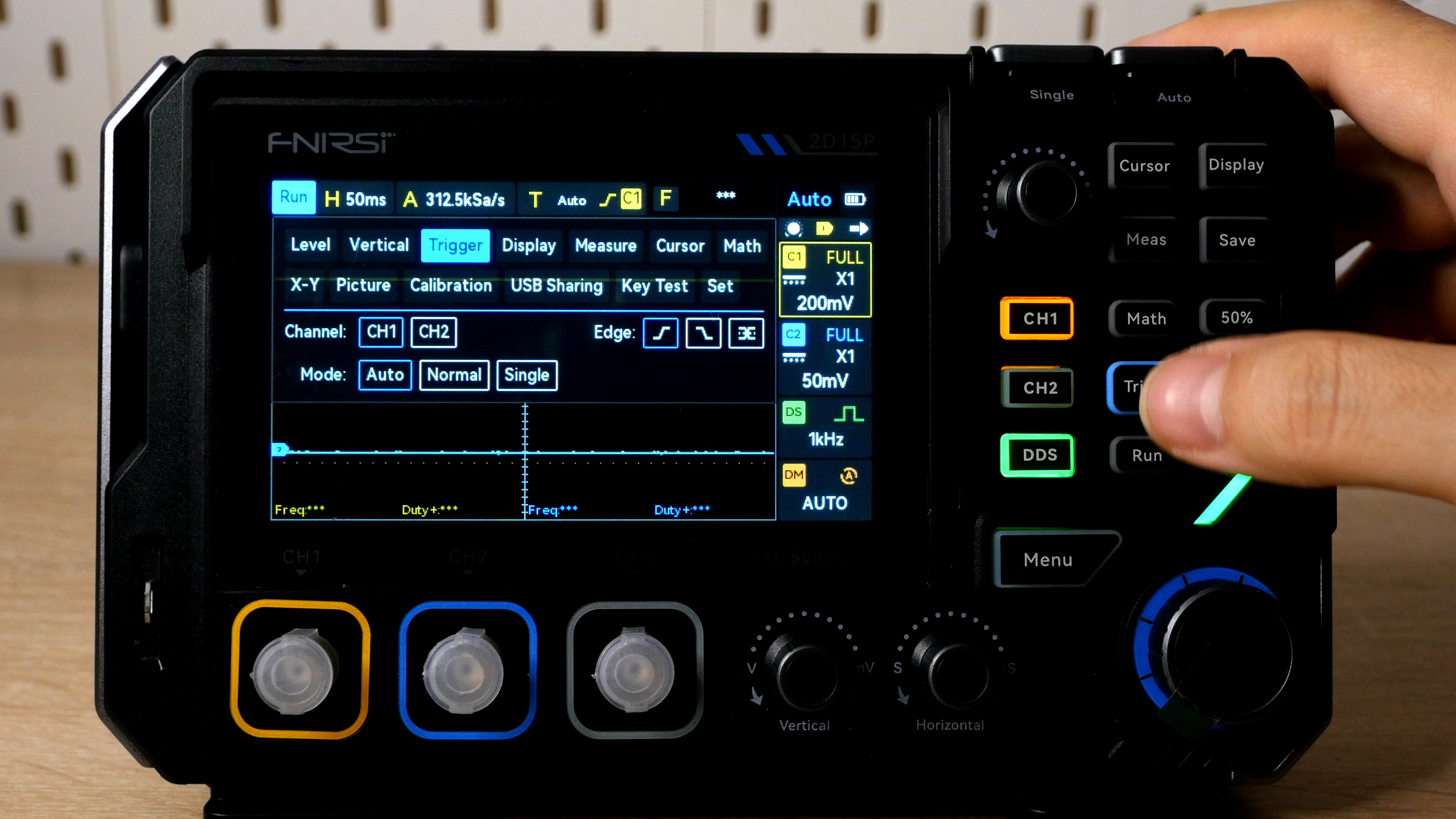

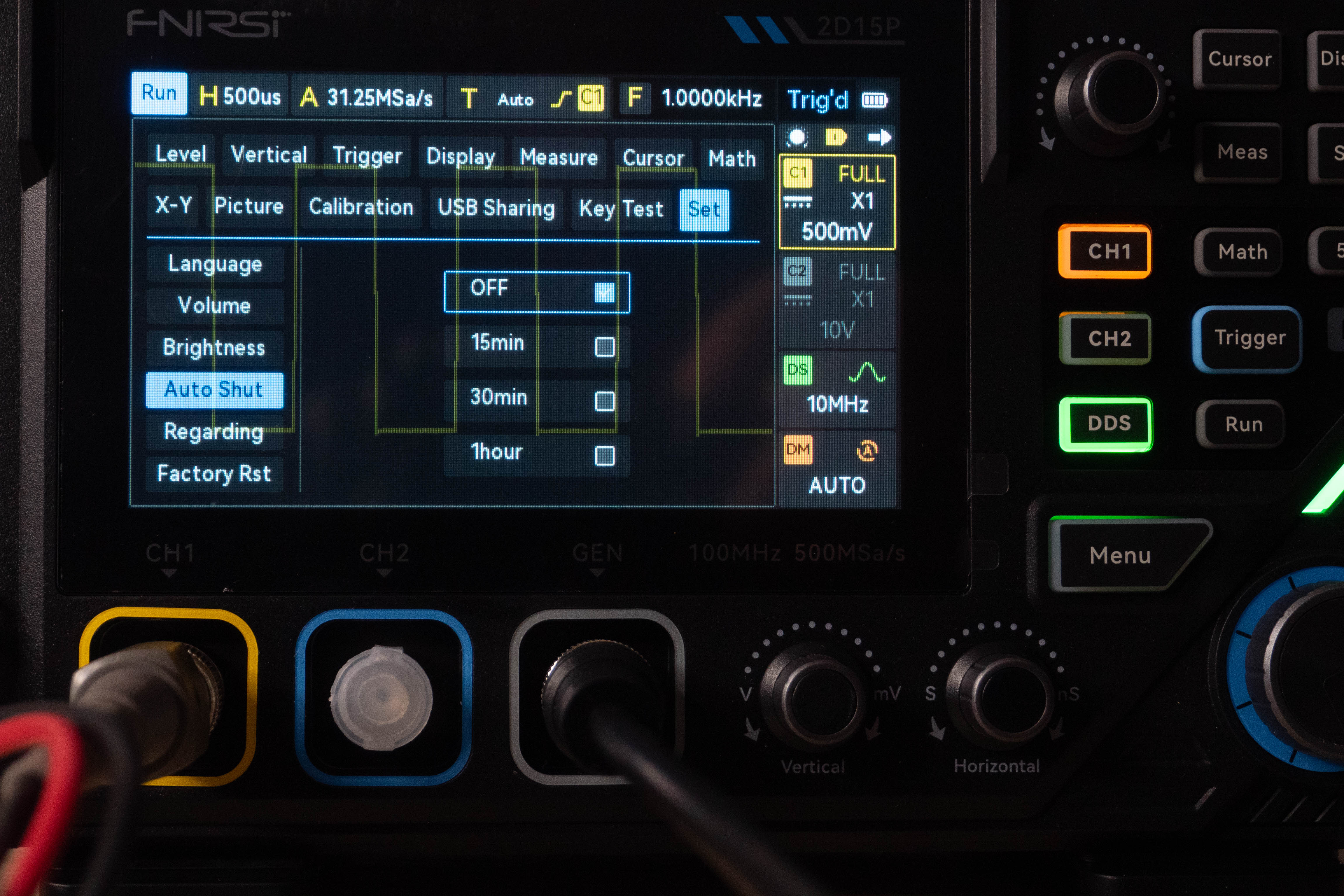

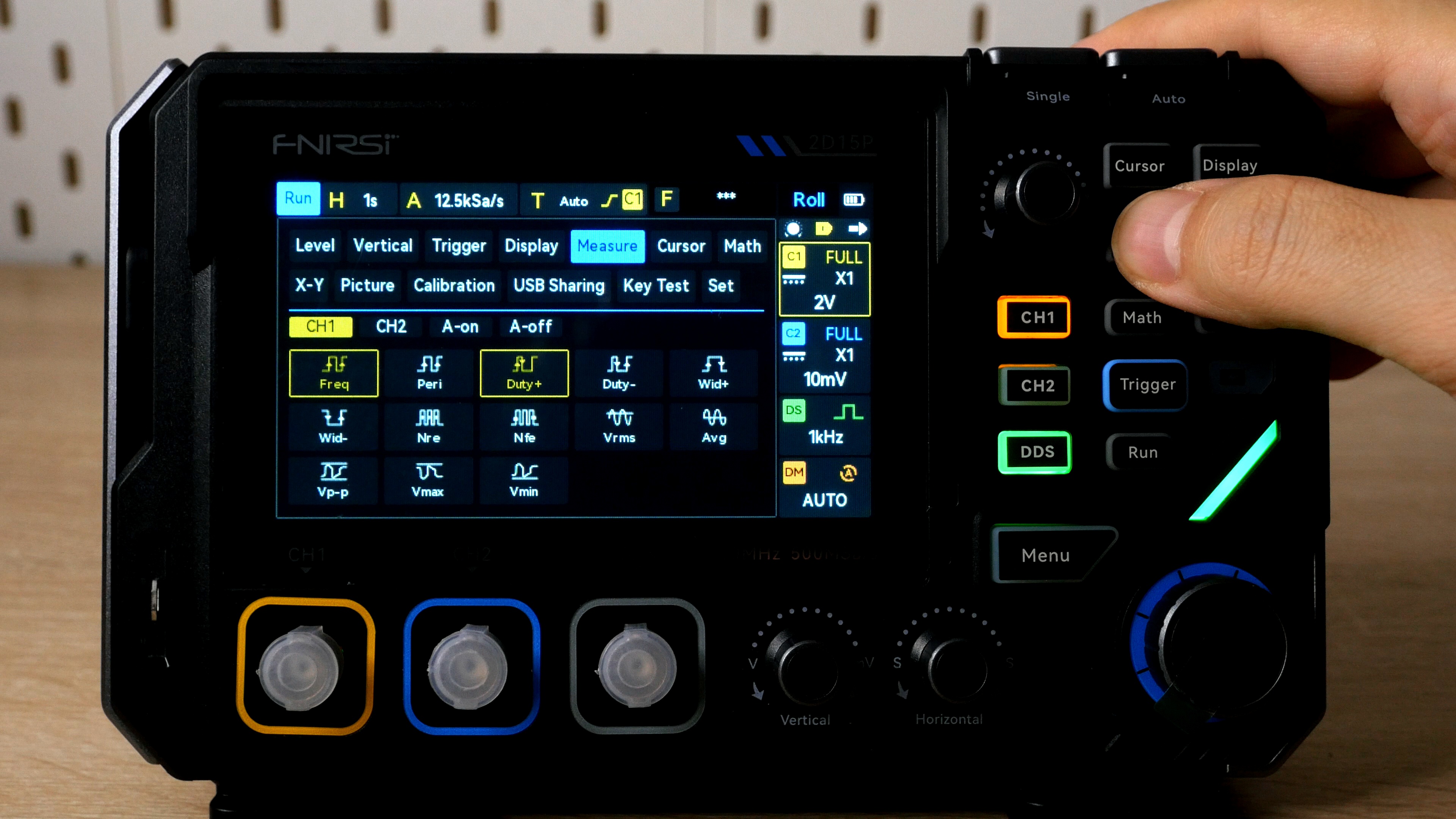

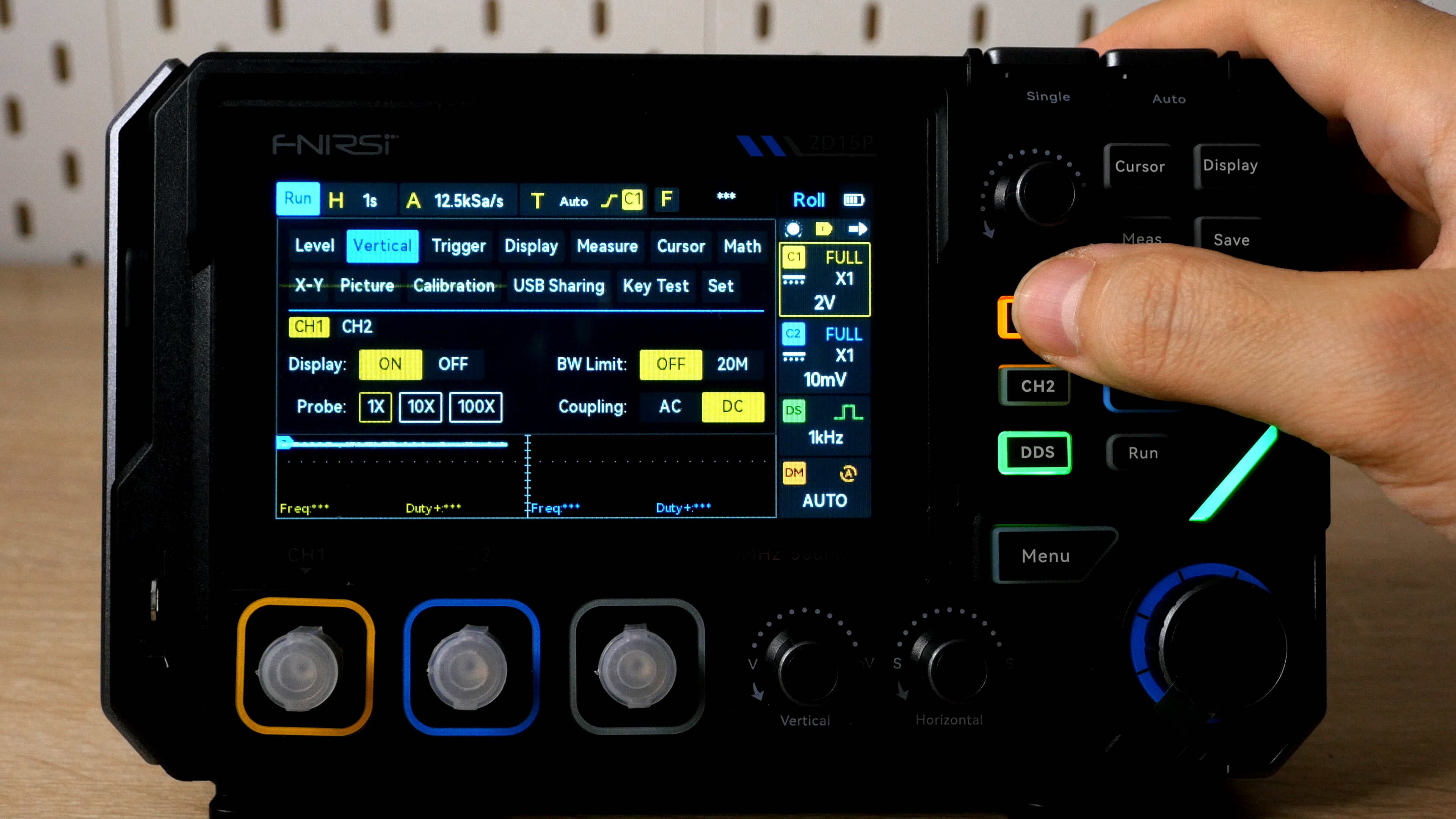

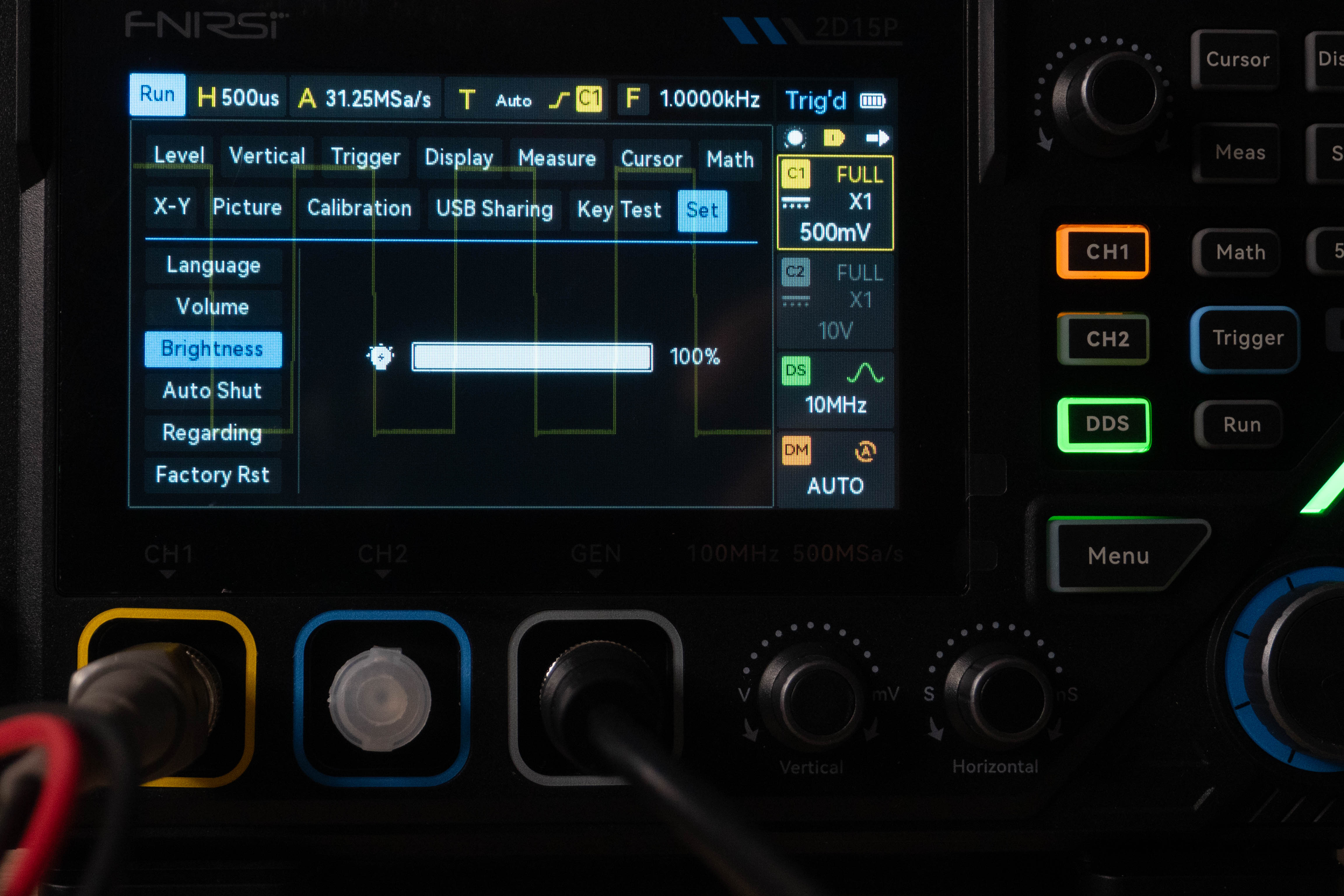

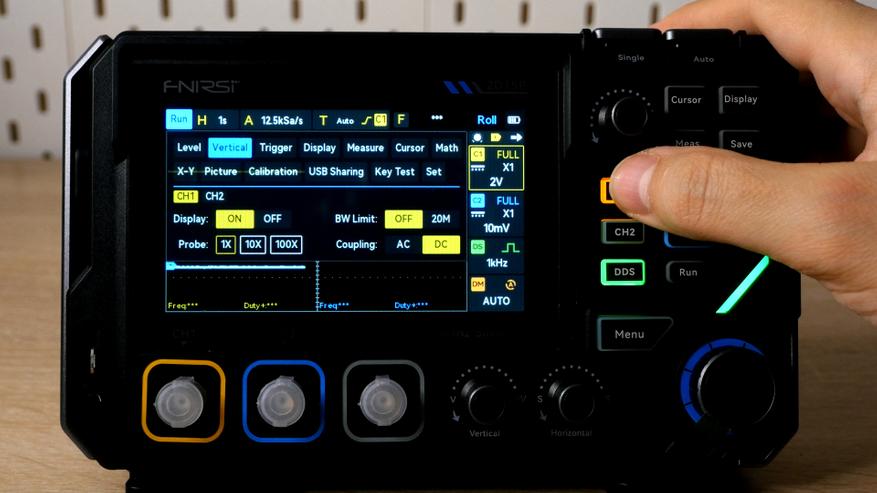

Кнопка «Menu» открывает основное меню на вкладке системных настроек, тут можно выбрать язык интерфейса, громкость звуков, яркость дисплея, настроить автоматическое выключение при бездействии, посмотреть текущую версию прошивки и сбросить настройки на умолчание. Пальцем можно переключаться между остальными вкладками.

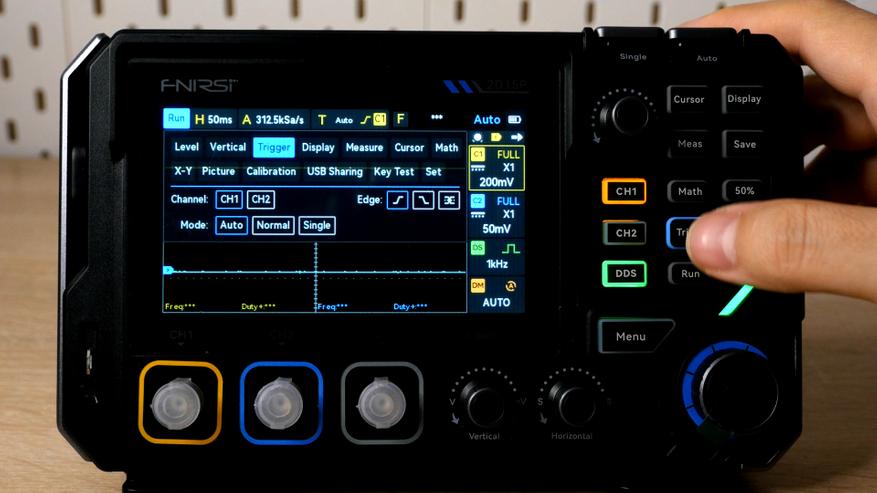

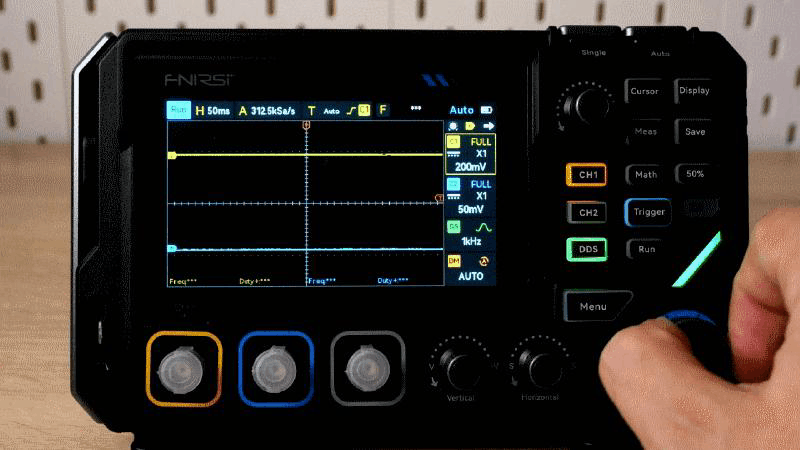

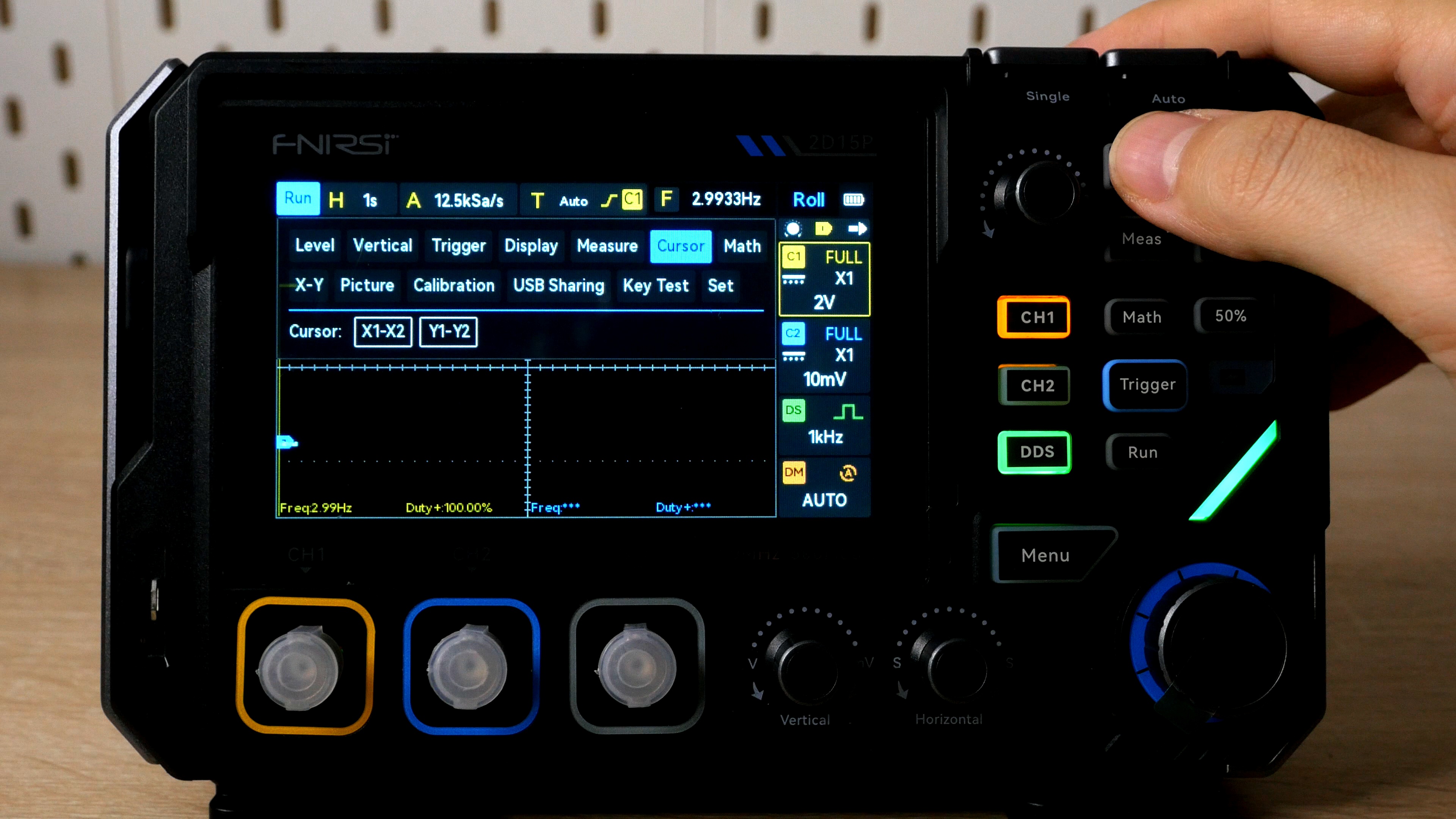

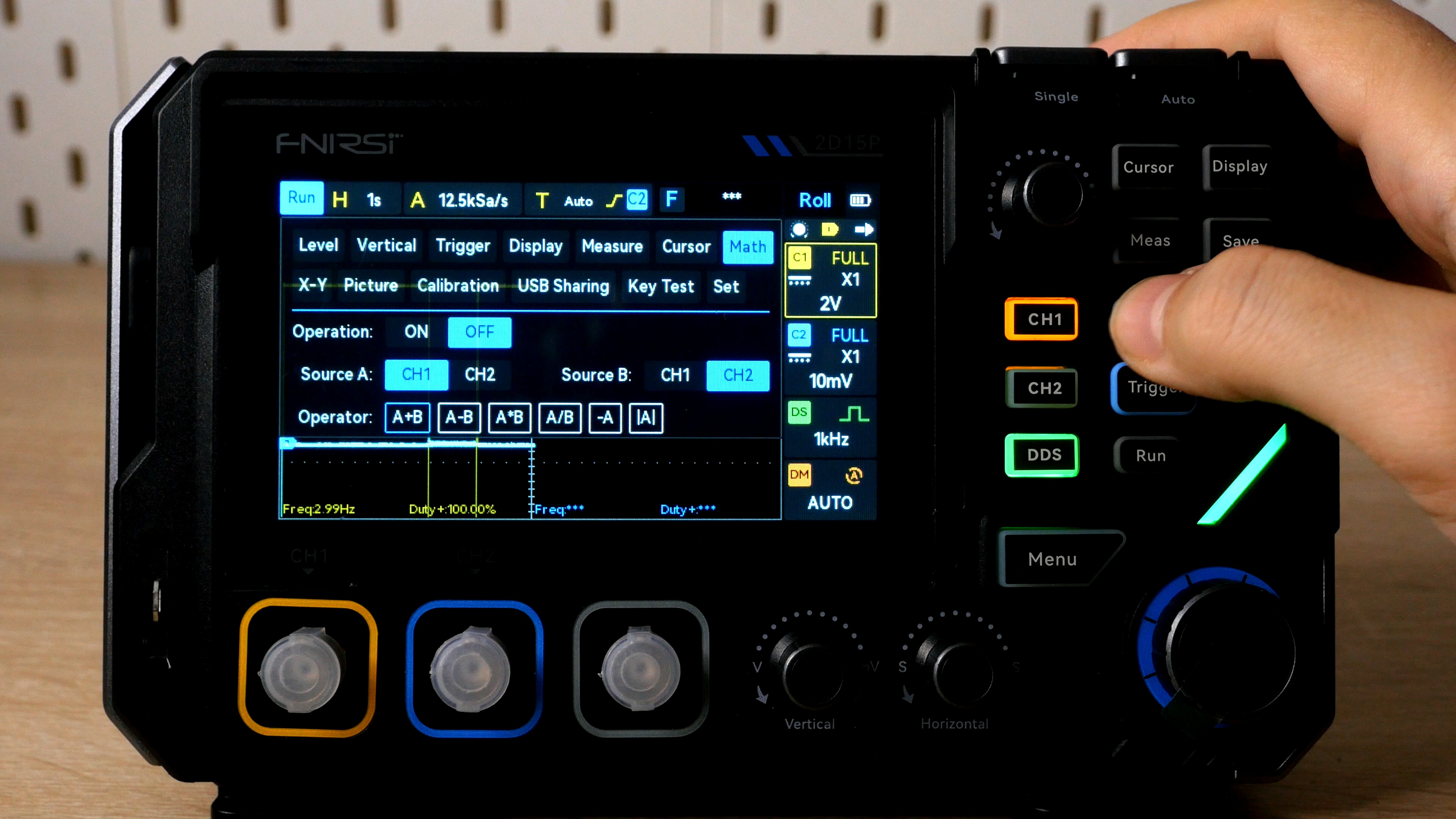

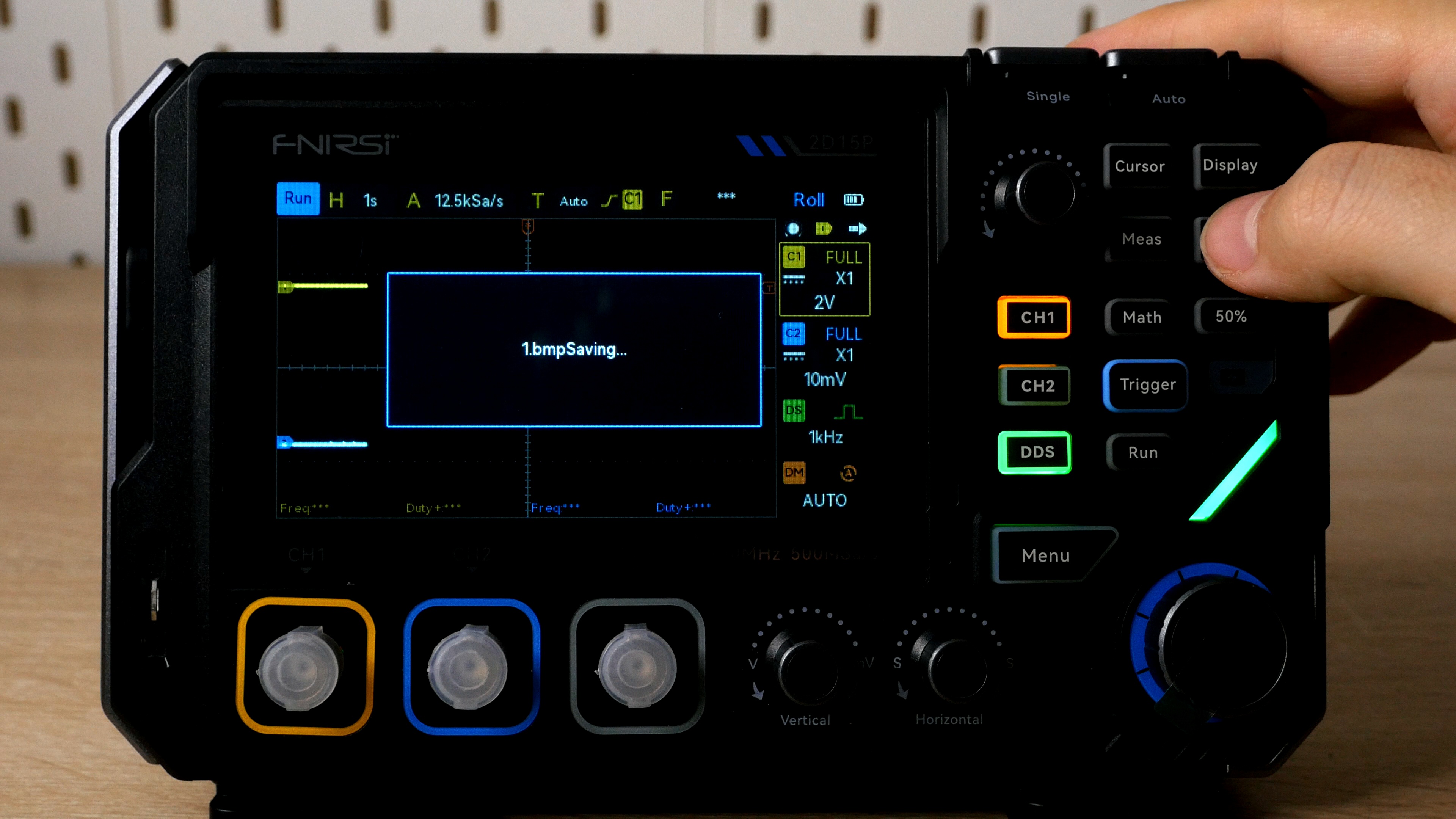

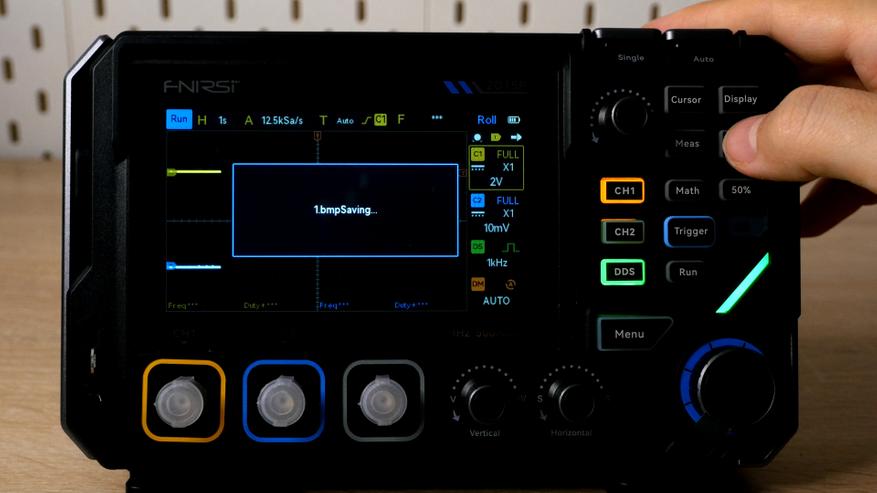

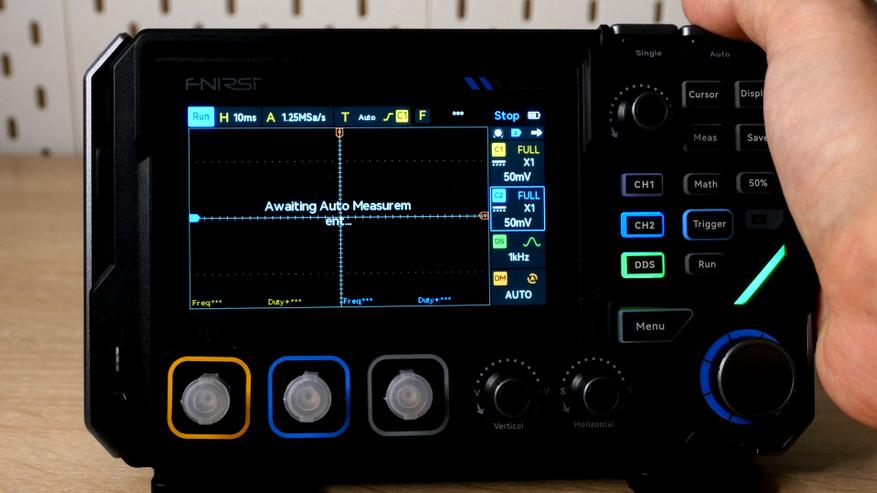

Но физическими кнопками можно быстро попасть в нужный раздел, хотя переключать параметры всё же придется пальцами. С одной стороны не очень удобно, но меню полупрозрачно и в ходе настроек энкодерами можно продолжать управлять графиком. Занятное решение вывести отдельно две клавиши в верхней части для активации ручного триггера и автонастройки.

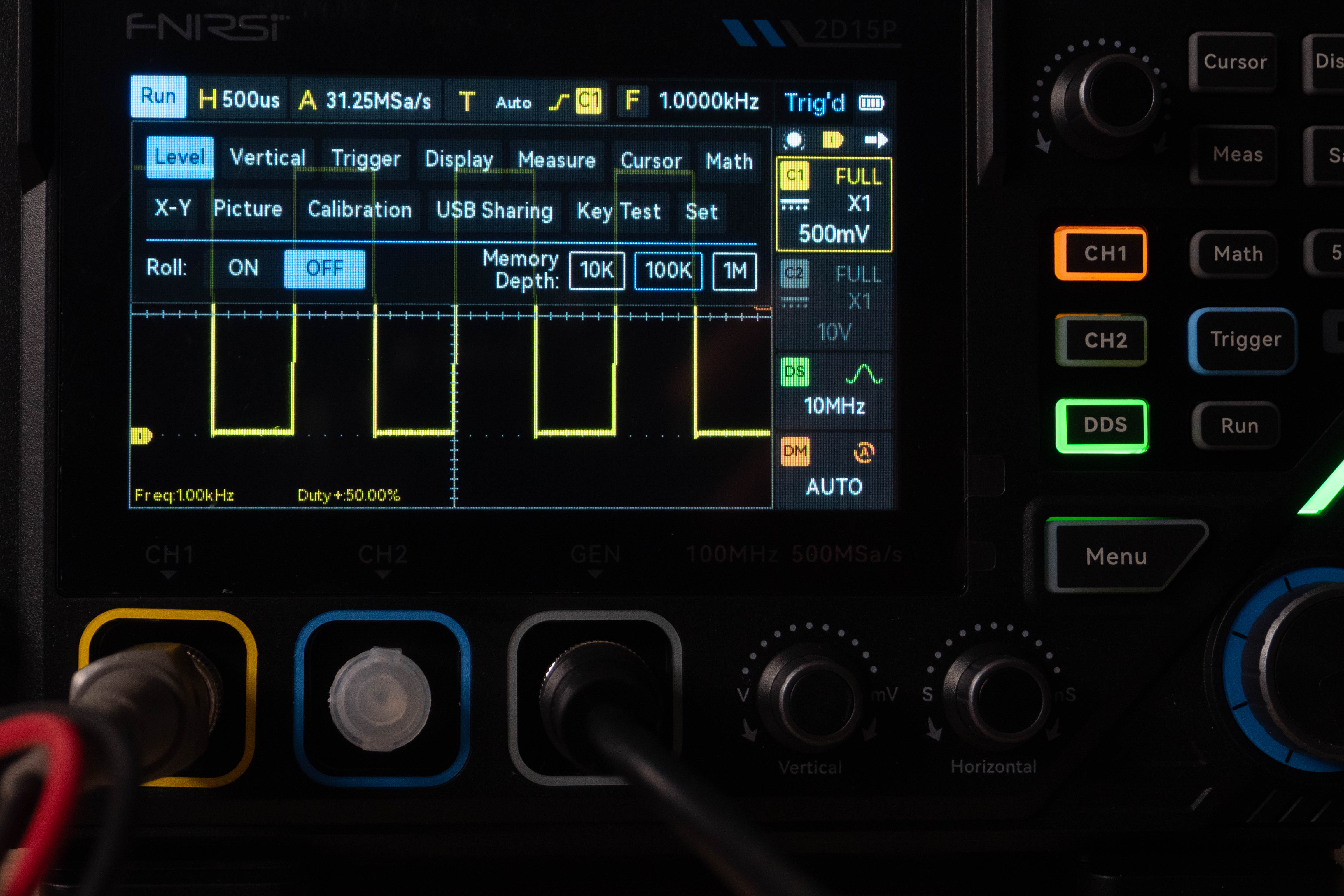

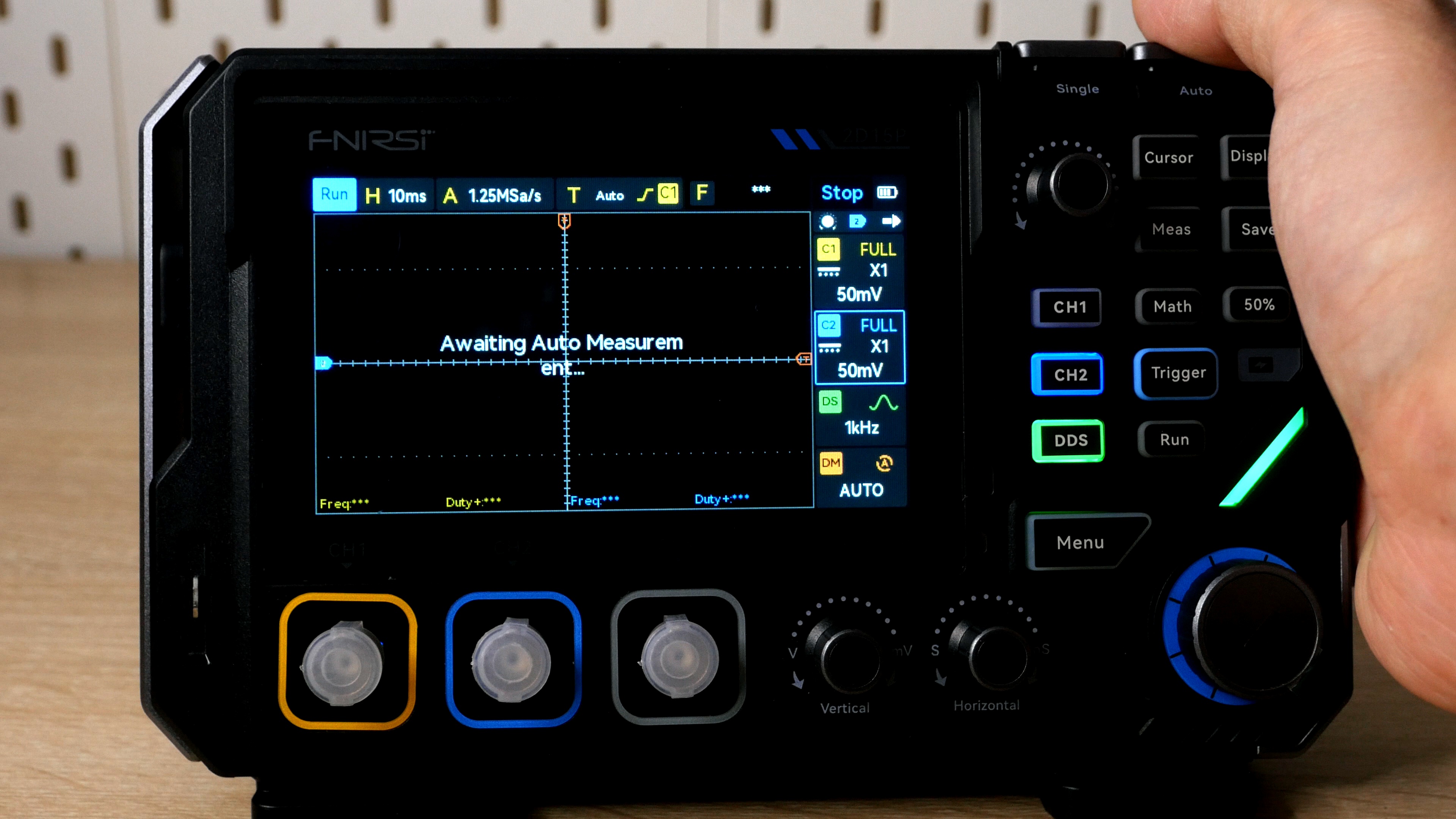

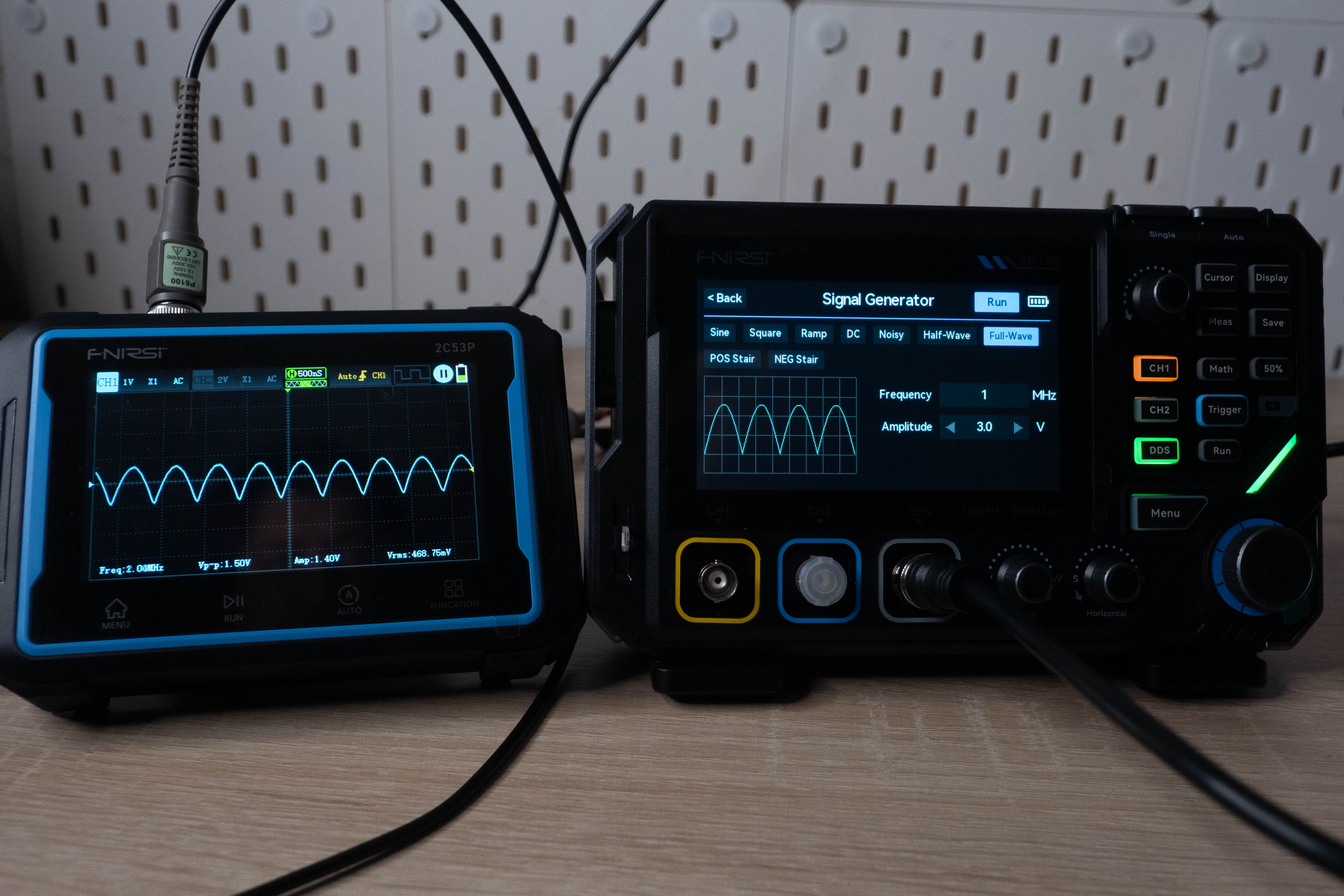

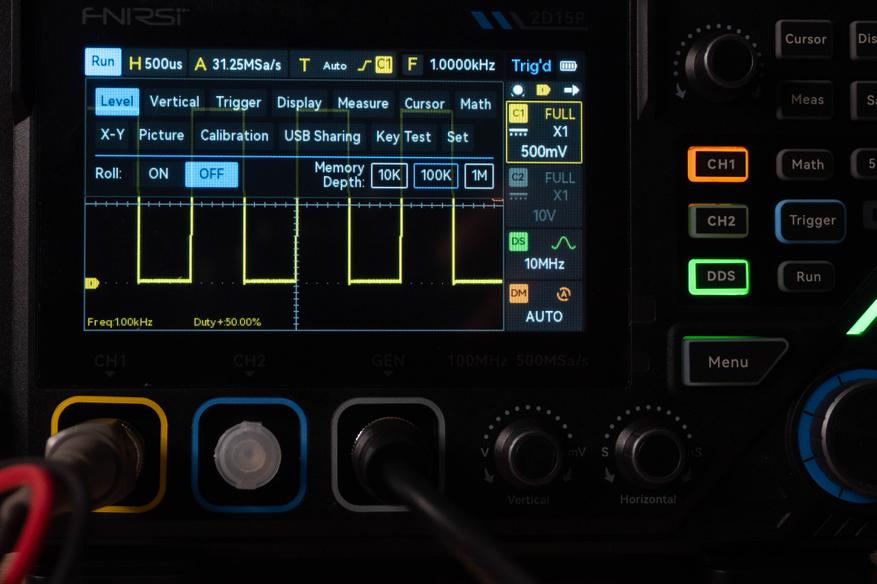

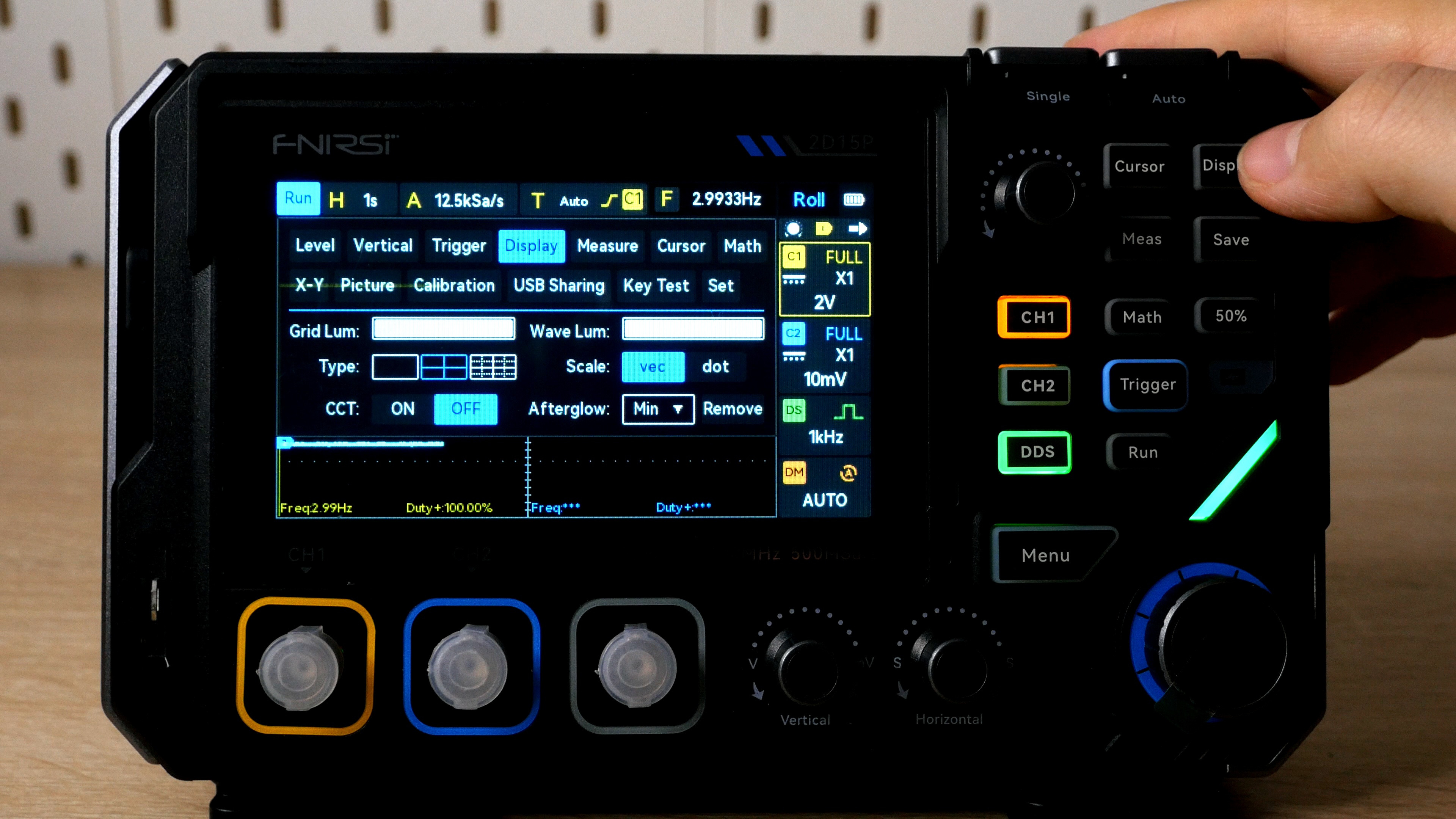

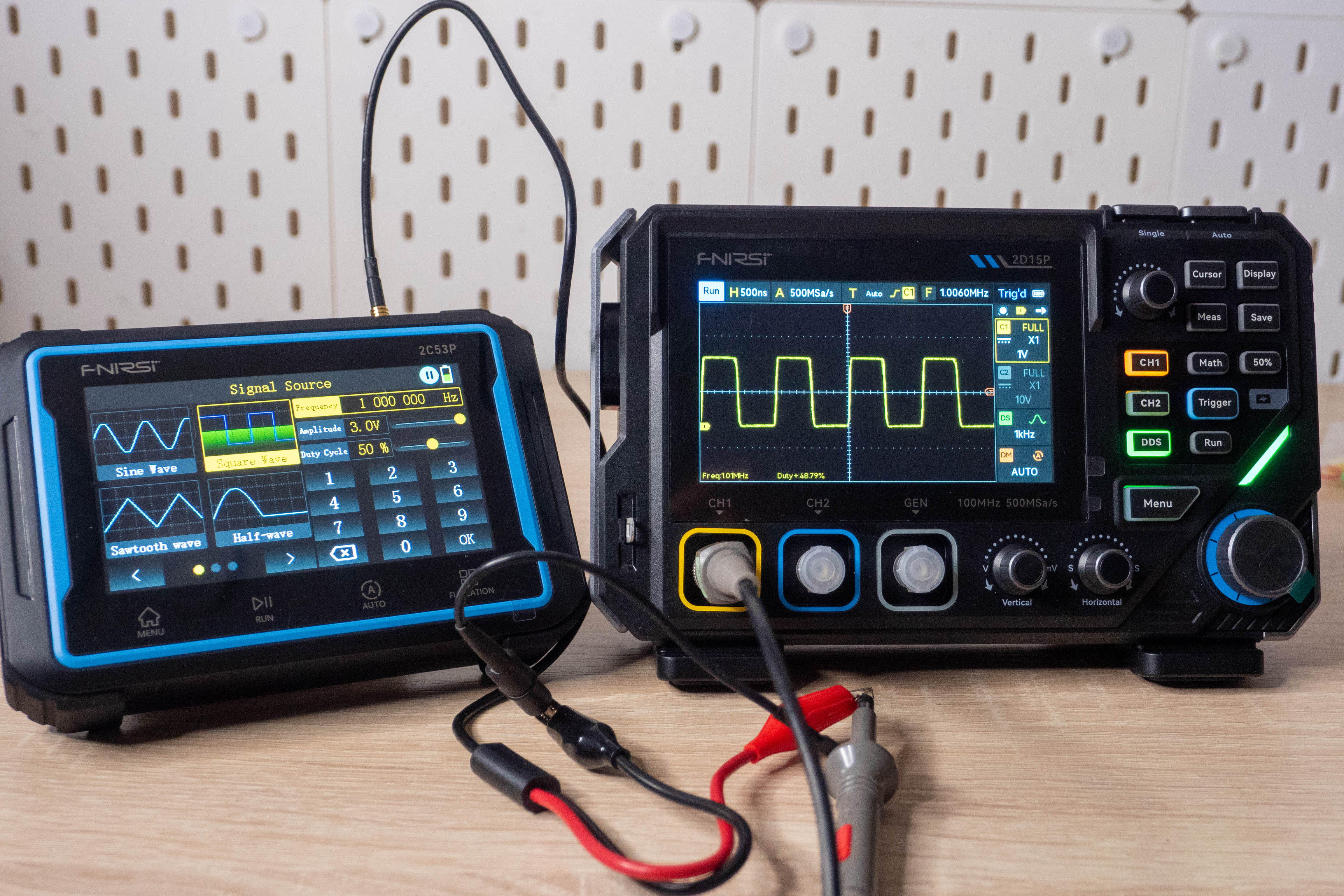

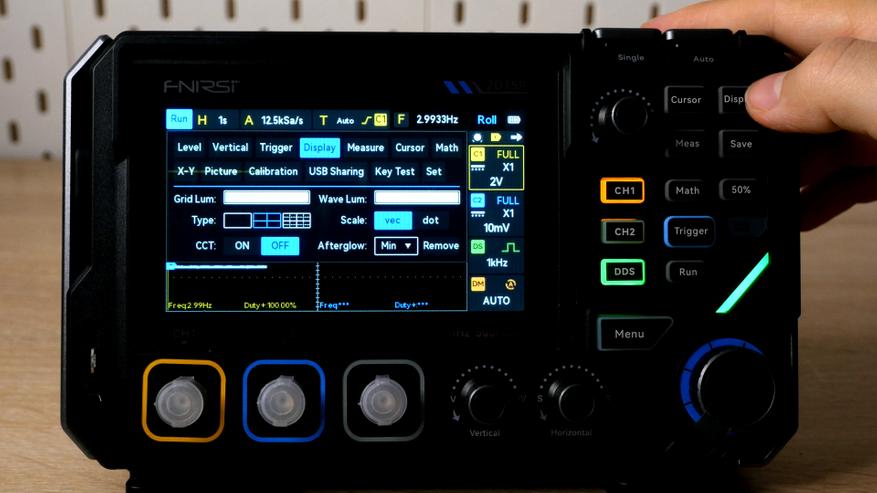

К сожалению, у меня нет нормального генератора сигналов, поэтому меандр смог выжать только до 5МГц. Чтобы было видно насколько дерганным получился график, включил послесвечение.

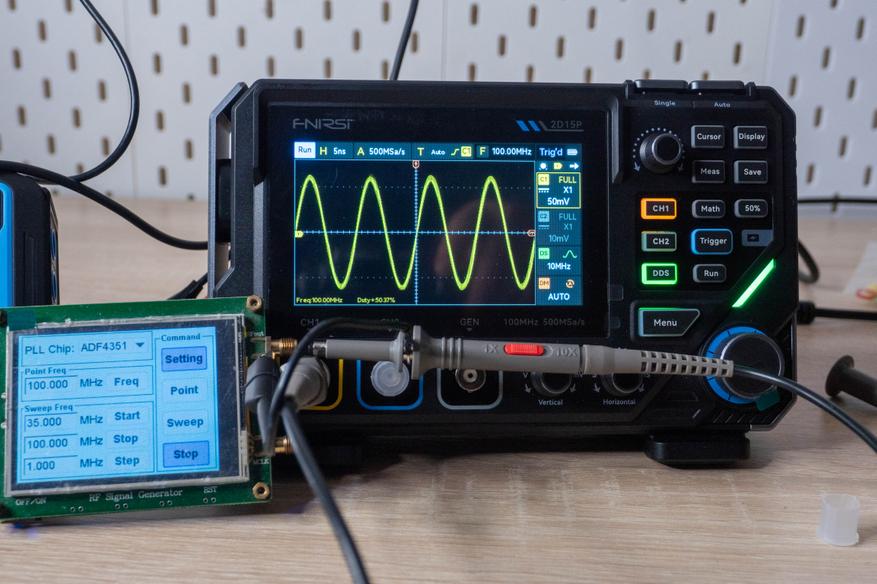

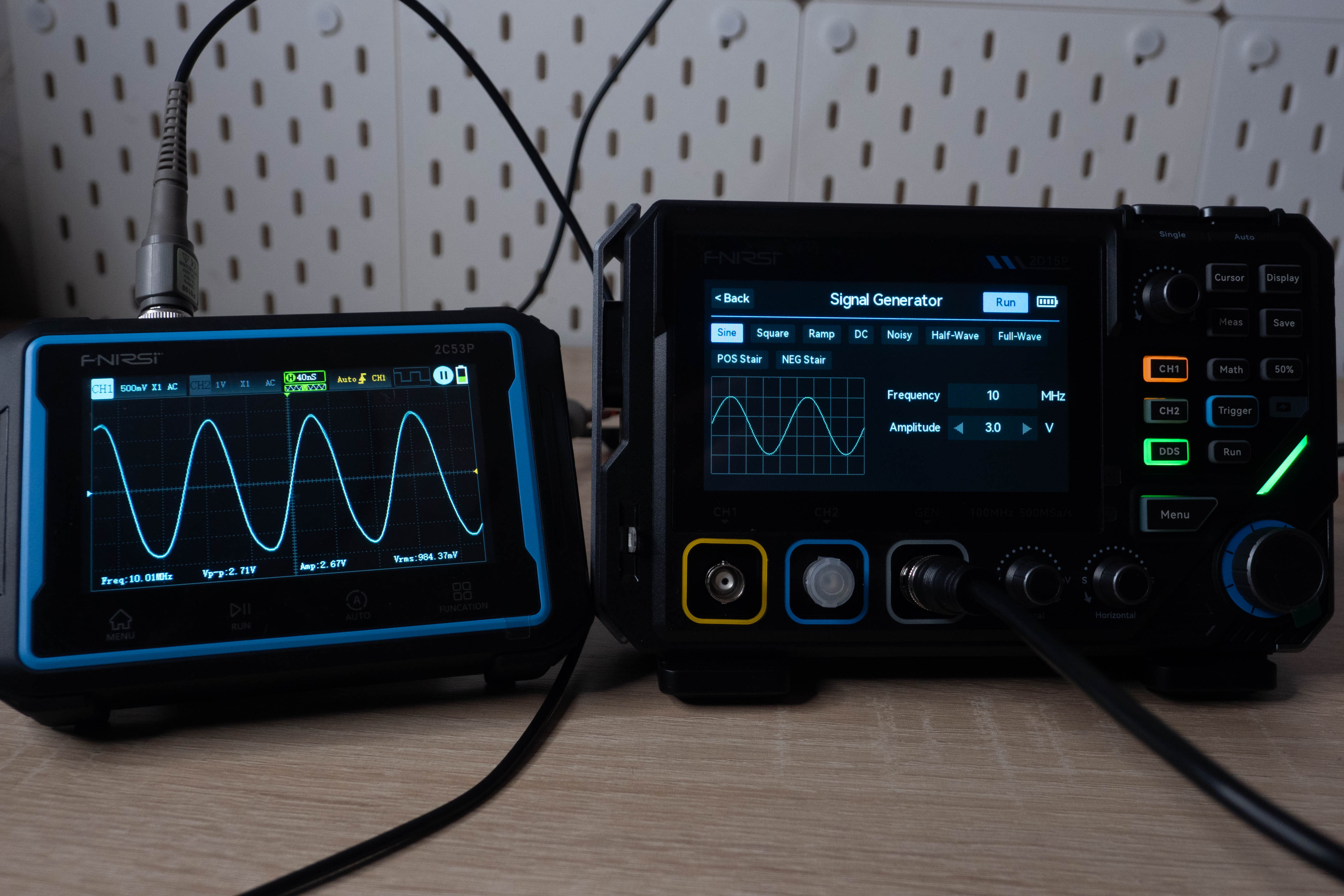

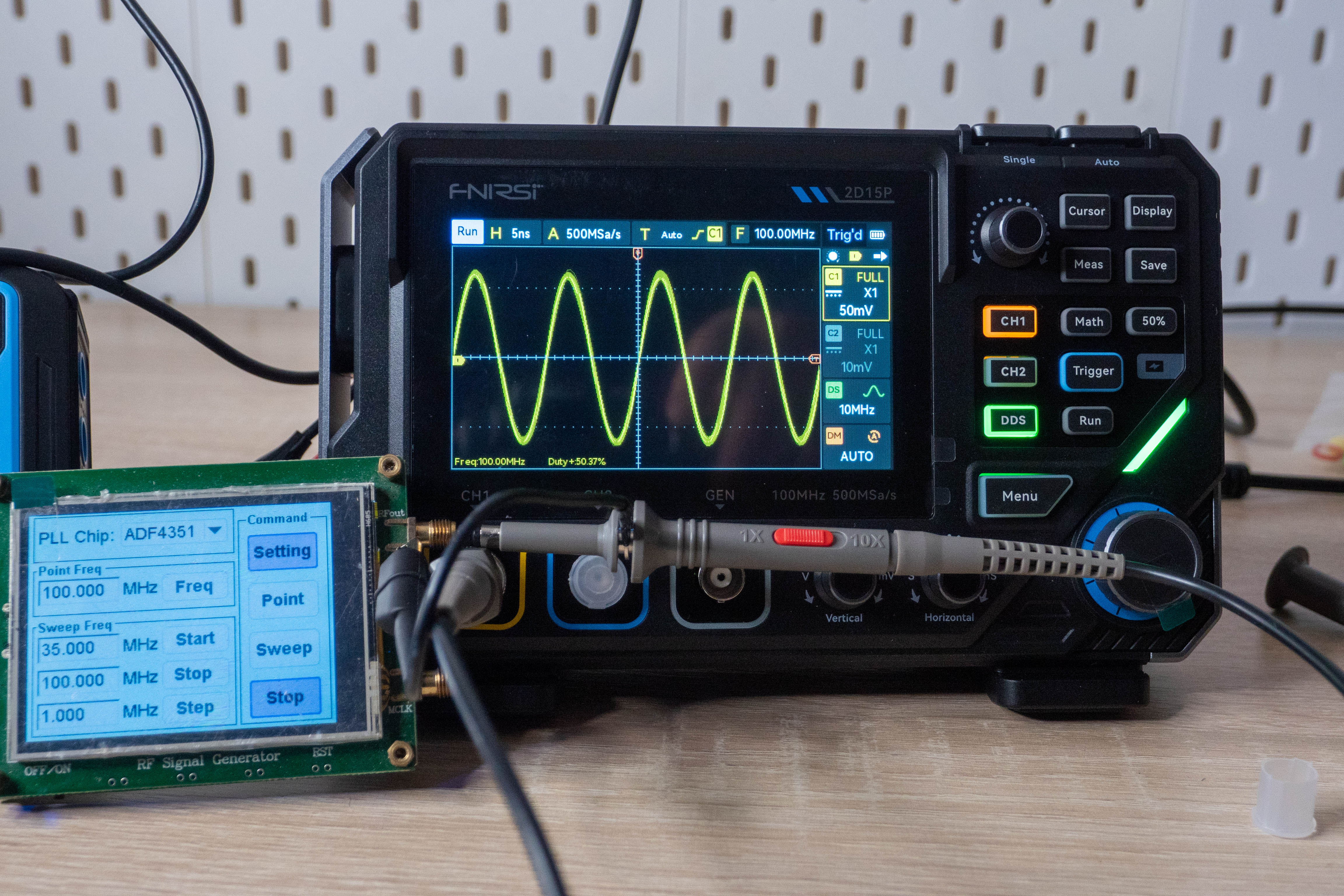

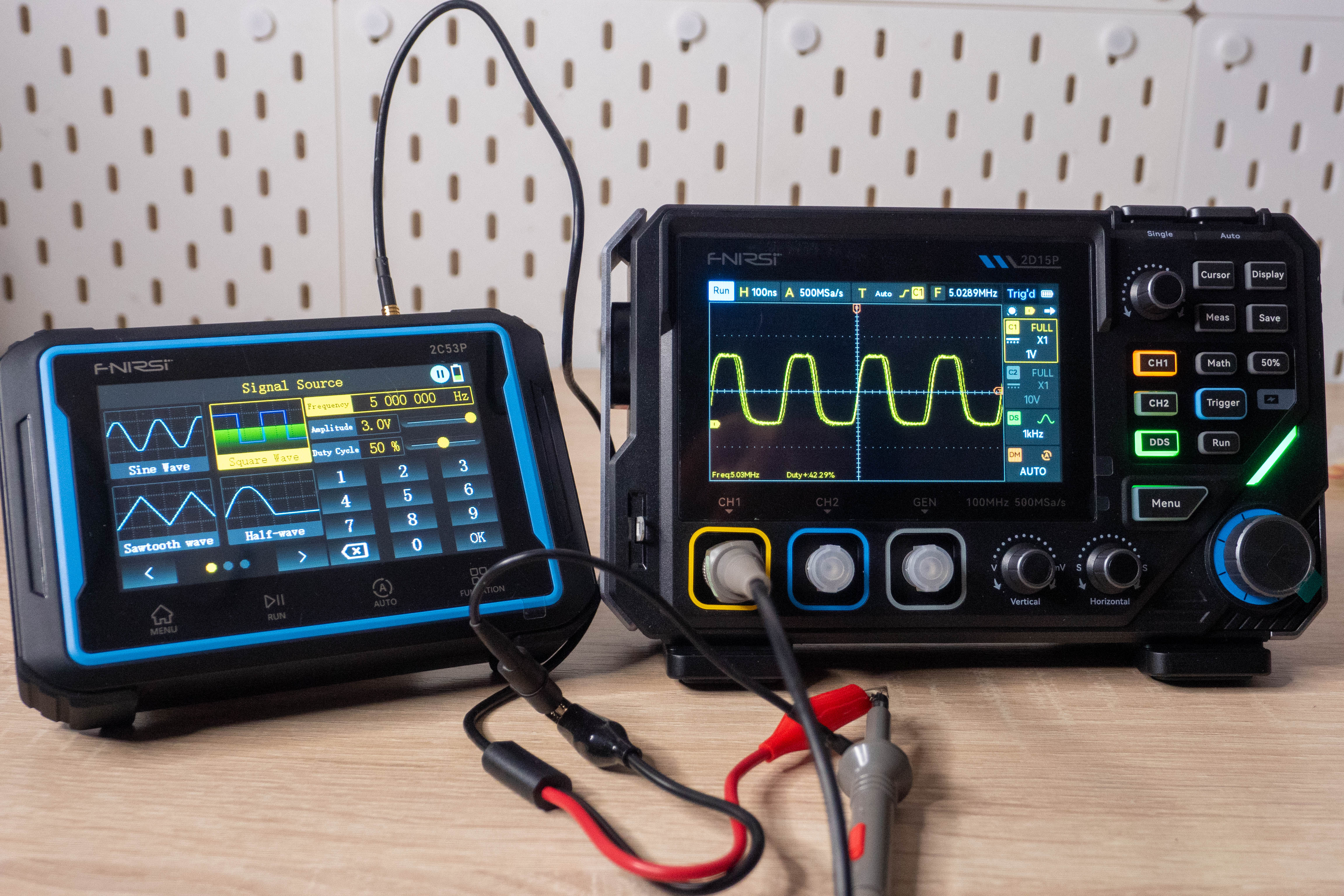

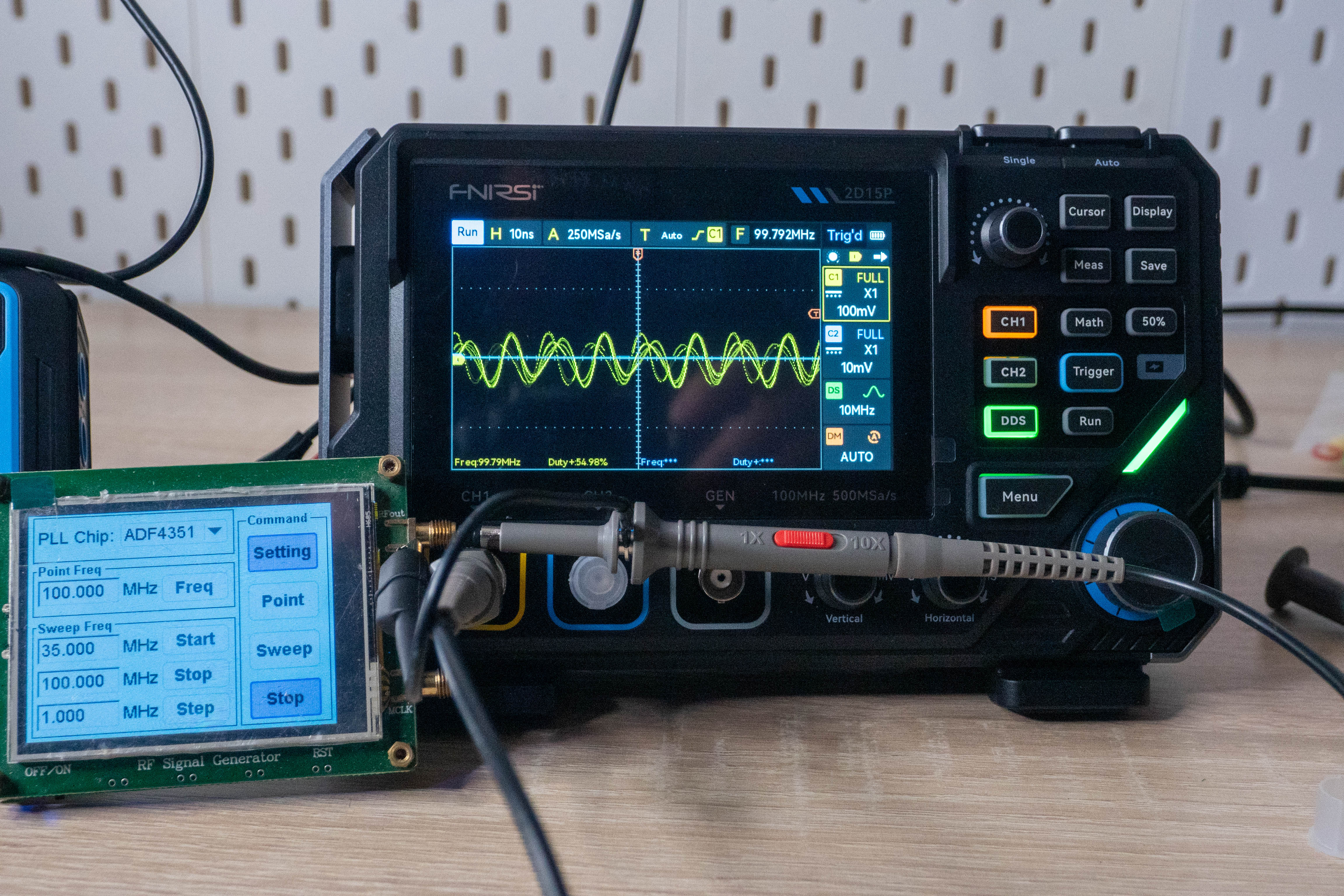

А вот с синусом проблем нет до 100МГц, правда пока выключен второй канал. При активации частота выборки падает вдвое и графику становится плохо.

Генератор сигналов

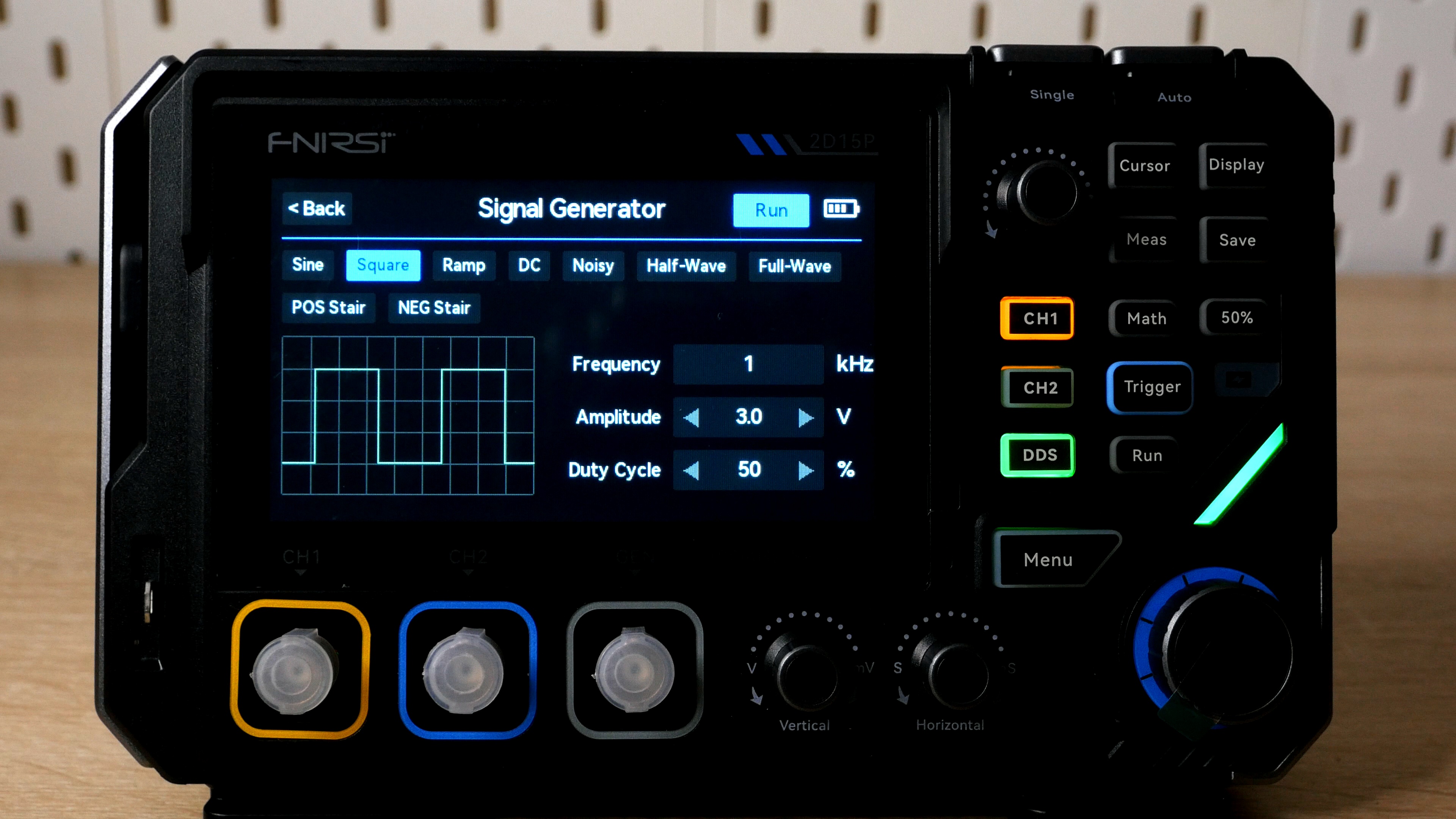

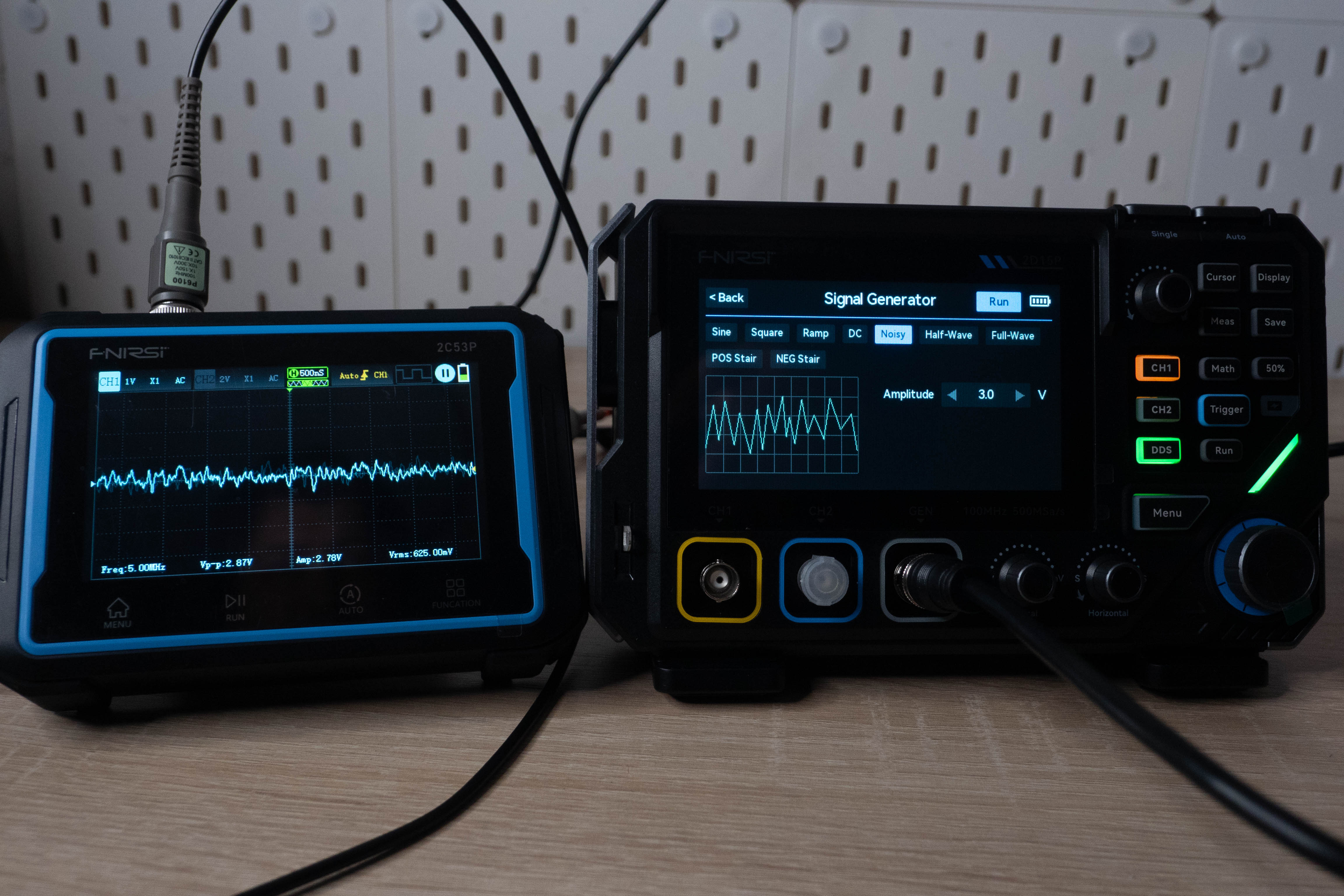

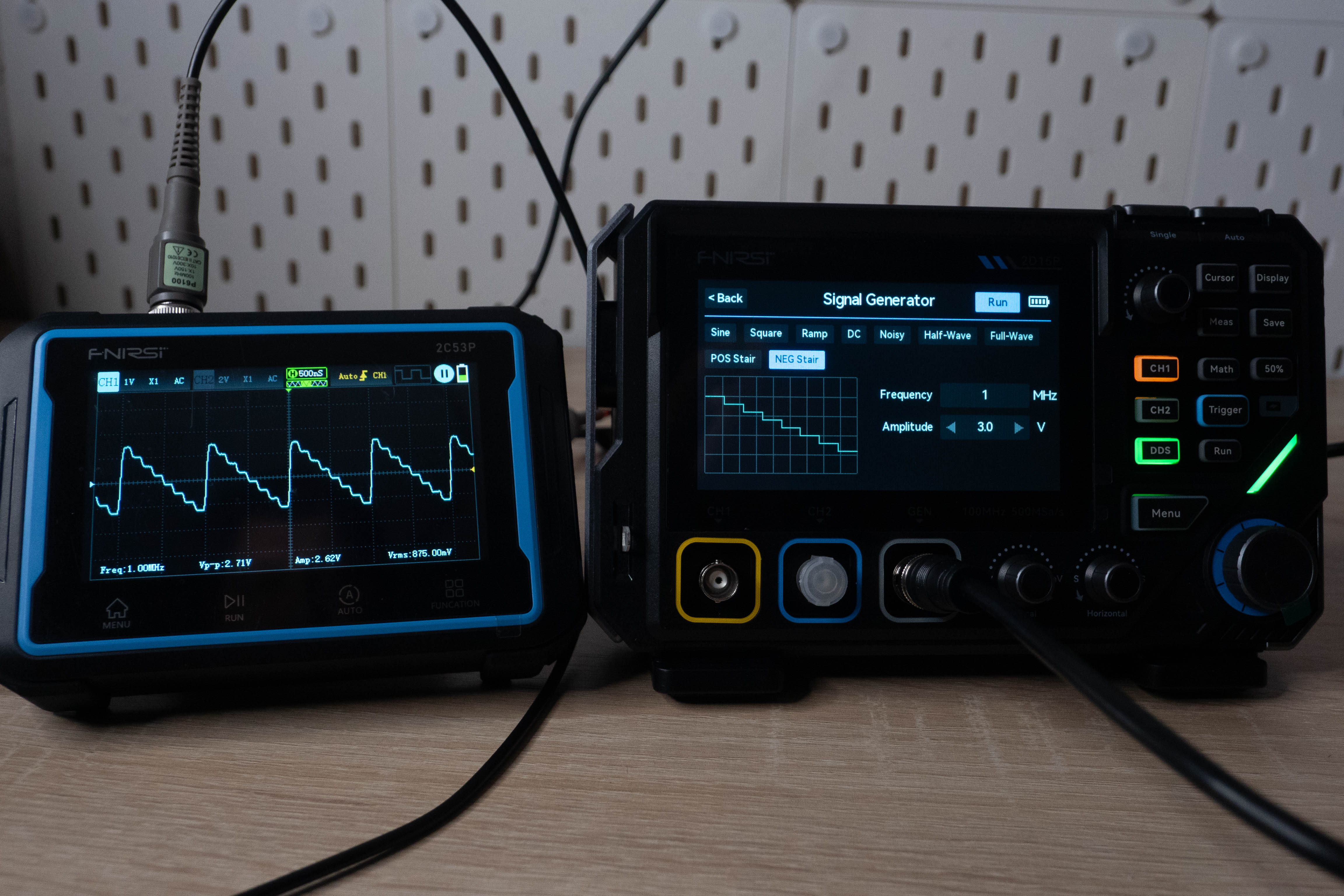

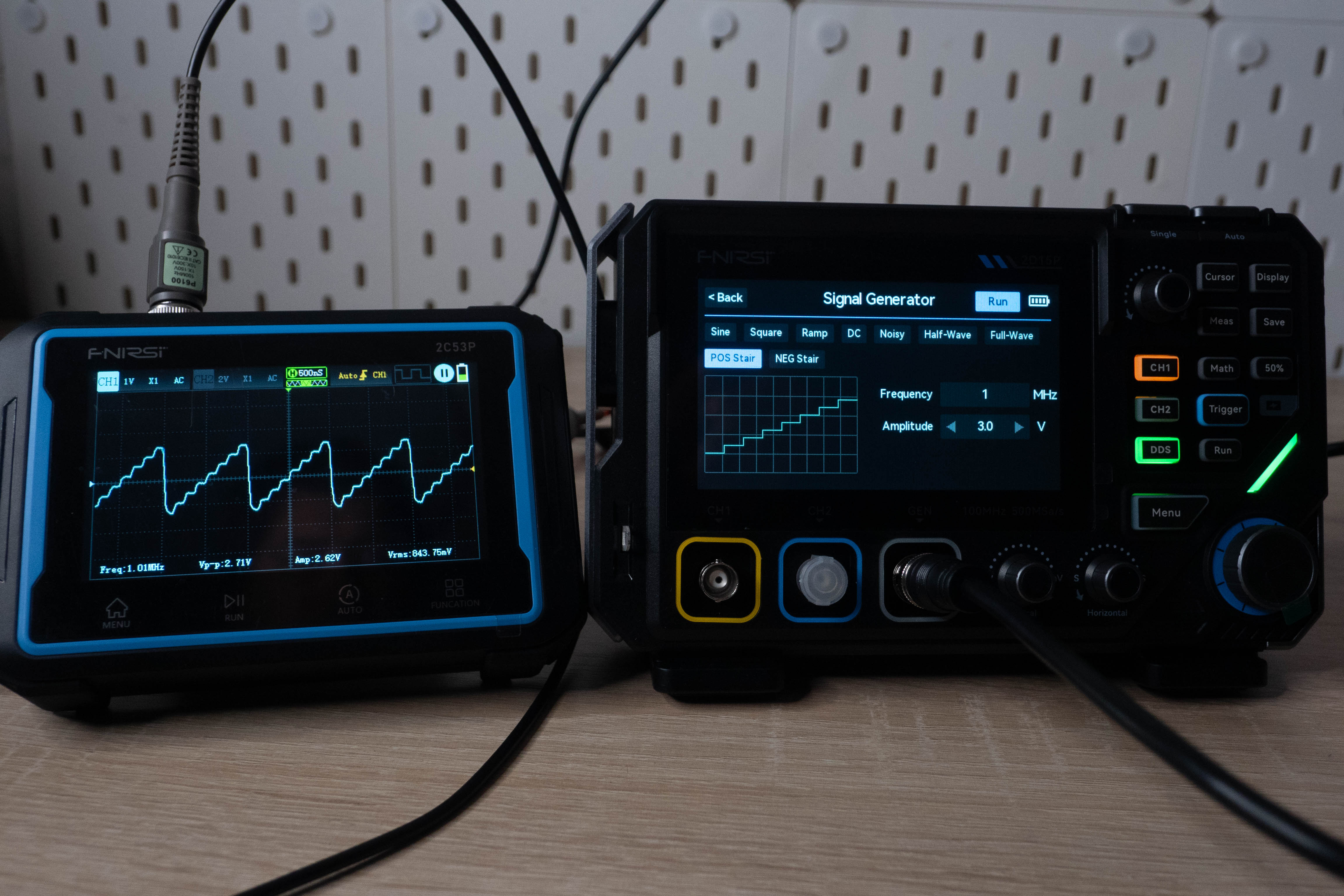

Имеется 8 форм сигналов и постоянное напряжение. Синус можно накрутить до 10МГц, меандр и остальные только до 2МГц. Менять параметры удобно, генератор может быть запущен и в режиме мультиметра, что практично.

Мультиметр

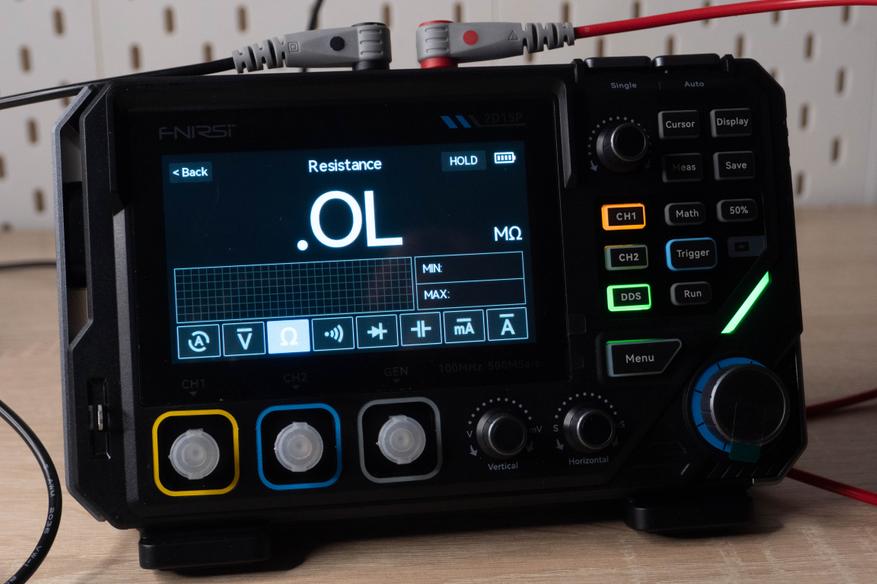

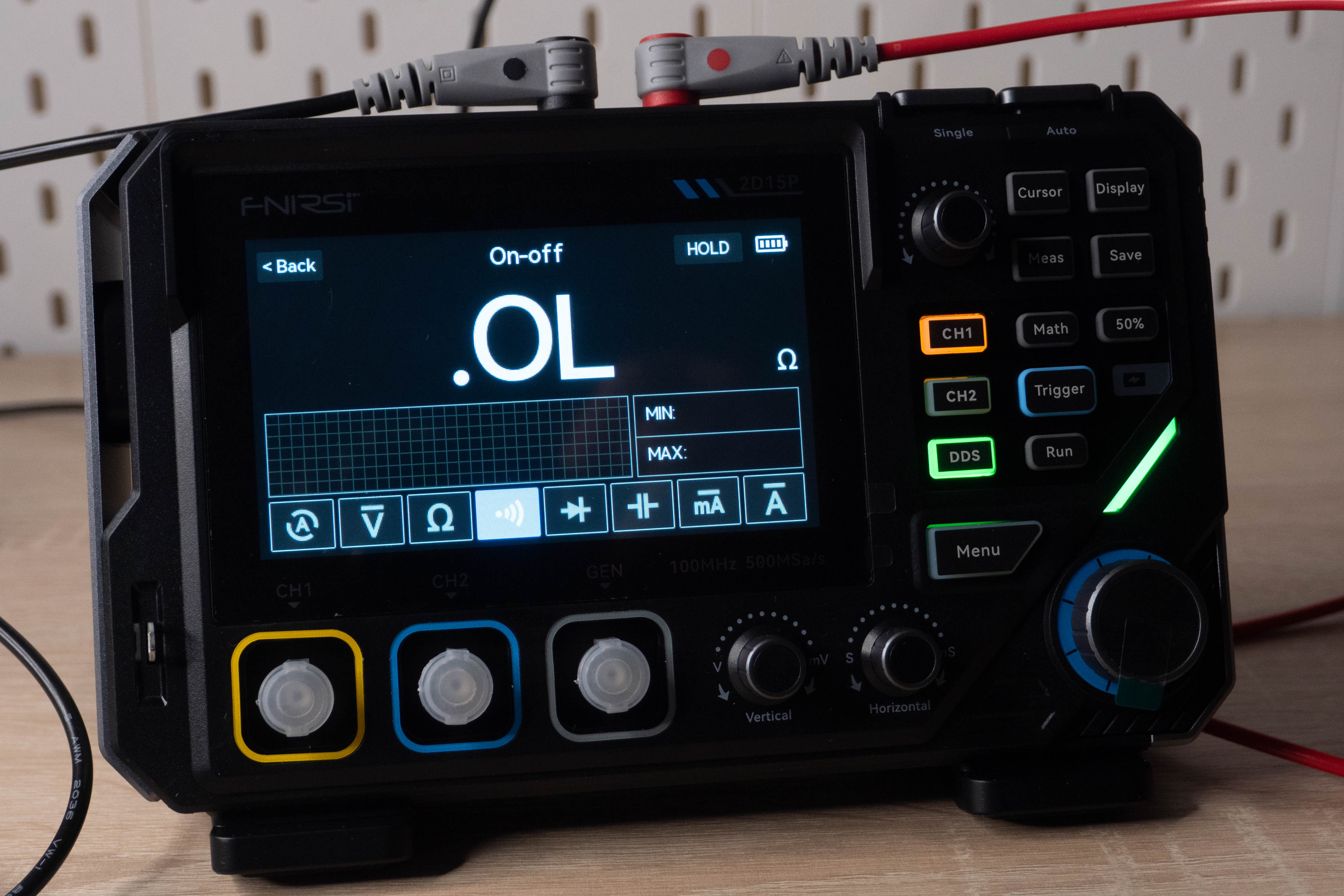

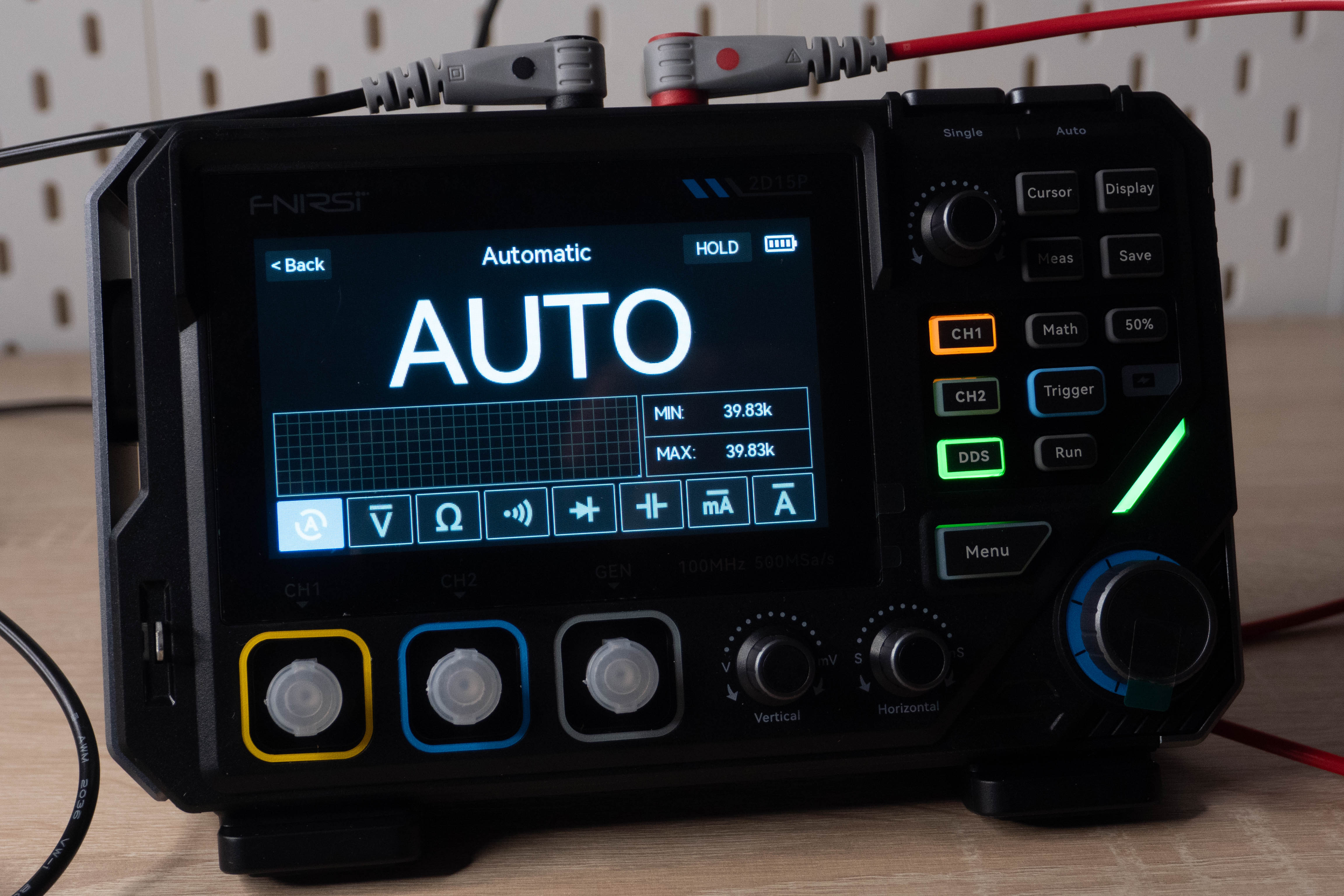

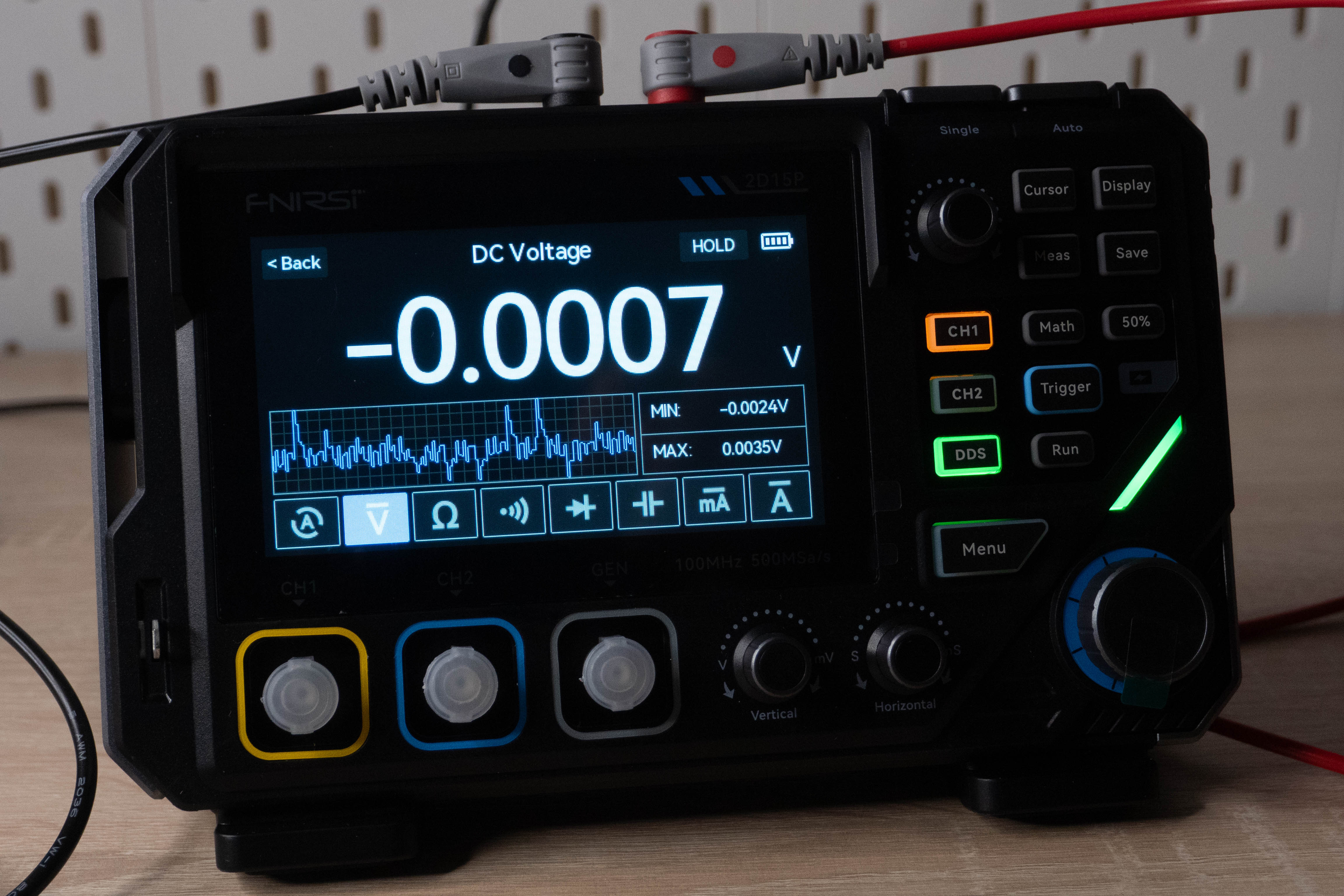

Не сразу понял как быстро переключиться в этот режим и оказалось, что нужно нажать кнопку «DM» в правом нижнем углу экрана. Половину пространства занимают показания, вторую половину график и селектор инструмента измерения.

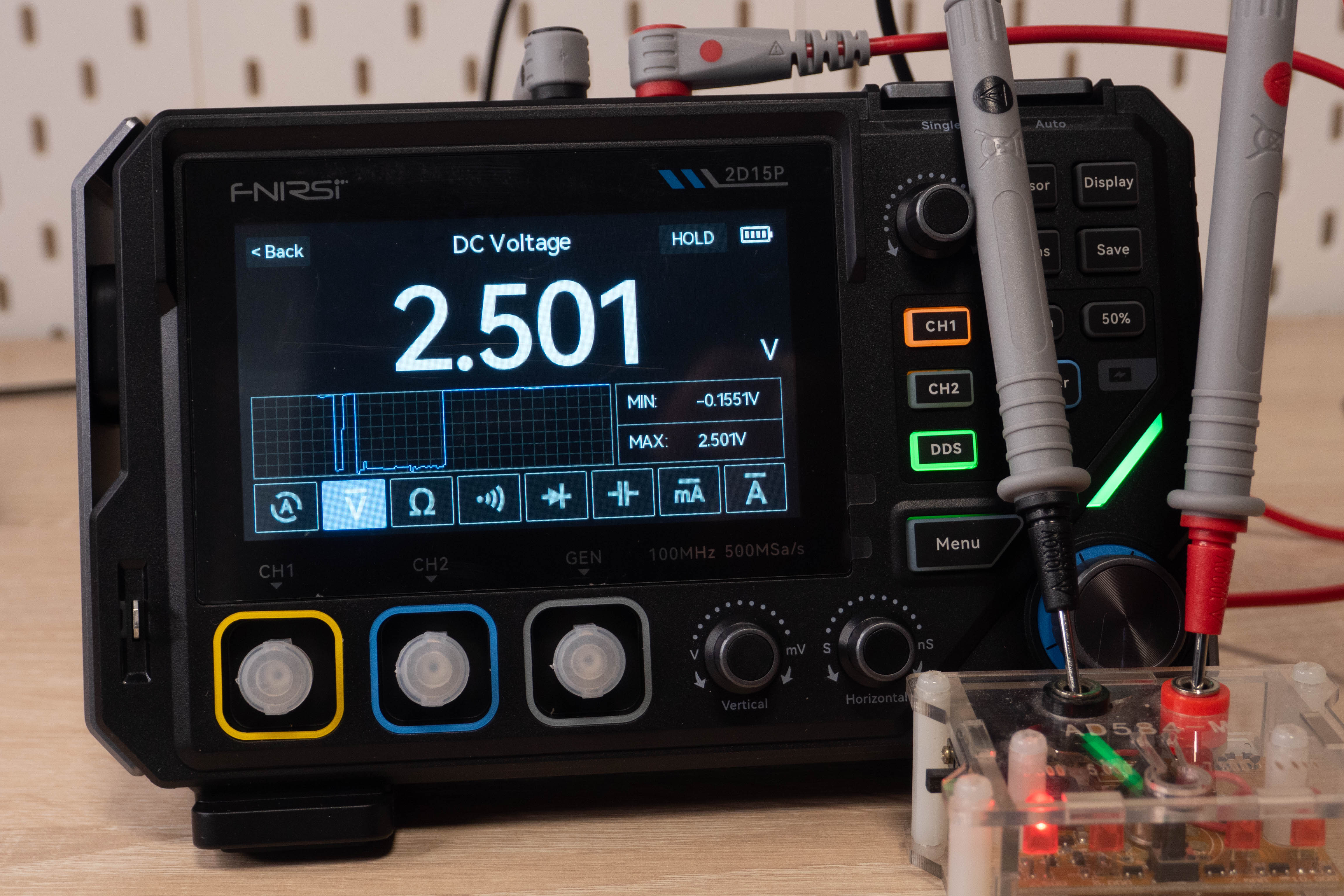

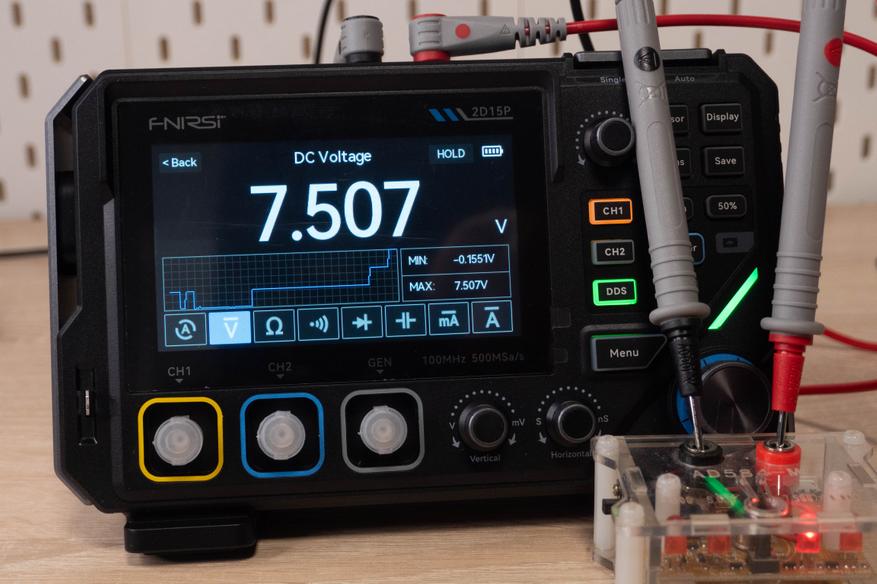

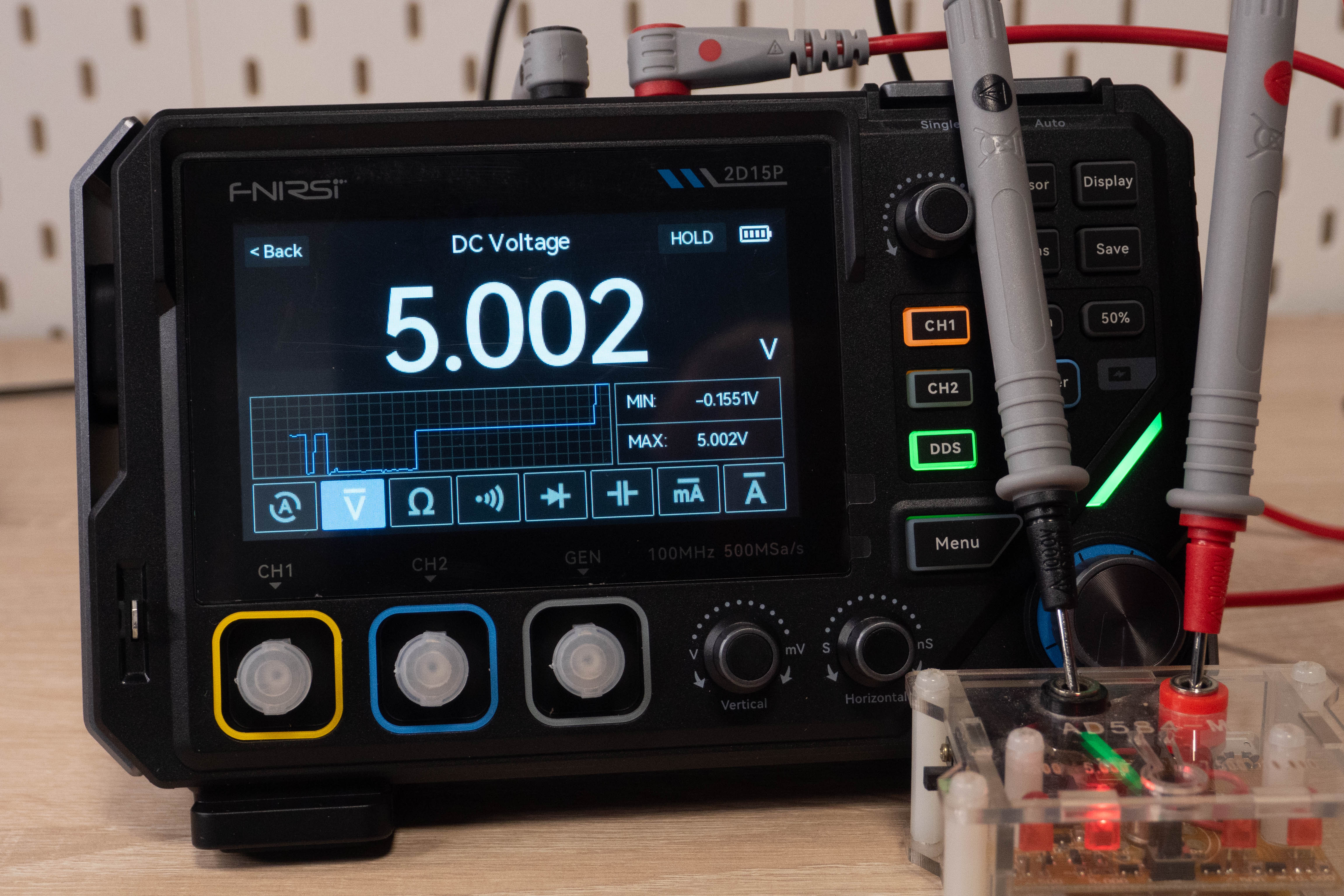

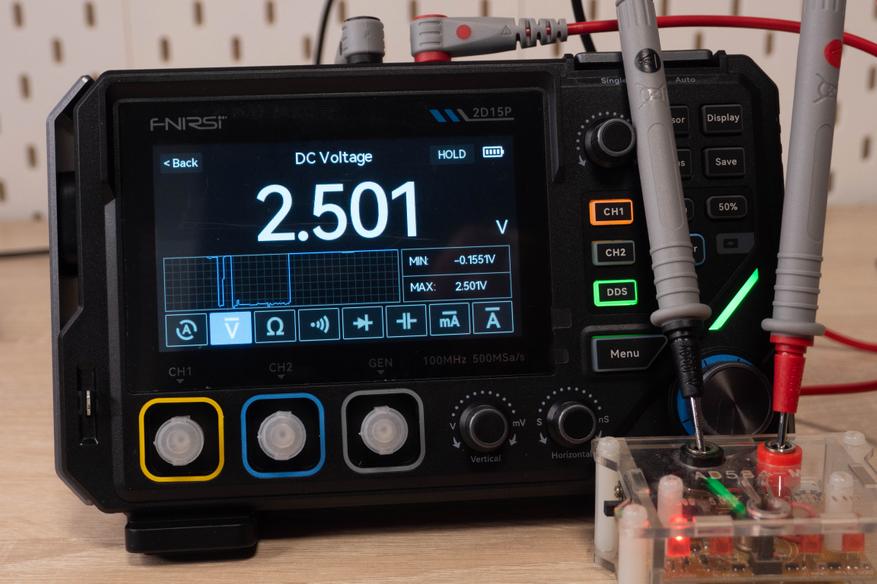

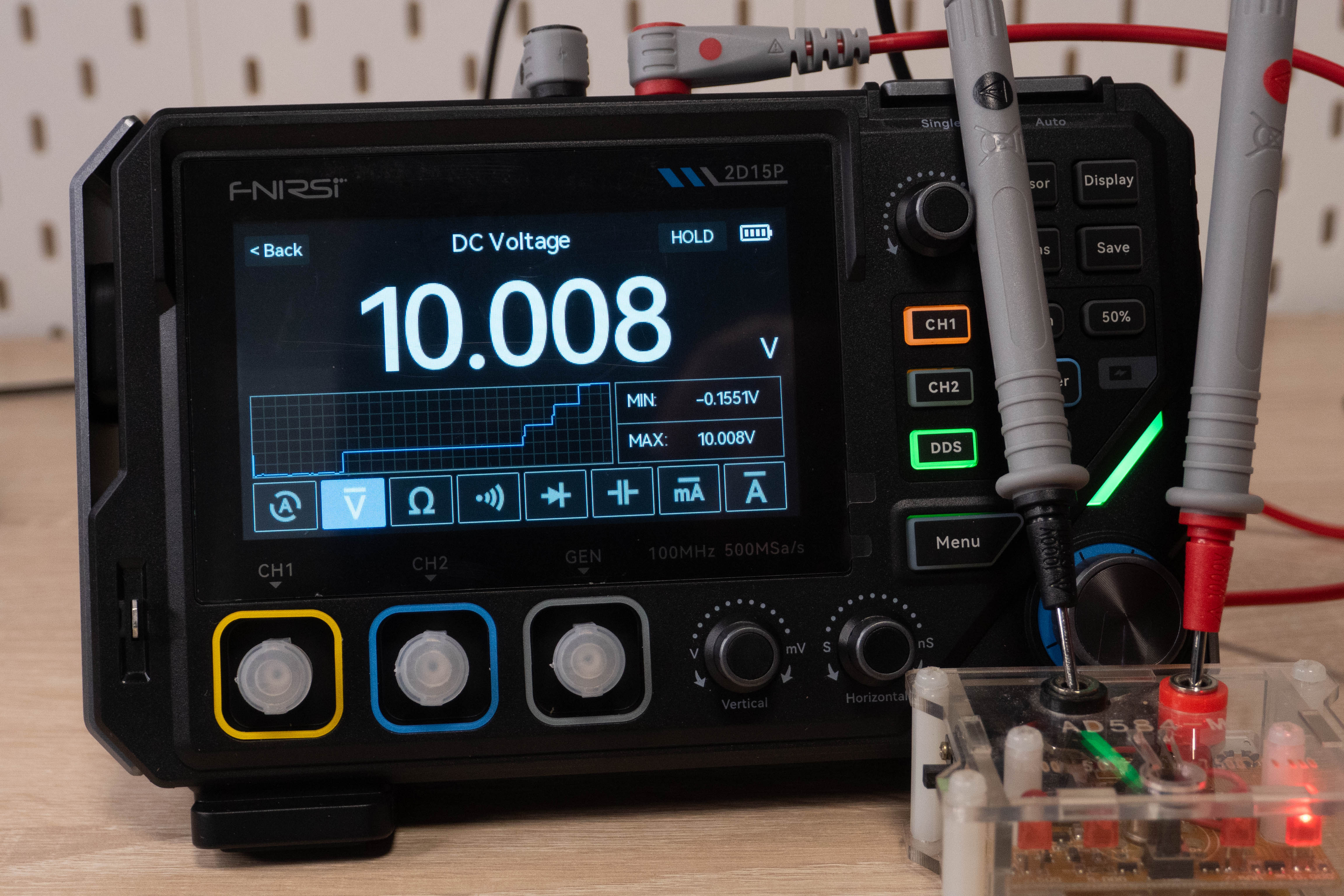

Для измерения напряжения использовал проверенный ИОН и показатели оказались очень близки к номинальным.

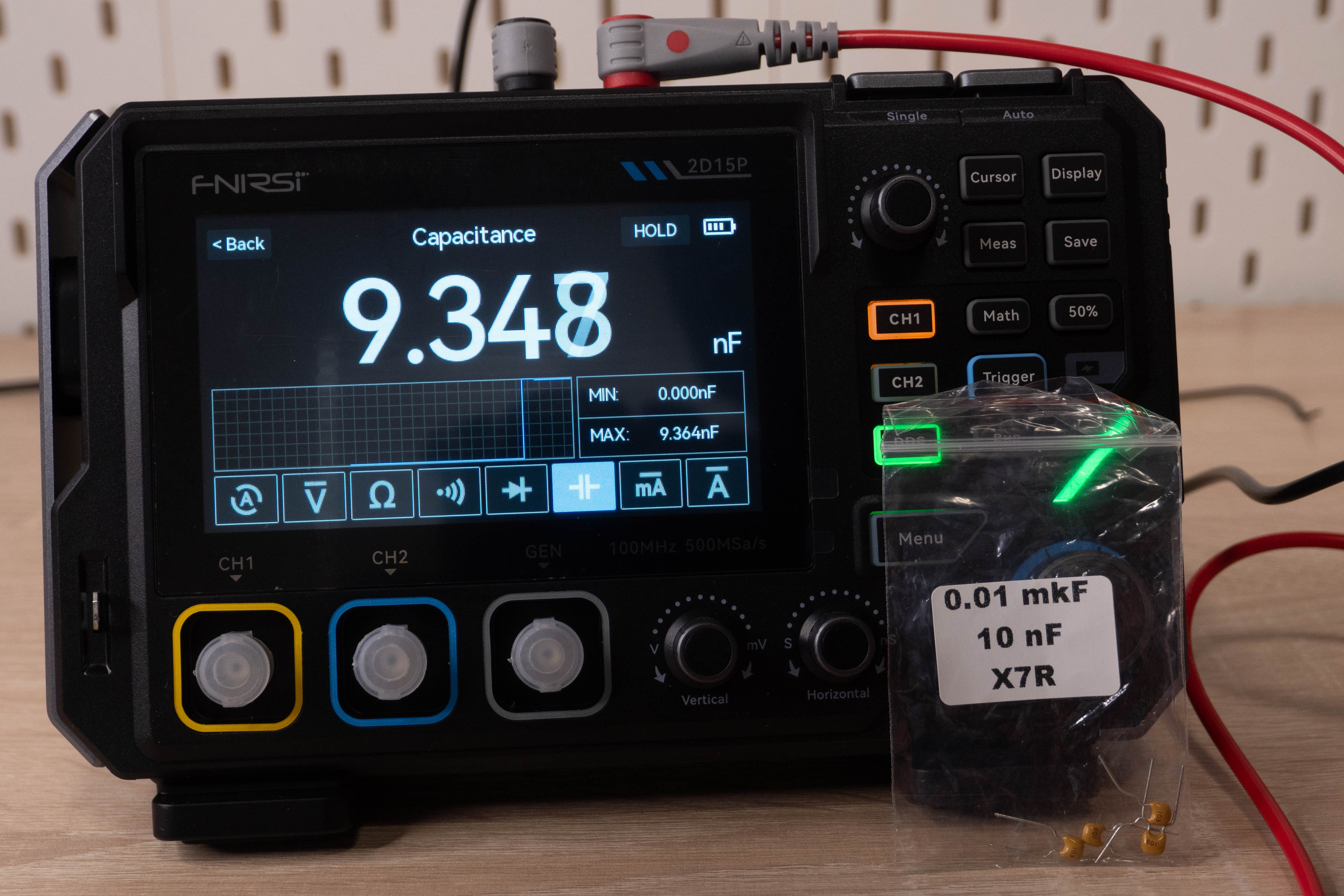

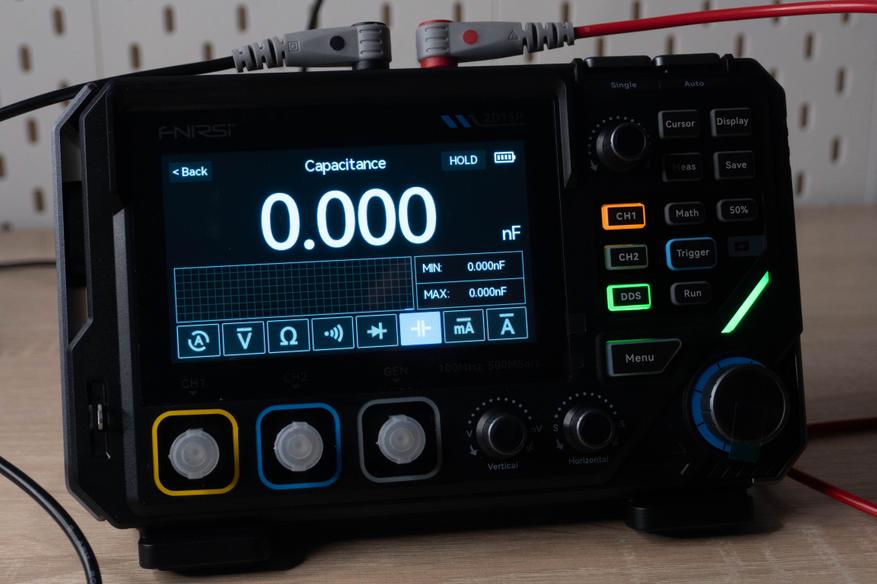

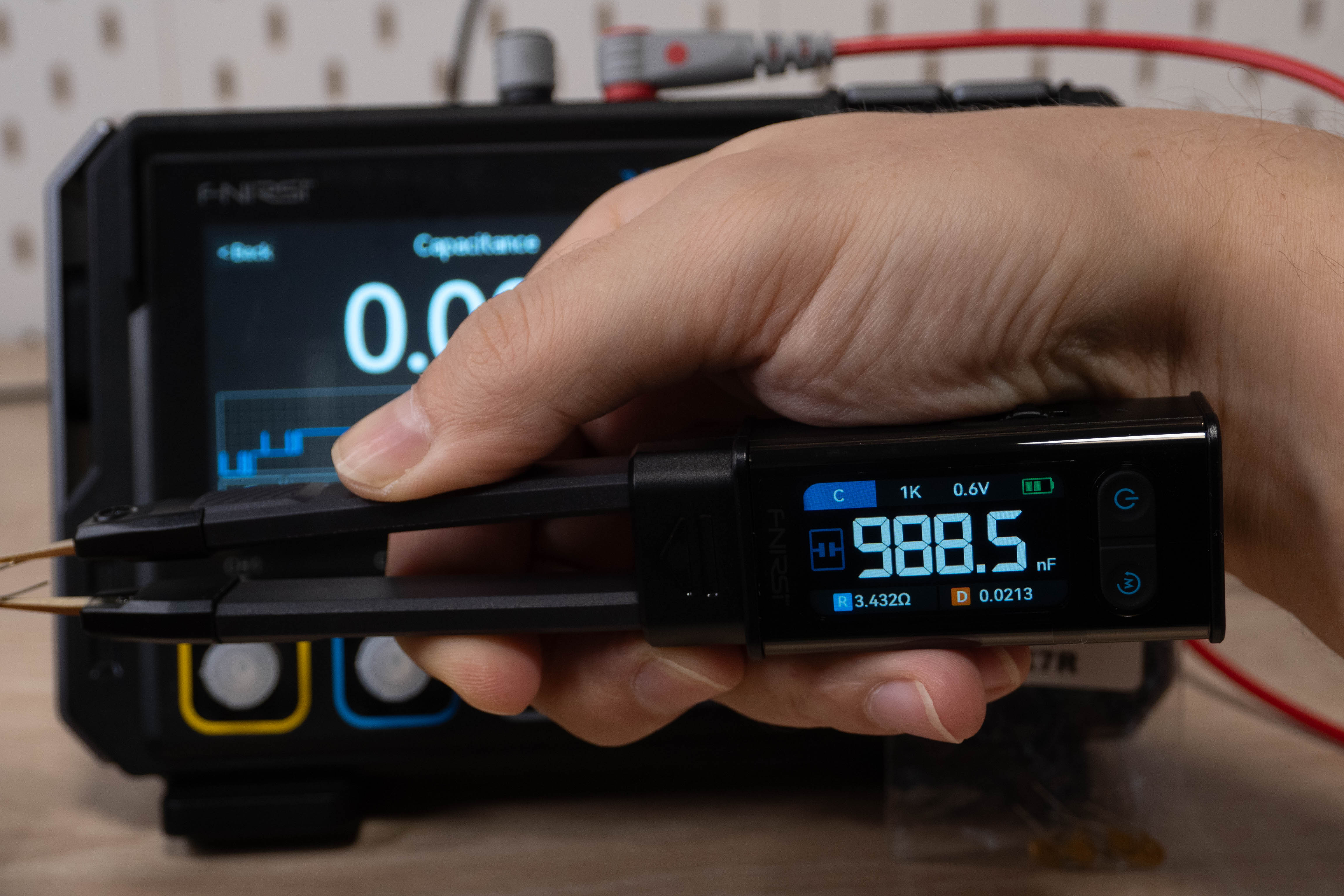

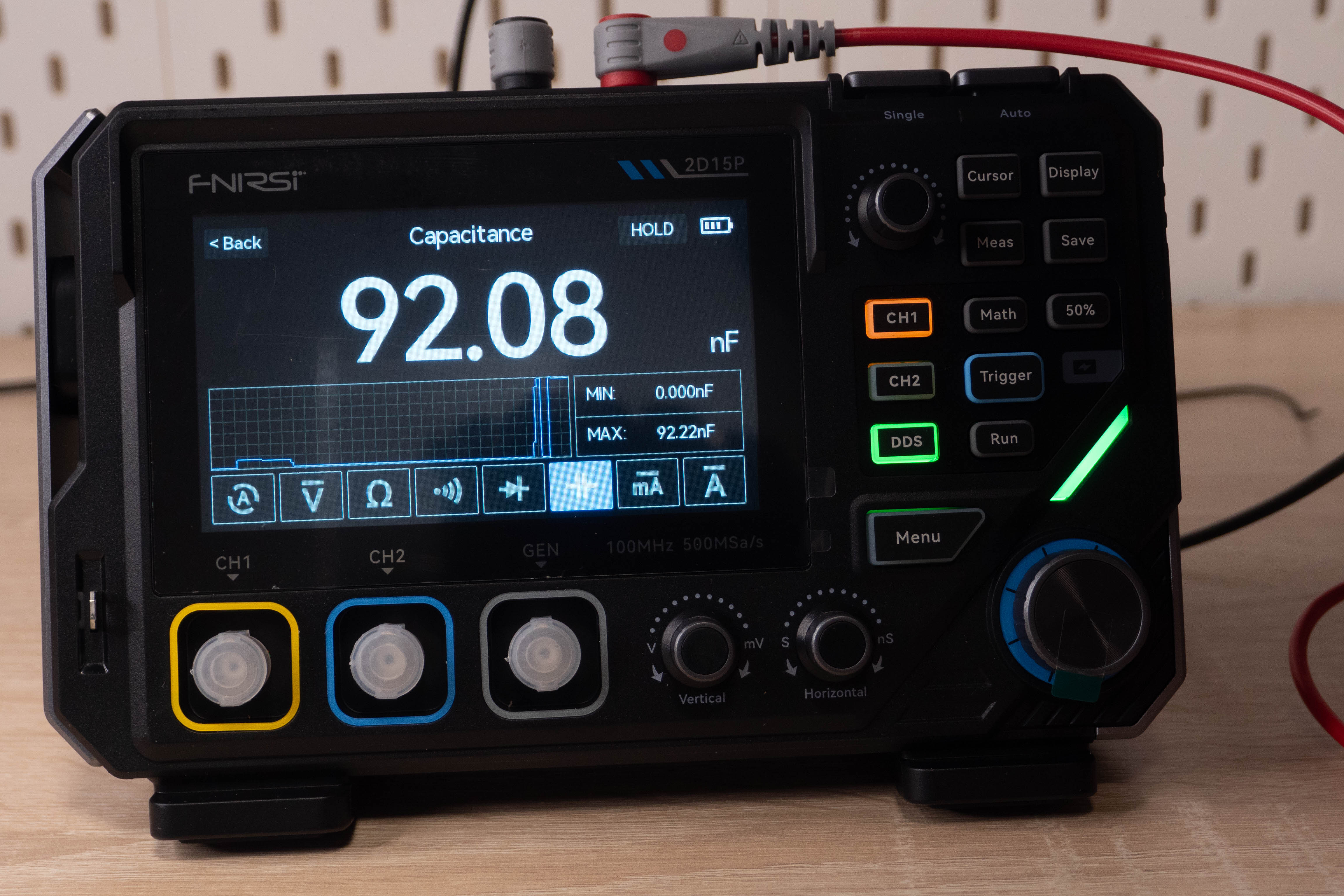

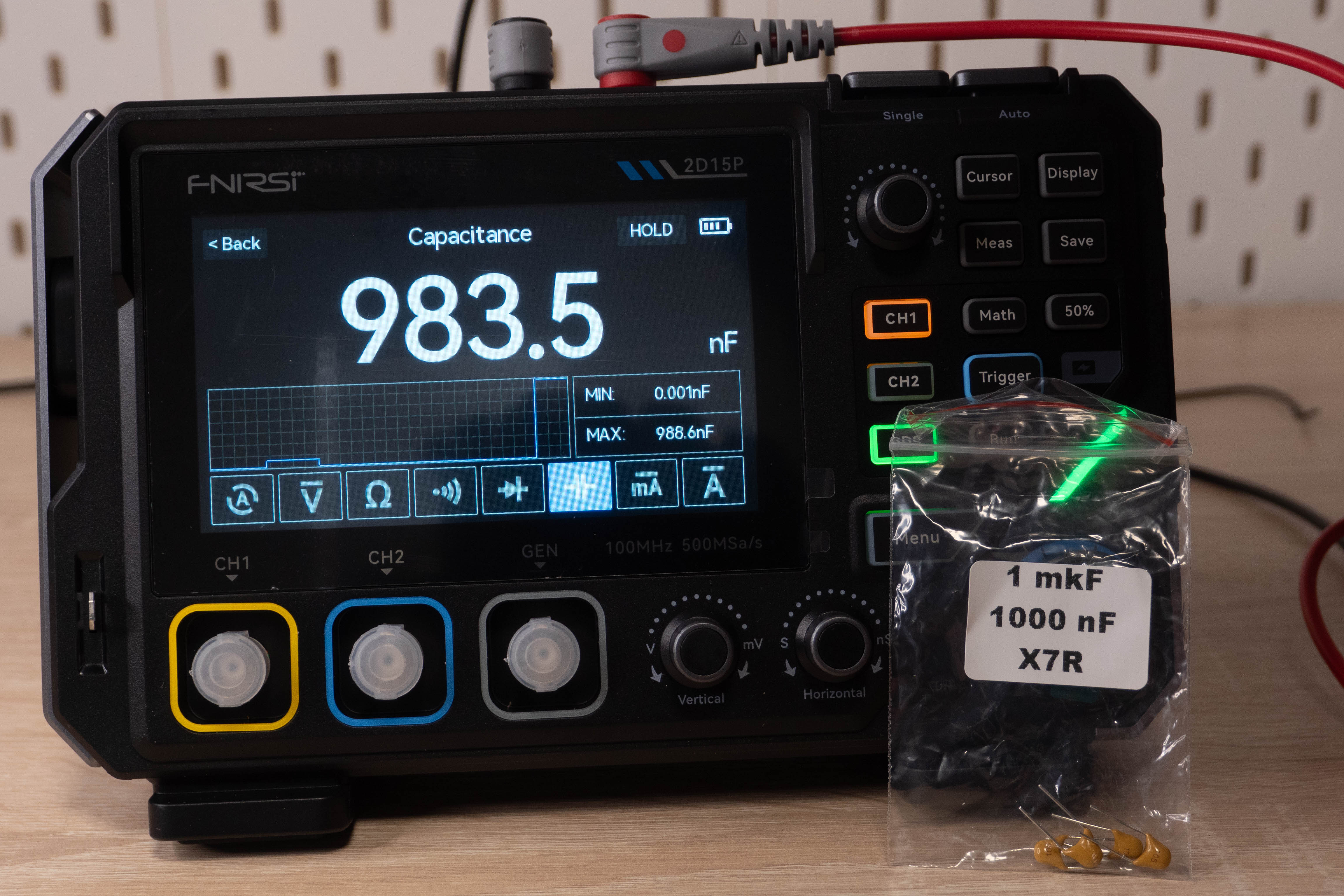

Ёмкость конденсаторов слегка занижает, сравнивал с Fnirsi LCR-ST2 — разница составила около 0.5%.

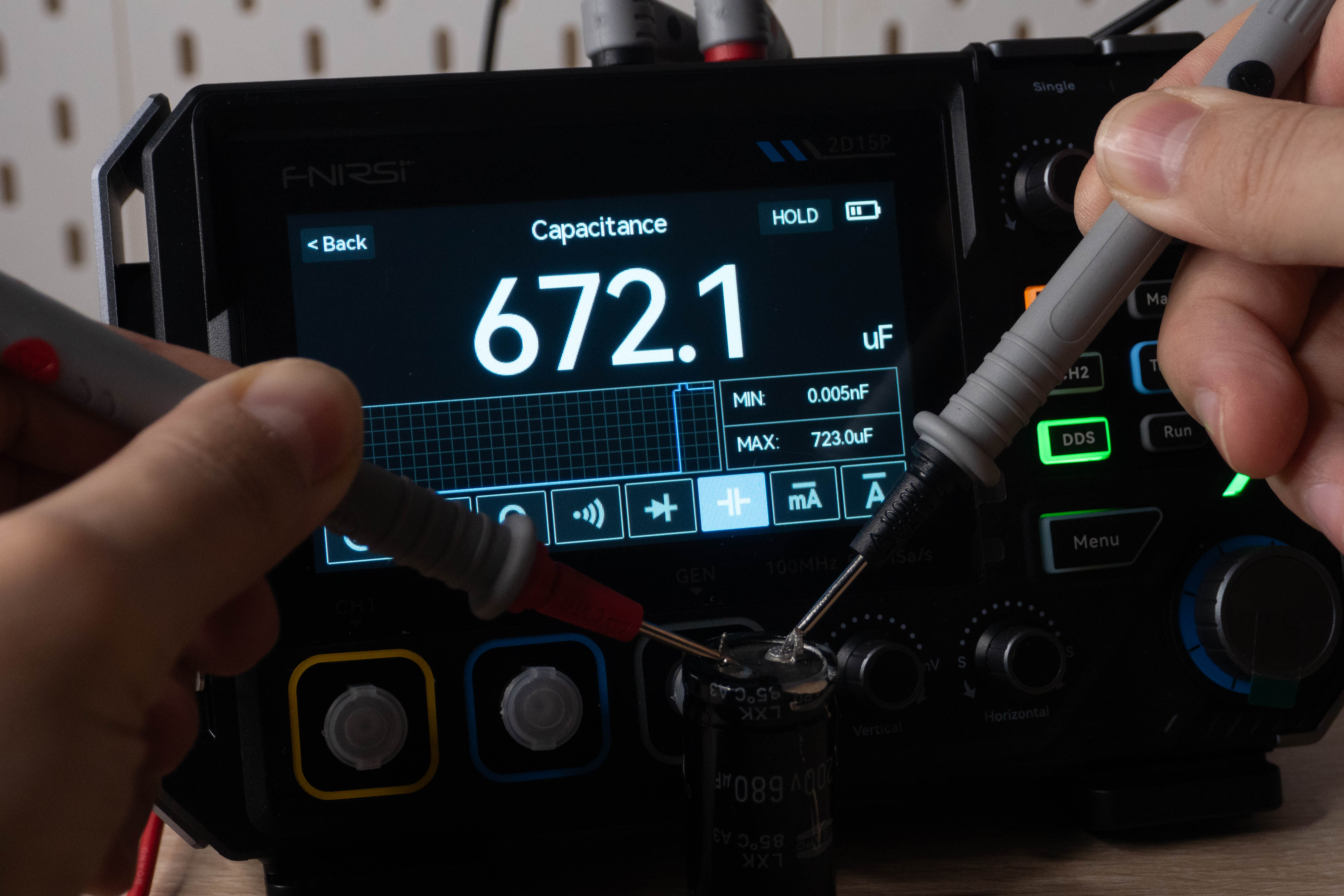

Большую ёмкость так же определяет без проблем. Насчитал 672мкФ из 680мкФ номинала.

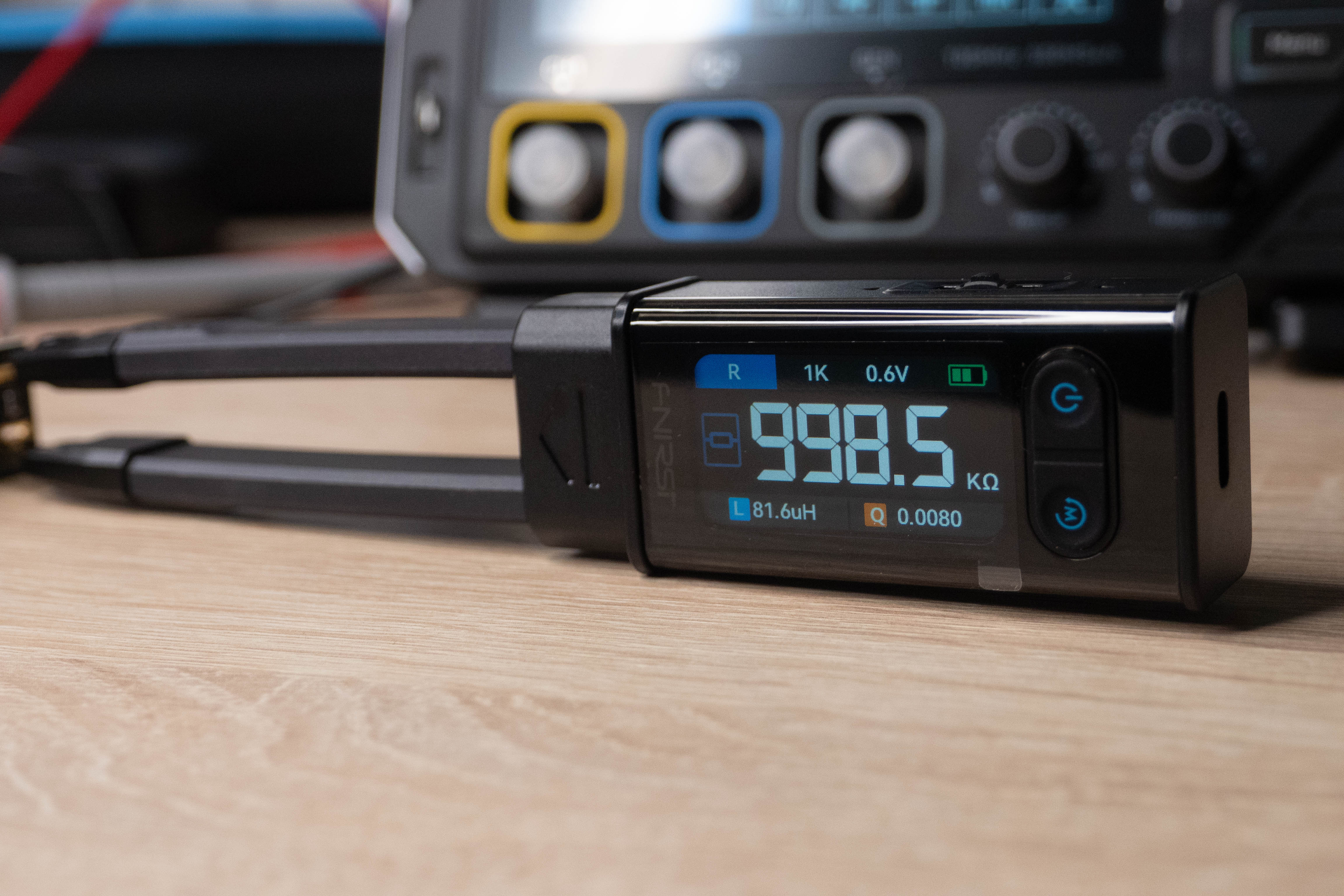

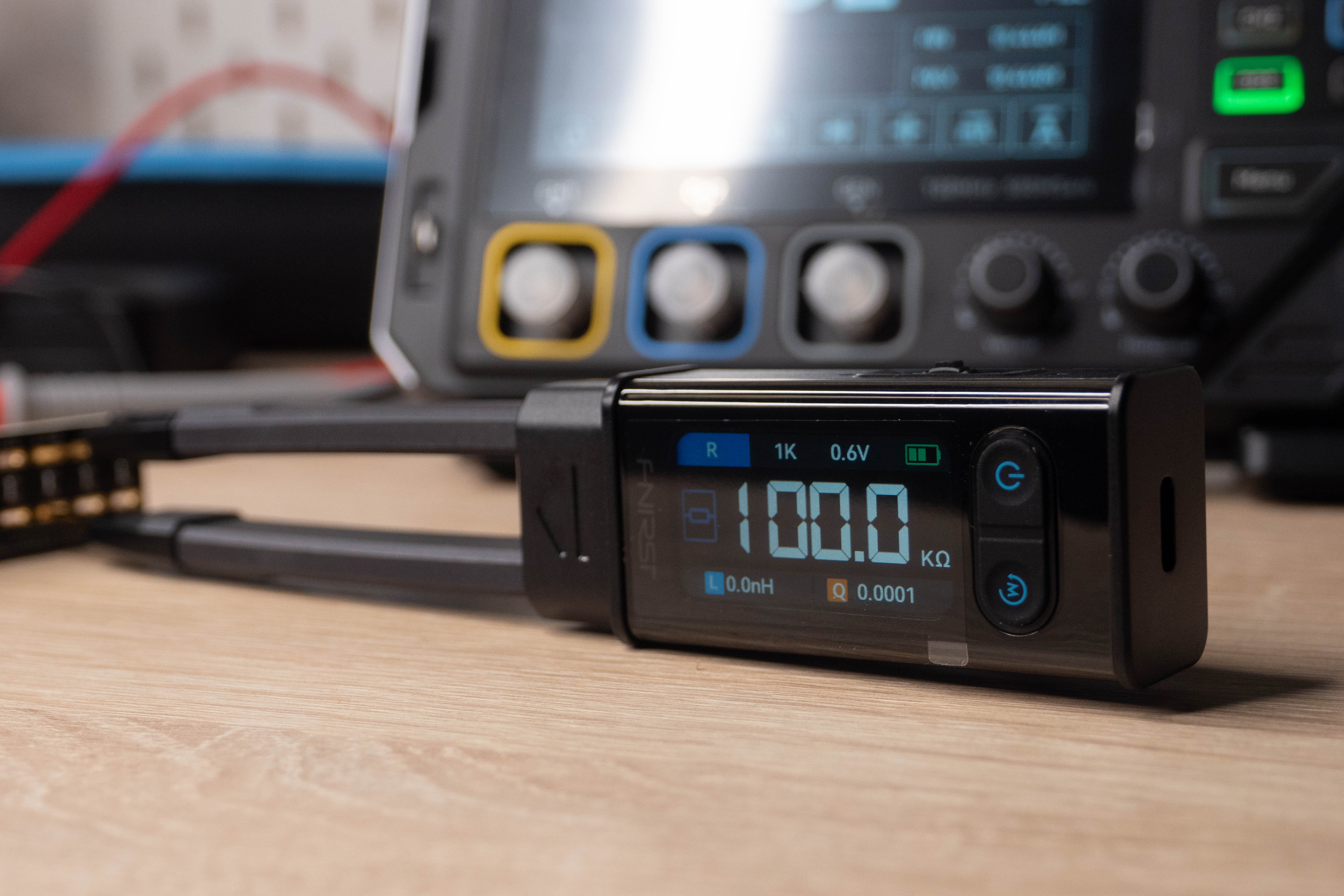

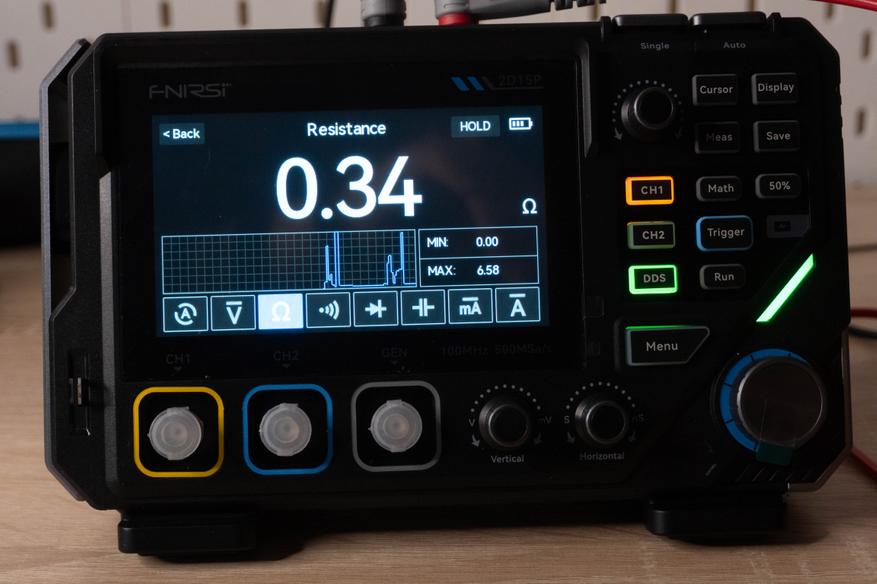

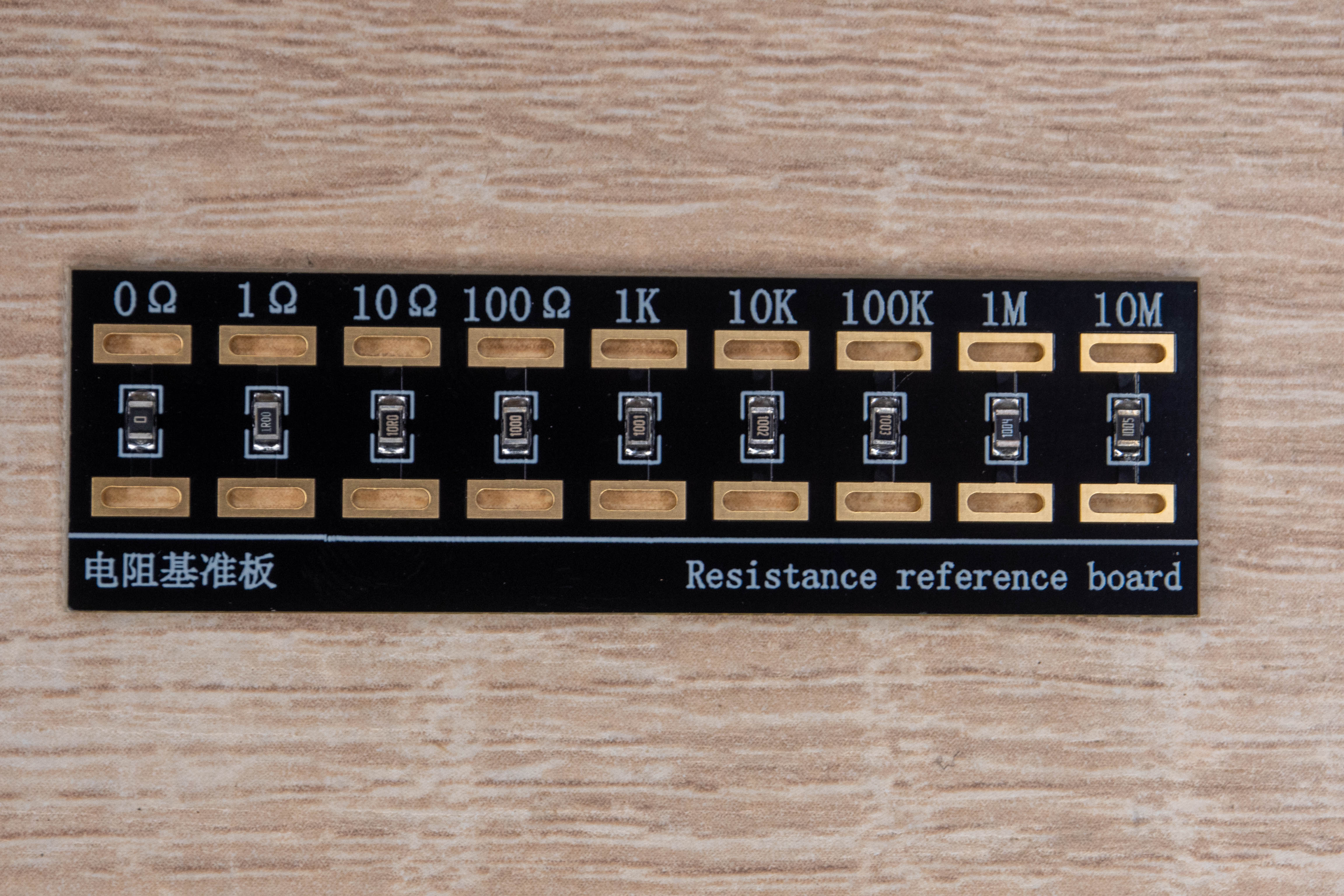

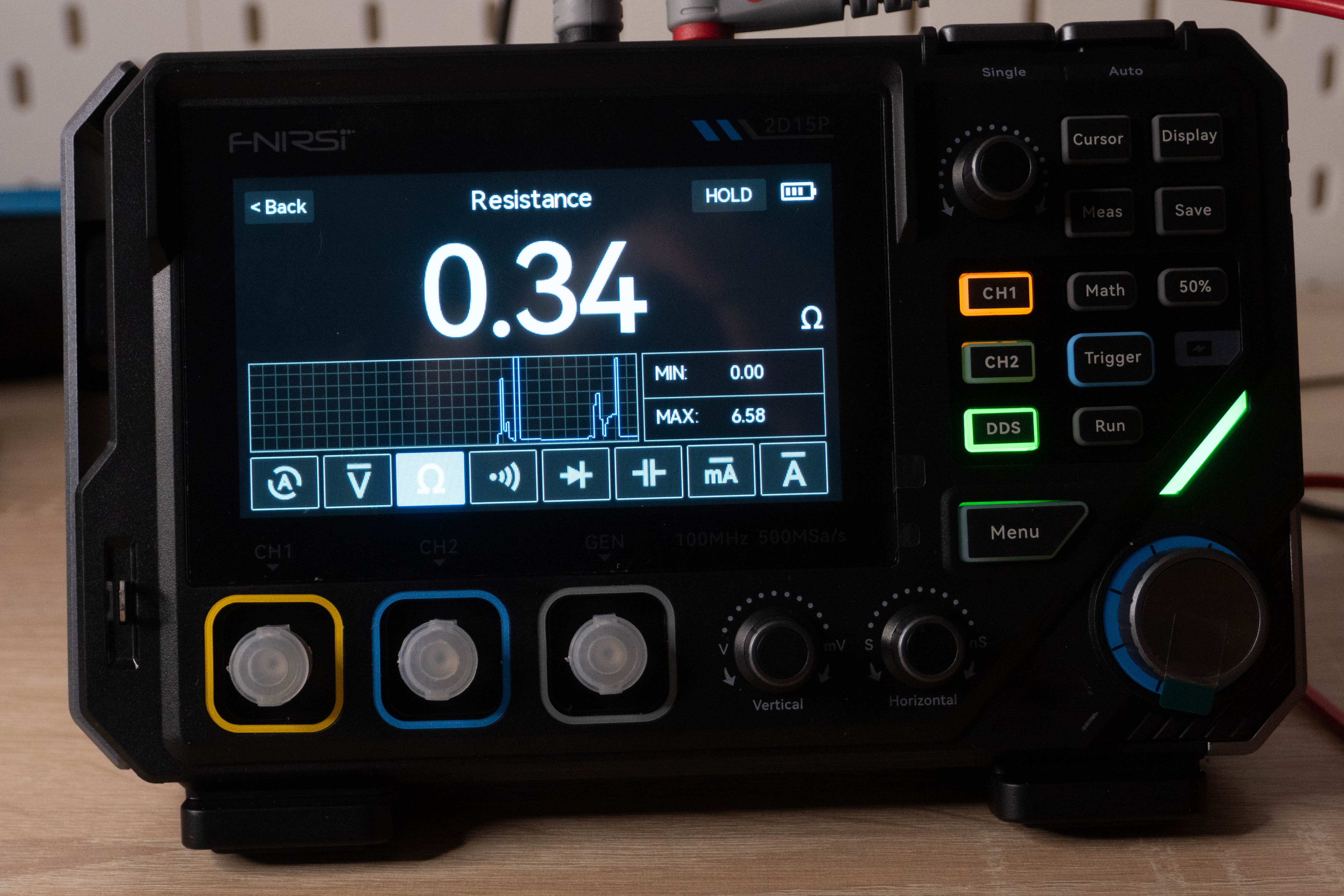

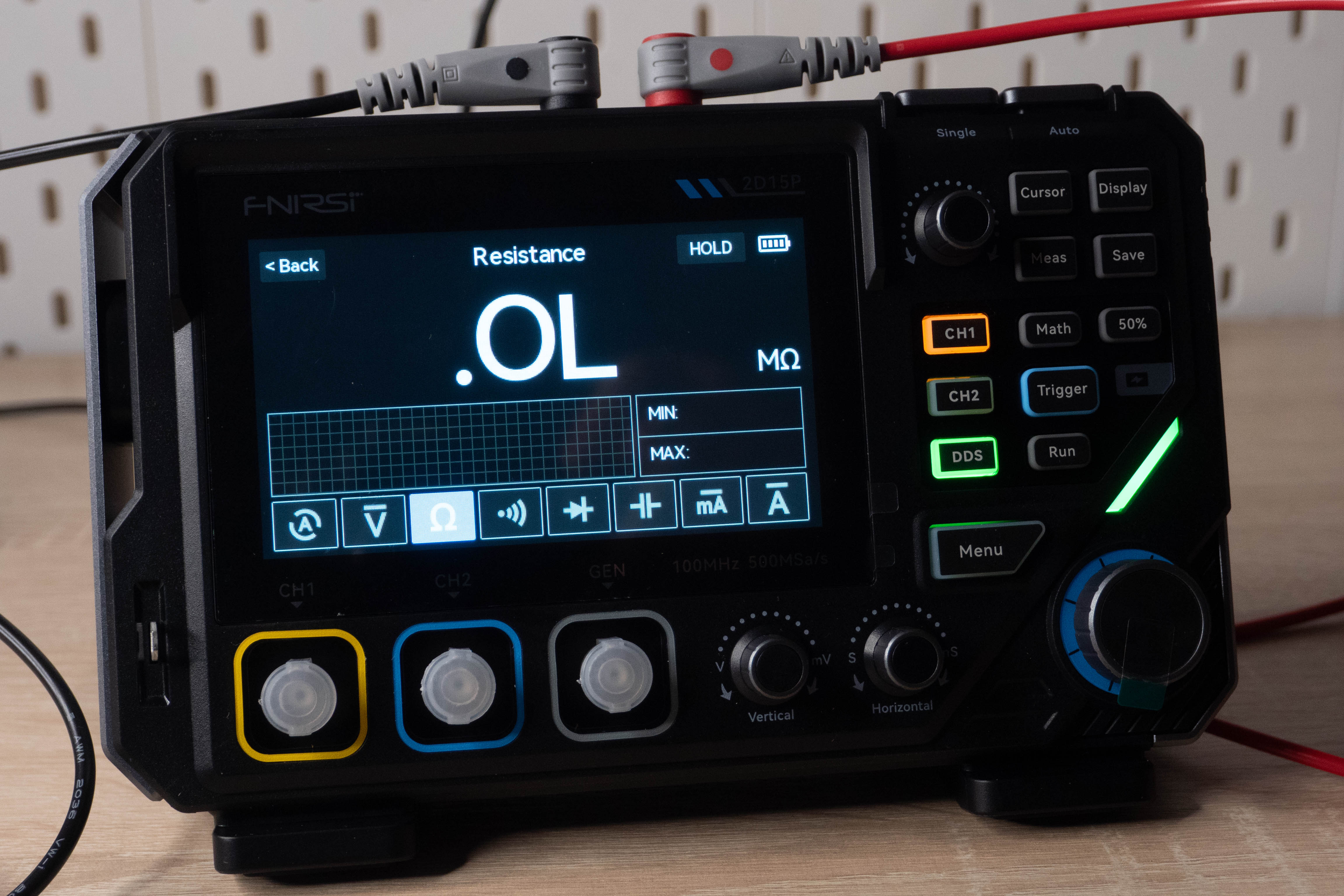

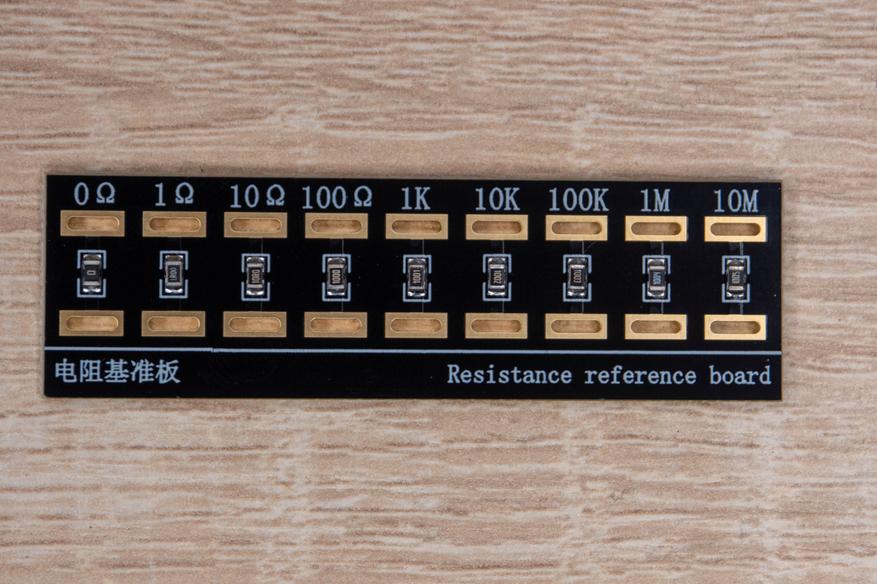

В качестве опорного сопротивления использовал калибровочную планку, которая была в комплекте с тем же LCR-ST2. Компенсации щупов нет, при КЗ отображается сопротивление 0.31Ω, это нужно учитывать.

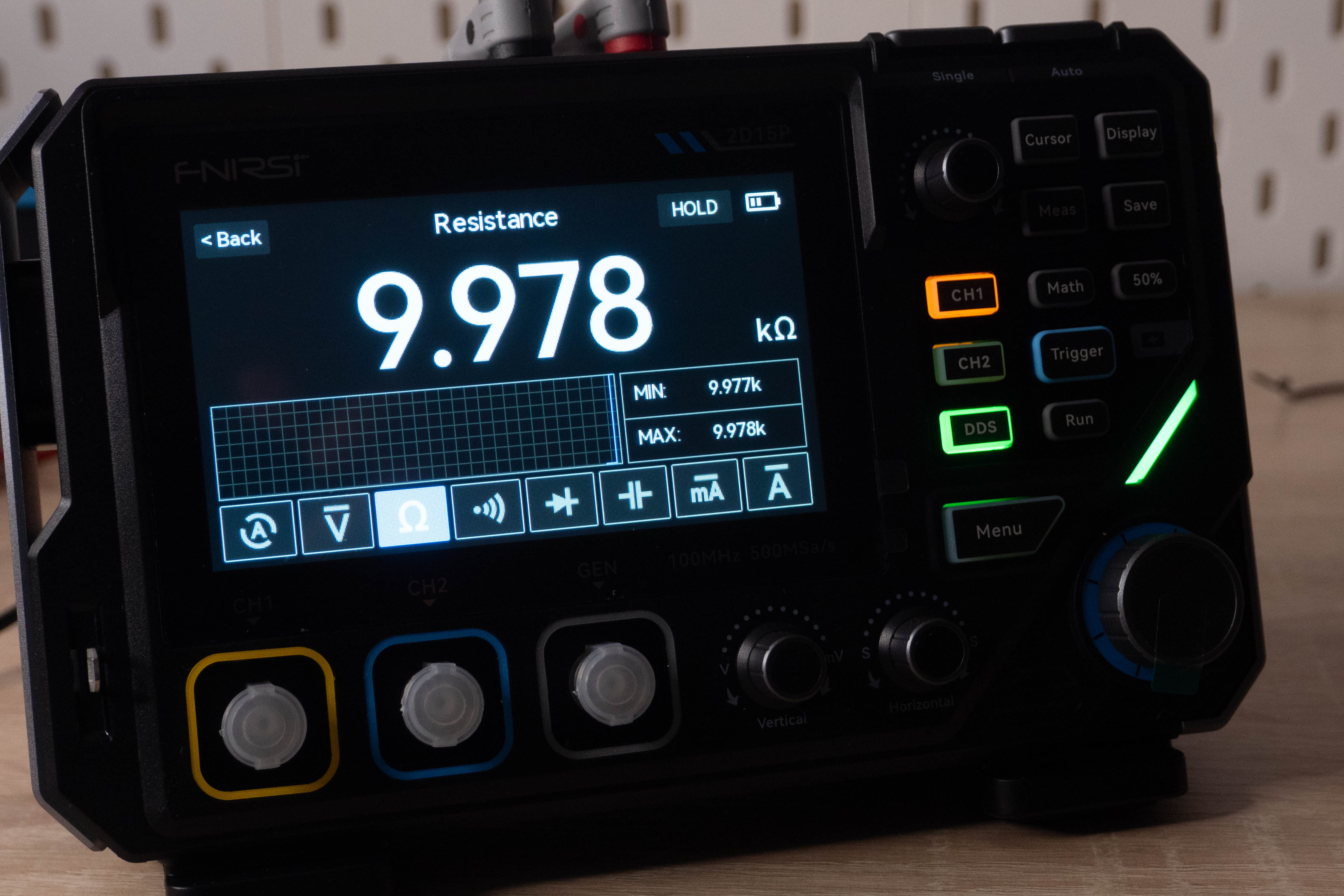

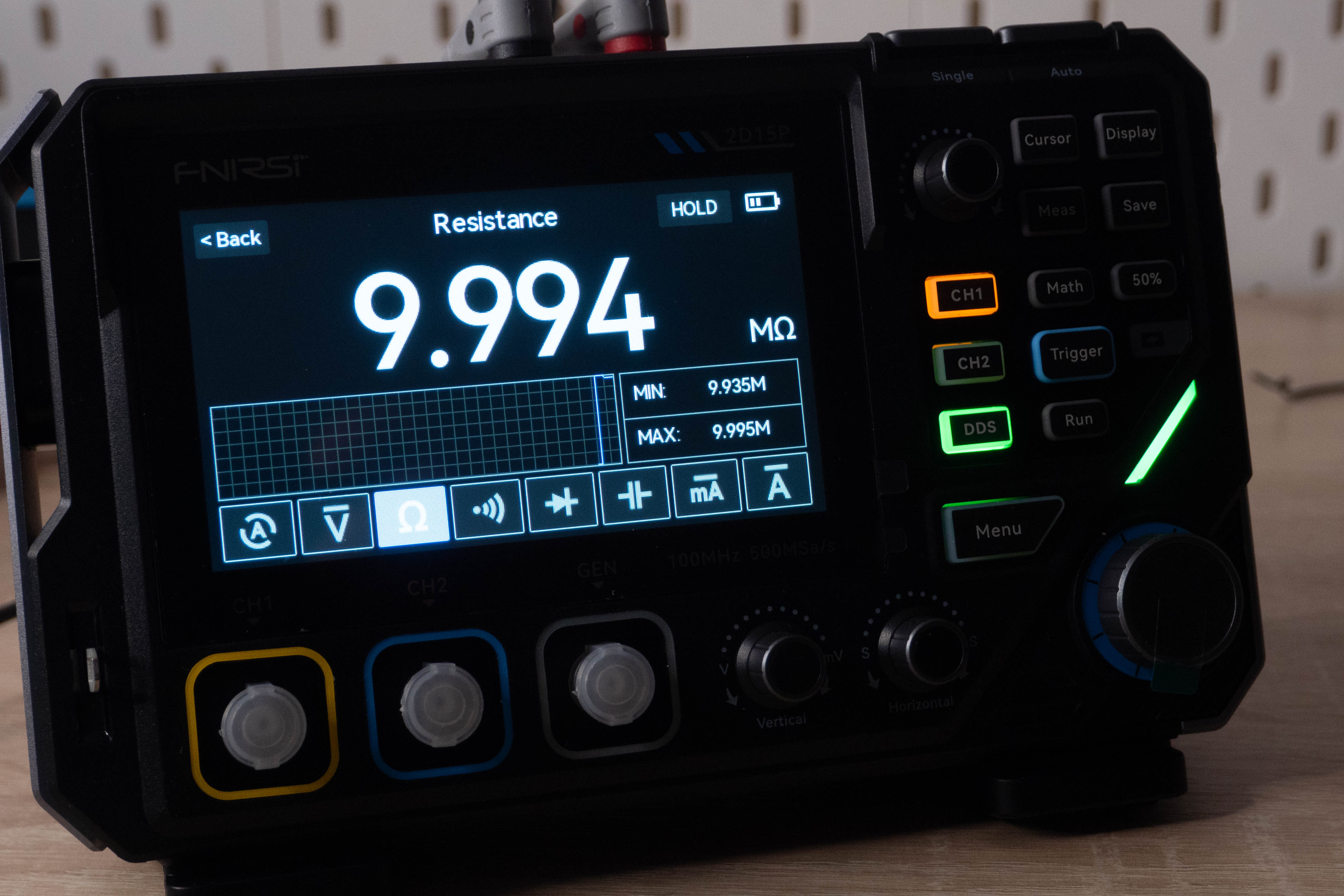

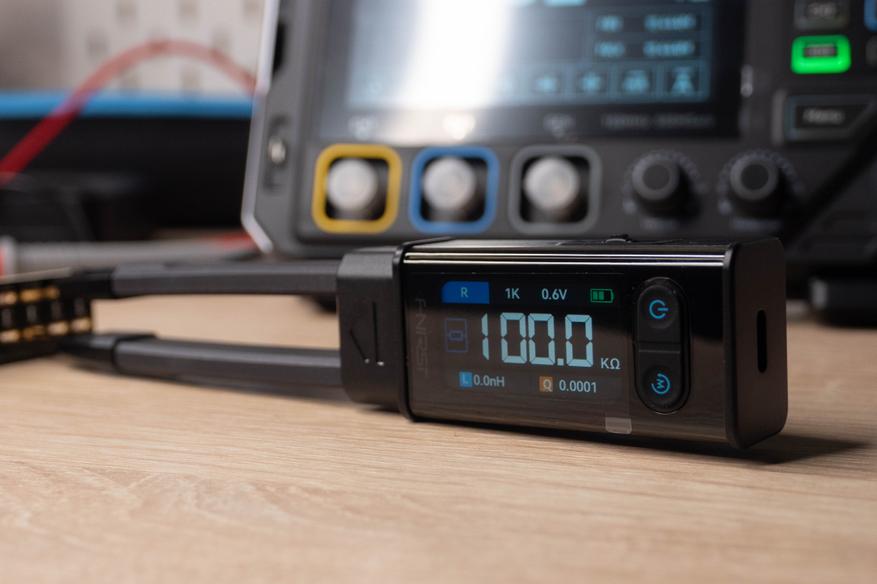

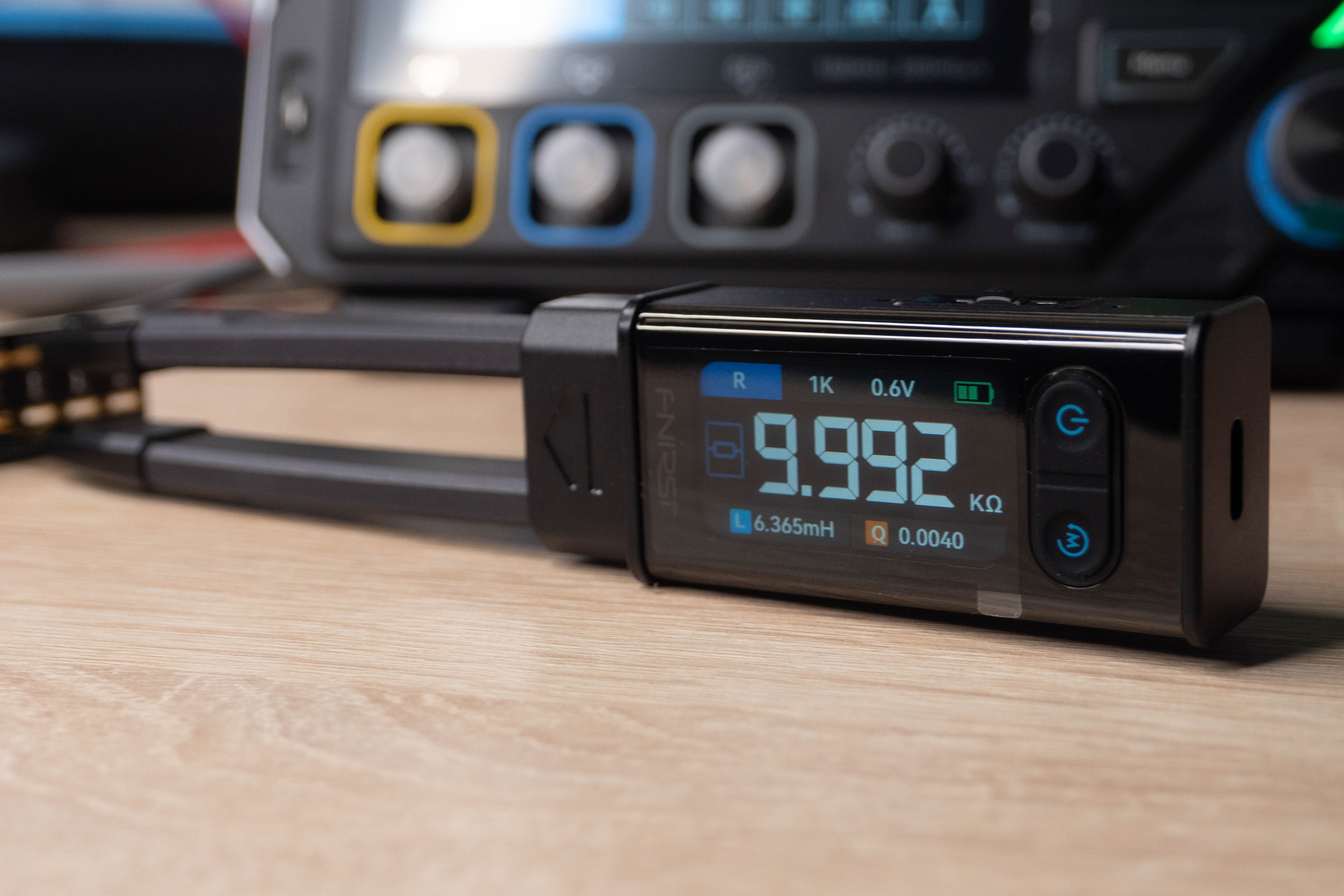

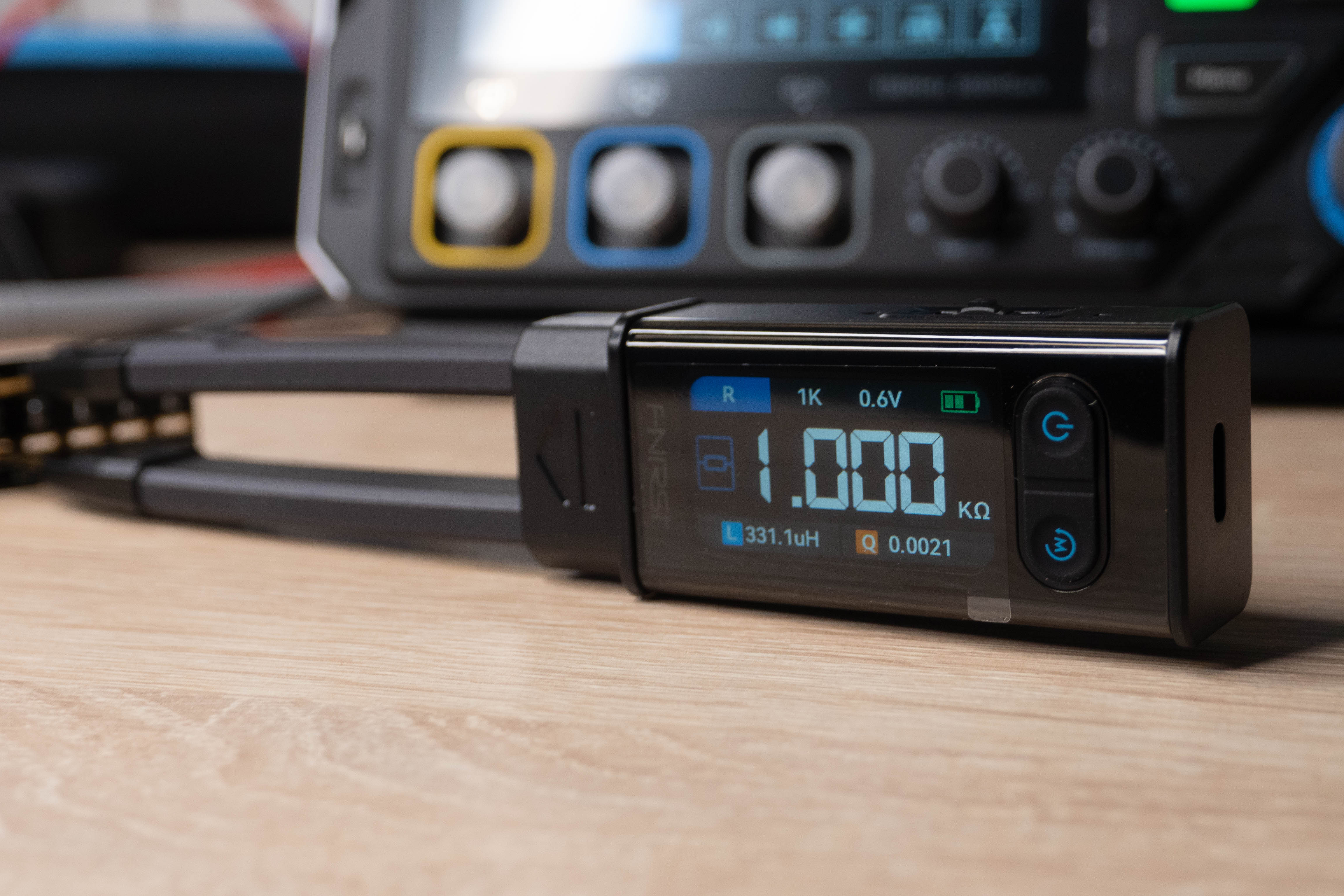

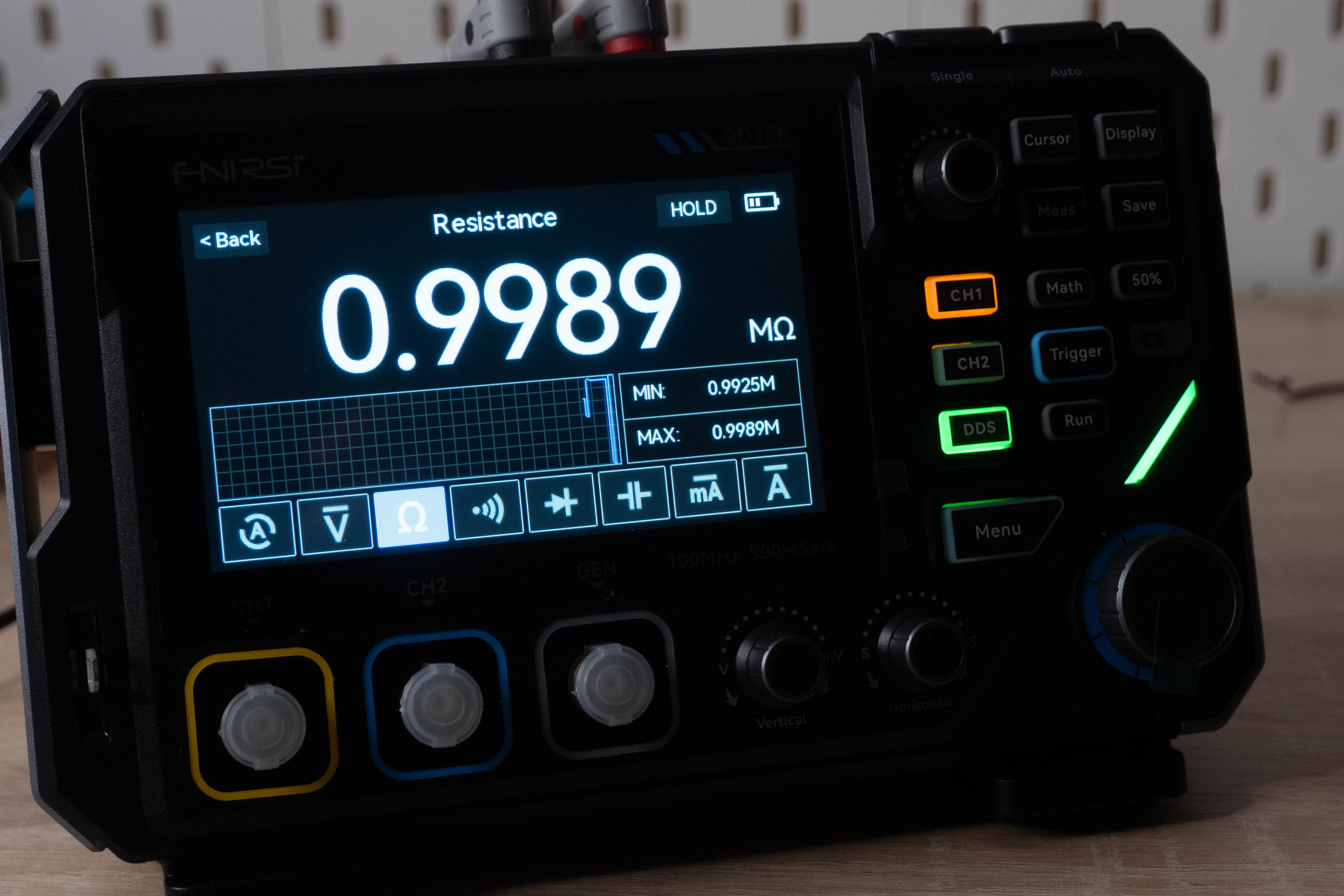

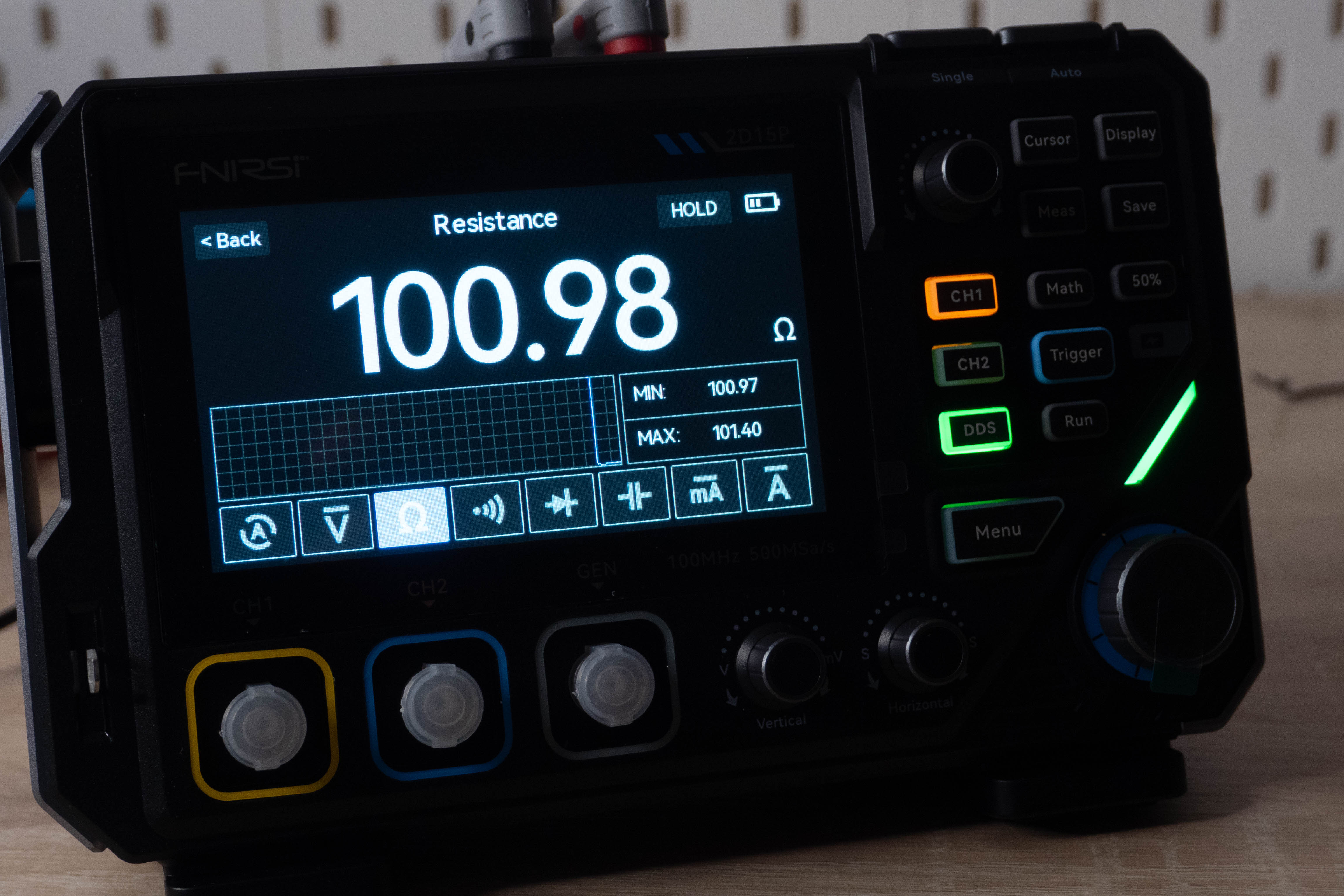

На фото измерение резисторов 1Ω, 10Ω, 100Ω, 1кΩ, 10кΩ, 100кΩ, 1МΩ, 10МΩ.

LCR-ST2 измеряет точнее, но для мультиметра всё равно неплохо, особенно учитывая, что он встроен в осциллограф.

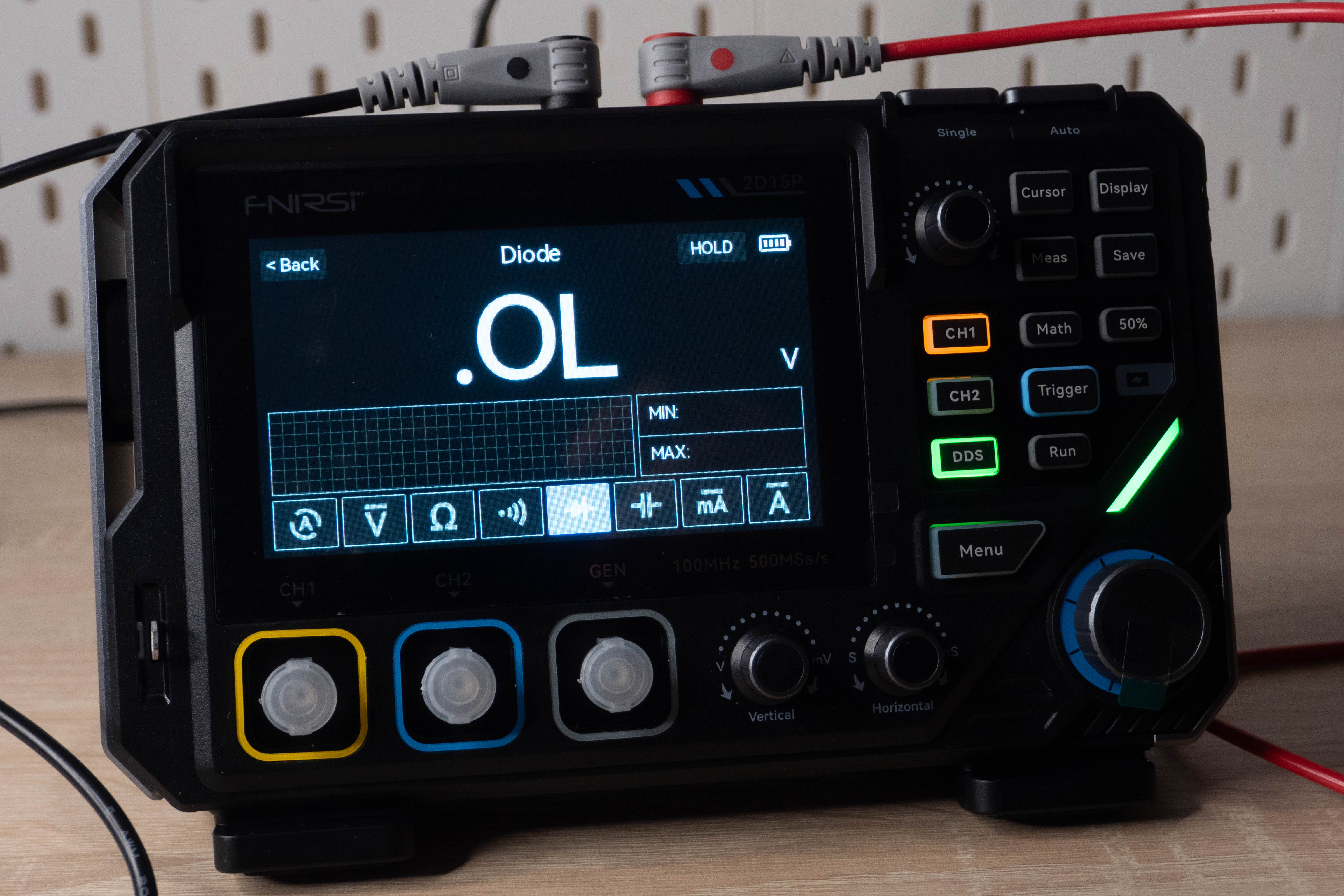

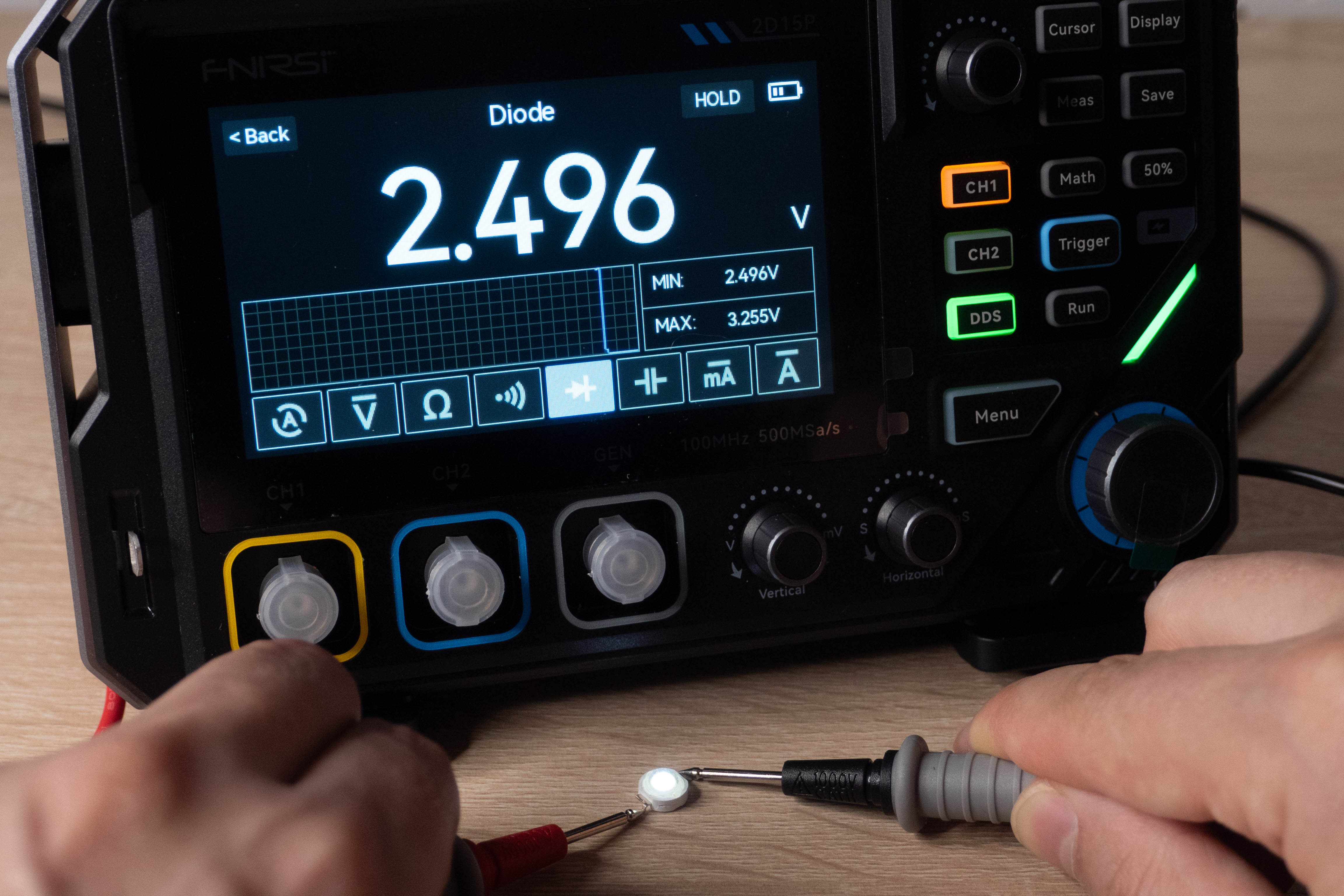

Светодиоды с высоким обратным напряжением измеряет и зажигает.

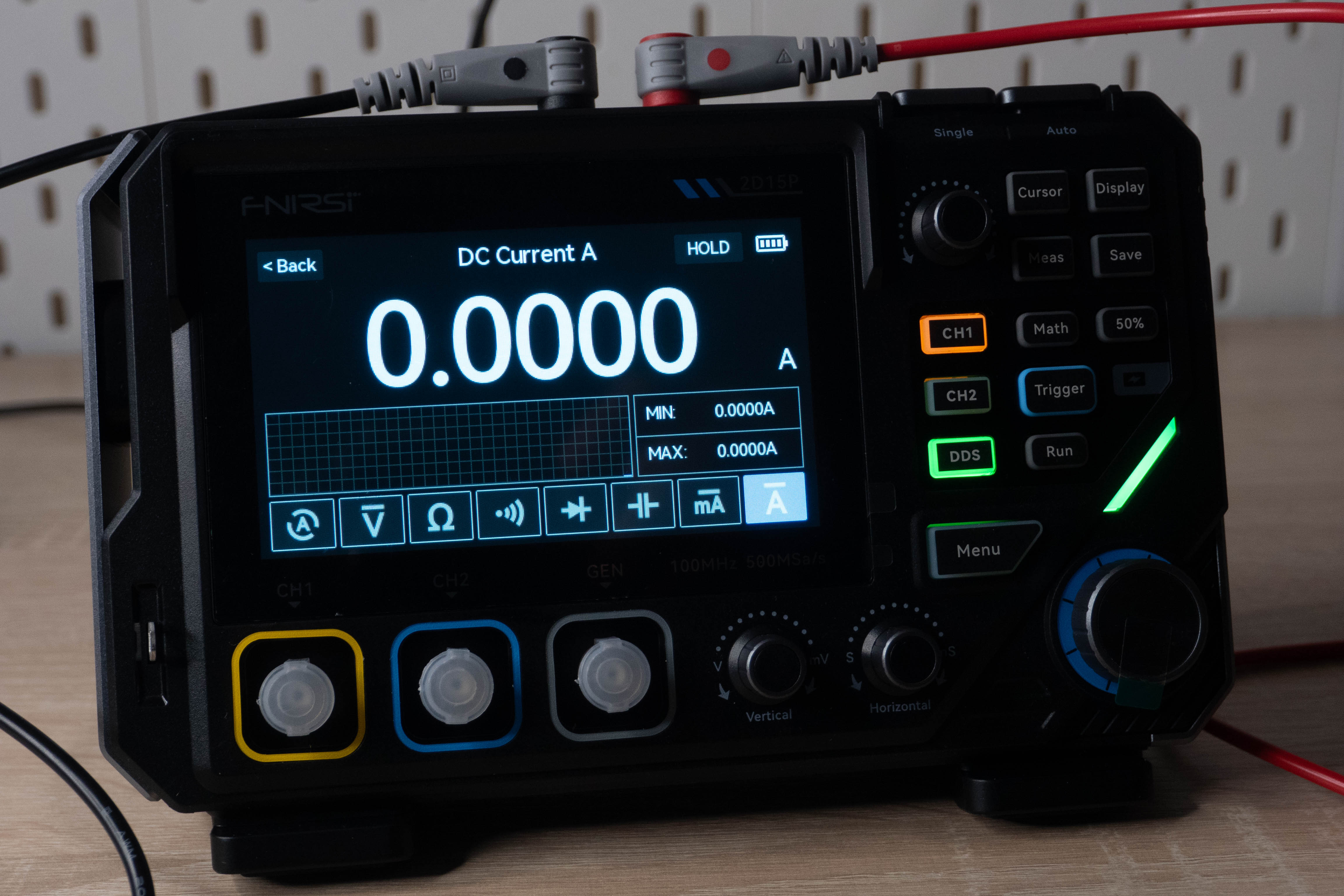

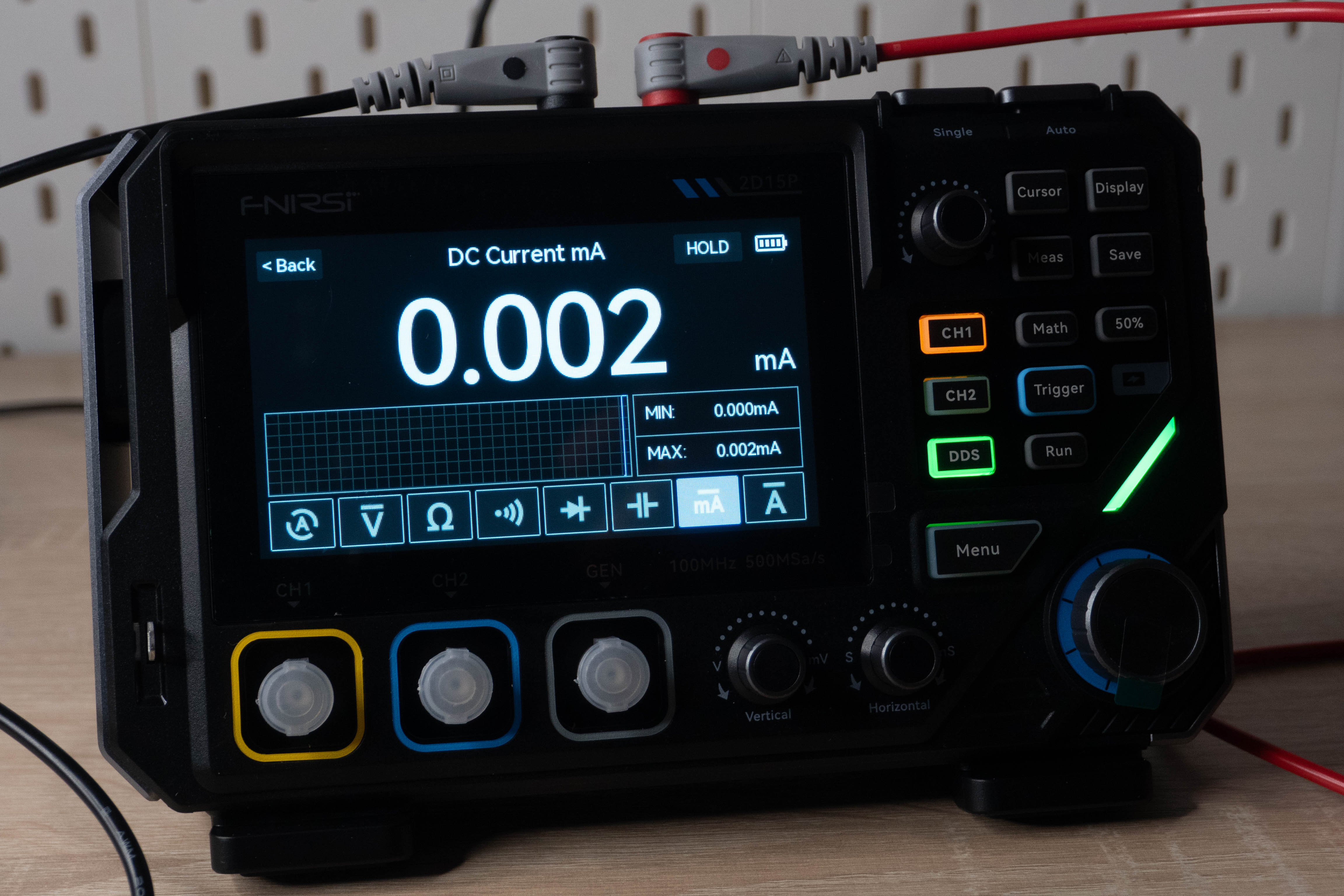

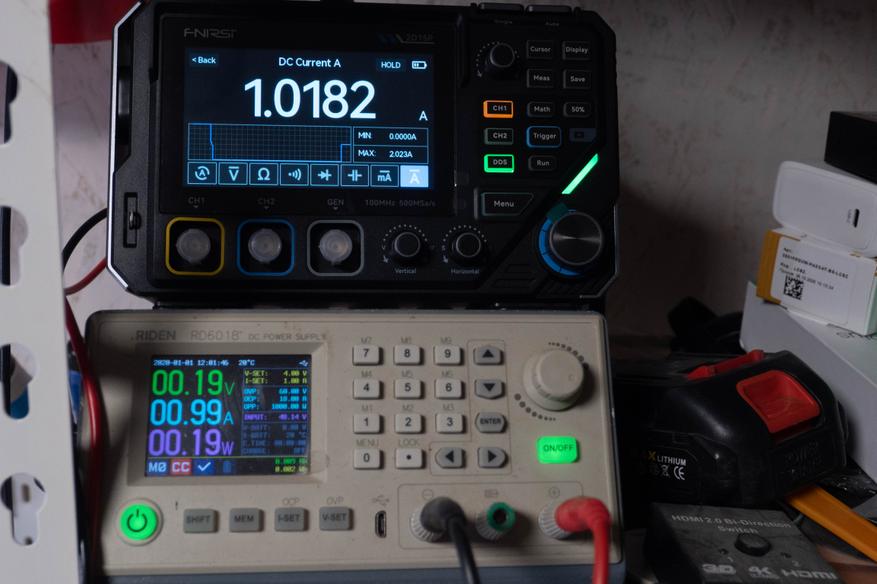

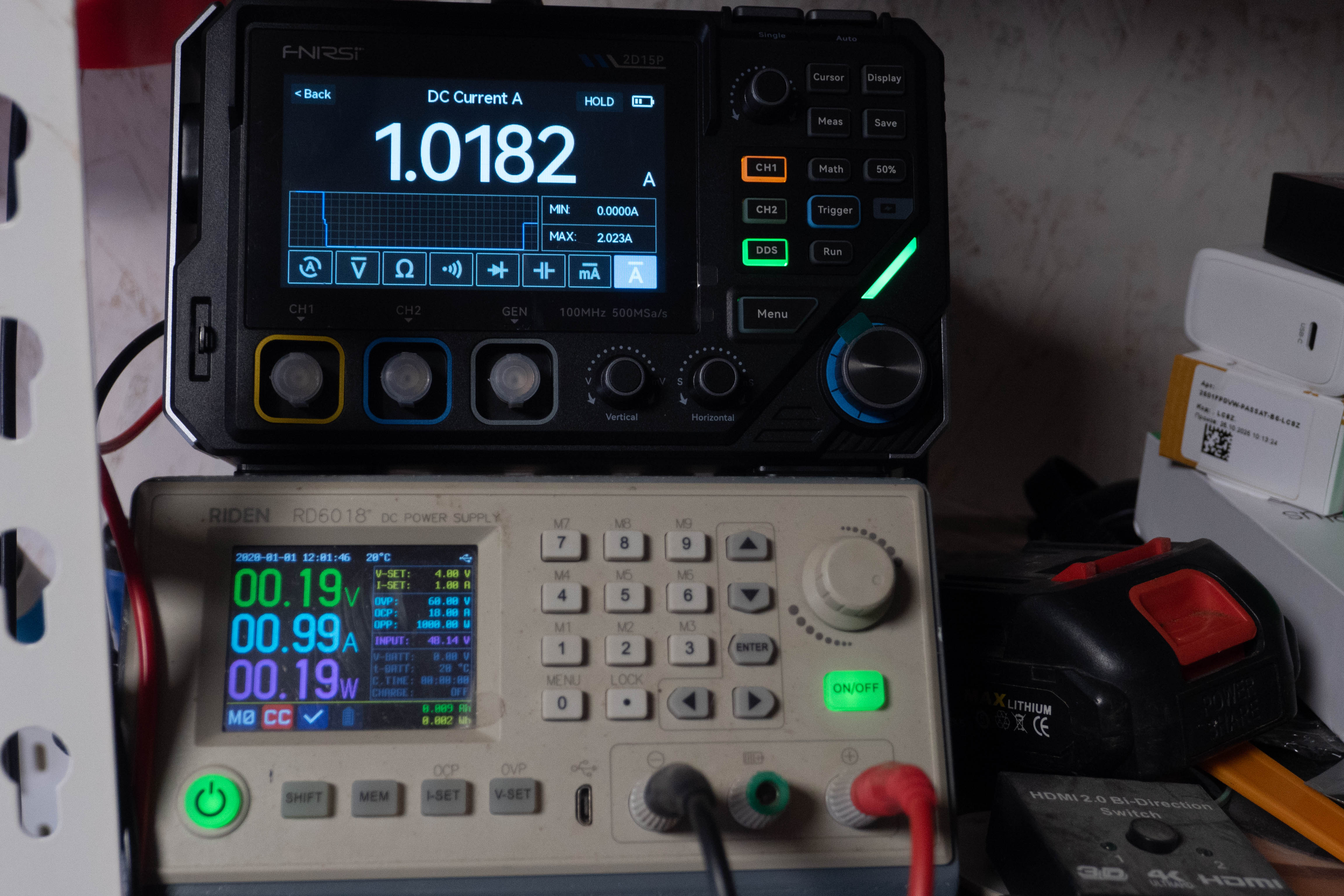

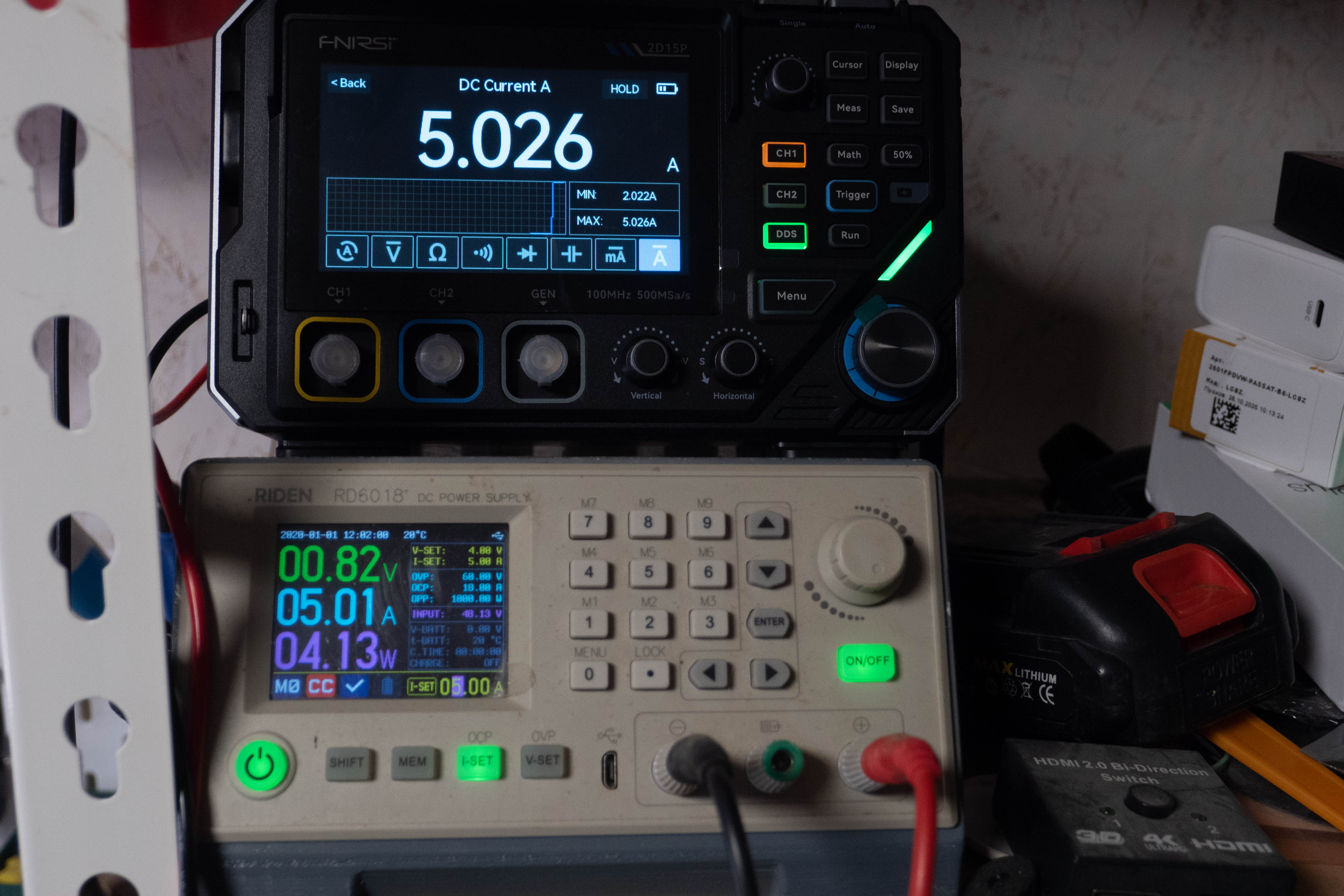

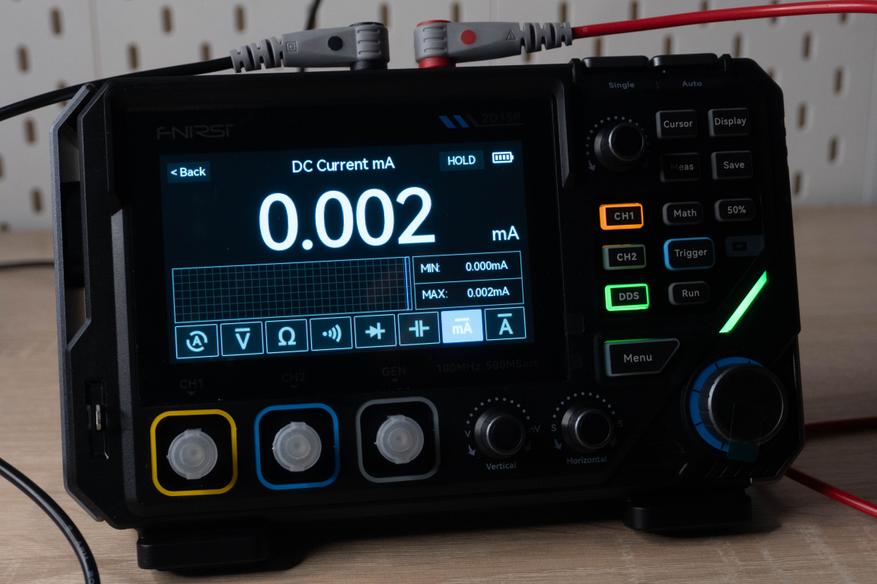

В режиме измерения силы тока остановился на 5А, чтобы потом не лезть внутрь для замены предохранителя, показания при этом довольно точные, разбег с показаниями блока питания в одну сотую.

Купить Fnirsi 2D15P можно в официальном магазине Aliexpress. Нашел еще одну ссылку, по которой выходит немного дешевле. Сейчас работает купон FNSCD285, который дает небольшую скидку.
