Обновленный измерительный пинцет fnirsi lcr-st2

Фнирси выпустили обновленную модель довольно удобного инструмента для измерения параметров SMD компонентов, в том числе без выпаивания из печатной платы. Из значительных изменений добавлено определение напряжения, пять частот для теста (100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц) и возможность подключения щупов Кельвина.

Основные характеристики

Емкость (C)

Индуктивность (L)

Сопротивление (R)

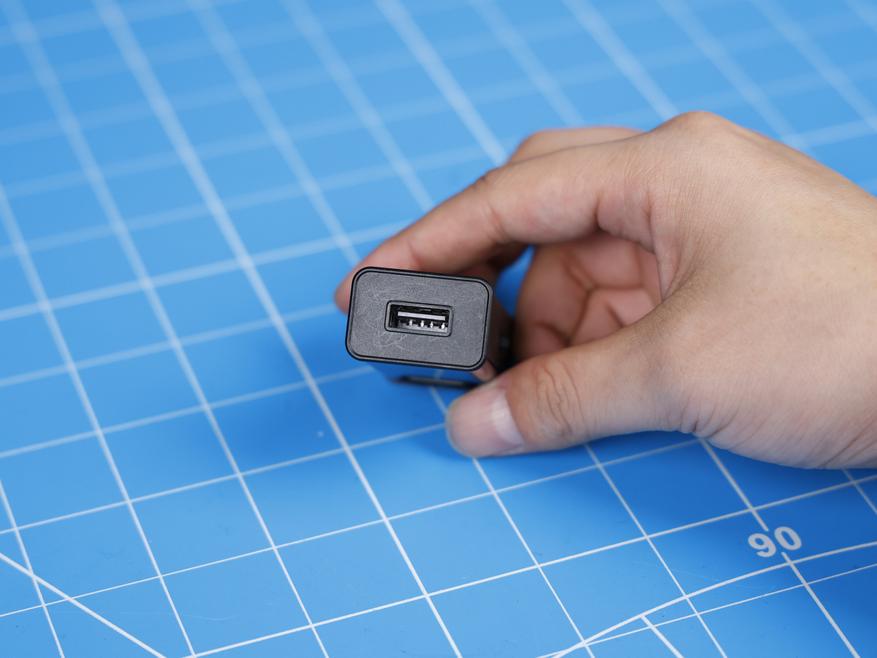

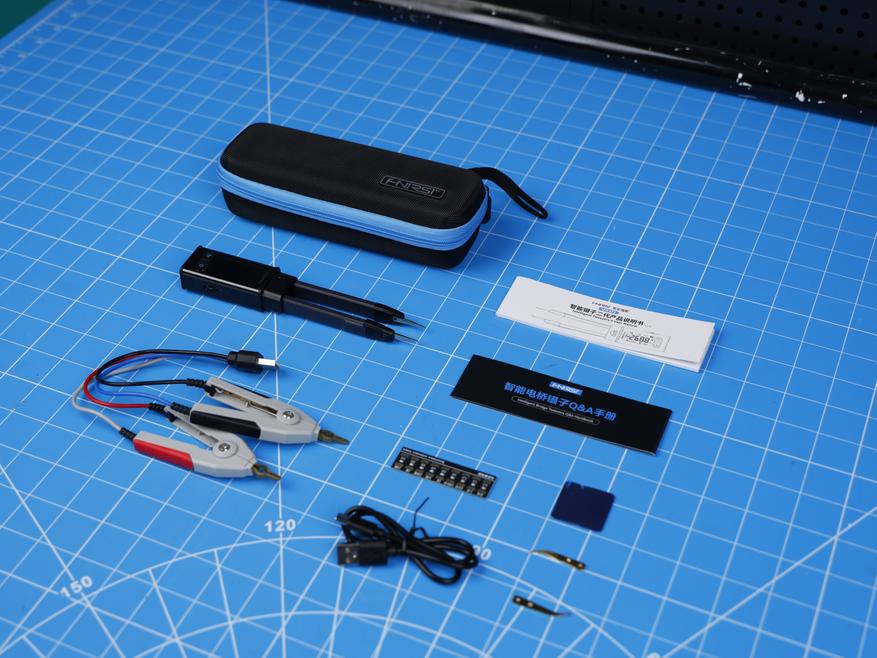

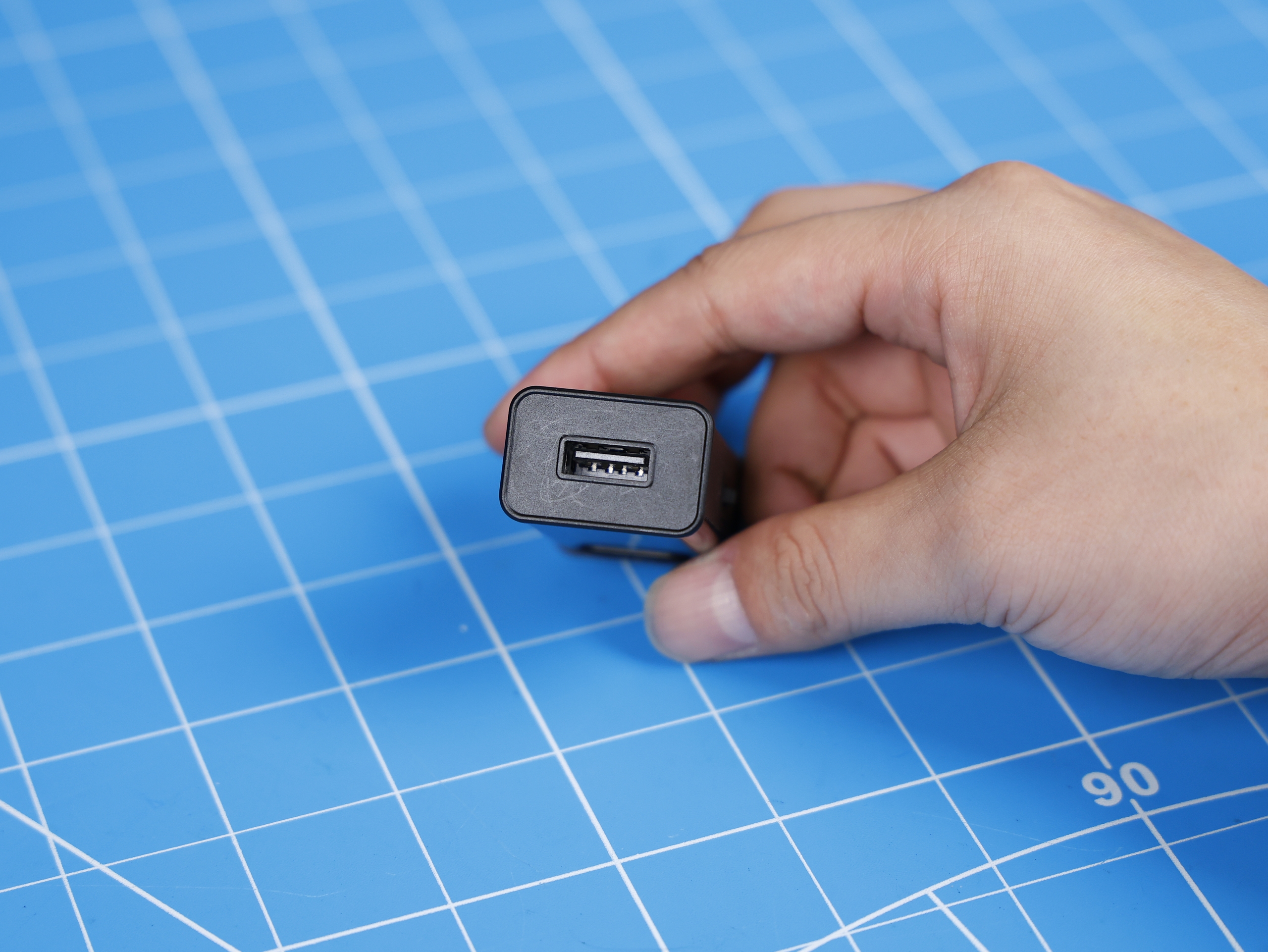

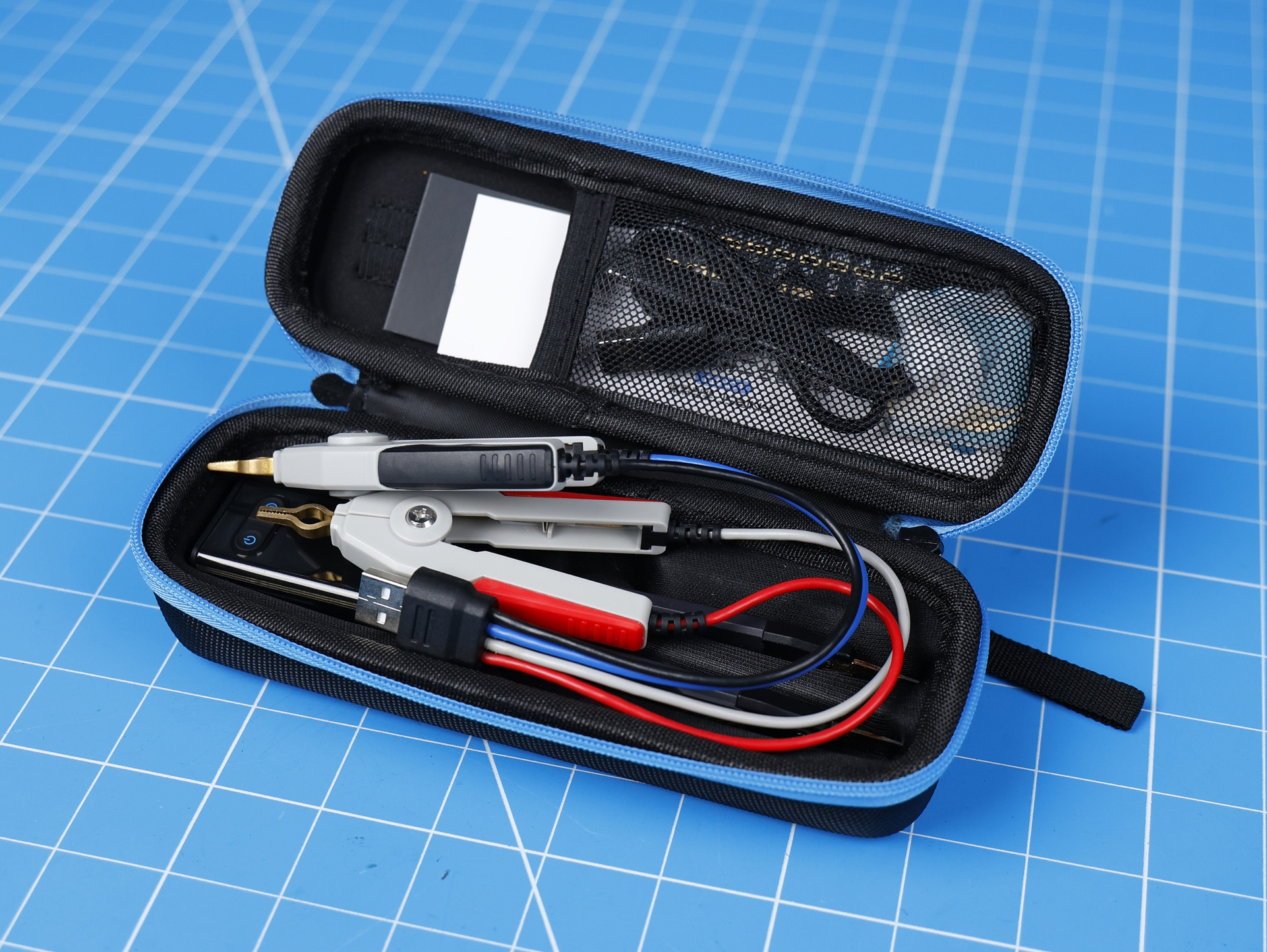

Как и первая версия, новинка поставляется в тканевом кейсе. В полной комплектации помимо пинцета, кабеля для зарядки/передачи данных, калибровочной платы, дополнительной пары изогнутых губок и макулатуры, имеются еще щупы кельвина, которые облегчают измерение параметров компонентов с ножками.

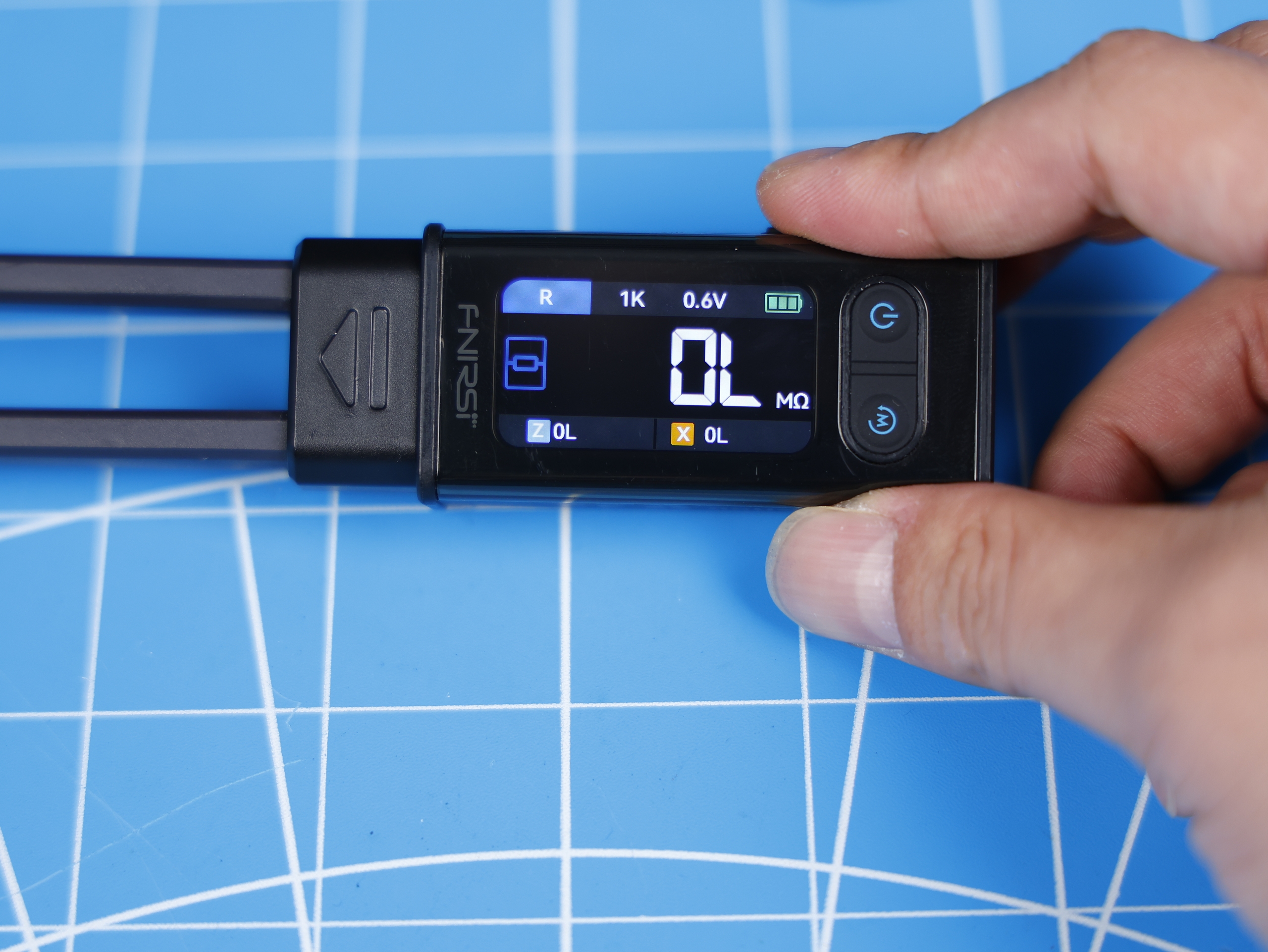

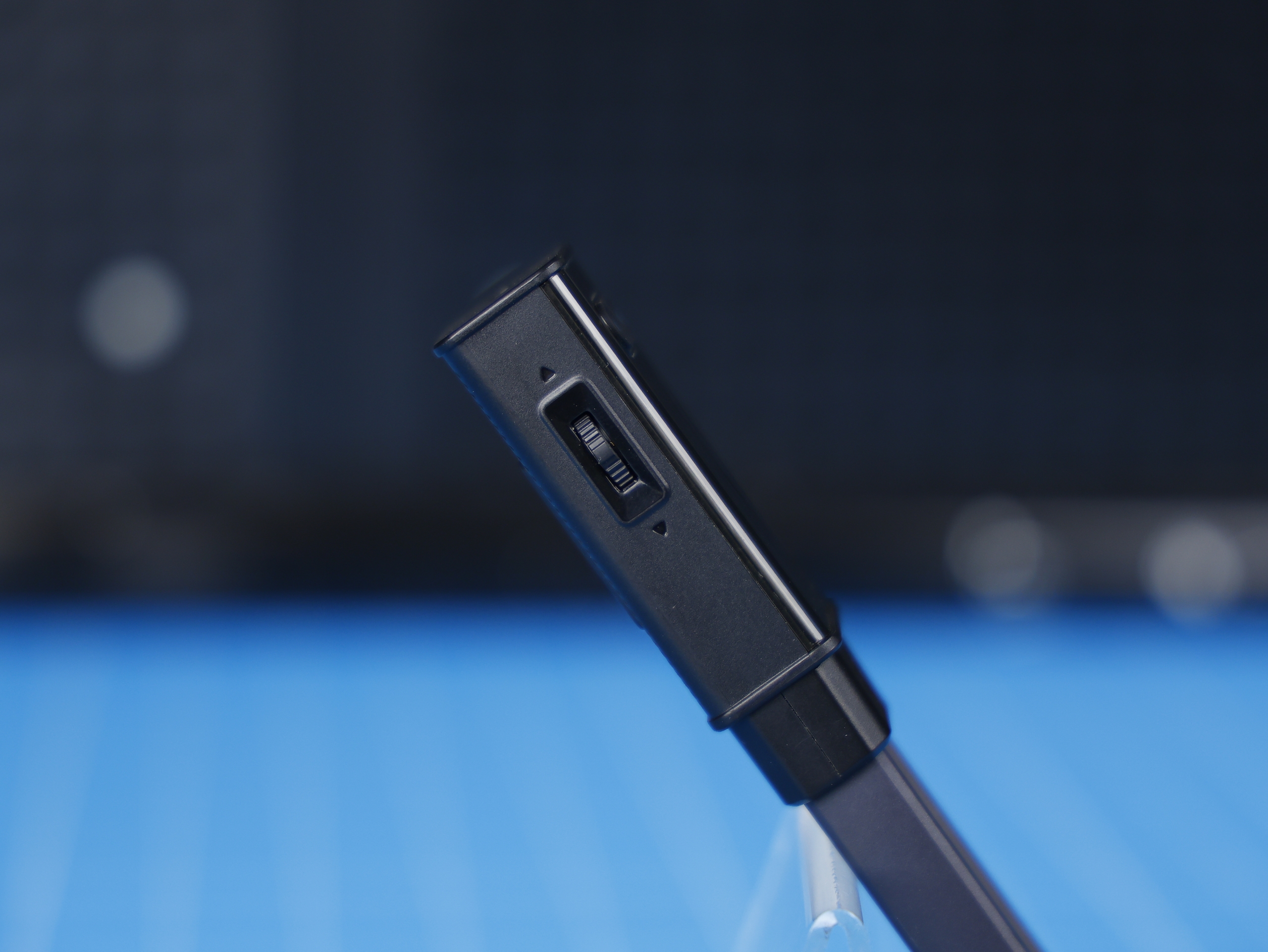

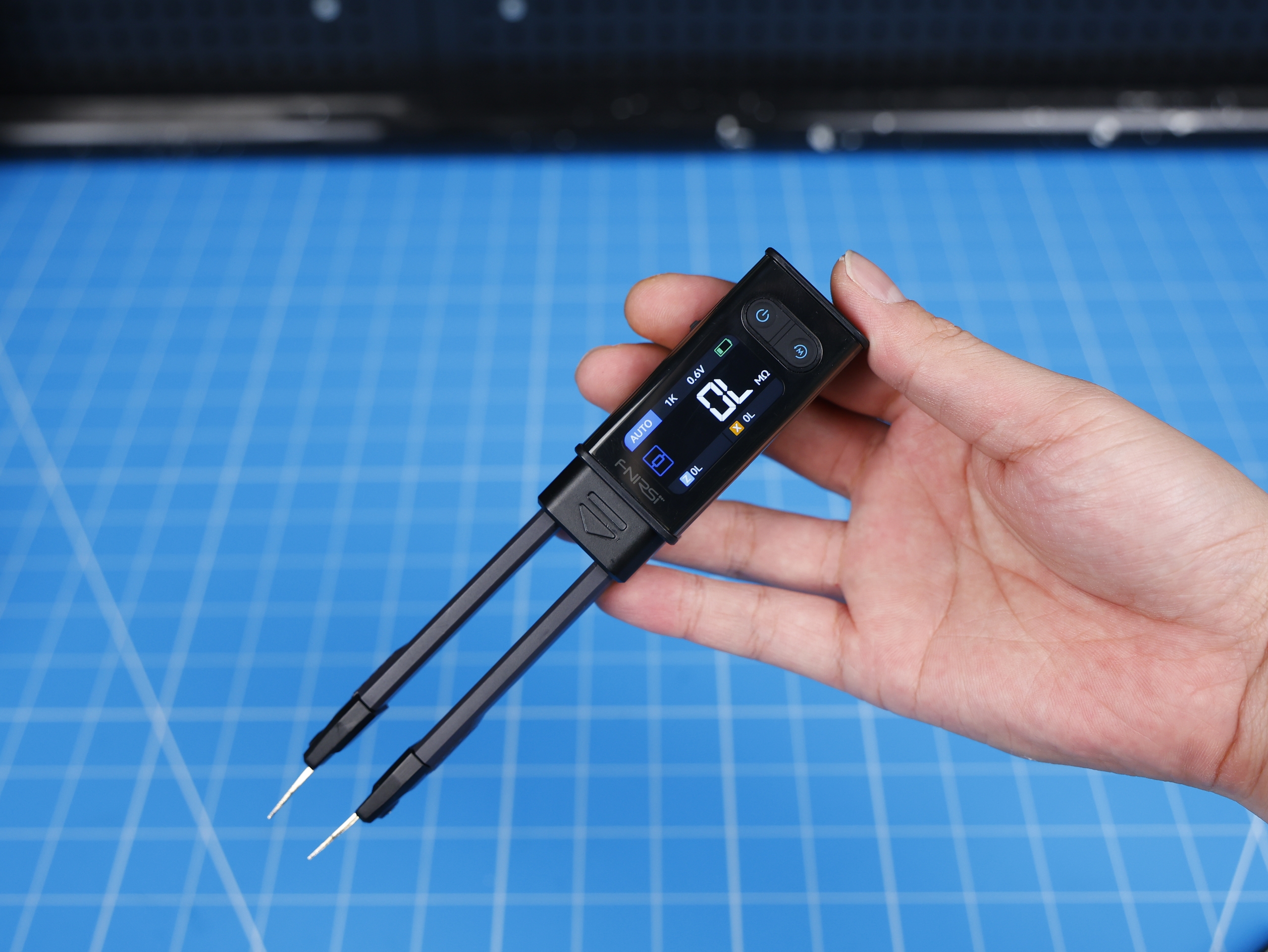

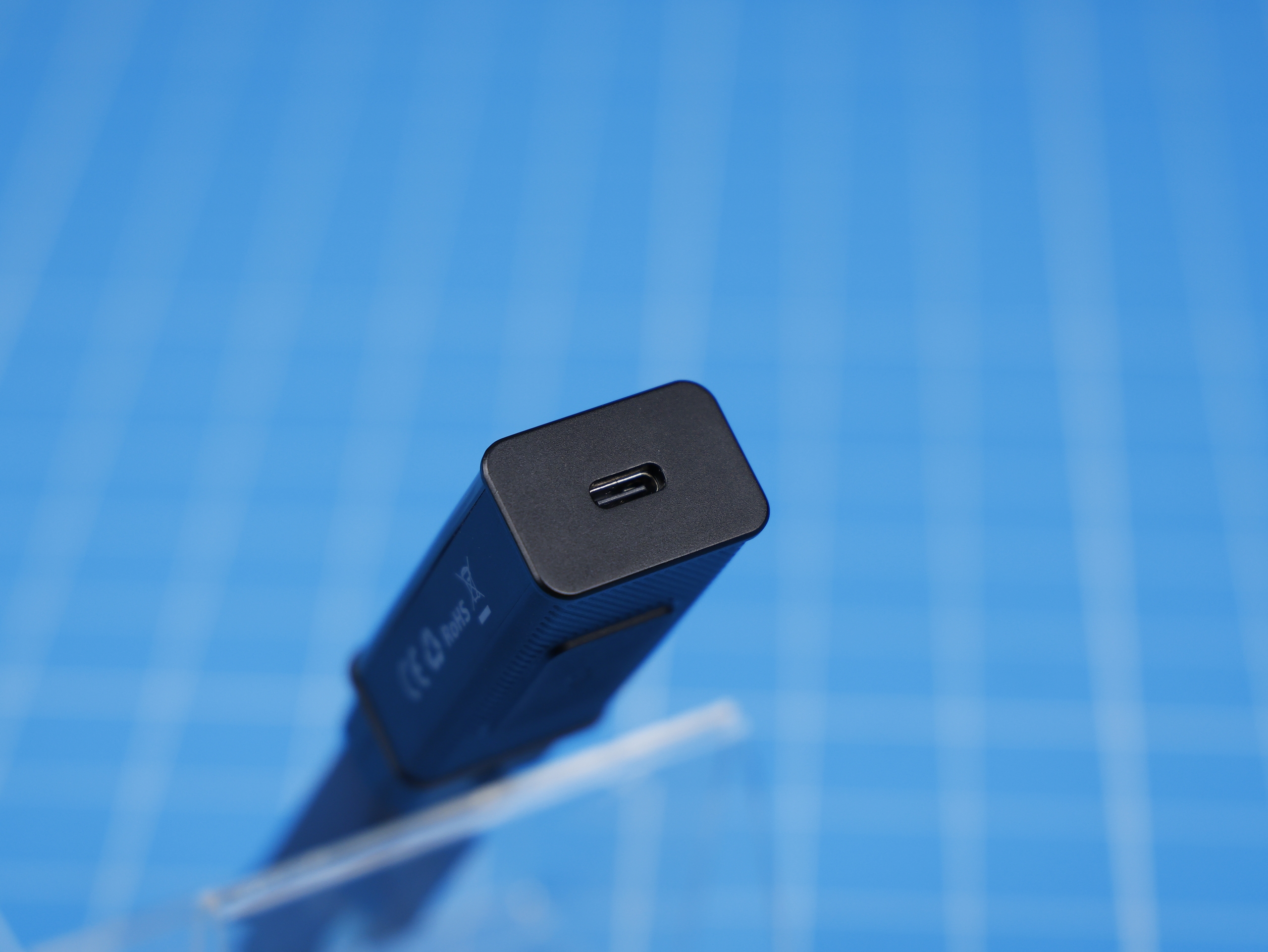

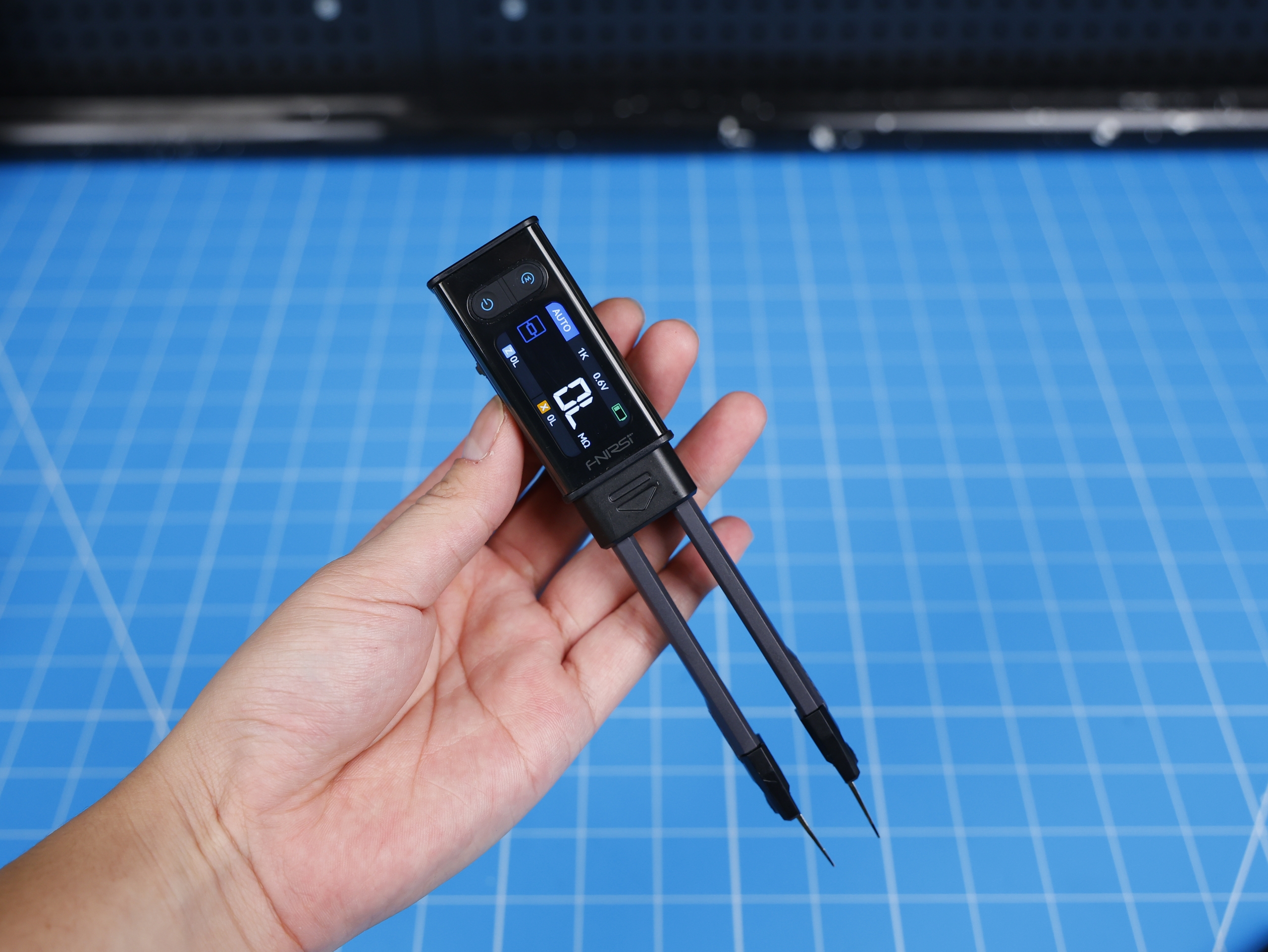

На лицевой стороне корпуса расположен цветной дисплей, для управления используются две кнопки над ним и качелька на одной из граней. На торце находится Type-C разъем, а сзади встроен мощный магнит, чтобы при необходимости инструмент можно было зафиксировать на металлической поверхности.

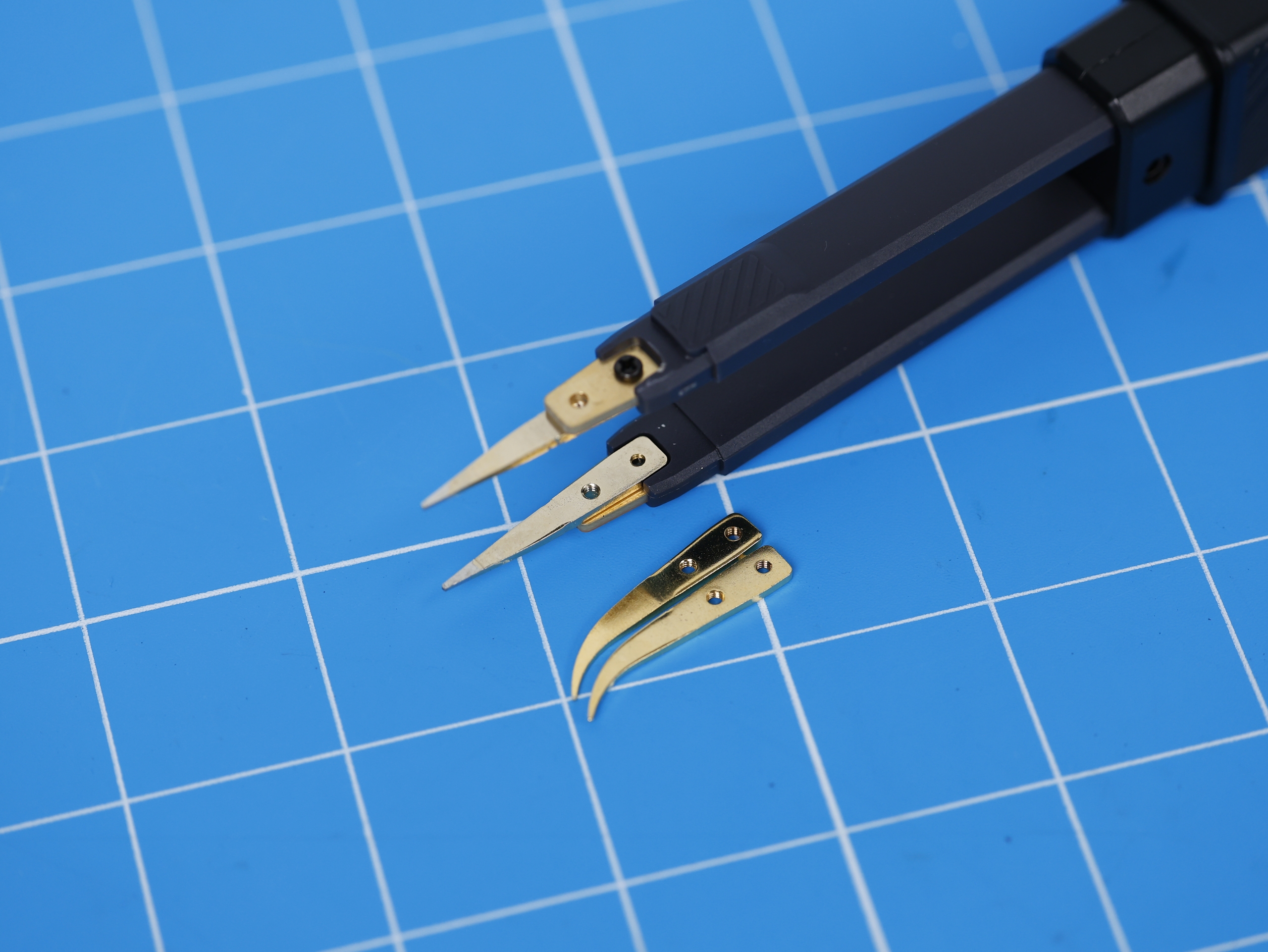

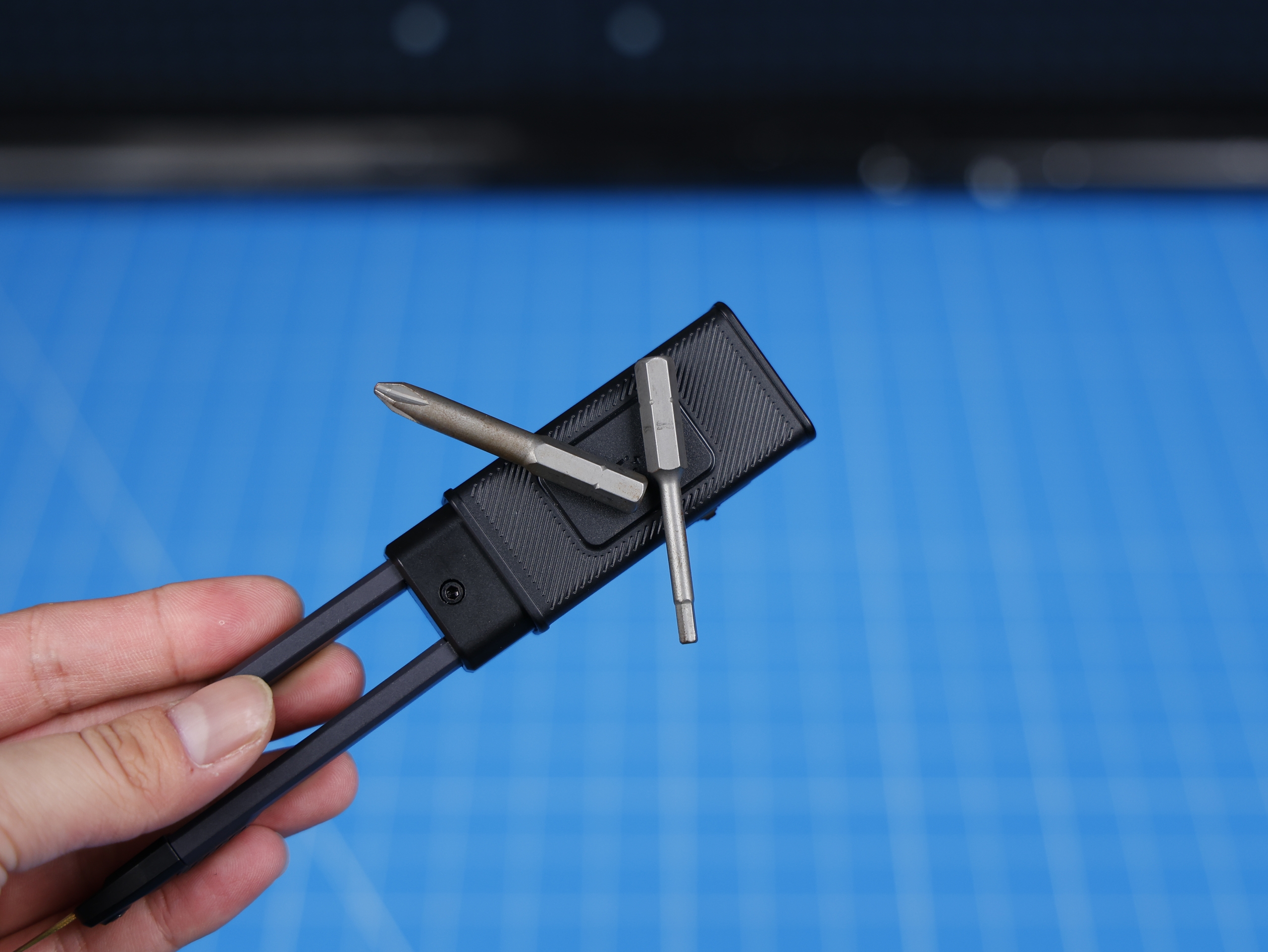

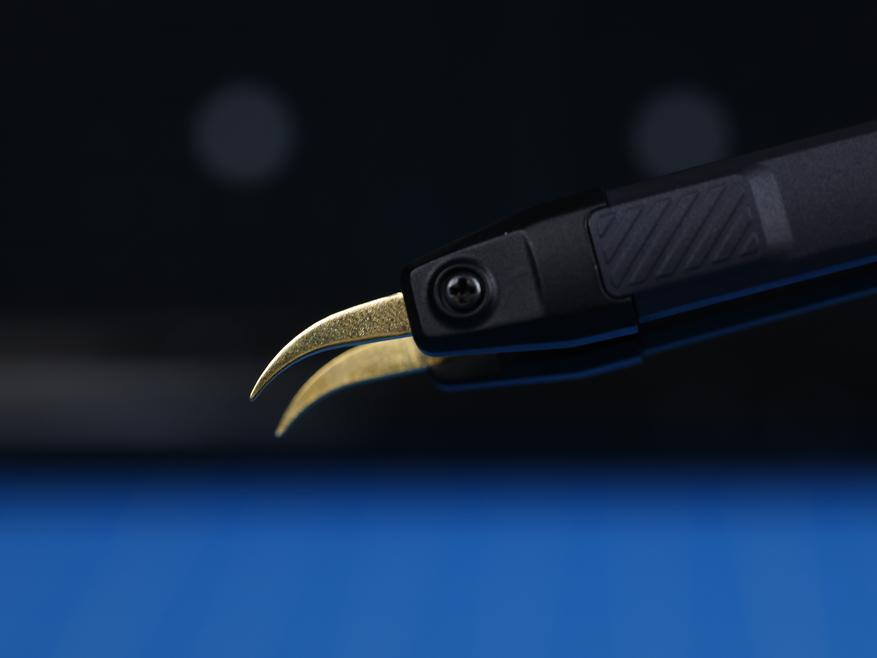

Губки не быстросъемные, для замены понадобится небольшая отвертка, но такое соединение более надежное.

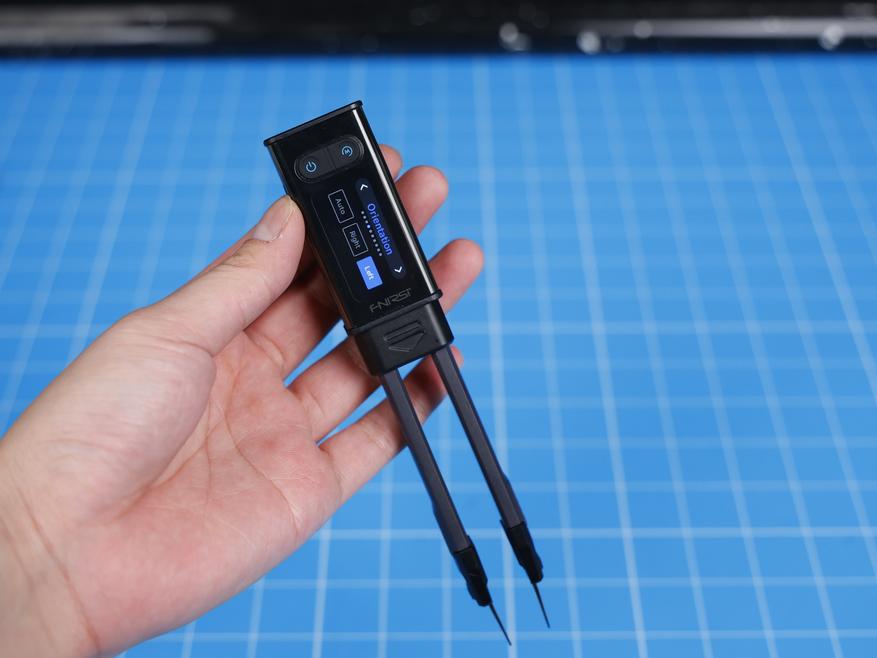

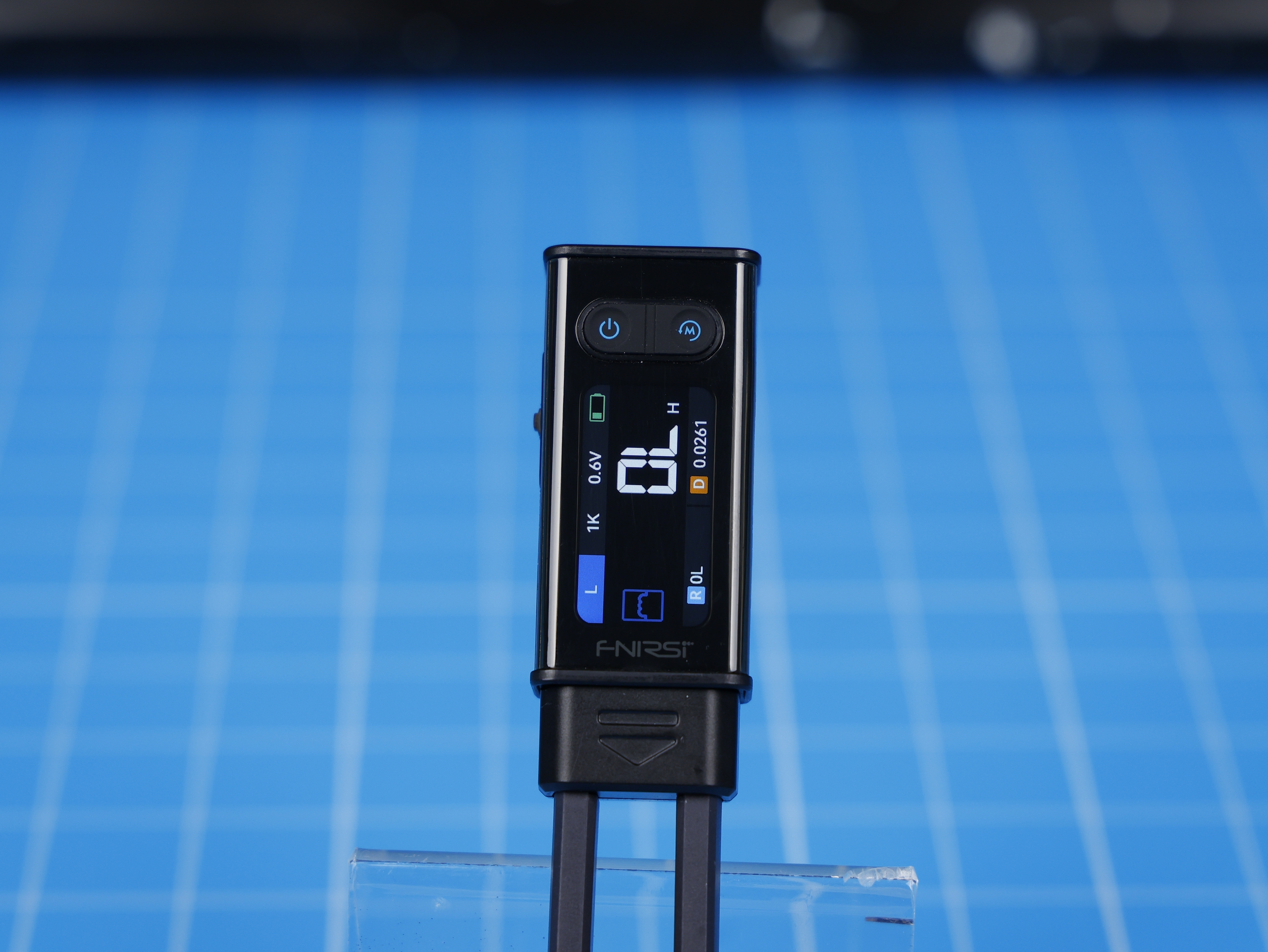

А еще в настройки добавили возможность повернуть экран или включить автоматическую ориентацию, так что левши больше не будут страдать, да и не всегда можно подлезть к контактной площадке в определенном положении.

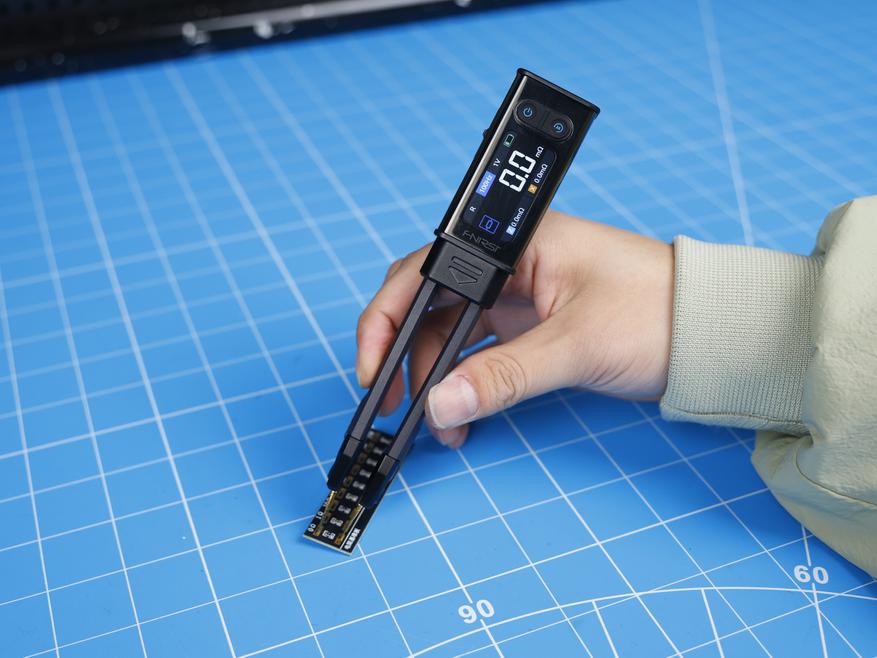

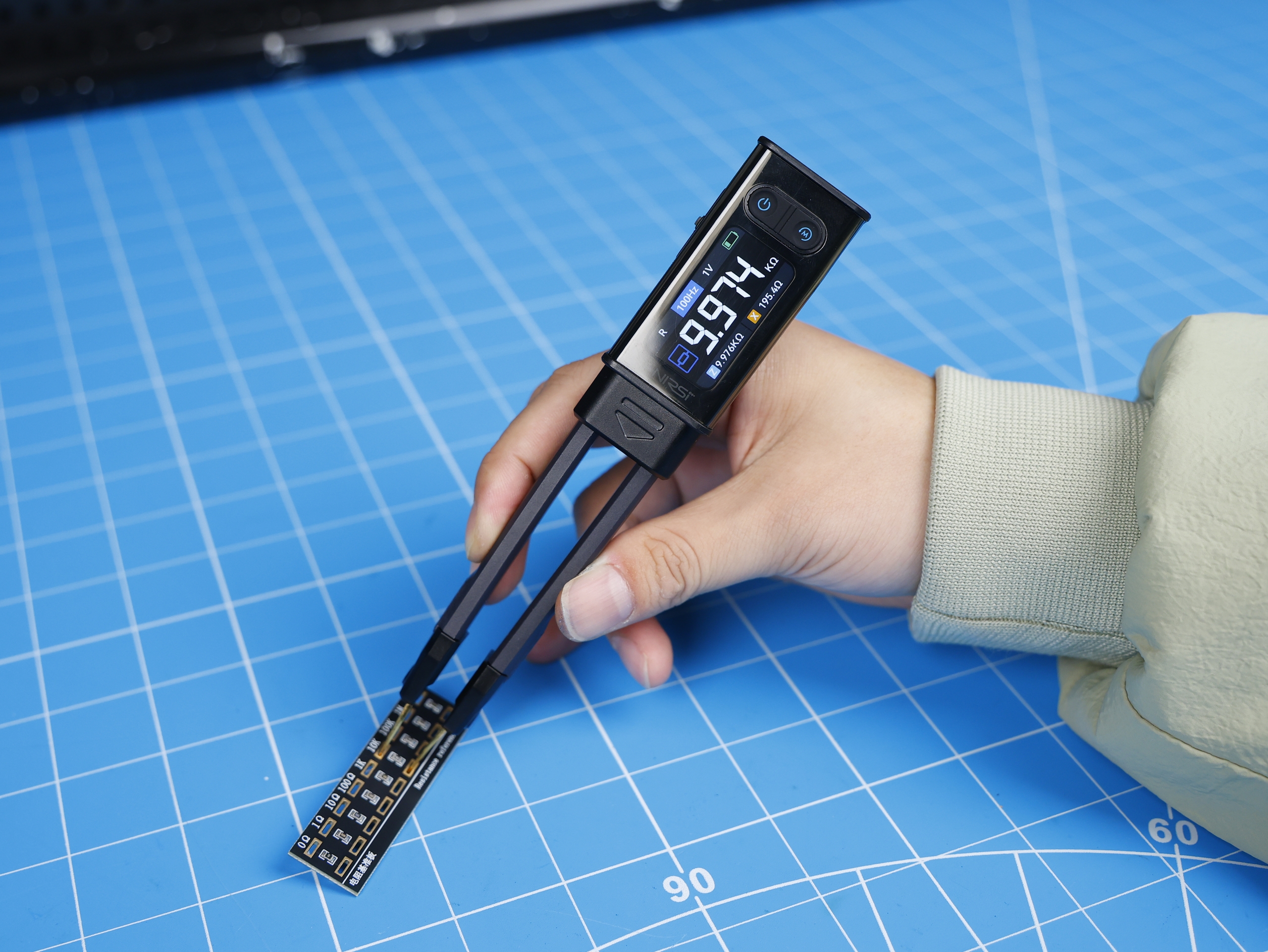

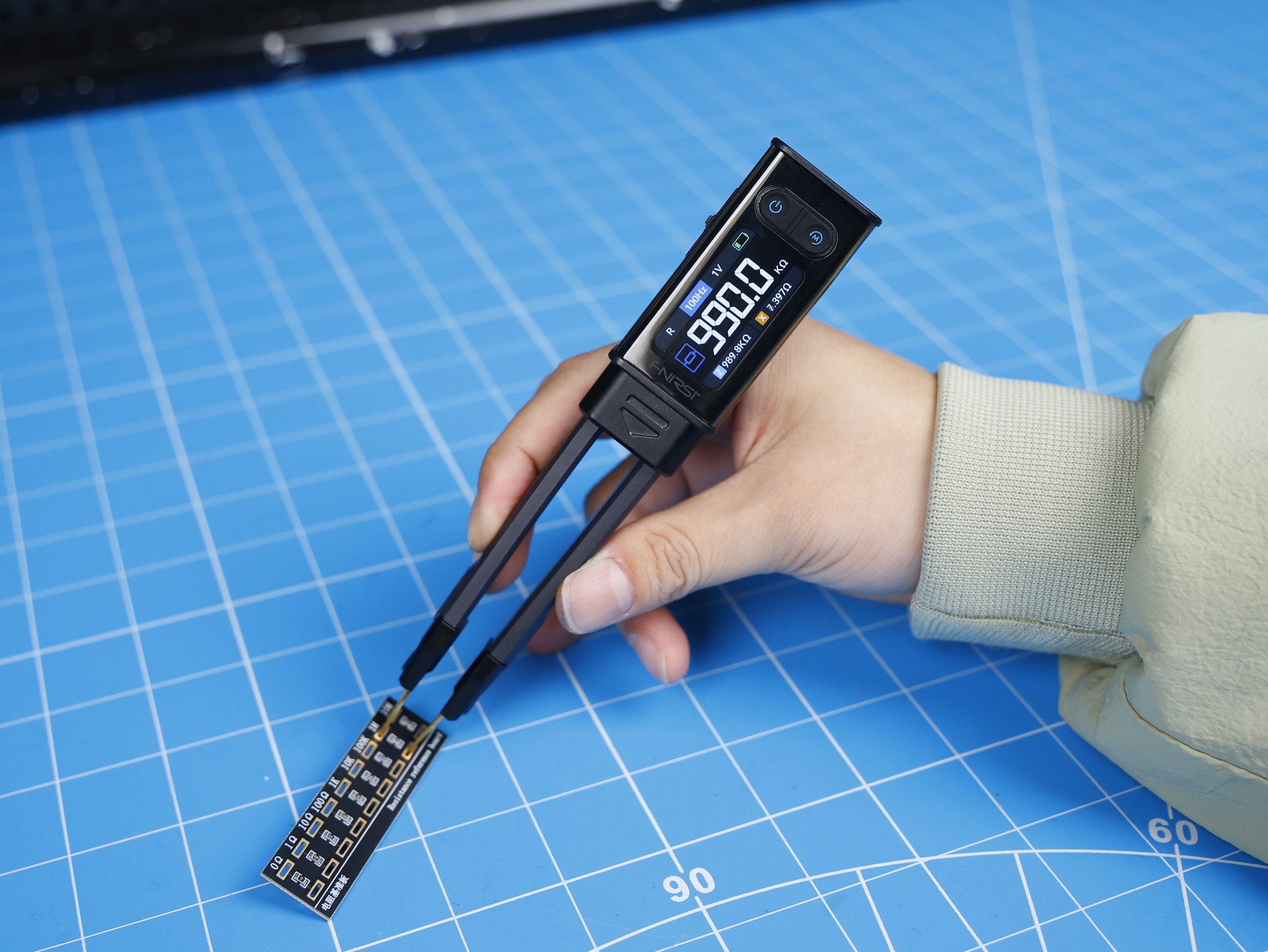

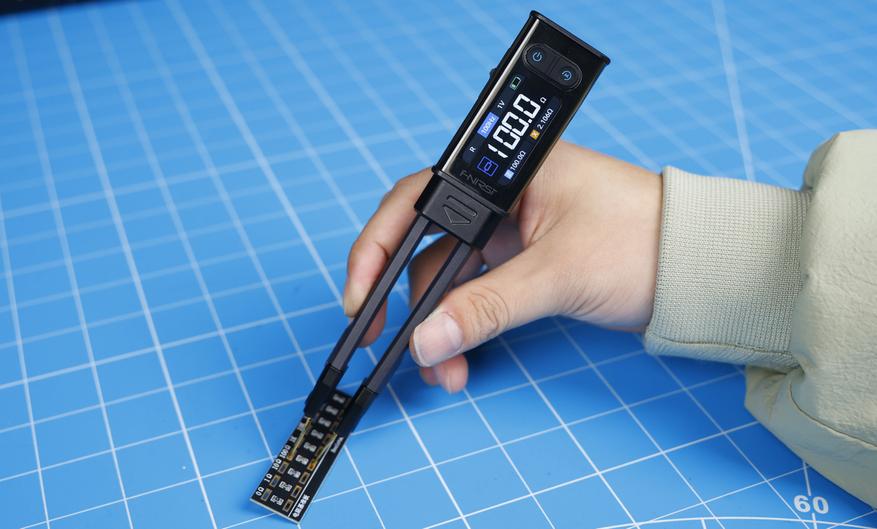

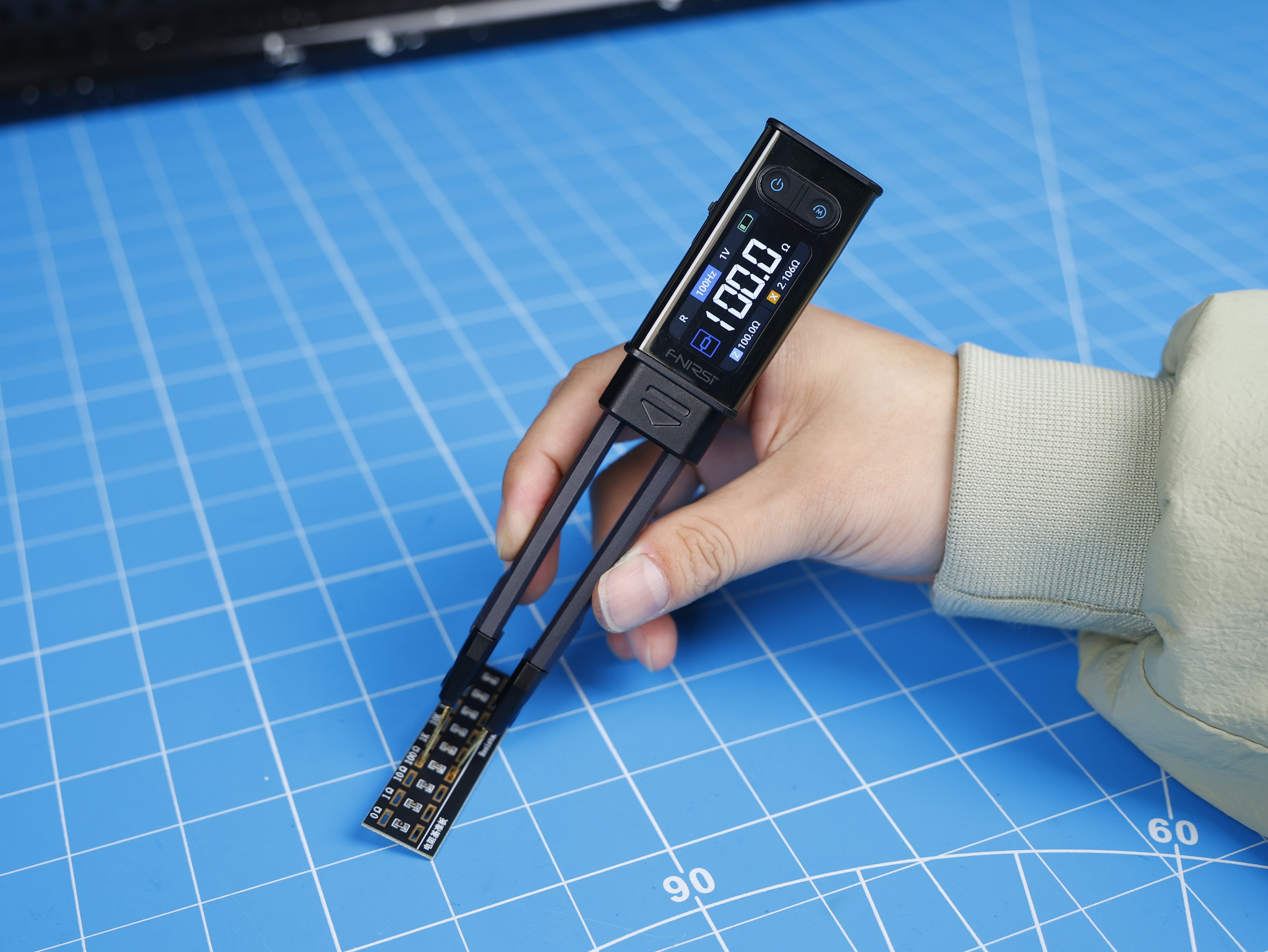

В калибровочной плате впаяны резисторы от 0 до 10МОм, на них можно проверить точность измерения сопротивления. С увеличением номинала проявилась небольшая погрешность в пределах допуска, так что в калибровке нет нужды.

Но при желании можно вывести показатели в идеал через меню настроек.

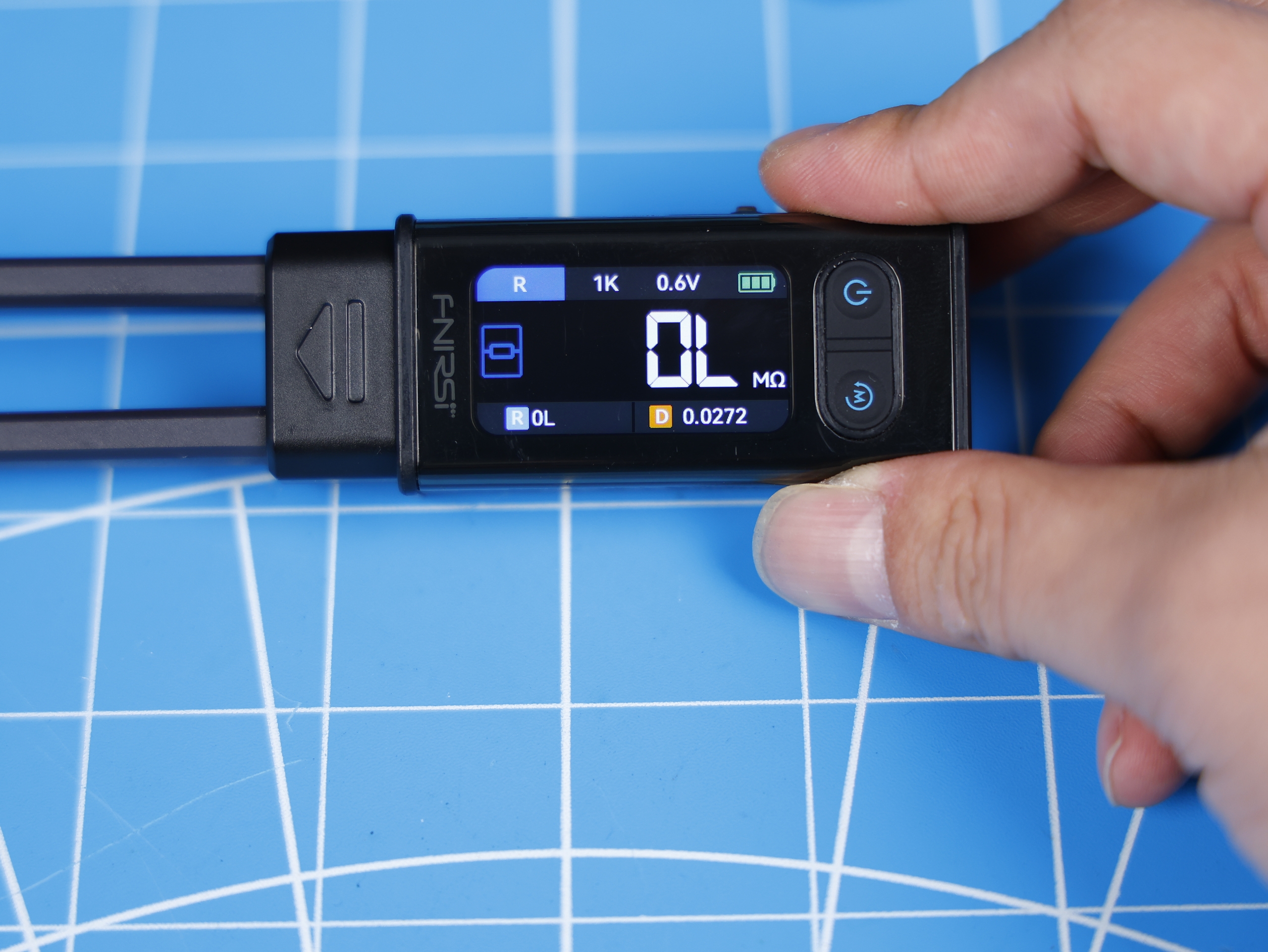

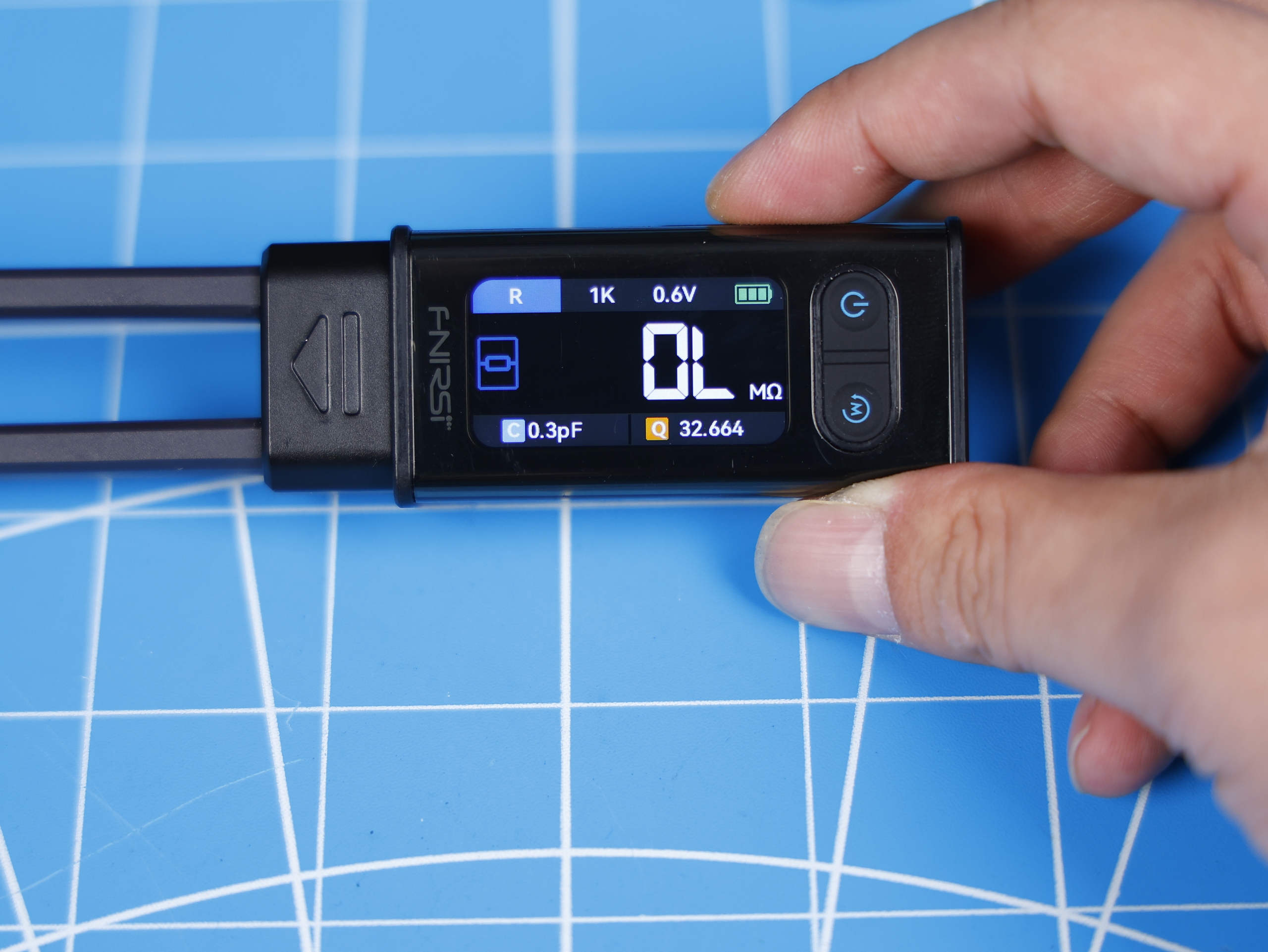

Поворотом качельки можно выбрать вторичные измерения, которые отображаются в нижней части экрана.

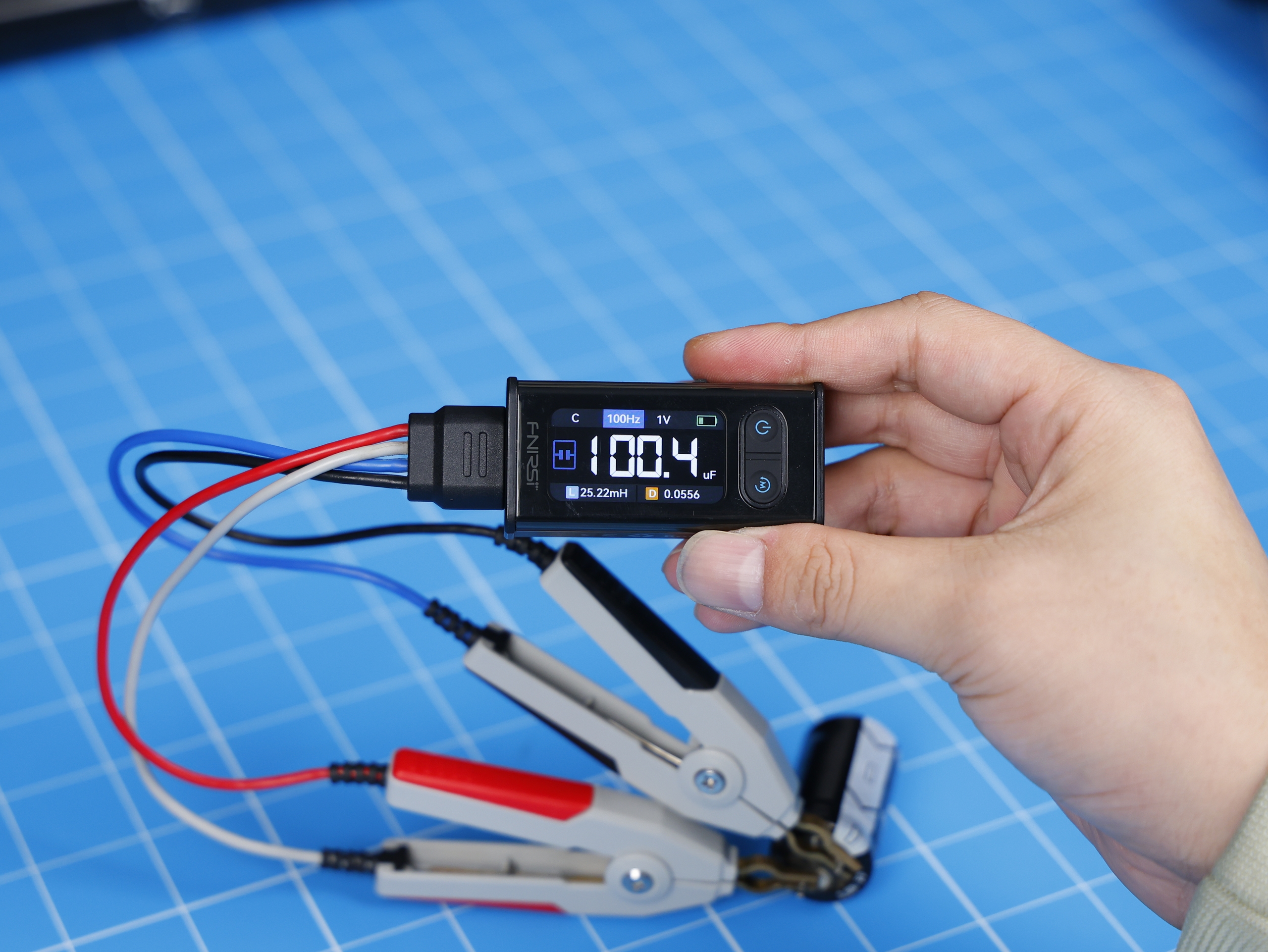

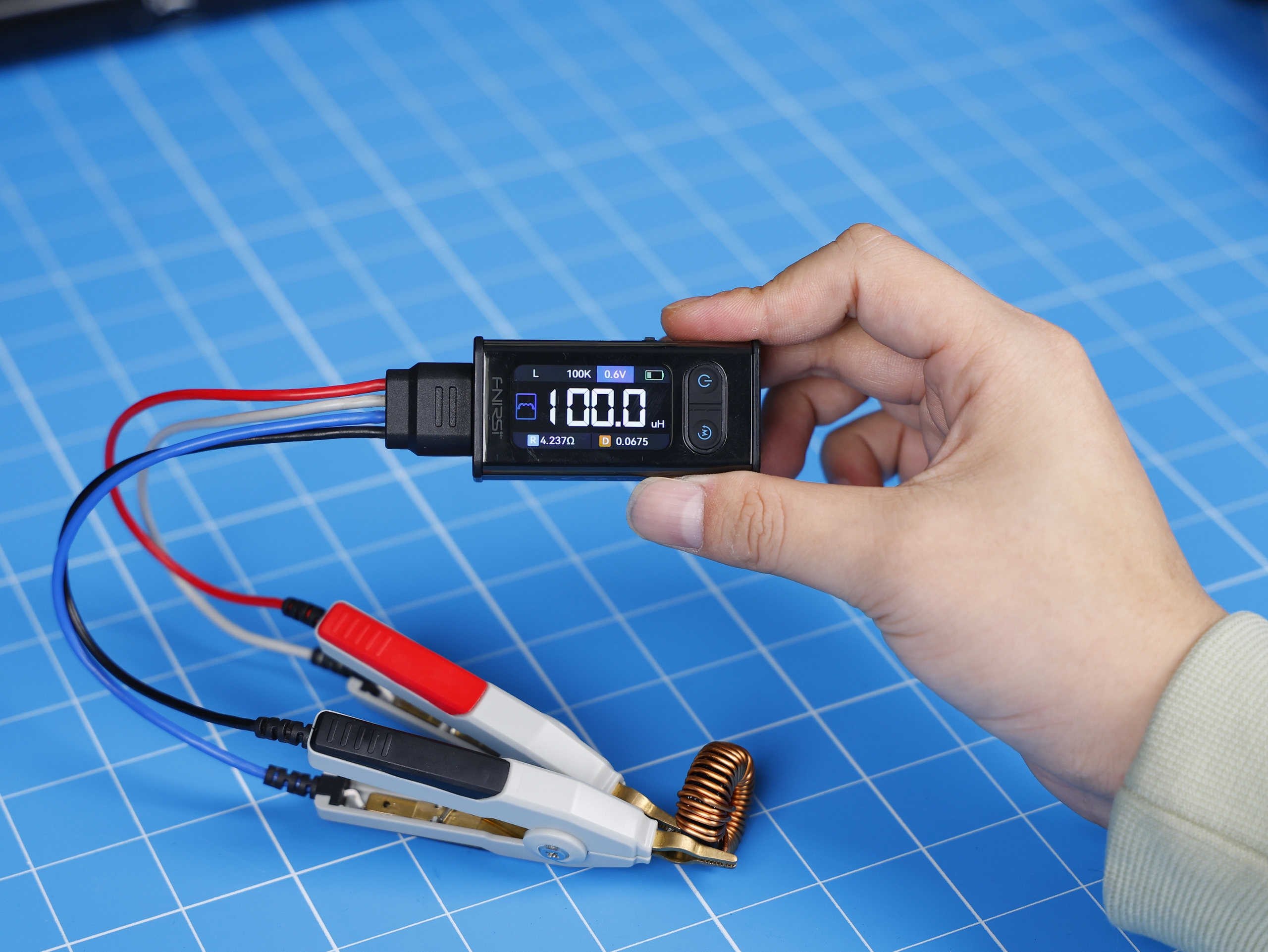

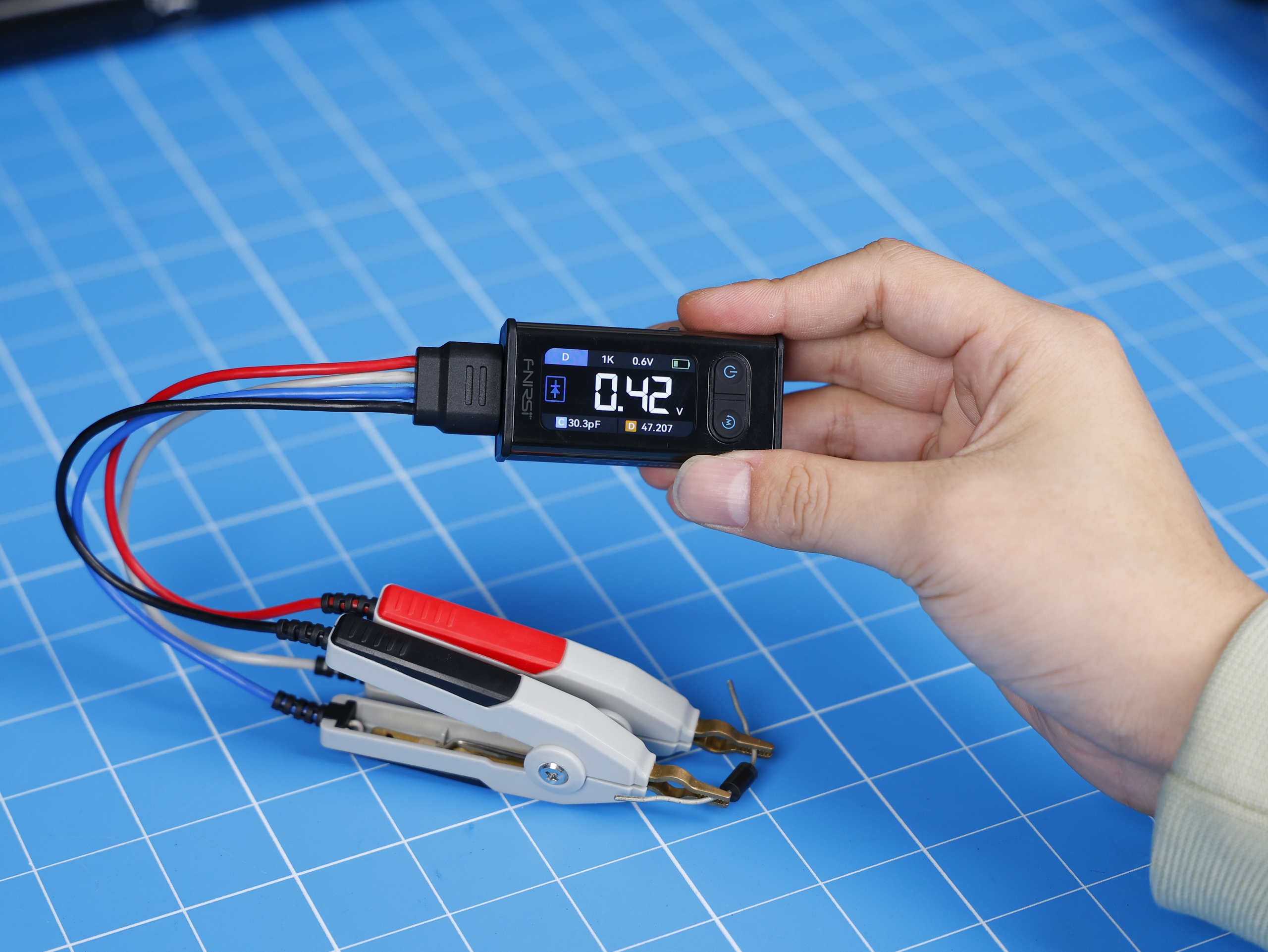

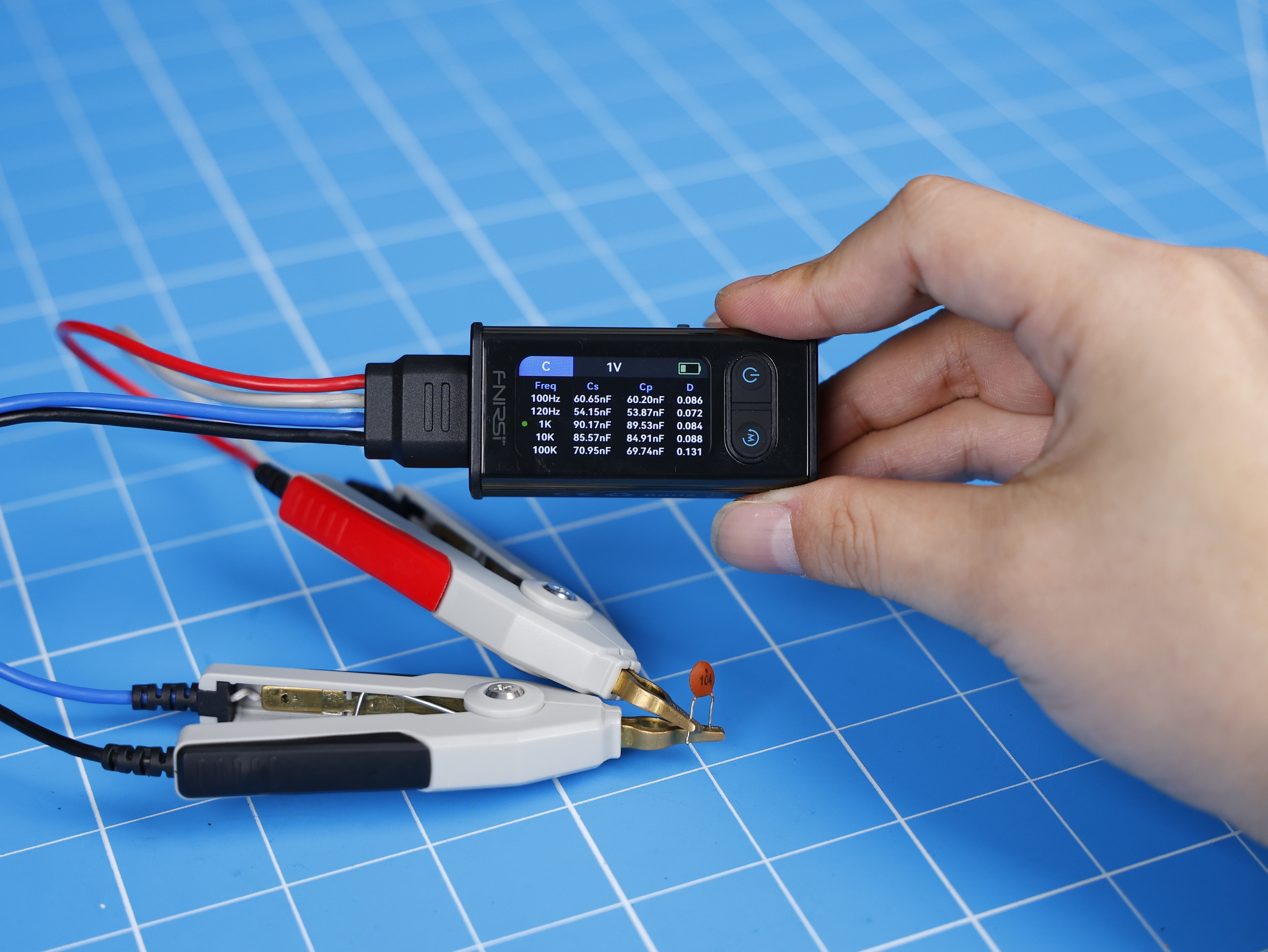

Для тестирования компонентов с ножками достаточно вытащить из корпуса пинцет и вставить в него щупы Кельвина.

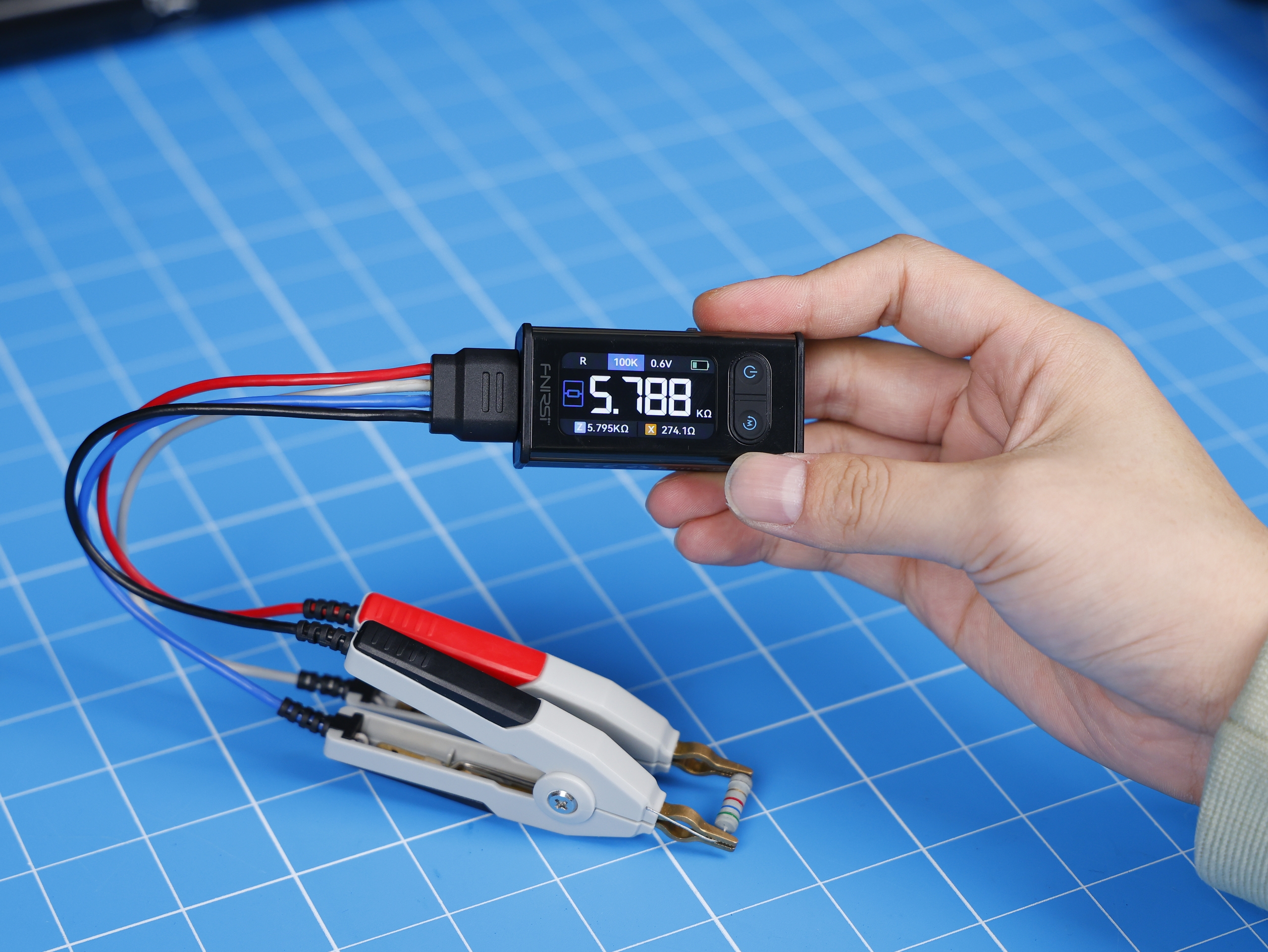

В таком виде гораздо удобнее работать с выпаянными крупными элементами.

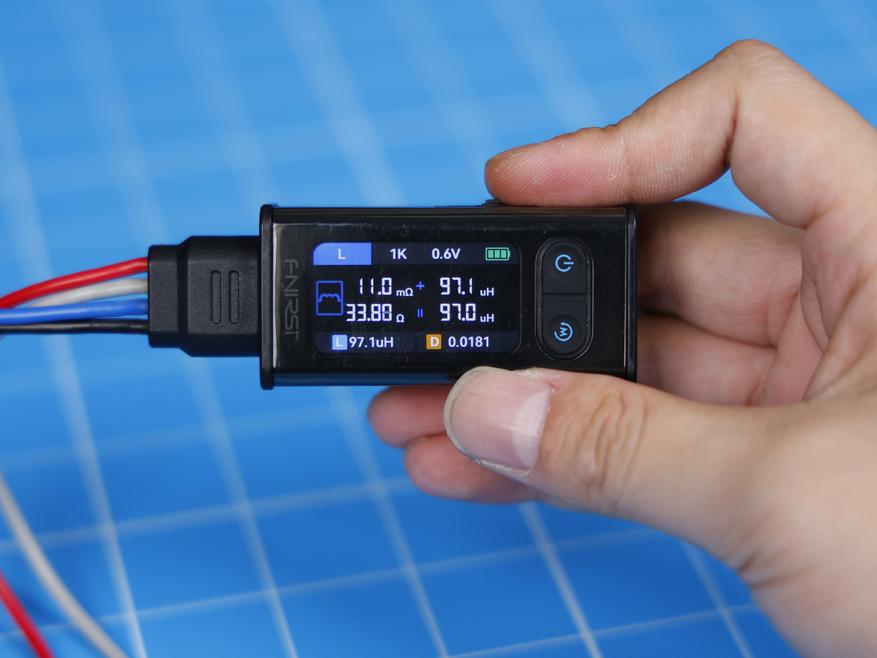

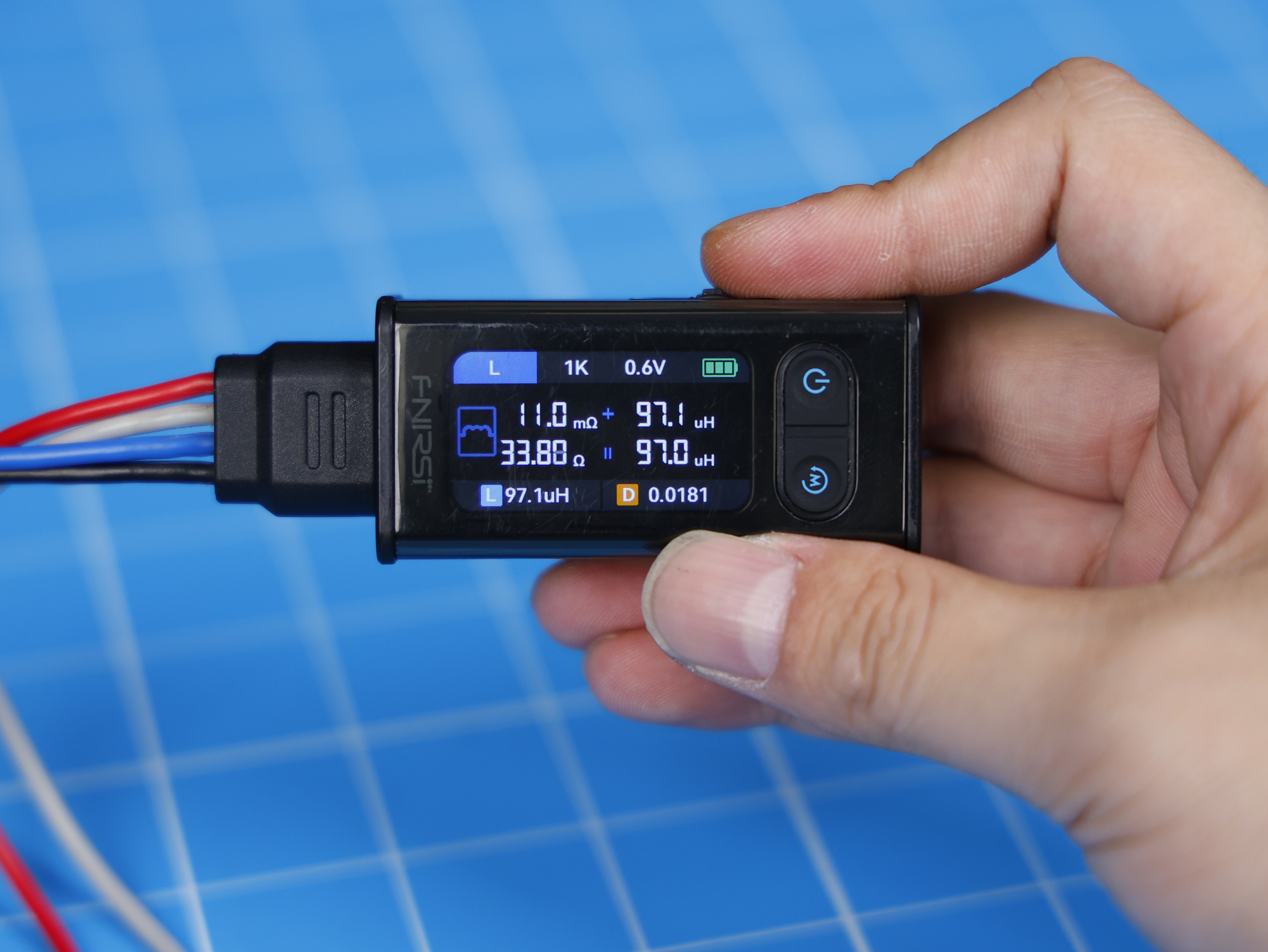

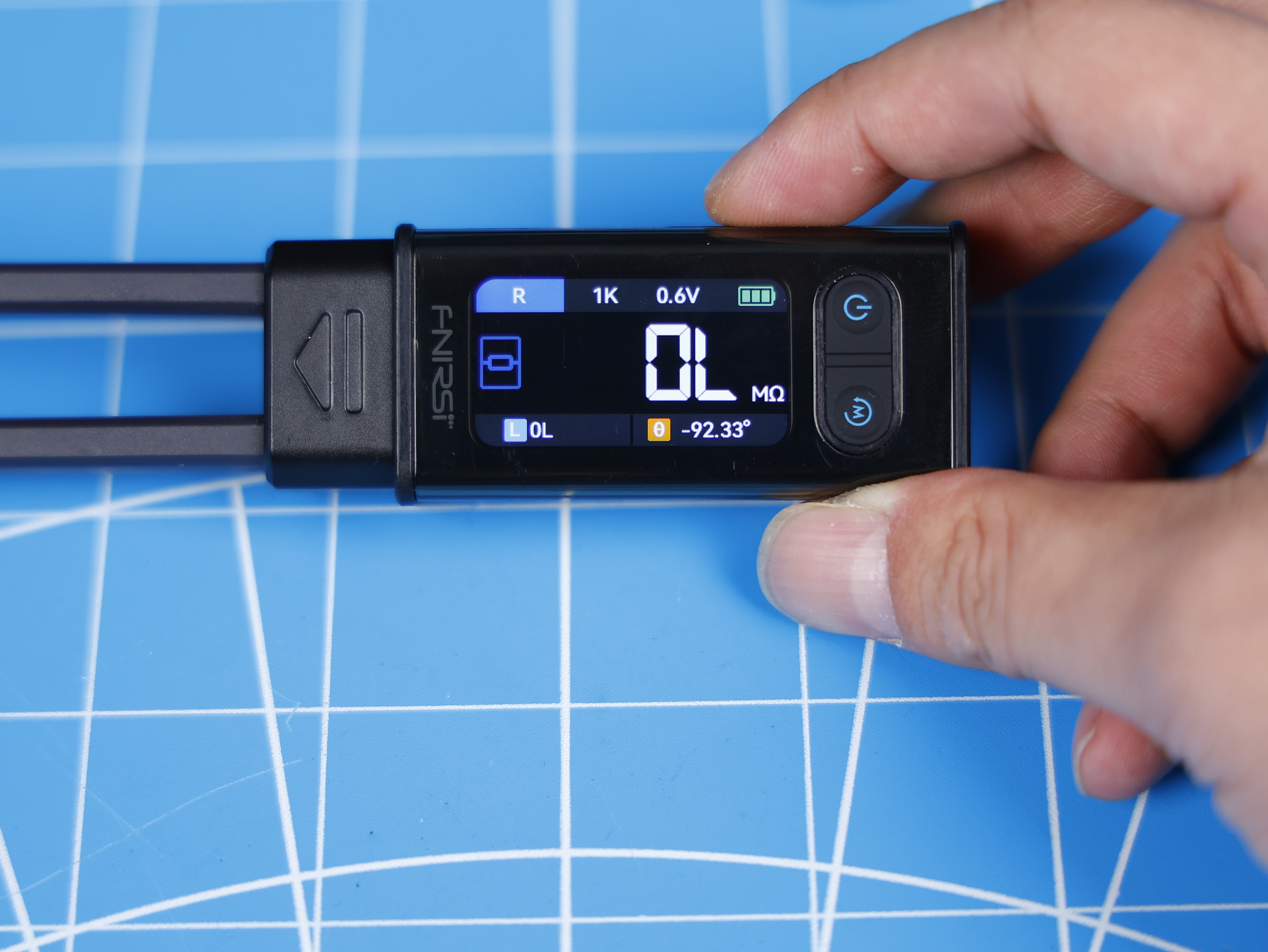

Нажатие на кнопку меню переключает интерфейс на отображение значений для последовательного и параллельного подключения.

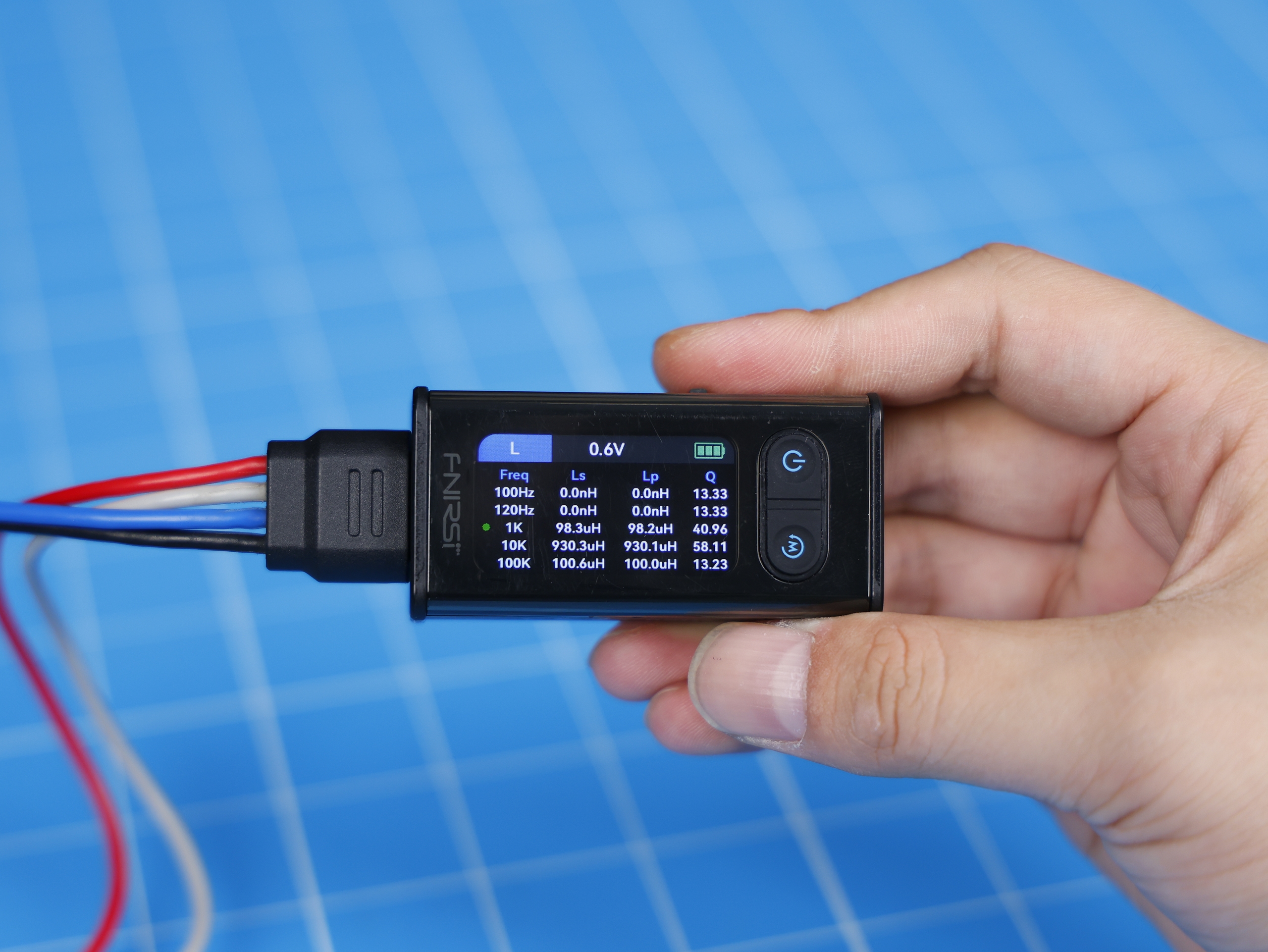

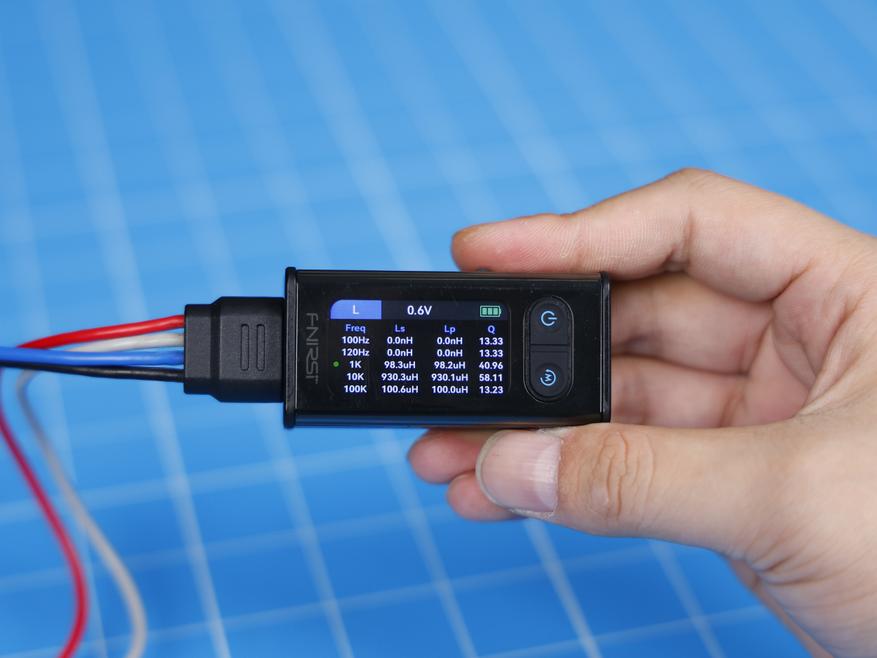

В главном меню добавили пару полезных режимов, например, «сканирование», в котором LCR-ST2 по очереди перебирает все доступные частоты и выводит полученные параметры. Измерение занимает пару секунд на строку.

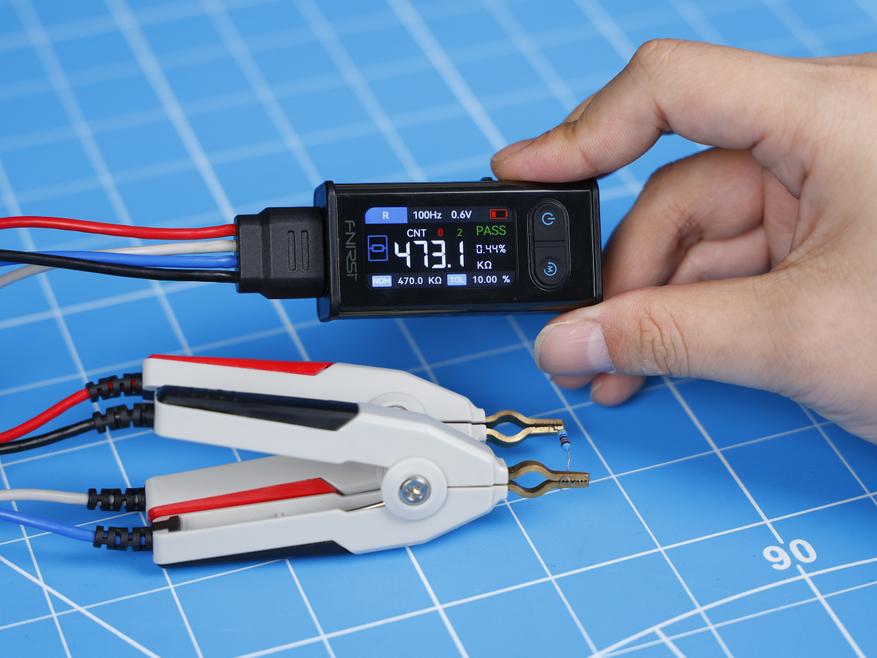

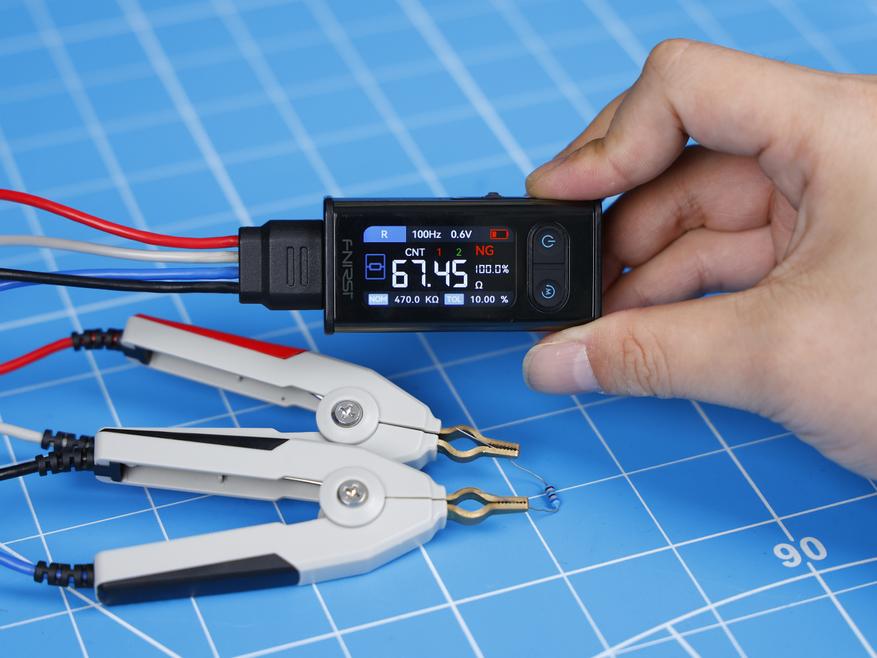

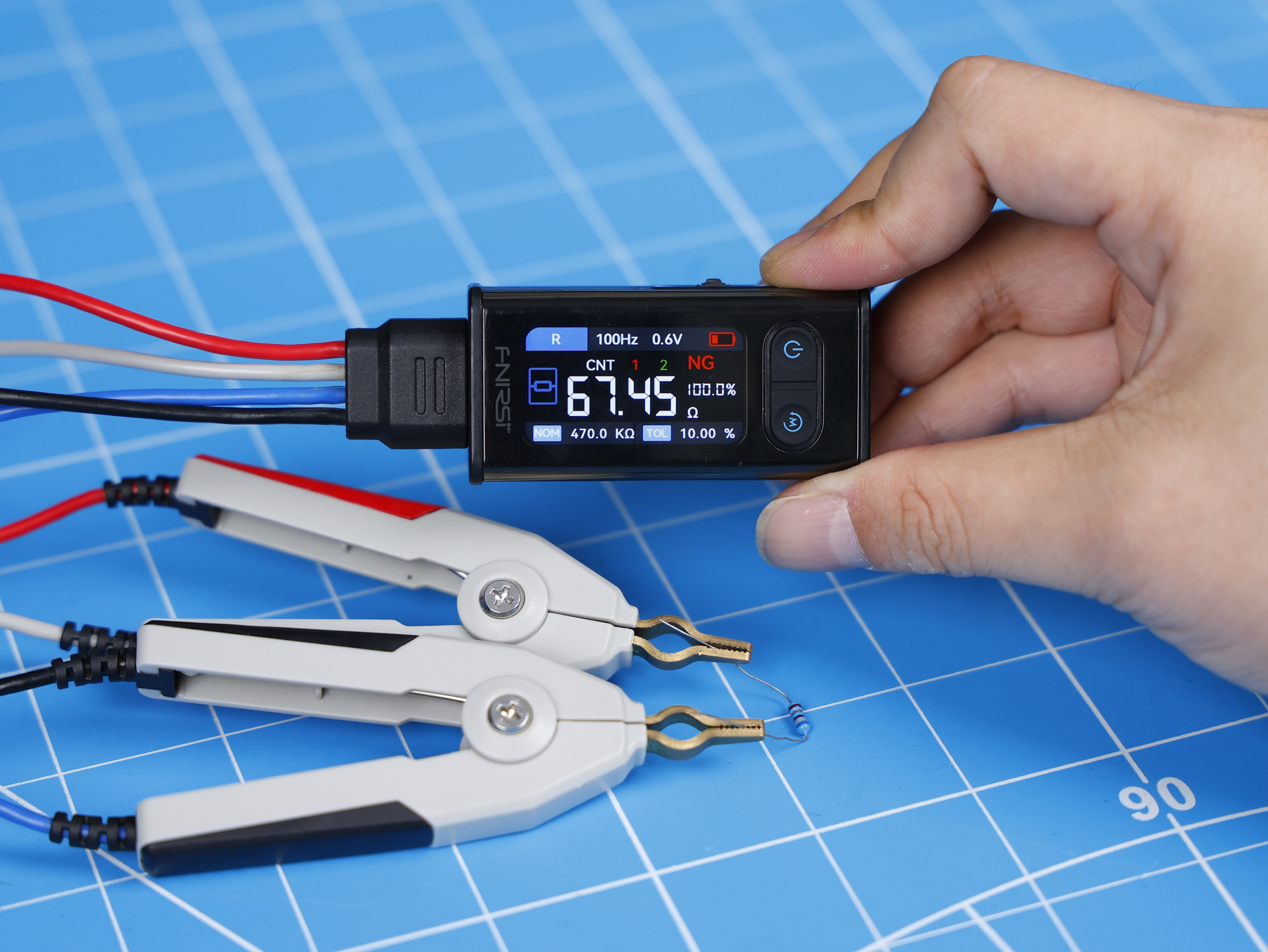

Не менее полезен режим сортировки, в нем можно задать нужный номинал и максимальное отклонение в процентах, при превышении которого компоненты будут отсеиваться.

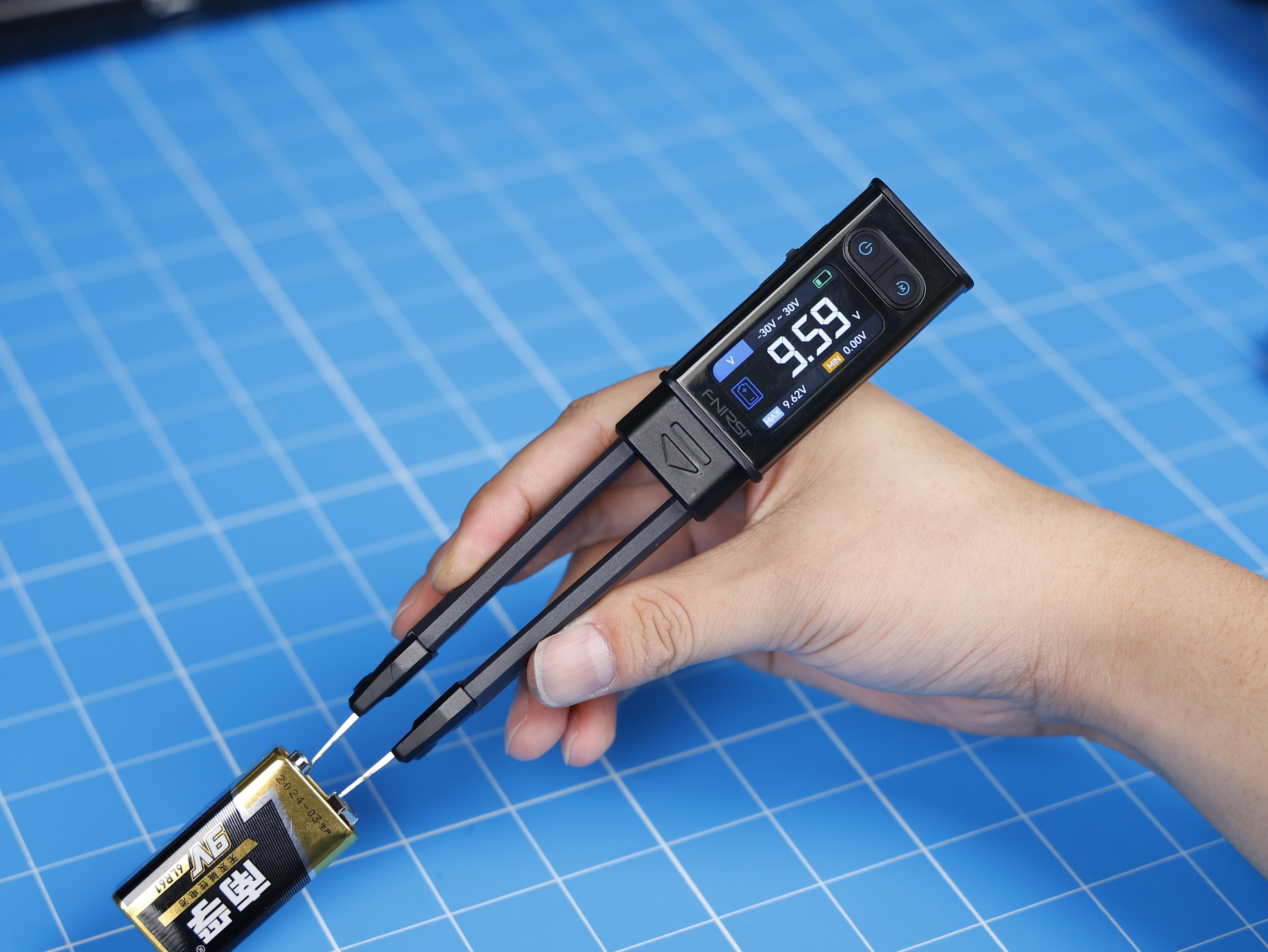

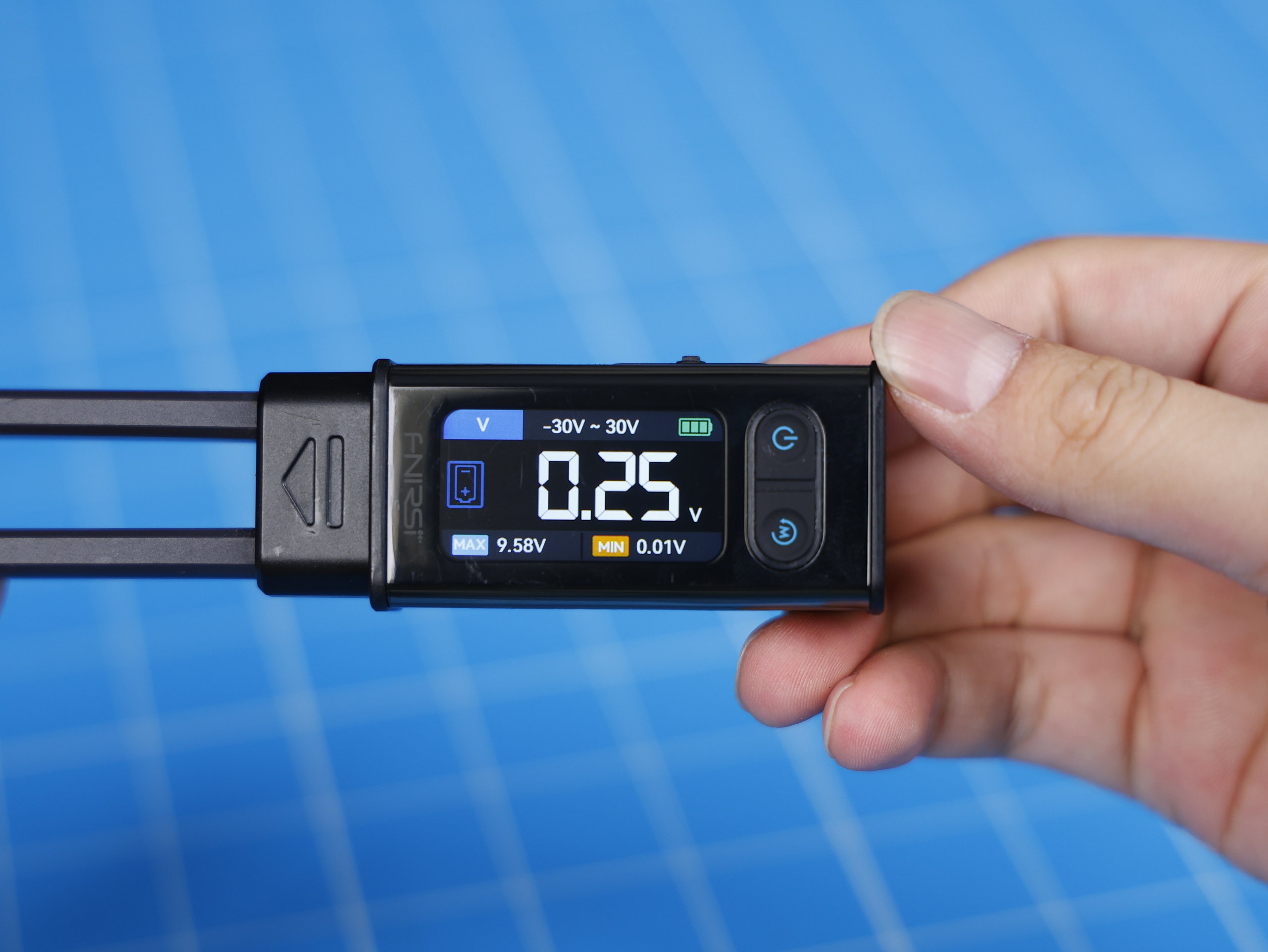

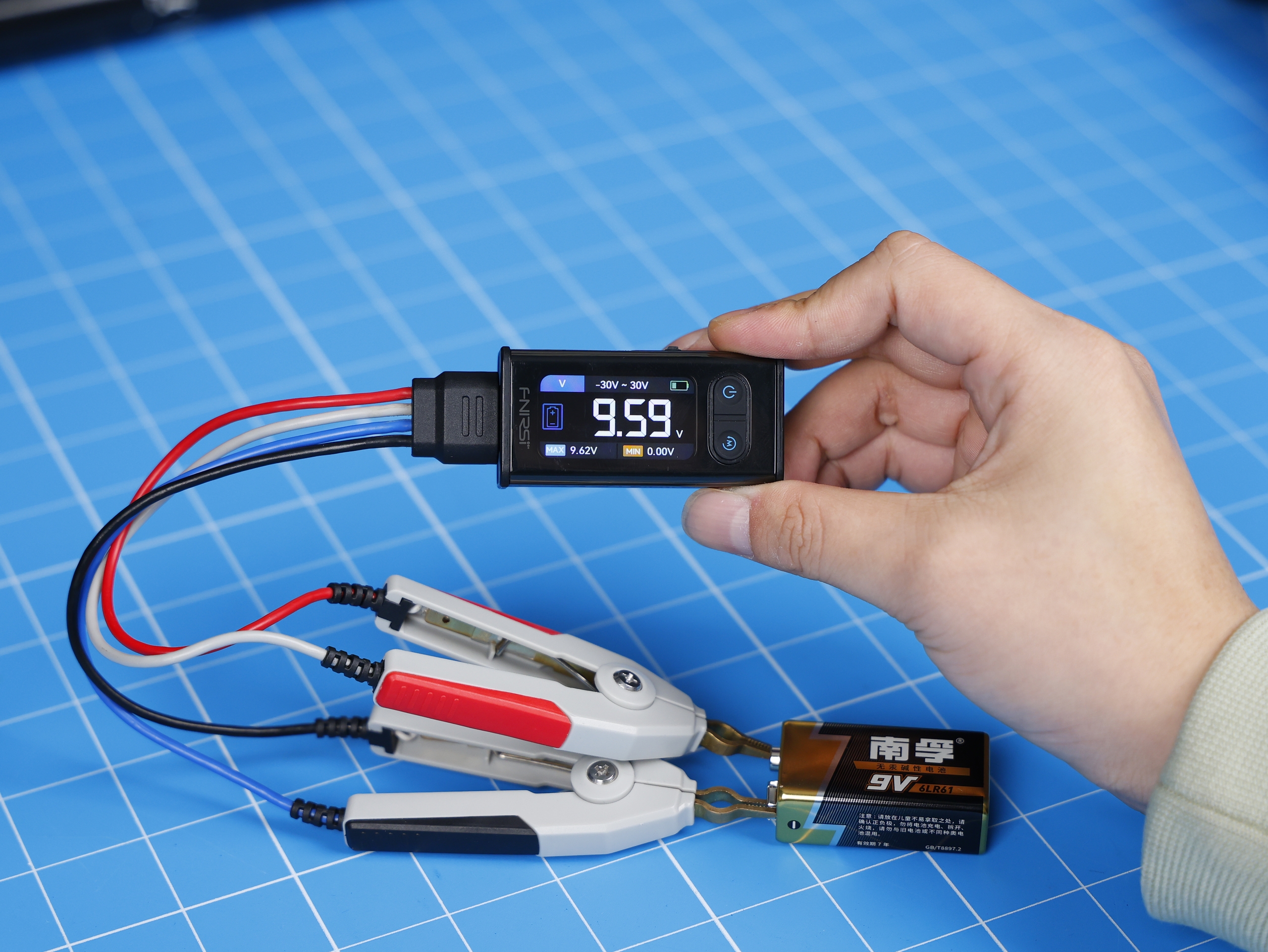

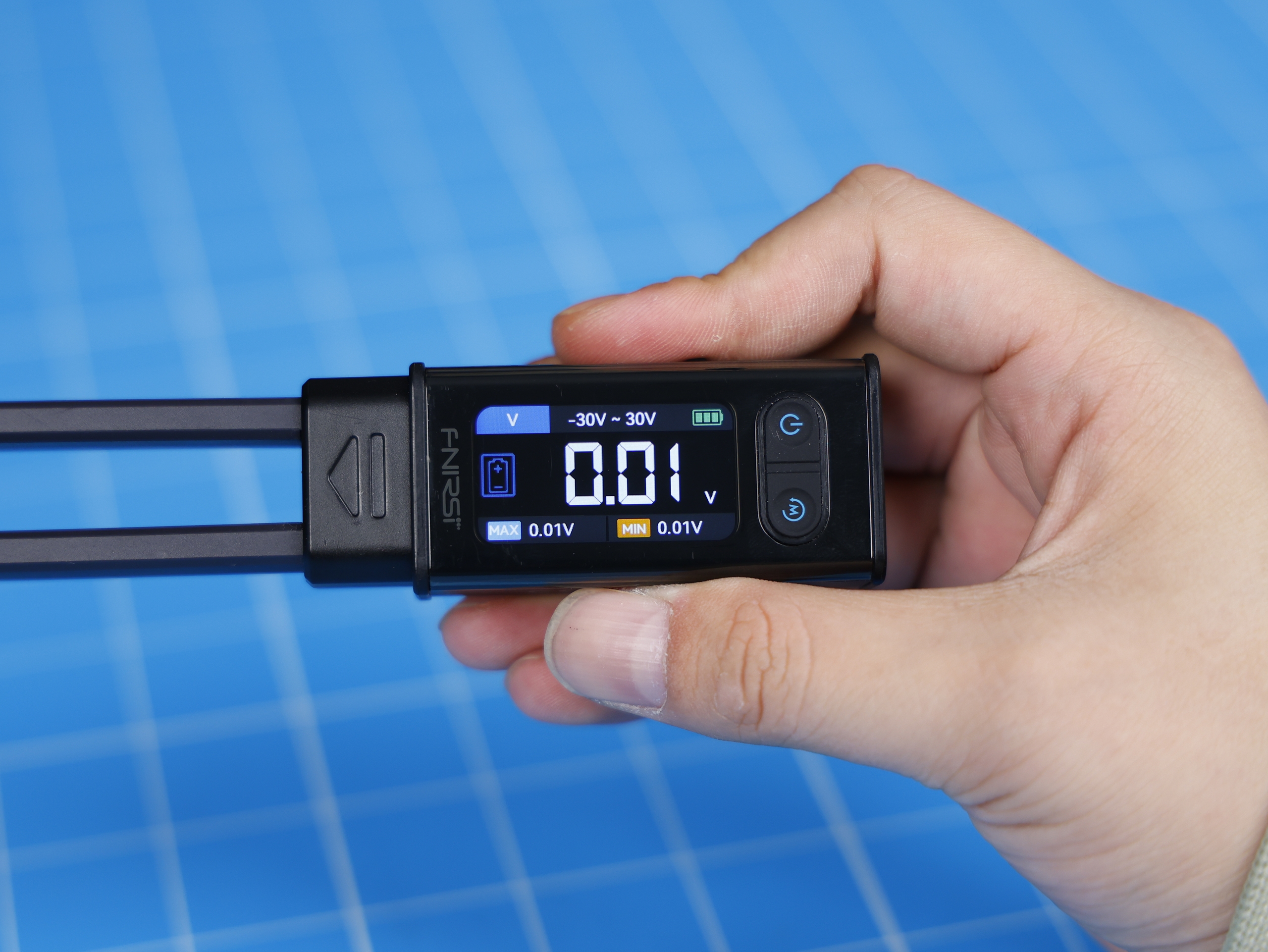

Ну и наконец добавили возможность измерения напряжения, мне этого очень не хватало у предыдущей модели.

Не нужно запоминать где плюсовой щуп пинцета, а где минусовой. Полярность отображается на дисплее.

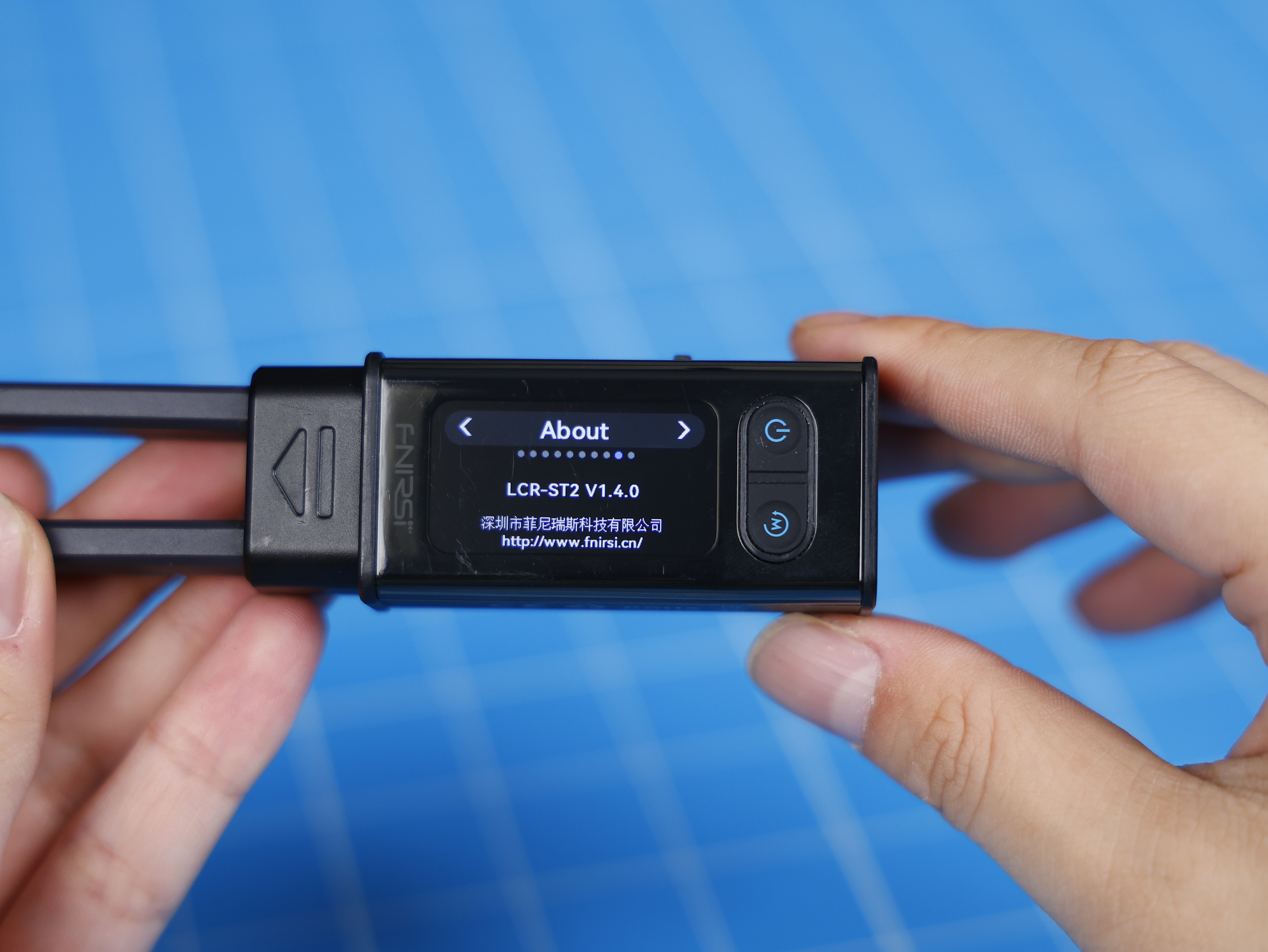

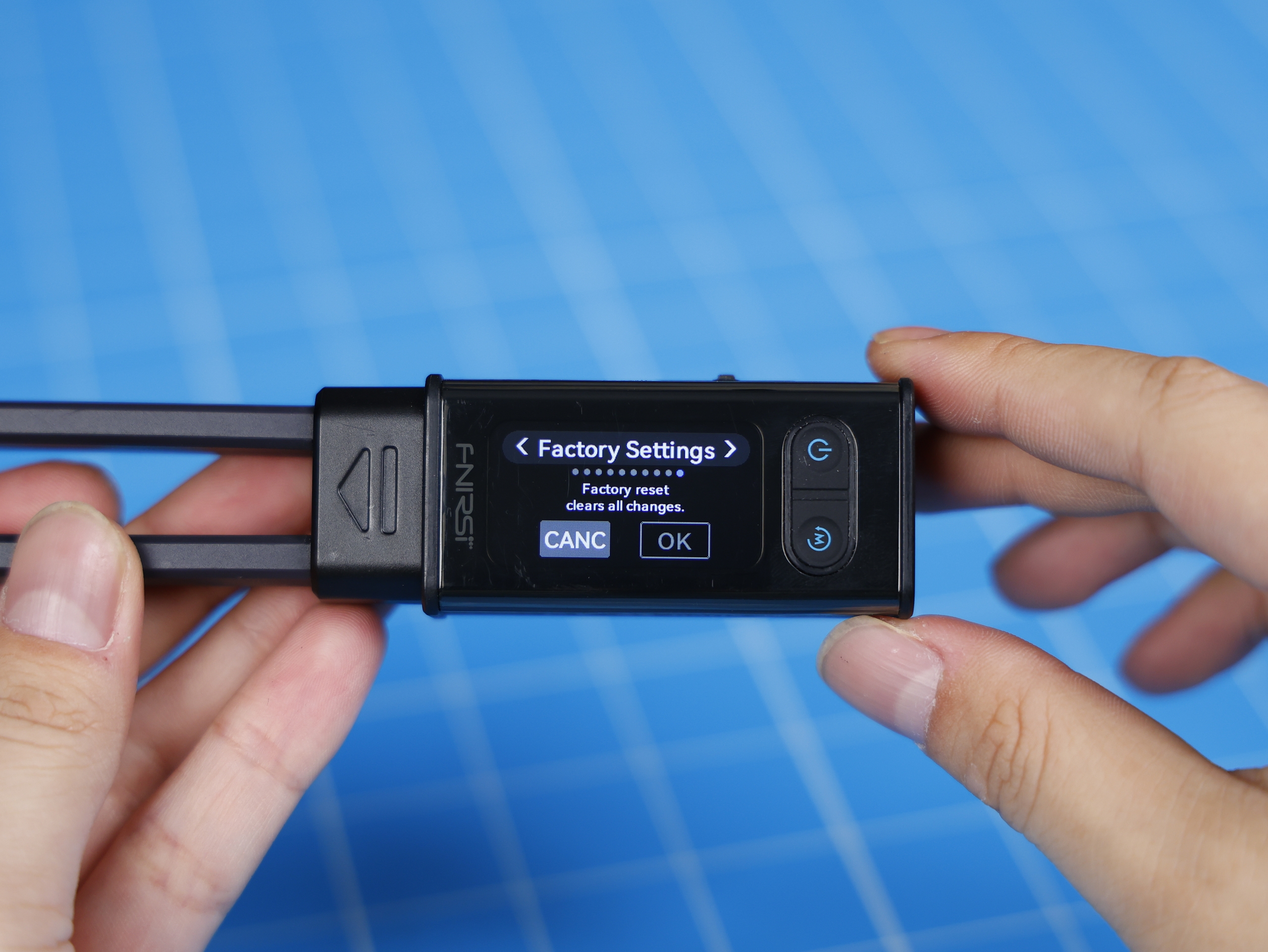

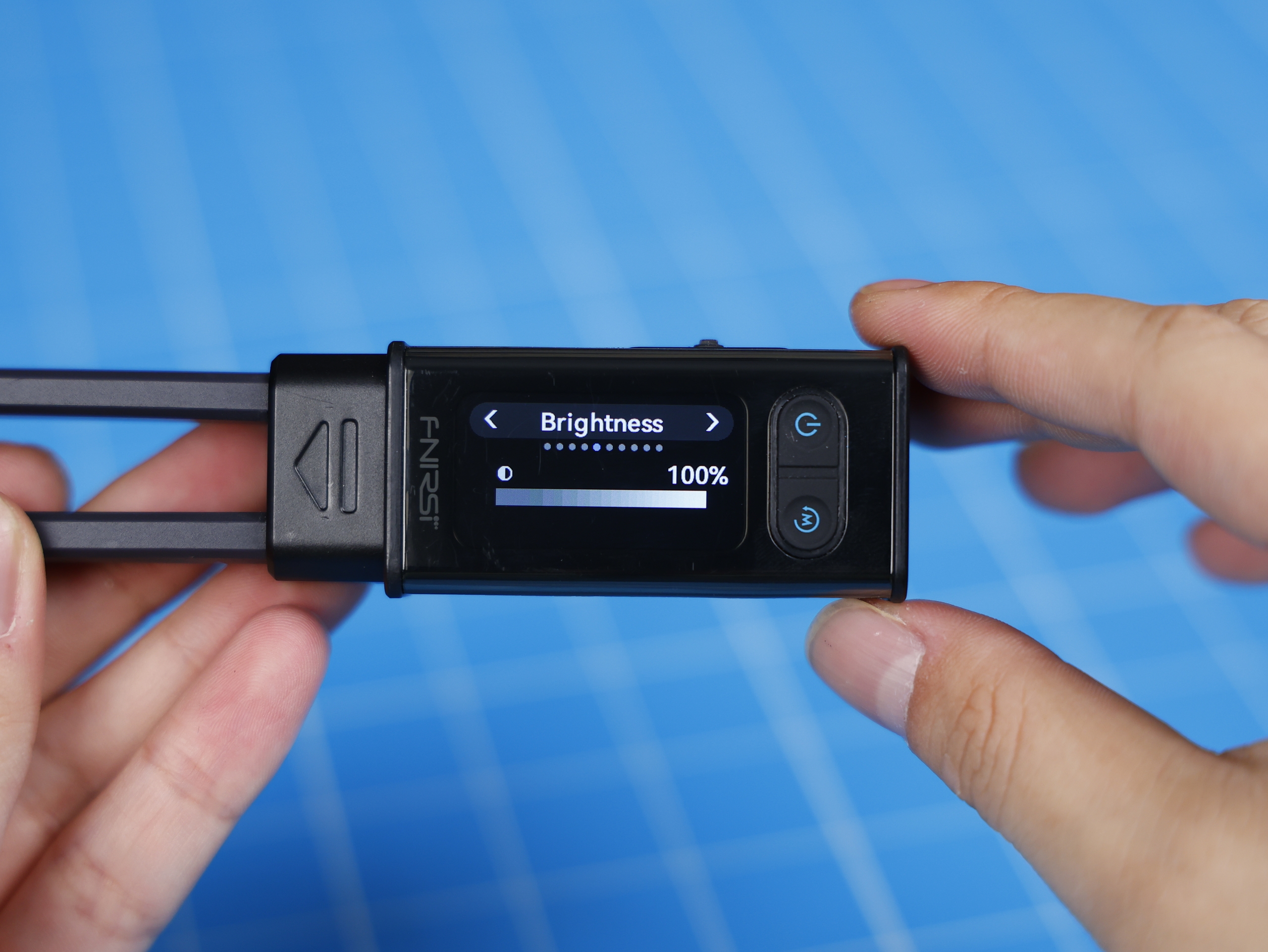

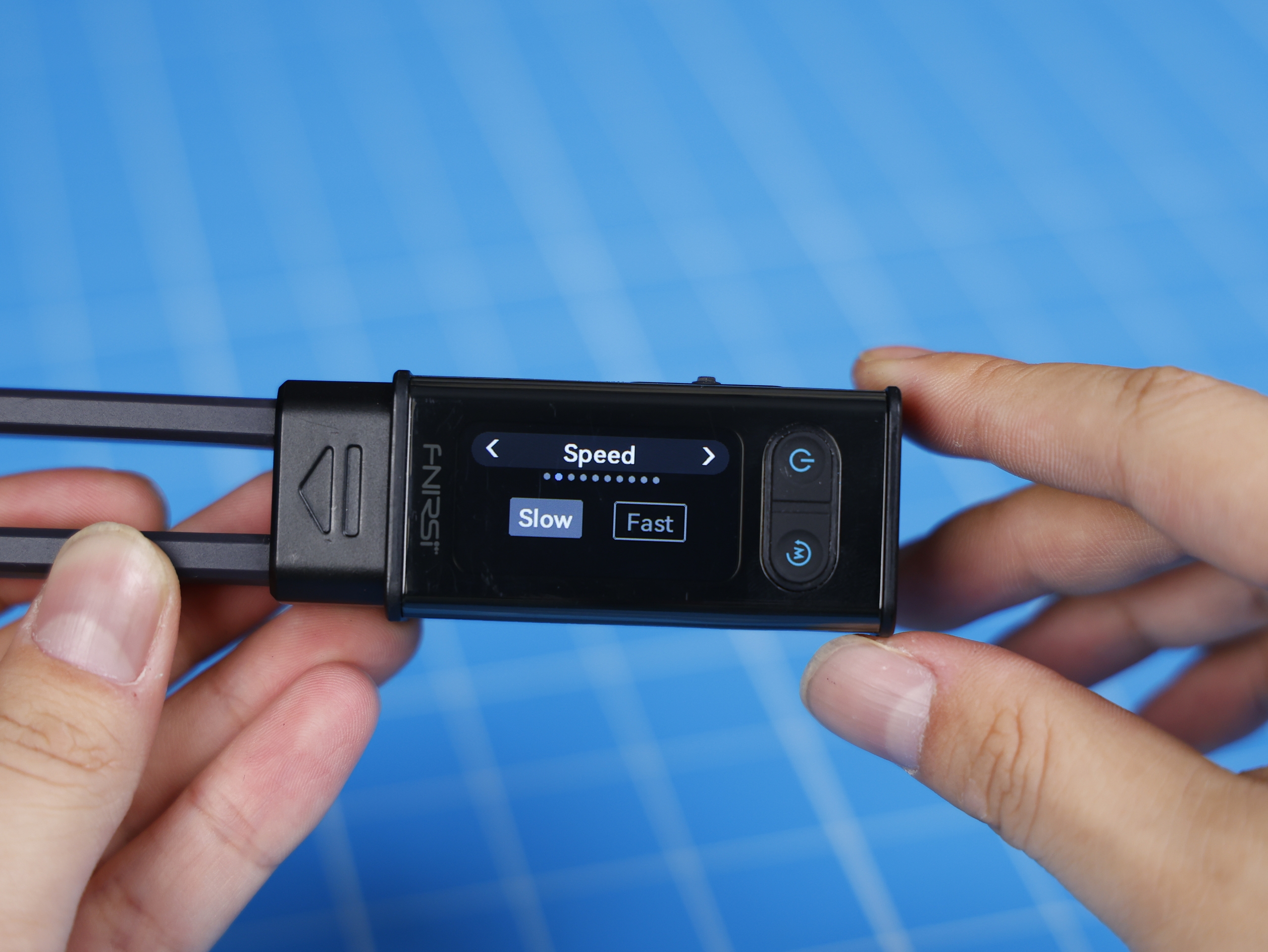

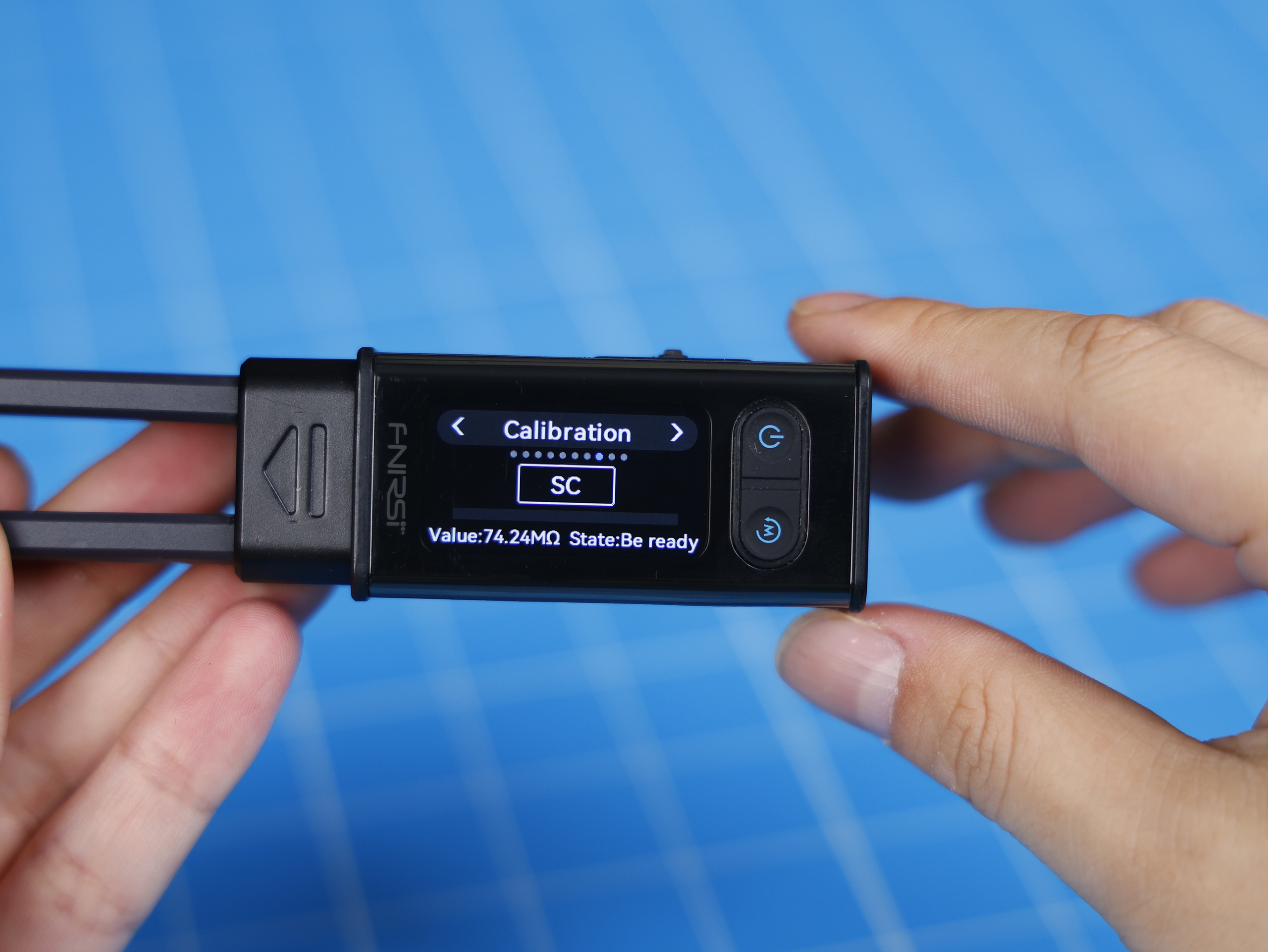

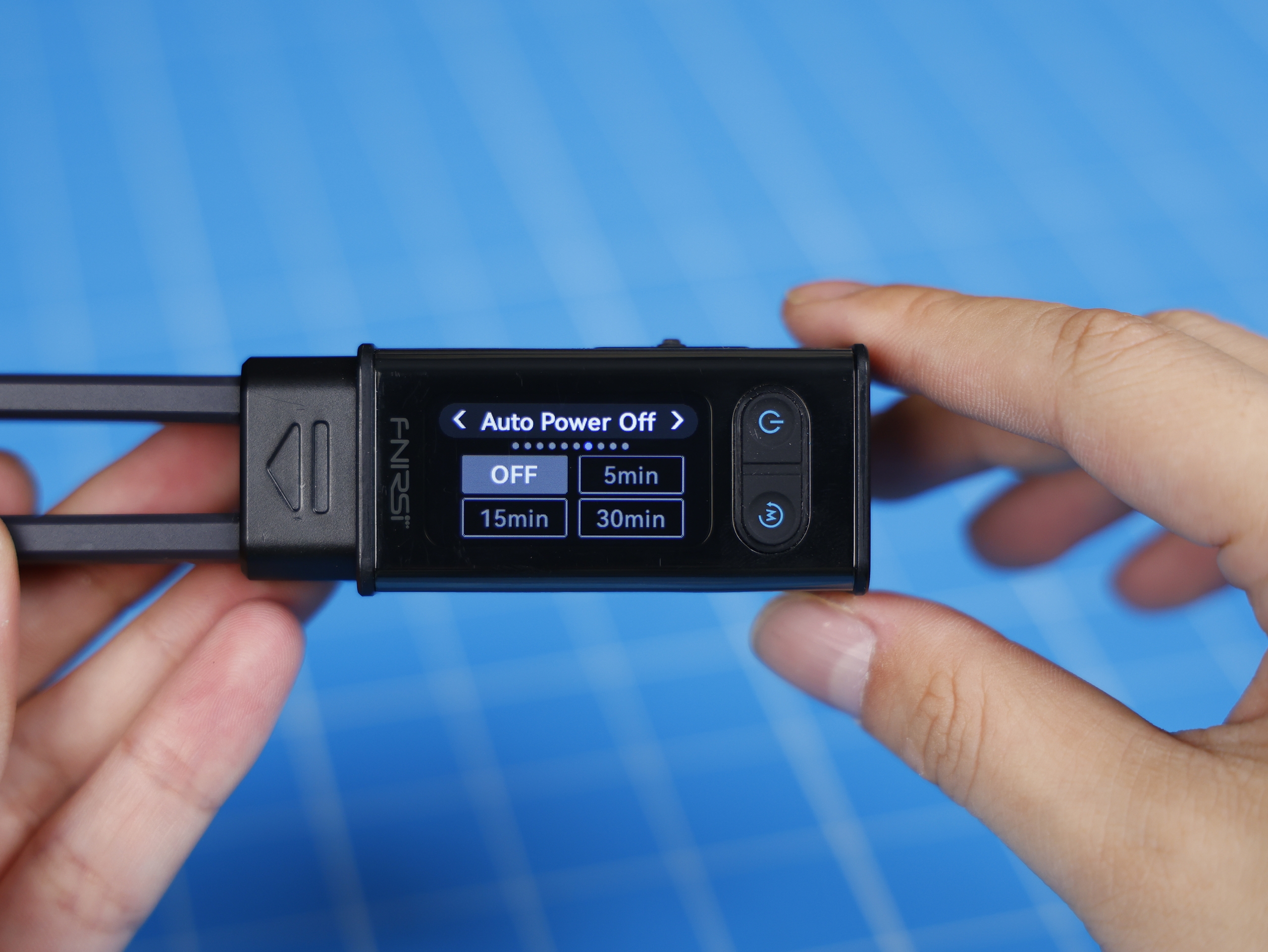

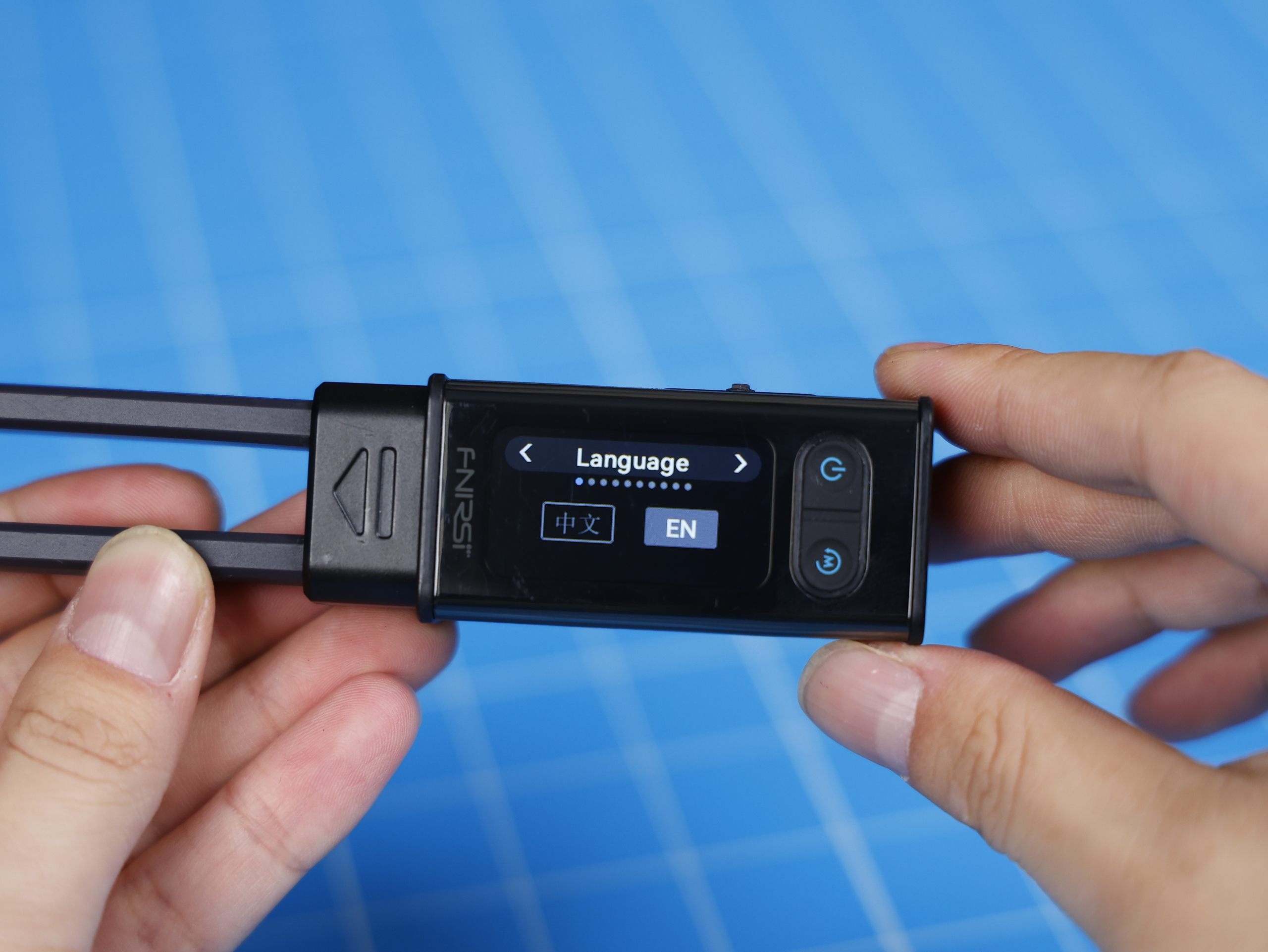

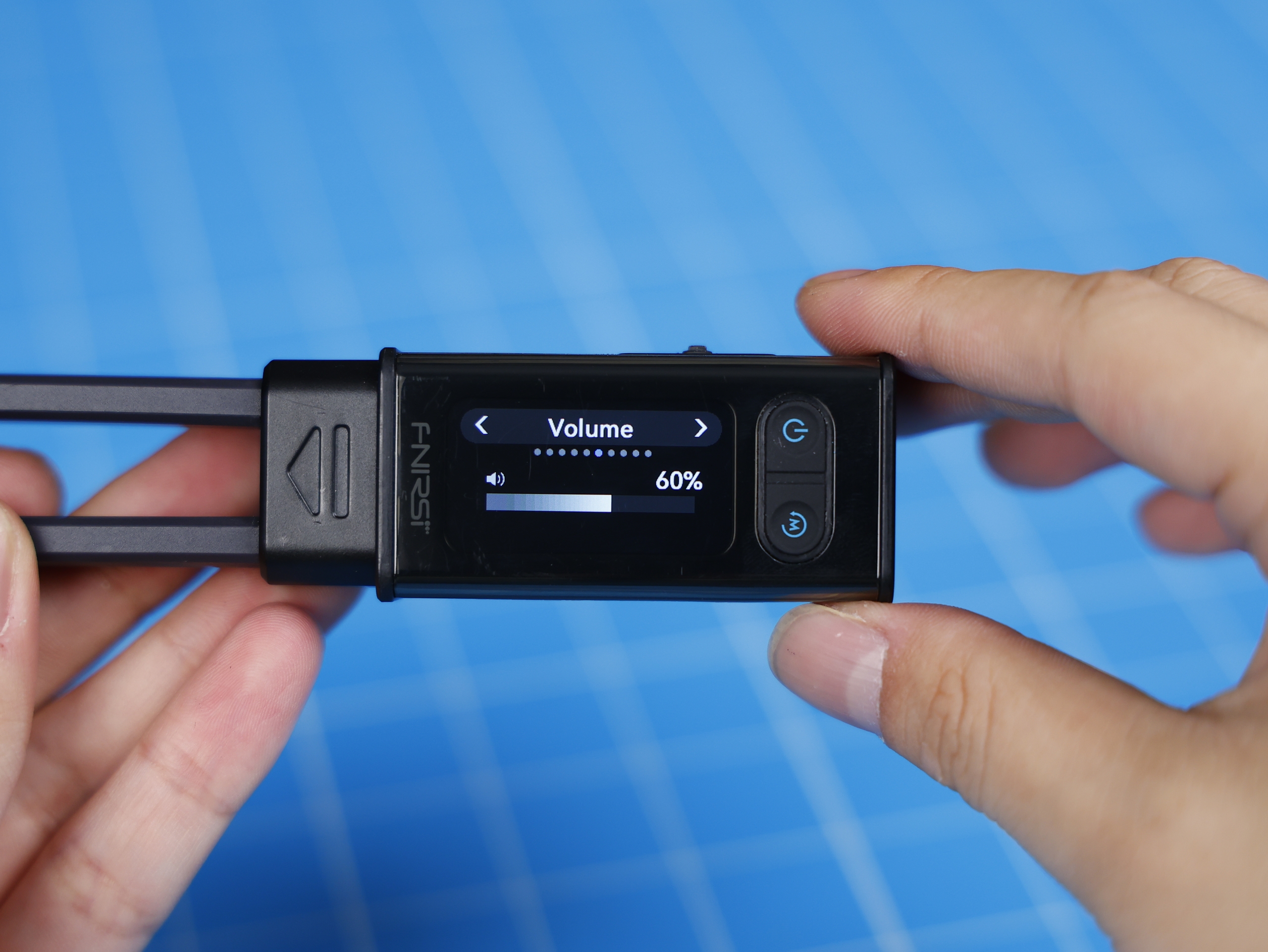

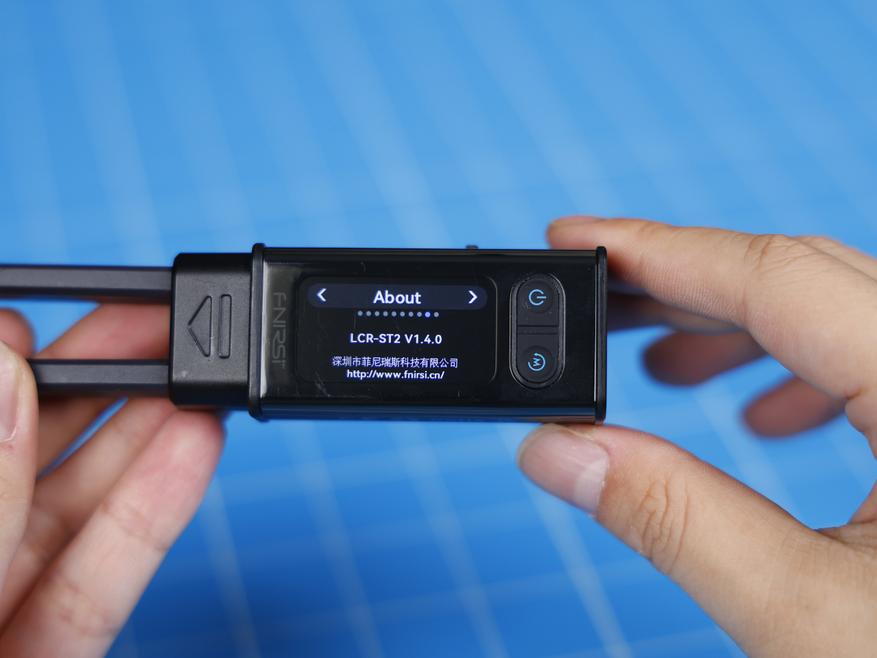

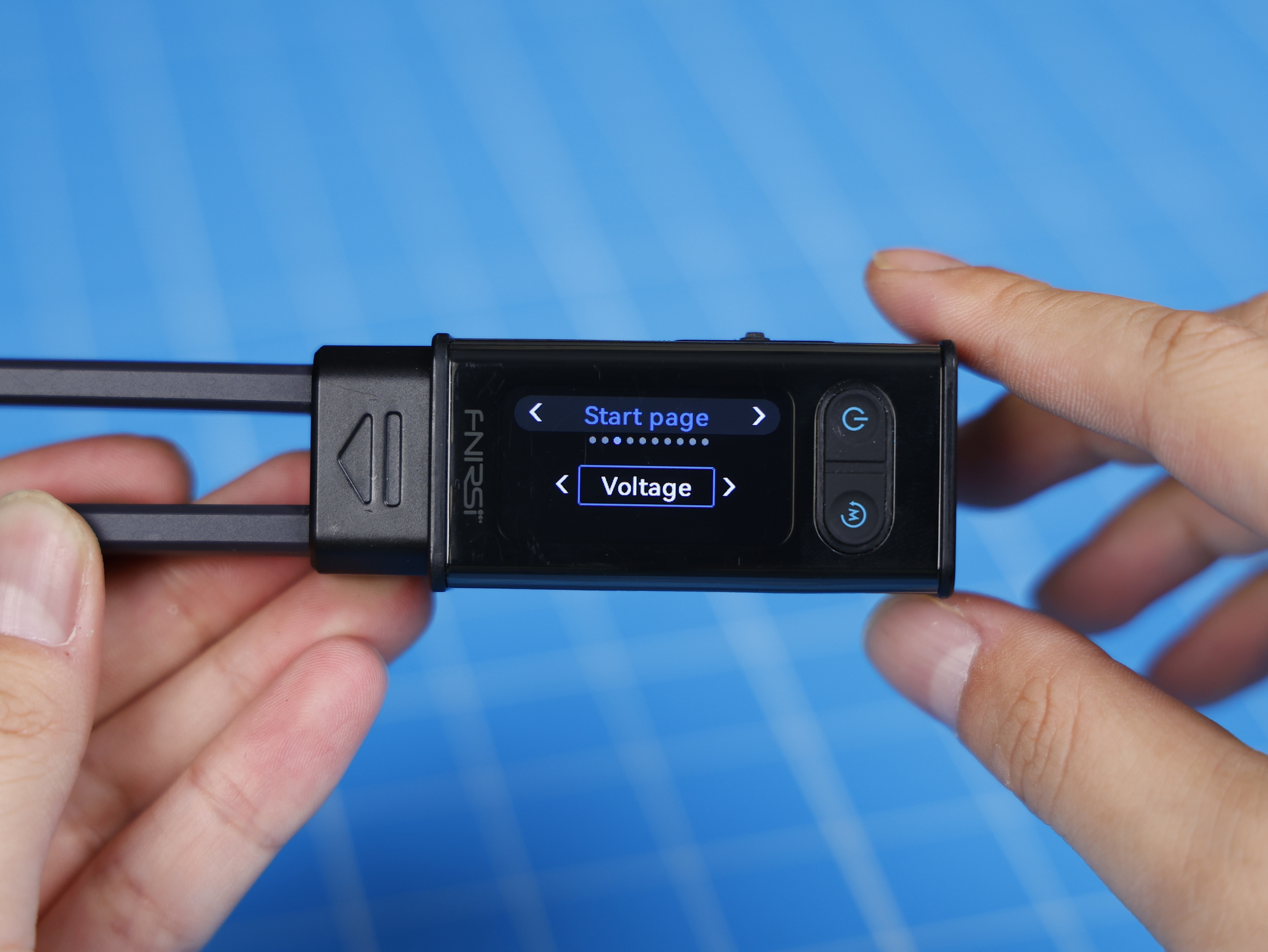

В основных настройках устройства можно сменить язык, скорость обновления данных, режим, который будет запускаться после включения, громкость оповещений, яркость экрана, ориентацию экрана, выполнить калибровки по КЗ, сопротивлению и напряжению, выбрать время до автоматического выключения, посмотреть информацию о ревизии и прошивке, а так же сбросить настройки на заводские если натыкали чего.

Как по мне, вторая версия FNIRSI LCR-ST2 это большой шаг вперед по сравнению с предыдущей моделью FNIRSI LCR-ST1. Да, на старте новинка стоит на тысячу рублей дороже, но в нее добавили множество новых функций, которые не только сделали использование инструмента более комфортным, но еще и расширили его функциональность. Лично мне очень не хватало возможности измерять напряжение в цепи, приходилось дополнительно пользоваться мультиметром. А сейчас можно брать с собой небольшой кейс и получить все необходимые для диагностики данные. Диапазон конечно небольшой, всего 30 Вольт, но в моем случае этого достаточно для покрытия 90% рабочих нужд.
