Удобный инструмент для измерения параметров SMD компонентов: обзор пинцета Fnirsi Lcr-St1

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Данная модель может измерять ёмкость, индуктивность и сопротивление. Подобный форм-фактор идеально подходит для диагностики элементов электронных плат: щупы надежно фиксируют мелкий корпус, а вторая рука остается на подхвате, что заметно сокращает время тестирования отдельных узлов.

Характеристики

Наименование Fnirsi LCR-ST1
Экран 1.14″, цветной
Элементы управления «Качелька» и кнопки
Ёмкость 1пФ-22мкФ
Индуктивность 1мкГн-10Гн
Сопротивление 10mΩ-10MΩ
Диоды 0.7В
Дополнительно ESR, D value, Q value, Z value, X value
Тип сигнала Синус с частотой 100Гц/1кГц/10кГц, амплитуда 0.3/0.6/1В
Питание Литиевый аккумулятор 3.7В 250мАч
Интерфейсы Type-C для зарядки и передачи данных
Вес 41 г
Габариты 150х28х19мм

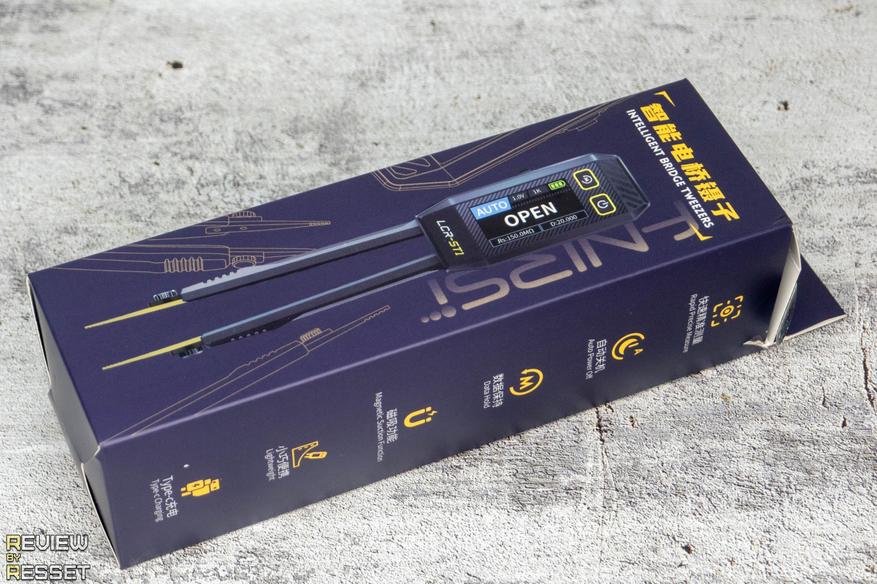

По размеру упаковки даже не сразу понял что внутри, повредить содержимое во время доставки будет сложно.

На мелкой коробочке есть вся необходимая информация.

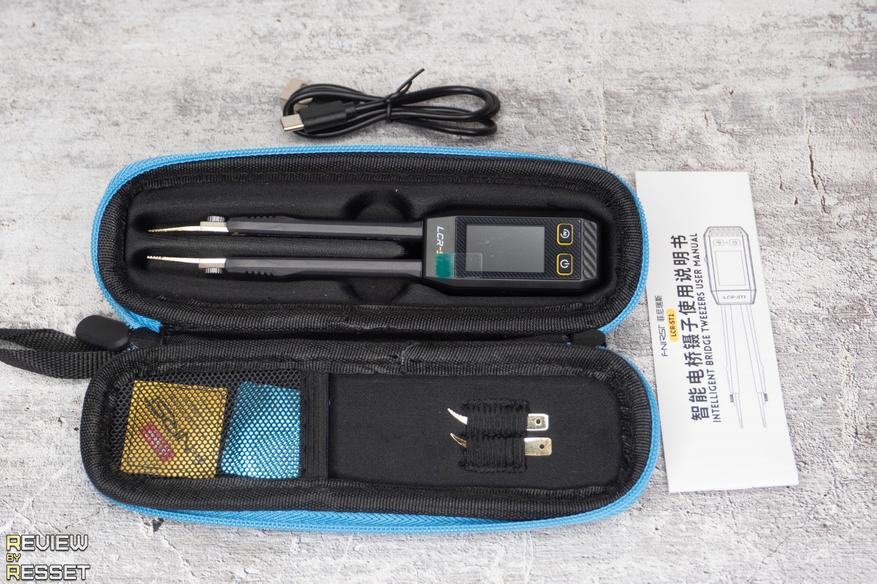

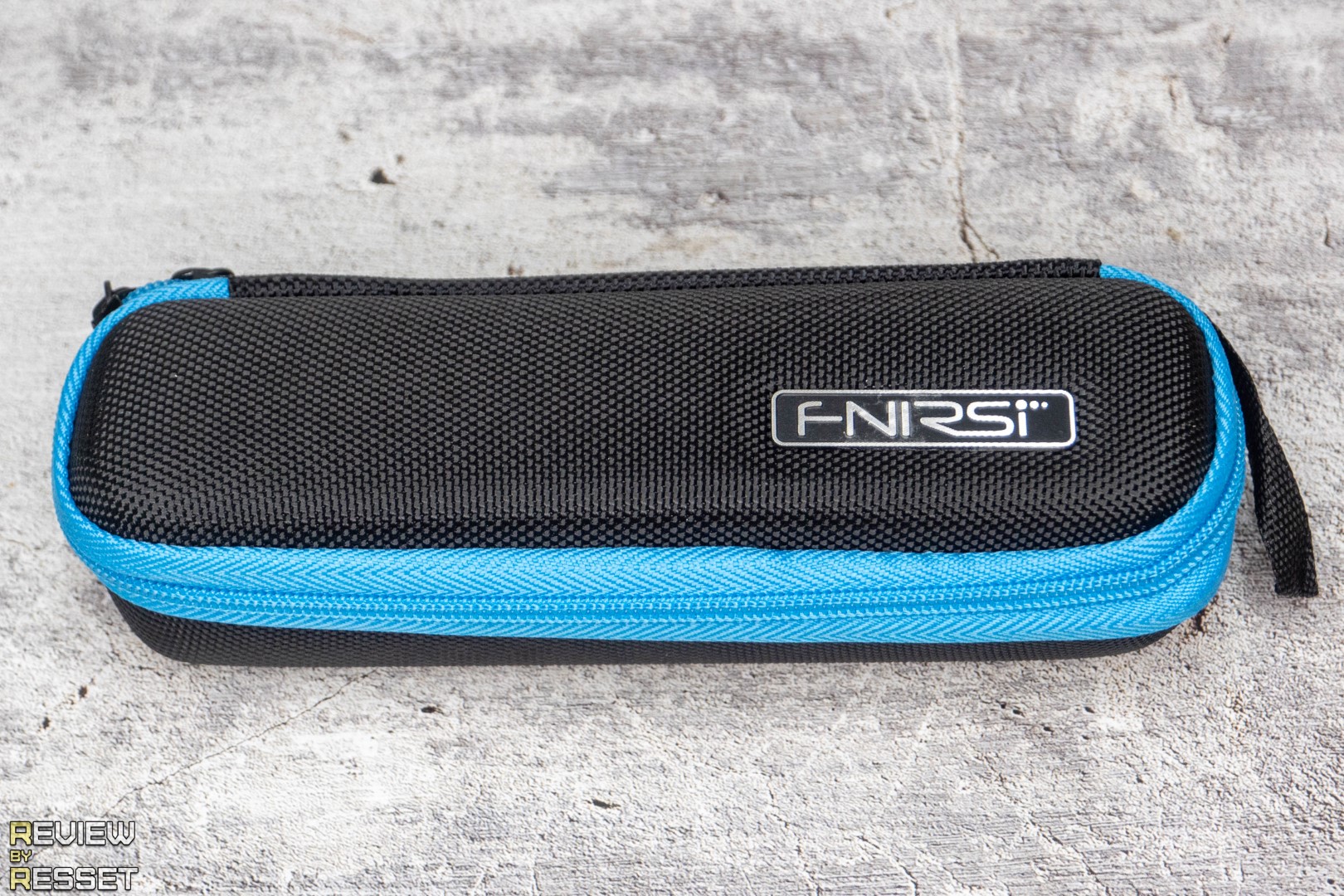

Внутри неё находится жесткий пенал с мягкими вставками, каждый элемент находится на своем месте.

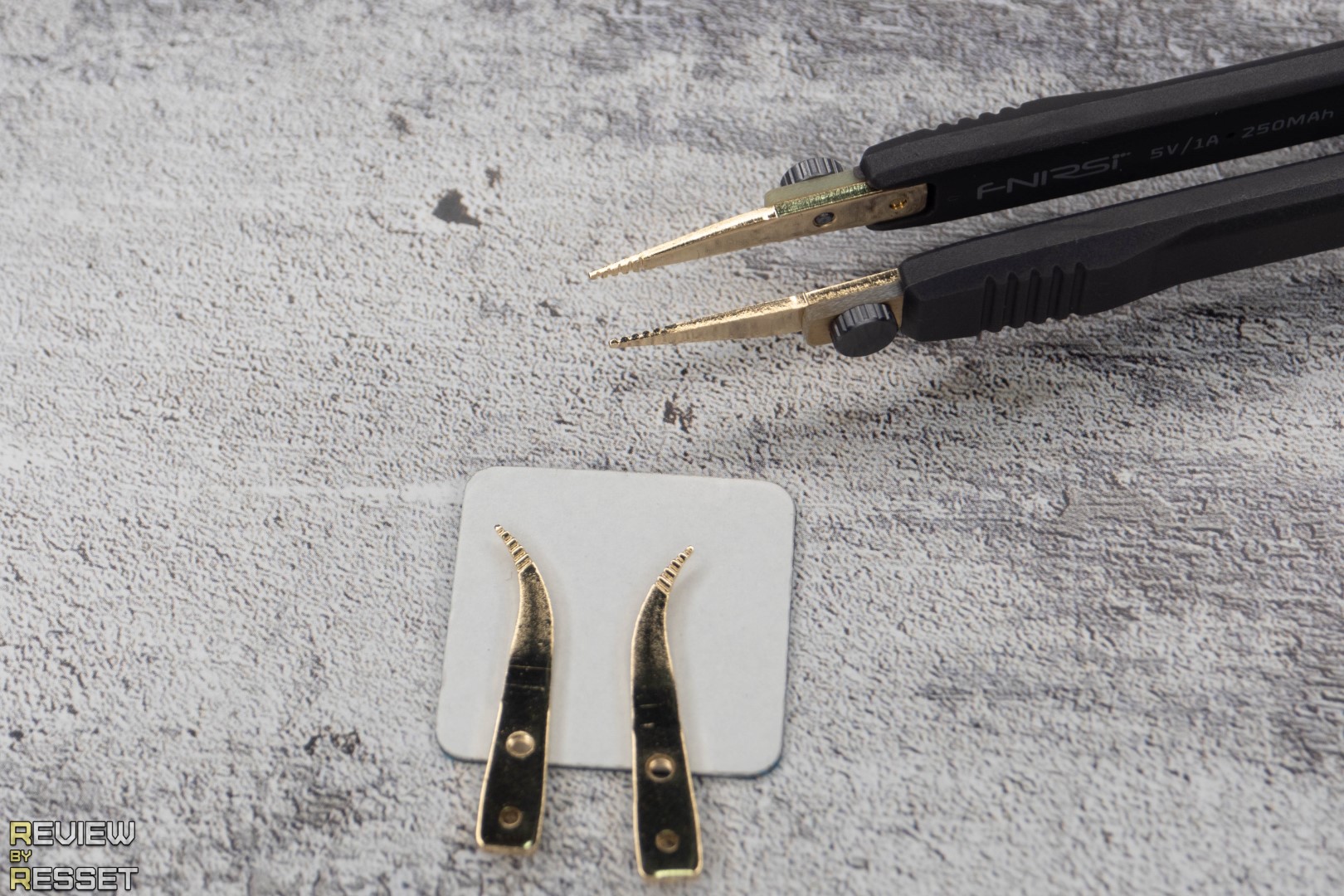

Кроме пинцета в нём можно найти макулатуру, шнурок для зарядки и синхронизации с ПК, квадратную металлическую пластину с с двусторонним скотчем на одной из сторон и еще одни щупы изогнутой формы.

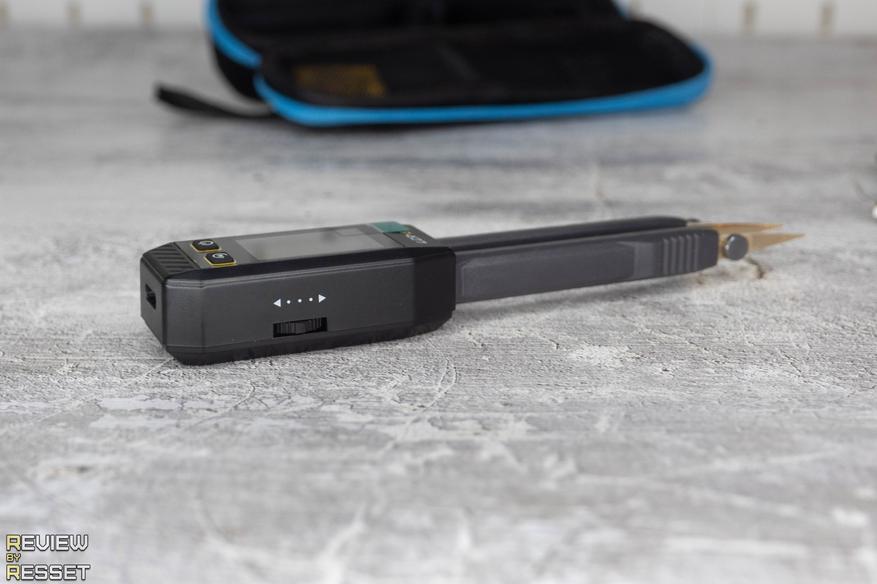

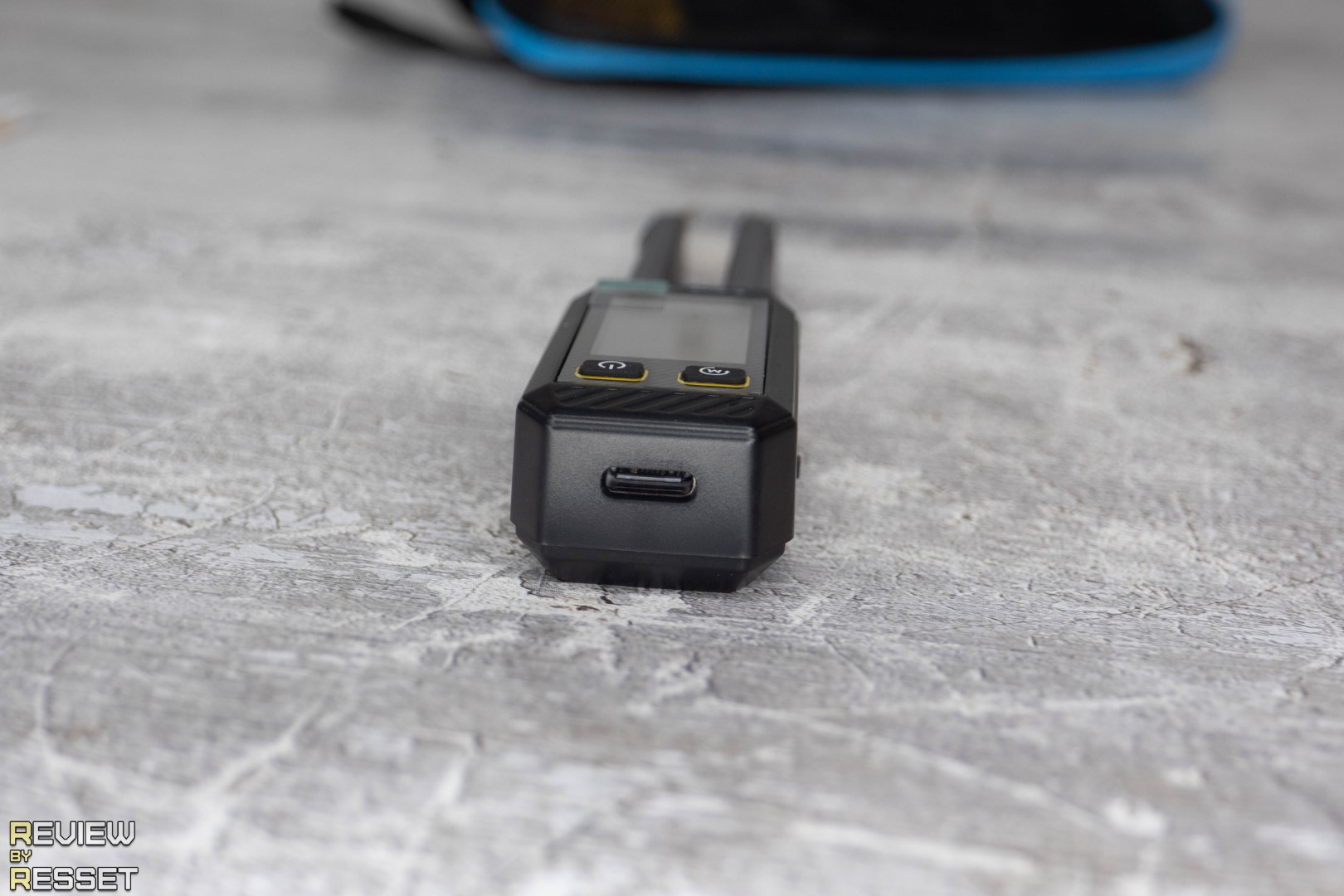

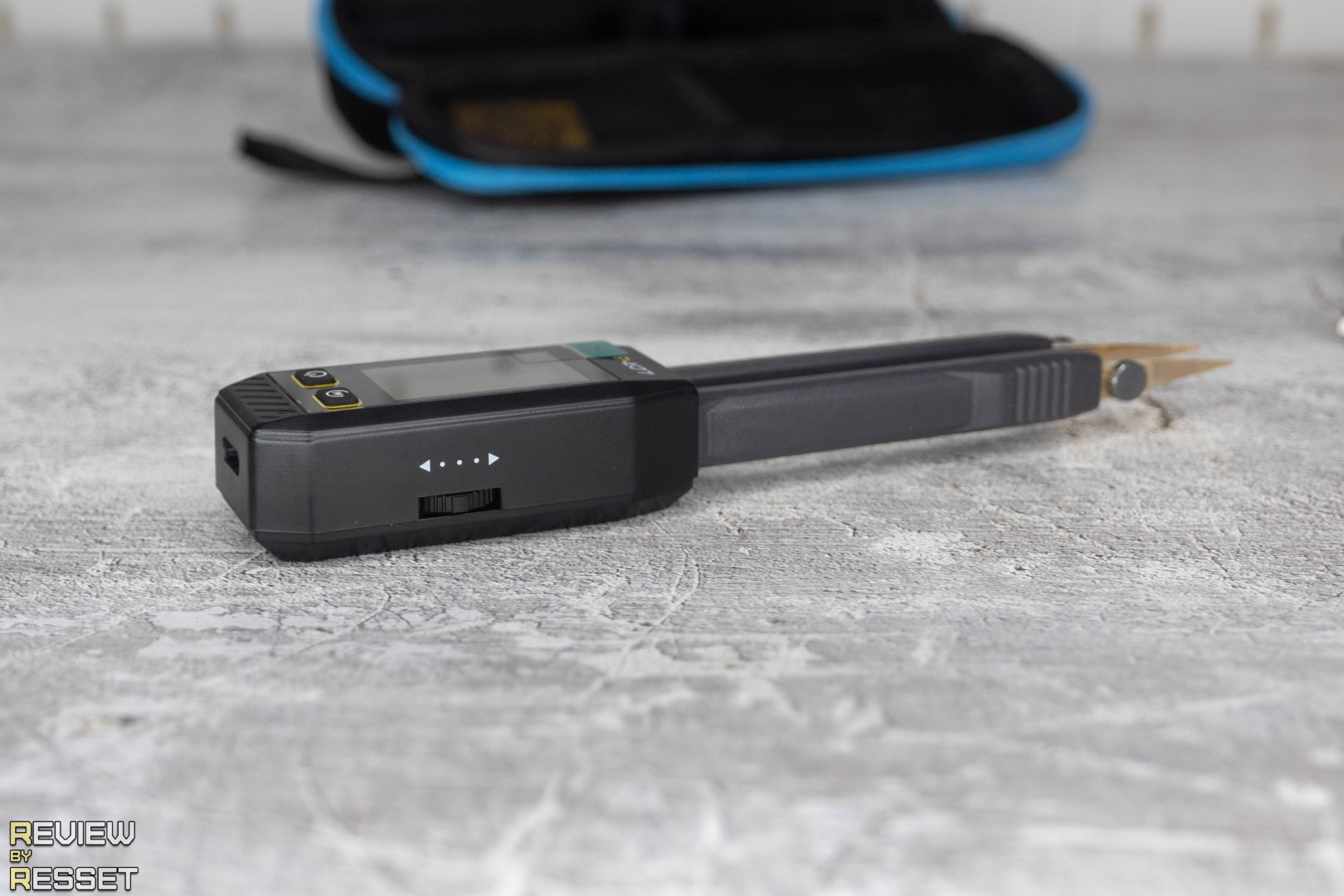

Для управления используется поворотное колесо на верхней грани и пара кнопок с лицевой стороны. С торца расположили гнездо Type-C.

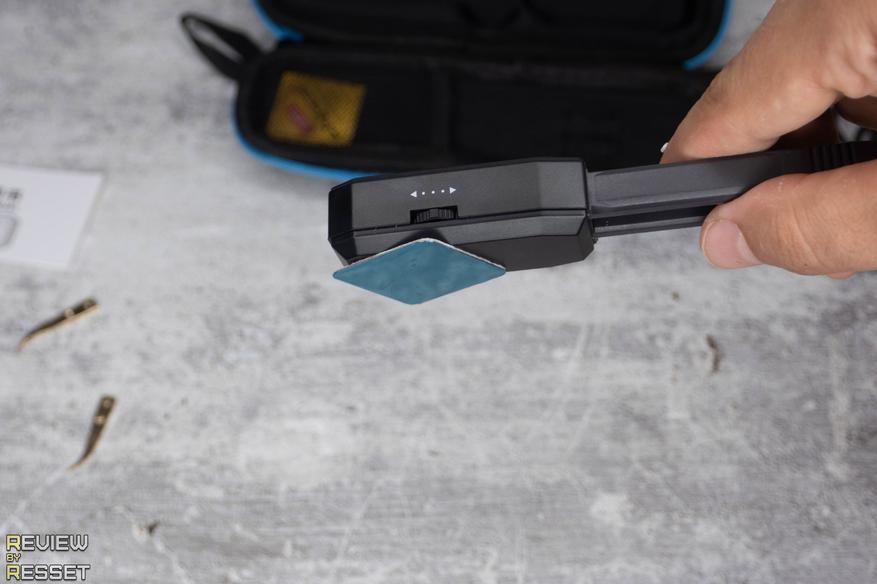

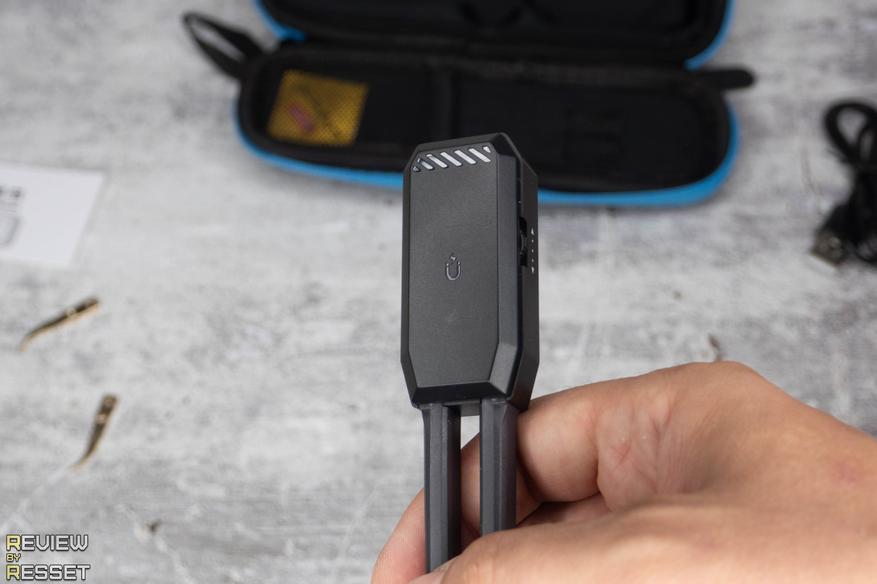

На задней части корпуса есть обозначение магнита и действительно, металлическая пластина липнет очень неплохо.

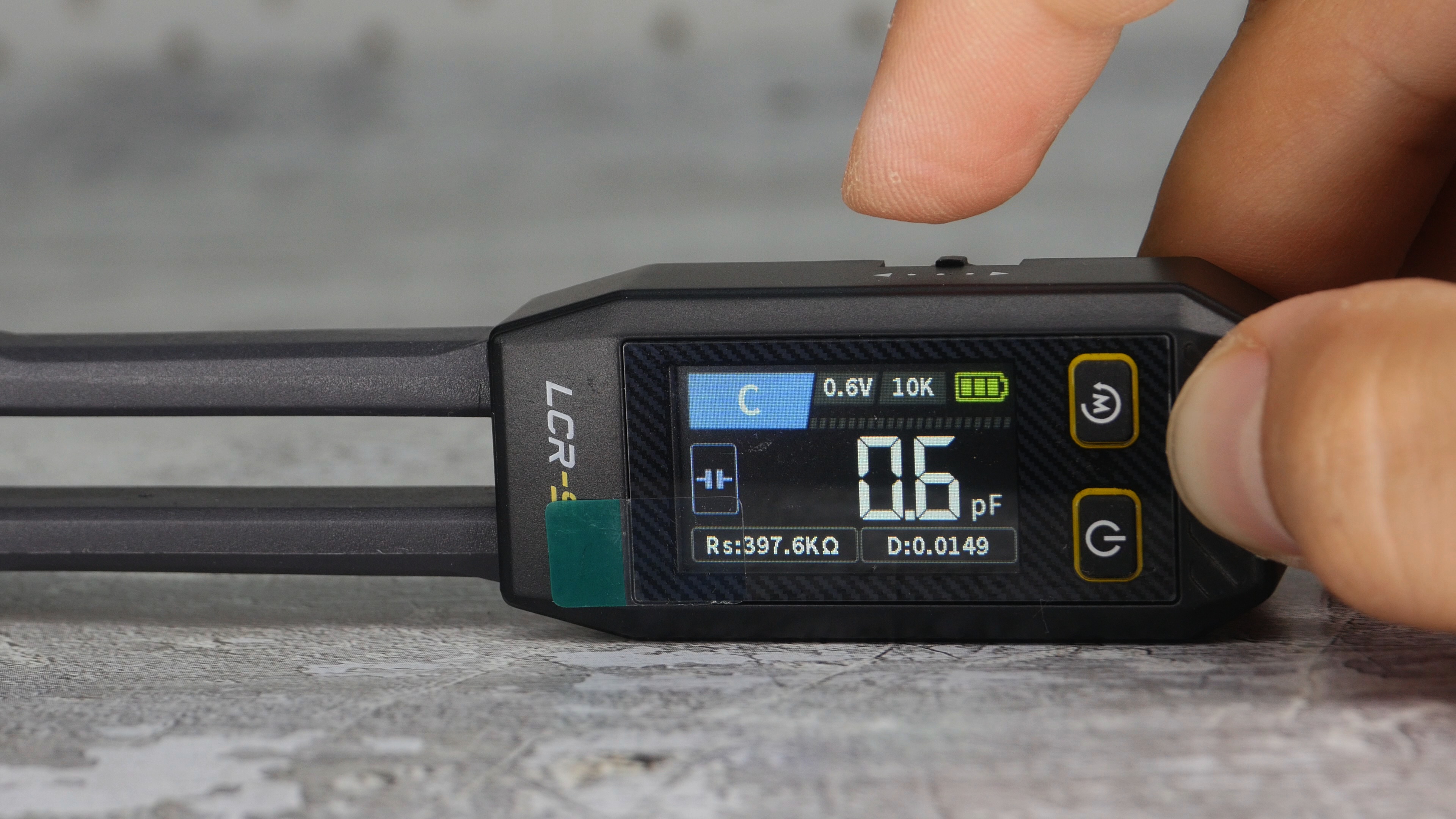

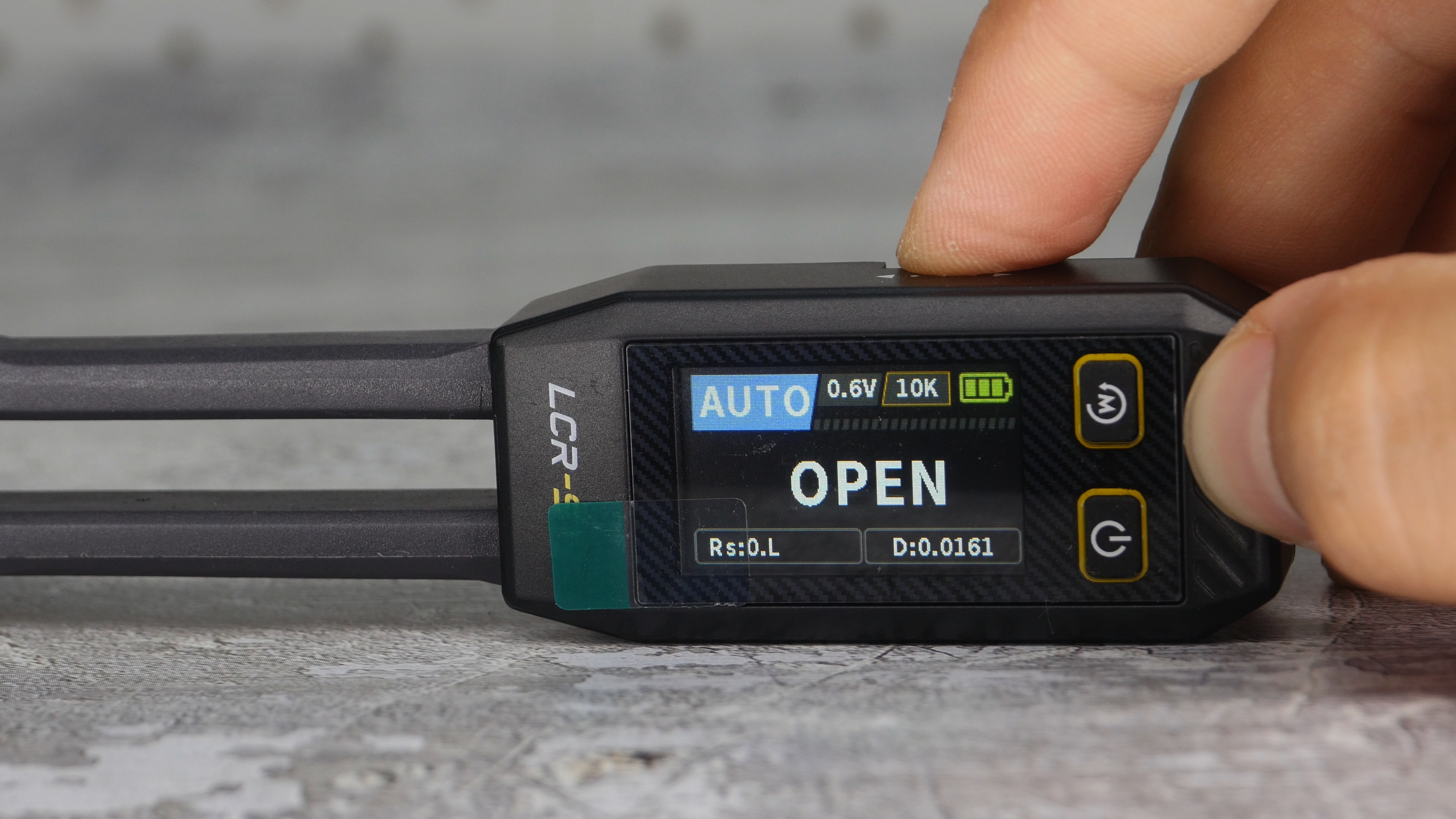

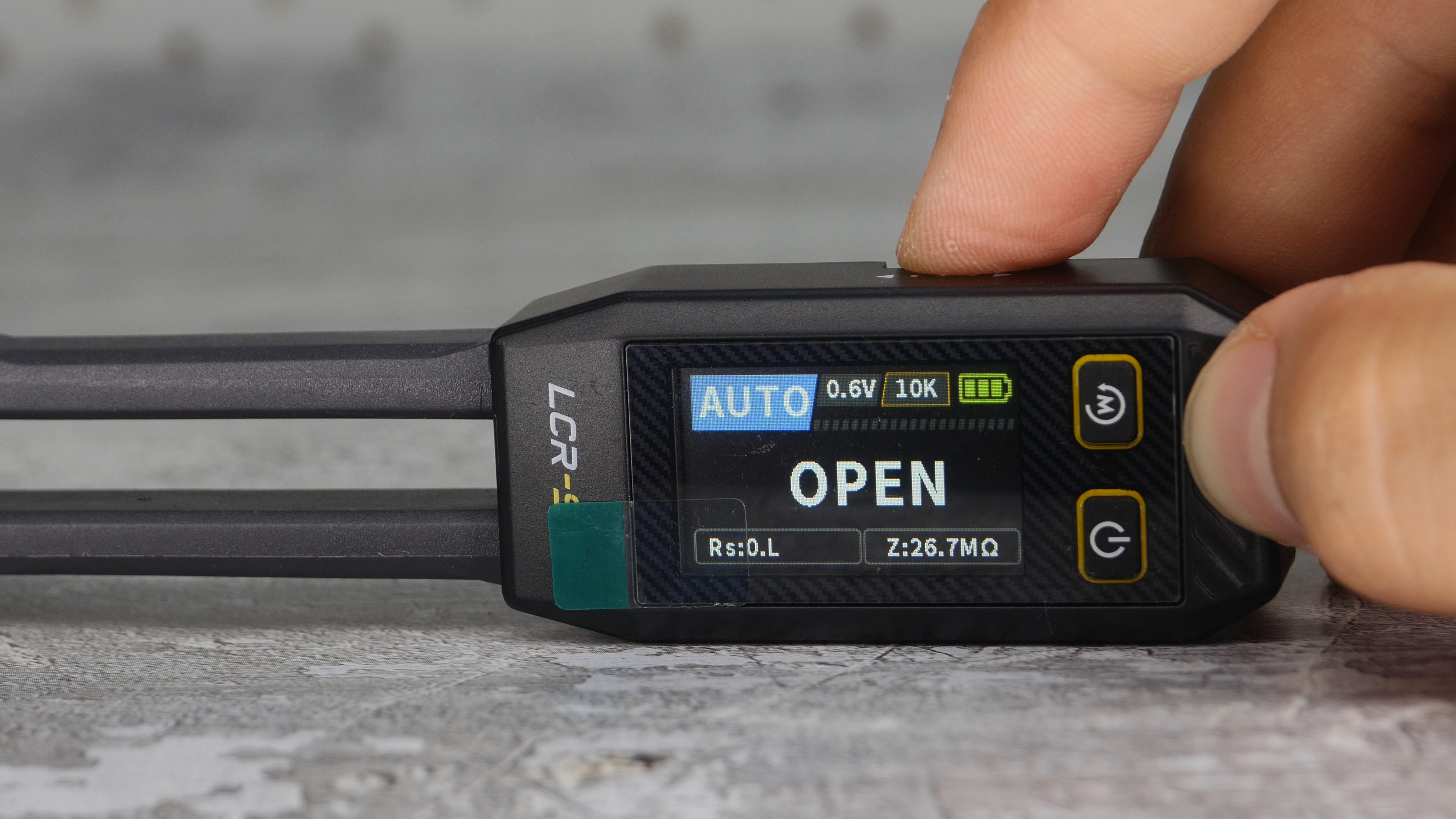

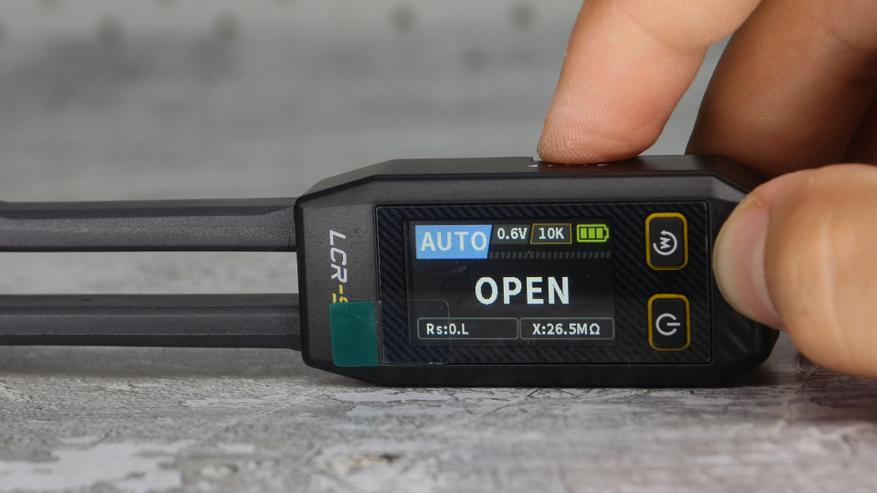

Наклоном качельки можно переключаться между автоматическим и ручным выбором типа измерений. Короткое нажатие на неё перекидывает селектор на выбор частоты(100Гц/1кГц/10кГц) и амплитуды(0.3/0.6В) сигнала.

При долгом тапе изменится отображение дополнительного параметра в левом нижнем углу.

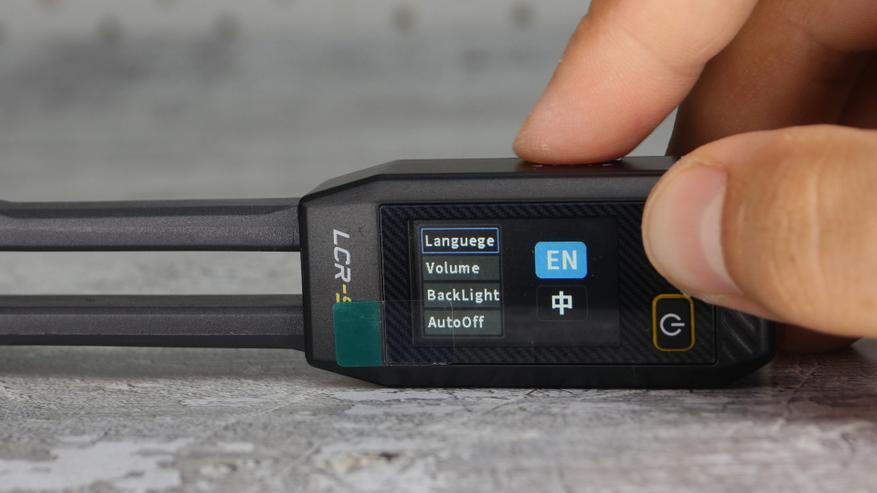

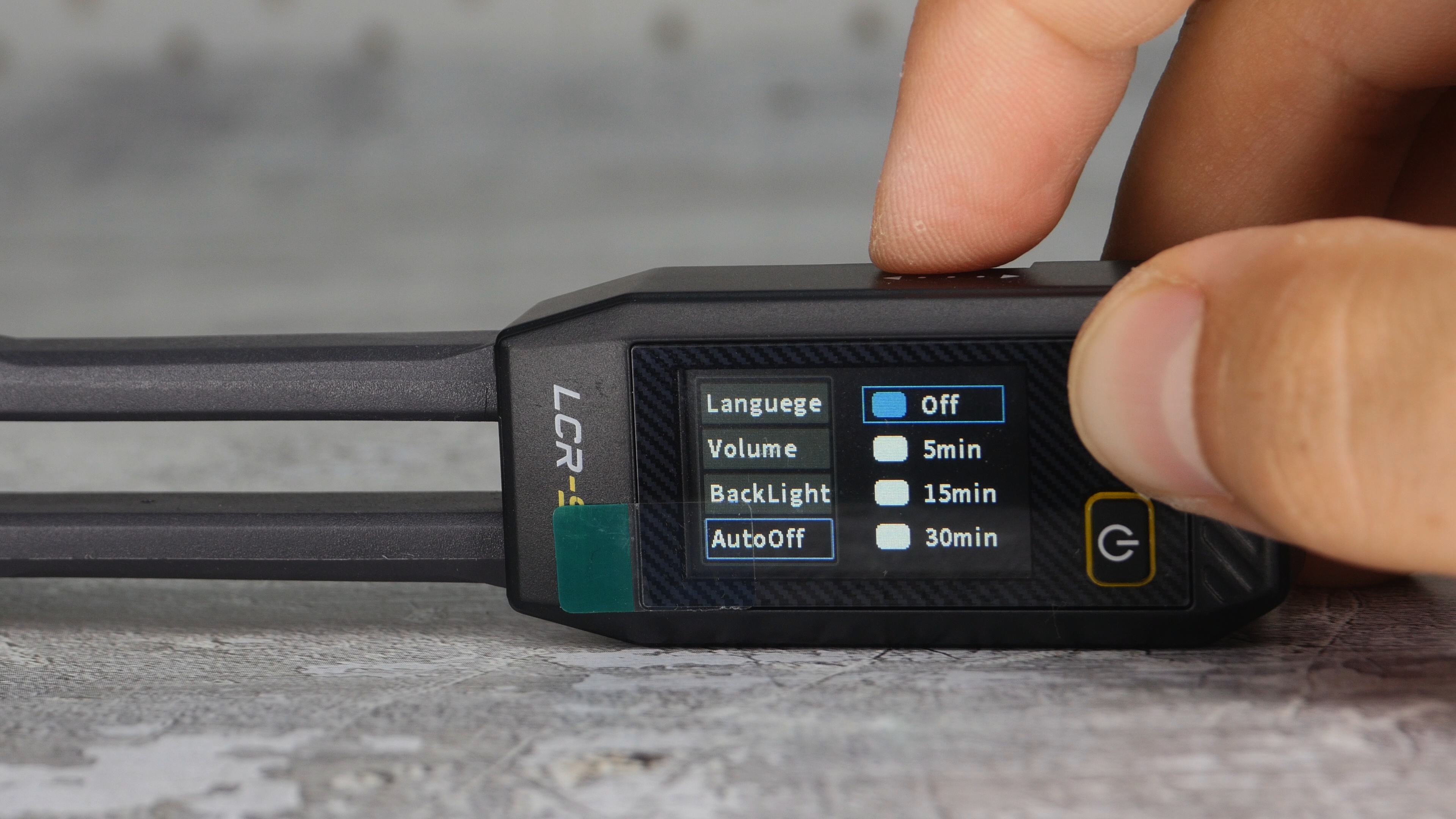

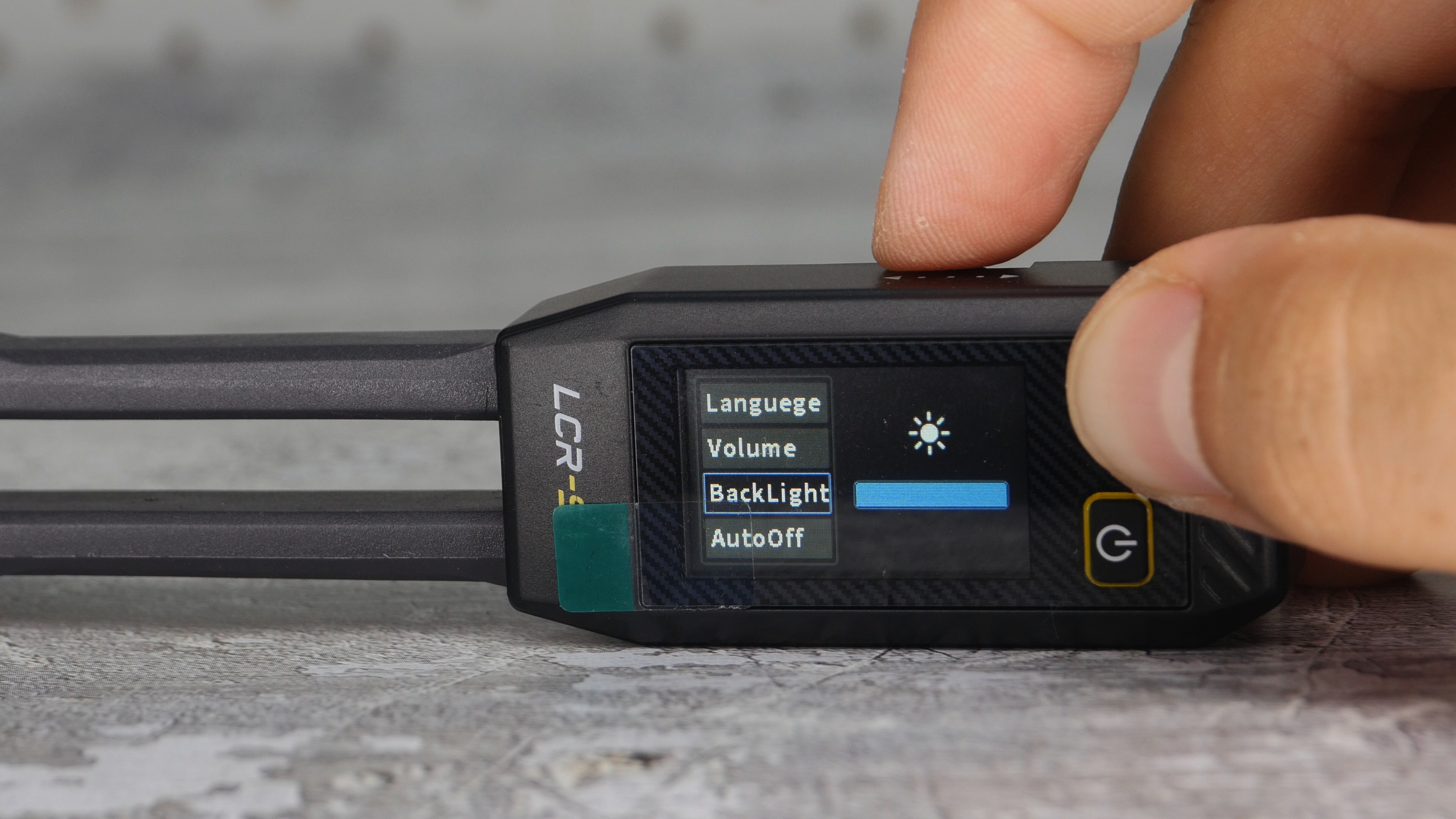

Кнопка включения выполняет только одну функцию, а вот «M» позволяет либо зафиксировать данные на экране, либо открыть настройки системы при долгом зажатии.

Автоматика позволяет замерять сопротивление и ёмкость, для индуктивности, диодов и прозвонки приходится выбирать режим вручную.

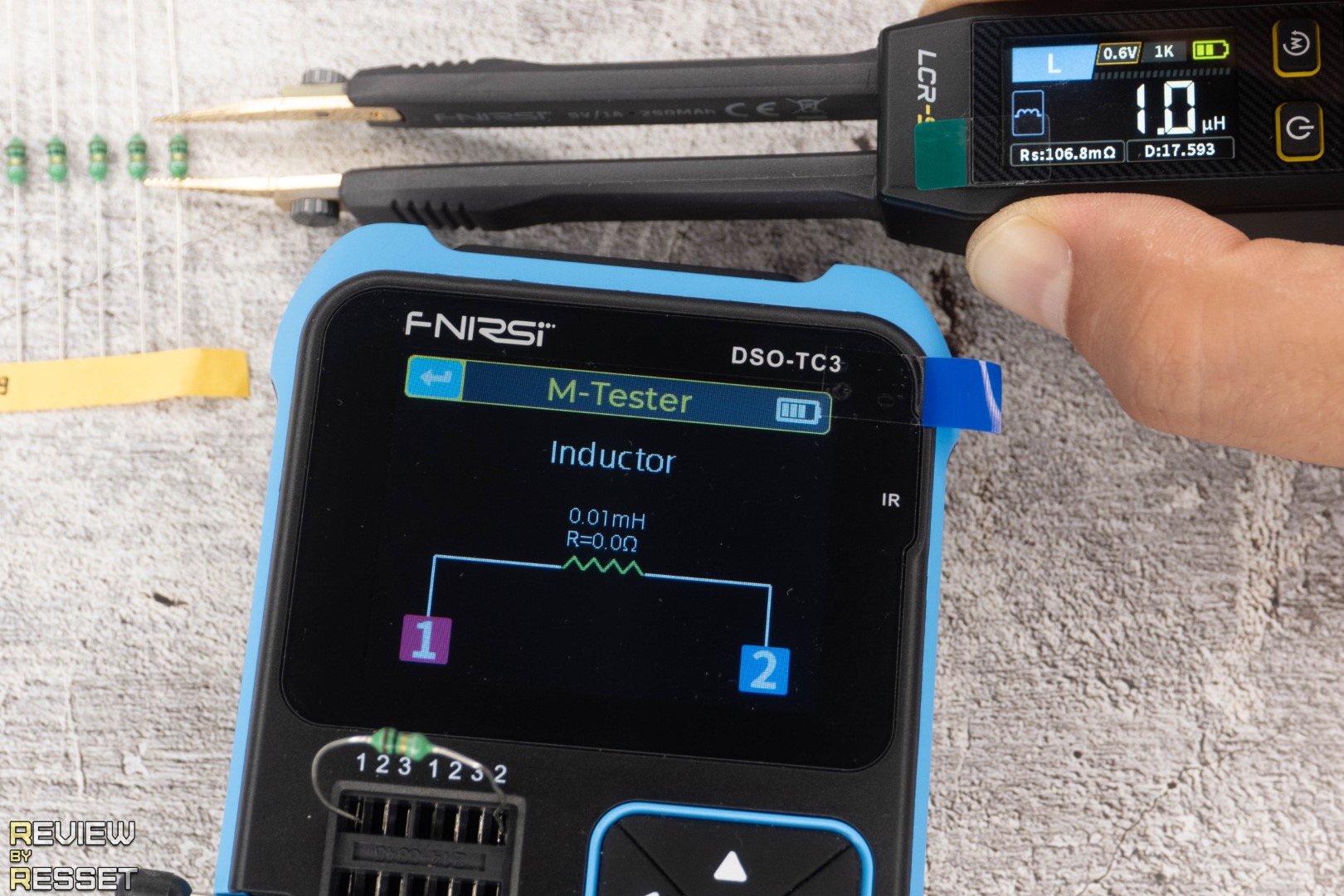

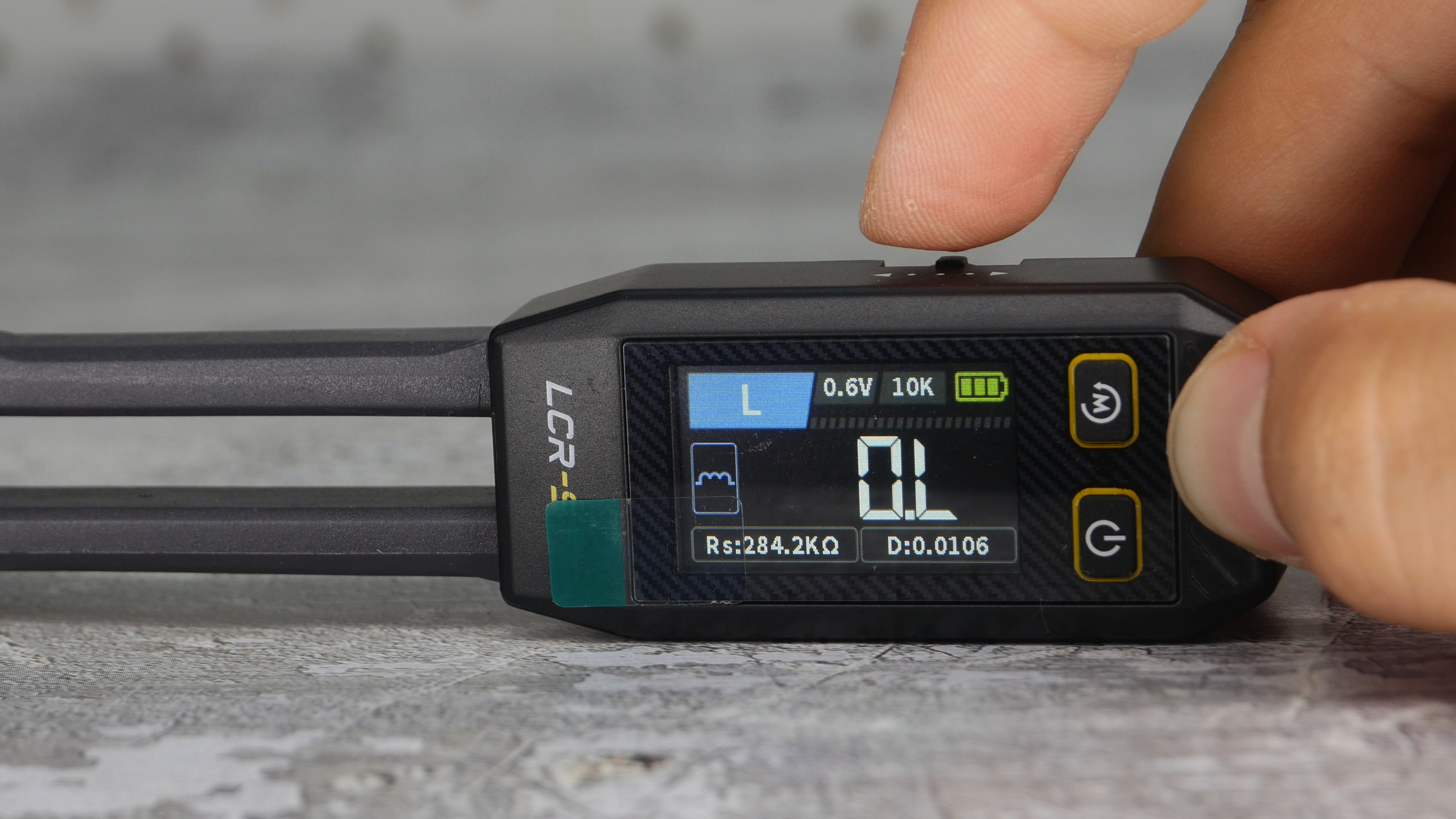

Давайте начнем с катушек, их у меня немного, но смог найти 1, 10 и 100мкГн. DSO-TC3 не предназначен для таких маленьких величин, но всё равно добавил сравнение.

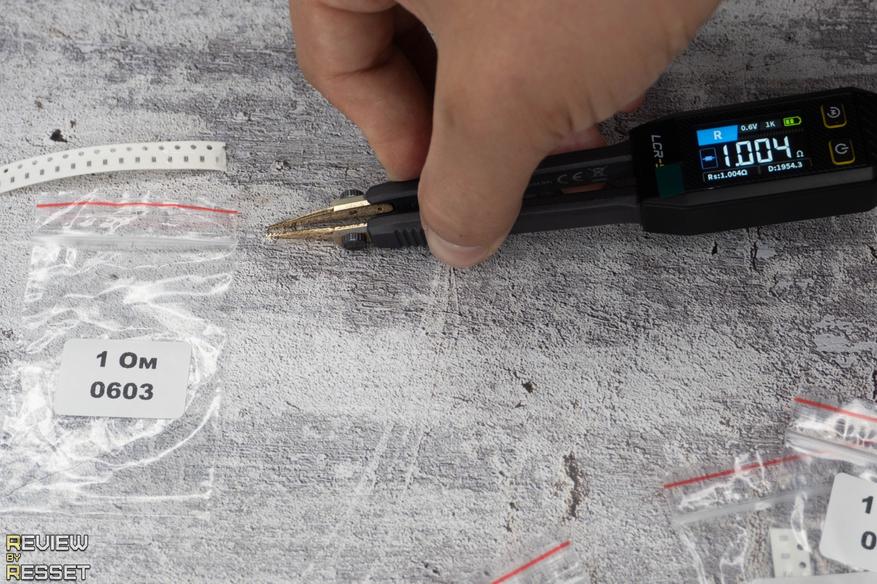

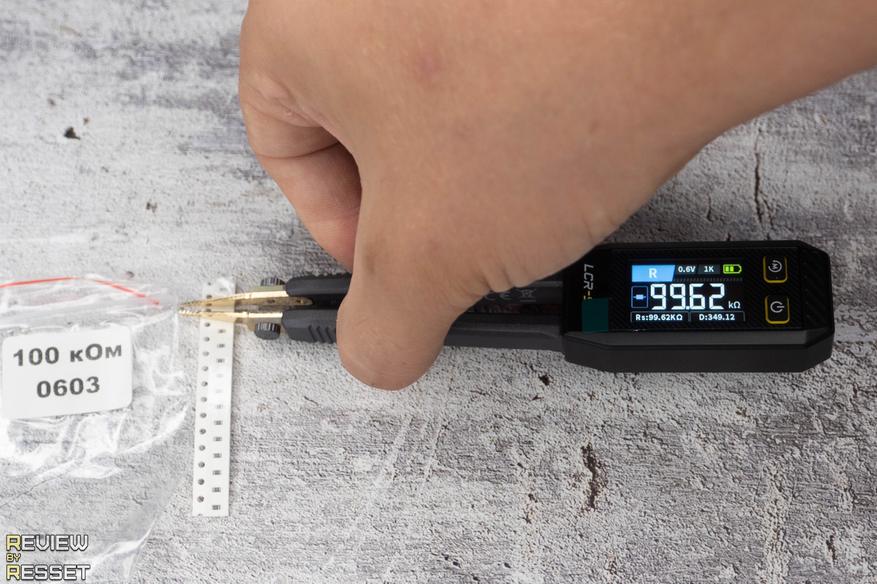

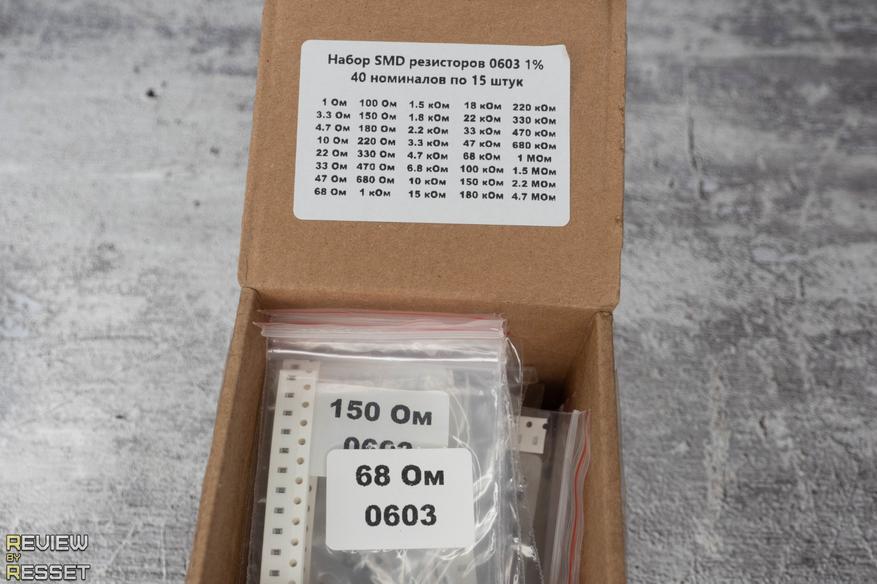

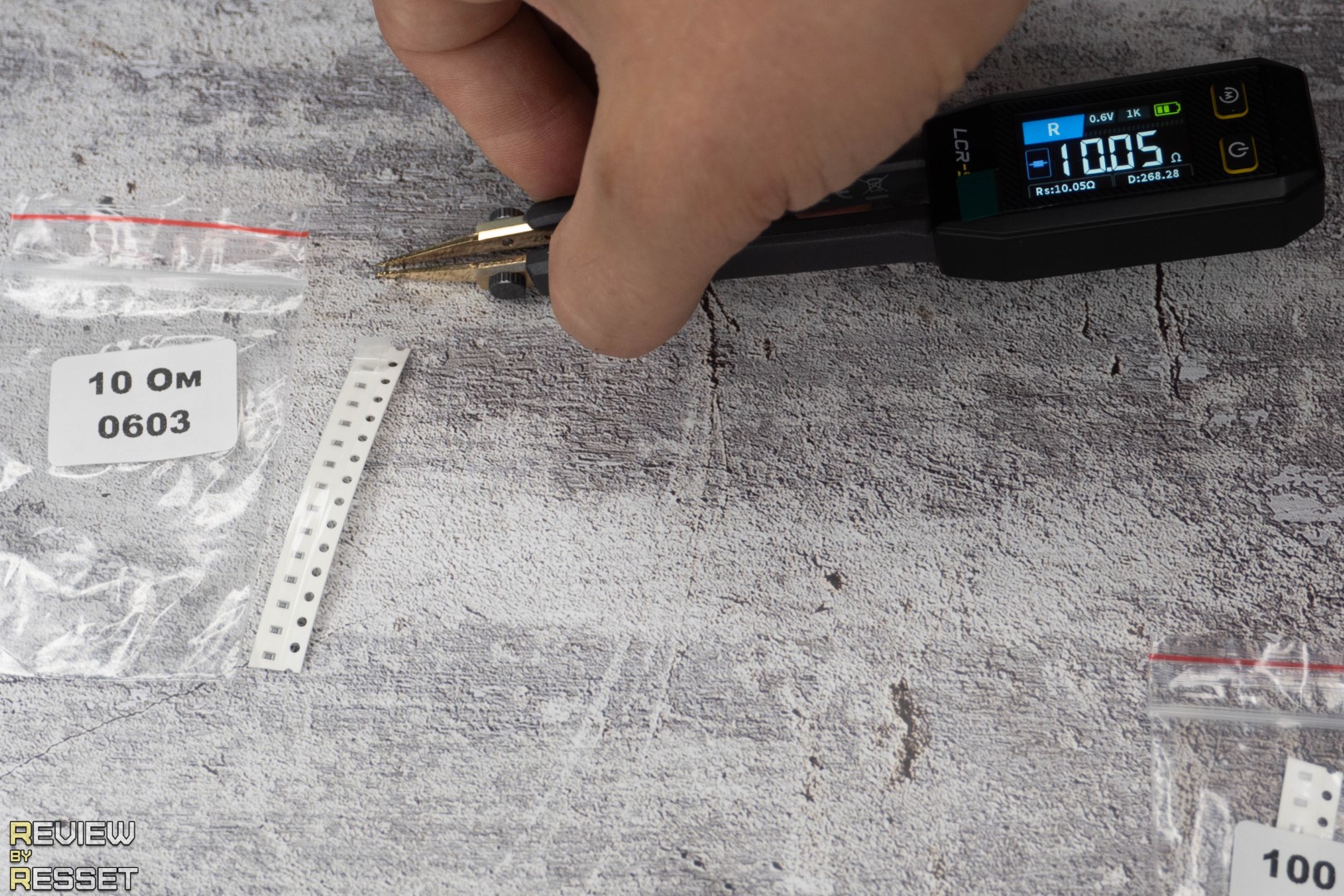

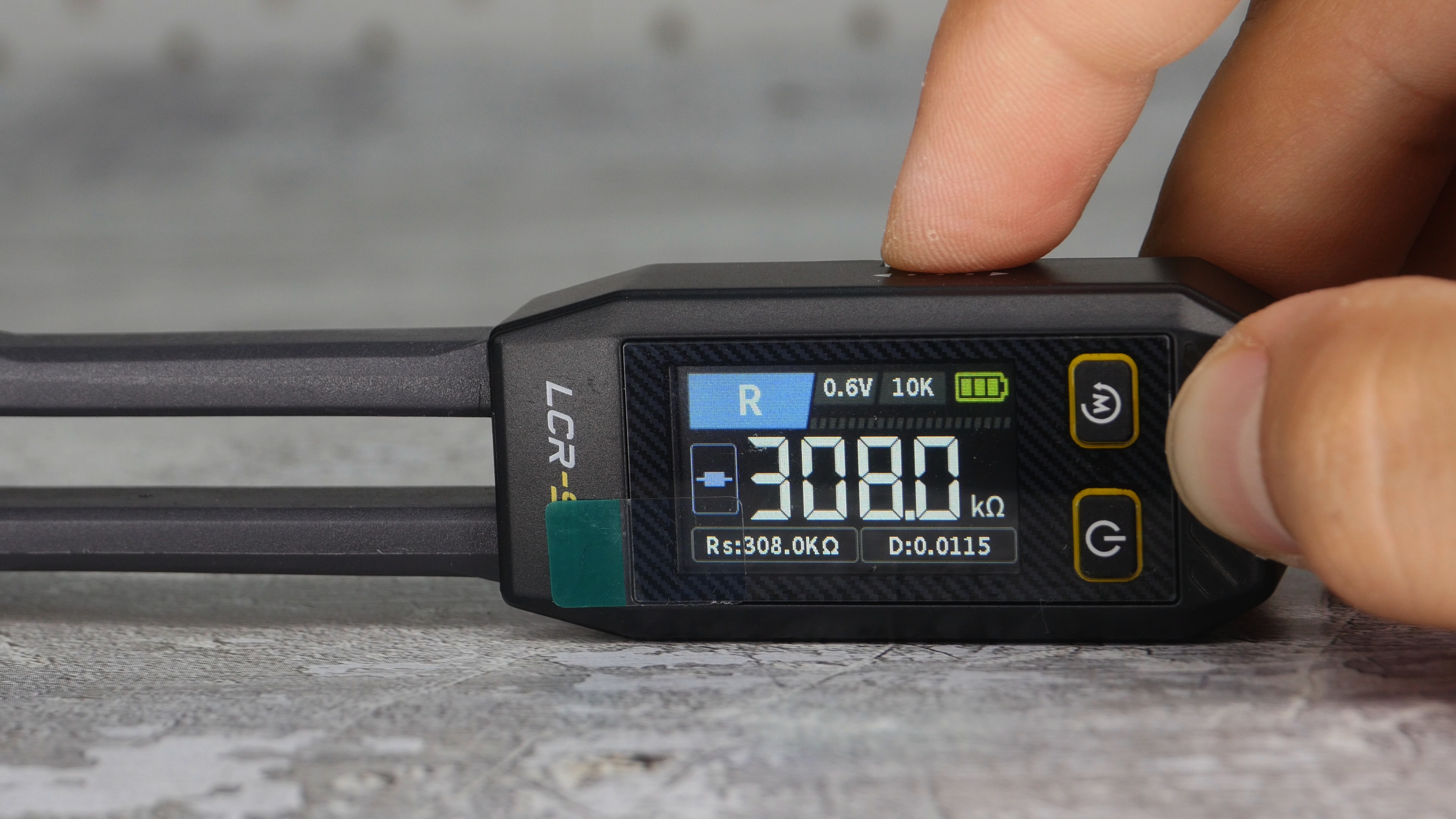

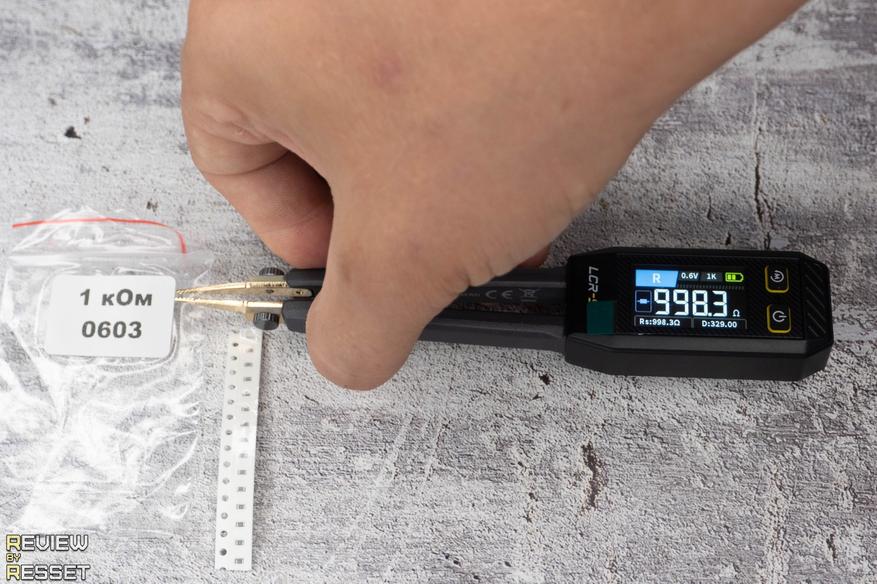

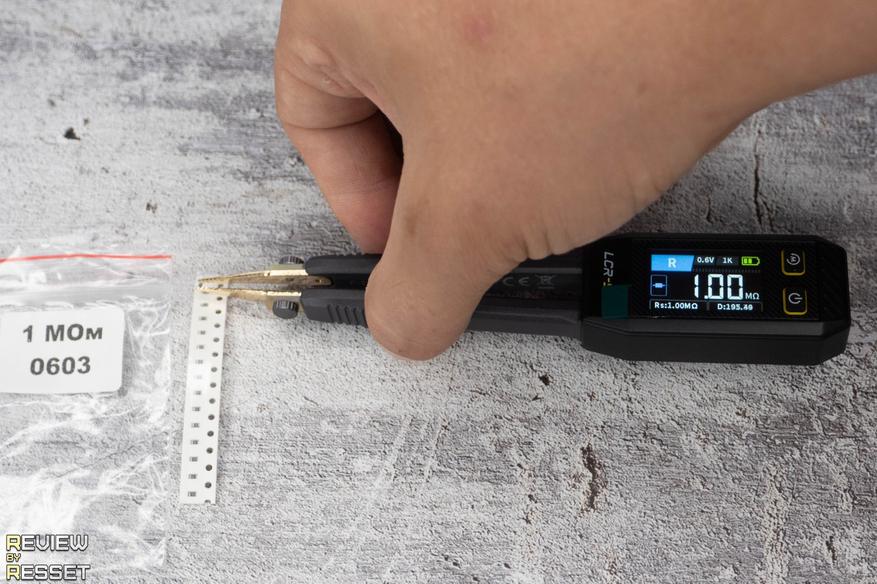

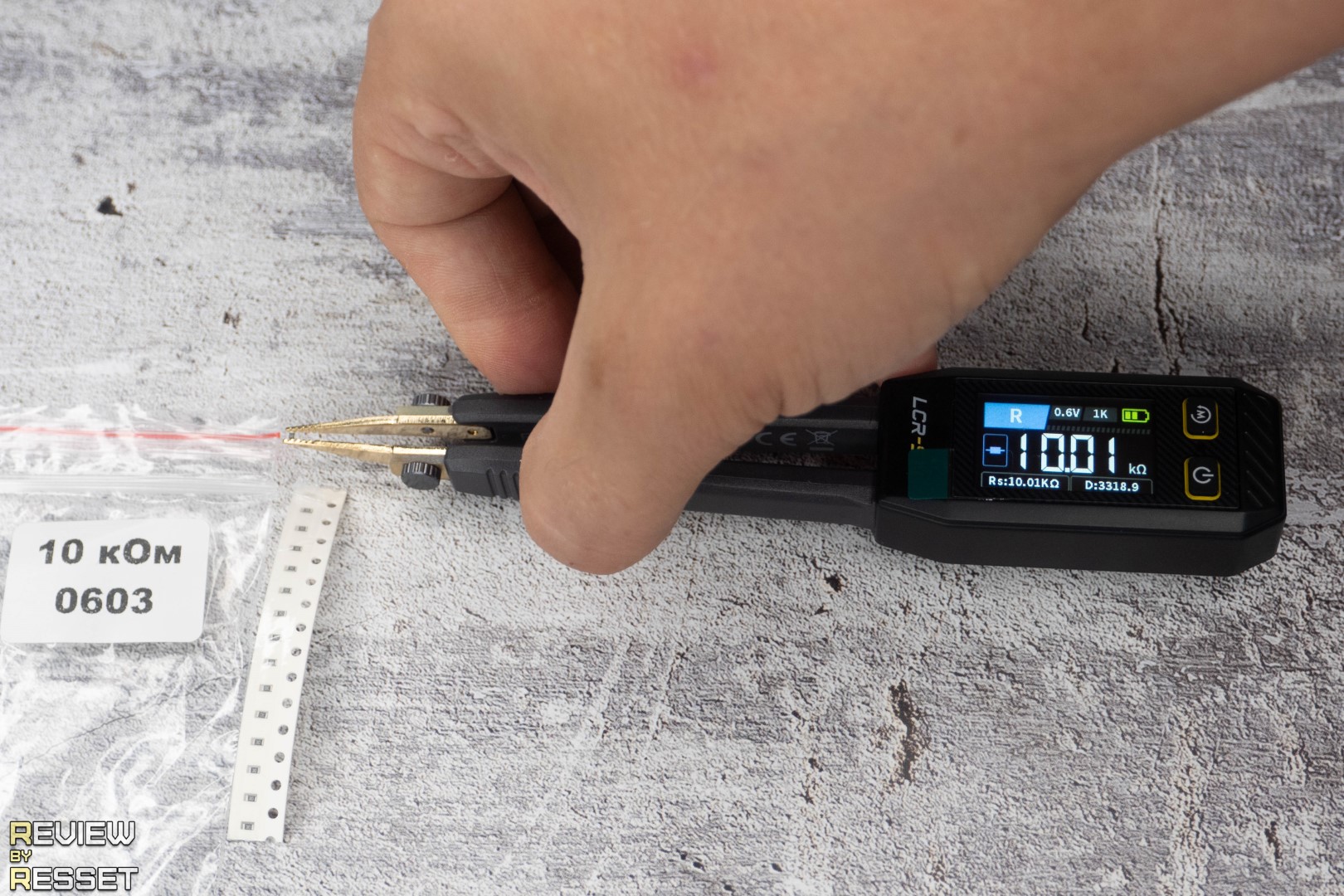

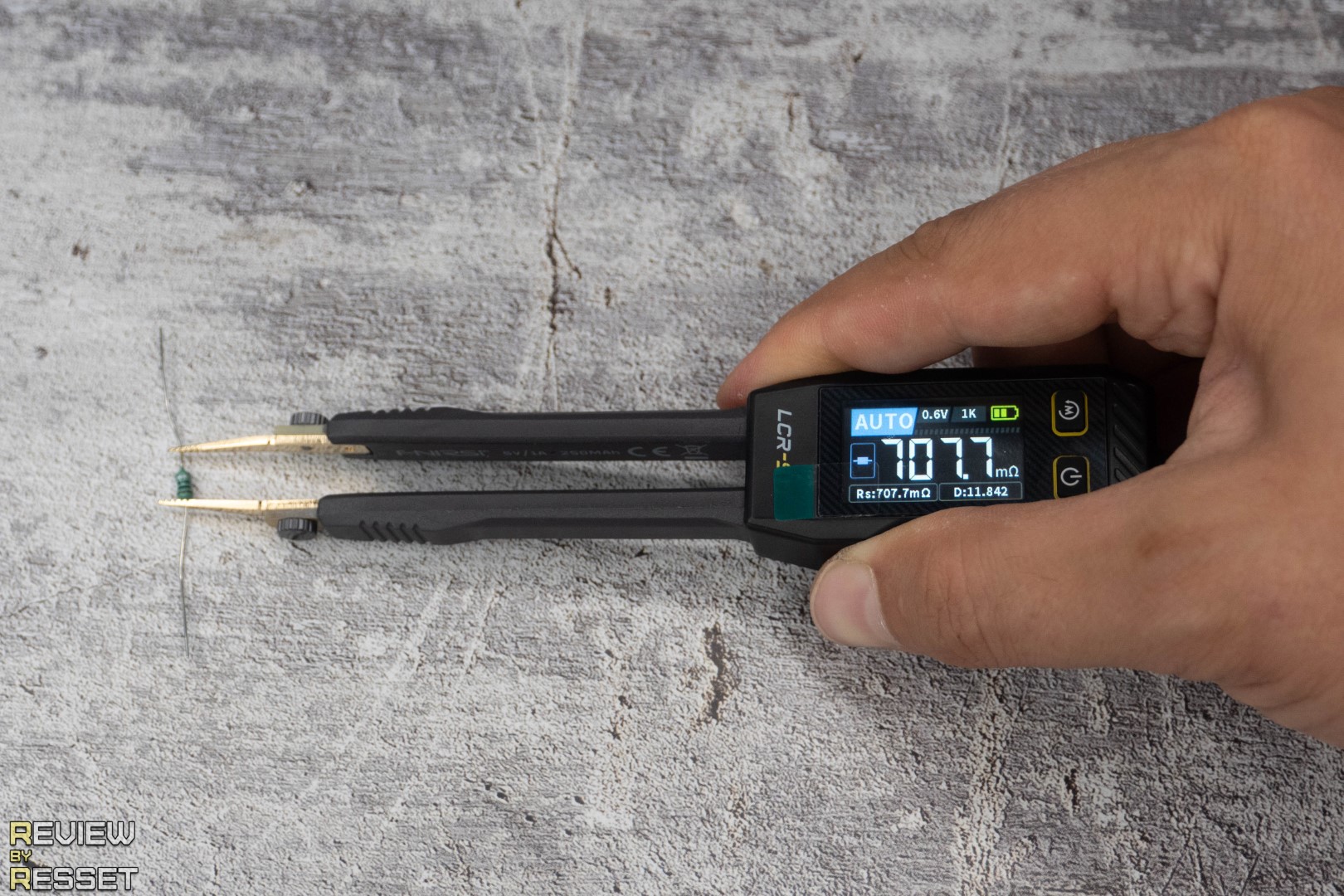

А вот резисторов много и в характеристиках допуск 1%. На 100кОм что-то большое отклонение, но всё равно в пределах погрешности комплектующих.

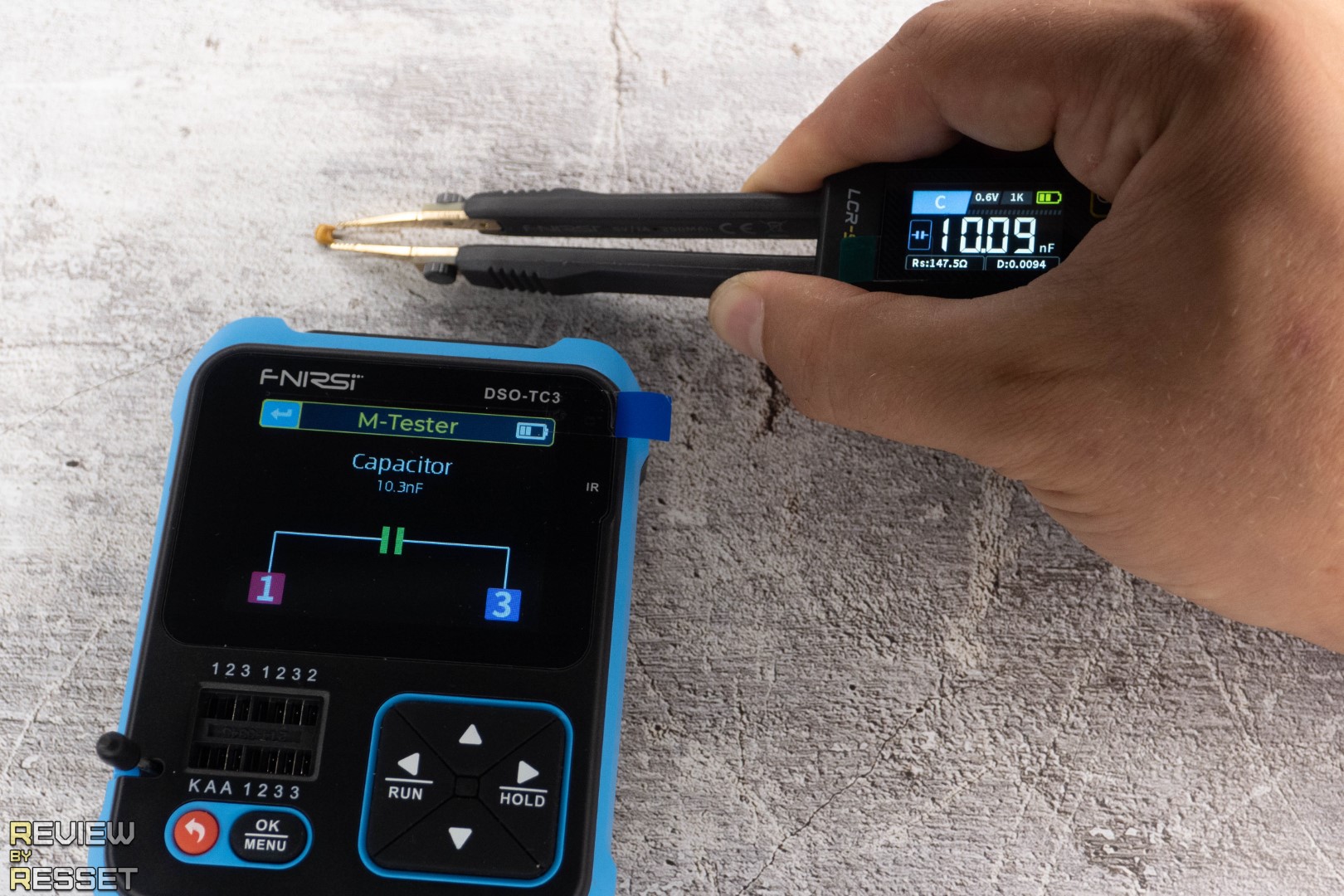

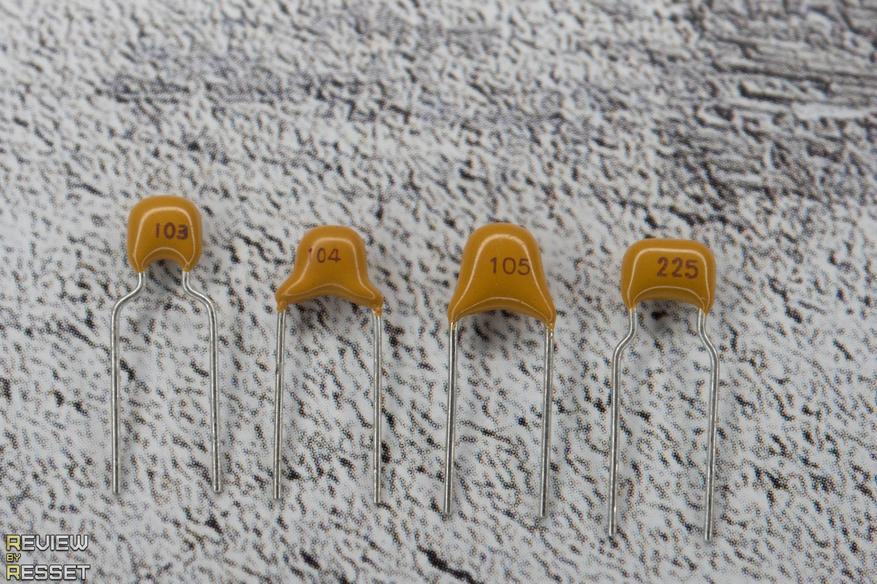

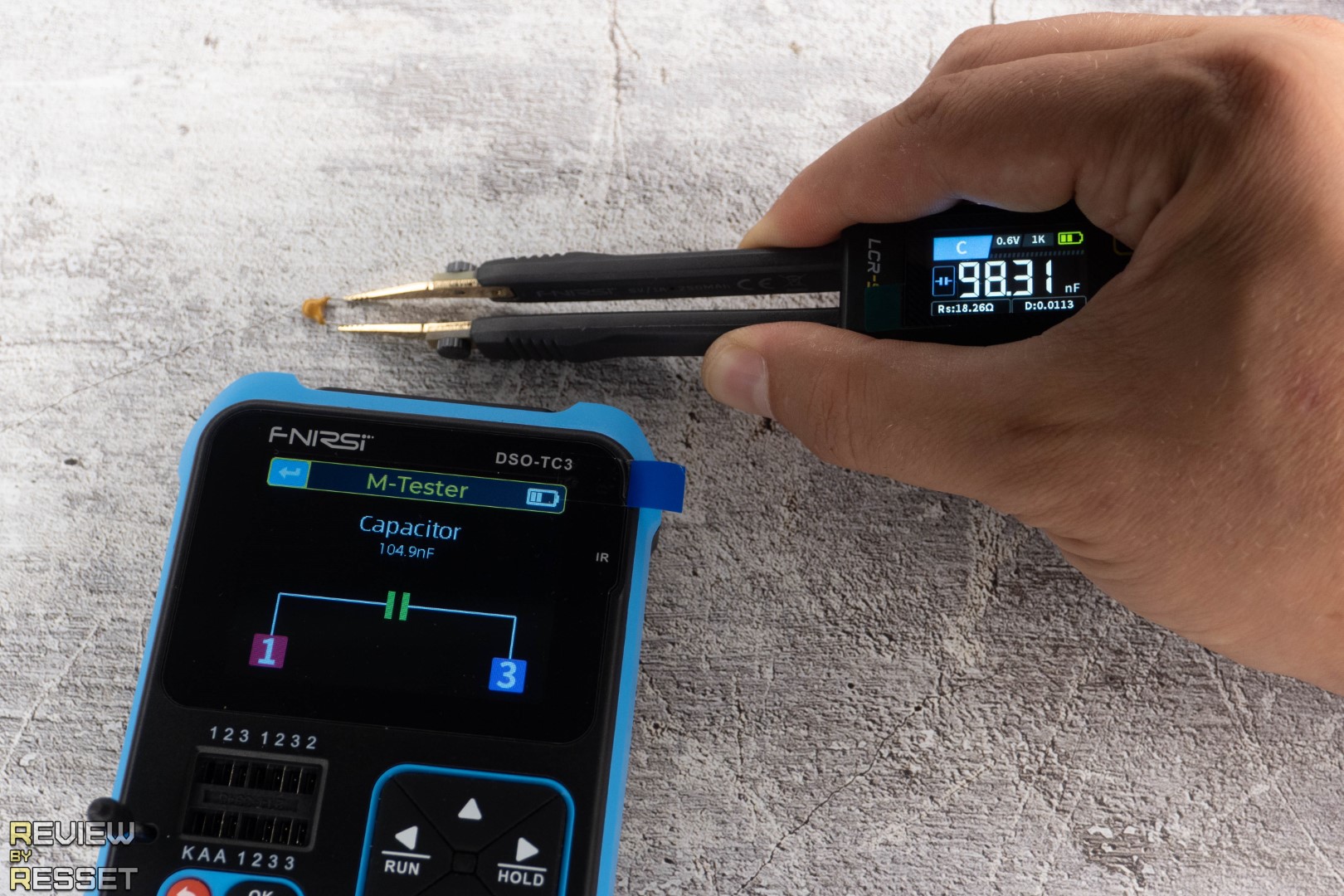

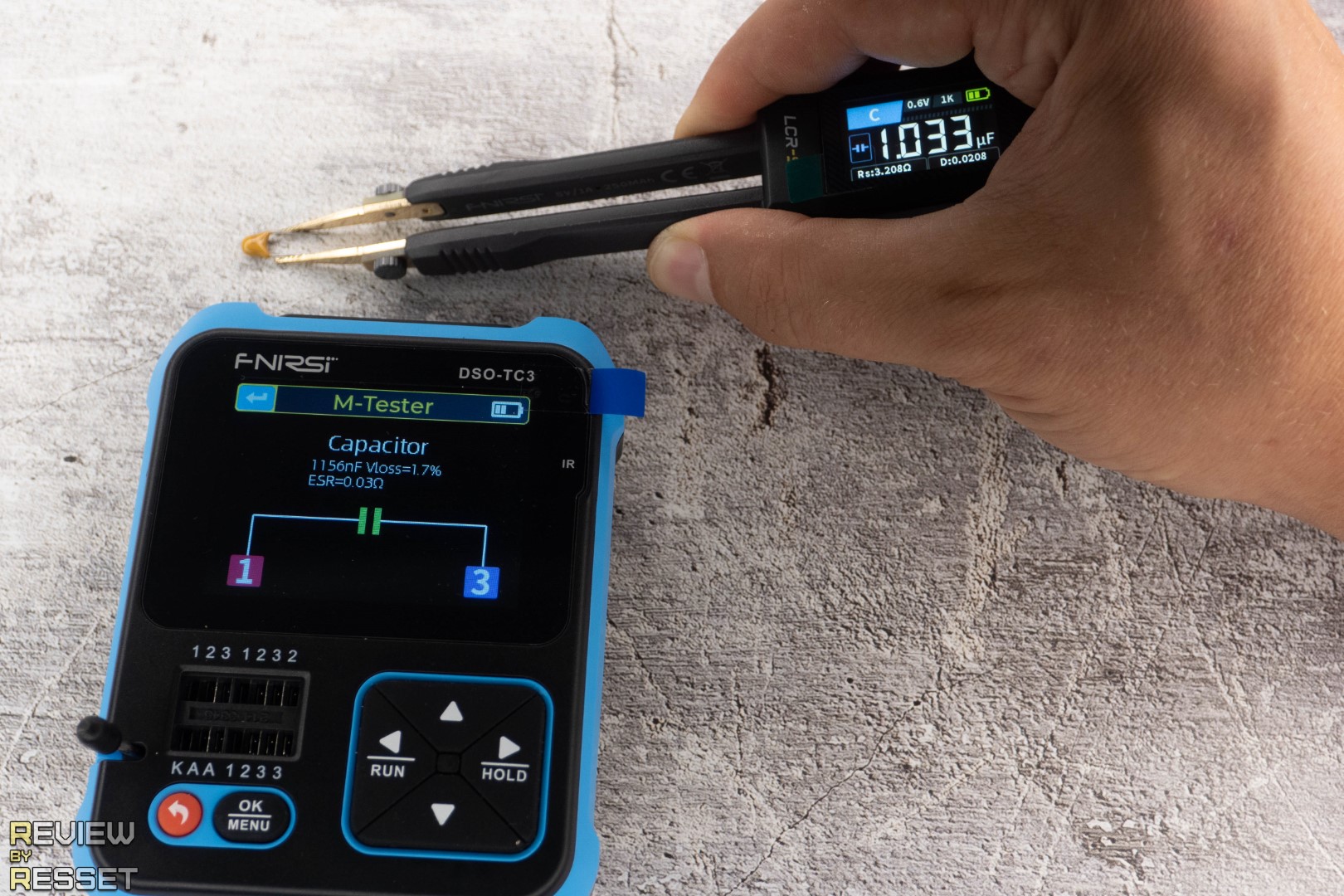

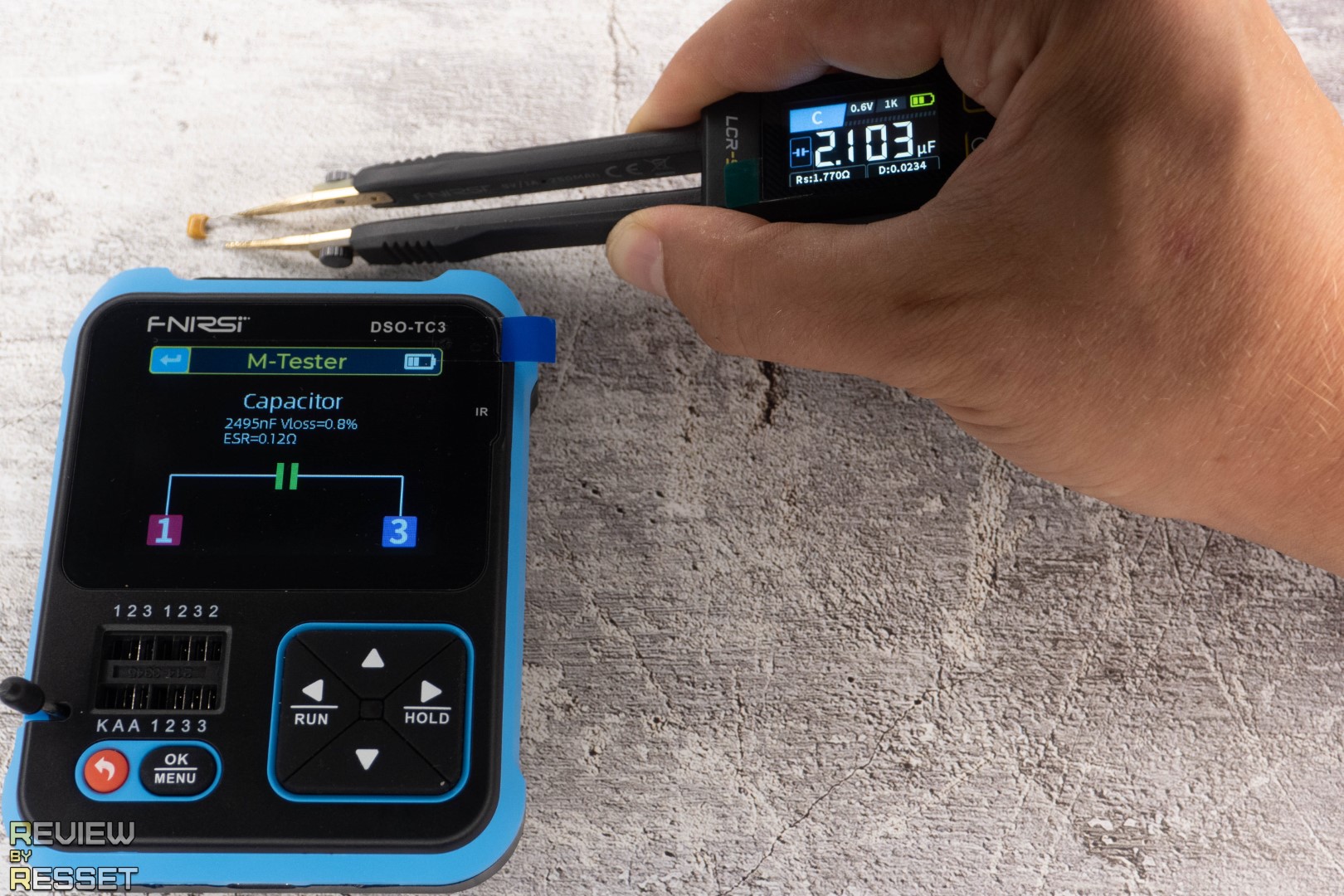

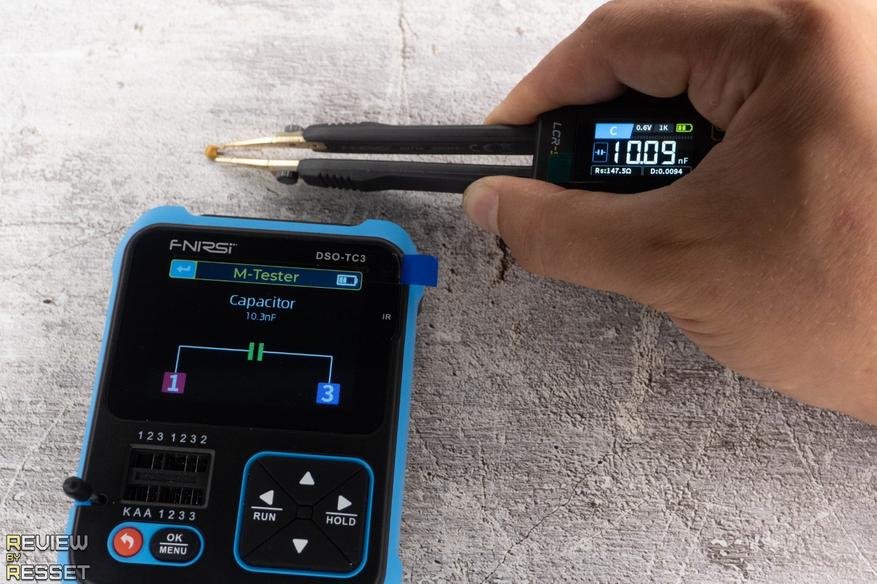

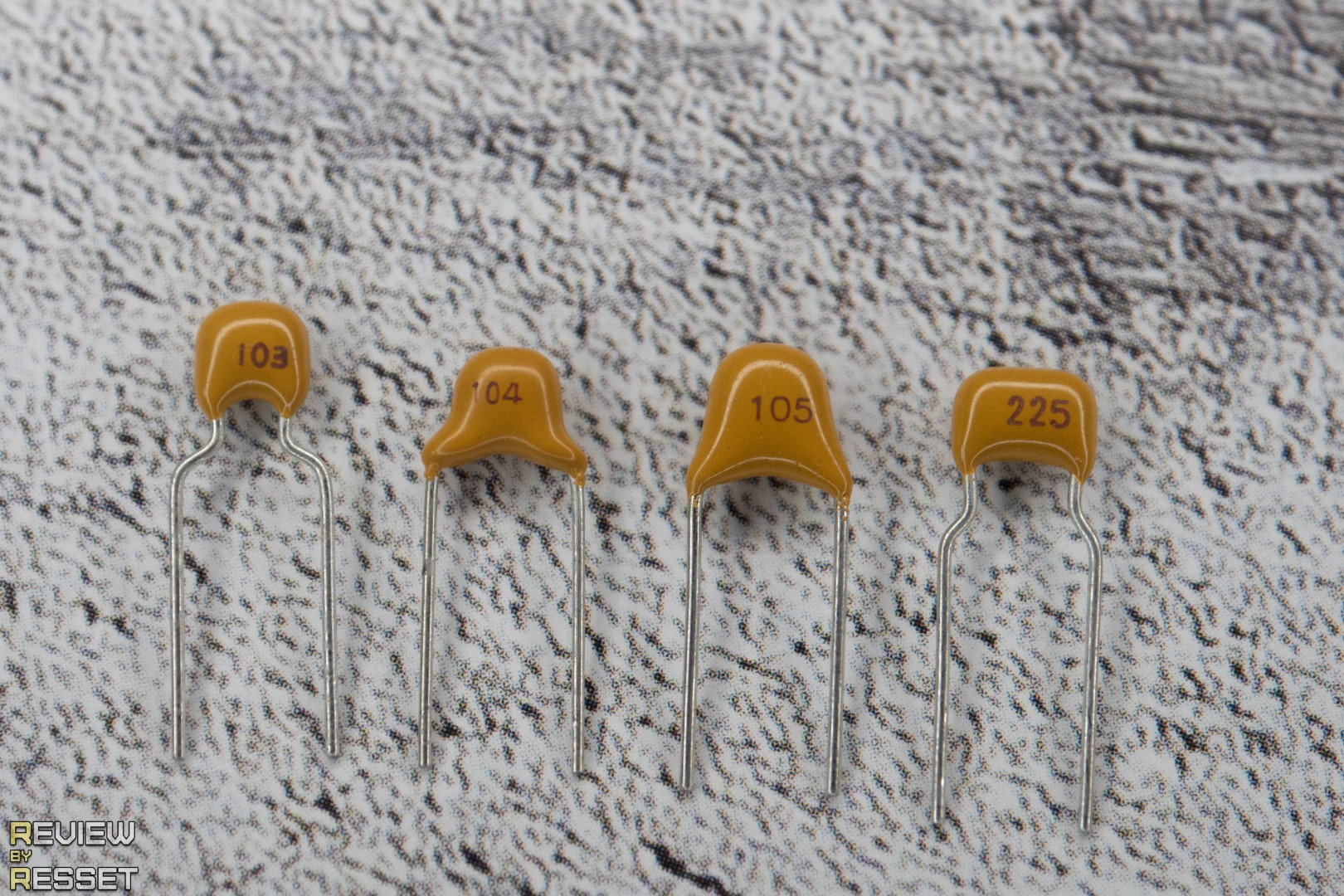

Так же нашел горсть маленьких керамических конденсаторов.

Не знаю кто из них больше прав, но погрешность небольшая.

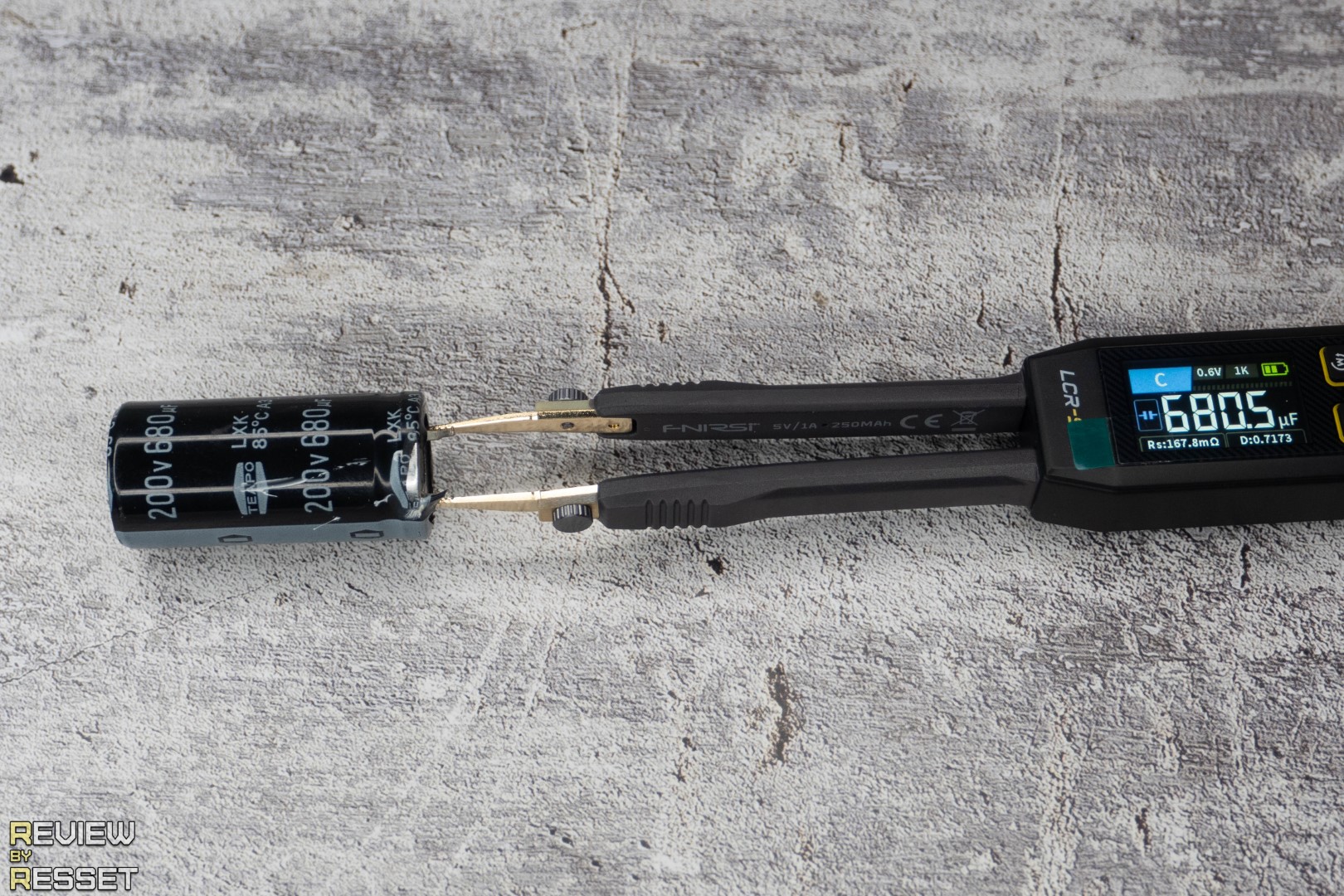

С большой ёмкостью проблем так же не возникло.

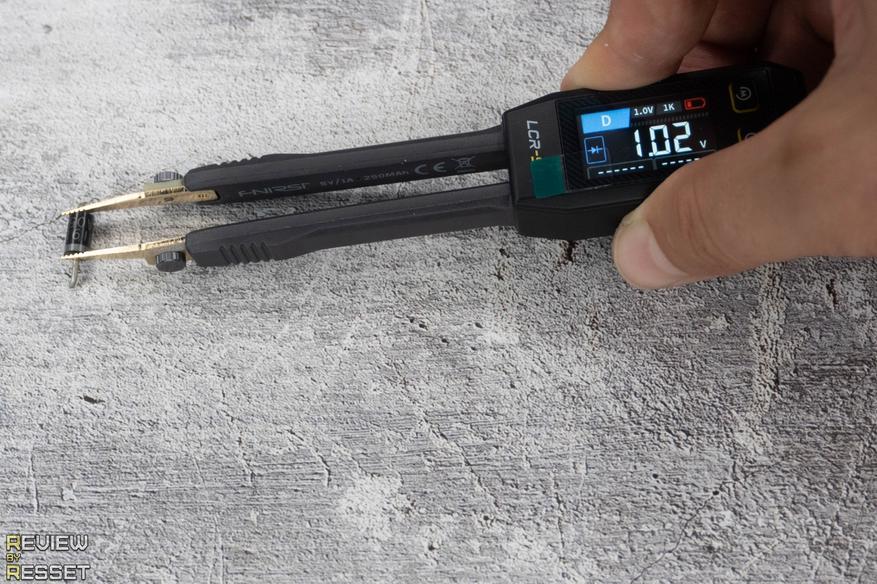

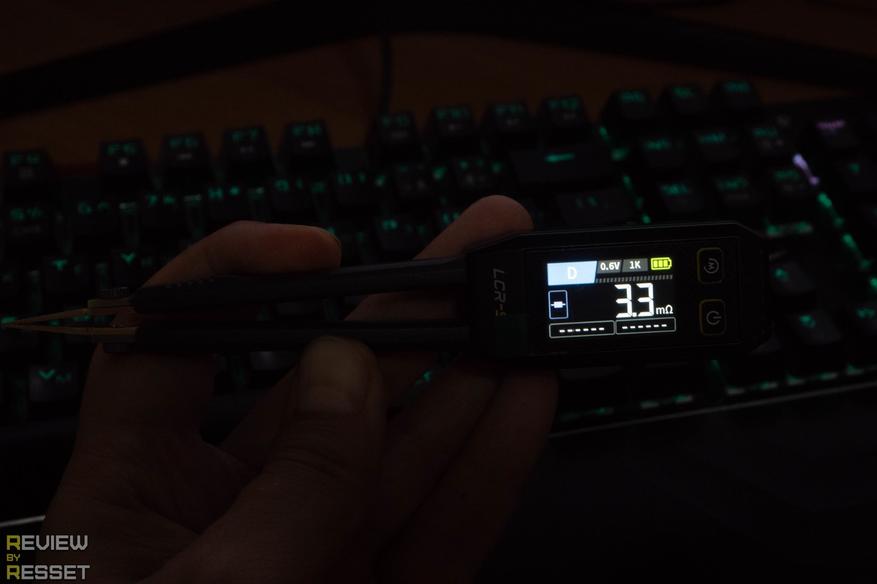

Диод проверял при амплитуде 1В. В новых прошивках данное напряжение по какой-то причине убрали. Прозвонка работает в этом же режиме, на замыкание реагирует звуком моментально.

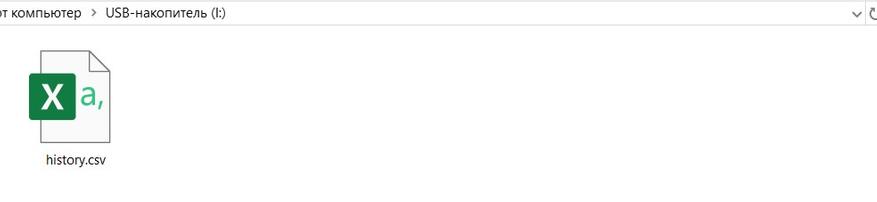

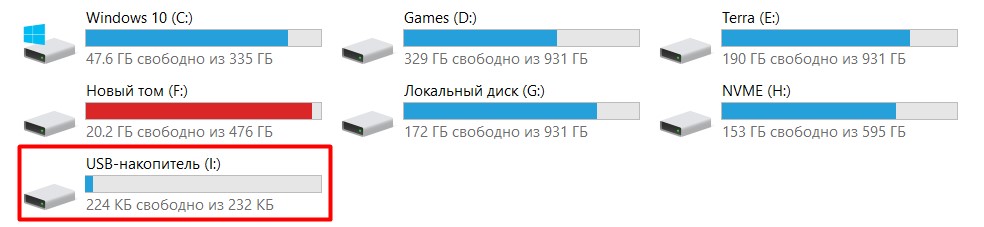

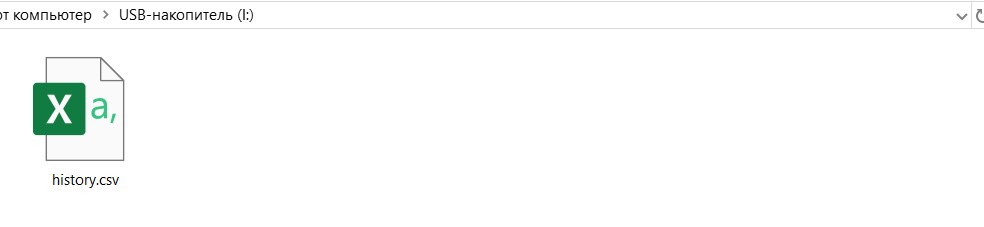

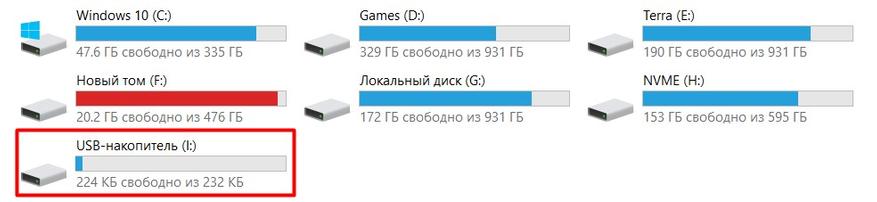

При замораживании значений кнопкой М, данные автоматически записываются во внутренюю память устройства и могут быть выгружены на ПК.

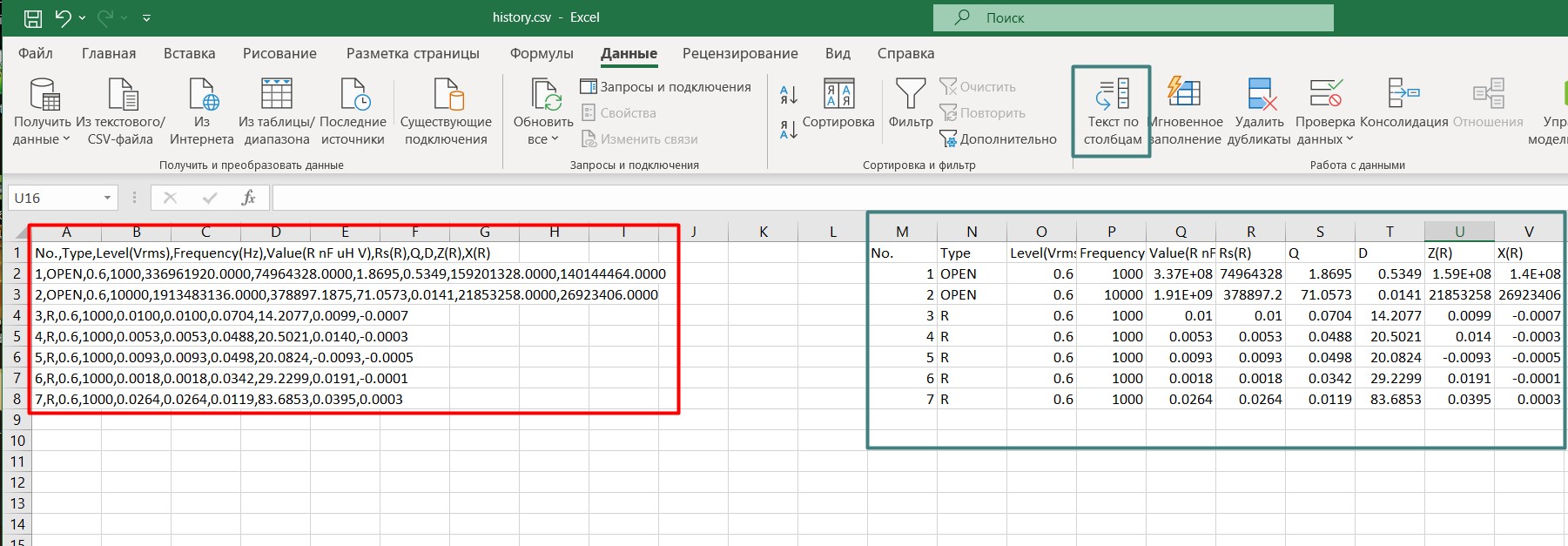

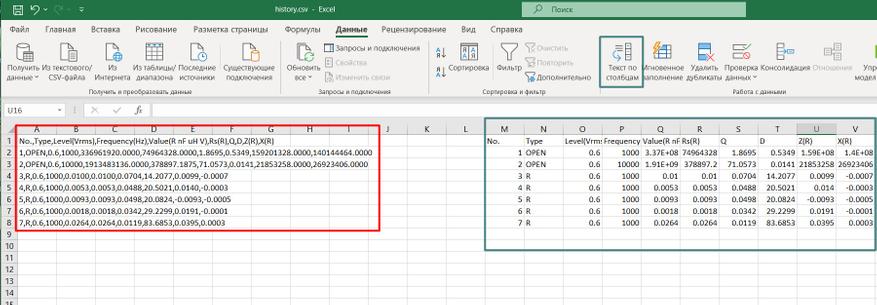

Чтобы начальные данные(обведены красным) были более читаемы, я советую нажать «Текст по столбцам» во вкладке «Данные» и разбить их по разделителю «запятая». Получится результат, который обведен зеленым.

Итоги

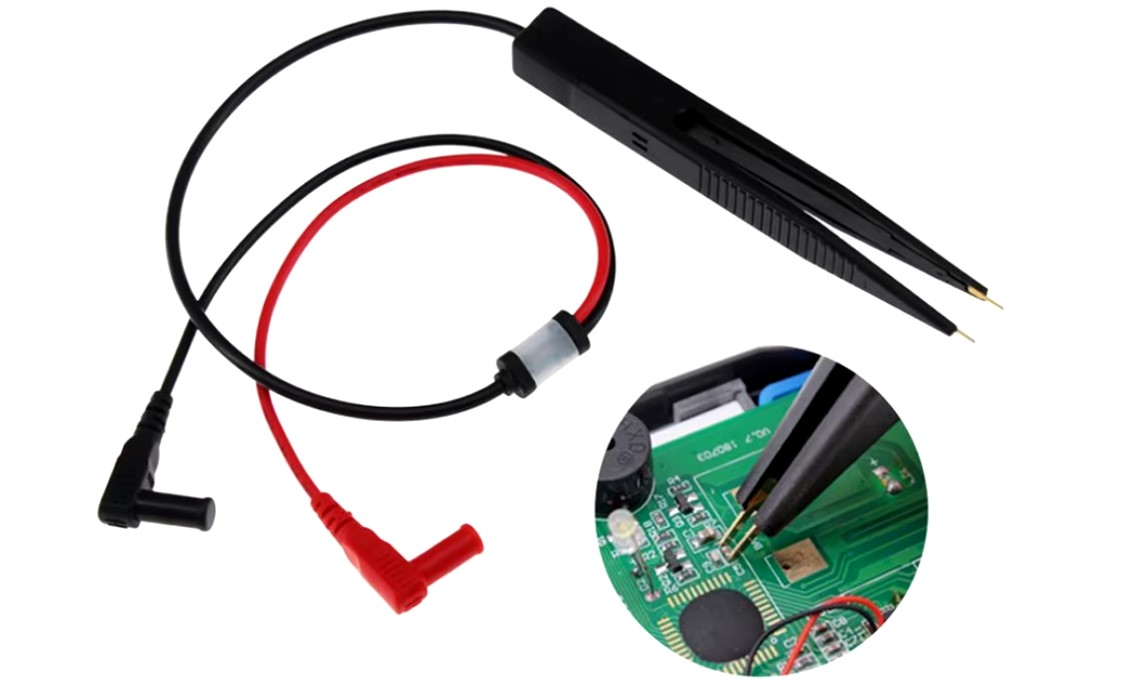

Я давно пользуюсь щупами в форм-факторе пинцета в связке с мультиметром и он меня иногда сильно выручает, но губки у него более хлипкие и площадь контакта меньше, поэтому пользоваться не так удобно.

Ну и несмотря на то, что у обозреваемого инструмента функциональность ниже, зато в поддерживаемых режимах он обогнал все имеющиеся у меня модели мультиметров.

Купить FNIRSI LCR-ST1 можно в официальном магазине Aliexpress.
