Цифровой мультиметр + двухканальный осциллограф с генератором сигналов. Обзор FNIRSI 2C23T

Фнирси и ранее выпускали модели «два в одном», но на этот раз за счет расширение пропускной способности и добавления дополнительного канала, получился более универсальный инструмент, который будет полезен не только в гараже.

По традиции основную коробку засунули в коробку побольше, так что внешний вид во время доставки не пострадал. С обратной стороны есть основные характеристики

Осциллограф уложен в мягкий ложемент и завёрнут в мягкий пакет. Помимо него в коробке были щупы мультиметра, осциллографа, крокодилы, кабель Type-C для зарядки и инструкция. Второй щуп осциллографа закинули отдельно в зип-пакете.

Корпус чуть больше, чем у классического мультиметра, на лицевой стороне расположен цветной дисплей, разъемы для подключения проводов мультиметра и элементы управления. Кнопок много, но разместили их логично, а благодаря разной форме, после пары использований привыкаешь пользоваться ими вслепую.

Сзади есть откидная подставка, чуть выше петелька для хранения на стене в мастерской. На правой грани под резиновой заглушкой разместили Type-C разъем для зарядки, копирования скриншотов и прошивки.

На верхнем торце находятся три BNC разъема, из них два независимых канала и один выход генератора сигнала.

Отдельного внимания заслуживает инструкция, она переведена на русский язык и даже относительно неплохо.

После включения пользователю предоставляется выбор режима работы между осциллографом, генератором, либо мультиметром. Так же есть пункт настроек.

Есть русский язык, но переведен только интерфейс мультиметра, так что оставил английский. Имеется регулировка громкости оповещений, времени автовыключения, яркости дисплея, выбор режима по умолчанию при включении, информация о производителе и прошивке, а так же сброс до заводских настроек.

Мультиметр включается в режиме автонастроек, но верхними кнопками можно принудительно переключиться в нужный, над ними есть подсказки. Первая позволяет выбрать между постоянным/переменным напряжением и сопротивлением.

Вторая между проверкой диодов/прозвонкой и ёмкостью.

Третья между температурой и поиском фазы.

Ну и последняя отвечает за измерение силы тока, на выбор не только переменный и постоянный, но и высокое(мА) или низкое значение(мкА). Плюсовой провод должен быть установлен в соответствующий разъем.

Напряжение измеряет точно, погрешность тысячные.

С конденсаторами так же проблем нет, 680мкФ и старенький 22нФ определил в пределах допуска.

Мощные светодиоды зажигает.

Прозвонка работает нормально, пищалка срабатывает сразу же после замыкания контактов, значение на дисплее немного запаздывает, но одумывается быстрее, чем большинство моих мультиметров.

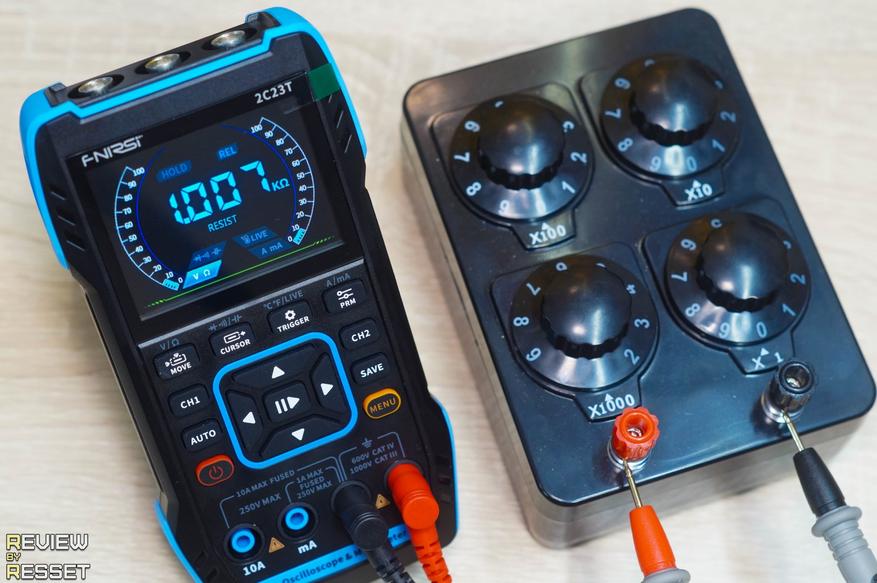

К сопротивлению так же вопросов нет, 5.2 Ом начальное сопротивление источника держится во всём диапазоне.

А вот температуру кипятка занизил, но термопара от другого мультиметра, возможно калибровка у них разная.

Переходим к осциллографу. Для двух каналов экран конечно маловат, но если чуть сместить сигнал и убрать лишнюю информацию, пользоваться можно.

Кнопки CH1 и CH2 вызывают меню настройки канала, где его можно активировать/деактивировать, выставить затухание и тип связи. Кнопка MOVE позволяет управлять масштабированием с помощью стрелок, CURSOR курсорами, TRIGGER выводит меню настройки триггеров для каждого канала, ну, а после нажатия PRM появляется список выводимых на дисплей параметров.

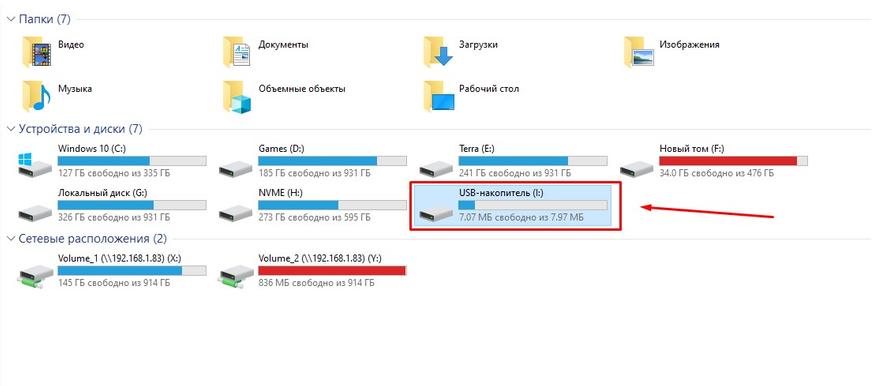

Кстати, картинки выше я сохранял с помощью кнопки SAVE. После подключения к ПК в системе появляется новый носитель объемом 8МБ, в корне которого можно найти скриншоты. Делаются они только в режиме осциллографа, хотя можно было и показания мультиметра фиксировать. Каждое изображение занимает 150КБ, размер 320х240.

Имеется и кнопка автонастройки, при наличии сигнала подбор происходит быстро.

У меня нет нормального генератора сигналов с частотой 10 МГц, так что буду использовать DSO mini, который может выдать подобие меандра до 500кгц, после чего он начинает заваливаться в синус к 8МГц. Для сравнения рядом подцепил 1013-D, который хорошо отрисовывает сигналы до 70МГц. Получилось очень похоже, так что думаю заявленные 10МГц FNIRSI 2C23T вытягивать должен.

Во встроенном генераторе имеется возможность менять частоту(до 2МГц), амплитуду(до 3В) и скважность. Всего на выбор есть шесть форм сигнала.

Меандр формируется нормально где-то до 500кГц, затем передний фронт начинает заваливать и к 2МГц заметно, что это не совсем синус, но уже близко к нему.

Еще одной особенностью является возможность работы генератора в фоне, выключается/включается центральной кнопкой крестовины, статус меняется в левом верхнем углу.

Так что для диагностики можно пользоваться собственными ресурсами.

Что внутри

Корпус разбирается легко, главное вовремя понять, что средняя часть держится не на защелках, а двух винтах, спрятанных за откидной подставкой. Аккумулятор тут 3000мАч, не удивительно, что я его практически не посадил во время тестов с деактивированным автоматическим выключением.

Зачем-то потерли один из контроллеров, но благо на основных она осталась, «сердцем» устройства является AT32F403A(32-bit, ARM Cortex-M4 240 МГц, 1 MБ Flash, 224 KБ SRAM), правее видно АЦП 3PA1030(10-Bit, 50MSPS), по одному на канал. Экран держится на фиксаторах, так что удалось снять его без вандализма. Под ним находятся две группы элементов, на каждый канал выделено реле, восьмиканальный мультиплексор 74HC4051D, операционный усилитель GS8094 (4 канала, 180МГц), оптопара и подстроечный резистор. Вполне неплохо.
