Самый маленький портативный осциллограф. Обзор FNIRSI DSO152

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Ширина канала 200кHz, частота выборки 2.5МS/s, вертикальная чувствительность 10мВ-20В, горизонтальная 10мкс-500с, так что я его использую по большей части как очень компактный логгер для диагностики.

Автор: voltiq.ru Источник: voltiq.ru

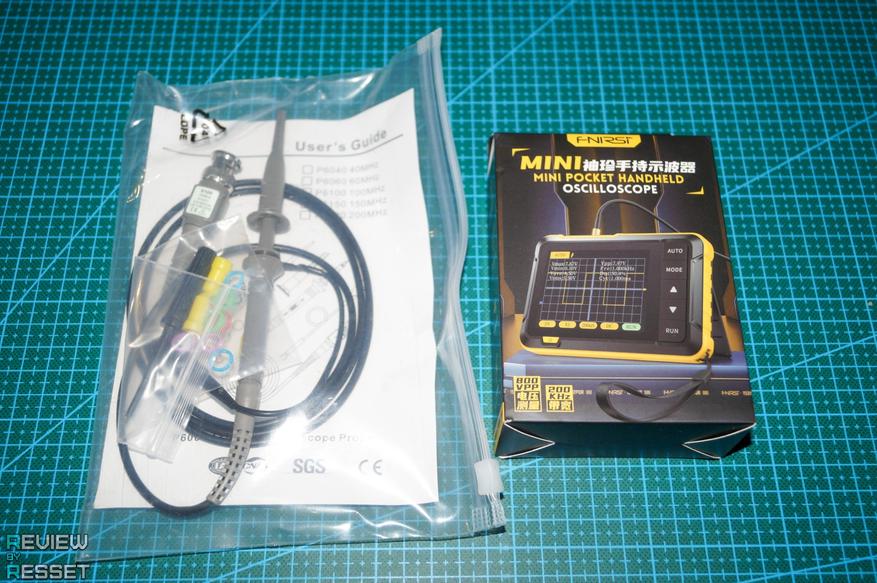

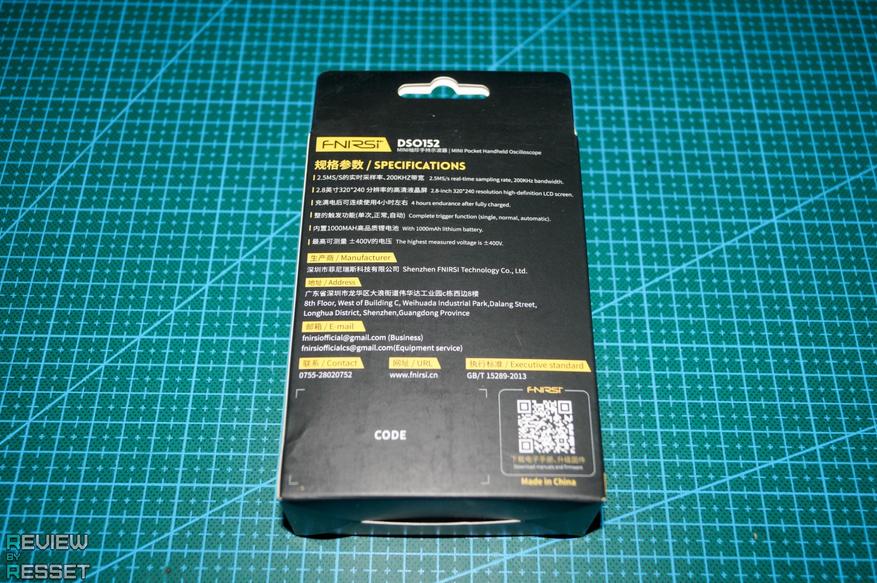

Фнирси как всегда упаковывает посылки максимально ответственно. Благодаря десятку слоёв пупырки, коробка осциллографа в отличном состоянии, в отдельном пакете закинули полноценный щуп.

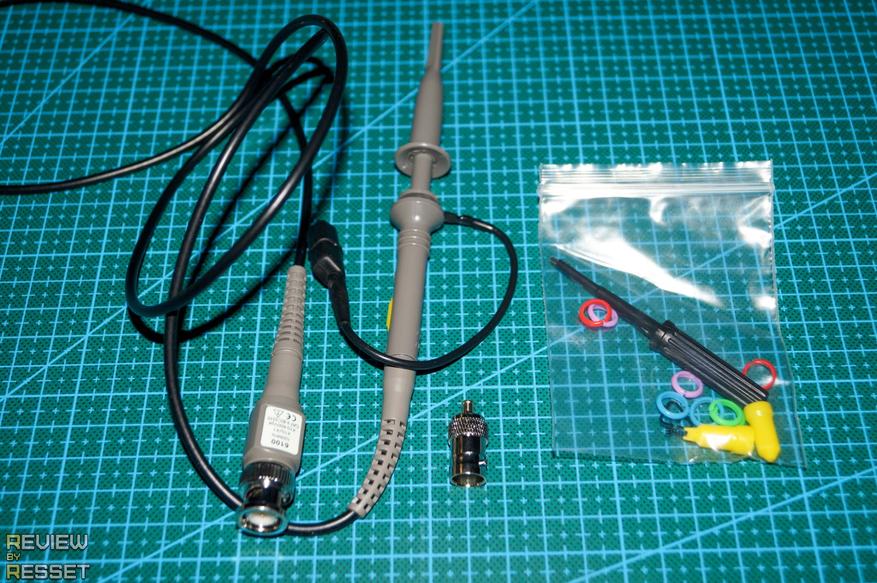

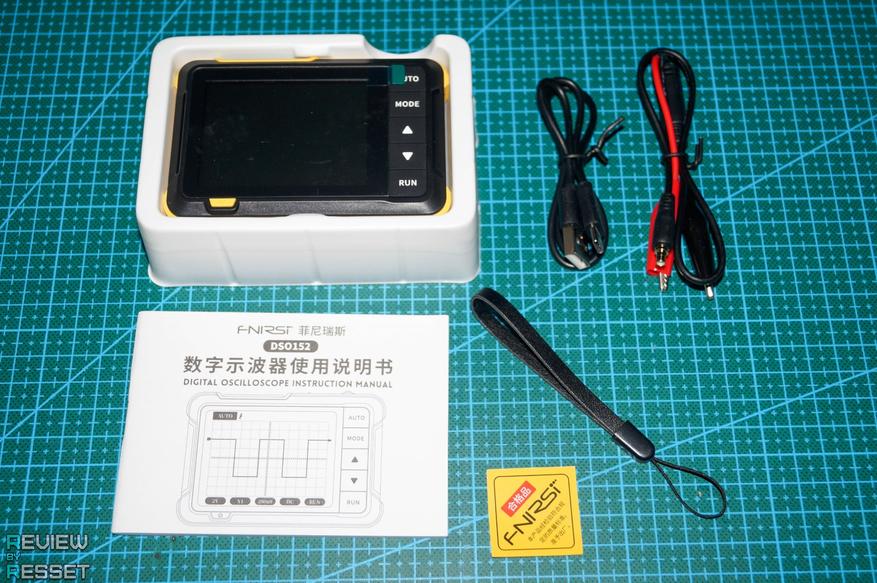

В стандартном комплекте поставки осциллограф, темляк, кабель Type-C для зарядки, провод с крокодилами и инструкция. Вместе с дополнительным щупом(6100) в пакете был переходник MCX-BNC.

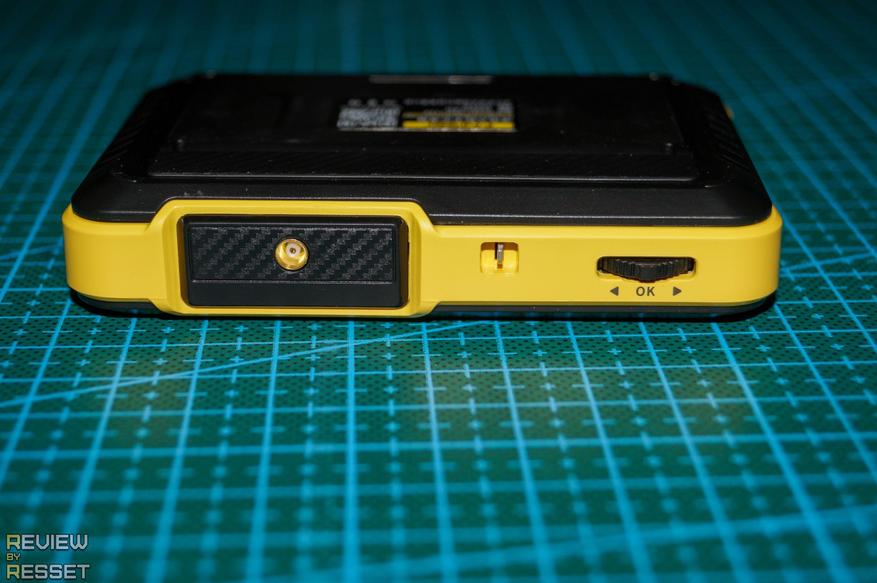

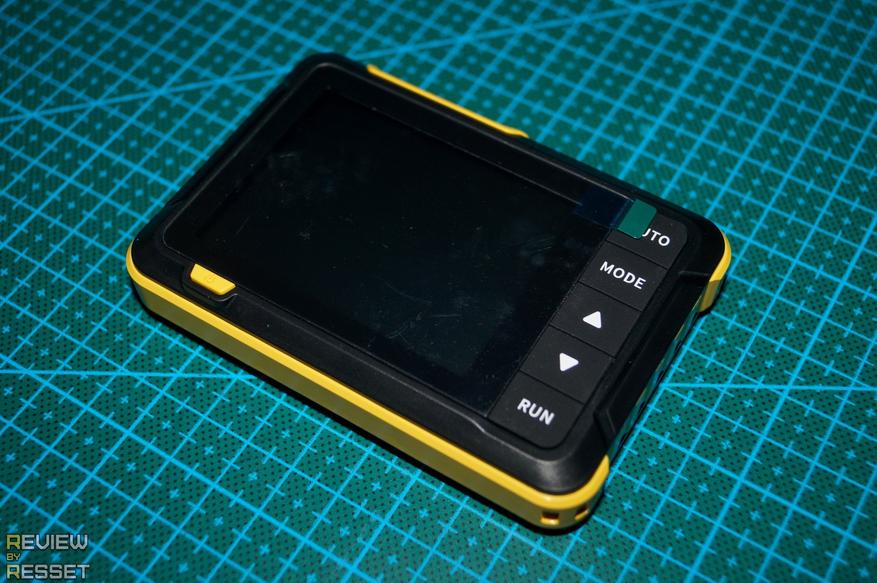

Размер корпуса всего 100*70*20мм, на лицевой стороне находится 2.8″ экран и шесть кнопок управления, пять для управления и одна желтая слева для включения/выключения питания. Сверху помимо MXC разъема имеется щуп генератора сигнала и дополнительный трехпозиционный рычажок. Не лучшее решение для управления, но благо все параметры меняются основными кнопками, а качелькой только перебираются подпункты меню.

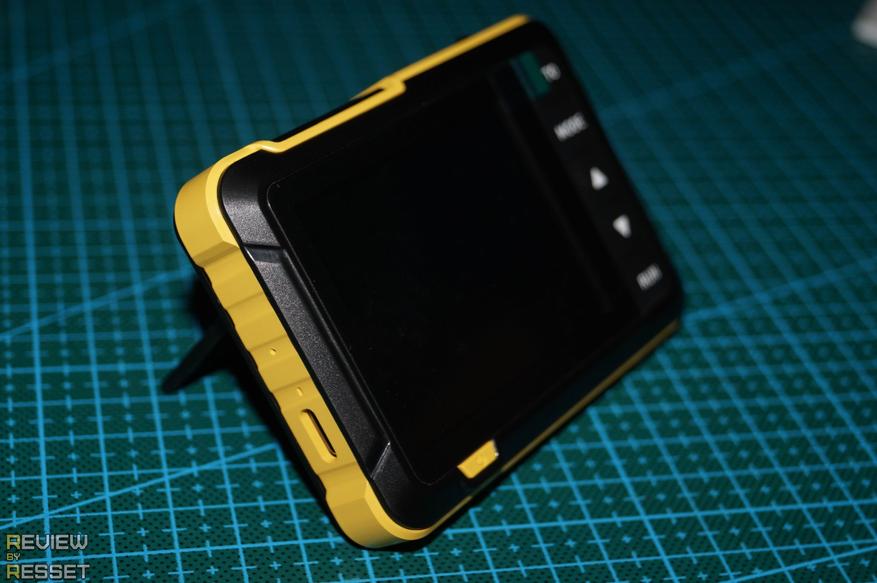

Сзади есть откидная подставка с названием модели и ёмкостью аккумулятора. На левом торце находится вход Type-C и пара отверстий для индикатора состояния зарядки и кнопки сброса.

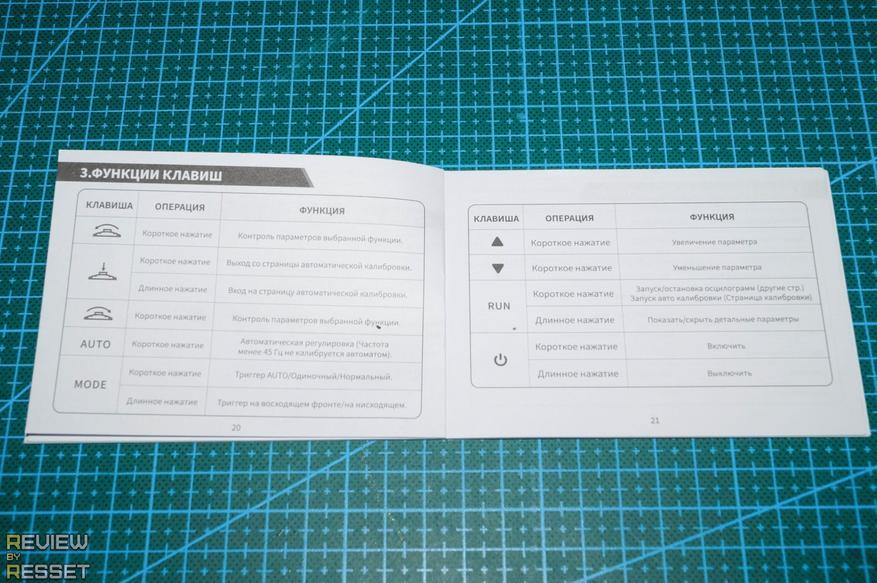

Инструкция на русском языке, перевод нормальный.

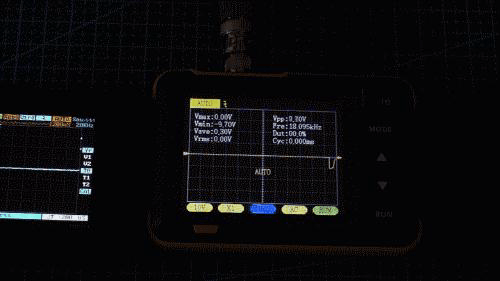

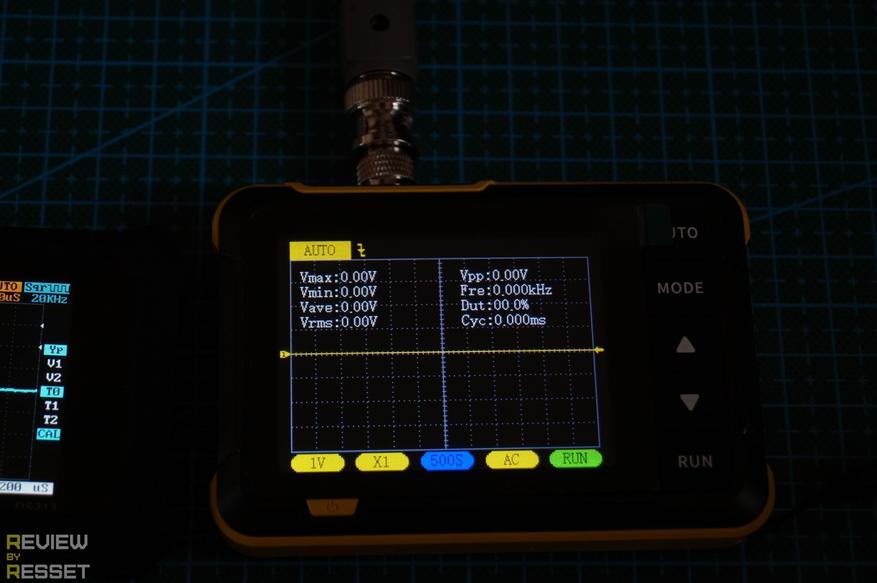

Сразу же проверил автоматическую настройку. При наличии сигнала отрабатывает быстро.

Короткое нажатие кнопки MODE меняет тип триггера, долгое меняет его направление. Наклоны колесика вправо и влево перемешают по меню настроек, короткое нажатие подтверждает выбор, зажатие во включенном состоянии запускает калибровку, если удерживать его до включения, система перейдет в режим прошивки. Нажатие RUN стартует/ставит на паузу построение сигнала, зажатие активирует и деактивирует отображение подсчета параметров, положение и состав информера изменить нельзя, но вроде не особо мешает.

Вертикальная чувствительность настраивается в пределе от 10 мВ до 10 В.

Горизонтальная от 10 мкс/дел до 500 секунд/дел. Впервые вижу такое большое значение, это же 100 часов поместится на экране, кому нужен четырехдневный график?

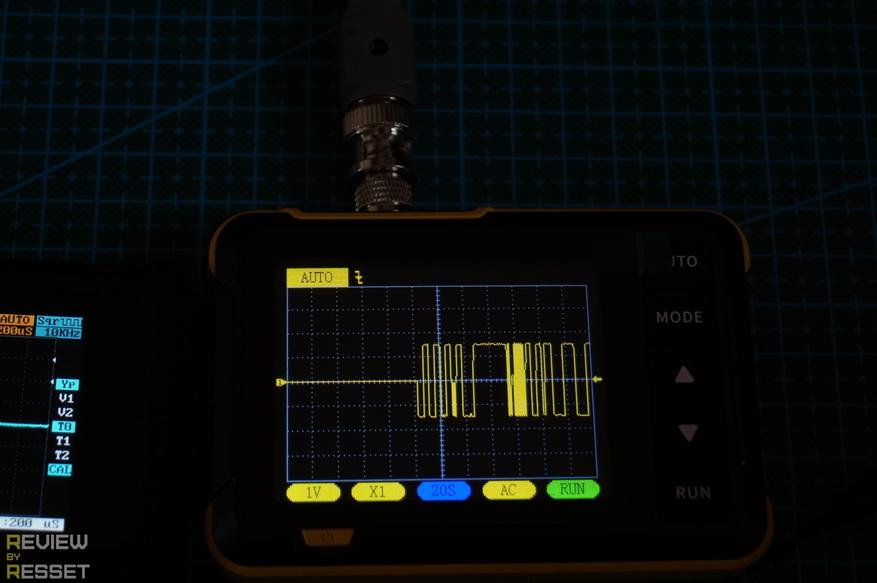

А вот 1-50 секунд самое то для ловли спонтанных всплесков или мониторинга заряда/разряда аккумулятора.

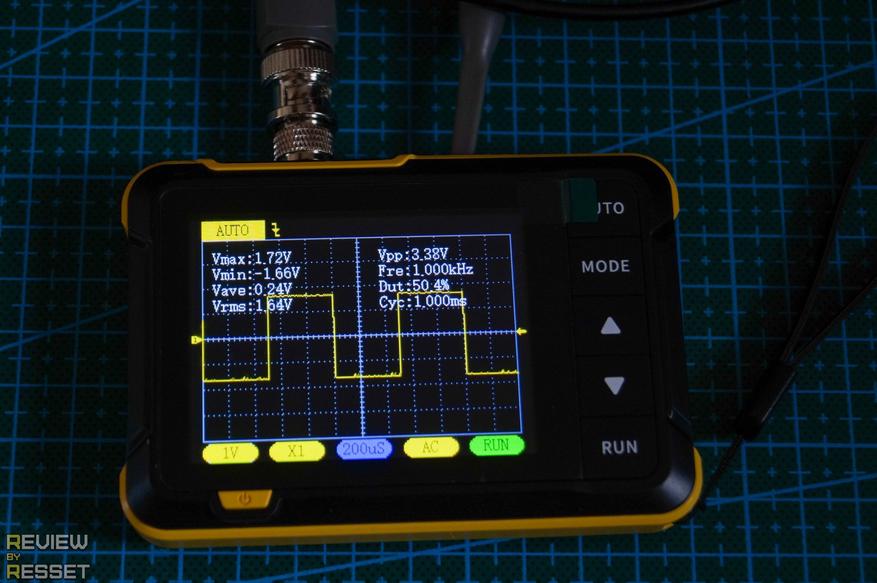

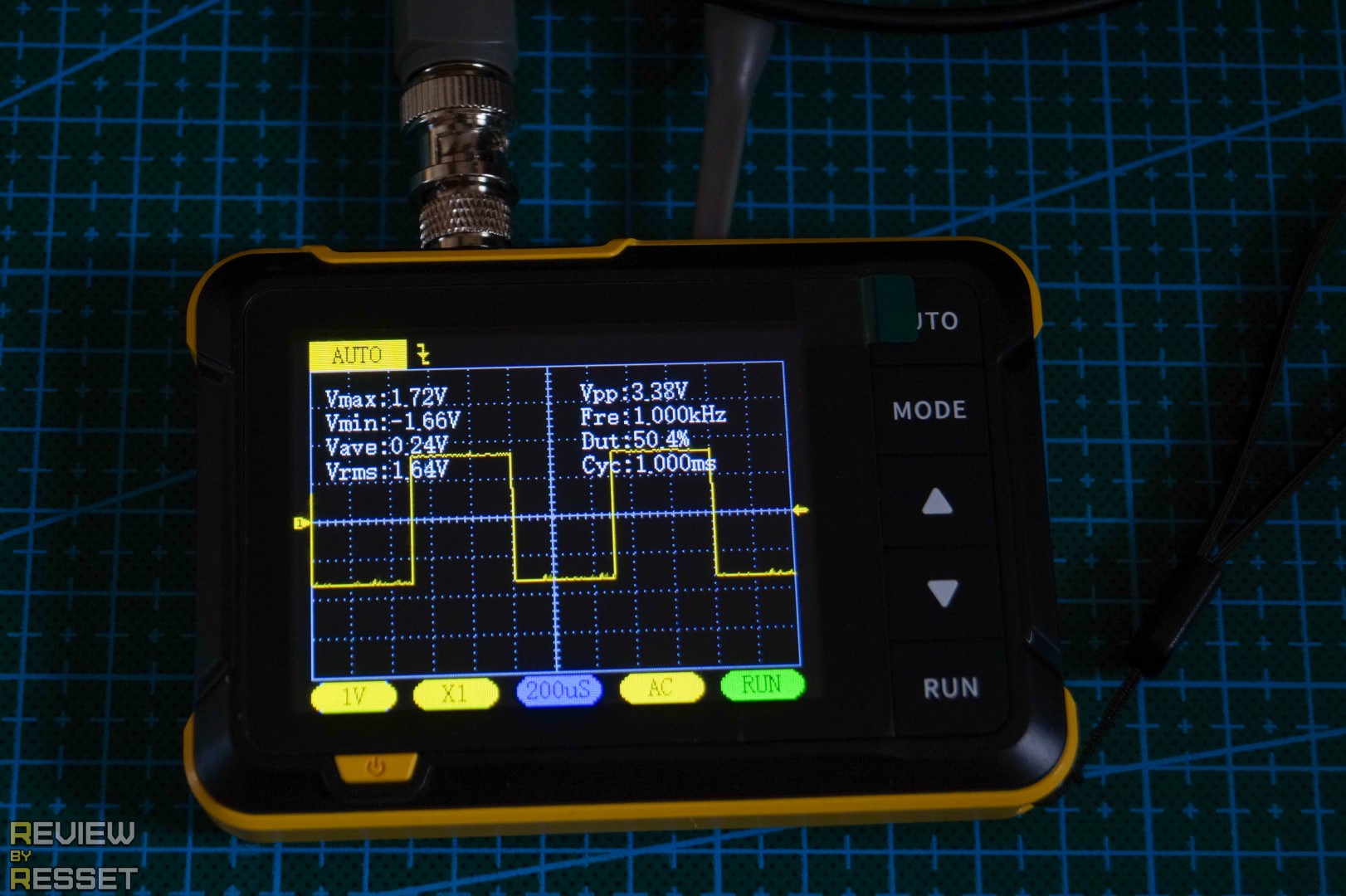

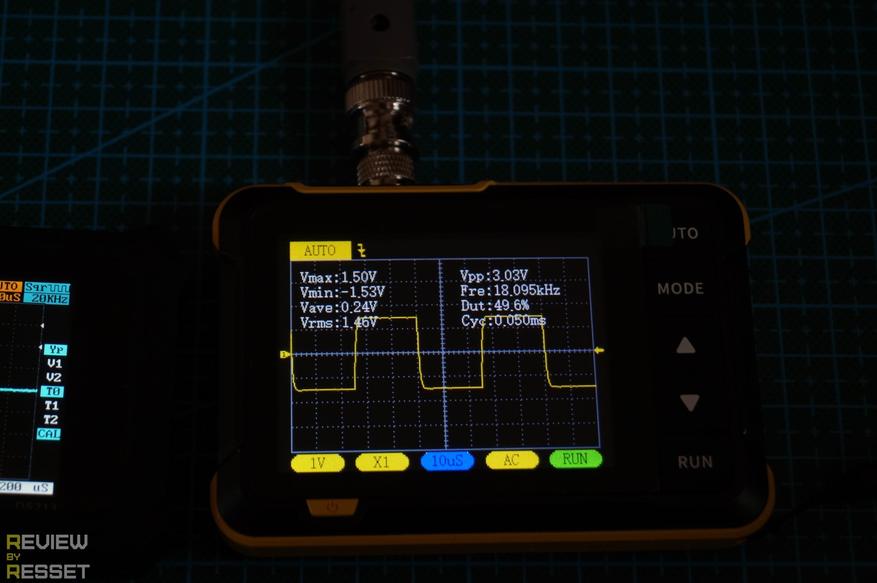

Собственный генератор выдает меандр 1кГц, форма относительно чистая, завала фронта нет.

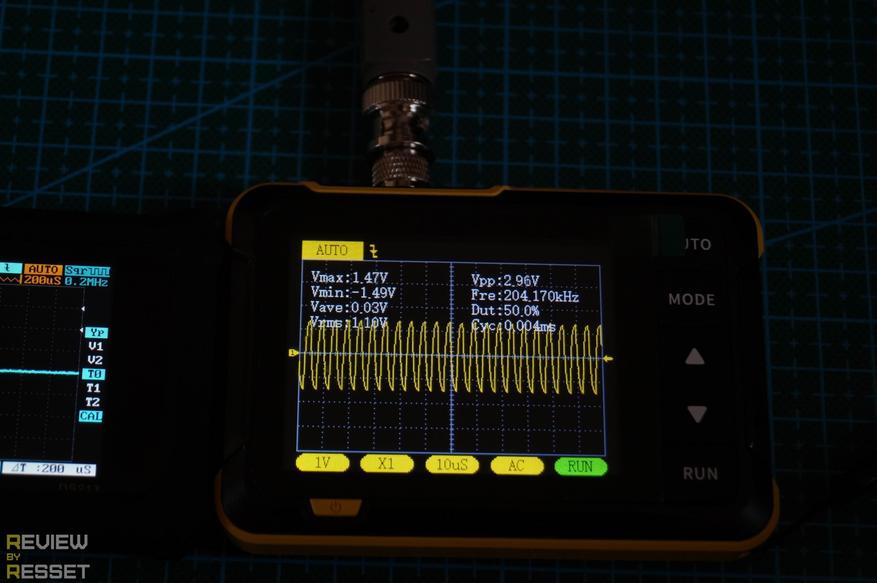

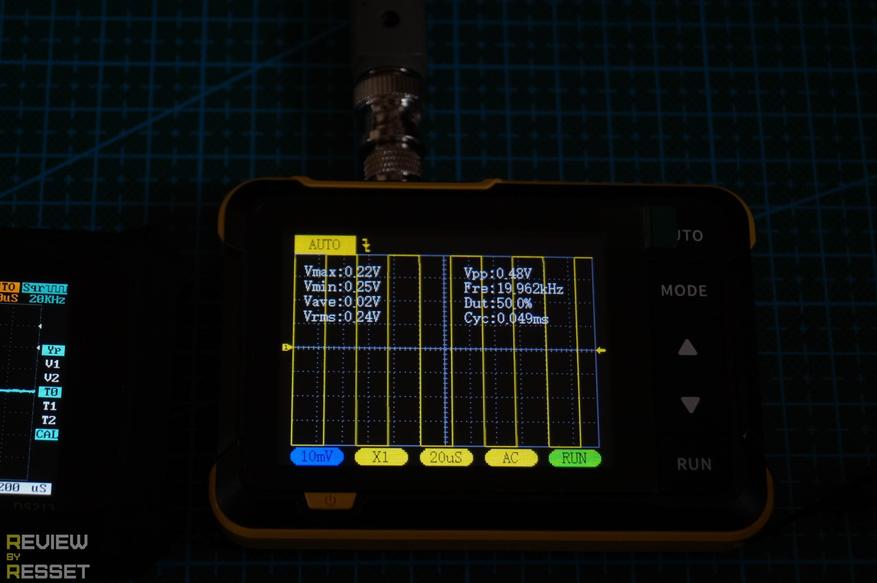

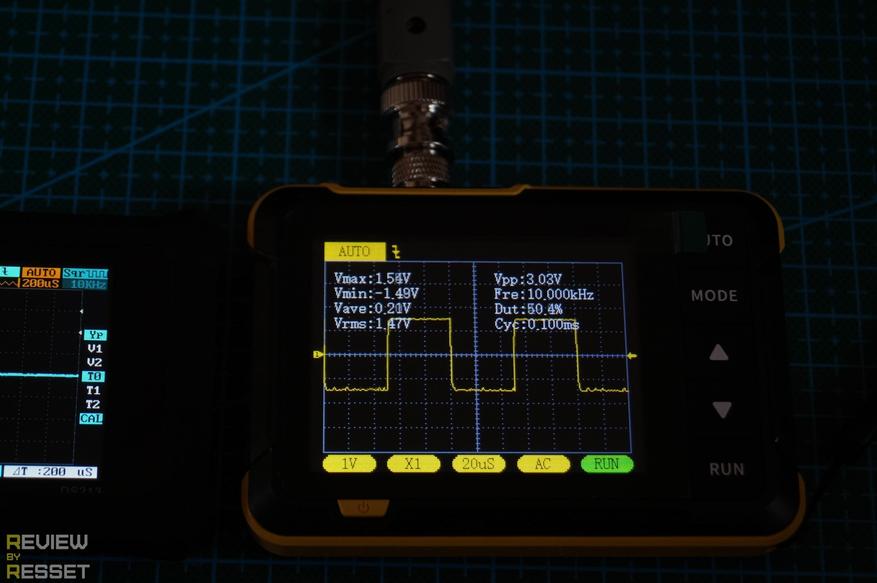

Подключил генератор, который до 200кГц выдаёт более-менее ровный меандр. При 100кГц FNIRSI DSO152 еще вытягивает форму как может, но на 200кГц уже не хватает ширины канала и меандр превращается в синус, хотя параметры высчитывает нормально.

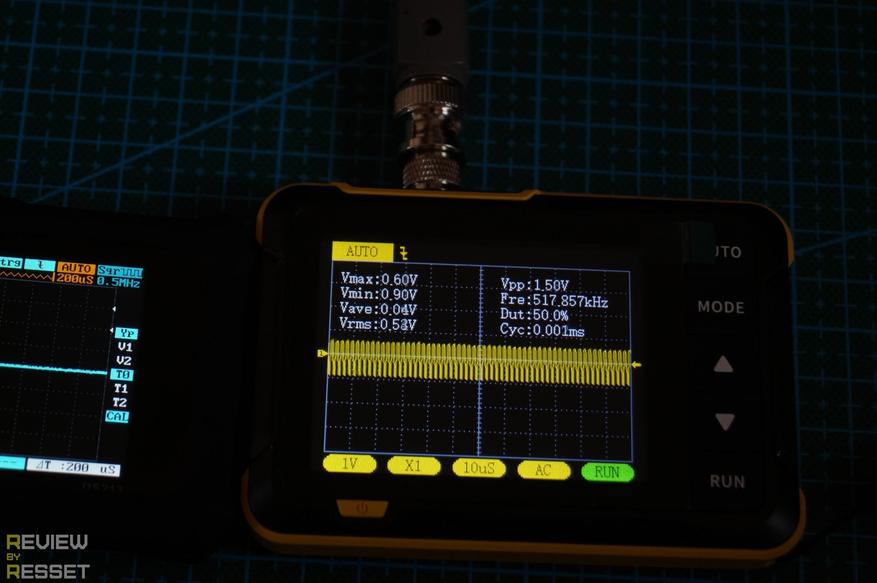

При 500кГц погрешность подсчета частоты сильно возрастает, а на напряжение уже можно не смотреть, но это вдвое превышает ширину его канала, так что нет смысла придираться.

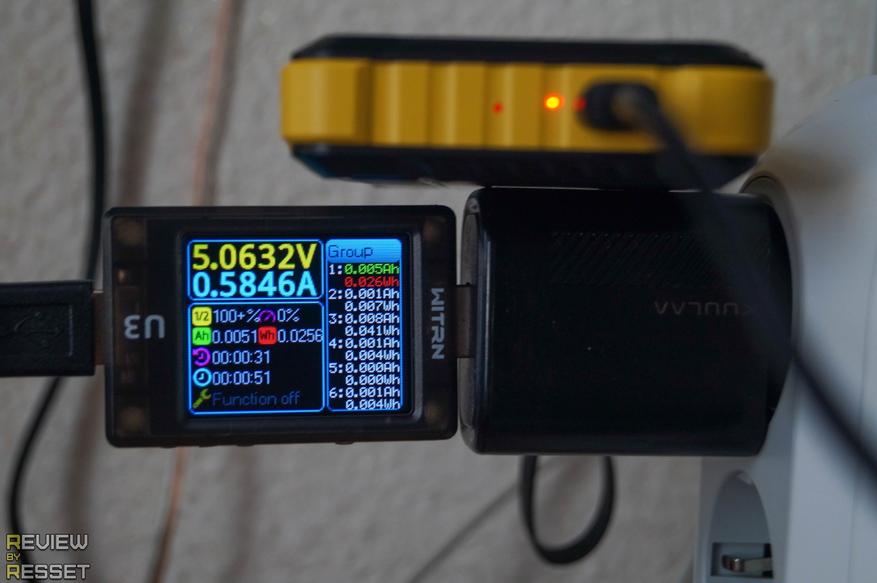

После распаковки аккумулятор не заряжал и его хватило на несколько часов тестов, так что автономность неплохая, в инструкции говорится о 4 часах непрерывной работы. А вот отсутствие индикатора уровня заряда это жирный минус. За 2 часа аккумулятор впитал 969мАч, так что скорее всего с ёмкостью 1000мАч не обманули.

Внутренний мир

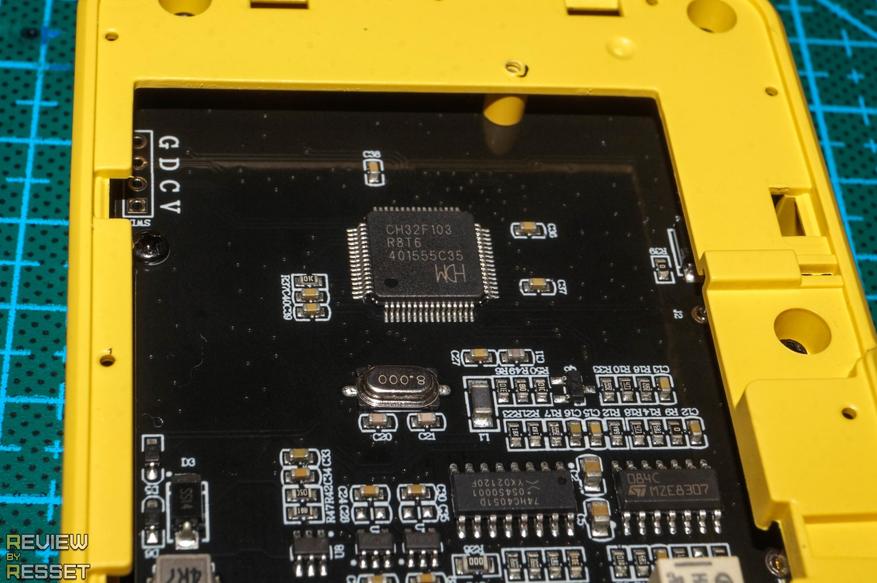

Корпус фиксируется винтами, так что проблем с разборкой не возникло. На задней стенке прилепили аккумулятор 1000мАч. Как ни странно, маркировку элементов не потерли, так что можно найти основной контроллер CH32F103R8T6 (32-Бит, Cortex-M3, 72МГц, 64K Flash, 20K SRAM), и восьмиканальный аналоговый мультиплексор 74HC4051D.

Итоги

Да, моделью с шириной канала 200кГц сейчас мало кого заинтересуешь, но тут основное достоинство это компактный размер, хорошая автономность и удобное управление, так что если вы не работаете с большими частотами, либо как и мне нужен логгер напряжения, DSO152 будет отличной заменой своим собратьям, дешевле стоит только конструктор из нескольких плат без корпуса.

В данный момент в Aliexpress идет распродажа и в официальном магазине цена снижена до 1859 рублей.
