Обзор Fnirsi dst-210 — осциллограф, мультиметр и генератор сигналов в одном корпусе

Новинка больше похожа на классический мультиметр на 20 000 отсчетов с селектором, но это настоящий комбайн, который пригодится как инженерам, так и радиолюбителям. Помимо основного режима, имеется осциллограф с полосой пропускания 10МГц и генератор сигналов, способный формировать более десятка форм с частотой до 50кГц. В плюсы также можно записать яркий контрастный дисплей, которому не страшна ни темнота, ни прямые солнечные лучи и ёмкий аккумулятор 3000мАч. Но насколько он удобен в реальных задачах? Способен ли заменить громоздкое оборудование? Давайте разбираться.

Характеристики

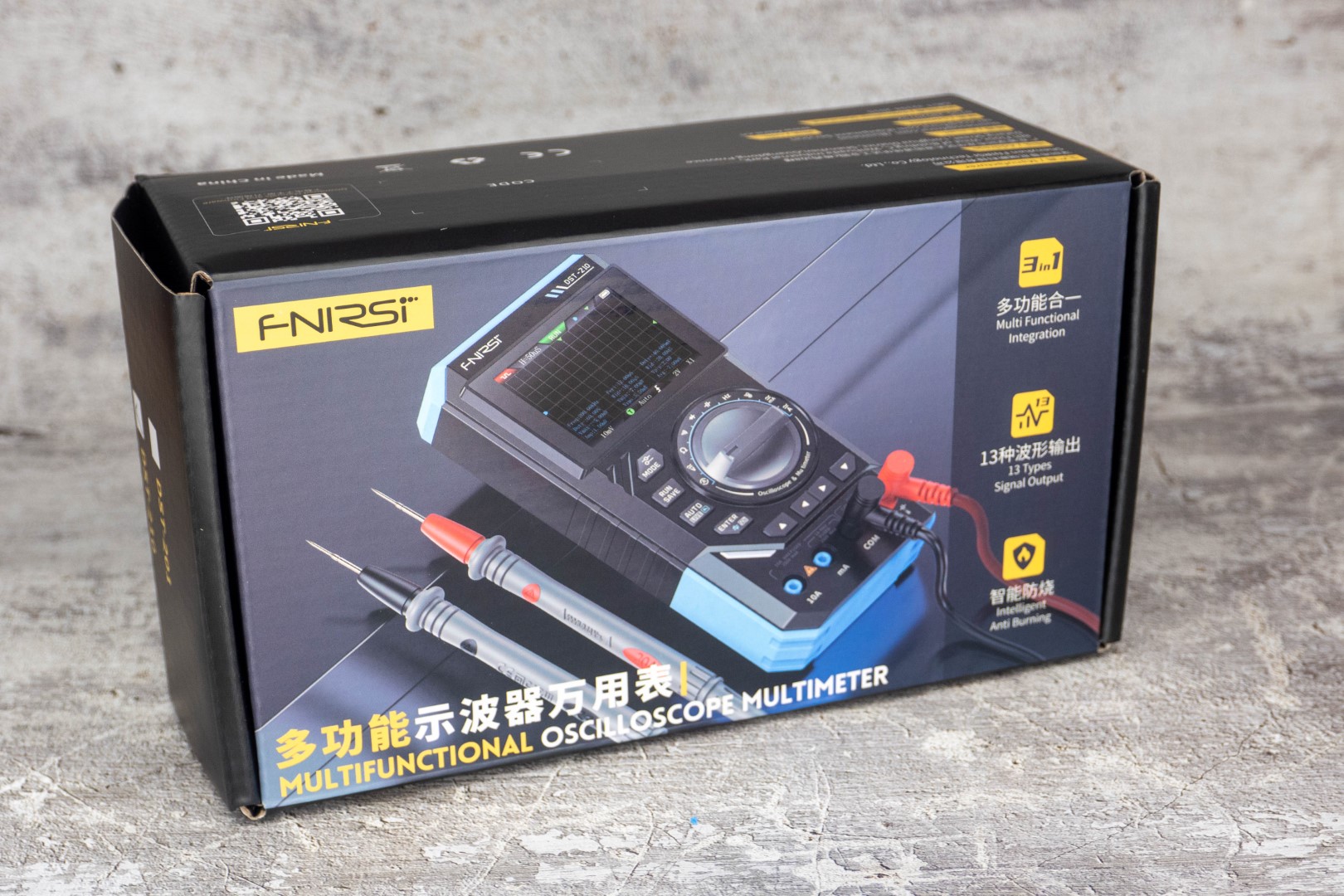

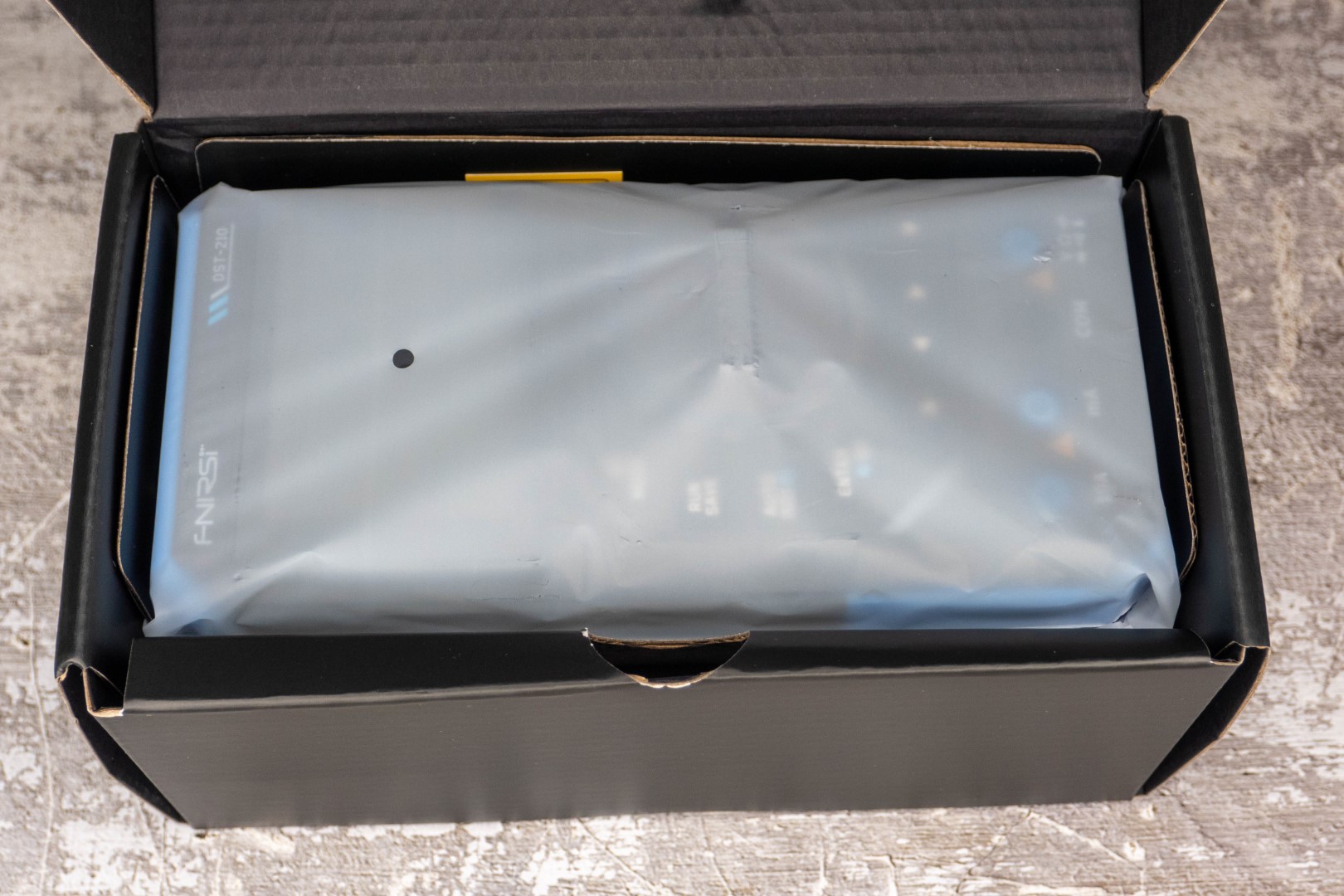

Приходит FNIRSI DST-210 в дополнительной картонной упаковке, которая не попала в кадр. Основная коробка была обернута в пакет и после доставки выглядит как новая. Сзади можно найти характеристики модели на двух языках.

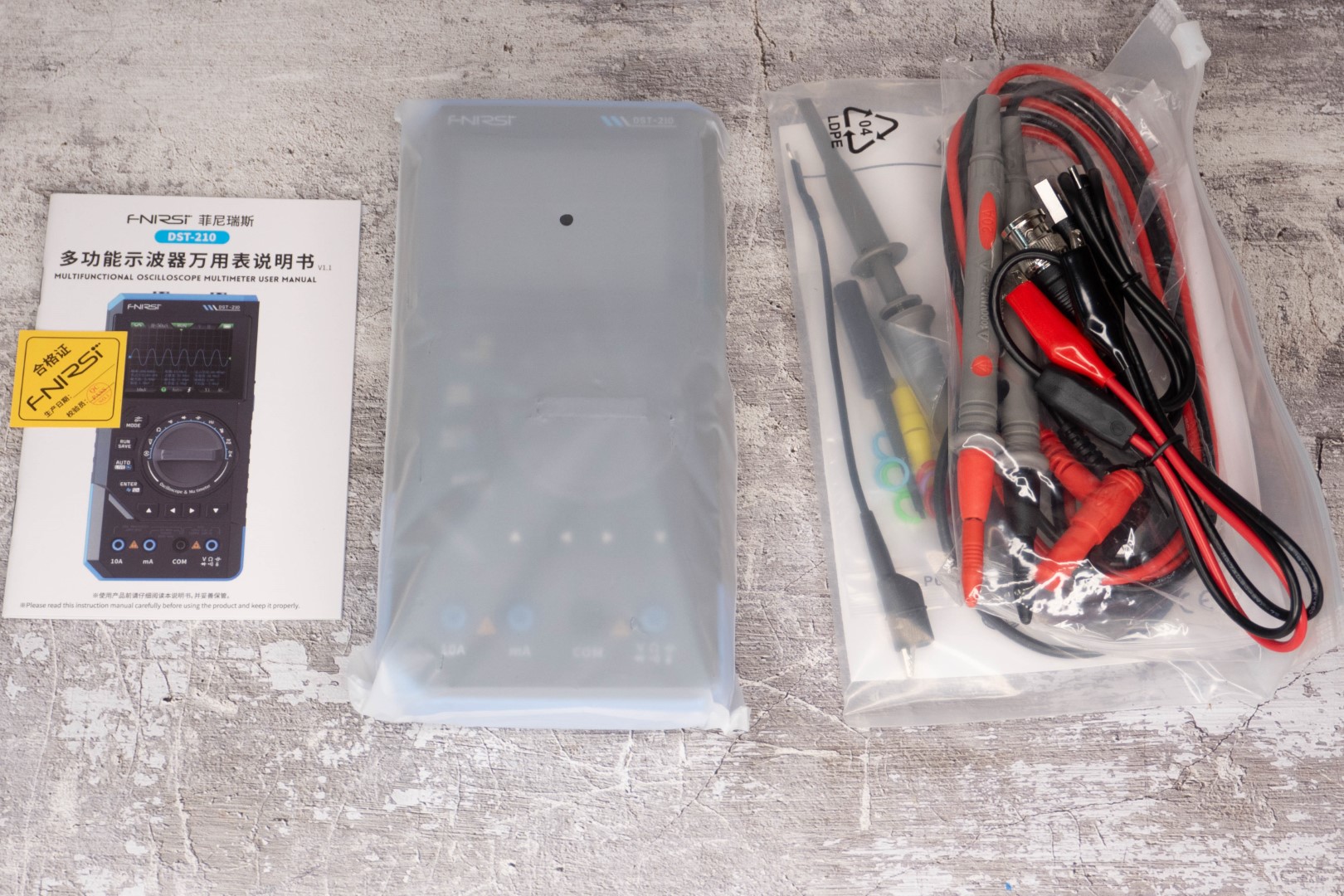

Компоновка плотная, внутрь уместили само устройство, инструкцию, провода мультиметра, щуп осциллографа с делителем Х1 / Х10 и кабель с крокодилами.

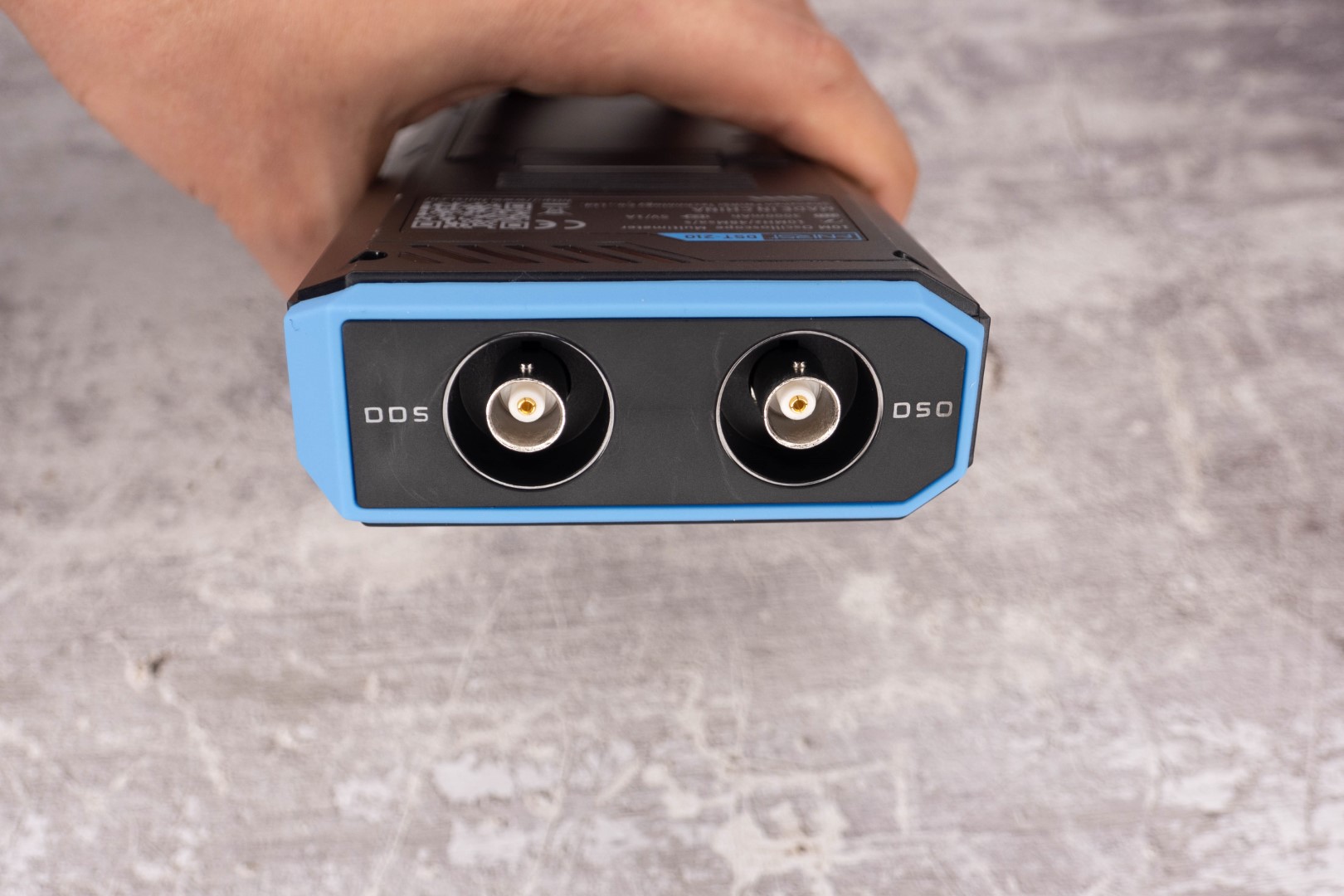

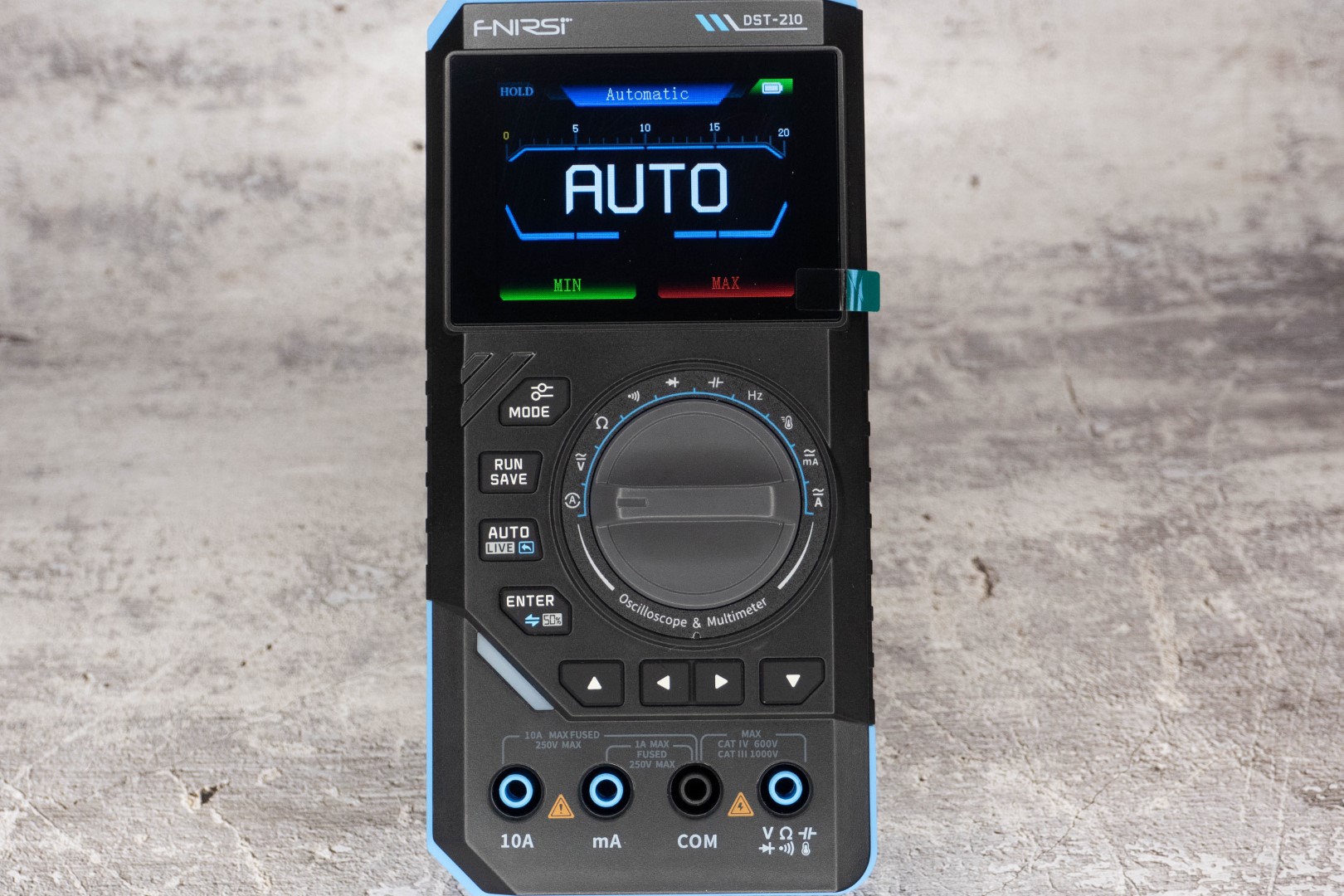

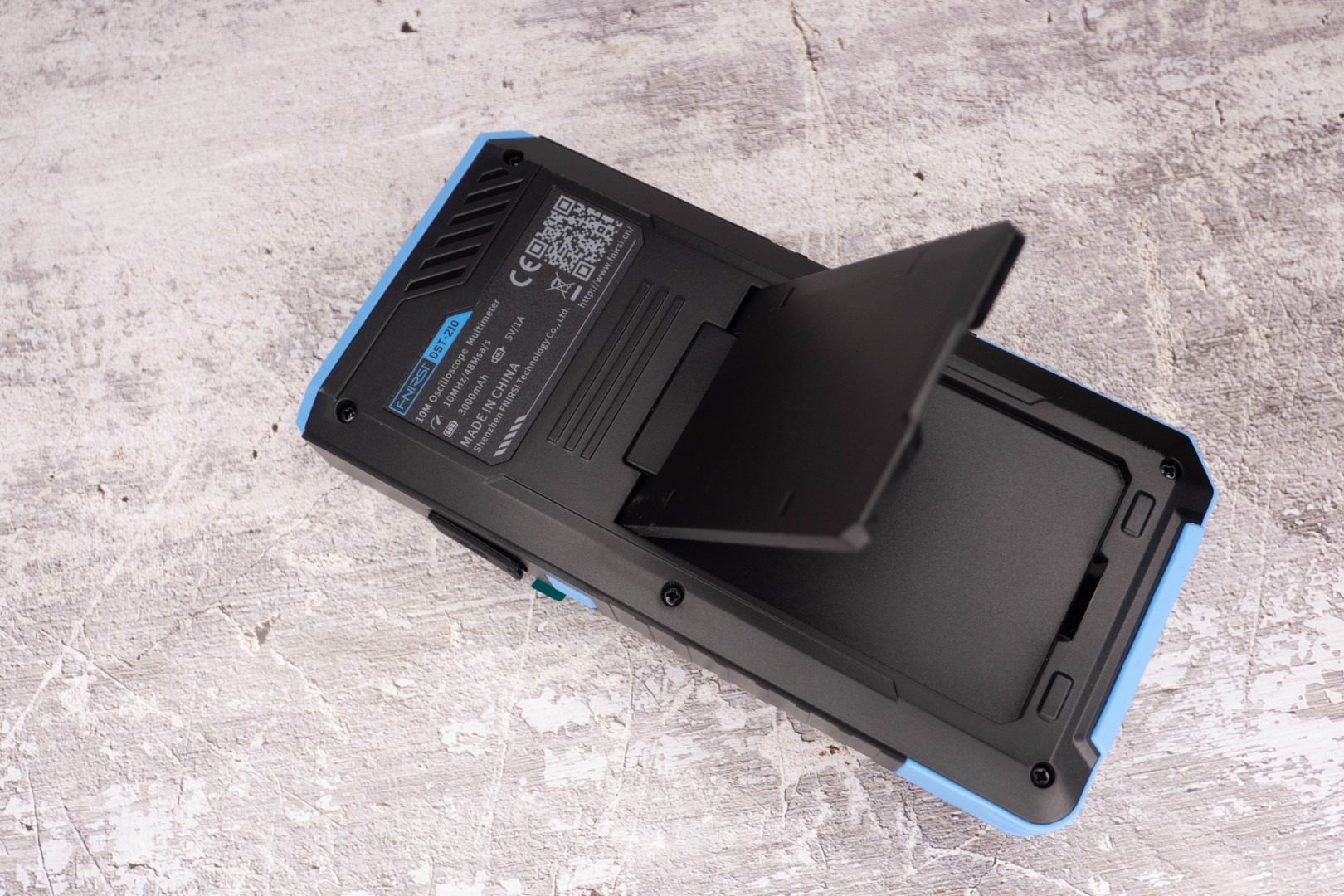

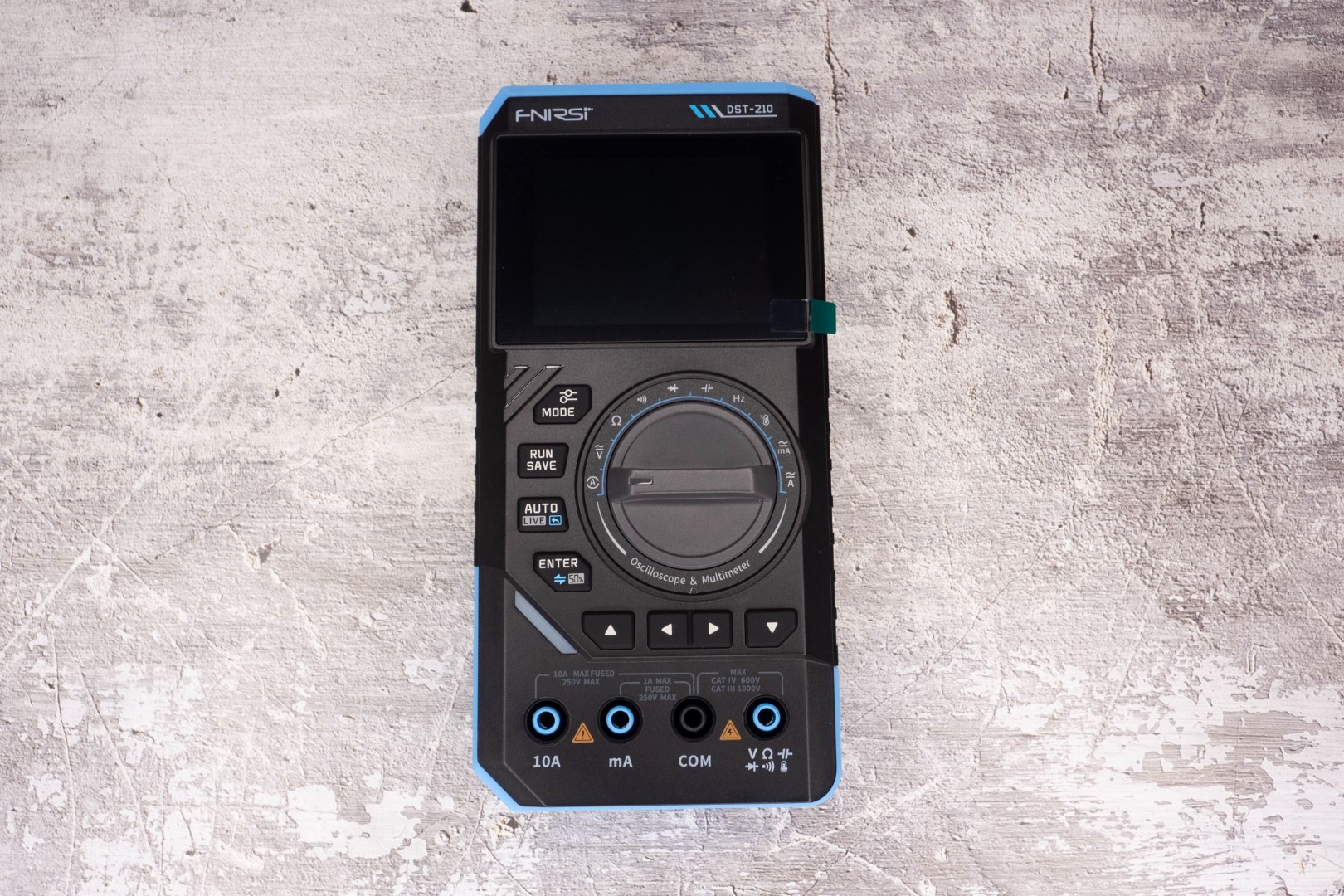

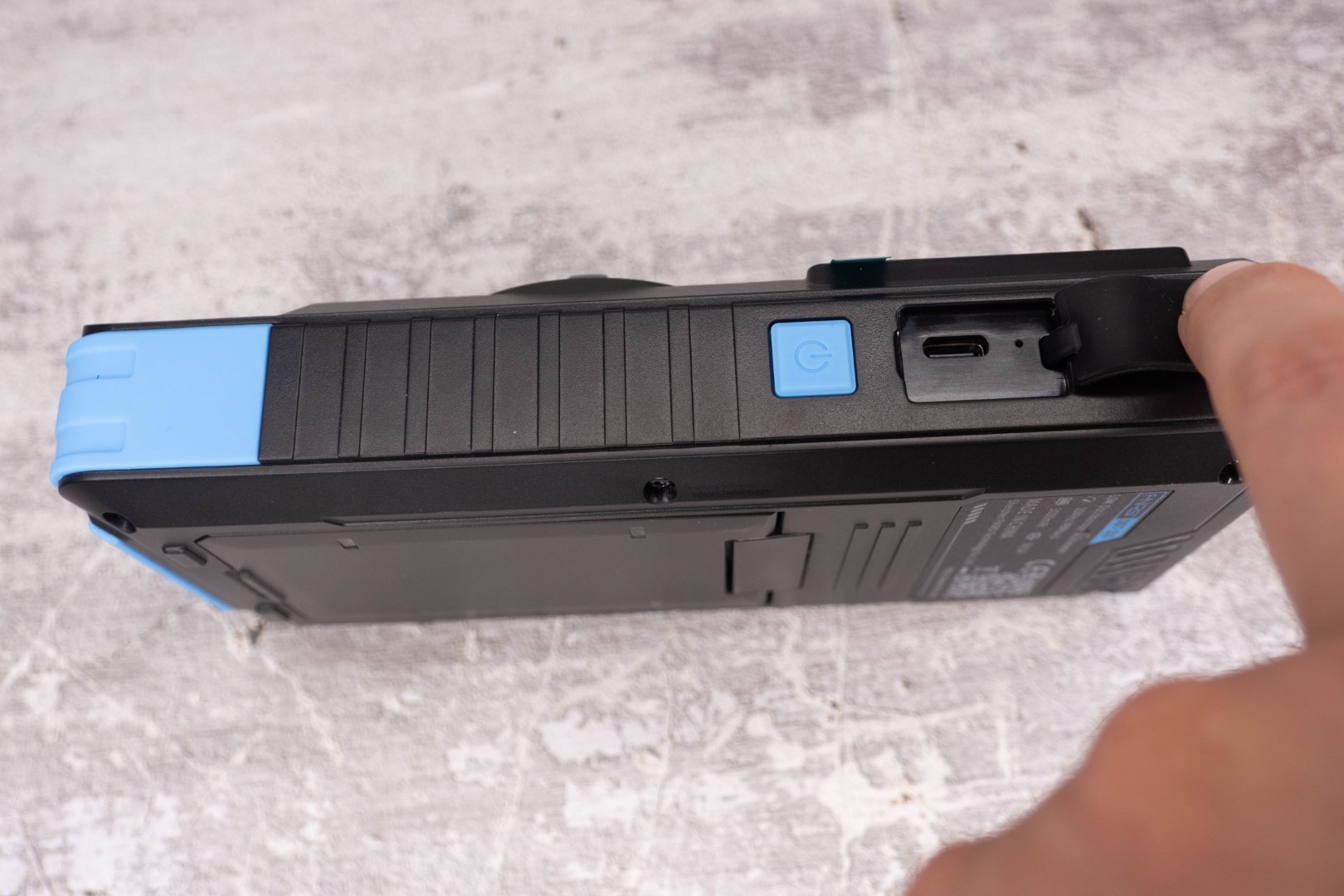

На лицевой стороне корпуса расположен крупный цветной дисплей, селектор режима работы мультиметра, а так же восемь дополнительных кнопок для комфортного управления в других режимах. Вверху находятся два полноценных BNC разъема для подключения зонда в режиме осциллографа, либо генератора сигналов. На правой грани разместили кнопку включения/выхода в главное меню, а под заглушку спрятали разъем Type-C для зарядки и передачи данных. Сзади имеется выдвижная подставка и шильдик с краткой информацией об устройстве.

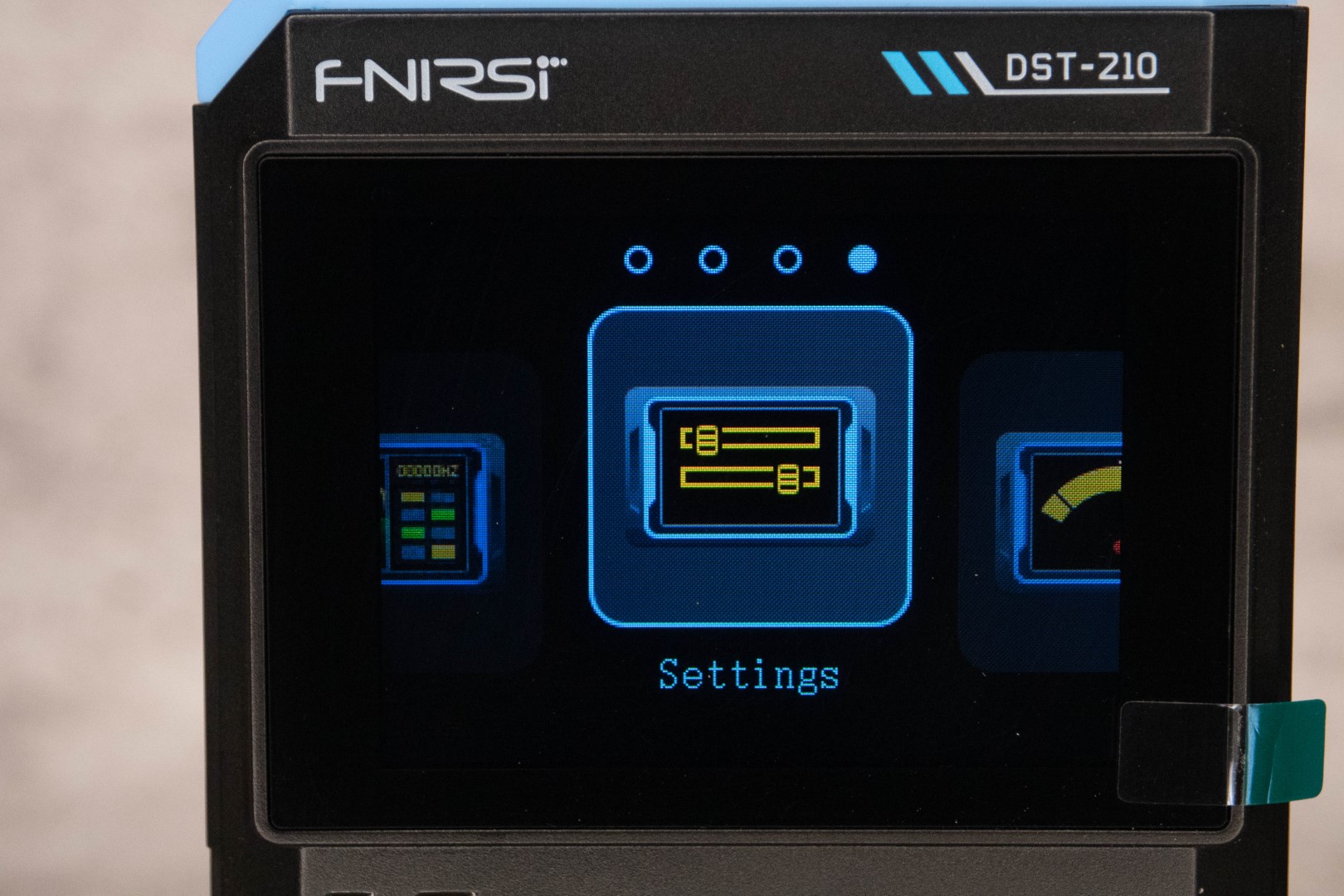

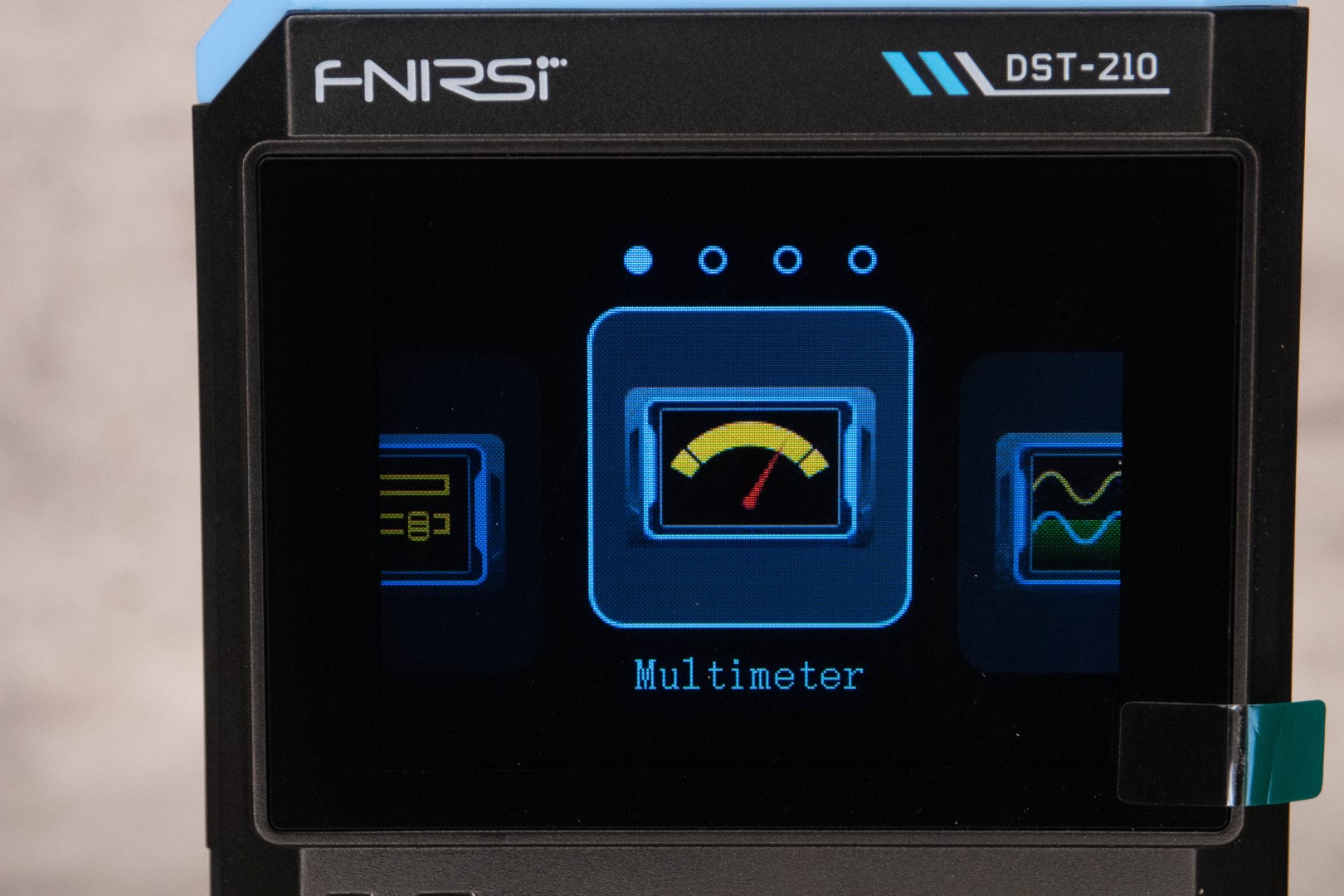

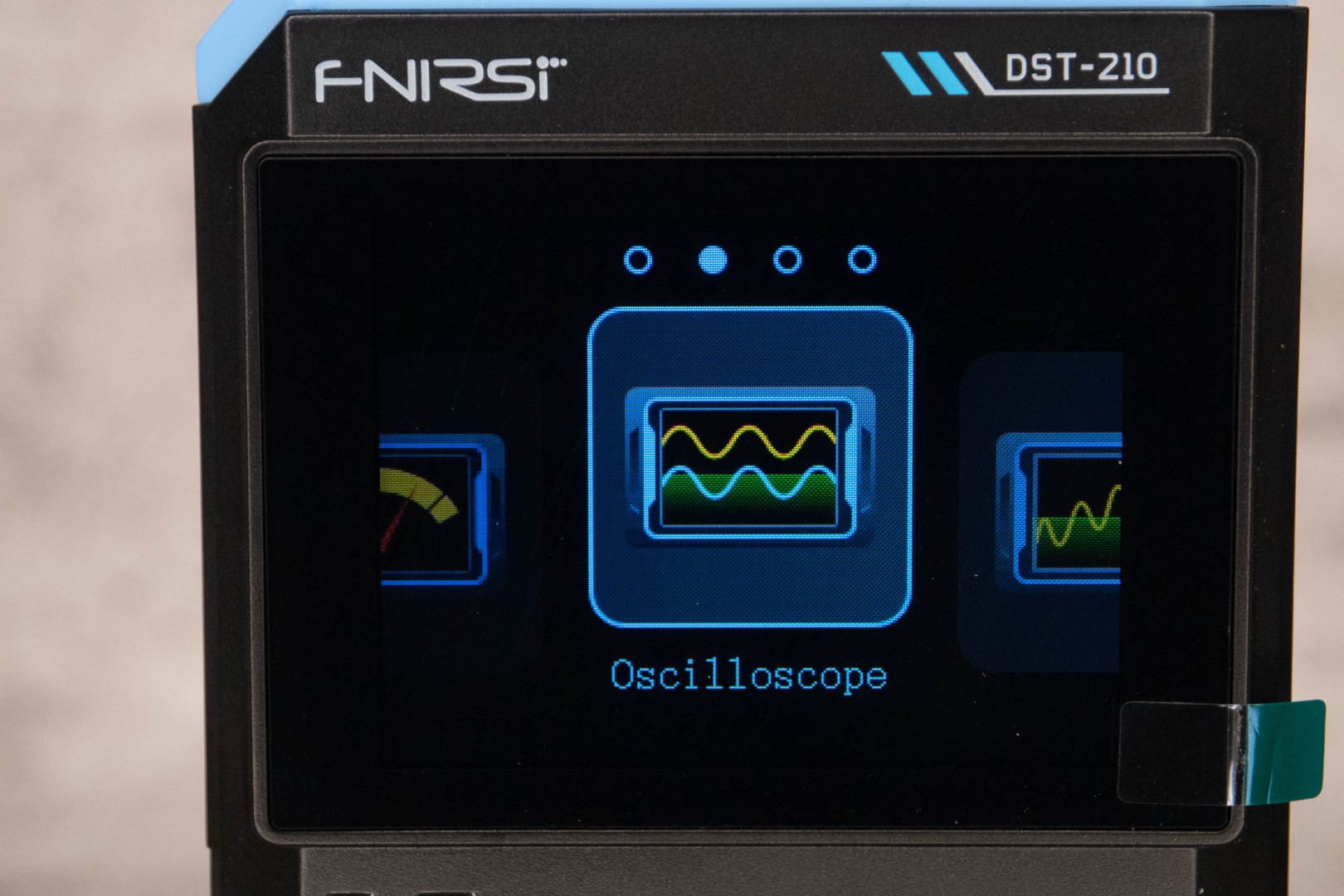

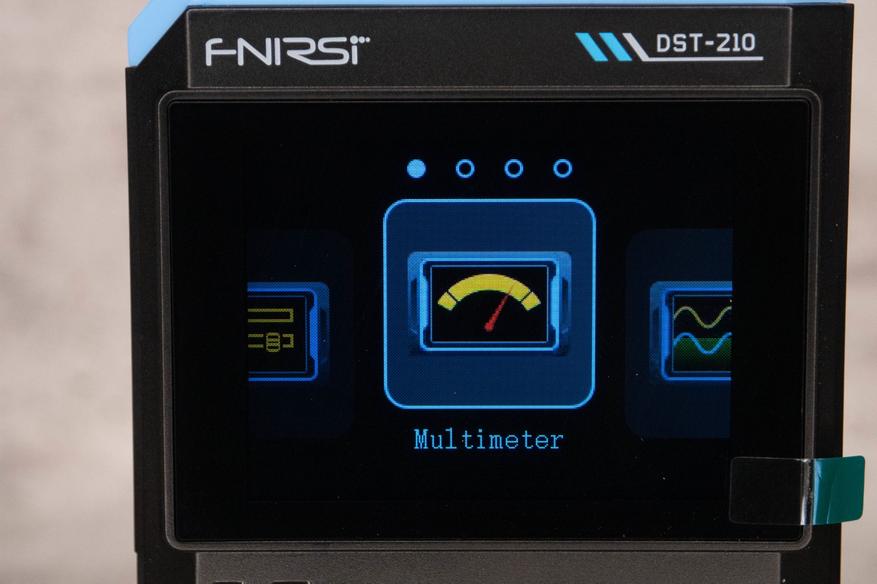

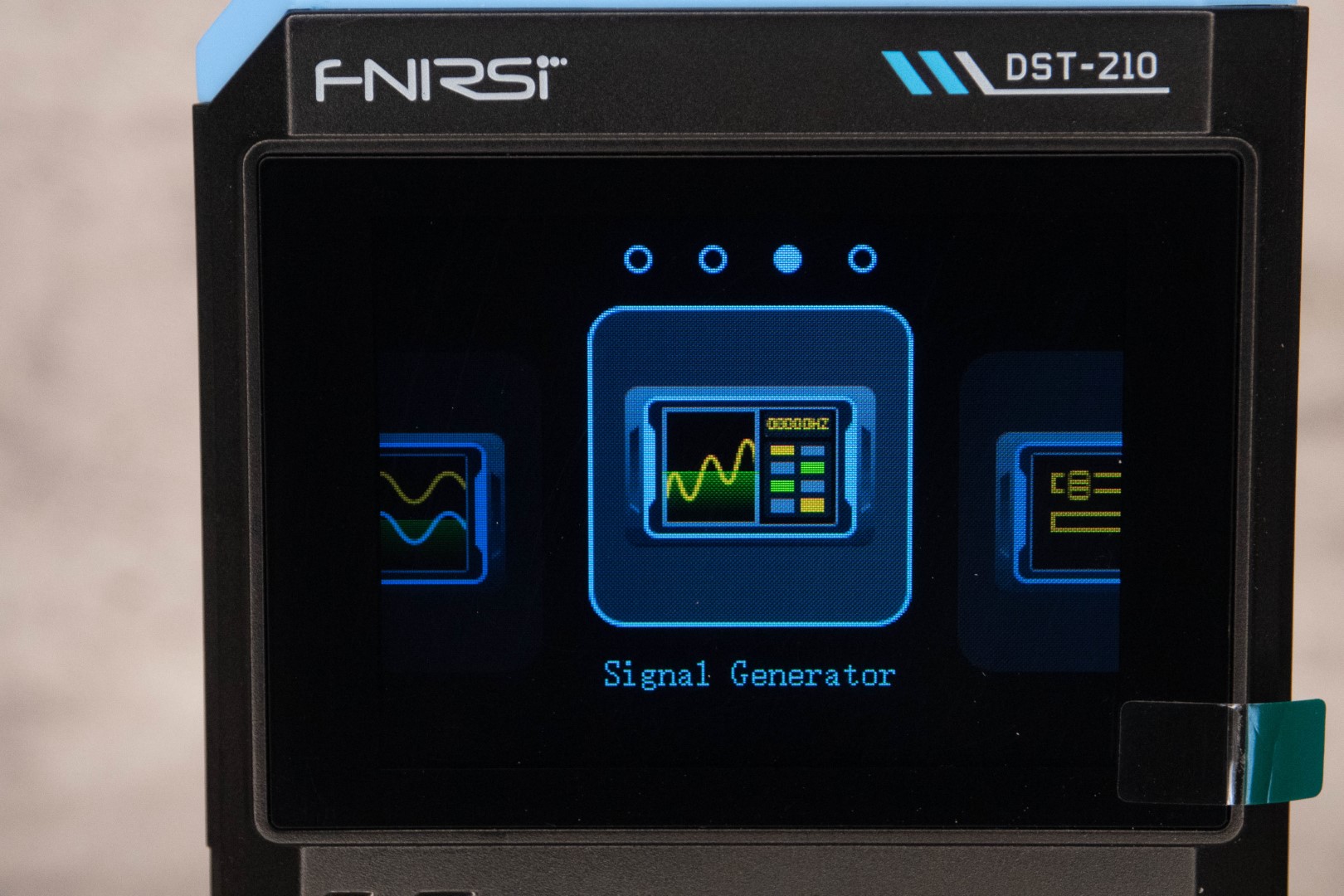

После включения перед нами появляется главное меню с четырьмя пунктами, которые перелистываются кнопками со стрелками. При желании можно быстро переключаться между режимами нажатием кнопки «MODE».

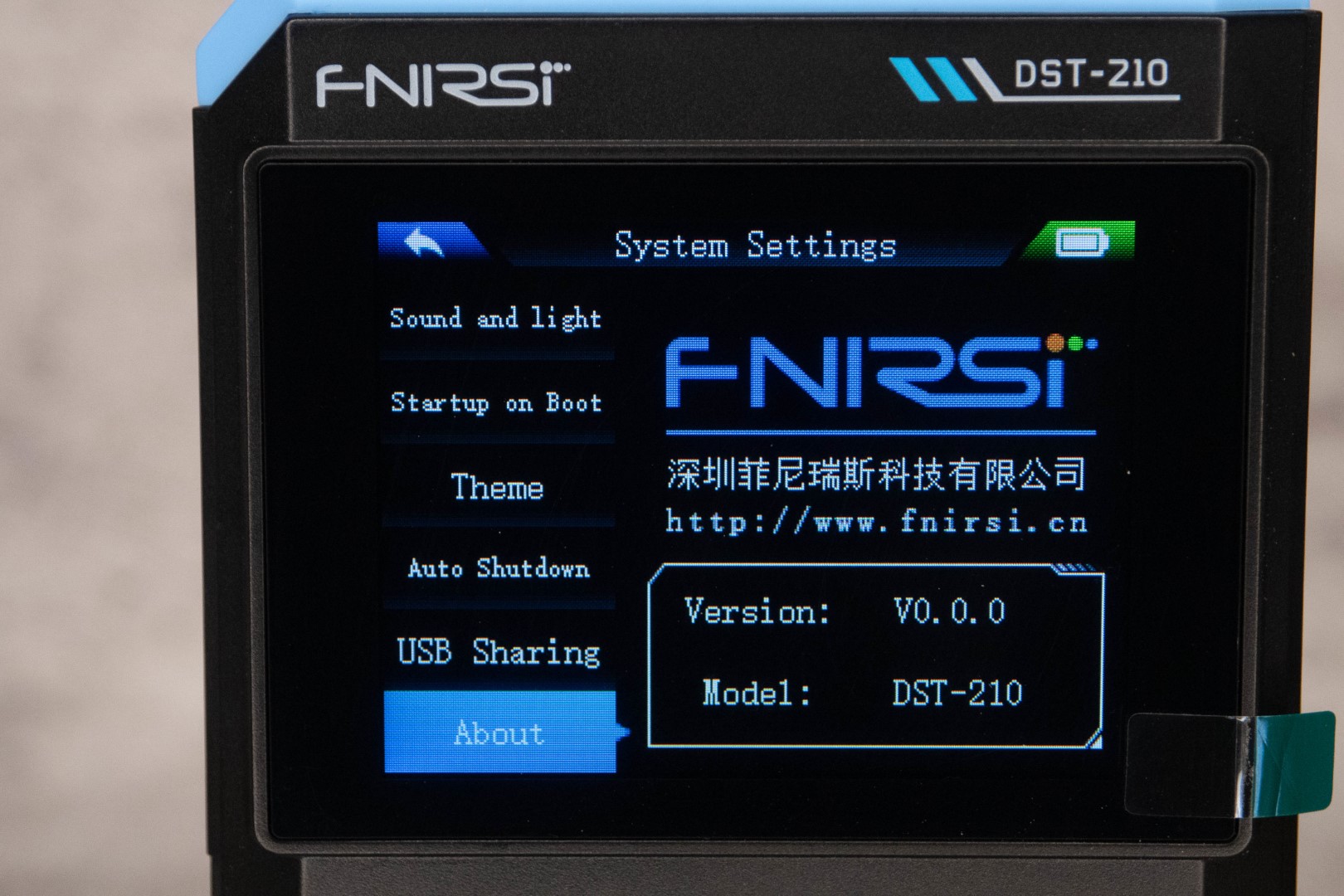

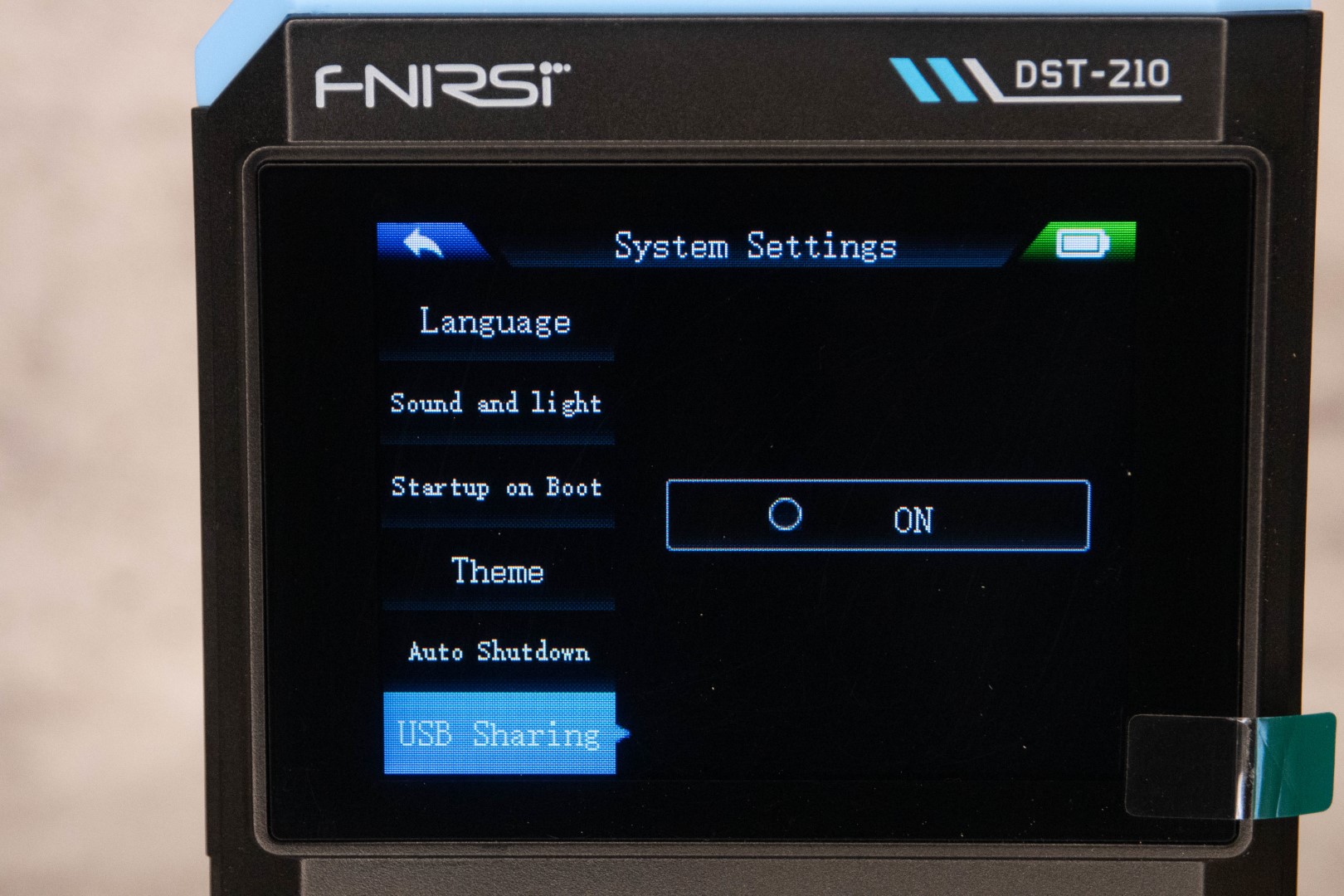

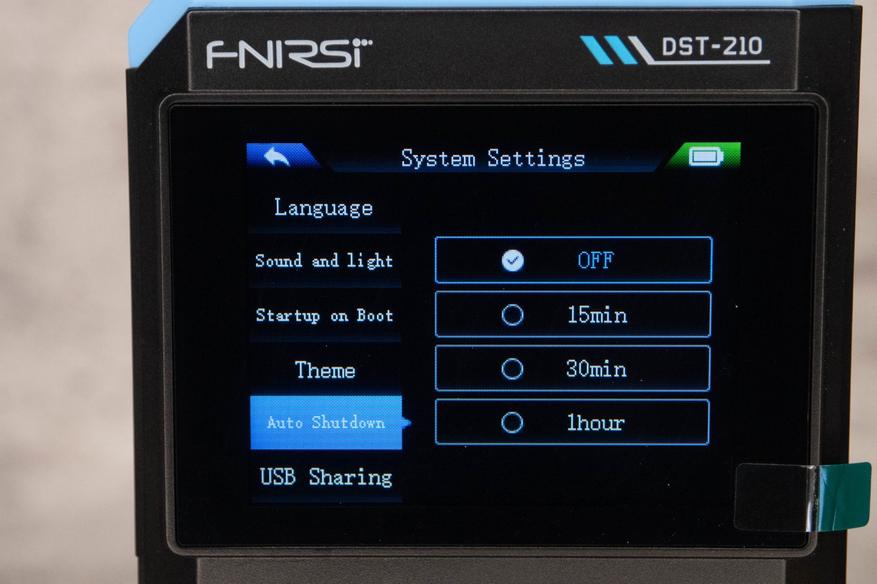

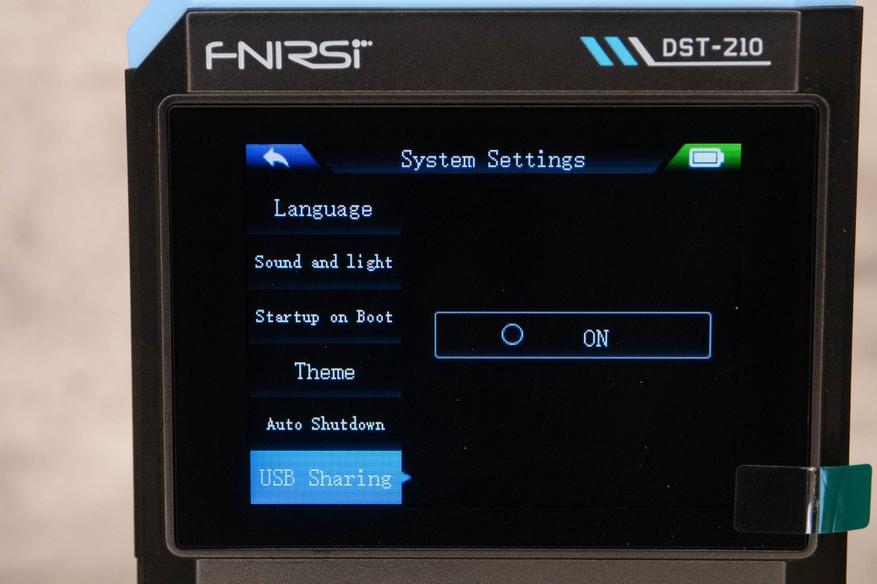

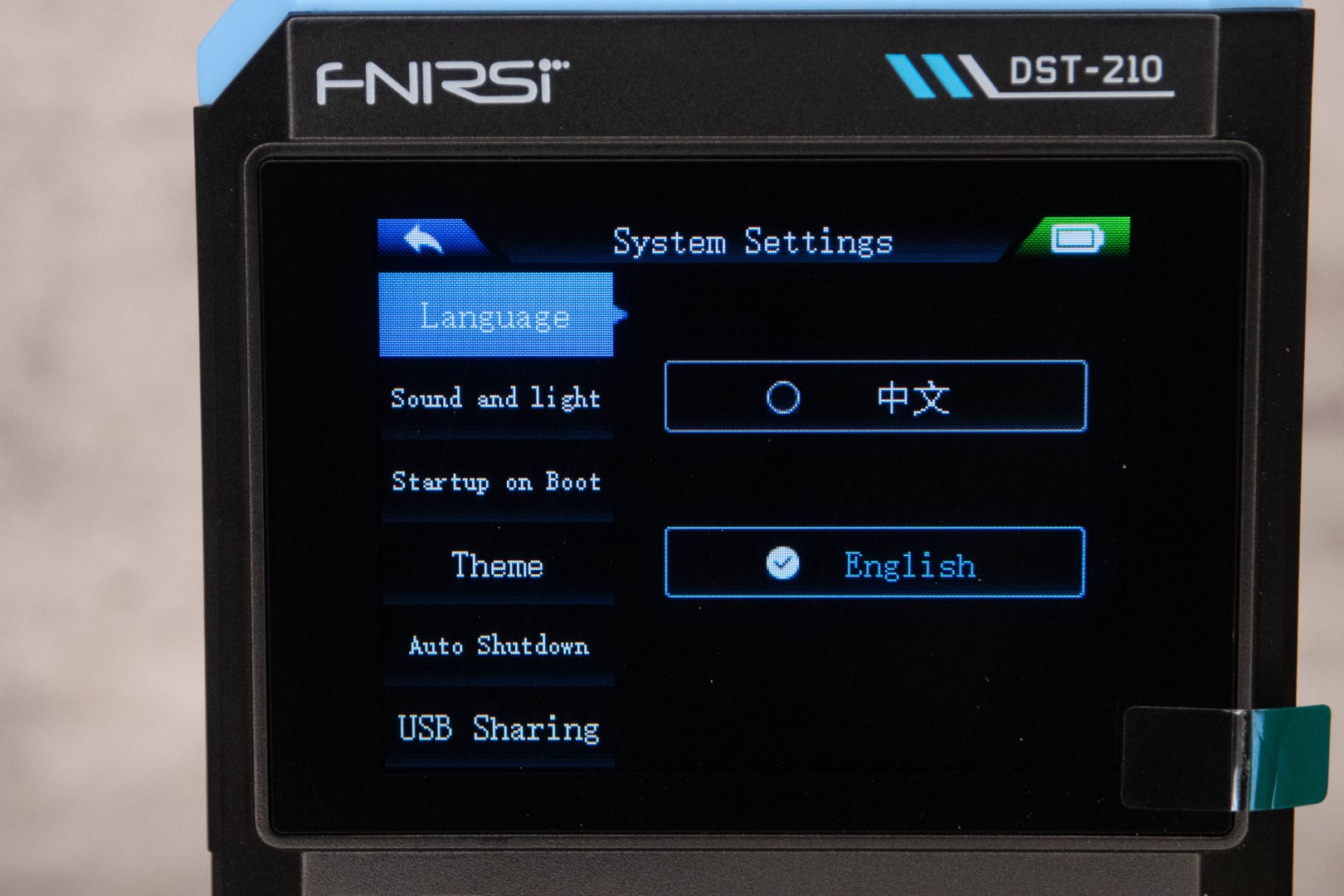

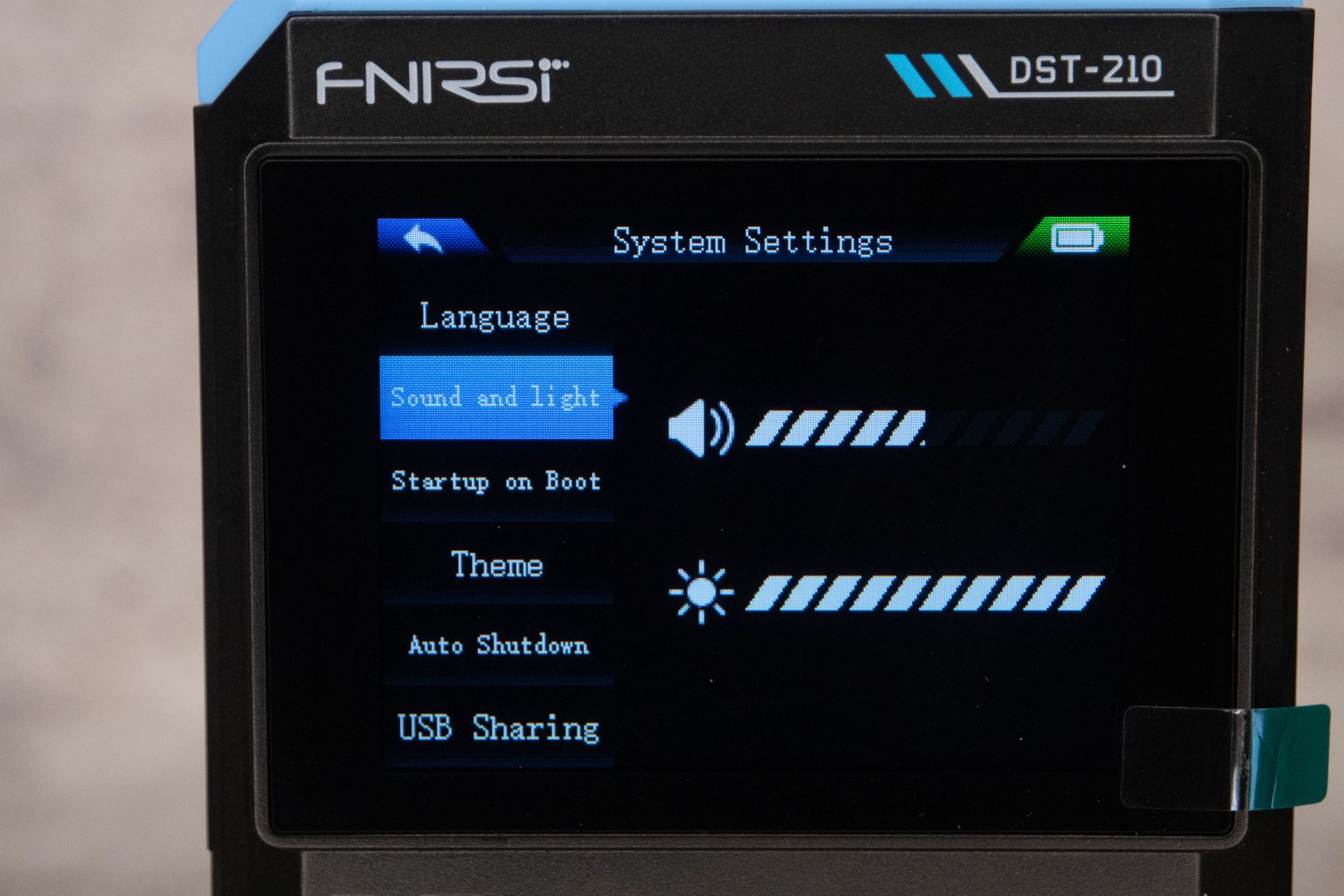

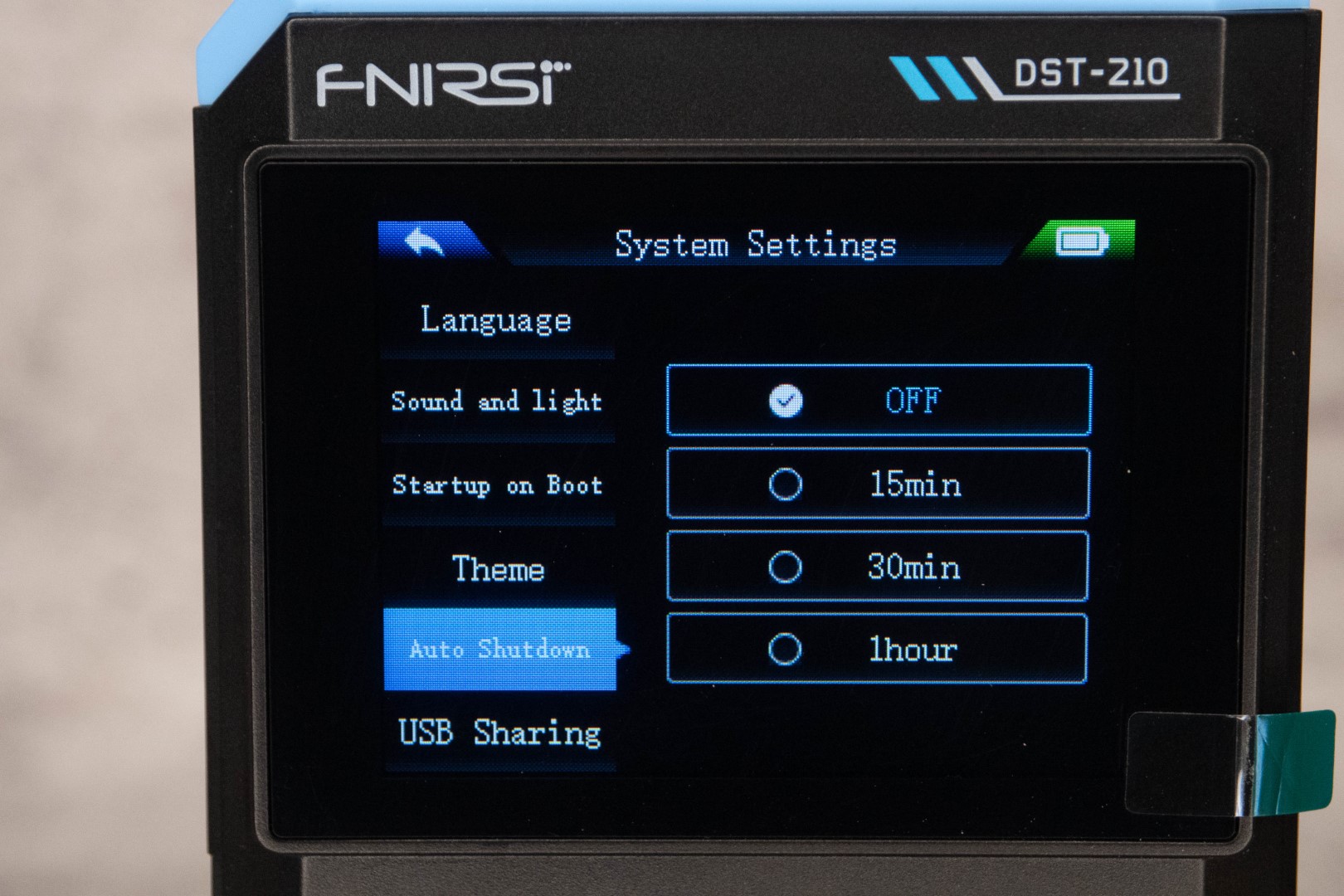

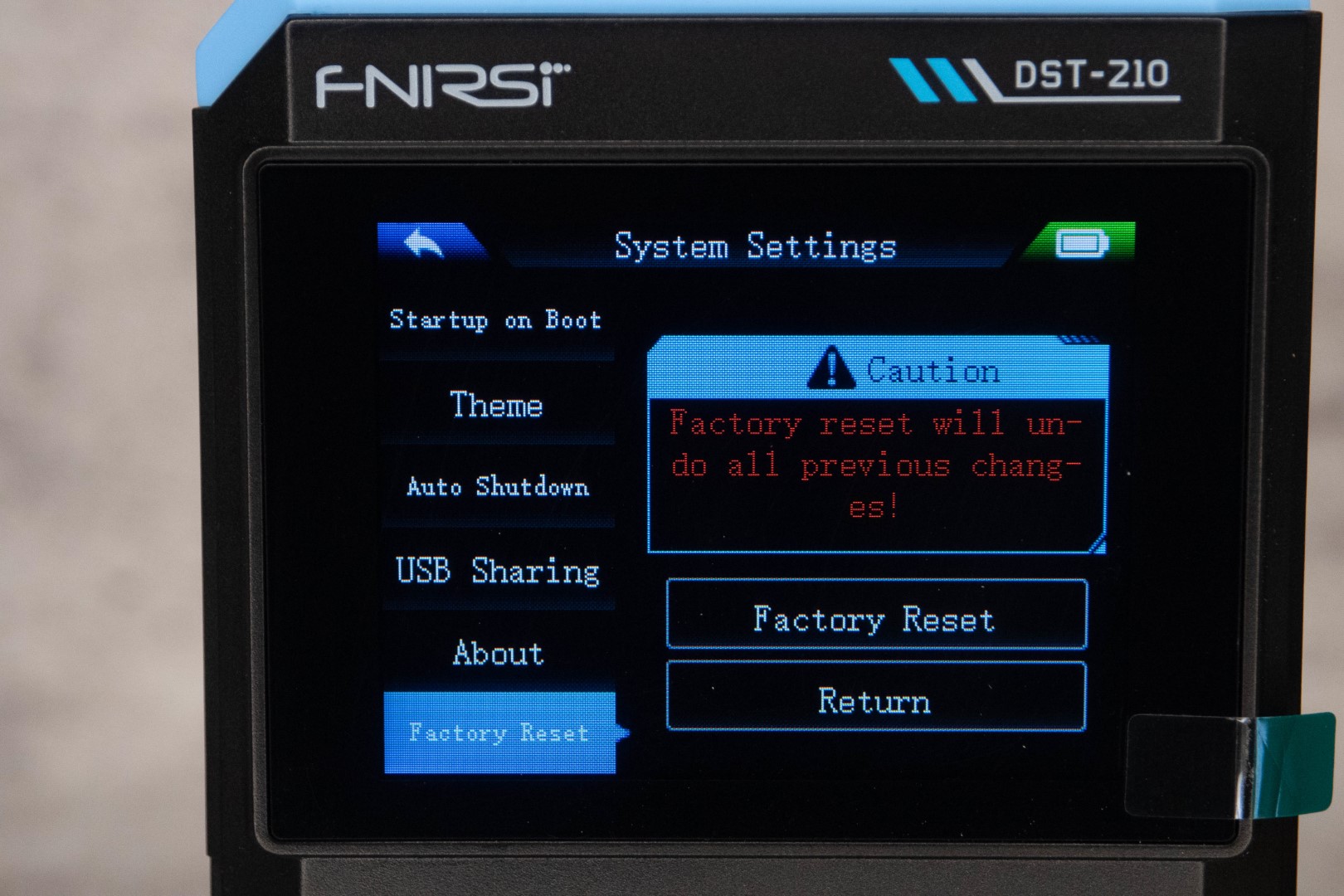

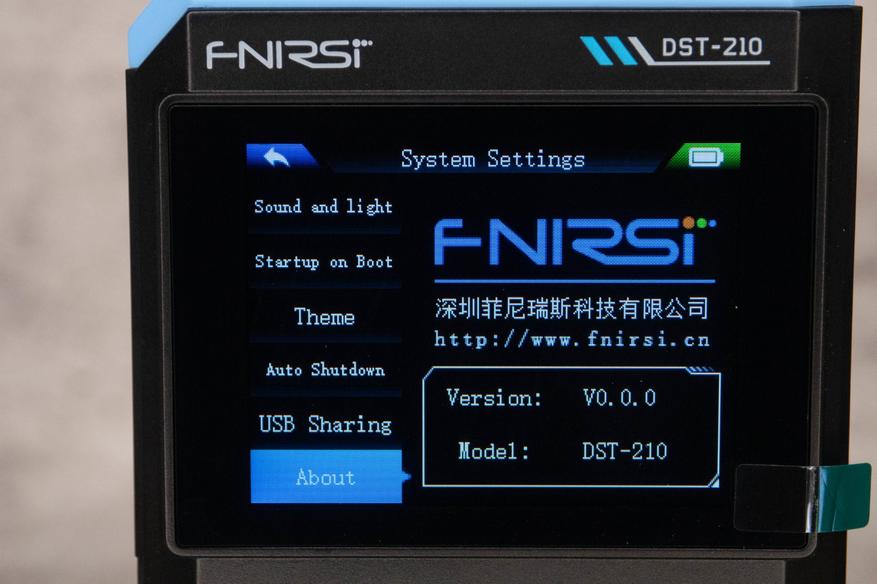

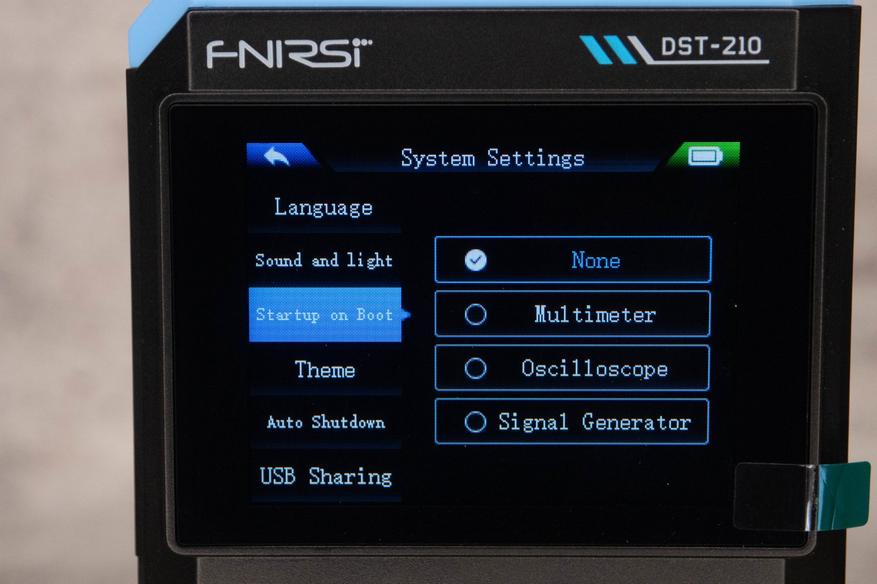

Сразу давайте посмотрим что есть в настройках системы. Тут можно менять язык, яркость экрана, громкость сигналов, выбрать режим, который будет активирован после включения питания, тему оформления, задать время до автоматического выключения, перейти в режим накопителя, проверить версию прошивки и сбросить настройки на заводские. Как видно по фото, у меня самая ранняя модель, для которой еще не выпускали обновлений, но несмотря на это, я не сталкивался с какими-либо проблемами.

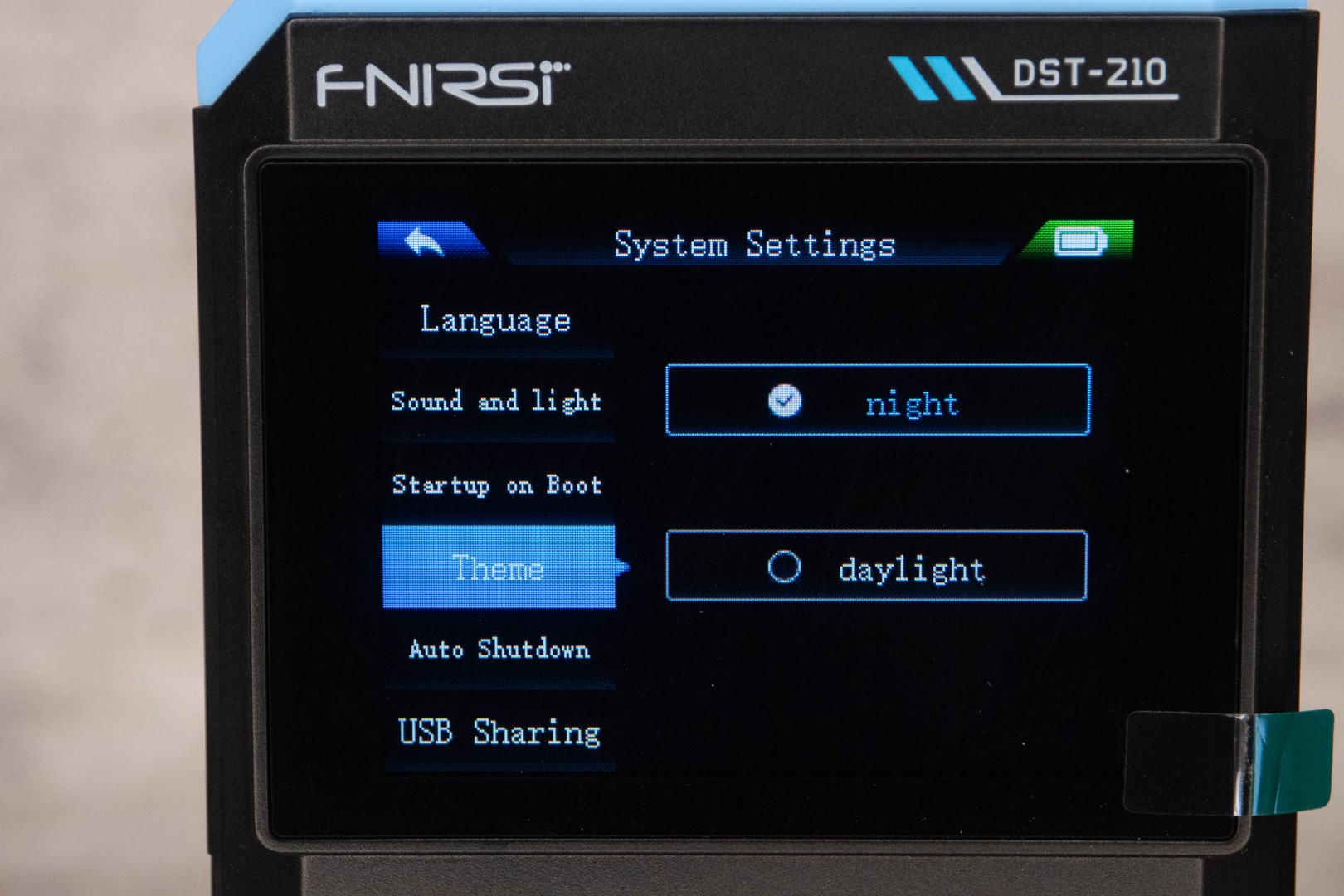

Тема оформления меняет только цветовую гамму, читаемость как в светлом, так и в темном оформлении неплохая.

Мультиметр

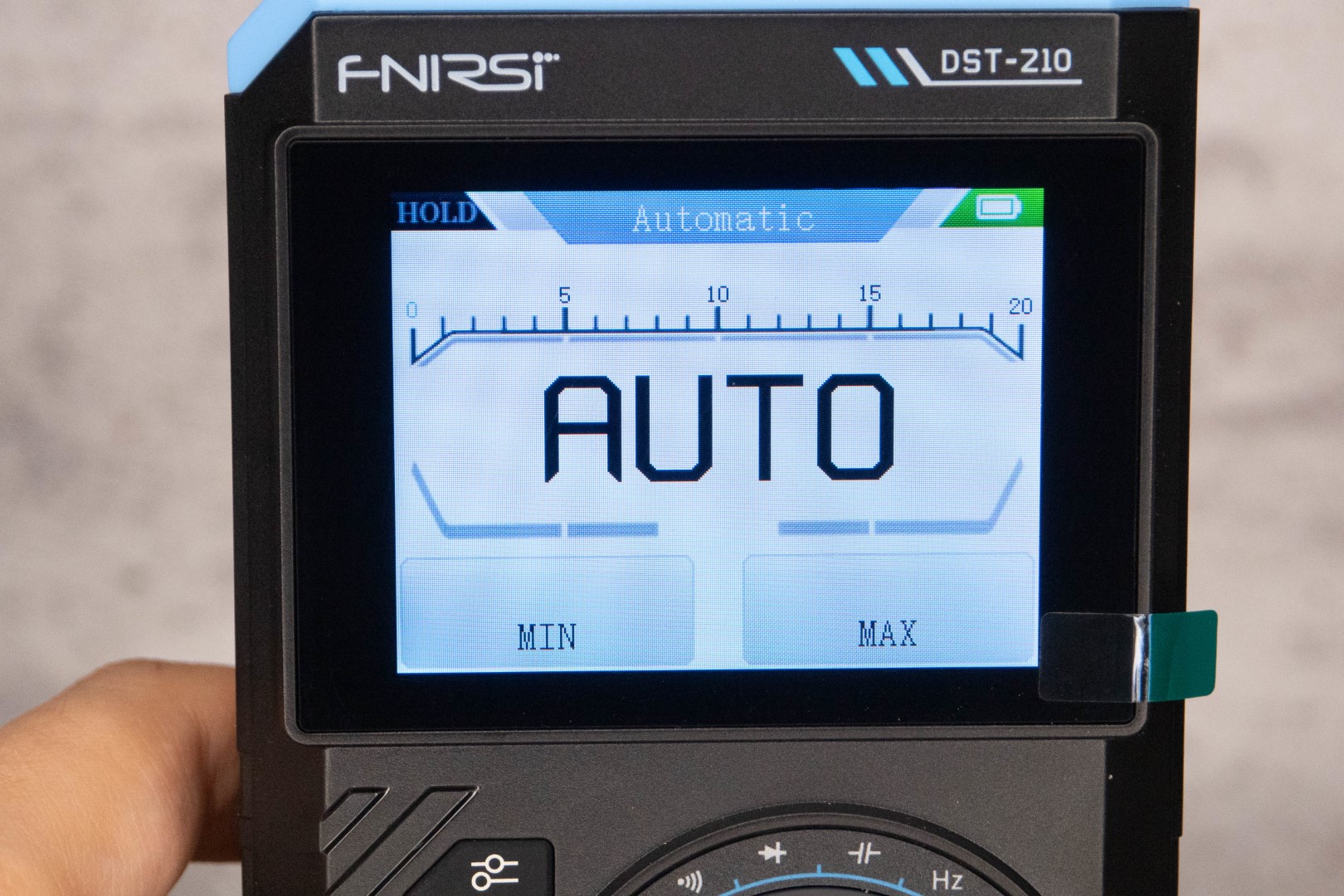

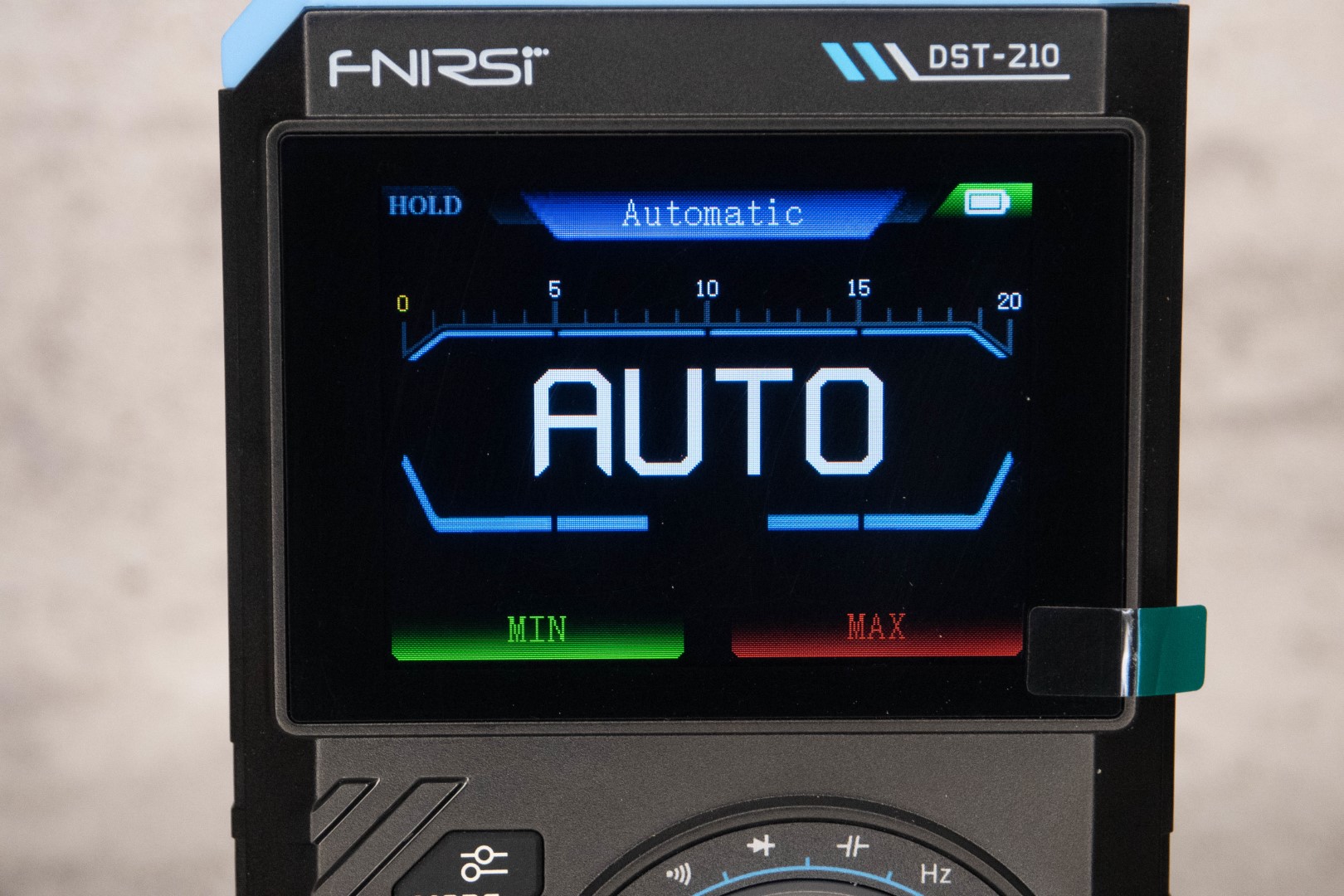

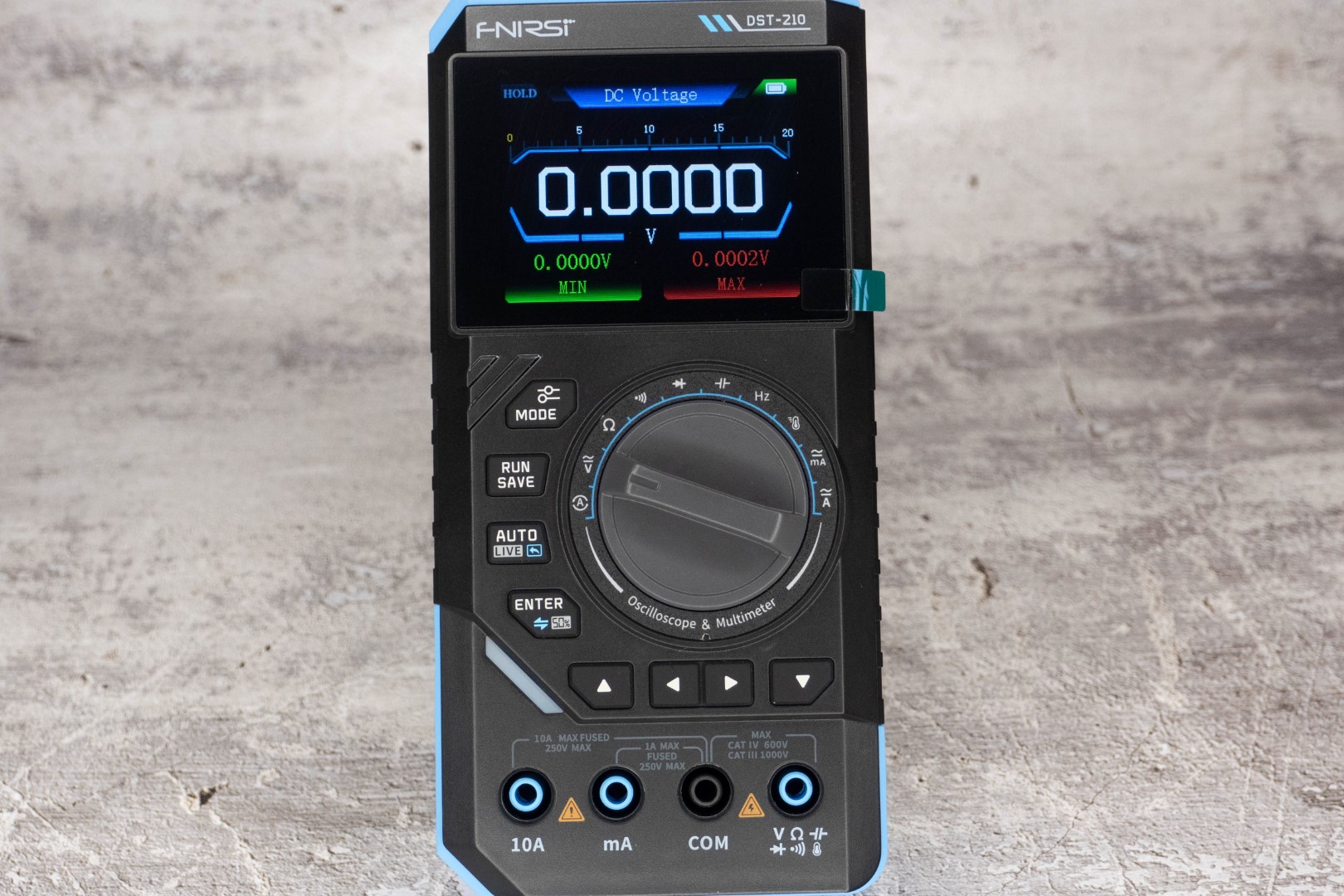

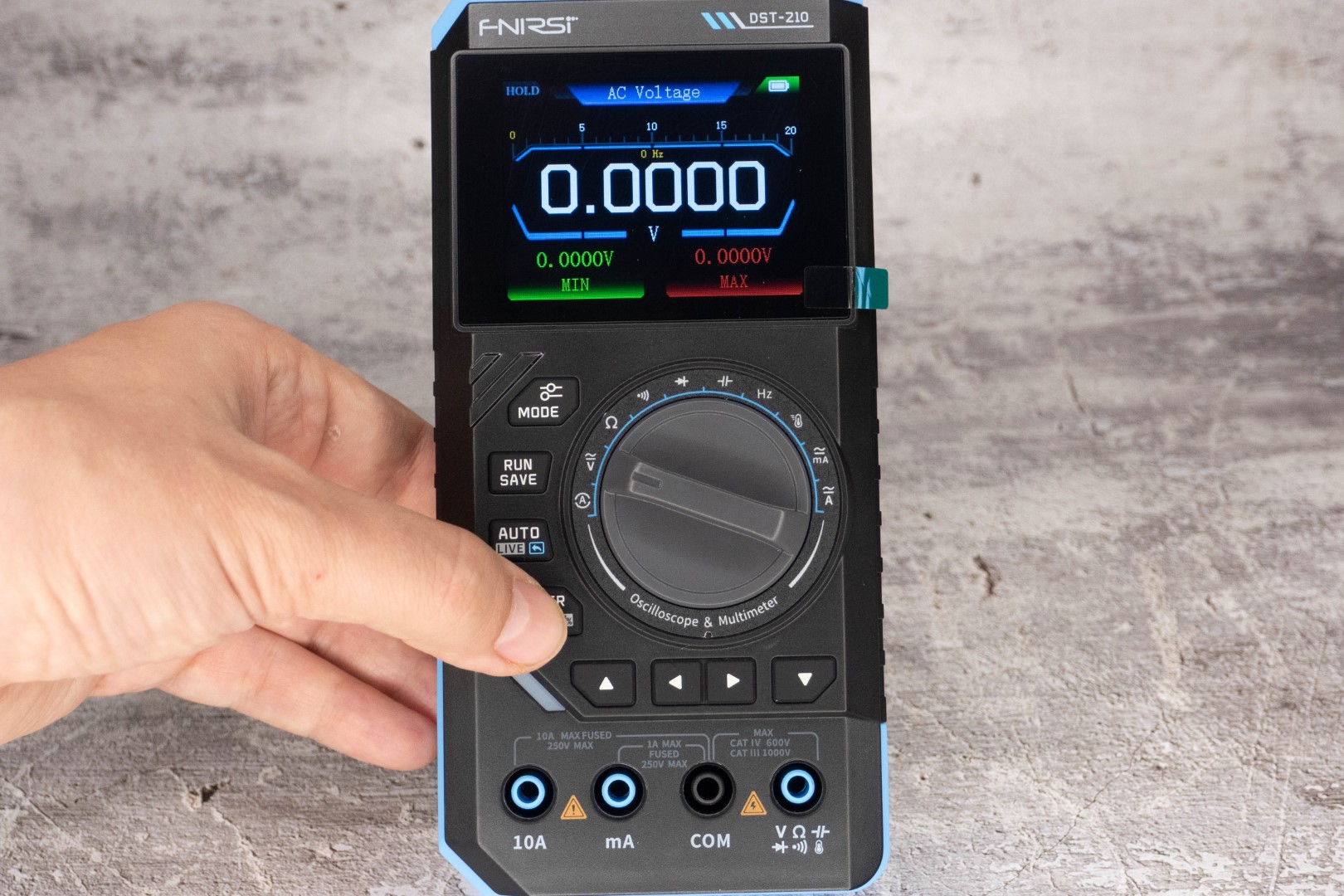

Начнем с того, что первым бросается в глаза, а именно с селектора, который занимает большую часть передней панели. Не знаю как вам, а мне старая добрая «крутилка» нравится больше, чем кнопка выбора режима измерений. Имеется и автоматика для тех, кому обычно нужно измерять только напряжение, сопротивление и прозванивать цепь.

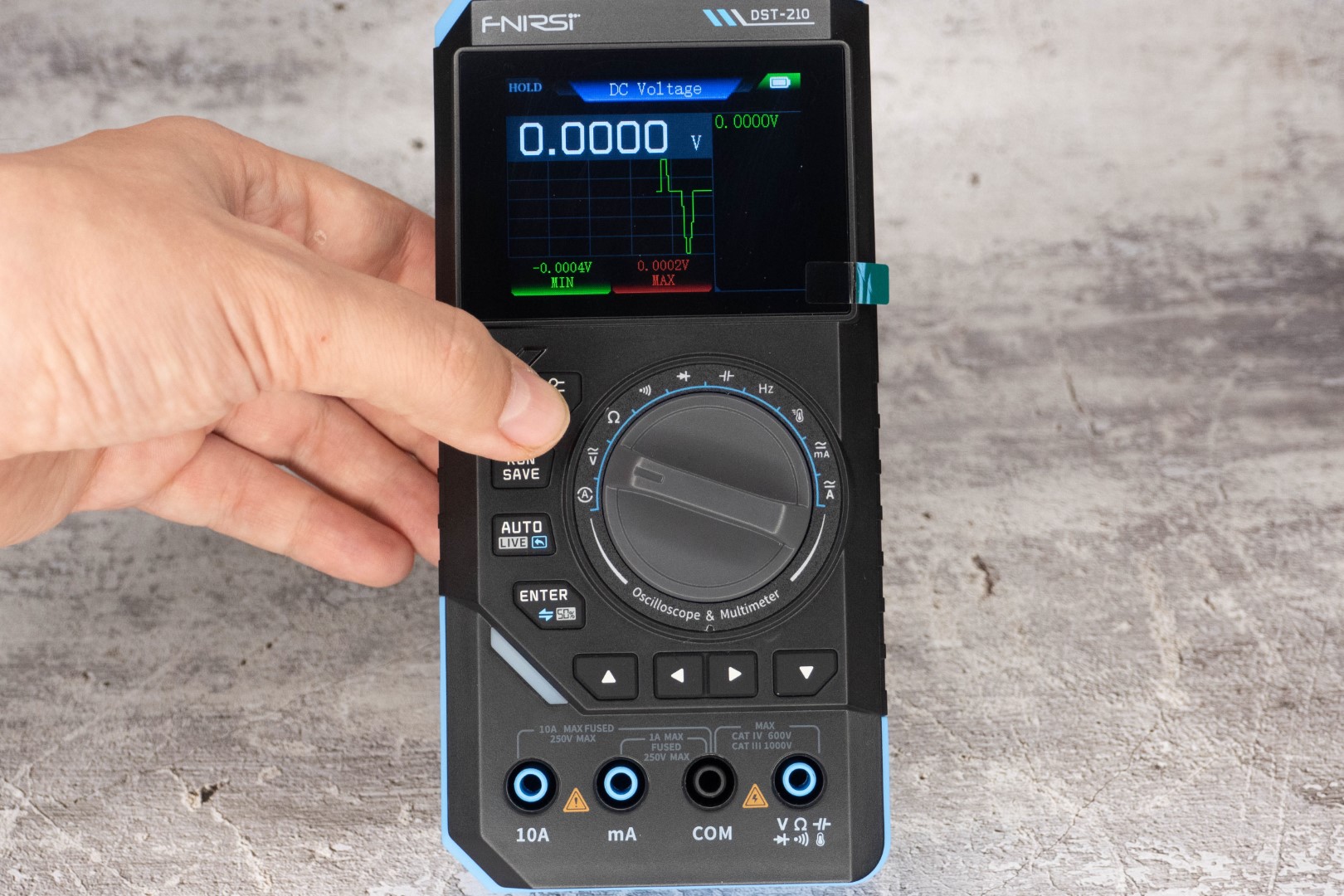

Нажатием кнопки «ENTER» можно перебирать подрежимы, зачастую это переключение между типами токов или единицами измерений. Удержание кнопки «MODE» добавляет график изменения показаний и возможность сохранять значения в столбце справа. Удобная опция для тестирования группы компонентов.

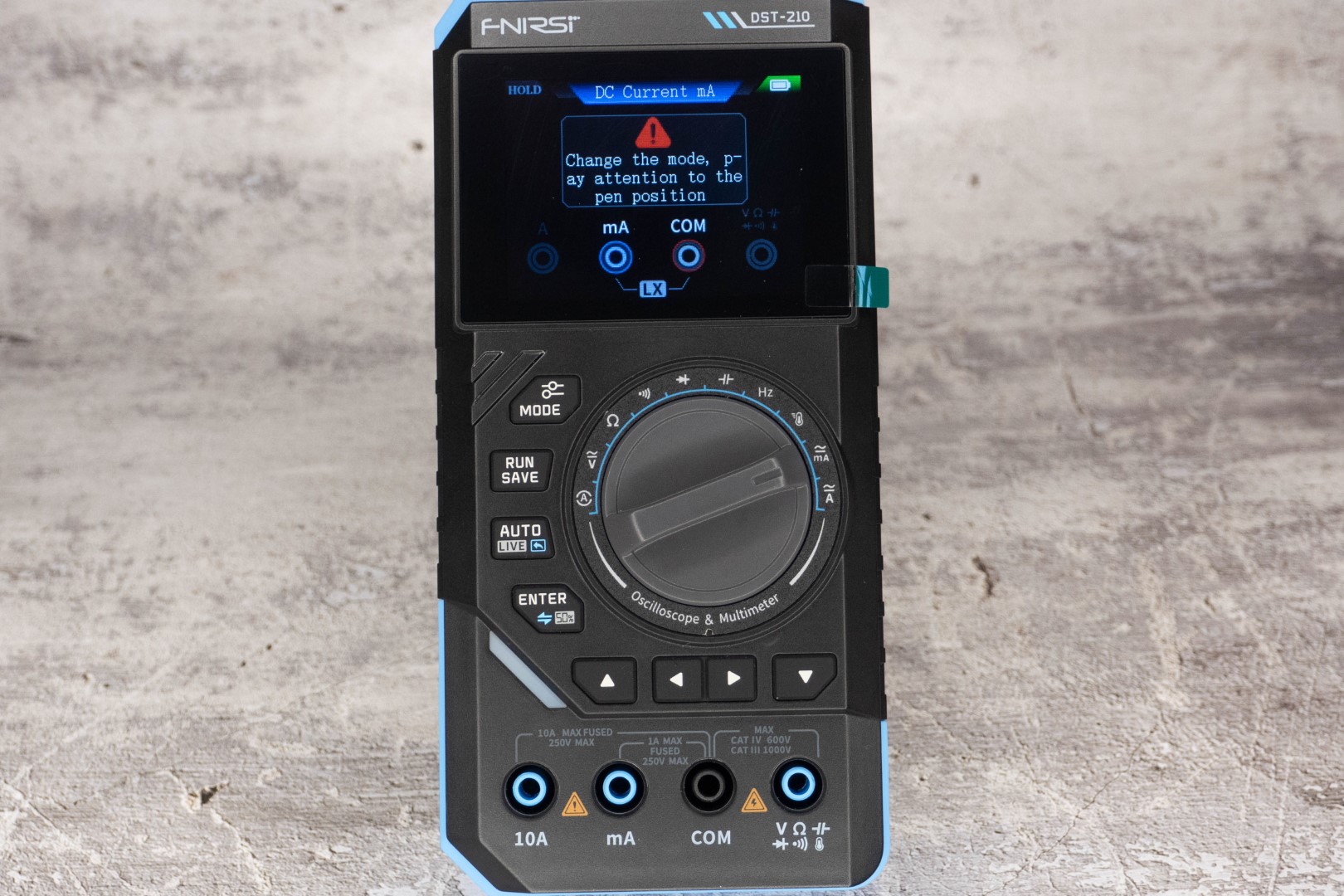

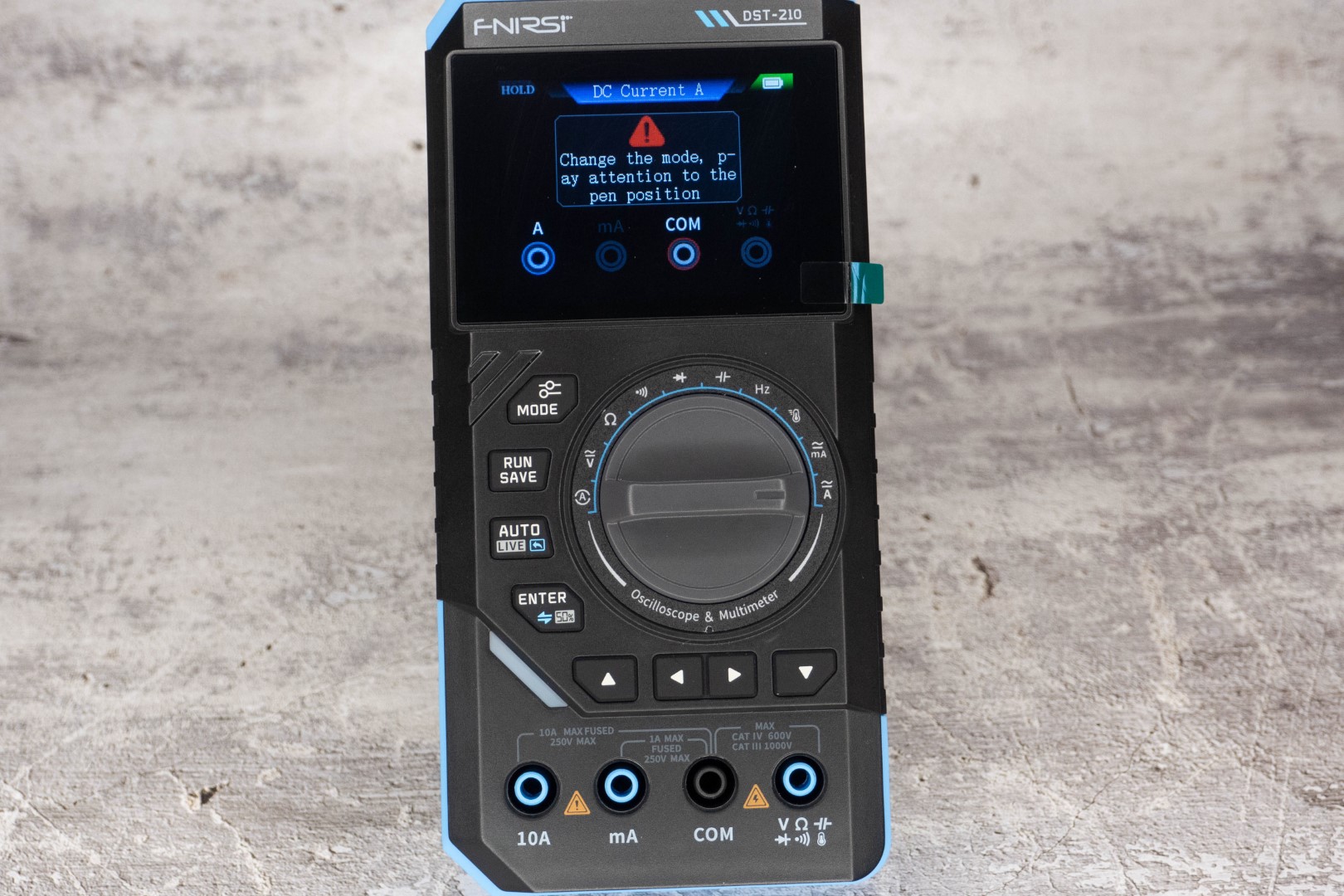

При переключении на измерение силы тока, на экране появляется предупреждение, что нужно переставить провода в соответствующие разъемы.

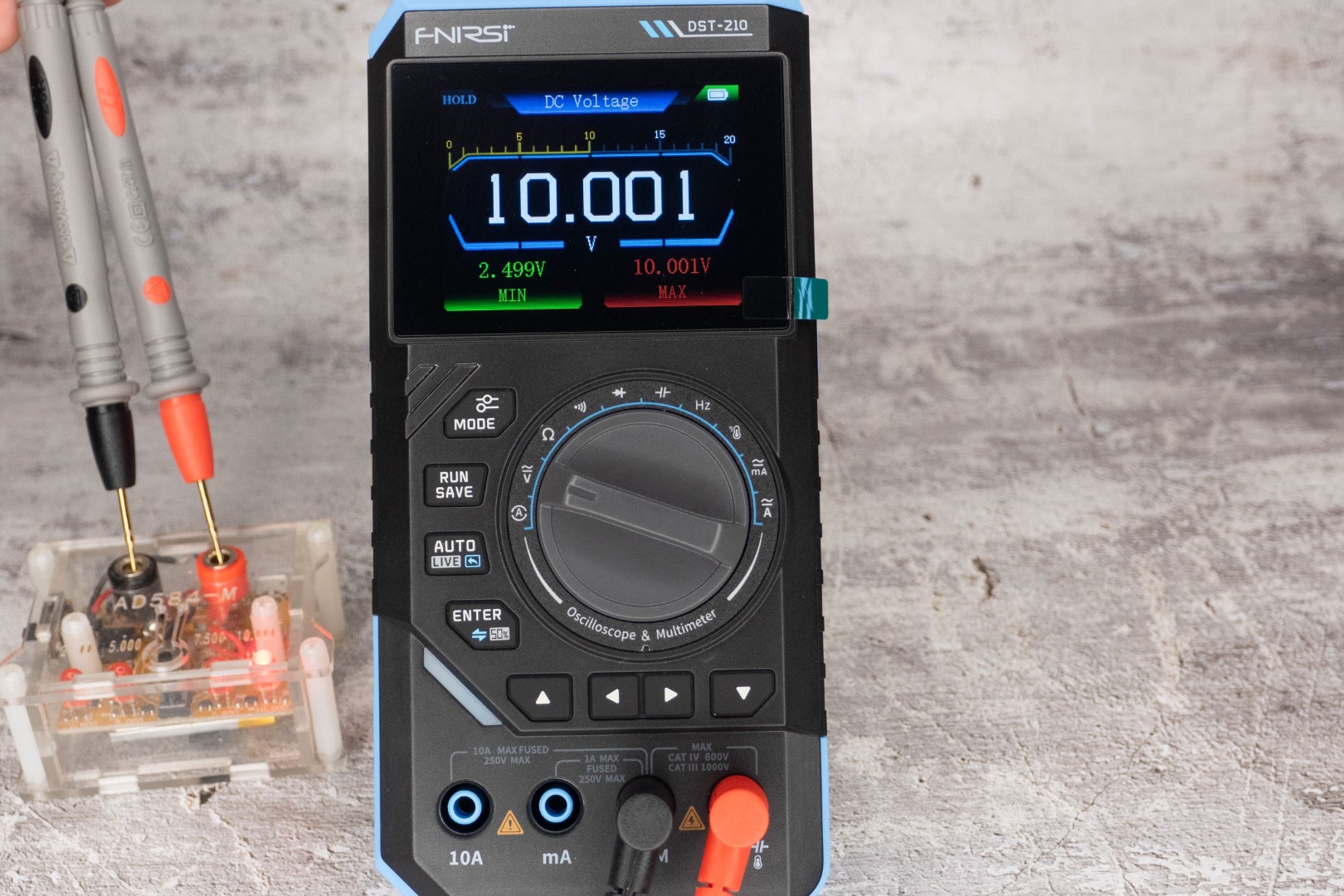

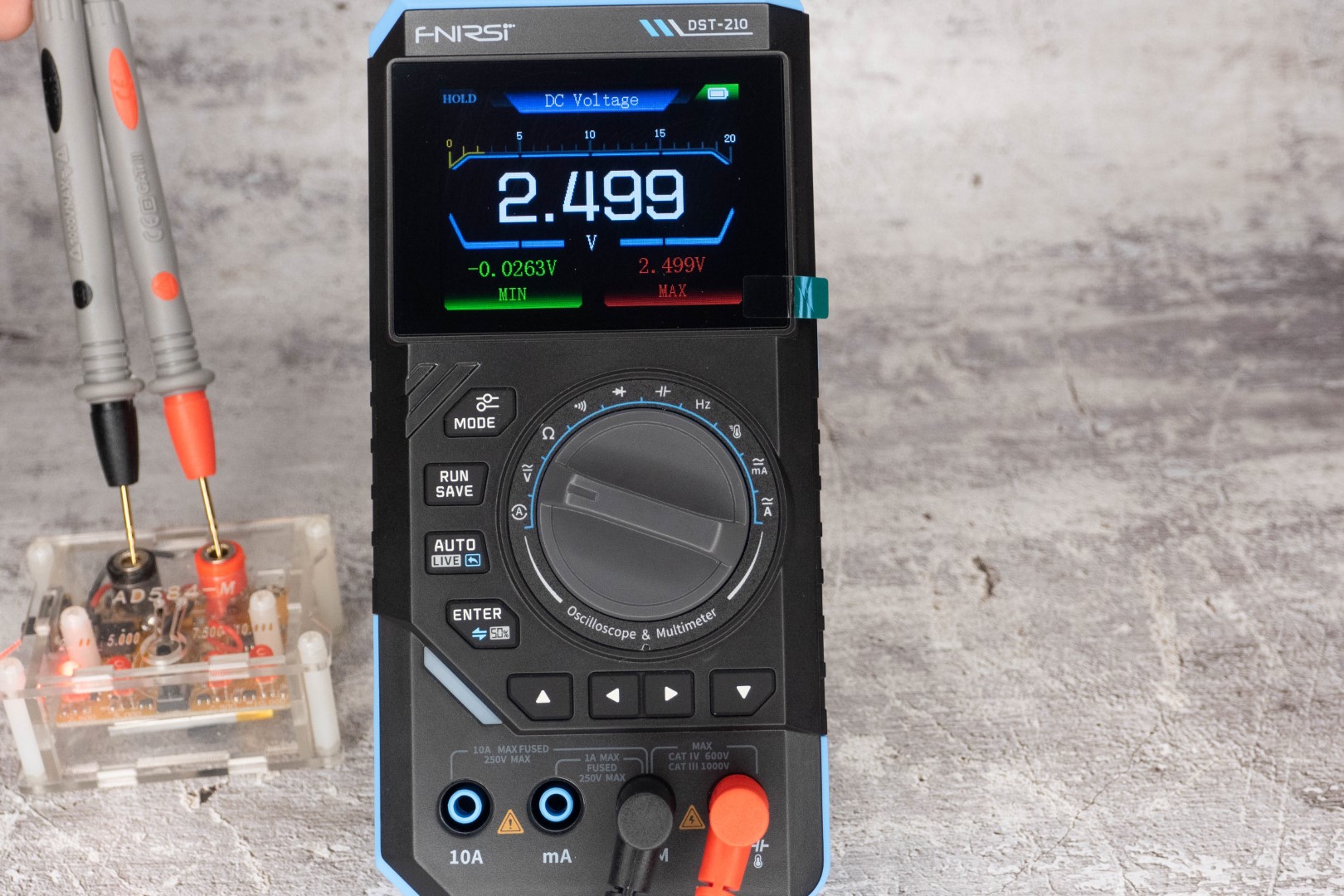

Начнем тестирование с замера напряжения. Для этого использовался источник опорного напряжения с точностью до тысячных Вольта. Полученные показания оказались очень близки к эталонным 2.5, 5, 7 и 10 Вольтам.

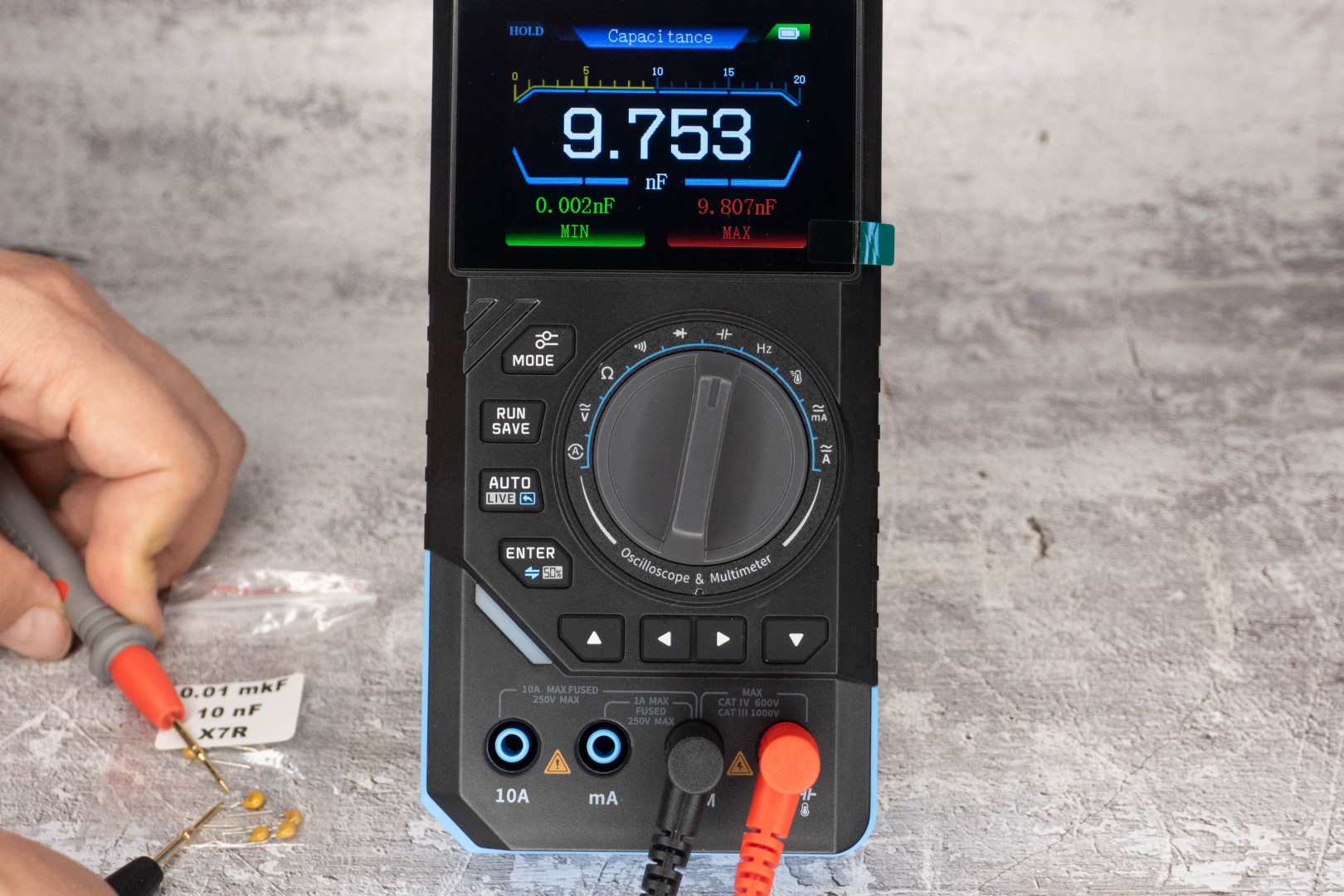

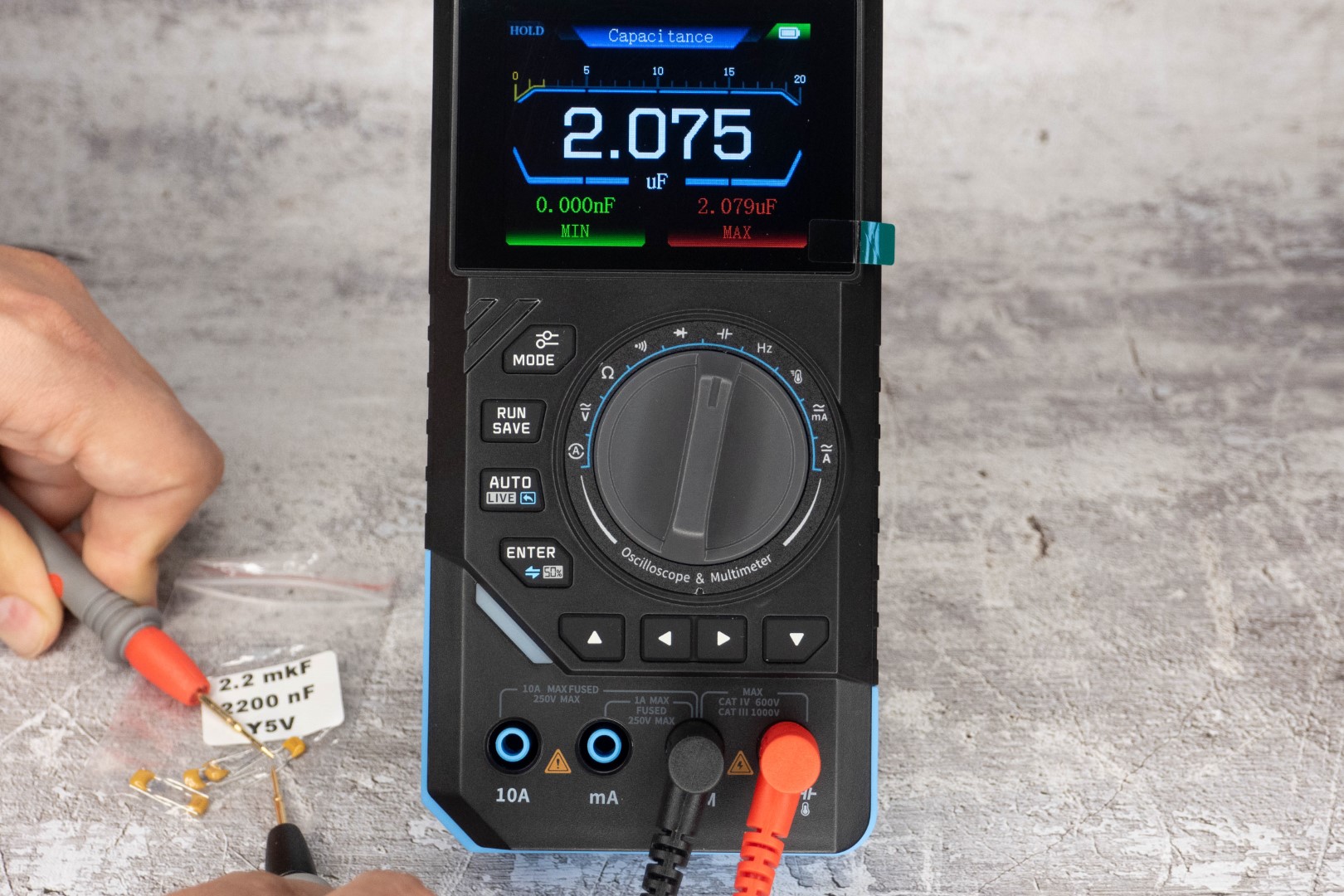

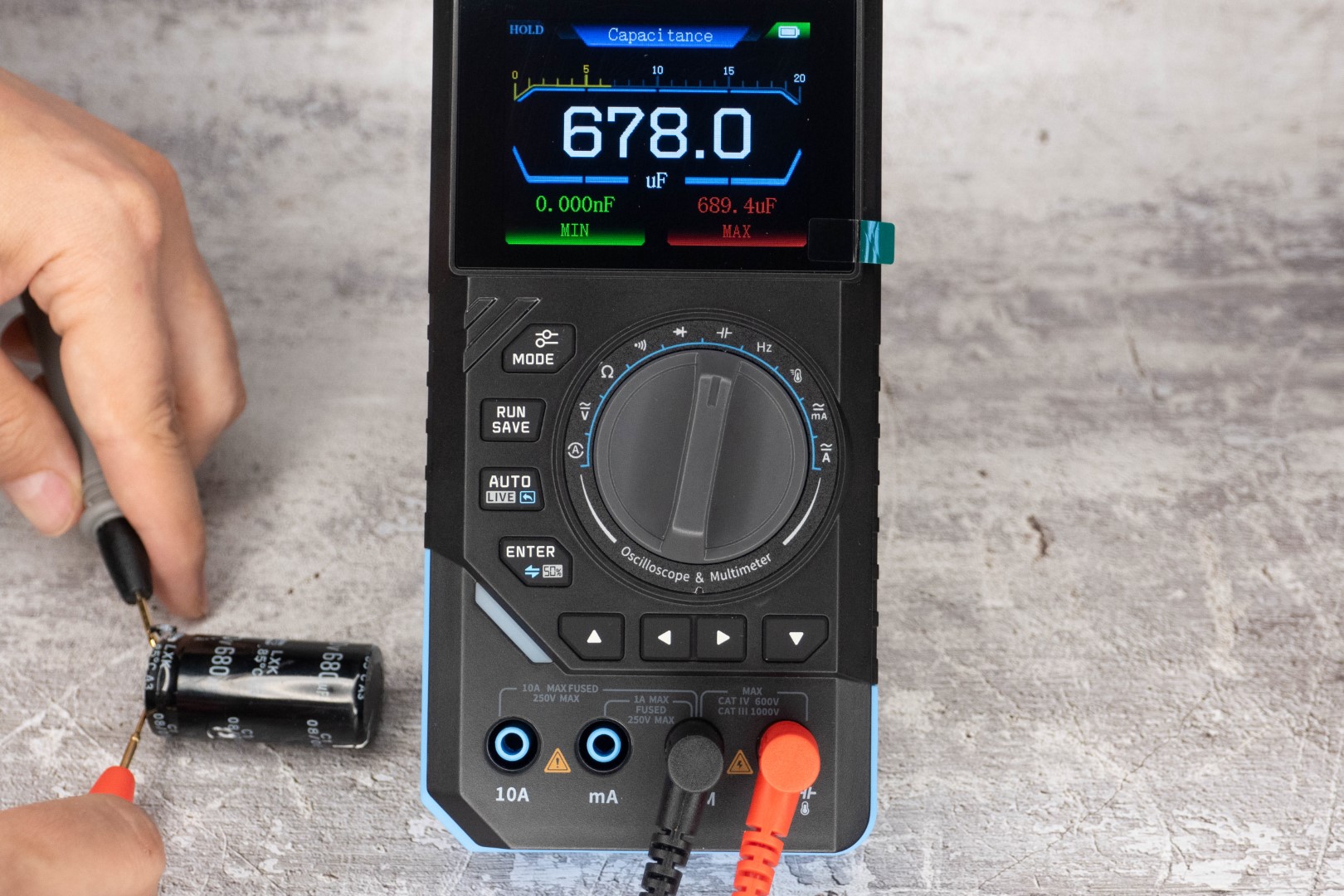

Нашел несколько конденсаторов от 10нФ до 680мкФ, получилось не идеально, но значения укладываются в допуск самих элементов.

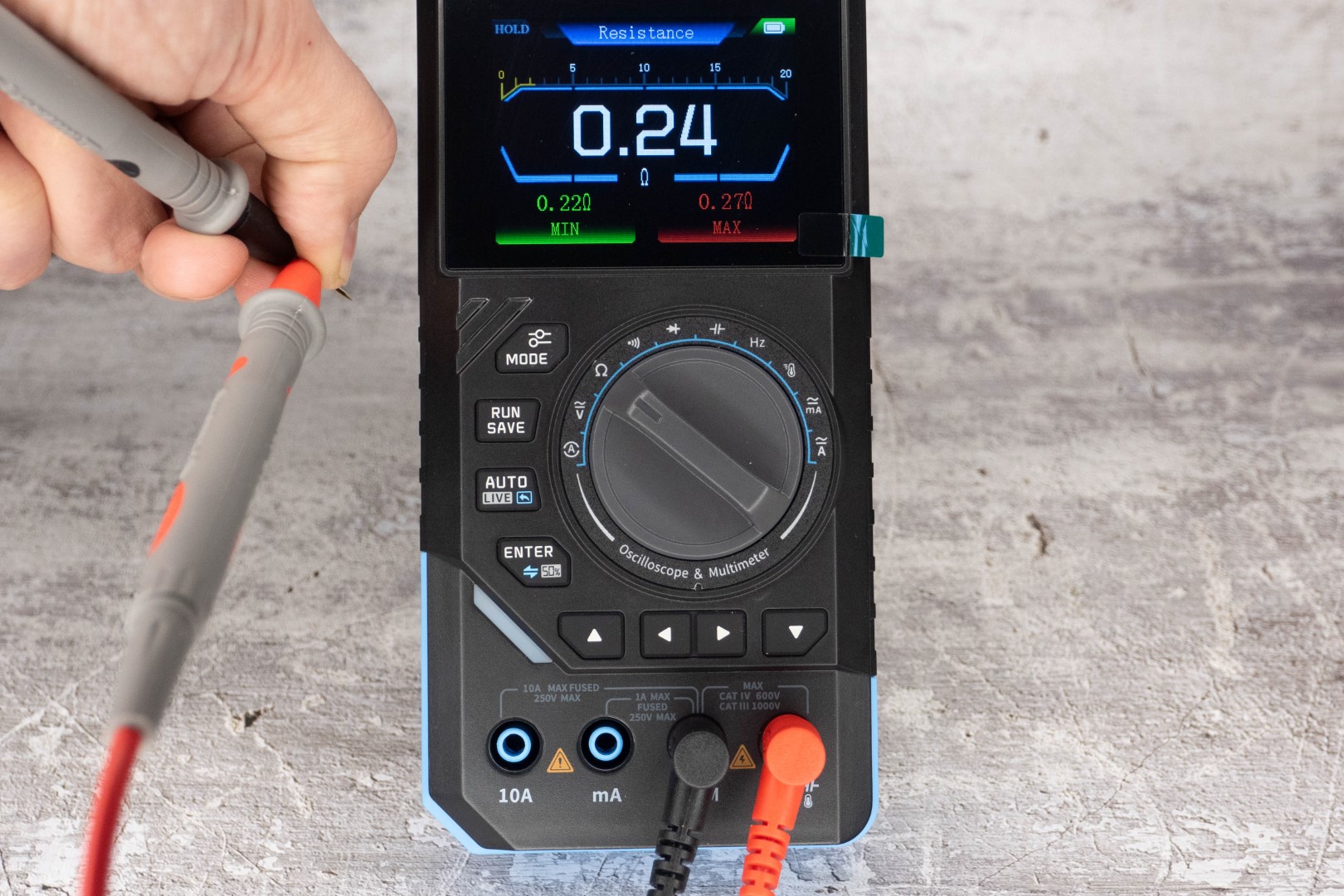

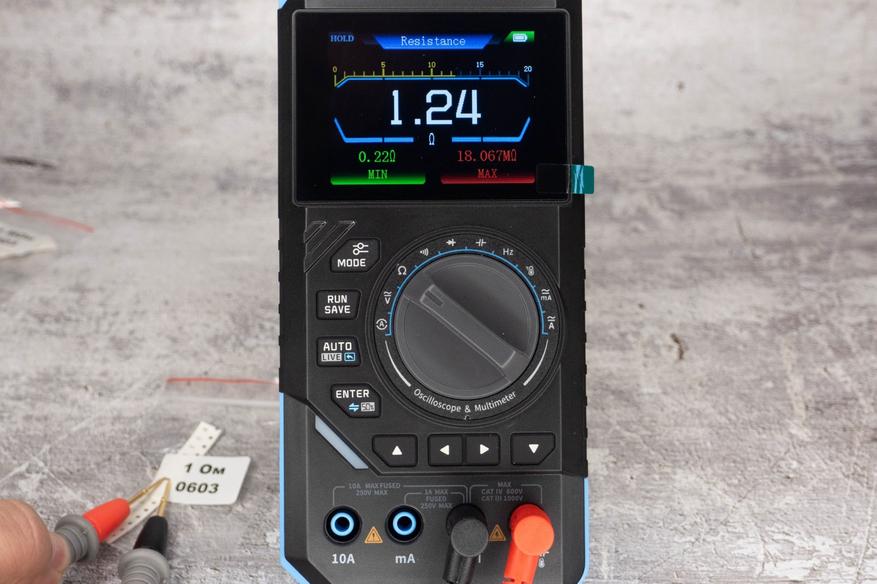

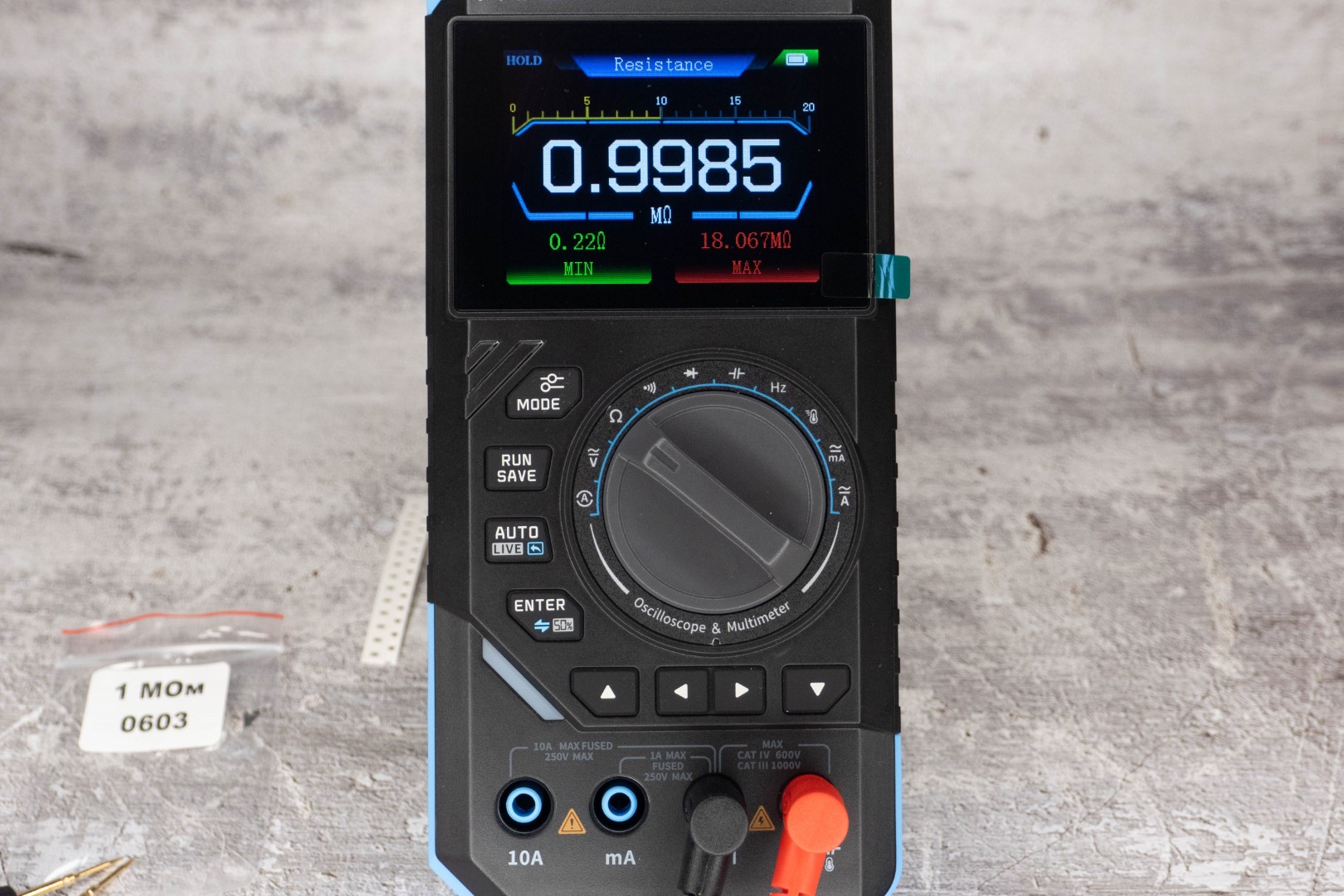

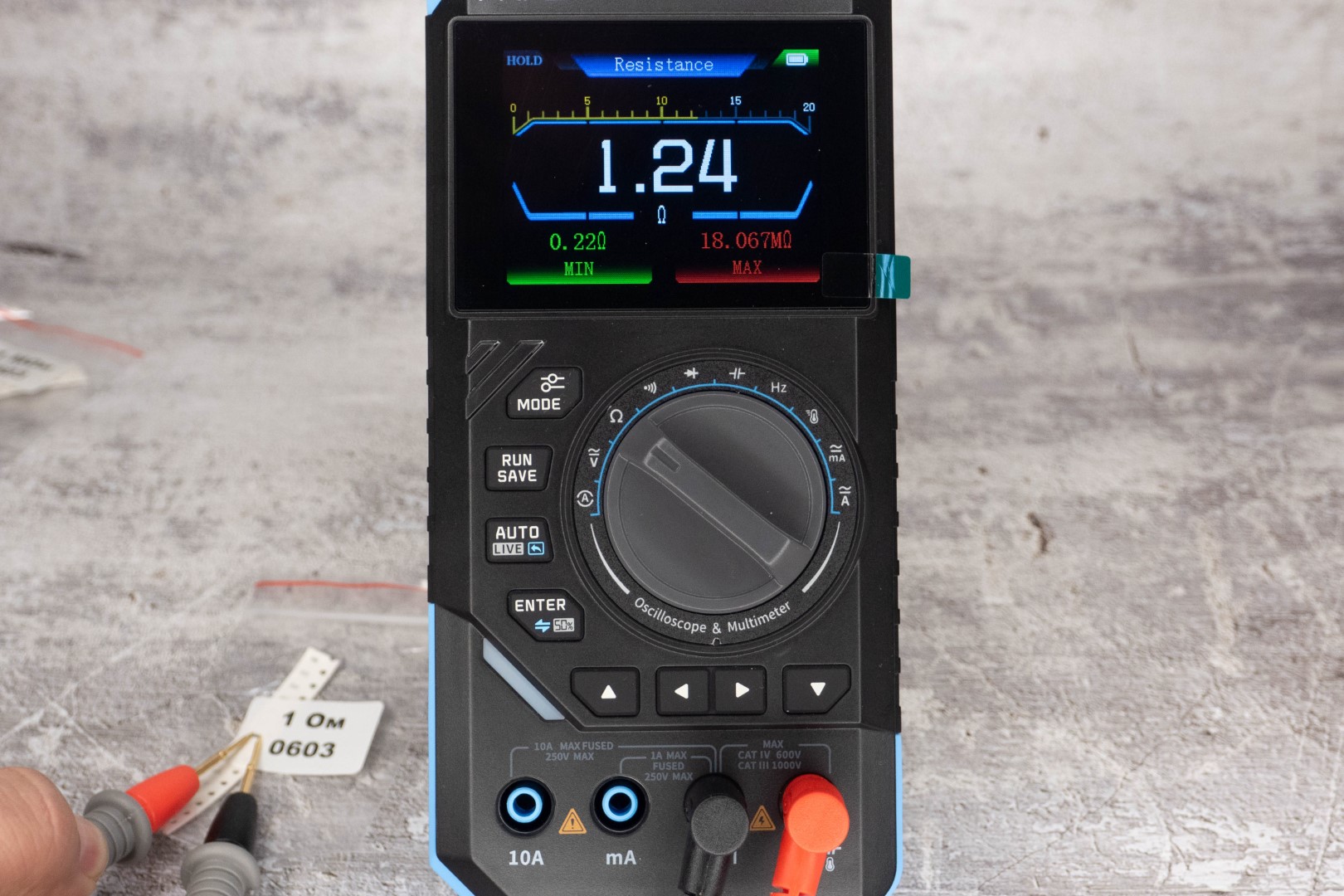

Сопротивление щупов не откалибровано, так что при измерении транзисторов небольшого номинала проявляется погрешность в 0.24Ω, к 1МΩ разбег составляет всего 0.0015МΩ

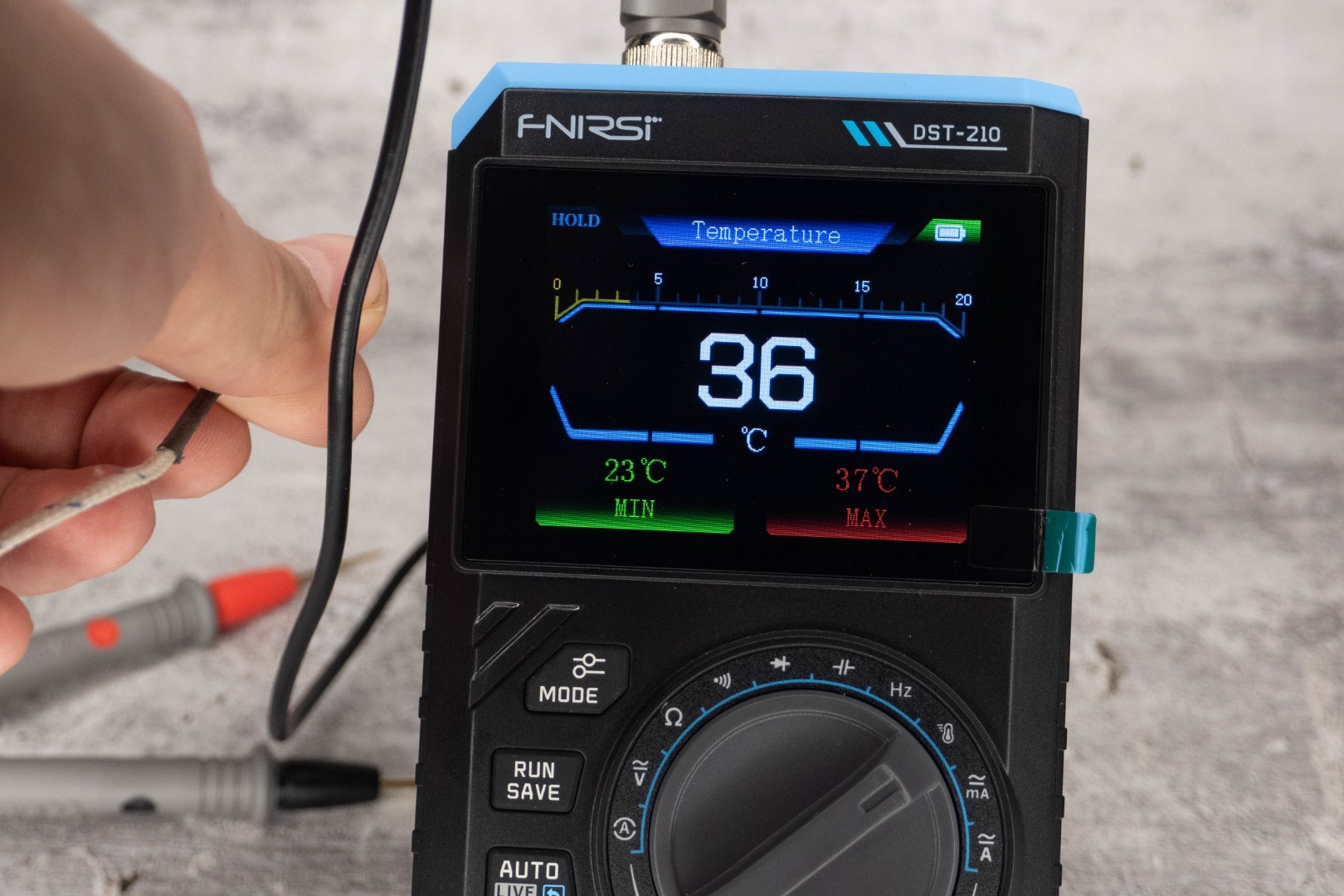

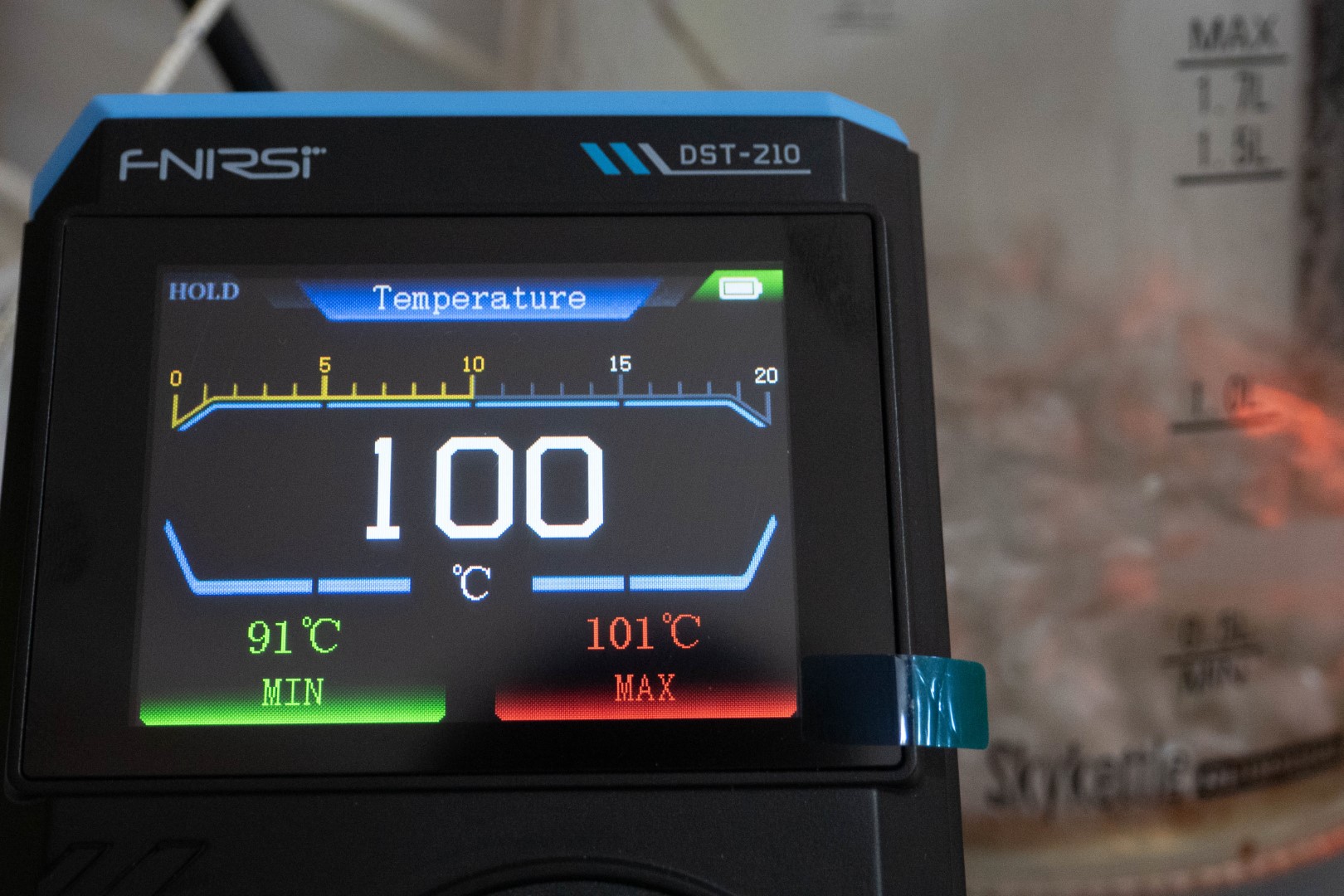

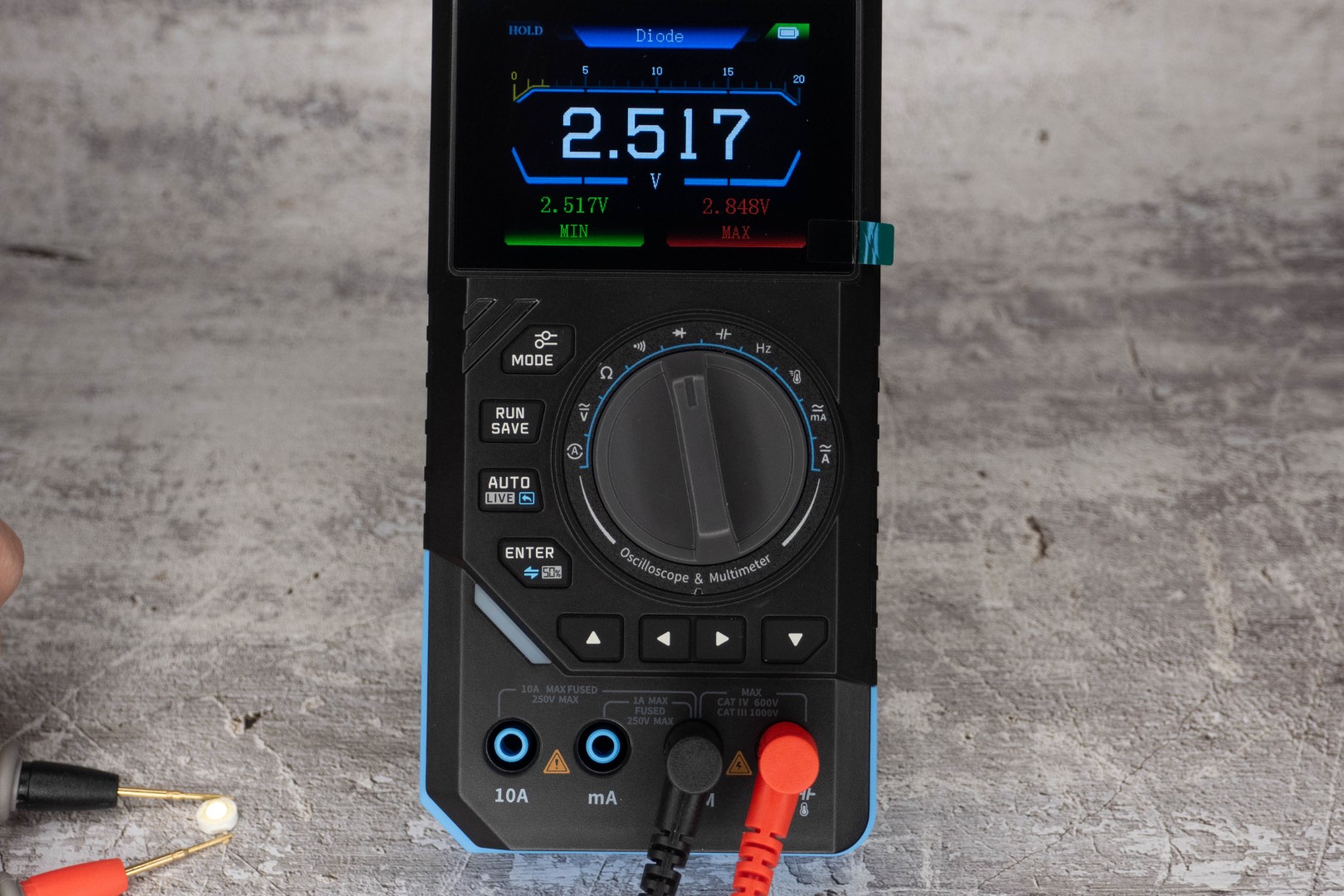

Во время прозвонки звук появляется без задержки, в режиме проверки диодов можно тестировать светодиоды с большим падением напряжения. Термопары в наличии не было, так что я позаимствовал её из другого комплекта и тут тоже всё нормально, температура пальцев 36℃, вода начала кипеть при 100℃.

Осциллограф

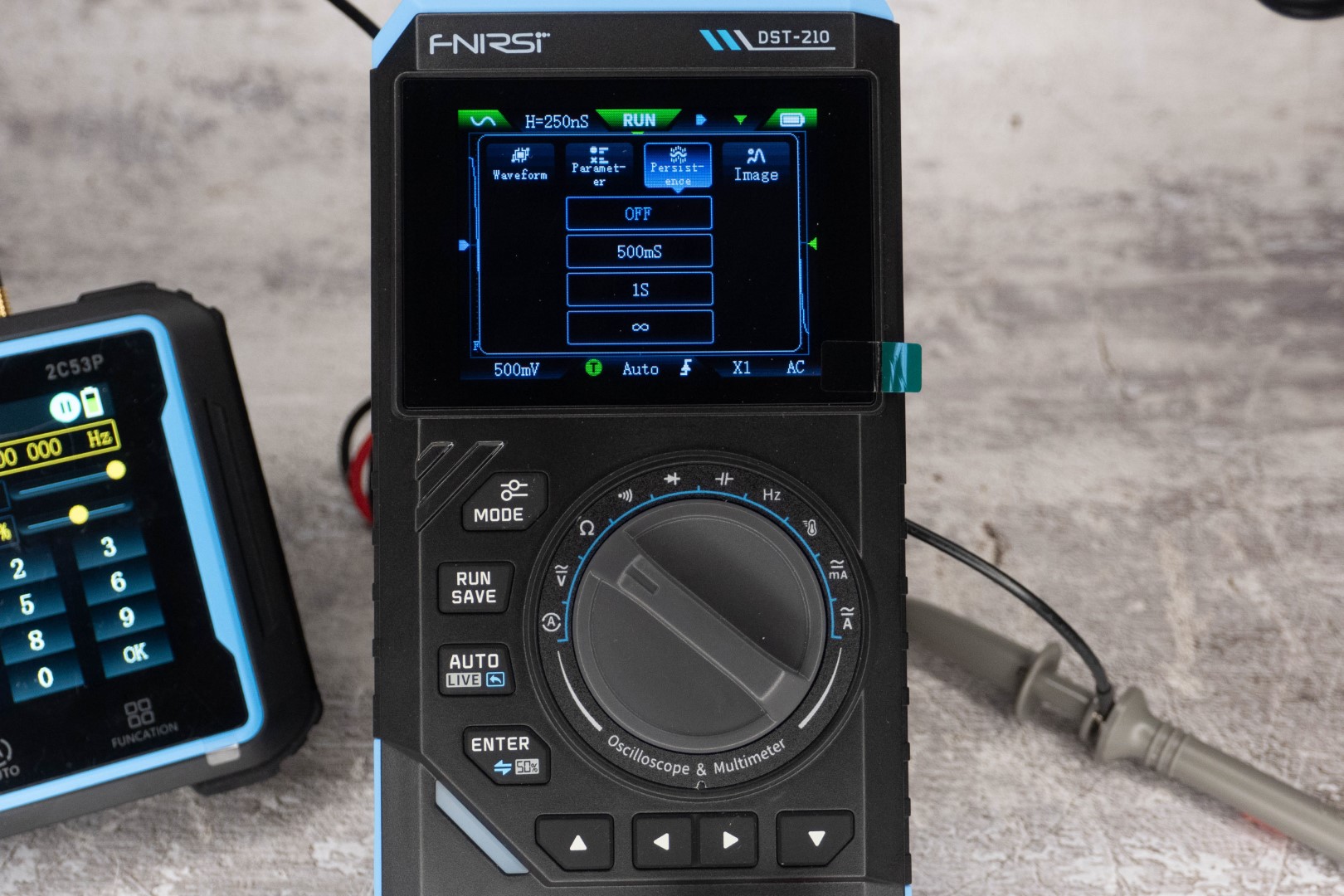

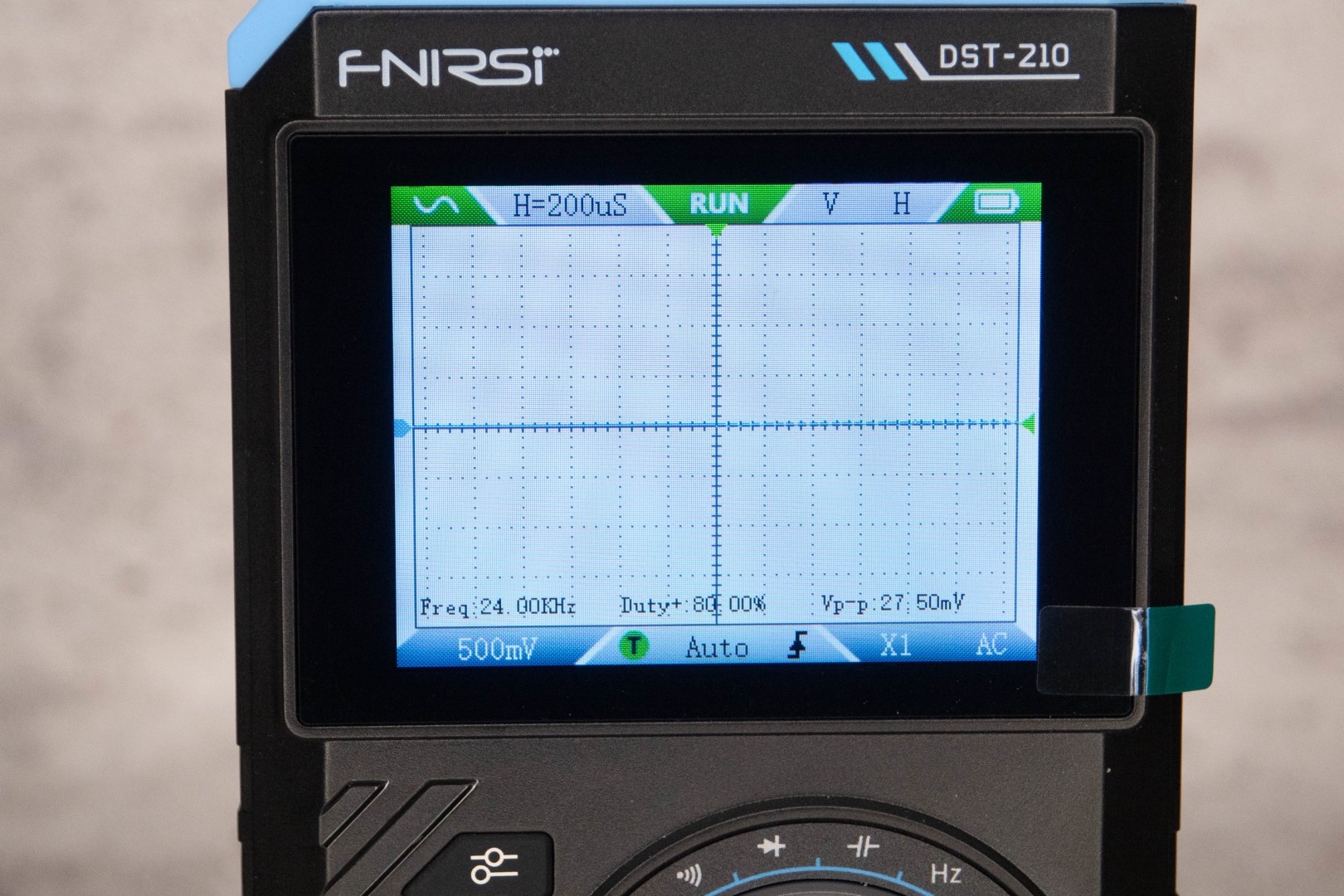

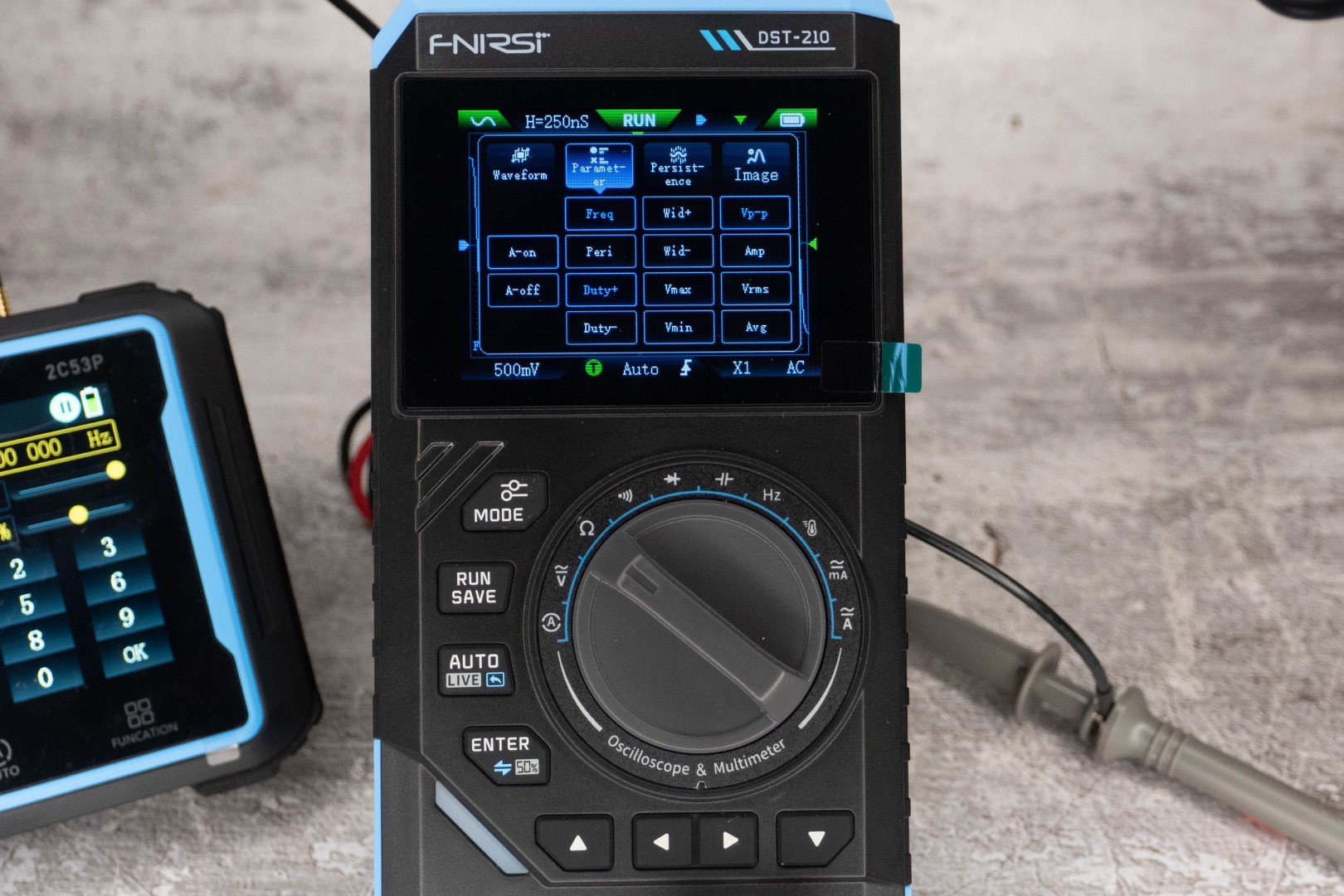

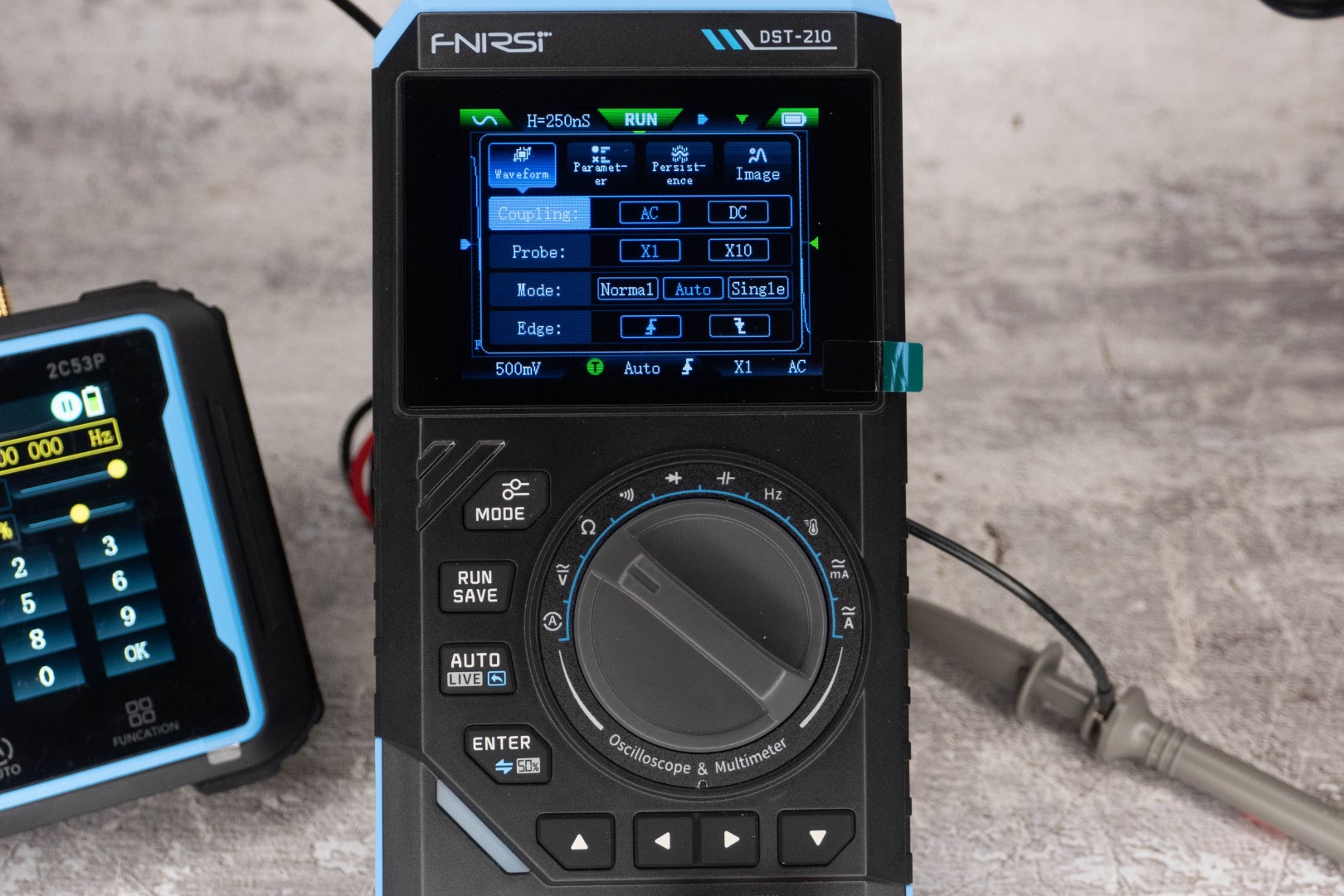

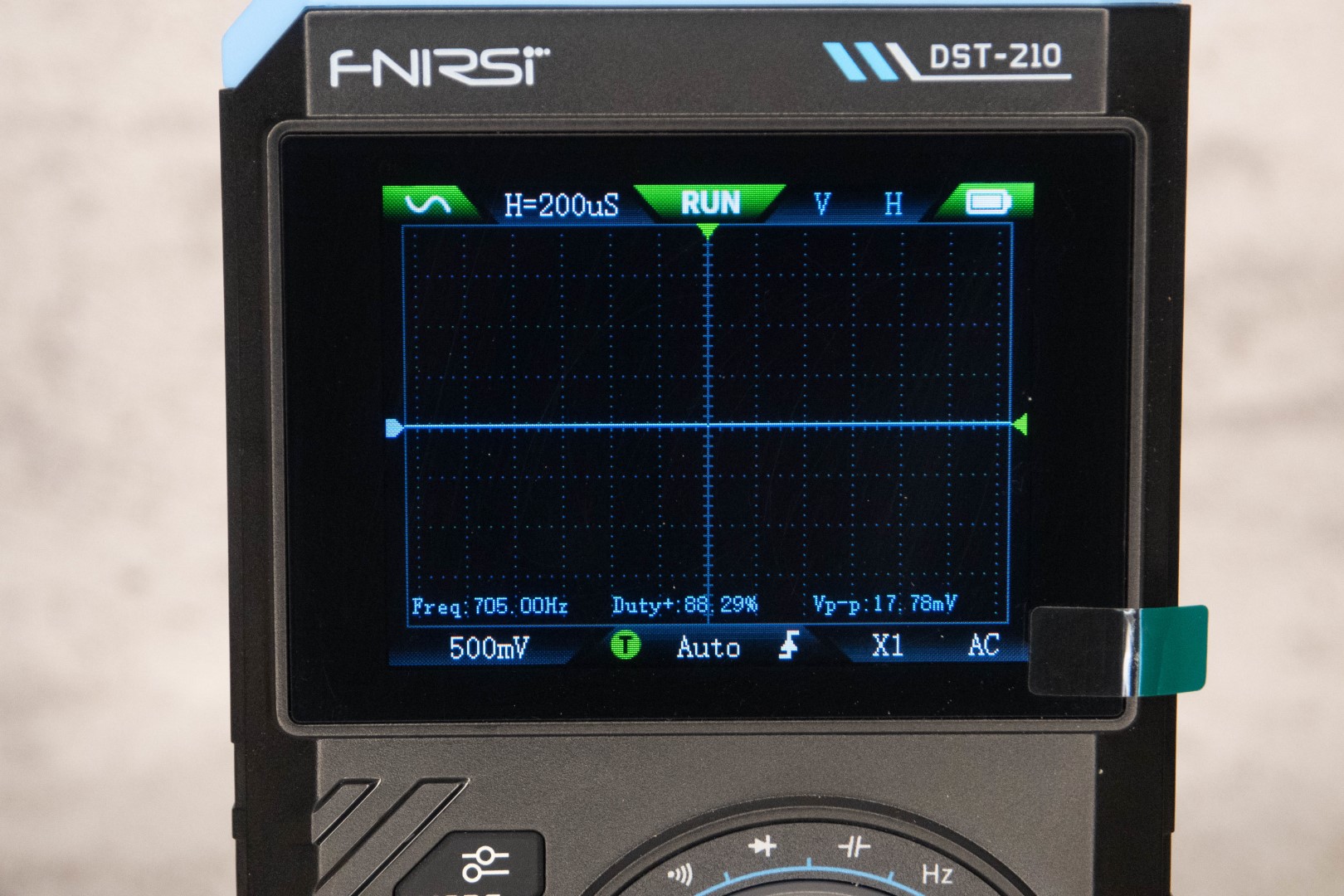

Элементы интерфейса находятся в привычных местах, так что привыкать не нужно. Долгое удержание кнопки «MODE» вызывает меню параметров с несколькими вкладками. Здесь можно изменить настройки канала, выбрать информацию, выводимую на экран, включить послесвечение и посмотреть сохраненные снимки сигнала.

Послесвечение(afterglow) в зависимости от настроек на некоторое время оставляет след предыдущего сигнала, что позволяет находить закономерности при плавающей форме.

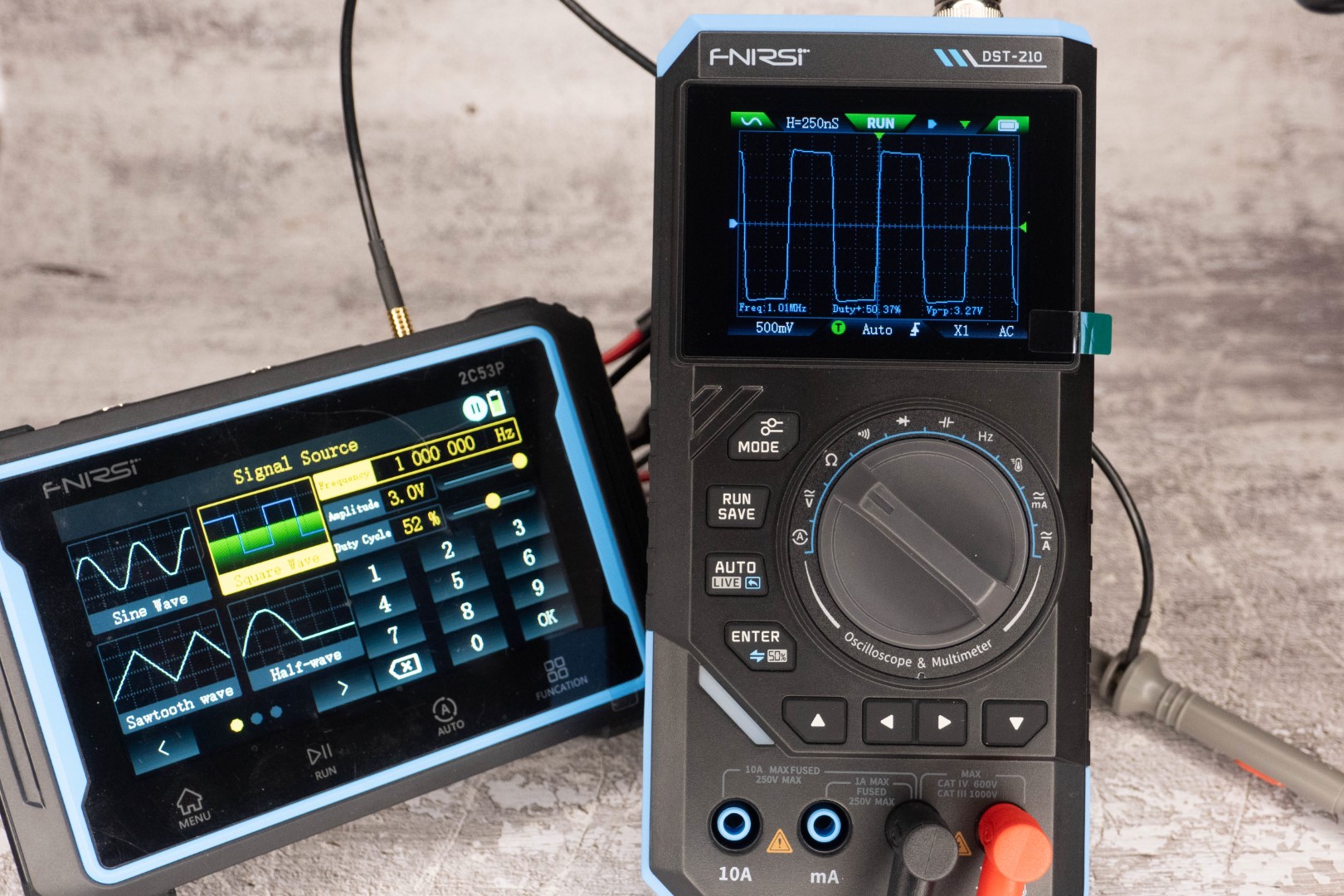

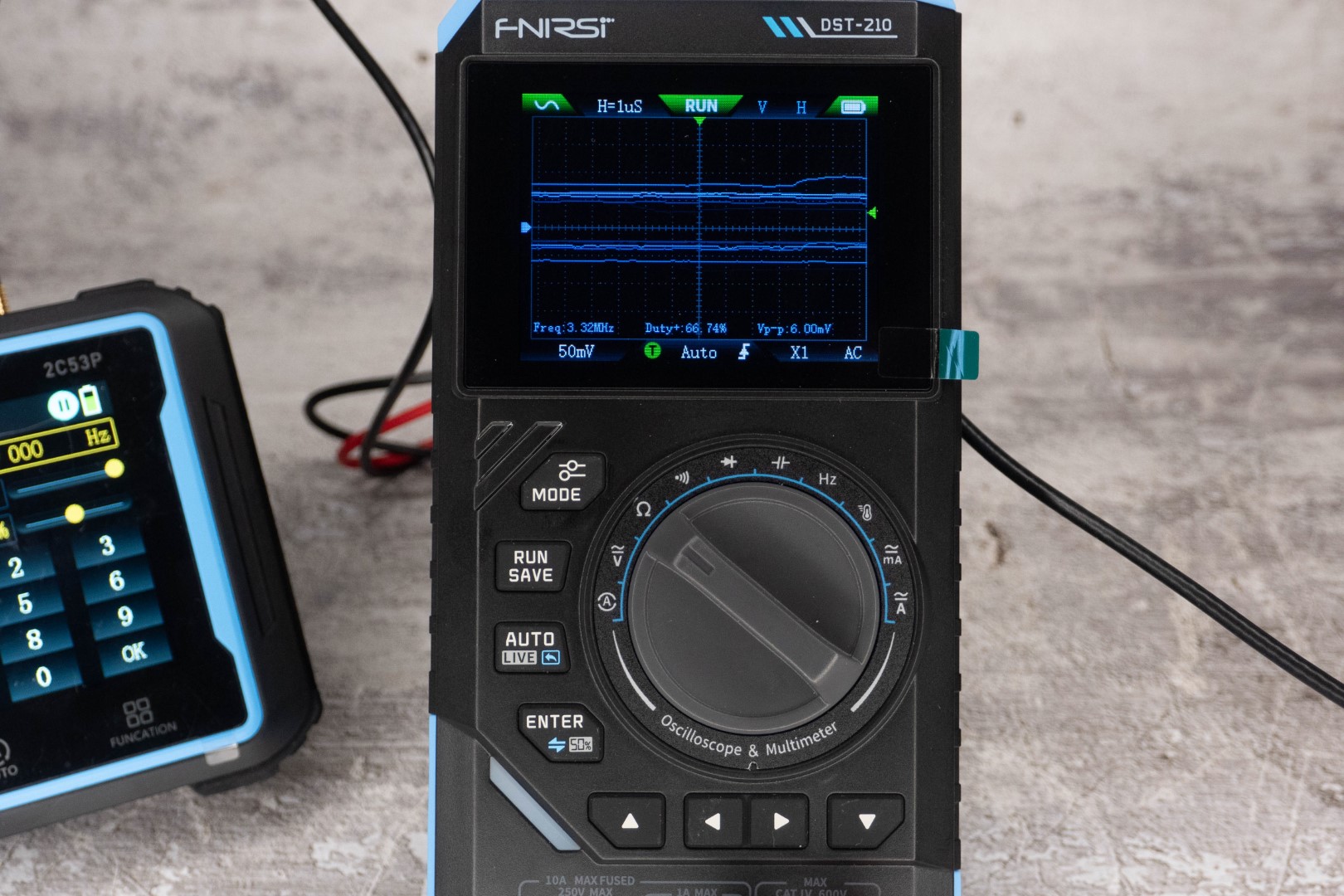

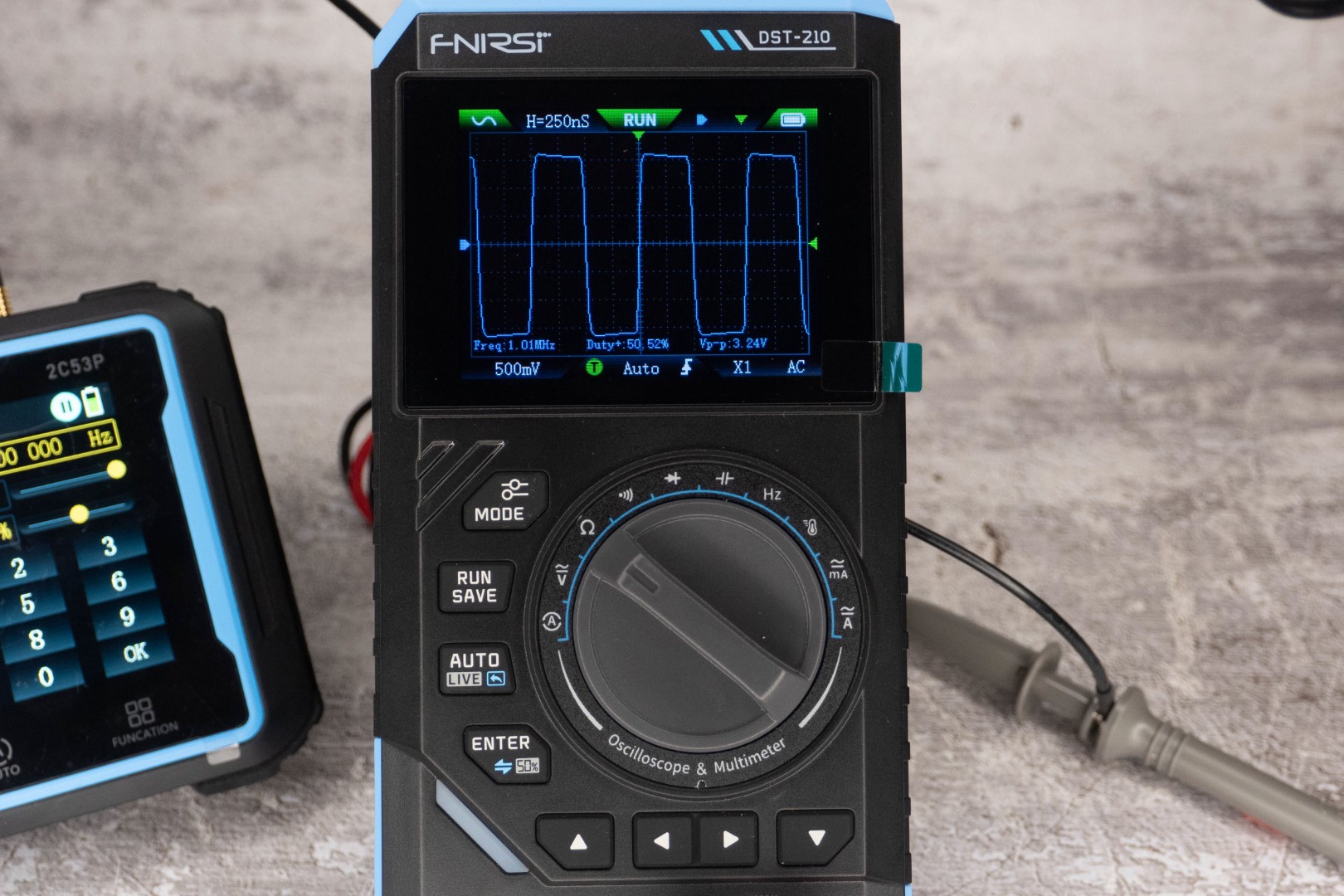

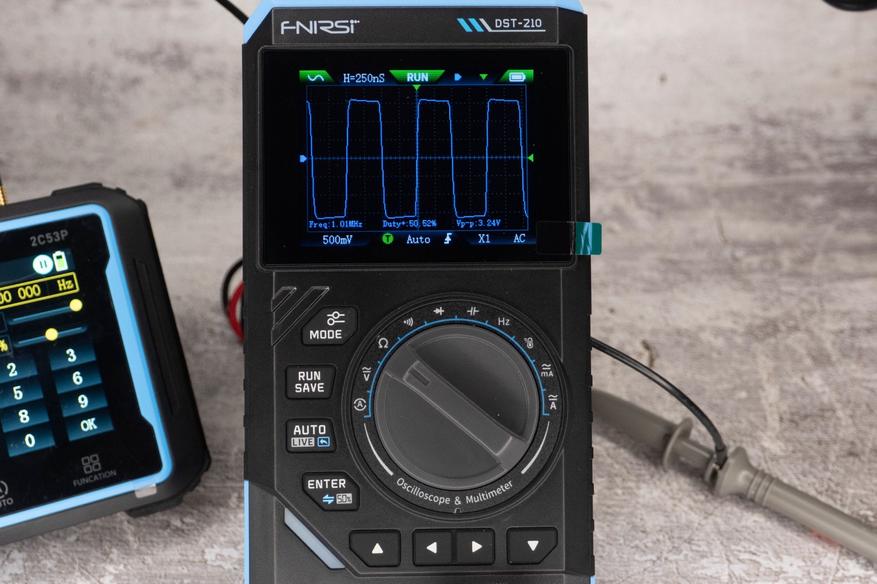

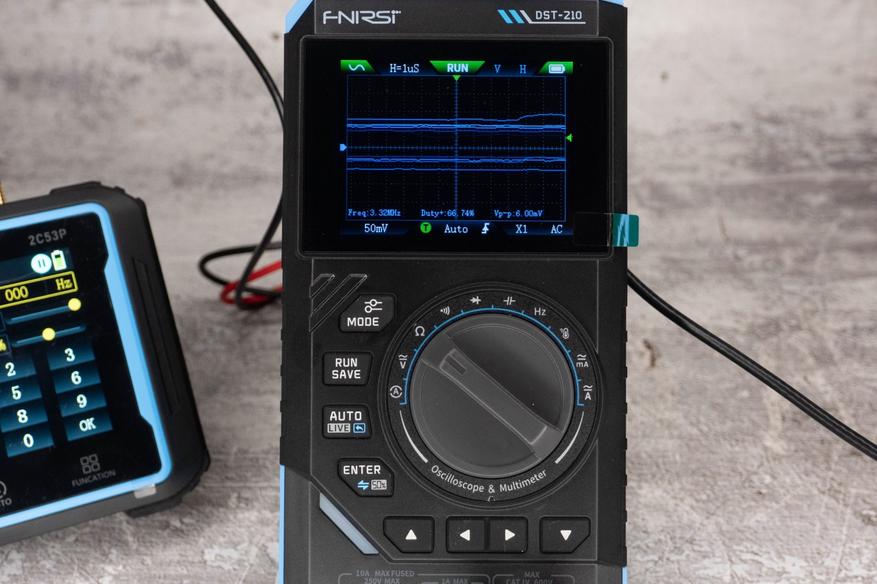

Полоса пропускания соответствует указанным в описании 10 МГц, вот только форма меандра начинает искажаться после 3МГц и к 10 превращается в синус. Но частоту и другие параметры считает нормально.

Генератор сигналов

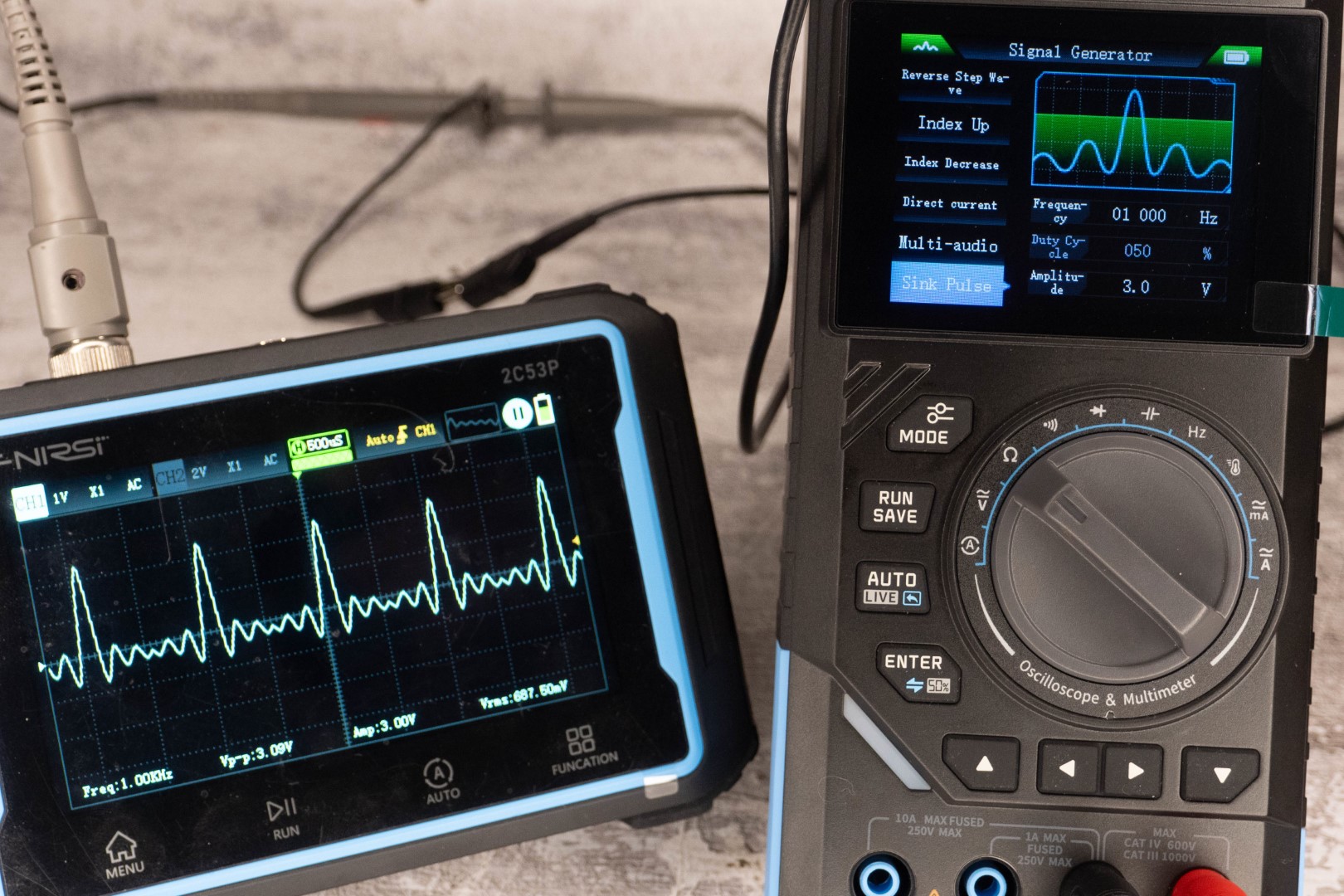

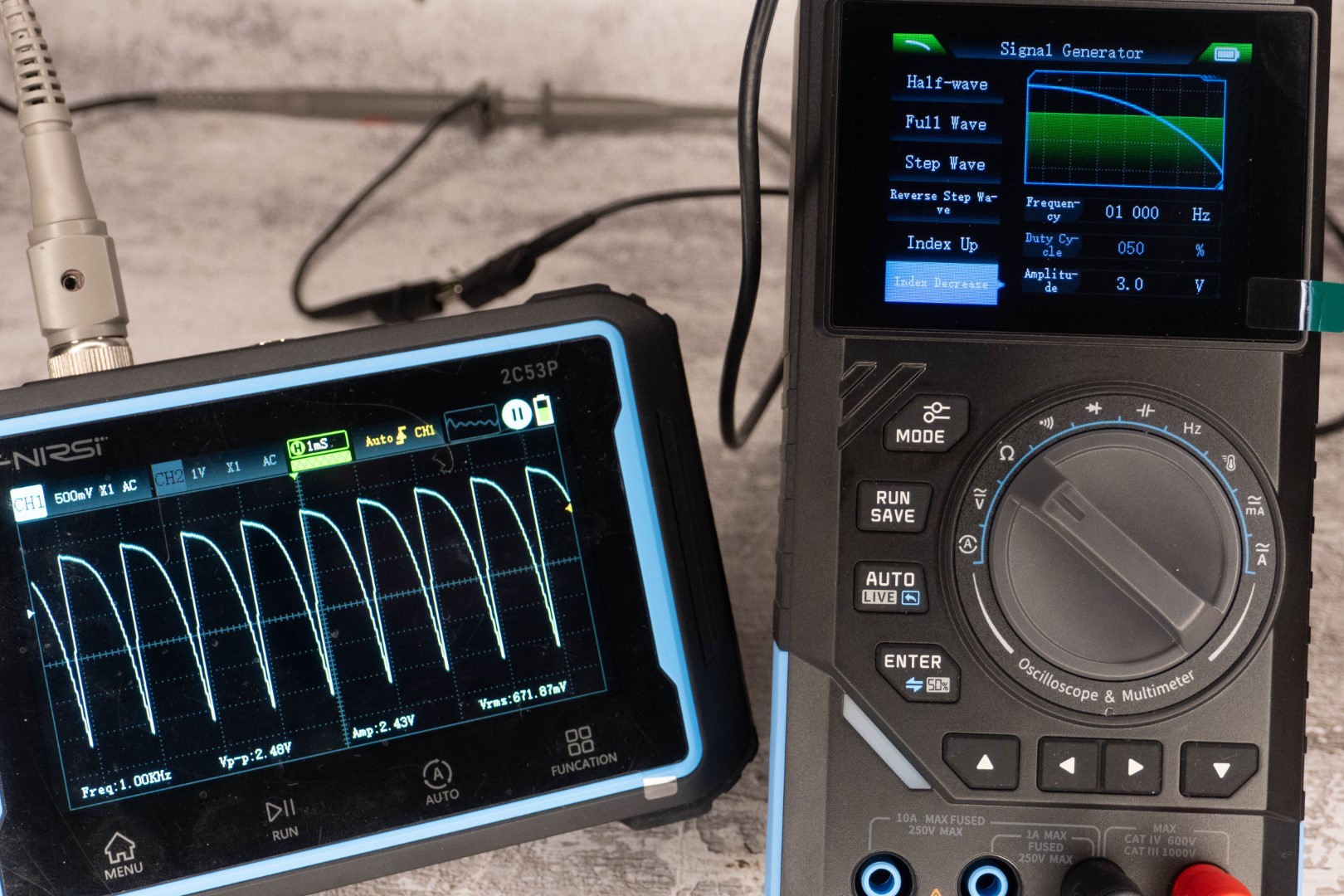

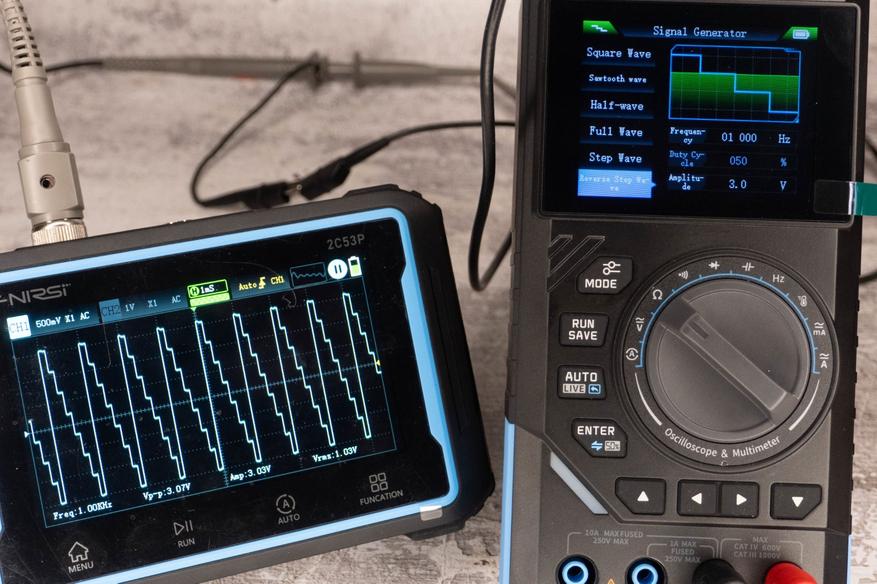

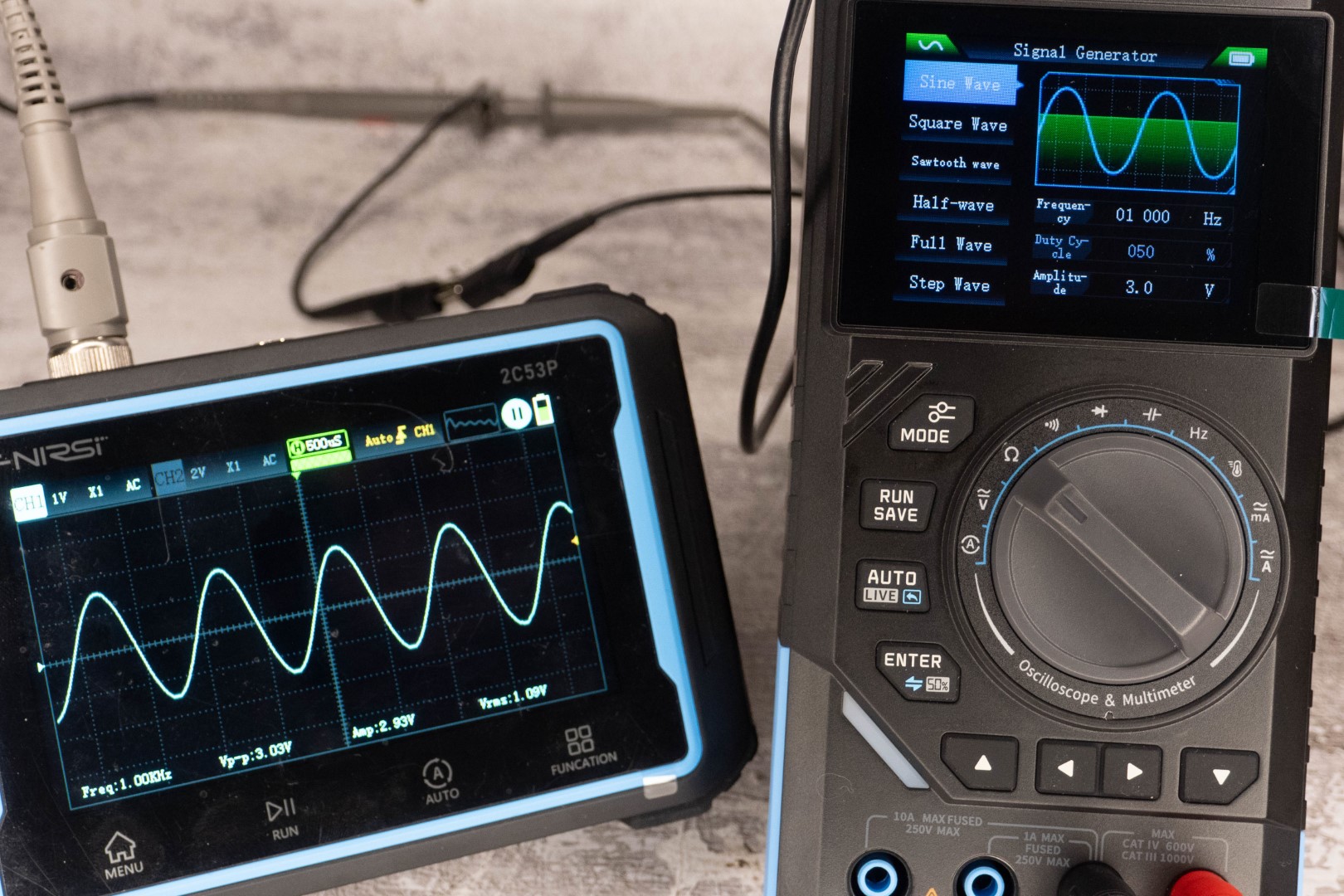

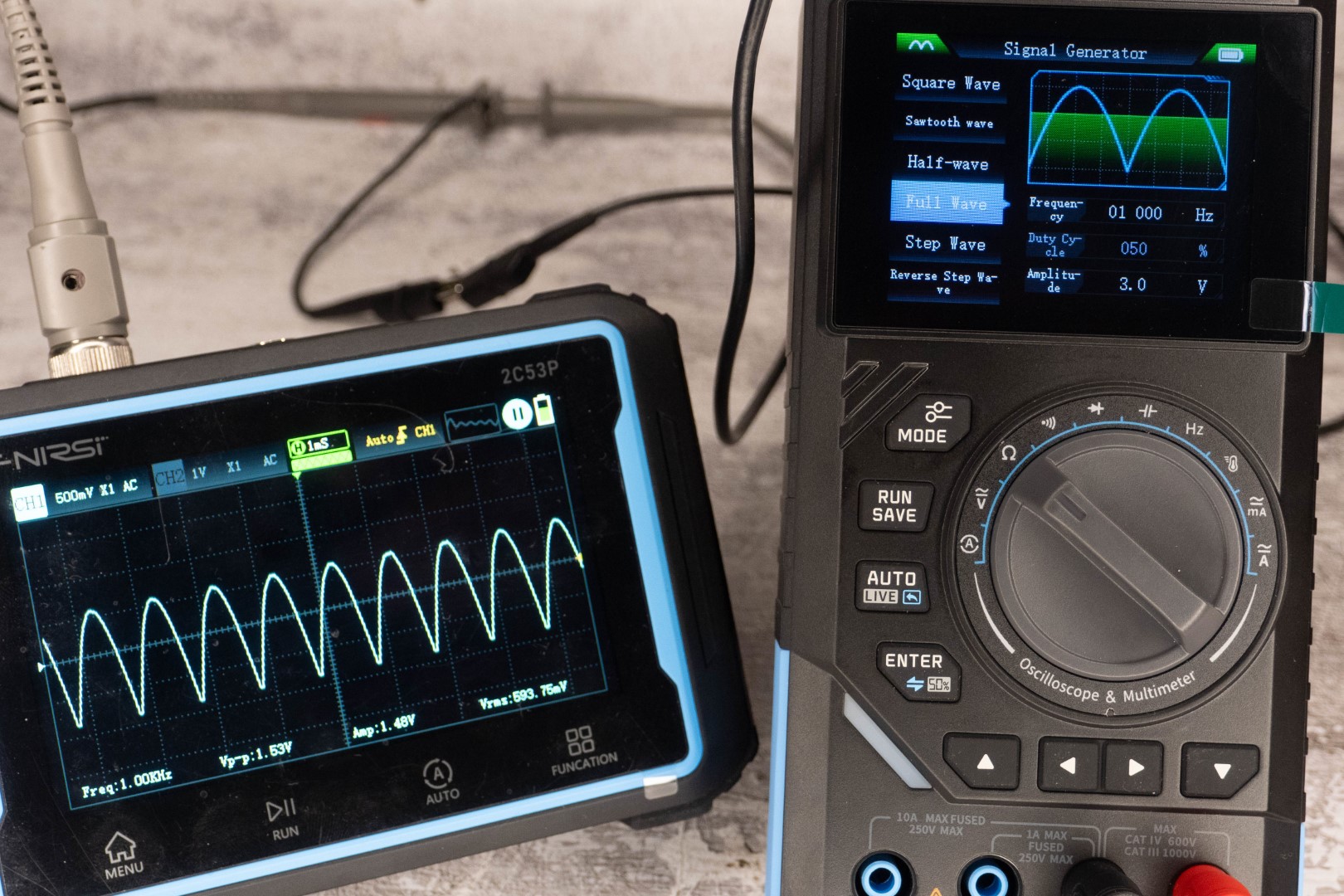

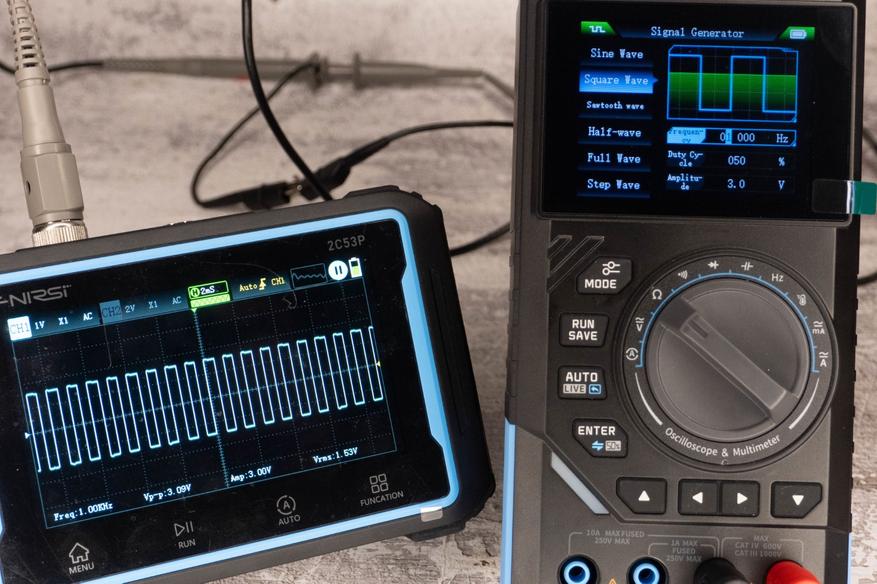

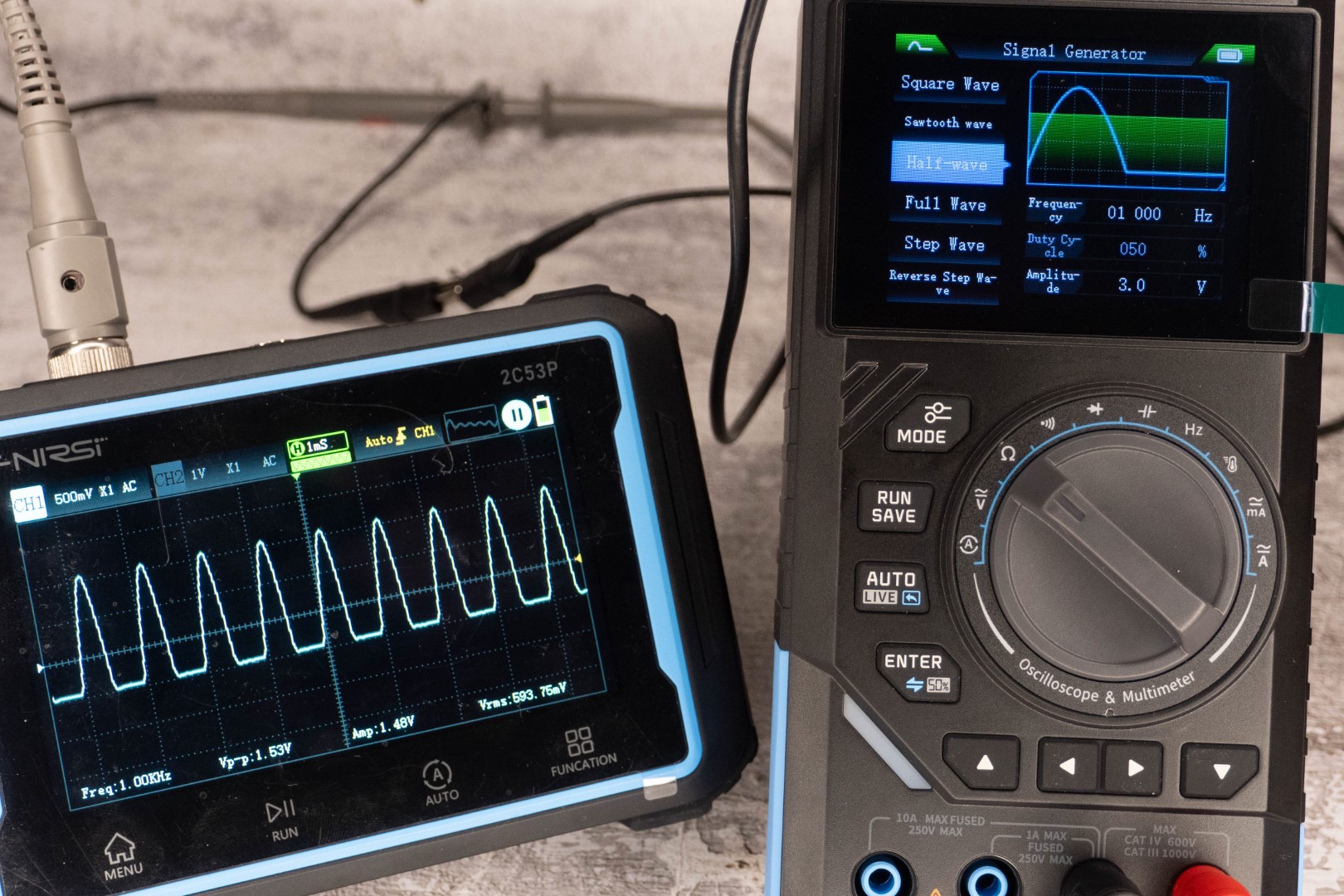

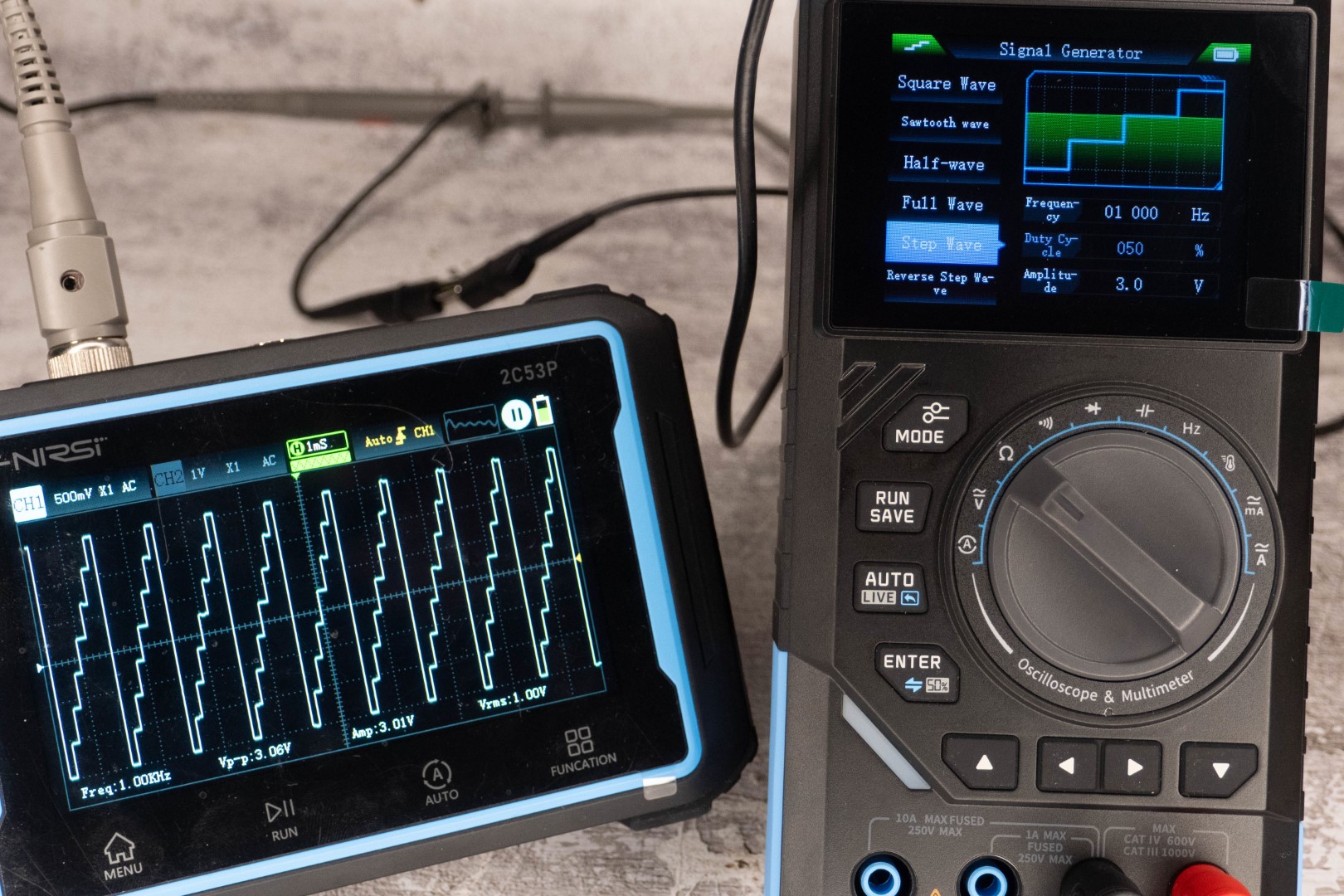

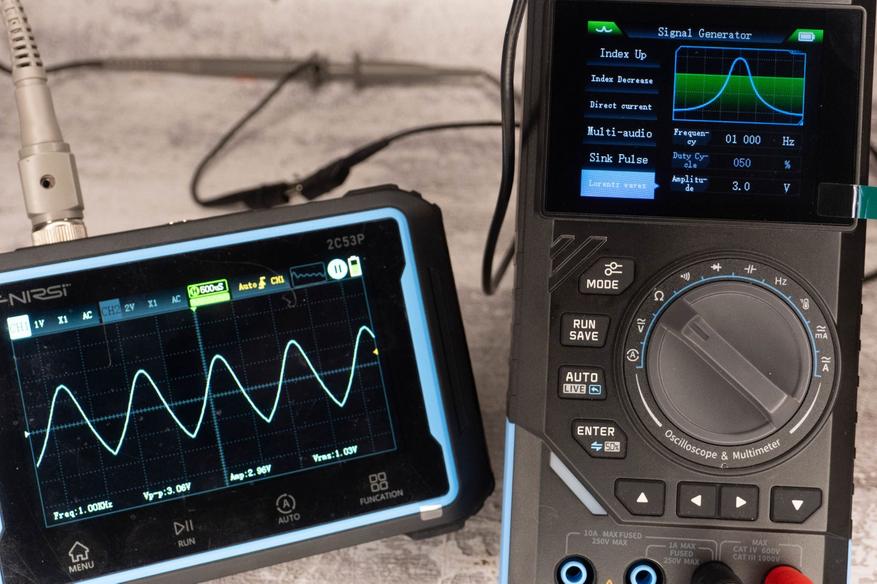

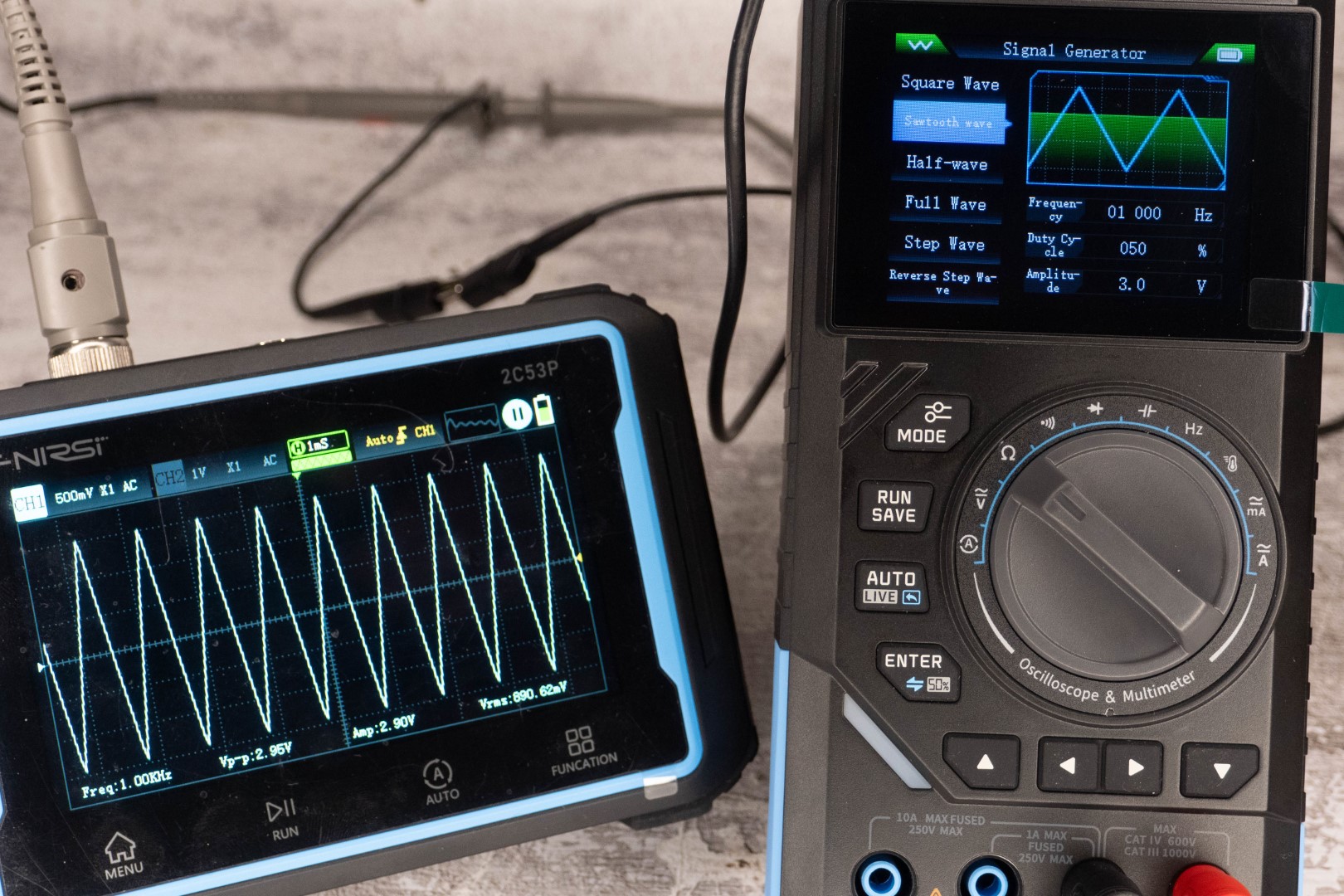

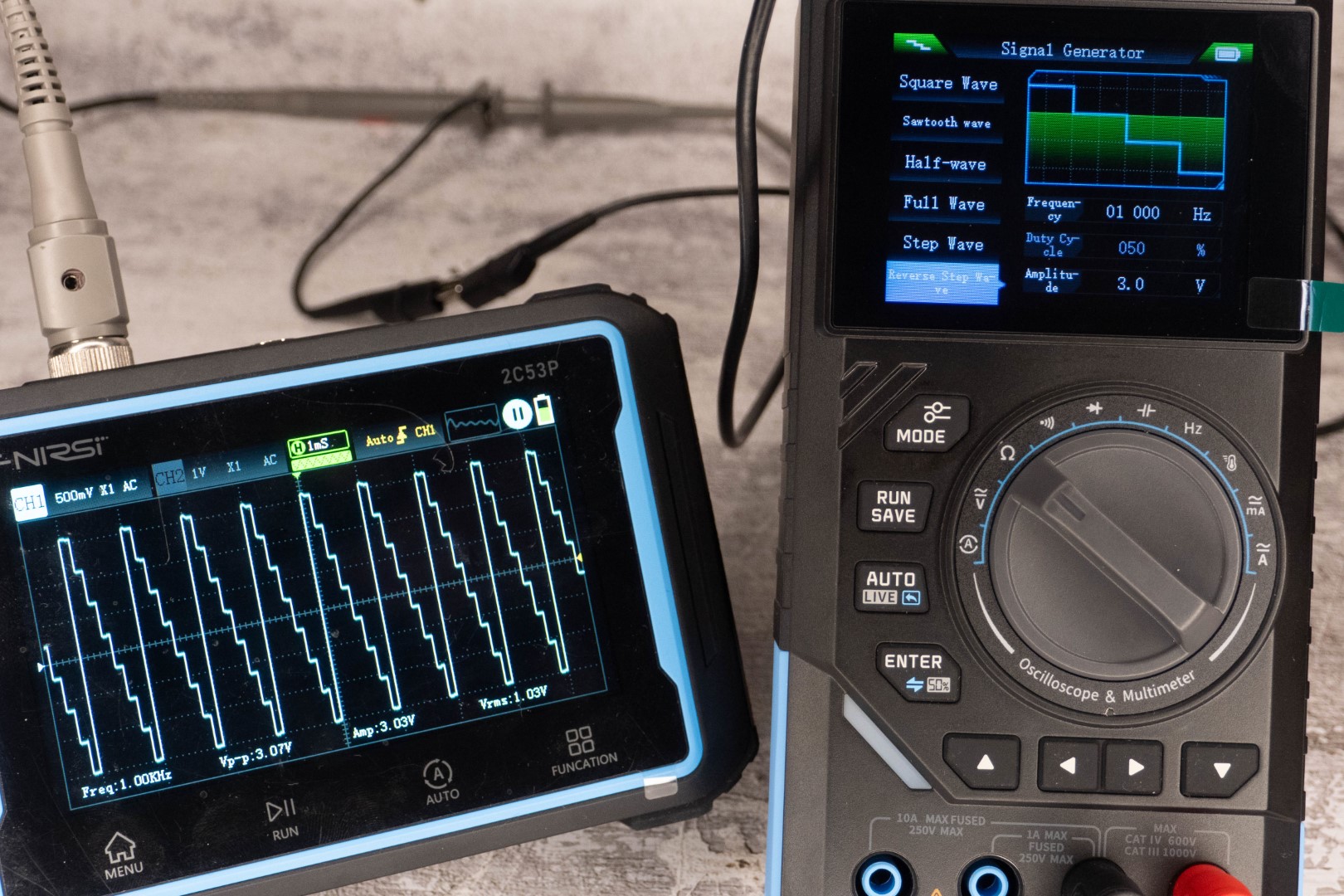

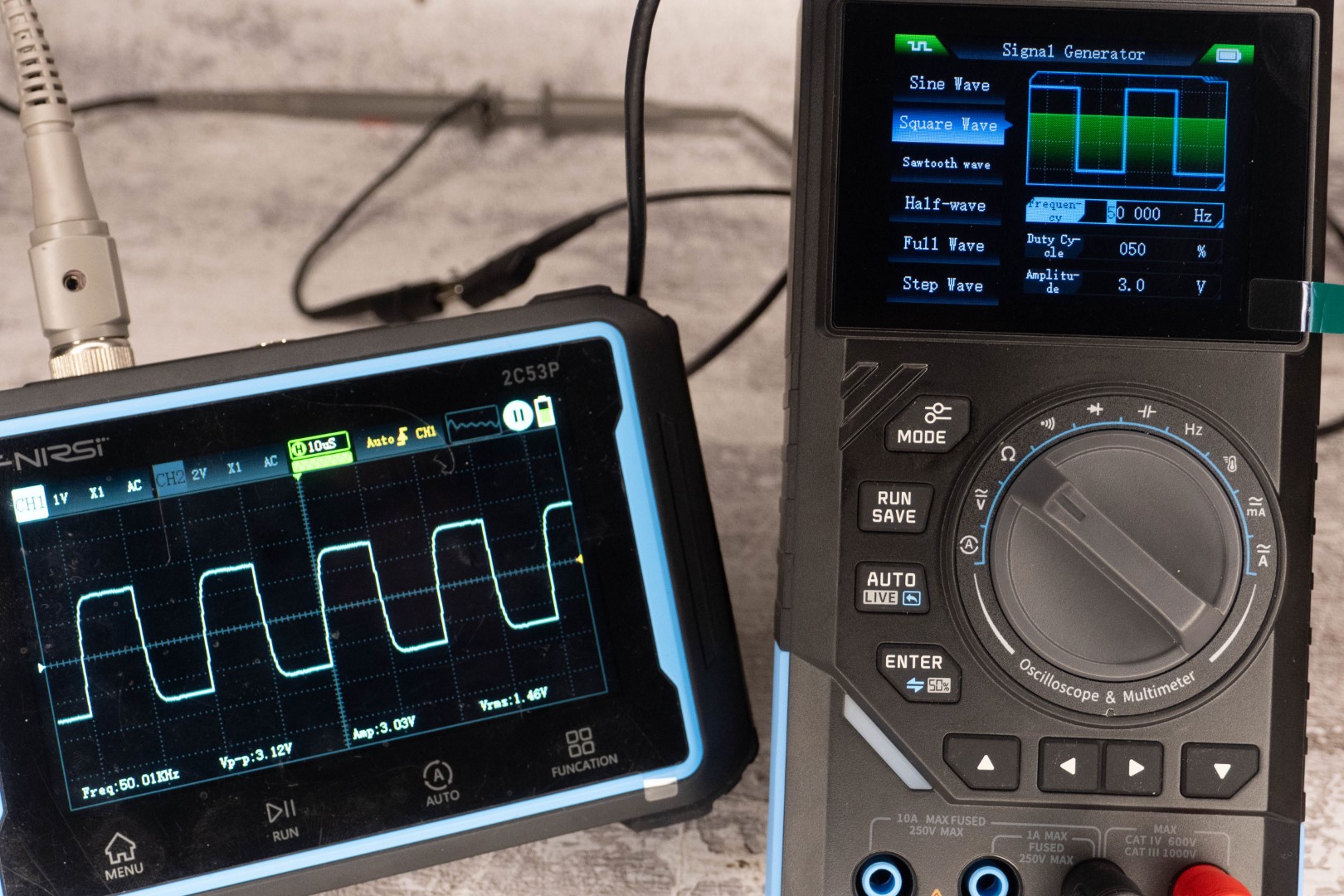

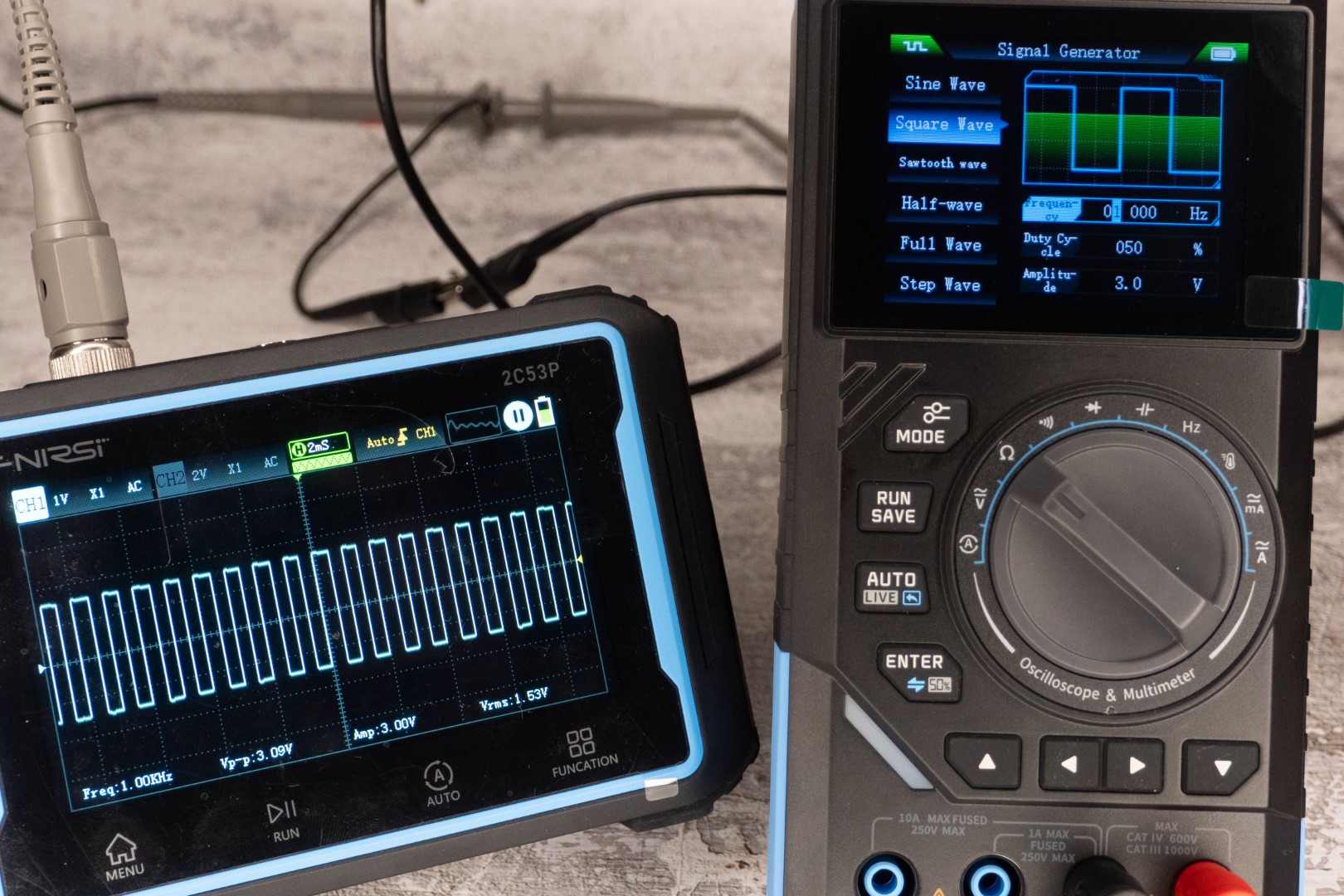

Генератор может выдавать 13 форм с максимальной частотой 50кГц. Вроде строит нормально, разве что хотелось бы больше разогнать ширину канала.

Итоги

Благодаря небольшому размеру, автономности и многофункциональности, DST-210 станет отличным выбором для:

• Начинающих электронщиков — как учебный инструмент для освоения основ измерений.
• Радиолюбителей — для ремонта техники, настройки аудиоаппаратуры или DIY-проектов.
• Мастеров по обслуживанию — быстрая диагностика цепей, проверка датчиков, поиск неисправностей.

Этот прибор не заменит профессиональное лабораторное оборудование, но станет надежным помощником там, где важны мобильность и функциональность. Обозреваемая модель это удачный компромисс между ценой и возможностями, особенно если ваши задачи не требуют работы с высокими частотами. К точности в режиме мультиметра так вообще сложно придраться.
