Обзор Fnirsi dso-tc4: обновленная версия универсального тестера электронных компонентов

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

В новой модели значительно расширили функциональность уже существующих модулей. Ширину канала осциллографа увеличили до 10МГц, частоту генератора до 50кГц, добавили дополнительные формы сигналов и перевели интерфейс на русский язык. Изменился и внешний вид, как по мне, выглядит он лучше dso-tc4.

Характеристики

Основные параметры

Производитель Fnirsi Модель DSO-TC4
Дисплей цветной 2.8″ Языки 中文, English, Pyccкий
Интерфейс зарядки TYPE-C(5В/1А) Аккумулятор Li-Ion 3.7В 1500мАч
Размер корпуса 90x142x27.5 мм Вес 186 г.

Параметры осциллографа

Частота дискретизации 48 MSa/s Полоса пропускания 10 MHz
Внутреннее сопротивление 1 MΩ Диапазон напряжения 40В (1:1 ) / 400В (1:10)
Вертикальная чувствительность 10 мВ/div ~ 10 В/div Горизонтальная чувствительность 50ns~20s
Режим триггера Auto/Normal/Single Тип триггера Rising edge, Falling edge
Автоматические измерения Max, Min, Avg, RMS, Vpp, Frequency, Cycle, Duty Cycle Типы напряжения AC/DC

Параметры генератора сигналов

Формы сигнала 13 шт Частота 0-50 кГц
Скважность 0 — 100% Амплитуда 0.1 В — 3.0 В

Параметры тестера компонентов

Транзистор Коэффициент усиления по току «hfe» Напряжение база-эмиттер «Ube» Коллекторный ток / ток эмиттера (Ic/Ie); Обратный ток утечки коллектор-эмиттер «Iceo» Ток утечки коллектор-эмиттер при замкнутой базе «Ices» Прямое падение напряжения защитного диода «Uf» Диод Прямое падение напряжения <5 В (Прямое падение напряжения, Ёмкость перехода, Обратный ток утечки)
Стабилитрон 0.01 — 4.5 В (Зона тестирования 1-2-3) Прямое падение напряжения Полевой транзистор (FET) JFET: Ёмкость затвора «Cg», Ток стока Id при «Vgs», Прямое падение напряжения защитного диода «Uf» IGBT: Ток стока Id при Vgs, Прямое падение напряжения защитного диода Uf; MOSFET: Пороговое напряжение «Vt», Ёмкость затвора «Cg», Сопротивление сток-исток «Rds», Прямое падение напряжения защитного диода «Uf»
Однонаправленный тиристор (SCR) Напряжение срабатывания <5 В, Уровень затвора Двунаправленный тиристор (SCR) Ток срабатывания <6 мА
Конденсатор 25 пФ — 1000 мкФ, Коэффициент потерь «Vloss» Резистор 0.01 Ом — 50 МОм
Индуктивность 10 мкГн — 1000 мкГн Датчик температуры и влажности GND, DQ, VDD

Распаковка и внешний вид

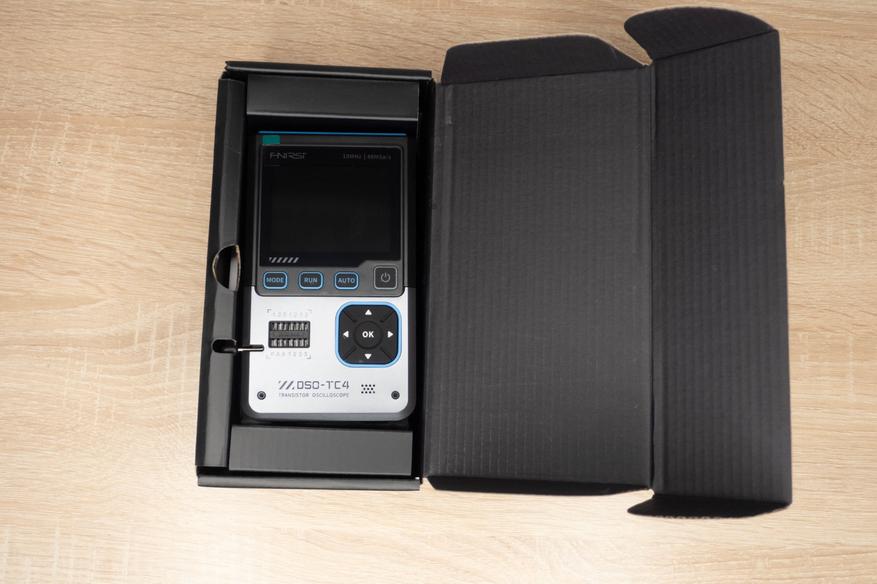

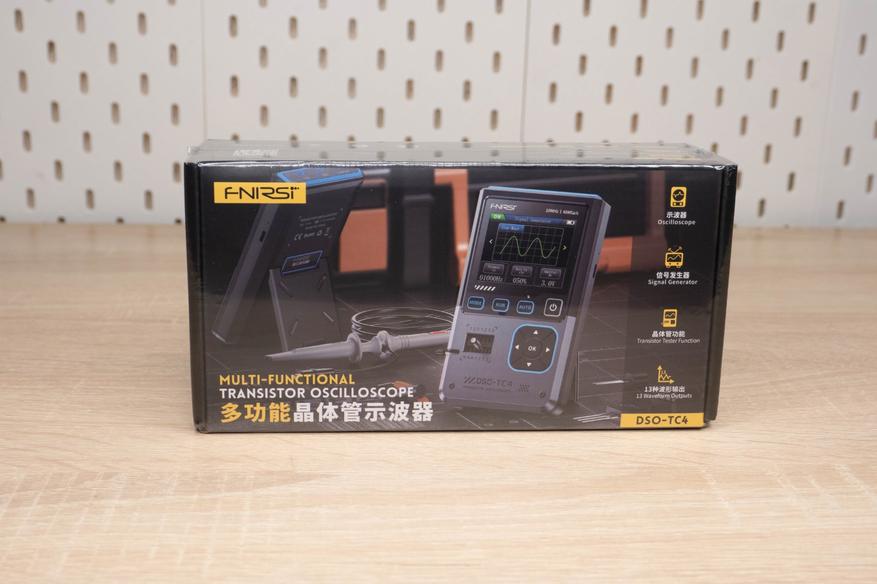

Как обычно, вся продукция фнирси приходит в двух коробках.

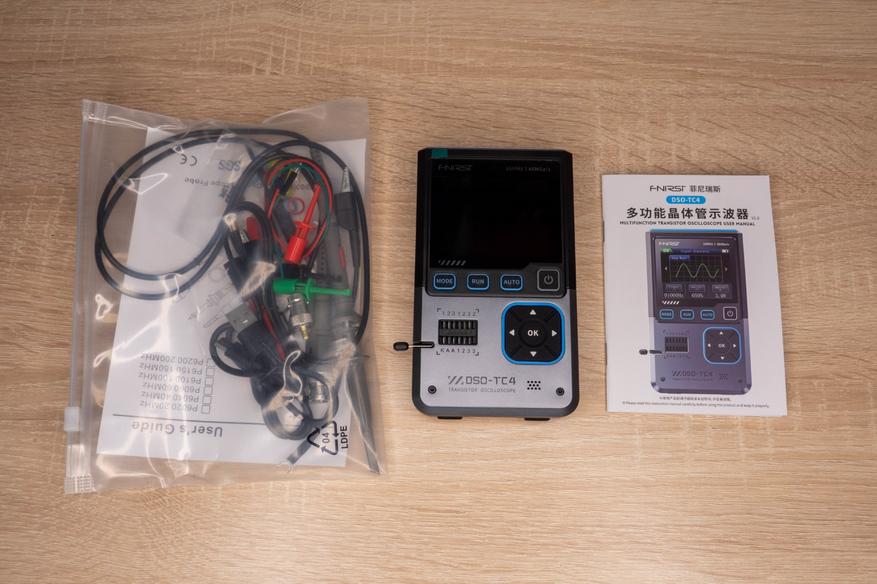

В относительно небольшую упаковку вместили тестер, зонд осциллографа с переходником, крокодилы для использования в режиме генератора и вольтметра, подпружиненные коннекторы для того, чтобы цепляться к компонентам, которые не помещаются в площадку, либо если нет возможности их снять, а также инструкцию.

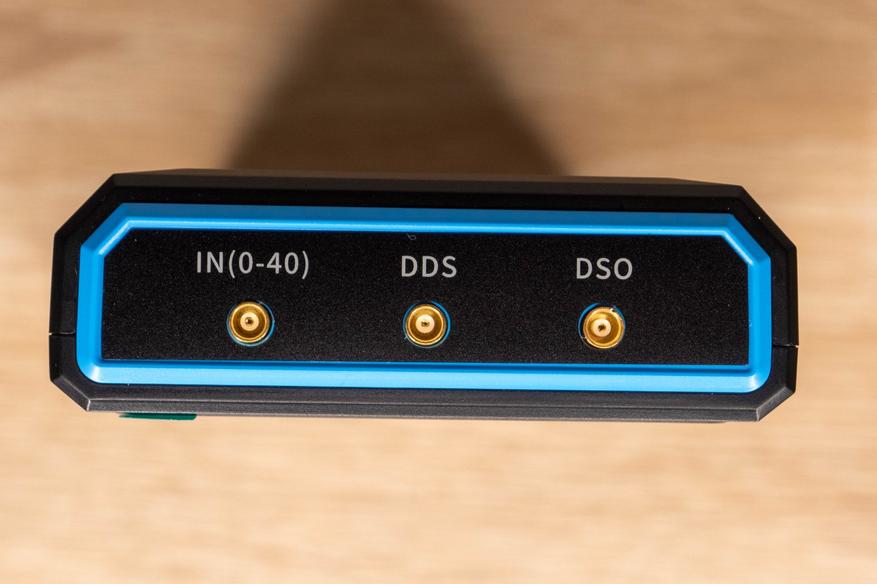

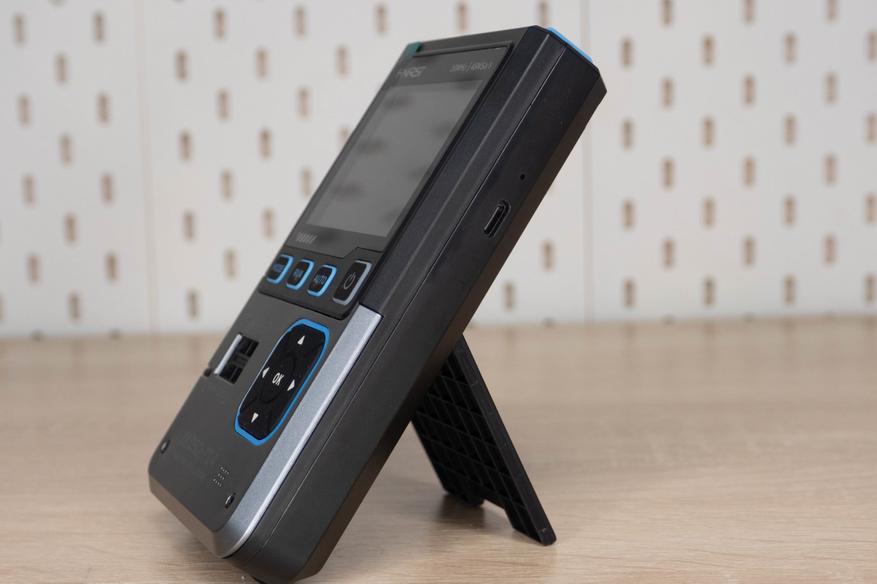

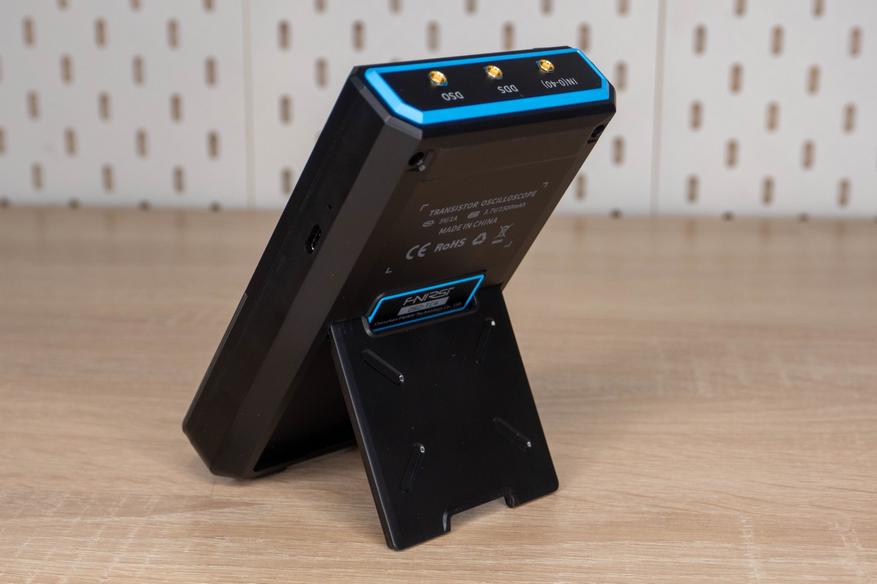

Внешне корпус изменился, стал более высоким, добавлены новые элементы управления и их расположение стало удобнее. Площадка с фиксатором осталась прежней. Для подключения щупов используются разъемы MCX. За питание DSO-TC4 отвечает литиевый аккумулятор ёмкостью 1500мАч, сбоку корпуса выведен разъем Type-C для зарядки и обновления прошивки.

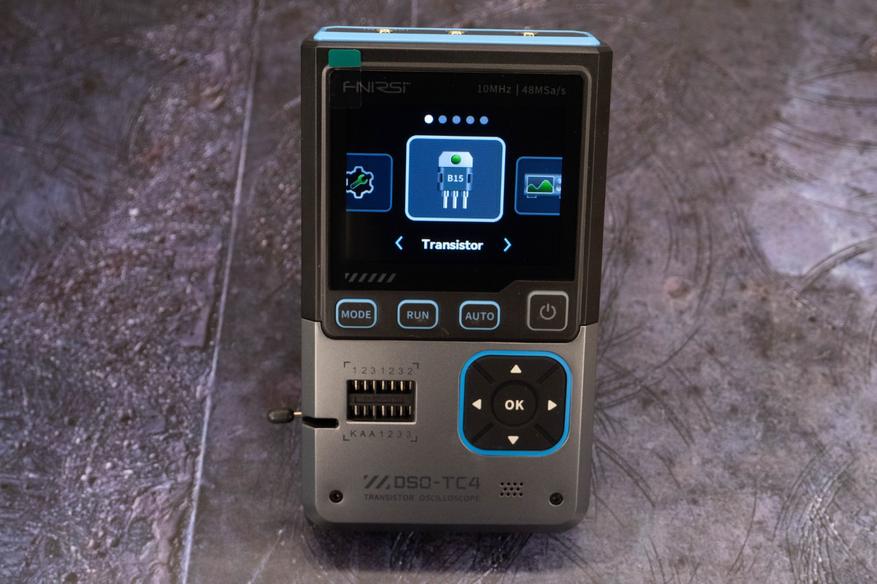

При включении устройства, на экране появляется выбор режимов работы, среди которых есть тестер компонентов, осциллограф, генератор сигналов, дополнительные инструменты и меню настроек.

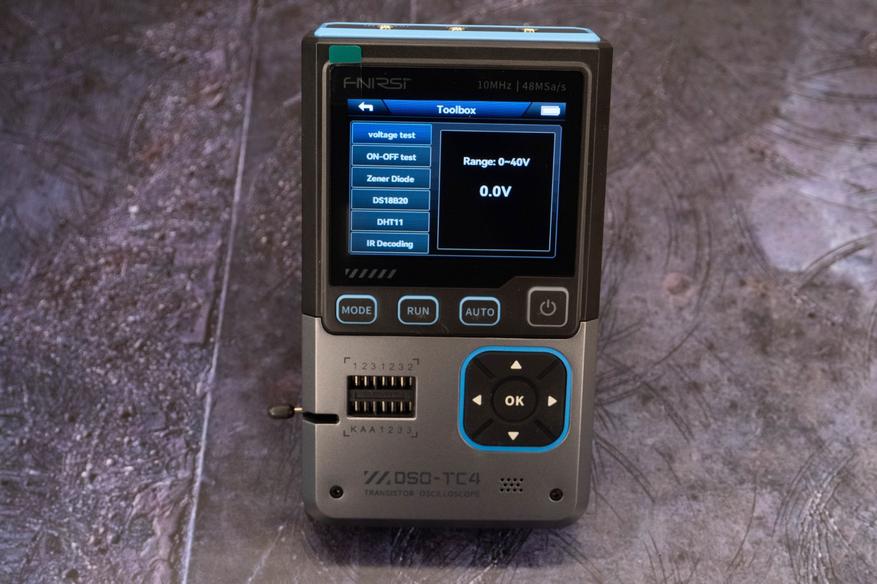

В инструментах расположены дополнительные подрежимы, например, прозвонка, вольтметр, проверка стабилитронов, датчиков температуры и влажности, а так же декодер ИК сигналов.

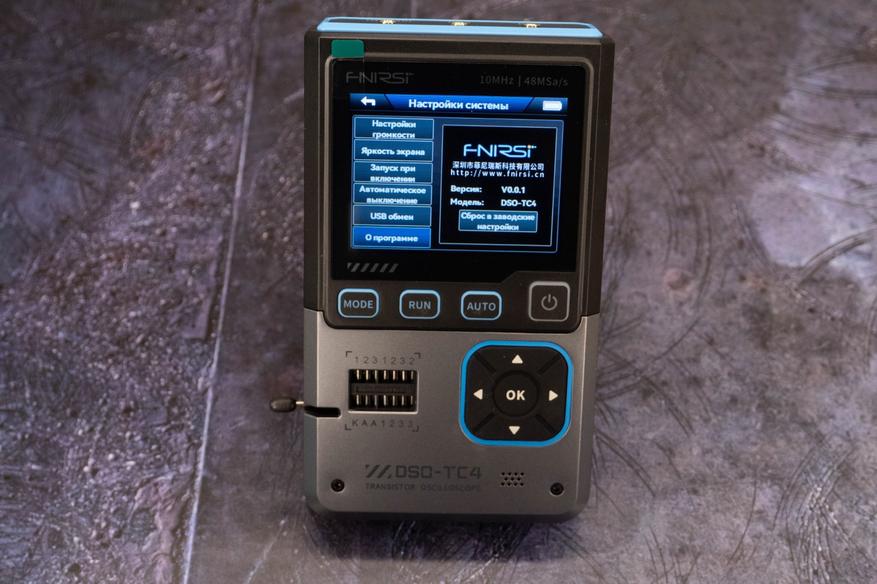

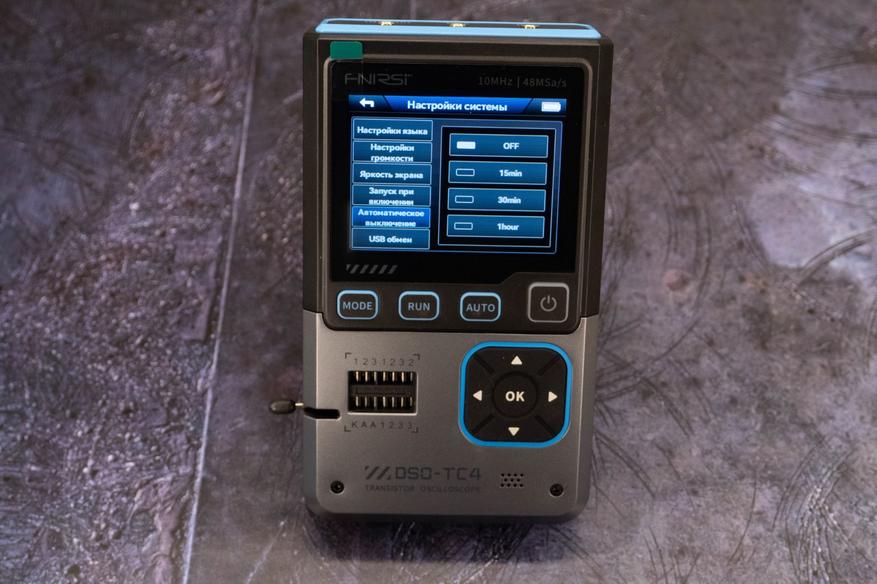

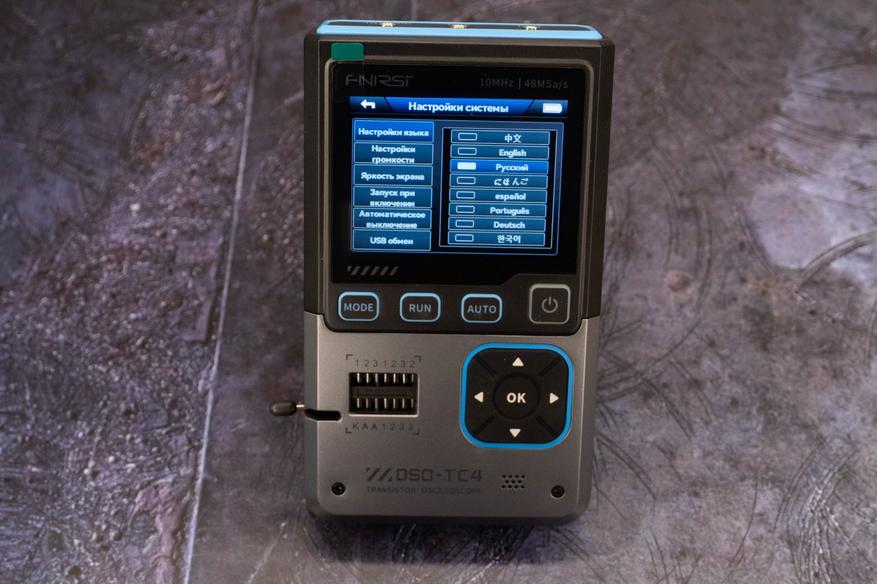

В настройках имеется выбор языка, громкости, яркости, выбор инструмента по умолчанию при включении питания, параметры автовыключения, монтирование внутреннего накопителя, информация о прошивке и сброс настроек.

Тестер компонентов

Между тремя основными режимами работы можно переключаться кнопкой «MODE».

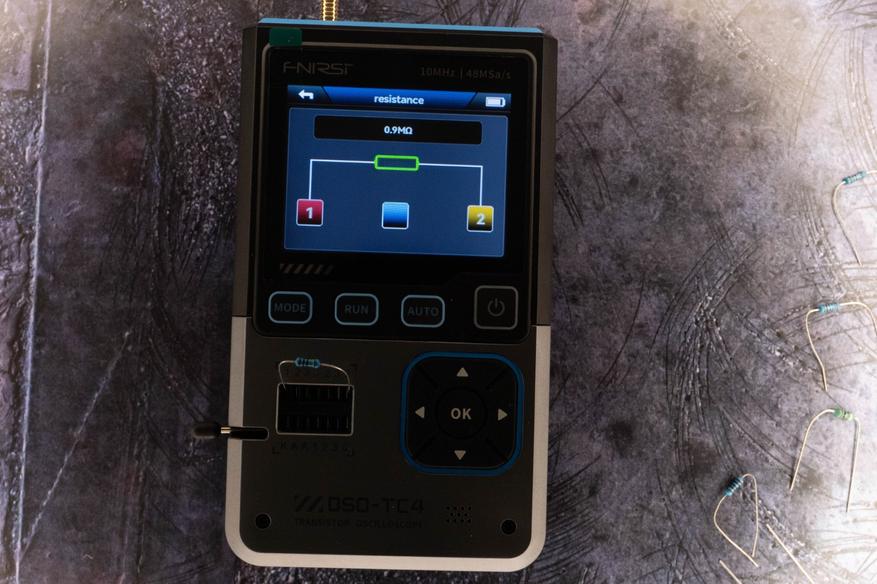

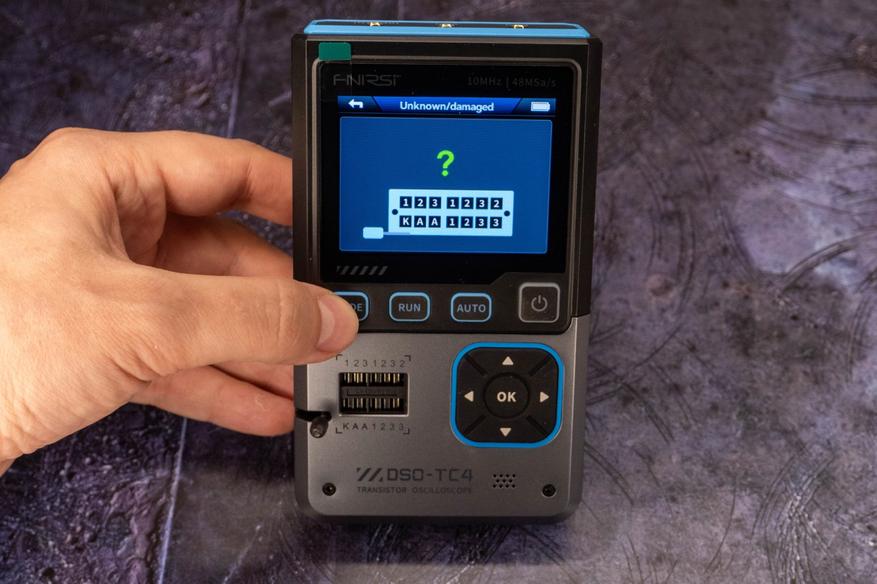

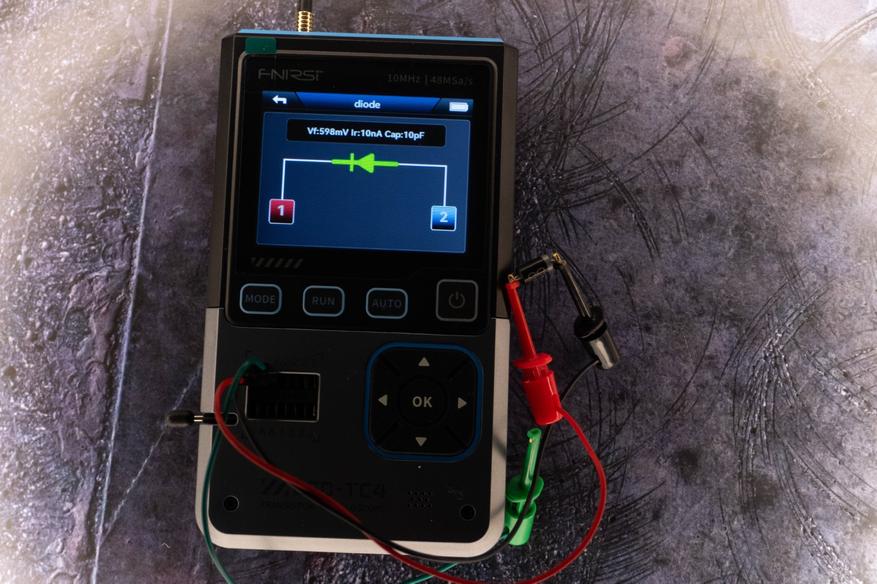

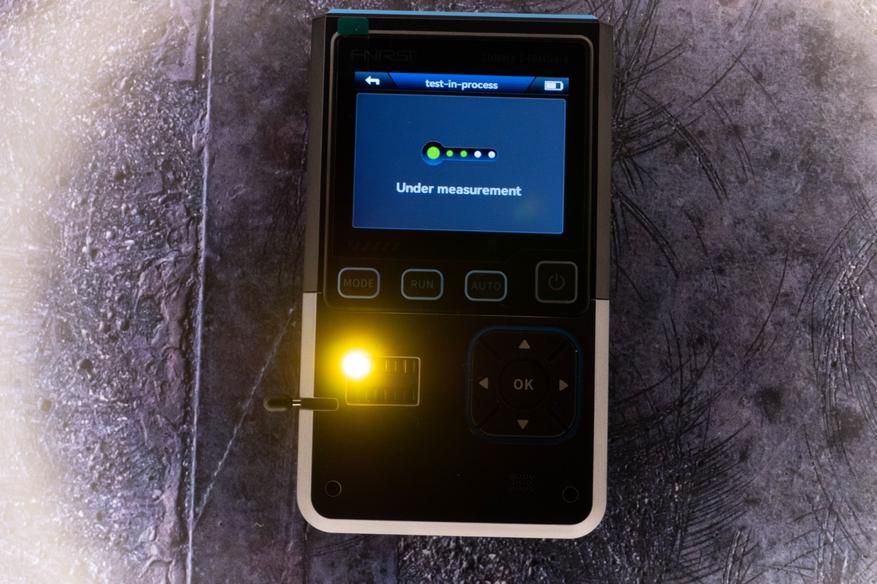

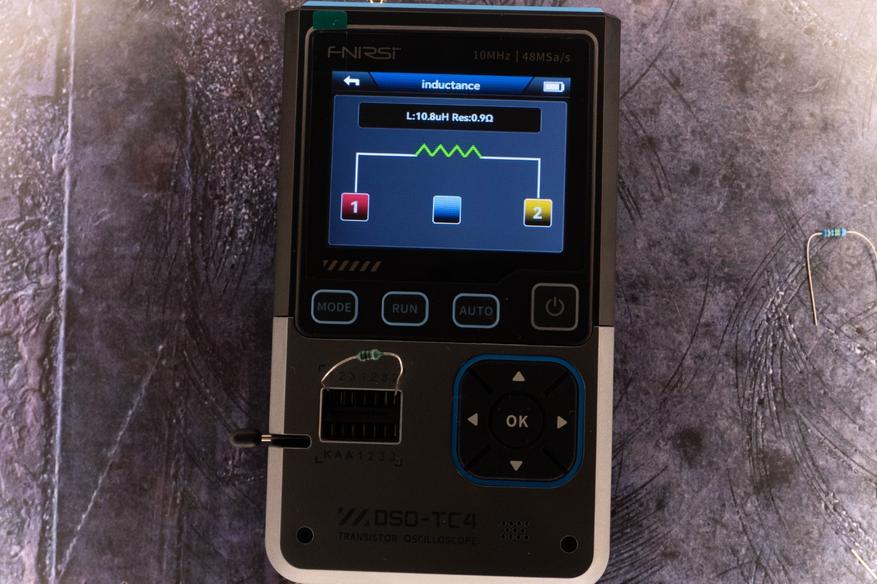

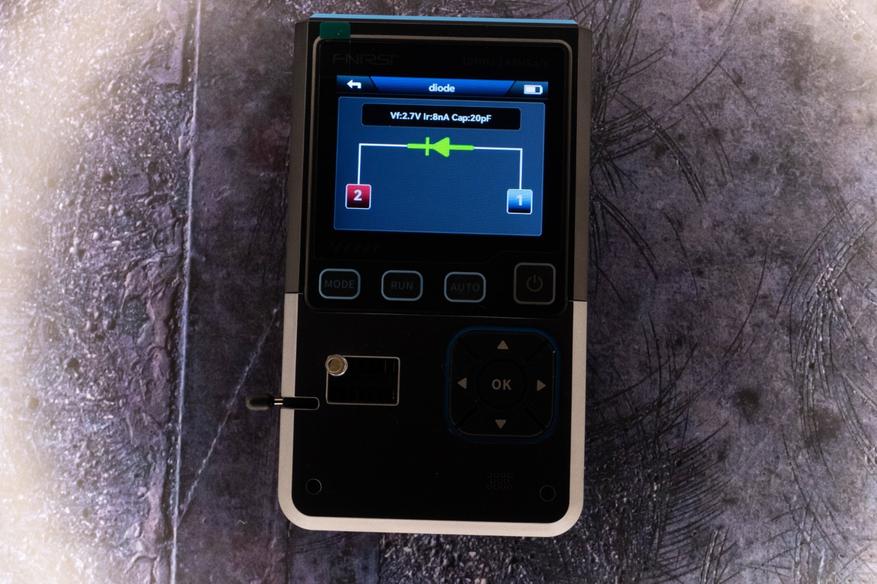

Тестер компонентов может самостоятельно определить какой компонент является резистором, катушкой индуктивности, транзистором разного типа, диодом или конденсатором. Выходного напряжения хватает, чтобы моргать мощными светодиодами.

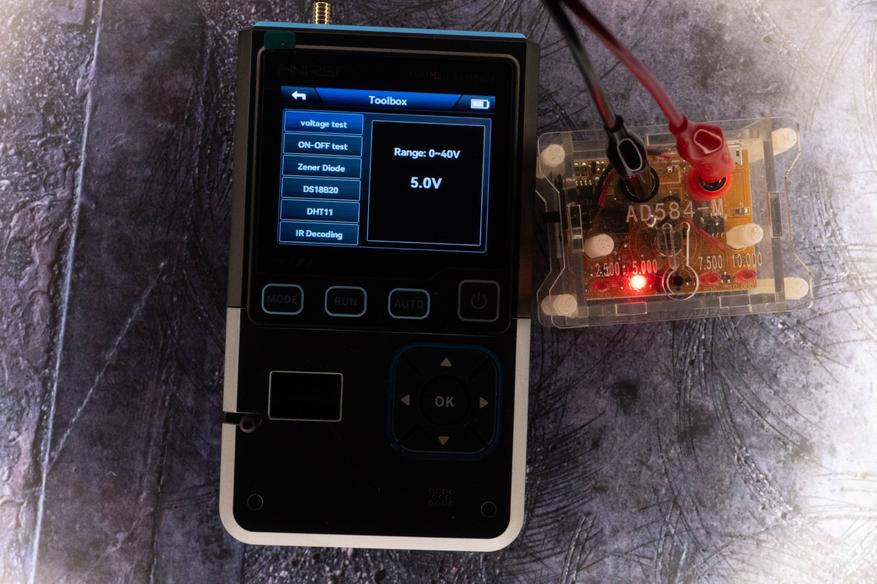

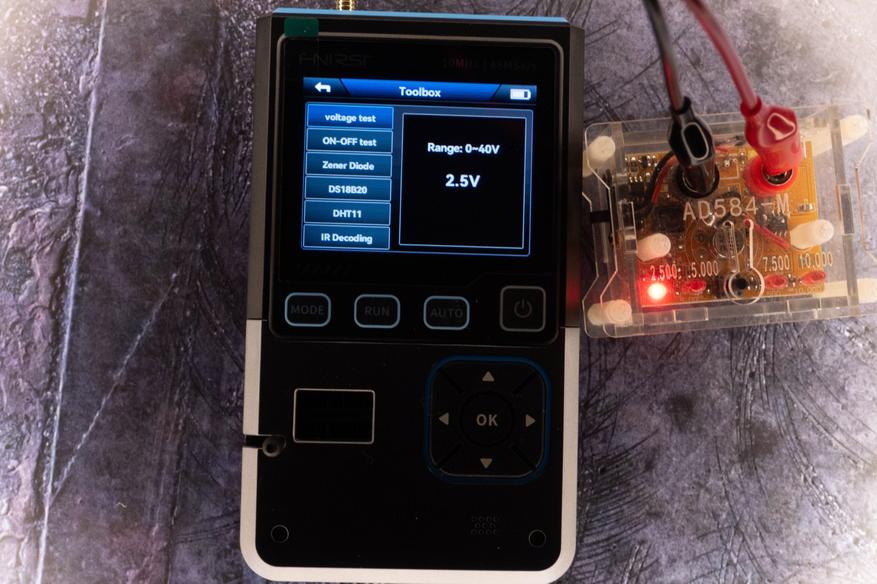

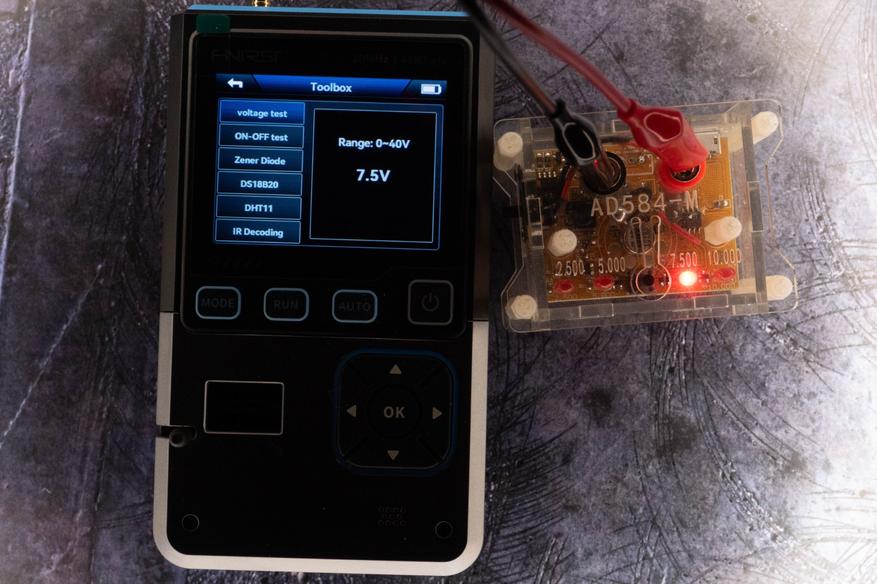

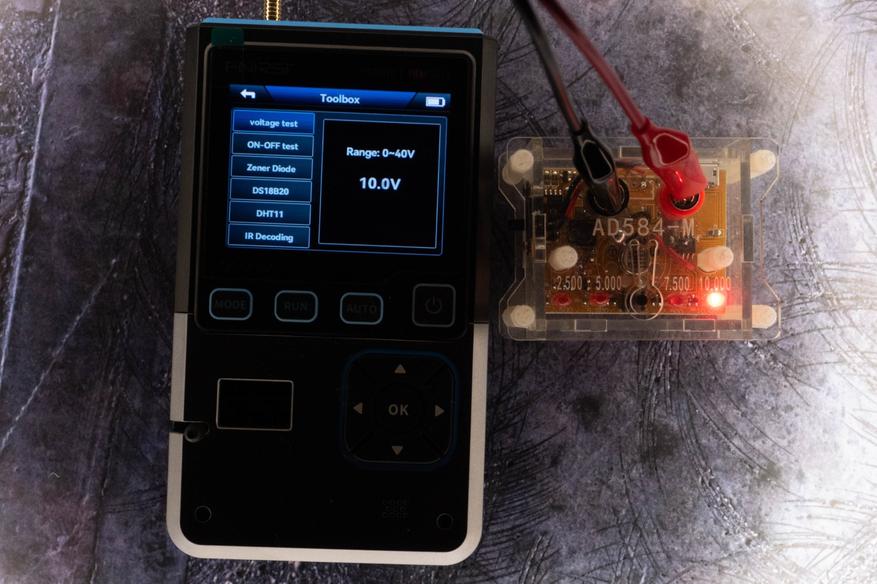

В меню инструментов проверил работу вольтметра. Показания неплохие, но только до десятых.

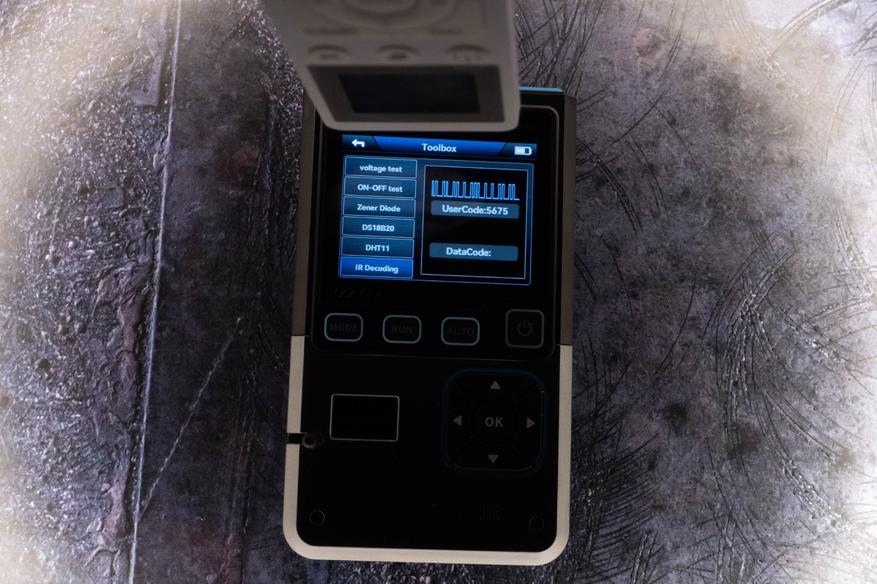

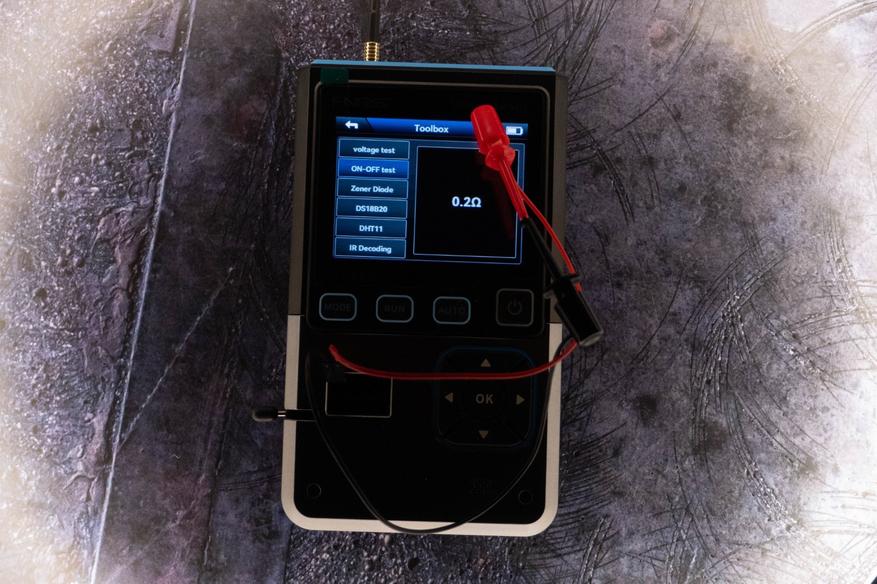

Там же в инструментах проверил прозвонку и ИК декодер. Датчиков влажности и температуры нет для теста.

Осциллограф

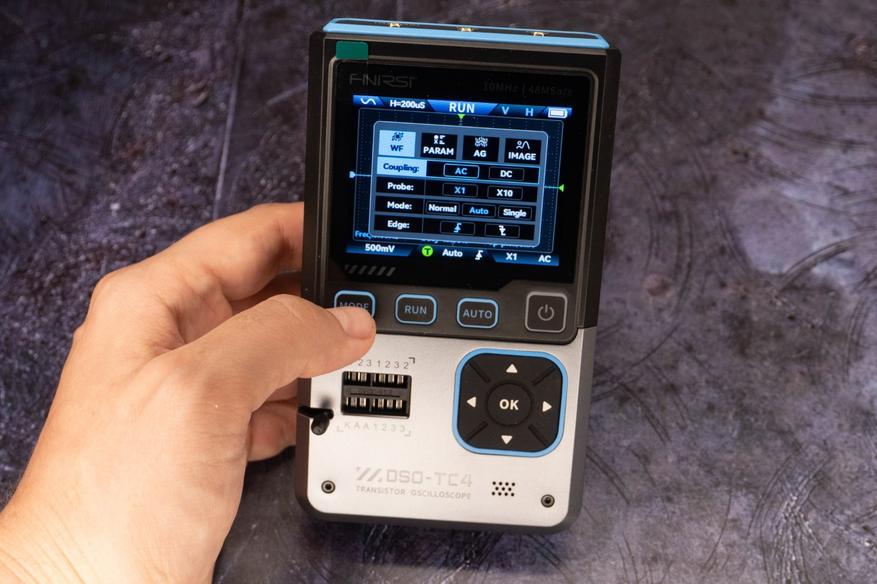

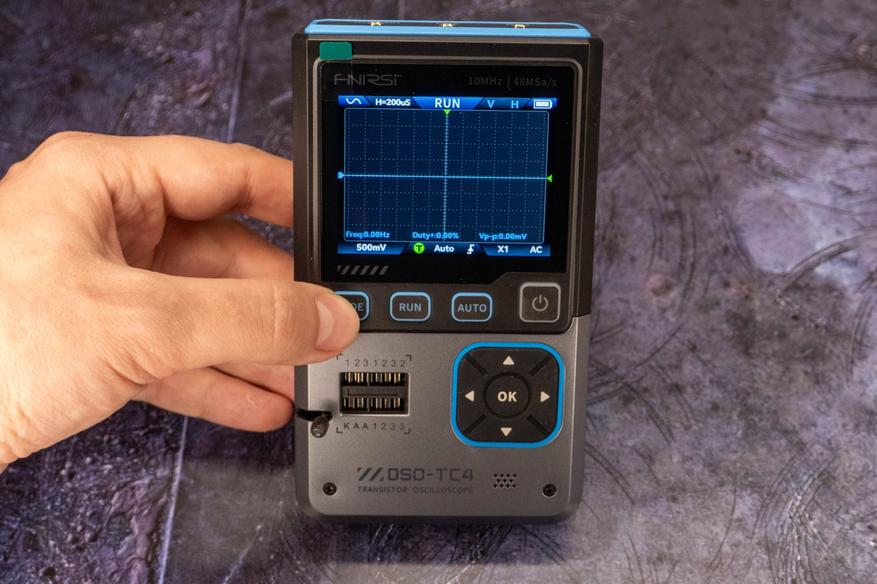

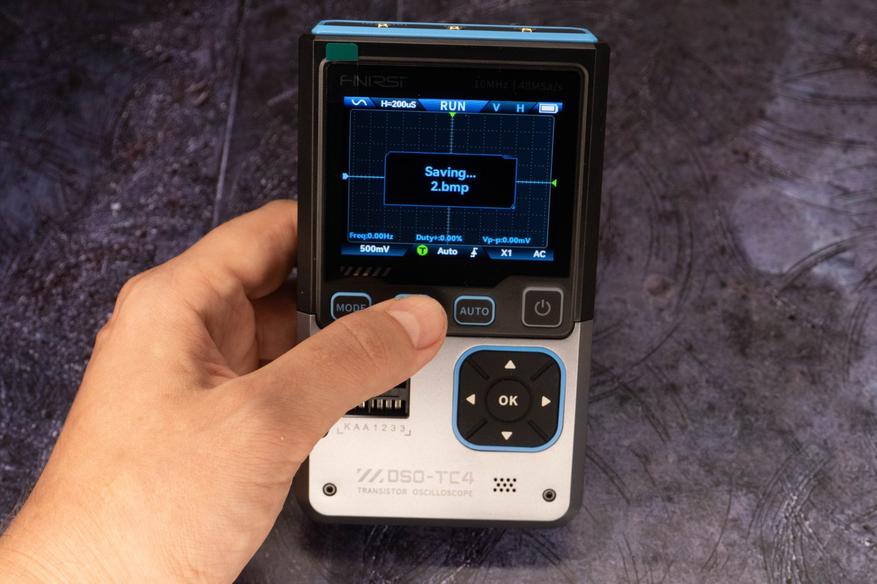

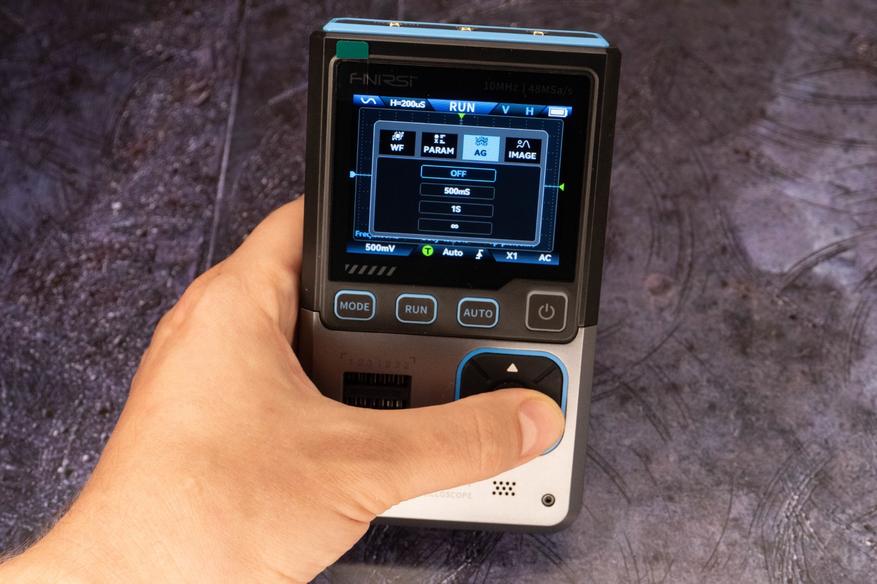

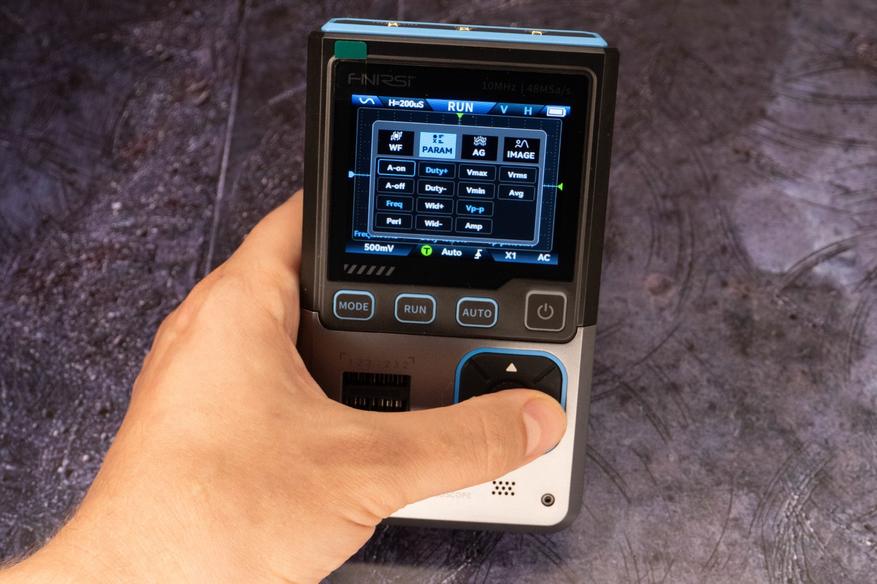

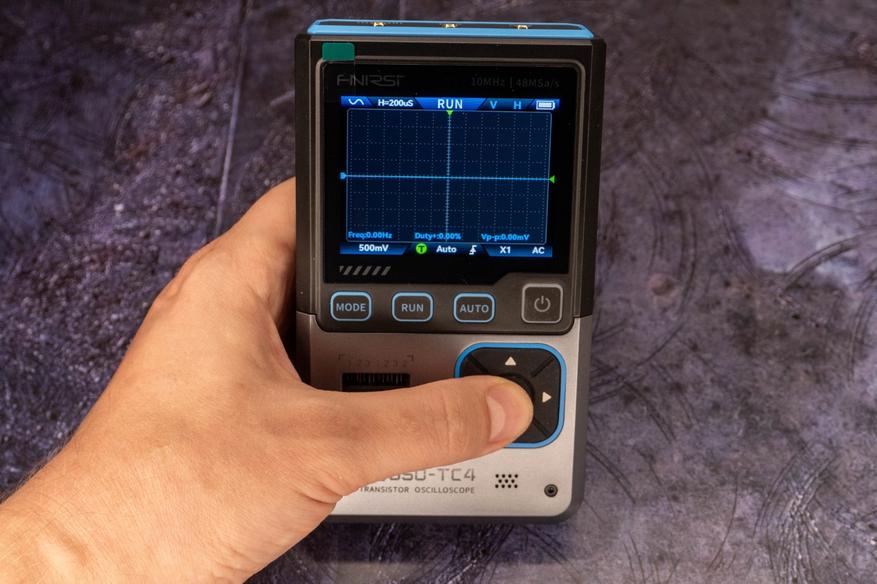

Интерфейс в этом режиме привычный. Нажатием кнопки «OK» переключается тип корректировки и вручную двигаются с помощью стрелок. Продолжительное удержание кнопки «MODE» открывает меню параметров. В первой вкладке настройки считывания сигнала, во второй выбор отображаемых типов измерений, в третьей отдельно вывели послесвечение, ну и в последней можно просмотреть скриншоты, которые сохраняются удержанием кнопки «RUN»

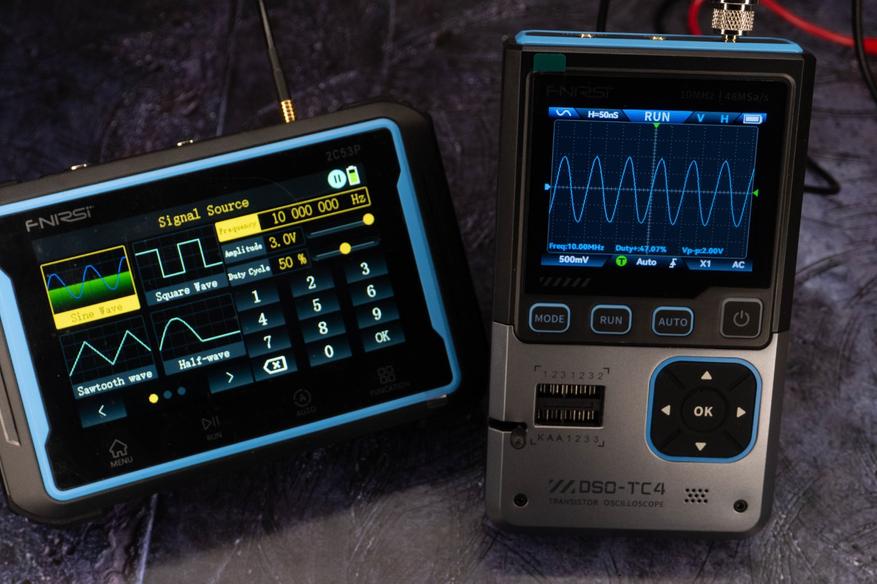

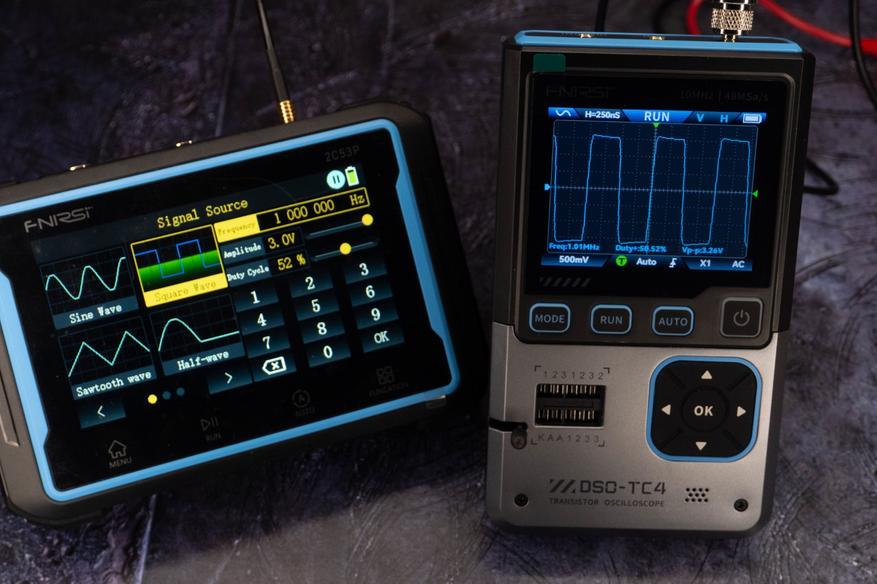

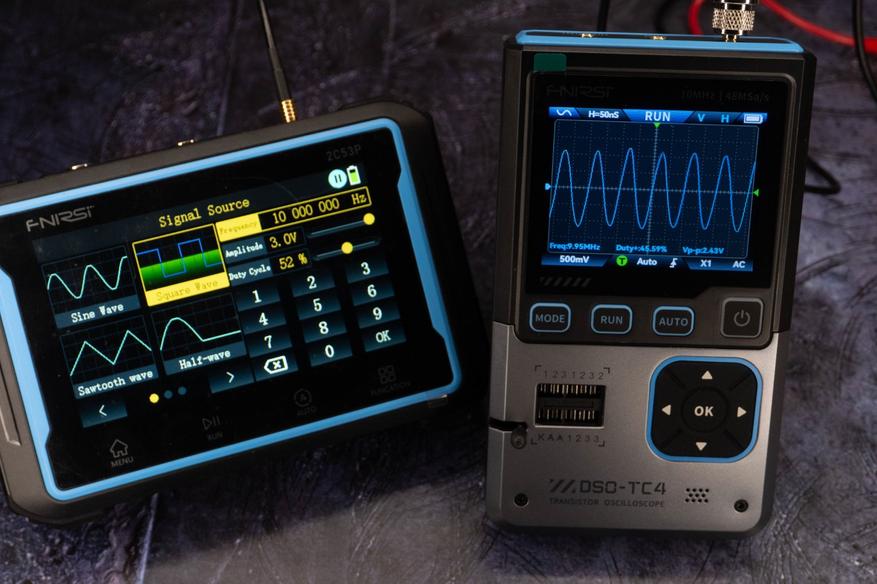

Меандр начинает сглаживаться на 3МГц, при этом частоту относительно корректно показывает и при 10МГц.

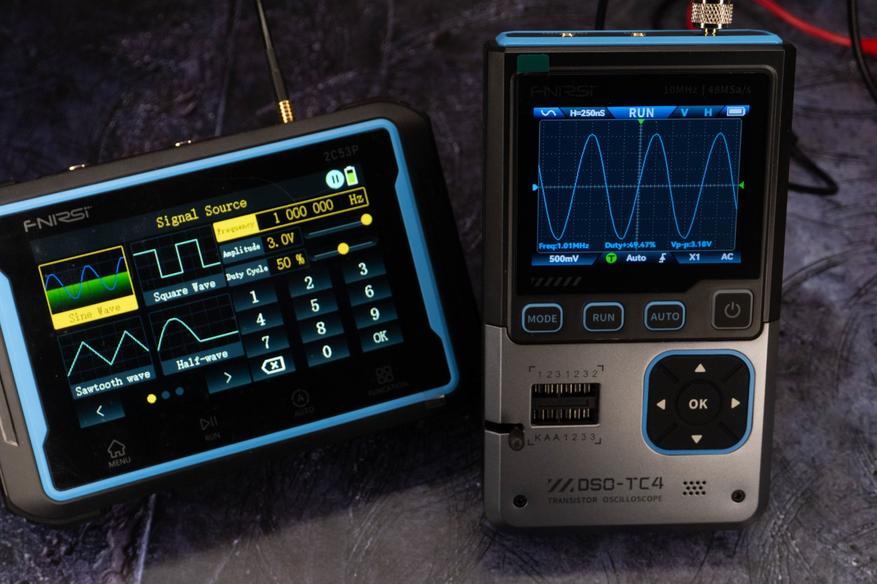

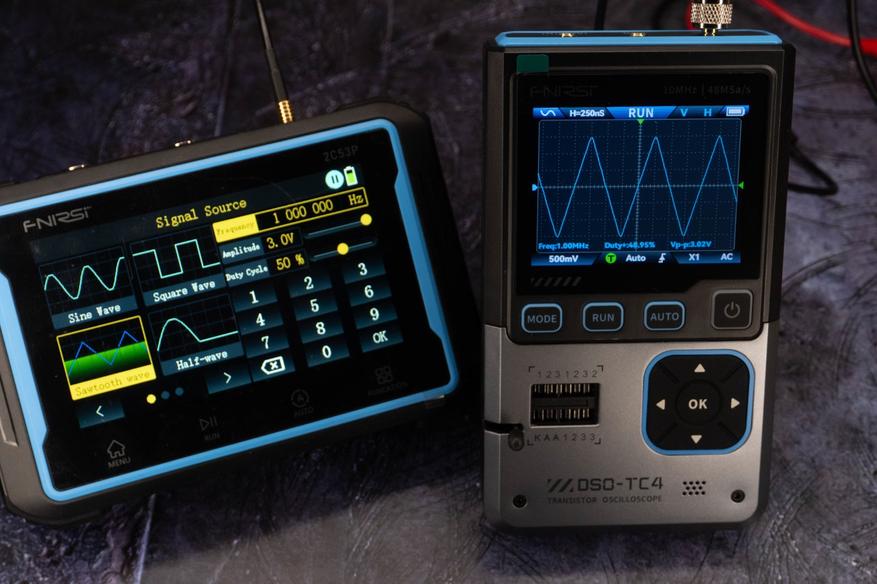

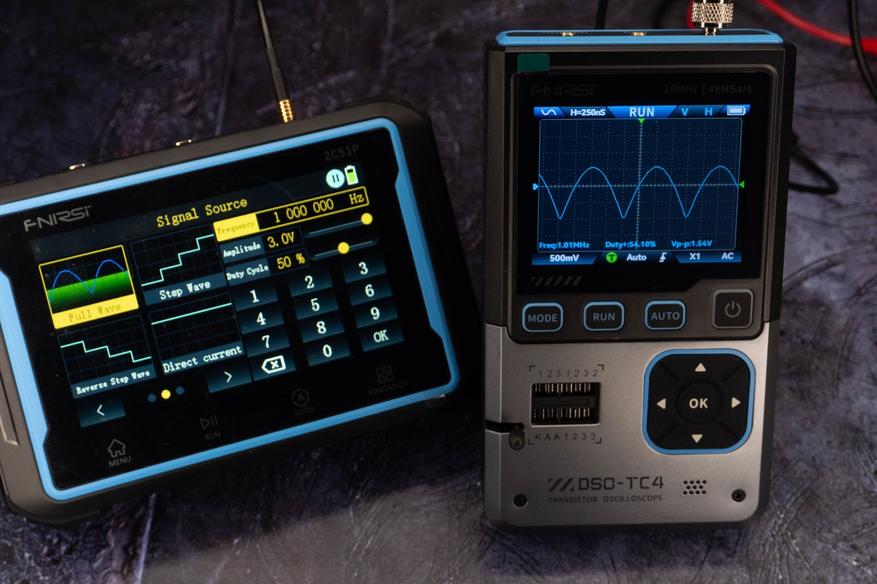

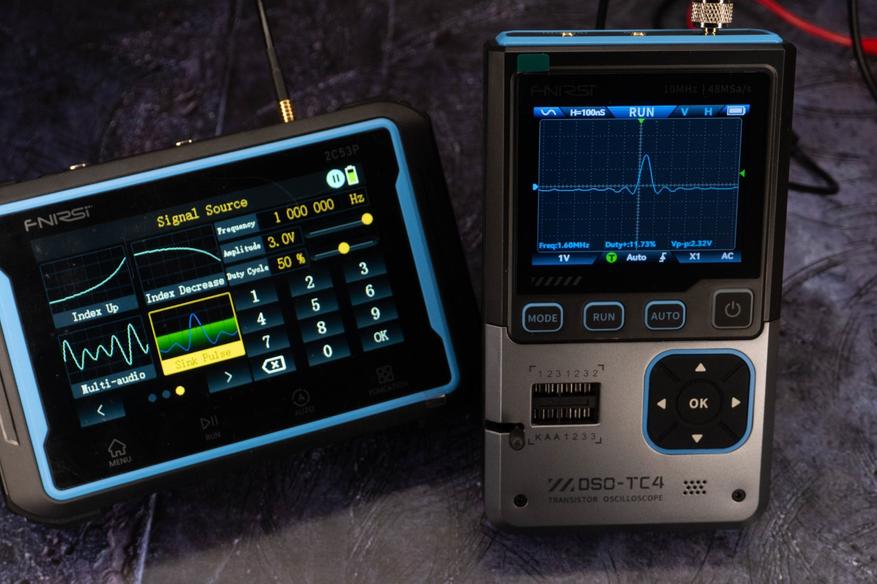

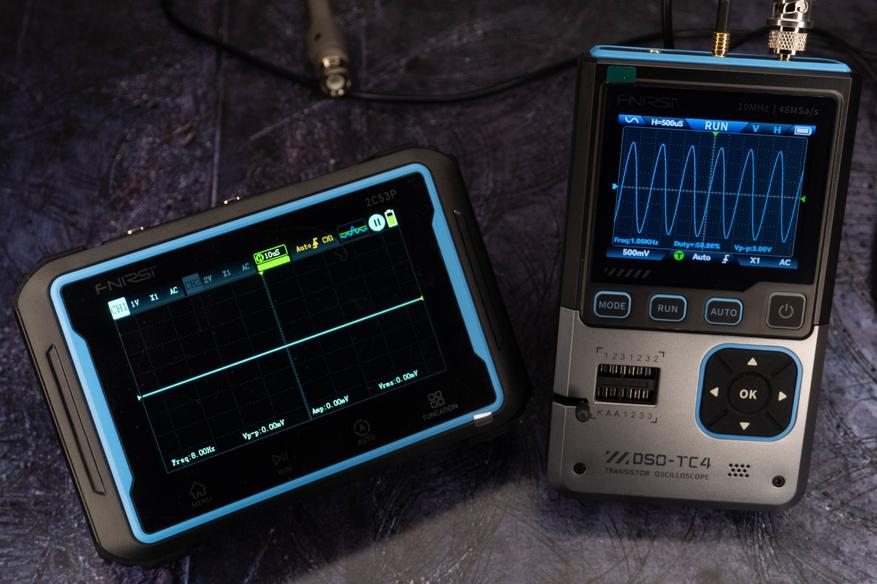

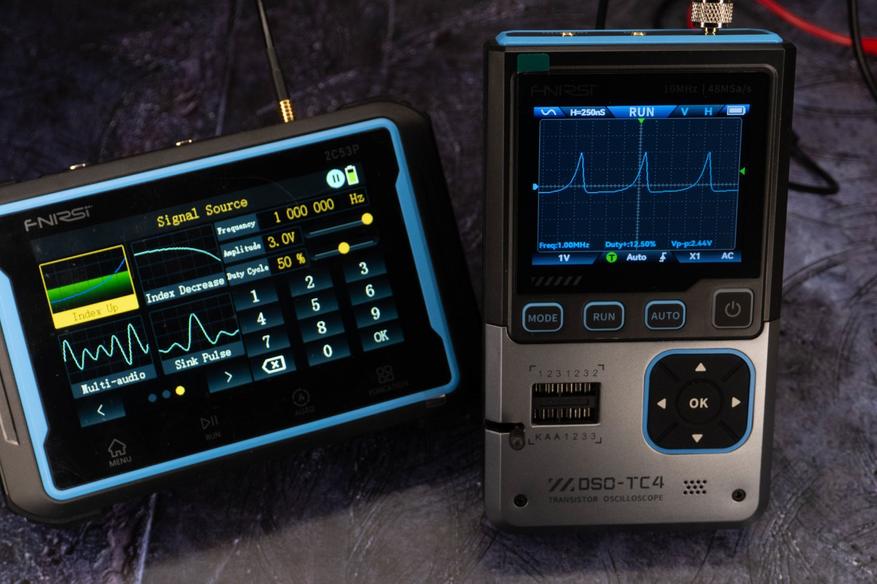

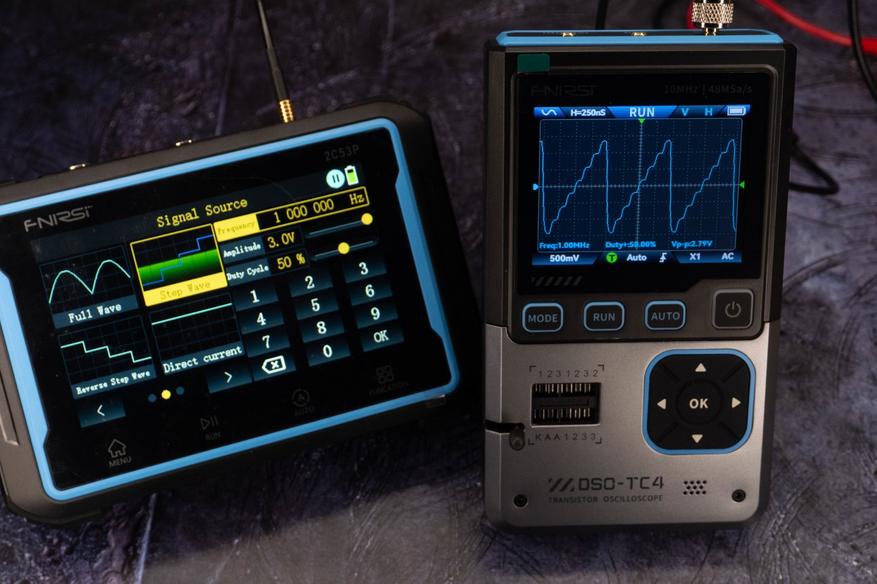

Погонял остальные сигналы на частоте 1МГц, формы отображаются нормально.

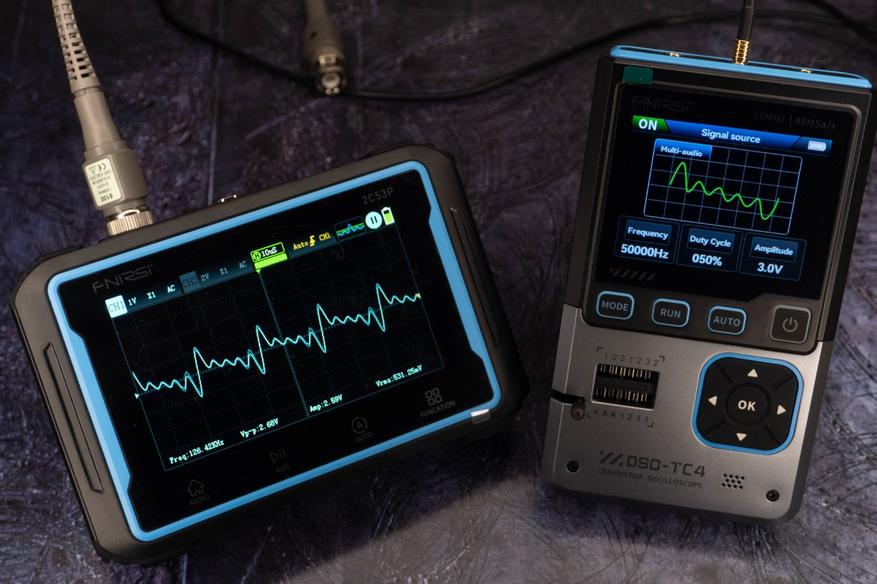

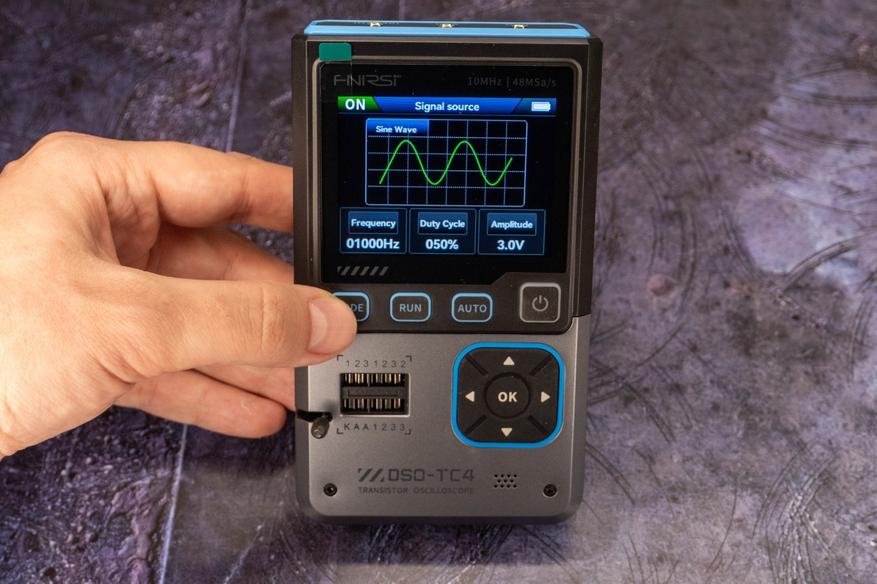

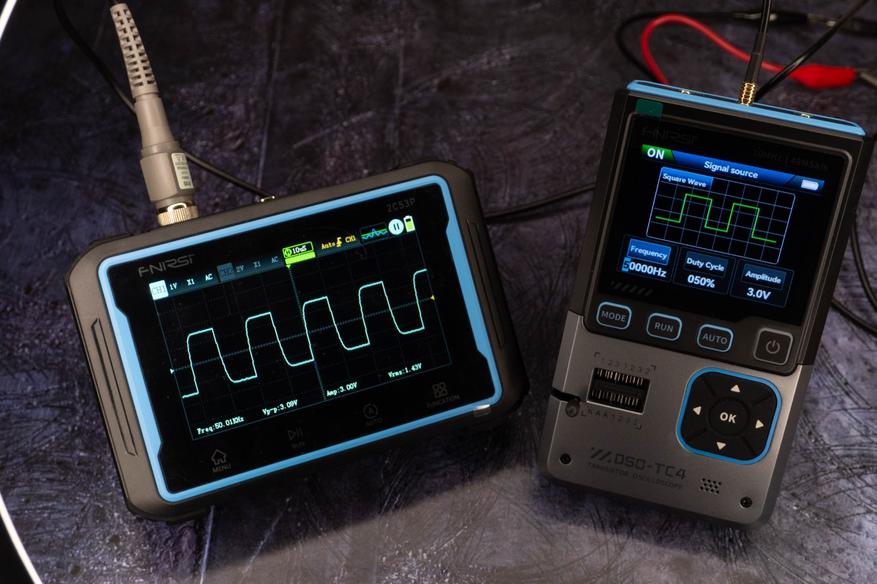

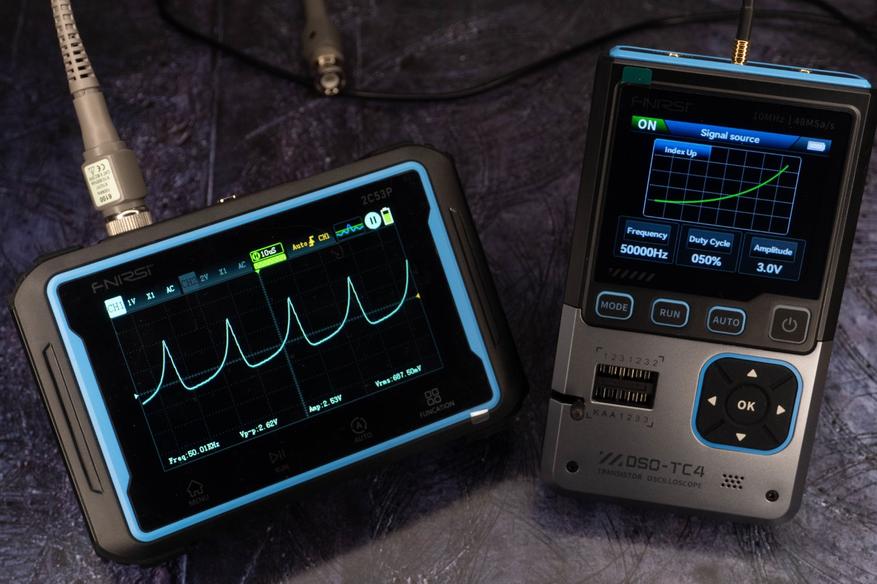

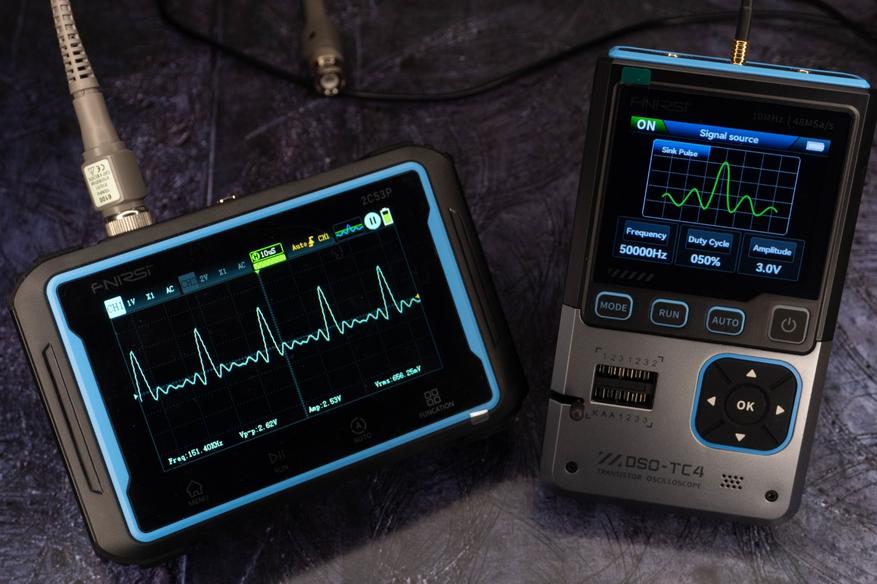

Генератор сигналов может формировать 13 форм с частотой до 50кГц, амплитудой 0.1-3В и скважностью 0-100%. На максимальной частоте у меандра есть небольшой завал, остальные выглядят неплохо.

Встроенный генератор можно использовать в режиме осциллографа, снимая сигнал с соответствующего выхода.

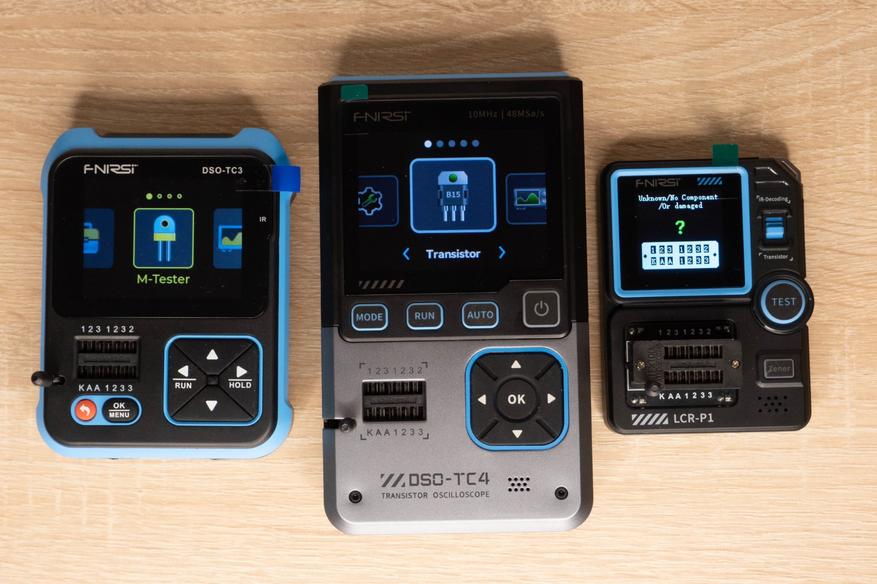

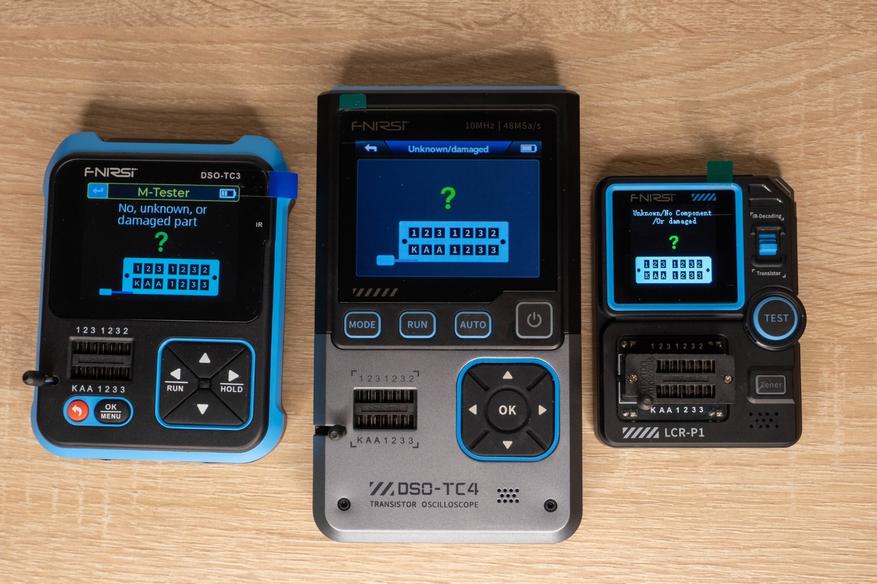

Вот новинка в сравнении с предыдущим и минималистичным ответвлением LCR-P1.

Итоги

+ Полосу пропускания увеличили до 10 МГц

+ Частоту генератора увеличили до 50 кГц

+ Тестер компонентов остался прежним, разве что добавили анимацию во время анализа, чтобы было видно, что он не завис.

+ Оформление интерфейса стало приятнее, также в лучшую сторону изменился внешний вид корпуса, а благодаря добавлению дополнительных элементов управления, пользоваться инструментом стало удобнее.

Купить FNIRSI DSO-TC4 можно в официальном магазине Aliexpress. Дополнительная ссылка если первая не работает.
