Компактный осциллограф с генератором сигналов: обзор Fnirsi dso510

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Это самый маленький осциллограф из тех, что у меня есть, который пришел на замену DSO152. При размере 99x68x19 мм он может похвастаться каналом 10МГц и генератором сигналов, который может формировать более десятка форм с частотой до 50кГц и амплитудой до 3В.

Характеристики

Осциллограф
Частота дискретизации 48 MS/s
Ширина канала 10 МГц
Количество каналов 1
Триггер Автоматический, нормальный, одиночный
Максимальное рабочее напряжение X1: +-40 В (Vpp: 80 В) / X10: +-400 В (Vpp: 800 В)
Горизонтальная чувствительность 50 нс — 20 с
Вертикальная чувствительность 10 мВ — 20 В
Поддерживаемый тип тока Переменный / Постоянный
Генератор сигналов
Количество фигур 13 видов
Частота 0 — 50 кГц
Амплитуда 0.1 — 3.0 В
Скважность 0-100%
Прочее
Дисплей 2,8 дюйма, разрешение 320x240
Аккумулятор Li-Ion 1000 мАч
Время работы До 4 часов
Разъем для зарядки и передачи данных USB Type-C
Размеры 99x68x19 мм
Вес 104 г

На упаковке нанесена полная информация о содержимом и даже дата производства.

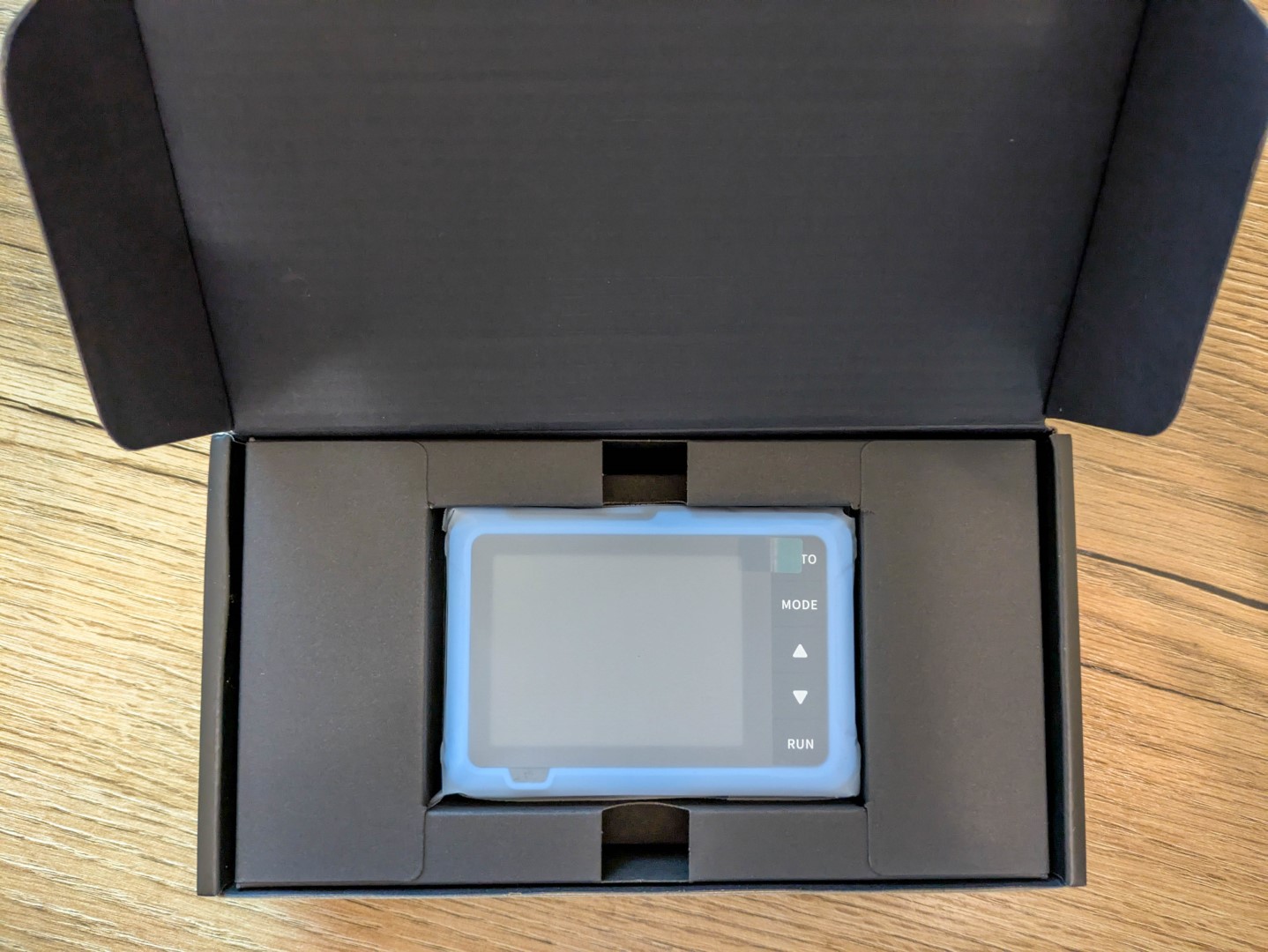

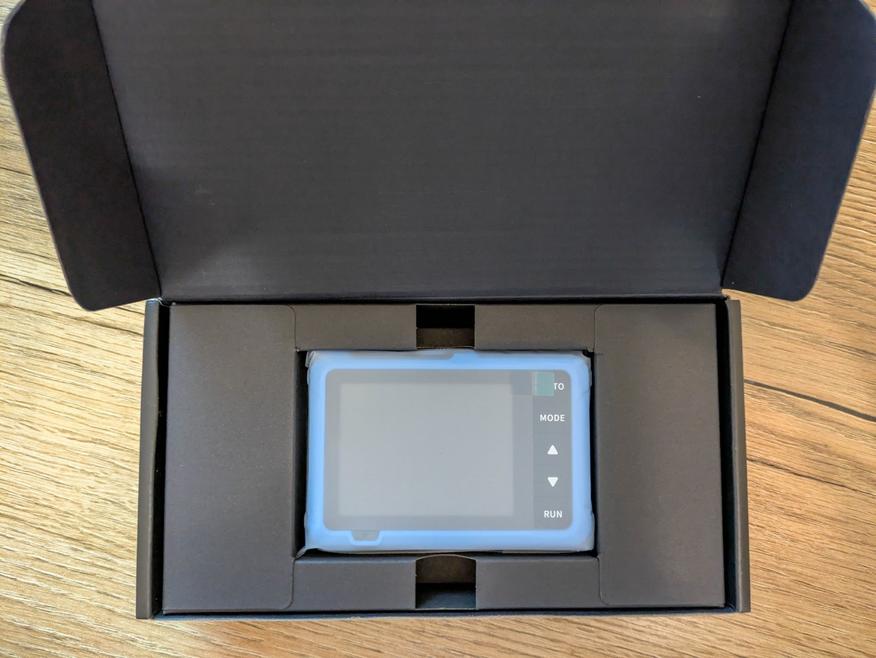

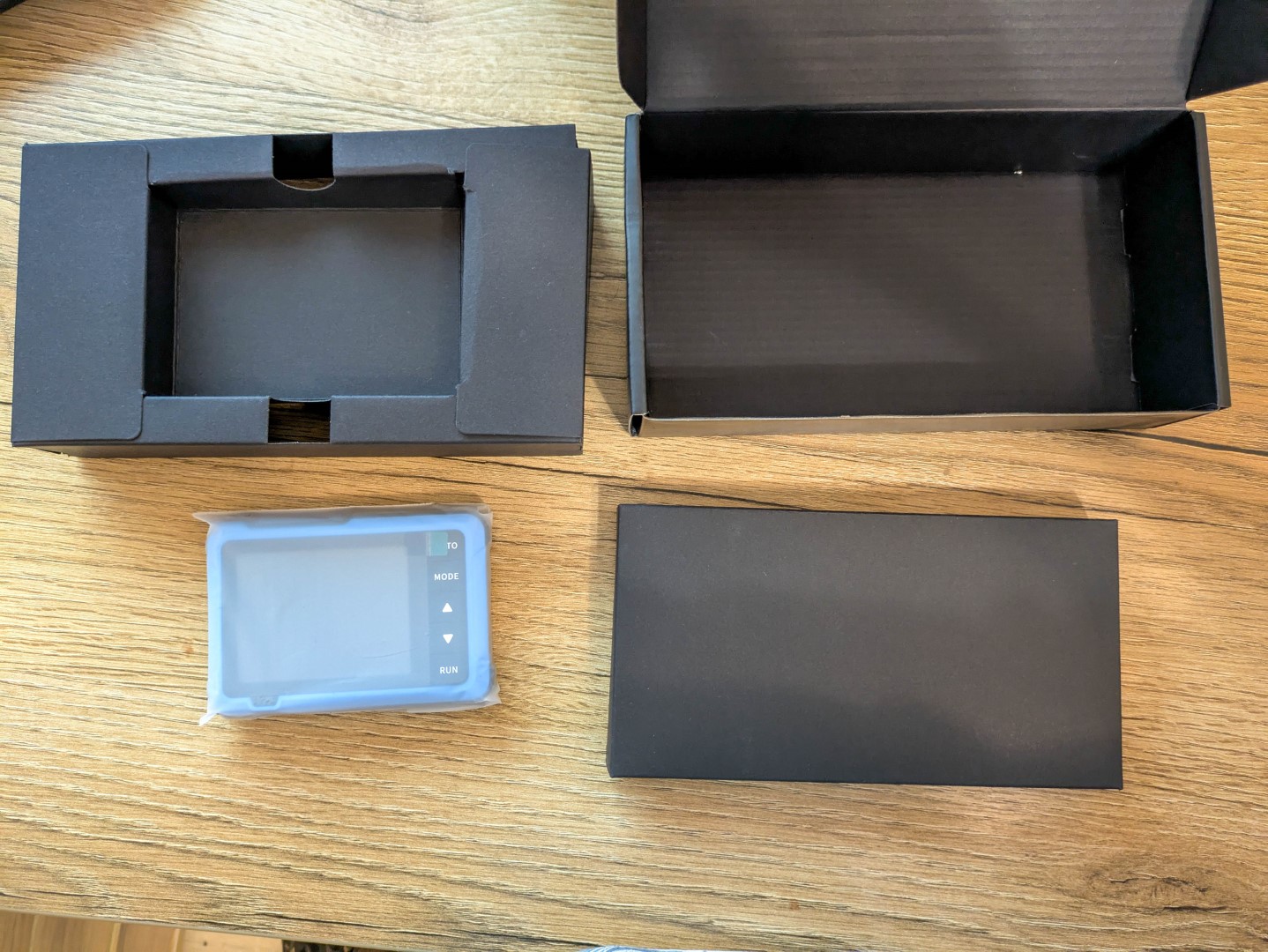

Внутри пространство разделено на две секции, в верхней части находится осциллограф, под ним в отдельной коробочке лежит всё остальное.

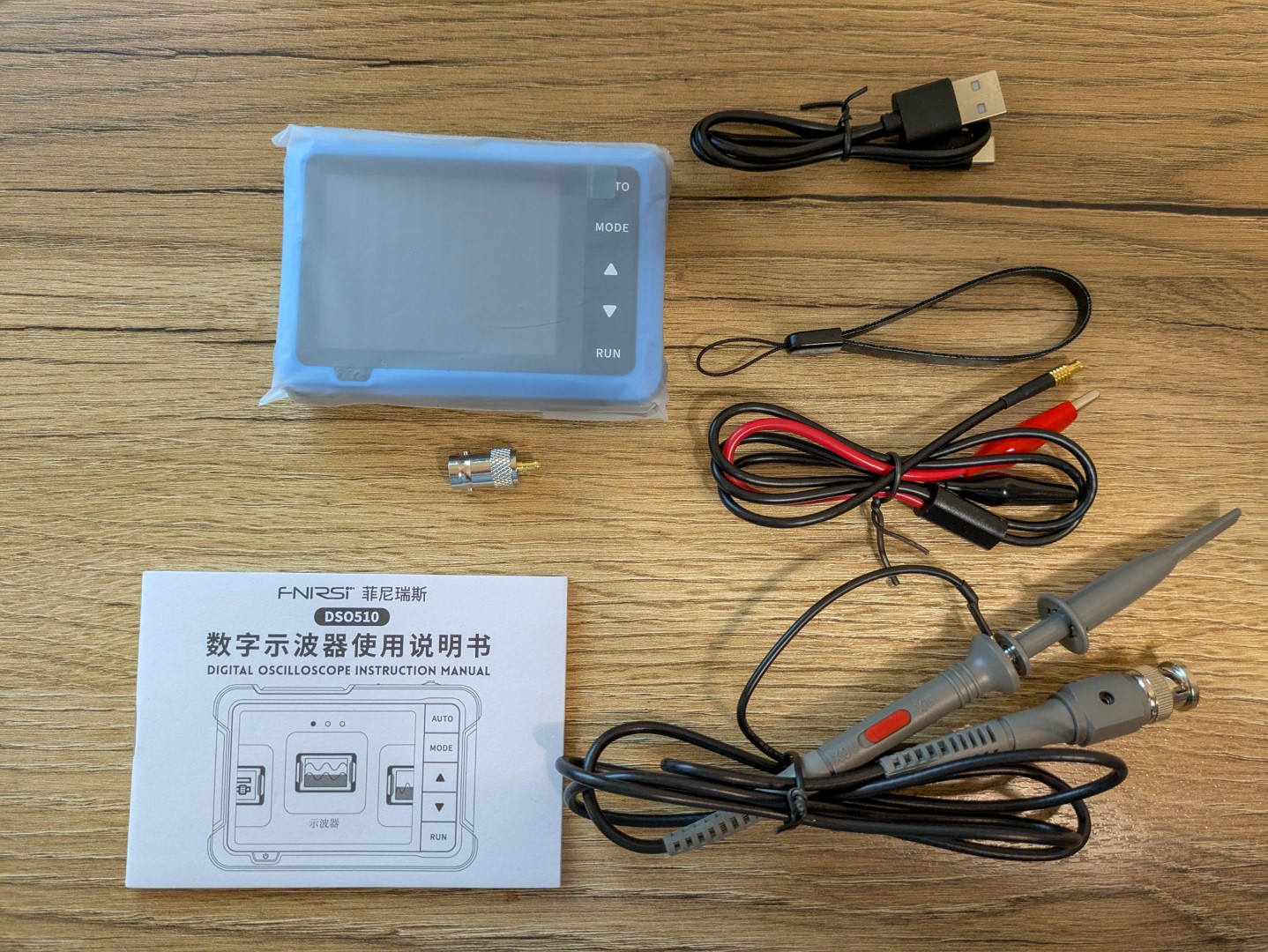

В комплекте помимо осциллографа имеется зонд P6100, адаптер для подключения BNC разъема, кабель с зажимами, который может использоваться в любом из режимов работы, шнурок Type-C, темляк и макулатура.

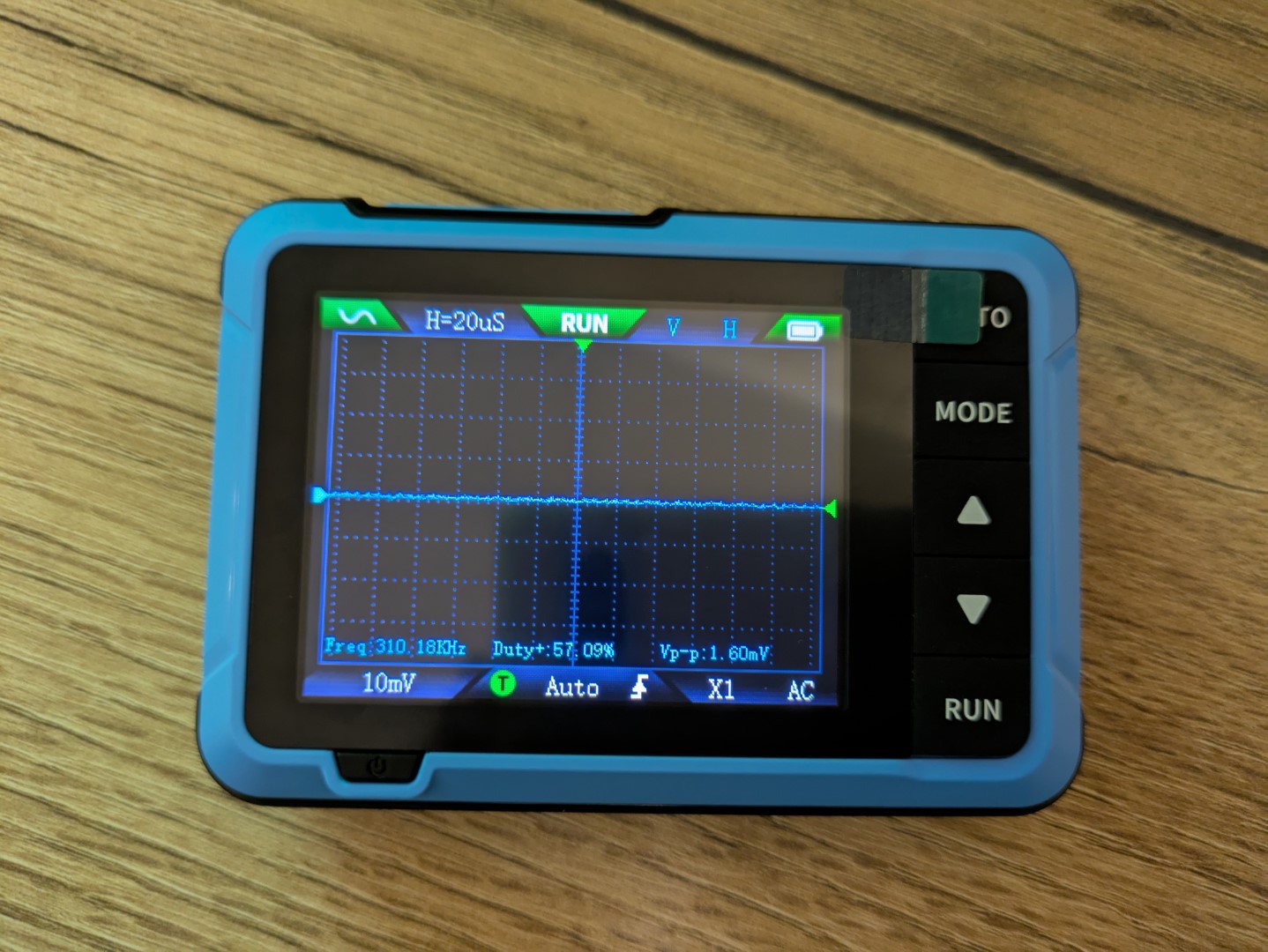

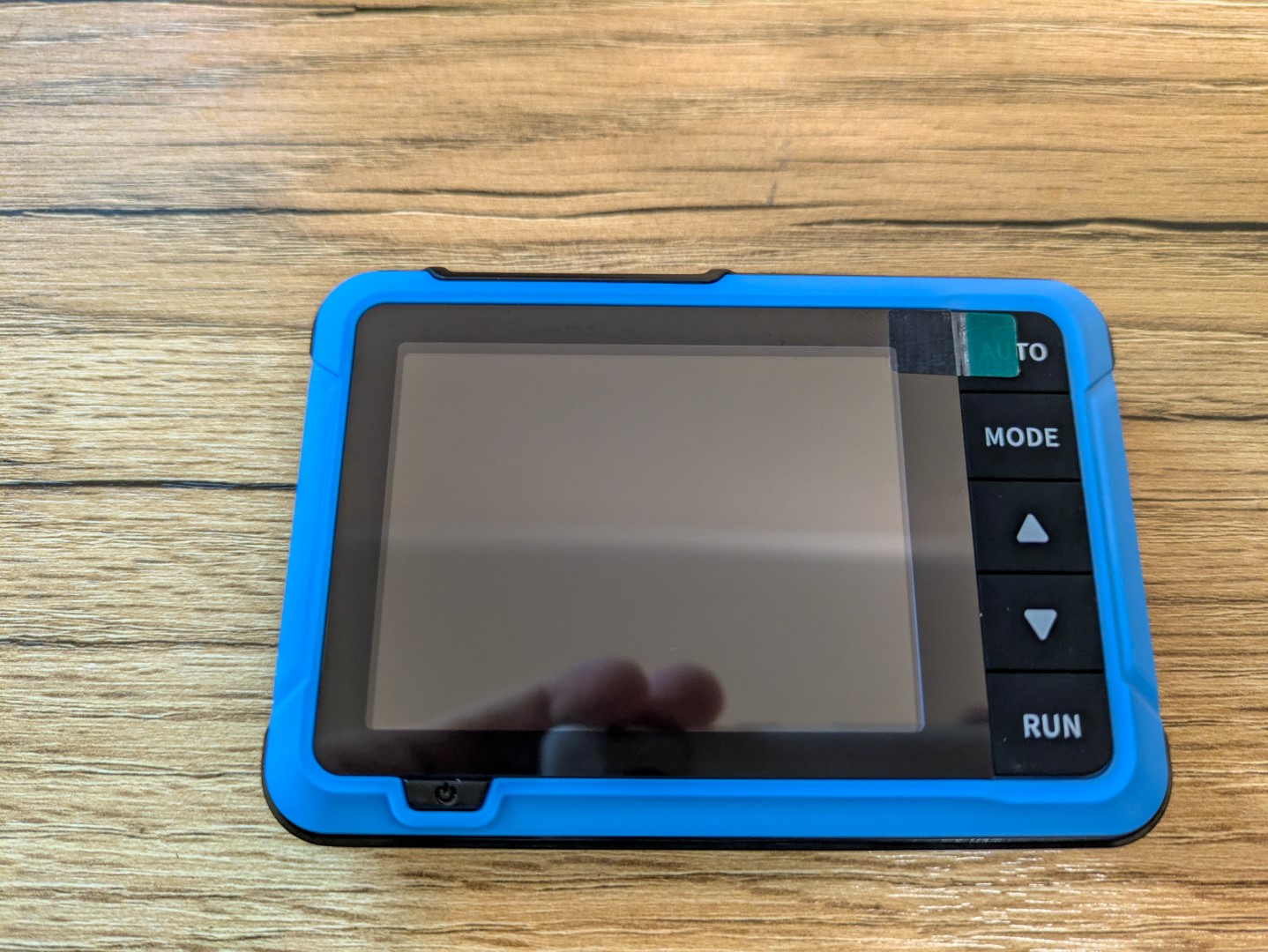

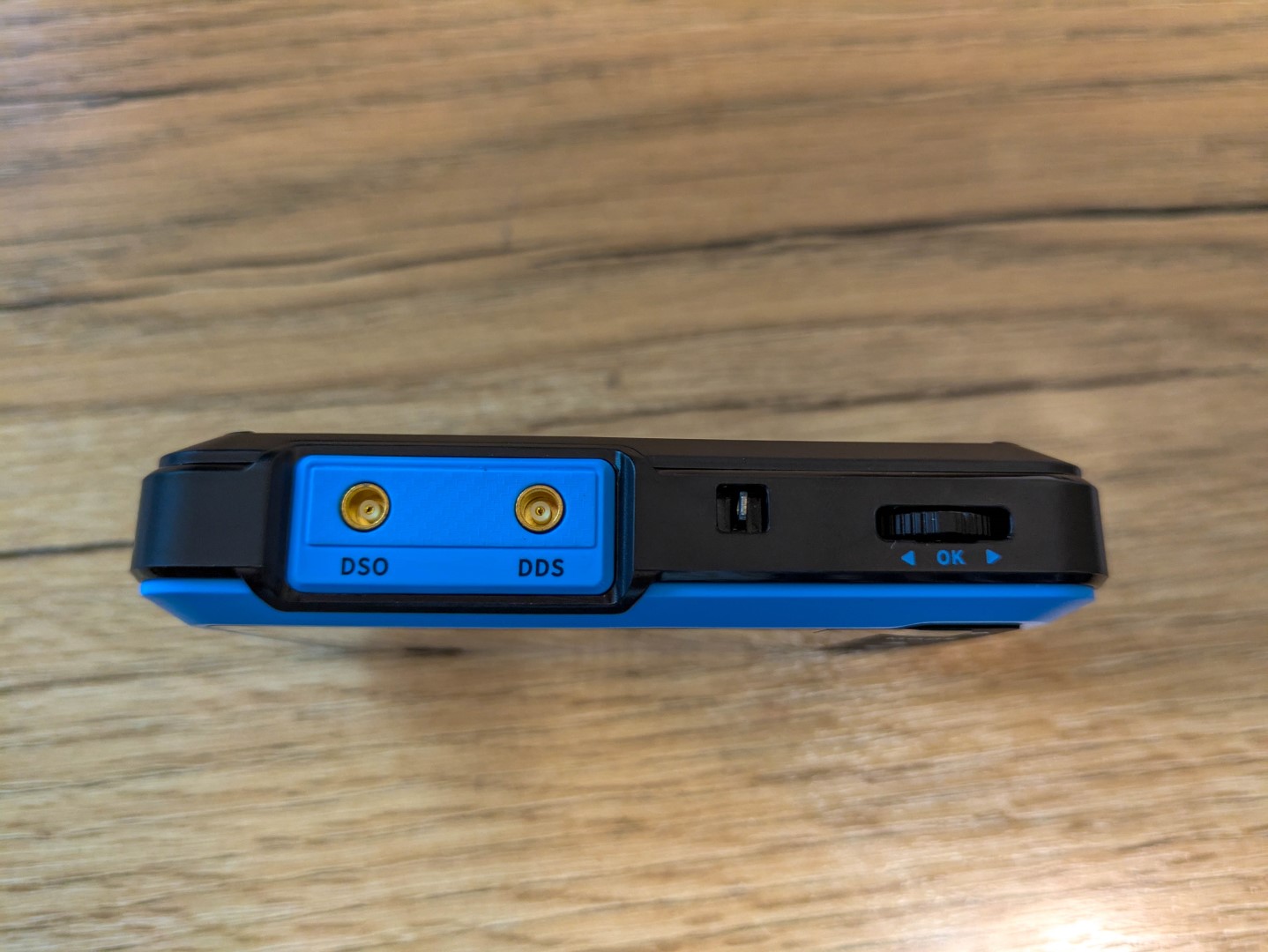

На лицевой стороне устройства находится дисплей 2.8″ (320х240), он небольшой, но яркий и контрастный, за счет чего данные считываются без проблем. Слева внизу разместили кнопку выключения, справа расположен ряд кнопок управления, а на верхней грани можно найти качельку и два разъема, один из которых нужен для работы осциллографа, второй для генератора. Чуть правее виден контакт, на котором постоянно генерируется 1кГц для калибровки щупа.

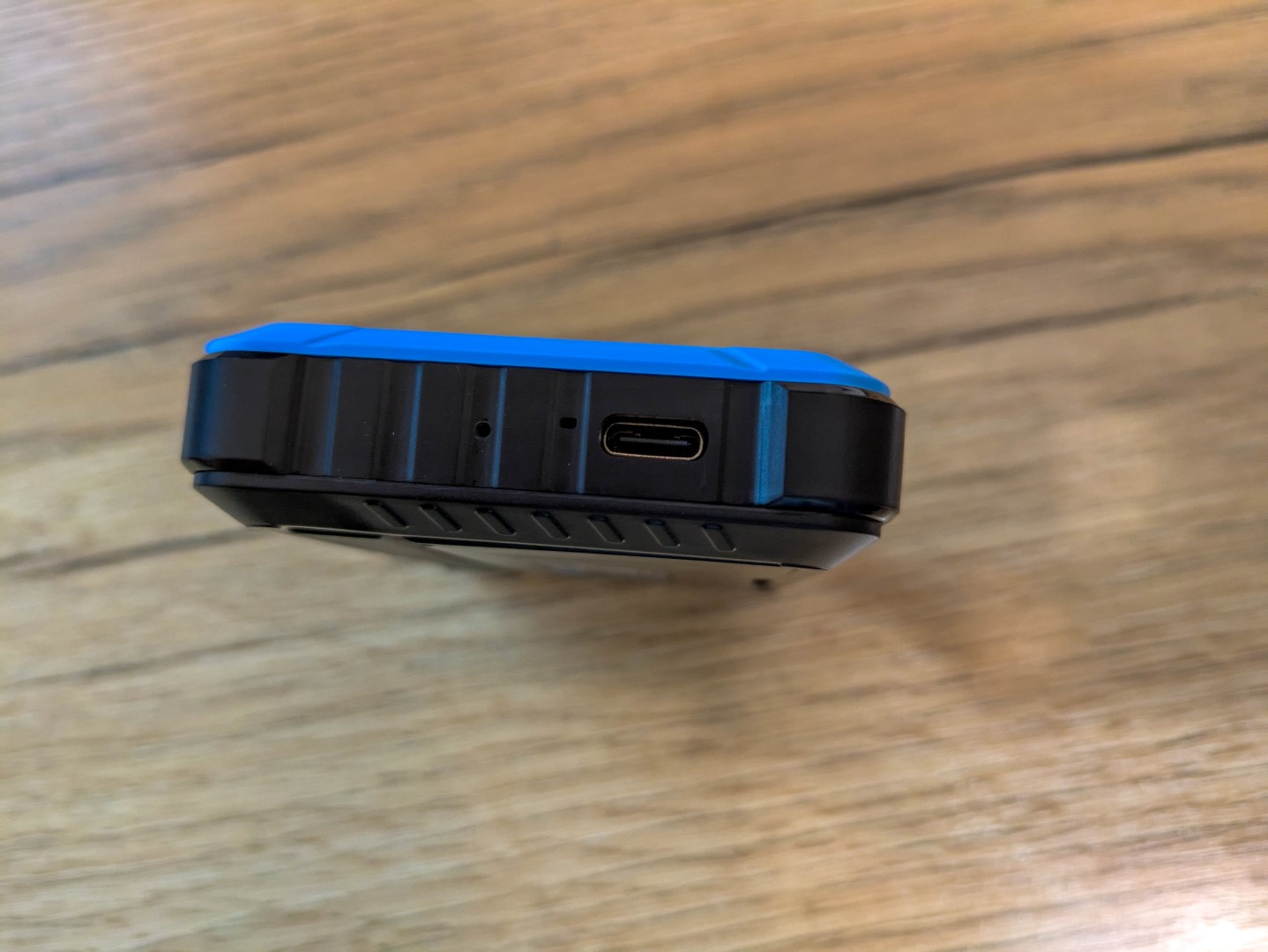

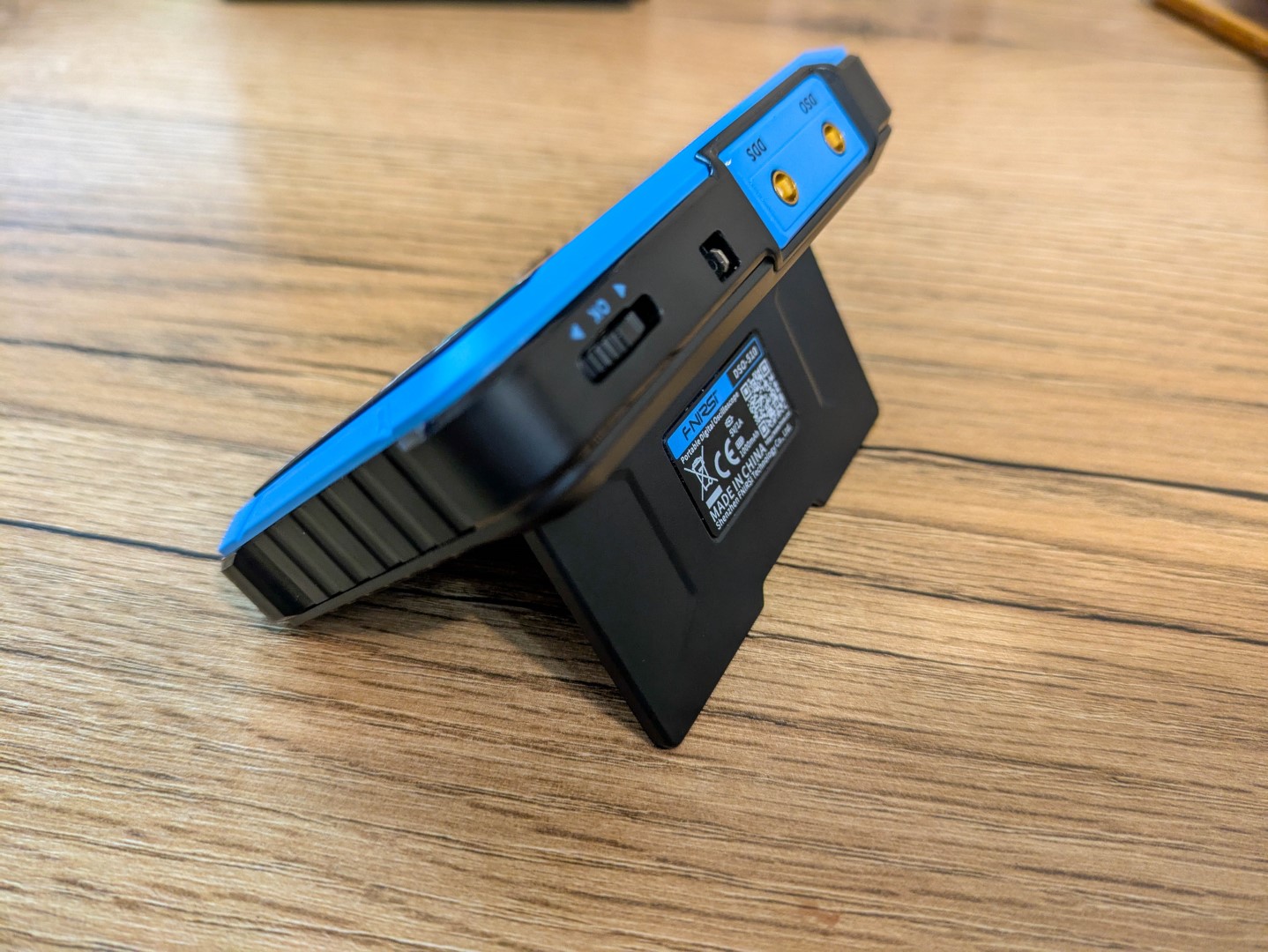

С тыльной стороны есть откидная ножка, которая открывается на 90 градусов. Ну и на левой грани находится Type-C разъем для передачи скриншотов на ПК, прошивки устройства и зарядки аккумулятора.

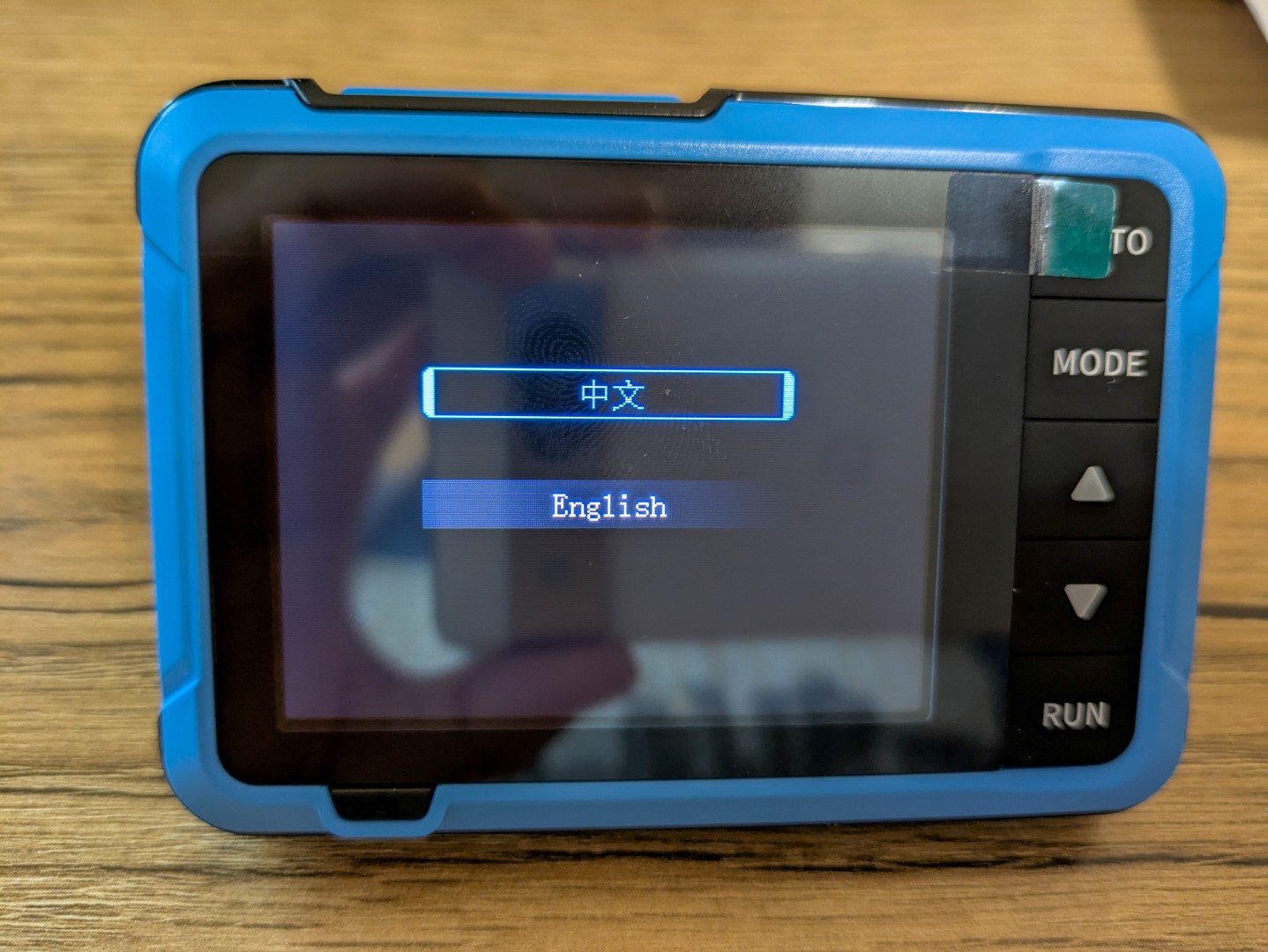

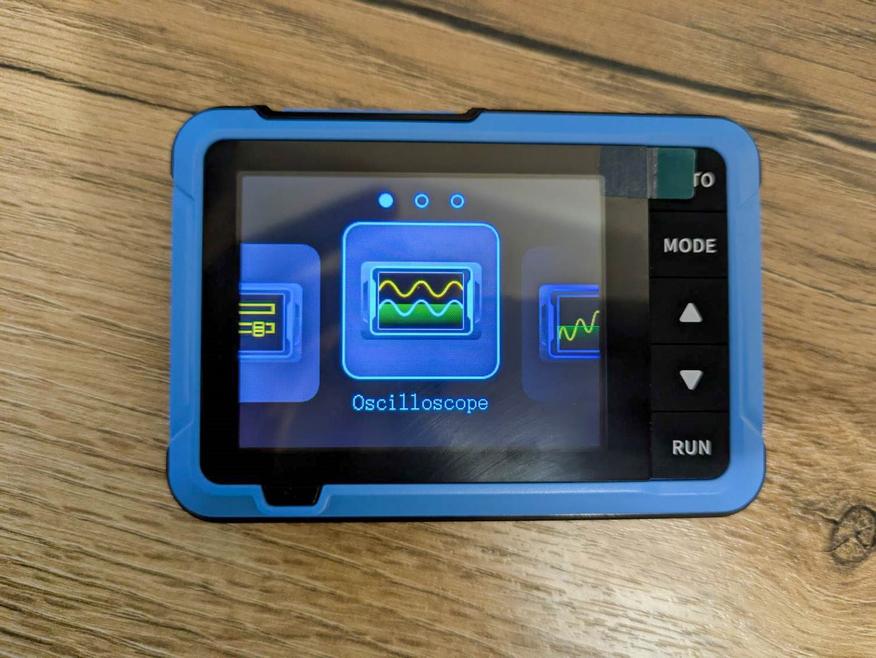

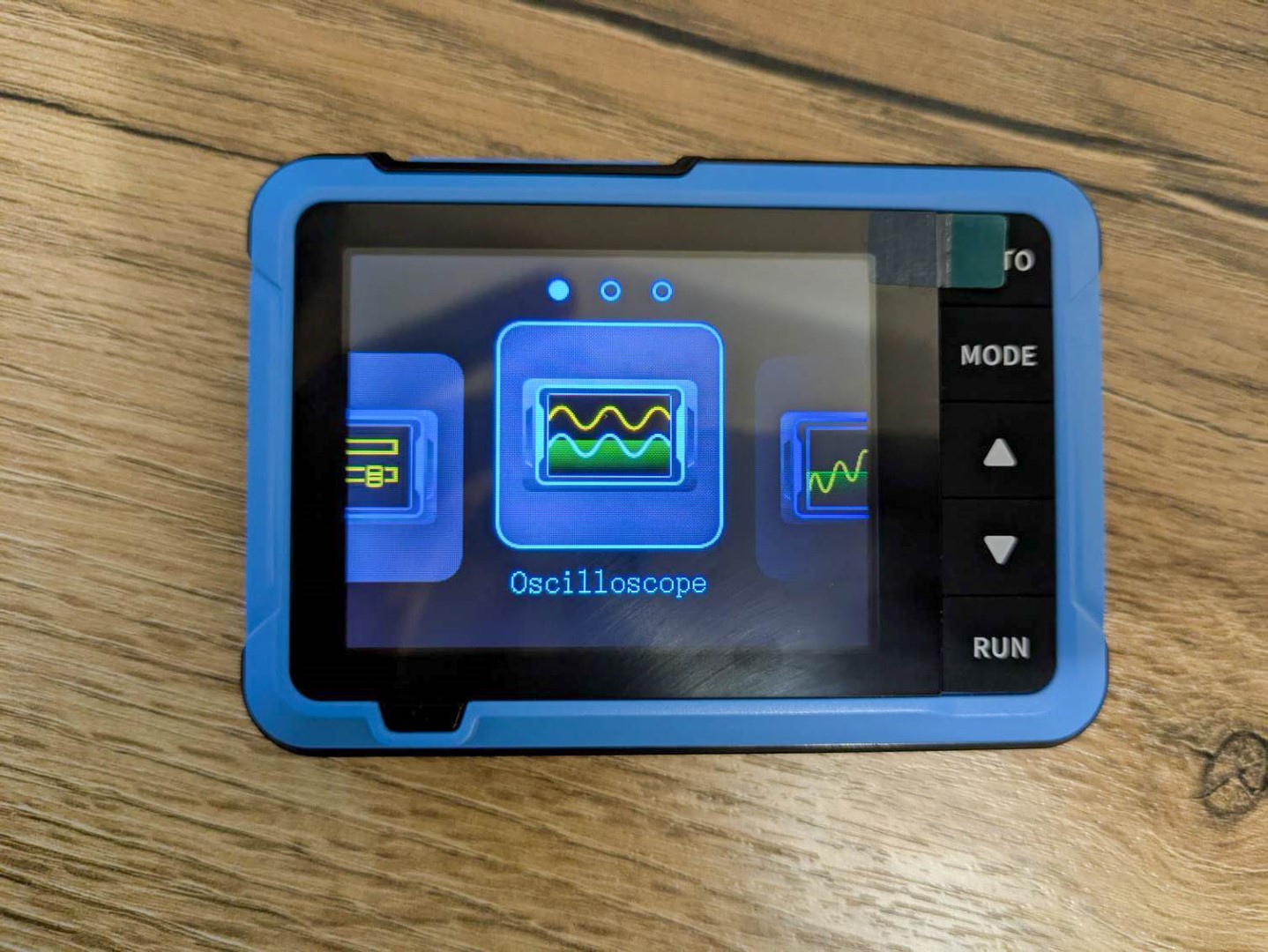

После первого включения требуется выбрать язык интерфейса, после чего перед нами появляется выбор режимов работы и настройки.

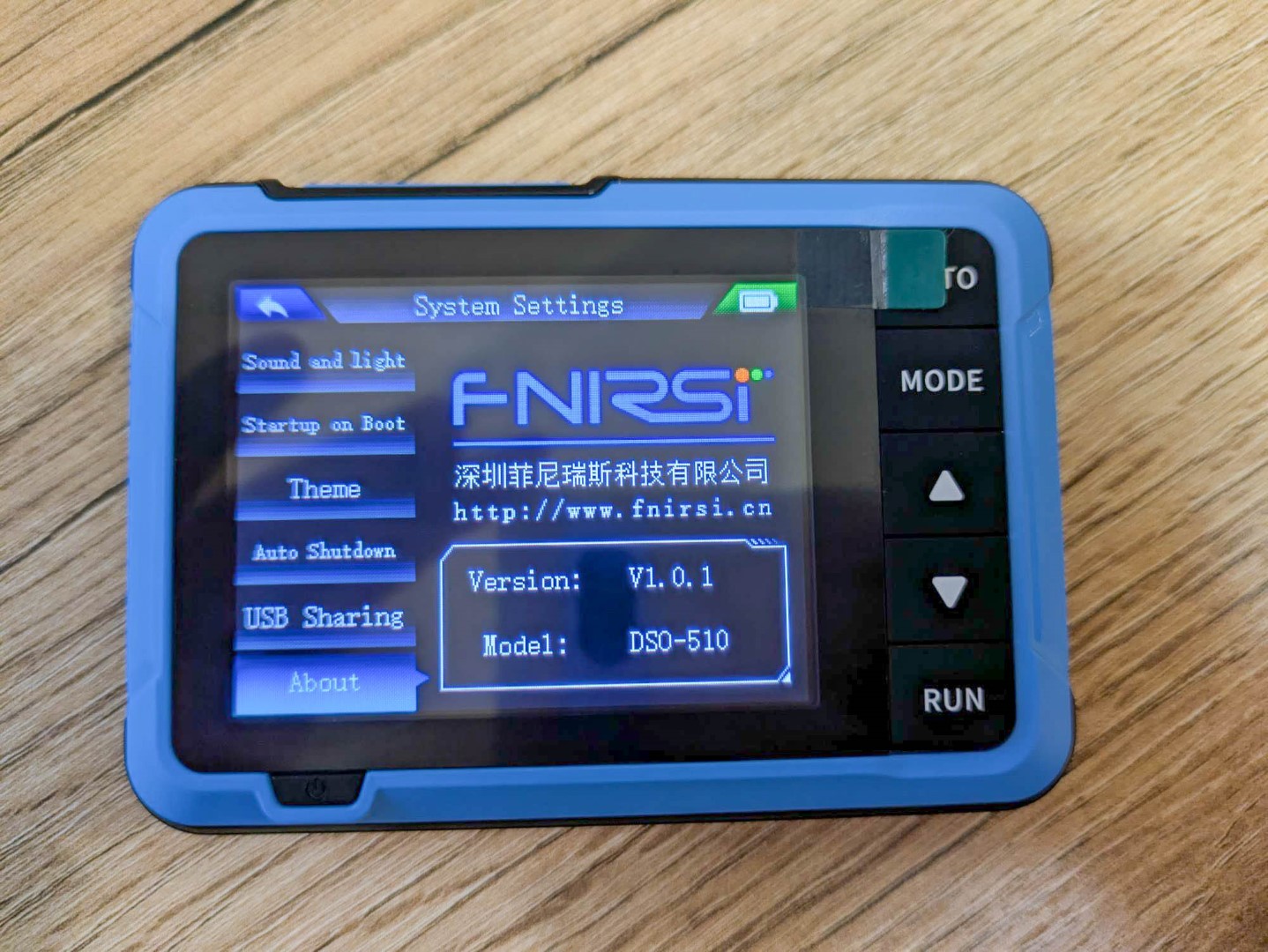

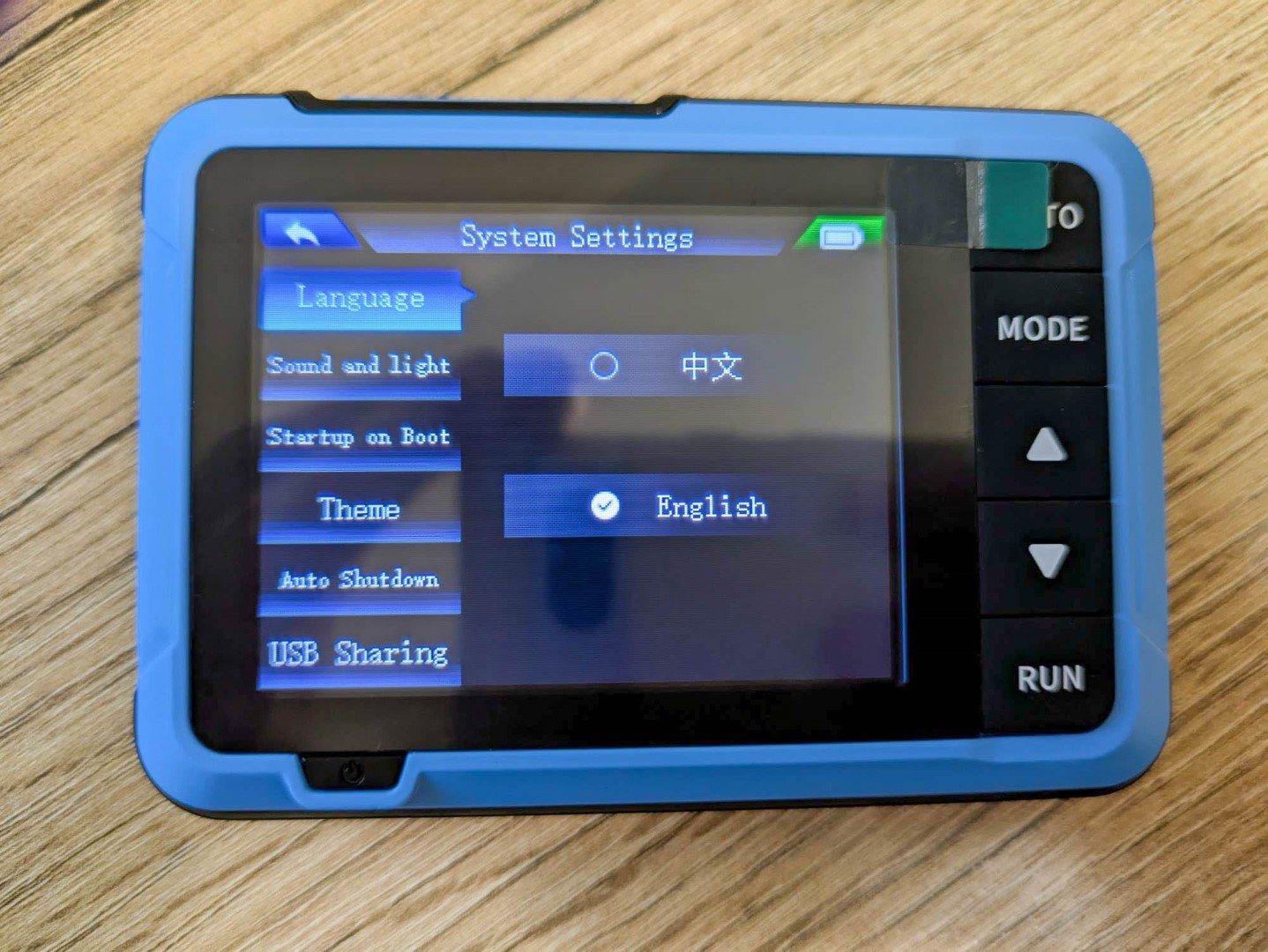

В параметрах можно выбрать какой режим будет запускаться автоматически, я поставил осциллограф, чтобы после запуска можно было сразу им пользоваться. Помимо этого есть настройки яркости, темы оформления, яркости, языка, автоотключения при бездействии, монтирование внутреннего накопителя и инфо о прошивке.

Интерфейс осциллографа привычный, управлять параметрами можно как вручную, так и подбирать автоматически нажатием кнопки AUTO. Короткое нажатие RUN ставит измерение на паузу, а удержание сохраняет скриншот.

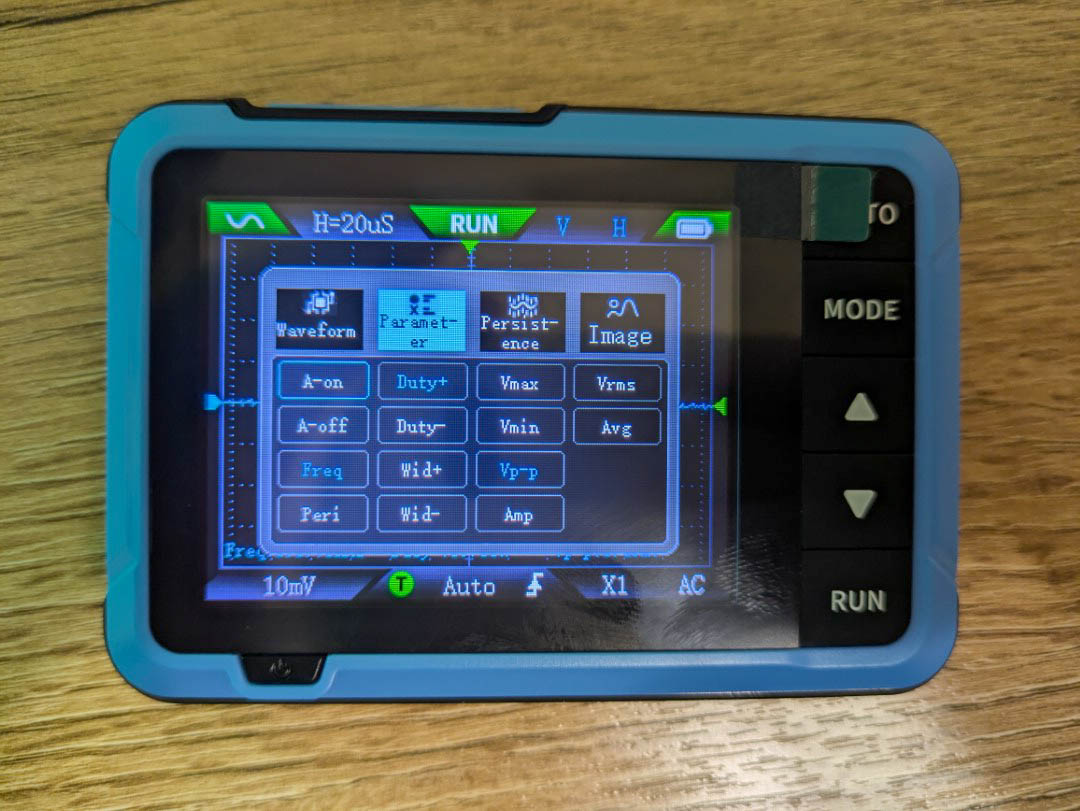

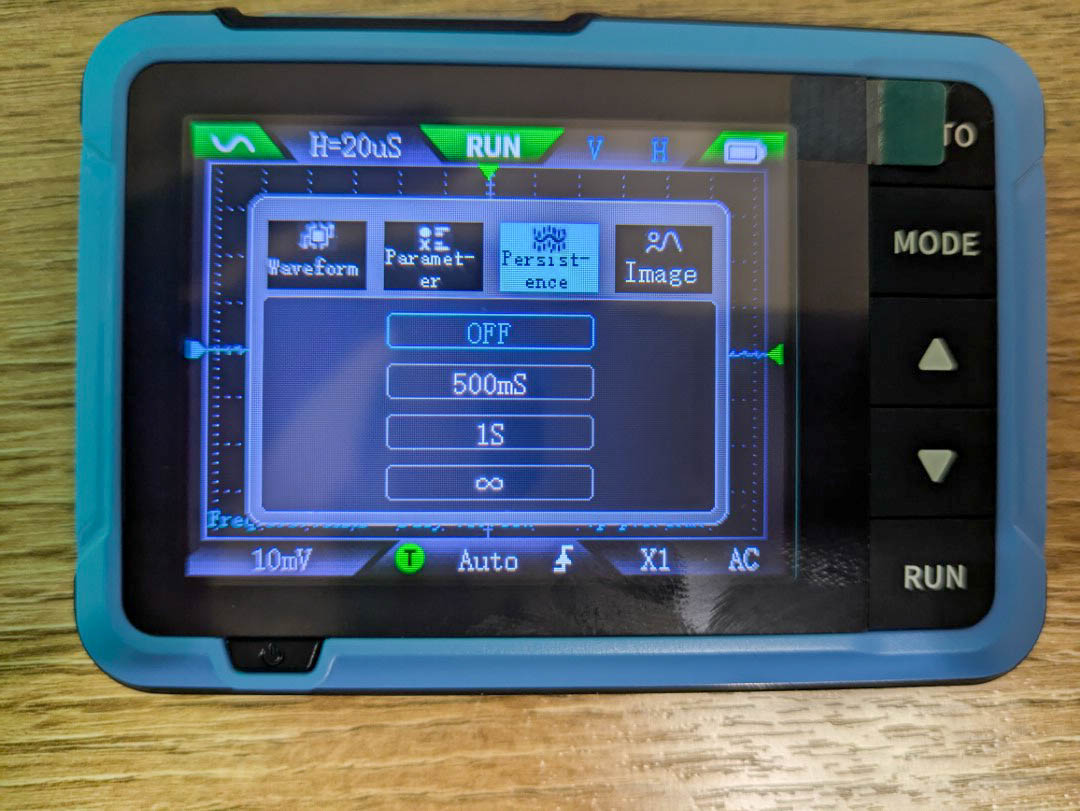

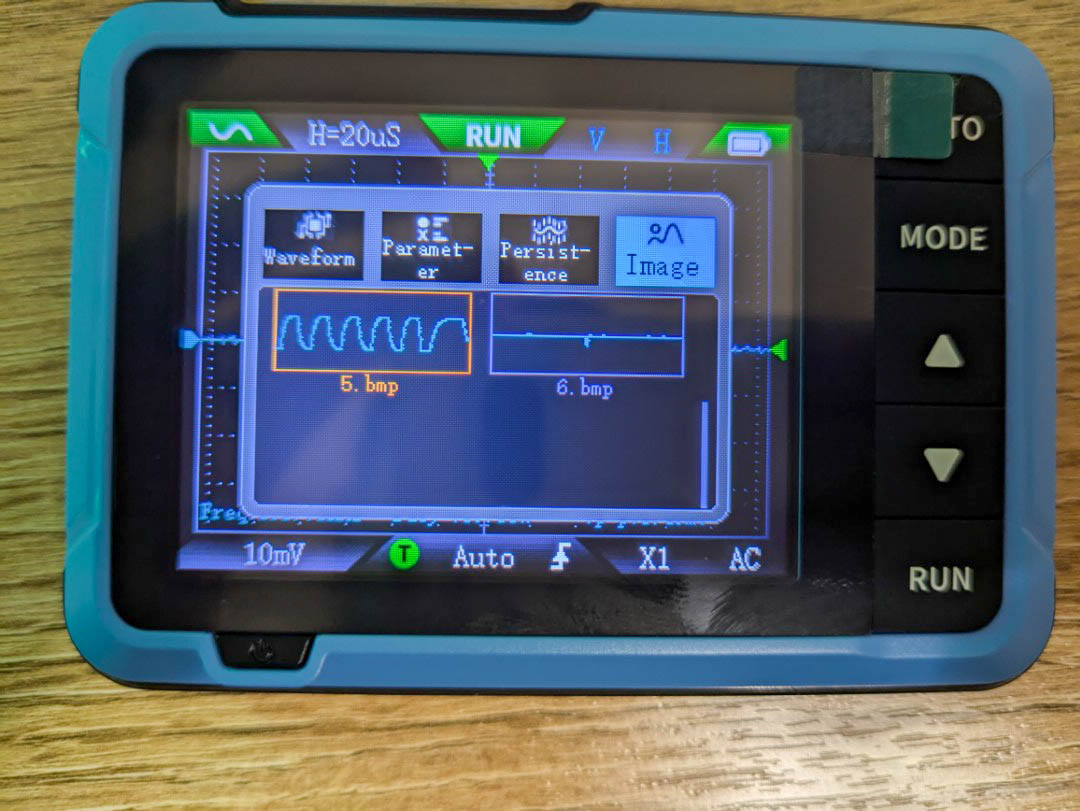

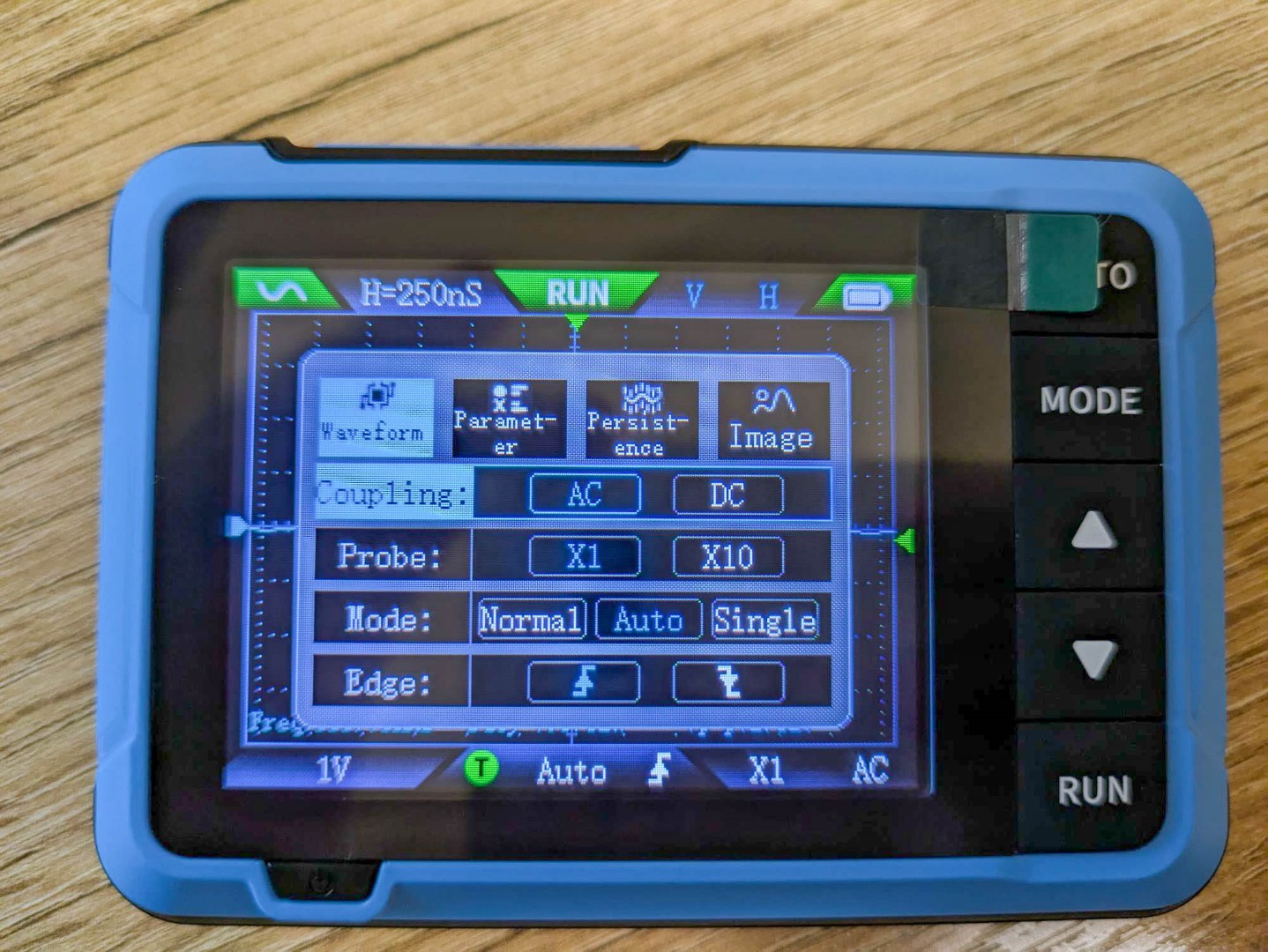

При долгом тапе кнопки MODE появляется меню с настройками канала, выбором измерений, которые будут выводиться на экран, а в третьей вкладке есть послесвечение (afterglow) от 500мс до бесконечности. Тут же можно посмотреть и сохраненные скриншоты.

Тест осциллографа

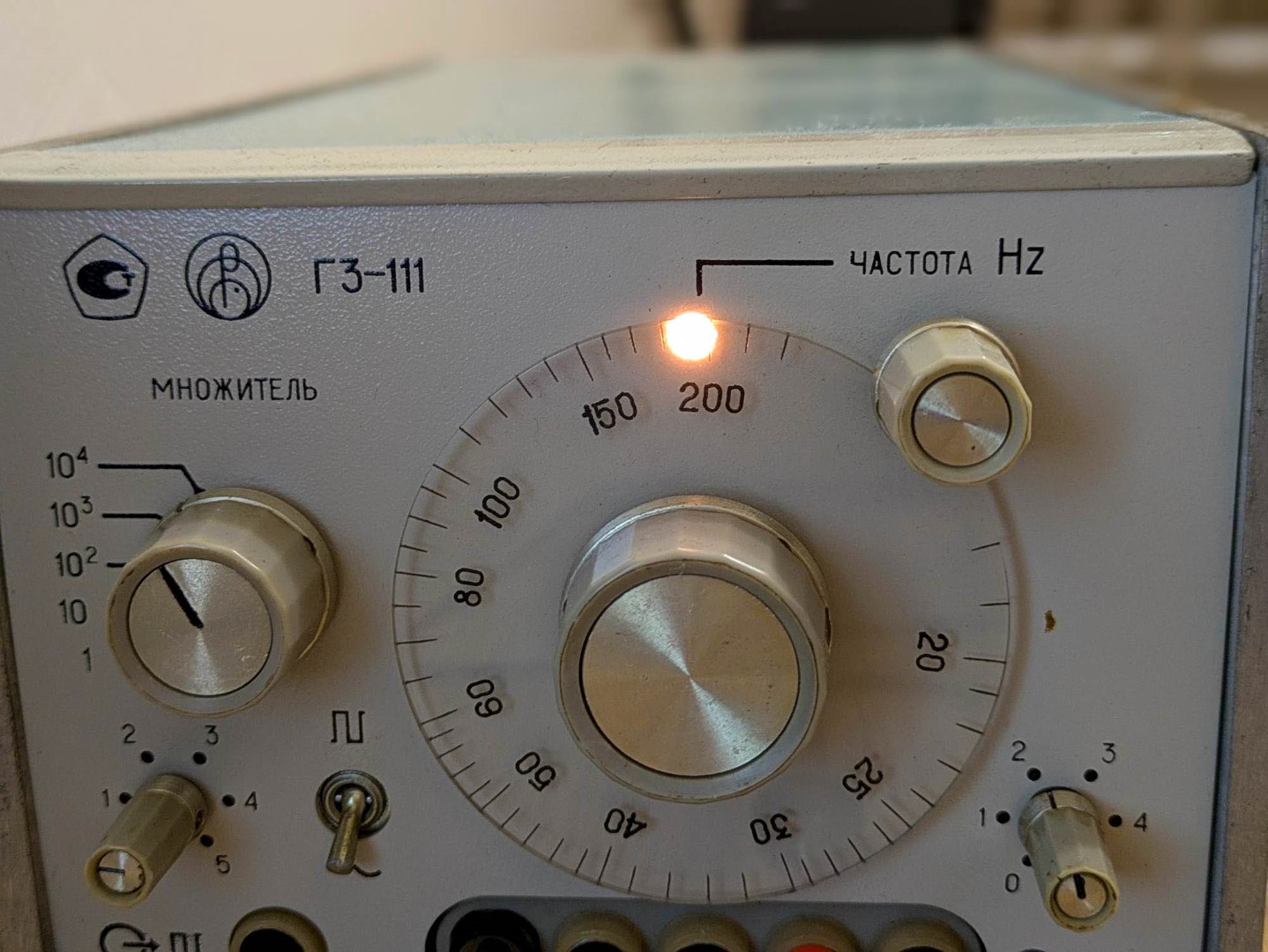

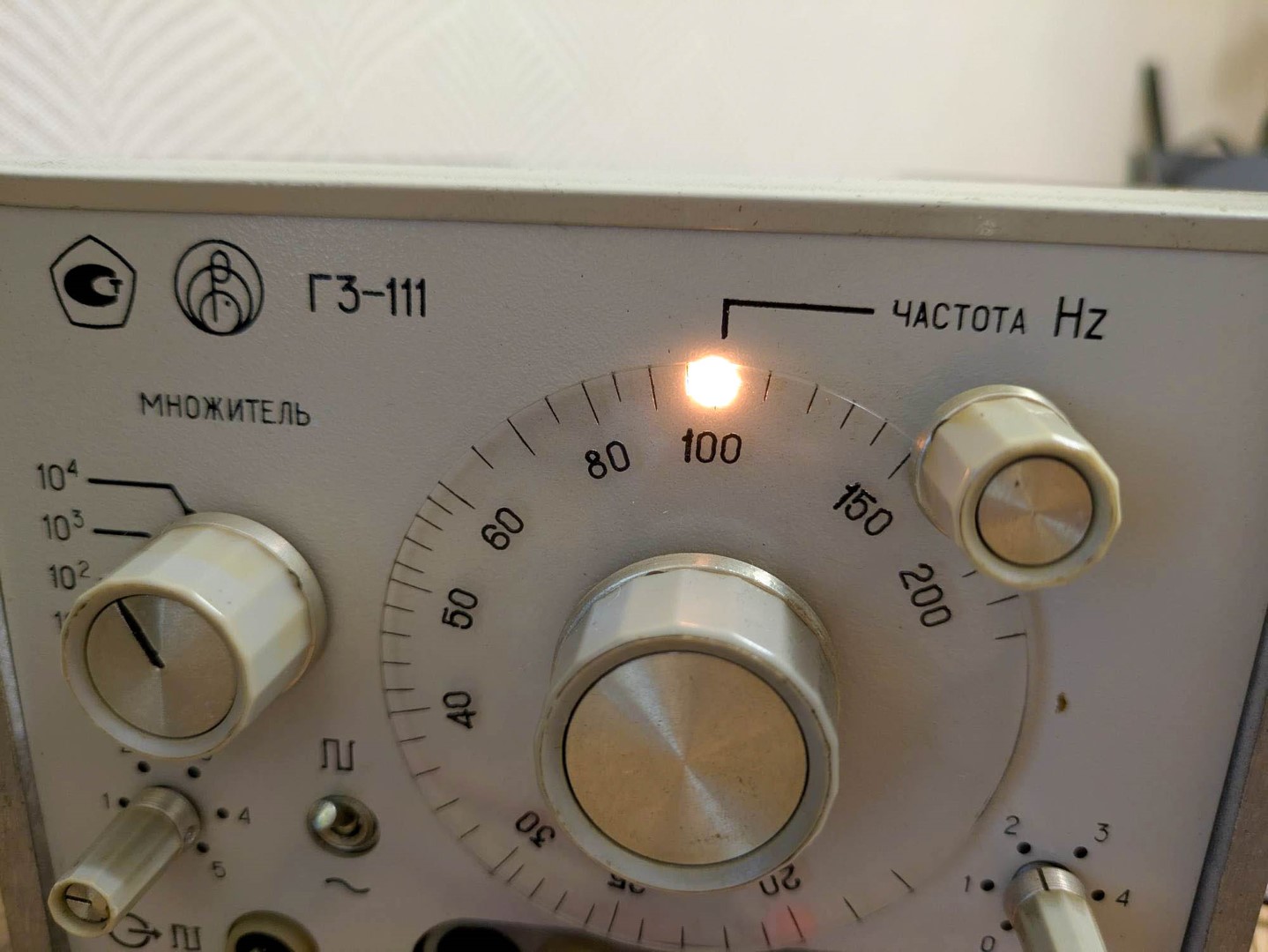

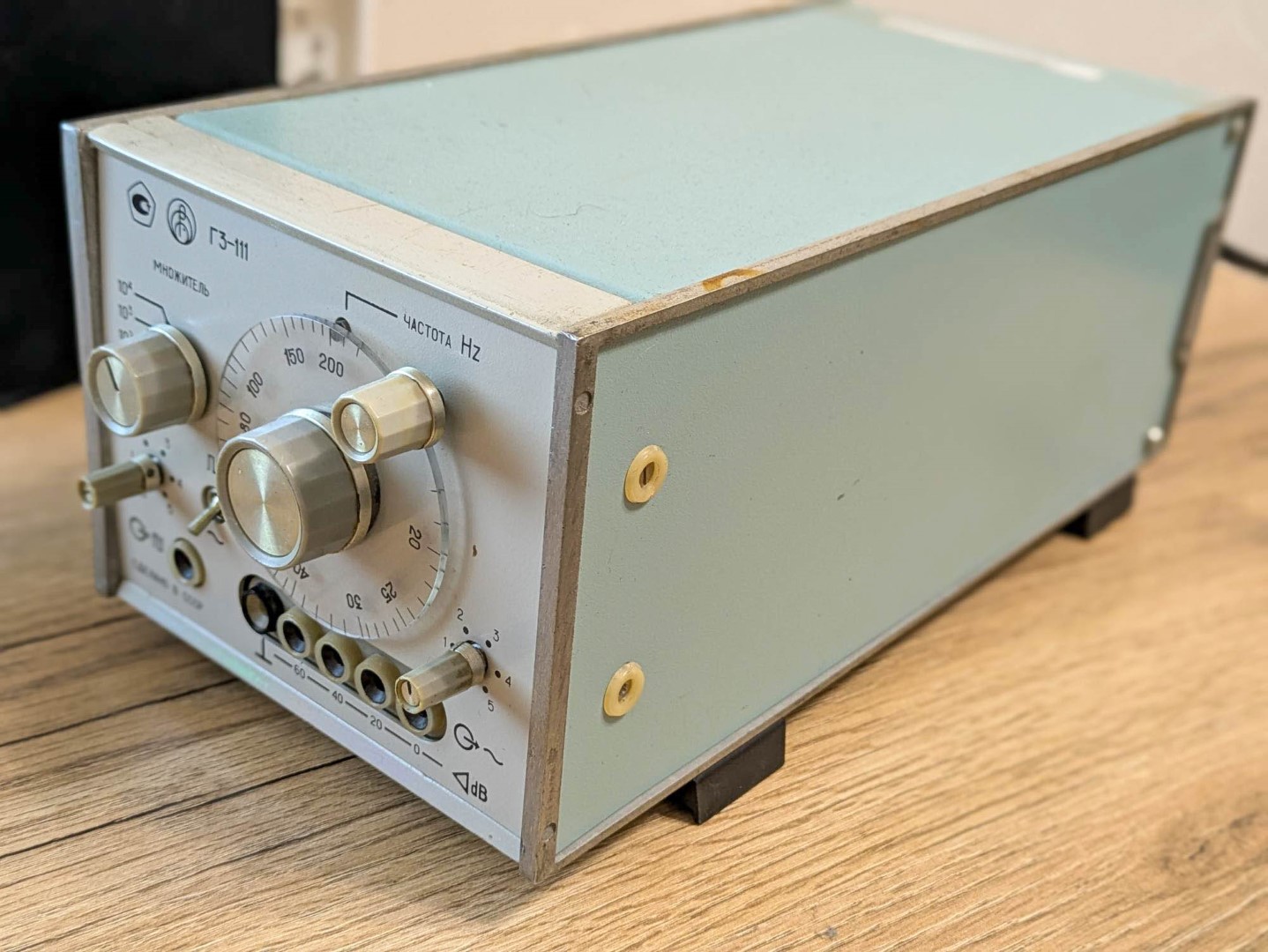

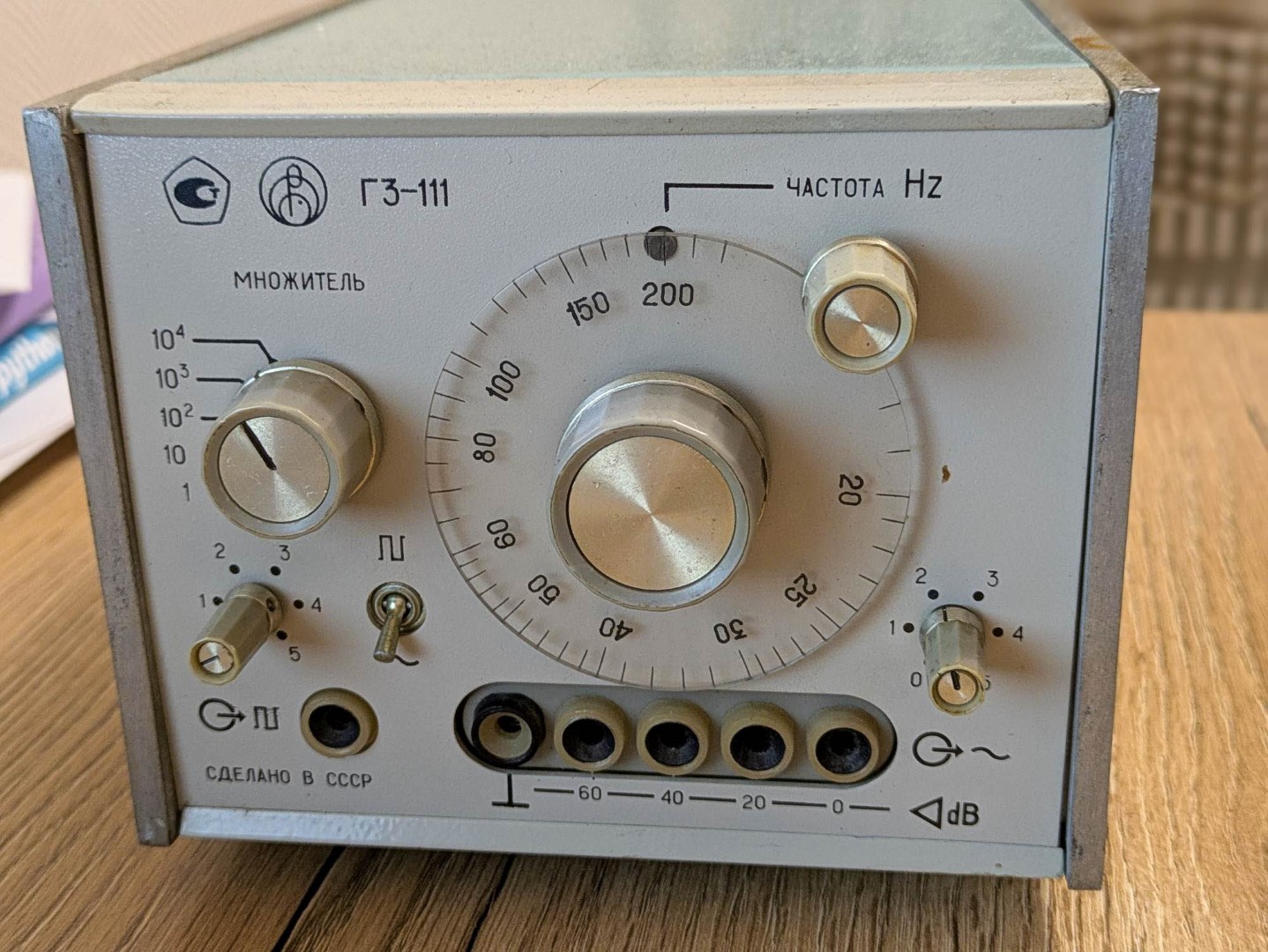

Недавно мне в руки попал вот такой генератор. Для 1983 года канал 2МГц это довольно неплохой показатель. Весит такой инструмент чуть больше 4 килограмм, по традиции корпус сделан из дерева и металла.

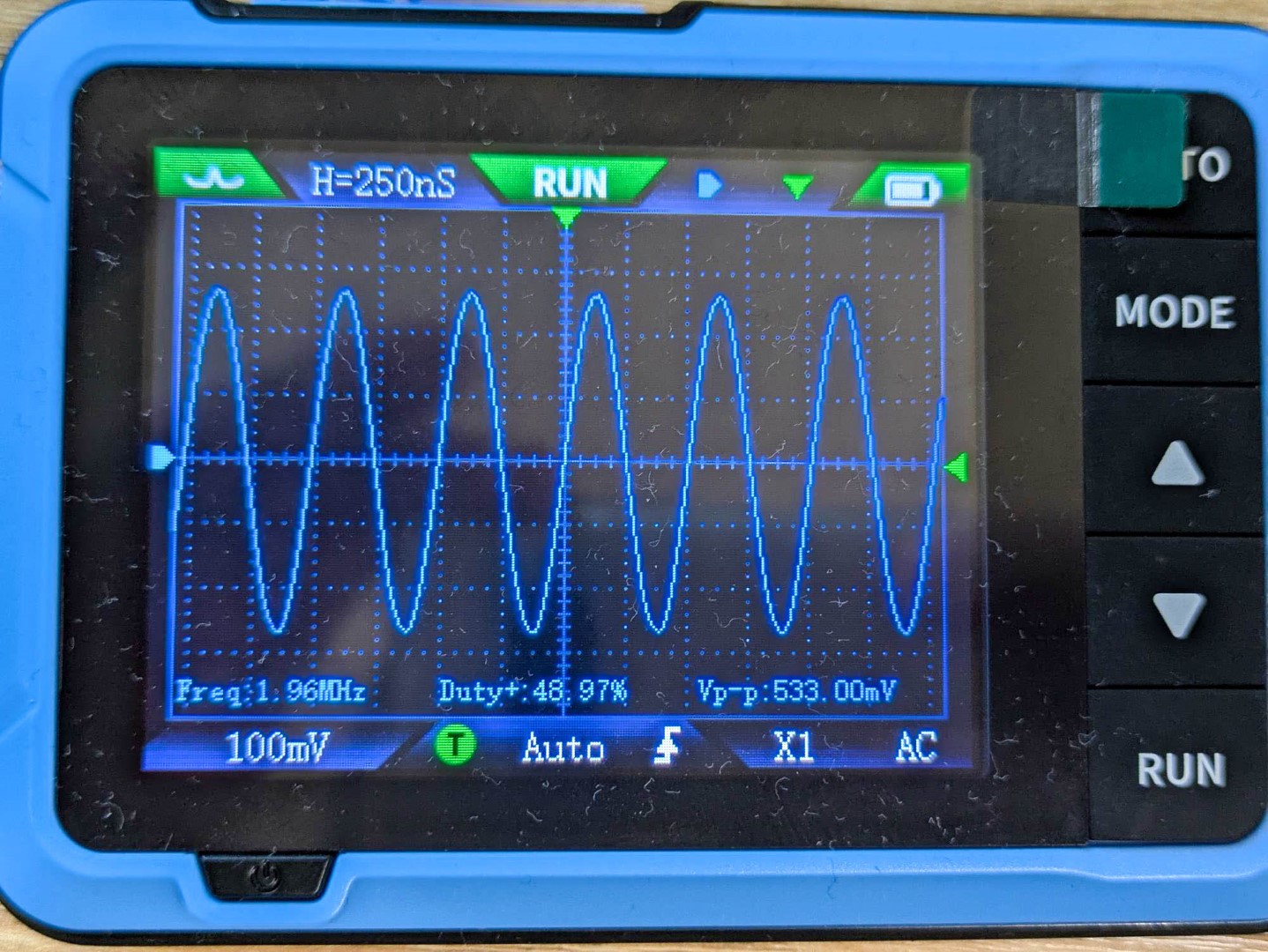

Как ни странно, за 40 с лишним лет он еще работает и даже выдает чистый синус.

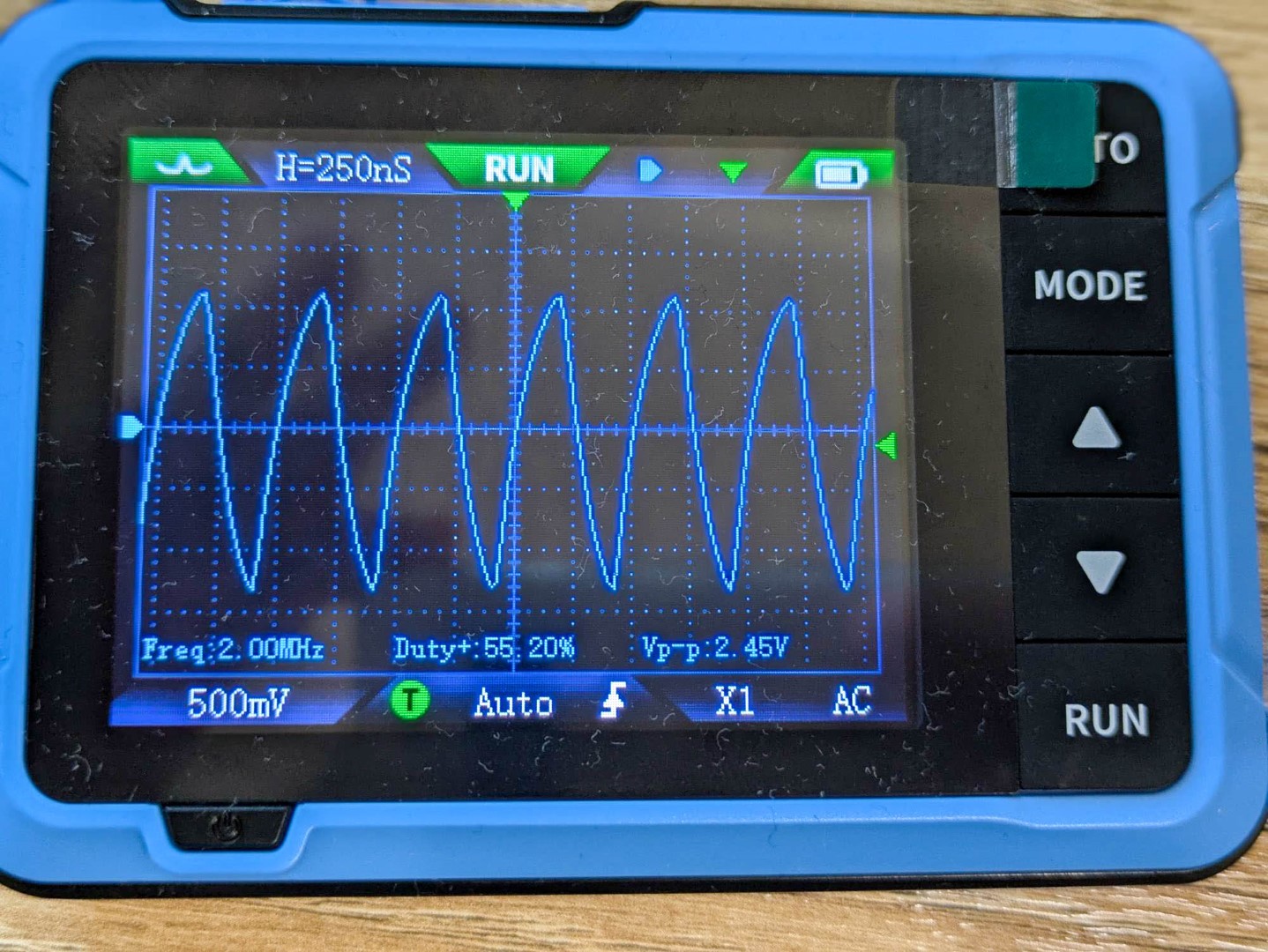

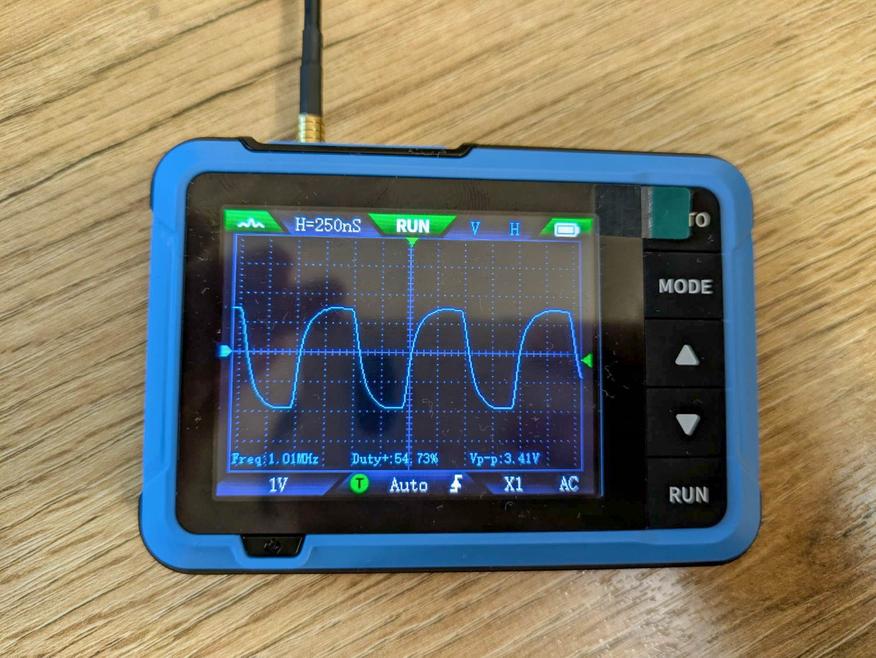

Но с меандром дела чуть хуже. Может он и не должен выдавать его во всём диапазоне, а может какие-то элементы цепи уже «устали». При 1МГц форма искажается, а при 2МГц уже практически неотличима от синуса.

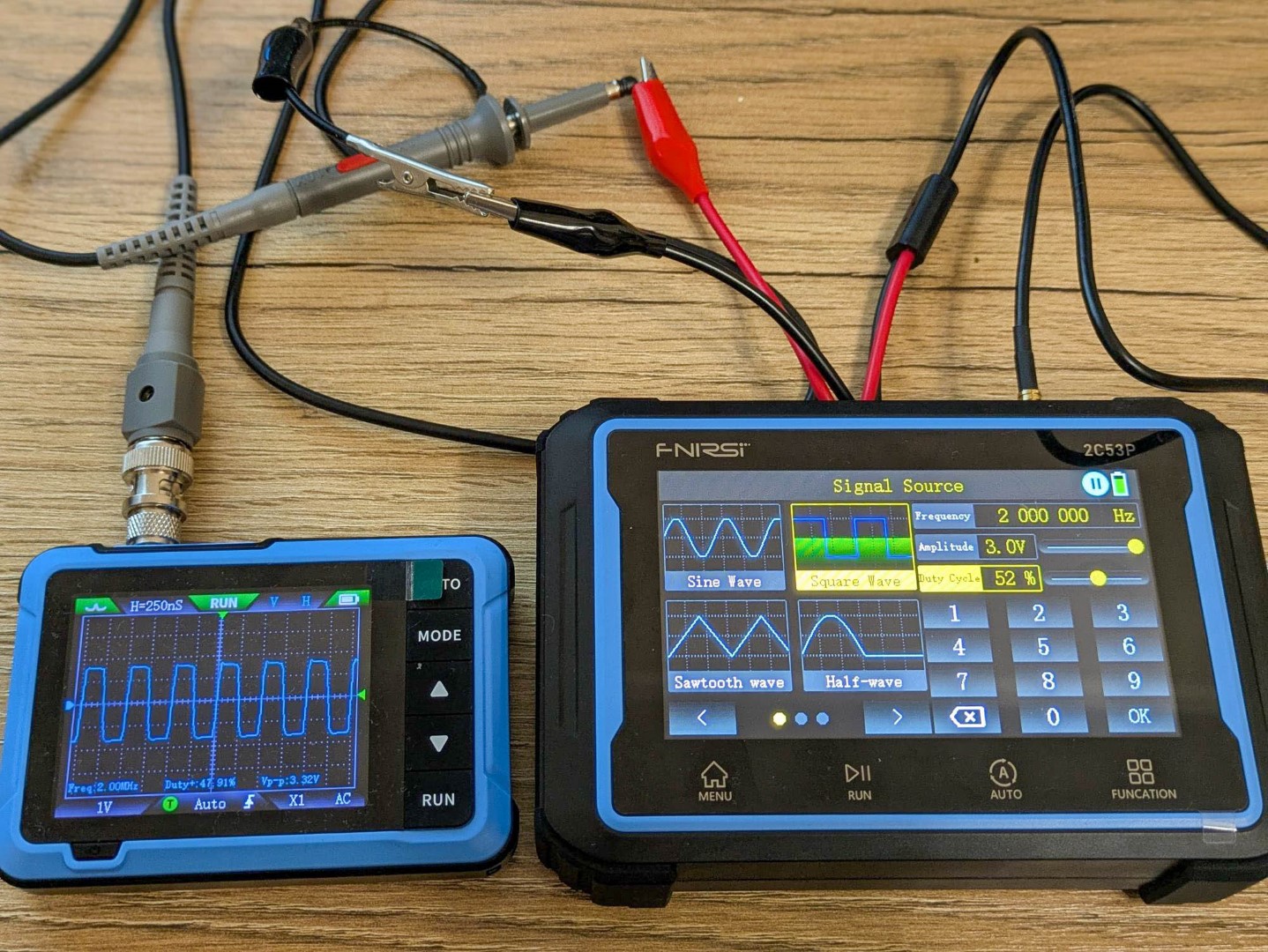

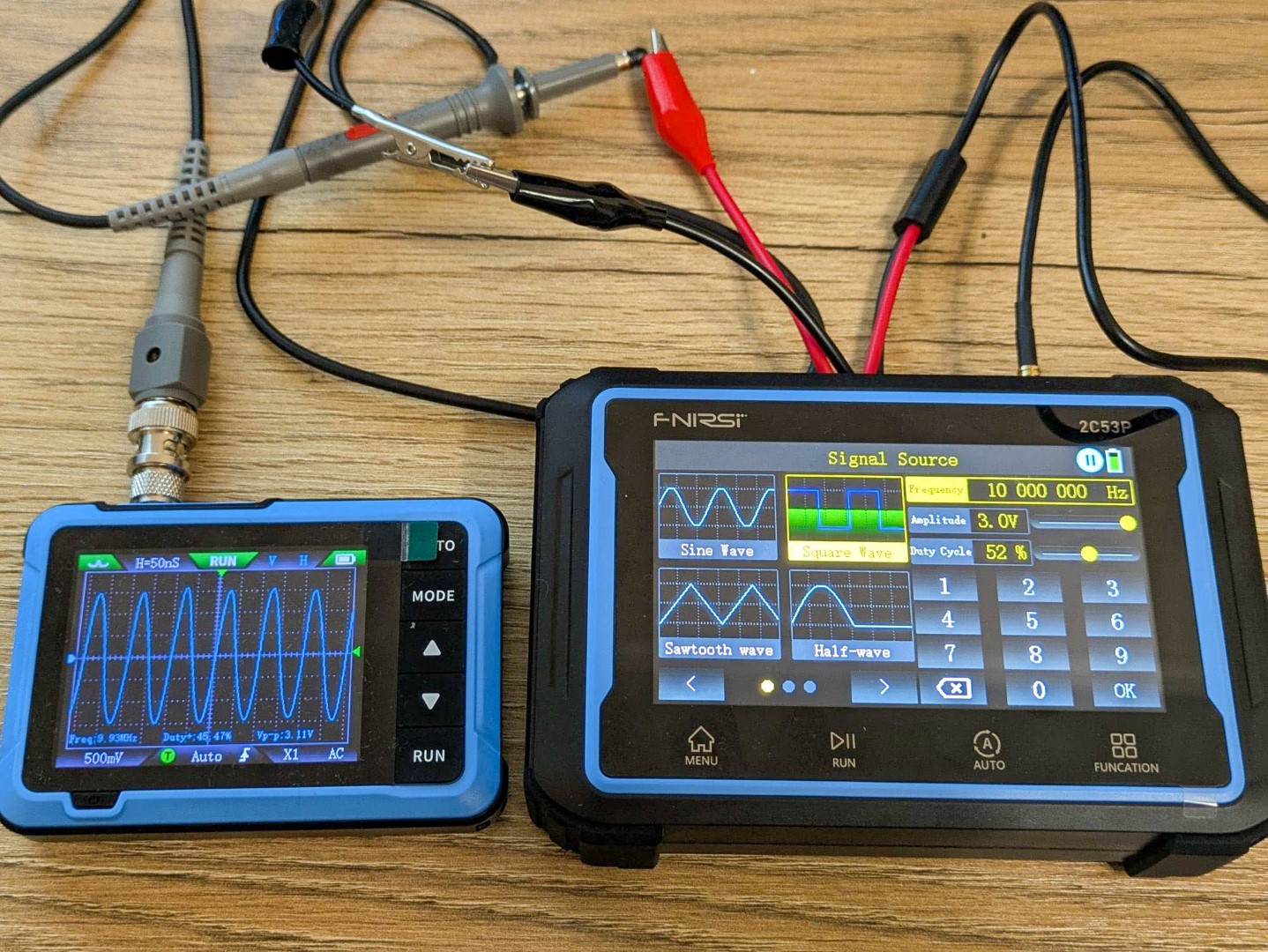

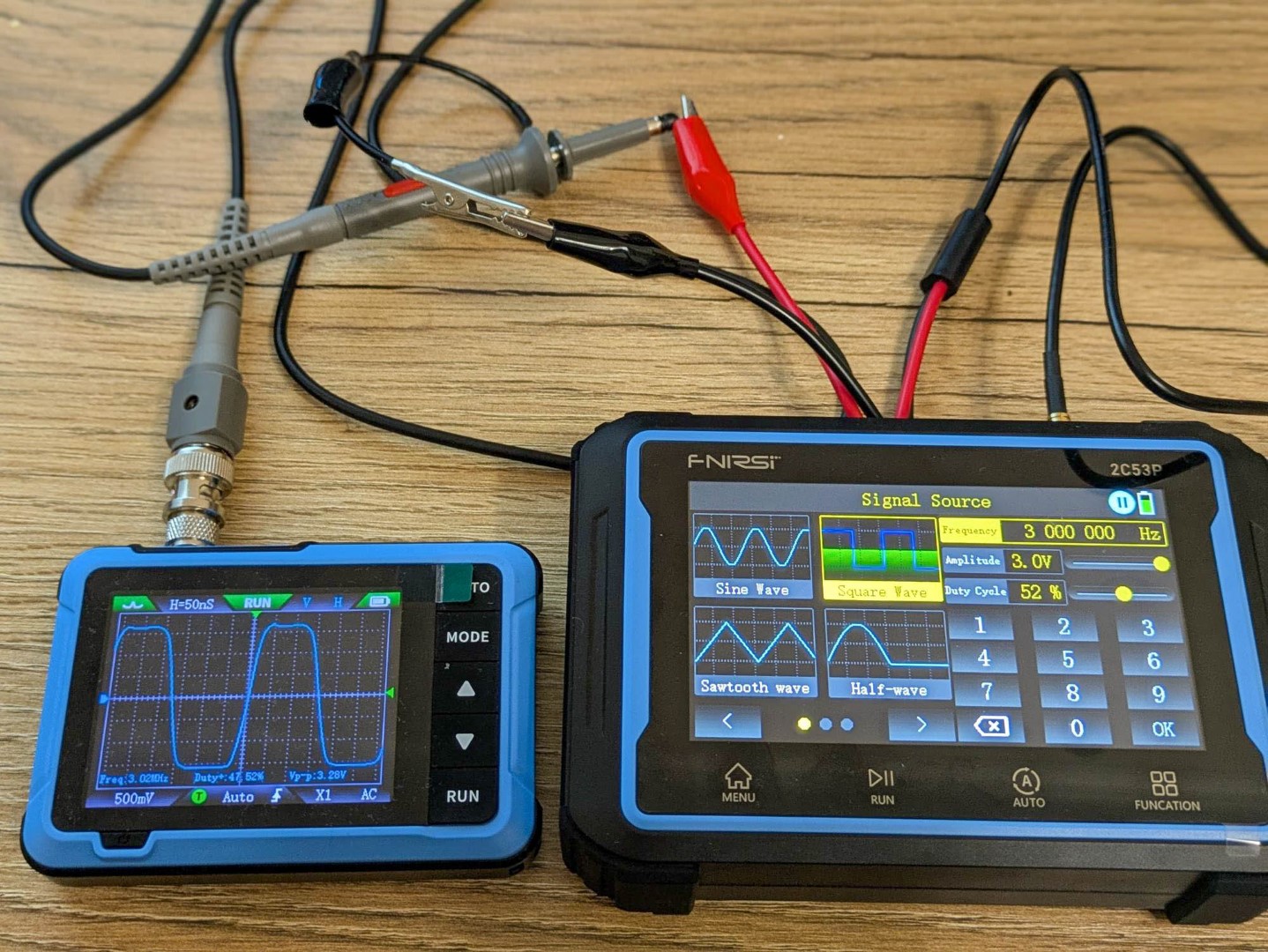

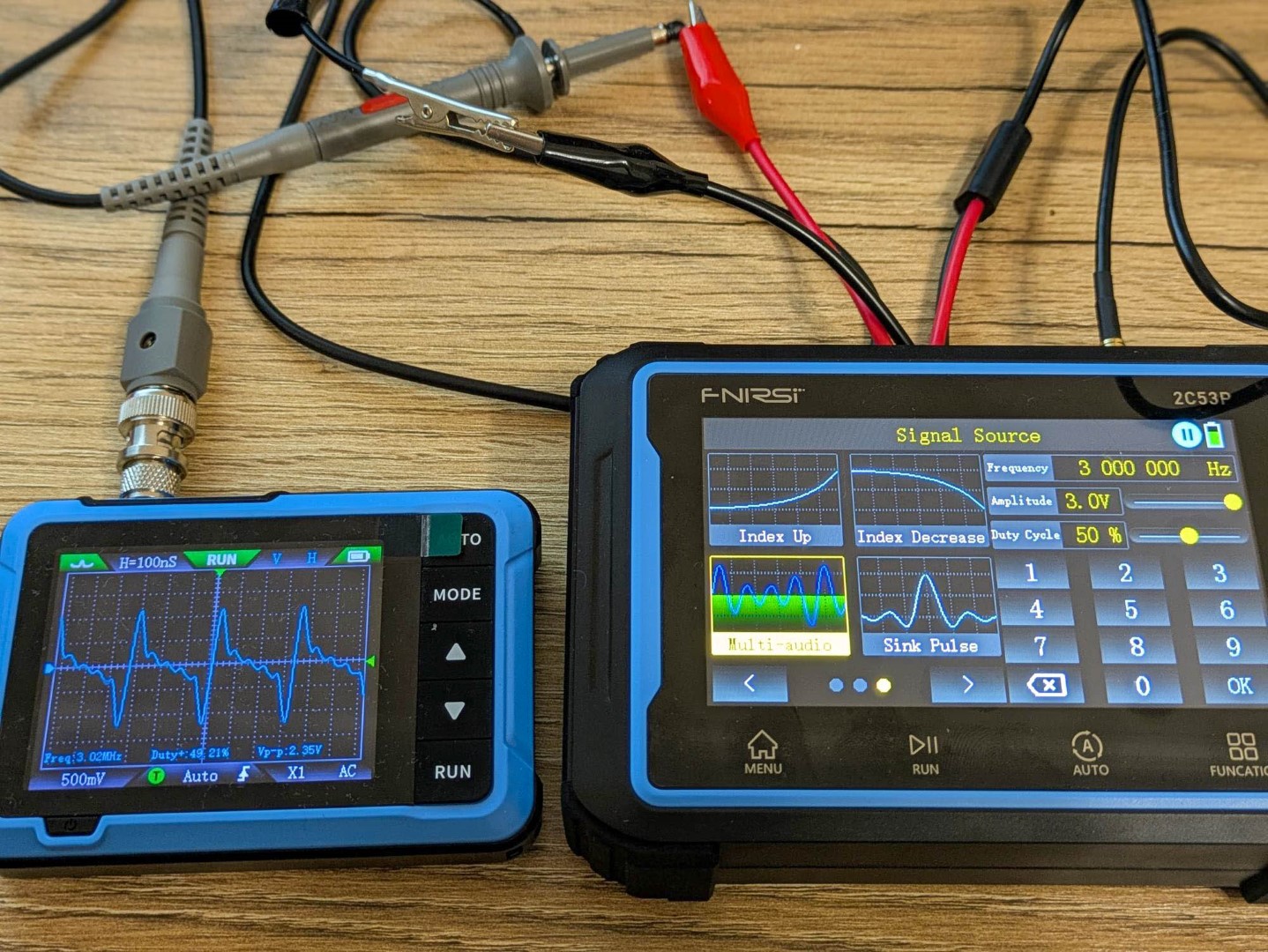

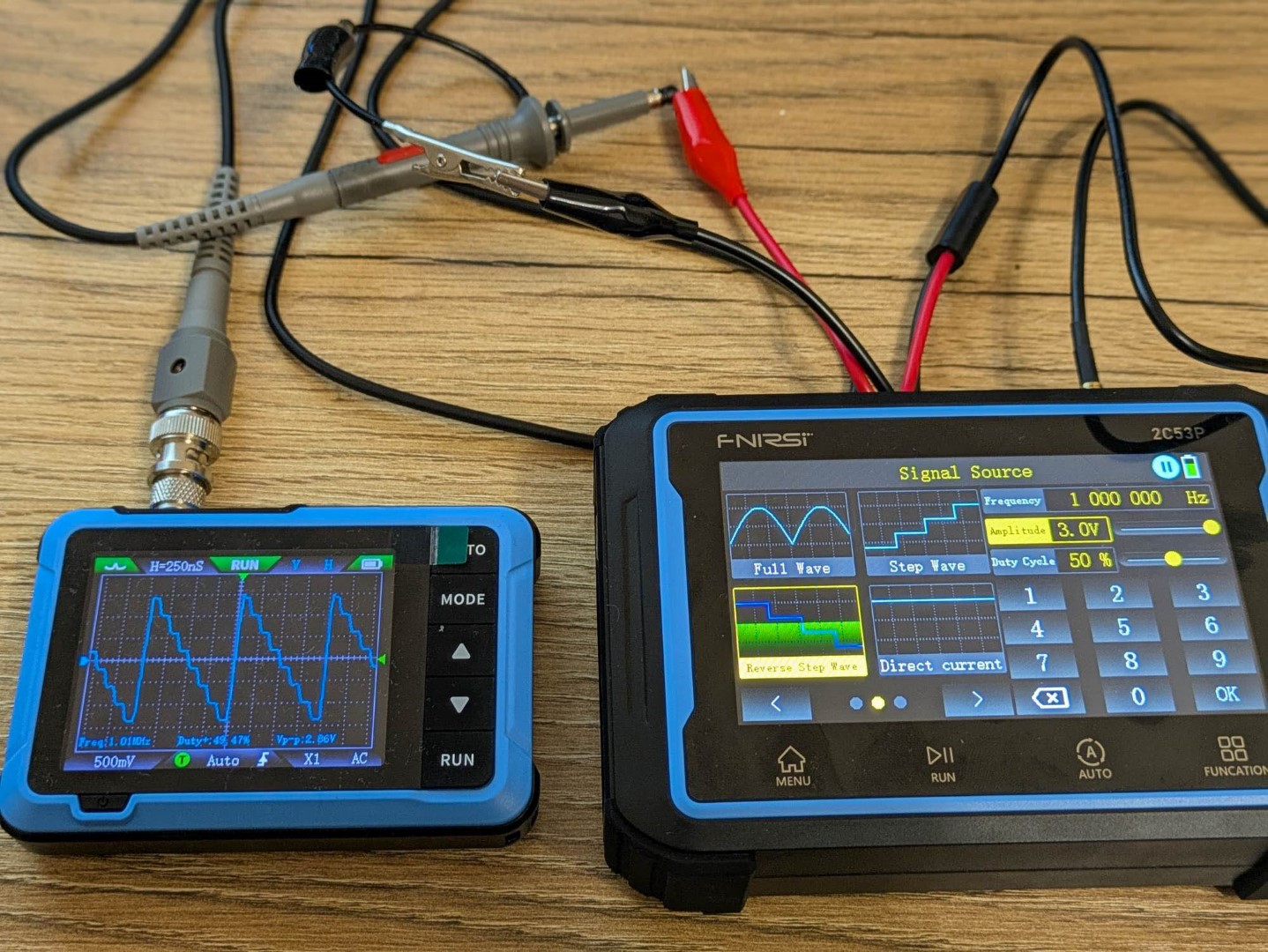

Чтобы исключить проблемы с осциллографом, я использовал более современный генератор и в этот раз меандр стойко держался до 3МГц и превратился в синус к 10МГц.

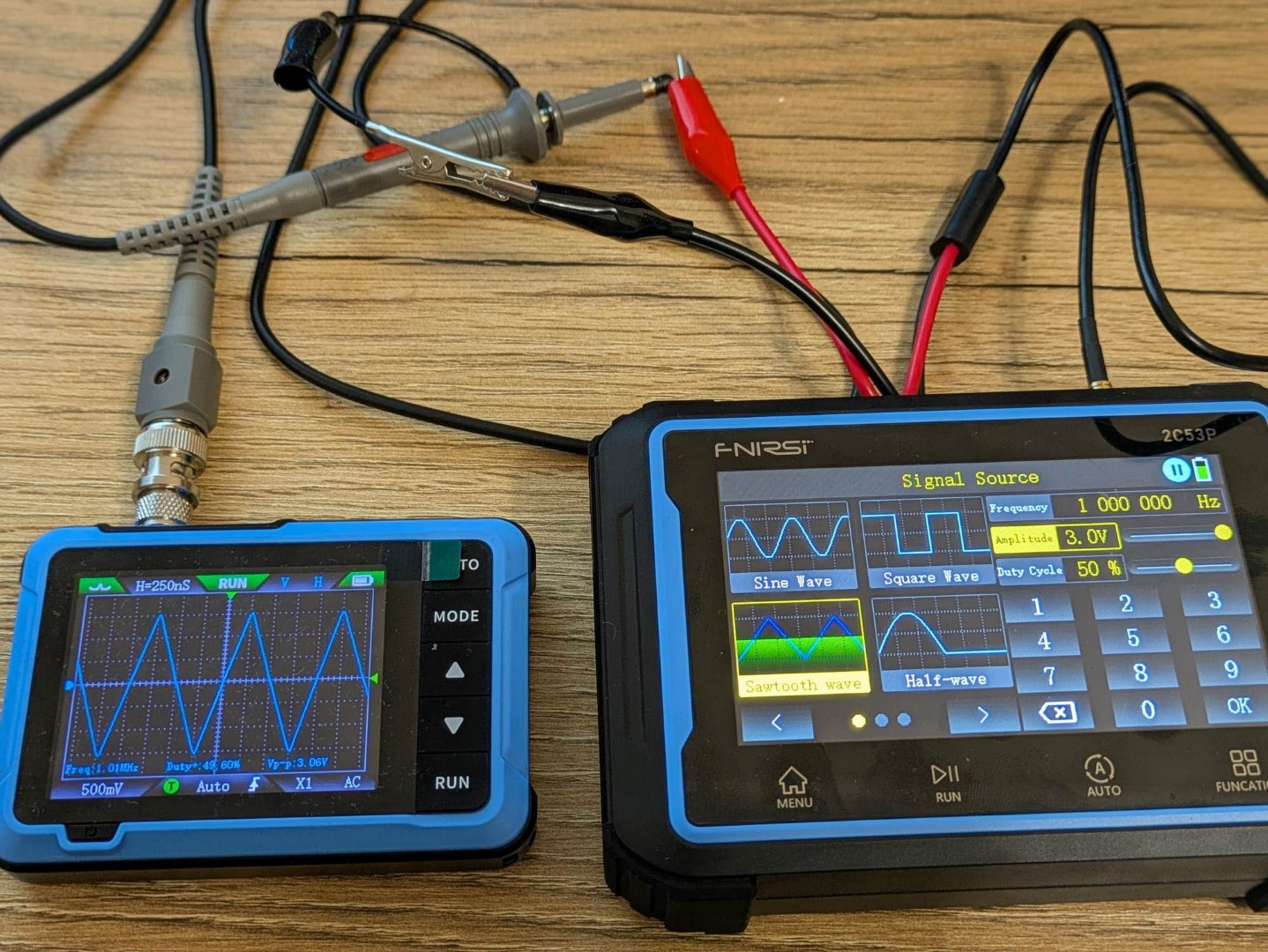

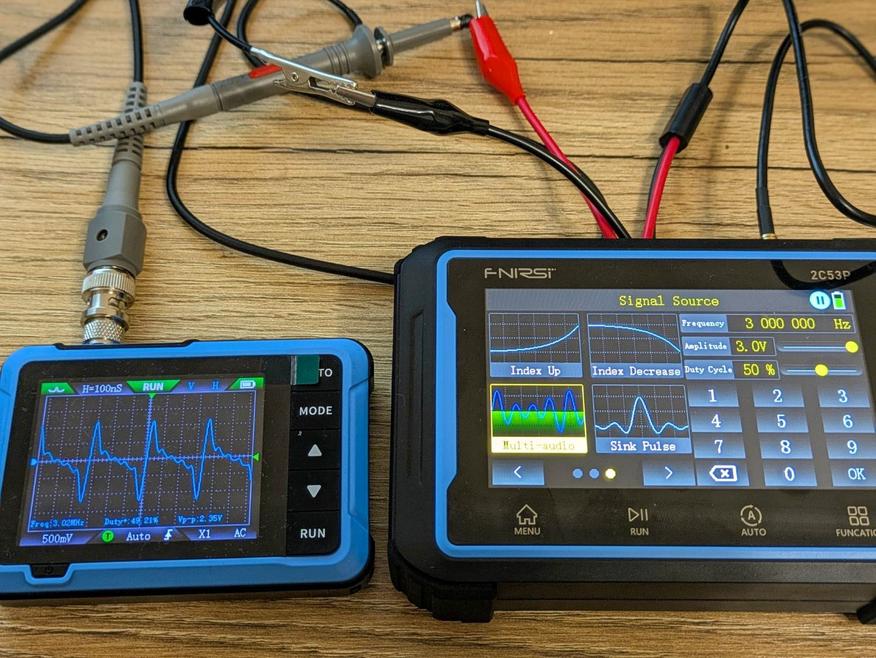

Другие формы на высокой частоте держит неплохо.

Тестирование генератора

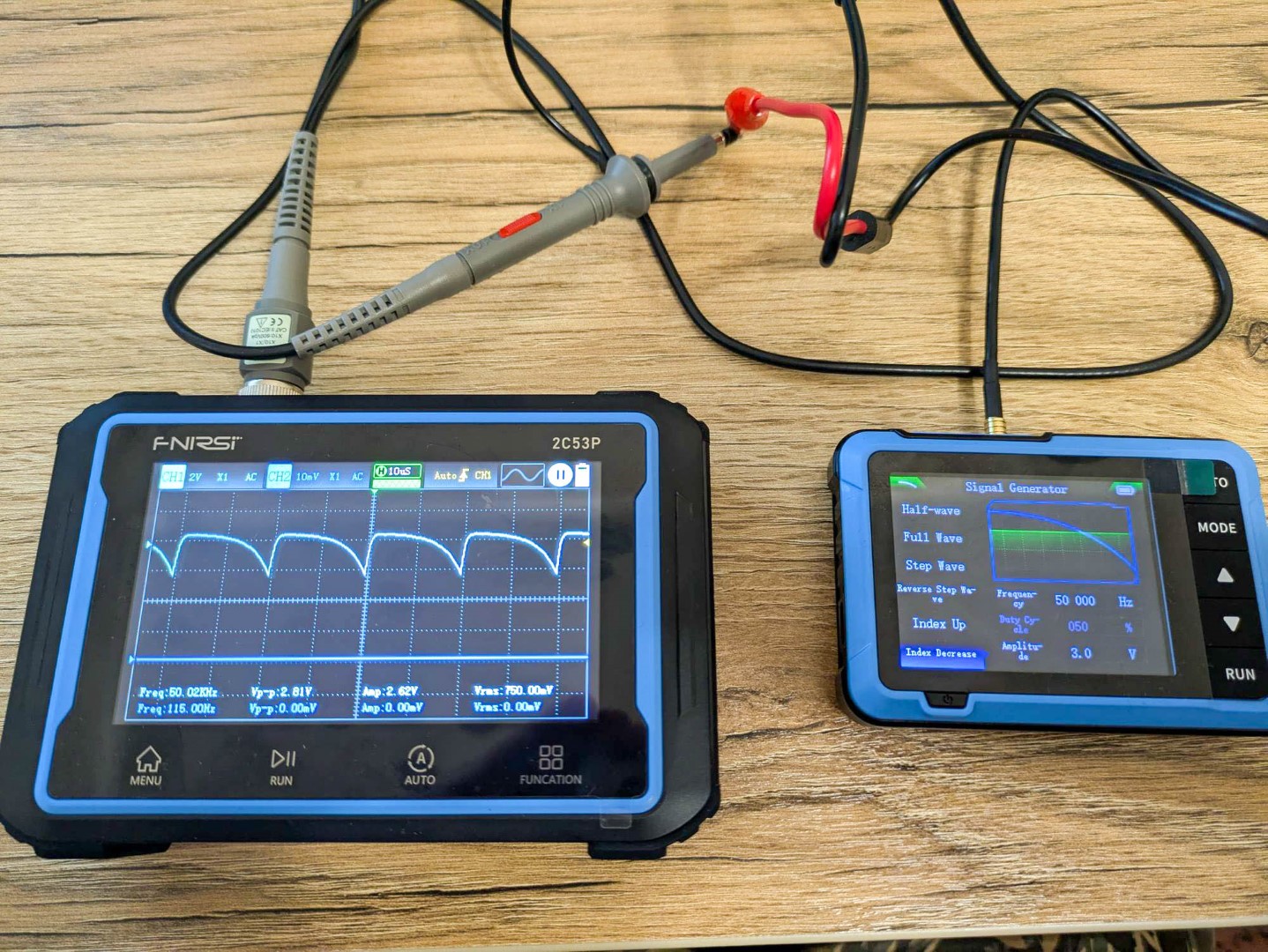

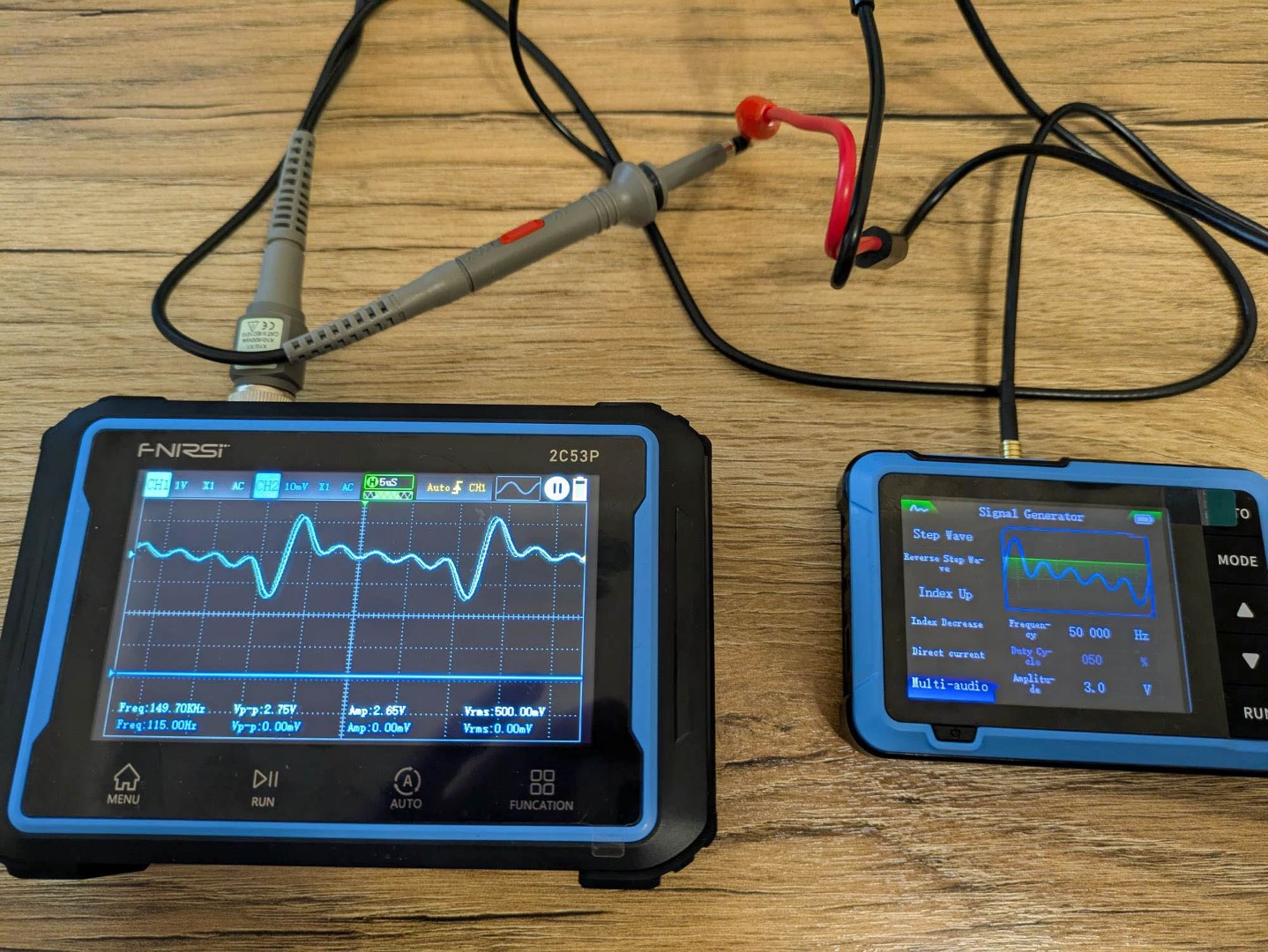

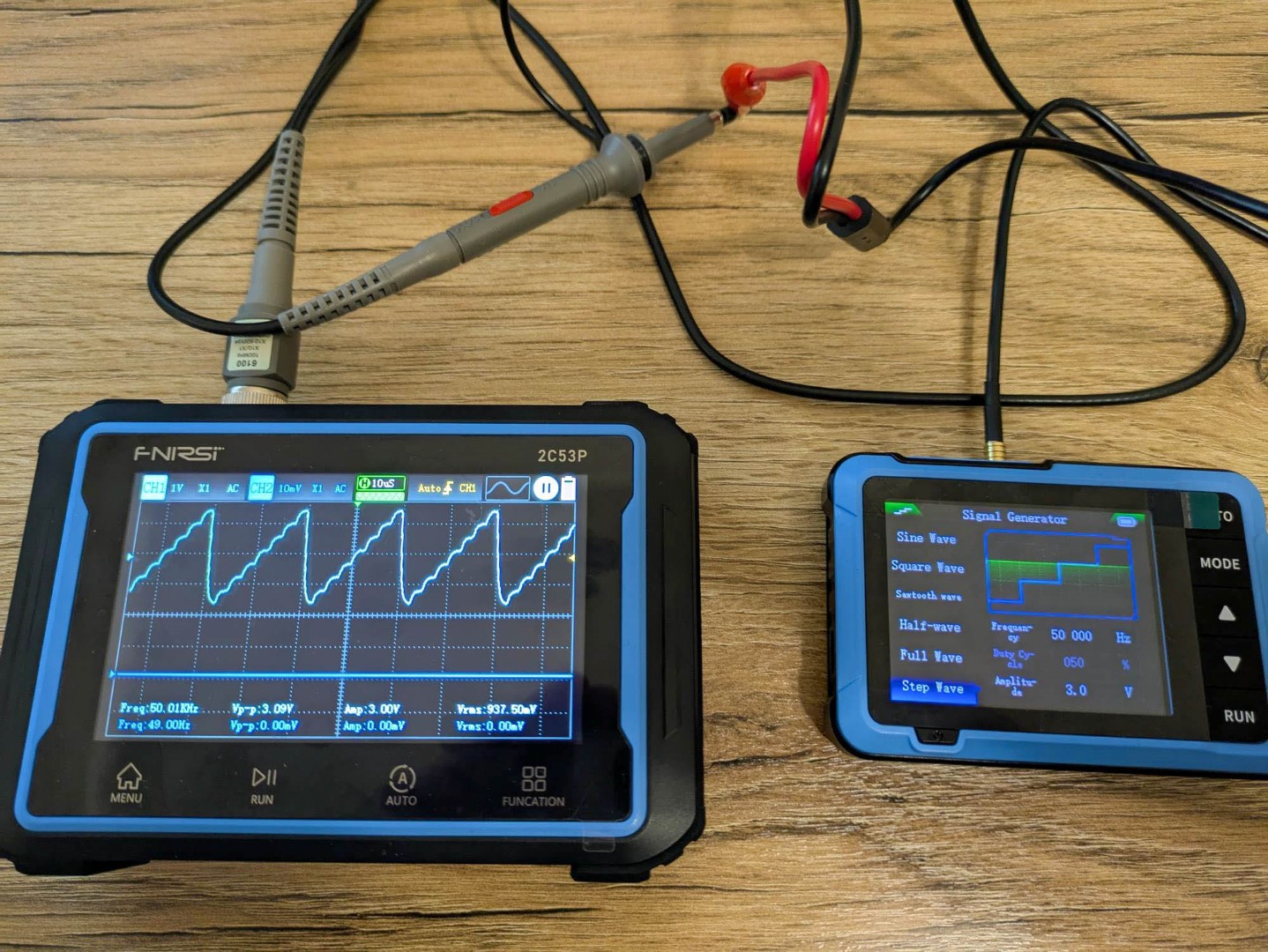

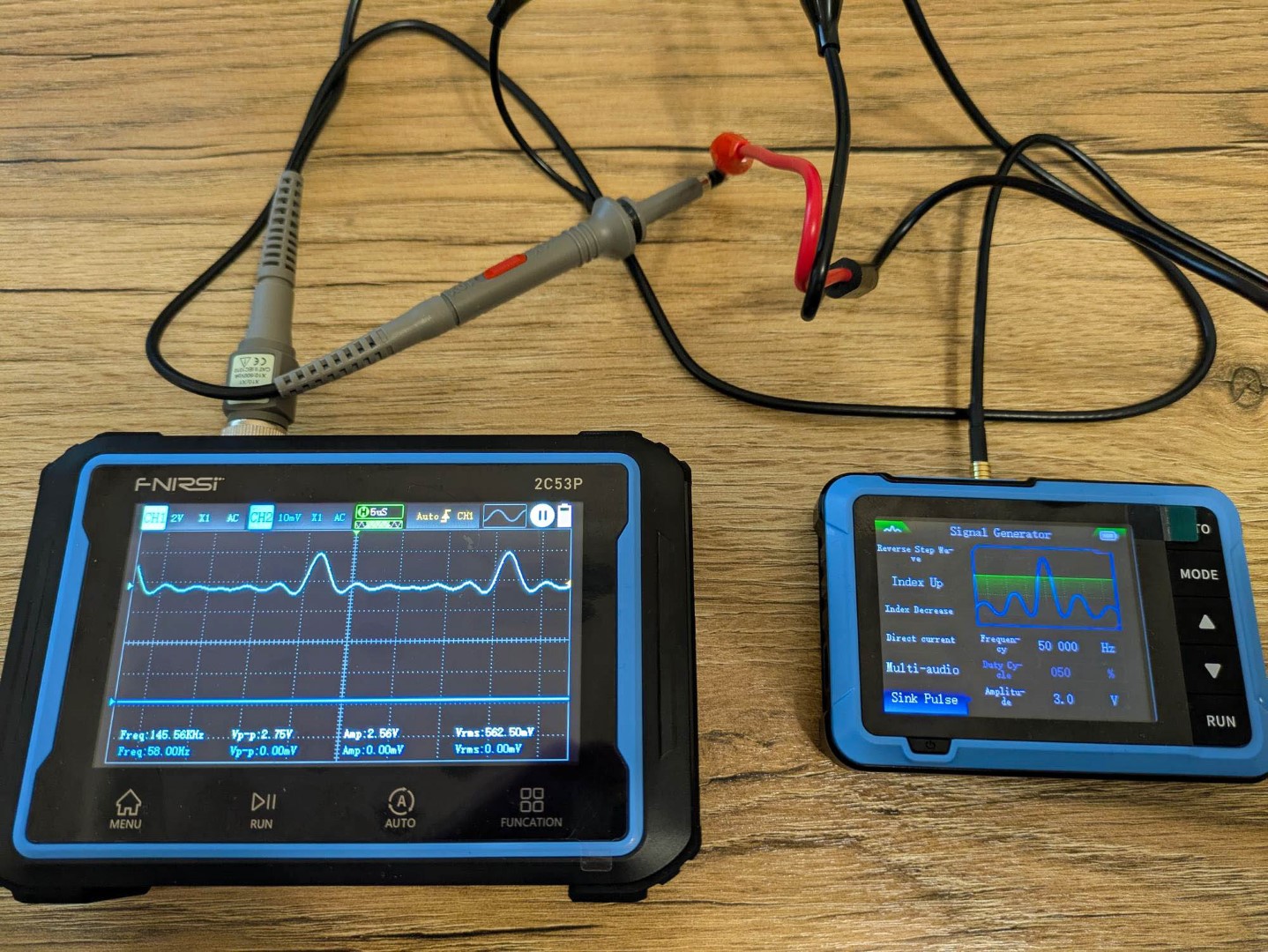

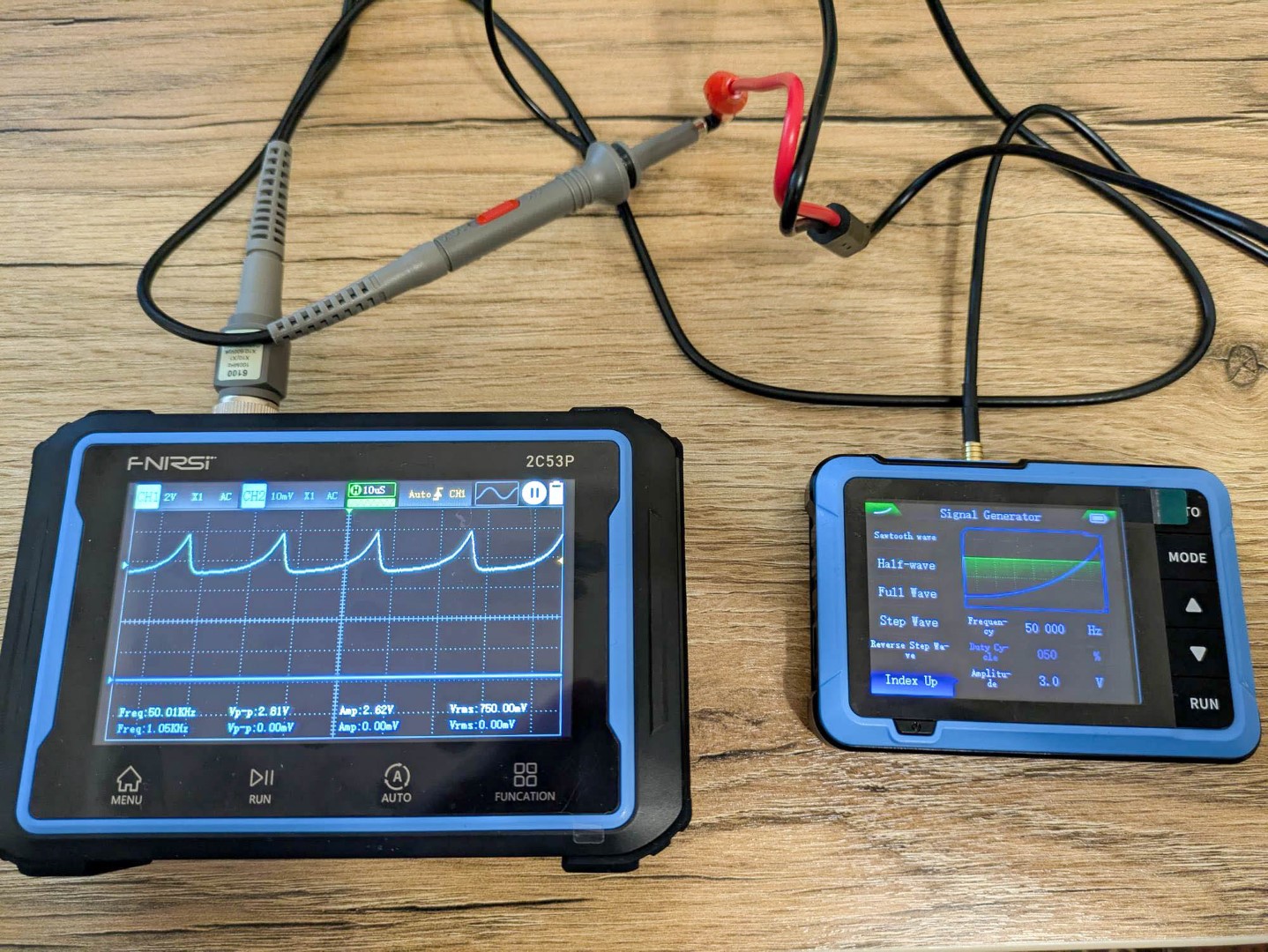

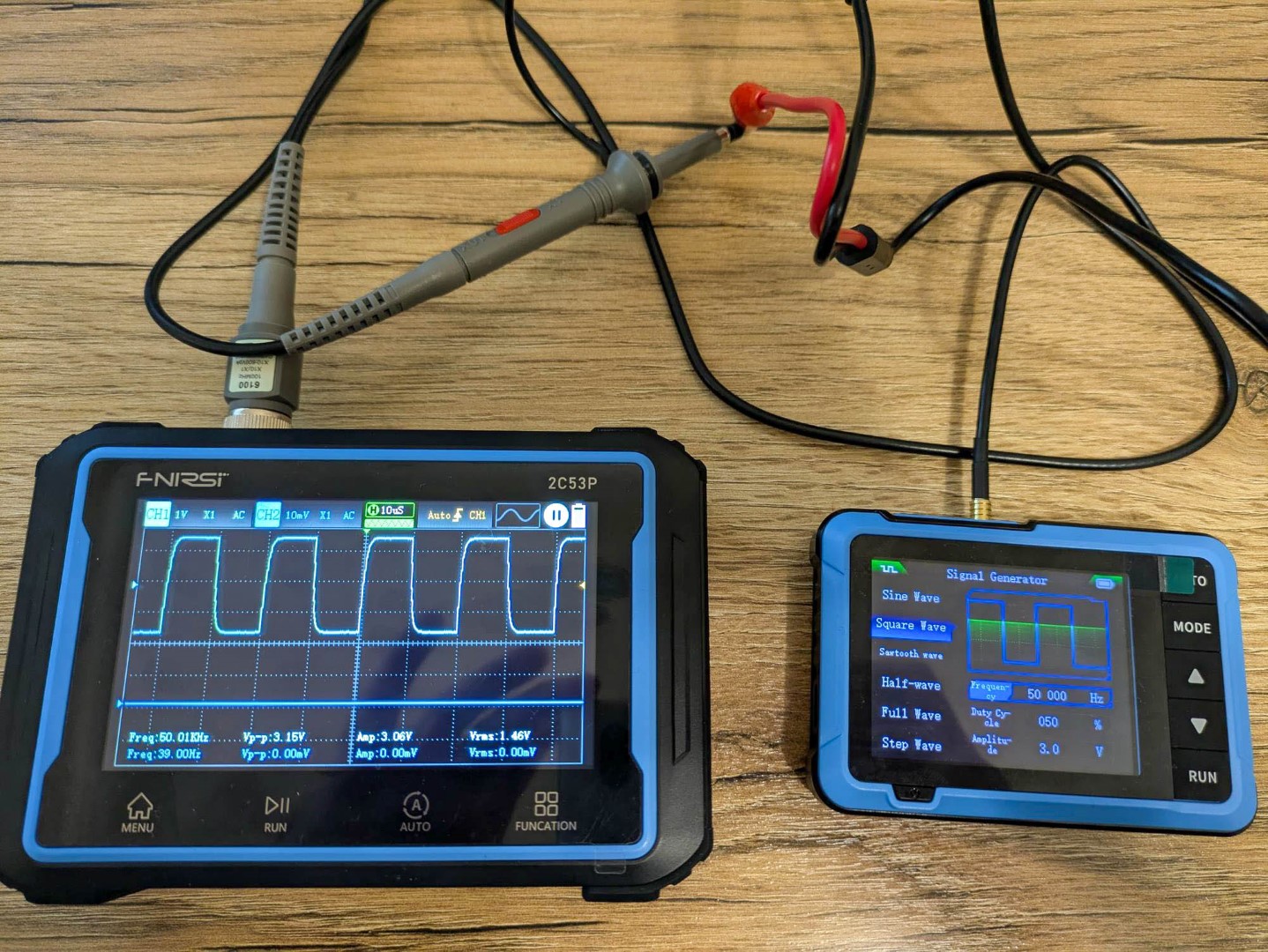

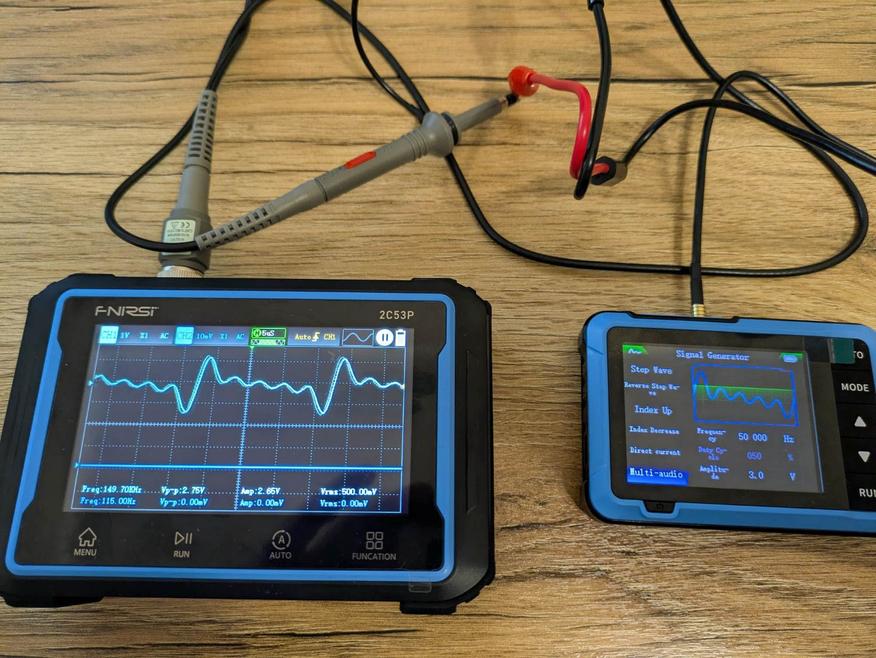

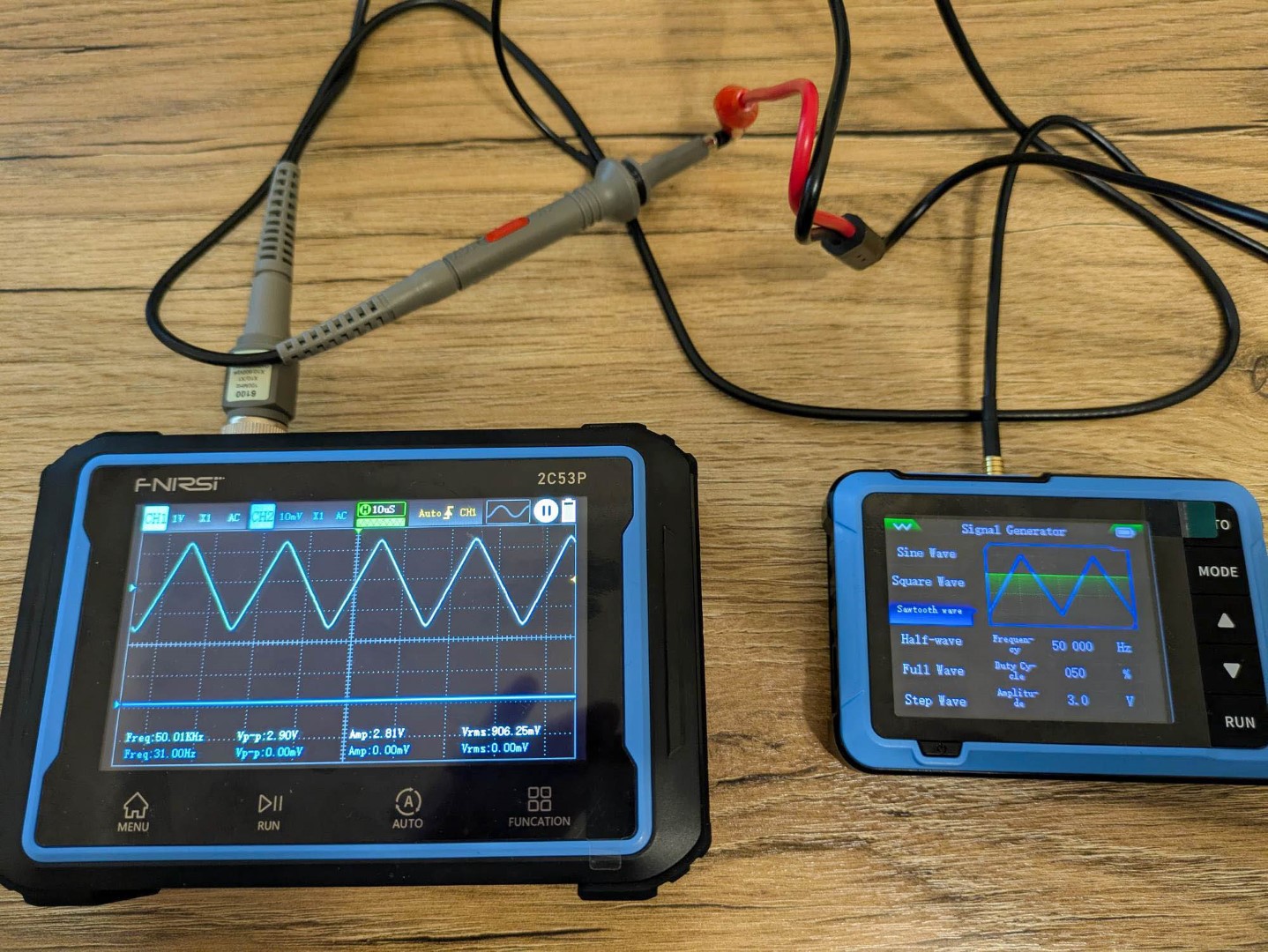

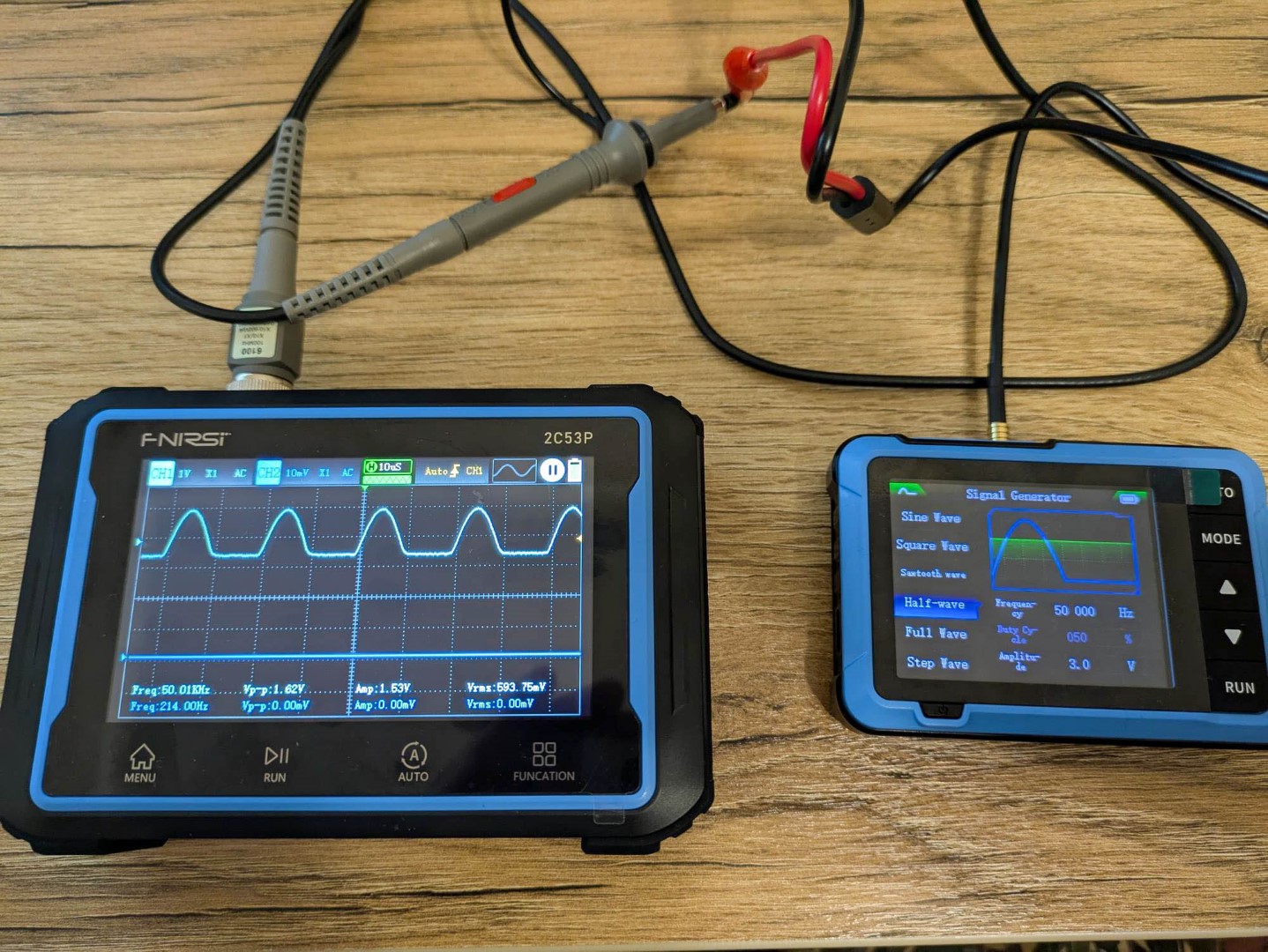

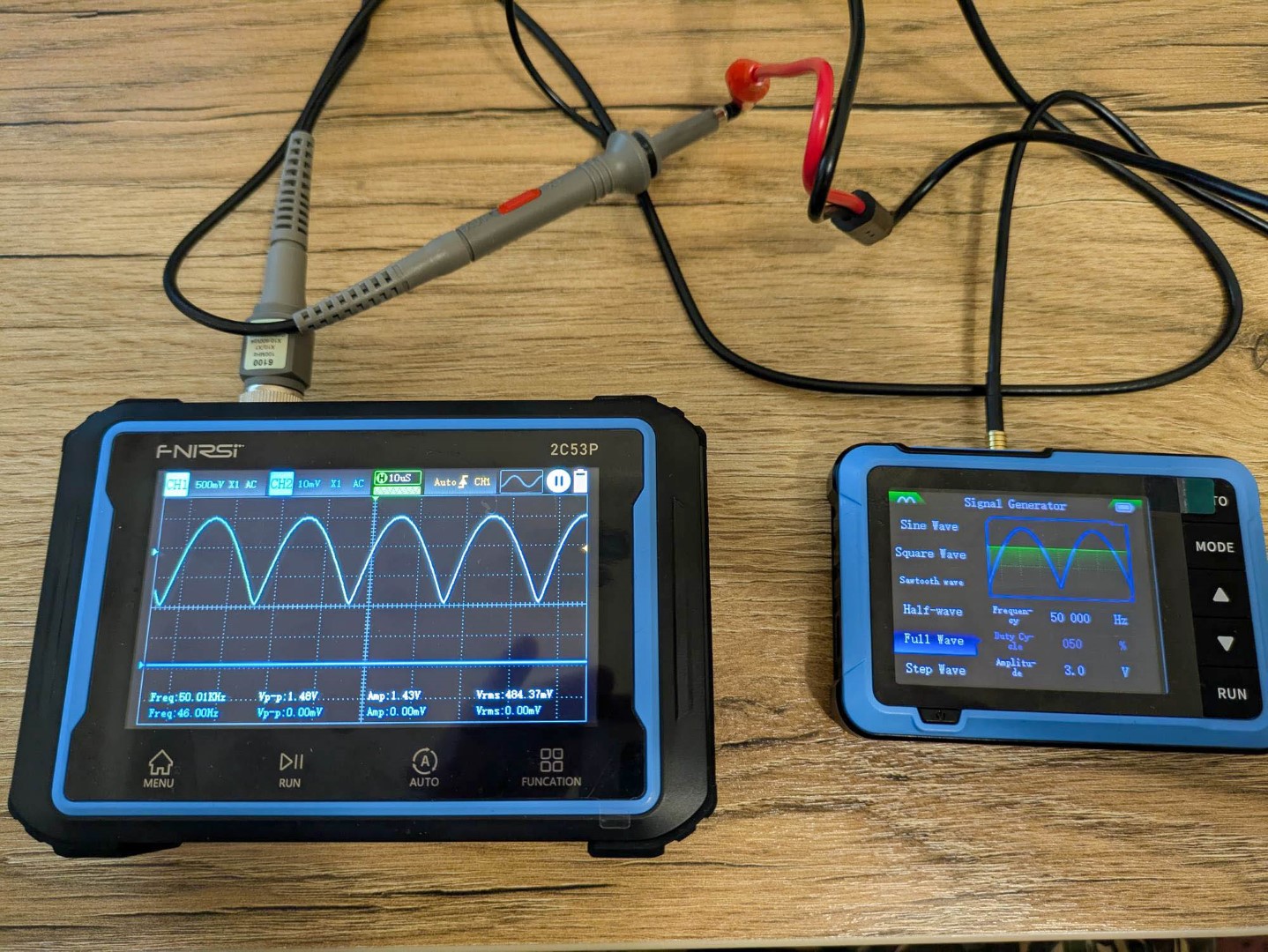

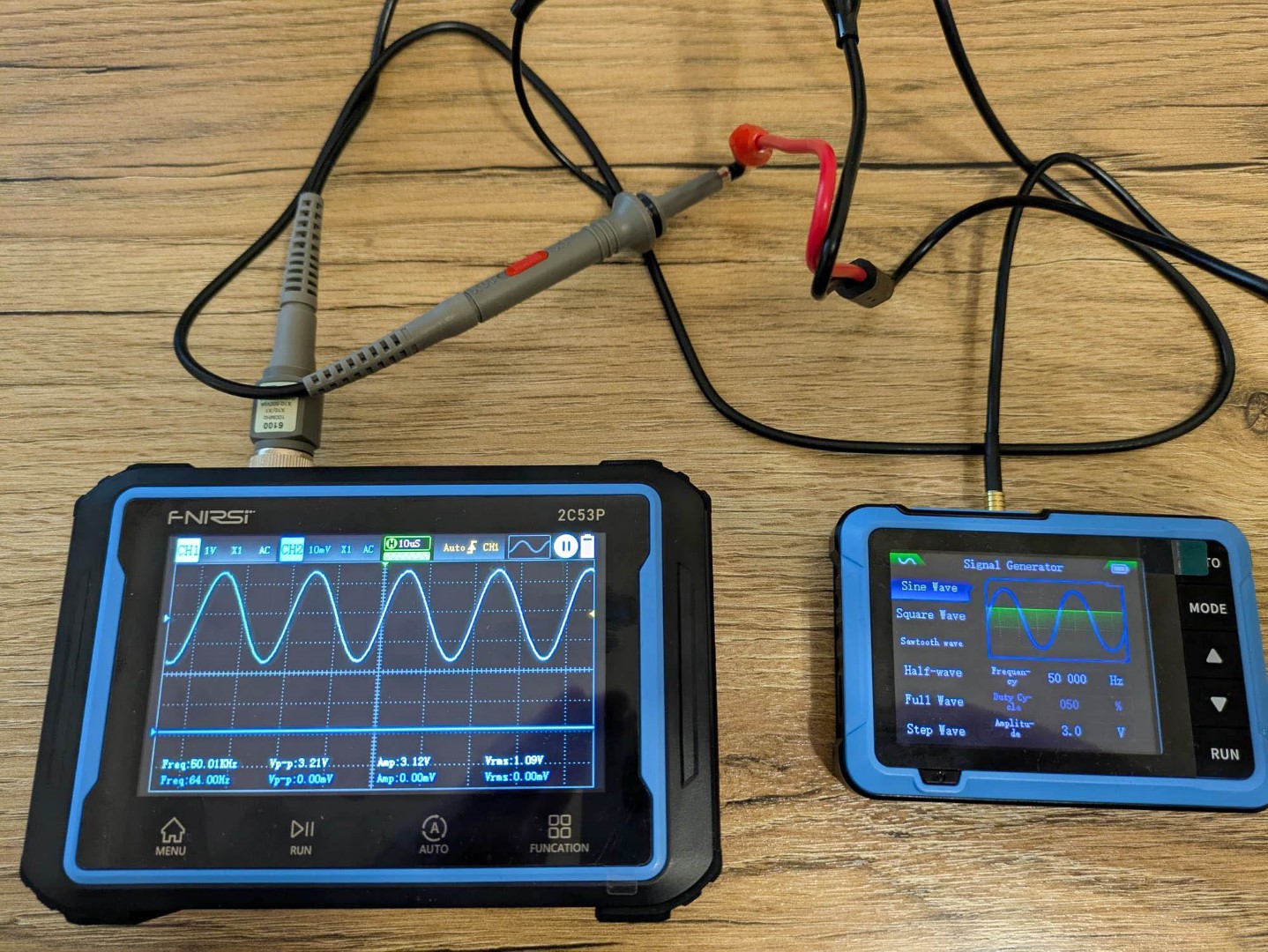

Встроенный генератор может выдавать 13 форм сигналов с частотой от 0 до 50кгц, амплитудой до 3В и различной скважностью. Этот режим работает нормально, формы ровные, неподвижны.

Единственный минус, который обнаружил, это сброс частоты до 1кГц при переключении в режим осциллографа, но пользователи уже смогли найти способ сохранения настроек. Для этого нужно по умолчанию выбрать пуск осциллографа, а после настройки нужных параметров генератора просто выключить и включить питания. В итоге запустится осциллограф и сохранятся параметры генератора.

Итоги

Если вы, как и я, пользовались предыдущей моделью DSO152, новинка станет отличной улучшенной заменой уже привычного инструмента. Основное достоинство этой малявки в том, что габариты у него меньше, чем у современных смартфонов и он спокойно помещается в карман, а тут еще и канал ощутимо расширили, а вместе с ним и область применения.

Продается FNIRSI DSO510 в официальном магазине Aliexpress, сейчас действует купон FNSCD37
