«Колхозное» резервное питание дачи

За сутки электричество на даче в Новой Москве отключали трижды. Почти все соседи сидели в темноте и не могли даже зарядить смартфон, а у меня в доме горел свет, работал компьютер, насос, холодильник.

Всё это благодаря недорогой системе резервного питания. Покажу, как она устроена и расскажу, что планирую сделать в будущем.

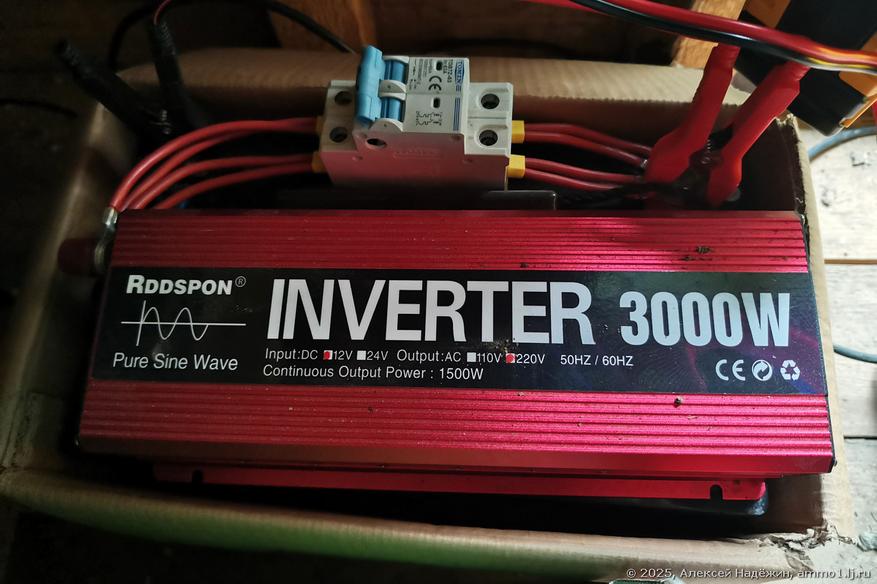

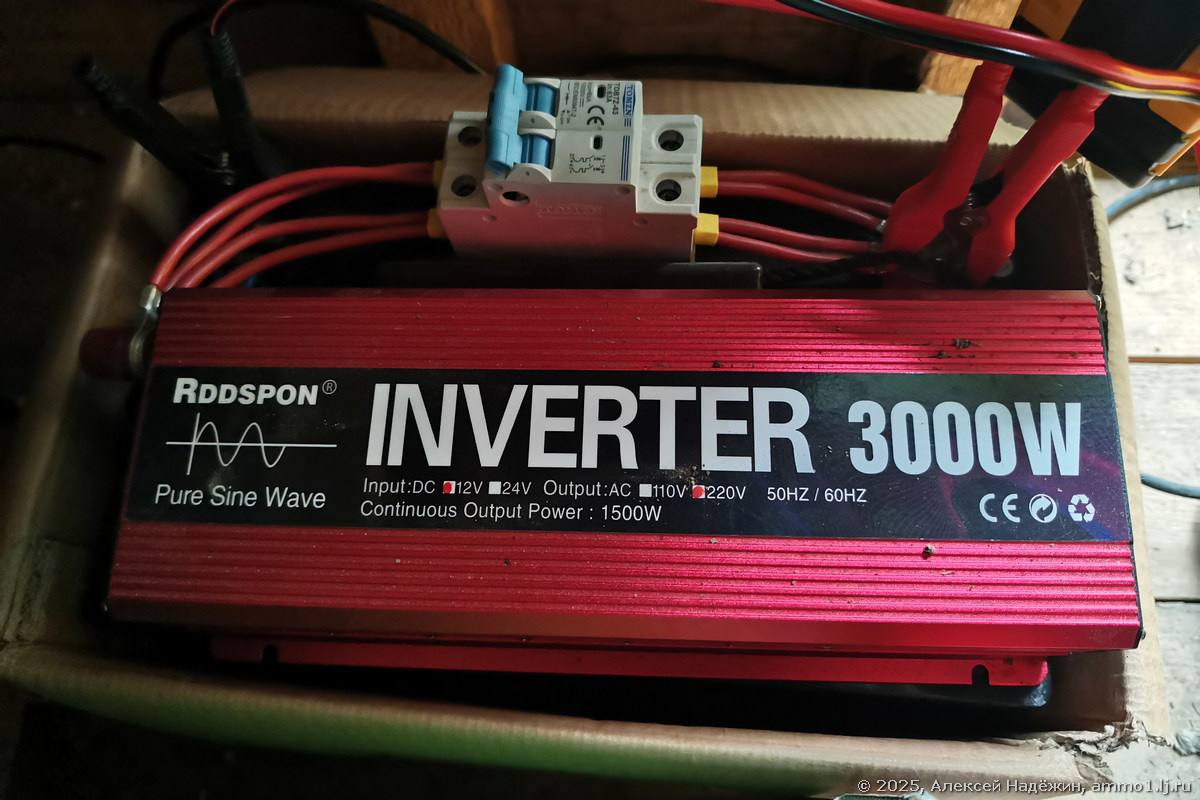

Моя система резервного питания состоит из свинцового AGM-аккумулятора 12 В 100 Ач (сейчас я бы поставил аккумулятор LiFePo4 такой же ёмкости) и инвертора 1350 Вт с чистым синусом и гордой надписью «3000 W».

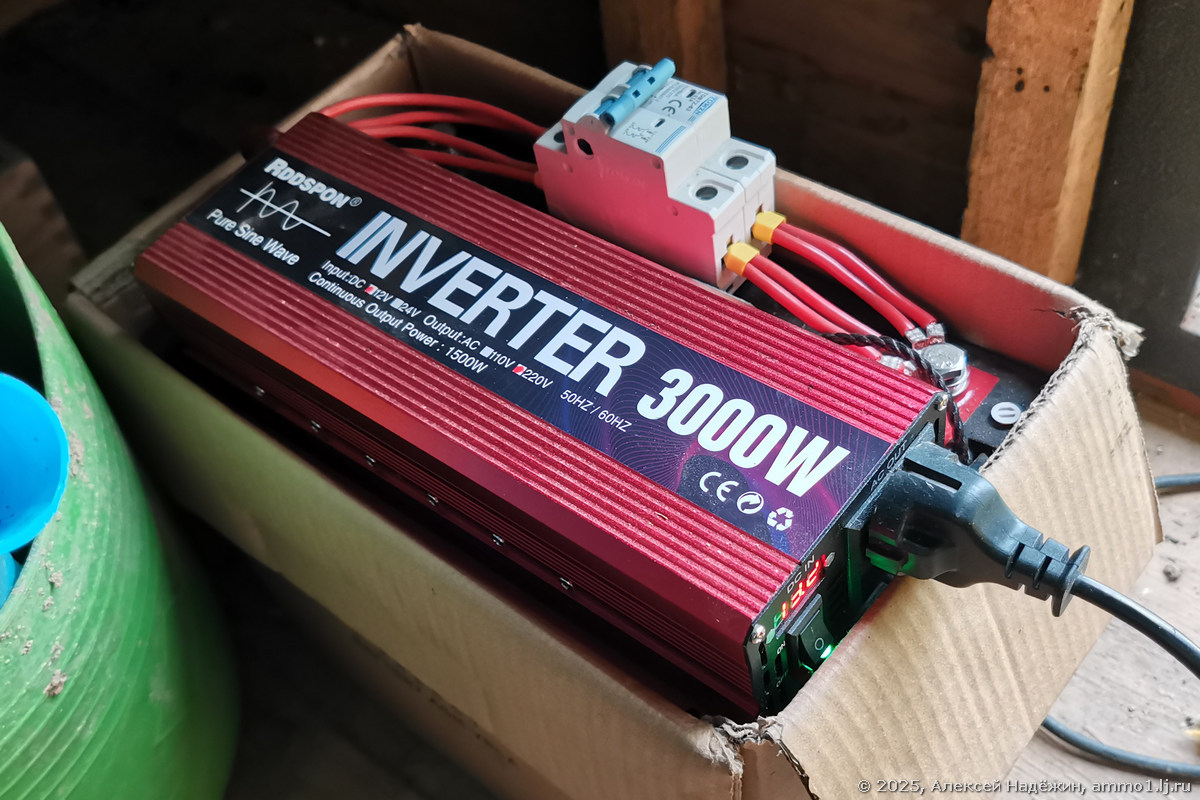

Каждый из контактов аккумулятора соединяется со входом инвертора четырьмя максимально короткими проводами 6 мм², включёнными параллельно. Плюсовая линия разрывается двухполюсным автоматом 63 А, к каждой секции которого подключено по два провода (так нельзя «усиливать» автоматы для переключения нагрузки, но можно, если коммутация происходит без нагрузки). Сейчас я бы просто поставил автомат на 125 А и провода 25 мм².

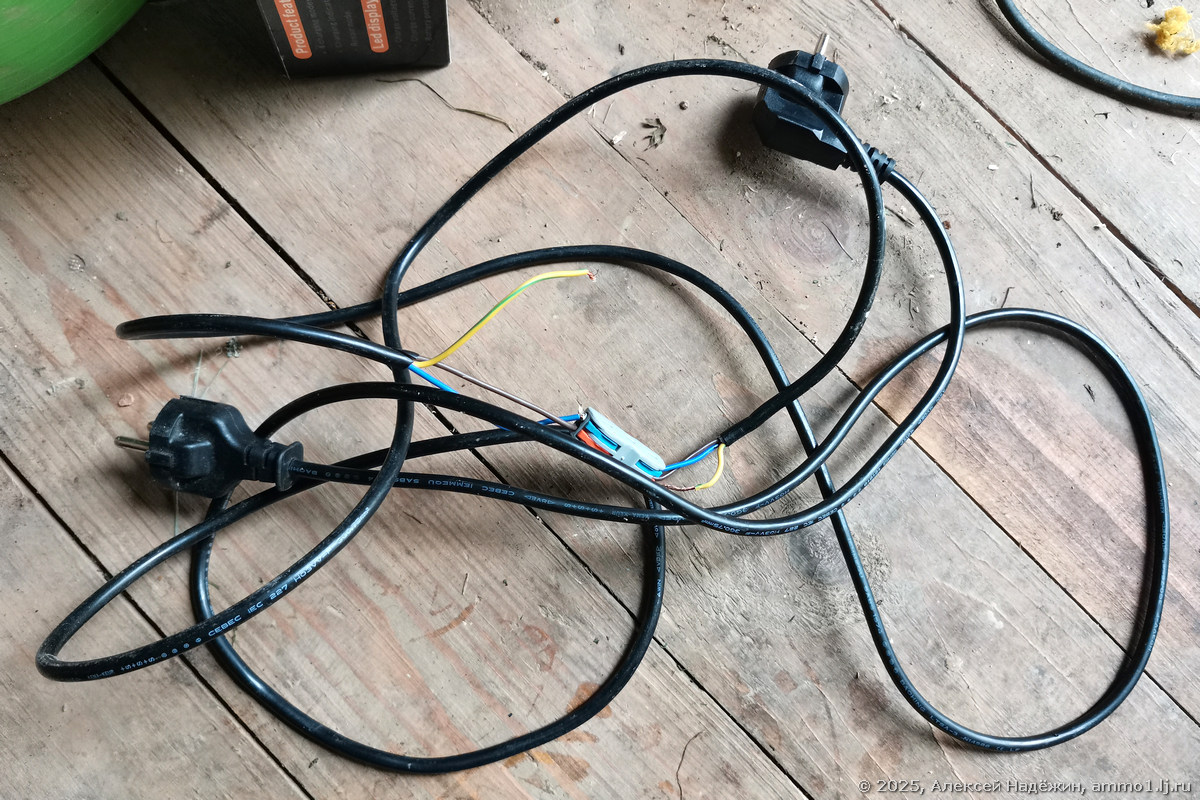

При отключении электричества я отключаю на щите входной рубильник и подключаю к сети инвертор с помощью вот такого «колхозного» провода с двумя вилками, вставляя одну вилку в розетку инвертора, а другую в ближайшую розетку дома.

Конечно, так делать плохо и не только из-за опасности получить удар током, но из-за возможности сжечь инвертор, если ошибиться с коммутацией и нечаянно включить сеть, когда инвертор ещё не отключен.

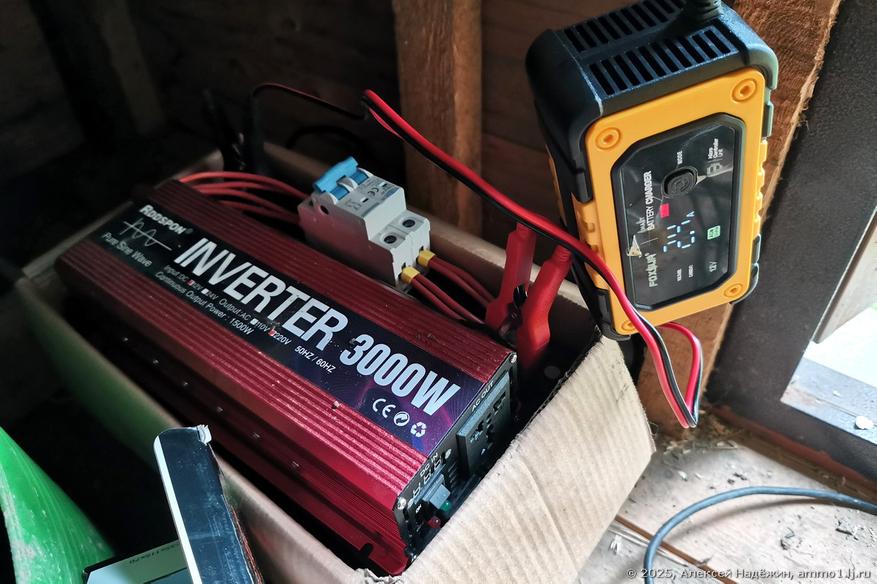

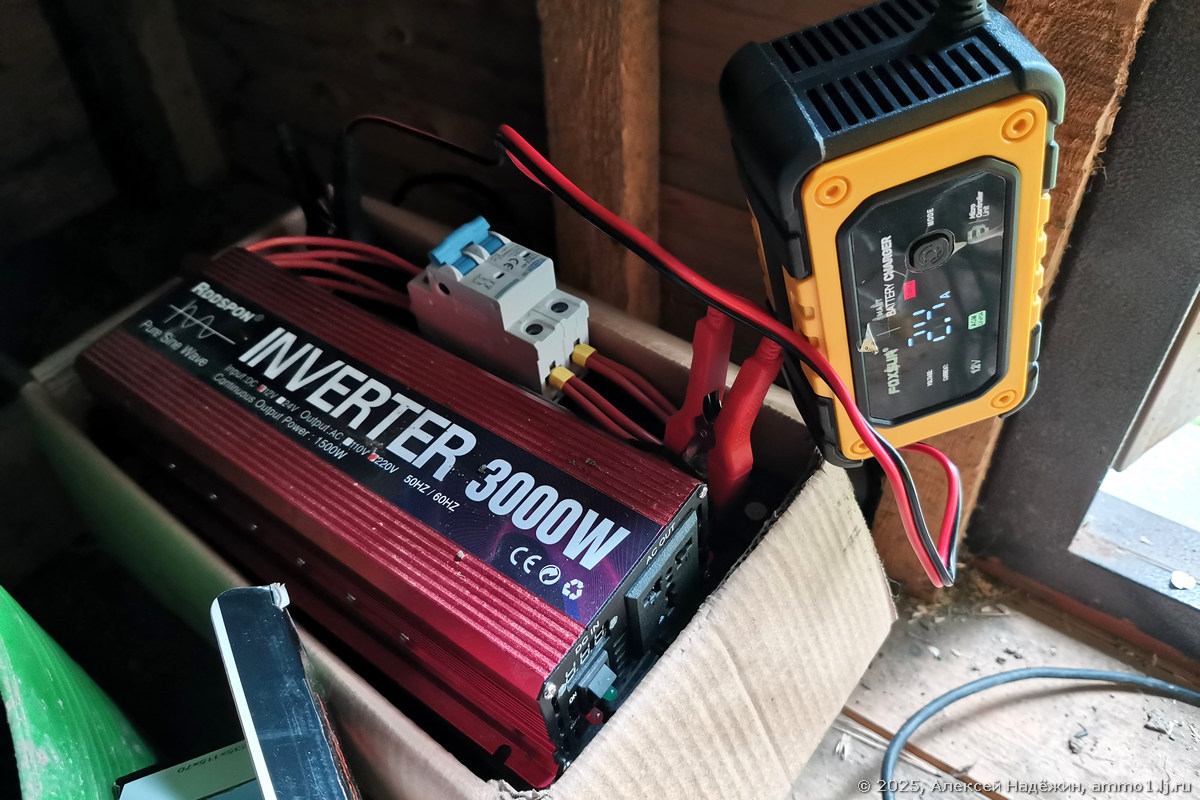

Аккумулятор я заряжаю вручную 6-амперной зарядкой (около 1000 руб), подключая её к клеммам аккумулятора каждый раз после использования (отключения и последующего включения электричества) и отключая, когда аккумулятор полностью зарядится.

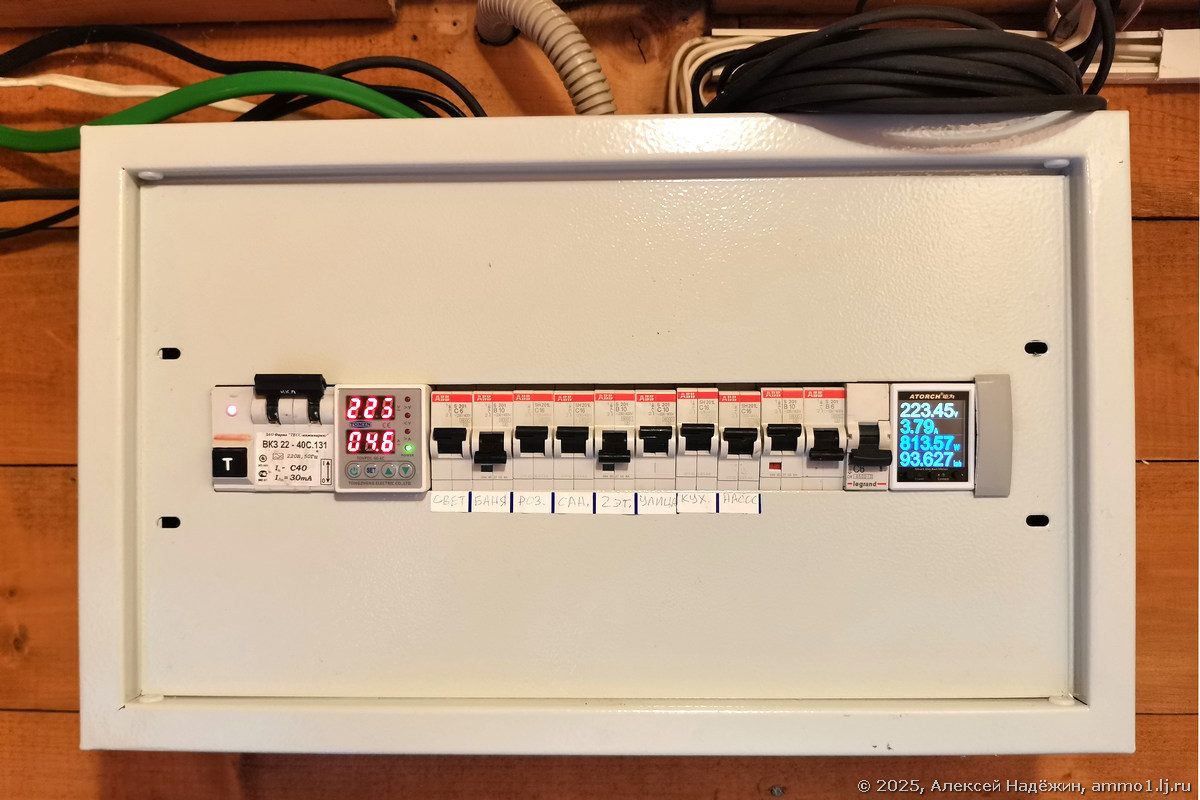

С началом эксплуатации этой системы, обнаружилась проблема: невозможно понять, когда электричество включили (проверить включением входного рубильника нельзя — нужно сначала отключить инвертор). Для её устранения в щит был установлен звонок, подключающийся до входного рубильника через отдельный автомат. Теперь достаточно при переходе на резервное питание включить этот автомат (он у меня самый правый) и прерывистый писк звонка сообщит радостную весть о том, что электричество включили и пора всё обратно преключать.

Благодаря этой системе я, в отличие от соседей, продолжаю комфортно пользоваться электроприборами и во время отключений света. Энергии и мощности хватает даже на то, чтобы разогреть еду в микроволновке.

Стоимость такой системы вместе с зарядкой, проводами и автоматом составляет сейчас около 22 000 руб.

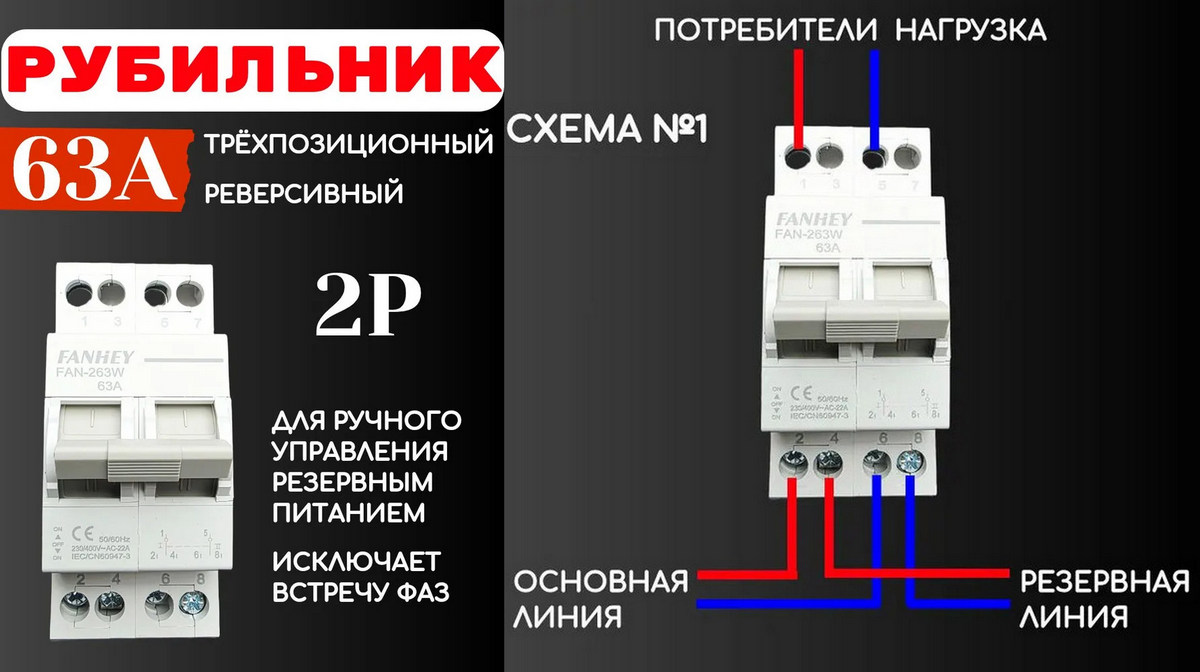

Чтобы система перестала быть «колхозной» необходимо избавиться от провода с двумя вилками и сделать удобное и безопасное переключение резерва. Есть два варианта, как это сделать. Первый — установить реверсивный рубильник, подключающий дом либо к входящей сети либо к инвертору. Цена вопроса 500 рублей.

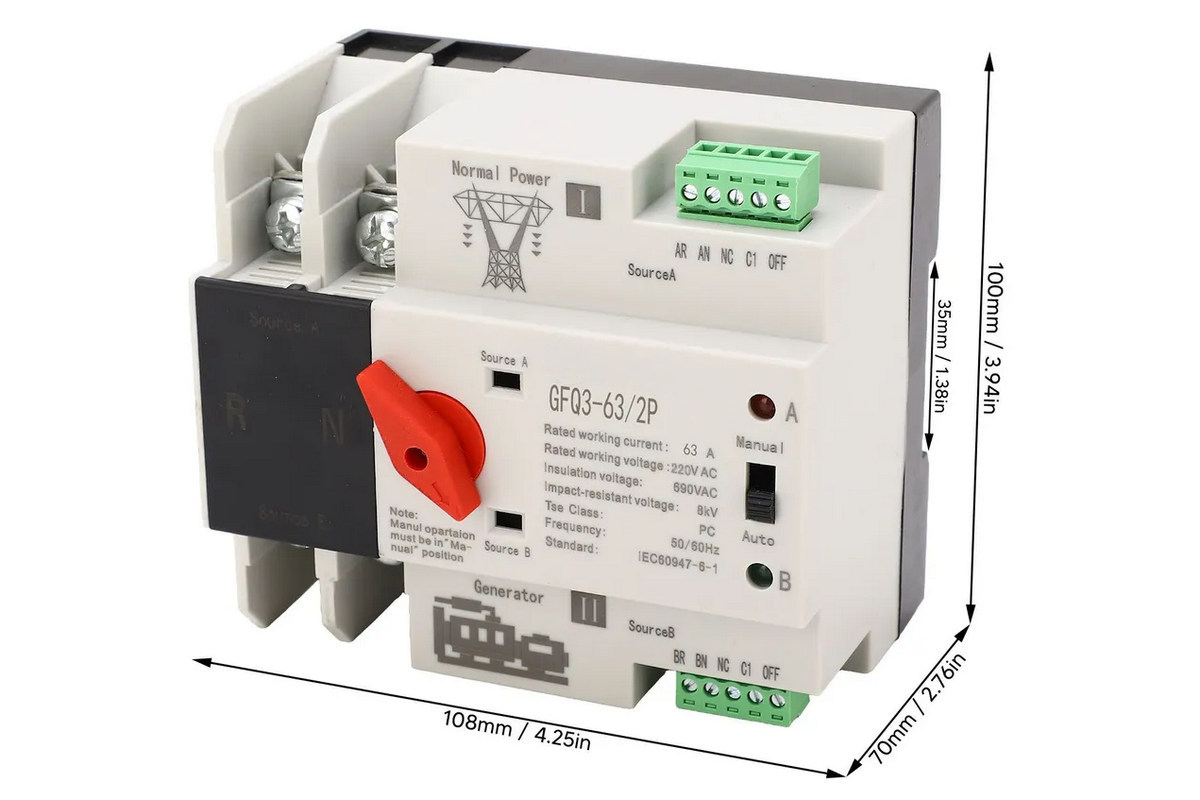

Второй вариант — выключатель автоматического ввода резерва (АВР). Цена вопроса 1350 руб.

На первый взгляд может показаться, что при ручном включении инвертора АВР не нужен, но он во-первых сам переключит дом на городскую сеть, как только она появится, во-вторых сам переключит дом на инвертор, если городской сети нет, а инвертор начал выдавать напряжение на выходе. Единственный недостаток — огромный размер (АВР занимает в щите семь мест).

Ещё можно подумать об автоматической зарядке аккумулятора, но при нечастых отключениях и ручной вариант вполне нормальный, разве что медленный. При частых выключениях лучше купить зарядку с током 25 А (тогда аккумулятор будет полностью заряжаться за 4 часа), цена вопроса около 3000 руб.

И ещё я подумал о том, что при отключении электричества в тёмное время, самое неприятное, это темнота. Поэтому, возможно есть смысл сделать вторую дополнительную маленькую систему резервного питания для света и пары розеток с полностью автоматическим переключением. Самый простой вариант — использовать для этого ИБП для котла (цена вопроса 5 000 руб), в нём стоит свинцовый AGM аккумулятор 12 В 7 Ач, он может давать до 360 Вт, для света этого более, чем достаточно. Чистый синус, который даёт такой ИБП, для света не нужен, но компьютерные ИБП скорее всего не подойдут — предполагаю, что они не могут работать от аккумулятора продолжительное время и подозреваю, что у них слишком большое потребление холостого хода.

Об основных компонентах своей системы резервного питания я рассказывал подробно:

Обзор инвертора с чистым синусом RDDSPON 3000W

Тест AGM аккумулятора Prometheus Energy PE 12100L

Зачем я установил звонок в дачный электрощиток

P. S. Возможно, у вас возник вопрос, как сделать, чтобы был «не колхоз»: чтобы всё работало автоматически, само мгновенно переключалось на питание от аккумулятора и обратно и само быстро заряжало аккумулятор. Так сделать можно, но это дороже: потребуется гибридный (солнечный) инвертор достаточной мощности (максимальная мощность потребления дома не должна превышать его номинальной мощности даже если такая нагрузка нужна только при питании от сети). Инвертор устанавливается в разрыв сети дома, сам переключает на резервное питание, сам переключает обратно, сам заряжает аккумулятор током до 80 А. К примеру, гибридный инвертор 4.2 кВт стоит около 17 500 рублей, LiFePo4 аккумулятор 24 В 100 Ач (вдвое больше моего по ёмкости) стоит около 30 000 рублей.
