Самый маленький налобник в автомобильную аптечку. 1×АА. Почти бесплатно.

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Фонари

Маленький. Надежный. Легкий. Компактный. Налобный, чтоб руки свободны. Всего одна батарейка АА и от нее двое суток света. Все удовольствие за 132 рубля.

Прошлым летом у меня случился пожар в машине. Когда потребовалась аптечка, я убедился, что аптечка для техосмотра — это одно, а для реальной жизни — совсем другое.

Вскоре я собрал вторую апчечку, и по совету коллег добавил в нее фонарик. Не всегда неприятности происходят днем или на освещенных улицах. Так что фонарь совершенно необходим.

 И чтоб никаких аккумуляторов — только батарейки, у них саморазряд меньше. Литиевые могут по 10 лет сохранять заряд и почти не терять его на морозе. И такой фонарик я нашел.

Вот он в сложенном виде. Резинка компактно наматывается на корпус фонаря и еще прикрывает линзу.

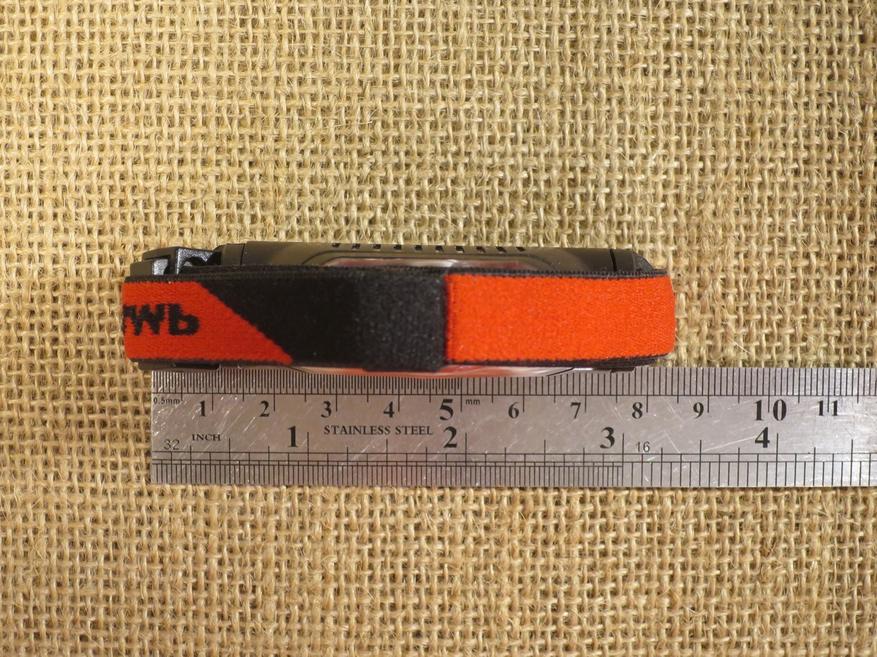

Размер у него меньше 9 см, при этом он плоский.

Толщина чуть больше 1 см.

Фонарь поделен на три части: обойма, крепящаяся к резинке, корпус собственно фонаря, которых можно отгибать вверх-вниз и прозрачная крышка с линзами. Сверху под красной резинкой расположена кнопка включения. Резинка мягкая, продавливается под пальцем легко и кнопка включает фонарь и переключает режимы.

Снизу ничего нет.

Линза из прозрачного пластика фокусирует свет основного светодиода (по центру) и двух красных светодиодов, слева и справа от основного.

При отклонении фонаря вверх сзади обнаруживается надпись «perss». Как можно догадаться, сюда нужно нажать. Жмем.

О, батарейка! Одна штука, АА. В комплект она не входит, я вставил свою. Пока икеевская, но со временем появится Energizer Ultimate Lithium AA. Такая одна стоит в два раза больше фонаря, но на хороший свет в критической ситуации денег не жалко, экономия может боком выйти.

За батарейкой у нас скрывается повышающий преобразователь и драйвер светодиодов.

Вытаскиваем его на свет. По центру — основной светодиод, сверху — два красных, обычных. Справа внизу на плате — катушка индуктивности.

Обратная сторона платы. Тут все очевидно, кнопка включения, транзистор, диод, немного рассыпухи.

Микруха степап преобразователя ME2108A, кмоп транзистор A1SHB на 20 В 2,2А, микруха драйвера без маркировки.

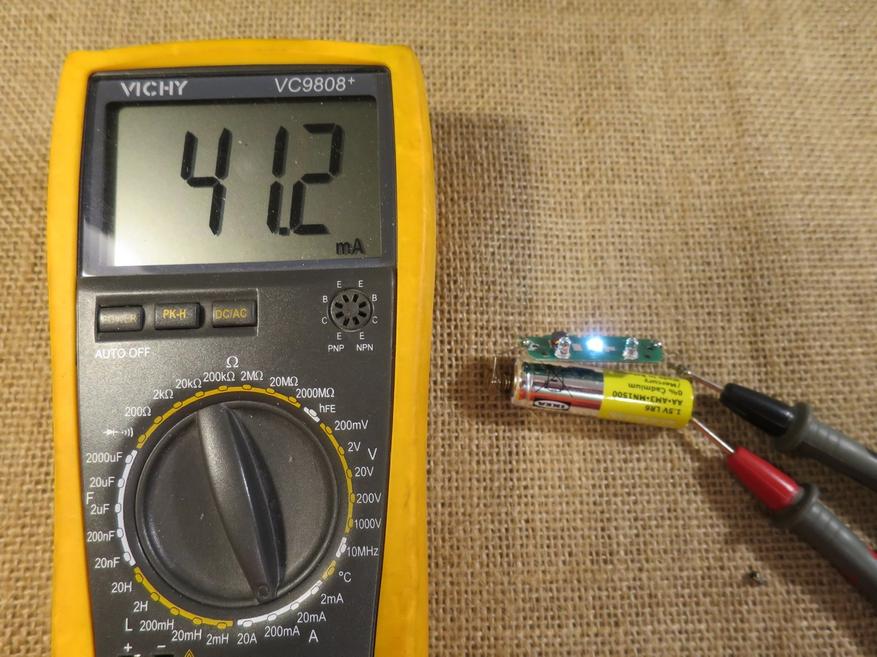

Измерим потребляемые токи. Первый режим — малой яркости. Потребление от батарейки 41мА. Вполне умеренное. Если верить тестированию батареек, которое я нашел в интернете, емкость обычной икеевской батарейки порядка 2600 аАч, так что в этом режиме фонарь сможет проработать порядка трех дней.

106 мА на полной яркости. В таком режиме у нас есть сутки горения фонаря.

Переключаемся на красные светодиоды. Все переключения происходят циклично, нажатием одной кнопки:

Слабый свет -> яркий свет -> красный свет -> красный мигающий свет -> выключено.

В подручном фонаре может быть и не самое удобное решение. Но у нас же фонарь «судного дня», а ради такого случая нажать лишний раз кнопку — не самые большие хлопоты.

Красный свет — примерно такой же ток, но на два диода. Красный мигающий — скважность порядка 50%, так что и потребление соответствующее.

Ток, потребляемый в выключенном состоянии — 0,125 мА.

Если фонарь как у меня — должен ждать своего часа и год и два, то можно вставить между батарейкой и контактом пленочку, как предложил коллега SBerkov. У меня получилось вот так:

В случае чего пленка выдергивается и фонарь готов к работе.

Теперь посмотрим напряжение.

На слабом свете — 1,75В. Конечно, от такого напряжения светодиод не запустится, так что это среднее значение пульсирующего напряжения.

Светим «на все деньги». Почти три вольта.

Осциллограмма слабого света. Амплитуда — 3 вольта,  скважность — 30%, действующее — 1,36 вольт, частота — 100 Гц.

«Дальний свет»

В режиме переменного тока отслеживаются какие-то пульсации, но амплитудой меньше 0,1 вольт.

Пульсаций почти не видно, все хорошо.

Посмотрим яркость. Измерить люмены я не могу, нужна сложная техника. Но меня, как пользователя, волнуют не абстрактные люмены, а люксы — освещенность поверхности под фонарем на расстоянии от головы до руки. «Ближний» свет — 388 Люкс.

«Дальний» — почти 1500 люкс. Вполне достаточно для работы. Это же не туристический фонарь, не фонарь для поисков в ночном лесу, не для хождения по пещерам. Это для того, чтобы сделать перевязку, найти неисправность в машине, отыскать нужную вещь в багажнике. Для таких целей вполне достаточно.

Вот так фонарь освещает предмет на подстилающей поверхности.

Занял свое место в аптечке. Справа, внизу, сразу под «космическим одеялом».

Ну все, теперь можно нести в машину.

Фонарь куплен на свои. Выбирал из многих других, навороченных и не очень, дорогих и дешевых, ярких и абы как. Этот показался наиболее рациональным и компактным.

Вот ссылка на фонарь на Али.

Цена — что-то около 250 рублей.

24 комментария

Prolus
Спасибо автору за хорошую идею и ссылку. За лаконичный и толковый обзор большой плюс!
Mikalich
Синим светит фонарик? непонятно на фото, на что нажимать нужно. Кнопка вообще не выступает?
tykhon
Свет дневной белый, ну может самую малость в сторону голубого. Кнопка включения спрятана под красной резинкой сверху корпуса. Резинка мягкая, продавливается под пальцем хорошо.
111650182448997987480@google
Все они светят одним цветом. На фото может быть искажена цветопередача
m
Налобник на AA — самый маленький?! Что за чушь. Самые маленькие — это что-то типа Petzl e+LITE.
tykhon
Именно на АА — ну куда уж меньше? АА можно найти в любом сельском магазине, есть и по 10 рублей батарейки и по 100 — на любой бюджет и юзкейс.
Ну и цена — 100 рблей против 2500. Фонарик за 100, который купили, всегда будет лучше фонаря за 2500, который не купили. Или купили и забыли взять. А этих, сторублевых, фонариков можно накупить пять штук — один в машину, другой в велосипедную сумочку, третий — пристроить где-то в районе квартирного электрощитка, четвертый на дачу, пятый в рюкзак. В совокупности они будут в 5 раз дешевле этого навороченного, и в 5 же раз функциональнее.
m

Ответ tykhon на комментарий
Именно на АА — ну куда уж меньше?

Про именно на AA в заголовке ничего не сказано. У вас получился кликбейт в результате.
tykhon
А еще в заголовке не указано, что у фонаря 4 режима. И красные светодиодики. И частота ШИМа 100 герц. Не все можно уместить в заголовке. Фонарик на часовой батарейке может быть и хорош, но разница в размерах несущественна, а вот в емкости батарейки и доступности замены — значительна. Но это мое мнение.
m

Ответ tykhon на комментарий
А еще в заголовке не указано

Это не меняет смысла заголовка, а «забытое» дополнение про класс AA — очень сильно меняет.
tykhon
Принято. Исправил заголовок. Спасибо.
v
Заказал сразу 2. Спасибо
M
Интересено было бы измерить ток покоя, сколько потребляет, когда выключен.
Так как выключатель не размыкает питание.
tykhon
А вот это интересный вопрос, спасибо. Измерил ток. Получилось 0,125 мА в среднем. Сейчас добавлю в обзор.
R
Многовато. До судного дня разрядит батарейку. А вынимать и когда нужно вставлять ее — не удобно.П.С. Посчитал на сколько хватит. Не так уж и плохо, но раз в год батарейку лучше менять.
tykhon
Ну да, икеевской батарейки на пару лет должно хватить. Но при низких токах емкость обычно больше, так что может и подольше хватит. Хотя, по ощушениям, и саморазряд при даже небольшом внешнем токе повышается. Так что сложно сказать. Но аптечку раз в год все равно полезно перетряхивать. Я это делаю при смене резины, весной добавляю перекись, осенью убираю.
S
Редакция, ну не серьёзно, ну потратьте вы пару тысяч, купите штук 10 разных фонариков (весь ширпотреб с али) и сделайте сводное тестирование с выбором победителя… Статья почти такая же выйдет (ну фоток чуть больше), а тесты из одной цифры превратятся в простенькие таблички, так зато на основании статьи можно будет взять да купить лучший китайский фонарик, а это получается мы поверили автору, что это лучшее предложение на просторах алиэкспресса и можем быть уверены только в том, что этот хотя-бы боле-мене нормальный.
Zloi
Так Вы сами купите и сделайте, если у Вас такая потребность имеется.
M
В общем-то вполне можно хранить рядом вторую батарейку, не установленную в фонарик.
Сейчас размыкающие питание выключатели становятся редкостью, а зря.
m
Можно подложить бумажку под контакт.
S
Из пластиковой бутылки вырезать язычёк быстро вытаскиваемый и совсем огонь
tykhon
Мысль, спасибо! Еще колечко от ключей приделаю, чтоб в суматохе или при стрессе не забыть. Да и нужно, чтобы любой, у кого в руках оказалась аптечка, догадался. А колечко, оно как у огнетушителя — так и просит, чтоб за него дернули.
tykhon
Еще раз спасибо! Добавил в обзор эту идею и фотографию пленочки.
Zloi
Полезная полезность, спасибо :)
м
Купил такой фонарик. Очень доволен. Единственное что не очень понравилось — прощесс установки батарейки. Но всё равно я довален этим приобретением. За обзор 5 +.
