Zigbee-розетка-энергомонитор Aqara SP-EUC01: обзор, совместимость с системами, Home Assistant

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

Здравствуйте друзья

Очередной обзор, который стал возможен благодаря вашей поддержке моего канала на сервисе Patreon. Все средства собранные там — направляются на приобретение новых гаджетов с последующим подробным обзором. Сегодняшней темой будет управляемая Zigbee розетка Aqara, в форм факторе не требующем переходников и функцией энергомониторинга.

Где купить?

Aqara SP-EUC01

  • Для РФ — TMALL.RU — цена на момент публикации 1990 руб
  • Для Украины — Розетка — цена на момент публикации 966 грн

Аналог (сравнение в обзоре) Xiaomi ZNCZ04LM

  • Для РФ — Tmall.ru — цена на момент публикации 1399 руб
  • Для Украины — КТС — цена на момент публикации 549 грн

Параметры

  • Модель: SP-EUC01
  • Интерфейс: Zigbee 3.0
  • Максимальная мощность: 2300 Ватт, ток до 10А
  • Максимальное рабочее напряжение: до 250 В
  • Диапазон рабочих температур: 0 — 35 С, влажности 0 — 95%
  • Размер: диаметр 62, глубина 77,5 мм

Поставка

Поставляется устройство в бело синей коробке, характерной для устройств производителя, предназначенных для глобального рынка. В таких же мне попадались — zigbee шлюз Aqara M2 и реле Aqara T1. Все надписи — мультиязычные, включая русский.

Сзади, на английском, перечислены основные параметры устройства, про которые я написал выше. Указан и цвет — белый, хотя моделей другого цвета я и не встречал.

Какой-то особой защиты тут нет — только тонкие стенки коробки. С другой стороны — розетку можно заказать только в локальном магазине, доставки из Китая, на момент выхода этого обзора — не было.

В комплекте кроме розетки, нашлась еще довольно толстая книжечка с инструкцией. А больше, на самом деле и не надо.

Инструкция — мультиязычная, в том числе и на русском. Так что если кому интересно — никаких проблем с прочтением не будет.

Внешний вид

Устройство выполнено в европейском форм факторе Schuko — глубока розетка для толстых вилок с заземлением. На разъеме указаны пределы — 250 В и 10 А. Но при этом максимальная мощность — 2300 Ватт

На упаковочной пленке нашлась наклейка с инсталляционным QR кодом — встречаю его не первый раз, но до сих пор не нашел куда такой применять (говорят что для подключения в Home Kit, но розетка залетает туда автоматически через подключенный в режиме моста шлюз).

Контакты вилки толстые, с учетом мощности розетки — с запасом. Есть и контакт заземления. Фаза и ноль — подписаны, розетка конечно будет работать если они не совпадут с реальными, но с точки зрения электробезопасности, реле розетки должно разрывать именно фазу.

Такой тип розетки — я условно называю переходником. Хотя по факту входящий и исходящий разъемы идентичны. Гаджет устанавливается между потребителем и стационарной розеткой, что дает возможность программно или удаленно включать и выключать питание, а также получать данные о потреблении электроэнергии.

Сравнение

Конечно же, просто напрашивается сравнение с аналогичной розеткой от Xiaomi ZNCZ04LM. И выглядят они очень похоже, если не считать то, что герой обзора круглый, а Xiaomi — квадратная. В остальном — это просто браться по разуму — разъемы, надписи, расположение светодиода.

Кнопки переключения и сброса и надписи под ними. Для сброса и перевода в режим сопряжения — эту кнопку нужно удерживать примерно 5 секунд, короткое нажатие — переключает состояние.

Сзади тоже самое — все одинаковое вплоть до подписей возле контактов. Хотя обе розетки на 10А, вилки тут толстые, с запасом.

Mihome — часть 1

Хотя на официальном сайте Aqara.ru — указано, что эта розетка работает только в Aqara home — я все же проверю ее подключение к mihome. Но из-за некоторых особенностей, придется разделить эту часть обзора на две и чуть дальше вы поймете почему. В первой части рассмотрим подключение прямо из коробки, без дополнительных действий.

Подключать я буду через шлюз Xiaomi третьей версии, который поддерживает протокол Zigbee 3. Используется модифицированное приложение mihome с сайта kapiba.ru. Так как именно такой розетки в списке поддерживаемых устройств нет — выбираю другую — встраиваемую, тут разницы нет, просто нужно перевести шлюз в режим сопряжения, это, кстати, можно сделать и трижды нажав кнопку на шлюзе.

И только в модифицированном приложении розетка определится. В стоковых — что на Android, что на IOS — устройство будет иметь статус — не в сети.

Модифицированный Mihome
Официальный Mihome
Mihome — IOS версия

Аналогично розетке Xiaomi — Aqara тоже умеет определять наличие вилки потребителя в разъеме, имеет данные о энергомониторинге, умеет включаться по расписанию и таймеру. Но при подключении розетки из коробки сразу в mihome, по крайней мере на той версии прошивки что приехала мне — работать с ней нельзя совершенно.

И вот почему — плагин и розетка — каждый живет своей отдельной жизнью. Розетка включается и выключается никак не влияя на статус показываемый в плагине, так и плагин — что-то там включает и выключает, в реальности никак не воздействуя на розетку.

На этом первую часть по mihome мы заканчиваем, но еще вернемся к нему позже.

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

Aqara Home

Попробуем родное, рекомендованное производителем приложение Aqara Home. Кстати некоторые почему-то думают что оно только для IOS устройств, на самом деле есть и Android версия. Если, в этом обзоре вы видите три скрина в ряд — это Android, два широких — IOS.

В разделе добавления устройств я выбрал розетку — здесь она справа от черной, выглядит как встраиваемая. После чего приложение просит выбрать шлюз — у меня это Aqara M2.

Для сопряжения — удерживаем кнопку на розетке в течении 5 секунд, после чего она подключается к шлюзу и появляется в приложении. Тут все нормально — работает прямо из коробки в стоковом приложении.

Новое устройство появляется в общем списке — в указанной локации. Есть свой плагин, управление, актуализация статусов, энергомониторинг — все корректно и достаточно быстро. Кстати по личным наблюдениям — Aqara Home, работает значительно шустрее mihome. Mihome, особенно в последнее время, ужасно тормозит, просто выбешивает.

А так выглядит плагин розетки в IOS версии приложения. Никакой принципиальной разницы с Android тут нет. Ключевое отличие приложений — это возможность проброса в Apple HomeKit, чего, по понятным причинам, нельзя делать в Android.

Полевые испытания — розетка реагирует быстро, сам плагин немного думает. Довольно шустро обновляются и данные по энергомониторингу. Так что тут — все очень прилично и юзабельно, что должно порадовать всех, кто предпочитает штатные системы управления.

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

С главного экрана плагина доступны данные по энергомониторингу, которые, по мере накопления можно будет просматривать в разрезе дней и недель.

Есть таймер обратного отсчета, переключающий состояние розетки через заданный интервал времени.

Кроме этого есть меню настроек, где тоже можно найти много интересного.

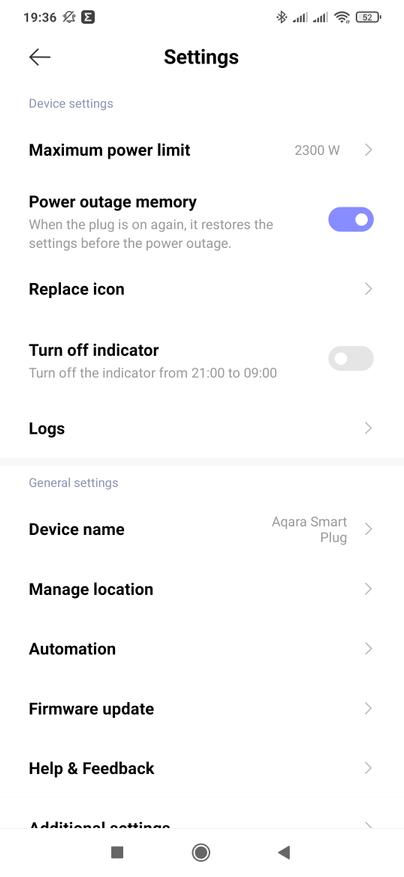

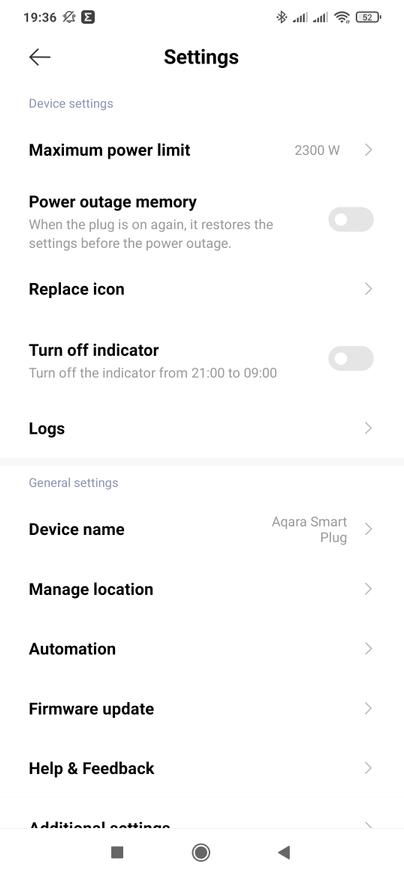

Например тут есть возможность ограничения максимальной мощности розетки — потолок 2300 Ватт. Возможно будет полезным для некоторых кейсов. Есть возможность включить режим сохранения состояния — в случае пропадания внешнего питания.

Режим сохранения состояния работает так:

Если розетка была включена, то после пропадания и восстановления питания — она опять включится.

И наоборот — если была выключена, то останется в таком же состоянии и после подачи энергии.

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

И только в Aqara Home — можно обновить прошивку розетки. Новая версия и решает проблему с работой при подключении к третьему шлюзу и работой в mihome.

Автоматизации

В Aqara Home розетка может работать в разделе ЕСЛИ и в разделе ТОГДА. И тут доступно 5 вариантов — как для событий — включение и выключение и не подключен электрический прибор, так и для условий — включено и отключено.

В разделе действий — три стандартных варианта — включить, выключить и переключить состояние. Что еще хотелось бы видеть — это условия по энергомониторингу, это было бы удобно и логично. Зато такое условие — как наличие вилки в розетке, позволяет реализовать сценарий, причем локальный, отключающий розетку, если в нее ничего не подключено.

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

Буквально в течении секунды — розетка отключается

Apple Homekit

Aqara Home тесно интегрирован с Apple Homekit. Шлюз который я в нем использую — Aqara M2, одновременно является и мостом в HomeKit и все устройства подключенные к нему — автоматически сюда пробрасываются. Розетка не исключение.

Вот так она отображается — есть переключатель состояния. Правда отсутствуют данные по энергомониторингу — они есть в Aqara Home. Homekit в данном случае можно рассматривать как внешнюю оболочку с голосовым ассистентом, а основные автоматизации держать в Aqara Home.

А тут — можно, при желании, сделать сценарии например по местоположению, скажем отключать ненужные розетки, когда вы уходите из дома.

Скорость реакции тут — мгновенная, так как работает все локально, да и шлюз М2 — подключен кабелем, что надежнее чем wi-fi.

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

Сири тоже умеет включать и выключать устройство (Привет Сири я заглушил :) )

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

Mihome — часть 2

Вернемся в mihome. Теперь розетка имеет последнюю, свежую прошивку и ее можно уже использовать нормально, но, напомню — только в модифицированной версии с kapiba.ru

Подключаю также, к третьему ми шлюзу и теперь все работает более корректно, включение, выключение, определение вилки потребителя. Есть данные по энергопотреблению но с ними есть определенный нюанс.

Если просто выключить розетку — то последняя измеренная мощность так и остается, не обновляется. Обновление произойдет только в случае — если при включенной розетке вручную отключить потребитель. Такой вот нюанс, в Aqara Home такого нет.

В настройках тут есть все тоже самое — ограничение максимальной мощности, сохранение состояния после возобновления питания — кстати работает корректно.

При желании можно сменить иконку розетки в плагине. В автоматизациях доступны только действия, все обозначены тильдой, это признак того, что они реализованы только в модифицированной версии mihome. Можно включить, выключить и переключить состояние.

Home assistant — Gateway 3

Интеграцию в Home Assistant — начну с шлюза Xiaomi 3 и одноименной интеграцией от AlexxIT. Подробнее в моем уроке — Интеграция шлюза Xiaomi 3 в Home Assistant. При подключении розетки — неважно как, используя mihome или просто трижды нажав кнопку на шлюзе, она автоматически появится и в Home Assistant.

Аналогично с mihome — на прошивке из коробки — розетка не работает, сенсоры находятся в статусе неизвестно, а свич по факту ничем не управляет.

После обновления прошивки — начинает работать управление, но с той же оговоркой что и в mihome — если просто отключить розетку с нагрузкой, данные по мощности не обновляются, а остаются висеть с последним значением.

Розетка реально отключается ее статус корректно обновляется, но мощность не меняется. При увеличении мощности нагрузки — она обновится, в home assistant немного быстрее и будет отображатся корректно.

Выключаем — розетку — значение остается.

Демонстрация работы — в видео версии обзора, ссылка на таймкод теста.

Zigbee2mqtt

Теперь перейдем к zigbee2mqtt — процесс подключения стандартный, включаем в интеграции join, на розетке зажимаем на 5 секунд кнопку, пока не начнет мерцать светодиод. Залетает быстро и без проблем.

Определяется корректно и модель и даже картинка. Устройство является роутером для других устройств Zigbee сети.

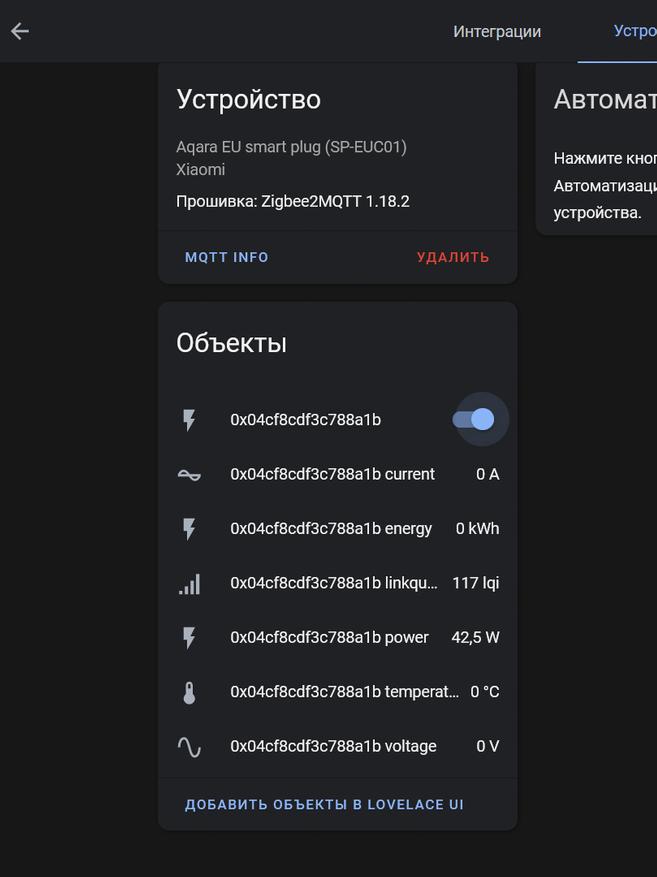

Из семи параметров которые прописываются для этой розетки — по факту работают только три, свич, текущая мощность и уровень качества сигнала. Хорошая новость — мощность обновляется моментально и корректно.

Возвращаясь к сравнению с розеткой Xiaomi ZNCZ04LM — ее функциональность в zigbee2mqtt намного выше. Есть все показания энергомонитора — не только текущая мощность, но и количество потребленной энергии, напряжение и ток нагрузки. Кроме этого есть сенсор превышения допустимой мощности, сенсор наличия вилки потребителя, отключение светодиода, память состояния и автоматическое отключение при нагрузке менее 20 ватт в течении 20 минут.

Розетка в карте сети. Она сразу строит связи с другими роутерами сети, конечные устройства — при благоприятных условиях будут переподключаться самостоятельно.

Все сущности из zigbee2mqtt пробрасываются в Home Assistant, те что работают — это напомню свич, сенсор мощности и качества сигнала — отрабатывают корректно и быстро. По остальным — нули. Надеюсь что со временем функциональность этой розетки в интеграции, будет доведена до уровня Xiaomi

SLS Gateway

Протестировал я устройство и на SLS шлюзе, с актуальной на дату обзора прошивкой от 10 апреля 2021 года.

Подключилась в штатном режиме без бубнов и приключений. Определилась корректно.

Тут все аналогично zigbee2mqtt — тип, модель, отображаемое изображение устройства.

Специально для сравнения в SLS — я завел в него и розетку Xiaomi.



Розетка Aqara слева, относительно xigbee2mqtt, тут, кроме свича, сенсора мощности и качества сигнала — есть еще параметр last seen — время в Unix формате, количество секунд с 00:00 01.01.1970. Розетка Xiaomi — отличается только сенсором потребленной энергии, остальных наворотов тут пока нет.

Команды обрабатываются моментально, проблем с обновлением значения потребляемой энергии — нет. Для этой розетки — разницы куда подключать в SLS или zigbee2mqtt — нет.

Видео версия обзора

Вывод

Проведя все эти тесты, я пришел к выводу — что покупка розетки Aqara SP-EUC01 оправдана в случае если вы используете систему Aqara Home, можно в связке с Apple Homekit. Только тут доступен ее максимальный функционал. Что касается mihome или home assistant через интеграцию zigbee2mqtt — то намного больше возможностей у Xiaomi ZNCZ04LM, причем она зачастую существенно дешевле. Если говорить о себе — то мой случай как раз Xiaomi.
