Aqara T1 SSM-U01: новое Zigbee-реле для умного дома, с нулевой линией и энергомониторингом

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Комфортный дом и бытовая техника

Здравствуйте друзья

Продолжим серию обзоров по новинкам для умного дома от Aqara. Сегодня поговорим про еще одно реле серии T1, напомню — это компактные одноканальные zigbee 3 устройства c возможностью подключения внешнего механического выключателя. Рассмотрим вариант с нулевой линией и энергомониторингом. Про его версию без нуля я недавно рассказывал.

Официальный дистрибьютор AQARA В РФ

Купить на Aliexpress — пока недоступно, будет обновлено

Параметры

  • Модель — SSM-U01
  • Протокол — Zigbee 3.0
  • Рабочее напряжение — 100-250 В
  • Максимальная мощность — 2500 Ватт
  • Функция энергомониторинга
  • Защита от перегрева и превышения нагрузки
  • Диапазон рабочих температур — от 0 до 35 С
  • Размер — 42,9х40х19,9

Поставка

Поставляется реле в бело-синей коробке, присущей глобальным версиям устройств. Также была оформлена коробка от глобальной версии zigbee шлюза Aqara M2. А вот версии для локального рынка — в коробках меньшего размера и без использования цветов, пример — в моем обзоре реле Aqara T1 без нулевой линии.

На коробке надписи на нескольких языках, в том числе и на русском. Имеется надпись о прохождении Zigbee сертификации.

В комплекте — реле и толстенькая мультиязычная инструкция на 90 страниц. Информация в ней — на 8 языках, в том числе и на русском.

Конструкция

Конструкция релейных модулей Aqara — очень похожа. Первое что бросается в глаза — это внешняя антенна для улучшения качества сигнала.

На торце находятся контакты колодки — тут их пять. Входящие фаза и ноль, выходящая фаза и два контакта для подключения внешнего механического выключателя.

Доступ к винтам контактной колодки находится на верхней части реле, тут же расположена единственная кнопка — для переключения и сопряжения, а также светодиодный индикатор.

На нижней части — дублируются базовые параметры устройства, при этом название модуля — написано на английском и русском языках.

Кстати, как и на безнулевой версии, тут есть наклейка с Install Code. Но куда его применять пока остается для меня загадкой.

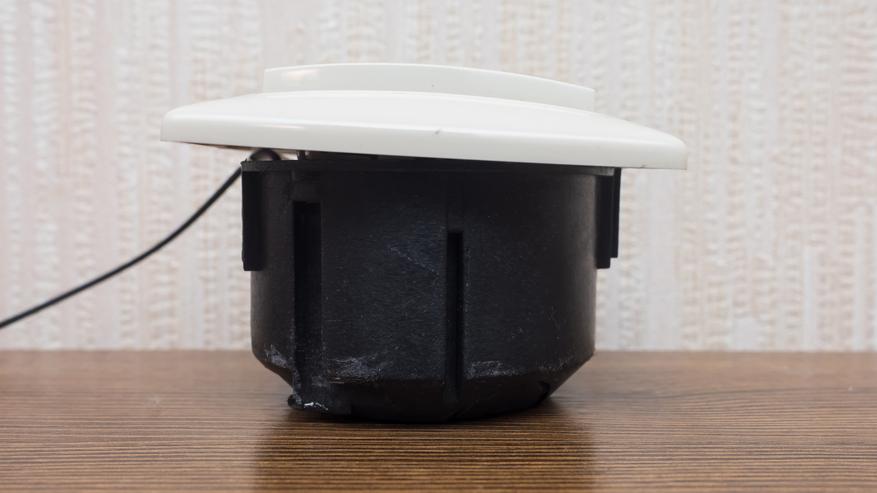

Реле прекрасно помещается в стандартный круглый подрозетник, без необходимости допиливания. Внешняя антенна позволит избежать проблемы плохого качества сигнала, из-за того что реле находится внутри стены.

Толщина устройства — позволяет без проблем разместить в том же подрозетнике стандартный механический выключатель, для ручного дублирования управления.

Сравнение

Сравнительно с безнулевой версией, которая на слайде — слева. Длина и ширина — совершенно идентичная, 42,9 х 40 мм

А вот толщина, и тут это видно хорошо, у версии без нуля — на 1,5 мм больше, 21,4 мм против 19,9 у героя обзора.

Так же можно сравнить с бюджетным Zigbee реле Sonoff mini, которому тоже требуется нулевая линия, но в нем нет функции энергомониторинга. Тут тоже все сопоставимо, напомню Sonoff имеет одинаковую длину и ширину — 42,6 мм.

Подключение

Перейдем к подключению устройства в сеть. Нулевая линия — на слайде черный провод, и у нагрузки и у реле общая. Фаза — красный провод, входящая от сети подается в реле, и уже из реле подается на нагрузку. Важно не перепутать ноль и фазу, как минимум с точки зрения электробезопасности.

Контакты S0 и S1 — подаются на выключатель для дублирования управления. Важно — для использования подойдет только выключатель без неоновой подсветки.

Давайте посмотрим почему так. Я взял аналогичный выключатель, я использую Legrand, но с маленьким окошком на клавише — это неоновая подсветка, которая помогает найти его в темноте.

Подключаем этот выключатель по той же схеме — для замыкания контактов S0 и S1

И при его включении — реле превращается в стробоскоп, постоянно включая и выключая нагрузку. С обычным выключателем все работает нормально. Подробнее — в видео версии обзора

Aqara Home

Начнем с родного приложения — Aqara Home. Напоминаю — оно доступно и для Android и для IOS, слайды с тремя скринами — сделаны с Android, с двумя — с IOS. Выбираем реле из списка устройств и показываем на какой шлюз подключать — у меня это Aqara M2.

Для перевода реле в режим сопряжения — нужно зажать кнопку на нем в течении 5 секунд, пока индикатор не начнет моргать. После этого выбираем локацию, задаем имя и устройство подключается к системе.

Большая часть плагина реле занята кнопкой включения, которая подсвечивается, когда реле подает питание на нагрузку. Под ней находится панель энергомониторинга, еще ниже — таймер обратного отсчета.

В приложении для IOS — все выглядит совершенно точно также, на данном этапе — никакой разницы нет.

В таблице энергомониторинга можно посмотреть графики мощности нагрузки в разрезе периода.

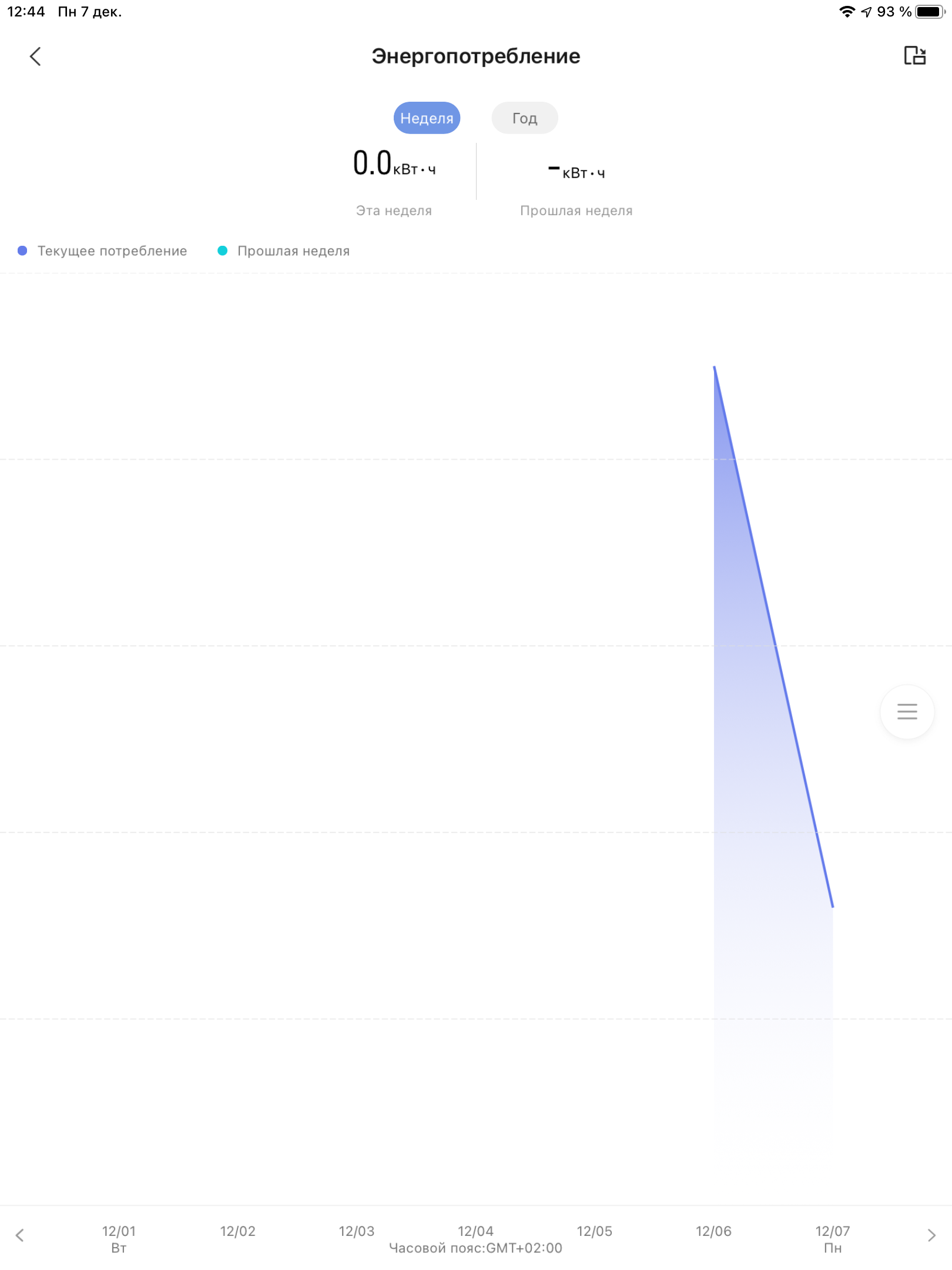

А также по энергопотреблению — в КВт ч.

Меню настроек. Большая часть опция стандартна, посмотрим наиболее интересные. Например график мощности уровня сигнала Zigbee. Кстати это реле является роутером.

В настройках есть опция — запоминать состояние перед выключением и тип механического выключателя.

Тут, по аналогии с безнулевым реле, тоже три варианта — тумблер, то есть фиксированный выключатель, возвратный и нет выключатели. Тестирование чуть дальше в обзоре.

Автоматизации

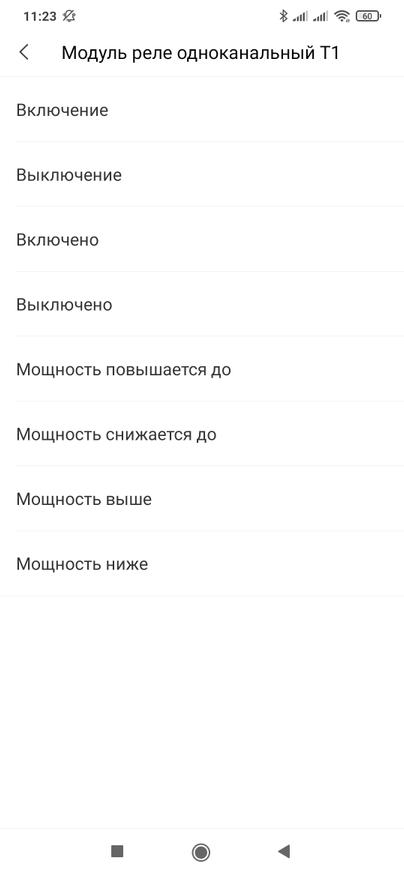

Реле может участвовать в автоматизациях. В разделе ЕСЛИ — как условие, и тут есть 8 вариантов — как по состоянию так и по мощности. Чтобы было понятнее расскажу чуть подробнее. Например Выключение — это событие, автоматизация сработает в тот момент когда реле выключится. А Выключено — это условие, оно работает в паре еще с чем-то. Например датчик обнаруживает движение, реле при этом выключено — тогда включаем свет. Такая автоматизация не будет работать когда реле Включено. Аналогично и по потребляемой мощности.

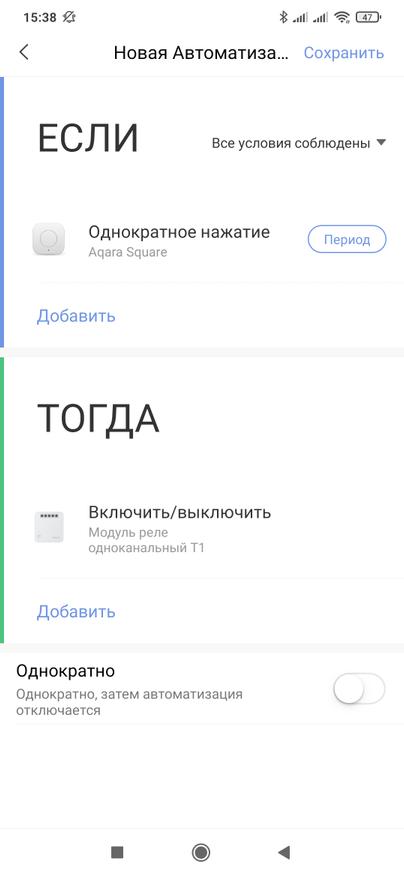

В разделе ТОГДА — это действия автоматизации, реле предлагает три варианта — включить, выключить и переключить состояние. Например простейшая автоматизация, когда по нажатию кнопки — реле включается если было выключено и наоборот, выключается, если было включено.

Еще примеры автоматизаций. Первый — как я только что рассказал, но с датчиком открытия. Если выполняются оба условия — датчик открыт и реле выключено, тогда включаем его. Второй пример — пригодится например для зарядных станций. Когда мощность падает, например до 1 Ватта, то есть аккумулятор уже заряжен — реле отключается. Третий пример — для периодических уведомлений, когда при сработке таймера, если мощность нагрузки меньше той, что должна быть, автоматизация будет слать уведомление.

Еще стоит пару слов сказать об уведомлениях. Имеется возможность задать свой собственный текст для них, например в случае рассмотренной автоматизации — писать о том, что мощность нагрузки ниже стандартной.

Скорость работы реле с приложением Aqara Home можно посмотреть в видео версии обзора

Apple HomeKit

В Homekit — реле пробрасывается автоматически, если шлюз, к которому оно подключено добавлено в систему как мост. Оно может быть сгруппировано с другими реле и участвовать в автоматизациях.

Тут есть два варианта — включить или выключить. Данных по энергомониторингу — по крайней меря я, не обнаружил.

Из Homekit — работает все очень шустро, без задержек -см в видео версии

Mihome

Как и его безнулевой собрат, герой обзора не поддерживается в mihome. На єтих скринах — используется мод с kapiba.ru. Попытаться добавить его можно, благо шлюз Xiaomi Gateway 3 — поддерживает Zigbee 3.0 устройства, то что добавится, будет находится в оффлайне и ничего кроме удаления с ним сделать нельзя.

Аналогично в официальной версии mihome для IOS — устройство вроде как и добавляется и даже локацию ему можно выбрать, но вот ничего сделать с ним нельзя.

Zigbee2mqtt

Хорошая новость — реле поддерживается zigbee2mqtt, о чем есть и запись в перечне поддерживаемых устройств на официальном сайте проекта.

Для теста я использовал стандартную версию интеграции, на момент съемки актуальный номер — 1.16.2.2

Включаем через веб интерфейс интеграции режим добавления новых устройств. Активируем на реле режим сопряжение зажав кнопку на 5 секунд. В интеграции появятся записи о начале прохождения интервью. После его прохождения — устройство корректно опознается и добавляется в систему. На тестовом инстансе используется стик CC2531 и прошивка zstack 3. Отлично работает и на рабочем сервере с СС2538.

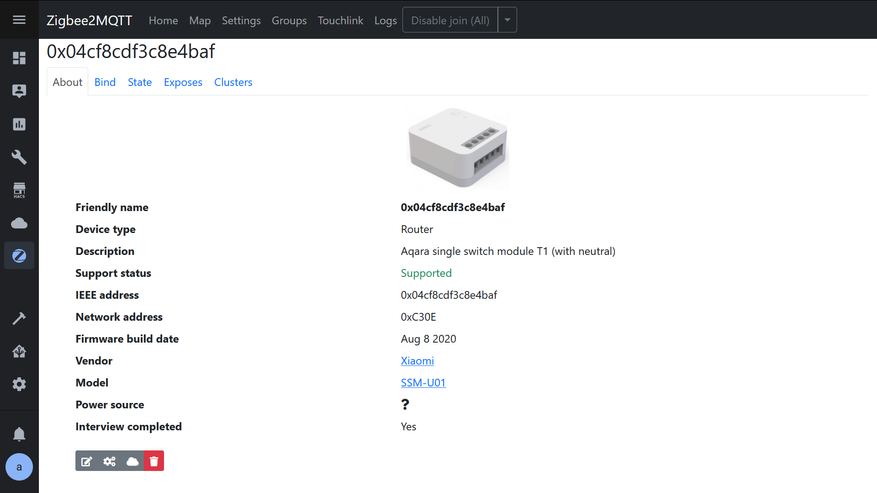

Есть и оригинальное изображение устройства и четкое указание о том, что реле является роутером, что собственно присуще всем устройствам с стационарным питанием и нулевой линией.

Поддержка — полная, есть и управление состоянием, текущая мощность и энергопотребления, а также уровень качества сигнала. Причем веб интерфейс интеграции позволяет в онлайне управлять реле и видеть показания энергомонитора.

Эти параметры в виде четырех сущностей, пробрасываются в Home Assistant.

SLS gateway

Владельцы замечательных zigbee координаторов в виде SLS шлюзов — тоже не останутся в стороне. Поддержка этого реле имеется в прошивках выпуска начиная с 7 декабря 2020 года.

Запускаем режим сопряжения, держим кнопку на реле, пока оно не переключится и светодиод не начнет моргать и ждем пока не завершится процесс сопряжения. Все просто и стандартно.

Устройство опознается корректно, естественно тоже как роутер. Мелкие вопросы — такие как картинка и всякое такое, будут со временем вылизаны, на работоспособность это никак не влияет.

Напомню про особенность работы SLS — некоторые параметры подключенного устройства, появятся когда по ним пойдет какой-то обмен. Например сразу появилось только три сущности. После включение питания — появилось значение потребляемой мощности. Еще через несколько минут и параметр энергия, в КВт ч, — значение сколько всего энергии прошло через реле.

Эти параметры пробрасываются и в Home Assistant

Тестирование работы режима сохранения состояния перед отключением питания и варианты внешнего механического выключателя — в видео версии.

Видео версия обзора

Вывод

Можно было бы сказать — что это одно из компактных Zigbee реле с нулевой линией, типа sonoff zigbee mini, или туевских вариантов от moes или lonsonho, но у Aqara есть козырь в рукаве — это энергомониторинг. Причем не только для статистики, а как полноценный инструмент для автоматизаций, причем даже в стоковом приложении. И это однозначно большой плюс.
