Европейская Zigbee-розетка Xiaomi ZNCZ04LM: подключаем в MiHome, регион Китай и Home Assistant

Приветствую друзья

Сегодняшний небольшой обзор будет посвящен европейской версии Zigbee розетки Xiaomi. К основным достоинствам этого устройства, таким как энергомониторинг и интерфейс Zigbee, добавляется еще один — европейский, форм фактор, как его принято называть — Schuko или Type F.

Где купить ?

Тот случай когда дешевле искать в локальных магазинах

• Покупал в Украине тут — KTC.UA — цена на момент покупки — 499 грн ~$20
• Aliexpress — цена на момент публикации $23,74

Параметры

• Модель — ZNCZ04LM
• Максимальная мощность — 2300 Вт, при токе не более 10 А
• Интерфейс — Zigbee
• Формфактор — EU
• Диапазон рабочих температур — 0 — 35 С при влажности не более 95%
• Размер — 60 * 60 * 58,5 мм

Поставка

Поставляется устройство в привычной для экосистемы белой коробке с логотипом Xiaomi и фотографией устройства. Необычным является отсутствие иероглифов и надписи на русском языке. Всего на коробке, вместе с русским я насчитал 6 языков. Это устройство ориентировано на европейский рынок.

В коробке кроме розетки, нашелся еще гарантийный талон и многоязычная инструкция, содержащая в том числе и русский язык.

Внешний вид

Внешне розетка представляет собой белый пластиковый кубик. На фронтальной части — евророзетка стандарта Type F, c заземлением, над ней находится светодиод активности

На одном из торцов находится кнопка, короткое нажатие на которую переключает состояние реле, удерживание более 5 секунд — перевод в режим сопряжения.

На тыльной части — стандартная евровилка, контакты маркированы на ноль и фазу, имеется заземление. Тут же продублированы ее параметры.

Сравнение

Сравнительно с китайской версией — европейская имеет большие габариты, но это и понятно — так как сама розетка больше чем универсальный вариант классической версии.

Высота и глубина тоже превышают размеры китайской версии, при использовании в удлинителях с близко находящимися друг к другу розетками — она будет перекрывает мешать установке соседних вилок.

Подключение

Розетка предназначена для работы в европейском регионе. И при попытке подключения через приложение — ни один из имеющихся у меня шлюзов не подходит к подключению. Однако, модифицированная версия mihome c сайта kapiba.ru, кроме прочего позволяет использовать устройства не в своем регионе.

Попробую режим прямого подключения сначала с китайским шлюзом второй версии — для перевода в режим сопряжения, на шлюзе нужно трижды нажать на кнопку, после чего зажать кнопку на розетке. Однако тут даже с модифицированным mihome — ничего не получилось, я делал несколько попыток.

Процесс можно посмотреть ввидео версии обзора

А вот тот же метод с шлюзом mi третьей версии — сработал, устройство смогло к нему подключится в ручном режиме.

По информации, от одного из разработчиков модифицированного mihome — (Себастьяна), розетка работает с европейской версией шлюза mi второй версии, и любыми версиями круглых шлюзов Aqara и mi 3.

Mihome

Через несколько минут после ручного сопряжения розетка появляется и в списке дочерних устройств шлюза и в общем перечне устройств. Регион, еще раз напомню — Китай.

Розетка имеет свой плагин, большую часть окна, в верхней части, занимает иконка розетки, выполняющая роль выключателя. Под ней находятся информация о потребленной энергии в разрезе дня и месяца, кнопка управления и расписание. Обратите внимание что розетка умеет определять есть ли в ней вилка устройства — потребителя.

Расписание включения и выключения — позволяет задать время для работы розетки в обход автоматизаций. В меню учета энергопотребления — должна хранится информация о расходе в кВт * ч.

Меню настроек — подобное азиатским версиям розеток. Тут есть опция аналогичная Charging Protection, тут она называется Maximum Power Limit — при активации она отключает розетку при падении потребления менее 2 Ватт, опция восстановления состояния после восстановления подачи электроэнергии, меню выбора иконок для плагина. Из нового — лог показывающий физическое наличие вилки в розетке.

Еще раз напомню, что я использую версию mihome с сайта kapiba.ru, поэтому тут есть дополнительные условия автоматизаций, они обозначены символом тильды ~ в начале. В данном примере их можно использовать для условий автоматизаций — кроме включение и выключения розетки, еще и подключение и отключение вилки потребителя. Для действий автоматизаций — три стандартные опции, включить, выключить и переключить.

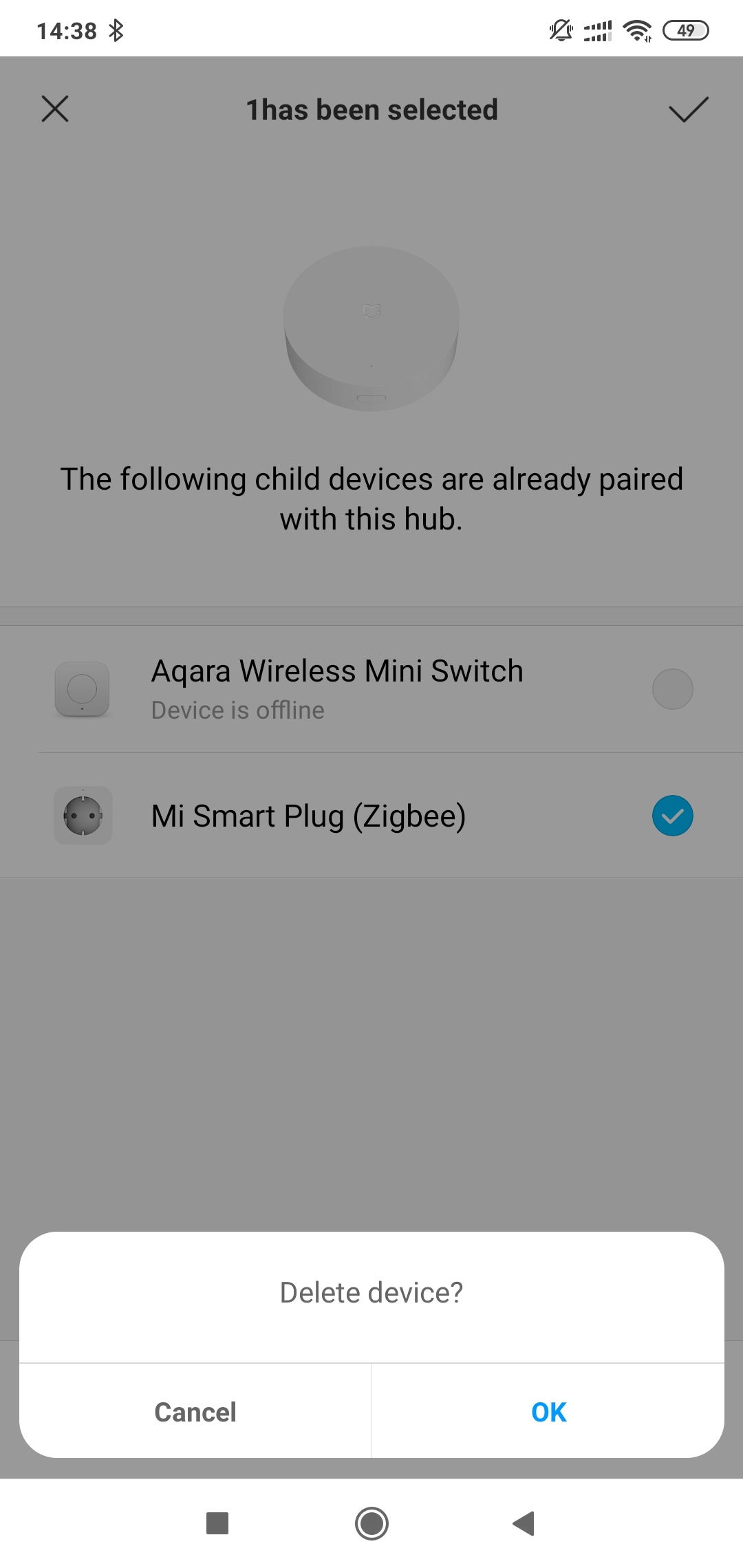

Теперь давайте перейдем к подключению розетки в Home Assistant. Так как единственный шлюз с режимом разработчика ее не поддерживает — это возможно только при использовании USB стика. Сначала удаляем розетку из mihome

Home Assistant

Подробно про usb zigbee stick СС2531 я рассказал в пятом уроке, своей обучающей серии видео про Home Assistant. Если вы его пропустили, то рекомендую с ним ознакомится -

Подключение совершенно стандартное — переключаем модуль zigbee2mqtt в режим сопряжения, при помощи стандартного набора автоматизации про который я рассказал в упомянутом уроке.

Вот так выглядел мой список Zigbee устройств на стике до этого момента. Зажимаем кнопку сопряжения на розетке.

Через несколько секунд устройство появляется в списке интеграции.

Аналогично азиатским версиям розетки, она содержит в себе три сущности — реле, сенсор потребления и сенсор уровня радиосигнала.

Все три сущности в своем названии содержат идентичный набор символов — техническое имя устройства, которое формируется в зависимости от его MAC адреса.

Устройство — на карте оно в правом нижнем углу, является роутером для zigbee сети, к нему могут подключаться конечные устройства типа сенсоров климата, движения, открытия, кнопок или выключателей без нулевой линии, либо беспроводных. Таким образом розетка расширяет и покрытие и емкость zigbee сети.

Видеоверсия обзора

Спасибо за внимание
