Здравствуйте друзья

В этом обзоре мы с вами поговорим о самом новом, на сегодняшний день, и самом навороченном шлюзе — Aqara M2. Он оснащен тремя радио интерфейсами, ethernet и ИК передатчиком. На мой взгляд он собрал в себе самое лучшее из прошлых версий подобных устройств.

Официальный дистрибьютор Aqara в РФ

Купить на Aliexpress — обновлена ссылка, цена $67.37

Параметры

  • Модель — Aqara HM2-G01
  • Беспроводные интерфейсы — Wi-Fi 2,4 GHz, Zigbee 3.0, Bluetooth 5.0 BLE
  • Проводное подключение — Ethernet 100 MBit
  • ИК передатчик с базой устройств и хранением 64 пользовательских кодов
  • Поддержка 32 прямых соединений с Zigbee устройствами, без учета устройств работающих через роутеры
  • Системы управления — Aqara Home, Apple Homekit
  • Диапазон рабочих температур от -5 до +50
  • Размер 10 х 3 см

Поставка

Поставляется устройство в картонном боксе, запаянном в пластик. Это гарантирует заводскую комплектацию. На фронтальной части — фото шлюза и логотип Apple Home Kit

По крайней мере попавшая ко мне версия — явно предназначена для международного рынка, так как все основные надписи сделаны на английском, пояснения — мультиязычные, в том числе на русском. Есть отметка о сертификации Zigbee.

Давайте заглянем внутрь коробки. Сразу под крышкой нас встречает хорошо знакомый всем яблоководам QR код подключения устройства к Apple Homekit

Вот что представляет из себя комплект поставки — шлюз, о нем мы будем говорить дальше подробнее, кабель питания — USB — micro USB, и довольно толстая книжечка — инструкция.

В ней есть раздел и на русском языке. Кстати тут нет ни слова о радиоинтерфейсе RF 433, информация о котором проскакивала в различных источниках и по данным которых я публиковал анонсы в своем телеграмм канале.

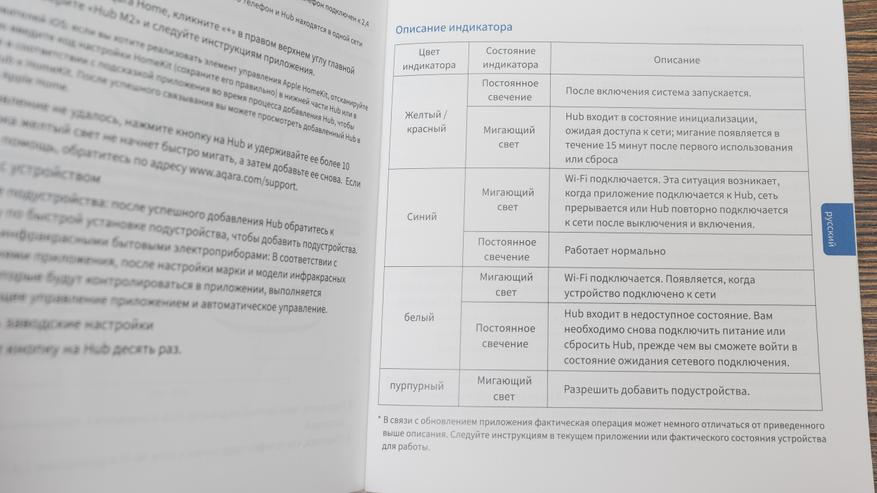

Информации не особенно много, но она полезна — например о том, что означают различные статусы светодиодного индикатора. Или описание сброса устройства — при десятикратном нажатии на кнопку шлюза.

Конструкция

Внешне шлюз, если говорить о устройствах экосистемы Aqara / Xiaomi — больше всего похож на ИК базу — универсальный пульт управления. Кстати эту функцию шлюз тоже умеет выполнять. На условно передней части, находится небольшая кнопка и светодиодный индикатор.

На противоположной стороне — назовем ее задней, находится разъем для подключения сетевого кабеля Ethernet, аллилуйя наконец-то, порт для кабеля питания — micro USB, как по мне могли бы и USB Type C сделать, и порт USB A — согласно инструкции это на вырост, пока функций для него не предусмотрено.

На верхней стороне, сделанной из черного, непрозрачного в отличии от нижней части пластика, выбито название бренда — Aqara.

По периметру нижней части можно увидеть множество отверстий, сделанных, по видимому — для охлаждения.  В центральной части — дублируется QR код для подключения к Apple Homekit. Среди надписей, можно найти и русские слова, что говорит о международной ориентированности устройства.

Небольшая коллекция шлюзов — вторая и третья версии шлюзов xiaomi, круглый с светильником шлюз Aqara и герой обзора. Новинка по форме больше всего похожа на сяоми третьей версии, а по цвету — в эксклюзиве, черных шлюзов еще не было.

После подачи питания, шлюз загружается и переходит в режим сопряжения, о чем свидетельствует светодиод, мерцающий желтым цветом.

Aqara Home

Начнем с приложения Aqara Home. На дату публикации обзора — подключать к системе mihome, героя обзора нельзя. Aqara Home доступен к установки и на IOS и на Android. На слайдах с тремя — четырьмя скриншотами — Android, с двумя — IOS. Выбираем устройство, на дату обзора оно было доступно только в регионе Китай и включаем шлюз. Выбираем режим подключения — с кабелем или без.

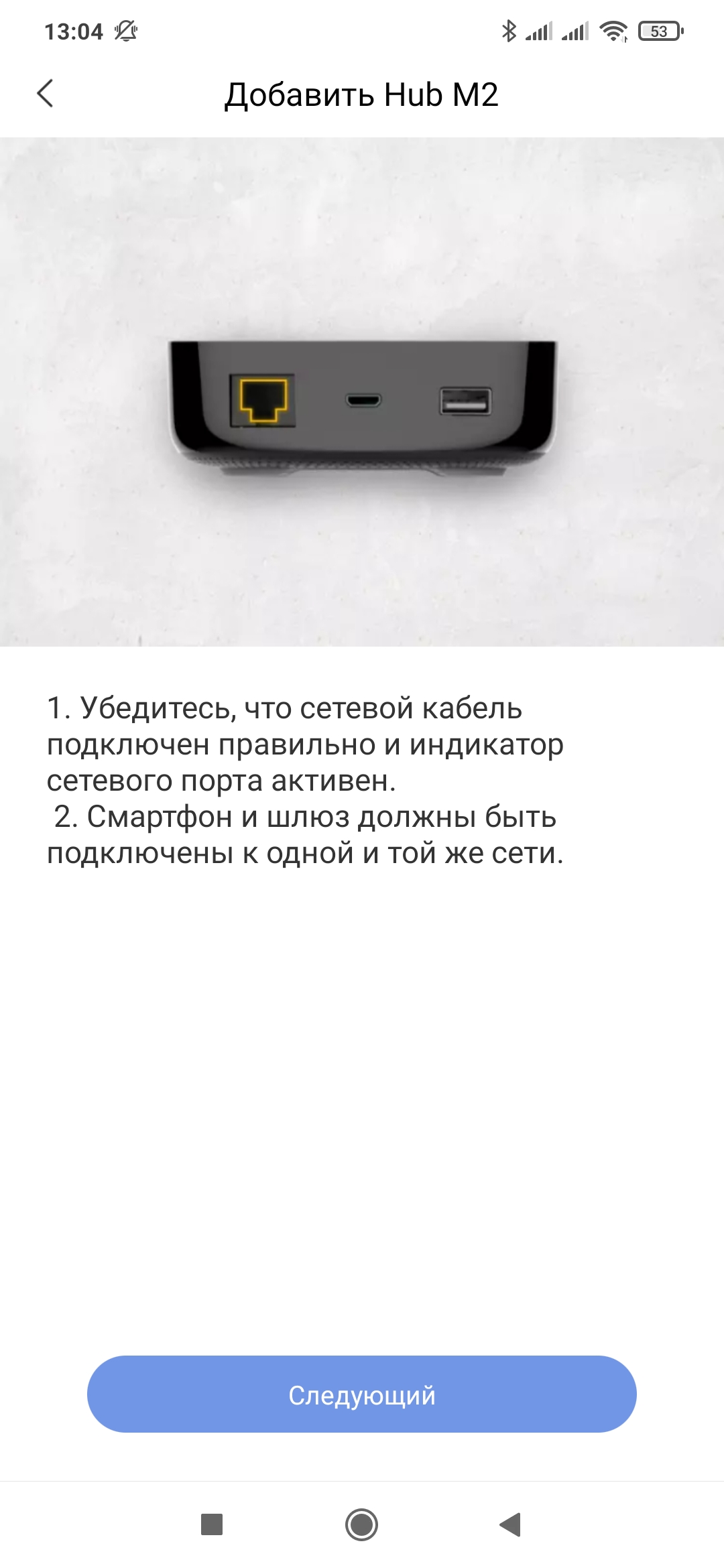

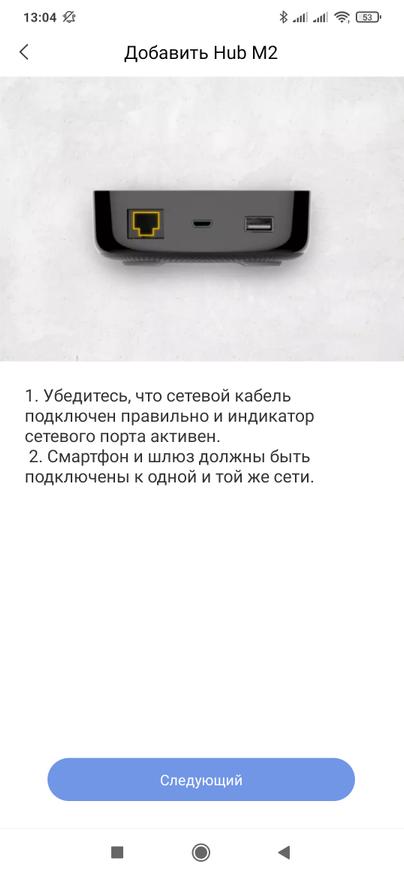

Как подключать — значения не имеет. При выборе проводного подключения мастер предлагает удостоверится в корректности подключения, после чего находит в сети шлюз. При беспроводном подключении, судя по значку, первое подключения проходит по Bluetooth.

Далее, если был выбран беспроводной метод, то запрашивается название сети 2.4 ГГц и пароль, а если проводной — этот шаг пропускается. Далее на шлюз передаются параметры подключения, после чего нужно немного подождать, пока устройство подключится к сети.

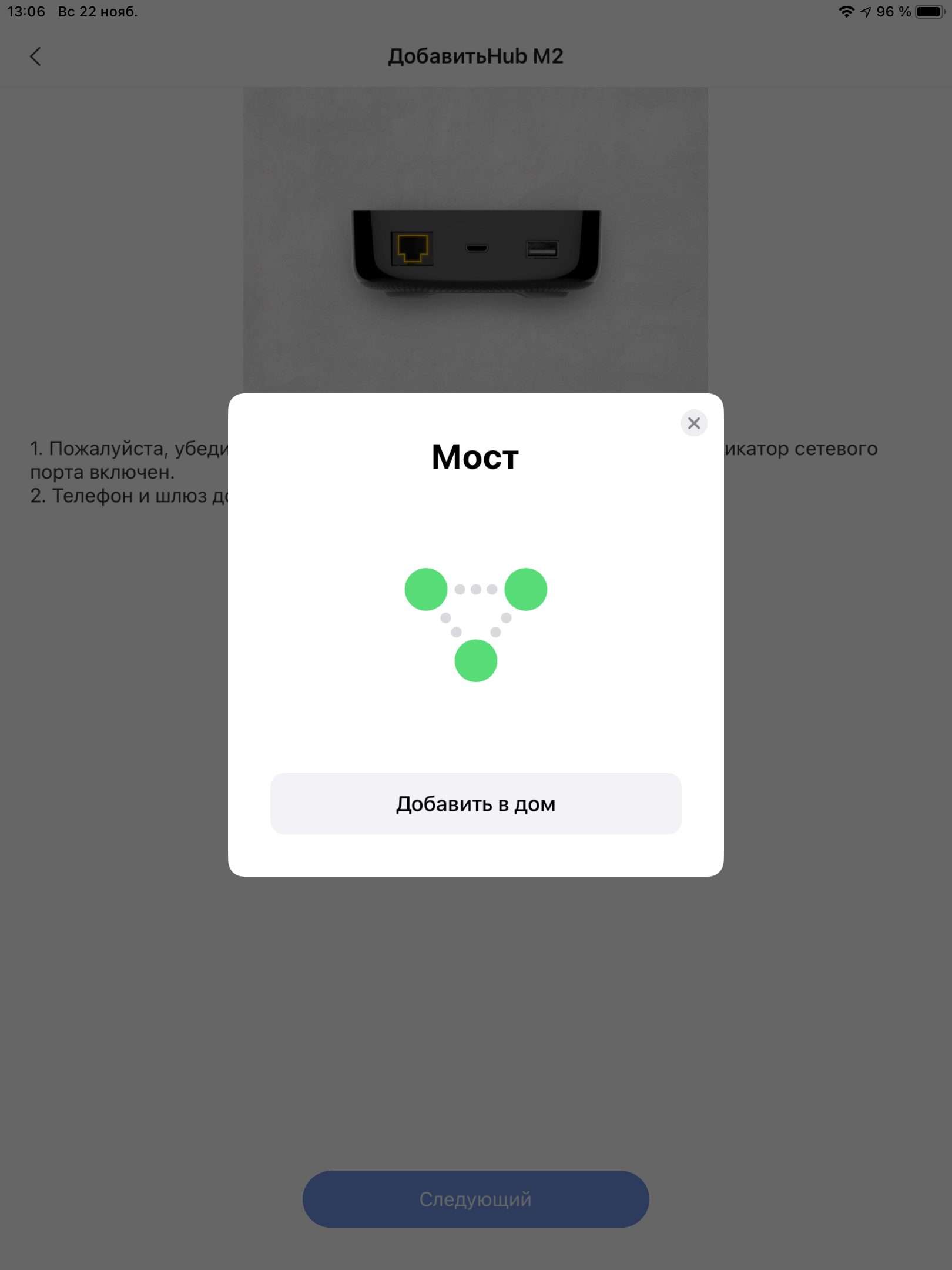

При подключении на IOS, на этом этапе, запустится мастер подключения к Apple Homekit — в режиме моста. Для этого нужно отсканировать код на коробке или нижней части шлюза.

После добавления шлюза в систему — прилетела новая прошивка. На дату публикации обзора, последняя версия, на которой проведены все дальнейшие действия — 3.0.6_0005.0515

При выборе шлюза в перечне устройств — запускается его плагин, который встречает нас диалогом добавления нового ИК пульта, аналогично ИК базе.

Кликнув по изображению трех точек в правом верхнем углу — попадаем в меню настроек устройства. Большая часть опций — стандартная. Кликнув по строке Настройки, попадаем в диалог языка и громкости. Язык по умолчанию, он у меня был из коробки — английский. Есть еще пара китайских наречий.

Подключение

Перейдем к подключению дочерних устройств. В принципе — какое устройство выбрать из перечня, особого значения не имеет, так как любое из них приводит к включению режима сопряжения на шлюзе. Разница только в том, что мастер покажет вам, каким образом перевести в режим подключения выбранное вами устройство. В этом случае — я подключил соответствующую картинке квадратную кнопку Aqara.

После подключения нужно выбрать название, локацию и вид кнопки. Для данной модели доступно только два действия — однократное и двукратное нажатие.

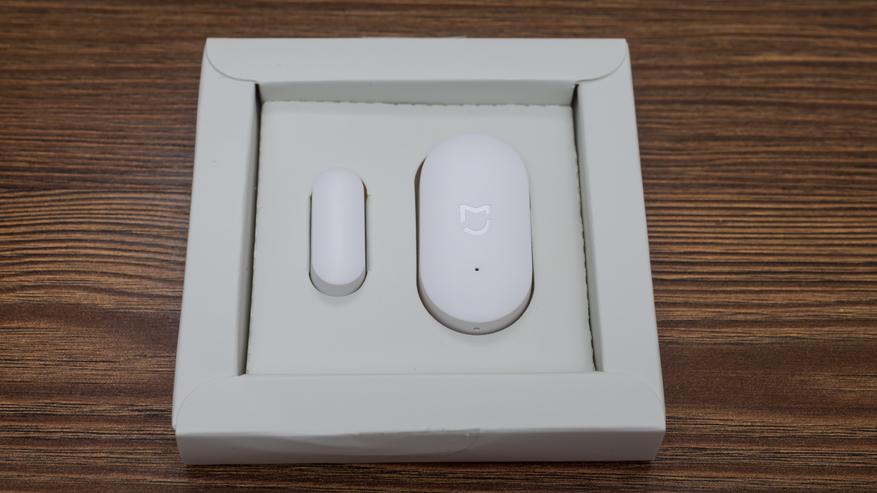

Кроме кнопки я подключил датчик открытия Mijia, несмотря на то, что его не нашлось в списке устройств. Я ткнул в первое попавшееся, чтобы перевести шлюз в режим сопряжения, а потом скрепкой зажал кнопку на датчике, пока он не моргнул три раза и шлюз его не увидел.

Далее я перешел к пульту ДУ. После того как нажать на кнопку добавить ПДУ — плагин открывает базу устройств по типам. Здесь я выбрал тип — телевизор и модель — Xiaomi. Тип устройства — выбираете тот, который нужен вам в данном случае.

Тут необходимо подобрать вариант, при котором телевизор, ну или то устройство которое вы подключаете, отреагирует на команду с шлюза. После этого из базы подтягивается весь пульт, который сохраняется в виде отдельного плагина.

При выборе пользовательского режима — шлюз можно обучить командам с пульта-донора. Каждую кнопку по очереди. Это поможет если вы не можете подобрать устройство из базы. Согласно заявленным параметрам, шлюз может хранить до 64 пользовательских кодов.

Автоматизации

В автоматизациях шлюз работает как действие. Доступны действия с созданными пультами и самим шлюзом. Шлюз может воспроизводить и останавливать выбранный тревожный сигнал или рингтон. Выбор довольно большой.

Таким образом можно устанавливать звуковые сигналы как реакцию на какие-то внешние воздействия, например датчик затопления, или использовать его в качестве, скажем, дверного звонка. А операции с пультами, позволят запрограммировать последовательности действий с пультом  по одной кнопке.

Apple HomeKit

Вернемся к Homekit. Синхронизация с ним происходит либо на этапе подключения к Aqara Home на IOS, либо просто через добавление новых устройств и сканирование QR кода. Шлюз прописывается как мост, кроме этого добавляем сущность — охранную систему.

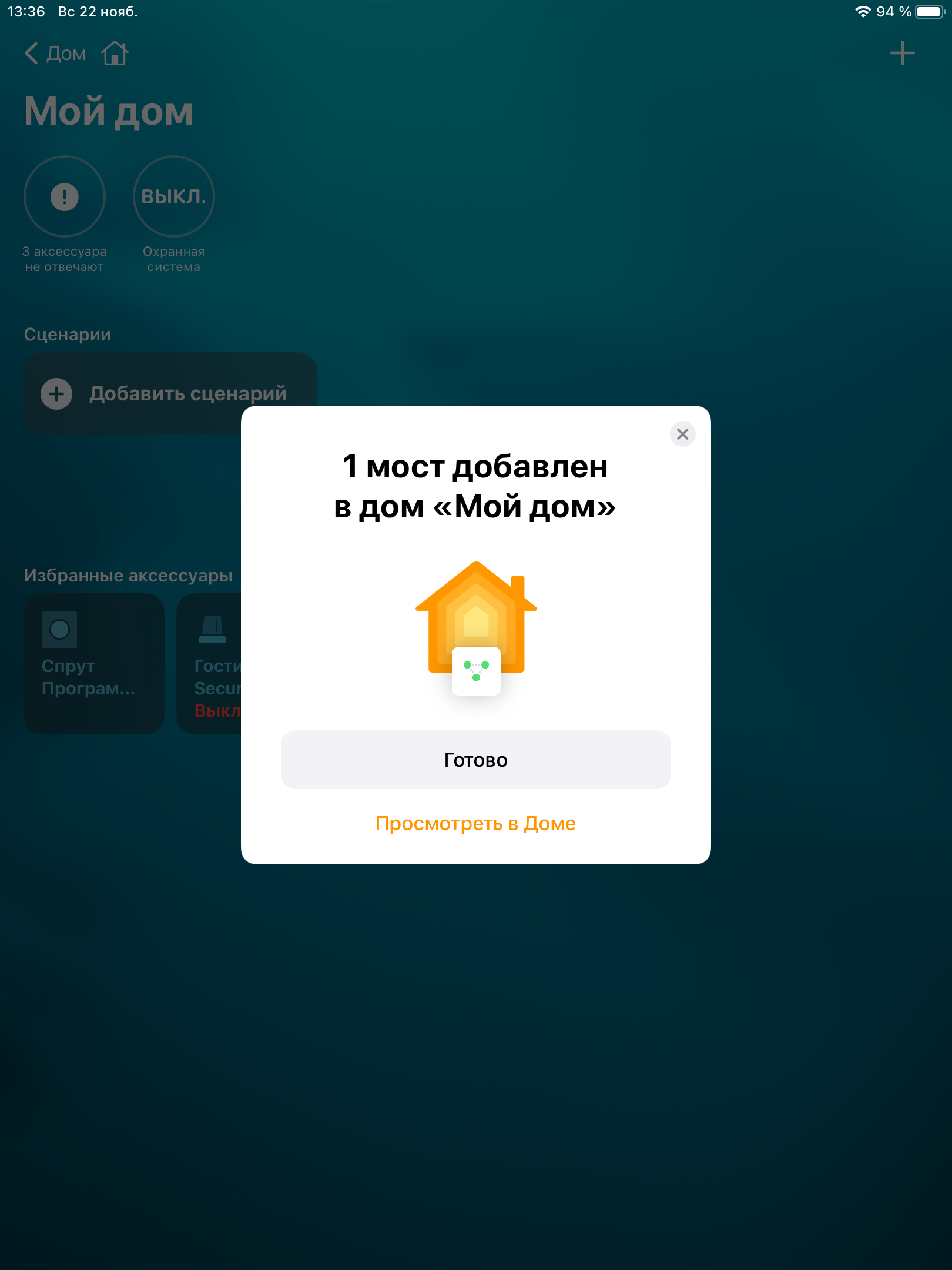

Система сообщает о стандартных, для такого типа устройств, автоматизациях и добавляет его в систему. На всякий случай скажу — мостов может быть много, это и шлюзы, и например Sprut Hub и интеграция пробрасывающая сущности из Home Assistant.

В HomeKit появилась охранная система, работу которой мы с вами рассмотрим в этом обзоре, пока запомним ее статусы — они аналогичны тем что в Aqara Home.

Шлюз пробрасывает в Home Kit и подключенные к нему дочерние устройства. Квадратная кнопка  — тут она имеет те же два варианта нажатия и может участвовать в автоматизациях.

Например включать и выключать заведенную в Home Kit лампу. Которой кстати нет в Aqara Home — это взаимодействие чисто “хомкитовское”. Это один из способов, заставить работать вместе устройства из разных экосистем.

Аналогично кнопке — тут появился и датчик открытия mijia, которые тоже можно включить в автоматизации. Но я его добавил с другой целью — протестировать работу охранной системы.

Охранная система

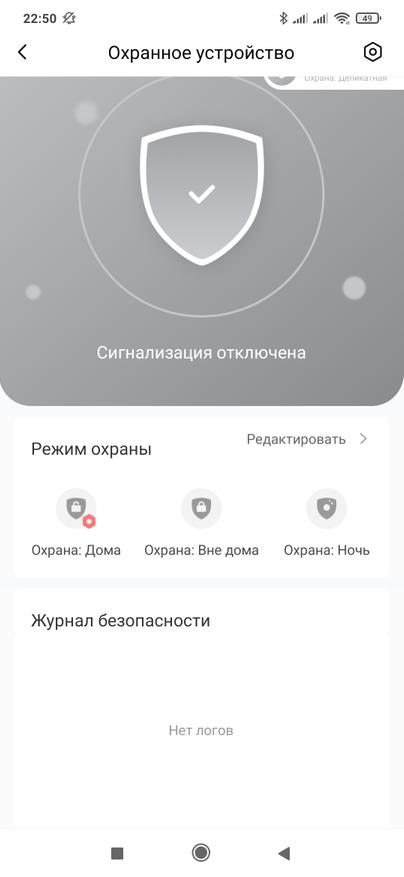

Настройку охранной системы на базе шлюза Aqara M2, нужно проводить в родном приложении. В верхней части окна плагина есть пункт — Охранная система. Запускаем мастер настройки, в нем говорится о четырех режимах охраны, но в данном случае есть только три — Дома, Не дома и Ночь.

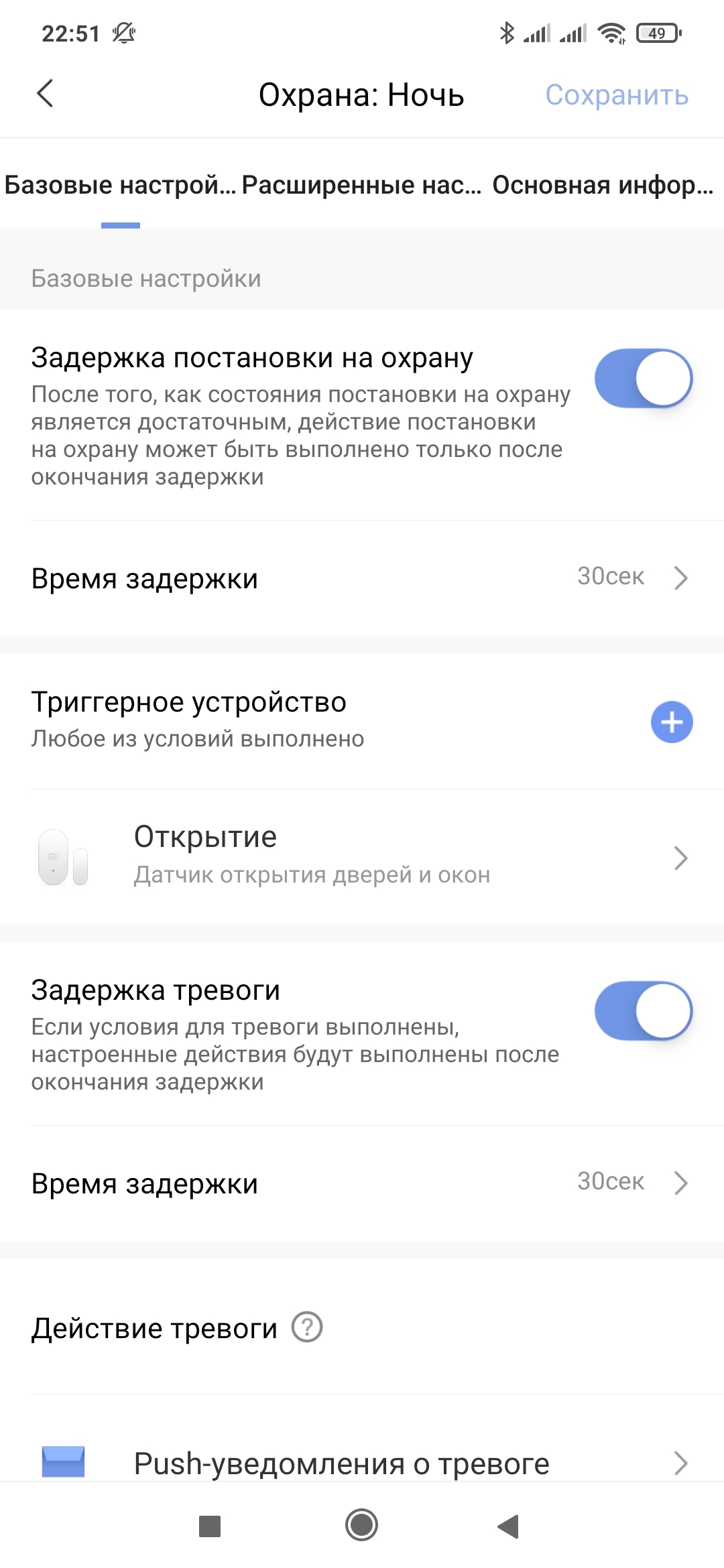

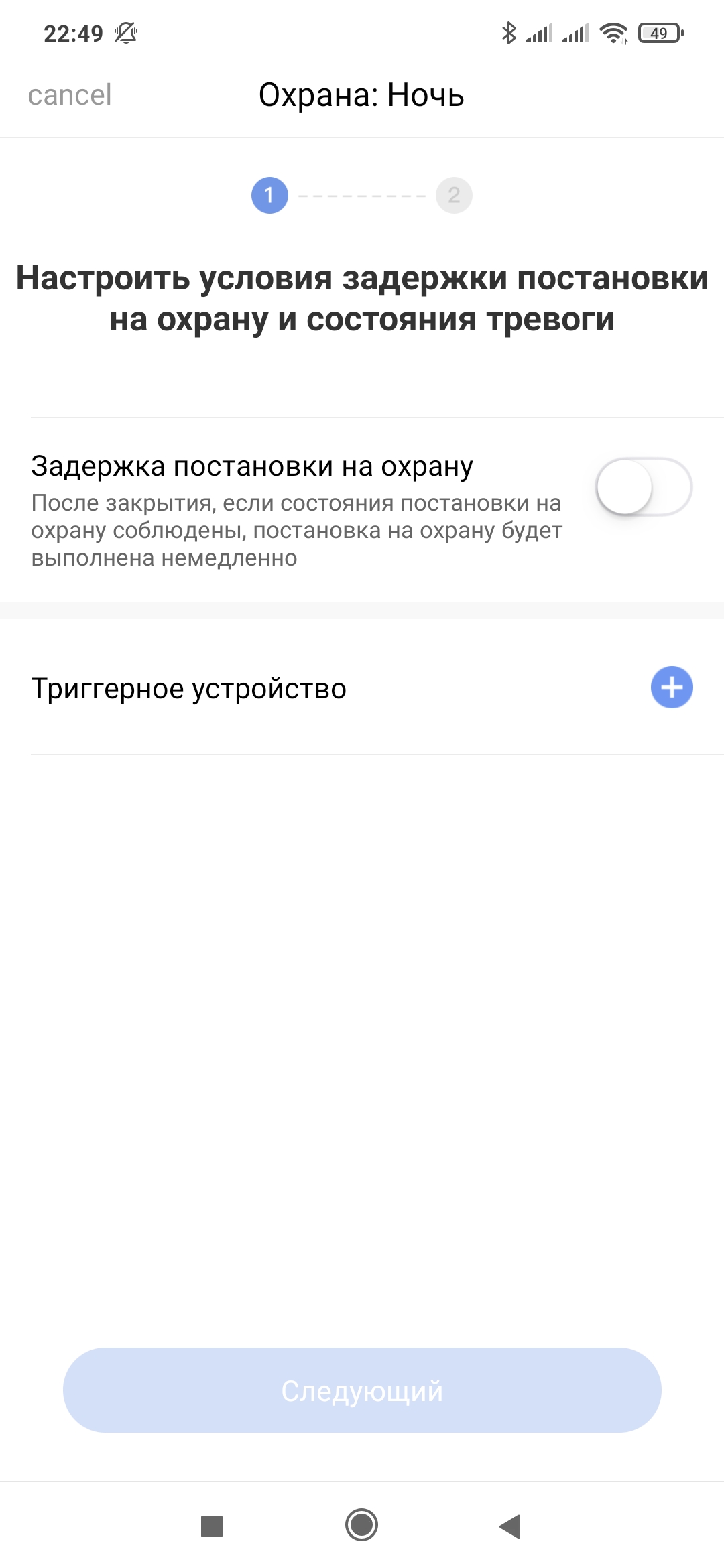

Выбираем любой из режимов, и переходим в его настройку. Первое — это задержка перед постановкой, например чтобы успеть уйти из квартиры. Но в ночном режиме такую задержку можно отключить.

Далее идет триггерное устройство. Оно должно быть подключено к шлюзу — в моем случае выбор из кнопки и датчика открытия. Это то устройство, срабатывание которого приведет к активации сигнализации. В примере — статус Открытие

После этого настраиваем действия при срабатывании сигнализации, в примере включение сирены и уведомление. Здесь тоже можно настроить задержку — например, чтобы вы зайдя в квартиру успели отключить охранную систему.

В свое время, отсутствие возможности поставить такую задержку перед сработкой сирены в mihome — вызывало определенные проблемы.

Настраиваем при необходимости так же и другие режимы. Но пока сама постановка и снятие с охраны — доступны только в ручном режиме.

Постановка происходит с заданной задержкой, снятие — мгновенно. Пользоваться уже можно но пока не очень удобно — все время доставать смартфон и запускать приложение.

Режим сработки сигнализации — при активации триггерного устройства, в моем случае датчика открытия. Если в течении заданной задержки, не будет снятия с охраны — сработает сирена и пуш уведомление. Либо то, что вы поставите в действие для тревоги.

Вернемся в настройки сигнализации и отредактируем режимы, при помощи расширенных настроек. Тут есть три варианта — постановка, снятие и переключение режима охраны.

Для каждого из них доступны по 5 опций для настроек. Например для постановки и снятия с охраны можно использовать нажатия кнопки. Либо использовать одно и тоже нажатие в режиме переключить режим.

А для ночного режима — удобнее будет использовать автоматическую постановку и снятие в зависимости от времени суток.

Посмотреть работу охранной системы в режиме реального времени можно в видео версии обзора

HomeKit — Охрана

Охрана в Apple Homekit — полностью синхронна с Aqara Home — тут те же 4 режима работы. Но есть и свои возможности — например сценарии ухода и прихода в дом.

На них можно поставить постановку и снятие с охраны, что снимет необходимость управлять этим вручную кнопкой или из приложения. Но эта опция доступна только владельцев устройств на IOS.

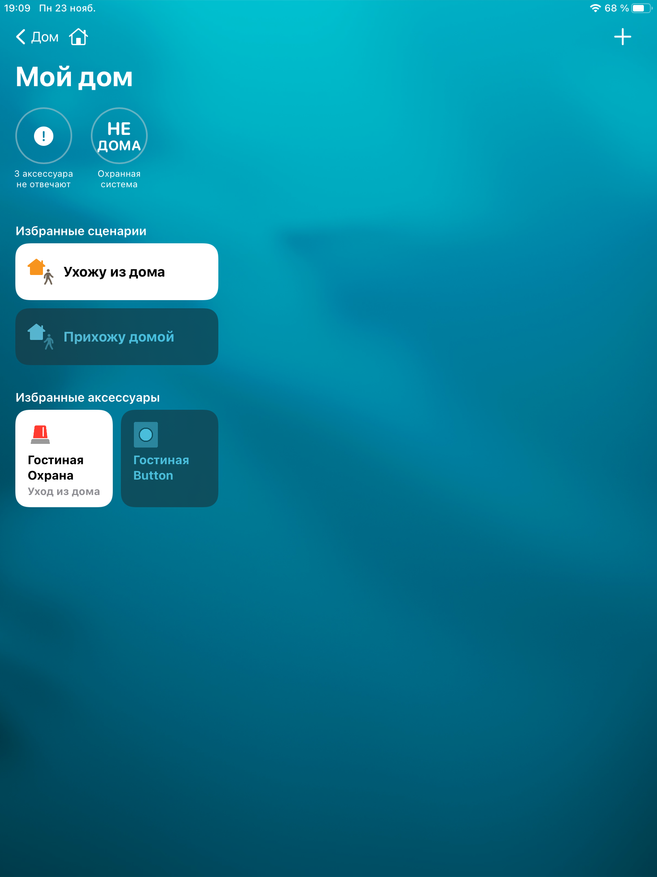

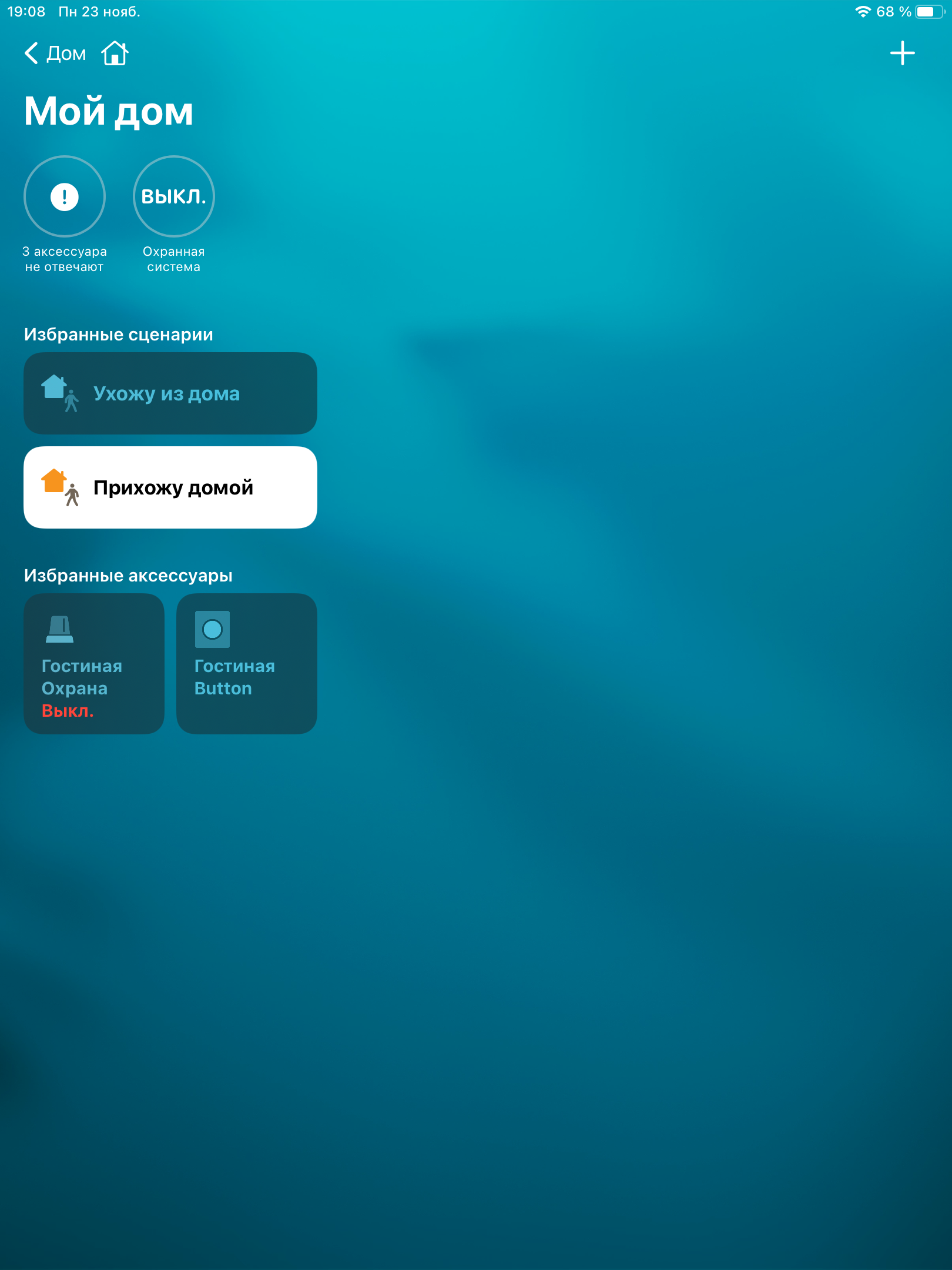

При выполнении сценария Прихожу домой — охранная система синхронно отключается в HomeKit и Aqara Home

При уходе из дома — охранная система активируется. Тоже синхронно.

Сработка датчика открытия — он появляется в верхней строке устройств HomeKit. Включается, если установлена, задержка для срабатывания.

Сработка сигнализации. И в Aqara Home и в Apple HomeKit.

И, наконец отключение охранной системы — где бы оно не было сделано, сигнализация отключится синхронно.

Причем все действия с охранной системой — могут применяется для автоматизаций. И постановка и снятие и сработка. Например при постановке на охрану можно выключать освещение, а при активации — наоборот включать.

Работа охранной системы в HomeKit. Задержки на постановку и сработку — можно посмотреть в видео версии обзора

Видео версия

Мы с вами рассмотрели базовые возможности этого многофункционального устройства. В последующих обзорах, я, обязательно еще не раз буду к нему возвращаться.
