Albatron Medusa GeForce4 Ti 4800SE,
Triplex Millennium Silver GeForce4 Ti 4800SE
Soltek GeForce4 Ti 4200-8x

на базе NVIDIA GeForce4 Ti 4800SE и 4200 with AGP8x



СОДЕРЖАНИЕ

  1. Особенности видеокарт
  2. Конфигурации стендов, список тестовых инструментов, качество в 2D
  3. Сводные сведения о производительности видеокарт класса GeForce4 Ti 4800SE/4200-8х
  4. Выводы


Зима на исходе. Вот-вот начнется весна. В 2003 году эта пора будет оживляющей не только природу, но и производителей видеопроцессоров NVIDIA и ATI. Нас ожидает серия анонсов новых продуктов. Тем более, что в середине марта открывается крупнейшая в году компьютерная выставка-шоу CeBIT'2003, где все вендоры стремятся продемонстрировать свои новинки.

Линейка GeForce4 Ti от NVIDIA, несмотря на попытку американской компании дать ей второе дыхание с помощью обновленных процессоров с поддержкой AGP 8x, медленно угасает. Интерес к этим продуктам падает, тем паче, что цены уже почти не падают (спускать даже младший Ti 4200 в low-end невыгодно). В ход идут всевозможные маркетинговые уловки, чтобы только поднять интерес пользователей к этим видеокартам, в том числе и манипулирование названиями.

Посмотрим на старую линейку (AGP 4x):

  • NVIDIA GeForce4 Ti 4200 — 250/222 (444) MГц для 128MB-карт, 250/250 (500) МГц для 64MB-карт
  • NVIDIA GeForce4 Ti 4400 — 275/275 (550) MГц
  • NVIDIA GeForce4 Ti 4600 — 300/325 (650) MГц

и на новую (AGP 8x):

  • NVIDIA GeForce4 Ti 4200-8x — 250/256 (512) MГц
  • NVIDIA GeForce4 Ti 4800SE — 275/275 (550) MГц
  • NVIDIA GeForce4 Ti 4800 — 300/325 (650) MГц

Обратите внимание на два важных фактора:

  1. У Ti 4200-8x уже больше порядка с частотами и нет зависимости частот от объема памяти на карте (хотя и прежние Ti 4200 выпускались во многих вариациях, производители развлекались как могли);
  2. Ti 4800SE — это не УЛУЧШЕННАЯ, а УХУДШЕННАЯ вариация Ti 4800! В данном случае "SE" означает не Special Edition, как обозначали некоторые производители свои улучшенные варианты продуктов, а Slow Edition, то есть более медленную вариацию.

Полагаю, что тут уместно предложить список вышедших ранее статей, где мы уже почти все разновидности GeForce4 Ti рассматривали:

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti

Что же мы видим в новой линейке чипов, поддерживающих AGP 8x? Практически повтор предыдущей, если не считать уловки с названием "4800", а также пресловутым "SE", этот суффикс могут до сих пор по привычке признавать как признак улучшенного продукта. Поэтому еще раз обращаю внимание пользователей, что 4800SE — это тот же 4400, но с поддержкой AGP 8x. Наши исследования, проведенные ранее (см.список материалов), доказали, что при наличии 128-ми мегабайт на борту видеокарты, поддержка AGP 8x практически не нужна, и еще не будет востребована довольно долго.

Мы сегодня обращаемся к трем картам с поддержкой AGP 8x: двум на базе Ti 4800SE и одной на базе Ti 4200-8x.

Платы



Albatron Medusa GeForce4 Ti 4800SE
Triplex Millennium Silver GeForce4 Ti 4800SE
Soltek GeForce4 Ti 4200-8x


Все карты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

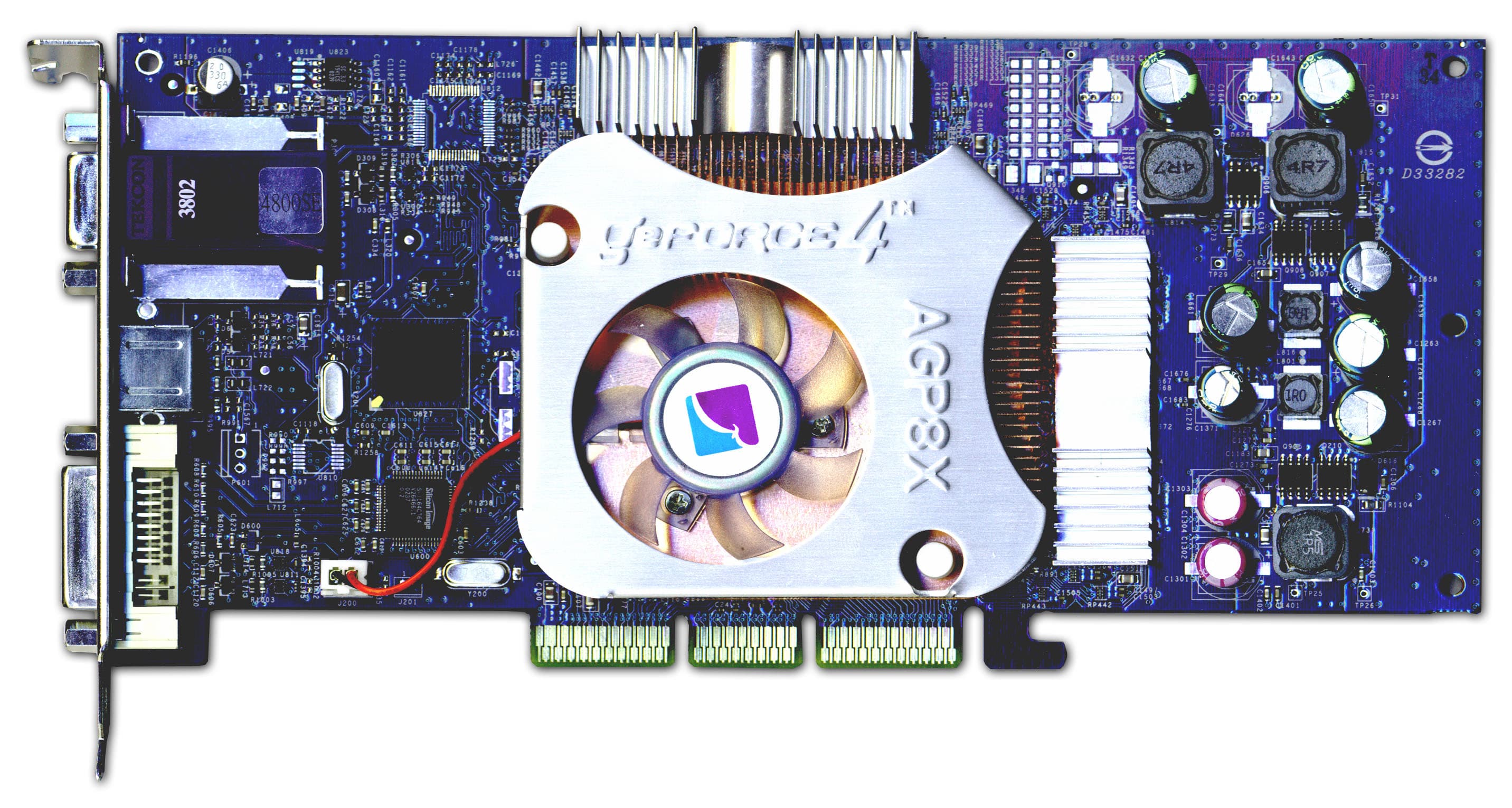

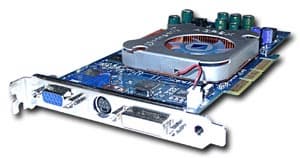

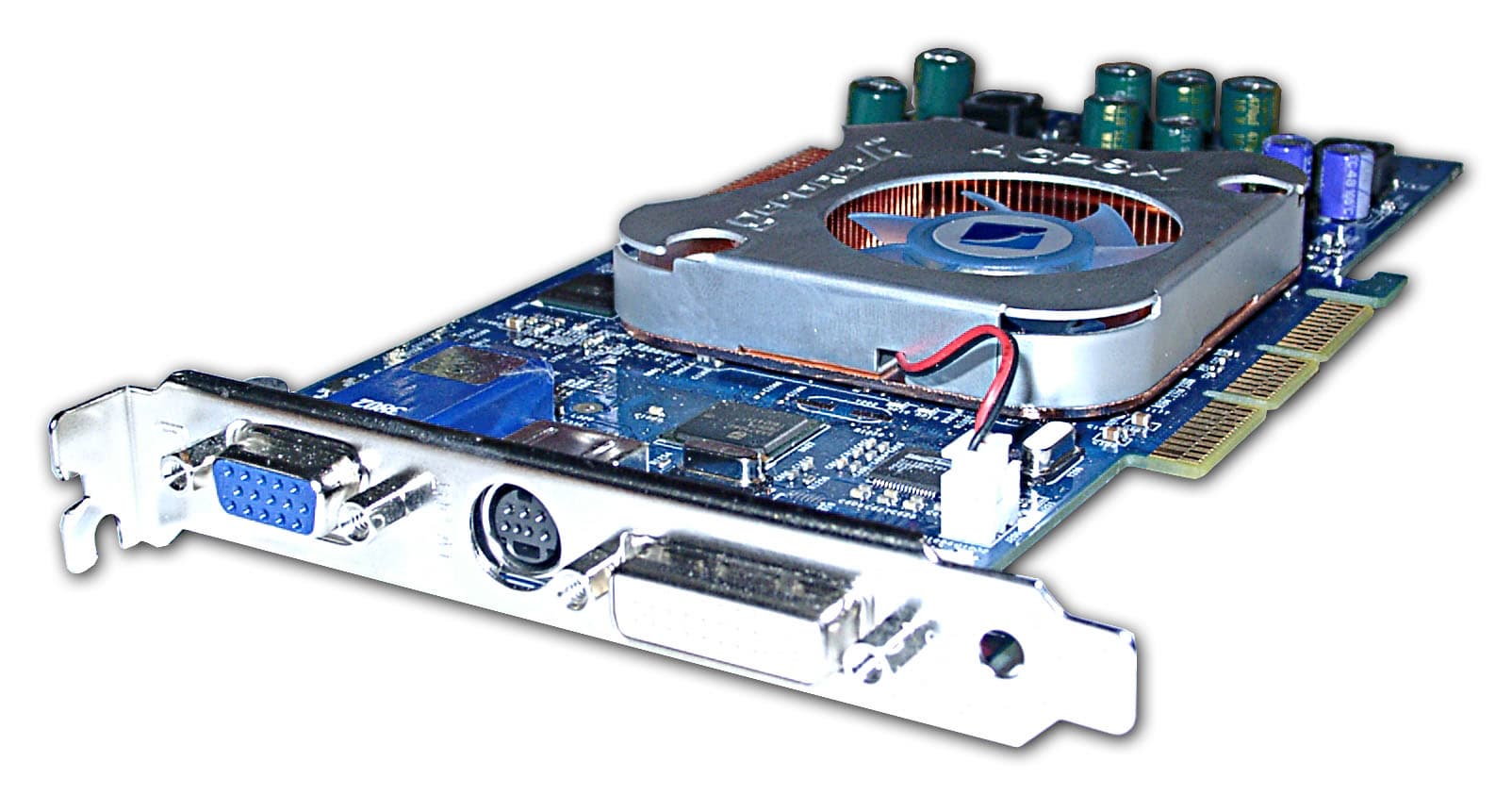

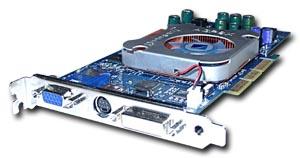

Albatron Medusa GeForce4 Ti 4800SE

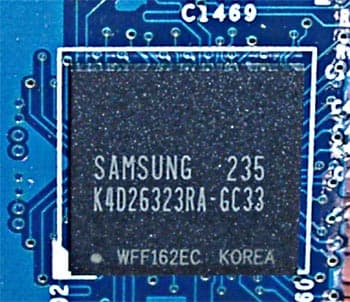

Микросхемы памяти производства Samsung, в упаковке BGA. Время выборки у микросхем памяти 3.3ns, что соответствует частоте работы примерно 300 (600) МГц, но память работает на частоте 275 (550) МГц. GPU функционирует на частоте 275 МГц.

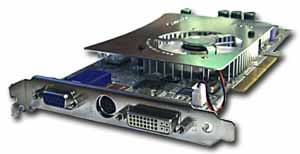

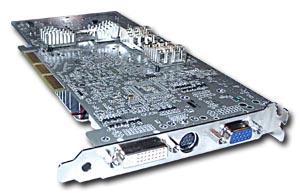

Triplex Millennium Silver GeForce4 Ti 4800SE

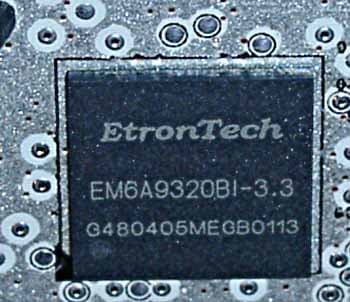

Микросхемы памяти производства EtronTech, в упаковке BGA. Время выборки у микросхем памяти 3.3ns, что соответствует частоте работы примерно 300 (600) МГц, но память работает на частоте 275 (550) МГц. GPU функционирует на частоте 275 МГц.

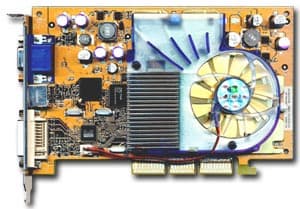

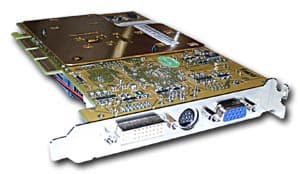

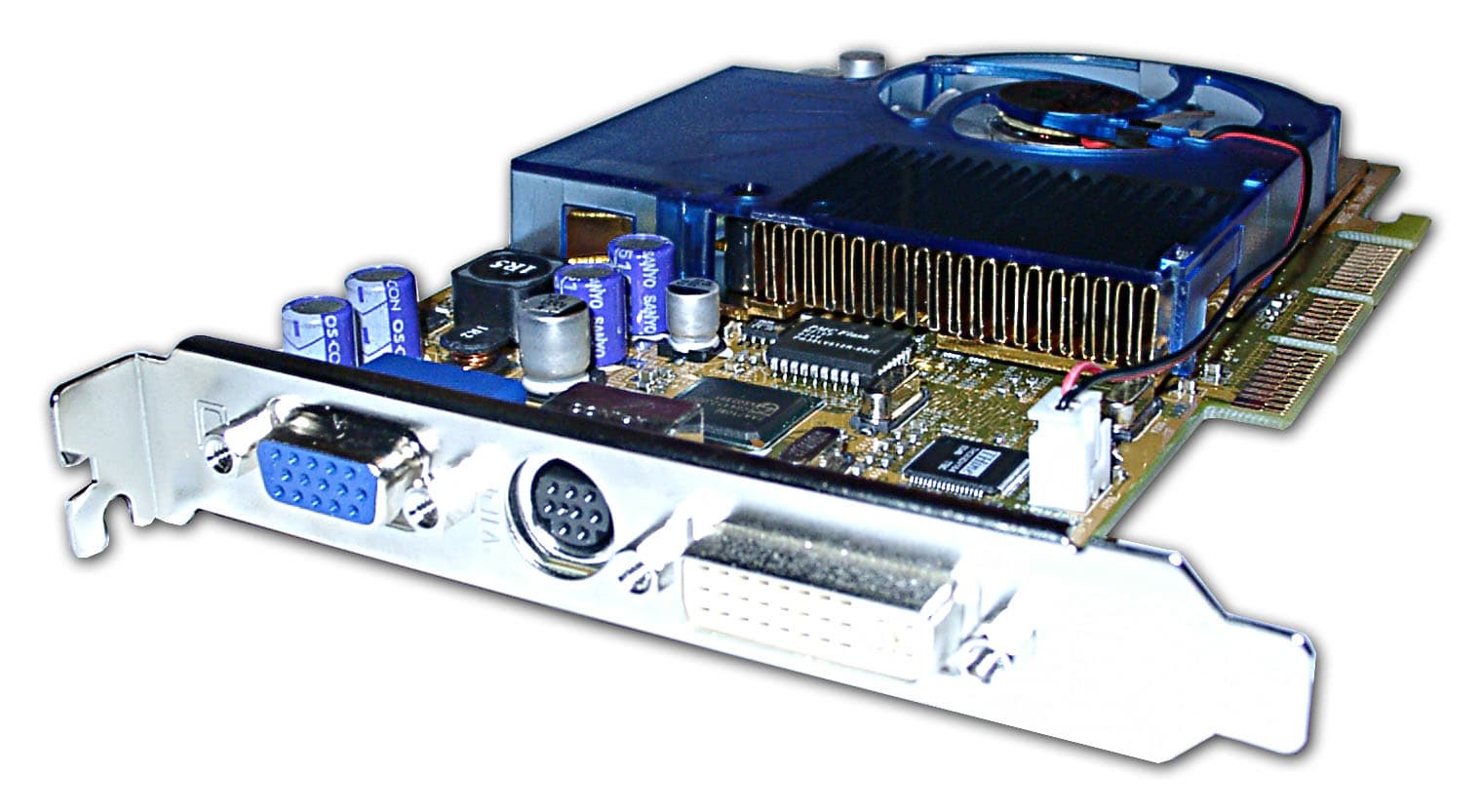

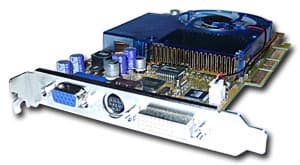

Soltek GeForce4 Ti 4200-8x

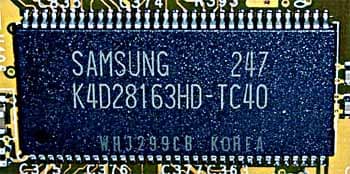

Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц.

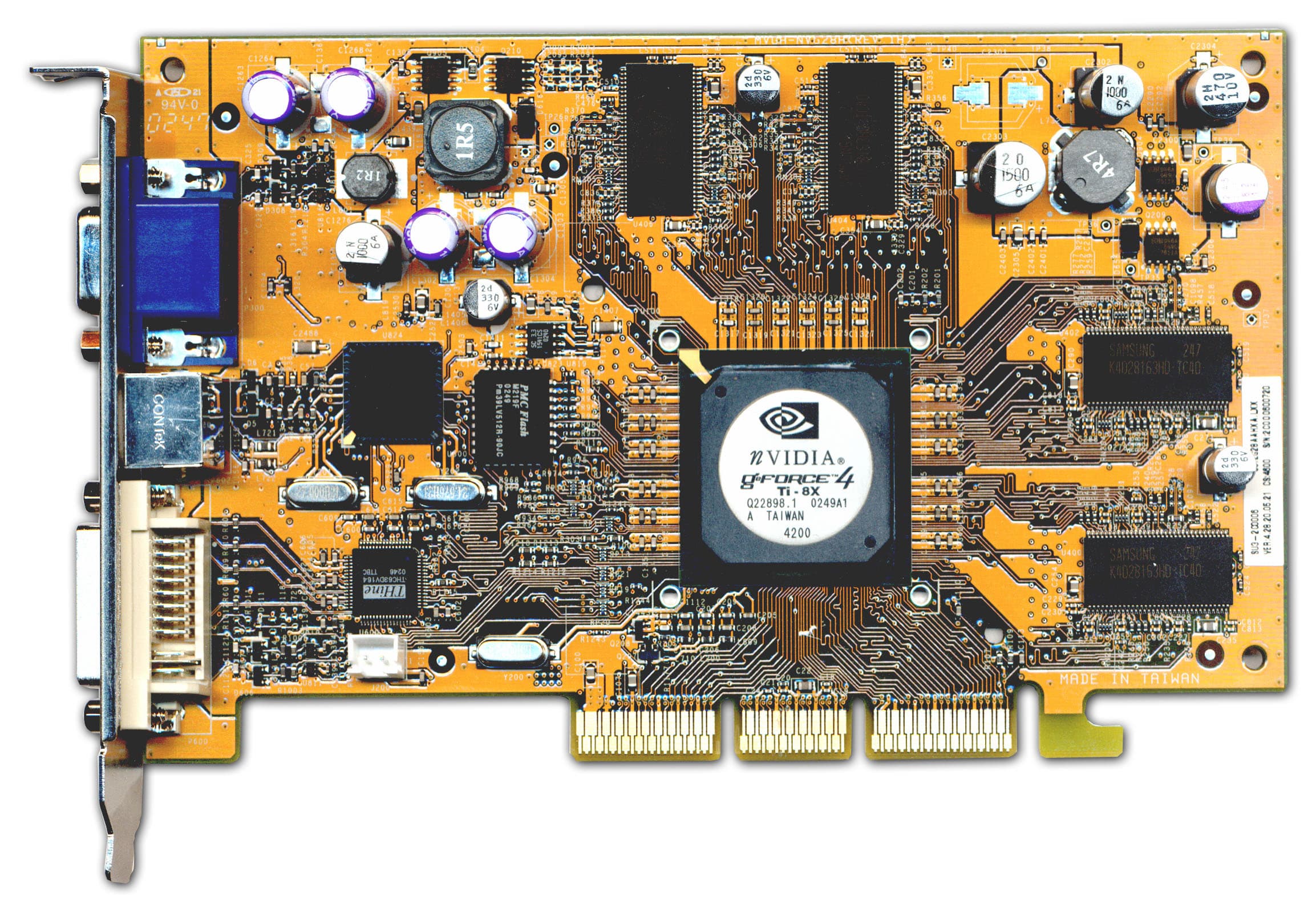

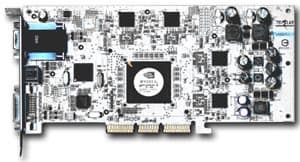

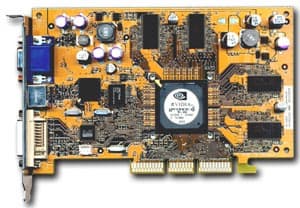

Сравнение с эталонным дизайном, вид спереди

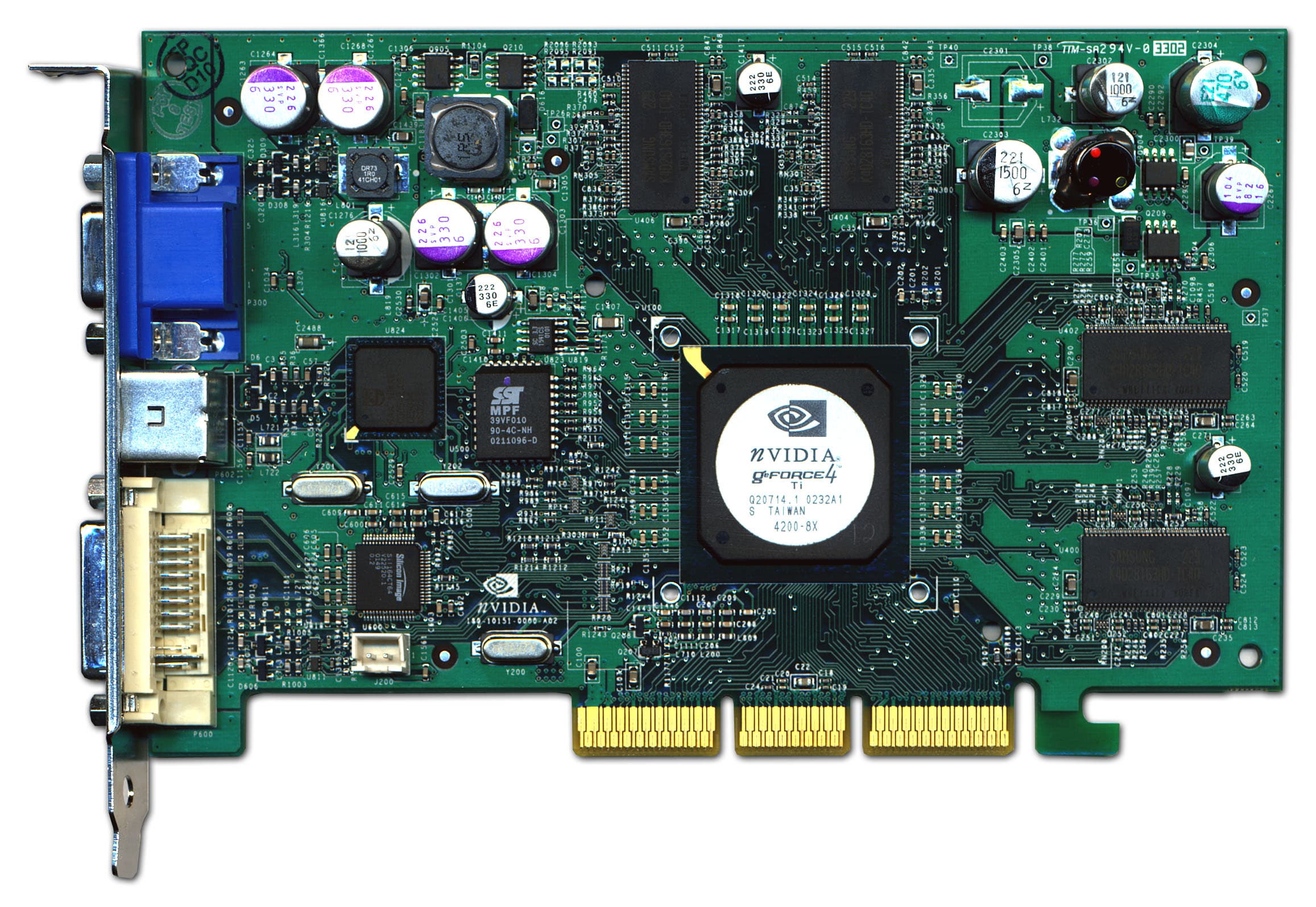

Reference card NVIDIA GeForce4 Ti 4200-8x Soltek GeForce4 Ti 4200-8x

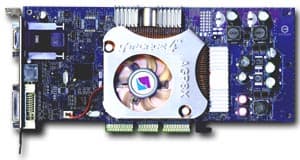

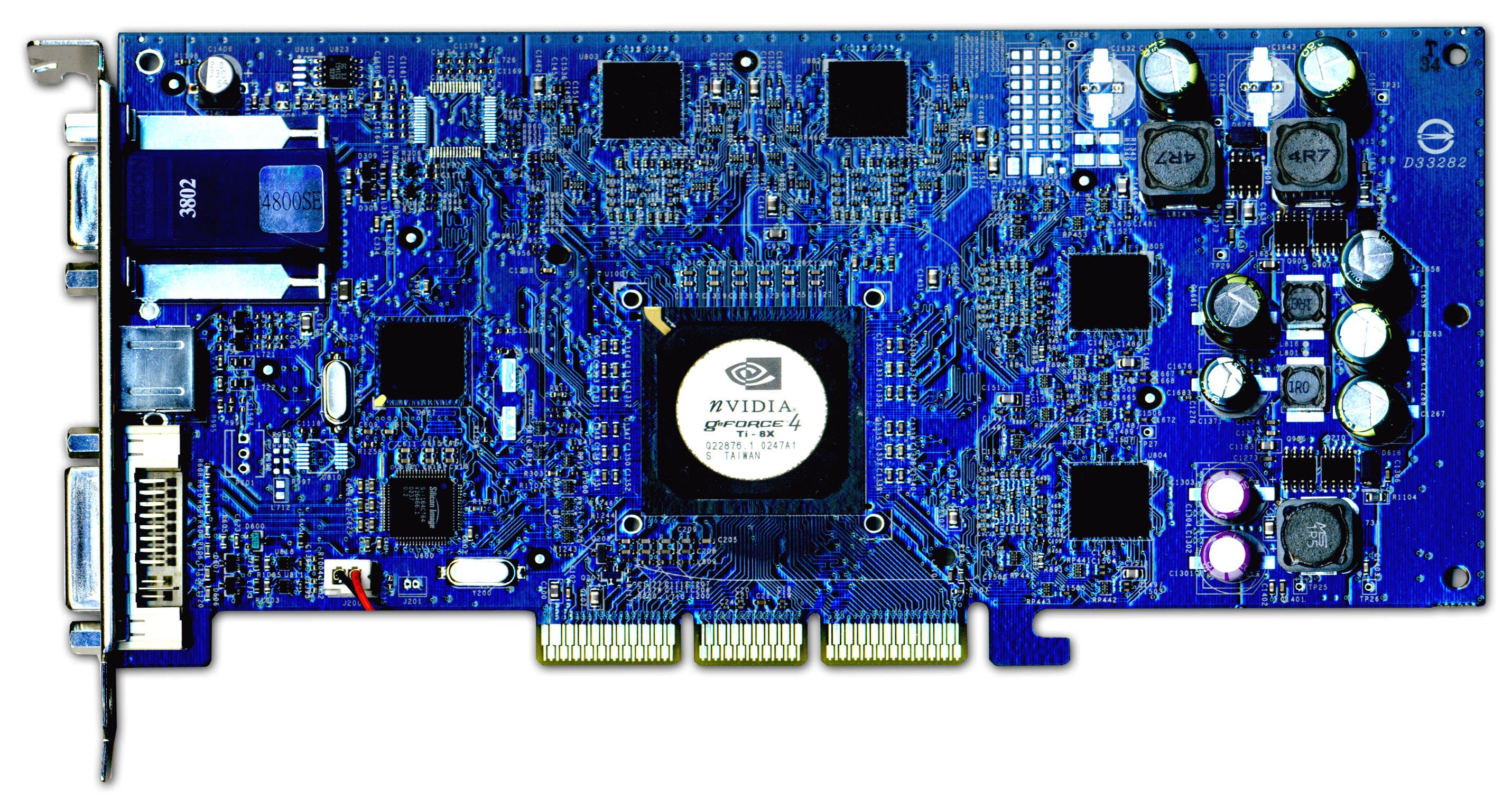

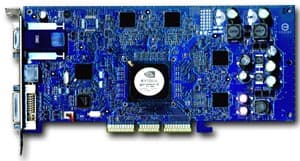

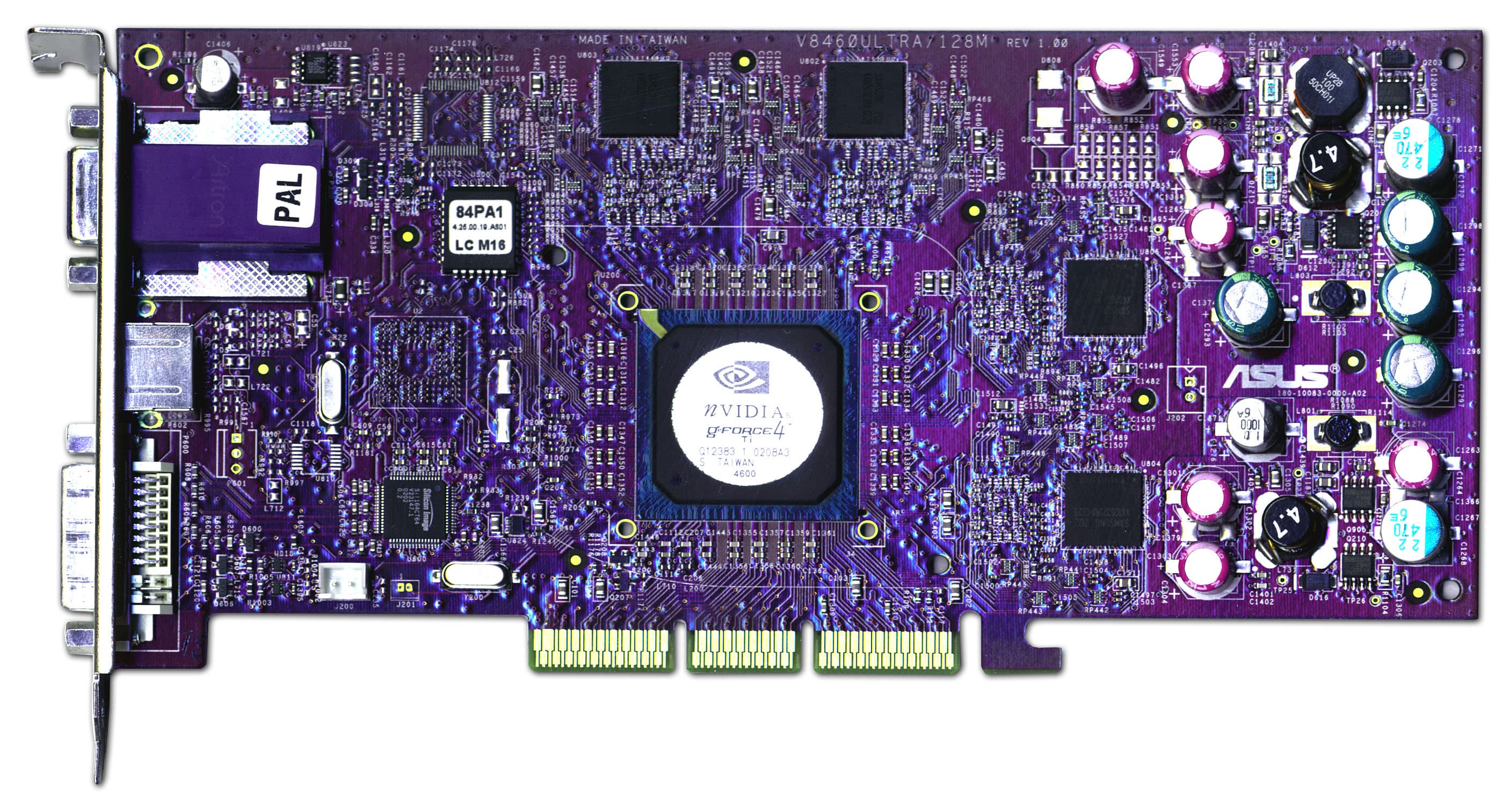

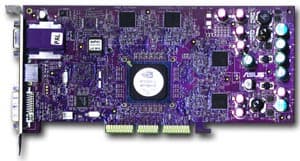

Reference card NVIDIA GeForce4 Ti 4600 Albatron Medusa GeForce4 Ti 4800SE

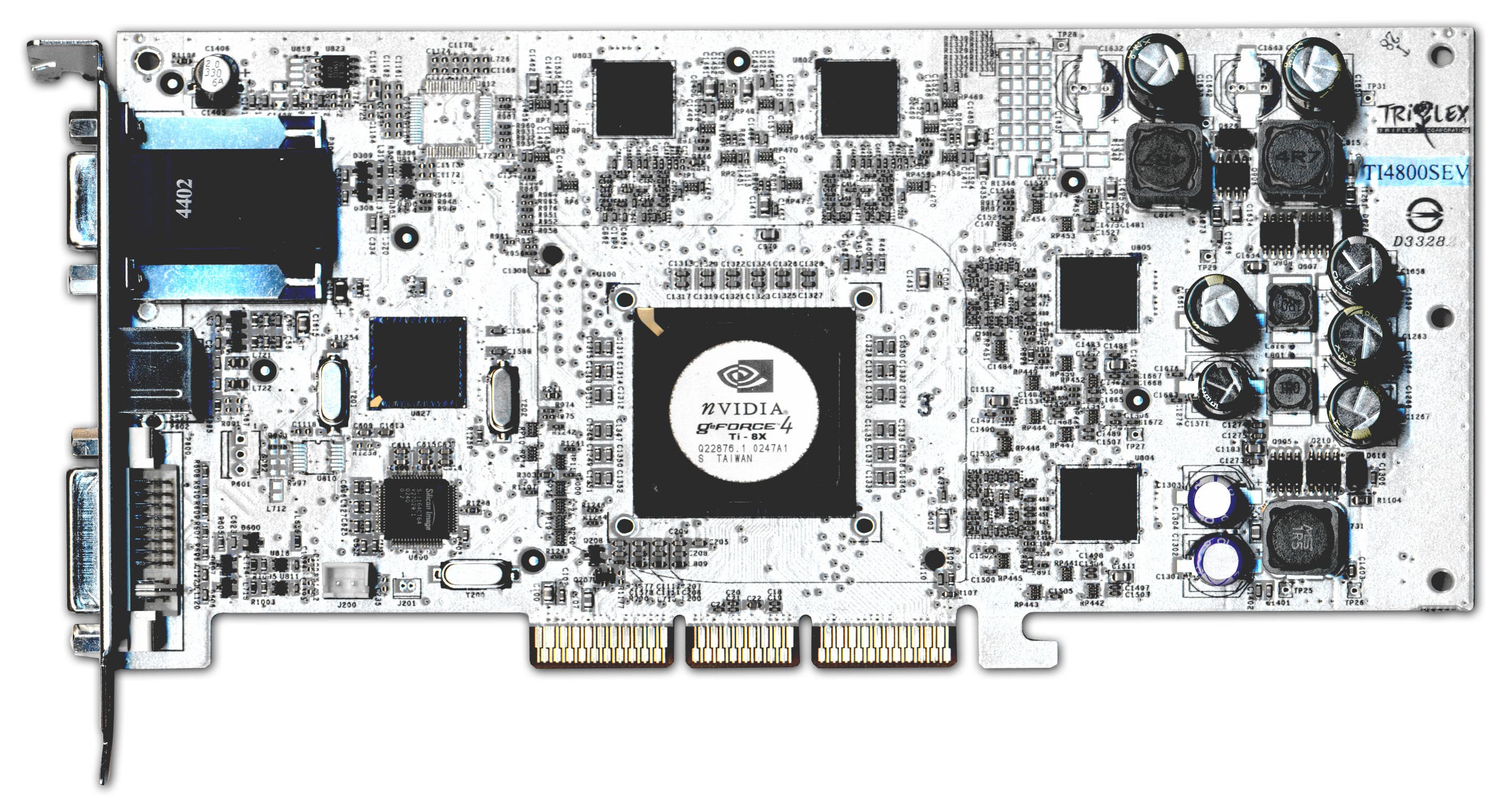

Triplex Millennium Silver GeForce4 Ti 4800SE

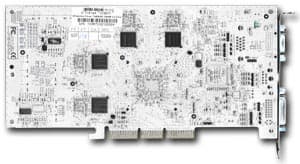

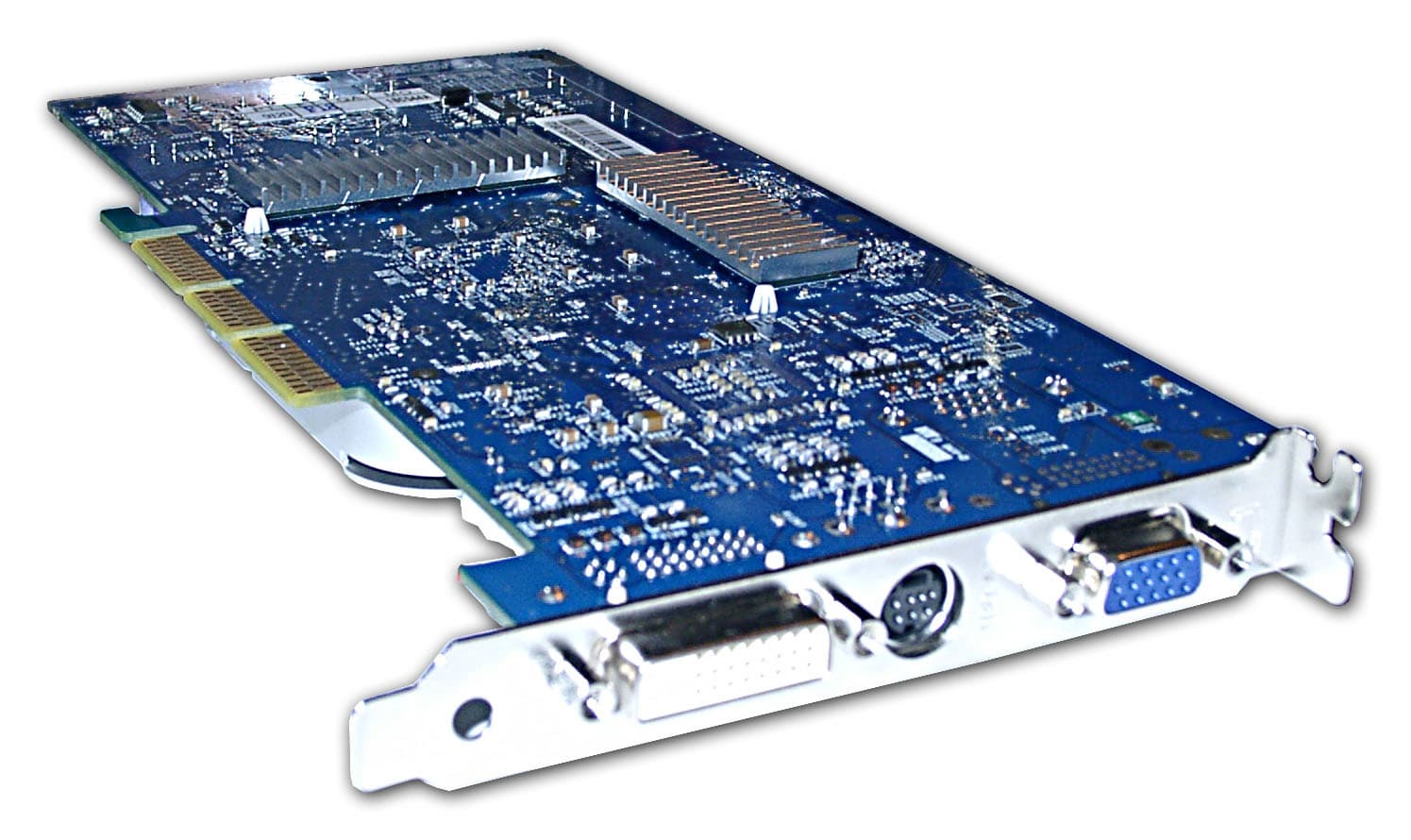

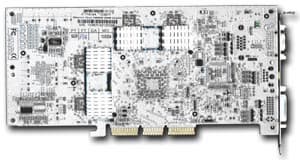

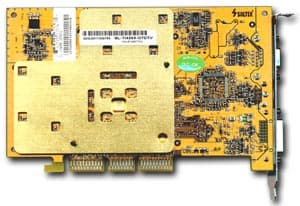

Сравнение с эталонным дизайном, вид сзади

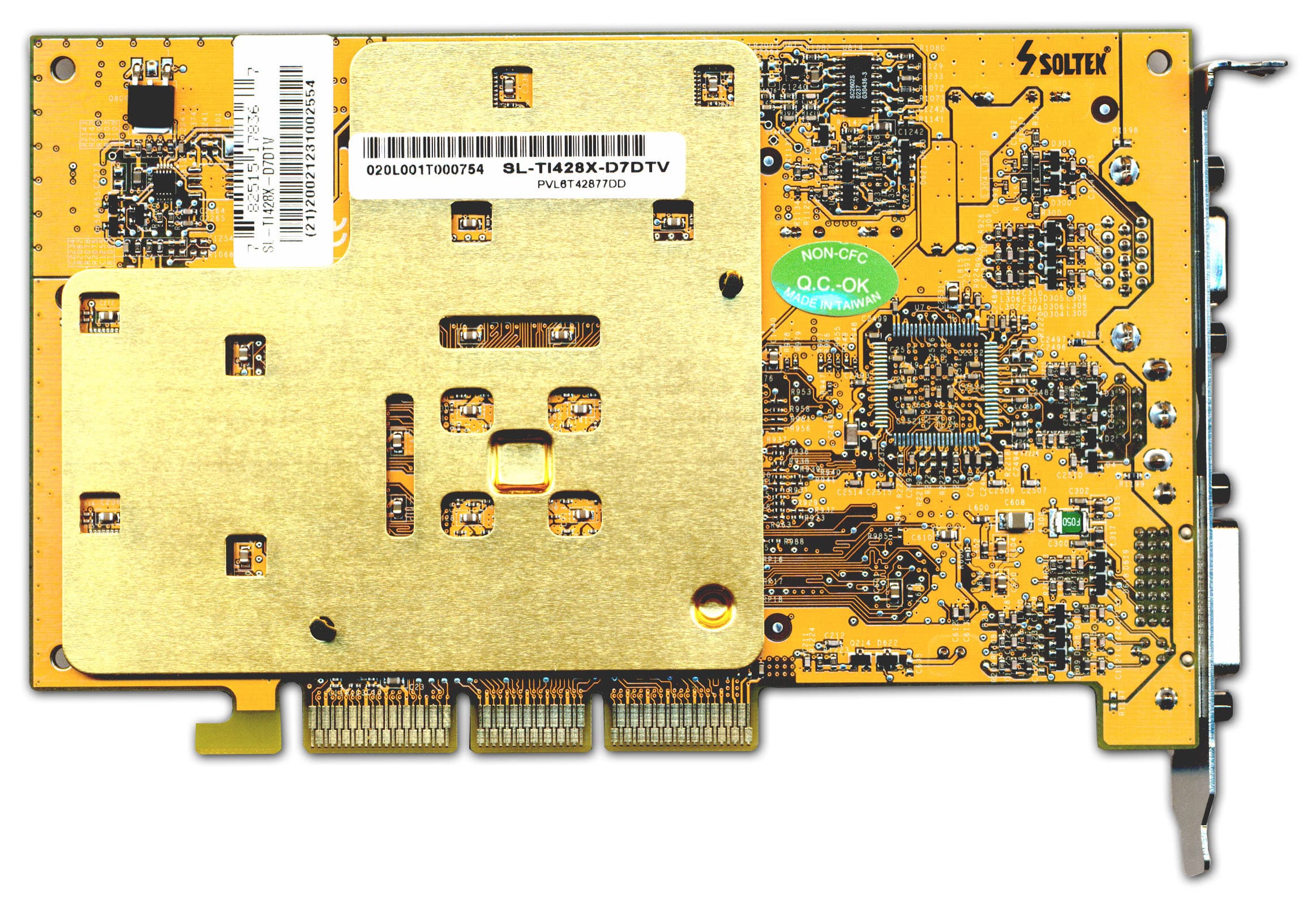

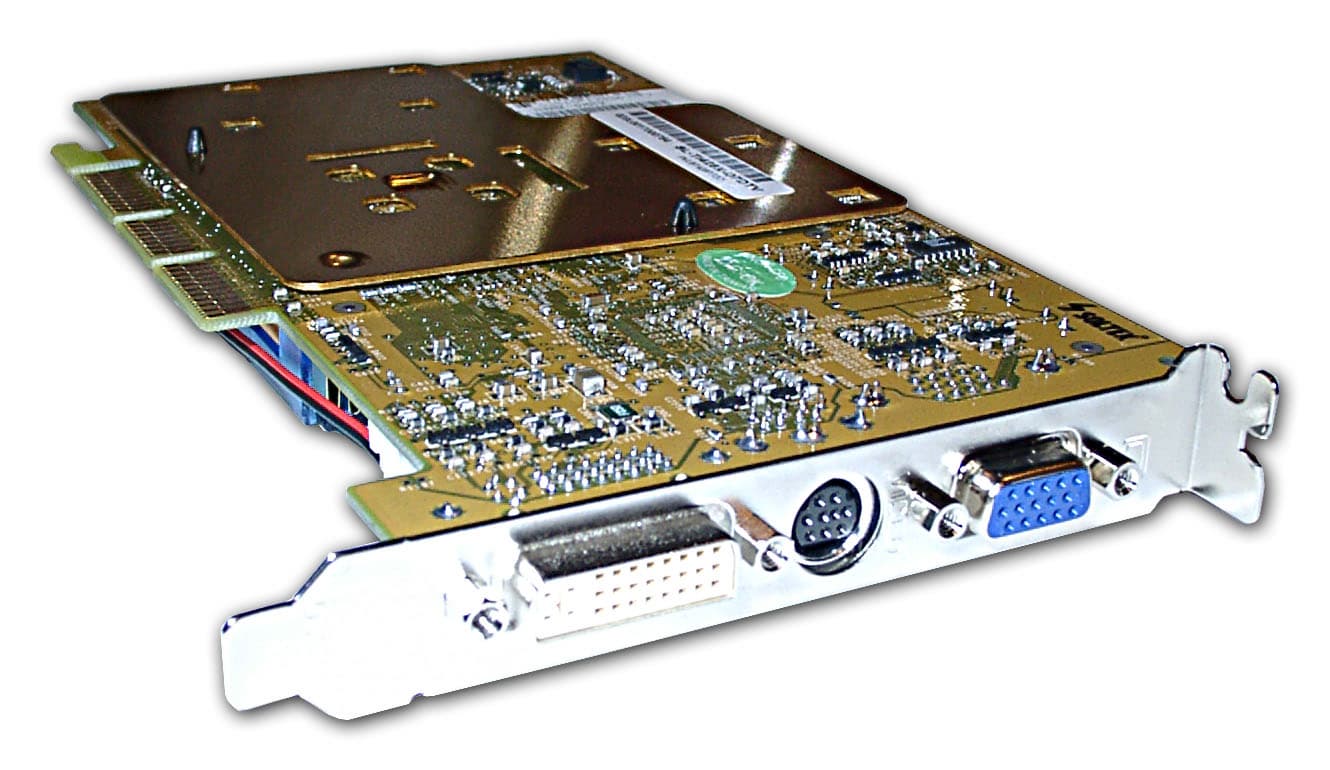

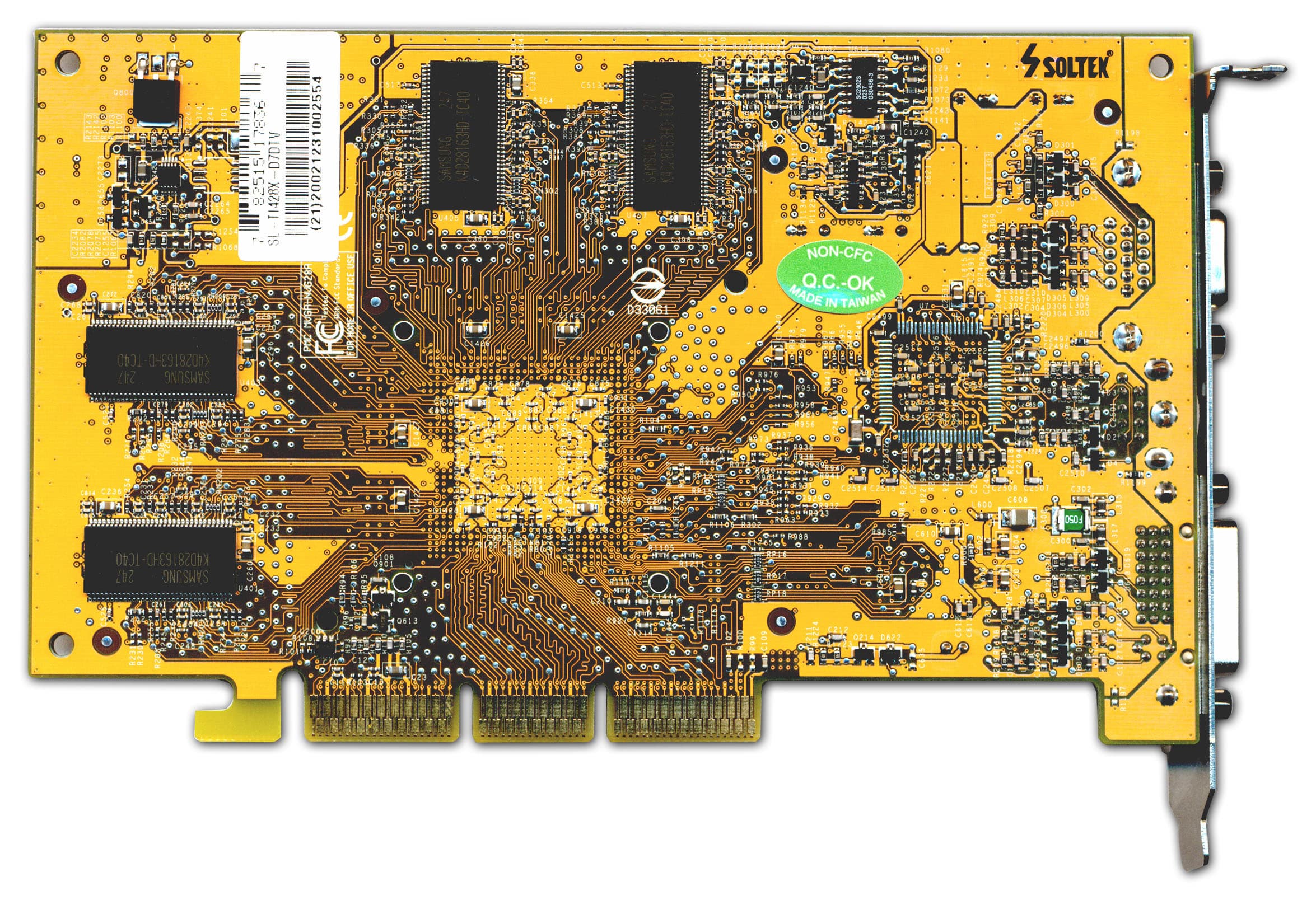

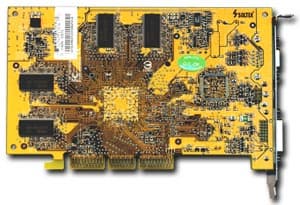

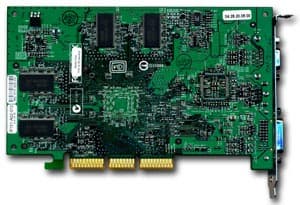

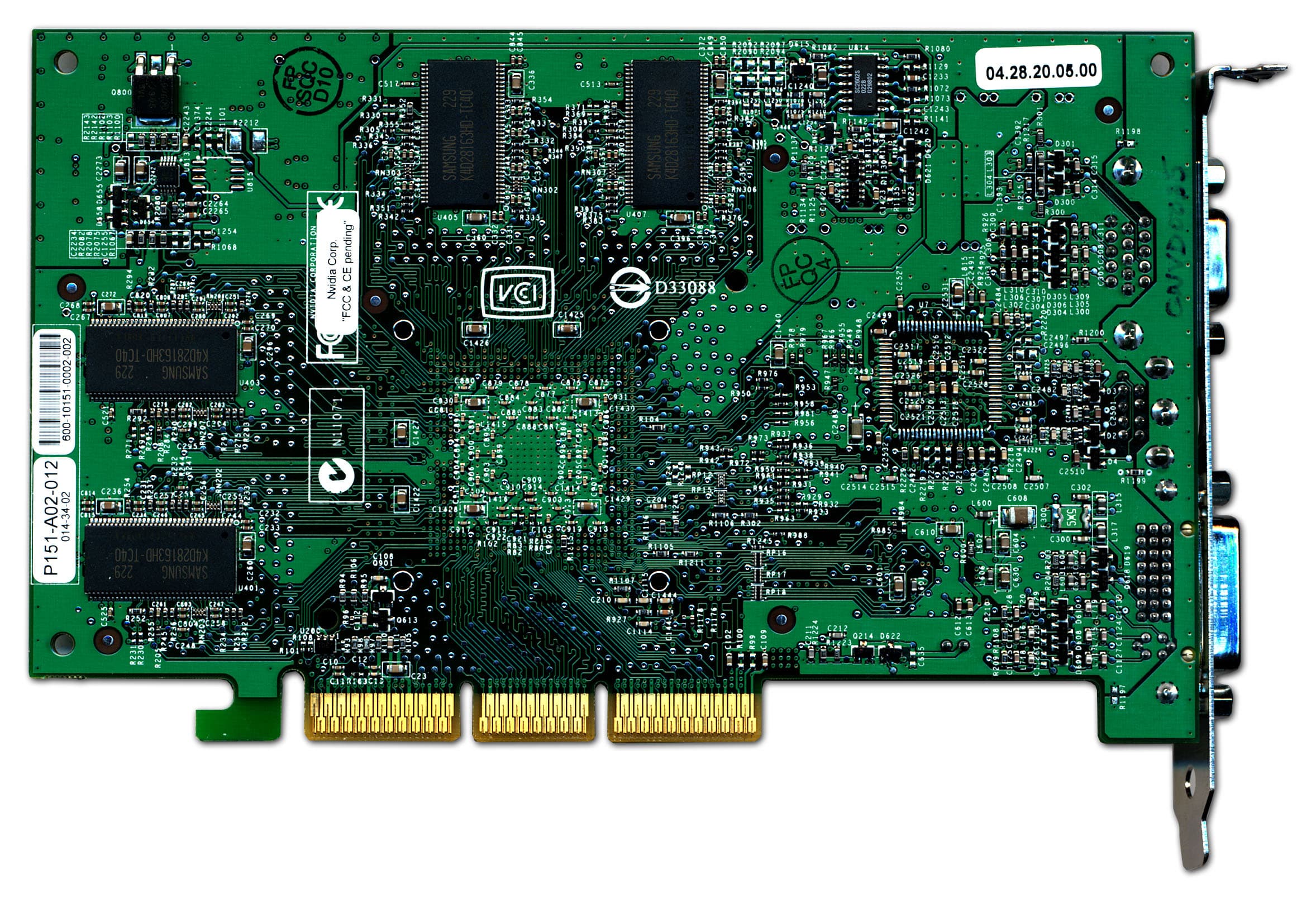

Reference card NVIDIA GeForce4 Ti 4200-8x Soltek GeForce4 Ti 4200-8x

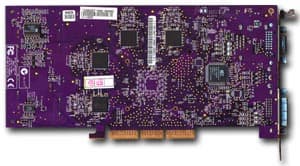

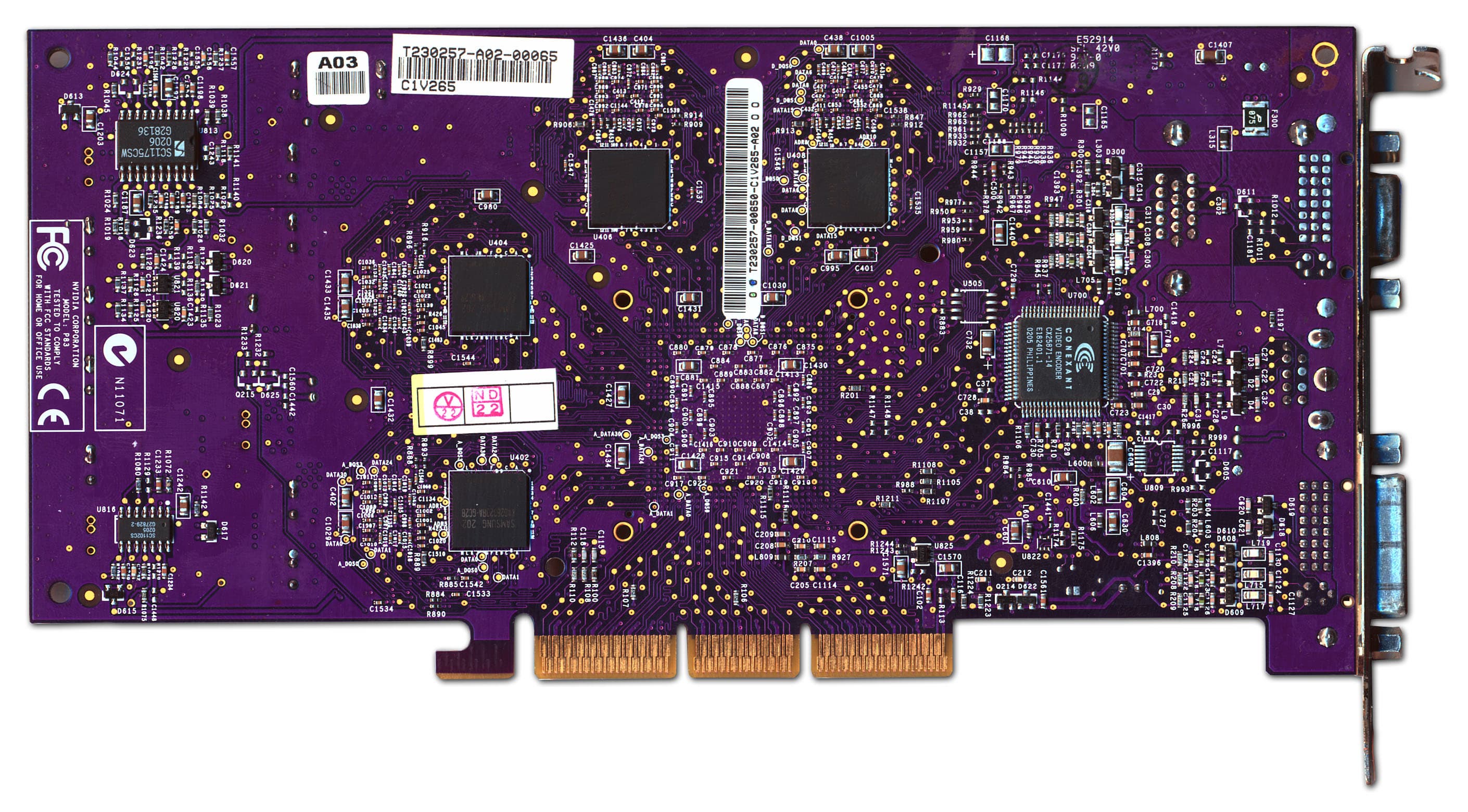

Reference card NVIDIA GeForce4 Ti 4600 Albatron Medusa GeForce4 Ti 4800SE

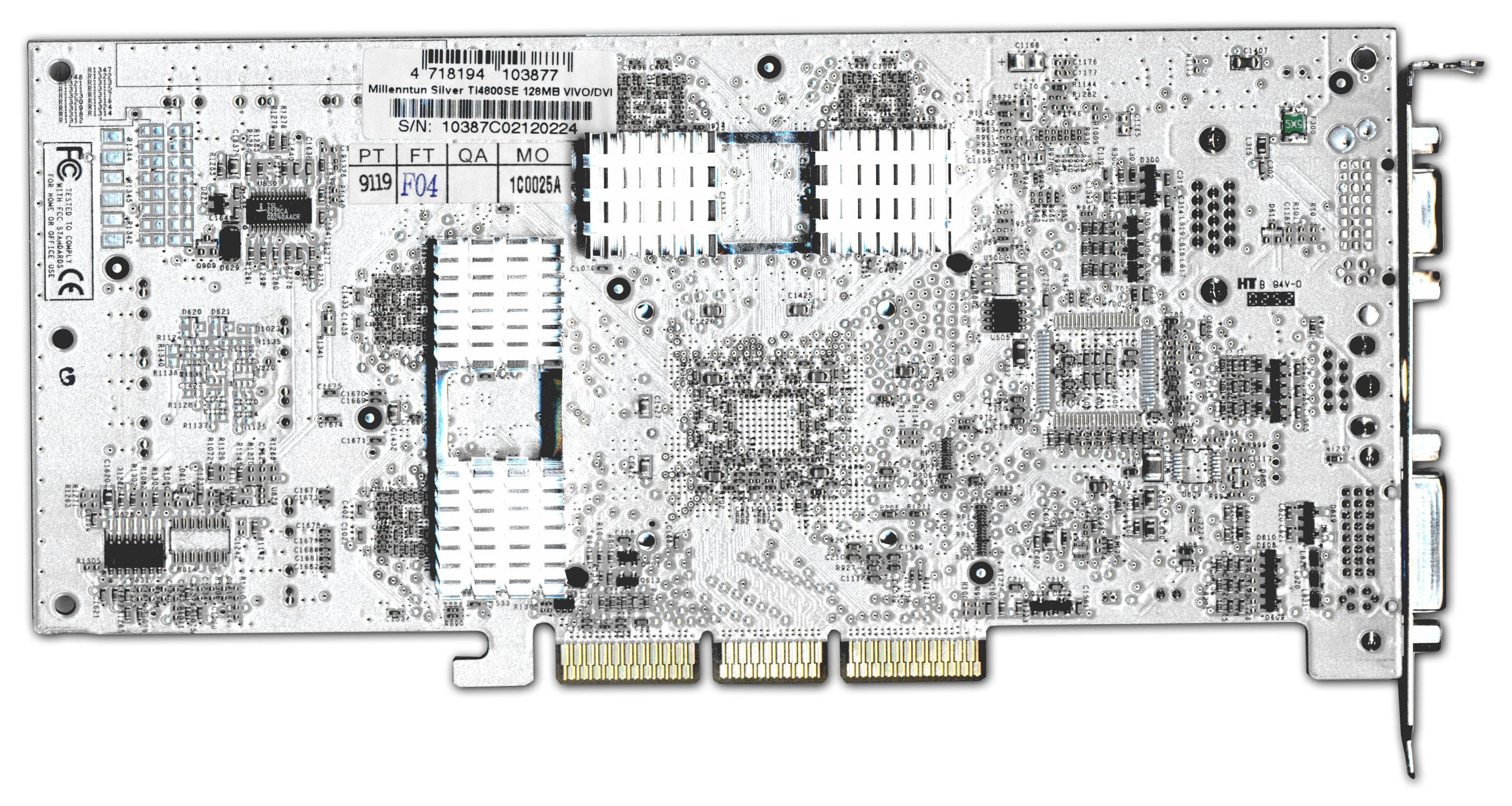

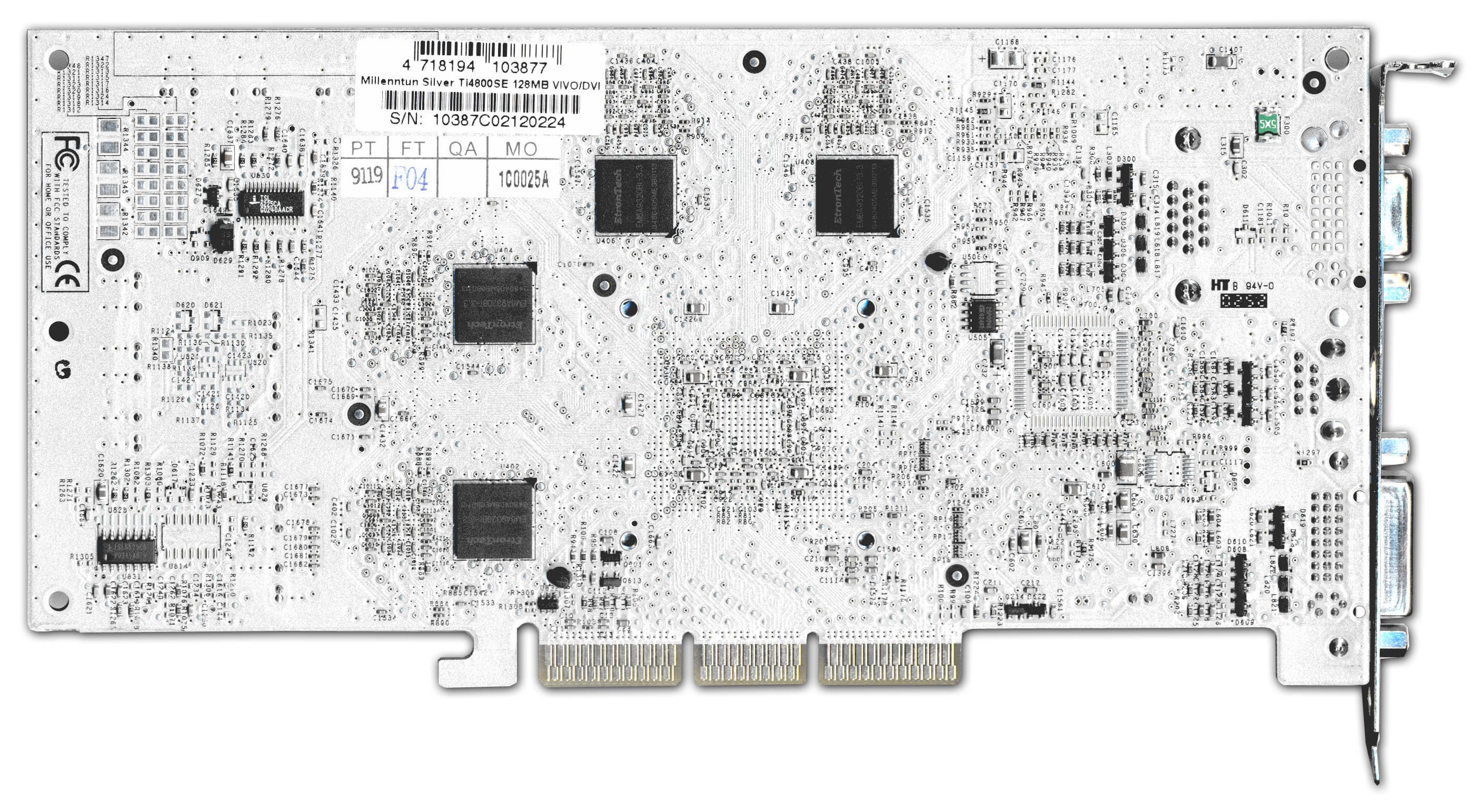

Triplex Millennium Silver GeForce4 Ti 4800SE


Несмотря на то, что влияние AGP 8x и нового выпуска PCB сказалось, и мы видим отличия (прежде всего в правой части) платы Ti 4800SE от прежней Ti 4600, в целом все равно дизайны очень схожи, за основу PCB Ti 4800 была взята PCB от Ti 4600.

Что касается Ti 4200-8x, то мы уже ранее отмечали, что PCB от Ti 4200 практически не отличается. А карта от Soltek к тому же базируется полностью на эталонном дизайне.

Продолжая изучать карты, рассмотрим их GPU.

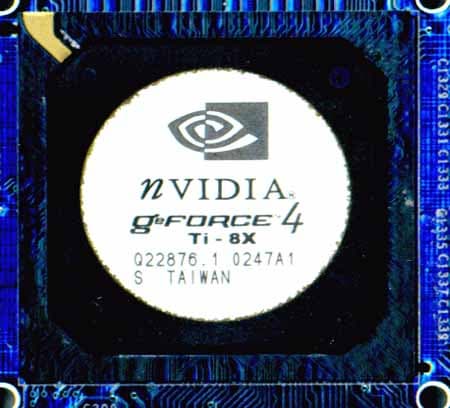

Albatron Medusa GeForce4 Ti 4800SE
Обратим внимание на нестандартную маркировку процессора. Нет указания, что это именно 4800SE. Микросхема изготовлена на 47-й неделе 2002 года (то есть в самом конце года).
Triplex Millennium Silver GeForce4 Ti 4800SE

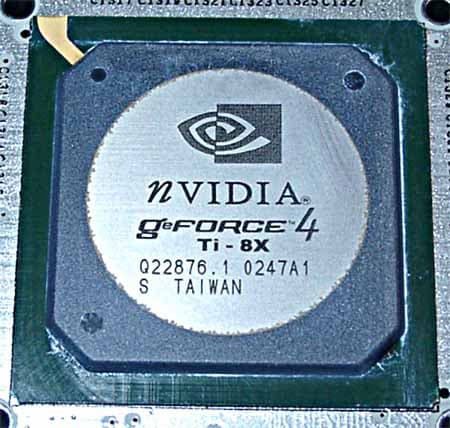

Маркировка аналогичная. Чип изготовлен также на 47-й неделе 2002 года.
Soltek GeForce4 Ti 4200-8x

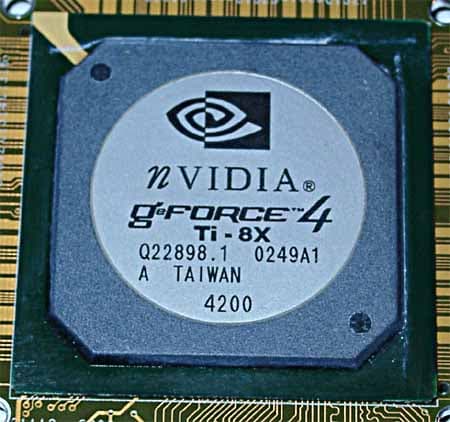

А здесь 49-я неделя 2002 года,а также четко указано в маркировке, что это Ti 4200.


Хотелось бы знать, как производители сами определяют — это Ti 4800SE или 4800. Возможно, что маркировка "S" в нижней части крышки и есть та самая метка отличия. А возможно, что разделение ведется волевым порядком: все чипы могут работать на 300 МГц, но ради ниши несколько более дешевых карт часть процессоров тактуется на 275 МГц.

Процессоры процессорами, а, как мы уже отмечали много раз, произведениями искусства являются кулеры :-), которые те самые процессоры охлаждают.

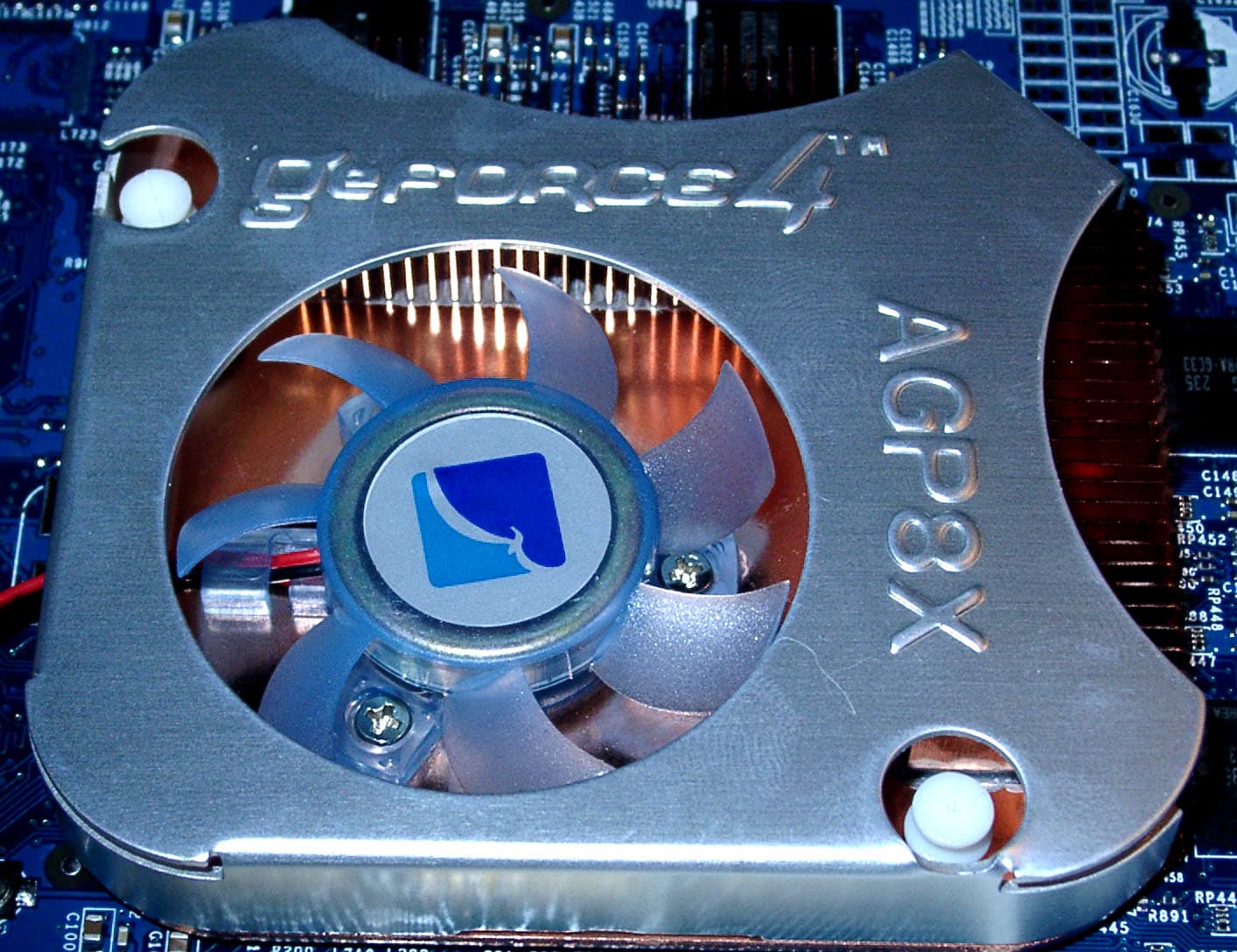

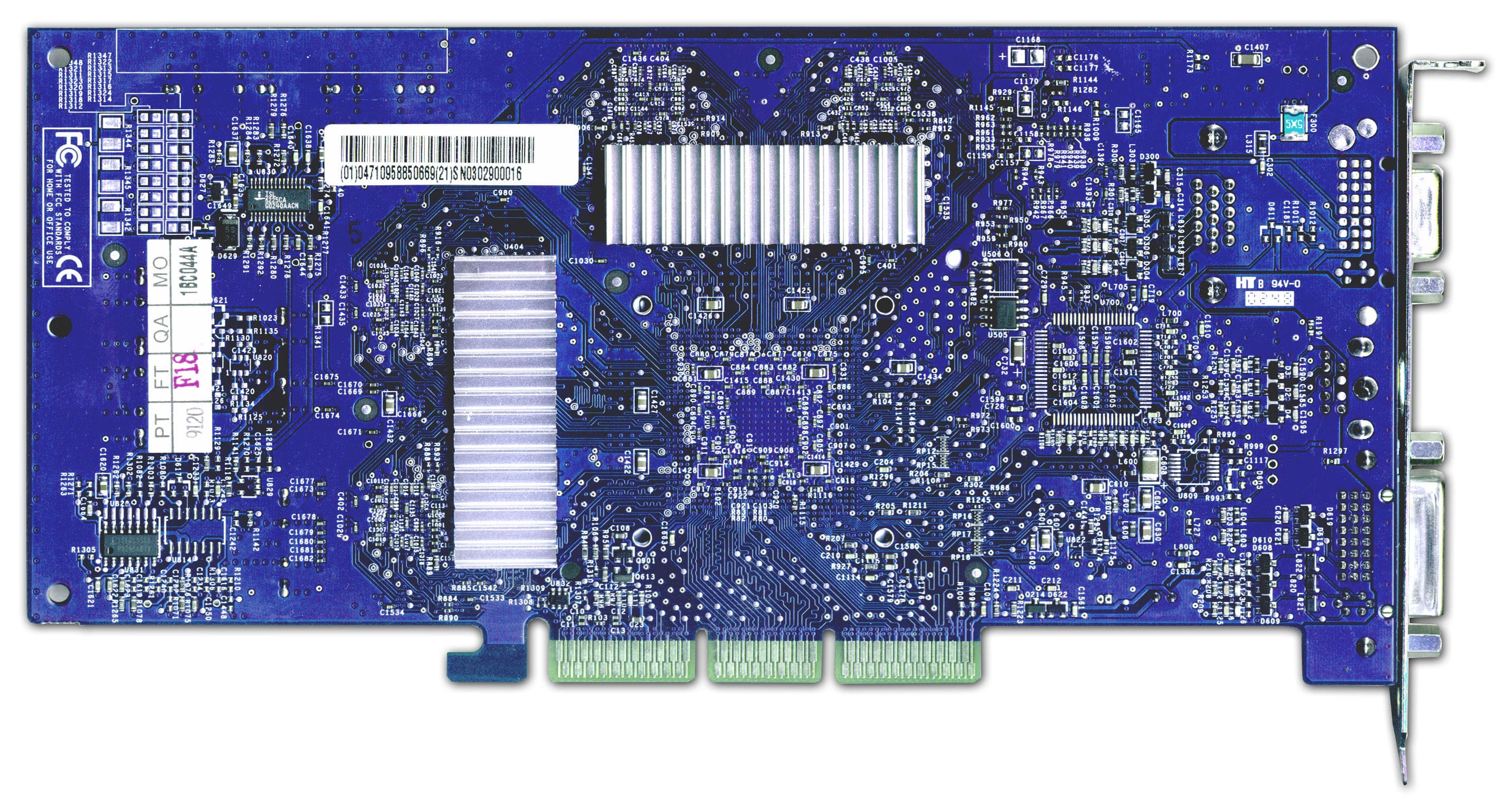

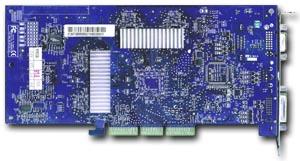

Albatron Medusa GeForce4 Ti 4800SE

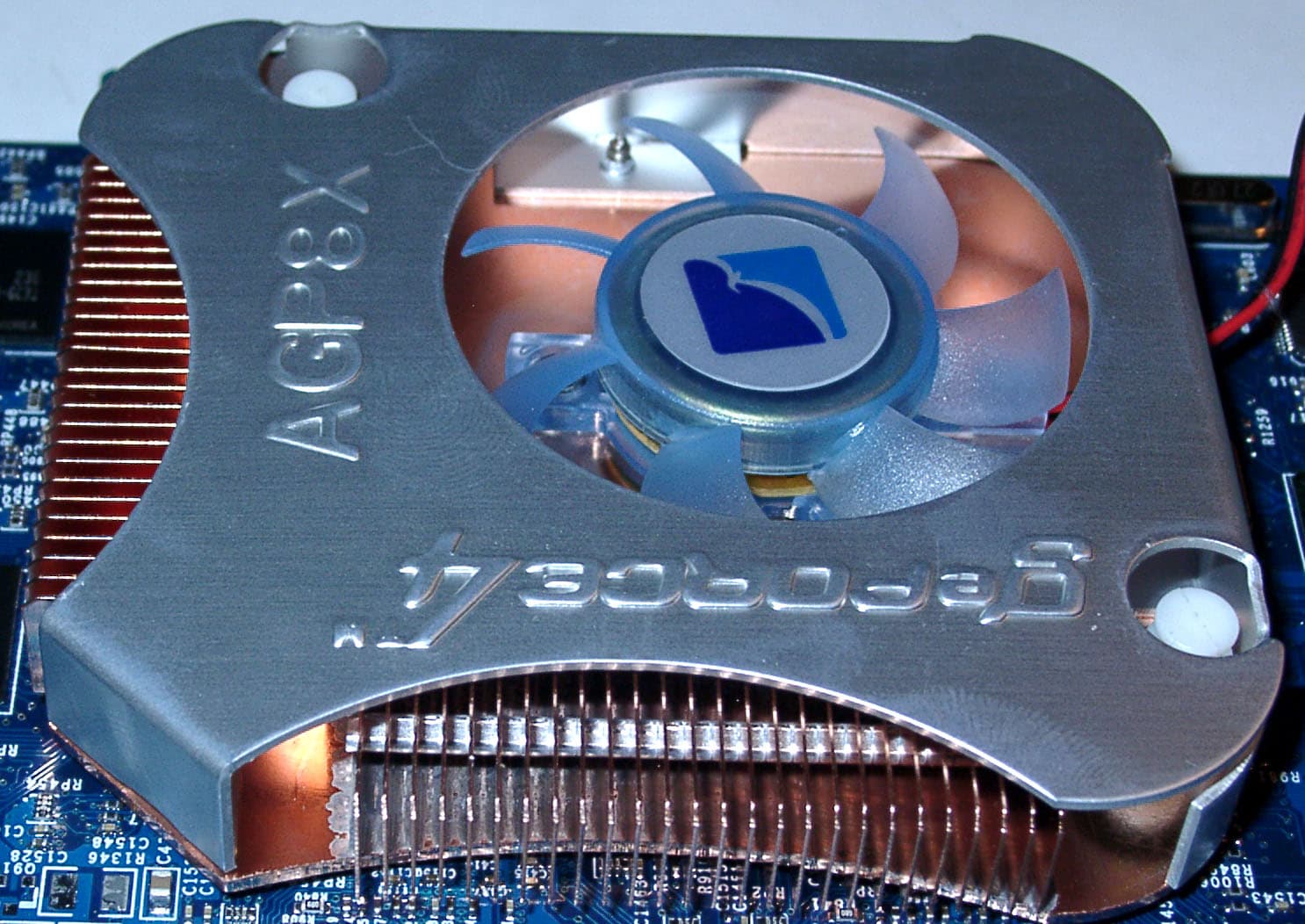

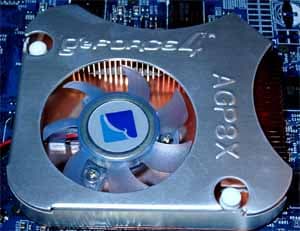

Очень красивое и высокоэффективное охлаждающее устройство с использованием медной подошвы.

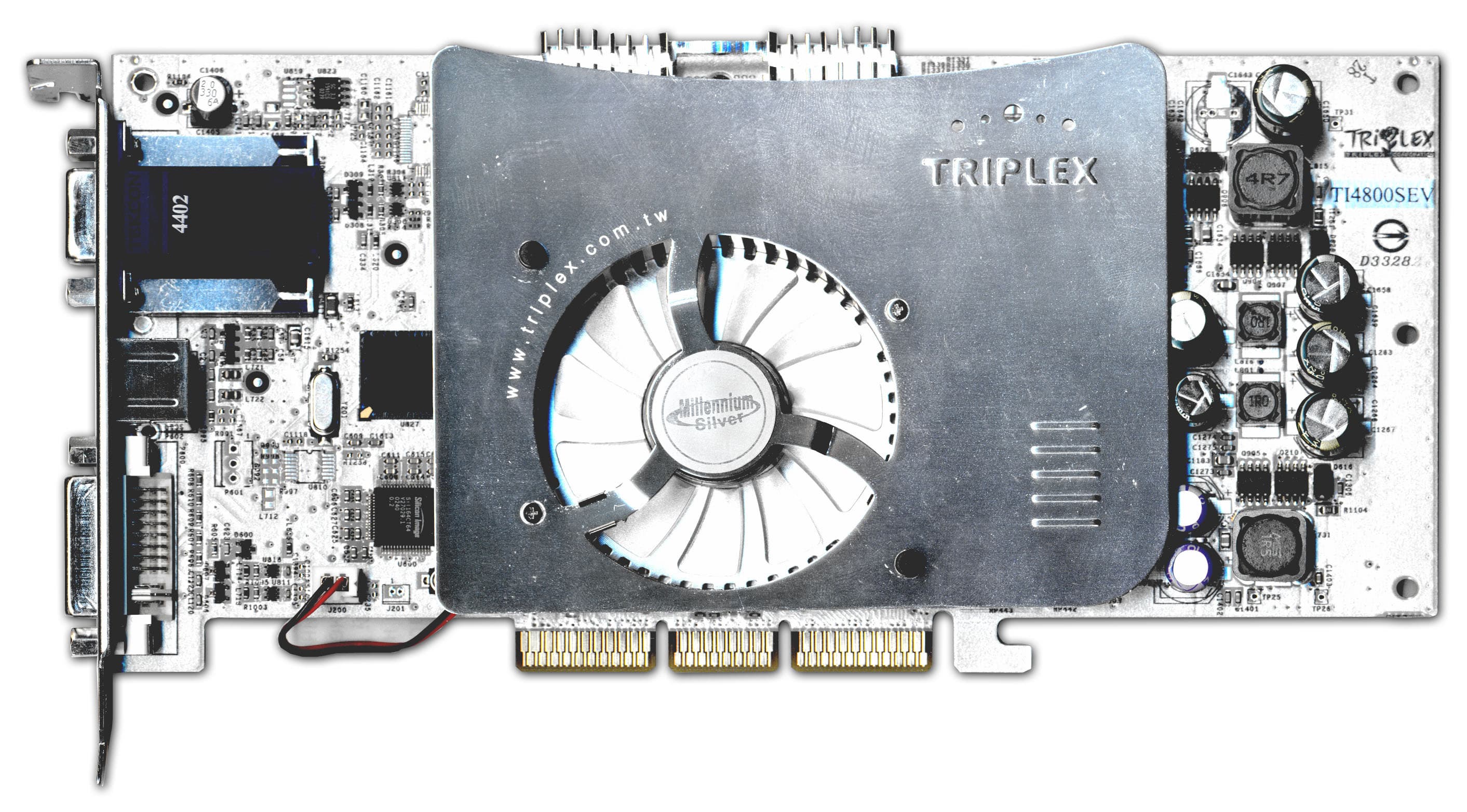

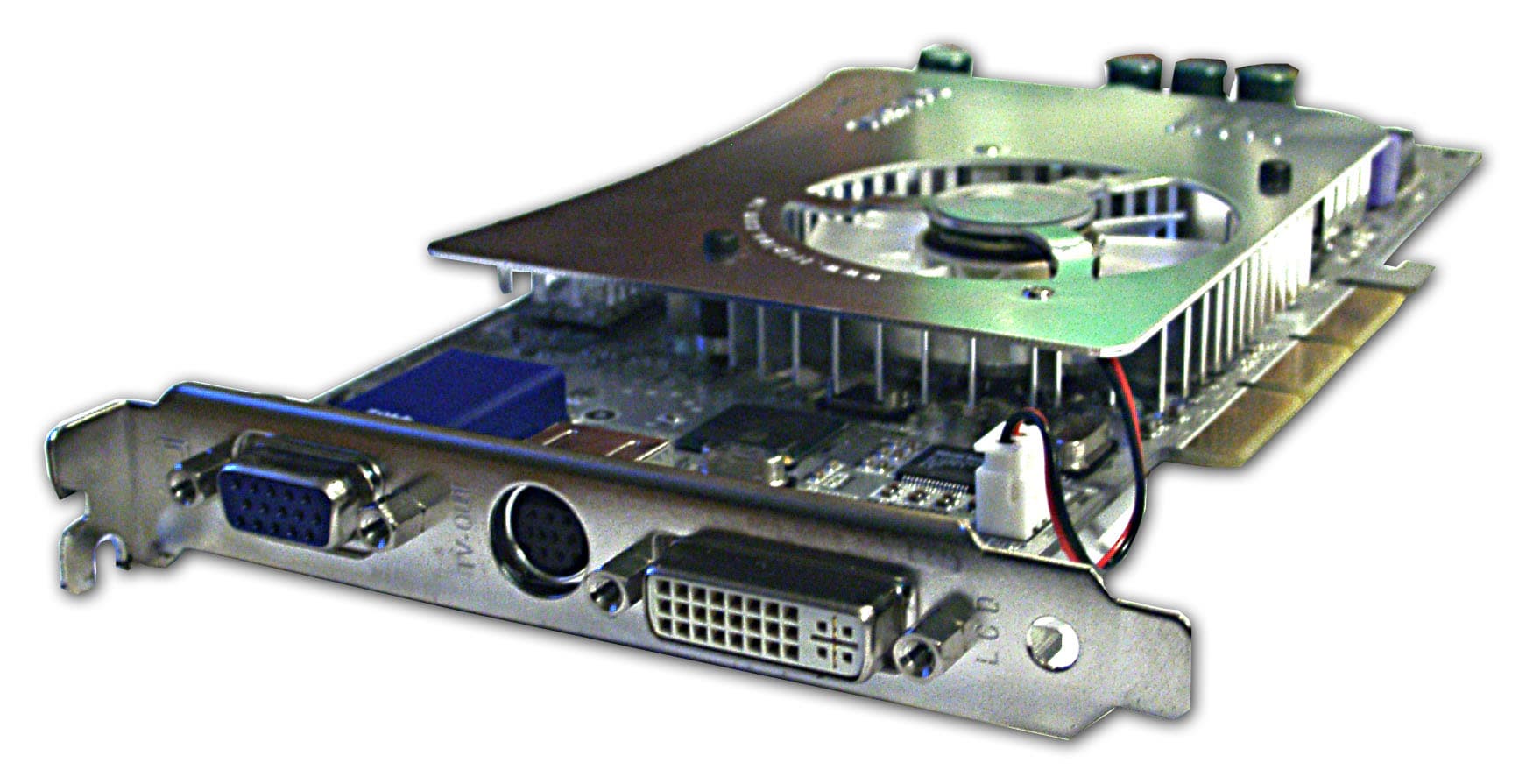

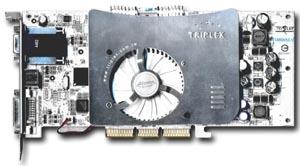

Triplex Millennium Silver GeForce4 Ti 4800SE

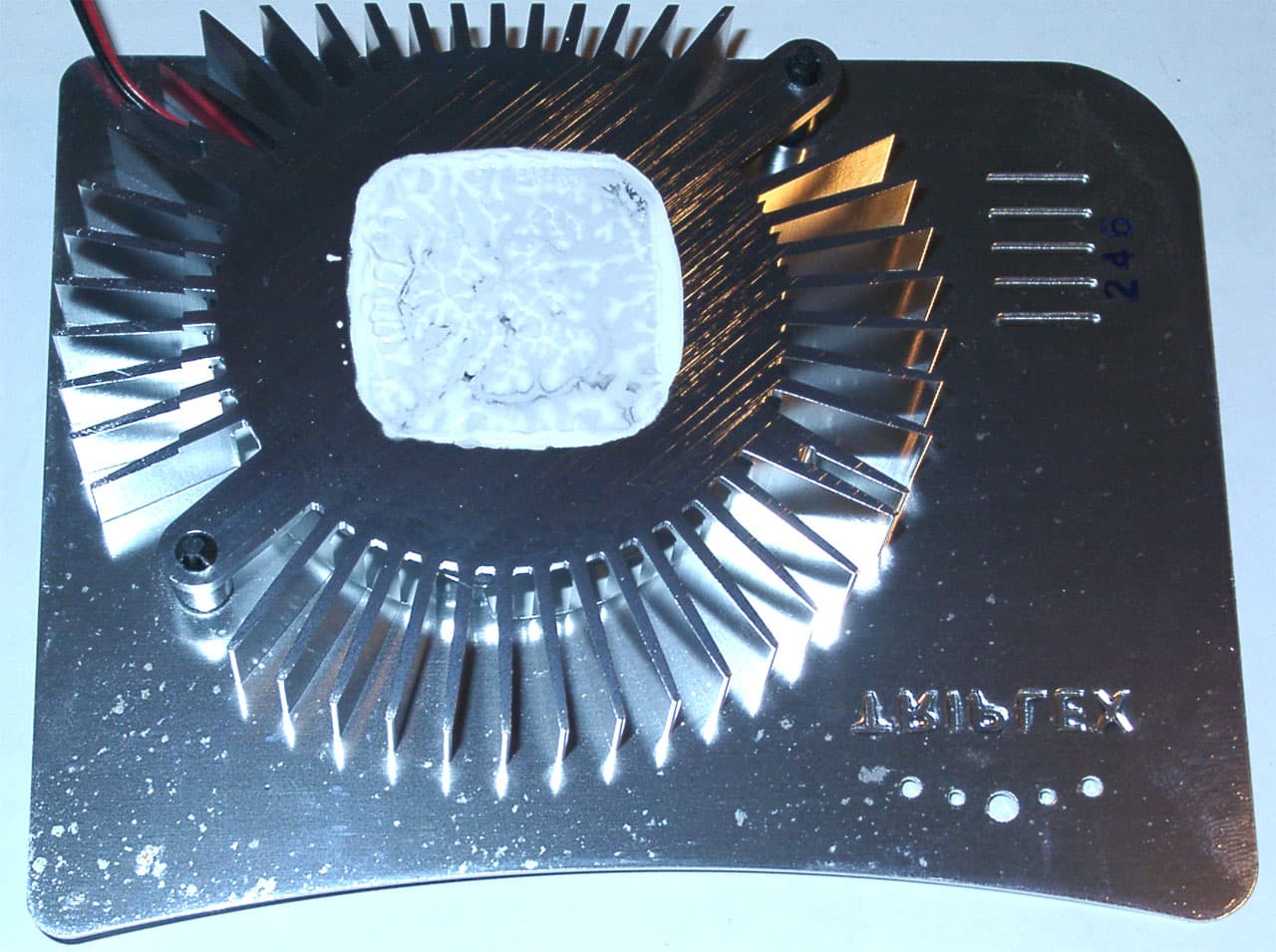

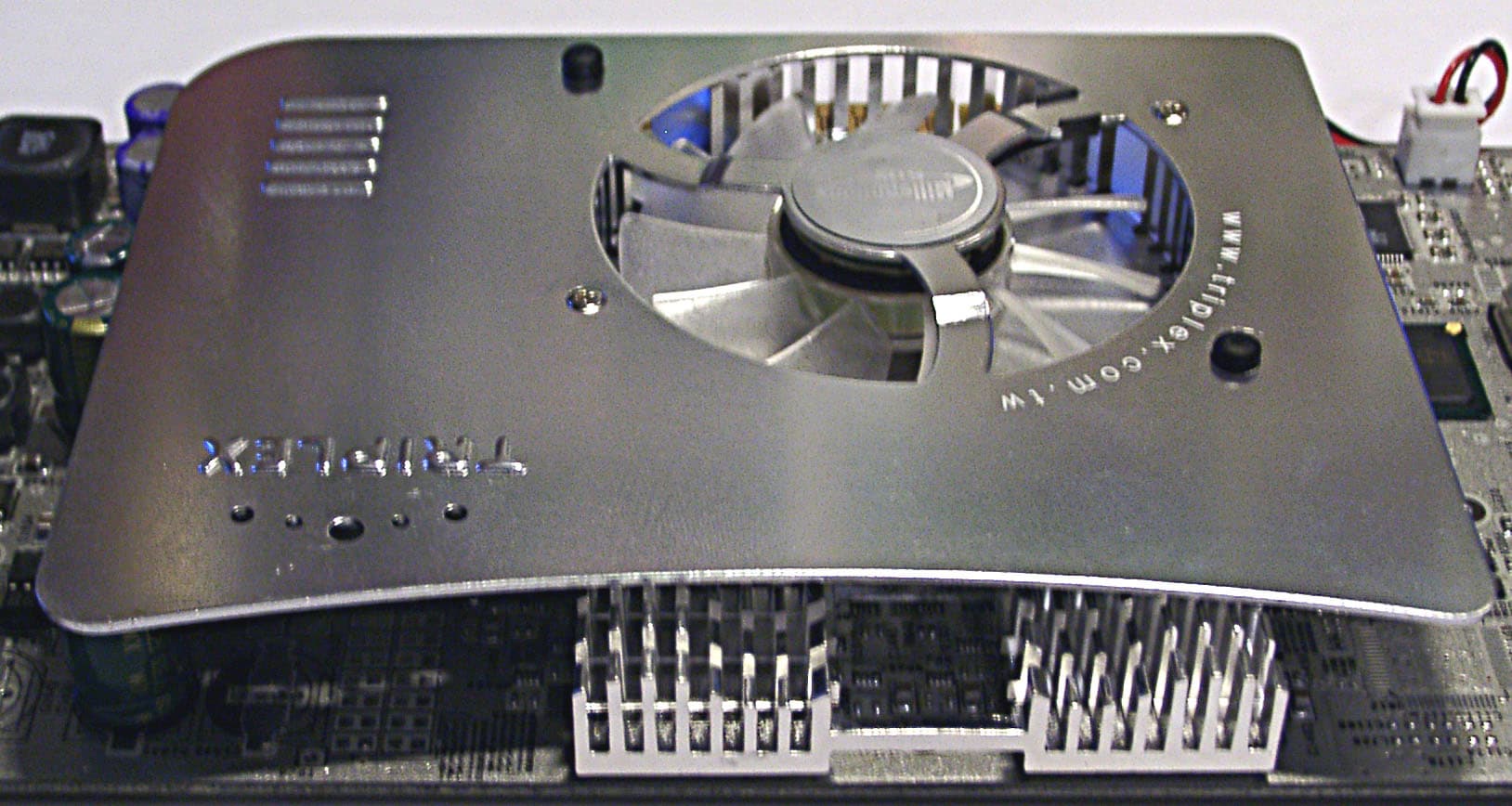

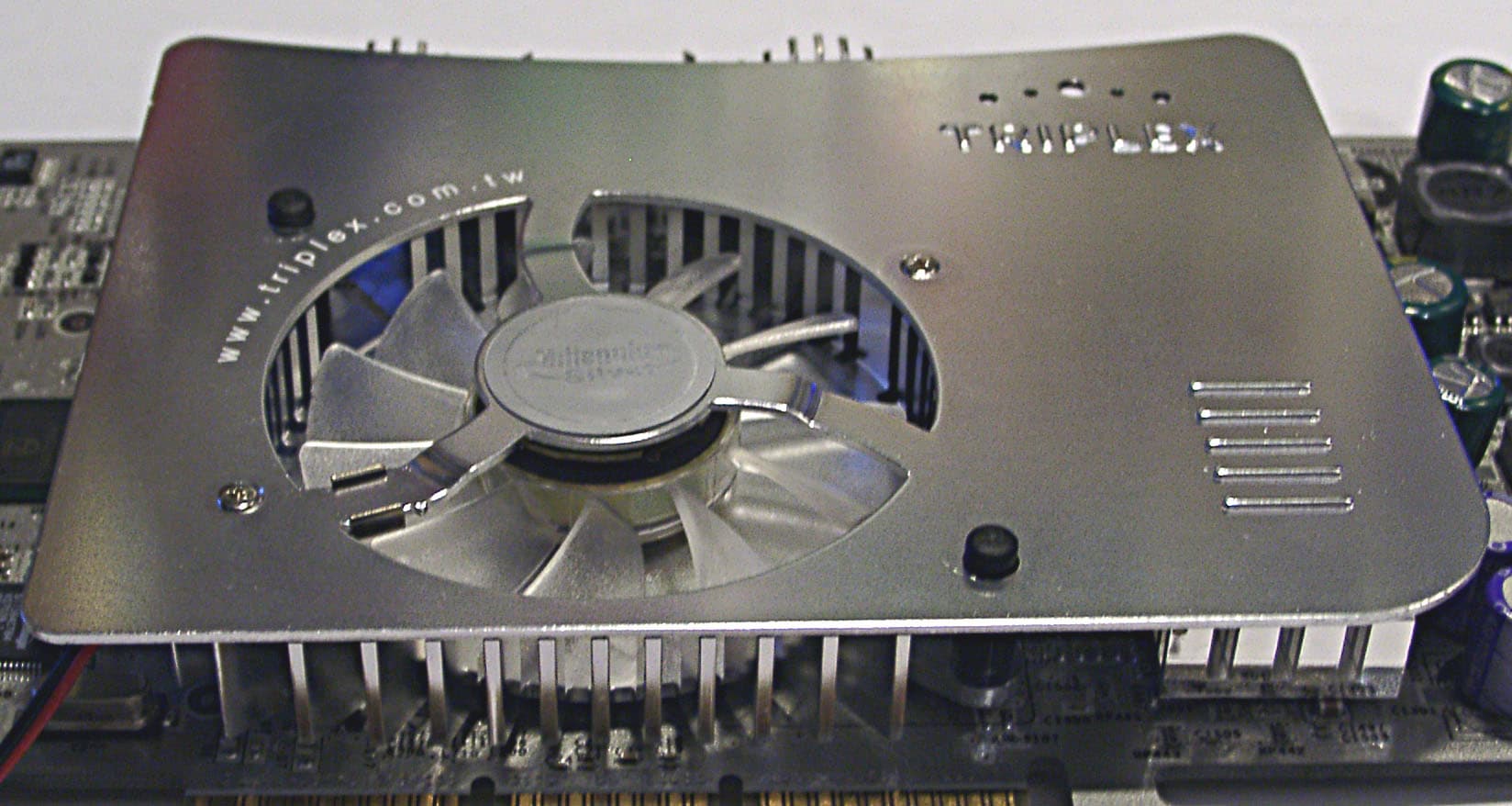

Перед нами практически самый оригинальный кулер из всех, что мы видели на последних выпусках Ti 4200-4600 карт. Он представляет собой массивный радиатор из большого числа лепестковых ребер, к которому припаяна большая "крыльчатка", играющая как охладительную, так и эстетическую роль.

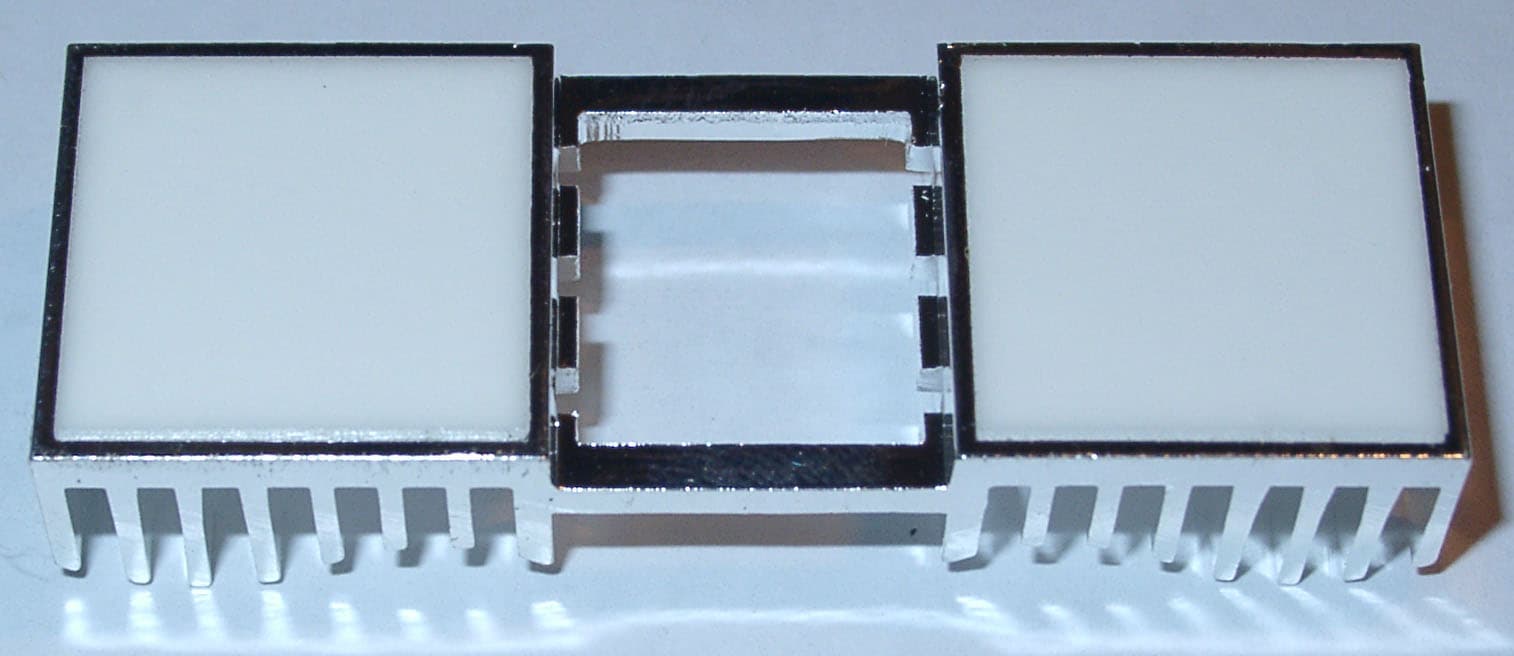

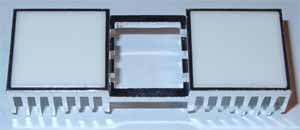

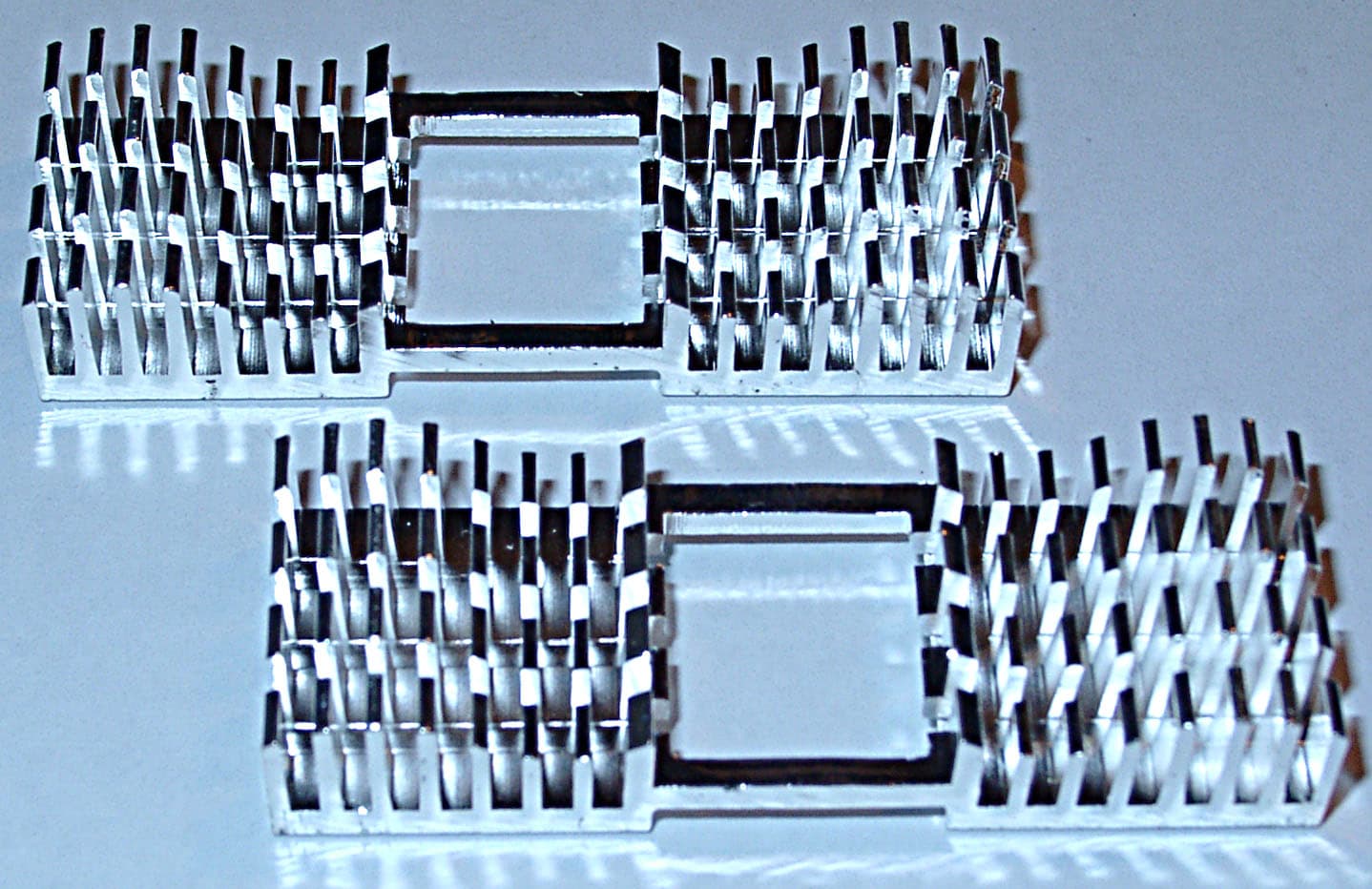

Радиаторы на микросхемах памяти представляют собой конструкции, каждая для пары микросхем памяти, причем из-за особенностей упаковки карты радиаторы для охлаждения памяти на обороте карты не наклеены на карту, а прилагаются в комплекте отдельно (разумеется, с прикленным уже липким термоэлементом).

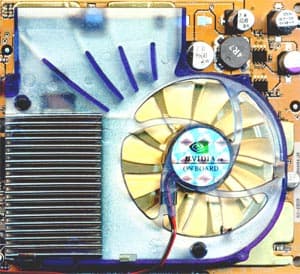

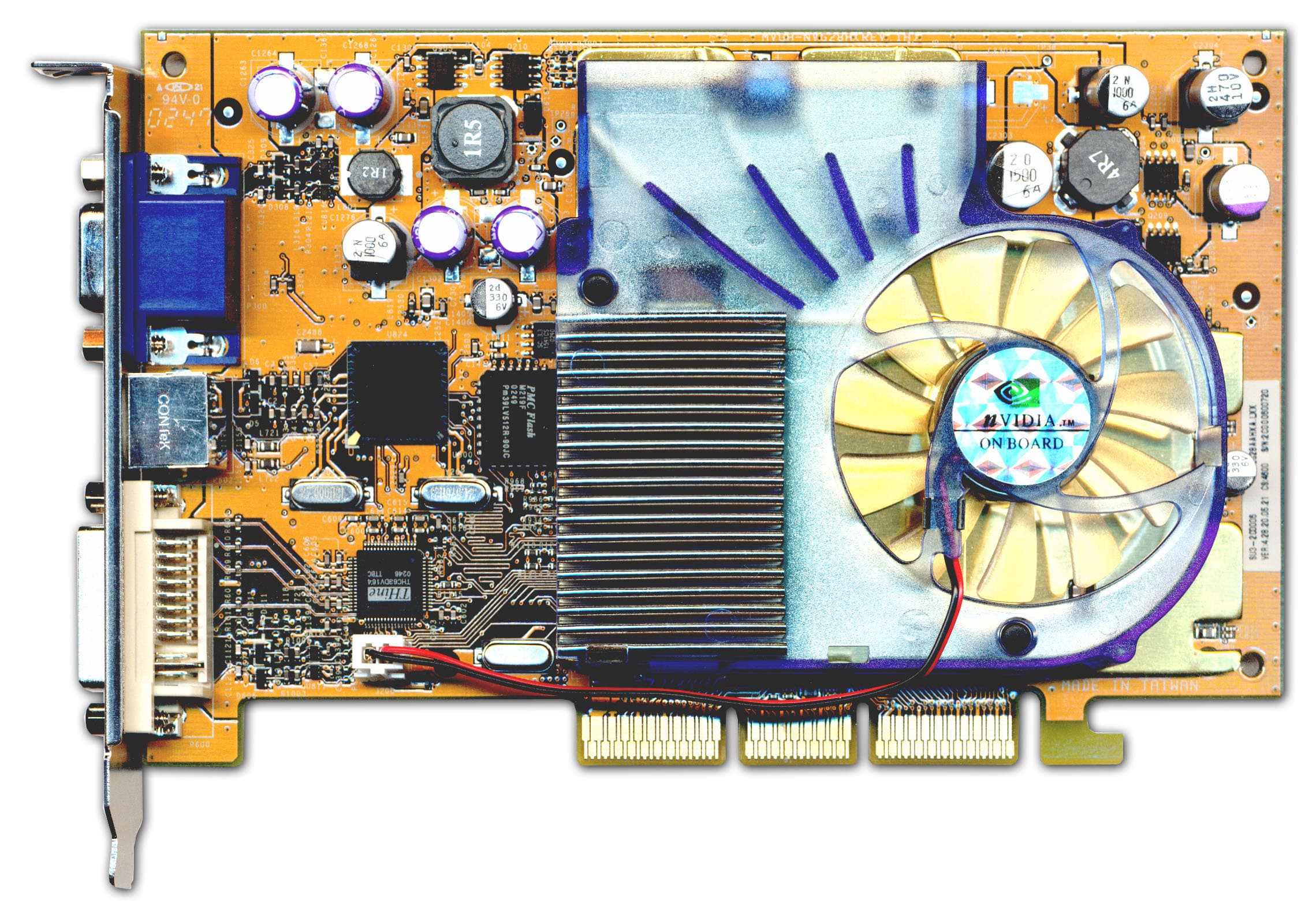

Soltek GeForce4 Ti 4200-8x
Перед нами охлаждающее устройство, состоящее из большого и малого радиаторов. Большой радиатор призван охлаждать лицевую сторону: чипсет и микросхемы памяти, малый — микросхемы памяти, расположенные на обороте карты. Несмотря на некоторую "турбинность" кулера, шума от него практически нет. А насчет нерациональности охлаждения одним радиатором ядра и памяти — мы уже писали не один раз, хотя в данном случае вес конструции невелик, поэтому риск постепенного "отвисания" радиатора от чипа очень мал.

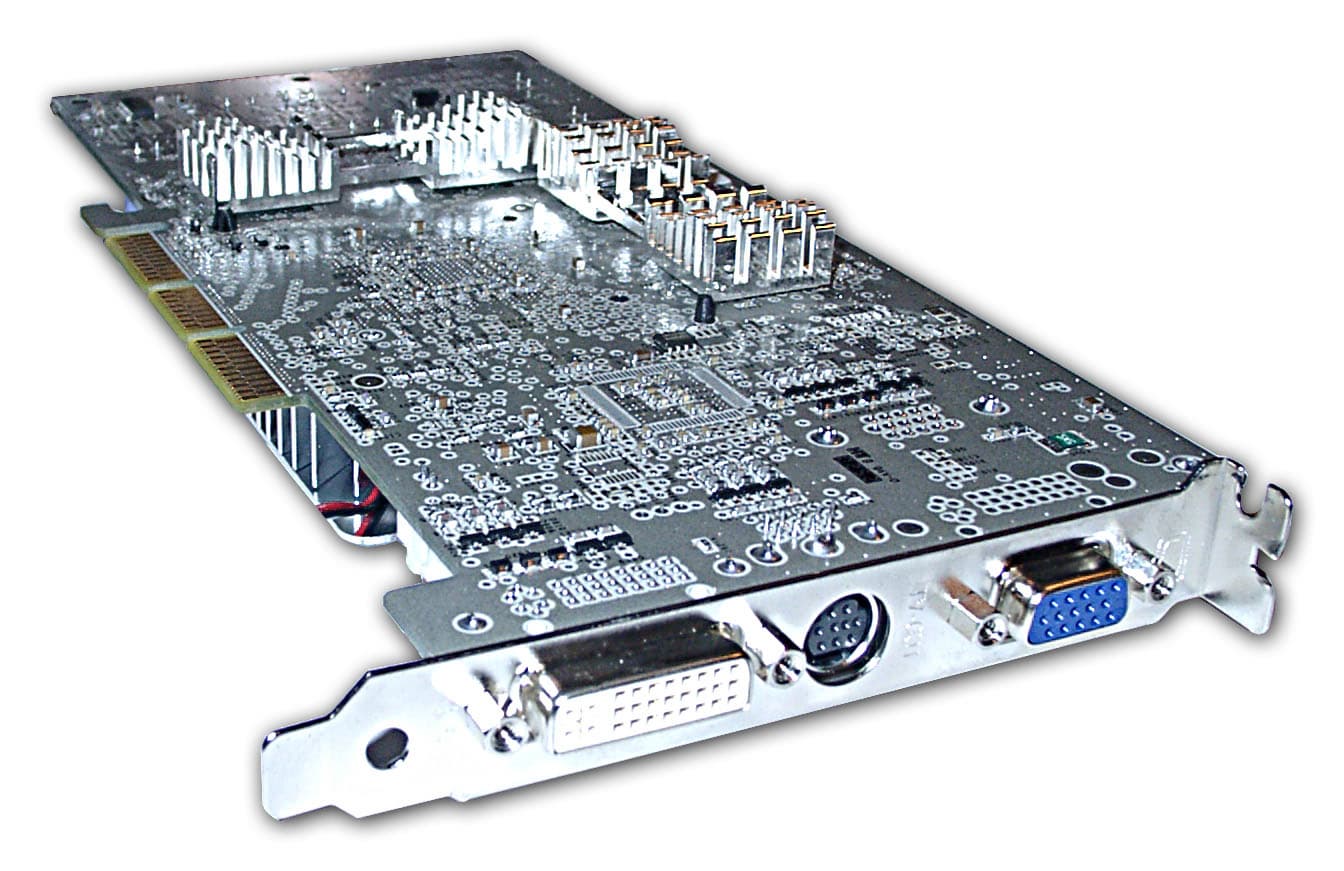

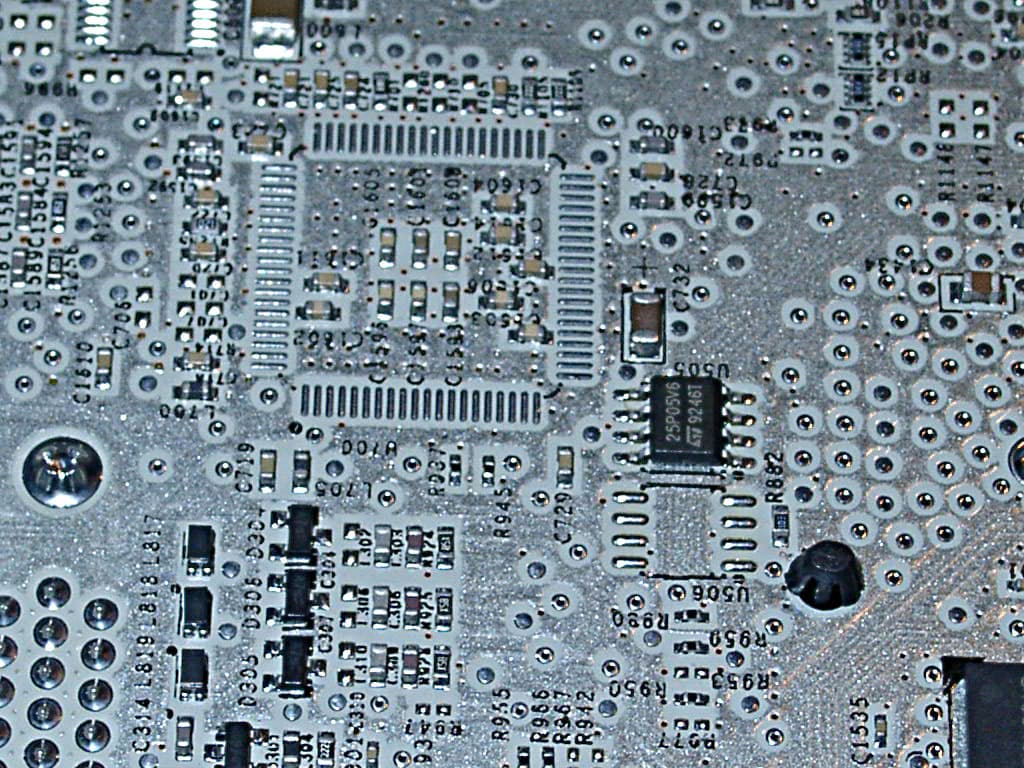

Обратим внимание на еще одну особенность видеокарты от Triplex — это серебряное покрытие PCB. Да, еще название платы говорит об этом, и мы, не один раз рассматривая продукты этой фирмы, подтверждали наличие посеребрения. И в данном случае перед нами PCB, покрытая тонким слоем серебра:

Обратим внимание на то, как тщательно изолирована вся логика на плате. Напомню, что покрытие серебром — это не просто маркетинговый ход по привлечению внимания к продукции Triplex, но и лучшая экранная защита PCB, а также помощь по более быстрому охлаждению карты.

Все карты оснащены внешними процессорами, обслуживающими TV-out (TV-in).

Albatron Medusa GeForce4 Ti 4800SE

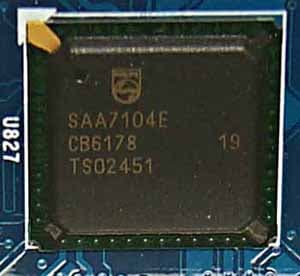

Philips 7104, обслуживающий только TV-out, поэтому карта VIVO не снабжена.
Triplex Millennium Silver GeForce4 Ti 4800SE, Soltek GeForce4 Ti 4200-8x,

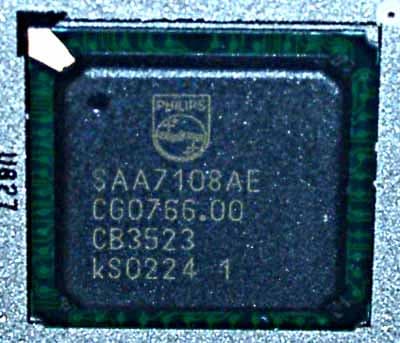

Philips 7108, обеспечивающий VIVO.


Мы видим, что 2 карты обладают VIVO, а 1 — только TV-out.

Рассмотрим комплекты поставок:

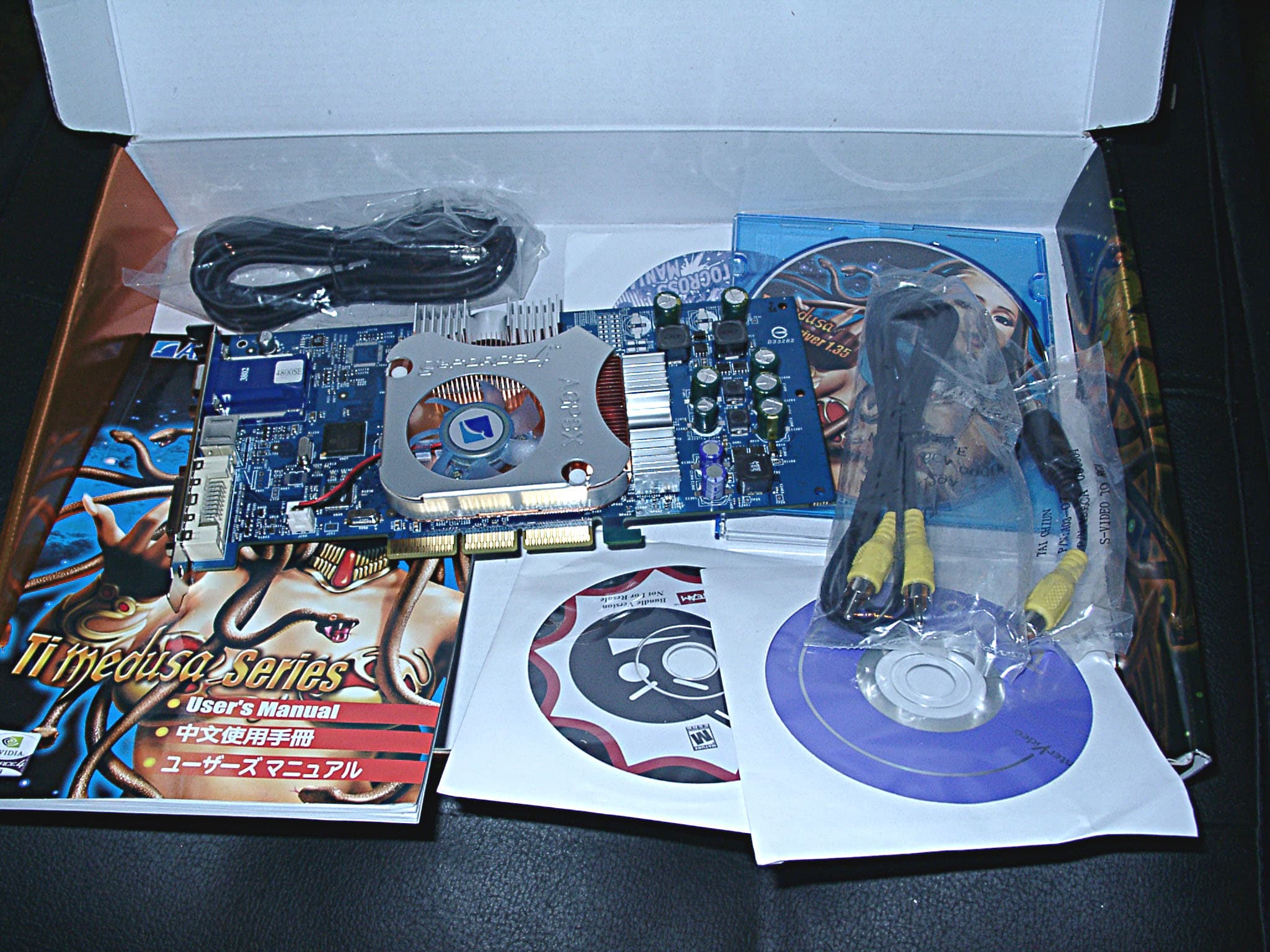

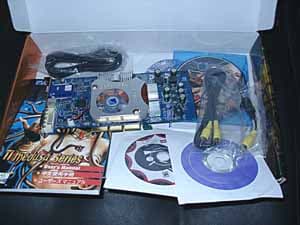

Albatron Medusa GeForce4 Ti 4800SE
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, переходник S-Video-to-RCA, удлинители для TV-out, фирменная наклейка на корпус, а также 2 диска с устаревшими уже играми.

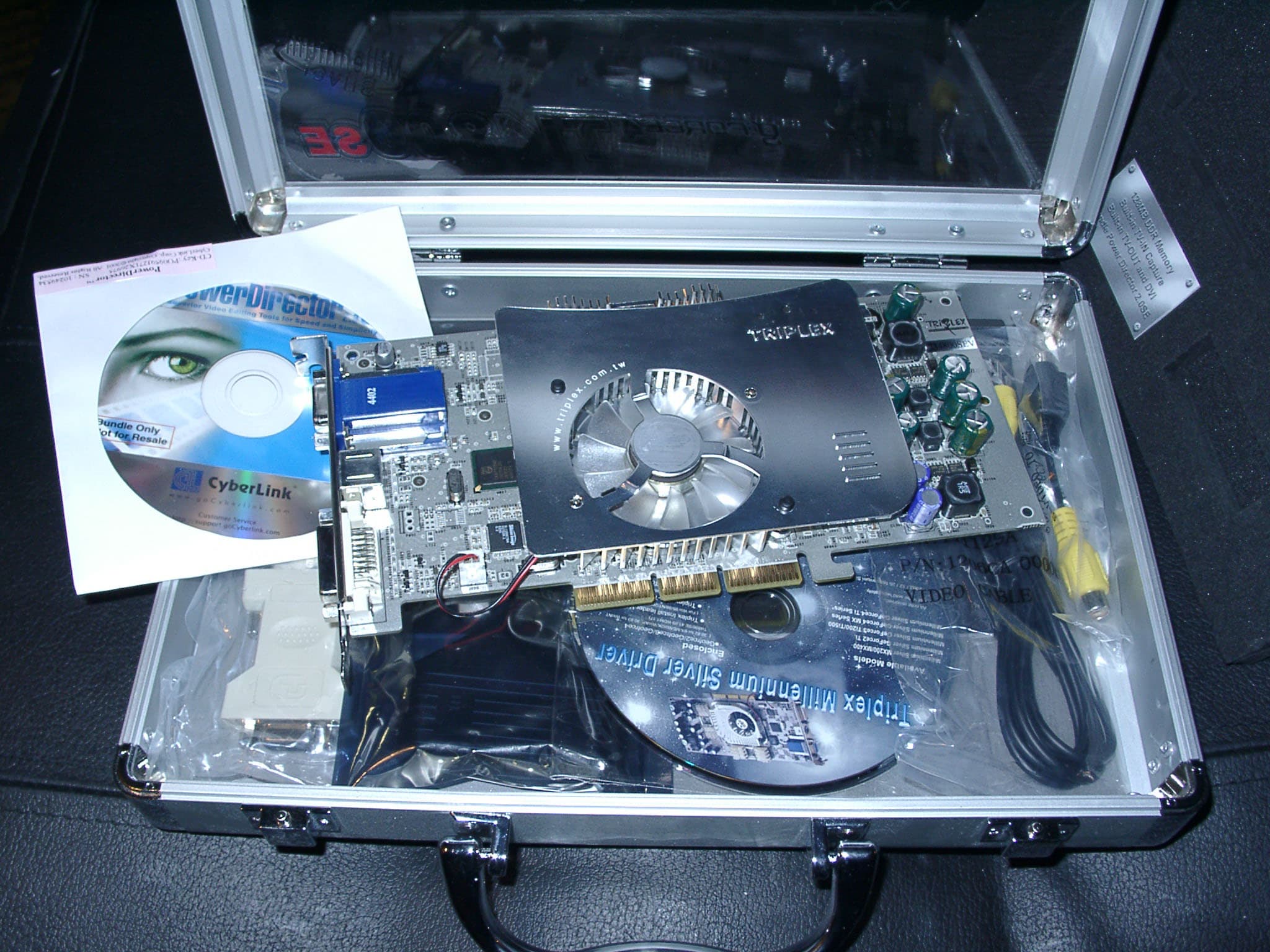

Triplex Millennium Silver GeForce4 Ti 4800SE
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, Cyberlink PowerDirector (для VIVO), переходник-разветвитель для VIVO, переходник S-Video-to-RCA, удлинители TV-out, переходник DVI-to-d-Sub.

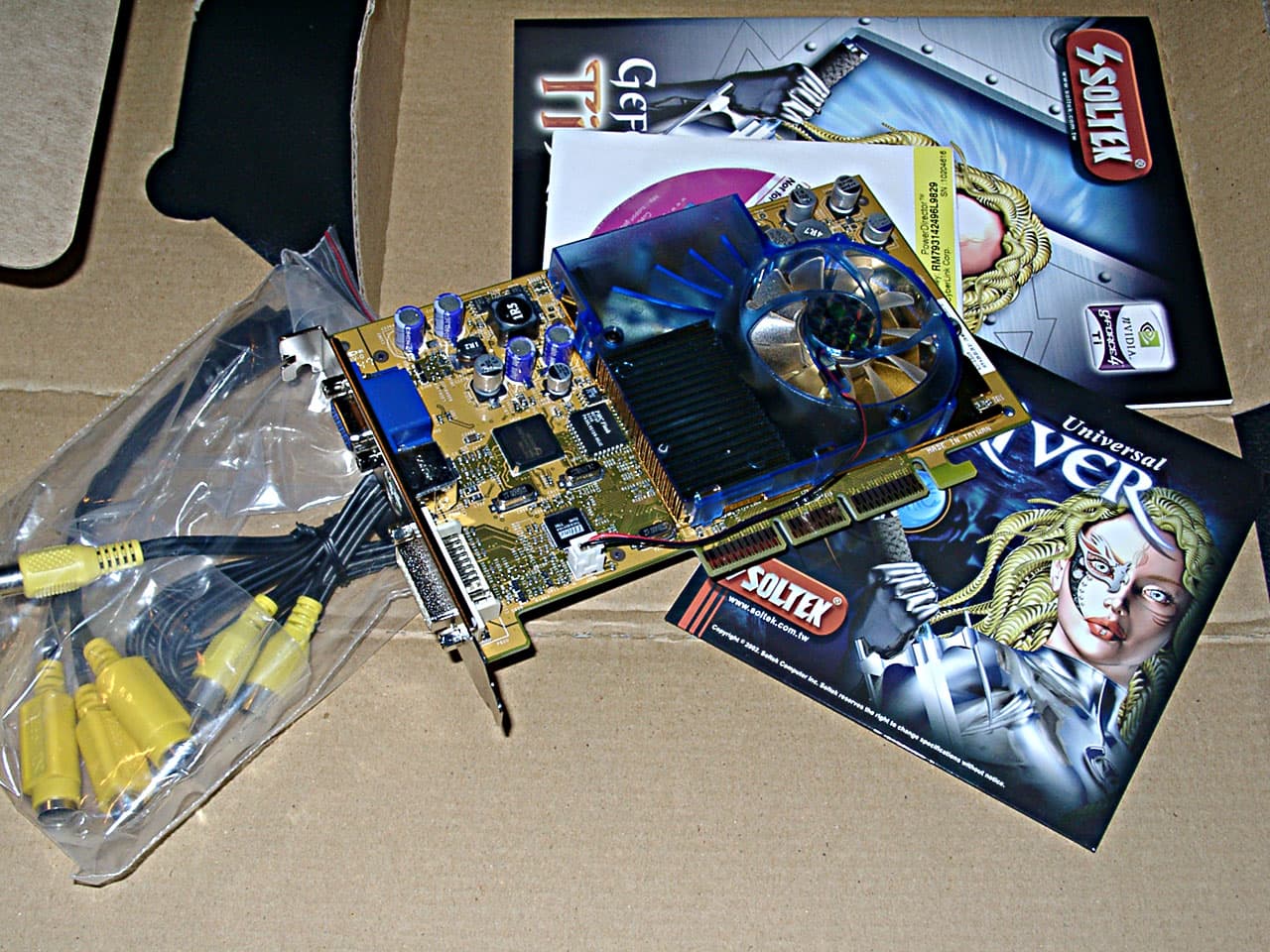

Soltek GeForce4 Ti 4200-8x
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, Cyberlink PowerDirector (для VIVO), переходник разветвитель для VIVO, переходник DVI-to-d-Sub.


Все видеокарты поставляются в retail-упаковках.

Albatron Medusa GeForce4 Ti 4800SE
Также уже ставшая привычной зеркально-блестящая упаковка от Albatron с изображением Медузы в облике весьма симпатичной девушки.

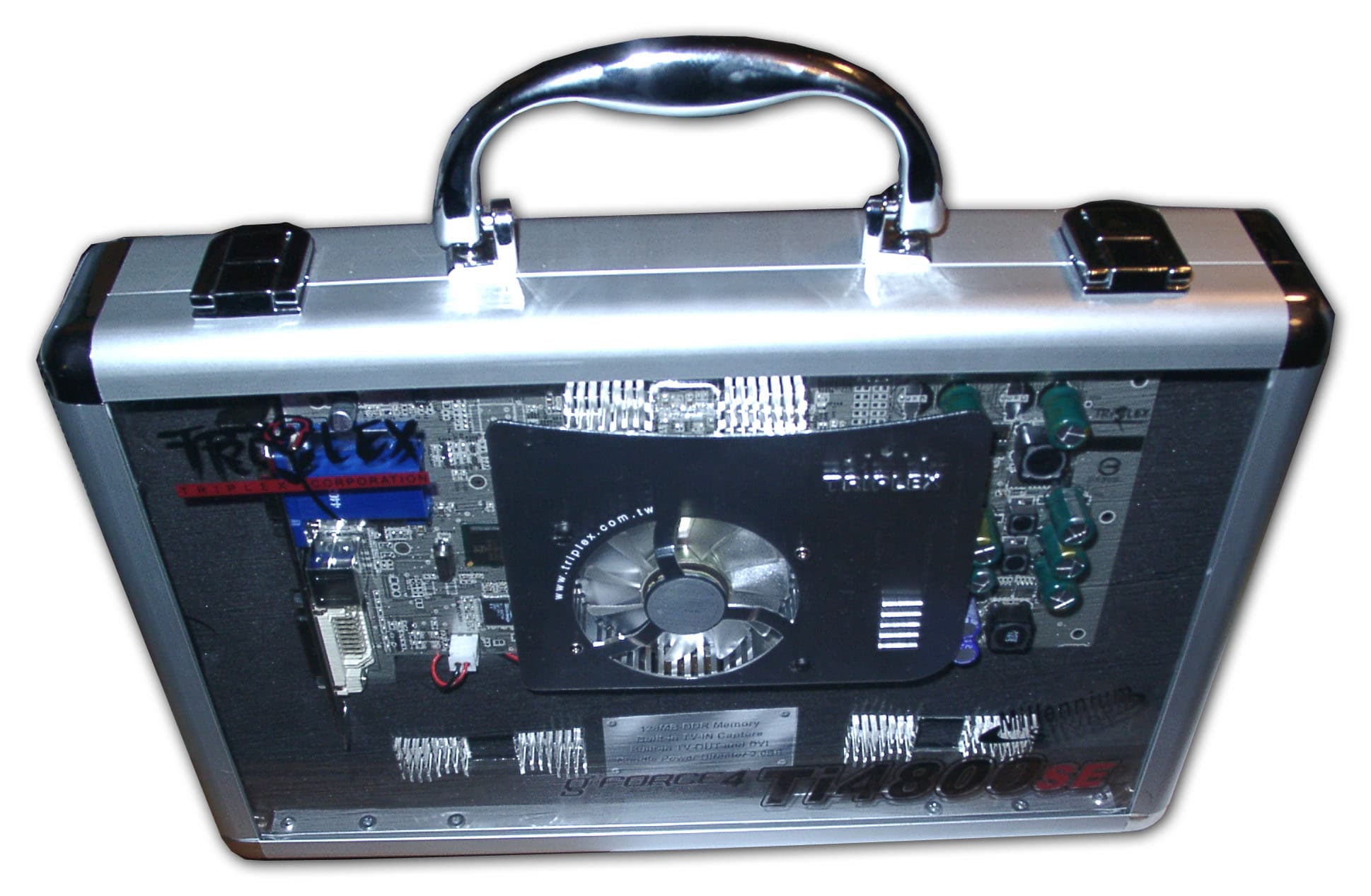

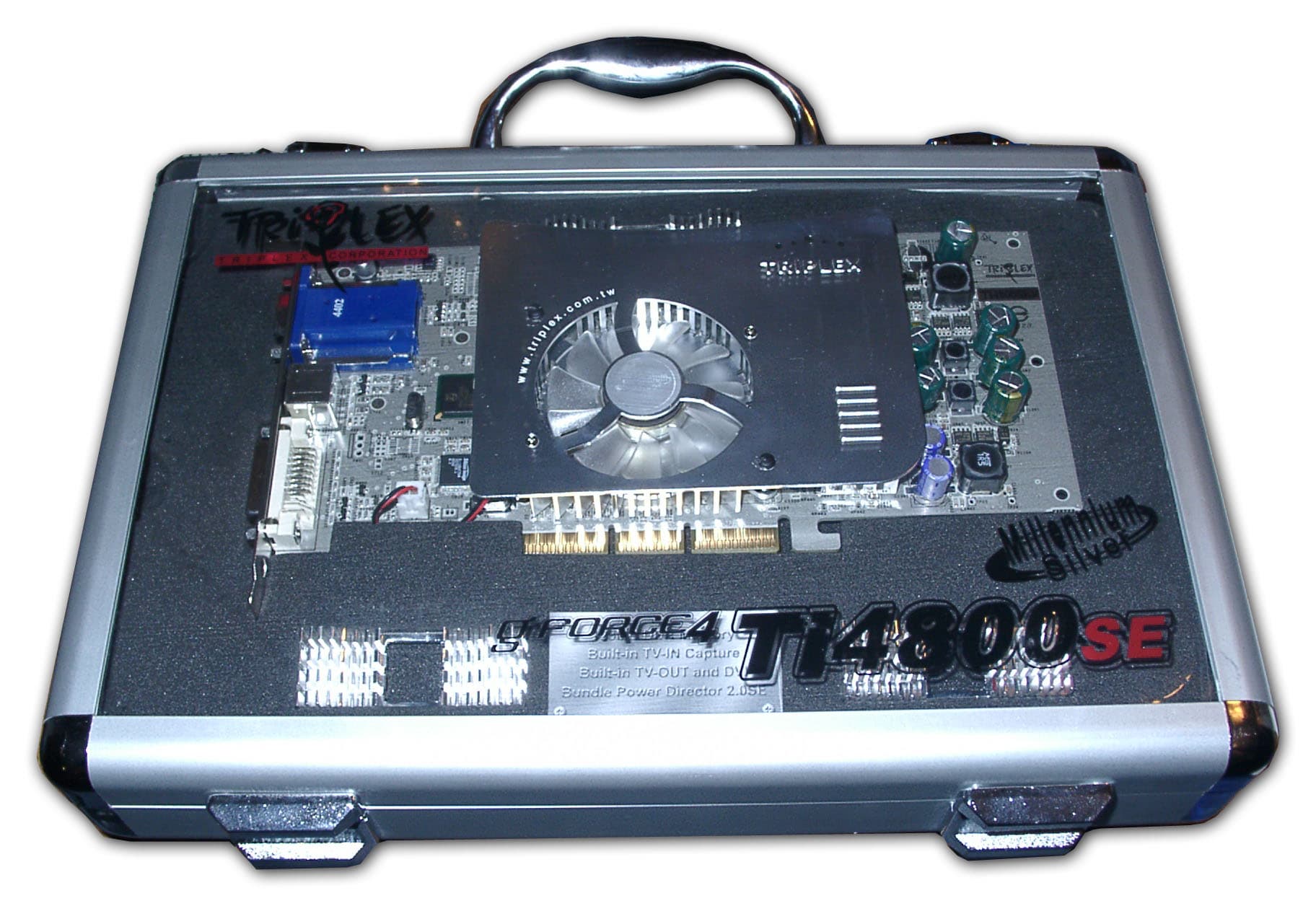

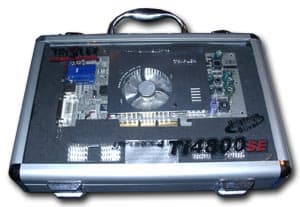

Triplex Millennium Silver GeForce4 Ti 4800SE
Да, несмотря на попытки некоторых производителей сделать упаковку карт очень оригинальной и бросающейся в глаза, все же перещеголять Triplex никому пока не удается. Это просто образец стильности, красоты и продуманности всего решения: серебряная карта с эффектно смотрящимся кулером великолепно выглядит через стекло алюминиевого "под серебро" чемоданчика!
Soltek GeForce4 Ti 4200-8x
Яркая, броская коробка. Несмотря на набившее оскомину уже изображение очередного кибер-героя, в целом дизайн весьма приятный.


На этом рассмотрение особенностей карт мы заканчиваем.

Разгон



Albatron Medusa GeForce4 Ti 4800SE 275/550 -> 320/700 MHz, великолепный разгон!
Triplex Millennium Silver GeForce4 Ti 4800SE 275/550 -> 330/715 MHz, просто рекорд!
Soltek GeForce4 Ti 4200-8x 250/513 -> 310/630 MHz, неплохой разгон по чипу, для 4 нс памяти просто отличный разгонный потенциал!


Подчеркну два важных момента:

  • при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Pentium 4 3066 MHz:
    • процессор Intel Pentium 4 3066 МГц;
    • системная плата ASUS P4G8X (iE7205);
    • оперативная память 1024MB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda IV 40GB;
    • операционная система Windows XP SP1.
  • Компьютер на базе Athlon XP 2600+ :
    • процессор AMD Athlon XP 2600+ (2133 MHz);
    • системная плата EPoX (nForce2);
    • оперативная память 1024 MB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda IV 40GB.
    • операционная система Windows XP SP1.

На стендах использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

При тестировании применялись драйверы от NVIDIA версии 42.30. VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

Результаты тестов

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

  1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
  2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
  3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

Albatron Medusa GeForce4 Ti 4800SE 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz
Triplex Millennium Silver GeForce4 Ti 4800SE 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz
Soltek GeForce4 Ti 4200-8x 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x160Hz


Результаты тестов: cведения из 3DGiтогов

В качестве инструментария мы использовали:

  • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

  • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

  • Codecreatures Benchmark Pro (Codecult) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

  • Unreal Tournament 2003 Demo v.1077 (Final Release) (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию

  • 3DMark2001 SE Pro (MadOnion/Remedy), Game2 "Dragothic" — DirectX 8.0, Hardware TCL, мультитекстурирование, LOW Details, DXTC OFF, двойная буферизация, 24-битный Z-буфер

  • 3DMark2001 Pro (MadOnion/Remedy) — DirectX 8.0, Hardware TCL, Game1, Game2, Game3, Game4, уровни детализации Low, High

  • RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

Сводные диаграммы производительности видеокарт на последних версиях драйверов за январь 2003 года

При просмотре диаграмм прошу обращать внимание на данные по видеокарте NVIDIA GeForce4 Ti 4400. Скоростные показатели Ti 4800SE в используемых нами тестах абсолютно одинаковы с Ti 4400.

Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.
Для сводных диаграмм использовались версии драйвера 42.01 для карт от NVIDIA, 6.255 для карт от ATI, 3.07 для карт от SIS и 1.03.00.043 для карт от Matrox.

В заключение скажу, что все карты продемонстрировали стабильность в работе (работали каждая в течение суток), хорошее качество исполнения.

Выводы

  1. Albatron Medusa GeForce4 Ti 4800SE — уже традиционно подобные карты от этой компании являют собой прекрасный образец сочетания не только отменного качества и хорошей скорости, но и относительно невысокой цены. Правда, минусом является отсутствие VIVO или TV-out через Conexant (который дает более лучшее качество);
  2. Triplex Millennium Silver GeForce4 Ti 4800SE — прекрасный вариант для подарочного приобретения! Плюс великолепное качество исполнения карты, а также наличие VIVO;
  3. Soltek GeForce4 Ti 4200-8x — представитель, так сказать, рядового класса Ti 4200-8x. Обычная карта со стандартными частотами. Качество исполнения на должном высоком уровне, цены на подобные карты относительно невысоки. Во всяком случае, тем, кому нужна хорошая карта на базе Ti 4200 без наворотов и особых претензий, могут купить этот продукт. Плюс наличие VIVO.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Плюсы:

  • Очень хорошая производительность в 3D-играх (при разгоне вплоть до уровня Ti 4600 и выше!);
  • Отличное качество исполнения карт;
  • Наличие у всех карт TV-out, а у двух еще и Video-In;
  • В комплекты поставок входят все нужные переходники для TV-out (VIVO);

Минусы:

  • Отсутствие переходника DVI-to-d-Sub в комплекте поставки Albatron Medusa GeForce4 Ti 4800SE.


Благодарим компанию ПИРИТ за предоставленную видеокарту Soltek GeForce4 Ti 4200-8x
