ABIT Siluro GF4 Ti4200-8x OTES, Albatron GeForce4 Ti 4280 Medusa, Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x, Leadtek WinFast A280LE TDH MyVIVO, MSI Ti4200 8x, X-Micro Impact Ti4200 AGP8x

на базе NVIDIA GeForce4 Ti 4200 with AGP8x



СОДЕРЖАНИЕ

  1. Особенности видеокарт
  2. Конфигурации стендов, список тестовых инструментов, качество в 2D
  3. Сравнение производительности исследуемых видеокарт
  4. Сводные сведения о производительности видеокарт класса GeForce4 Ti 4200-8х
  5. Выводы


Думаю, что накануне Рождества (на Западе) многие ждут сенсаций от NVIDIA, что наконец-то GeForce FX придет и всех победит… Но пока этого нет. Откуда-то из Калифорнии периодически раздаются громы и молнии, грозящие всех поставить на 3D-колени, но практика говорит, что у ATI ныне дела идут успешнее, чем у NVIDIA.

На что остается уповать американской уже где-то изнеженной короной в 3D-графике фирме? Разумеется, на массовость тех продуктов, что уже выпущены. И, конечно же, на новинки: NV18 и NV28. Сегодня мы рассмотрим несколько видеокарт на основе GeForce4 Ti 4200 with AGP8x (далее Ti 4200-8x).

Кстати, ознакомимся со списком уже вышедших обзоров, посвященным различным аспектам работы этих карт.

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti

Среди производителей представленных сегодня новинок есть и неизвестная пока российскому рынку компания X-Micro Technology. Это очень молодая тайваньская фирма, образованная в 1999 году и занимающая выпуском исключительно видеокарт игрового класса. Мы будем рады, если в дальнейшем продукты этой фирмы будут выполнены столь же качественно и добротно, как и протестированная сегодня карта.

Платы

ABIT Siluro GF4 Ti4200-8X OTES
Albatron GeForce4 Ti4280 Medusa
Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x
Leadtek WinFast A280LE TDH MyVIVO
MSI Ti4200 8x
X-Micro Impact Ti4200 AGP8x


Все карты имеют интерфейс AGP x8/x4, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB. Микросхемы памяти производства Samsung.
ABIT Siluro GF4 Ti4200-8X OTES

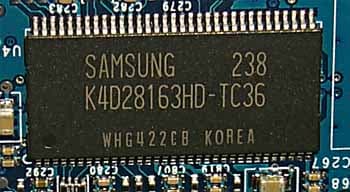

Время выборки у микросхем памяти 3.6ns, что соответствует частоте работы примерно 275 (550) МГц, на которой память и работает. Кстати, GPU функционирует тоже на повышенной для Ti 4200 частоте 275 МГц. Фактически, перед нами Ti 4400 с поддержкой AGP8x.
Albatron GeForce4 Ti4280 Medusa

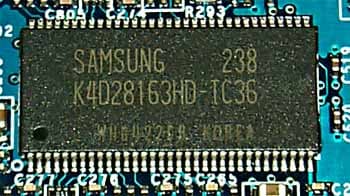

Время выборки у микросхем памяти 3.6ns, что соответствует частоте работы 275 (550) МГц, но память тактуется стандартными значениями частот — 256 (512) МГц. GPU функционирует также на обычной для Ti 4200 частоте 250 МГц.
Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x

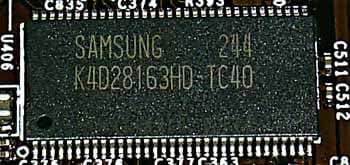

Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на чуть повышенной частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц.
Leadtek WinFast A280LE TDH MyVIVO

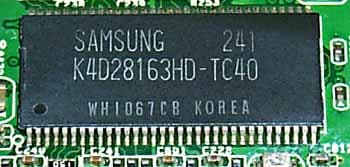

Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на чуть повышенной частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц.
MSI Ti4200 8x

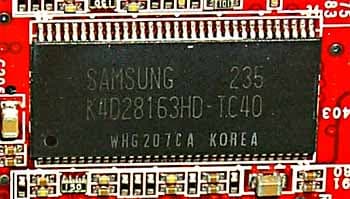

Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на чуть повышенной частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц.
X-Micro Impact Ti4200 AGP8x

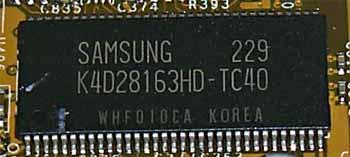

Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на чуть повышенной частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц.


Сравнение с эталонным дизайном, вид спереди

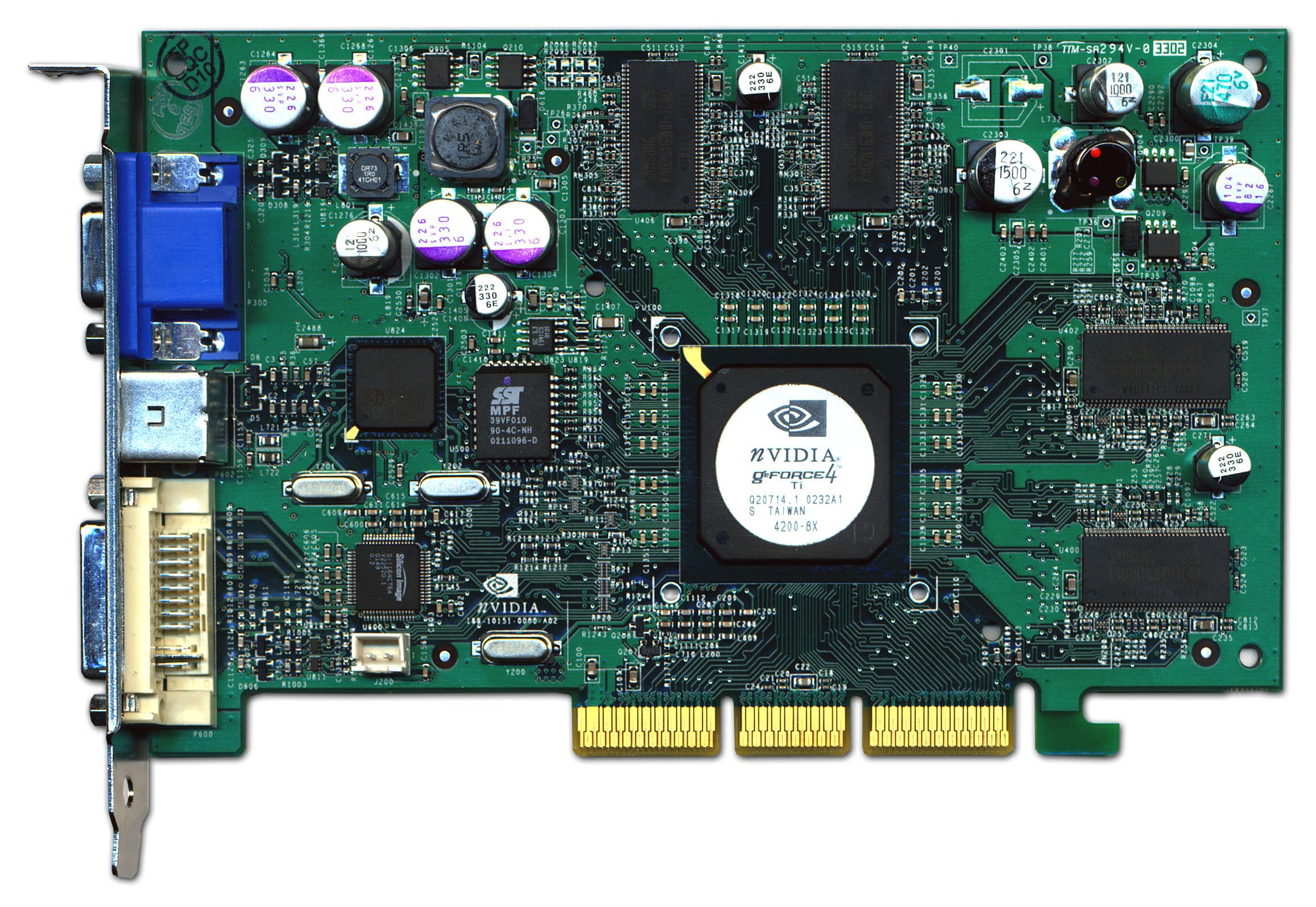

Reference card NVIDIA GeForce4 Ti 4200

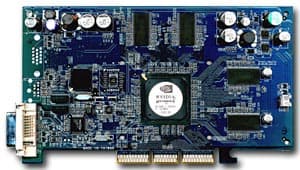

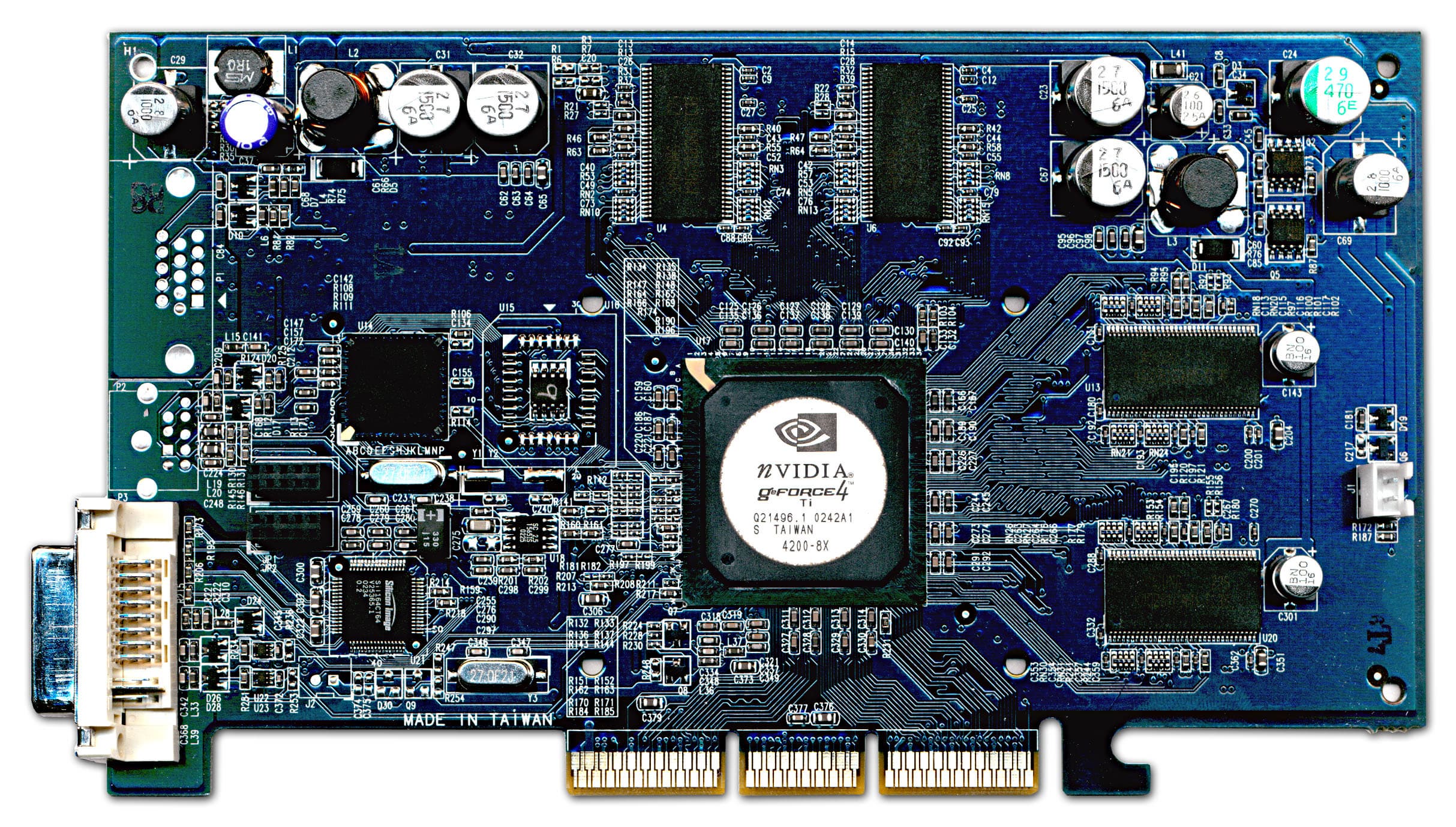

ABIT Siluro GF4 Ti4200-8X OTES

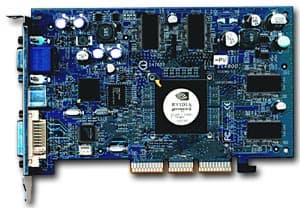

Albatron GeForce4 Ti4280 Medusa

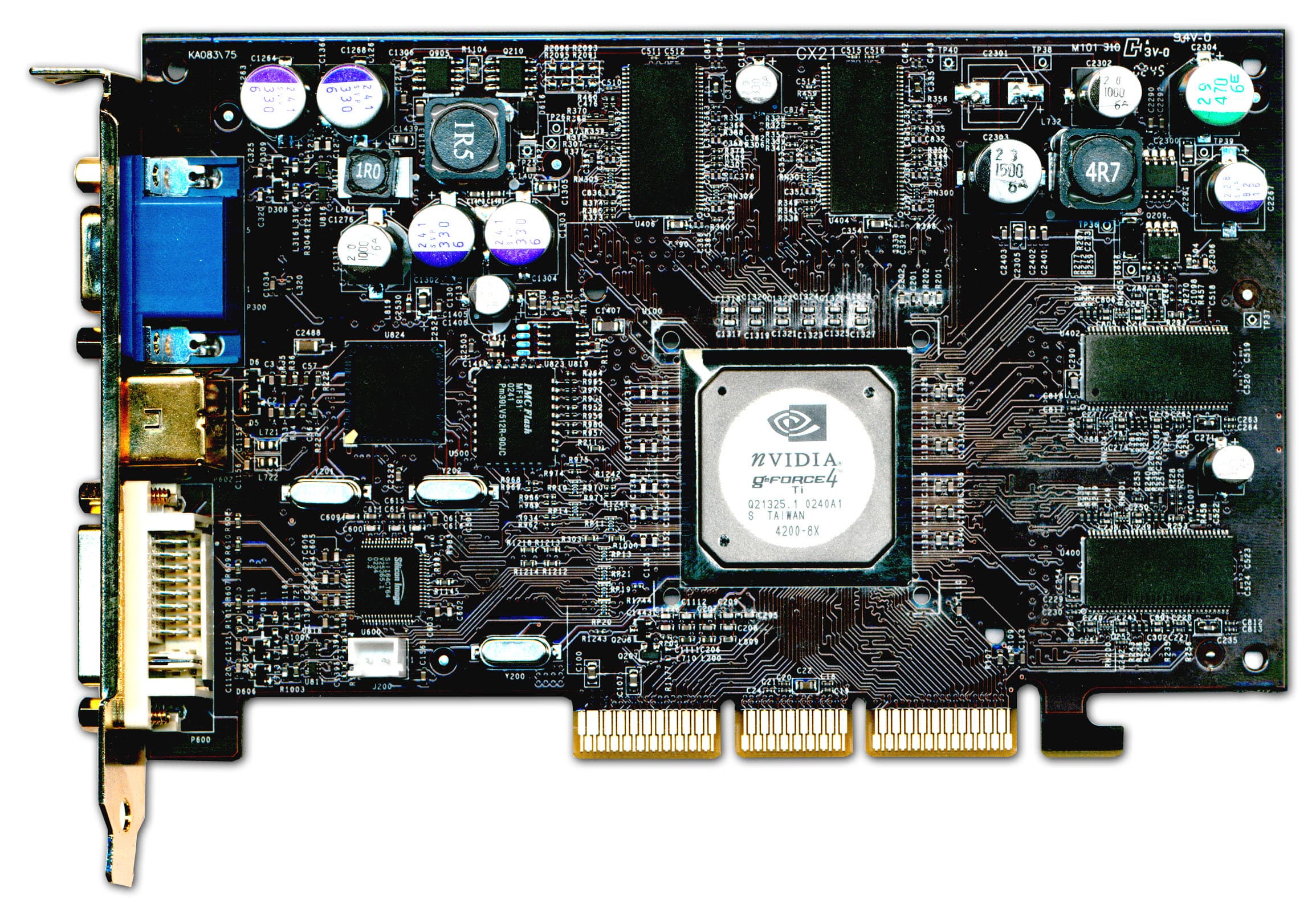

Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x

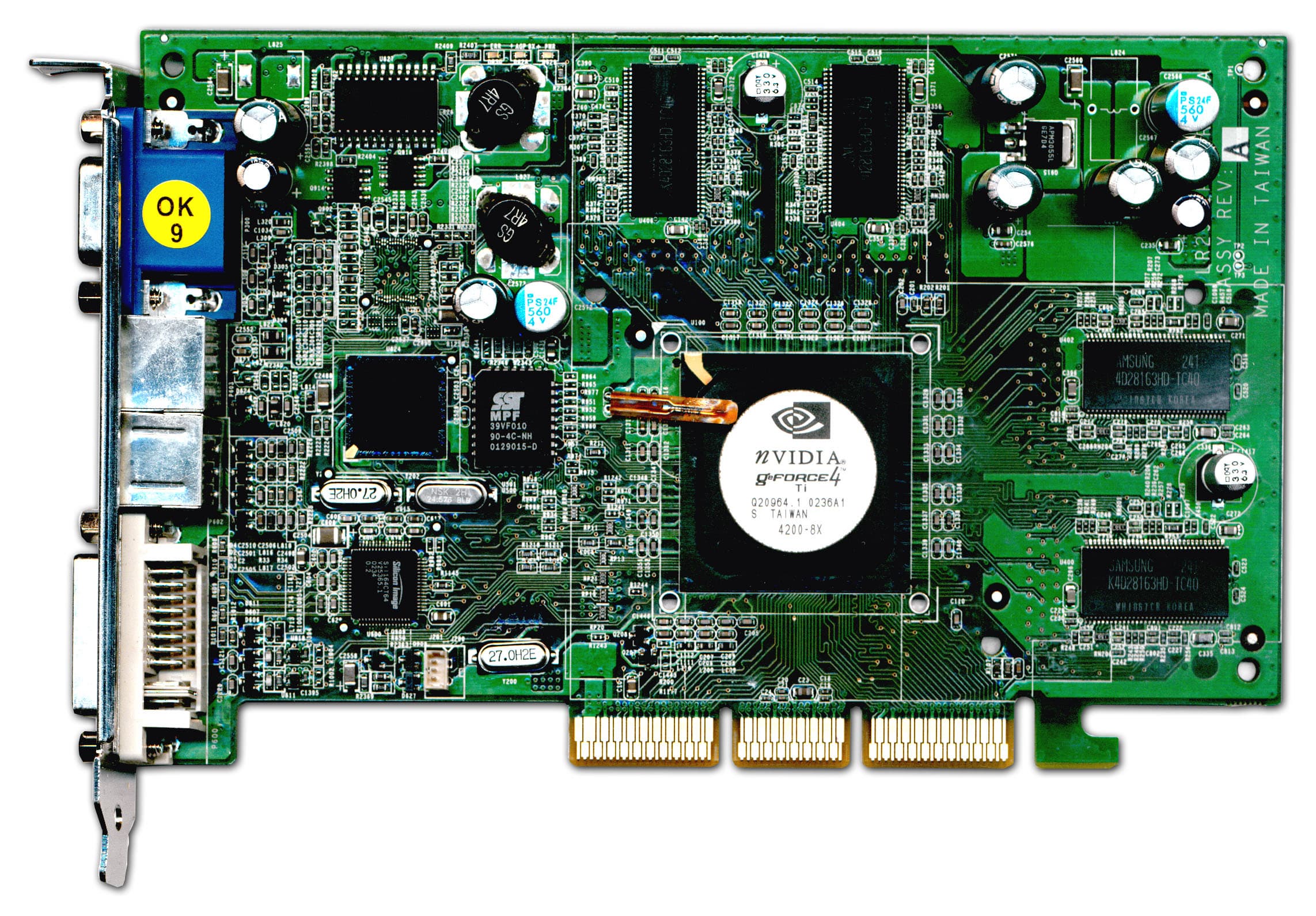

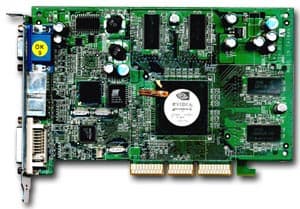

Leadtek WinFast A280LE TDH MyVIVO

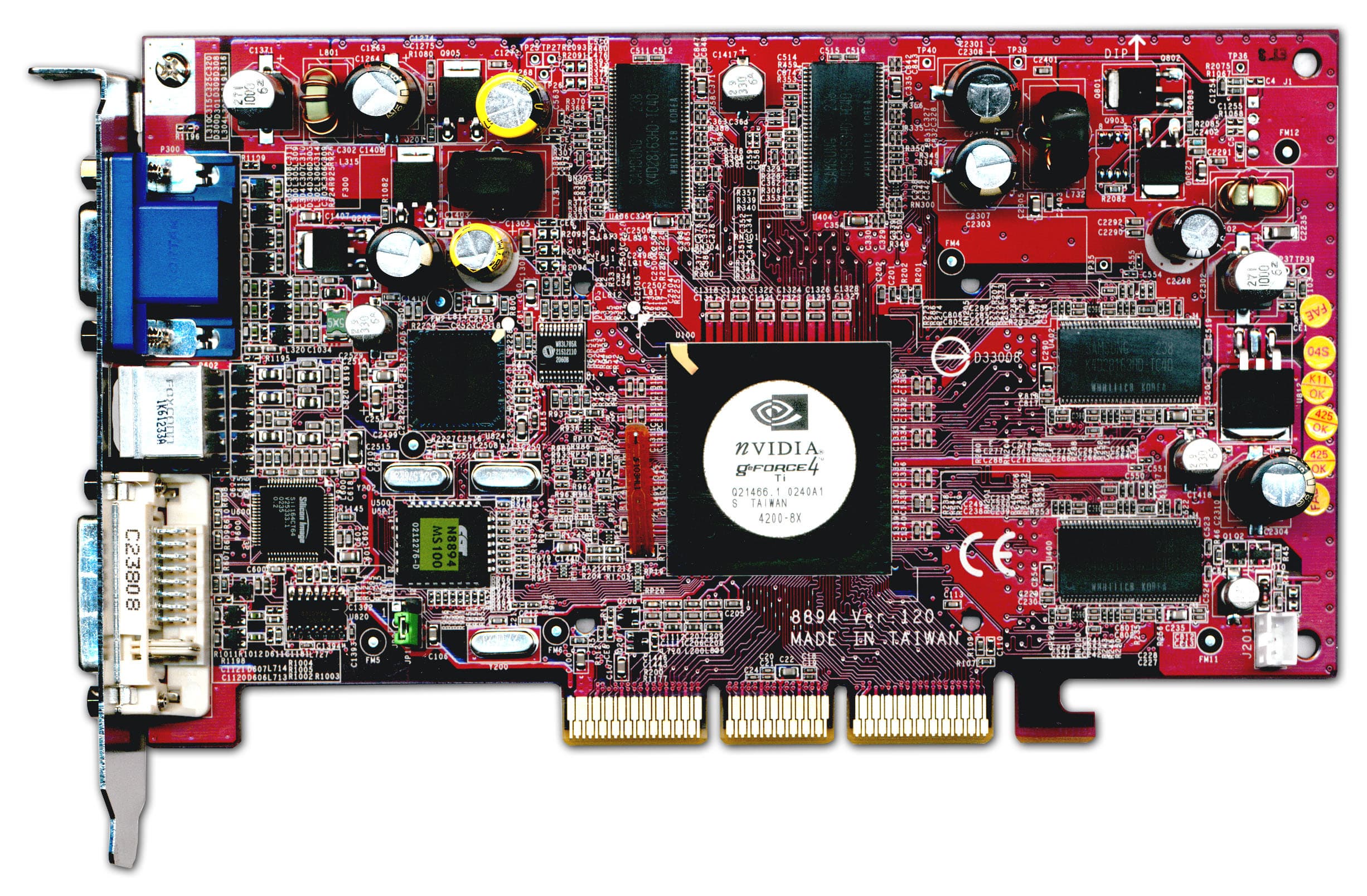

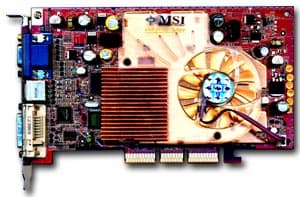

MSI Ti4200 8x

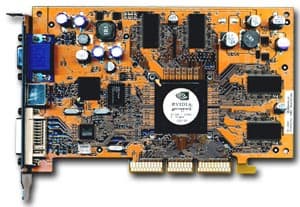

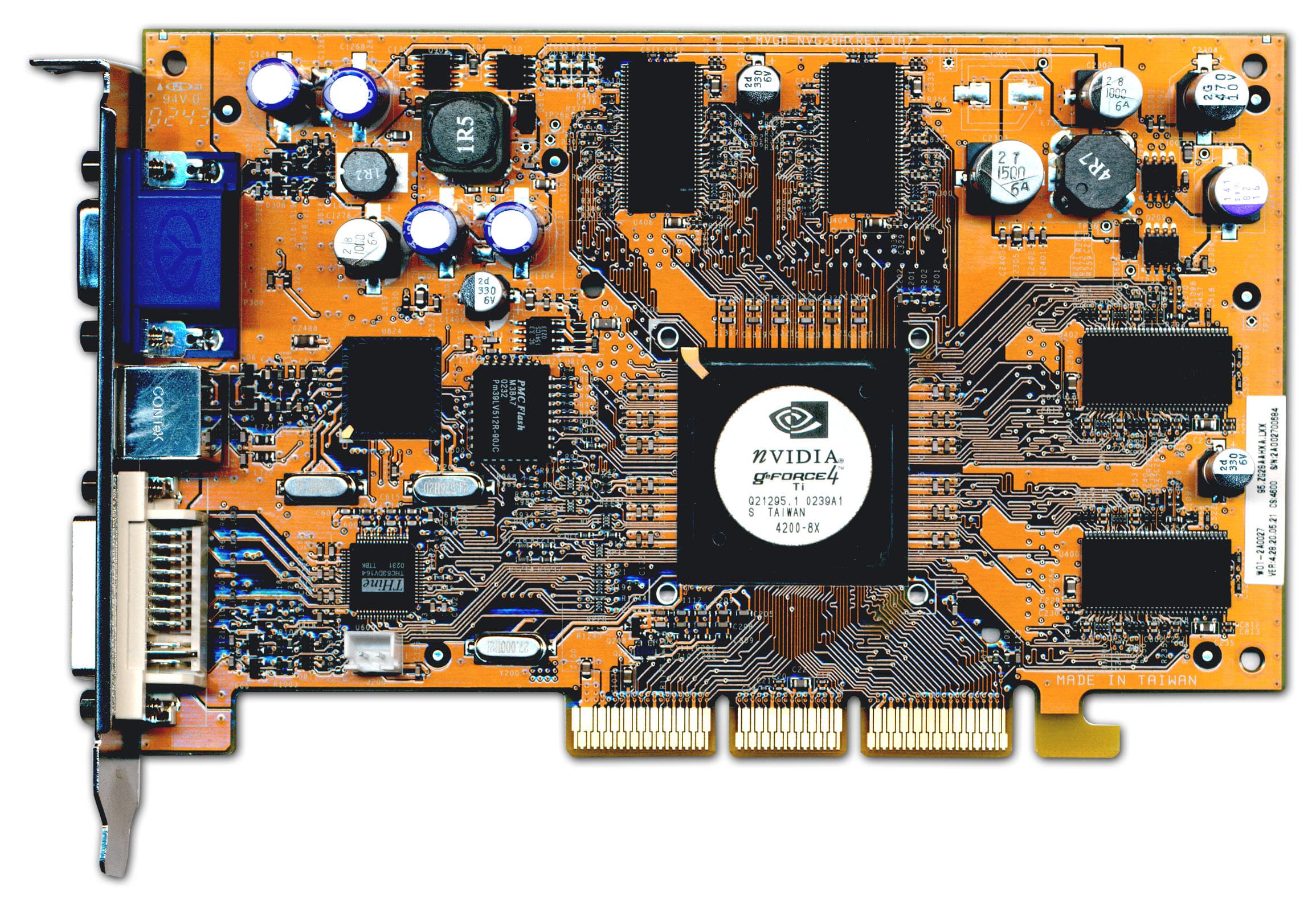

X-Micro Impact Ti4200 AGP8x

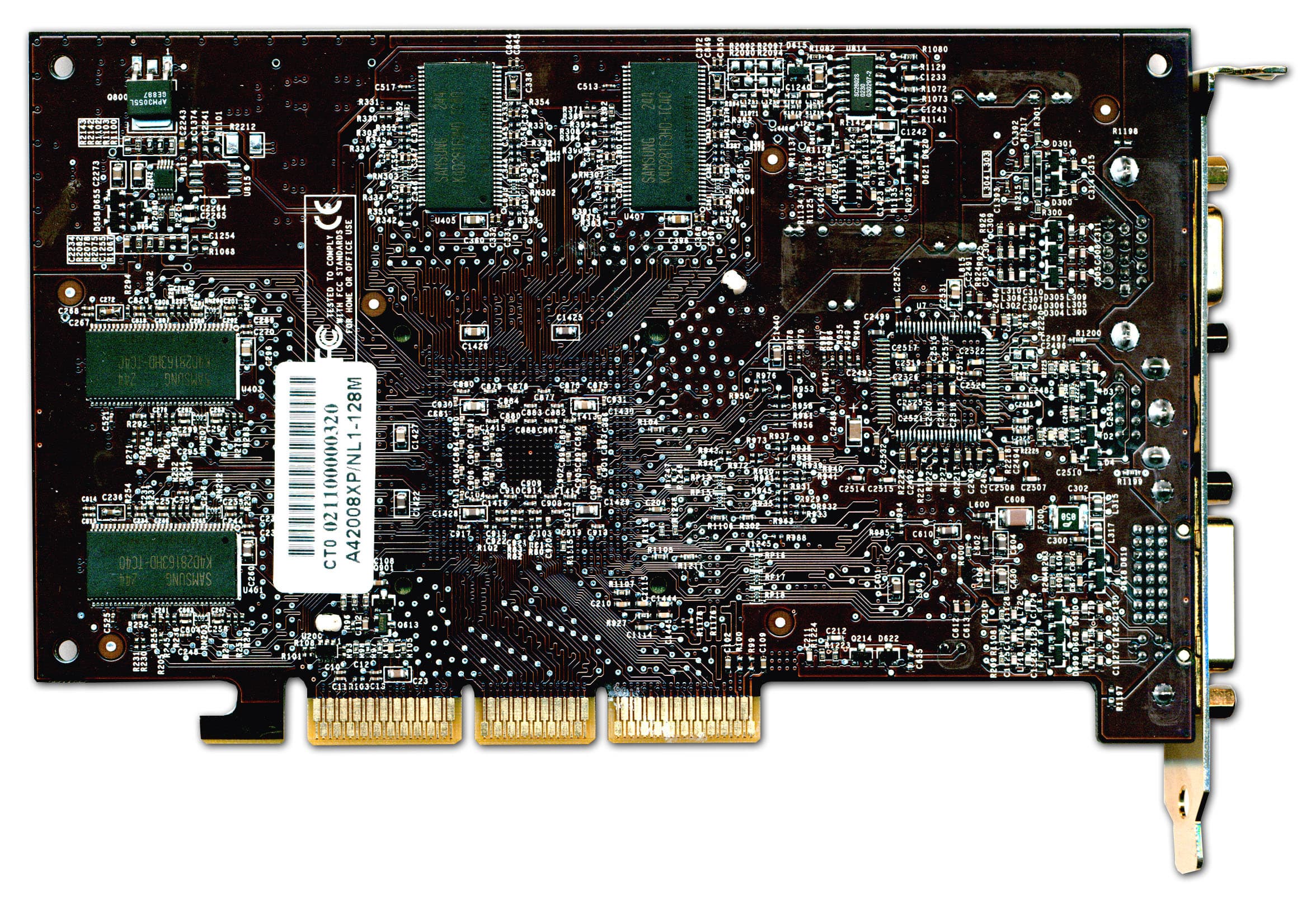

Сравнение с эталонным дизайном, вид сзади

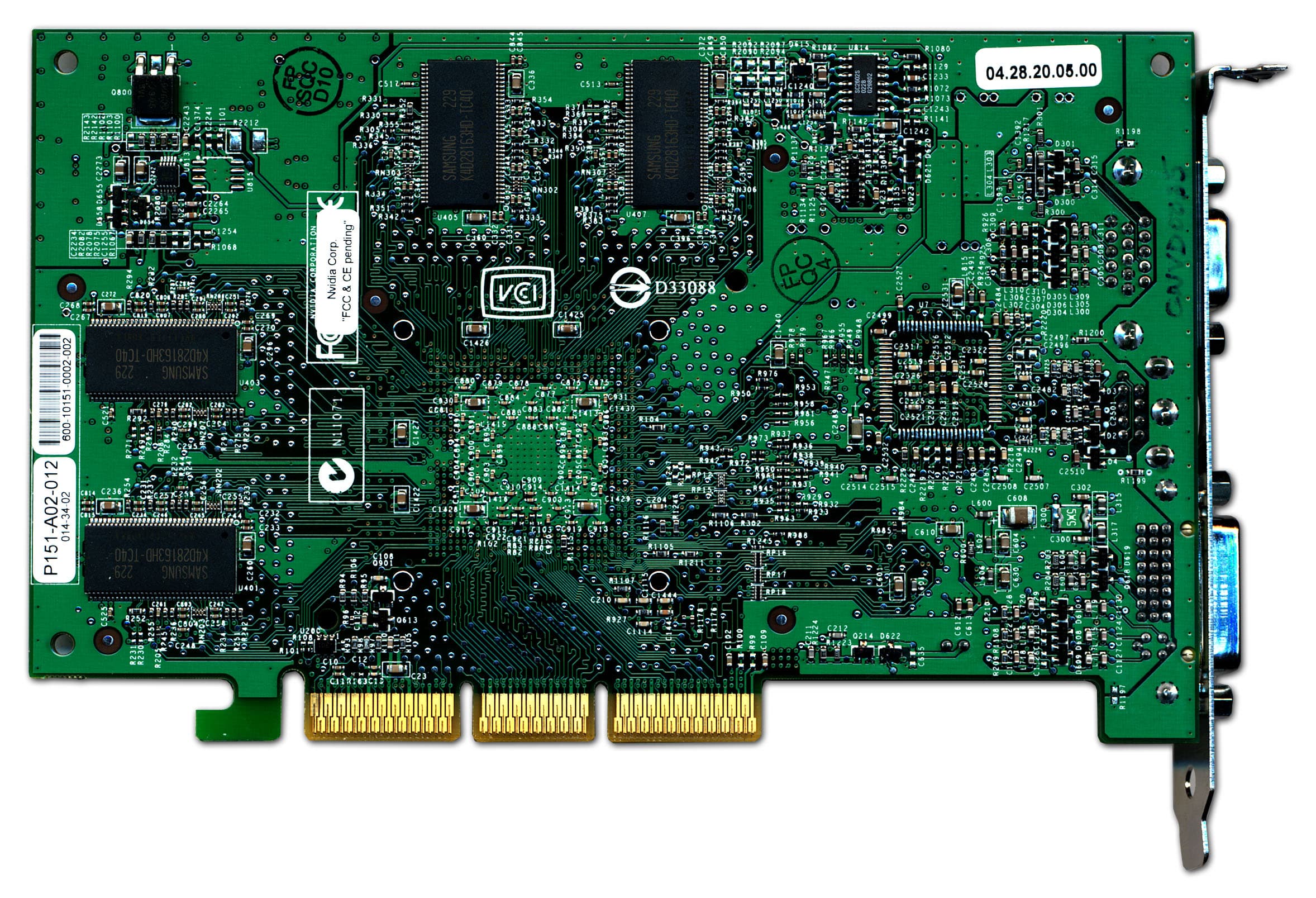

Reference card NVIDIA GeForce4 Ti 4200

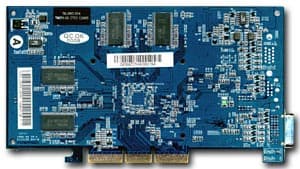

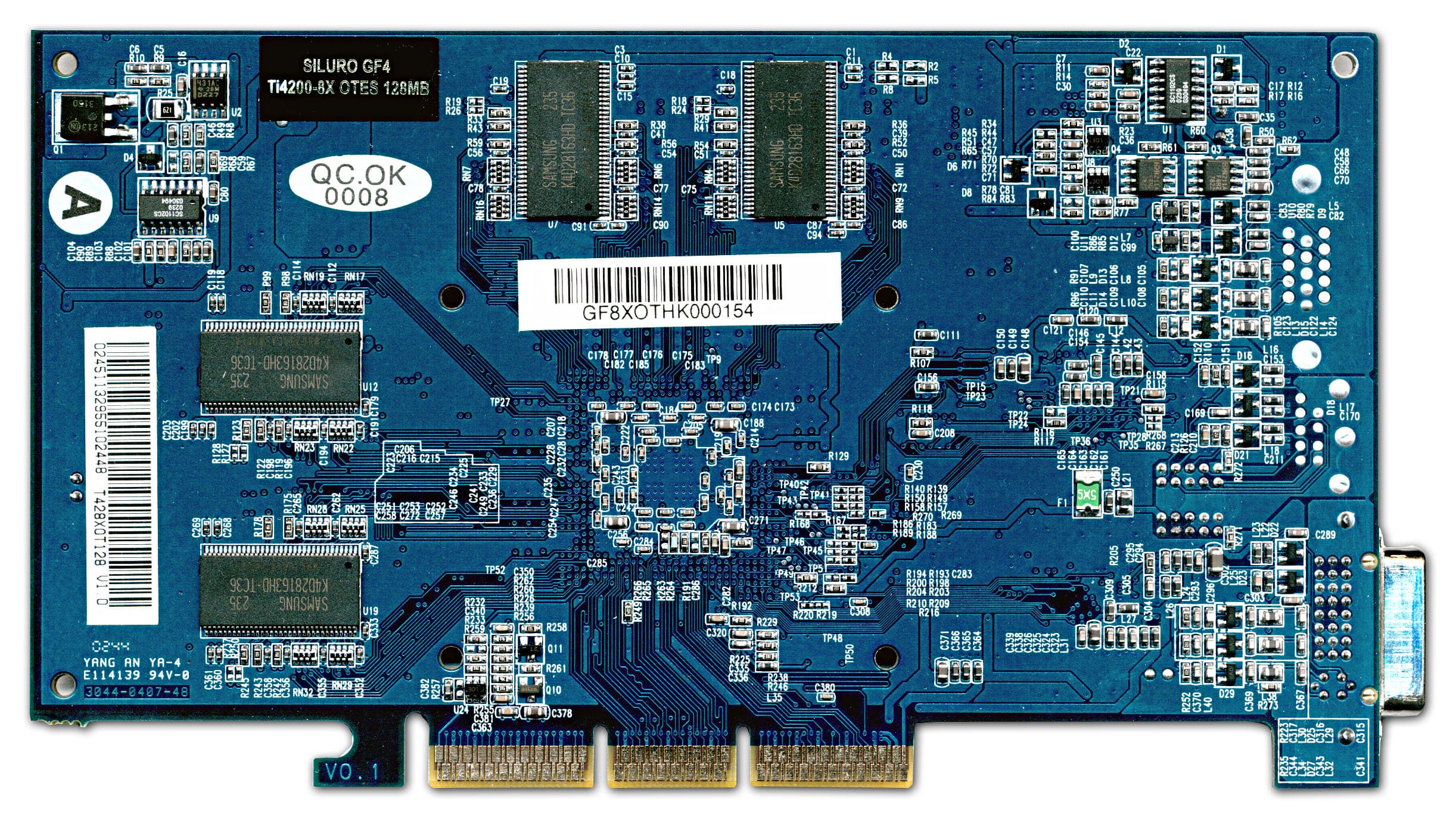

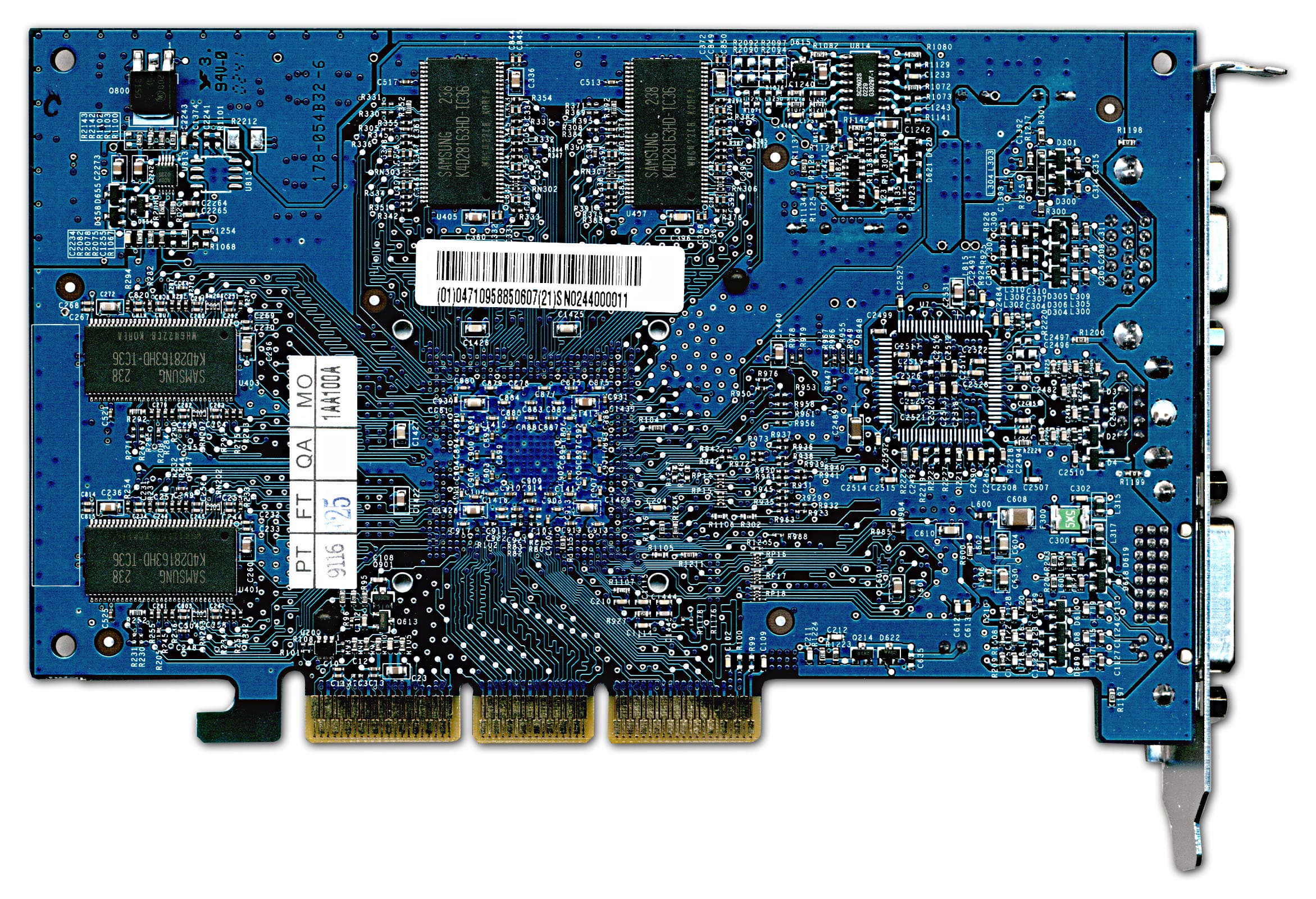

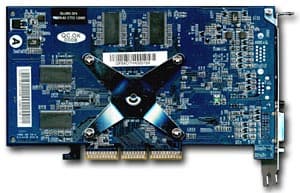

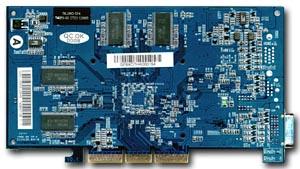

ABIT Siluro GF4 Ti4200-8X OTES

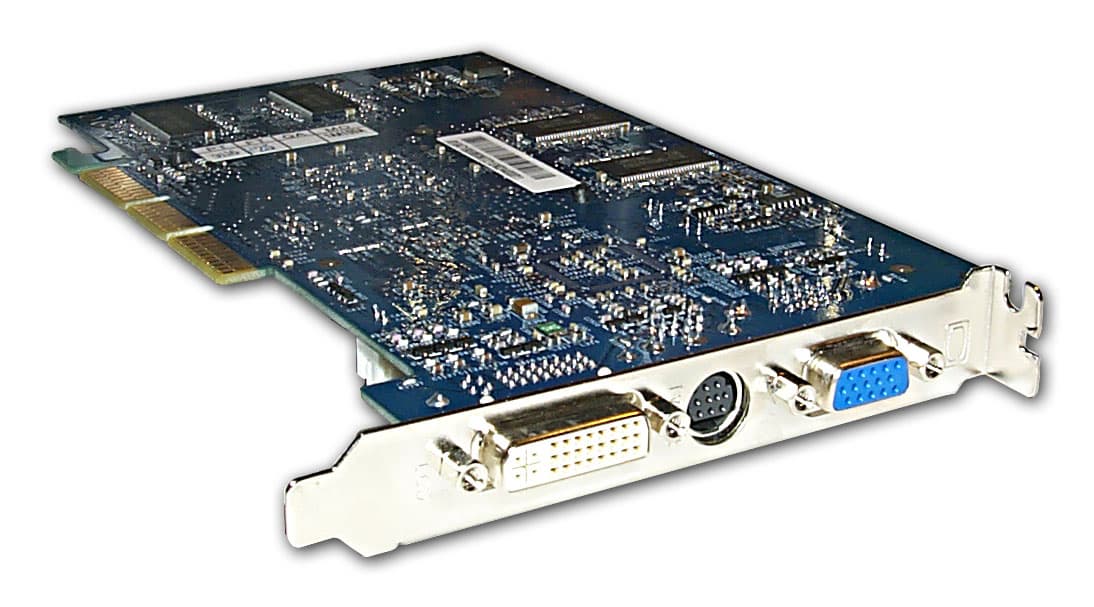

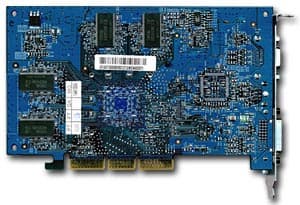

Albatron GeForce4 Ti4280 Medusa

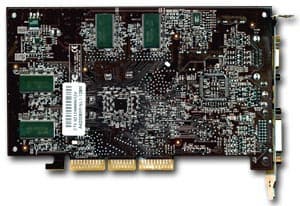

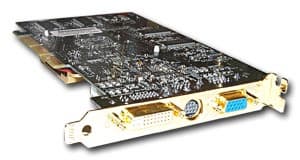

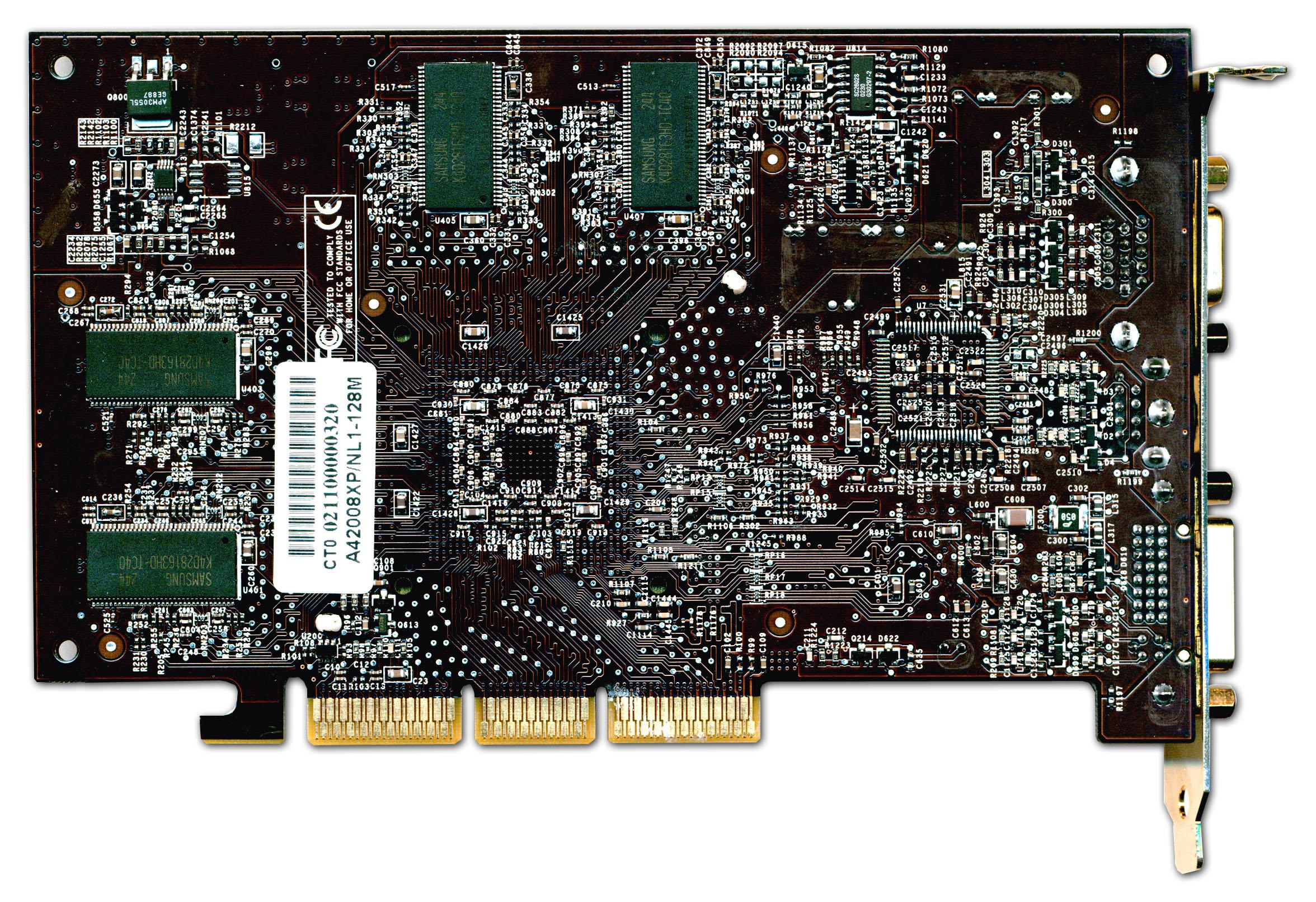

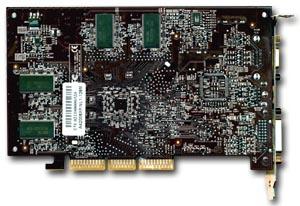

Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x

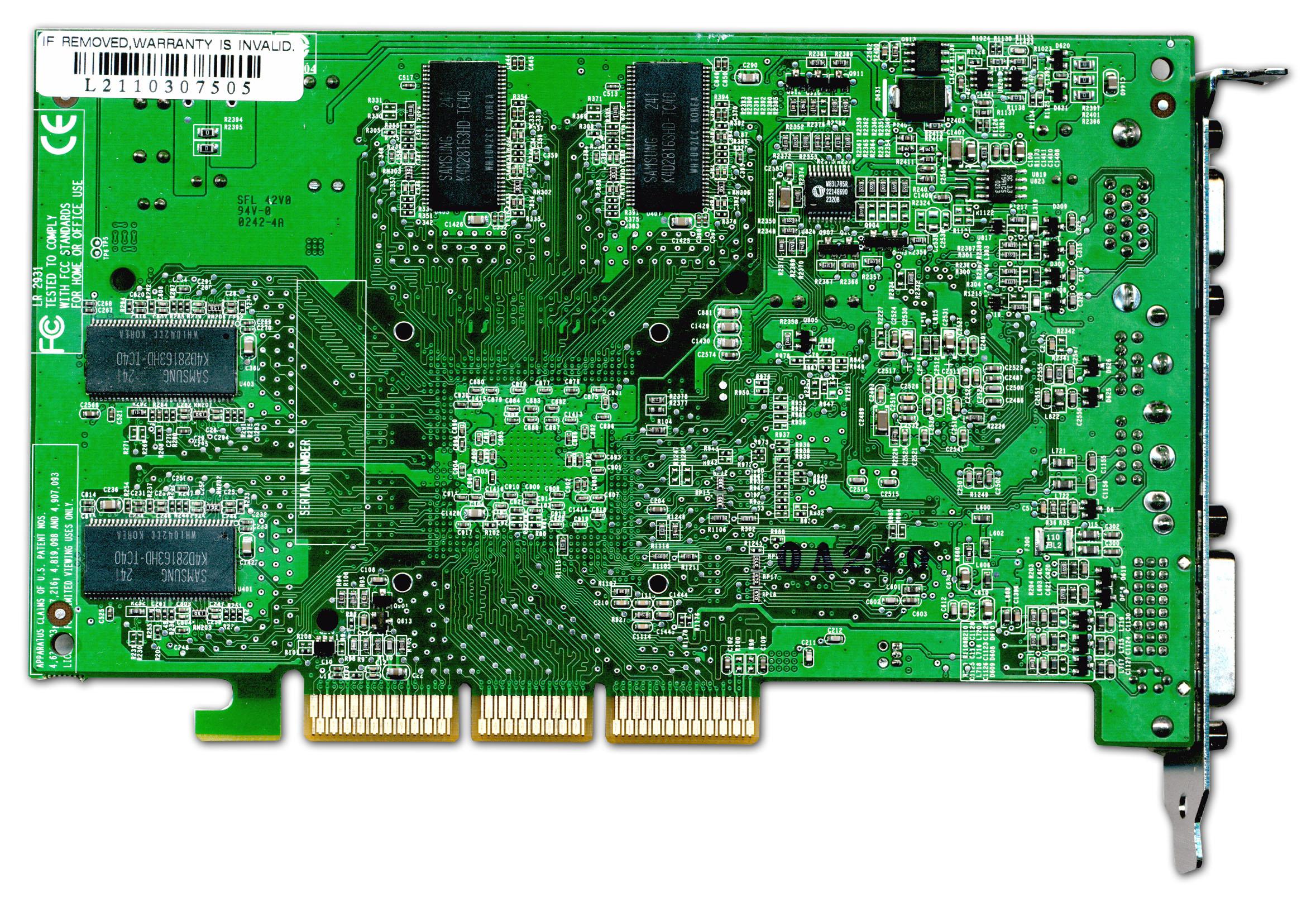

Leadtek WinFast A280LE TDH MyVIVO

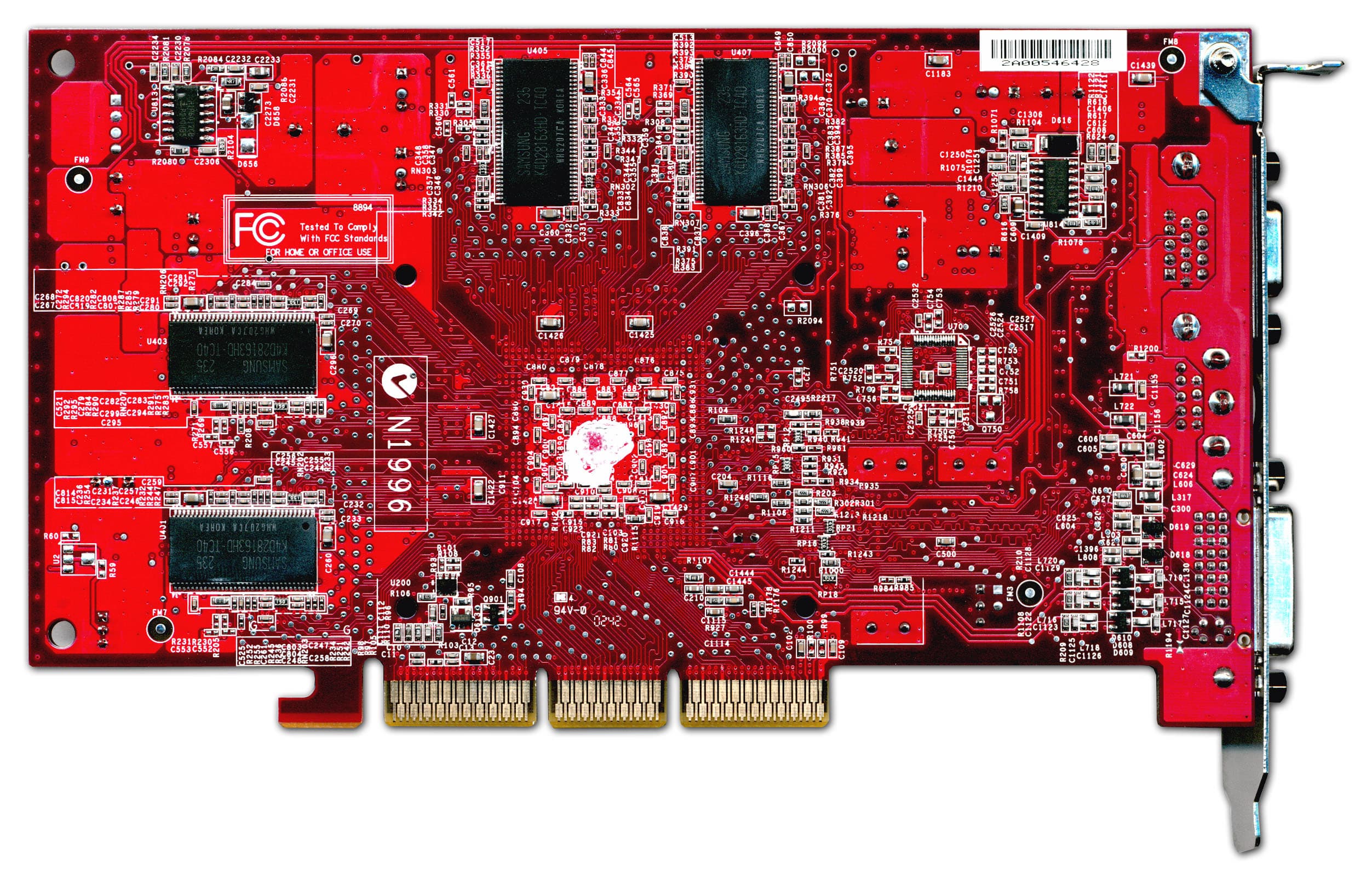

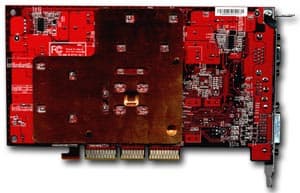

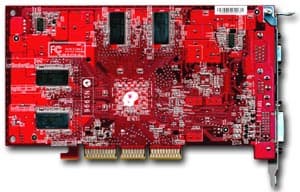

MSI Ti4200 8x

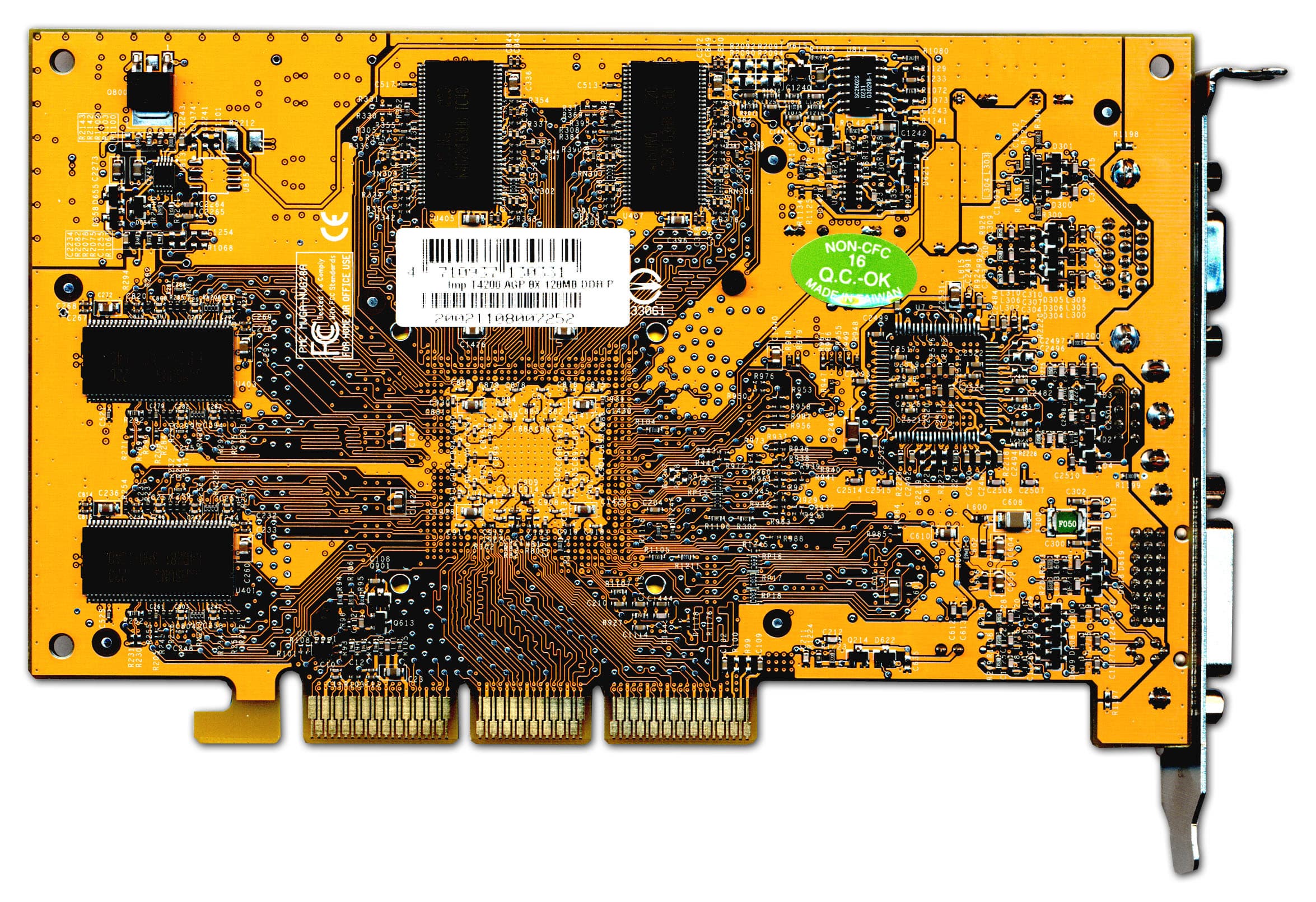

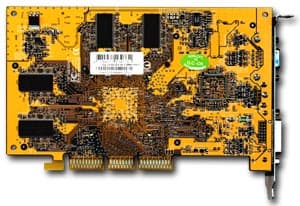

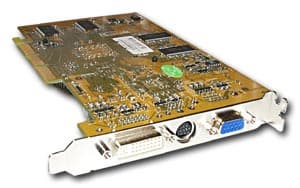

X-Micro Impact Ti4200 AGP8x


Рассмотрим конструктивные особенности видеокарт.

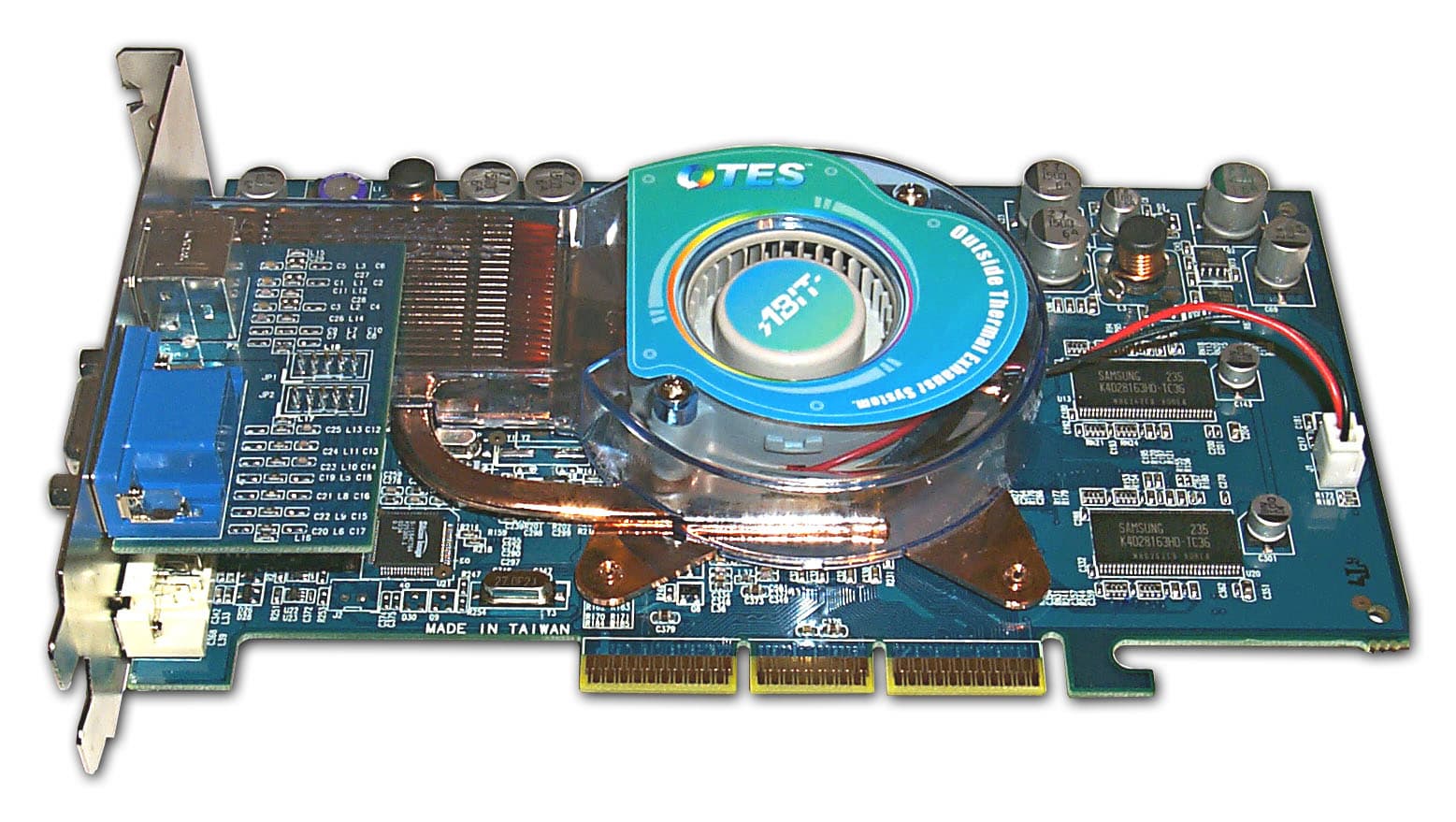

ABIT Siluro GF4 Ti4200-8X OTES

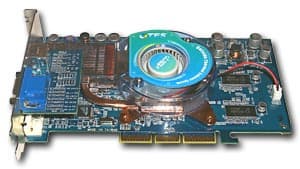

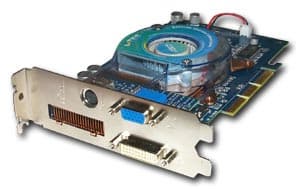

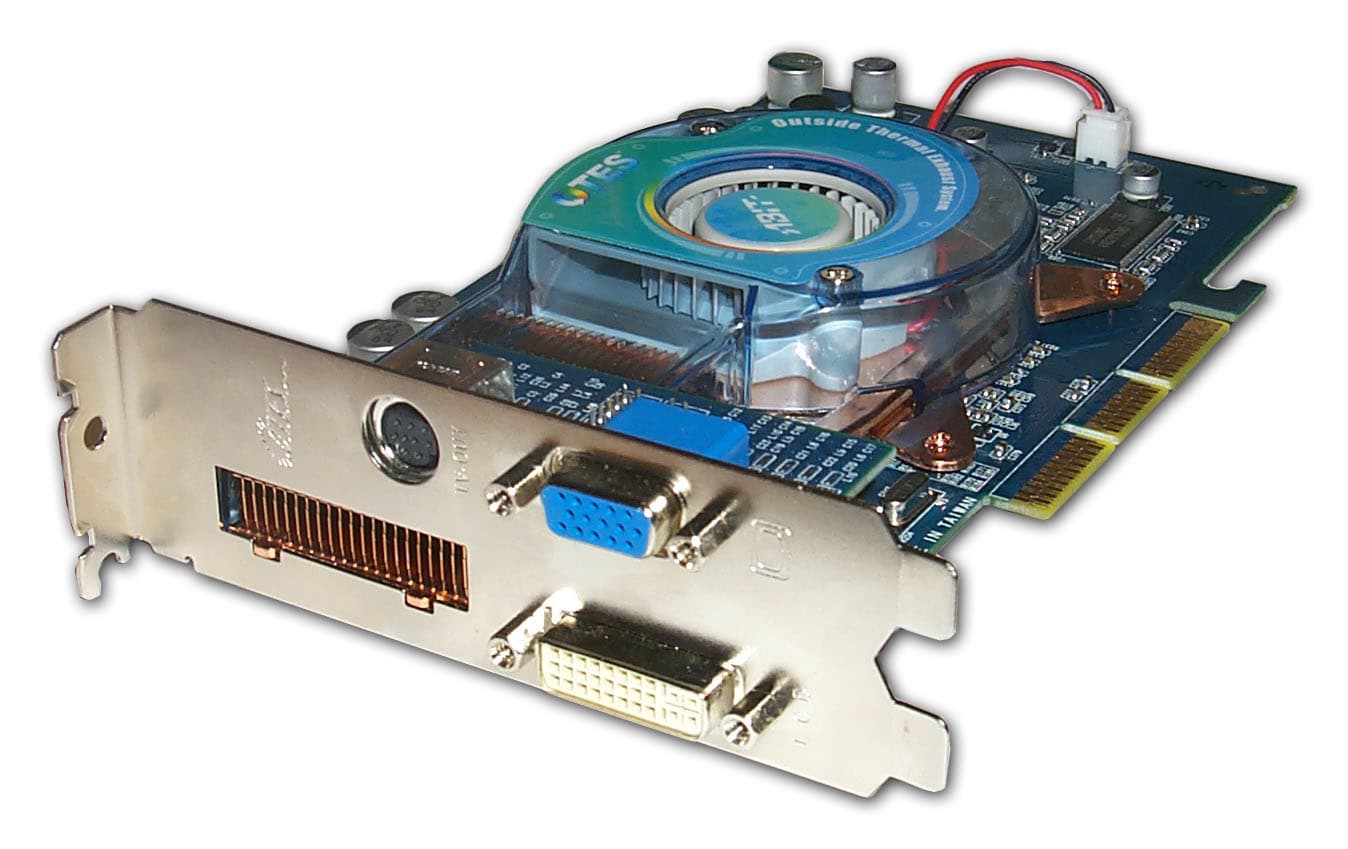

Как мы можем видеть, эта видеокарта весьма оригинальна. Мы уже рассказывали о такой же, но на базе GeForce4 Ti 4200. Напомним, чем же эта плата так примечательна.

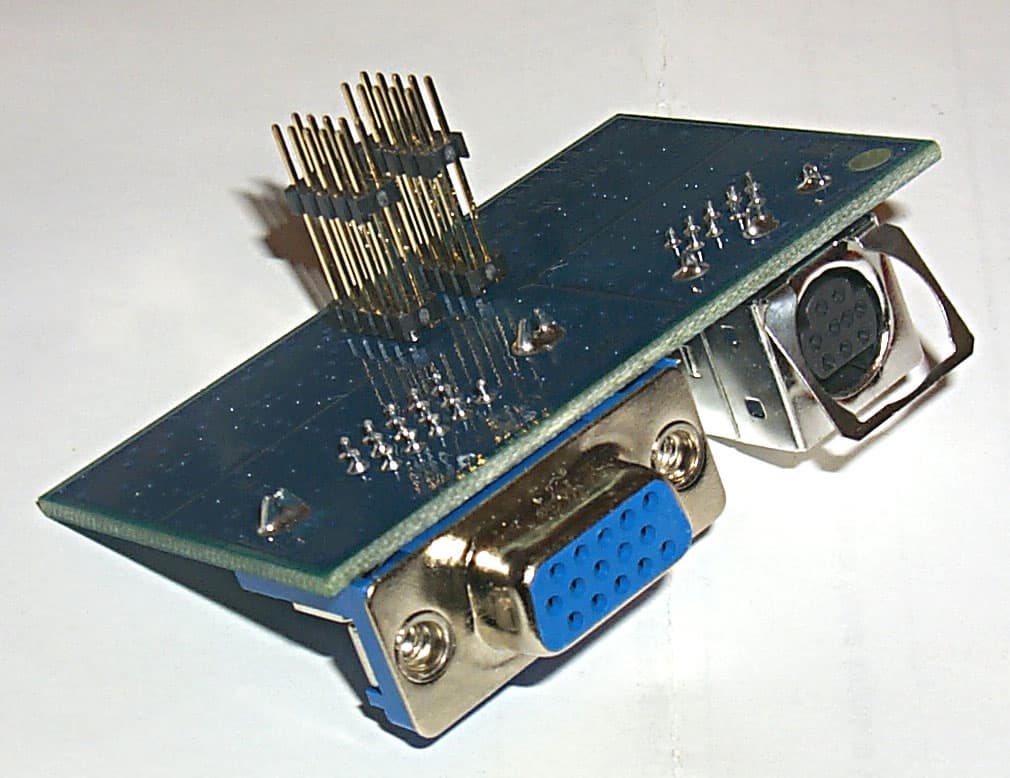

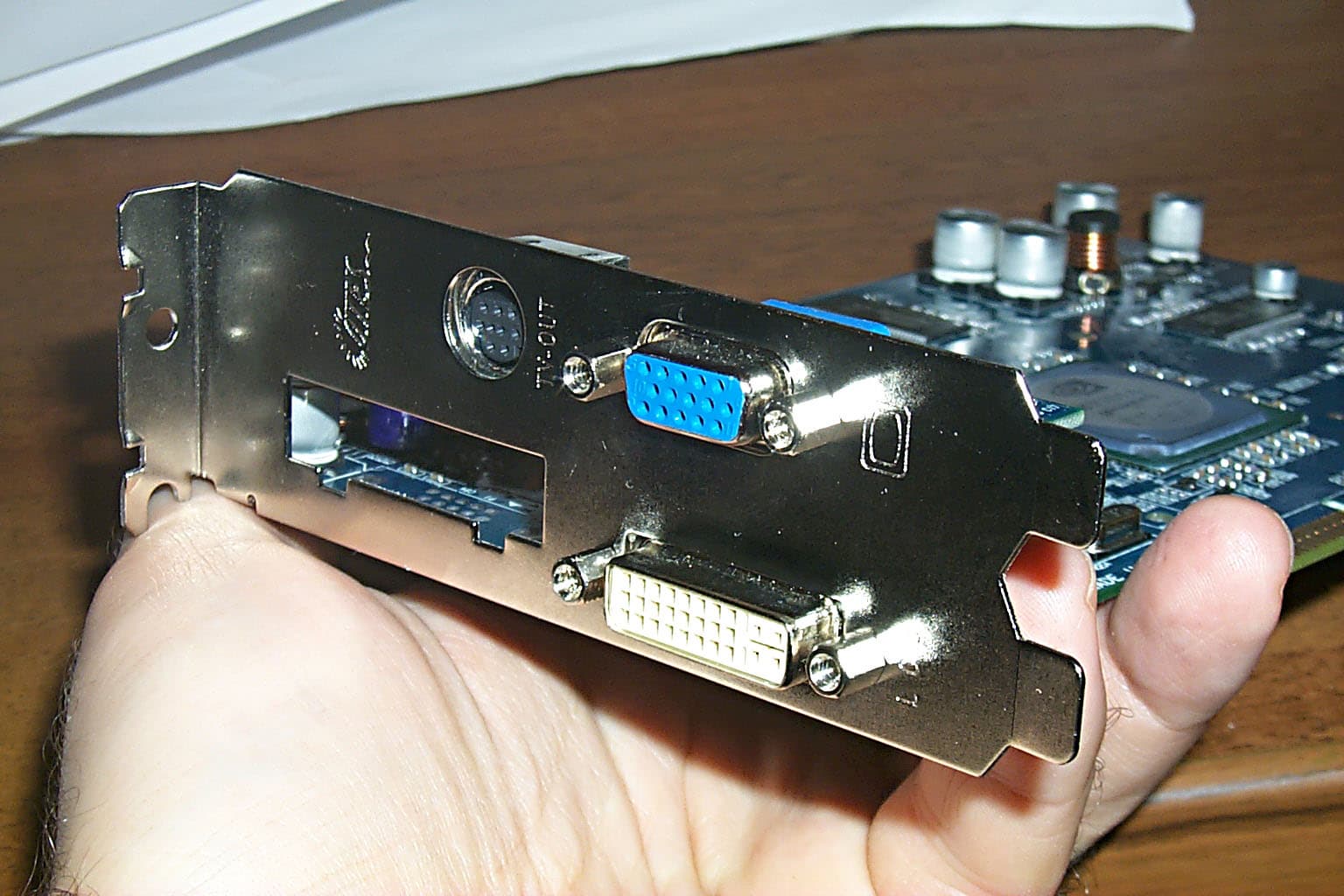

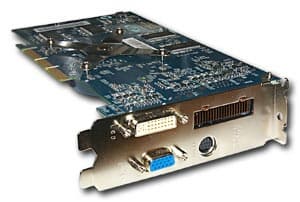

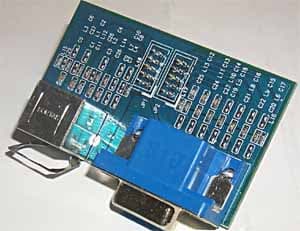

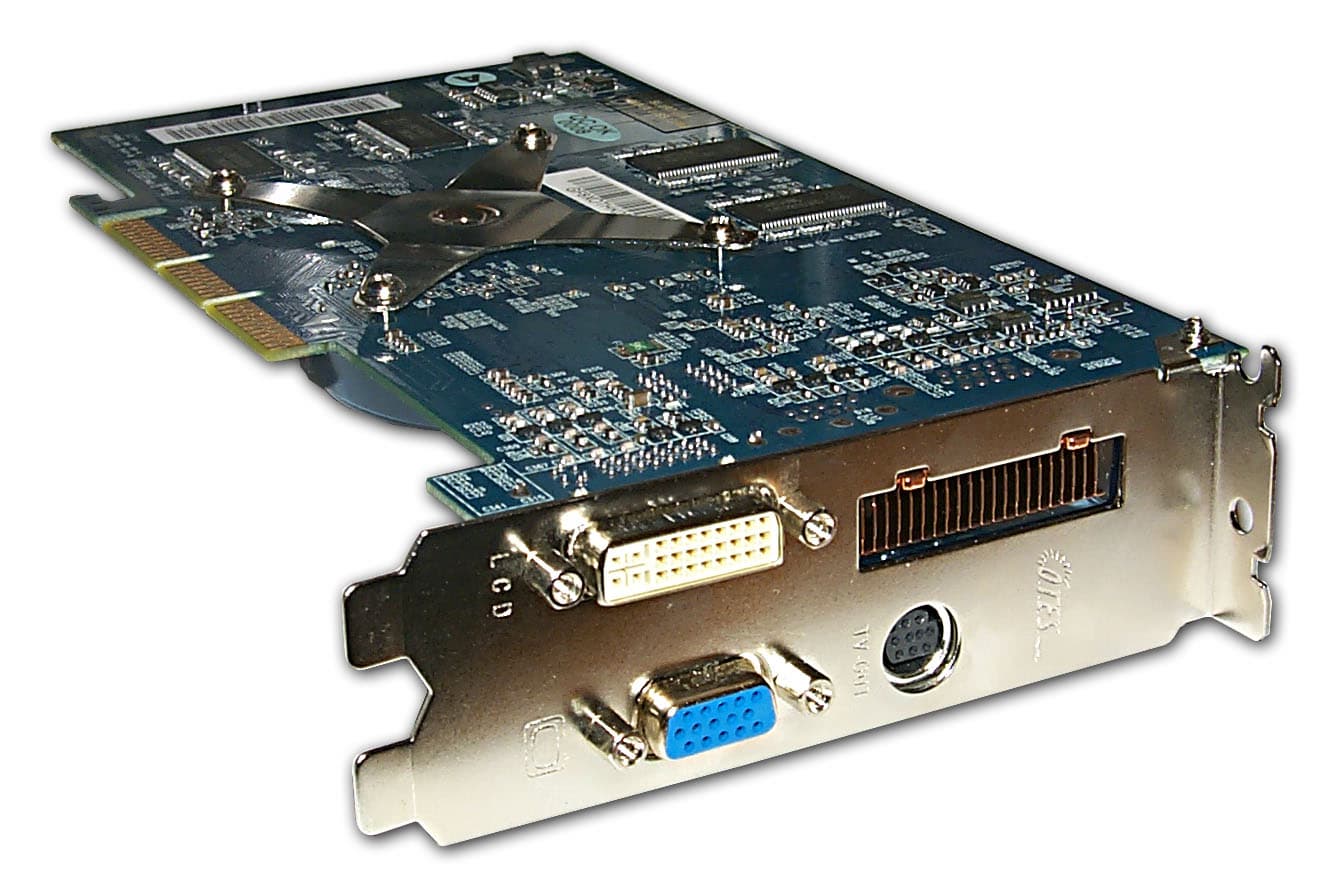

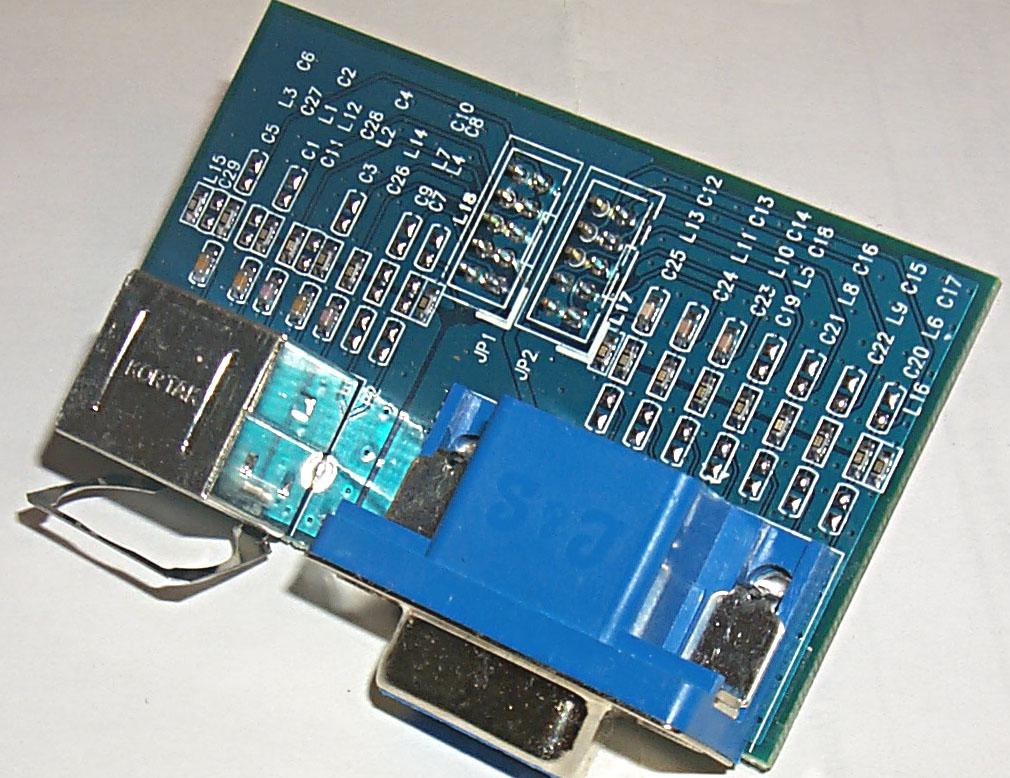

Прежде всего отметим, что d-Sub у этой платы находится не на основной PCB, а на дочерней карточке, на которую также выведено и гнездо TV-out.

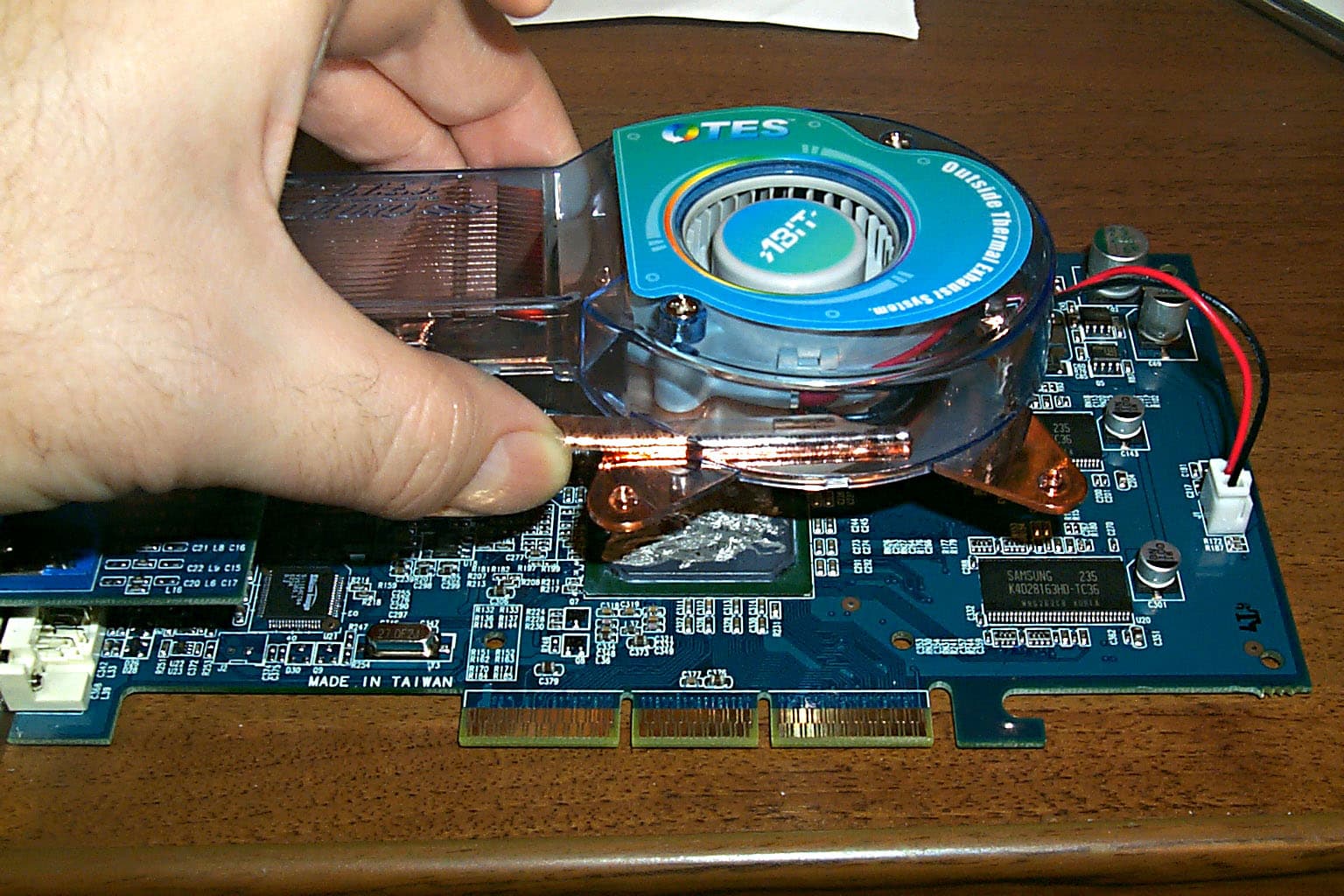

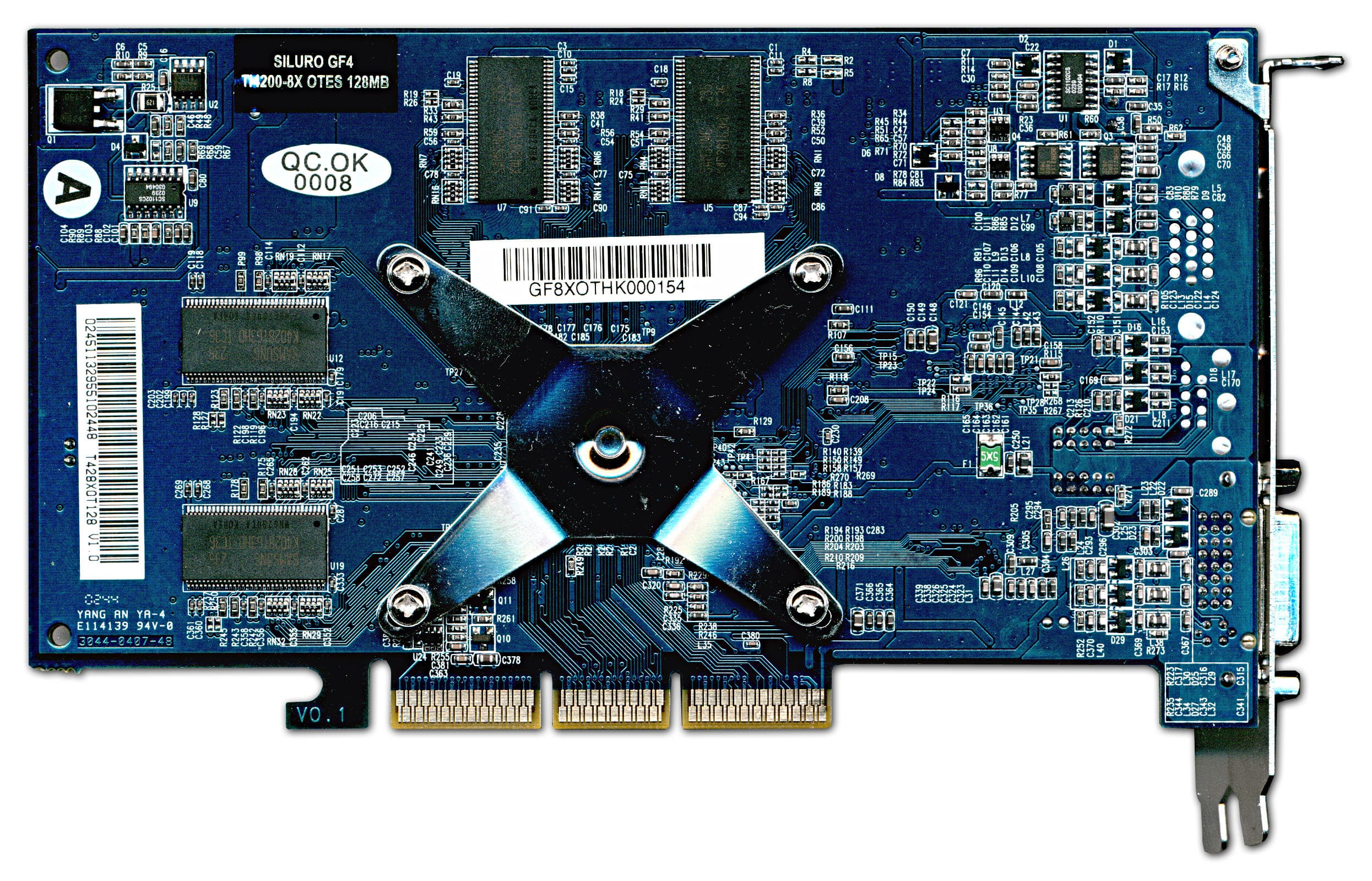

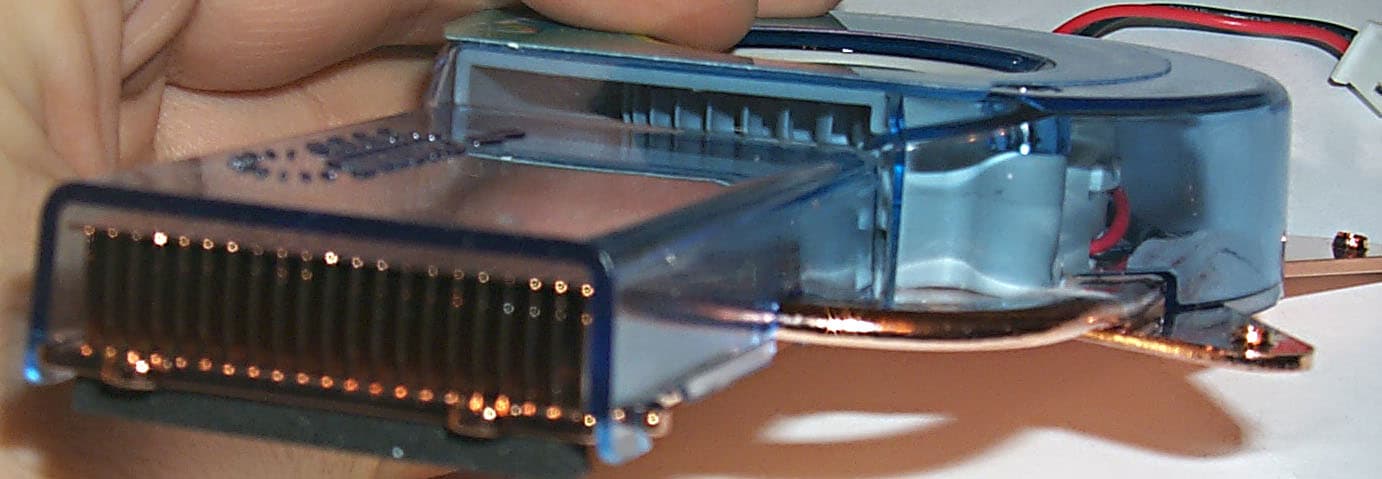

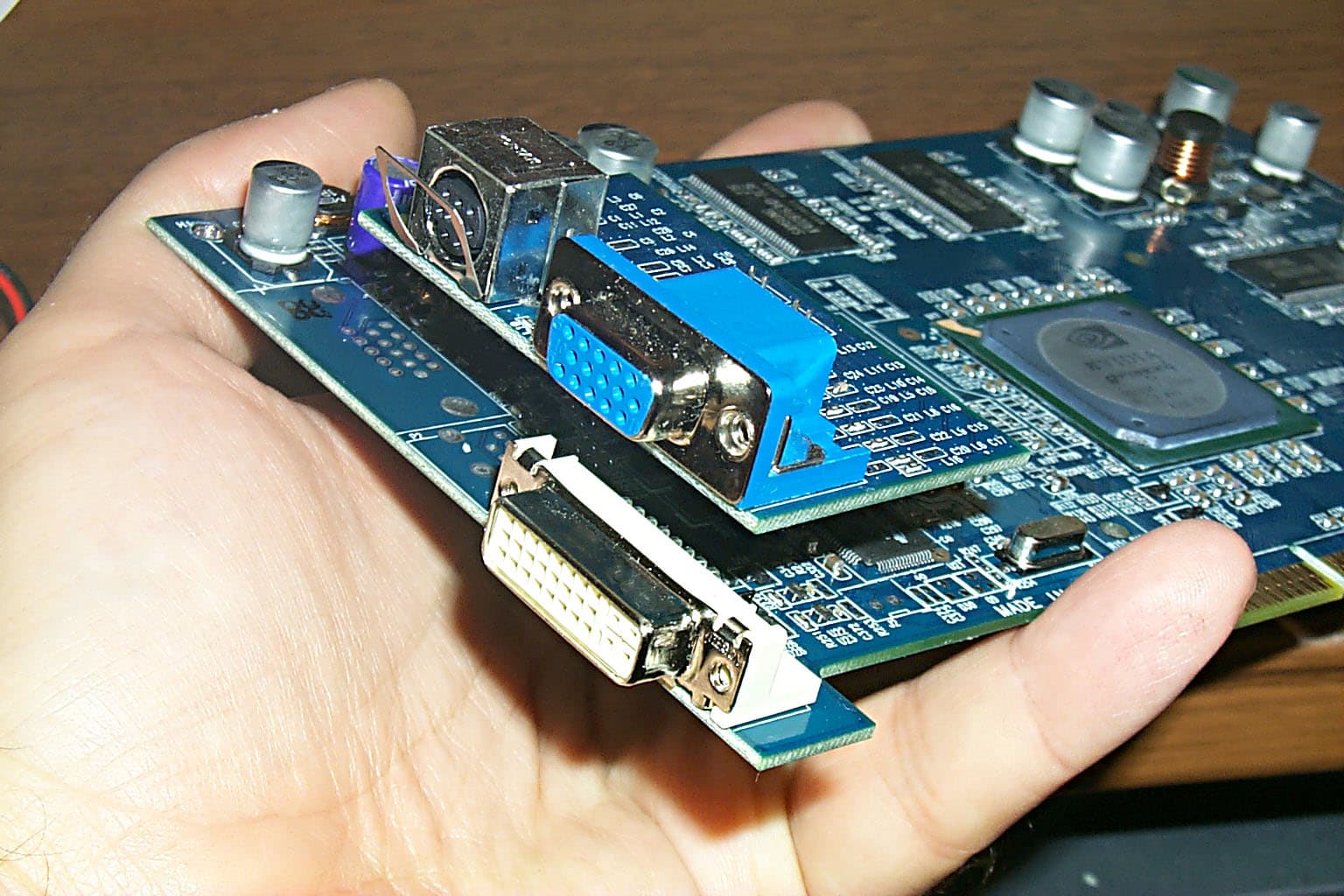

Соединяется дочерняя карта с основной при помощи длинных пин-соединений. Казалось бы, такой способ обязательно скажется на качестве 2D-картинки, но, как мы покажем ниже, это вовсе не так, по крайней мере, в реализации ABIT.

Из фотографии выше прекрасно видно, что на основной PCB размещено только гнездо DVI, а в том месте, где обычно находится d-Sub, располагается медный радиатор от массивного охлаждающего устройства. Я напомню кратко, как работает этот кулер. При нагреве подошвы от чипа тепло передается медной трубке, припаянной к основанию радиатора. В трубке находится легкокипящая жидкость, которая с испарениями испаряется и передает тепло по трубке на охлаждающие медные пластины, находящиеся в конце кулера, как бы в раструбе воздуходува. Турбина гонит через эти пластины массы воздуха, создавая необходимый эффект для охлаждения.

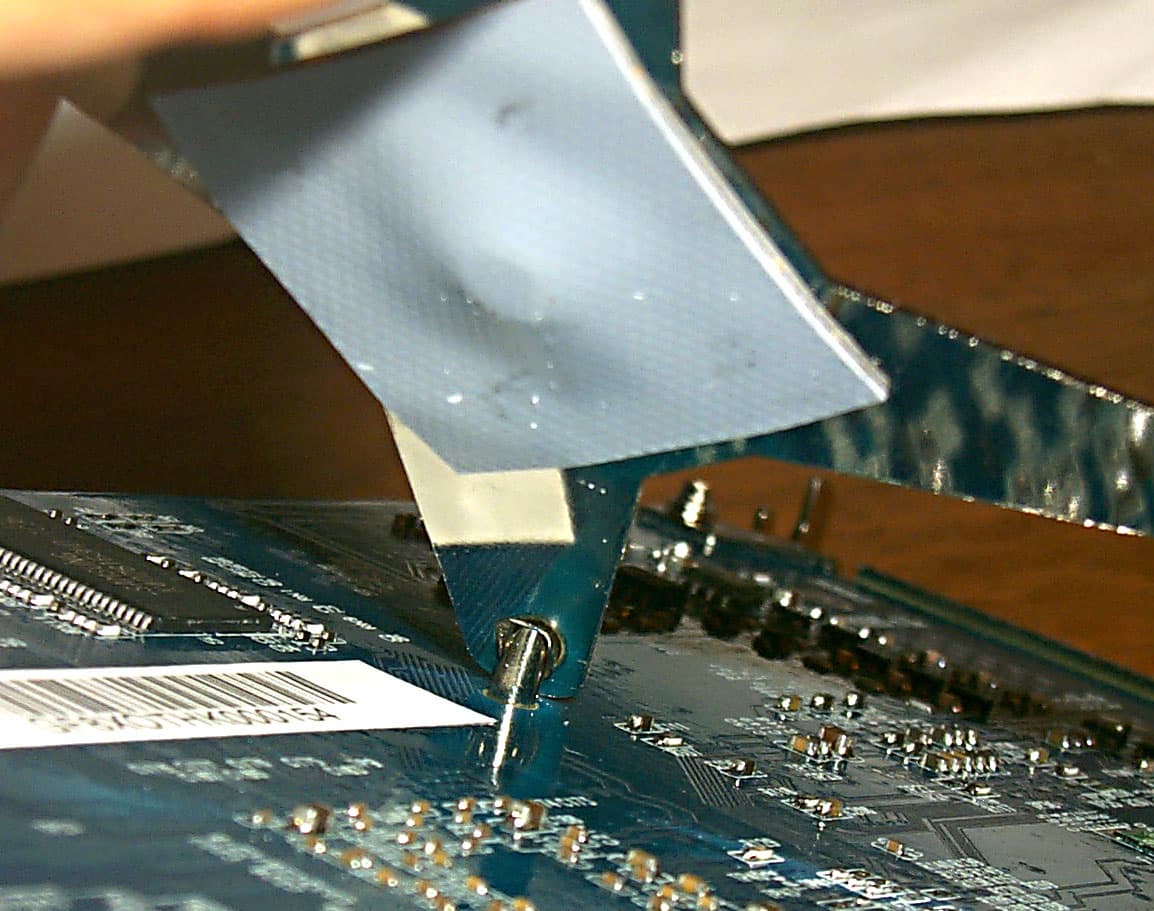

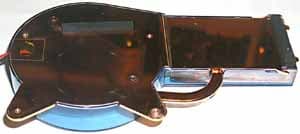

Разумеется, раз плата представляет собой такой уникальный образец, то ни о каком повторе эталонного дизайна речь не идет. Конечно, угадываются основные элементы reference card, расположение памяти, чипа и т.д. Но отличий все равно много.

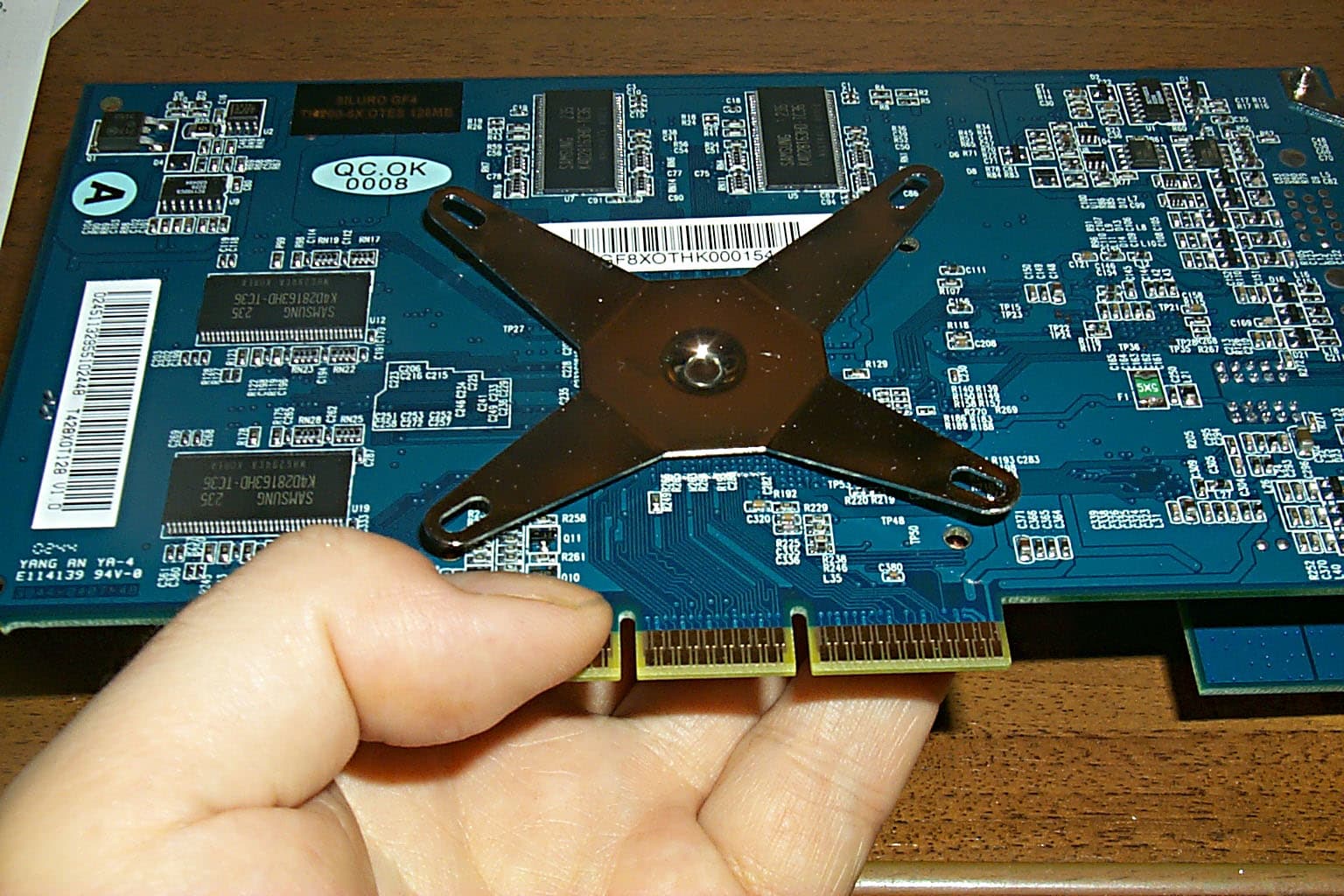

Как читатели уже догадались, для того, чтобы заснять эту карту как следует, пришлось полностью разобрать ее "аммуницию". Поэтому я заснял процесс обратной сборки, который можно видеть справа.

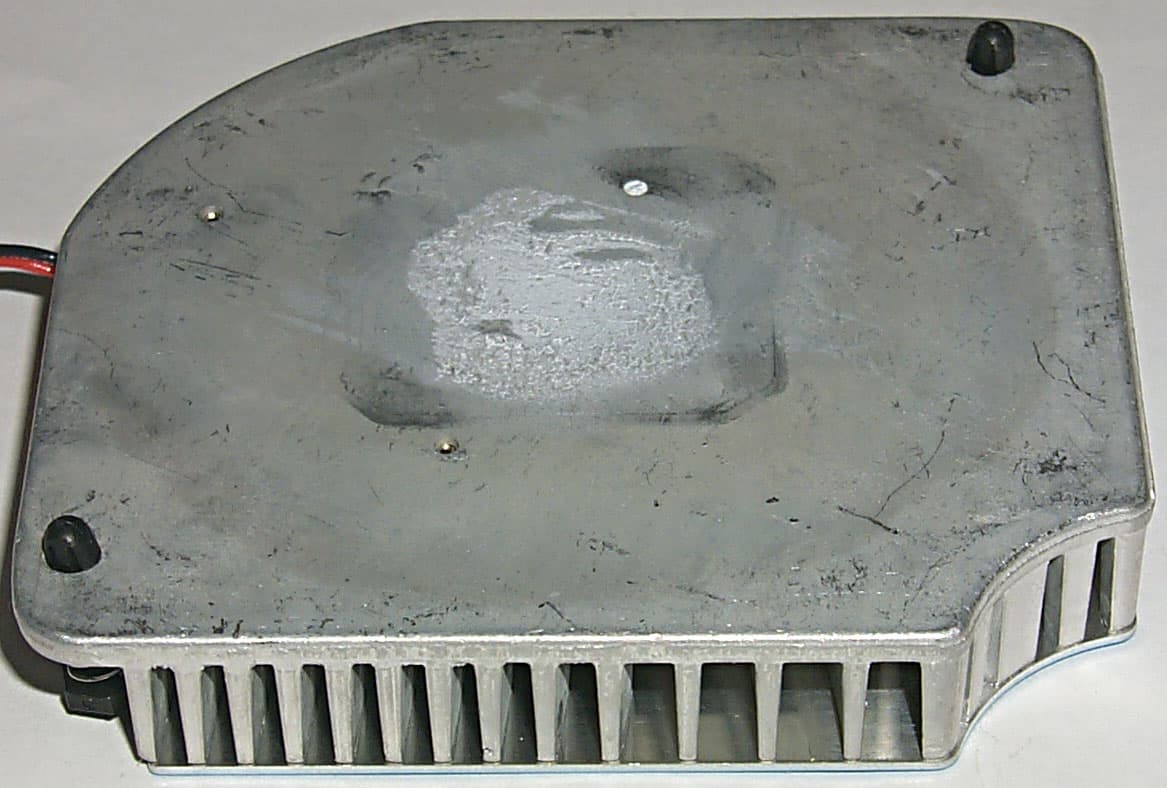

Albatron GeForce4 Ti4280 Medusa

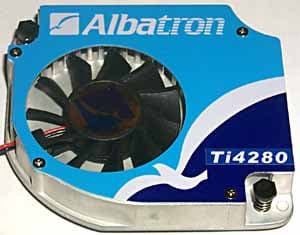

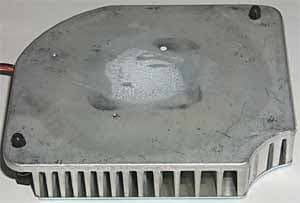

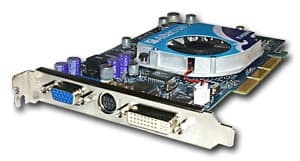

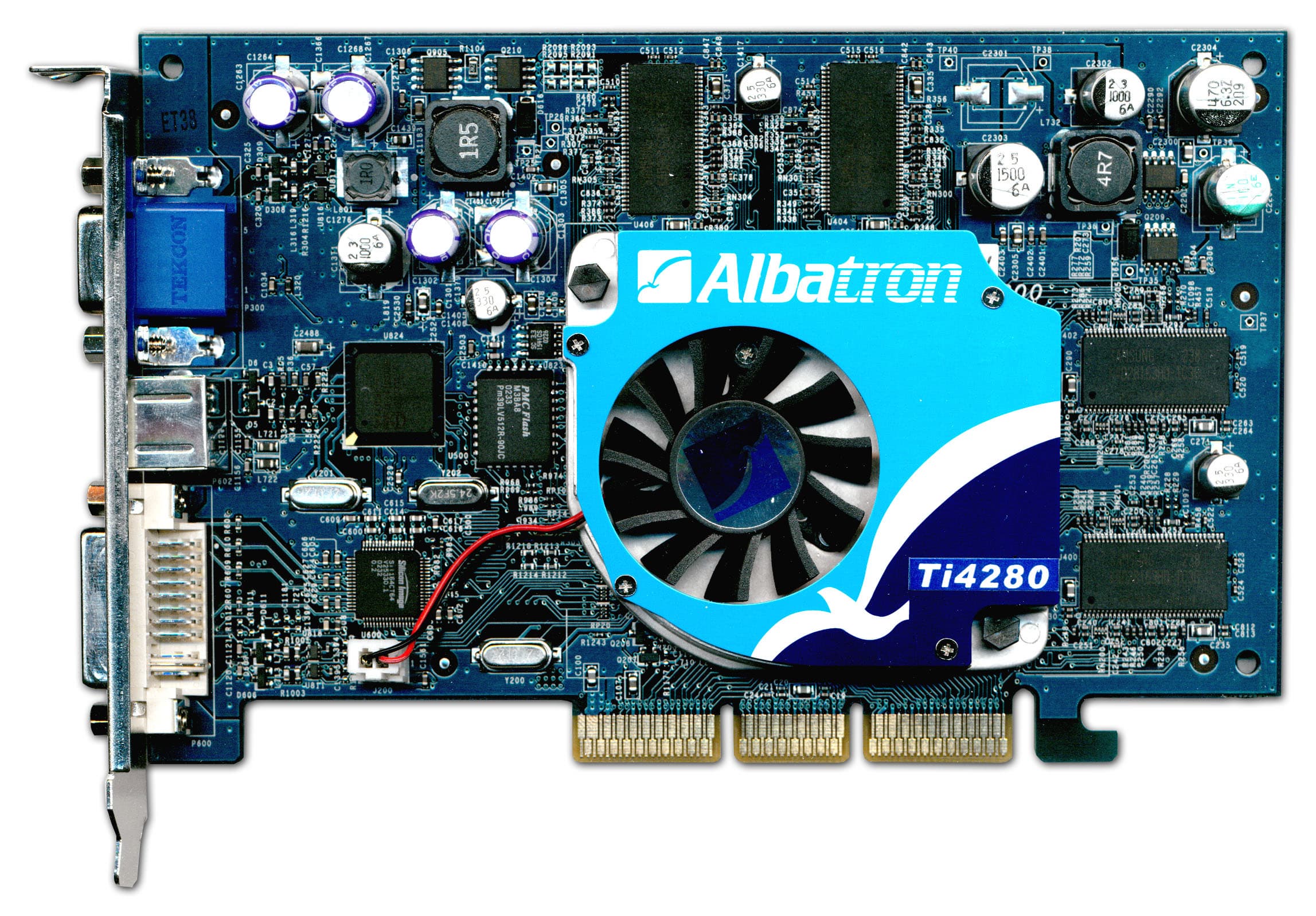

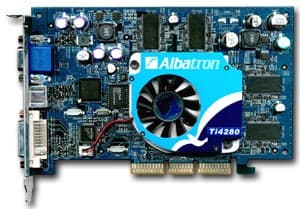

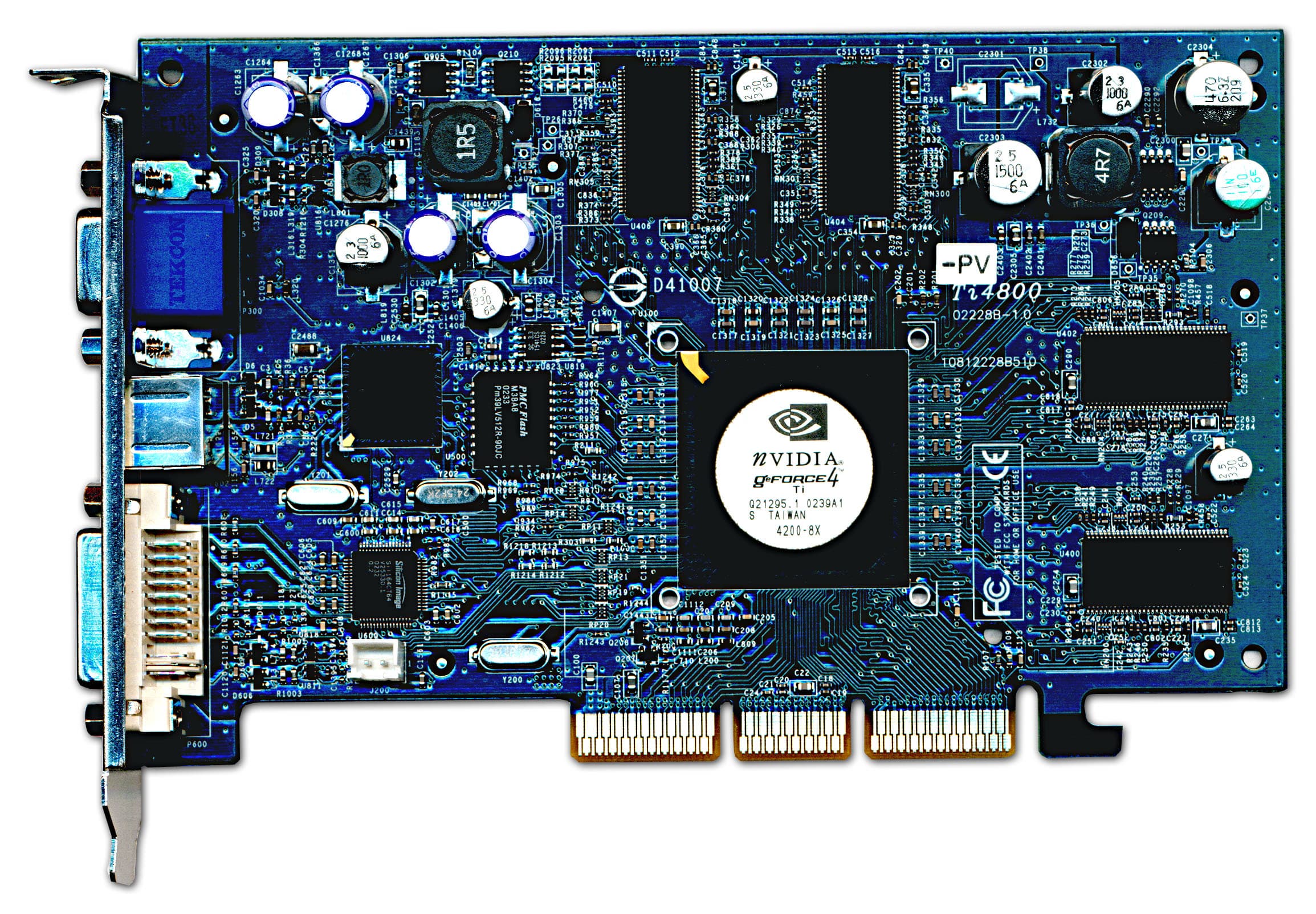

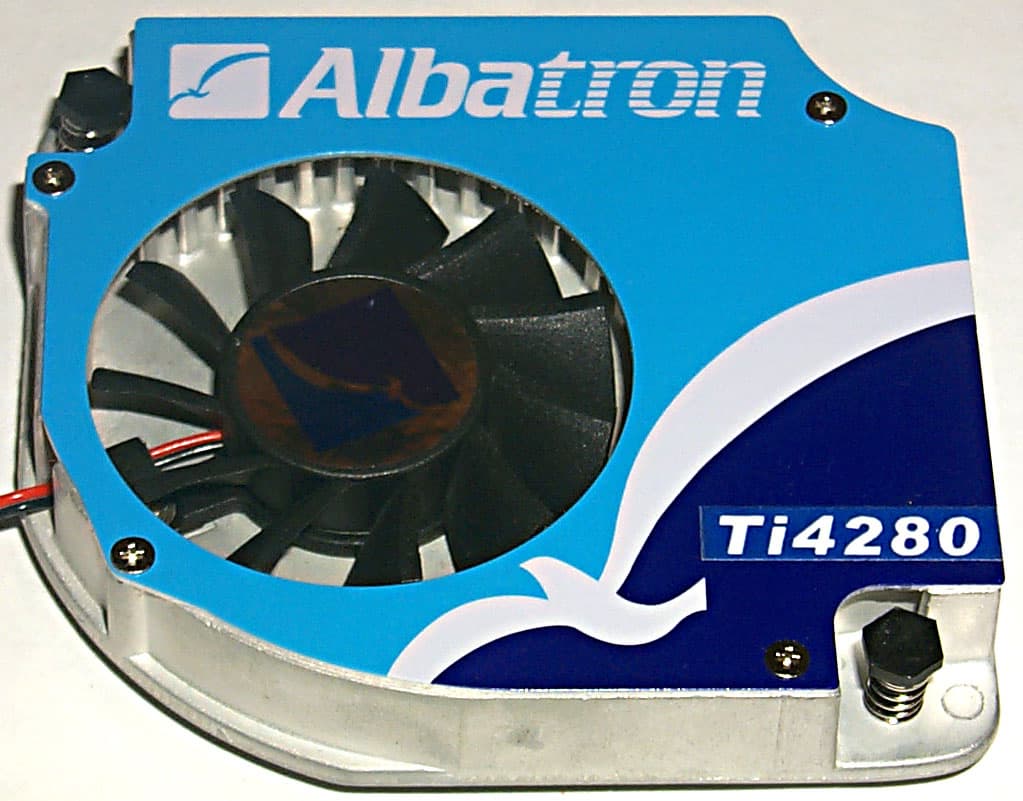

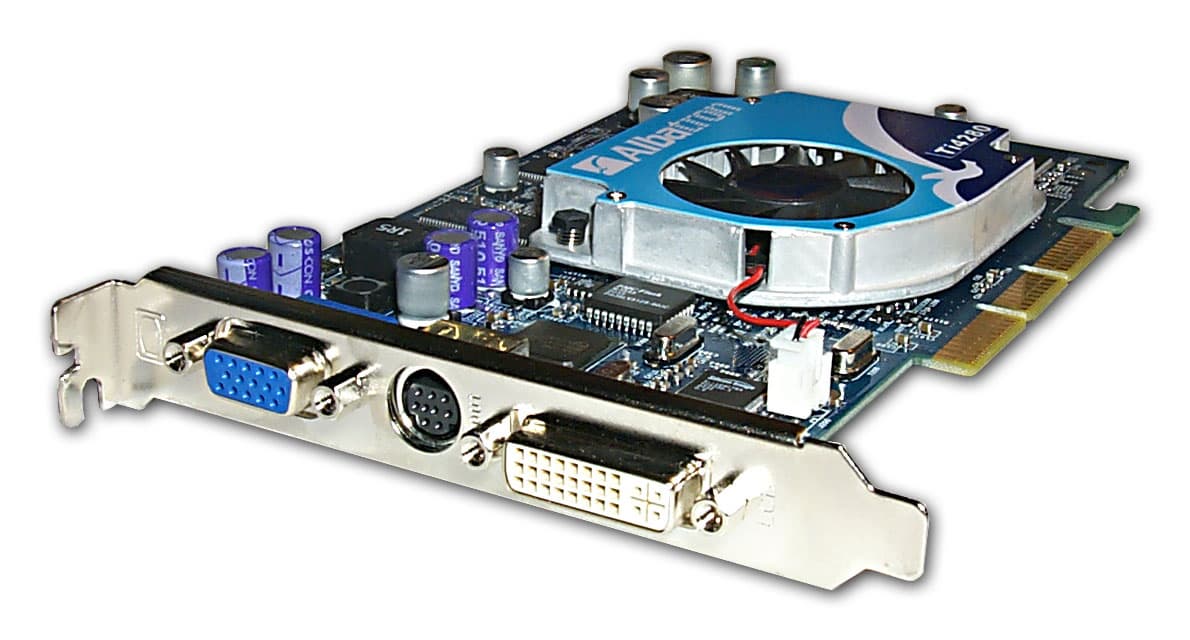

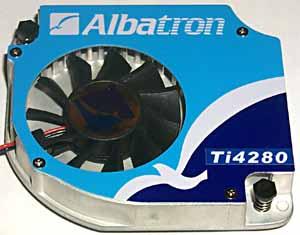

А эта плата полностью повторяет эталонный дизайн, и даже охлаждающее устройство выполнено в полном соответствии с рекомендациями NVIDIA (такие кулеры мы уже многократно видели на платах семейства GeForce4 Ti).

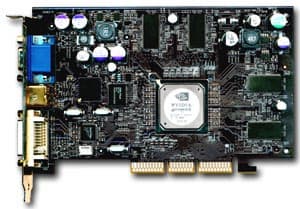

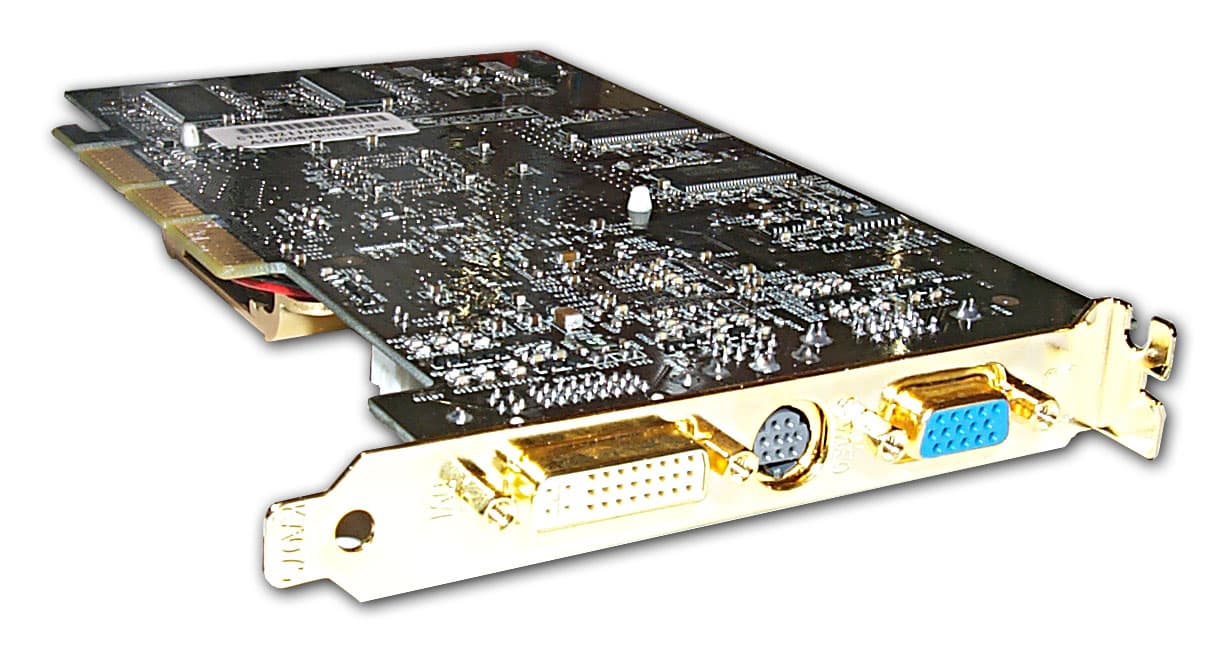

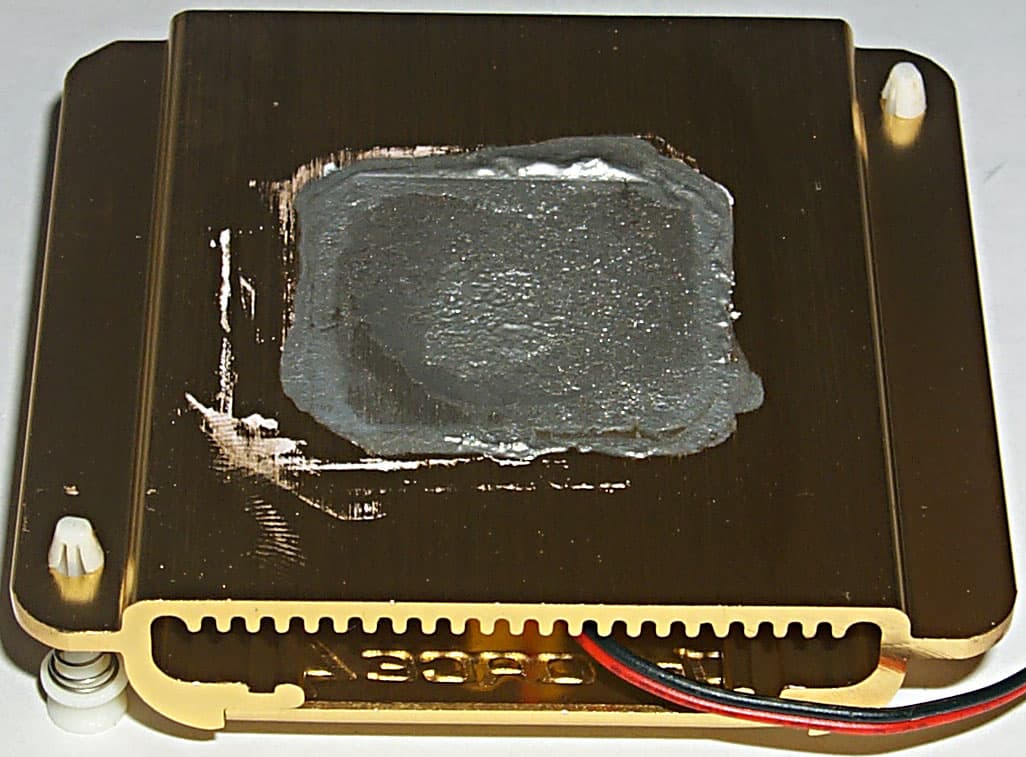

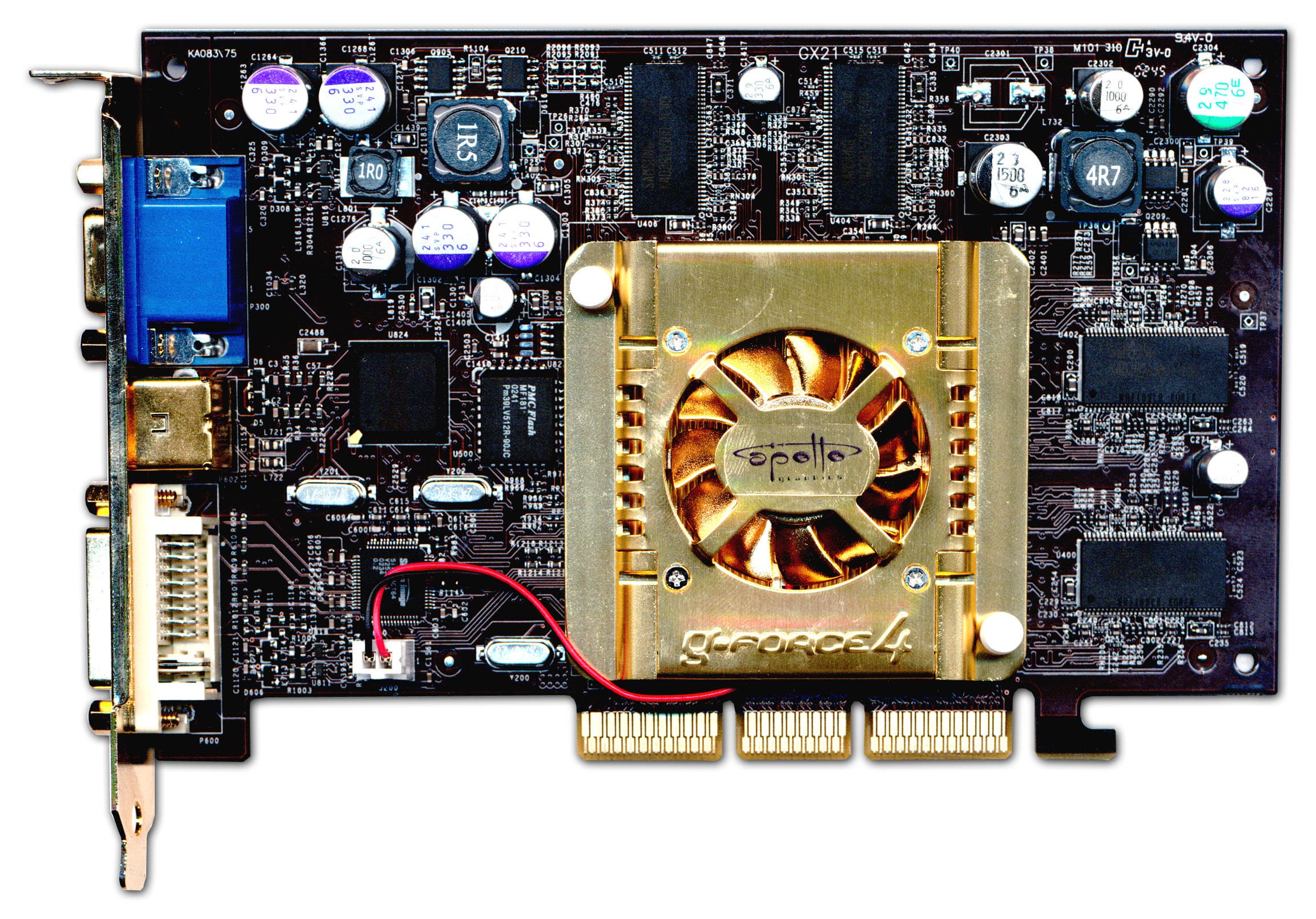

Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x

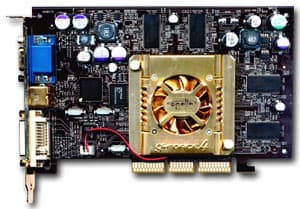

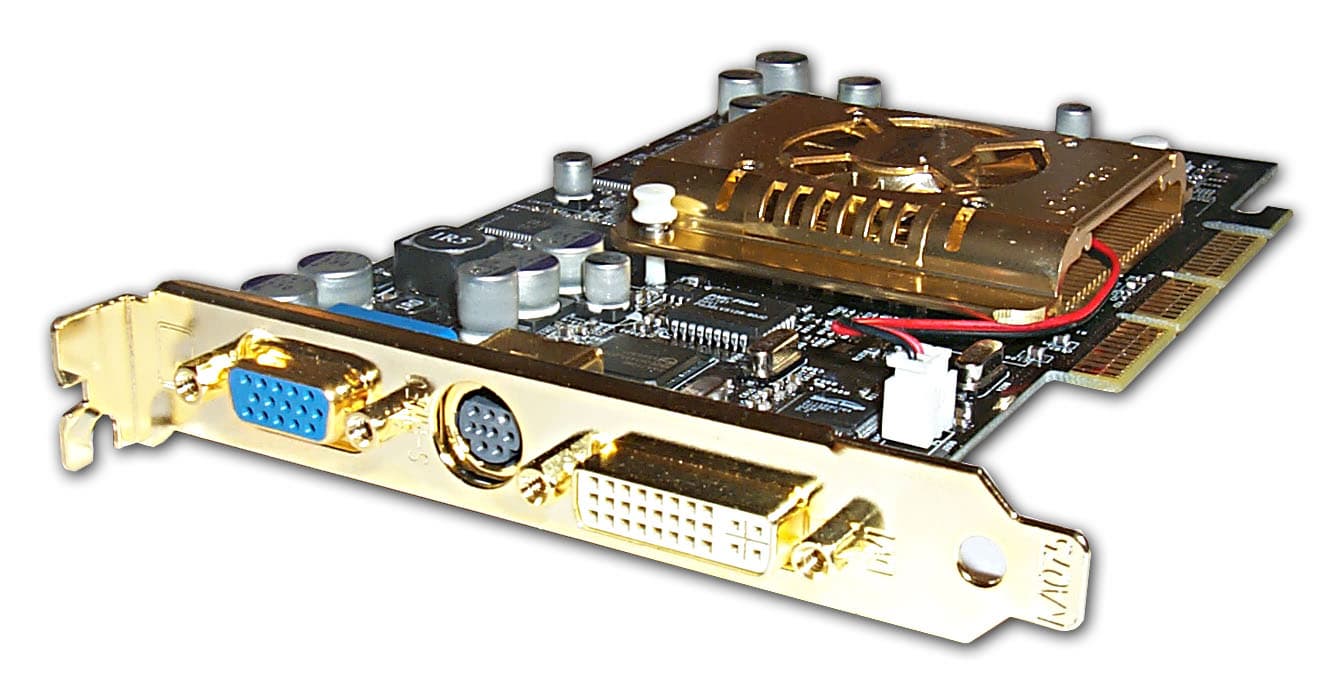

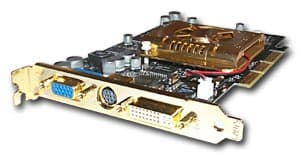

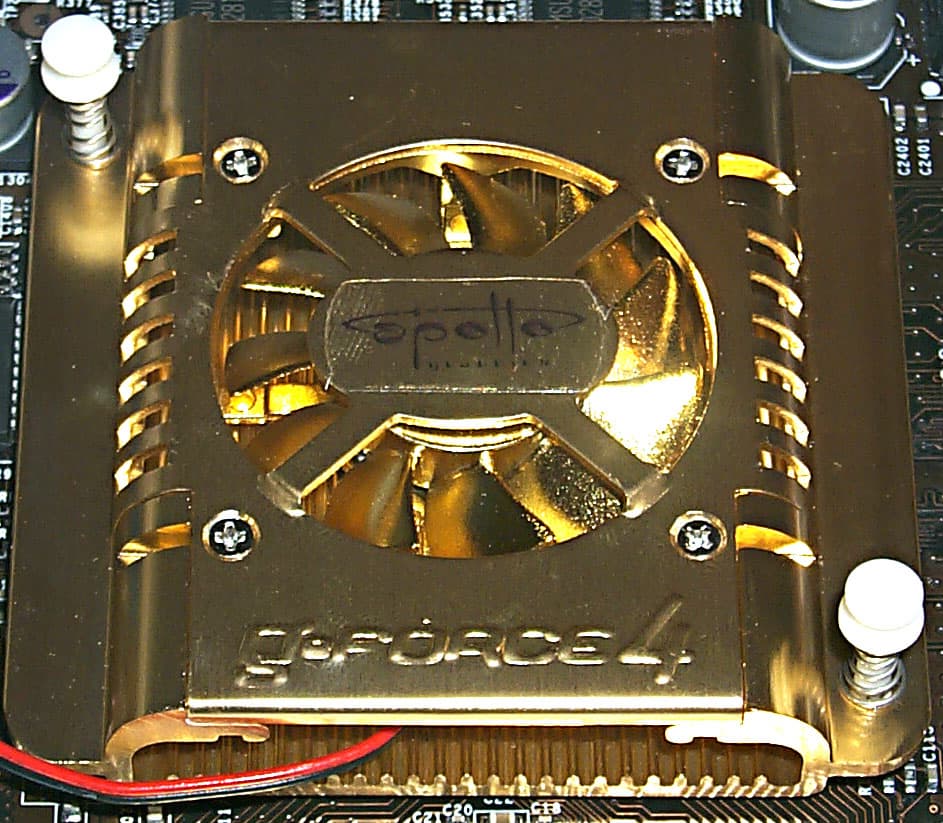

Эта плата также является копией референс-карты, поэтому комментарии не требуются. В отношении кулера скажу, что неплохое решение в плане эффектного внешнего вида, по охлаждающему действию — нечто среднее.

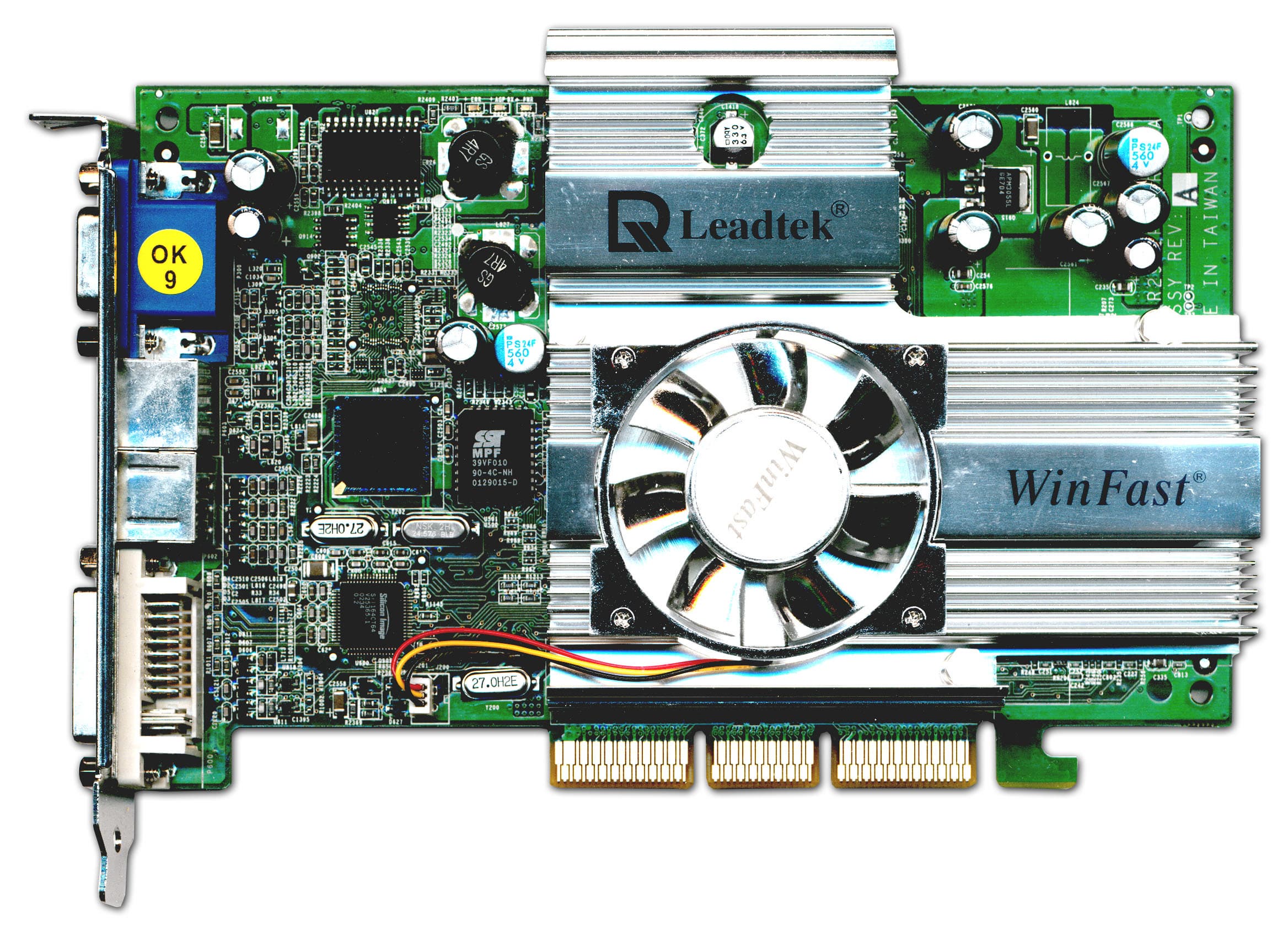

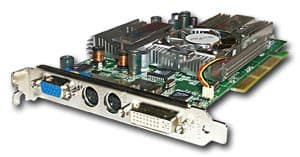

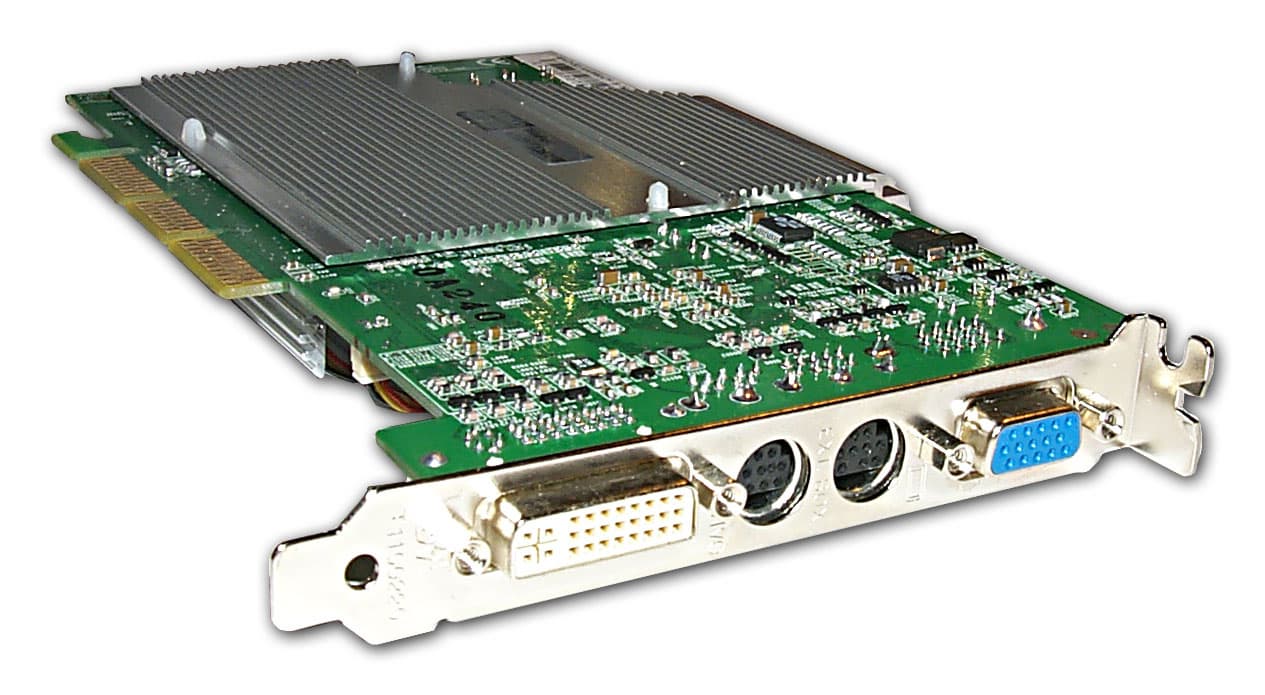

Leadtek WinFast A280LE TDH MyVIVO

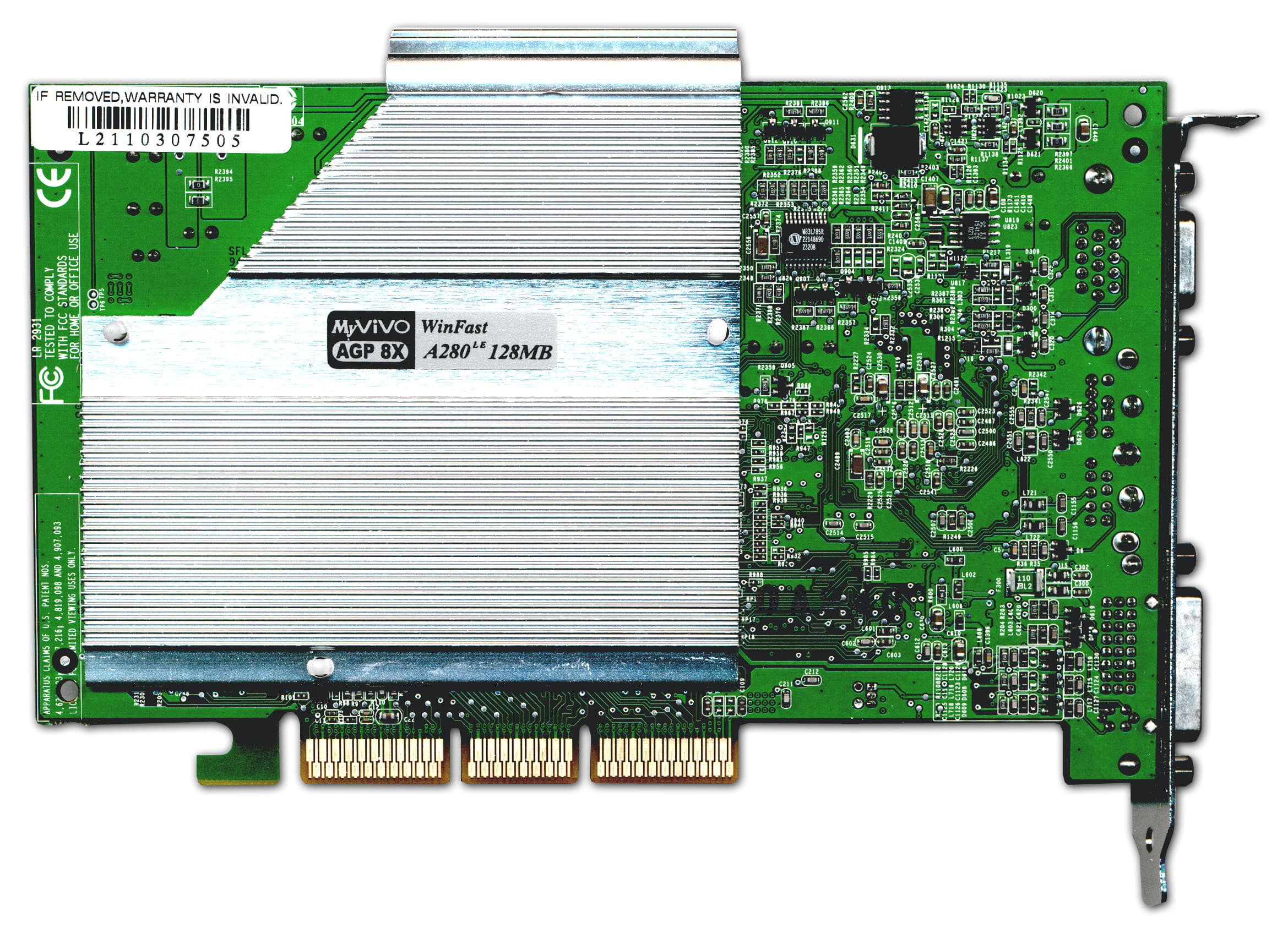

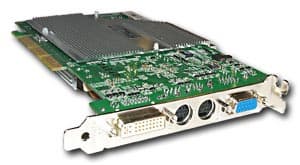

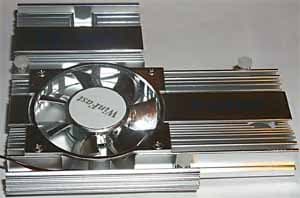

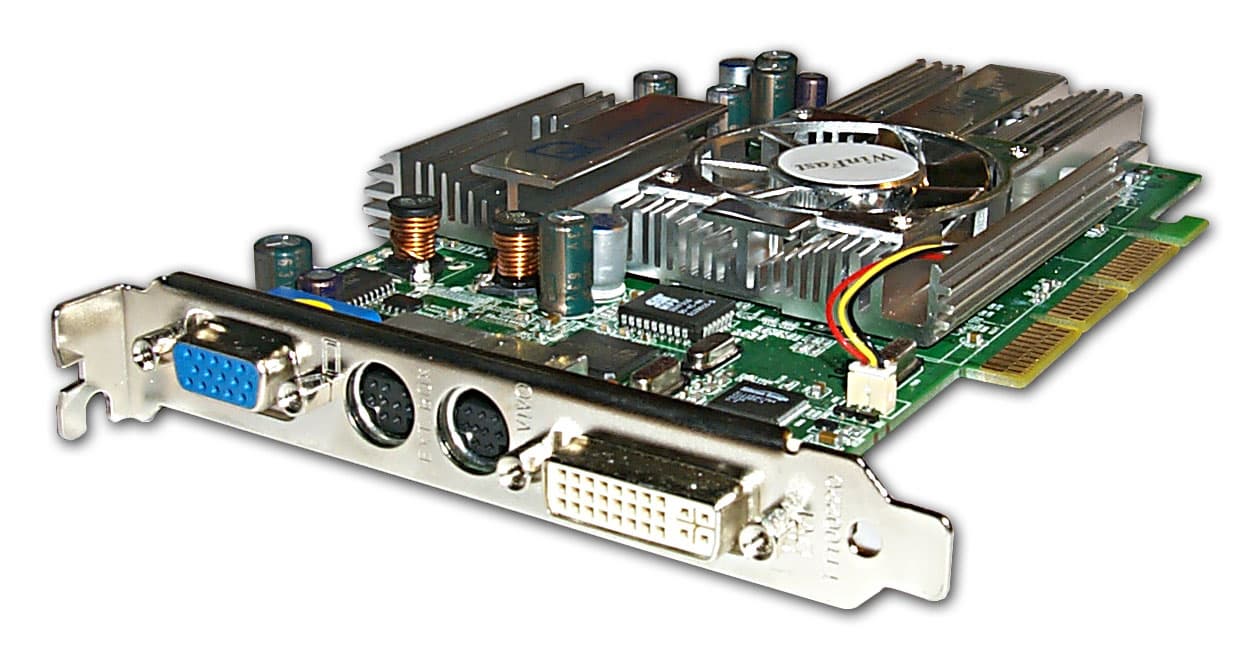

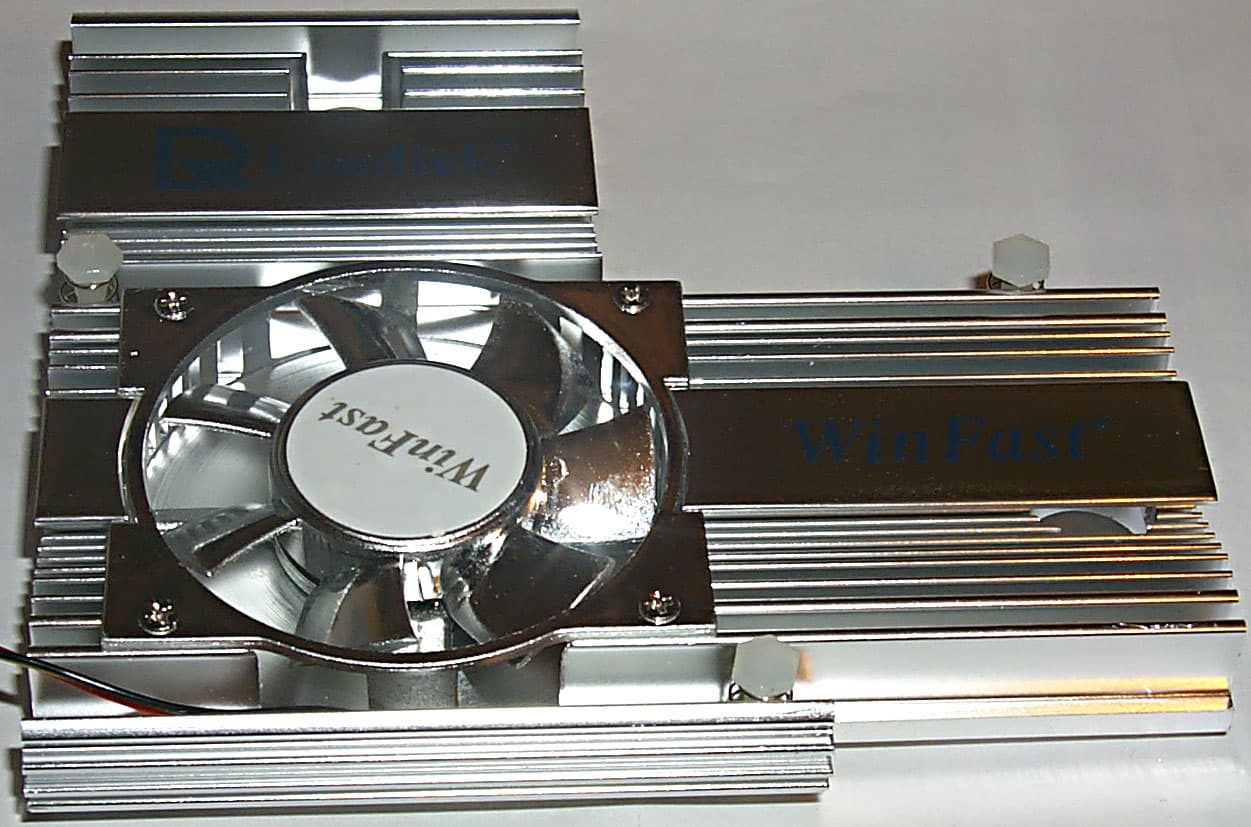

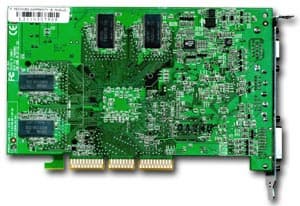

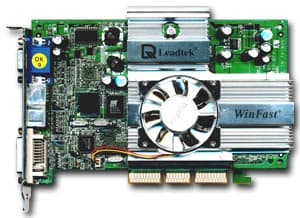

Разработчики из Leadtek верны своим традициям создавать карты, облаченные в "броню". Перед нами огромный кулер, который предназначен для охлаждения как ядра, так и микросхем памяти. С обратной стороны карты для тех же целей используется дополнительный радиатор-пластина. Мы уже не раз говорили о том, что такой подход не только малоэффективен, но подчас и вреден, когда массивный радиатор не будет прилегать плотно к поверхности какой-либо микросхемы, и тогда вместо охлаждения последняя будет еще сильнее нагреваться, что скажется плохо на разгонном потенциале (а подчас и будет помехой работы на штатных частотах).

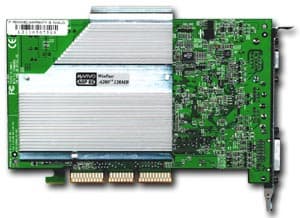

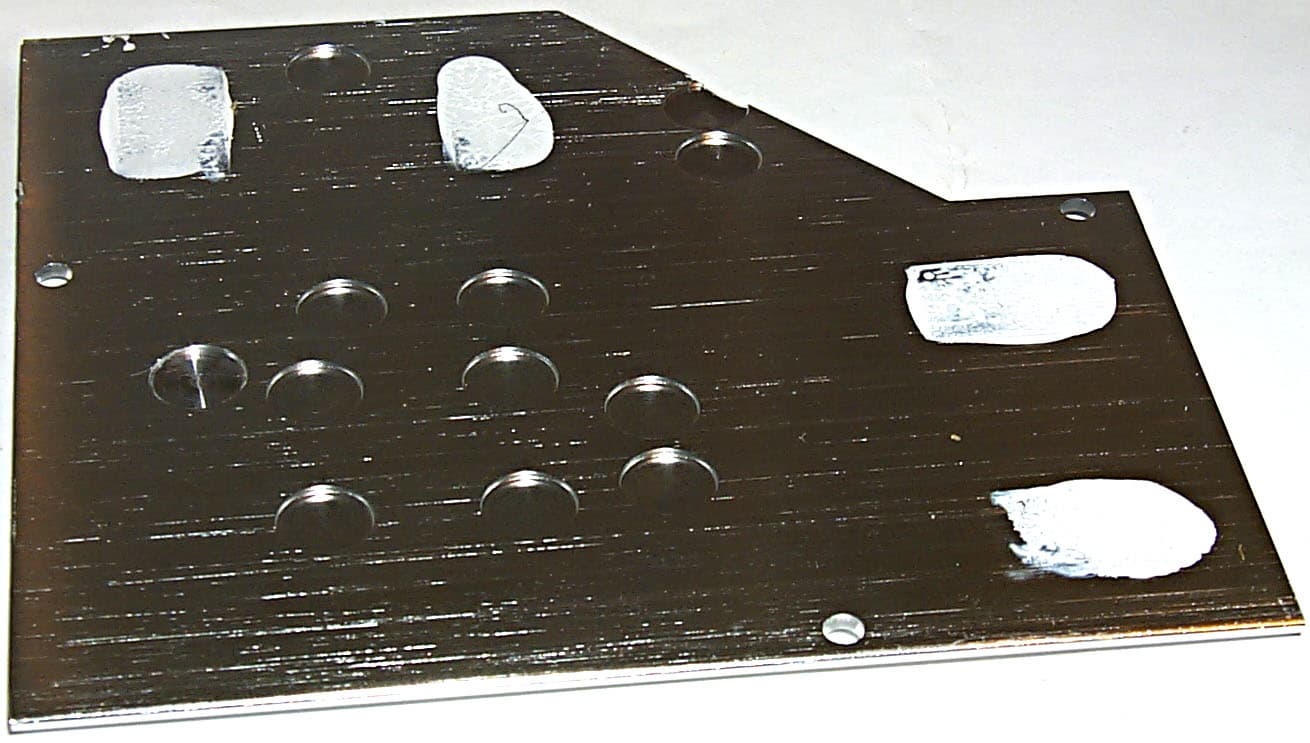

Сама же карта значительно отличается от эталонного дизайна, можно на ней заметить термодатчик температуры поверхности чипа, а также микросхему термоконтроля. На верху платы имеются фирменные светодиоды, сигнализирующие о подаче питания на карту и о режиме AGP. Как мы видим, разработчики не остановились на использовании одного гнезда для VIVO, а установили два (для Video-In и Video-Out раздельно).

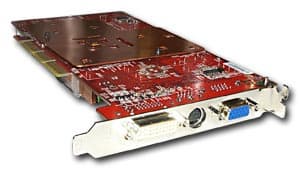

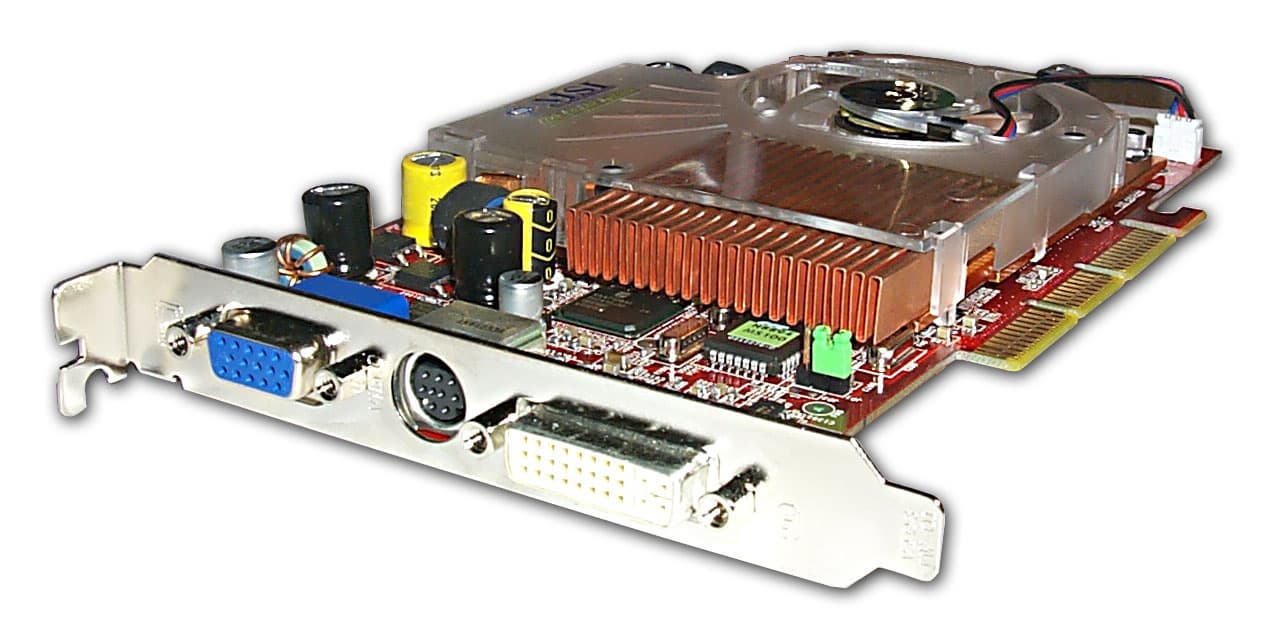

MSI Ti4200 8x

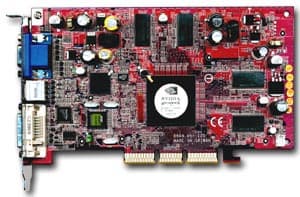

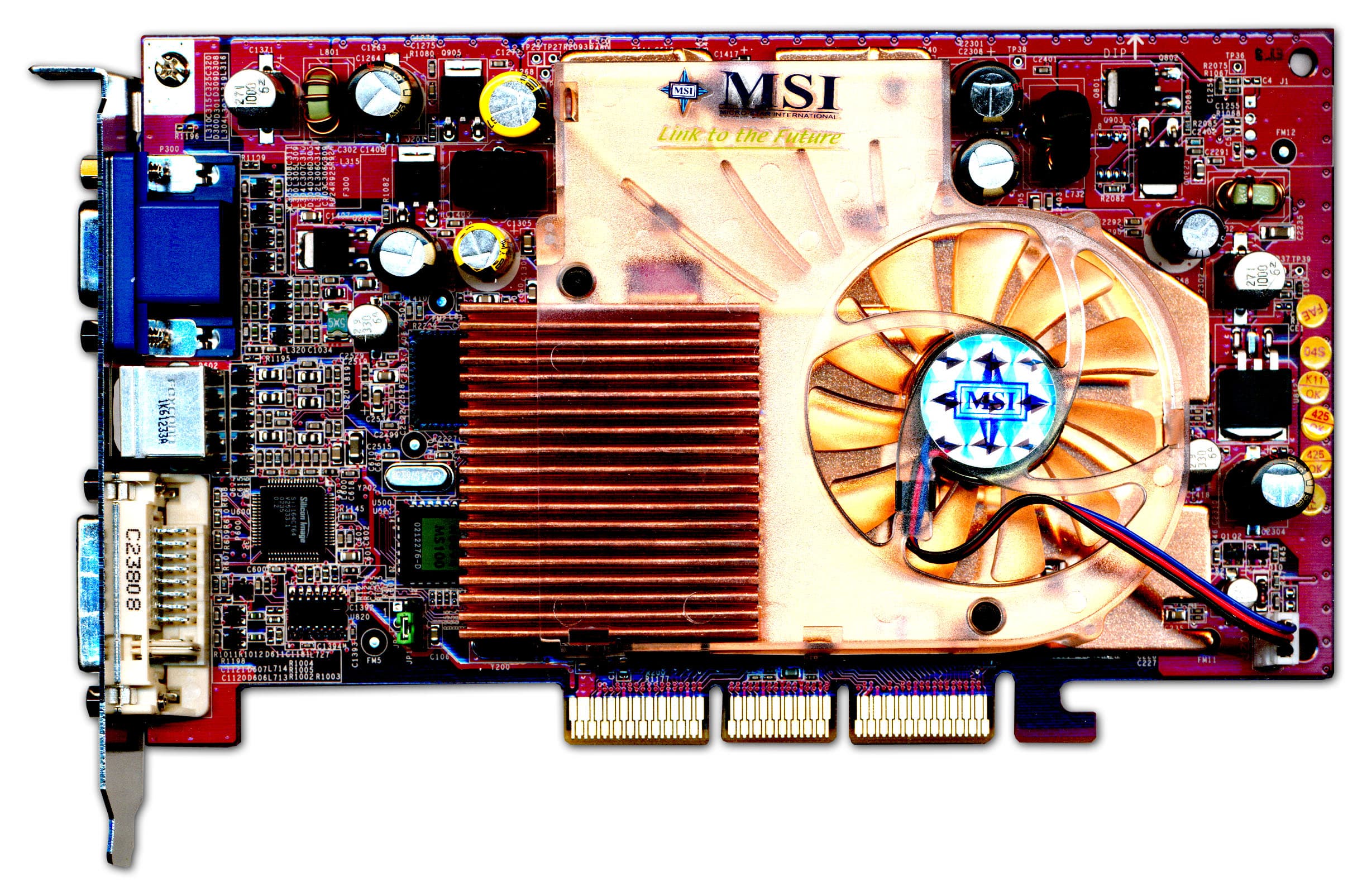

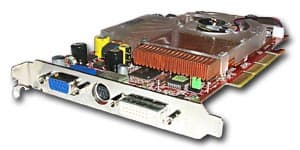

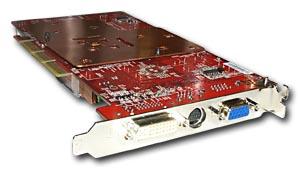

Интересно отметить, что на сей раз и компания MSI пошла по пути выпуска уникального продукта, а не просто копии эталонной карты. Прежде всего, надо отметить использование аппаратного мониторинга состояния карты. Для чего на плате установлены микросхема термоконтроля (на нижнем фото), датчик температуры рядом с чипом (определяет температуру радиатора), а также у вентилятора имеется тахометр.

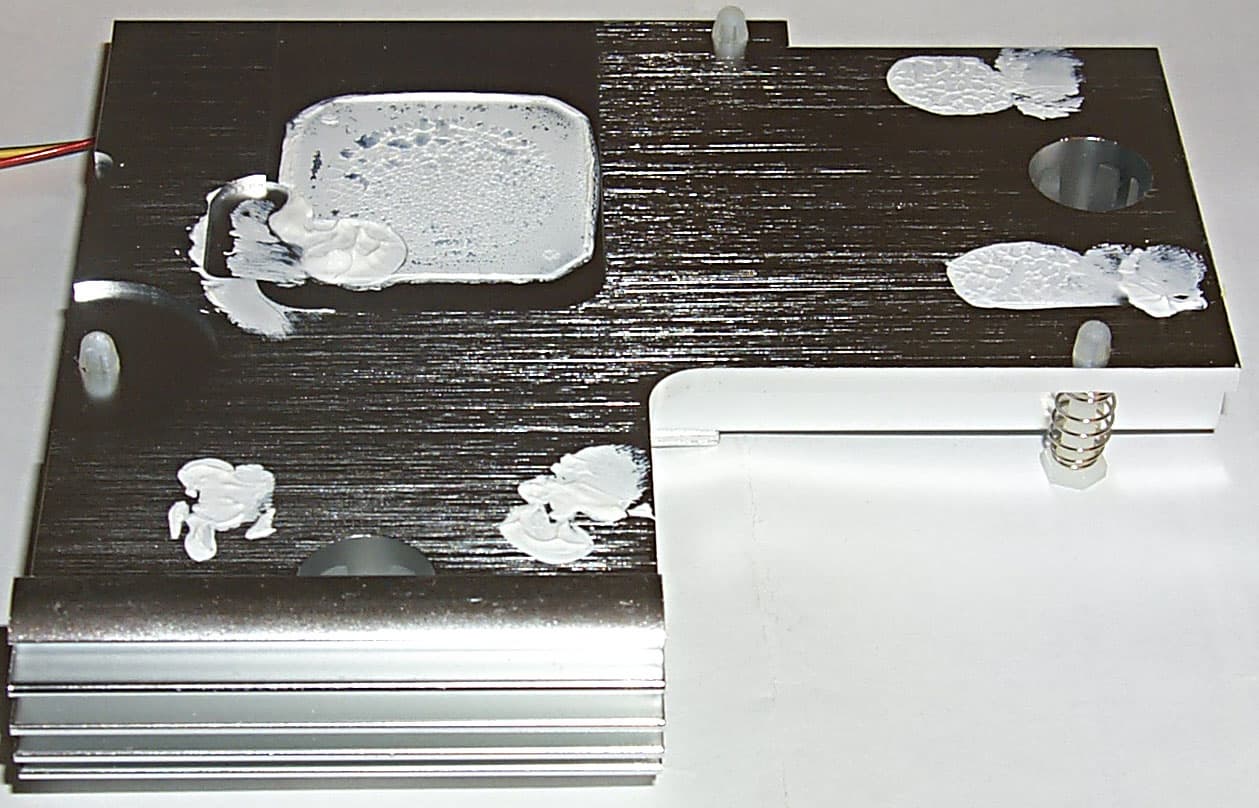

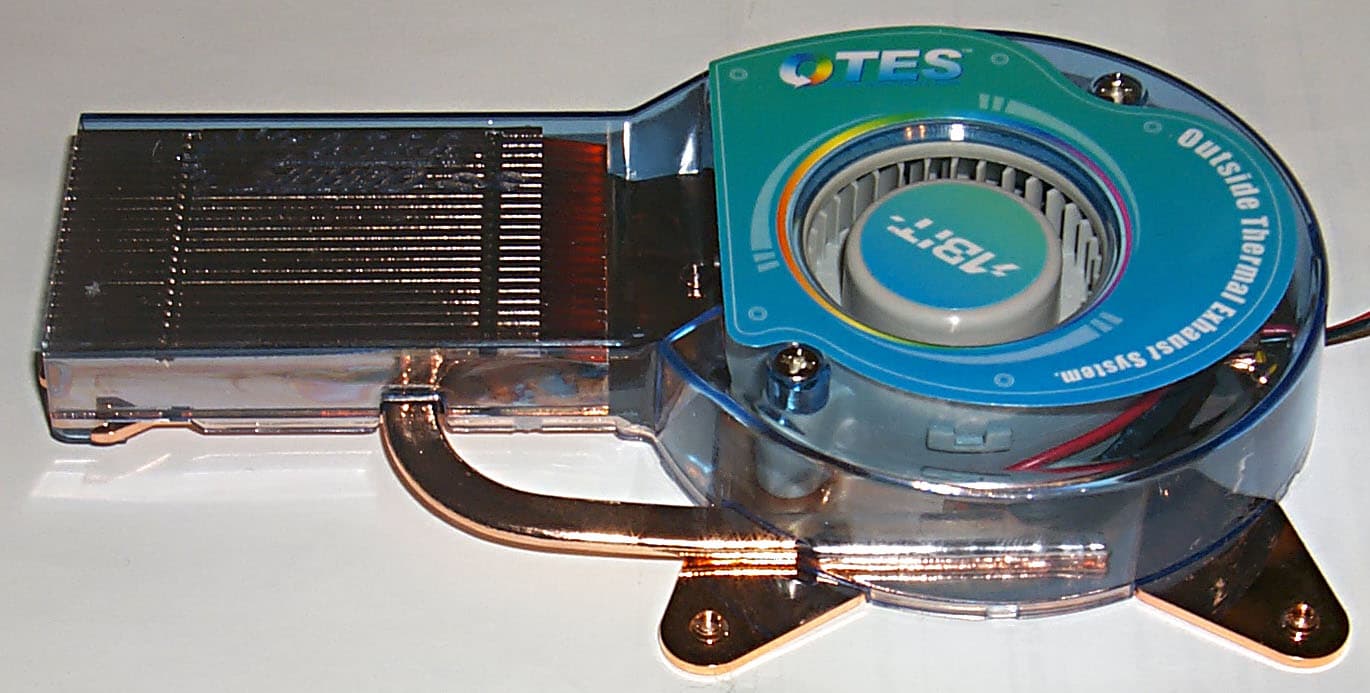

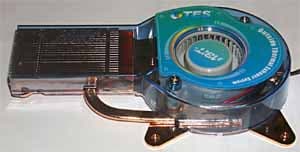

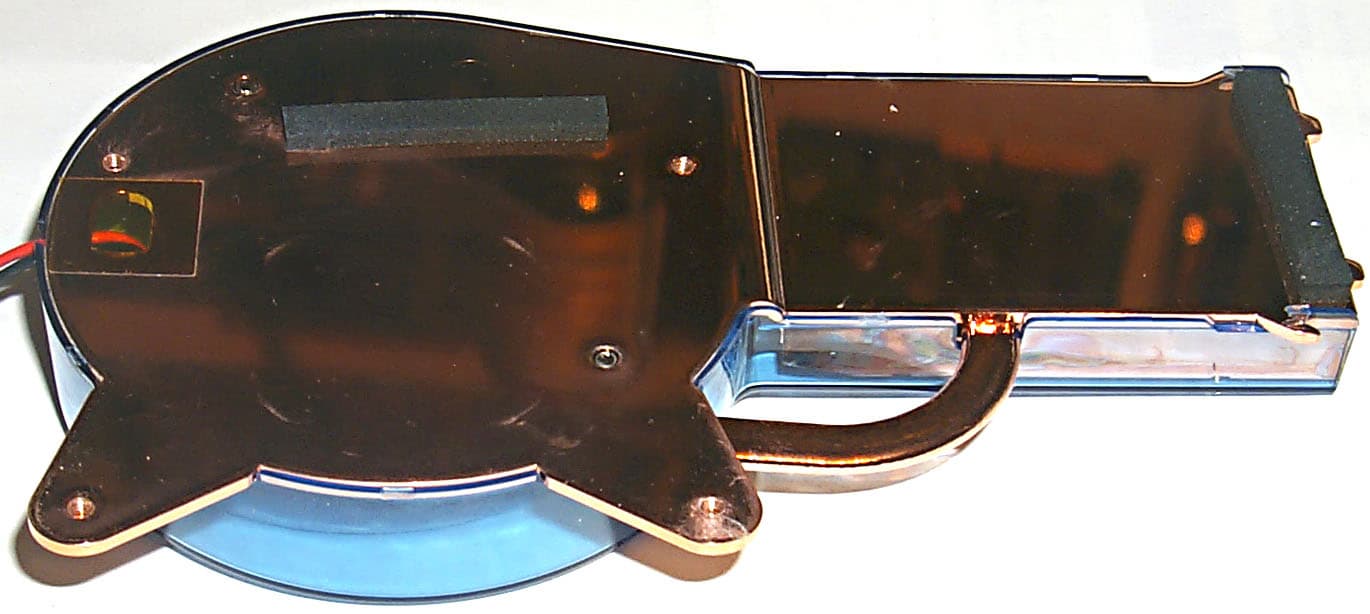

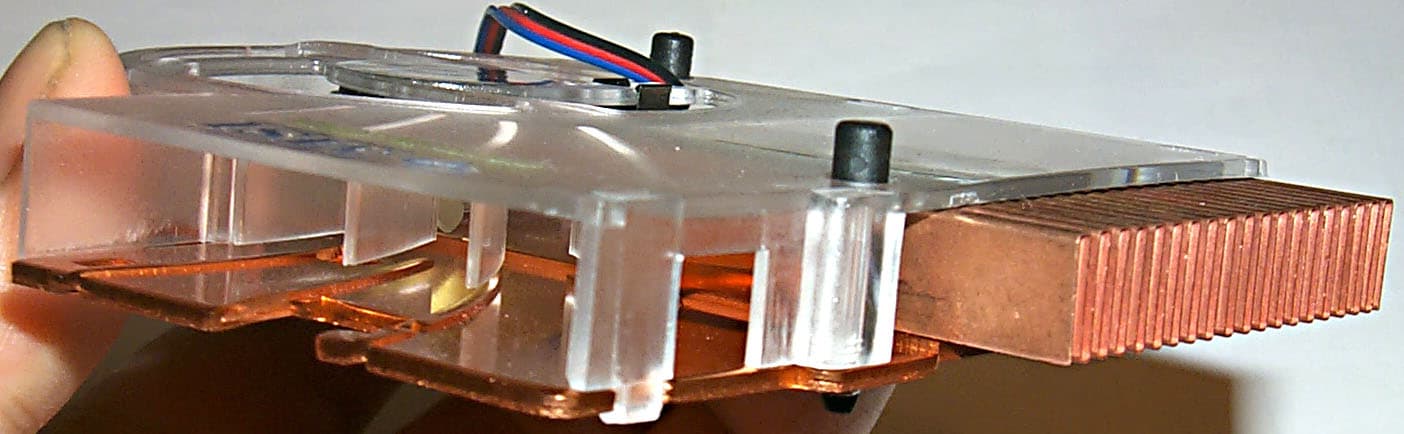

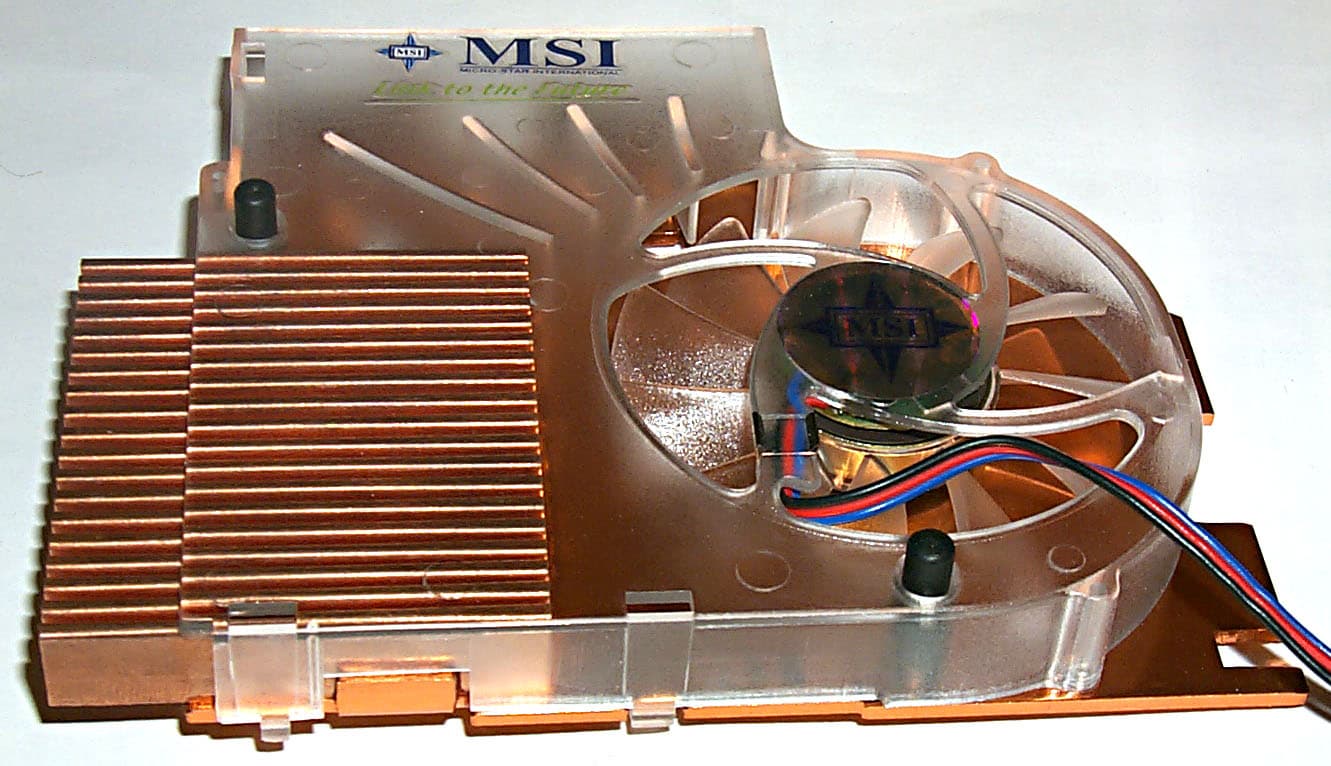

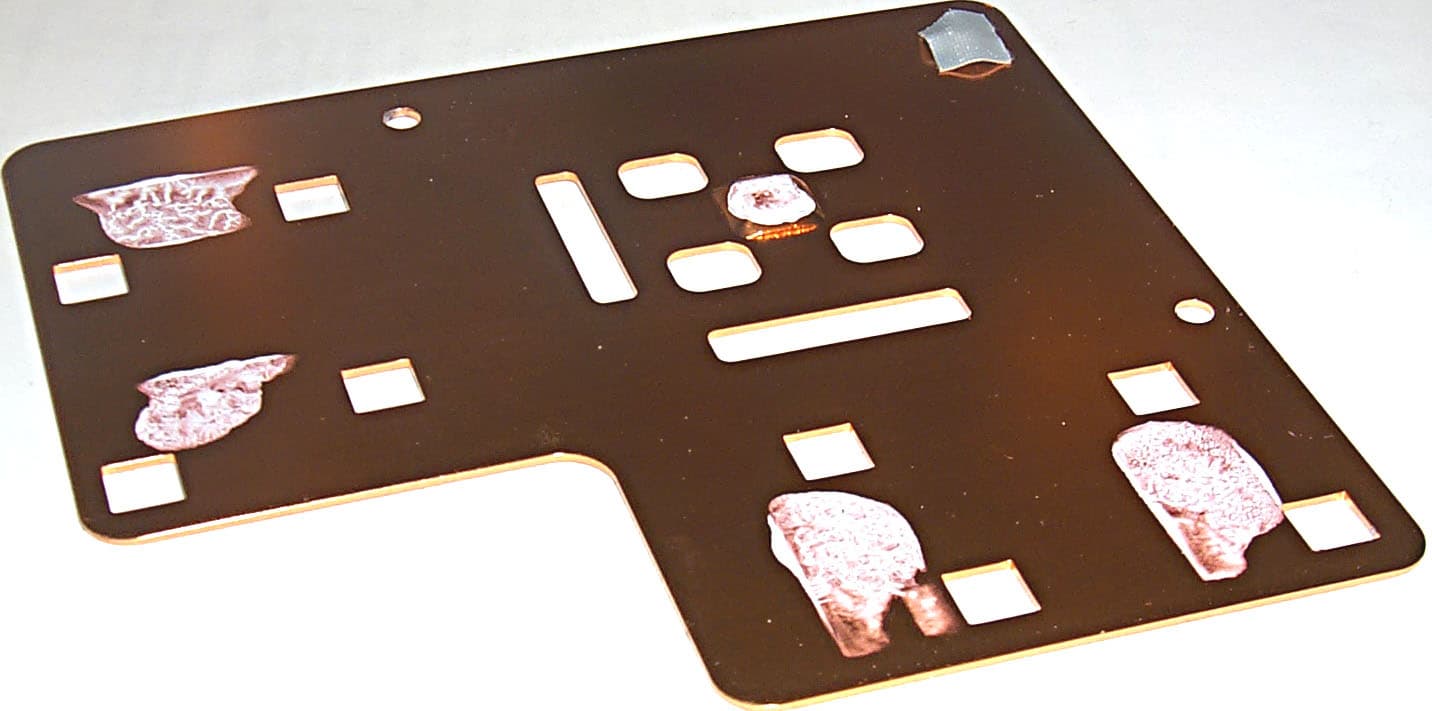

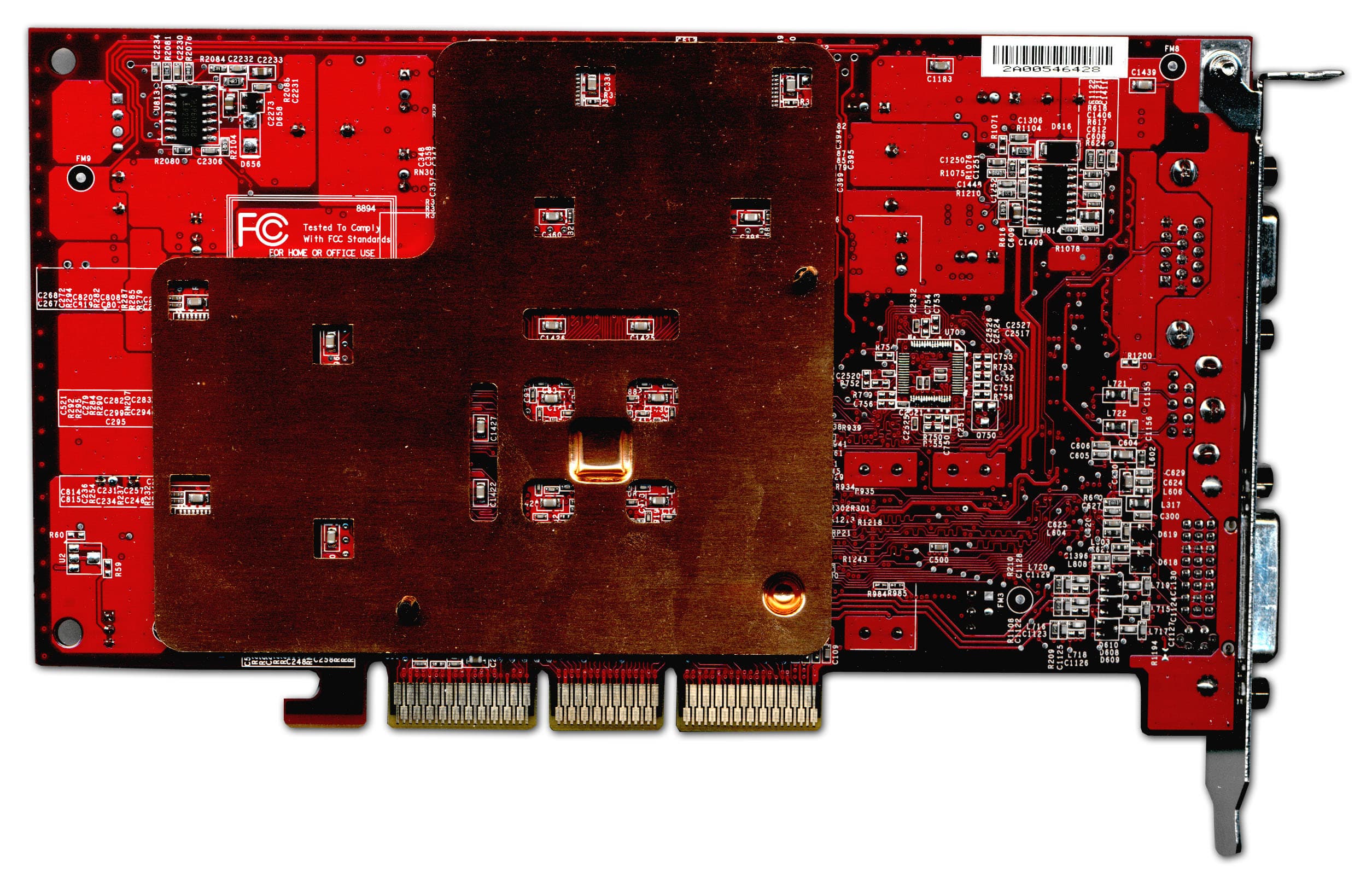

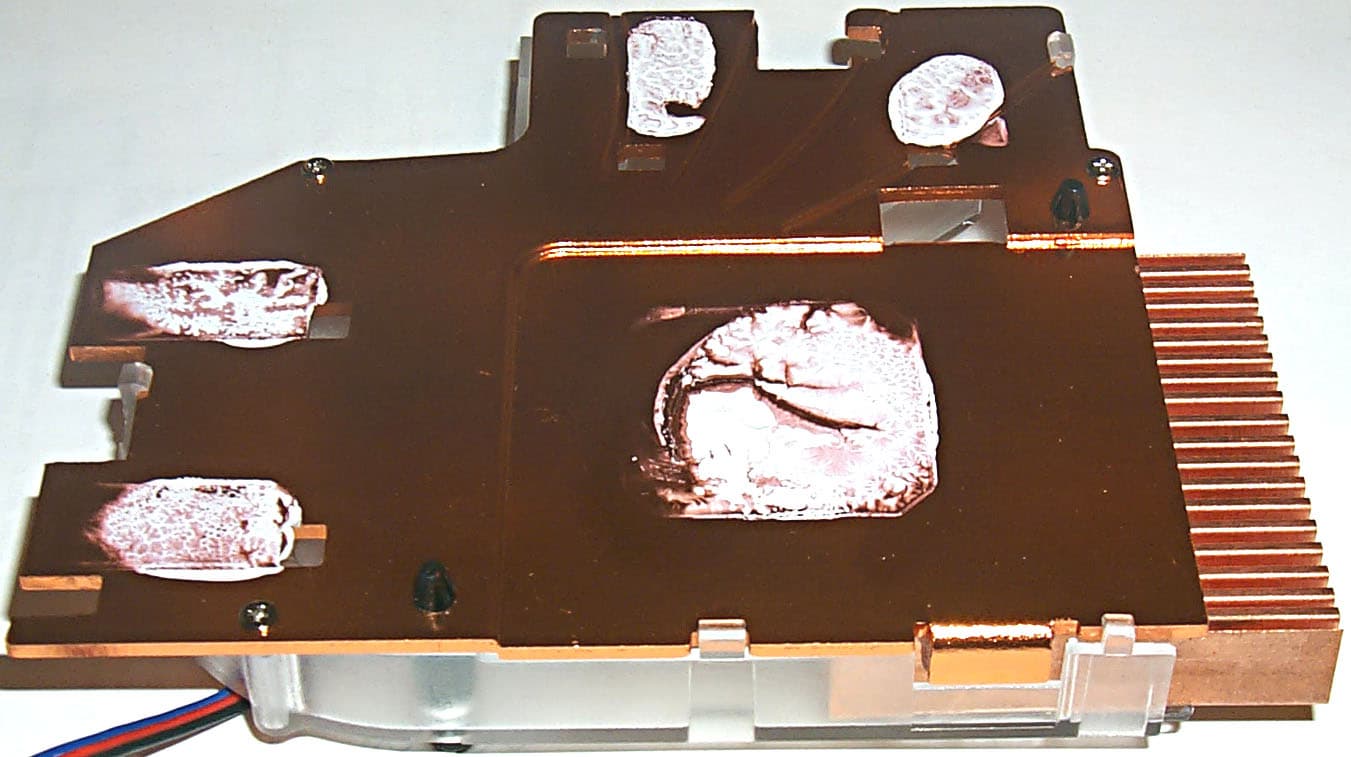

Само устройство охлаждения представляет собой уже ставшее модным нечто турбинное, когда воздух закачивается с одной стороны, а выдувается через раструб с другой.

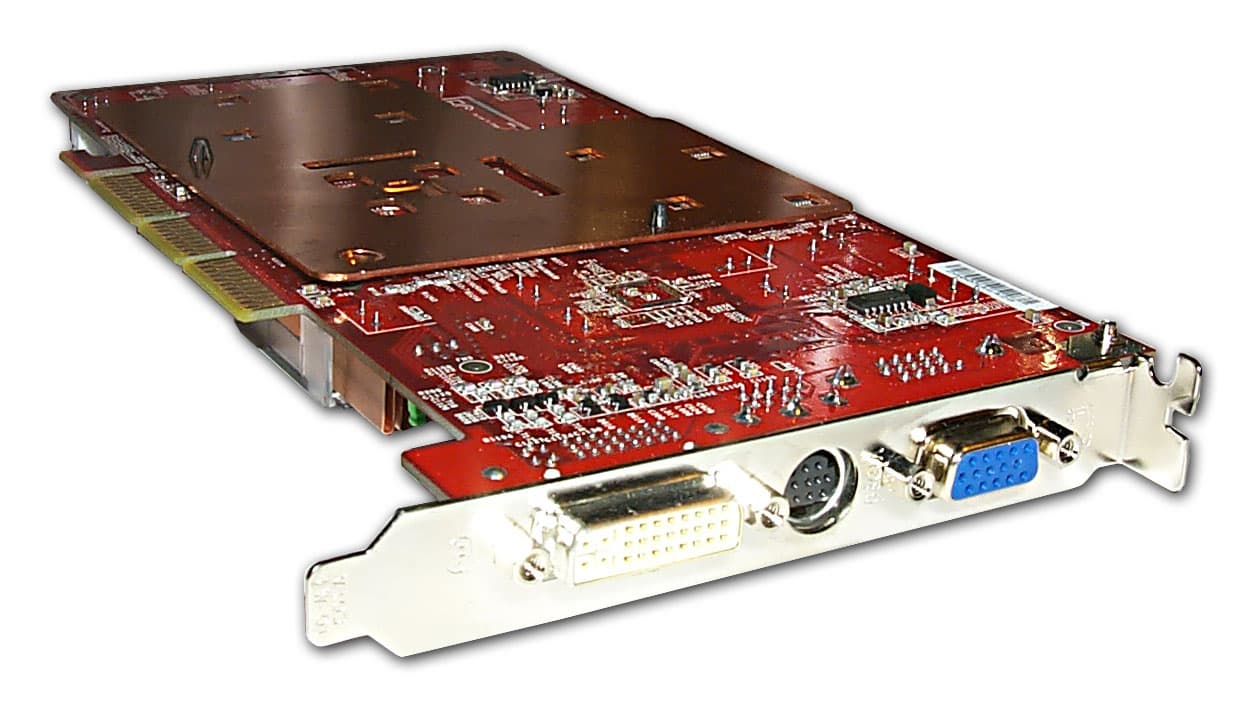

К сожалению, и компания MSI пошла по пути Leadtek и стала пытаться заковывать карту в латы радиаторов охлаждения (мы видим, что большой радиатор охлаждает как чип, так и память, а с обратной стороны используется пресловутая пластина-радиатор). Единственным плюсом тут является то, что все металлические части кулера — медные.

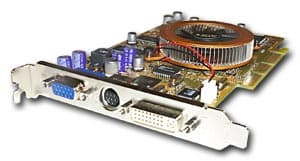

X-Micro Impact Ti4200 AGP8x

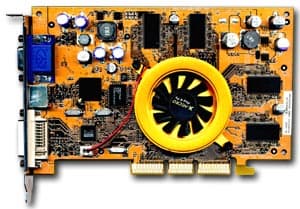

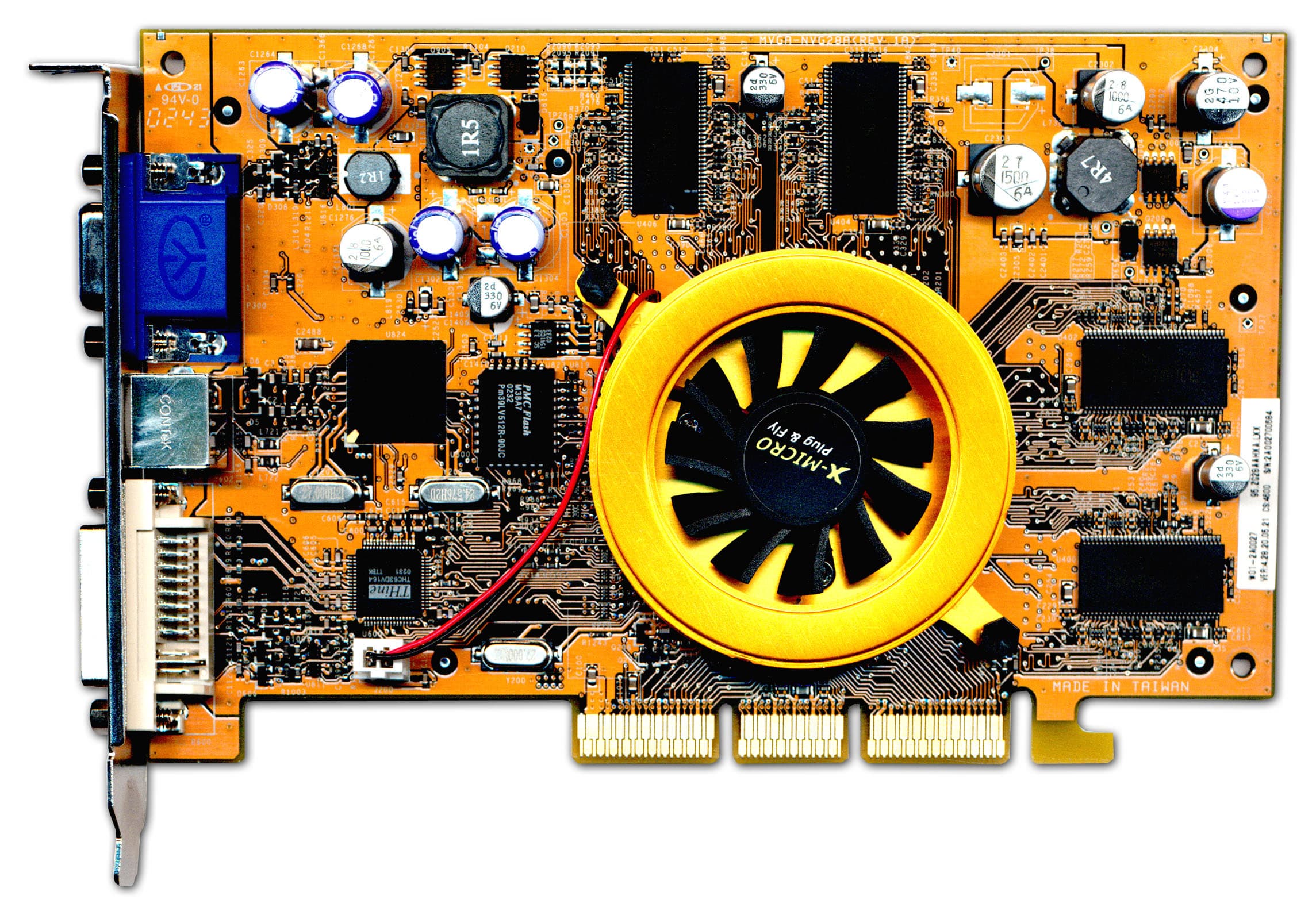

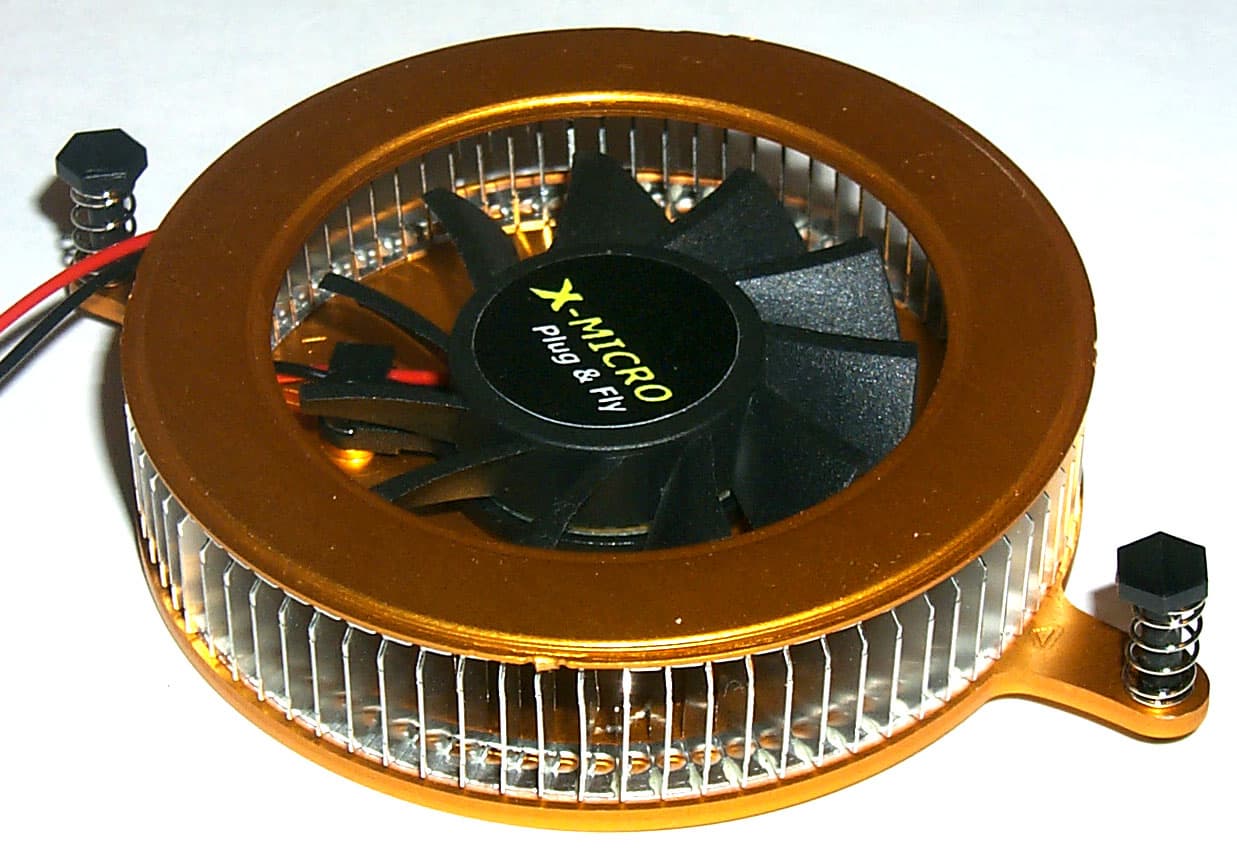

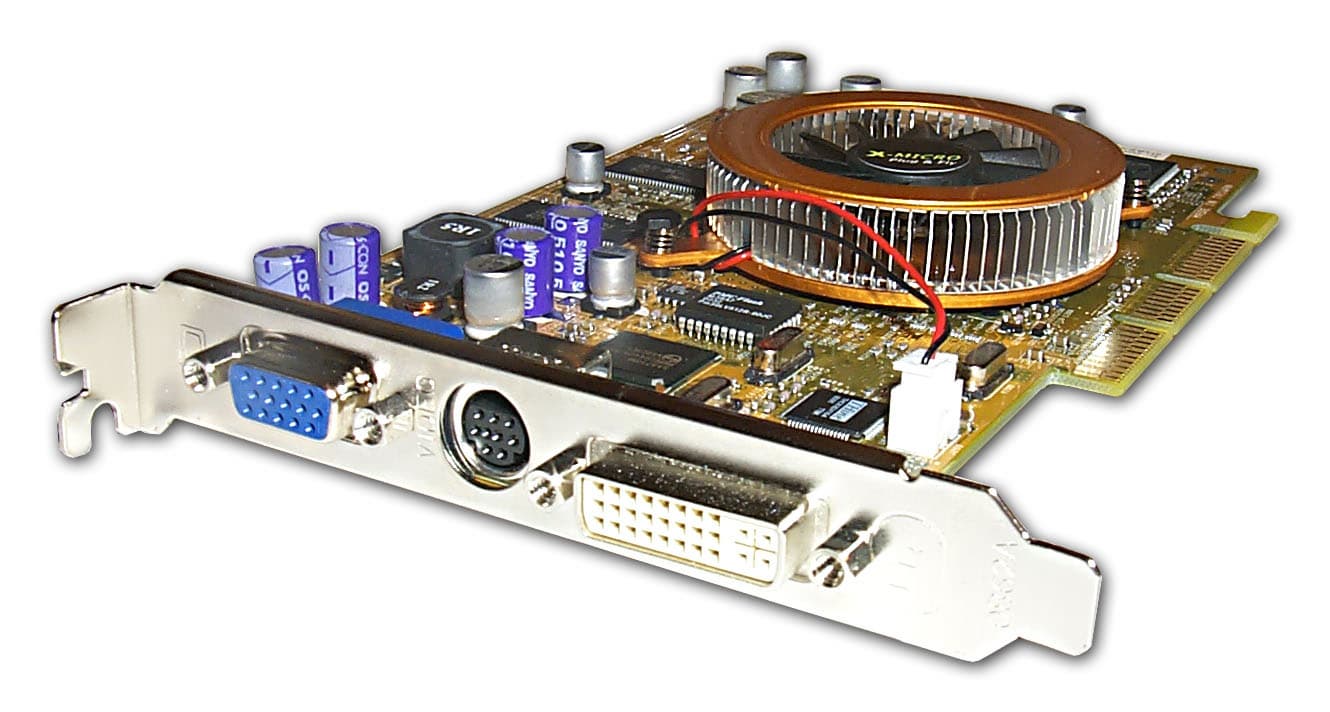

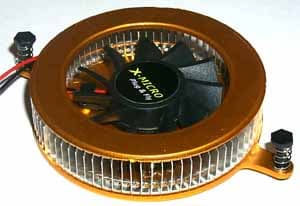

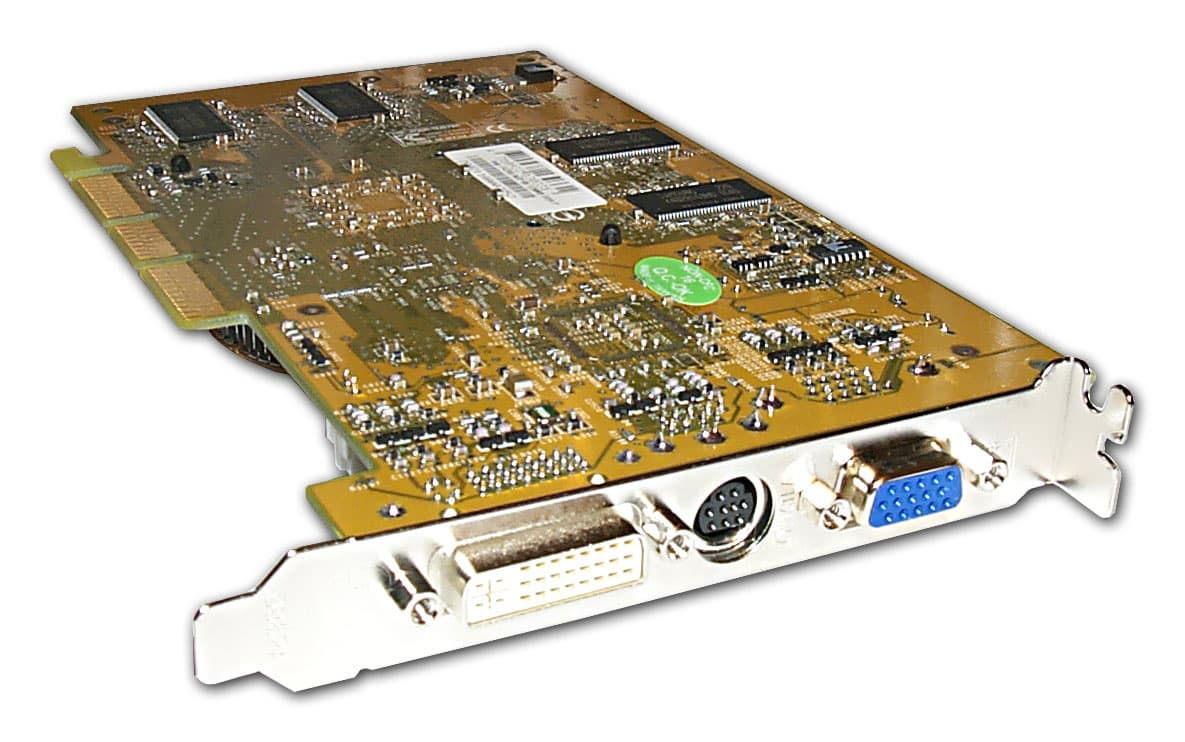

И наконец, плата от пока малоизвестной нам компании X-Micro — полностью повторяет эталонный дизайн, устройство охлаждения у нее рядовое — округлый кулер с вертикальными ребрами (такие очень любит компания Gainward :-). Должен сказать, что по своей эффективности этот кулер один из лучших, несмотря на отсутствие модных и навороченных черт.

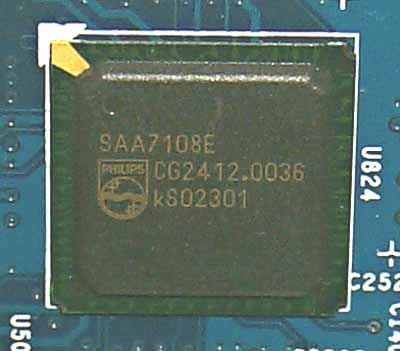

Отметим, что 5 карт (кроме ABIT) оснащены кодеком Philips 7108, отвечающим за VIVO:

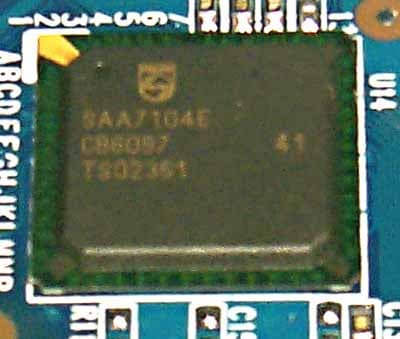

А у платы от ABIT имеется Philips 7104, отвечающий только за TV-out:

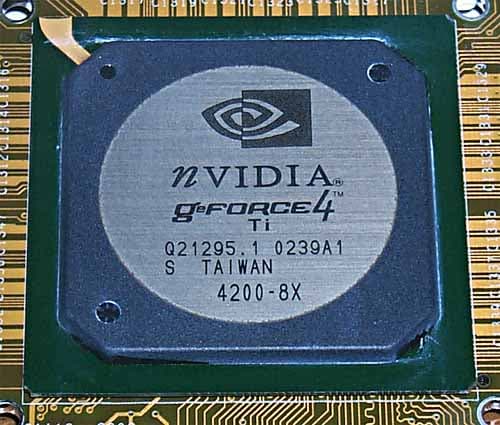

Ну и разумеется, все 6 карт имеют GPU GeForce4 ti 4200-8x:

Рассмотрим комплекты поставок:

ABIT Siluro GF4 Ti4200-8X OTES

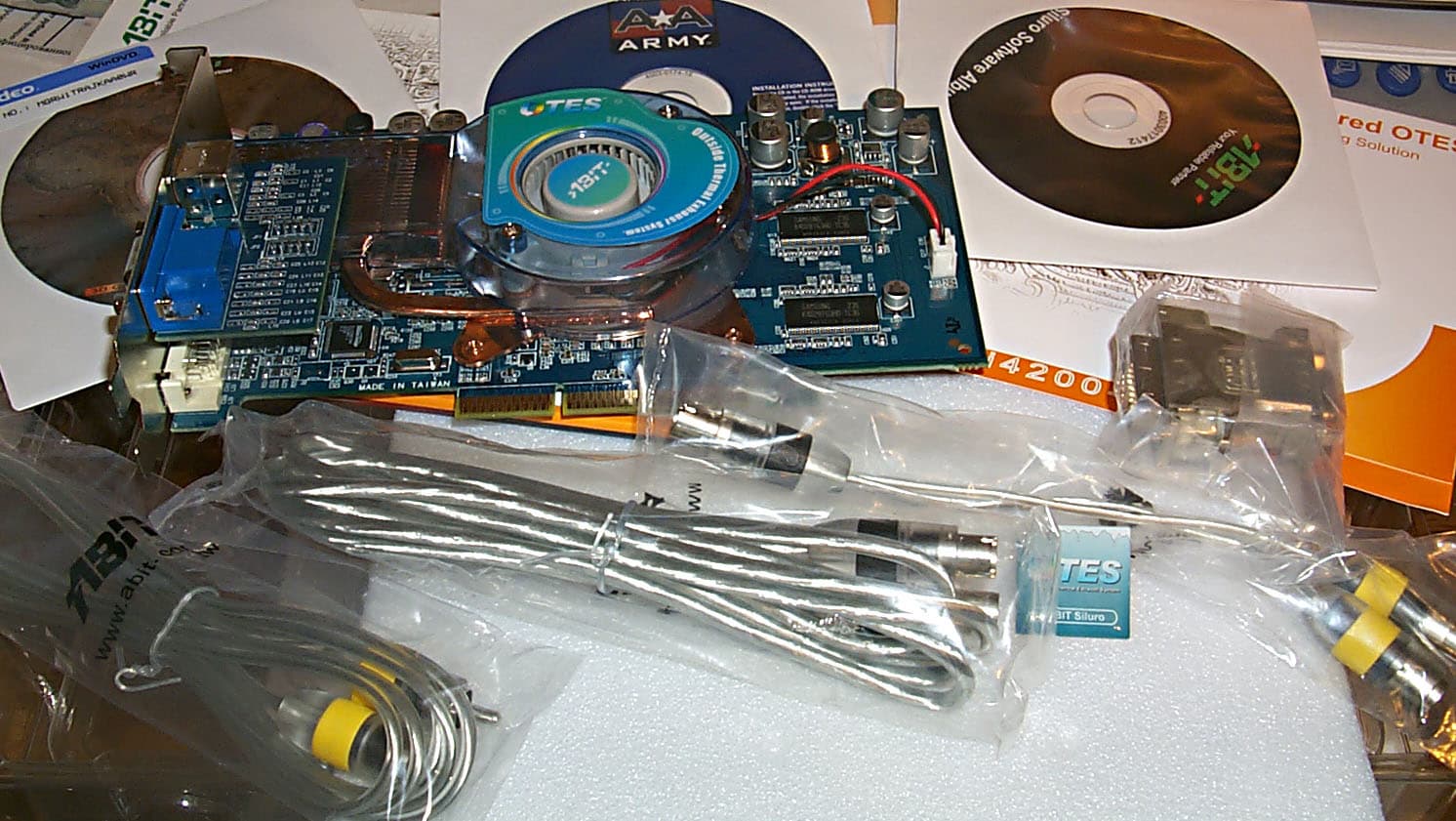

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами (в т.ч. и WinDVD), фирменные переходники и удлинители для TV-out (очень эффектный полупрозрачный дизайн), переходник DVI-to-d-Sub, а также несколько дисков с ПО в качестве бонуса (на фотографии вы сможете увидеть содержимое комплекта).
Albatron GeForce4 Ti4280 Medusa

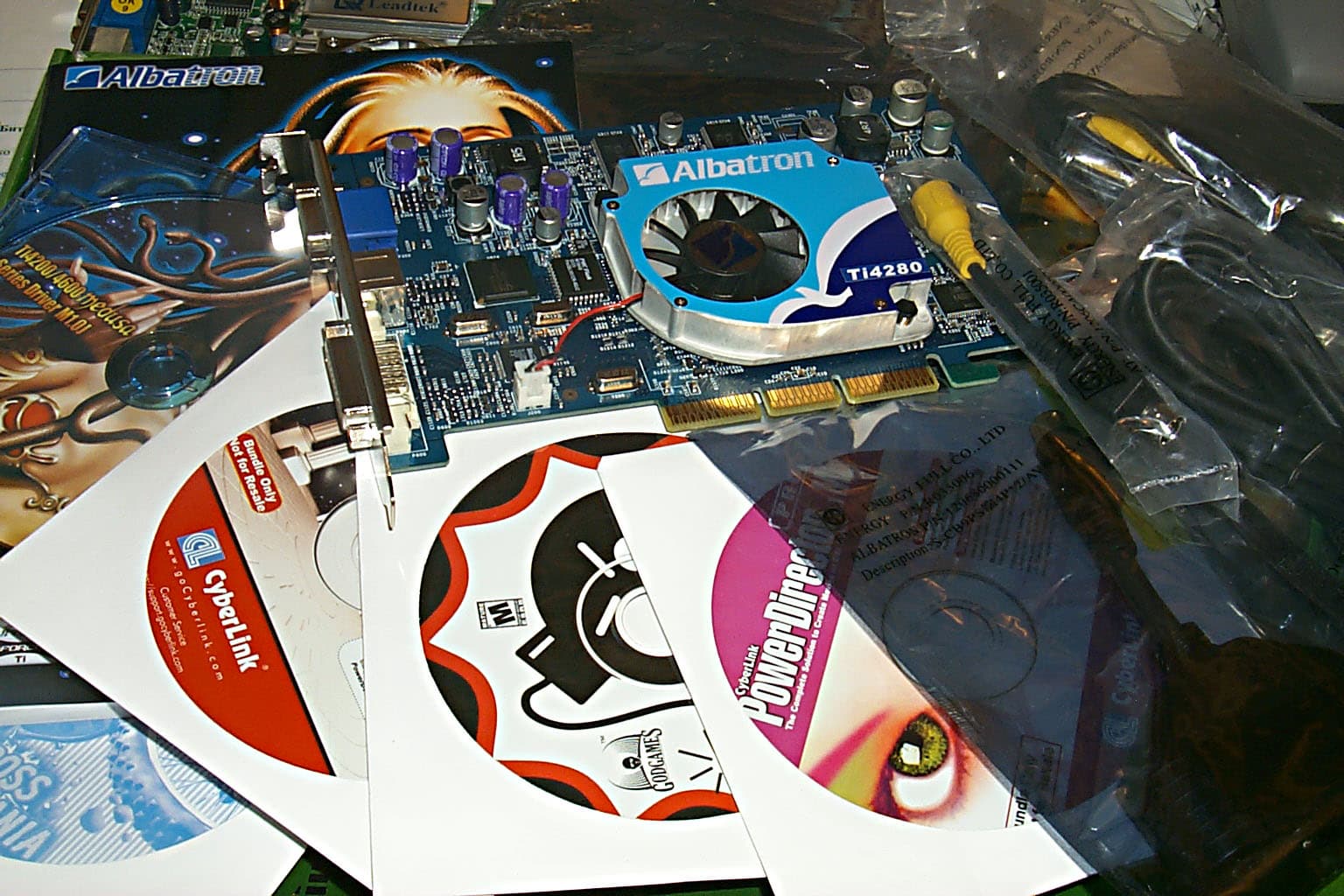

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, Cyberlink PowerDVD и PowerDirector (для VIVO), Serious Sam, переходник-разветвитель для VIVO, переходник S-Video-to-RCA.
Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x

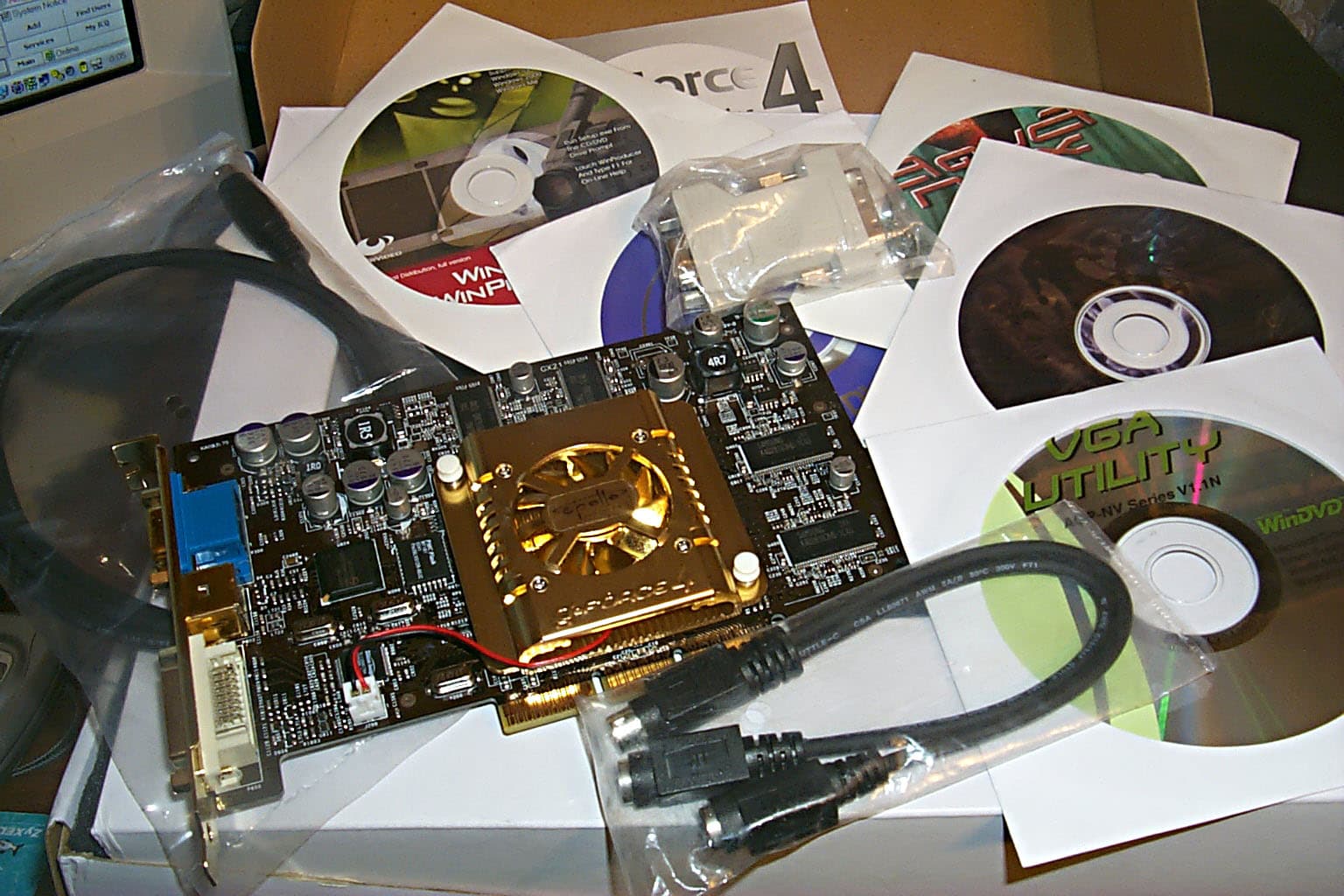

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, WinDVD, AquaNox, MDK2, WinCoder/WinProducer (VIVO), переходник разветвитель для VIVO, переходник DVI-to-d-Sub.

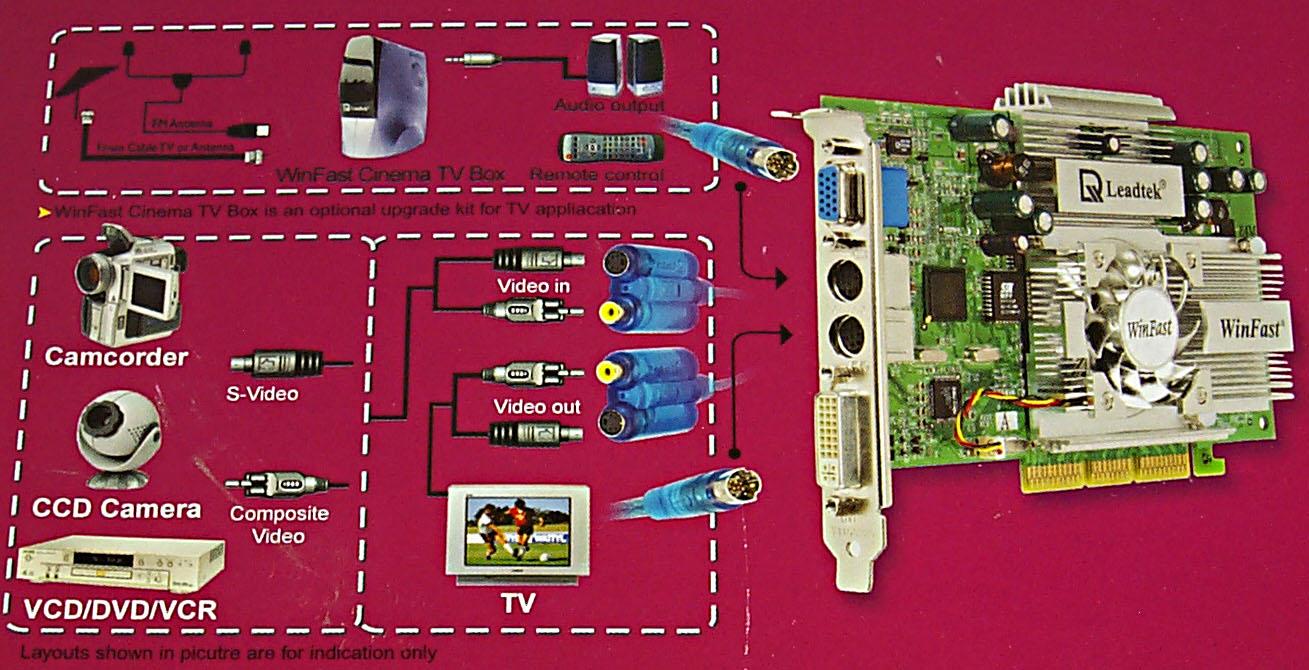

Leadtek WinFast A280LE TDH MyVIVO

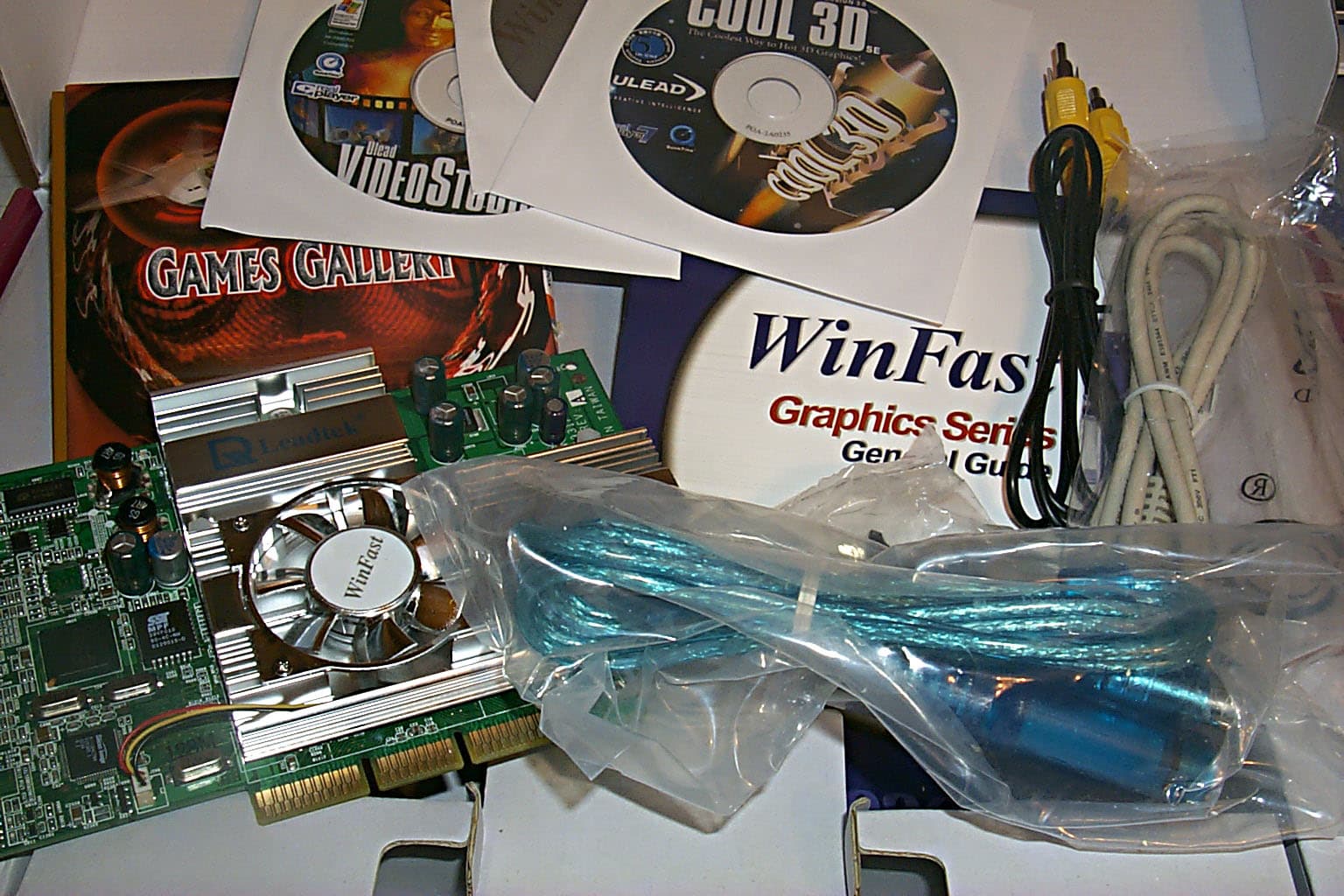

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, другое ПО, представленное на фотографии справа, переходник-разветвитель VIVO, переходник DVI-to-d-Sub.
MSI Ti4200 8x

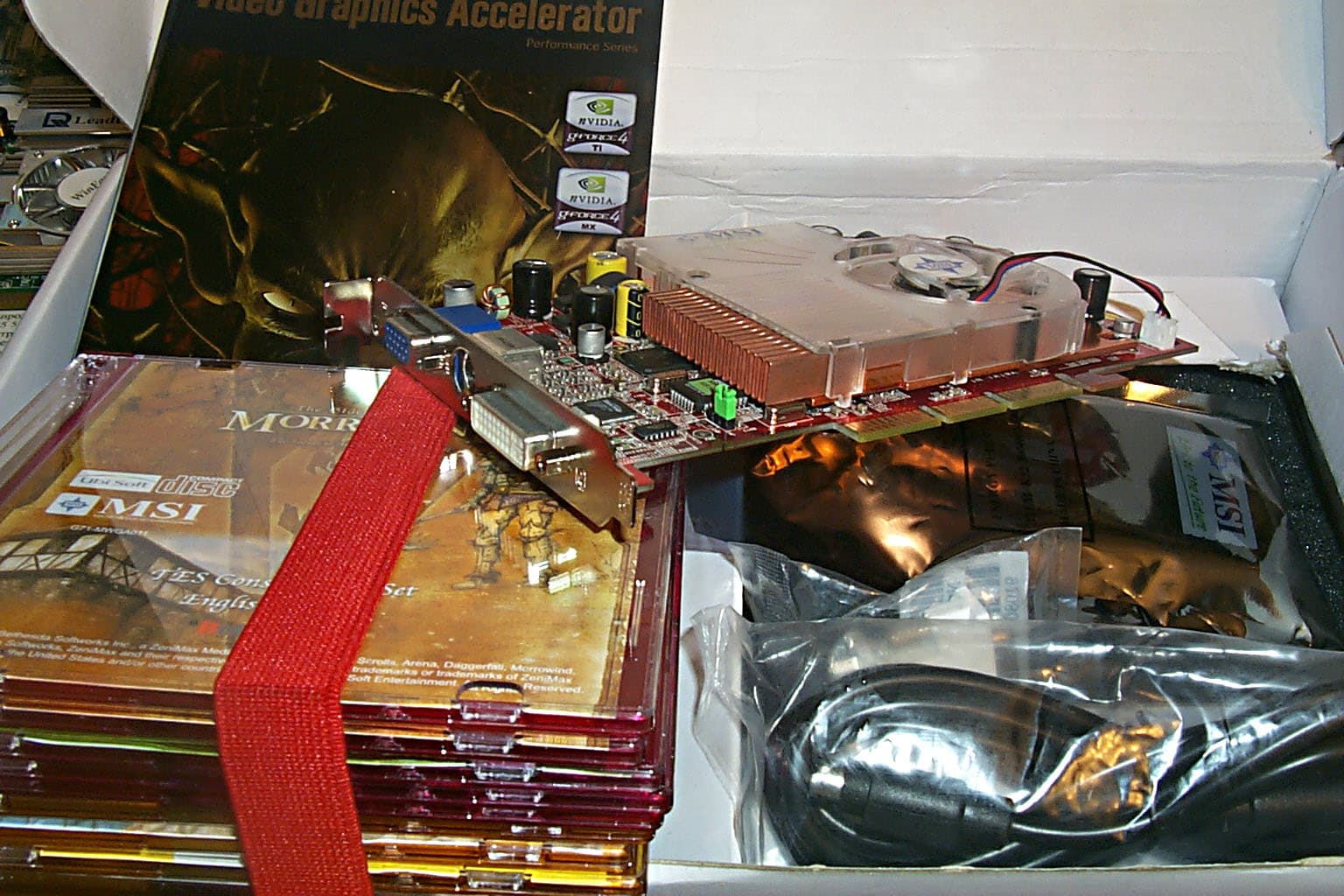

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, просто богатый набор разного ПО, представленного на фотографии справа, переходник-разветвитель VIVO, переходник DVI-to-d-Sub.
X-Micro Impact Ti4200 AGP8x

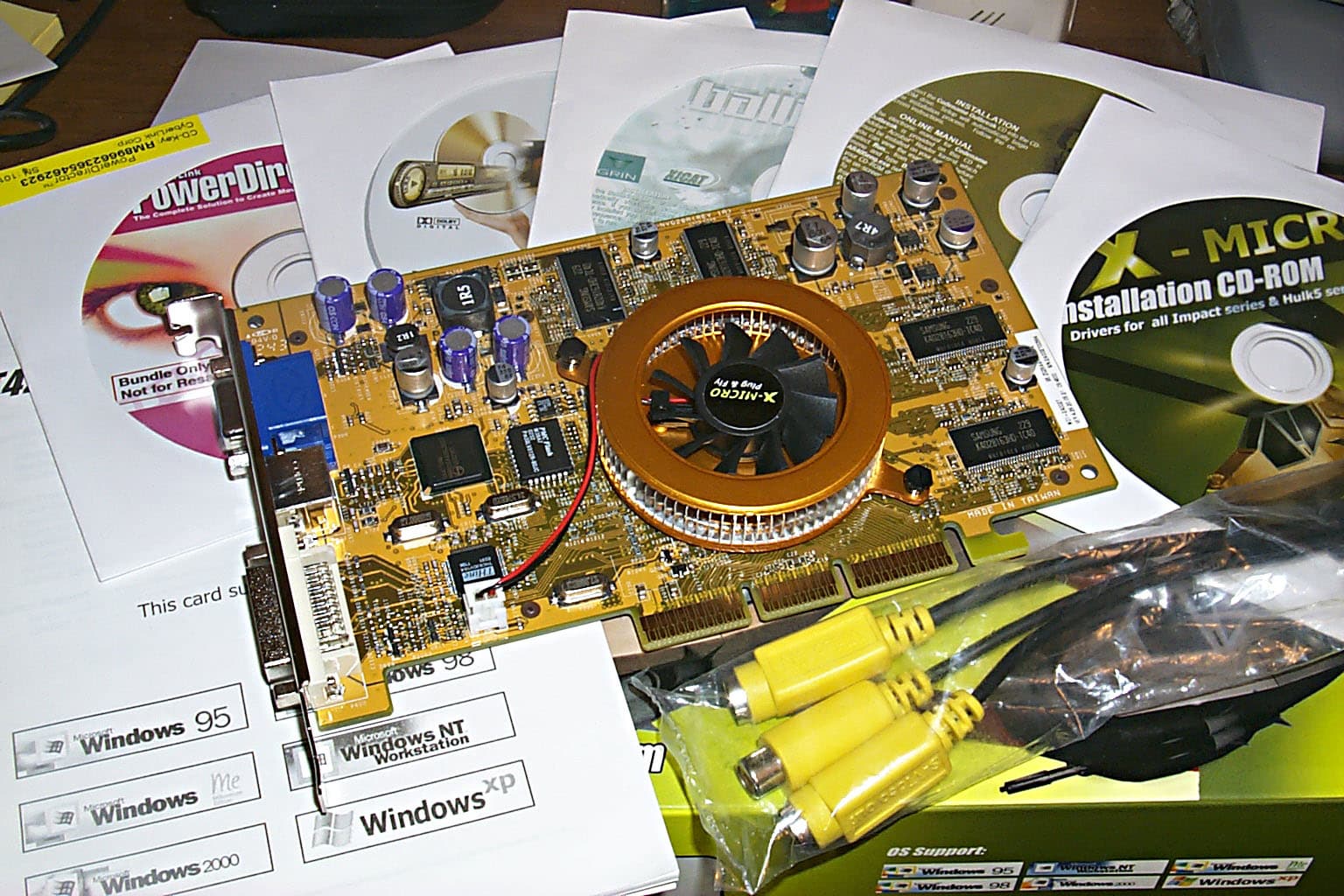

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, CyberLink PowerDirector (VIVO), набор из 2-х полных игр, переходник разветвитель VIVO, переходник DVI-to-d-Sub, а также фирменная металлическая очень стильная наклейка на корпус.


Все видеокарты поставляются в retail-упаковках.

ABIT Siluro GF4 Ti4200-8X OTES
Перед нами уже ставшая типичной упаковка от ABIT. Единственным отличием от предыдущих коробок является отверствие на обороте коробки, через которое виден тот самый навороченный кулер на карте OTES.
Albatron GeForce4 Ti4280 Medusa
Также уже ставшая привычной зеркально-блестящая упаковка от Albatron с изображением Медузы в облике весьма симпатичной девушки (а не ужасного вида ведьмы, как многие привыкли считать).
Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x
Самая большая из всех на сегодня упаковка, в стиле Joytech, любящего огромные коробки. К сожалению, эта коробка не уникальная для данной карты, а общая для целого семейства, о чем говорит отметка на боку упаковки.
Leadtek WinFast A280LE TDH MyVIVO

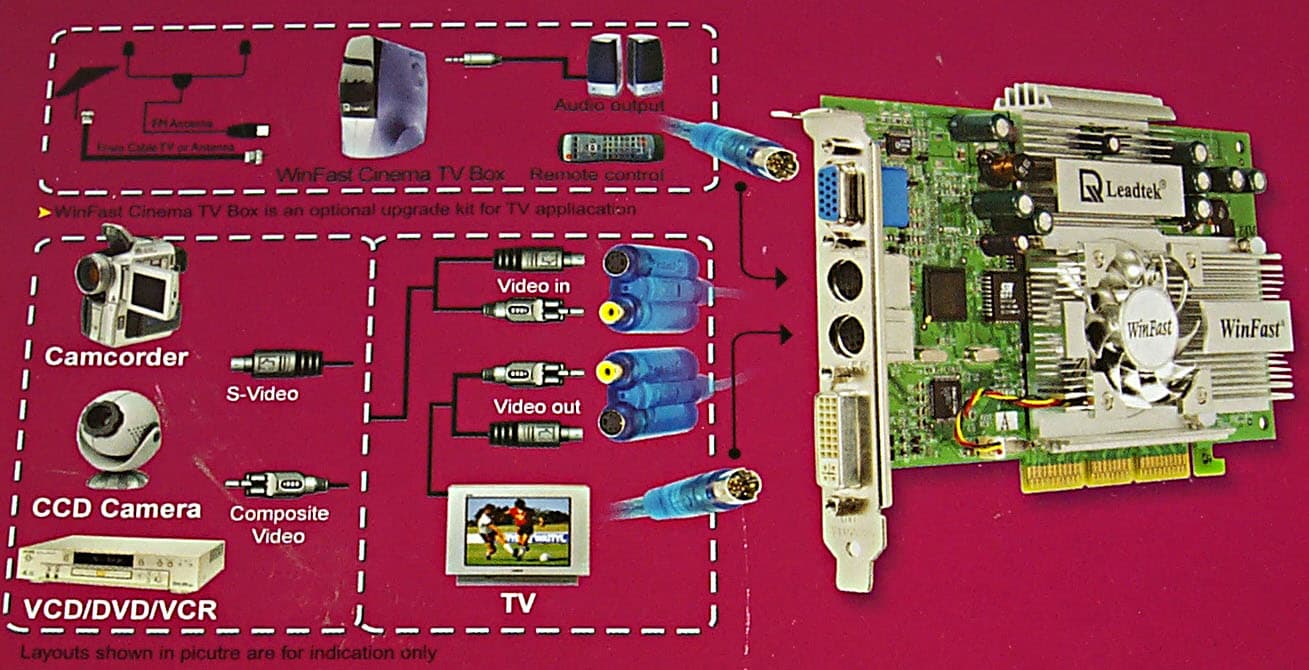

Традиционная коробка в стиле Leadtek, самая, на мой взгляд, толковая упаковка. Все наглядно расписано, ничего искать на стикерах не надо.
MSI Ti4200 8x
Мрачноватых тонов упаковка, но стиль имеется. Плюсом является полноценное описание на коробке, в т.ч. и входящего в состав комплекта ПО.
X-Micro Impact Ti4200 AGP8x
Небольшая коробка, судя по всему, используется для всей линейки GeForce4 Ti, конкретная марка отражается при помощи наклеек (правда большого размера, поэтому не спутать). Скромненько, но со вкусом.


На этом рассмотрение особенностей карт мы заканчиваем.

Разгон


ABIT Siluro GF4 Ti4200-8X OTES 275/550 -> 300/590 MHz, очень слабый разгон памяти, да чип разогнался, так скажем, средненько. Несмотря на OTES.
Albatron GeForce4 Ti4280 Medusa 250/513 -> 320/650 MHz, отменный разгон, превышающий Ti4600.
Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x 250/513 -> 300/630 MHz, разгон весьма посредственный.
Leadtek WinFast A280LE TDH MyVIVO 250/513 -> 310/650 MHz, неплохой разгон по чипу, по памяти же вообще отлично.
MSI Ti4200 8x 250/513 -> 295/630 MHz, очень слабый разгон по чипу, по памяти же неплохо.
X-Micro Impact Ti4200 AGP8x 250/513 -> 305/630 MHz, среднего плана разгон по чипу, по памяти же весьма неплохо.


Подчеркну два важных момента:

  • при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Pentium 4 2530 MHz:
    • процессор Intel Pentium 4 2530 МГц;
    • системная плата ASUS P4T533 (i850E);
    • оперативная память 512 MB 32bit RDRAM PC4200;
    • жесткий диск Seagate Barracuda IV 40GB;
    • операционная система Windows XP.
  • Компьютер на базе Athlon XP 2000+ :
    • процессор AMD Athlon XP 2000+ (1666 MHz);
    • системная плата Soltek 75DRV5 (VIA KT333);
    • оперативная память 512 MB DDR SDRAM PC2700;
    • жесткий диск Seagate Barracuda IV 40GB.

На стендах использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

При тестировании применялись драйверы от NVIDIA версии 41.09. VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

Давайте посмотрим, а что интересного из программ разработки производителей поставляется вместе с картами? Сразу скажу, что компании X-Micro и Joytech ничего из своих разработок не представили, то же самое относится и к ABIT (пока их фирменная утилита GraphicMax не работает с Ti 4200-8x), на диске с картой от Albatron есть упоминание об установке утилиты по разгону, но на деле это вот что:

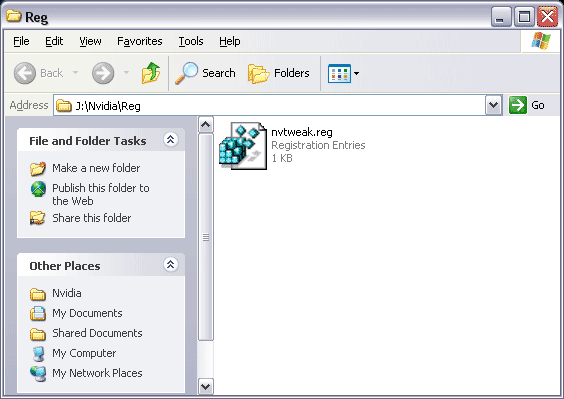

Это просто патч для registry, который в драйверах от NVIDIA включает закладку с частотами (всем известные CoolBits=3).

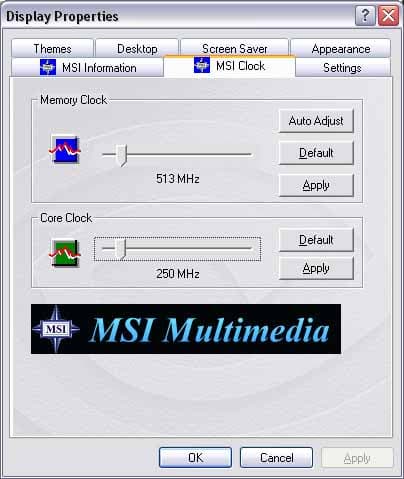

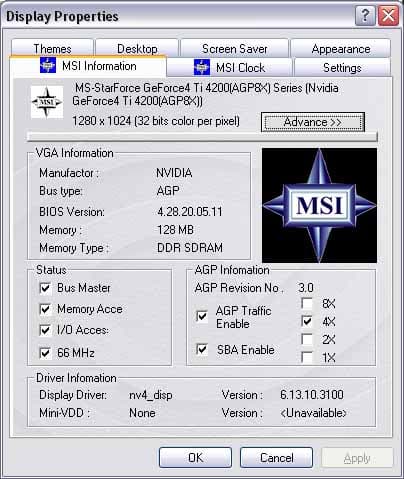

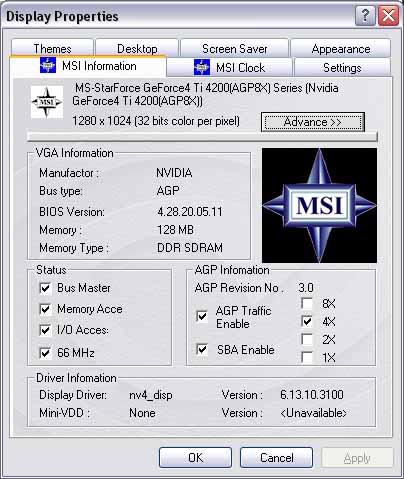

А вот что есть интересного у MSI — мы сейчас посмотрим. Прежде всего, это фирменные закладки в драйверах, помимо традиционных от NVIDIA: информационная панель и оверклокер:

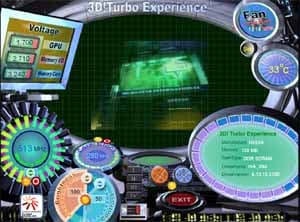

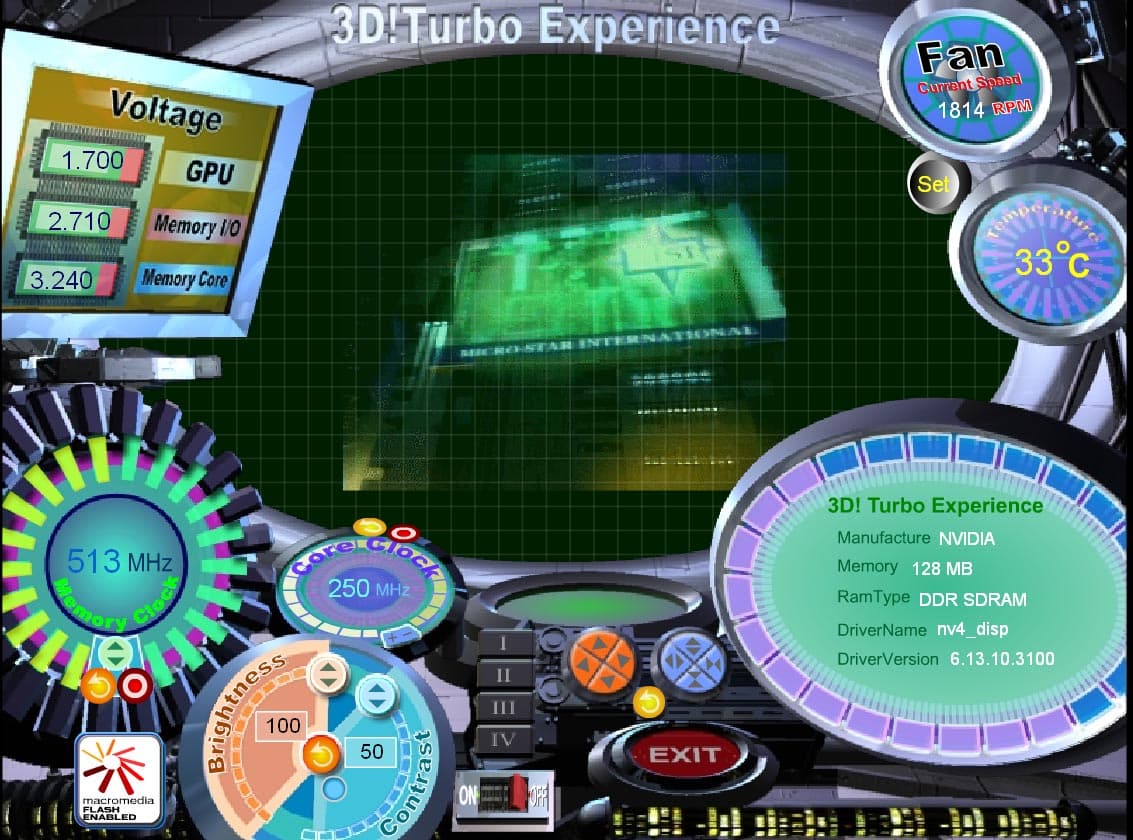

А также универсальная утилита 3D Turbo Experience по обслуживанию аппаратного мониторинга и разгону:

В случае какой-либо неисправности выдается упорно сидящее поверх всего окно:

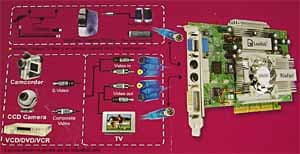

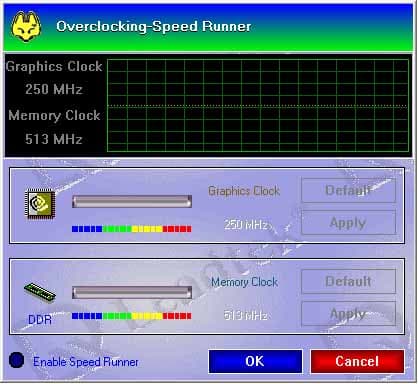

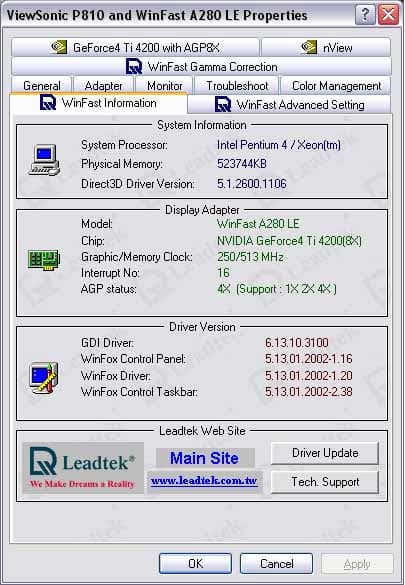

Ну конечно, самым привлекательным ПО обладает Leadtek! Это и свои настройки в драйверах,

и диспетчер меню:

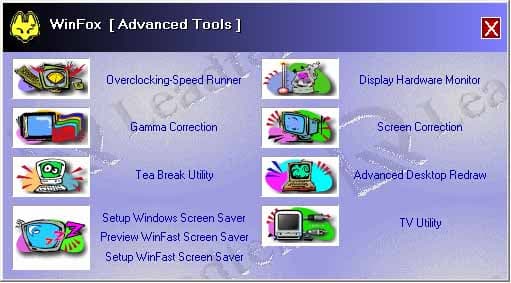

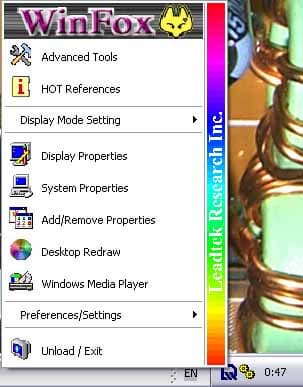

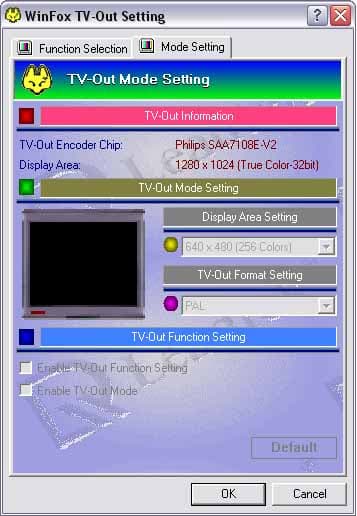

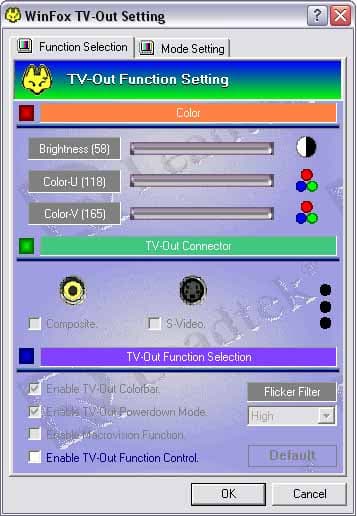

и знаменитая утилита WinFox:

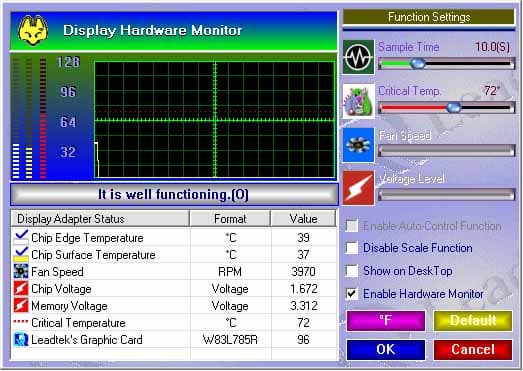

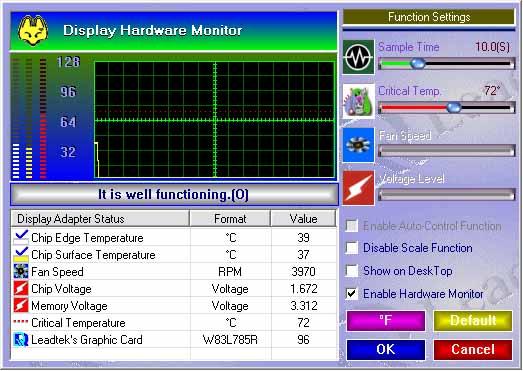

И обслуживание аппаратного мониторинга:

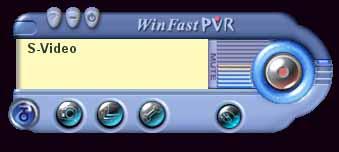

И своя программа по видеозахвату (помимо большого пакета от Ulead):

Результаты тестов

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

  1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
  2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
  3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

ABIT Siluro GF4 Ti4200-8X OTES 1600x1200x85Hz(!), 1280x1024x120Hz, 1024x768x120Hz
Albatron GeForce4 Ti4280 Medusa 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x120Hz
Leadtek WinFast A280LE TDH MyVIVO 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
MSI Ti4200 8x 1600x1200x75Hz, 1280x1024x120Hz, 1024x768x120Hz
X-Micro Impact Ti4200 AGP8x 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz


Результаты тестов: сравнение производительности исследуемых карт

Довольно много приходит писем, где люди всерьез считают, что карты даже на базе эталонного дизайна и с одинаковыми частотами могут отличаться по скорости, раз они выпущены разными производителями. Поэтому перед сводными диаграммами сравнения производительности в разных тестах из 3DGiТогов я представлю две диаграммы тестирования 6-ти карт в Quake3 и UT2003 DEMO (настройки все можно посмотреть ниже) в 3DGiТогах).

Прекрасно видно, что у 5-ти карт (кроме ABIT) практически идентичная производительность, а у платы от ABIT она, конечно, несколько выше, поскольку частоты работы у карты также выше.

Результаты тестов: cведения из 3DGiтогов

В качестве инструментария мы использовали:

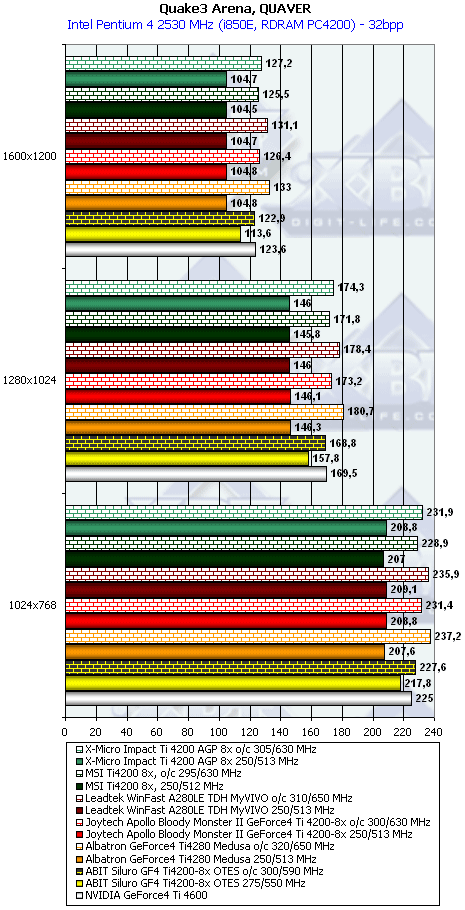

  • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

  • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

  • Comanche4 Benchmark Demo (NovaLogic) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

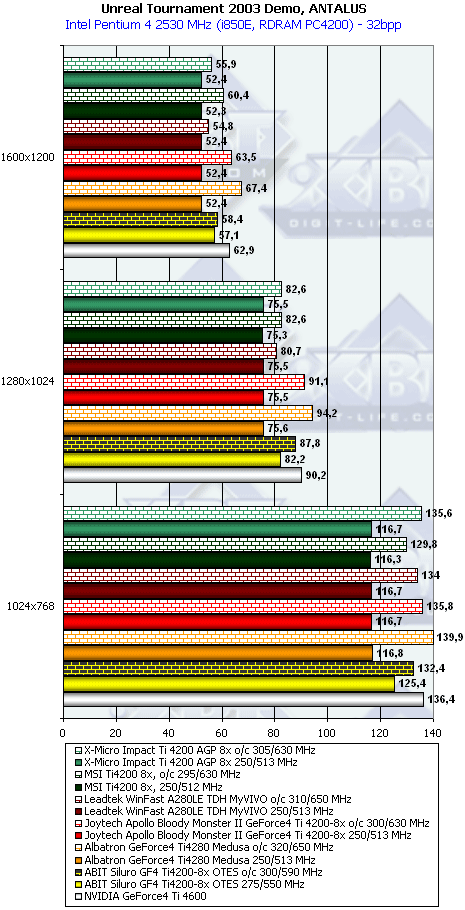

  • Unreal Tournament 2003 Demo v.927 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию

  • 3DMark2001 SE Pro (MadOnion/Remedy), Game2 "Dragothic" — DirectX 8.0, Hardware TCL, мультитекстурирование, LOW Details, DXTC OFF, двойная буферизация, 24-битный Z-буфер

  • 3DMark2001 Pro (MadOnion/Remedy) — DirectX 8.0, Hardware TCL, Game1, Game2, Game3, Game4, уровни детализации Low, High

  • RightMark Video Analyzer v.0.4 (Philip Gerasimov) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

4. Сводные диаграммы производительности видеокарт на последних версиях драйверов за ноябрь 2002 года

Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.
Для сводных диаграмм использовались версии драйвера 41.03 для карт от NVIDIA, 6.200 для карт от ATI (для Radeon 9700 использовалась версия 6.228), 3.07.55 для карт от SIS и 1.02.042 для карт от Matrox.

В заключение скажу, что все карты продемонстрировали стабильность в работе (работали каждая в течение суток), хорошее качество исполнения.

Выводы

  1. ABIT Siluro GF4 Ti4200-8X OTES — отменные результаты благодаря повышенной частоте (первое место среди этого набора карт), удивительно, но прекрасное качество 2D (несмотря на наличие d-Sub на дочерней карточке). Из минусов — шум воздуха, вырывающегося из раструба сзади, отсутствие VIVO;
  2. Albatron GeForce4 Ti 4280 Medusa — стандартная карта на основе reference, из плюсов — наличие VIVO, и, полагаю, почти самая низкая цена на сегодня (середину декабря);
  3. Joytech Apollo Bloody Monster II GeForce4 Ti4200-8x — также копия эталонного дизайна, есть VIVO, но переходника S-Video-to-RCA нет, поэтому воспользоваться им владельцы техники с композитным выходом и входом не смогут;
  4. Leadtek WinFast A280LE TDH MyVIVO — как всегда, блестящая разработка Leadtek в плане VIVO, аппаратного мониторинга, прекрасный комплект ПО в качестве бонуса, из минусов — завышенные цены, впрочем, касается всей продукции этой компании на нашем рынке;
  5. MSI Ti4200 8x — интересная новинка, собственный дизайн, аппаратный мониторинг, VIVO, великолепный комплект ПО;
  6. X-Micro Impact Ti4200 AGP8x — копия эталонной карты, рядовая карта, качество исполнения отменное, наличие VIVO, относительно невысокая цена (по сведениям из западных прайсов). Минус: компания X-Micro у нас неизвестна, поэтому будет трудно пробиться на рынок с такой высокой конкуренцией, не снабжая свои изделия бонусами или иными привлекательными особенностями.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Плюсы:

  • Очень хорошая производительность в 3D-играх (при разгоне вплоть до уровня Ti 4600 и выше!);
  • Отличное качество исполнения карт;
  • Повышенные частоты у ABIT Siluro GF4 Ti4200-8X OTES (равна частотам Ti 4400);
  • Наличие у всех карт TV-out, а у пяти (кроме ABIT) и Video-In;
  • В комплекты поставок (кроме Joytech и X-Micro) входят все нужные переходники;

Минусы:

  • Весьма сильный шум работающей системы охлаждения ABIT Siluro GF4 Ti4200-8X OTES.
