Albatron Medusa GeForce4 Ti 4680 Turbo, Chaintech A-GX21 GeForce4 Ti 4200-8x SE, Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample, Inno3D Tornado GeForce4 Ti 4200-8x, Prolink PixelView GeForce4 Ti 4200-8x, Sparkle GeForce4 Ti 4200-8x

на базе NVIDIA GeForce4 Ti 4200 with AGP8x



СОДЕРЖАНИЕ

  1. Особенности видеокарт
  2. Конфигурации стендов, список тестовых инструментов, качество в 2D
  3. Сводные сведения о производительности видеокарт класса GeForce4 Ti 4200-8х
  4. Выводы


Вот и 2003 год вперед помчался. Вроде только праздники оттрубили, а уже почти и января как не бывало. То морозы трещат сибирские (от коих уже привыкшие к европейской зиме москвичи по отвыкли), то вдруг потечет все… В центр Москвы надо идти, одевая обувь с шипами, ибо посыпать солью запретили, импортные реагенты почему-то не выдержали испытаний, песок давно не собирают на зиму, а на гололед власти просто плюнули.

Однако это политика, а мы о другом. Хотя… В противостоянии NVIDIA и ATI тоже политика есть, да еще какая! Не может пока NVIDIA реально выпустить новинки, вот ей косточки уже перемывают, некоторые даже говорят о "злом роке 3dfx", который завладел этой калифорнийской компанией. Вы думаете, что ATI с радостью набросилась на рынок и начала его отхватывать своими RADEON 9500-9700? Ничего подобного! Как всегда, когда соперник слаб, у ATI политический насморк!

И вот, обе компании в таком положении: одна не может родить приплод, хотя в роддом "маму" отправил уже давно ее собственный президент, не так давно клятвенно обещавший к рождественским продажам выдать на-гора вожделенный GeForce FX; вторая не может обеспечить массовость поставок RADEON 9500, да и цены на них не мешало бы понизить.

И что остается делать бедным производителям? Выпускать и выпускать Ti 4200. Обвешивать их разными примочками, сладостями и рюшечками. А тестерам — изучать новые продукты. Да, чип уже и стар, но карты-то ведь новые, они вышли на рынок недавно, и мы обязаны читателей познакомить с ними, чтобы как-то облегчить выбор между столь многочисленными видеоплатами на базе Ti 4200 (да еще с AGP 8x).

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti

Сегодня у нас, возможно, уже последний сводный обзор карт на базе GeForce4 Ti 4200. Разумеется, посвящен он новинке — Ti 4200-8x. В лаборатории побывало 6 видеокарт, все они от известных читателям фирм, поэтому нет смысла рассказывать о каждой из них.

Платы


Albatron Medusa GeForce4 Ti 4680 Turbo
Chaintech A-GX21 GeForce4 Ti 4200-8x SE

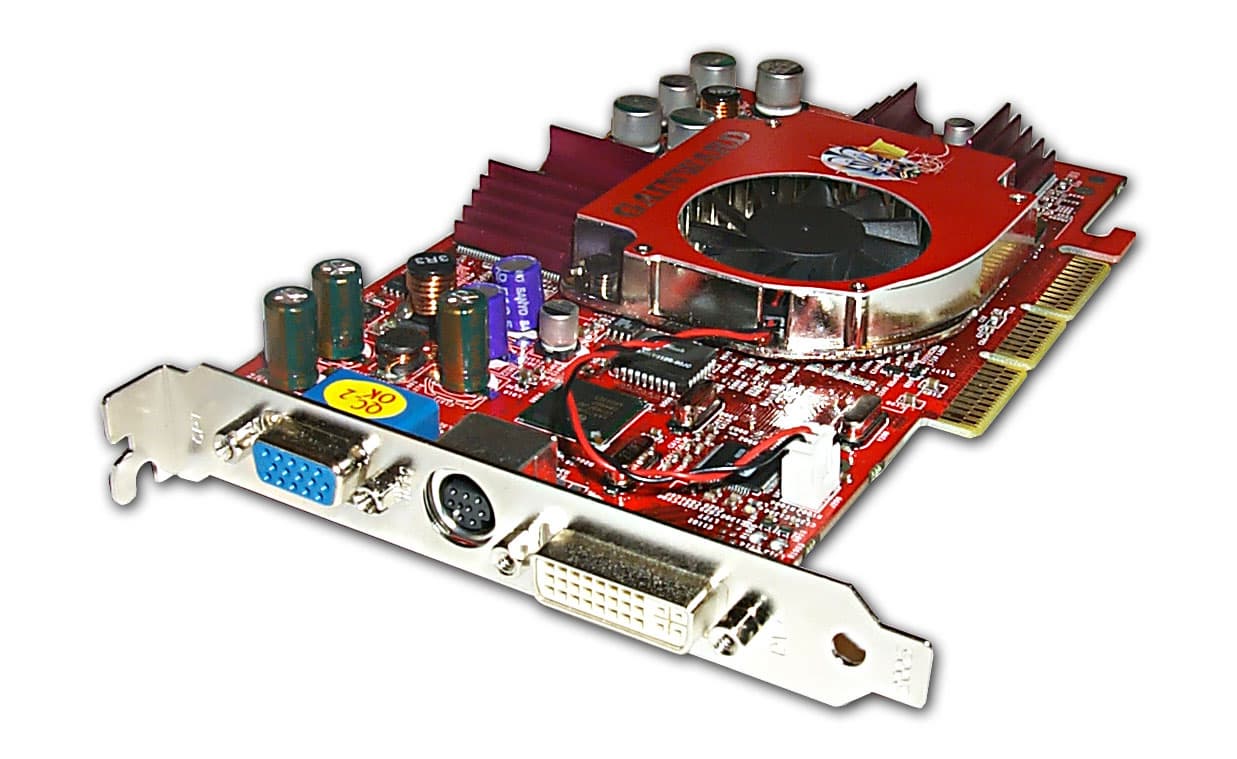

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample
Inno3D Tornado GeForce4 Ti 4200-8x
Prolink PixelView GeForce4 Ti 4200-8x
Sparkle GeForce4 Ti 4200-8x


Все карты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM (кроме карты от Prolink, несущей на себе 64 МБ), размещенной в 8-ми микросхемах на обеих сторонах PCB.

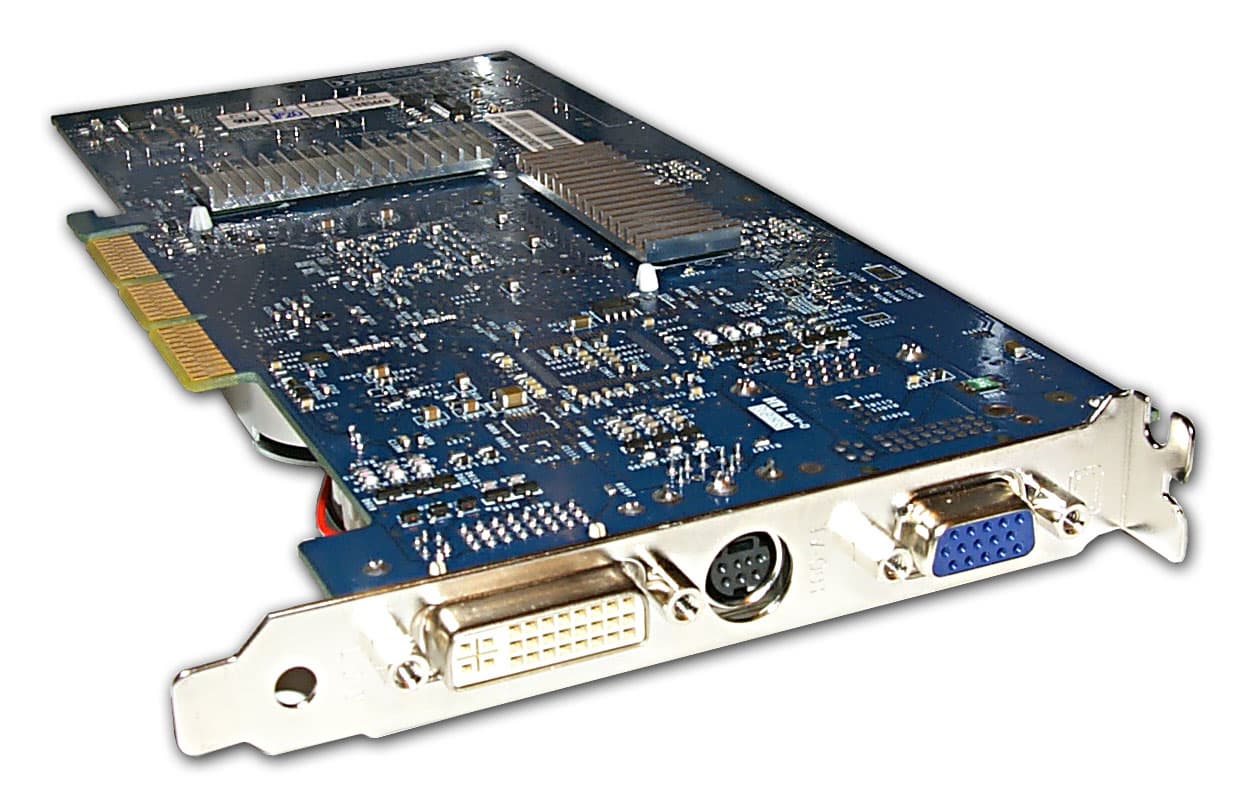

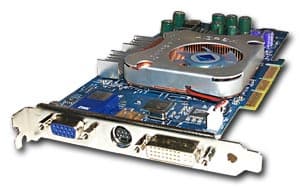

Albatron Medusa GeForce4 Ti 4680 Turbo

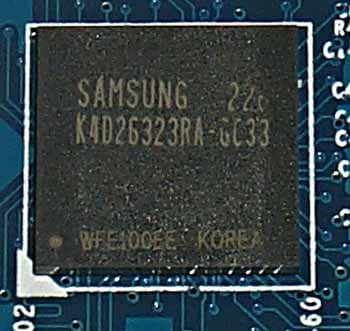

Микросхемы памяти производства Samsung, в упаковке BGA. Время выборки у микросхем памяти 3.3ns, что соответствует частоте работы примерно 300 (600) МГц, но память работает на частоте 275 (550) МГц. GPU функционирует на стандартной для Ti 4200 частоте 250 МГц. Точно такая же карта (но без AGP 8x) нами уже ранее рассматривалась (Albatron GeForce4 Ti 4200P Turbo).

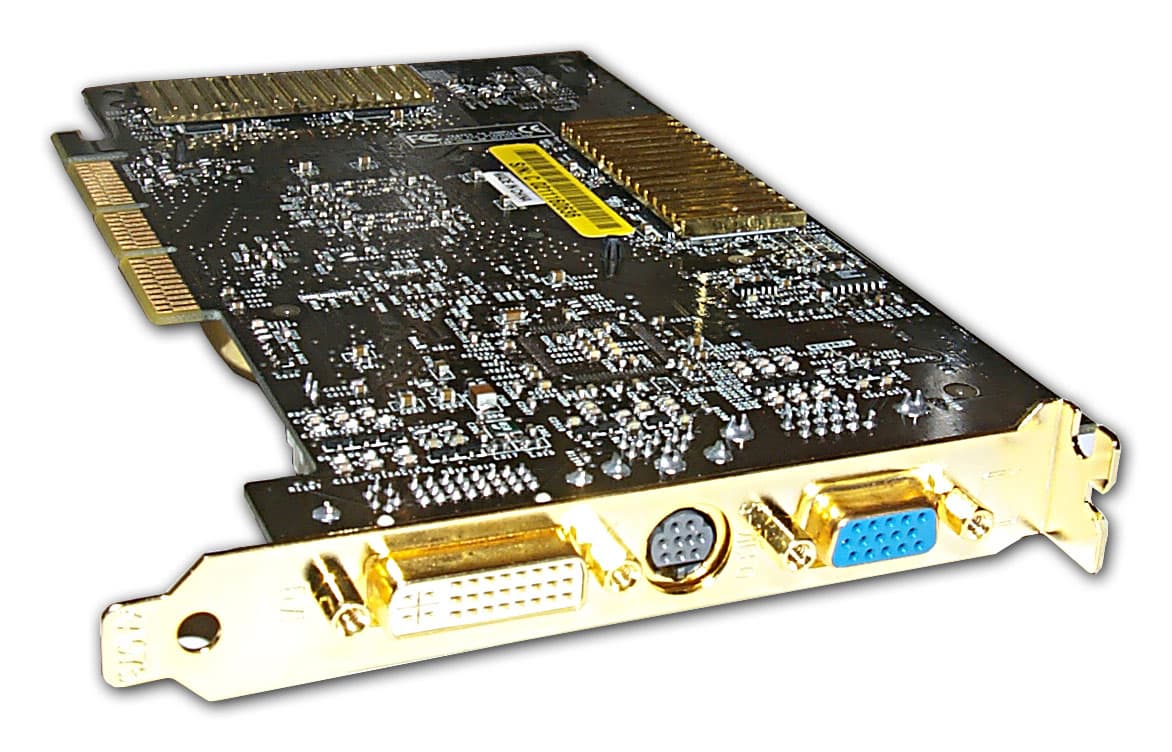

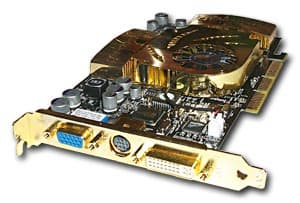

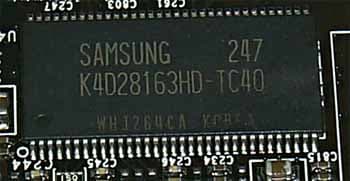

Chaintech A-GX21 GeForce4 Ti 4200-8x SE
Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, но память тактуется стандартными значениями частот — 256 (512) МГц. GPU функционирует также на обычной для Ti 4200 частоте 250 МГц.

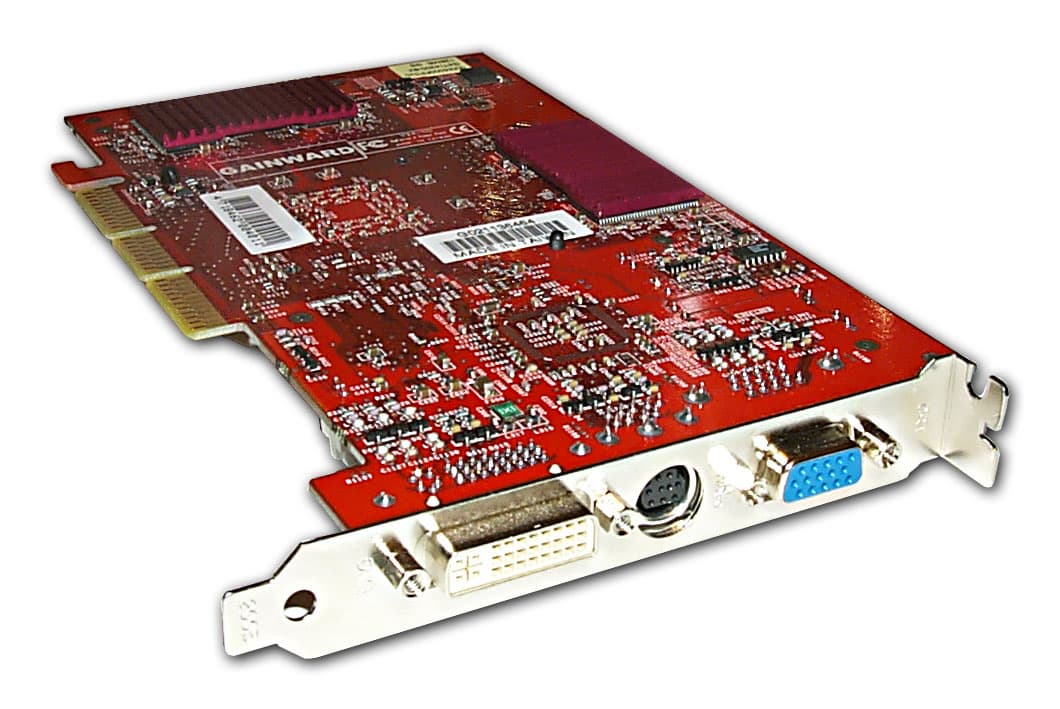

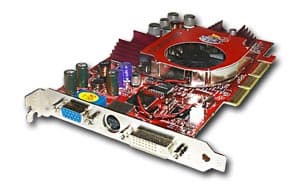

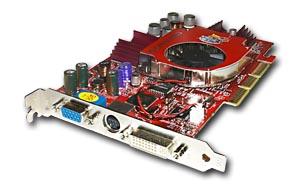

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample

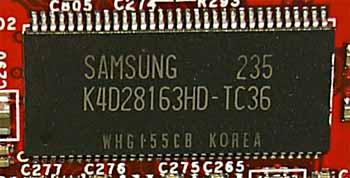

Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 3.6ns, что соответствует частоте работы 275 (550) МГц, память же работает на частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц. Это все в обычном режиме. Как известно, карты серии Golden Sample имеют еще и Extremal режим работы, частоты работы платы тут уже выше — 270/270 (540) МГц.

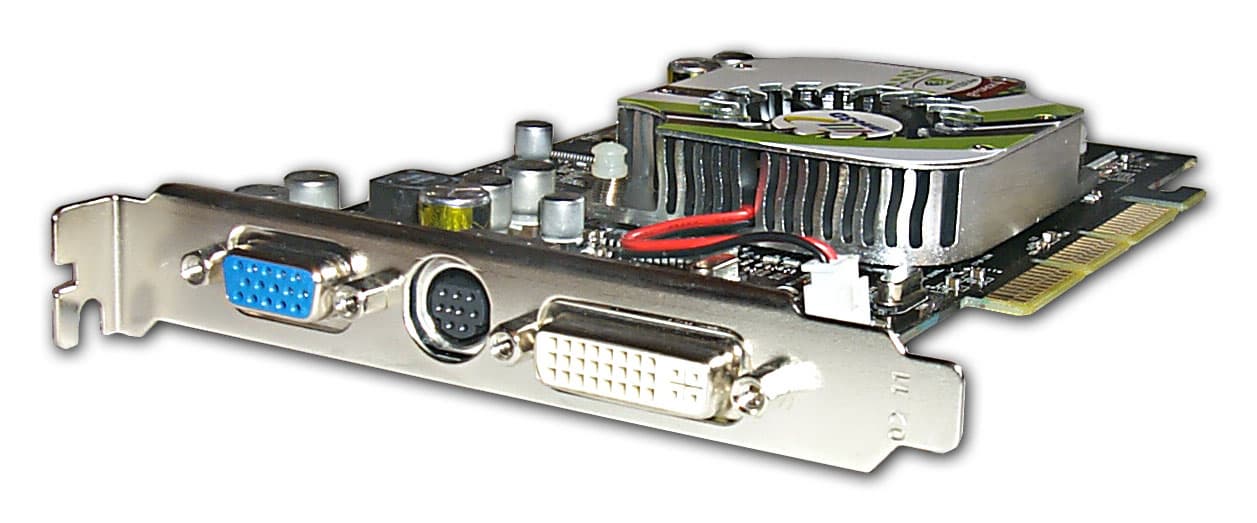

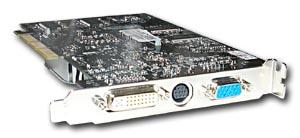

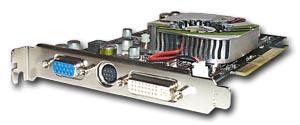

Inno3D Tornado GeForce4 Ti 4200-8x

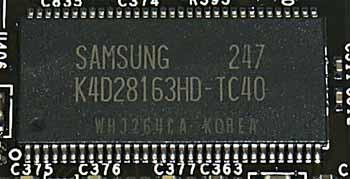

Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, но память тактуется стандартными значениями частот — 256 (512) МГц. GPU функционирует также на обычной для Ti 4200 частоте 250 МГц.

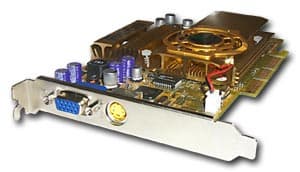

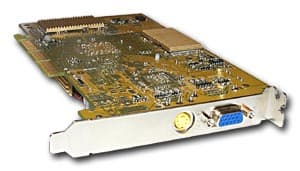

Prolink PixelView GeForce4 Ti 4200-8x

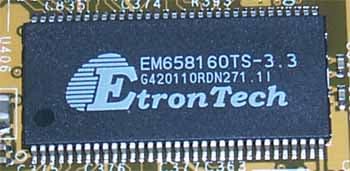

Микросхемы памяти производства EtronTech. Время выборки у микросхем памяти 3.3ns, что соответствует частоте работы примерно 300 (600) МГц, память же работает на частоте — 285 (570) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц. Прошу еще раз обратить внимание на то, что у этой карты не 128, а 64 мегабайта памяти.

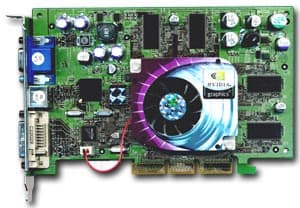

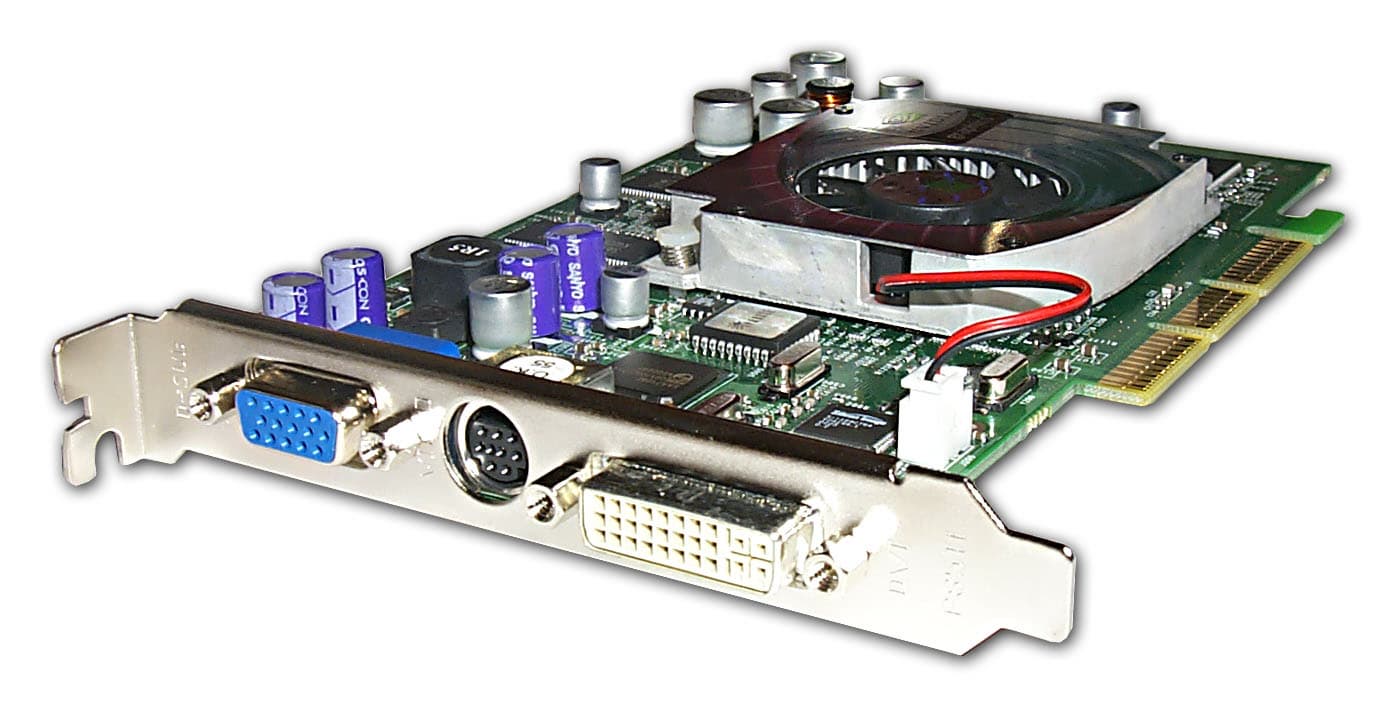

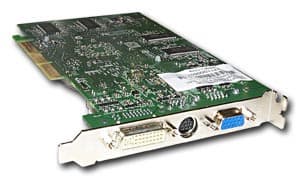

Sparkle GeForce4 Ti 4200-8x

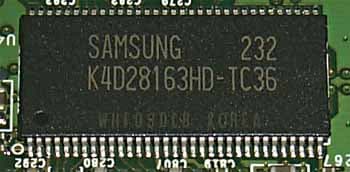

Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 3.6ns, что соответствует частоте работы 275 (550) МГц, память же работает на частоте — 256 (512) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц.


Сравнение с эталонным дизайном, вид спереди
Reference card NVIDIA GeForce4 Ti 4200

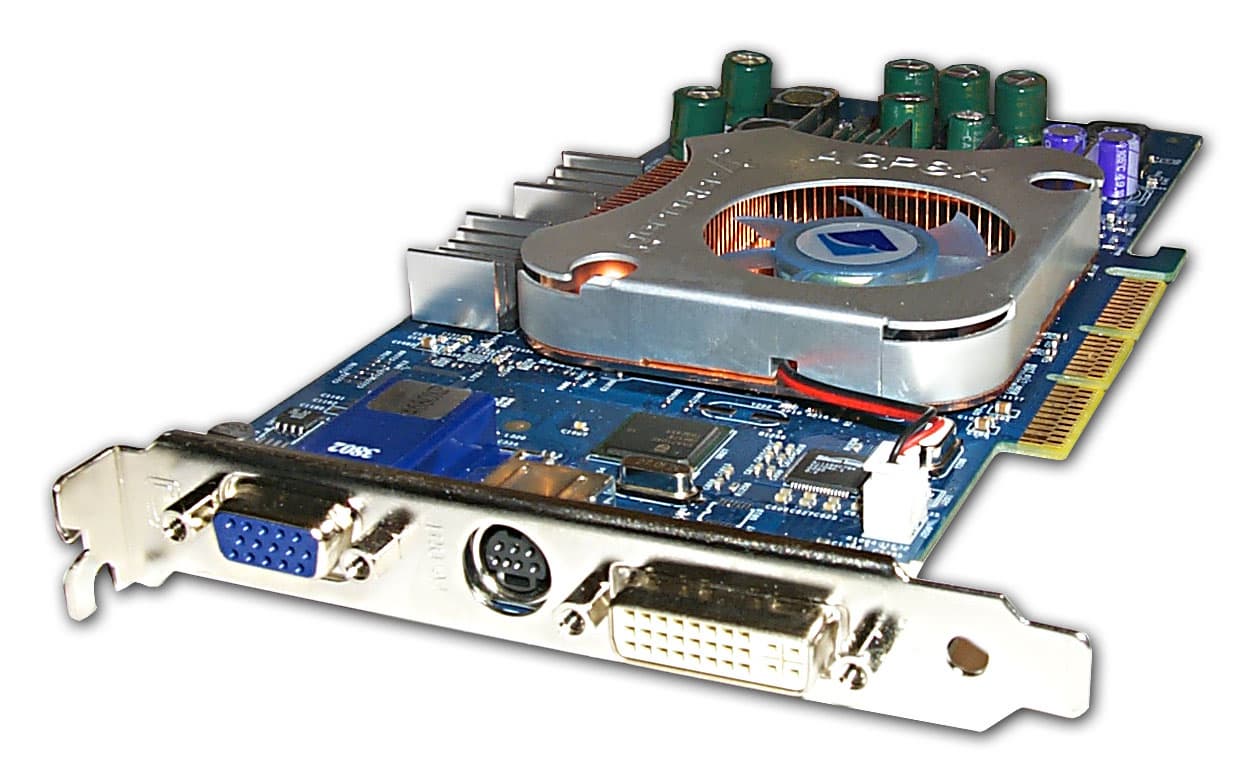

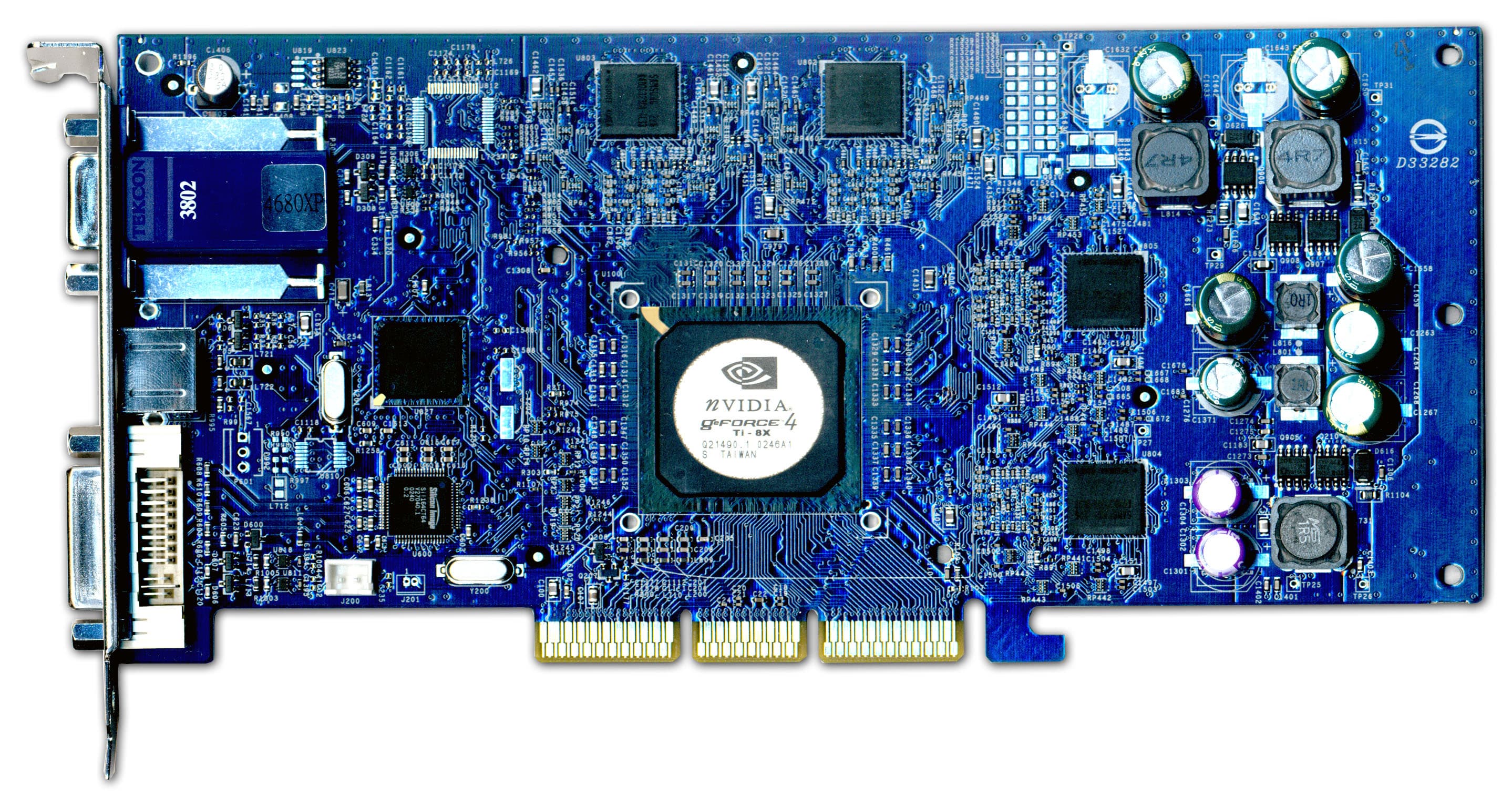

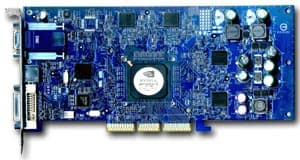

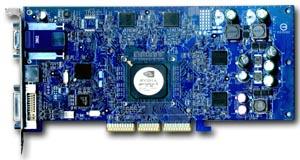

Albatron Medusa GeForce4 Ti 4680 Turbo

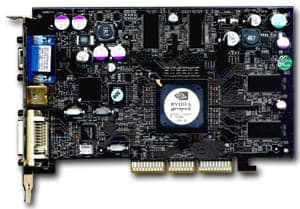

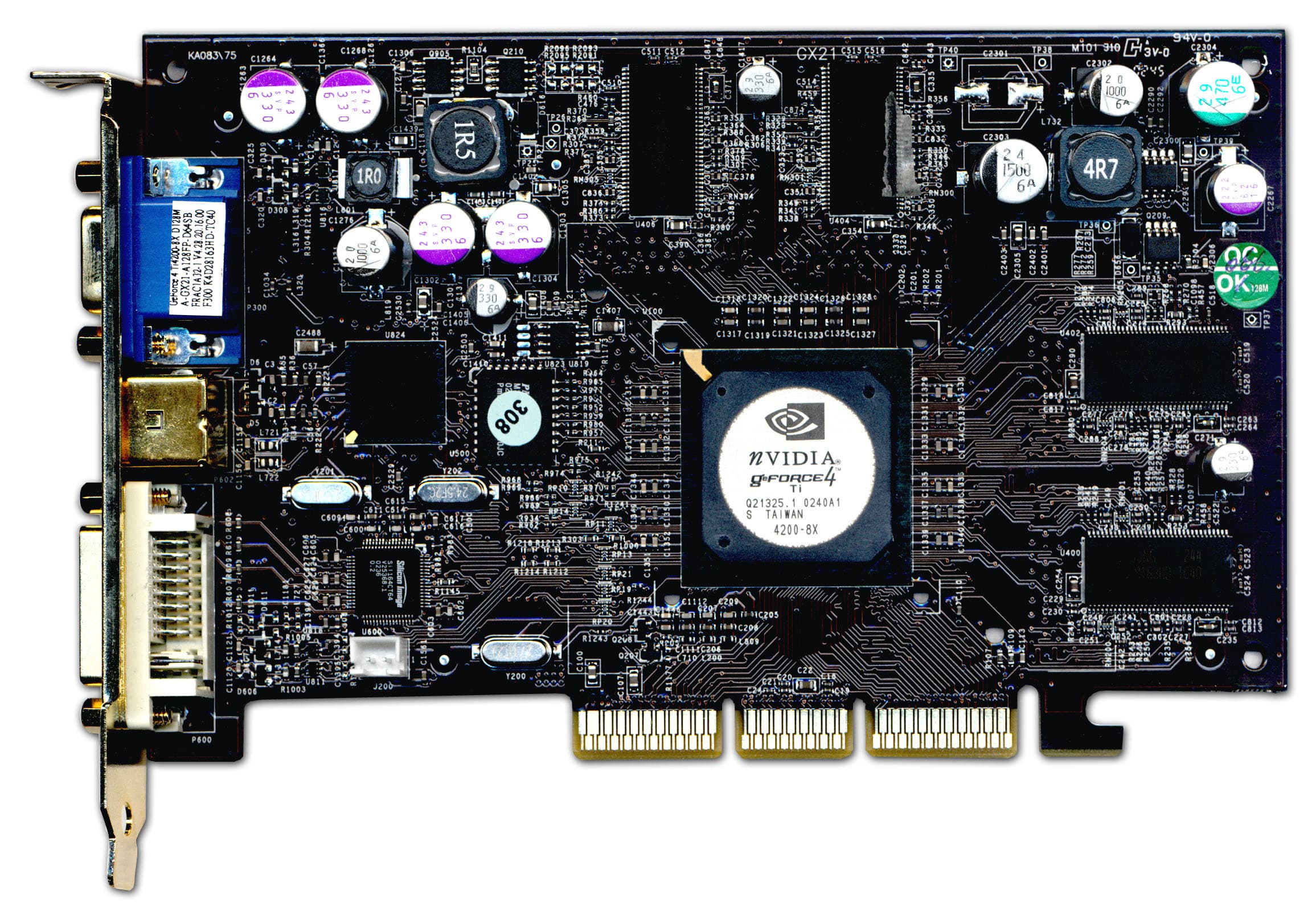

Chaintech A-GX21 GeForce4 Ti 4200-8x SE

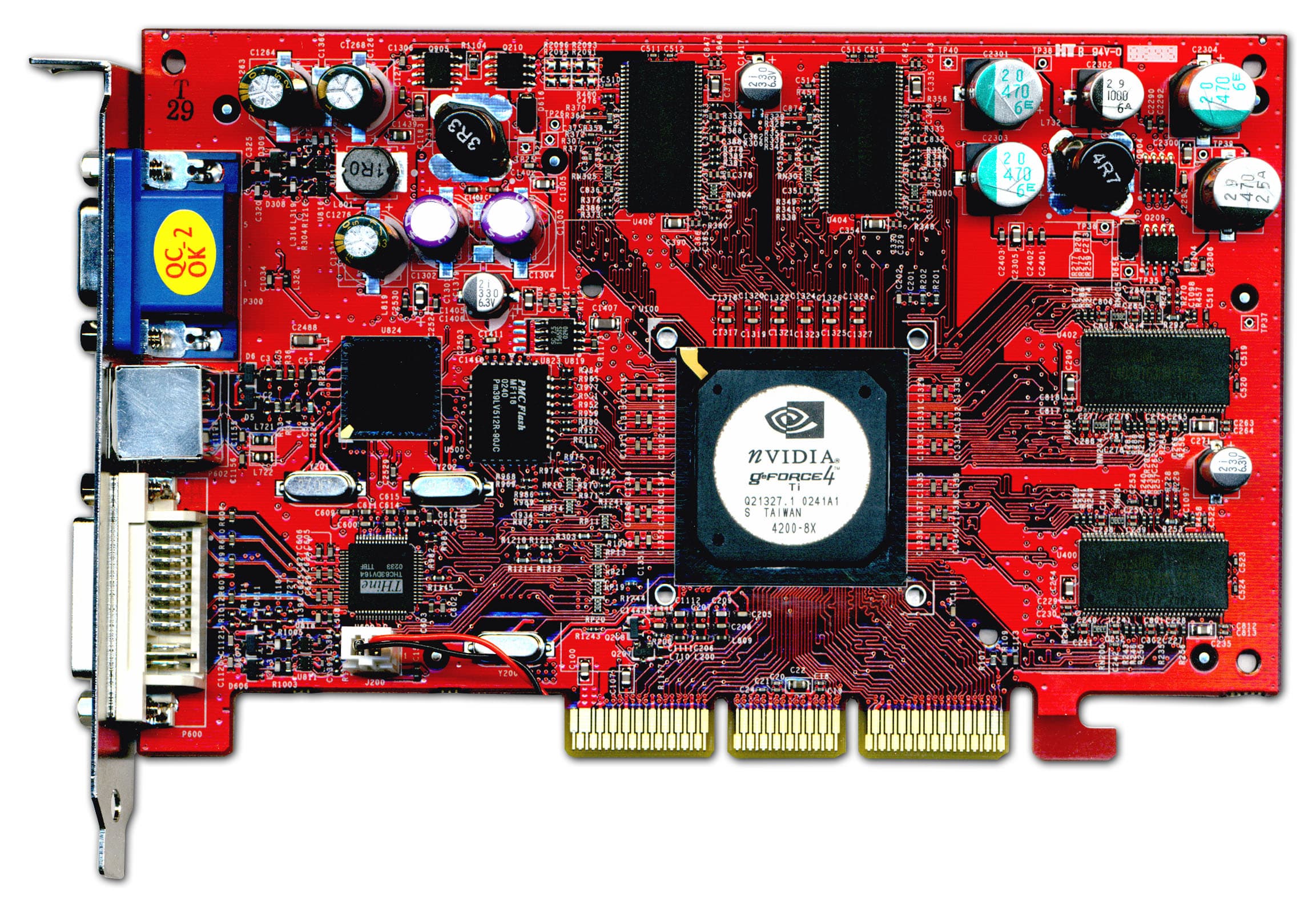

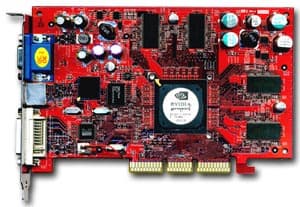

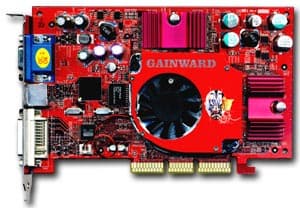

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample

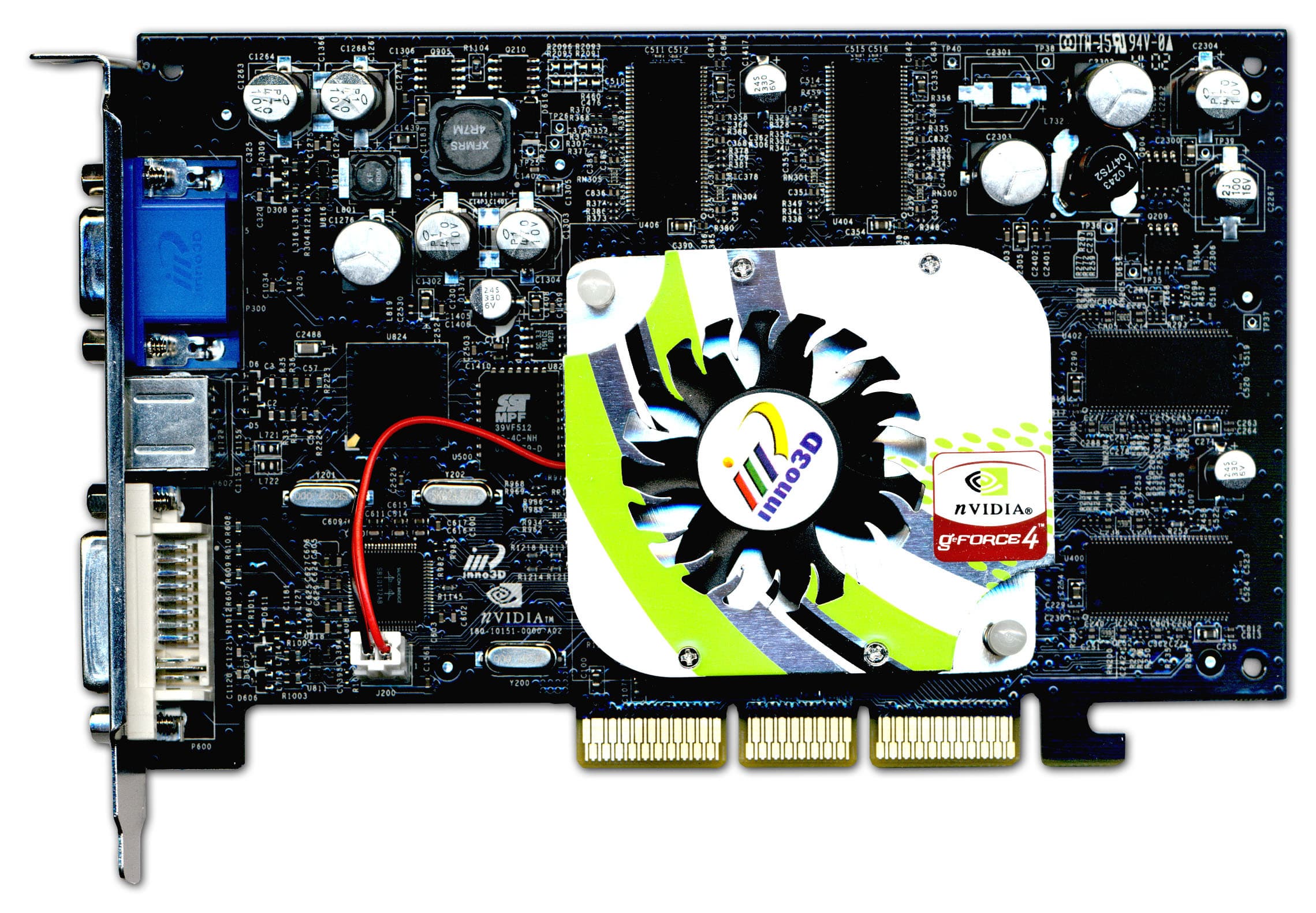

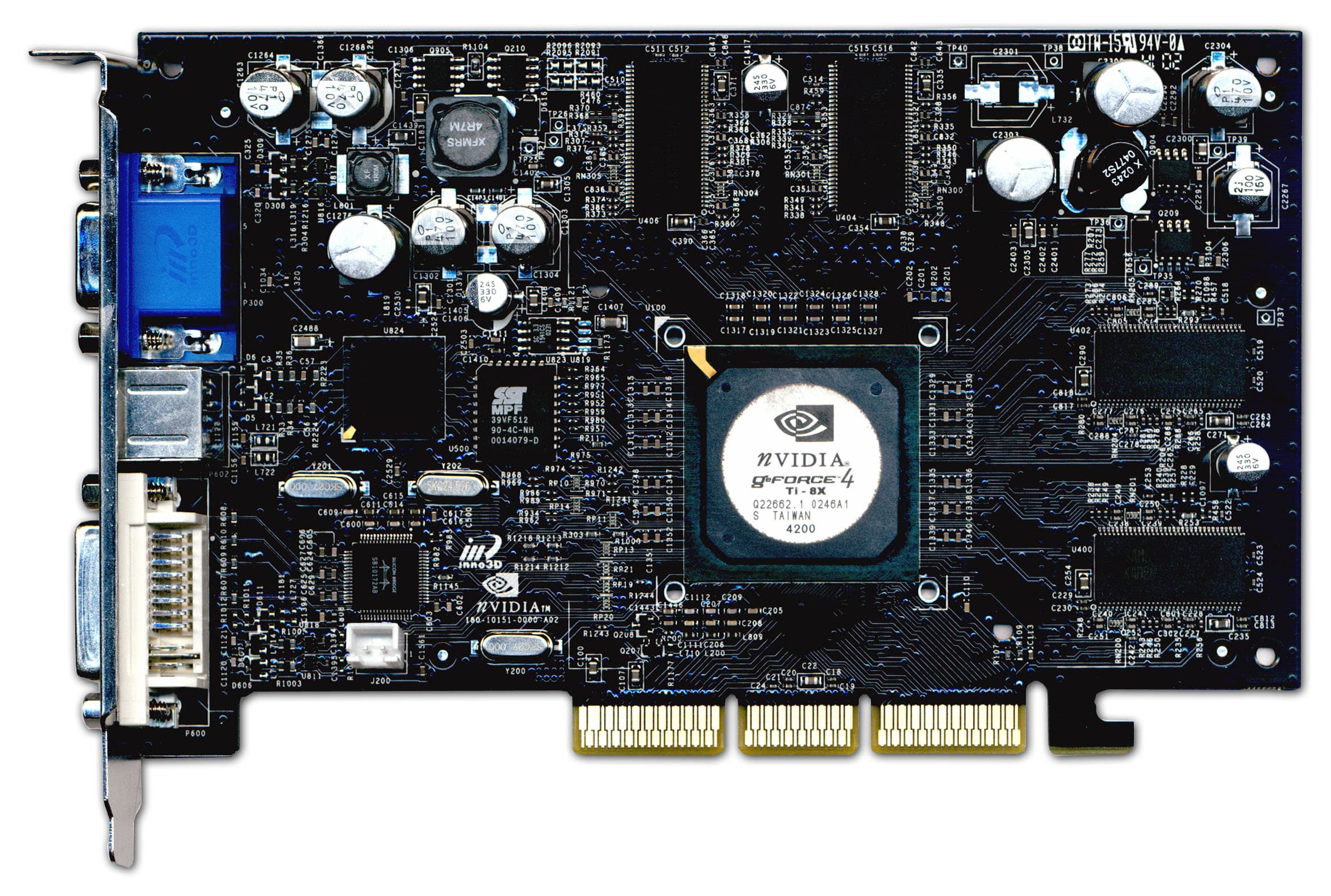

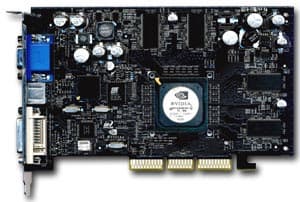

Inno3D Tornado GeForce4 Ti 4200-8x

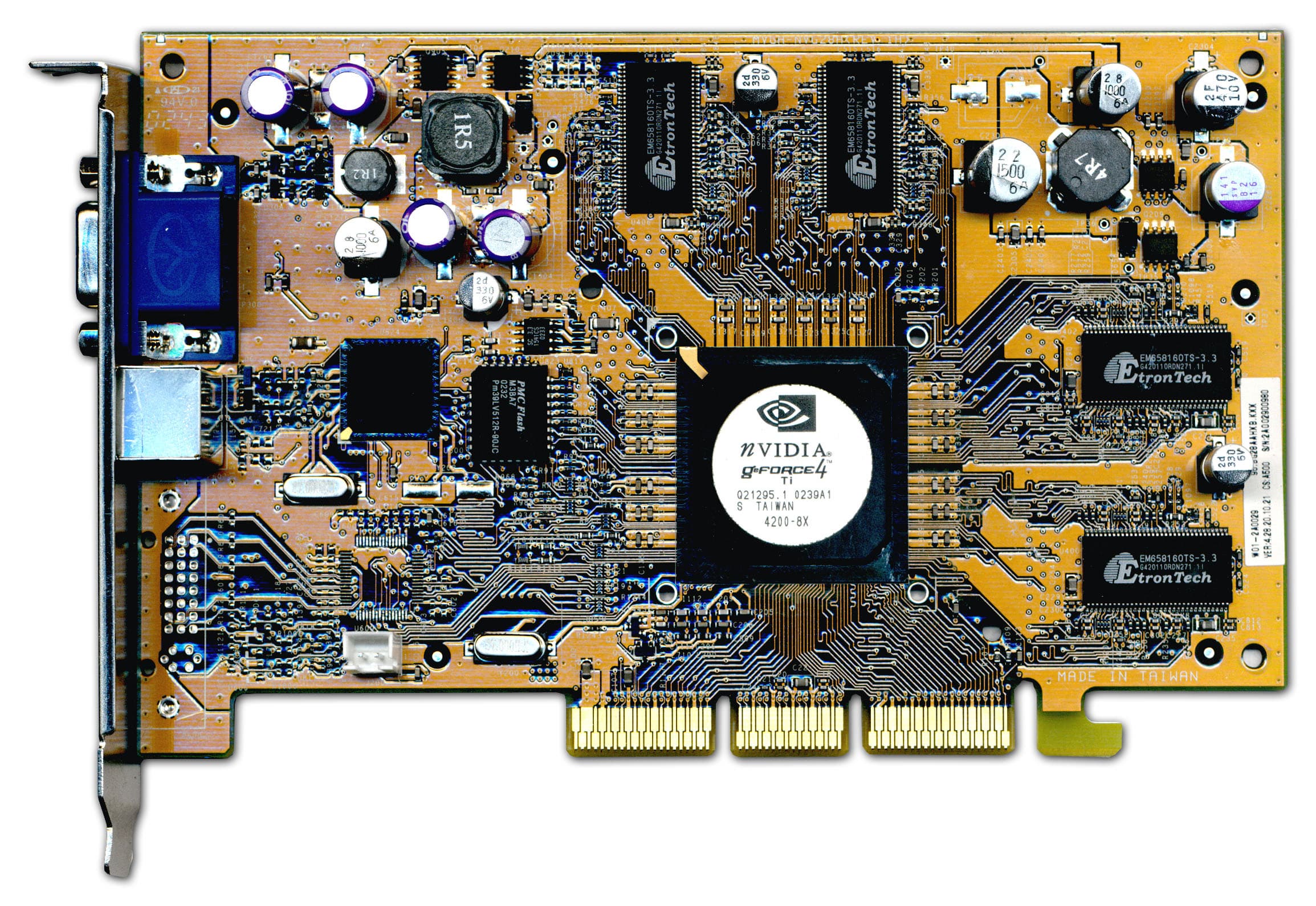

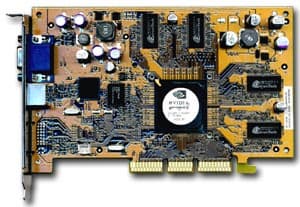

Prolink PixelView GeForce4 Ti 4200-8x

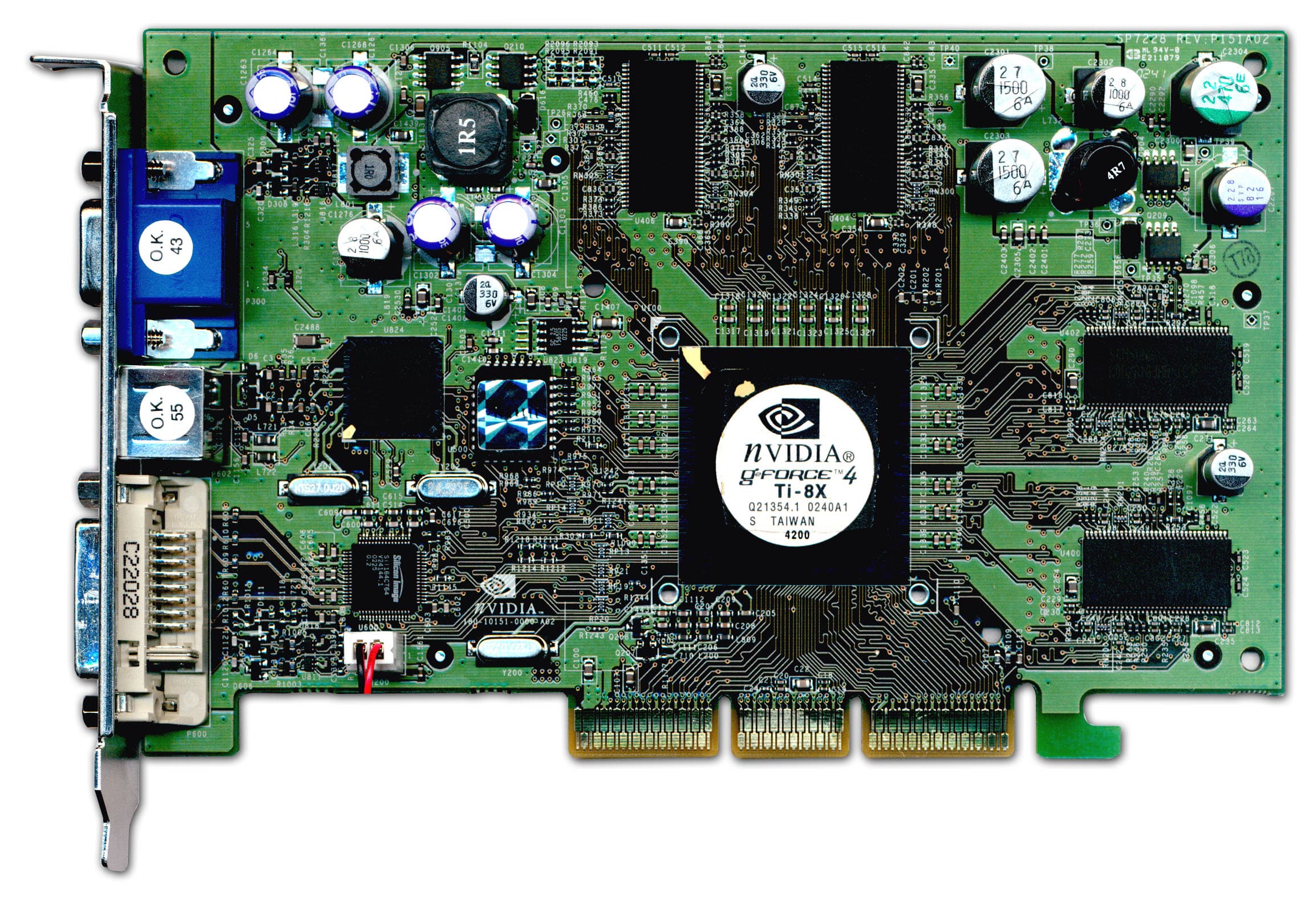

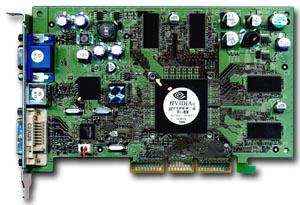

Sparkle GeForce4 Ti 4200-8x


Сравнение с эталонным дизайном, вид сзади
Reference card NVIDIA GeForce4 Ti 4200

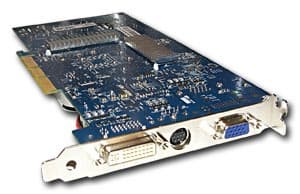

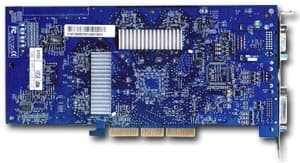

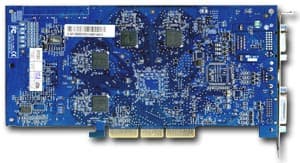

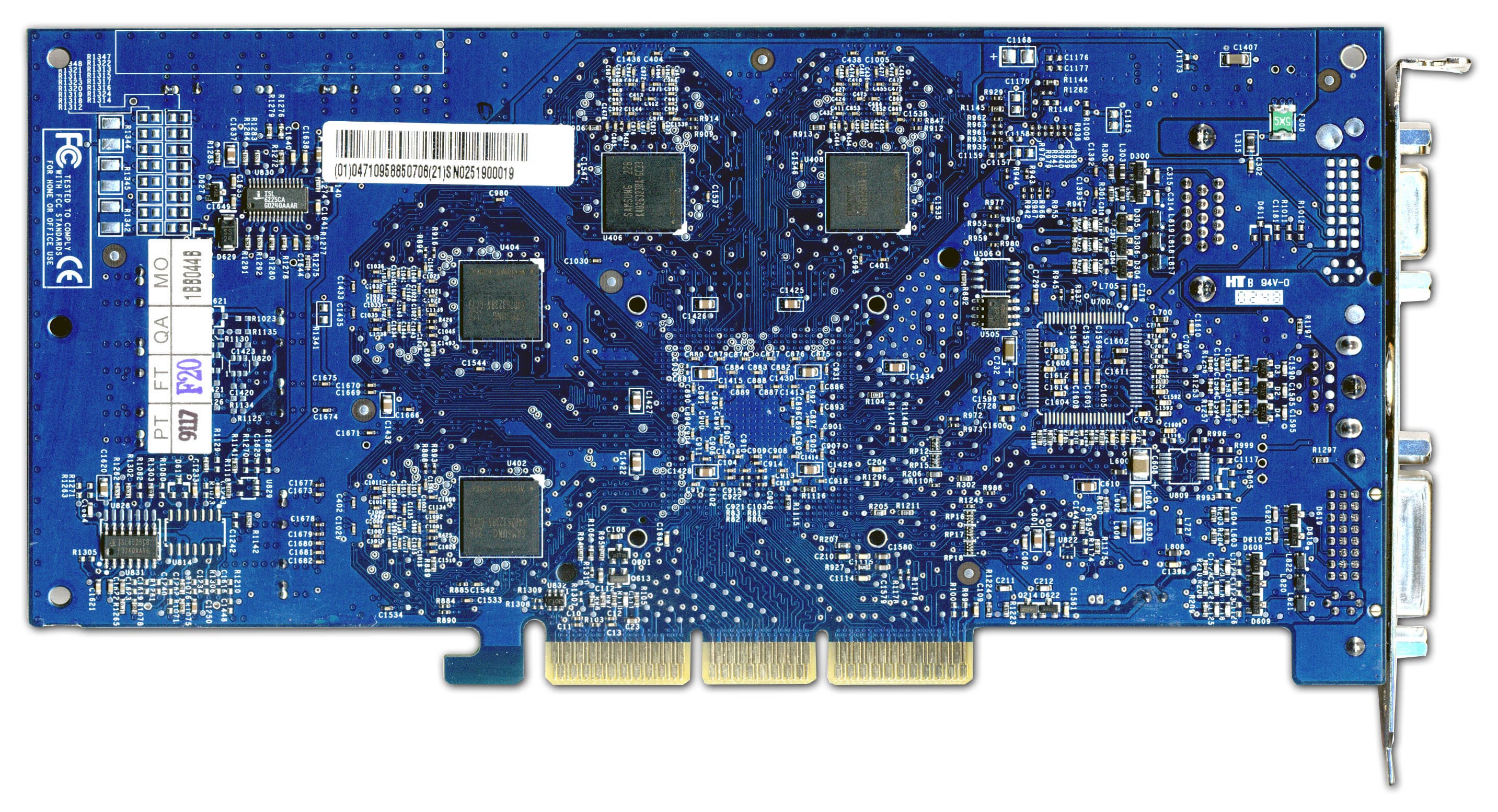

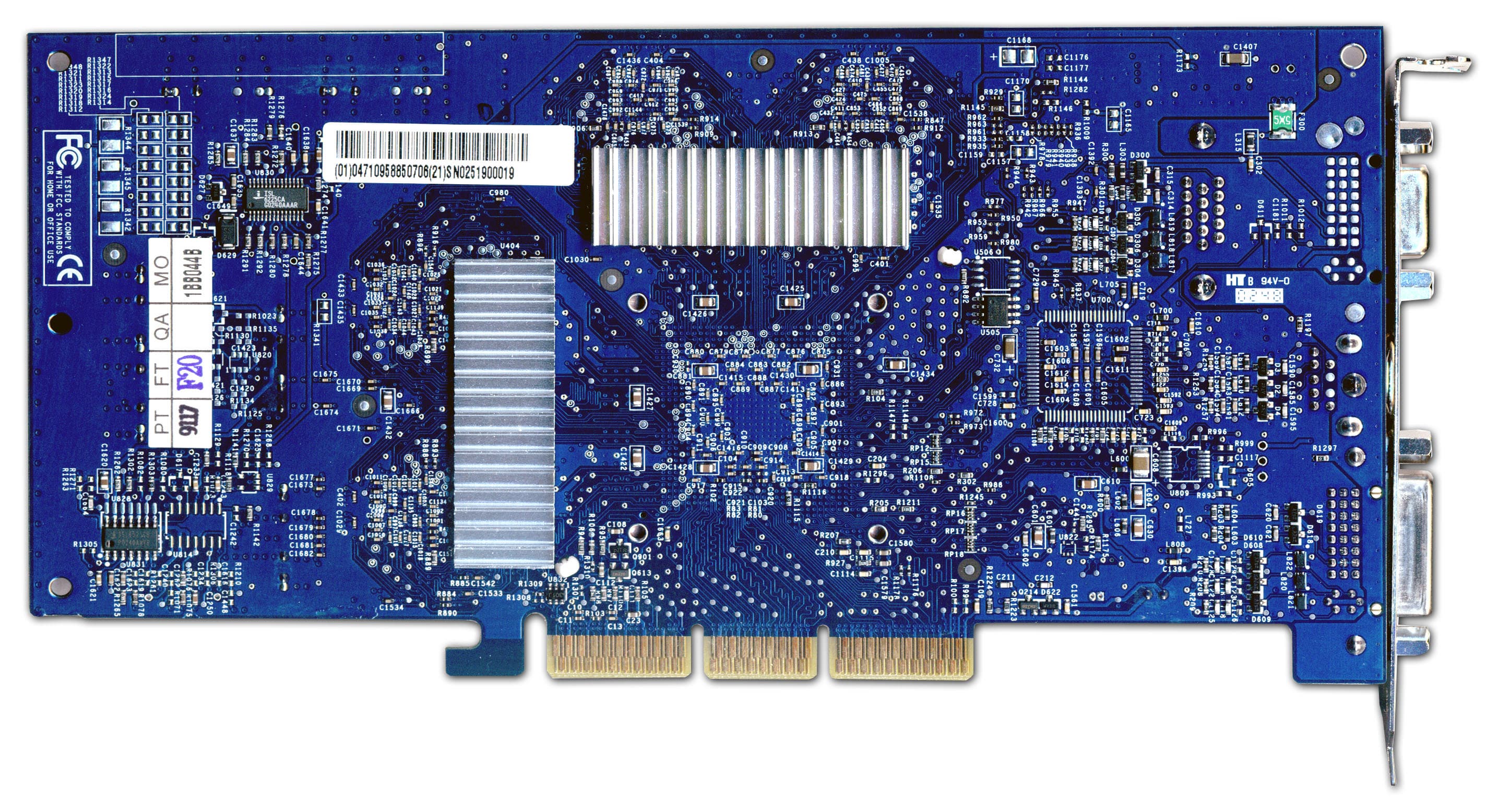

Albatron Medusa GeForce4 Ti 4680 Turbo

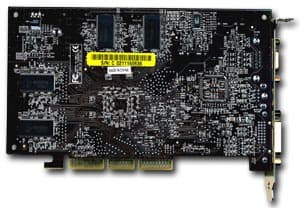

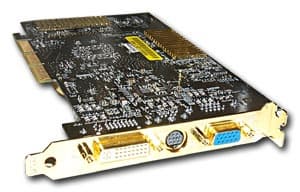

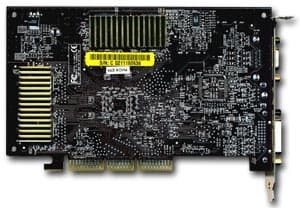

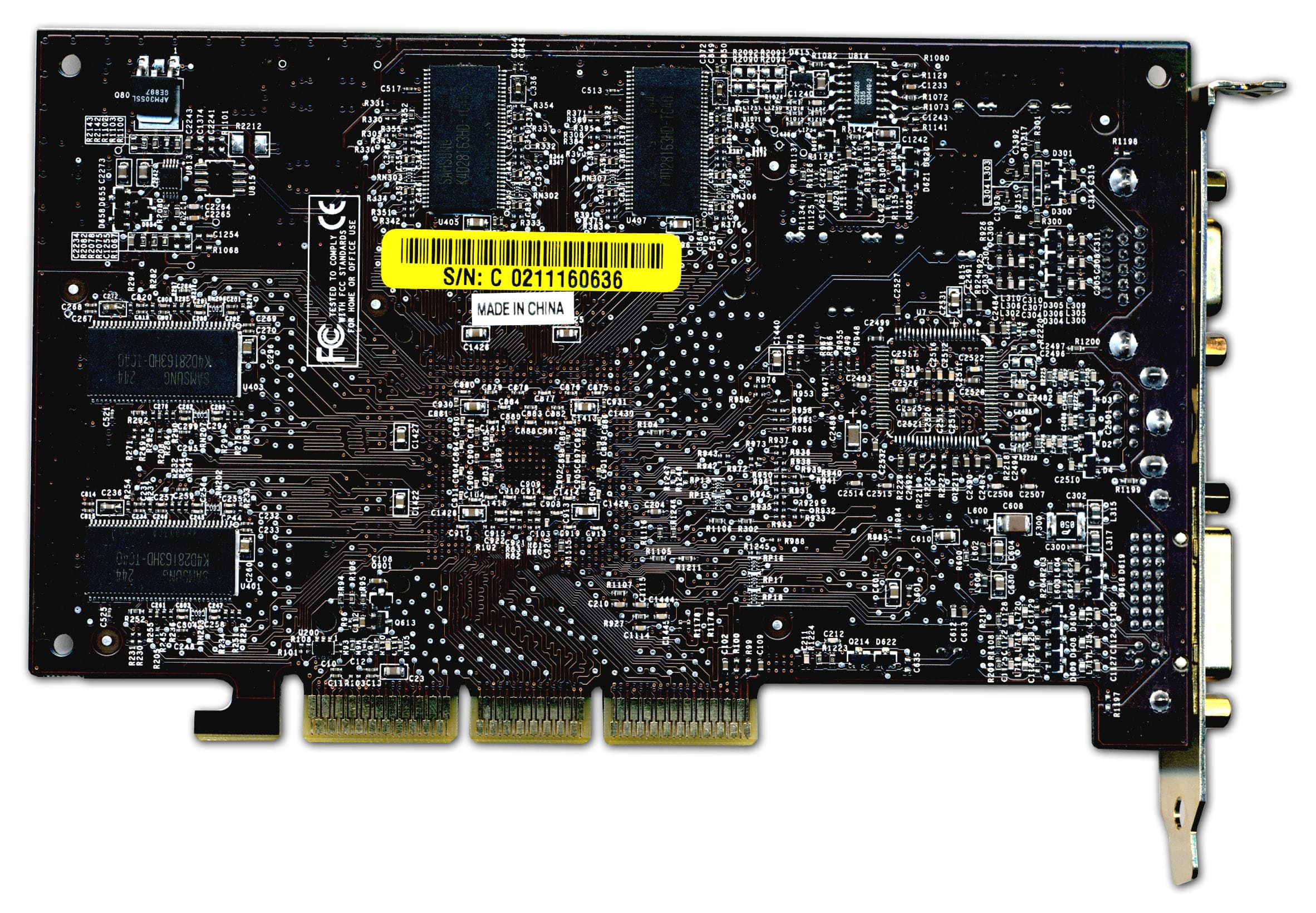

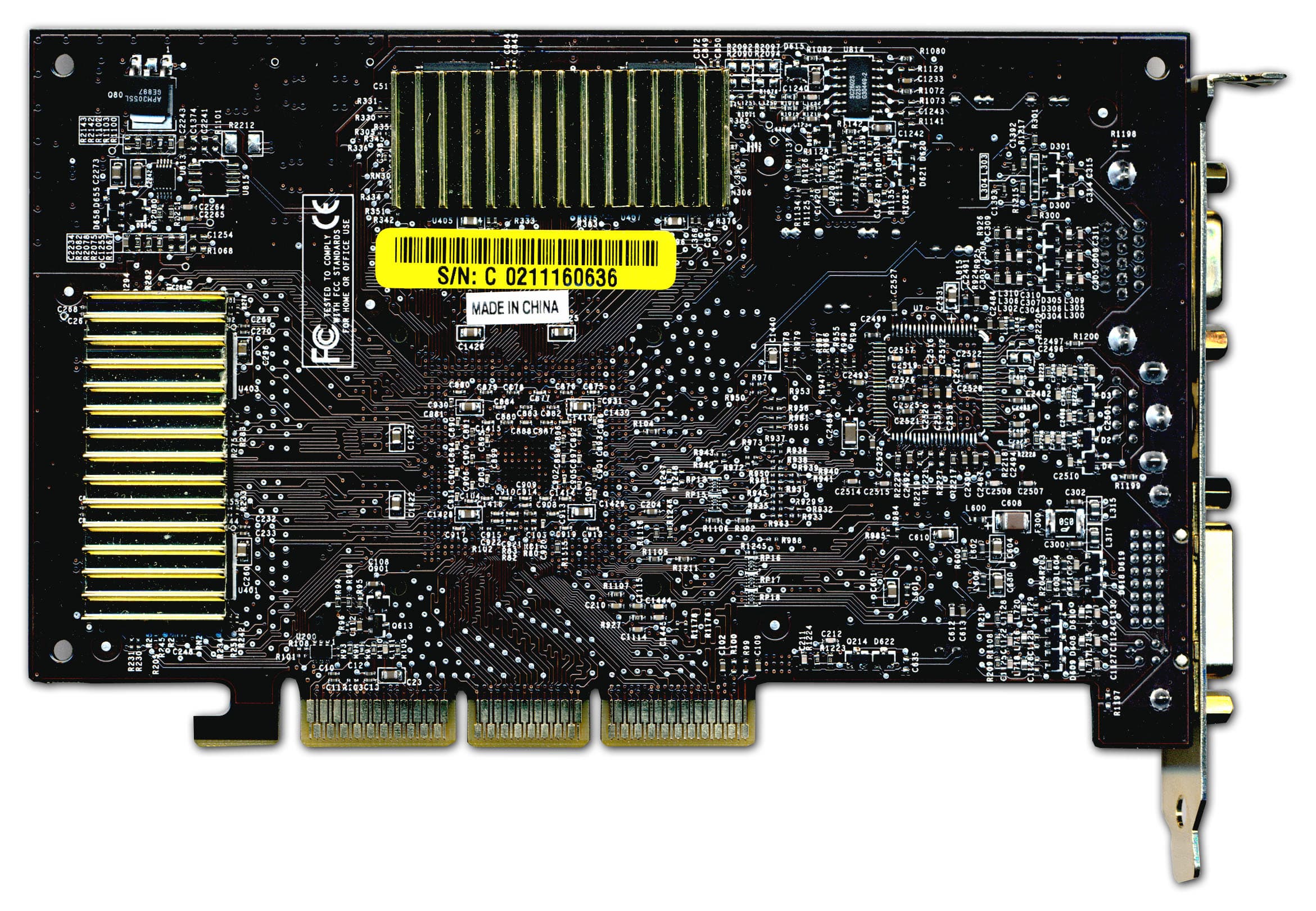

Chaintech A-GX21 GeForce4 Ti 4200-8x SE

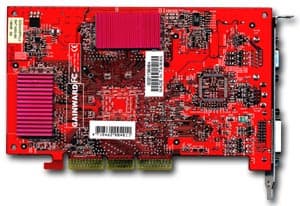

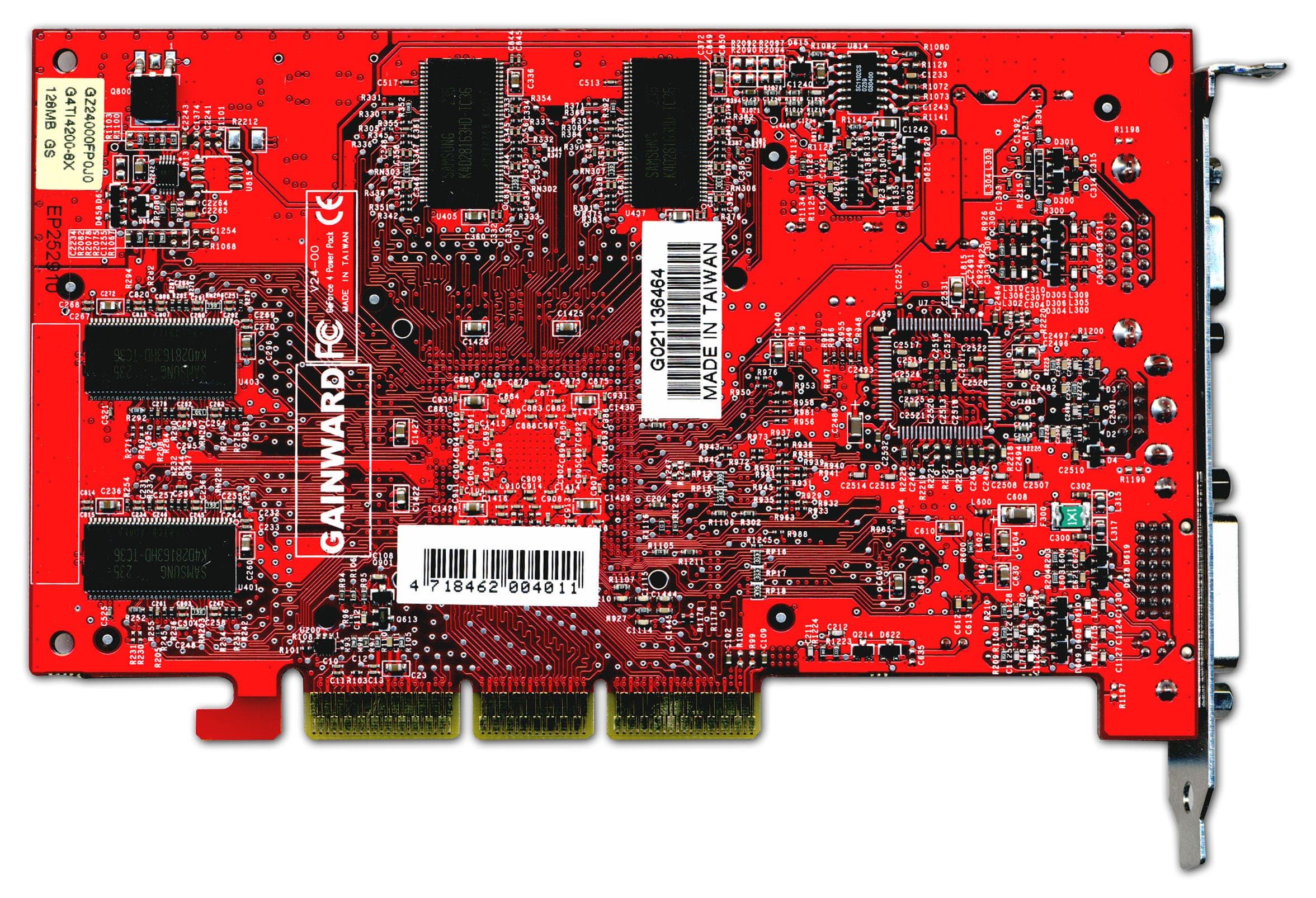

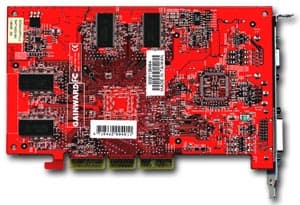

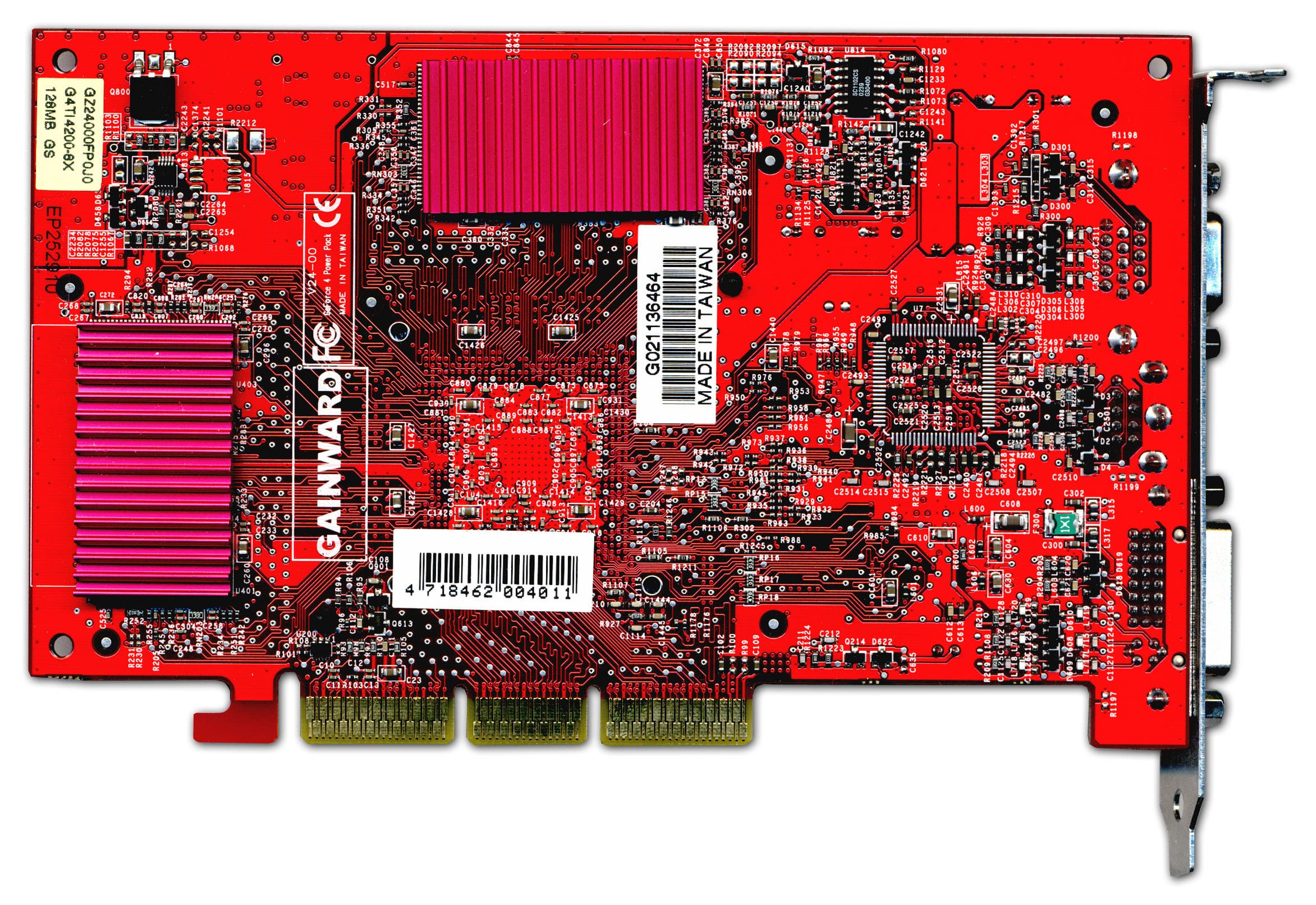

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample

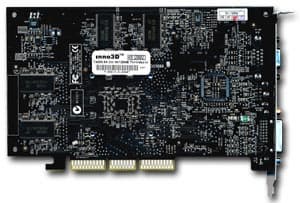

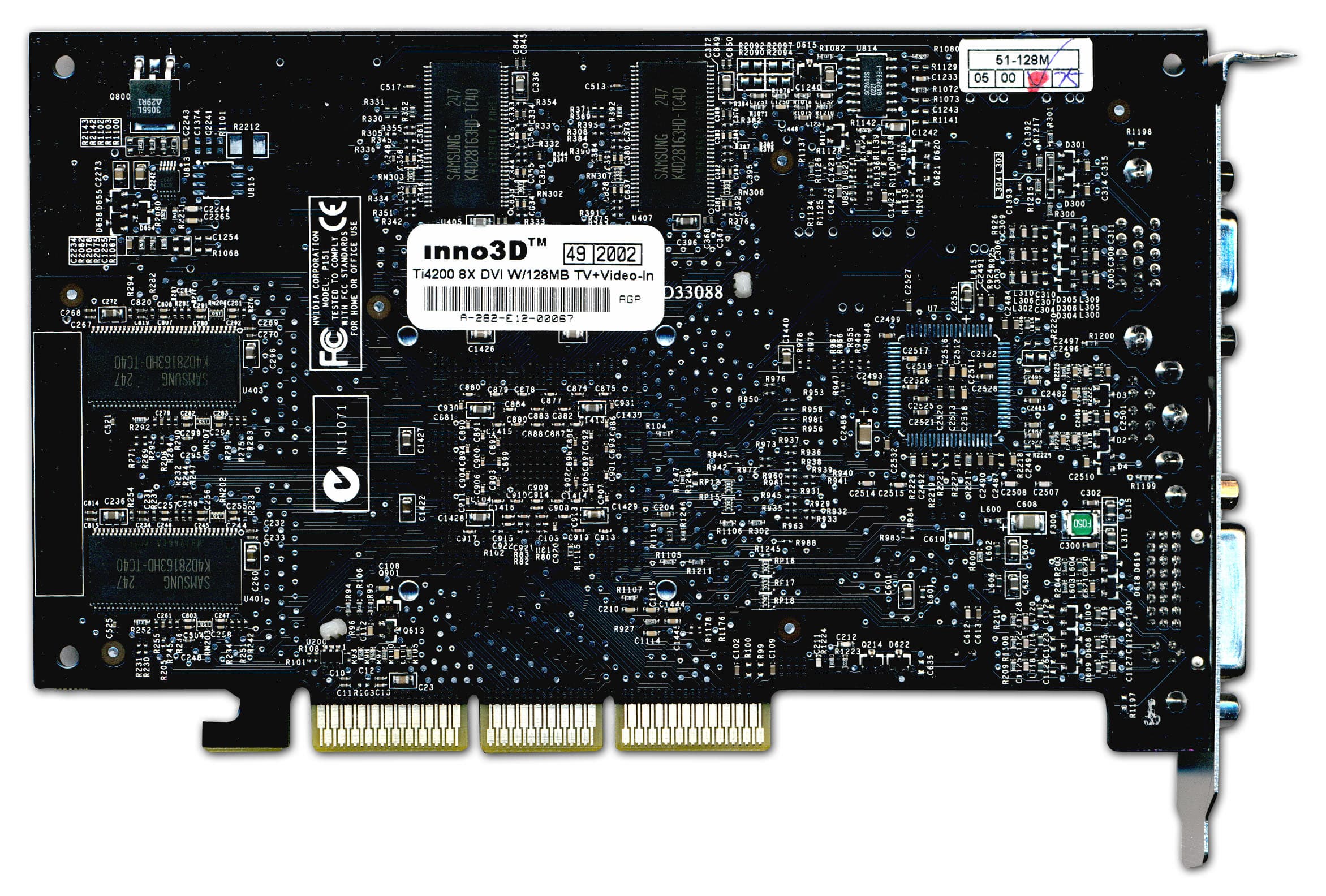

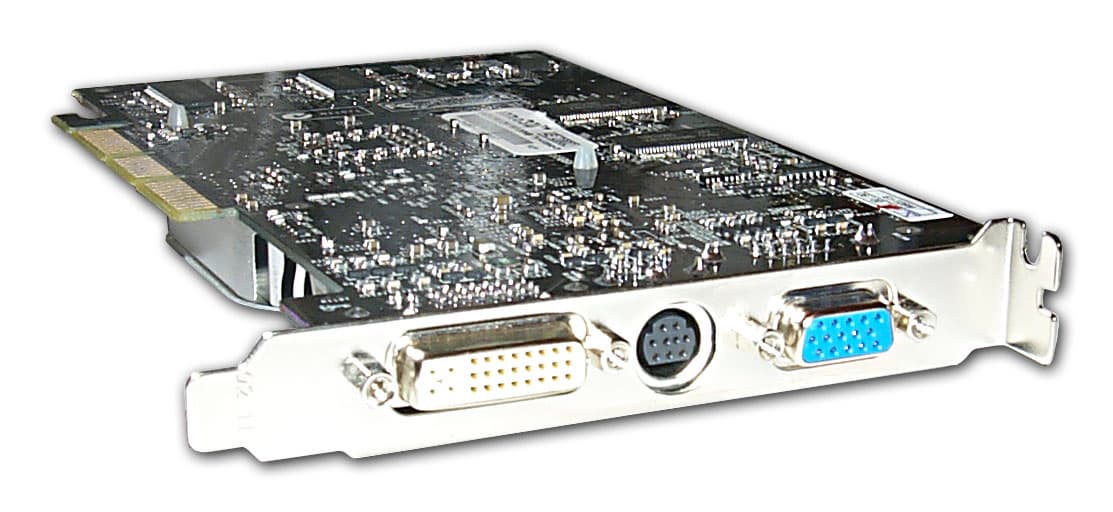

Inno3D Tornado GeForce4 Ti 4200-8x

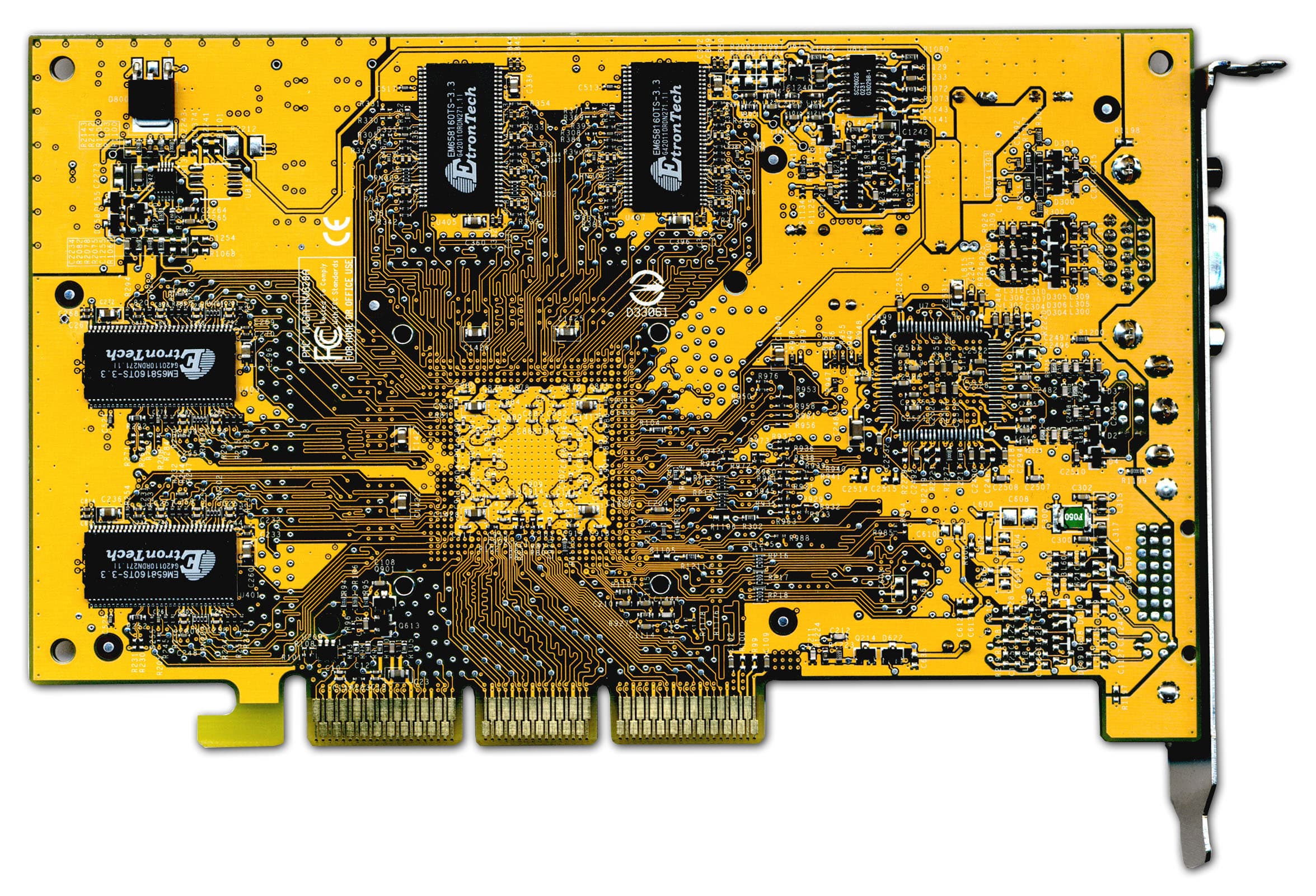

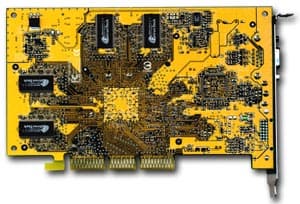

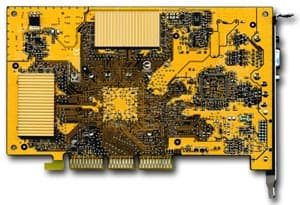

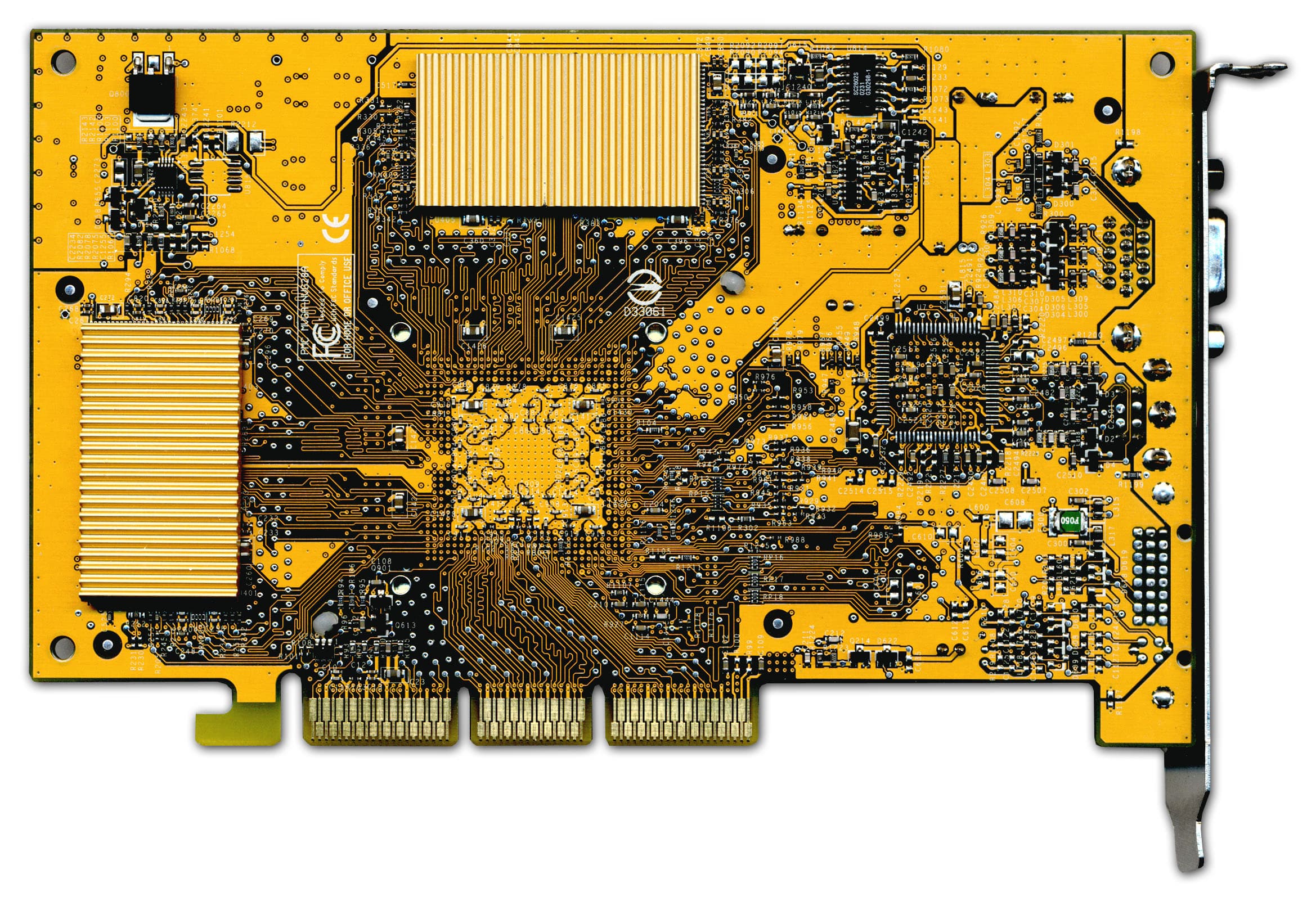

Prolink PixelView GeForce4 Ti 4200-8x

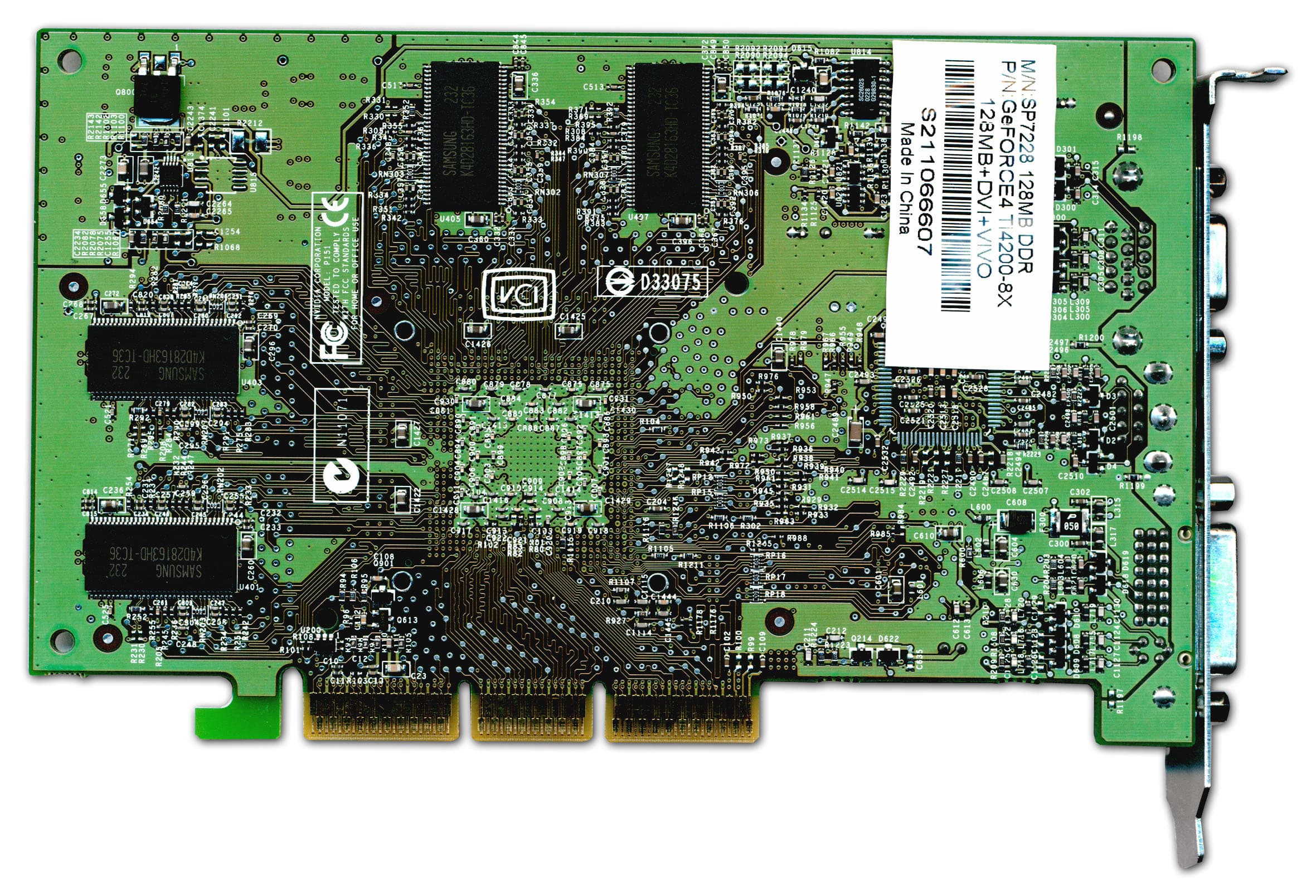

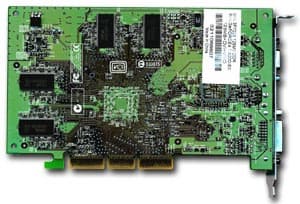

Sparkle GeForce4 Ti 4200-8x


Как можно видеть, все карты, кроме продукта от Albatron, выполнены на стандартном для NV28 дизайне. Albatron Medusa GeForce4 Ti 4680 Turbo повторяет "подвиг" своего собрата (Ti 4200P Turbo), т.е. построена на основе измененного дизайна от Ti 4600 с более высокими частотами по памяти.

Прошу заметить, что название карты чисто МАРКЕТИНГОВОЕ, на плате установлен GPU Ti 4200, а не Ti 4600 с AGP8x. Хотелось бы высказаться в резких выражениях по поводу такого надувательства неопытных пользователей, когда в глаза бросается "Ti 4680", а потом уже можно мелким шрифтом на коробке прочитать, что там Ti 4200, но с AGP 8x. Хотя всем уже известно, что подобным платам наличие AGP 8x — как "мертвому припарка", по крайней мере на сегодняшних играх.

Продолжая изучать карты, рассмотрим их GPU.

Albatron Medusa GeForce4 Ti 4680 Turbo

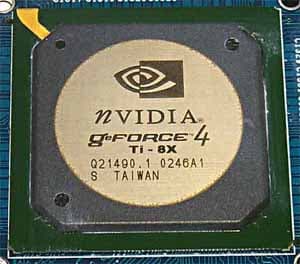

Обратим внимание на нестандартную (уже привычную нам) маркировку процессора. Нет указания, что это именно 4200. Микросхема изготовлена на 46-й неделе 2002 года (то есть в самом конце года).

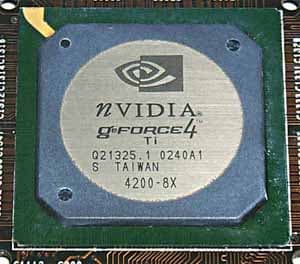

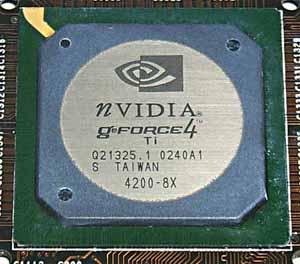

Chaintech A-GX21 GeForce4 Ti 4200-8x SE
А вот стандартная и привычная маркировка. Чип изготовлен на 40-й неделе 2002 года (середина осени).

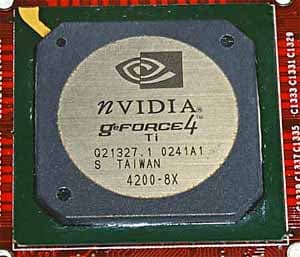

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample
А здесь 41-я неделя 2002 года.

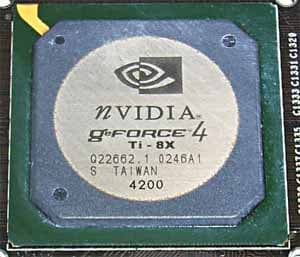

Inno3D Tornado GeForce4 Ti 4200-8x
Маркировка снова другая, однако внизу есть указание, что это 4200. Процессор изготовлен на 46-й неделе 2002 года (как в первом случае).

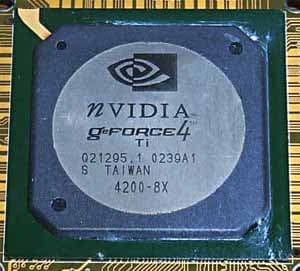

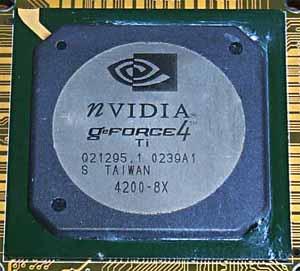

Prolink PixelView GeForce4 Ti 4200-8x
Рядовая маркировка и 39-я неделя изготовления.

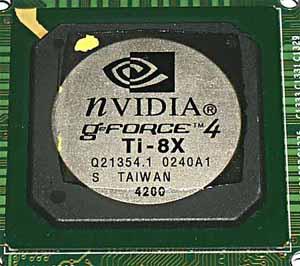

Sparkle GeForce4 Ti 4200-8x
"Новая" маркировка и 40-я неделя изготовления чипа.


Мы видим, что по иронии судьбы все 6 карт, взятые из разных источников, имеют процессоры, изготовленные примерно в одно и то же время :-). И ясно, что в середине осени после 40-й недели по неясной пока причине NVIDIA приняла решение сменить маркировку микросхем.

Процессоры процессорами, а произведениями искусства являются кулеры :-), которые те самые процессоры охлаждают.

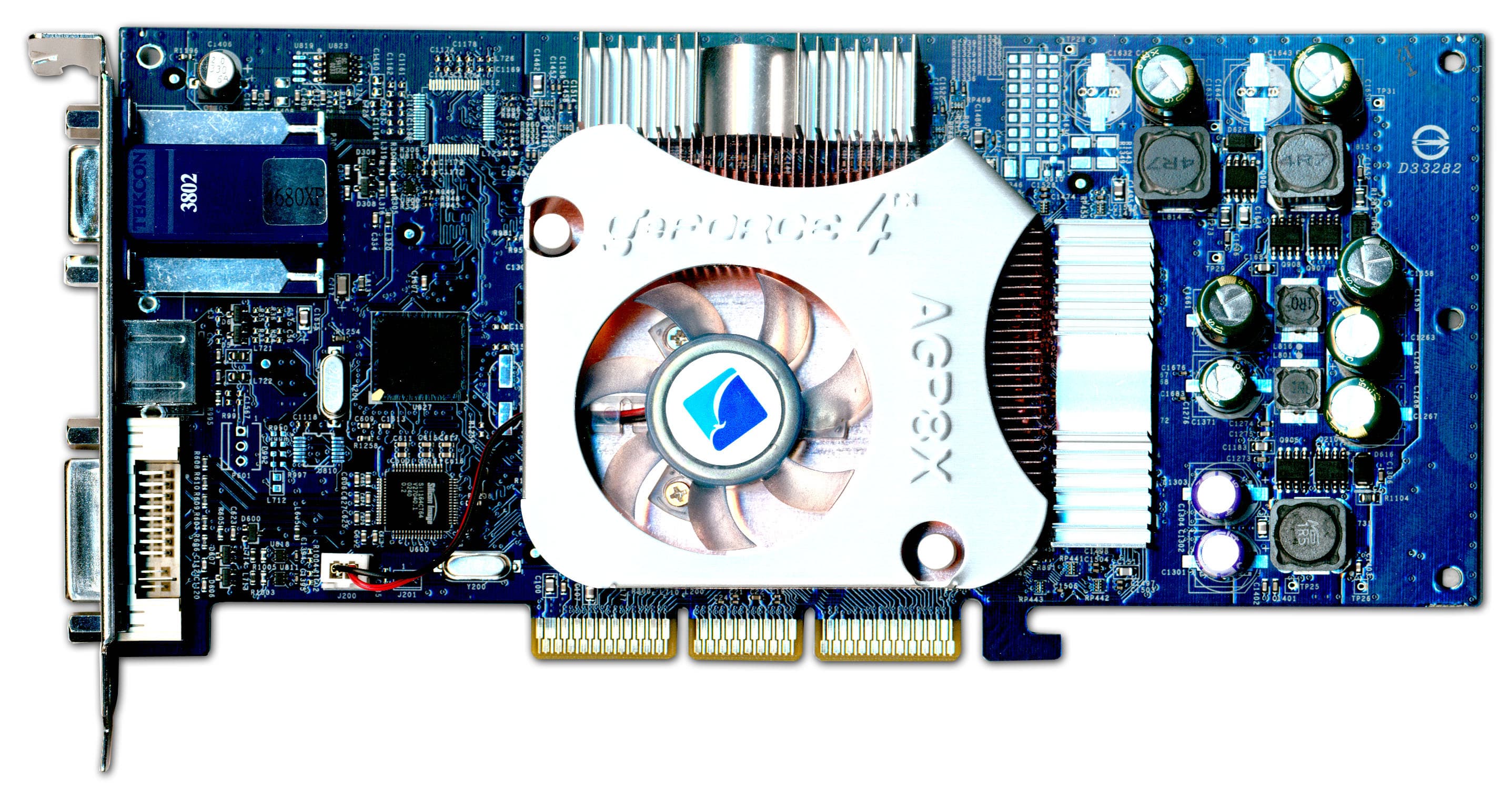

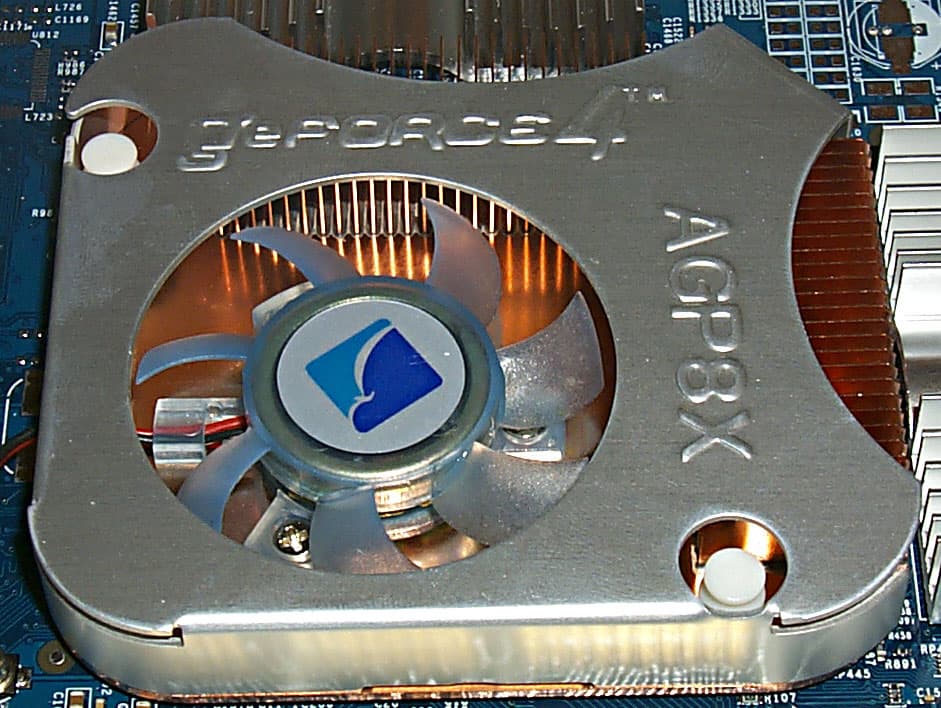

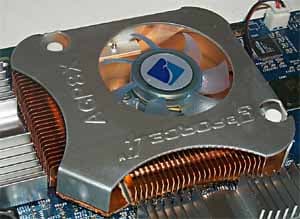

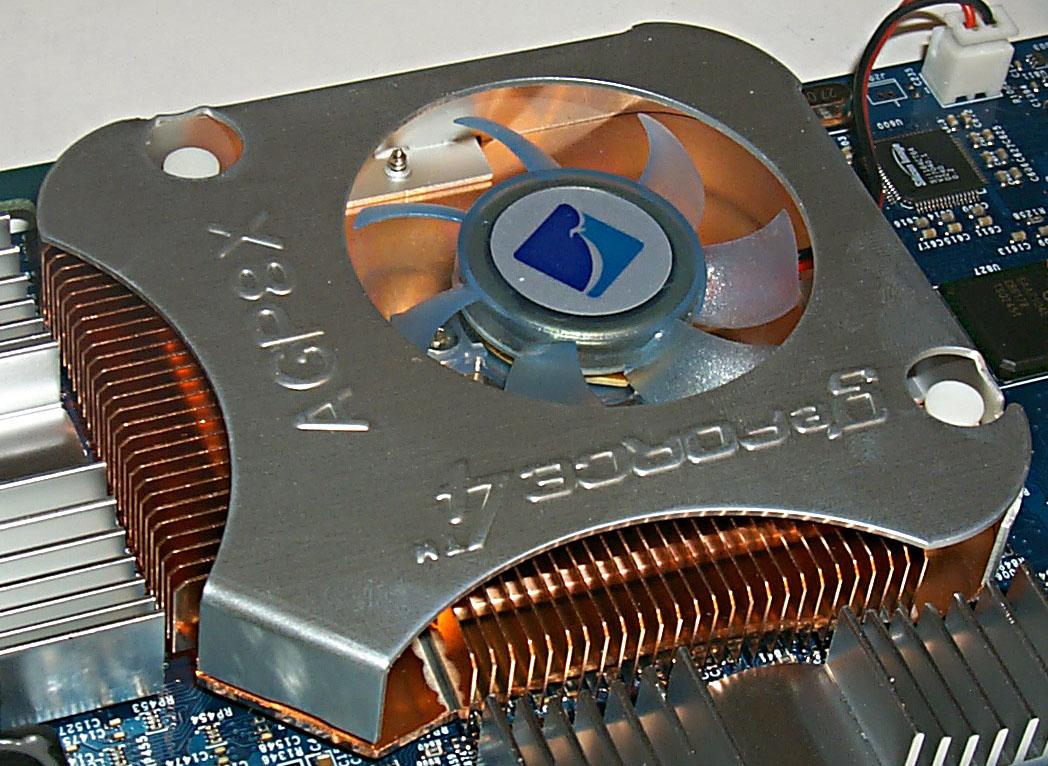

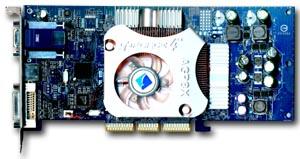

Albatron Medusa GeForce4 Ti 4680 Turbo
Очень красивое и высокоэффективное охлаждающее устройство с использованием медной подошвы.

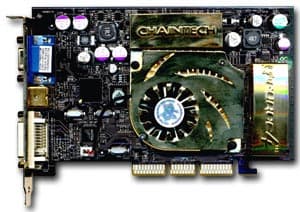

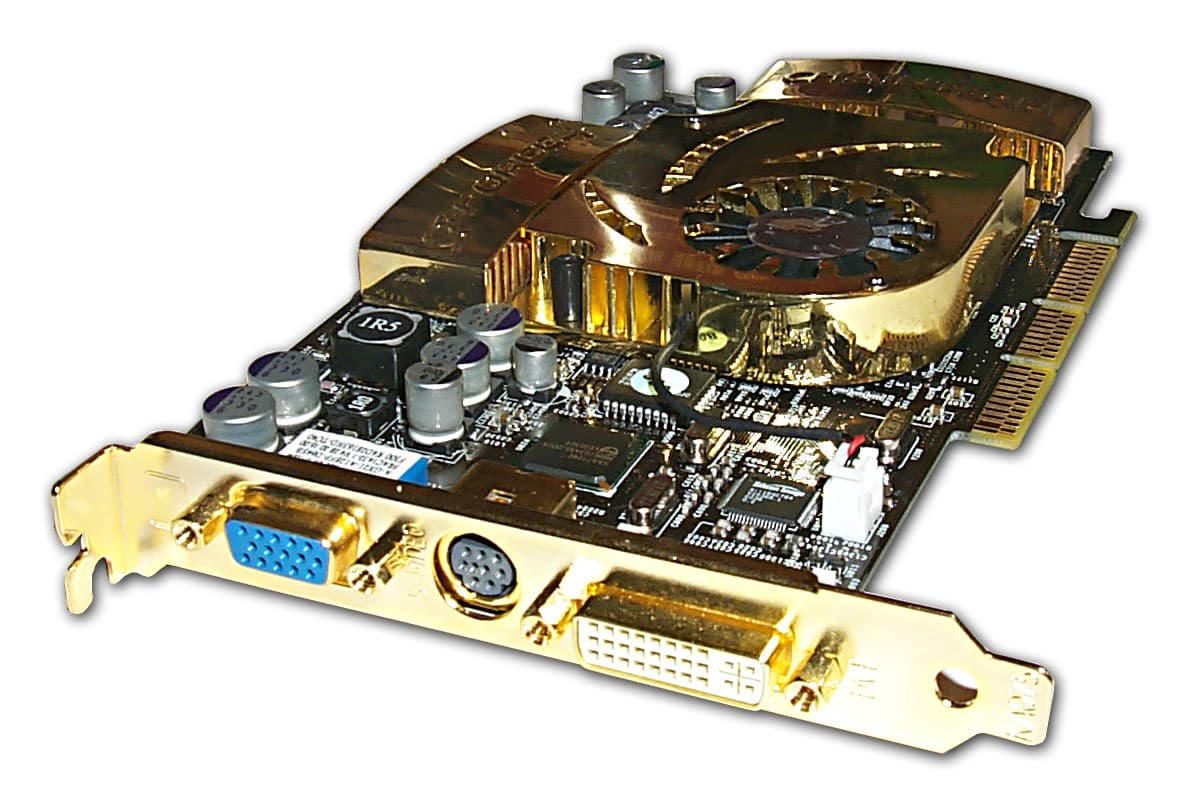

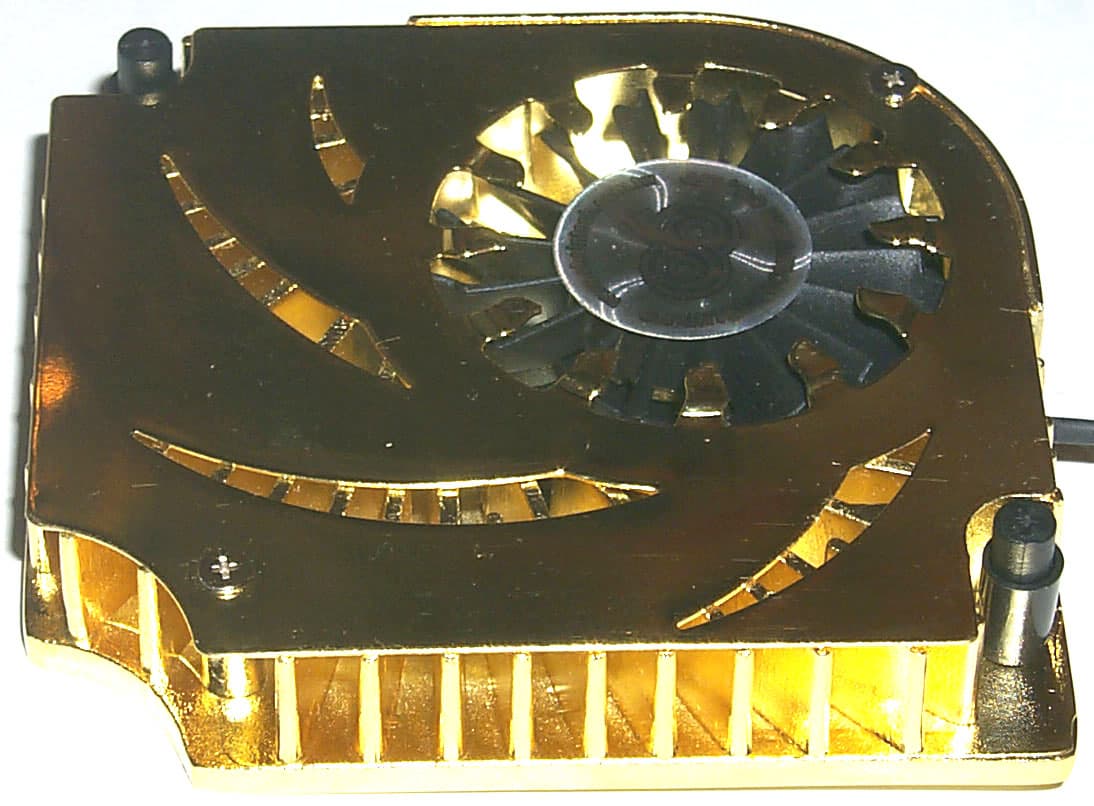

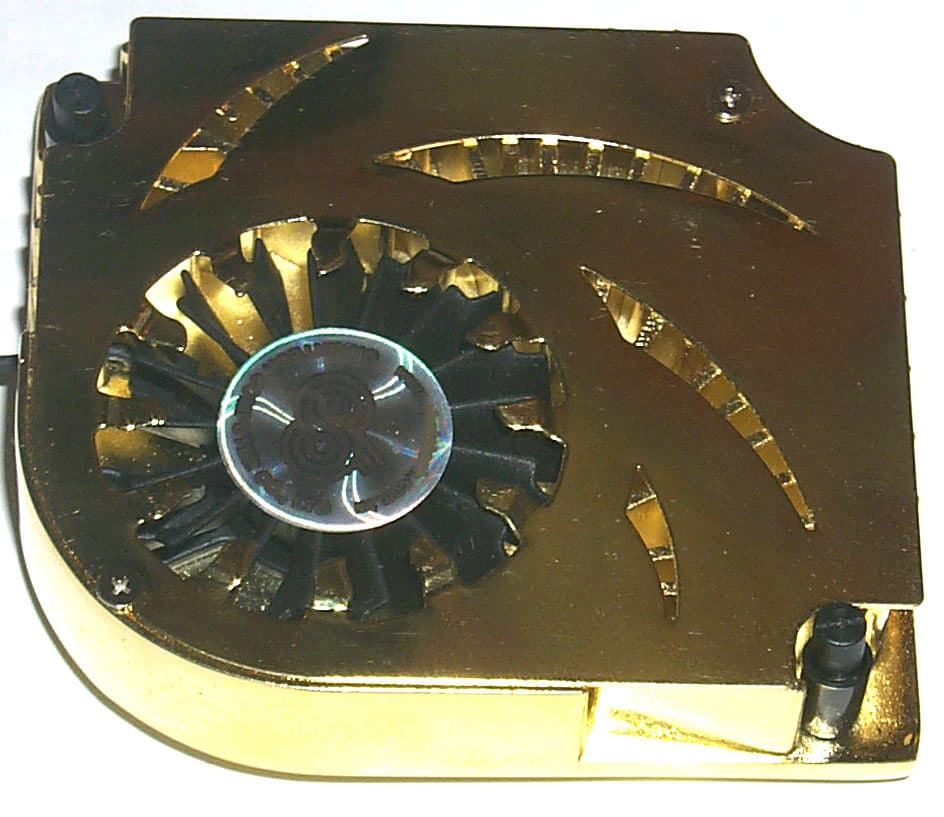

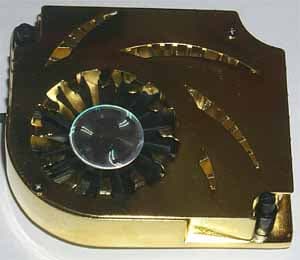

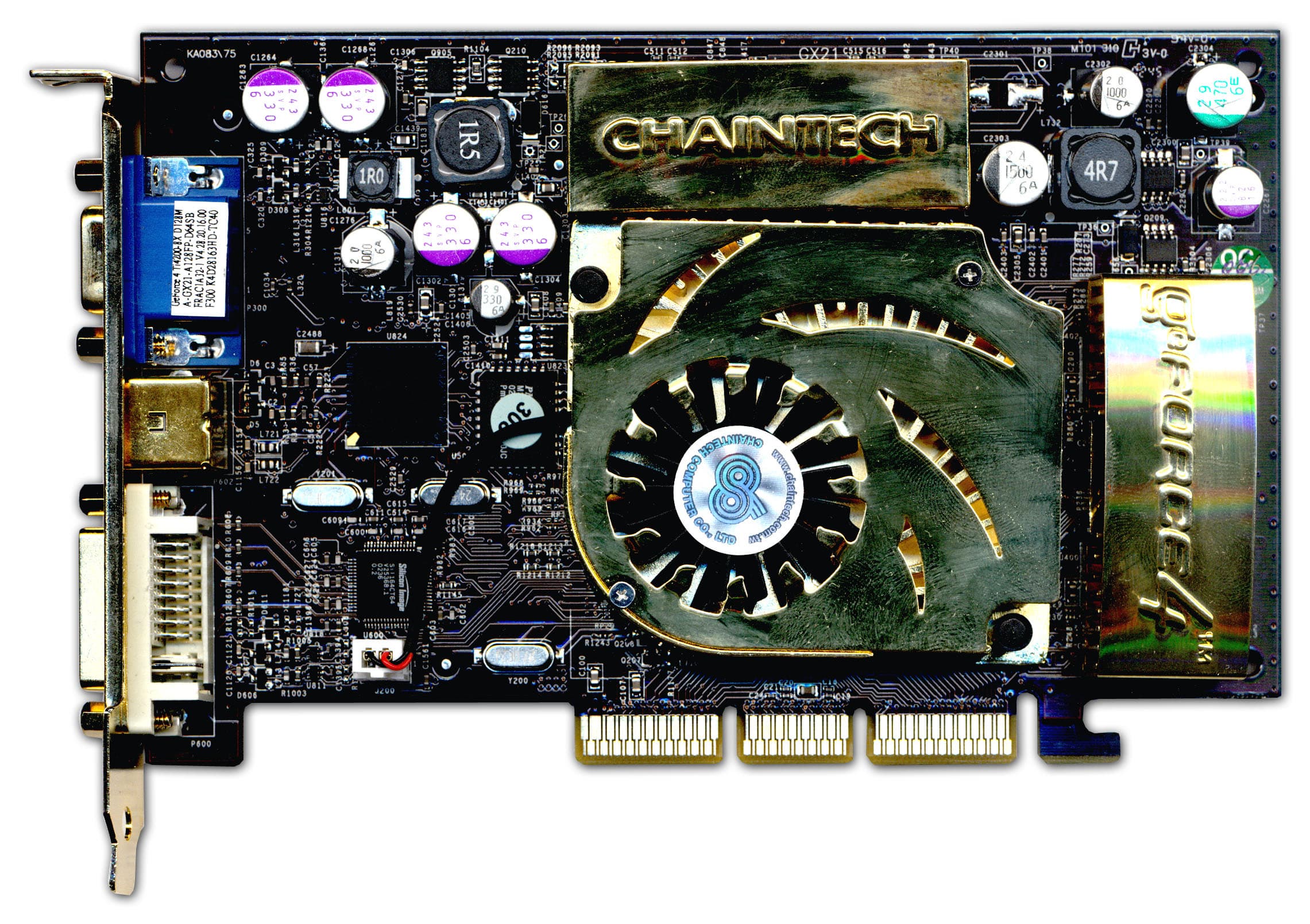

Chaintech A-GX21 GeForce4 Ti 4200-8x SE

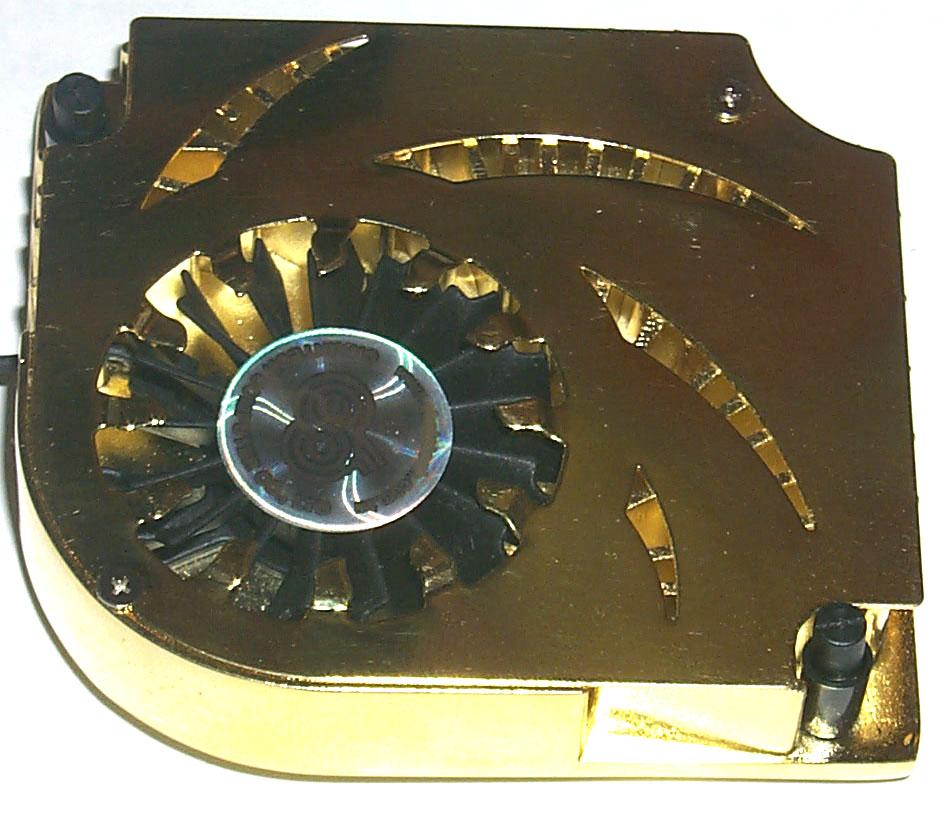

Серия SE (Special Edition) тем и отличается, что на карту устанавливаются особые кулеры. Прежде всего, это эффективный и очень красивый закрытый радиатор со смещенным относительно центра вентилятором (почти копия референс), а также изготовленные в едином стиле радиаторы для установки на микросхемы памяти. С обратной стороны также имеются радиаторы на памяти, но меньшего размера.

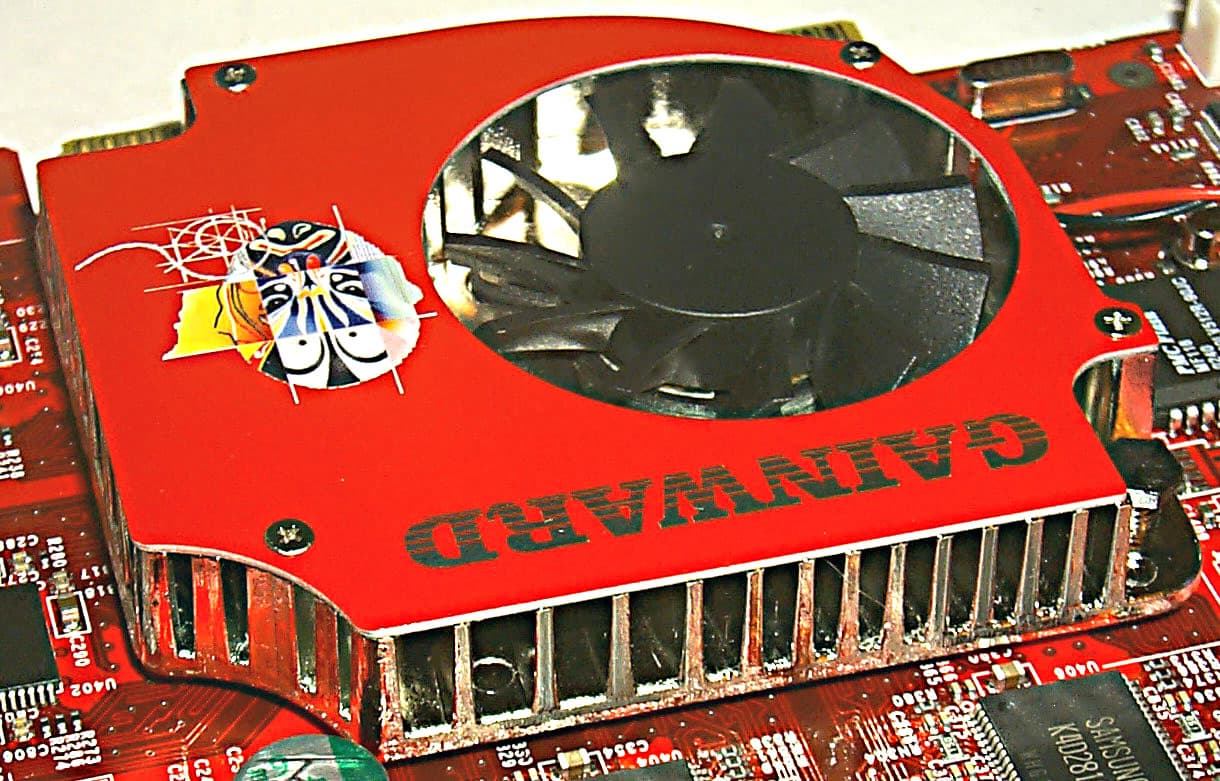

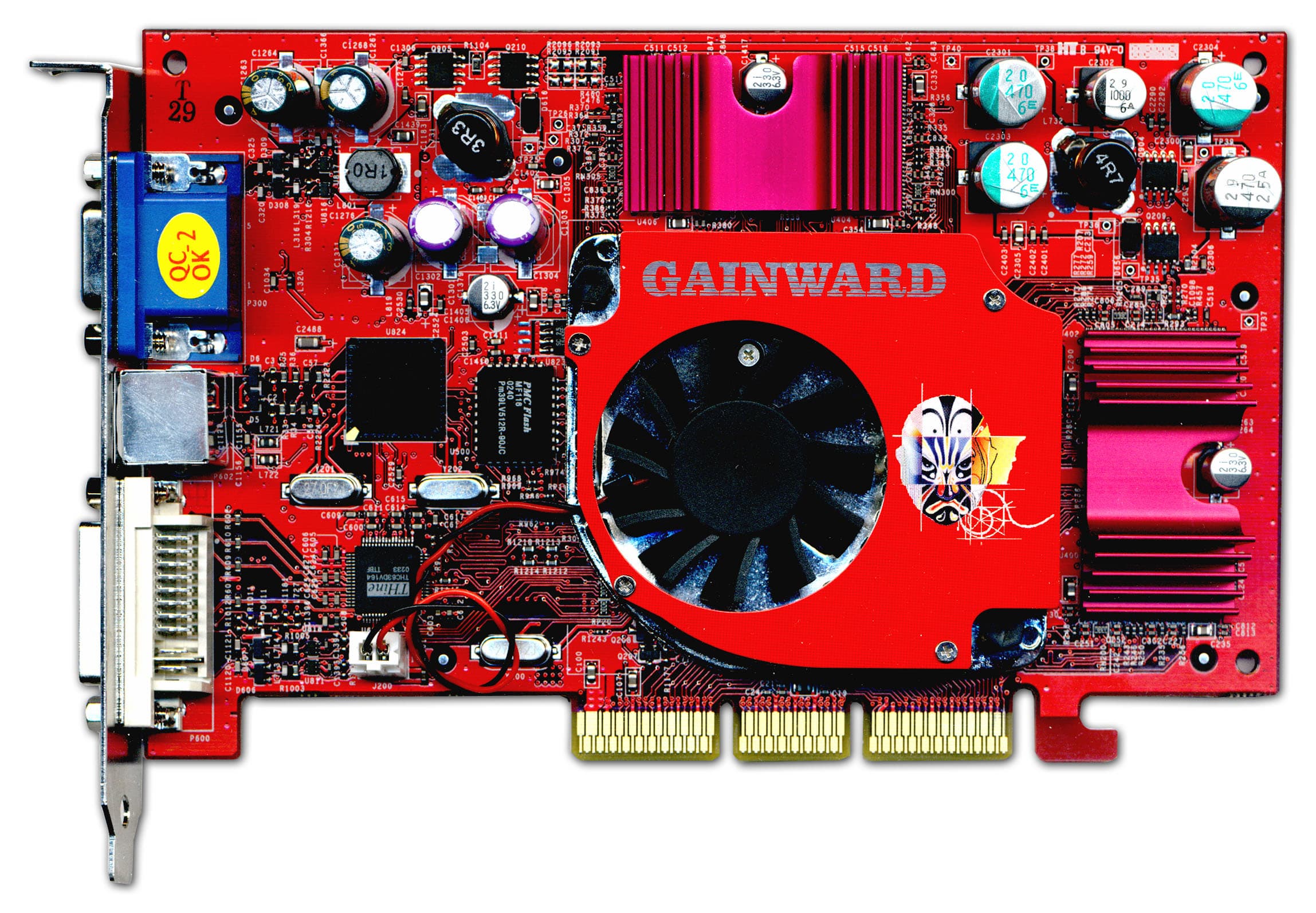

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample

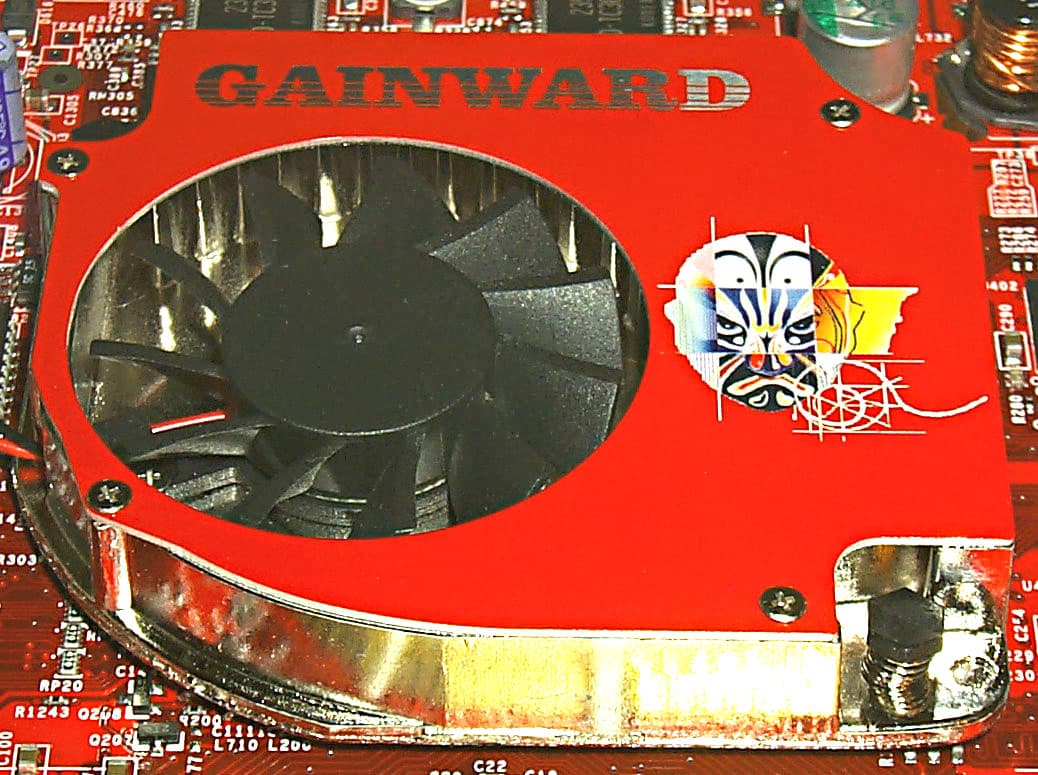

Мы ранее видели, что кулеры подобной конструкции разработчики из Gainward использовали исключительно на платах Ti 4400/4600, а карты на базе Ti 4200 снабжались обычными округлыми радиаторами с вентилятором в центре. Теперь же подобный, очень эффектно выглядящий и не менее эффективный по охлаждению кулер можно встретить и на Ti 4200.

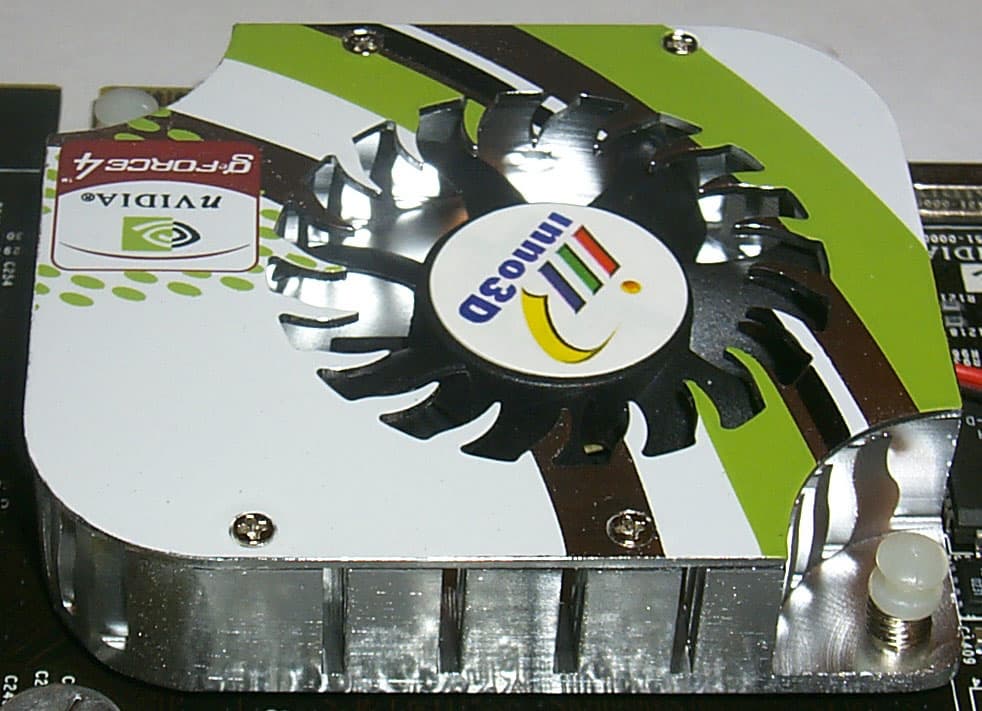

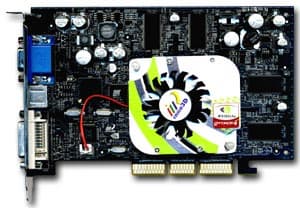

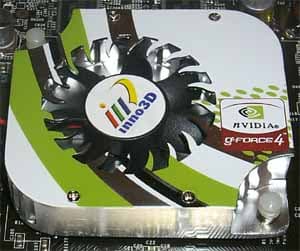

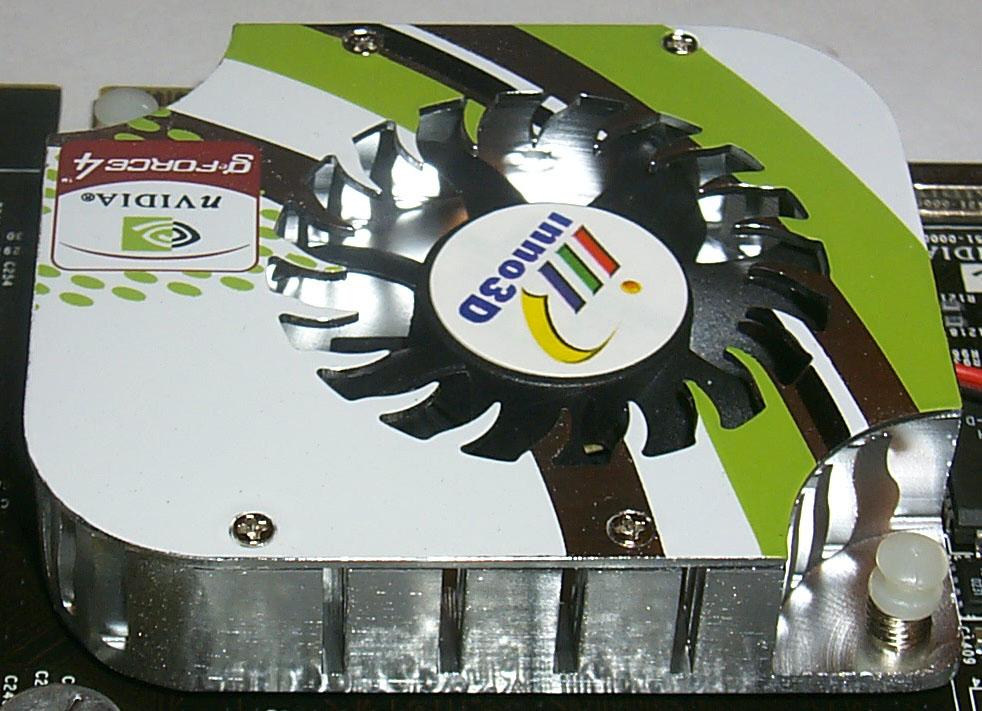

Inno3D Tornado GeForce4 Ti 4200-8x

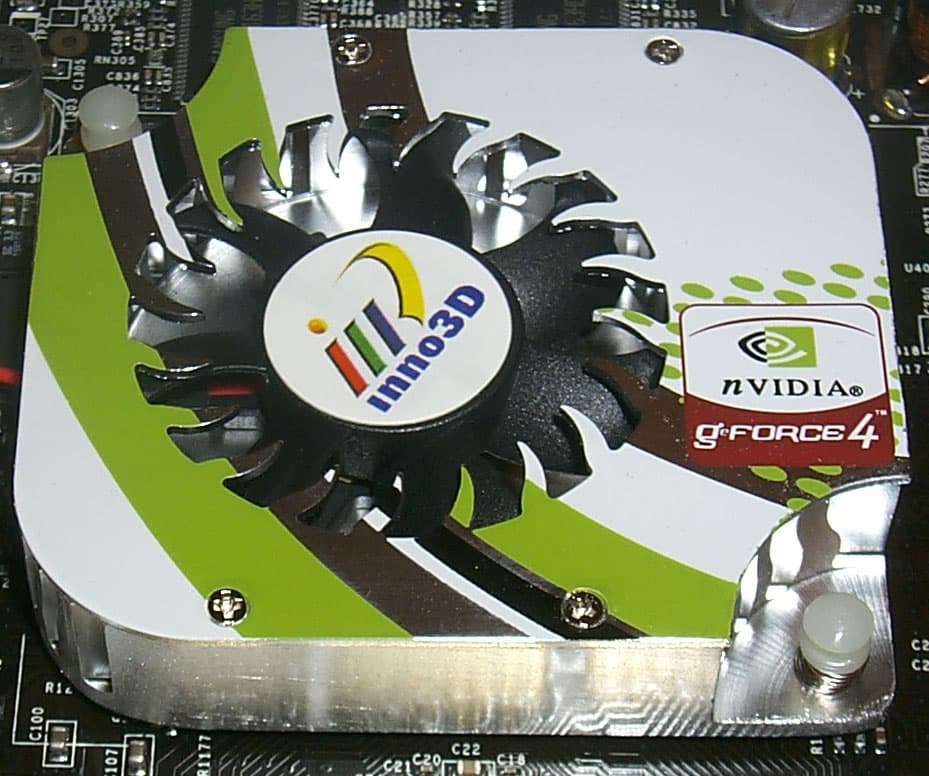

Копия reference cooler, только раскрашенного в стиле Inno3D (кстати, в сочетании с цветом PCB выглядит очень привлекательно, плюс опять же отличие подлинной продукции InnoVision).

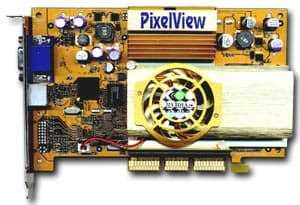

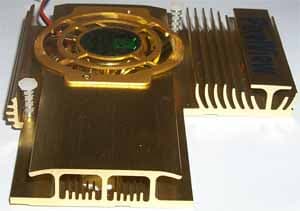

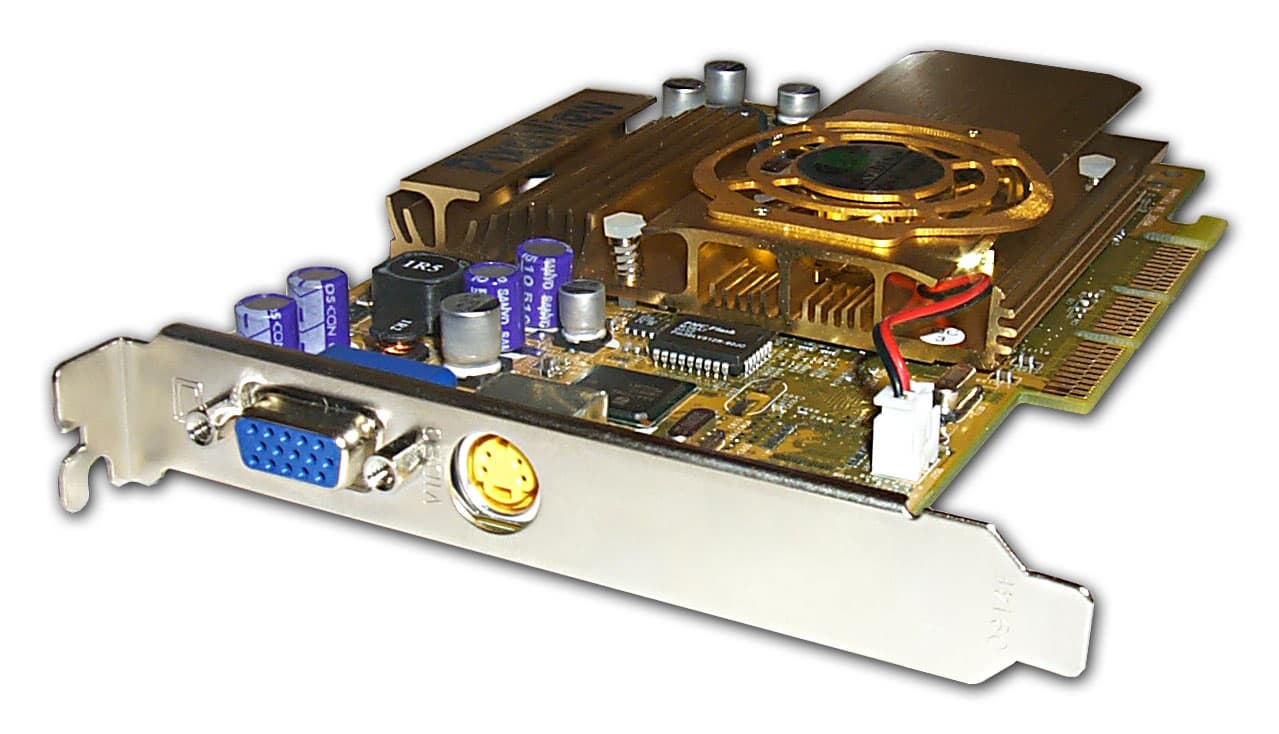

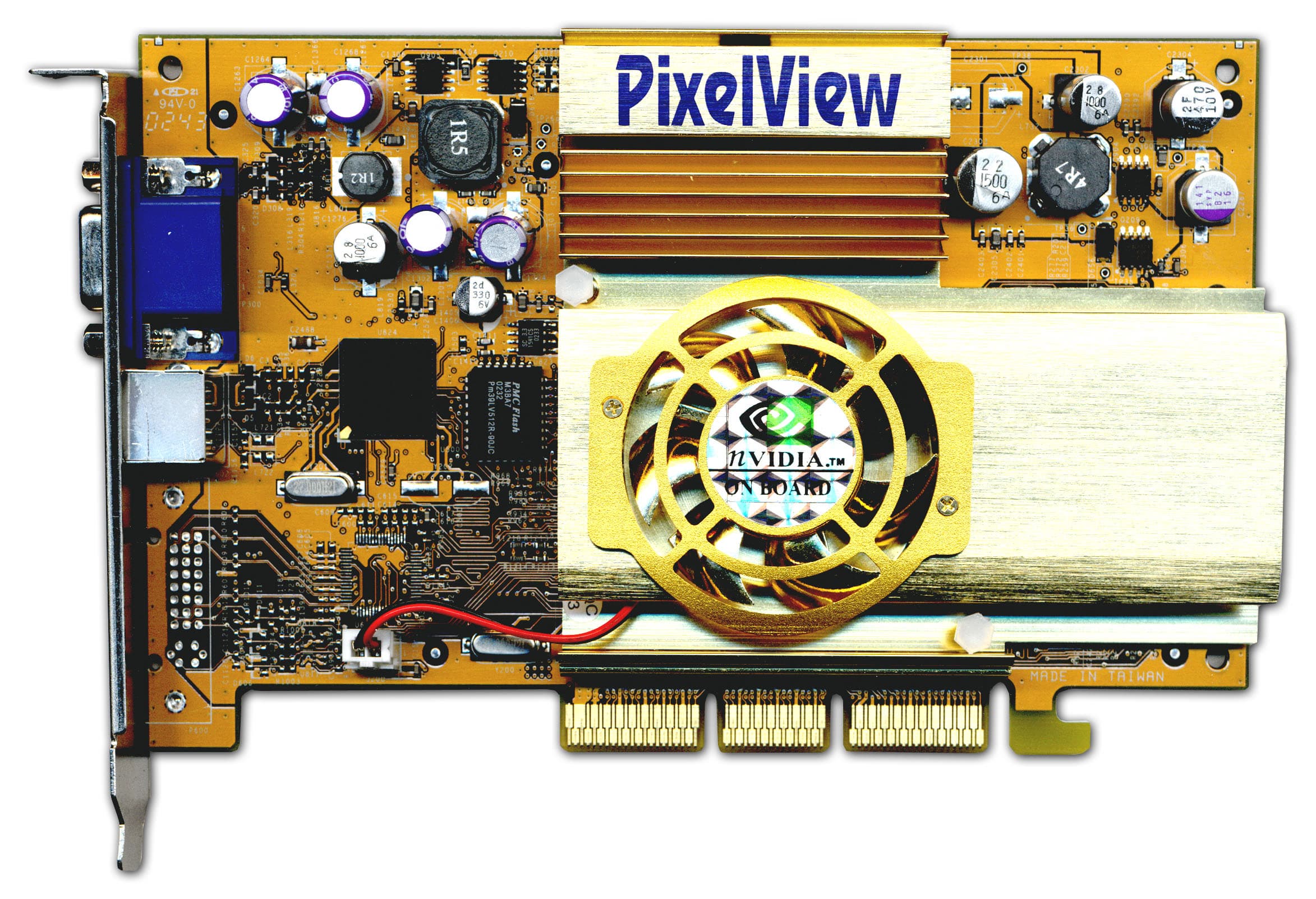

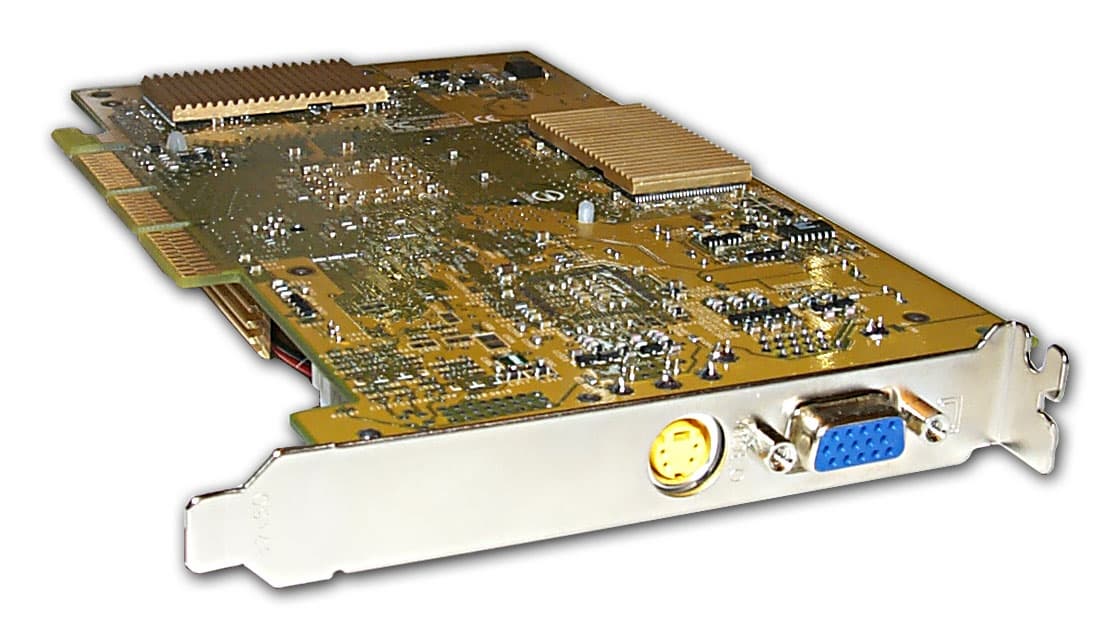

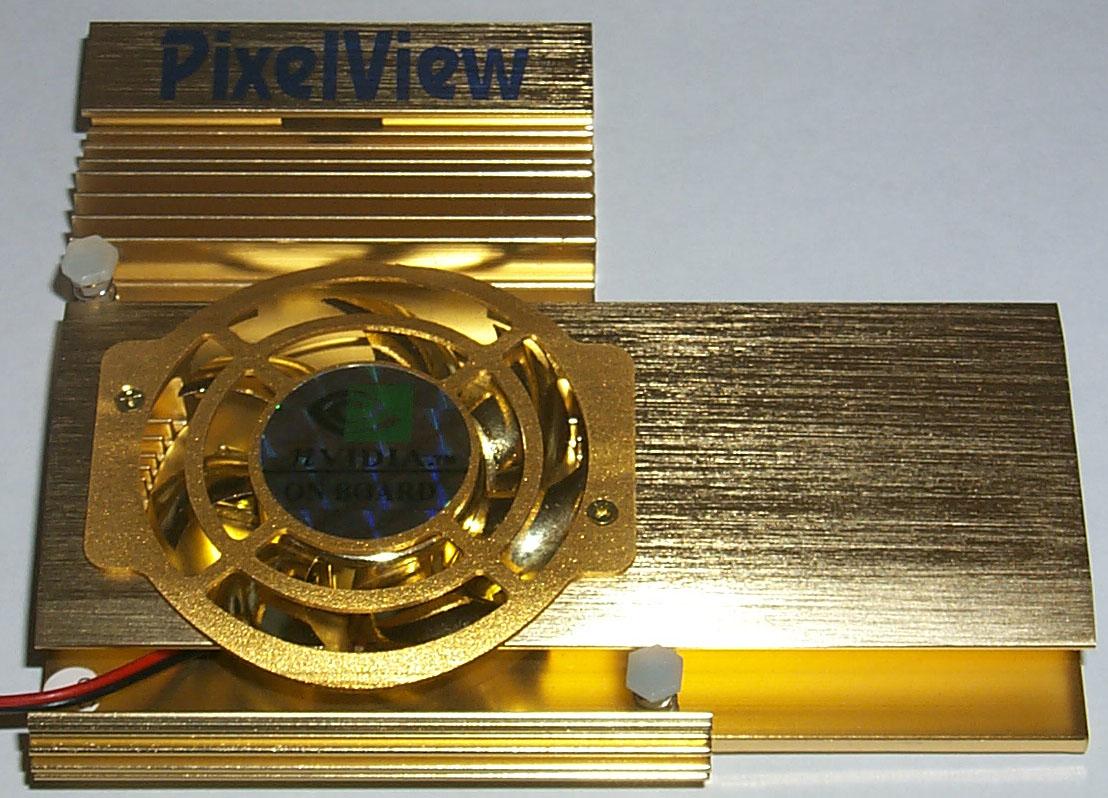

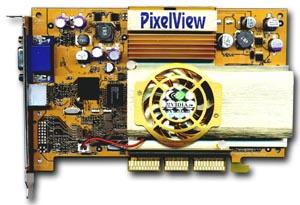

Prolink PixelView GeForce4 Ti 4200-8x

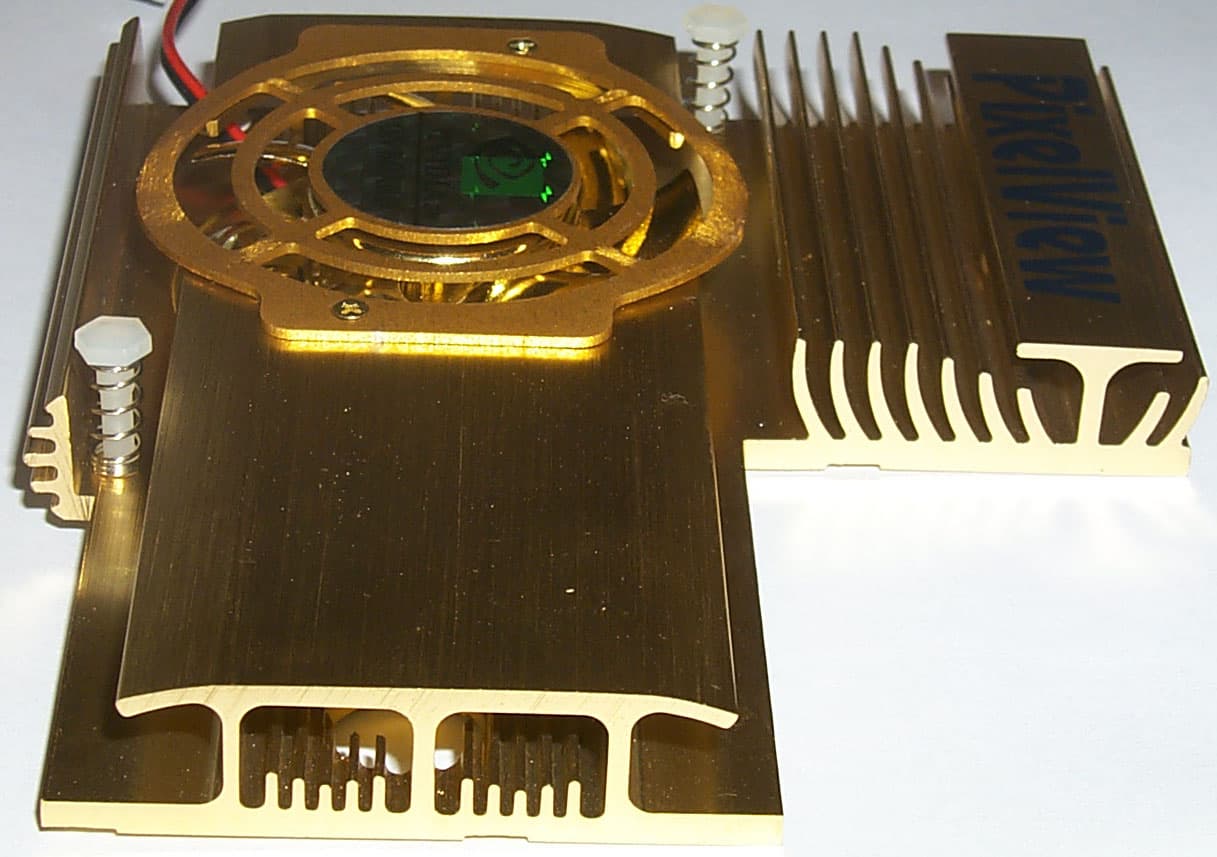

Лавры Leadtek, одевающего каждую свою карту в "бронежилет", не дают покоя и разработчикам из Prolink. Они соорудили единый кулер, охлаждающий как чип, так и микросхемы памяти на лицевой стороне карты. Плюсом является то, что радиатор приклеивается к микросхемам памяти на "термолипучках", а не просто крепится на двух клипсах, что не гарантирует прижатие его к микросхемам. С оборотной стороны микросхемы охлаждаются небольшими отдельными радиаторами. Это тоже плюс, поскольку гарантируется прижим радиаторов к поверхности микросхем.

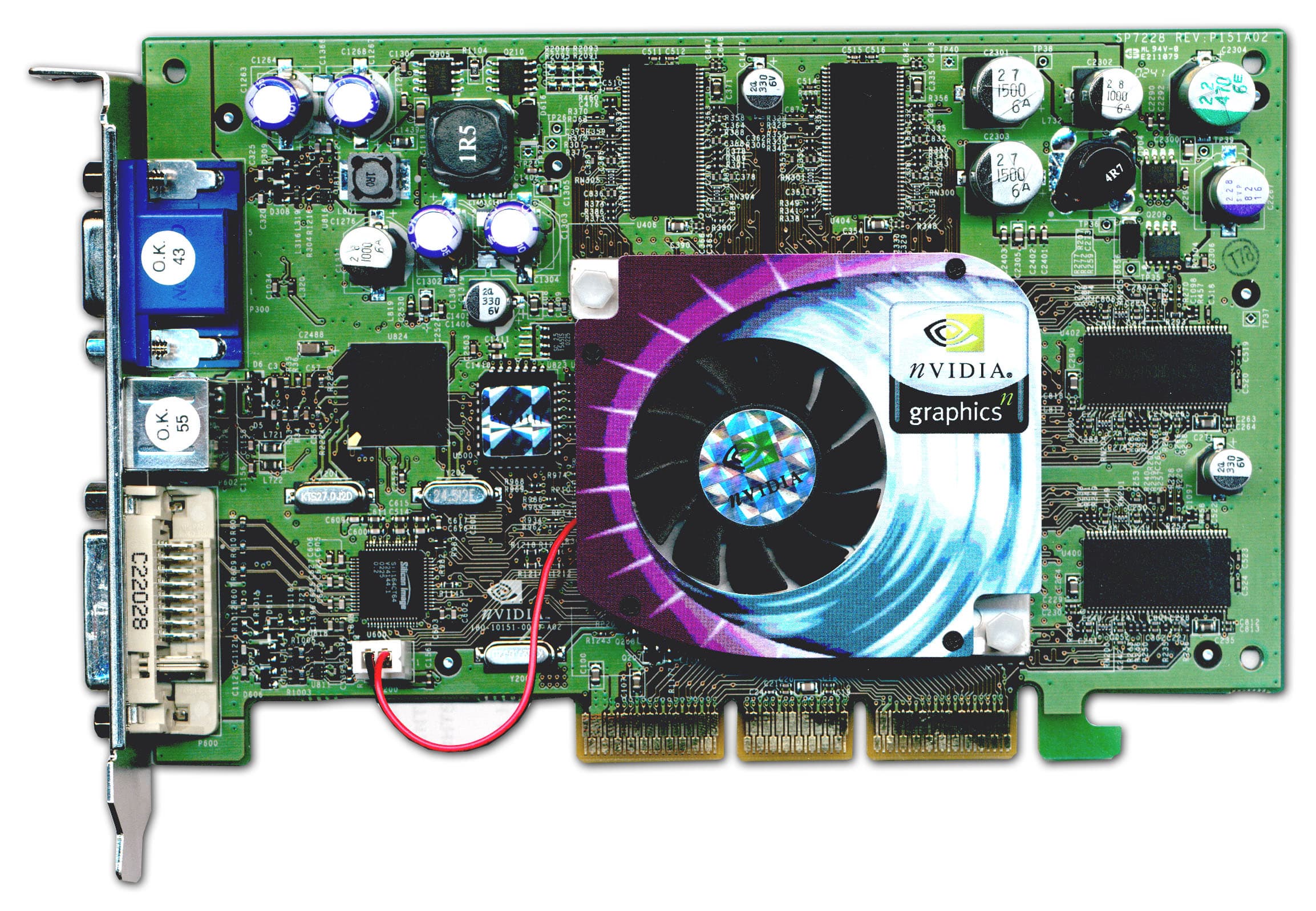

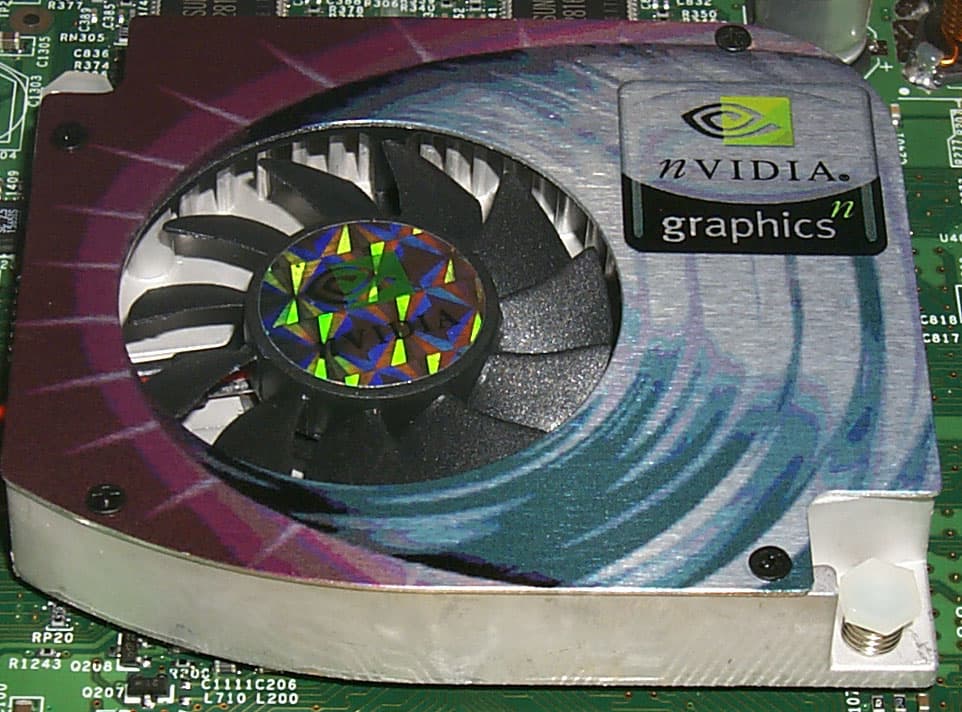

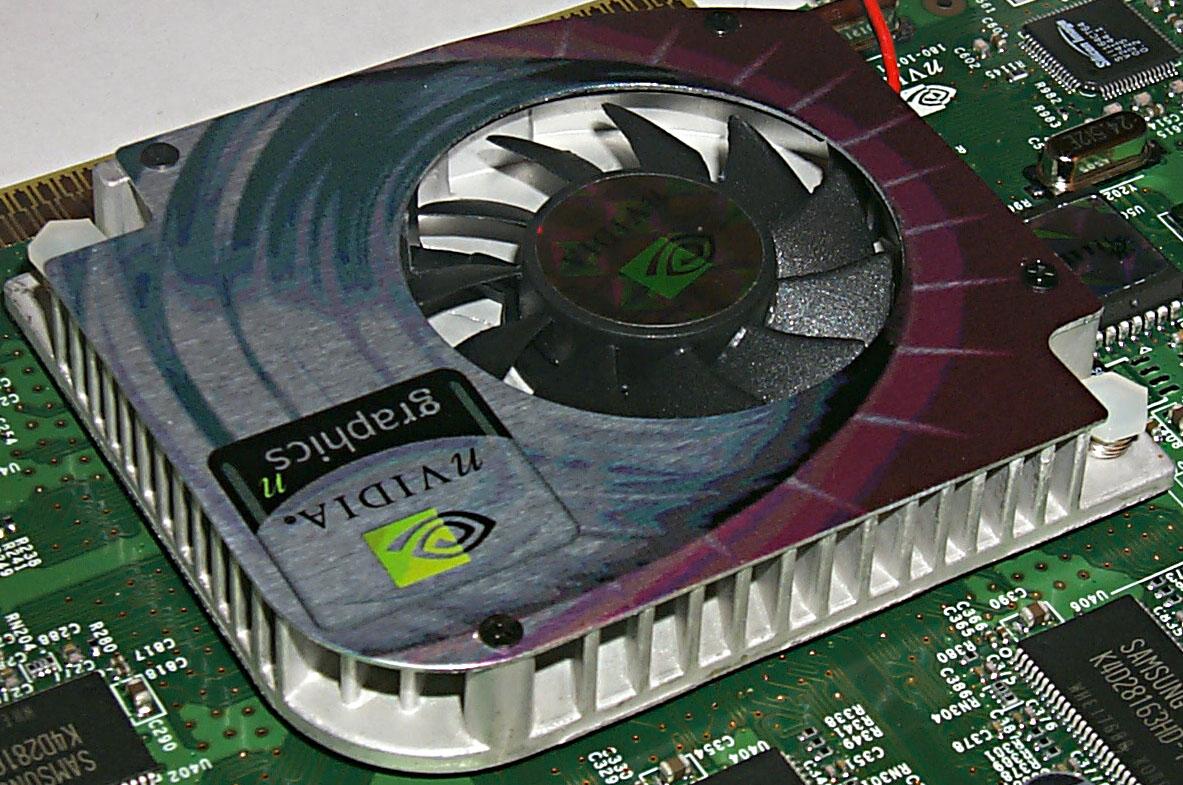

Sparkle GeForce4 Ti 4200-8x
Обычный, стандартный уже reference-кулер. Компания Sparkle не сочла нужным отступать от эталонного дизайна даже в этом.


Все 6 карт оснащены внешними процессорами, обслуживающими TV-out (Video-In).

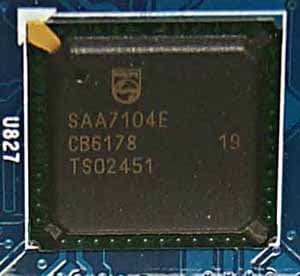

Albatron Medusa GeForce4 Ti 4680 Turbo, Prolink PixelView GeForce4 Ti 4200-8x
Philips 7104, обслуживающий только TV-out, поэтому карта VIVO не снабжена. К сожалению, качество TV-out у подобных процессоров от Philips ниже того, что мы могли бы видеть на Conexant. Зря разработчики из Albatron не поставили кодек от Conexant, коли уж дизайн PCB позволяет это сделать.

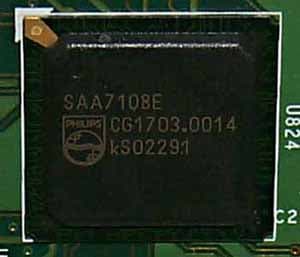

Chaintech A-GX21 GeForce4 Ti 4200-8x SE, Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample, Inno3D Tornado GeForce4 Ti 4200-8x, Sparkle GeForce4 Ti 4200-8x
Philips 7108, обеспечивающий VIVO.


Мы видим, что 4 карты обладают VIVO, а 2 - только TV-out. Надо еще добавить, что плата от Prolink не имеет и второй "головы", то есть отсутствует DVI-коннектор. Поэтому использовать эту карту на двух мониторах, сами понимаете, не получится. Зато те, кому такая функция не требуется, смогут купить этот продукт по относительно низкой цене.

Рассмотрим комплекты поставок:

Albatron Medusa GeForce4 Ti 4680 Turbo

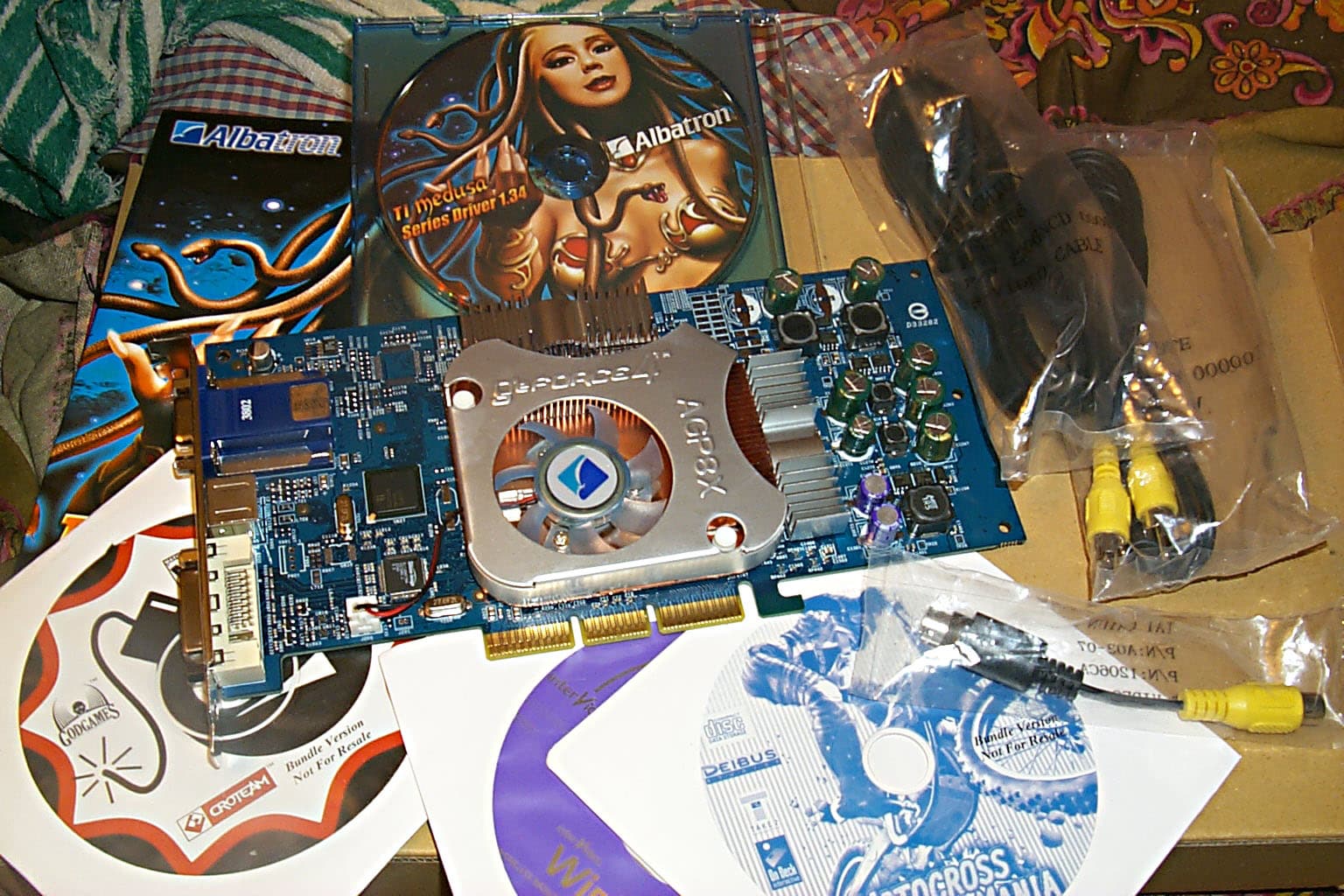

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, переходник S-Video-to-RCA, удлинители для TV-out, а также 2 диска с устаревшими уже играми.

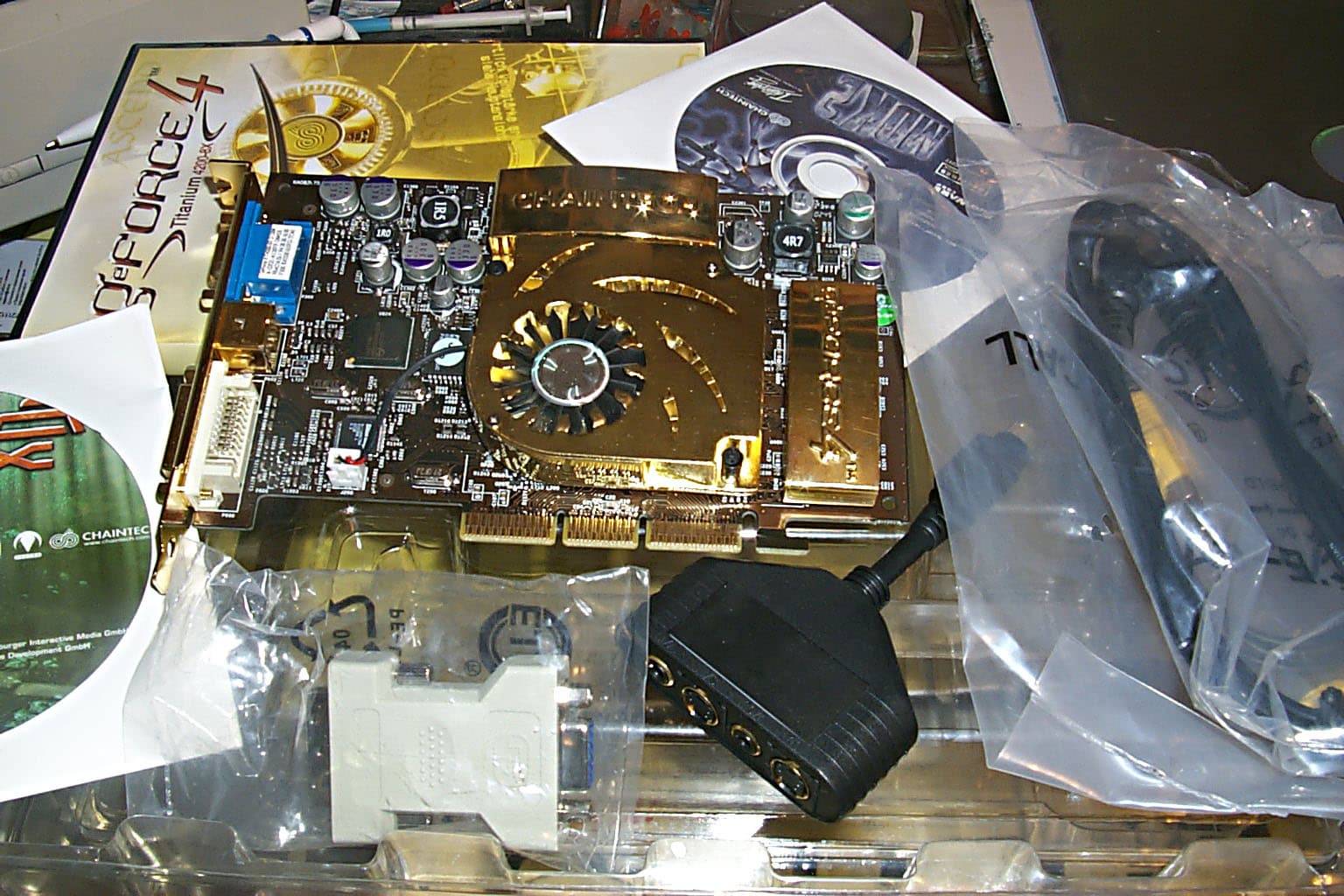

Chaintech A-GX21 GeForce4 Ti 4200-8x SE
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, Cyberlink PowerDVD и PowerDirector (для VIVO), AquaNox, MDK2, переходник-разветвитель для VIVO, переходник S-Video-to-RCA, удлинители TV-out, переходник DVI-to-d-Sub.

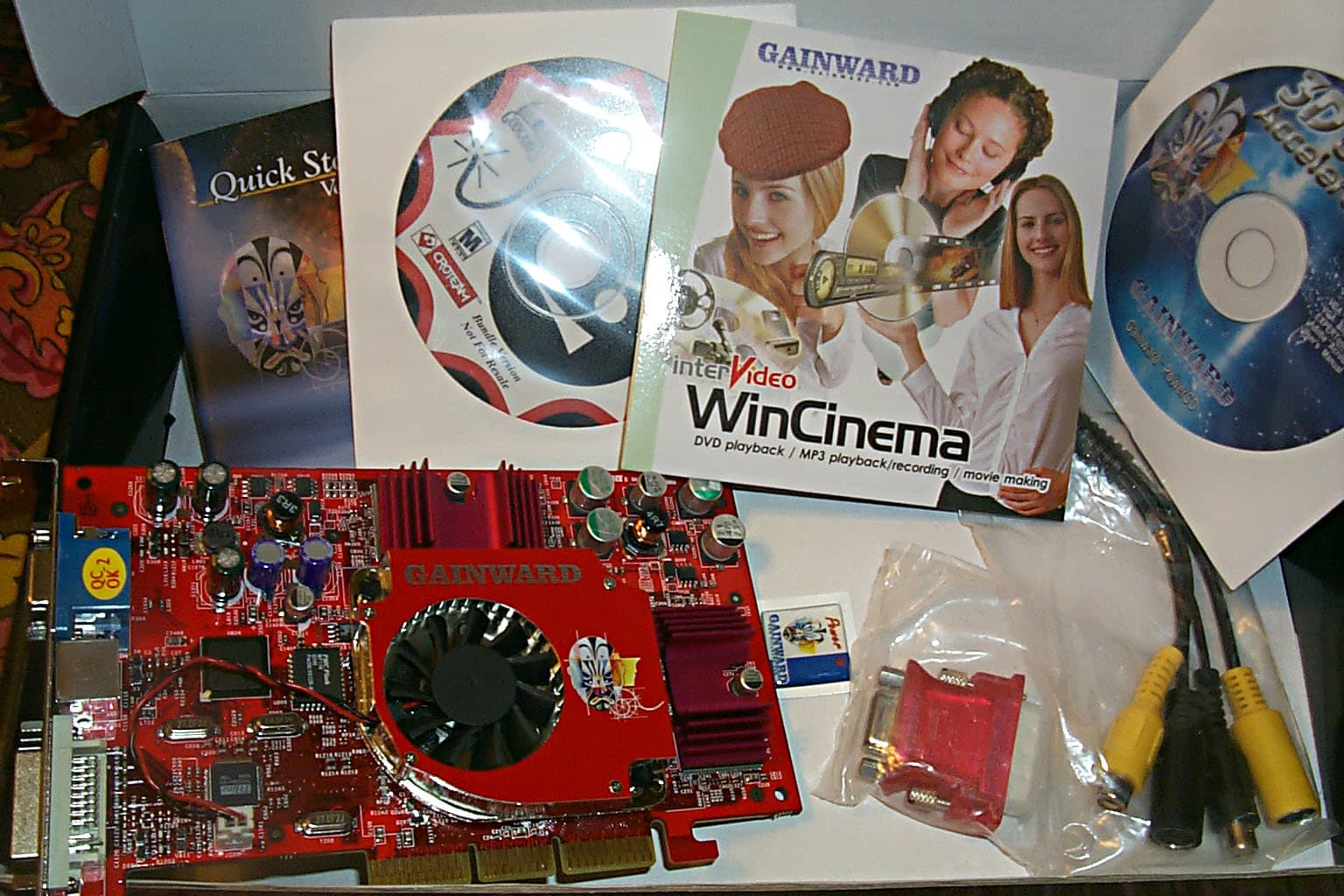

Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, WinDVD, WinCoder/WinProducer (VIVO), переходник разветвитель для VIVO, переходник DVI-to-d-Sub, стильная наклейка на корпус.
Inno3D Tornado GeForce4 Ti 4200-8x

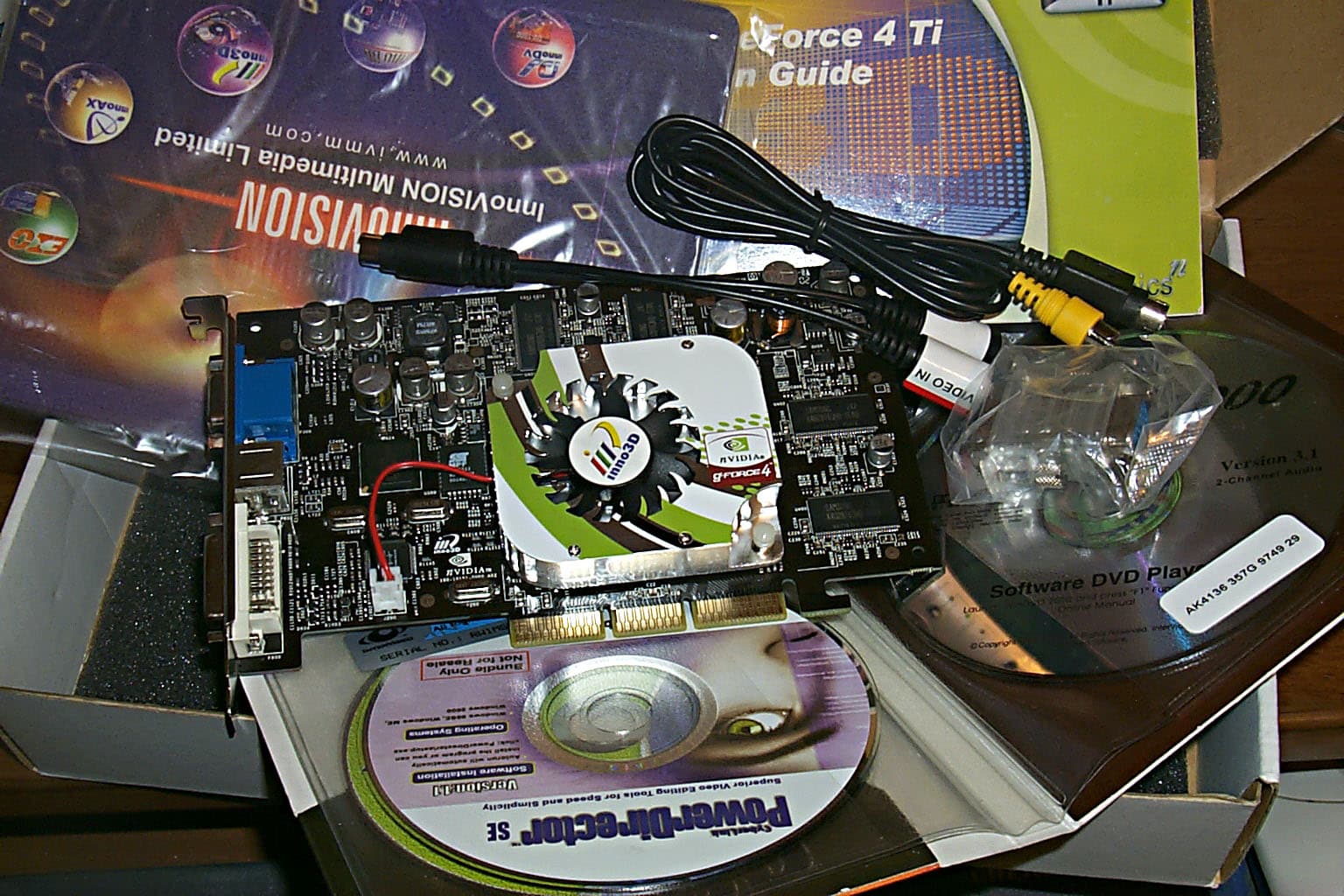

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, другое ПО, представленное на фотографии справа, переходник-разветвитель VIVO, переходник DVI-to-d-Sub, фирменный коврик для мыши.

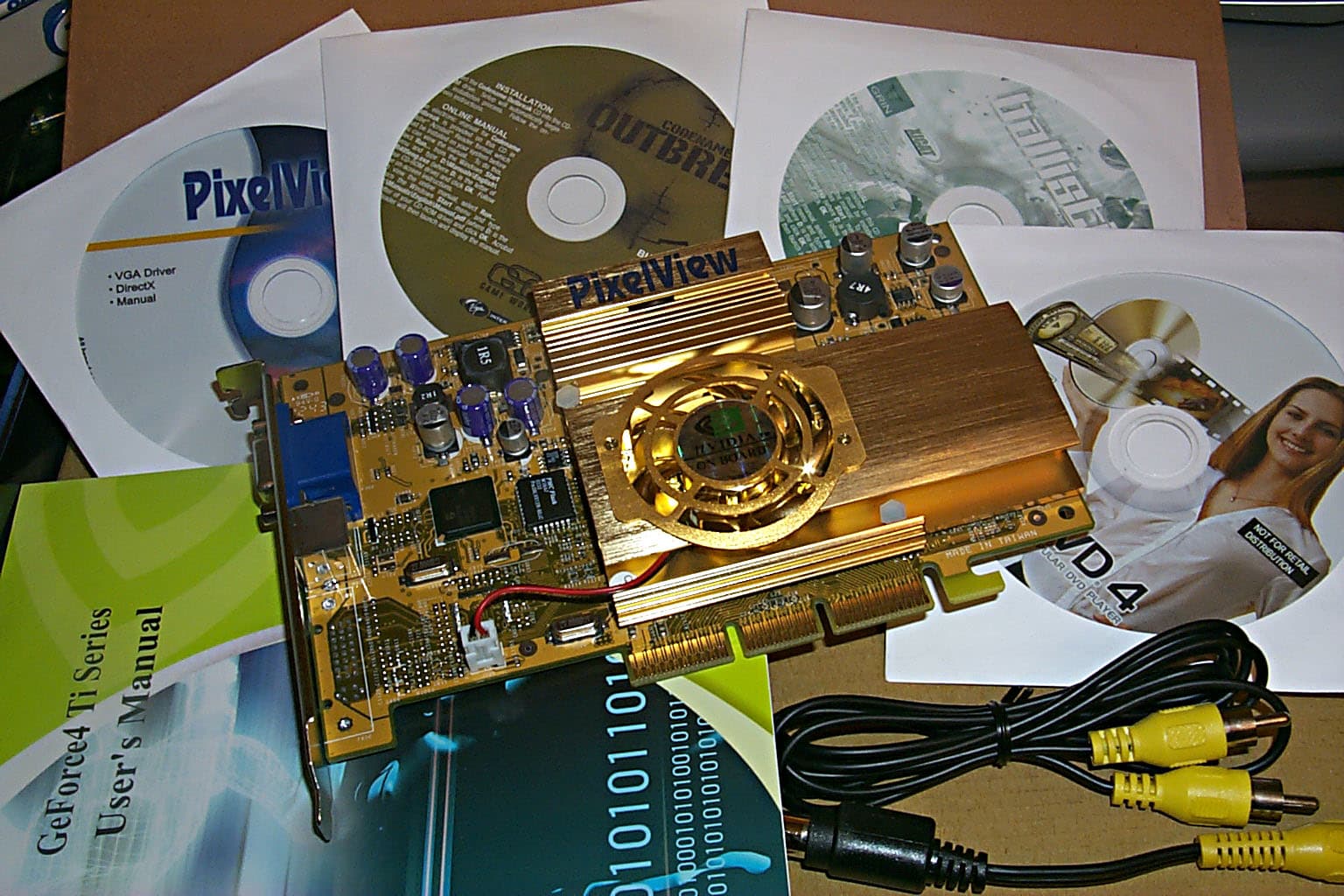

Prolink PixelView GeForce4 Ti 4200-8x
В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, игры Venom, Ballistics, WinDVD, переходник S-video-to-RCA, переходник DVI-to-d-Sub.

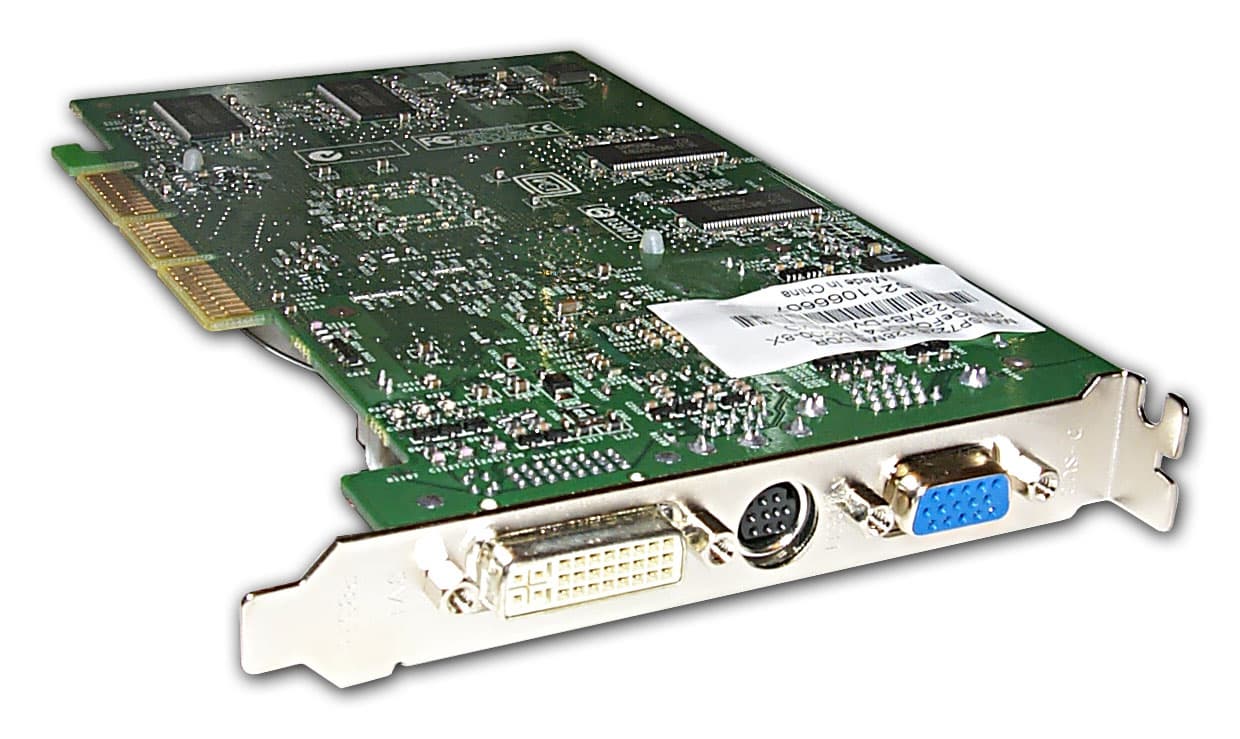

Sparkle GeForce4 Ti 4200-8x

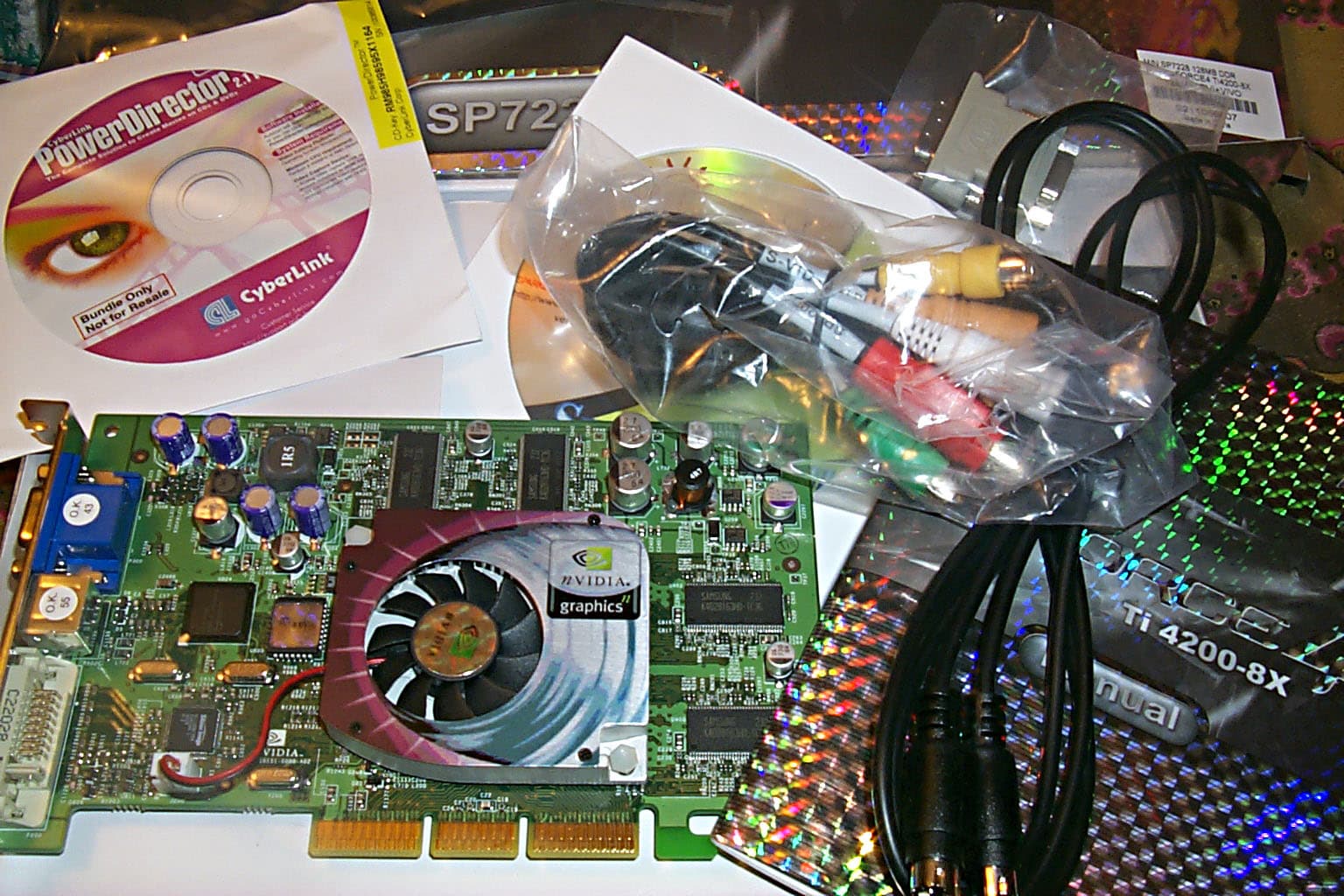

В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, CyberLink PowerDirector (VIVO), переходник разветвитель VIVO, переходник DVI-to-d-Sub.


Все видеокарты поставляются в retail-упаковках.

Albatron Medusa GeForce4 Ti 4680 Turbo
Также уже ставшая привычной зеркально-блестящая упаковка от Albatron с изображением Медузы в облике весьма симпатичной девушки (а не ужасного вида ведьмы, как многие привыкли считать). Еще раз обращаю внимание на то, что в названии карты есть маркетинговое ухищрение, никакого Ti 4680 в природе не существует.
Chaintech A-GX21 GeForce4 Ti 4200-8x SE

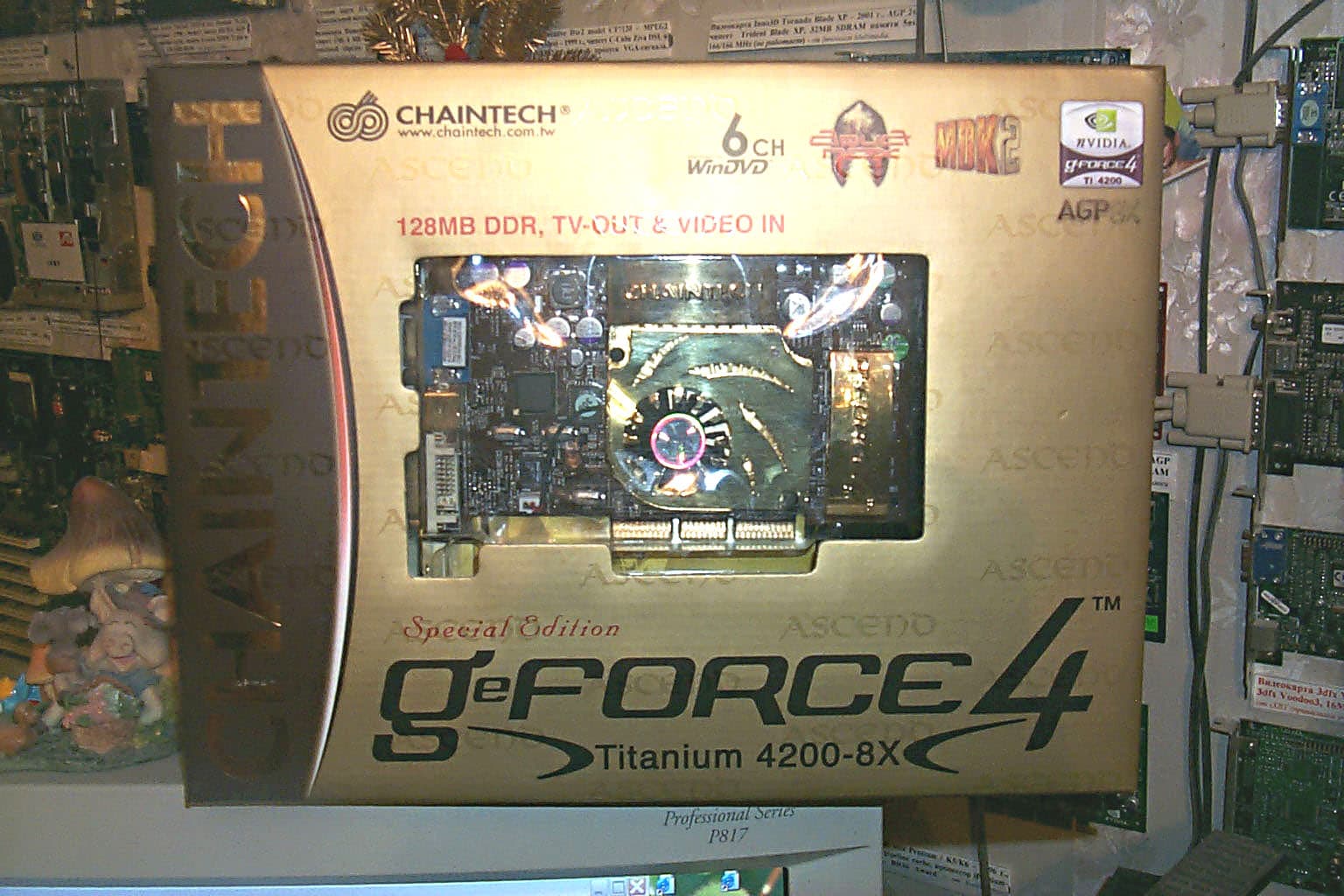

Фирменная очень стильная упаковка для всей серии Special Edition у Chaintech! Через окно видно саму карту.
Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample
Уже набившая оскомину упаковка от Gainward, дизайн которой они не могут поменять несколько лет, ограничившись лишь сменой лика на лицевой стороне коробки. Уж для Golden Sample могли бы придумать что-то более эффектное, нежели наклейку на коробке… Фирма-то не первый год на рынке все же.
Inno3D Tornado GeForce4 Ti 4200-8x
Стандартная коробка в стиле InnoVision, с которым разработчики также почему-то не хотят расставаться, а давно пора бы придумать нечто более привлекательное.
Prolink PixelView GeForce4 Ti 4200-8x
Эффектный прием сочетания стандартного дизайна с интересной иллюстрацией и бросающимся в глаза шрифтом надписей.
Sparkle GeForce4 Ti 4200-8x
А вот дизайнеры из Sparkle смогли найти и дешевое, и очень эффектное решение. Вроде все просто, голографические узоры по коробке.. Но зато как сверкает и переливается. Ведь притягивает глаз! Молодцы.


На этом рассмотрение особенностей карт мы заканчиваем.

Разгон



Albatron Medusa GeForce4 Ti 4680 Turbo 250/550 -> 320/710 MHz, великолепный разгон!
Chaintech A-GX21 GeForce4 Ti 4200-8x SE 250/513 -> 320/640 MHz, очень неплохо!
Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample 270/540 -> 325/655 MHz, превосходный результат, Ti 4600 практически умерла для оверклокеров :-)
Inno3D Tornado GeForce4 Ti 4200-8x 250/513 -> 310/650 MHz, неплохой разгон по чипу, по памяти же вообще отлично.
Prolink PixelView GeForce4 Ti 4200-8x 250/570 -> 310/660 MHz, неплохой разгон по чипу, по памяти же отлично.
Sparkle GeForce4 Ti 4200-8x 250/513 -> 320/650 MHz, также хороший разгон!


Подчеркну два важных момента:

  • при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Pentium 4 2530 MHz:
    • процессор Intel Pentium 4 2530 МГц;
    • системная плата ASUS P4T533 (i850E);
    • оперативная память 512 MB 32bit RDRAM PC4200;
    • жесткий диск Seagate Barracuda IV 40GB;
    • операционная система Windows XP.
  • Компьютер на базе Athlon XP 2600+ :
    • процессор AMD Athlon XP 2600+ (2133 MHz);
    • системная плата EPoX (nForce2);
    • оперативная память 512 MB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda IV 40GB.

На стендах использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

При тестировании применялись драйверы от NVIDIA версии 41.09. VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

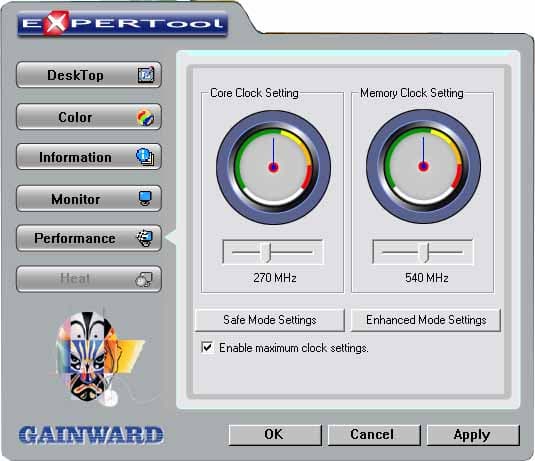

К сожалению, ничего интересного из программ разработки производителей вместе с картами не поставляется, за исключением утилиты от Gainward — ExperTool:

Результаты тестов

Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

  1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
  2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
  3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

Albatron Medusa GeForce4 Ti 4680 Turbo 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz
Chaintech A-GX21 GeForce4 Ti 4200-8x SE 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x160Hz
Inno3D Tornado GeForce4 Ti 4200-8x 1600x1200x75Hz, 1280x1024x120Hz, 1024x768x120Hz
Prolink PixelView GeForce4 Ti 4200-8x 1600x1200x75Hz, 1280x1024x120Hz, 1024x768x160Hz
Sparkle GeForce4 Ti 4200-8x 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz


Результаты тестов: cведения из 3DGiтогов

В качестве инструментария мы использовали:

  • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

  • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

  • Comanche4 Benchmark Demo (NovaLogic) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

  • Unreal Tournament 2003 Demo v.927 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию

  • 3DMark2001 SE Pro (MadOnion/Remedy), Game2 "Dragothic" — DirectX 8.0, Hardware TCL, мультитекстурирование, LOW Details, DXTC OFF, двойная буферизация, 24-битный Z-буфер

  • 3DMark2001 Pro (MadOnion/Remedy) — DirectX 8.0, Hardware TCL, Game1, Game2, Game3, Game4, уровни детализации Low, High

  • RightMark 3D (игровая сцена) v.0.4 (Philip Gerasimov) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

Сводные диаграммы производительности видеокарт на последних версиях драйверов за декабрь 2002 года

Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.
Для сводных диаграмм использовались версии драйвера 41.09 для карт от NVIDIA, 6.218 для карт от ATI, 3.07 для карт от SIS и 1.01.02.090 для карт от Matrox.

В заключение скажу, что все карты продемонстрировали стабильность в работе (работали каждая в течение суток), хорошее качество исполнения.

Выводы

  1. Albatron Medusa GeForce4 Ti 4680 Turbo — прекрасный образец сочетания не только отменного качества и повышенной скорости, но и относительно невысокой цены. Правда, минусом является "запудривание мозгов" пользователей названием Ti 4680, а также отсутствие VIVO или TV-out через Conexant;
  2. Chaintech A-GX21 GeForce4 Ti 4200-8x SE — если уж частоты у этой карты стандартные, то поставка и внешний вид очень эффектные и привлекательные, да и цена не задрана, плюс VIVO есть;
  3. Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample — представитель, так сказать, "высшего общества" видеокарт. Золотой слиток в этот раз показал очень хорошие результаты, карта хороша, чего не скажешь про устаревшую упаковку, да и Золотой сэмпл все-таки надо выделять даже внешне;
  4. Inno3D Tornado GeForce4 Ti 4200-8x — рядовая карта, рядовые частоты, если цена будет интересной, то и спрос будет хорошим (если только с качеством в дальнейшем будет все хорошо), но наличие VIVO все же подогреет интерес;
  5. Prolink PixelView GeForce4 Ti 4200-8x — это самая дешевая из ныне выпускаемых Ti 4200-8x карт, поскольку имеет всего 64 мегабайта памяти и всего одно гнездо d-Sub. VIVO нет, в наличии только TV-out;
  6. Sparkle GeForce4 Ti 4200-8x — также одна из самых дешевых карт в своем классе, однако имеет VIVO, да и для оверклокеров неплохая находка, учитывая наличие 3.6нс памяти на борту.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Плюсы:

  • Очень хорошая производительность в 3D-играх (при разгоне вплоть до уровня Ti 4600 и выше!);
  • Отличное качество исполнения карт;
  • Повышенные частоты у Albatron Medusa GeForce4 Ti 4680 Turbo, Gainward GeForce4 Powerpack Ultra/650-8X XP Golden Sample и Prolink PixelView GeForce4 Ti 4200-8x ;
  • Наличие у всех карт TV-out, а у четырех и Video-In;
  • В комплекты поставок входят все нужные переходники для TV-out (VIVO);

Минусы:

  • Отсутствие переходника DVI-to-d-Sub в комплекте поставки Albatron Medusa GeForce4 Ti 4680 Turbo.
