Подборка плат усилителей на микросхемах для сборки своего усилителя мощности

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Хочется самому собрать усилитель мощности для домашней акустики с хорошим звуком, но не знаете на каком варианте остановится? Для начала нужно попробовать плату усилителя на микросхемах. Это недорого, и будет достаточная мощность для бытовой акустики и низкие искажения. Рассмотри китайские решения на популярных микросхемах усилителей звука.

Но в любом случае до готового усилителя, помимо плат необходимы:

  • Блок питания (сетевой трансформатор + выпрямитель с конденсаторами питания) Он играет важную роль.
  • Защита акустики на реле (при необходимости, если нет на плате)
  • Софт-старт для плавного пуска (при необходимости, при высокой мощности)
  • Регулировка громкости (например самая простая на сдвоенном переменном резисторе)
  • Селектор входов (при необходимости подключать много устройств)
  • Корпус с радиаторами охлаждения или с хорошей конвекцией

Рассмотрим варианты плат усилителей на микросхемах на площадке AliExpress у надежных продавцов.

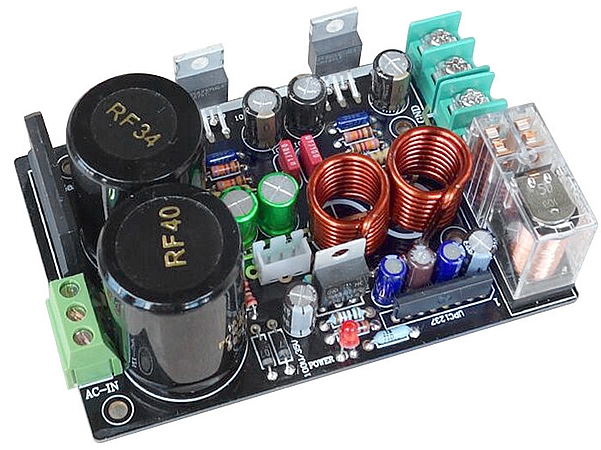

LM1875

Открывает подборку простой вариант LM1875 от AIYIMA. В лоте набор для самостоятельной сборки.

На удивление качественный звук с низкими искажениями, и есть защита акустики на реле.

Вариант с небольшой мощностью (до 30 Вт) и компактного размера 99х63 мм.

Питание платы 12-22 В переменного напряжения со средней точкой.

Защита от КЗ и тепловая. Комплектующие хорошего качества.

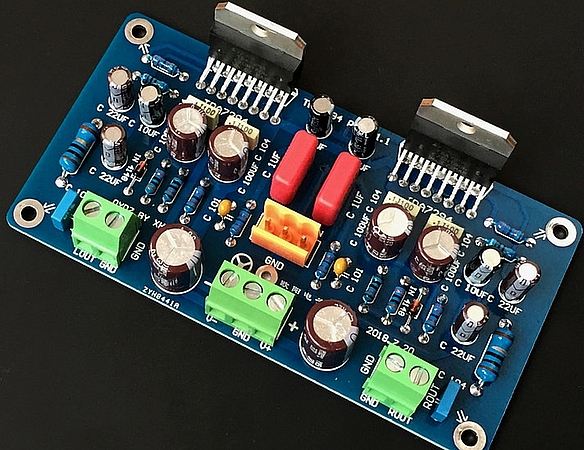

TDA7294

Небольшая плата с простой обвязкой на паре известных микросхем TDA7294. Максимальная мощность 70 Вт на канал на 4 Ом.

Плата небольшая (106х55 мм), потому что к ней нужен блок питания (выпрямитель + конденсаторы по питанию) с двухполярным напряжением 35 В. Сетевой трансформатор необходим со вторичными обмотками 15-28 В.

В этом лоте на выбор:

  • Только печатная плата без деталей
  • Собранная плата усилителя

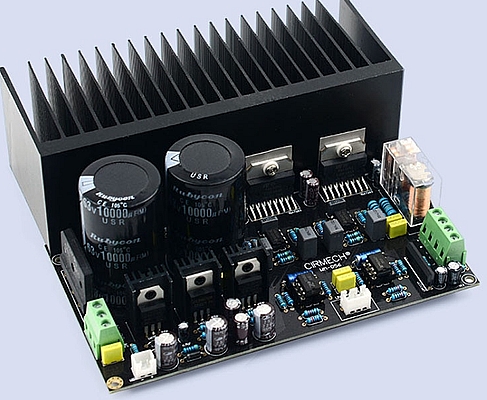

TDA7293 DC servo

Теперь более навороченный вариант на паре TDA7293. Максимальная мощность до 100 Вт. Схемотехника «DC servo» (нулевой уровень постоянного напряжения на выходе поддерживается интегратором) на OP07+NE5534. Так же на плате организована защита акустики на чипе UPC1237 и реле.

Плата крупная (150х135 мм), но оно и понятно, там и выпрямитель и конденсаторы и интегратор. Трансформатор для питания нужен со вторичной обмоткой 12-28 В.

В этом лоте выбор:

  • Собранная плата с радиатором охлаждения
  • Собранная плата без радиатора
  • Набор для сборки с радиатором
  • Набор для сборки без радиатора

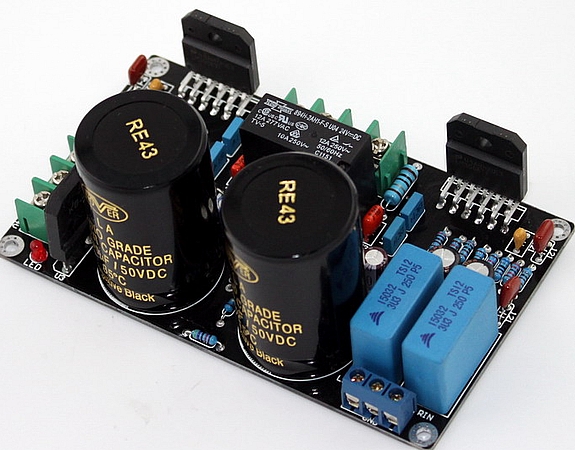

LM3886

Нельзя обойти стороной знаменитую микросхему LM3886. Качественный, детальный звук. 68 Вт максимальной мощности.

Эта небольшая плата (118х71 мм), но на ней уместились пара электролитов емкостью 10000 мкФ и защита акустики на UPC1237 с реле. Трансформатор для питания нужен со вторичными обмотками максимум 24-0-24 В.

Качественные комплектующие. Обещают оригиналы LM3886TF (в пластиковом корпусе, не нужна прокладка для установки на радиатор).

LM3886 DC Servo

Продвинутая версия платы на паре LM3886. Она же изображена на заглавном фото топика. Добротный вариант. Размер платы 155 х 80 мм. Схемотехника DC Servo. Операционники 5534 в кроватках.

На плате «все включено», и выпрямитель и защита акустики. Трансформатор необходим со вторичными обмотками 15-28 В.

В лоте выбор: набор для сборки/собранная плата и вариант с радиатором или без. Если брать без радиатора, микросхемы можно монтировать без прокладок.

Много положительных отзывов.

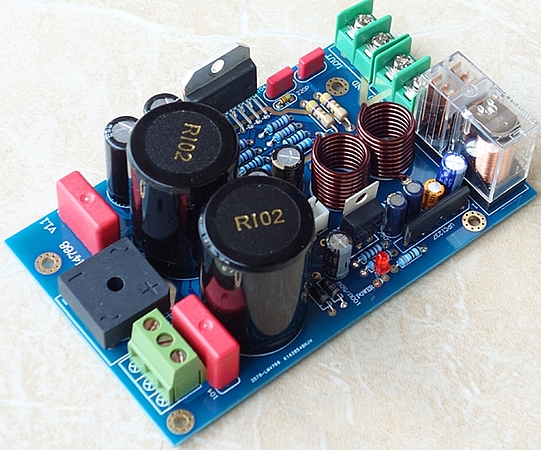

LM4766

Вариант который не у всех на слуху, в отличии от популярных предыдущих микросхем. LM4766 — микросхема средней мощности, выдает максимально 40 Вт на канал. Одна на плате. Звучание вполне пригодное для настольных систем. Я делал на ней усилитель, звучал и измерялся неплохо.

Плата «все в одном» (112X68 мм) с выпрямителем, конденсаторами и защитой на реле. Питание — трансформатор со вторичной обмоткой 15-22 В.

В лоте на выбор или набор для сборки или собранная и протестированная плата.

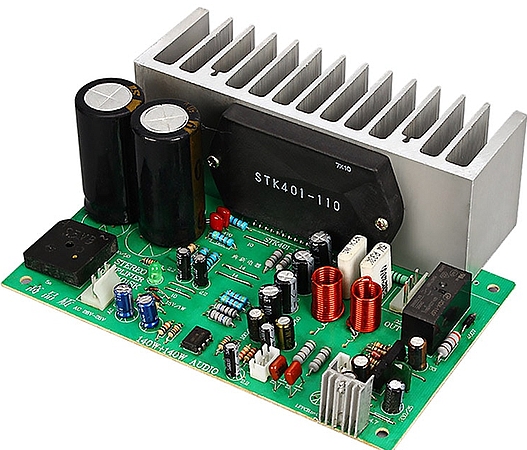

STK401-110

Завершает подборку вариант с высокой выходной мощностью и на гибридной микросхеме. Да, да сделаем некое допущение. STK — это гибридные микросхемы, выполненные на бескорпусных транзисторах по толстопленочной технологии в достаточно крупном корпусе. Что-то среднее между транзисторным и микросхемным усилителем.

STK401-110 это реально мощный вариант, переваривает до 42 В питания, и выдает реальных 100+ Вт на канал на 4 Ом. Есть даже разъем под вентилятор охлаждения.

Вариант STK433-260 — когда хочется гибридную микросхему, но много «дури» на выходе не нужно. Вот она идеальна для этого, там 2х50 Вт и такая же качественная плата с выпрямителем и защитой.

Надеюсь, подборка плат усилителей на микросхемах для DIY аудио проекта, была полезна и Вы выберете себе вариант на свой вкус (слух) и бюджет.

Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress.

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Для связи bdos@rambler.ru

10 комментариев

Добавить комментарий

bdos
Согласен.
Тем, кто интересуется питанием DIY усилителей мощности рекомендую почитать: Конструирование источников питания звуковых усилителей (2011) Рогов И.Е.
9
Как бы хотелось бы иметь какую-то точку опоры или отсчёта — хорошо звучит, это по сравнению с чем? Какого уровня получится усилитель в итоге — в сравнении с тем, что продается в магазинах хай- фай техники… или это по сравнению с активными колоночками, подключенными к ноутбуку? Я к своему винтажному комплекту уже докупао несколько китайцев. Клон предварительного усилителя, ламповый дешёвый фонокорректор и вот недавно Topping D50s, ЦАП — сетевой плеер. И вот очень интересны все эти платы — но ваше «хорошо звучит» меня как-то смущает…
bdos
Минимальная точка — бюджетный покупной киноресивер. Хотя там сейчас наверно класс D
9
понял, спасибо! ну у меня Nakamichi Amplifier II… имеет смысл рассматривать что-то, реально превосходящее по качеству звучания…
bdos
Мне кажется, если он технически исправен и Вас устраивает, то зачем. А так я думаю с 90х годов технологии в усилителях мощности шагнули вперед. И есть много вариантов превосходящих его по разрешению и КНИ.
9
Но скорее всего, эти варианты и по цене его намного превосходят. А так то он меня вполне устраивает — звук приятно удивил…
237356979@vkontakte
Усилитель на «STK » говно. Это и в тестах на ютьюбе рассмотрено, и сам лично убедился когда расковырял свою систему 5.1 dialog, эти искажения звука слышны на слух, не нужно даже каких то измерений, и дело именно в исилительной части, так как я подключал колонки из этой системы за место колонок edifier и они играли не хуже эдифаеровских, при слепом тестировании я бы точно не различил их. Так вот dialog использовал в системе именно эти усилители
bdos
Стоит добавить, что это по вашему мнению. Далеко не все так считают.
685858077@vkontakte
DCservo 3886 уберите, я и знакомые брали, сильные искажения и очень плохой звук
