Обзор тепловизора UNI-T UTI260M: Оптимальное сочетание цены и возможностей

Мобильные тепловизоры становятся все более востребованными инструментами в различных отраслях. Модель UTI260M от компании UNI-T привлекла внимание сочетанием компактности, технических характеристик, отличного программного обеспечения и достаточно скромного ценника, что делает её интересной для детального рассмотрения. Устройство относится к категории портативных тепловизионных модулей, работающих в связке со смартфонами через USB-подключение.

Комплект поставки

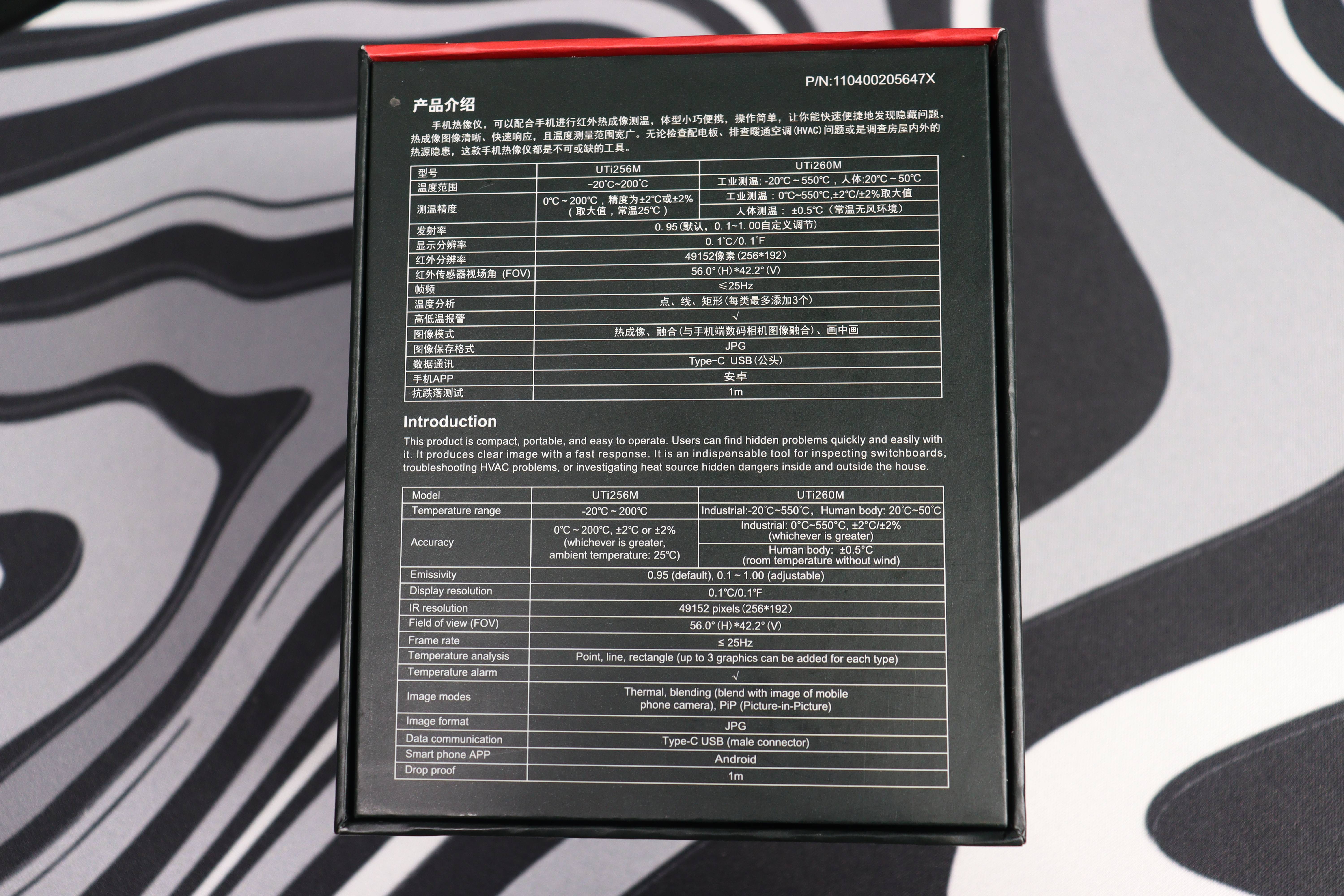

Производитель использует надежную упаковку из плотного картона. Коробка информативна — содержит основные технические данные и изображения устройства. Качество полиграфии на достойном уровне.

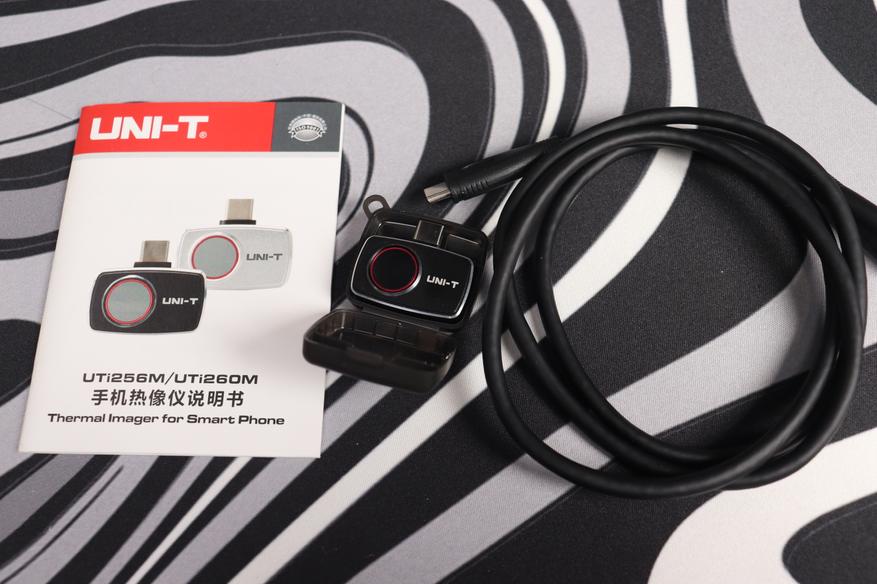

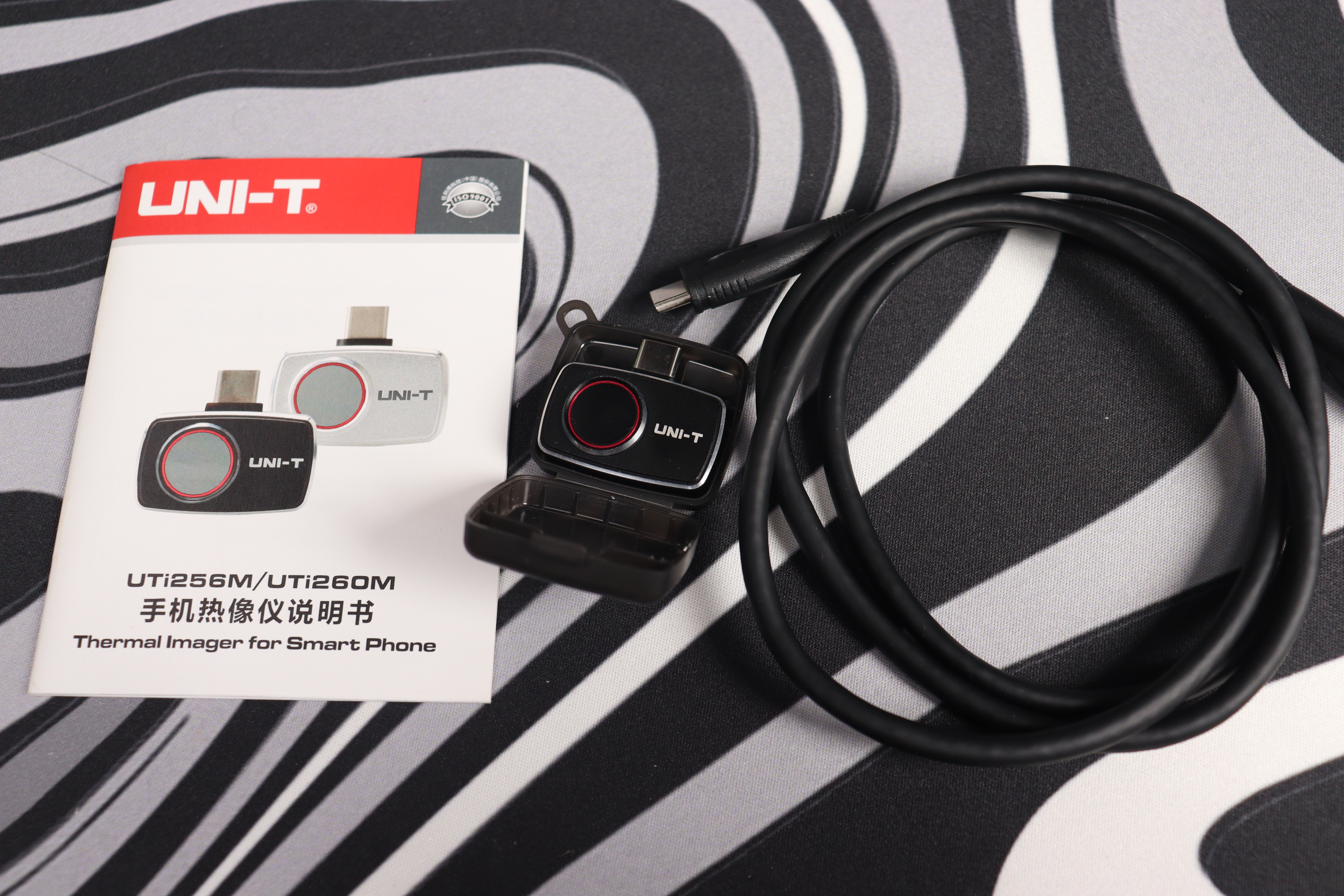

Состав комплекта минималистичен, но содержит все необходимые компоненты для начала работы. Комплект поставки включает:

• Тепловизионный модуль UTI-260M
• Защитный пластиковый футляр
• Соединительный кабель Type-C длиной 1 метр
• Краткое руководство по установке приложения
• Гарантийный талон
• Подробная инструкция пользователя
• Синтетическая тряпка для протирки поверхности

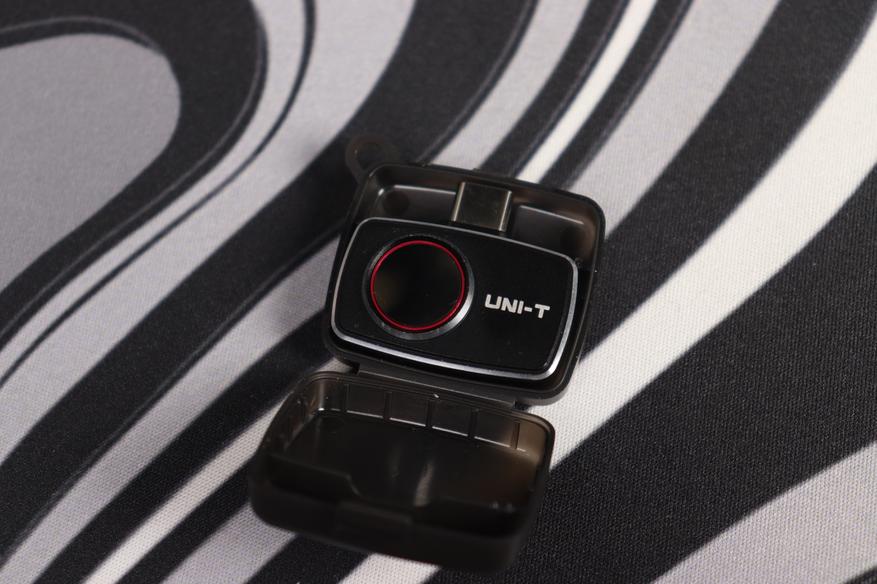

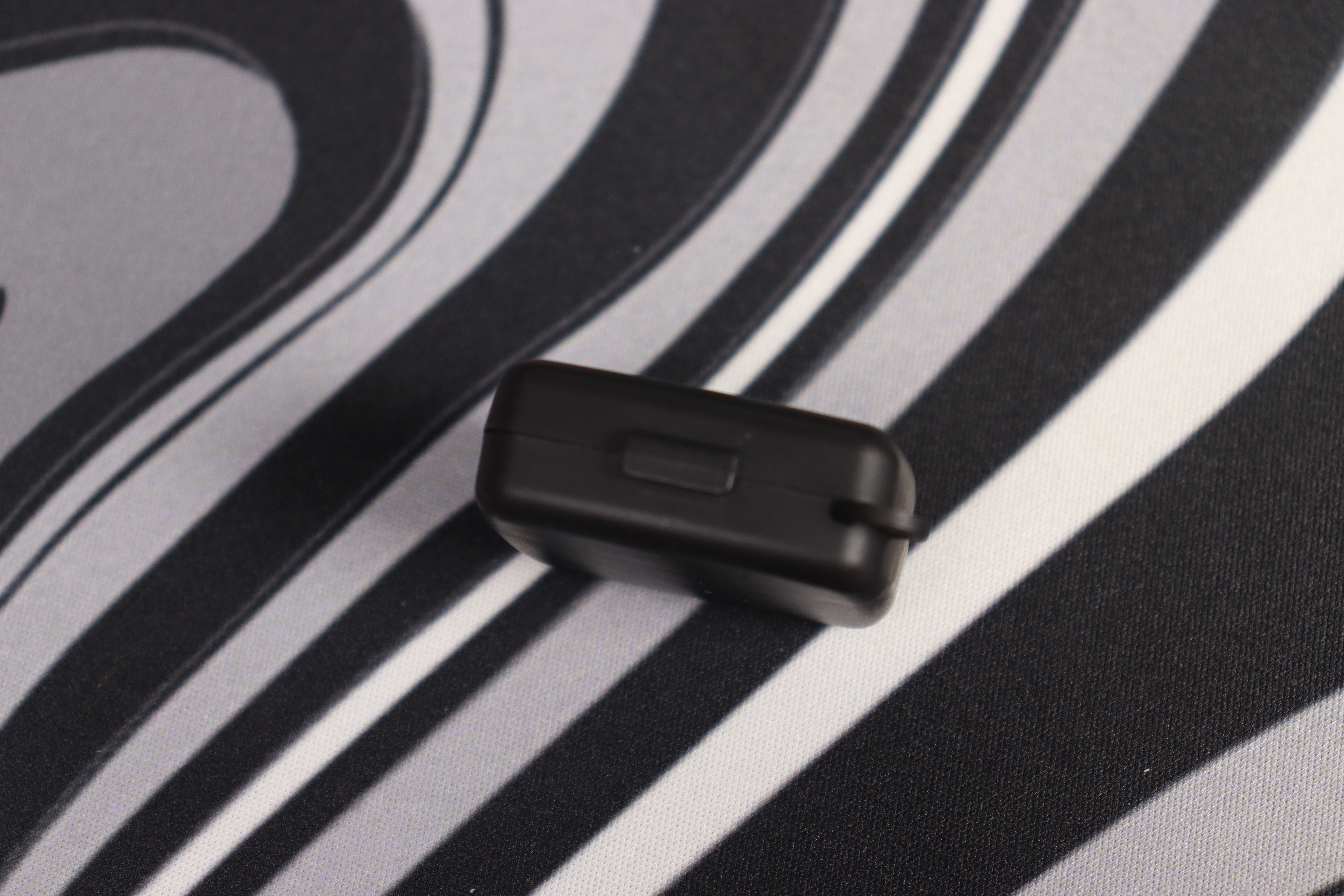

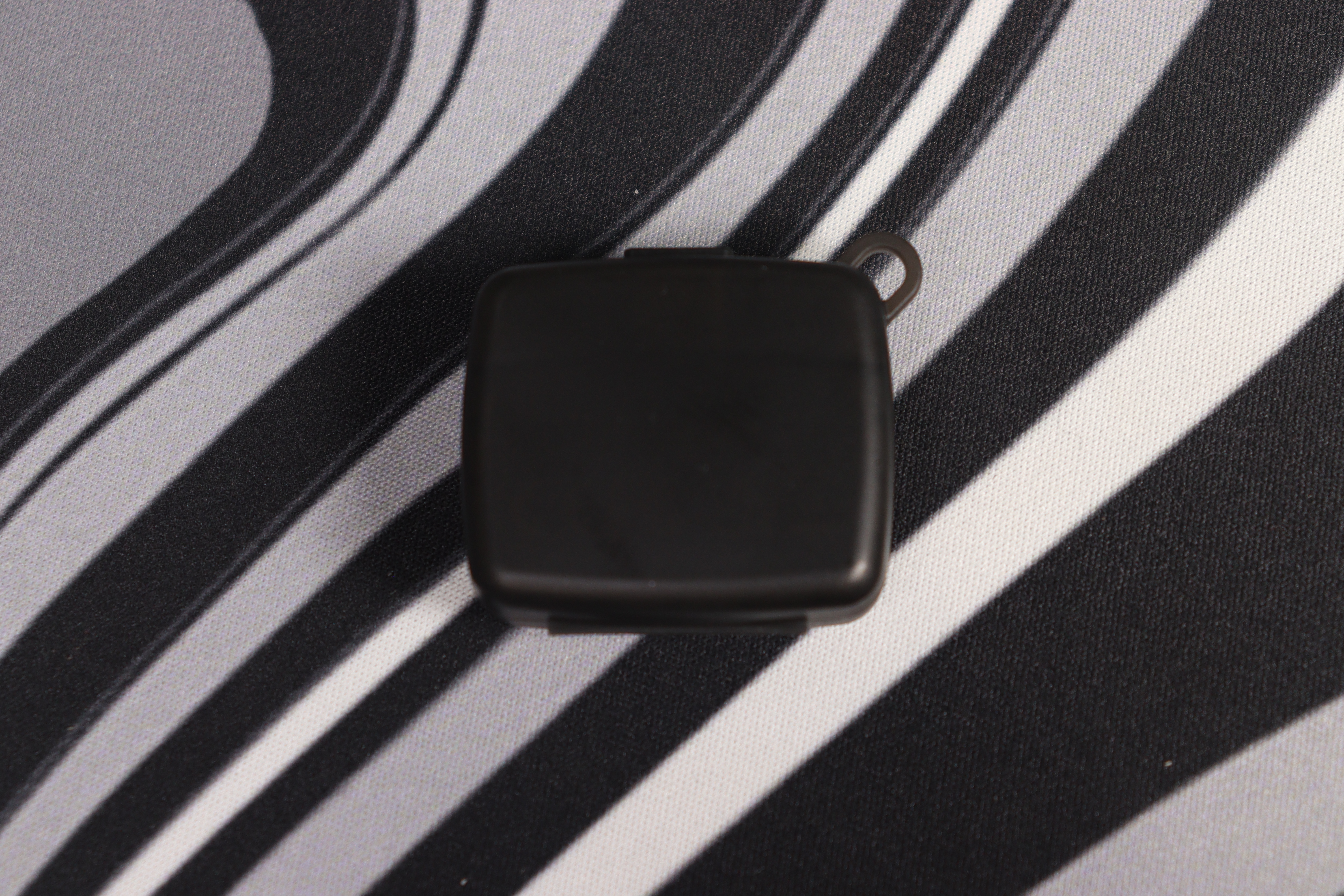

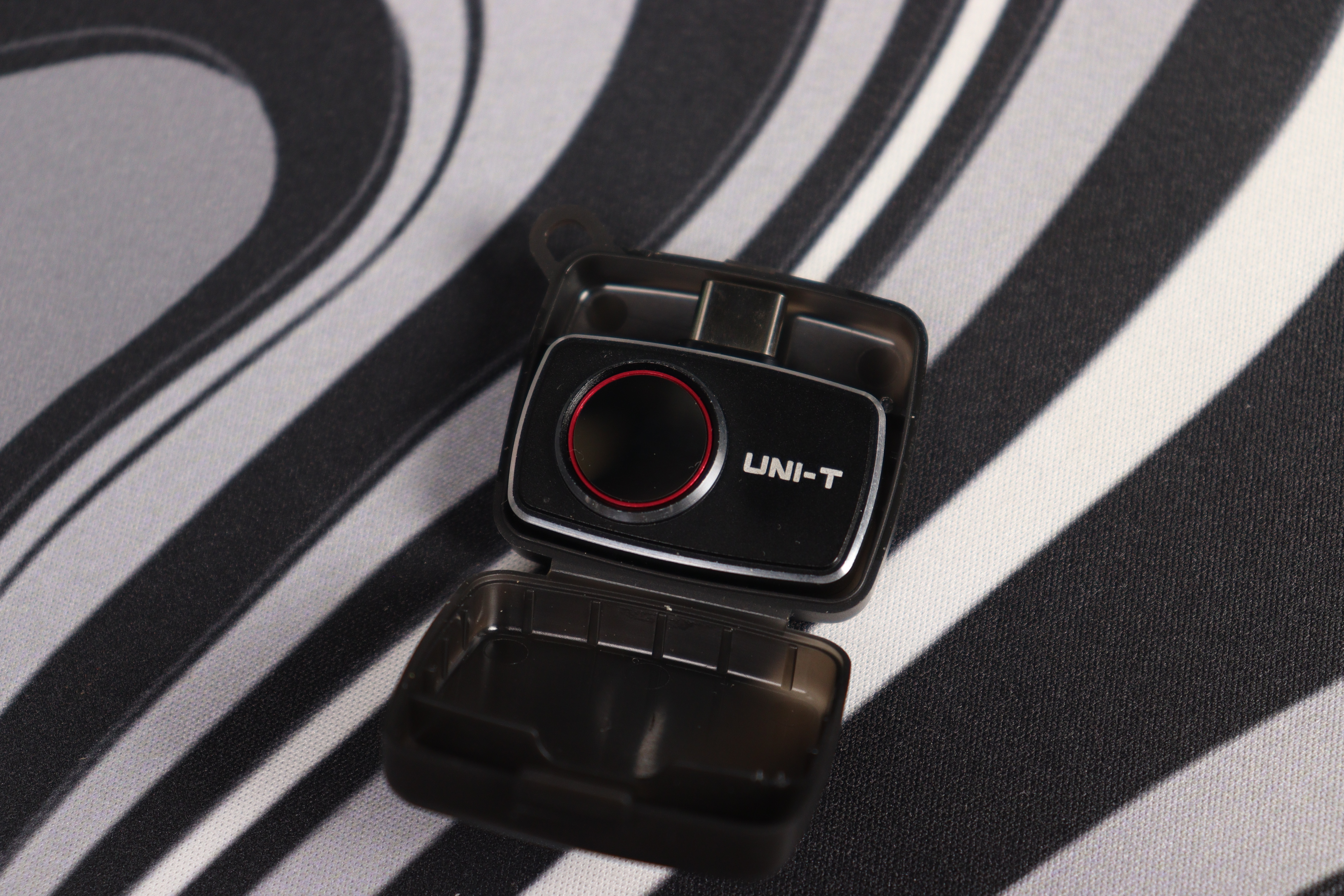

Защитный кейс выполнен из ударопрочного пластика. По заявлению производителя, выдерживает падение с высоты до 1 метра. Размеры кейса минимально увеличивают общие габариты комплекта. Компактные размеры позволяют носить тепловизор в кармане без дискомфорта. Конструкция предусматривает посадку устройства с фиксацией от случайного выпадения. Дополнительно есть отверстия для того, чтобы поцепить его куда-либо

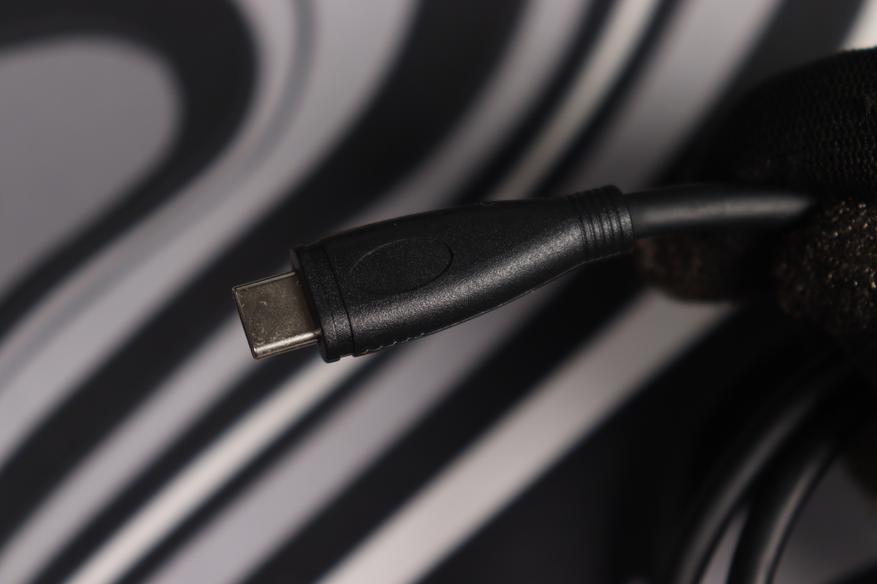

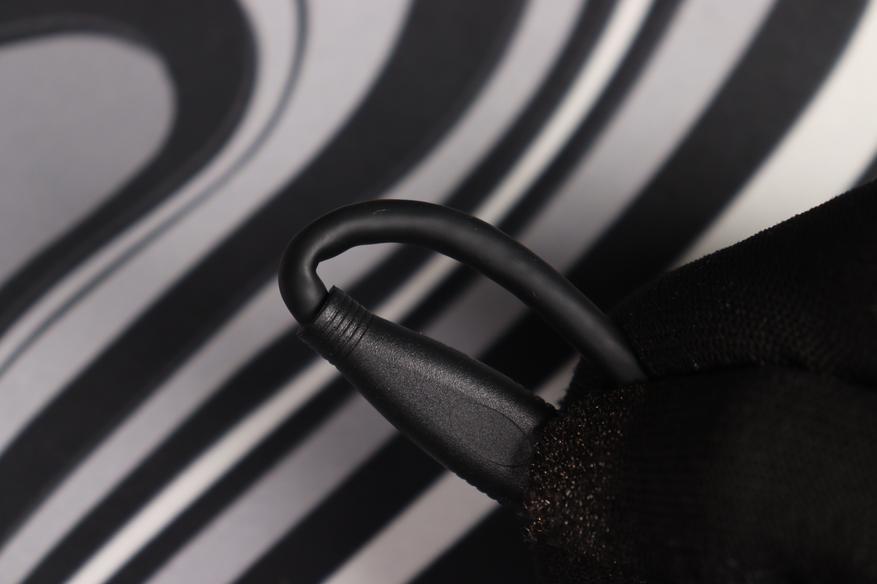

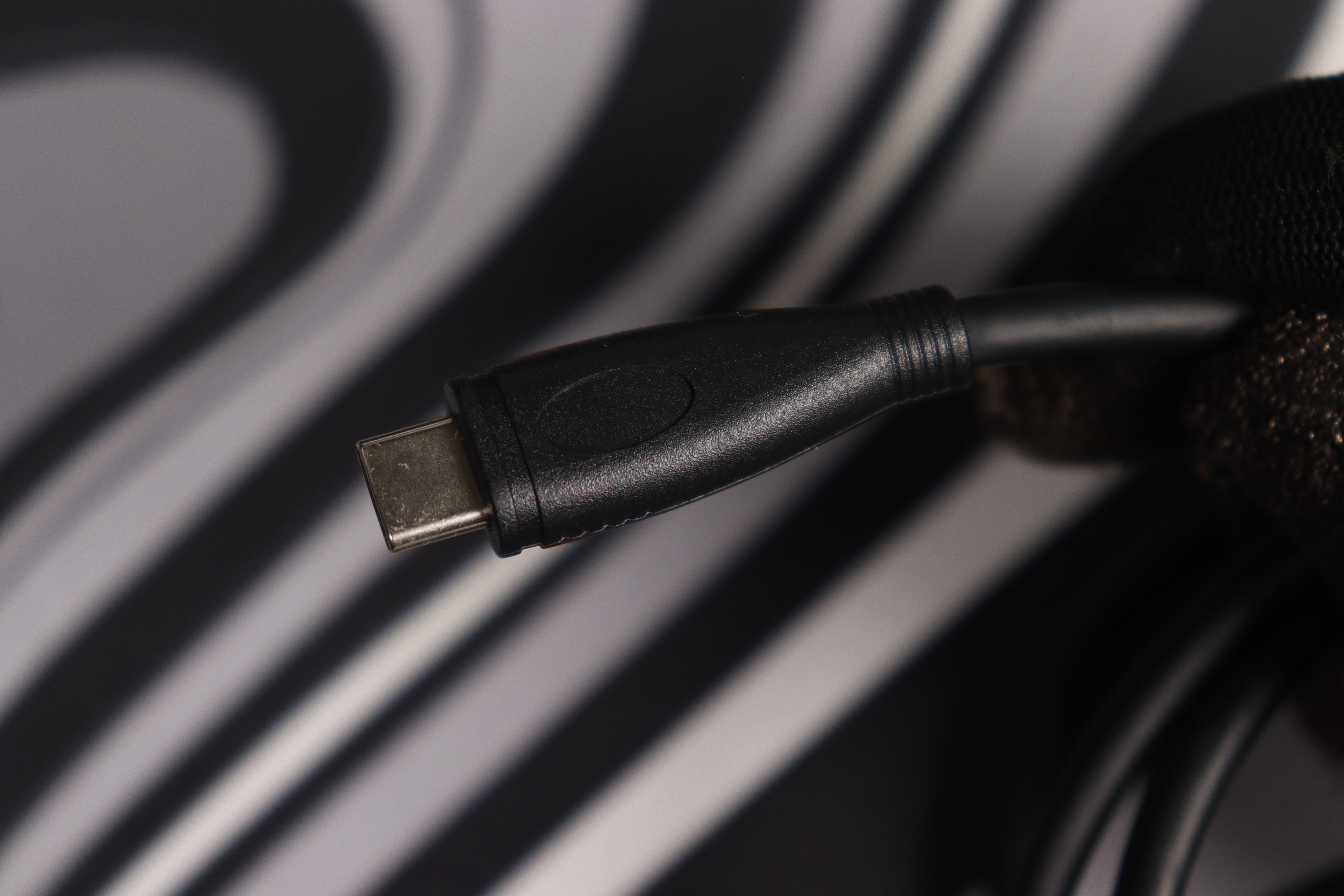

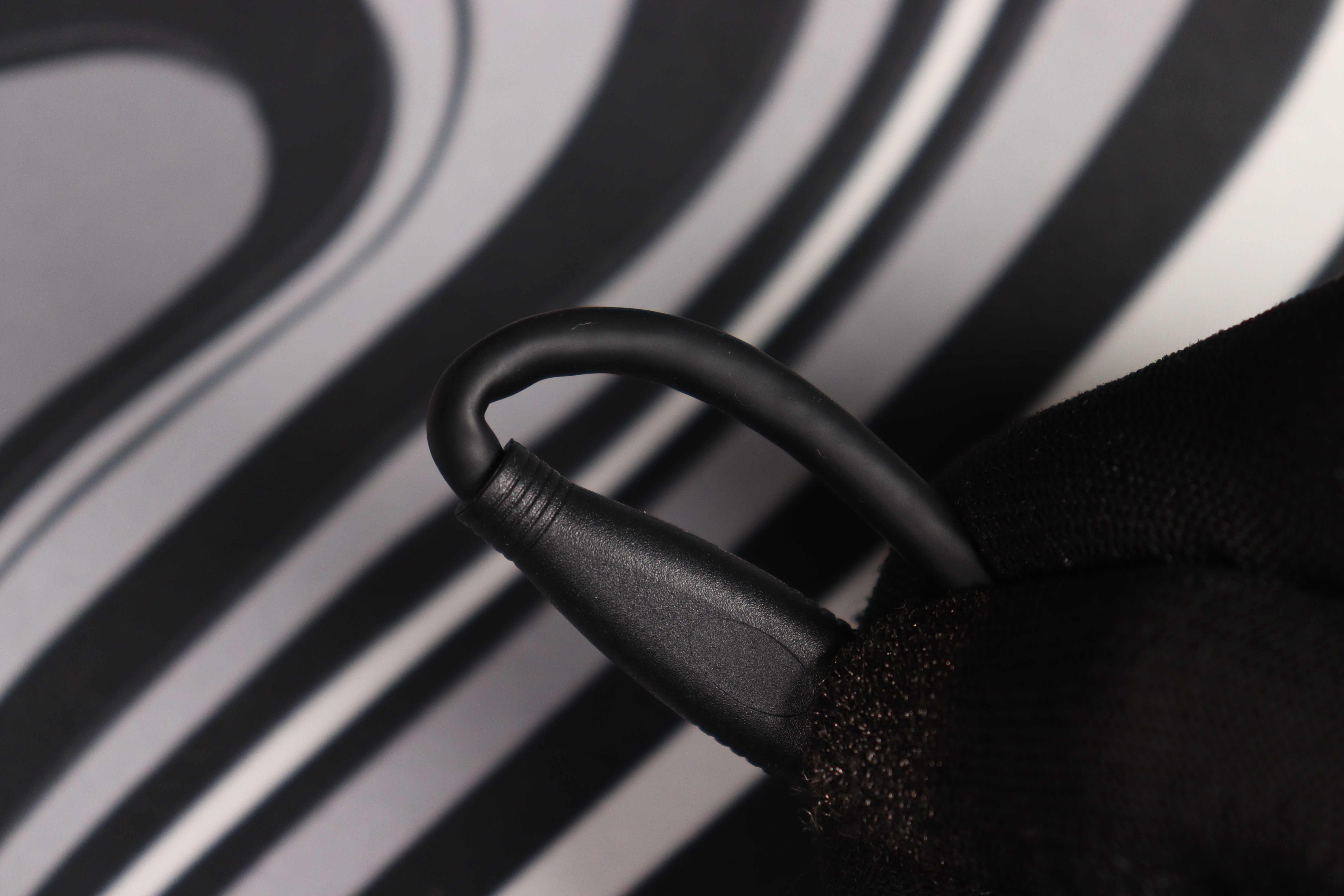

Соединительный кабель Type-C имеет длину 1 метр и качественную изоляцию. Толщина кабеля составляет около 5 мм, что обеспечивает надежность при многократных изгибах. Разъемы выполнены аккуратно и обеспечивают плотное соединение без люфтов. Но сама защита от перегибов сомнительная. Сам кабель податливый и хорошо запоминает форму.

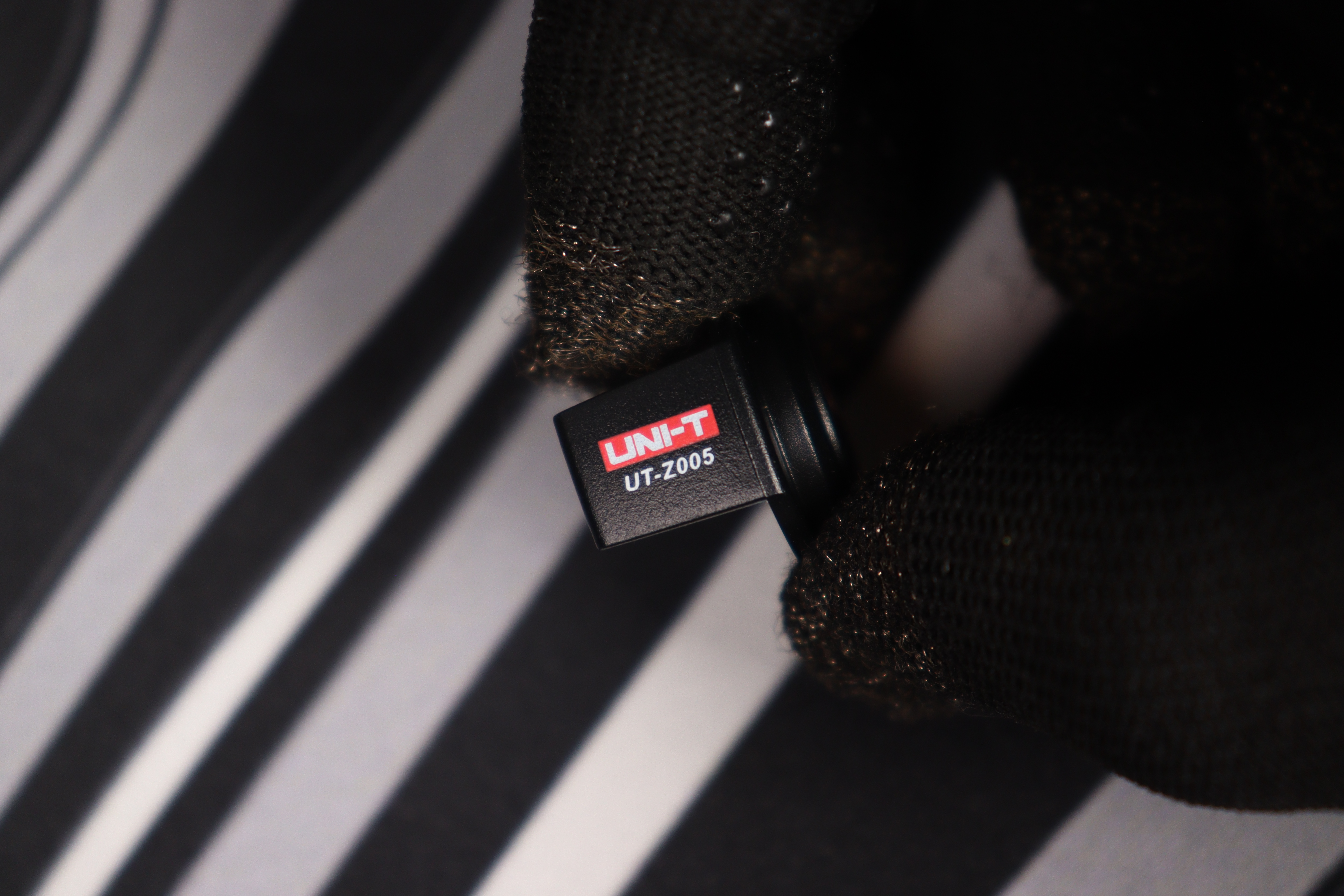

Дополнительно также можно приобрести макро линзу для данного тепловизора — UT-Z005, расширяющая возможности тепловизора при работе с мелкими объектами. Макро-насадка позволяет проводить измерения на малых расстояниях с повышенной детализацией. Это особенно полезно при диагностике электронных компонентов, мелких механических узлов или медицинских применениях, где требуется точное определение температуры небольших участков.

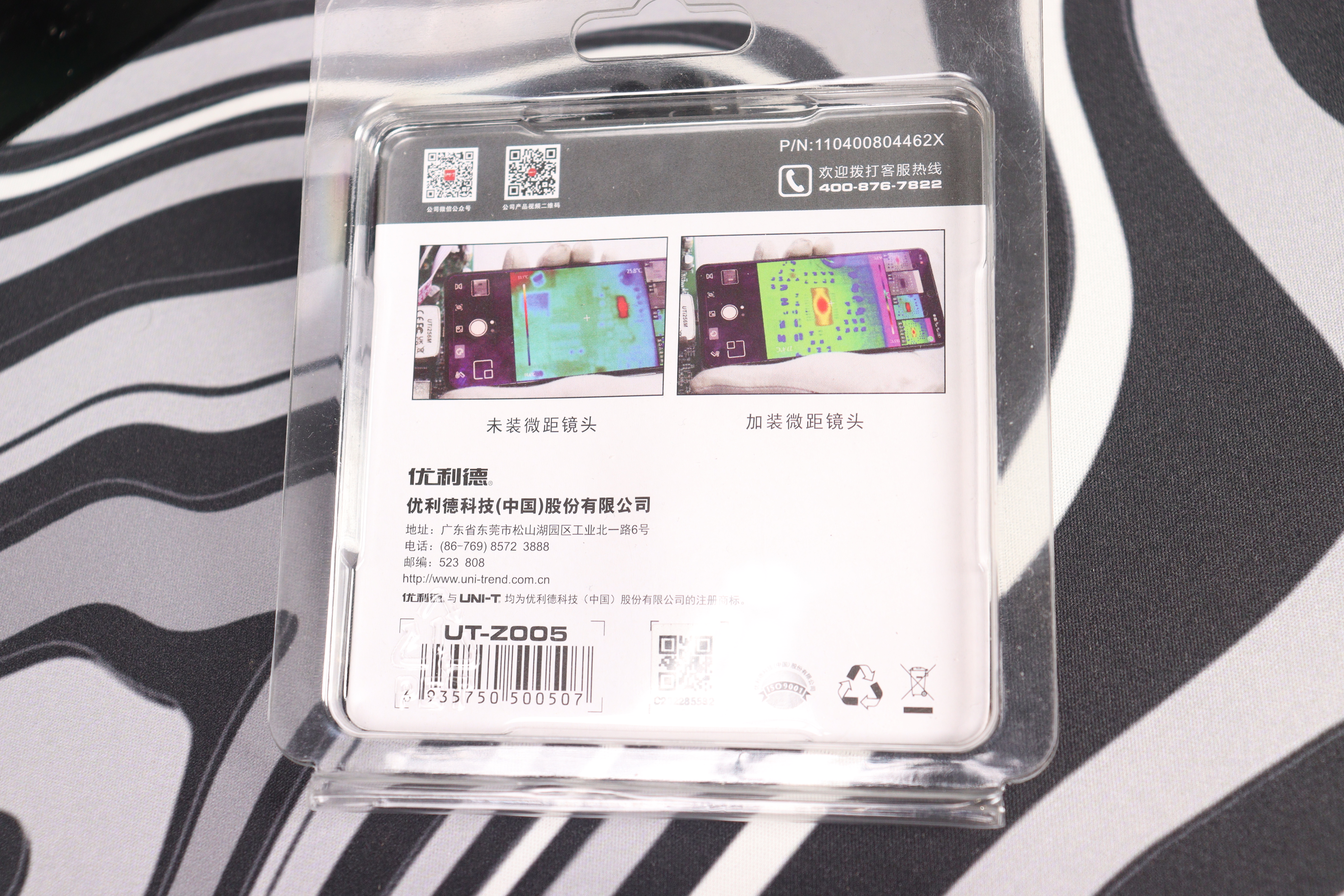

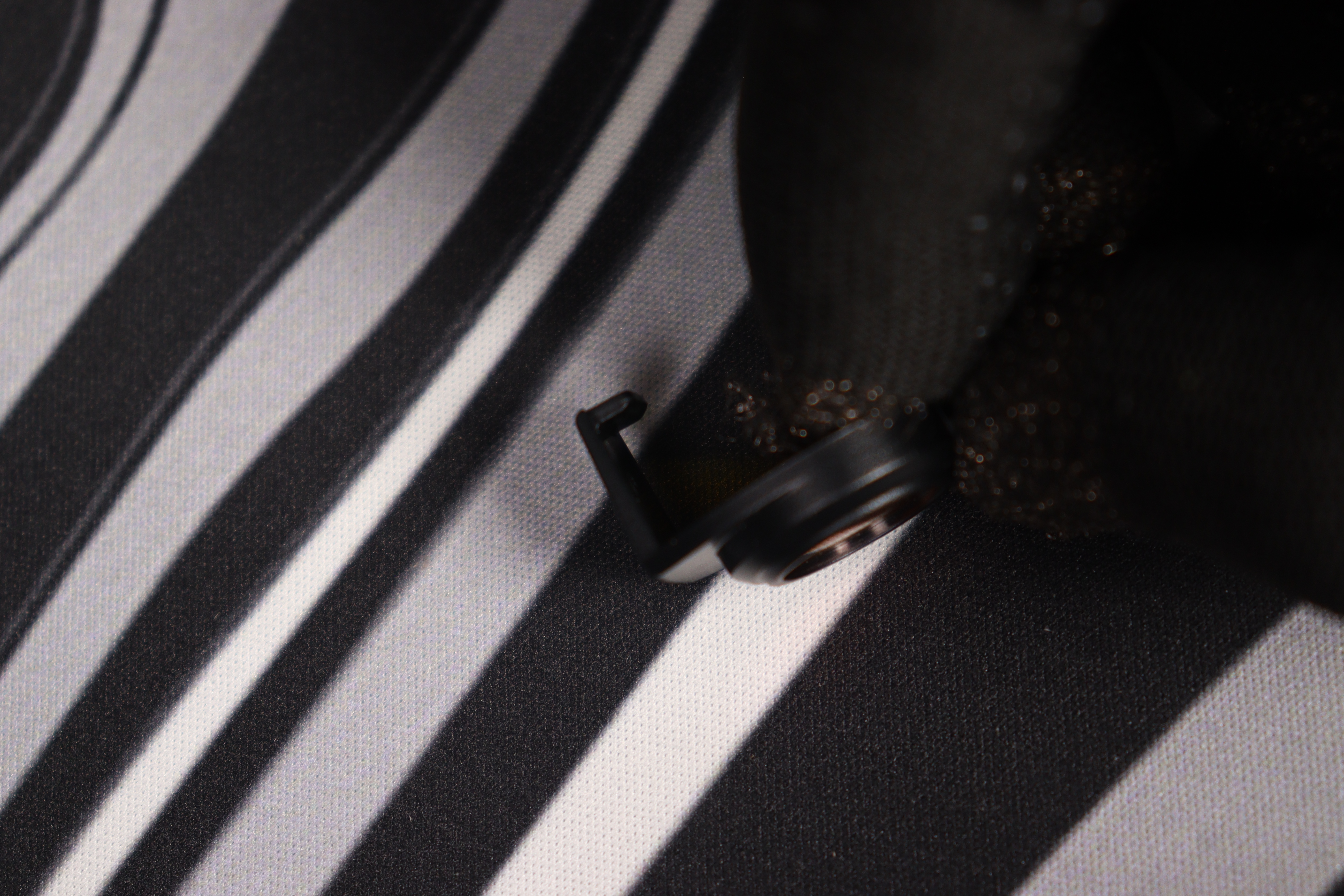

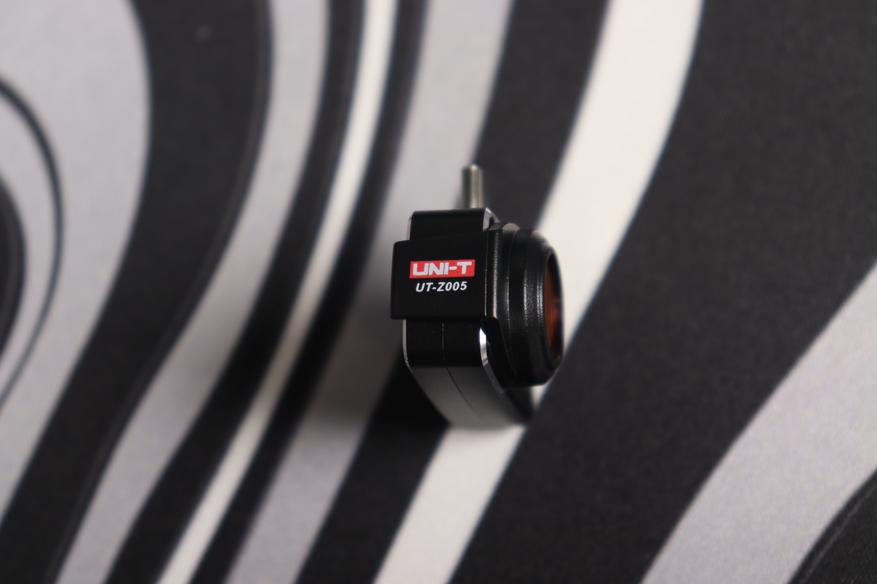

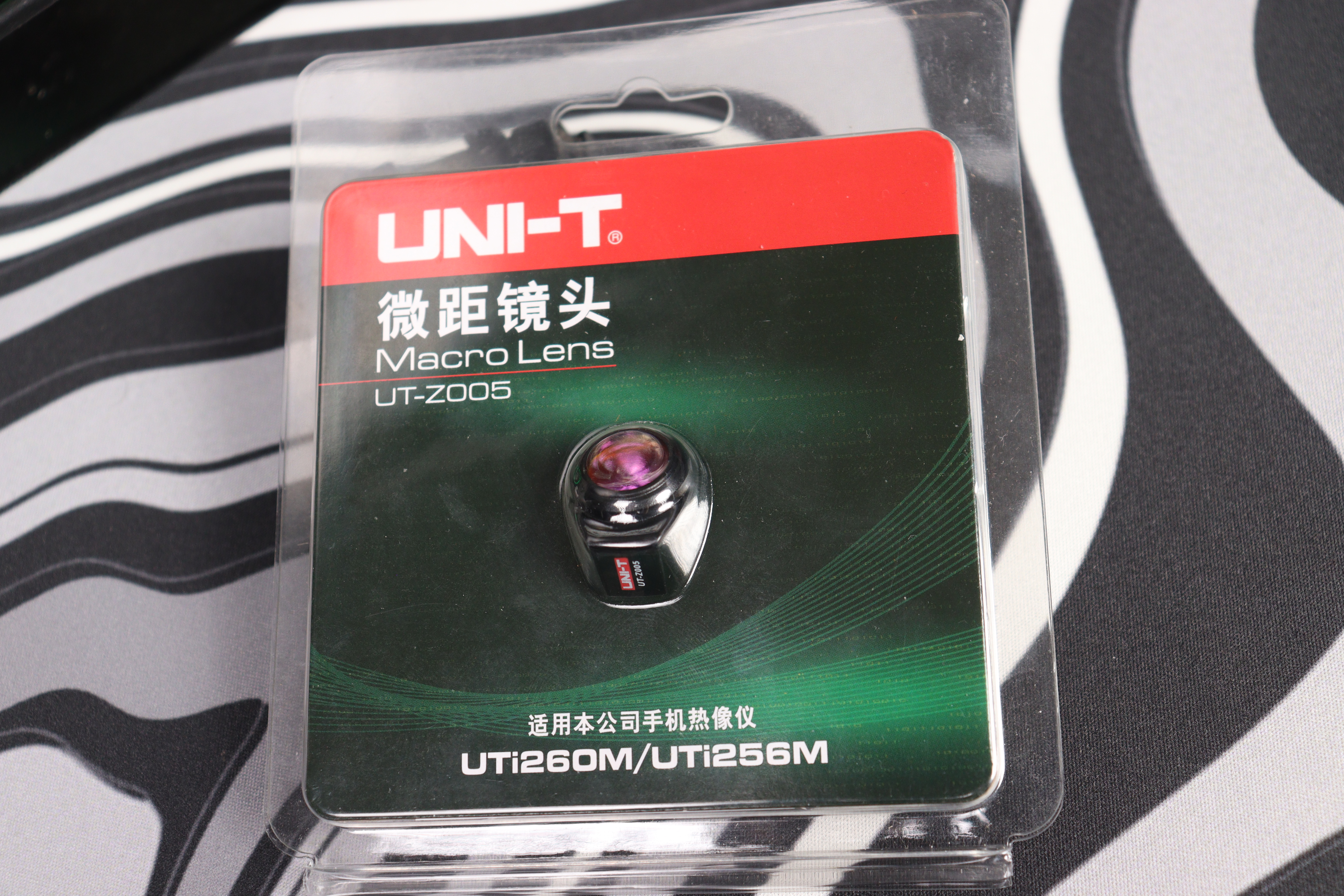

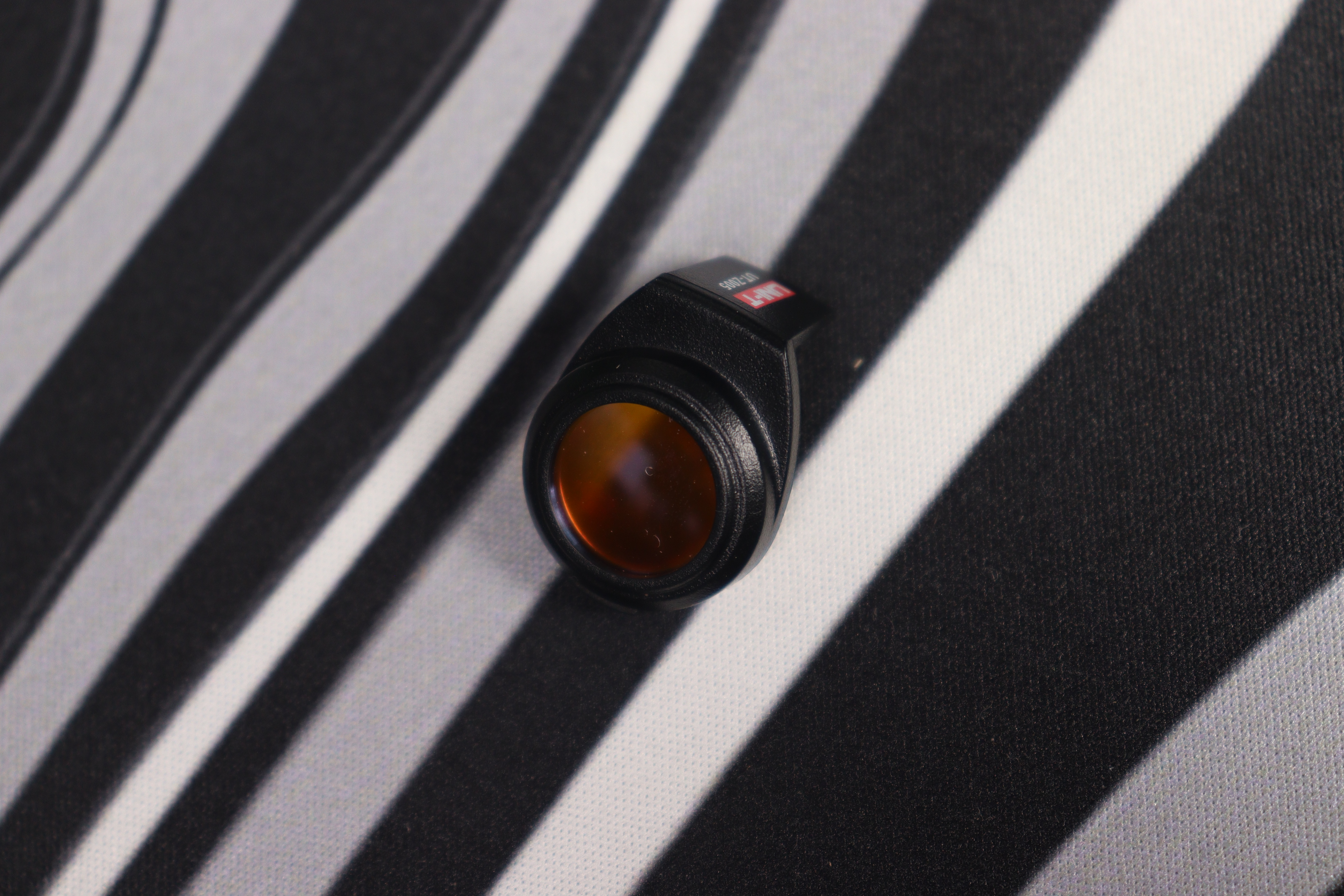

Линза имеет компактный черный корпус с маркировкой производителя и крепится непосредственно на объектив основного модуля. Поставляется она в простенькой упаковке, и к сожалению, не имеет дополнительного чехла. Конструкция линзы предусматривает простое крепление без дополнительных инструментов. Качество изготовления соответствует основному устройству — отличное, но в качестве основного материала здесь используется пластик.

Внешний облик устройства

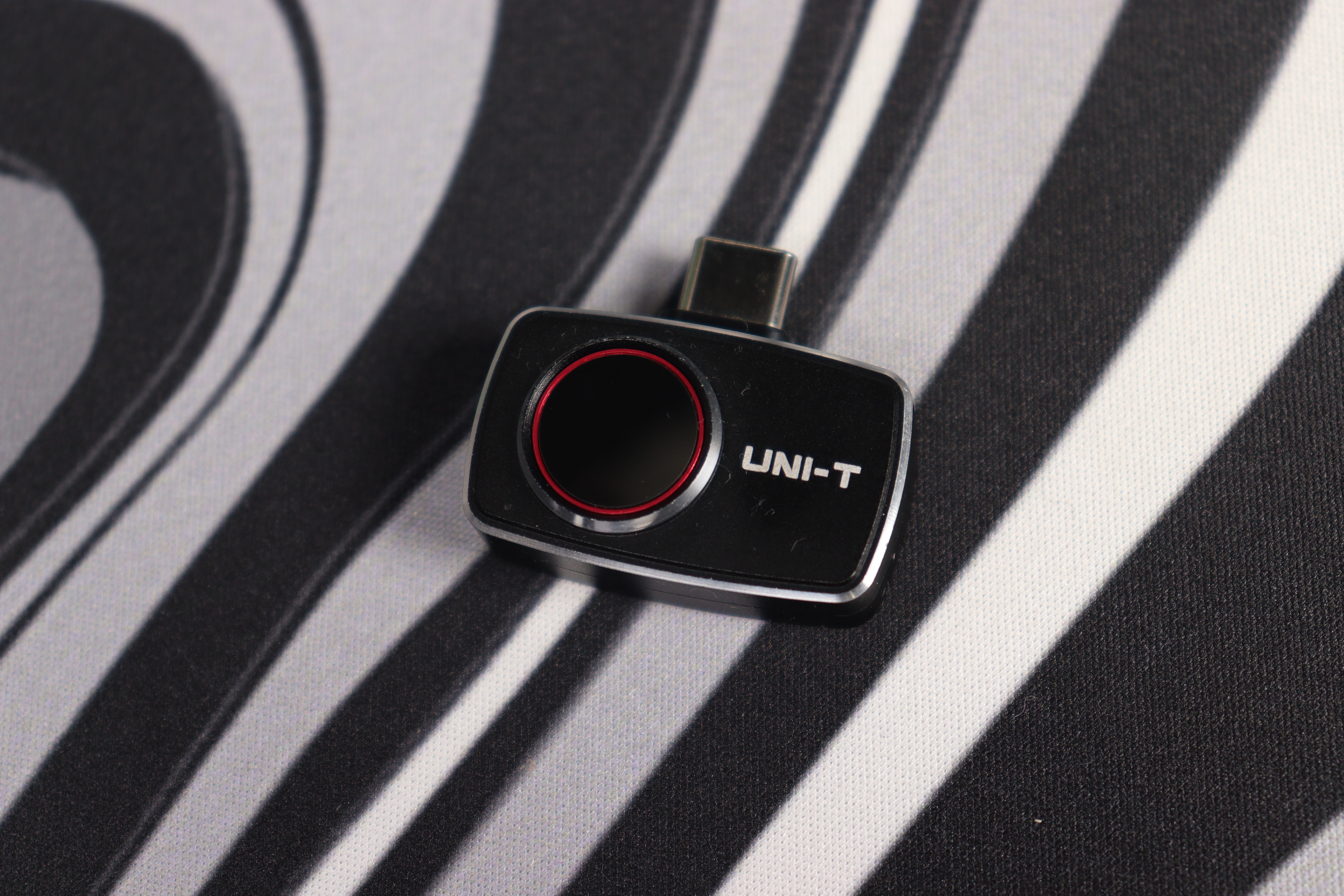

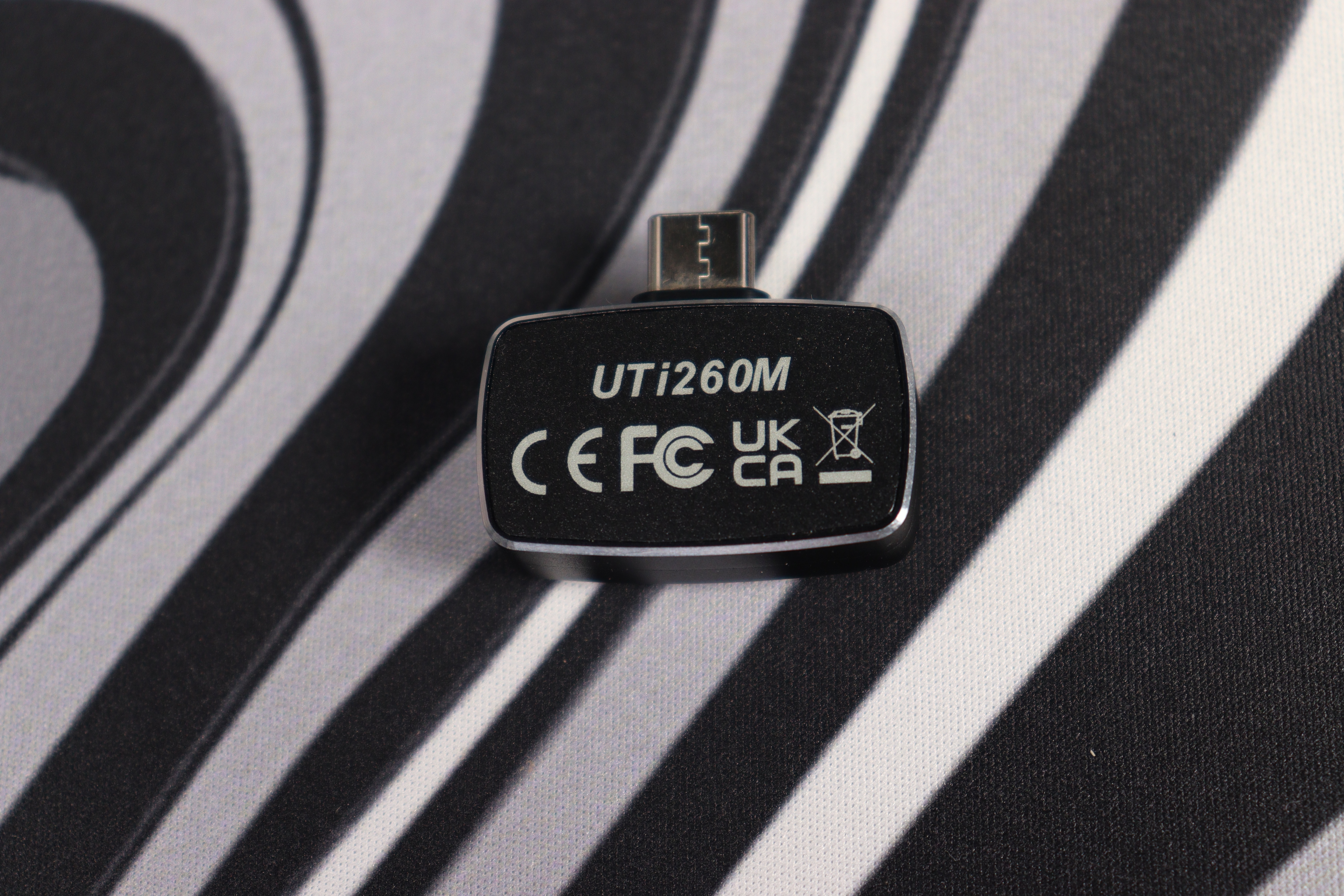

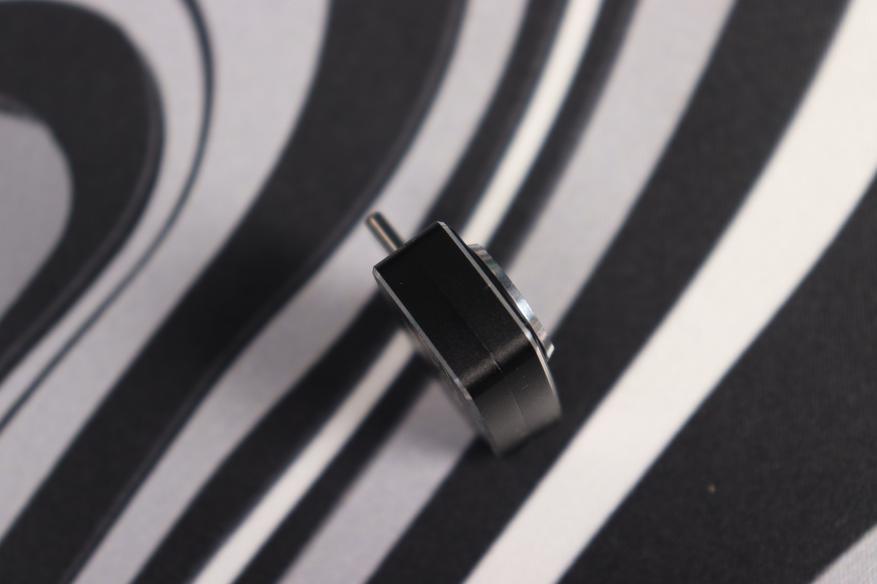

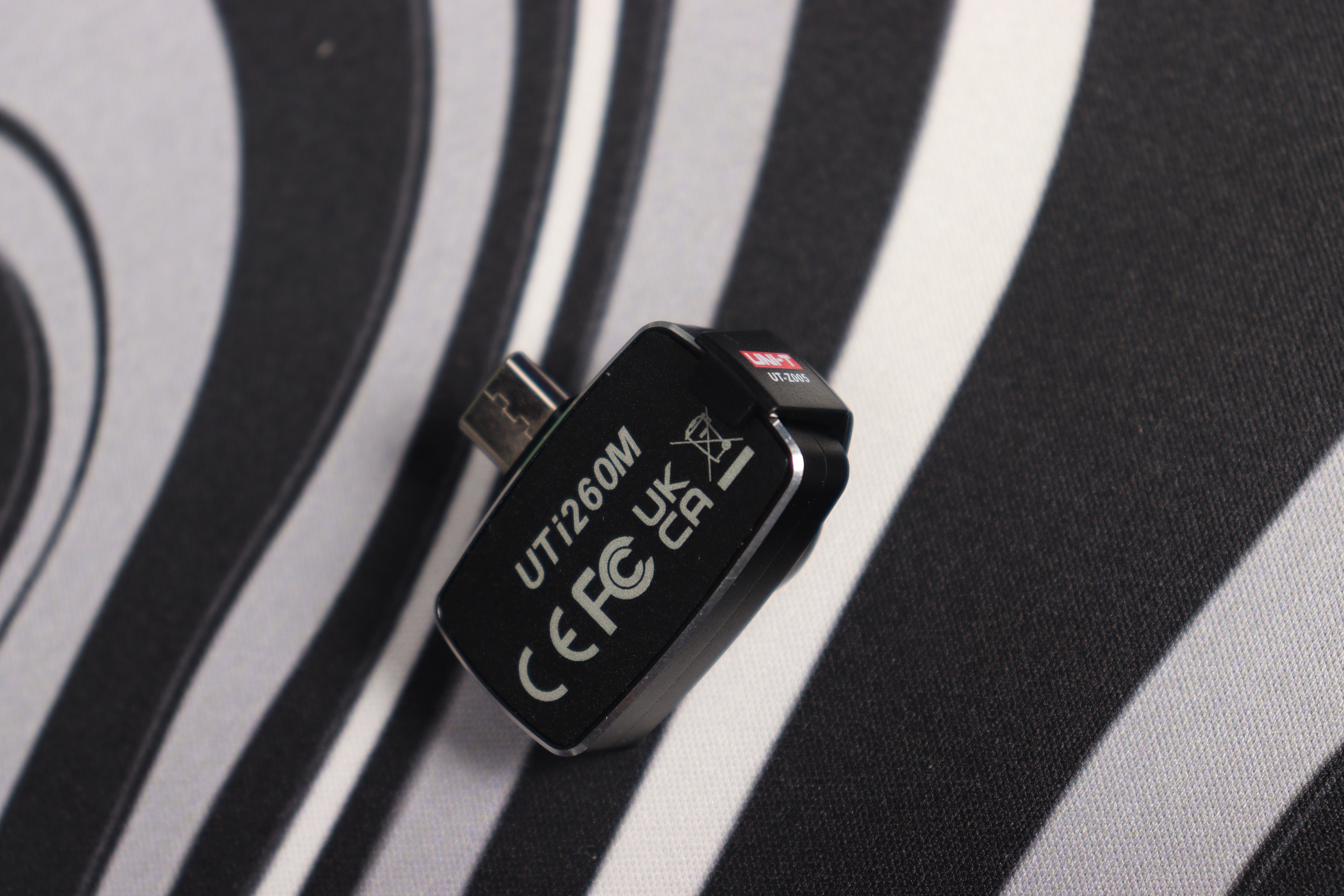

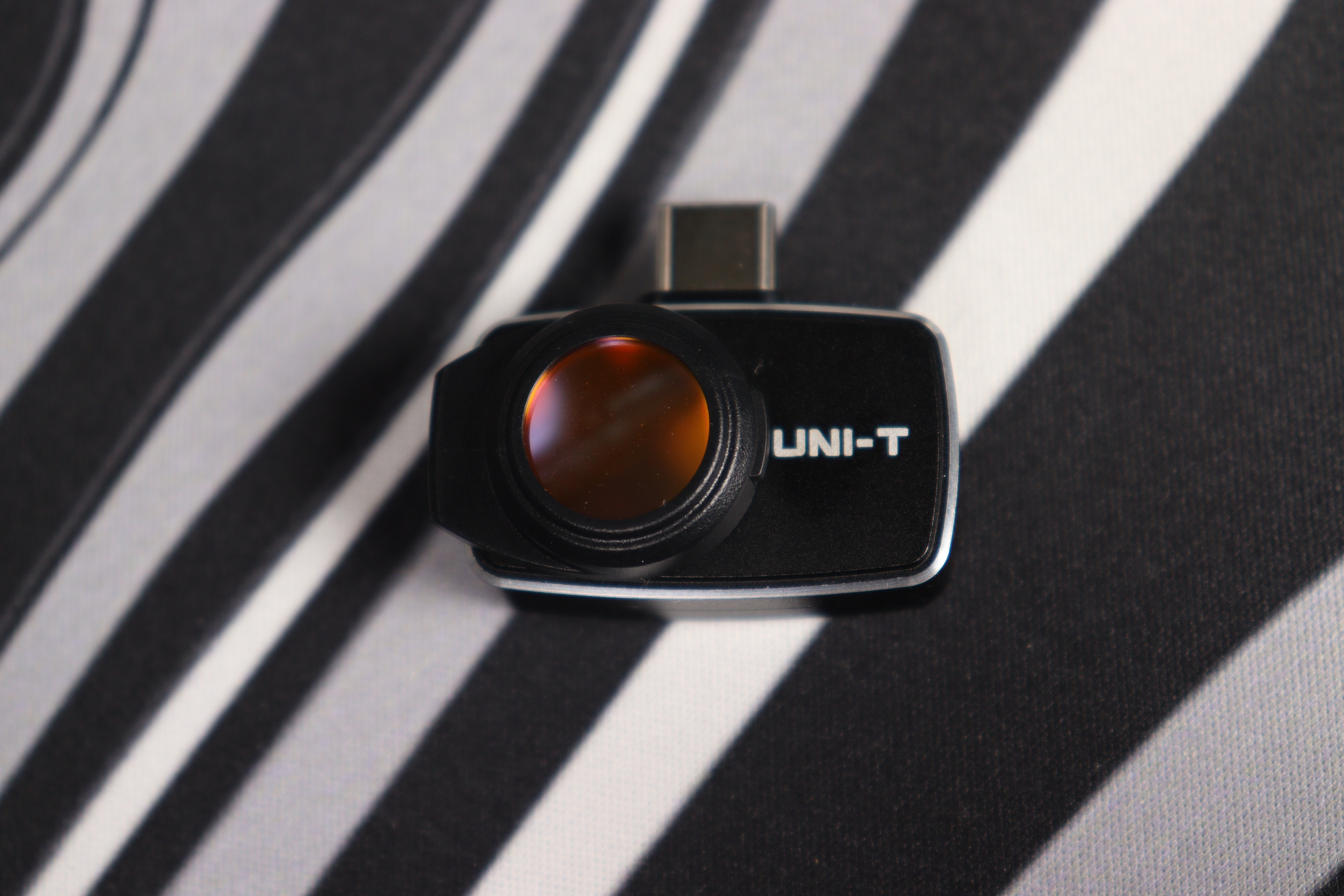

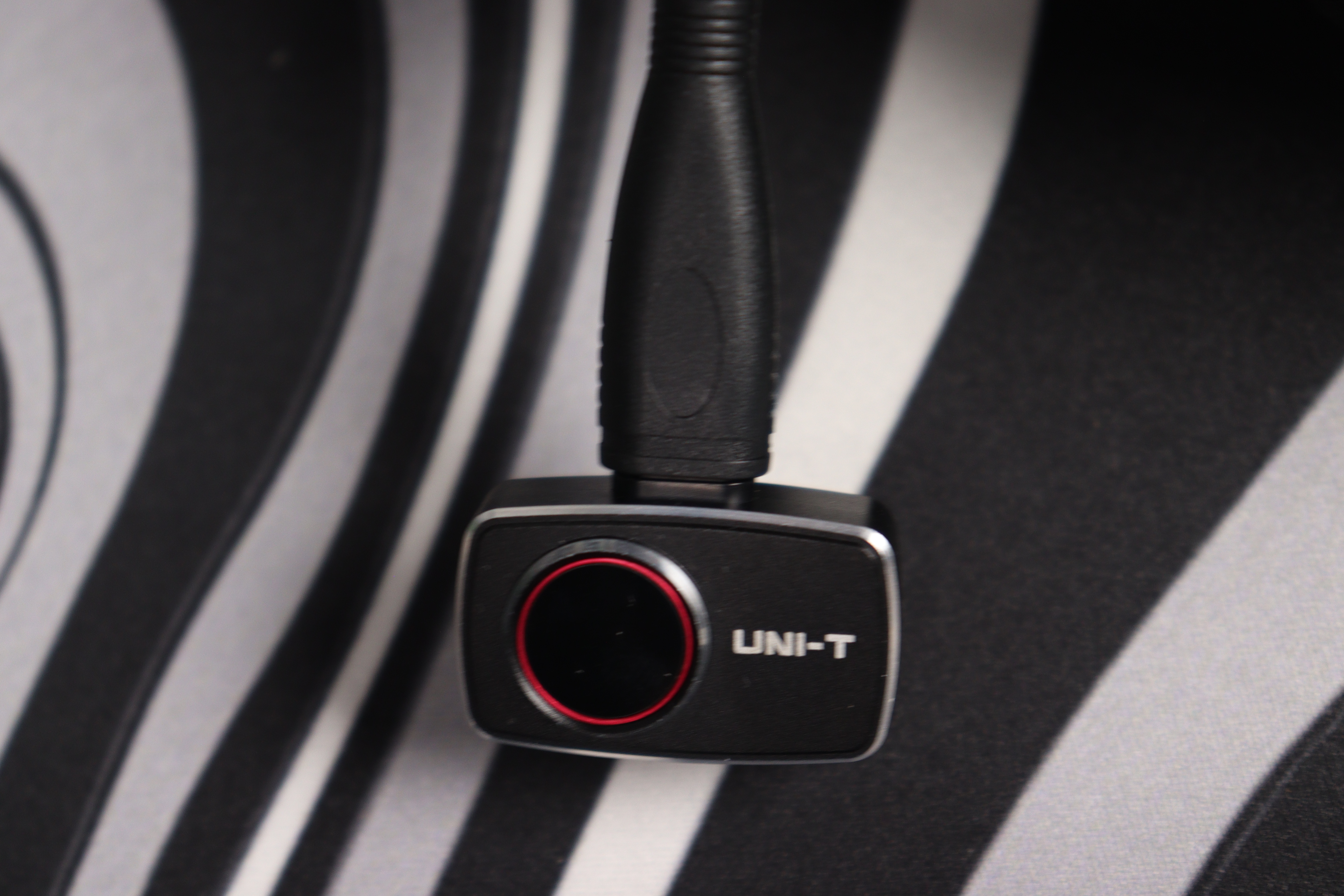

Корпус изготовлен из алюминиевого сплава с анодированным покрытием черного цвета. Обработка поверхности качественная, скошенные края придают изделию современный вид. Объектив немного выступает за пределы корпуса, но защищен небольшим ободком от случайных повреждений. USB-разъем Type-C расположен на торце устройства. Предусмотрена мягкая накладка для защиты корпуса смартфона от царапин при подключении.

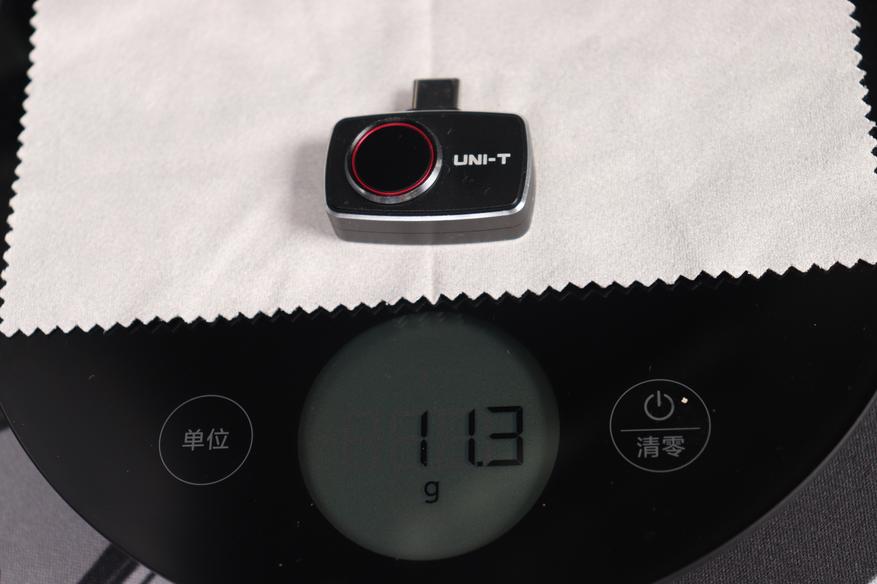

Габаритные размеры UTI260M составляют 33x20x9.5 мм для основного корпуса, с выступом объектива до 11 мм. Масса устройства — всего 11.3 грамма, что позволяет использовать его без дискомфорта в течение длительного времени.

Программное обеспечение

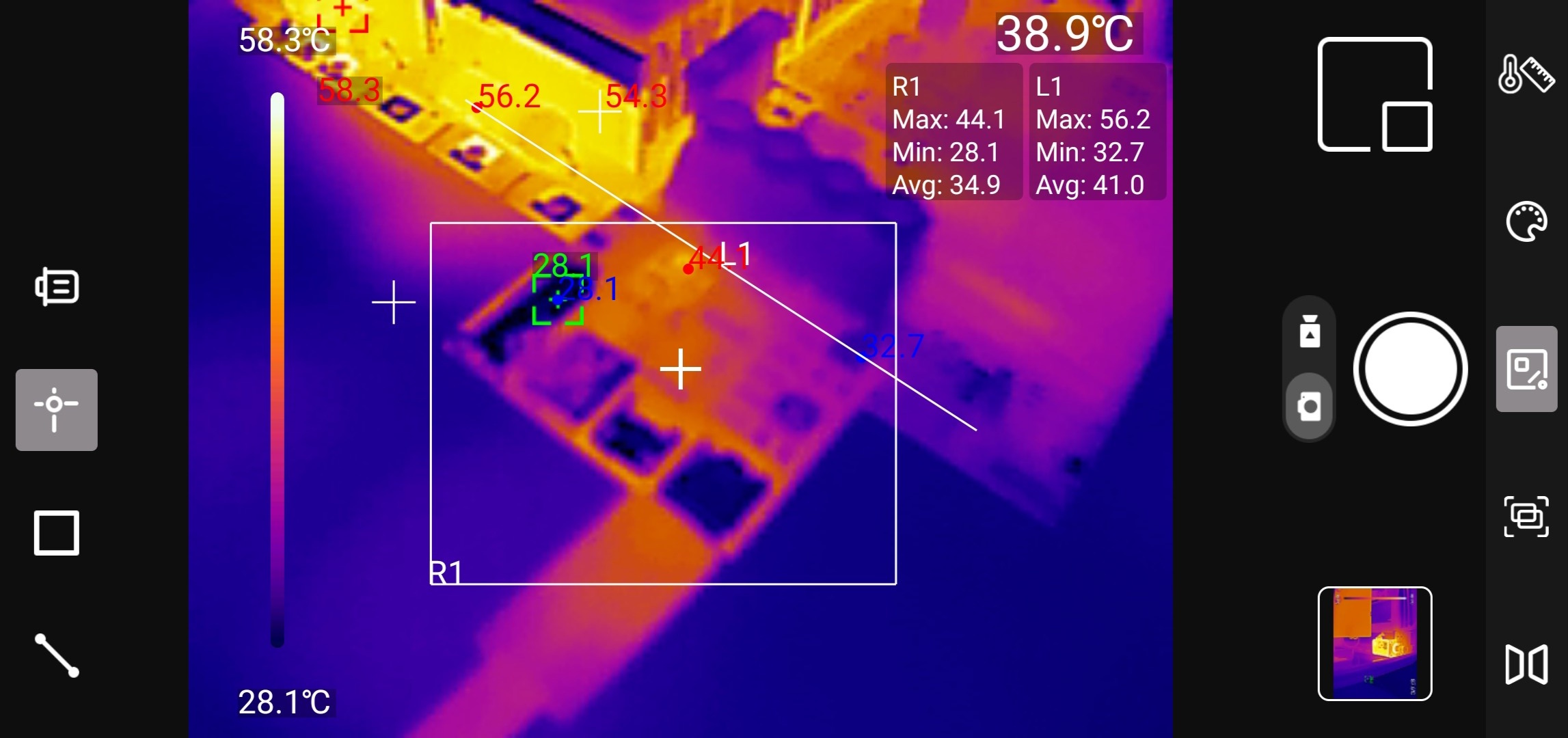

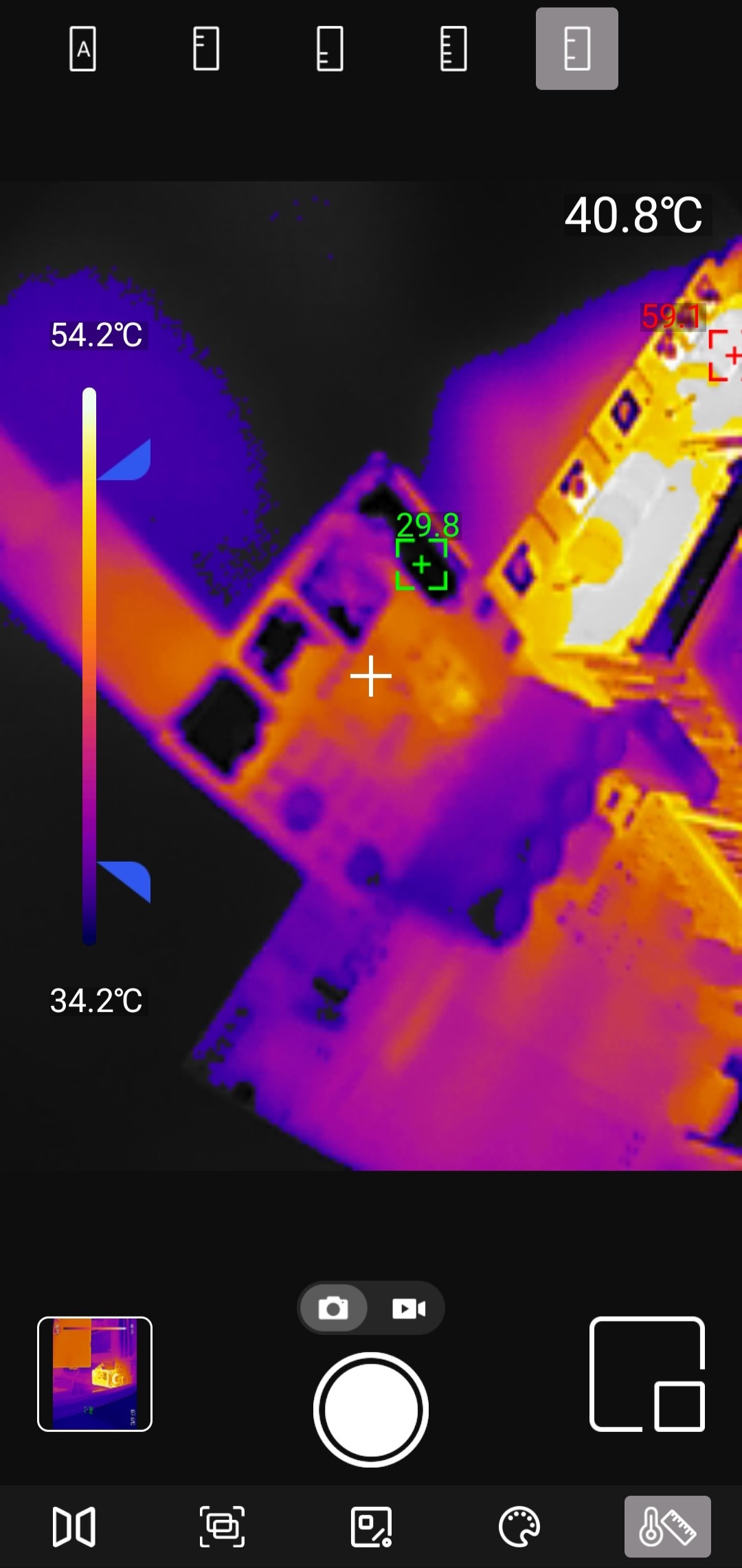

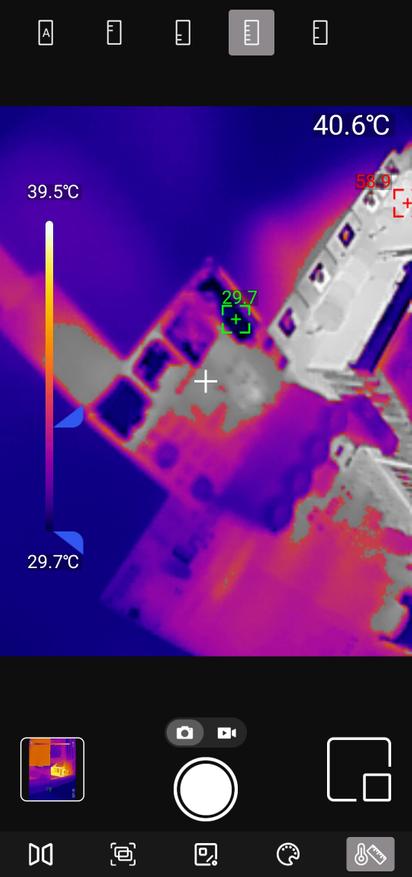

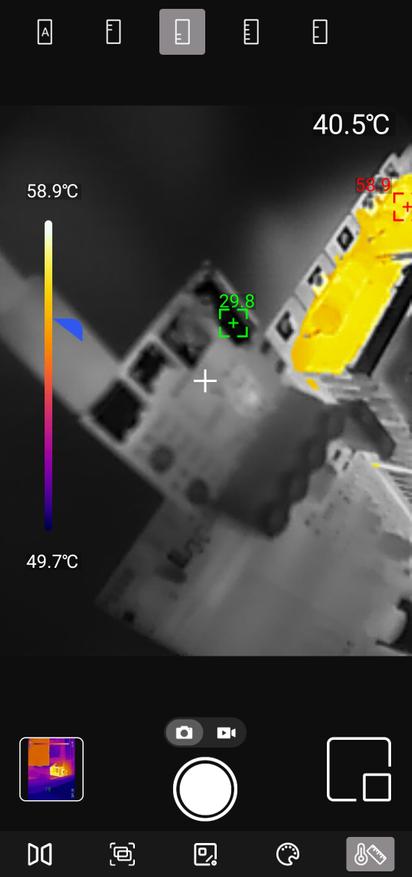

Управление тепловизором осуществляется через специализированное приложение Thermal Mobile, доступное для загрузки из магазин Google Play. При первом подключении устройства система предложит настроить автоматический запуск приложения. Интерфейс приложения спроектирован интуитивно понятно. Основная область отображает тепловое изображение с цветовой температурной шкалой. В верхней части экрана размещена информация о текущих настройках и температурных пределах кадра. Доступны режимы фотосъемки и видеозаписи. Частота обновления видео составляет 25 кадров в секунду, что обеспечивает плавное отображение динамических процессов. Нижняя панель содержит основные элементы управления.

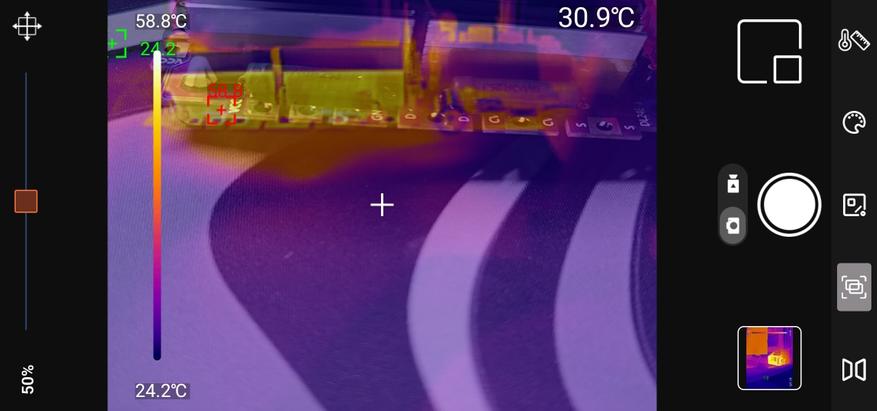

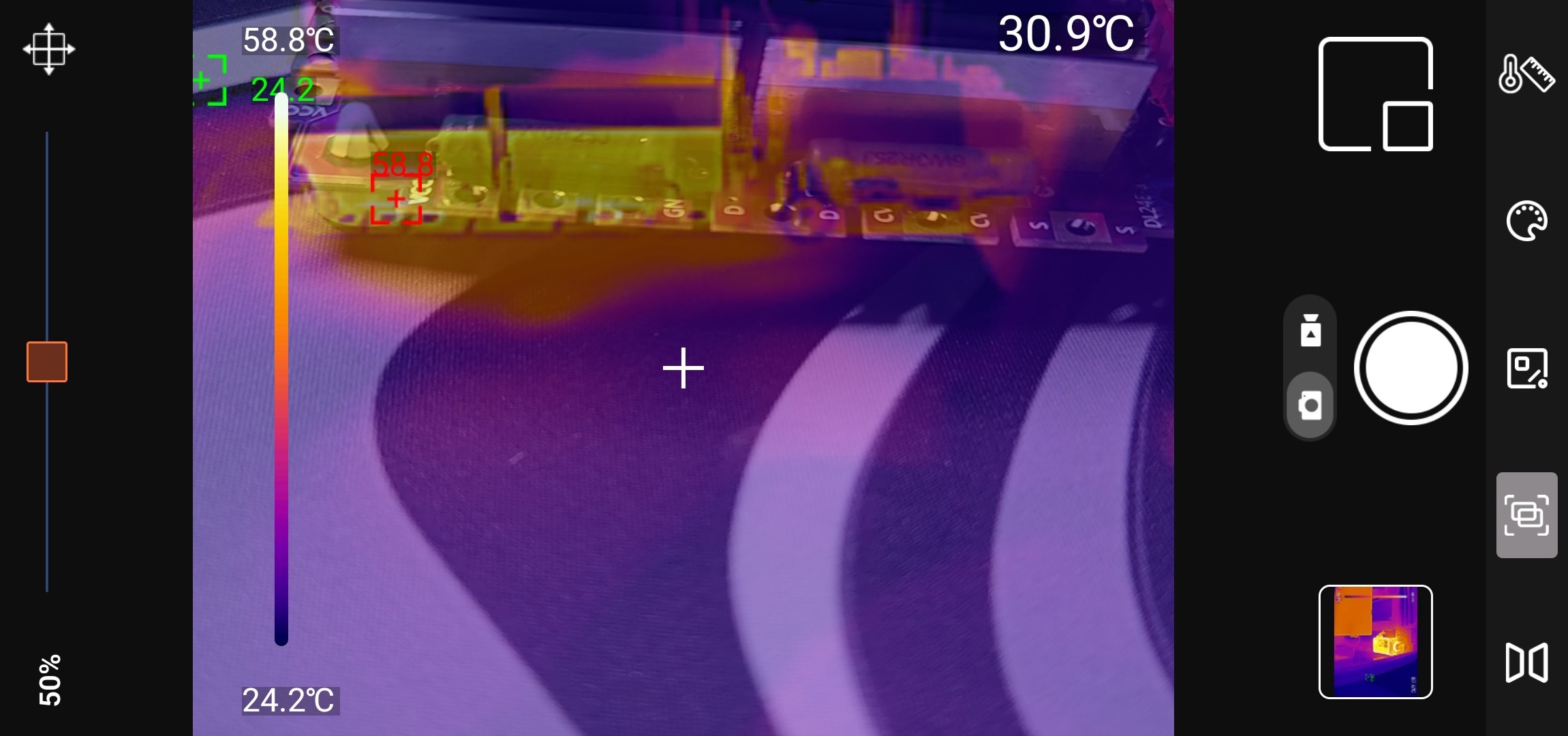

• Наложение изображений: Функция совмещения оптического и теплового изображения с регулируемым уровнем прозрачности от 0 до 100%. Настройки можно изменять как в процессе съемки, так и при постобработке.

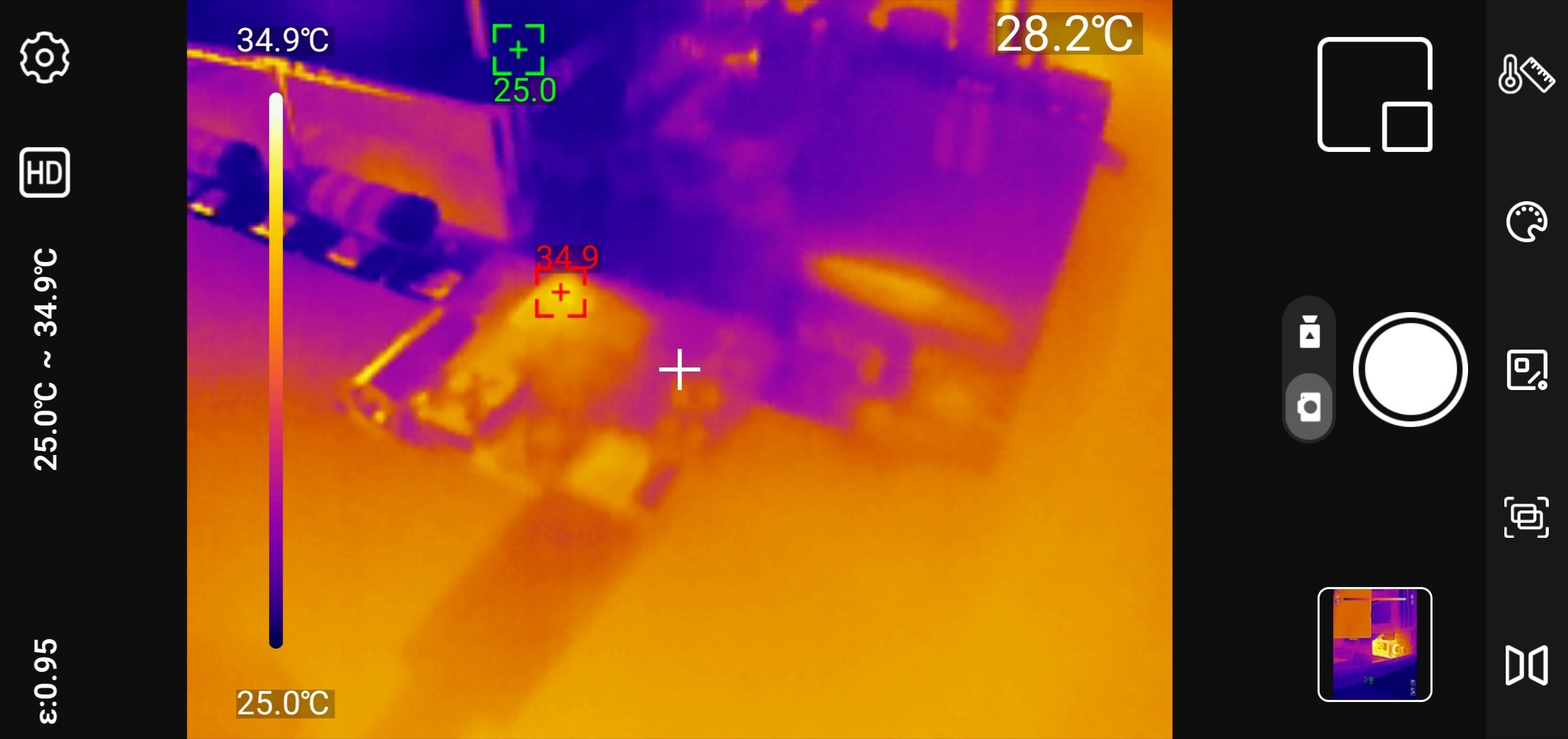

• Точечные измерения: Возможность установки до трех измерительных точек с отображением текущих, максимальных и минимальных температур в выбранных областях. Критические температуры выделяются цветовыми маркерами.

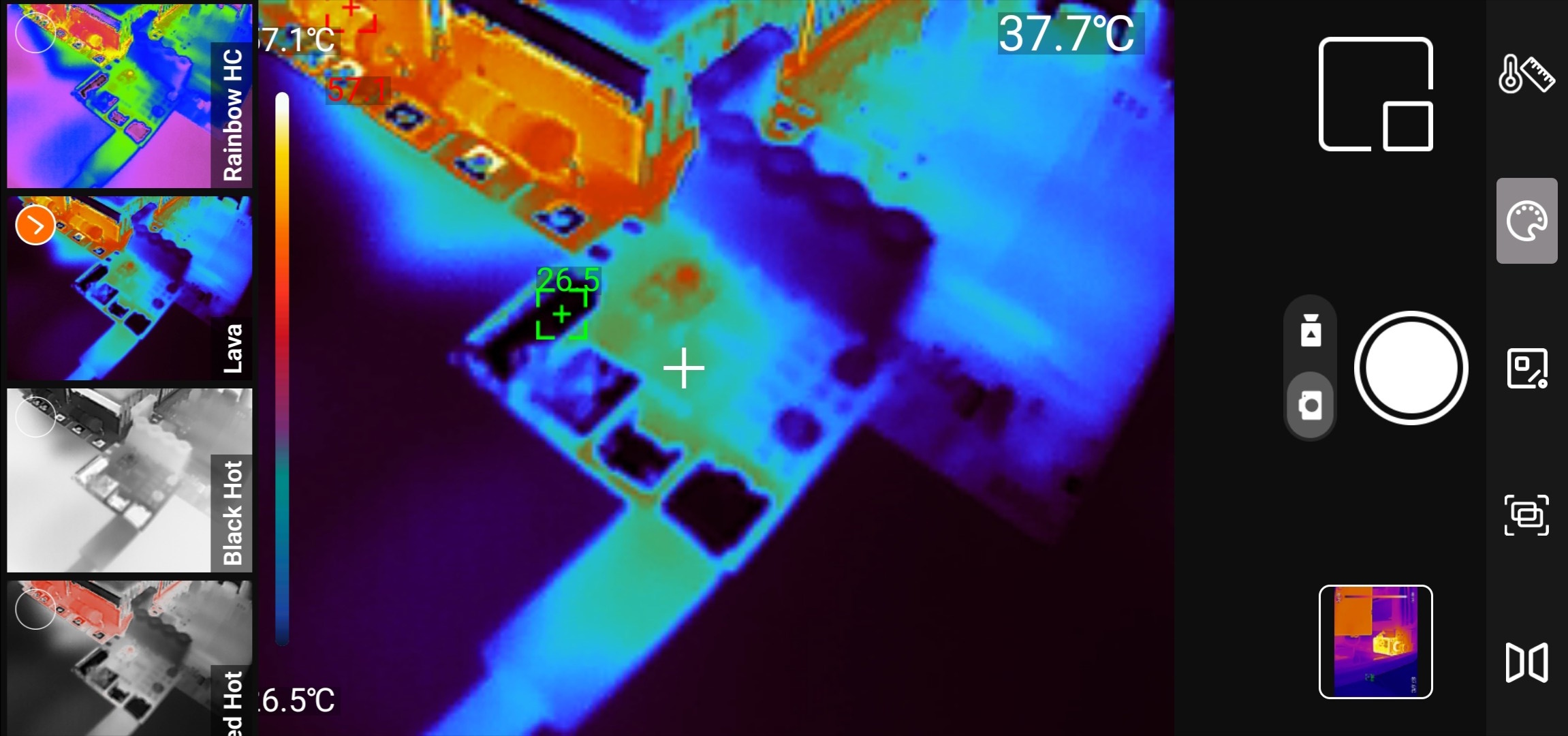

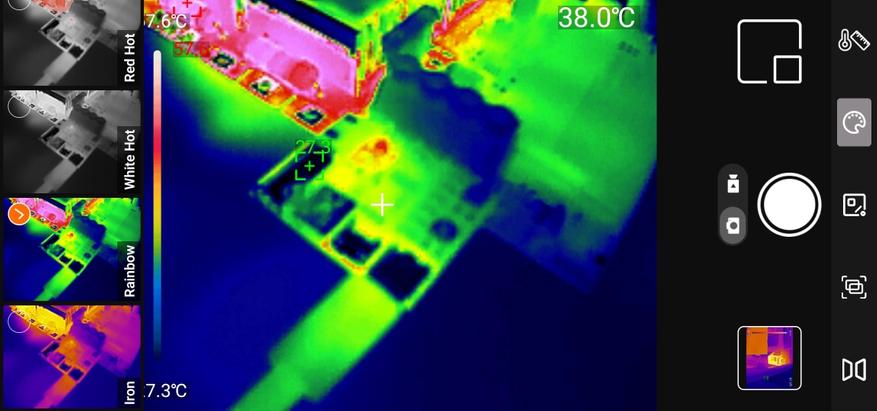

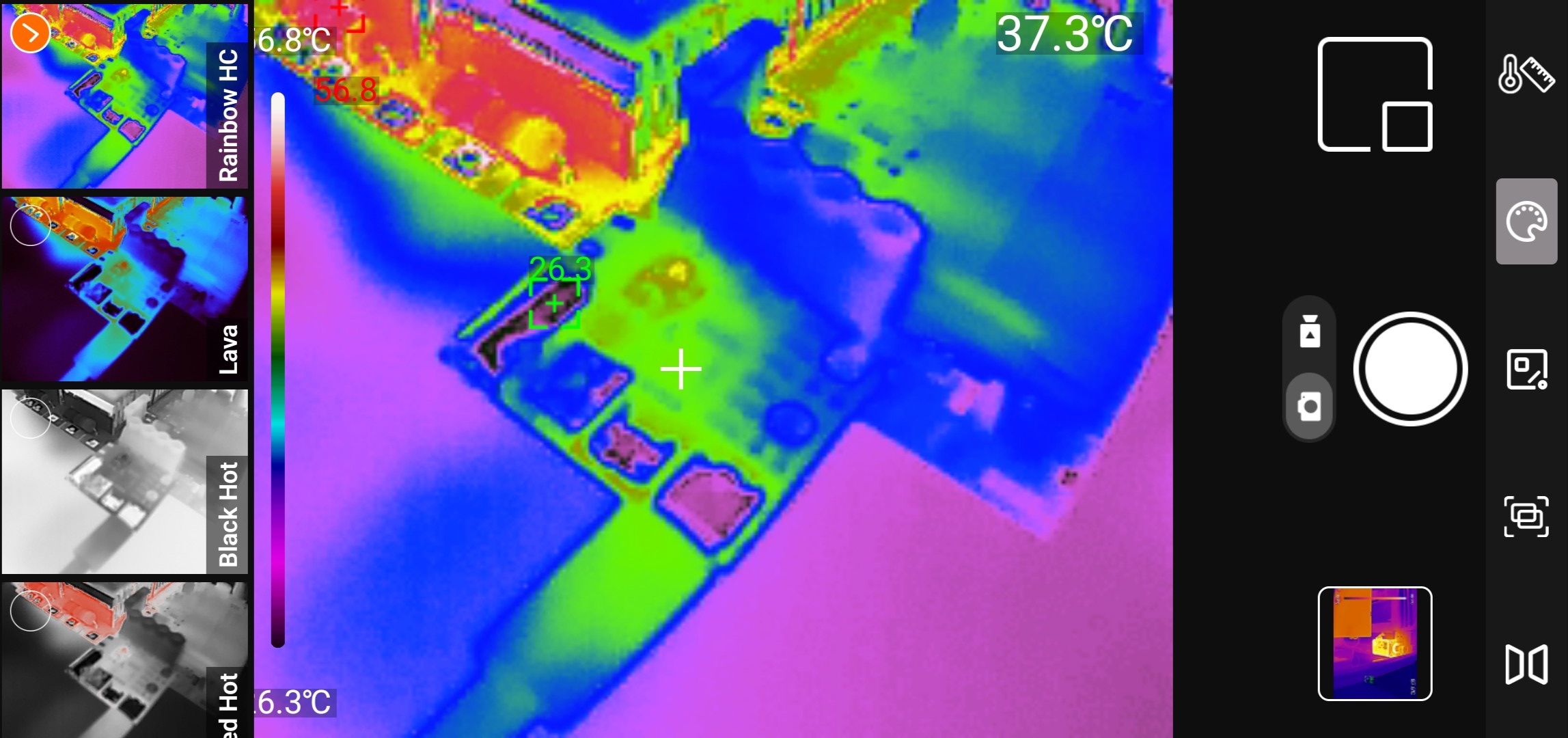

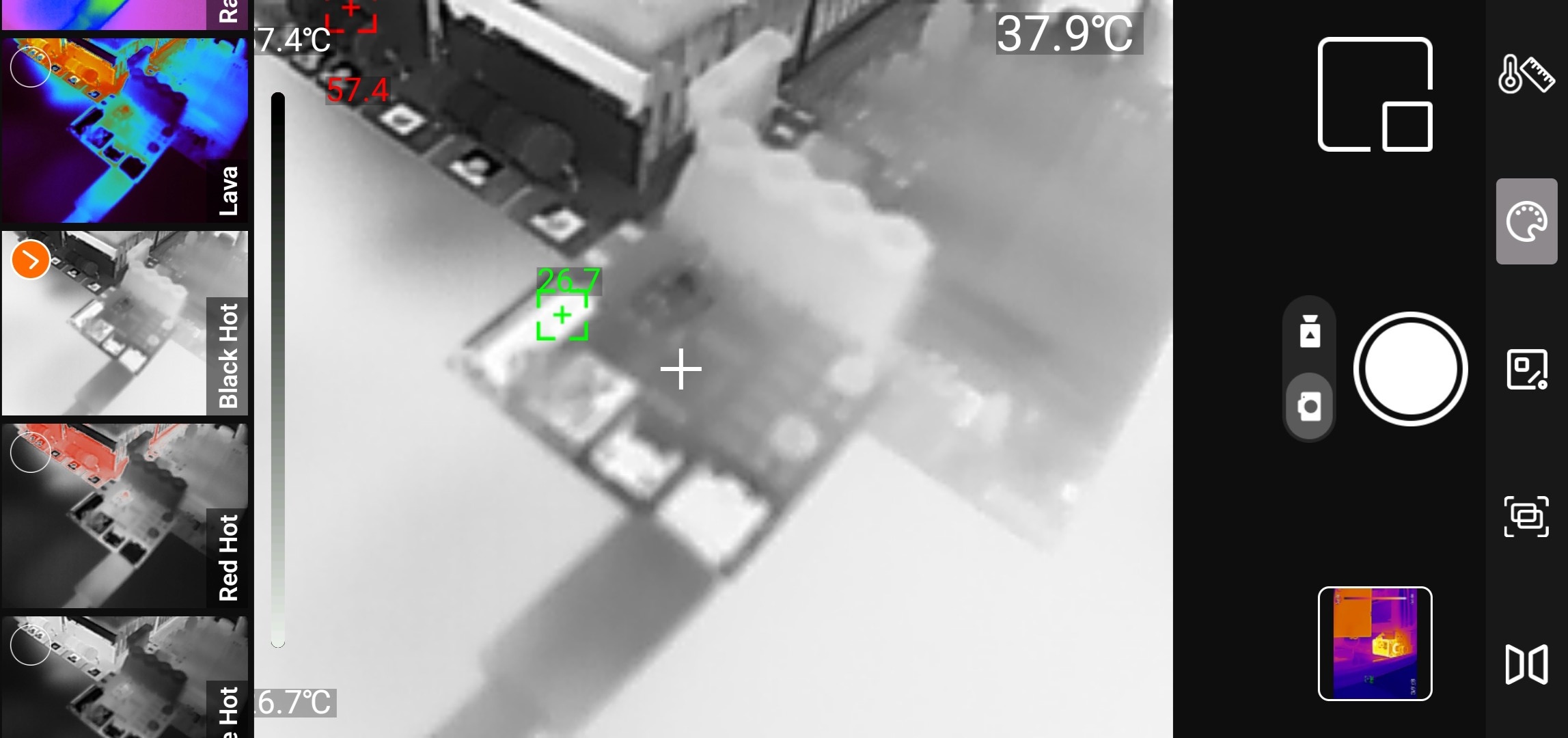

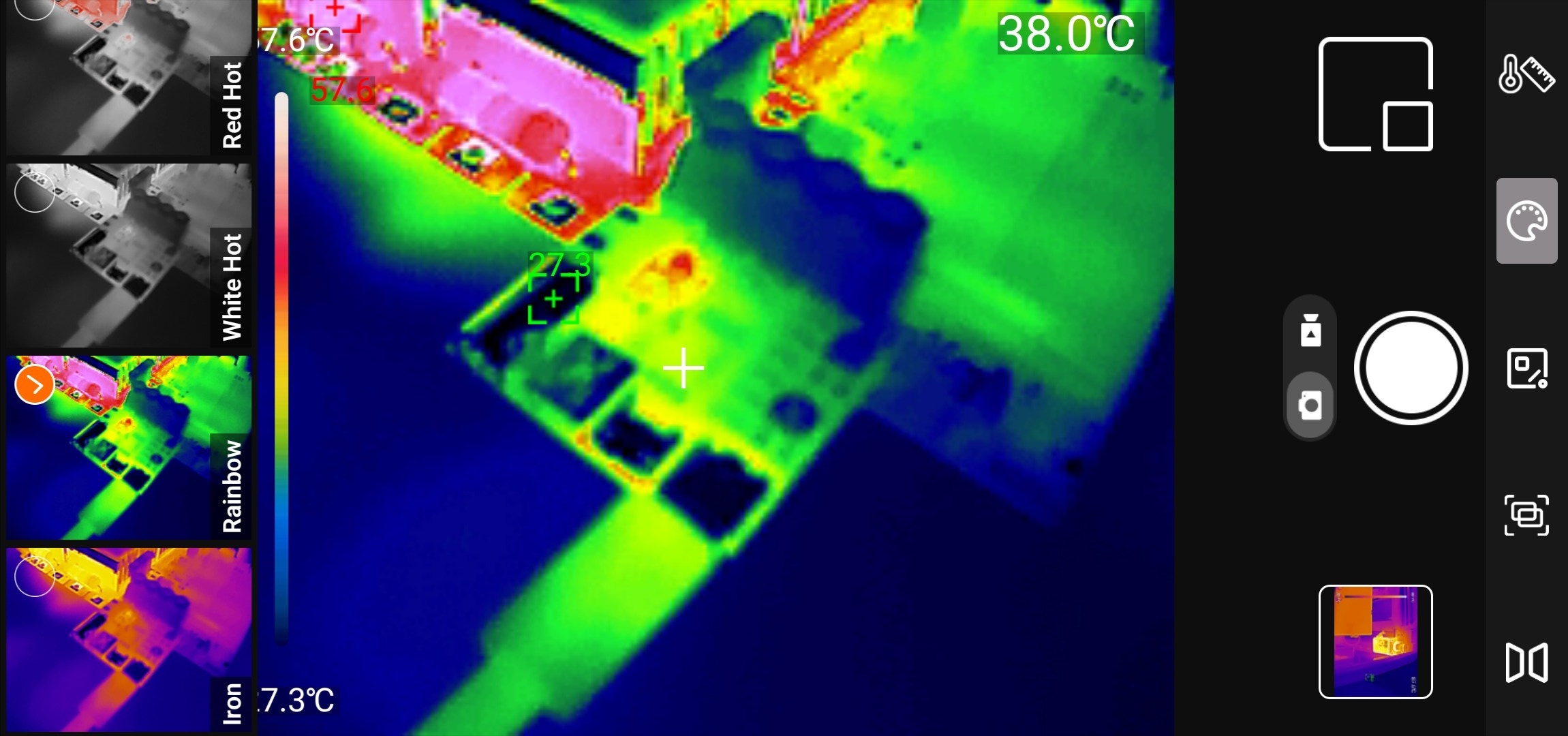

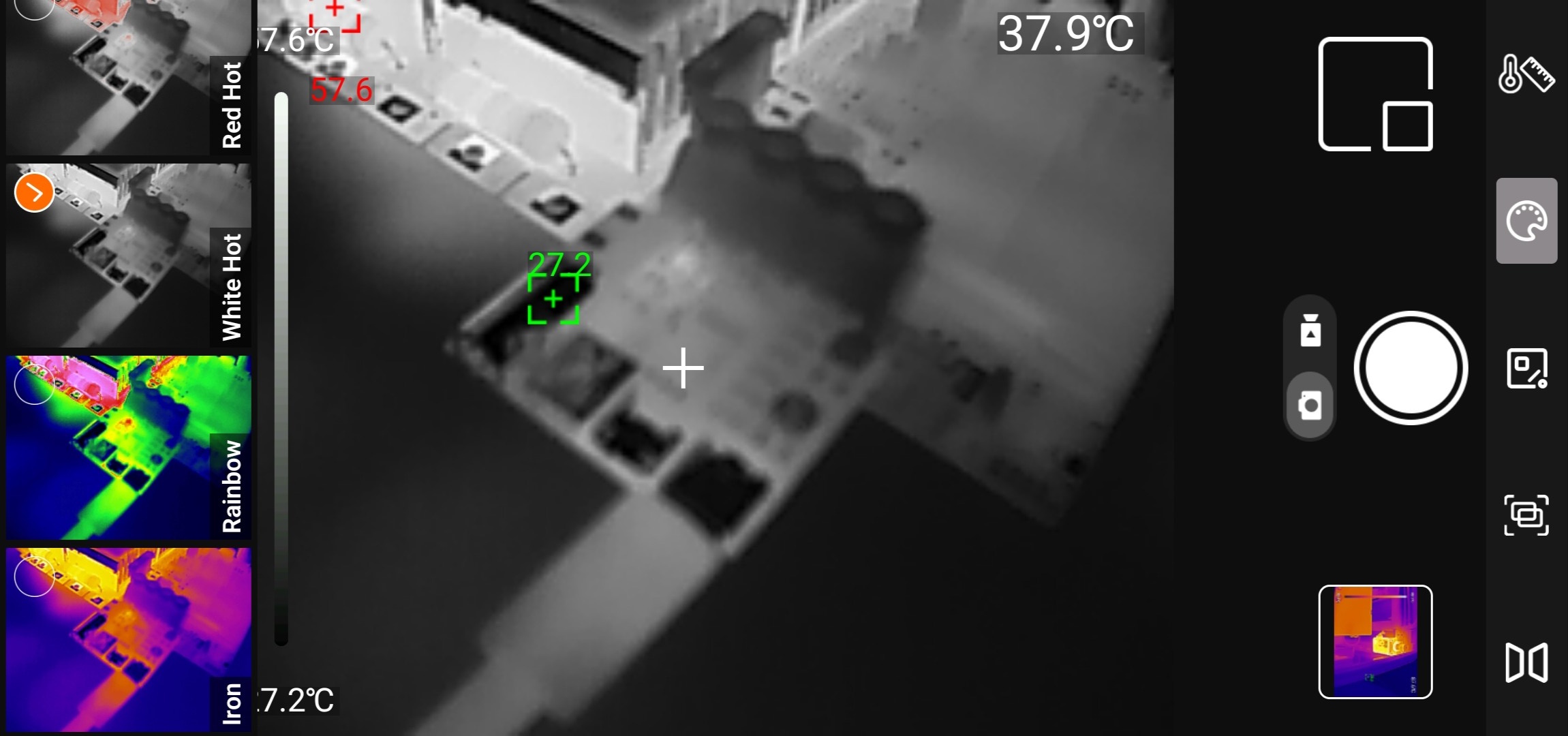

• Палитры отображения: Несколько цветовых схем для оптимального восприятия тепловой информации в зависимости от задач.

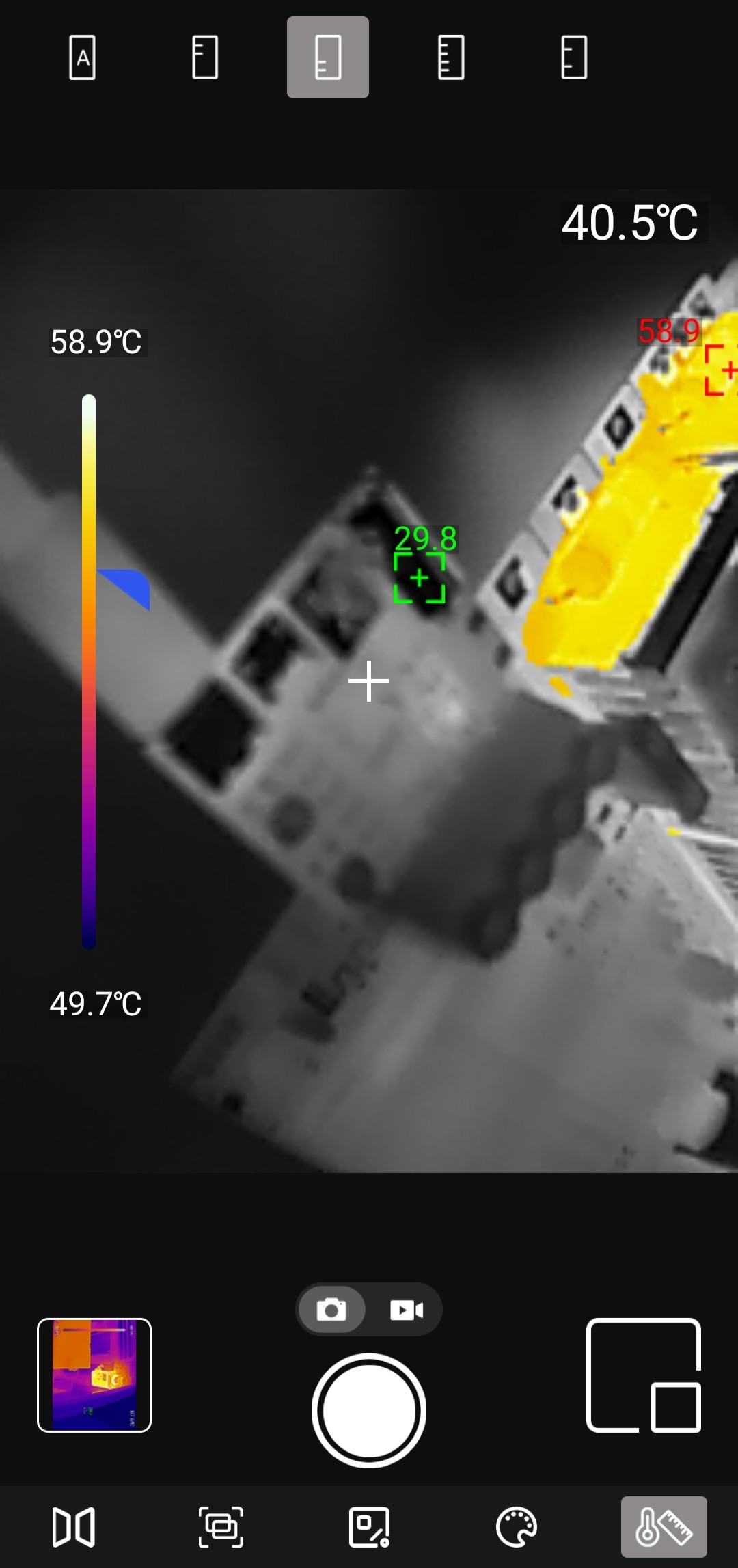

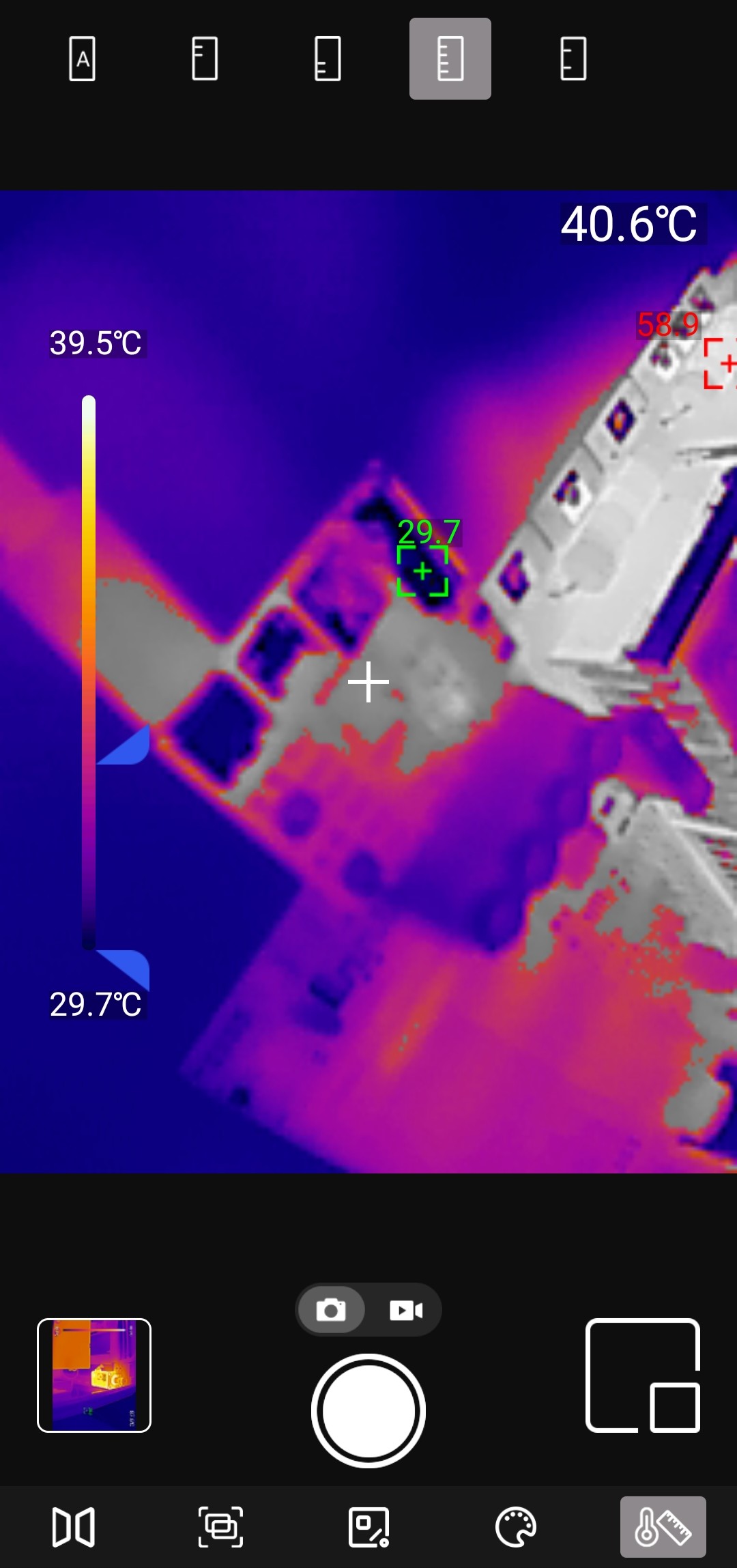

• Температурные фильтры: Функция ограничения отображаемого диапазона температур для фокусировки на интересующих значениях.

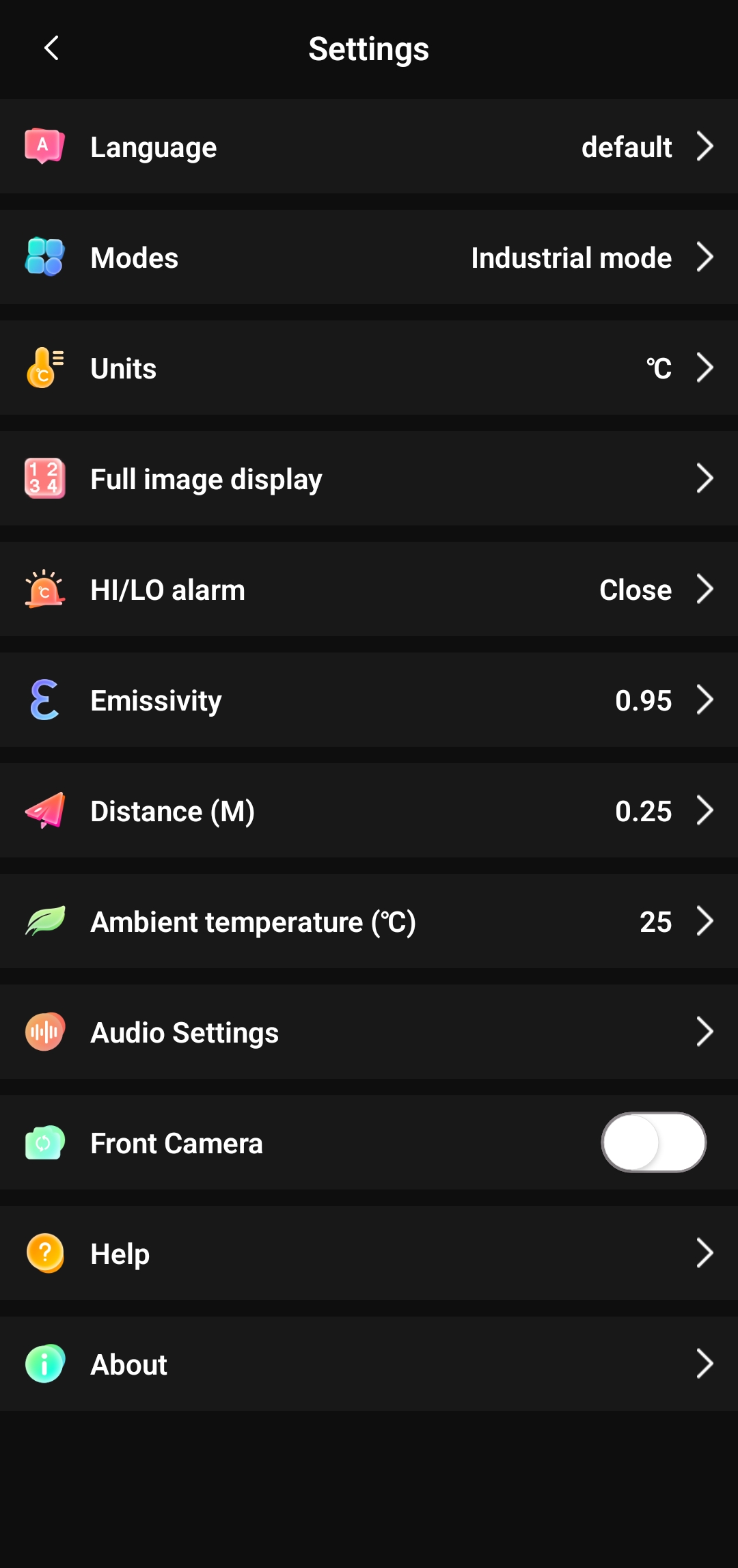

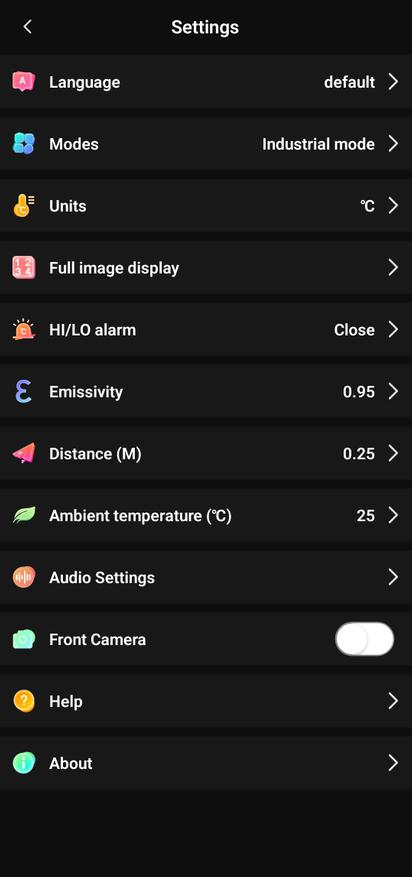

Меню конфигурации предоставляет широкие возможности настройки:

• Локализация интерфейса (поддержка 6 языков)
• Режимы измерения: технический (-20°C до +550°C, точность +-2%) и медицинский (20°C до 50°C, точность +-0.5%)
• Выбор единиц измерения
• Настройка отображения измерительных точек
• Установка температурных порогов с звуковой сигнализацией
• Коэффициенты излучения для различных материалов
• Параметры наложения изображений
• Компенсация температуры окружающей среды
• Настройки аудиозаписи и выбора камеры

Тестирование устройства

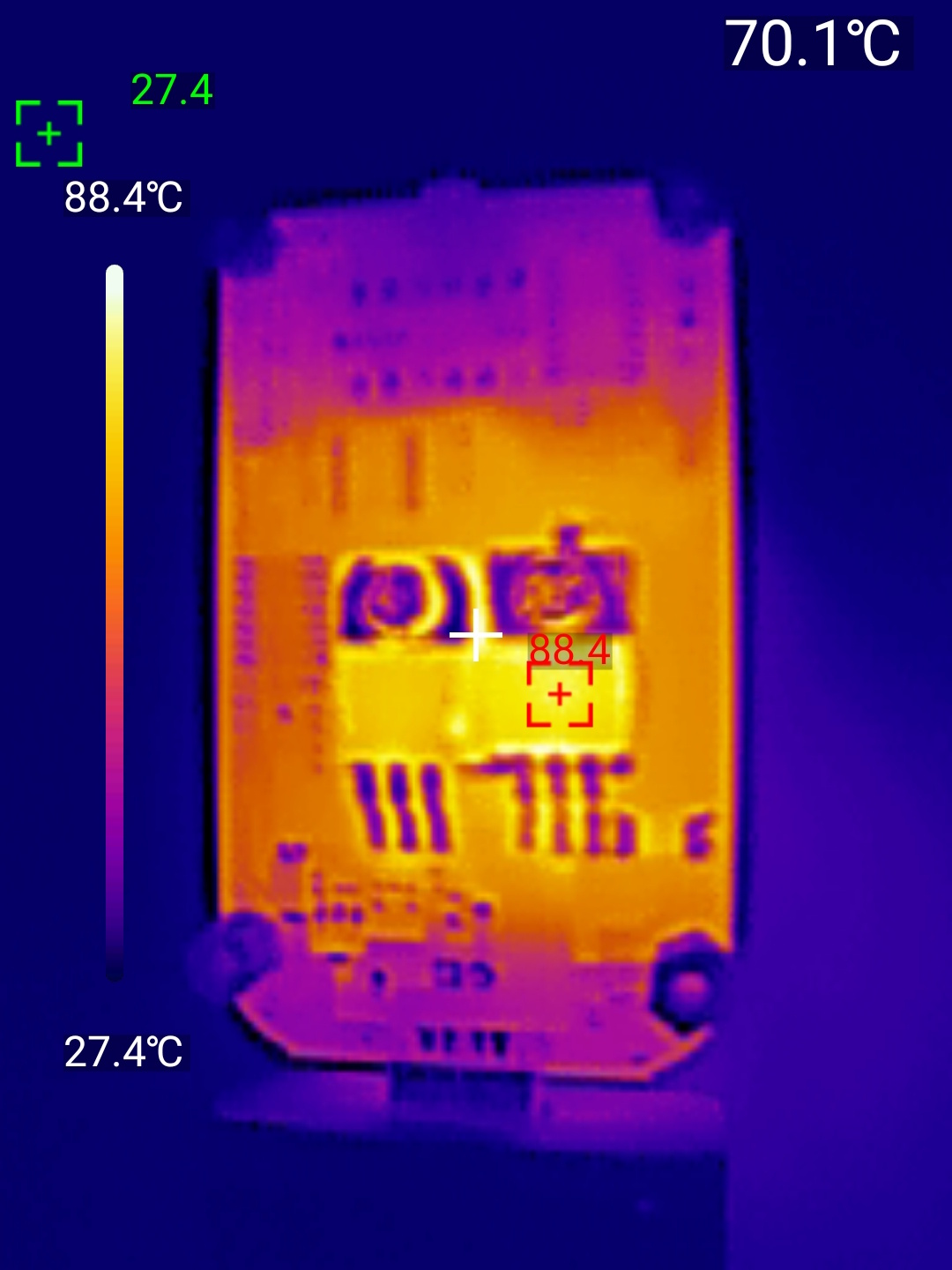

Тепловизор оснащен матрицей разрешением 256x192 пикселя, что обеспечивает детализацию в 49,152 измерительных точки. Угол обзора составляет 56x42.2°, позволяя охватывать значительную площадь объекта исследования. Рабочий температурный диапазон от -20°C до +550°C с заявленной точностью +-2% в промышленном режиме. В медицинском режиме диапазон сужается до 20-50°C, но точность повышается до +-0.5°C. Термочувствительность позволяет различать температурные перепады в доли градуса, что достаточно для большинства практических задач.

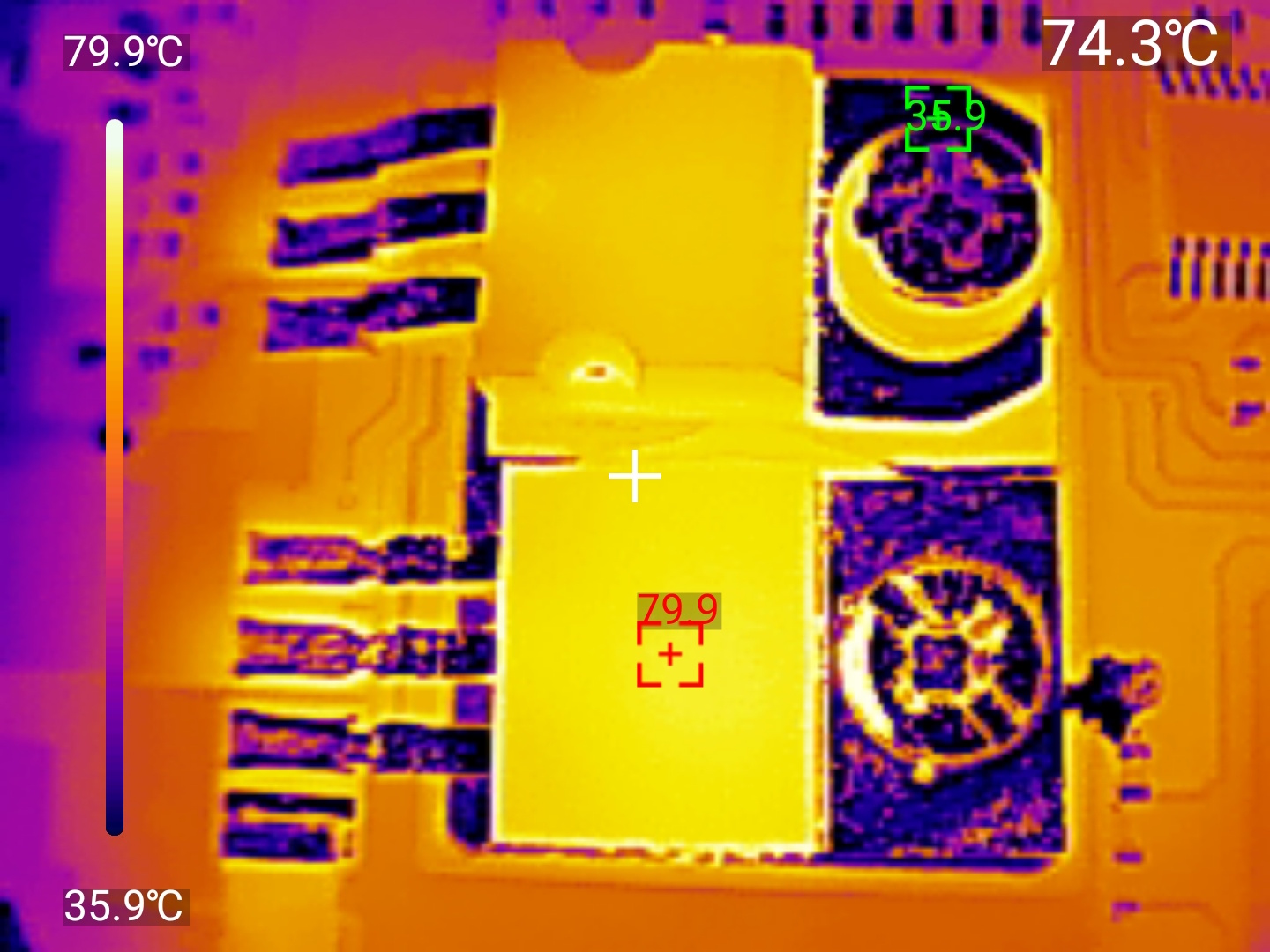

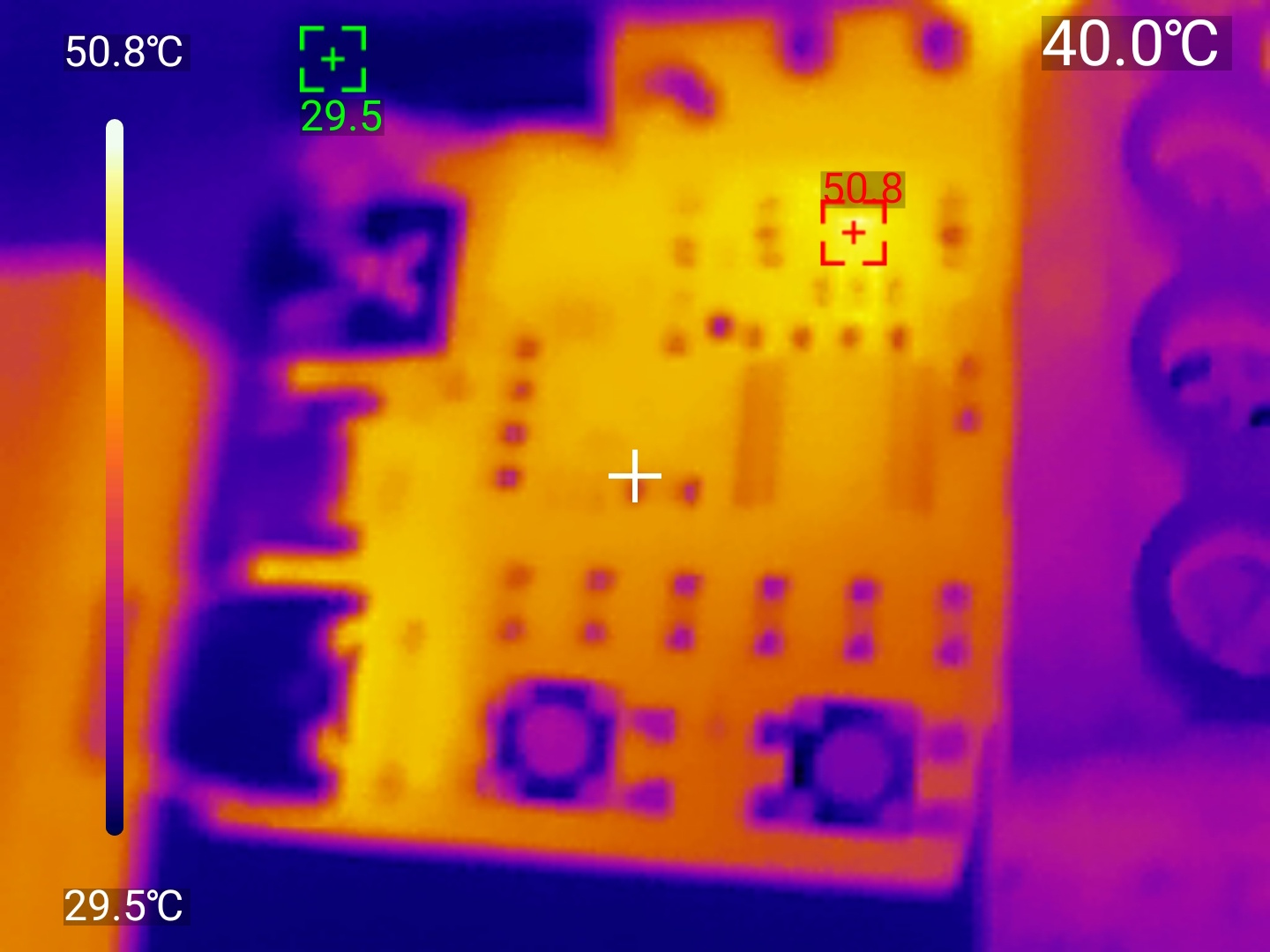

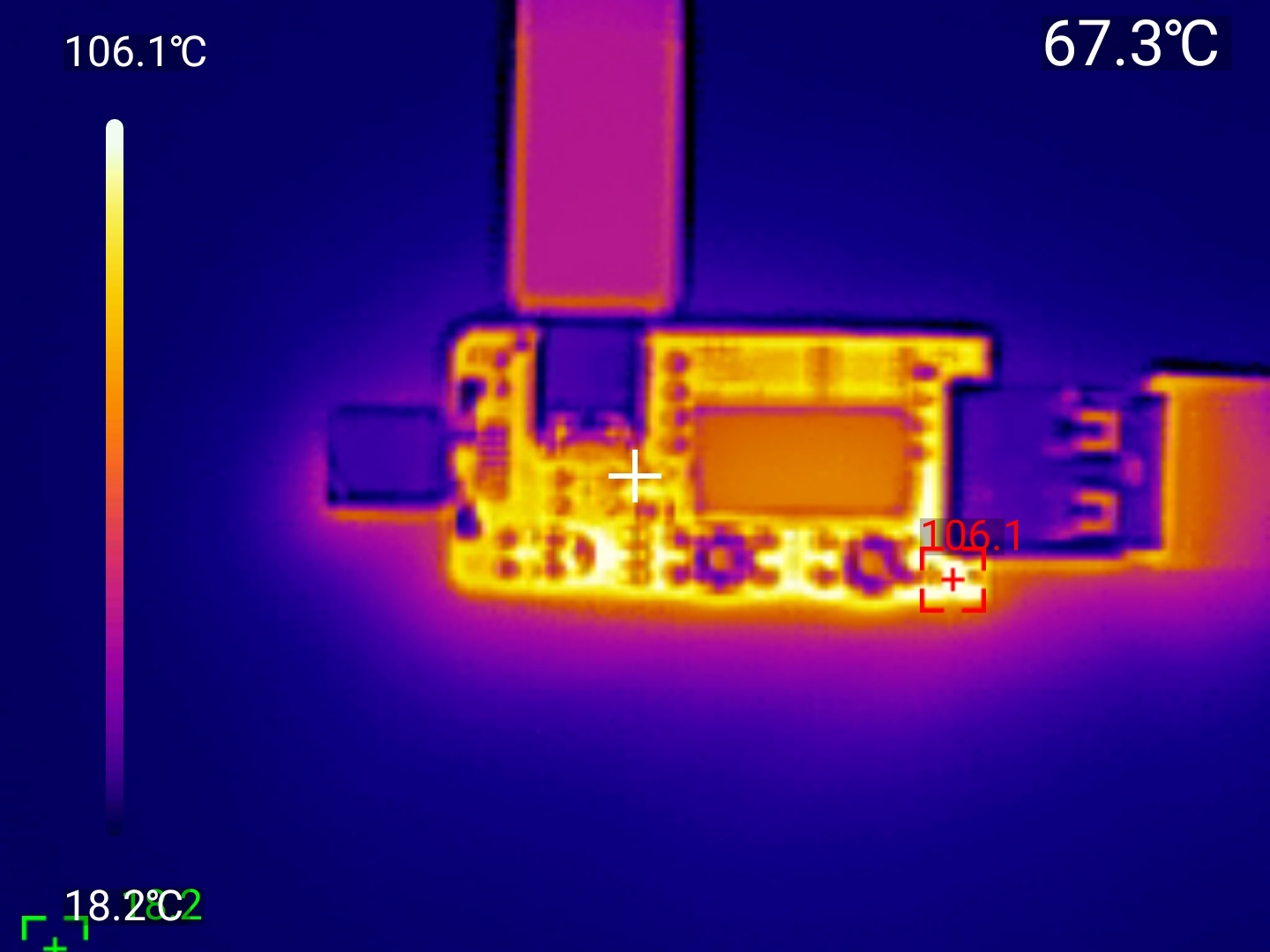

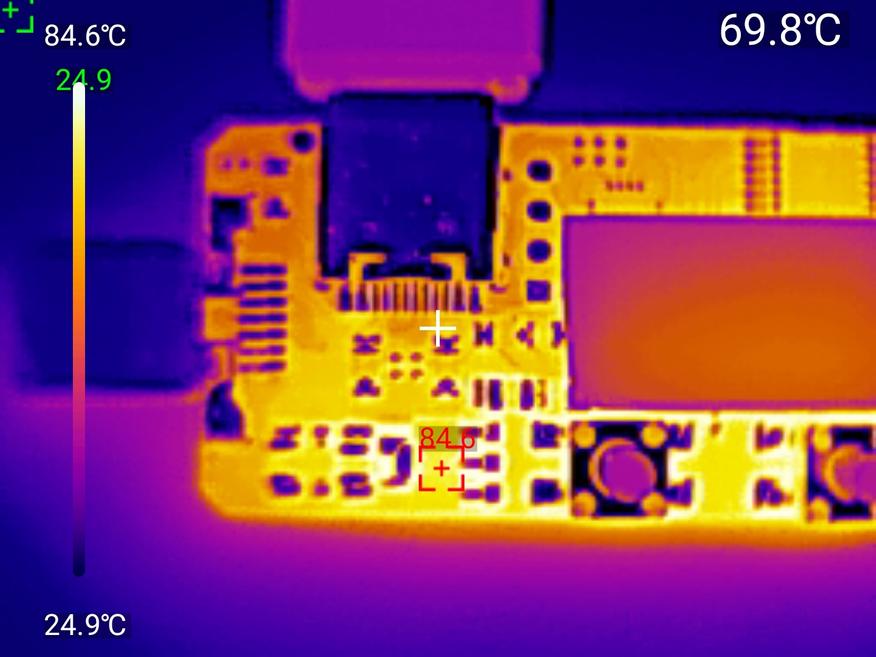

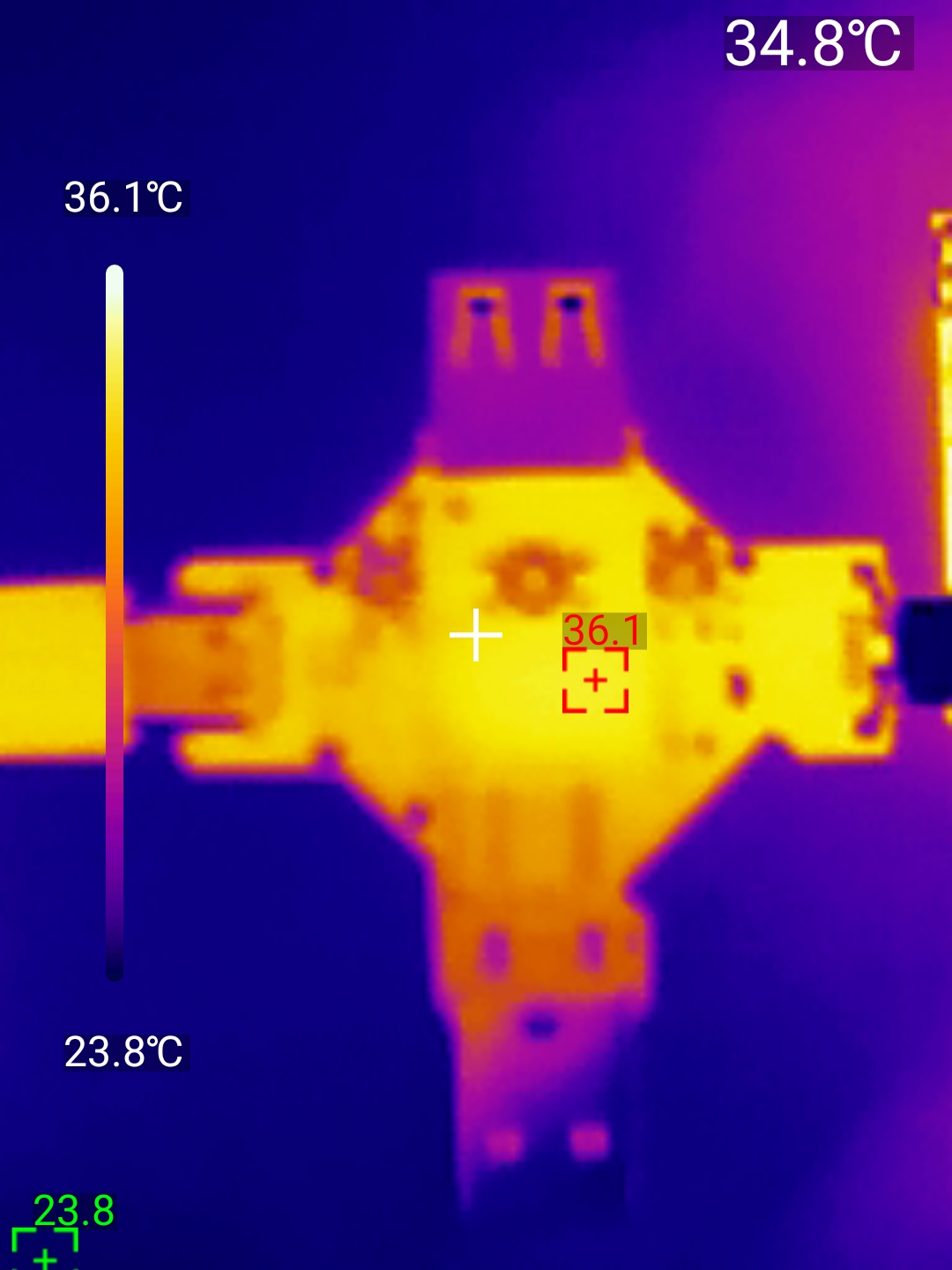

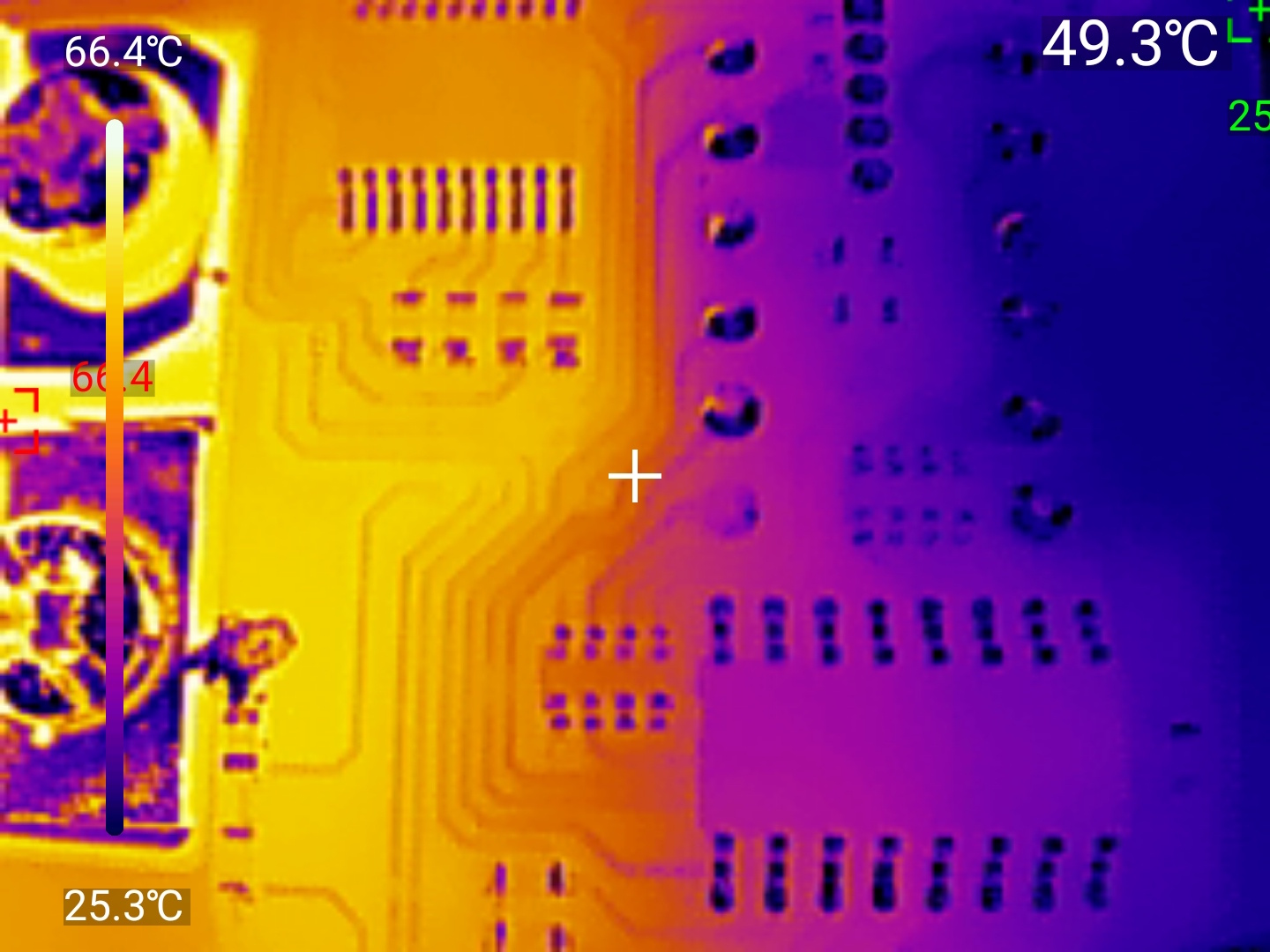

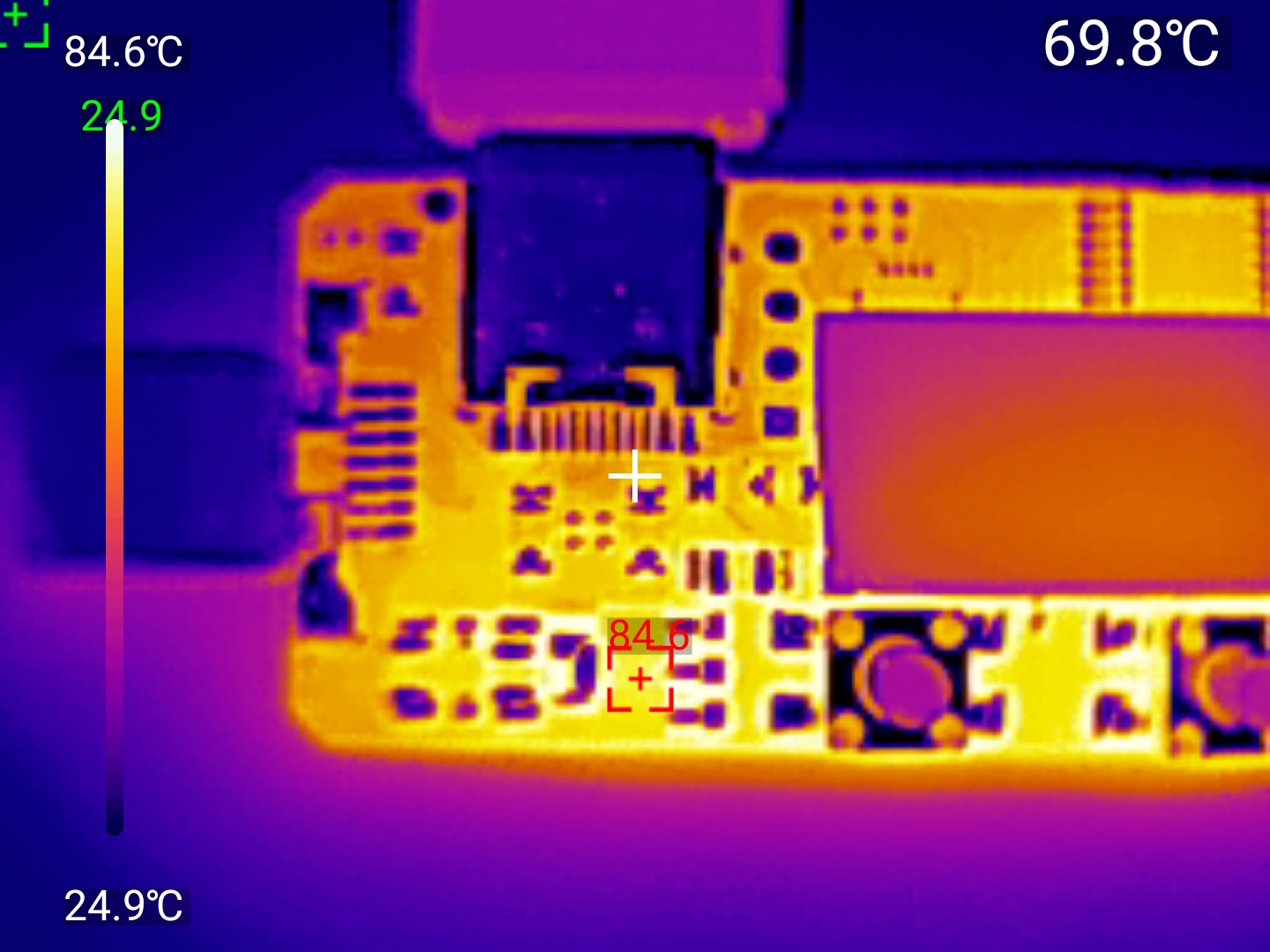

Макро линза позволяет делать максимально четкие и подробные фотографии небольших объектов, таких как smd компоненты по отдельности.

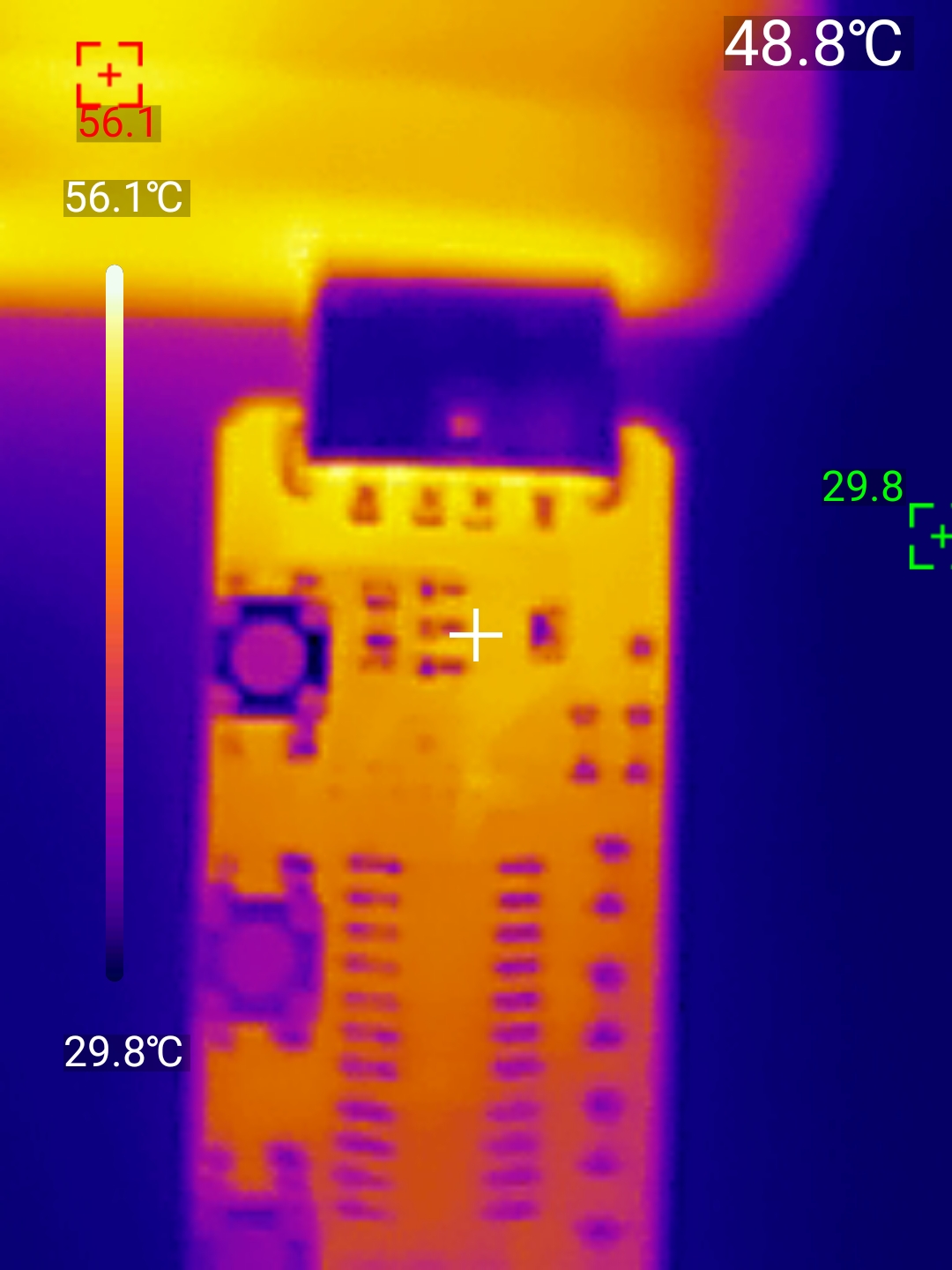

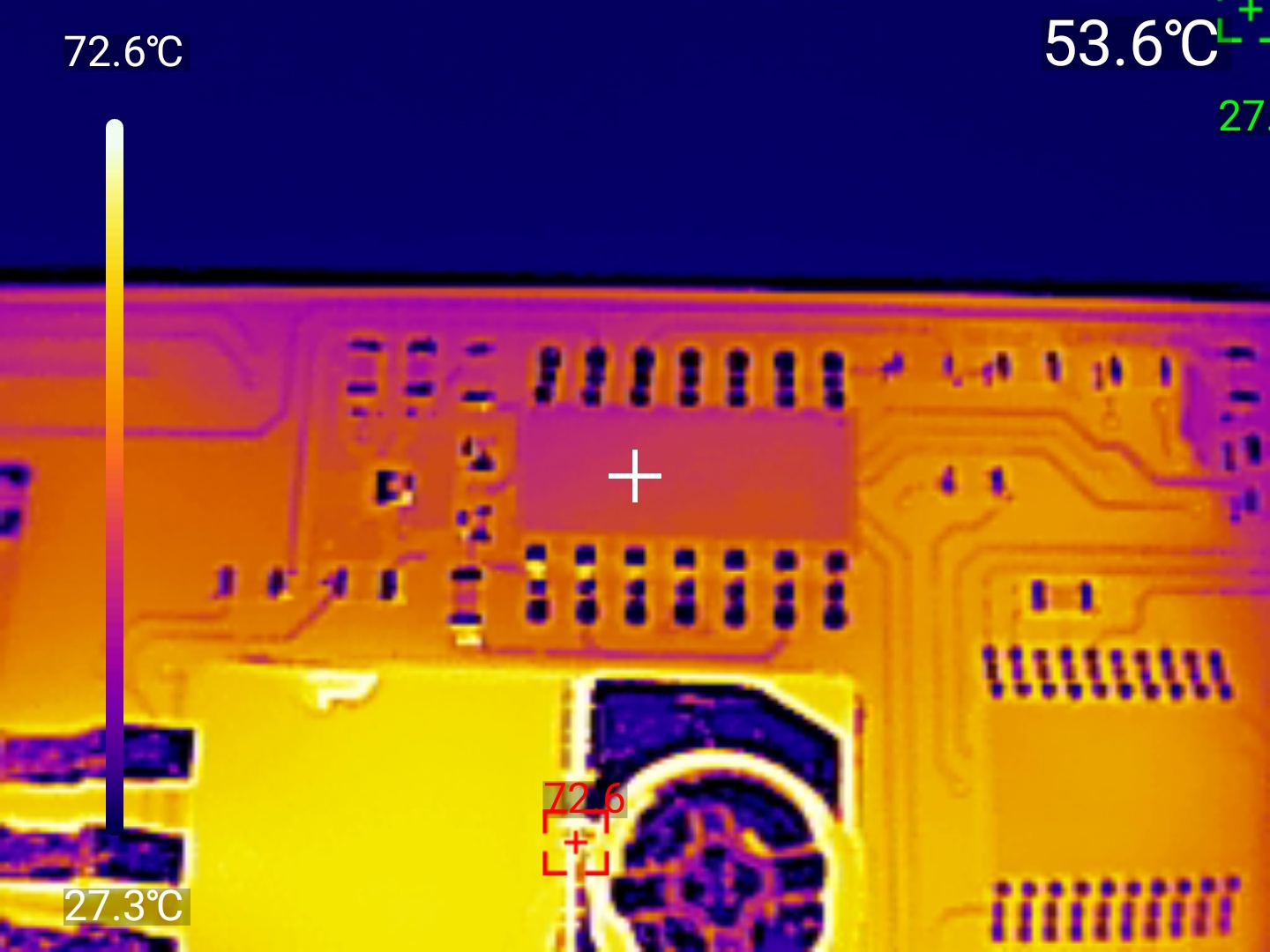

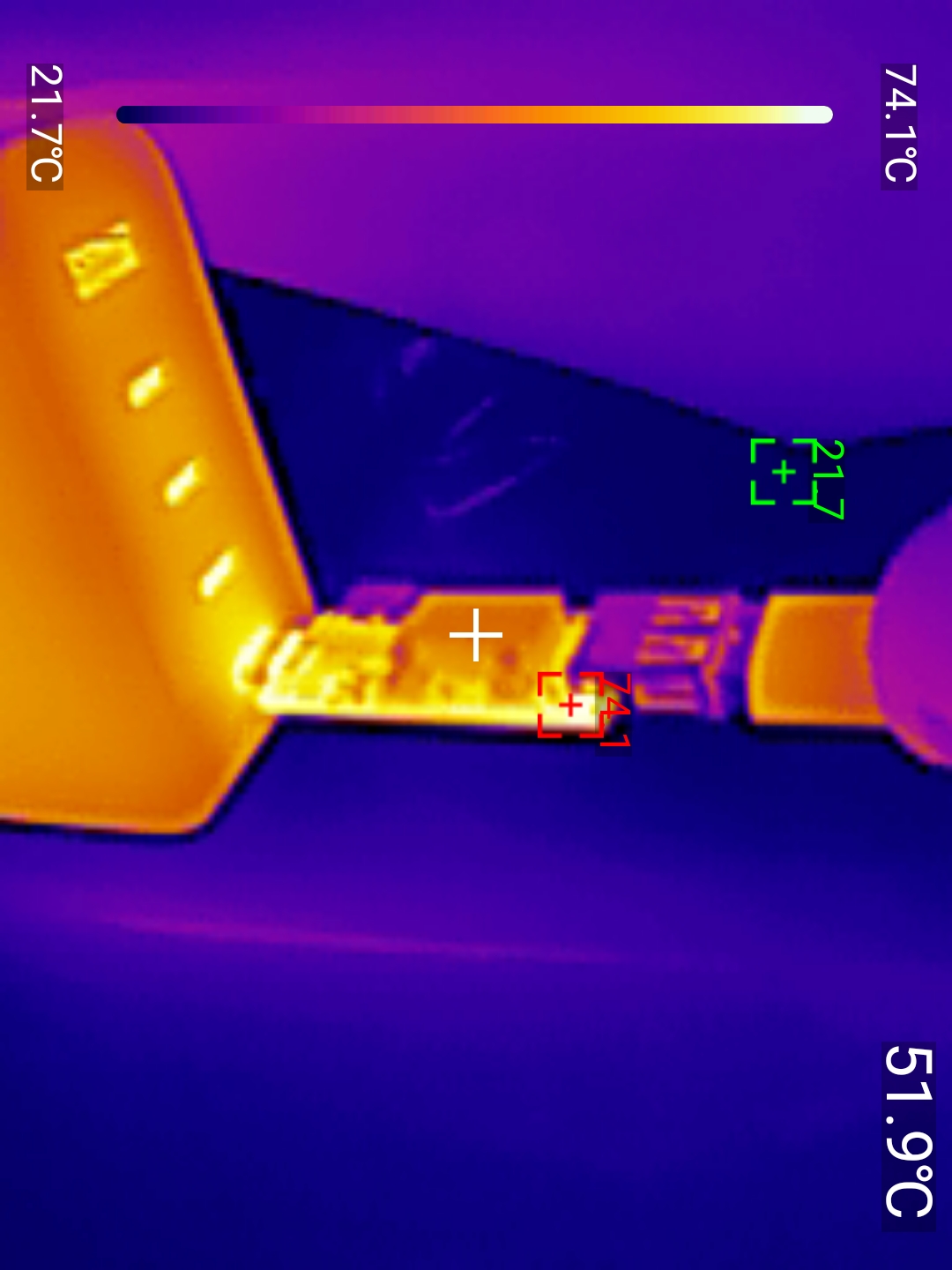

И как это выглядит в сравнении без линзы. Разница велика.

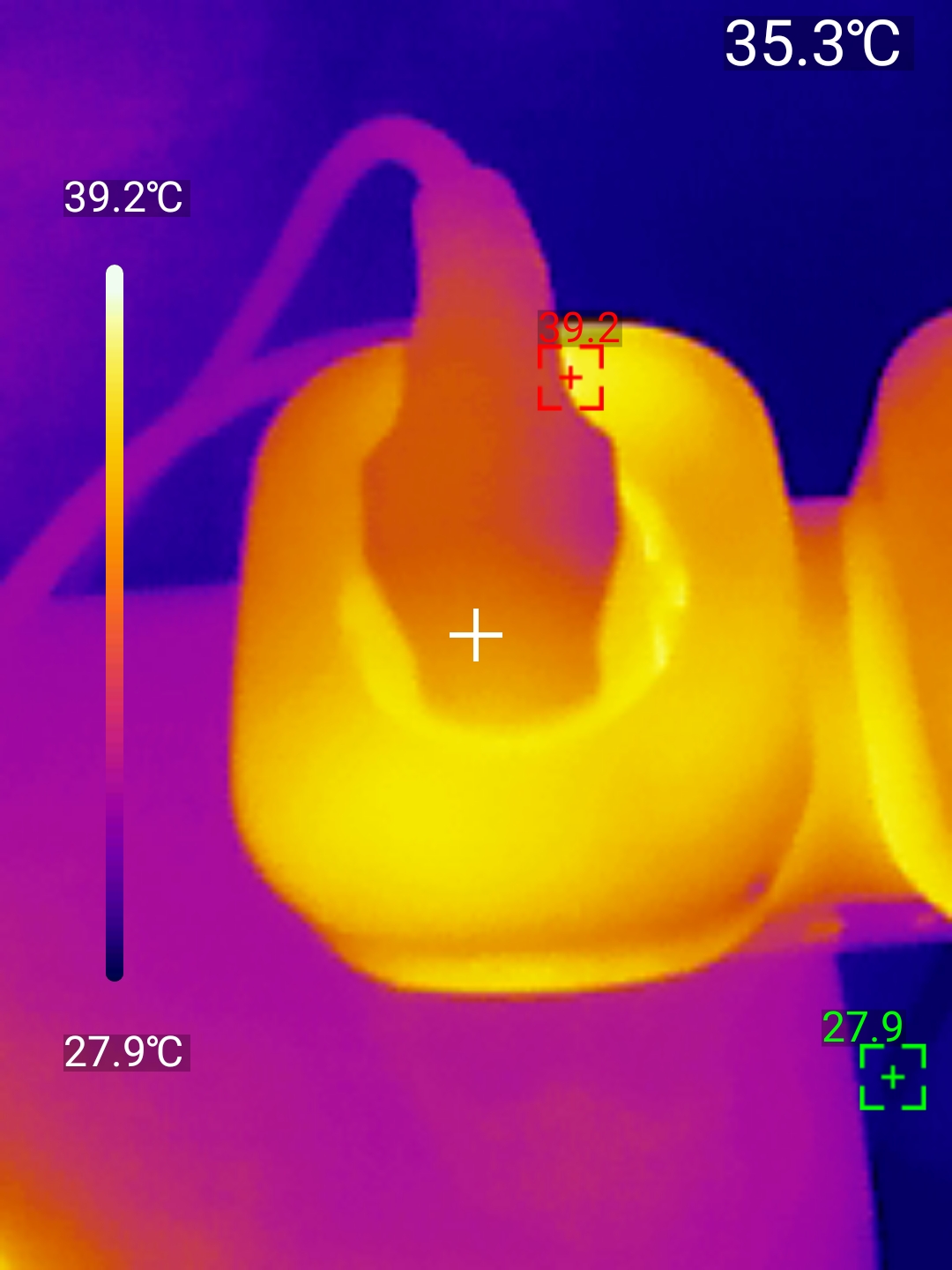

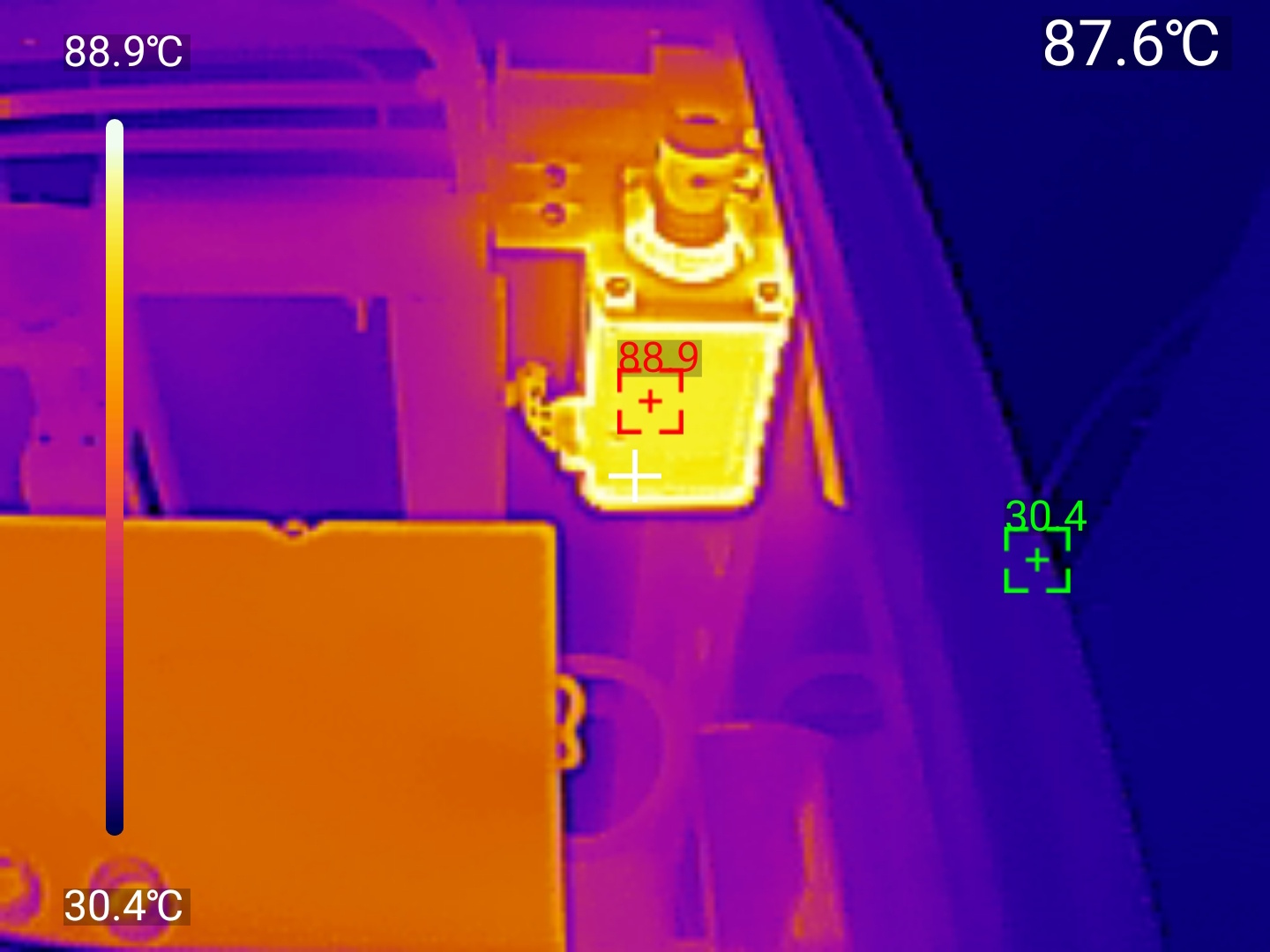

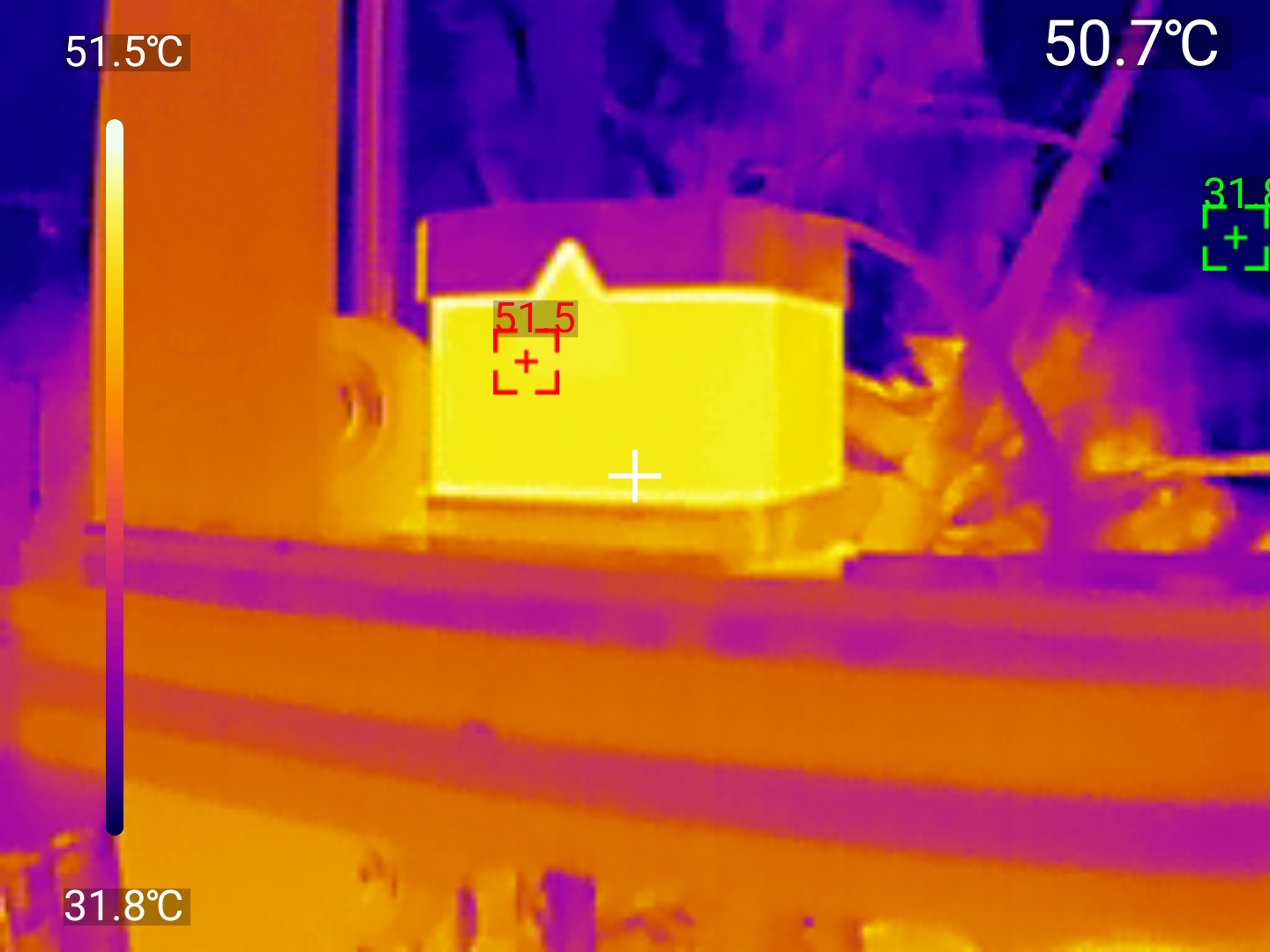

В ходе тестирования устройство показало стабильную работу в различных условиях. Качество тепловизионного изображения соответствует заявленным характеристикам. Детализация достаточна для выявления локальных температурных аномалий.

Компактность устройства делает его удобным для работы в стесненных условиях, где габариты критичны. Быстрая готовность к работе и интуитивное управление снижают время на подготовительные операции.

Программное обеспечение работает стабильно, функции реализованы корректно. Скорость обработки изображения и отклик интерфейса на приемлемом уровне.

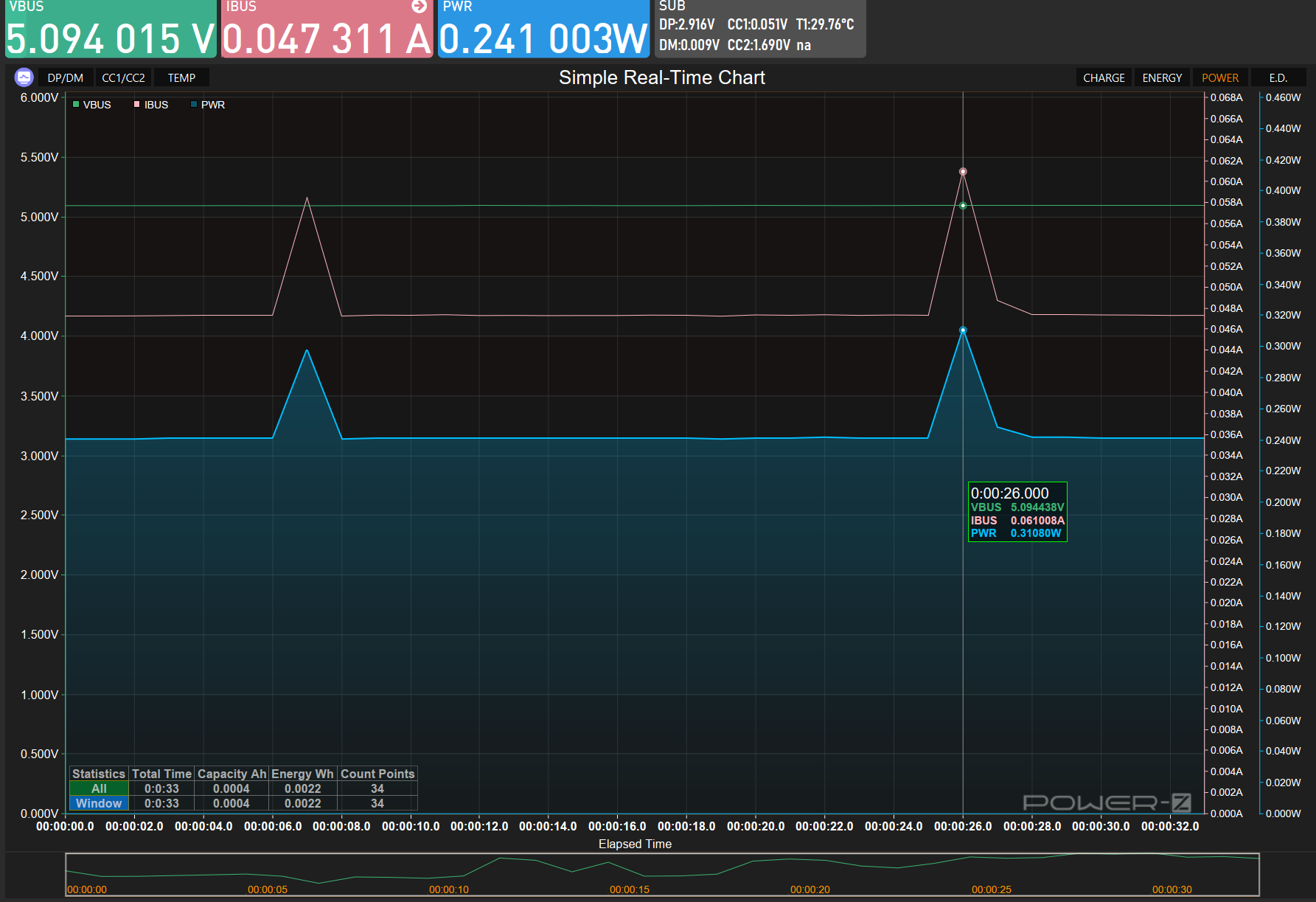

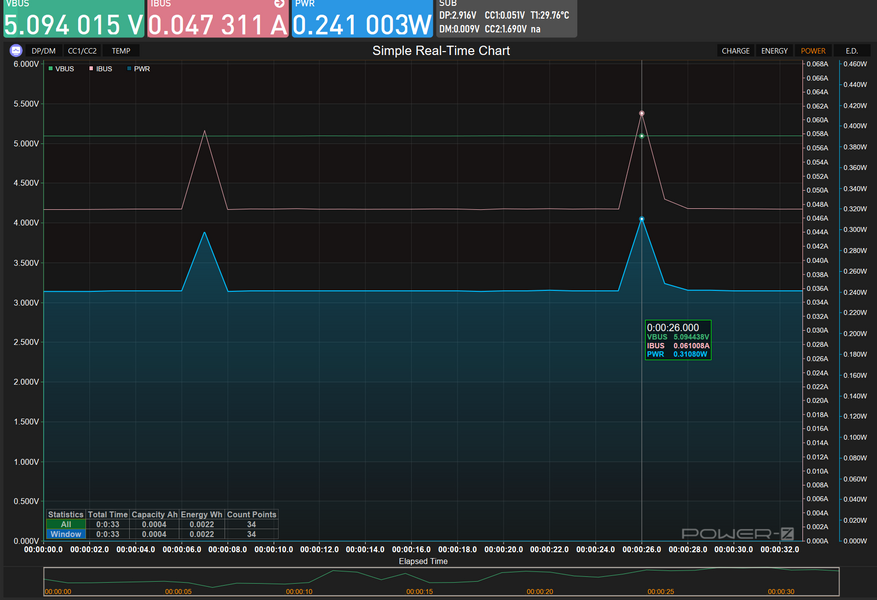

Измеренное энергопотребление тепловизора тестером Power-Z KM003C составляет 36 мА при стандартном напряжении с повышением до 61мА в ходе автокалибровки. Для работы требуется активация режима OTG (USB Host) на мобильном устройстве.

Заключения

UTI260M демонстрирует сбалансированное сочетание технических характеристик, компактности и функциональности программного обеспечения. Устройство подойдет специалистам, которым требуется портативное решение для температурных измерений без компромиссов в качестве.

За свою стоимость представляется обоснованной для данного уровня технических характеристик и качества исполнения. В сегменте мобильных тепловизоров модель занимает достойное место по соотношению цена-функциональность, учитывая качественное программное обеспечение.

Рекомендуется для использования в технической диагностике, строительной теплотехнике, системах безопасности и других областях, где требуется оперативный температурный контроль с высокой мобильностью оборудования.
