Недорогой мультиметр-тестер Mustool MT109 на 9999 отсчетов

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Инструменты

Обзор неплохого мультиметра на 9999 отсчетов и с контрастным экраном — модели MT109 от MUSTOOL.

Сравнивать буду с популярными моделями, которые зарекомендовали себя низкой стоимостью и высокой точностью измерений.

 Мультиметр MUSTOOL MT109 — популярная модель с классическим дизайном, c модным черным дисплеем, с богатым функционалом за небольшие деньги. В отличие от мультиметра Aneng Q1 (см. обзор "Народный мультиметр Aneng Q1")  MUSTOOL MT109 имеет селектор выбора режимов, что в некотором роде удобнее и привычнее. Сравнения характеристик и рекомендации по выбору в статье «Выбираем лучший мультиметр-тестер с Aliexpress».

Цифровой мультиметр Mutool MT109 (Banggood)

Цифровой мультиметр Mutool MT109 (Алиэкспресс)

Цифровой мультиметр Mutool MT108T

Характеристики

Модель: MUSTOOL MT109
Цвет: красный+черный
Разрядность шкалы: 9999 отсчетов
Аналогова шкала: Есть
Автоматический выбор диапазонов: да
Измерение: Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, прозвонка, диодный тест, измерение частоты и скважности, измерение температуры, детектор напряжения



 В комплект поставки мультиметра MUSTOOL MT109 входит:
1 х Прибор
1 х Щупы
1 х Термопара K-типа
1 х Руководство пользователя (English)



 Внешний вид интересный, это не устаревшие прямоугольные тестеры — тут выделена ребристая поверхность корпуса под ладонь, увеличена часть корпуса с дисплеем. Расположение селектора и клемм стандартное.

 Инструкция в комплекте была очень подробная, с описанием работы всех режимов.

 На нижней части корпуса расположены блок с клеммами для щупов, всего три клеммы: токовая (10А), общая (COMMON), и плюсовая рабочая (все остальные режимы).

 В центре корпус расположен селектор режимов измерения. Самые основные расположены в начале: измерение напряжений. Затем идет измерение сопротивлений, а также прозвонка и диодный тест. Далее расположены наименее используемые режимы: измерение частоты и скважности переменного тока, измерение больших токов (до 10А, с перестановкой щупа), измерение малых токов (без перестановки щупа), измерение температуры (с установкой соответствущего щупа), бесконтактное измерение напряжения (NCV). Тестер автоматически включается при повороте в любое положение. В отличие от HoldPeak 890CN, у модели MT109 всего одно положение для выключения. Правда, тестер имеет функцию автоматического выключения после прошествия определенного времени неиспользования.

В верхней части корпуса расположен большой дисплей, под ним ряд кнопок для дополнительных функций и режимов. В самом верху присутствует стилизованная надпись «MUSTOOL» и номер модели «MT109».

Кнопками можно выбрать дополнительную функцию, например, включить фонарик (зажатие кнопки MAX/MIN) или включить подсветку (зажатие кнопки HOLD). Отдельно можно переключаться по подрежимам кнопками RANGE.

 Корпус нормального «карманного» размера, не имеет острых углов, выглядит презентабельно.

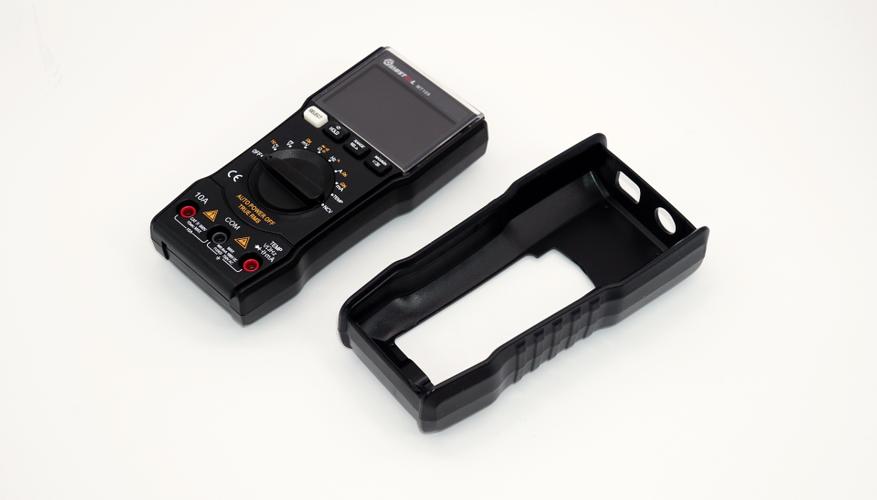

Сверху на пластиковом корпусе присутствует резиновый бампер-накладка, который защищает от ударов и падений.

 На задней части корпуса есть подножка-подставка для использования тестера в качестве настольного измерительного прибора.

 Под подставкой скрывается крышка батарейного отсека.

Для доступа нужно открутить один винт отверткой и извлечь крышку.

Питается мультиметр от пары ААА-батареек. Я использую аккумуляторные батареи типа Sorbo/Znter.

 На верхней части корпуса, прямо над дисплеем, расположен фонарик (светодиод) и антенна приемника NCV.

 Фонарик светит не очень сильно, буквально хватает подсветить нужный контакт или клемму в эл. шкафчике.

В комплекте с мультиметром MUSTOOL MT109 был комплект щупов и термодатчик.

Измерительные щупы обычные, с наконечниками, с двойной изоляцией до 1000 В.



Термопара самая простая, с разборными клеммами. Измерительный элемент — термопара К-типа.



 Подключаются что щупы, что термопара, в клеммны, без усилий.

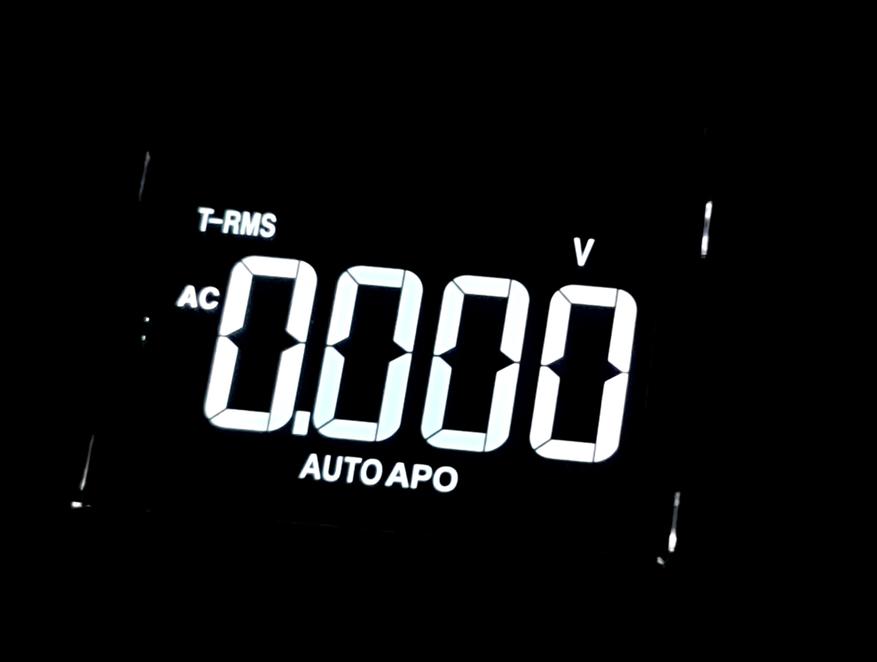

 Дисплей в этом мультиметре интересный, высококонтрастный (черный инверсный), напоминает похожий дисплей у мультиметра Aneng Q1.

 При включении загораются все символы на дисплее — проходит процесс автоматического тестирования.

Из-за своих размеров мультиметр  MUSTOOL MT109 спокойно помещается в карман или в инструментальную сумку.

 Подсветка на дисплее работает неплохо — в полной темноте отчетливо видны символы.



 Сам по себе дисплей действительно интересный — показания видны практически при любых вариантов, ну разве что, за исключением яркого солнечного освещения.

Пробный тест — измерение напряжение в сети. Одновременно можно измерить скважность и частоту переменного тока.



Мультиметр MUSTOOL MT109 оснащен функцией бесконтактного измерения напряжения (поля). Для этого нужно повернуть селектор и положение NCV и поднести к предмету. В зависимости от глубины залегания проводки (от расстояния до провода) и величины протекаемого тока, тестер показывает условную величину поля.



 Термопара измеряет с точностью до градуса (нельзя измерить доли, например, 36.6 градусов).



 Далее, проведем тестирование точности измерения с помощью образцового стенда генератора напряжения на базе AD584.



Высокая точность генератора дает возможность оценить показания мультиметра MUSTOOL MT109.

10.00 Вольт2.50 Вольт

5.00 Вольт7.50 Вольт


 Некоторая погрешность в тысячных единицах присутствует, это нормально, хотя и не идеально.

 В качестве сравнения добавляю показания мультиметра Aneng Q1.

10.00 Вольт2.50 Вольт
5.00 Вольт7.50 Вольт


 А также аналогичные точностные измерения для мультиметра HoldPeak HP890CN.

10.00 Вольт2.50 Вольт
5.00 Вольт7.50 Вольт


Как видно, мультиметр HoldPeak HP890CN также показывает незначительно отклонение. в тысячную единицу вольта. Отклонение небольшое,  и укладывается в допустимые погрешности.

Если вам модель понравилась, но вы не испытываете радости от черного экрана, то посмотрите в сторону аналогичной по функциональности модели мультиметр MUSTOOL MT108Т.

 Тем не менее, мультиметр MUSTOOL MT109 — это неплохой и недорогой вариант универсального мультиметра-тестера для дома, который может пригодится каждому. Контрастный черный дисплей, множество полезных встроенных функций — все это делает мультиметр MUSTOOL MT109 отличной моделью на фоне других доступных тестеров.



7 комментариев

Бывалый
тесты где на ток и сопротивление?
C
А где хотя бы разбор с целью определения безопасности его использования? Какие предохранители, методы защиты цепи, ширина дорожек...
Вот тогда и можно было бы сделать выводы о том, насколько он неплох, а до этого момента, я бы убрал слово «неплохого» из первого предложения статьи.
А, впрочем, ладно — я уже нашёли процитирую обзор тех, кто его разобрал. До ширины дорожек там разговор даже заводить не надо:
«The mounted A fuse is a 20A fuse, but the circuit board is marked 10A. For the mA range a 600mA/630mA fuse is used, this is a bit low for a 1000mA range.»
«As usual CAT rating is overstated with 250V fuses and a single PTC it will not handle CAT III 1000V or CAT IV 600V.»
Иными словами, мало того, что он ни капли не CAT IV, его вообще кроме проверки вольтажа батареек и прозвона цепей без напряжения, ни для чего больше применять не стоит.
Последний раз редактировалось
V
Справедливости ради — этот момент в статье освещен:
>>> мультиметра-тестера для дома, который может пригодится каждому
— «дома» только 230 водится обычно.
v
С таким и познаниями я бе не рекомеендовал вам делать ничего, кроме прозвона батареек.
Чем вам предохранители нее угодили? Если меряешь 10А, то предохранитель как раз и должен быть на 20А.
Насчет CAT rating is overstated что-то невнятно, похоже вы скопипастили откудато, невпопад и голословно.
C
Трэш.
Уважаемый, плата маркирована на 10А/250В. При подаче 15А сгорит она или её элементы, а не предохранитель.
Хотите в чем-то уличить? Введите кусок процитированного мной текста и найдёте оригинал с картинками.
И подучите английский с математикой, если непонятно, почему устройство на 250Ва (да даже 500Ва) не может маркироваться на 600Ва.
I

Ответ Victor Morozko на комментарий
«дома» только 230 водится обычно


Не прав: в дом (частный) и три фазы могут быть заведены, то есть уже 380-400 между фазами ;)
Те или иные критикуемые особенности конструктива встречаются в каждом втором (не считая каждого первого) дешёвом мультиметре. Правда, этот как раз не из самых дешёвых.
Только не надо начинать про «профессионалы дешёвками не пользуются» — пользуются, но понимают: для чего и как (на то они и профессионалы). А условной «блондинке» хоть самый дорогущий и качественный измеритель дай, всё равно ничего путного не будет.
Последний раз редактировалось
m
И к недостаткам.
Экран красивый, но без подсветки ничего не видно. Подсветка жрёт ощутимое количество мА, которое выливается в повышенный расход батареек. Желание вставить NiMH аккумуляторы остаётся желанием, т.к. подсветка не работает если напряжение питания меньше 2.5 вольт, которые одновременно являются максимумом для пары аккумуляторов. Т.е. мало того, что нужны именно батарейки, они должны быть свежими. Но даже с ними на солнце читабельность сильно под вопросом.
Для экономии батареек время автоотключения выбрано в 2 минуты. Это ни о чём. Достал щупы, залез в схему, оно вот прямо в процессе измерения и выключилось. Бесит. Можно отключить APO удерживая какую-то кнопку в момент включения, но это тоже бесит.
Пипка NCV на корпусе чисто декоративная, антенной служит дорожка на плате. И светодиод фонарика находясь рядом с ней шунтирует её. Самый чувствительный к поиску проводки из всей этой серии это MT108N, он без фонарика. Он же самый лаконичный.
Ещё одна фишка — в MT109 стоит кварц в два раза медленнее чем в MT108. Можно поменять, но тогда уплывут измерения конденсаторов.
И если подсветка лечится установкой дополнительных примочек, то электробезопасность не лечится никак. Дальше розетки в квартире лазить не стоит.
Так что есди пользоваться надо много, то MT108 и его клоны будут практичнее.
