Обзор mp3-модуля Teampie TPM119А: оптимален и на модернизацию, и на бумбокс

Музыкальные панельки с Bluetooth не теряют популярности, их можно использовать для модернизации еще живых музыкальных центров и магнитол, либо для DIY музыкальных поделок (проводных и беспроводных колонок). Сегодня рассмотрим компактный вариант от компании Teampie, у них толковый подход к проектированию и реализации mp3-модулей. Модель TPM119А управляется энкодерами на панели и пультом, оснащена ярким дисплеем и темброблоком, читает с носителей несжатые форматы с неплохим качеством и воспроизведением в случайном порядке. Подробнее о звуковой панели ниже.

Технические характеристики

Упаковка и комплектация

К пользователю модуль попадает в картонной коробке и с дополнительным упаковочным материалом:

На просторах Али есть только встраиваемый модуль, но и собранное устройство в виде цифрового плеера либо сразу с усилителем мощности в корпусе.

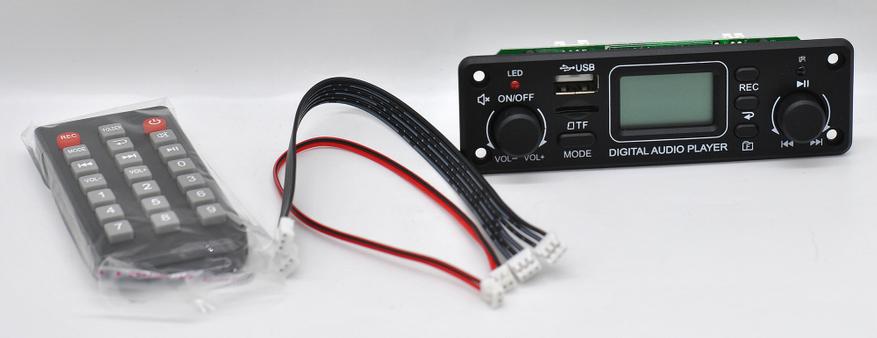

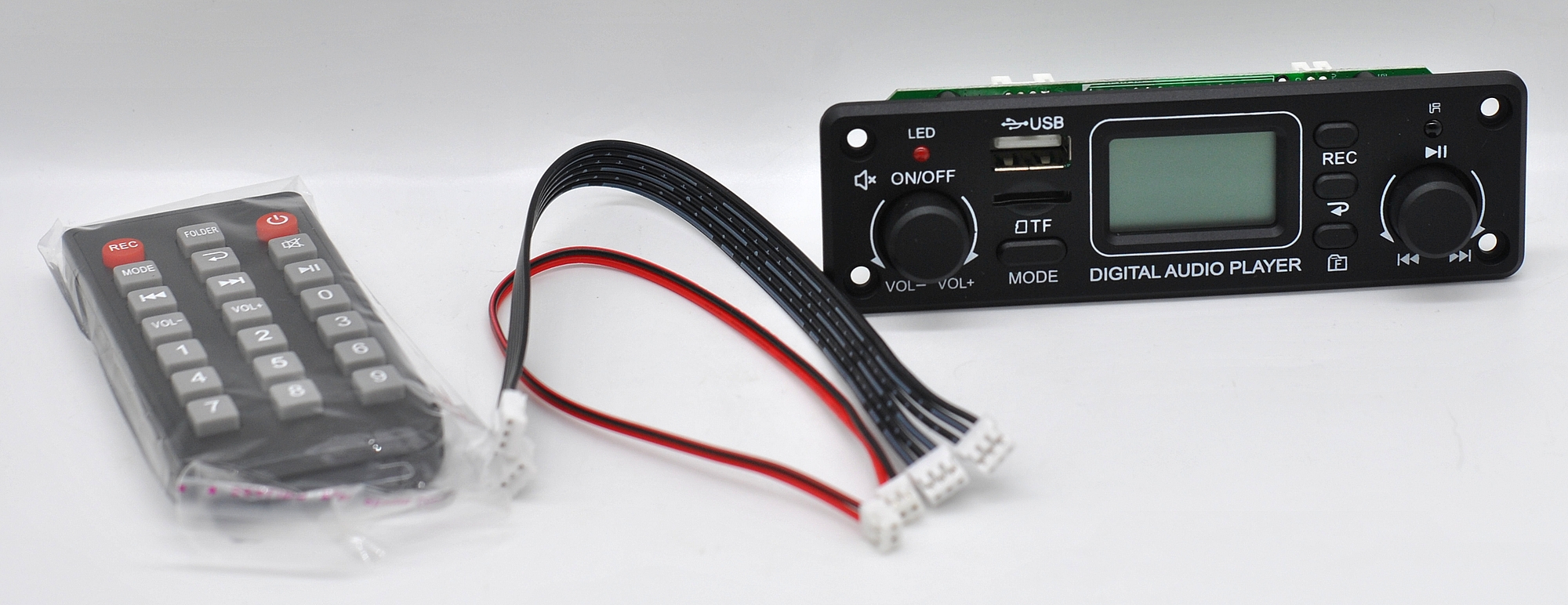

Комплектация Teampie TPM119А базовая для mp3-модулей:

Помимо панельки, имеется пульт ДУ и набор кабелей для подключения (еще понадобится кусок провода для FM-антенны). Кабели по 22 см с двух концов типовые разъемы jst.

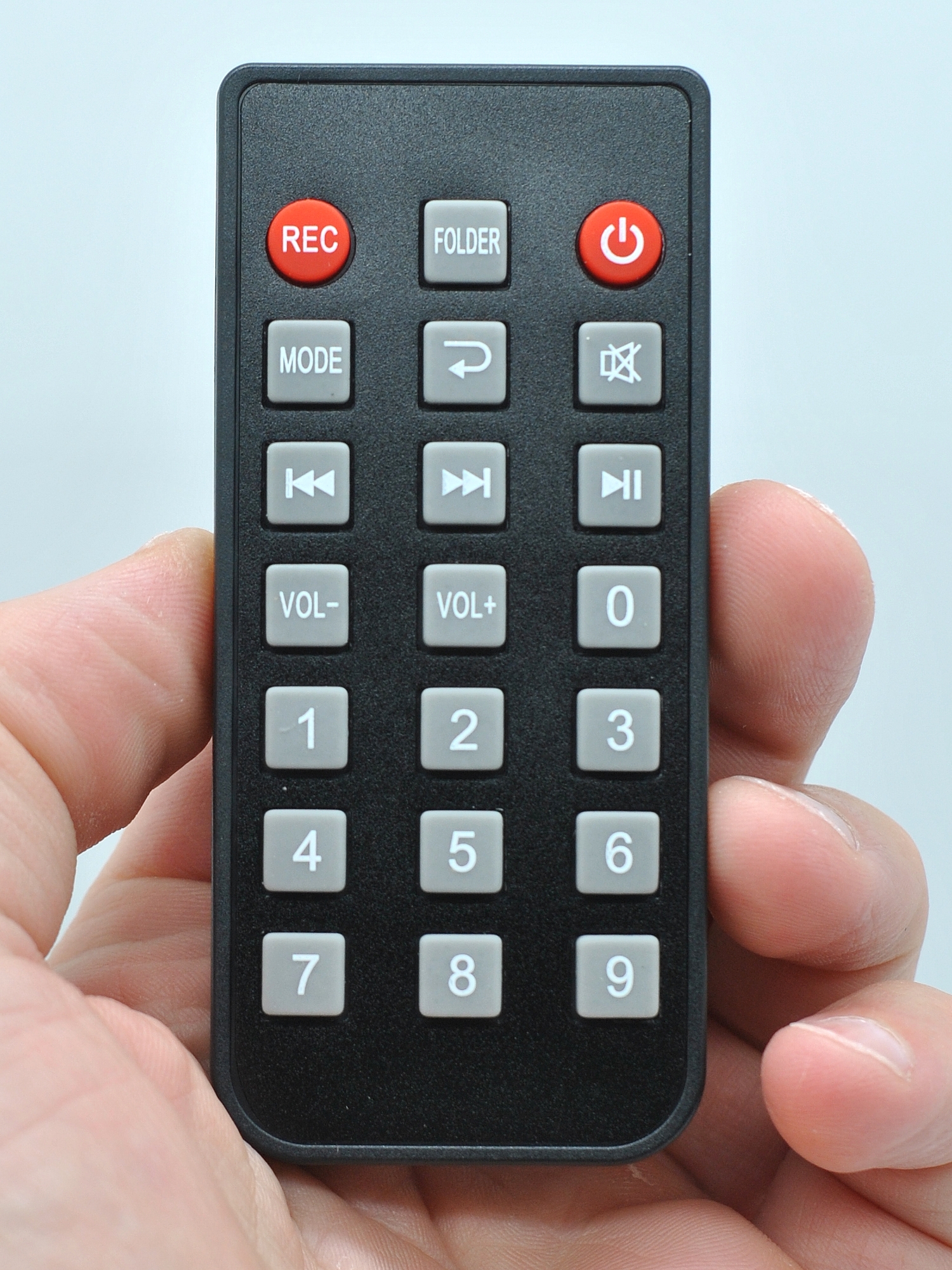

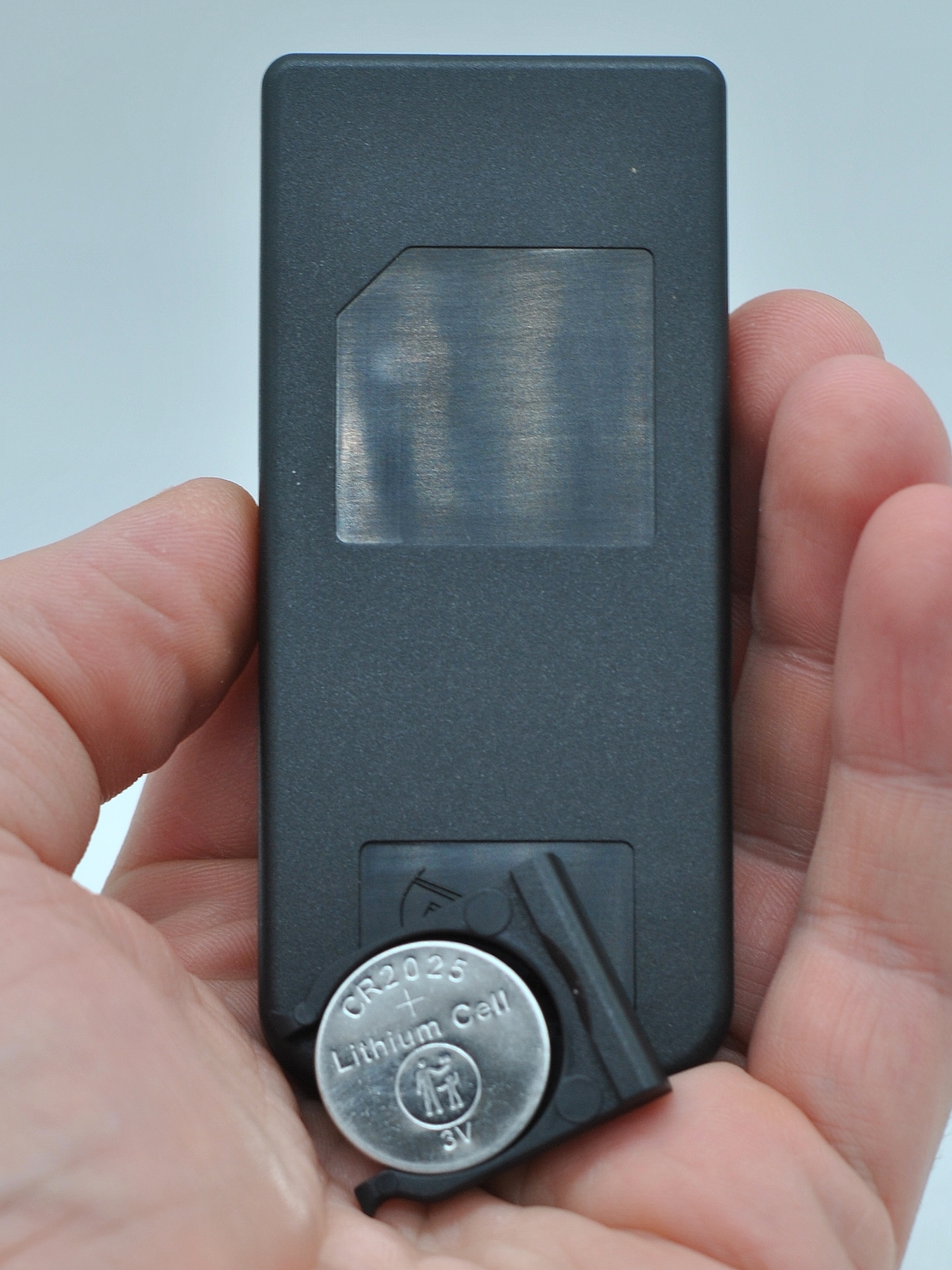

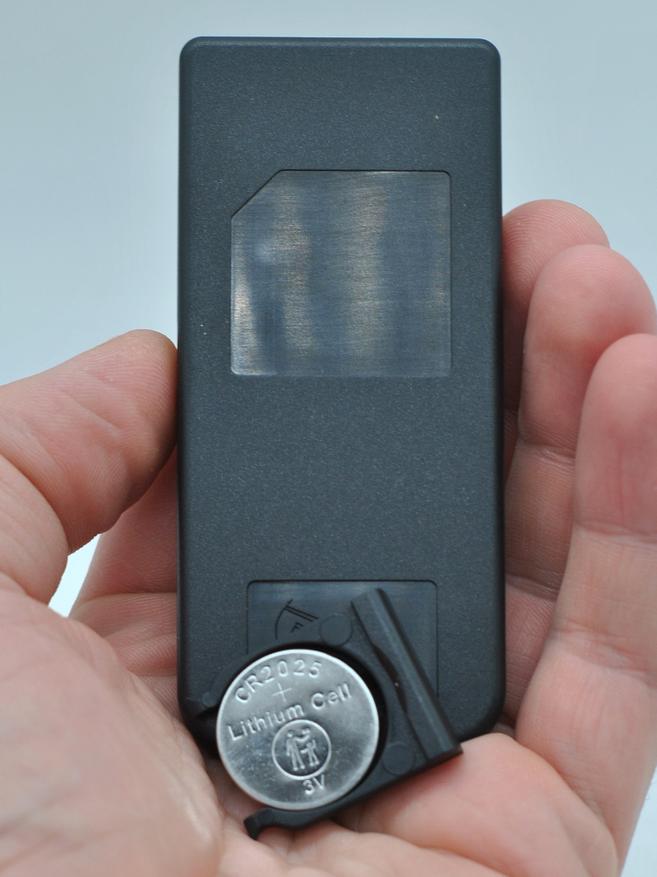

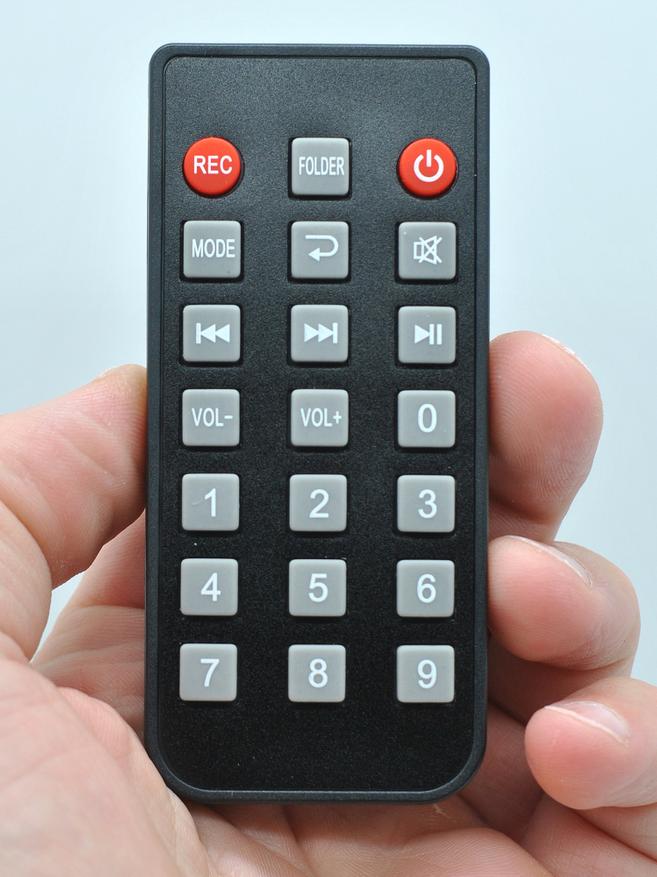

Пульт размерами 9х4х1,2 см сразу с батарейкой, доступ ко всем функциям есть, но эргономика слабая:

Внешний вид и подключения

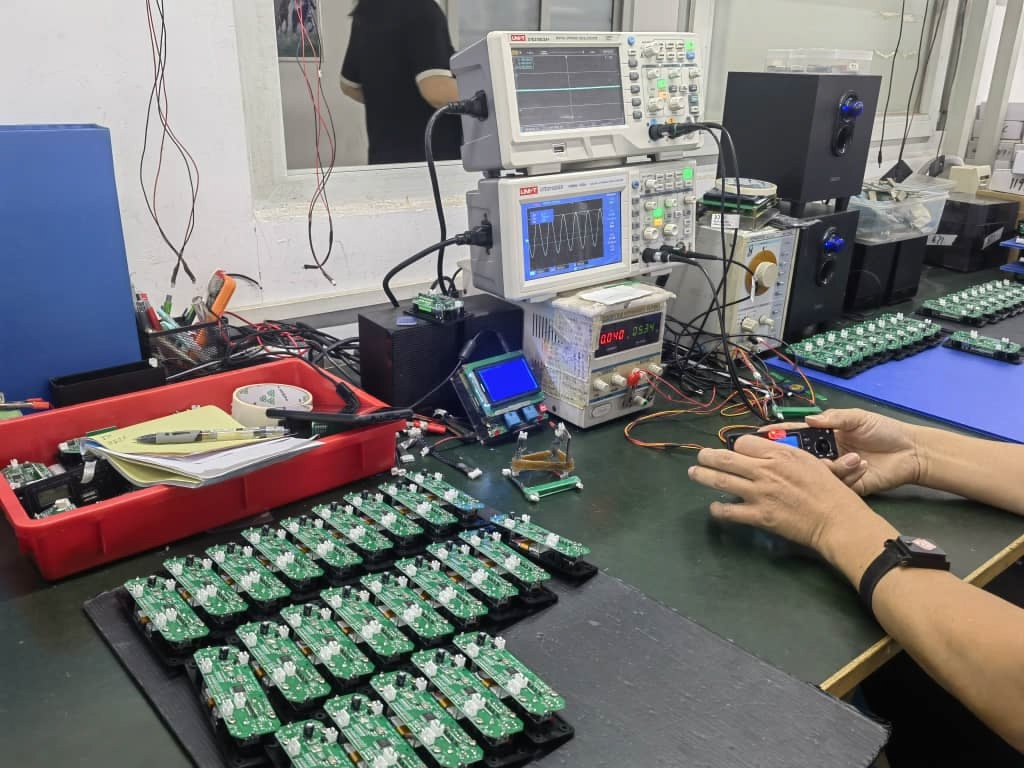

Сначала пару слов про производителя этой (и многих неплохих похожих панелей) — компании Teampie. У них довольно широкий ассортимент, есть свой сайт, даже на некоторые модели обновляют прошивки. В целом это неплохие решения, с контролем качества и обновлением ассортимента. И звучат лучше, чем более дешевые аляпистые mp3-модули.

Возвращаемся к Teampie TPM119А.

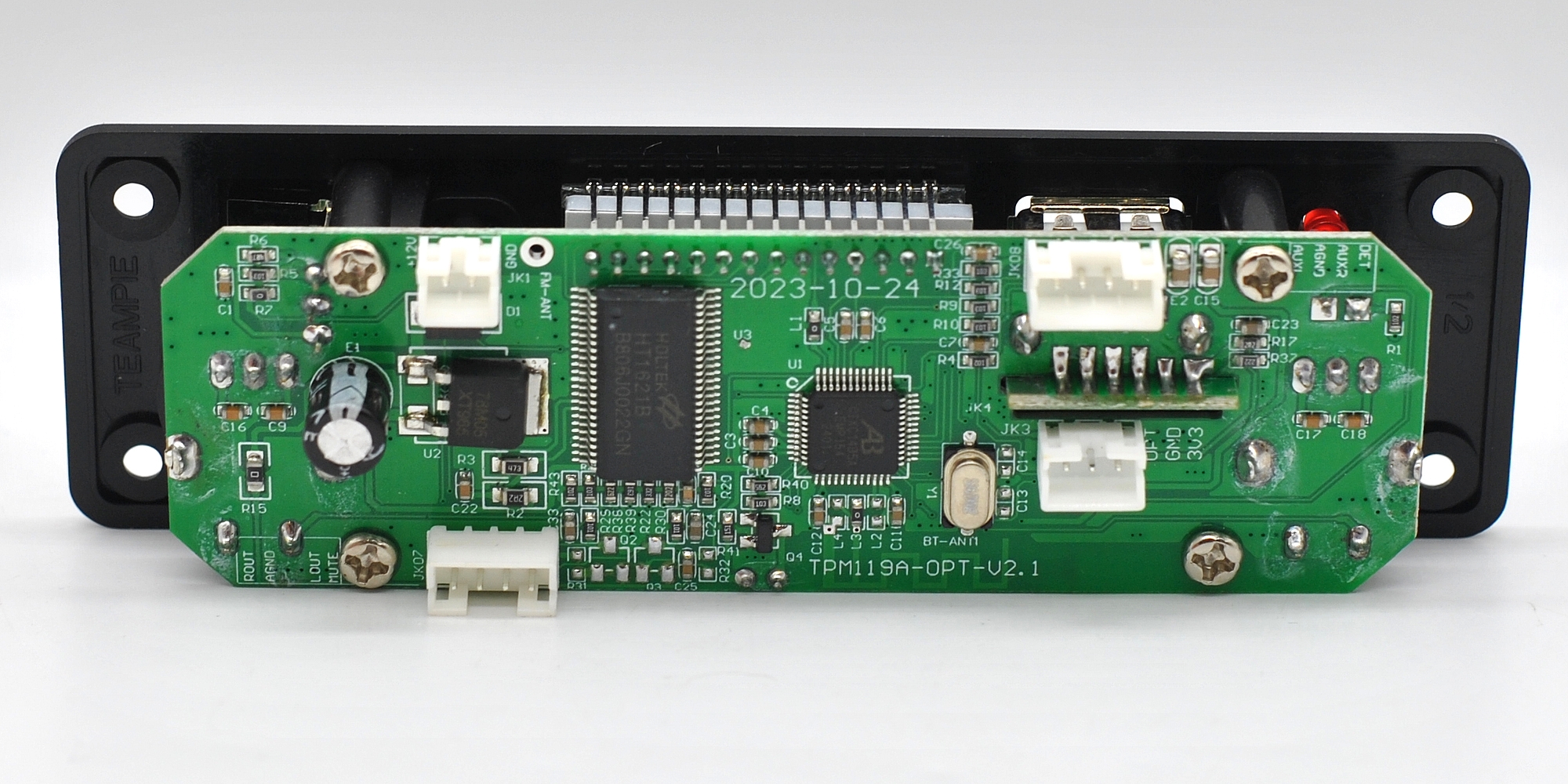

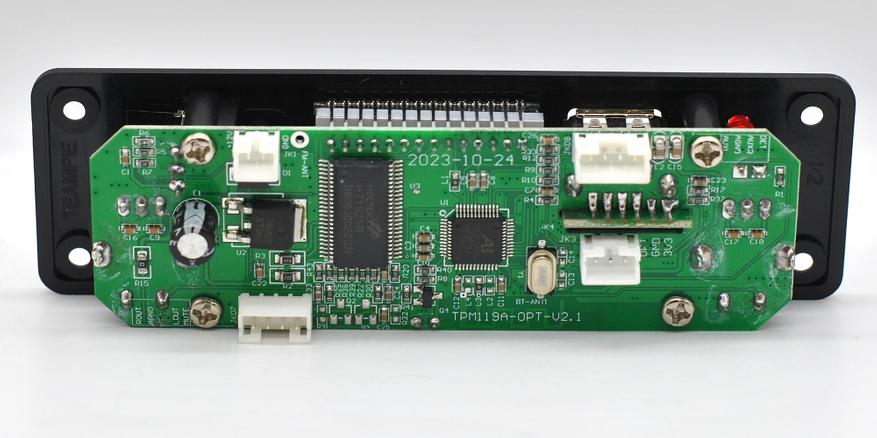

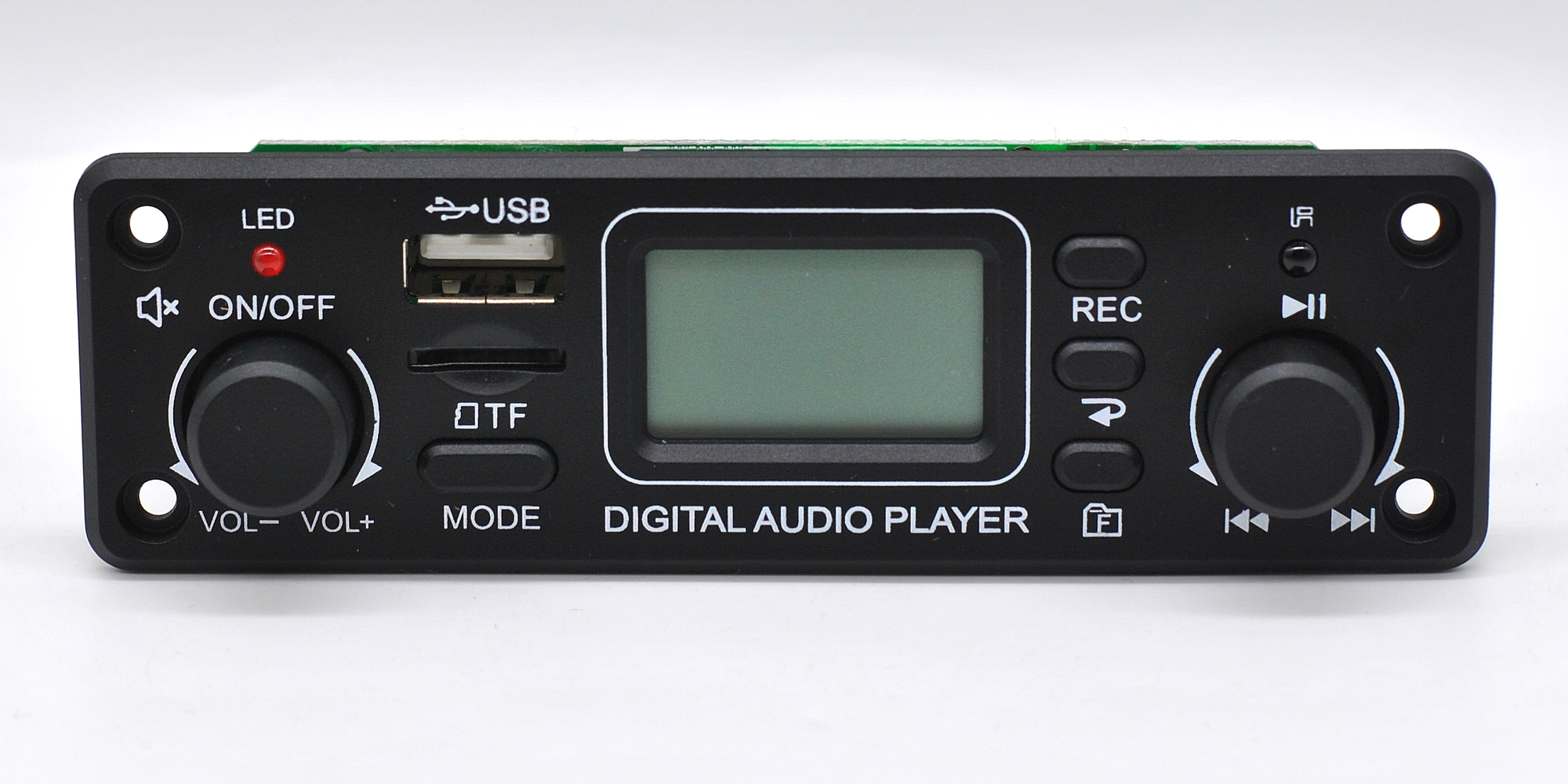

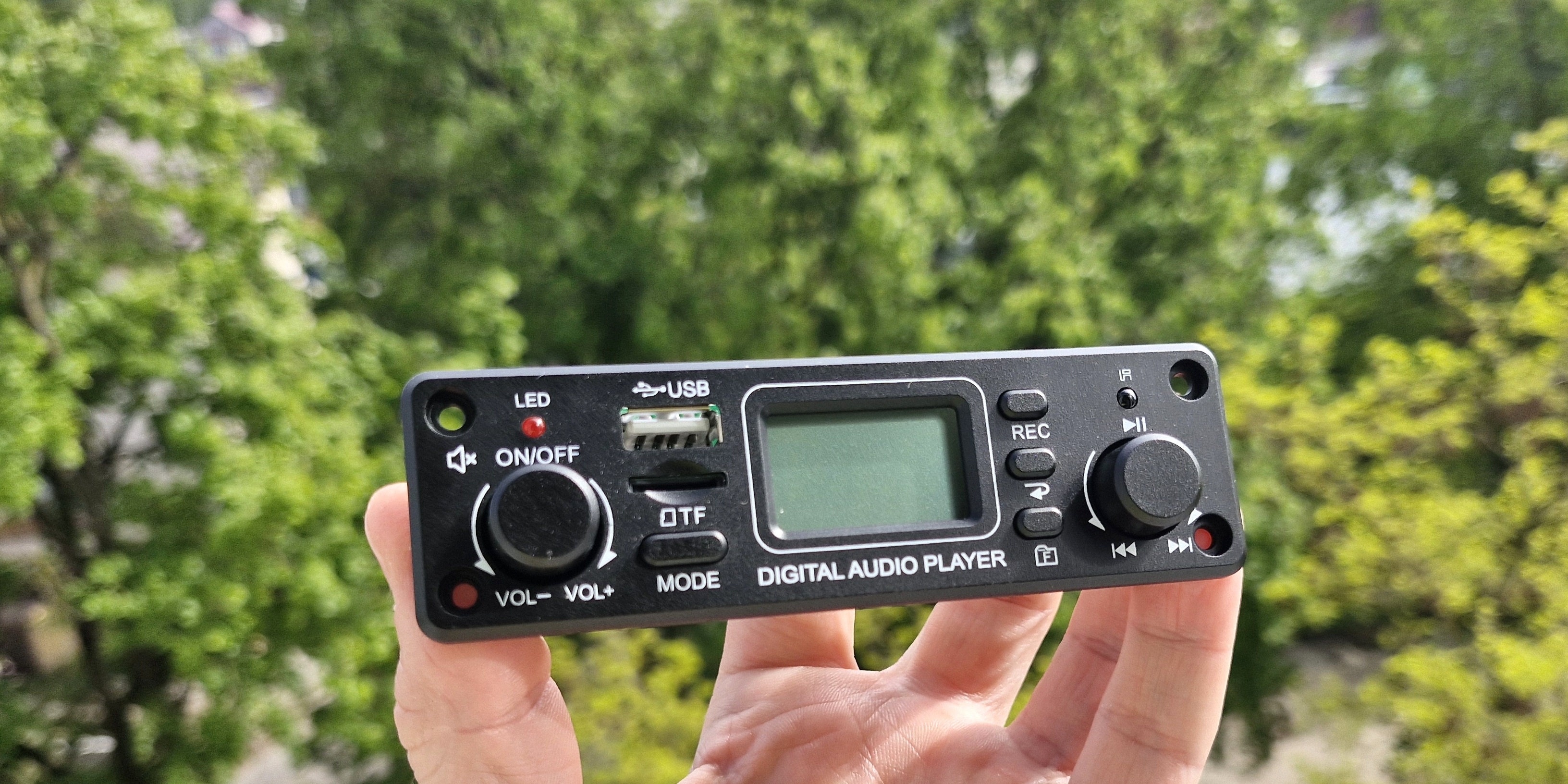

Это аудио модуль с простым экраном (без тегов, но с яркой подсветкой), без усилителя. Размеры панели 115х35 мм, глубина установки 22 мм. Флюс с платы не отмыли. Самая большая микросхема — контроллер дисплея (HOLTEK HT1621B).

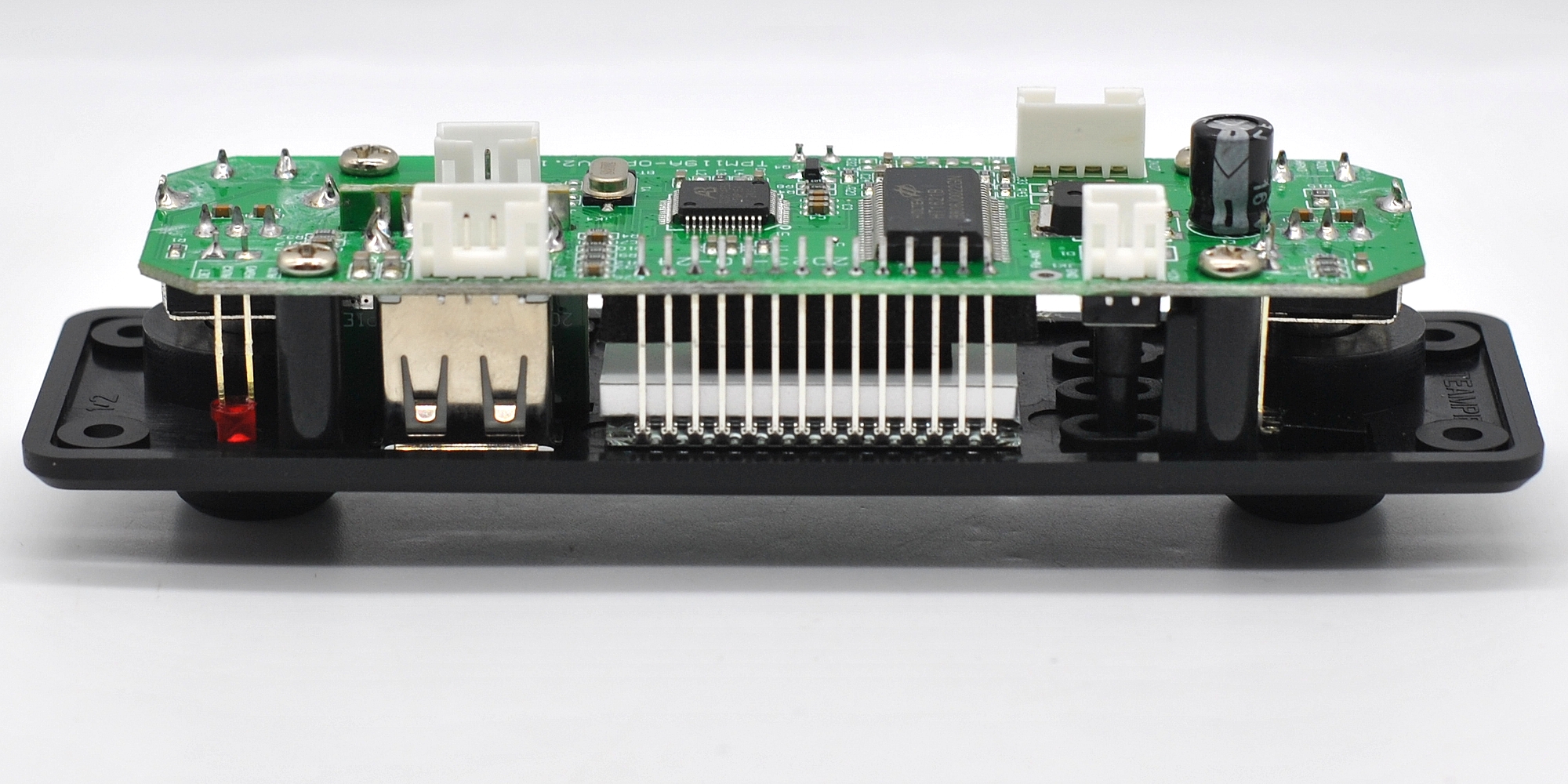

Подключения: левый верхний угол — разъем для подачи однополярного питания 12 В (после него стоит стабилизатор 7805 и диод для защиты от смены полярности), рядом место под антенну для радио, под ним 4 пин разъем для выхода на усилитель (+ mute), правый верхний угол — 4 пин разъем для входа AUX (+ det), под ним оптический выход цифрового сигнала (нужно покупать отдельный преобразователь с разъемом). Есть специальный резистор «0» для разрыва возможной земляной петли.

Масса: 41 г.

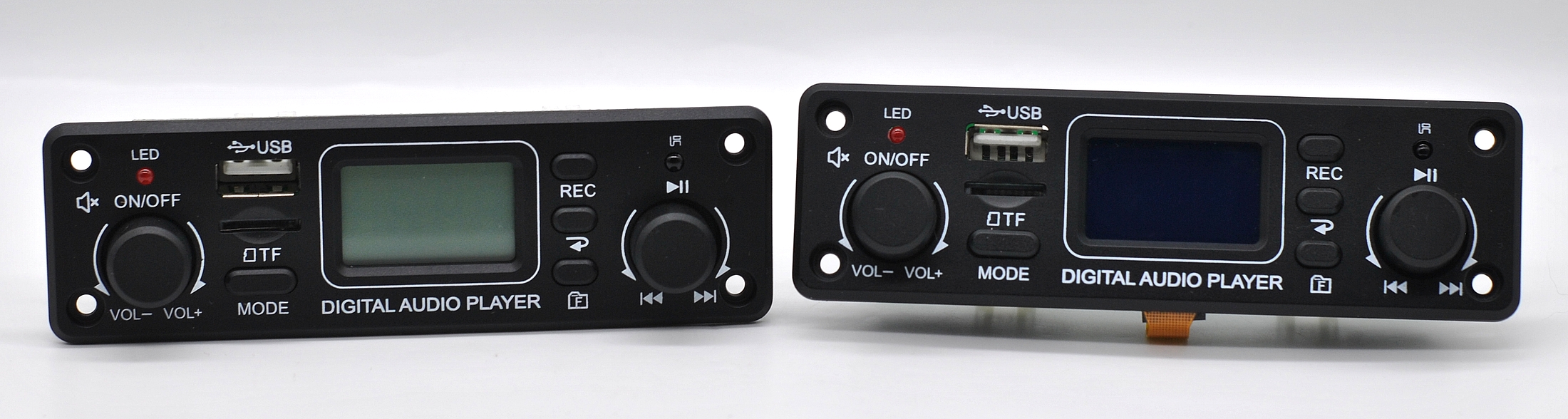

Этот модуль почти брат близнец TPM119B (его обзор тут), разница в типе дисплея.

У них одна аппаратная платформа (SoC CTXC 14B5A), но у этой версии не торчит шлейф под дисплеем. Тут такое же управление энкодерами и кнопками и те же разъемы для носителей.

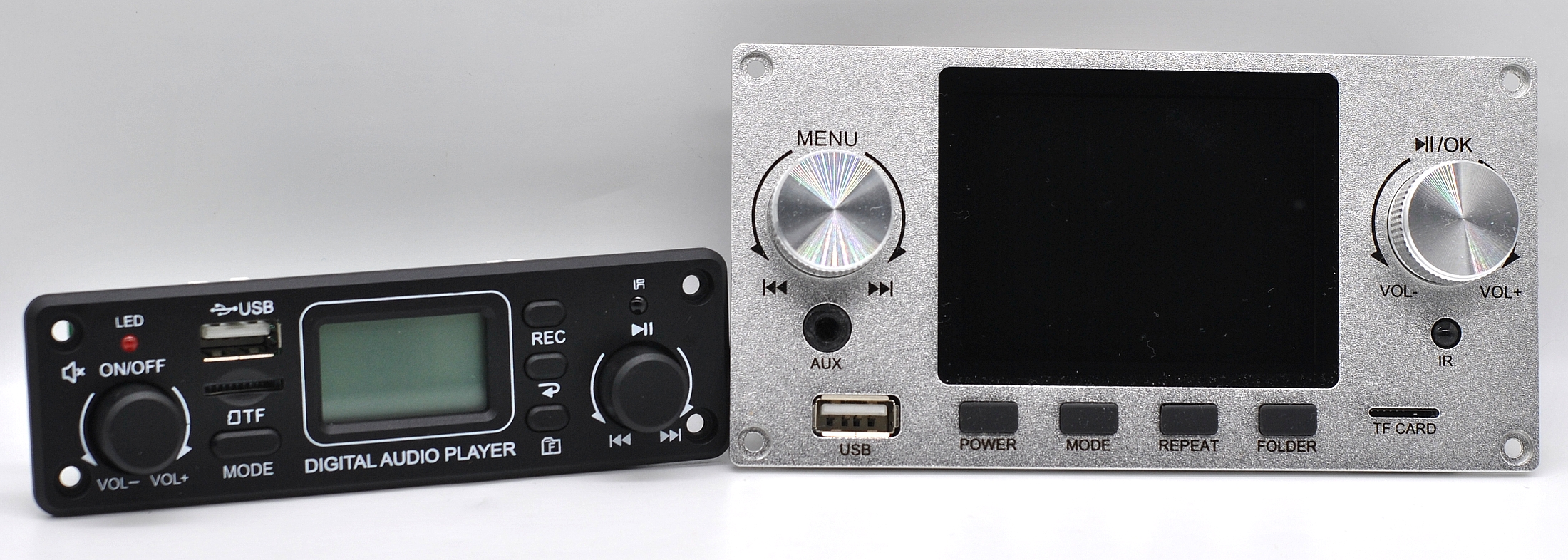

А кто хочет более представительного и «богатого» внешнего вида, вот сравнение с модулем с выходом I2S и алюминиевой панелью.

Эксплуатация и звук

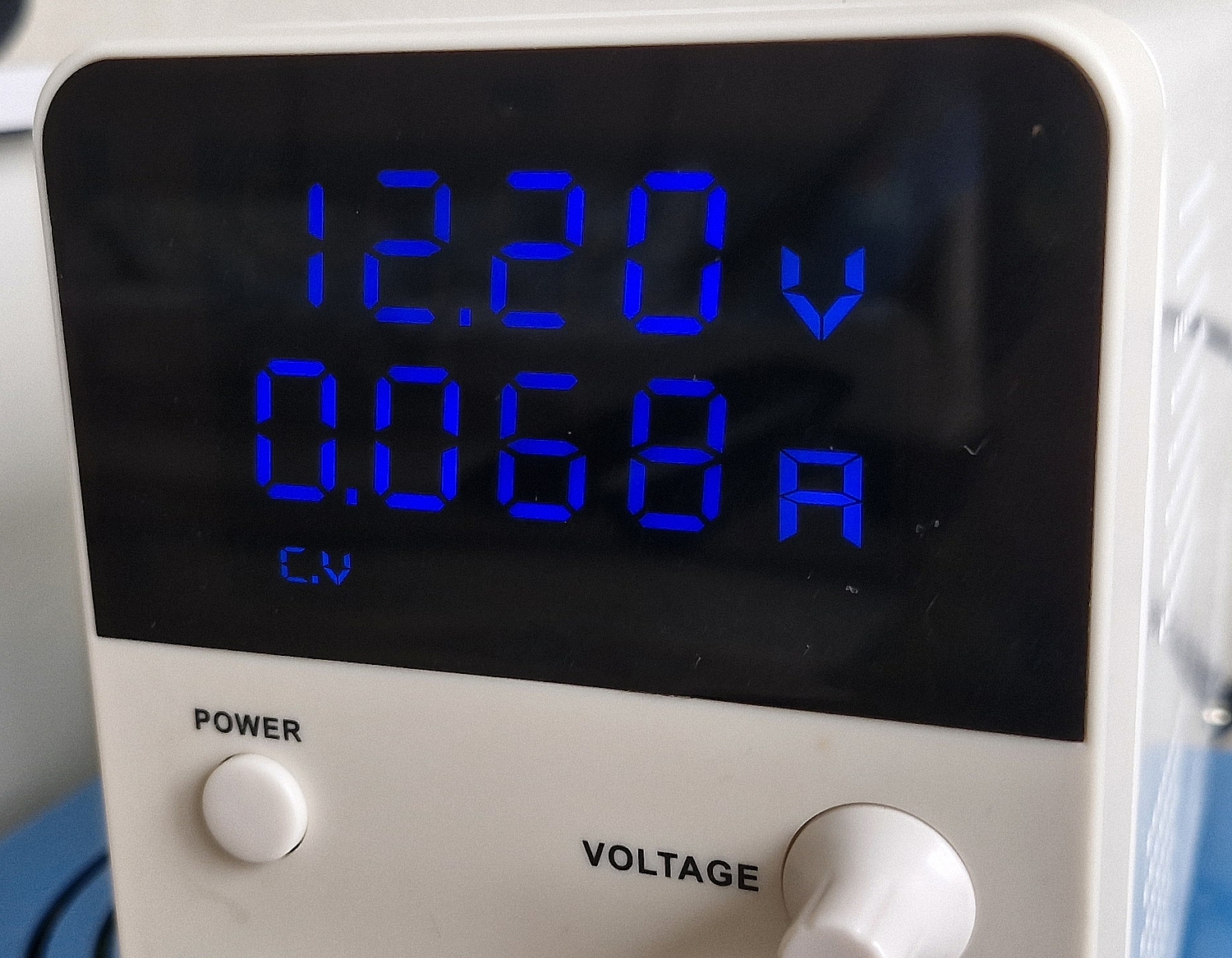

Напряжение питания от 6 до 12 В. Потребление Teampie TPM119А в работе небольшое:

Пробежимся коротко по основным возможностям панели (более подробно они рассмотрены в обзоре TPM119B).

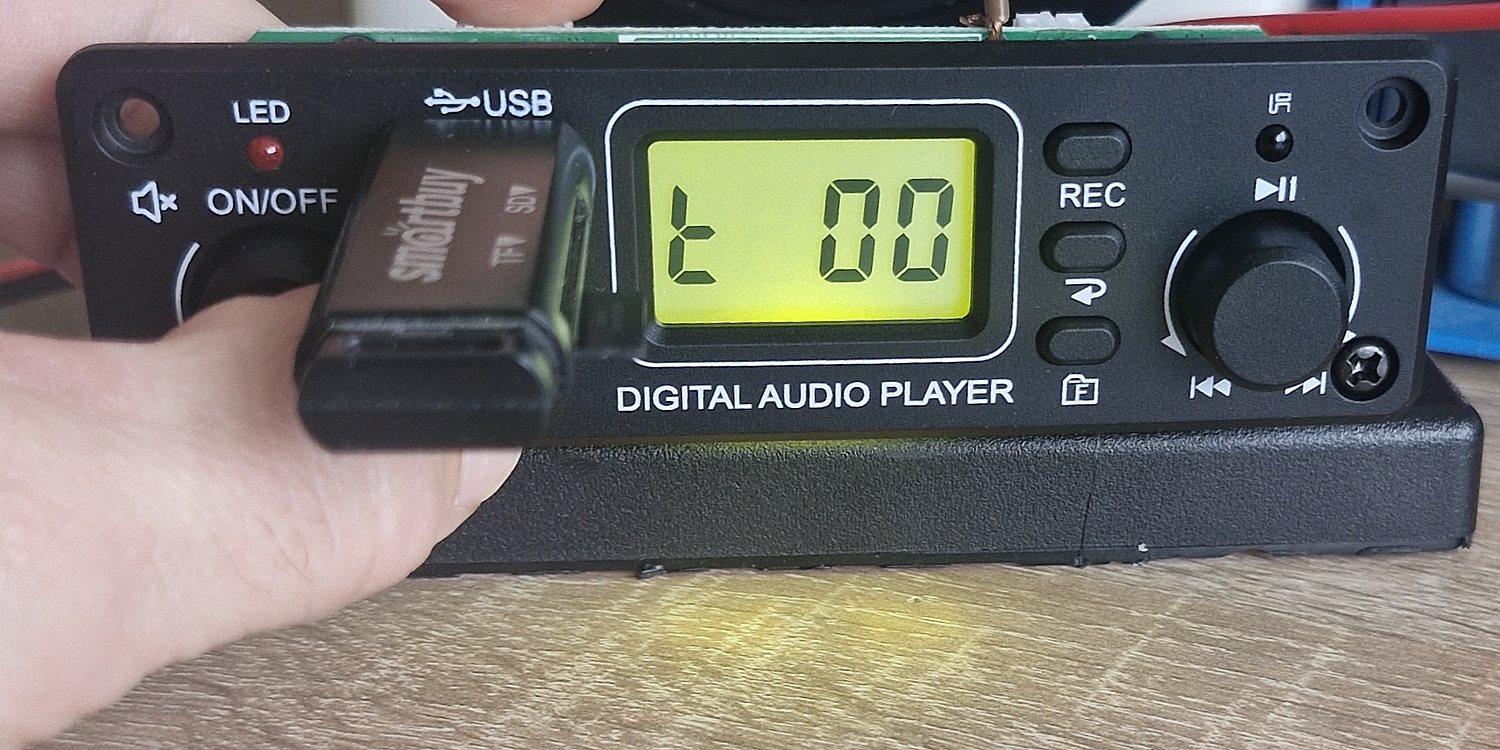

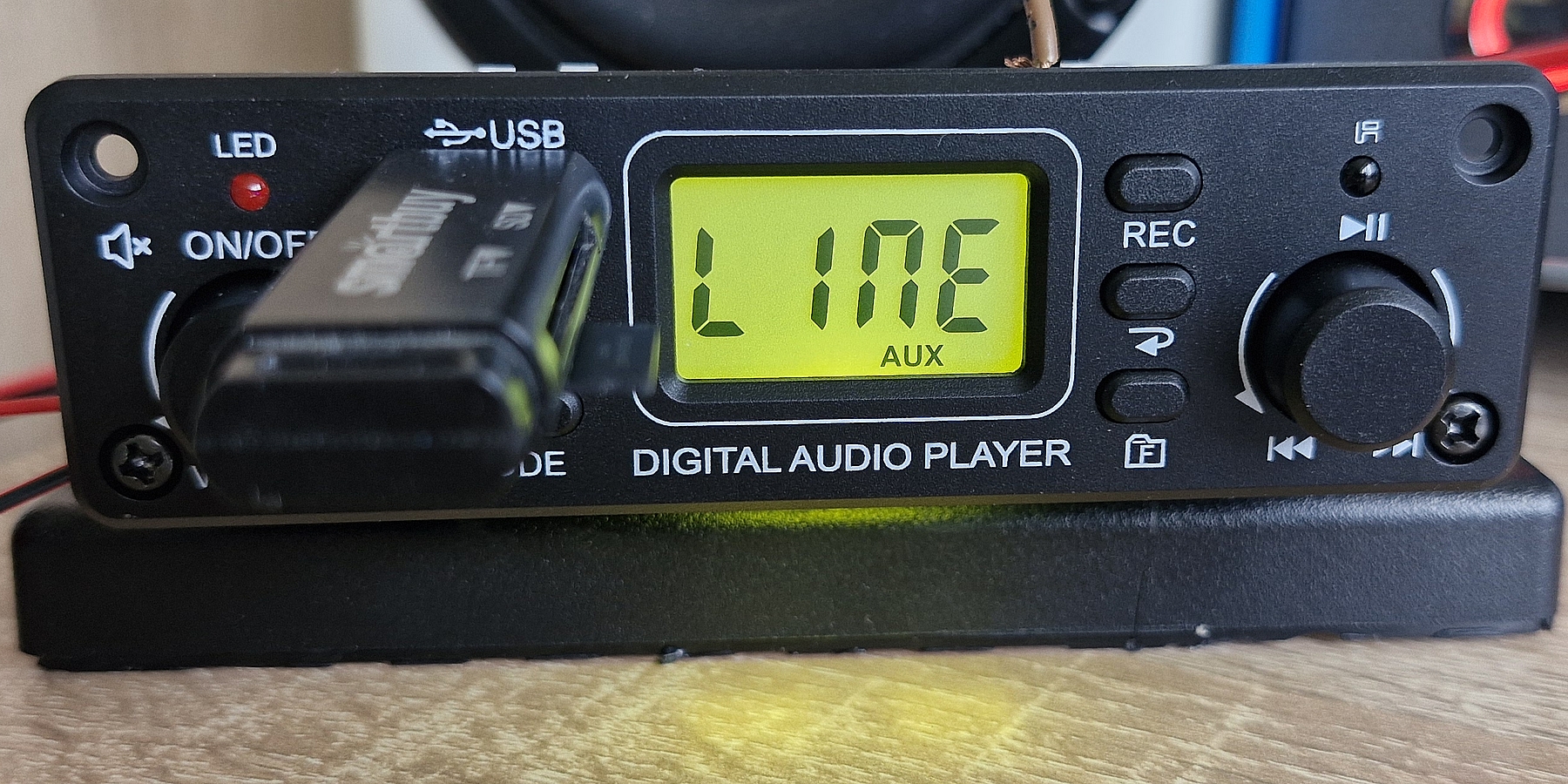

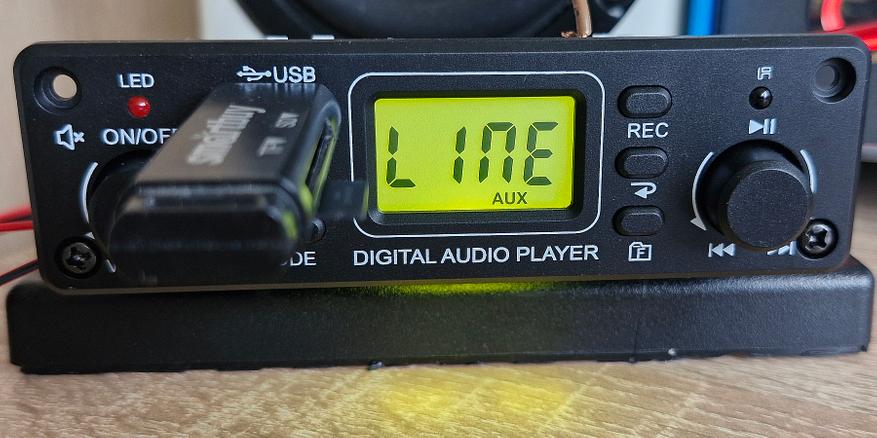

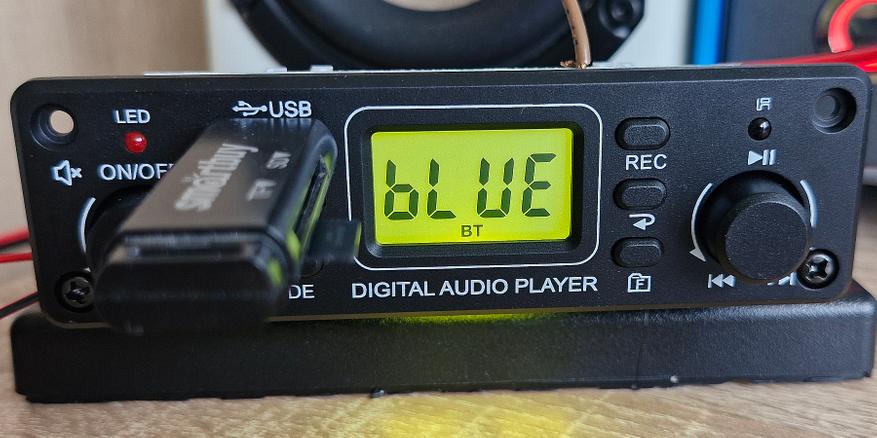

Источники сигнала: Bluetooth (по умолчанию, кодек SBC), FM-радио (87,5-108 МГц), линейный вход, носители файлов USB и microSD до 64 ГБ включительно. Кнопка REC отвечает за запись на носитель с радио или линейного входа. Пишет без дерганий и шумов.

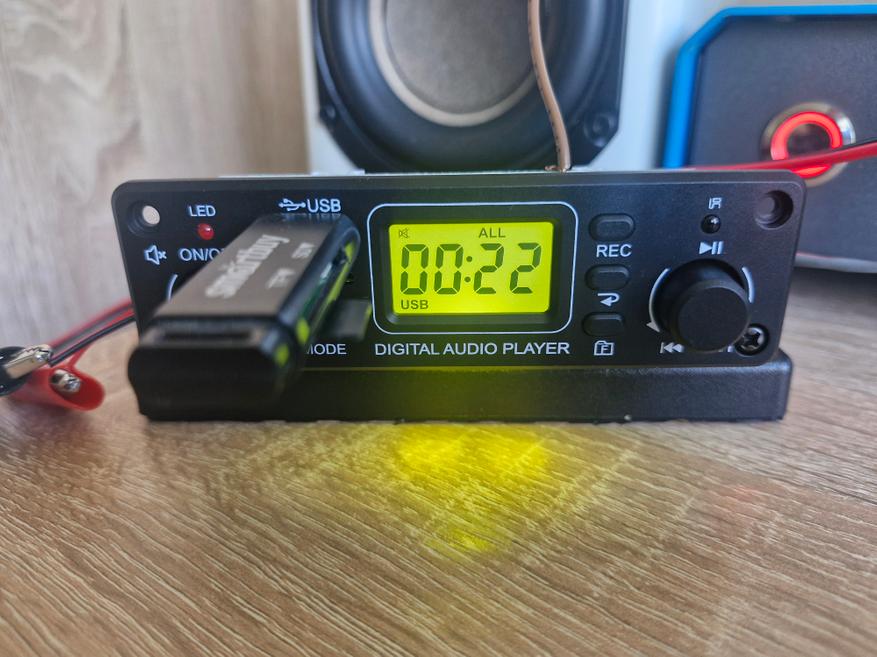

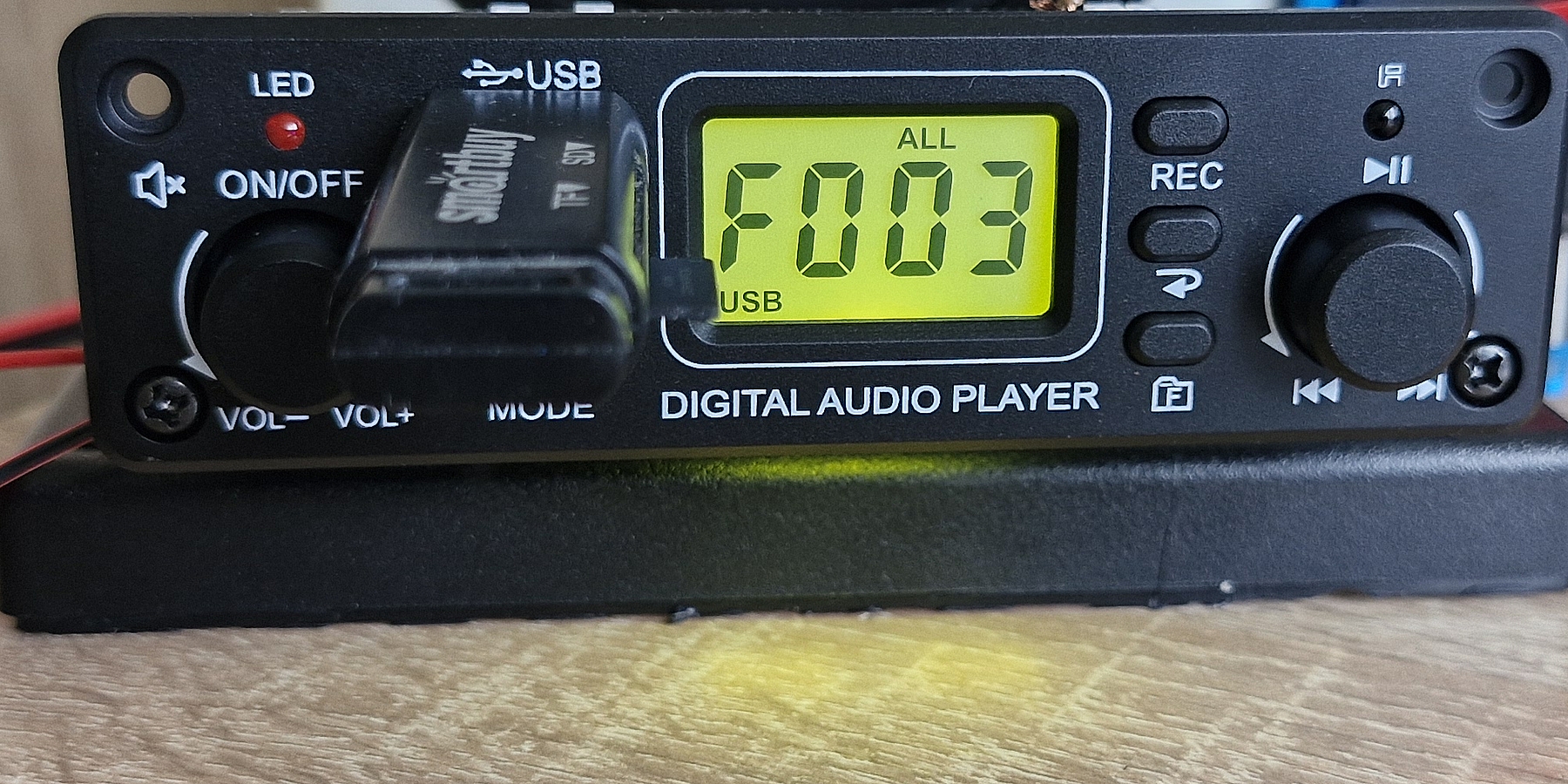

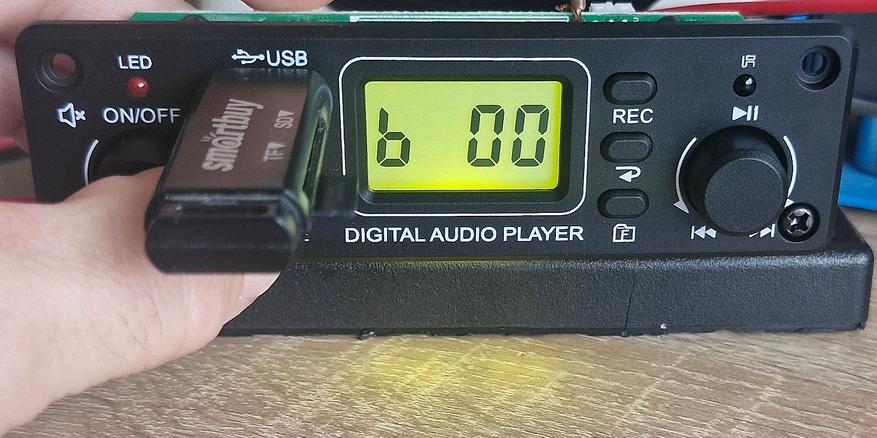

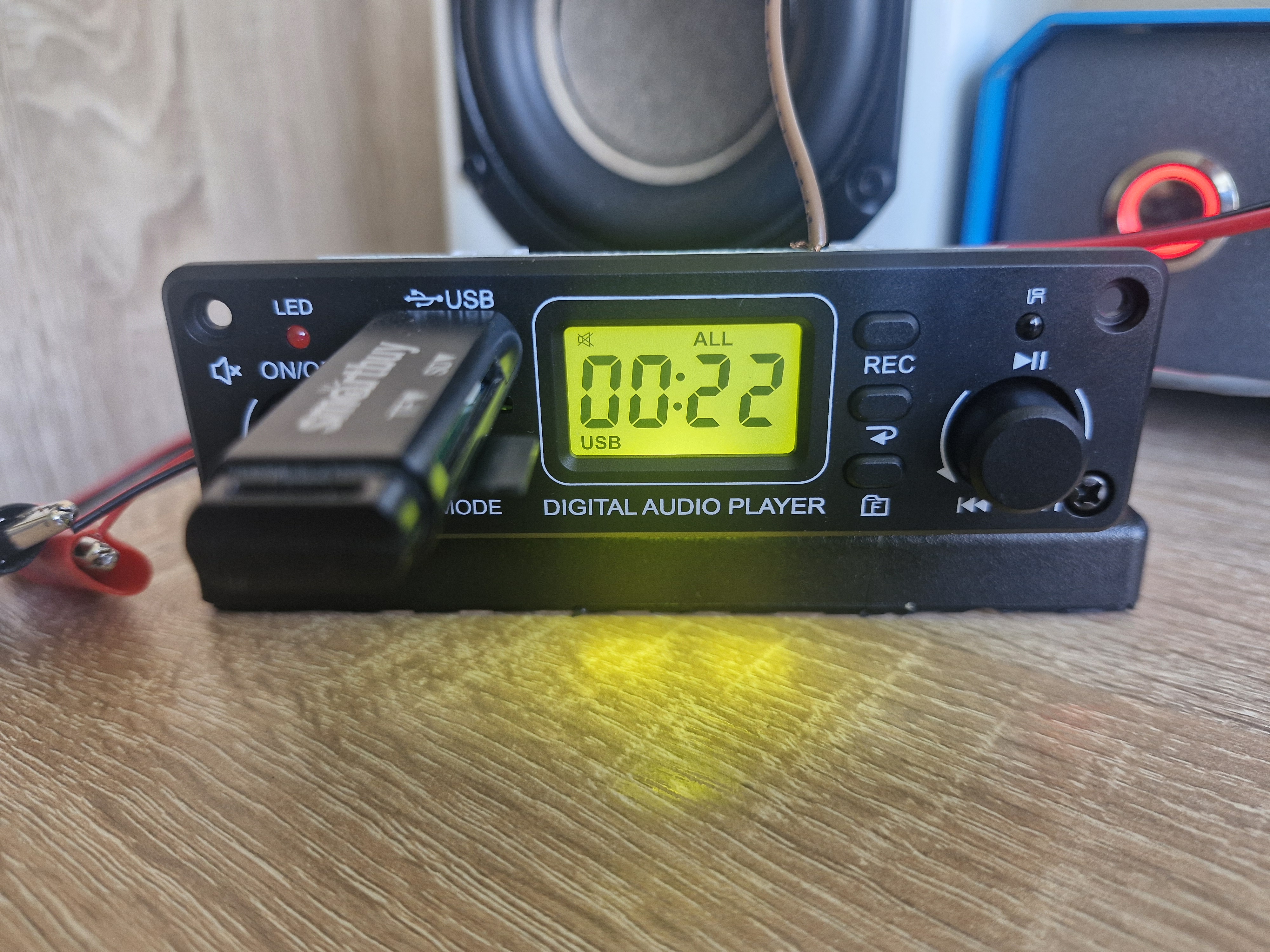

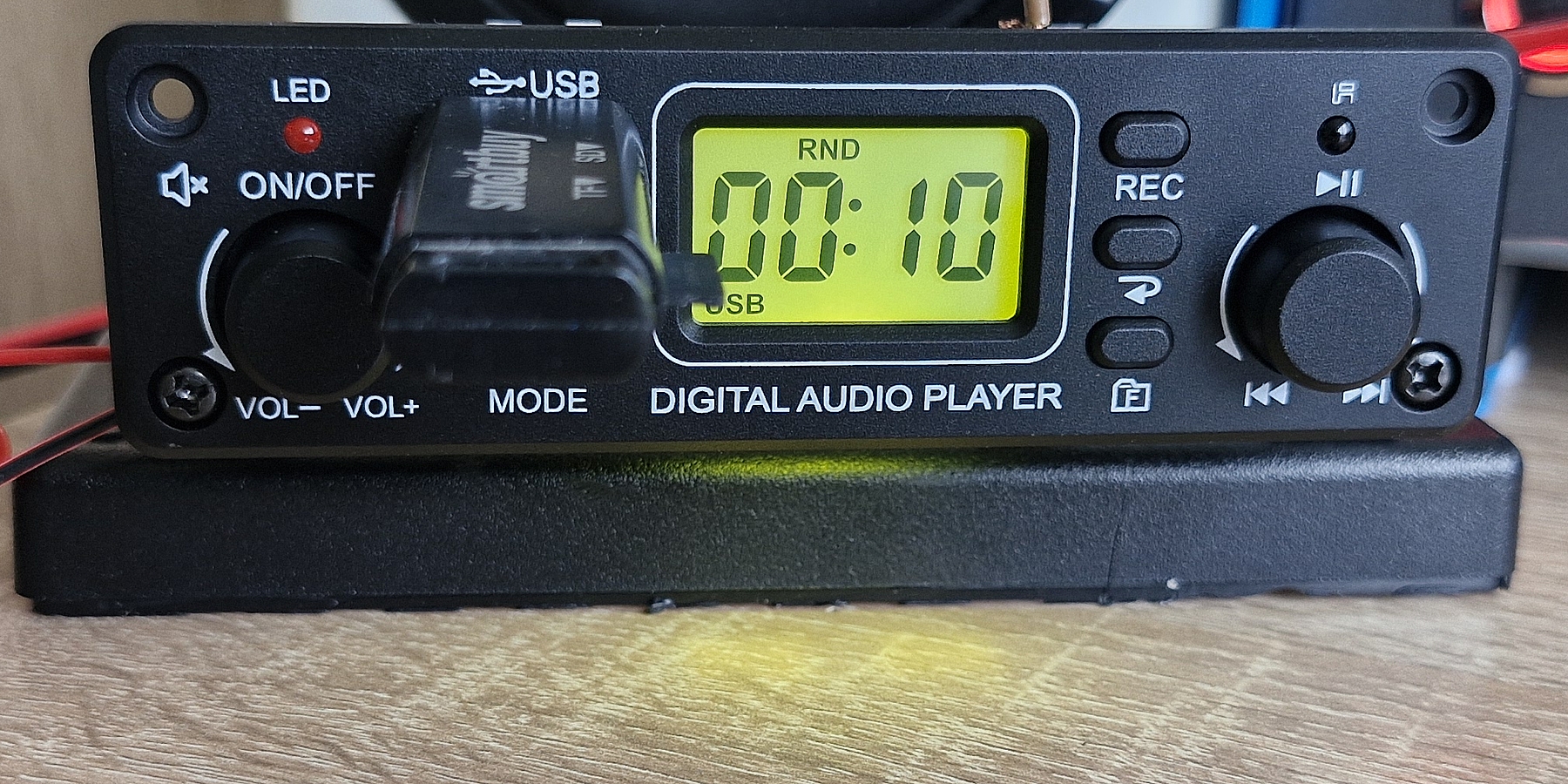

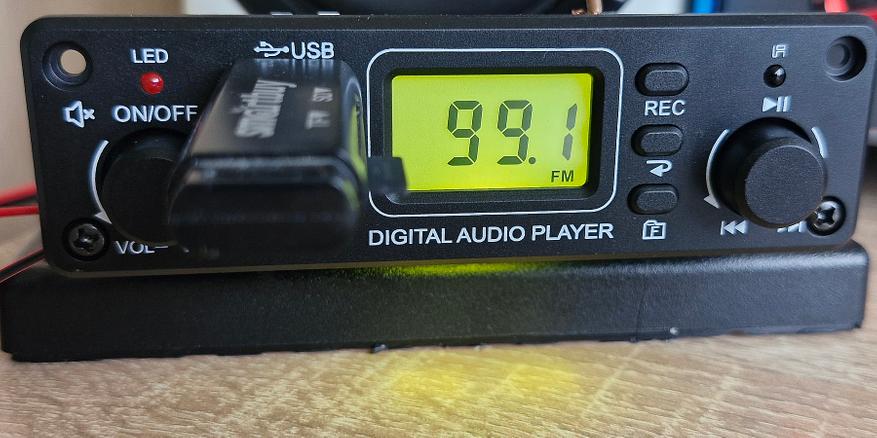

Дисплей отображает номер и время трека, частоту радиостанции. Прием FM (антенна 40 см) средний. Для носителей есть три вида воспроизведения: все, произвольно из папки и по всем папкам «рандом». Переход папок по номерам отдельной кнопкой. Не так наглядно как у TPM119B (но и модуль подороже).

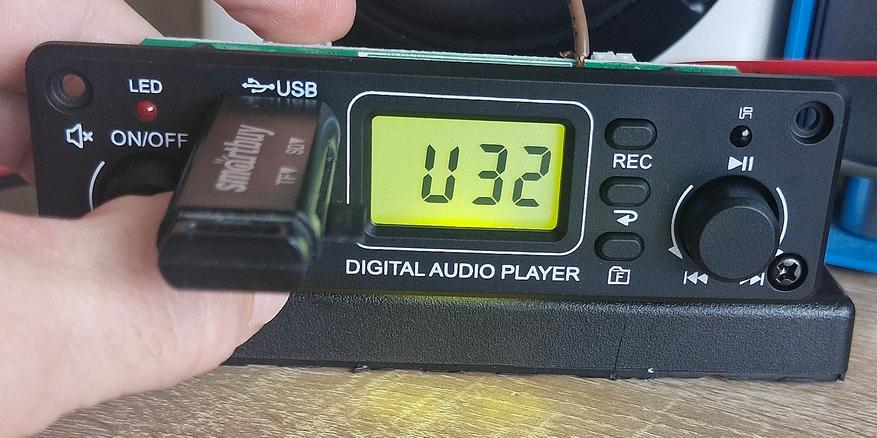

Есть темброблок по НЧ/ВЧ (+- 6дБ), регулировка громкости (32 положения) и mute. А вот яркость подсветки экрана не регулируется.

На FLAC файлах с хорошим усилителем мощности качество звучания очень даже достойное (без ограничения частотного и динамического диапазона).

Заключение

Звуковая панель Teampie TPM119А представляет собой функциональное решение для модернизации аудиотехники или создания собственных проектов, тут яркий дисплей, основные носители файлов и удобное управление (хотя с мобильным приложением было бы совсем здорово). По подключениям есть все что нужно: внешний линейный вход и использования как транспорта для внешнего ЦАПа. Несмотря на некоторые ограничения (мало информации на дисплее, отсутствие встроенного микрофона), устройство предлагает отличное соотношение цена/качество и может стать удобным компактным решением для различных аудиопроектов.

Я покупал этот модуль тут (если ссылку не видно, отключите в браузере AdBlock).

Рассмотрите еще варианты mp3-модулей, а так же платы усилителей класса D и динамиков для колонок для сознания готовых аудио решений.

Спасибо за внимание. Удачных покупок!
