Почти Hi-Fi: обзор качественного mp3-модуля с выходом I2S

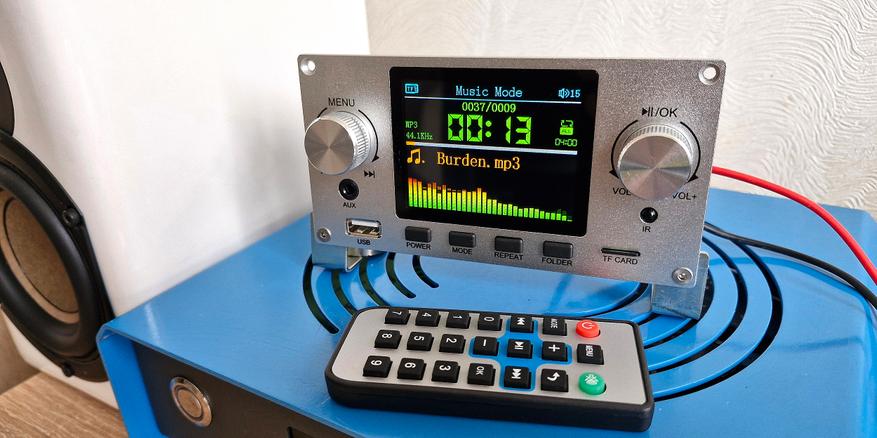

Все мы привыкли, что mp3-модули обычно используются для самодельных бумбоксов или модернизации устаревшей аудиотехники. Звук в таких решениях обычно самый простой. А вот моделька из сегодняшнего обзора уже вполне намекает на серьезный внешний вид (панель и ручки из анодированного алюминия), оснащение (цифровой выход I2S, Bluetooth с кодеком AAC, подключение к ПК) и качественный звук. Этот модуль недавно появился на Али и я его сразу купил, чтобы поближе познакомиться. Ниже краткий обзор.

Технические характеристики

Упаковка и комплект поставки

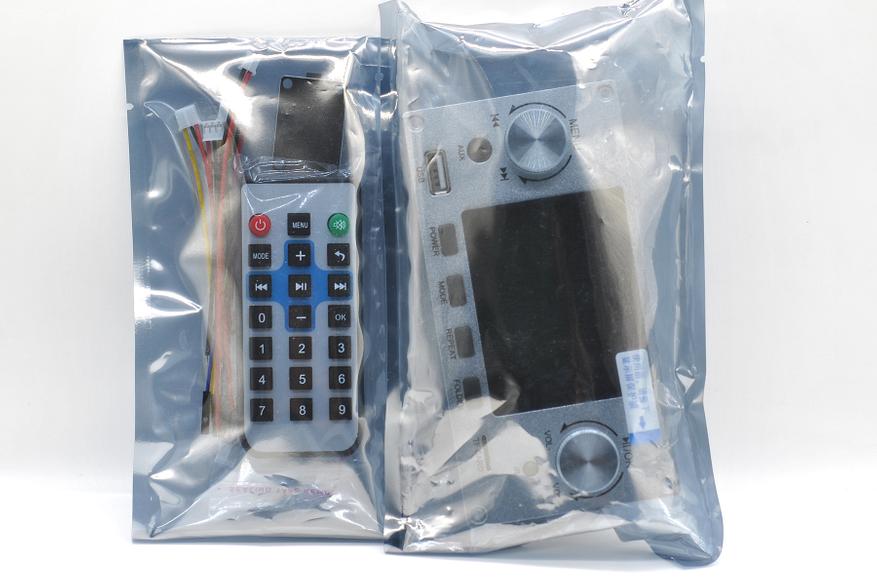

Доставка почтой, упаковка в воздухонаполненный пакет (хотелось бы коробку для надежности), но доехало в целости. Модуль и комплектация запаяны в антистатический пакет.

На выбор два цвета панели: черная или серебристая (как у меня).

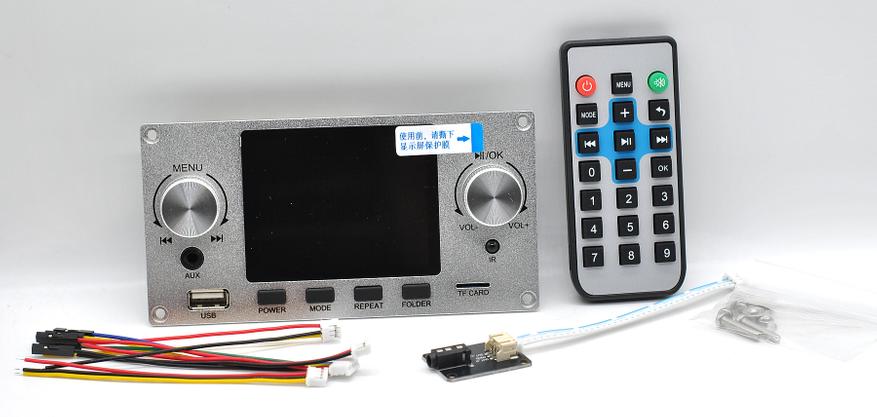

Комплектация изделия:

• mp3-модуль
• Пульт ДУ
• Комплект крепежа
• Кабель линейного выхода с разъемом 3,5 мм
• Набор кабелей с разъемом jst

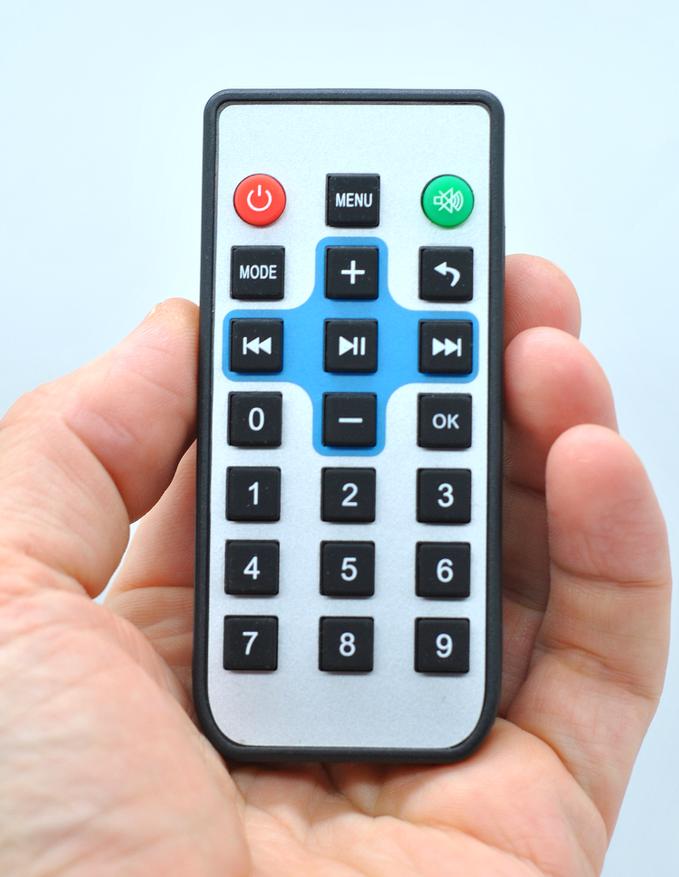

Пульт мини размера (91х41х11 мм), батарейка формата 2025 уже установлена:

Выбора размера пульта в лоте нет. Зона работы приемлимая.

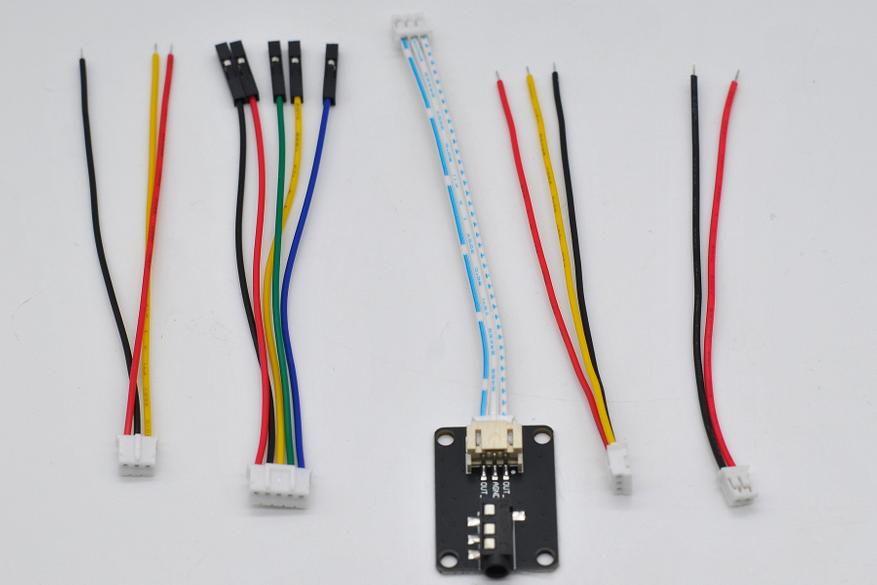

Кабели для подключений традиционно короткие (10 см):

Кабель с 5 проводами для подключения модуля к внешнему ЦАП со входом I2S. Либо для линейного аналогового выхода внутри свой 24-бит ЦАП.

Дают комплект крепежа (М3х16) с шестигранным ключом:

Внешний вид и подключения

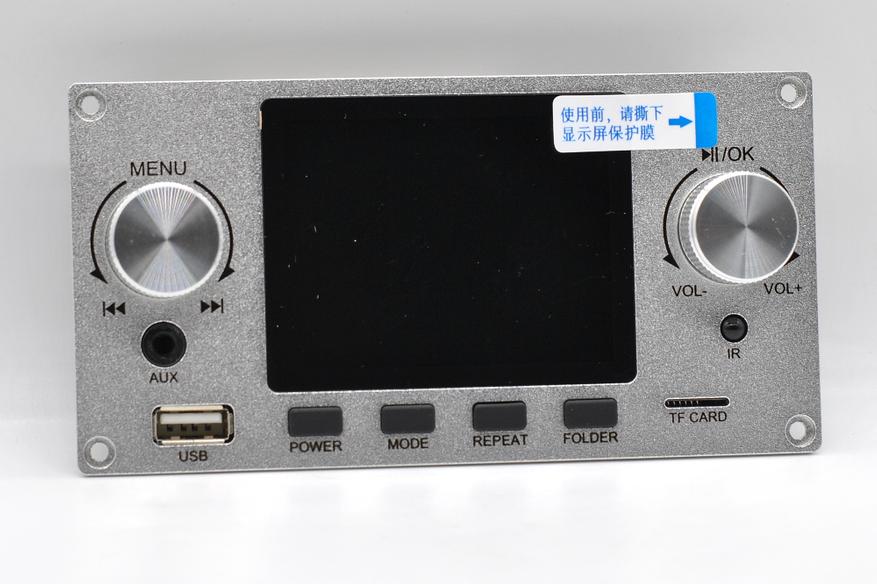

Переходим к внешнему осмотру модуля. Когда впервые берешь его в руки, понимаешь — тут другой подход. Пластика нет, передняя панель из алюминия толщиной 3 мм (отделка после пескоструя), ручки обоих нажимных энкодеров тоже металлические. Крепление на 4 винта М3 с обнижением под головку. Экран защищен пленкой.

В дизайне прослеживается симметрия: под левым энкодером линейный вход 3,5 мм, под правым — приемник для пульта ДУ, ниже разъемы для носителей. Под экраном четыре прорезиненные кнопки. Какого-то бренда или марки тут не указано.

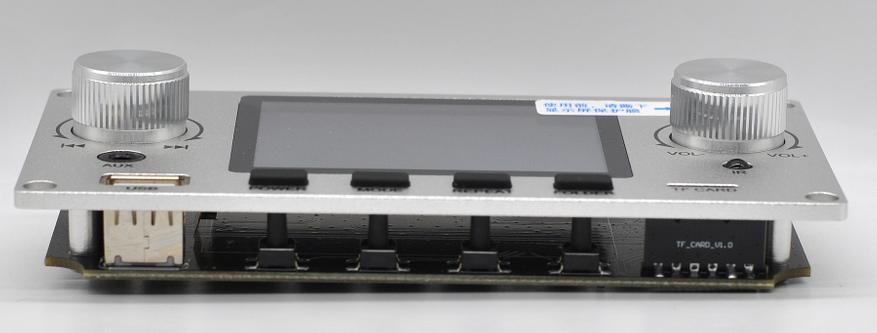

Плата прикреплена через металлические проставки (снимать не стал — там «нежный» шлейф на дисплей):

Измеренная масса модуля 111 г. Отверстие для установки в форме прямоугольника с фасками 127х62 мм.

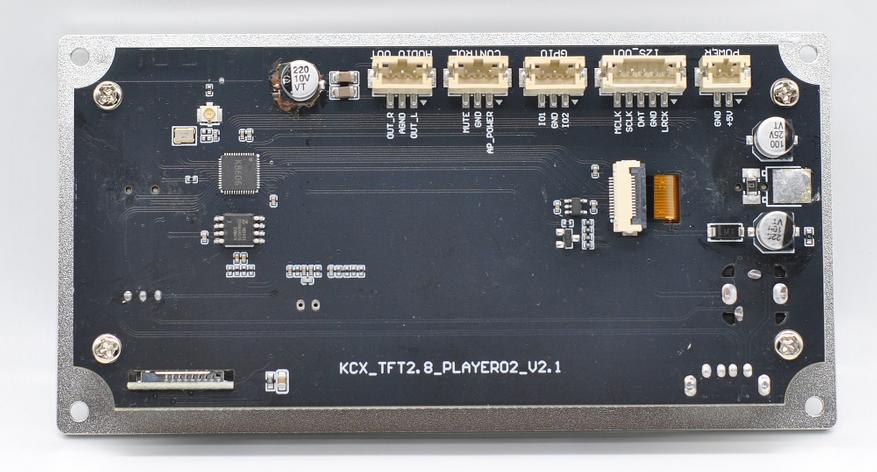

Переходим к проводным интерфейсам:

Разъемы (справа налево): подача питания 5 В, I2S цифровой выход, GPIO, контроль от усилителя, и линейный выход. Линейного входа на разъеме нет, только спереди 3,5 мм. Около Bluetooth антенны на плате есть разъем для внешней антенны. Около энкодера громкости есть резистор «0» для разрыва земляной петли. Основной чип промаркирован K8605.

Что-то похожее с цифровым выходом я видел только в модуле TEAMPIE TPM119 (там можно подключить опциональный оптический выход).

Эксплуатация

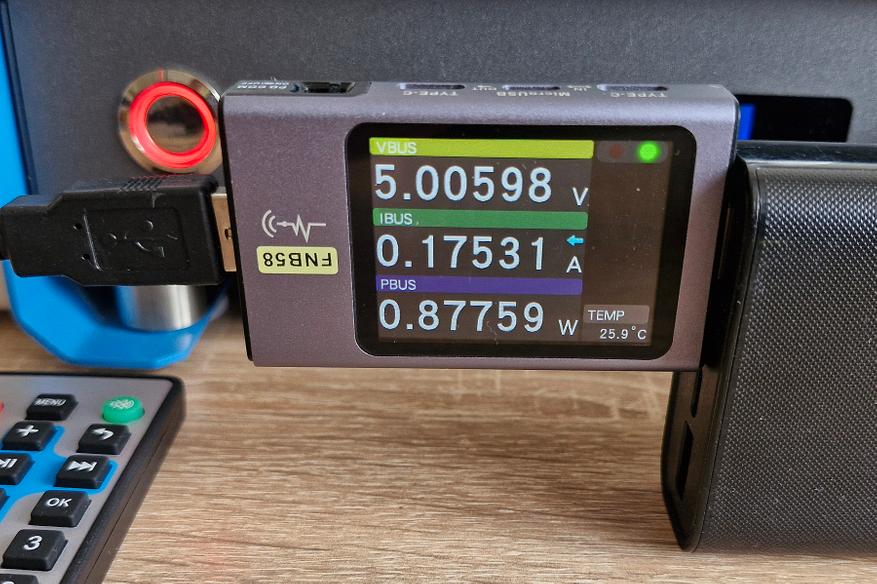

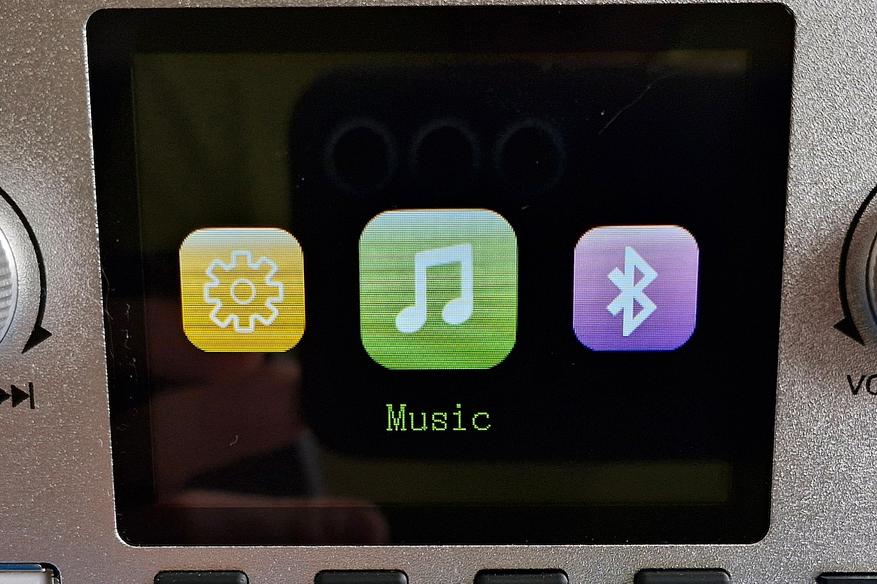

Проверим основные возможности этого модуля. Заставка при подаче питания и потребление тока при работе:

Экран (не сенсор) яркий и не зернистый.

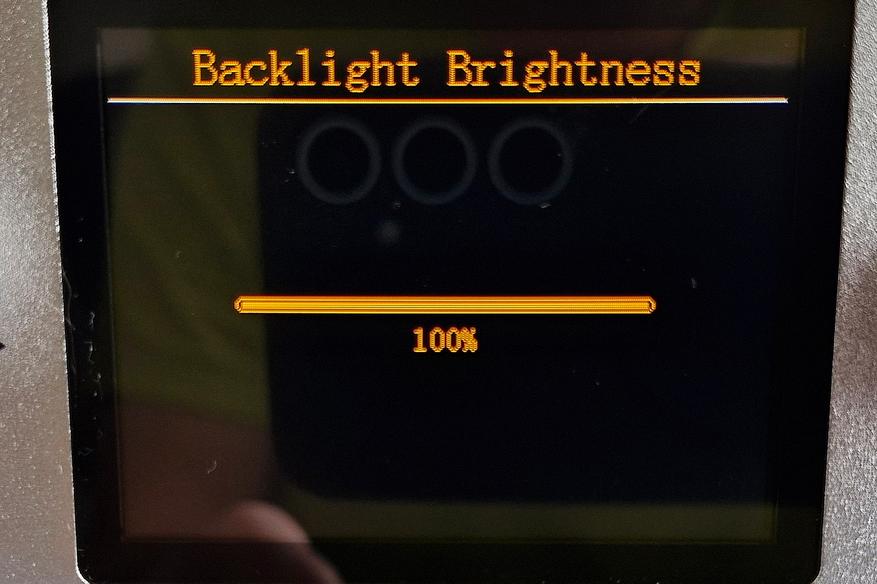

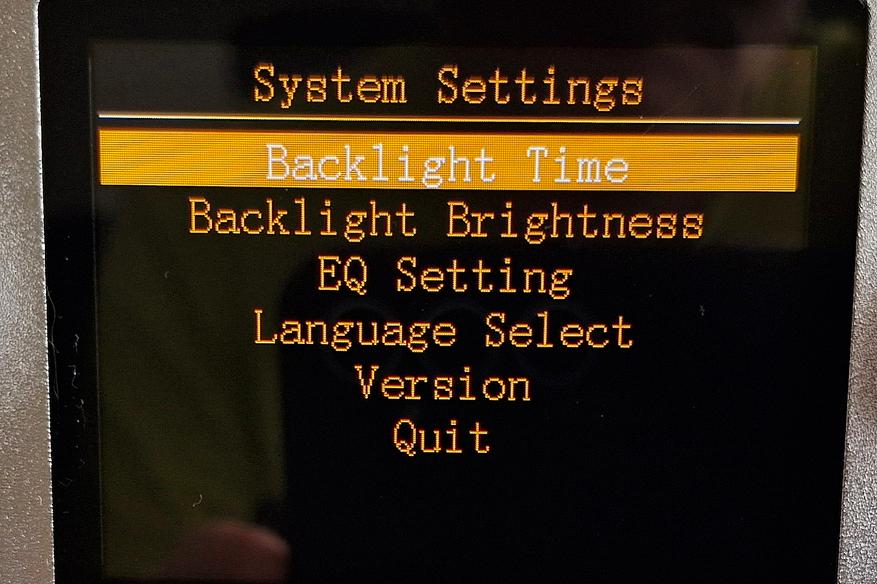

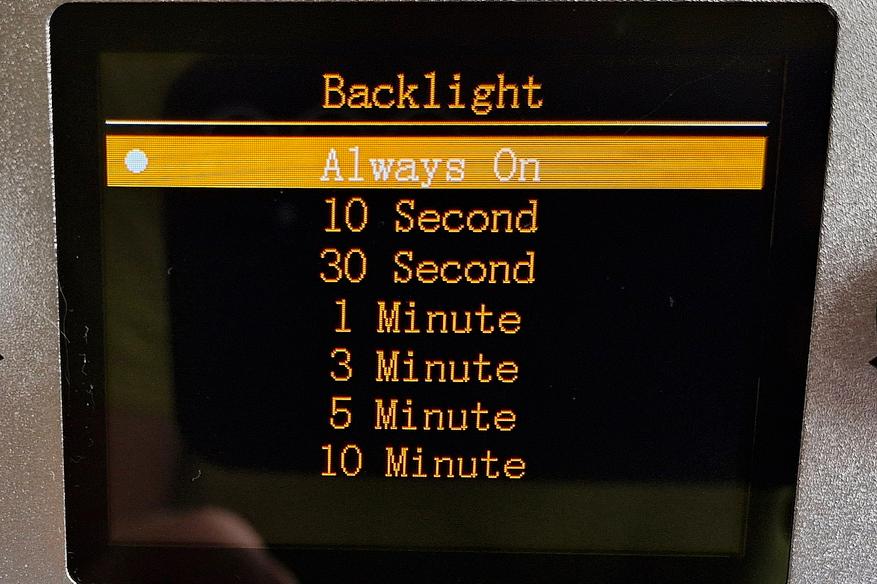

Настройки устройства:

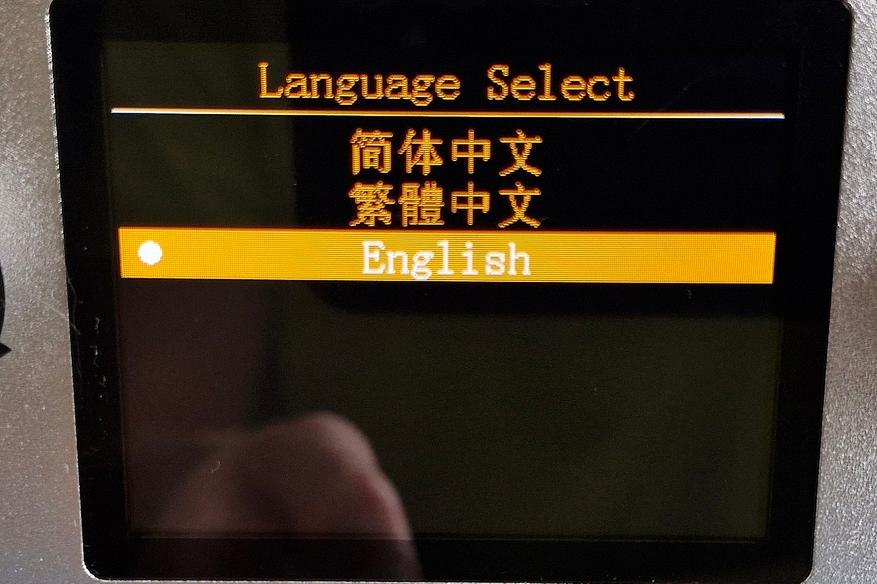

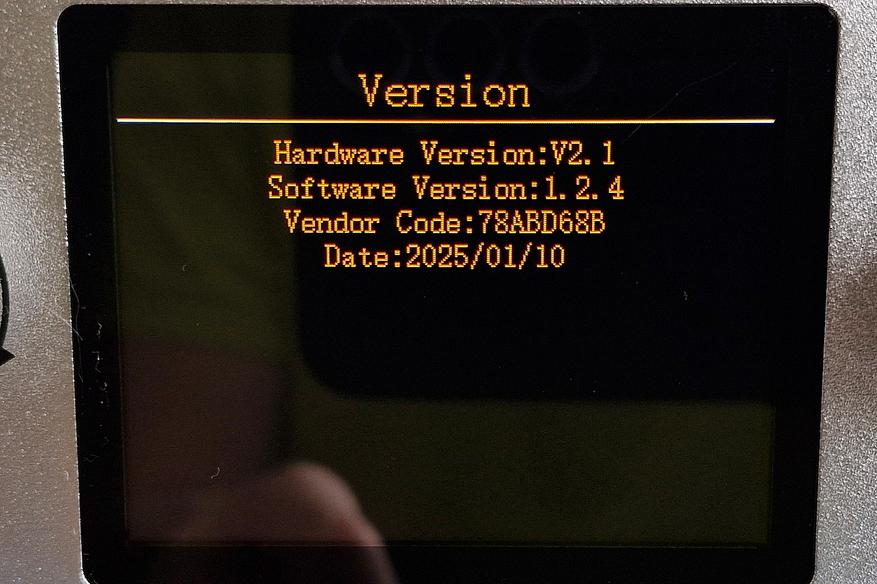

Язык интерфейса только китайский/английский. Устройство совсем новое, судя по датам прошивки.

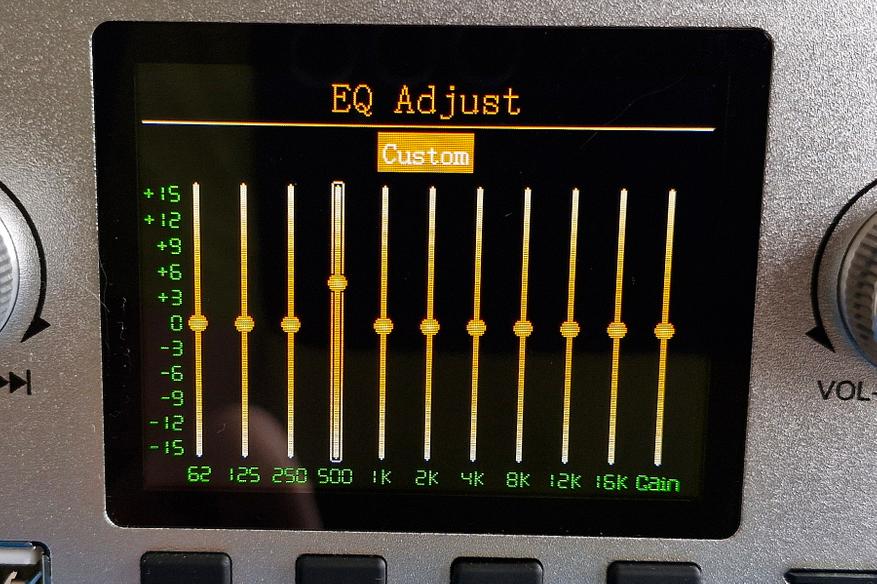

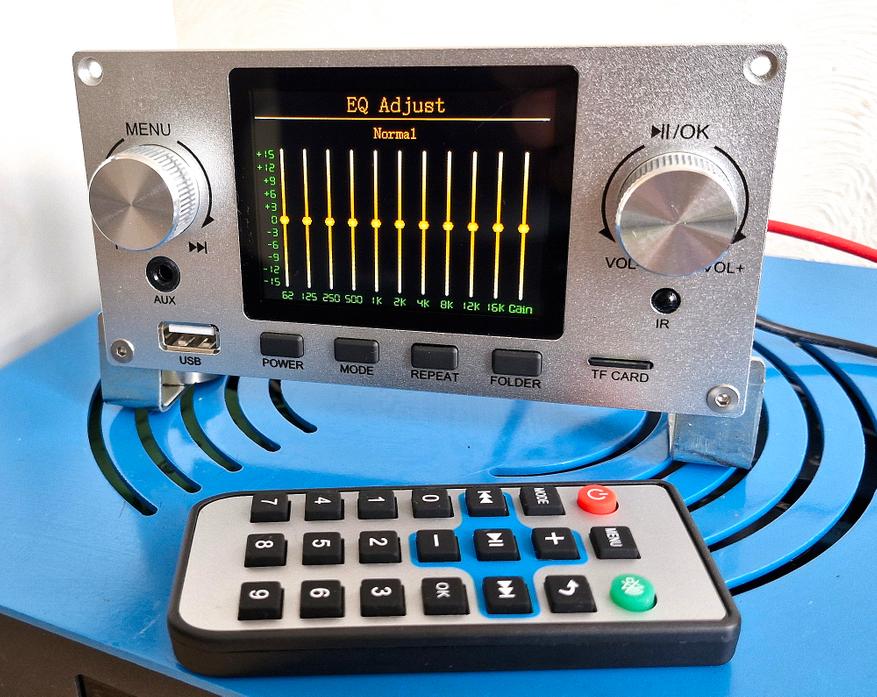

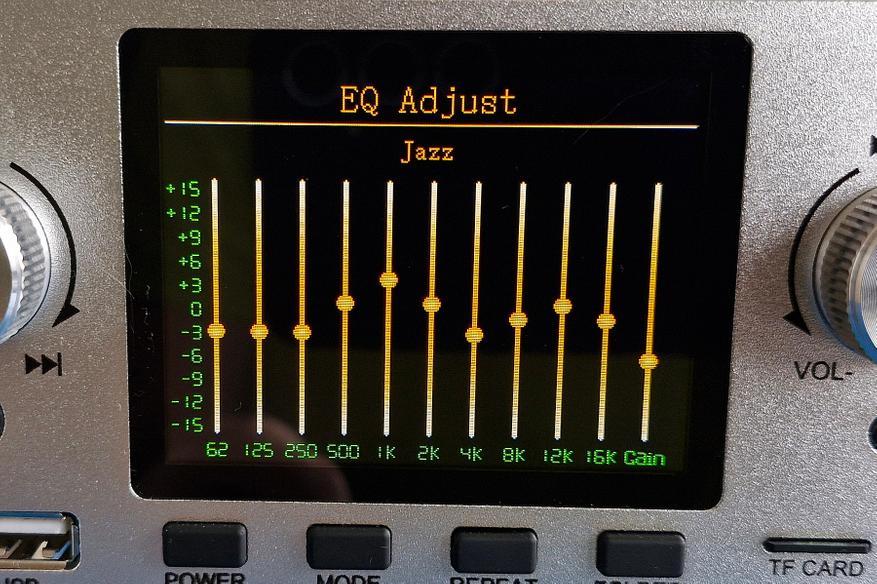

В меню доступен эквалайзер с ручной настройкой (+- 15 дБ) и готовыми установками (6 шт.):

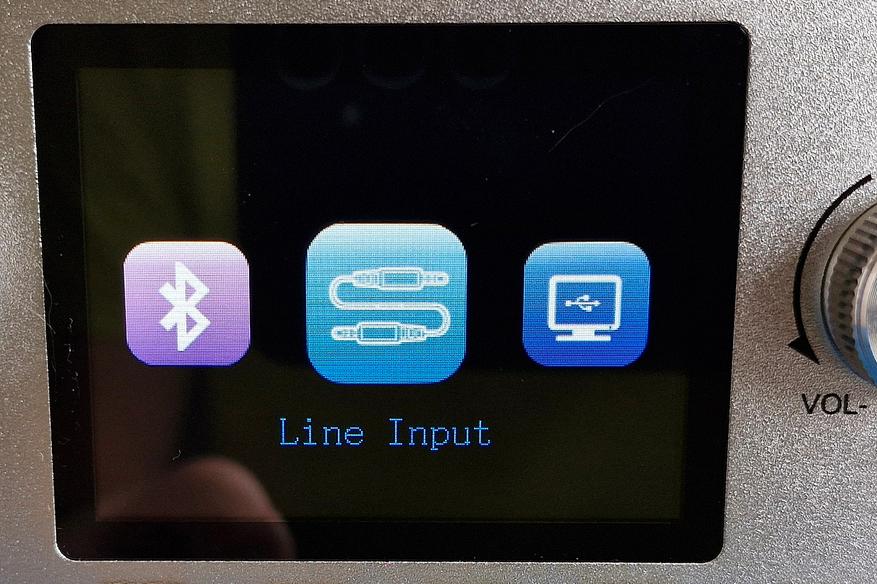

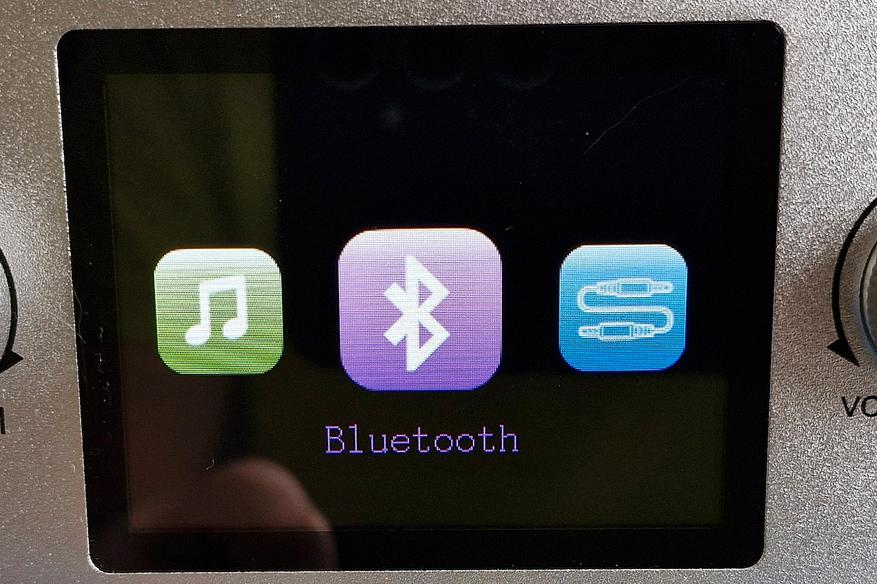

Модуль может работать в четырех режимах: Bluetooth со смартфоном/планшетом, проигрывание файлов с носителей (USB или микроSD), линейный вход, подключение к ПК по USB в качестве внешней звуковой карты. Да, тут нет FM радио.

Голосовых оповещений нет.

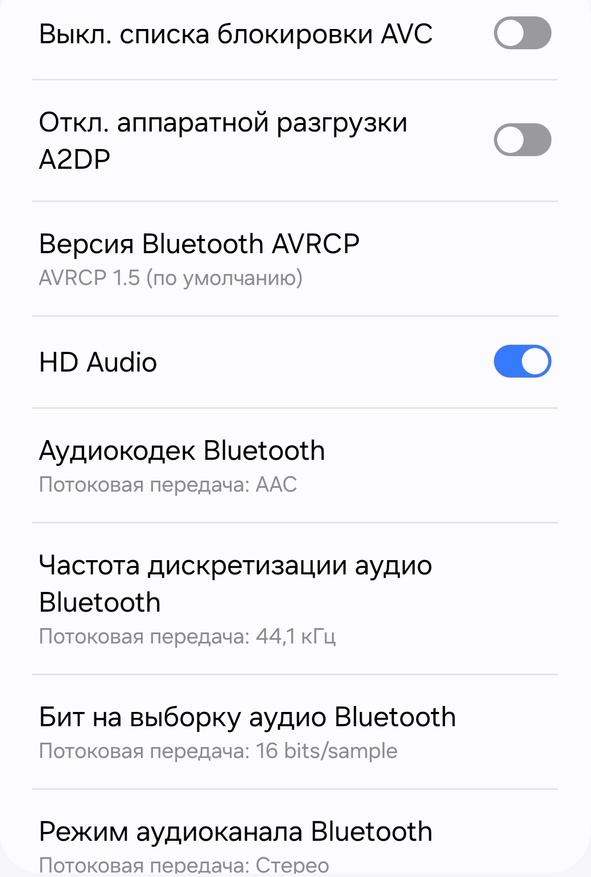

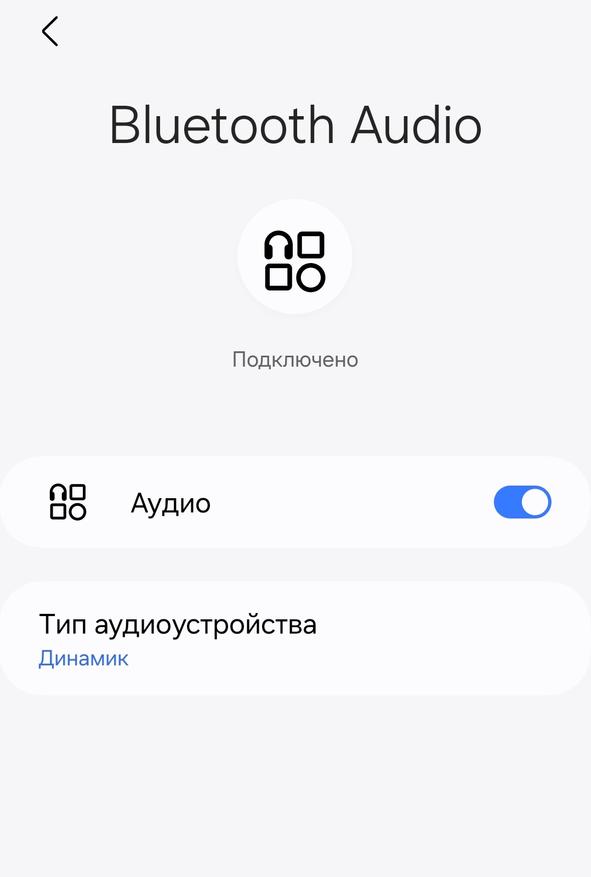

Bluetooth порадовал качеством звука и стабильным соединением в пределах комнаты квартиры:

Но звонки принимать нельзя (нет микрофона).

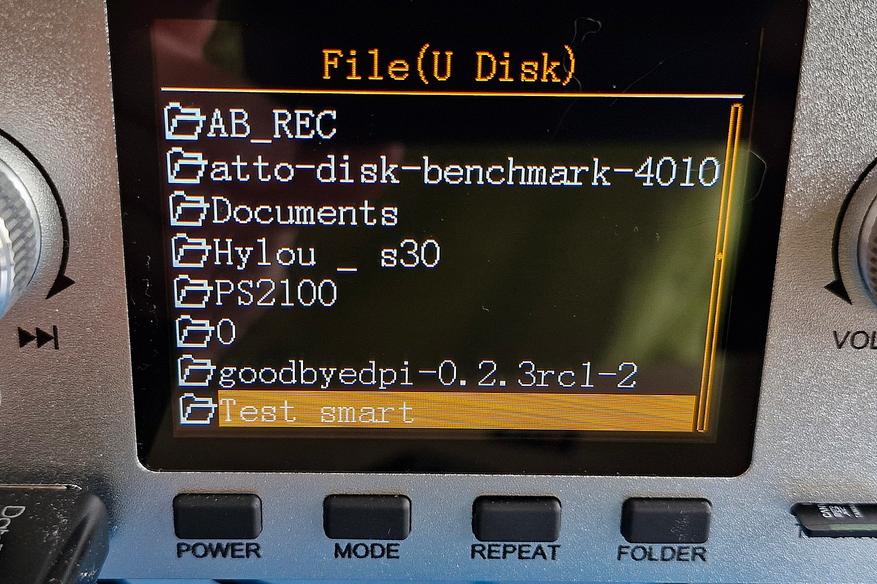

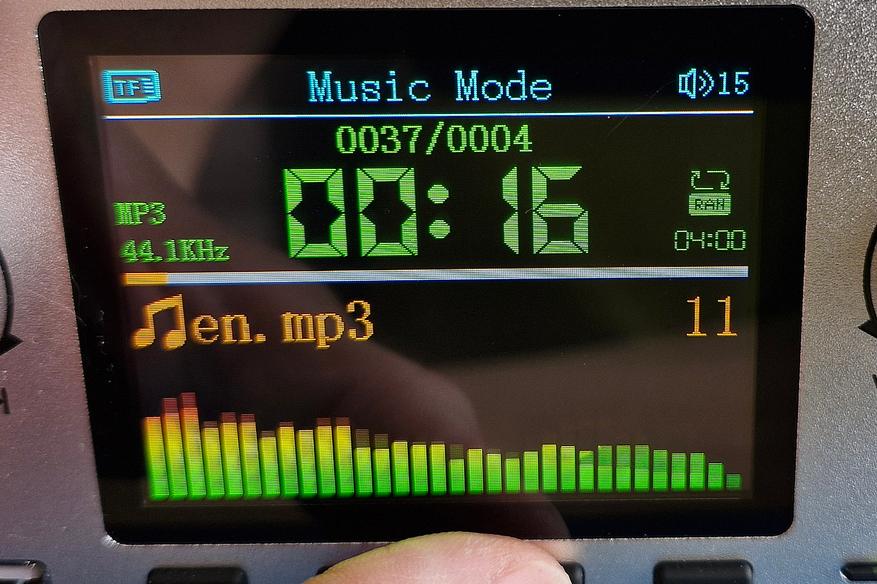

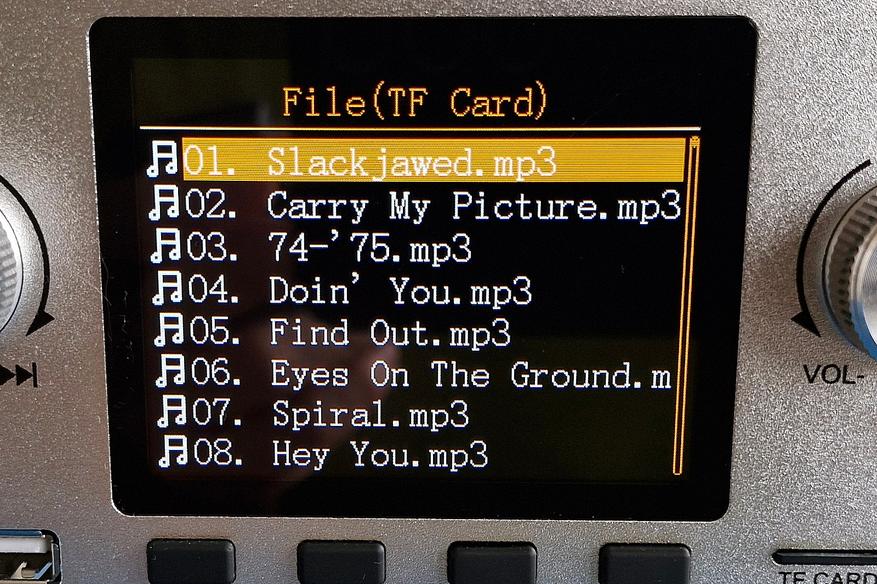

Воспроизведение с носителей доступно с переходом по папкам файловой системы (русские названия мимо):

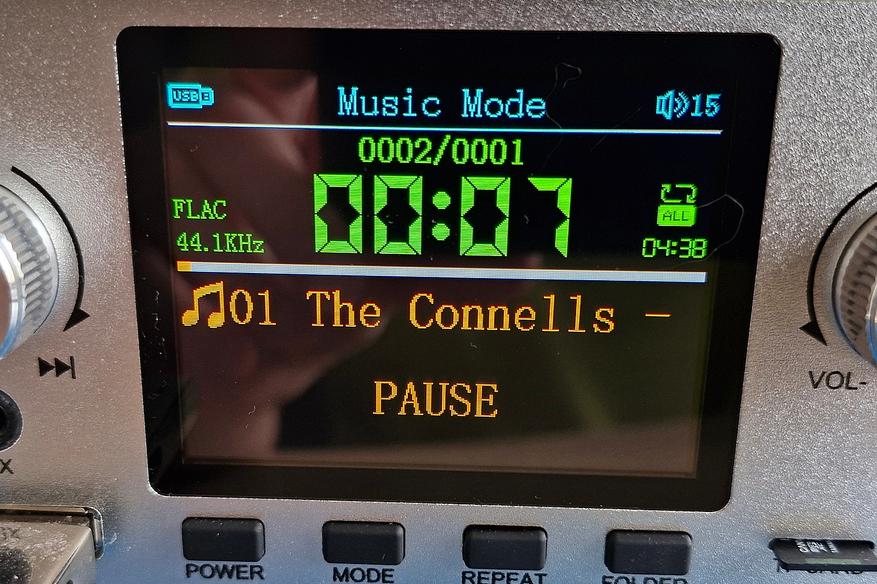

Для управления режимом воспроизведения есть корректно работающий режим случайного проигрывания (Random). Выход звука идет на линейный выход и I2S.

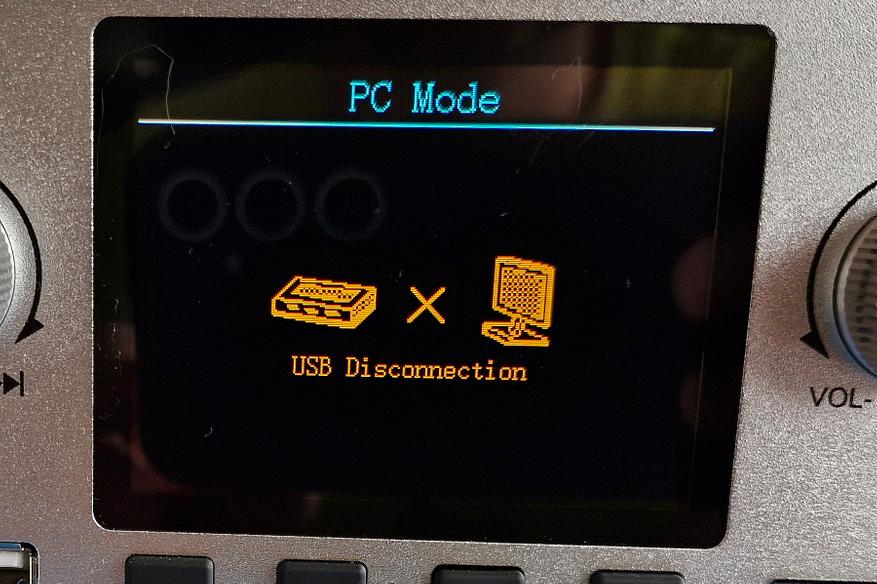

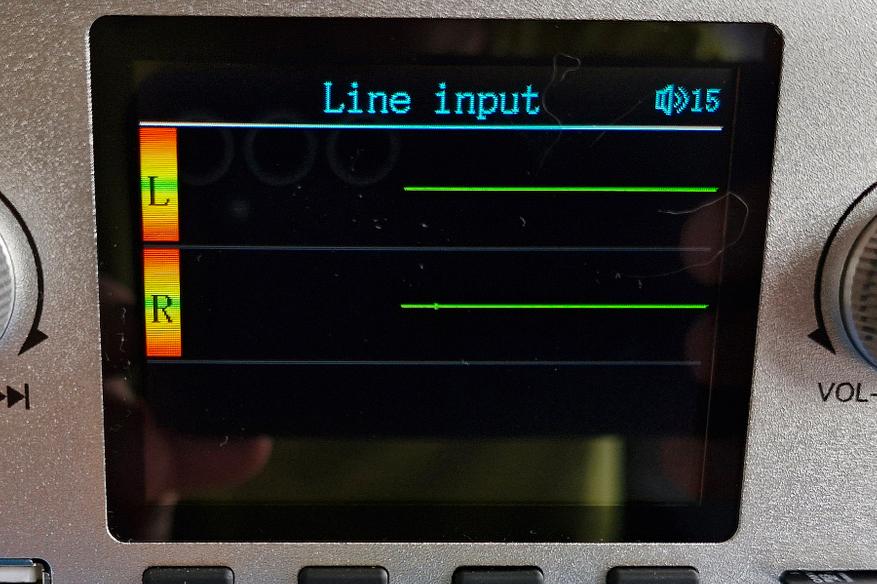

Линейный вход и подключение к ПК (нужен кабель с передачей данных):

При этом на экране отображается анализатор спектра по каналам.

Пару слов по поводу цифрового выхода I2S. Модуль можно использовать как цифровой транспорт файлов, а звук декодировать из цифры внешним более качественным устройством. Многие платы ЦАП имеют такой вход, и даже некоторые цифровые усилители класса D (например, MERUS MA12070).

Например, можно подкинуть такую бюджетную плату ЦАП на ES9038Q2M:

И звук уже будет интереснее.

Заключение

Что можно сказать по итогу по этому mp3-модулю с экраном 2.8″ с выходом I2S? Китайцы показали что могут не только в экстерьер, но и в функциональность таких музыкальных панелек. Отмечу солидную панель из металла (есть два цветовых решения) и удобное управление парой энкодеров, хороший дисплей и толковый эквалайзер, которым можно подправить звучание. Есть цифровой выход, это позволит собрать конструкцию с качественным звуком, и само звучание на голову выше обычных дешевых панелек.

Из недостатков отмечу: отсутствие FM радио (для кого-то может быть критично), нет поддержки русского языка и только мелкий пульт ДУ в комплекте.

Покупал модуль тут, цена модуля начинает постепенно снижаться.

Еще варианты mp3-моделей с различными возможностями и платы усилителей класса D для сознания DIY музыкальных конструкций.

Спасибо за внимание. Удачных покупок!
