Обзор mp3-модуля TPM119B: когда искал медь, а нашел золото

Музыкальные mp3-модули для встраивания популярная покупка на маркетплейсах, их используют для обновления устаревшей аудиотехники и для создания собственных конструкций. Мне понадобилась компактная панелька обновления своего самодельного бумбокса, и я нашел подходящий мне вариант от фирмы TEAMPIE, который оказался богат на возможности и хорош по звуку. Модель TPM119 (без встроенного усилителя) оснащена свежим Bluetooth, умеет переходить по папкам на носителях с файлами, хорошо ловит радио и даже имеет оптический выход сигнала. Подробнее об устройстве ниже.

Технические характеристики

Упаковка и комплект поставки

Поставляется модуль в картонной коробке, это надежнее просто пакета.

Доставка из Китая уложилась в 1,5 недели.

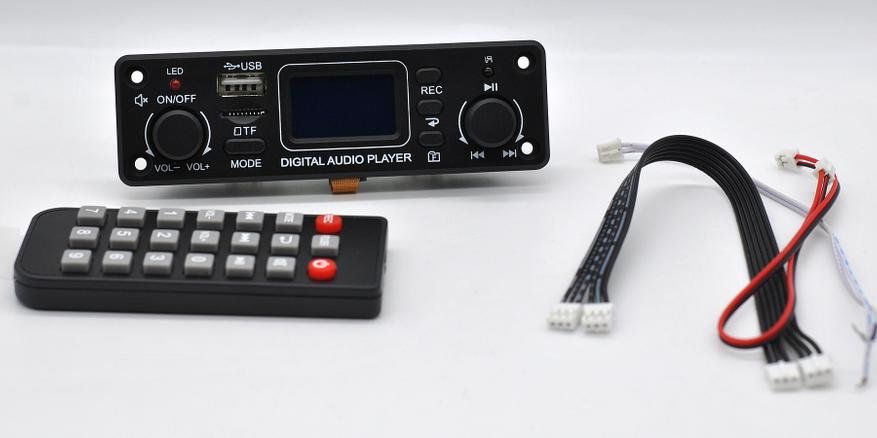

В комплекте имеется пульт ДУ и набор кабелей (питание, входной и выходной сигнал на разъемах jst):

Длина кабелей 22 см, они с разъемами с двух концов для упрощения монтажа (на платах усилителей мощности часто такие же разъемы).

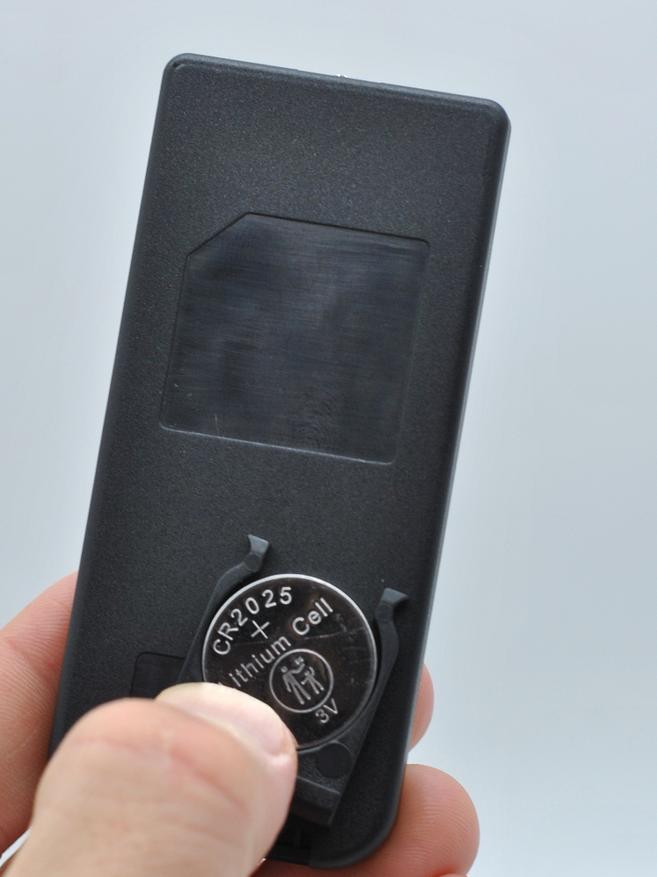

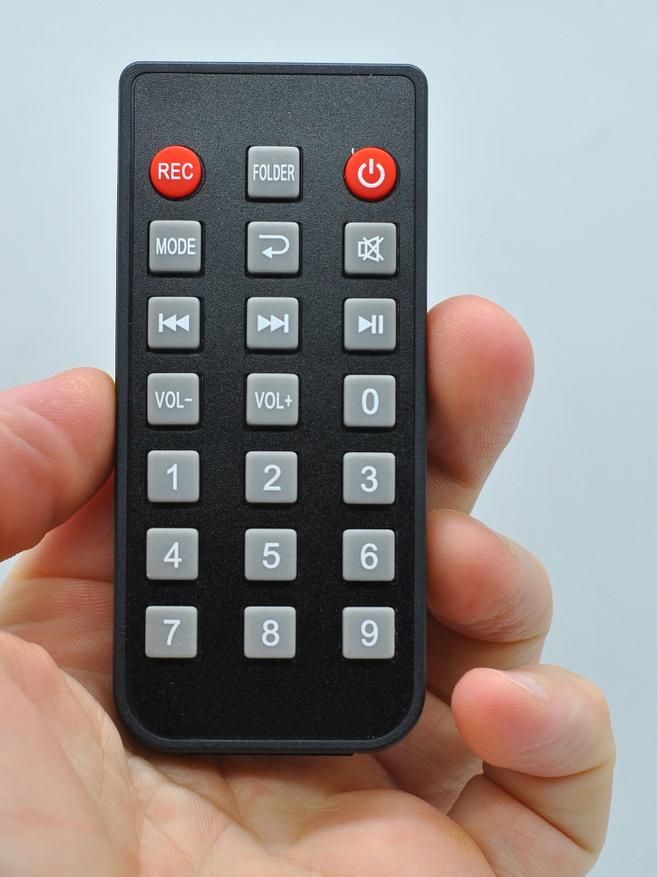

Пульт ДУ (размеры 91х40х12 мм) сразу с элементом питания, с него доступны все функции данного модуля, а так же прямой ввод по номеру трека. Зона работы не очень широкая.

Внешний вид и интерфейсы

У модулей от бренда Teampie Electronics Ltd схожий дизайн, качественный пластик панели, и есть какой — никакой сайт, где можно посмотреть информацию. То есть, не совсем ноунейм, как 95% такой продукции на Алиэкспресс.

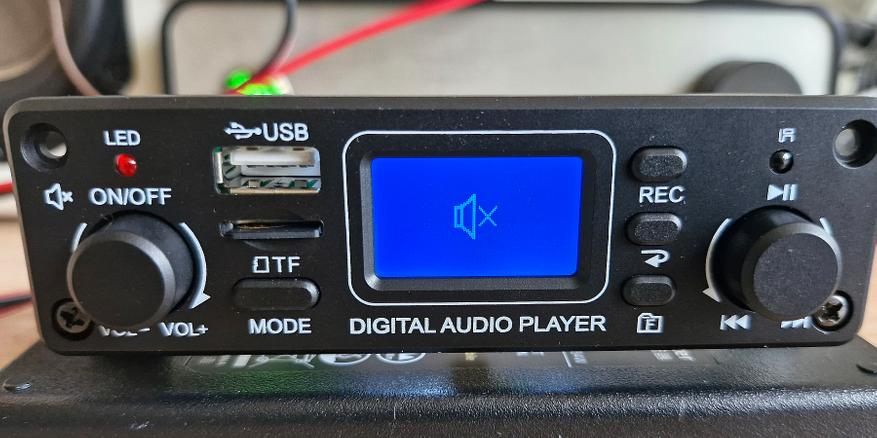

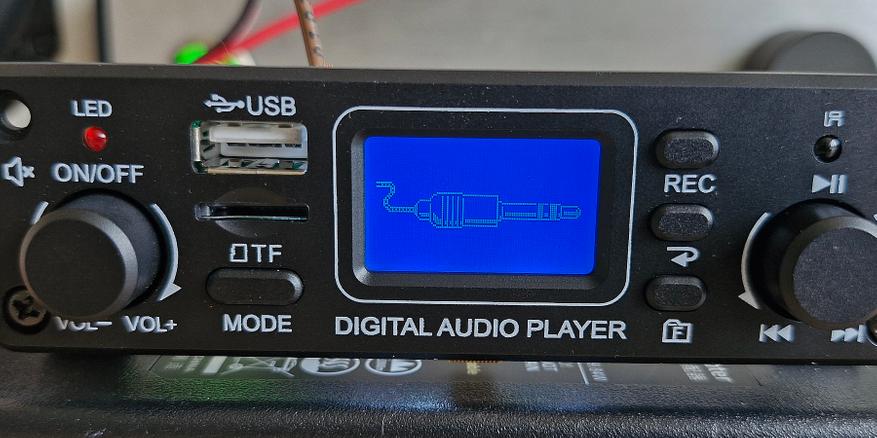

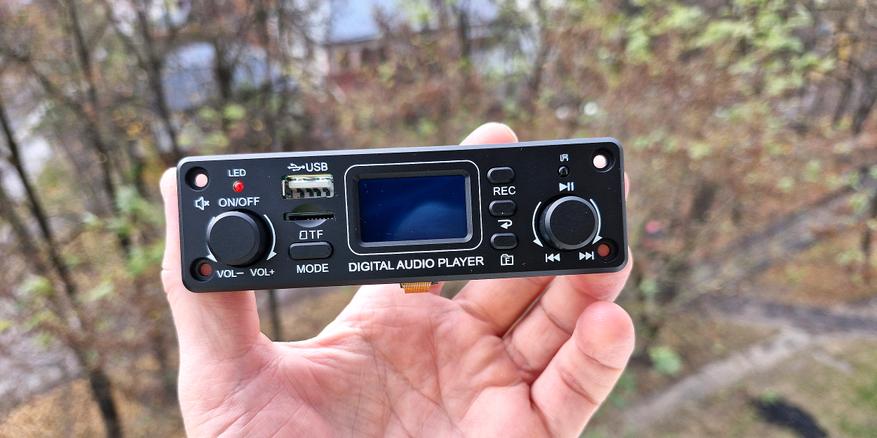

Управление парой нажимных энкодеров (диаметр 13 мм): слева громкость и mute, справа переключение треков, пауза и переход по файловой системе. И четыре кнопки (каждая с второй функцией на удержание). Красный светодиод горит при режиме записи. Носители: USB и микроSD подключаются спереди, а для линейного входа места не нашлось.

Эта модель по внешнему виду и возможностям уменьшенная копия модуля TDM 157 (одного из самых толковых из всех).

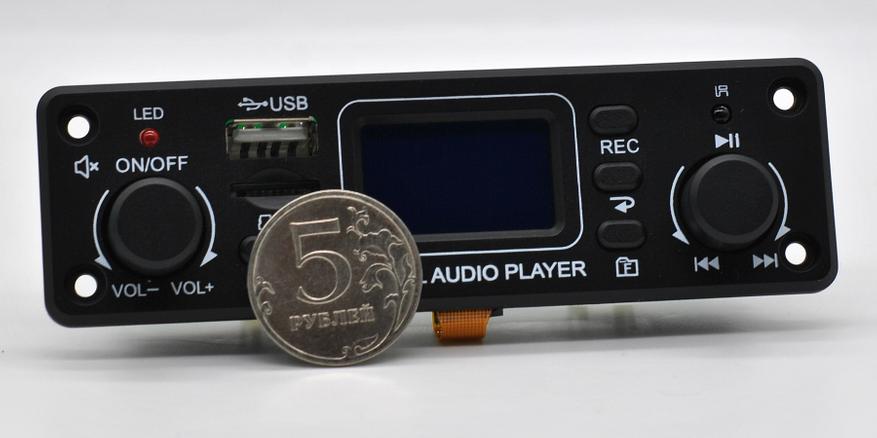

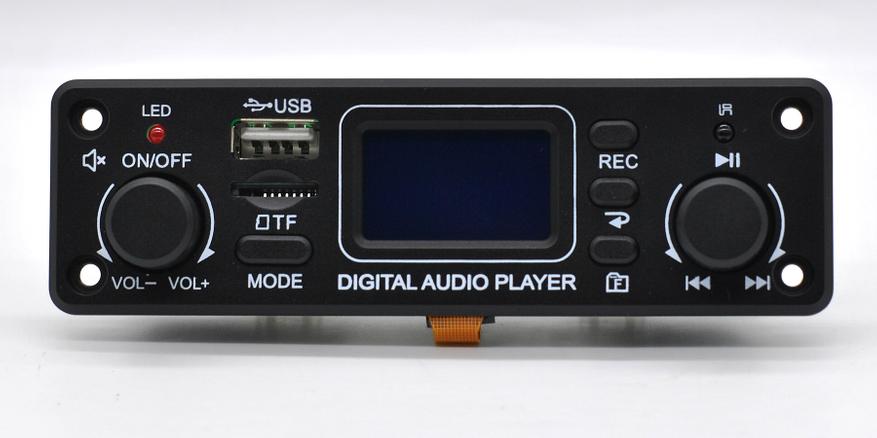

Масса TPM119B 40 г. Размеры передней части 115х35 мм, крепление на 4 винта М3. Монтажная глубина 25 мм.

Не понравился торчащий снизу экрана шлейф (он связывает плату и дисплей), его можно было и продумать так, чтобы не выступал за габариты платы.

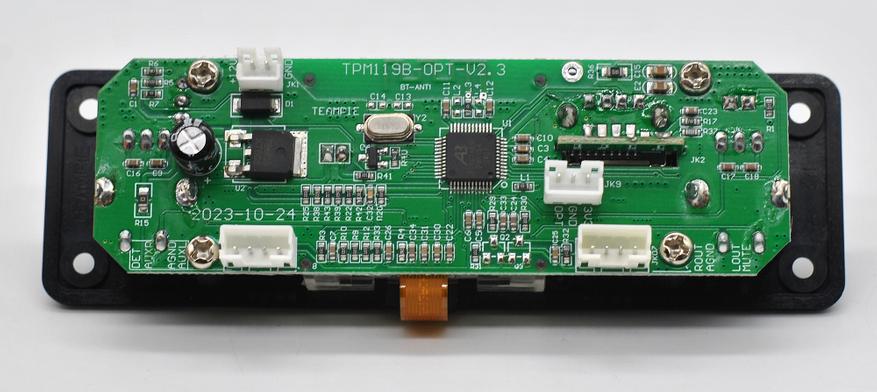

Обратная сторона (размеры платы 97х31 мм):

Из крупных микросхем на плате: главный чип AB CTXC14B5A EMP154 (32-бит микроконтроллер с аудио SoC) от Shenzhen Zhongke Lanxun Technology (документацию, понятное дело, найти не так просто). И около разъема питания — стабилизатор 7805, есть диод для защиты от смены полярности.

Разъемы: Слева вверху питание 5-12 В DC, под ним линейны вход + DET, около главного чипа оптический выход (появляется во 2-й ревизии этой платы), справа линейный выход + MUTE. Антенну для FM надо припаивать (место сверху справа), для Bluetooth — дорожка на печатной плате.

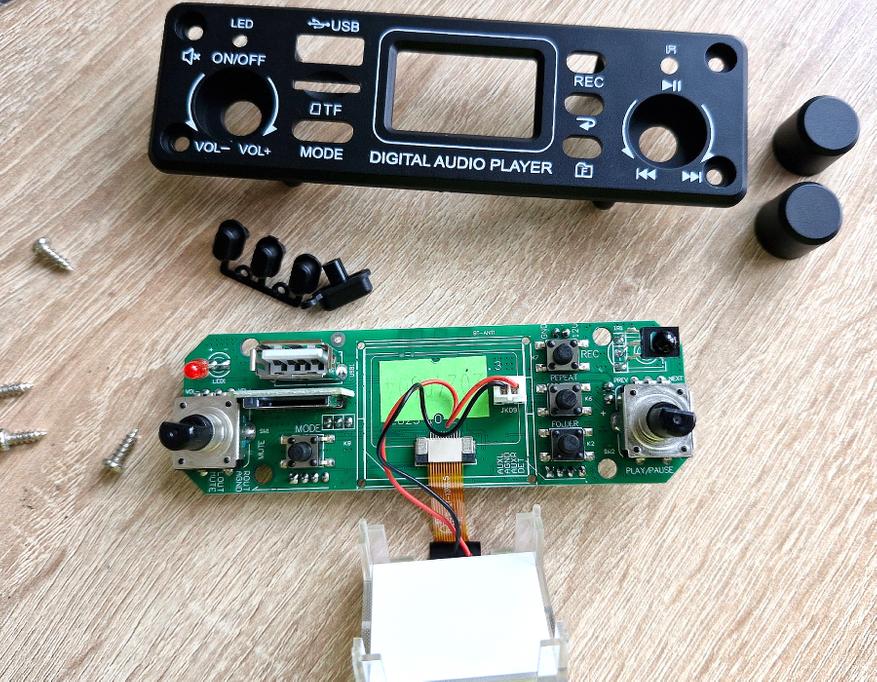

С обратной стороны пластиковой передней панели:

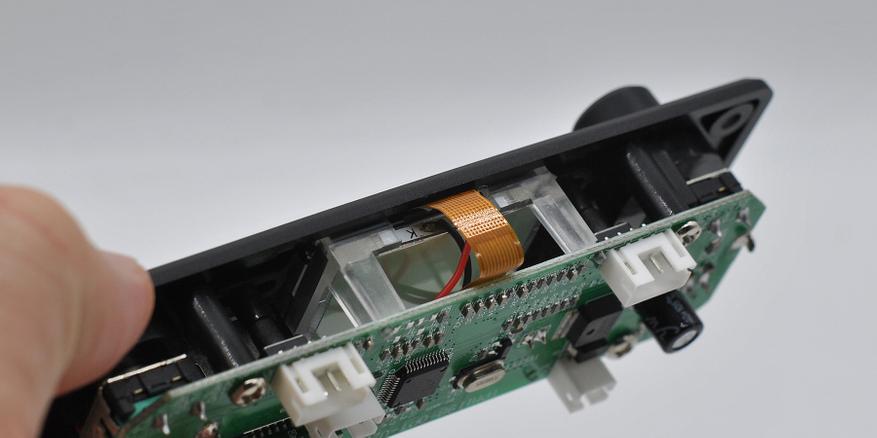

Видно, шлейф можно было сдвинуть.

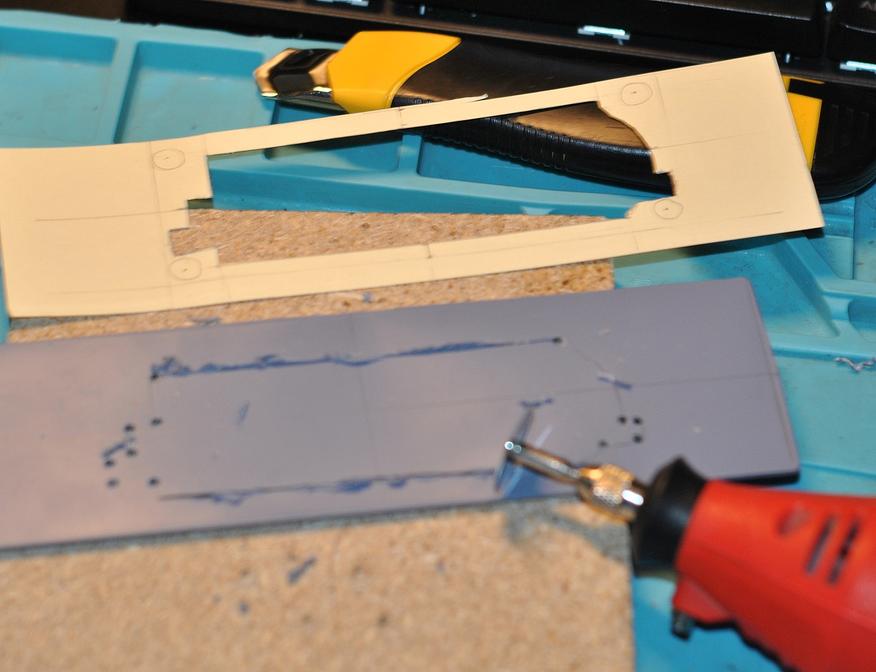

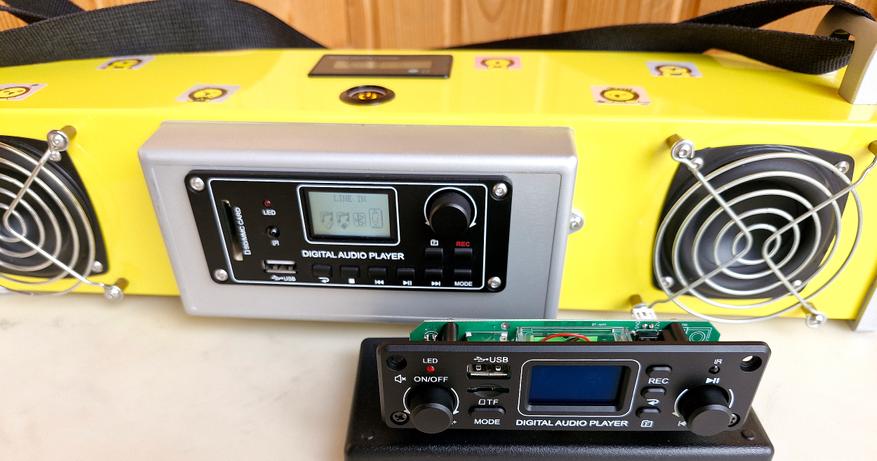

Прямоугольная форма платы упрощает монтажный вырез под установку. Не нужно изгаляться с гравером, как для модуля JQ-D116BT с усилителем.

Эксплуатация

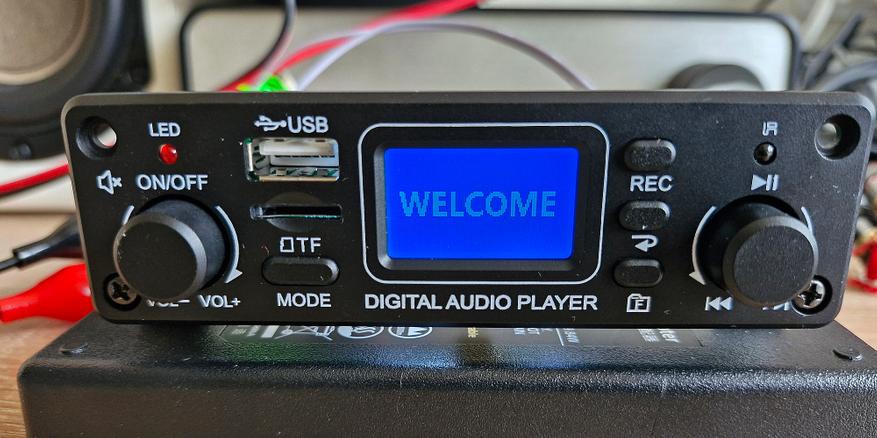

Для удобства проверки, я поставил модуль на пластиковую подставку (и шлейф не мешает).

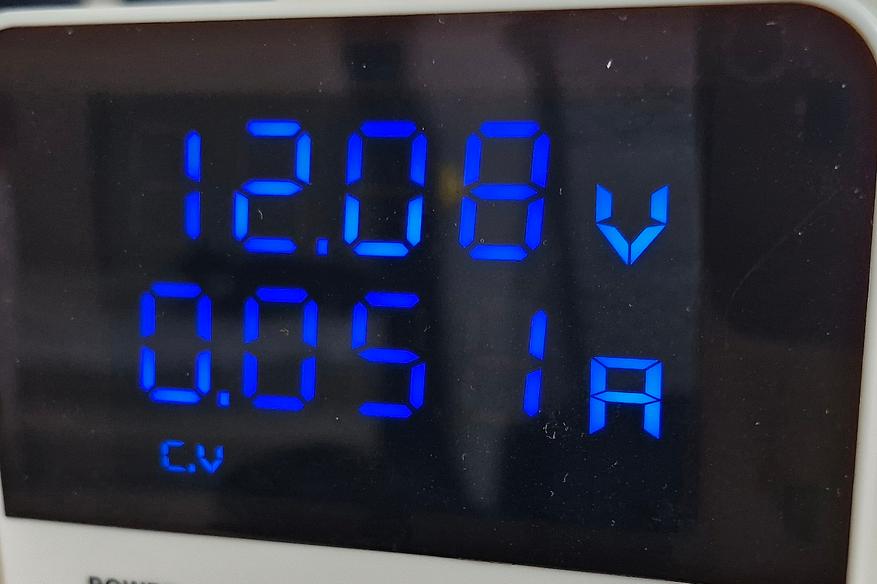

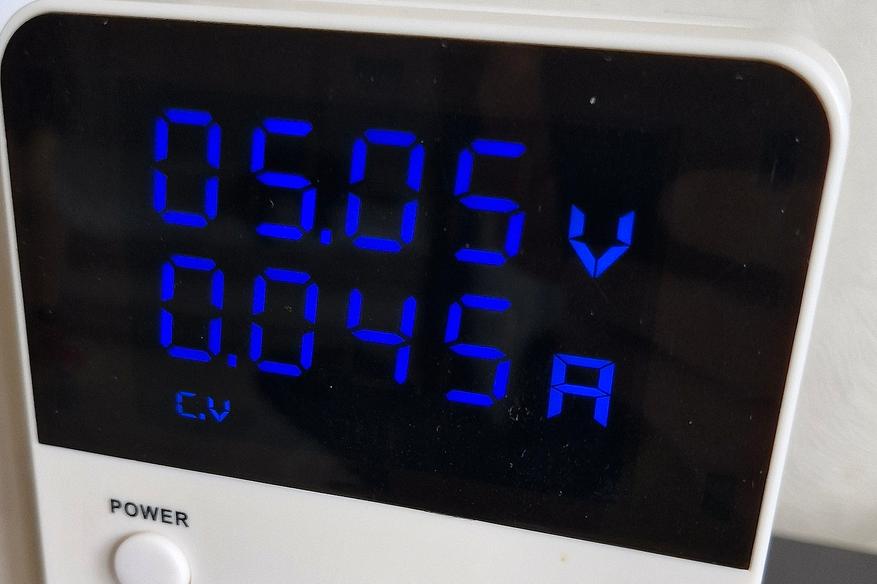

Питание довольно универсальное и потребление копеечное:

Проверим основные возможности этой модели. Усилитель на TPA3255 и настольная двухполосная акустика.

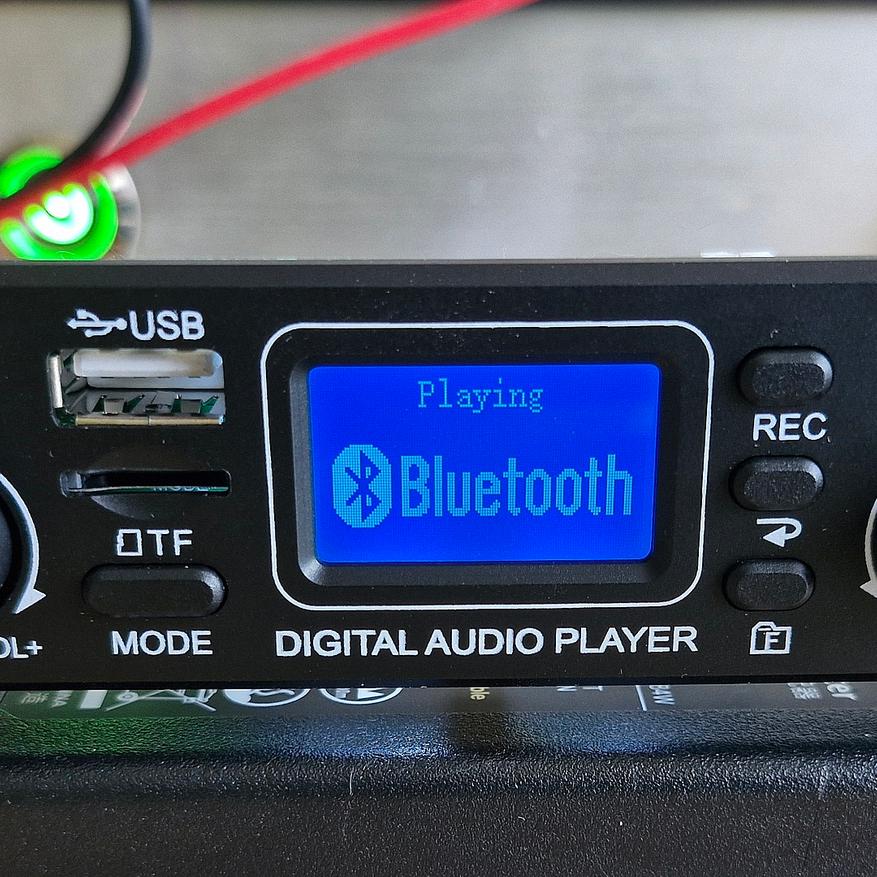

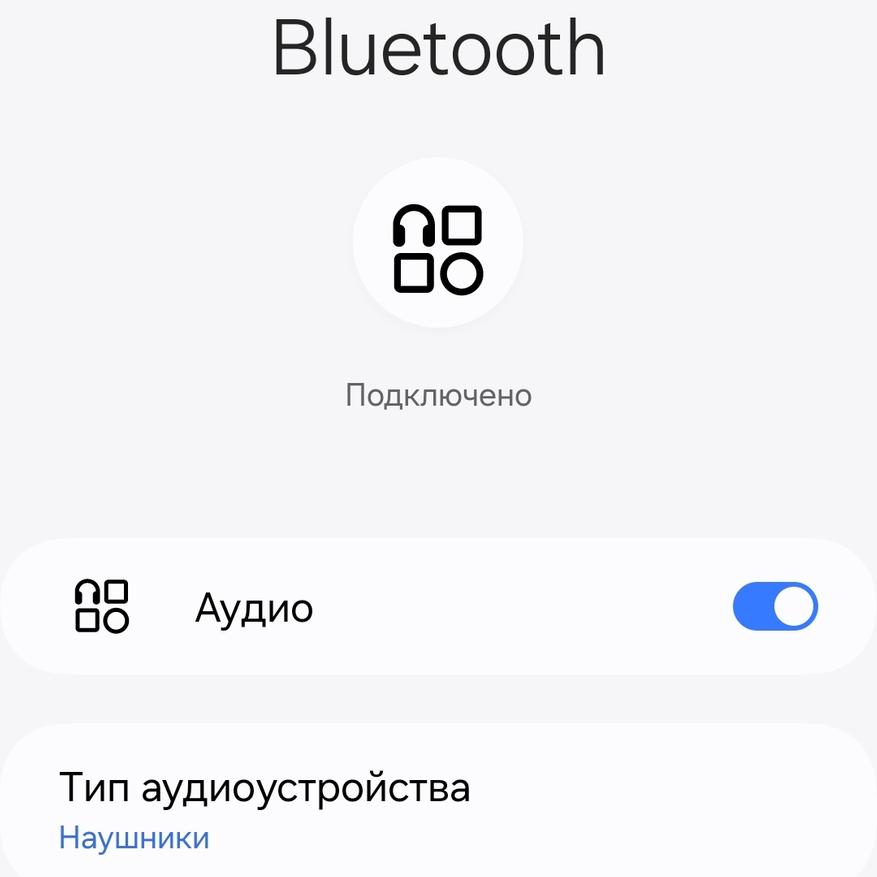

Соединение по Bluetooth:

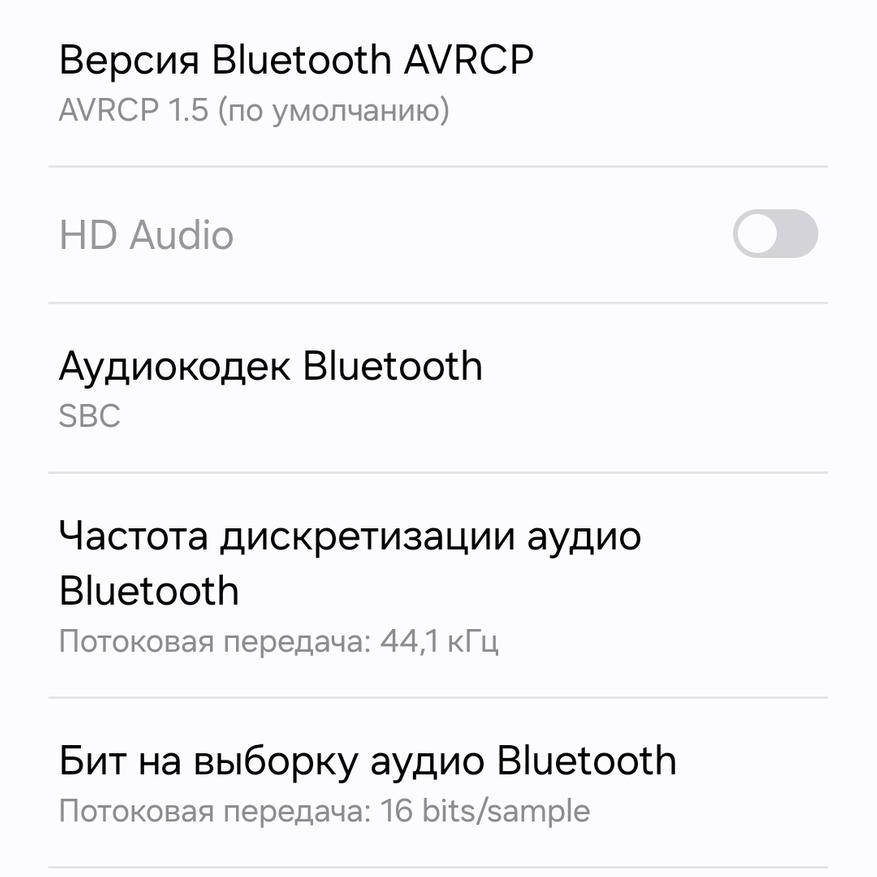

Кодек самый простой, но связь в пределах комнаты устойчивая и без посторонних призвуков (вроде фона).

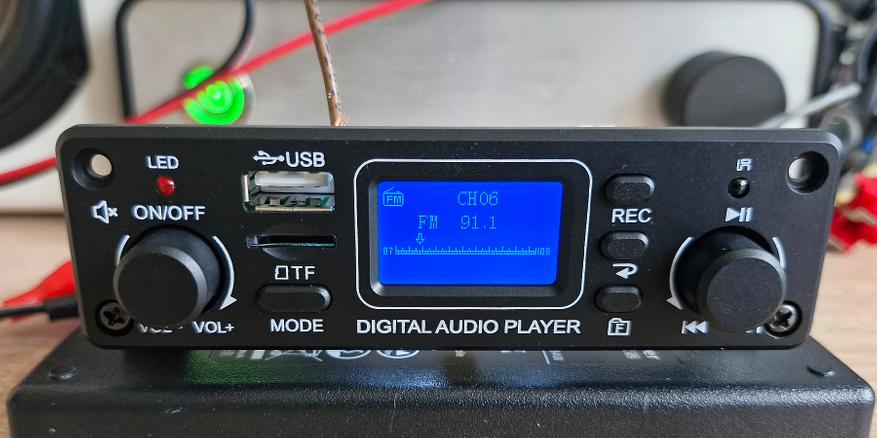

FM — радио ловит очень неплохо (антенна — кусок провода 30 см), поймал более 20 станций (как полноценный приемник):

Автопоиск работает быстро.

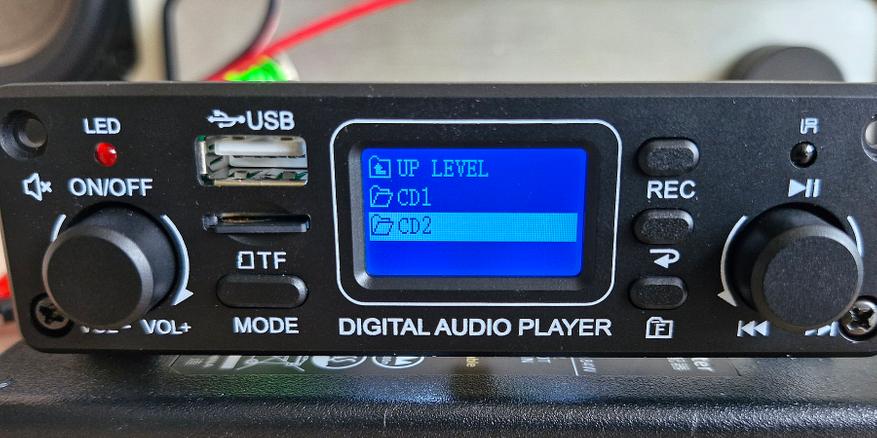

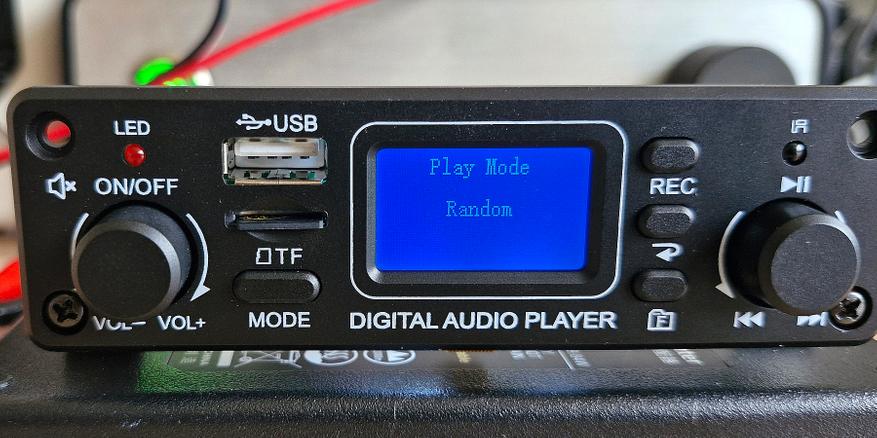

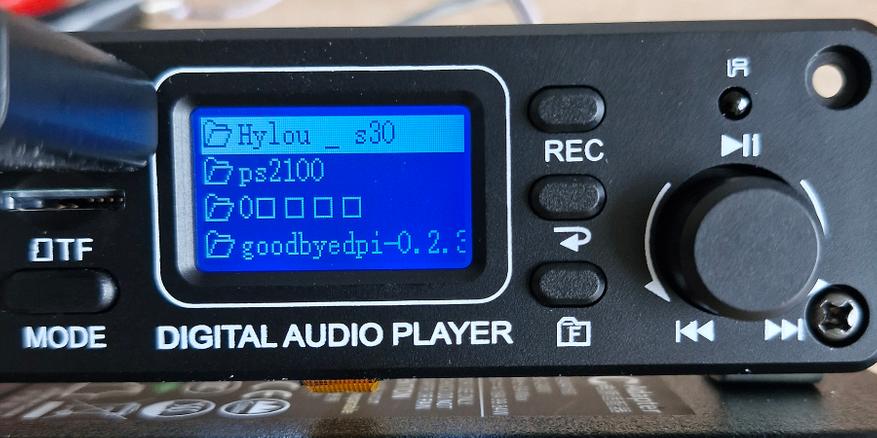

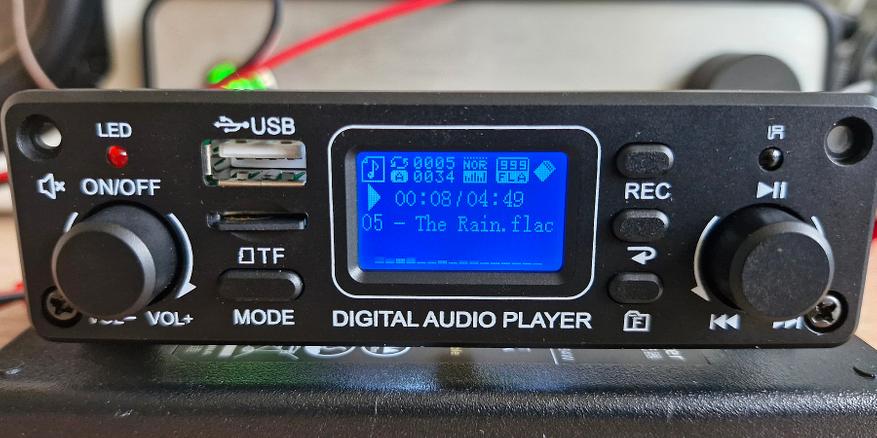

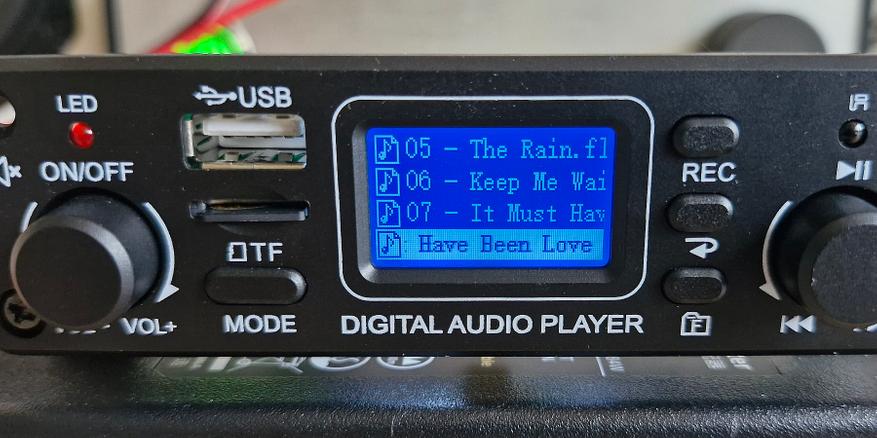

Что касается прослушивания файлов с носителя — то отмечу очень неплохой звук (есть детальность), лучше остальных панелек. Есть возможность играть файлы в произвольном порядке (random) и повтор папки/всего/песни. Переход по папкам есть (удобно энкодером), но русские названия (как и теги) не поддерживаются.

На большой структуре папок (забитая флешка 64 ГБ) браузер не тупит. Есть энергонезависимая память последнего трека и уровня громкости.

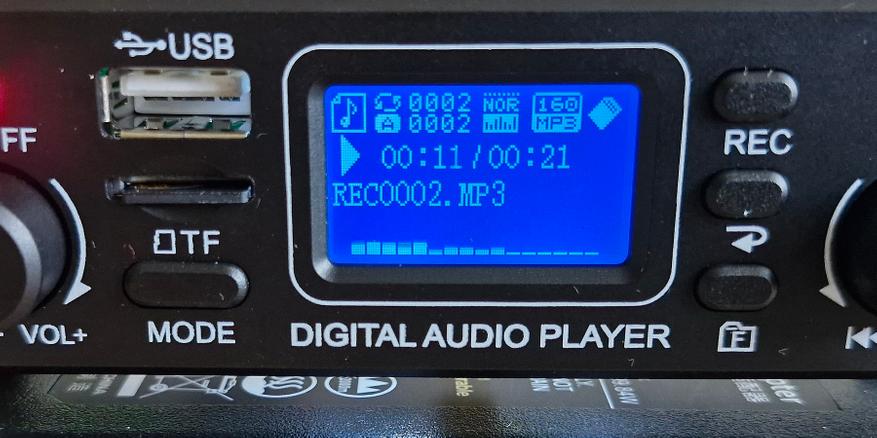

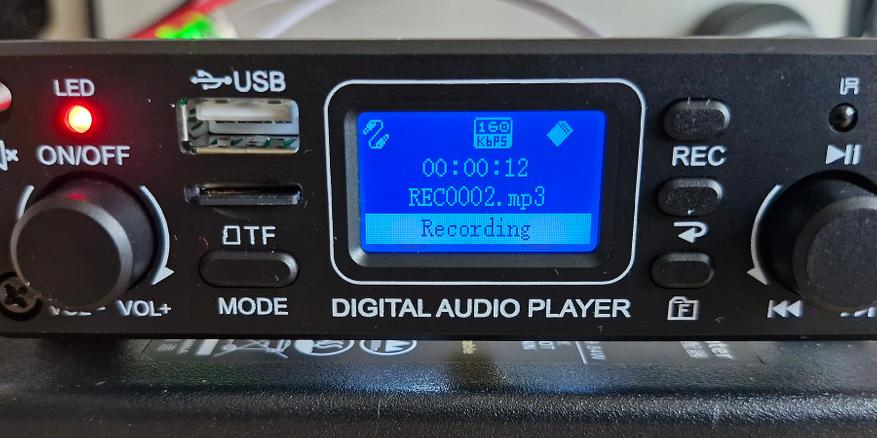

Запись (в формате MPEG Audio 160 Кбит/сек 44,1 кГц) с линейного входа на носитель.

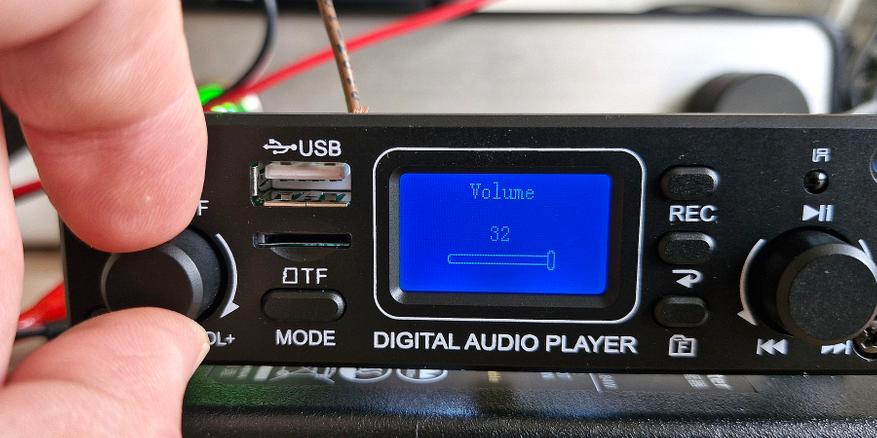

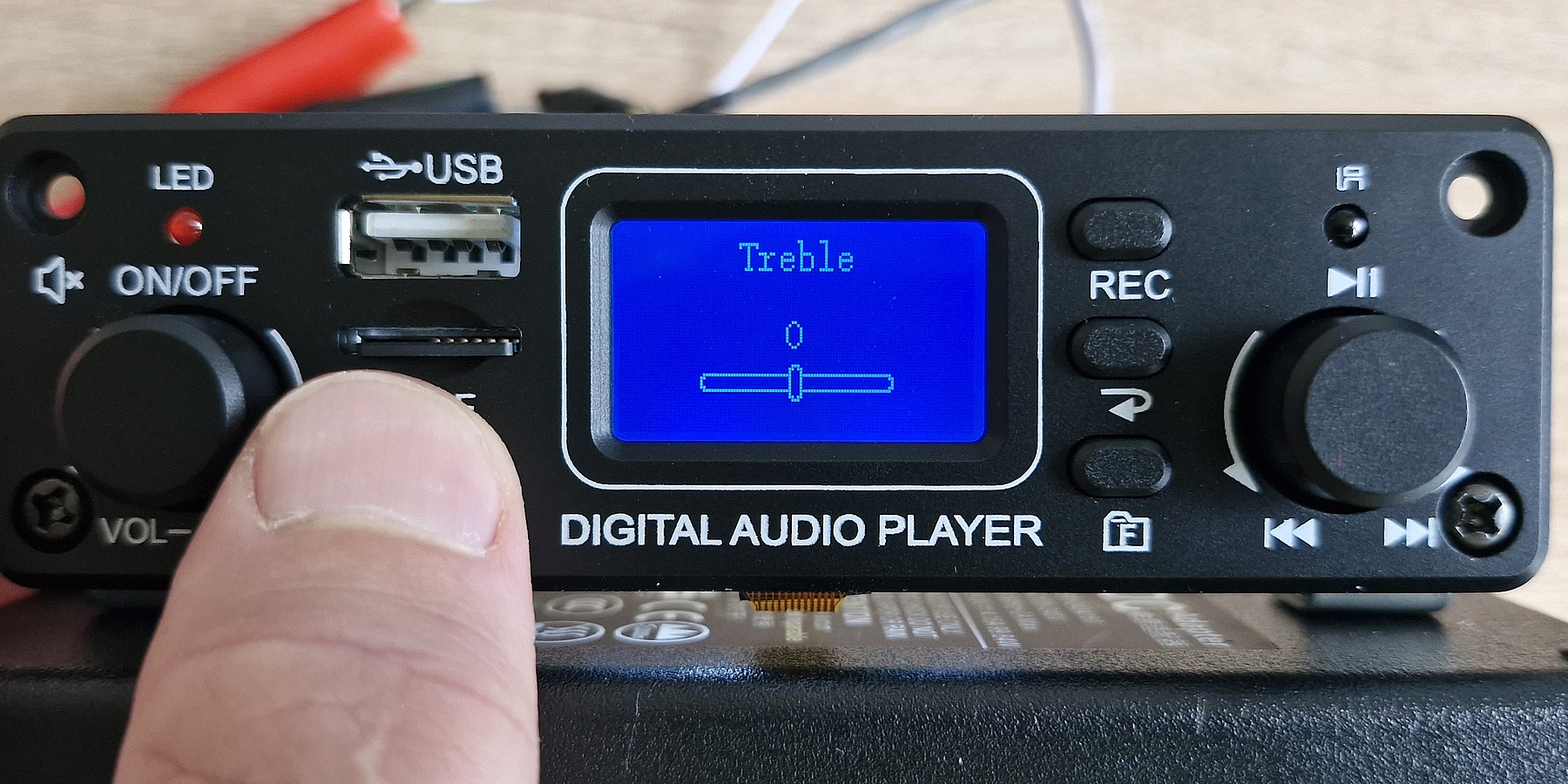

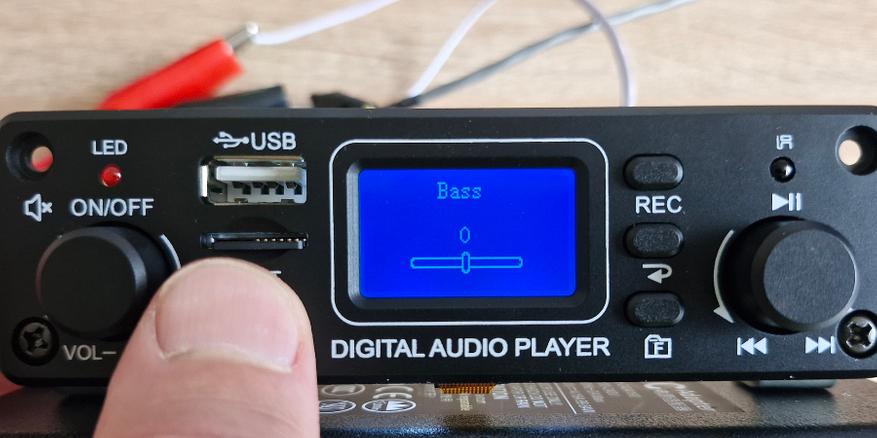

Помимо регулировки громкости (32 единицы), приглушения звука, есть регулировки тембра по ВЧ и НЧ по +- 6 дБ (удержание кнопки «mode»).

Такое вижу впервые, обычно эквалайзер с фиксированными настройками.

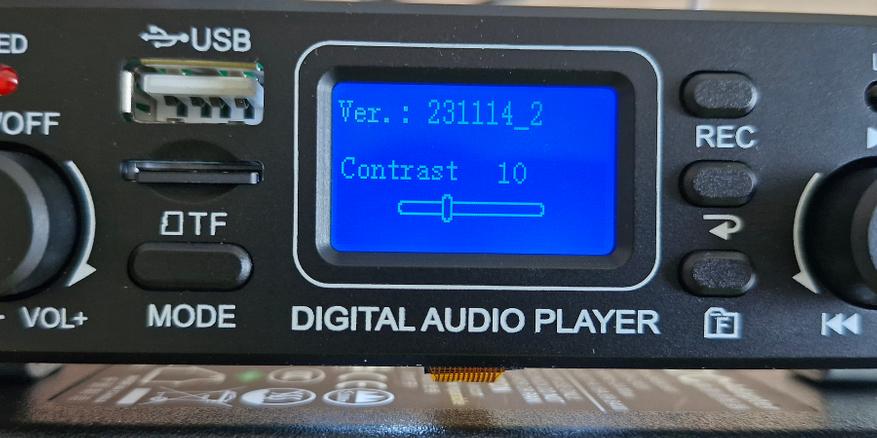

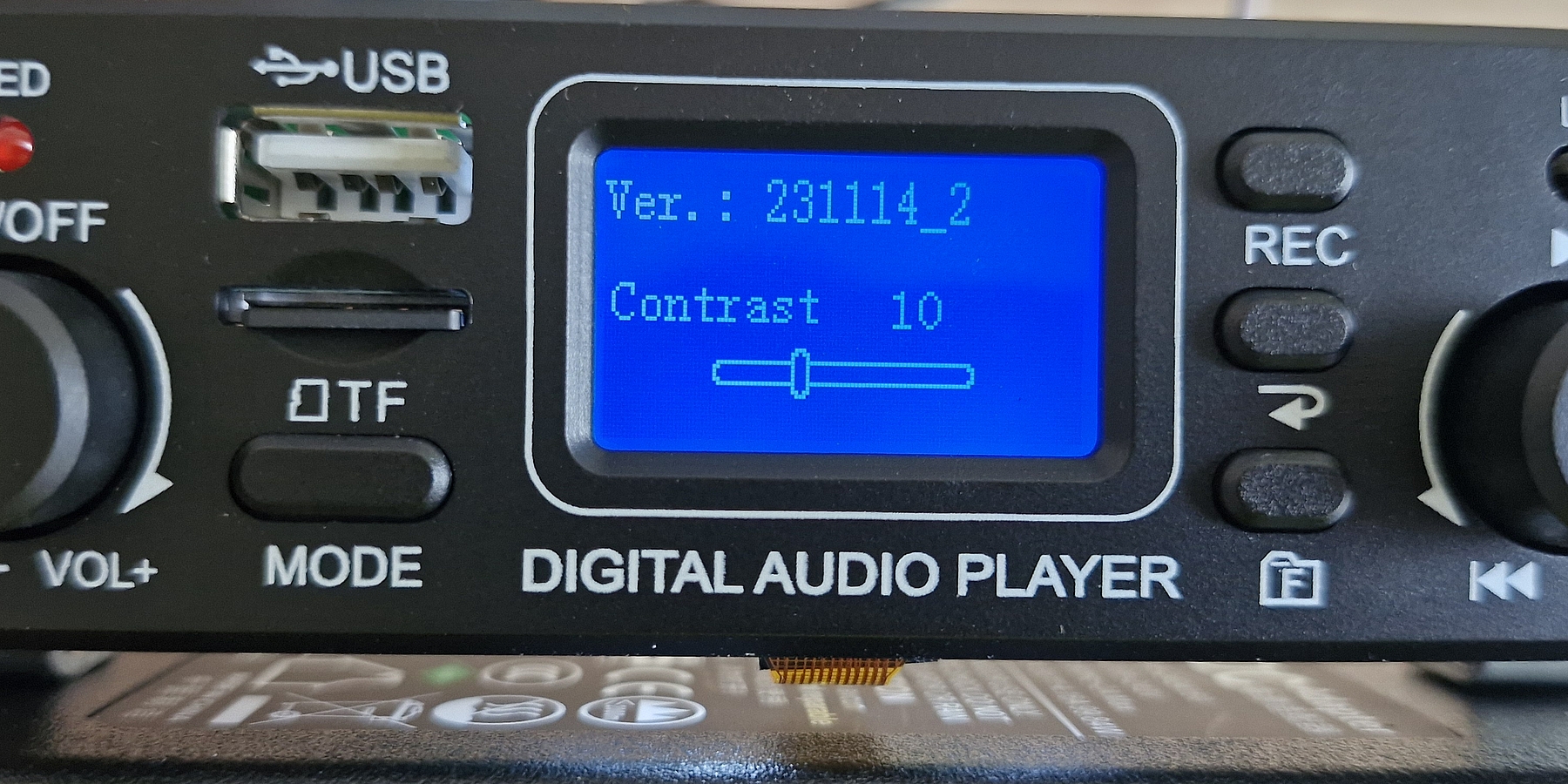

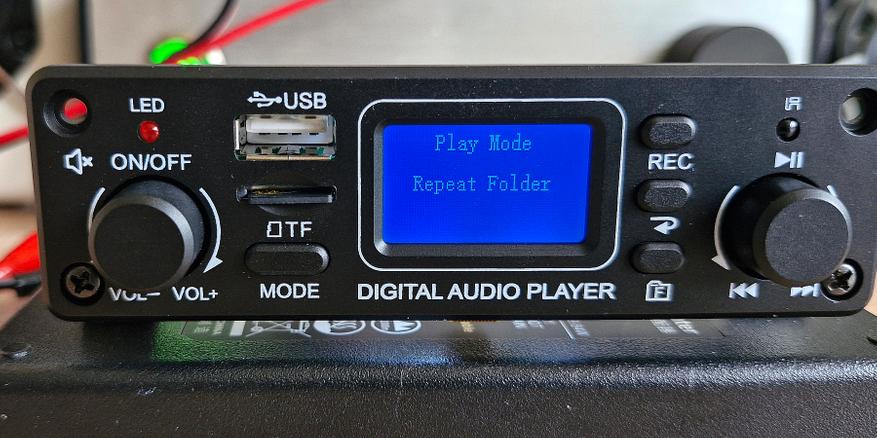

Еще и контрастность экрана можно регулировать (и видна версия прошивки):

Заключение

Тут новый модуль будет в самый раз:

Аудио — модуль TPM119B-OPT-V2.3 свою цену оправдывает, несмотря на компактные размеры оснащение тут богатое. Звук у FLAC файлов отличный, у радиоприемника хорошая селективность. Можно даже использовать как транспорт файлов на внешний ЦАП по оптике. Заявлена возможность обновления прошивки.

Из недостатков важных для меня, отмечу: торчащий шлейф экрана (который можно повредить при установке), отсутствие линейного входа 3, 5 мм и микрофона для звонков на передней панели. Что экран мелковат, это понятно из размеров модуля, смысла придираться нет. Да, было бы неплохо сделать поддержку мобильного ПО, но по опыту — китайские приложения для mp3-модулей обычно были кривоваты.

Я покупал модуль на Алиэкспресс (там как раз стартует осенняя большая распродажа), но есть эта модель и на ЯндексМарке.

Еще варианты аудио модулей (со встроенными усилителями) и отдельно платы усилителей класса D.

Спасибо за внимание. Удачных покупок!
