Подборка динамиков для создания самодельной портативной колонки: калибр 2-4"
Не всех устраивают серийные решения в сфере портативной акустики, да и желание сделать что-то своими руками подталкивает к самодельной реализации. На площадке AliExpress есть довольно большой выбор динамиков для самодельных проектов. Сегодня рассмотрим те, которые подойдут для портативной акустики (к ним предъявляются особые требования о них ниже) и обладают басовитым звуком. В подборку попали динамики самого ходового размера для носимых конструкций: от 2 до 4 дюймов в диаметре.
Для динамиков в DIY акустику, которую можно использовать не только дома, но и на природе есть несколько требований для их большей эффективности и сохранности при эксплуатации:
- Желательно выбирать динамики с неодимовой магнитной системой (они компактнее и легче обычных);
- Диффузор излучателя лучше выбирать не из бумаги (пропилен, алюминий);
- Подвес предпочтительнее из резины, и чем шире — тем лучше;
- Наиболее эффективны в портативных конструкциях динамики с сопротивлением 4 Ом;
- Желательно выбирать динамики с параметрами под фазоинвертоное исполнение (или использовать пассивные излучатели);
- Лучше потратиться немного на защитные сетки, чем потом менять испорченный пальцем или веткой динамик.

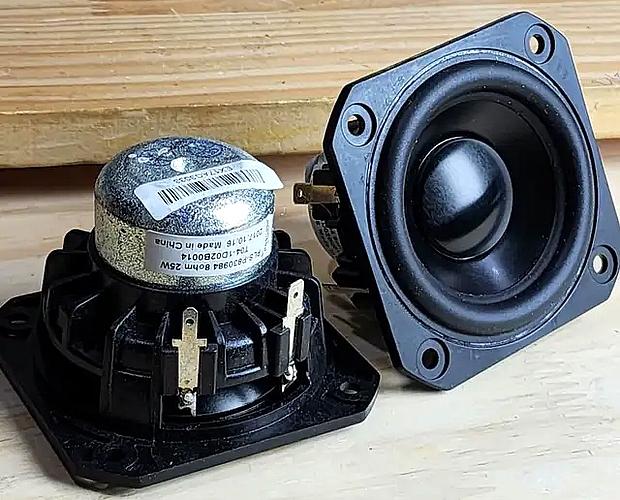

P830985 и P830984
Открывают подборку динамики в размере 2,5 дюйма от бренда Peerless (сейчас это выкуплено китайскими производителями, но тех. процесс поддерживается, динамики сохраняют параметры из даташитов, которые легко найти).
У этой модели пластиковая литая корзина, неодимовый магнит и конусный диффузор из алюминиевого сплава. Конструктивно обеспечен довольно низкий резонанс (100 Гц). Такие динамики хорошо подойдут в проекты акустики для ближнего поля или небольшие портативные колонки.
В лоте две версии на 4 Ом (P830985) и 8 Ом (P830984). Магазин Melo David проверенный, сам пару раз там покупал динамики для разных звуковых проектов.

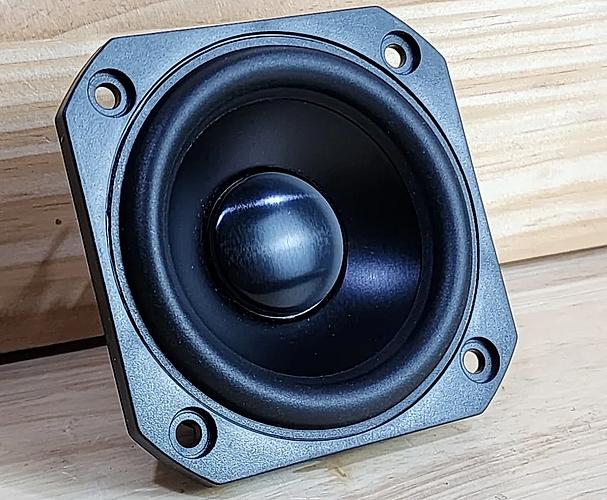

P 830986
Схожий конструктивно с первым вариантом широкополосной динамик, но размером 3″. У него еще ниже резонансная частота (под 80 Гц), дюймовая катушка, и очень ровный тональный баланс и подводимая мощность до 30 Вт. Все параметры (Тиля-Смолла, ИЧХ и АЧХ) есть на страничке товара и они совпадают с реальными динамиками. Играет ровно до 10 кГц.
Это сбалансированный по звуку/цене/ размерам вариант, я сам использовал его в самодельной колонке (очень музыкально звучал в закрытом ящике, но можно использовать с пассивными излучателями).
В лоте 4 Ом вариант. Продаются парой.

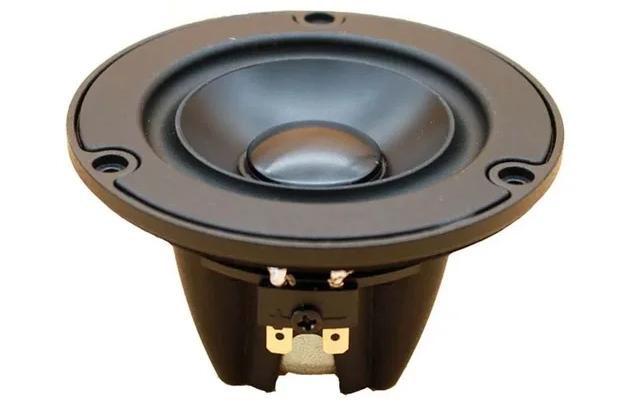

VIFA NE95W
Vifa также теперь китайский бренд (Guoguang).
Широкополосной динамик NE95W-04 3″ с мощностью 25 Вт RMS и чувствительностью 86 дБ (на 2,83 В). Диффузор алюминиевый, инвертированный подвес, мощная магнитная система для такого размера. Наружный диаметр корзины 95 мм. Ровная АЧХ до высоких частот, резонанс от 100 Гц, остальные параметры есть в даташите.
Динамики часто используют в автозвуке и для самодельной акустики.
В лоте цена за одну штуку.

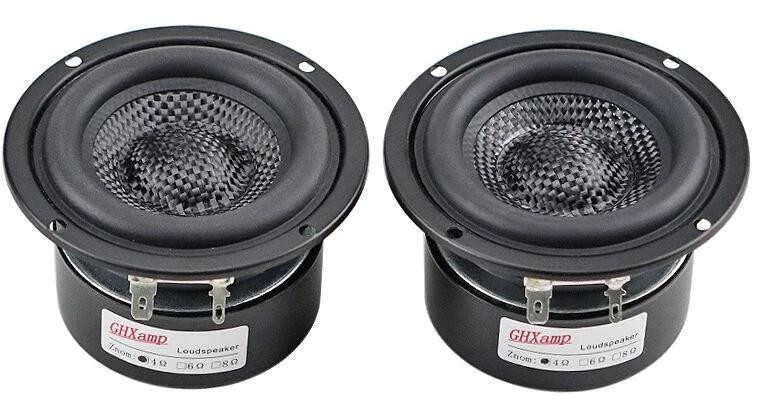

GHXAMP 3″ со стекловолокном
3 дюймовый НЧ динамик от GHXAMP с плетеным стекловолокном в диффузоре и обычно магнитной системой с вентилируемым керном, широкий подвес (резонанс 109 Гц), сопротивление по постоянному току 4 или 8 Ом. Катушка диаметром 20 мм.
Из минусов высокая добротность, но можно использовать в акустическом оформлении закрытый ящик или ПАС. И динамики тяжеловаты из-за обычно магнитной системы. Можно использовать в проектах совместно с небольшим купольным ВЧ динамиком.
Для этих динамиков есть полноценный обзор со всеми измерениями.

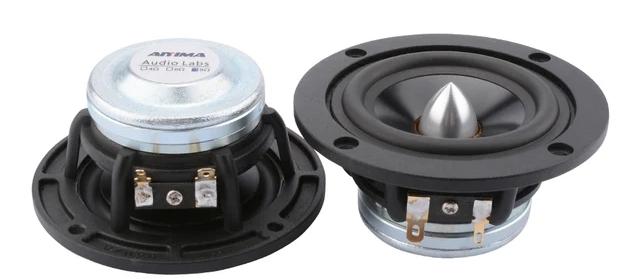

AIYIMA 3″
Широкополосной динамик от китайского бренда AIYIMA. На выбор сопротивление 4 или 8 Ом.
Динамик интересно выглядит из-за полированной фазовыравнивающей пули, номинал по мощности 15 Вт, играют до самых ВЧ, хорошая чувствительность 89 дБ (1 м/1 Вт). Магнитная система неодимовая, диффузор из алюминиевого сплава.
В отзывах есть фото измеренной АЧХ и искажений (вполне достойно для такой цены).

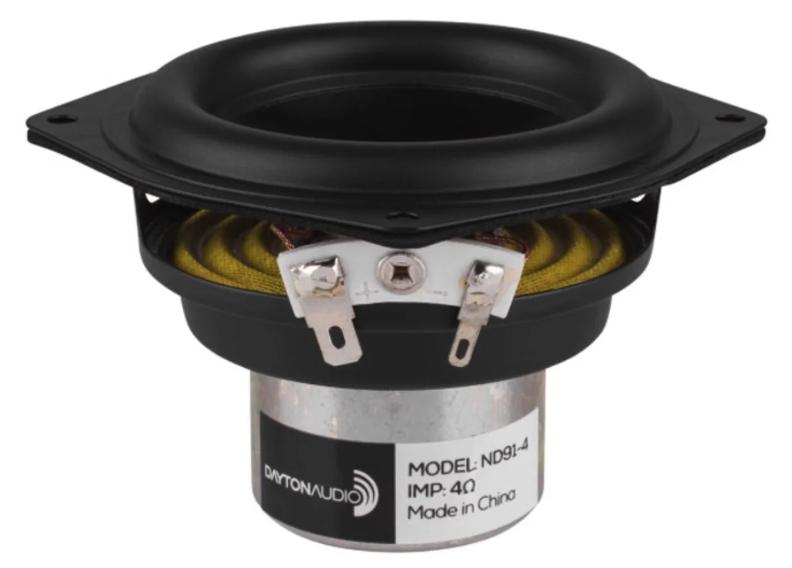

Dayton Audio ND91-4
Один из самых популярных излучателей в этом размере (3″) среди зарубежных любителей аудио DIY. Дает самый низкий баз в компактном корпусе (оптимально с пассивным излучателем примерно такого же диаметра). Резонанс около 80 Гц, широкий подвес с большим ходом, мощная магнитная система, жесткий анодированный алюминиевый диффузор. Бас будет как у взрослых колонок. Переваривает 30 Вт мощности.
Есть версия на 4 и 8 Ом, параметры для акустического оформления и размеры есть на странице товара.

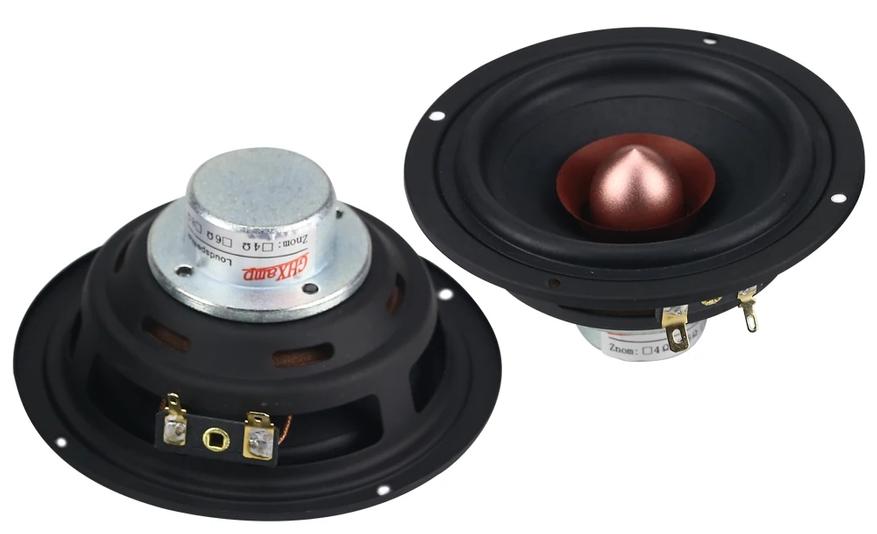

ШП GHXAMP 4″
Полноценный широкополосной динамик, для расширения зоны работы в ВЧ диапазон стоит конус-визер, есть пуля для выравнивания фазы излучения. Магнитная система неодимовая, катушка дюймовая. Особо низких басов тут не выжать, но тональный баланс будет ровным по всему диапазону с верным вокалом. Номинальная подводимая мощность: до 25 Вт.
Для расширения НЧ составляющей нужно фазоинверторное оформление либо сабвуфер. Чувствительность: 88,5 дБ.
Продажа парой. Есть версии 4/8 Ом.
НЧ Tenghong 4″
Завершает подборку недорогой вариант низкочастотного динамика 4″, вариант для много полосных самодельных звуковых систем, когда хочется больше баса. Для полного звукового диапазона нужен ШП или ВЧ динамик (от 2 кГц). Мощность 40 Вт, можно подобрать эффективный усилитель класса D.
Широкий подвес (ход 8 мм), 68 Гц резонанс и добротность подходящая под фазоинверторное (или пассивный излучатель) оформление. Катушка диаметром 25 мм, керн вентилируемый. Но диффузор из прессованного волокна. Размеры корзины и графики (резонанс от частоты и АЧХ) есть на страничке товара.
В лоте выбор сопротивления по постоянному току (4 или 8 Ом) и типа корзины (штампованная стальная либо литая).
Надеюсь, что подборка динамиков для самодельных колонок и других звуковых проектов окажется полезной, и Вы выберете себе подходящий вариант для планируемого корпуса. А платы эффективных усилителей класса D можно посмотреть тут, и mp3-модули в качестве источника сигнала для колонки.
Приятных и полезных покупок!
