Обзор пары динамиков 3” с диффузором из плетеного стекловолокна

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний пост — исследовательская работа по китайским динамикам размера 3". Это распространенная модель с диффузором «под карбон»,  на нее много положительных отзывов на али. Такой размер размер оптимальный для создания портативного аудио. Посмотрим все гладко с реальными параметрами?

Технические характеристики

  • Тип: 3" низкочастотный динамик
  • Сопротивление: 4/8Ω
  • Максимальная мощность: 25 Вт
  • Резонансная частота: 80 Гц
  • Частотный диапазон: 80- 5000 Гц
  • Чувствительность: 86±3дБ
  • Диаметр звуковой катушки: 20 мм
  • Масса пары: 1000 г.
  • Размеры: 90х72х56 мм

Упаковка и комплектация

Динамики продаются парой. Можно выбрать необходимое сопротивление 4 или 8 Ом по постоянному току.

Динамический излучатель сложная, отцентрованная система. Надежная упаковка очень важна. Тут неплохо постарались — динамики поставляются в пенопластовой коробке с нишами. Это гарантирует целостность содержимого.

В комплекте, помимо пары динамиков, есть 8 винтов для крепления длиной 16 мм.

Внешний вид

Внешний вид довольно серьезный, не смотря на небольшой «калибр». Никаких маркировок на динамиках нет, это странно, ладно бы отсутствие бренда, но мощность и сопротивление нужно маркировать.

Пройдемся по техническим особенностям конструкции:

  • Штампованная стальная корзина, в таком ценовом диапазоне только так.
  • Магнитная система с ферритовым магнитом, а не неодимовым — особенность бюджетных динамиков. Но магнитная система закрыта экранирующей крышкой.
  • Подвес из резины, диффузор из плетенного стекловолокна, центрирующая шайба с пропиткой.
  • Применен вентилируемый керн с демпфером из поролона.
  • Есть уплотняющая прокладка для монтажа.

А теперь по размерам динамика:

Ширина тугого резинового подвеса 10 мм, высота от фланца 4 мм.

Диаметр фланца снаружи 89 мм, отверстия диаметром 4 мм на диаметре 82 мм. Общая высота динамика 53 мм, диаметр магнита 68 мм. Посадочное отверстие необходимо 70 мм.

Масса одного динамика 410 грамм, так себе вариант для носимой портативной техники. Подробнее, об изготовлении портативной акустики, можно почитать в моей статье.

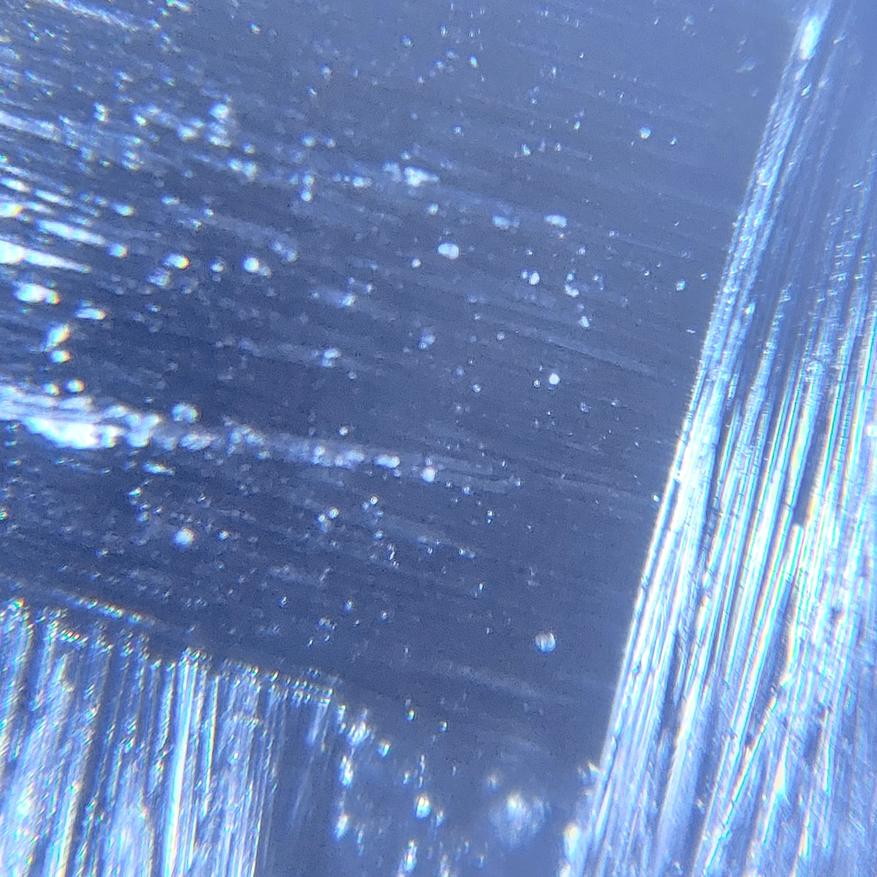

Вот так выглядит структура диффузора под микроскопом (увеличение х85) — видны отдельные нити:

Измерения

Сначала проверим сопротивление по постоянному току, что знать точно, что у нас 4 Ом версия:

Заявленные графики (АЧХ и ИЧХ) на странице товара. Смотрит такой покупатель: О, круто, резонанс 100 Гц, АЧХ в голосовом диапазоне ровная, басы есть — надо брать. Вот я взял, и сейчас будем разбираться.

Начнем проверку с графика зависимости сопротивления от частоты. Для пары динамиков хорошее совпадение, это говорит о выдерживании параметров техпроцесса производства. Резонанс у не размятых динамиков выше 100 Гц, после работы должен немного снизится.

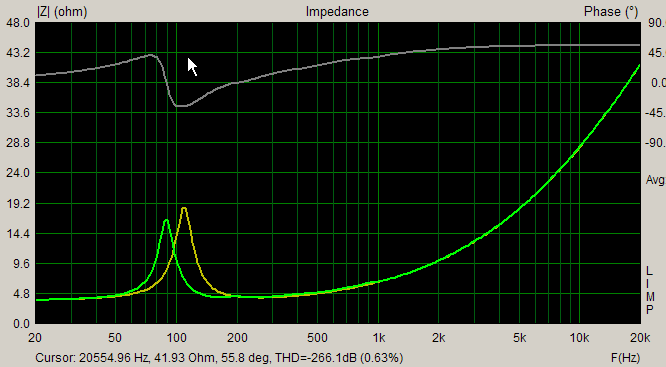

Теперь измерение параметров Тиля — Смолла (Т-С), Методика добавочной массы. Точные весы в наличии. По параметрам Т-С можно точно определить акустическое оформление для динамика и его оптимальный объем.

Получаем следующие значения:

Fs = 109.54 Hz
Re = 3.50 ohm[dc]
Le = 277.71 uH
L2 = 403.46 uH
R2 = 14.33 ohm
Qt = 0.98
Qes = 1.21
Qms = 5.21
Mms = 5.82 grams
Rms = 0.769337 kg/s
Cms = 0.362806 mm/N
Vas = 0.41 liters
Sd= 28.27 cm^2
Bl = 3.397891 Tm
ETA = 0.04 %
Lp(2.83V/1m) = 81.97 dB

Added Mass — Constant Bl Method:
Driver unbaffled
Added mass = 3.09 grams
Membrane Diameter= 6.00 cm

Что же мы видим из реальных измеренных параметров:

  1. Очень низкая чувствительность
  2. Очень высокая общая добротность

С такими параметрами динамик оптимально ставить в оформление ПАС или с «натягом» в закрытый ящик. Баса без «бубнения» тут не будет. Смоделировать можно в ПО для ПК BassBox Pro 6.

Теперь интересно посмотреть на АЧХ этого драйвера. С этим не так просто как с графиком сопротивления.

Для начала изготавливаем тестовый бокс (внутренние резонансы заглушены).

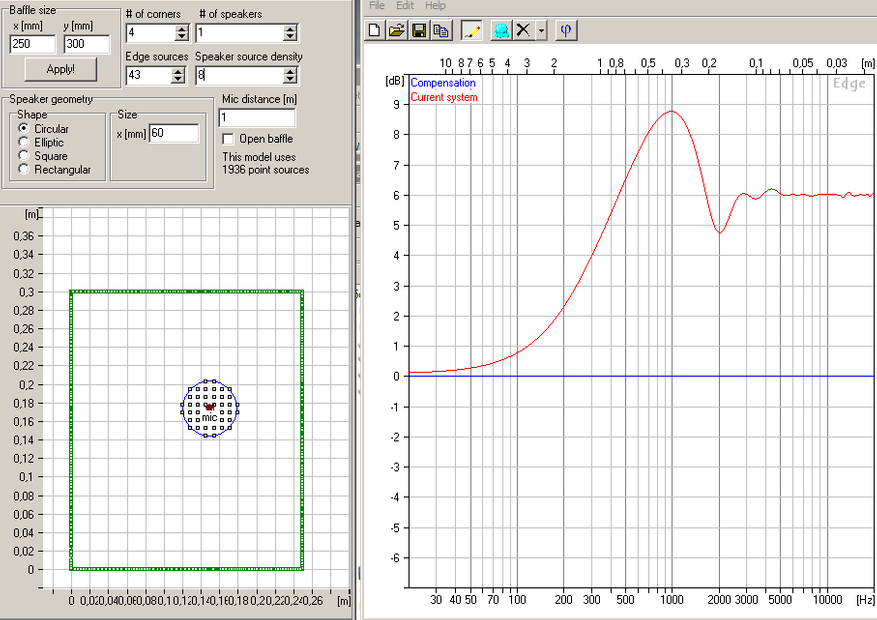

Положение динамика в нем не случайно, а выбрано для минимального искажения АЧХ (рассчитано в программе Edge и получен файл коррекции).

Измеряем динамик в боксе, и корректируем АЧХ с учетом бафлстепа и ближнего поля излучения. Микрофон WM-61 в адаптивном цилиндрическом корпусе.

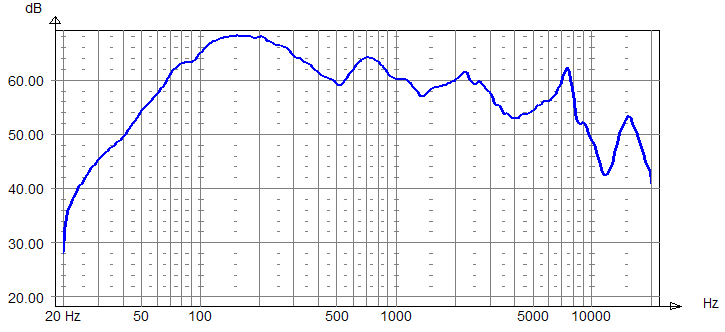

Получаем итоговую АЧХ динамика (в формате, как привел производитель):

Общие совпадения есть, только у меня показан реальный басовый потенциал, больше из него не выжать. 20 дБ общей неравномерности, это характерно для таких небольших динамиков. Часть неравномерности на верхней середине, возможно, уйдет при подборе места динамика на корпусе. Есть относительно ровная середина, там где вокал и большинство струнных инструментов.

Заключение

Куда же можно применить этот динамик? Мне видится, разве что, на СЧ звено в бюджетную трехполосную настольную систему. Как отдельный басовик, динамик имеет очень высокую добротность, это то, о чем Вам не напишут в отзывах на али.

Для покупки на Banggood есть купон BG404d5b (-US$18.00) до 15-го января с ним цена становится выгодной. Есть оплата Paypal и visa. Доставка с трек номером в РФ.

BANGGOOD

На Aliexpress те же динамики под маркой GHXAMP

Еще статьи по теме звукового DIY с Aliexpress:

Спасибо за внимание. Удачных покупок!
