Подборка плат усилителей для самодельной портативной колонки

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Подборка товаров | Подборки товаров с Aliexpress и не только

При сборке самодельной портативной акустики возникает вопрос — а что взять в качестве усилителя мощности? На Алиэкспресс большой выбор плат усилителей звука. Но для портативных решений есть свои требования.

Требования к усилителю в портативную акустику:

  • Высокий КПД, малое потребление от батареи
  • Компактный размер
  • Однополярное питание
  • Запас по искажениям и мощности
  • Способность работать в замкнутом пространстве без массивных радиаторов

Рассмотрим варианты с большим количеством заказов, ранжирование по увеличению мощности.

PAM8403

Открывает подборку самый маленький, самый дешевый и самый маломощный вариант — плата усилителя на чипе PAM8403. Это двухканальный эффективный усилитель мощности класса D.

На плате сразу размещен регулятор громкости с выключателем, это удобная реализация. Размеры: 30х20х15 мм. И есть вариант платы сразу с приемником сигнала Bluetooth, чтобы не задумываться о источнике звука и готовый модуль для колонки (просто добавь аккумулятор, динамики и корпус).

Работает плата от 2,5-6,4 В и выдает на нагрузку 4 Ом 2,5 Вт в канал (КНИ 1 %).

Это самый простой вариант для микро колонок, работающих от 1S аккумулятора (18650 или Lipol)

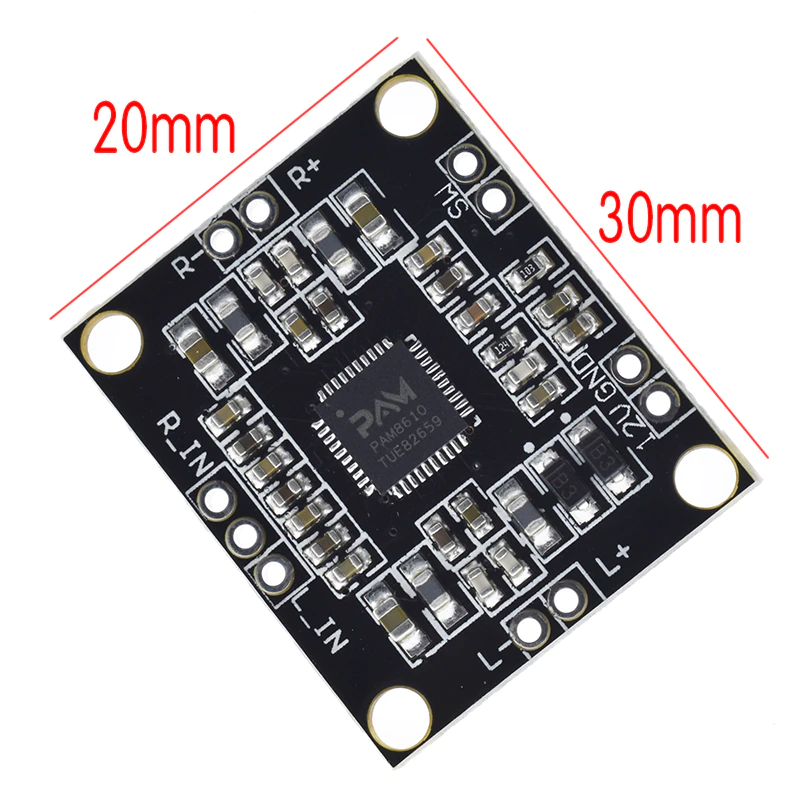

PAM8610

PAM8610 компактный и эффективный усилитель для портативных решений.

Имеются три варианта реализации платы усилителя:

  • Только плата
  • Плата с разъемами и регулятором громкости
  • Плата с приемником Bluetooth на борту

Работает от однополярного напряжения 7-15 В и выдает на 8 Ом 10 Вт на канал.

Для колонок, работающих на питании 2S.

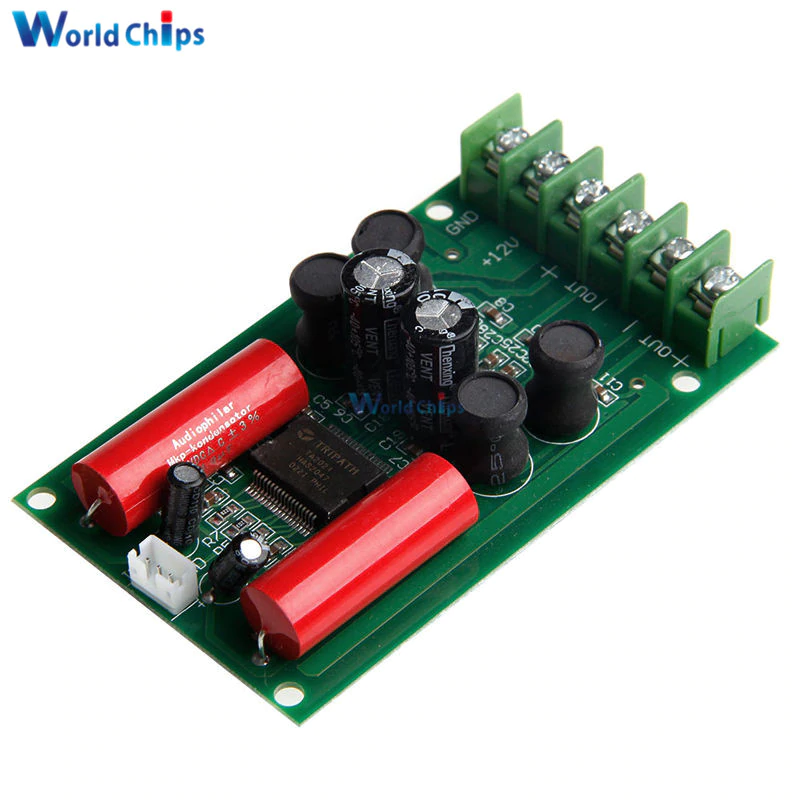

TA2024

TA2024 от Tripath Technology — усилитель класса T (модифицированный D). По моему мнению, имеет неплохой звук в таком размере и цене. Я делал несколько бумбоксов с таким усилителем.

Усилитель имеет КПД до 88% и выдает 11 Вт на нагрузку 4 Ом при 0.1% THD + N. Максимальная мощность 15 Вт.

Размеры платы: 91х53 мм. Питание 8-14 В. Для 2S-3S питания.

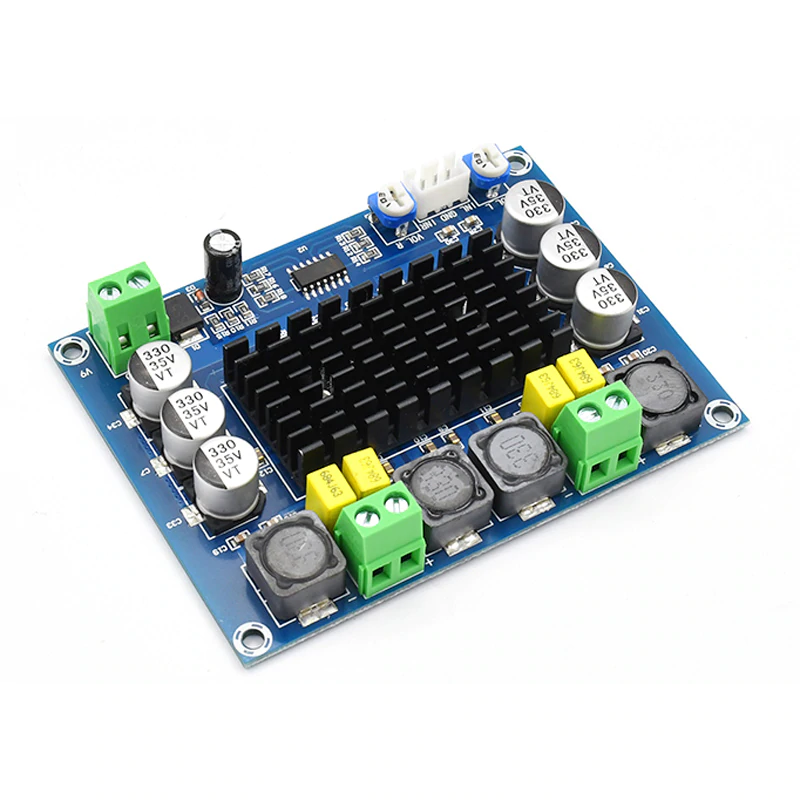

TPA3116D2

TPA3116D2 — очень популярный и распространенный усилитель класса D. Звук динамичный, устроит рядового пользователя.

Особенности платы:

  • Широкий диапазон питающего напряжения: от 8 до 25 В.
  • Выдает усилитель 50 Вт на канал.
  • Небольшие радиаторы, КПД 90%
  • Нагрузка 4-8 Ом
  • Встроенные всевозможные защиты (КЗ, перегрев, и пр.)

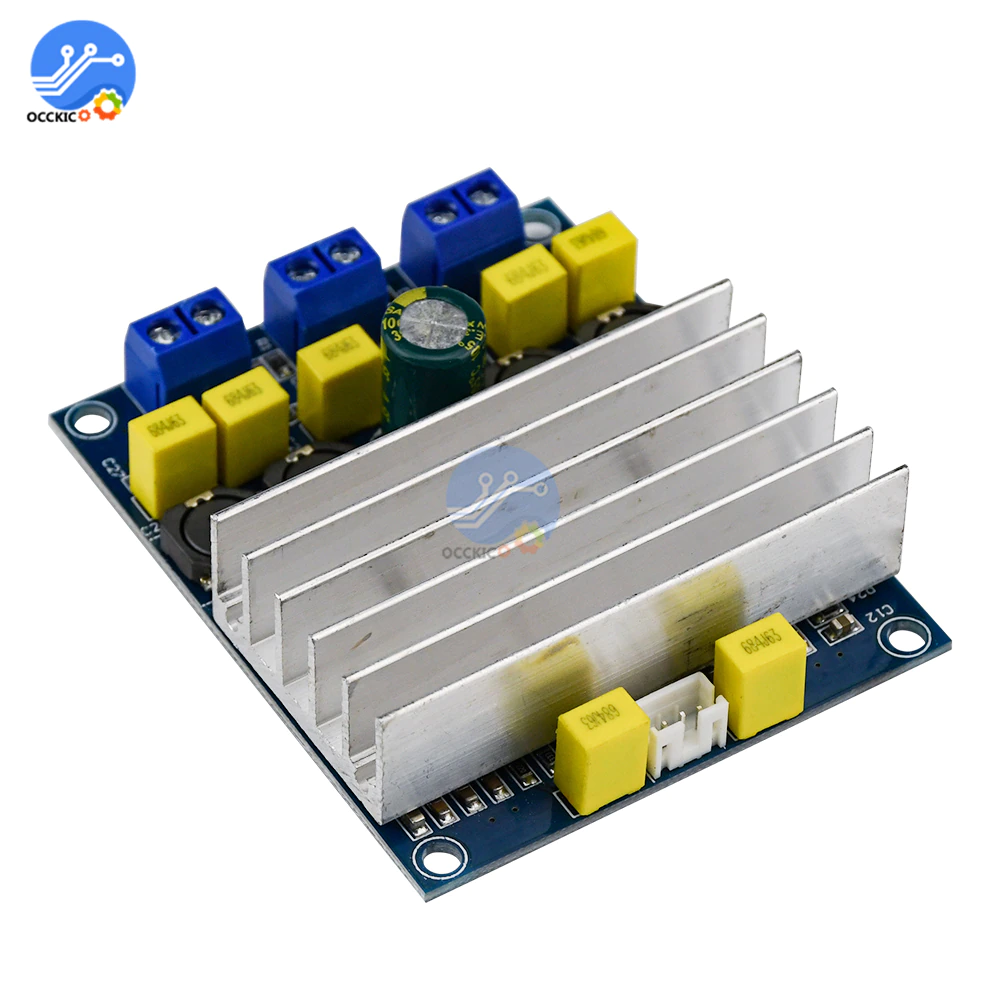

TDA7492

Недорогой, но в тоже время мощный вариант для портативных решений.

Размеры платы: 71х60 мм. Питание: 10-26 В DC Нагрузка: 4-8 Ом.

Подключение питания и выход на акустику на винтовых клеммах.

Есть радиатор, при работе греется незначительно.

Максимально выдает 2х50 Вт выходной мощности (при RL = 6 Ом, THD = 10%, VCC = 25V).

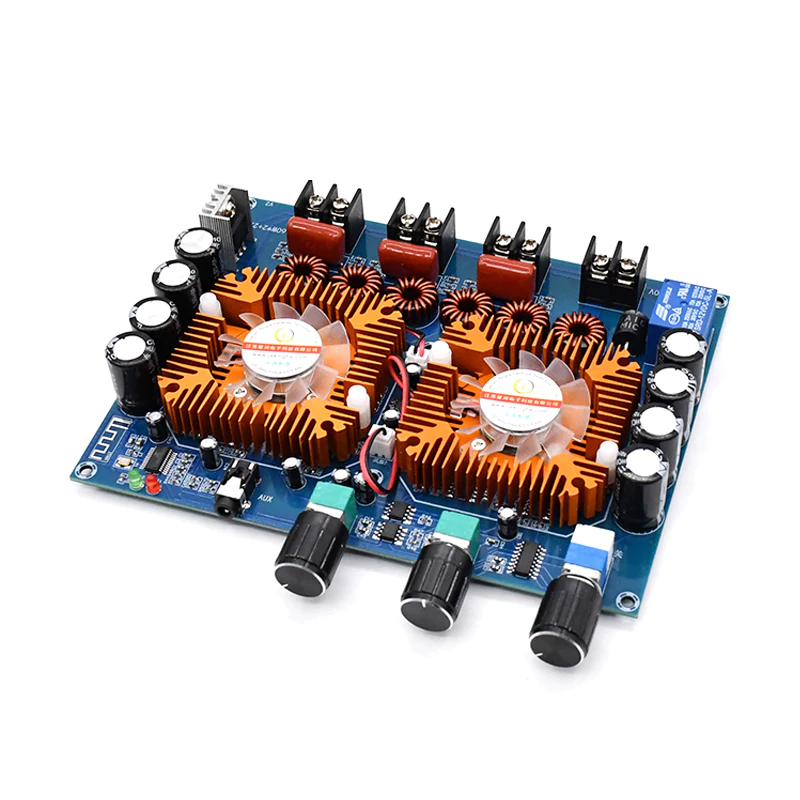

TDA7498E 2.1

Завершает подборку вариант для крупных и мощных портативных колонок с сабвуфером.

Плата усилителя 2.1 на паре микросхем класса D TDA7498E выдает максимально 160 Вт на стерео канал и 220 Вт на сабвуферный канал. Питание от 12 до 32 В до 15 А.

На плате размещен Bluetooth модуль и 3,5 мм AUX. Управление простое — три ручки громкости по каналам и срез по частотам.

На радиаторах пара тихих вентиляторов, можно отключить, зависит от используемого источника питания.

Колонка на такой плате усиления с подходящими динамиками «раскачает» вечеринку на открытом воздухе.

Надеюсь, подборка плат усилителей для портативных колонок была полезна и Вы выберете себе вариант подходящей мощности для своего проекта акустики.

Приятных покупок!

6 комментариев

Д
" При сборке самодельной портативной акустики возникает вопрос — а что взять в качестве усилителя мощности? " Это пацанский. Вопрос больше в другом, как рассчитать ящик исходя из свойств излучателей и материала ящика. Если просто вставить усилитель в ящик из под помидор получится очередное " пердым, пердым музыка жок ".
bdos
Очень просто. Необходимо измерить параметры динамиков методом добавочной массы (Параметры Тиля — Смолла), под них специально программой (например, bassbox 6 pro) рассчитывается объем корпуса с учетом оптимального акустического оформления.
5221691174539641@facebook
А можно совет: где про это всё доступно почитать? К примеру у Гайвера по ардуине очень доступно почти для любого возраста и уровня знаний. Я смотрел, как погроммист с больше, чем 15 годами опыта, и смотрел мой племянник 15-ти лет, оканчивающийся среднеобразовательную без уклона. Мне не пришлось объяснять ему почти ничего — все было рассказано доступным языком. Есть ресурсы с такого типа донесением информации относительно звука?
m
Ардуина с её шилдами и макетными платами — это и есть детский сад, она так изначально задумывалась. Акустика — совсем другое дело по сложности, тут главная задача — изготовление корпуса, то есть столярка, причём этот корпус ещё и выглядеть должен прилично. Так что портативные колонки самому делать — IMHO, совершенно бессмысленно. Кроме того, вы должны понимать, с каким уровнем имеет смысл конкурировать. Если готовые колонки, которые нравятся, стоят $1000, то проще пойти да купить их.
B
про это всё доступно почитать
Увы, акустика весьма непроста в освоении, для самодельщика. Особенно, если у него со слухом все хорошо. Да и формулы там, не чета закону ома. :-)
Наиболее простой путь начинающего — точно повторять уже готовые конструкции, а потом набивать шишки, внося в них всевозможные «ухудшения» самостоятельно, пытаясь обсчитать получающийся «ящик» хоть как-то, хоть каким-то софтом.
Даже сделав пару одинаковых «ящиков» из разных материалов или разной толщины, уже будут отличия от «исходно задуманного» по звучанию.
