Теплый класс A Нельсона Пасса. Обзор плат аудиоусилителя Camp amp

Сегодняшний обзор посвящен платам аудио усилителя класса А от гуру Нельсона Пасса. Посмотрим на китайскую реализацию простого и маломощного усилителя Camp amp. В схеме всего 25 деталей! В этой части будет сборка, измерения и предварительные оценки. Позже будет прослушивание.

Технические характеристики

• Наименование товара: набор для сборки плат аудио усилителя
• Модель: ACA CG2050 (Camp amp 1.6)
• Максимальная мощность: 5-8 Вт
• КНИ: 0.7% на 1 Вт
• Питание: однополярное DС 18-24 В
• Выходные транзисторы: 2хIRF240
• Коэффициент усиления: 3 (14 дБ)
• Ток покоя: до 1,5 A
• Входное сопротивление: 10 кОм
• Демпинг фактор: 10
• Размер платы: 100х56 мм

Описание от автора схемы (английский язык).

Упаковка и комплектность

В этом лоте на выбор набор для сборки или готовые и проверенные платы (2 шт.). Я выбрал набор, и пожалел в последствии. Забегая в перед скажу — там нежные полевики (Sk170), которые нужно паять с теплоотводом. Лучше купить собранные и проверенные платы.

Так выглядит набор:

В комплекте пара плат и полный набор деталей, не забыли и прокладки для выходных транзисторов из номакона.

Внешний вид и детали

Платы усилителя хорошего качества, но нет номиналов элементов, нужно смотреть в схему. Активных элементов всего 25. Схема простая, это по сути «однотакт» с динамической нагрузкой.

Детали обычного китайского качества, за исключением импортных резисторов MRS25. Силовые электролиты Samwha 3300 мкФ на 35 В.

Красные индикаторные светодиоды вынесены на коротких проводах.

Силовые транзисторы IRFP240PBF в корпусе TO-247AC держат 20 А. При сборке выводы нужно подогнуть для горизонтального монтажа. Транзисторы не особо редкие и дорогие, я покупал по 150 руб./шт. «оффлайн».

Сборка

Как я уже писал в начале поста, нежные «полевики» Sk170 пришлось заменить на худшие по параметрам BS170. Остальные детали из набора, все, кстати, соответствуют номиналам.

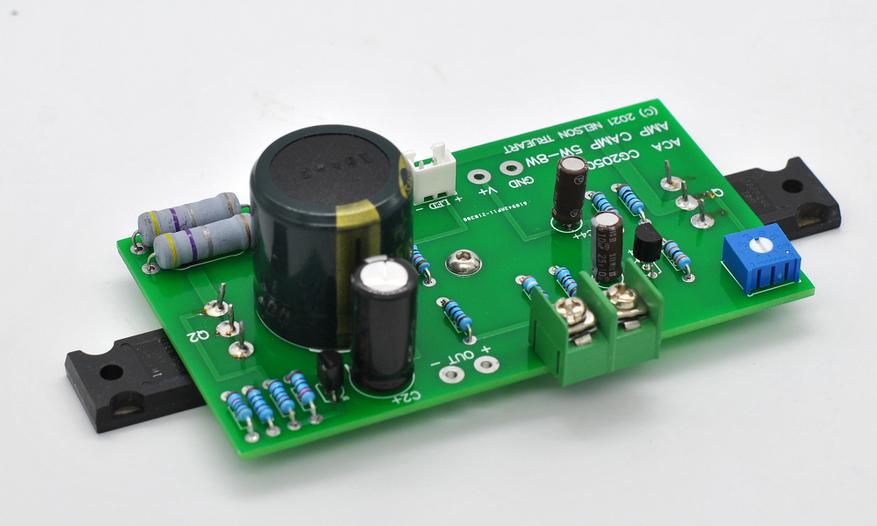

Готовые платы:

Этот набор достаточно популярен у зарубежных любителей самодельного аудио. Продаются различные наборы, в том числе с корпусом и импульсными блоками питания.

Измерения

Для измерений, поставил плату на небольшой радиатор, что бы он справился с отводом тепла, добавлен большой вентилятор.

Максимальная амплитуда у этого усилителя при питании 19 В всего 9 В. Это примерно 10 Вт на 4 Ома или 5 Вт на 8 Ом.
При этом на вход нужно подать 2,7 В амплитуды или 1,9 В действующего, т.е. с ЦАПа линейный выход до отказа или поставить предварительный усилитель. Что я и сделал, используя этот «пред» — предварительный усилитель A1.

Потребление усилителя Camp amp от блока питания. Ток покоя регулируется в пределах 1-1,5 А, в покое в тепло уходит коло 20 Вт на канал — реалии класса A.

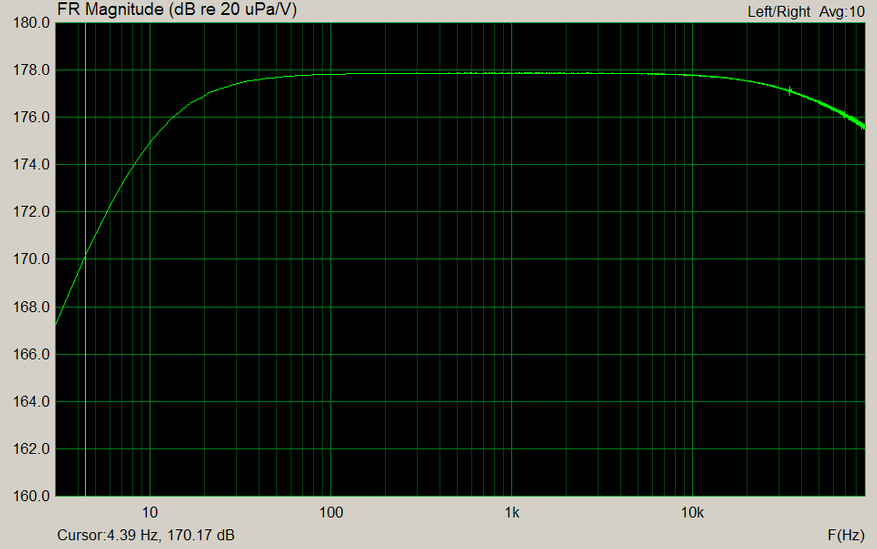

Переходим к измерениям (задействована звуковая карта на ПК ESI Juli@ через делитель и ПО ARTA). Измерим АЧХ и КНИ на 1 Вт и зависимость гармоник от частоты.

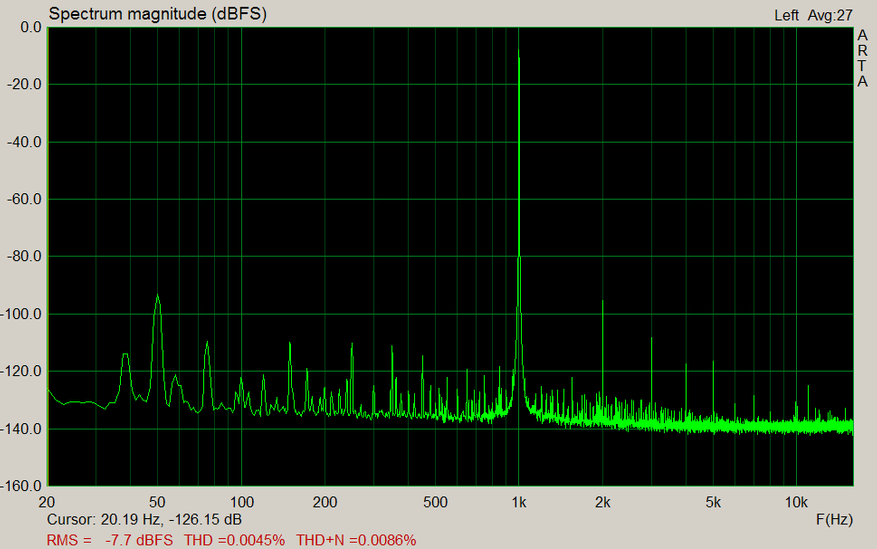

Сначала убеждаемся, что предварительный усилитель и ЗК не вносят искажений

На максимальной мощности КНИ в районе 2%. И усилителю нужно хорошее охлаждение иначе от температуры плывут параметры в худшую сторону.

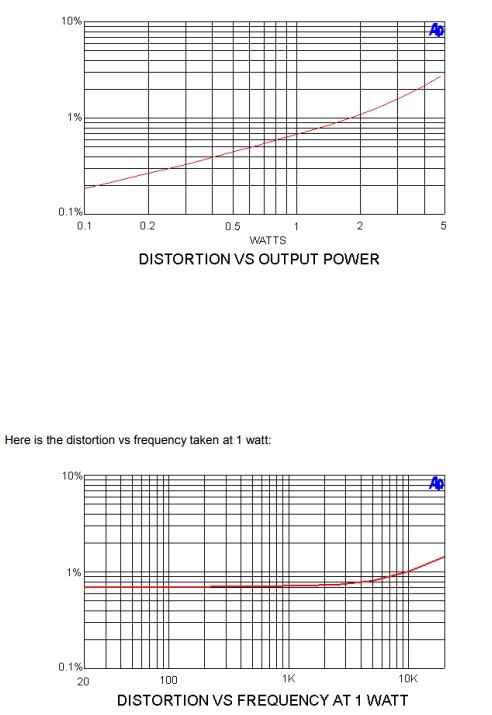

Графики согласуются с результатами измерений самого автора схемы Нельсона Пасса:

Появляется резонный вопрос: что это за заборы гармоник? Та самая «теплота»? Ох, непохоже.

Вот измерения коллег усилителя Худа, тоже очень простого и работающего в классе A:

Заключение

Знакомство с усилителем класса А Camp amp 1.6 начато — впечатления неоднозначные, остается теперь только послушать собранный усилитель. Продолжение следует.
