Предварительный усилитель A1 для DIY-аудиопроектов: обзор и влияние на звук

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний обзор посвящен плате предварительного усилителя для DIY аудио проектов. Предварительный усилитель сигнала нужен чтобы поднять уровень сигнала до необходимого усилителю мощности, согласовать входное и выходное сопротивление, развязать сигнал от помех и пр. Рассмотрим и измерим простой вариант на паре операционных усилителей.

Технические характеристики

  • Бренд: weiliang audio
  • Модель: A1
  • Каналы: 2
  • Размеры платы: 93,5х42 мм
  • ОУ: 5532/827
  • Питание: 12-15 В AC со средней точкой
  • Потенциометр: ALPS 16 50 кОм

Упаковка и комплект поставки

Плата была надежно упакована при доставке.

В этом лоте есть выбор вариантов предварительного усилителя:

  • Набор для сборки с ОУ 5532
  • Собранная плата с ОУ 5532
  • Собранная плата с ОУ AD827

Я покупал собранную плату на 5532.

В комплекте ничего не было, кроме латунных стоек 6 мм высотой уже установленных на плату.

Внешний вид

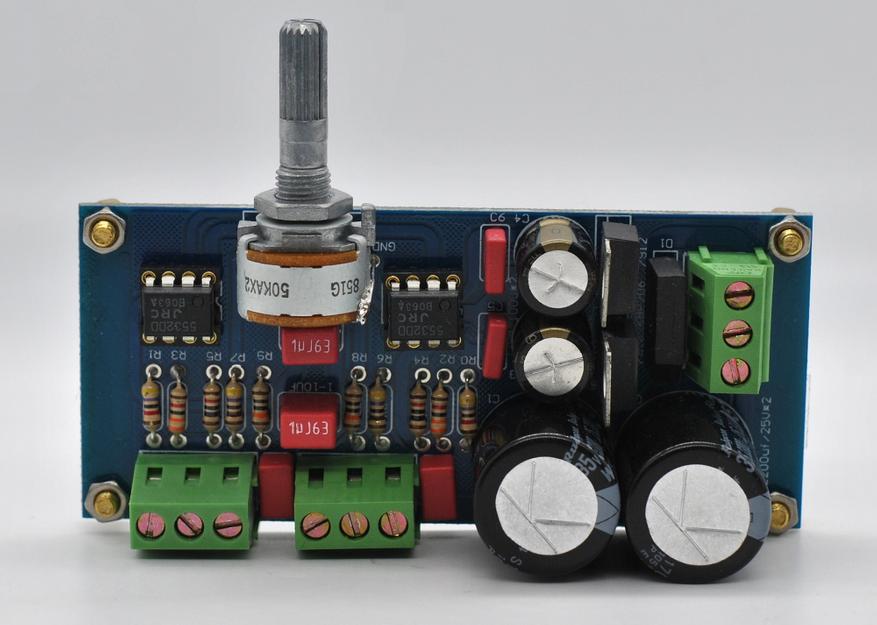

Переходим к внешнему осмотру платы предварительного усилителя A1. Часто в предварительные усилители добавляют различные корректировки аудио сигнала, например, регулировки тембров. Но в данном случае у нас доступна только регулировка громкости. Установлен сдвоенный переменный резистор номиналом 50 кОм. Длина вала 25 мм.

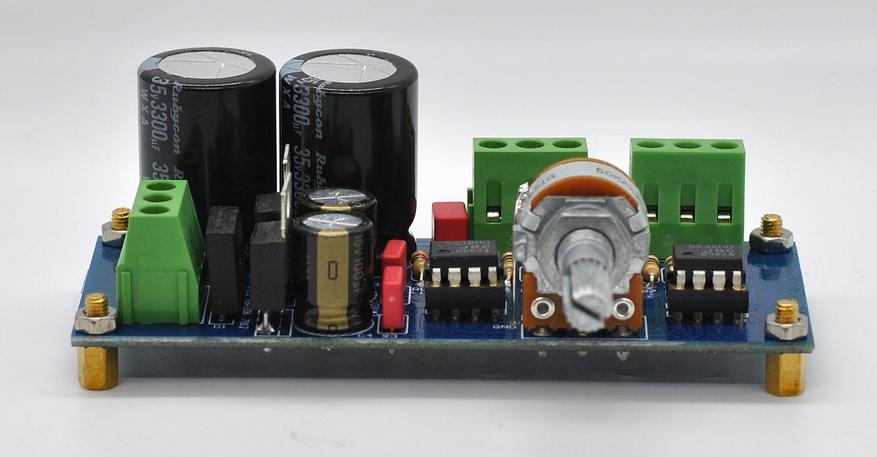

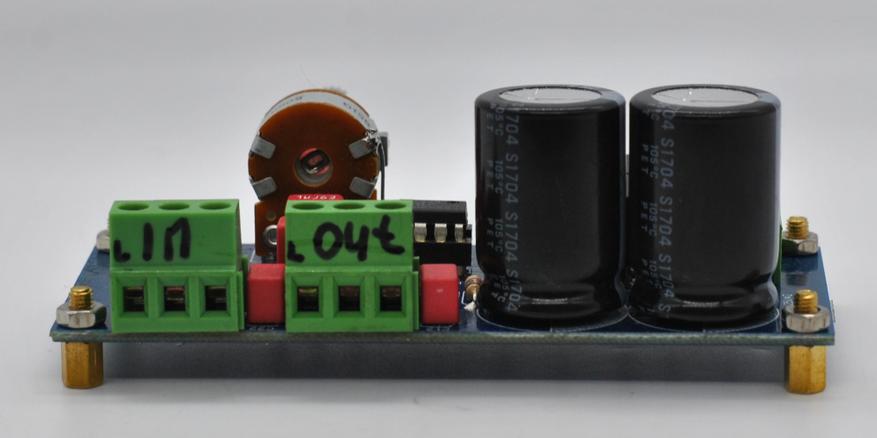

Операционные усилители сдвоенные JRC 5532DD, установлены в «кроватках» для легкой замены. Электролитов по пути прохождения сигнала нет, только пленочные конденсаторы. Подключение сигнала и питания на удобных винтовых колодках.

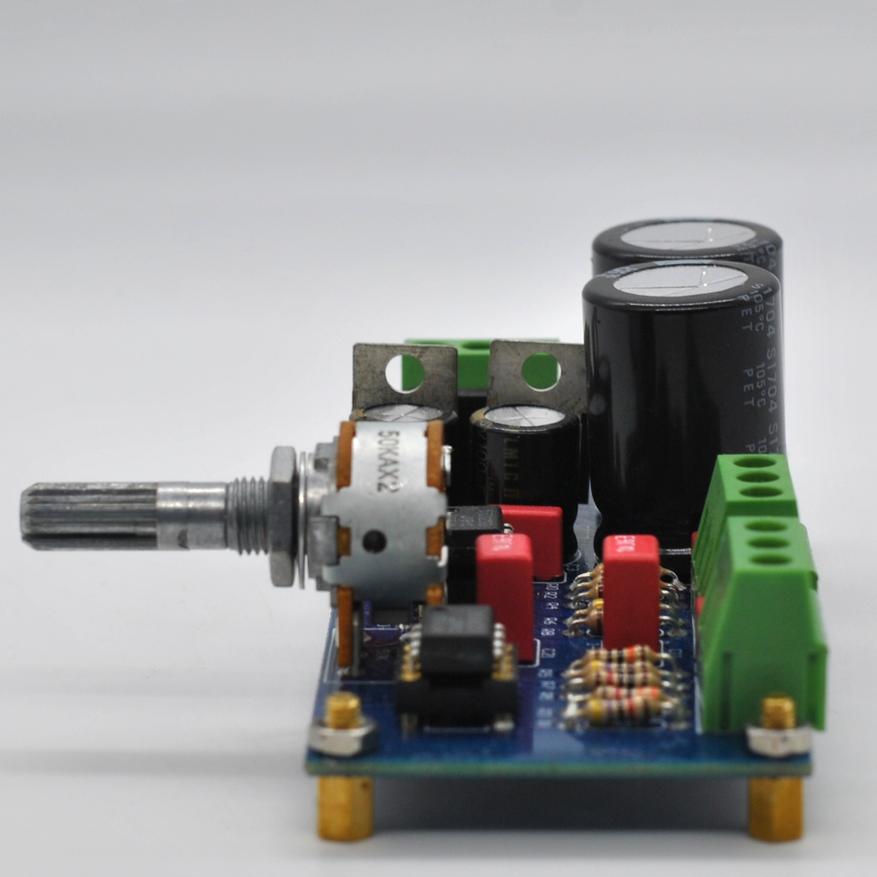

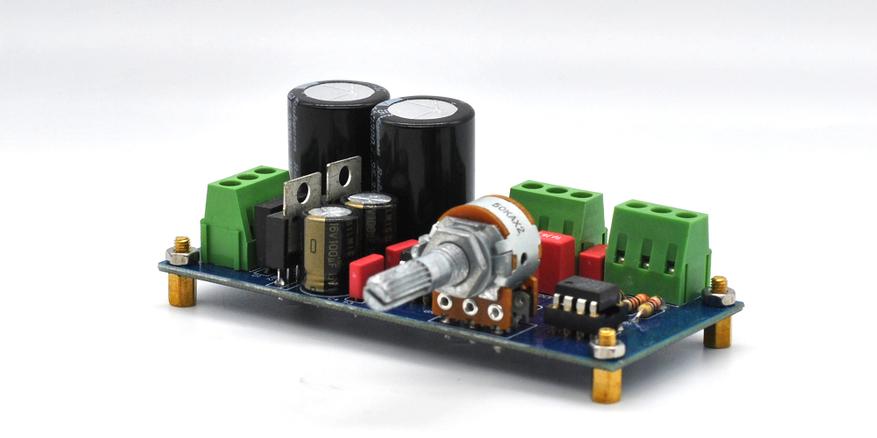

Рассмотрим плату со всех сторон:

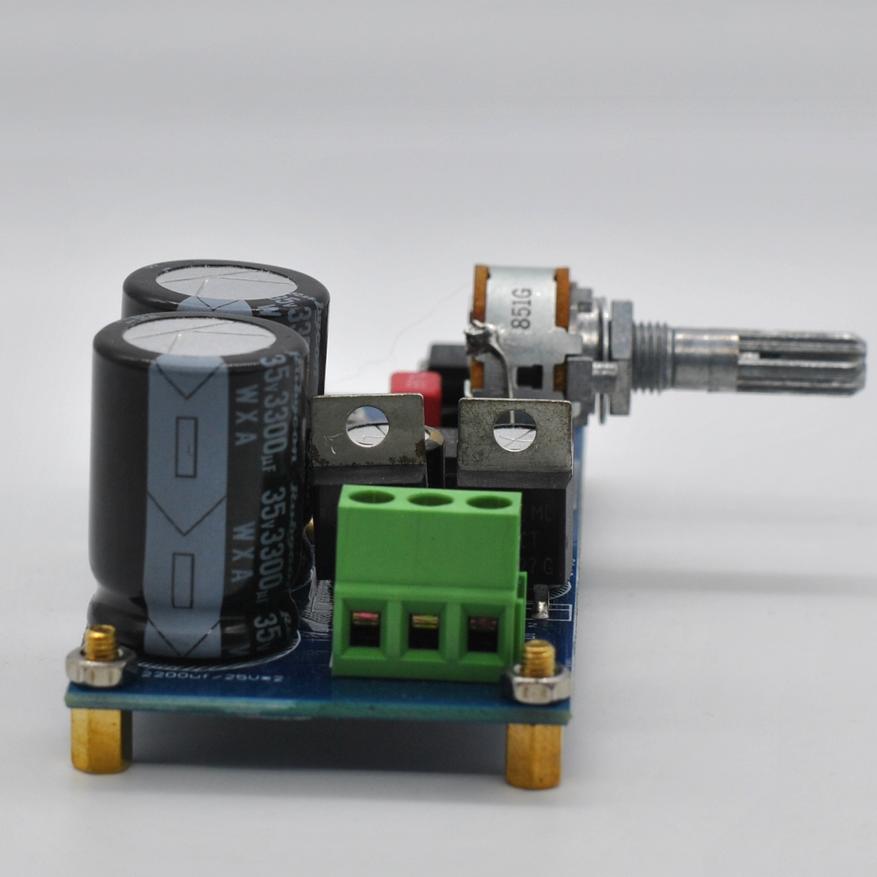

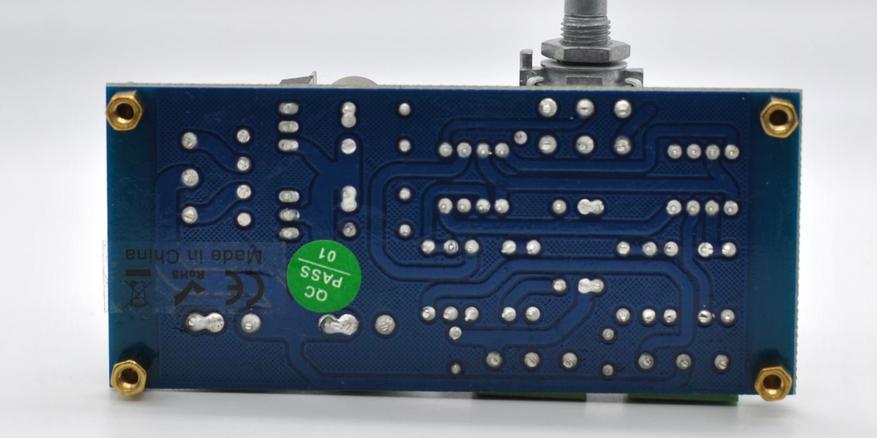

Выпрямитель смонтирован сразу на плате. Состав типовой для двух полярного питания: диодный мост, входные конденсаторы 3300 мкФ на 35 В, стабилизаторы 7812 и 7912 и конденсаторы на выходе 100 мкФ на 16 В шунтированные пленочным конденсатором.

Каналы пометил маркером я, причем неверно L на выходе, они зеркальные.

Измерения

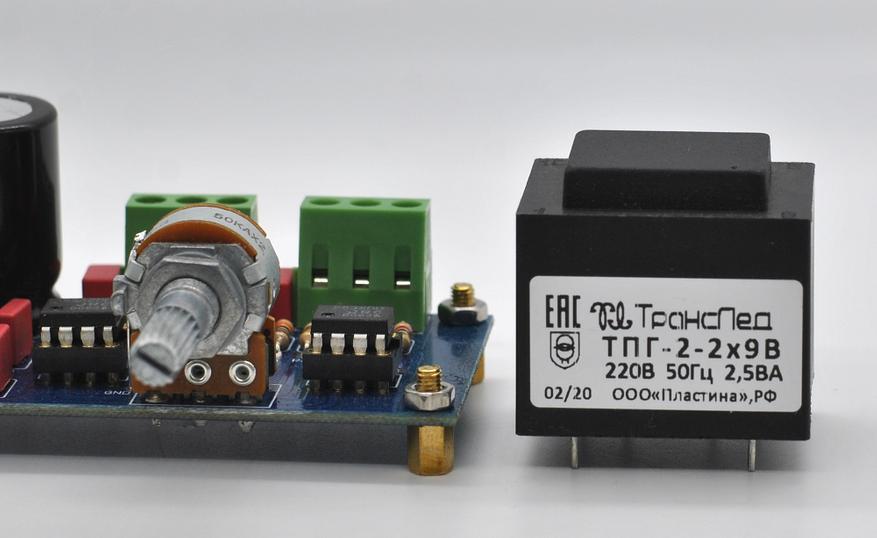

Для питания платы буду использовать сетевой трансформатор ТПГ-2-2х9 В от ТрансЛед со средней точкой во вторичной обмотке. Хороший, компактный, не гудит, так как залит компаундом. Я такой же применял для платы ЦАПа тут.

Для начала, посмотрим во сколько раз предварительный усилитель усиливает сигнал.

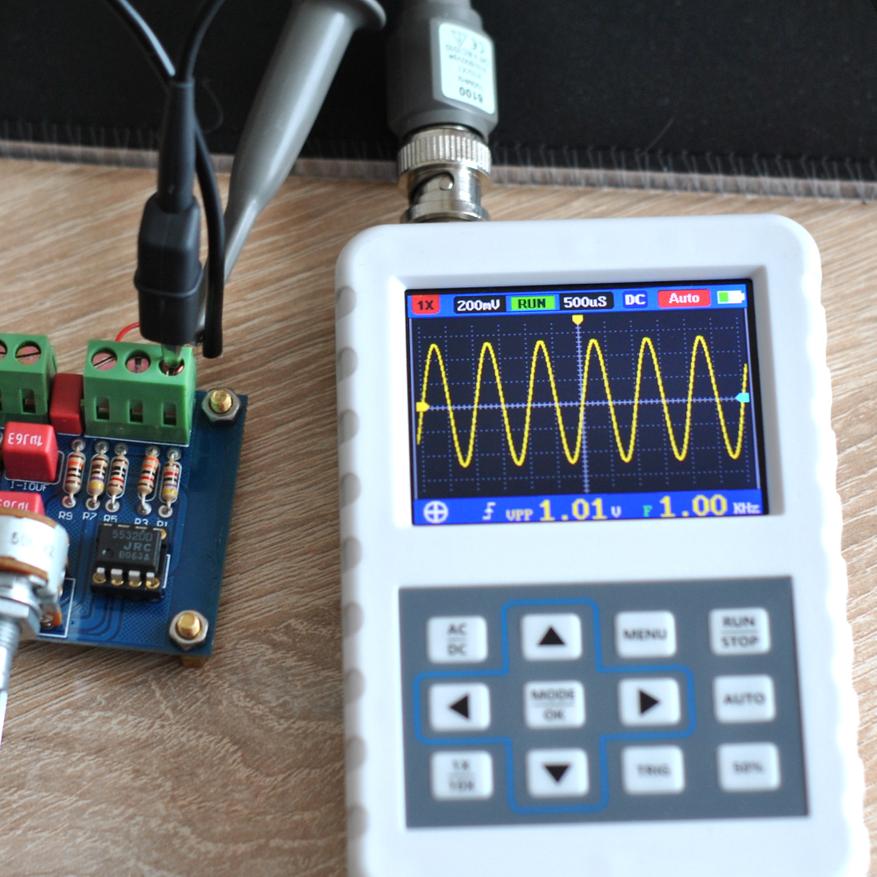

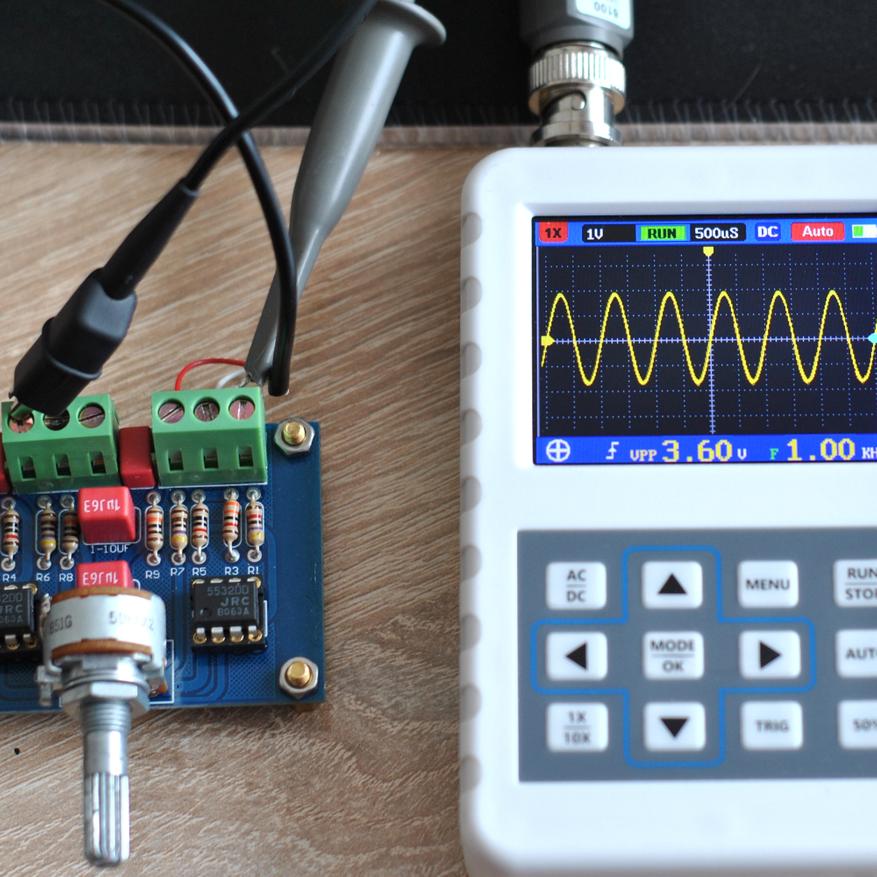

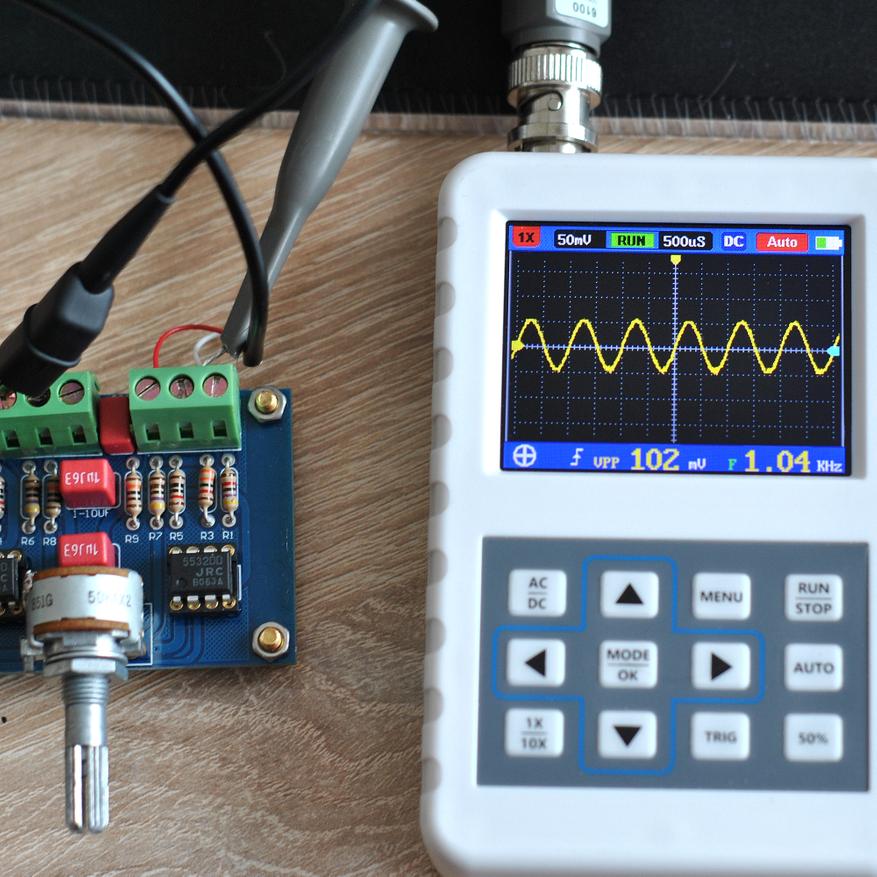

На вход предварительного усилителя от генератора подаем синусоидальный сигнал 1 кГц с Vpp 1 В, на выходе при максимальной громкости снимаем 3,6 В. А при минимуме громкости — ослабление до 120 мВ Vpp. Коэффициент усиления, при необходимости, можно изменить поменяв резисторы на плате, пересчитав в симуляторе.

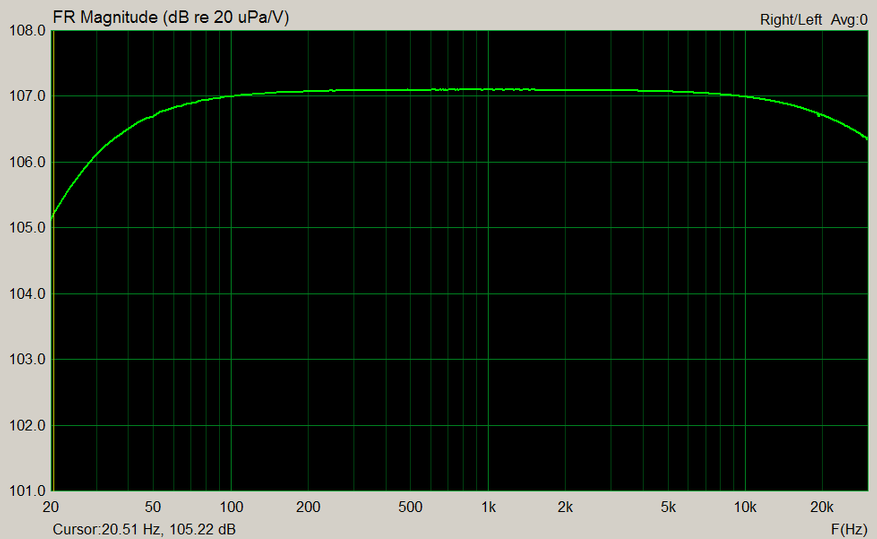

Подключаем A1 к звуковой карте на ПК ESI Juli@. Смотрим на АЧХ предварительного усилителя.

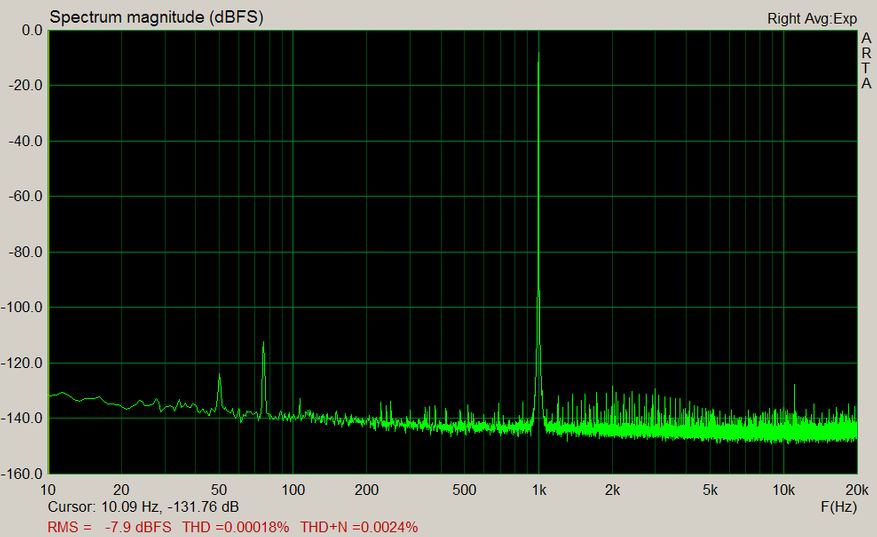

КНИ карты при замыкании входов петлей и при подключении предварительного усилителя A1 (стоит среднее положение регулятора громкости).

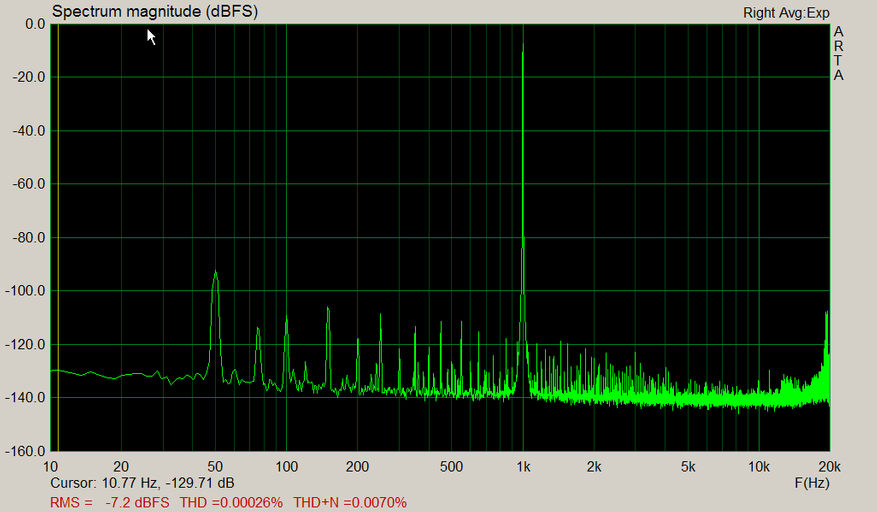

Как видим, влияние А1 на КНИ (а по сути и на звук) минимально: с 0,00018 до 0,00026%. На таких тонких измерениях уже начинают влиять кабели, которыми подключена плата к звуковой карте. В данном случае минимальные искажения получены при использования межблочного кабеля — радиочастотный коаксиальный кабель РК-50.

Заключение

Плата предварительного усилителя A1 простая по конструктиву и неплохая по измерениям. Если нужен «пред» с небольшим коэффициентом усиления и регулировкой громкости, A1 можно смело использовать.

Купить тут
