Подборка предварительных усилителей для DIY аудио проектов с Aliexpress

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Подборка товаров | Подборки товаров с Aliexpress и не только

Сегодняшний посвящен платам предварительных усилителей для самодельных звуковых усилителей мощности. Предварительный усилитель нужен, если у основного усилителя малый коэффициент усиления, да и он добавляет удобства эксплуатации основного усилителя. Там бывает интегрирован темброблок, селектор входов, дистанционное управление и пр.

Рассмотрим несколько популярных вариантов плат предварительных усилителей (аналоговых и цифровых) на площадке AliExpress у продавцов с большим количеством заказов.

AIYIMA A1

Открывает подборку простой схематически и недорогой вариант от AIYIMA. Предварительный усилитель A1 построен на паре ОУ NE5532. Операционные усилители установлены в «кроватках», и при необходимости легко заменяются на свои более качественные.

Размеры собранной платы: 92х50х28 мм. Текстолит 1.6 мм.  Питание устройства: 12-25 В переменного напряжения со средней точкой. Есть индикаторный светодиод. Вход и выход сигнала и питание организовано на винтовых клеммах.

WEILIANG AUDIO

Далее, похожий вариант предварительного усилителя с интегрированным переменным резистором для регулировки уровня громкости. Тут, кстати, «переменник» фирмы Alps, модель 27. Либо можно выбрать вариант без переменного резистора.

Предварительный усилитель построен на одном ОУ NE5532 (заменяемый) с металлическим экраном. Питание схемы 12-18 В переменного напряжения со средней точкой.

Размер платы небольшой: 70х64 мм.

HEI

Еще очень бюджетный вариант «преда» на одном ОУ NE5532, но только тут нет регулировки уровня громкости, зато удобное питание 12-35 В DC.

ОУ NE5532 можно заменить на любой (более качественный) в корпусе DIP8. Подключение проводов организованы на клеммных колодках.

Плата компактная (50х40 мм), легко встроить в любой аудио проект. Есть вариант на паре ОУ.

SURE AA-AB41148

Цифровой вариант предварительного усилителя с выносной регулировкой громкости энкодером от Sure Electronics. Качественные комплектующие, удобные подключения на разъемах разных типов.

Управляет усилением и громкостью микросхема PGA2311 (THD+N: 0.0006%), регулировка в пределах -95.5 до 10 дБ с шагом 1,5 дБ.

Питание устройства 8-15 В DC. Основная плата размером 122 x 91.6 мм и плата с энкодером 51 x 38.2 мм.

YJ PGA2311

Еще один цифровой вариант на микросхеме PGA2311. Тут реализация от YJ  включает в себя селектор входов (3 шт.), регулятор громкости на нажимном энкодере и достаточно крупный экран (128х64). А так же в комплекте мини пульт ДУ.

Предварительный усилитель состоит из трех частей, связанных шлейфами: основная плата с селектором входов на реле (102х55 мм), плата с экраном (75х46 мм) и энкодер для управления.

Питание устройства переменное со средней точкой 6-10 В.

AIYIMA LC75342

Похожий блочный вариант предварительного усилителя с пультом ДУ. Но этот вариант от AIYIMA построен на микросхеме LC75342 от SANYO. Регулировка громкости -79 до +20 дБ с шагом 2 дБ. А еще она имеет встроенный темброблок. Усиление 30 дБ.

В этой реализации есть небольшой экран (1602) и селектор на 4 входа на разъемах RCA. Имеется память настроек.

Питание устройства переменным напряжением 12-15 В со средней точкой.

GZLOZONE NJW1194

Набор от GZLOZONE с регулировкой громкости на качественной микросхеме NJW1194 (THD 0.0015%). Диапазон регулировки: -80 +20 дБ. А так же темброблок ВЧ и НЧ по 10 дБ. В лоте есть выбор: набор для сборки или готовые платы. В комплекте небольшой, но стильный пульт ДУ.

Размеры основной платы всего 68х68 мм. Туда же подключаются четыре входа, есть селектор. Питание 9-0-9 В переменного напряжения. Управление двумя энкодерами, дисплей двухсекционный.

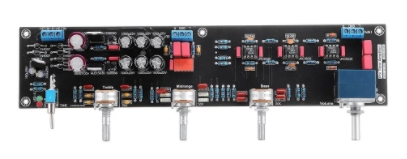

A8

Завершает подборку классический аналоговый предварительный усилитель с регулировками тембра. Модель A8 построена на трех ОУ JRC5532 (с возможностью замены). Громкость регулируется переменным резистором ALPS27, есть даже тумблер включения. В целом, подобраны качественные комплектующие.

Регулировка тембра по трем полосам: НЧ-СЧ-ВЧ.

Размеры платы 270х60 мм, питание 12-18 В переменного напряжения со средней точкой.

Надеюсь, подборка плат предварительных усилителей была полезна и Вы выберете себе вариант на свой вкус и бюджет.

Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress.
