Добавляем цифровой вход: подборка плат ЦАП для DIY до 10 тыс. рублей

Первым номером в подборке плат ЦАП идет максимально бюджетный вариант цифро-аналогового преобразователя стоимостью как чашка кофе в кафе. Но несмотря на цену, у платы есть цифровые входы (коаксиальный и оптический) с обработкой цифрового сигнала 24 бит и 192 кГц. Чип ЦАП MS8413. Параметры для такого простого решения очень неплохие, динамический диапазон 105 дБ.

Размеры платы 45х43,5 мм, питание DC 5 В (можно использовать зарядное от смартфона с низкими пульсациями или блок Hi-Link HLK-PM 5).

Обзор этого ЦАП с графиками измерений можно посмотреть тут, а пример встраивания в бюджетный усилитель тут.

Еще один бюджетный вариант для простых DIY конструкций (например озвучивания ТВ). Тоже есть обзор с измерениями.

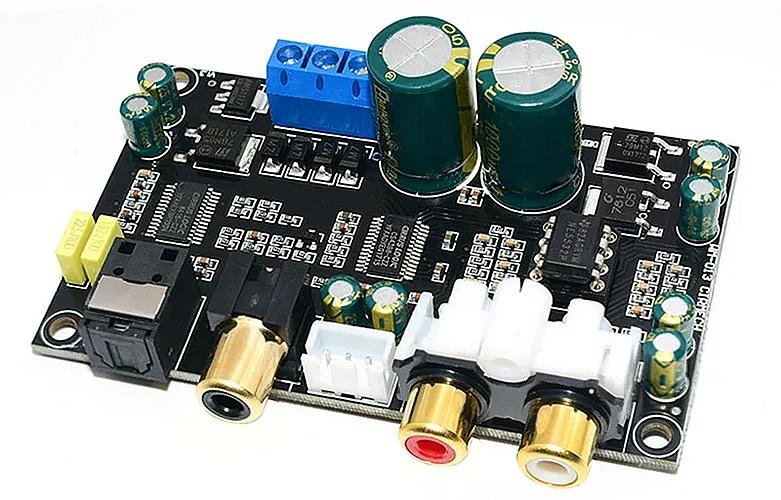

Плата ЦАП на чипах CS8416 и CS4398 с оптическим и коаксиальным входом. Цифровой сигнал принимается до 24 бит и 192 кГц, на аналоговом выходе динамический диапазон 120 дБ.

Размеры платы: 82х50х22 мм, для питания используется сетевой трансформатор со средней точкой и напряжением AC 12-18 В. Выход аналогового сигнала организован на разъёмах RCA и 3 пин jst.

Вариант применения этой платы для самодельного усилителя мощности.

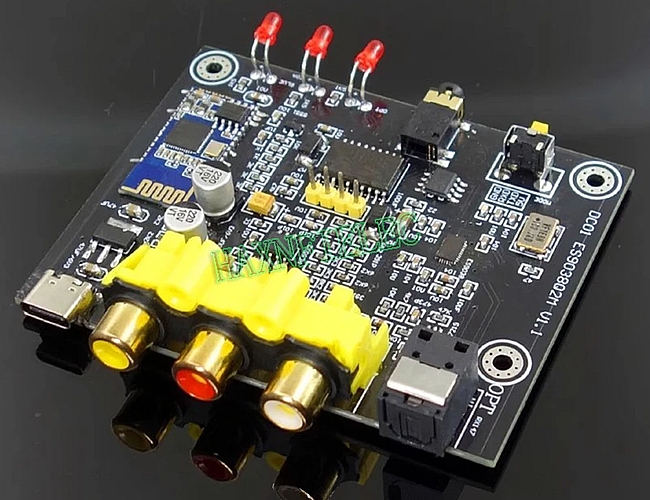

Вариант похожий по возможностям (оптический + коаксиальный вход) на два предыдущих варианта, но тут добавлен беспроводной вход Bluetooth 5.0, с SoC Qualcomm QCC3003 (кодеки SBC и AAC). А чип ЦАП ES9038Q2M (вход 32 бит 192K), на выходе аналоговый сигнал до 120 дБ С/Ш.

Размеры платы 82х62 мм, а питание 5 В подается через привычный разъём Type-C. Для индикации работы есть три светодиода, входы переключаются кнопкой. Помимо линейного выхода на RCA есть выход 3,5 мм на проводные наушники.

Вариант когда нужно добавить в самодельную конструкцию только беспроводной вход по Bluetooth, но сделать это удобно и с возможностью стриминга треков со смартфона с высоким качеством.

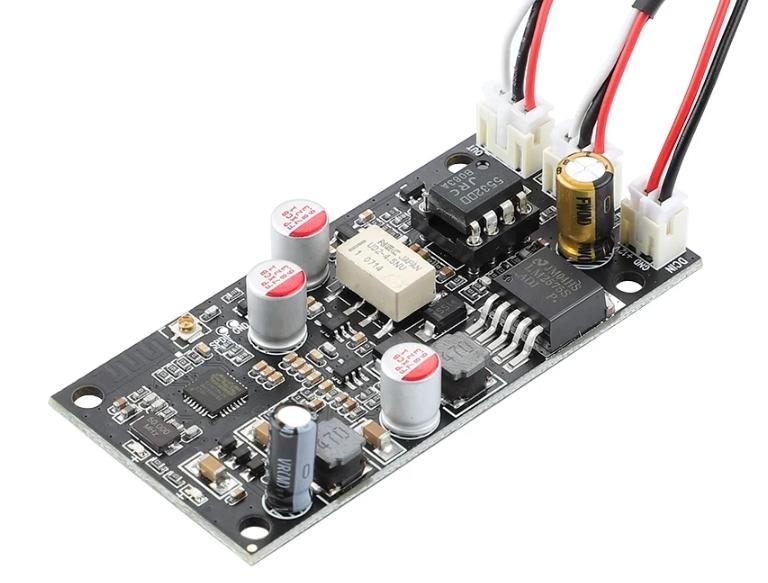

Плата от AIYIMA построена на Bluetooth SoC QCC5125 (тут кодеки и APTX и LDAC), есть дополнительный линейный вход (переключение через реле). Чип ЦАПа ES9018. Выходной ОУ в «кроватке» с возможностью замены на более качественный.

Поддерживается широкий диапазон питания DC 5-32 В, размеры платы 68х33х15 мм. В комплекте внешняя поворотная антенна для Bluetooth.

Вариант, когда к аналоговым входам нужно добавить только USB для подключения ПК/ноутбука, либо использовать как внешнюю звуковую карту. Плата с USB XMOS Amanero который принимает цифровой сигнал 32BIT 384K и DSD512. За преобразование в аналог отвечает чип ES9038 Q2M. Выходные ОУ 5532DD стоят в «кроватках». Выход сигнала организован на RCA и 3,5 мм, есть регулировка громкости.

Размеры платы ЦАП: 100х70 мм, питание DC 12 В 1 А через типовой разъем 5,5х2,1 мм.

В лоте два варианта платы: с USB XMOS и без него (типовое подключение I2S).

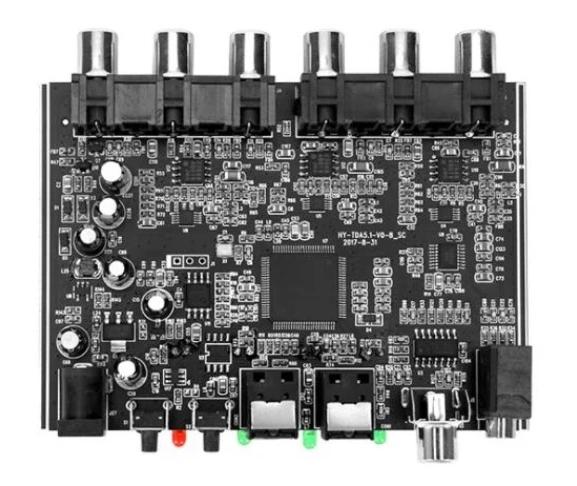

Вариант платы ЦАП с многоканальным выходом для использования в системах домашнего кинотеатра.

Входы сигнала: оптический (2 шт.), коаксиальный и линейный (3,5 мм), принимается сигнал DTS или AC3 и преобразуется (DSP процессор) в стерео или 5,1. Отношение сигнал/шум: 120 дБ.

Индикация активного входа светодиодами, есть кнопка переключения входов и преобразования 2.0/5.1.

Размеры платы 105х75 мм, питание DC 5 В. Кабелей в комплекте нет, плата довольно бюджетная для такого набора возможностей.

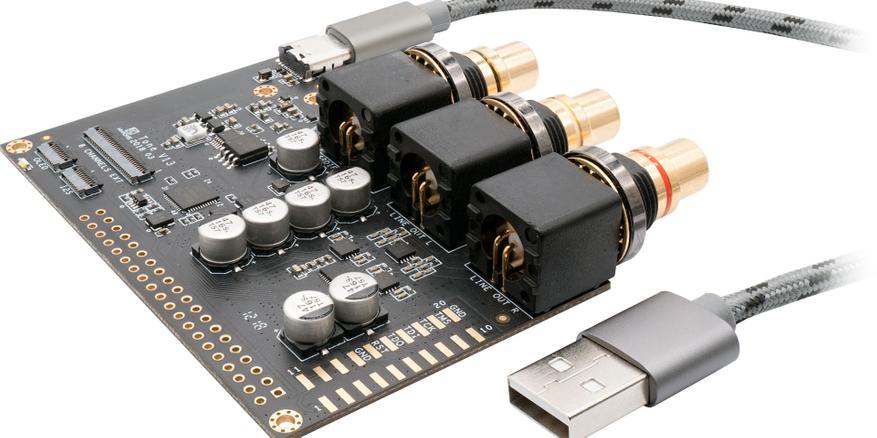

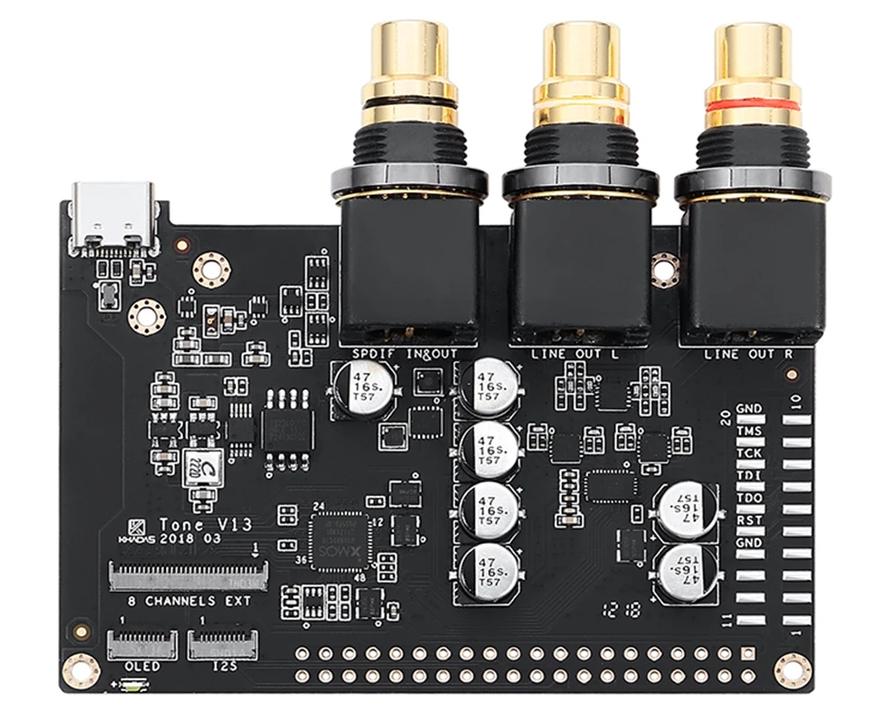

Сбалансированный и популярный у пользователей вариант платы ЦАП. У платы широкие возможности интеграции в DIY проекты (в том числе мини-ПК Raspberry) и качественный звук. В лоте два варианта обычный и VIM с 40 пин GPIO. На странице товара приведены графики измерений и типы подключений.

ЦАП построен на микросхеме ES9038Q2M, USB вход на XMOS XU208-128-QF48. Цифровые входы соответственно USB (Type-C) и коаксиальный.

Размеры платы 82х74,5х24 мм, питание 5 В 0,5 А.

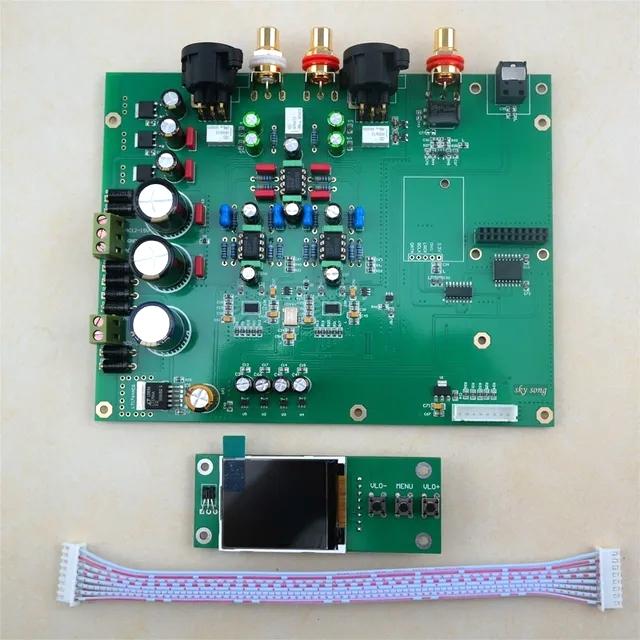

Вариант платы ЦАП с удобным управлением (TFT-дисплей, пульт ДУ) и балансным линейный выходом (XLR).

Входы: оптический и коаксиальный, можно подключить USB XMOS (отдельная плата) и Bluetooth модуль (по IIS). Сигнал DSD512, 32 бит и 384 кГц. ЦАП построен на паре микросхем ES9038Q2M, на выходе динамический диапазон 112 дБ для RCA и 117 дБ для XLR.

Для питания необходимо два небольших сетевых трансформатора 12-15 В со средней точкой и 9 В без средней точки. В выпрямителе стоят малошумящие микросхемы.

В комплекте вынесенная на шлейфе плата управления с экраном и кнопками (громкость и входы) и пульт управления. В лоте две версии платы: обычная и с хорошими комплектующими (ELNA, WIMA). Amanero USB для ПК продается отдельно.

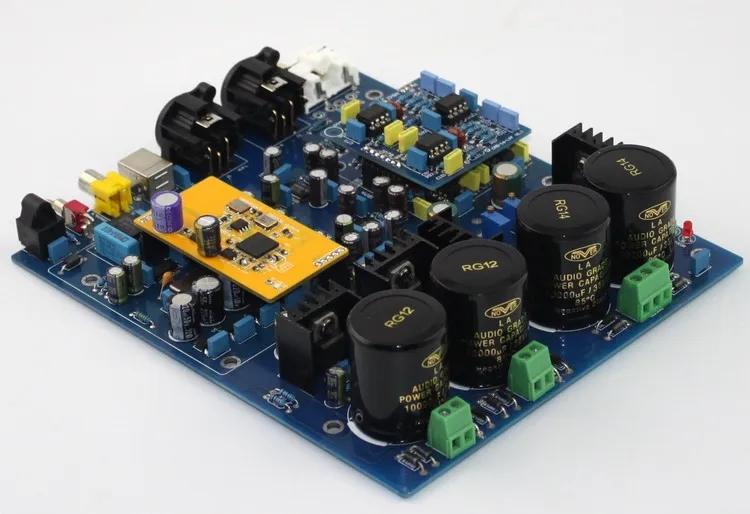

Завершает подборку ЦАП вариант собравший все варианты цифровых входов сигнала (оптика, коаксиал, USB), а на выходе есть балансные разъемы. ЦАП на паре чипов DSD1796. Операционные усилители на выходе аналогового сигнала сменные.

Размеры платы 186х160 мм. Тут несколько сложное питание раздельными сетевыми трансформаторами на разное напряжение обмоток: 2 по 9 В без средней точки и 12-15 В со средней точкой. Но выпрямители организованы с запасом с электролитами 10000 мкФ.

В лоте можно выбрать ЦАП как сразу с XMOS, либо без.
