Что может плата ЦАП за 300 рублей?! Обзор бюджетного DIY-ЦАП CD005S

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний короткий обзор посвящен ультра бюджетной плате ЦАП (DAC). Несмотря на цену и размеры, плата понимает Hi-Res аудио файлы 24 бит 192 кГц. Проверим её возможности.

Технические характеристики

  • Модель: CD005S 1.0
  • Входы цифрового сигнала: оптический, коаксиальный
  • Выход: аналоговый 3 pin jst
  • Чип: MS8413
  • Битность: 24
  • Частота дискретизации: 32-192 кГц
  • Питание: 5 В DC
  • Динамический диапазон: 105 дБ
  • С/Ш: -90 дБ
  • Размеры: 45х43,5 мм

Упаковка и комплектация

Плата была обильно замотана в воздухонаполненную пленку, и избежала повреждений при доставке.

В комплекте только плата, ни кабелей, ни стоек не предусмотрено. Вариант один из самых доступных на AliExpress.

Внешний вид

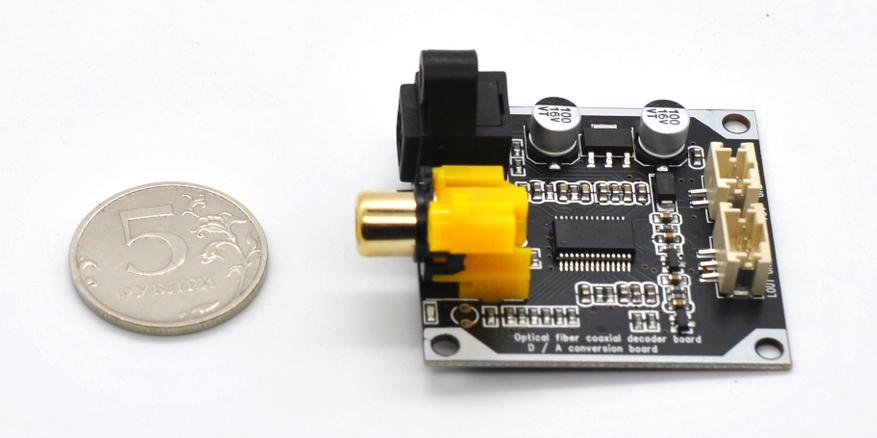

Плата с черной паяльной маской размером примерно со спичечный коробок. Есть четыре отверстия под стойки или винты М3.

Сердцем платы является микросхема 24 битного ЦАП MS8413 в корпусе SSOP-28.

Пройдемся по интерфейсам. С одной стороны входные разъемы цифрового сигнала: оптический и коаксиальный с возможностью крепления на корпус. С другой стороны два разъема jst-мама: один под выход аналогового сигнала R-G-L, второй под питание +5V-G.

Измерения

Традиционно для измерений, используем звуковую карту на ПК ESI Juli@ и ПО ARTA. Плата ЦАП CD005S подключена по оптическому кабелю и запитана от регулируемого блока питания.

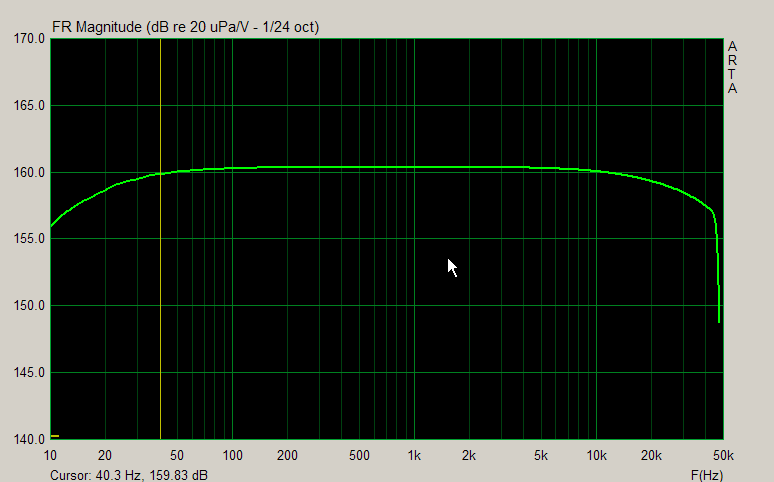

АЧХ платы сохраняет линейность в довольно широком частотном диапазоне:

Далее, измерение КНИ 1 и 10 кГц и интермодуляционные искажения (2,5 и 8 кГц):

И, наконец, зависимость гармоник (2-я по 5-ю) от частоты:

Для своей копеечной цены у платы хорошие результаты измерений.

Использование

Плата принимает цифровой сигнал до 192 кГц (включительно) по оптическому и коаксиальному входу (автовыбор). Преобразует цифровой сигнал в аналоговый стерео для усиления. Артефактов и прерываний в звуке не замечено.

Для тестов использовался плеер Aune X5S 6th в качестве транспорта аудиофайлов Hi-Res:

Потребление от источника питания при работе. Имеется тусклый индикаторный smd светодиод (красный).

Заключение

Такую небольшую плату удобно использовать для простых DIY аудио проектов. Как, например, усилители с цифровым входом, портативные решения и пр. Плюсом будет также универсальное питание 5 В. В минусы можно записать, отсутствие кабелей с разъемами jst в комплекте.
