Unisian CS4398: плата ЦАП для DIY-проектов

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний небольшой обзор посвящен простой плате ЦАП (DAC) с цифровыми входами оптика/коаксиал от UNISIAN. В устройстве используются микросхемы CS8416 и CS4398. Размеры платы 80 на 50 мм. Заявлен динамический диапазон: >120 дБ.

 Покупал тут

У данного лота предусмотрена экспресс-доставка, со склада в РФ в срок 10 дней.

Технические характеристики

  • Цифровые входы: оптический и коаксиальный
  • Чипы: CS8416 и CS4398
  • Напряжение питания: переменный ток 12-18 В
  • Рабочий ток: ~ 1 А
  • Диапазон приема цифрового сигнала: 16-24 бит 32K-192 кГц
  • Динамический диапазон: >120 дБ
  • THD + N:-107 дБ
  • Звуковой выход: RCA, 2,54 3Pin порт
  • Применение: компьютеры, звуковые карты, усилители, и т. д.
  • Размер: 82*50*22 мм
  • Масса: 40 г.

Упаковка и комплектация

Поставляется плата ЦАП в картонной коробке. Внутри в упаковочном материале плата в антистатическом пакете. Комплекта поставки как такового нет — только плата.

Внешний вид

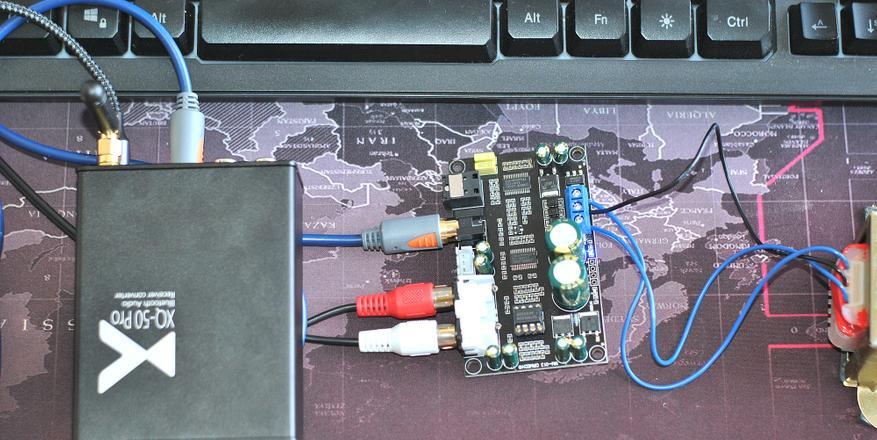

Плата компактная, есть возможность установки на 4 винта. Разъемы входного (оптика/коаксиал) и выходного сигнала сосредоточены на одной стороне, колодка подключения питания и светодиоды на другой. Аналоговый выход на усилитель выводится на пару тюльпанов RCA и трехпиновый разъем jst.  Разъемы с качественным покрытием «под позолоту».

Эта плата построена на микросхемах от Currus Logic: CS8416 192 kHz Digital Audio Interface Receiver (входная микросхема обработки цифрового сигнала) и CS4398 ЦАП 24 Bit 192 kHz. Для аналогового выхода используется 2-х канальный, малошумящий операционный усилитель NE5532P, установленный в «кроватке».

Рассмотрим плату со всех сторон.

Питается плата от переменного напряжения 12-0-12 В до 1 А.  Для питания предусмотрена зажимная колодка. Выпрямитель установлена прямо на плате, конденсаторы по питанию 1000 мкФ 35 В 2 шт.

Есть светодиодная индикация: синий — питание, красный — дебаг (горит, когда подается неправильный входной сигнал). Причем диоды можно вынести с платы на панель устройства, для этого есть площадки на плате.

Есть эскиз платы с точными размерами в мм — пригодится для размещения в проекте:

Измерения

Для измерения платы, подключим для питания сетевой трансформатор 12-0-12 В AC и саму плату по оптическому входу к звуковой карте на ПК ESI Juli@ (КНИ 0,00023%). Замеряем, как всегда, на ПО на ПК ARTA.

АЧХ прямая линия, что не удивительно для ЦАП:

Далее измерение КНИ 1 и 10 кГц и интермодуляционные искажения (1 и 8 кГц):

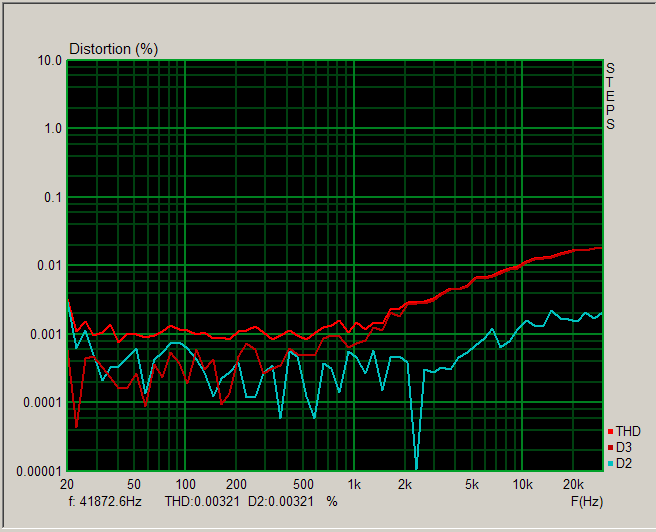

И, наконец, гармоники (2-я и 3-я):

Использование

Плата работает и по оптическому и коаксиальному входу (автовыбор). Преобразует цифровой сигнал в аналоговый для усиления без слышимых искажений.

Но такое решение придется к месту, например, в самодельном саундбаре для ТВ. Плата принимает цифровой сигнал по оптике или коаксиальному входу и преобразует в аналоговый сигнал (2хRCA или 3pin jst) на усилитель. Либо для DIY проекта усилителя сделать цифровой вход — компактно и качественно.

Заключение

Плата ЦАП для DIY проектов от UNISIAN показала себя с хорошей стороны. Она компактная, имеет два цифровых входа и два варианта вывода аналогового выхода. Питание типовое: AC 12 В со средней точкой. Результаты измерений тоже вполне пригодны для использования в DIY аудио проектах.

Другие интересные платы ЦАП (DAC) есть в моей подборке:

Платы HiFi ЦАП

Спасибо за внимание. Удачных покупок!
