Башня силы: обзор сетевого фильтра с USB Cablexpert TWR-9-U4-W-2

Cablexpert TWR-9-U4-W-2 — сетевой фильтр, с набирающей популярность формой, а именно — вертикальная башня. Как известно, например, в комнате, любое устройство занимает места столько, какая у него площадь, соответственно для экономии места многие устройства стали вытягиваться. Это и более эстетично смотрится зачастую, а также экономит жилплощадь. Кроме того, вроде бы в небольшом сетевом фильтре в итоге девять розеток Schuko и четыре порта USB, то есть ёлку можно сделать знатную. Как будет справляться эта ёлка с нагрузкой, попробую выяснить в ходе тестов.

Технические характеристики Cablexpert TWR-9-U4-W-2

Упаковка, внешний вид и комплектация Cablexpert TWR-9-U4-W-2

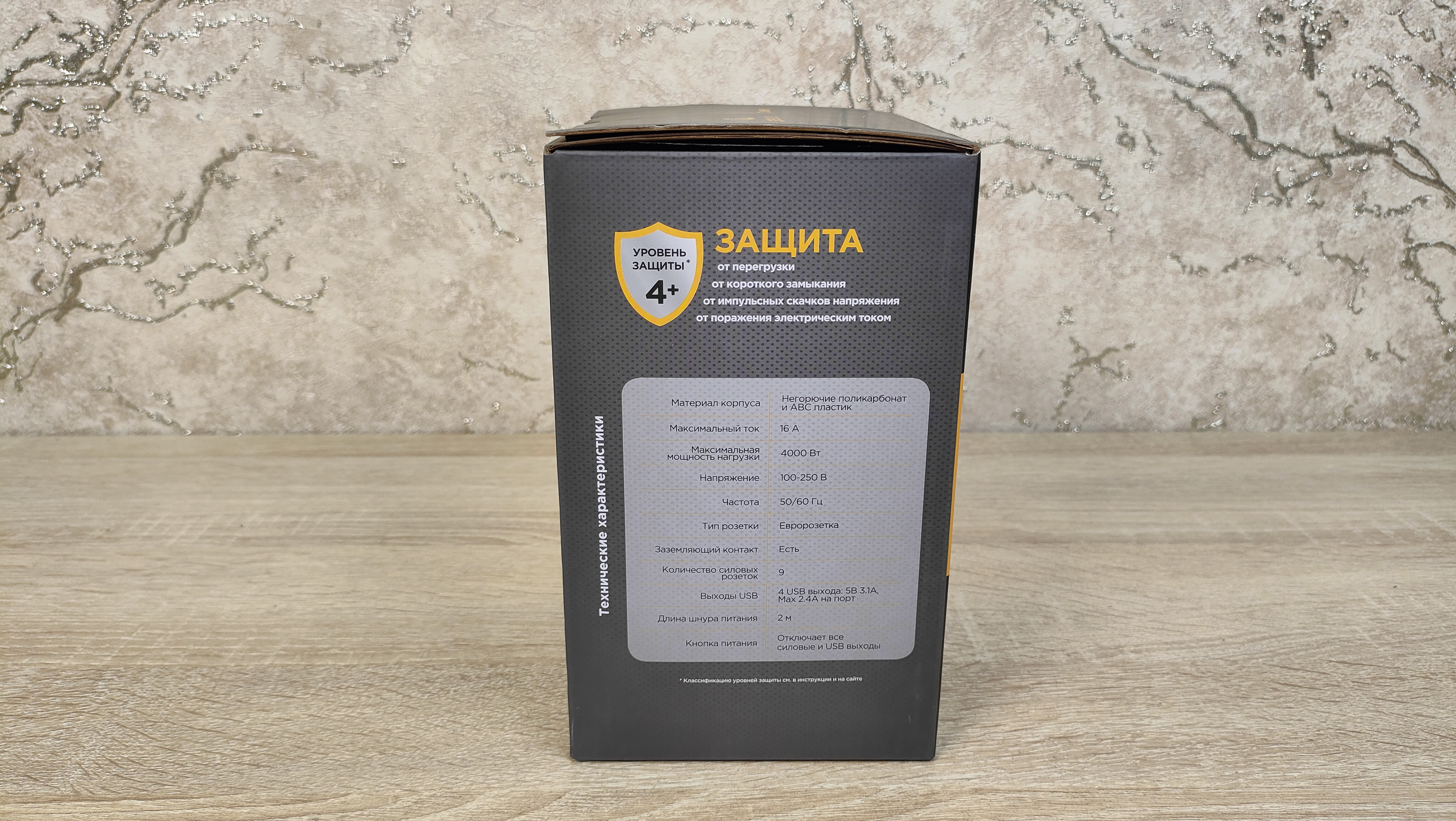

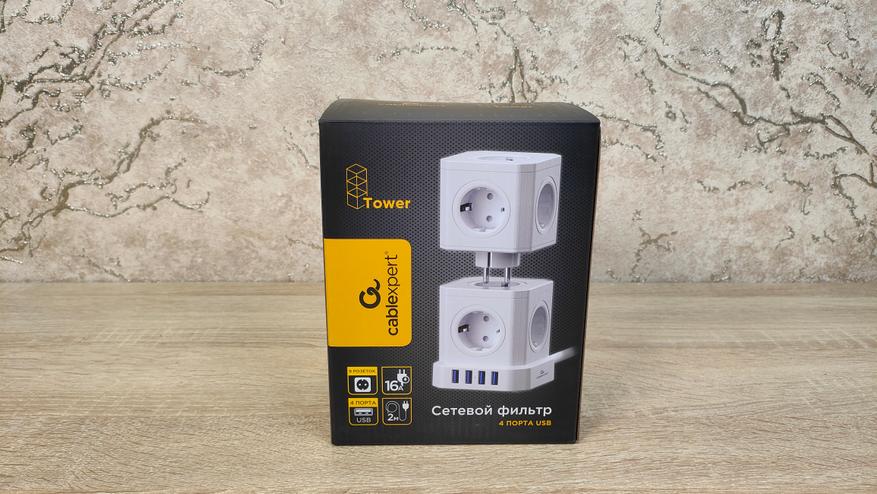

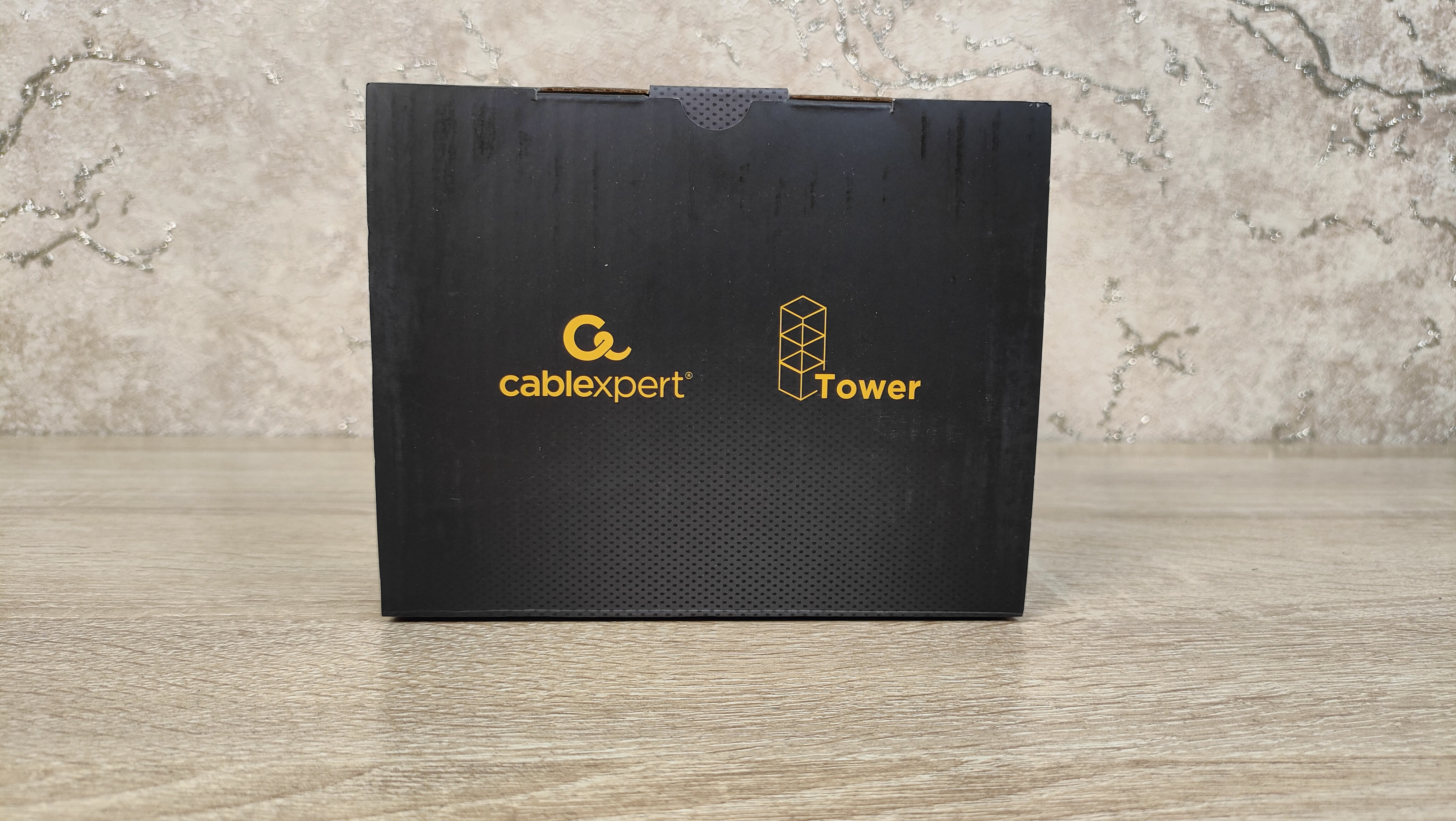

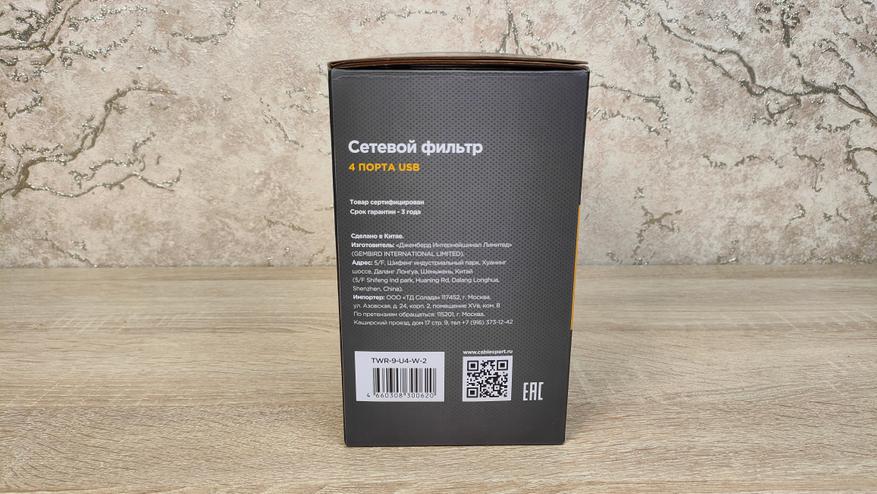

Картонная коробка защитит устройство во время транспортировки, она с хорошей полиграфией.

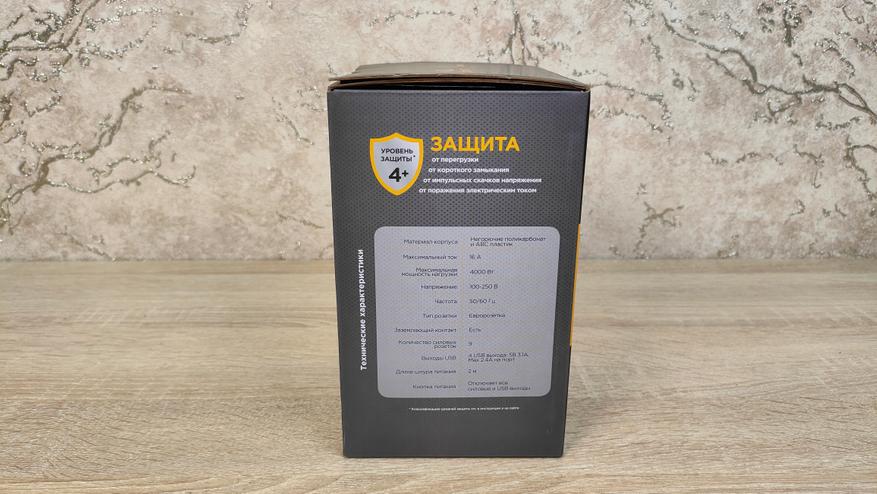

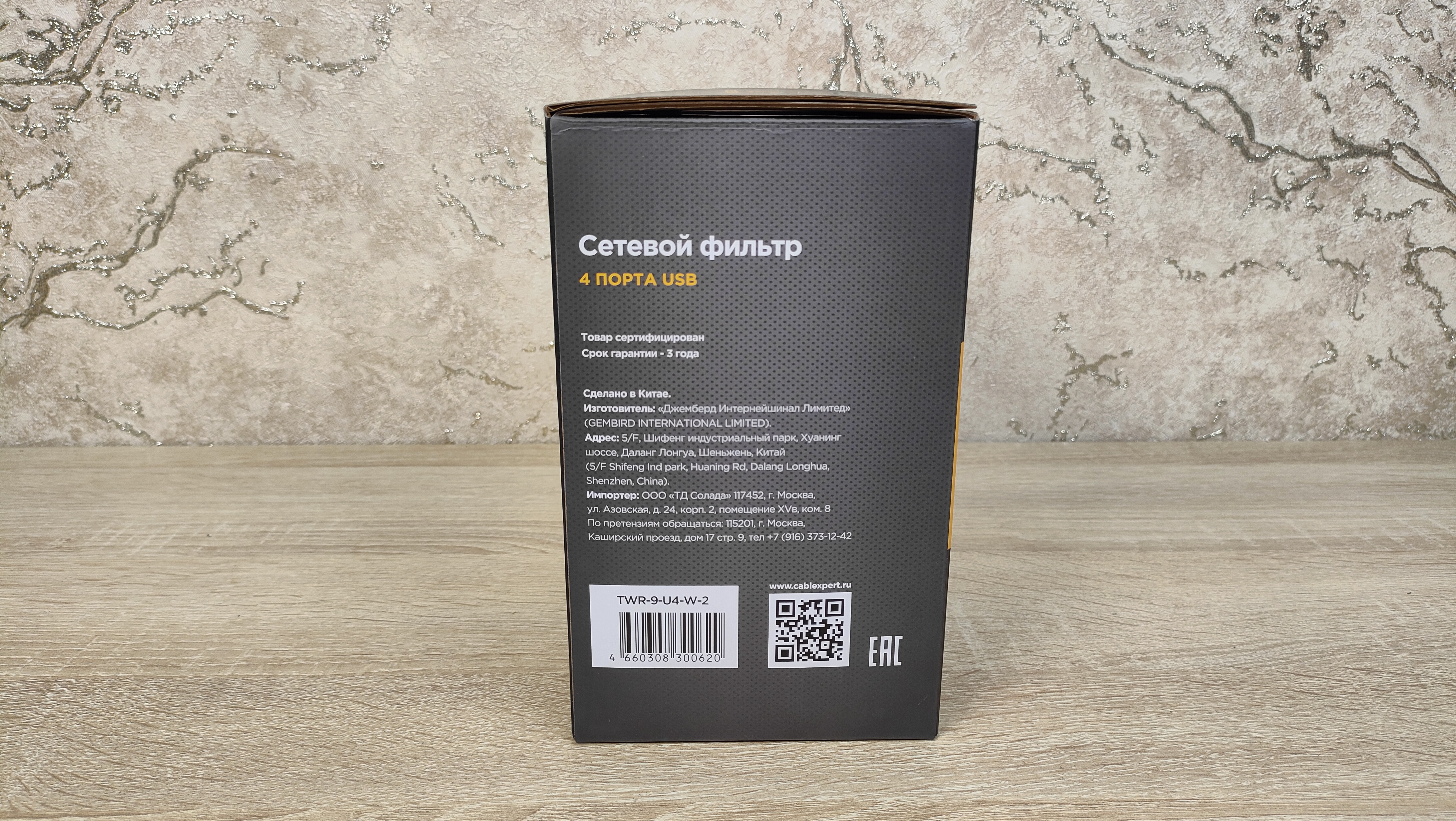

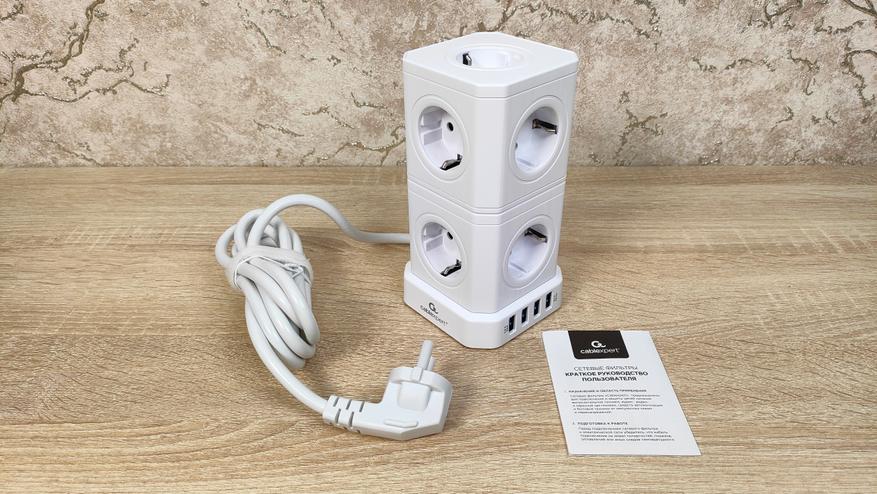

На ней есть два вида изображения, в виде цветного фото, а также схематичное. Перечисление особенностей и таблица с характеристиками на месте, и они дополняют теоретическую информацию, полученную с упаковки. Набор поставки простейший: сетевой фильтр и руководство пользователя.

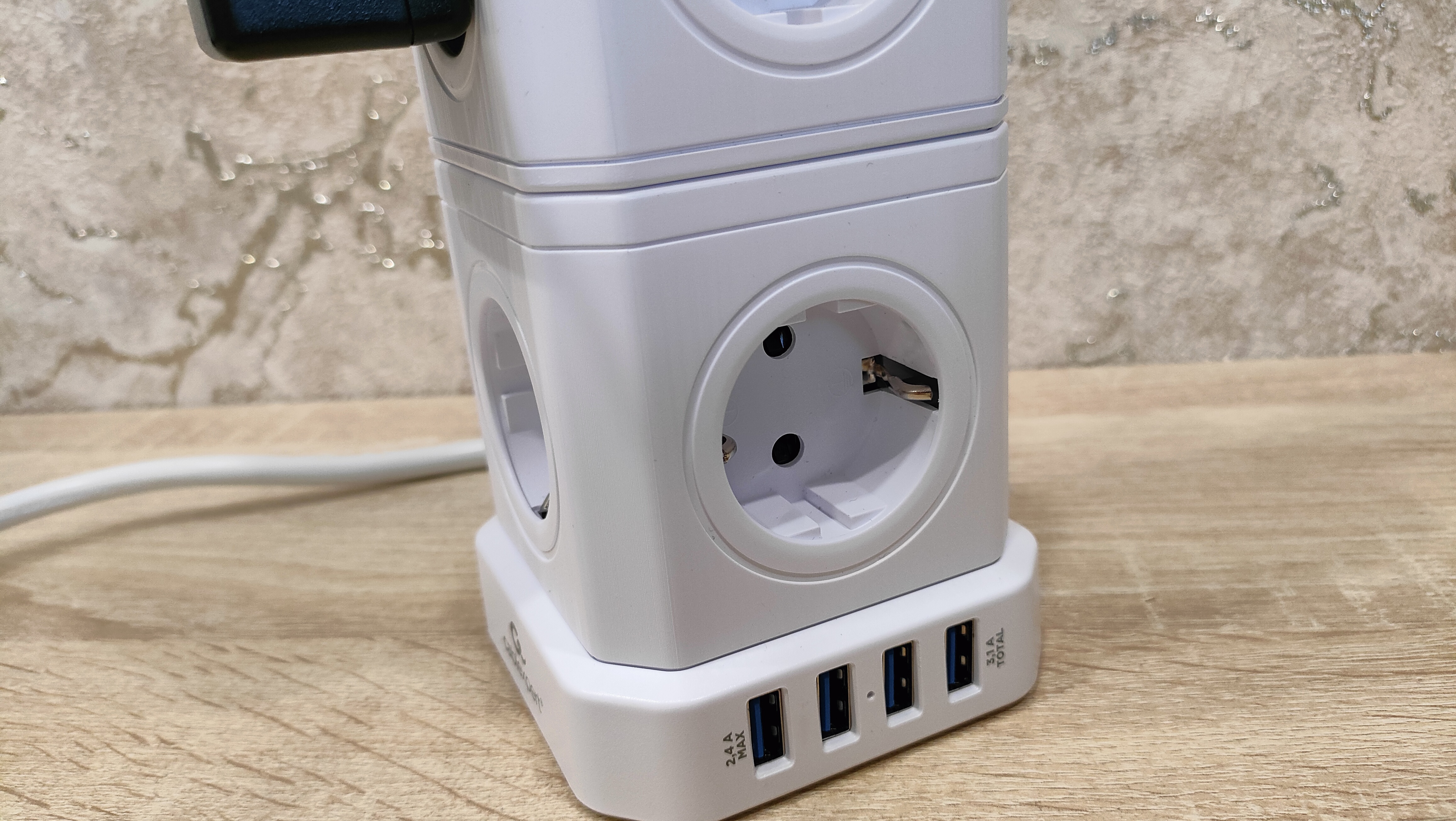

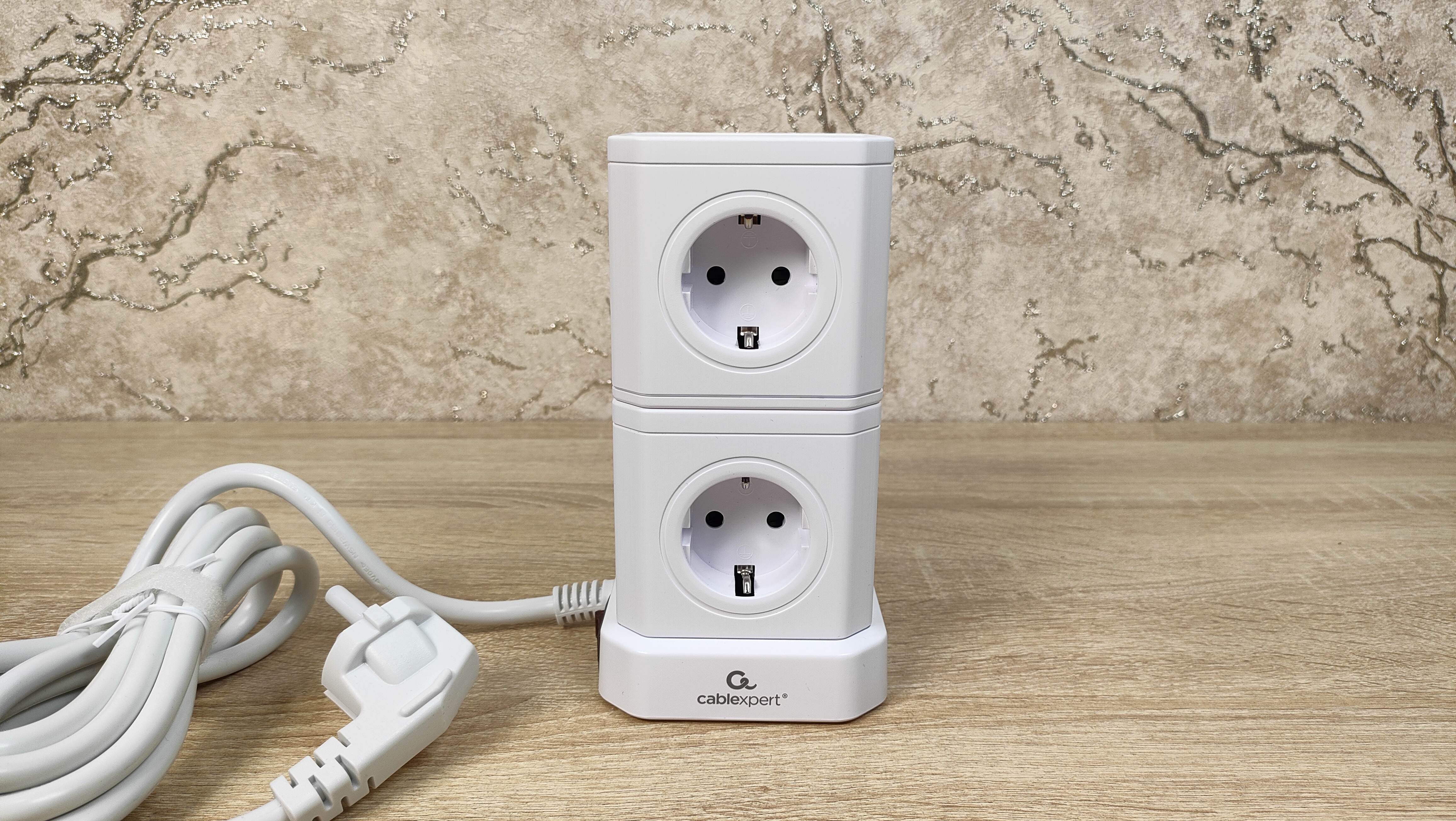

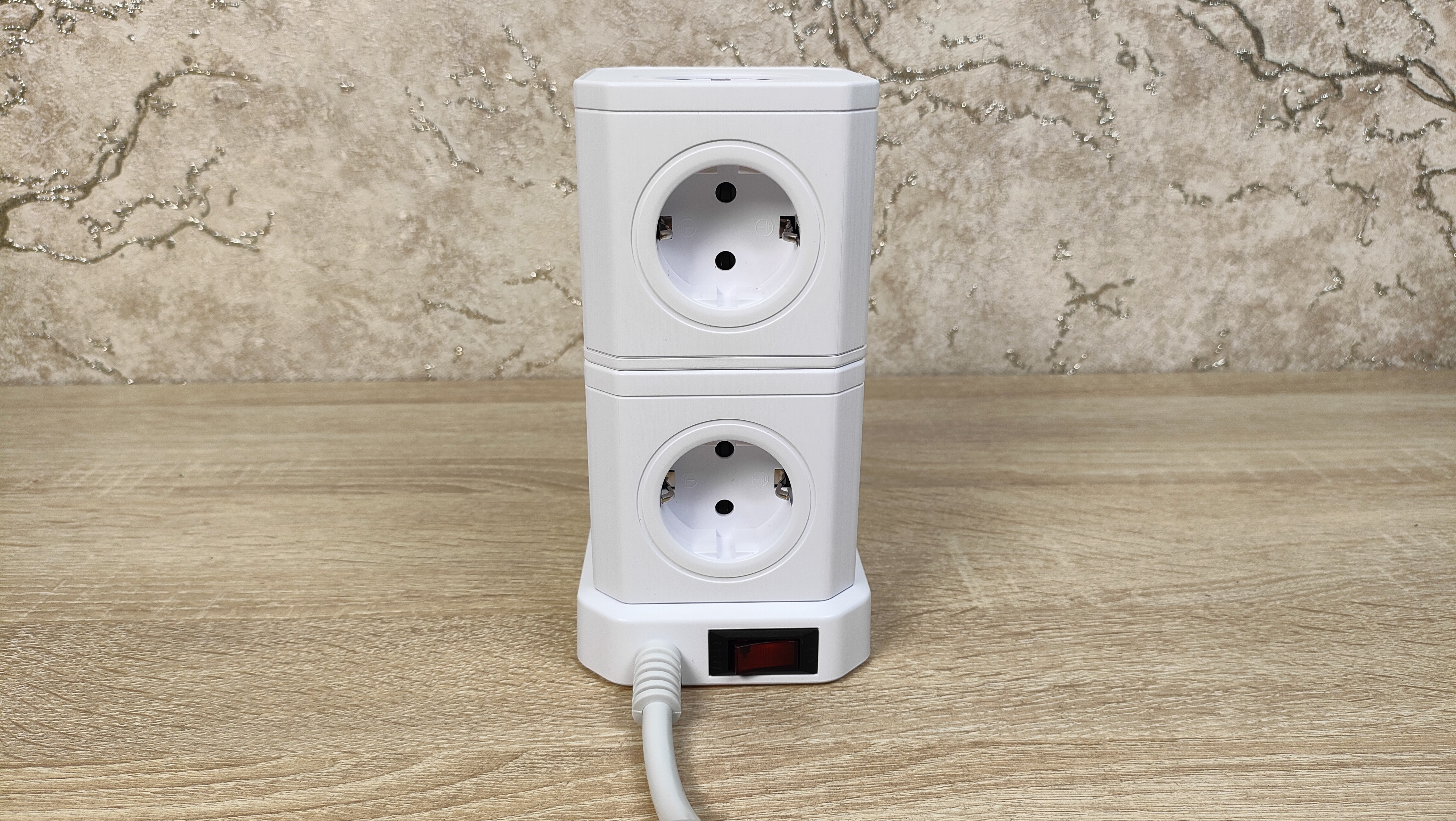

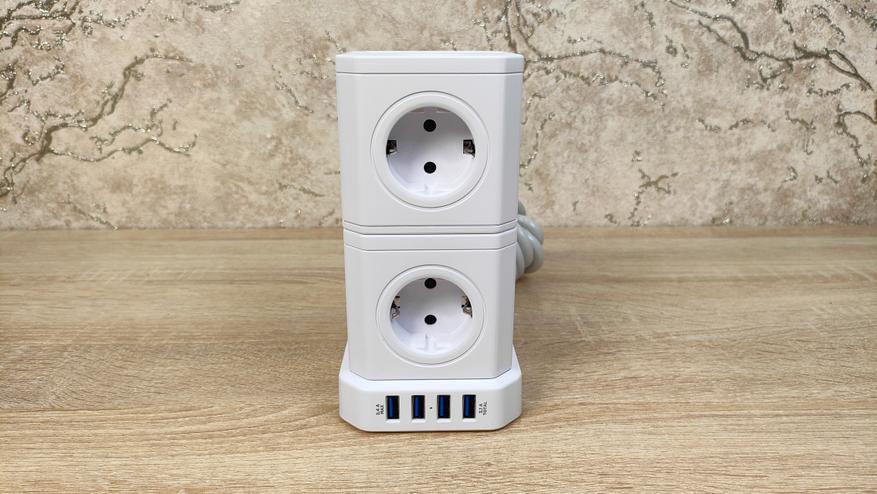

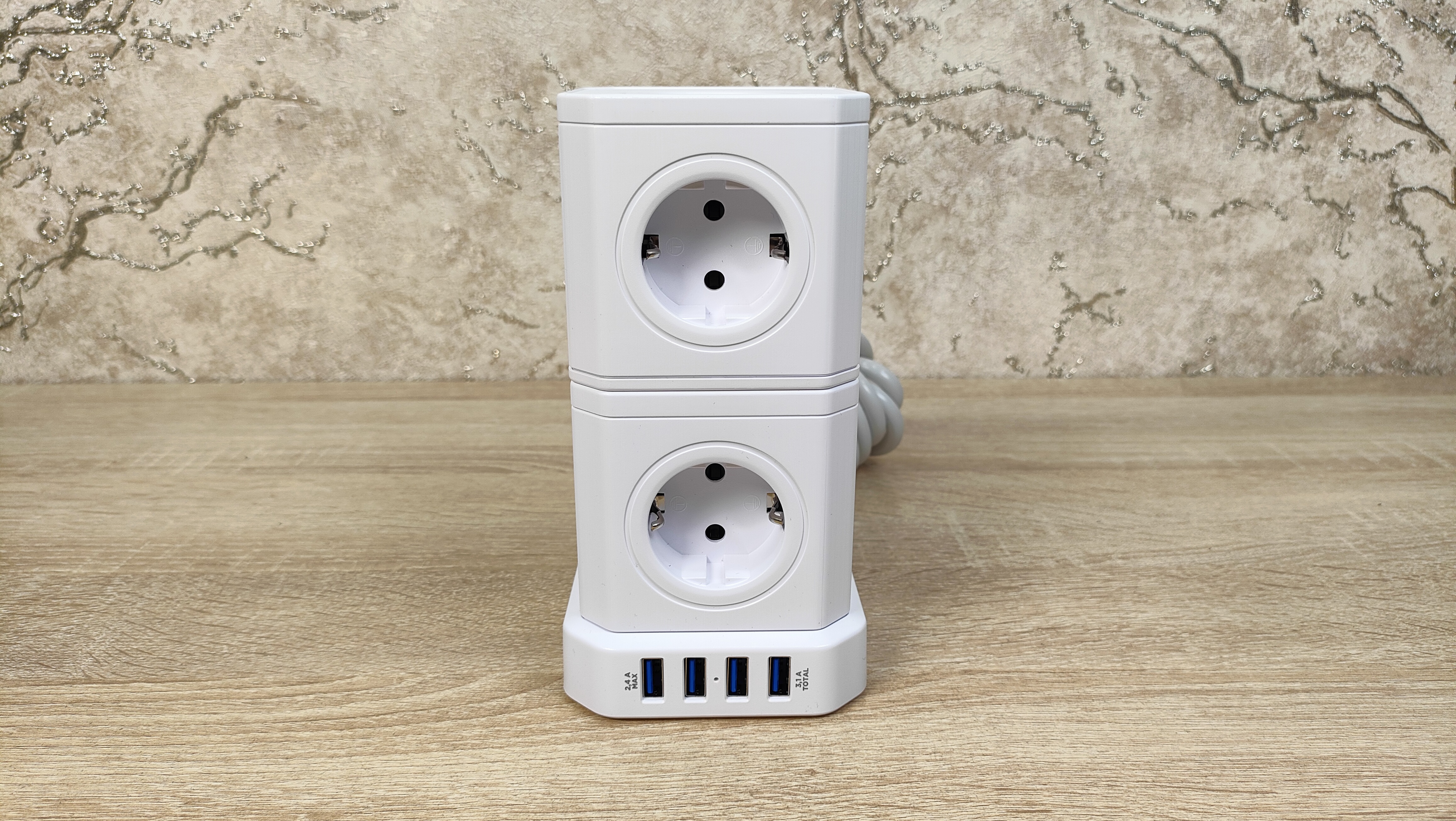

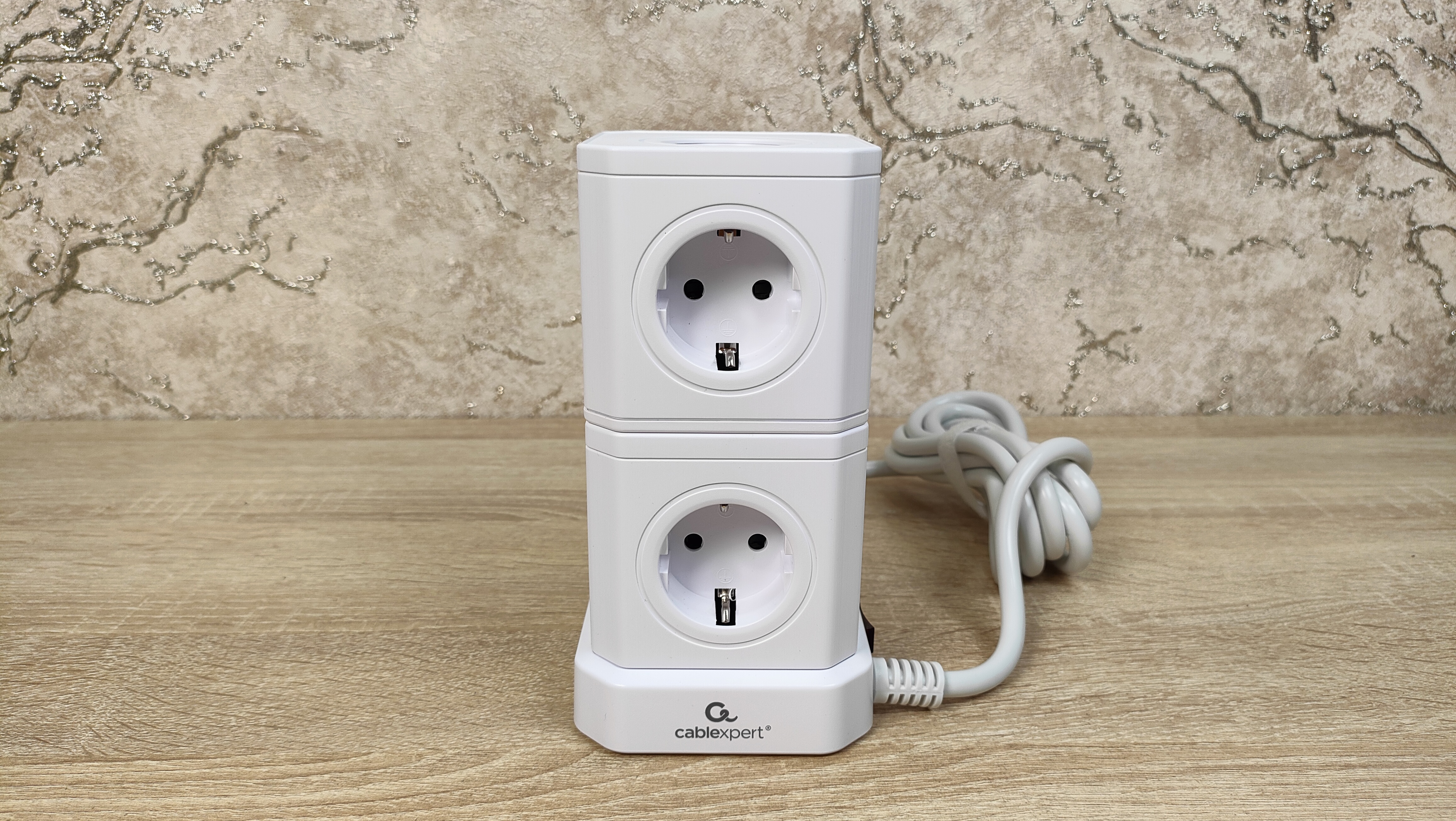

Башня на девять розеток с не подключенными устройствами очень компактная, занимает площадь почти 10 на 10 см и при этом, в наличии девять розеток. Сходу видится использование такого фильтра где-нибудь на тесной кухне, где не хватает настенных розеток. Конечно, это не повод вешать всю кухню на один фильтр, голову надо включать, но для маломощных потребителей, может очень даже пригодится, например, метеостанция, телевизор, пара зарядок, СВЧ печь, вот уже набралось пять потребителей. Хотя, если смартфон или планшет не поддерживает какую-то сверхмощную зарядку, то можно использовать штатные USB порты в данном сетевом фильтре, а их четыре штуки, т. е. необязательно куда-то идти и тащить сетевой адаптер, а можно прост «поселить» какой-нибудь кабель на постоянку и все. А еще такой фильтр вполне может быть каким-то «выездным», который можно взять, чтобы были и розетки переменного тока и USB.

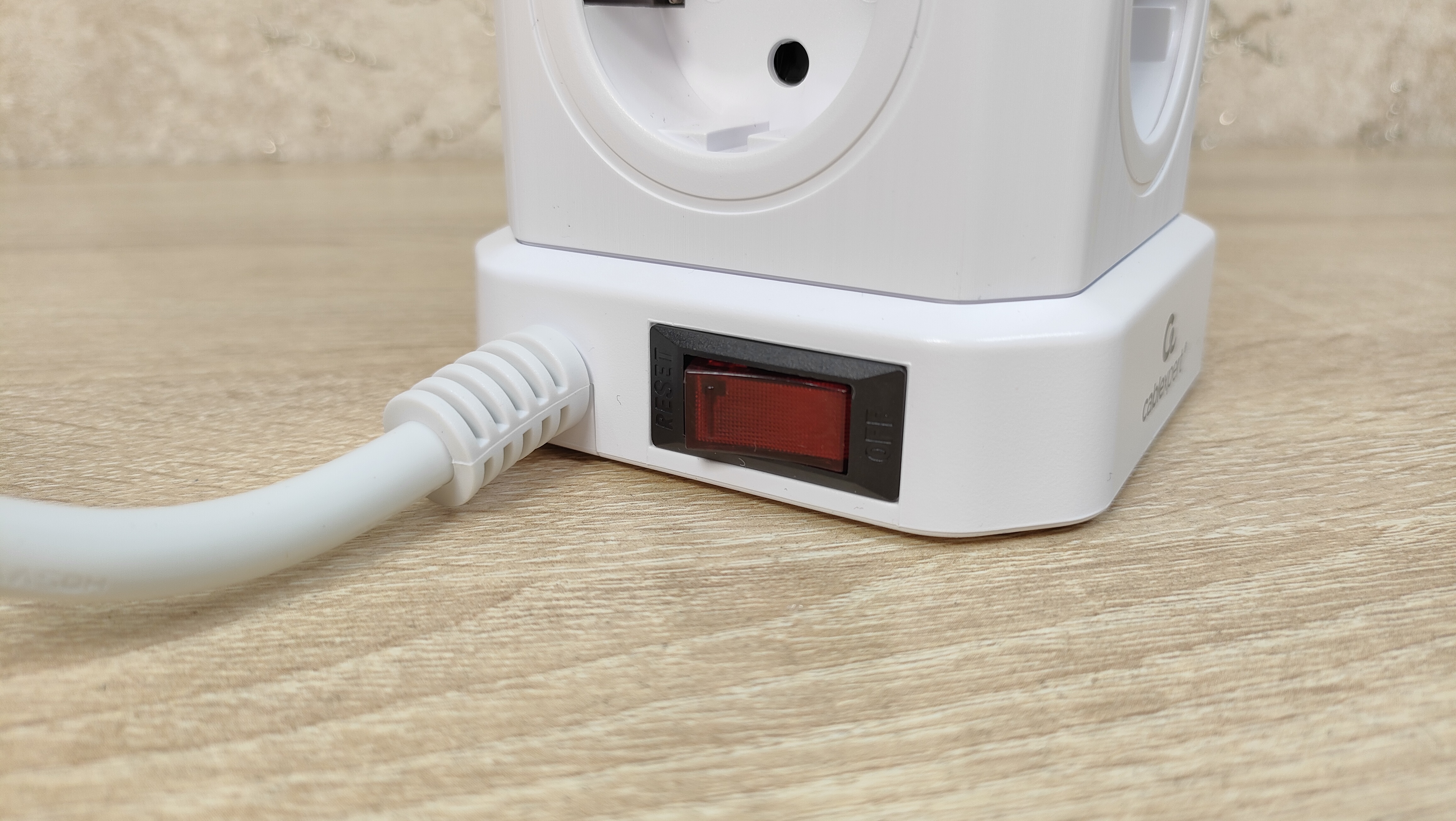

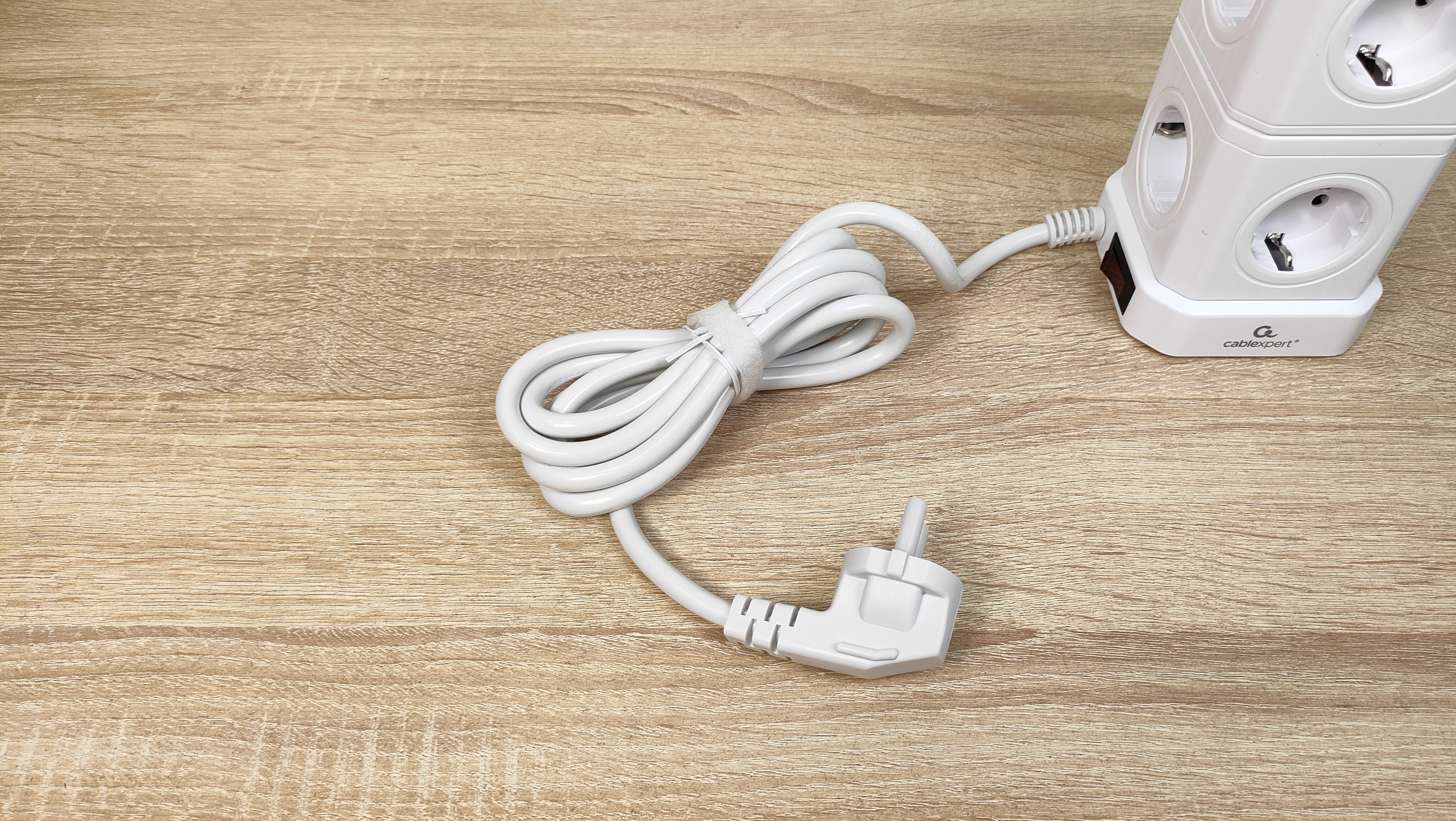

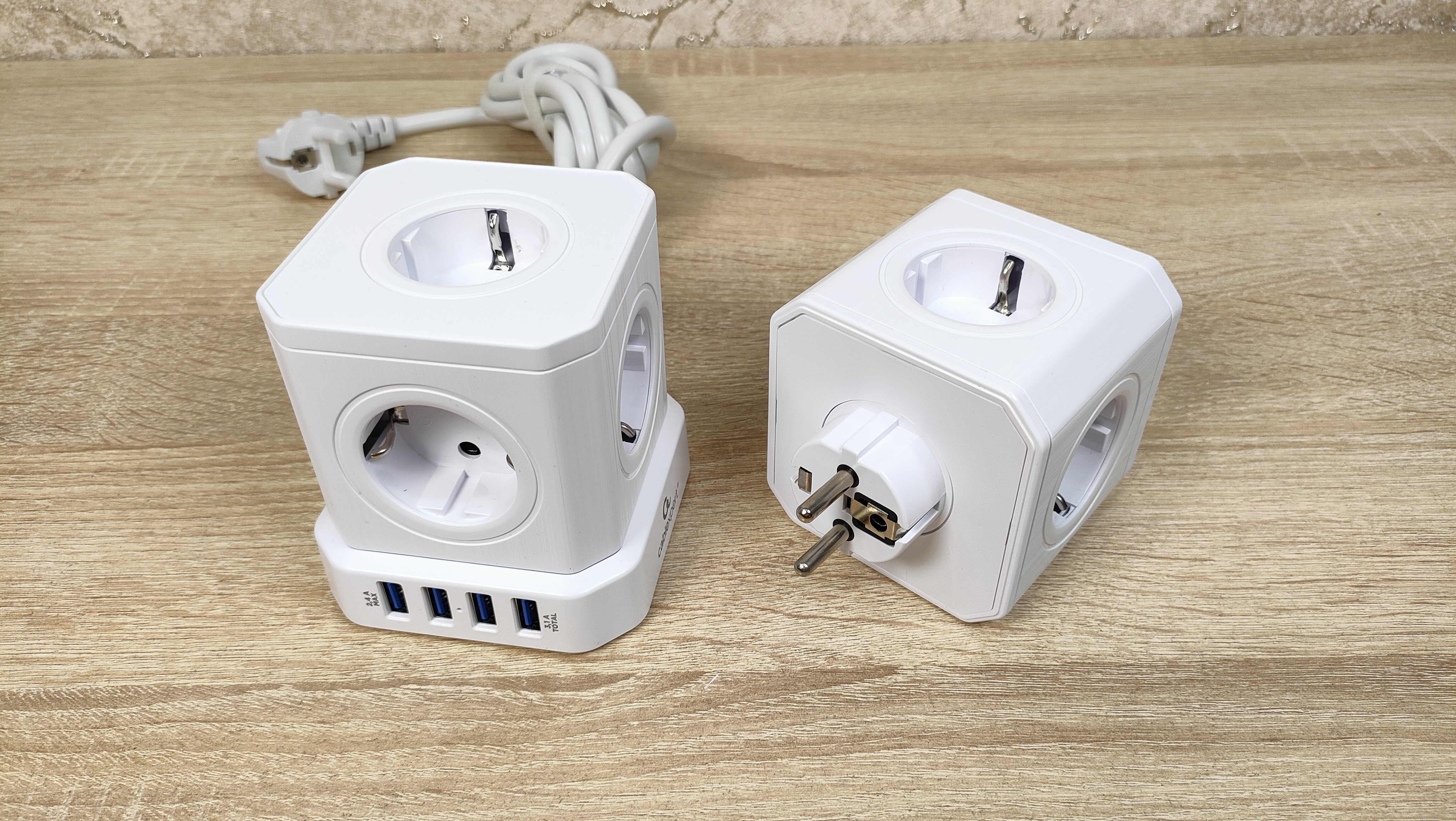

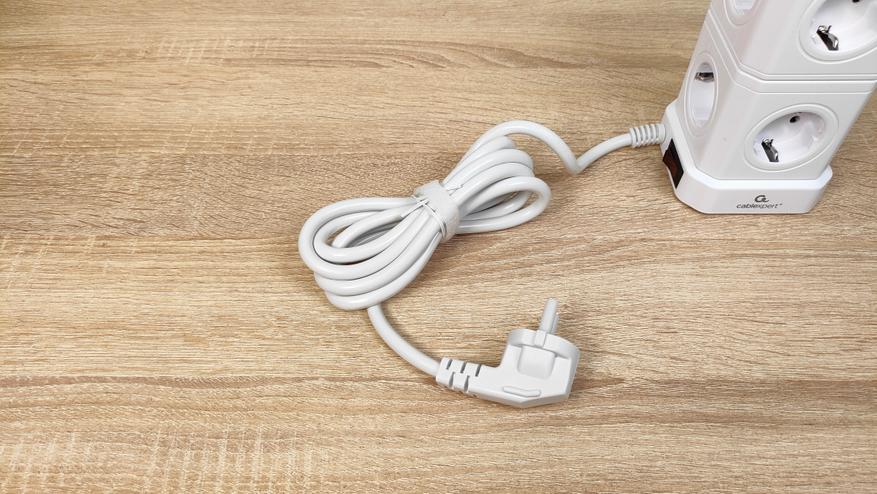

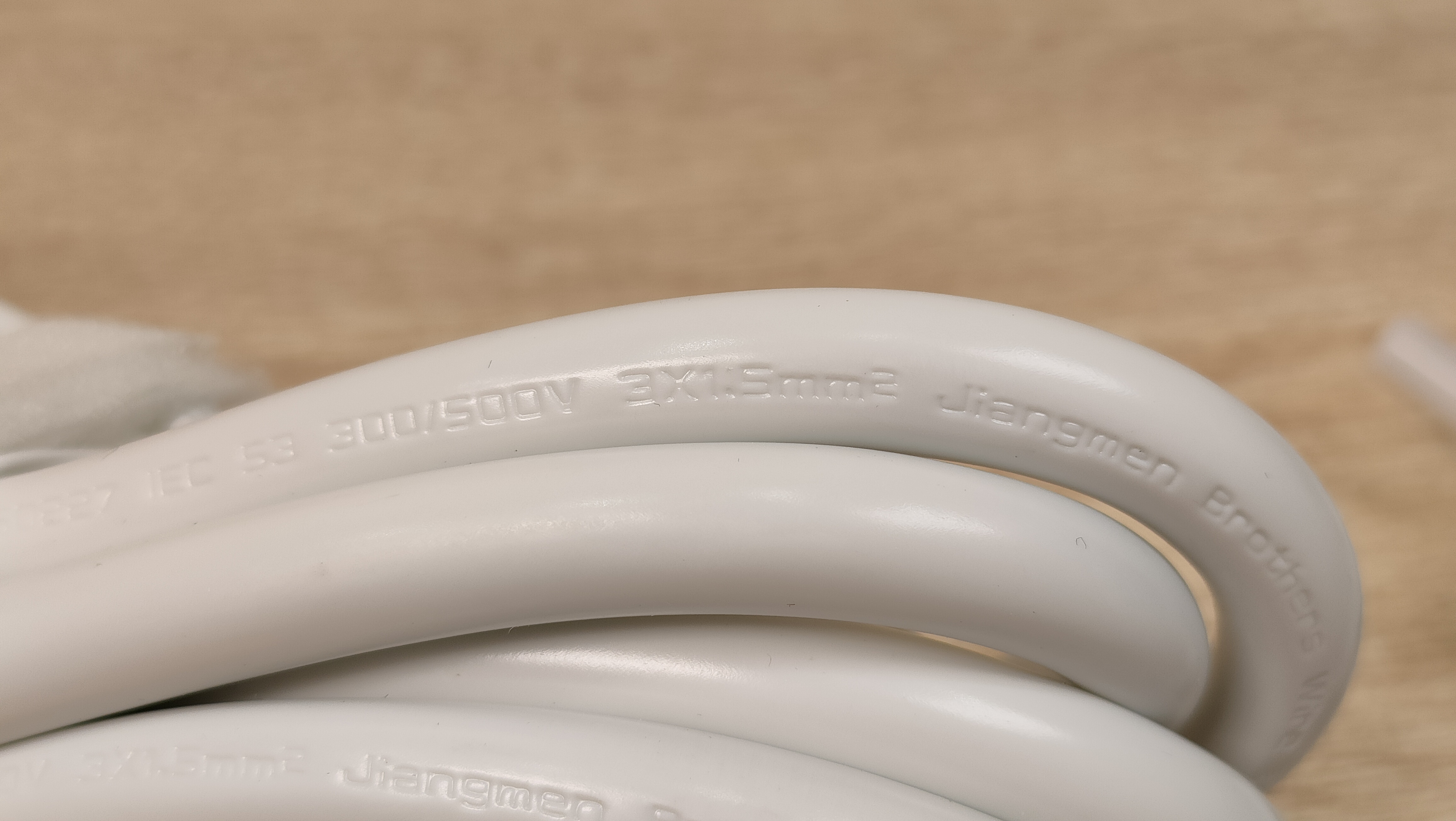

Кроме того, данная башня разбирается на две части и верхнюю можно использовать просто как классический «тройник» с пятью розетками. Даже в этом случае сетевой фильтр остаётся очень компактным «почти кубиком» с пятью розетками, что покроет, наверное, 80% нужд. Силовой кабель несъёмный, длина 2 м, сечение полтора квадрата, соответственно три жилы.

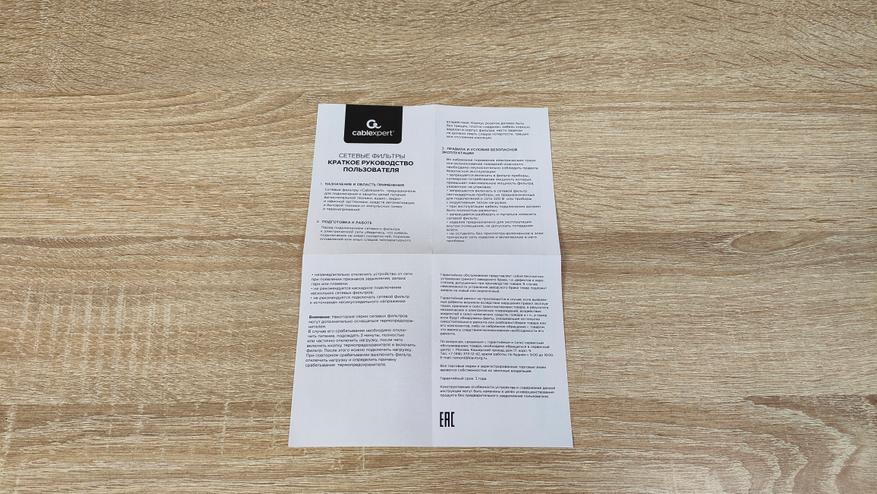

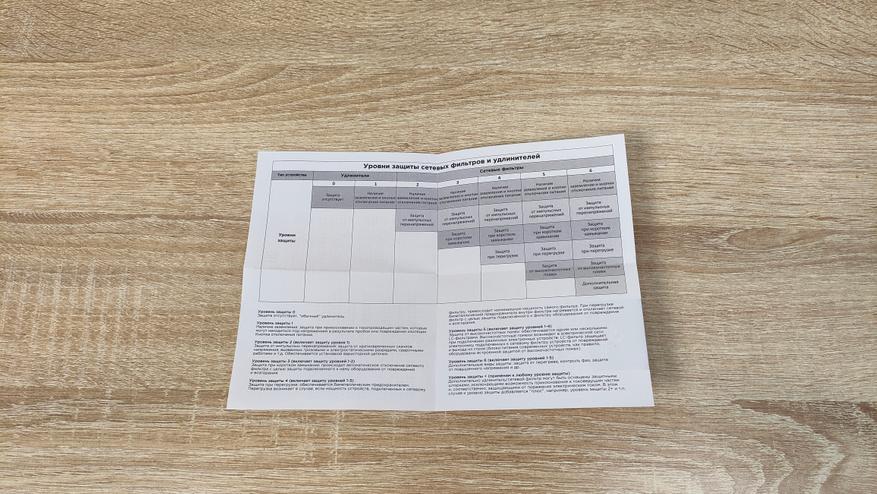

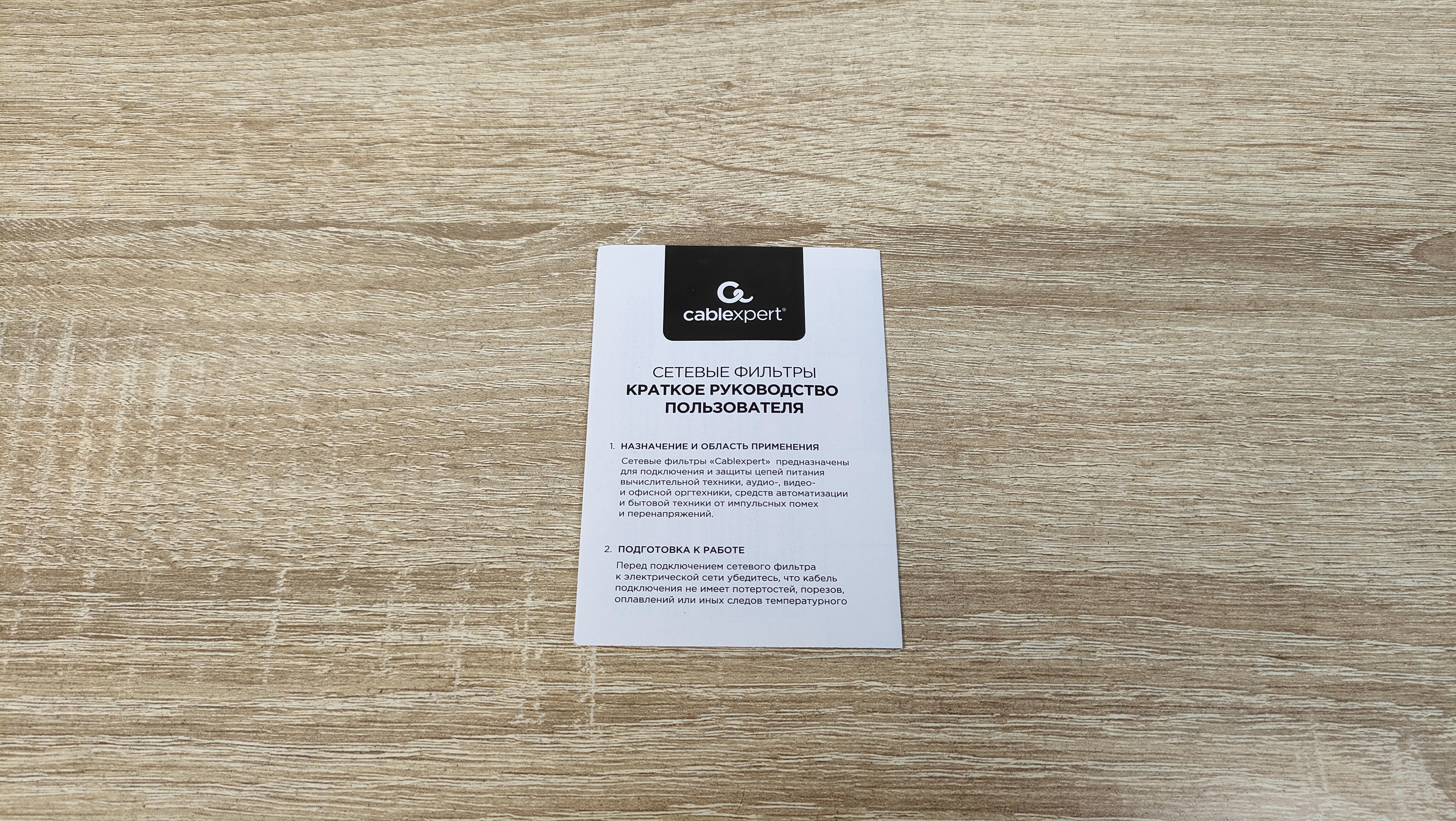

Руководство пользователя короткое, в основном посвящено использованию электроприбора, а также описывает разной степени защиты и их градацию.

Эксплуатация Cablexpert TWR-9-U4-W-2

В вертикальных сетевых фильтрах есть свой шарм. Зачастую конструкция получается гораздо более компактной, так как на полу занимают меньшую квадратуру. Если подключить несколько устройств к этому сетевому фильтру, то он будет похож на этакую электрическую ёлку, уже не такую компактную, но все же.

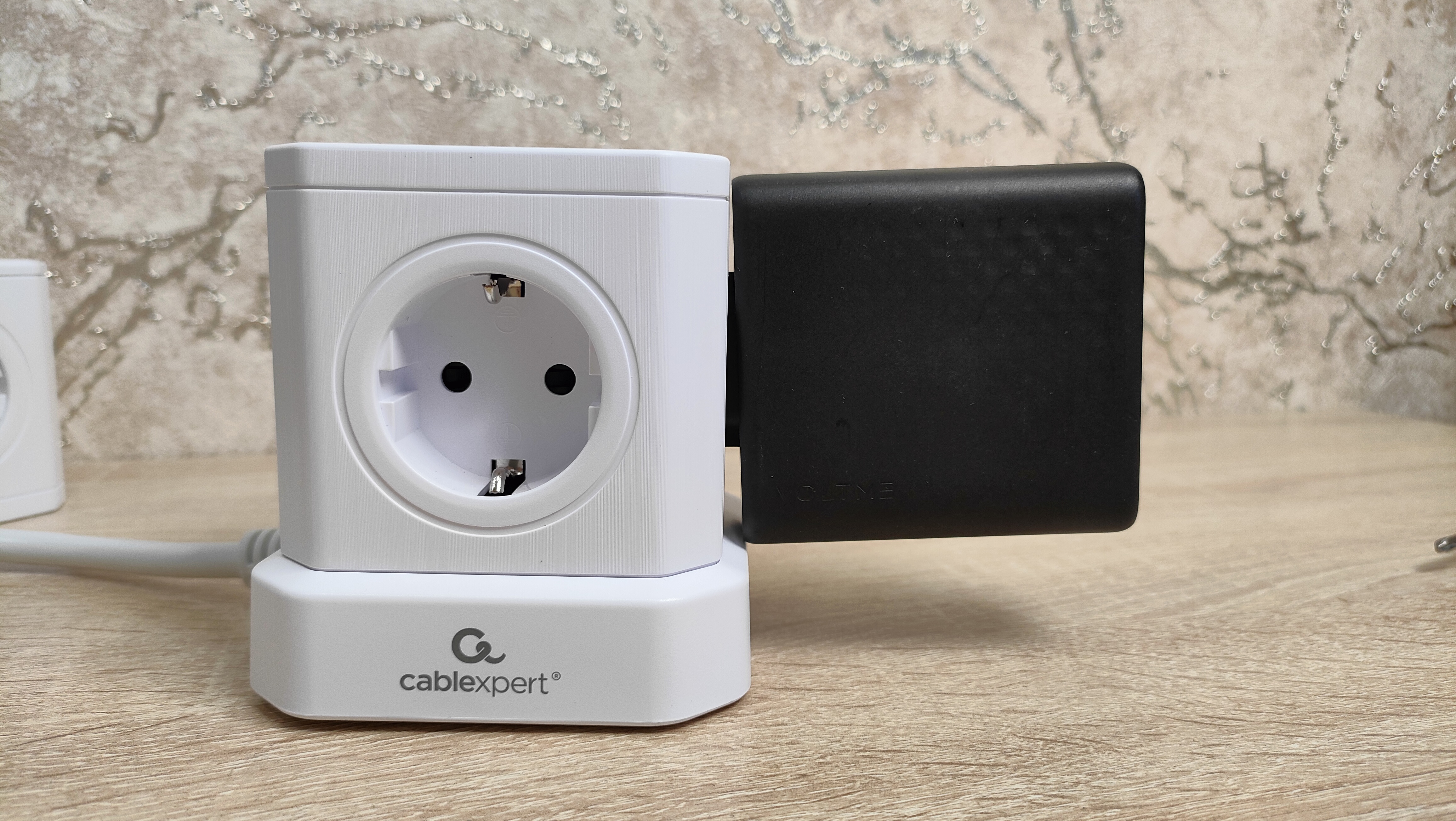

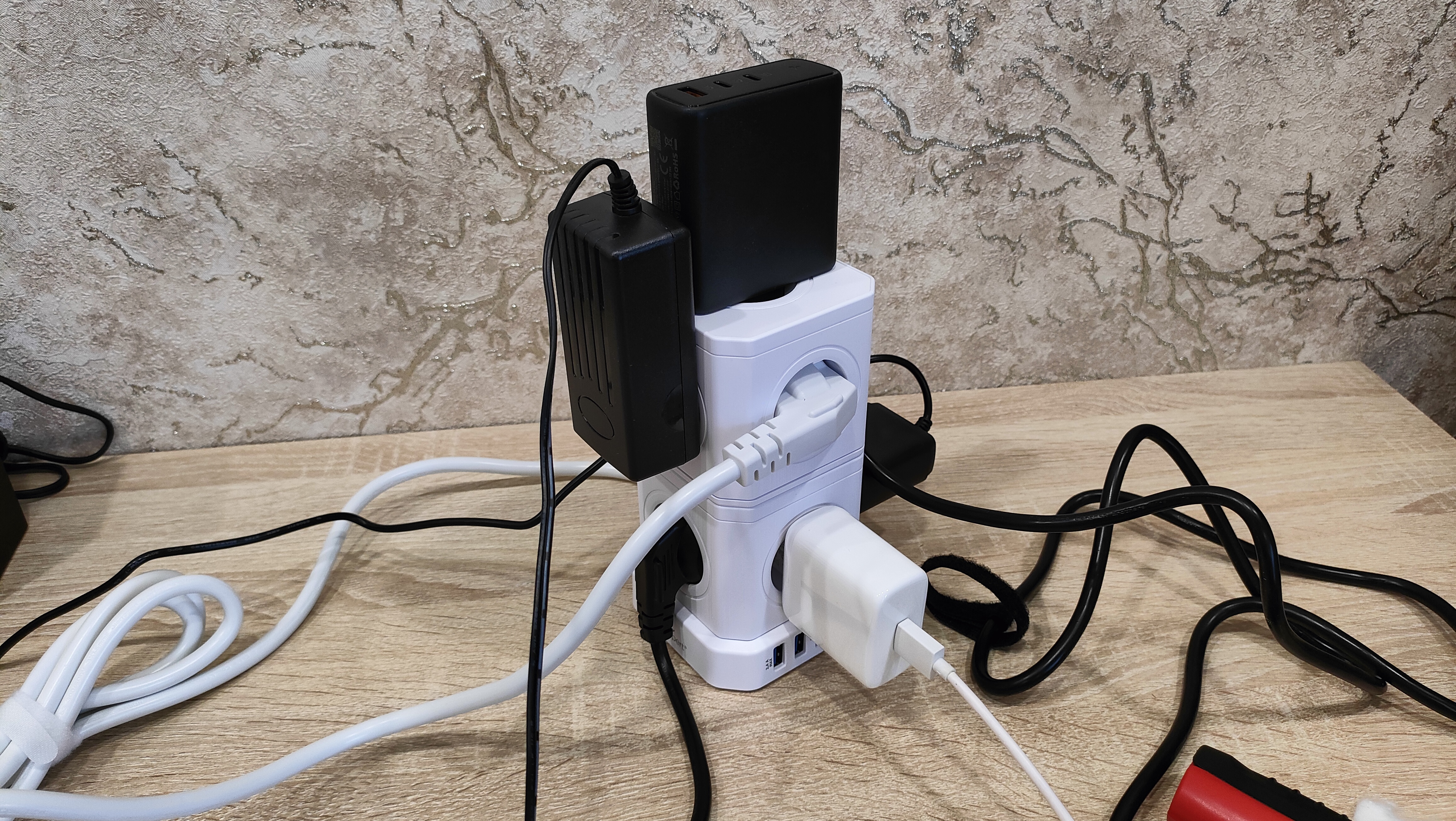

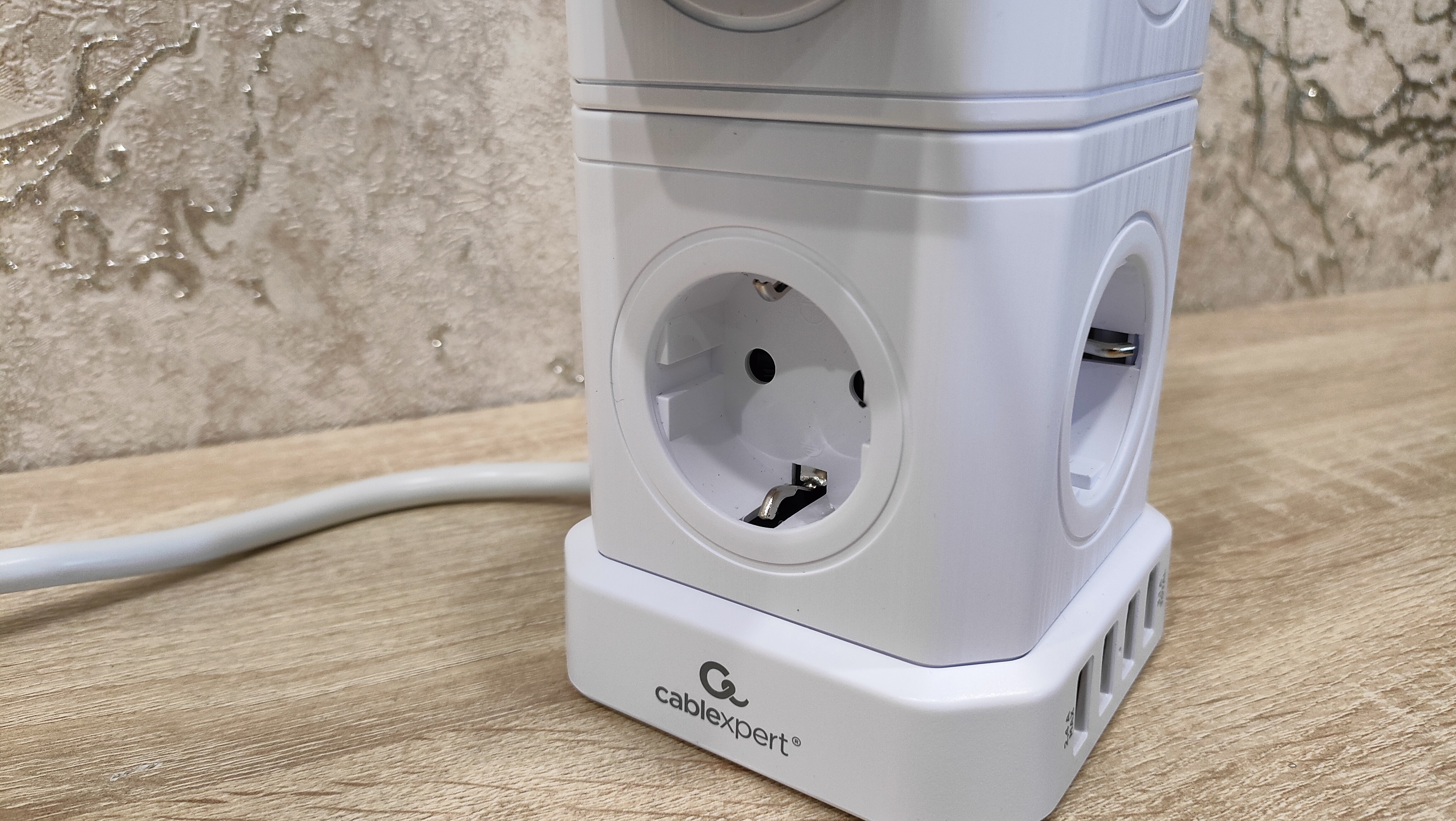

Я не сразу обратил внимание на одну особенность данного устройства, каждая следующая розетка по-другому ориентирована, то есть у одной подключение вилки происходит в горизонтальной плоскости, у другой в вертикальной и так чередуются. Обнаружил это, когда начал собирать «ёлку», эта особенность сразу вылезла. Это очень удобная вещь, так как бывают блоки питания сильно разной конфигурации и направления, и в классическом длинном удлинителе или сетевом фильтре, они, бывает, занимают сразу два посадочных места из-за своего строения, либо их приходится как-то подключать у края, чтобы они не сильно мешали. Здесь же можно подключить как угодно, что угодно и найдётся место для практически любого устройства, чтобы не мешало другим. В общем на фото всё видно подключено всего и разного, выглядит это местами жутко, но ничто ничему не мешает.

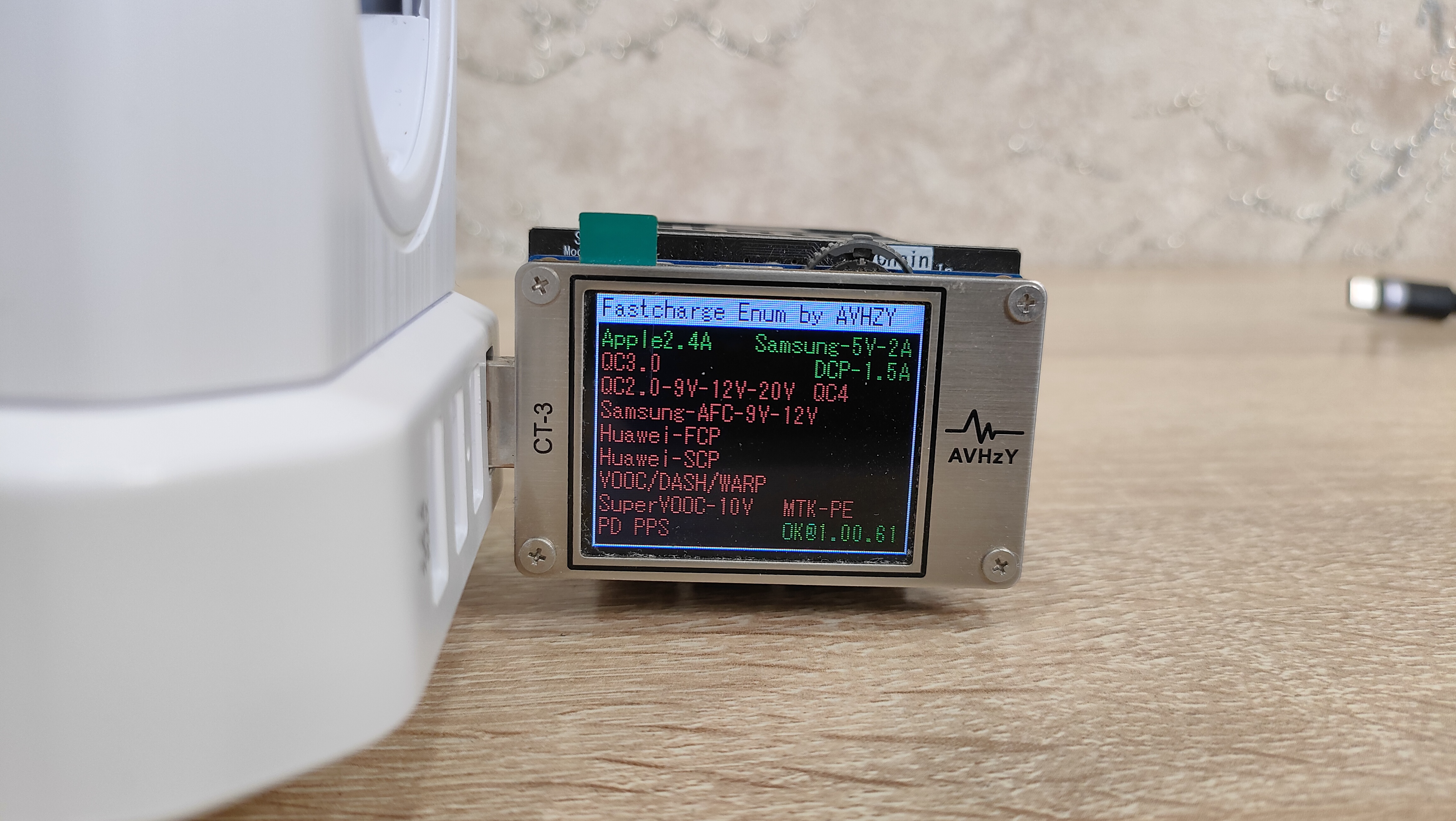

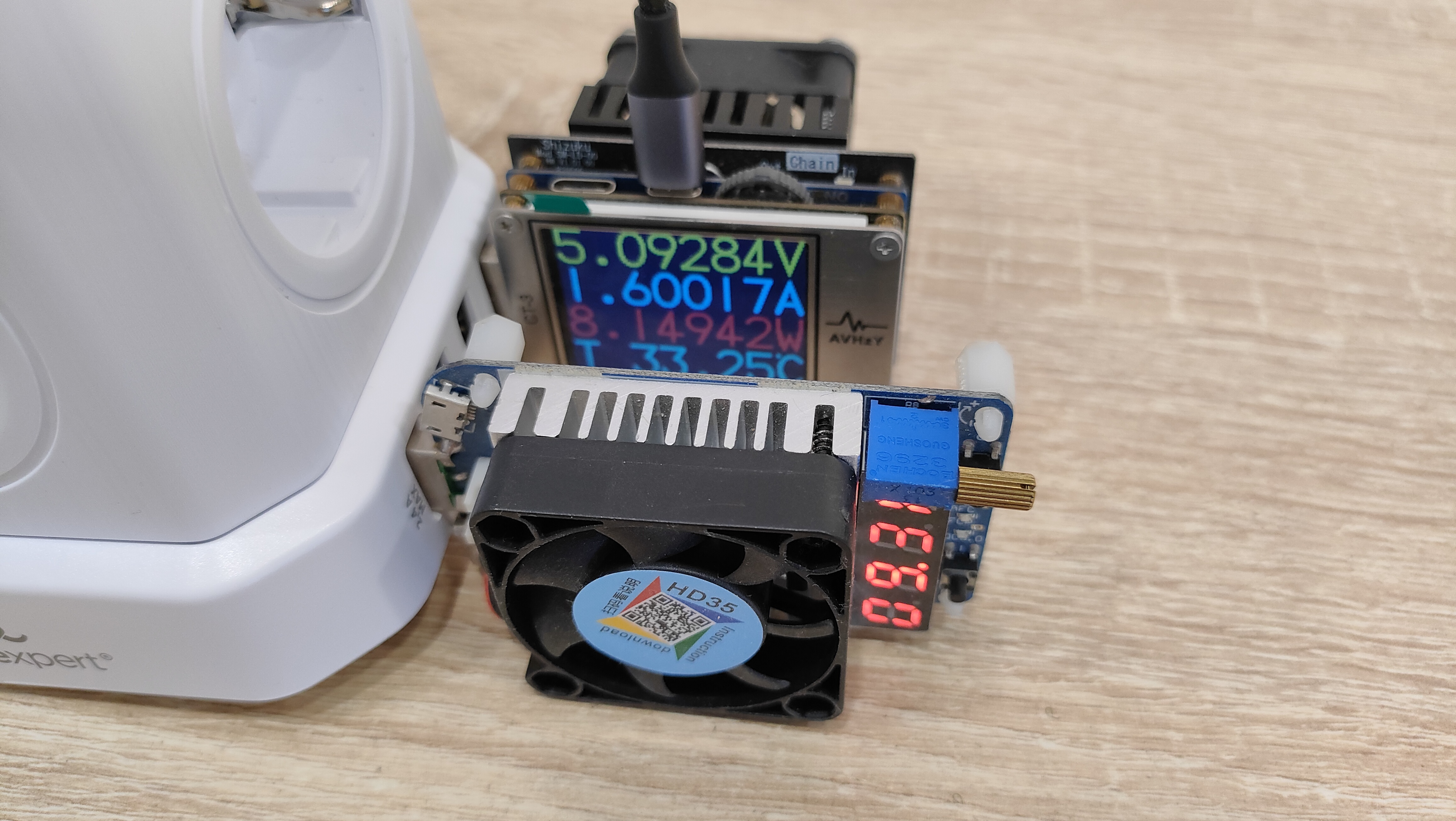

Тестировать буду начинать с USB портов, узнаю какие протоколы поддерживаются и какую нагрузку выдержат в случае подключения одного потребителя, и, например, пары.

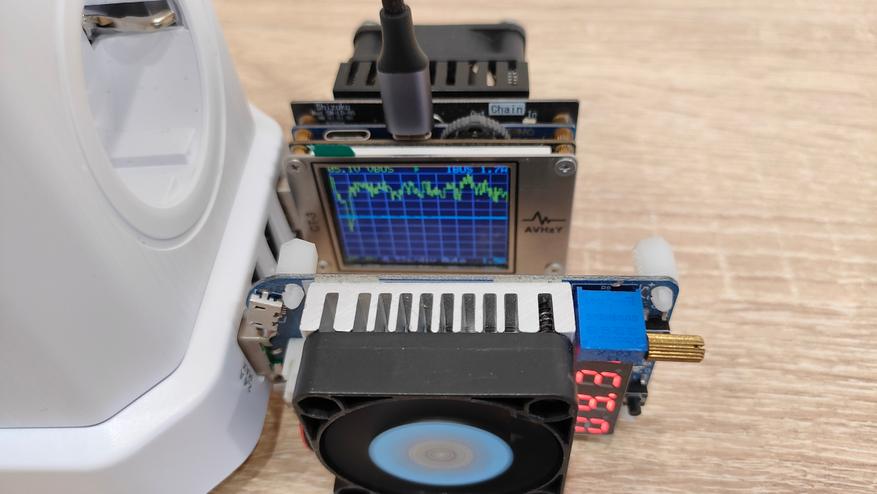

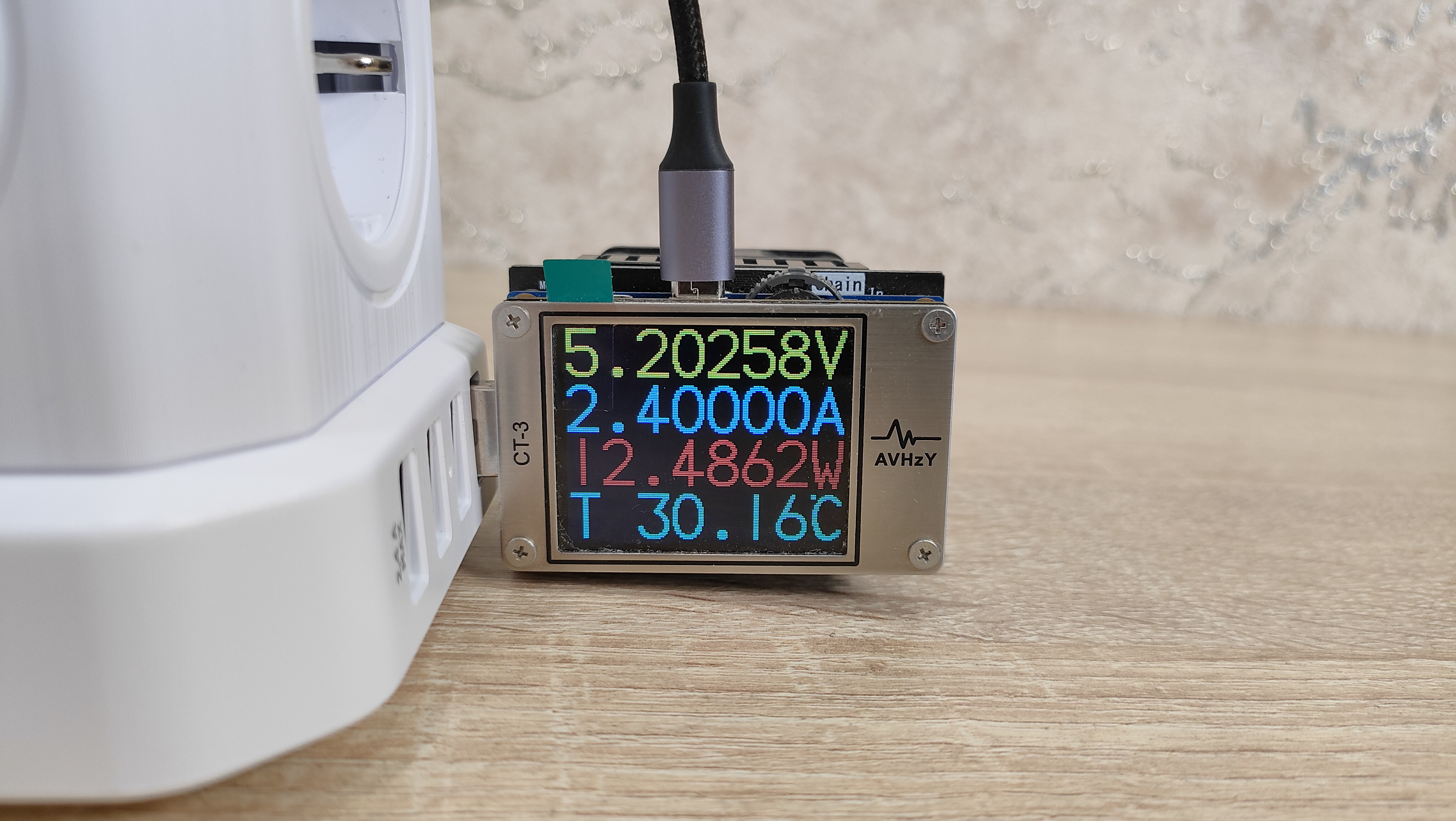

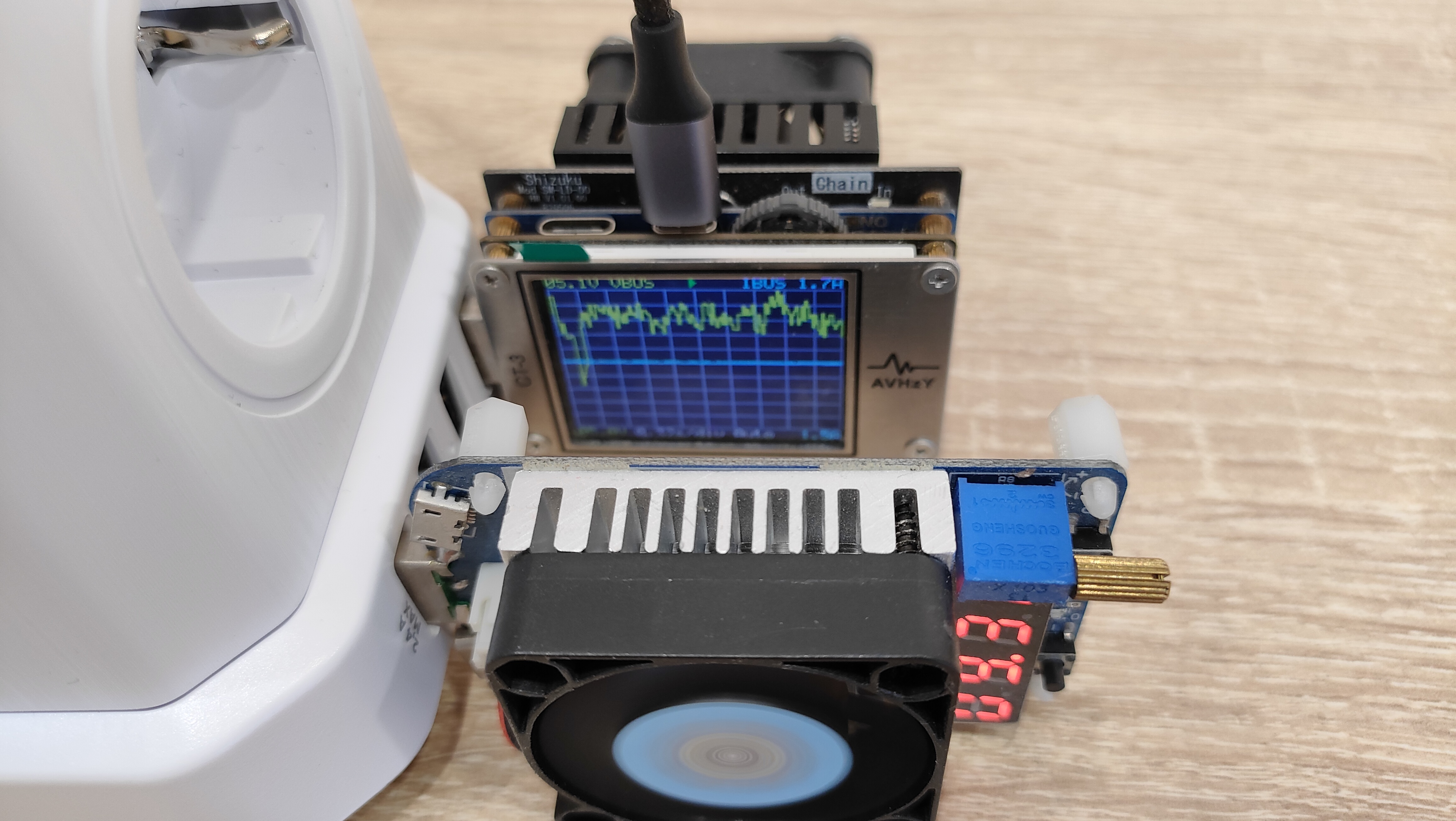

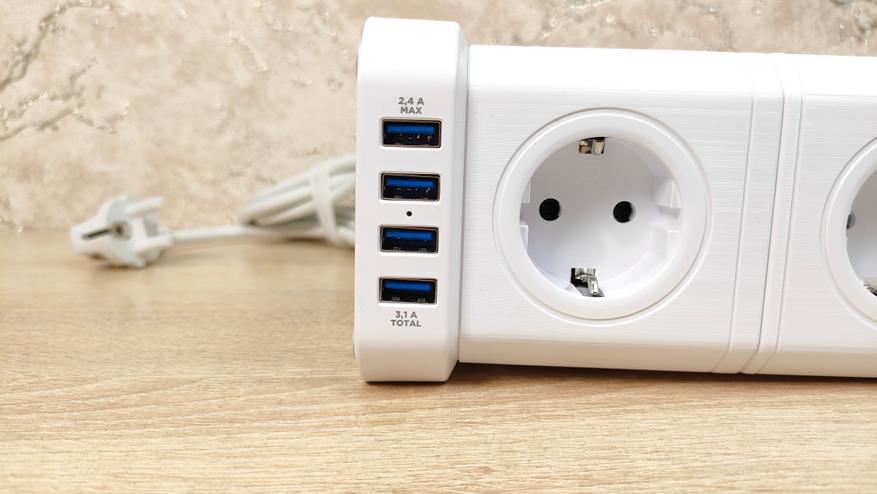

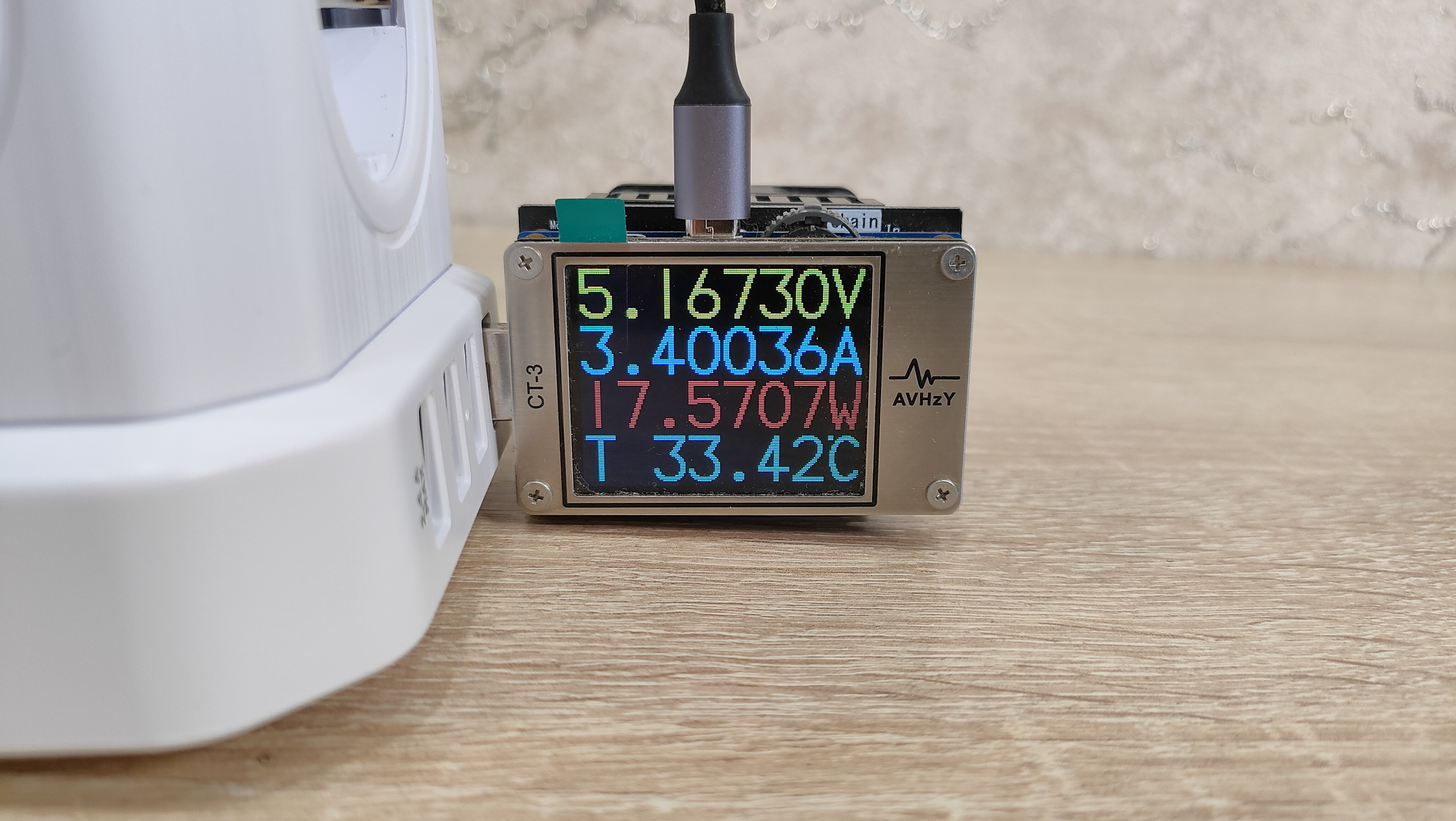

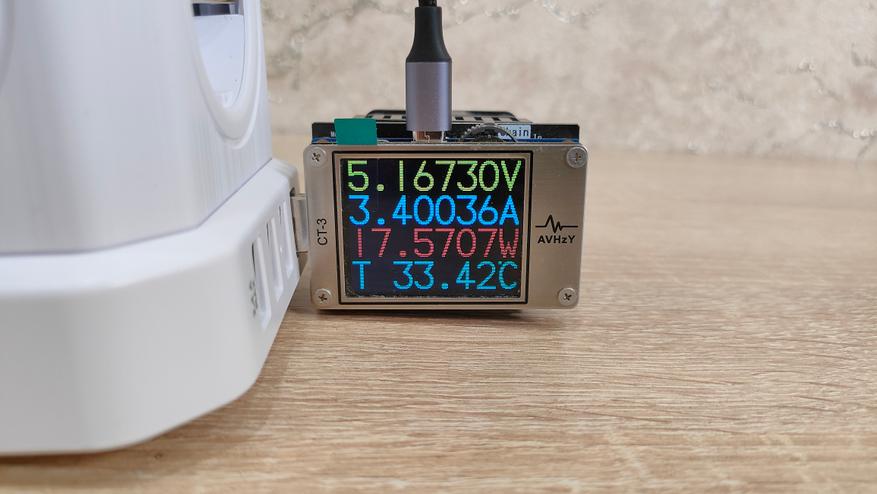

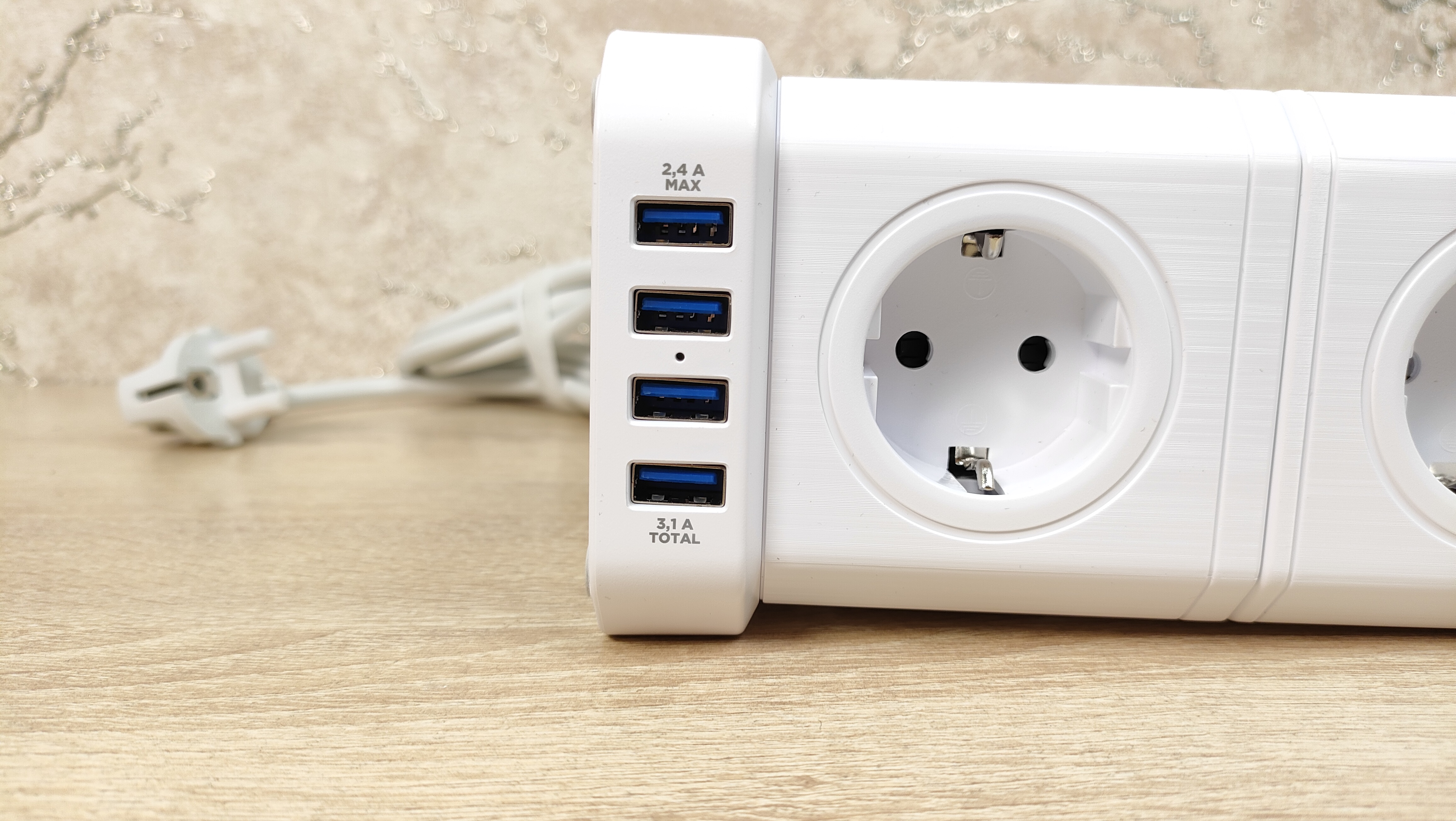

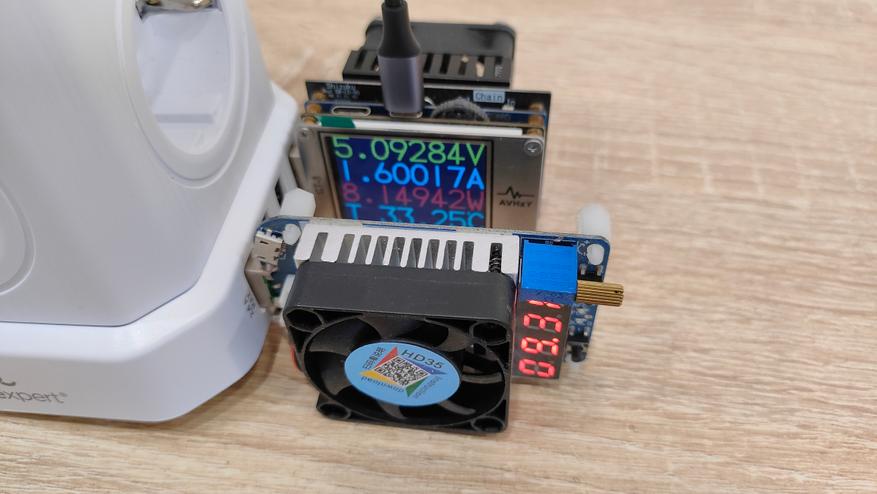

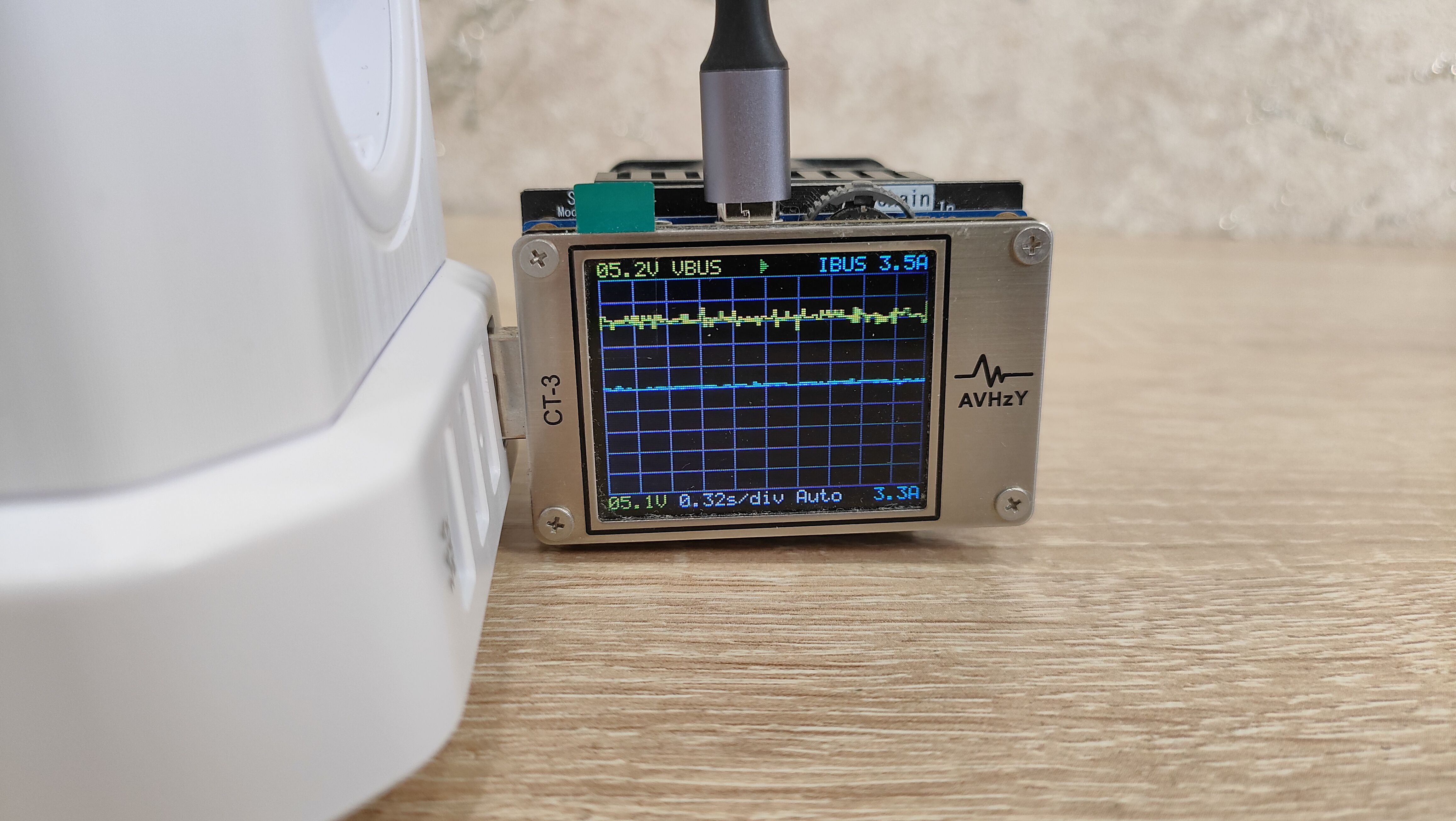

Портам USB никто ничего дополнительного не заявлял, соответственно приписывать я тоже не буду. Здесь только стандартные 5 В. В сумме можно с них забрать около 20 Вт, но с одного я выжал чуть больше 17 Вт. При этом никакие характеристики не упали, даже с течением времени под нагрузкой, которая длилась около 20 минут. Единственное, на что обратил я внимание, так это на то, что при шевелении нагрузки в разъёме скачет график на осциллографе, но скорее всего это будет везде, я просто только сейчас обратил на это внимание, если оставить приборы в покое всё выравнивается. Т.к. сейчас все едят со смартфонами/планшетами, то можно заряжать сразу несколько устройств без необходимости идти за зарядкой, либо домохозяйка, работая на кухне, может включить на фоне «сериальчик», без опаски, что планшет разрядится. Это очень актуально для тесных кухонь, где может быть мало розеток.

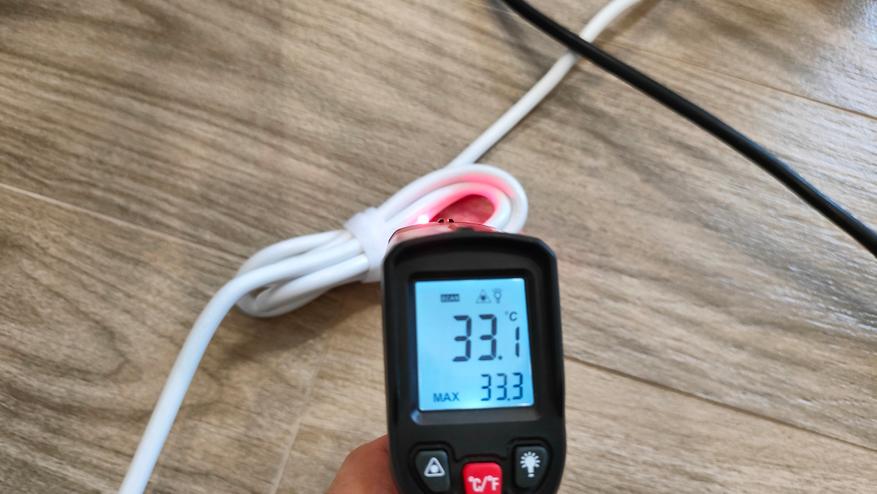

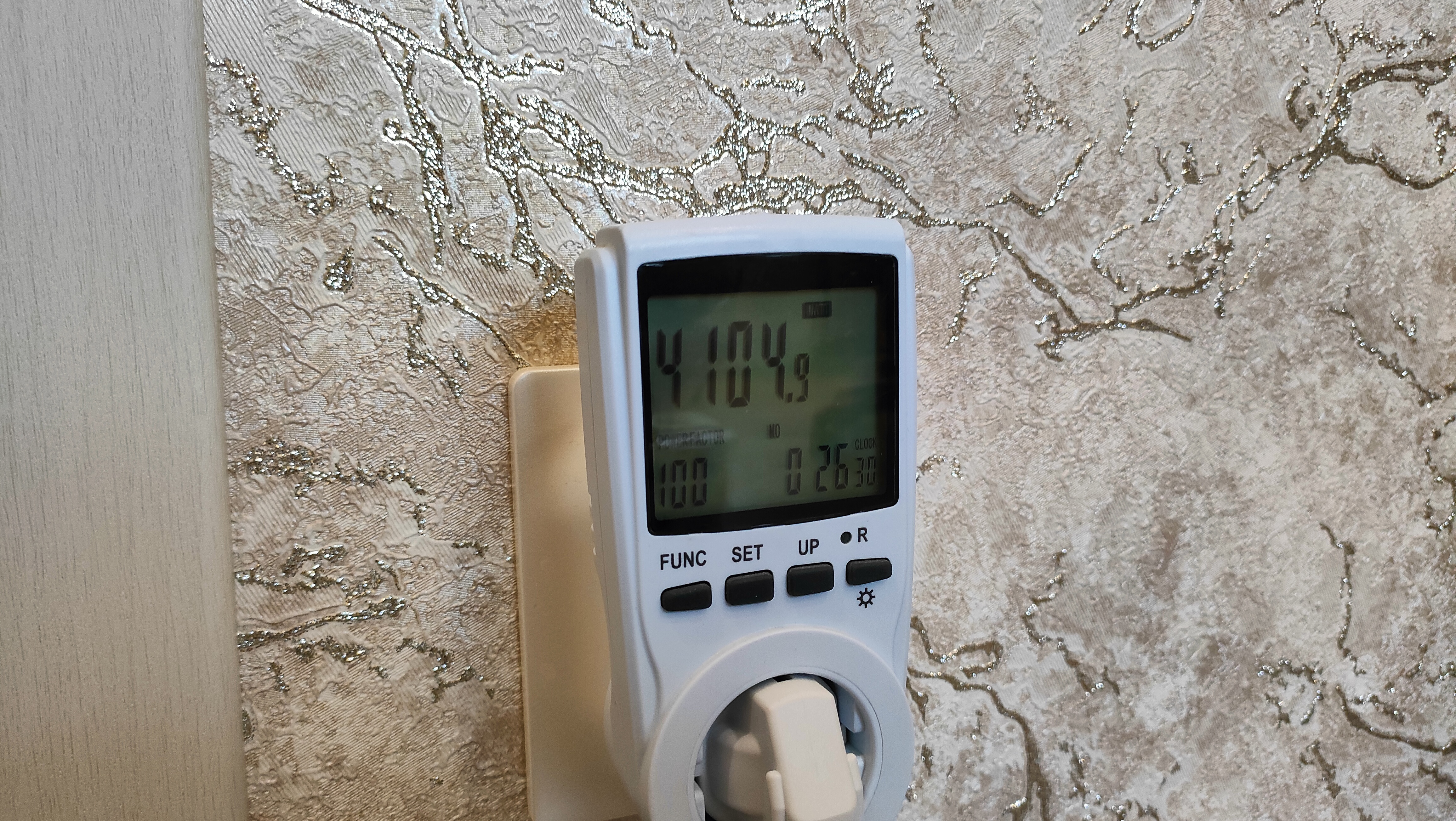

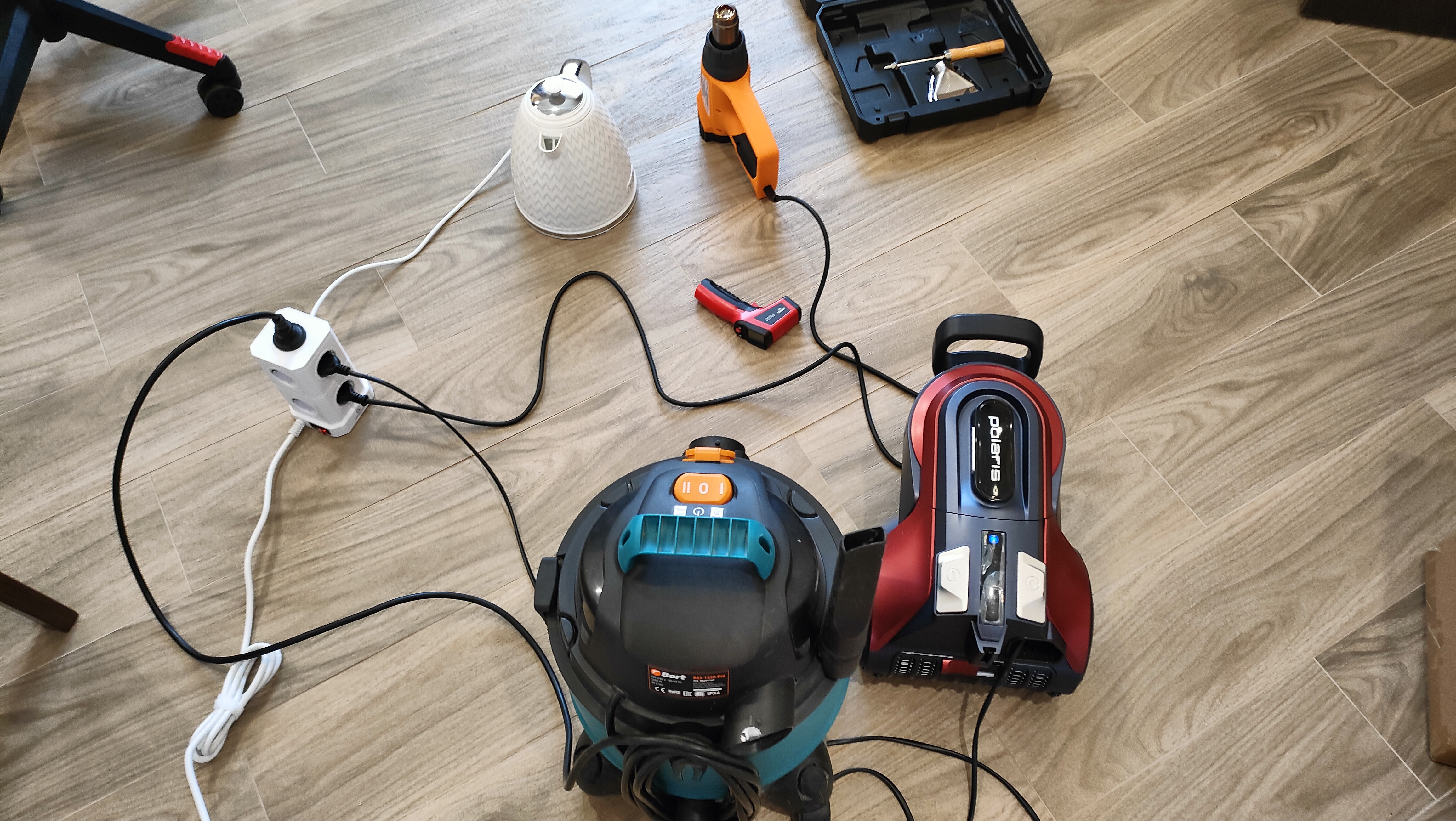

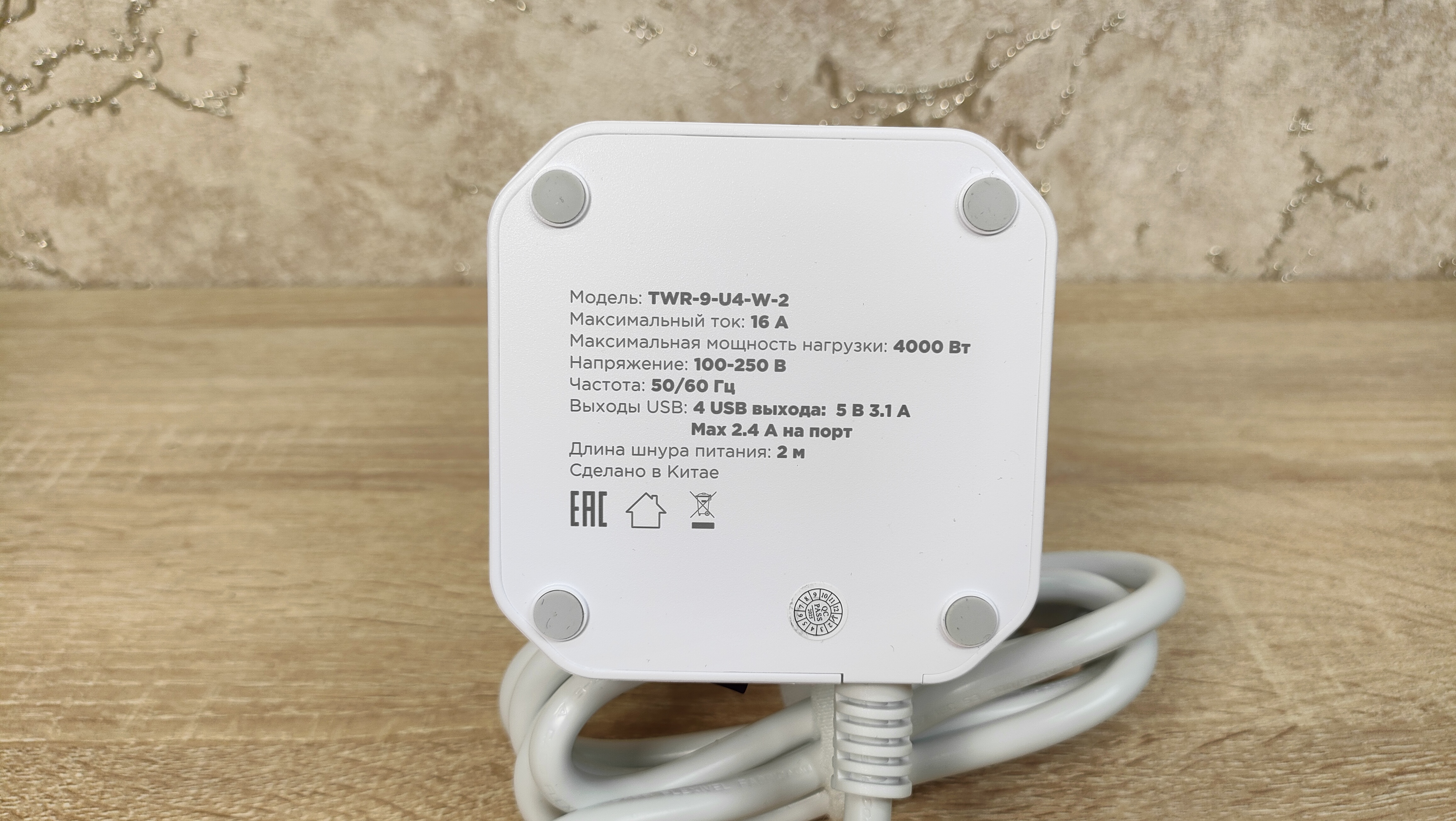

Максимальная нагрузка у данного сетевого фильтра, на которую он рассчитан — 4 кВт, что уже немного превышает стандартную нагрузку для бытового применения в 3.6 кВт. Но значение в 4 кВт получено, скорее всего, просто перемножением предельного напряжения в 250 В на предельный ток 16 А. В любом случае, я попробовал что-то соорудить в виде нагрузки, что привело меня к двум пылесосам, строительному фену, чайнику. В итоге нагрузка, была в районе 4,1 кВт, но это значение слегка плавало, так как фен не выдаёт постоянную мощность, а постоянно плавает, так как следит за температурой и постоянно делает вкл/выкл. В любом случае, средний показатель нагрузки был равен около 4 кВт, что является предельным для данного сетевого фильтра, да и в целом для бытовой розетки. Я решил не разматывать петли кабеля у сетевого фильтра, кроме одного витка, чтобы он дотянулся до розетки. Спустя два чайника, а также при подключенных остальных приборах, кабель прогрелся примерно до 34°, был просто тёплым и не вызывал каких-либо опасений по чрезмерному нагреву, тем более, сейчас лето. Корпус также не нагрелся хоть сколько-то ощутимо, более того, он не нагрелся больше, чем был выключенном состоянии. Максимальную нагрузку, которую я смог создать, это примерно 4.4 кВт, сетевой фильтр не выключился, не ушел в защиту, но подозреваю, что нагрузку он просто перенёс и она не оказалась для него чрезмерно высокой. Сетевой фильтр здесь белый, а значит какие-либо потемнения могут быть сразу заметны.

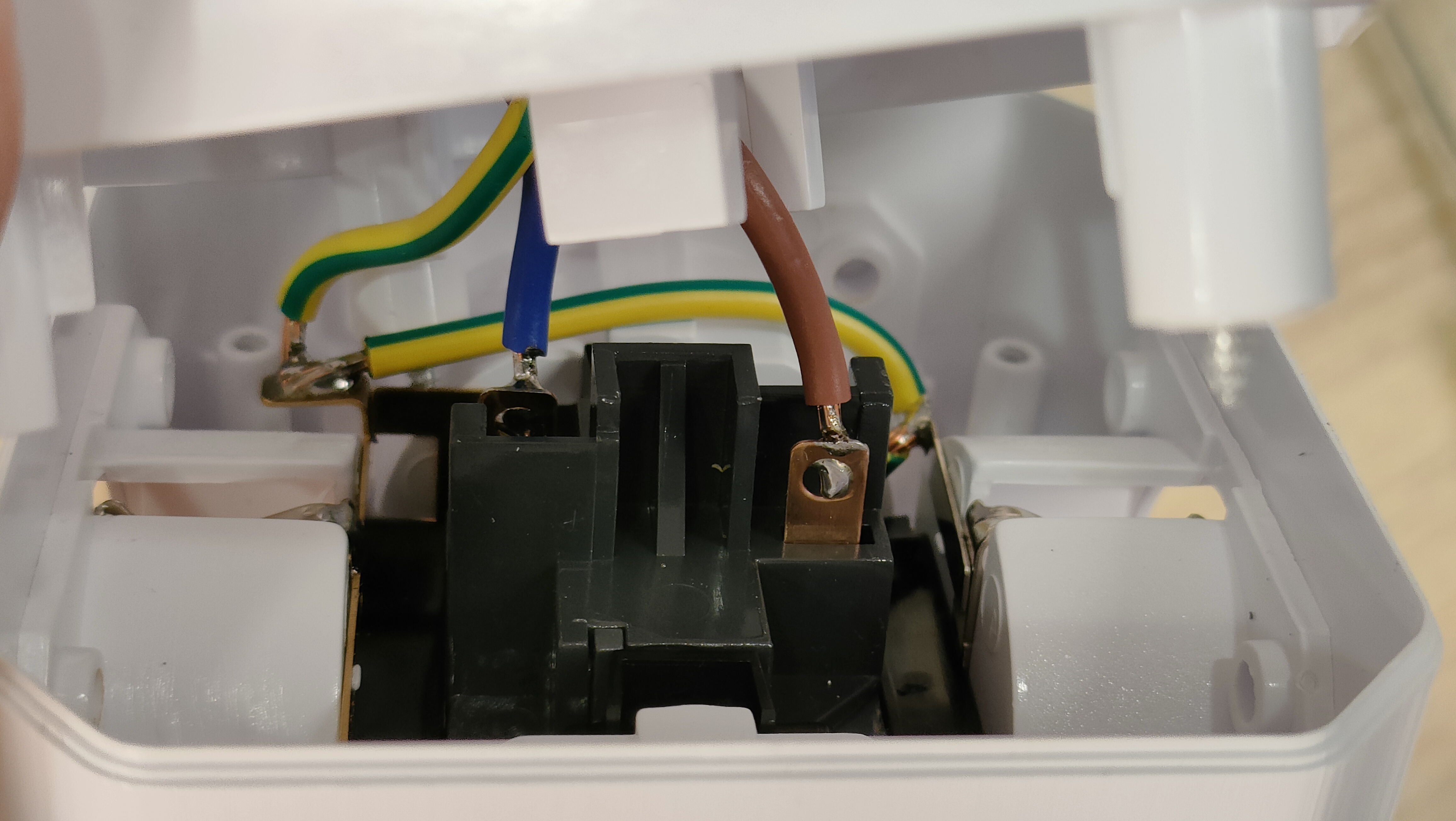

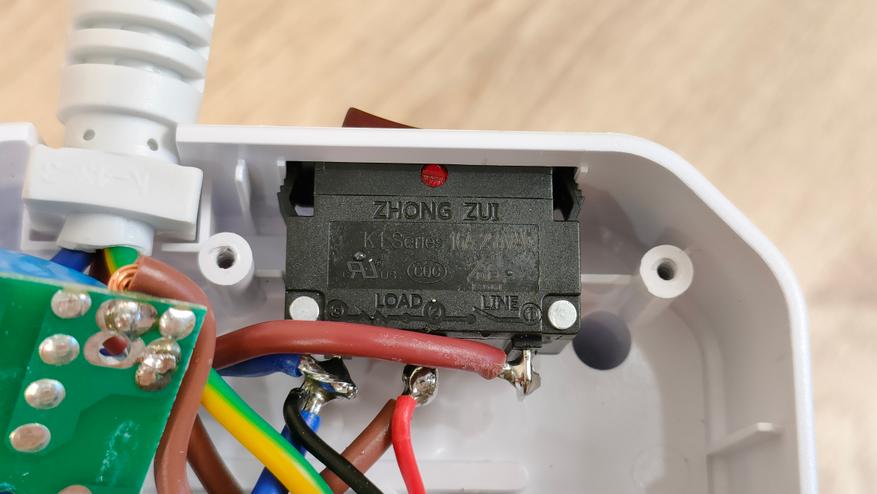

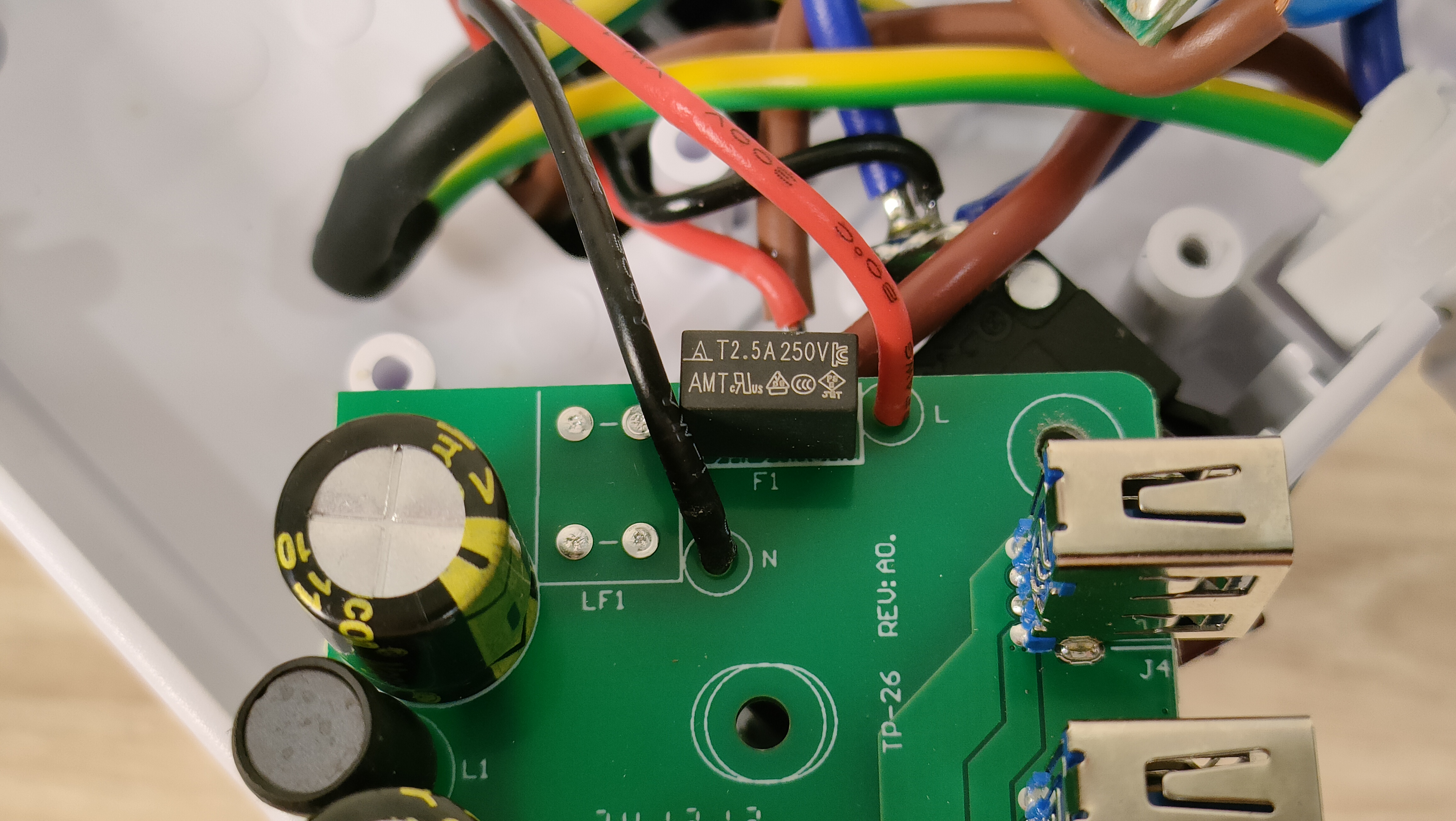

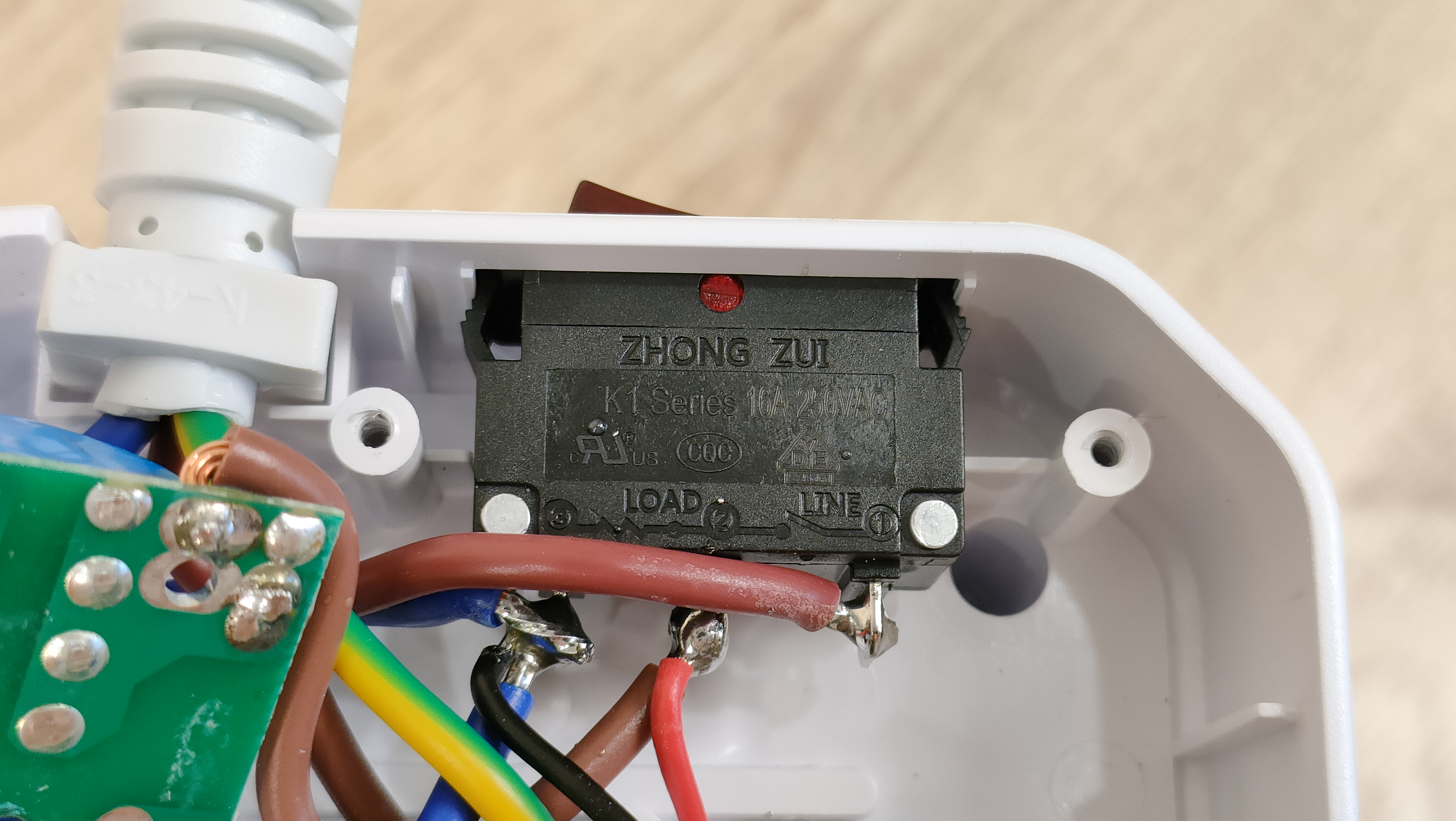

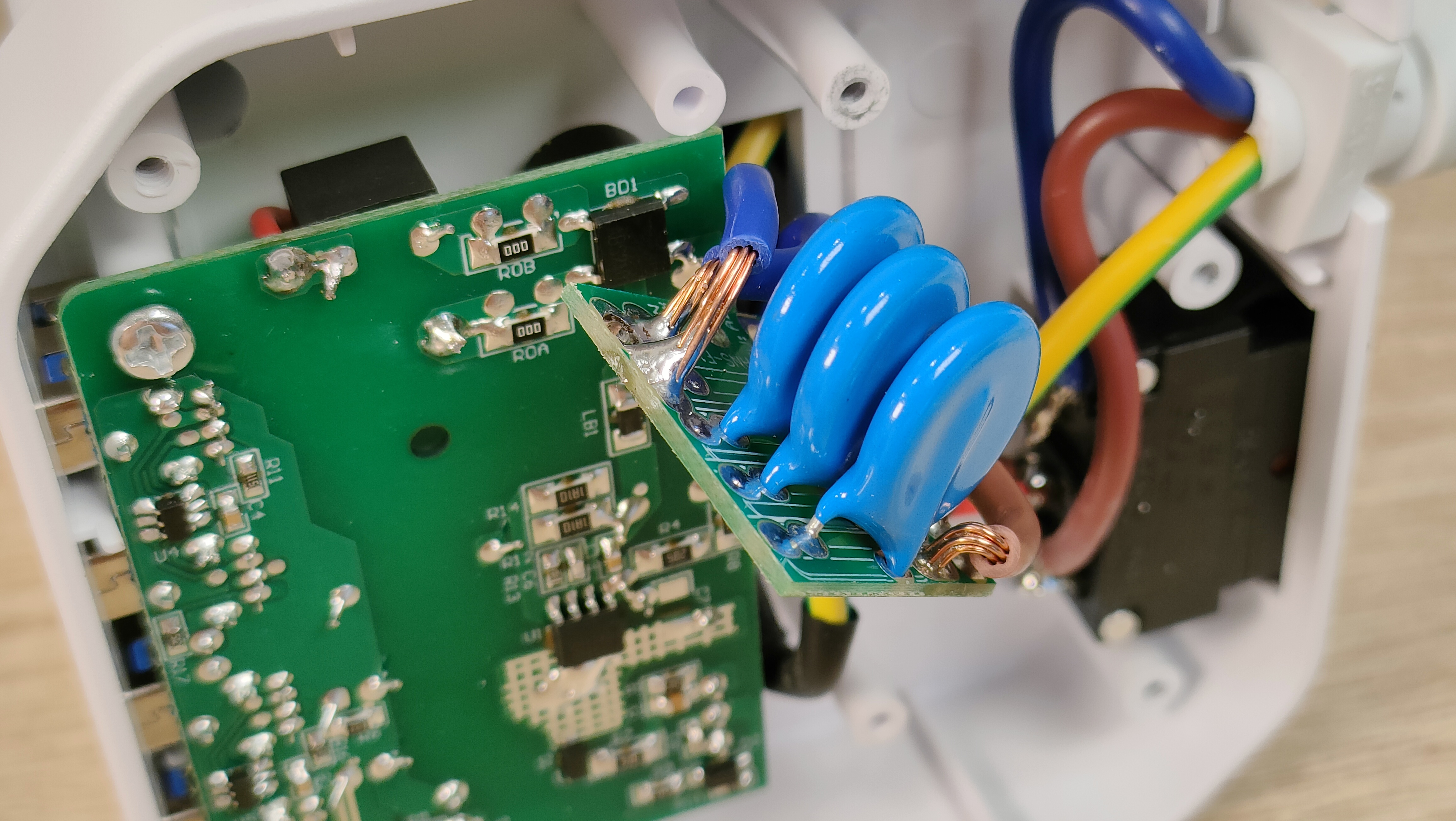

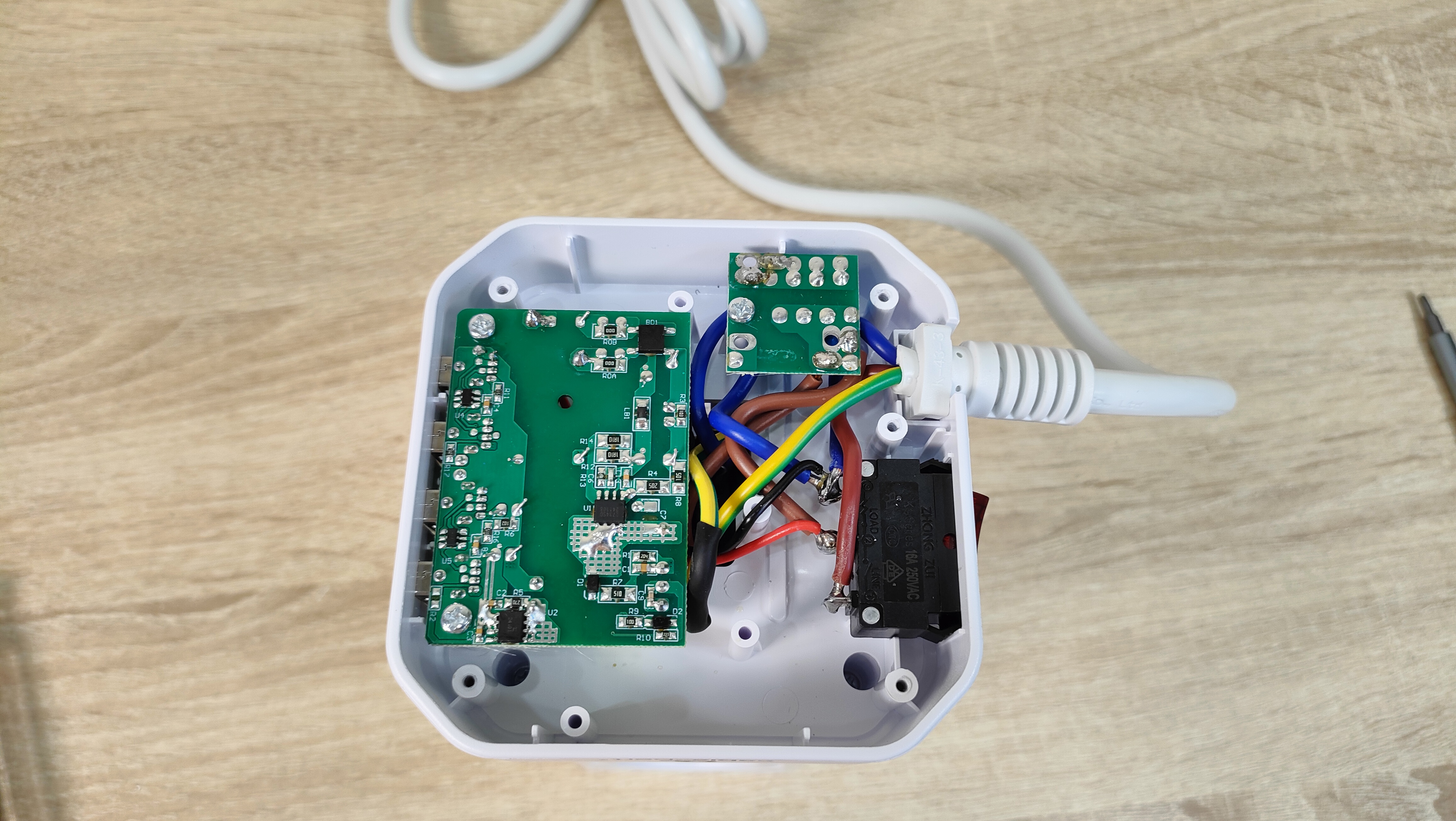

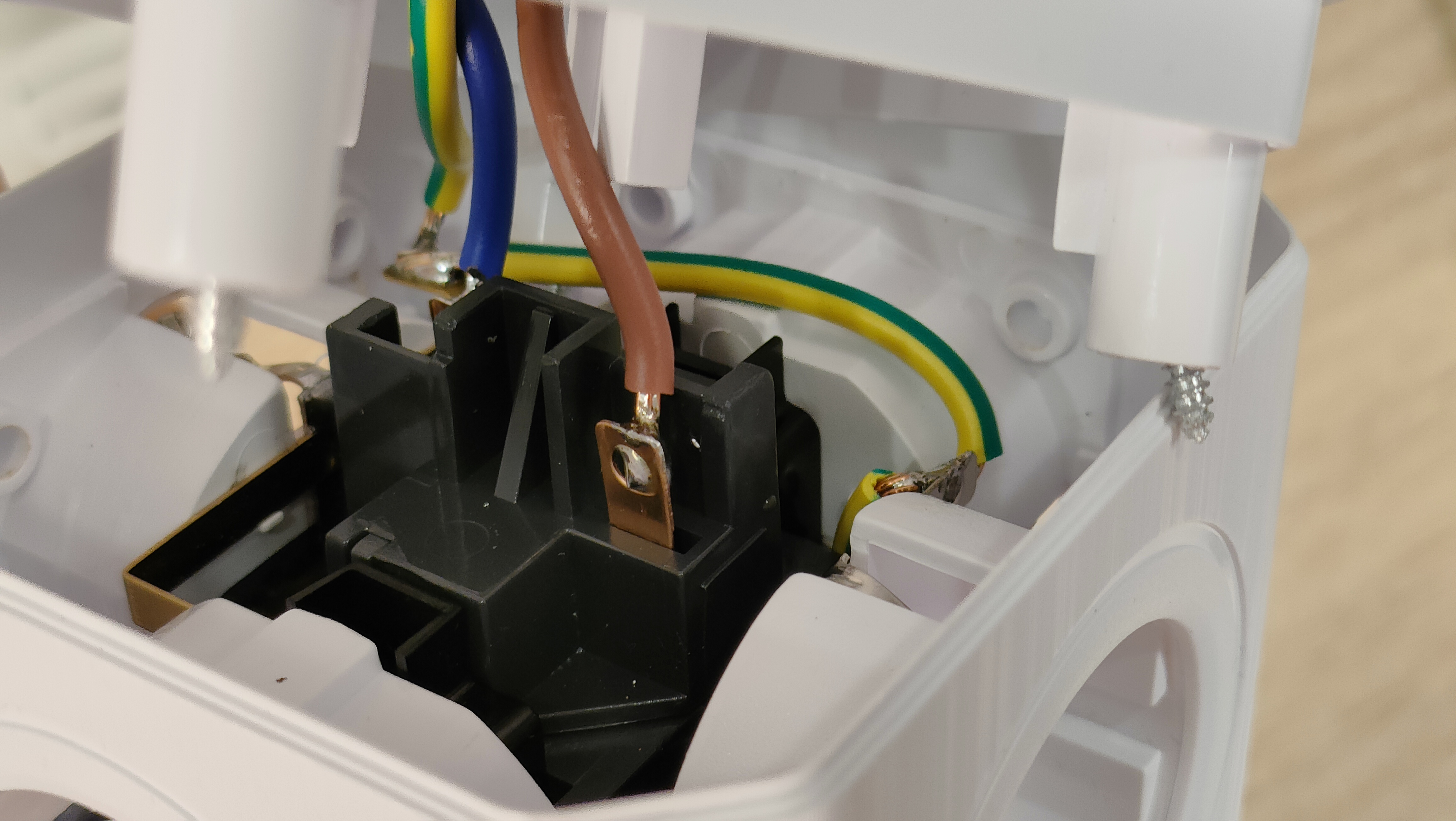

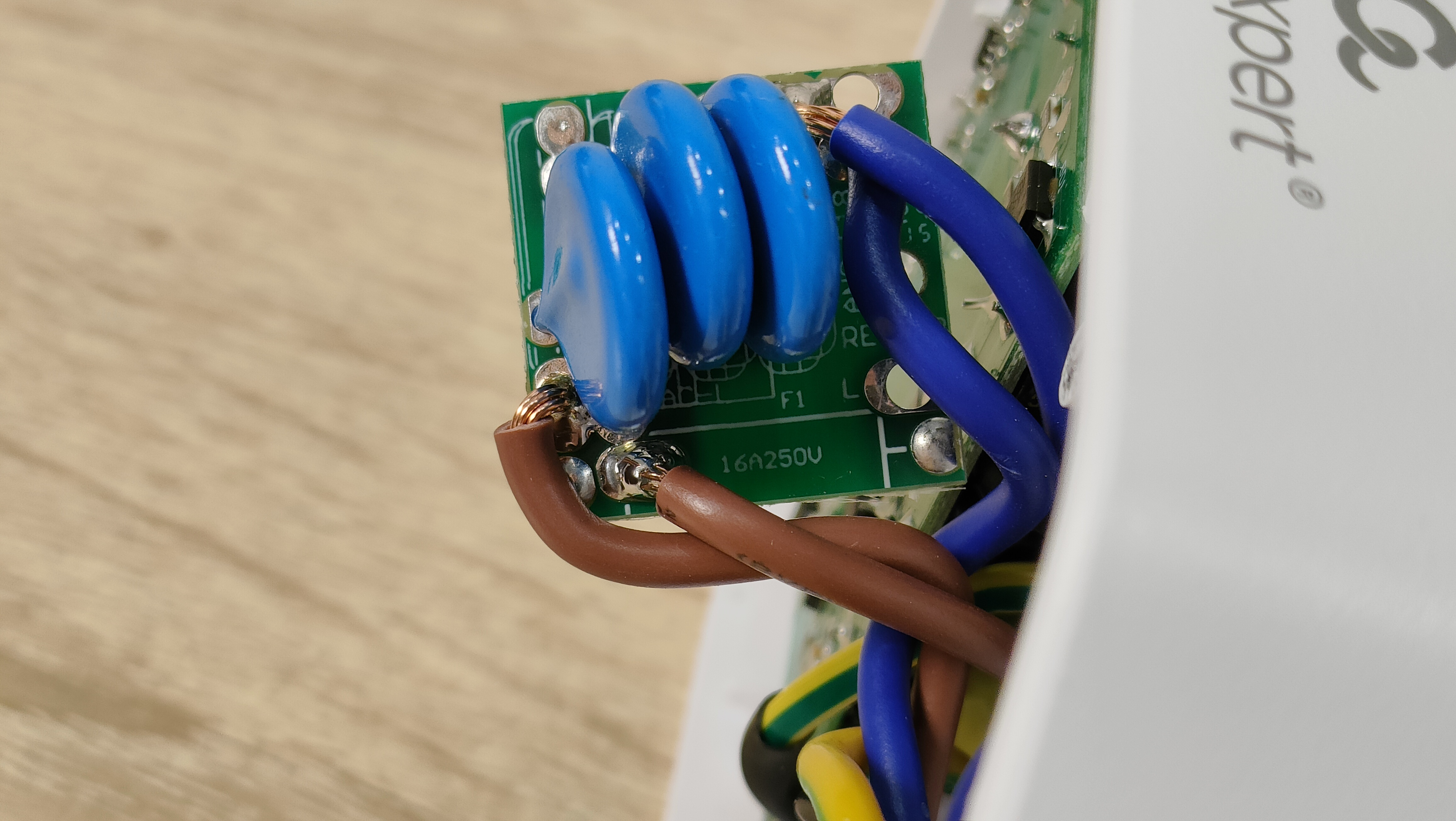

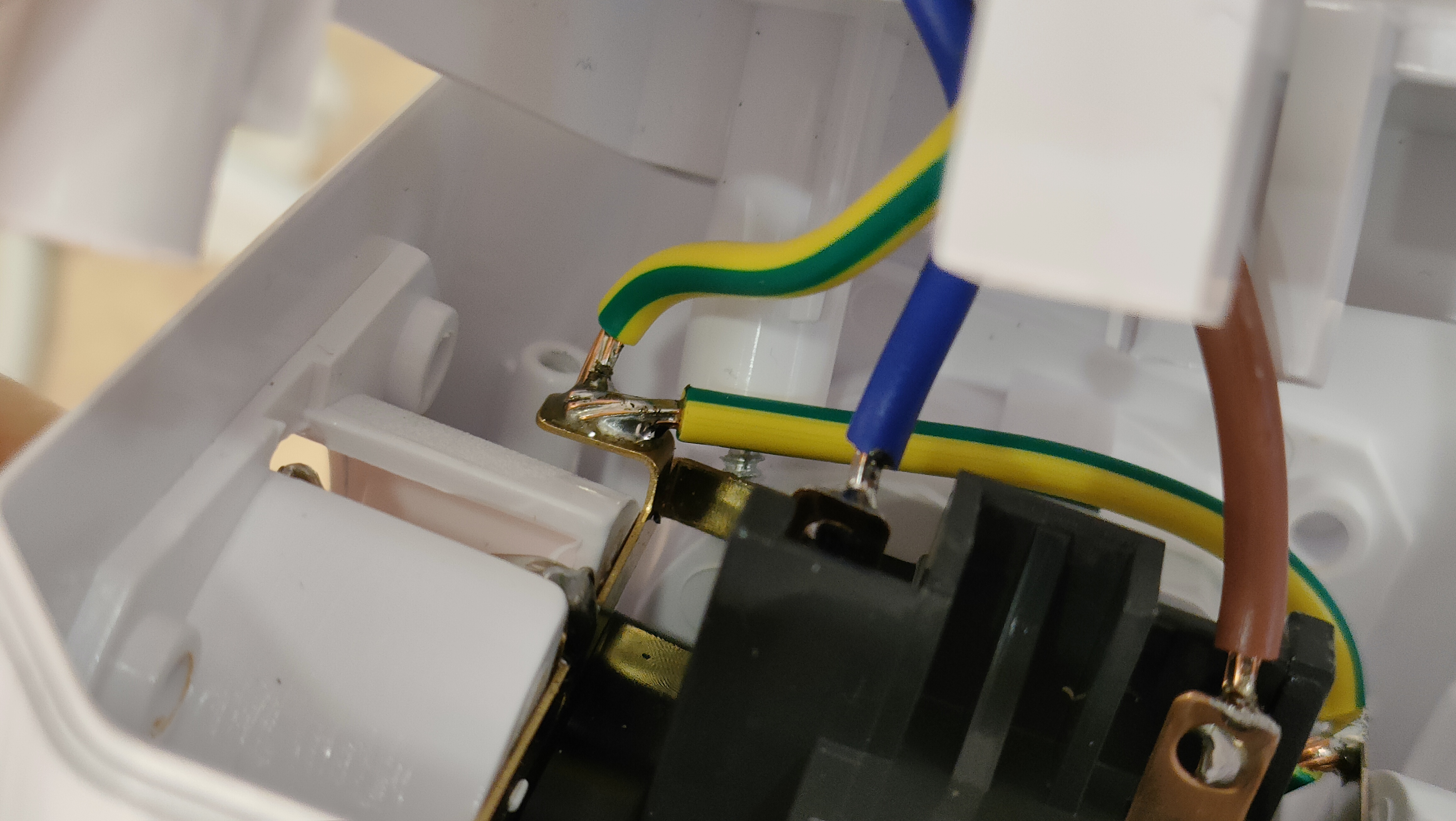

Никаких потемнений я не обнаружил, не на корпусе, ни на плате с варисторами, ни на плате с блоком питания для USB. Что радует, шина заземления расположена так, что ни она, ни ее «рога» в розетке, ни основные шины не продавятся, как бывает в некоторых устройствах. Одно это уже является плюсом. В качестве крепления силовых проводов выбрана пайка, что некоторые сочтут минусом. Например, в чем-то схожем Orico HPC-8A5U-V1-EU, риск замкнуть их гораздо выше, хоть и разница в цене отличается примерно в три раза.

Итог

Cablexpert TWR-9-U4-W-2 — башенный тип сетевого фильтра, который можно легко нарастить дополнительными тройниками. Он неплохо выглядит, чередует розетки, позволяя подключить совершенно разные устройства и блоки питания не мешая друг другу, и его легко дополнить новыми «кубиками», так как они банально есть в продаже. Можно, конечно, установить и сторонние тройники, но это очень сильно повредит эстетике, а это — далеко не самая последняя особенность, то есть банально данная вещь симпатичная. Хотелось бы видеть вариант с более способным USB блоком, например, для запитывания простеньких мини-ПК мониторов и ноутбуков, но оставлю это на усмотрение производителя, как улучшенную версию текущего устройства. Тем не менее, зарядить планшет, смартфон или внешний аккумулятор можно, причем одновременно, не занимая розетки переменного тока. А еще данный фильтр вполне подходит на роль «выездного/походного».
