Обзор системы жидкостного охлаждения PCCooler DС360 Pro ARGB Display White

В прошлом году компания Intel выпустила новое поколение процессоров. Вместе с этим обновился процессорный разъём и теперь он называется LGA1851. При этом крепление для систем охлаждения не поменялось, и отверстия в материнских платах находятся в тех же местах, что на LGA1700, но есть нюансы. Сама архитектура и исполнение сильно поменялись и вместо монолитного кристалла теперь набор из нескольких маленьких чипов, которые называют тайлами или плитками. Очевидно, что теперь процессор будет нагреваться неравномерно и как это всё охлаждать?

Проблема ещё усугубляется тем, что эти крошечные кристаллы под тепло-распределительной крышкой процессора разогреваются неравномерно, а эпицентр нагрева, который приходится на вычислительный модуль, смещён относительно центра. С похожими проблемами сталкивались инженеры AMD, когда было решено перейти на чиплетную компоновку. В новых процессорах Intel вычислительная плитка изготавливается по самому современному 3 нм технологическому процессу компании TSMC. Исходя из этого кажется, что, нагрев будет небольшой, ведь в Intel обещали снизить потребление и тепловыделение. Но здесь не всё так просто. При уменьшении площади чипа это становится сделать всё сложнее и поэтому необходимы более эффективные средства охлаждения. Поэтому всё больше пользователей переходит на жидкостные системы охлаждения. Поэтому компании, которые их производят, продолжают их улучшать и выпускать новые модели. Правда при этом они зачастую уделяют больше внимания внешнему облику, ориентируясь на спрос. Всё больше становится корпусов с прозрачными панелями и поэтому обычному потребителю уже не всё равно как выглядит его сборка. Моддинг уже вышел на новый уровень и сегодня никого не удивить RGB подсветкой или экранами на водоблоке. Поэтому наблюдается постоянная гонка различных производителей друг за другом, какие-то решения перенимаются и становятся более массовыми. Также увеличился спрос на белые сборки и за счёт этого ассортимент продукции также увеличился.

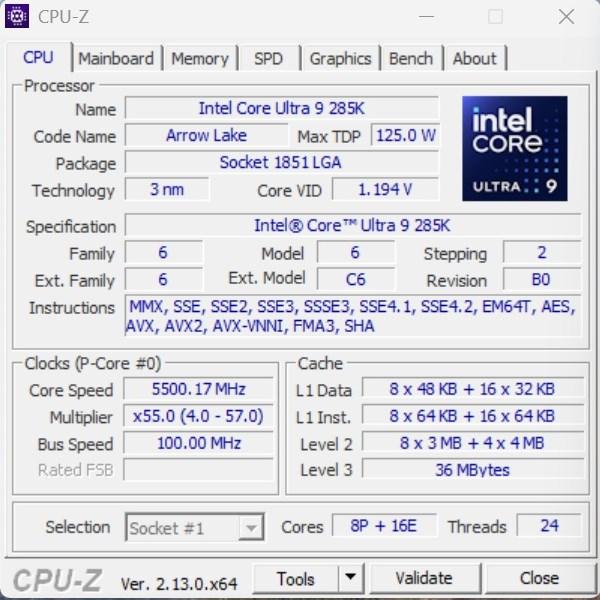

Я сам решил попробовать собрать именно такую на новой платформе Intel LGA1851 и поэтому мне понадобится хорошее охлаждение для процессора Intel Core Ultra 9 285K. Посмотрев ассортимент компании PCCooler, я обнаружил одну интересную модель в белом исполнении с небольшим экраном. Также в спецификации к этой модели была изначально заявлена поддержка двух современных платформ: AMD AM5 и Intel LGA1851. Поэтому я решил попробовать её в деле и посмотреть справится ли она с охлаждением флагманского процессора Intel хотя бы в стоке со всеми лимитами. Модель этой системы охлаждения называется PCCooler DC360 Pro ARGB Display.

Последнее слово как раз намекает на наличие дисплея, а где его ещё разместить если не на корпусе водоблока с помпой. Что это за экран и какую информацию на него можно выводить — попробуем сегодня разобраться.

Упаковка, комплект

Это уже не первая подобная система от компании PCCooler, которую я рассматриваю. Поэтому упаковка уже выглядит знакомой. Это такая же крупная коробка с похожим оформлением. Если бы система разбиралась, то упаковку можно было бы уменьшить, но увы. Тут уже впору приделывать ручку сверху, чтобы можно было её удобно перемещать. Число 360 обычно говорит нам о размерах радиатора. Его ещё называют «трёх секционным», но это не совсем корректно. Каких-то явных секций нет — это один радиатор, но предназначенный для установки трёх вентиляторов типоразмера 120 х 120 мм.

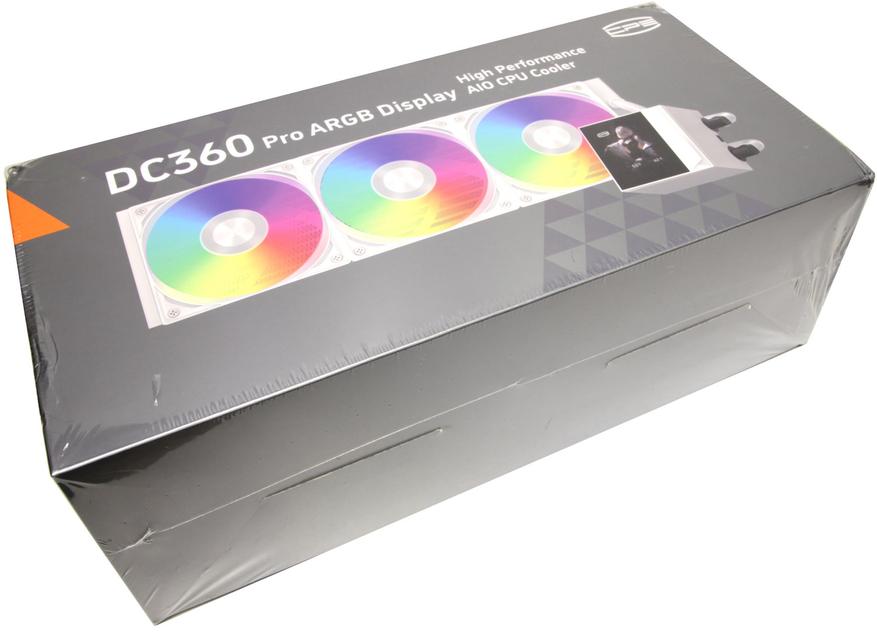

Как раз на передней стороне коробке мы видим, как это выглядит. Вся система белая, включая соединительные шланги, а вентиляторы с RGB подсветкой. Также на белом корпусе водоблока с помпой можно заметить цветной экран. Можно даже разглядеть показания температур, но каких именно пока непонятно. Здесь же можно увидеть полное название модели. В верхнем углу находится логотип CPS — это и есть обозначение компании PCCooler, а возможно это их подразделение или какой-то суб-бренд.

Традиционно ничего не сказано о производительности. Сколько тепла может отвести эта система? Возможно, это будет указано в спецификации, которая находится с обратной стороны коробки? Этого, к сожалению, тоже здесь нет. Вместо этого указано множество другой полезной информации. Например, известно, что максимальная скорость вращения вентиляторов составляет 2500 об/мин, что достаточно много и поэтому система на максимальных оборотах может оказаться шумной. Ещё есть информация об экране. Он производится по технологии IPS, обладает разрешением 240 х 320 пикселей с частотой обновления 60 Гц и диагональю 2,4 дюйма. Также в таблице сообщается о поддержке новой платформы Intel LGA1851.

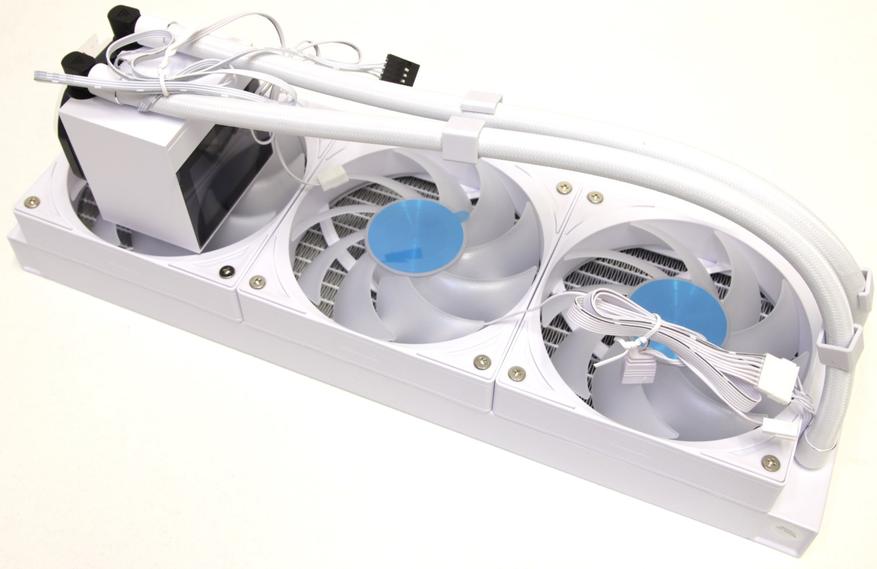

Почему всё же получилась такая крупная упаковка? В данном случае производитель ещё попытался всё упростить по максимуму. Система поставляется в полностью собранном виде, и даже крепёжная рамка под платформы Intel уже установлена. Также на радиатор уже смонтированы вентиляторы, а все кабели куда-то убраны. Присутствуют только те, которые необходимо подключать к материнской плате. Всё это объясняет крупные размеры упаковки, ведь внутри ещё находится защитный каркас из пористого материала, чтобы система не повредилась при транспортировке.

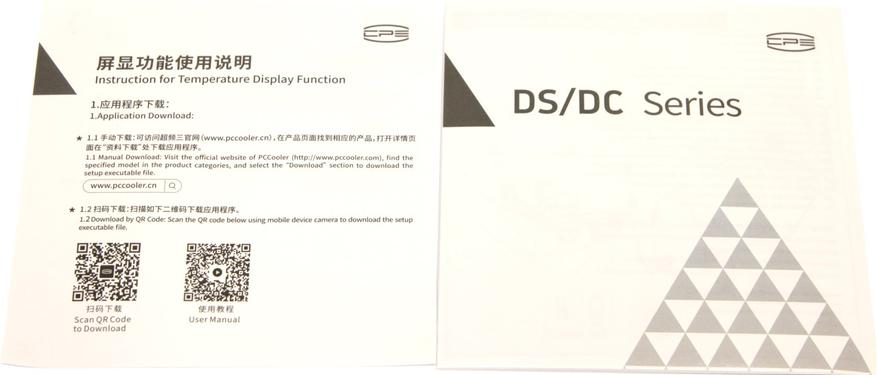

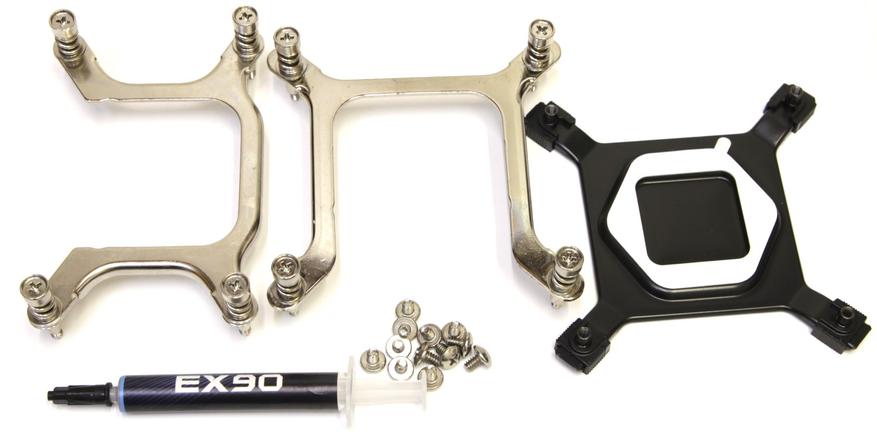

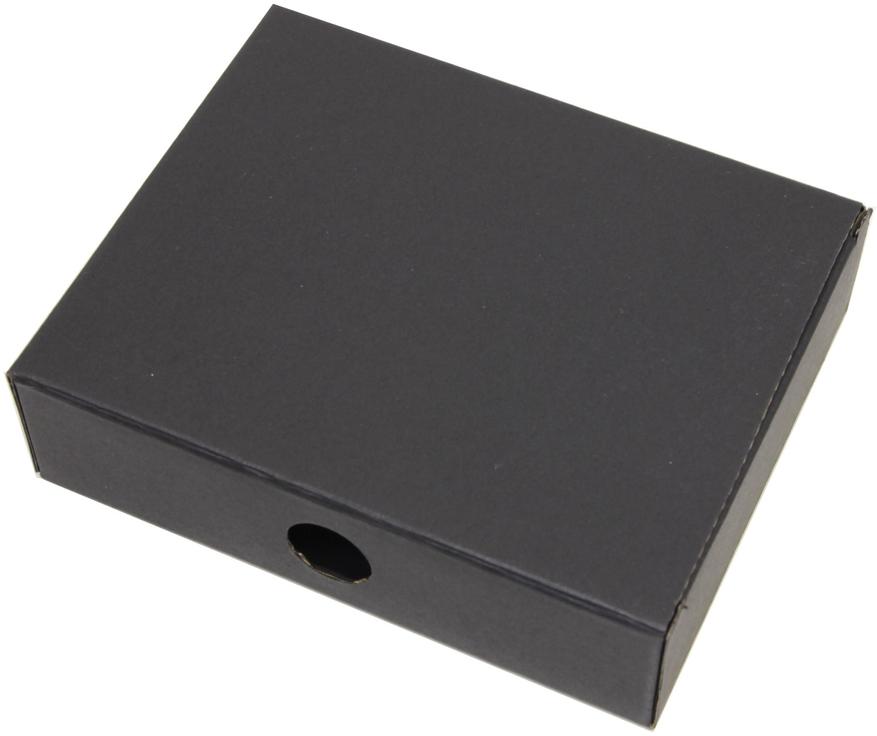

По центру этого каркаса есть чёрная картонная коробка, где расположены остальные сопутствующие компоненты. Тут есть две инструкции, металлический бэкплейт для платформ Intel, рамка для платформы AMD, комплект винтов для крепления радиатора к корпусу и шприц с термопастой.

Весть комплект не такой большой, но это потому, что всё основное уже смонтировано и система практически готова к установке, что является несомненным плюсом для новичков и упрощает процесс сборки даже профессионалам.

Устройство

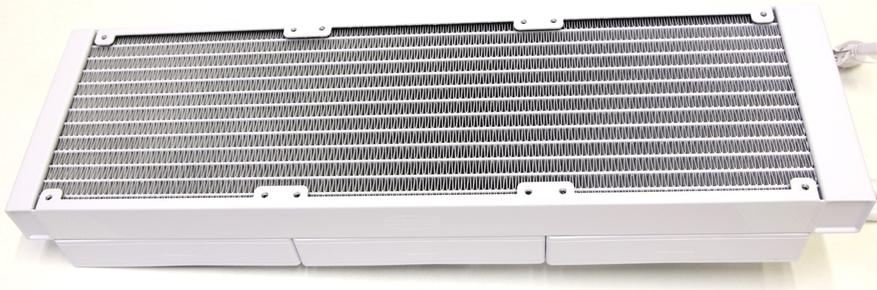

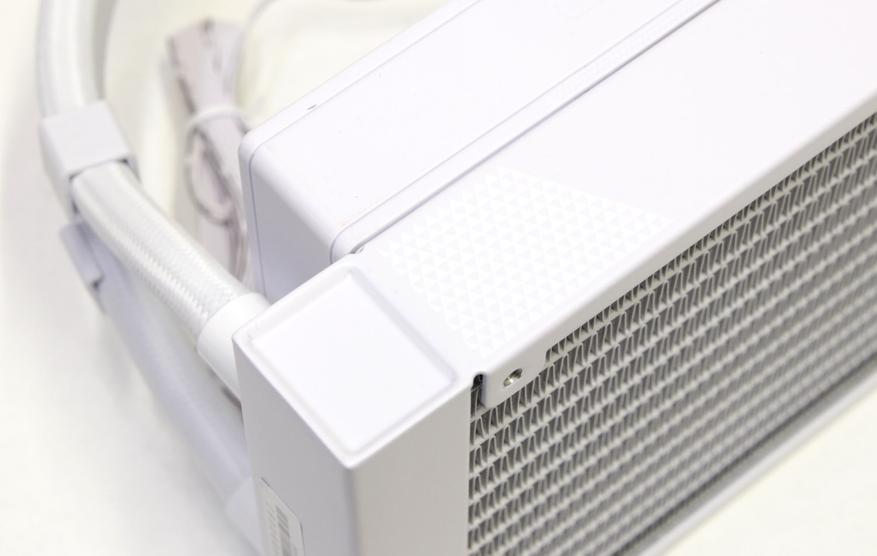

Конструкция уже хорошо знакома и уже фактически является классикой. В основе лежит крупный алюминиевый радиатор, размеры которого составляют 394 х 120 х 27 мм. В белой версии он окрашен в чёрный цвет, а в чёрной соответственно — в чёрный. Размеры играют важную роль потому, что не всегда в корпус, где в ряд стоят три вентилятора, можно установить такой радиатор, поэтому лучше заранее уточнить это в спецификации к корпусу. Также не следует забывать про его толщину, особенно если планируется его монтировать в верхней части корпуса. К ней нужно сразу прибавить толщину корпуса вентилятора, а это ещё где-то 25 мм.

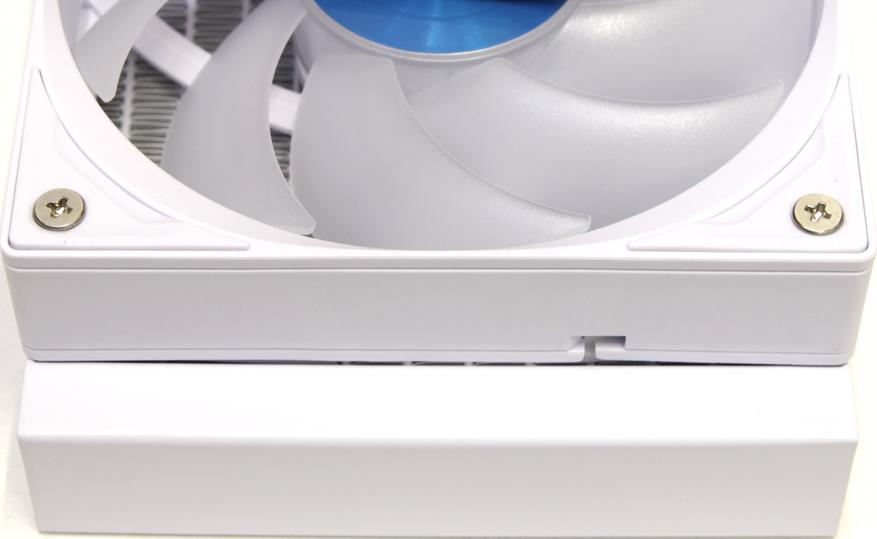

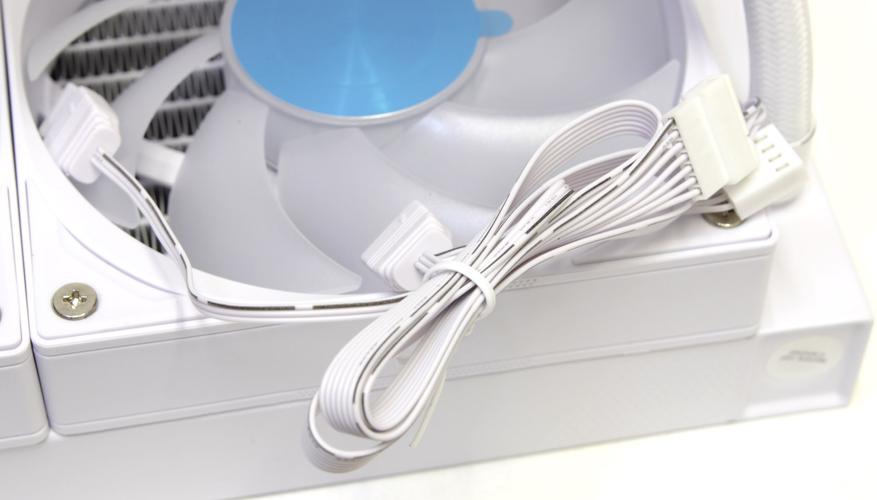

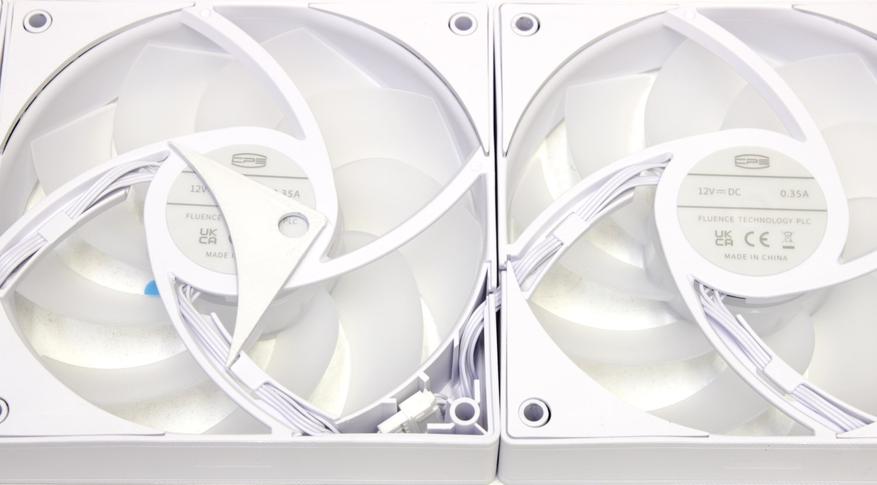

Кстати, немного о них. Изначально вся конструкция смонтирована и никаких проводов не видно, но куда они могли подеваться, ведь кроме питания двигателей ещё есть подсветка, а из корпуса одного из них, который расположен ближе к шлангам, выходит кабель с 7-жилами. Тут всё сходится: 4 контакта на двигатель с ШИМ-управлением и 3 для ARGB подсветки 5В. Поэтому придётся снимать вентиляторы, чтобы раскрыть этот секрет. С обратной стороны также по углам присутствуют белые резиновые антивибрационные площадки. За ними оказывается в углах есть полость, где скрываются кабели и соединительные коннекторы. Корпуса у вентиляторов белые. Каждый из них оборудован RGB подсветкой. Светодиоды прячутся в корпусе с двигателем. Свет распространяется через белую полупрозрачную крыльчатку, у каждой по 9 лопастей.

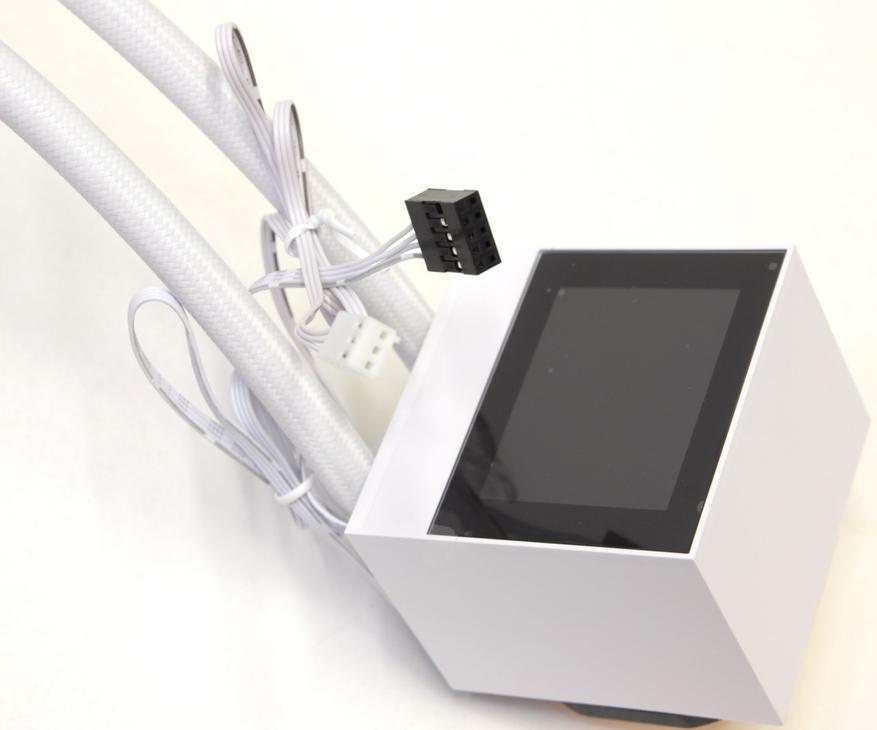

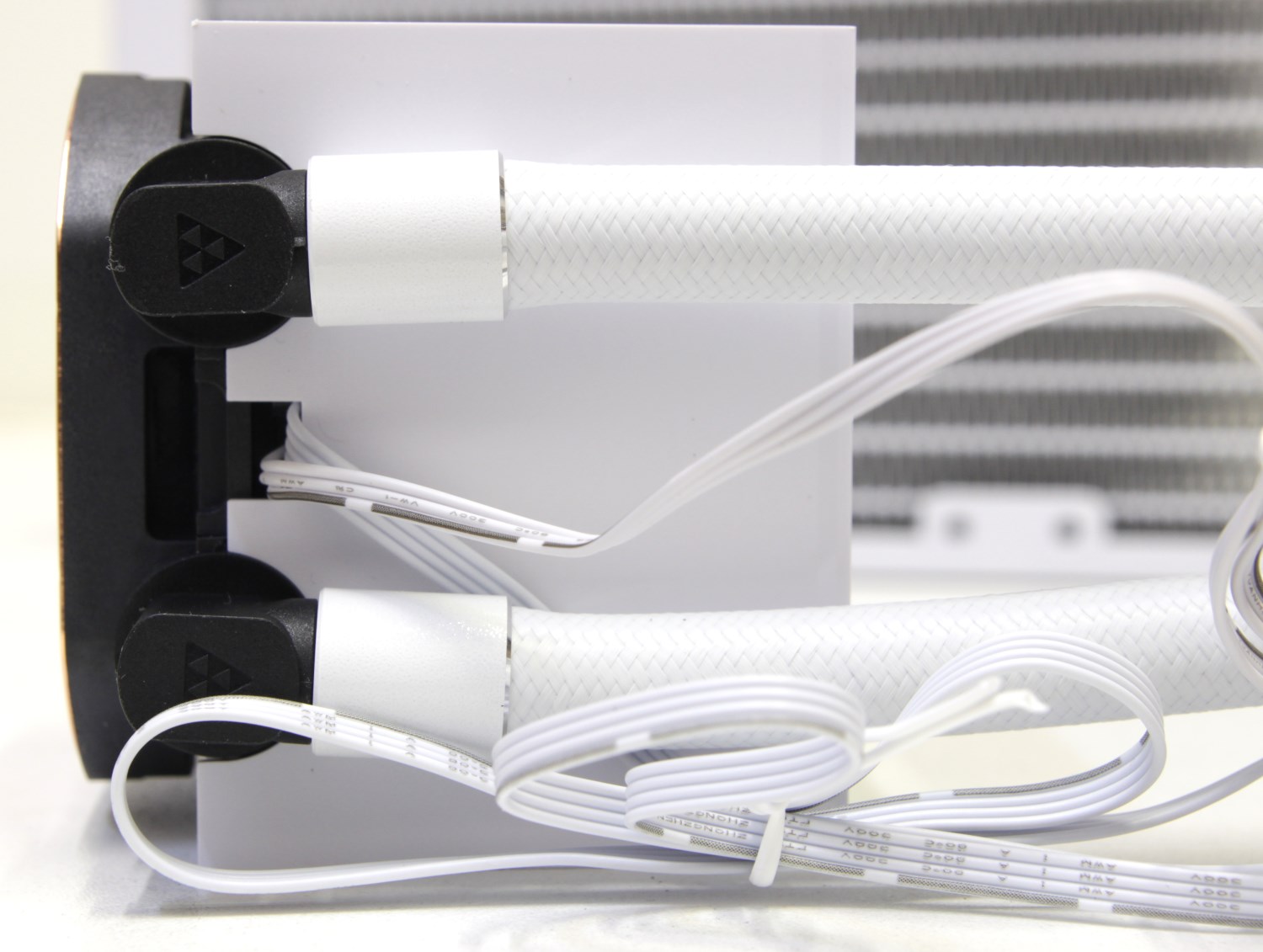

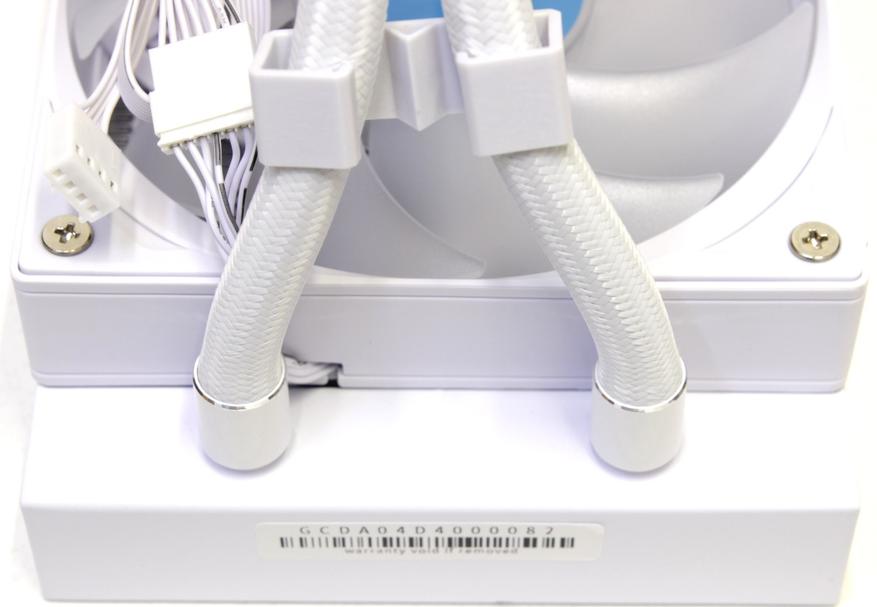

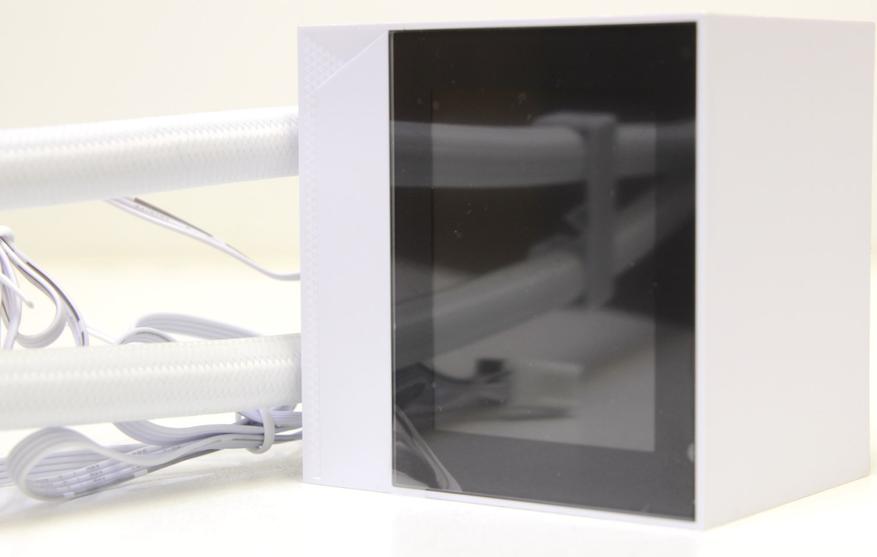

От радиатора идут два гибких шланга в белой нейлоновой оплётке. Длина тоже стандартная — 400 мм. Они не съёмные. Чтобы шланги не болтались, есть две пластиковые соединительные скобы. Далее они через два пластиковых поворотных штуцера входят в корпус водоблока с помпой. Здесь тоже всё стандартно. Вся конструкция разборная, но верхняя крышка с экраном не оборудована быстросъёмным механизмом. Кроме двух шлангов из корпуса ещё выходят два кабеля. Один оборудован внутренним коннектором USB 2.0, а другой — 3-pin FAN для питания двигателя помпы. Скорость её вращения составляет 2600 об/мин, что не так уж много.

Снаружи крышка с экраном изготовлена из белого пластика, а в районе основания можно заметить, что корпус насоса сделан уже из чёрного пластика, но когда блок смонтирован на процессоре, то этого не видно. Именно к этой нижней части по специальным желобкам задвигается стальная прижимная рамка с винтами. Изначально уже установлена одна, но для платформы Intel. Чтобы её снять, необходимо её сдвинуть по направляющим и заем также надвинуть до щелчка альтернативную если необходимо установить систему на платформу AMD. Обе рамки оборудованы четырьмя винтами с пружинами. Прижим здесь очень хороший и отлично выдавливает мягкую пасту, оставляя равномерный отпечаток.

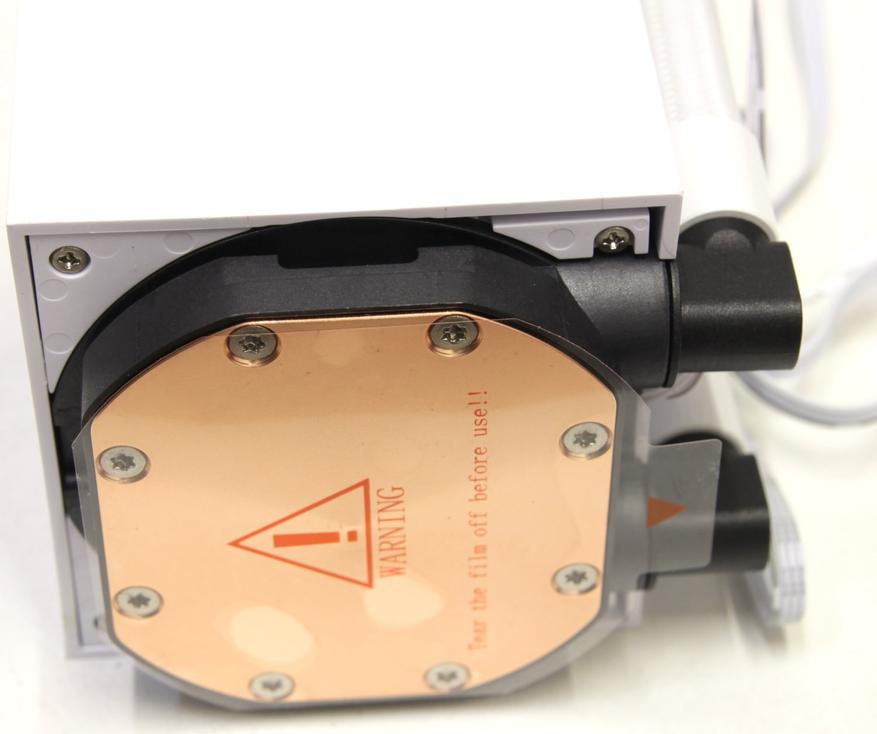

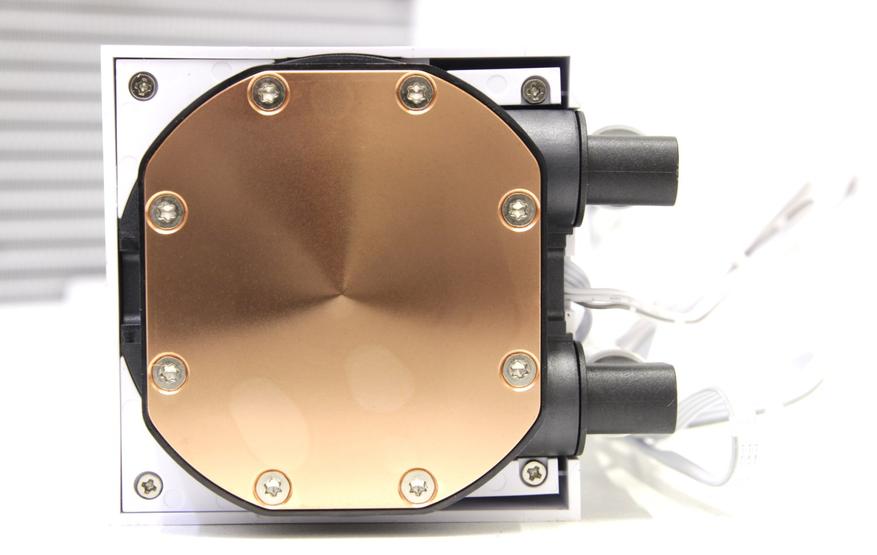

В основании находится крупная медная пластина, которая заклеена защитной плёнкой. На её противоположной стороне, внутри корпуса расположен маленький радиатор с микро-каналами, сквозь которые проходит жидкость. Сверху корпуса находится экран, но для его работы необходимо подключить кабель USB 2.0 к материнской плате и установить программное обеспечение.

Тесты

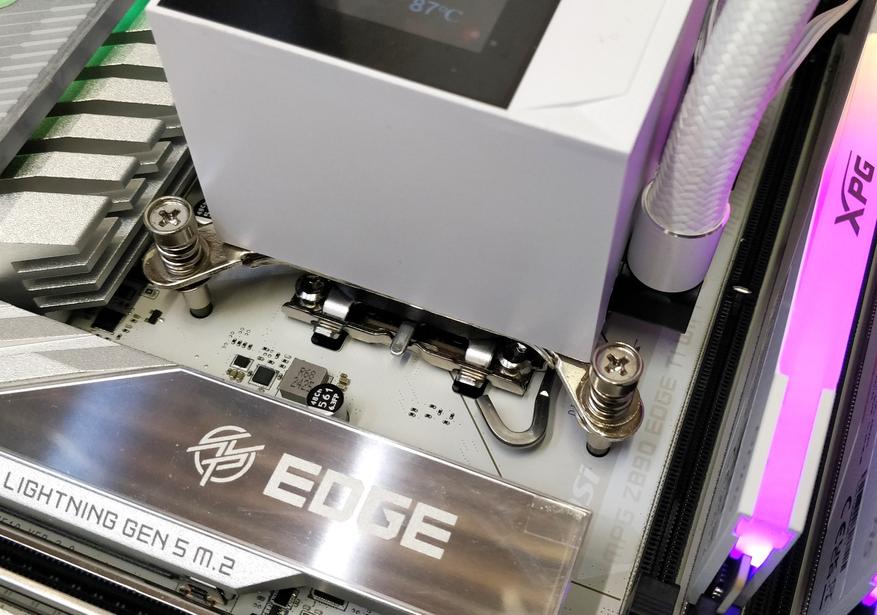

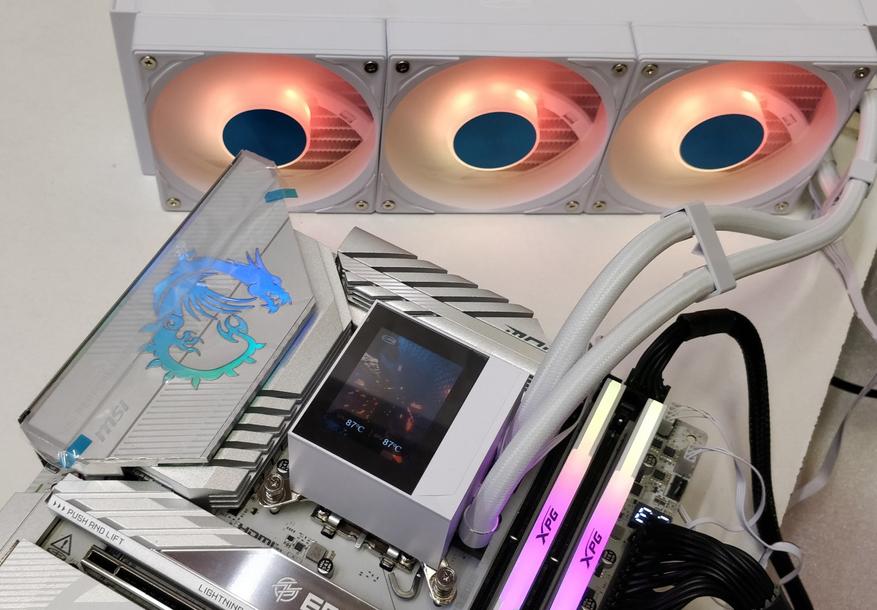

Установка системы охлаждения не занимает много времени потому, что тут уже практически всё подготовлено. Нужно только снять защитную плёнку, которая находится на липкой ленте на площадке бэкплейта, чтобы приклеить его на штатную металлическую пластину сзади. Кстати, можно пропустить даже эту процедуру, но тогда бэкплейт придётся придерживать. Далее уже можно наносить термопасту, снять ещё одну защитную плёнку с основания медной пластины и установить корпус водоблока, зафиксировав винты по углам. Далее уже можно подключать все кабели и запускать систему. Заходим на сайт производителя и скачиваем фирменный софт. Это приложение необходимо для полноценной работы экрана и его настройки.

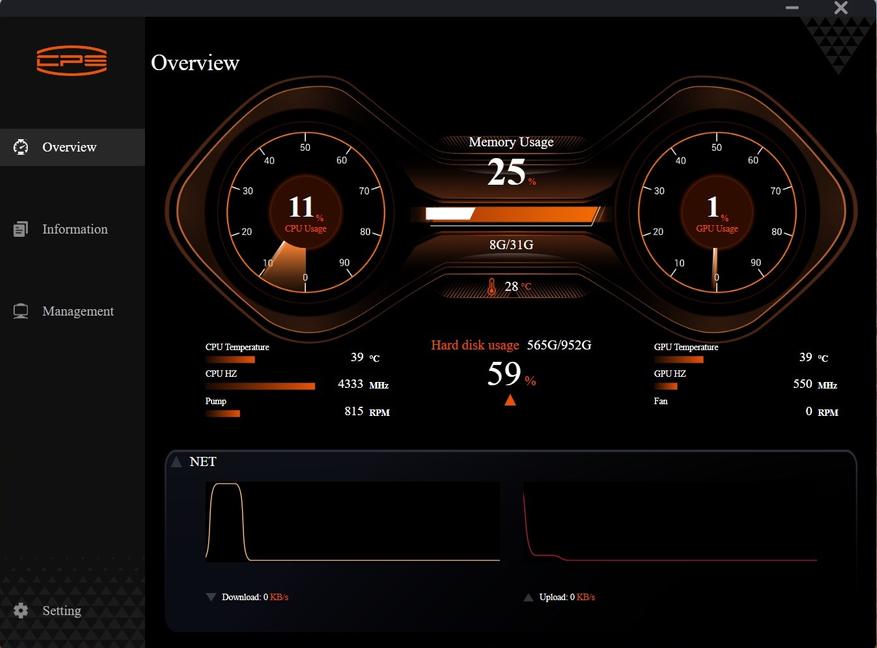

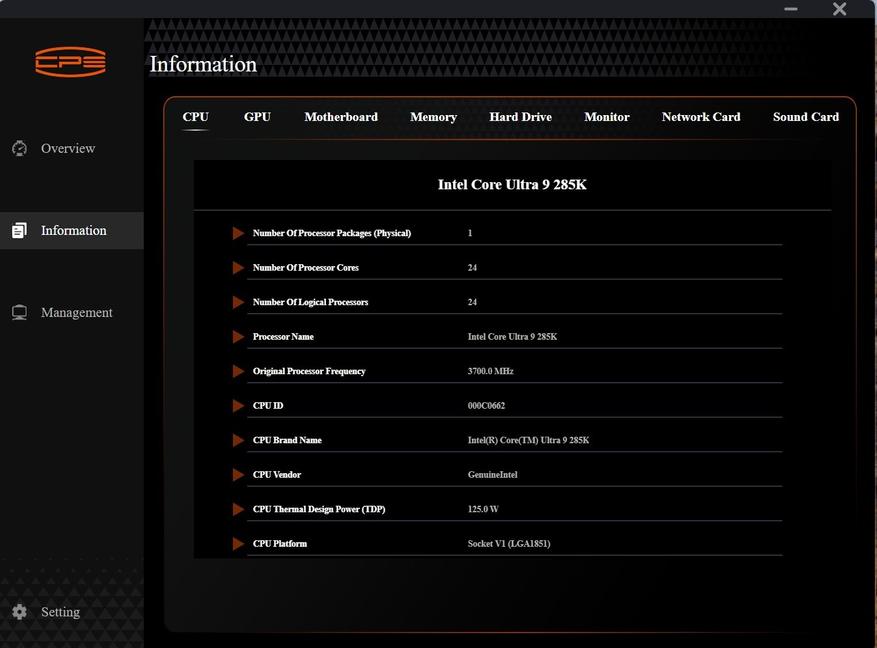

При запуске открывается окно мониторинга. Здесь отображаются основные показатели работы системы. Есть даже такие мелочи как информация о заполнении накопителя или активность сетевого интерфейса. В левой части находится основное меню и первым пунктом идёт как раз эта обзорная страница с мониторингом системы. Далее идёт пункт, где можно посмотреть всю информацию о компонентах сборки. В верхней части окна появляется множество вкладок, открывая которые можно посмотреть различные данные о процессоре, памяти, графическом ускорителе, накопителе и т. д. Третий пункт основного меню открывает окно с функциями управления экраном. Есть уже заготовленные шаблоны, а также возможность редактирования внешнего вида.

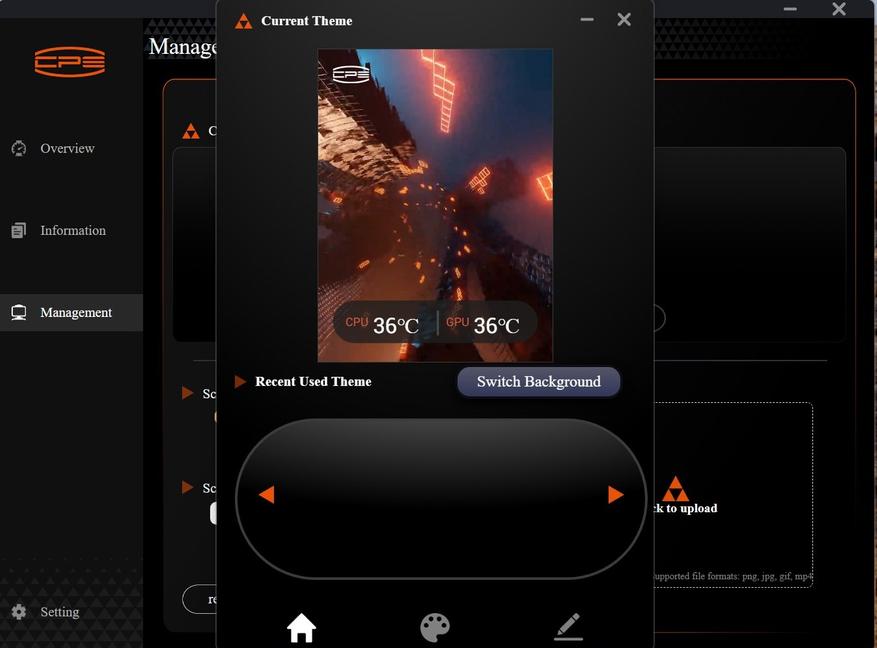

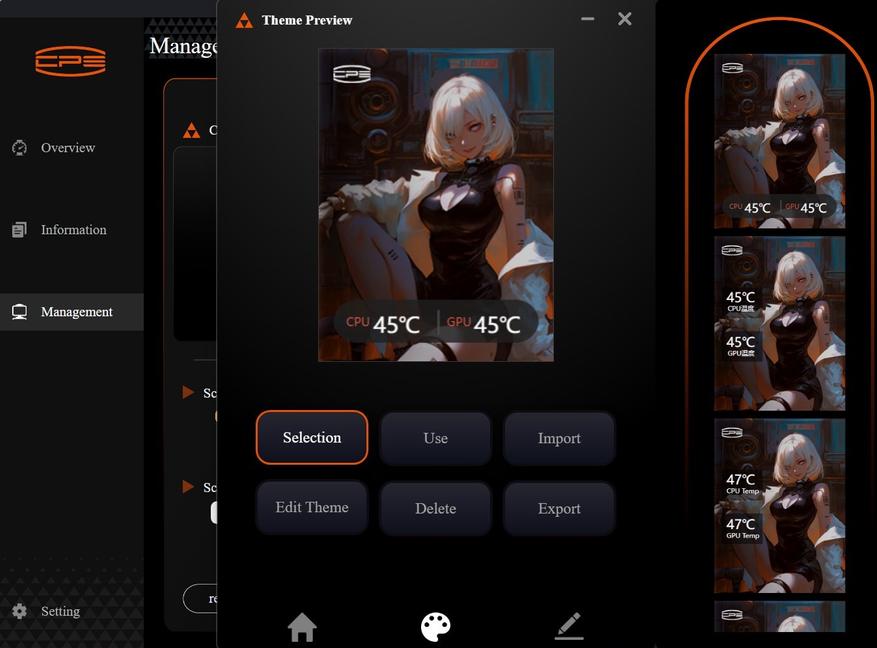

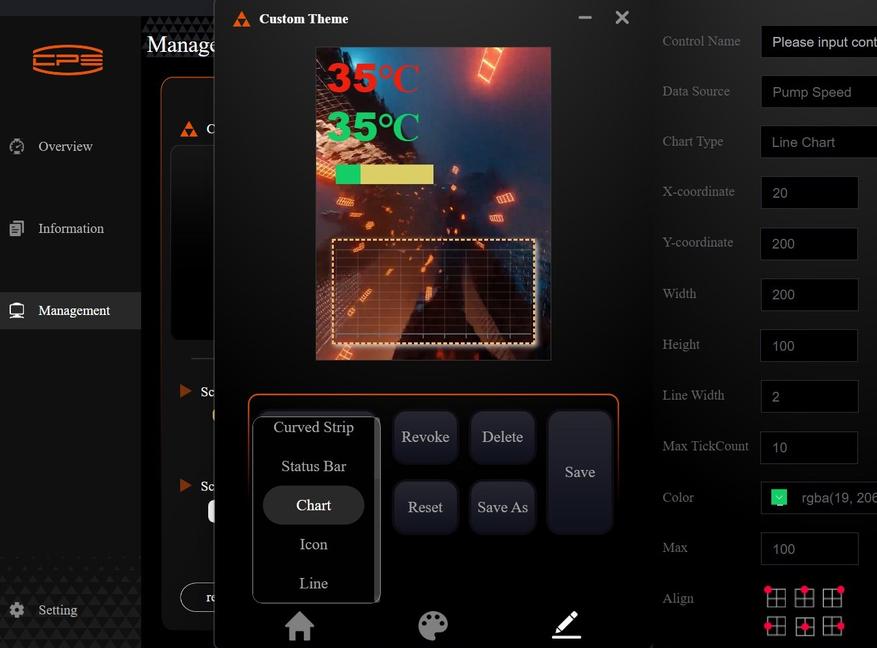

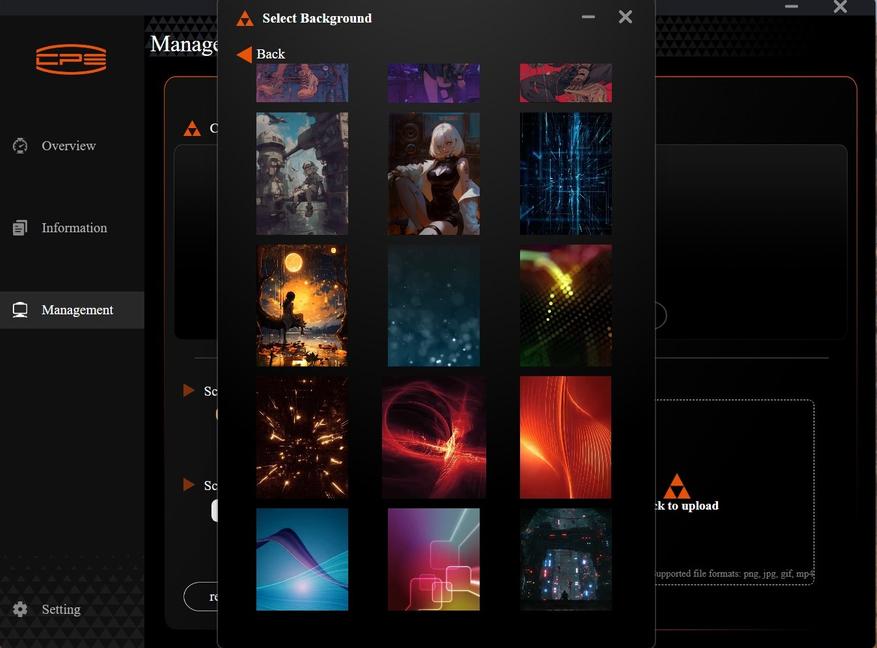

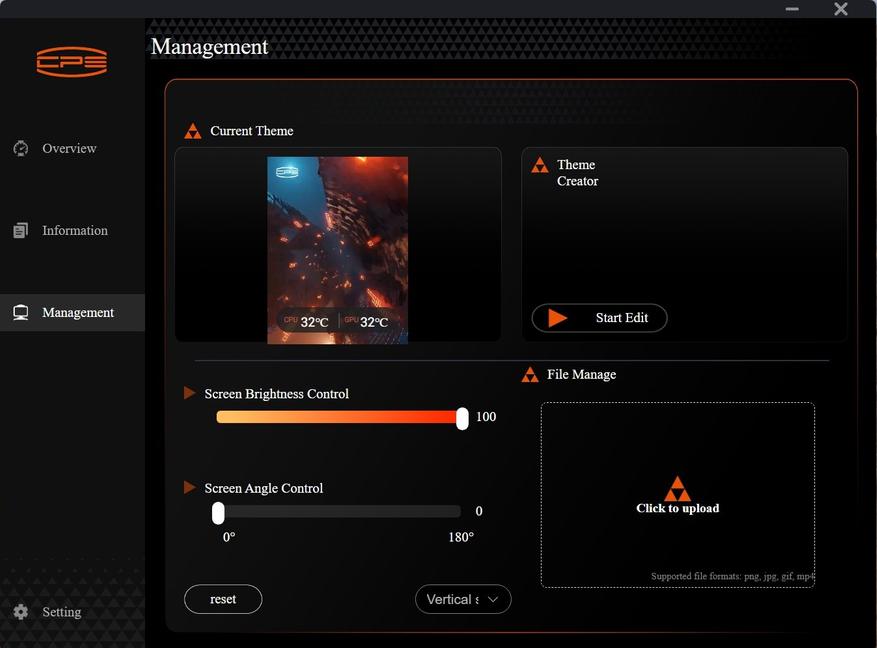

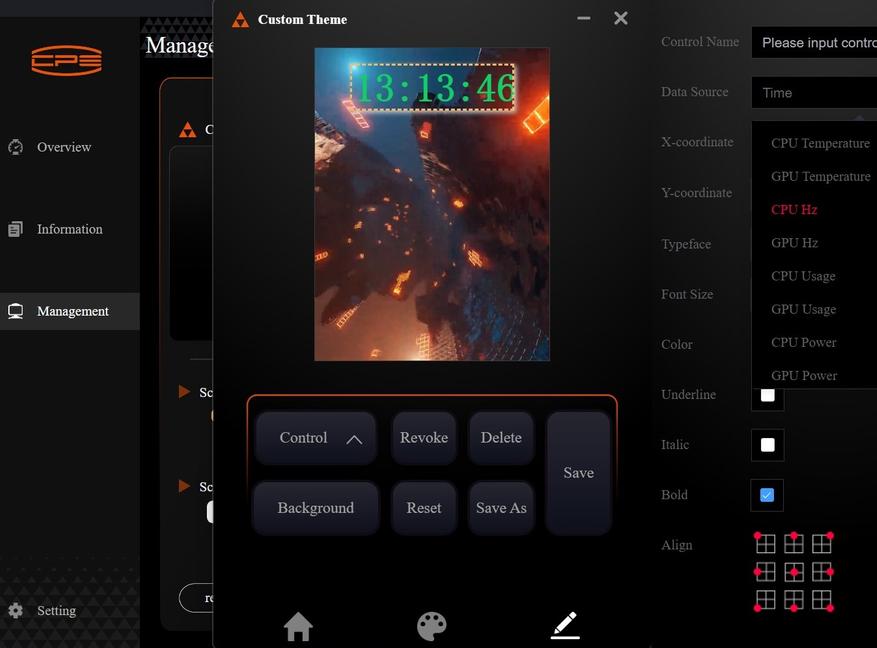

Можно изменить обои, причём это могут быть не только статичные картинки, но и GIF анимация. Помимо стандартного набора изображений можно загружать свои. И тут я думал, что это всё. На самом же деле оказалось, что на экран можно выводить различную информацию с датчиков системы. Это может быть не только температура процессора и видеокарты, но также различные частоты и индикация загрузки. При этом информация может выводиться не только в цифровом виде, но и в графическом. Всё это достаточно гибко настраивается. Можно выбрать цвет, размер, тип шрифта, положение на экране и много всего другого. Гибкость и количество настроек здесь просто какое-то запредельное и из-за этого экран уже не кажется таким большим потому, что вывести всё тут уже будет банально невозможно, а если всё же попытаться, то скорее всего это будет не читаемо и не информативно.

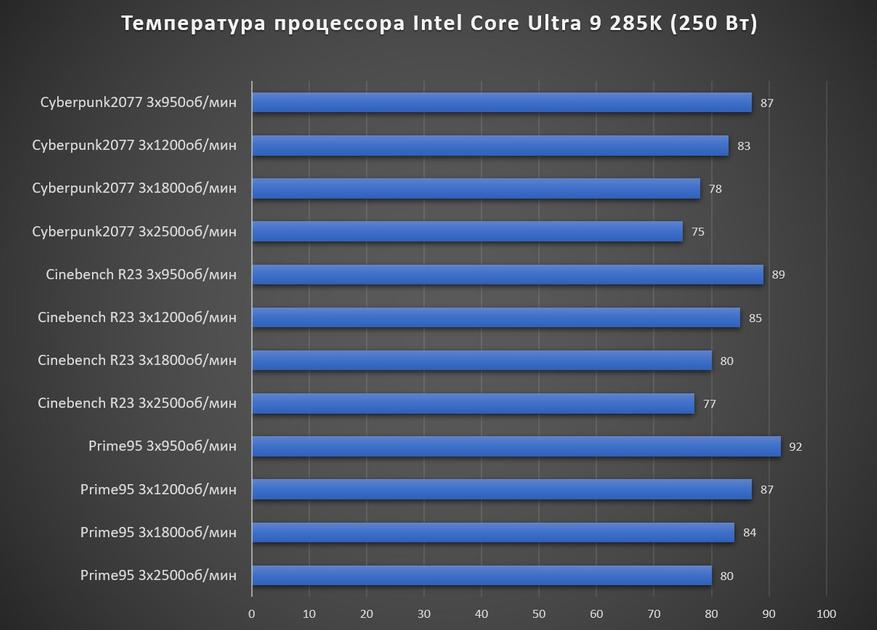

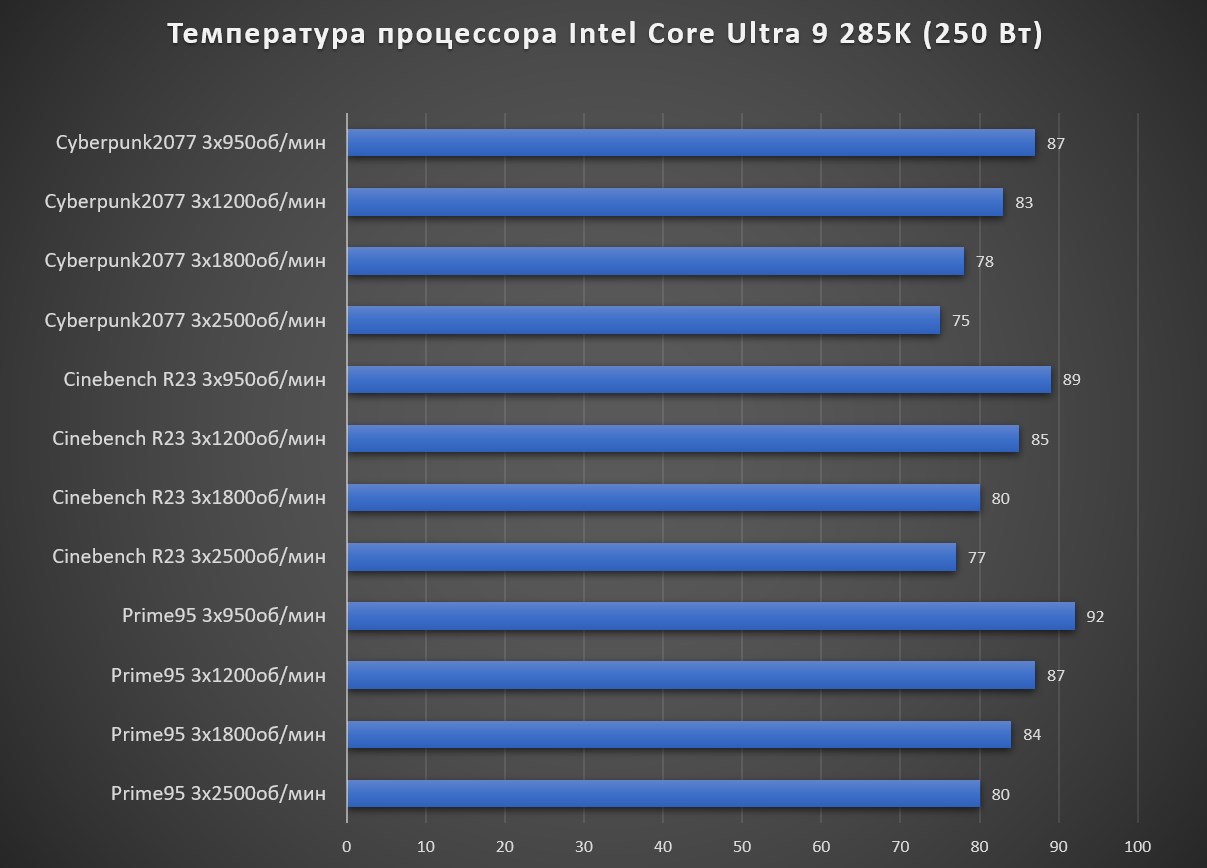

Дальше уже можно тестировать непосредственно охлаждение процессора, для чего запускаем Prime95. Я не настраивал как-то по-особенному систему, не ограничивал скорость вращения вентиляторов и помпы. Поэтому они работали на максимальных оборотах. На небольшом расстоянии (около 15 см) шум достигает 59,6 дБ. При этом вентиляторы, как и заявлено раскручиваются до 2500 об/мин. Температура процессора колеблется в диапазоне 80-86С, а потребление от 240 до 260 Вт.

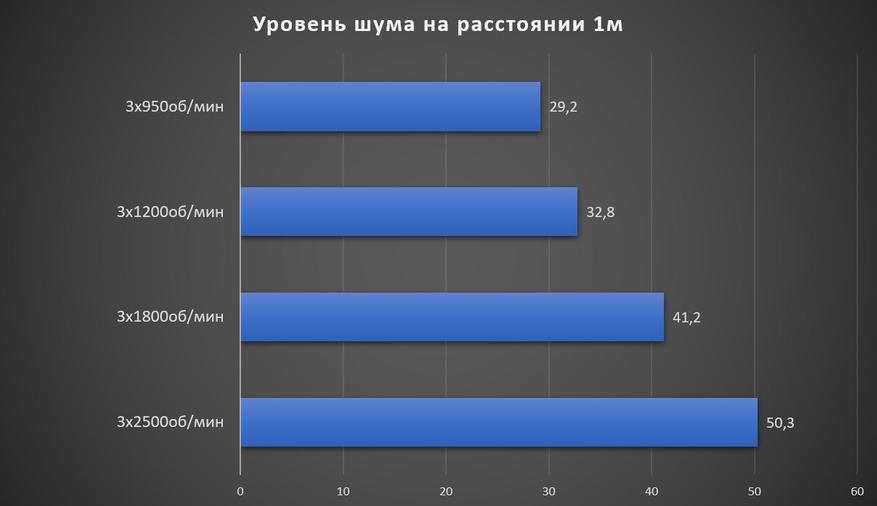

Далее я покопался и нашёл резистор, который установил на вентиляторы, чтобы снизить уровень шума. После его установки температура начала доходить до 92С. Зато шум заметно снизился до 35,2 дБ. Обороты вентиляторов снизились до 970 об/мин. Поэтому вместо резистора лучше настроить работу вентиляторов через софт материнской платы, чтобы предел был где-то на уровне 1500-1700 об/мин. Тогда шум будет не такой сильный и эффективность заметно не пострадает. Если же снять лимиты с процессора, то потребление останавливается на отметке 320 Вт. Температура процессора при этом составляет 104С. Конечно же такой вариант работы не приемлем и это был лишь тест пределов возможности этой системы охлаждения.

Выводы

PCCooler DC360 Pro ARGB Display — не только обладает хорошей производительностью, которая позволяет справиться с охлаждением нового флагманского процессора от Intel, но и ещё оборудована отличным многофункциональным экраном. Если честно, то я думал, что здесь будет какой-то один шаблон и несколько картинок, которые можно менять. Ну максимум ещё загрузить какую-то свою в качестве логотипа. По факту же здесь можно устанавливать GIF анимацию, MP4 видео и даже кастомизировать вывод информации с системных датчиков. Причём это могут быть не только цифры, но и графики. Это может быть частота процессора, памяти, видеоядра, температура, потребляемая мощность и много всего другого. Настраивается цвет, размер и положение на экране. И поэтому из-за такого разнообразия и обилия функций кажется, что экранчик маловат. Есть как готовые темы, так и встроенный редактор в приложение. Свои темы можно сохранять и делиться ими с друзьями. Изображение на экране можно поворачивать на угол 90°. Также есть книжная и альбомная ориентация. Всё это вместе позволяет установить корпус с экраном любой стороной. Программное обеспечение находится в свободном доступе на сайте производителя. Оно достаточно простое и интуитивно понятное.

Система очень простая в установке и настройке. Здесь уже изначально всё смонтировано и нужно лишь нанести пасту на крышку процессора, снять защитную плёнку с основания, поставить бэкплейт и закрутить 4 винта. Дальше только подключить четыре кабеля и закрепить блок радиатора с вентиляторами. Всё уже максимально подготовлено и даже для AMD монтаж системы ненамного труднее. Качество изготовления отличное, основная масса проводов между вентиляторами убрана. Остальные кабели достаточно длинные, что позволяет легко их проложить как удобно. Скоростью вращения вентиляторами можно управлять через BIOS материнской платы или её софт. Хочу отметить лишь, что в режиме максимальной мощности их скорость составляет 2500 об/мин и поэтому они достаточно шумные. С другой стороны, это обеспечивает определённый запас по эффективности теплоотвода, ведь скорость при желании можно снизить, а вот для её увеличения уже может потребоваться замена вентиляторов. Поэтому в данном случае производитель просто дал нам запас, а мы уже в праве им распоряжаться на своё усмотрение. Также вентиляторы отлично работают через резистор и шум заметно исчезает. Стоимость этой системы сравнима с аналогами, но здесь ещё нам дают экран практически в подарок. И это не просто какой-то цифровой бок, а полноценный цветной экран, на который можно выводить различную информацию, причём не только в виде цифр.
