Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о недорогом минивольтметре V20D, предназначенном для измерения и контроля напряжения в различных DIY-приборах или самоделках, в том числе и в батареях шуруповертов.





Приобрести минивольтметр можно здесь



Характеристики:

  • — Тип – вольтметр
  • — Модель – V20D
  • — Измеряемое напряжение – постоянное (DC)
  • — Рабочий диапазон – 2,5-30V
  • — Погрешность – 1%
  • — Подстройка – есть
  • — Тип индикаторов – 7-сегментные
  • — Цвет индикаторов – три на выбор
  • — Размеры платы – 23мм*15мм

Внешний вид:



Минивольтметр V20D поставляется в обычном пакете, на котором имеется небольшая наклейка с указанием рабочего диапазона напряжения и цветом индикаторов. Выглядит он следующим образом:

Основное назначение – измерение постоянного напряжения в диапазоне от 2,5V до 30V.

Обратная сторона платы напичкана различными элементами с достаточно плотным и аккуратным монтажом:

В этом заключается основное отличие от похожих моделей, у которых вся электроника спрятана внутри. Здесь подстроечный регулятор выведен в быстрый доступ, поэтому имея достаточно точный прибор (мультиметр) или источник образцового напряжения (ИОН), можно без особых усилий выставить минимальную погрешность измерений. Кстати, обзор недорогого ИОН на базе AD584L можете посмотреть здесь. Некоторые элементы имеют затертую маркировку, но на работу это никак не влияет:

Коротко по вольтметру. Данная модель не требует отдельного источника питания (третьего провода), поэтому очень проста в монтаже. Имеется диод Шоттки для защиты от переполюсовки. Индикаторы семисегментные, разрешение минивольтметра 0,01V до 10V (два знака/регистра) и 0,1V до 30V (один знак/регистр). На лицевой части имеется защитная пленочка. Как говорится, все банально и просто.

Благодаря бескорпусному исполнению минивольтметр отлично подойдет для встраивания в различные DIY-приборы или самоделки, в том числе и для контроля заряда батарей. Для фиксации в корпусе предусмотрены небольшие «ушки»:

Цвет индикаторов можно выбрать любой, но более контрастный именно красный:

Совсем недавно у меня появился рабочий шуруповерт Hitachi 12V, который в ближайшее время переделаю под литий. Даже купил запасной корпус для сборки второй батареи, минивольтметр встрою именно туда:

Минивольтметр V20D не имеет каких-либо временных таймеров или триггеров и работает постоянно, когда подключен к источнику питания. Дабы не высаживать будущую батарею рекомендую добавить минивыключатель KCD11 или подобный:



Габариты:



Размеры минивольтметра V20D составляют всего 23мм*15мм:

По традиции сравнение с тысячной банкнотой и коробком спичек:

Небольшое сравнение с полноразмерными щитовыми вольтметрами:



Тестирование:



В качестве сравнения будем использовать мультиметр UNI-T UT61E, как самый точный из всей серии. Заявленный рабочий диапазон составляет от 2,5V до 30V. При 2,3V еле-еле горит первый регистр:

При 2,4V загорается второй, а при 2,5V уже начинает нормально работать:

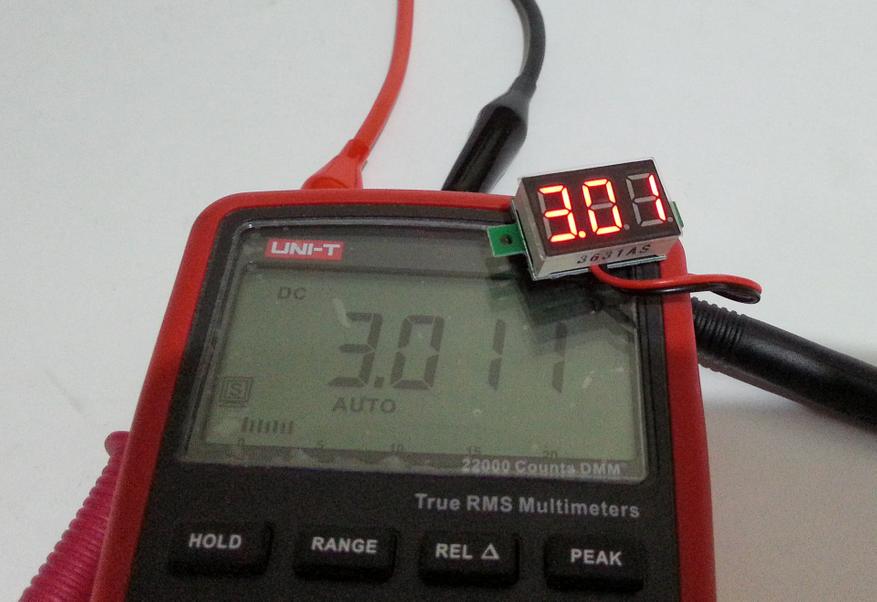

При 3V точность просто шикарная:

При 10V точность аналогичная:

Напомню, что мультиметр UNI-T UT61E самый точный из всей серии и не раз сравнивался с ИОН, поэтому холивары по точности можно опустить.

При 15V картина аналогичная:

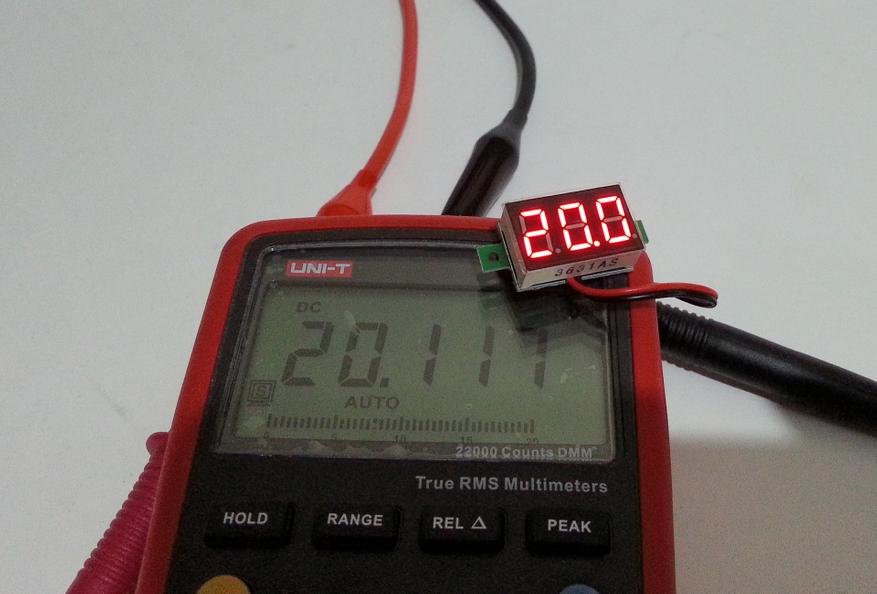

При 20V точность уже немного падает, хотя ИОН на такое напряжение у меня нет и сравнить не с чем:

Поднимаем на 0,1V и наблюдаем такую же разность:

В принципе, погрешностью в 0,1V можно пренебречь, да и в самоделках такое напряжение встречается не так часто.

Напряжение 25V и 30V, точность соответствует:

При 32V еще работает, ходя потолок заявлен в 30V:

Собственное потребление минивольтметра 15mA:

Если не ошибаюсь, у вольтметров с отдельным питанием потребление в районе 5-10mA, так что все в норме.



Выводы:



Отличный минивольтметр для различных самоделок или переделок. Точный, компактный, дешевый и с возможностью подстройки – один из лучших кандидатов. Однозначно рекомендую!



Ссылки:

Минивольтметр здесь или здесь

Минивольтметр 4 регистра здесь

Мультиметр UNI-T UT61E здесь

Минивыключатели здесь
