be quiet! Straight Power 11 1000W: очень мощный блок питания для домашнего компьютера

be quiet! – известный мировой бренд, производящий системы охлаждения и блоки питания для персональных компьютеров. В прошлом году на выставке CES 2018 была анонсирована линейка блоков питания Straight Power 11, в модельный ряд которой входят устройства мощностью 450/550/650/750/850/1000W. Данные устройства предназначены для использования в производительных игровых системах, соответствуют стандартам ATX12V v2.4 и EPS12V v2.92, прошли сертификацию по стандарту эффективности 80 Plus Gold. В данном обзоре давайте посмотрим на флагман данной линейки — be quiet! Straight Power 11 1000W.

Цены на устройство

Технические характеристики

Упаковка и комплект поставки

Поставляется блок питания в массивной коробке из картона, выполненной в темных цветах. На коробке есть изображение устройства и полные технические характеристики блока питания.

Внутри коробки все разложено по небольшим отсекам, которые создаются благодаря картонной распорке, которая, в свою очередь придает жесткость коробке в целом.

Комплект поставки достаточно неплохой, в него вошли:

• Блок питания be quiet! Straight Power 11 1000W;
• Комплект модульных кабелей для блока питания;
• Матерчатые стяжки с липучками;
• Пластиковые стяжки;
• Крепежные винты;
• Сетевой шнур;
• Инструкция.

Черные модульные кабели используют круглые провода в черной нейлоновой оплетке. Комплектные провода имеют различную длину и конфигурацию:

• ATX (20+4pin), длиной 60 см., 1 шт.;
• PCIe (6+2pin), длиной 60 см., 4 шт.;
• ATX12V (4+4pin), длиной 70 см., 1 шт.;
• ATX12V (8pin), длиной 70 см., 1 шт.;
• SATA с четырьмя разъемами, длиной 55-70-85-100 см., соответственно, 1 шт.;
• SATA с тремя разъемами, длиной 55-70-85 см., соответственно, 1 шт.;
• PATA с двумя разъемами, SATA с двумя разъемами, длиной 55-70-85-100 см., соответственно, 2 шт.;
• Переходник PATA на FDD, длиной 15 см., 1 шт.

Данной конфигурации коннекторов будет достаточно, для подключения сложных двухпроцессорных конфигураций с несколькими видеокартами. Длины кабелей вполне хватает даже для скрытой установки.

Внешний вид

be quiet! Straight Power 11 1000W – это блок питания, обладающий полностью модульной конструкцией, что обеспечивает устройству максимальную совместимость, строгость и аккуратность внешнего вида. Корпус устройства выполнен из металла, окрашенного в черный матовый цвет.

На верхней поверхности расположена аэродинамическая рамка, за которой скрывается мощный вентилятор Silent Wings 3, обладающий гидродинамическим подшипником с медным сердечником (минимальный заявленный ресурс работы не менее 100 000 часов), высококачественным шести-полюсным моторчиком, скорость вращения которого достигает 2100 об/минуту, а максимальная потребляемая мощность – 6.72 Вт. Также вентилятор оснащен рельефными лопастями. На корпусе вентилятора расположен логотип компании be quiet! Сам производитель говорит, что подобная конструкция рамки и воронкообразное отверстие воздуховода оптимизированы для создания лучшего воздушного потока лопастями.

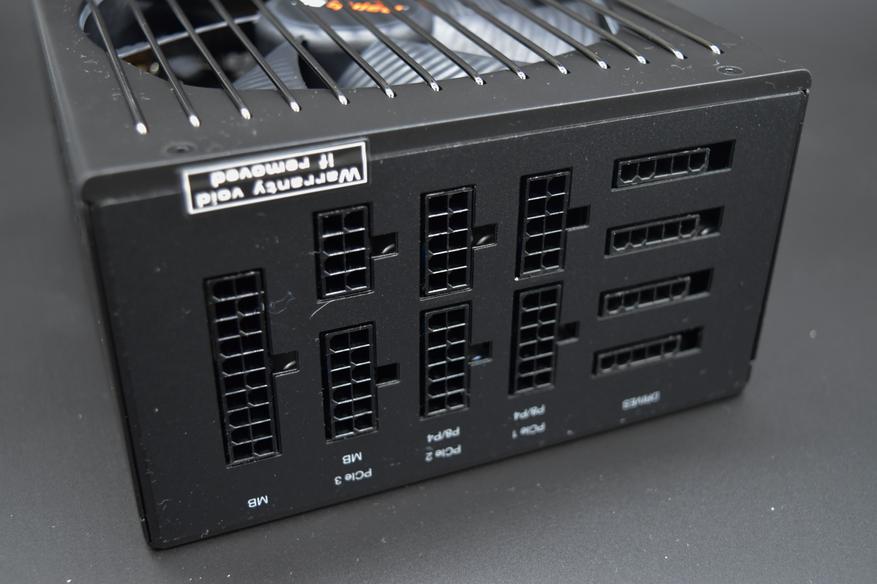

На одном из торцов расположена модульная система разъемов для подключения шнуров. Все разъемы подписаны, однако при подключении шнуров следует учитывать, каким образом происходит распределение нагрузки между ними (связано это с наличием четырех 12-вольтных линий). Подключение кабелей к блоку питания осуществляется с использованием разных типов разъемов, что исключает возможность неправильного подключения. Все разъемы подписаны и разделены на группы:

• DRIVES — питание для носителей информации;
• PCIe — дополнительное питание для видеокарт;
• P4/P8 — дополнительное питание процессоров;
• MB — основной разъем питания материнской платы.

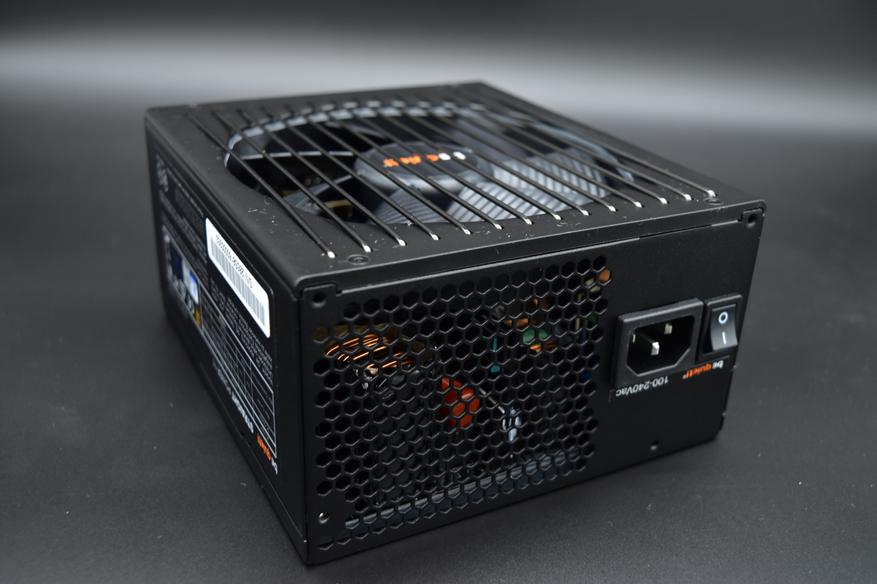

С противоположной стороны расположен тумблер включения/отключения питания, разъем для подключения сетевого кабеля и вентиляционная решетка в виде сот, для отвода нагретого воздуха.

На очередном торце расположена наклейка, с весьма подробной информацией о технических характеристиках устройства. Одним из самых важных является небольшой желтый логотип 80 PLUS Gold, который дает понять, что это устройство премиального уровня. Здесь же расположена информация о том, что БП использует четыре линии +12В.

Еще один торец имеет логотип компании be quiet!, нанесенный путем штамповки.

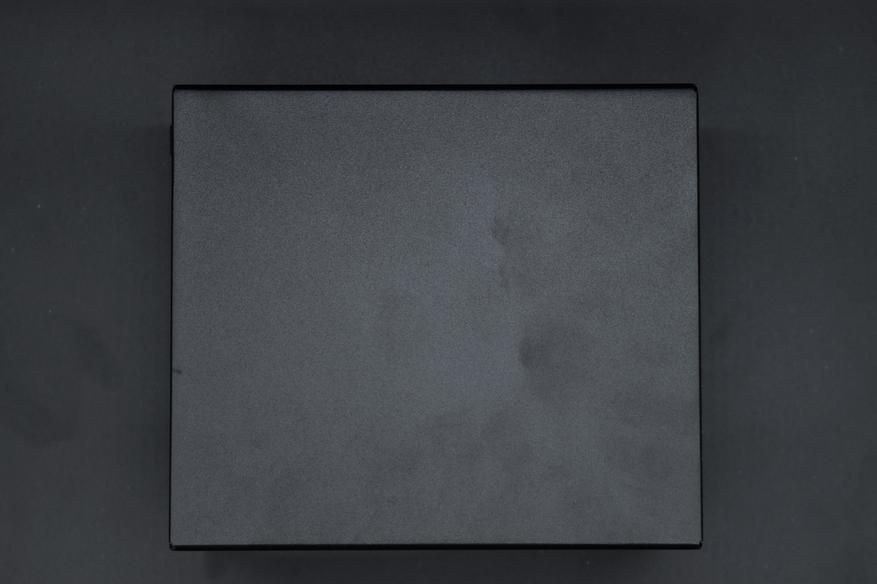

Нижняя поверхность блока питания абсолютно пуста.

Длина корпуса устройства составляет 170 мм, что на 31 превышает спецификацию стандарта ATX. На самом деле это весьма важный момент, и при покупке корпуса его нужно принимать во внимание.

Модульная система позволяет пользователю не задумываться о повторной прокладке кабелей после демонтажа корпуса блока питания (для проведения технического обслуживания и т.д.). Все, что необходимо сделать, это повторно подсоединить провода к корпусу устройства.

Внутренняя составляющая блока питания выполнена по беспроводной схеме подключения. Такое решение, по заявлению производителя в значительной мере сокращает электрические и тепловые потери на контактах, тем самым улучшая показатели чистоты сигнала, при этом, отсутствие проводов внутри, обеспечивает большую свободу для движения воздуха, и, как следствие, лучшее охлаждение блока питания. При создании устройства были применены технологии LLC, SR, DC-DC, в конструкции использованы высококачественные японские конденсаторы с рабочей температурой до 105 градусов.

Пассивная систему охлаждения обеспечивает несколько небольших радиаторов с несколькими рядами гребешков, за счет чего площадь рассеивания достаточно неплохая. Элементная база устройства построена на высококачественных японских комплектующих.

В целях эффективного отвода тепла на металлический кожух устройства, и в связи с тем, что распайка силовых элементов блока питания весьма плотная, инженеры компании приняли решение вынести транзисторы синхронного выпрямителя линий +12 В на нижнюю часть основной печатной платы с использованием термопрокладки для них и части элементов дежурного питания. Вообще система охлаждения устройства является весьма продуманной, даже семилопастный вентилятор be quiet! Silent Wings 3, имеющий максимальную скорость вращения 2100 оборотов в минуту, оснащен специальной крыльчаткой с ребристыми наплывами, которая способствует улучшению воздушного потока. Диаметр вентилятора достаточно редкого размера 135 мм обладает воронкообразным корпусом. Сама конструкция пластикового каркаса вентилятора была разработана под конкретную модель вентилятора и оснащена резиновым кольцом по верхнему краю цилиндрического воздухозаборника, для уменьшения дребезжания. Подобное решение в значительной мере уменьшает завихрения, и, как следствие, шум.

Говоря о шумности работы, то при работе системного блока шум от блока питания выделить вряд ли удастся. Произвести замеры уровня шума, издаваемого вентилятором Silent Wings 3, к сожалению, у меня нет возможности, в связи с этим я приведу таблицу уровня шума при разной нагрузке на блок питания, которую предоставляет производитель.

Таблица

На сайте производителя имеется информация о том, что блок питания оснащен полным спектром защит:

• защита от перегрева (OTP);
• защита от короткого замыкания (SCP);
• защита от перегрузки по мощности (OPP);
• защита от перегрузки по току каждого канала (OCP);
• защита от пониженного выходного напряжения (UVP);
• защита от повышенного выходного напряжения (OVP).

Реализация данной защиты осуществлена на дочерней печатной плате при помощи чипа Weltrend WT7579.

Тестирование

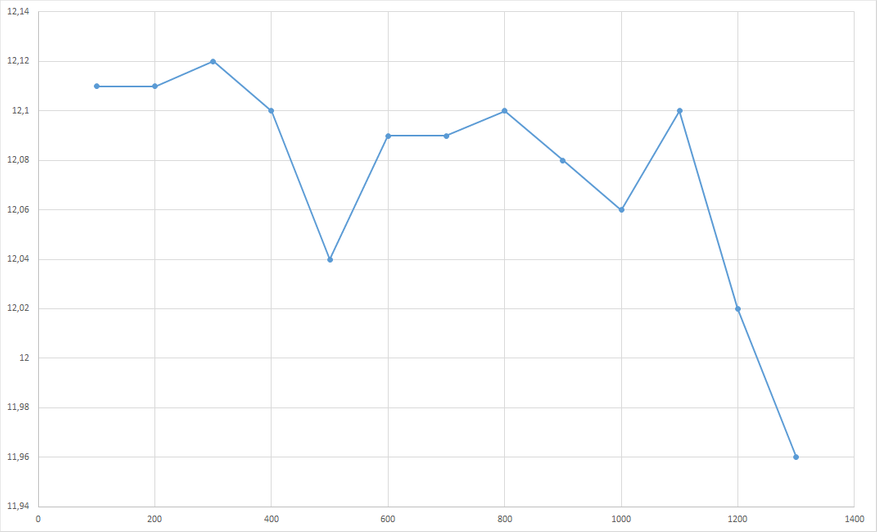

Тестирование устройства проводилось на самодельном стенде, при различных нагрузках на все четыре линии 12В, с учетом требований производителя все линии нагружались равномерно, в допустимых пределах. В качестве нагрузки на линию 12В использовались автомобильные лампы мощностью по 100 и 200 Вт. Данная конфигурация позволила производить замеры с шагом в 100 Вт. Измерение токов и напряжений осуществлялось при помощи цифрового мультиметра AideTek VC97+. Результаты измерений представлены в таблице ниже.

Принимая во внимание количество технологий защиты, поддерживаемых блоком питания be quiet! Straight Power 11, за подключенное к устройству оборудование можно не беспокоиться.

Следует отметить, что после включения блока питания без нагрузки напряжение основных линий питания 3.3 В, 5 В и 12 В – несколько завышено, но находится в допустимых пределах. Данное незначительное превышение целенаправленно сделано для компенсации падения напряжения при работе устройства под нагрузкой.

В дежурном режиме, по заявлению производителя устройство потребляет 0,12 Вт. С увеличением нагрузки на устройство, скорость вращения вентилятора увеличивается, при этом, при достижении порога в 600 Вт., скорость вращения начинает увеличиваться значительно быстрее, но при этом он не издает много шума.

Об эффективности работы устройство, и соответственно о его КПД говорит отметка, которой отмечен блок питания – соответствует стандарту энергоэффективности 80 Plus GOLD, причем это не просто отметка, отчет, о прохождении сертификации есть в базе данных официального сайта Plug Load Solutions.

Достоинства

• отличные мощностные характеристики;
• очень высокий показатель КПД (90-93%, сертификация 80 PLUS Gold);
• модульная система исполнения и наличие всех необходимых разъемов (даже для производительных систем с большим количеством видеокарт);
• длинные модульные провода;
• низкое энергопотребление в спящем режиме;
• возможность работы в широком диапазоне сетевого напряжения;
• качественная сборка и элементная база;
• наличие всех видов защит;
• бесшумность работы при нагрузке до 400Вт;
• отличное качество стабилизации;
• низкие пульсации;
• премиальный дизайн, что позволяет блоку питания отлично смотреться в корпусах открытого типа;
• отличные шумовые показатели при работе на максимальных нагрузках;
• 5 лет гарантии.

Недостатки

• Удлиненный корпус;
• Стоимость.

Заключение

be quiet! Straight Power 11 1000W с уверенностью можно называть премиальным блоком питания. Устройство обладает эффективной и тихой системой охлаждения, благодаря чему при нагрузке до 400 Вт работу устройства можно назвать бесшумной, при этом, даже при пиковых нагрузках устройство не издает много шума, столь низкий уровень шума обеспечивает фирменный вентилятор Silent Wings 3, оснащенный гидродинамическим подшипником, да и беспроводная внутренняя система обеспечивает отличную циркуляцию воздуха. Устройство обладает высокой стабильностью выходных напряжений, сертификатом 80 PLUS Gold и всеми видами защит. Единственное, у пользователей могут возникнуть некоторые сложности с равномерным распределением нагрузки между четырьмя раздельными линиями номиналом +12В. Несмотря на то, что стоимость устройства не является низкой, она более чем конкурентоспособна с европейскими блоками питания, сертифицированными по стандарту 80 Plus Gold. В целом, be quiet! Straight Power 11 1000W – это отличный блок питания, который способен обеспечить стабильное функционирование многопроцессорных систем с несколькими графическими ускорителями, при этом обеспечивая низкий уровень шума.
