Обзор Formula Crystal Z7 – корпус с боковым притоком воздуха

Корпус Formula Crystal Z7 — модель формата mid-tower, ориентированная на сборку современных производительных систем с акцентом на визуальную демонстрацию компонентов. Производитель сделал ставку на двухкамерную компоновку, стеклянные панели и необычную схему системы вентиляции.

Внешний вид и внутренняя компоновка

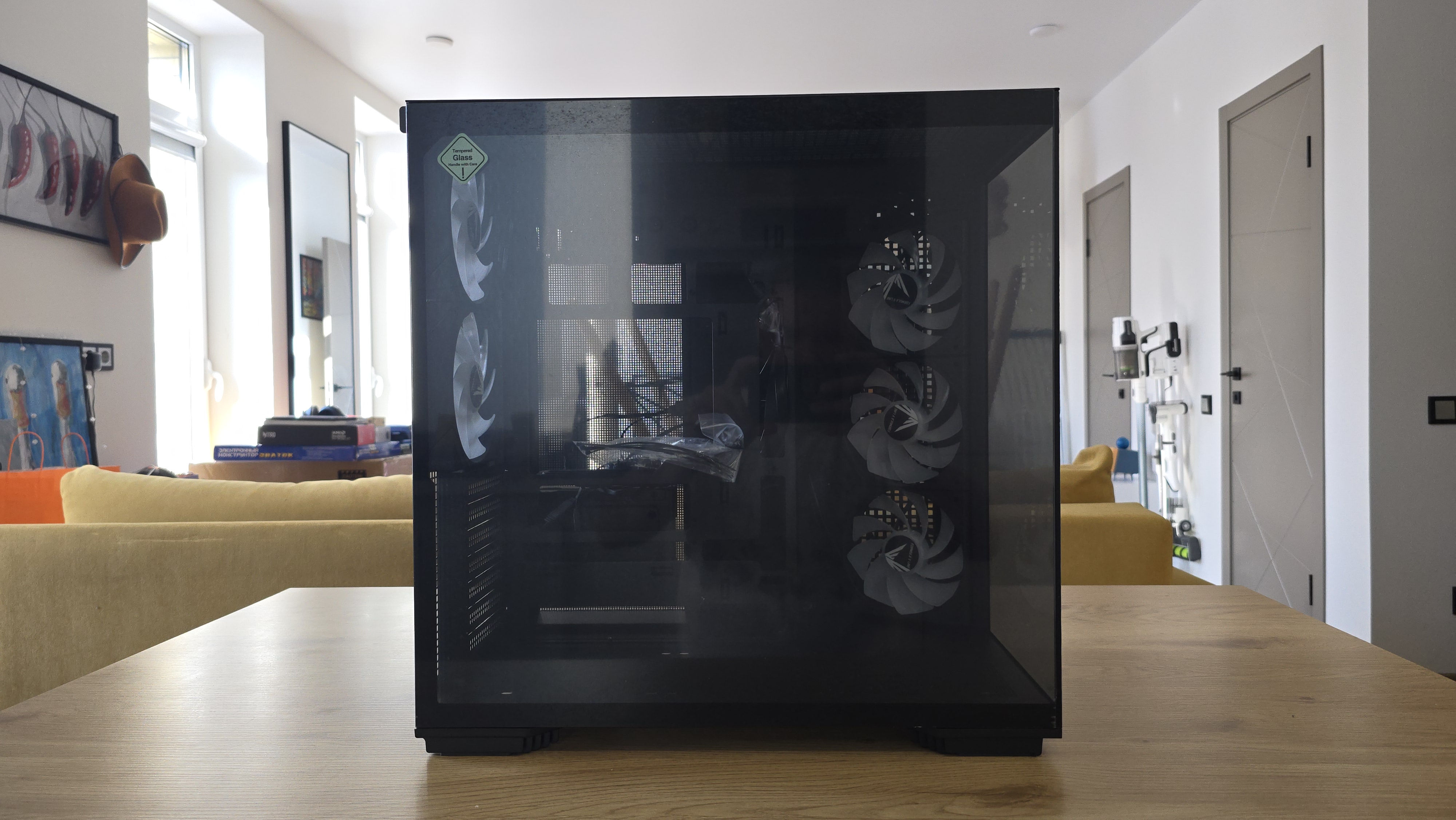

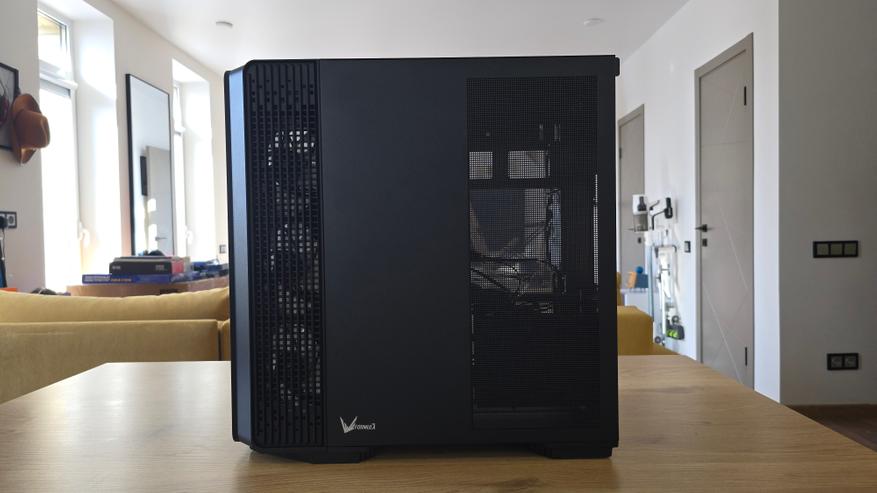

Formula Crystal Z7 выполнен в популярном сегодня формате «аквариумного» корпуса. Основной акцент здесь сделан на демонстрацию компонентов, поэтому сразу две стороны закрыты стеклом. Передняя и левая панели выполнены из закаленного стекла с легкой тонировкой. В собранной системе они образуют практически сплошную прозрачную поверхность без заметных крепежных элементов. Винтов на виду нет, панели фиксируются при помощи защелок, поэтому снимаются быстро и без инструмента. Такое решение упрощает доступ к комплектующим и позволяет без лишних усилий открыть корпус для обслуживания.

Каркас корпуса выполнен из стального шасси. По конструкции это классический mid-tower, но с двухкамерной компоновкой. Основная камера предназначена для материнской платы, видеокарты и системы охлаждения, а блок питания и часть накопителей вынесены в отдельную боковую зону.

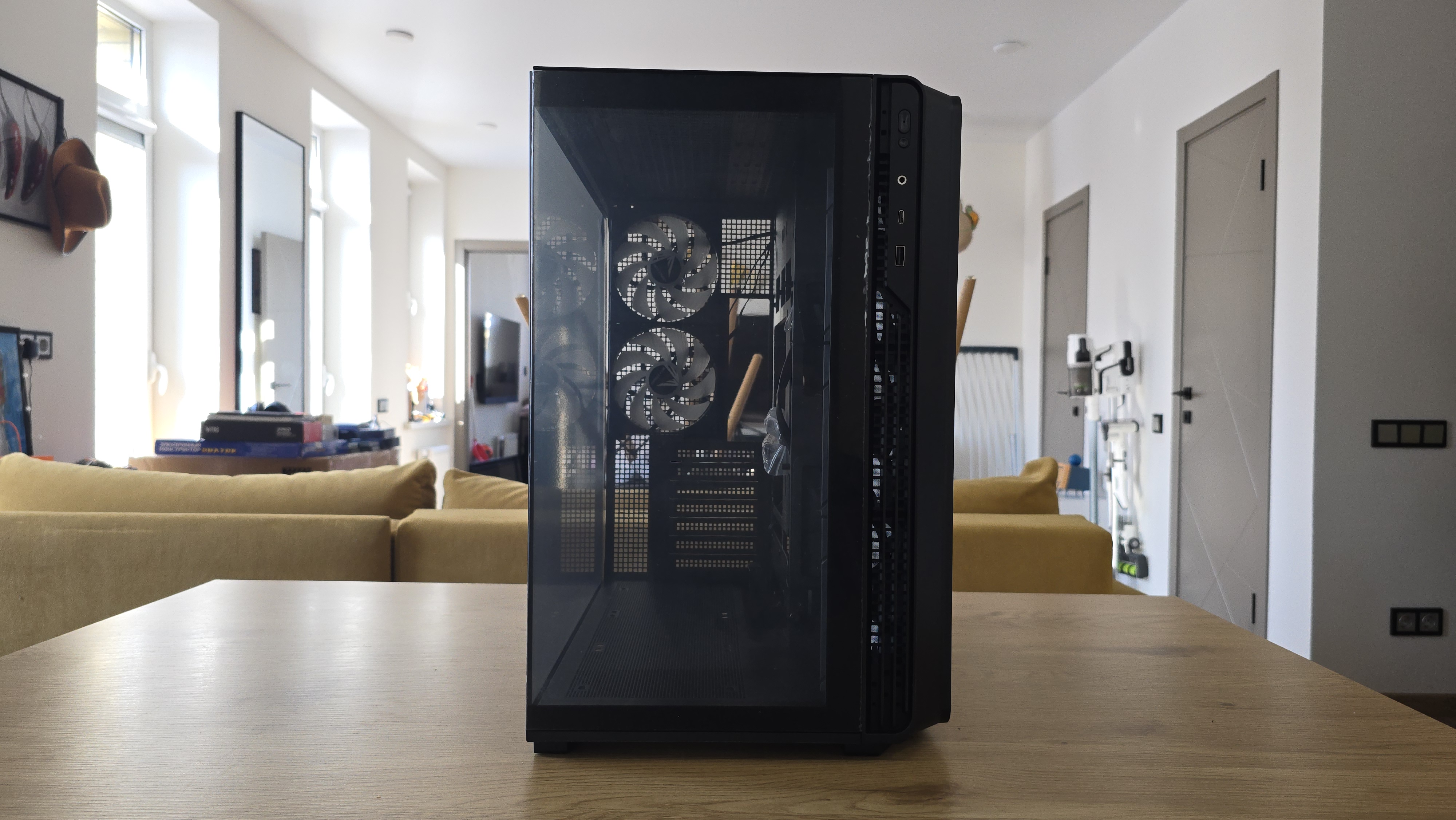

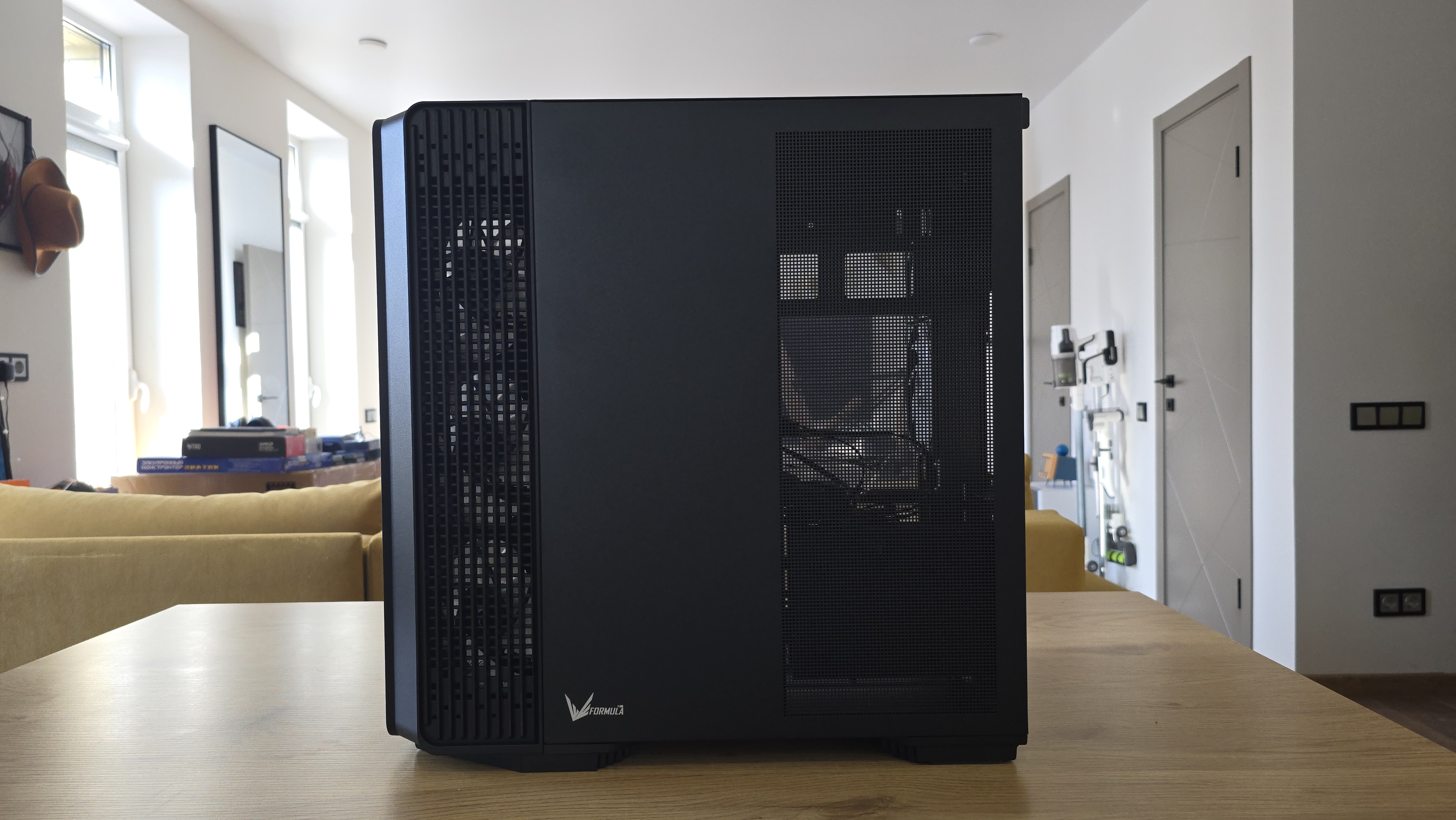

Передняя часть корпуса имеет довольно необычную форму. С внешней стороны расположена вертикальная панель с вентиляционными прорезями. За ней скрывается канал забора воздуха. На правой кромке передней панели находится блок интерфейсов. Здесь размещены кнопка питания, кнопка перезагрузки, комбинированный аудиоразъем, один порт USB-A и разъем USB-C. Панель расположена вертикально, поэтому пользоваться разъемами удобно независимо от того, стоит корпус на столе или под столом.

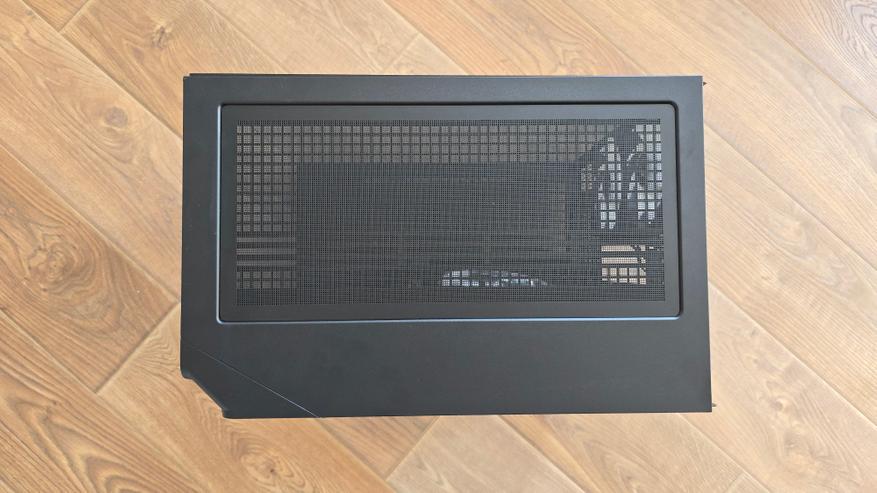

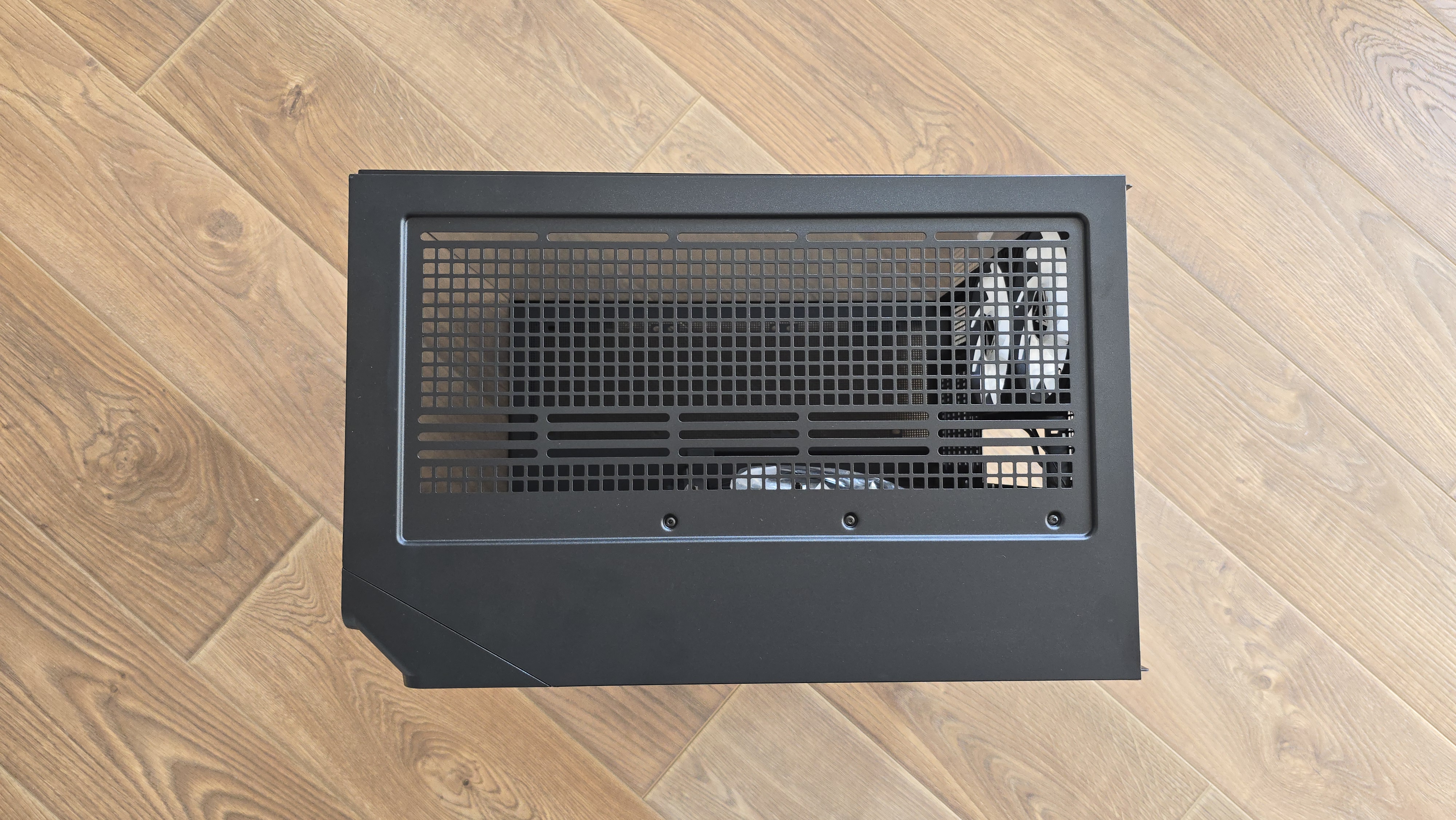

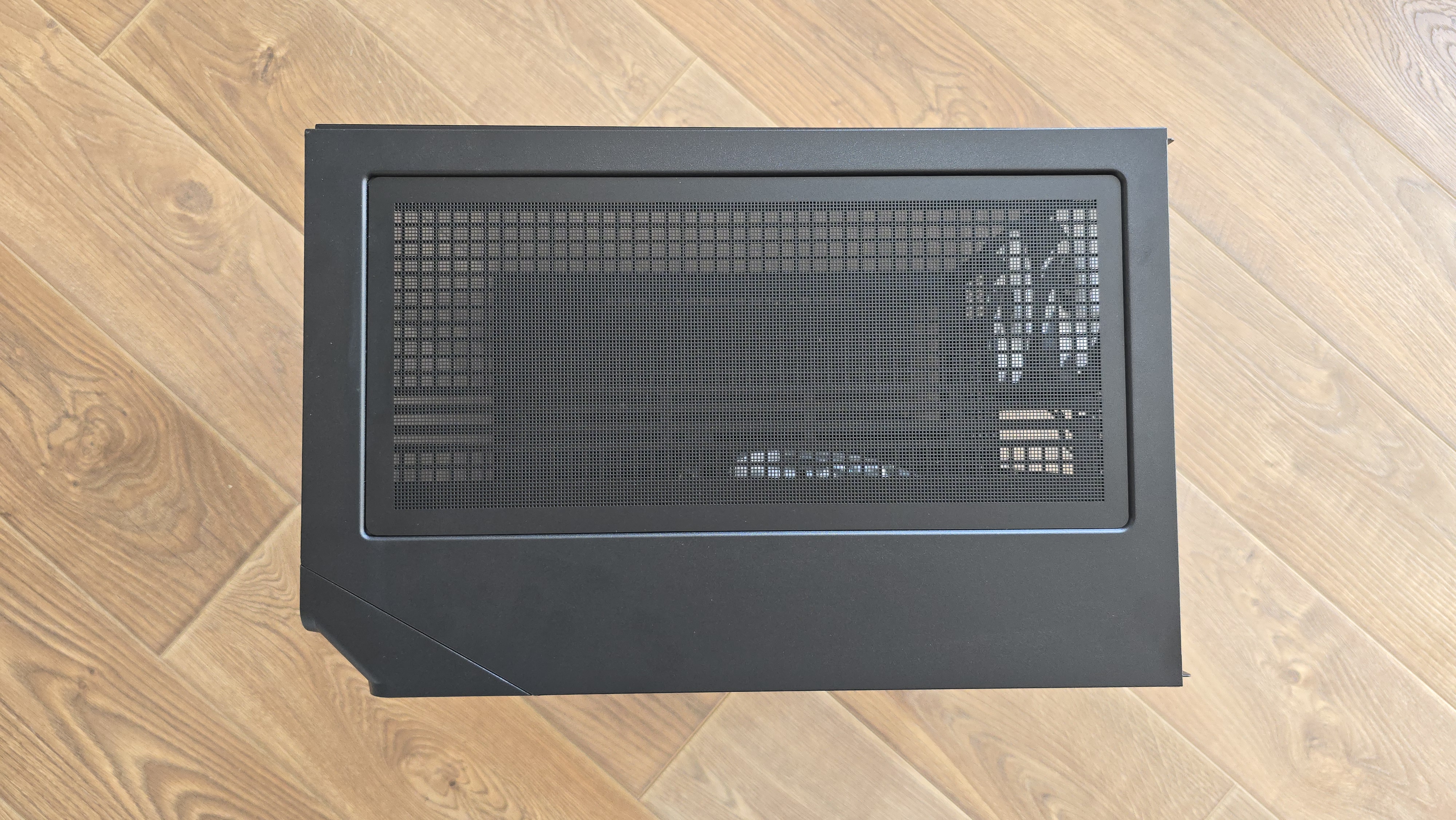

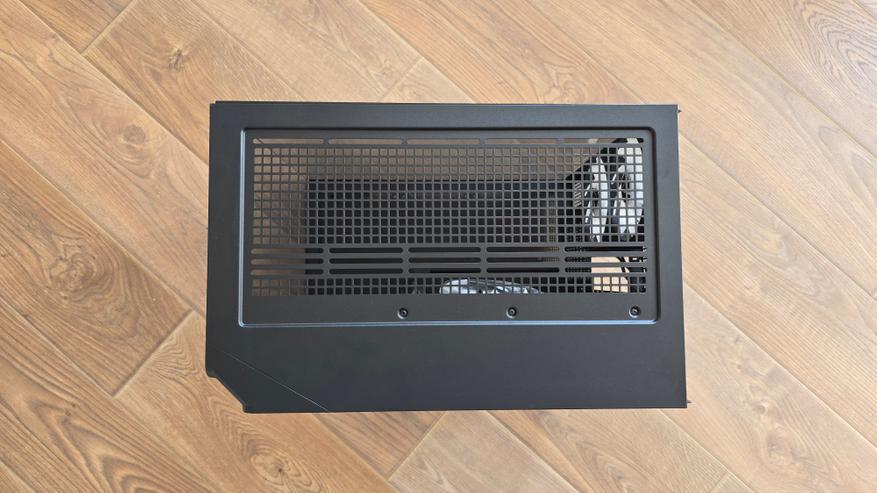

Верхняя часть шасси выполнена в виде широкой панели с развитой перфорацией, занимающей почти всю поверхность крышки. Снаружи она закрыта съемной магнитной сеткой, которая легко отделяется без инструментов и обеспечивает быстрый доступ к внутренней зоне установки охлаждения. Под этой панелью расположена монтажная площадка, рассчитанная на установку элементов системы вентиляции. Здесь могут размещаться три 120-мм вентилятора или пара 140-мм моделей. Кроме того, конструкция корпуса допускает установку радиатора системы жидкостного охлаждения формата до 360 мм.

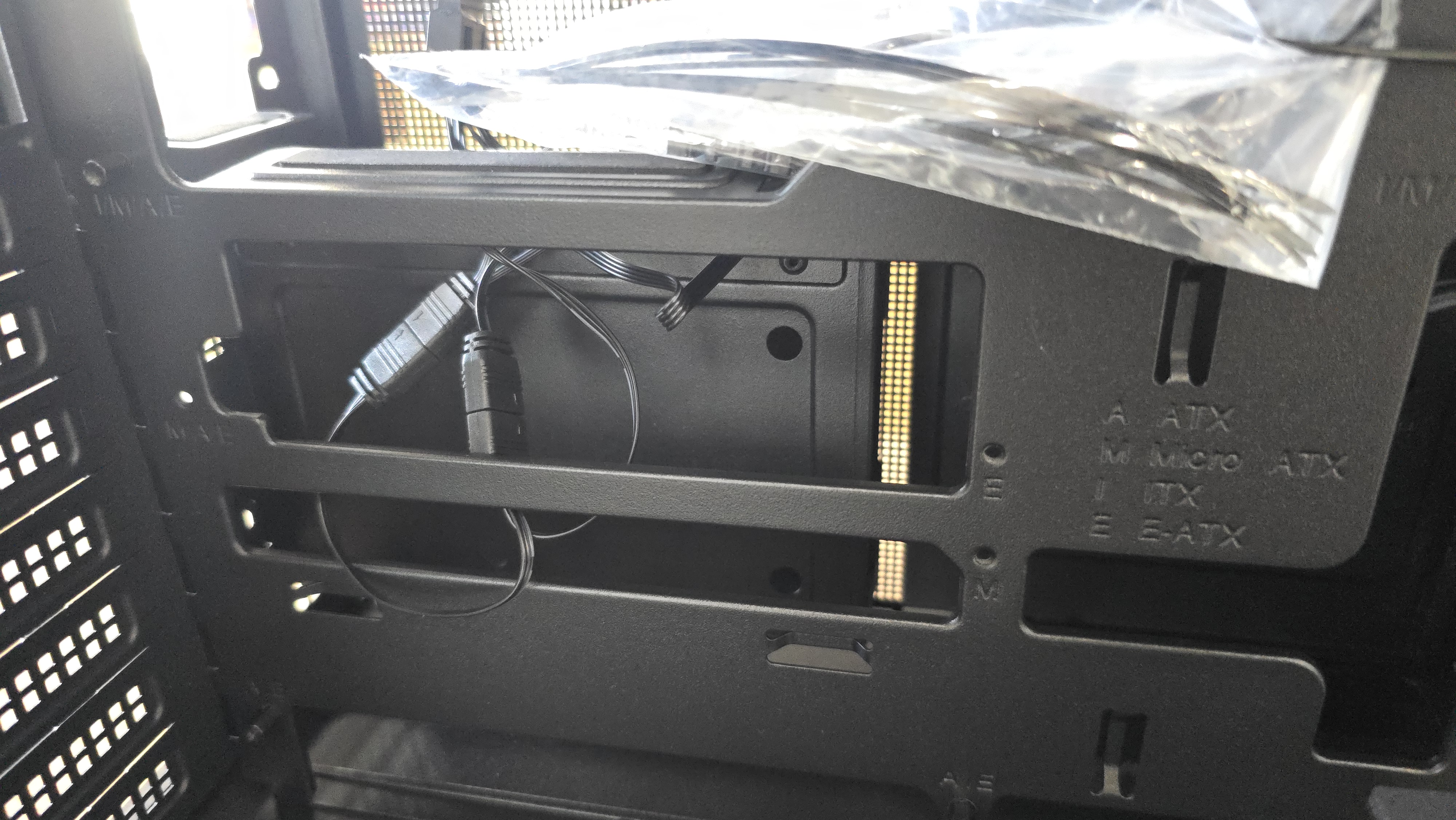

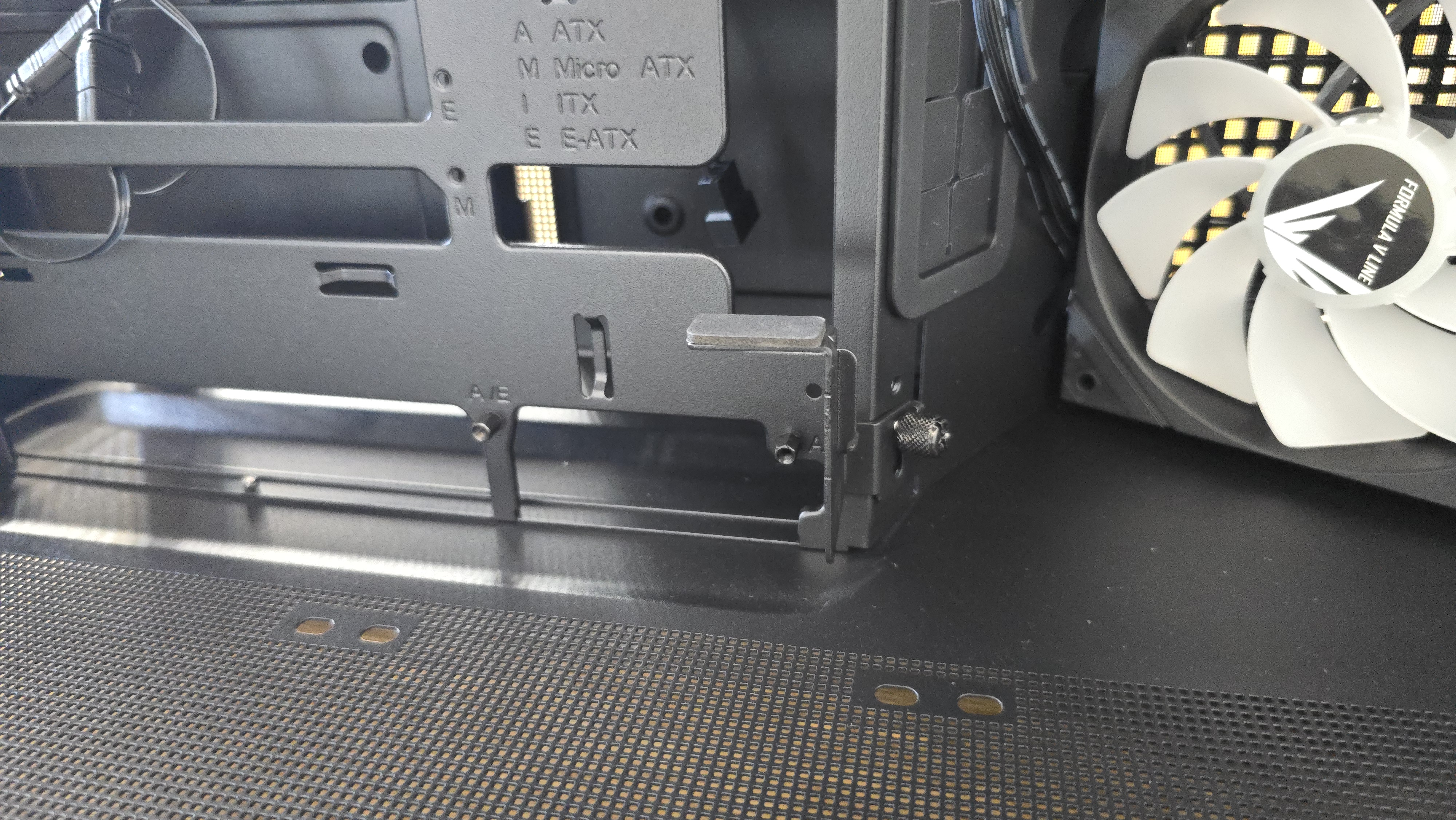

При взгляде внутрь через стеклянную панель сразу становится понятна общая архитектура внутреннего пространства. Основная зона отведена под материнскую плату, которая крепится вертикально на металлическом поддоне. Конструкция рассчитана на установку плат формата ATX, Micro-ATX и Mini-ITX. В области поддона выполнены крупные технологические отверстия: они используются для аккуратной прокладки кабелей питания и интерфейсных шлейфов, а также обеспечивают доступ к тыльной стороне процессорного сокета. Такое решение позволяет устанавливать или заменять процессорный кулер, не извлекая материнскую плату из корпуса.

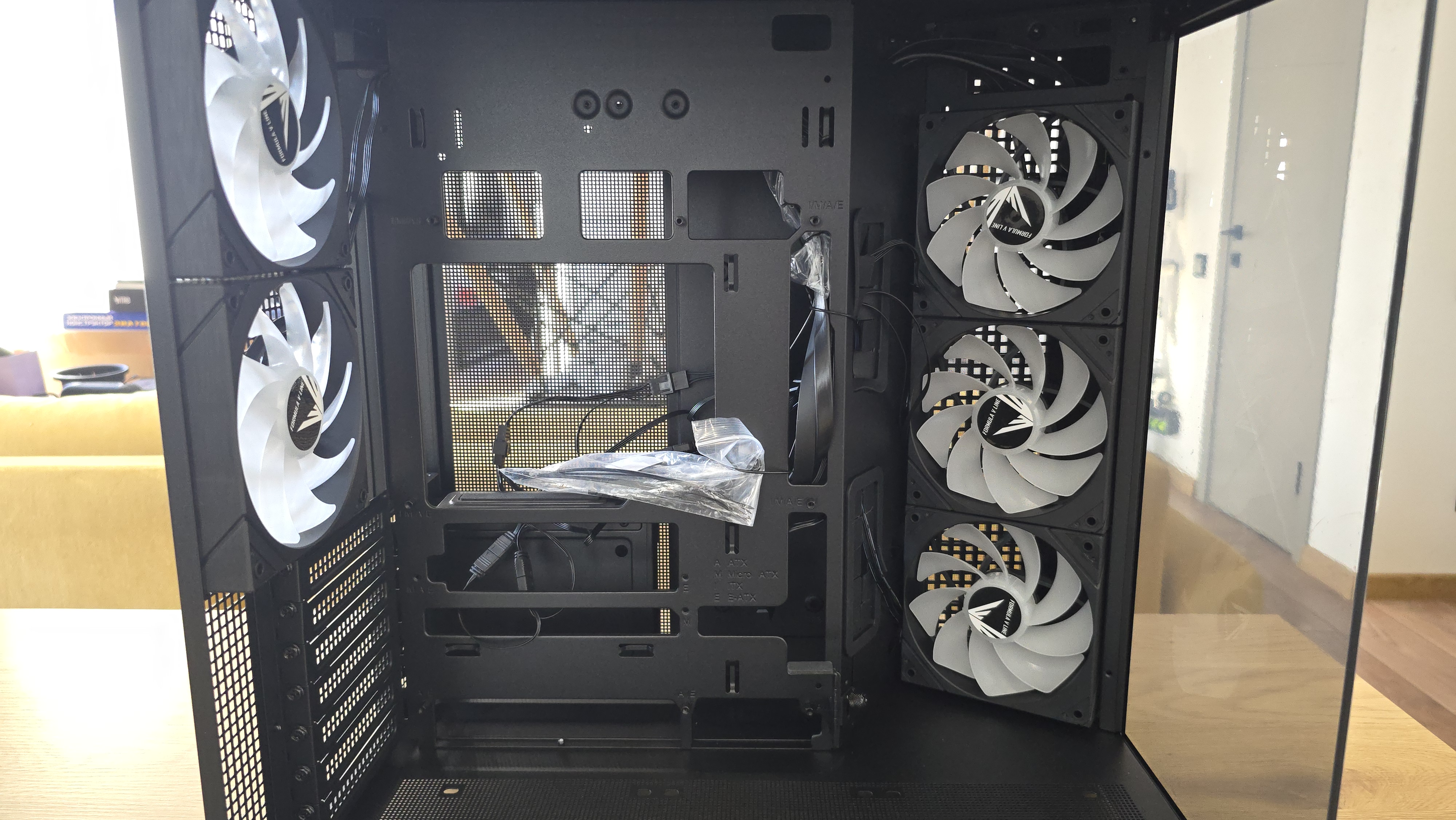

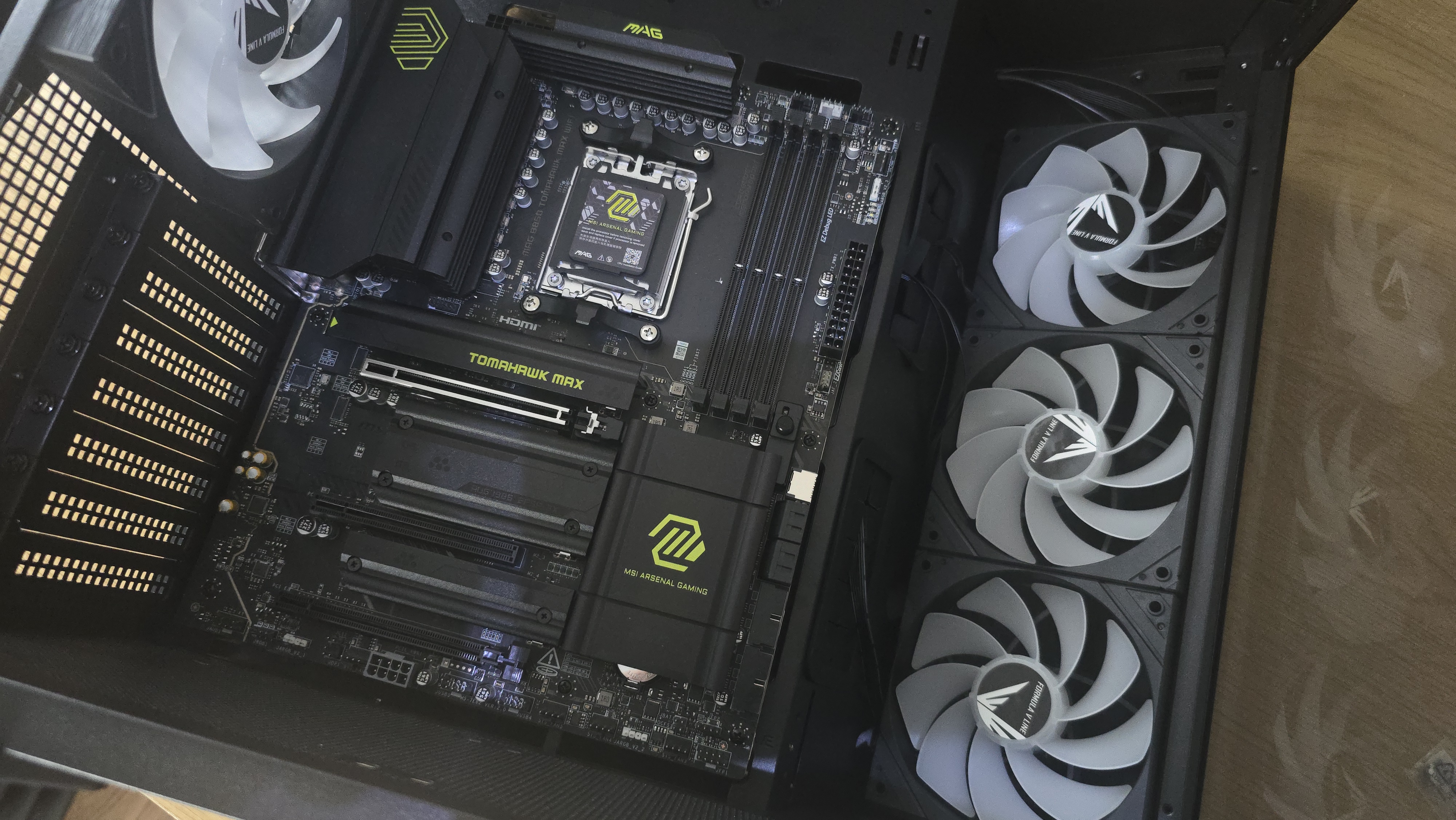

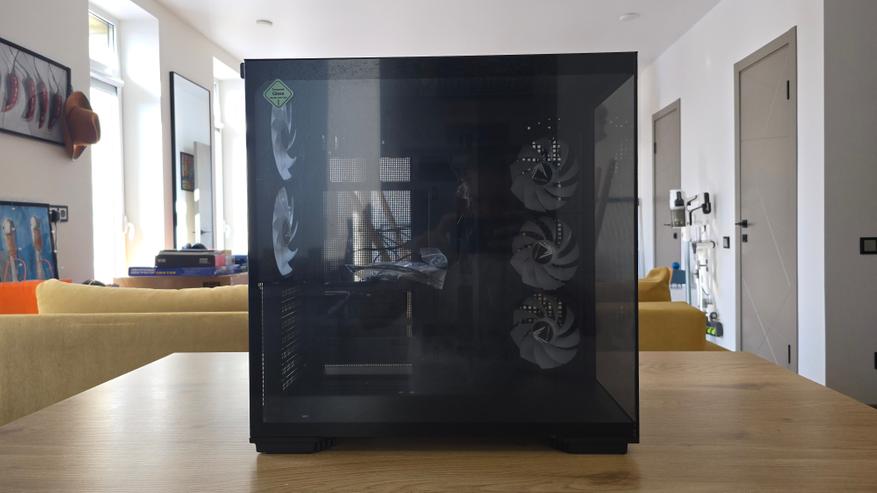

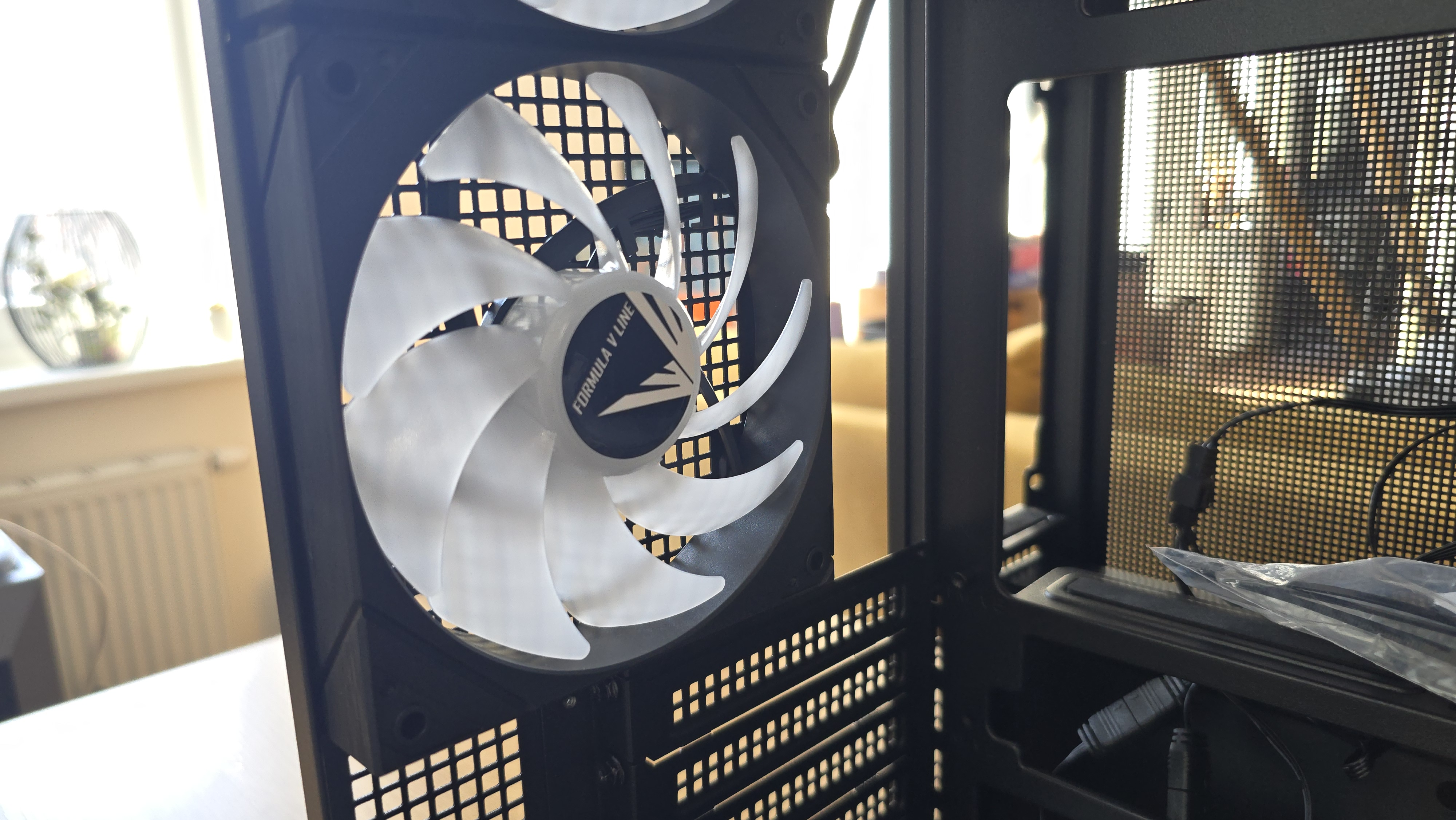

Сразу обращает на себя внимание правая внутренняя стенка корпуса. На ней расположена большая перфорированная площадка под три вентилятора. Они устанавливаются вертикально и подают поток воздуха внутрь корпуса. Именно эта зона является основным источником притока воздуха. Вентиляторы располагаются таким образом, чтобы направлять поток непосредственно на видеокарту и центральную часть системы.

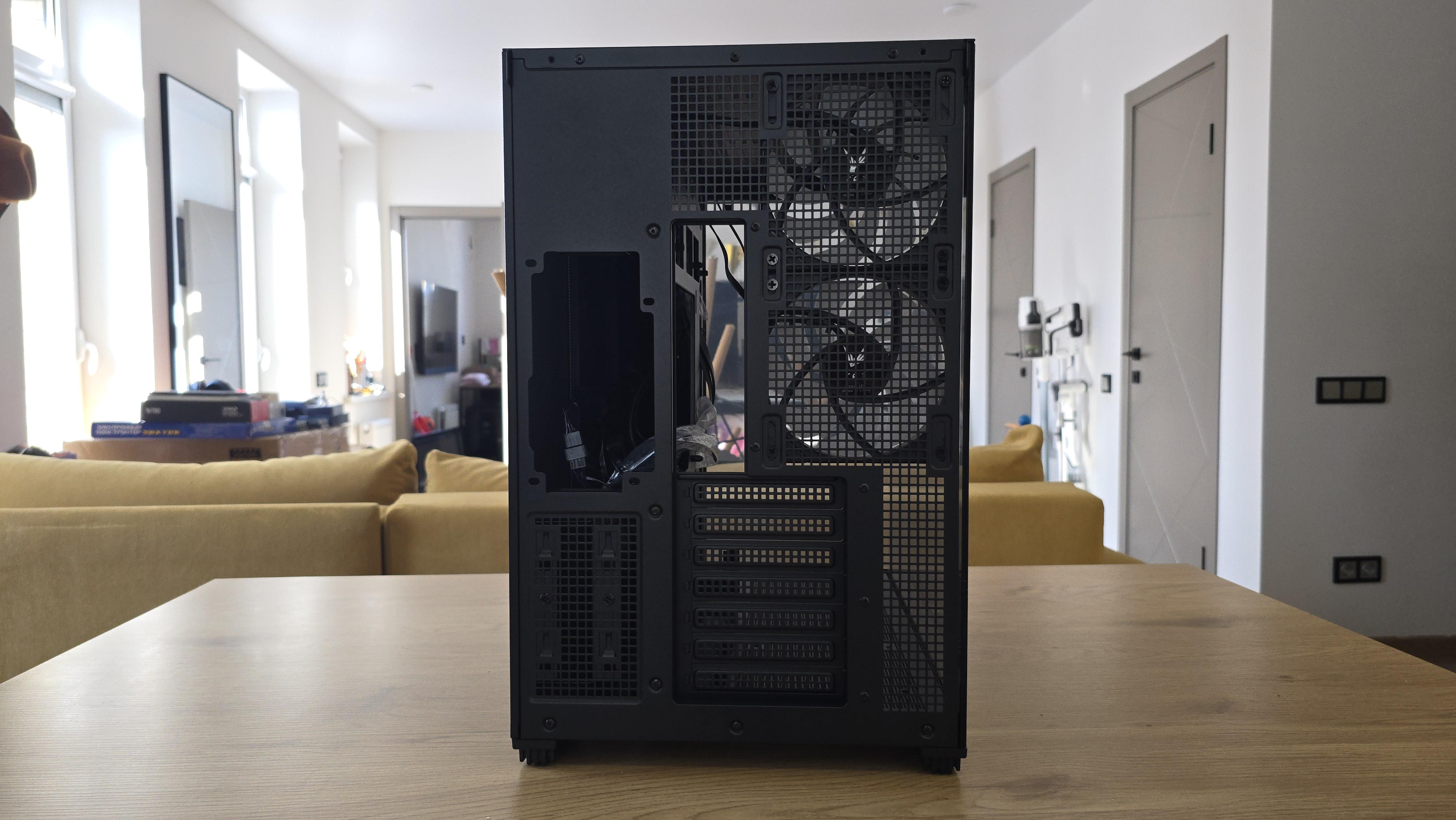

В задней части корпуса предусмотрено два посадочных места под вентиляторы диаметром 120 мм. Они располагаются друг над другом. Такая конфигурация встречается нечасто, но позволяет эффективнее выводить горячий воздух.

Нижняя часть шасси выполнена с развитой перфорацией, занимающей значительную площадь основания. В этой зоне предусмотрена площадка для установки трех вентиляторов формата 120 мм. При работе они подают поток воздуха снизу вверх, направляя его непосредственно в область графического адаптера. Такое решение актуально для современных GPU, которые при высокой нагрузке выделяют значительное количество тепла.

Графический ускоритель устанавливается горизонтально в стандартные PCIe-слоты. Конструкция корпуса предусматривает семь слотов расширения, что позволяет использовать крупные видеокарты без ограничений по толщине. При этом допустимая длина графического адаптера достигает 435 мм, поэтому внутрь корпуса без проблем помещаются даже массивные модели современных видеокарт.

Отдельно стоит отметить наличие штатной подпорки для видеокарты. Она закреплена на нижней части каркаса и предназначена для поддержки тяжелых графических адаптеров, чтобы предотвратить их провисание.

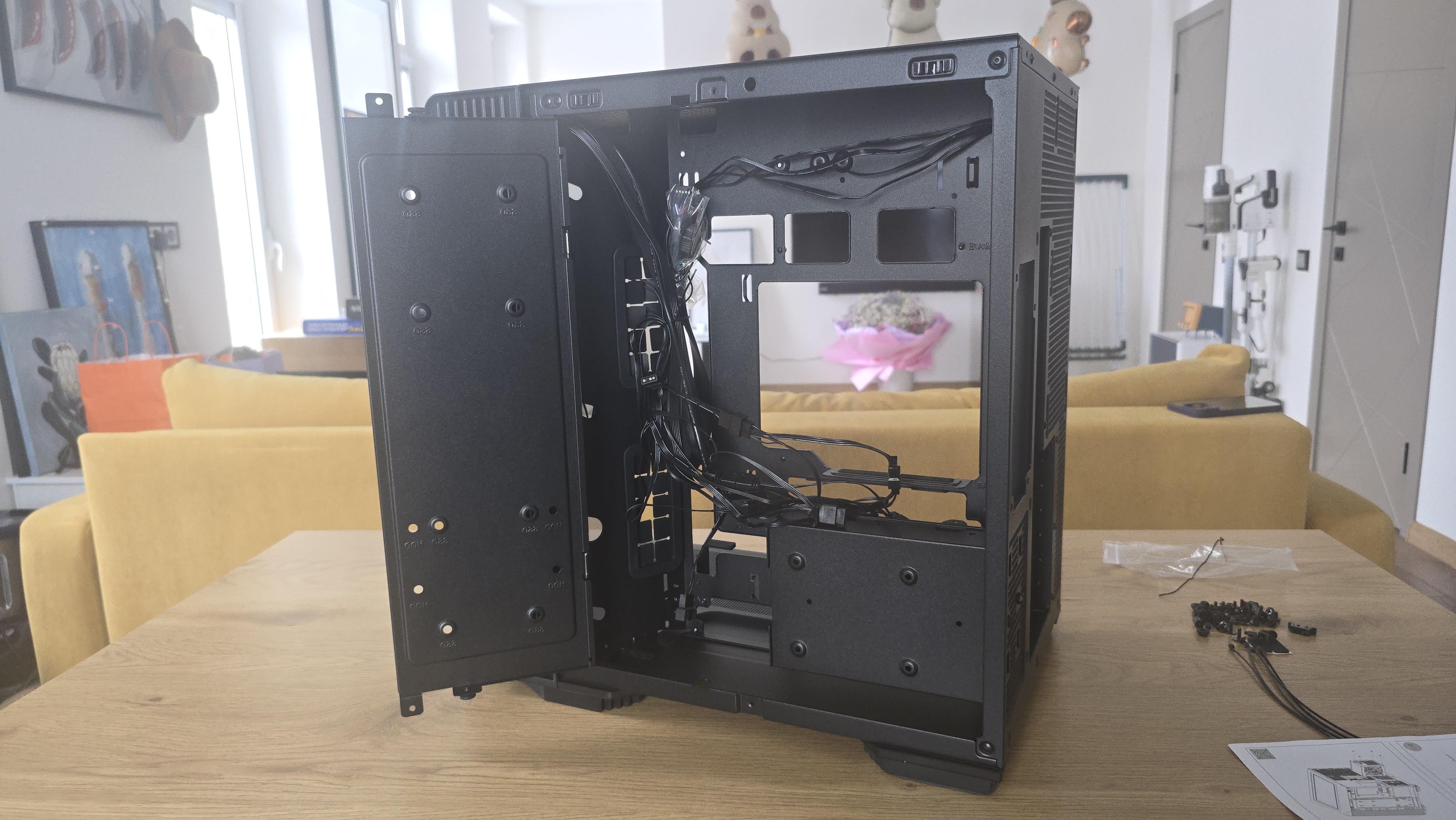

Теперь перейдем к второй камере корпуса. Если снять правую металлическую панель, открывается сервисная зона для кабелей и накопителей. Основную часть пространства занимает крупная металлическая дверца на петлях. Она закрывает кабельную зону и одновременно служит площадкой для установки накопителей формата 2.5 и 3.5 дюйма. На ней предусмотрены несколько монтажных точек, поэтому сюда можно закрепить сразу несколько накопителей.

За этой панелью остается достаточно пространства для укладки кабелей. Благодаря этому можно аккуратно спрятать проводку блока питания и кабели питания комплектующих.

Блок питания устанавливается в центральной части второй камеры. Он размещается в отдельном отсеке и фиксируется стандартным способом. Рядом предусмотрено место для установки накопителей формата 3.5 дюйма.

Схема охлаждения и организация воздушных потоков

Если внимательно рассмотреть расположение вентиляционных отверстий, вентиляторов и общую геометрию корпуса, становится заметно, что схема охлаждения здесь отличается от привычной для большинства классических корпусов. Поток воздуха организован не по традиционному принципу «спереди-назад». Основной приток формируется на правой стороне корпуса и далее проходит через центральную часть системы к задней и верхней зоне отвода тепла.

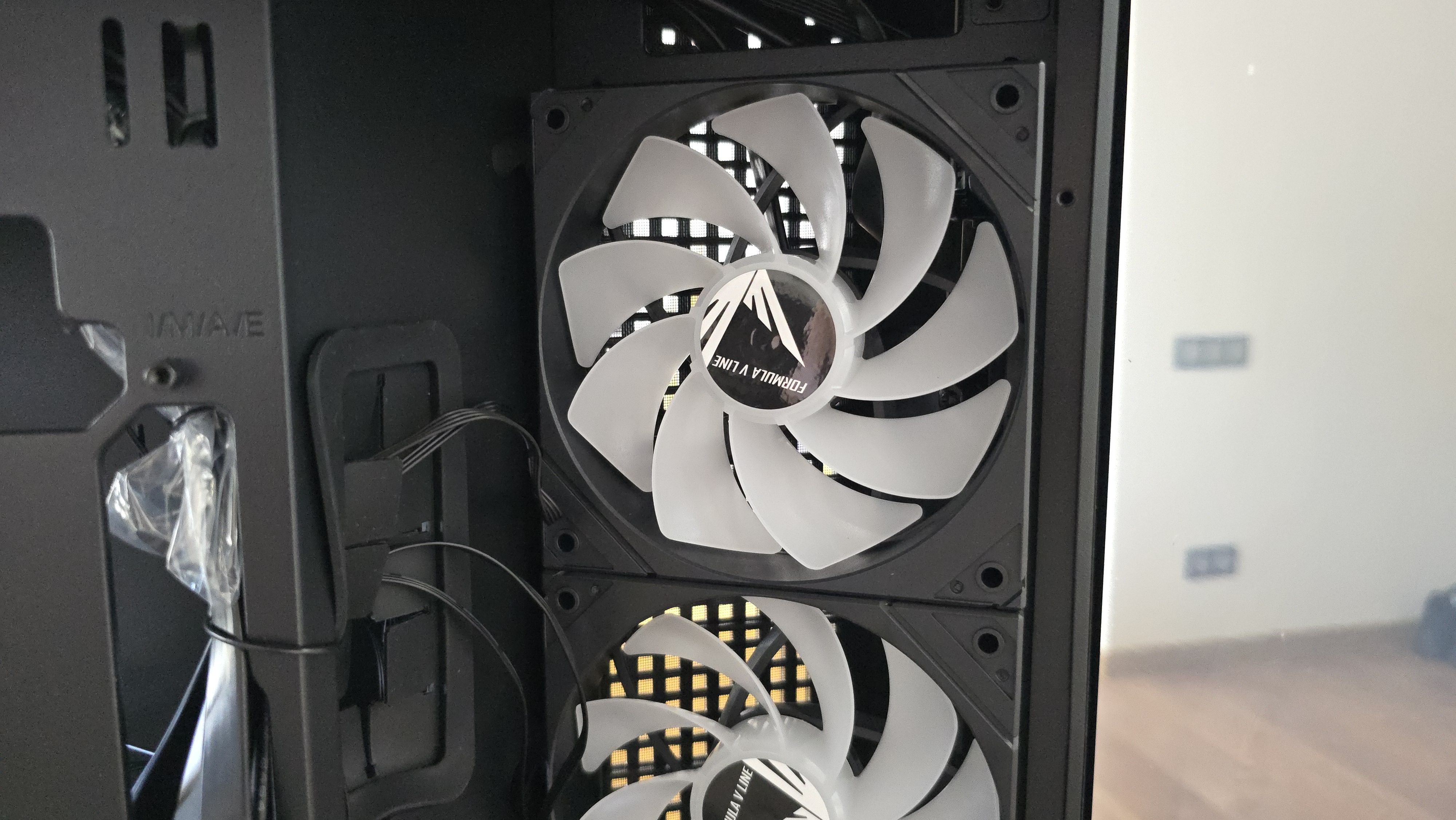

Воздух попадает внутрь корпуса через боковые воздухозаборные каналы в передней части шасси. За ними расположен пылевой фильтр, после которого поток сразу захватывается тремя вентиляторами диаметром 120 мм. Эти вентиляторы размещены вертикально на правой стенке основной камеры и развернуты примерно под углом 45 градусов относительно фронтальной панели. Такая компоновка формирует направленный поток воздуха внутрь корпуса. Часть воздуха проходит через центральную область системы, где расположены видеокарта и материнская плата, а часть идет мимо, в сторону боковой стеклянной панели и затем распределяется по внутреннему объему корпуса. В результате внутри формируется достаточно равномерная циркуляция.

После прохождения через блок боковых вентиляторов холодный воздух попадает в центральную часть корпуса. Основной поток проходит через область видеокарты и зоны вокруг материнской платы. Именно здесь сосредоточено большинство компонентов, выделяющих тепло, поэтому такой путь движения воздуха выглядит вполне логичным.

Дополнительный объем воздуха поступает снизу. Нижняя панель корпуса имеет крупную перфорацию практически по всей площади. Через эти отверстия внутрь корпуса попадает воздух из окружающего пространства. Затем он втягивается в общую циркуляцию и поднимается вверх через центральную часть системы.

Проходя через область видеокарты, процессорного кулера и других компонентов, поток постепенно нагревается и начинает подниматься вверх. Основной вывод воздуха происходит через заднюю панель корпуса. Здесь установлен 140-мм вентилятор, который вытягивает нагретый воздух из центральной области корпуса и зоны процессора.

Оставшаяся часть теплого воздуха поднимается к верхней панели. Верхняя крышка корпуса полностью перфорирована и закрыта магнитной сеткой. Через эту область воздух естественным образом выходит наружу, усиливая общий поток, сформированный задним вентилятором.

Таким образом движение воздуха внутри корпуса формируется по следующей траектории: поток поступает через боковые воздухозаборные каналы и нижнюю перфорацию, затем проходит через центральную часть системы, охлаждая видеокарту и материнскую плату, после чего нагретый воздух выводится через заднюю и верхнюю части корпуса.

Сборки и моя конфигурация

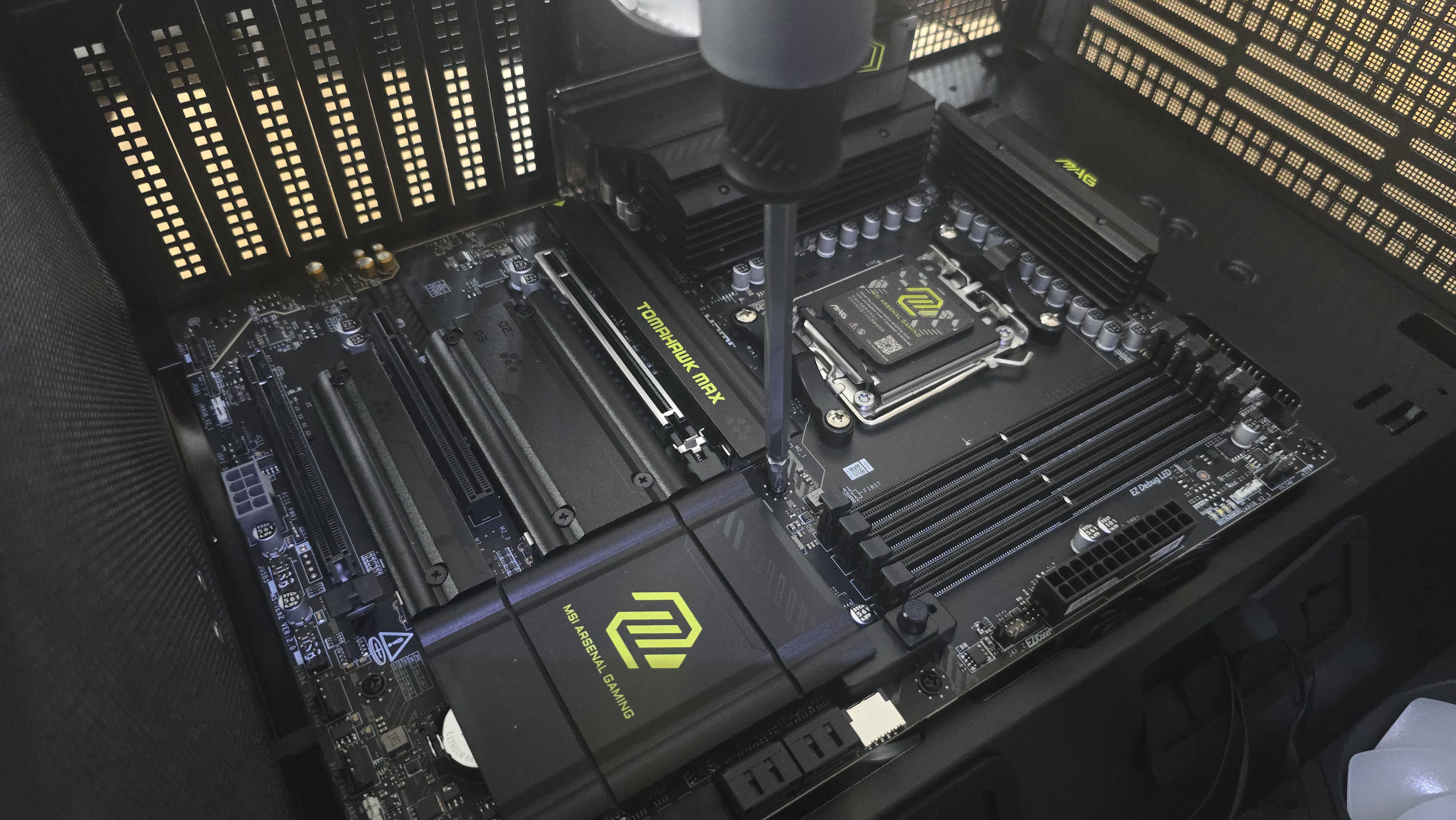

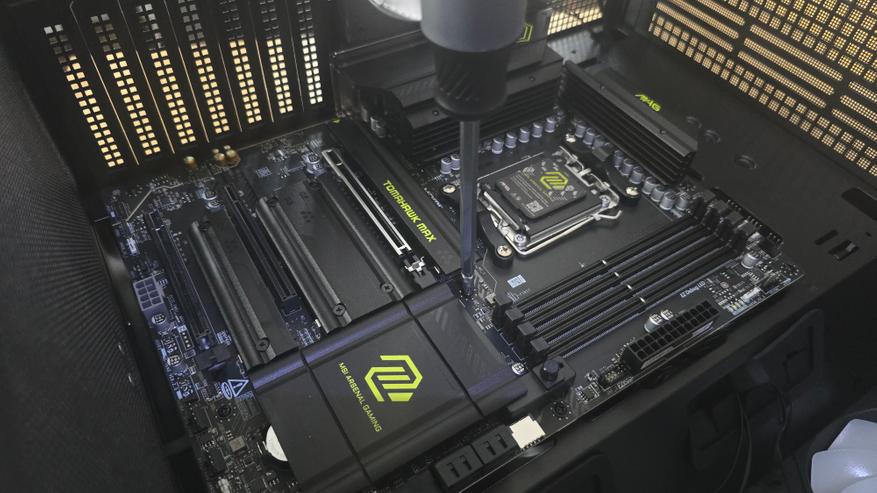

Во время сборки никаких сложностей не возникло. Материнская плата устанавливается без проблем, вокруг нее остается достаточно пространства, поэтому подключать питание и фронтальные разъемы удобно. Радиатор системы жидкостного охлаждения спокойно размещается в верхней части корпуса, при этом доступ к винтам и кабелям не перекрывается. С установкой видеокарты тоже не возникает трудностей — внутри корпуса достаточно свободного места, поэтому карта устанавливается без ощущения тесноты. Отдельно отмечу комплектные провода для подключения подсветки вентиляторов. Они достаточно длинные, поэтому их можно аккуратно проложить и спокойно подключить к разъему ARGB на материнской плате без использования удлинителей.

Моя конфигурация построена на современной платформой на базе AMD. В качестве материнской платы используется MSI Mag B850 Tomahawk MAX WiFi. Плата формата ATX хорошо вписывается в внутреннюю компоновку корпуса и оставляет достаточно свободного пространства вокруг основных компонентов. Это заметно в зоне кабельных выводов и рядом с системой охлаждения процессора.

В системе установлен процессор AMD Ryzen 9 9950X3D. Для его охлаждения используется система жидкостного охлаждения PCCooler DA360 Pro ARGB с радиатором, установленным в верхней части корпуса. Радиатор закреплен под верхней панелью, а три вентилятора работают на выдув. Такое расположение хорошо вписывается в общую схему циркуляции воздуха внутри корпуса: холодный воздух поступает сбоку, проходит через центральную часть системы и затем выводится вверх через радиатор.

Видеокарта установлена в основной слот PCIe и занимает центральное положение в корпусе. Благодаря достаточно большому внутреннему пространству между видеокартой и боковым блоком вентиляторов остается заметный зазор. Это позволяет воздуху свободно проходить через радиатор видеокарты и не создавать лишних препятствий для циркуляции потока.

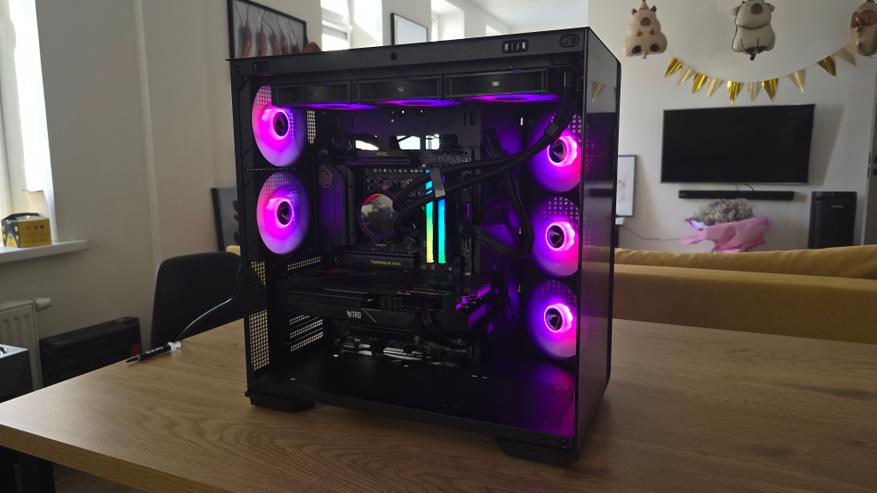

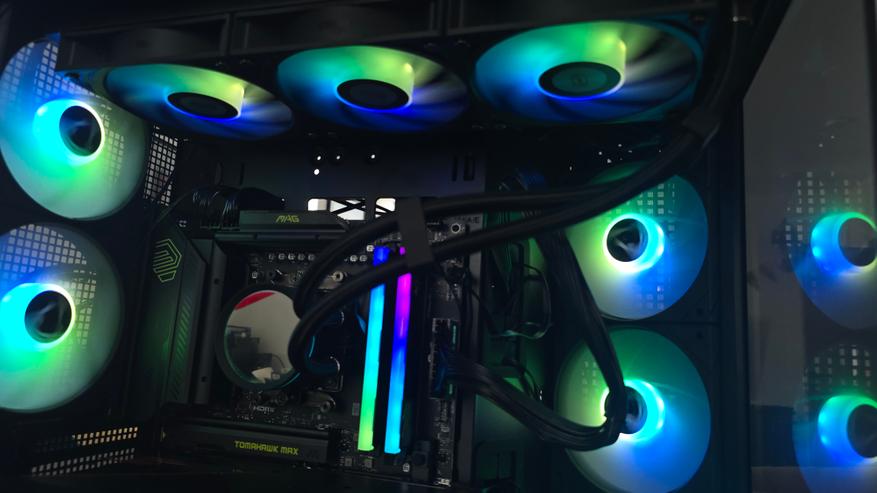

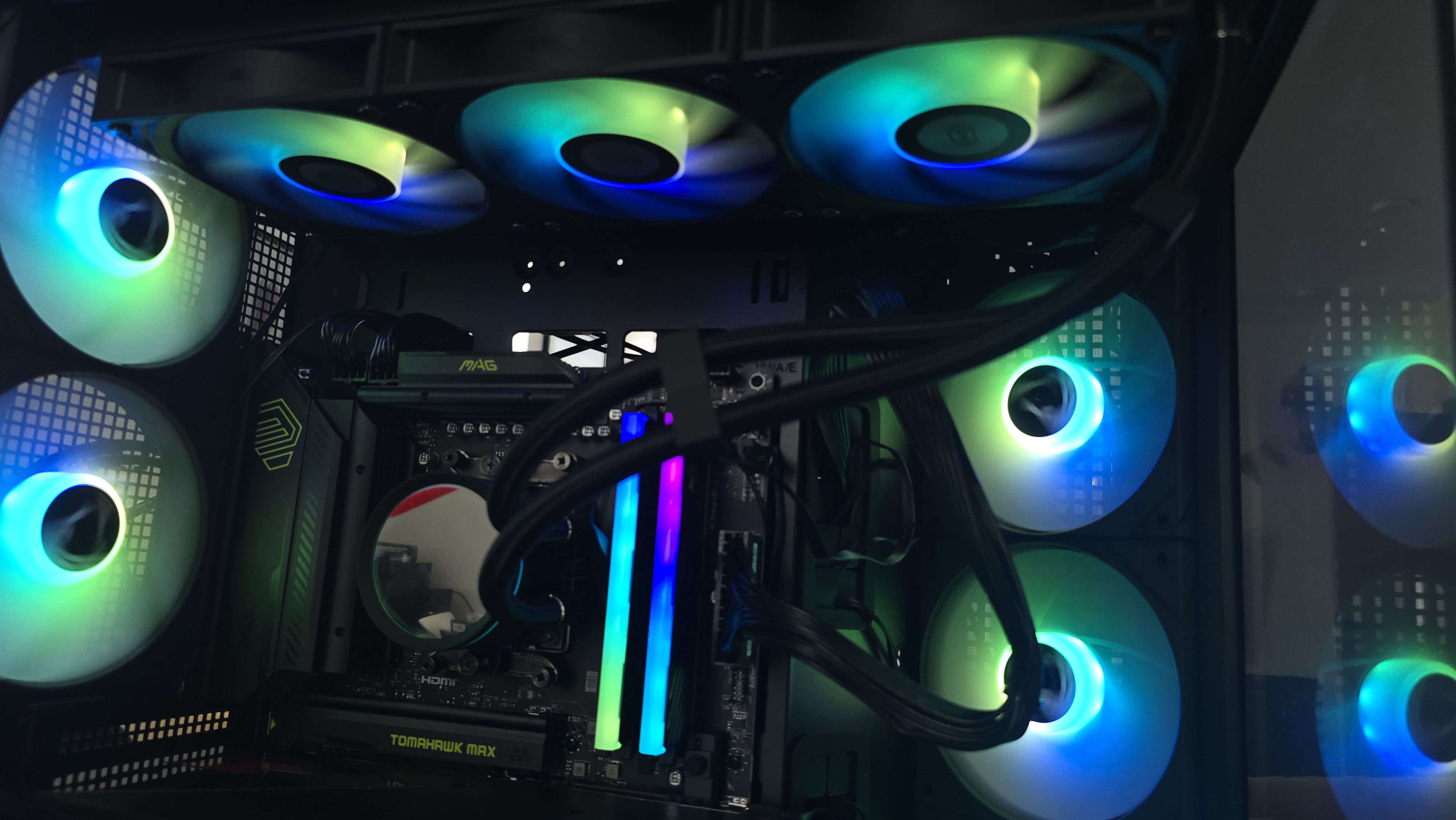

При включении системы все вентиляторы формируют яркую равномерную подсветку внутри корпуса. Свет хорошо рассеивается через полупрозрачные лопасти и создает мягкое свечение вокруг центральной части вентилятора.

Подсветка вентиляторов подключена к материнской плате и управляется через стандартный ARGB-разъем. Это позволяет синхронизировать работу подсветки с другими компонентами системы. В моем случае управление осуществляется через программное обеспечение MSI. Цвета и эффекты можно менять прямо из приложения: доступны статические режимы, плавные переходы, пульсация и другие варианты.

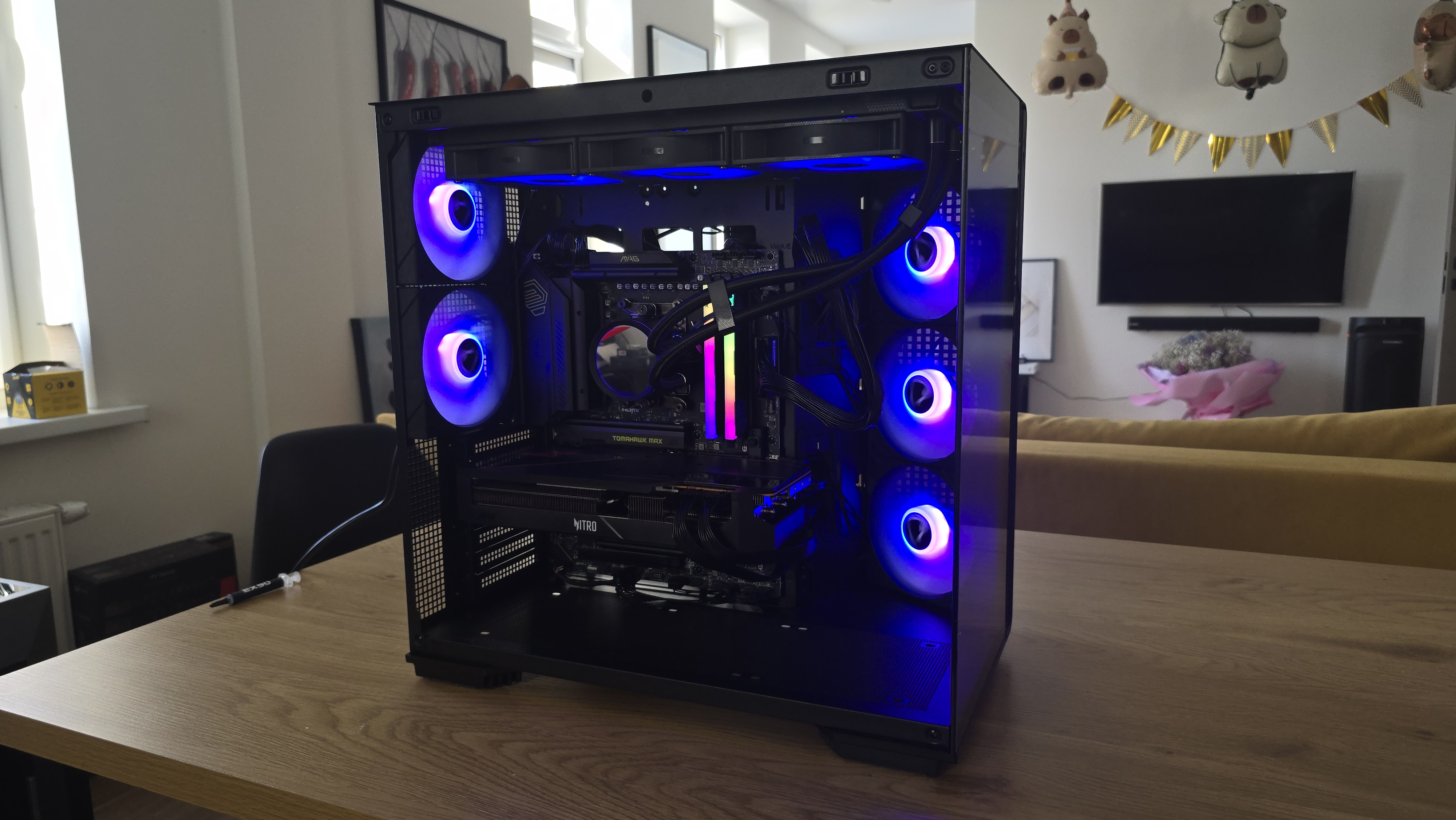

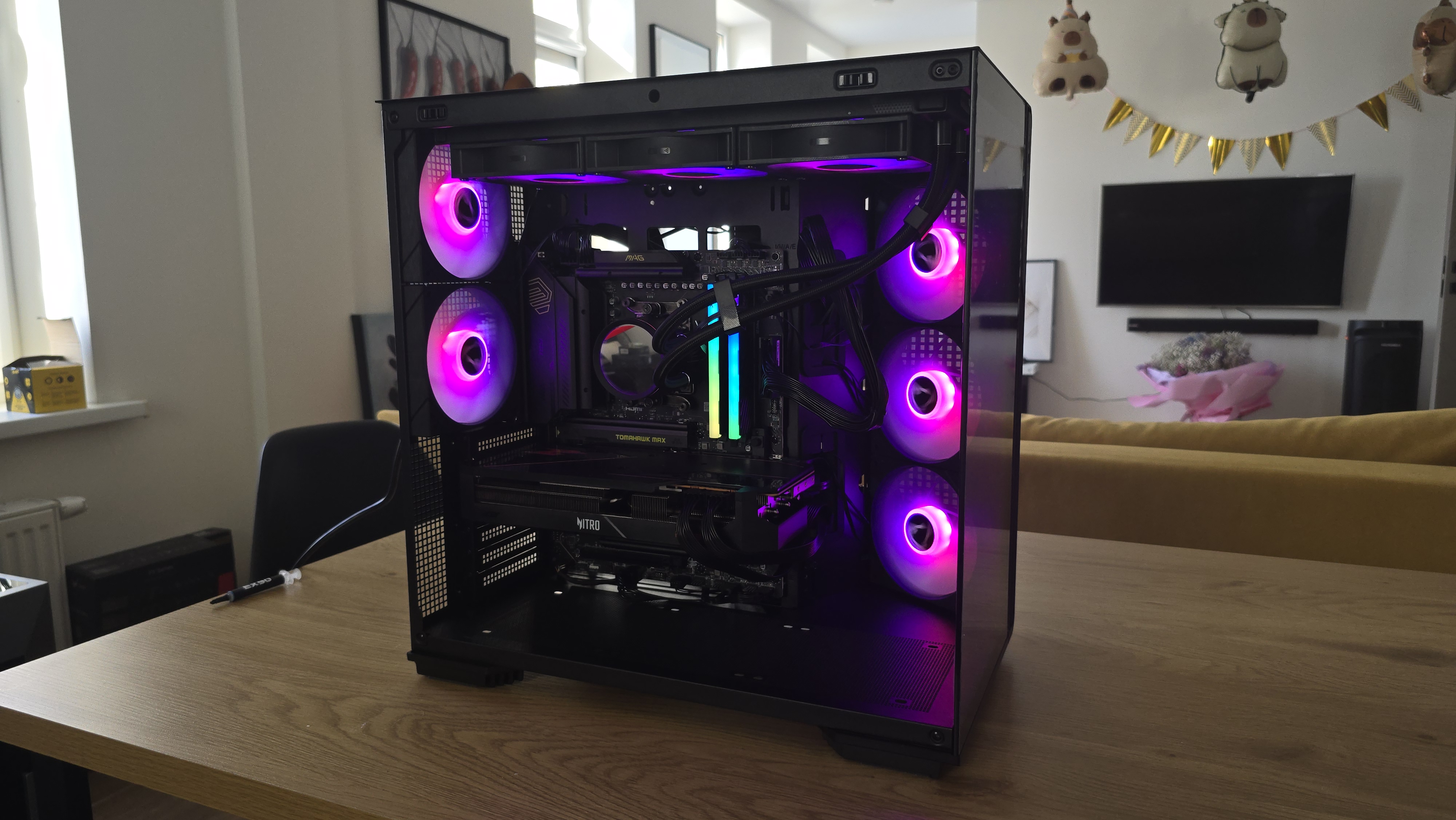

Через стеклянные панели хорошо видно внутреннюю компоновку системы. При включенной подсветке вентиляторы формируют равномерную световую заливку, которая подсвечивает как материнскую плату, так и видеокарту.

Заключение

После сборки системы корпус Formula Crystal Z7 оставил положительное впечатление. Внутри достаточно пространства, поэтому установка материнской платы, радиатора СЖО и видеокарты проходит без борьбы за каждый миллиметр. Ничего не мешает подключать кабели, а сами провода можно спокойно уложить за поддоном материнской платы. Отдельно порадовало, что комплектные кабели подсветки имеют нормальную длину — не приходится тянуть их через весь корпус или искать удлинители.

Конструкция корпуса выглядит продуманной. Основной приток воздуха формируется через боковой блок вентиляторов, после чего поток проходит через центральную часть системы и выходит через заднюю и верхнюю панели. Такая схема отличается от классической компоновки с фронтальными вентиляторами, но на практике работает вполне логично.

Стеклянные панели позволяют хорошо рассмотреть установленное оборудование и работу подсветки. При этом корпус не выглядит хрупким — металлическое шасси ощущается достаточно жестким, панели подогнаны аккуратно, а зазоры между стеклами минимальные.

В целом Crystal Z7 — это корпус, в котором можно без особых сложностей собрать современную систему. Пространства внутри достаточно, компоновка понятная, а внешний вид позволяет спокойно демонстрировать установленное железо через стеклянные панели.
