Модульный NUC Extreme: обзор мини-компьютера Maibenben PC10 с разборкой и тестами

Один из самых быстрых мини компьютеров — Maibenben PC10 с модульной конструкцией. Это высокопроизводительный компьютер с компактными размерами (корпус объемом всего 8 литров) и на базе NUC Extreme от Maibenben nод кодовым наименованием Dragon Canyon. Из особенностей — возможность замены процессорного модуля, установка сразу четырех SSD накопителей, слот для дискретной видеокарты.

Характеристики

Комплектация

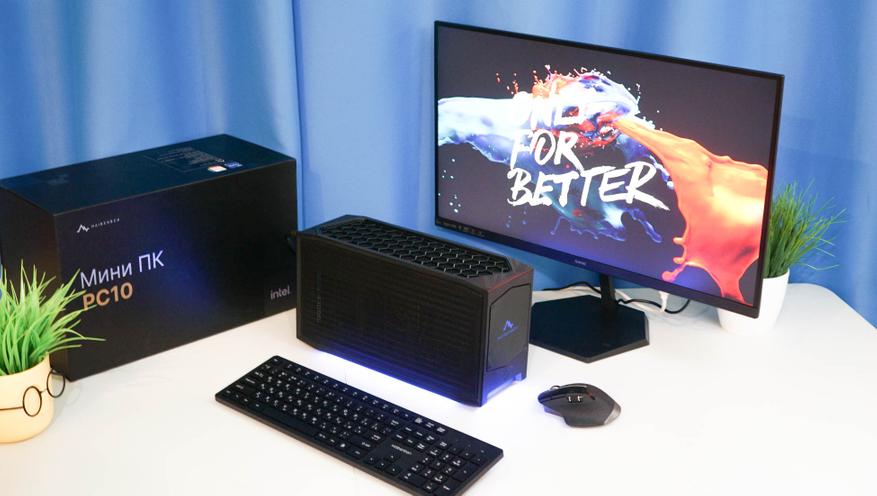

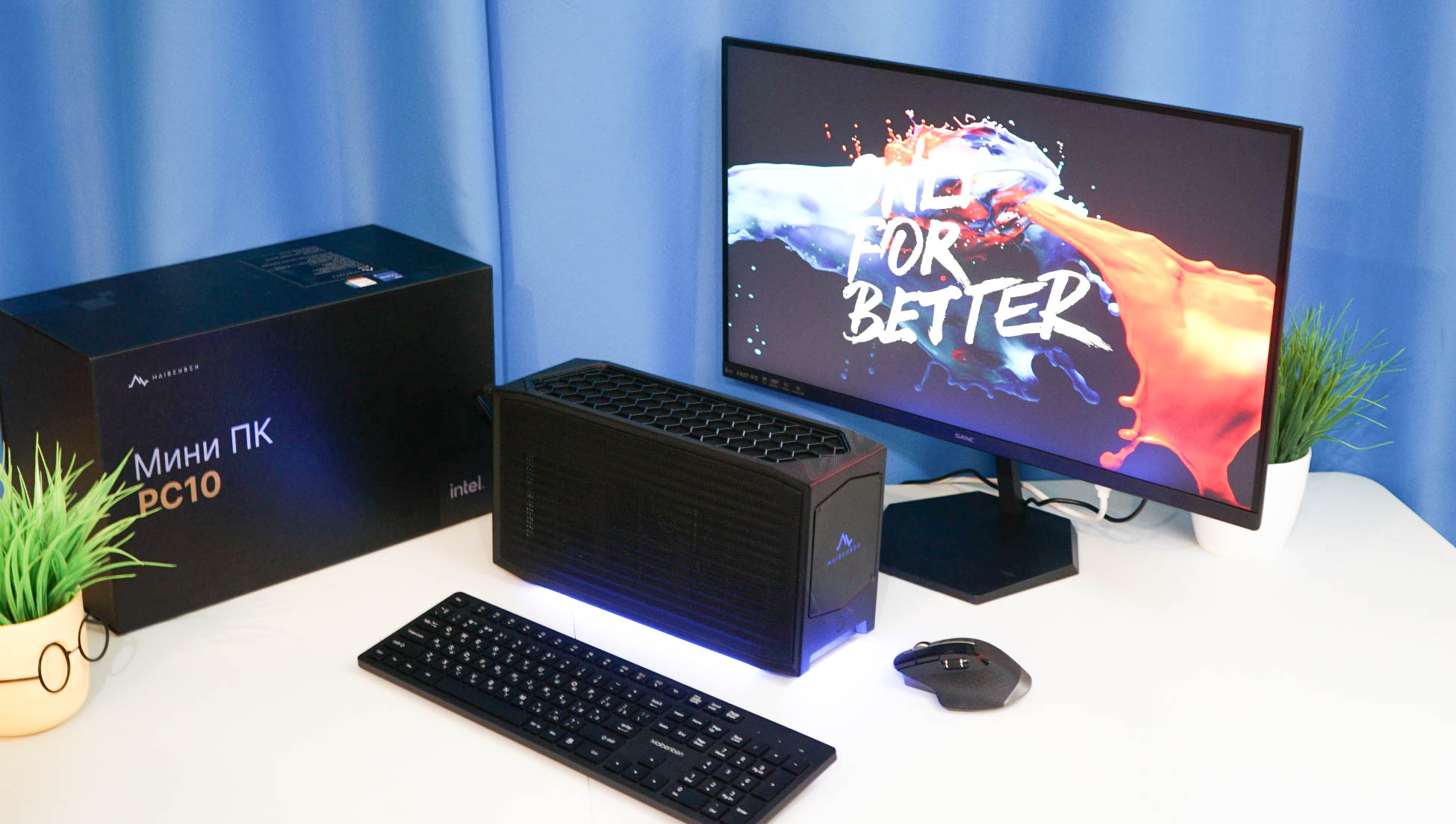

Итак, на тестировании компактный мини-компьютер Maibenben PC10 — это, фактически, NUC 11 Extreme Kit (версия Dragon Canyon — с RGB подсветкой корпуса). Его возможное применение — графическая станция для обработки фото и моделирования, в качестве сервера (4х М.2), в качестве клиента или офисного ПК, подойдет для стримов, потоковой передачи и записи. Также вполне подойдет для игр — с учетом установки короткой RTX4060 (или аналогичного графического адаптера). Самое главное — это компактный и тихий современный ПК, модульной конструкции, который всегда можно кастомизировать под свои нужны. К слову, модель поддерживает установку до 64 Гб оперативной памяти. У меня версия barebone, то есть «пустая», только с процессорным модулем. Для тестирования буду использовать 16 Гб DDR4 3200MHz, а также один из своих SSD накопителей.

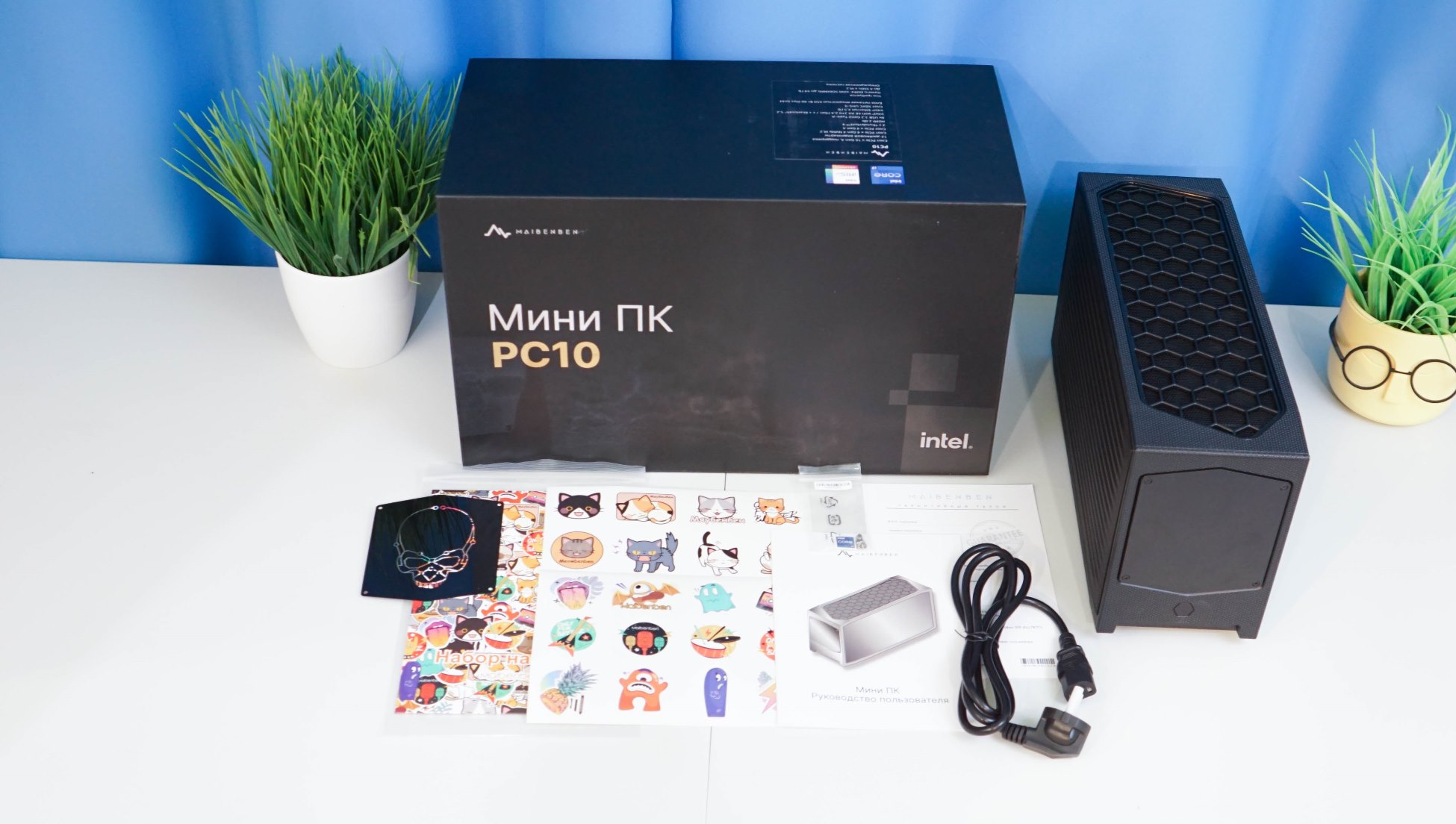

Комплект поставки:

• сам barebone (без ОЗУ и без SSD);
• кабель для питания от сети;
• руководство по эксплуатации;
• стикер Dragon Canyon на лицевую панель;
• комплект стикеров Maibenben.

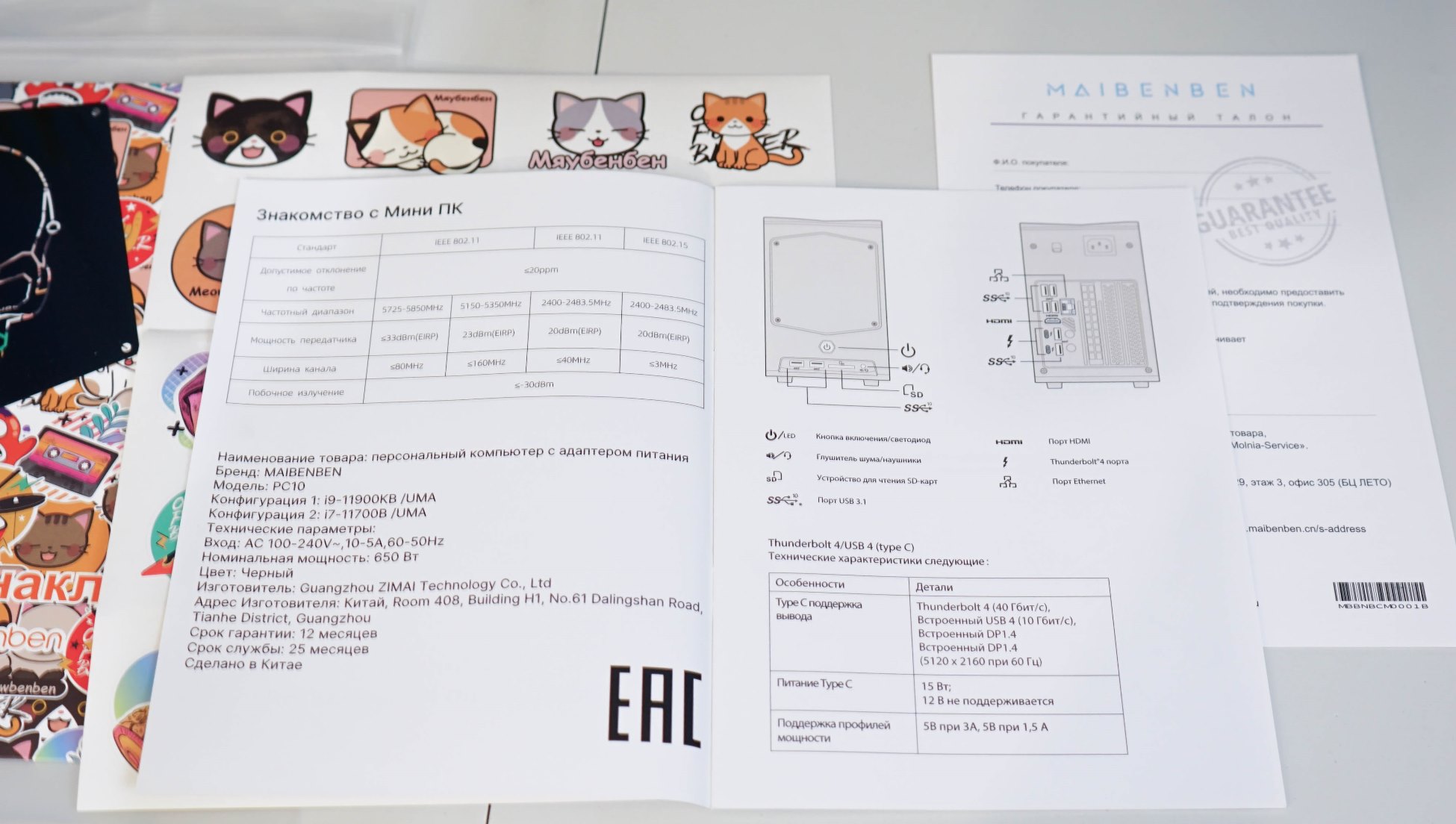

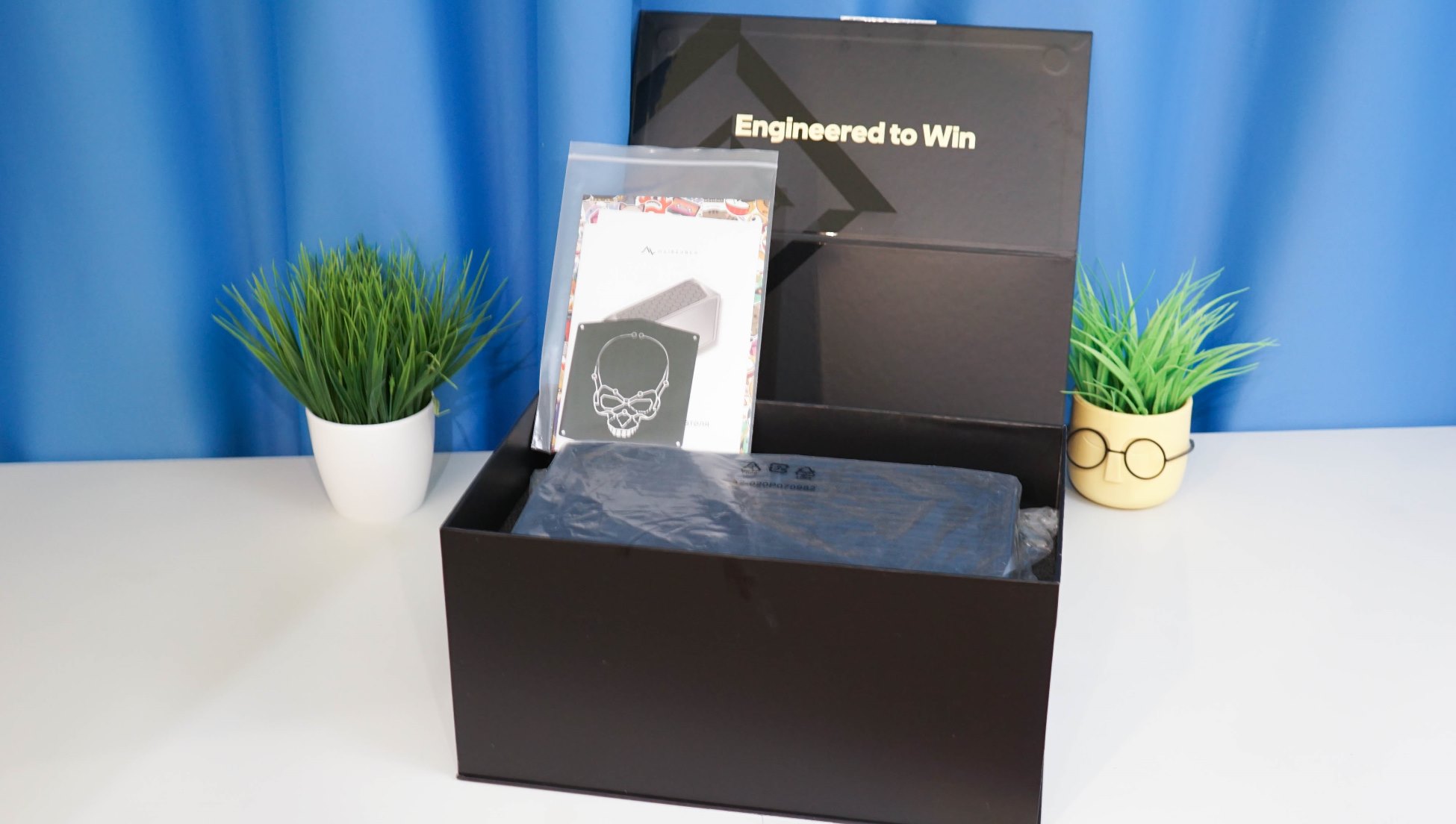

И все это в небольшой картонной упаковке. И еще отмечу, что инструкция полностью на русском языке — в ней приводится информация по разборке и обслуживанию корпуса, по установке комплектующих и подключению модулей.

Внешний вид

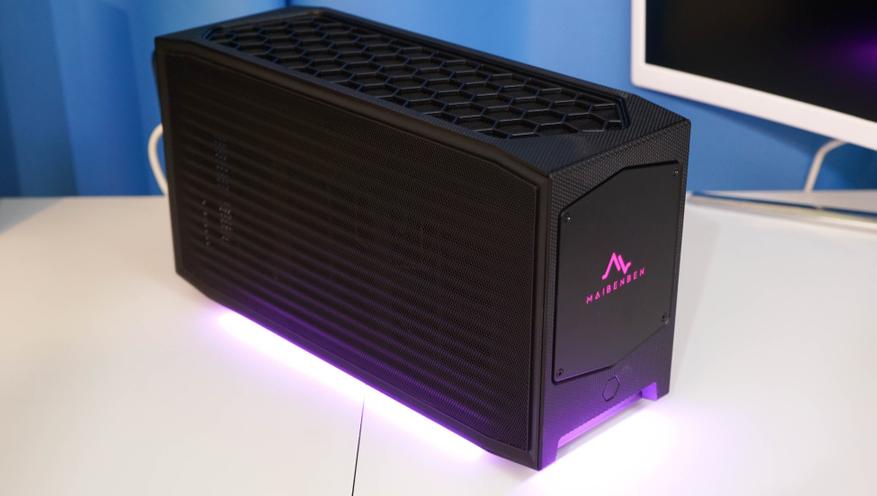

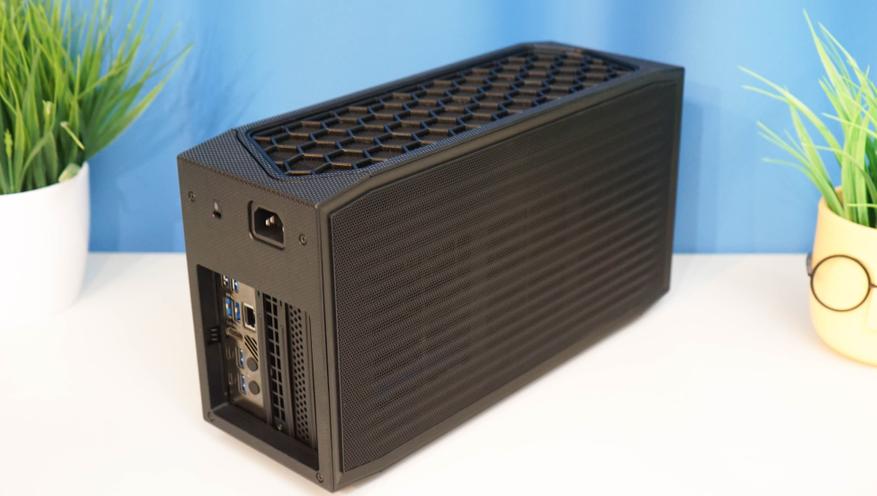

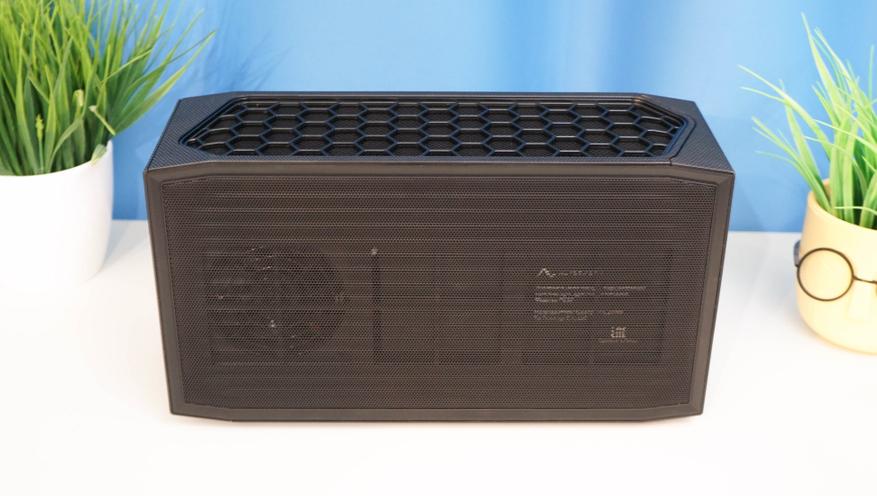

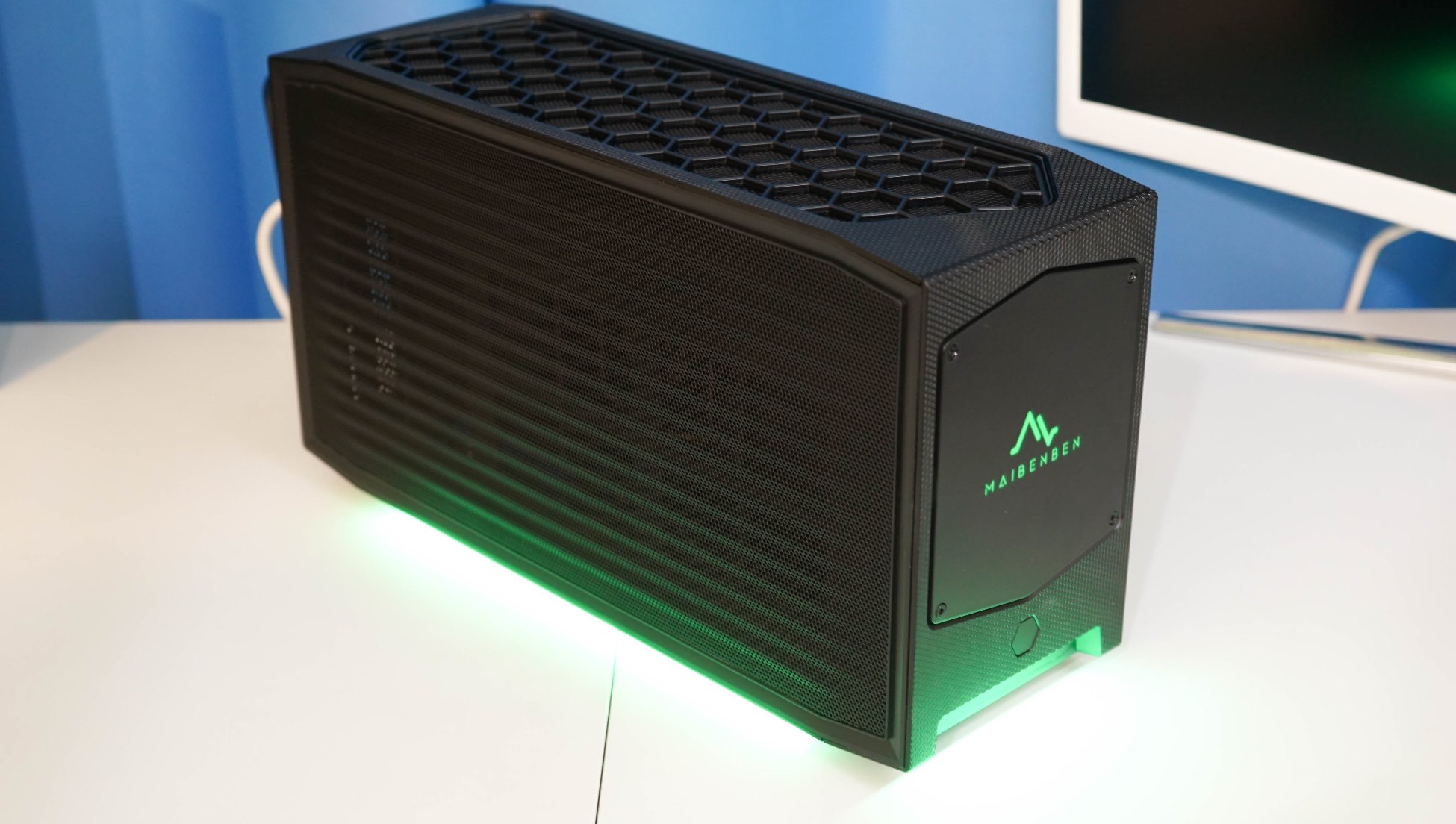

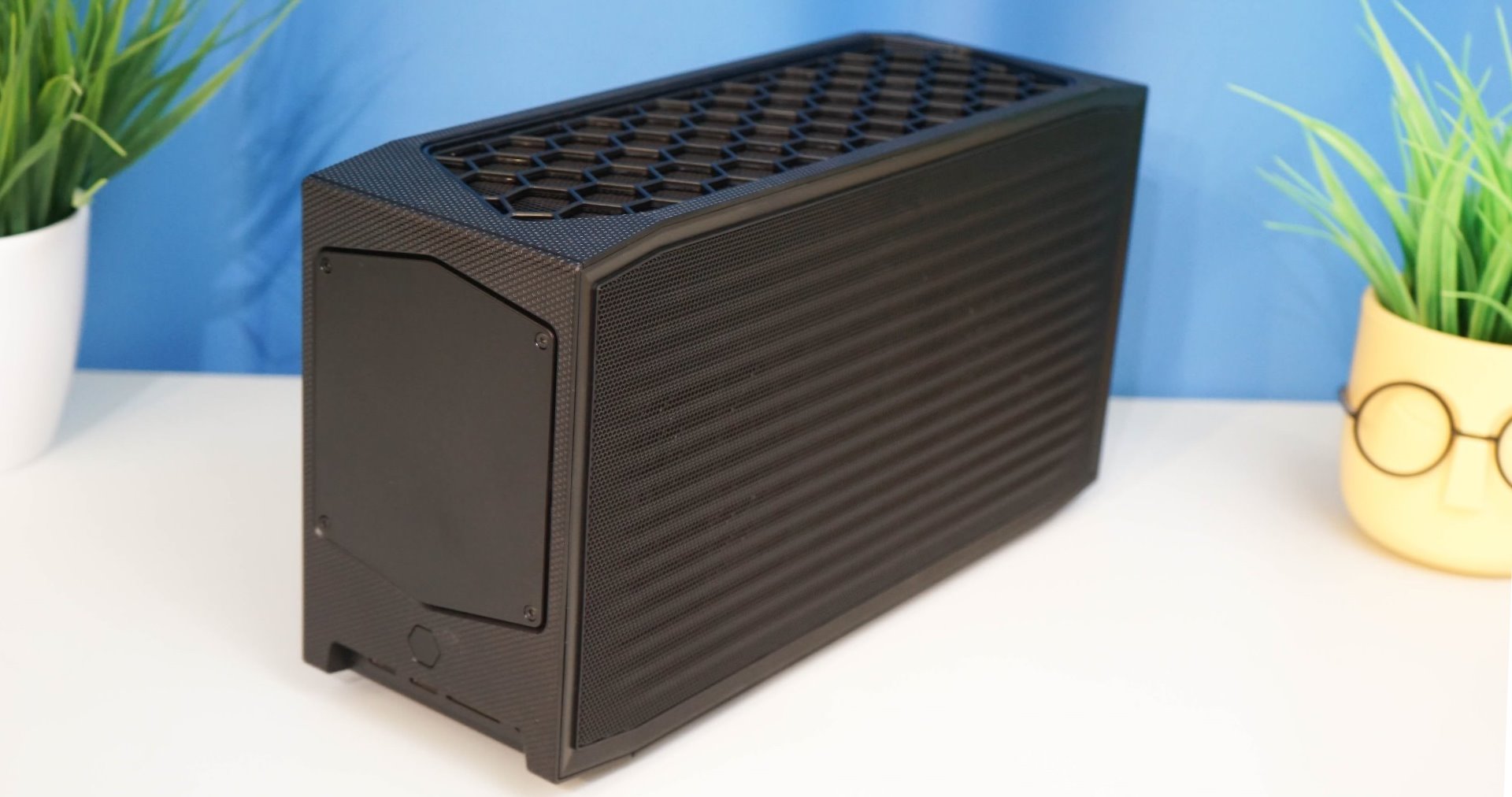

На внешний вид мини-компьютер Maibenben PC10 напоминает современные ITX системы. Это строгий корпус с множеством вентиляционных отверстий, плюс металлическая сетка на боковых крышках. Длина корпуса, в первую очередь, обусловлена необходимостью установки дискретного графического адаптера типа RTX3060/RTX4060, длина которого может быть до 12 дюймов (или до 30 сантиметров). Для видеокарты предусмотрено два слота под установку. Также отмечу дополнительный слот для твердотельного накопителя, доступ к которому можно получить с нижней части корпуса компьютера. Размеры корпуса примерно 36 на 12 сантиметров, высота 19 сантиметров. Объем, занимаемый внутренними модулям примерно составляет 8 литров, что весьма достойно для высокопроизводительного ПК.

Подсветка корпуса

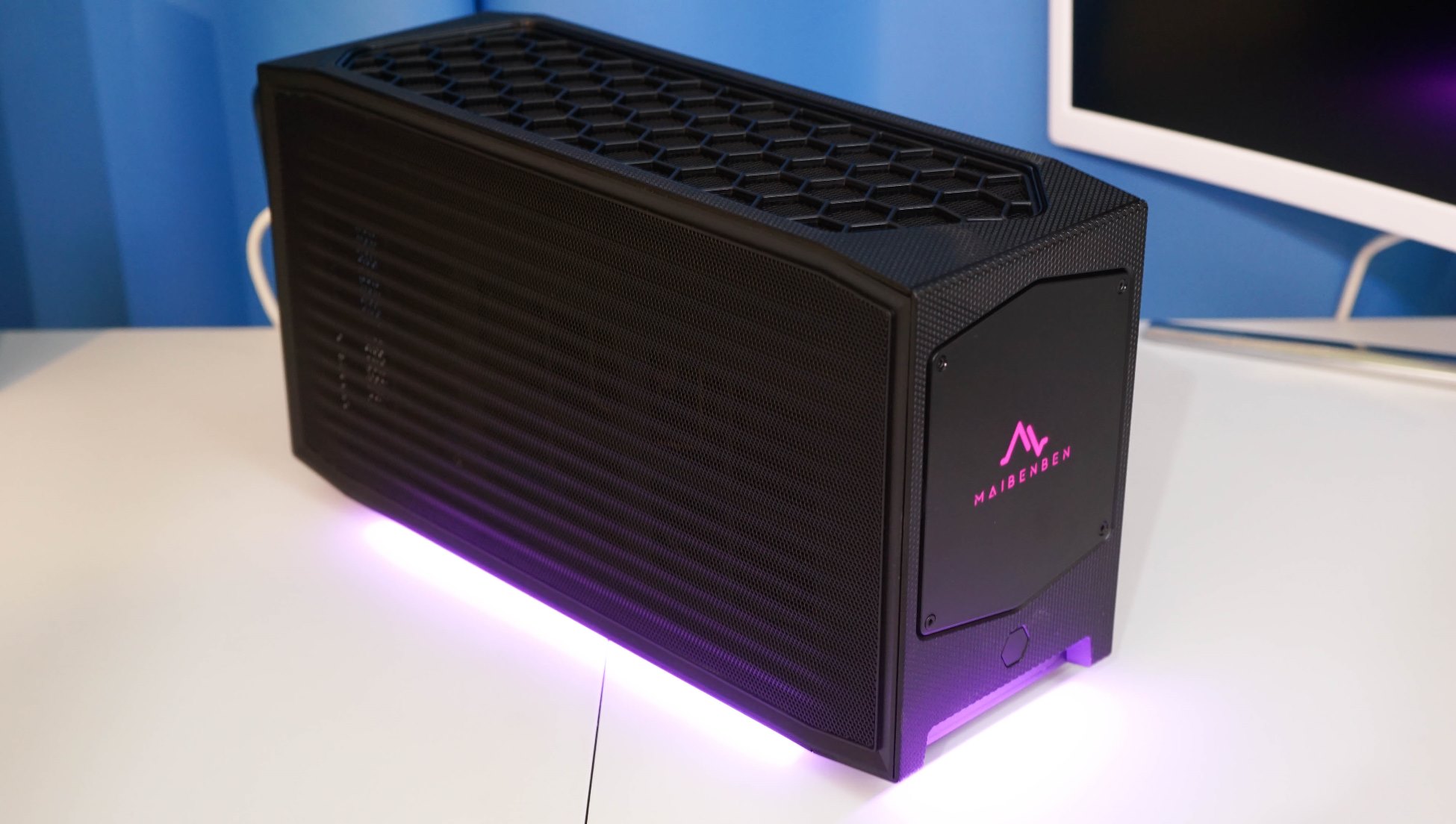

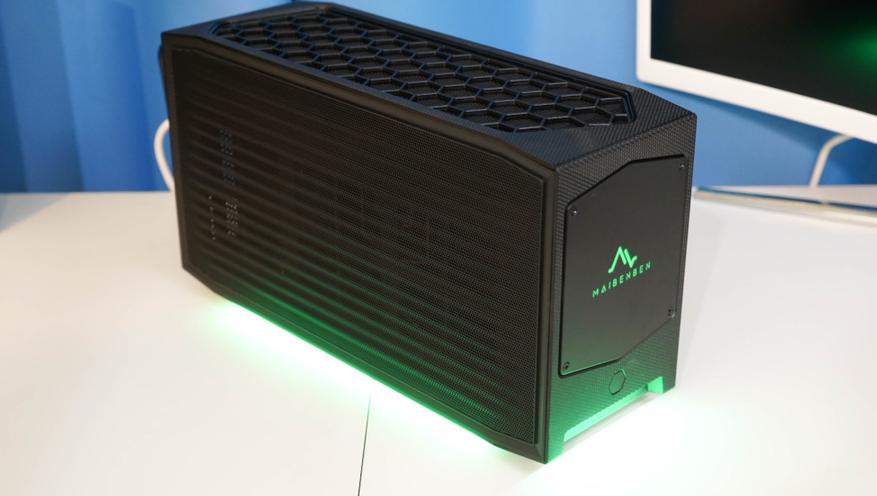

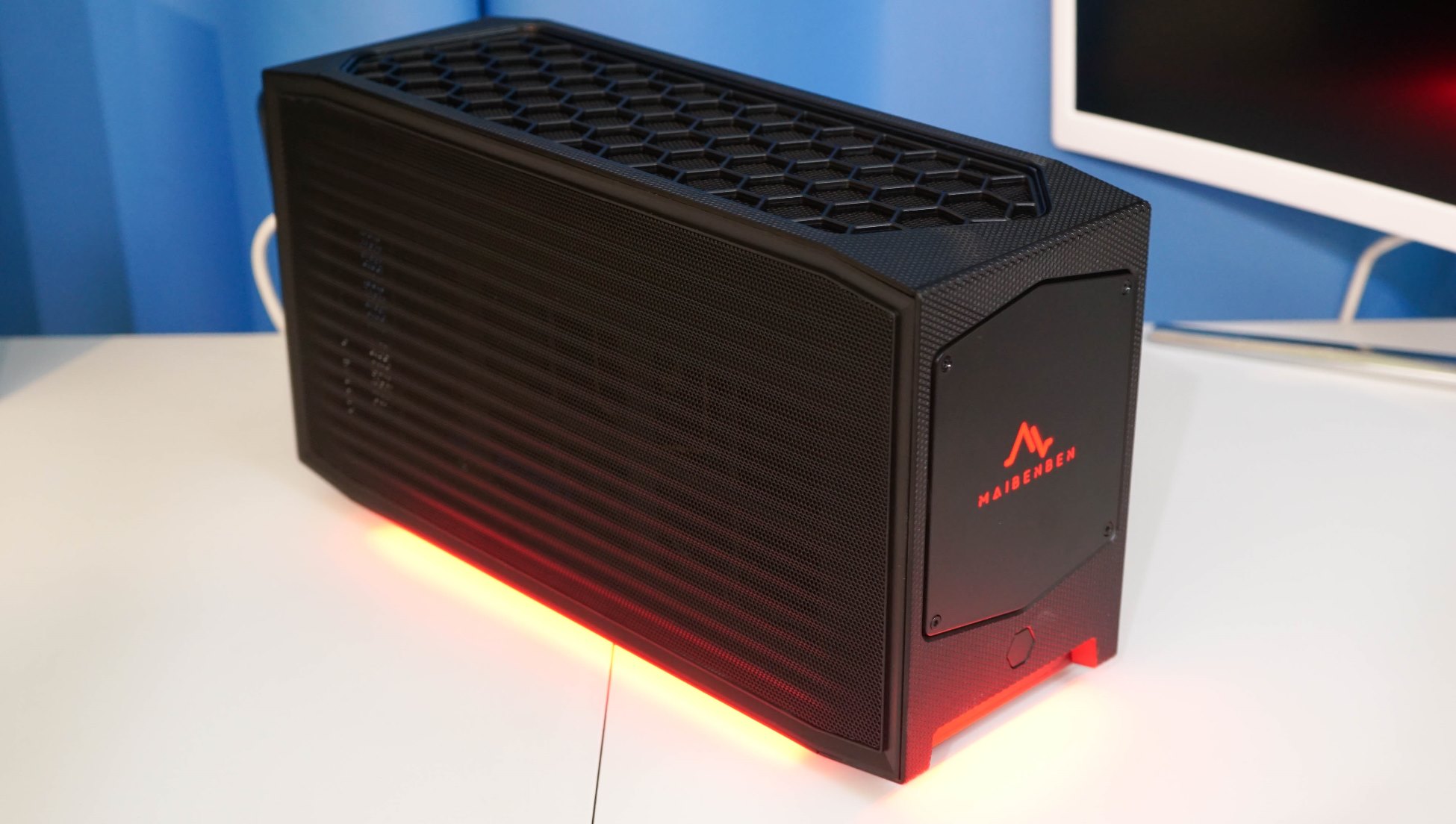

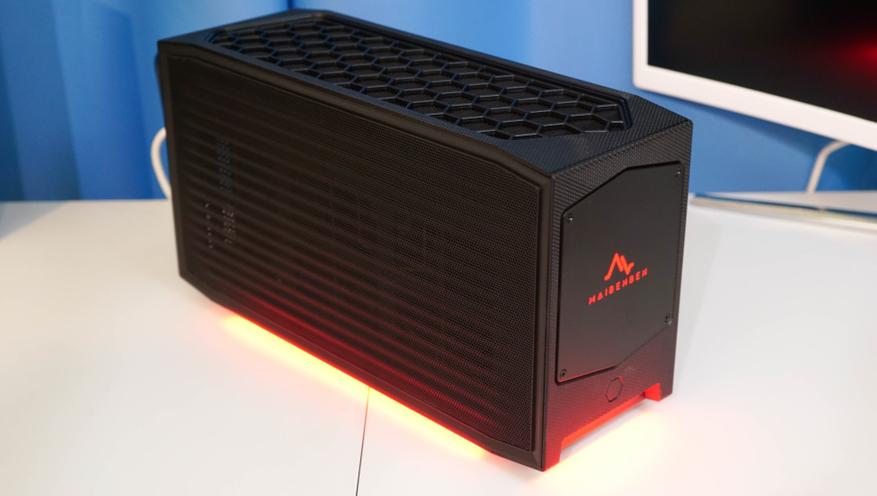

Одной из особенностей мини-компьютера Maibenben PC10 является настраиваемая подсветка. Это светодиодные RGB-линейки вдоль всей нижней части корпуса, а также подсветка фронтальной панели. Пользователь может в настройках выбрать как интенсивность свечения диодов, так и определить цвет или выбрать эффекты подсветки.

Внешние интерфейсы

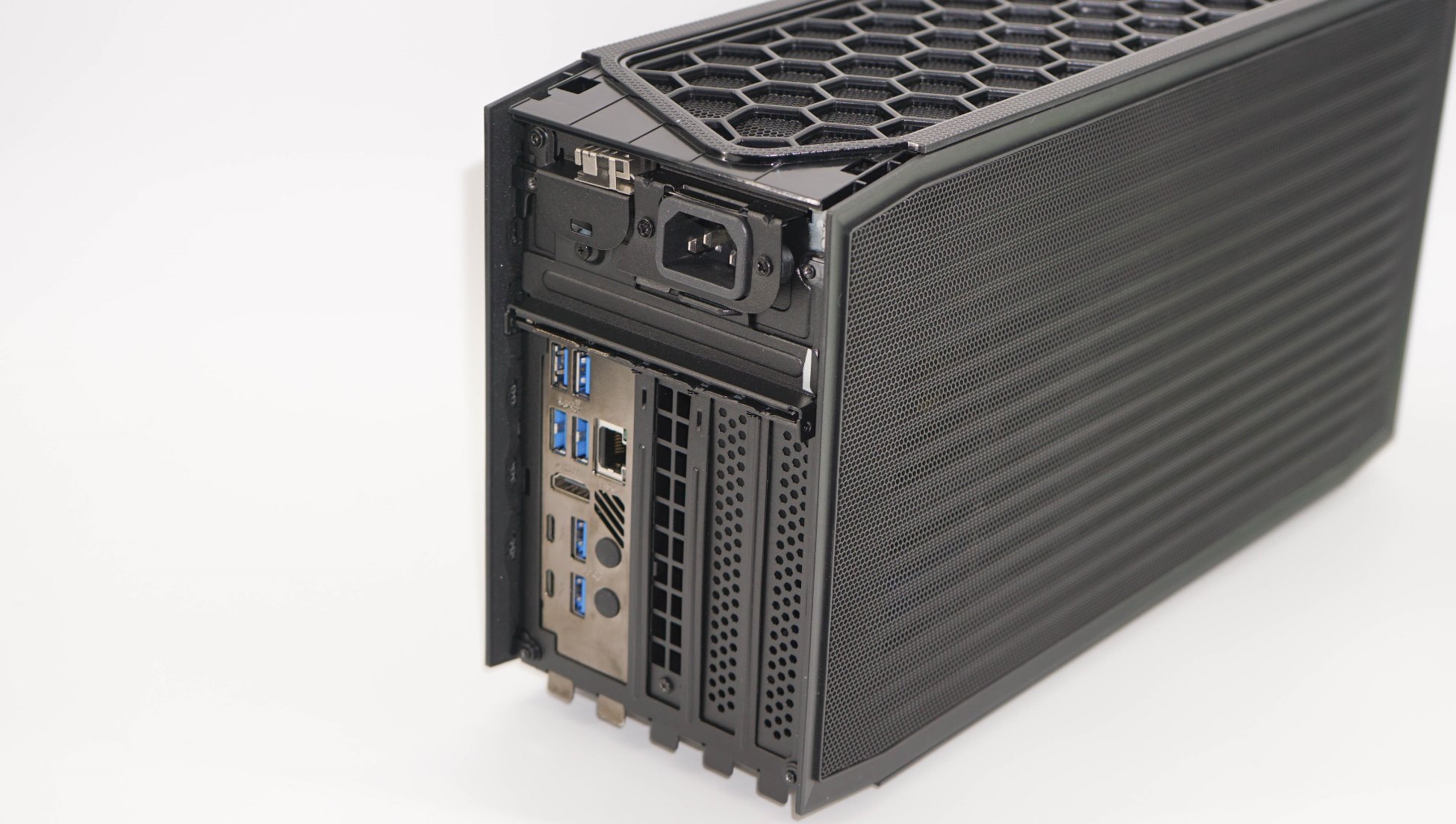

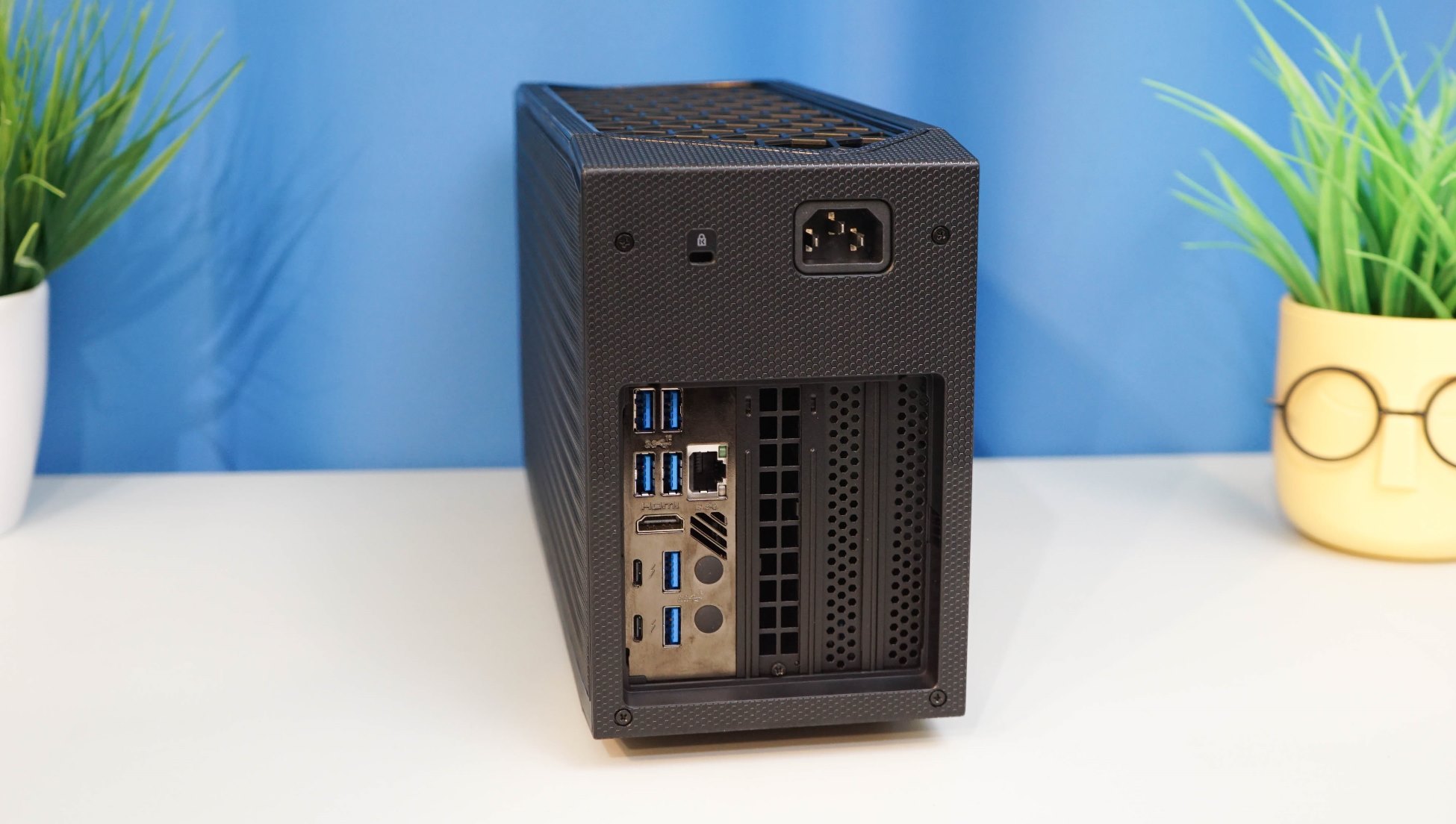

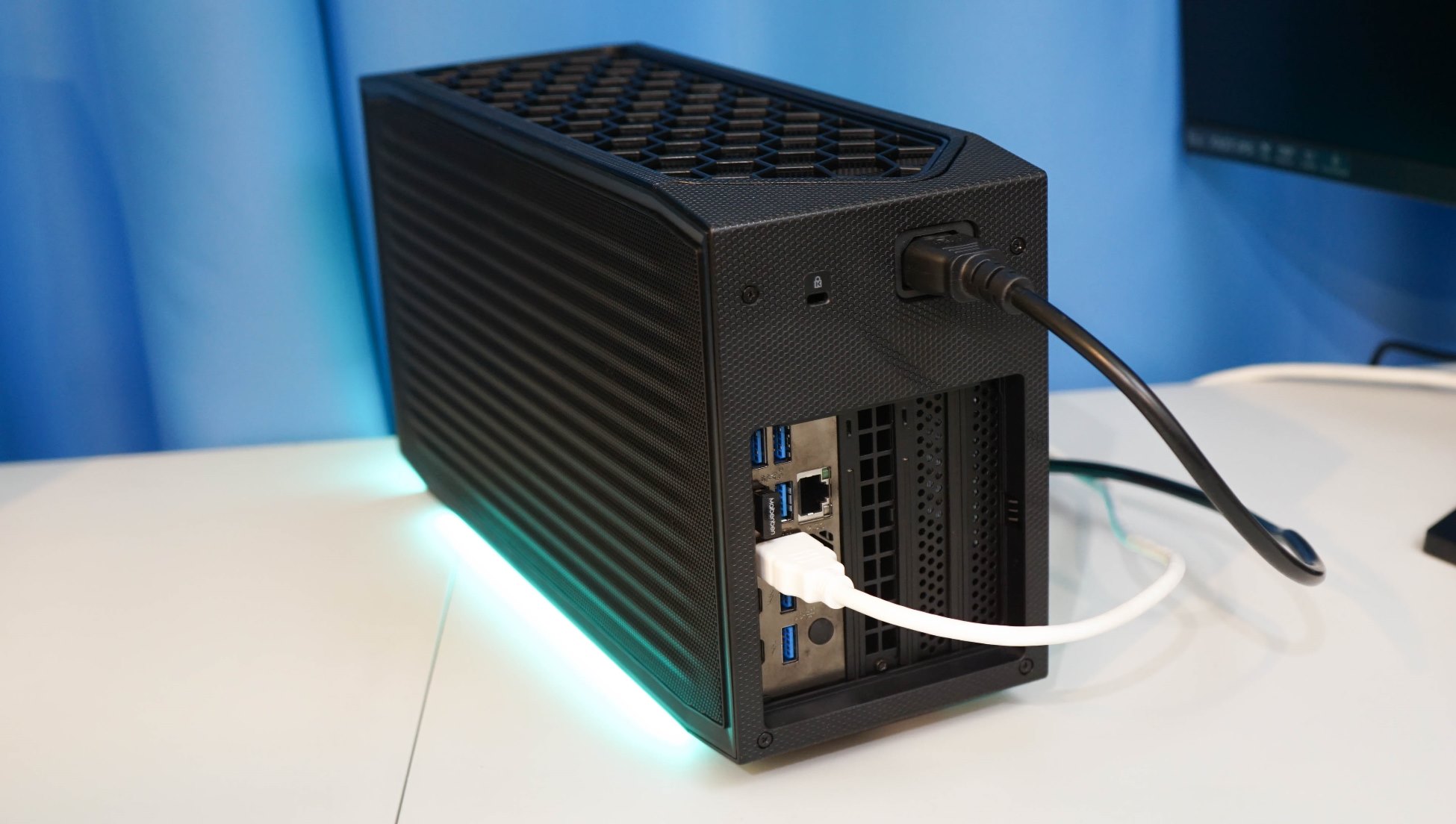

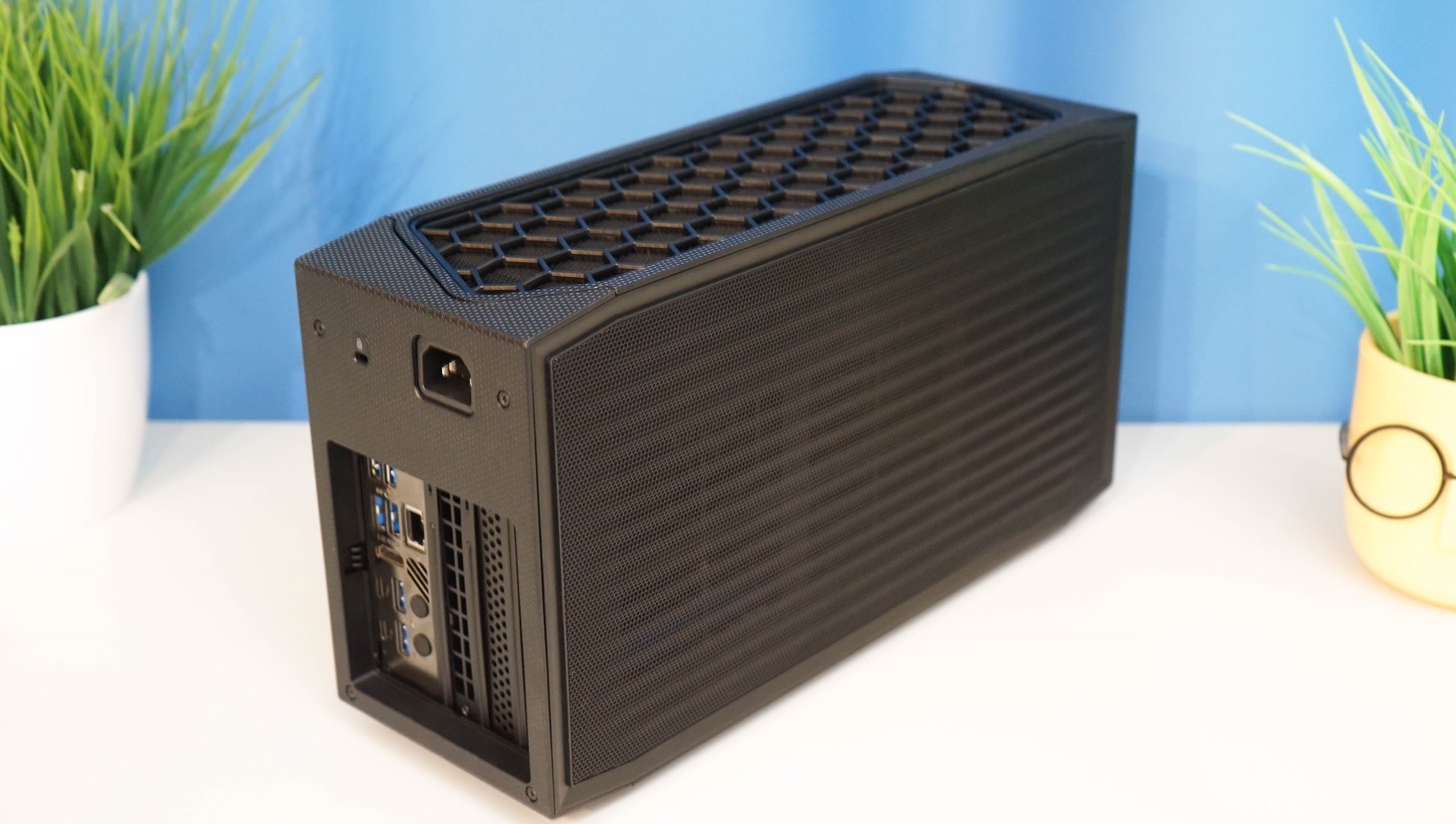

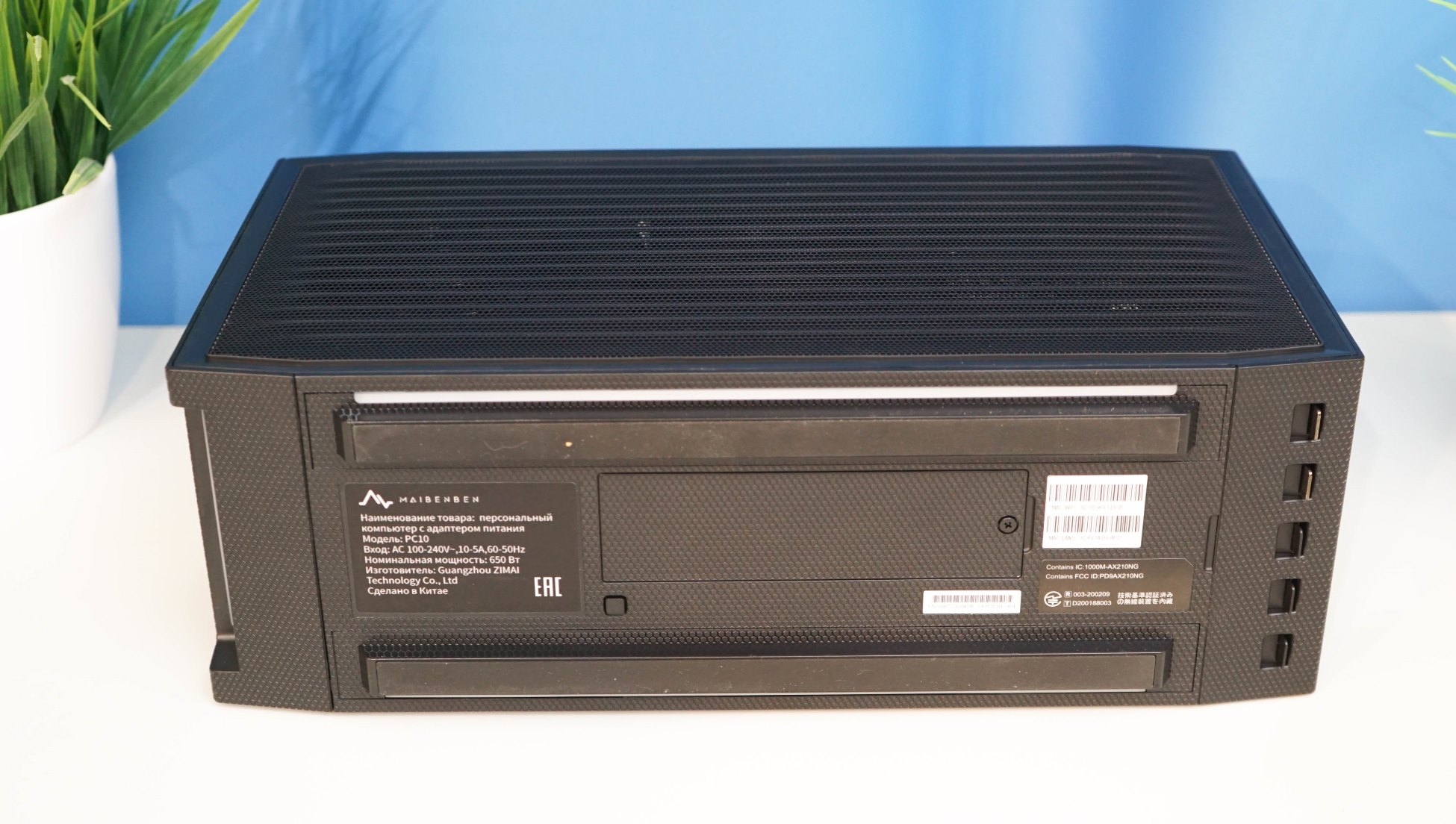

Основные разъемы для подключения расположены на задней части и относятся непосредственно к процессорному модулю. Речь идет про Thunderbolt 4 в количестве двух штук, порты USB 3.2Gen2 типа A в количестве сразу шести штук, а также выход на монитор (HDMI) и порт для сетевого кабельного подключения. Видеомониторы можно подключить и через Thunderbolt 4 — данный интерфейс поддерживает вывод видеосигнала (DPviaUSB). Имеется замок Kensington lock, разъем IEK C14 для работы от сети, а также на нижней части расположен отсек со слотом М.2. Остальные интерфейсы расположены внутри корпуса.

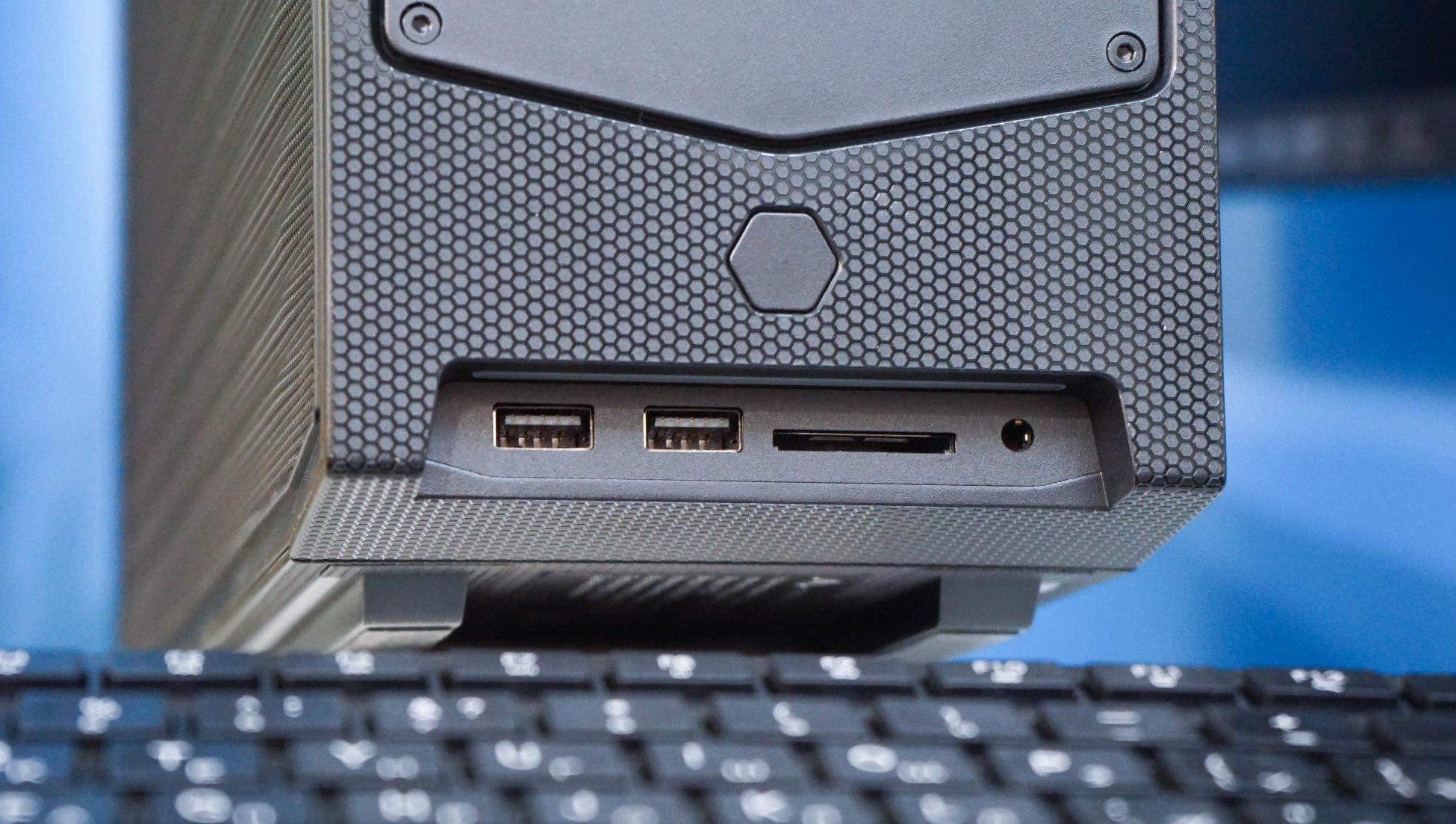

Да и на передней панели внизу притаились несколько разъемов USB (версия 2.0), слот для карт памяти и выход на наушники, гарнитуру или колонки. Чуть выше этой панели расположена кнопка включения компьютера, выполненная в форме шестиугольника. Да и остальные детали имеют фактурное покрытие с сеткой из шестиугольников.

Разборка и комплектующие

Так как компьютер поставляется в конфигурации barebone, то есть «пустая», только с процессорным модулем, то для тестирования буду использовать 16 Гб DDR4 3200MHz, а также один из своих SSD накопителей. Потребуется разборка — модули памяти устанавливаются в процессорный модуль, а для этого его необходимо снять, отключив Wi-Fi антенны.

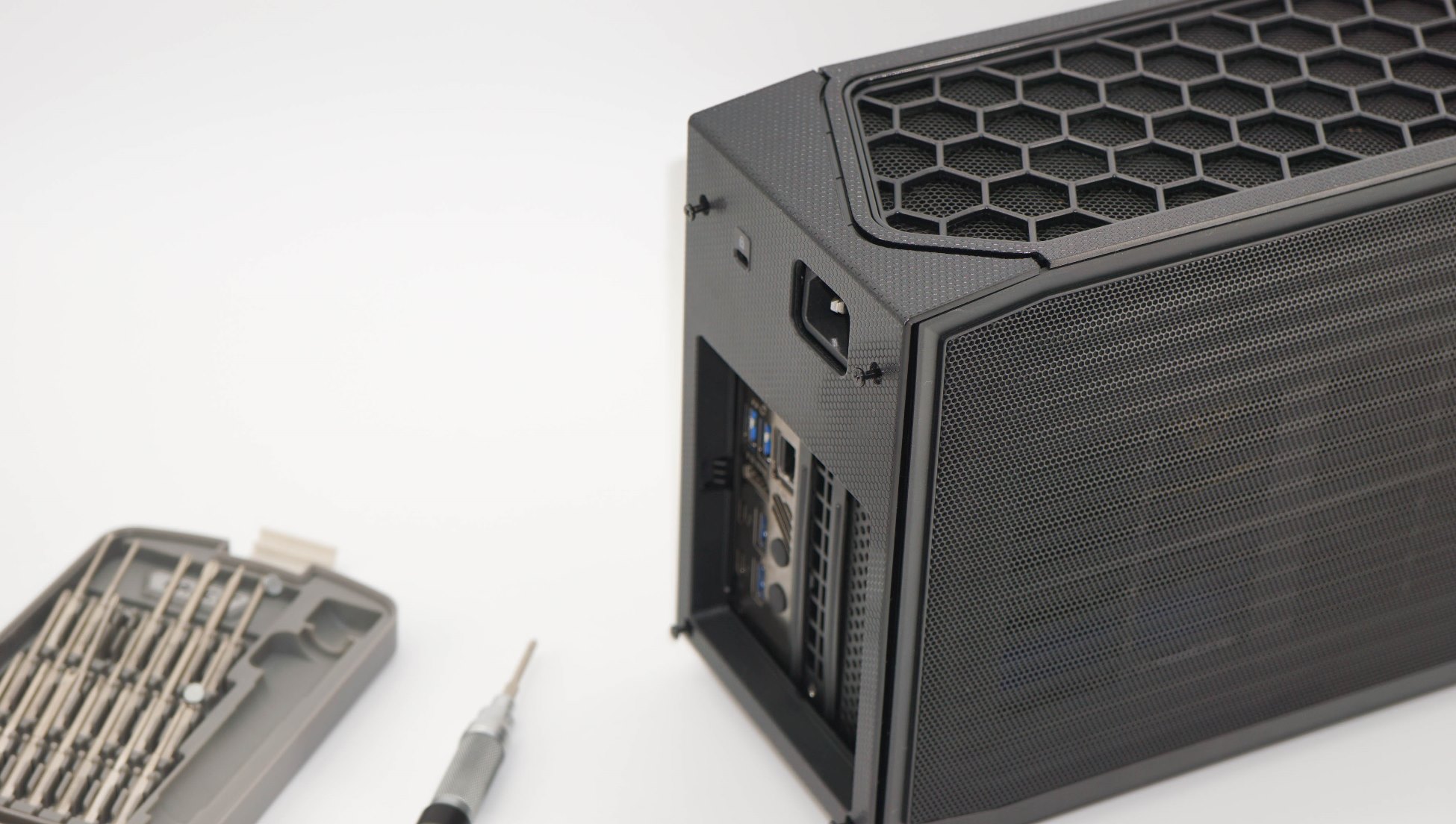

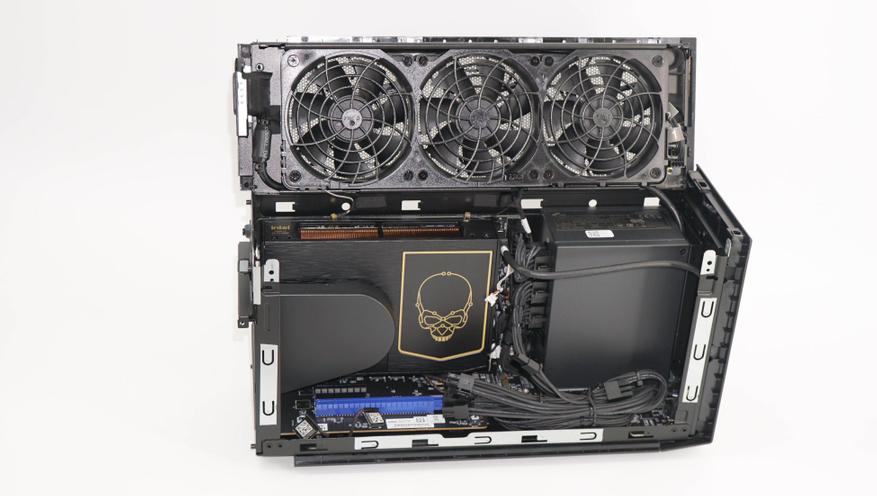

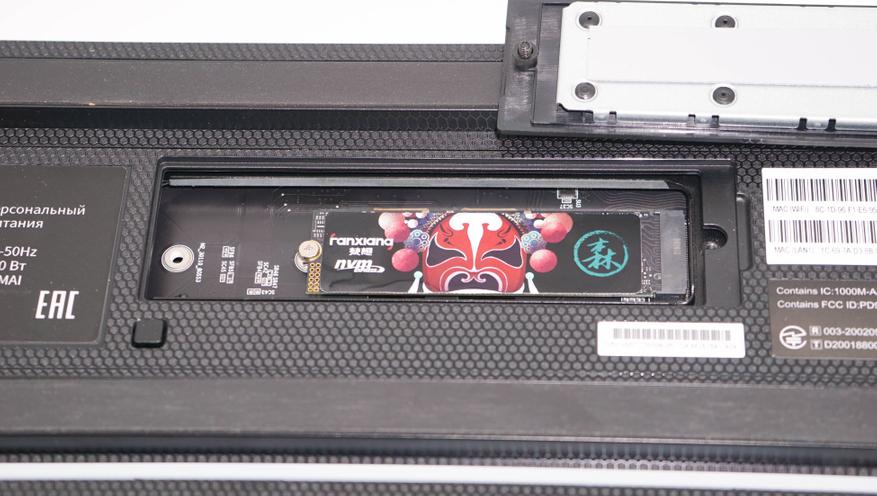

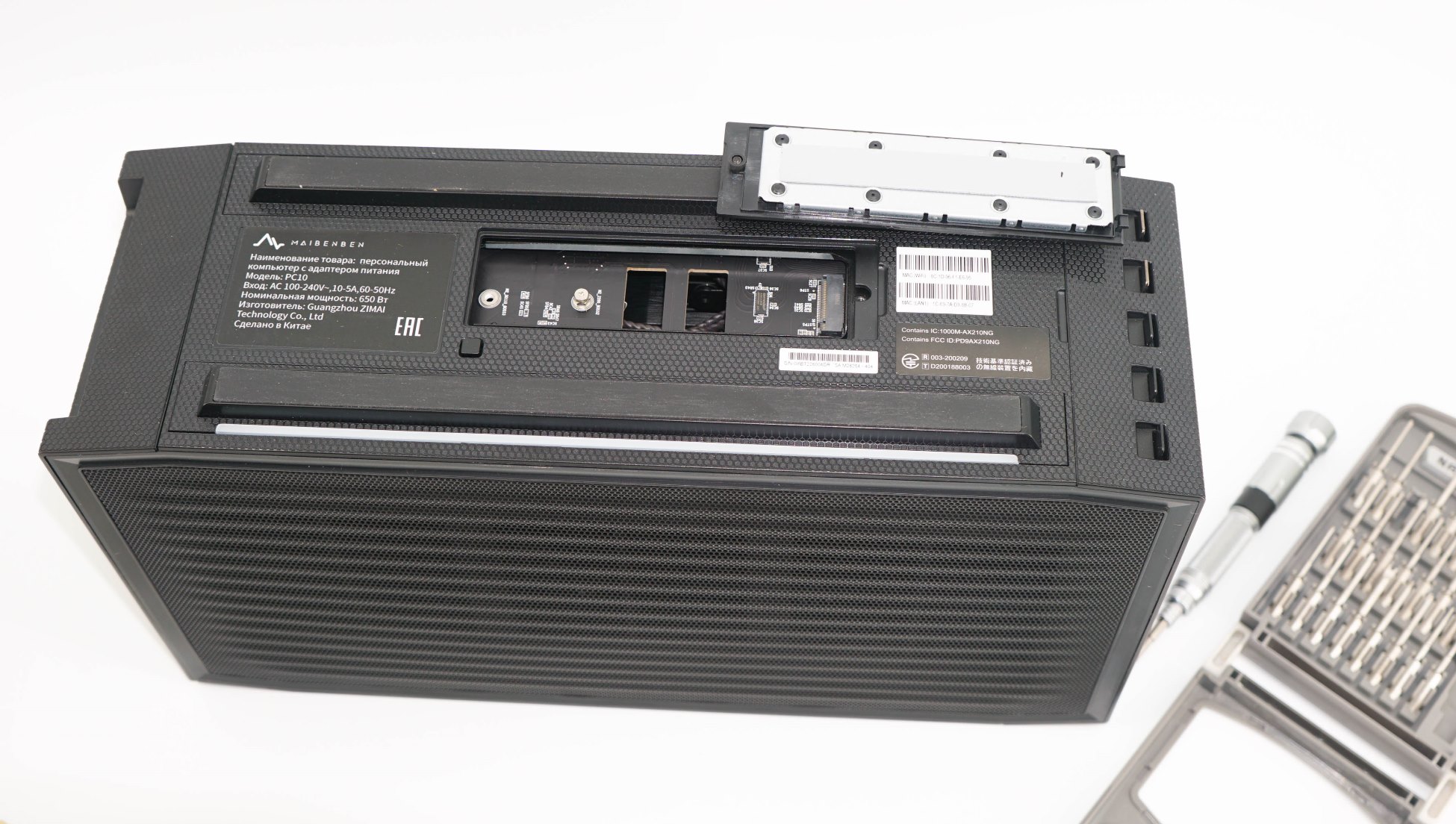

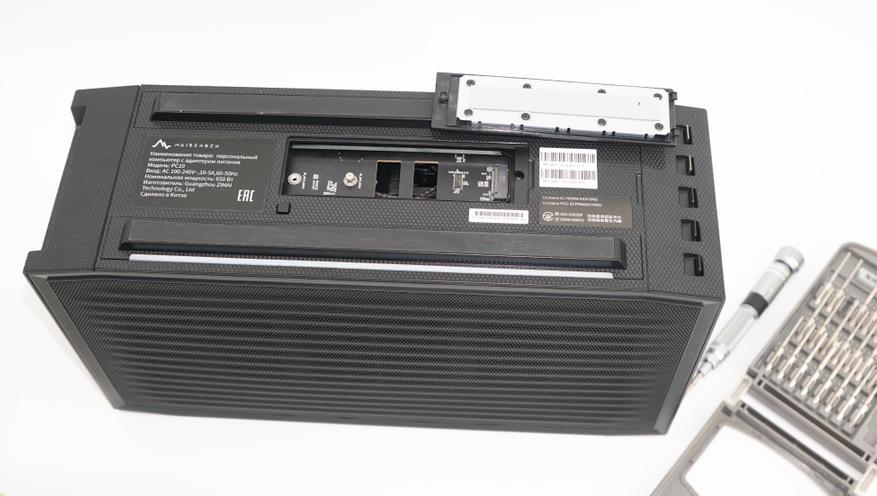

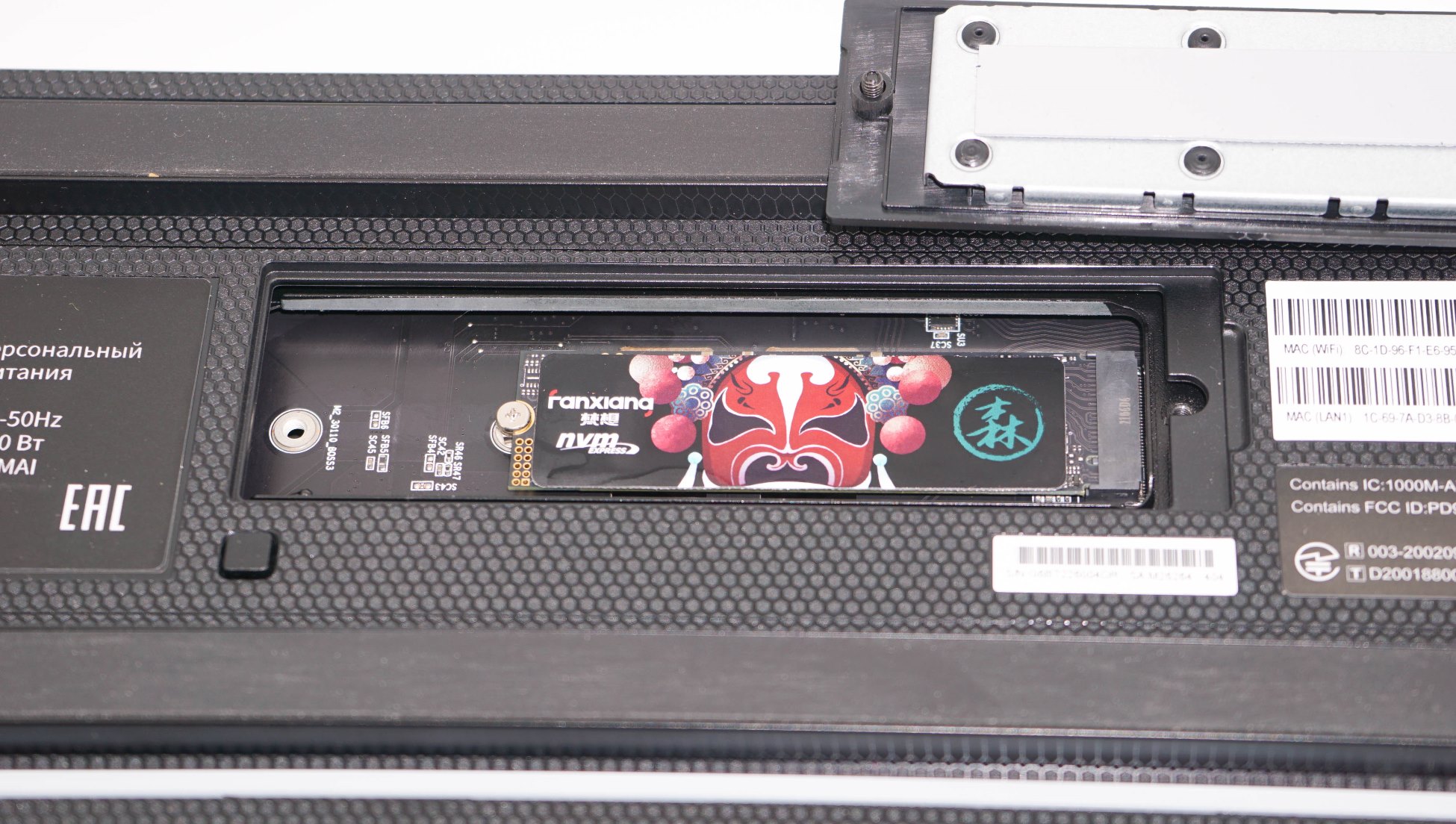

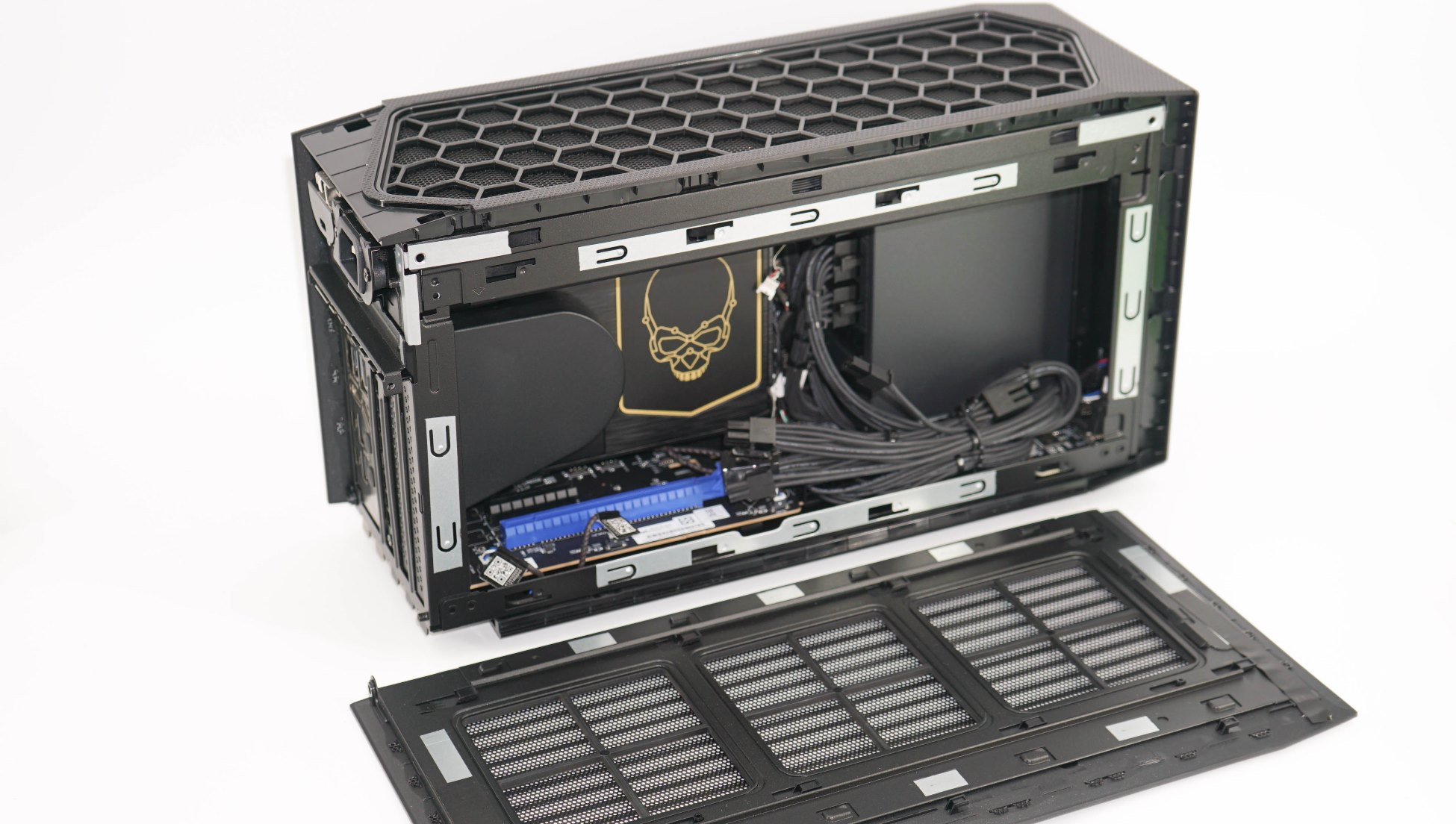

Вообще, самый простой способ увеличить объем накопителей в РС10 — это установить SSD в нижний слот. Туда, к слову, помещаются и современные накопители формата 30110. Ну и 2280, который я и установил. В этом плане NUC Extreme интересен, так как позволяет пользователю настраивать систему под свои нужды. Для доступа к модулям потребуется снять боковые крышки и откинуть вверх крышку с вентиляторами. Все это сделать не сложно, из инструмента потребуется только отвертка.

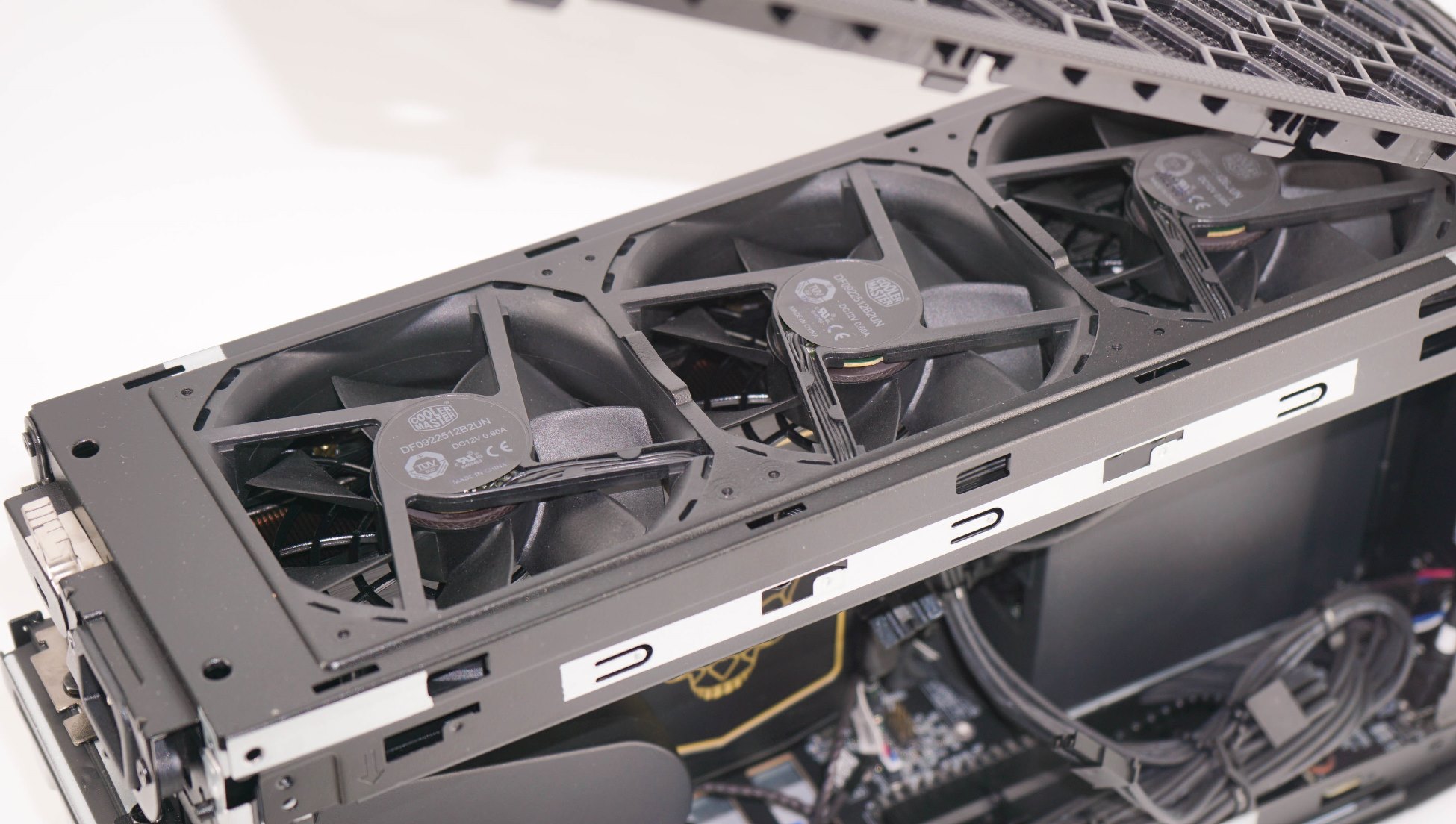

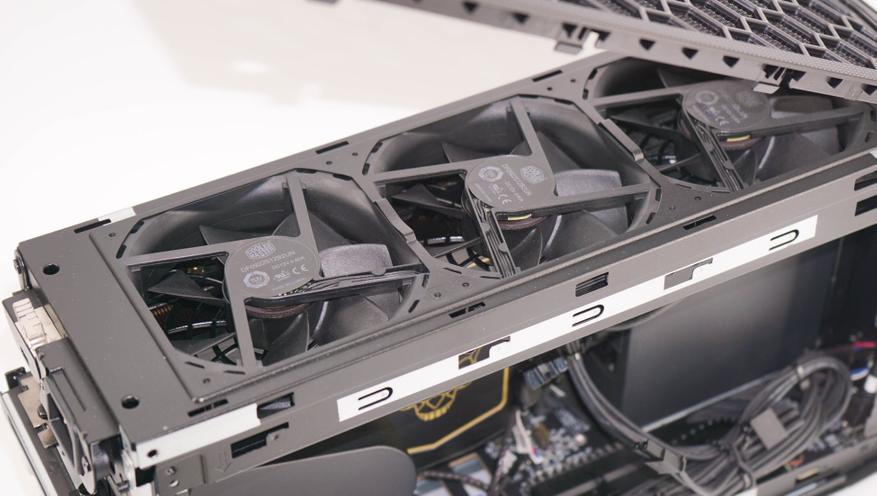

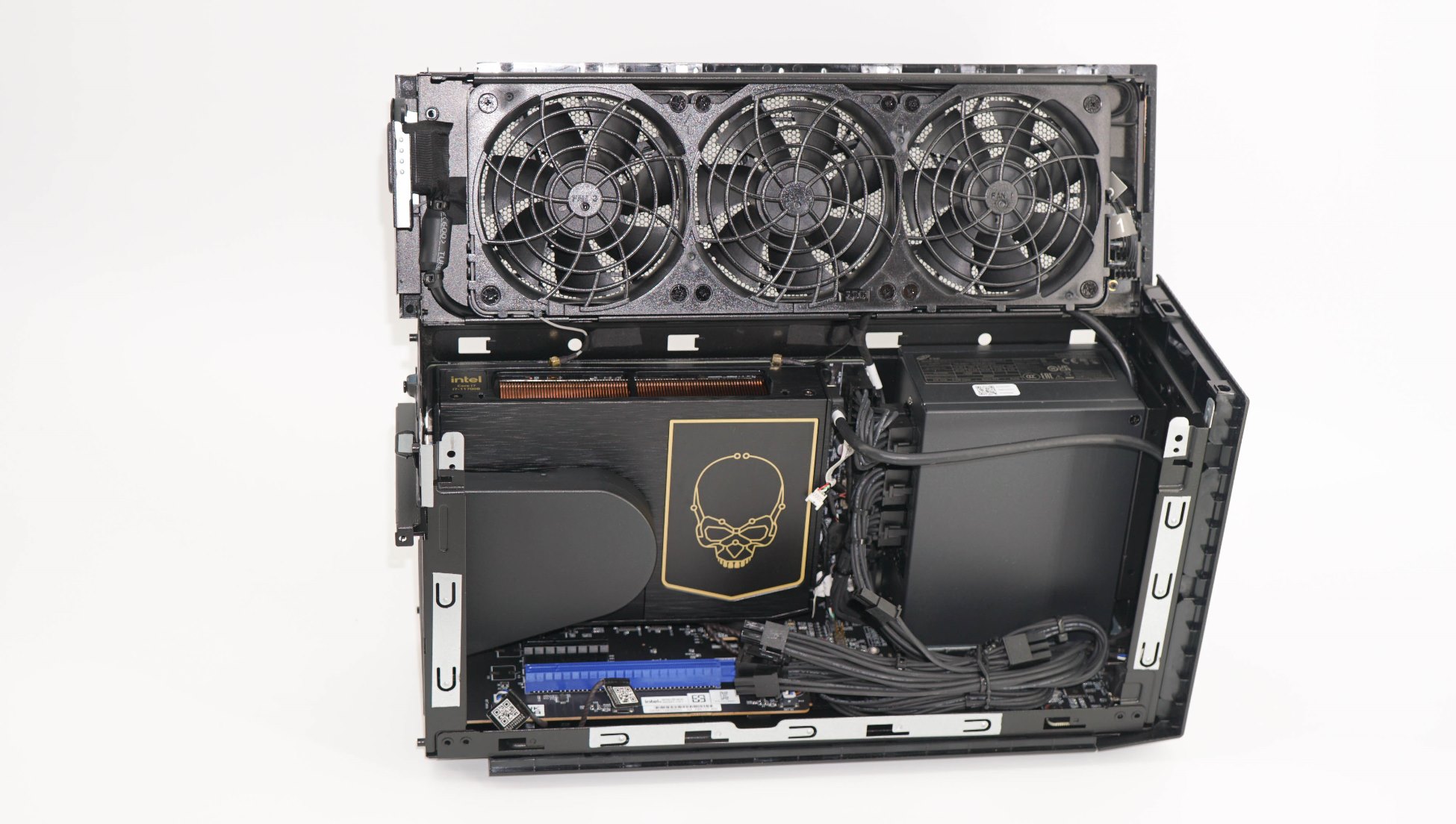

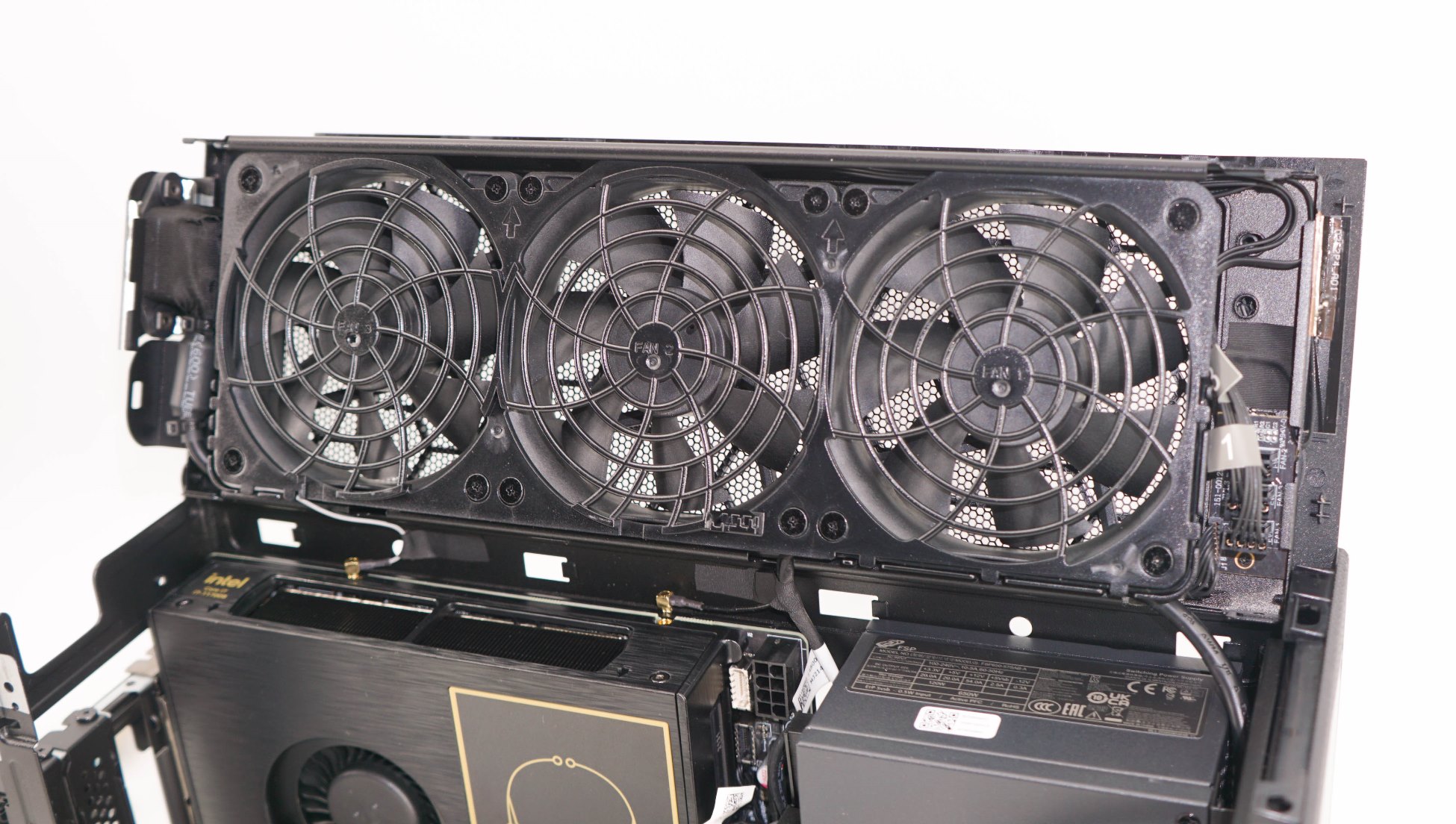

Первый раз вижу настолько продуманную систему охлаждения. Потоки от модулей разведены отдельно — процессорный модуль имеет свой воздуховод. Для блока питания также есть выдув в свою сторону. Сразу три 80-миллиметровых вентилятора обеспечивают интенсивный поток воздуха для отвода тепла не только от процессора, но и от графического адаптера (при наличии). Скорости вращения вентиляторов регулируются и при слабой загрузке шум практически минимальный.

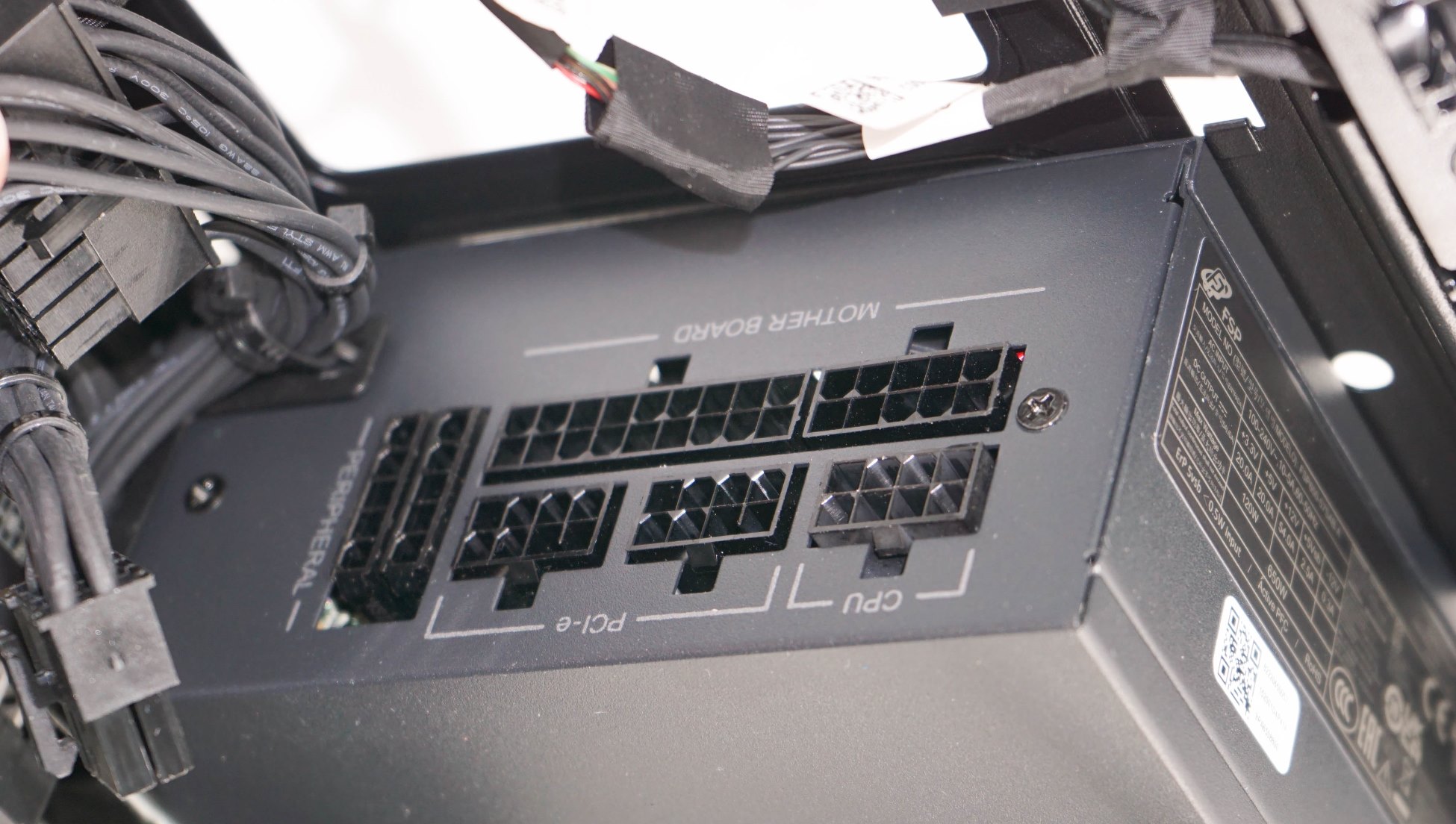

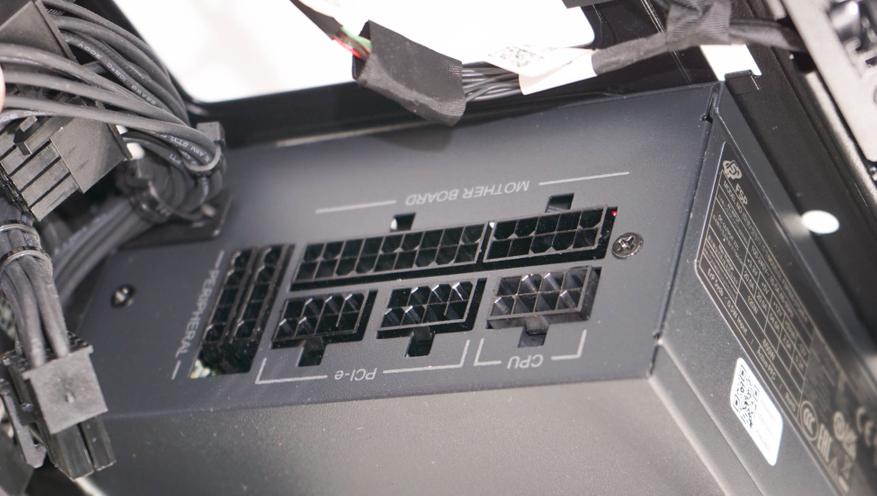

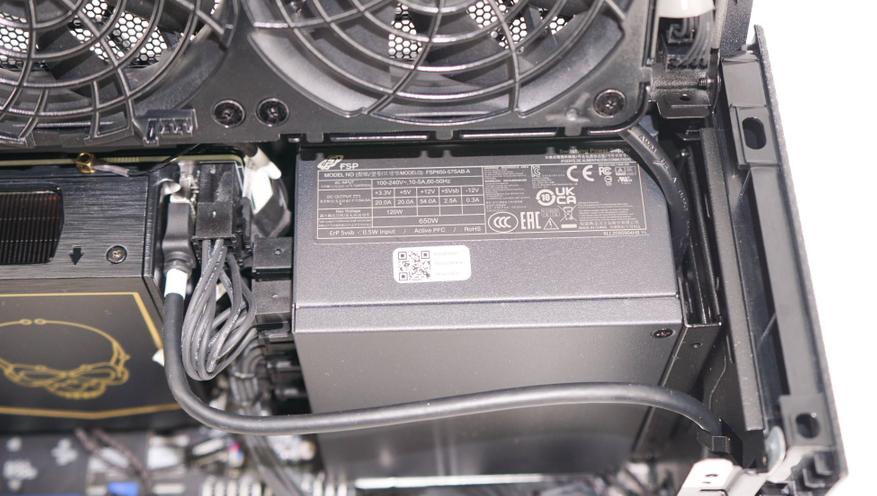

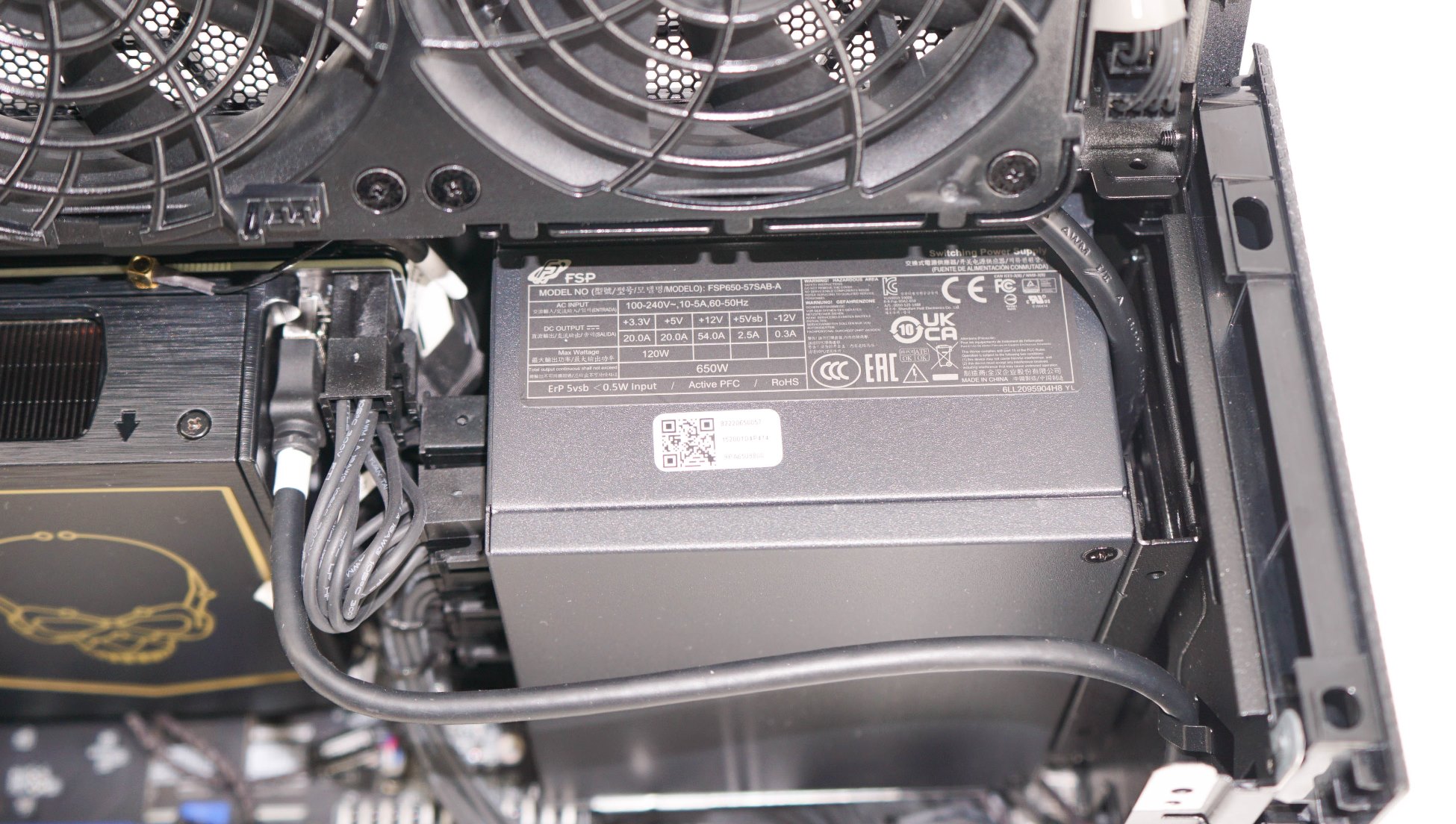

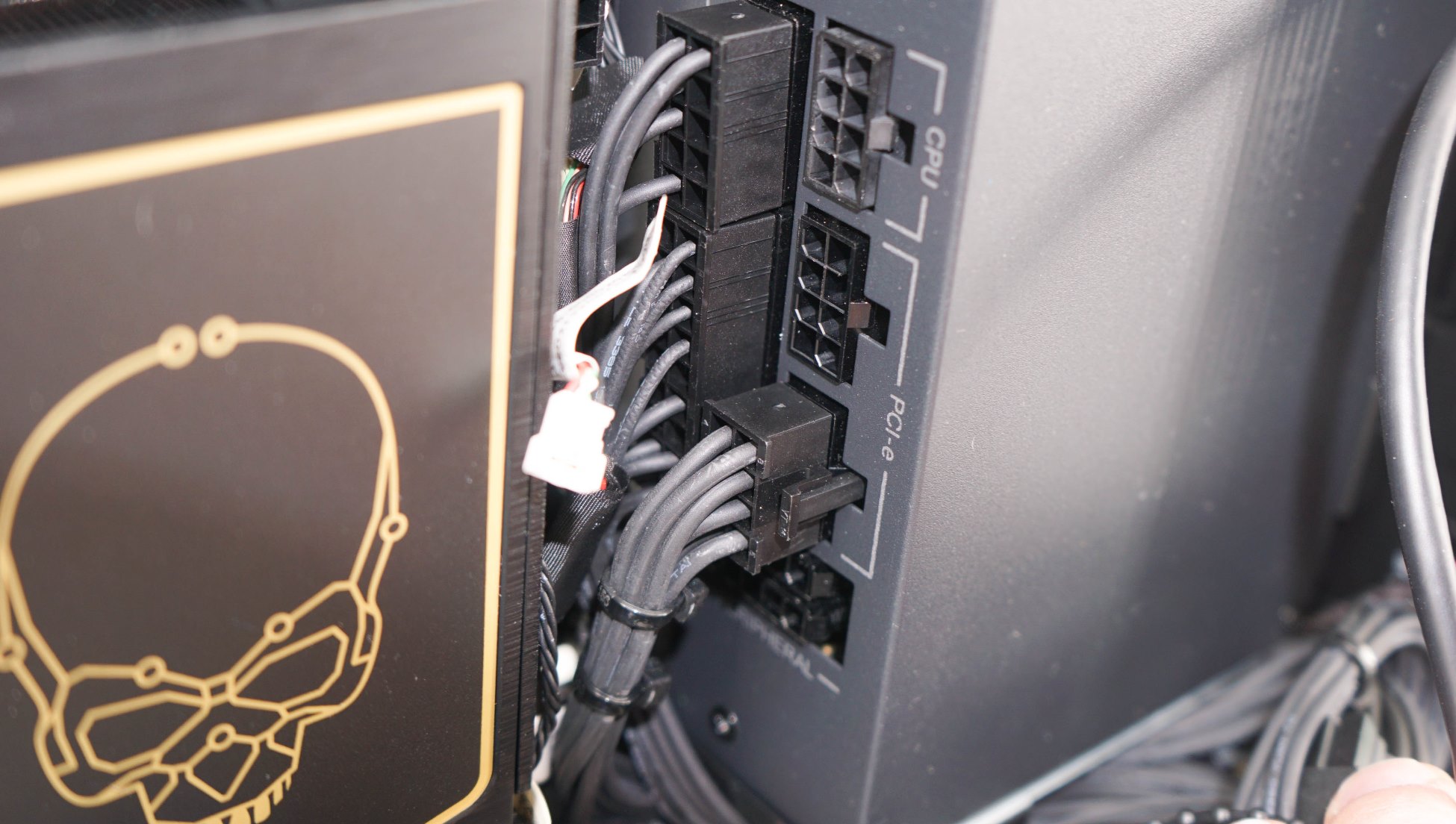

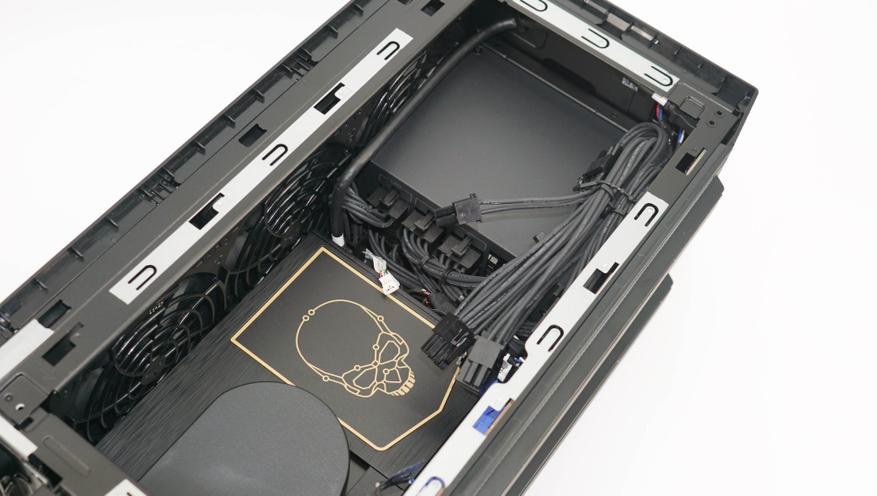

В сборе применяется достаточно неплохой источник сетевого питания типоразмера SFX. Конкретно в этой модели применяется модель 650 57SAB-A от бренда FSP. Мощность блока питания 650 Ватт и заявлен сертификат 80 Gold Plus. Мощность источника питания выбрана с запасом для будущих модулей, включая современный графический адаптер.

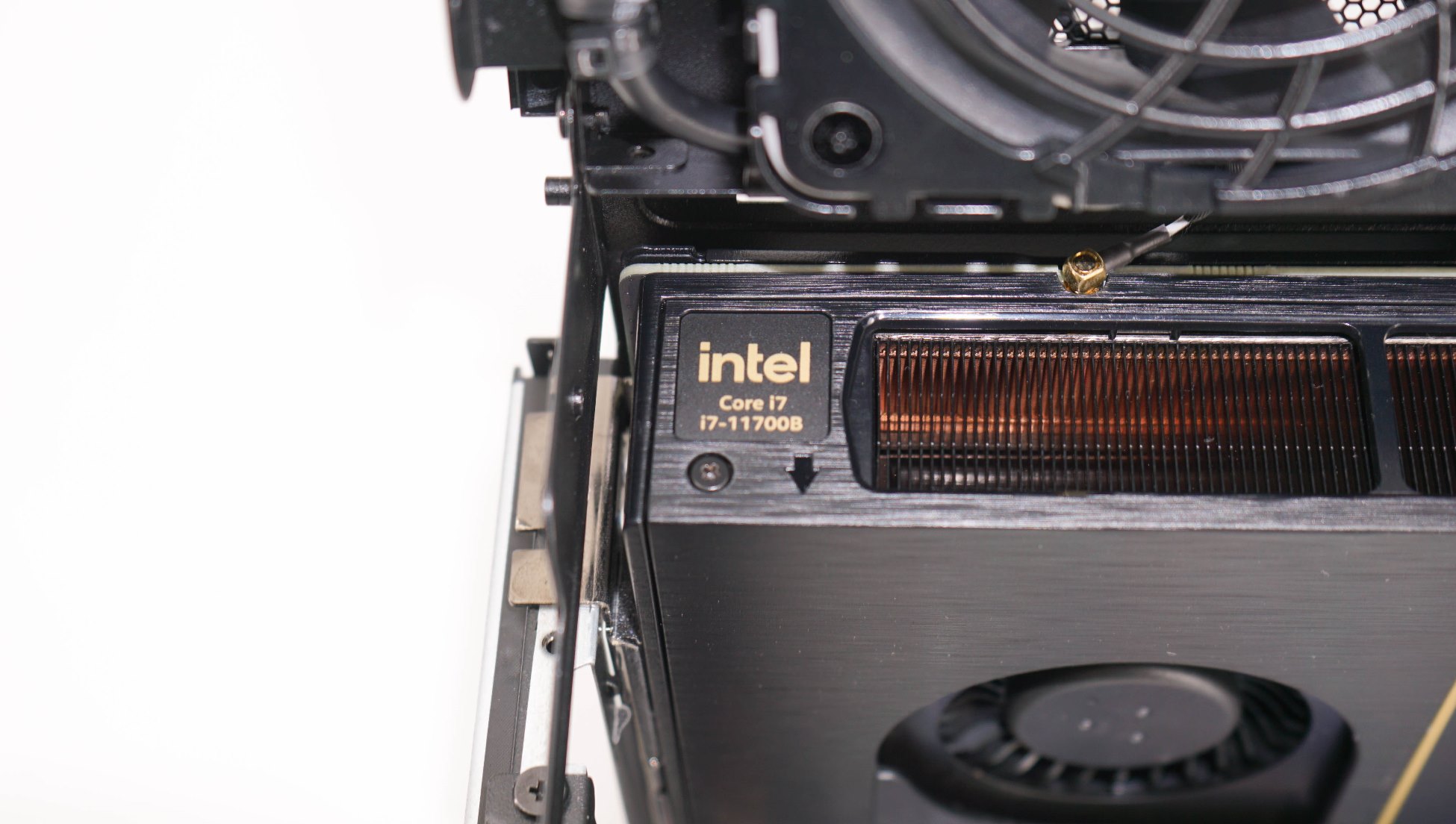

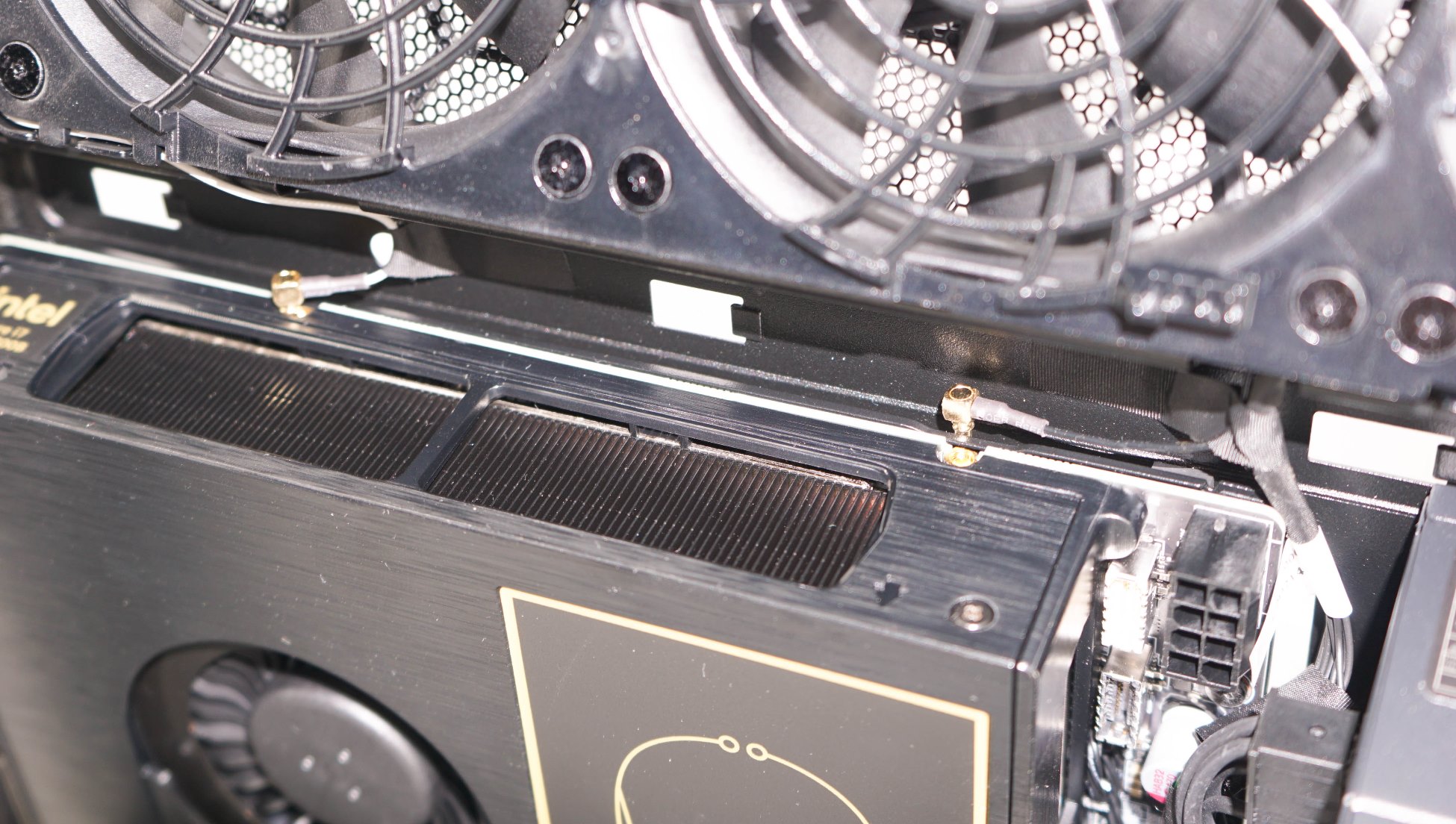

Для того чтобы получить доступ к слотам памяти и слотам М.2, расположенным в процессорном модуле, потребуется сначала снять воздуховод этого модуля, а затем отсоединить два коаксиальных кабеля, идущих от WiFi антенн к модулю. Отсоединяем аккуратно, стараясь не повредить кабели и сами разъемы.

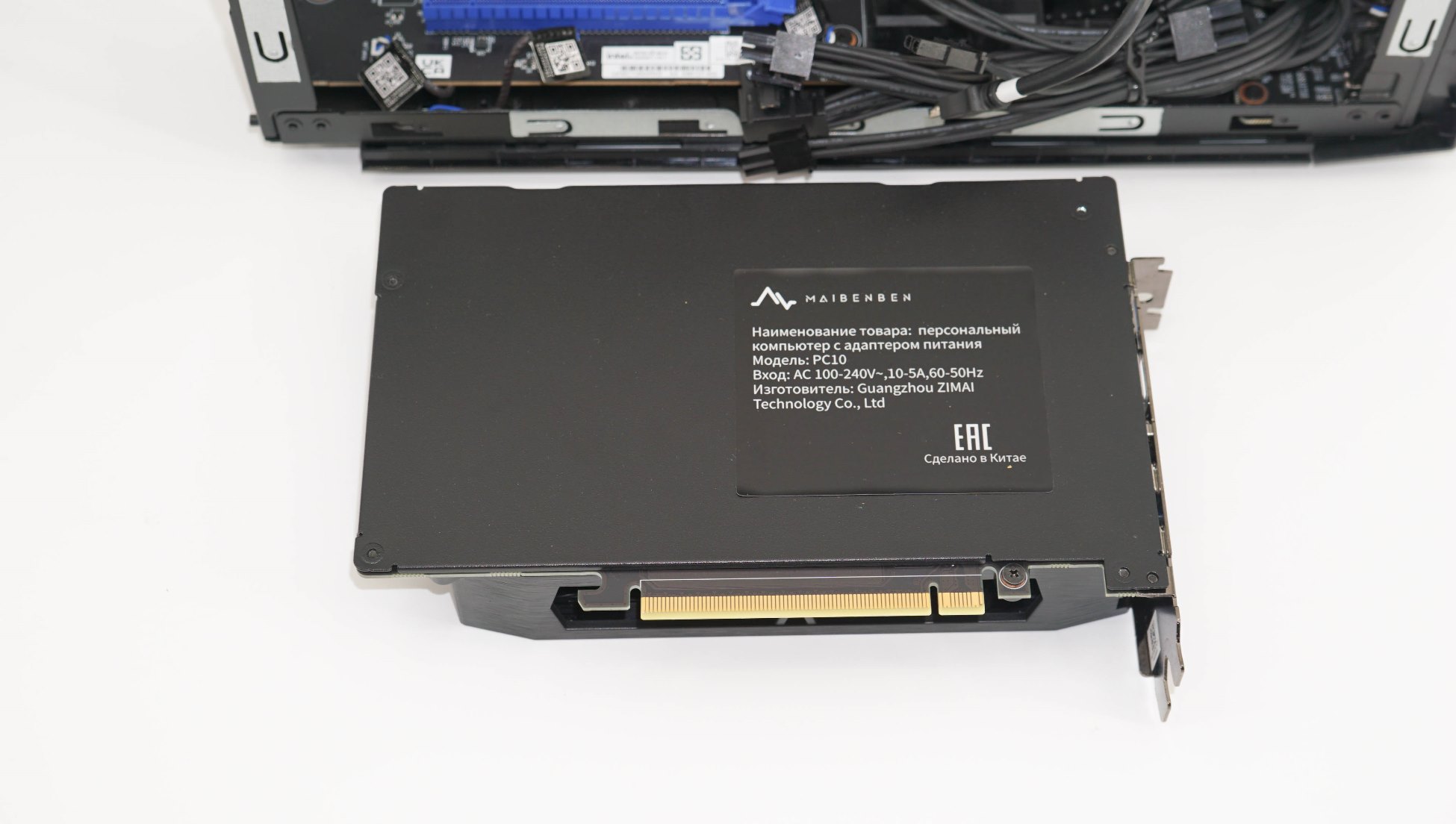

Подробно процесс извлечения процессорного модуля приводится в руководстве по эксплуатации в соответствующем разделе с информацией про обслуживание РС10. От себя отмечу про наличие пластикового фиксатора на слоте PCI-E, который дополнительно удерживает модуль.

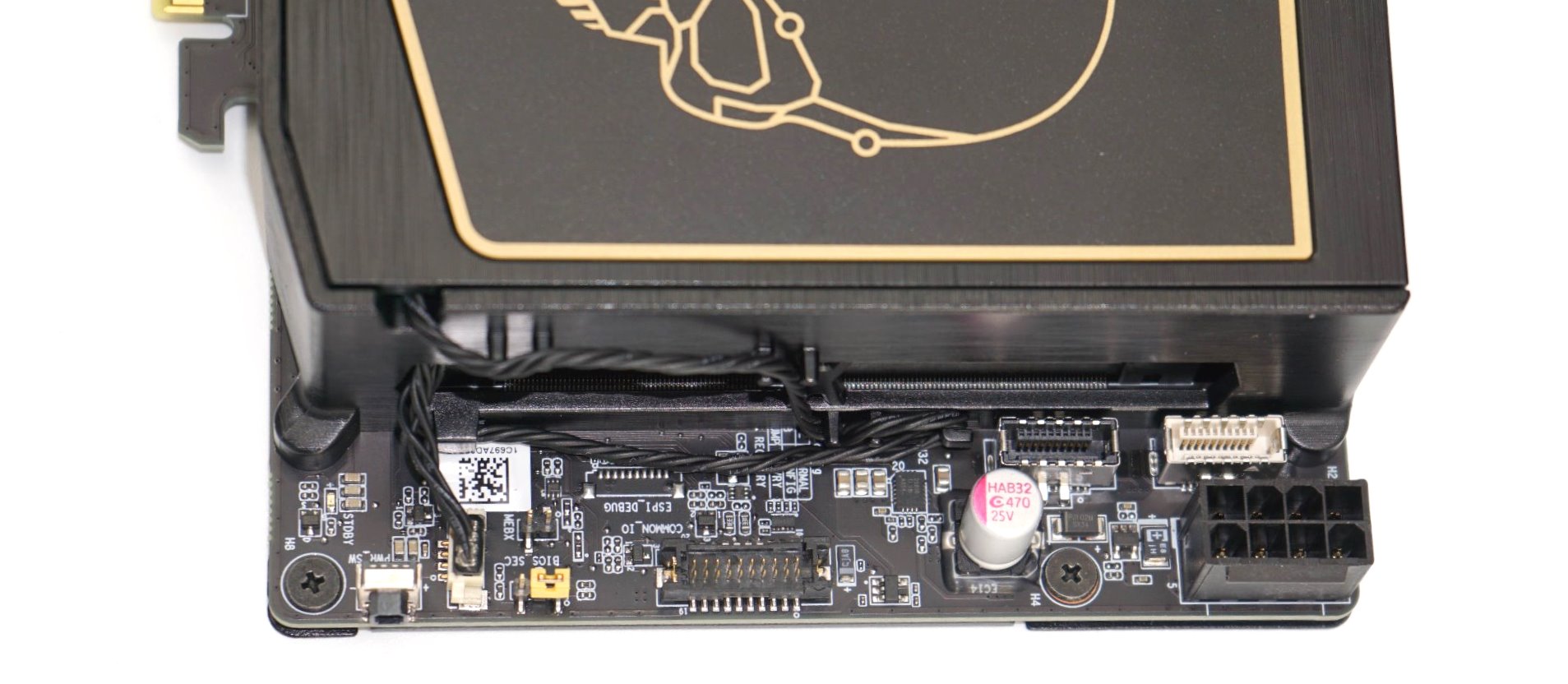

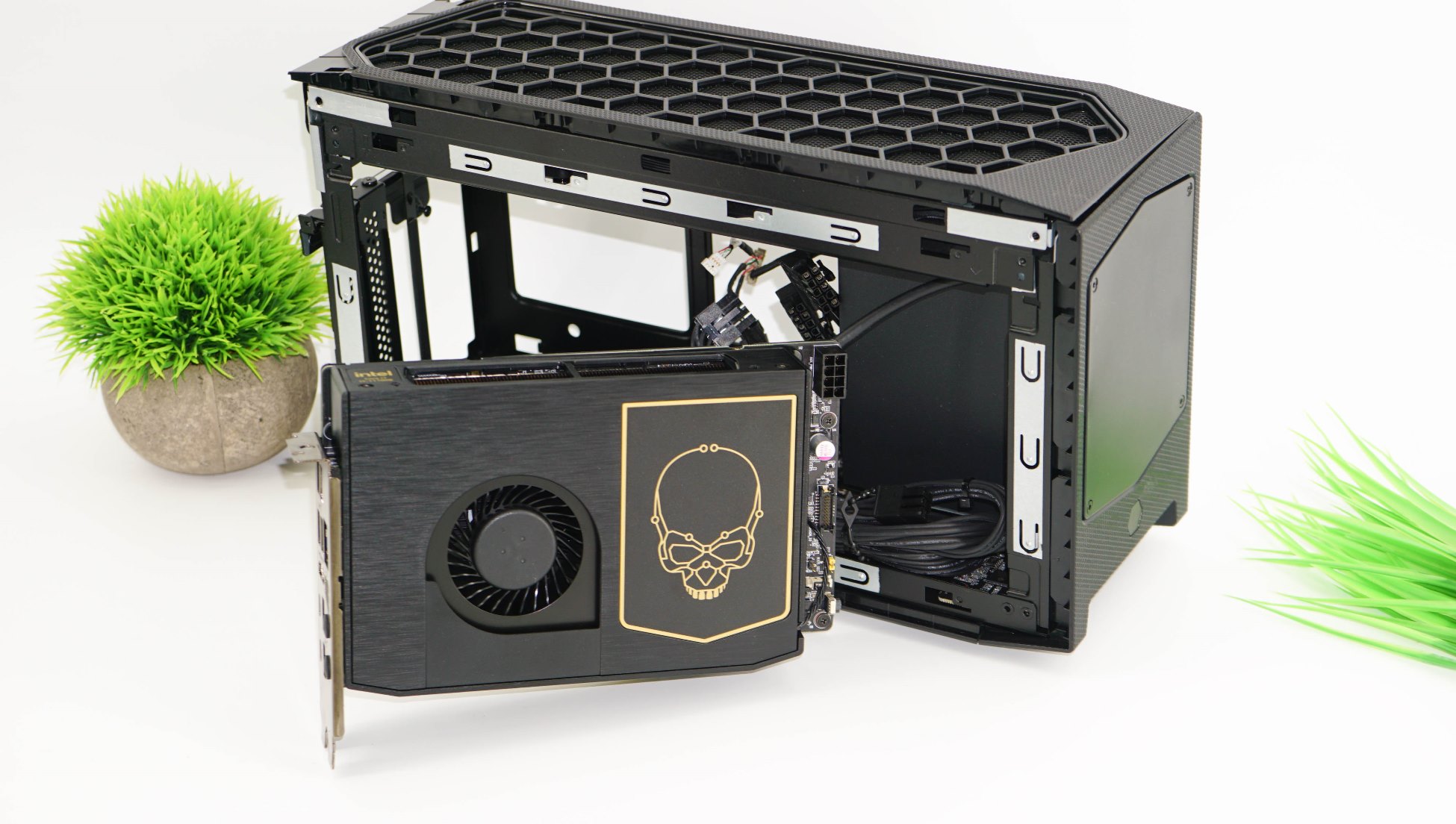

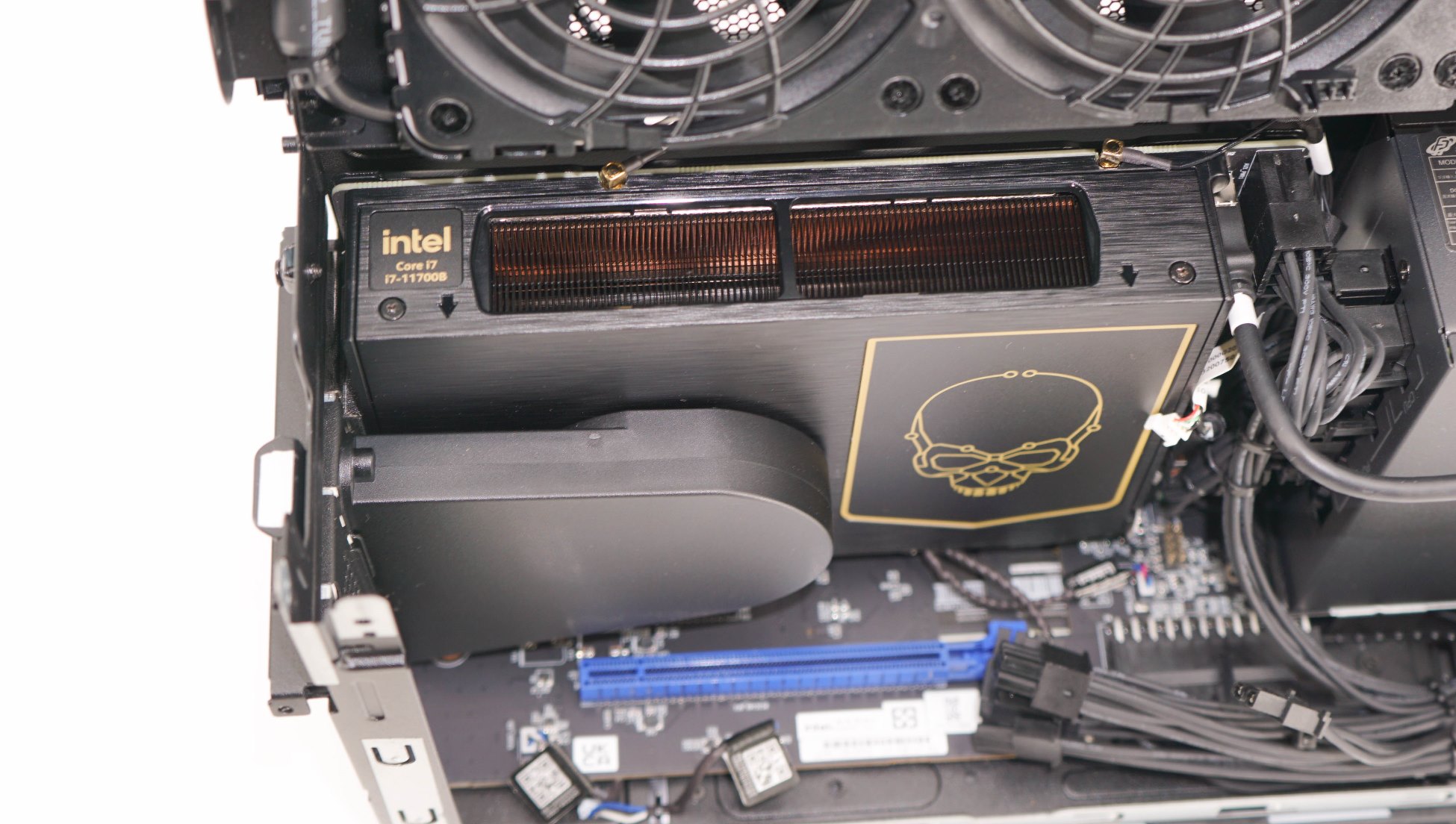

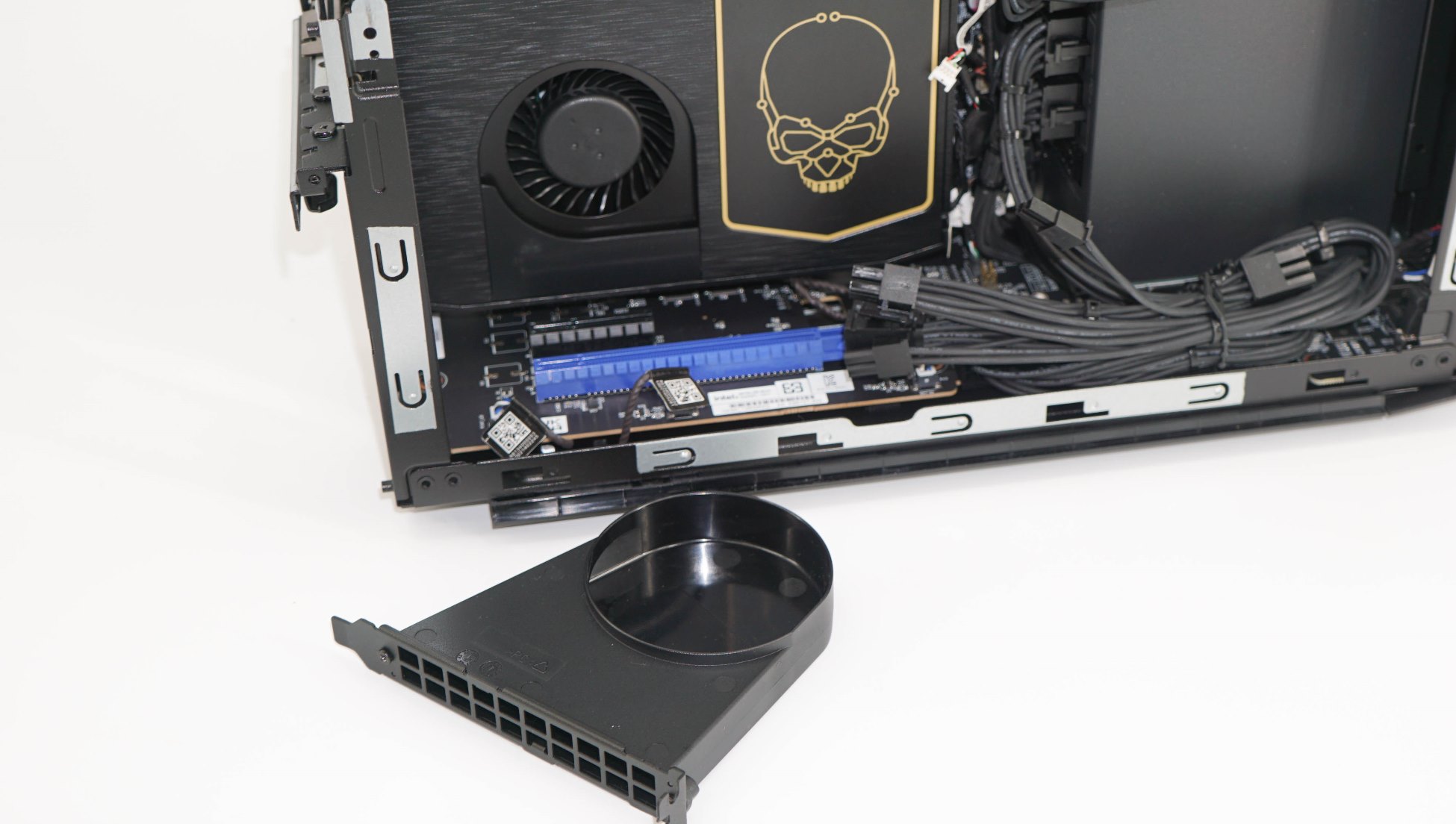

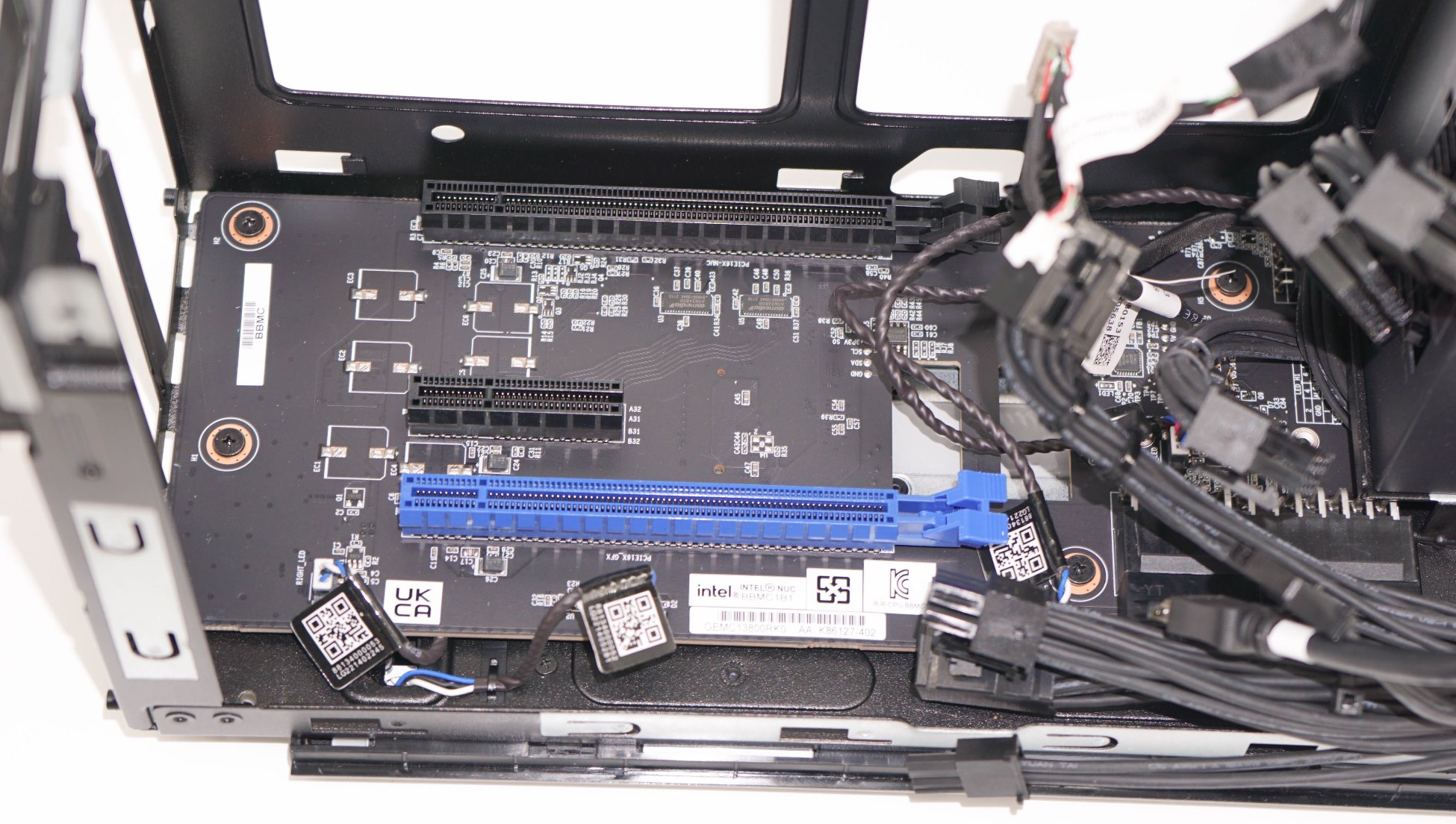

Внешний вид коммуникационной платы в корпусе. Хорошо видно свободные слоты PCI-E, в частности, слот PCI-E х16 для видеокарты. Дополнительное питание для видеокарты напрямую от источника SFX также предусматривается.

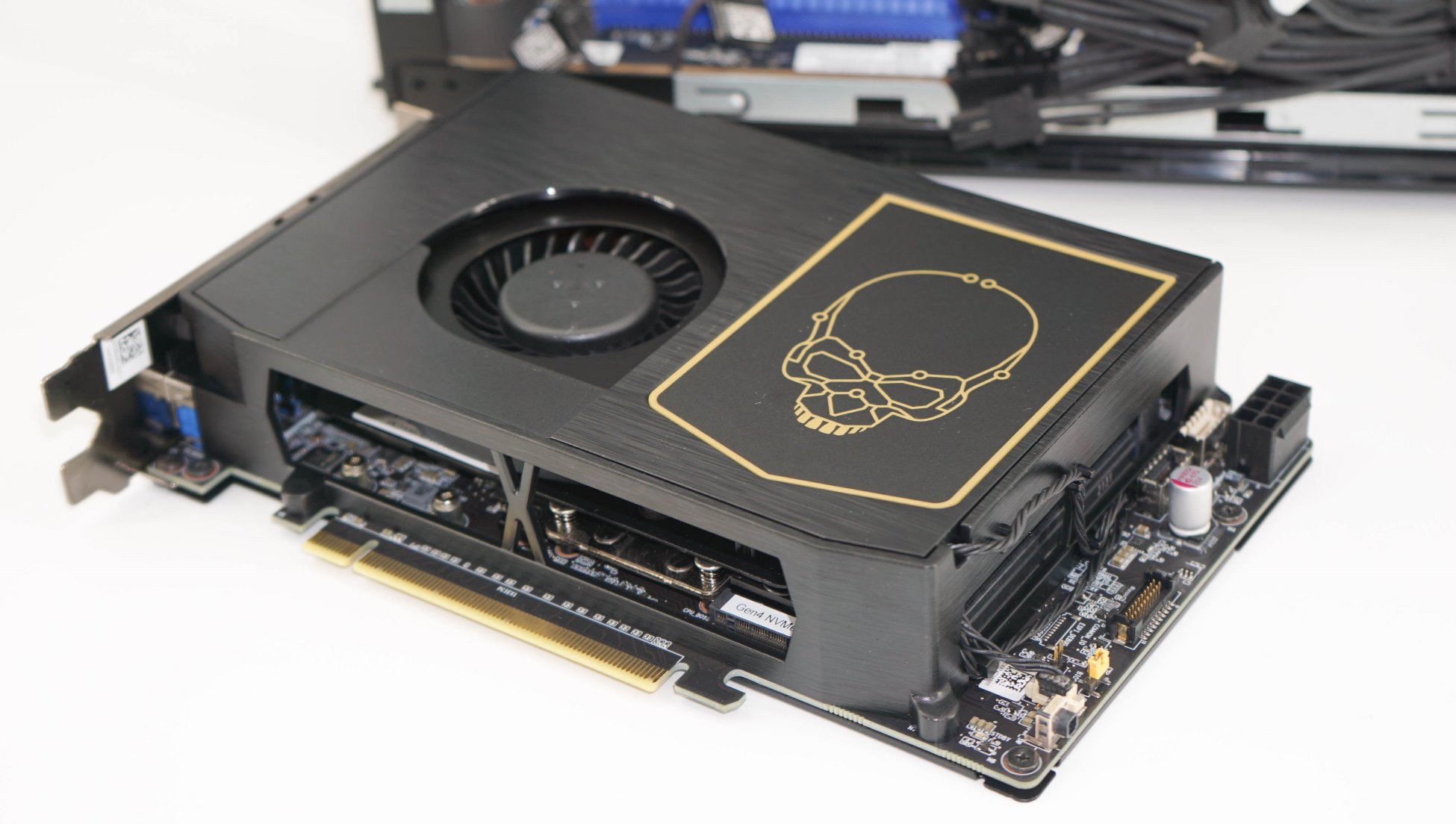

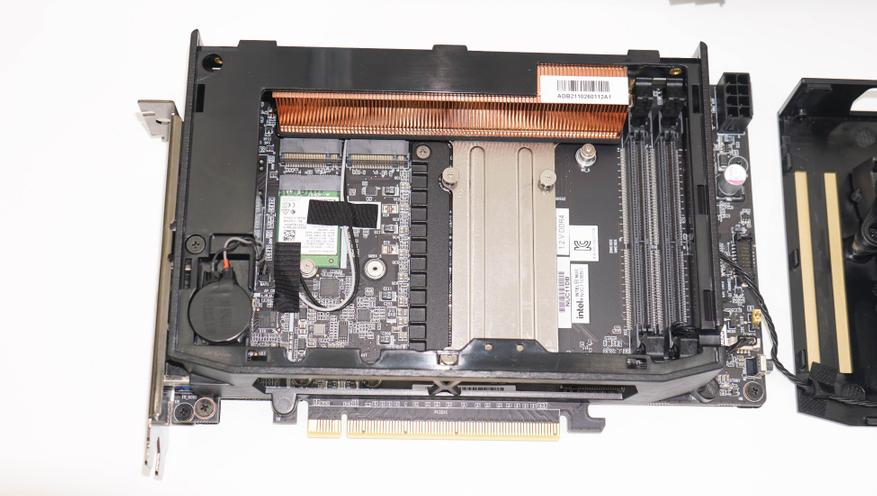

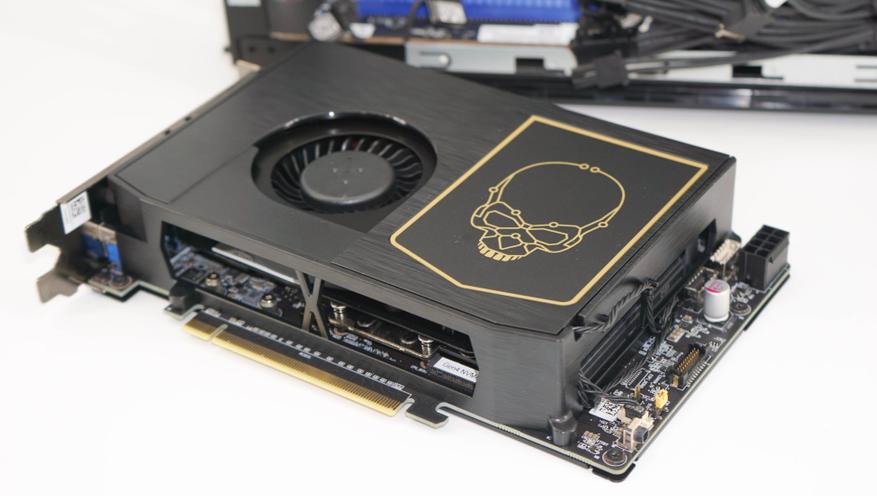

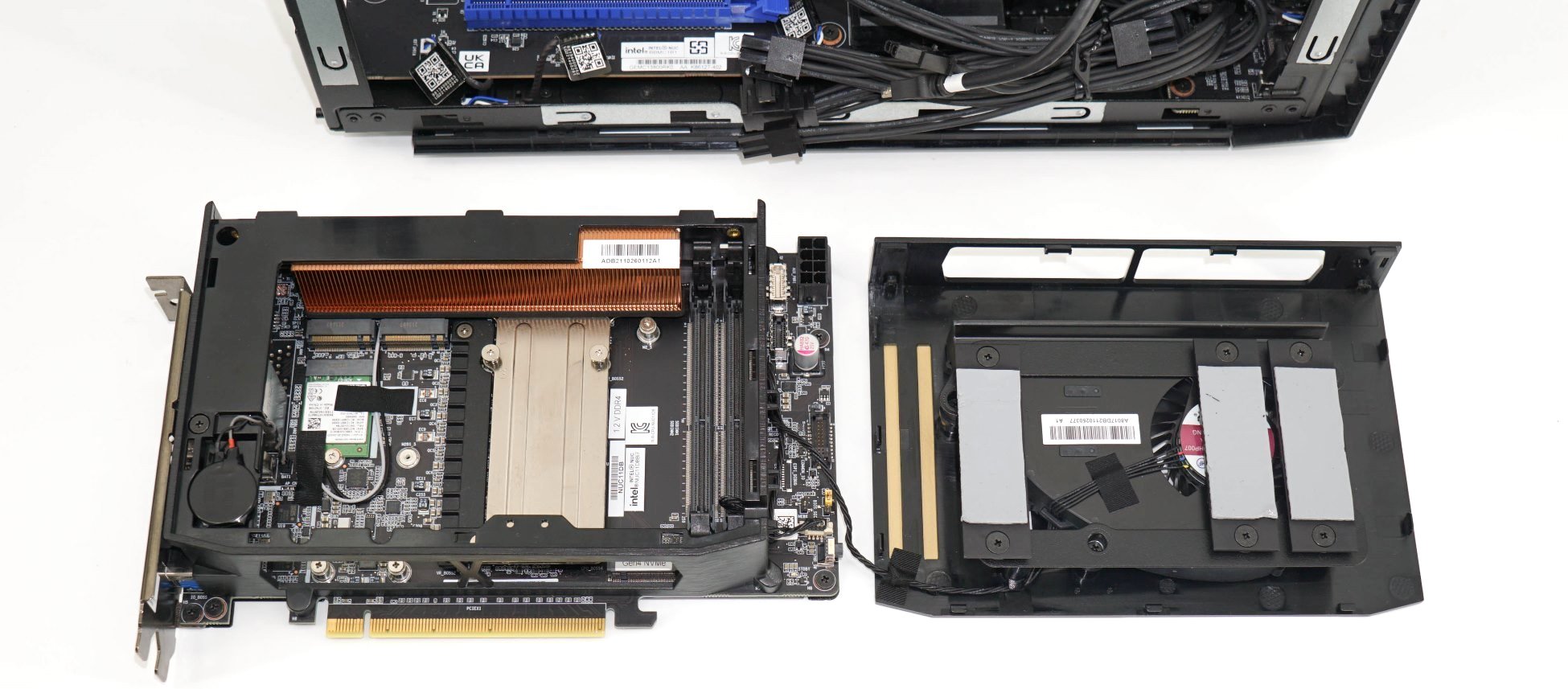

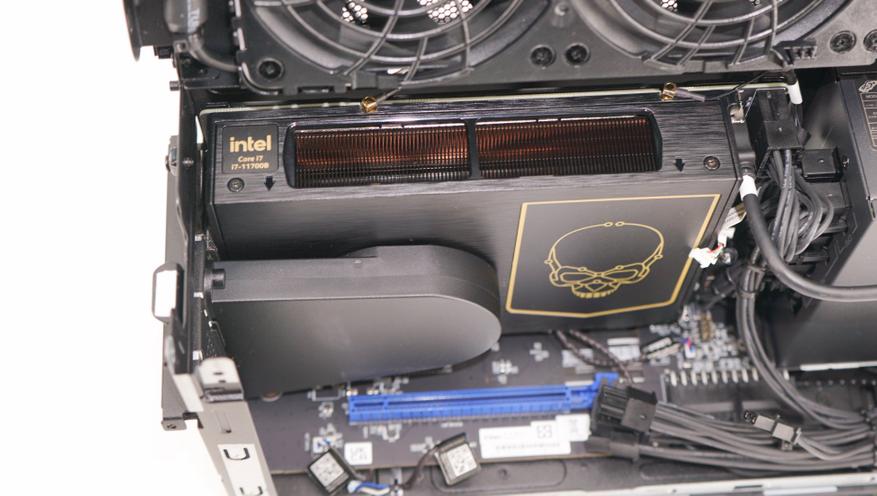

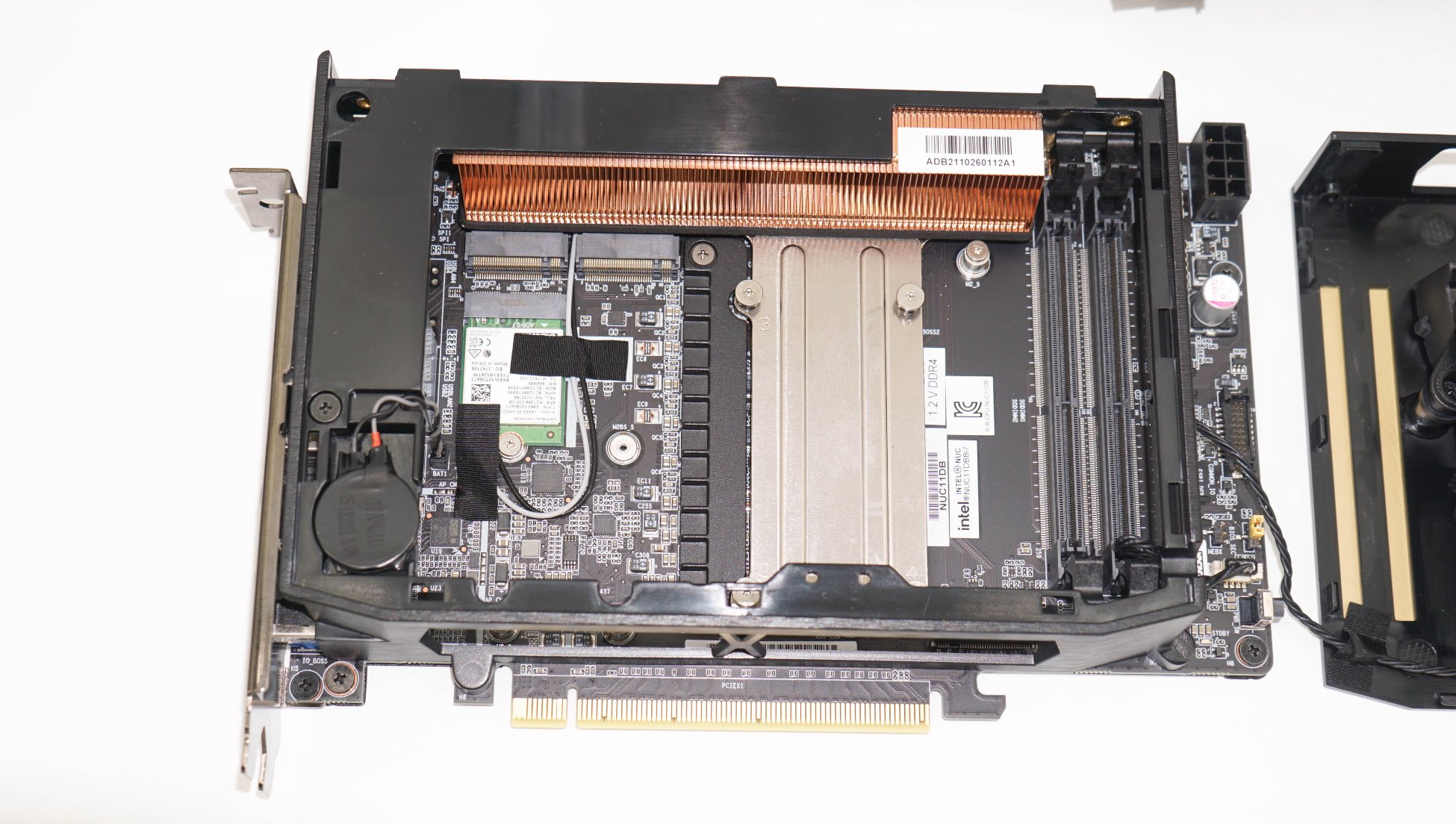

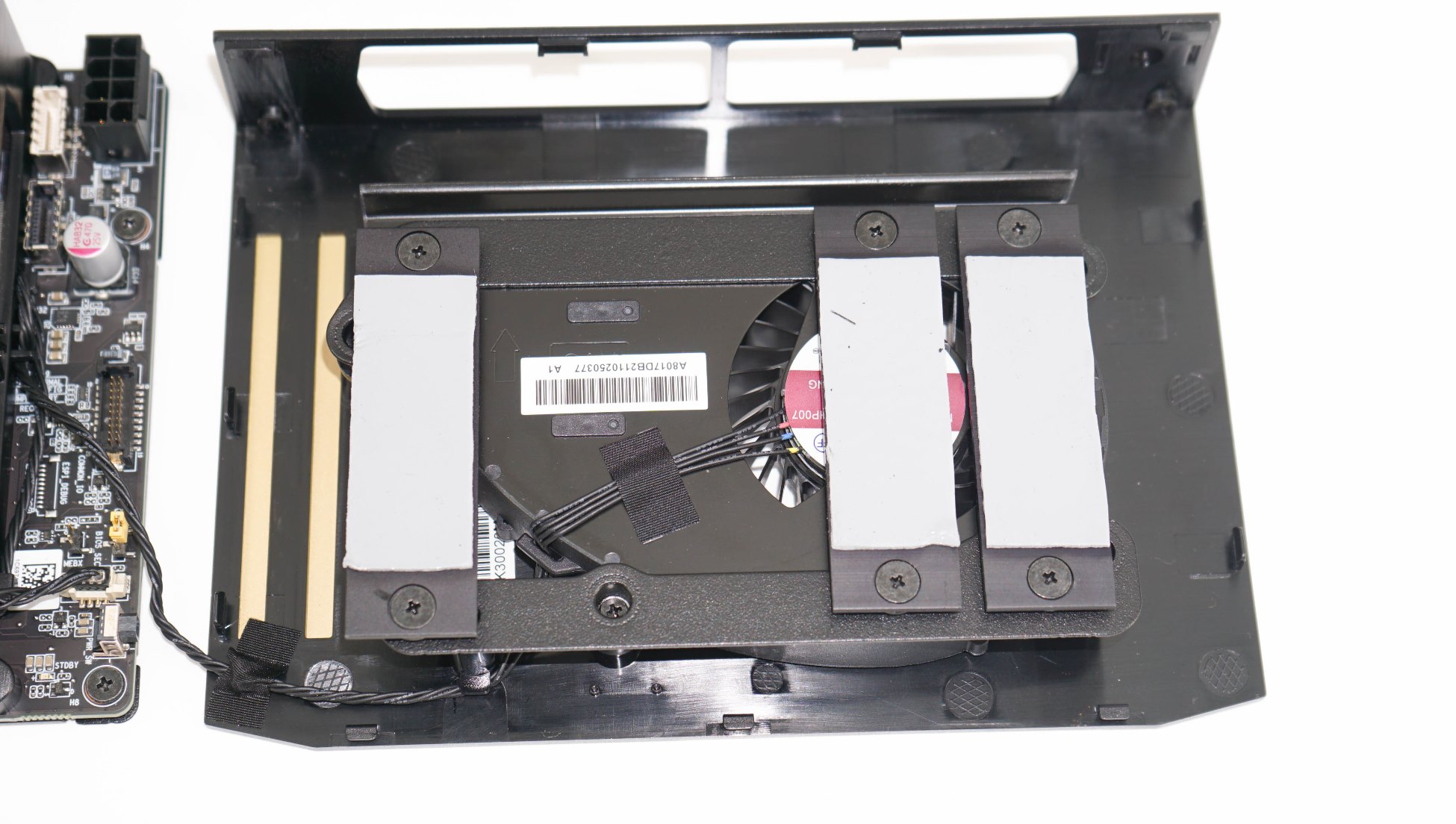

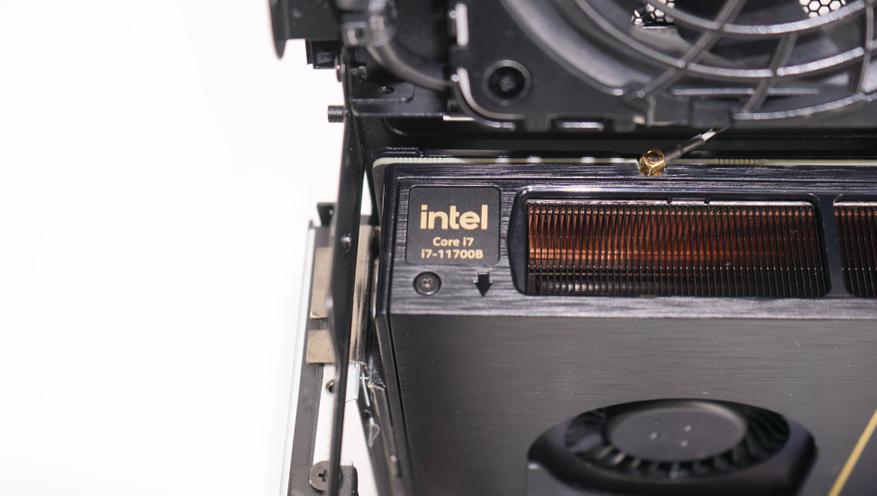

Процессорный модуль прикрывает пластиковая крышка, она снимается достаточно просто. Под крышкой виден дополнительный радиатор с вентиляторов и тремя термоинтерфейсами — для накопителей и памяти. Также присутствует процессорная пластина с теплообменником (медный радиатор) для охлаждения процессора.

Обратите внимание, сам процессорный модуль подключается рядом специальных кабелей, для обеспечения высокоскоростной передачи, в том числе и данных от слота М.2 на корпусе.

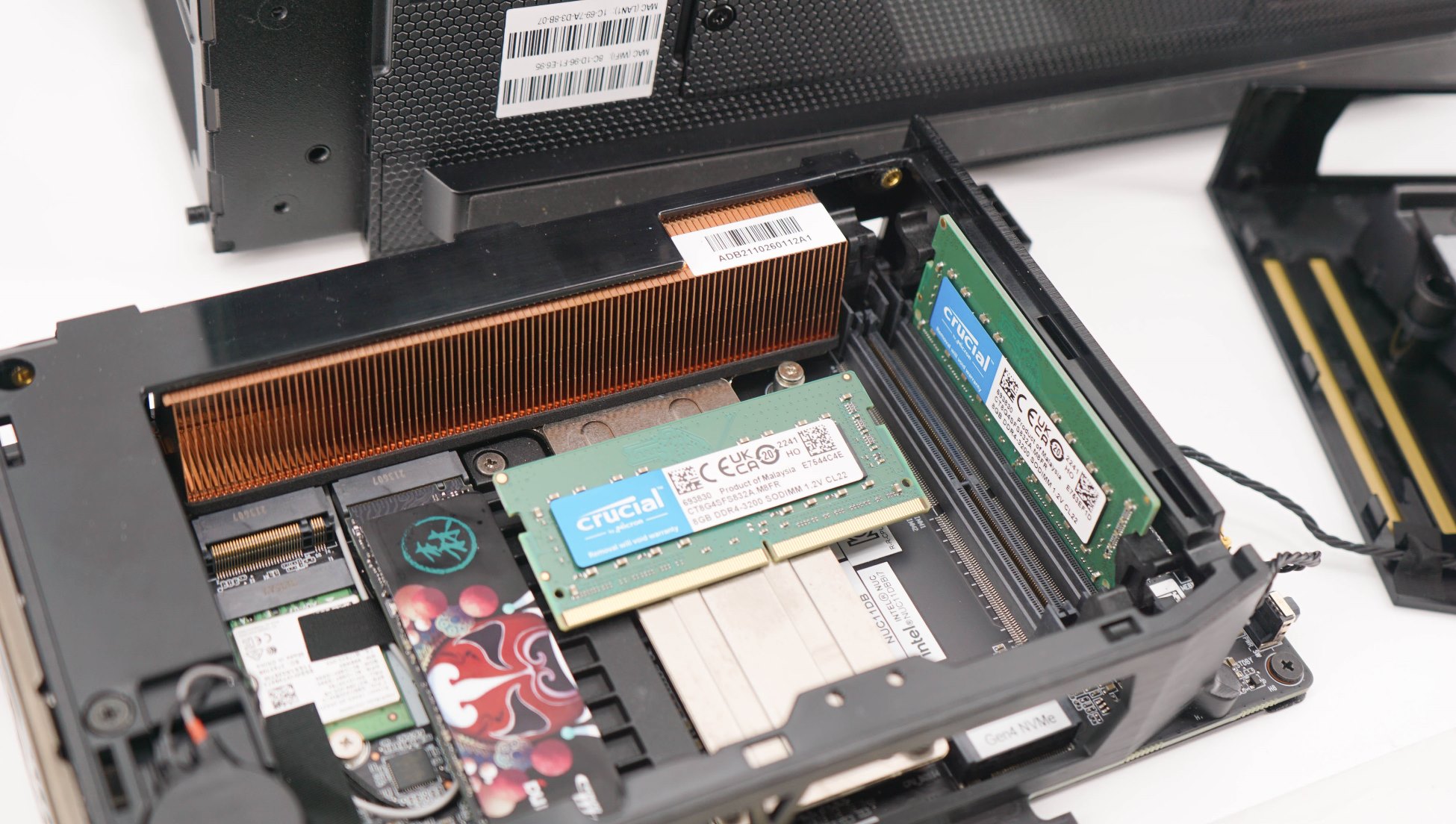

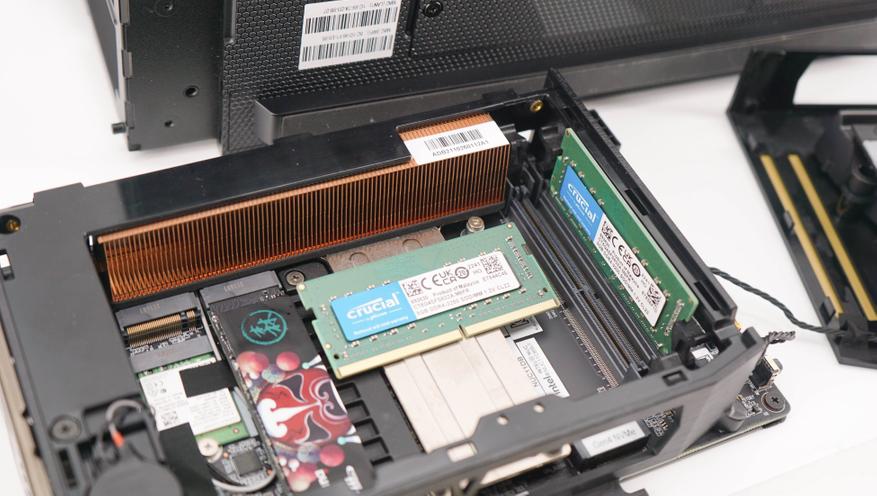

Предусматривается три слота М.2, один из которых формата 2242 и уже имеет установленный беспроводной адаптер Intel AX210 (WiFi6E). Еще один слот позволяет установить SSD как короткого 2242 формата, так и 2280. Оставшийся третий слот предназначен для накопителей формата 2280. Так что выбор для установки дисков вполне широкий — можно пожертвовать беспроводными сетями в пользу еще одного накопителя, например, в конфигурации серверной системы. Вместе с процессором Core i7-11700В используется оперативная память типа DDR4 3200MHz, можно установить до 64 Гб. Для процессорных модулей на базе Intel Core i9-12900K есть возможность работы с памятью DDR5-4800. Процессорные модули взаимозаменяемые.

Общая информация

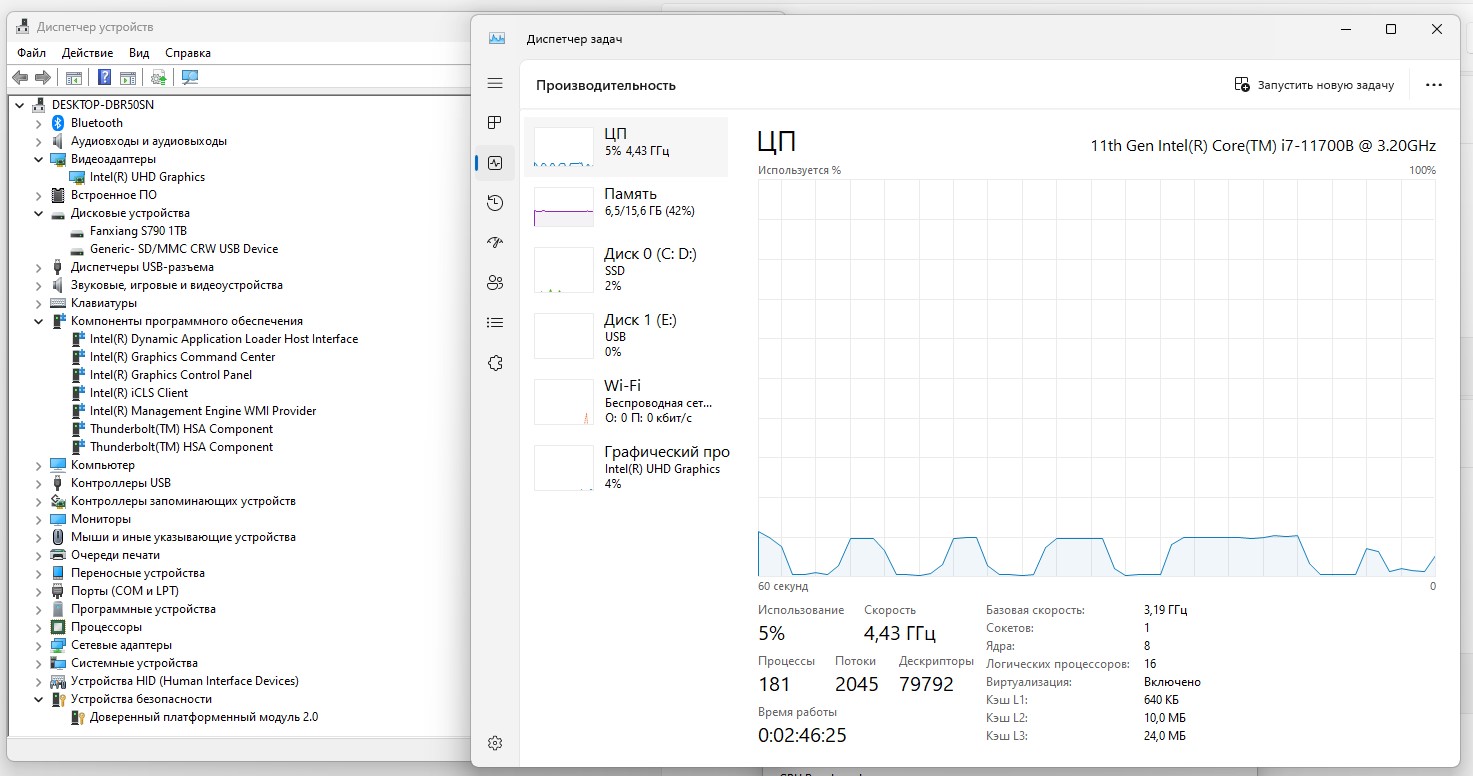

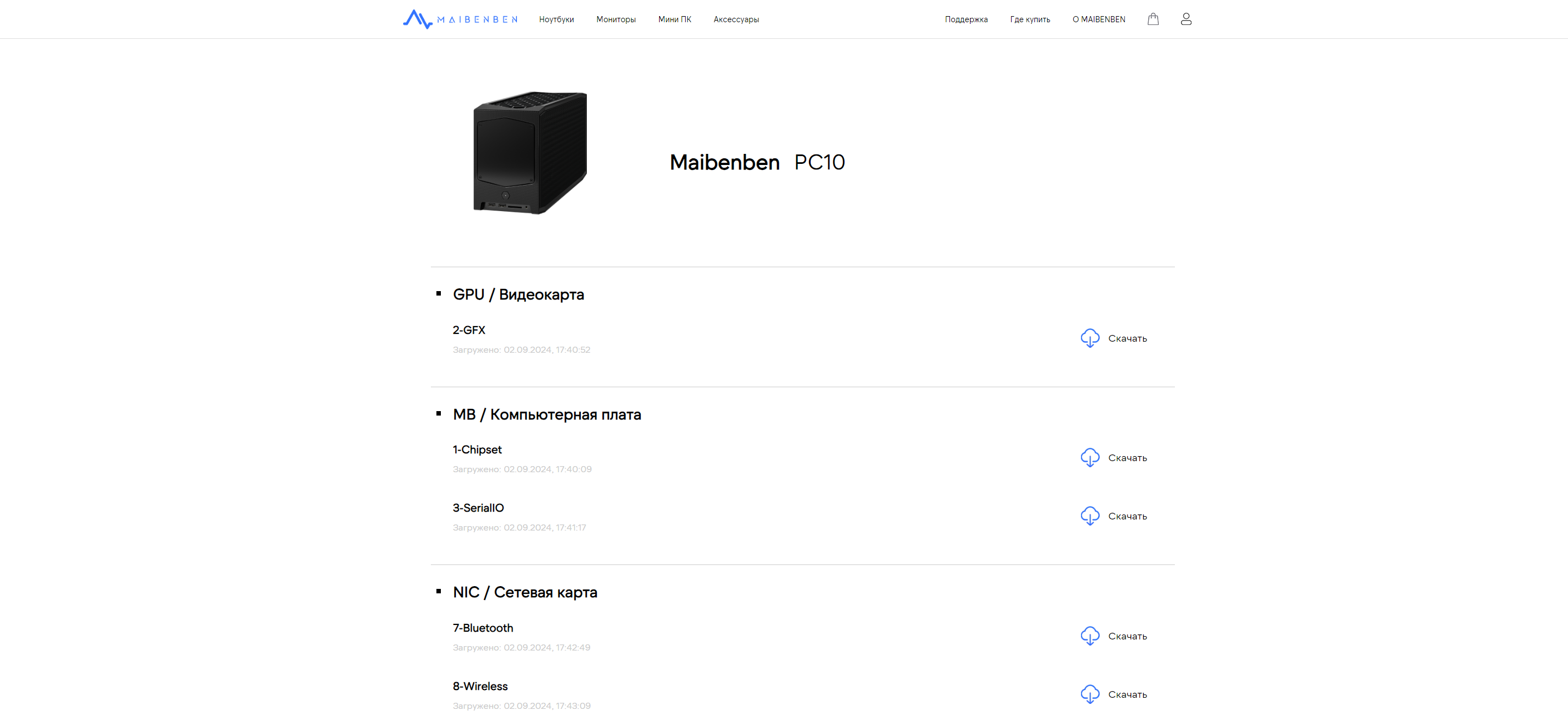

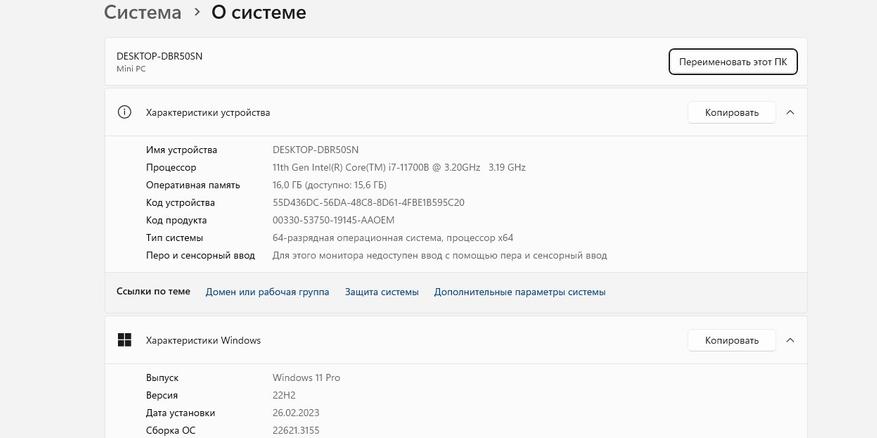

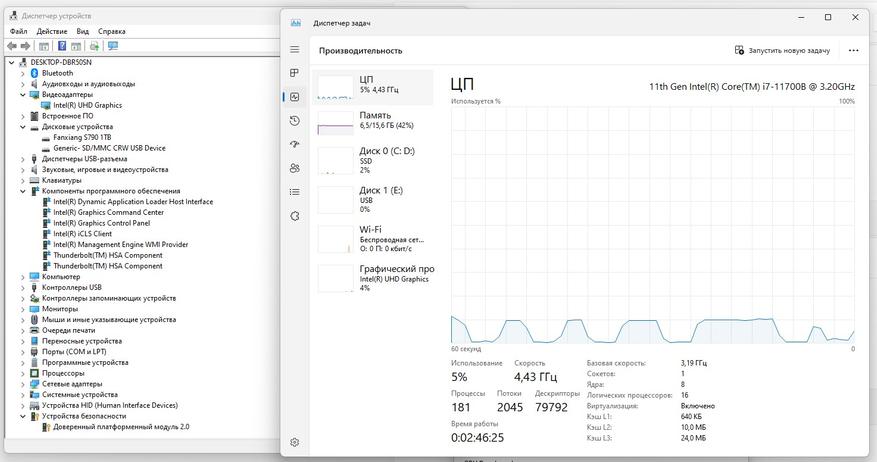

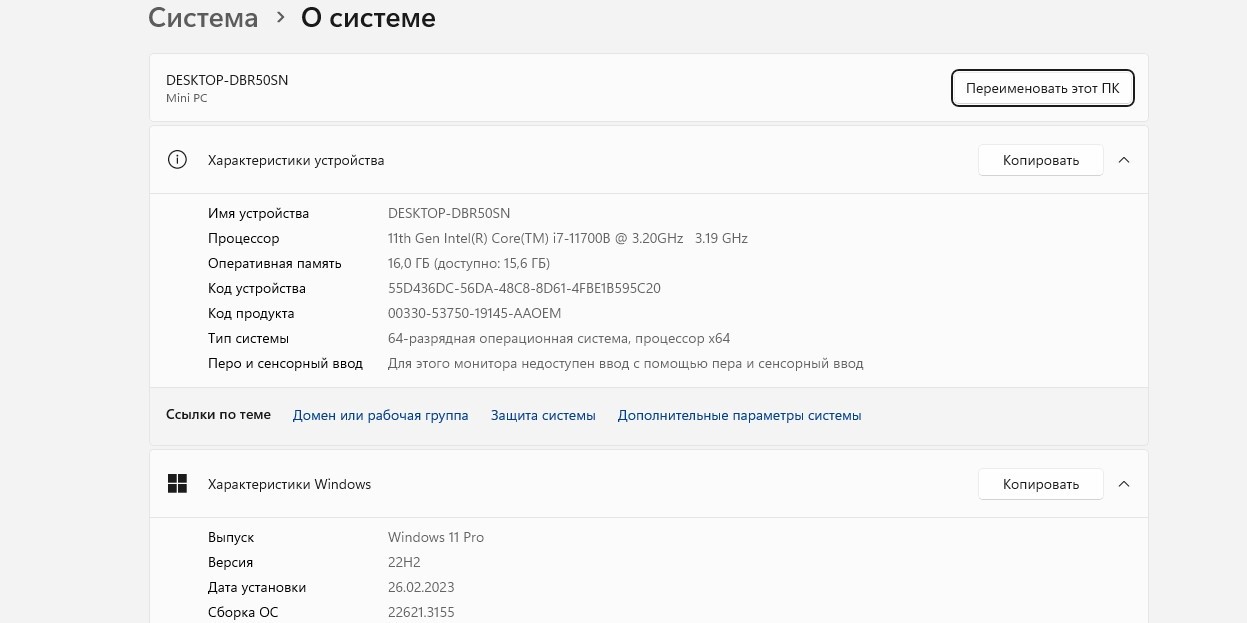

Без всяких проблем установил Win11 для тестов. В BIOS зайти можно F2, кнопка F10 при загрузке вызывает Boot-меню. Прикладываю скриншот Свойства компьютера, а также диспетчер задач. Хорошо видно, что процессор оснащается 8 ядрами (физическими) и 16 вычислительными потоками. На официальном сайте можно найти необходимые драйверы для установки системы, а также приложение для контроля подсветкой и вентиляторов.

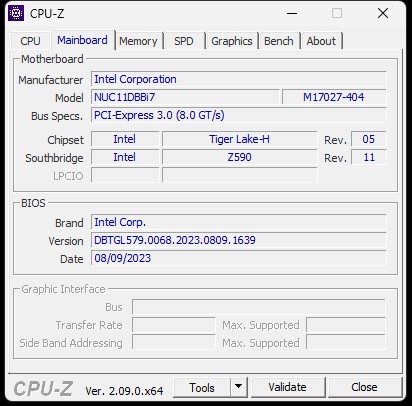

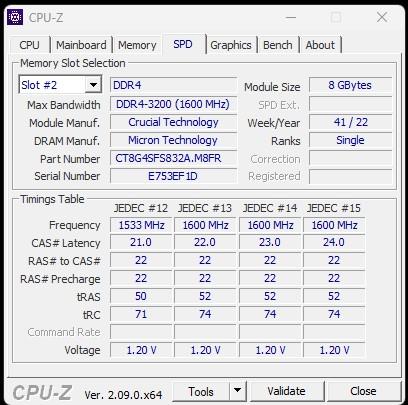

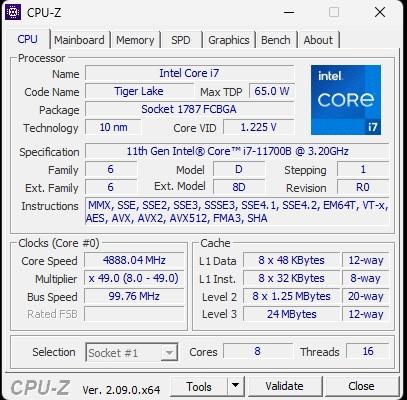

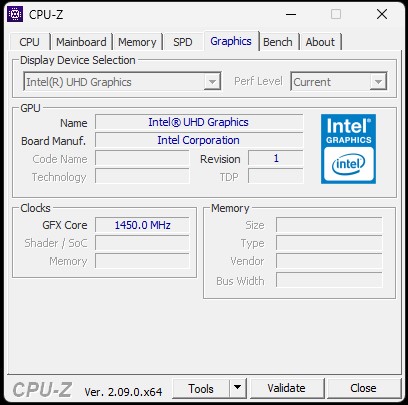

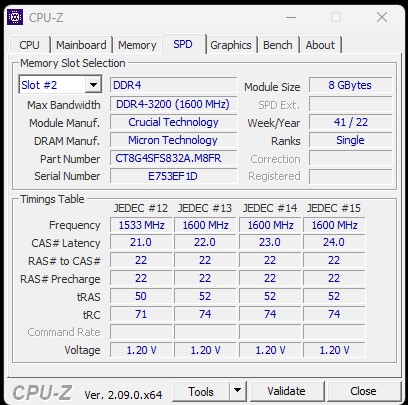

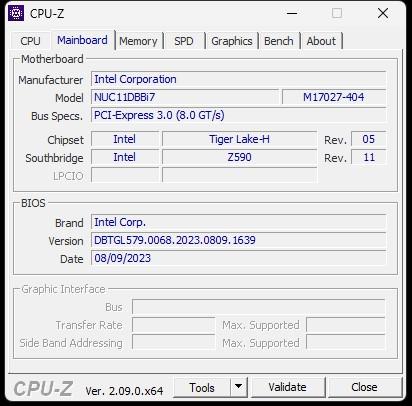

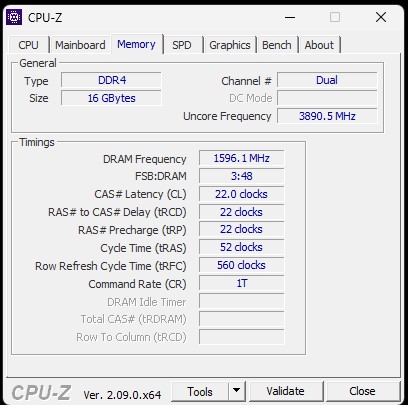

Ради интереса посмотрел свойства компьютера, которые можно получить из программы CPU-Z. Память сразу завелась в двухканальном режиме — это хорошо (третий слайд, «Dual» в параметрах). Можно посмотреть параметры модели (второй слайд Model NUC11BBi7).

Тесты и бенчмарки

Для своих тестов использую один и тот же набор тестовых приложений и бенчмарков, которых позволяет сравнивать компьютеры и ноутбуки как от различных производителей, так и одной модели, но в различной конфигурации. Ниже таблица с результатами тестов мини-компьютера Maibenben PC10.

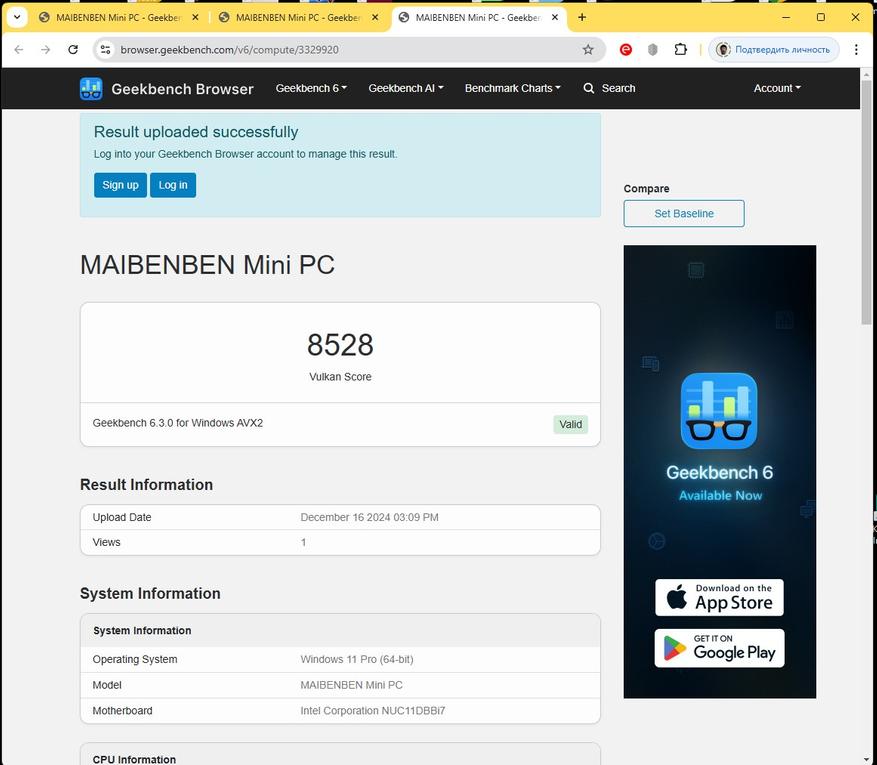

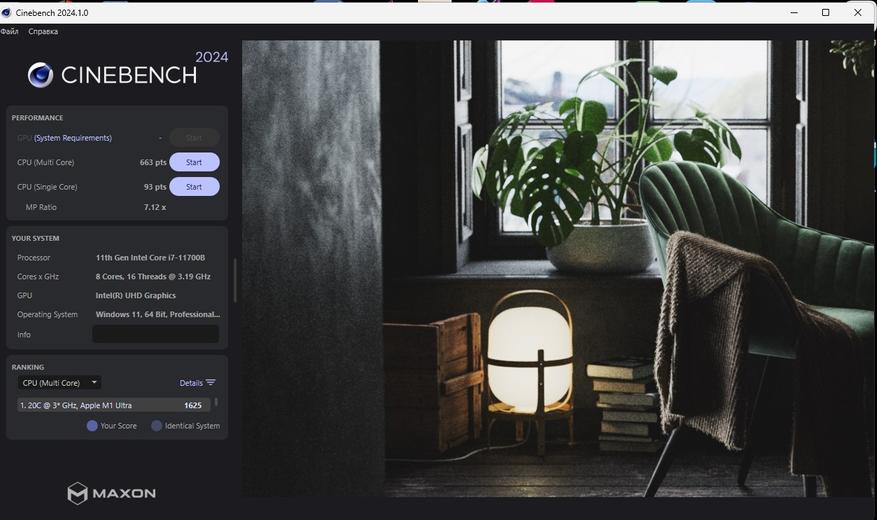

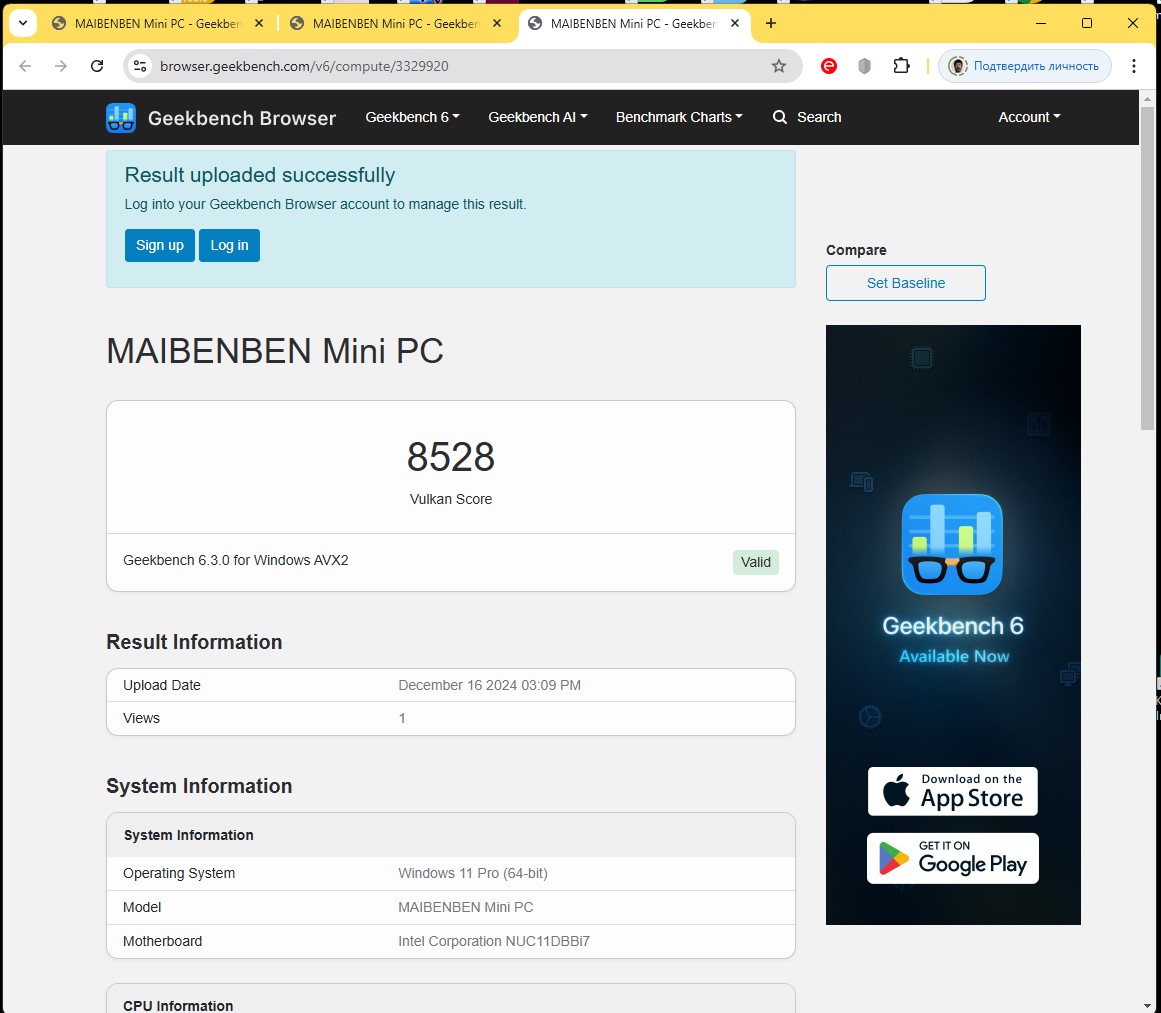

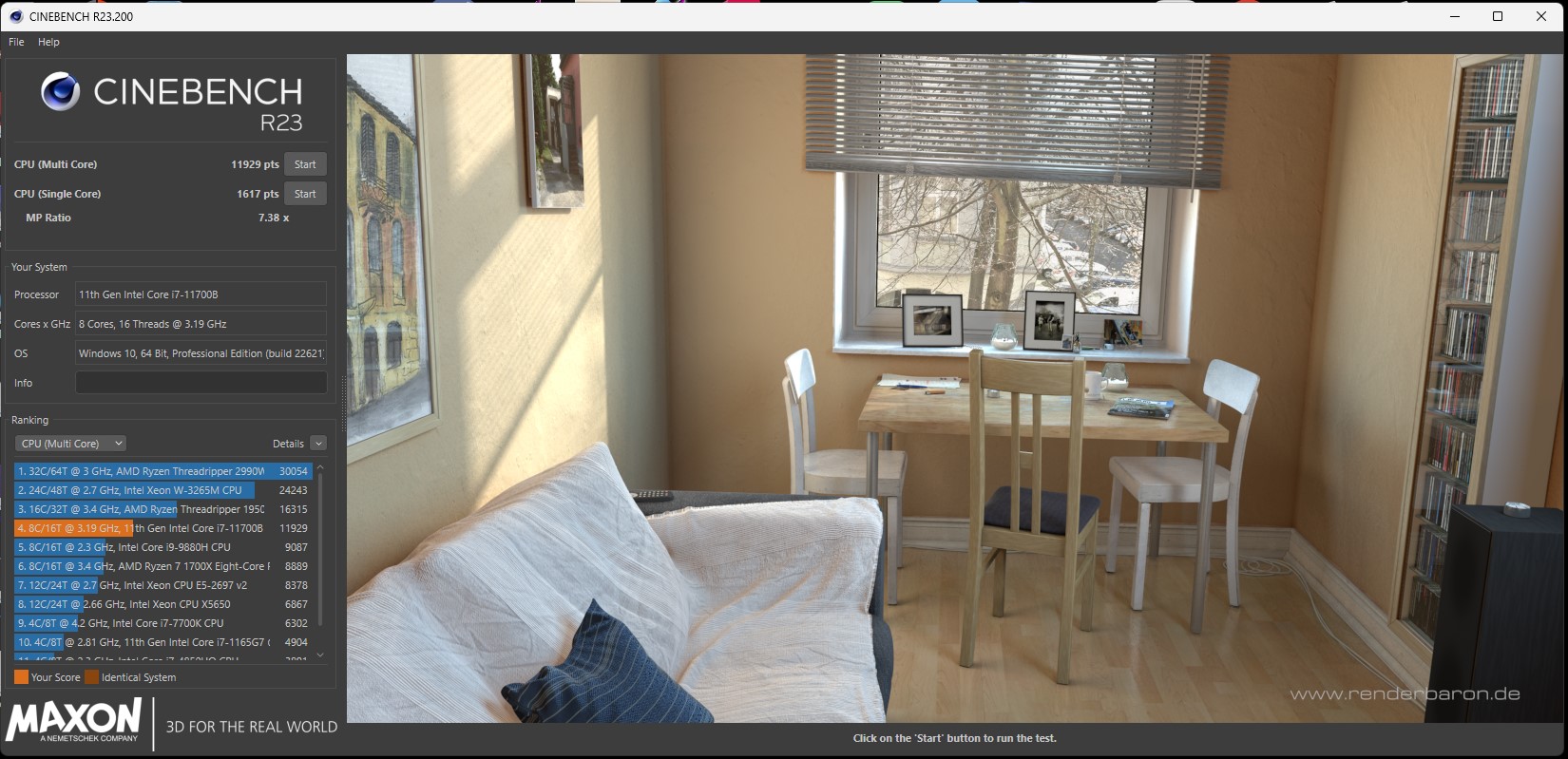

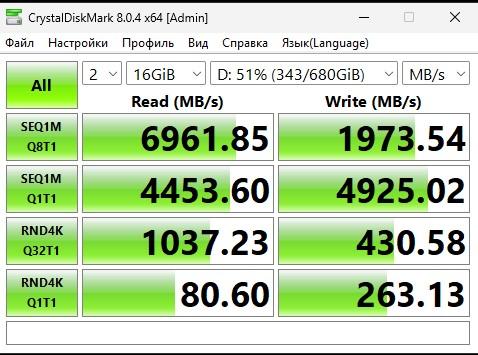

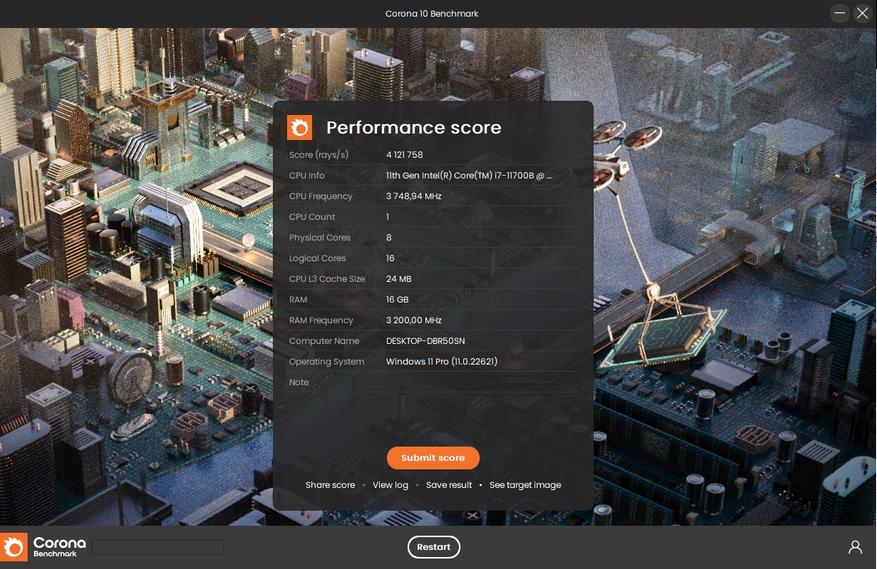

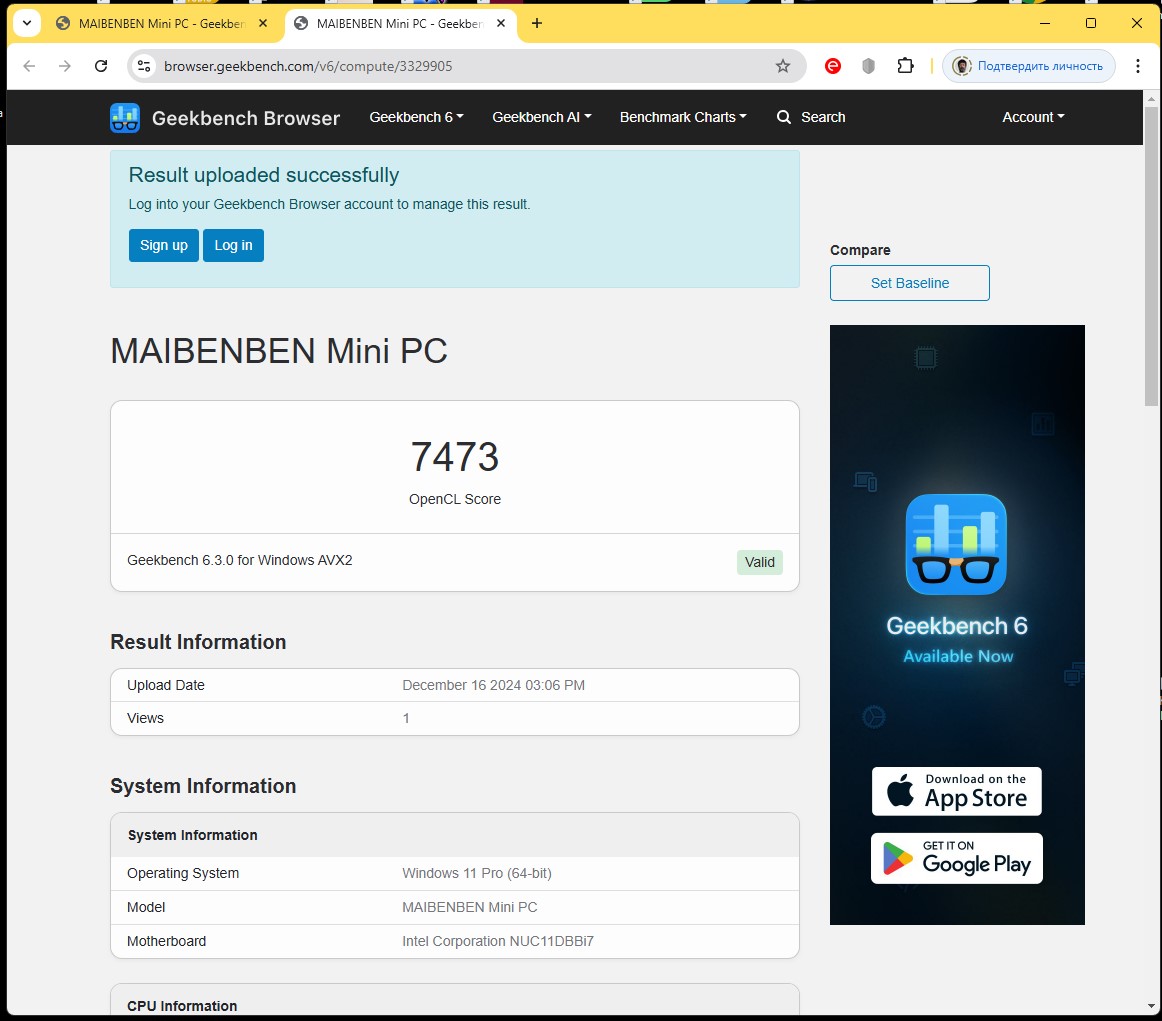

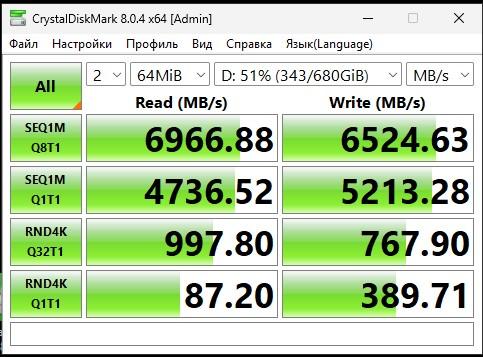

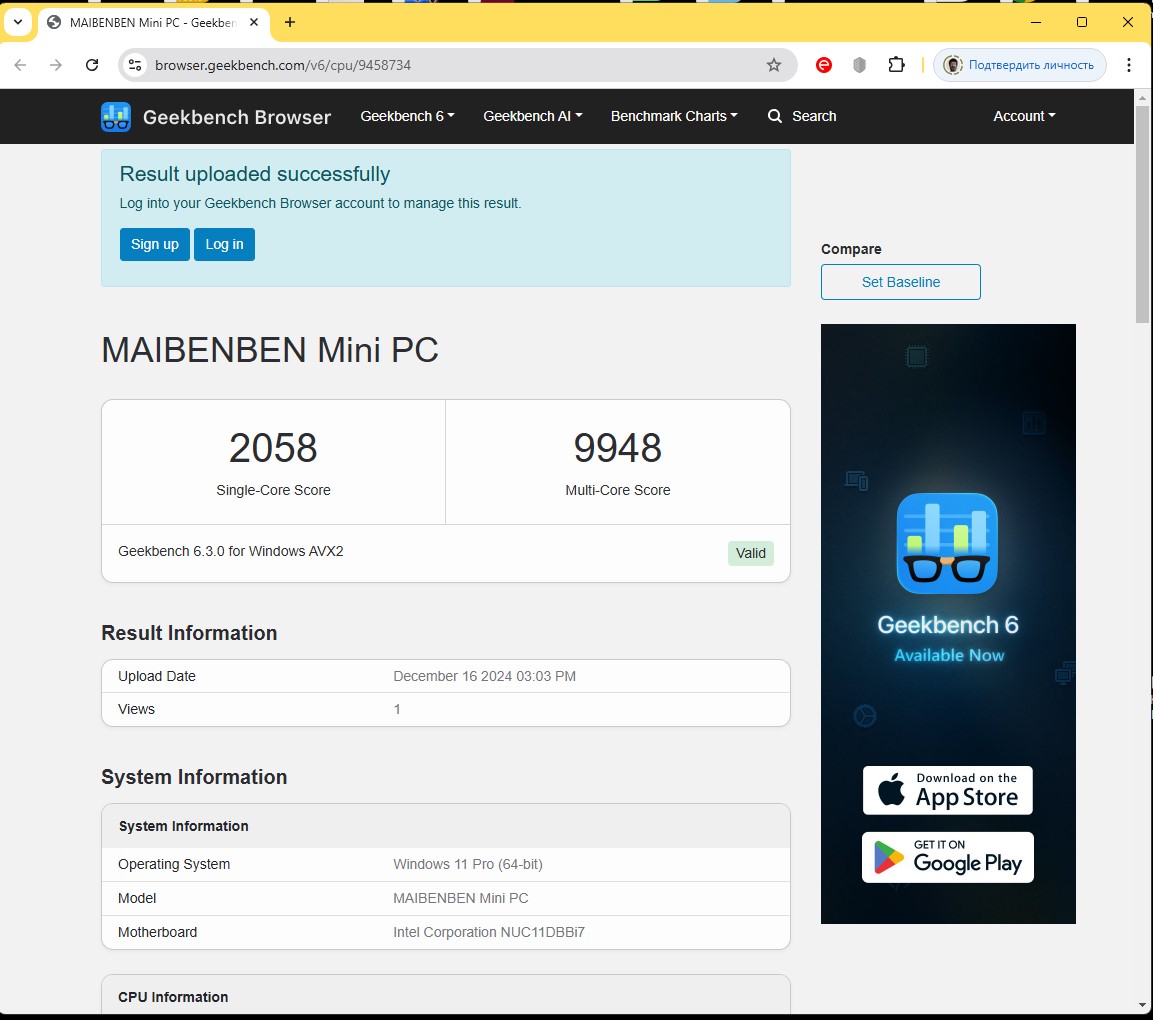

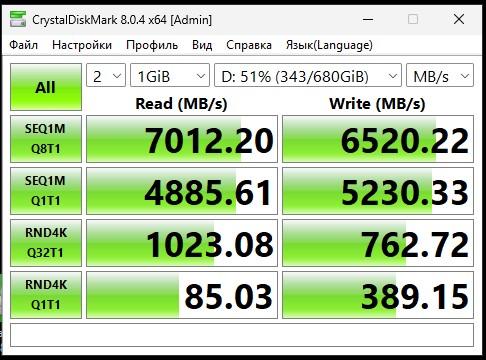

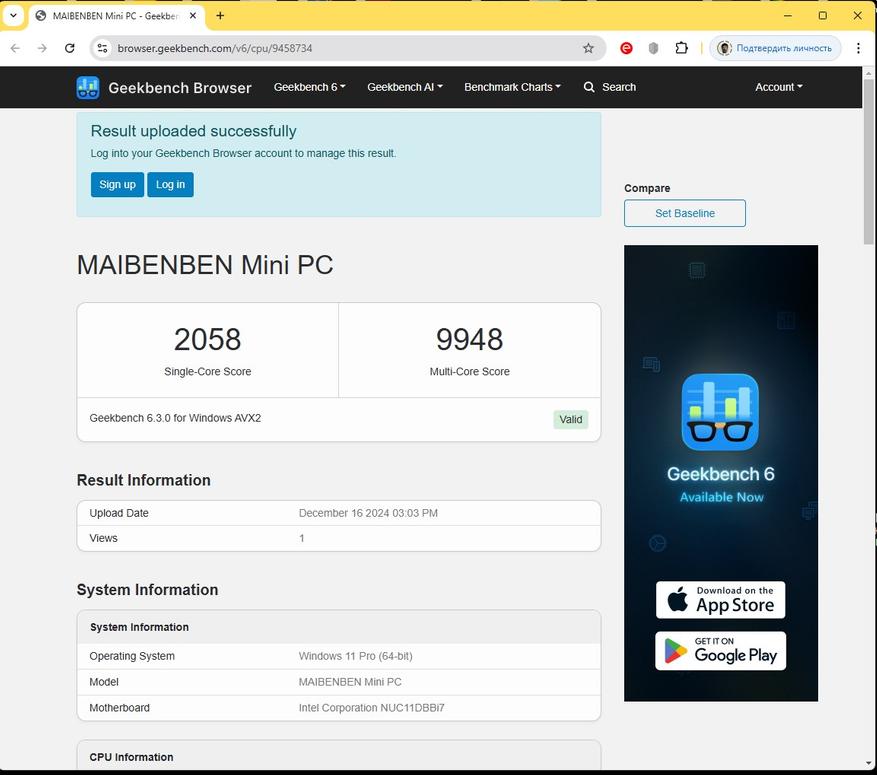

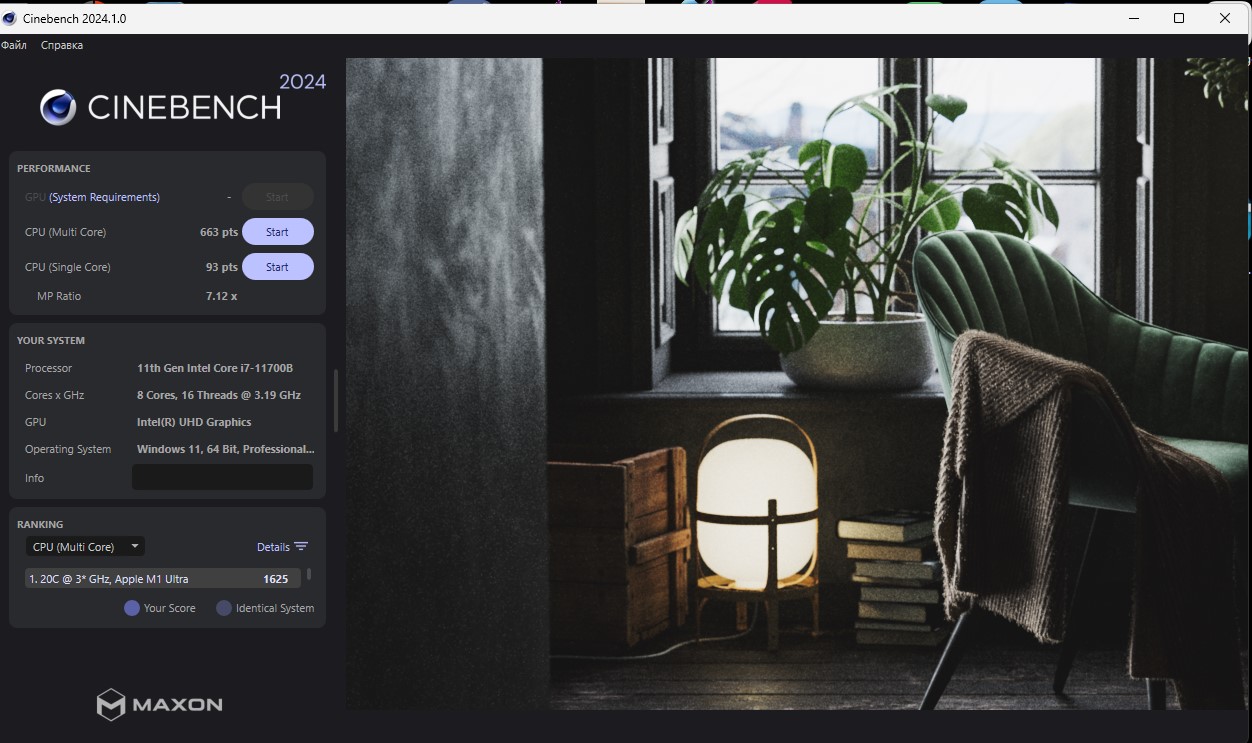

Скриншоты базовых тестов, на основании которых подготовил сводные графики и таблицу.

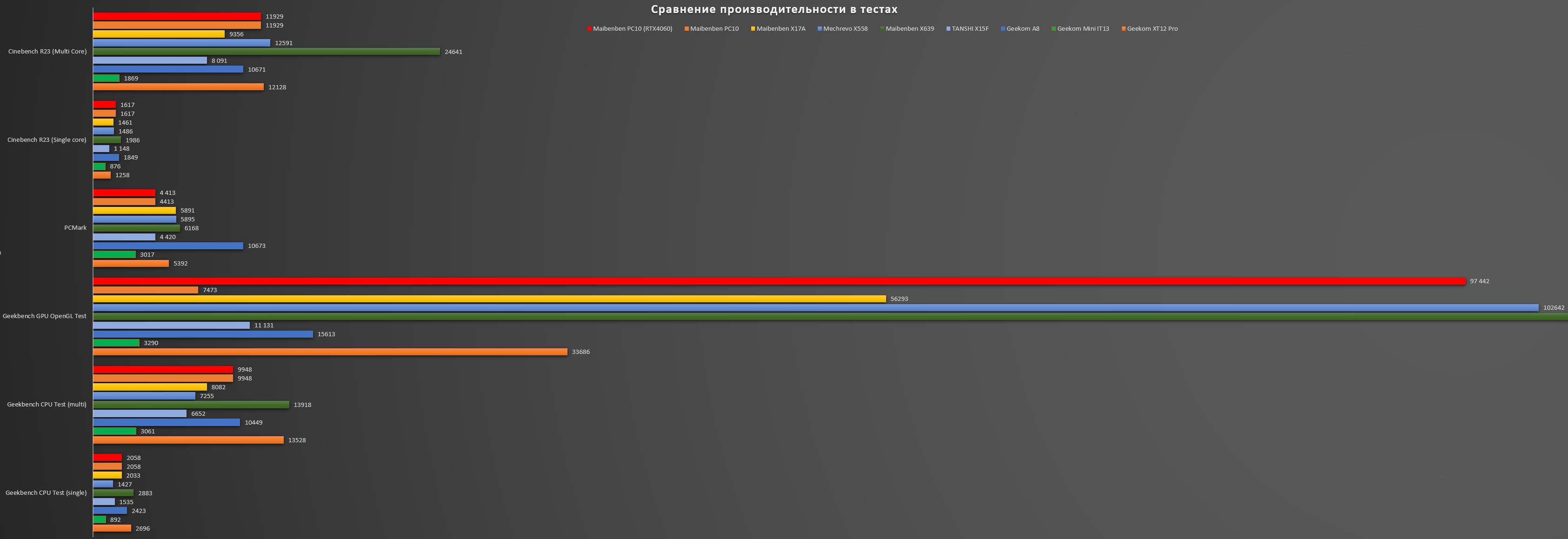

Сравнительный график для оценки производительности системы. Отмечу, что графический адаптер (для сравнения привожу данные по РС10 в паре с RTX4060) дает ощутимый прирост производительности в тестах на 3D рендеринг и игры. Также видеоадаптер дает возможность полноценно работать с нейросетями, делая из мини-компьютера Maibenben PC10 компактную графическую станцию.

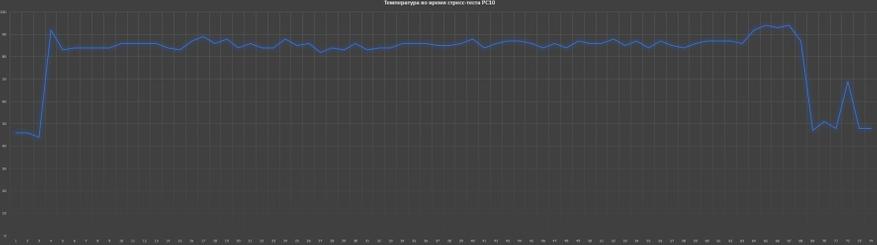

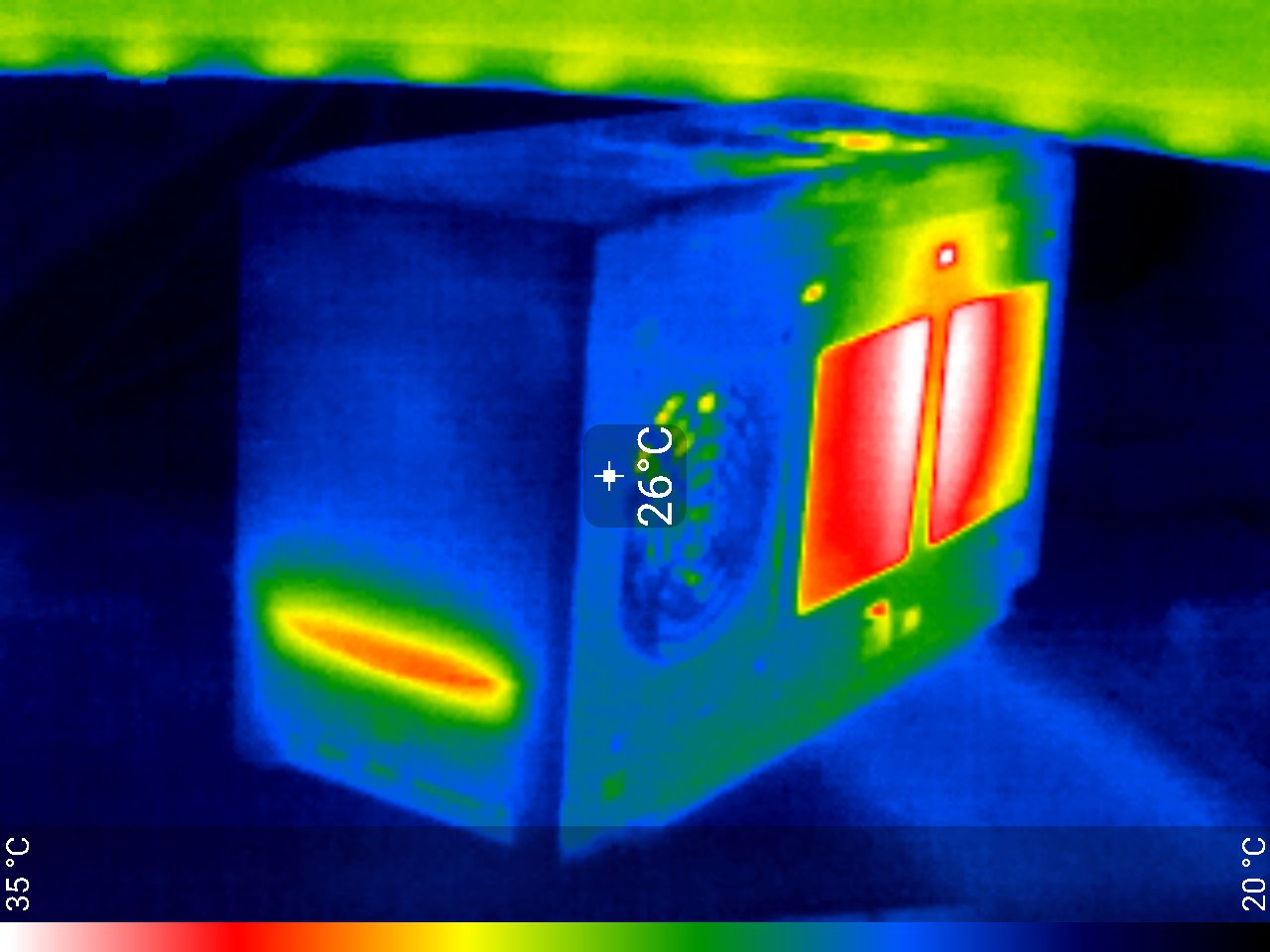

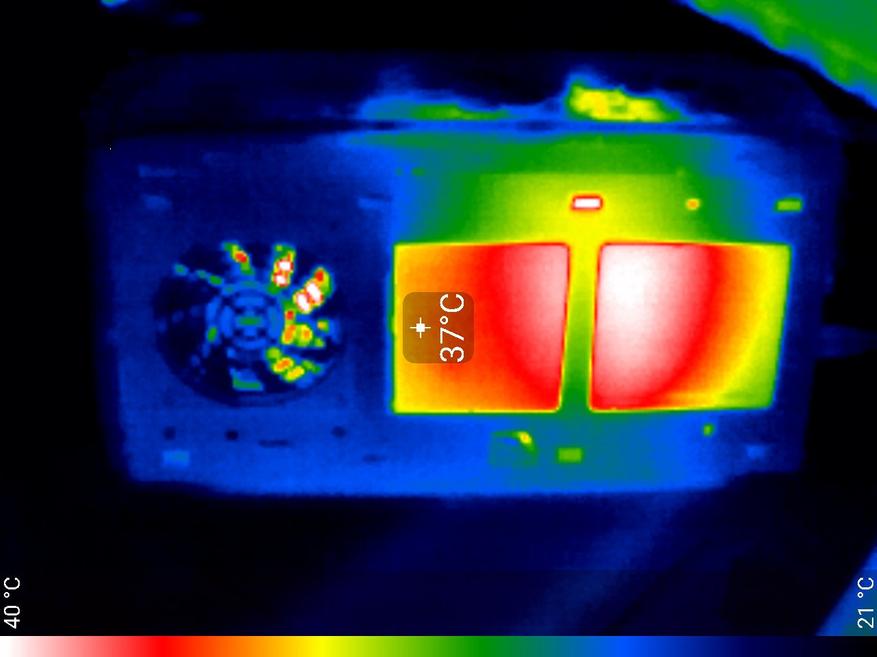

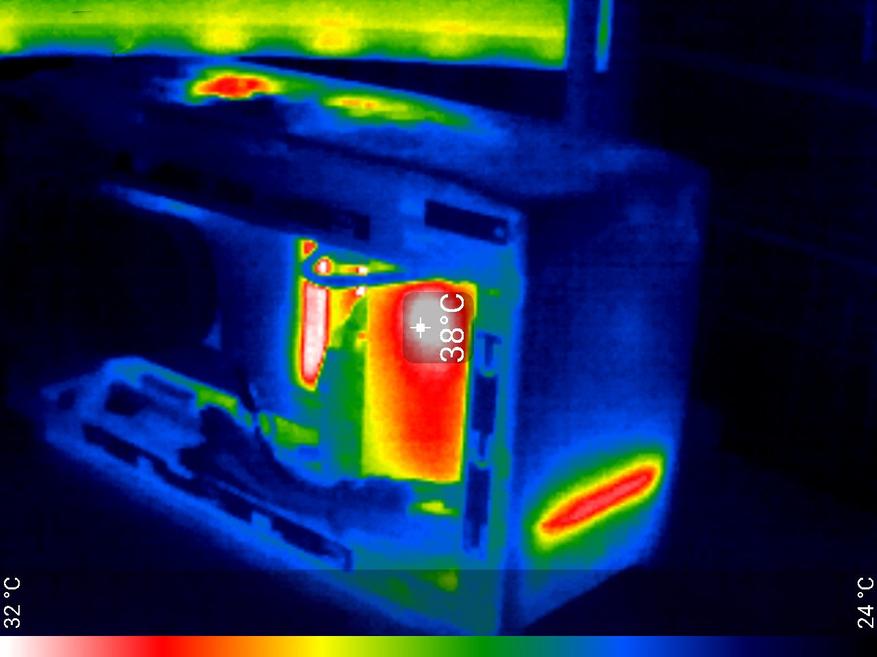

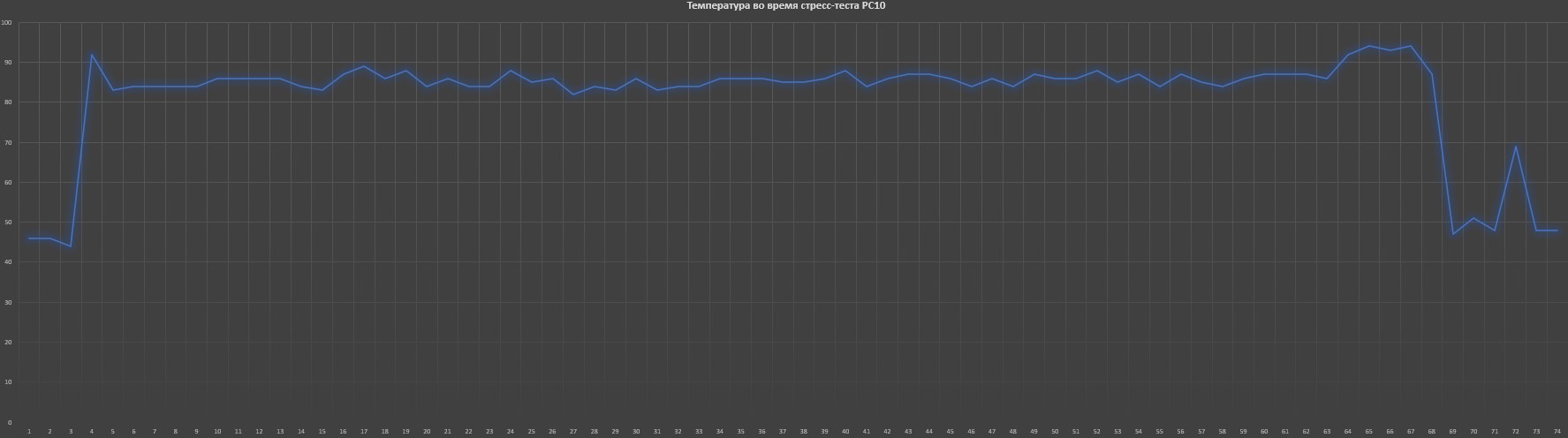

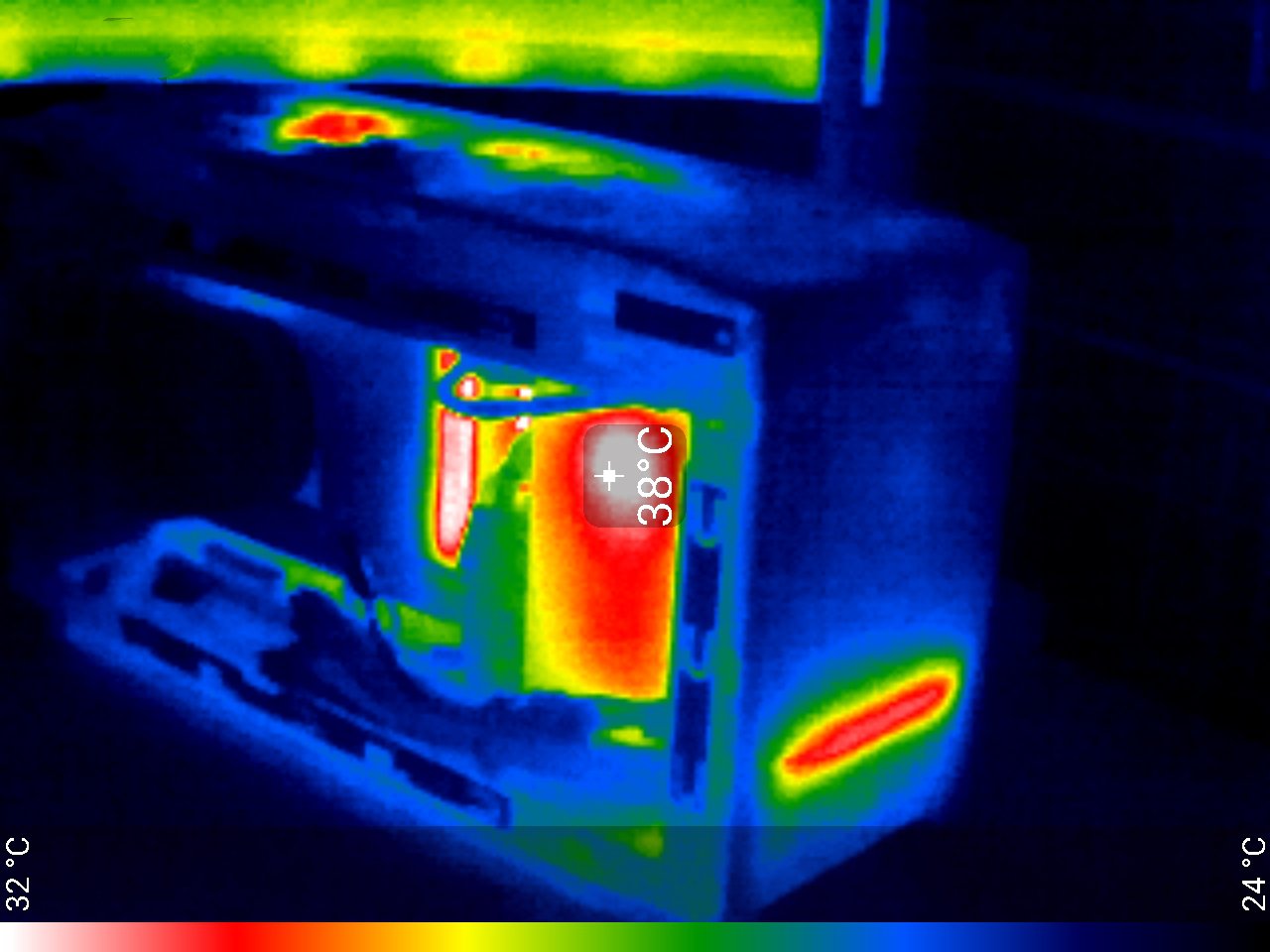

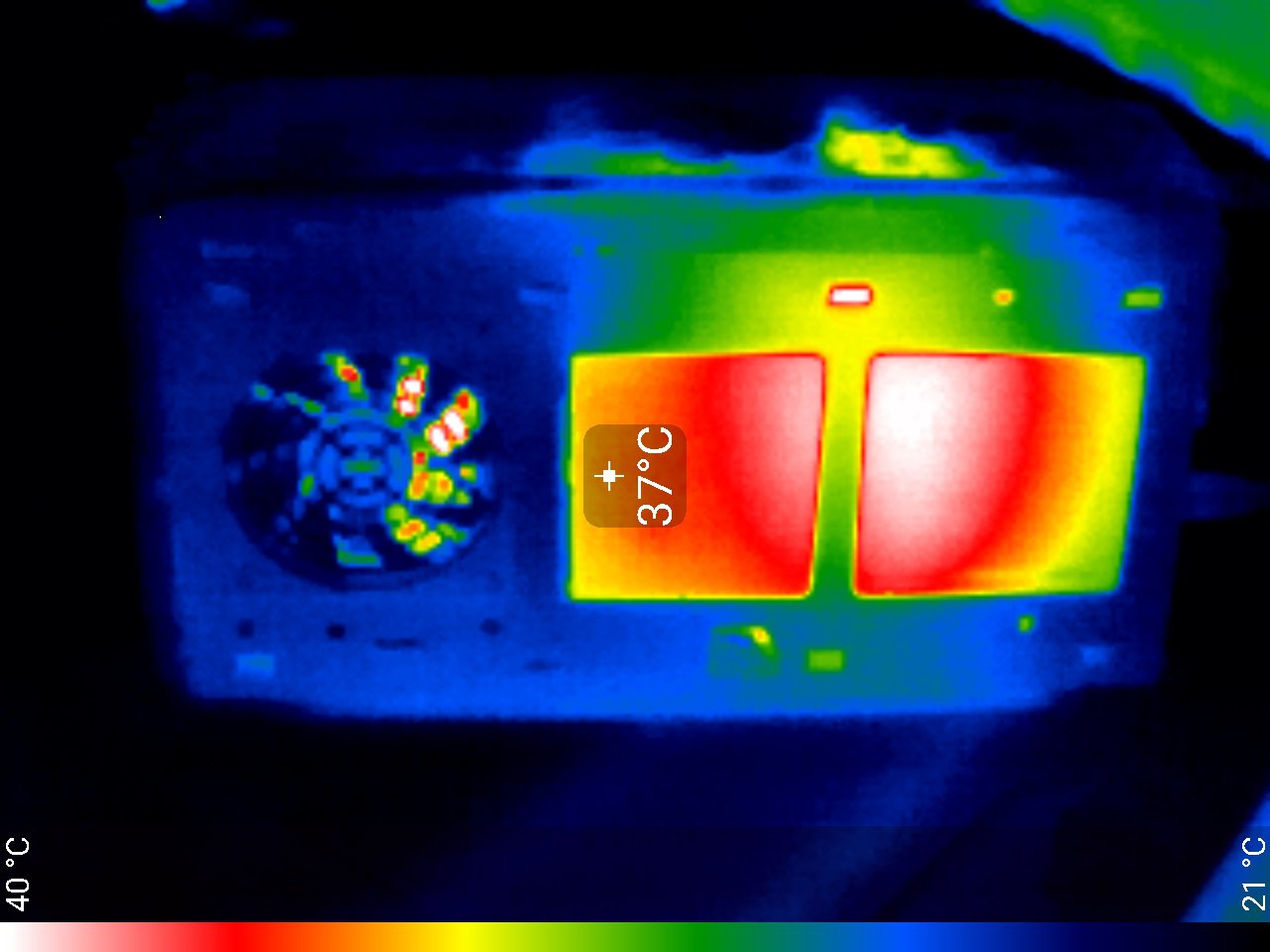

Выполненный без ошибок часовой стресс-бенчмарк со 100% нагрузкой на систему позволил собрать данные для графика нагрева. Можно сделать вывод, что охлаждение более чем справляется с подобной нагрузкой. На графике тест системы без графического адаптера. С установленным RTX4060 температуры корпуса примерно на десяток градусов выше, так как компоновка получается плотнее, полюс добавляется тепловыделение от самого графического адаптера. Но вытяжная система на основе трех вентиляторов вполне справляется с оттоком горячего воздуха. Да и воздушные пути для охлаждения процессора и видеокарты не пересекаются (горячий воздух от карты не уходит к процессору и наоборот). Но появляется дополнительный шум.

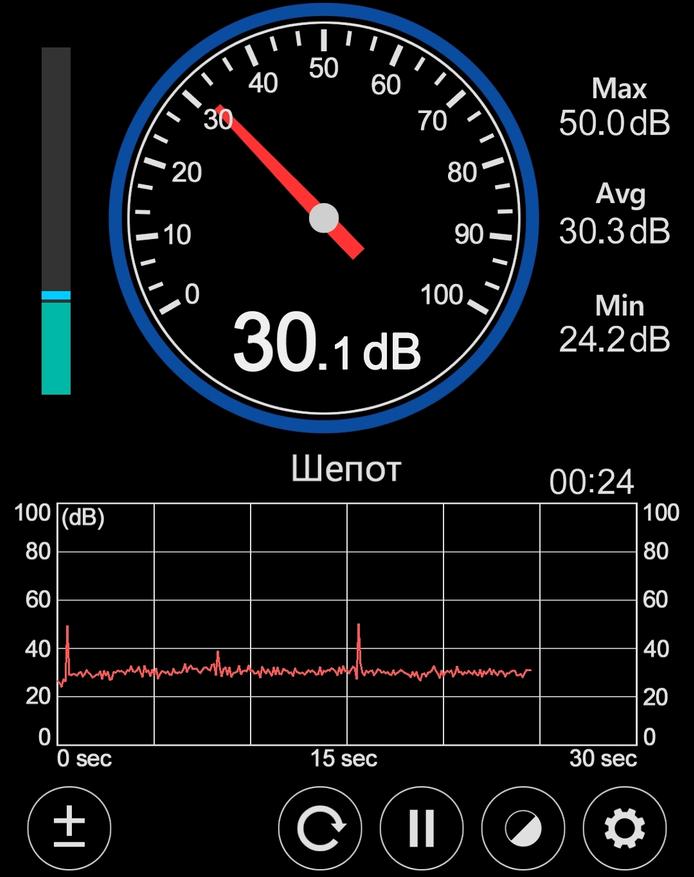

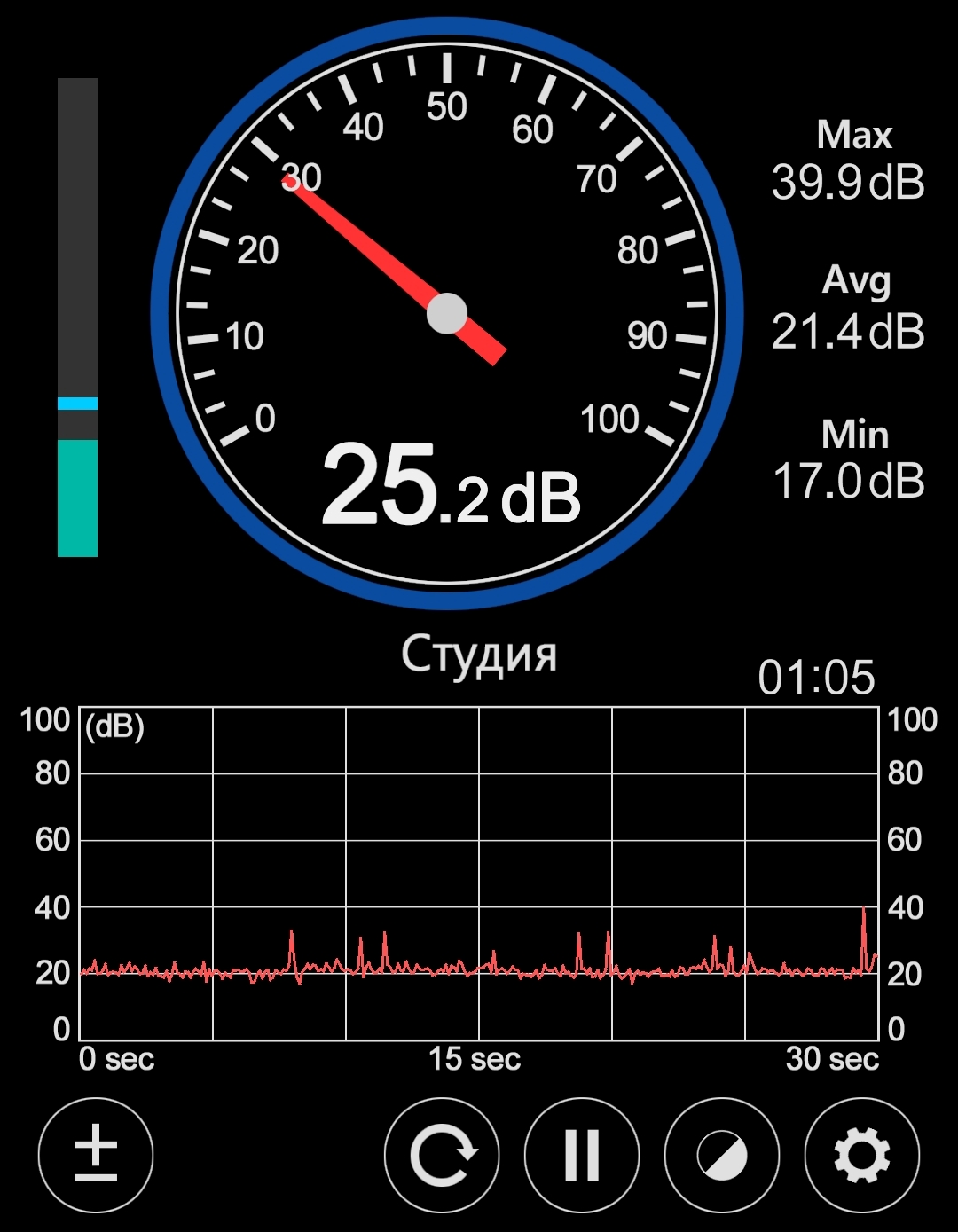

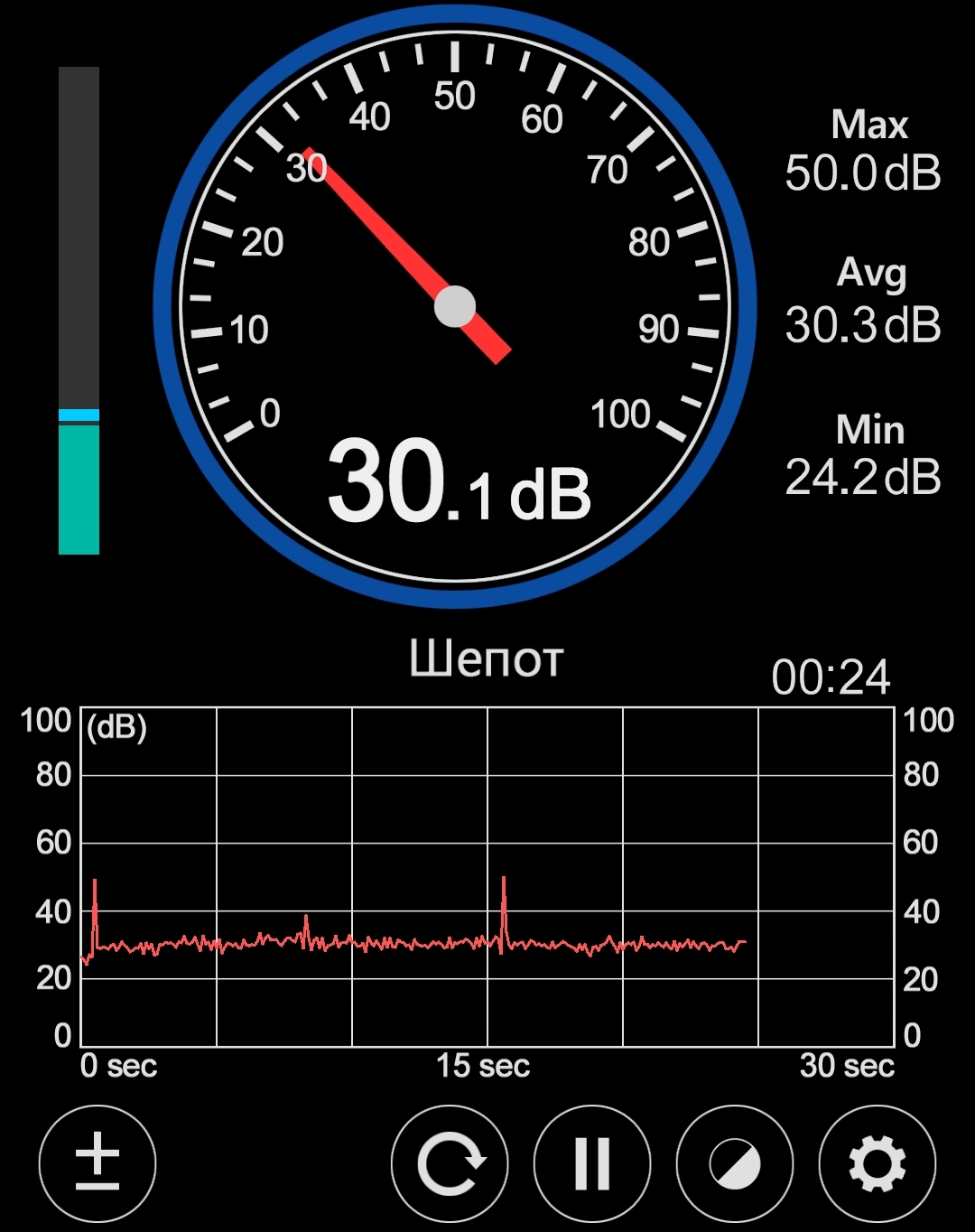

Как я уже говорил выше, система охлаждения выполнена с большим запасом. Во время тестов температура снаружи не поднималась выше 40 градусов. Да и внутренние компоненты были более или менее холодные, за исключением блока питания (40-50 градусов) и теплообменника процессорного модуля. А вот с графическим адаптером уровень шума вполне может достигать 40+ децибел, особенно при сильной загрузке в играх или при активной работе с нейросетями.

Заключение и выводы

Таким образом, получается что MAIBENBEN PC10 — это компактная, но производительная платформа, особенностью которой является модульная конструкция и возможность собрать сетап для своих целей.

А с установленным дискретным графическим адаптером (например, с RTX4060) данный мини-ПК становится полноценной игровой или графической станцией. Плюс озвученная возможность установки сразу четырех SSD накопителей — это открывает широкие возможности по организации компактного сервера или NAS-хранилища.
