Буквы B, C и D на автоматах: что они означают и как выбрать правильный

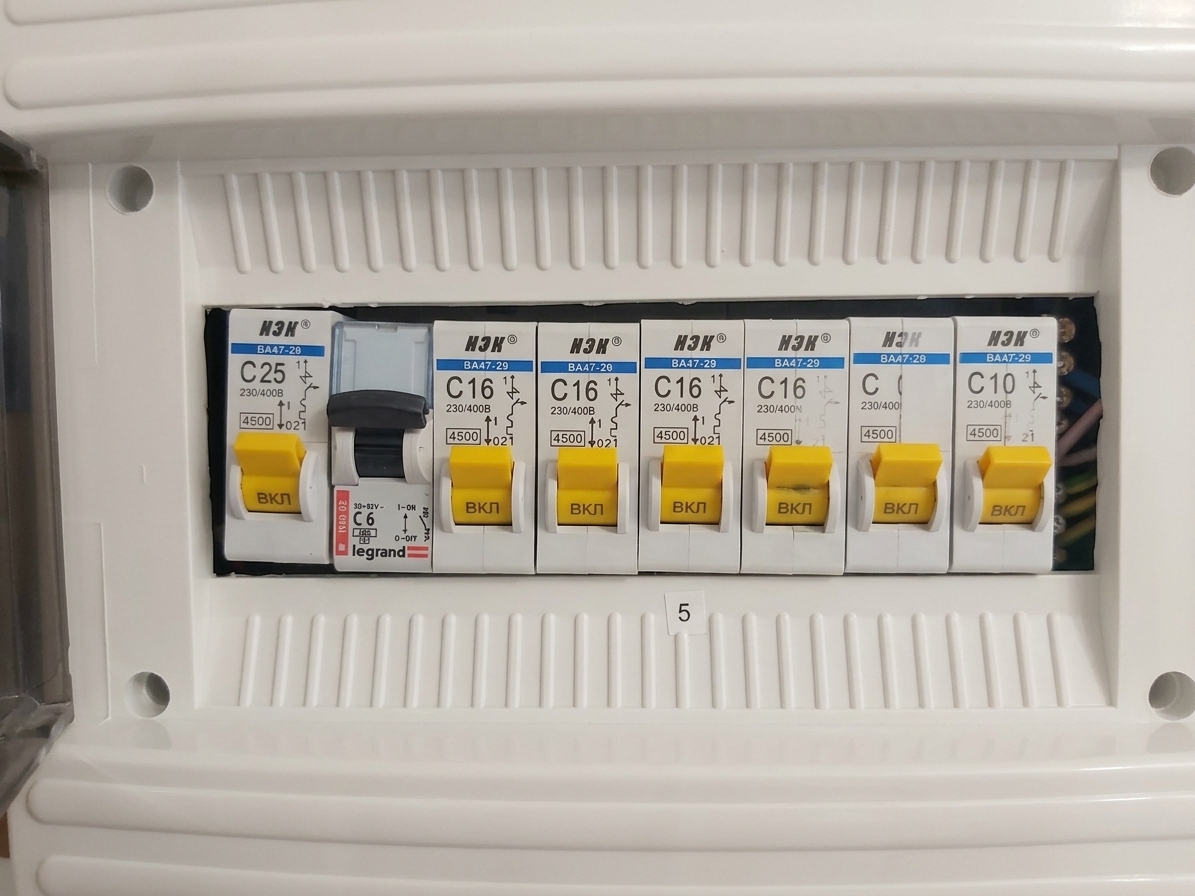

При выборе автоматического выключателя в электрощит большинство людей обращают внимание только на цифру — номинальный ток (16A, 25A и т. д.). Однако латинская буква перед цифрой (например, B16, C16 или D16) имеет не менее важное значение для безопасности и комфорта.

Буквы B, C и D обозначают время-токовую характеристику (или тип расцепления) автоматического предохранителя. Это параметр, который определяет, насколько мгновенно сработает электромагнитный расцепитель внутри устройства при возникновении кратковременного скачка тока (пускового тока) или короткого замыкания.

Зачем нужны разные маркировки?

Различная электротехника по-разному потребляет ток в момент включения:

• Обычные лампочки и обогреватели потребляют ровно столько энергии, сколько указано в их паспорте, без сильных скачков.
• Электроинструменты, холодильники и кондиционеры с электродвигателями в момент запуска создают кратковременные пусковые токи, которые могут в 3-10 раз превышать их стандартный номинал.

Чтобы автоматический выключатель не обесточивал линию каждый раз при включении пылесоса или компрессора, расцепители настроены на разную чувствительность к этим импульсам.

Расшифровка типов B, C и D

Чувствительность электромагнитного расцепителя измеряется относительно номинального тока In.

1. Характеристика B (Высокая чувствительность)

Предохранитель мгновенно отключает цепь, если ток превышает номинальный в 3-5 раз.

• Время срабатывания: доли секунды (почти мгновенно).
• Где применяется: квартиры и частные дома с хорошей проводкой, где отсутствуют мощные электродвигатели. Отлично подходят для освещения, розетковых групп, длинных линий и деревянных построек.
• Главный плюс: высокая скорость реакции на короткое замыкание, что снижает риск возгорания проводки.

2. Характеристика C (Стандартная чувствительность)

Предохранитель срабатывает при превышении номинального тока в 5-10 раз.

• Время срабатывания: мгновенная защита от КЗ, но при этом устройство выдерживает умеренные пусковые скачки.
• Где применяется: самое популярное универсальное решение для квартир, офисов и бытовых сетей. Подходит для подключения стиральных машин, холодильников, кондиционеров и перфораторов.
• Особенность: «золотая середина» между защитой и стойкостью к ложным срабатываниям.

3. Характеристика D (Низкая чувствительность)

Электромагнитный расцепитель срабатывает только при скачке тока в 10-20 раз.

• Время срабатывания: устойчив к сильным кратковременным перегрузкам.
• Где применяется: промышленные объекты, мастерские, гаражи. Спроектирован для линий, питающих трансформаторы, сварочные аппараты, насосные станции и мощные асинхронные двигатели.
• Особенность: не сбрасывает цепь при запуске тяжелого оборудования.
