Обзор флагманского измерителя электрических параметров 2С53T от Fnirsi

Грамотно реализовать комбинированное устройство, чтобы оно качественно выполняло каждую задачу не так просто. Но китайский производитель измерительного оборудования Fnirsi упорно старается. Недавно они обновили свой флагманский комбо измеритель 3-в-1 для диагностики и ремонта электроники. Модель 2С53T (двухканальный независимый осциллограф, генератор и мультиметр в одном корпусе) получила полосу пропускания до 50 МГц и 250 мегасемплов/с, T-RMS мультиметр на 20 тыс. отсчетов, и генератор разных форм сигнала (13 шт.) с частотой до 50 кГц. Краткий обзор измерителя (это флагман комбо устройств у Fnirsi) ниже.

Технические характеристики

Упаковка и комплектация

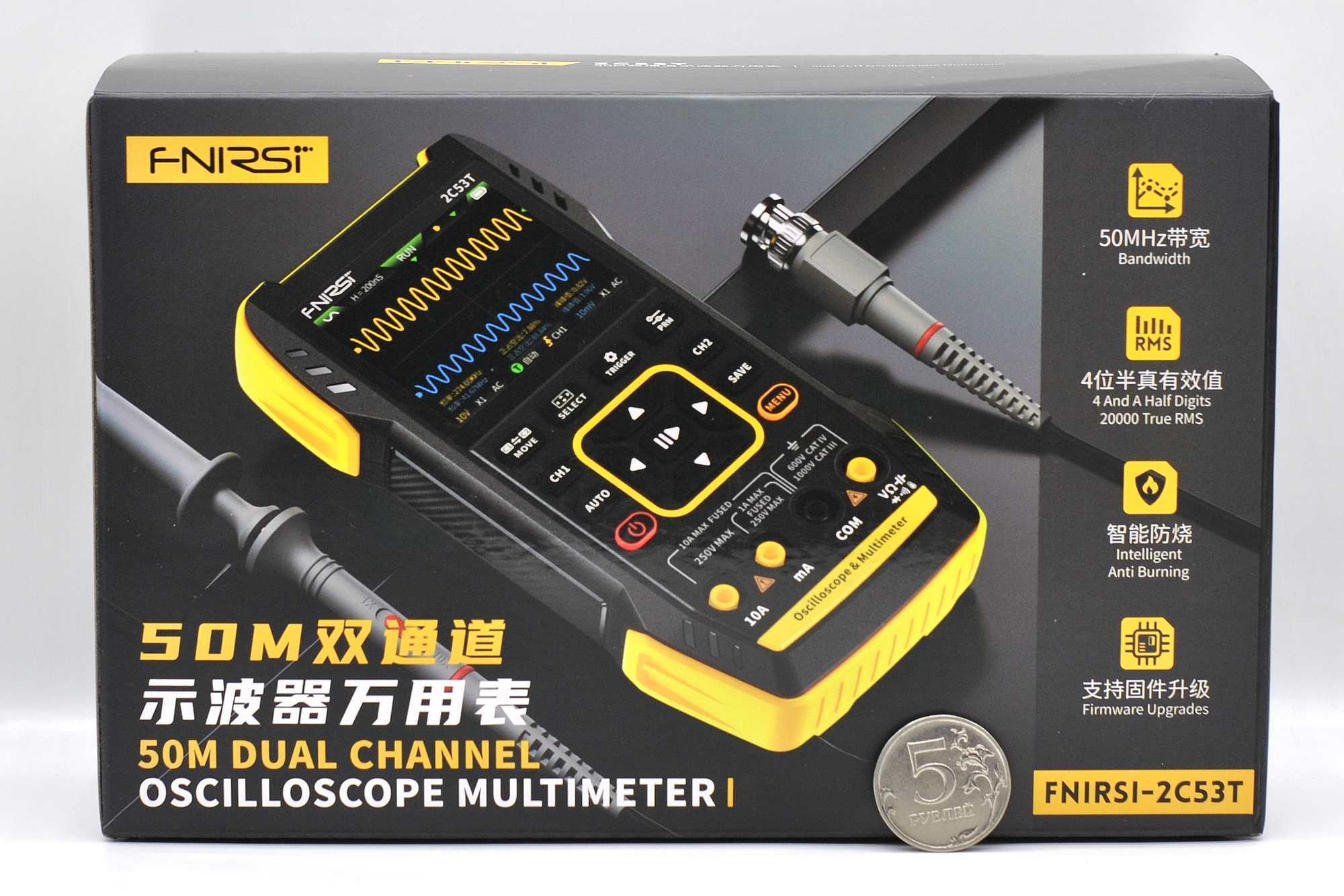

Дизайн коммерческой упаковки измерителя в духе компании:

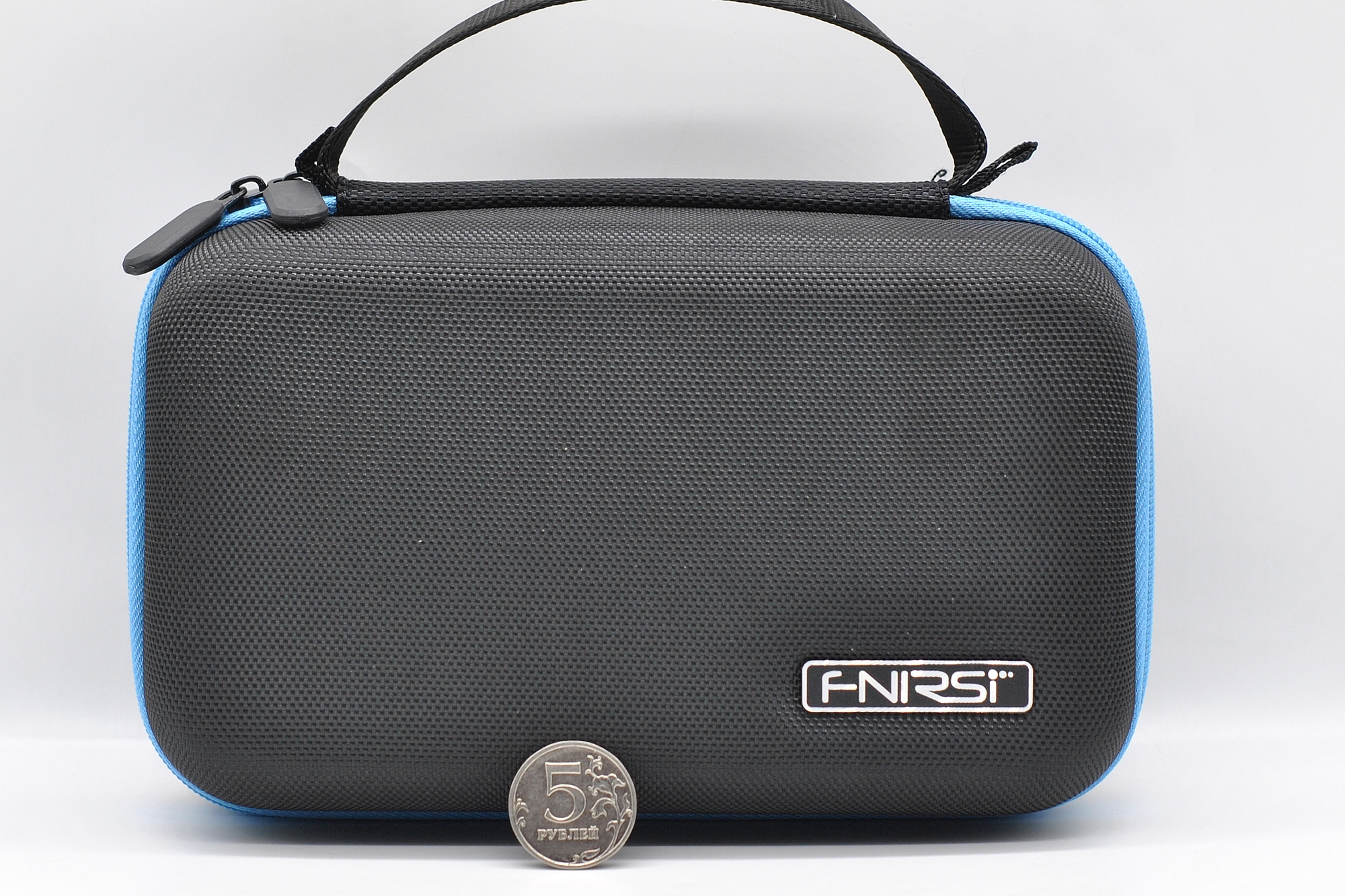

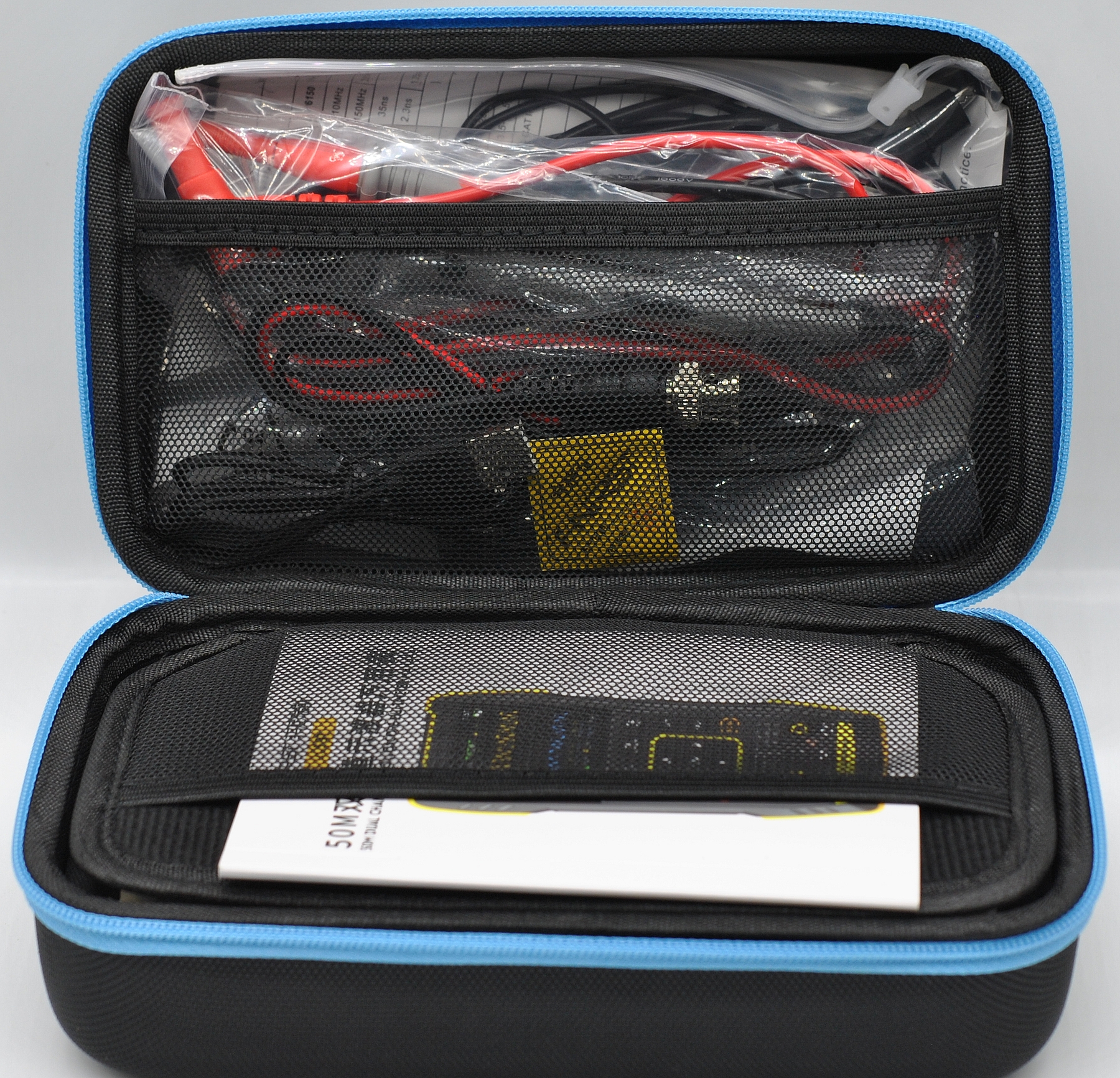

Внутри коробки нас встречает кейс с жесткими стенками для хранения и переноски прибора и комплектных щупов. Удобное решение, в прошлой версии его не было. Масса всего комплекта 780 г.

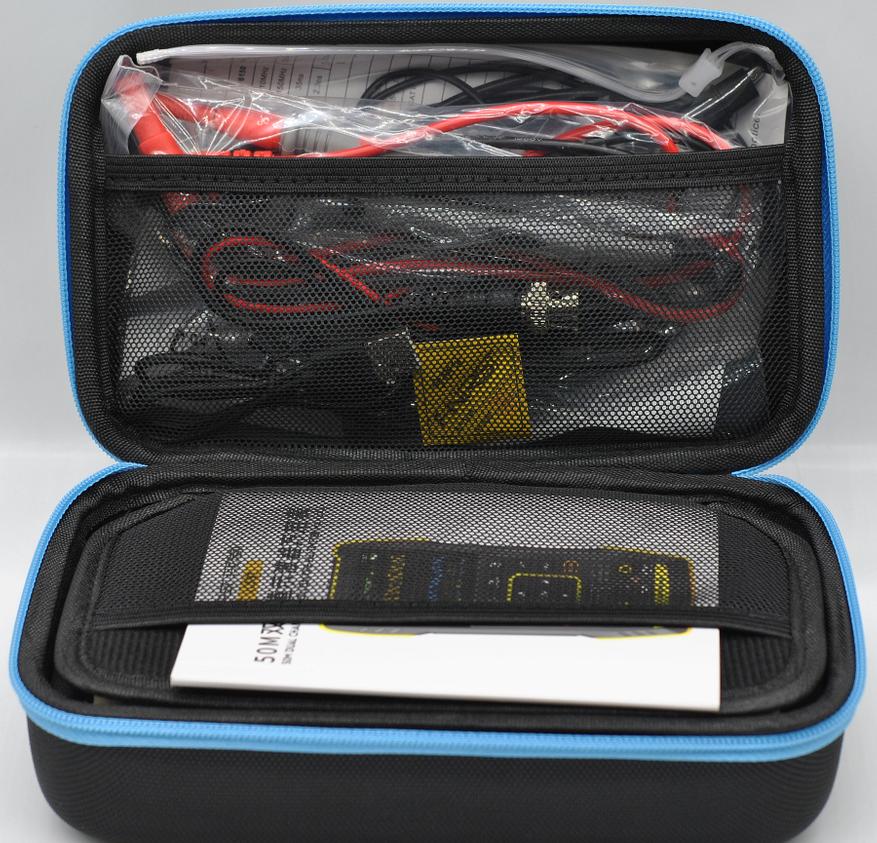

Внутри кейса изолированные отделы с кармашками:

У прибора два цветовых решения: черный с желтым или синим.

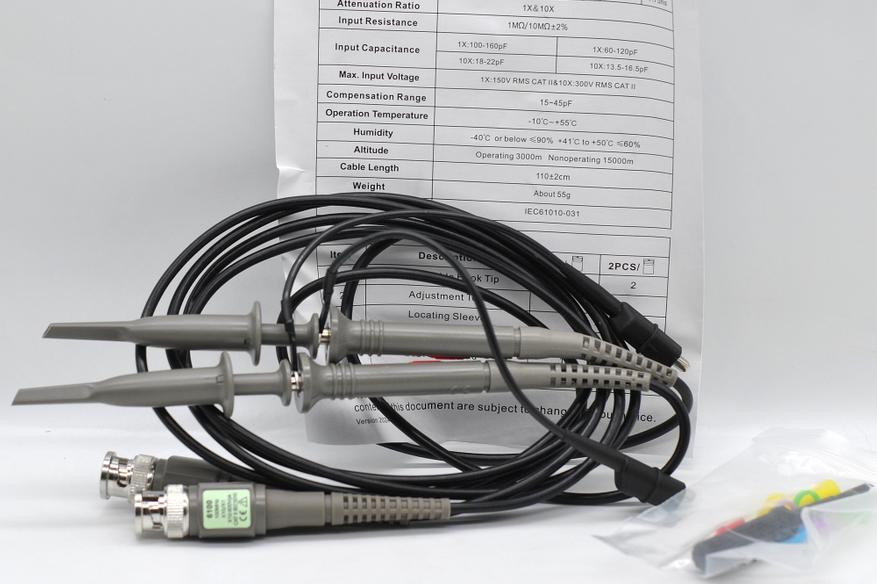

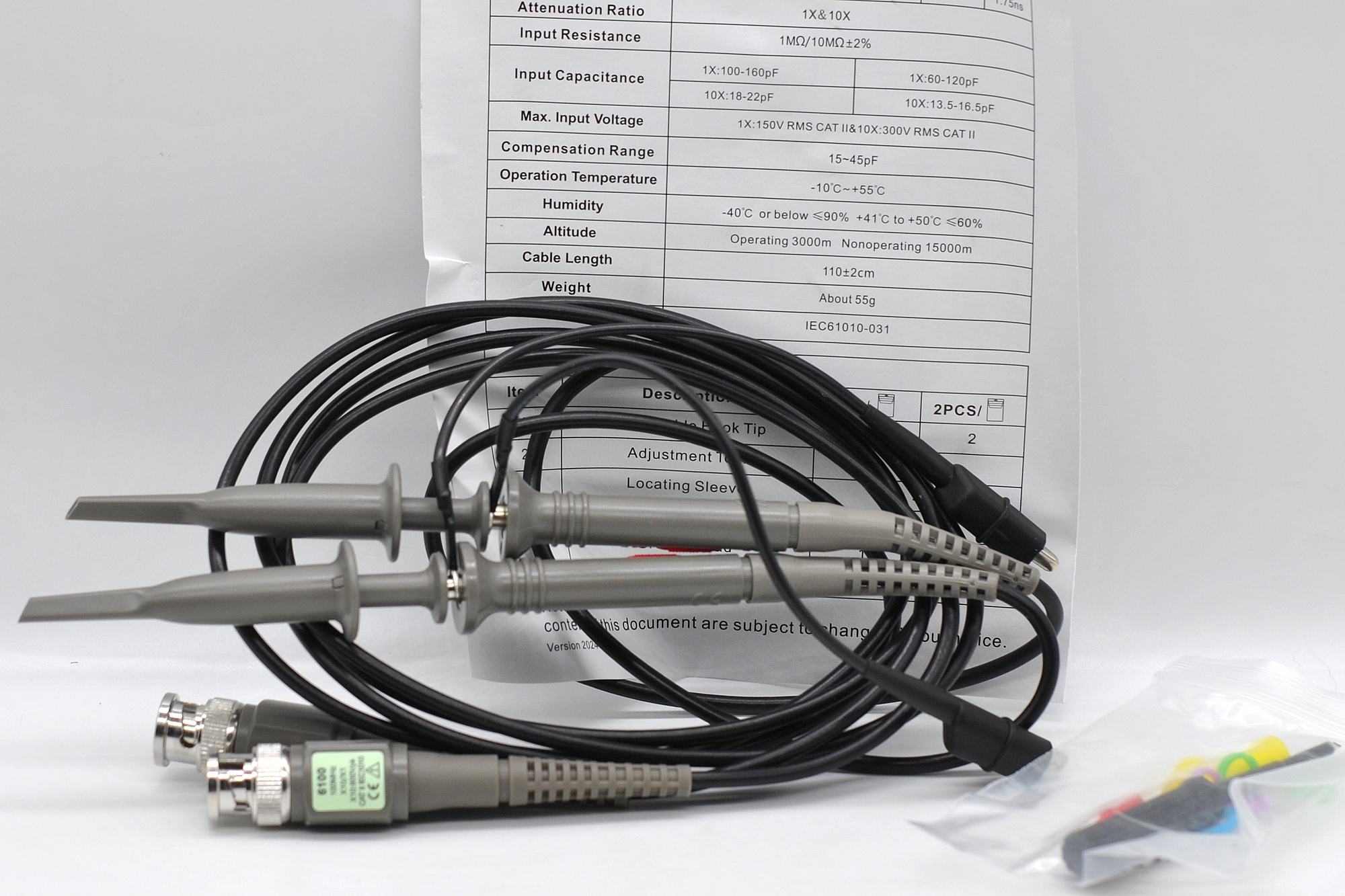

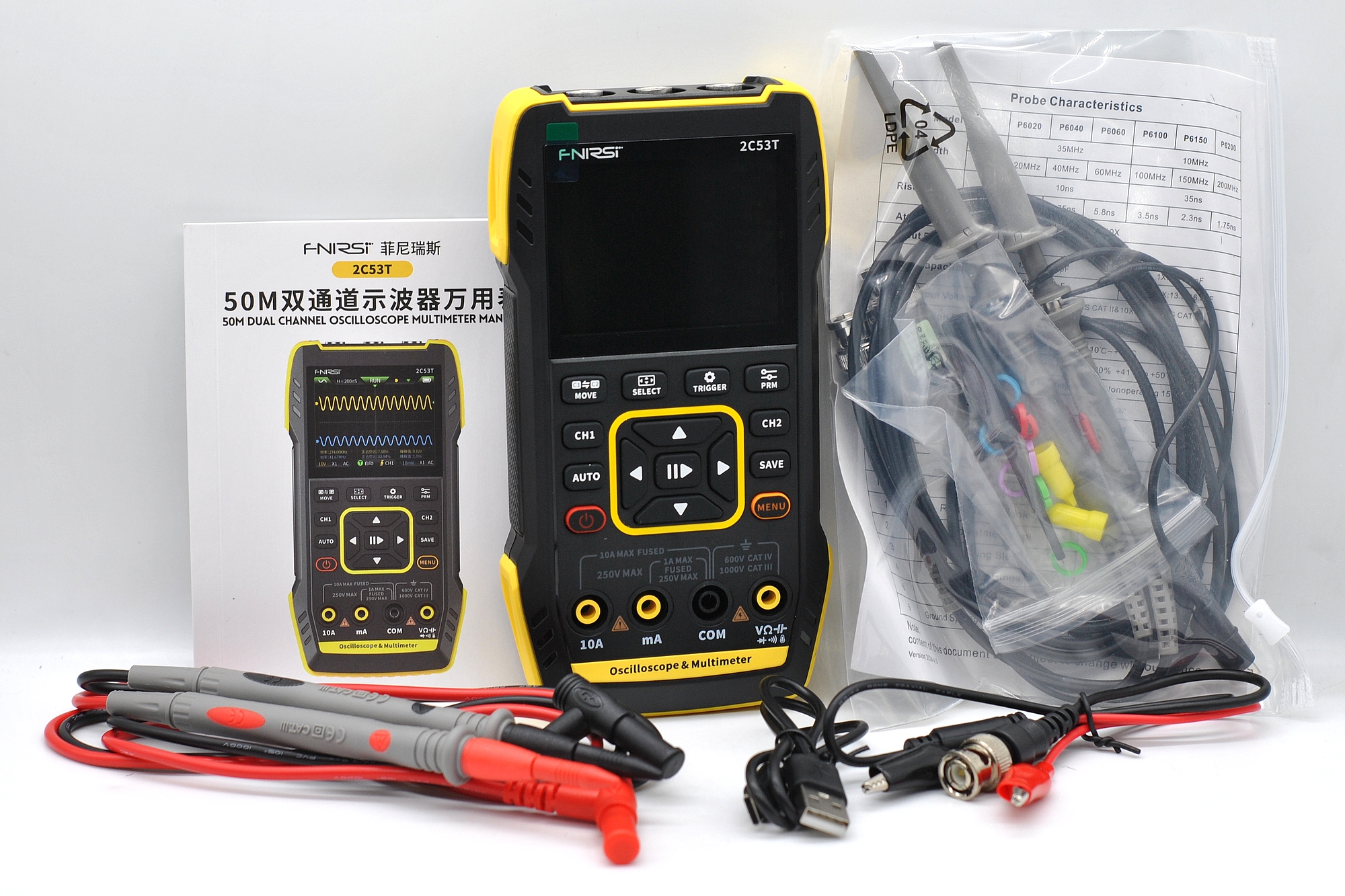

Комплект поставки прибора (у меня с парой щупов до 100 МГц для осциллографа):

• Измеритель 3-в-1 2С53T
• Щупы с делителем Р6100 (2 шт.)
• Зарядный/для подключения к ПК кабель Type-C

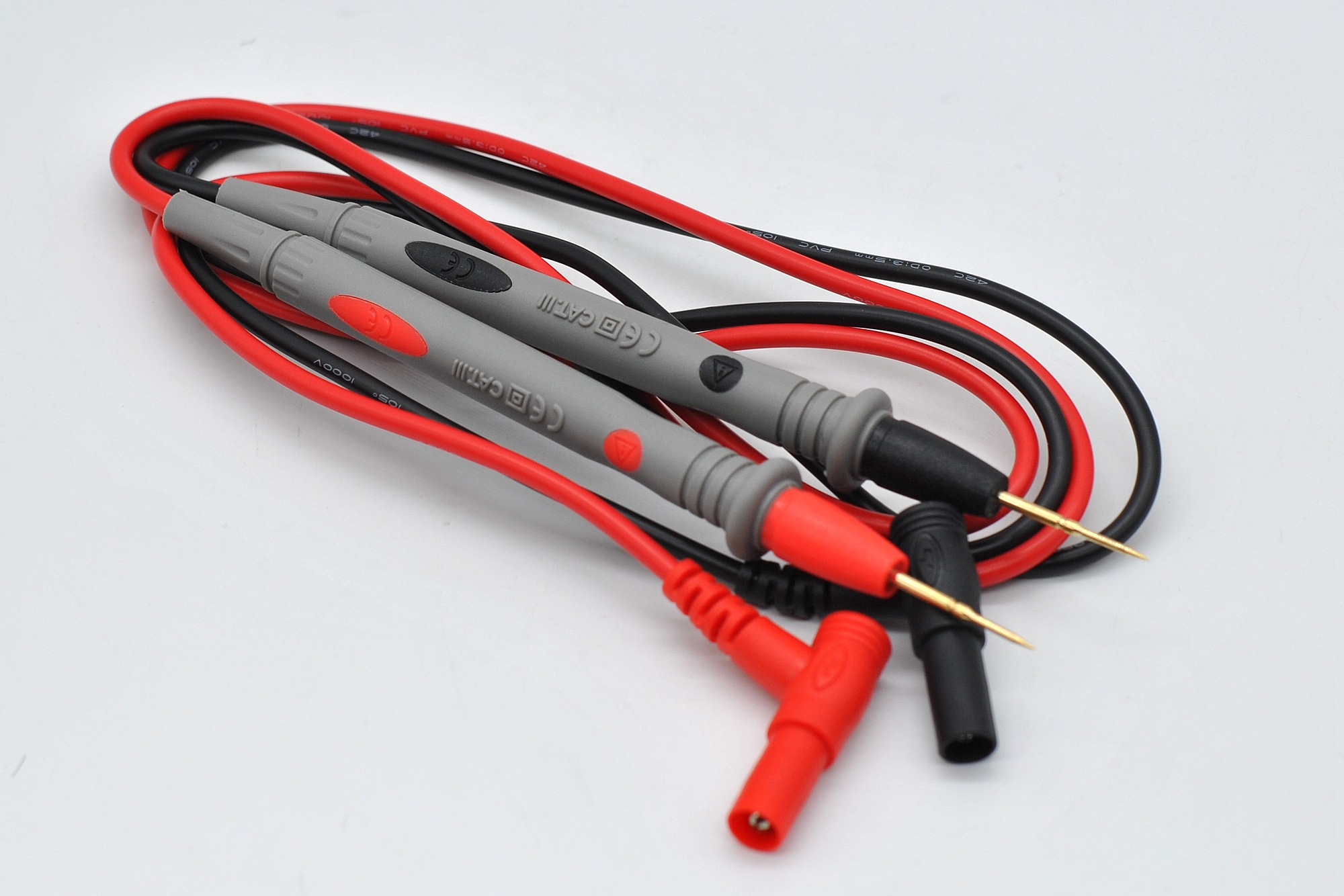

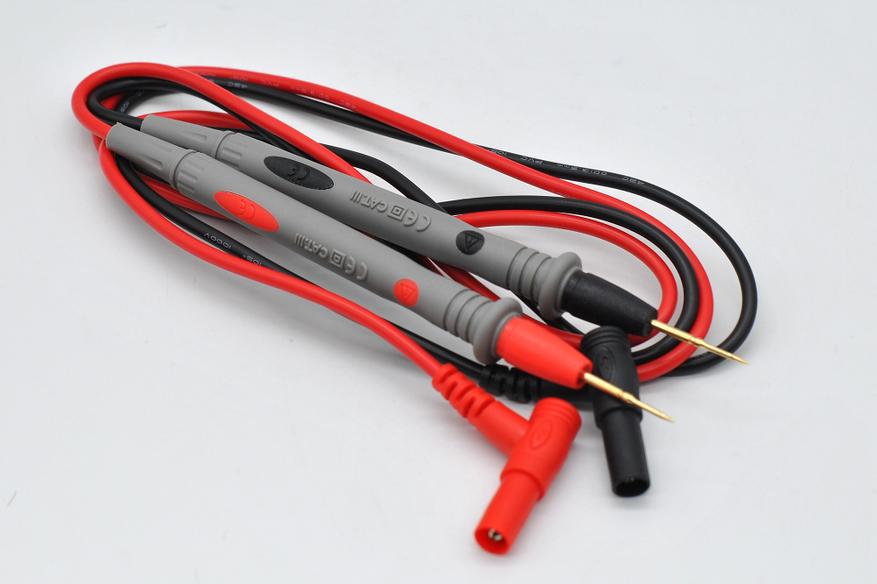

• Щупы для мультиметра CATIII
• Щупы с зажимами «крокодил» для генератора
• Руководство пользователя (английский и китайский)

На русском руководство есть на официальном сайте.

Внешний вид и меню

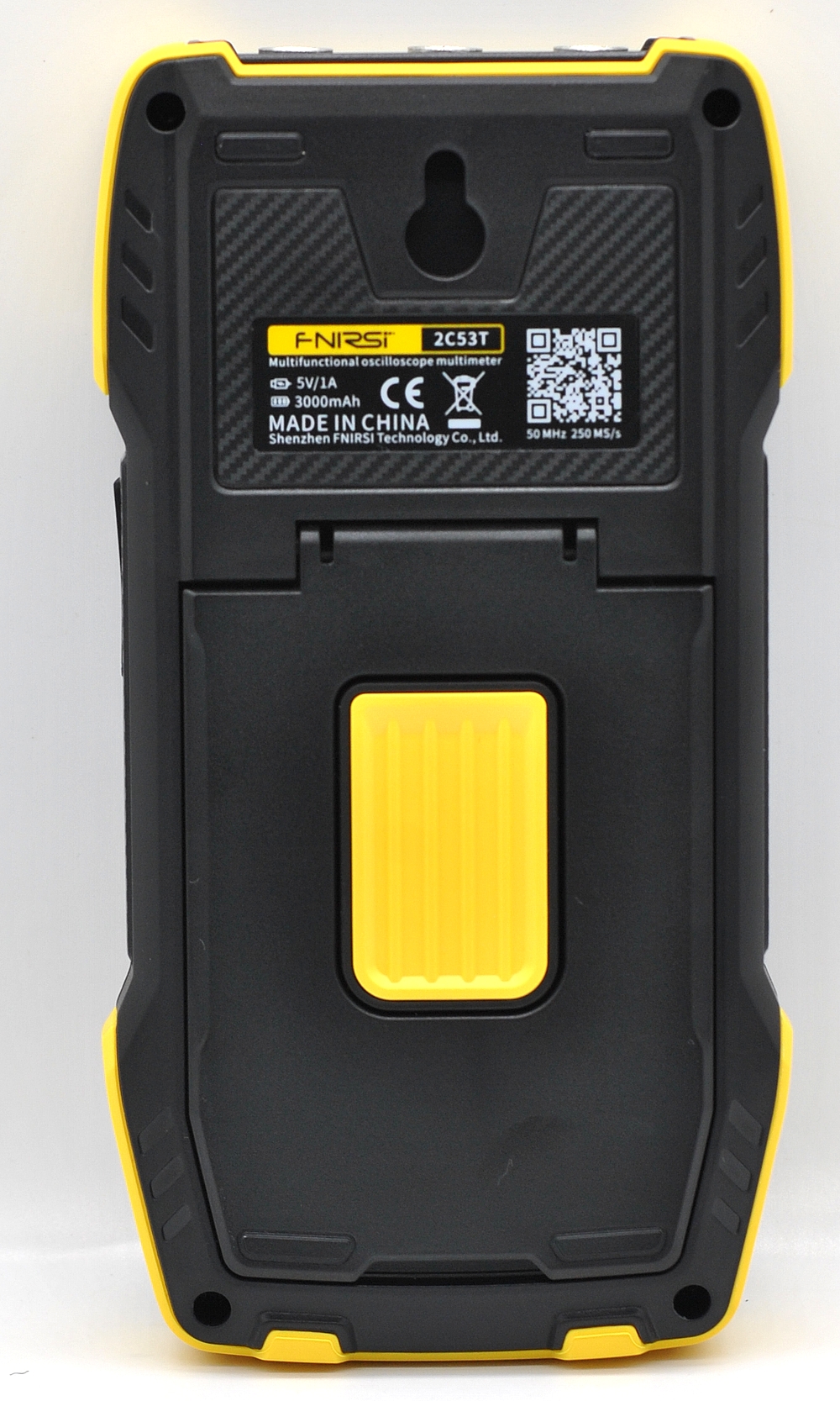

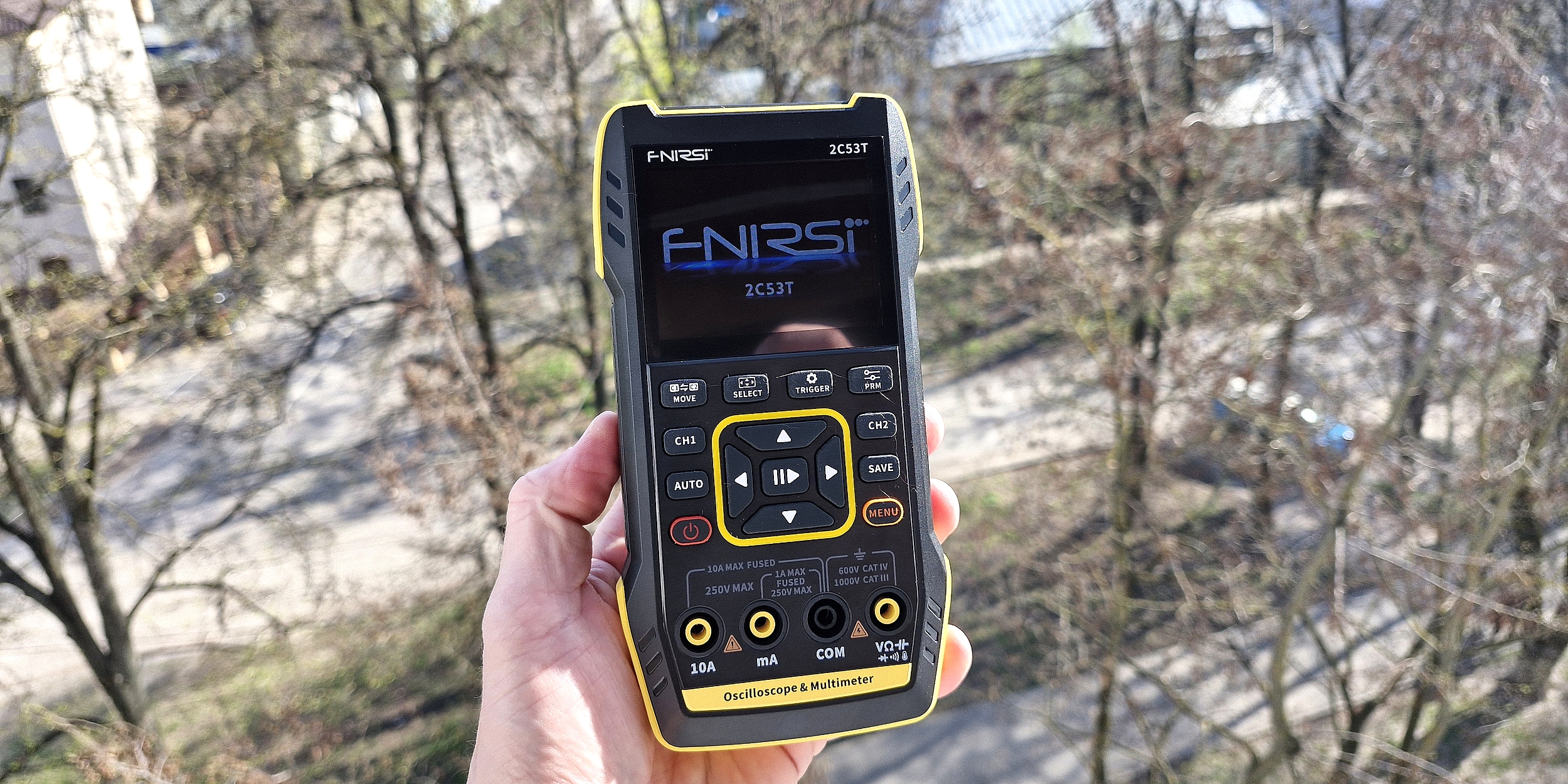

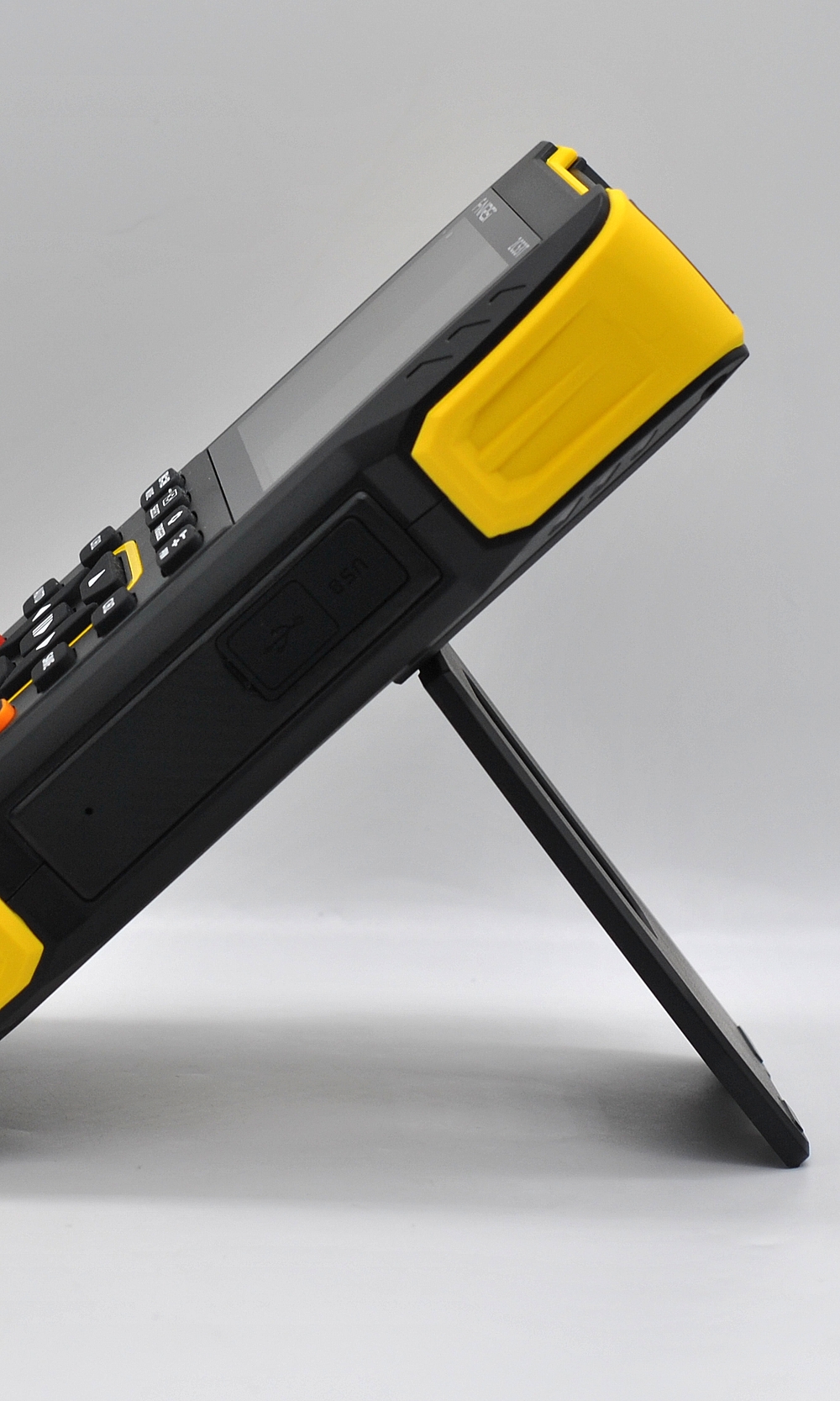

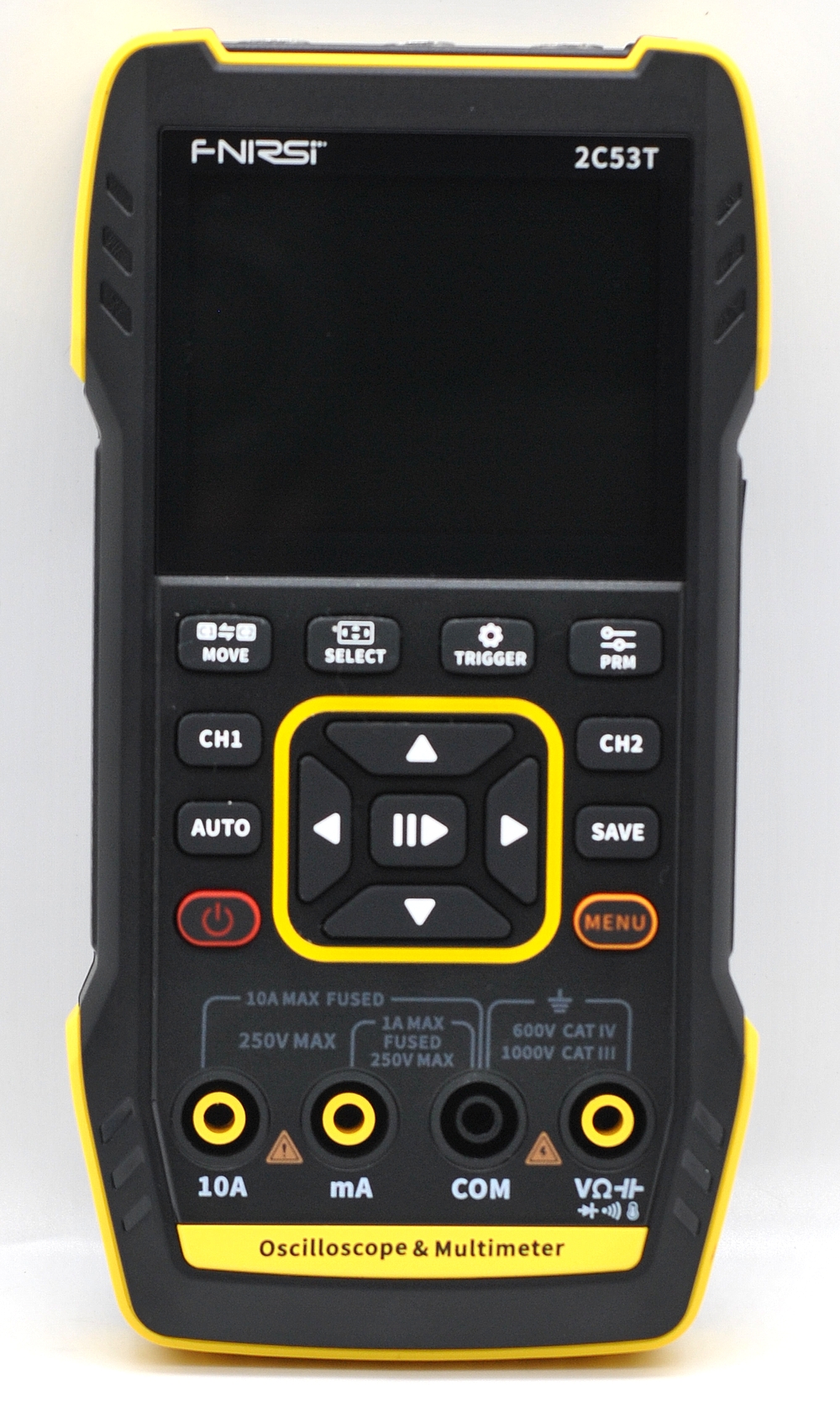

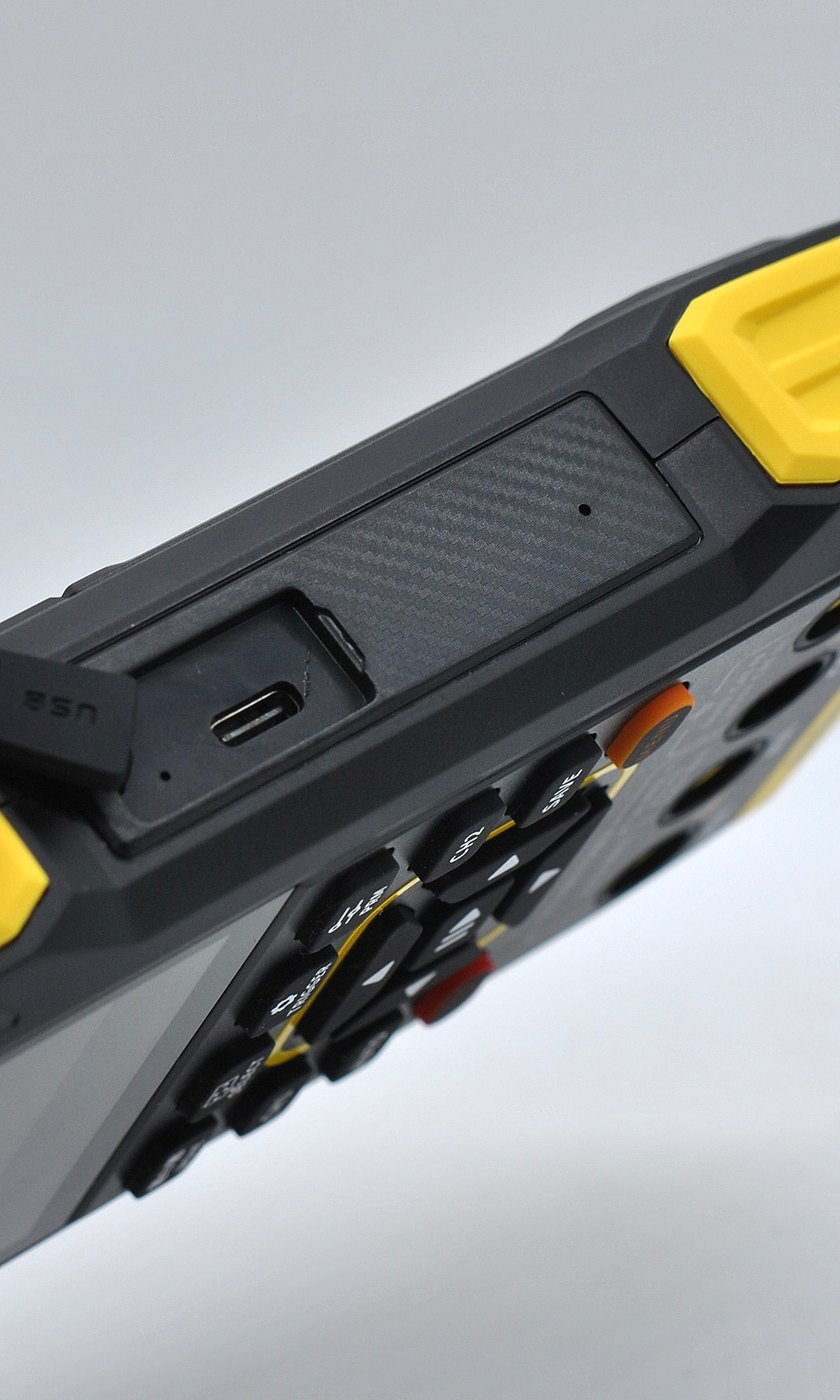

Измерительный прибор напоминает большой мультиметр. Размер дисплея 59х45 мм, для управления 15 кнопок, на некоторые по две функции. Есть откидная подставка для настольного размещения и паз для подвешивания. Разъем USB-C спрятан под резиновой заглушкой, на той же стороне мини кнопка перезагрузки.

Эргономика управления кнопками продумана, интуитивно понятна (скажем у OWON она хуже).

Измеренная масса прибора 297 г.

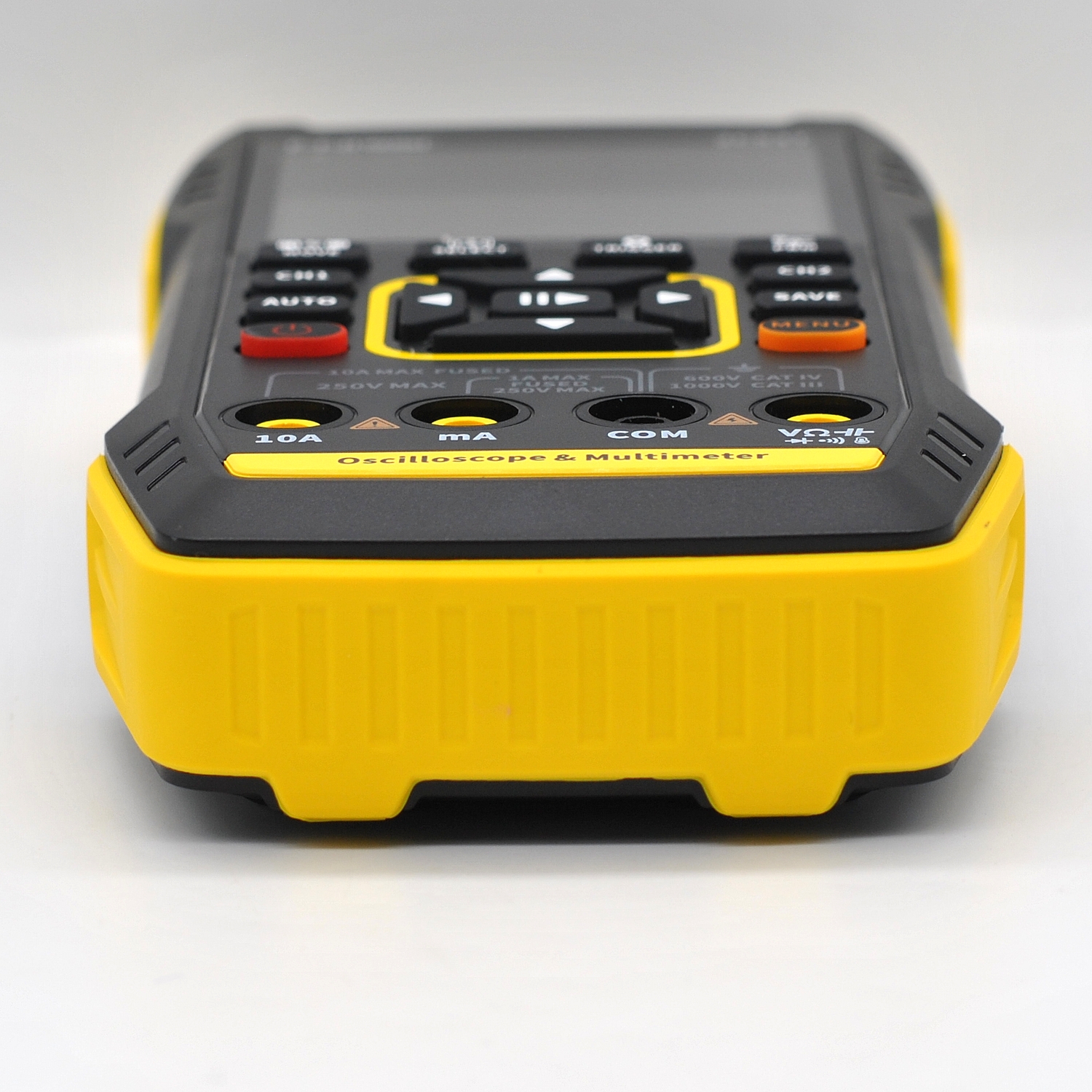

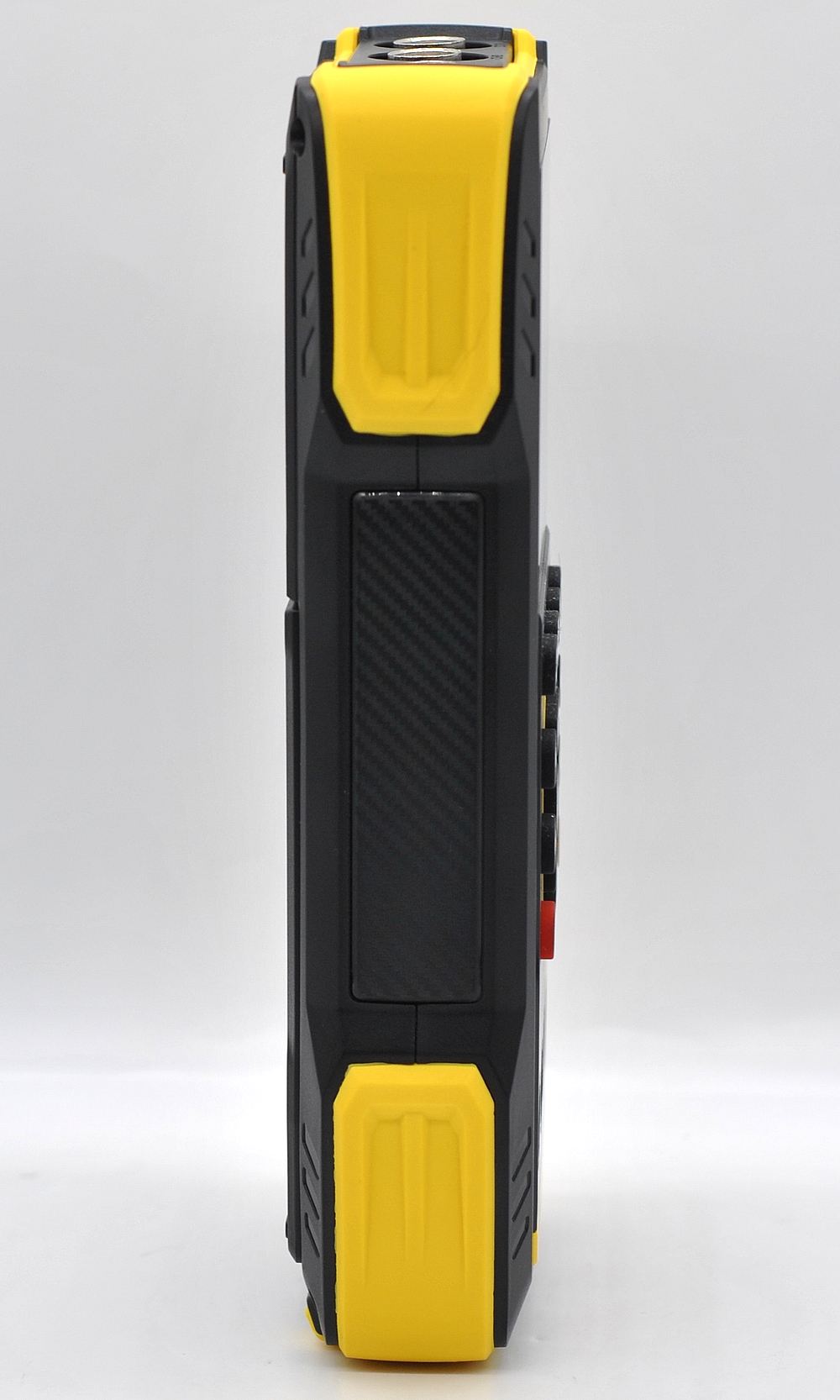

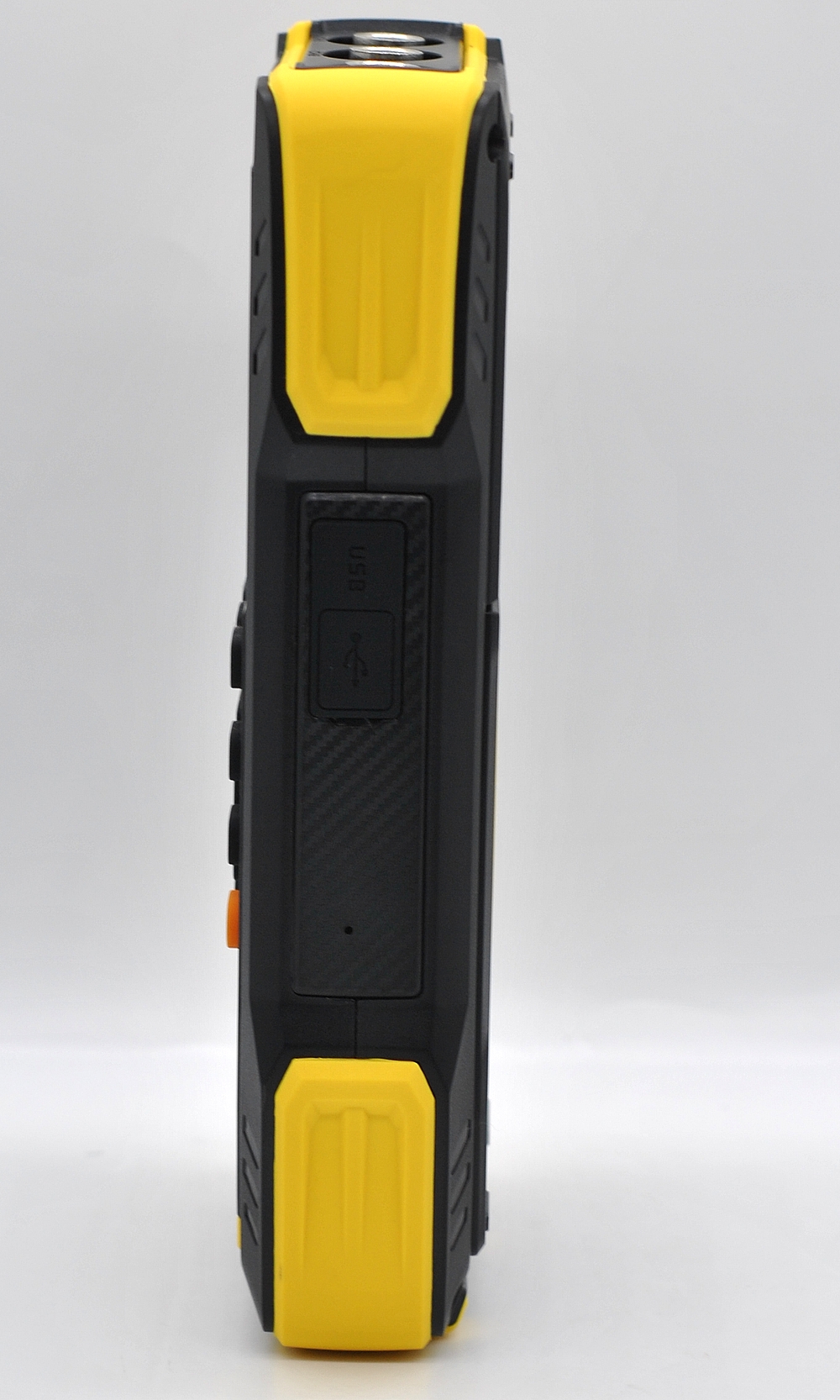

Торцы корпуса (желтые части из плотной резины, работают как противоударный бампер и не дают скользить на столе):

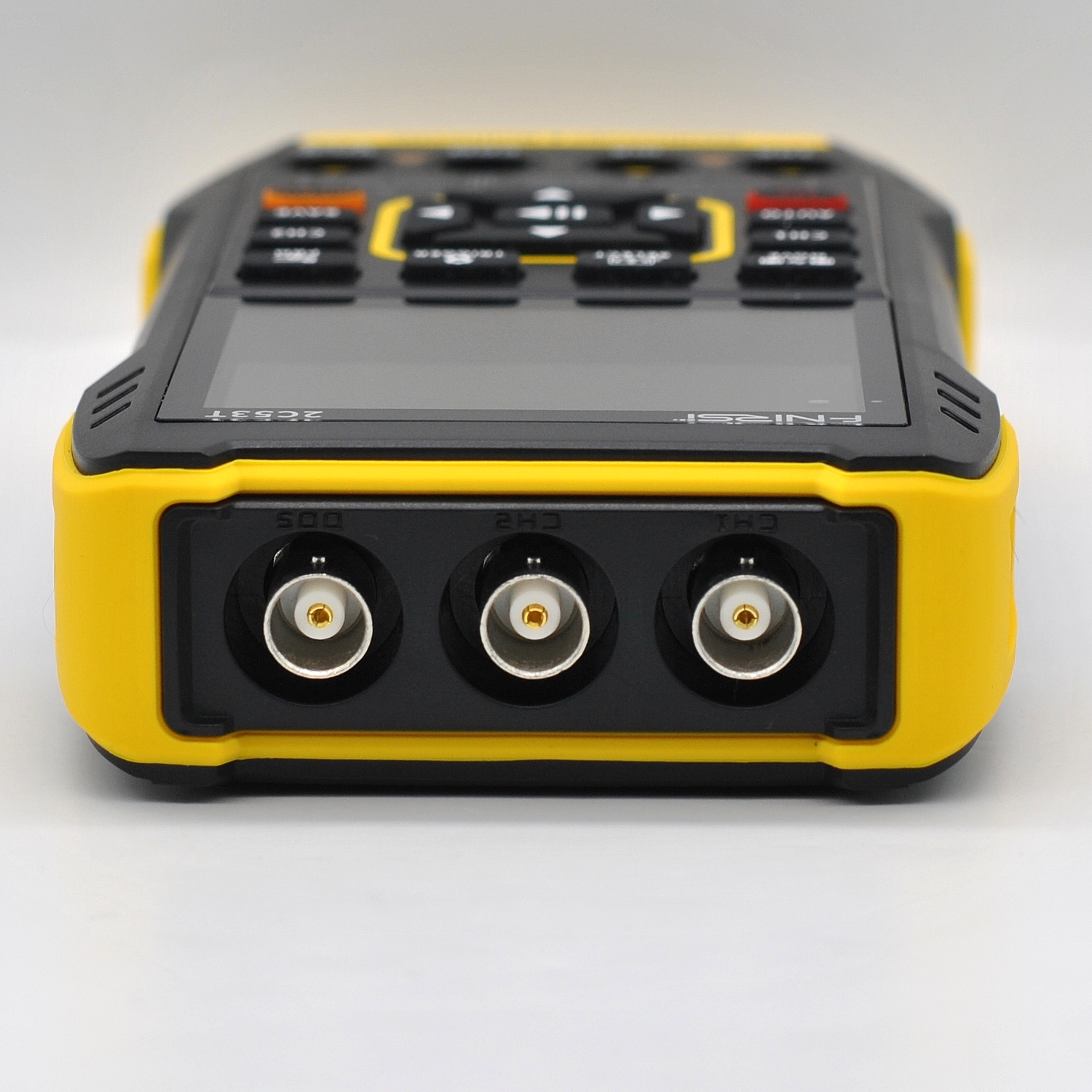

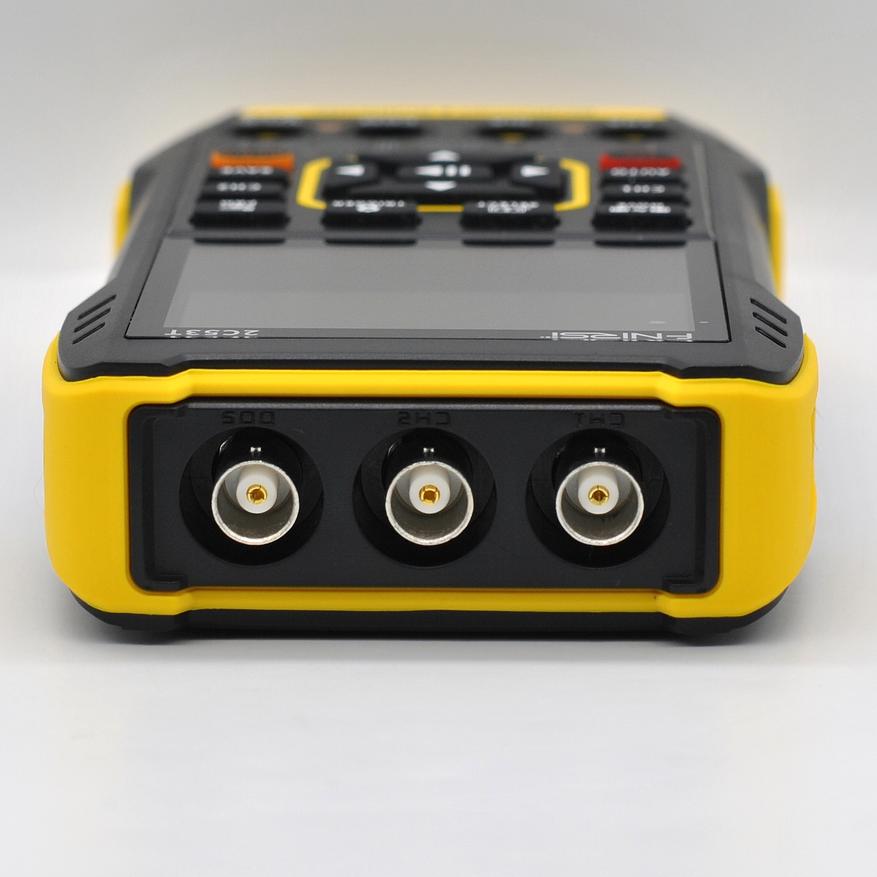

Разъемы полноценные BNC, для мультиметра стандартные 4 мм.

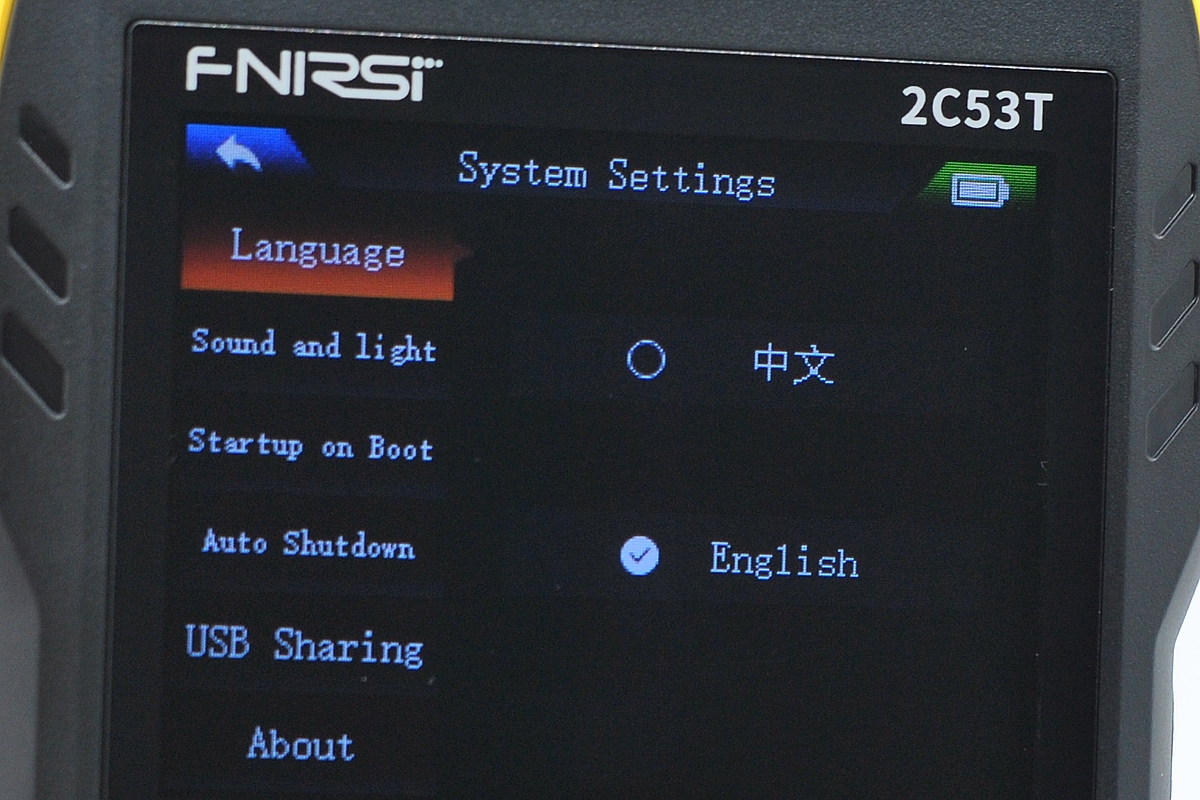

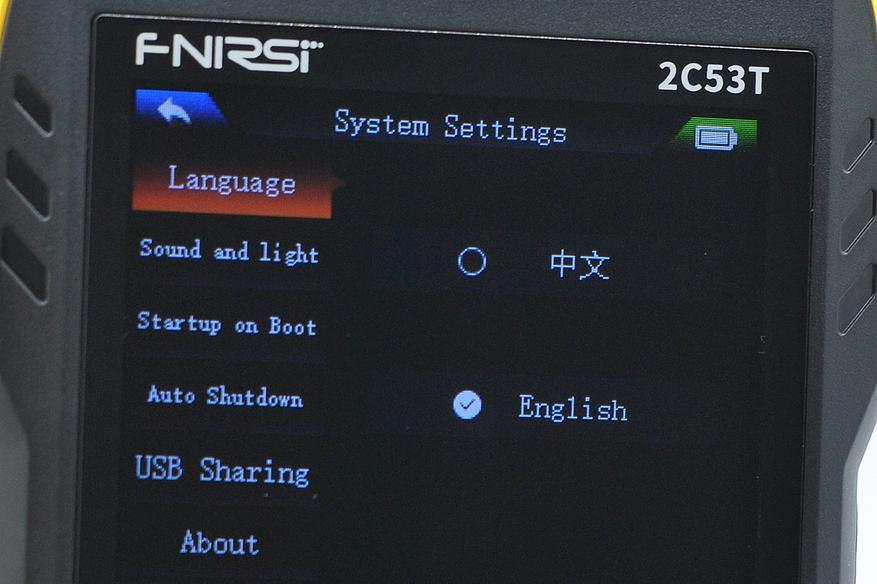

Время загрузки 3 секунды, перед этим демонстрируется заставка (ее можно сменить на свою). Языка интерфейса доступно только два: английский или китайский.

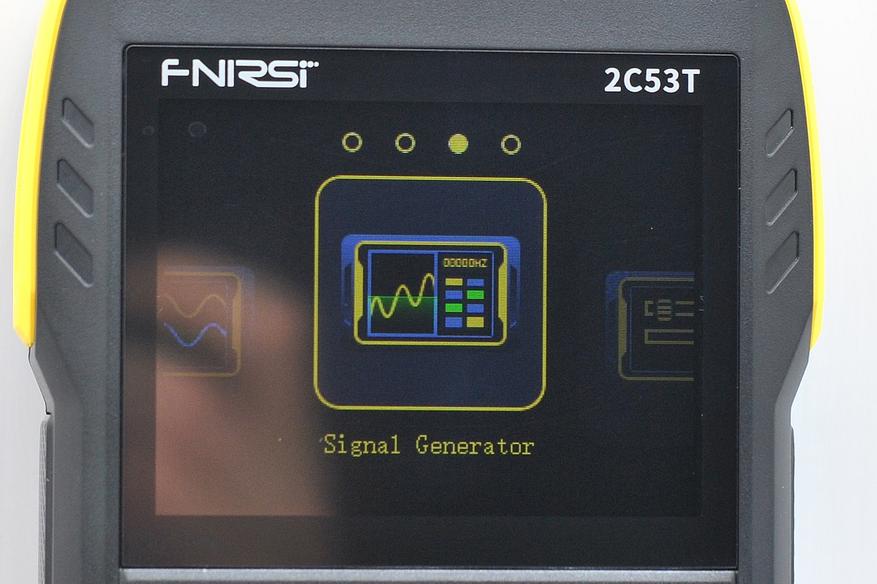

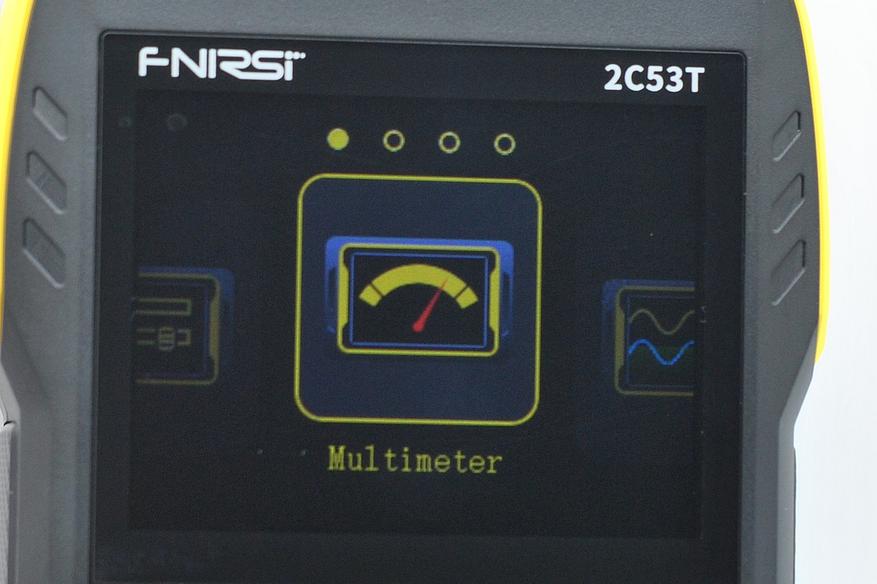

Меню прибора разделено на четыре раздела (но можно выбрать, тот в котором будет включиться измеритель):

• Осциллограф
• Генератор сигналов
• Настрйоки
• Мультиметр

Отрисовка элементов меню отличается на разных прошивках.

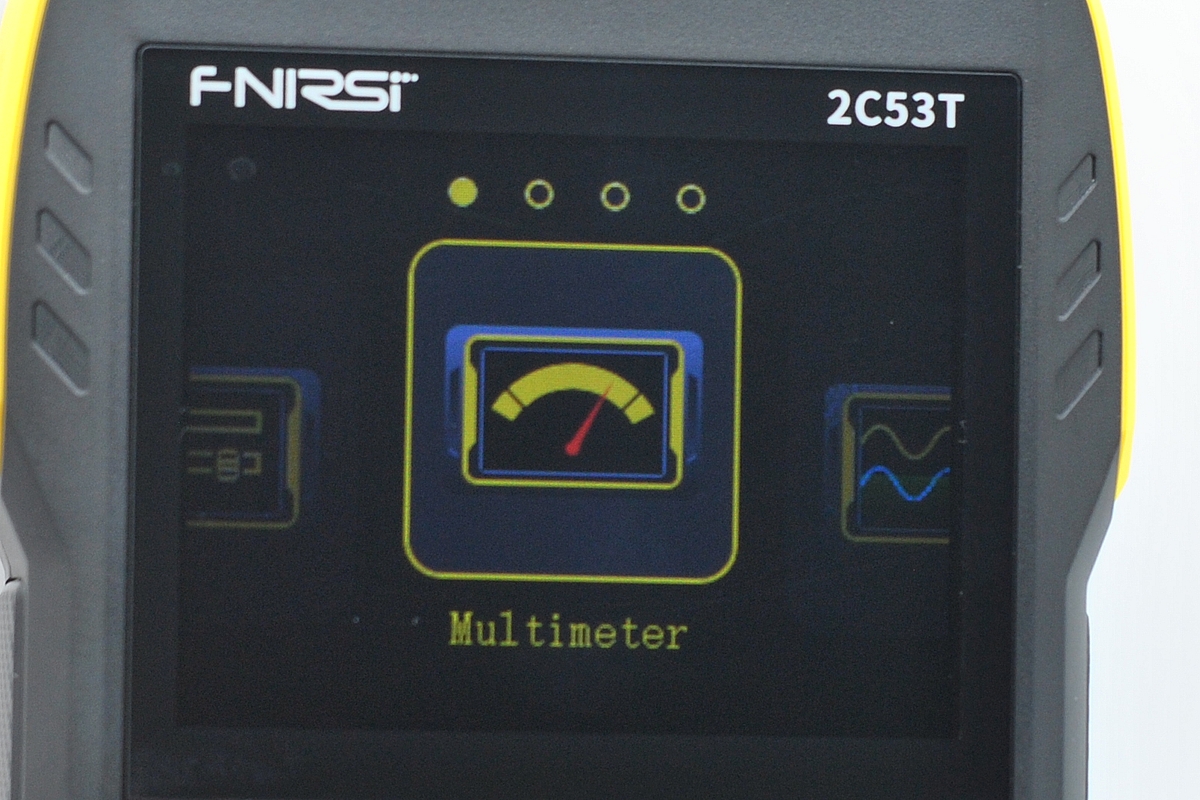

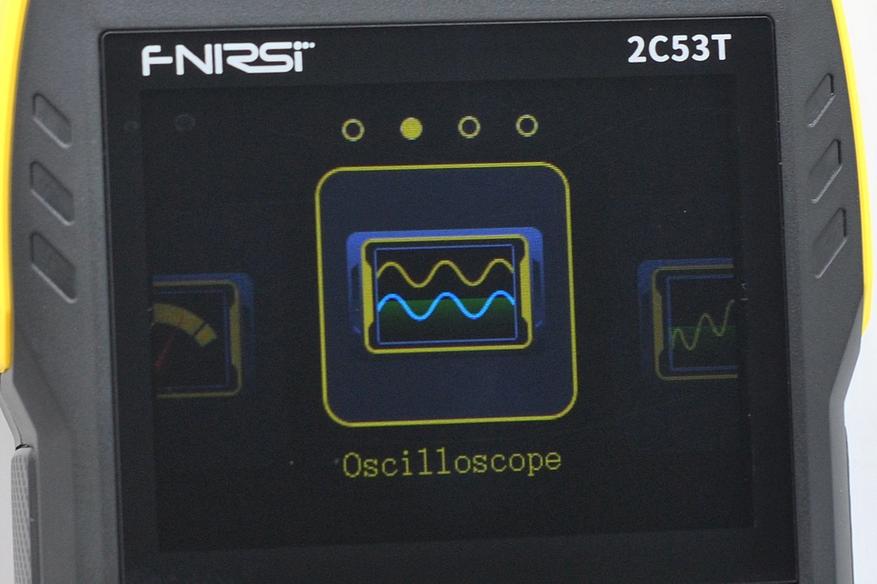

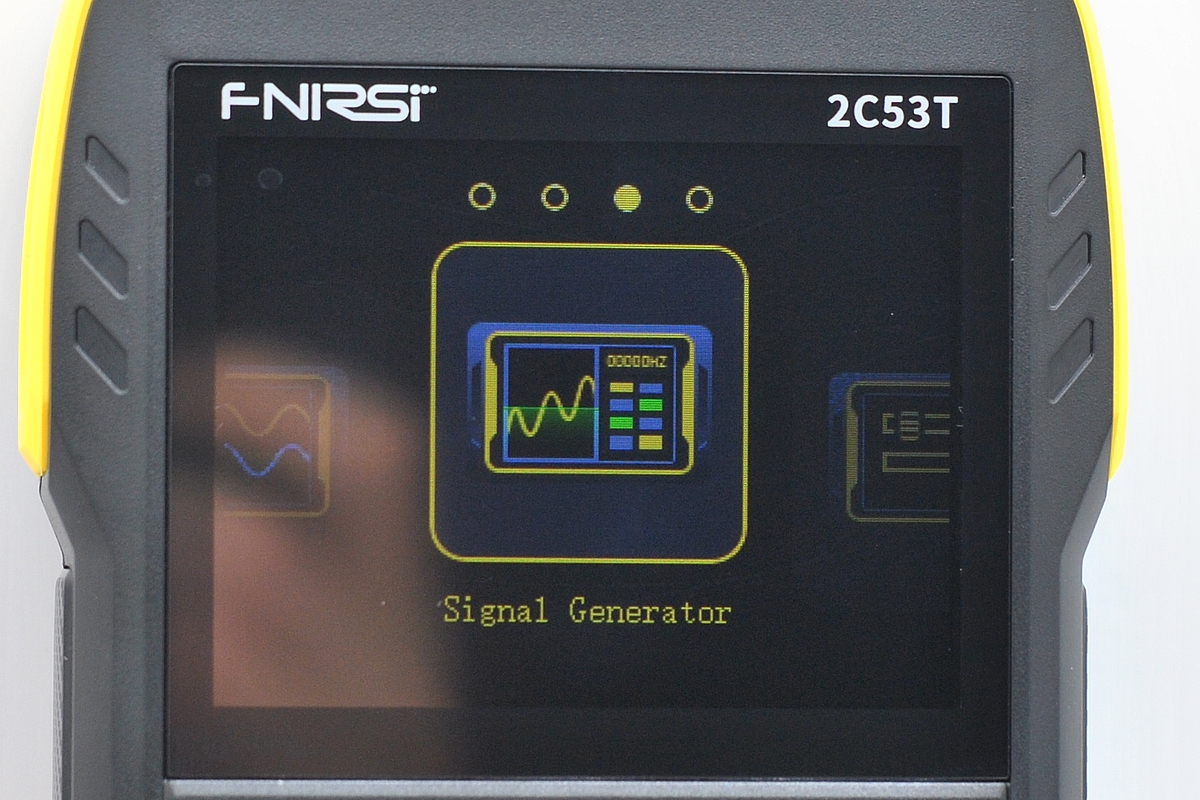

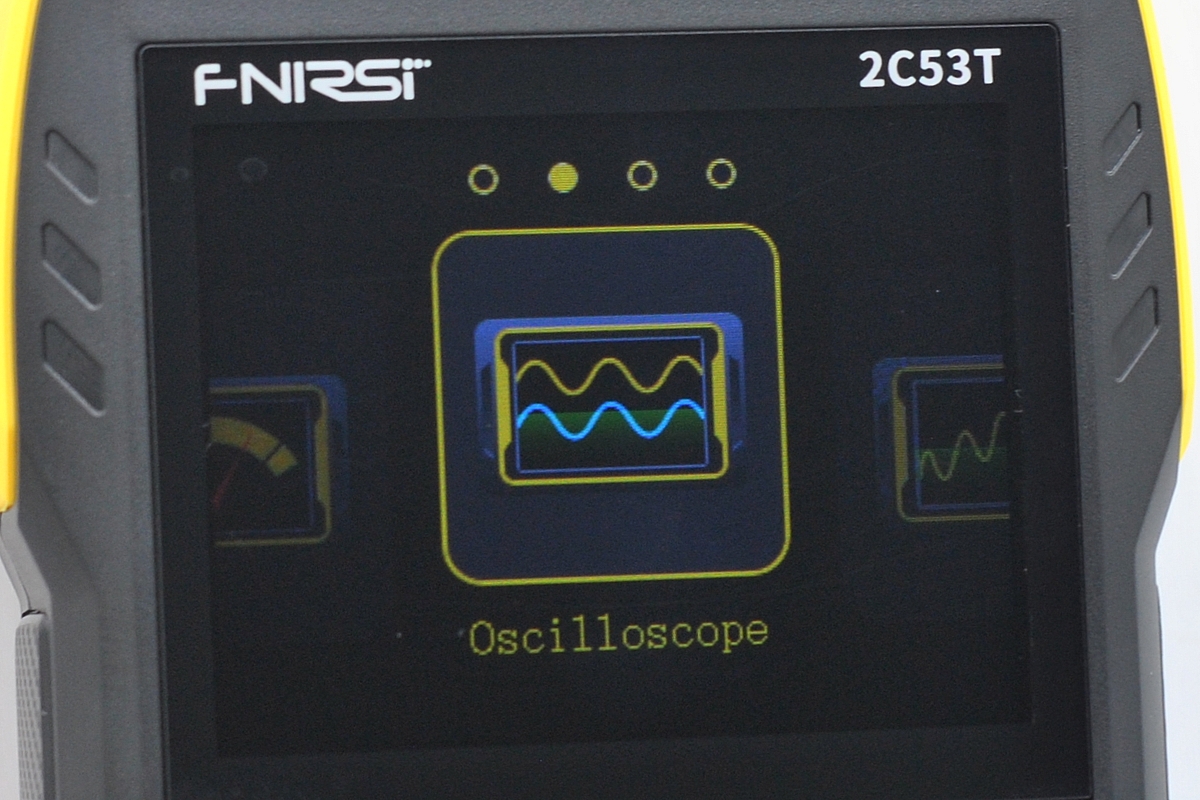

Так выглядят начальные экраны (без сигнала) трех основных функций:

Для каждого режима еще есть свои настройки.

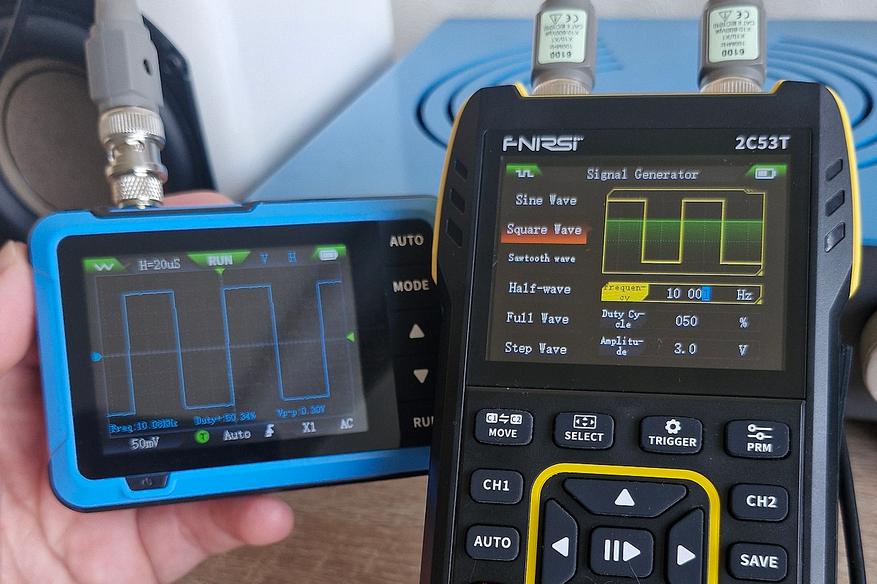

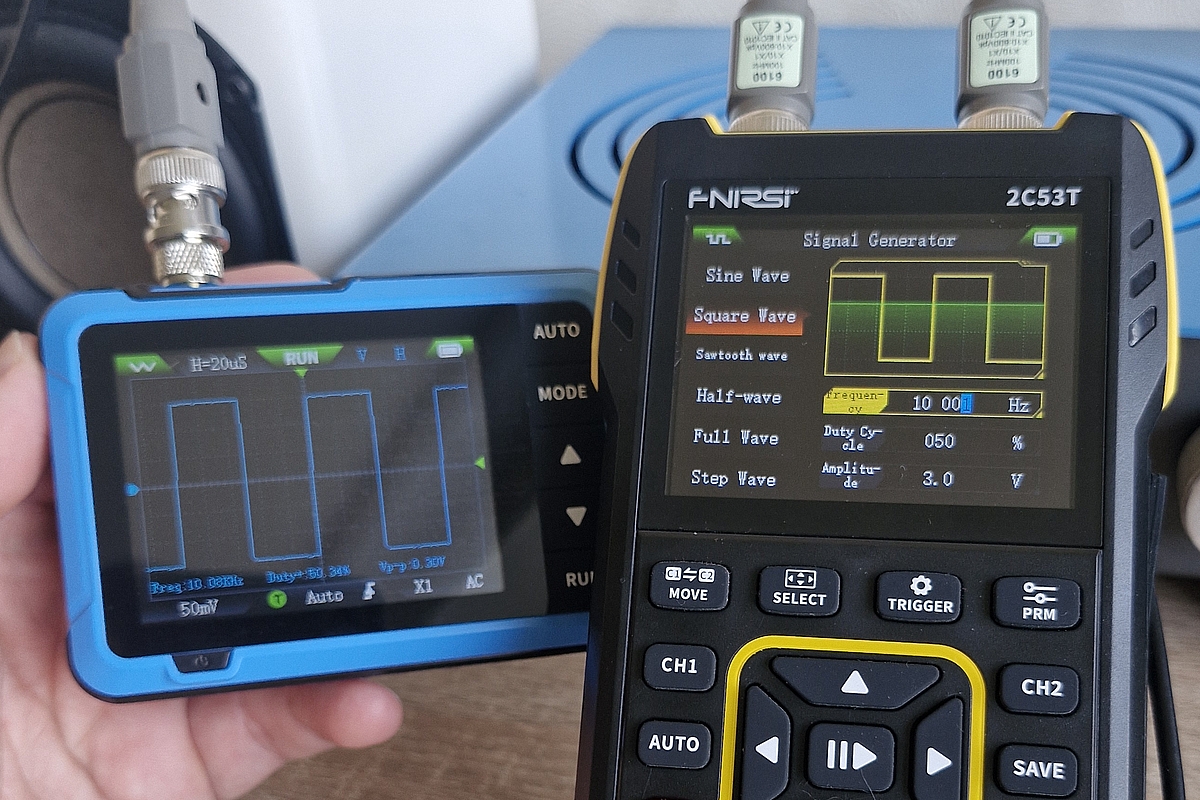

Генератор может работать на свой осциллограф (в фоне):

Экран хоть и с глянцевым покрытием, но с приличными углами обзора.

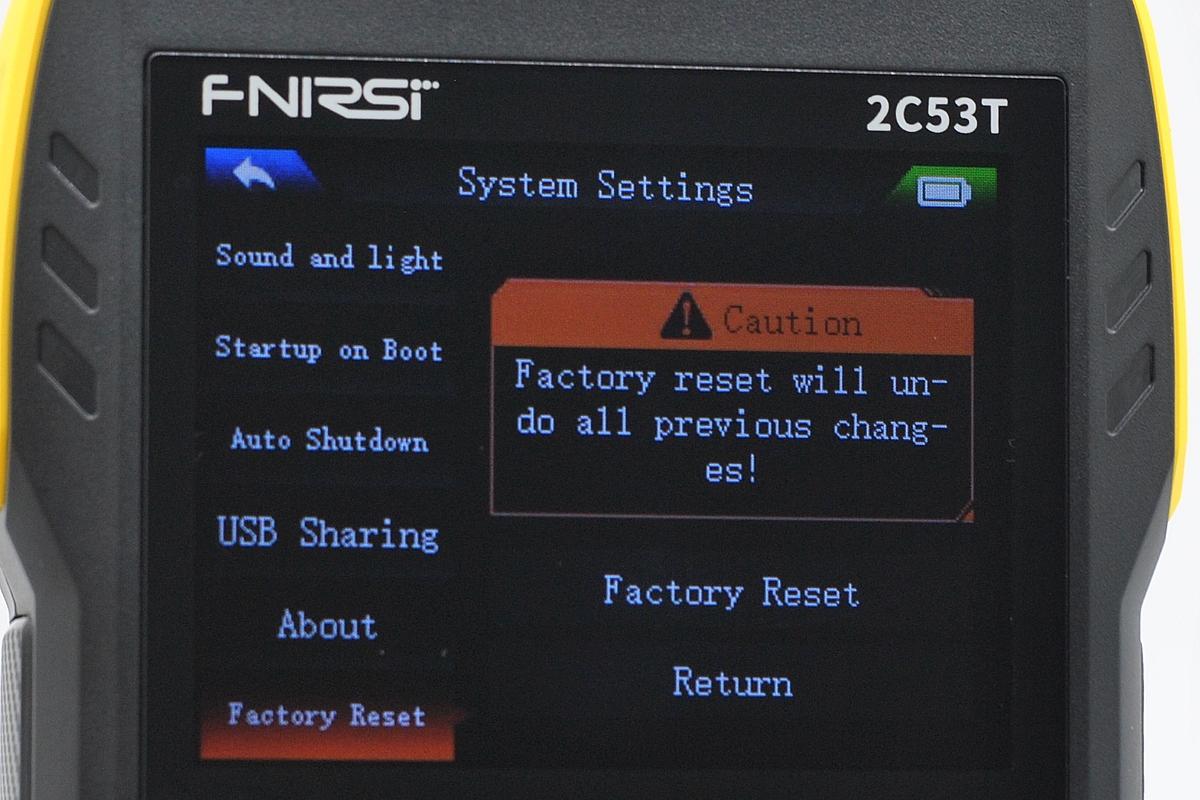

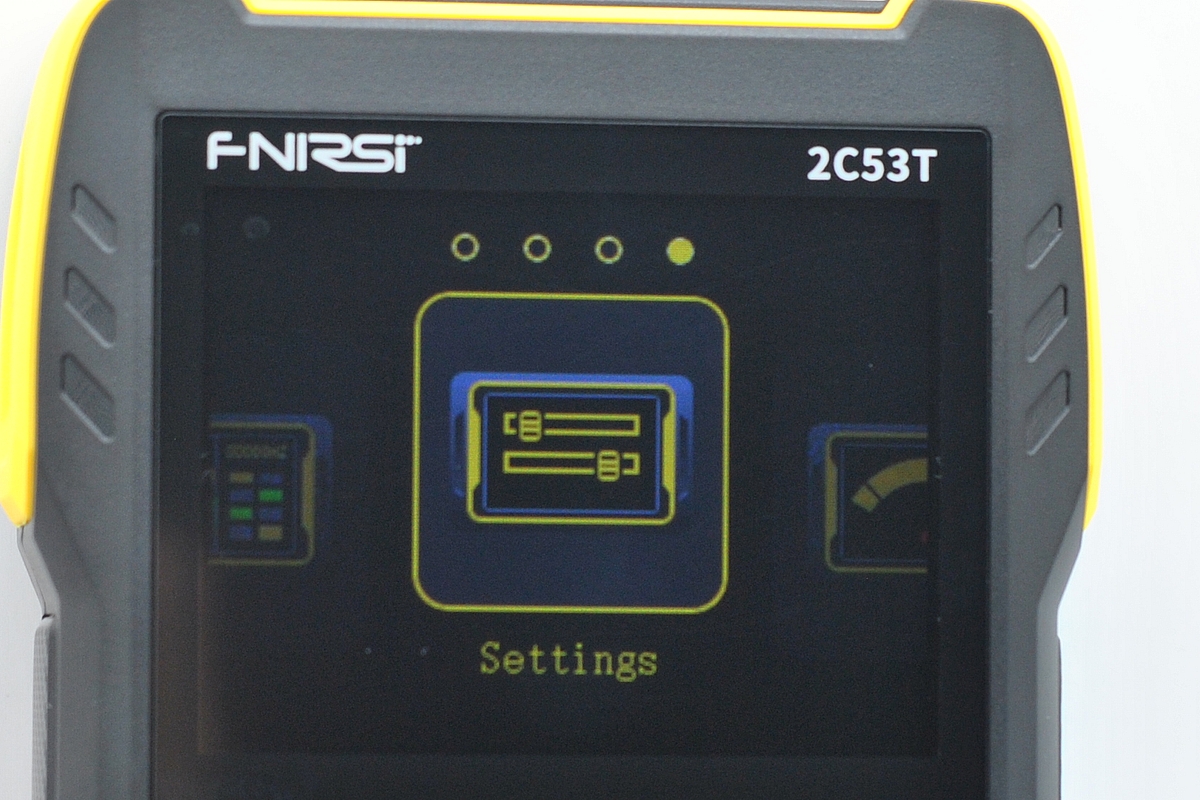

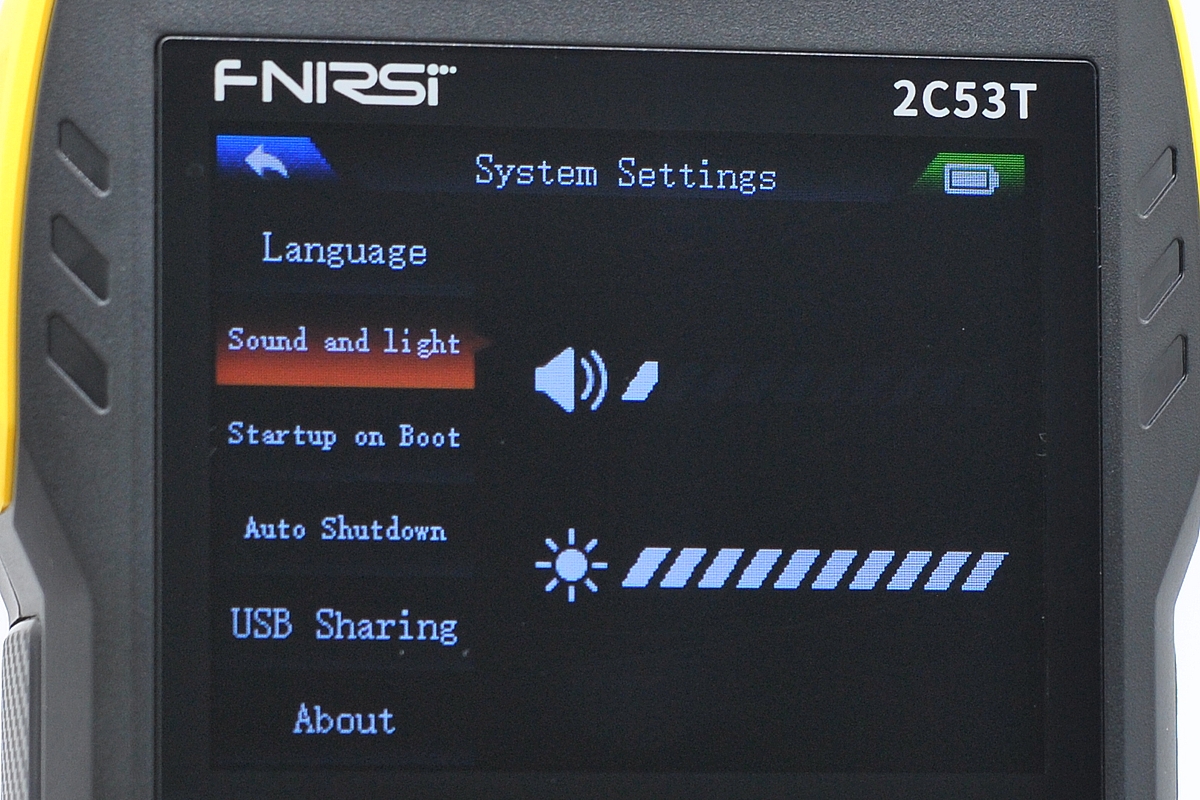

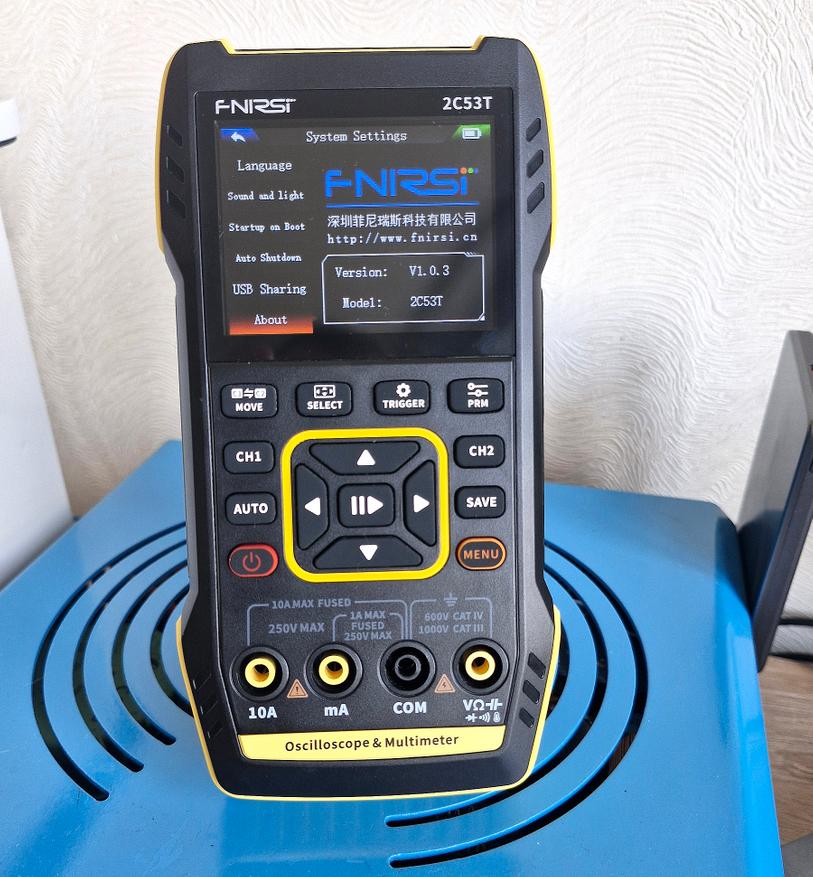

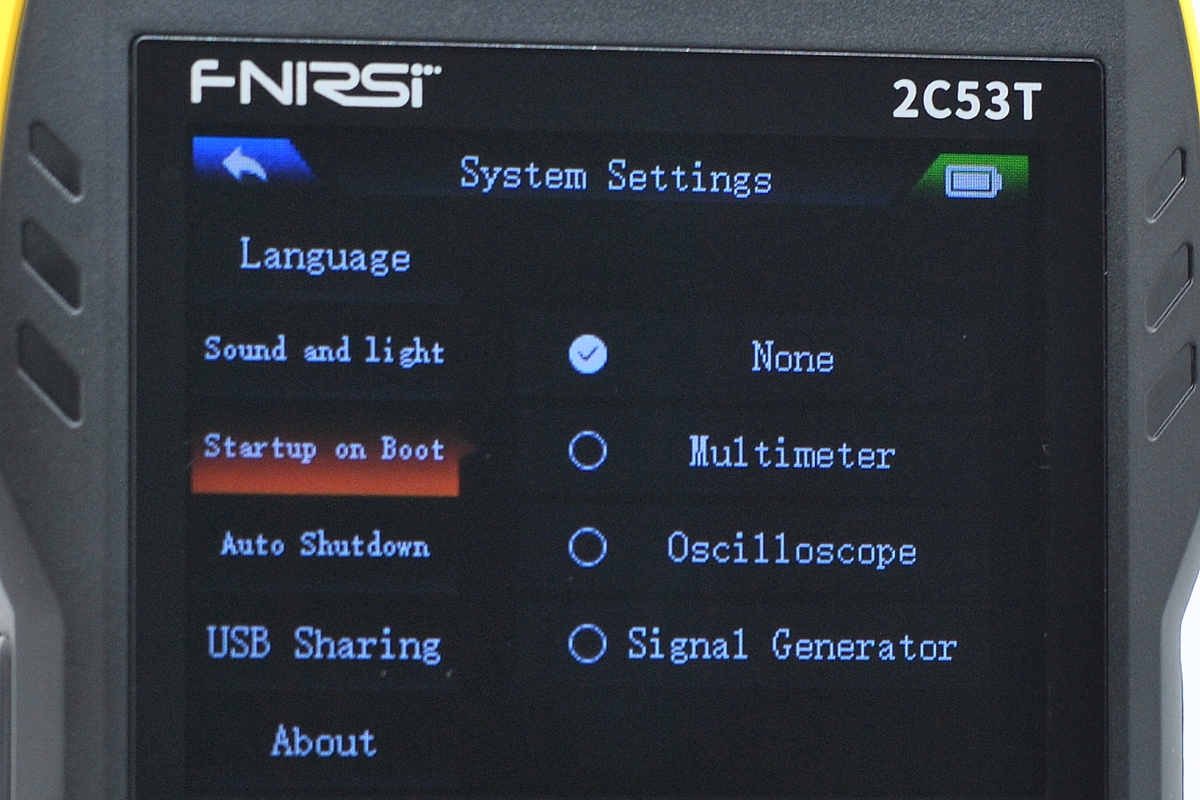

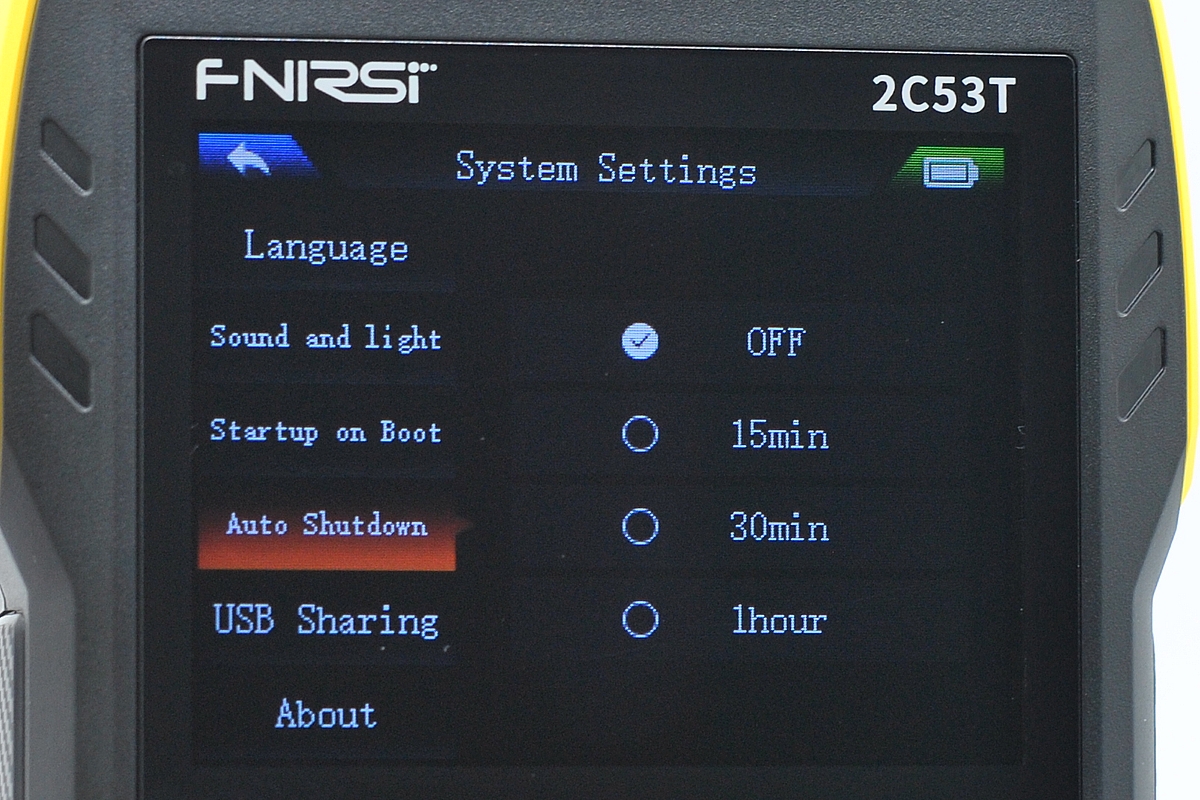

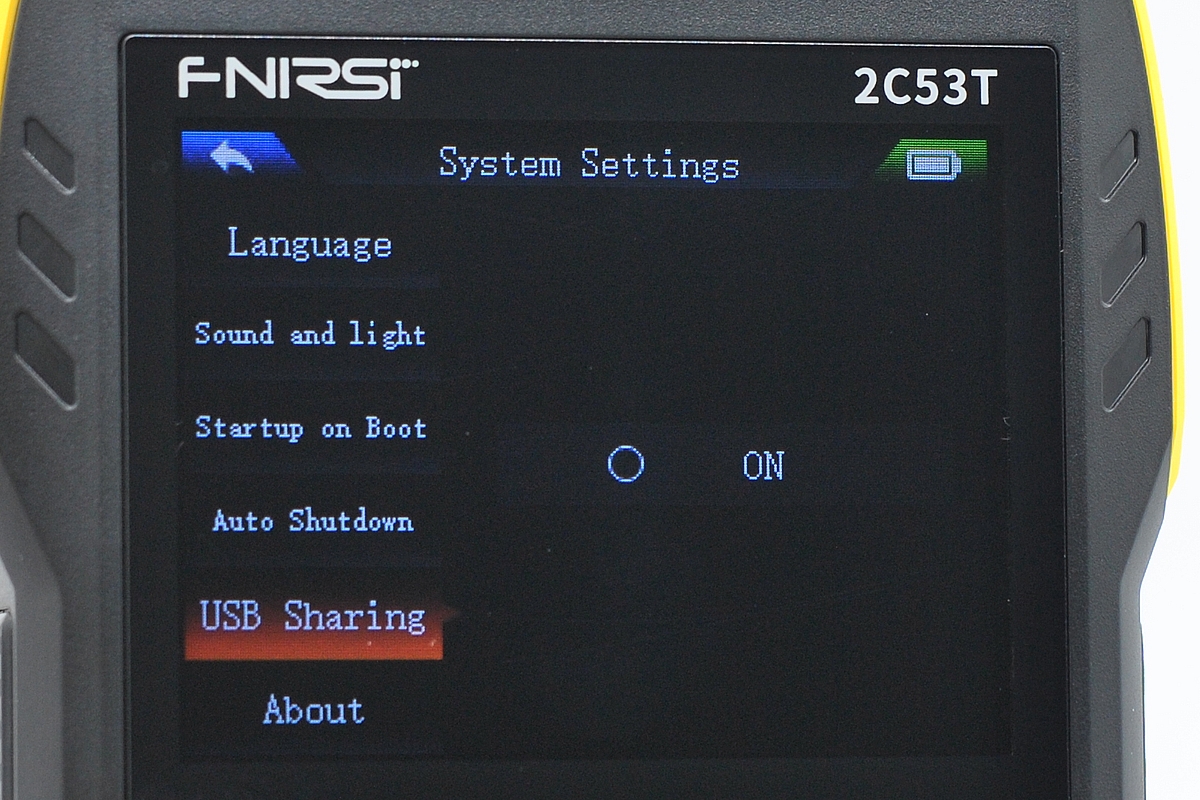

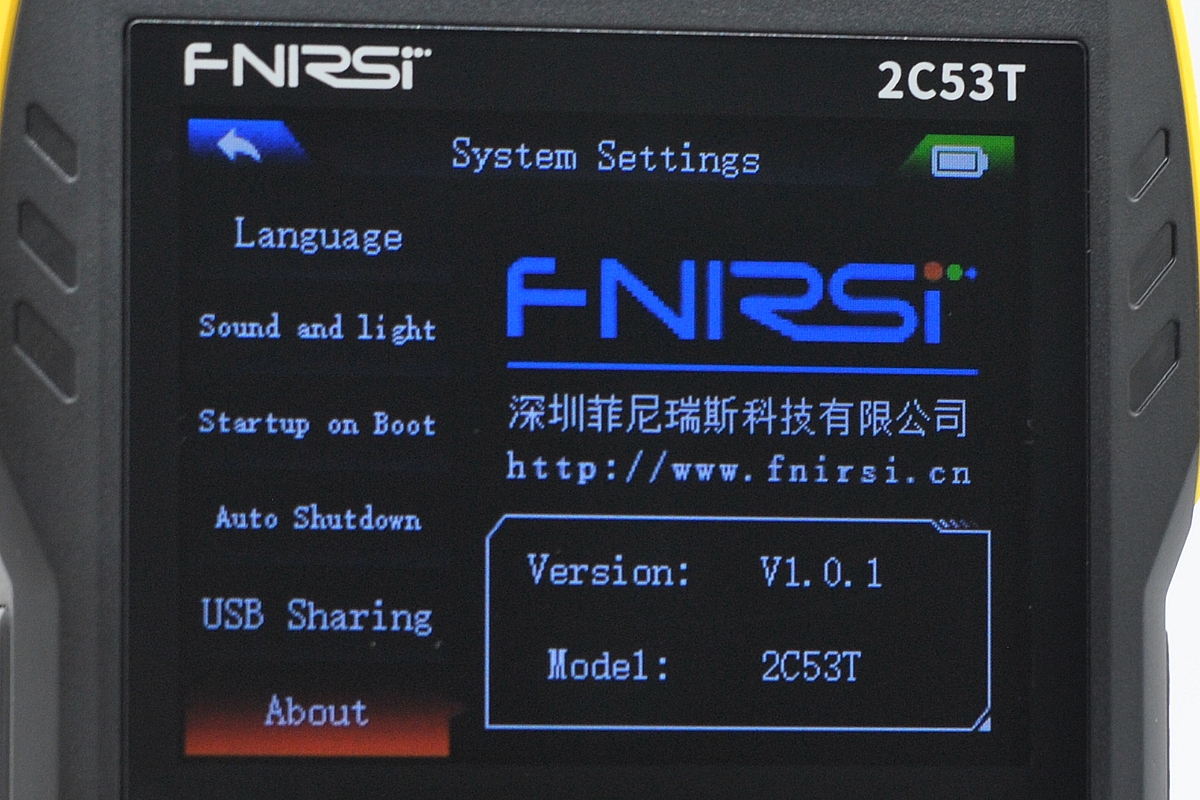

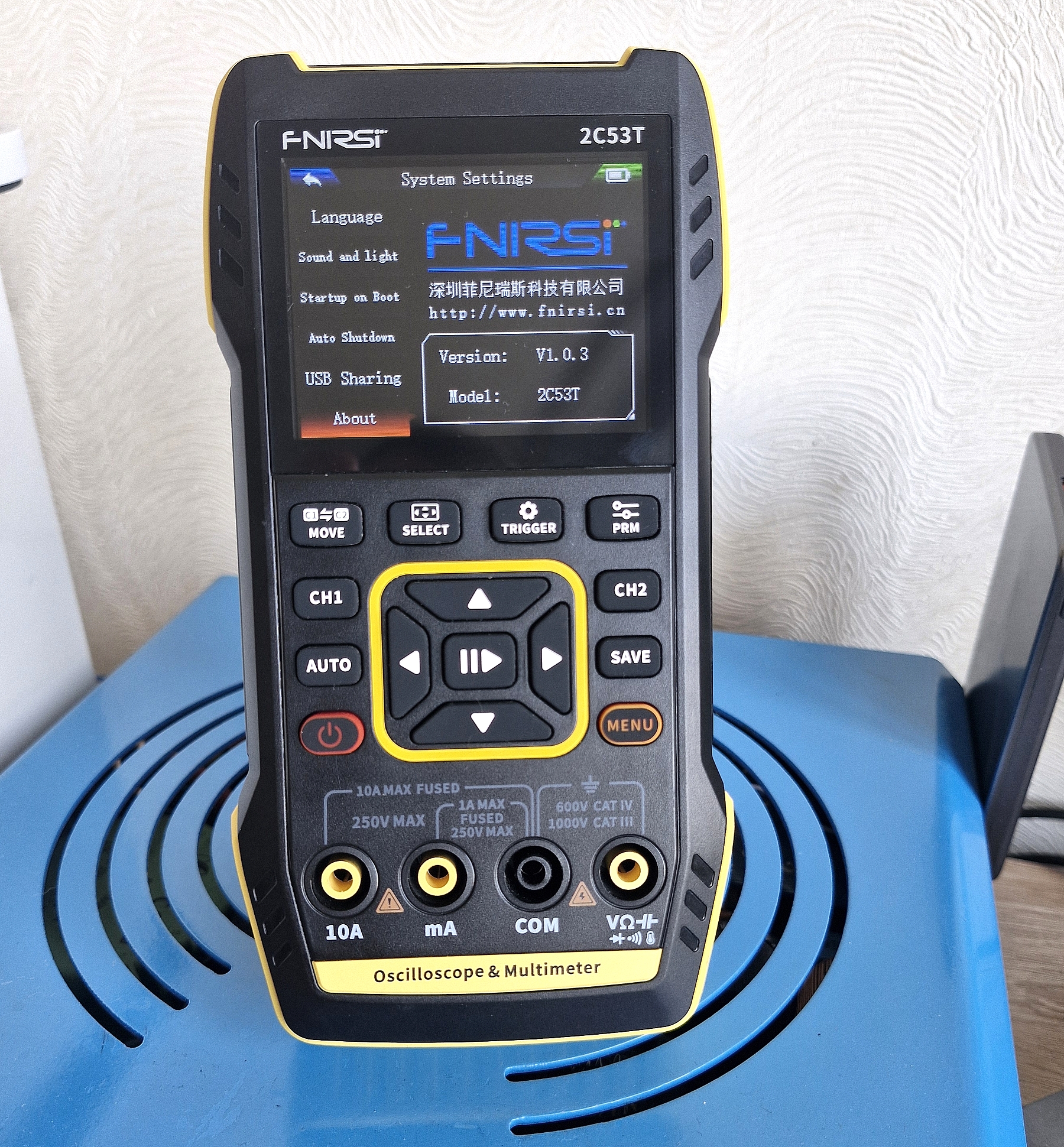

Общие настройки 2С53T:

Внутреннее устройство

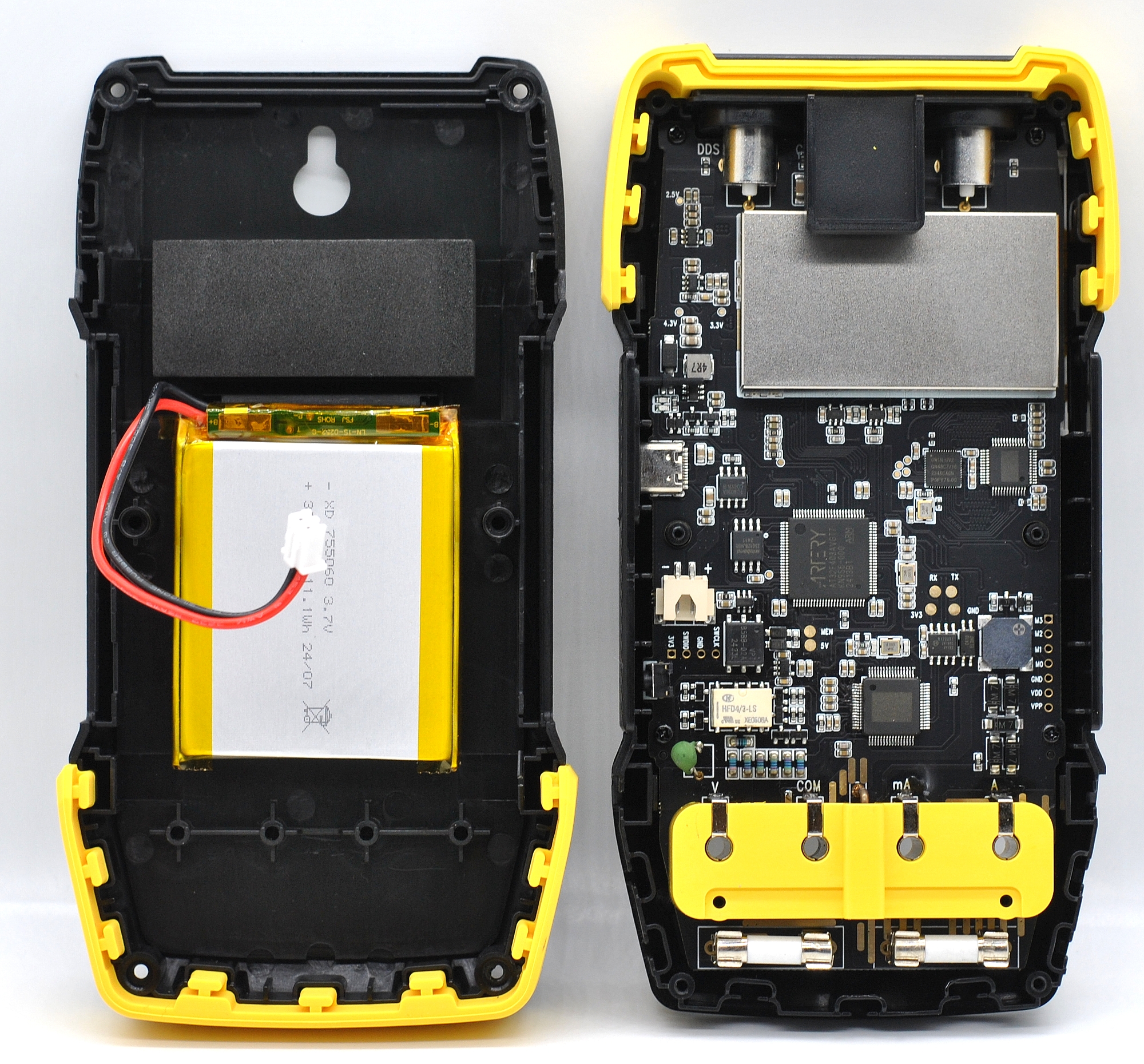

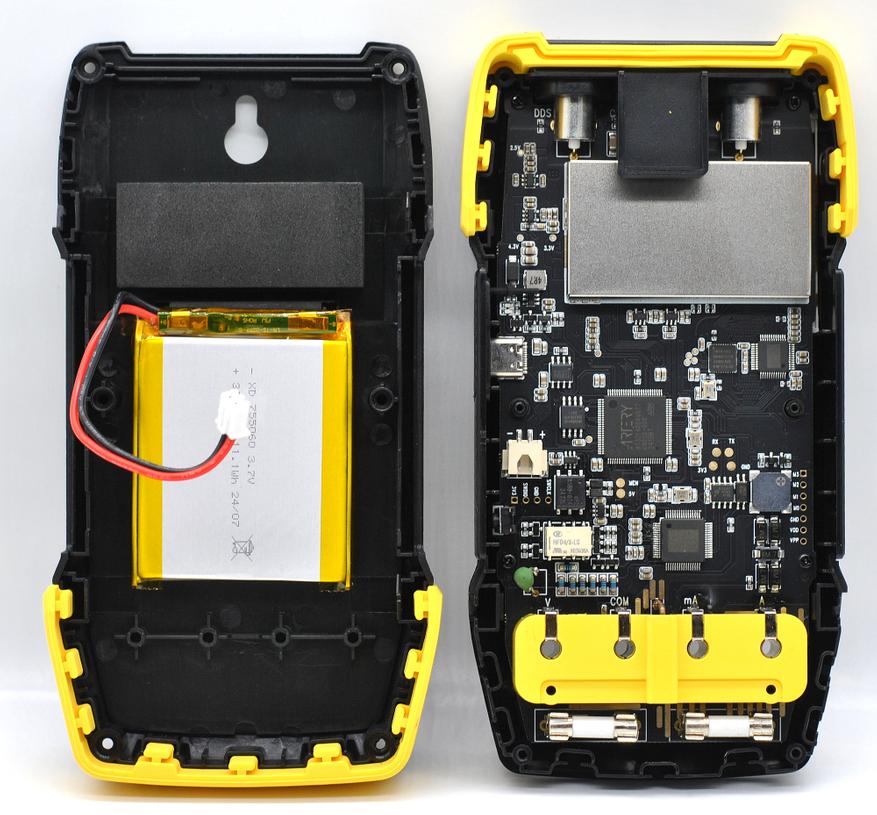

Корпус собран на 6 винтов и защелки.

Аккумулятор 3 Ач приклеен к задней стенке корпуса. Рабочий ток ~600 мА. При работе немного нагревается.

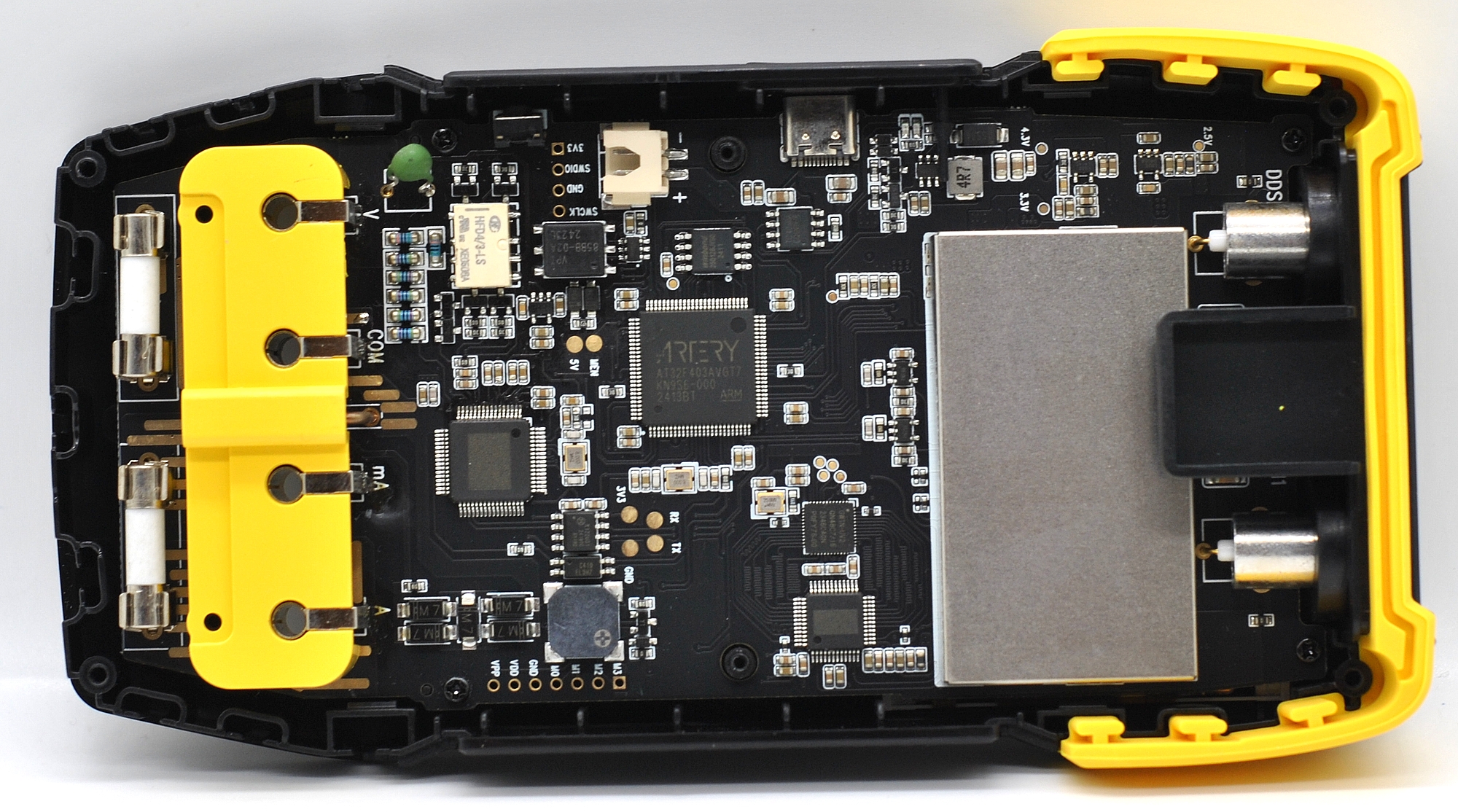

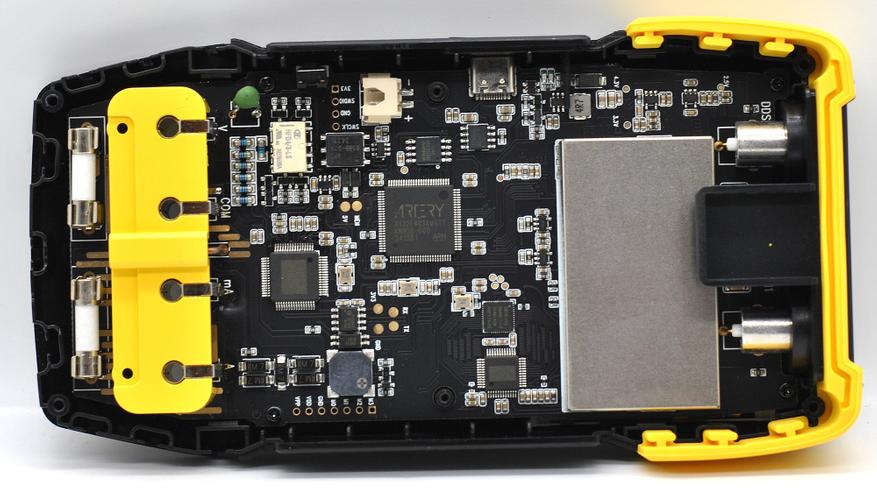

На плате есть экран для чувствительных к ВЧ наводкам элементам осциллографа, используется микроконтроллер Artery, но на некоторых чипах маркировка затерта лазером. Предохранители для защиты сменные.

Можно сравнить с конкурирующим измерителем Alientek DM40.

Проверка в работе

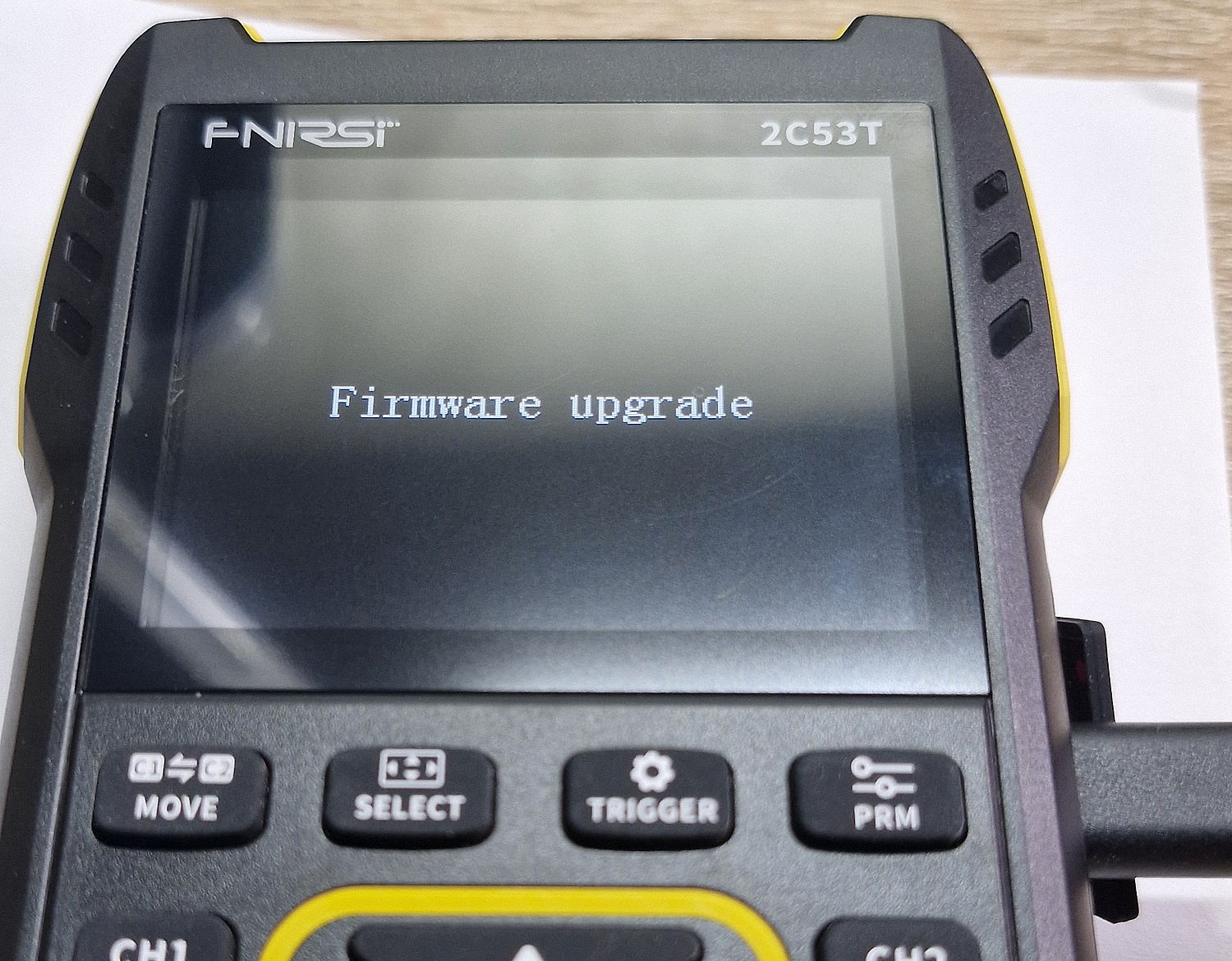

Прошивки есть на официальном сайте, обновляются с помощью ПК. Для скачивания доступно 2 версии (в новой что-то может подглючивать). Процесс обновления быстрый.

Посмотрим на работу основных функций.

Начнем с двухканального осциллографа.

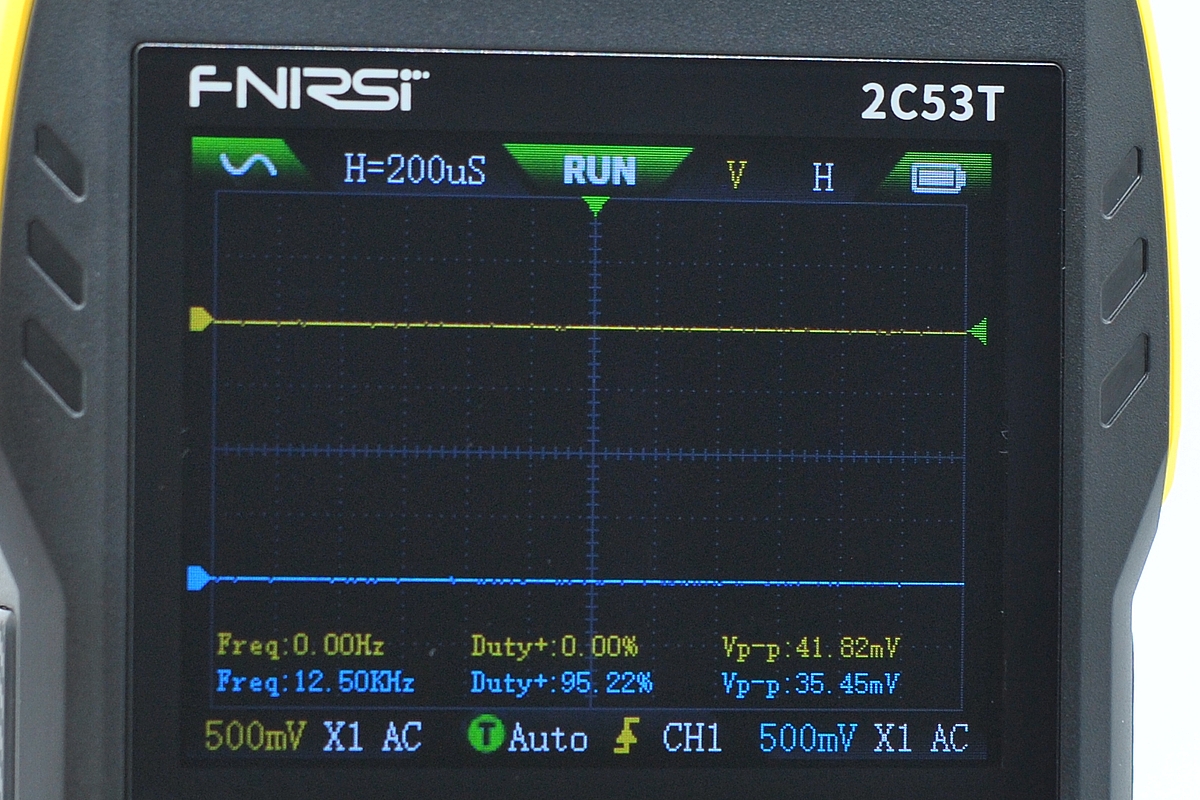

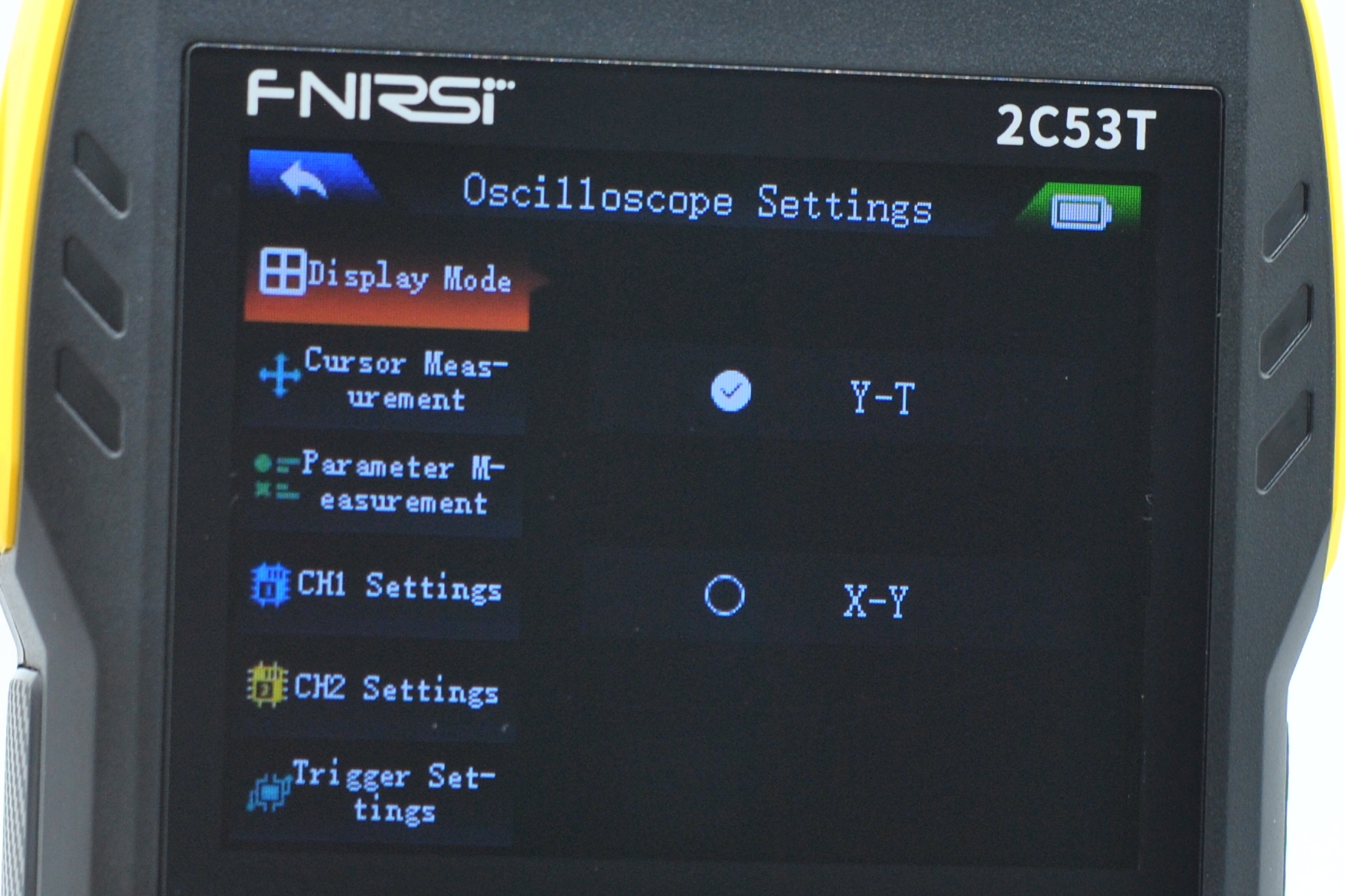

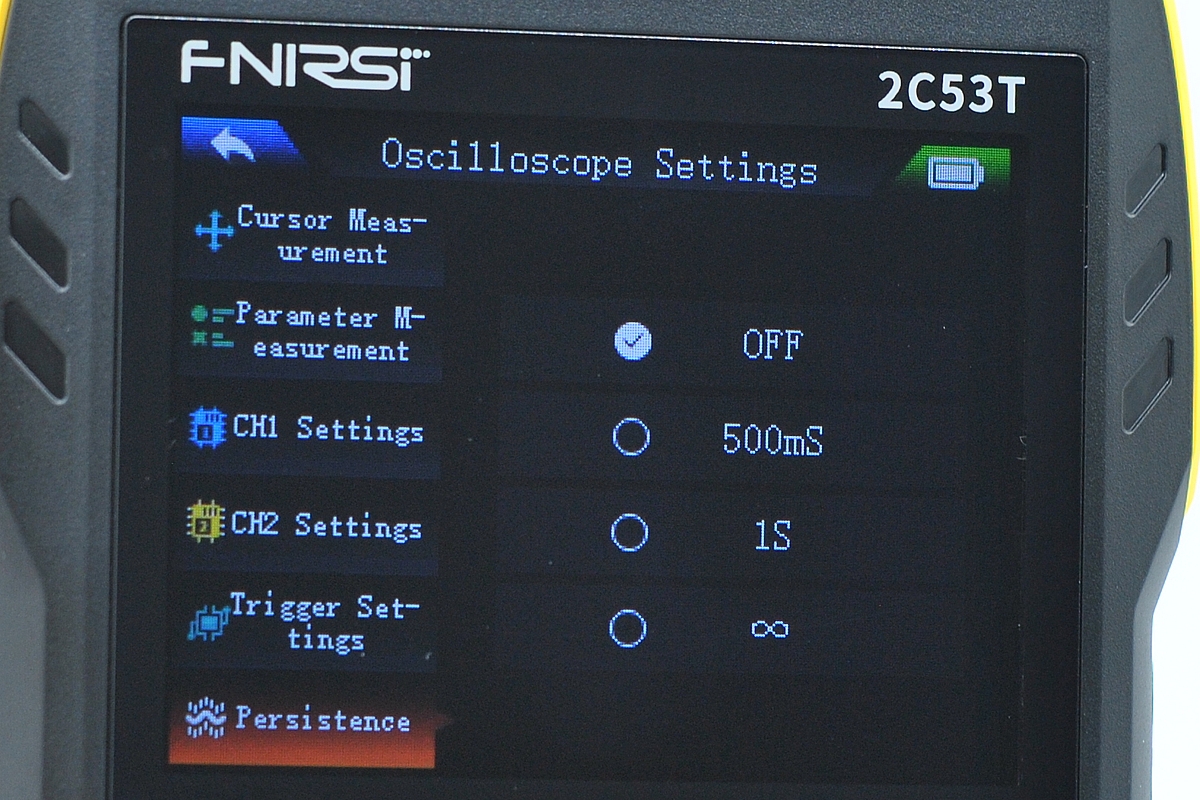

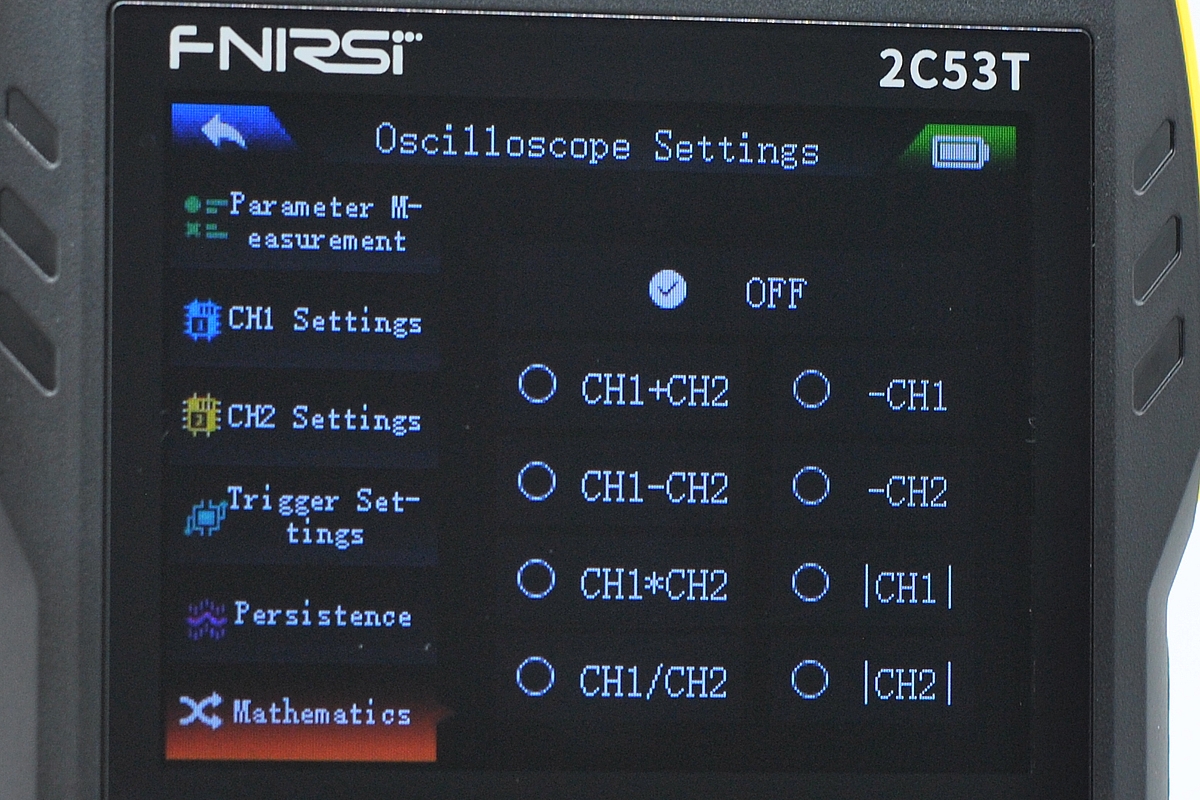

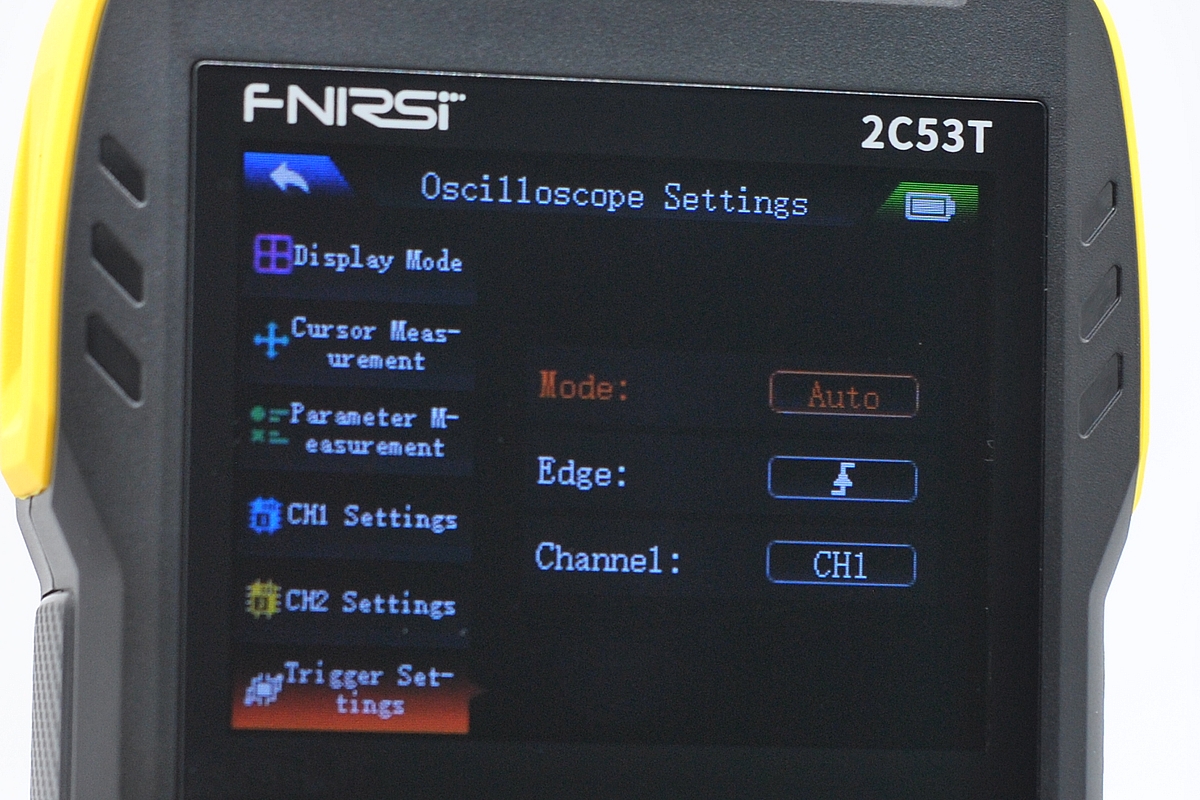

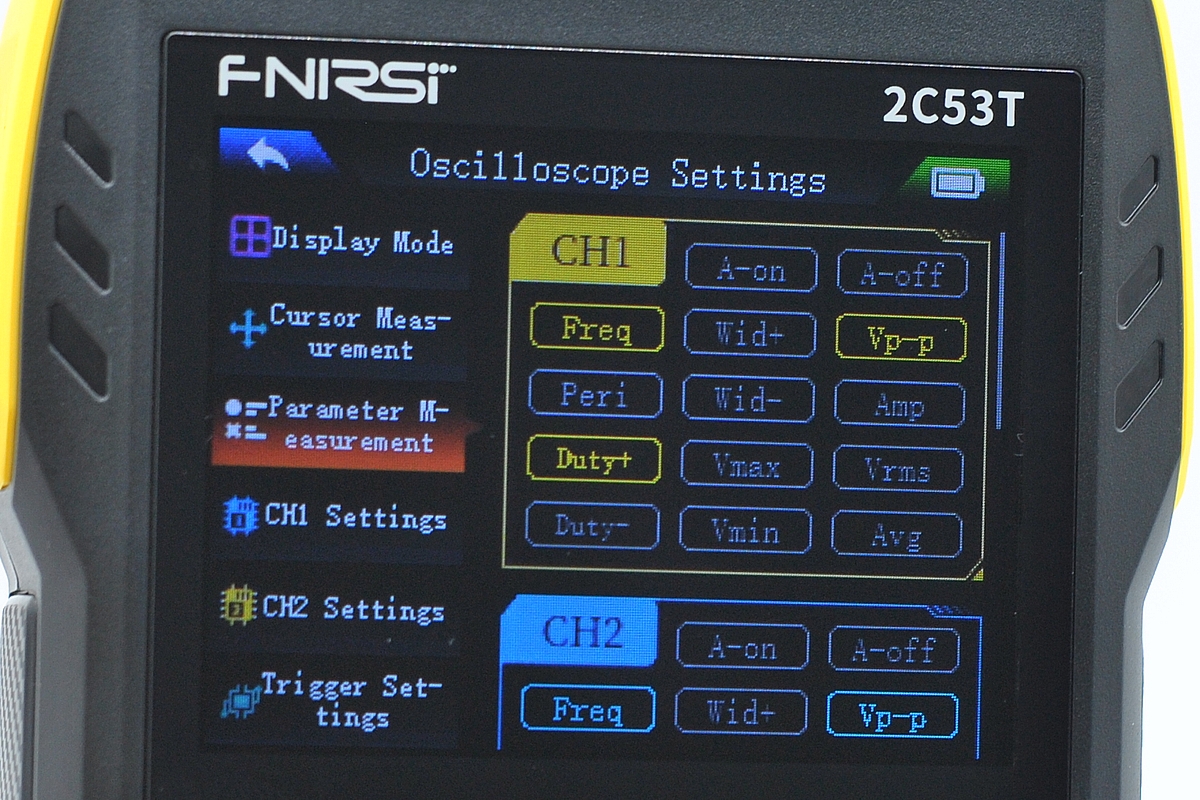

Его настройки (часть доступна с кнопок):

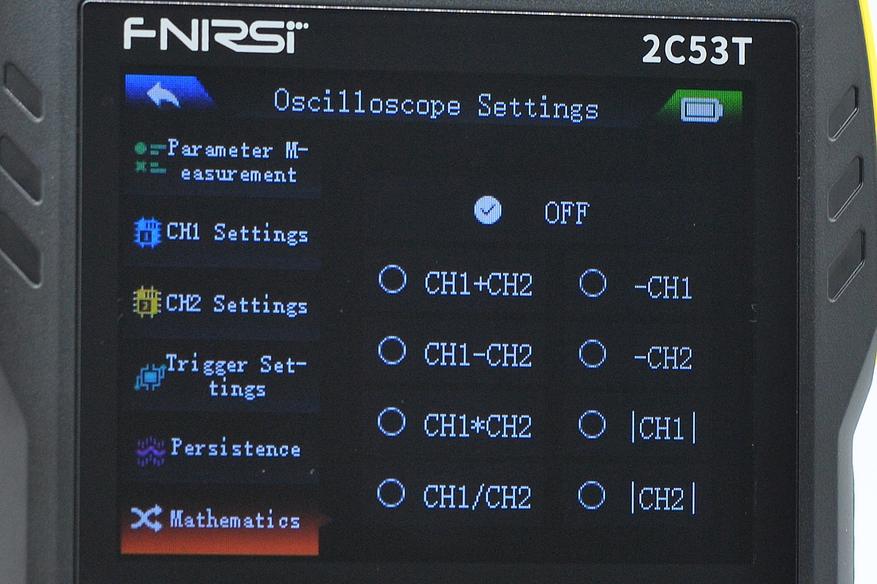

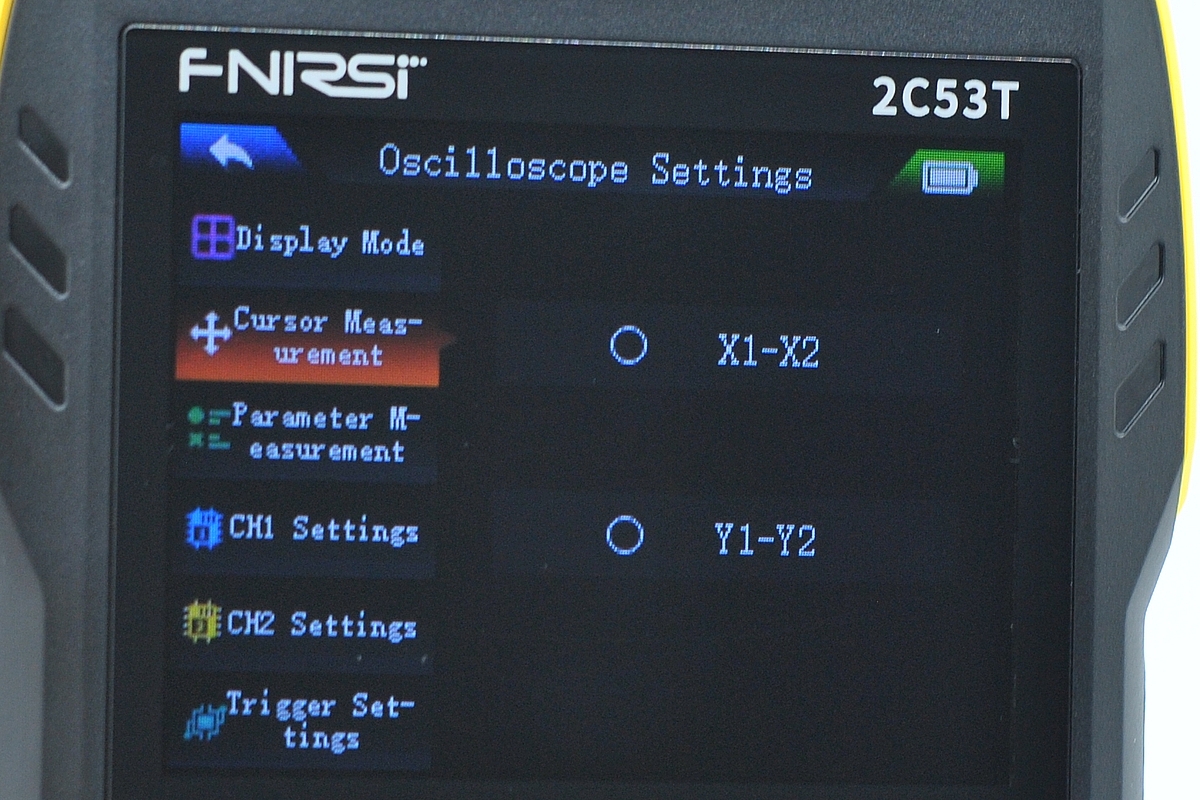

Каналы можно отключать, есть математика (различные операции с сигналами), курсоры и быстрое преобразование Фурье.

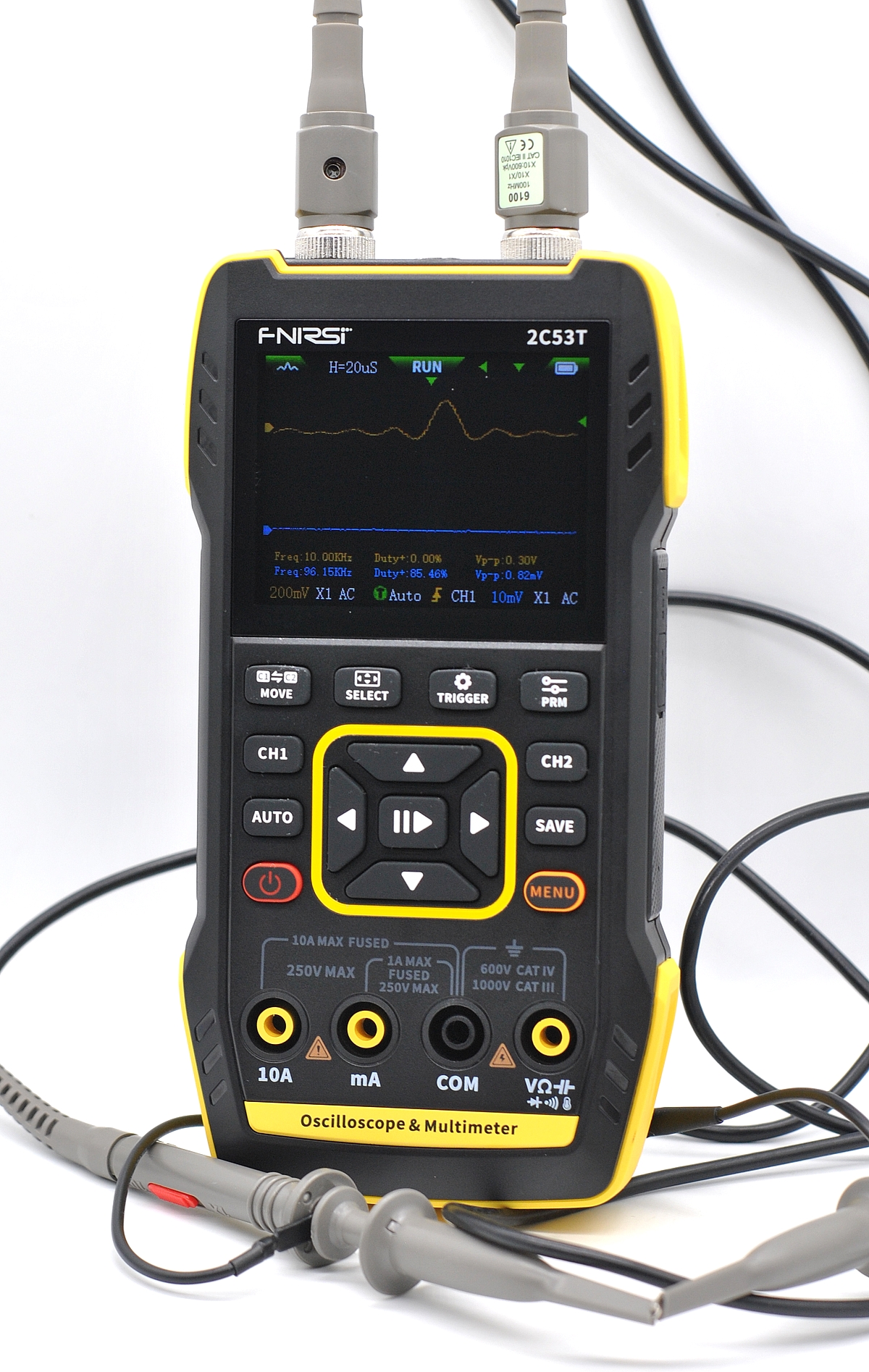

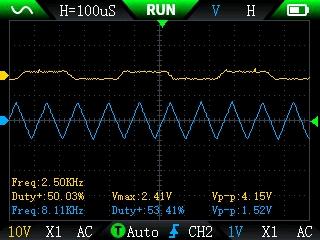

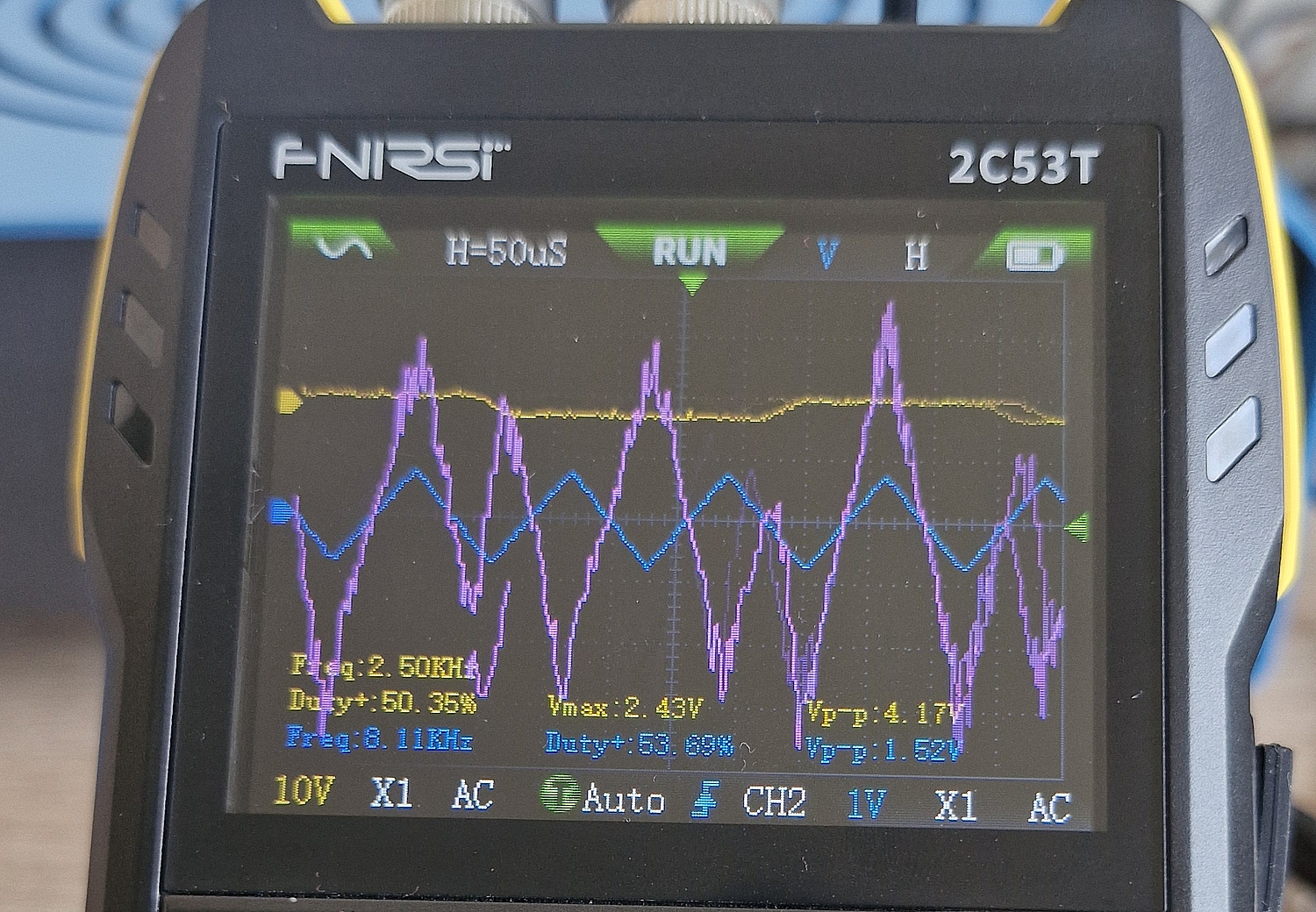

Так это выглядит на одном экране:

Есть cинхронизация каналов (реализована не ахти) и возможность сохранять снимки экрана в формате bmp.

Активировав в меню «соединение по USB», на ПК открывается накопитель 2С53T 8 Мб, там скриншоты с разрешением 320х240 точек:

Полоса 50 МГц — это неплохой запас для бытового применения, а искажения формы сигнала сильно зависит от щупов (у комплектных уже есть искажения на 30 МГц).

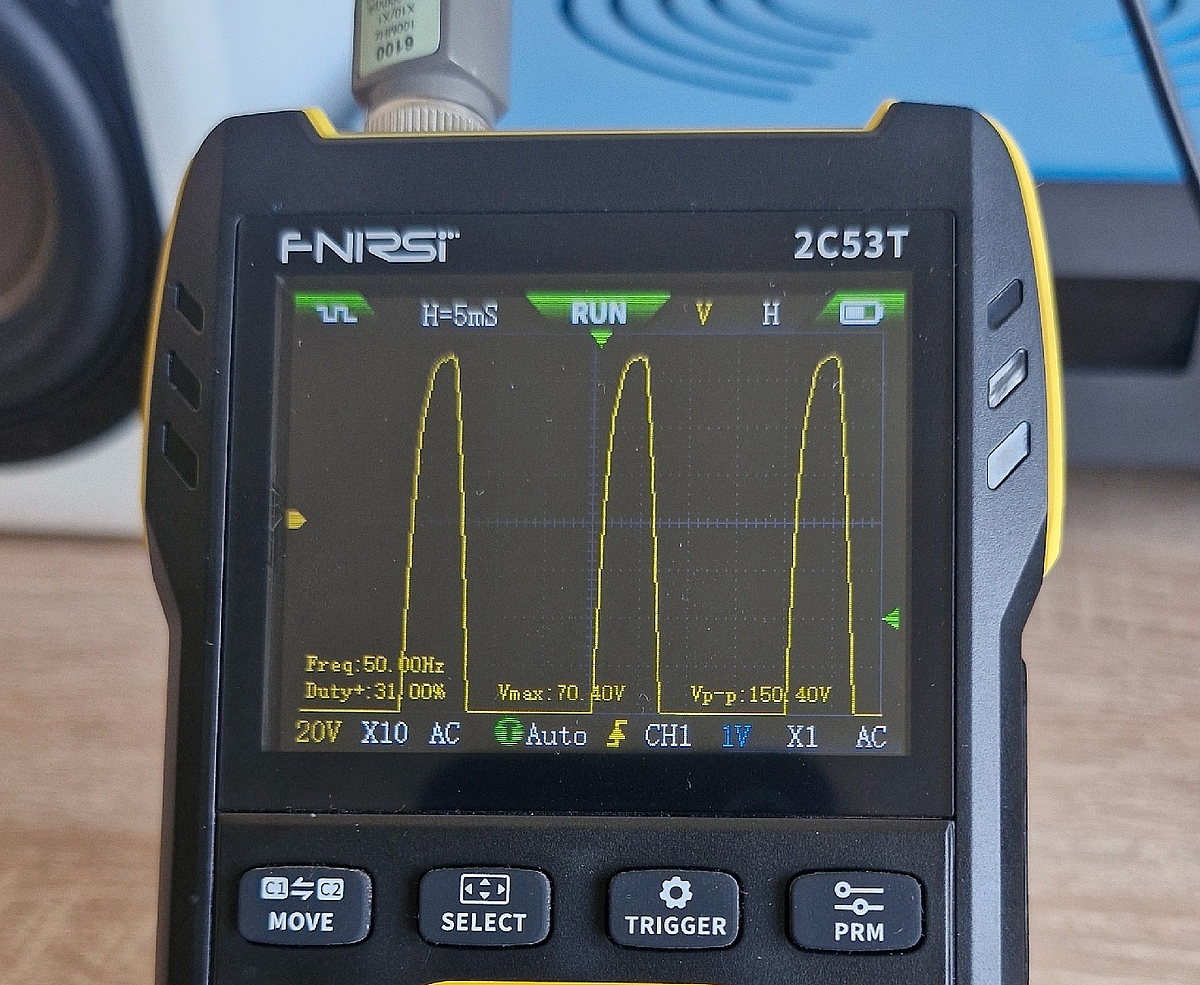

Благодаря делителям можно смотреть форму сигнала в сети 230 В:

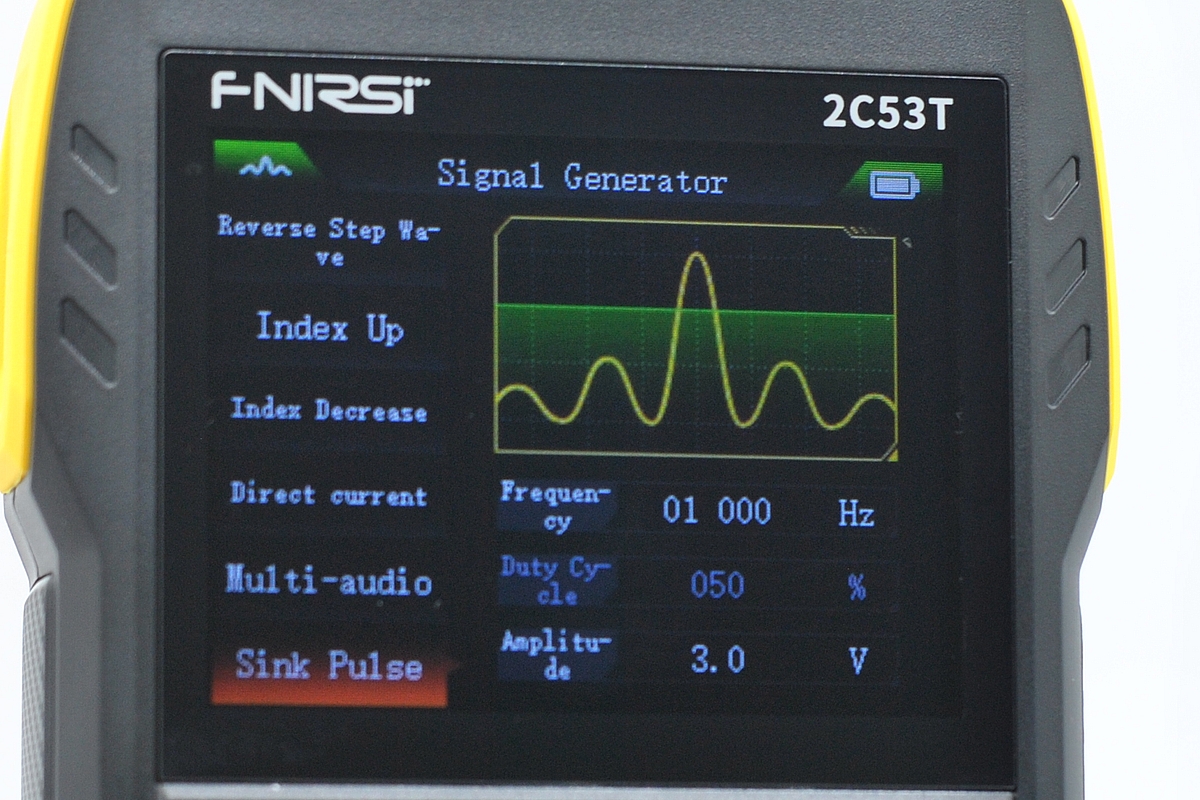

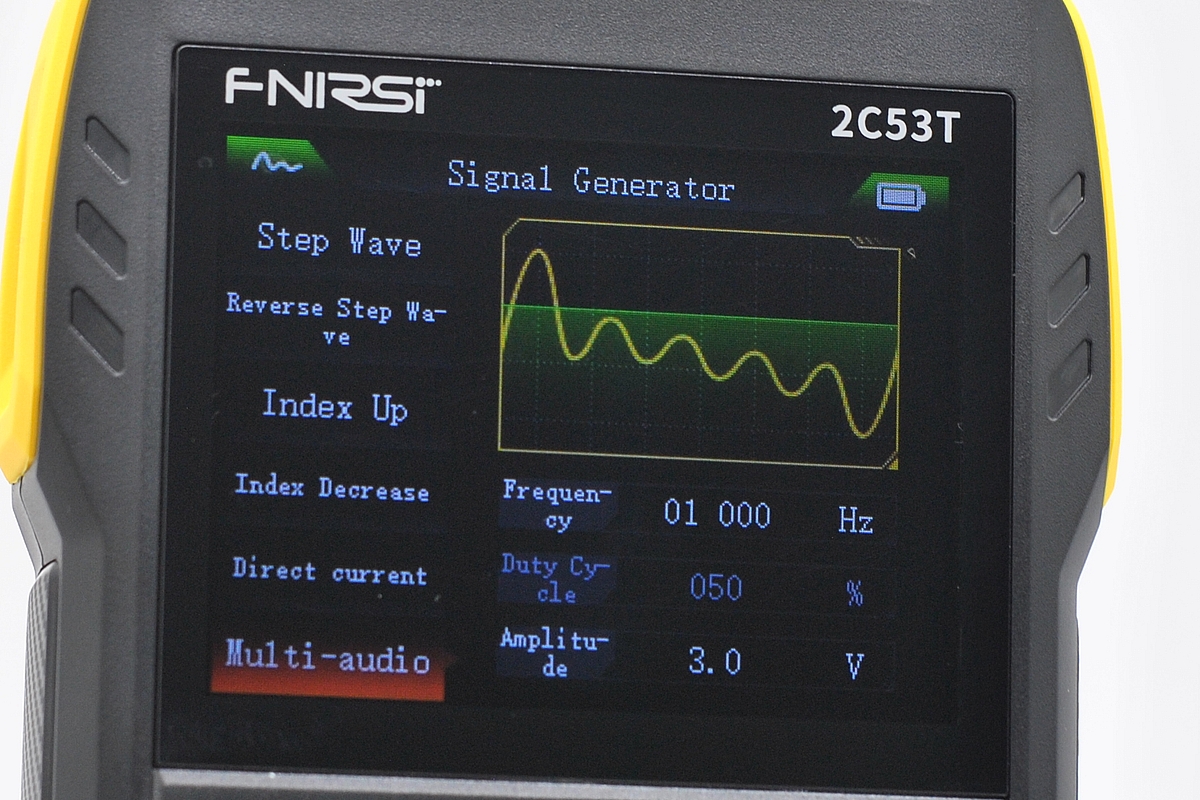

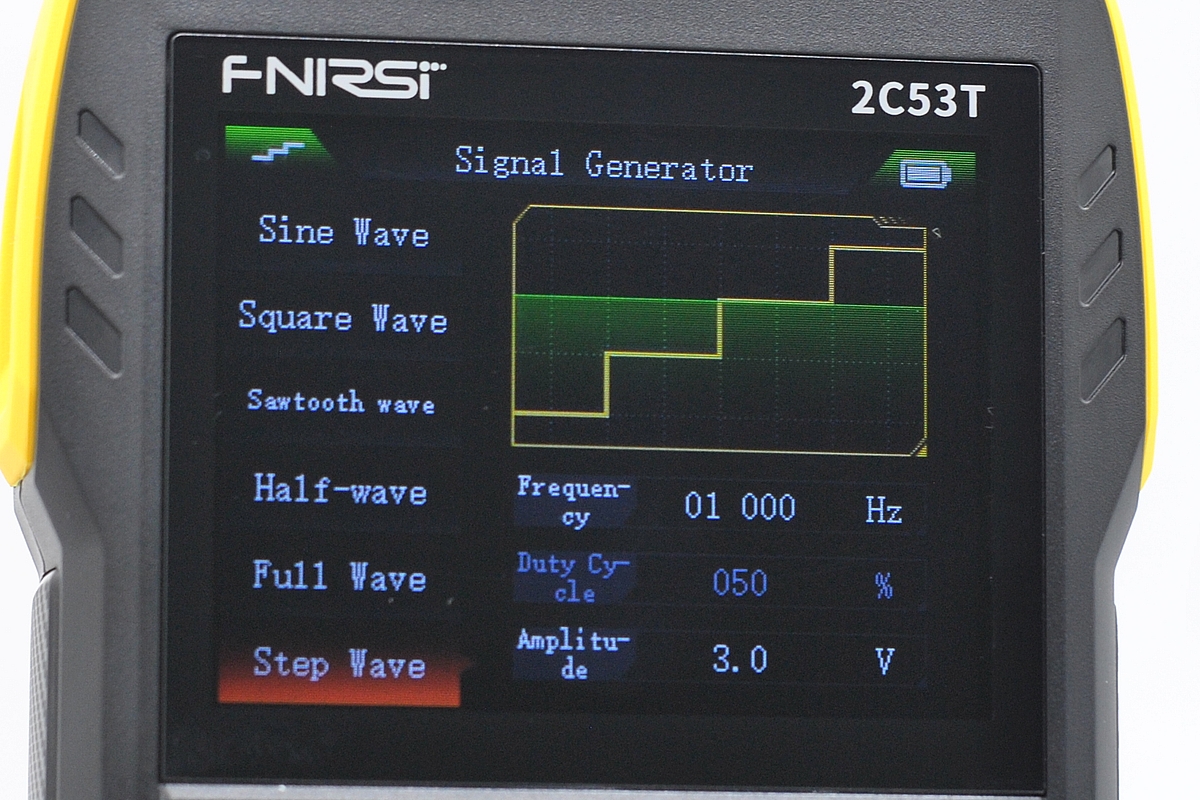

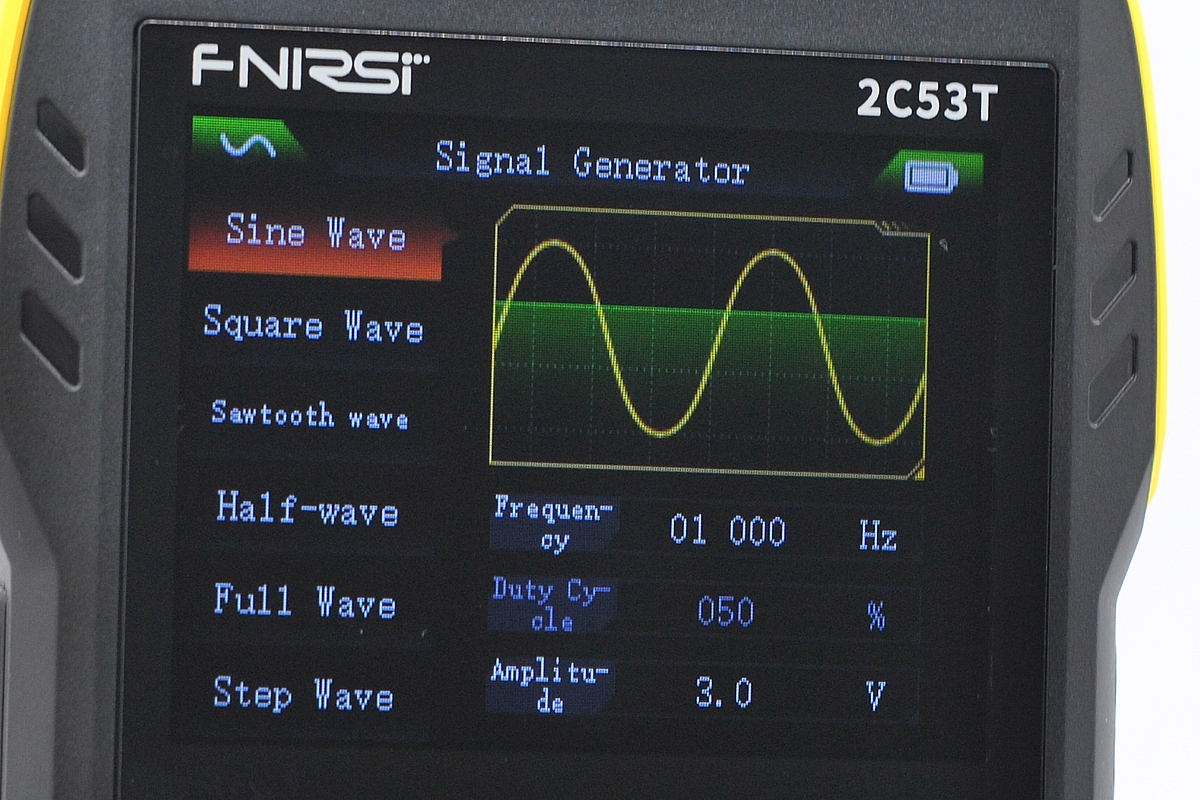

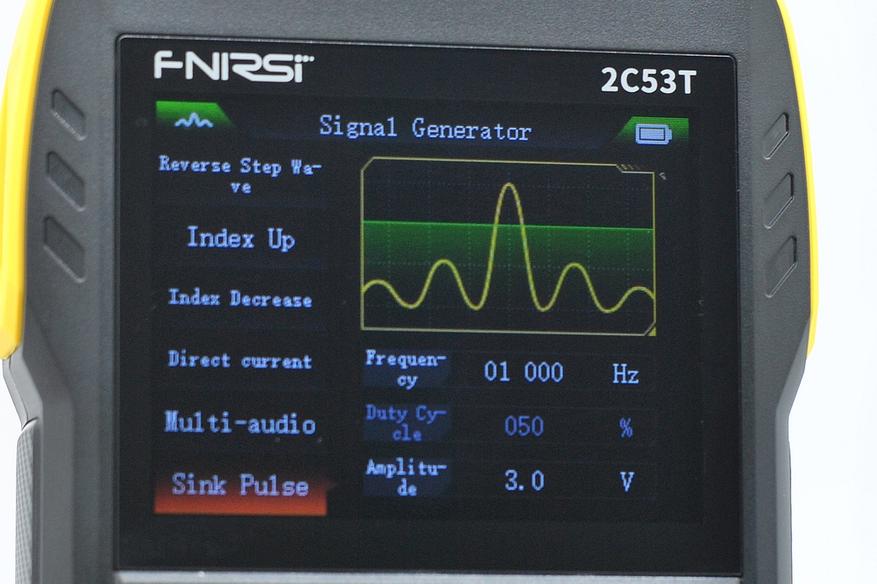

У генератора достаточно много форм, включая не типовые. Его частоту подтянули до 50 кГц по сравнению с версией 2C23T. Амплитуда до 3 В.

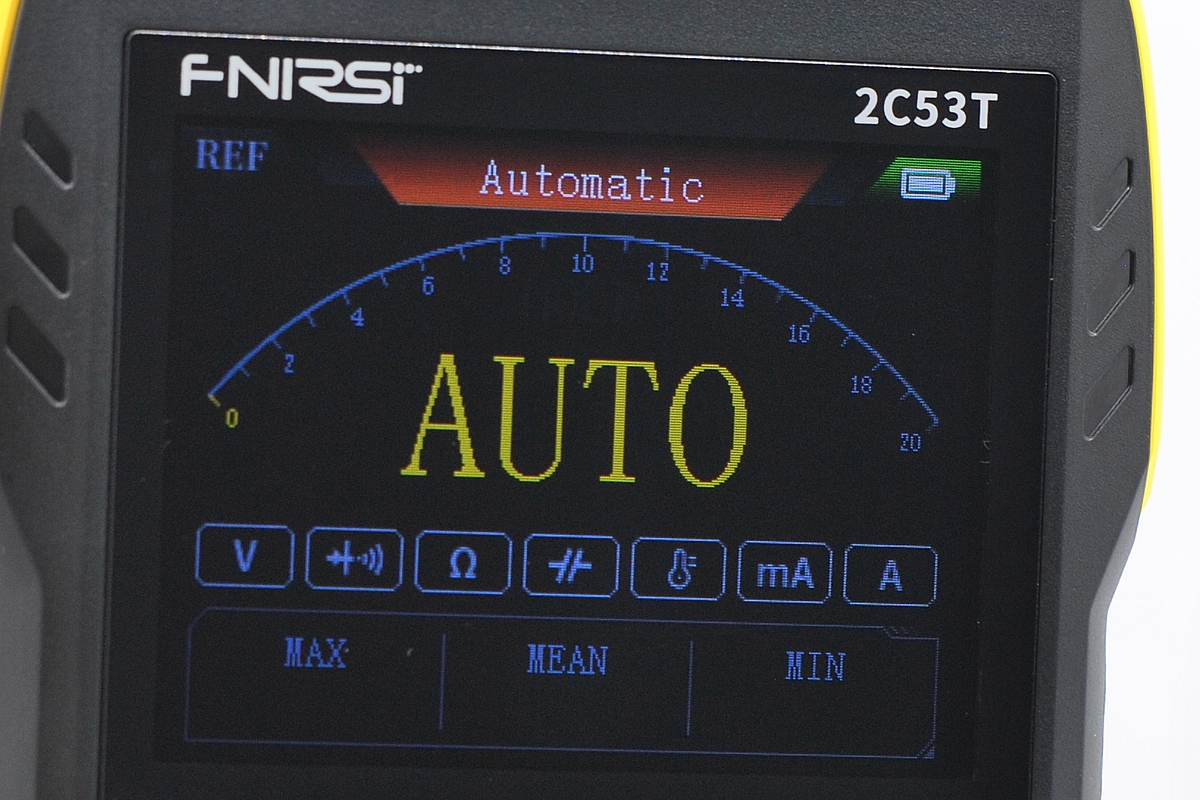

И мультиметр (есть только автоматический режим диапазона измерений).

На экране видим полукруглую шкалу барографа, минимальные/максимальные значения и типы измерений. HOLD реализован на центральную кнопку. Есть относительные показания REF.

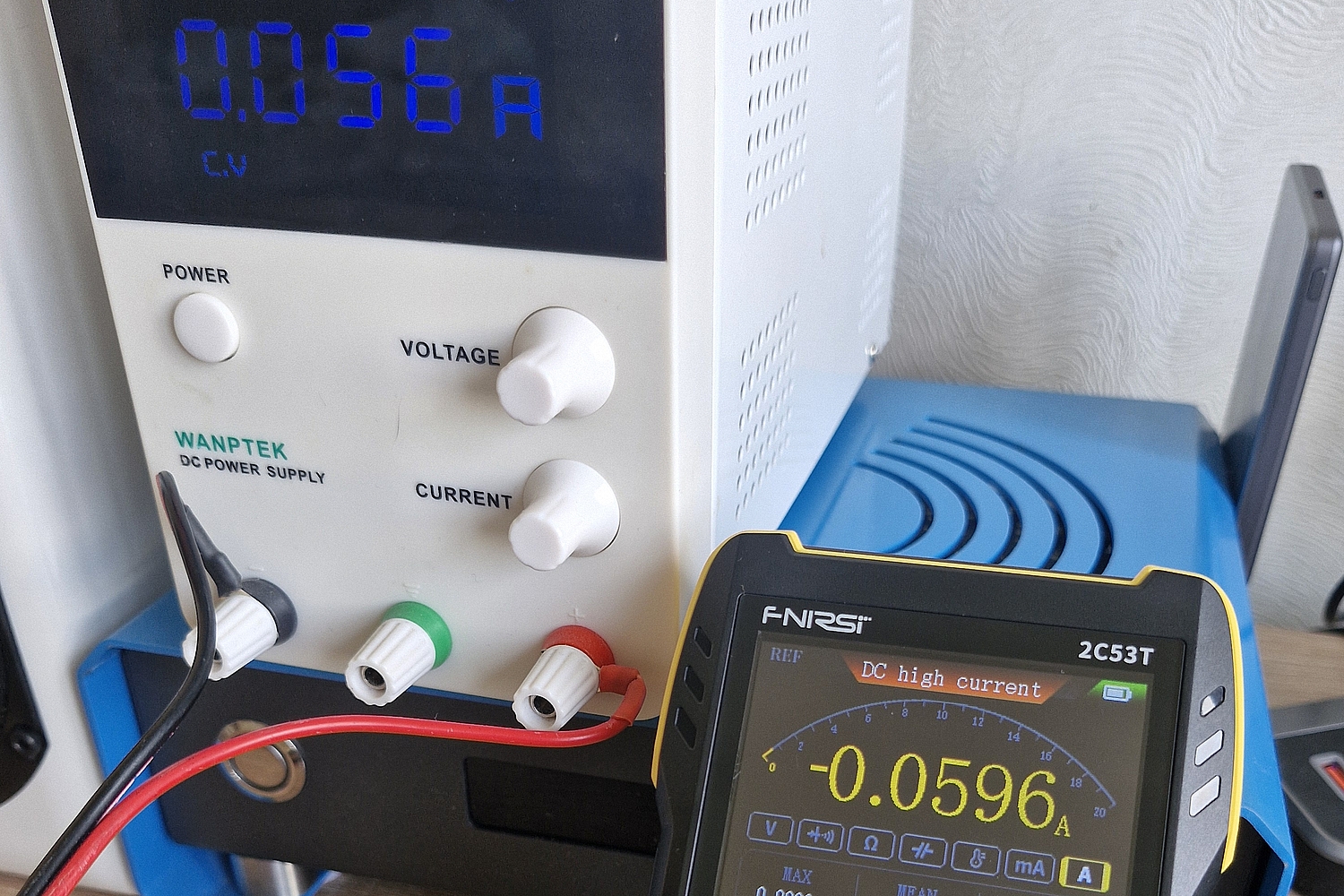

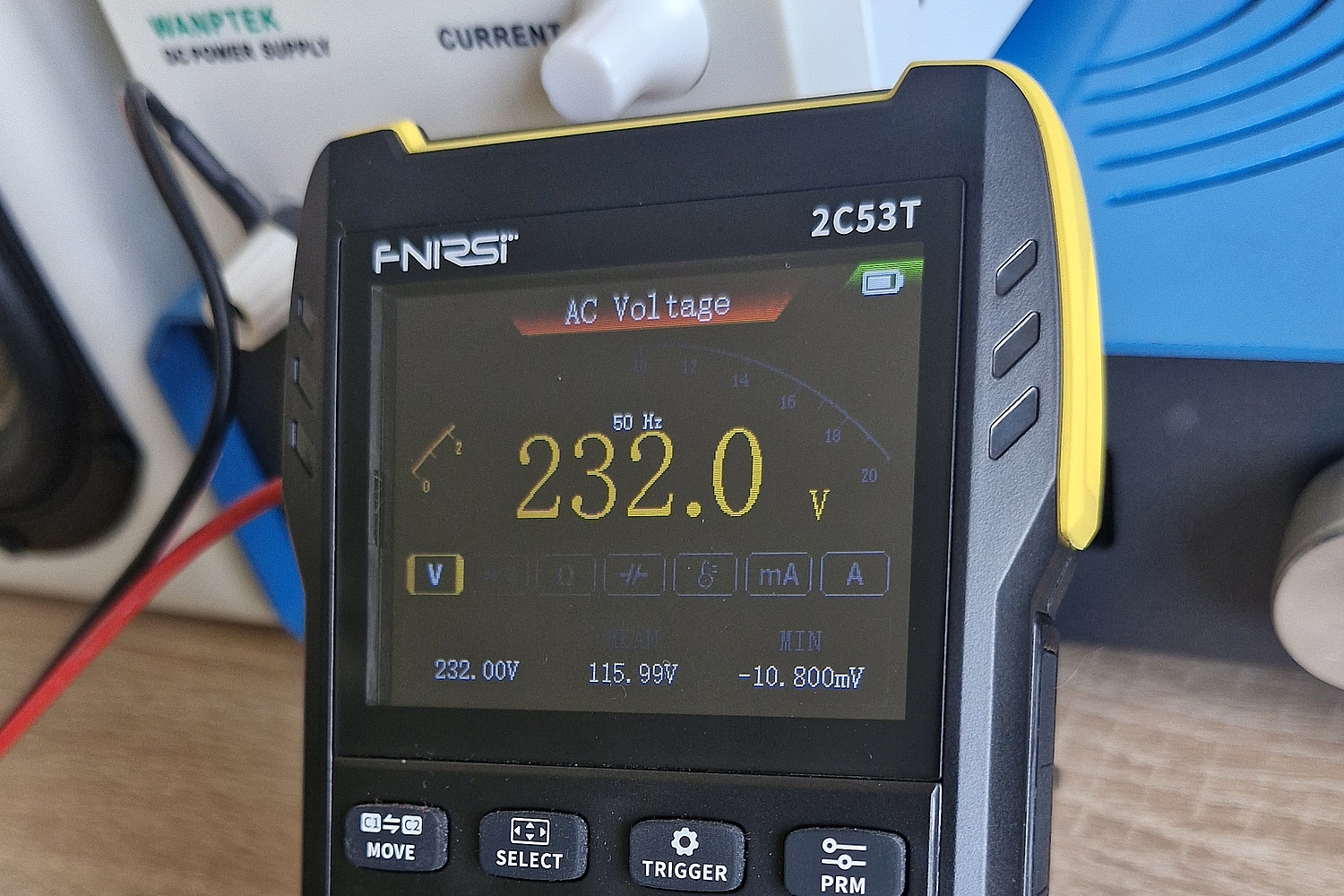

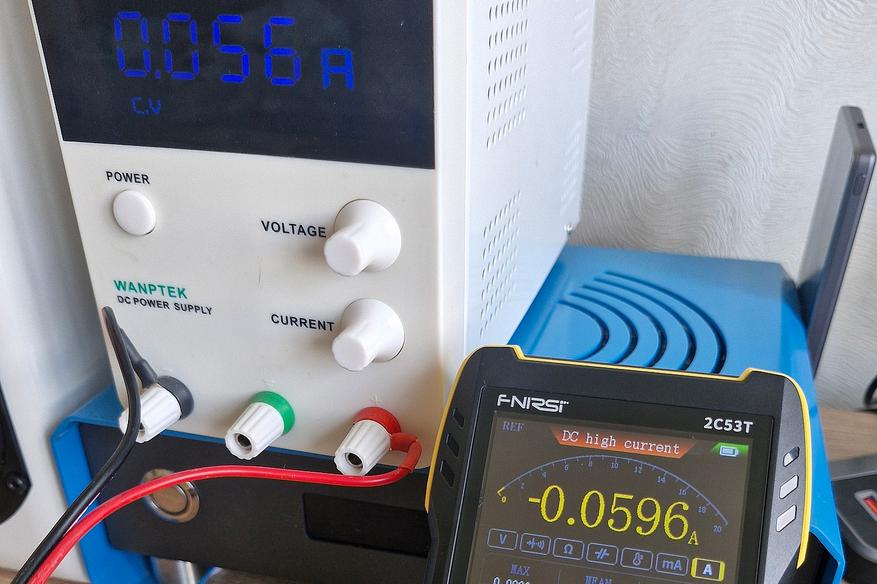

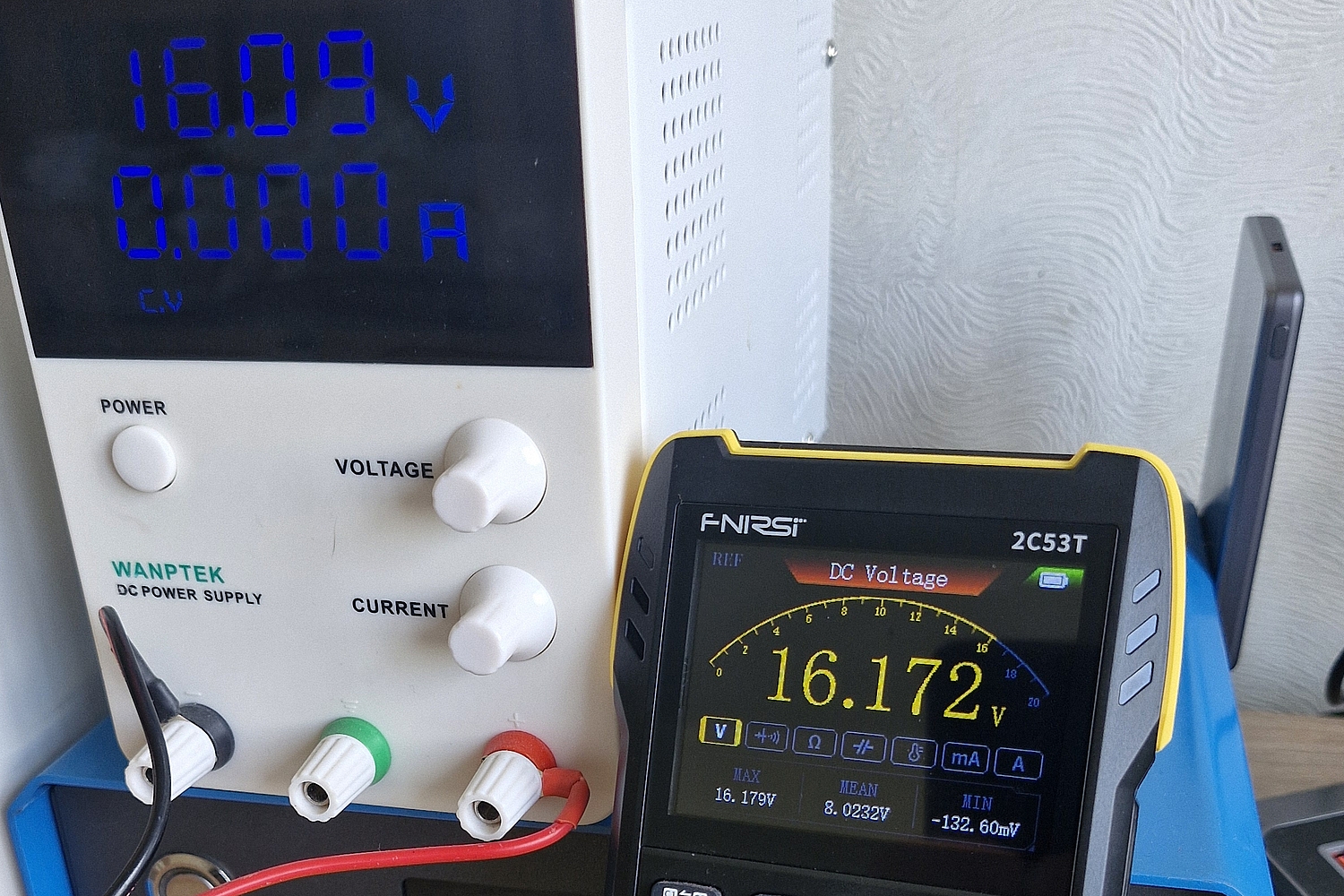

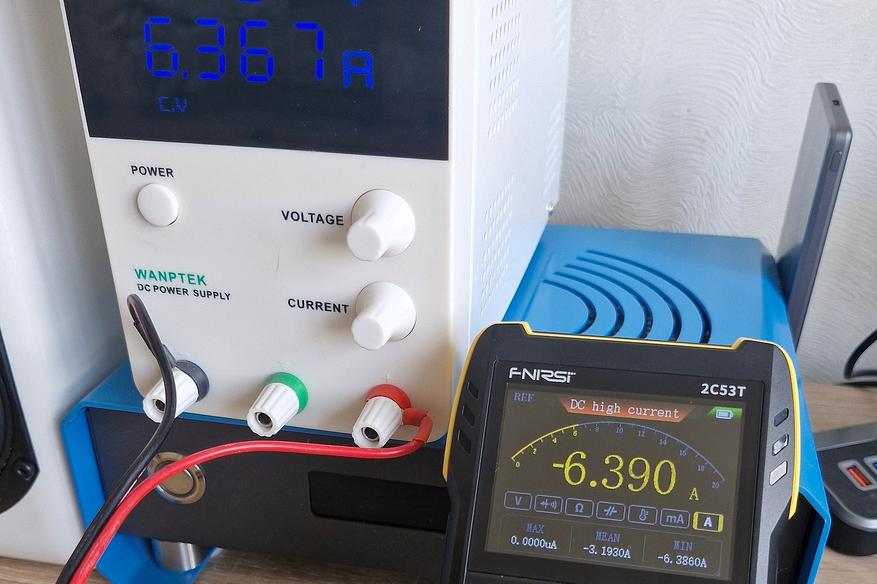

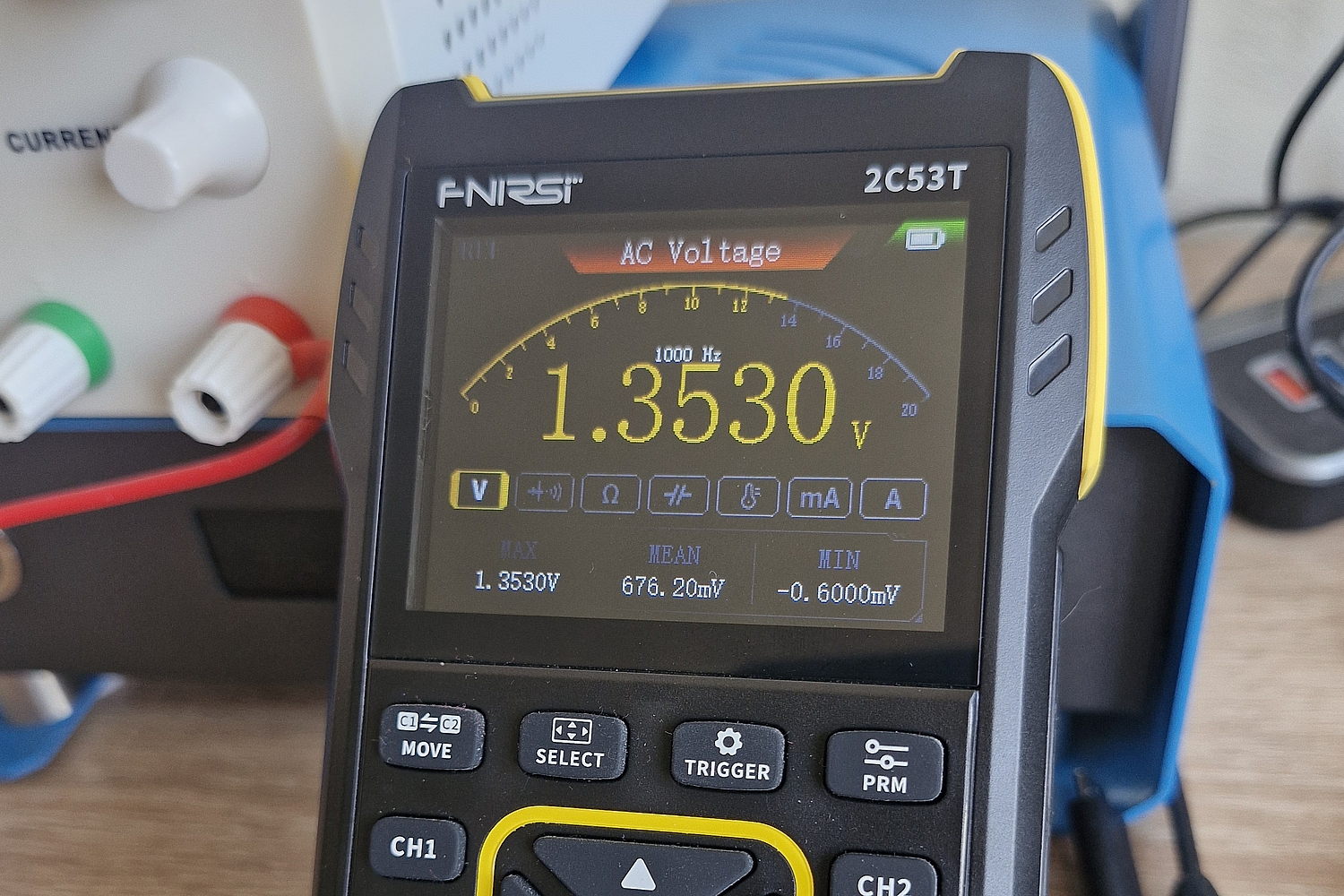

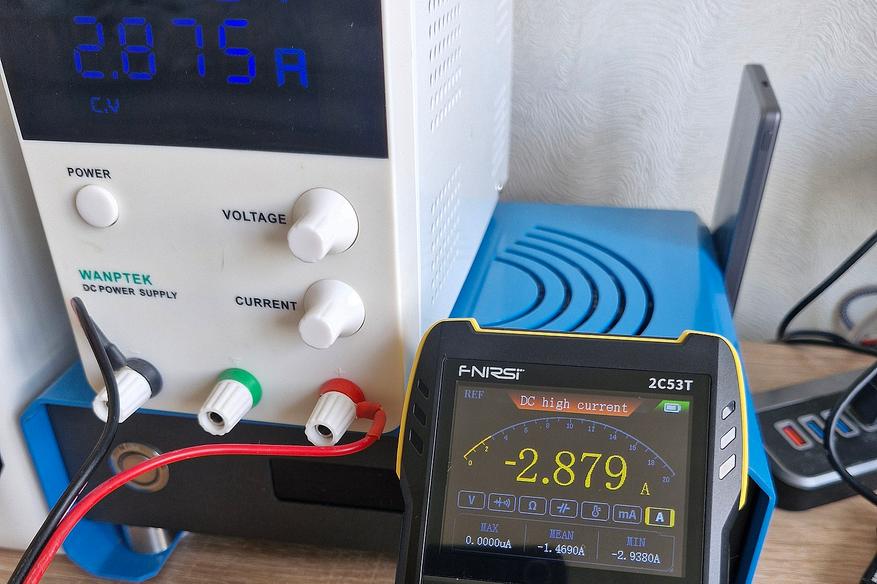

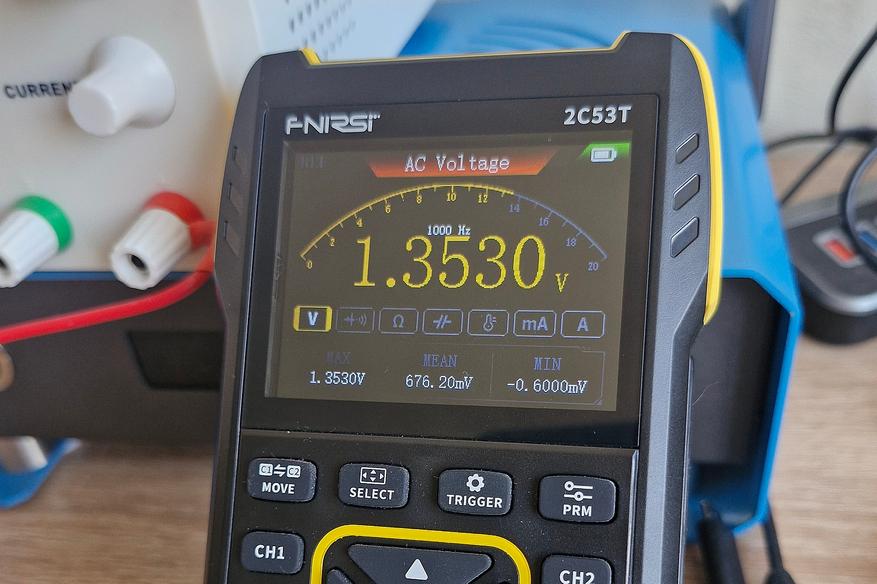

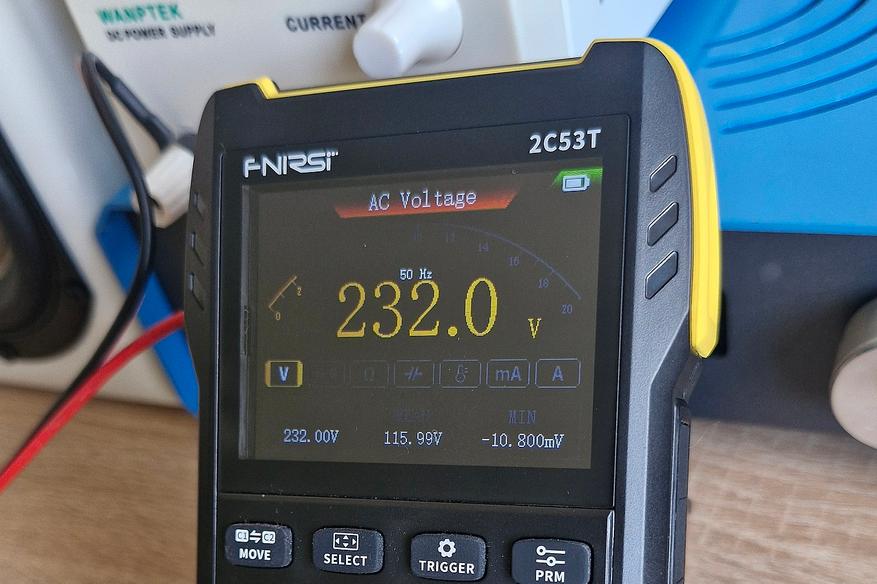

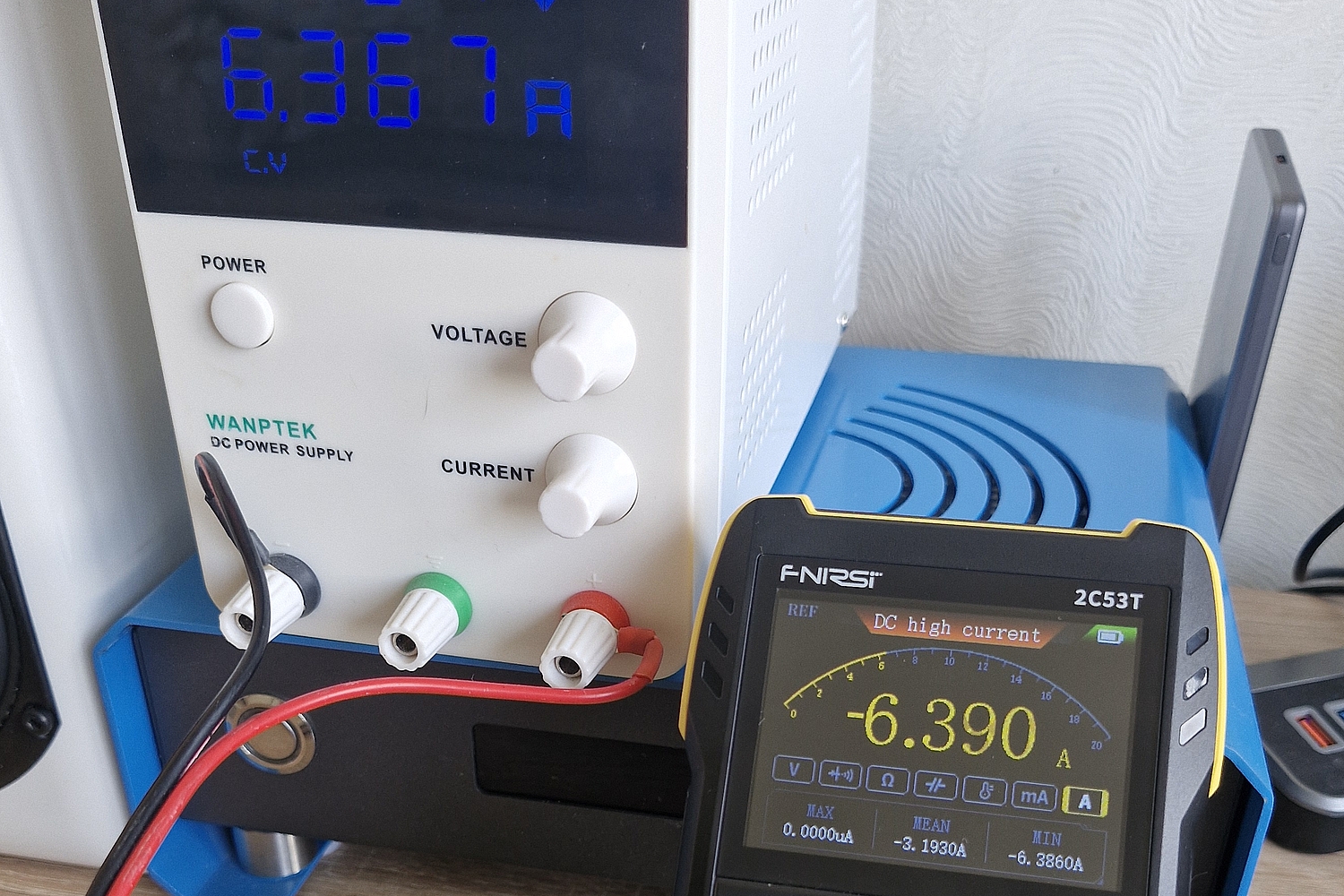

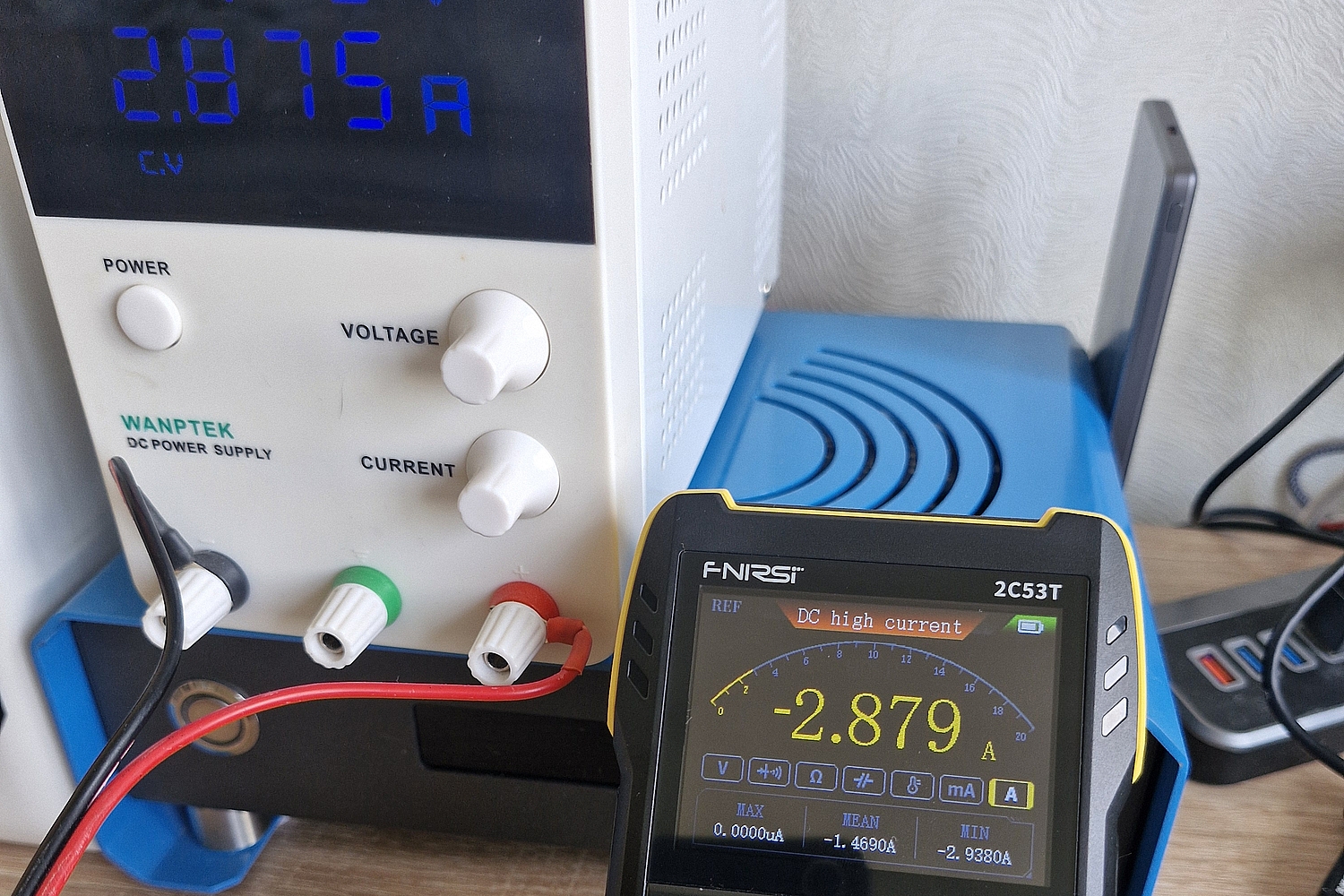

Напряжение и ток (есть режимы для мкВ и мкА):

NCV не реализовано. Но точность измерений очень неплохая (есть проверка на опорных источниках).

Прозвонка мгновенная, тут все как надо. Есть калибровка сопротивления щупов.

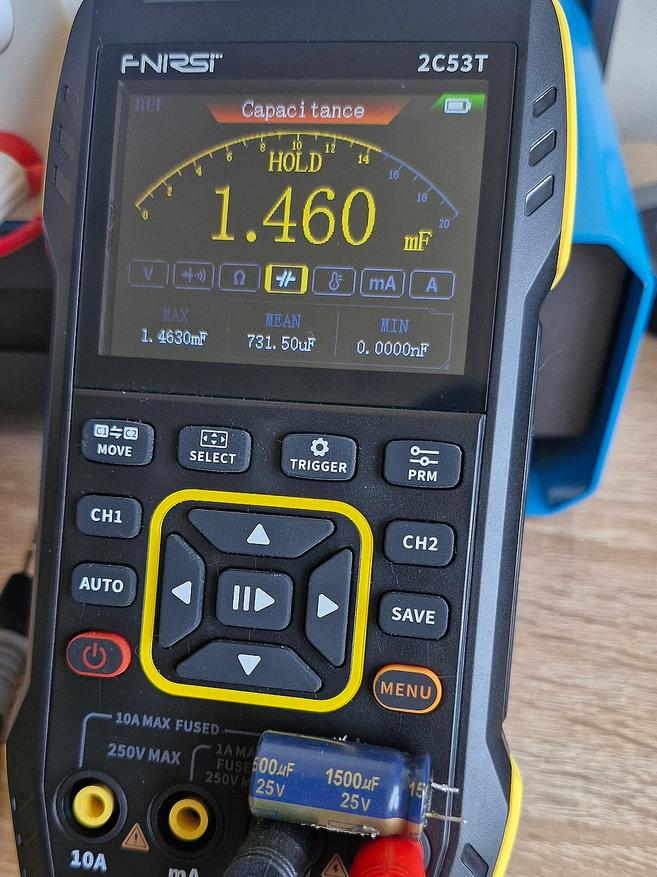

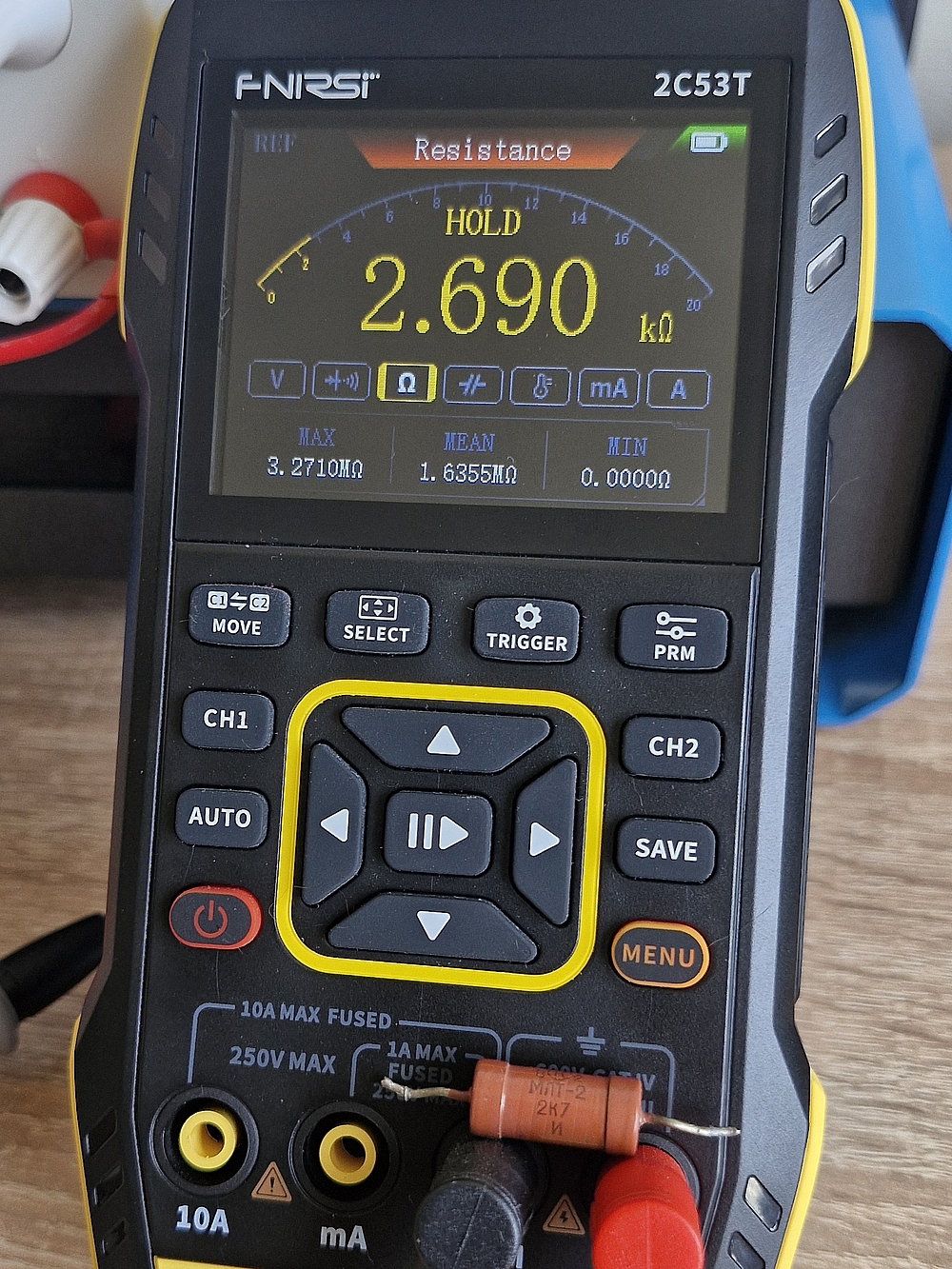

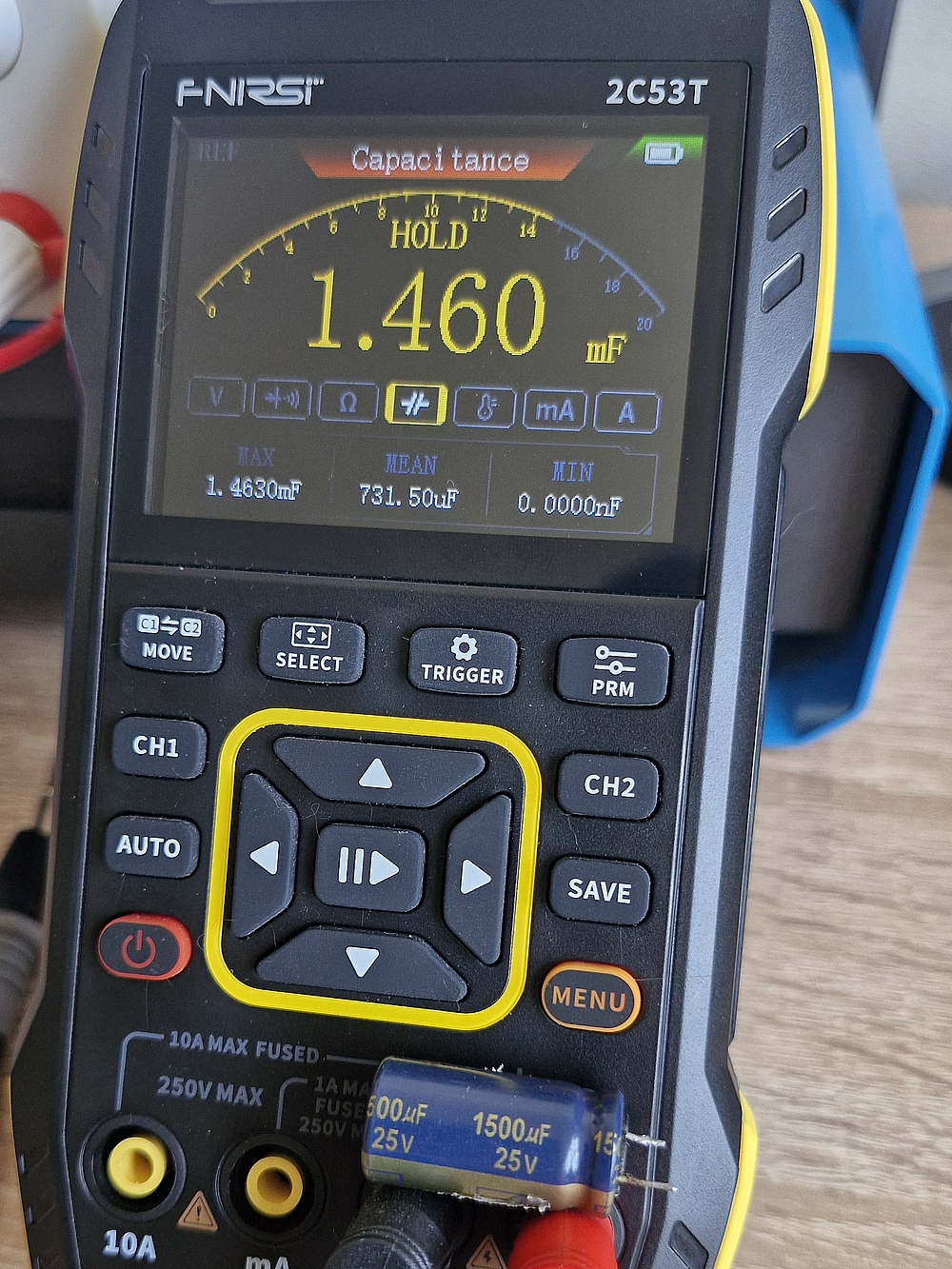

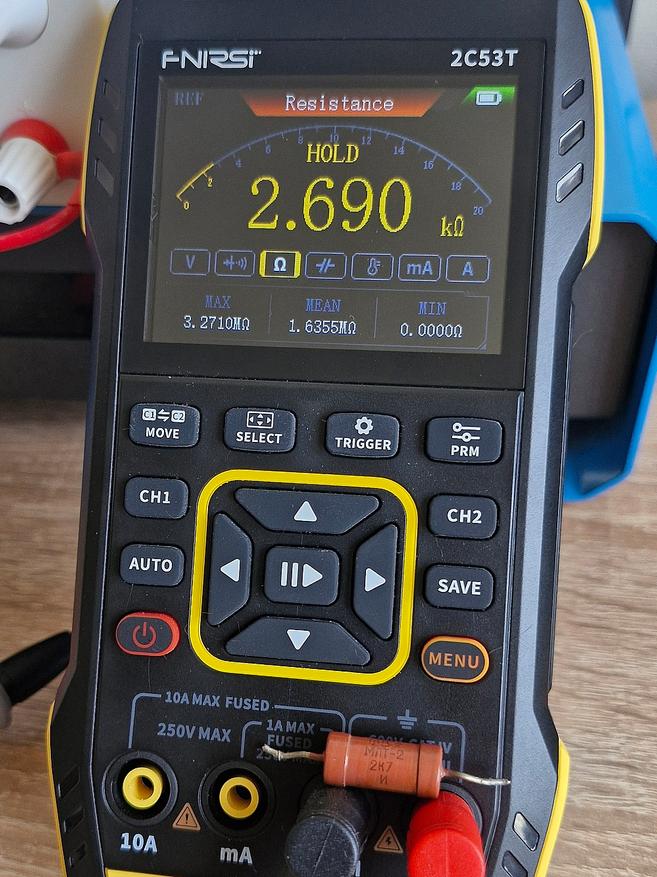

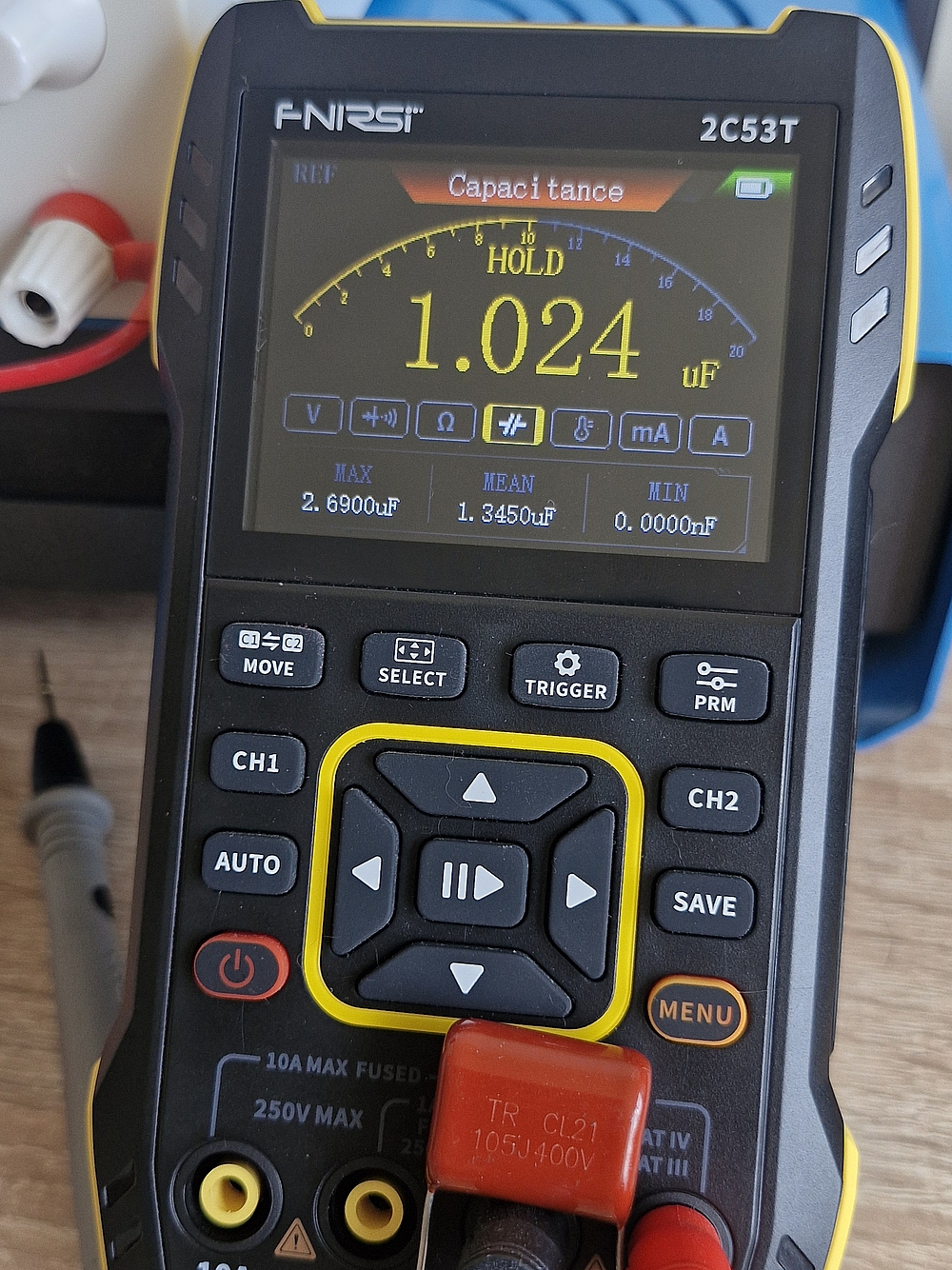

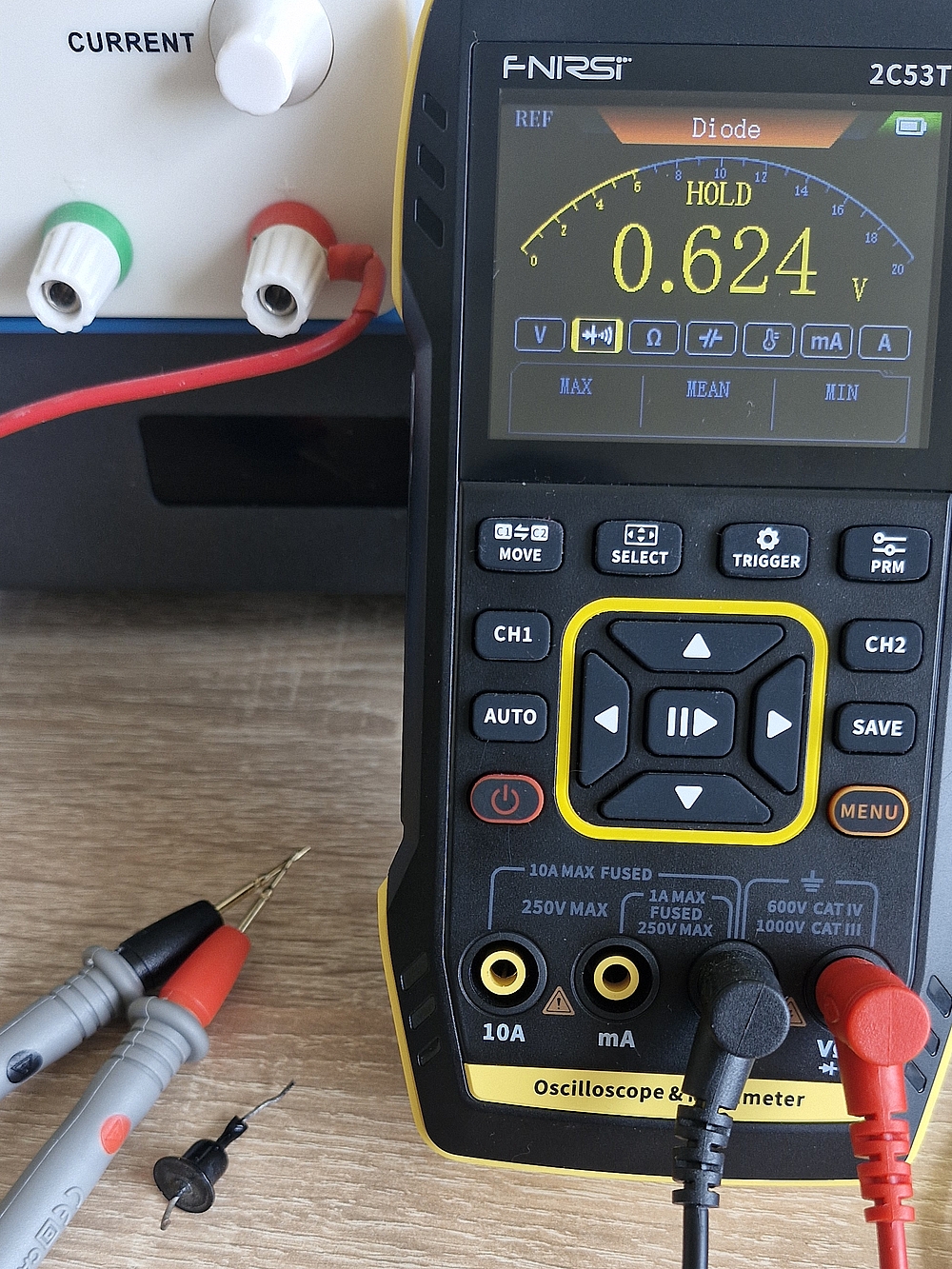

Измерение диодов, сопротивлений, емкостей:

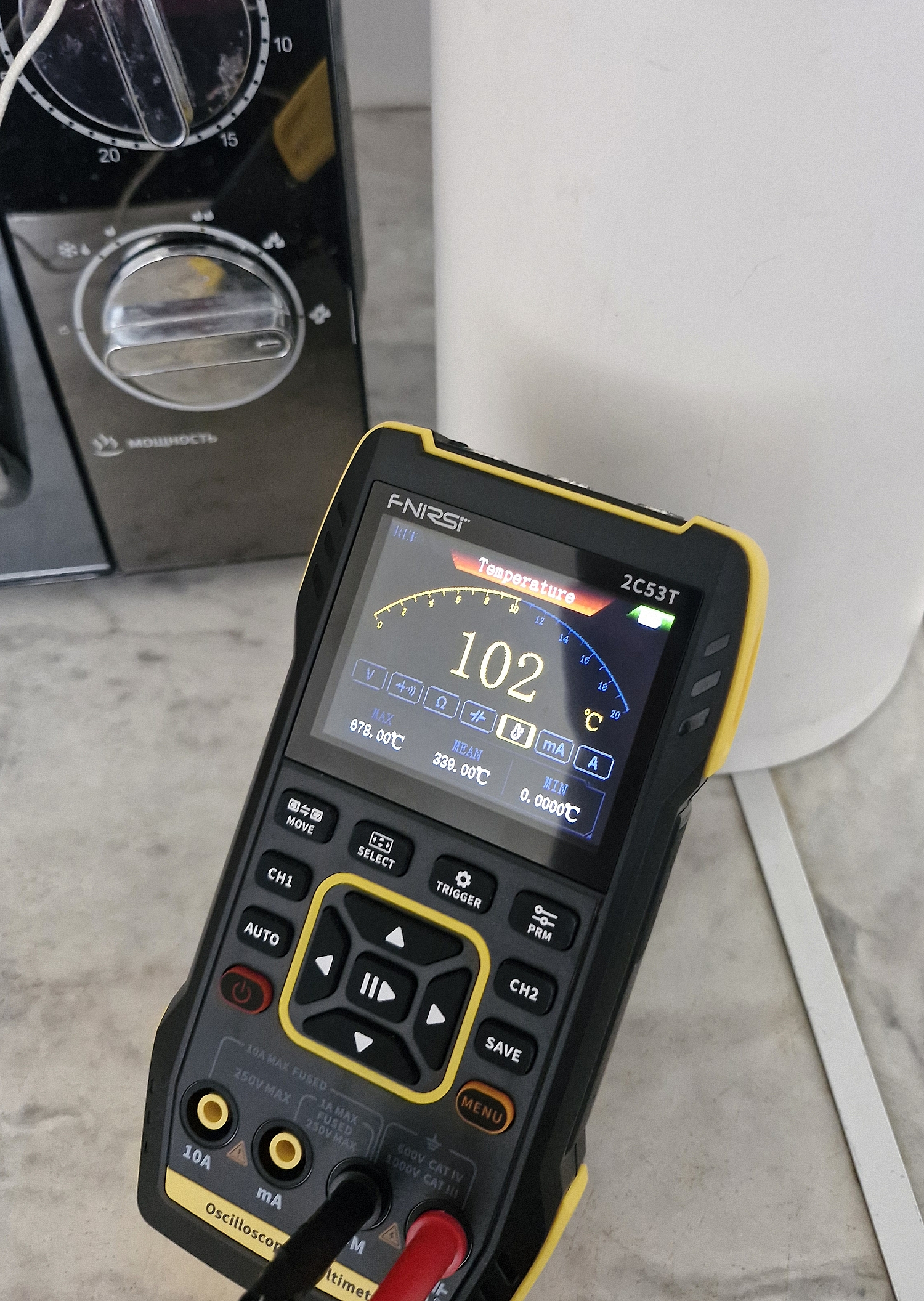

Заявлено измерение температуры от -55℃ до +1300℃, но термопары в комплекте нет.

Со сторонней как-то измеряет:

Заключение

Fnirsi 2C53T 3-в-1 современный комбо прибор, который отлично подойдет как для домашней лаборатории, так и для небольшой ремонтной мастерской или для решения базовых задач в области контрольно-измерительных приборов и автоматики на производственных объектах. Все три главные функции реализованы достаточно полно, много настроек, точный мультиметр. 50 МГц на двух каналах осциллографа это неплохая заявка для портативного прибора, только ВЧ щупы нужны более качественные. Корпус и управление сделано по-человечески. Хотя прибор не лишен определенных недостатков (программных), следует отметить положительную динамику развития компании FNIRSI, что отражается в качестве их продукции. Вышло уже 7 прошивок, постоянно дорабатывают оболочку.

Покупал тут. До конца месяца действует купон для выгодной покупки FNSCD96 ($80 -9), продается этот измеритель в официальном магазине бренда на площадке AliExpress. На выбор есть вариант комплектации с парой ВЧ щупов P6100. Действует ускоренная доставка (за неделю).

Спасибо за внимание. Удачных покупок!

Источник: Сайт производителя
