Комбо на высоком уровне: обзор измерителя 3-в-1 Alientek DM40C

Комбинированные измерители электрических параметров бывают очень полезны в диагностике и ремонте электроники. Быстро, удобно, всё под рукой и работать можно вдалеке от розетки. Сегодня кратко познакомимся с комбо прибором от китайской компании Alientek. Модель DM40 объединяет в одном корпусе TRMS мультиметр на 60000 отсчетов, 10 МГц осциллограф и генератор сигналов, а управляется сенсорным 3.5″ экраном. Но похожие решения предлагают многие бренды измерительного инструмента, но Alientek удивил проработанной эргономикой и качественным исполнением измерителя внутри корпуса. Подробнее о DM40C ниже.

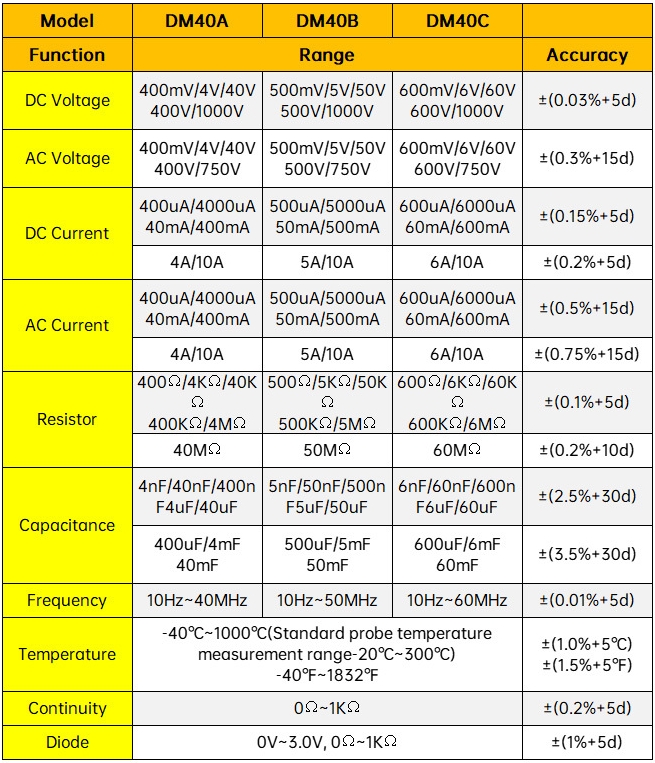

Технические характеристики

Упаковка и комплектация

Измеритель выпускается в трех исполнениях и с разной комплектацией по кабелям.

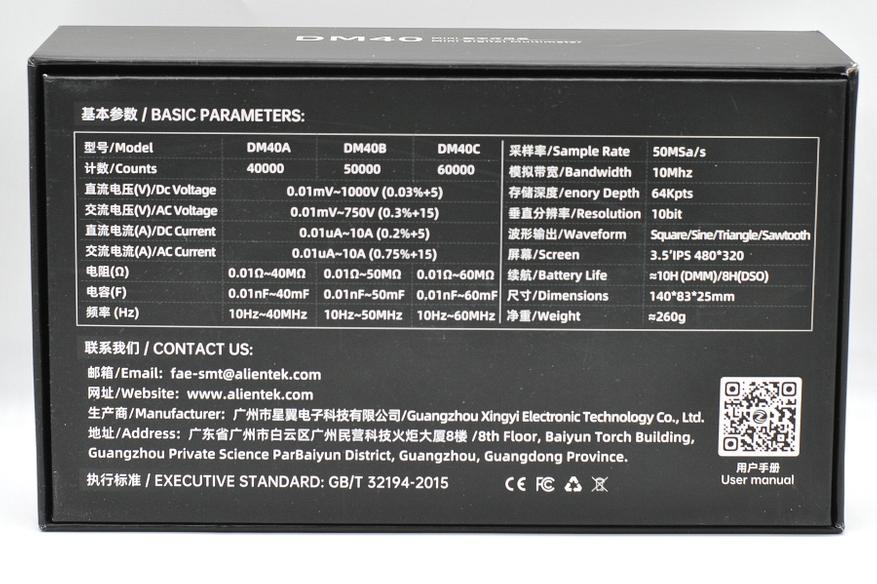

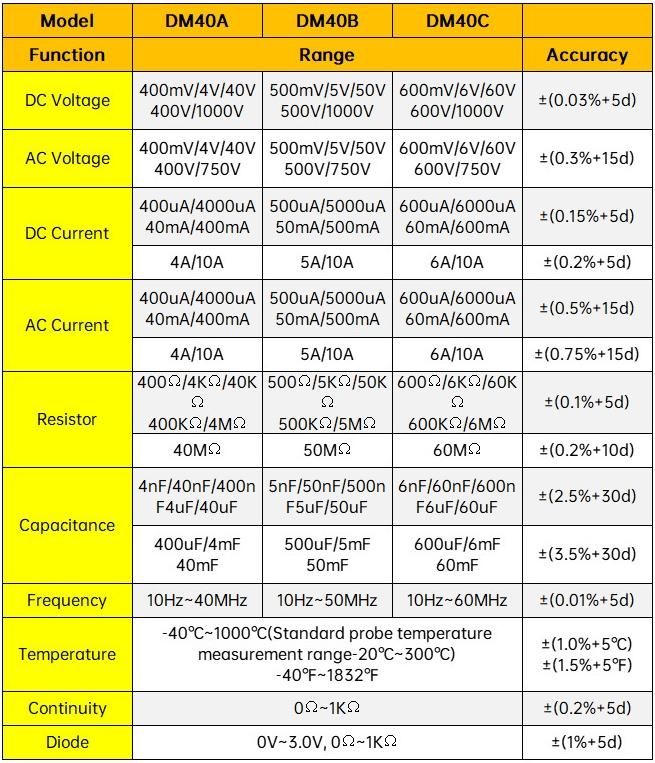

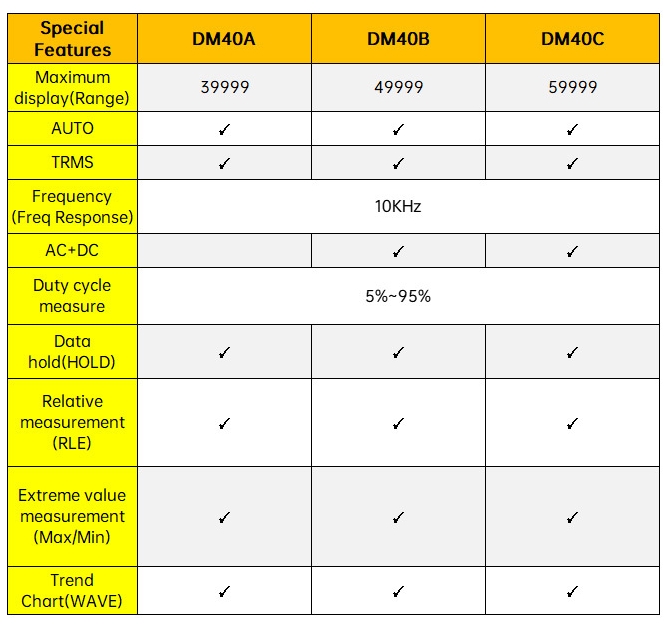

Различие версий A/B/C (генератор одинаковый):

У меня DM40C и полный комплект кабелей (знакомится так со всеми возможностями).

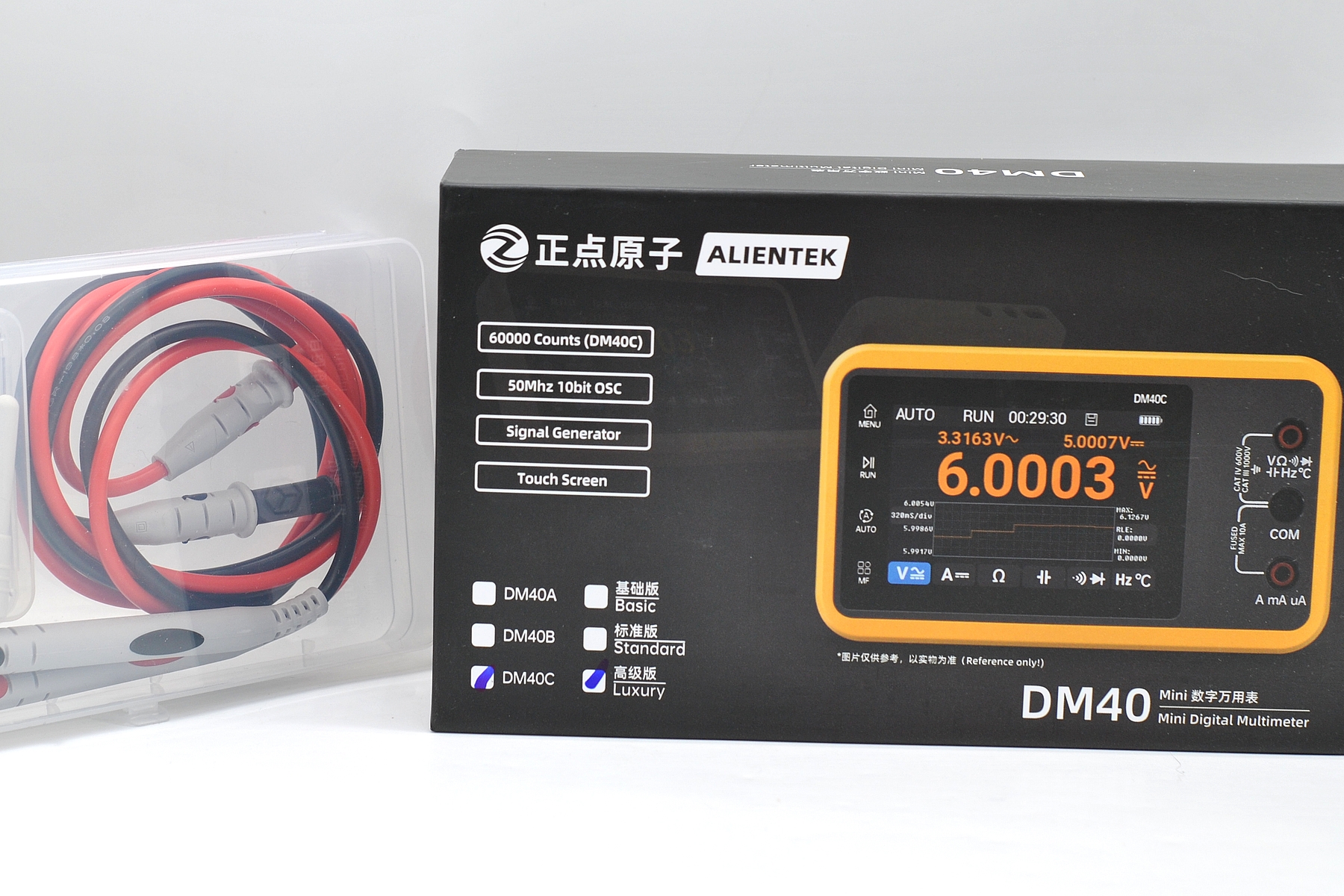

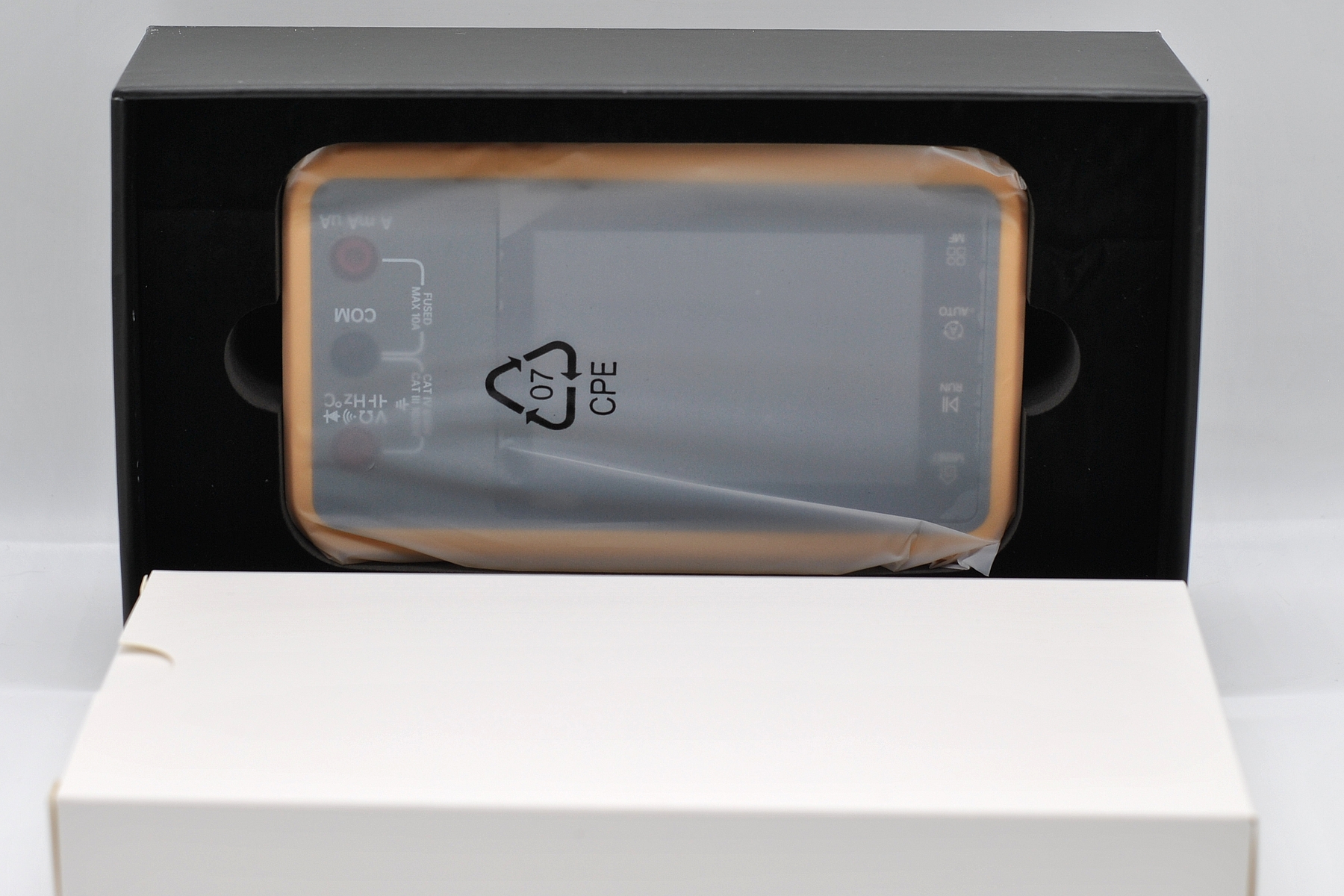

Коммерческая упаковка (щупы для мультиметра в отдельном кейсе):

Внутри мягкая вставка для защиты. Руководство пользователя только цифровое по QR-коду.

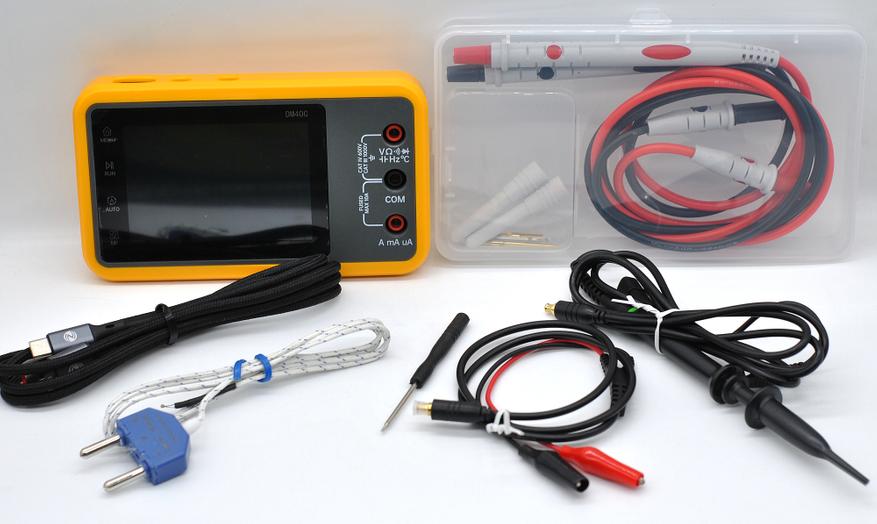

Комплектация измерителя:

• Комбо 3-в-1 DM40C
• Щупы для мультиметра со съемными иголками
• Кабель Type-C для зарядки и соединения с ПК 1,2 м
• Термопара
• Отвертка
• Кабель для генератора сигналов с крокодилами
• Щупы для осциллографа

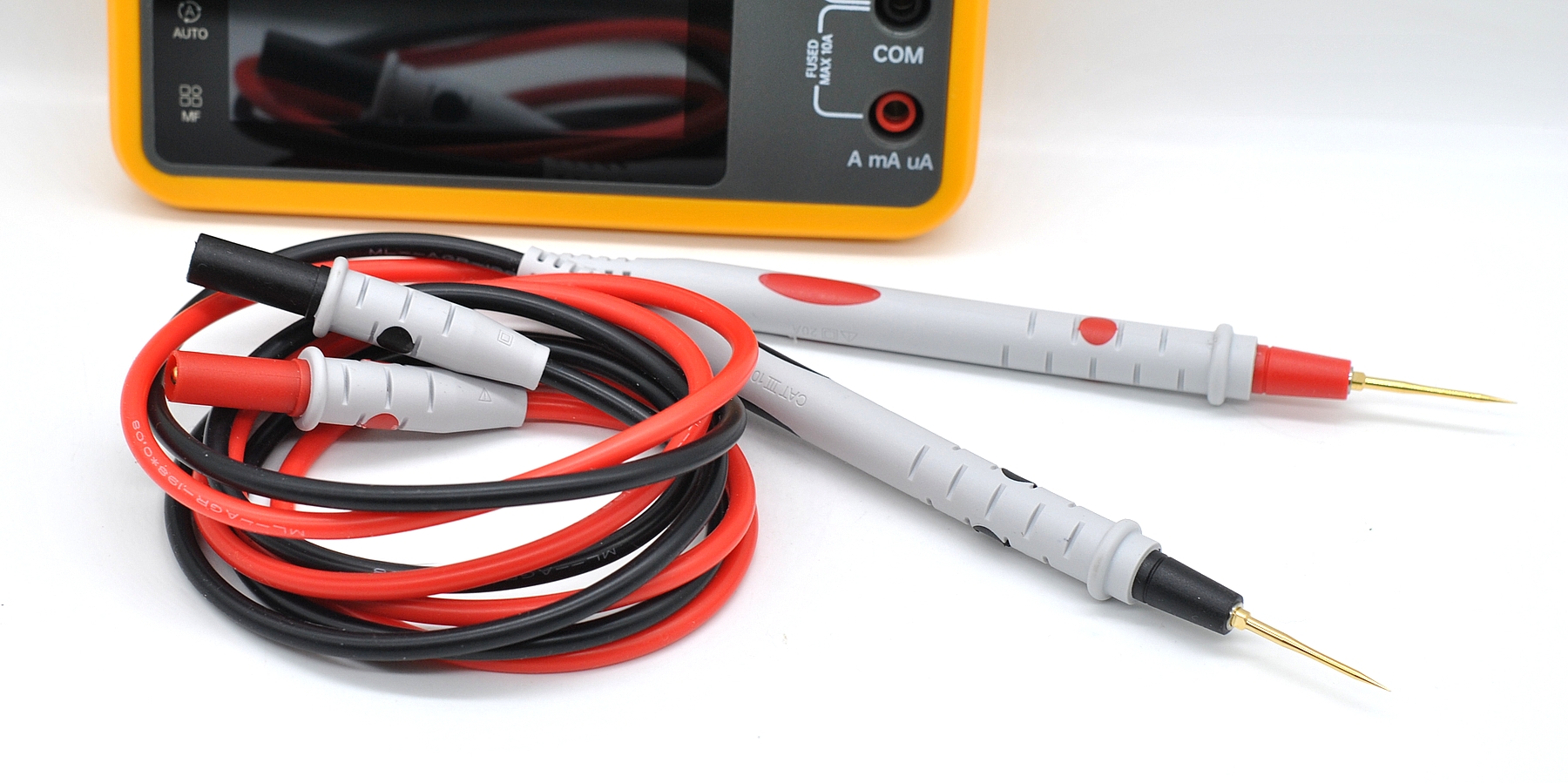

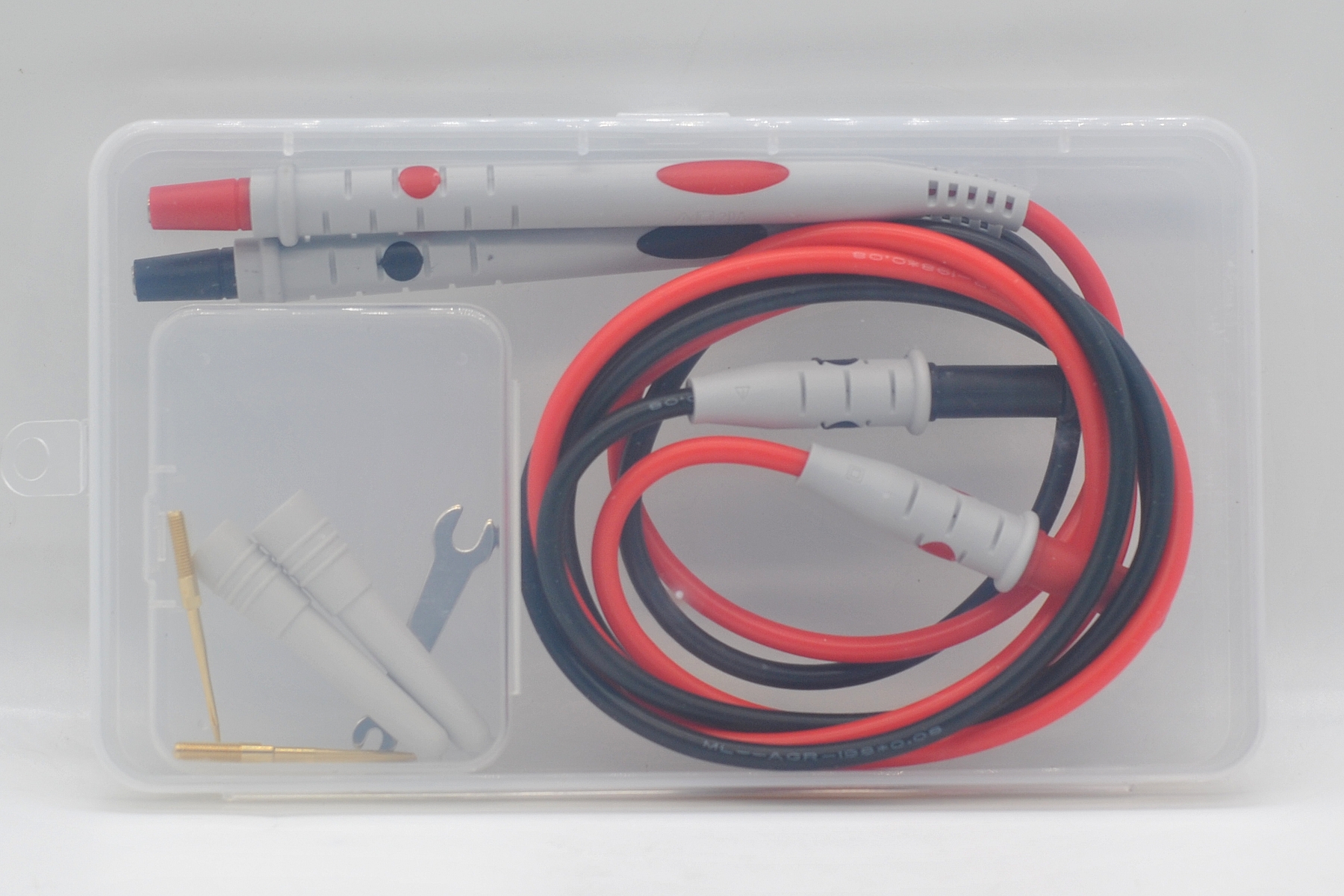

Понравились щупы для мультиметра, они с очень гибким кабелем, сменными большими иголками и сертификацией 1000 В /20 А. Подключаются стандартными «бананами».

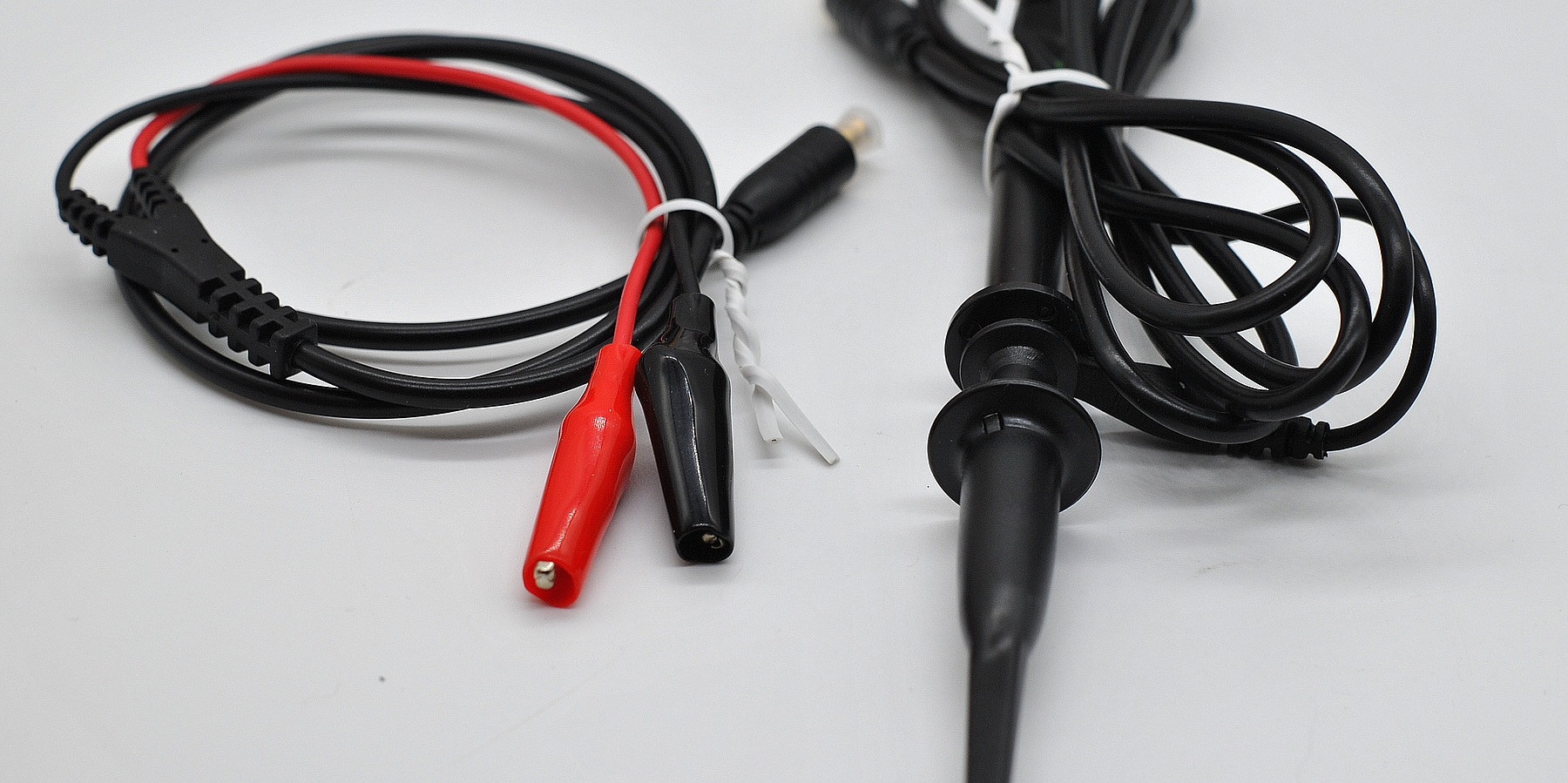

А вот щупы для осциллографа обычного качества (не для работы с ВЧ), но с делителем.

Внешний вид

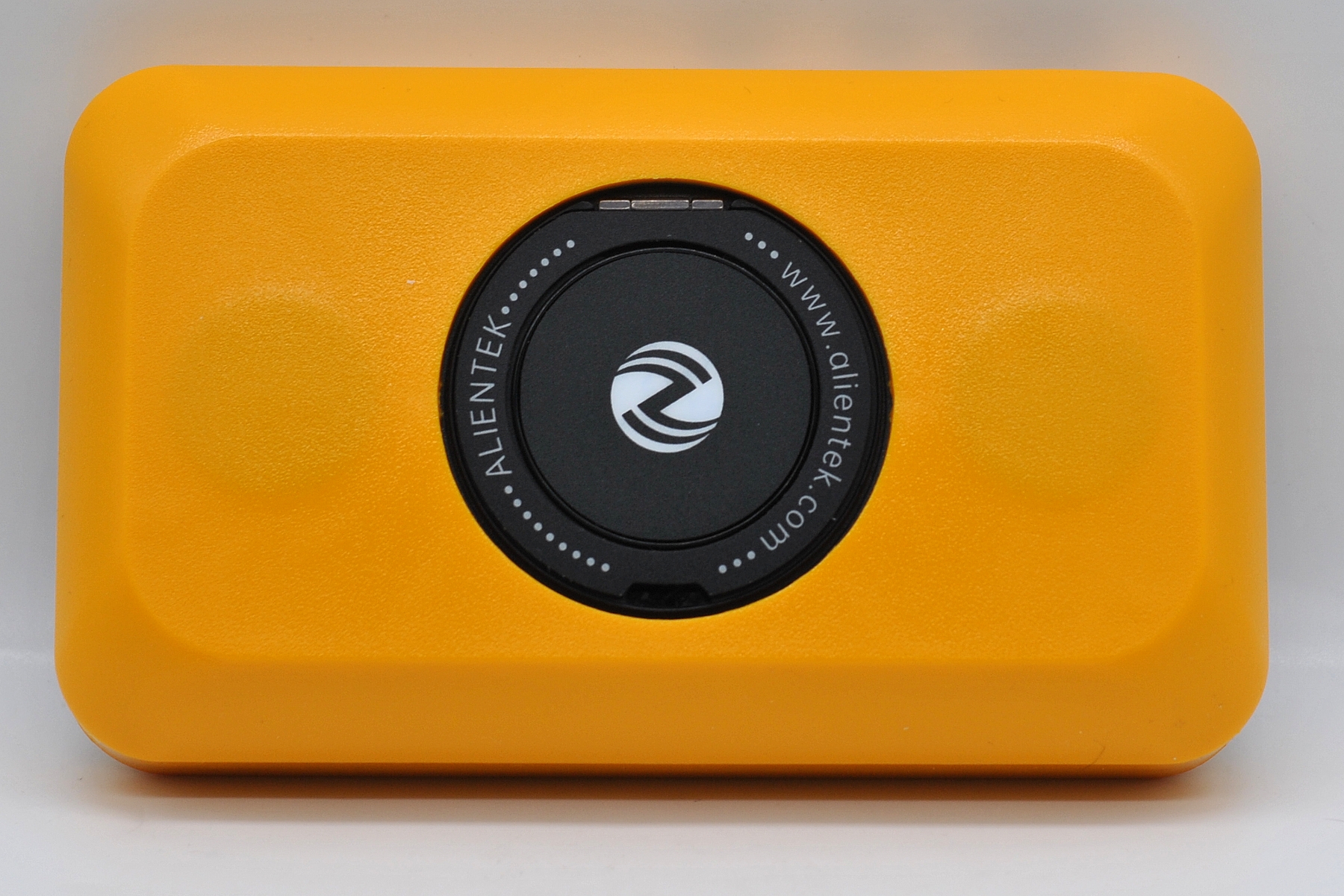

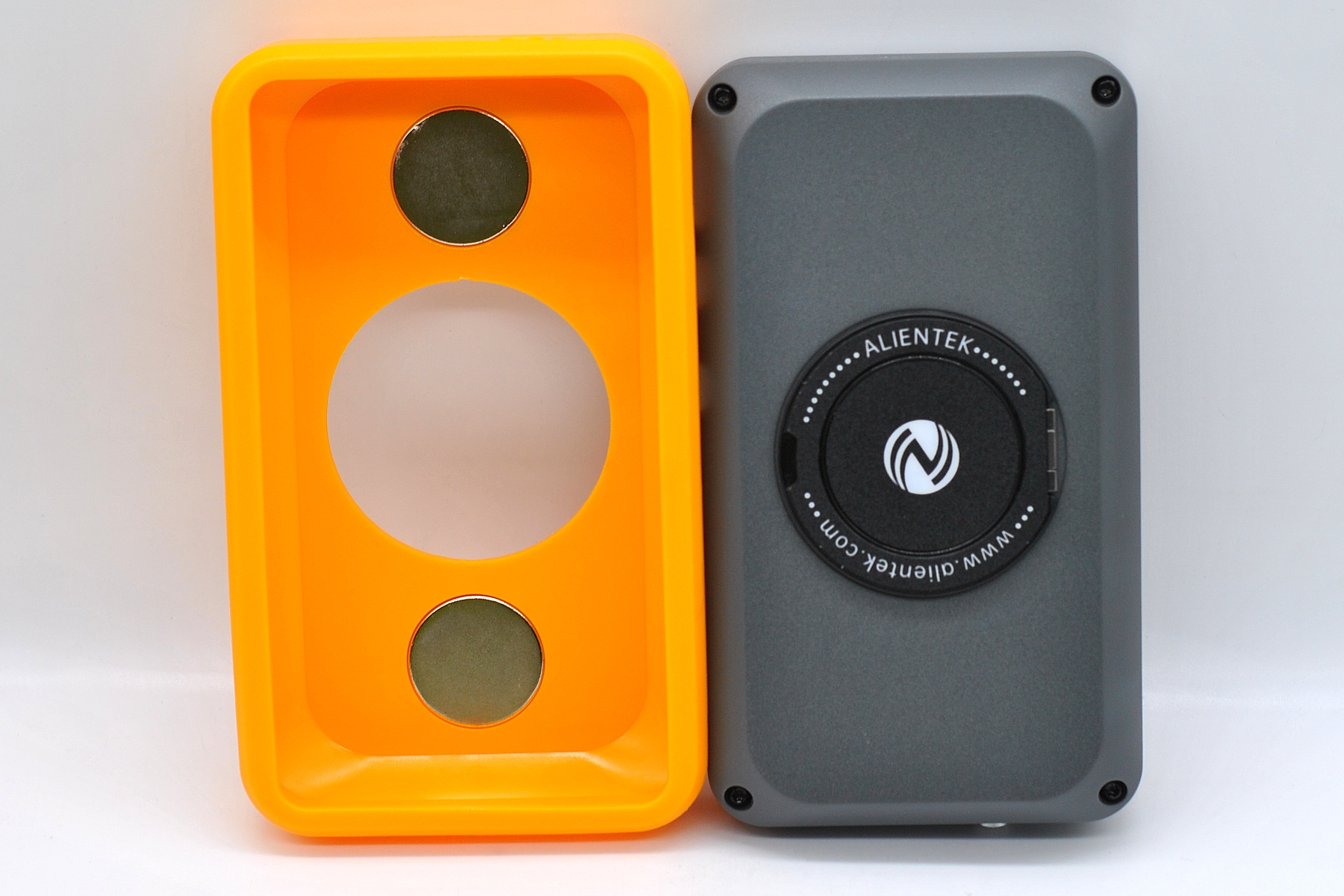

Измеритель Alientek DM40C сразу поставляется с толстым силиконовым защитным чехлом. Там встроена парочка неодимовых магнитов причем по силе притяжения они могут удержать три таких прибора.

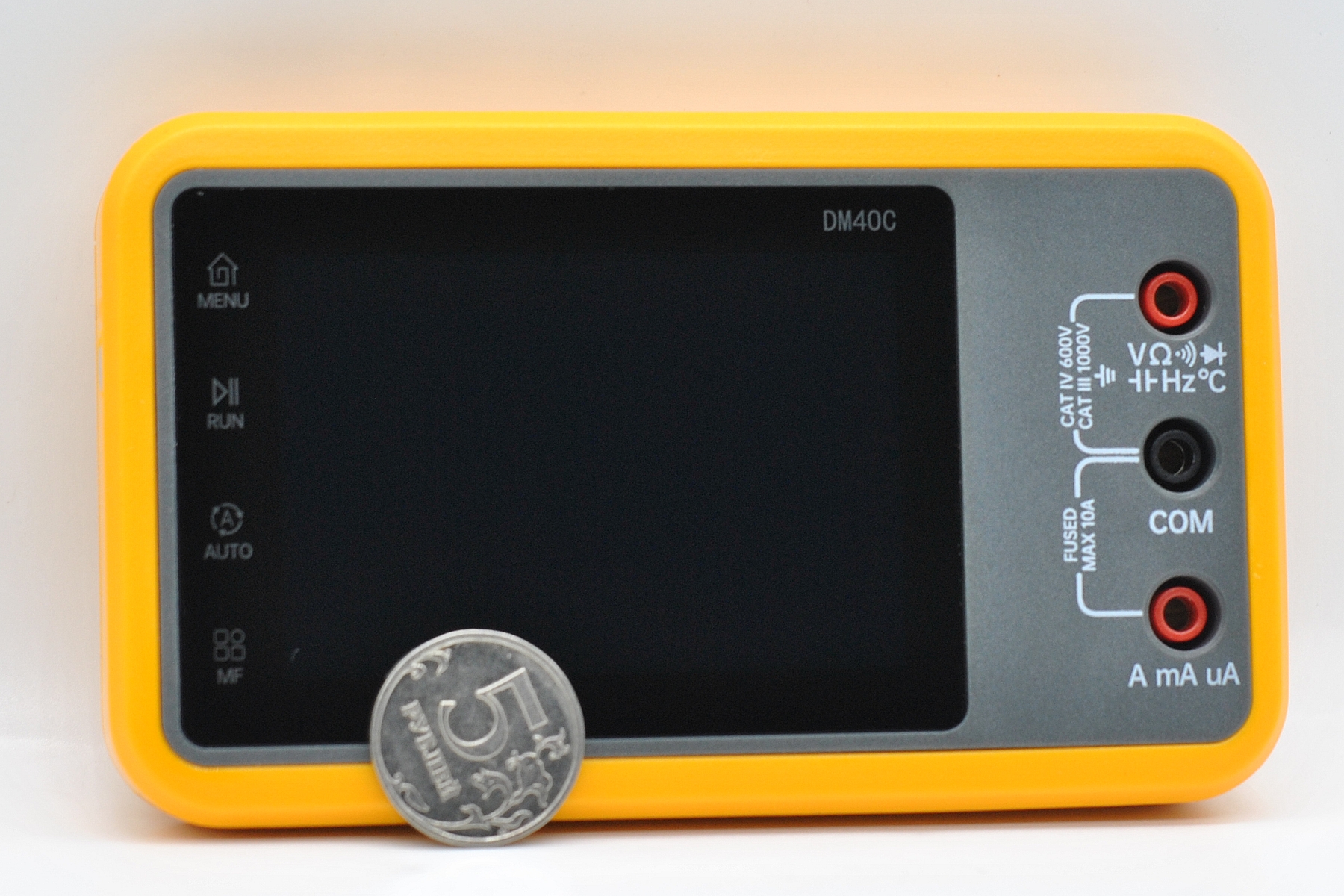

Размер экрана 74х50 мм.

Измеренная масса с чехлом: 274 г.

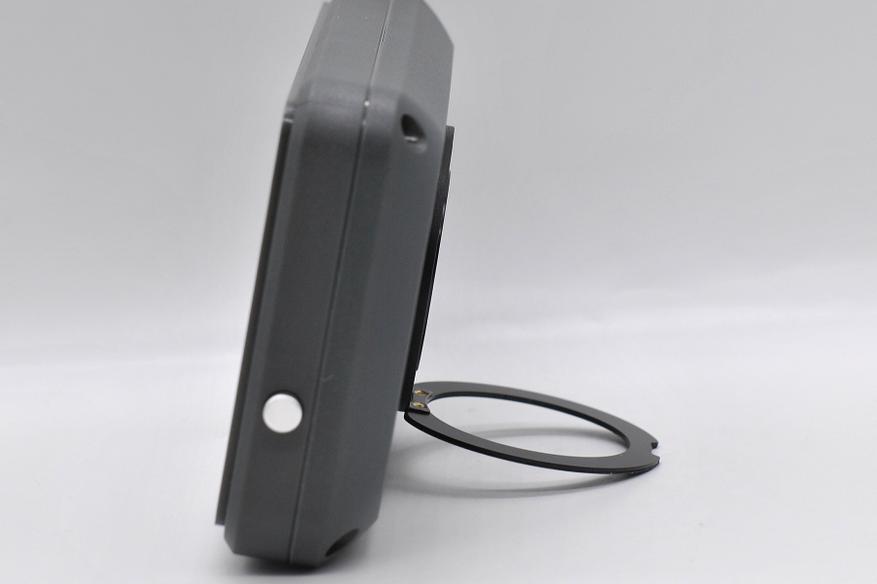

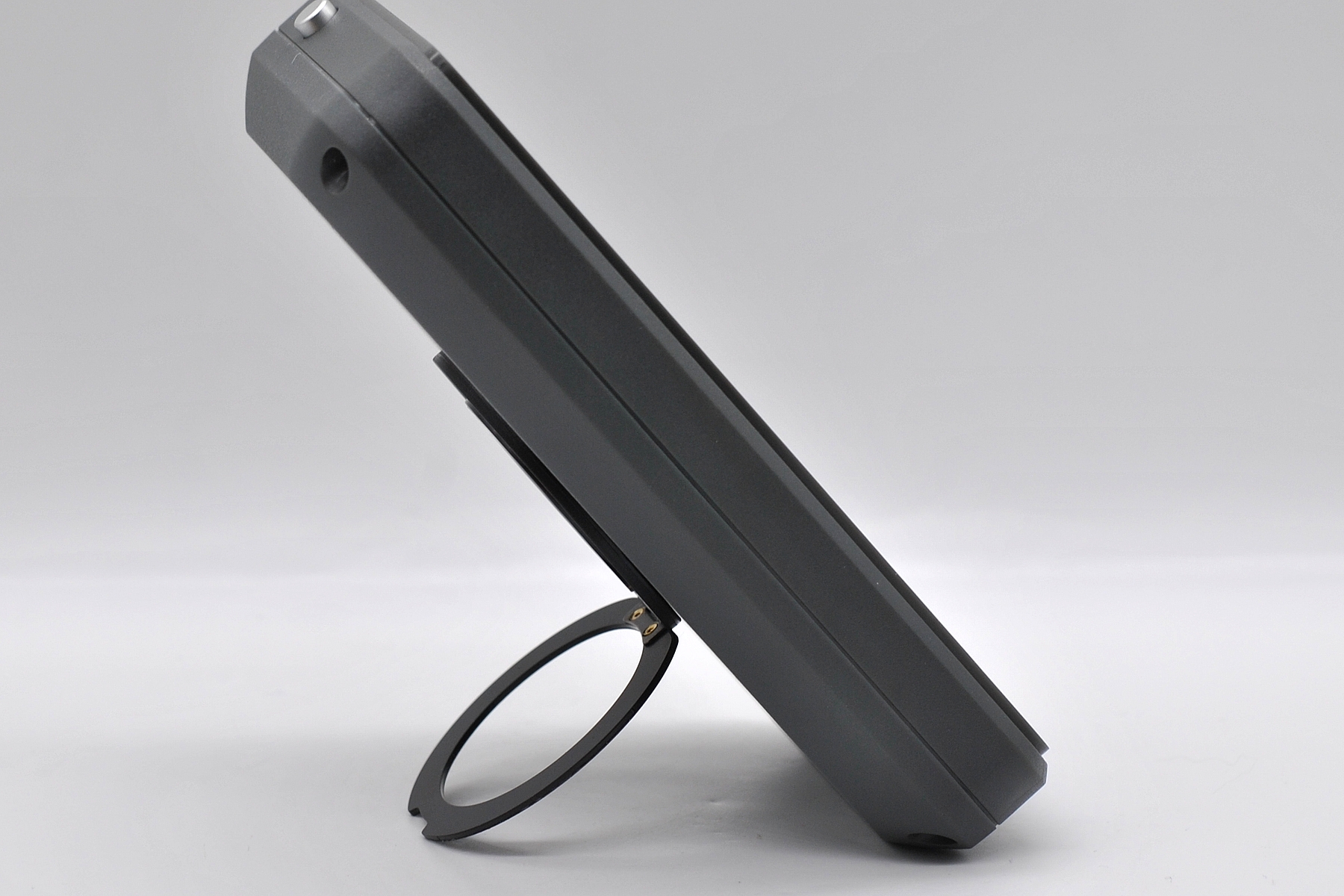

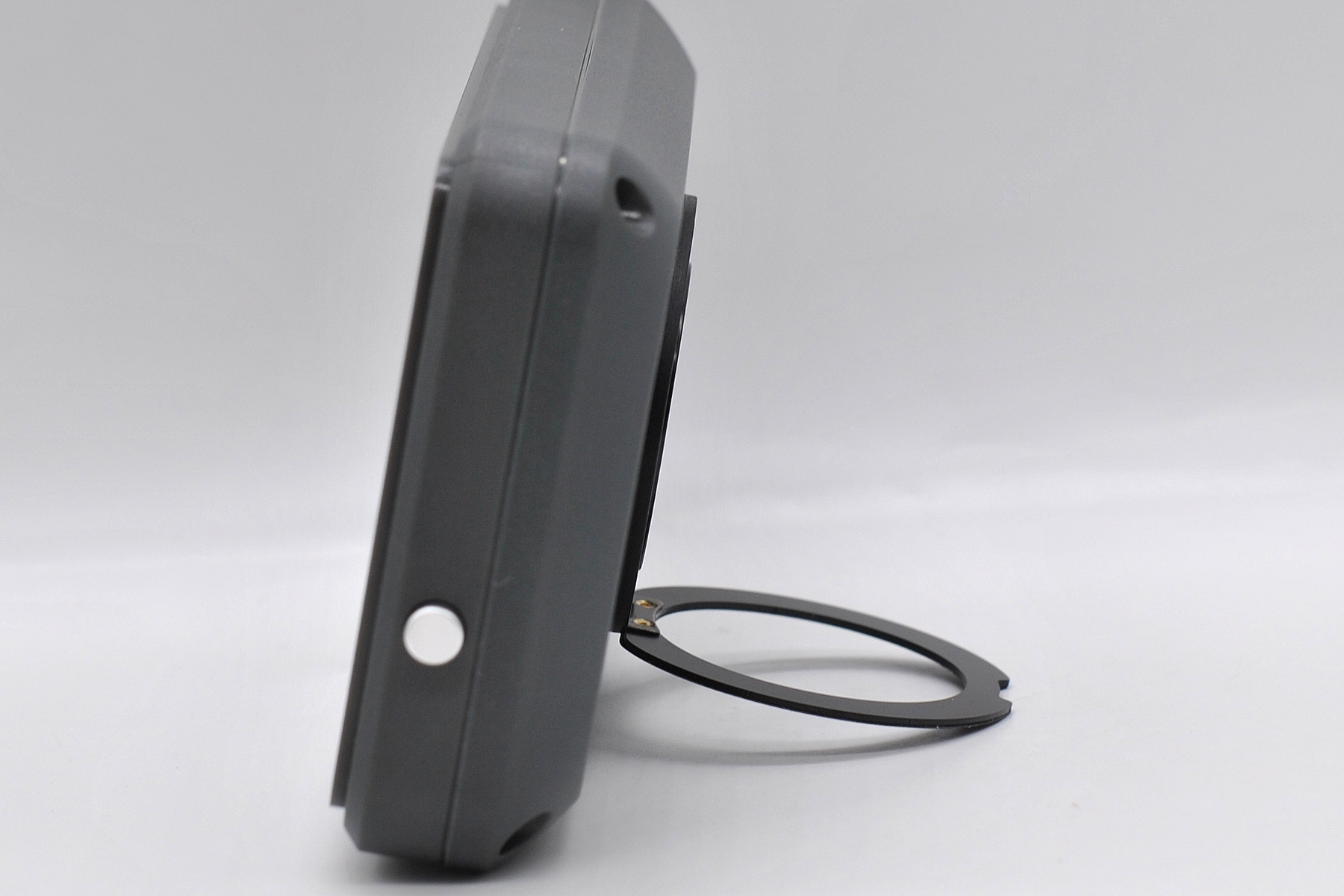

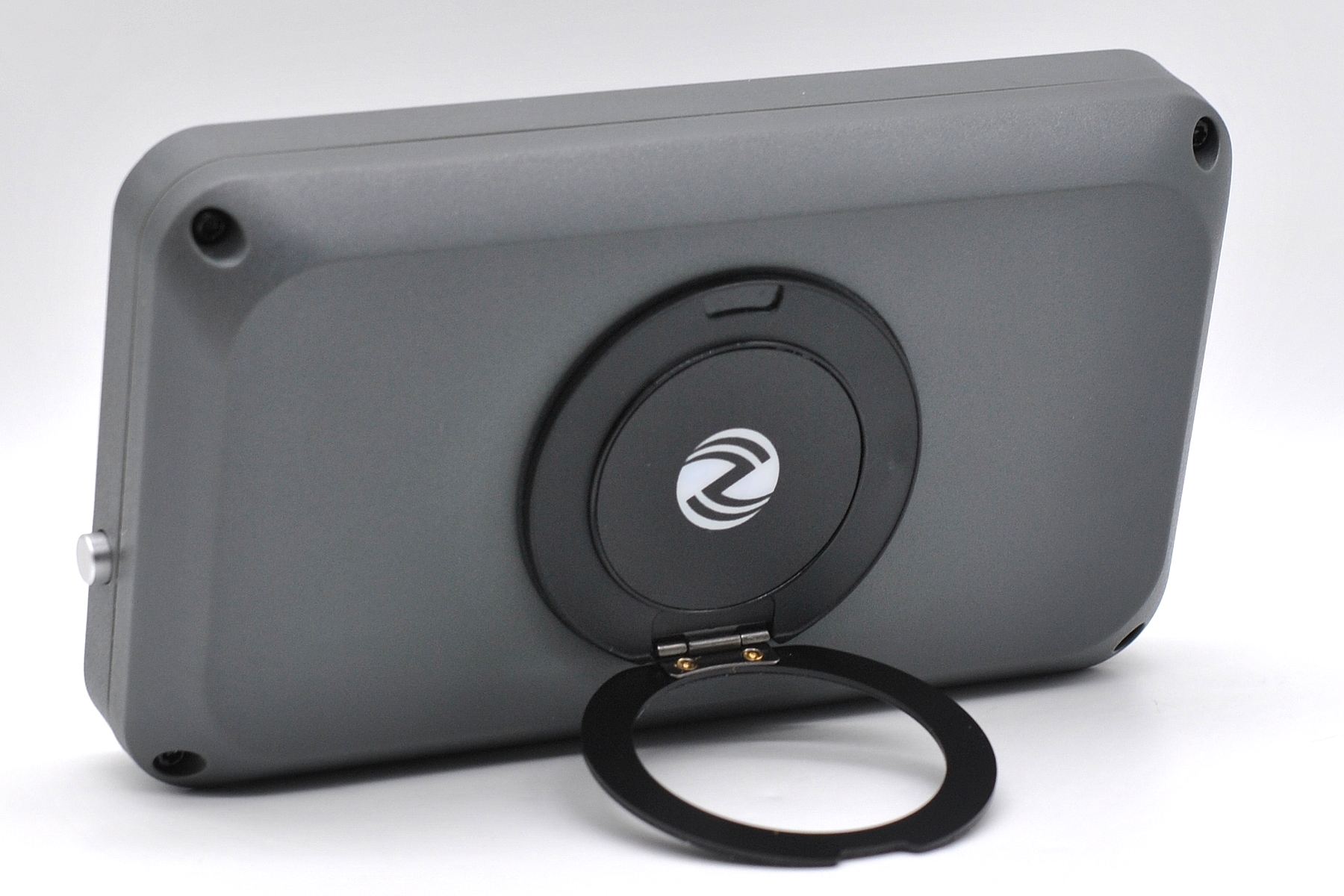

Колечко сзади это откидная поворотная подставка (металлическая):

Поворачивается со щелчками, удерживает нужный угол.

Рассмотрим интерфейсы:

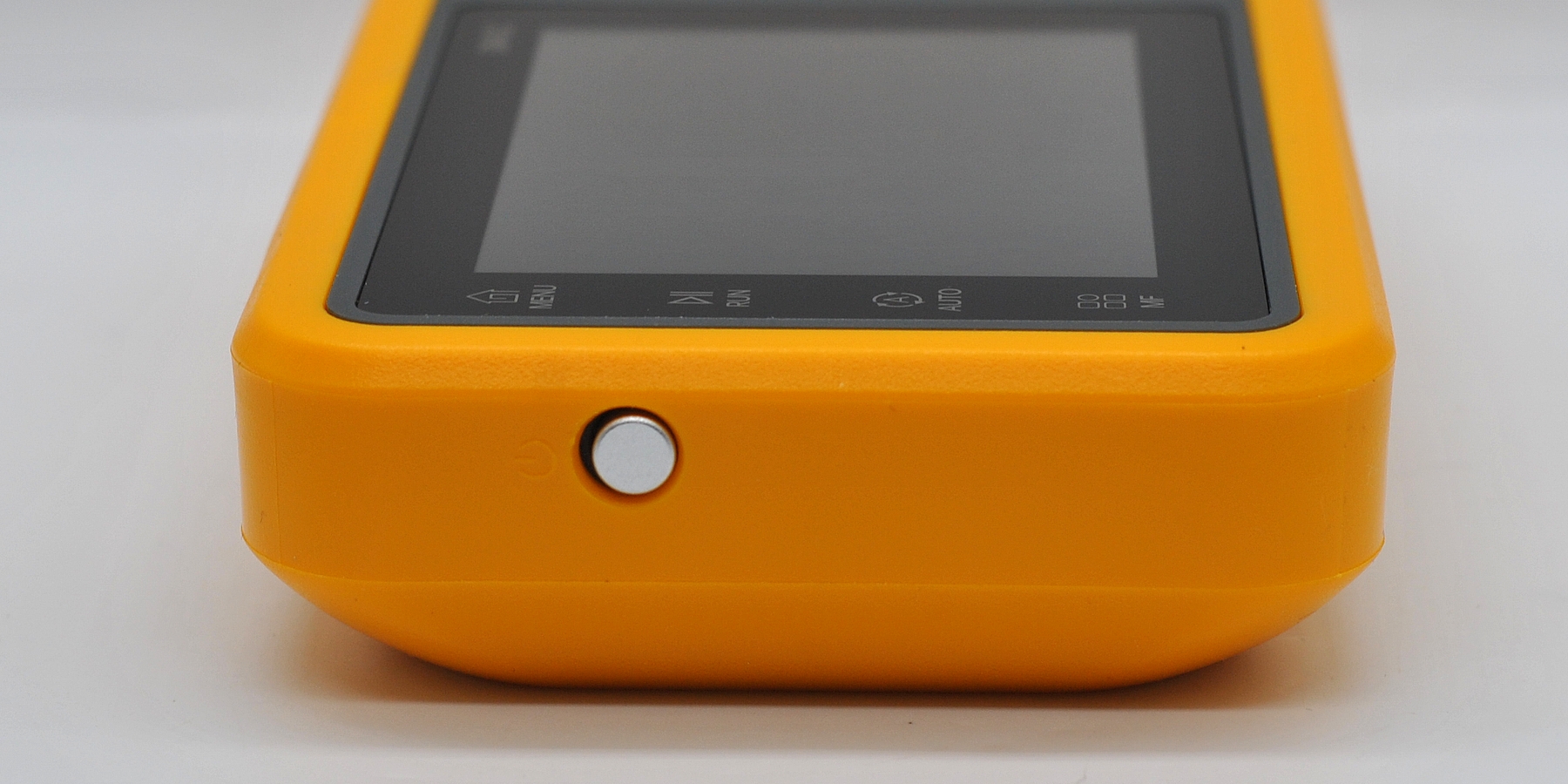

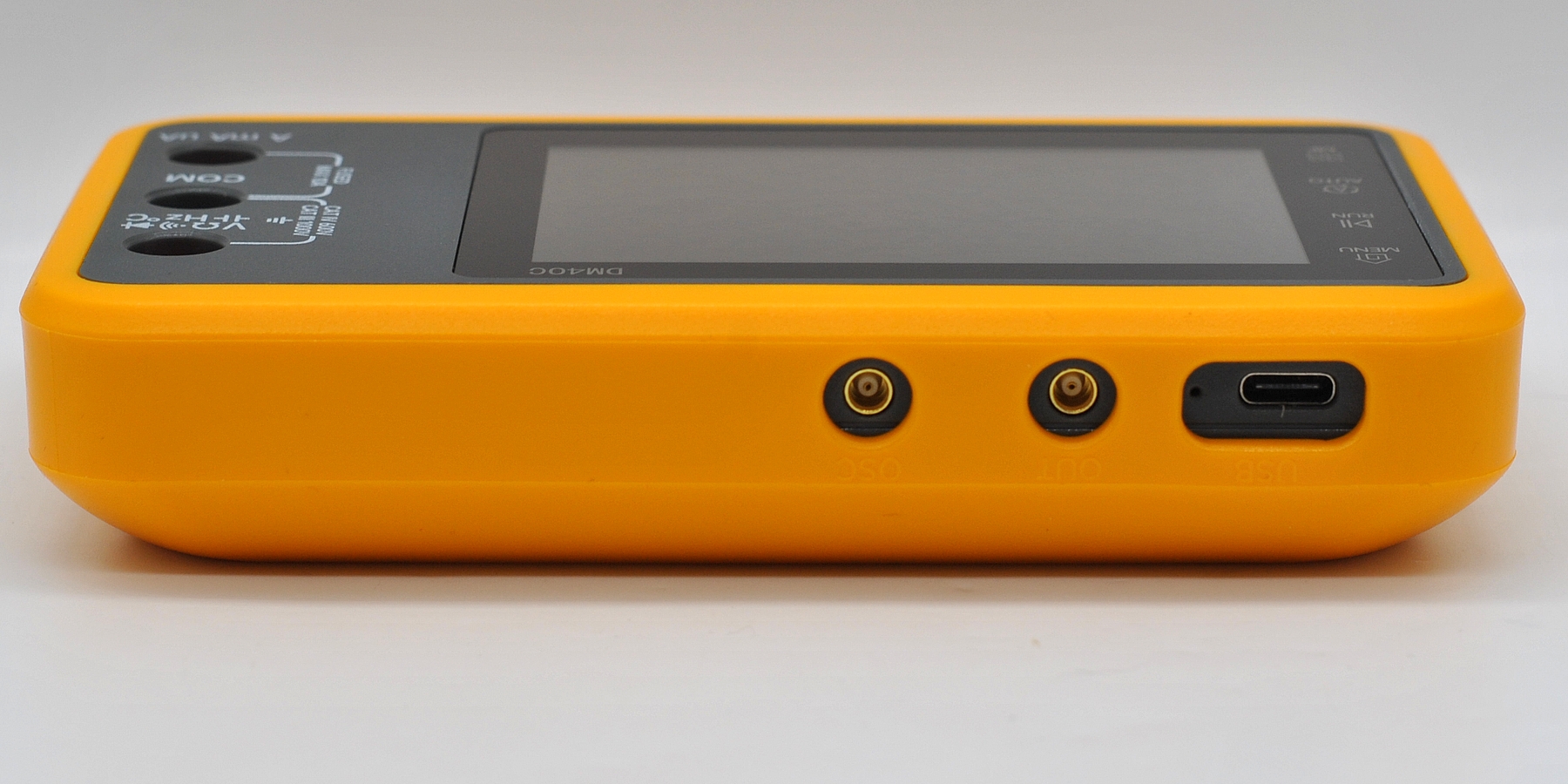

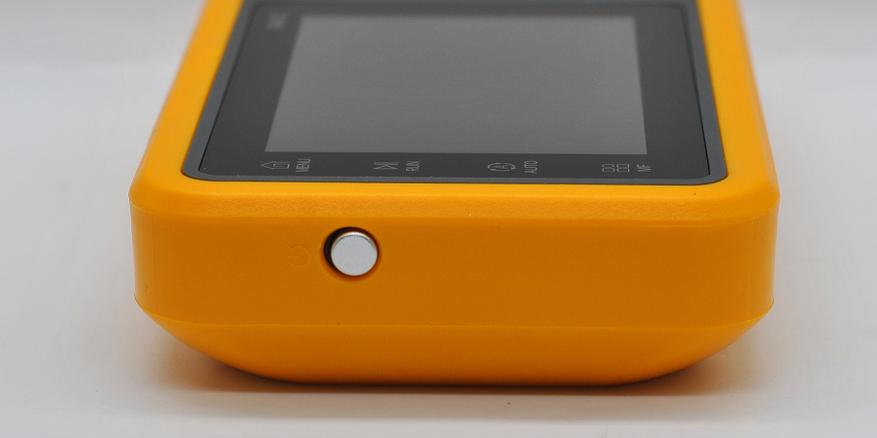

Помимо «бананов» для мультиметра около дисплея, на верхней грани корпуса два MCX для подключения щупов осциллографа и генератора и порт Type-C (зарядка, подключение к ПК). Сбоку кнопка включения, остальное управляется сенсором.

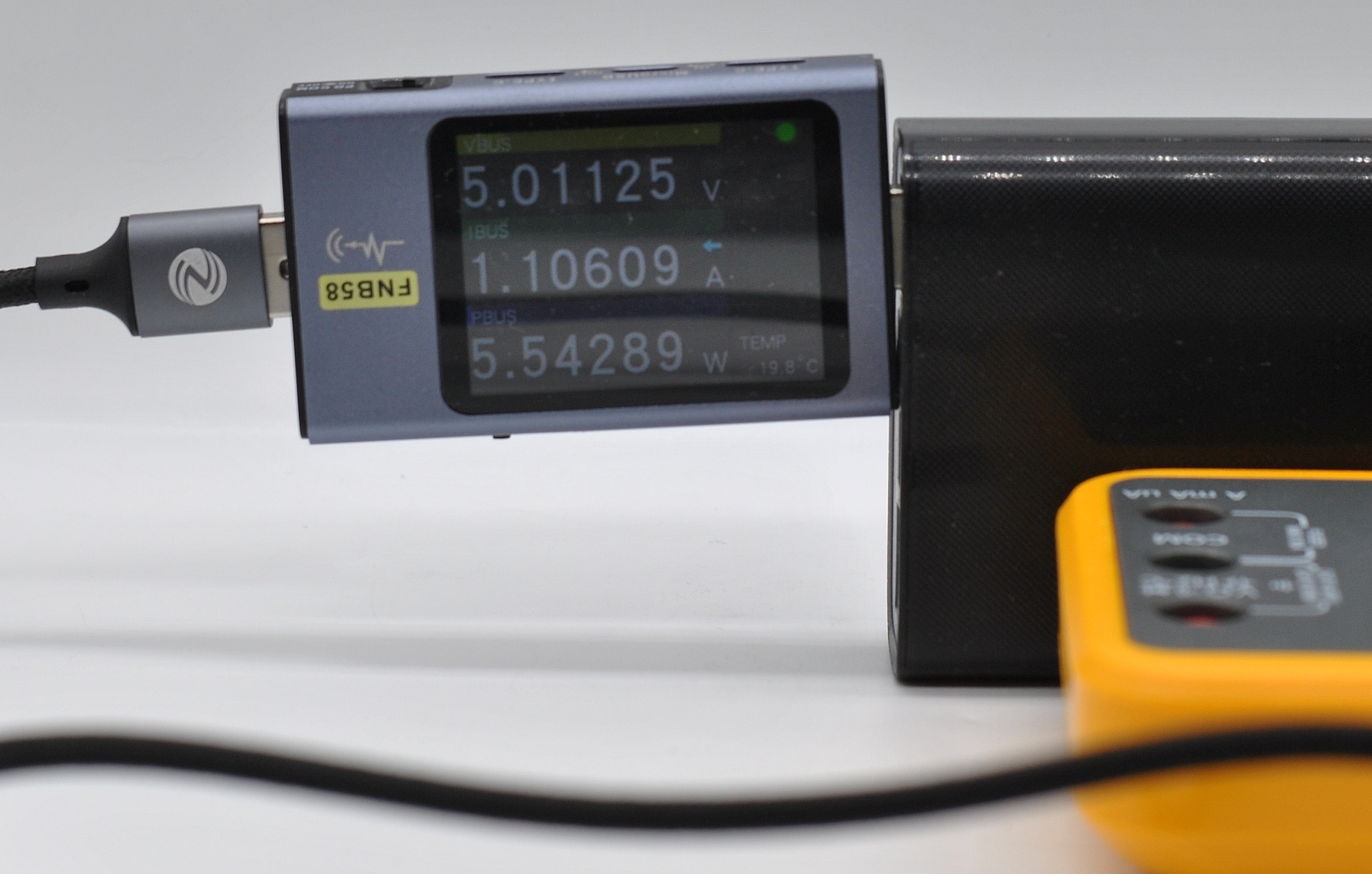

Зарядка АКБ:

Внутреннее устройство

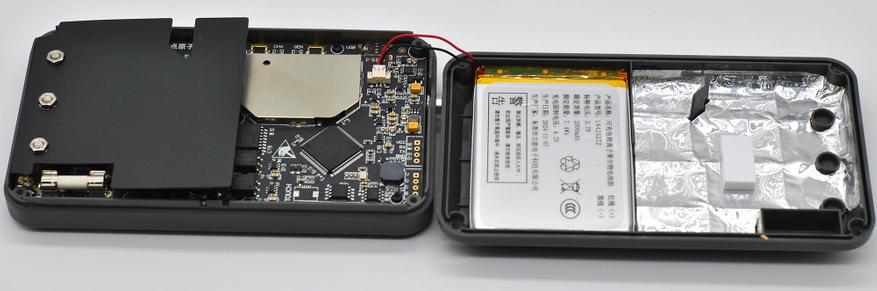

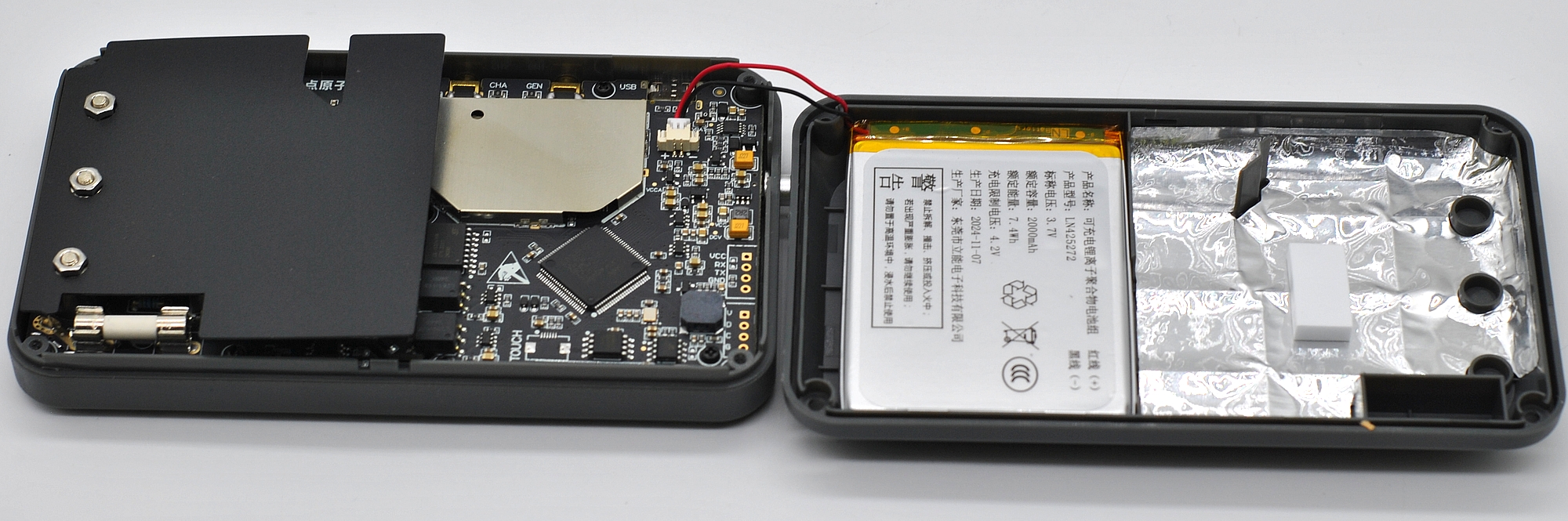

Разберем прибор (4 винта и защелки):

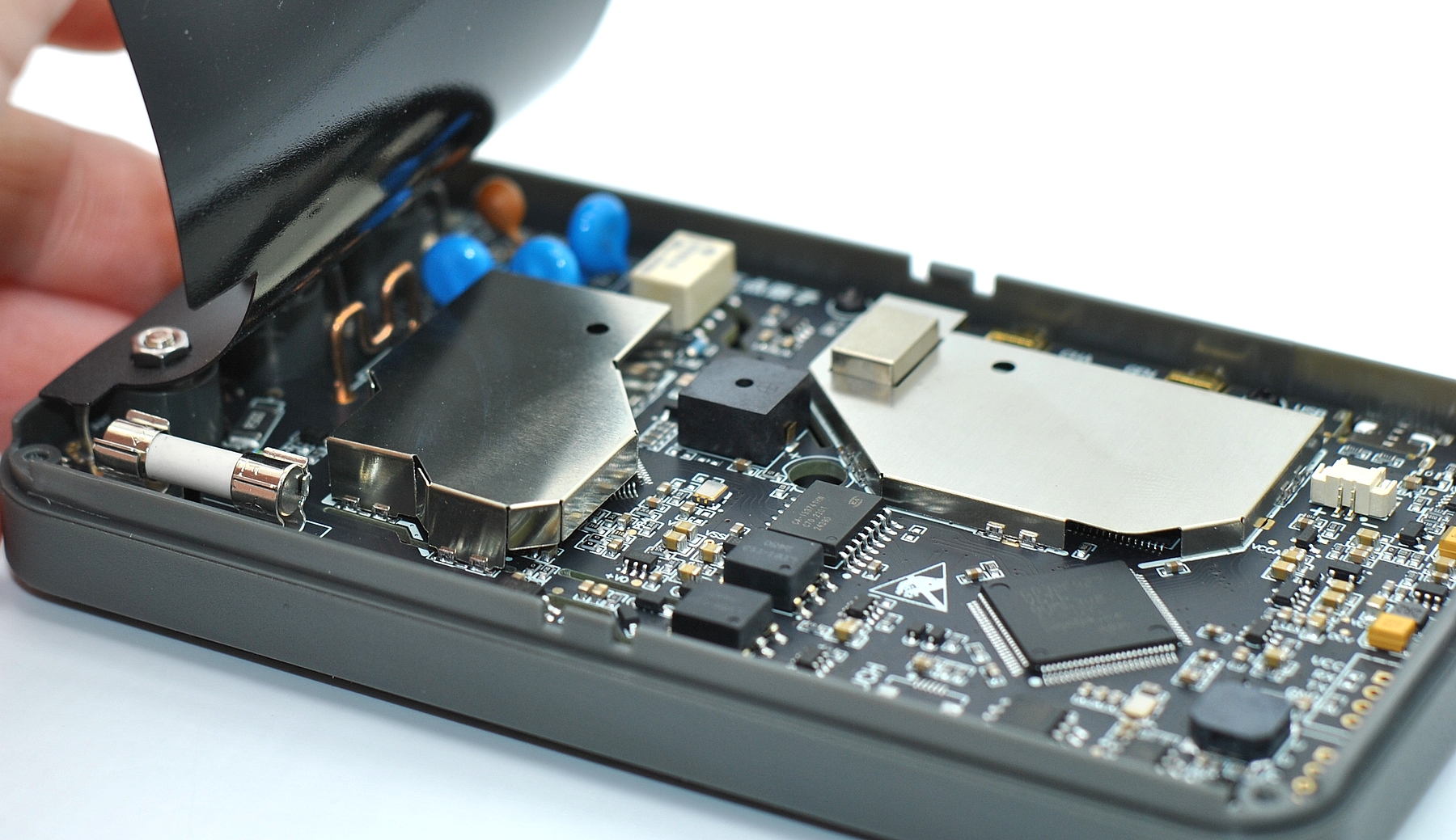

Удивила экранирование задней крышки и функциональных блоков на главной плате, такой подход увидишь не часто. Да и в целом качество монтажа высокое.

Основная плата (под пластиковой накладкой элементы и защита мультиметра):

Есть мини реле и сменный плавкий предохранитель.

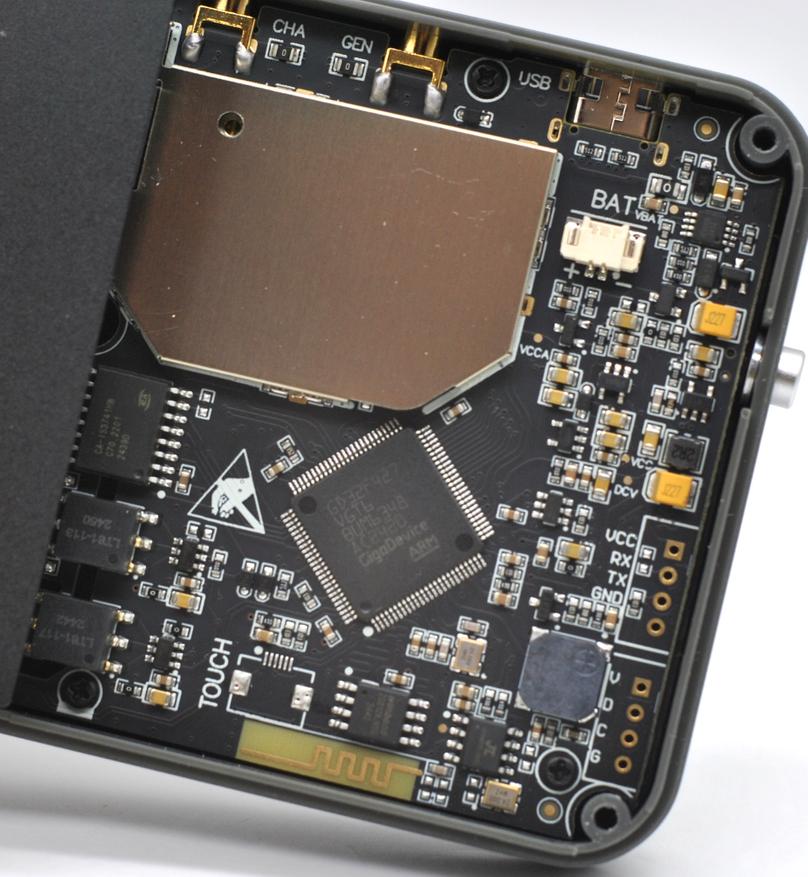

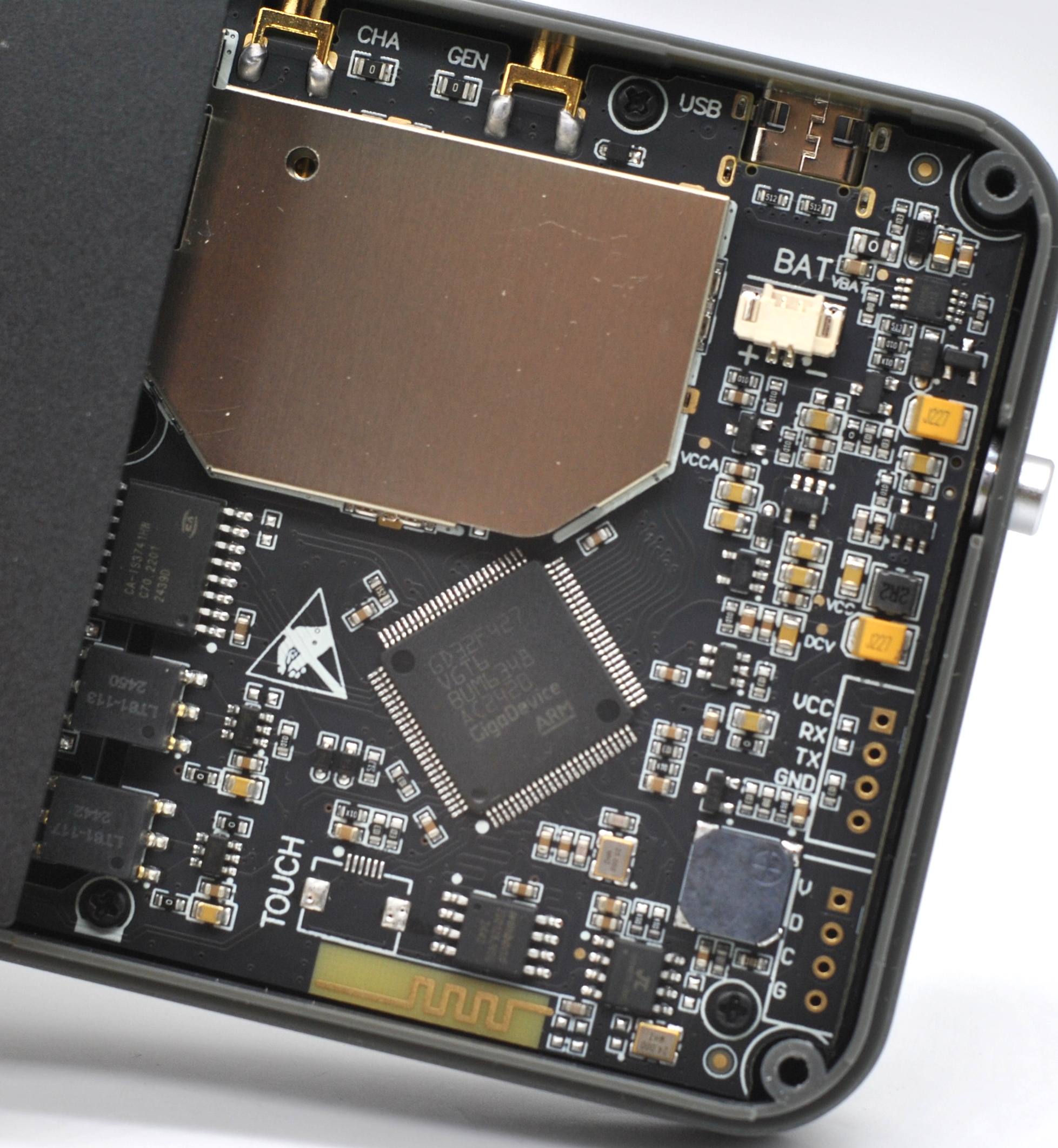

Процессор управления (STM32):

Обратите внимание на антенну bluetooth в виде дорожки на плате снизу — производитель упомянул разработку мобильного ПО. Задел на перспективу.

Меню

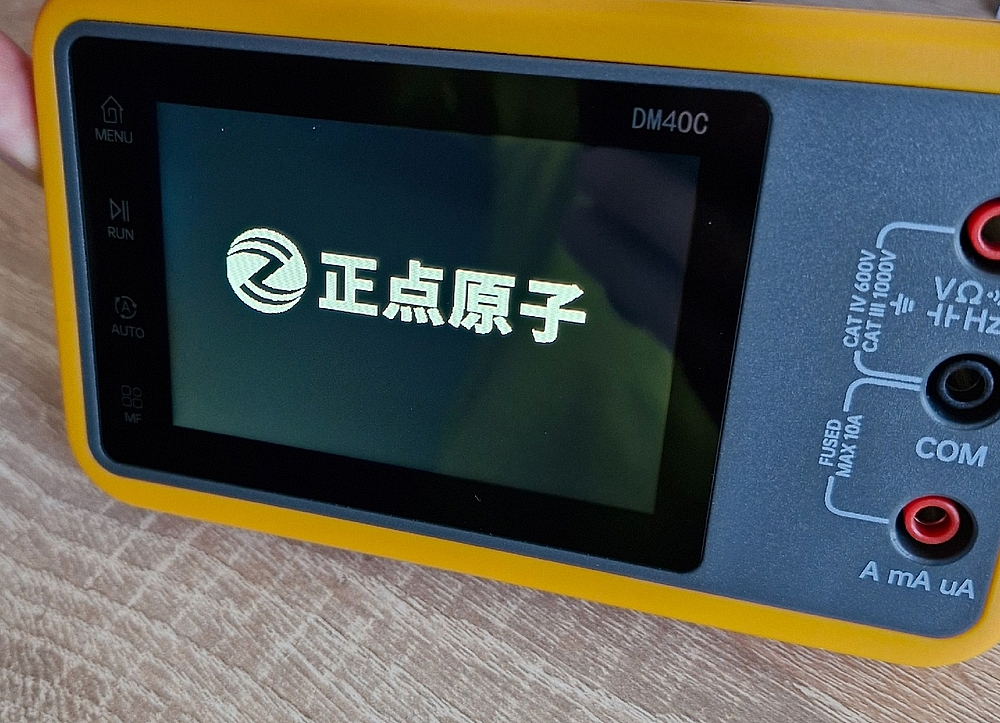

Время загрузки 2 сек. Видим такой стартовый экран (можно поменять эту картинку с ПК, формат BMP):

Изначально прибор приходит с китайским языком (в меню есть английский) и с последней прошивкой (2.0).

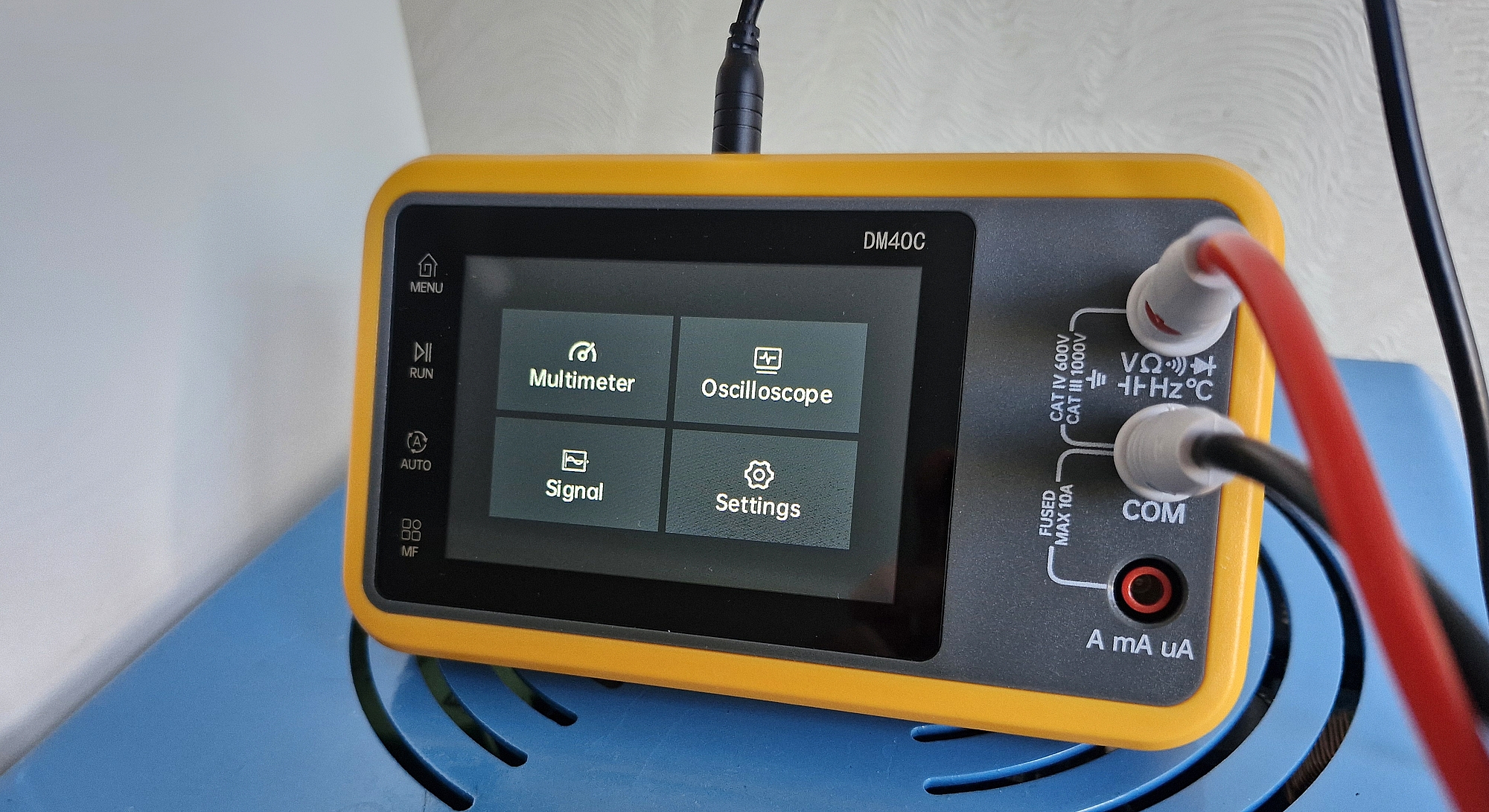

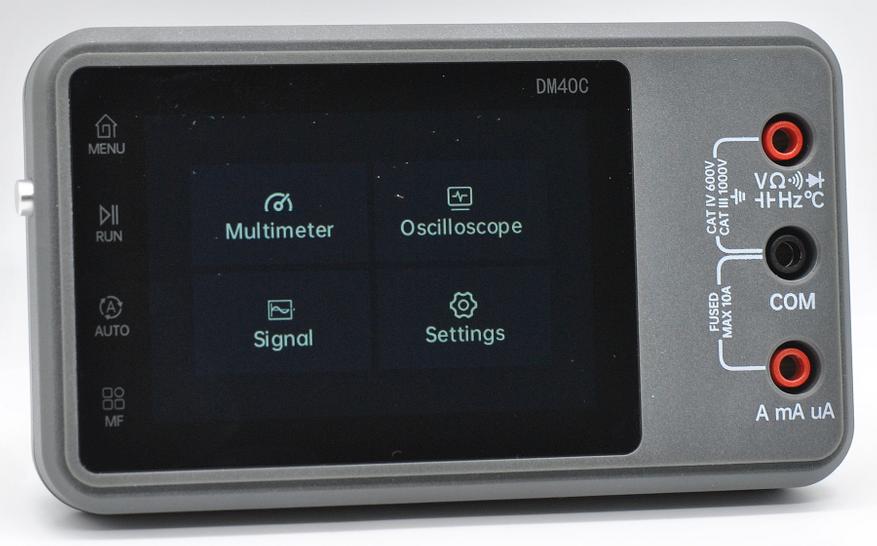

Стартует прибор в режиме выбора:

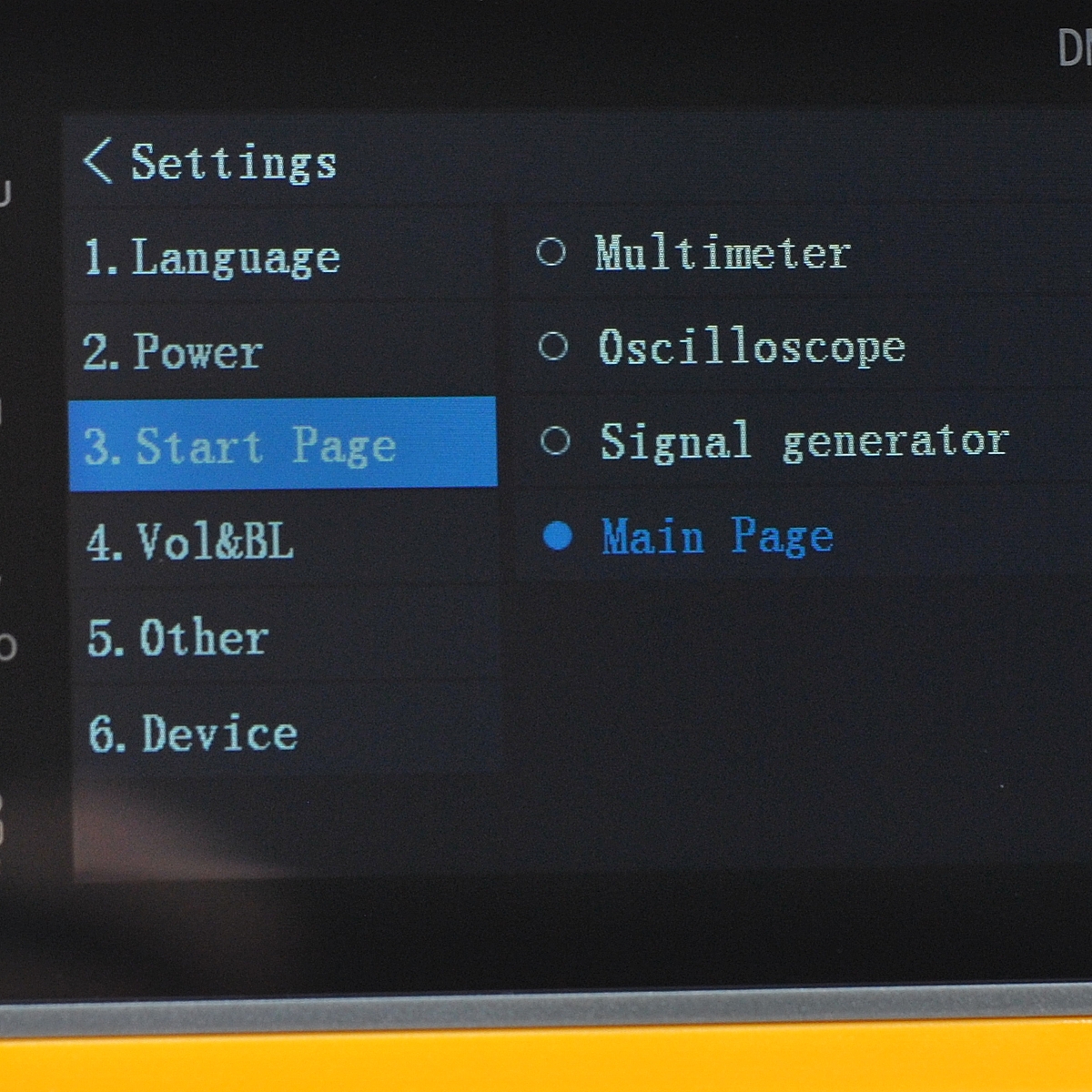

Но можно настроить чтобы сразу включался нужный режим из трех.

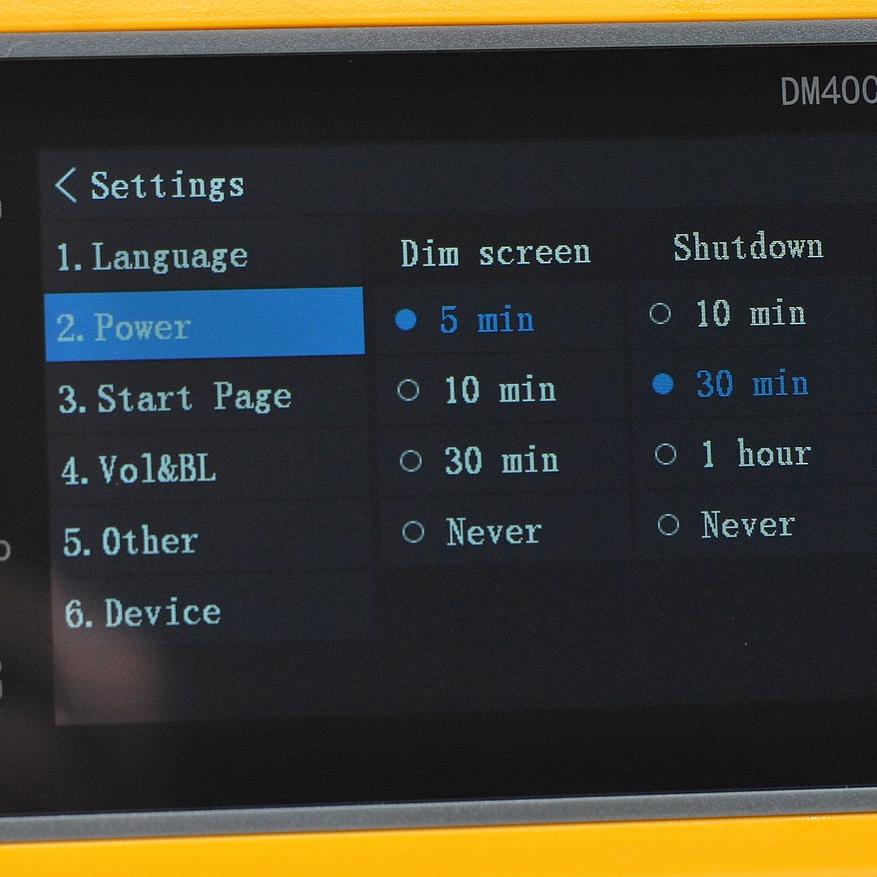

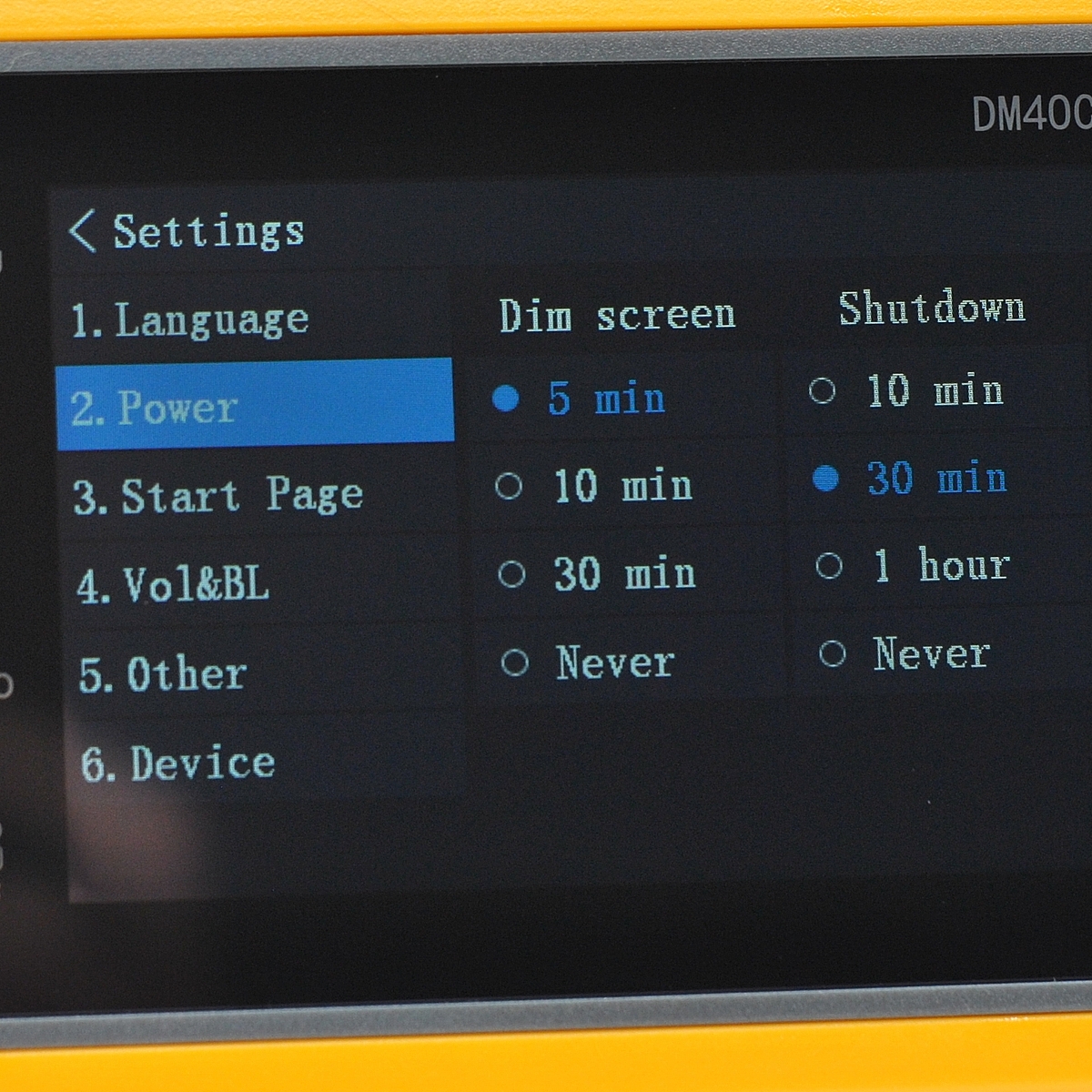

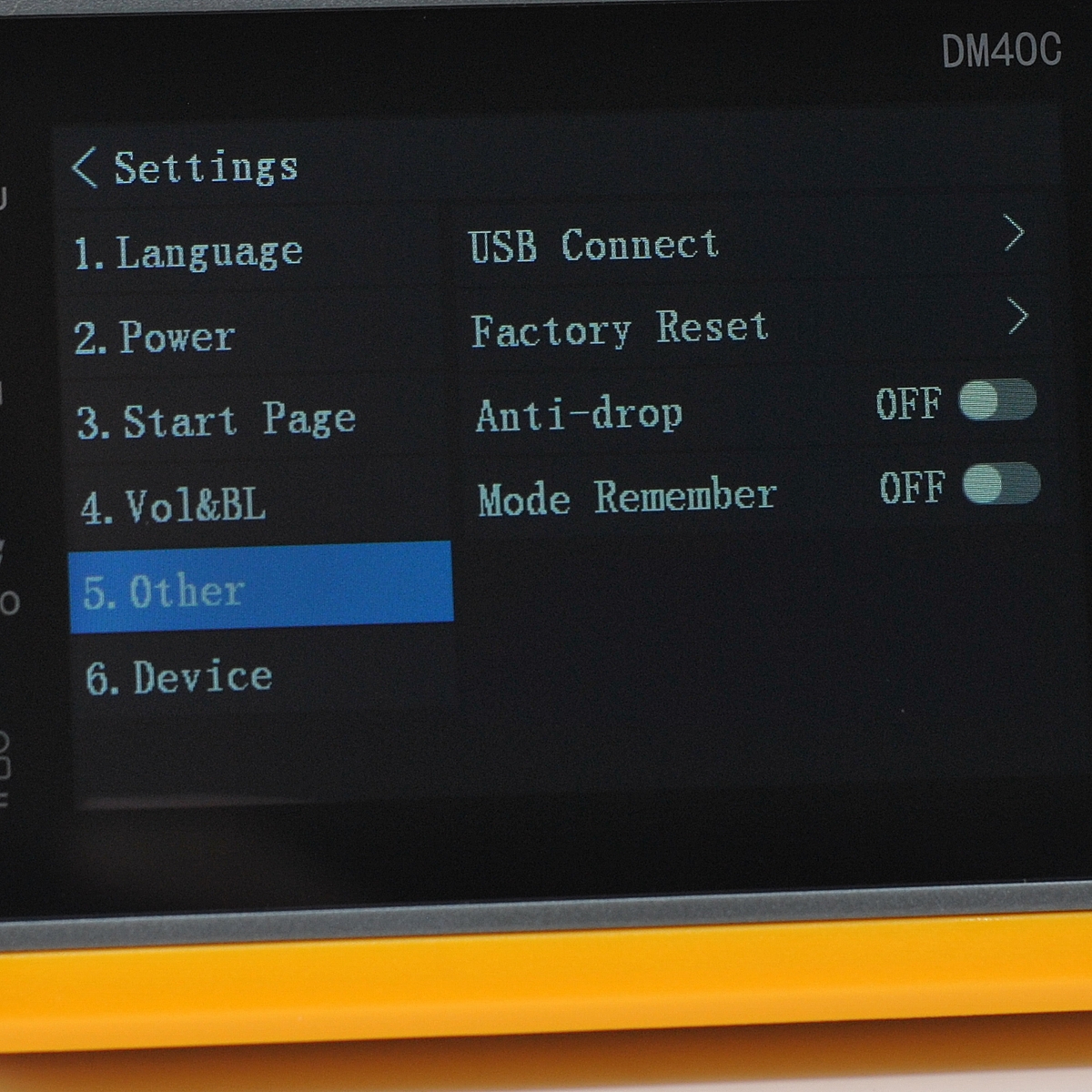

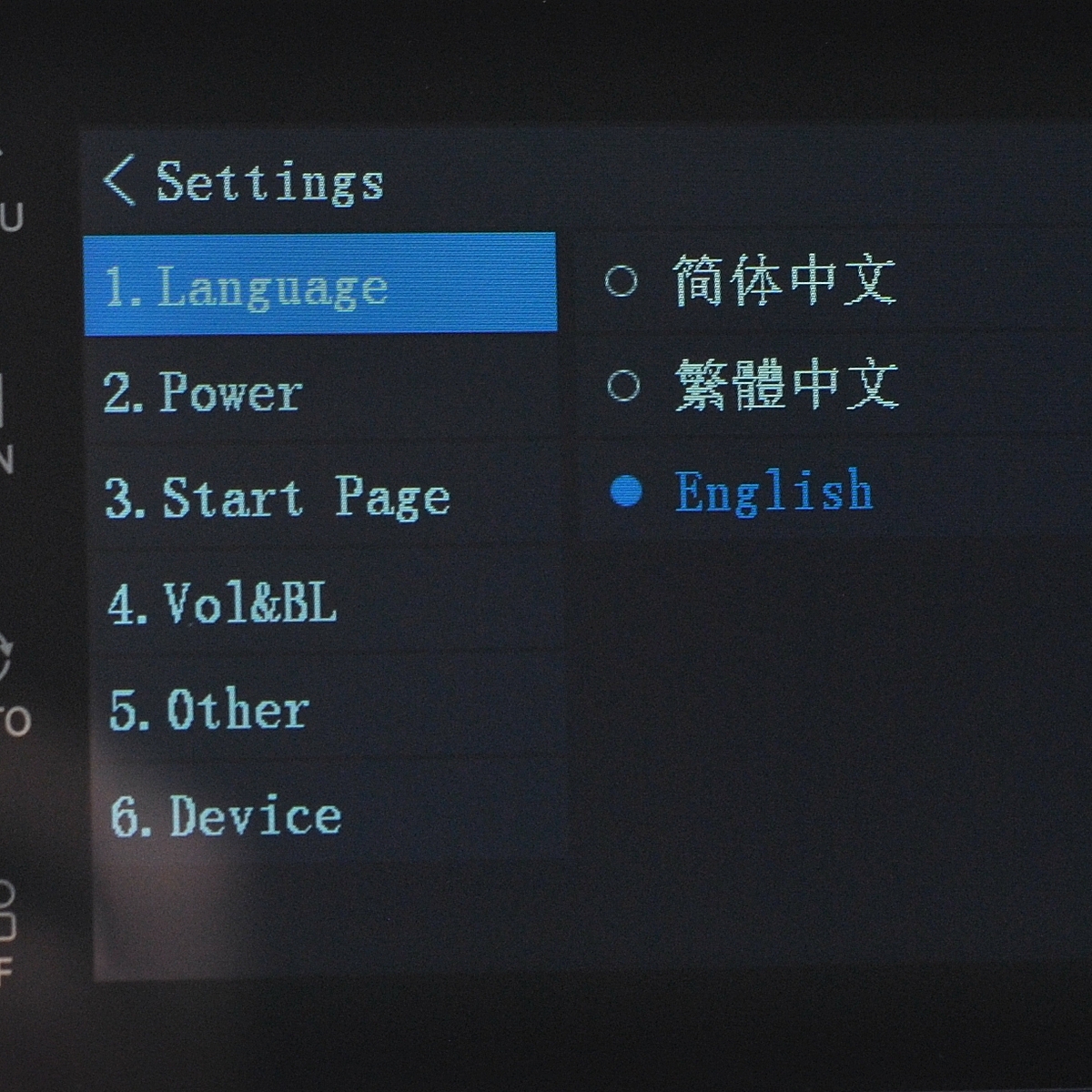

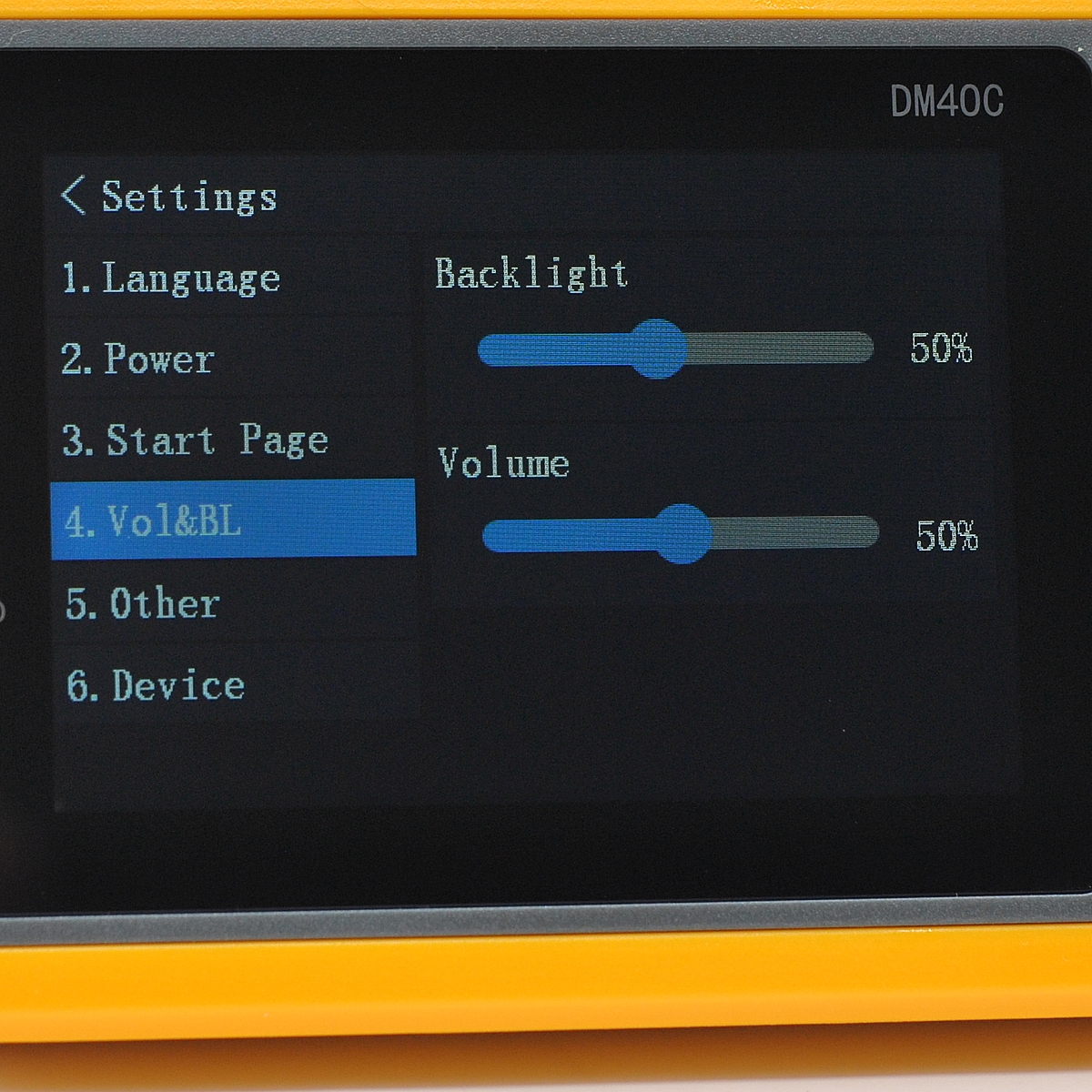

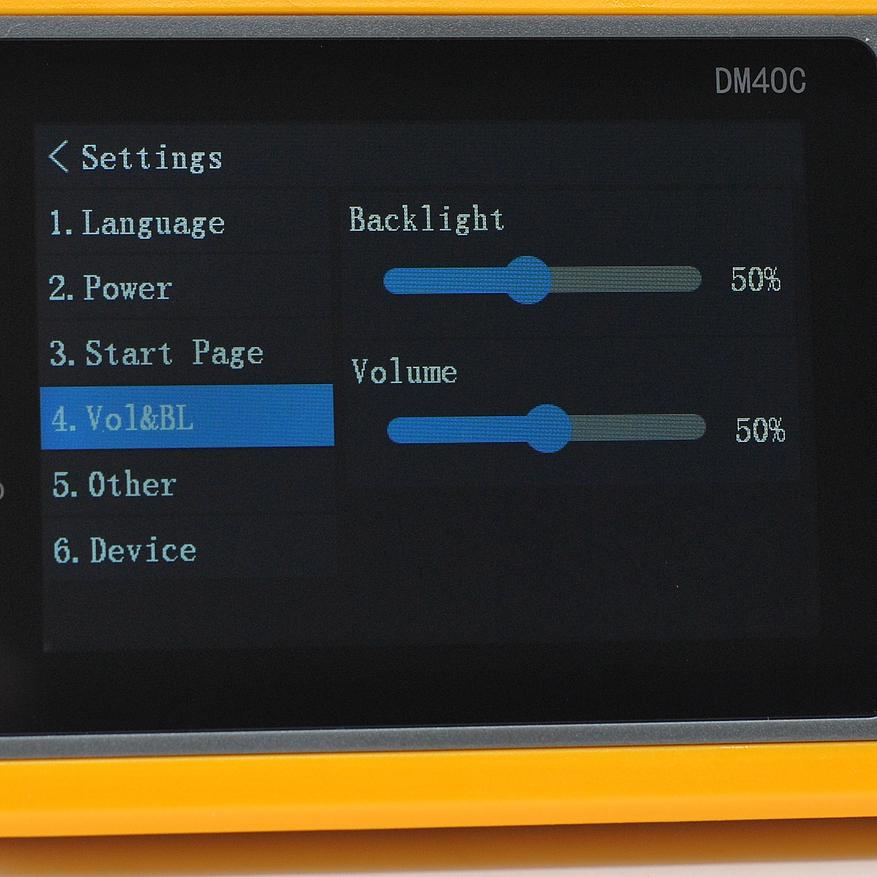

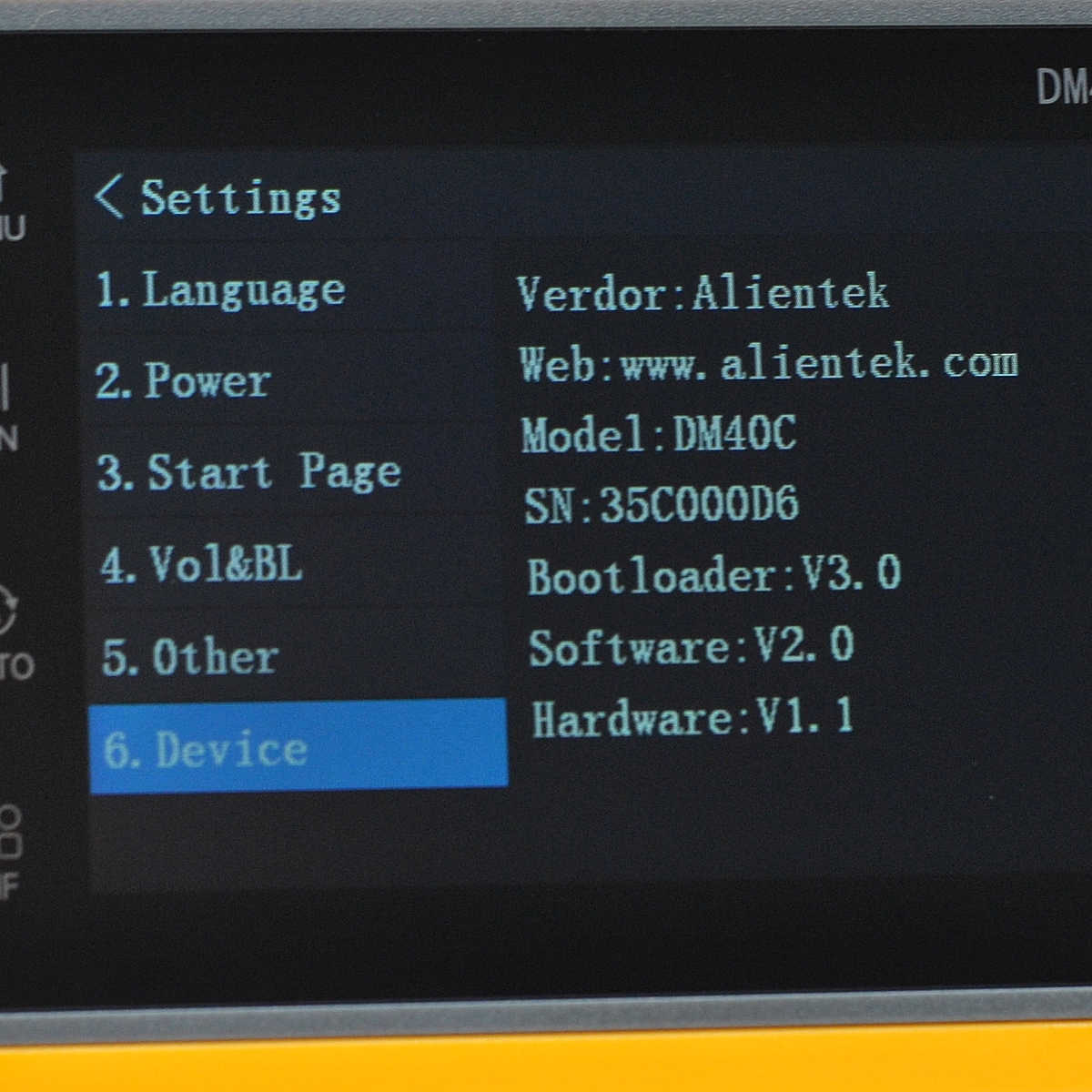

Настройки прибора:

«Антидроп» видимо добавят более поздних прошивках (пока не работает).

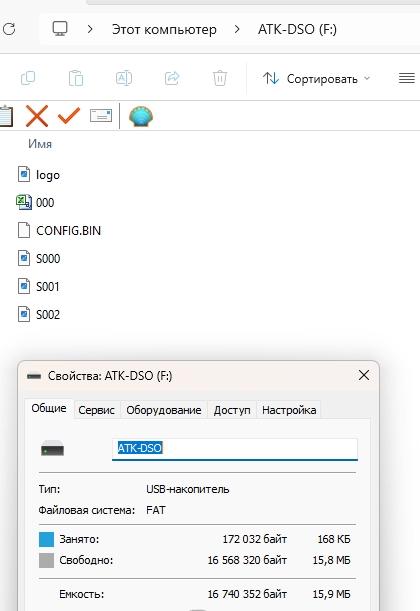

При выборе пункта «подключение к ПК», DM40 появляется в системе как жесткий диск (15,9 МБ):

Там сохраняются формы сигнала, осциллограммы и стартовая картинка. Туда же закидывается прошивка в формате bin.

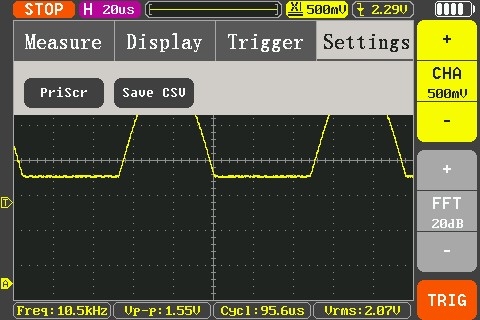

Осциллограмма в реальном разрешении (20 КБ):

Проверка в работе

Пробежимся по основным функциям устройства.

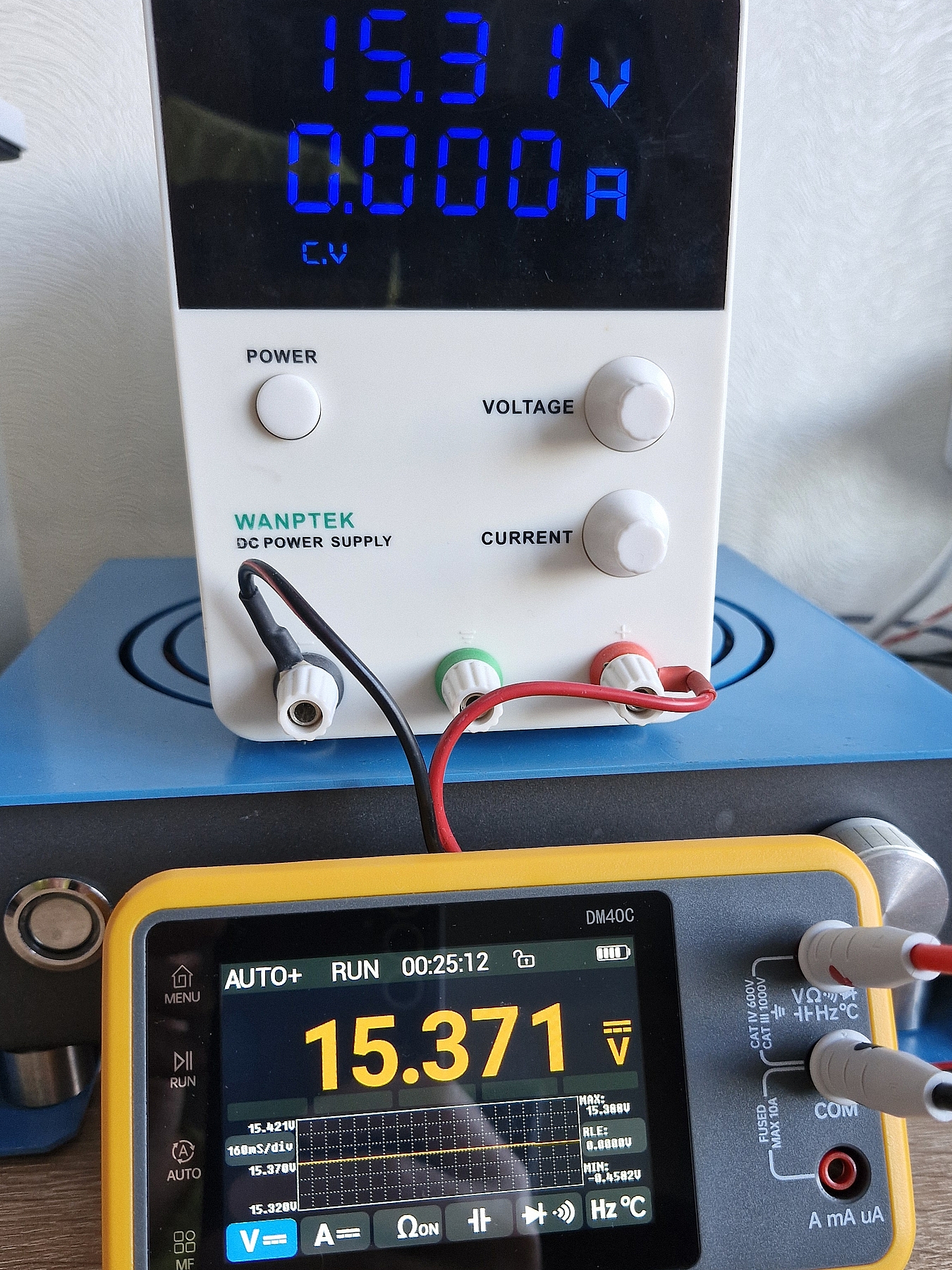

Мультиметр

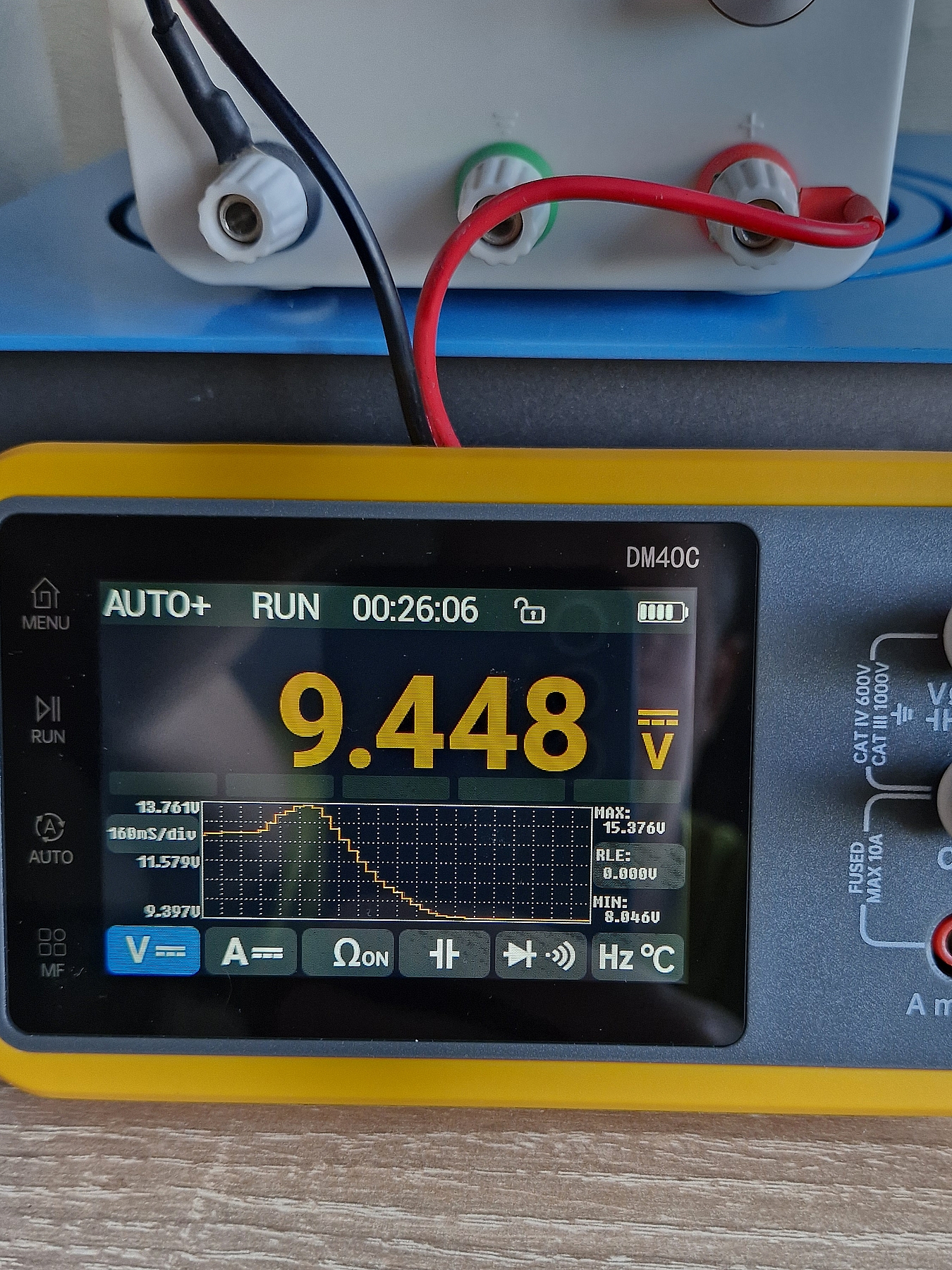

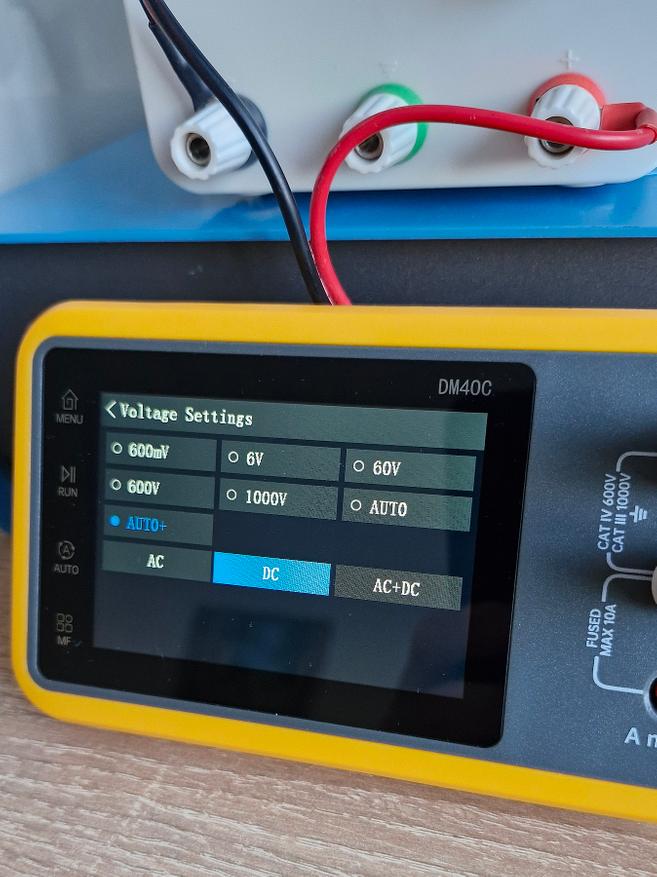

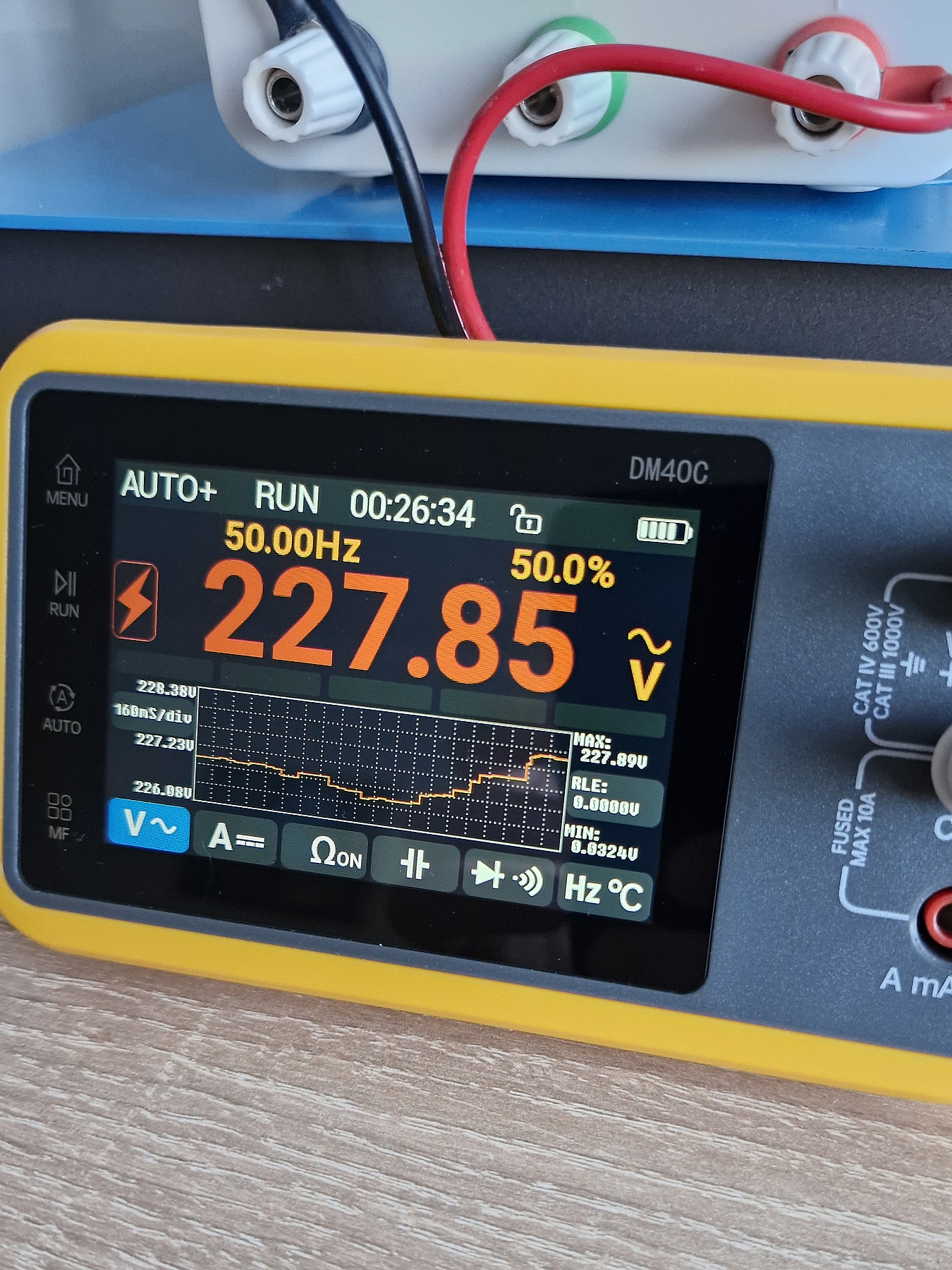

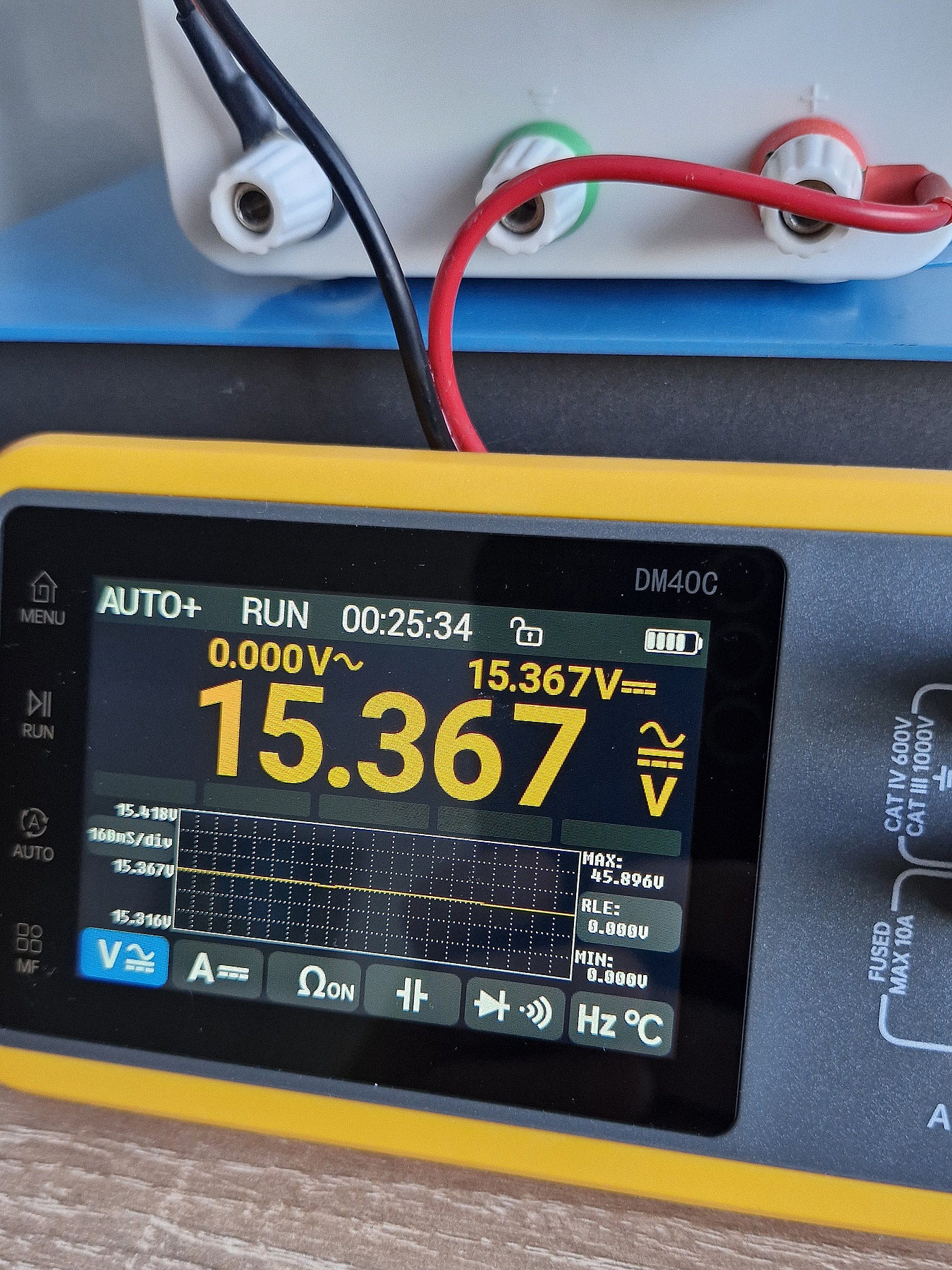

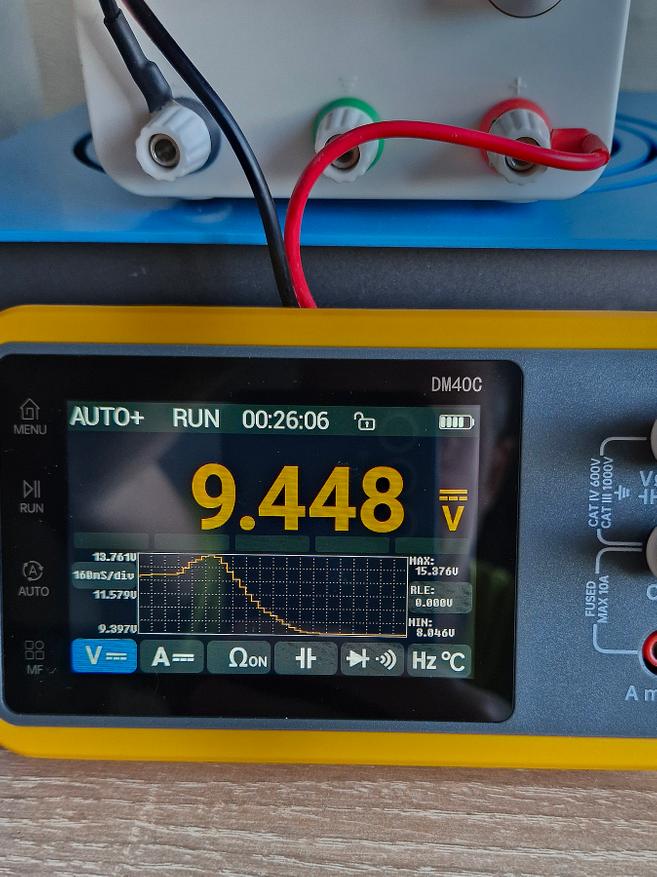

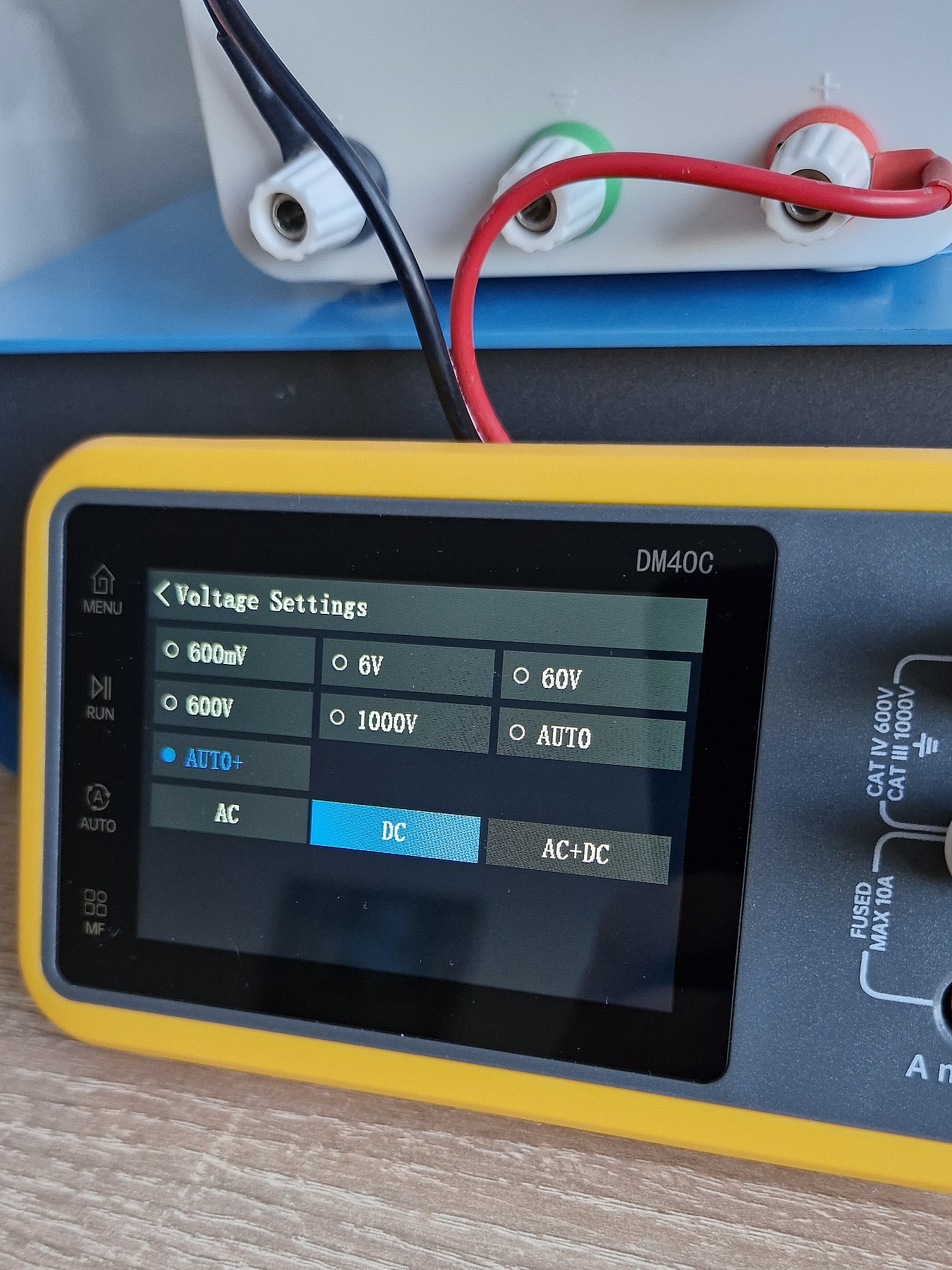

Диапазон можно выбрать и в ручную. Есть интересный режим одновременной индикации постоянного и переменного тока. Во время работы есть график снизу, но значения измерений не запоминаются.

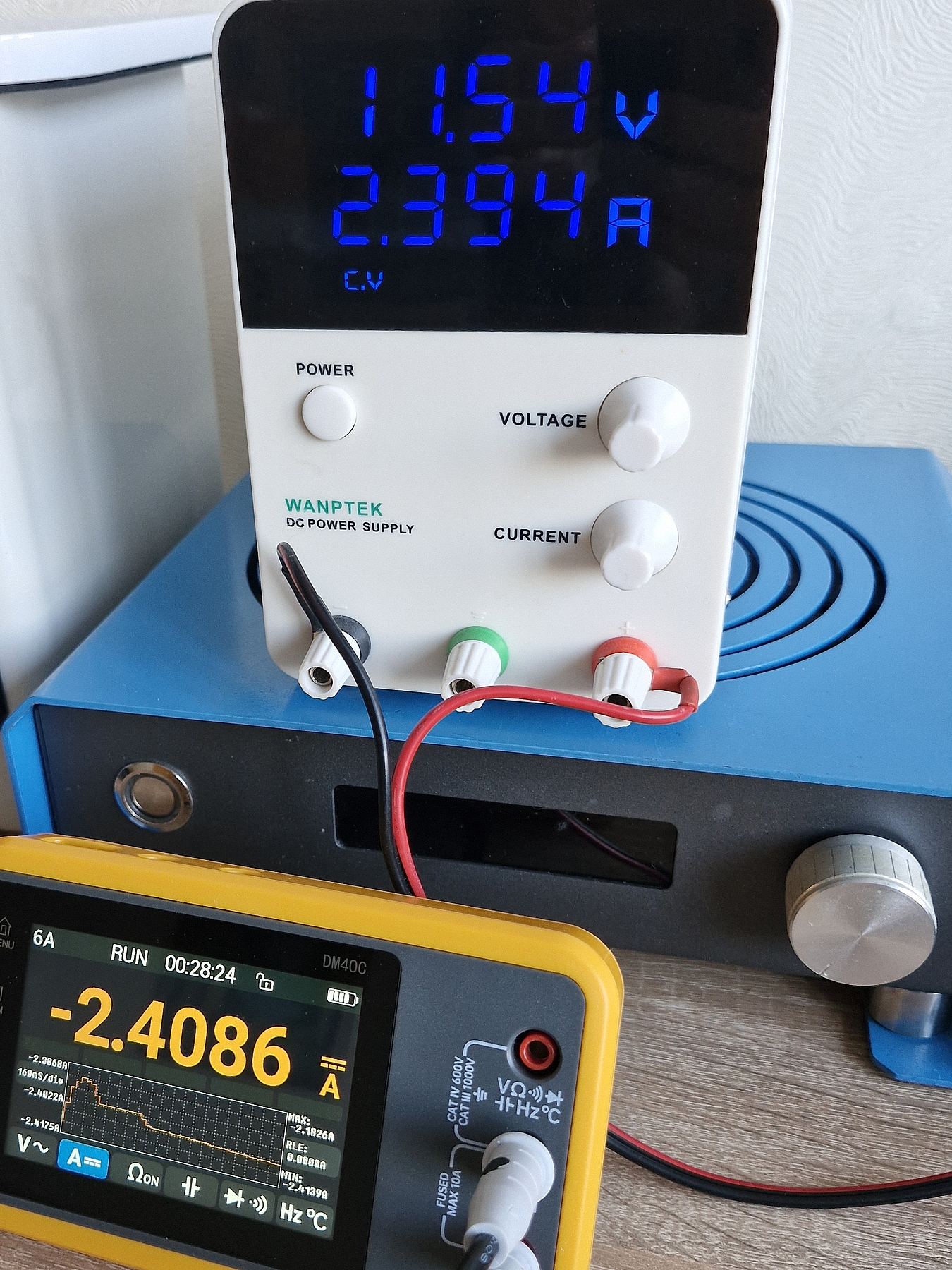

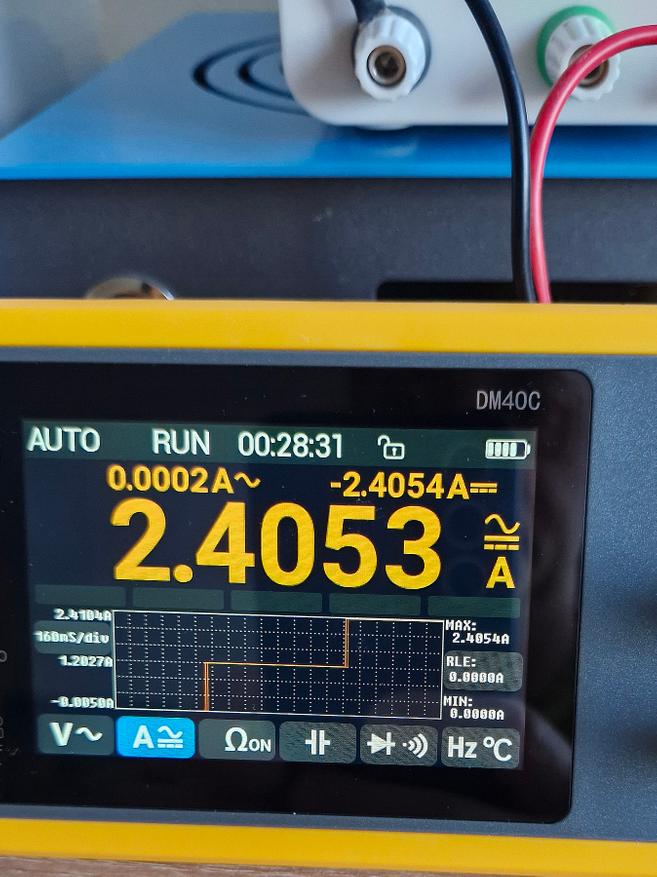

Измерение тока:

Используются те же «фишки», что и для измерения напряжения.

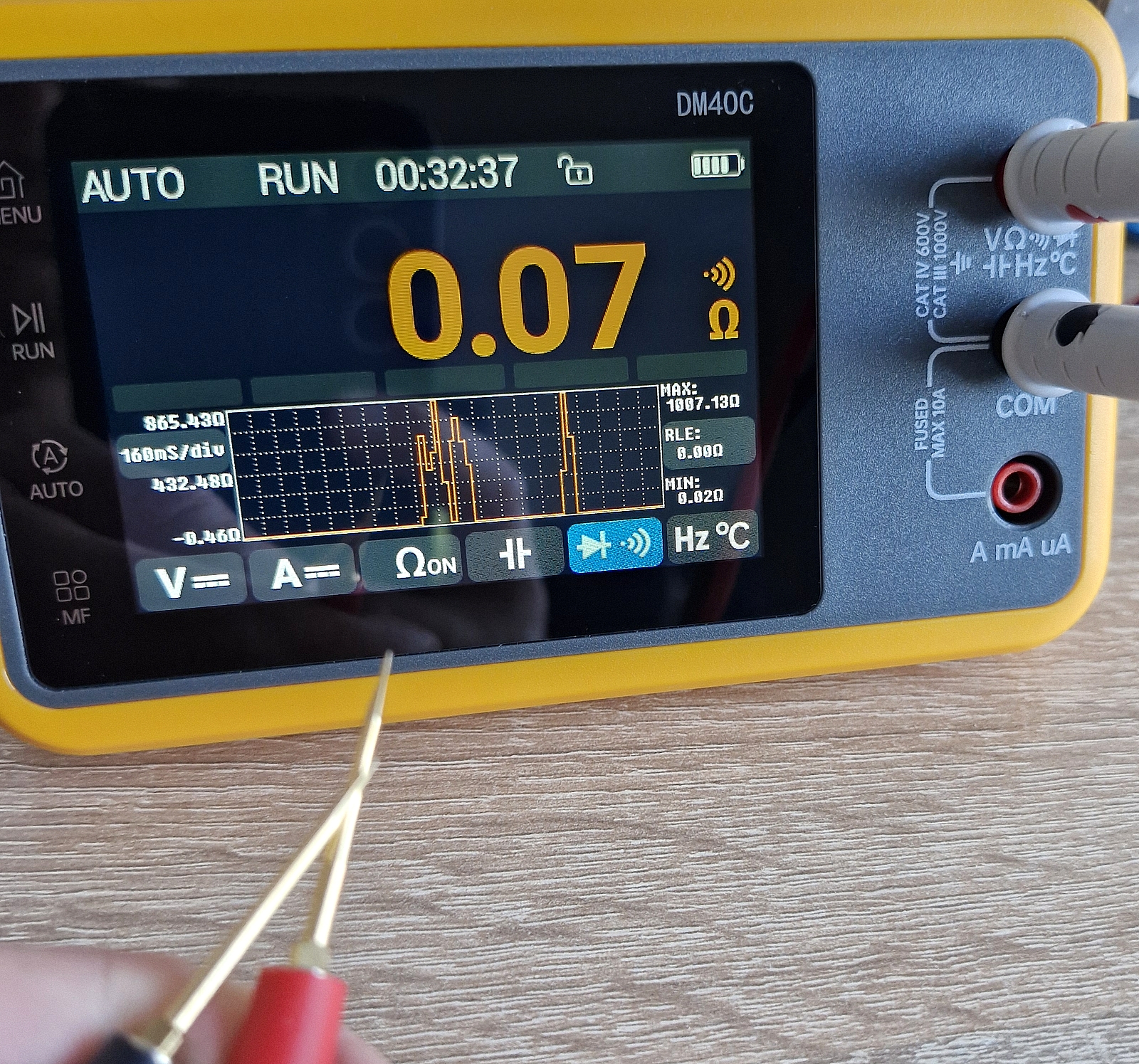

Тут мгновенная прозвонка цепи:

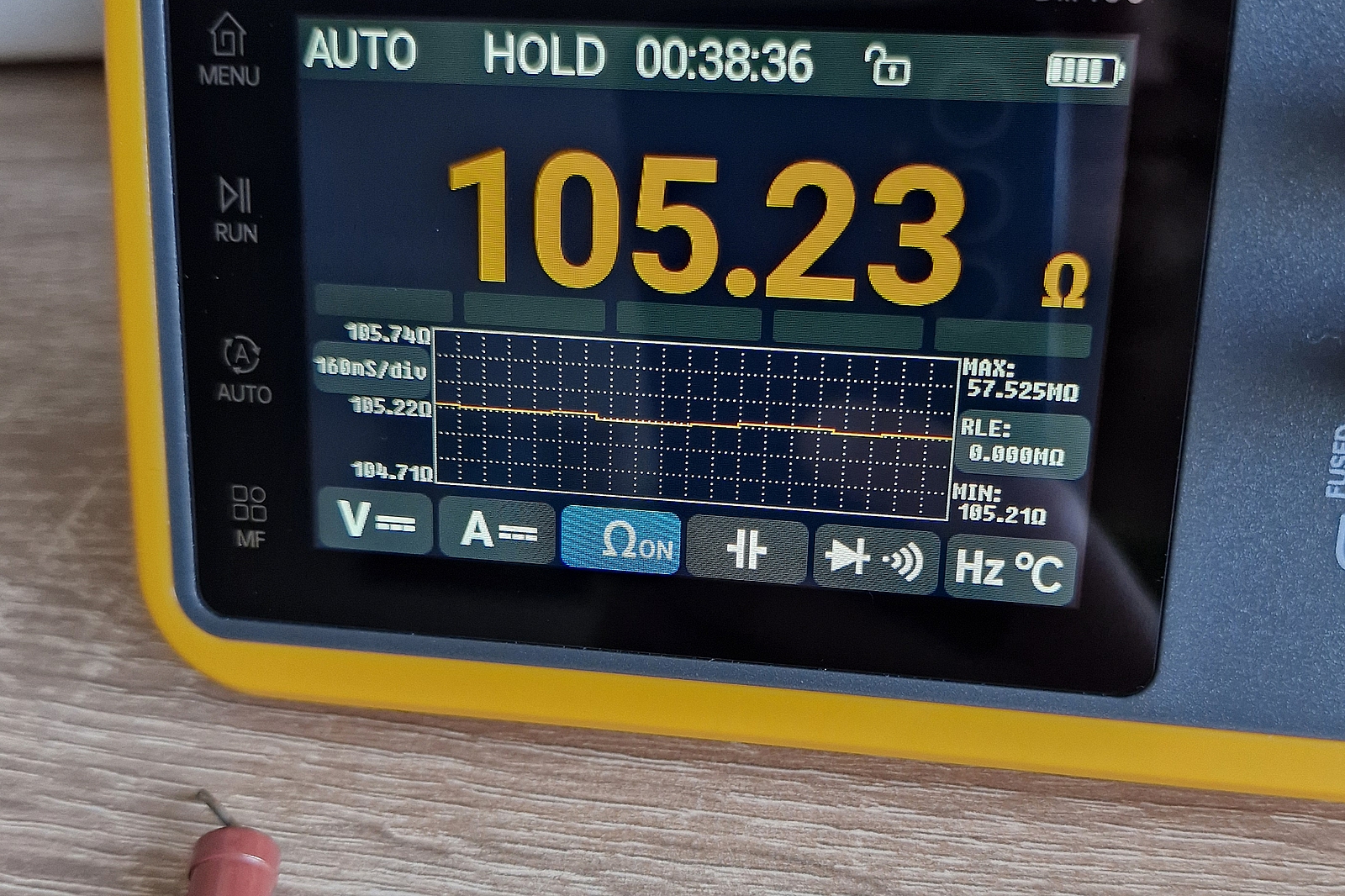

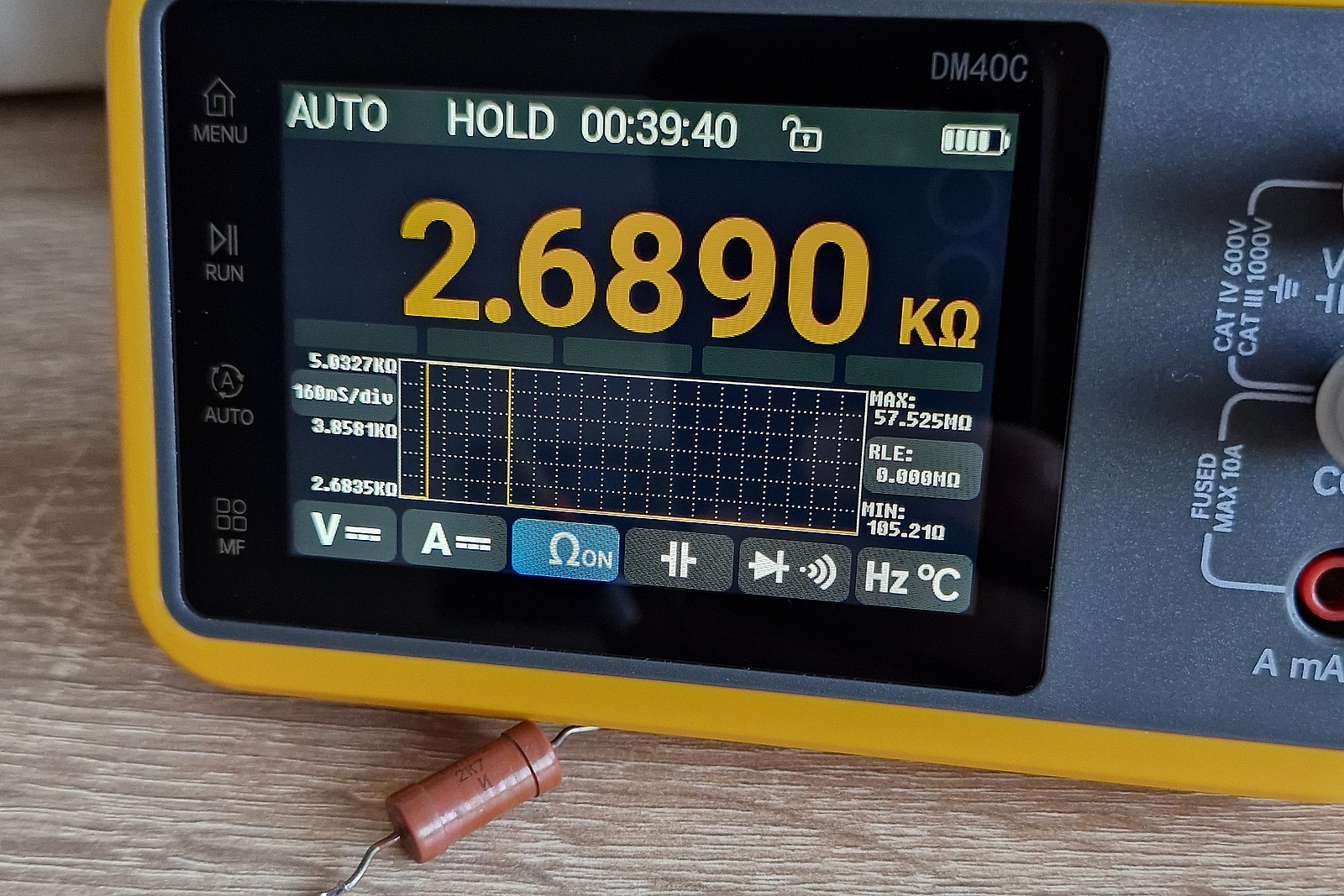

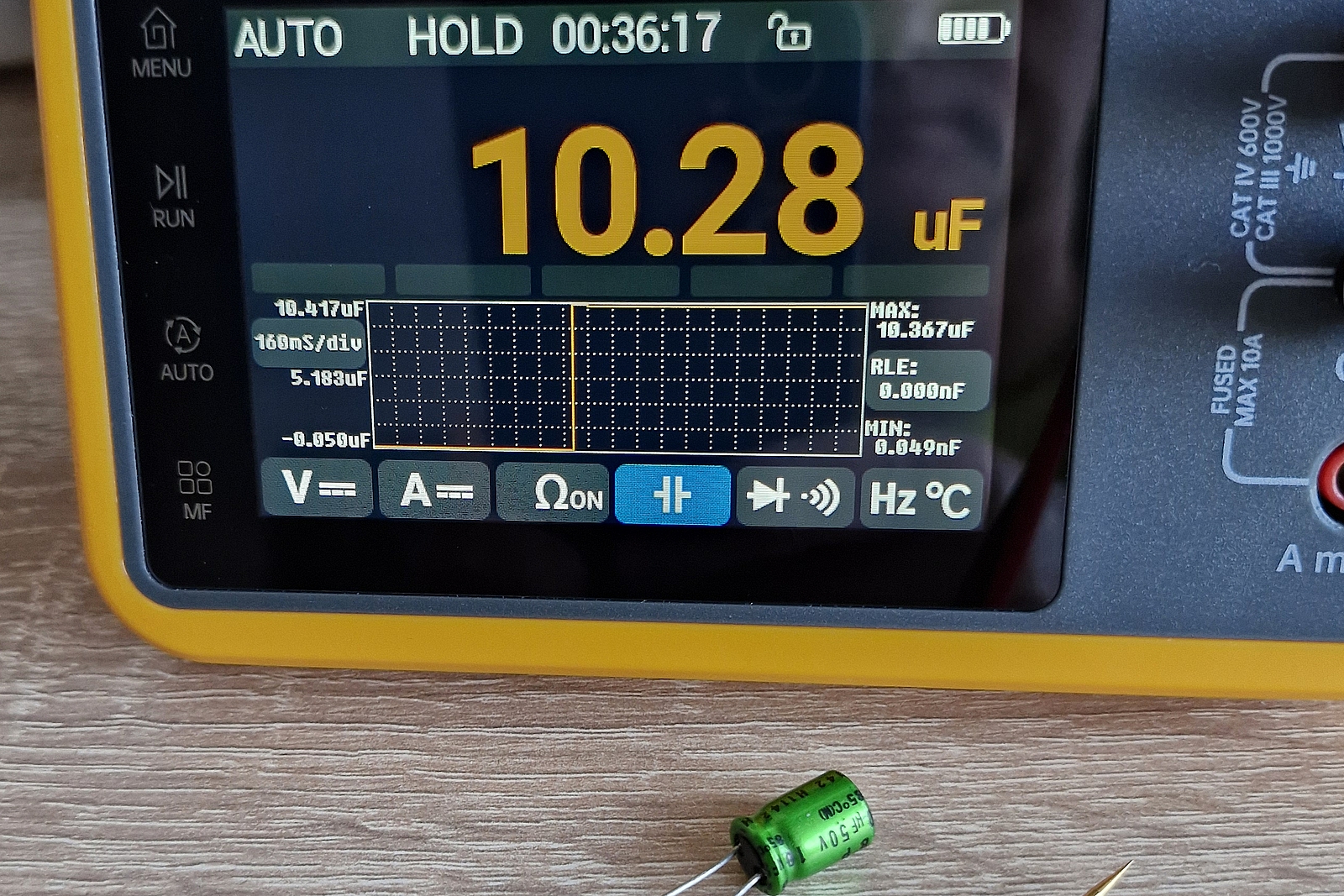

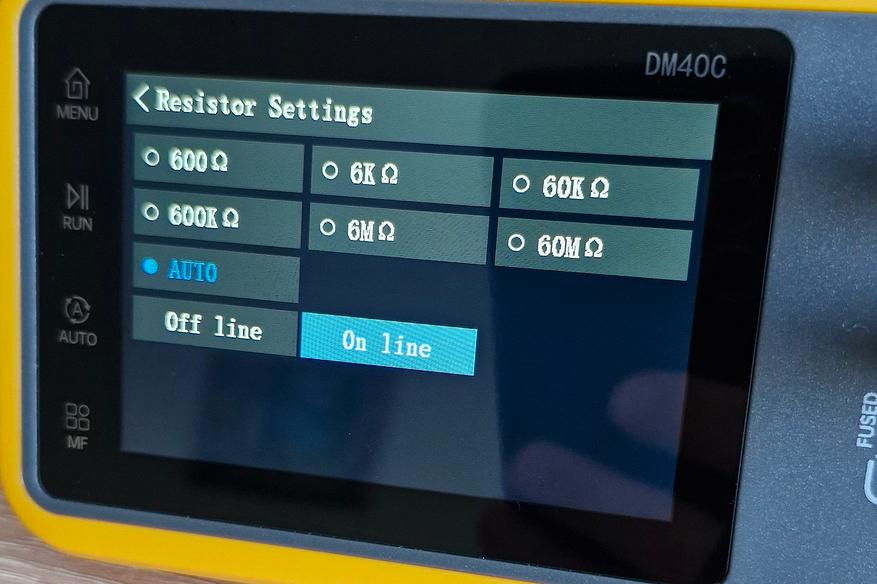

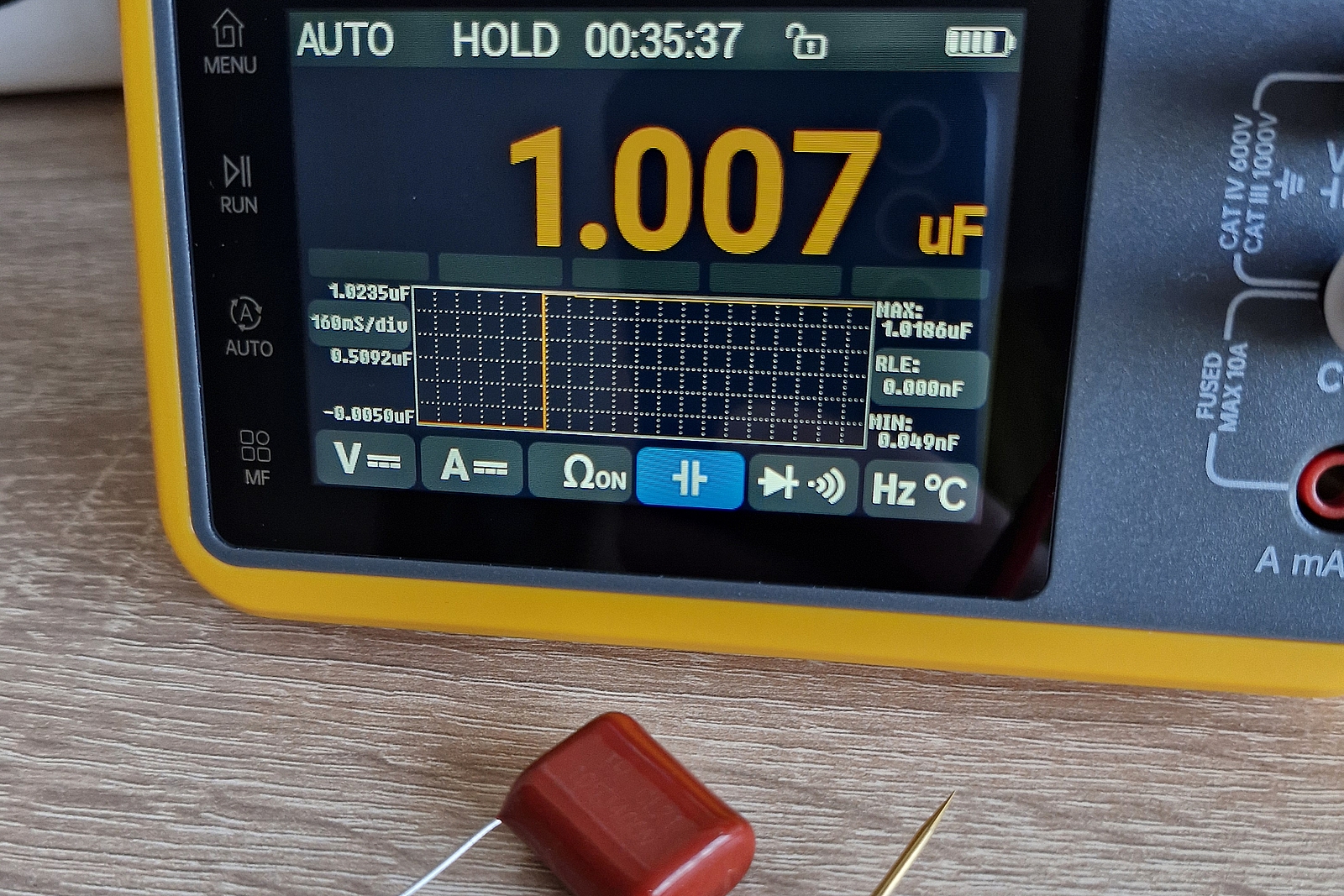

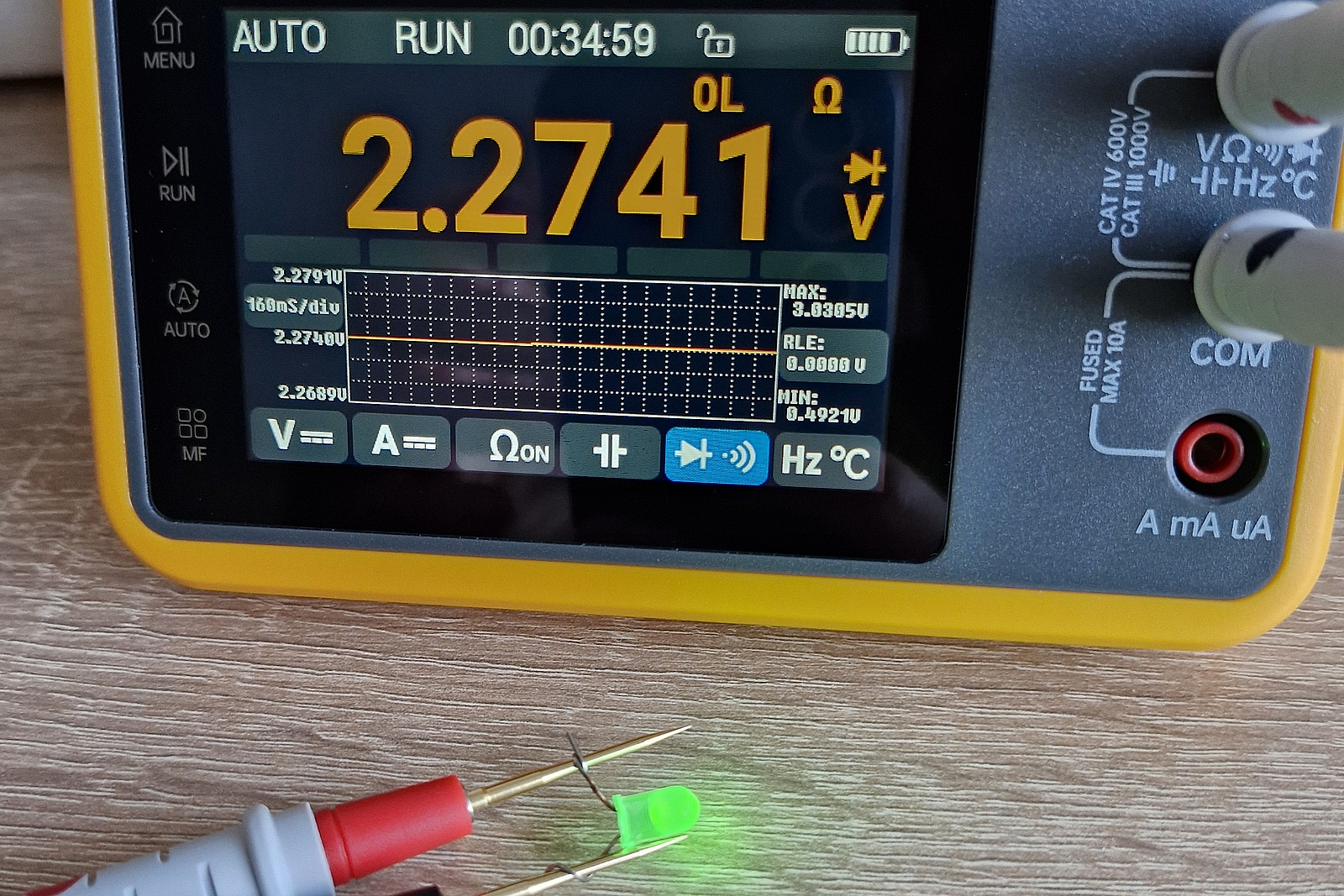

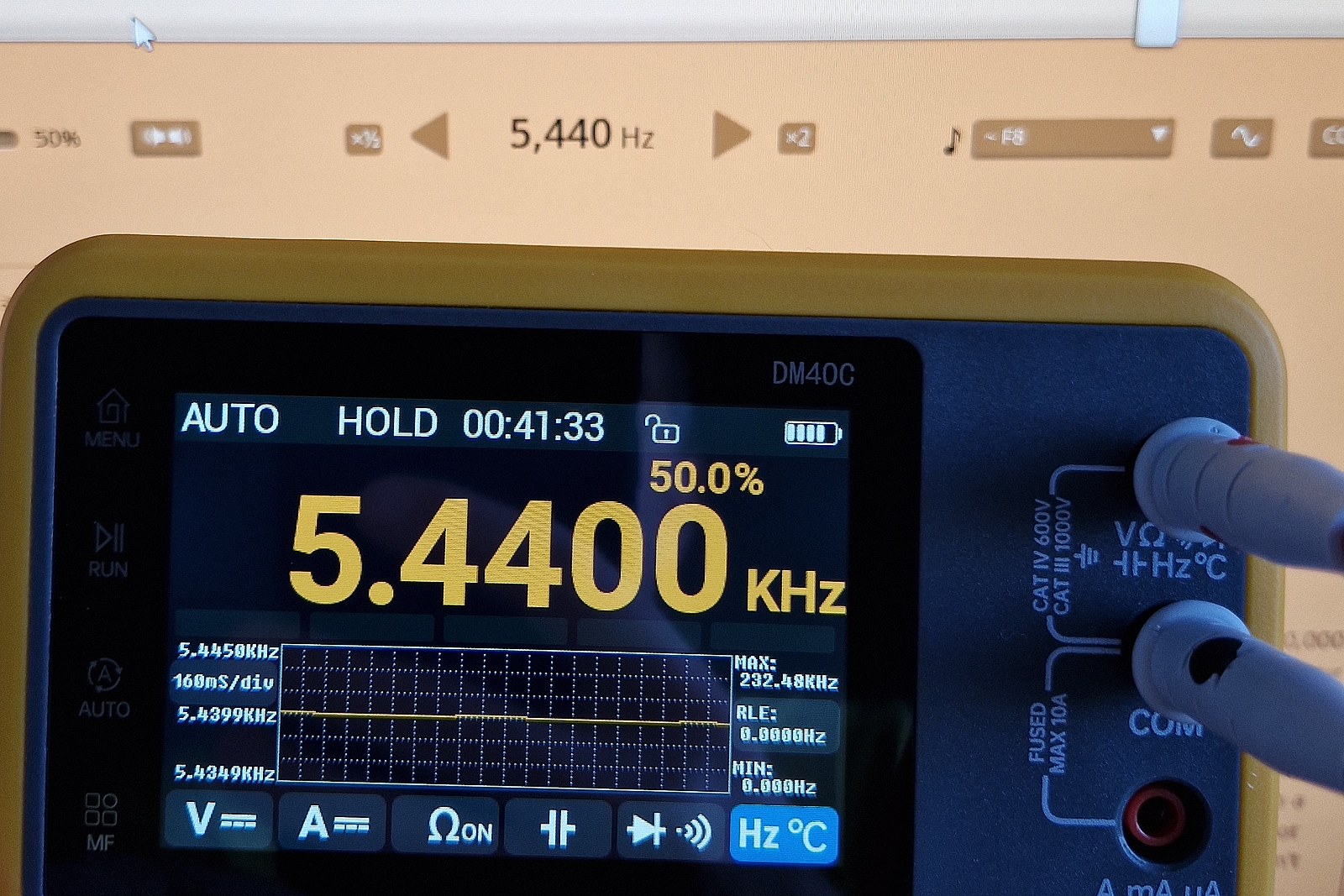

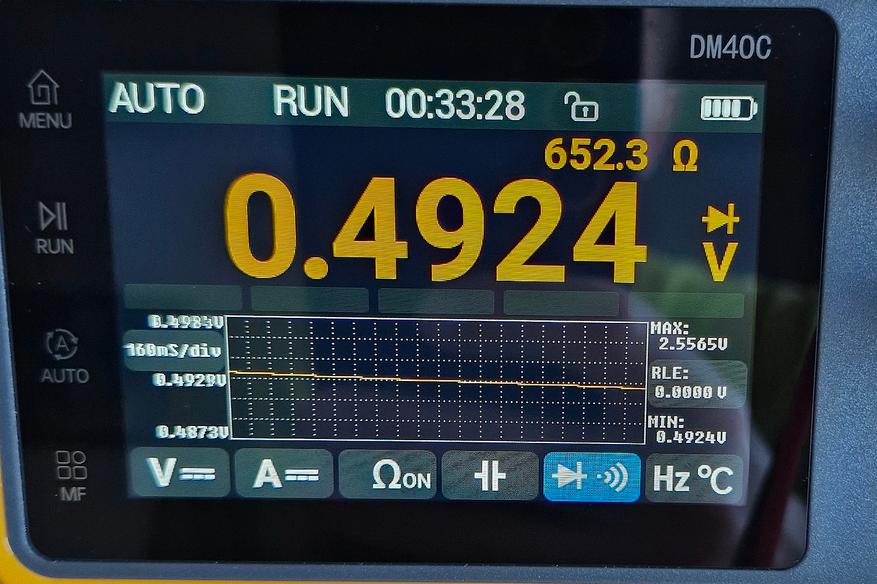

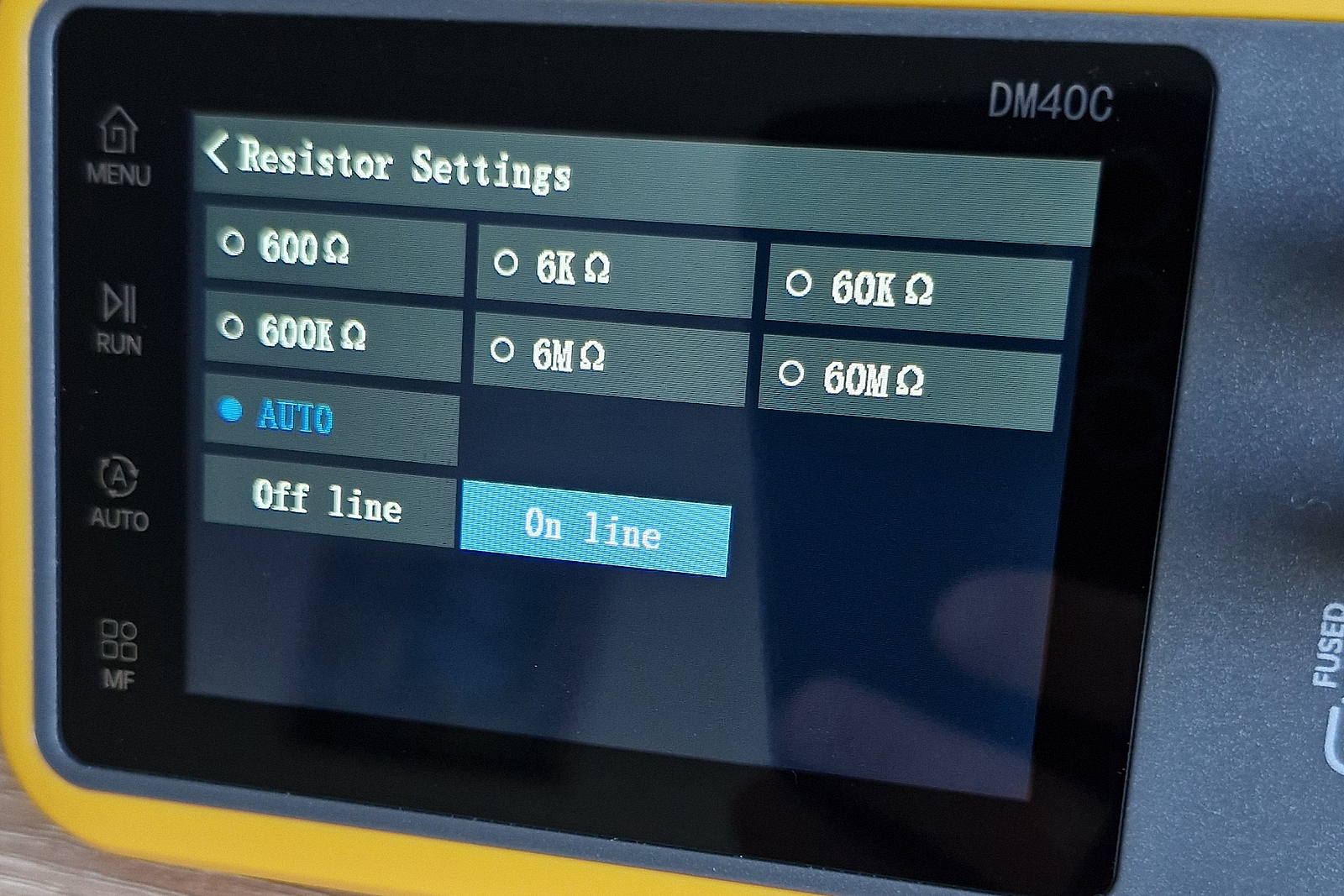

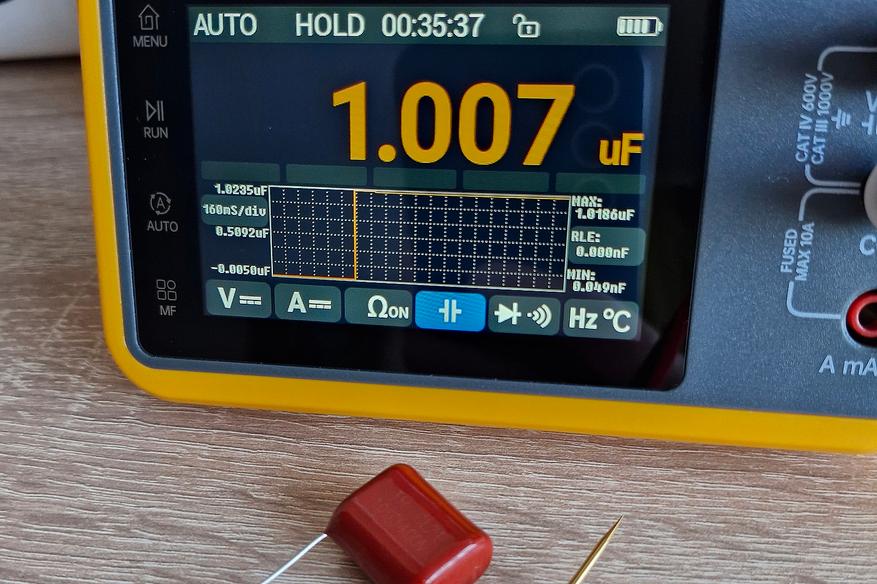

Измерение сопротивлений, конденсаторов, диодов и частоты:

Отмечу неплохую точность показаний для бытовых работ.

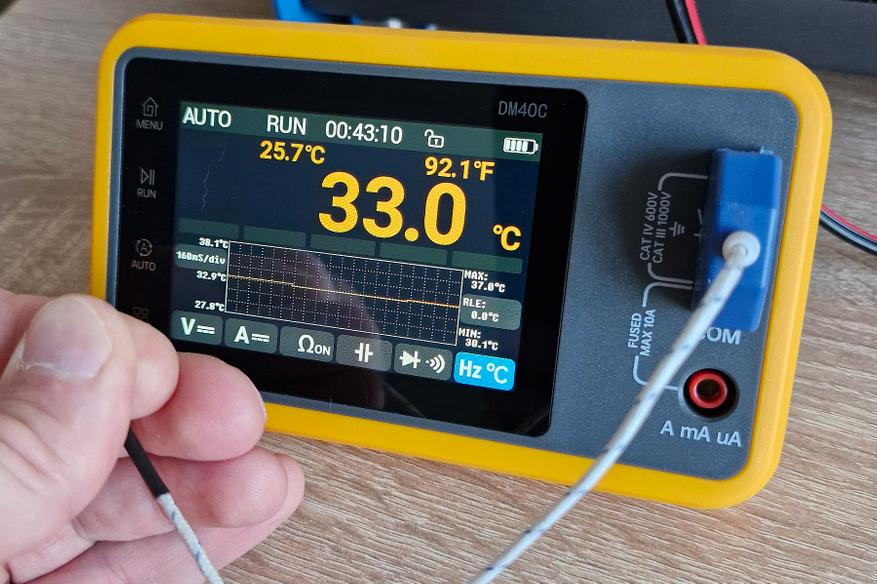

И проверка термопары (рука и кипяток):

Заявлено измерение до 1000 градусов С (комплектная термопара работает в диапазоне -20-+300 С).

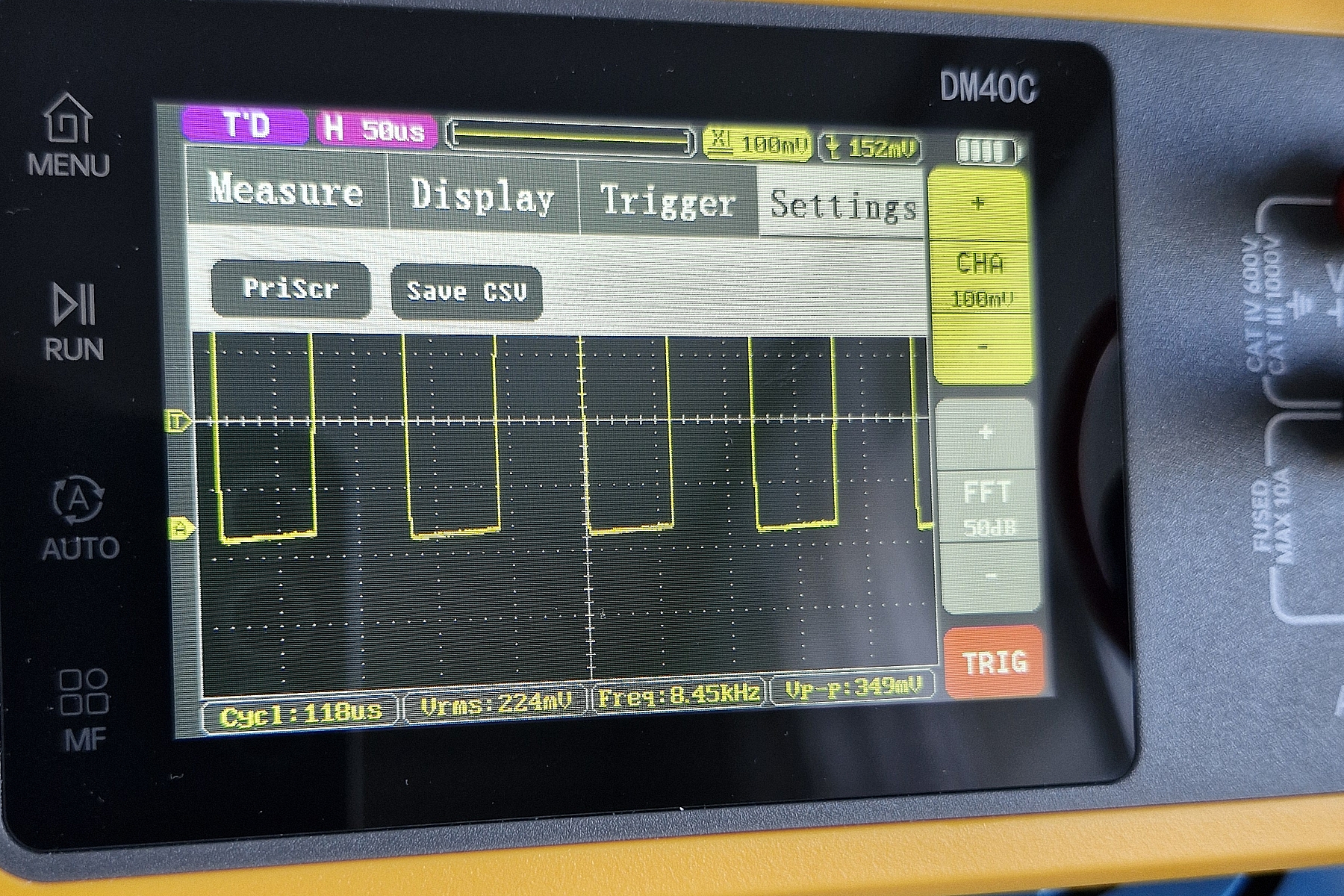

Осциллограф и генератор сигналов

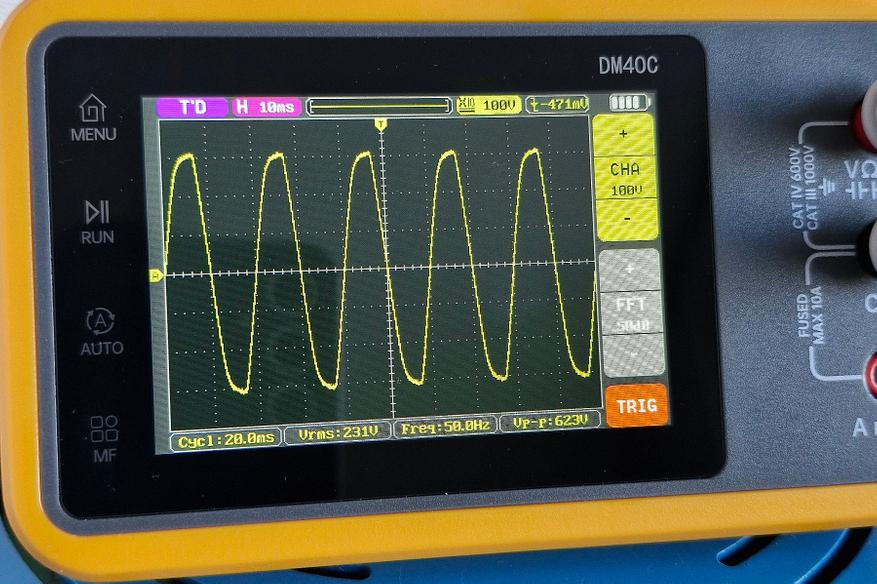

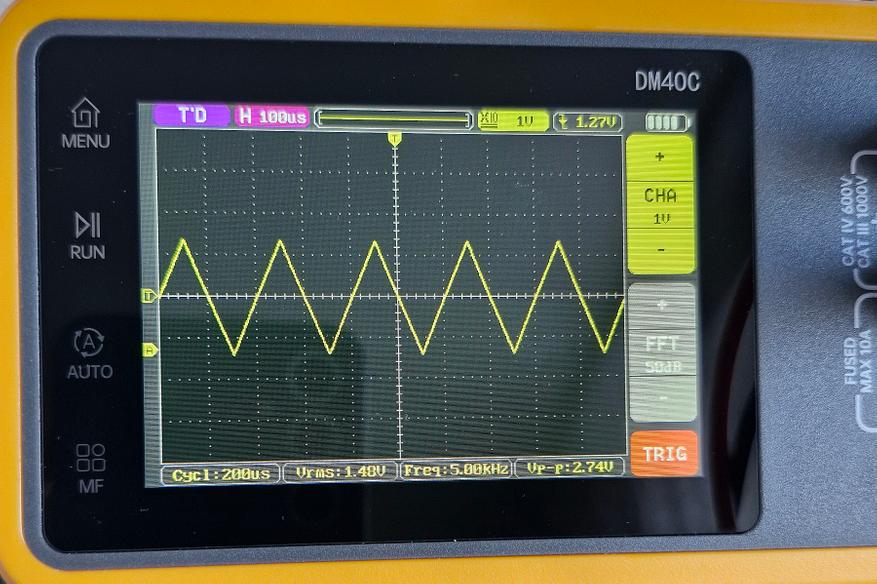

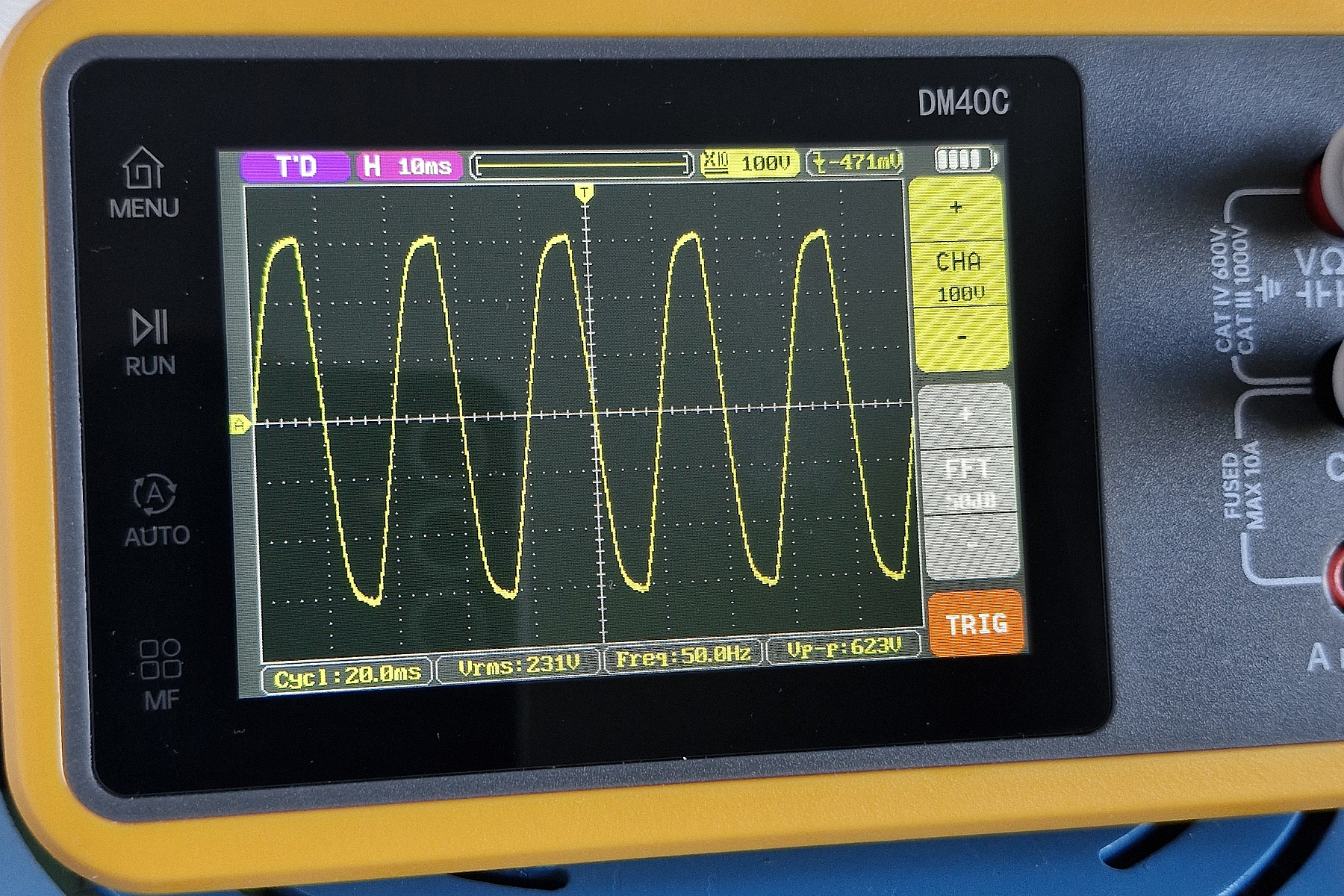

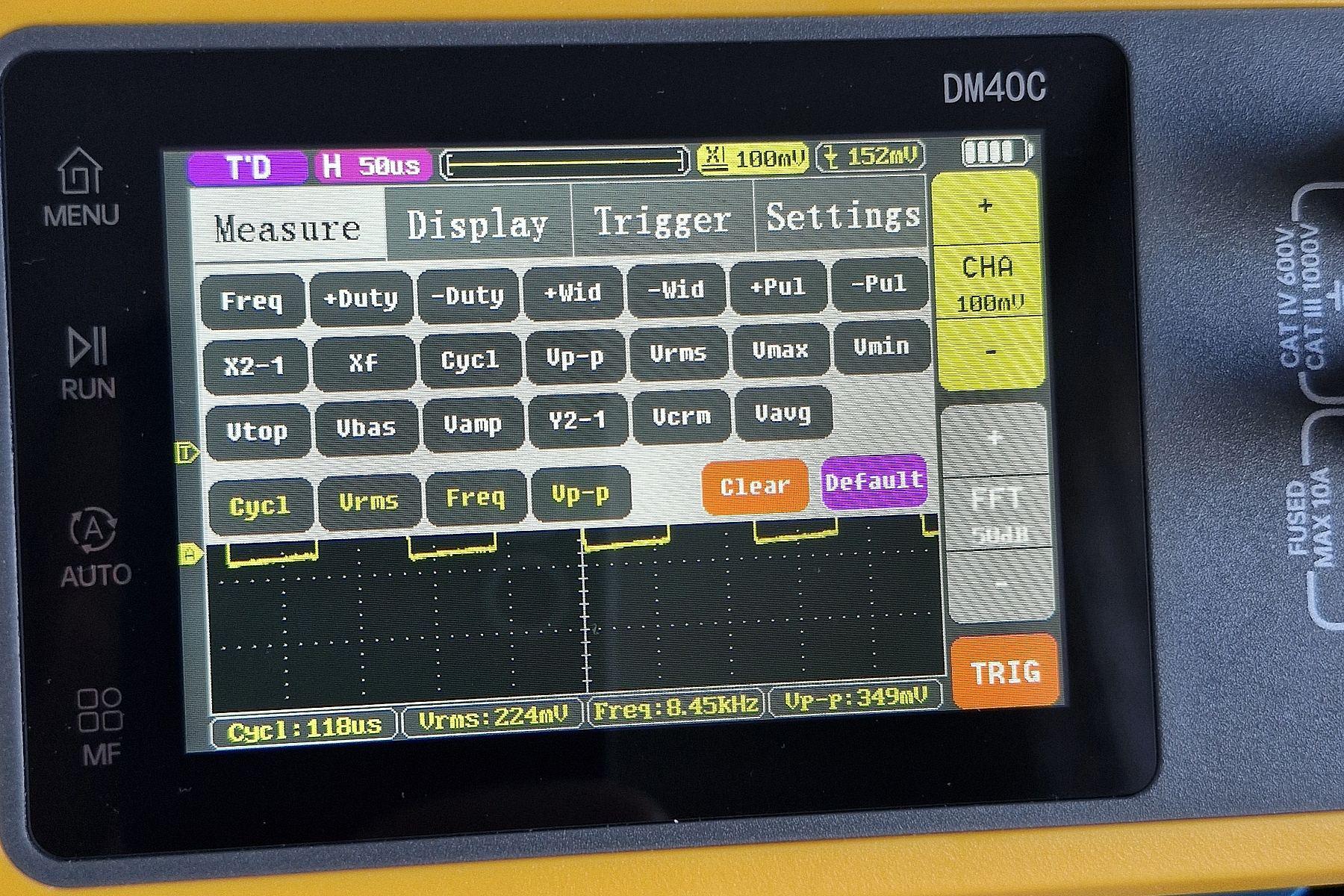

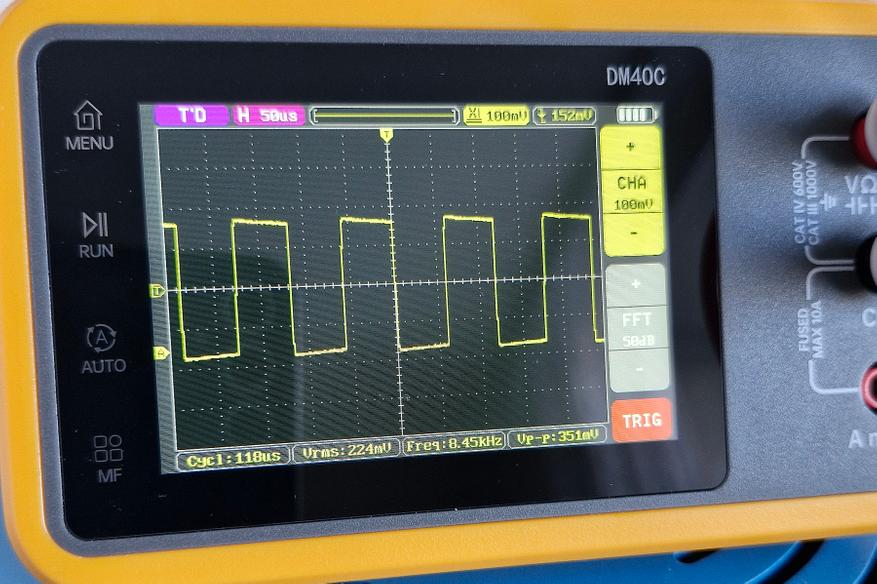

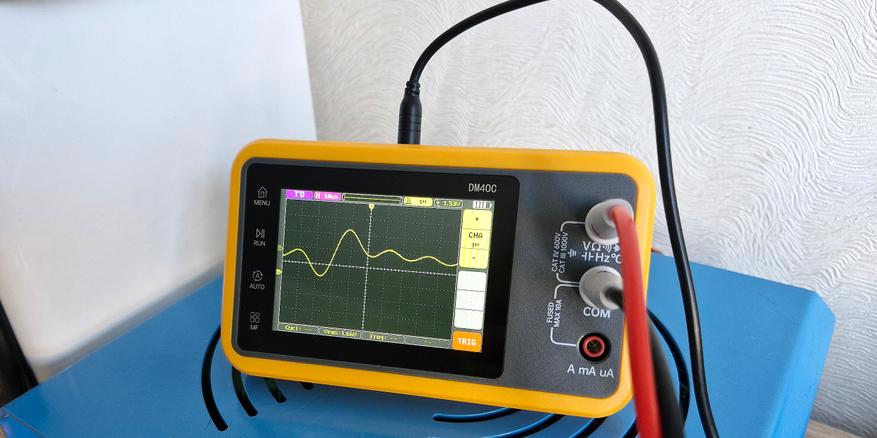

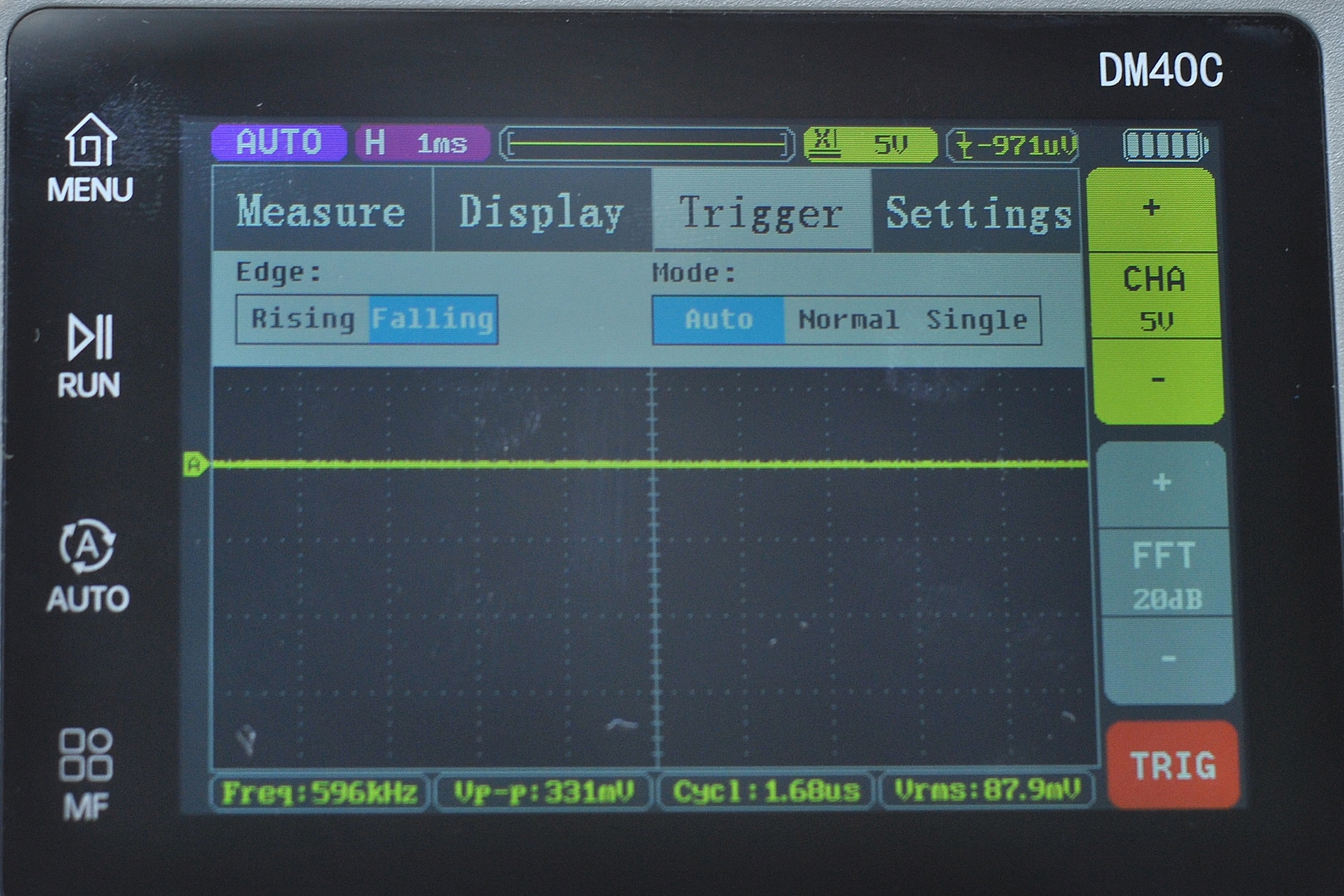

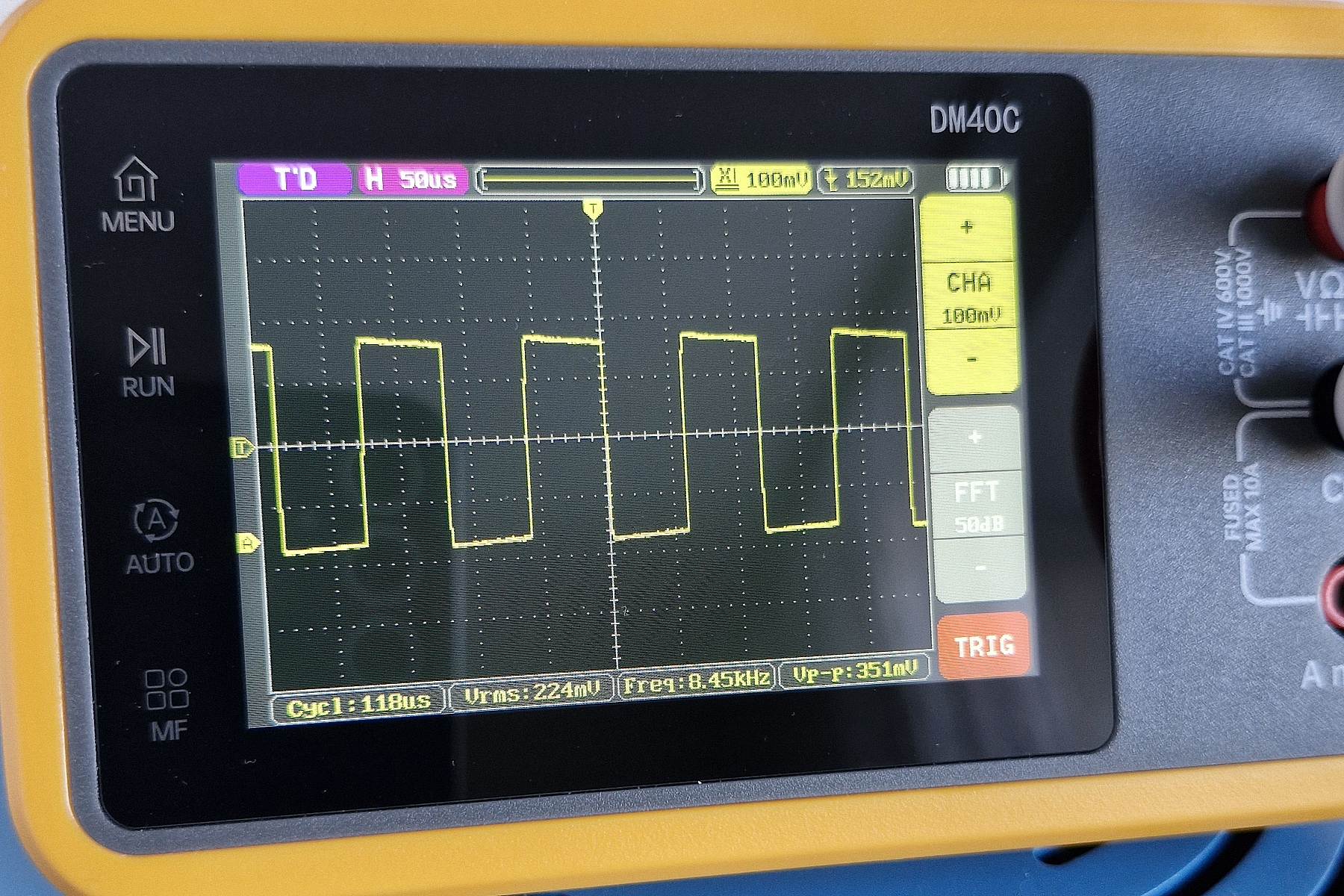

Работать удобно, сенсорный экран ускоряет процесс получение наглядной формы сигнала. Есть настройки по отображению формы и измерениям. С делителем 10X измеряет синус в сети. Форму и картинку легко сохранить в CSV файл и картинку (BMP).

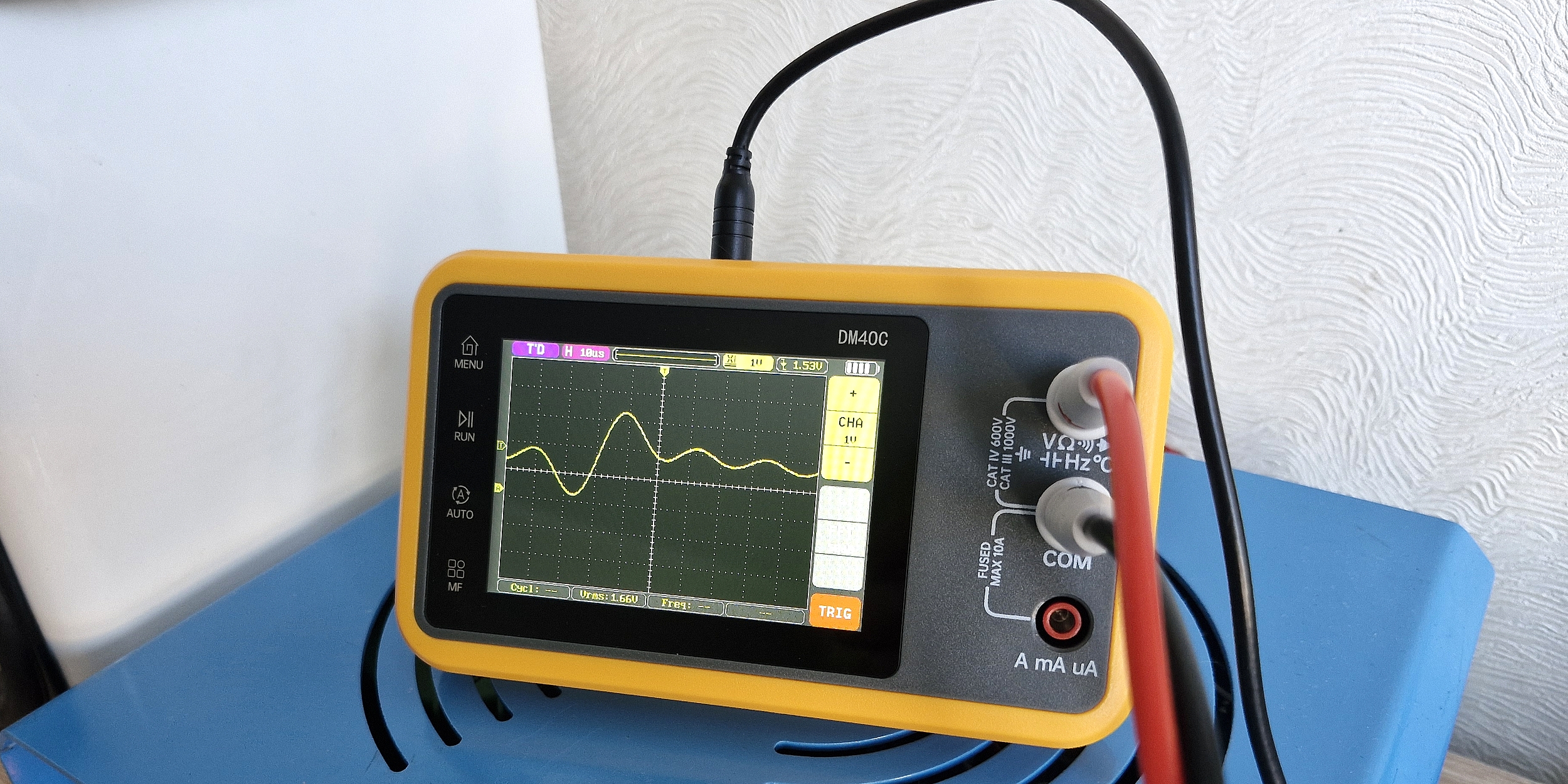

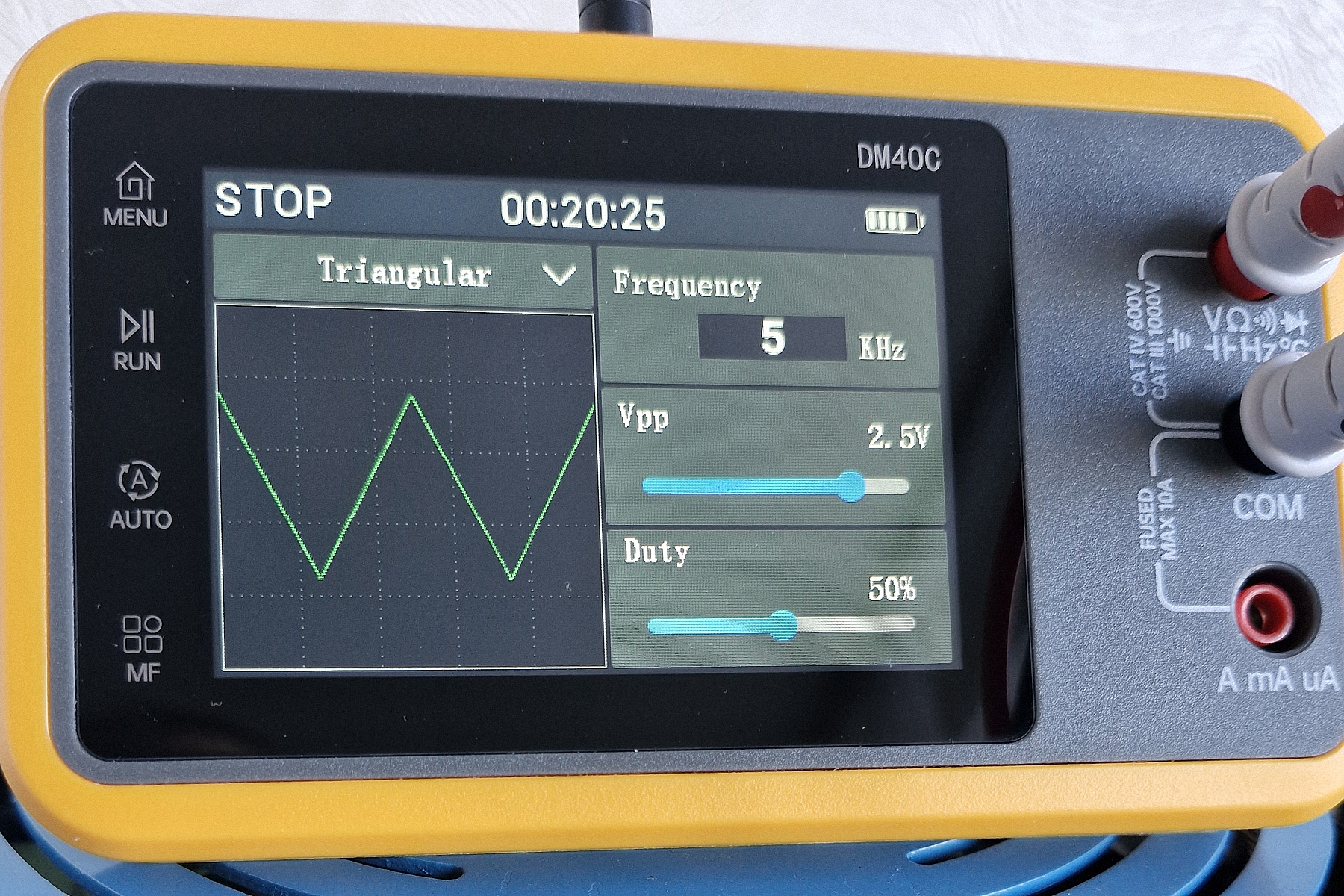

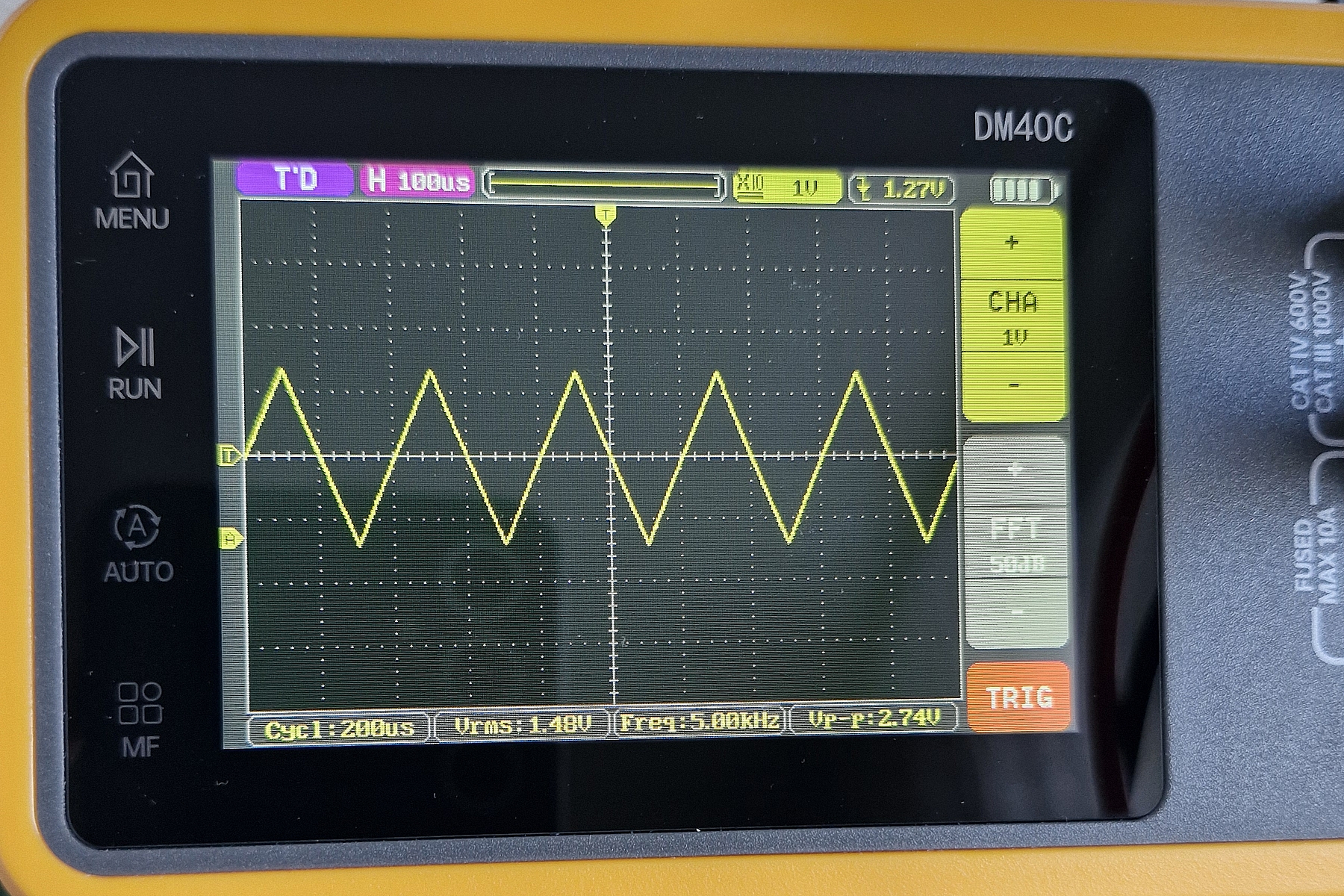

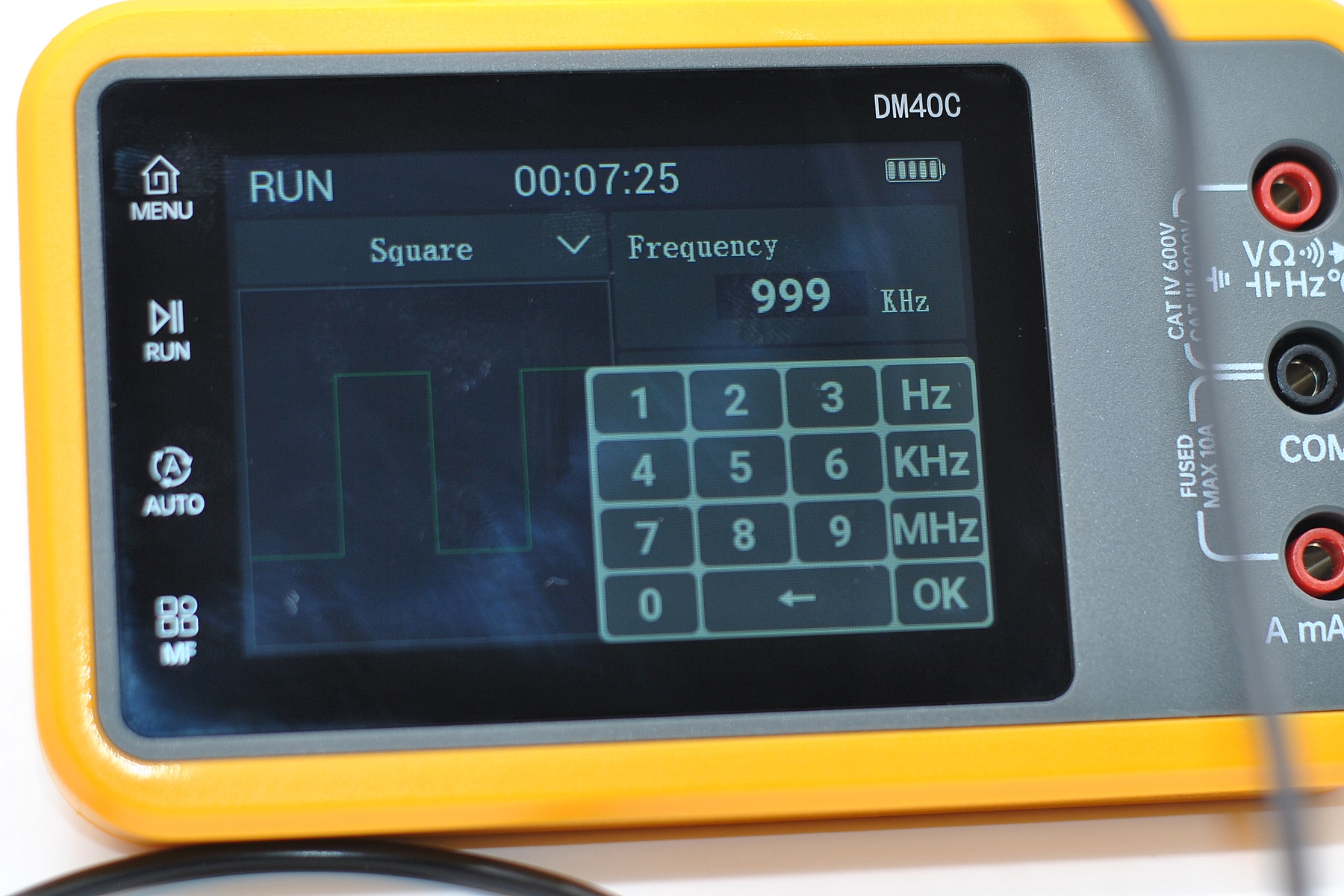

Генератор сигналов (4 формы: синус, квадрат, треугольник, пила):

Vpp до 3 В. На синусе максимальная частота. Работают с осциллографом совместно.

Заключение

Alientek DM40C — сбалансированный измеритель 3-в-1 для быстрой диагностики и ремонта электроники. Тут точный и быстрый мультиметр (интересная особенность показывать постоянку и переменку сразу) с измерением тока, осциллограф и генератор сигналов с удобным управлением (сенсор отзывчивый) и возможностью сохранения форм. Внутри все собранно на высоком уровне, позже появится мобильное ПО. Регулярно выходят прошивки, качественные щупы для мультиметра. Удобная поставка и чехол. Из минусов: блики на экране и DSO только на 10 МГц.

Продается измеритель тут (фирменный магазин бренда на Али).

Для выгодной покупки есть купон 1DM40ABC на все варианты комплектации.

У Alientek отмечу также отличный портативный паяльник T80P на 100 Вт.

Спасибо за внимание. Удачных покупок!
