Нарезаем резьбу: обзор большого и полезного набора Отверткин AS-40 (40 предметов, плашки, метчики и держатели) для рукастых мастеров

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Инструменты

При подготовке различных проектов, проведении доработок конструкций, а также для сборки самых разнообразных приспособлений часто требуется нарезание резьбы по месту. Например, для установки на радиаторы охлаждения транзисторных сборок или для сборки конструкций из металлического профиля. Именно для этих целей был выбран набор плашек и метчиков из 40 предметов в кейсе под брендом Отверткин.

Характеристики:

  • Модель: набор AS-40
  • Тип: плашки и метчики с держателями
  • Типоразмеры: от М3 до М12
  • Материал: закаленная сталь S2

Набор Отверткин AS-40 понравился, в первую очередь, за счет эргономики хранения и организации порядка в кейсе — все разложено по ячейкам. Не нужно перебирать все типоразмеры в поисках нужного — метчики и плашки всегда на своих местах.

Перечень предметов:

  • Плашки: M3x0.5; М3x0.6; M4x0.7; M4x0.75; M5x0.8; M5x0.6; M6x1.0; M6x0.75; M7x1.0; M7x0.75; M8x1.25; M8x1.0; M10x1.25; M10x1.5; M12x1.75; M12x1.5.;
  • Метчики: M3x0.5; М3x0.6; M4x0.7; M4x0.75; M5x0.8; M5x0.9; M6x1.0; M6x0.75; M7x1.0; M7x0.75; M8x1.25; M8x1.0; M10x1.25; M10x1.5; M12x1.75; M12x1.5;
  • Клупп для плашек;
  • Вороток для метчиков регулируемый;
  • Вороток для метчиков торцевой;
  • Отвертка для клуппа.

За счет компактности и небольшой массы все вместе в кейсе можно взять с собой, как отдельно, так и в инструментальной сумке, например, с целью выездного ремонта.

Набор универсальный и состоит из 40 предметов в пластиковом кейсе. Предназначен для нарезания и восстановления резьбы внутренней (в отверстиях) и наружной (на валах и трубках).

Для этого в кейсе имеются держатель плашек (клупп) и держатели для метчиков (воротки, в том числе торцевой вороток). Из особенностей — имеется небольшая щеточка для устранения опилок во время работы и очистки инструмента, а также отвертка для фиксации плашки в клуппе.

Так как набор универсальный, то и всегда можно за пару минут нарезать новую резьбу или поправить имеющуюся. Сорвал резьбу — минутное дело восстановить.

Для того чтобы иметь возможность правильно оценить шаг резьбы, в комплекте AS40 имеется резьбомер метрических и дюймовых резьб. Если не знаете, какая именно резьба требуется для вашего крепежа, потратьте лишнюю минуту и проверьте. Далее, наверняка зная диаметр отверстия и шаг резьбы, выбираем нужный метчик (плашку) и нарезаем.

Набор оказался весьма полезным. Восстановил резьбу на старом ЧПУ станке — сорвало крепеж под направляющие в раме от постоянных вибраций. Пришлось рассверлить отверстие под другой диаметр, благо в наборе есть широкий выбор типоразмеров.

Также подготовил резьбу для крепления кромочного фрезера в небольшой стол. Подробнее про самодельный фрезерный стол и сам фрезер можно посмотреть в отдельной статье.

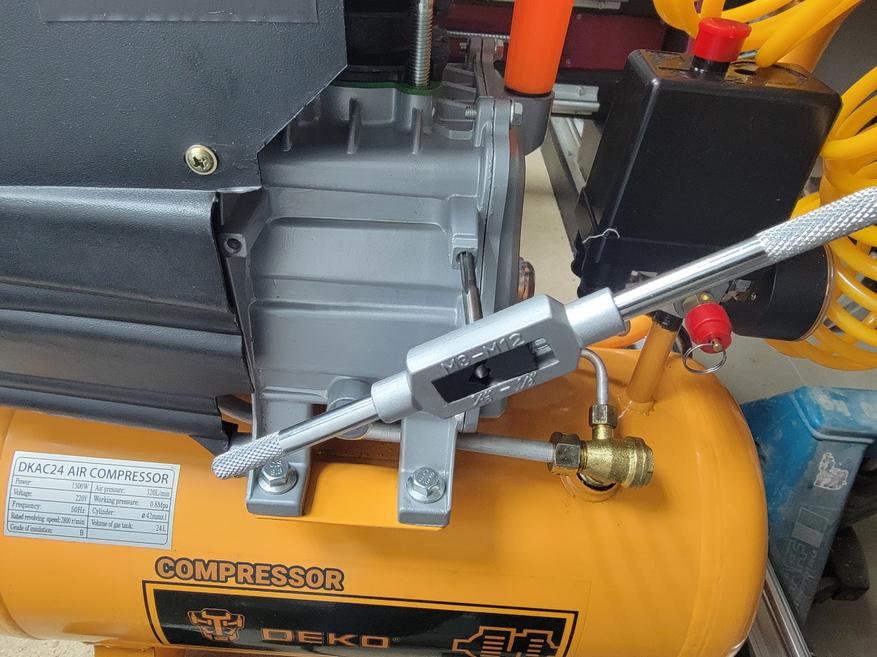

В целом, набор AS40 удобен для нарезания и для восстановления, особенно в том случае, когда не знаете точно все типоразмеры, которые могут вам понадобиться в работе. Один раз взял вот такой «чемоданчик» — и он будет долго служить на благо рукастому мастеру. Вот пригодится для того, чтобы «прогнать» резьбу в корпусе воздушного компрессора.

Что касается самоделок, то набор плашек и метчиков оказывается как нельзя кстати. Можно практически без потери времени собирать сложные конструкции (на фото — портальная сборка большого 3Д принтера). Если у вас компьютерные комплектующие не встают на свои места в корпусе или от времени разбита резьба, то буквально пара взмахов воротком, и новые нитки резьбы готовы к работе. Такое частенько бывает в старых блоках питания, сильно бывших в употреблении.

Если материал имеет определенную толщину, то есть смысл резать с удалением стружки, периодически делая обратное вращение воротком. Если материал прочный, то используйте смазочную жидкость (масло или эмульсию). Также есть смысл пользоваться перед ответственной сборкой, прогоняя резьбу на крепеже и в отверстиях.

В любом случае, данный набор оказался к месту и как нельзя кстати при очередном ремонте оборудования. Именно такой вариант — «все-в-одном» и в кейсе рекомендую брать для собственного использования.
