Asus представляет новые материнские платы на чипсете AMD X570

За день до открытия выставки Computex 2019, которая открылась 28 мая в Тайбэе (Тайвань), компания ASUS провела для прессы закрытый семинар под названием 2019 Open Platform Motherboard Seminar, на котором были представлены новые модели материнских плат. Как несложно догадаться, речь идет о материнских платах на базе нового чипсета AMD X570, который, в купе с процессорами Ryzen 3-го поколения на базе архитектуры Zen 2, были анонсированы в тот же день компанией AMD.

Напомним, что весь модельный ряд плат компании ASUS можно представить в виде пирамиды сегментации в основании которой расположены серии PRIME и TUF GAMING, далее идет серия ROG STRIX и венчает пирамиду топовая серия ROG. Если речь идет о материнских платах под процессоры Intel, то топовой серией будет ROG MAXIMUS, а в варианте процессоров AMD – это ROG CROSSHAIR. Причем, данная пирамида описывает сегментацию лишь материнских плат, ориентированных на домашних пользователей, не затрагивая коммерческие платы и платы для рабочих станций.

Под новый чипсет AMD компания ASUS анонсировала сразу очень широкий ассортимент плат. Решения представлены во всех сериях и есть даже плата для рабочих станций.

И прежде чем переходить к рассмотрению модельного ряда материнских плат ASUS на чипсете AMD X570, уделим немного внимания самому чипсету.

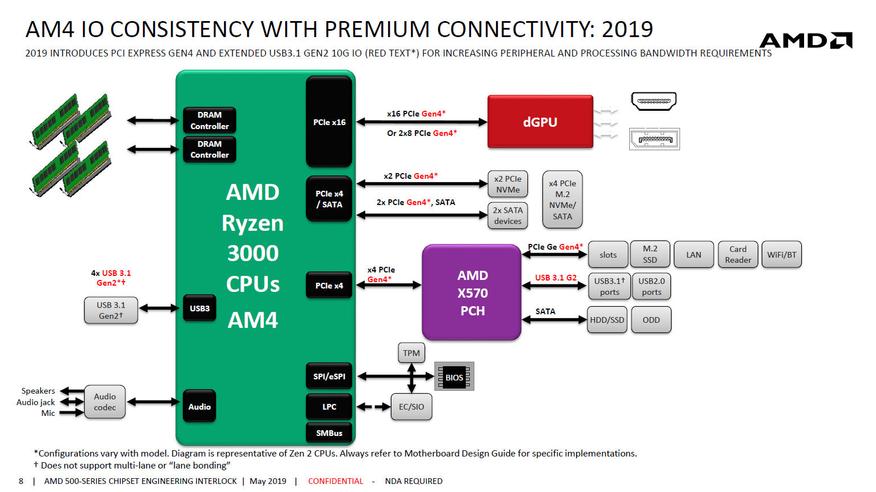

Итак, чипсет AMD X570 ориентирован на процессоры AMD Ryzen 3000 c разъемом Socket AM4. Однако, чипсет совместим и с процессорами AMD Ryzen 2-го поколения (с графикой и без), но не совместим с процессорами AMD Ryzen 1-го поколения. Попутно отметим, что чипcеты AMD поколений X470 и B450 совместимы с процессорами AMD Ryzen 3-го поколения. Для чипсетов X370 и B350 для поддержки новых процессоров потребуется обновления BIOS. Впрочем, забегая вперед, заметим, что особого смысла в использовании материнских плат на базе чипсетов предыдущих поколений в совокупности с новыми процессорами нет, поскольку многие «фишки» нового процессора окажутся недоступными. Верно и обратное: нет смысла использовать материнскую плату на базе чипсета AMD X570 в сочетании с процессорами AMD Ryzen 2-го поколения.

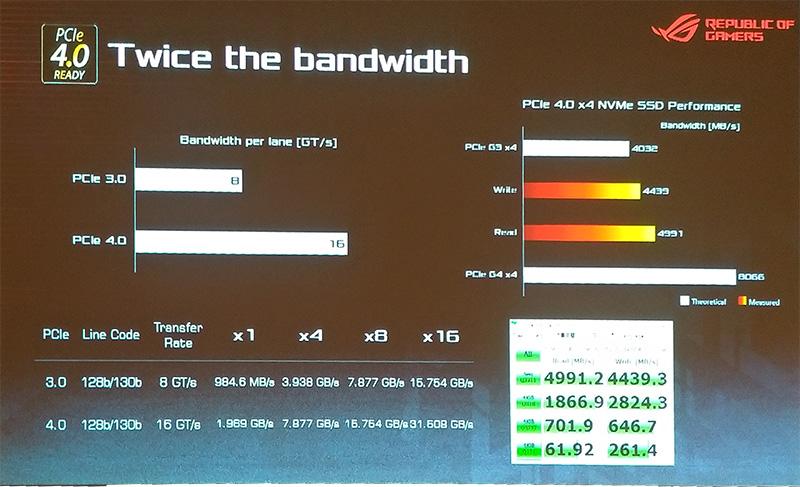

Наверное, самое главное нововведение в чипсете AMD X570 — это поддержка шины PCI Express 4.0, которая имеет в два раза большую пропускную способность в сравнении с шиной PCI Express 3.0.

Сам чипсет X570 имеет контроллер на 16 линий PCIe 4.0, однако половина этих линий может быть переконфигурирована в порты SATA. Учтем также, что четыре линии PCIe 4.0 используются для связи чипсета с процессором.

Кроме того, в чипсете имеется независимый контроллер SATA на четыре порта, контроллер USB 3.1 Gen2 на восемь портов и контролер USB 2.0 на четыре порта.

Сам процессор AMD Ryzen 3-го поколения также имеет встроенный контроллер PCIe 4.0 на 24 линий. При этом 4 линии PCIe 4.0 используются для связи с чипсетом, 16 линий PCIe 4.0 предназначены для видеокарт (х8+х8 или х16), а еще 4 линии PCIe 4.0 общего назначения. Причем, две линии PCIe 4.0 общего назначения могут быть переконфигурированы в SATA порты.

Эти линии общего назначения могут использоваться для реализации одного разъема M.2 для накопителей c интерфейсом PCIe 4.0 x4/SATA, либо можно реализовать разъем M.2 для накопителей с интерфейсом PCIe 4.0 x2 и дополнительно два порта SATA.

Помимо поддержки линий PCIe 4.0, процессор AMD Ryzen 3-го поколения имеет контроллер USB 3.1 Gen2 на четыре порта.

Ну а теперь, после небольшого вступления, вернемся к материнским платам ASUS на новом чипсете AMD X570. Начнем с топовой серии, а именно ROG Crosshair VIII. В данном случае, римская цифра VIII обозначает поколение плат серии ROG Crosshair и указывает на то, что эти платы основаны на чипсете AMD X570.

Серия ROG Crosshair VIII

В серии ROG Crosshair VIII было представлено три платы: ROG Crosshair VIII Formula, ROG Crosshair VIII Hero (Wi-Fi), ROG Crosshair VIII Hero и ROG Crosshair VIII Impact (модели ROG Crosshair VIII Hero (Wi-Fi) и ROG Crosshair VIII Hero можно считать за одну модель, поскольку отличаются они лишь наличием Wi-Fi модуля). Напомним, что в предыдущем поколении серии ROG Crosshair VII на чипсете AMD X470 была всего одна модель, так что прогресс налицо. Прежде всего, что общего между всеми этими платами, что позволяет их объединить в одну серию? Что есть на этих платах такого, чего нет на платах других серий?

Характерных особенностей (признаков) серии ROG Crosshair VIII несколько. Кстати, эти же особенности относятся и к серии ROG MAXIMUS XI на чипсете Intel Z390.

Итак, характерных признаков плат серии ROG Crosshair VIII можно выделить три:

  • кнопки управления (питание, перезагрузка и т.д.) расположены на самой плате,
  • поддержка технологии BIOS FlashBack, позволяющей перепрошивать BIOS без установки процессора и памяти.
  • предустановленная планка на задней панели разъемов.

Именно совокупность всех этих признаков есть на всех платах серии ROG Crosshair VIII и отсутствует на платах других серий.

При этом у каждой платы серии ROG Crosshair VIII есть и свои индивидуальные особенности.

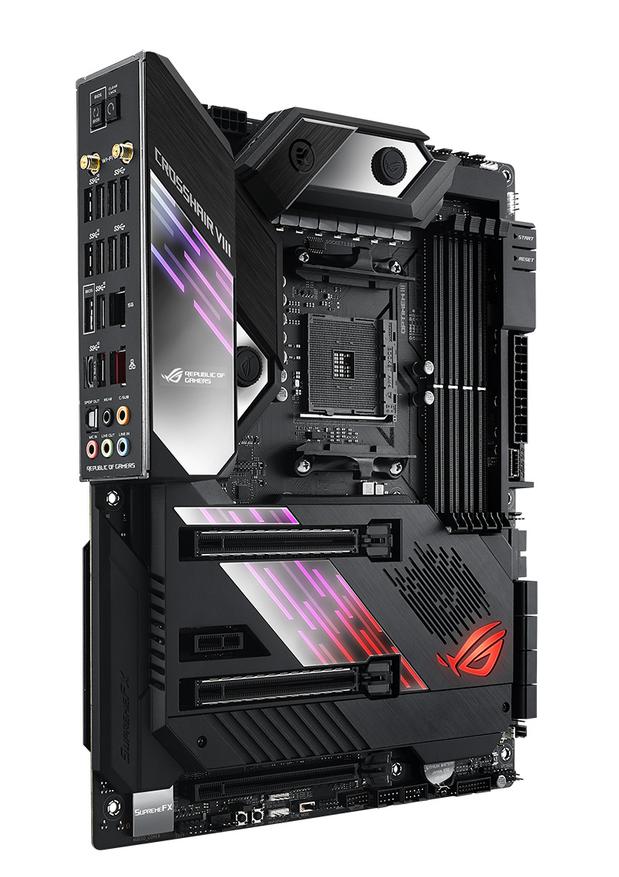

К примеру, плата Formula ориентирована на использование водяной системы охлаждения регулятора напряжения питания процессора. В радиаторах регулятора напряжения питания процессора есть специальные патрубки для подключения СВО.

Плата ROG Crosshair VIII Formula выполнена в форм-факторе ATX, имеет два слота PCIe 4.0 x16 (x16/- или x8/x8), один слот PCIe 4.0 x4 (в форм-факторе PCIe x16) и один слот PCIe 4.0 x1. Для установки модулей памяти DDR4 имеется четыре слота, а максимальный объем поддерживаемой памяти составляет 128 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 8 портов SATA, 8 портов USB 3.1 Gen2 (7хType-A и 1хType-C), 8 портов USB 3.1 Gen1 и 4 порта USB 2.0. Есть еще и разъем для подключения фронтального порта USB 3.1 Gen2.

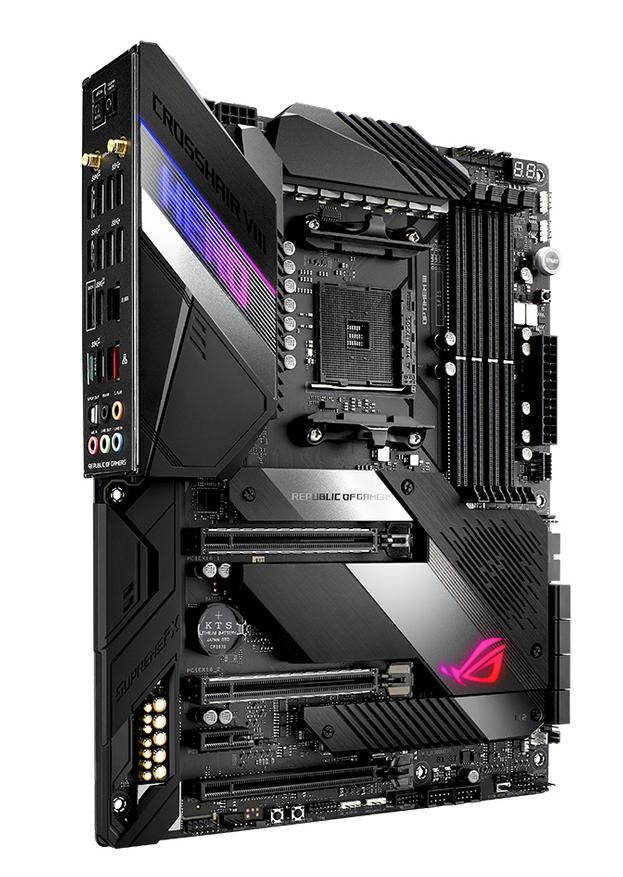

Плата ROG Crosshair VIII Hero (c Wi-Fi модулем и без) – это, своего рода классический вариант универсальной топовой платы. Она также выполнена в форм-факторе ATX и по набору слотов, портов и разъемов практически не отличается от модели Formula. Отличие лишь в том, что на плате ROG Crosshair VIII Hero 6 портов USB 3.1 Gen1, а не 8, как в Formula.

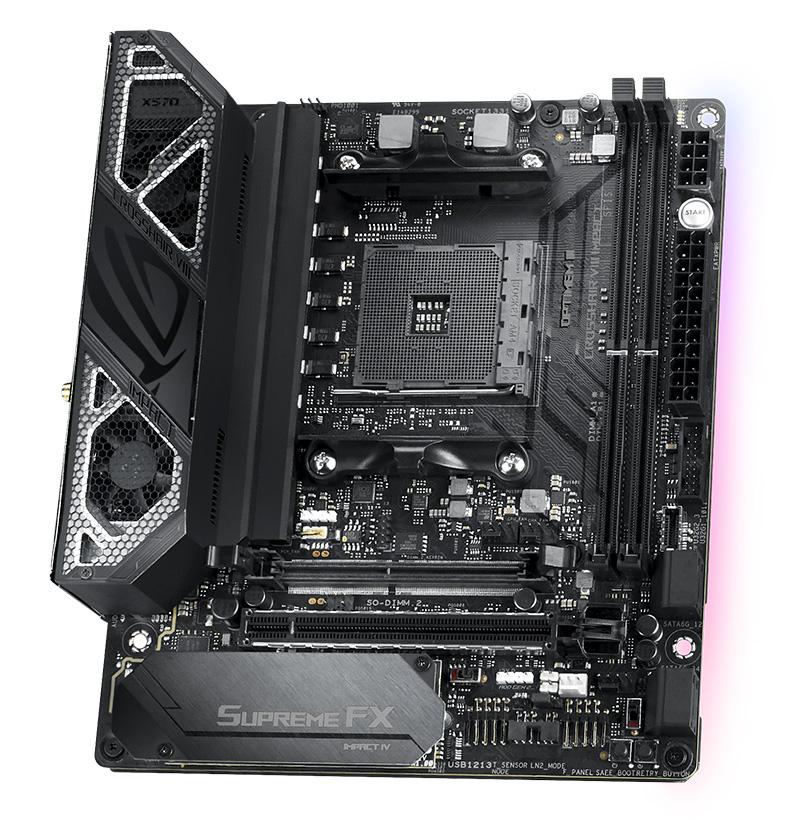

Плата ROG Crosshair VIII Impact отличается своими компактными размерами и имеет форм-фактор mini-DTX (170,18×203,2 мм).

Плата имеет только один слот PCIe 4.0. Для установки модулей памяти DDR4 имеется два слота, а максимальный объем поддерживаемой памяти составляет 64 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 4 порта SATA, 6 портов USB 3.1 Gen2 (5хType-A и 1хType-C), 4 порта USB 3.1 Gen1 и 2 порта USB 2.0. Есть еще и разъем для подключения фронтального порта USB 3.1 Gen2.

Отметим, что на всех плата серии ROG Crosshair VIII, за исключением модели Hero без Wi-Fi модуля, имеется Wi-Fi модуль Intel Wireless-AX 200 с поддержкой нового стандарта 802.11ax (Wi-Fi 6) и Bluetooth 5.0. В моделях Formula и Hero есть, помимо обычного гигабитного сетевого порта на базе контроллера Intel I211AT, еще и высокоскоростной сетевой порт: Aquantia 5G в модели Formula и Realtek 2,5G в модели Hero.

Также во всех платах серии ROG Crosshair VIII используется аудиоконтроллер SupremeFX S1220.

И еще одно замечание. На платах серии ROG Crosshair VIII не предусмотрены видеовыходы. То есть, для таких топовых решений нужны исключительно дискретные видеокарты.

Серия ROG STRIX

В серии ROG STRIX также было представлено три платы: ROG STRIX X570-E Gaming, ROG STRIX X570-F Gaming и ROG STRIX X570-I Gaming.

Эта серия чуть проще чем серия ROG Crosshair VIII. Тут нет кнопок на плате и нет возможности перепрошивать BIOS с флешки без загрузки самого компьютера. Но есть предустановленная планка на задней панели разъемов. Собственно, именно совокупность перечисленных особенностей и может считаться признаком серии ROG Crosshair VIII. Ну и конечно же фирменный, узнаваемый дизайн с необычным принтом на печатной плате.

Плата ROG STRIX X570-E Gaming выполнена в форм-факторе ATX, имеет два слота PCIe 4.0 x16 (x16/- или x8/x8), один слот PCIe 4.0 x4 (в форм-факторе PCIe x16) и два слота PCIe 4.0 x1. Для установки модулей памяти DDR4 имеется четыре слота, а максимальный объем поддерживаемой памяти составляет 128 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 8 портов SATA, 8 портов USB 3.1 Gen2 (7хType-A и 1хType-C), 6 портов USB 3.1 Gen1 и 4 порта USB 2.0. Есть еще и разъем для подключения фронтального порта USB 3.1 Gen2.

Кроме того, имеется Wi-Fi модуль Intel Wireless-AX 200 с поддержкой нового стандарта 802.11ax (Wi-Fi 6) и Bluetooth 5.0. Также имеется гигабитный сетевой порт на базе сетевого контроллера Intel I211AT и высокоскоростной сетевой порт Realtek 2,5G.

Плата ROG STRIX X570-F Gaming похожа на модель ROG STRIX X570-E Gaming и отличается от нее лишь уменьшенным количеством порто. Она также выполнена в форм-факторе ATX, имеет два слота PCIe 4.0 x16 (x16/- или x8/x8), один слот PCIe 4.0 x4 (в форм-факторе PCIe x16) и два слота PCIe 4.0 x1. Для установки модулей памяти DDR4 имеется четыре слота, а максимальный объем поддерживаемой памяти составляет 128 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 8 портов SATA,4 портов USB 3.1 Gen2 (3хType-A и 1хType-C), 6 портов USB 3.1 Gen1 и 4 порта USB 2.0. Есть еще и разъем для подключения фронтального порта USB 3.1 Gen2.

Wi-Fi модуля на плате ROG STRIX X570-F Gaming нет. Отсутствует и высокоскоростной сетевой порт Realtek 2,5G (есть лишь стандартный гигабитный порт).

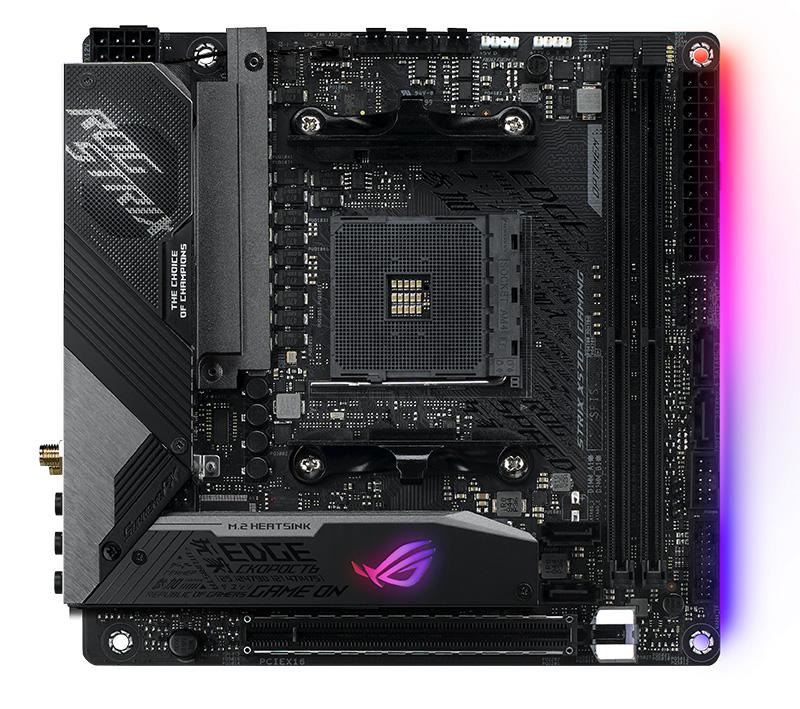

Плата ROG STRIX X570-I Gaming отличается своими компактными размерами и имеет форм-фактор mini-ITX (170×170 мм).

Плата имеет только один слот PCIe 4.0. Для установки модулей памяти DDR4 имеется два слота, а максимальный объем поддерживаемой памяти составляет 64 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 4 порта SATA, 4 порта USB 3.1 Gen2 (3хType-A и 1хType-C), 6 портов USB 3.1 Gen1 и 2 порта USB 2.0. Есть еще и разъем для подключения фронтального порта USB 3.1 Gen2.

Есть на это миниатюрной плате Wi-Fi модуль Intel Wireless-AX 200 с поддержкой нового стандарта 802.11ax (Wi-Fi 6) и Bluetooth 5.0. И имеется и стандартный гигабитный сетевой порт на базе сетевого контроллера Intel I211AT.

Также во всех платах серии ROG STRIX используется аудиоконтроллер SupremeFX S1220.

Кроме того, на всех платах данной серии имеется два видеовыхода: HDMI 2.0 и DisplayPort 1.2

Серия TUF Gaming

Серия плат TUF Gaming отличается от остальных своим узнаваемым дизайном в стиле TUF Gaming. Эти платы ориентированы на тех пользователей, которым нравится брутальный милитаристайл. К таким платам нужен, конечно же и корпус серии TUF Gaming, и видеокарт серии TUF Gaming и аксессуары в той же серии.

В серии TUF Gaming была представлена всего одна модель платы TUF Gaming X570-Plus, но в двух вариантах: с Wi-Fi модулем и без.

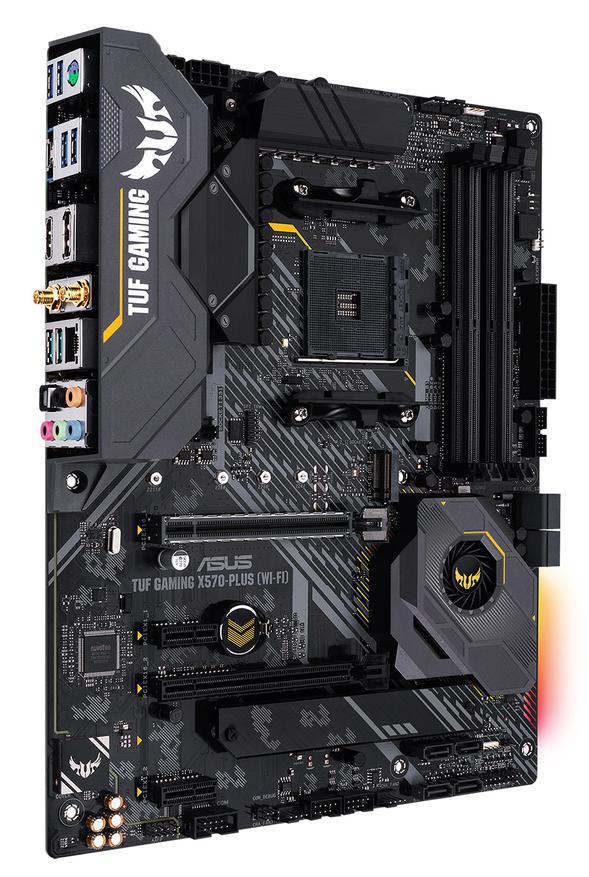

Плата TUF Gaming X570-Plus выполнена в форм-факторе ATX, имеет один слот PCIe 4.0 x16, один слот PCIe 4.0 x4 (в форм-факторе PCIe x16) и два слота PCIe 4.0 x1 (для модели без Wi-Fi модуля предусмотрено три слота PCIe 4.0 x1). Для установки модулей памяти DDR4 имеется четыре слота, а максимальный объем поддерживаемой памяти составляет 128 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 8 портов SATA, 3 порта USB 3.1 Gen2 (2хType-A и 1хType-C), 6 портов USB 3.1 Gen1 и 4 порта USB 2.0.

Кроме того, в варианте с Wi-Fi модулем используется модуль Intel Wireless-AX 200 с поддержкой нового стандарта 802.11ax (Wi-Fi 6) и Bluetooth 5.0. Также имеется стандартный гигабитный сетевой порт на базе сетевого контроллера Realtek L8200A.

Аудиотракт на плате TUF Gaming X570-Plus чуть проще, чем во всех остальных сериях и основан на базе контроллера Realtek S1200A.

Отметим также, что на плате имеется два видеовыхода: HDMI и DisplayPort.

Серия Prime

Серию плат Prime можно назвать классической. Здесь нет таких «наворотов», как в серии ROG Crosshair и ROG Strix. Все чуть проще, но в тоже время, очень функционально.

Платы этой серии отличаются своим узнаваемым дизайном в черно-белом стиле.

В серии Prime было представлено две модели плат: Prime X570-Pro и Prime X570-P.

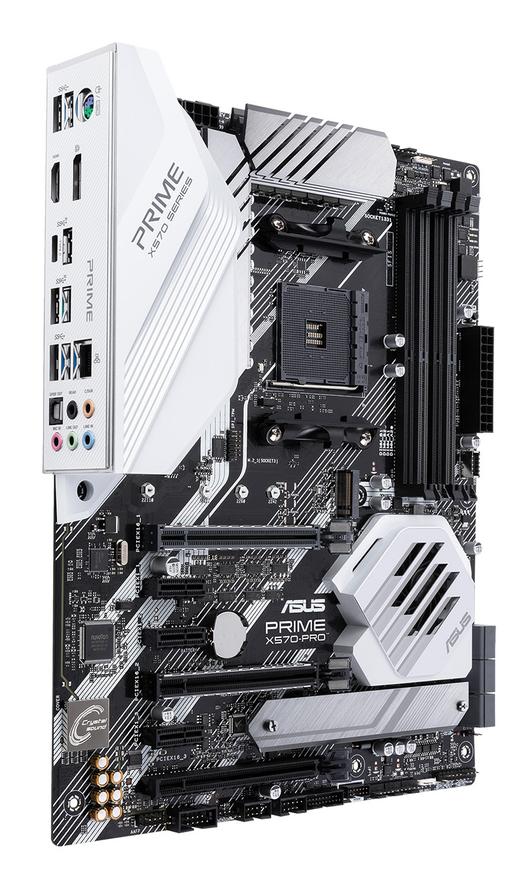

Плата Prime X570-Pro выполнена в форм-факторе ATX, имеет два слота PCIe 4.0 x16 (режимы работы x16/- или x8/x8), один слот PCIe 4.0 x4 (в форм-факторе PCIe x16) и три слота PCIe 4.0 x1. Для установки модулей памяти DDR4 имеется четыре слота, а максимальный объем поддерживаемой памяти составляет 128 ГБ.

На плате имеется два разъема M.2, причем оба разъема поддерживают режимы работы PCIe 4.0 x4 и SATA. Кроме того, есть 6 портов SATA, 4 порта USB 3.1 Gen2 (3хType-A и 1хType-C), 6 портов USB 3.1 Gen1 и 4 порта USB 2.0. Есть еще и разъем для подключения фронтального порта USB 3.1 Gen2.

Wi-Fi модуля на плате нет и подключение к сети возможно только по проводному интерфейсу через гигабитный сетевой порт на базе контроллера Intel i211AT.

Аудиотракт на плате основан на базе кодека Realtek S1200A.

Для подключения монитора (при использовании процессора с графическим ядром) есть видеовыходы HDMI и DisplayPort.

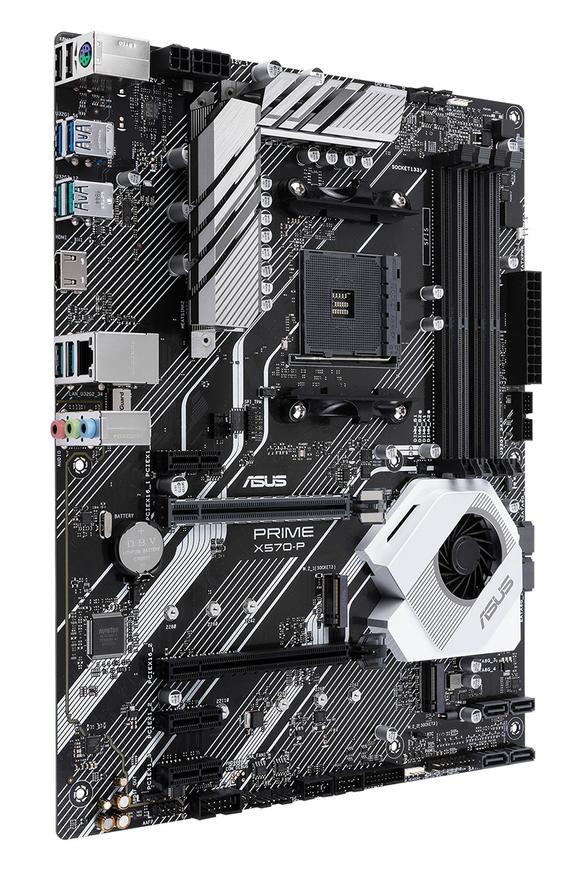

Плата Prime X570-P чуть проще модели Prime X570-Pro. Отличается она тем, что в ней пять портов USB 2.0, нет портов USB 3.1 Gen2 с разъемом Type-C (все четыре порта с разъемом Type-A), нет разъем для подключения фронтального порта USB 3.1 Gen2, а гигабитный сетевой порт основан на базе контроллера Realtek 8111H.

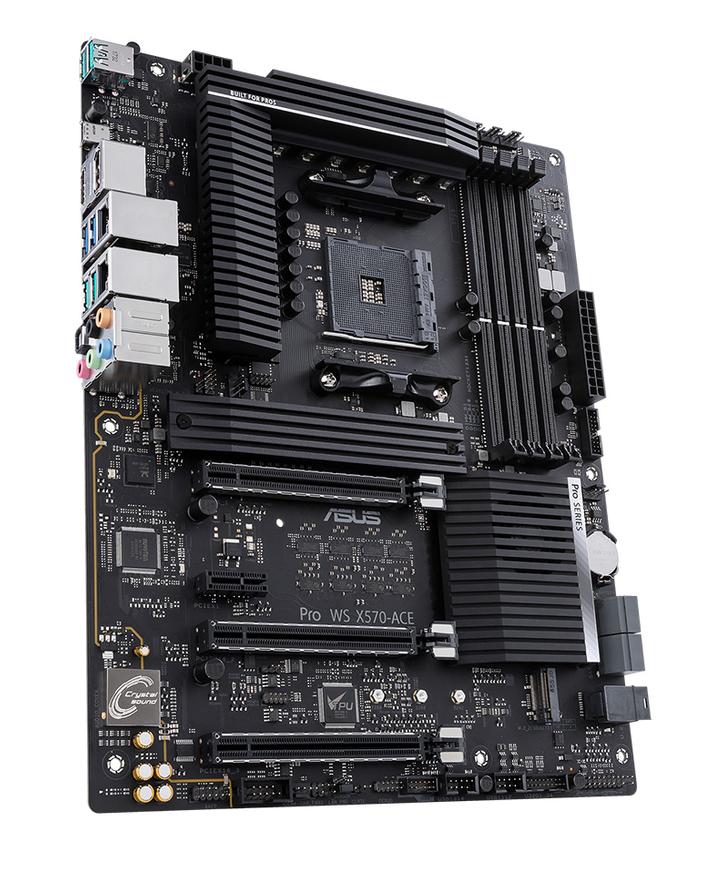

Плата Pro WS X570-ACE

Как уже отмечалось, на базе чипсет AMD X570 есть даже одна модель для рабочих станций (WS, Work Station). Это, конечно, уже решение для профессионального использования, а не для игрового домашнего ПК.

Плата Pro WS X570-ACE выполнена в форм-факторе ATX, имеет два слота PCIe 4.0 x16 (режимы работы x16/- или x8/x8) и один слот PCIe 4.0 x8 (в форм-факторе PCIe x16). Для установки модулей памяти DDR4 имеется четыре слота, а максимальный объем поддерживаемой памяти составляет 128 ГБ.

На плате имеется два разъема M.2, причем один разъем поддерживает режимы работы PCIe 4.0 x4 и SATA, а второй разъем – только режим PCIe 4.0 x2. Кроме того, есть 4 пора SATA, один разъем U.2, 5 портов USB 3.1 Gen2 (4хType-A и 1хType-C), 6 портов USB 3.1 Gen1 и 4 порта USB 2.0.

Wi-Fi модуля на плате нет, но есть два гигабитных сетевых порта (Intel i211AT и Realtek 8117 .

Аудиотракт на плате основан на базе кодека Realtek S1200A.

Для подключения монитора (при использовании процессора с графическим ядром) есть видеовыходы HDMI и DisplayPort.
