Попадание в топ: обзор платы усилителя мощности Wondom BDM8-A на TPA3255

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Продолжаем знакомиться с наборами для самостоятельного создания аудио усилителей. Выбор плат для DIY огромен, но у каждой есть свои нюансы. Сегодня рассмотрим недорогую плату стерео усилителя BDM8-A от бренда Wondom (это Sure-electronics) на чипе TPA3255 (в пике 300 Вт). Самый простой вариант только с линейным входом. Это немного модернизированная версия, добавили (по просьбам трудящихся) активное охлаждение. Чуть подробнее в коротком обзоре.

Автор: bdos

Технические характеристики

Параметр Значение
Тип устройства плата для сборки аудио усилителя мощности
Каналы стерео
Тип усилителя эффективный класс D
Модель AA-AB32492
Чип TI TPA3255, частота работы 450 кГц
Охлаждение активное
Напряжение питания DC 18-48 В
Ток 5-10 А
Выходная мощность (максимальная) 300 Вт на нагрузку 4 Ом
Выходные разъемы клеммы
Разъем для входного сигнала XH2.54
Операционные усилители 5532
Чувствительность по входу 1 В
Усиление 27.53 дБ
Отношение сигнал/шум 95 дБ
THD + N (1 Вт, 1 кГц, 4 Ом) 0.0048
Размеры 120 x 80 x 27.50 мм (монтажные отверстия М3 72x112 мм)
Масса 232.90 г.

Упаковка и комплект

Коммерческая упаковка лаконичная, зато сразу дали свое видение расшифровки бренда Wondom:

Изготовлено в Китае. Внутри дополнительный вспененный материал, а плата с защитой от статики.

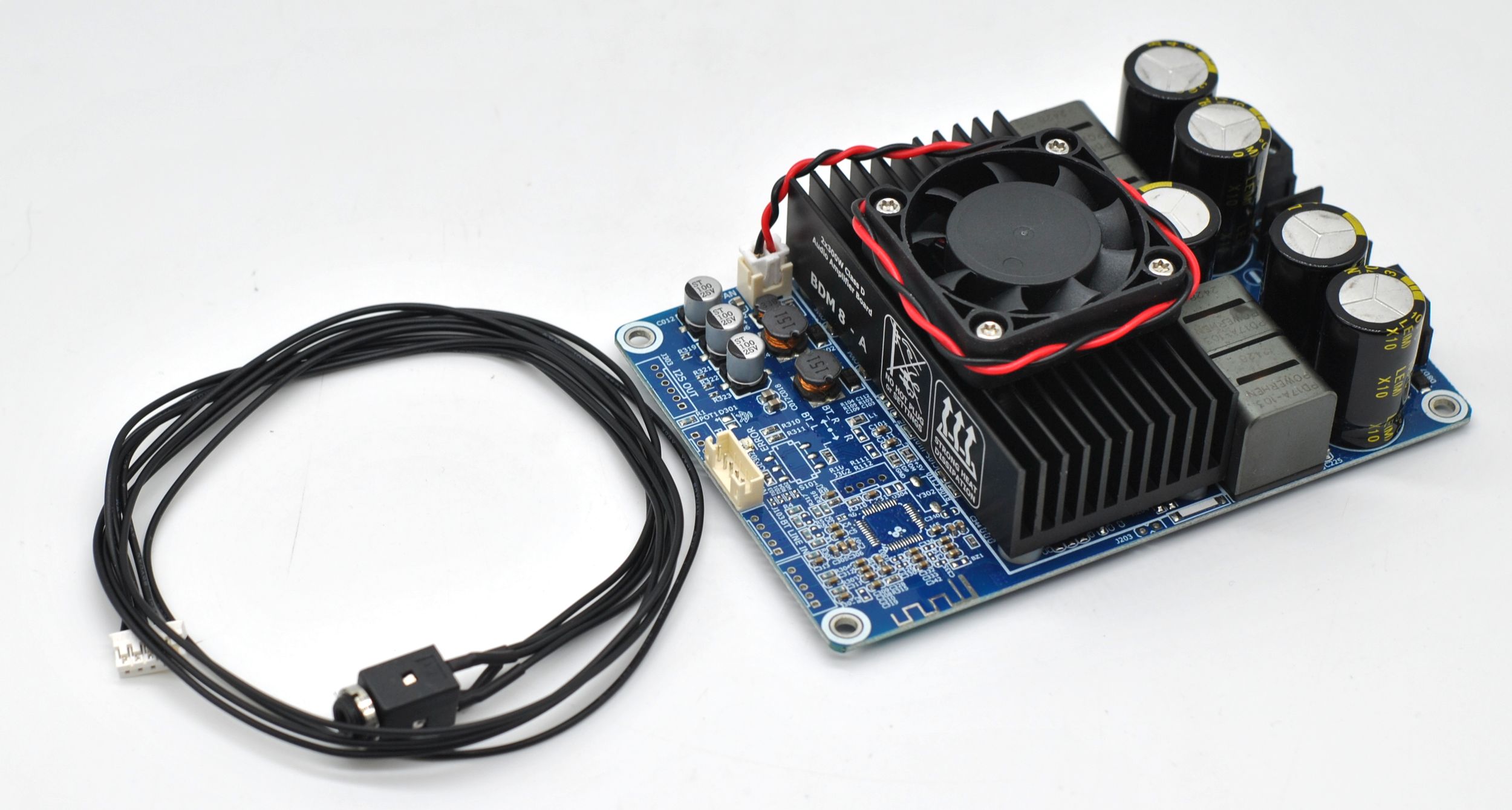

Комплект поставки включает еще кабель 30 см для входного сигнала с разъемом 3,5 мм панельного монтажа. Но кабель неэкранированный.

Даташит на эту плату.

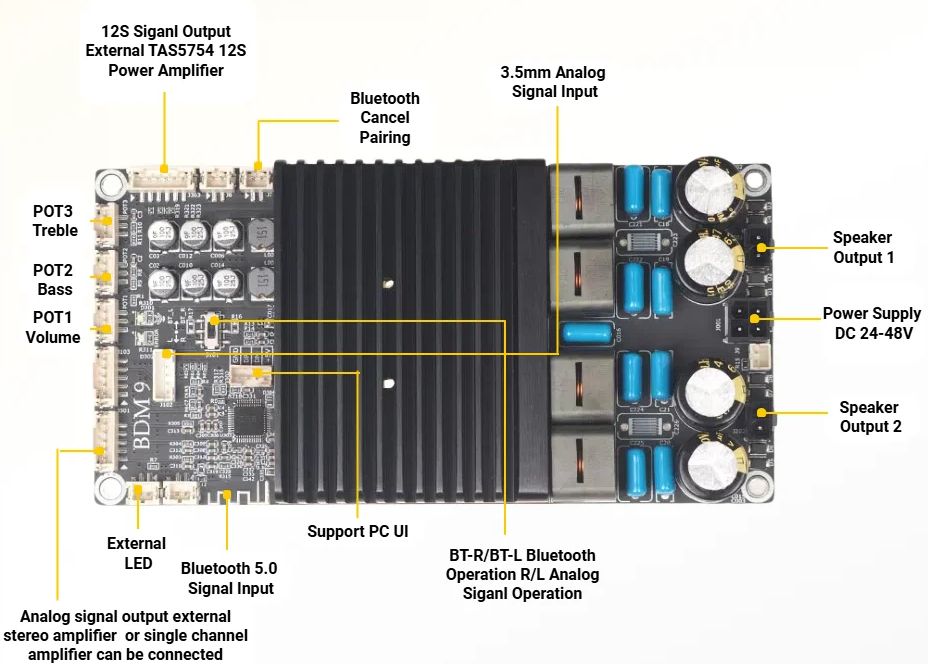

Если мало только линейного входа, есть вариант от того же производителя BDM8 с Bluetooth (на чипе MVSilicon BP1048B2), и более навороченный вариант с DSP и с расширенным списком подключений (в том числе к ПК с ACPWorkbench) и регулировок — BDM9. Усилитель там тот же — чип 3255.

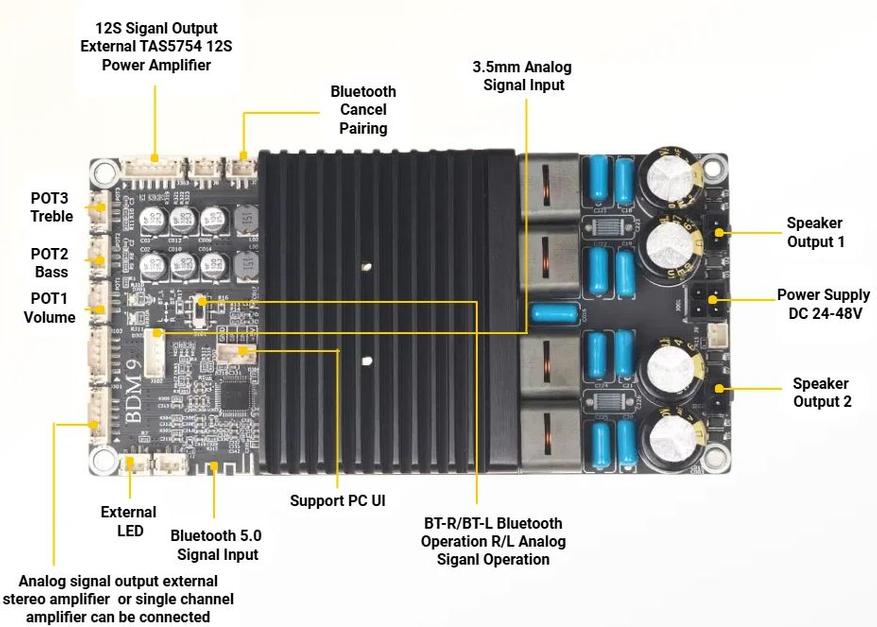

BDM9
BDM9
Автор: Wondom Store Источник: aliexpress.ru

Внешний вид

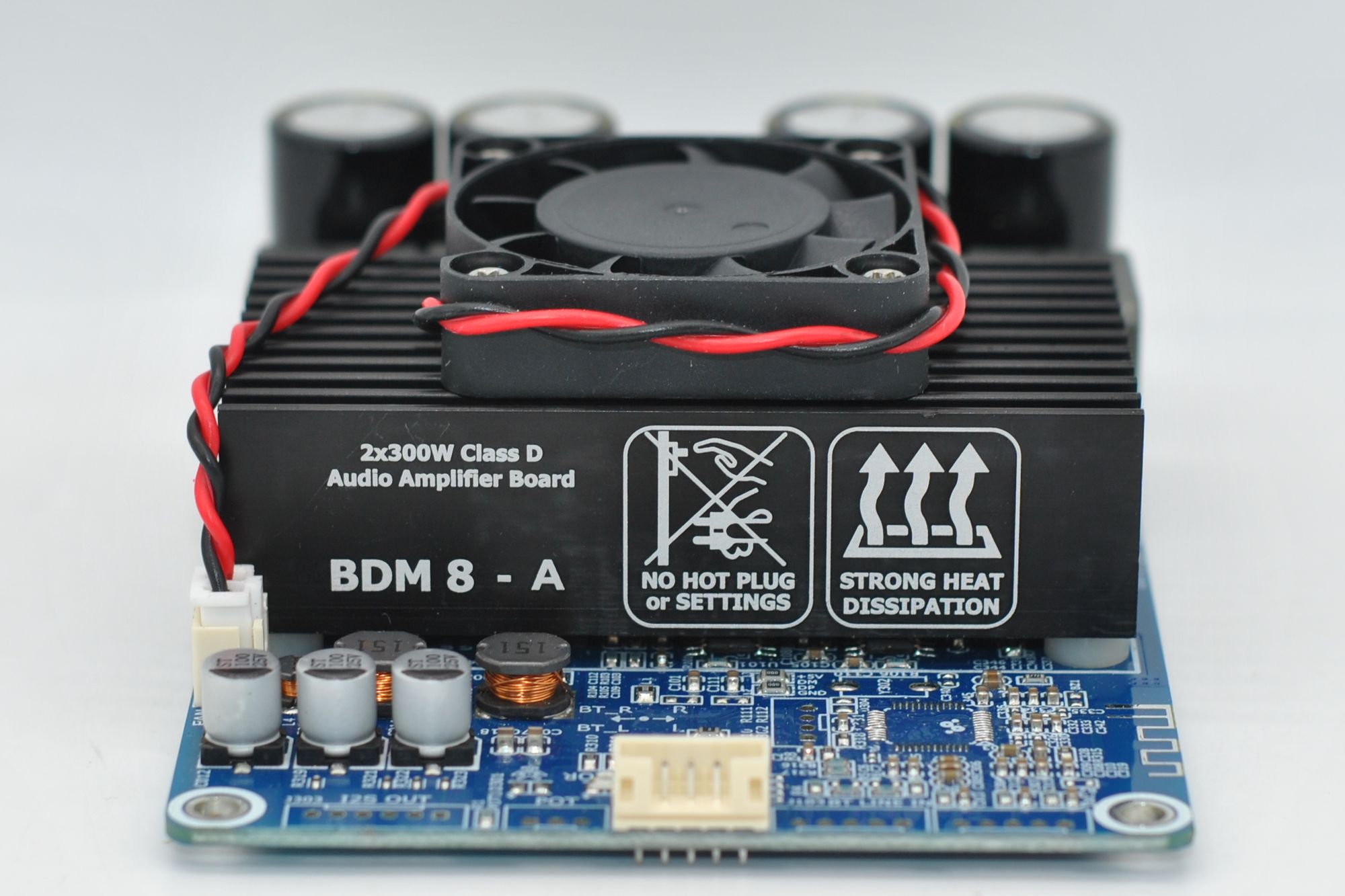

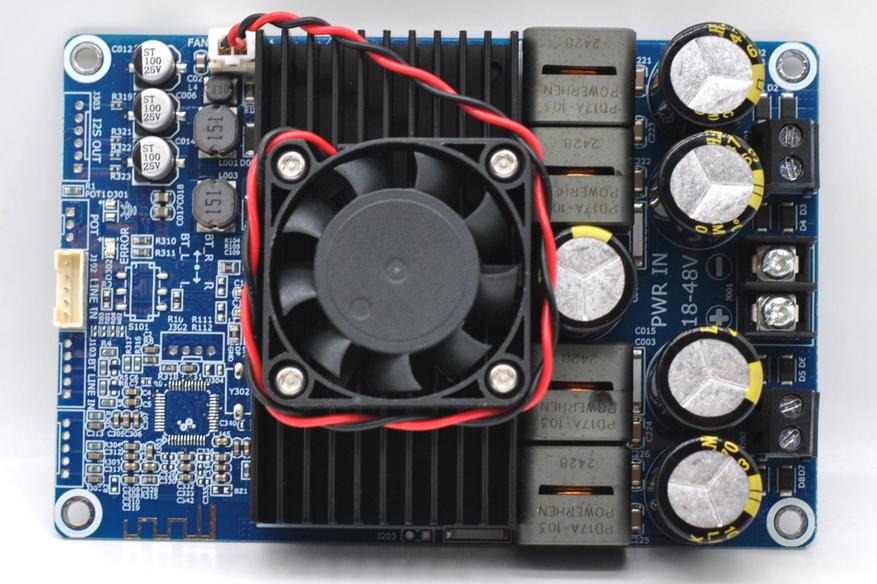

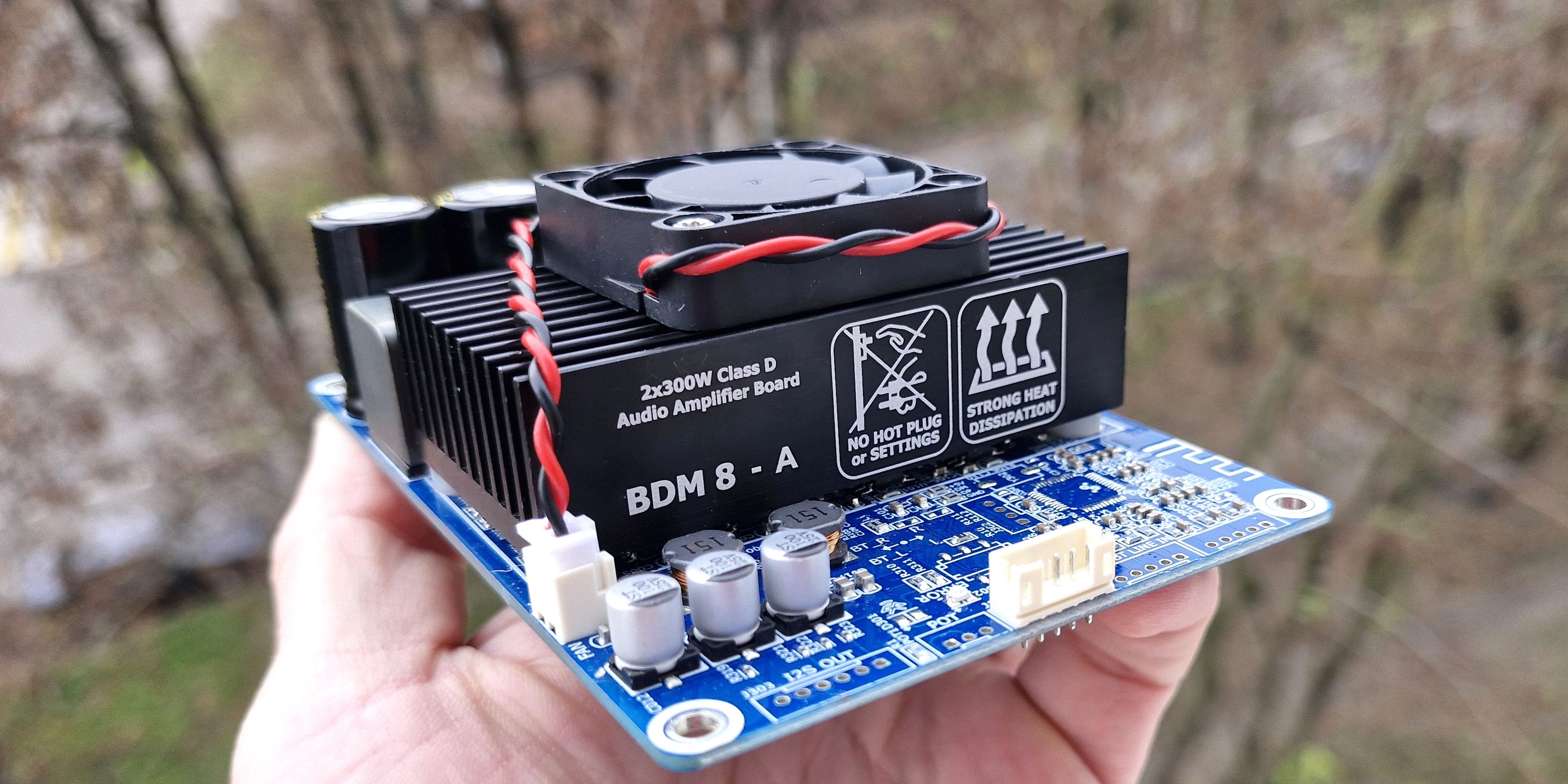

Плата выполнена на синем текстолите, регулировки громкости нет, входной сигнал подключается XH2.54 3 pin (хотя колодка на 5 pin), питание и выход на динамики винтовыми клеммами. Видно место под чип Bluetooth. Радиатор массивный шириной 8 см и на нем стоит маленький, но резкий вентилятор 4 см. Причем без термодатчика, шумно молотит при подачи питания — так себе реализация охлаждения.

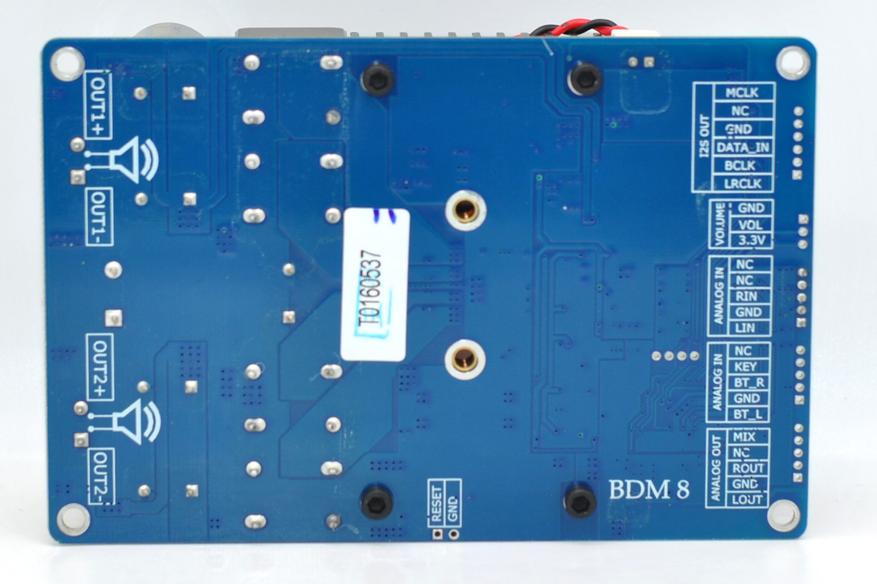

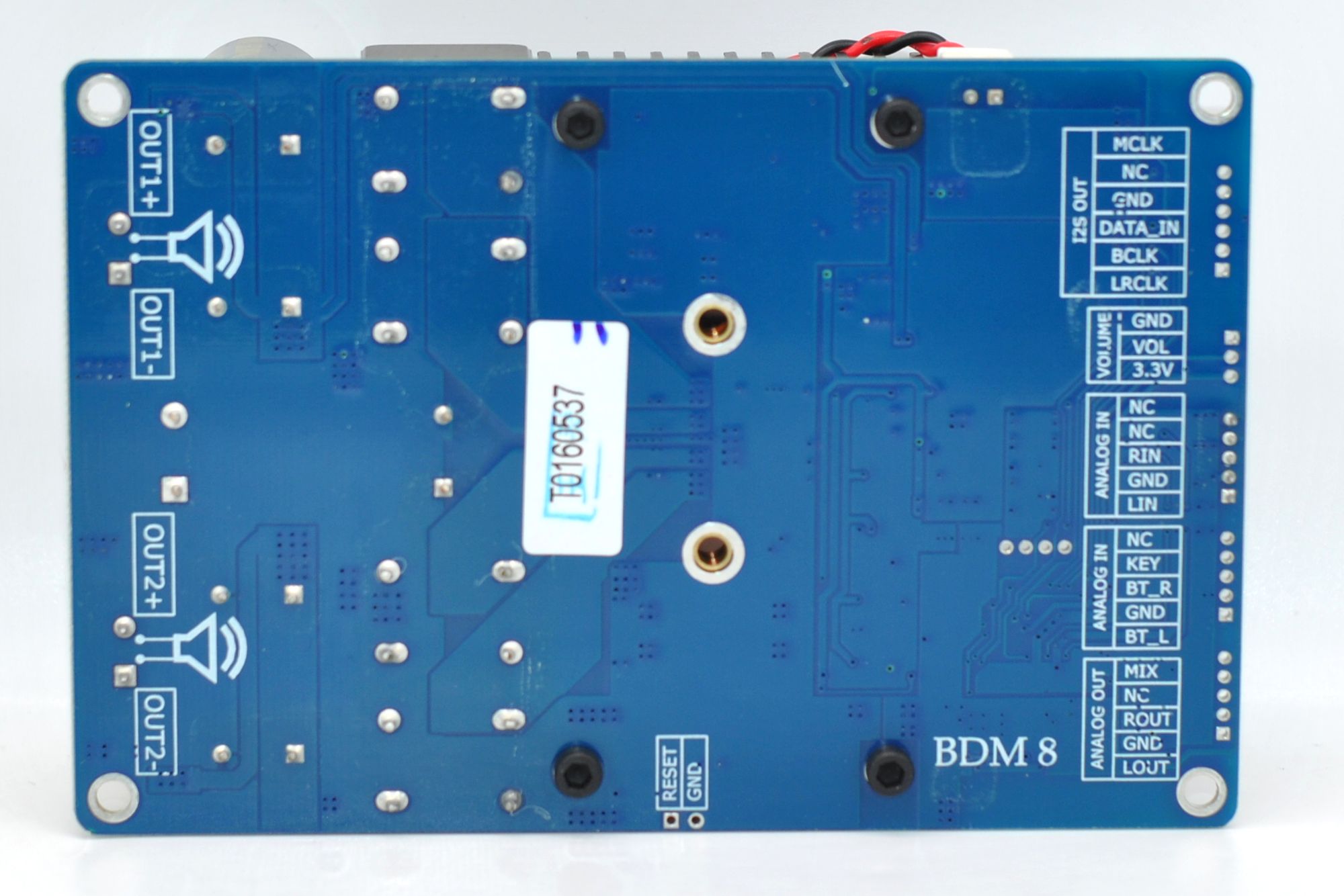

Измеренная масса 254 г. Флюс отмыт, разъемы подписаны снизу.

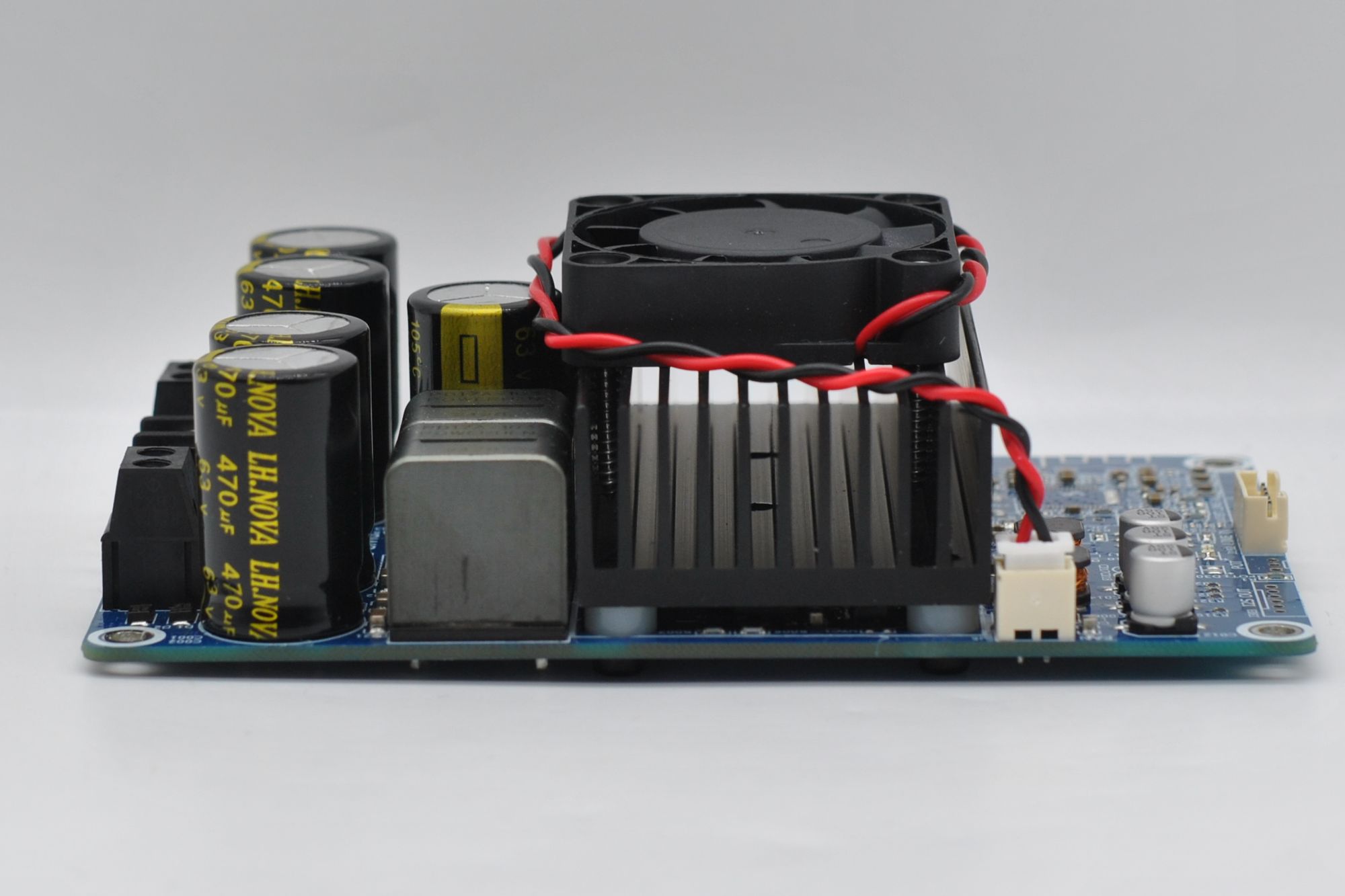

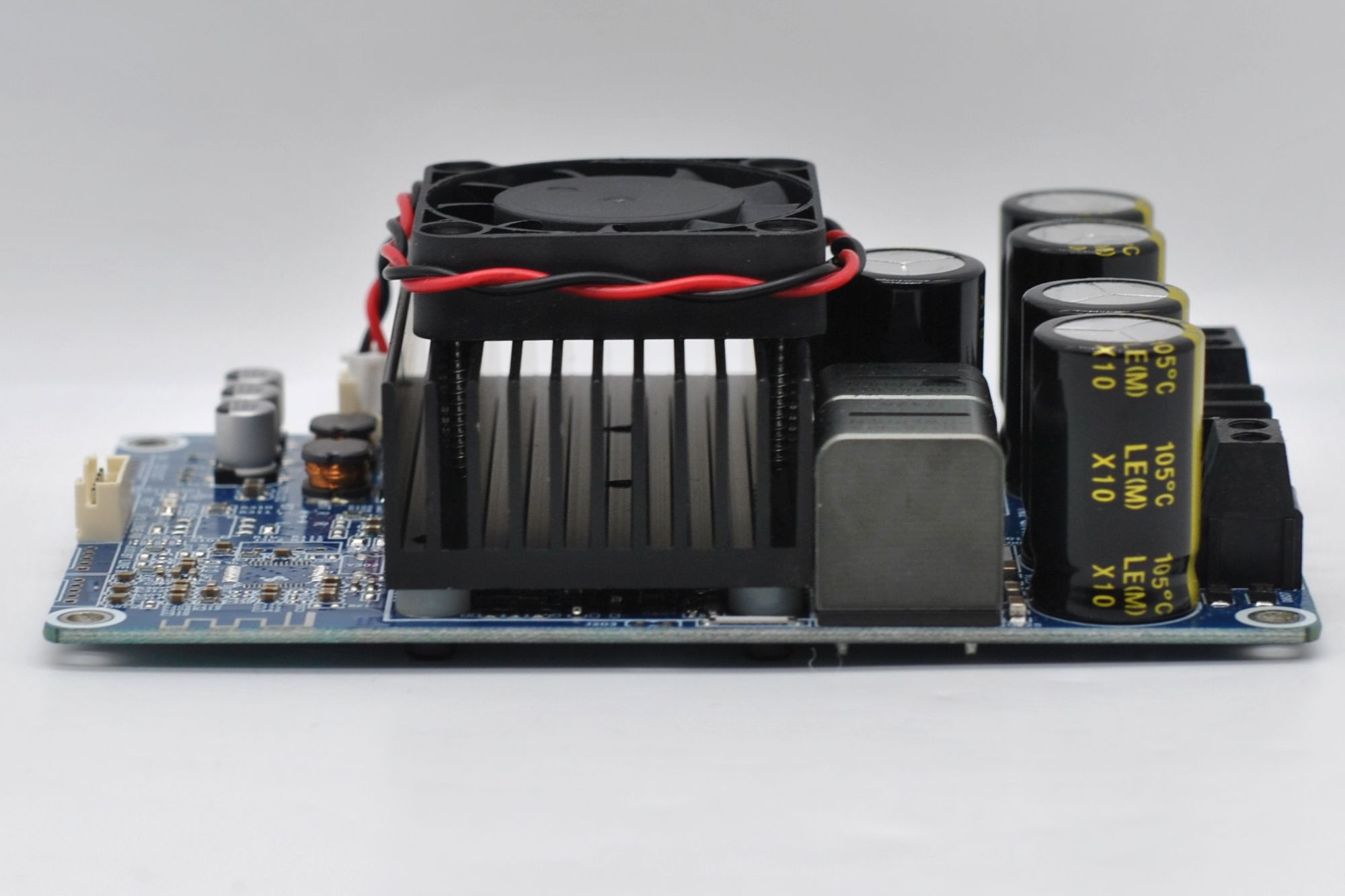

Со всех сторон:

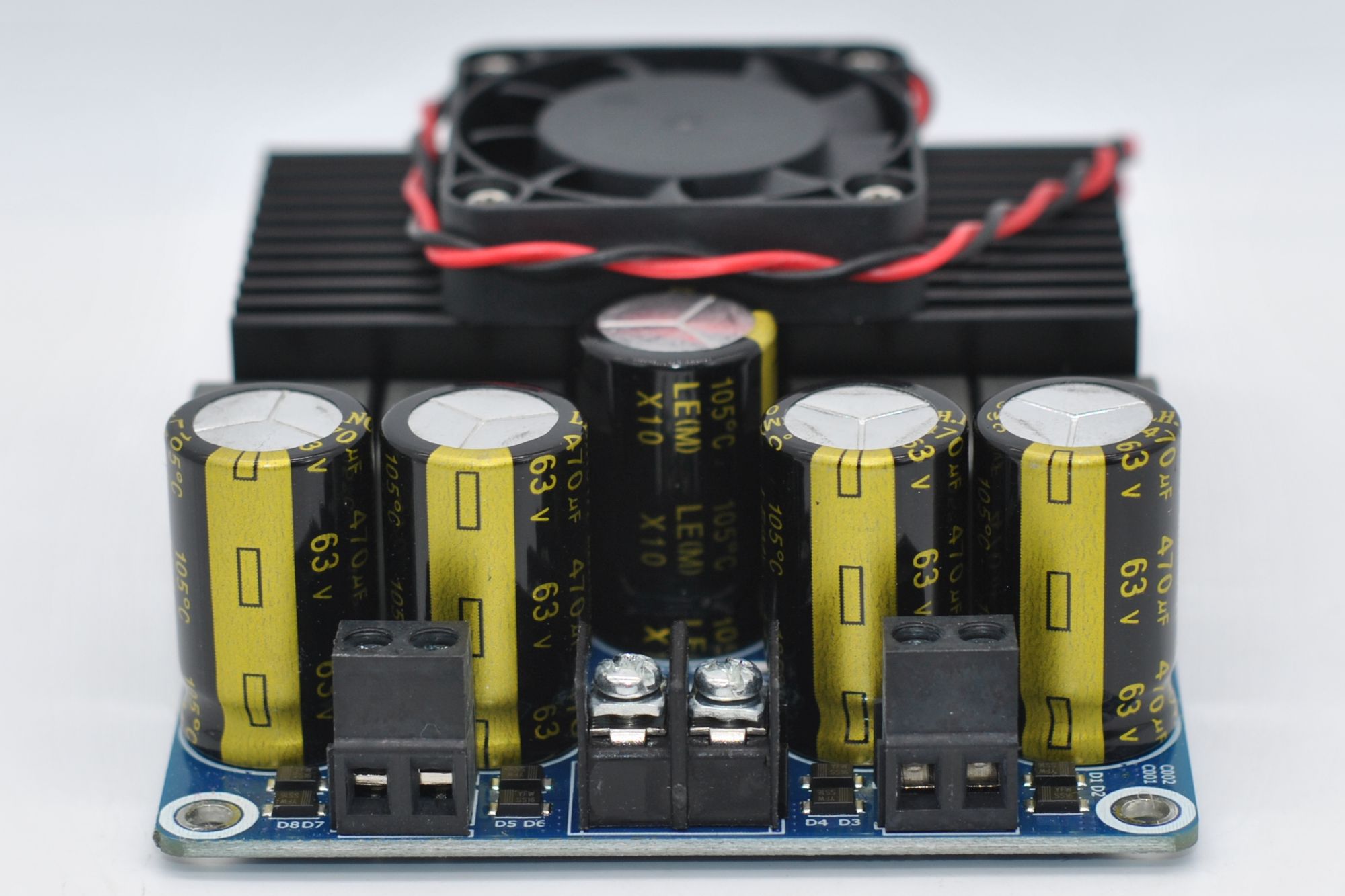

Конденсаторы с запасом по напряжению (63 В), можно зашунтировать пленкой. Индикатора питания нет.

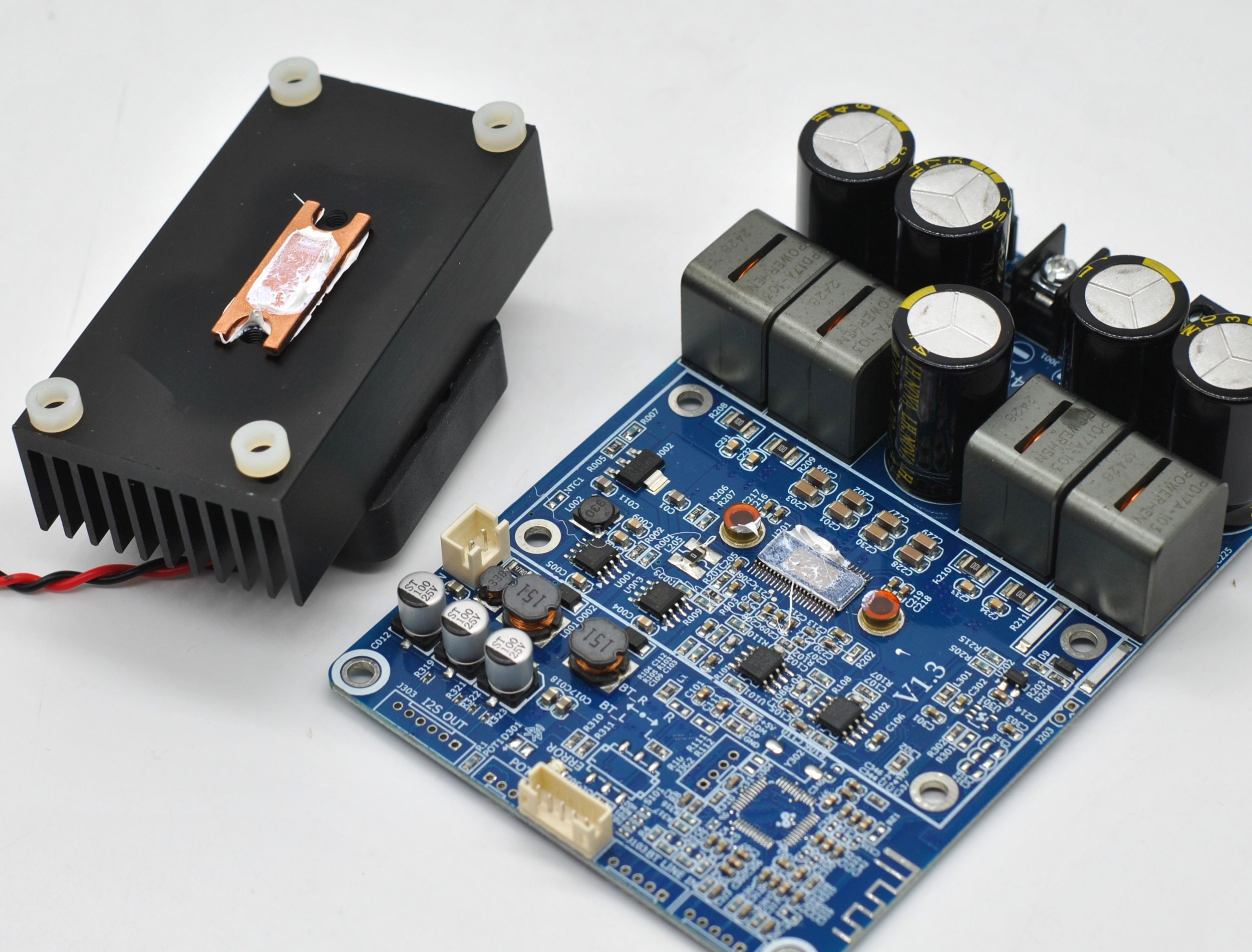

Посмотрим под радиатор (под ним оказали и входные ОУ):

Термопаста и проставки имеются, передача тепла на радиатор через медную пластинку.

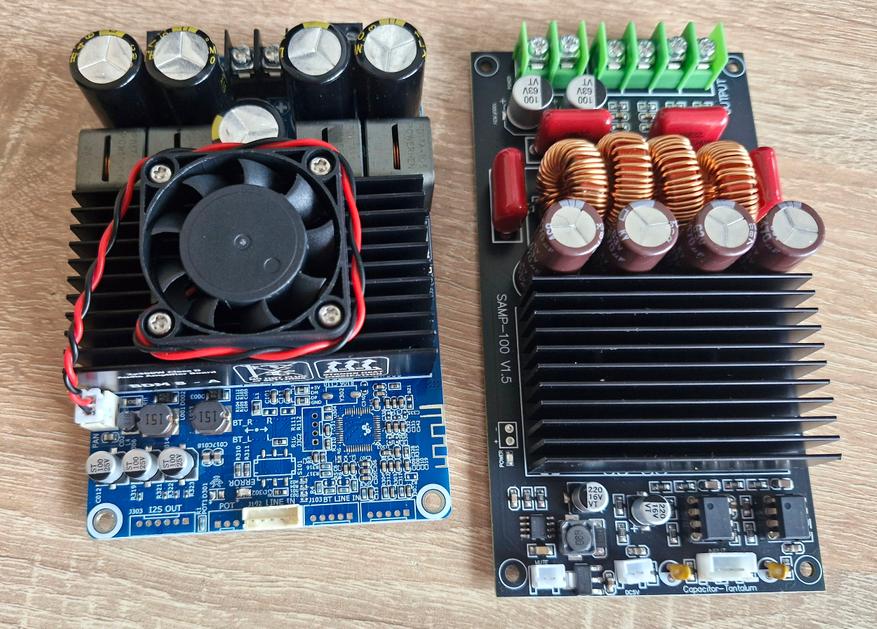

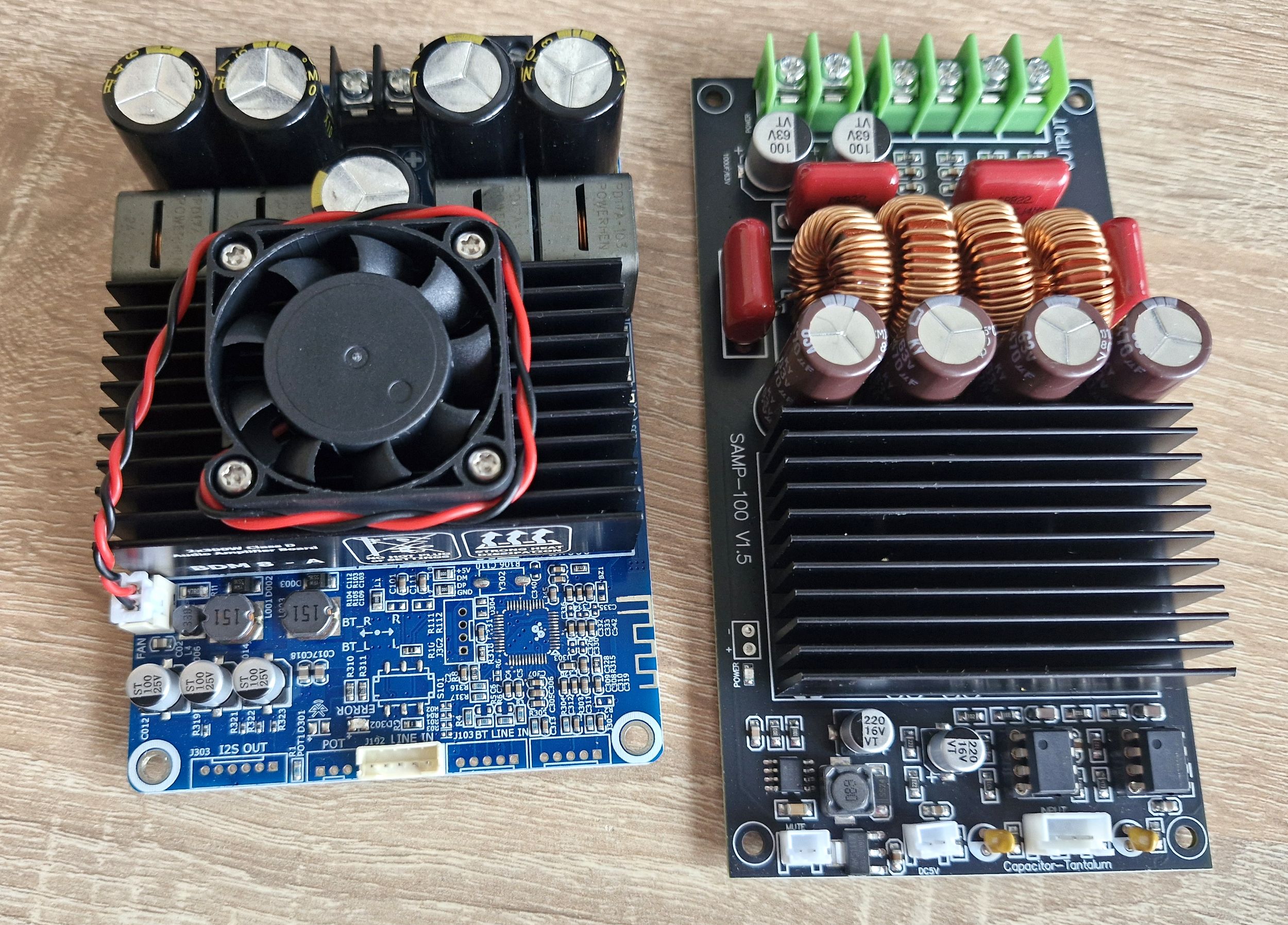

Сделано в целом все грамотнее, чем у более дешевых вариантах на чипе TPA3255 (хотя и Wondom BDM8-A бюджетный вариант). И это сказалось на качестве звука. Вот сравнение с платой SAMP-100. У Wondom нет фоновых шумов.

Эксплуатация

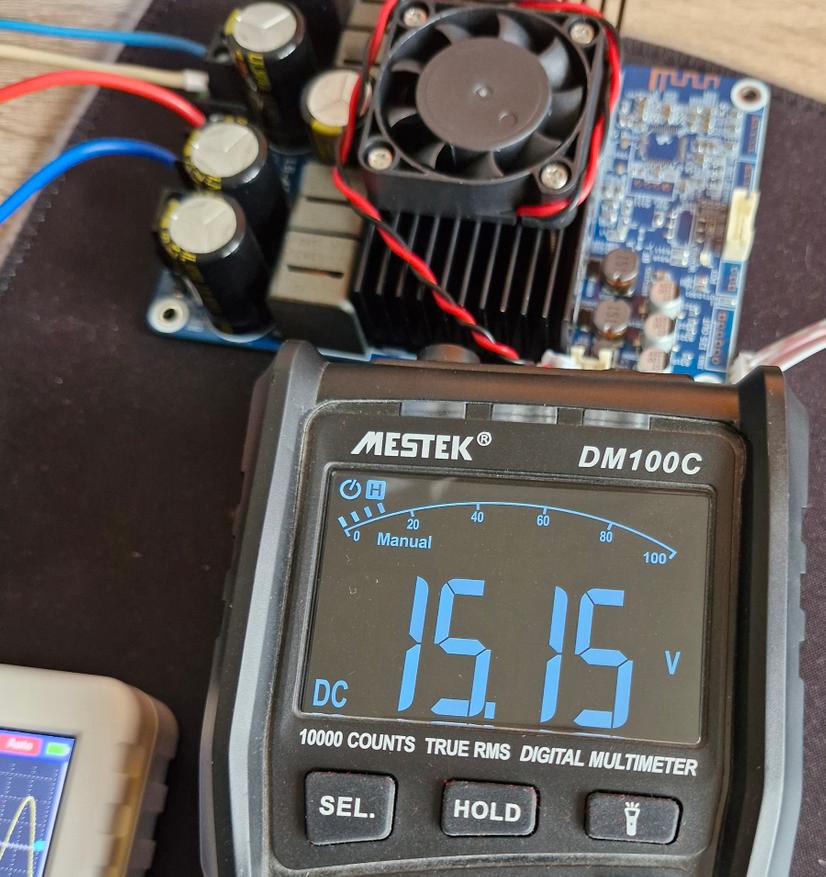

Питание для вентилятора почему-то идет не 12, а 15 В.

Но это не главная беда с этим вентилятором. Главная в том, что он шумит как турбина. Да, его можно отключить, но плата даже без сигнала потребляет ~7 Вт, если его использовать усилитель на мощность выше 20 Вт лучше использовать охлаждение (нагрев радиатора выше 55 градусов).

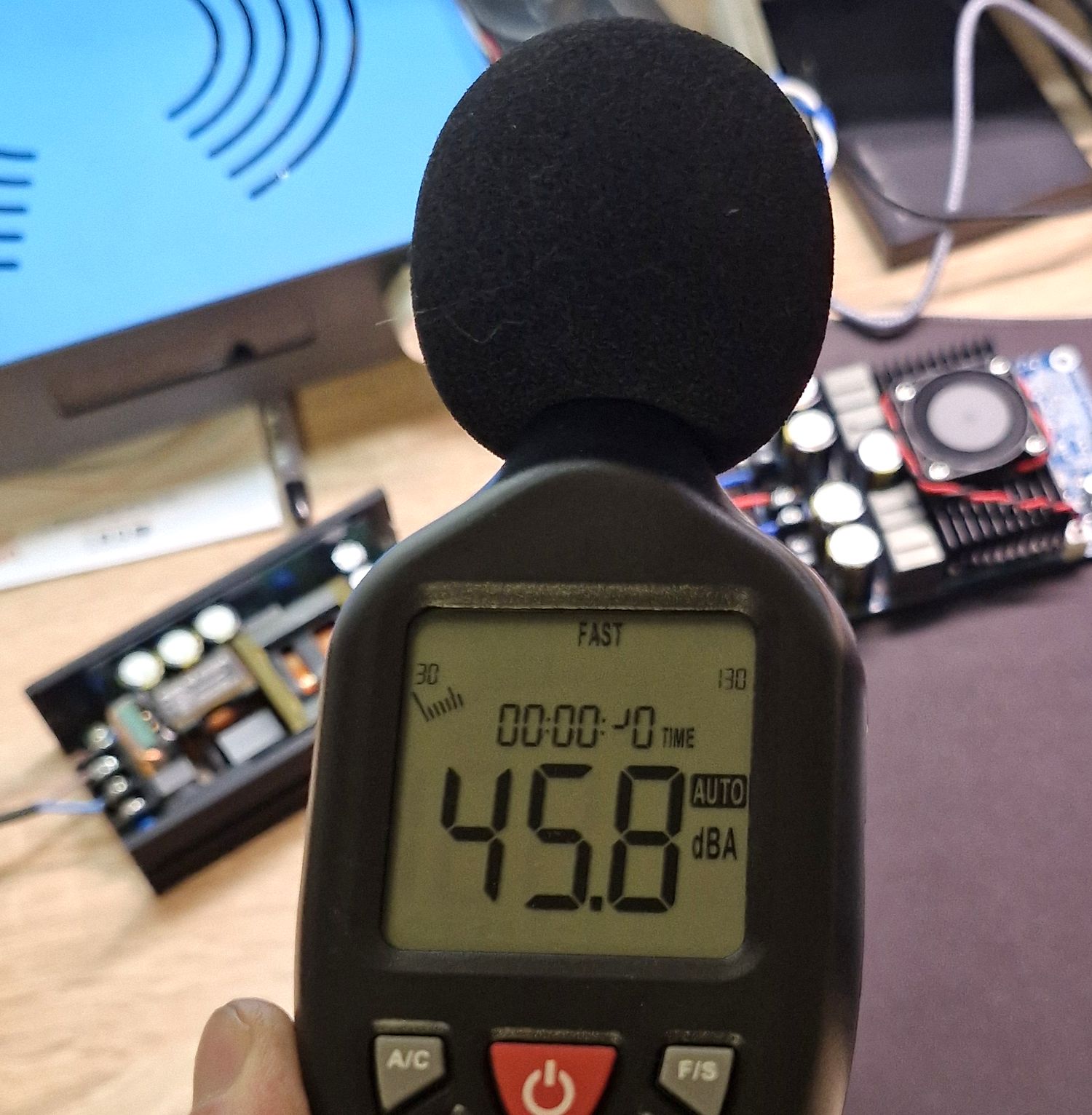

Вот замер звукового давления вентилятора примерно с полу метра:

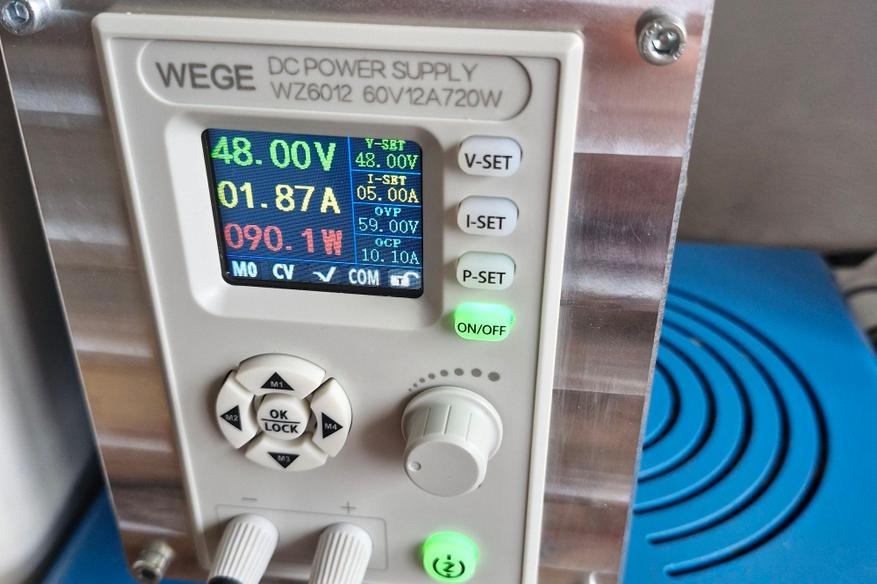

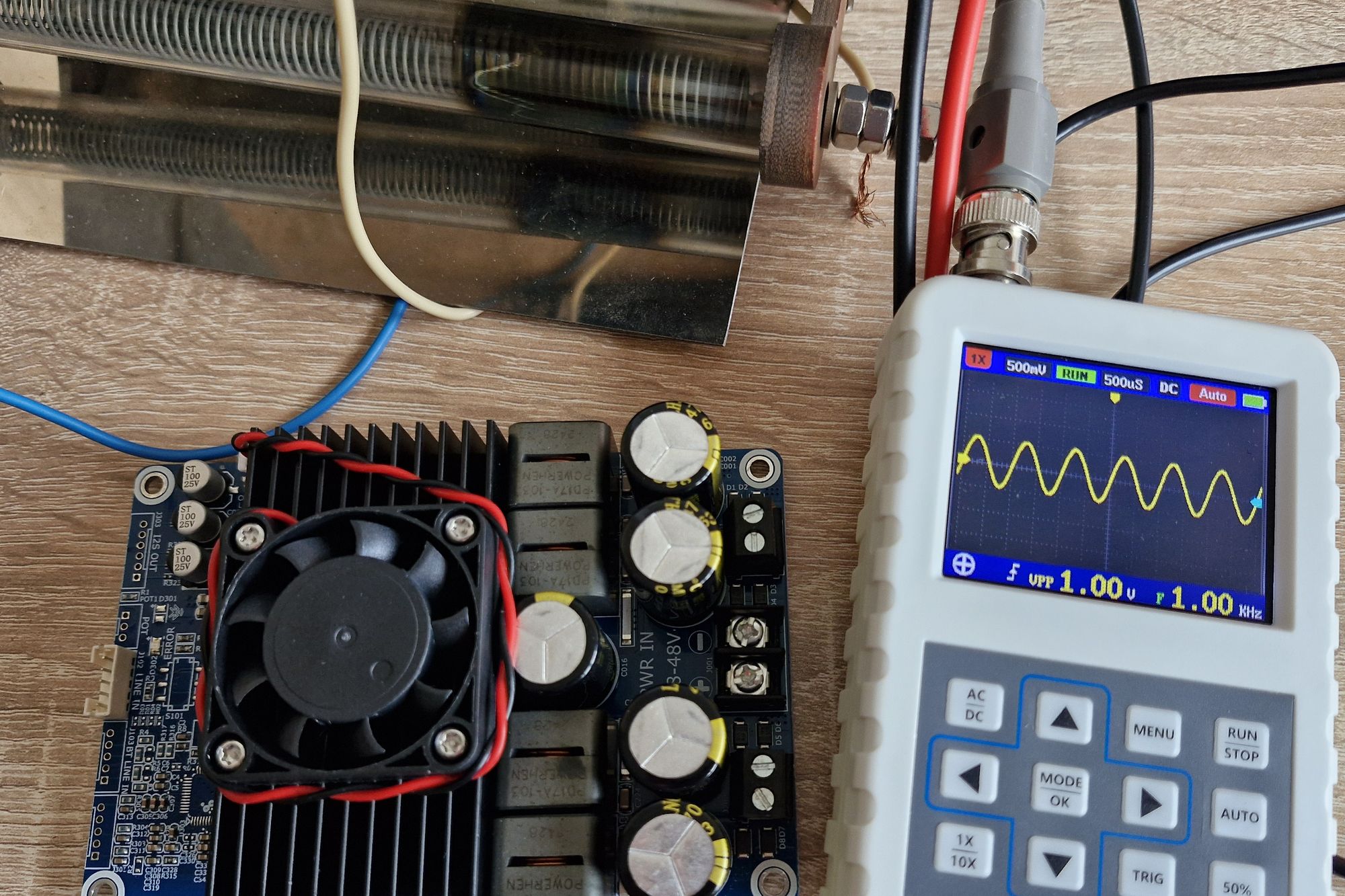

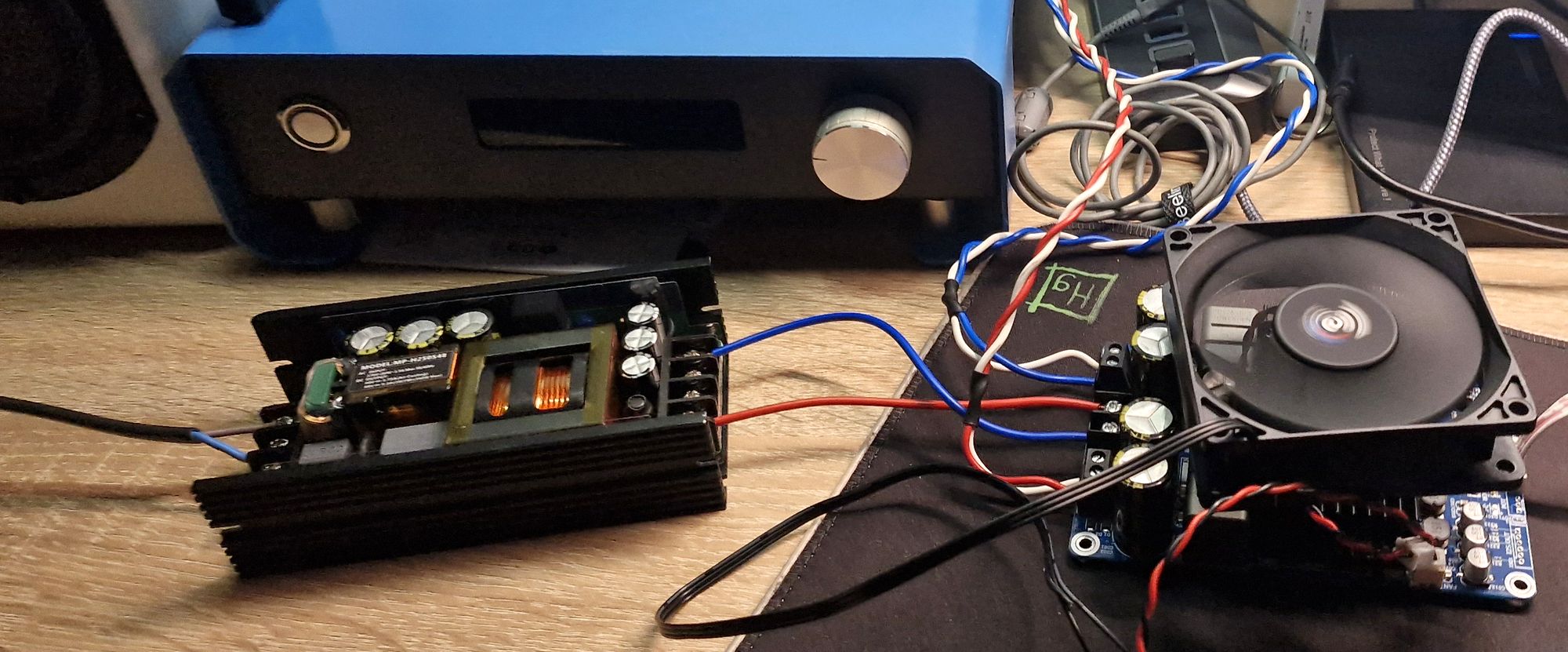

Работает плата от DC 18 В, 50 тоже переварила. Фонового шума нет, но кабель входного канала нужно использовать экранированный, а блок питания с низкими пульсациями (у меня MP-H250S48). На выходе (с закороченным входом) есть пульсации с частотой работы 450 кГц, но амплитуда маленькая.

Вариант поставить туда нормальный 8 см вентилятор
Вариант поставить туда нормальный 8 см вентилятор

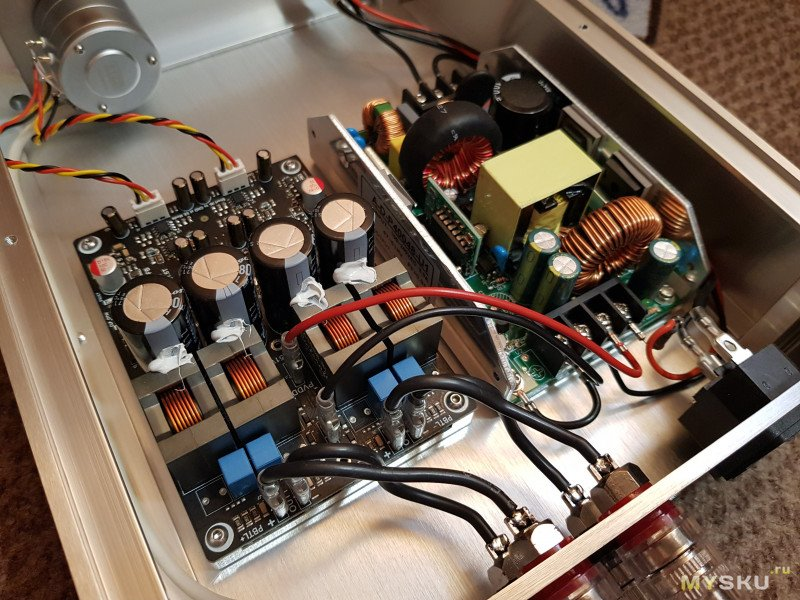

Погонял усилитель Wondom BDM8-A на разные уровни мощности на синусоидальном сигнале, выжать без искажения формы сигнала можно 120 Вт на канал. Но и тепло нужно отводить соответственно. Оптимально по КНИ и тепловыделению — 80 Вт. Пример сборки.

Заключение

Wondom BDM8-A не самая интересная и навороченная плана на микросхеме TPA3255. Но она стоит не дорого, и уже за эту цену получаем минимальную планку качества изготовления и звука.

Wondom BDM8-A на чипе TPA3255 меня устраивает для создания компактного настольного усилителя мощности для ПК (попала в личный топ), басы получаются с хорошим контролем, артефактов в звуке нет. Но нужно поставить тихий вентилятор, штатный 4 см жужжит громче фоновой музыки.

Покупал в официальном магазине бренда на Али. Если ссылку не видно — отключите блокировщик рекламы в браузере.

Еще варианты плат усилителей класса D и импульсных БП для них.

Спасибо за просмотр. Удачных покупок!
