Выбираем плату усилителя мощности класса D: подборка вариантов от 50 Вт для самостоятельной сборки

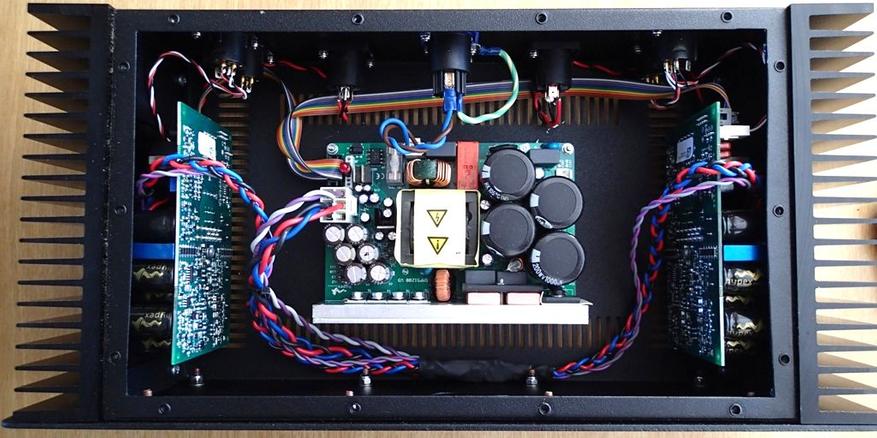

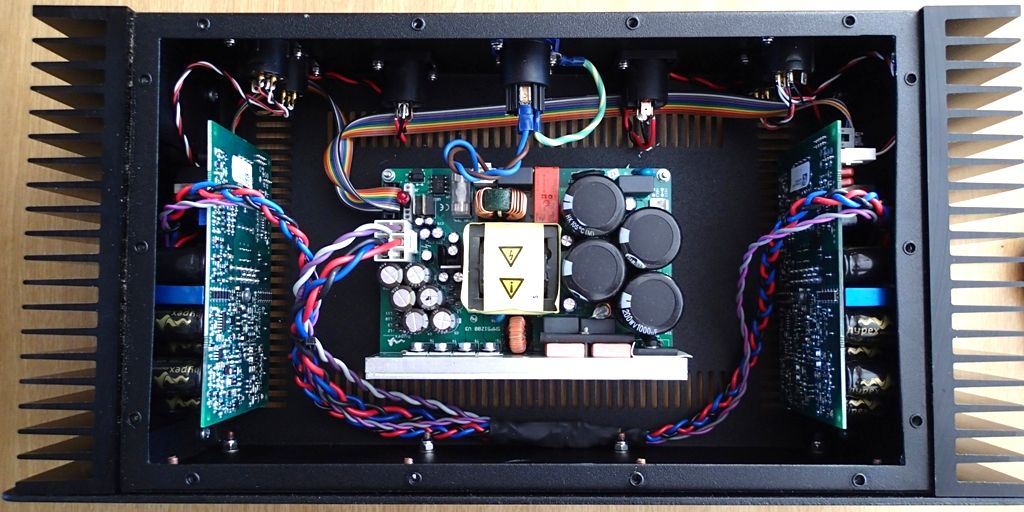

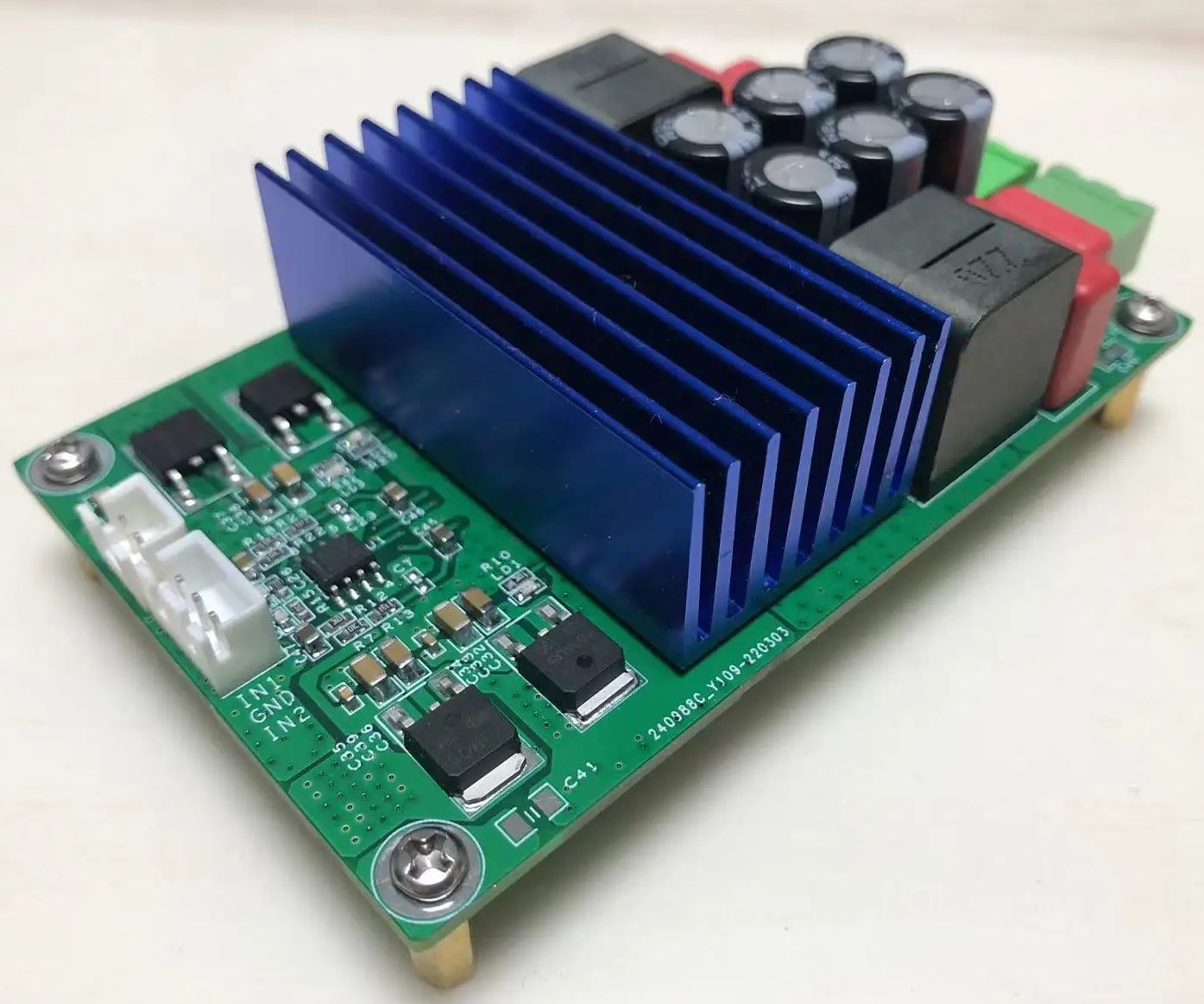

Открывает список — вариант платы на чипе TI TPA3255, этот чип усилителя класса D часто используют не только самодельщики, но и серийных образцах готовых усилителей. Тут есть запас по мощности (до 300 Вт), широкий диапазон напряжения питания (18-50 В), тонально ровное звучание с хорошим контролем низких частот, эффективность при отсутствии сигнала.

Размеры этой платы 136x73 мм (сетка крепежных отверстий 66x128 мм), на выходе сигнала стоят ОУ TL072 (сменные, можно попробовать разные варианты для поиска «своего» звука), есть выход DC 5 В (например, для цифрового регулятора громкости) и mute, на выходе фильтр на крупных дискретных элементах, электролитические конденсаторы в линии питания на 63 В. Над чипом стоит радиатор для пассивного охлаждения.

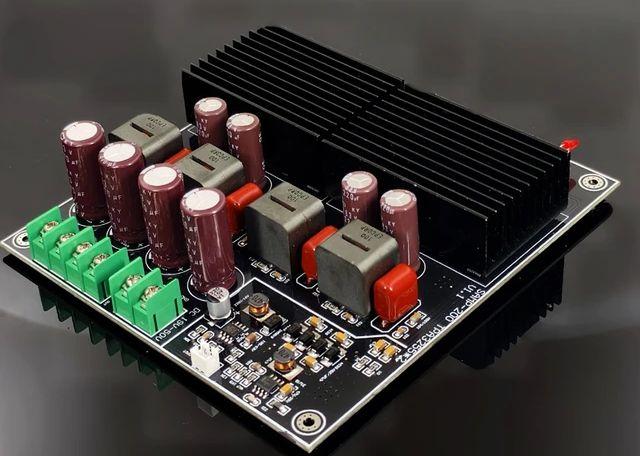

Это тоже плата на TPA3255, но тут их установлены две (по одной в канал в мостовом режиме работы). Регулировка уровня громкости требуется внешняя. Такие же сменные (в «кроватках») ОУ TL072 DIP8 на входе сигнала, как и в 1-м варианте. Но мощность в два раза выше (до 600 Вт, но с уровнем искажений 10%). У меня была эта плата, при питании 48 В удалось получить 243 Вт на канал без искажения формы сигнала (синус).

Размеры платы: 140 x 125 x 30 мм, текстолит 1,6 мм, из-за двух алюминиевых радиаторов (над чипом медная прокладка) достаточно тяжелая — 0,34 кг.

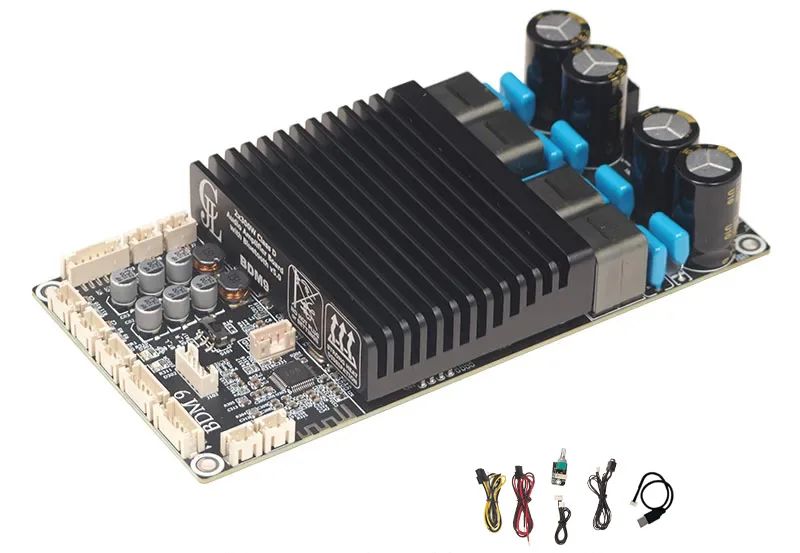

Ну и третья альтернатива платы на TPA3255, чтобы не далеко отходить от этого хорошего чипа класса D. BDM9 плата с широкими возможностями для продвинутых DIY проектов в аудио. Тут, кроме усилителя мощности (до 300 Вт) с радиатором, имеется Bluetooth модуль (BP1048B2), встроенный DSP модуль с возможностью работы специального приложения на ПК ACPWorkbench, возможность подключения регуляторов тембра, I2S вход цифрового сигнала, кроме линейного.

Диапазон питания 24-48 В. Дополнительные кабели и потенциометры к этой плате продаются в том же магазине бренда.

Разъемы и параметры указаны в документации на эту плату. WONDOM новое название SureElectronics.

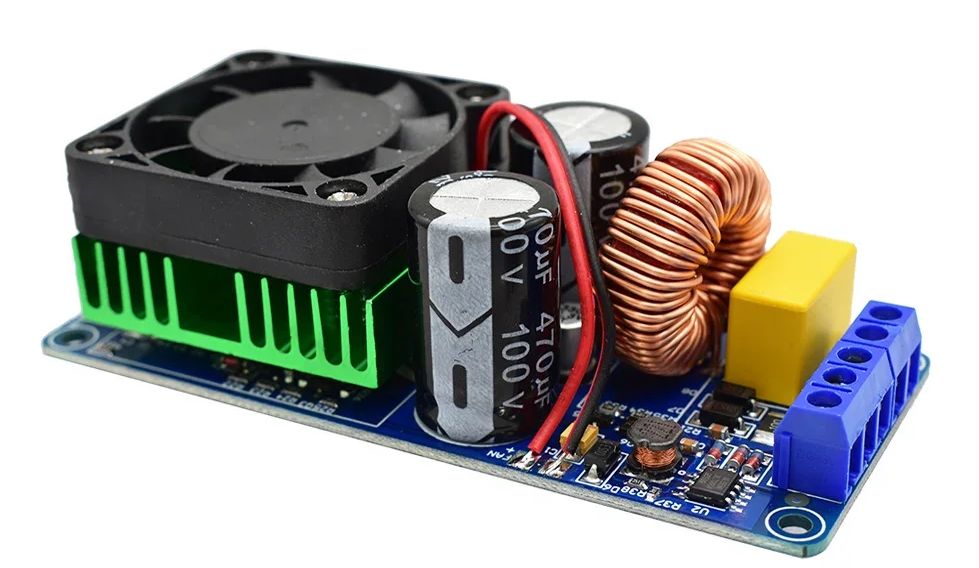

Компактный и мощный вариант в моно исполнении. Вариант для активного сабвуфера, либо для мощного усилителя в топологии «двойное моно». Мощность 500 Вт (на 4 Ом с уровнем искажений 10%). Драйвер Infineon IRS2092, питание двухполярное до 70 В, активное охлаждение.

Размеры платы всего 96x43x27 мм. Вход сигнала разъемом jst, на выходе и для подачи питания клеммы.

Есть вариант платы с реле для плавного запуска нагрузки, чтобы не слышать переходные процессы в акустике.

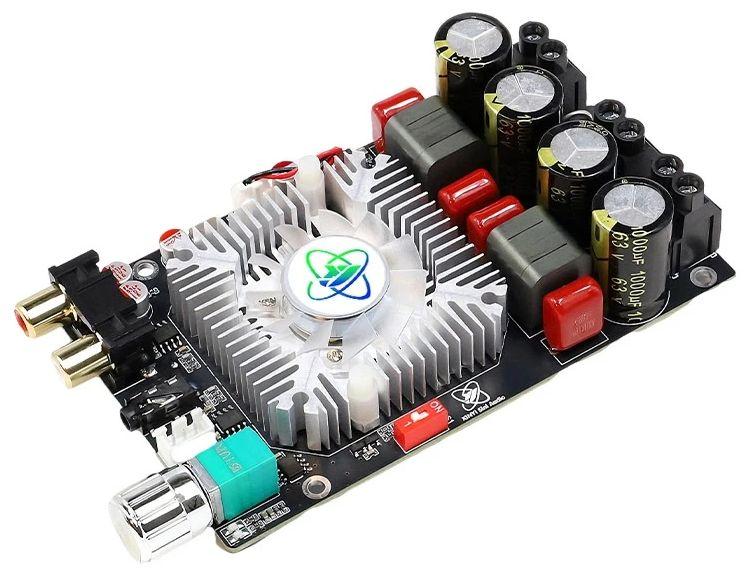

Еще один недорогой вариант платы, но с запасом по выходной мощности (максимум 250 Вт). Чип TPA3251D2 схож с 3255 (используется те же технические решения и технологии), но не такой мощный и диапазон питания уже — 24-36 В.

Плата подходит для новичков (или быстрых проектов): сразу есть регулятор громкости на плате (или вариант вынесенный на шлейфе), разъемы RCA, AUX 3.5 мм и jst для входа сигнала и активное охлаждение на радиаторе чипа усилителя. Переключатель на плате для быстрого перевода усилителя в мостовой режим (моно с удвоенной мощностью).

Размеры платы 120х73 мм. Доставка в картонной коробке.

Переходим к менее мощным вариантам (для тех у кого чувствительная акустика или ближняя зона прослушивания).

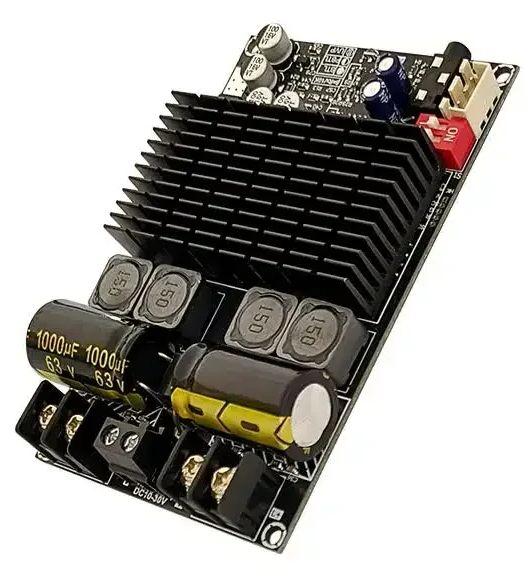

Плата на чипе TPA3221 (максимум 100 Вт на канал) + микроконтроллер для обработки сигнала, диапазон питания DC 10-30 В, большие электролиты в питании (10000 мкФ), быстрый переход в мостовой режим (~200 Вт) и регулировка усиления микропереключателями на плате. Есть индикаторная сигнализация текущего режима.

Размеры 100x65x18 мм, масса около 100 г. Помимо jst для входа сигнала есть и AUX 3.5 мм прямо на плате. Плюсом плата может работать на низкоомную нагрузку (2-3 Ом).

Модификация платы усилителя мощности, когда из входов сигнала нужен только протокол Bluetooth (частое явление, пользователи просто стримят со смартфона треки с потоковых сервисов).

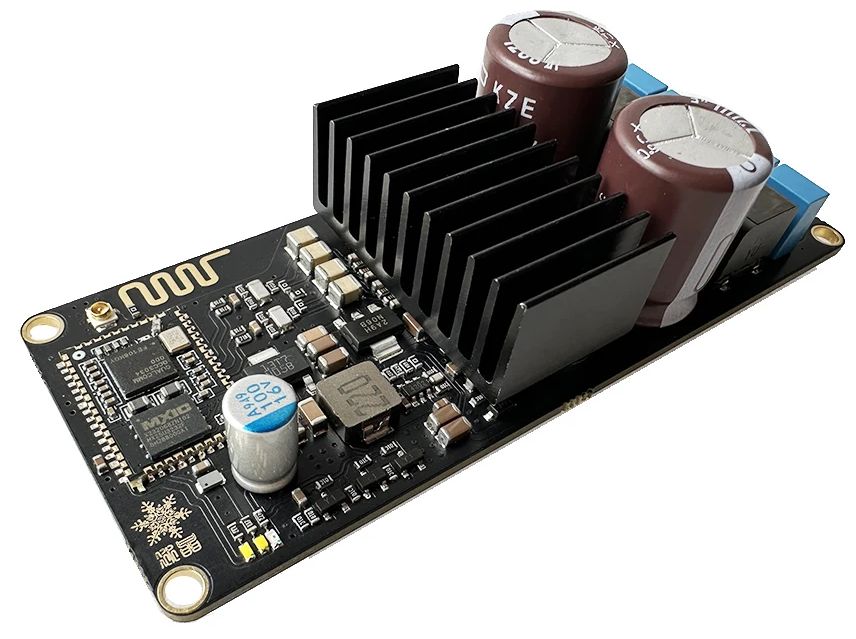

На этой плате от Arvin, помимо УМЗЧ класса D на микросхеме TPA3221 (до 100 Вт), размещается Bluetooth SoC QCC3034 с кодеком aptxHD и задержками сигнала на грани заметности. Выходной фильтр собран на качественных комплектующих (ну и плата несколько подороже). Отношение С/Ш 108 дБ.

Габариты печатной платы 97х39х25 мм, все соединения под пайку. Питание необходимо однополярное 13-26 В, ток 2-4 А.

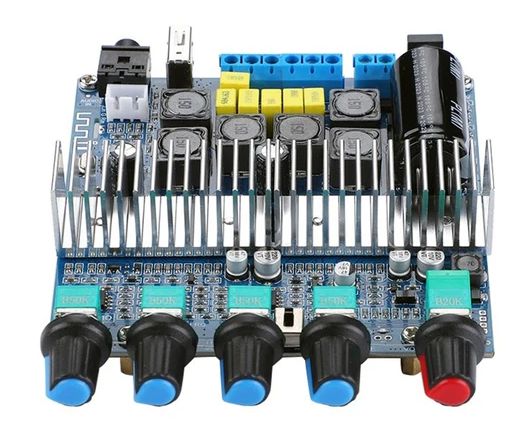

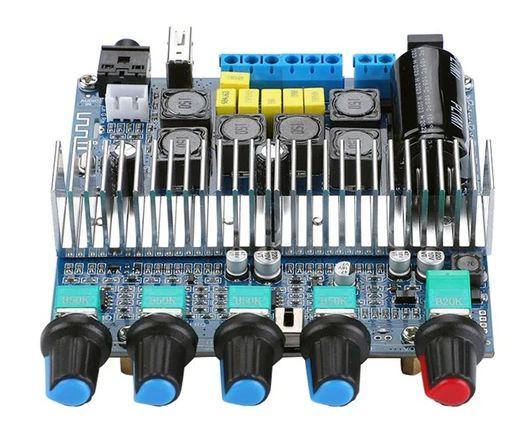

Недорогая разновидность платы усилителя формата 2.1 от известного на площадке Али бренда AIYIMA. У платы кроме пары чипов усилителя TPA3116D2, есть Bluetooth модуль для беспроводного подключения смартфона/планшета и USB вход для носителей (только до 32 ГБ) с музыкальными файлами. Все необходимы рукоятки (громкость, темброблок, частотный срез и громкость для сабвуфера) уже на плате. Линейный вход на разъеме 3,5 мм или jst.

Размеры платы 101 x 100 x 25 мм, питание требуется DC 12-25 В с током до 5 А. Мощность реализуется до 50 Вт в стерео и 100 Вт на отдельный НЧ канал саба.

В лоте можно выбрать необходимый набор входов.

Плата усилителя мощности на чипе MA5332MS (ставят и в дорогие серийные усилители, например SMSL AO300 или LOXJIE A40), выдает до 165 Вт (с минимальными искажениями 70). Чип (от Infineon) высокоэффективный (КПД 95%), выдает достаточно неискаженной мощности, по измерениям довольно неплох.

Плата размерами 100х62х22 мм, масса 0,2 кг, требуется двухполярное питание в диапазоне +- 22 В ~ +- 40 В (ток до 6-8А). На самой плате есть выход 5 В для питания вспомогательных устройств. Входной сигнал на разъеме jst, выход на акустику и подача питания — съемные клемники.

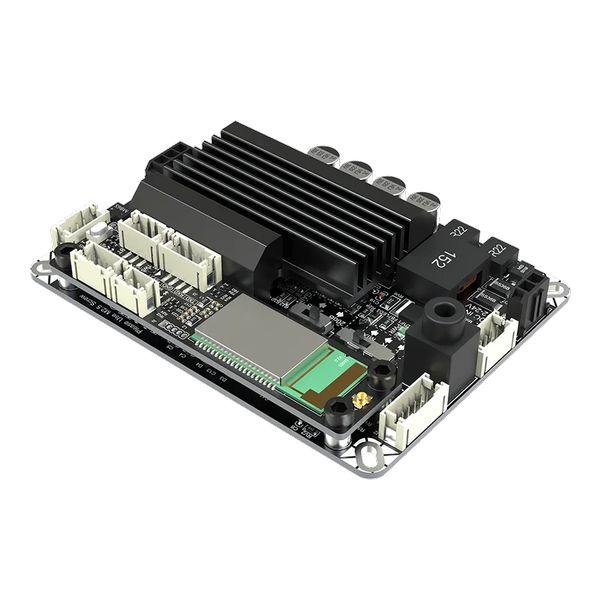

Под занавес выборки плата усилителя от WONDOM с широкими возможностями конфигурации (TWS, многоканал/мультирум, подключение к ПК). На борту: чип TPA3116 с максимальной мощностью 50 Вт на канал (может работать и в мостовом режиме, например для сабвуфера систем 2.1), Bluetooth 5.0 модуль и DSP процессор (в приложении доступен 10-полосный эквалайзер). На плате есть селектор входов, активация мостового режима и регуляторы усиления.

Размеры платы 9,14х6,9 см, питание DC 12-24 В.

Подробнее о возможностях этого решения можно почитать в руководстве пользователя. Комплект кабелей для платы и внешняя BT антенна продаются в том же магазине (AA-JA11118).
