Обзор зарядного устройства Ugreen Nexode Pro 100W (X773) с дисплеем: Детальные тесты КПД, пульсаций и работы независимых преобразователей

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Ugreen давно занял прочную позицию среди брендов, которым доверяют гики и технари — не за маркетинг, а за реальное качество железа. Nexode Pro 100W с моделью X773 — это не просто очередной «стоваттник», а попытка сделать зарядку, которая умеет разговаривать с пользователем: встроенный TFT-дисплей показывает реальное потребление по каждому порту в режиме реального времени, общую мощность, показатели нагрева и протокол быстрой зарядки. Рынок GaN-зарядок сейчас переполнен, и конкурировать только мощностью уже не получается. Ugreen делает ставку на информативность и компактность — посмотрим, насколько это оправдано на практике.

Комплектация

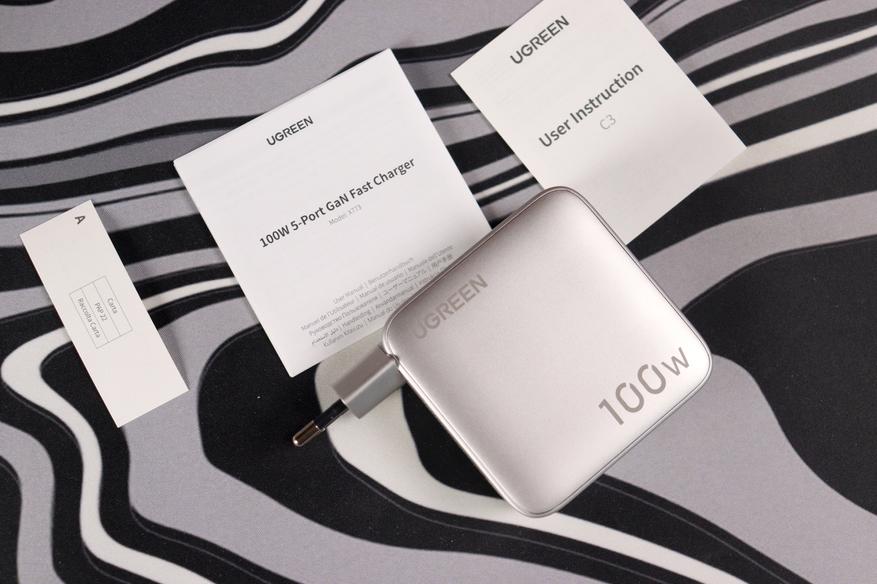

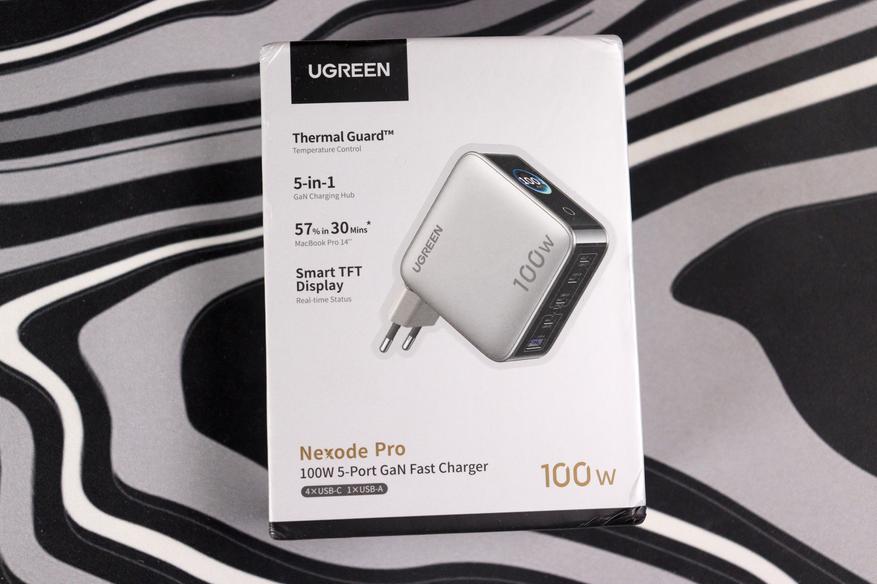

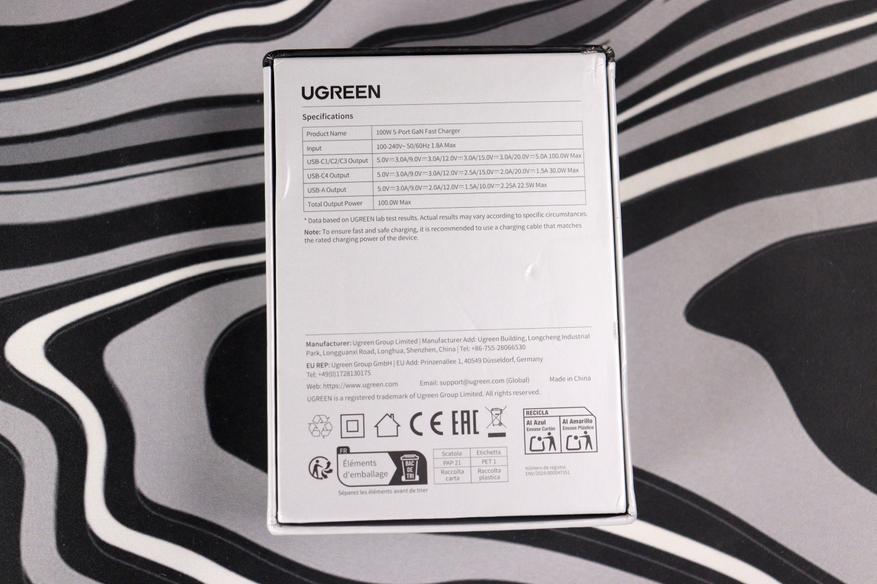

Коробка — минималистичная, белая, с характерным для Ugreen оформлением. Внутри всё скромно, без лишнего: сама зарядка и инструкция пользователя. Никакого кабеля в комплекте нет — это ожидаемо для устройства такого ценового сегмента, но всё равно немного обидно. Зато документация есть на нескольких языках.

Внешний вид и конструкция

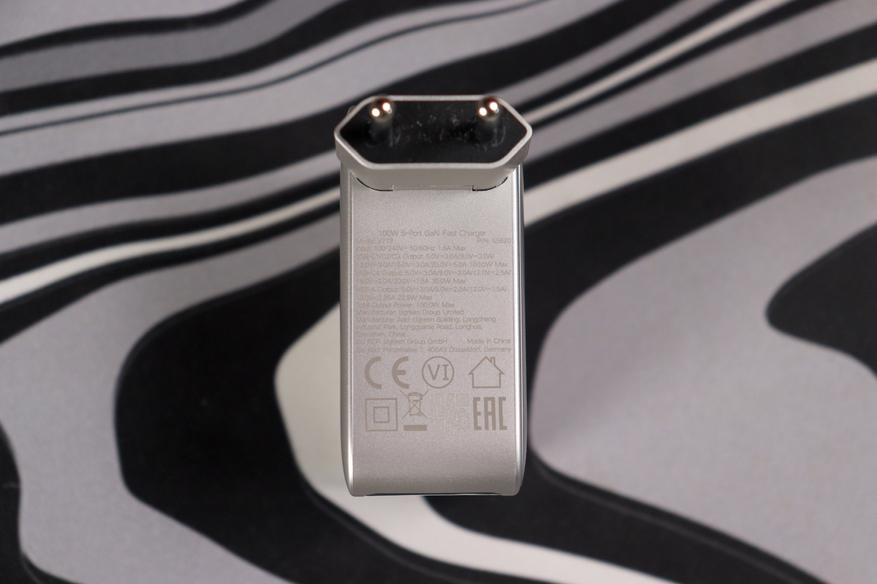

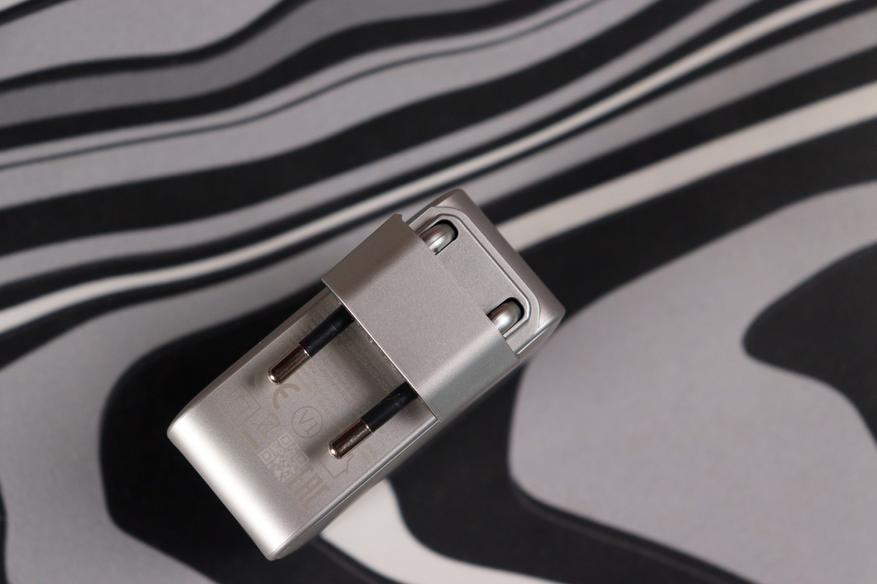

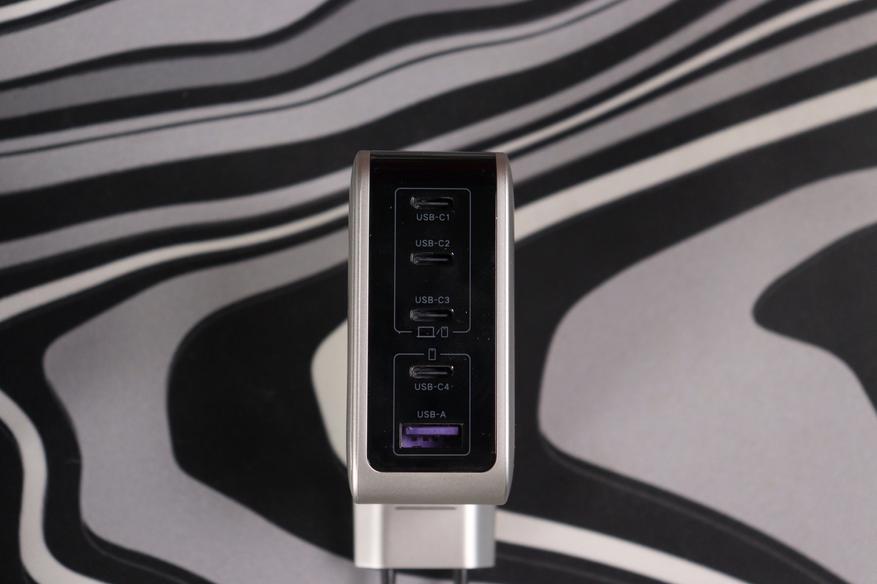

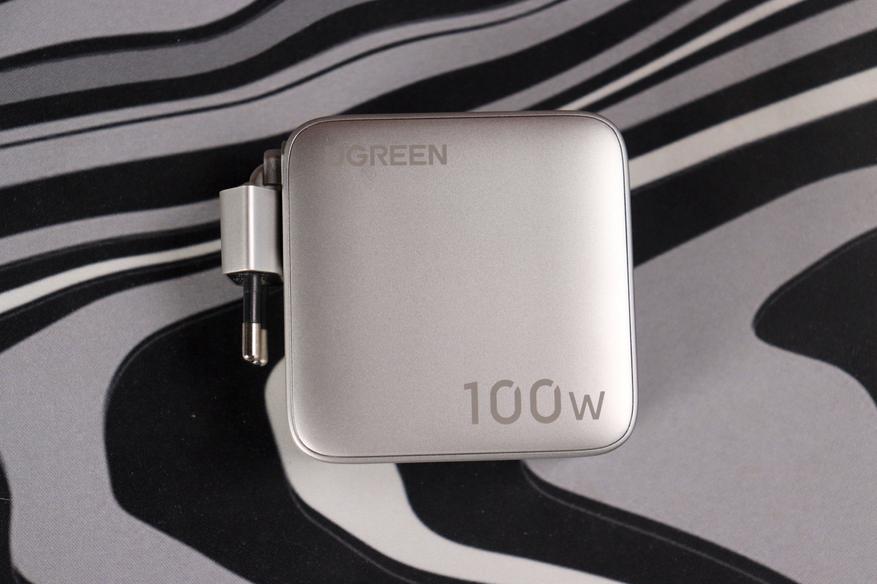

Nexode Pro 100W выполнен в цвете «лунный серебристый» — матовый пластик с интересным напылением, который выглядит дороже, чем покрытие в других зарядных устройствах. Форм-фактор типичный для компактных GaN-зарядок: прямоугольник с сильно скруглёнными углами. Вилка фиксированная, складывается — это плюс для путешественников. Все пять портов сосредоточены на одной грани: USB-C1, USB-C2, USB-C3, USB-C4 и один USB-A. Подписаны чётко, перепутать сложно. Порты C1-C3 — основные силовые, C4 — чуть скромнее (до 30 Вт), USB-A — до 22,5 Вт. Сам корпус в руке ощущается добротно, люфтов и скрипов нет

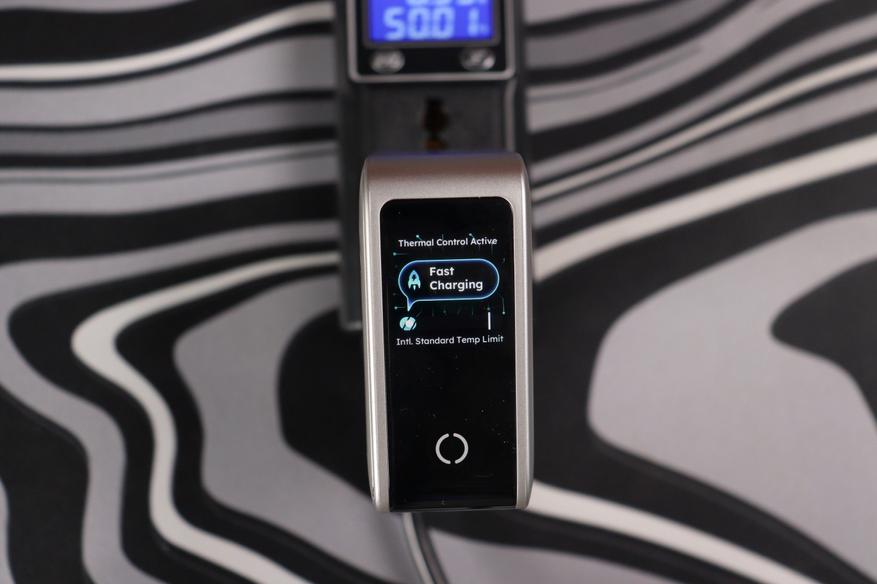

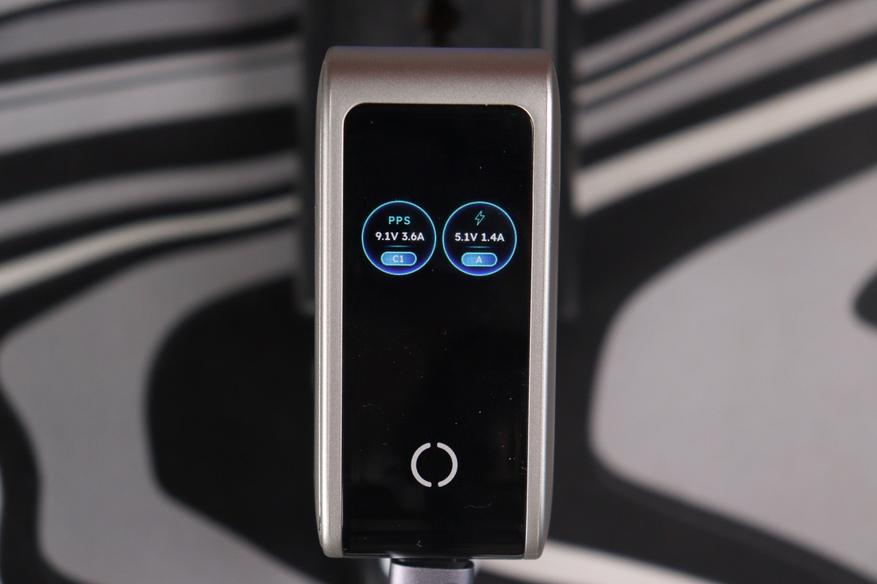

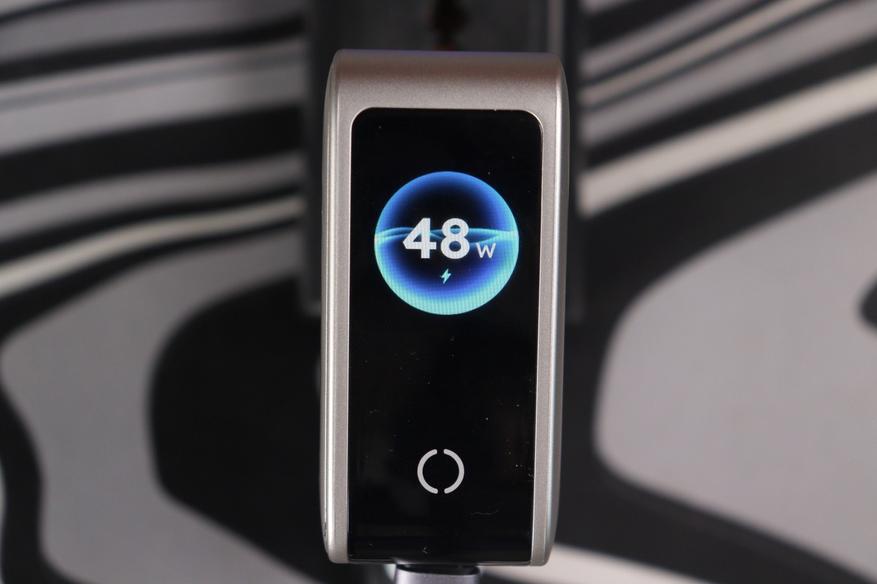

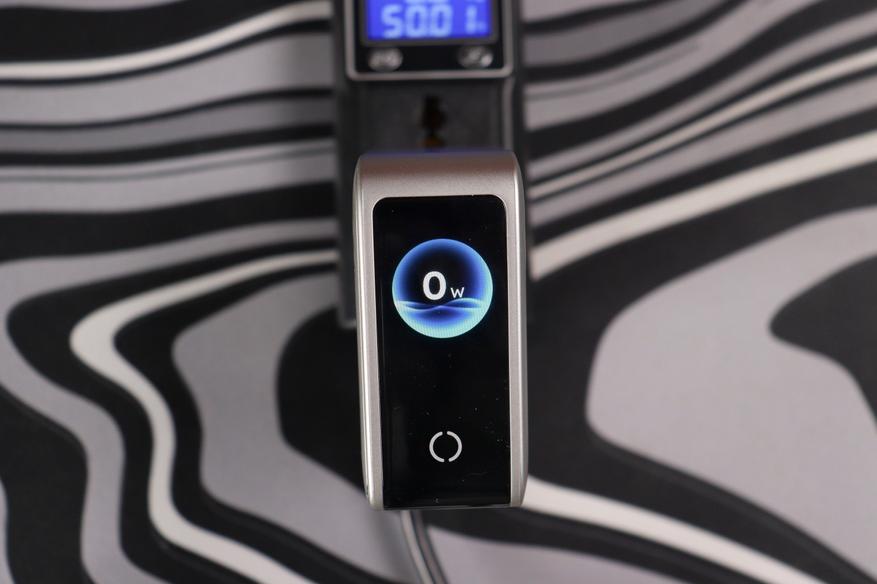

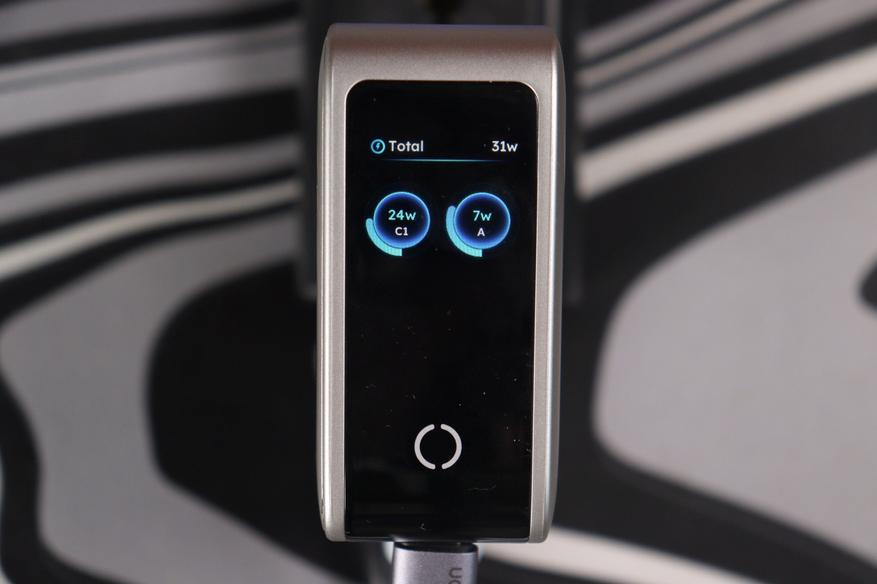

На передней грани расположен главный козырь модели — вертикальный TFT-дисплей в металлической рамке. Экран небольшой, но яркий и хорошо читается. Ниже дисплея — сенсорная кнопка для переключения режимов отображения. Дисплей — настоящая фишка этой зарядки. В режиме простоя он показывает красивую анимированную сферу с текущей мощностью «0W». Как только подключаешь устройство — картинка меняется: появляются круговые индикаторы по каждому активному порту с реальным потреблением в ваттах. Нажатие на кнопку переключает между режимами: суммарная мощность, данные по отдельным портам (напряжение + ток), а также экран с информацией о тепловом контроле. Это реально полезно: понимаешь, что именно происходит с зарядкой прямо сейчас, без каких-либо догадок.

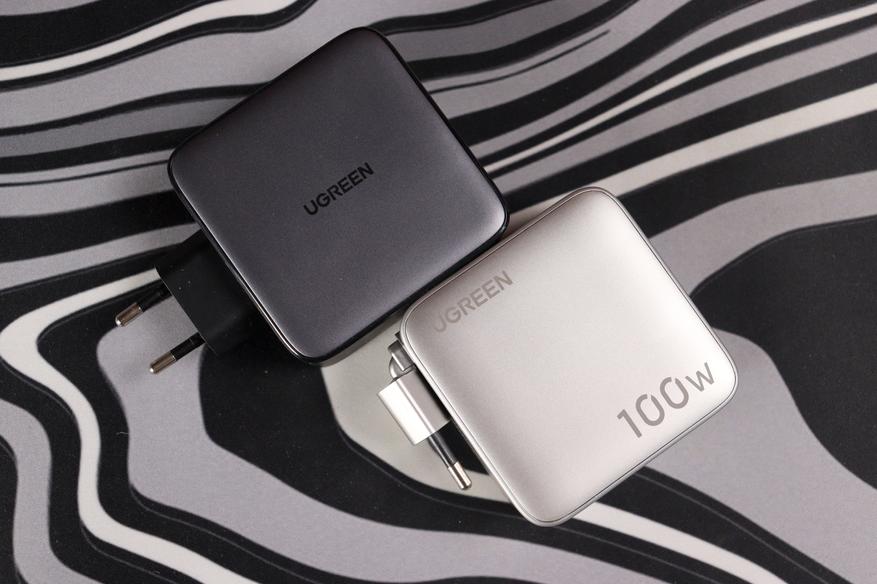

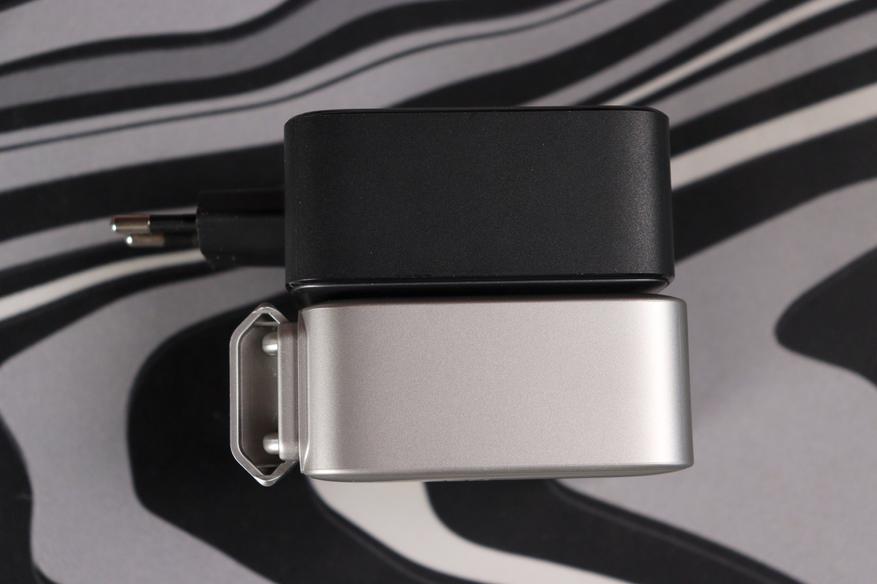

Если поставить рядом X773 и старшего брата CD271 на 200 Вт, разница в размерах не сразу бросается в глаза. 100-ваттник не столь компактнее и легче — не принципиально разные по массогабаритам устройства. CD271 — это уже серьёзная «пушка» для рабочего стола, тогда как X773 вполне помещается в карман куртки.

Протоколы быстрой зарядки

Для тестирования использовались анализаторы WITRN K2, Power-Z и FNB58, а также внешний ваттметр.

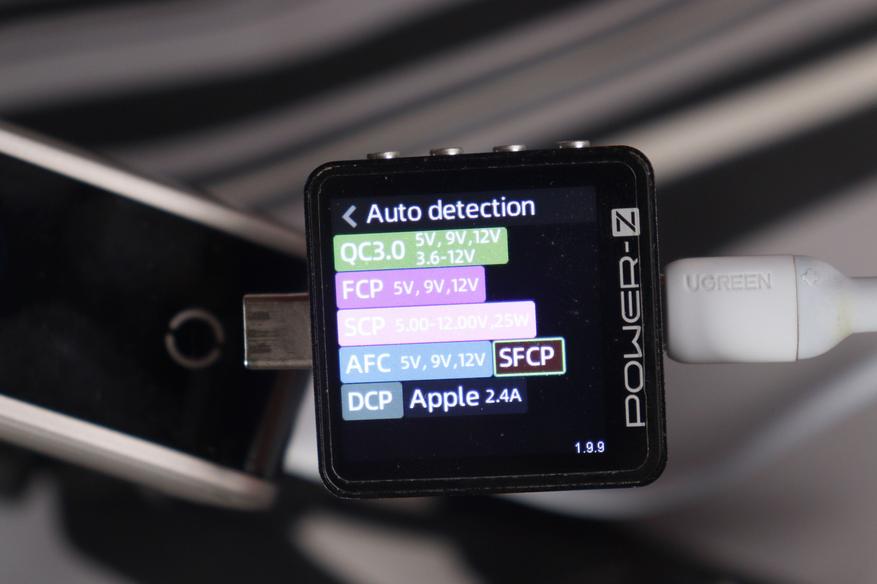

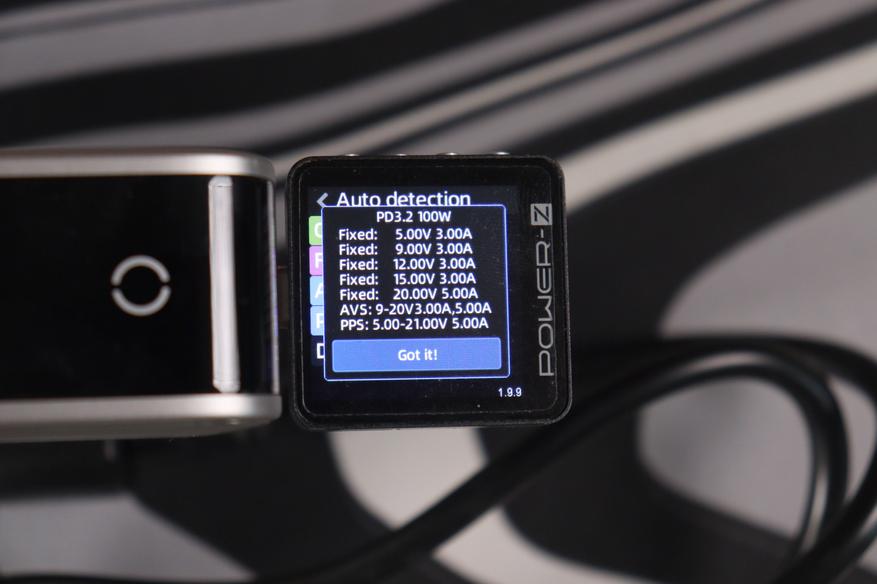

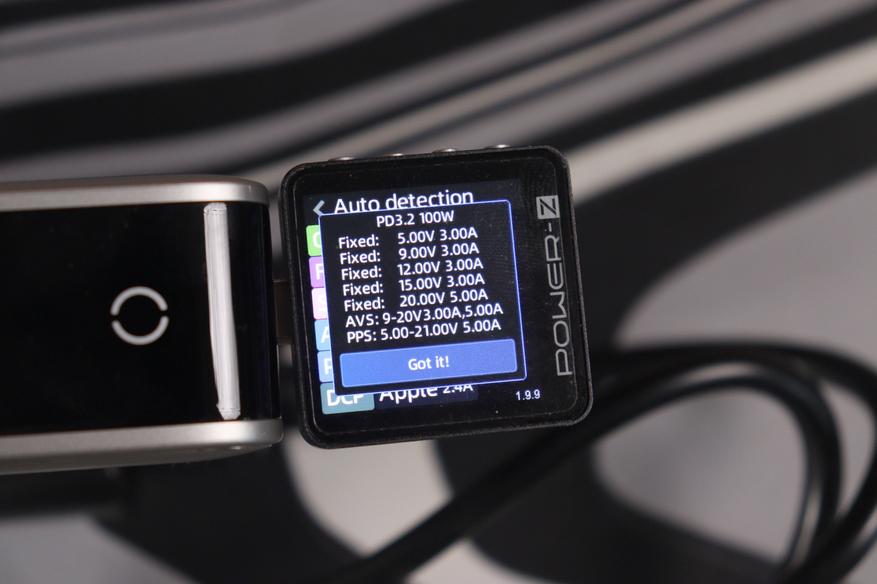

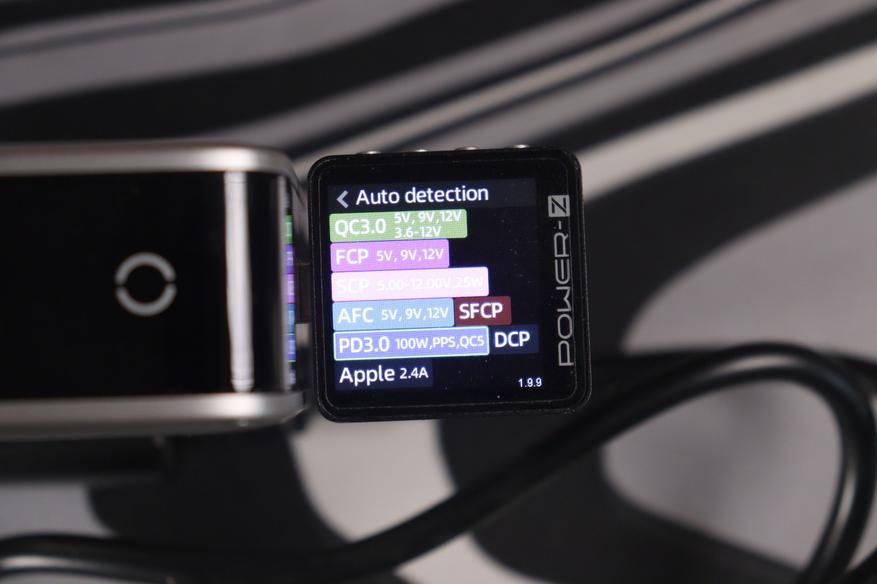

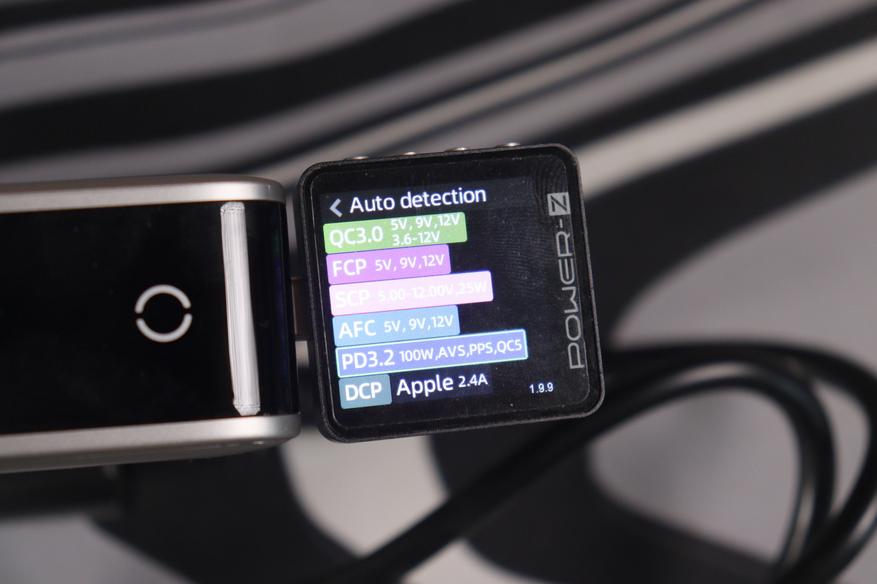

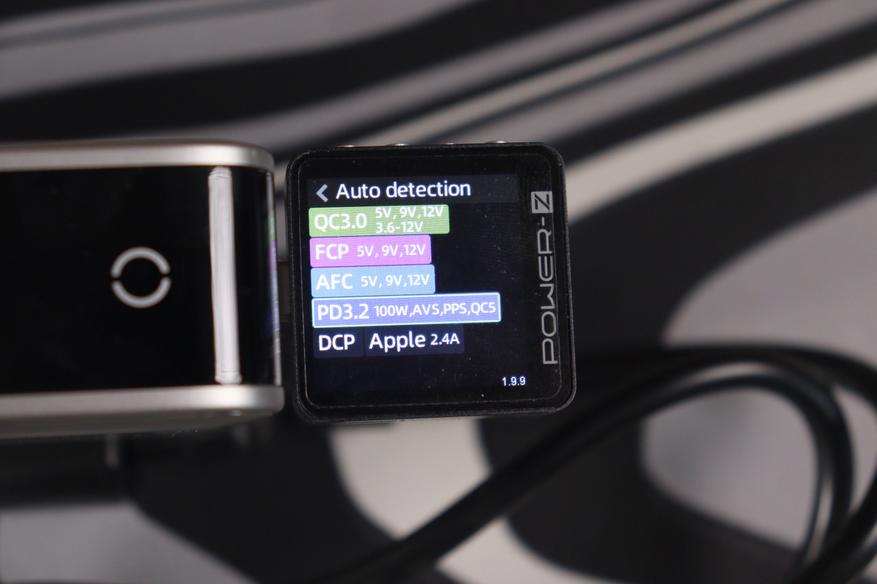

Порты C1/C2/C3 — главные по возможностям: анализатор Power-Z определил поддержку QC3.0 с фиксированными напряжениями 5V, 9V, 12V и регулируемым диапазоном 3.6-12V, FCP на тех же уровнях, SCP в диапазоне 5-12V с лимитом 25W, AFC (5V/9V/12V), Apple DCP 2.4A и полноценный PD3.2 на 100W с поддержкой AVS, PPS и QC5. По фиксированным ступеням PD зарядка предлагает 5V/3A, 9V/3A, 12V/3A, 15V/3A и 20V/5A — последнее и даёт заветные 100W. AVS перекрывает диапазон 9-20V с током до 5A, а PPS работает в диапазоне 5-21V при токе до 5A — это означает совместимость с широким кругом устройств, включая ноутбуки и флагманские смартфоны с адаптивной зарядкой.

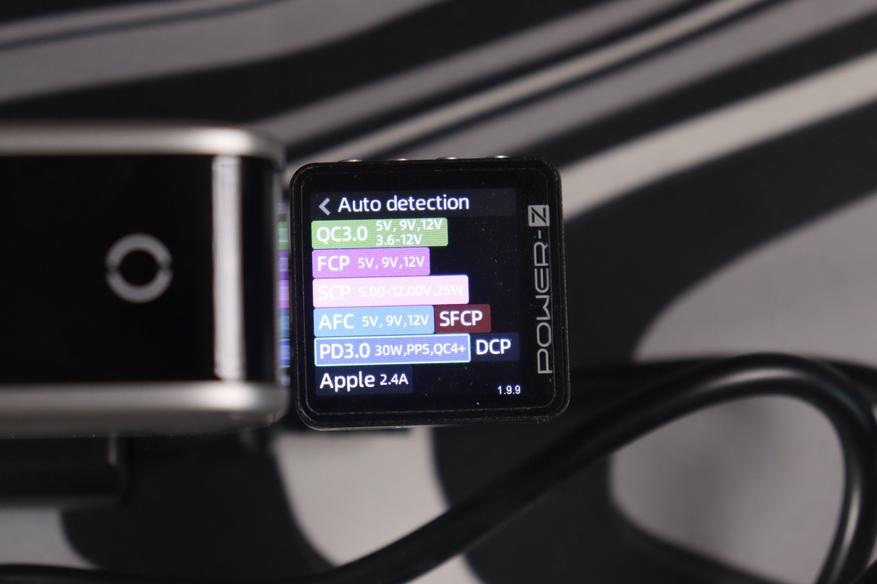

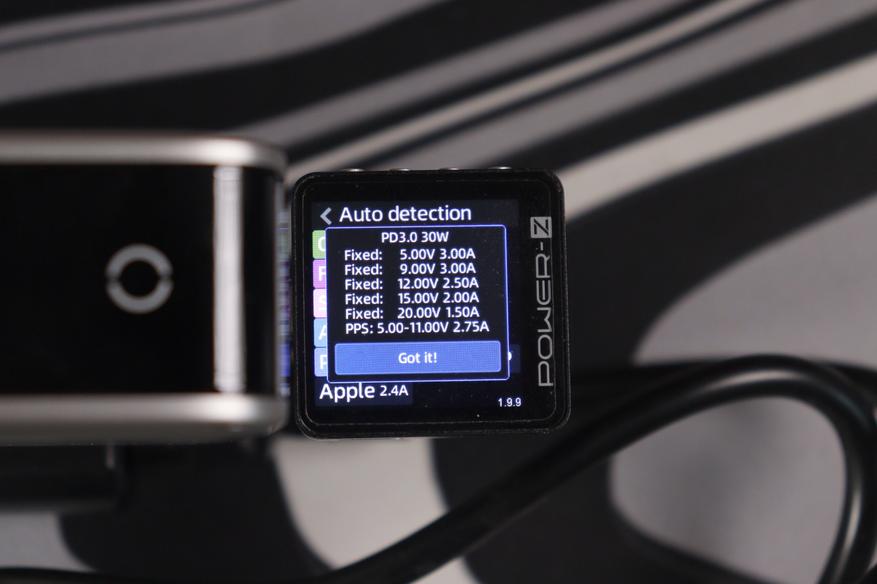

Порт C4 — заметно скромнее: здесь PD3.0 с потолком 30W, фиксированные ступени 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A и PPS в диапазоне 5-11V при 2.75A. Для USB-A ситуация лучше, чем можно было ожидать: порт поддерживает QC3.0, FCP, SCP, AFC и SFCP — то есть большинство популярных протоколов для Android-устройств Huawei, Samsung и других производителей, что делает его полноценным, а не формальным довеском.

При зарядке планшета Xiaomi Pad Mini зарядка выдала через протокол FCP/PD3.2 около 43 Вт: ~8.99V / 4.79A. Это соответствует ожиданиям и подтверждает корректную работу протоколов.

Распределение мощности по портам

Nexode Pro 100W построен на нескольких независимых преобразователях — это принципиальный момент. В отличие от зарядок с единым преобразователем, где подключение нового устройства заставляет все порты на секунду перезагружаться и пересогласовывать протоколы, здесь каждый новый девайс просто тихо начинает заряжаться, не трогая остальных. Для тех, кто держит ноутбук подключённым постоянно, это важно — никаких прерываний работы.

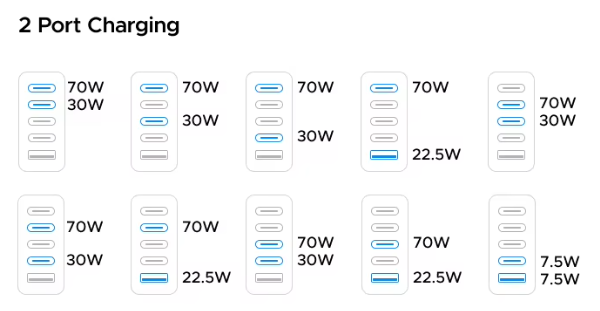

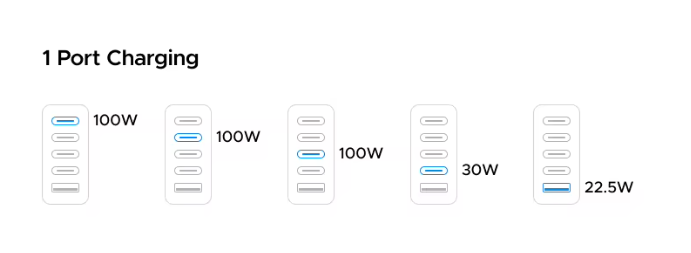

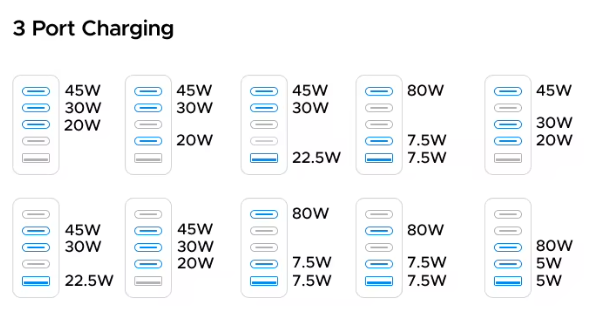

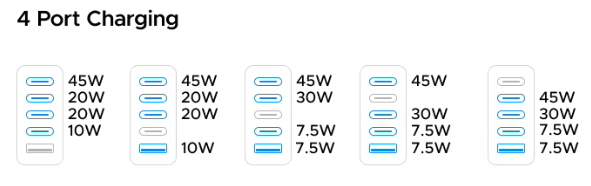

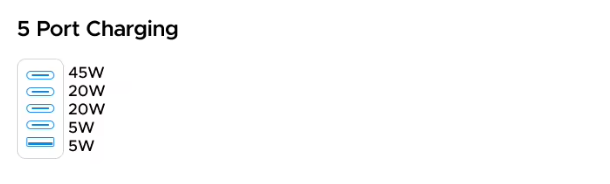

При одиночном подключении любой из портов C1, C2 или C3 отдаёт полные 100W, C4 ограничен 30W, а USB-A — 22.5W. При двух активных портах картина следующая: если задействован один из основных C-портов вместе с любым другим, первый удерживает 70W, второй получает 30W или 22.5W в зависимости от комбинации. При трёх портах мощность делится по схеме 45W + 30W + 20W для трёх USB-C, либо смещается до 80W на одном порту при задействовании нижних слотов. При четырёх одновременно подключённых устройствах типичная раскладка — 45W + 20W + 20W + 10W, хотя конкретные значения зависят от того, какие именно порты активны. Наконец, при полной загрузке всех пяти портов зарядка распределяет мощность как 45W + 20W + 20W + 5W + 5W — суммарно те же 95W с небольшим запасом под потери преобразования.

Результаты измерений и пульсаций под нагрузкой

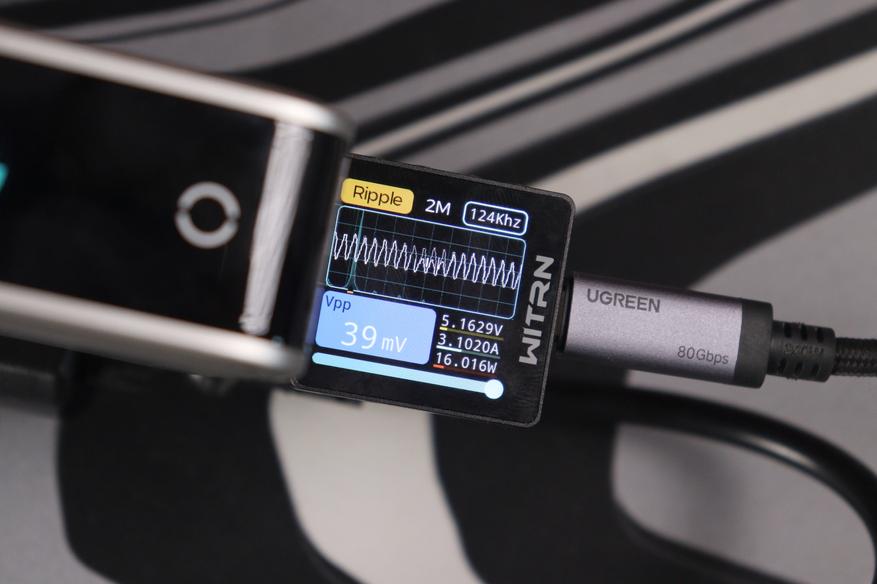

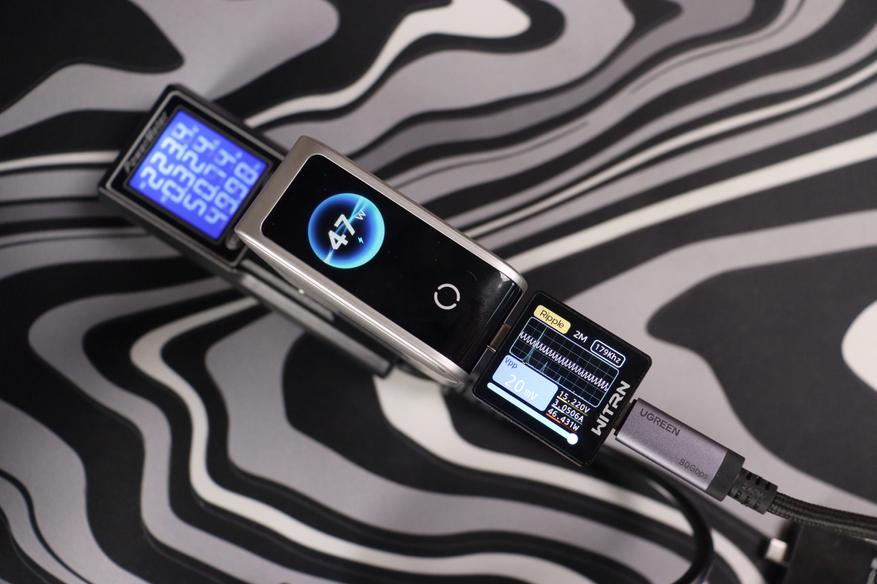

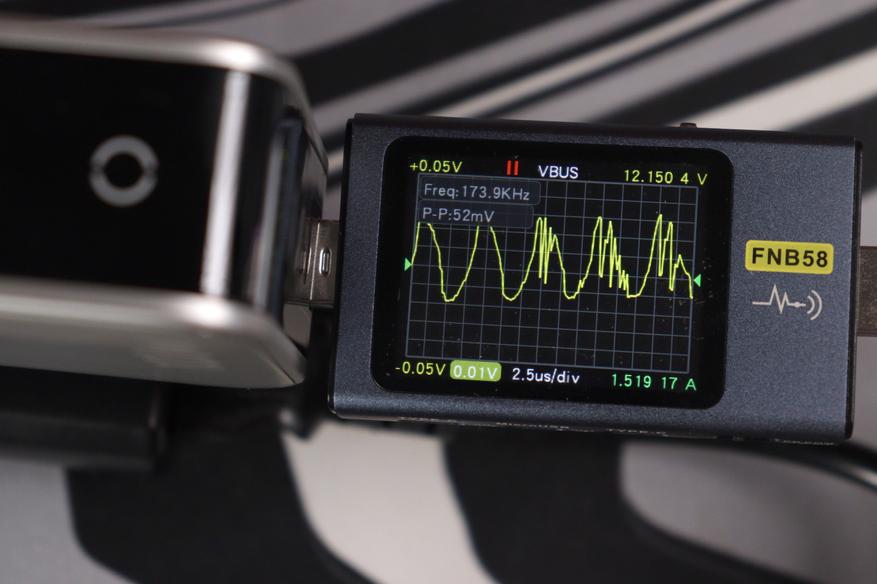

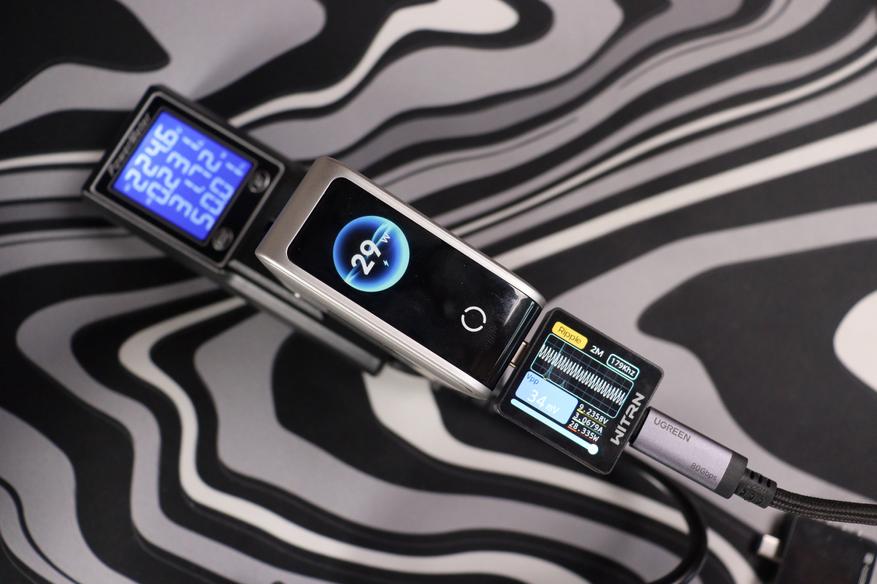

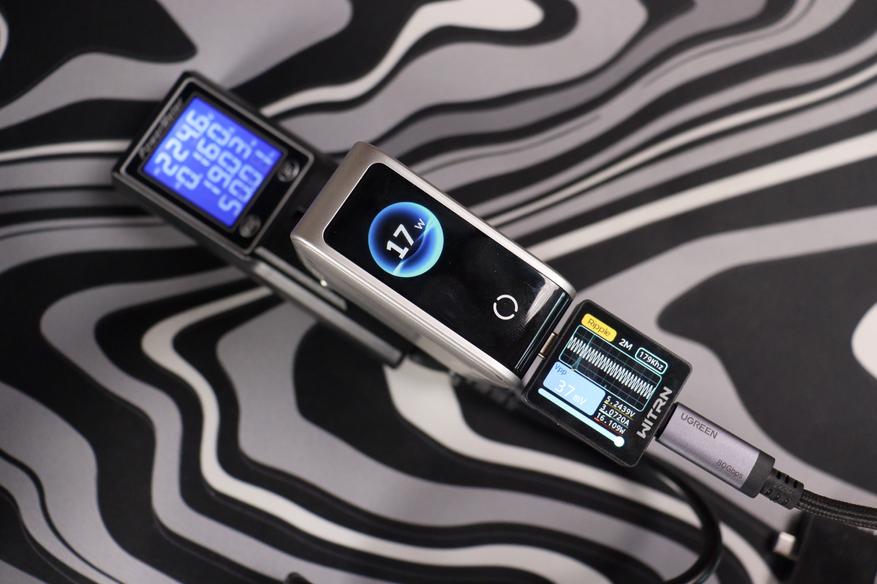

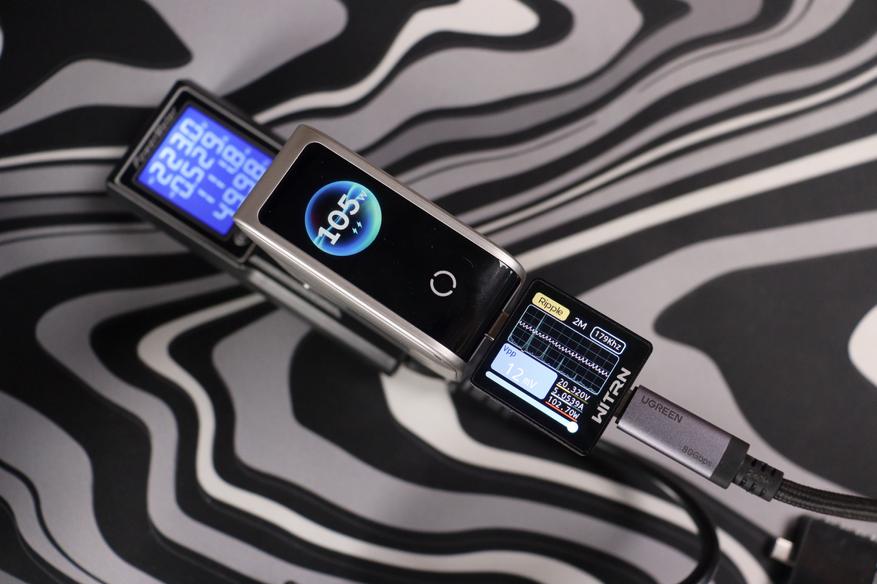

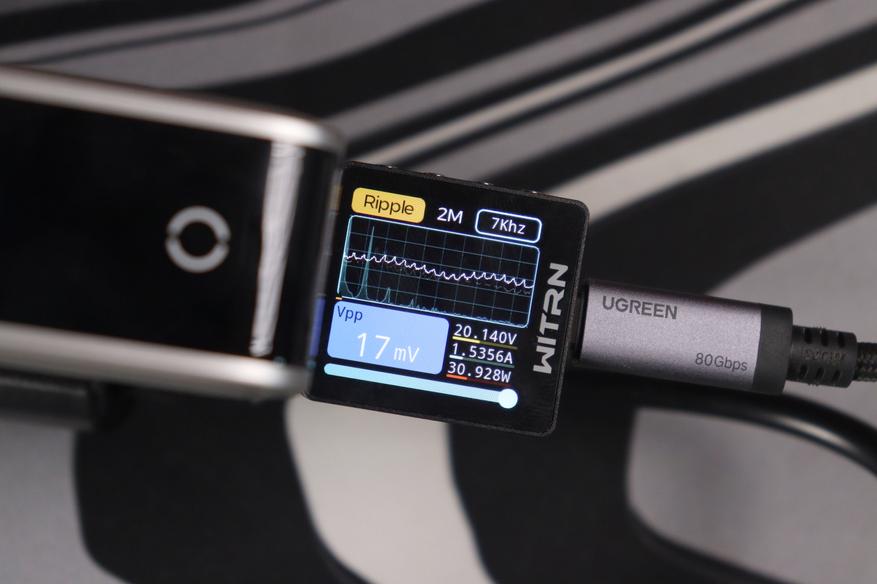

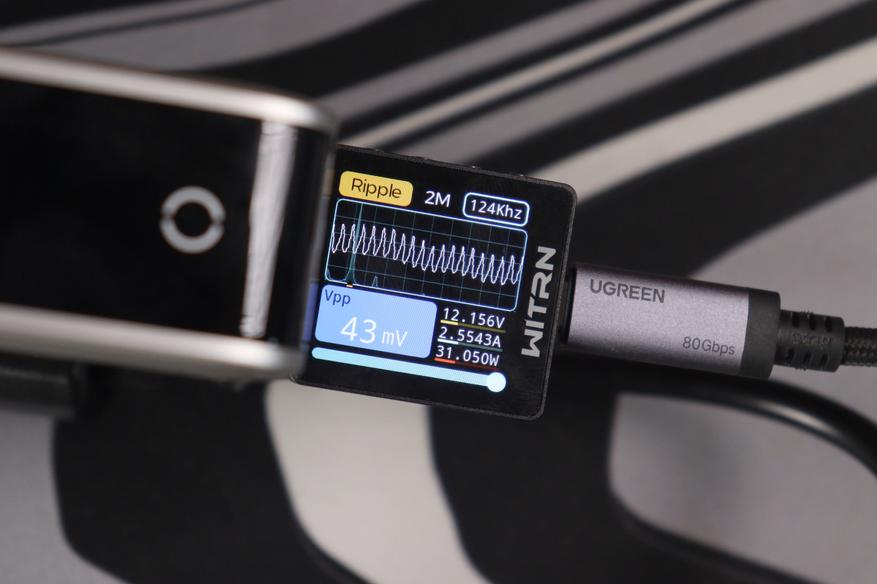

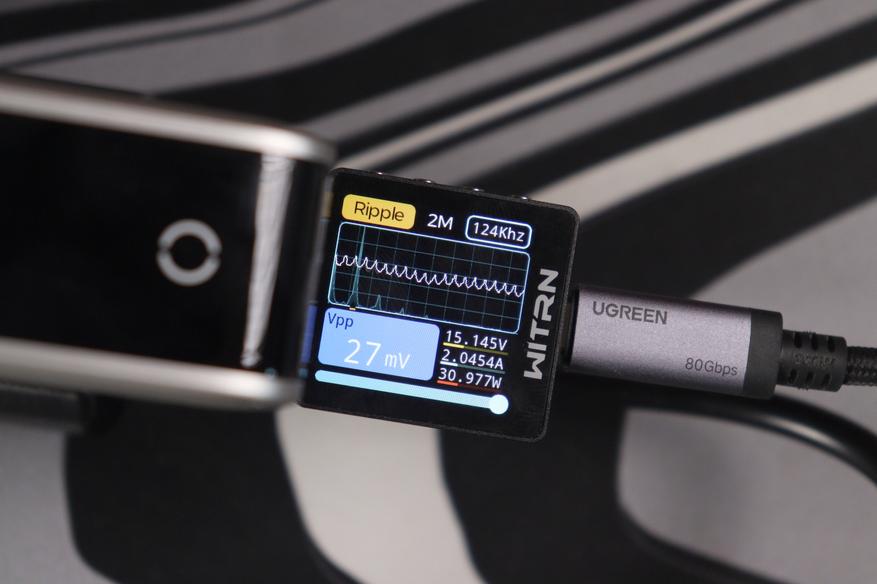

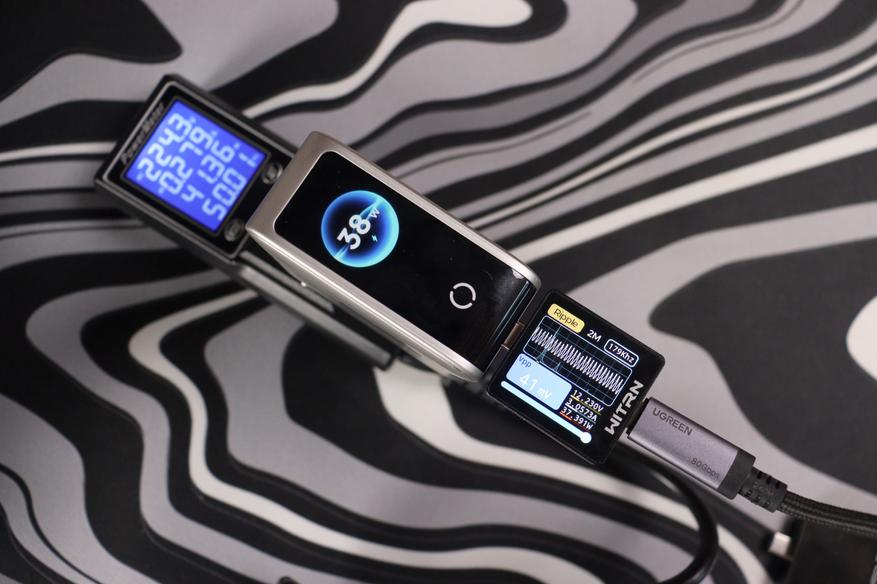

Этот адаптер питания показывает отличные результаты, сохраняя минимальный уровень шума во всем диапазоне нагрузок вплоть до пиковых 102.7 Вт. Силовая часть выполнена на базе современного GaN-контроллера (179 кГц), причем устройство обладает интересной особенностью: с ростом выходной мощности фильтрация помех только улучшается. На максимальном токе размах высокочастотных пульсаций напряжения снижается до образцовых 12 мВ, а в базовом режиме 5 В не превышает безопасную планку в 37 мВ. Такая чистая линия питания гарантирует стабильную работу как для «капризной» мелкой электроники, так и для мощных ноутбуков.

Нагрев и стабильность работы

График Power-Z при подключённой нагрузке 100W на протяжении 31 минуты 12 секунд показал исключительно стабильную работу: напряжение держалось на уровне 20.25V, ток — 5.047A, реальная мощность на выходе — 102.19W. Линия на графике абсолютно ровная, без каких-либо провалов или скачков. Зарядка уверенно держит заявленные параметры.

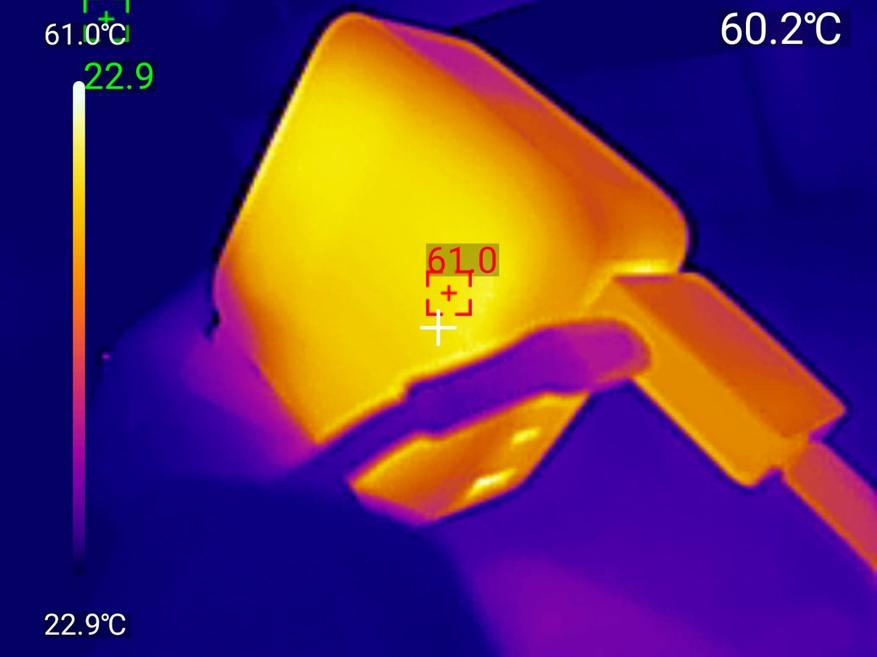

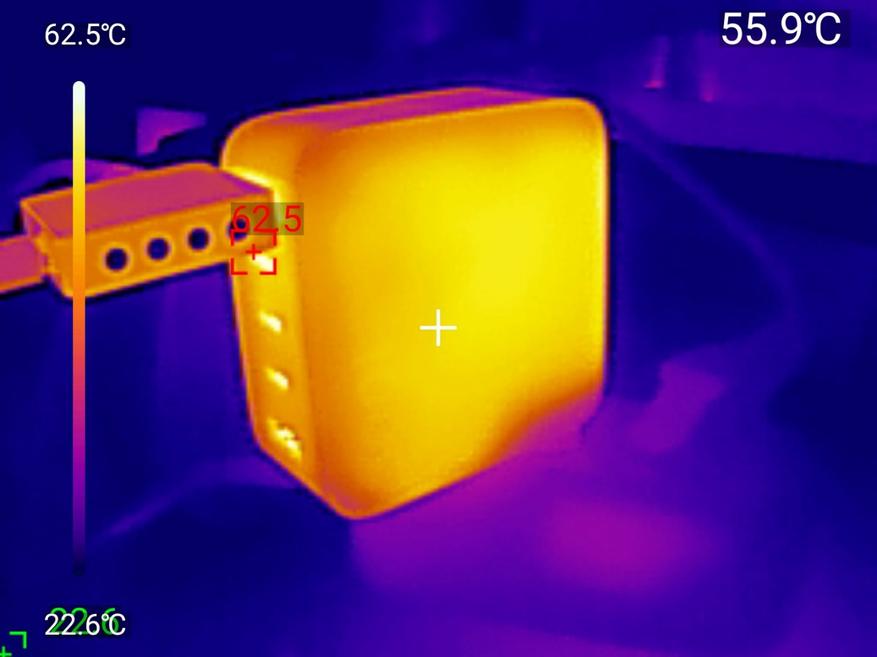

Тепловизионный снимок тепловизором после 45 минут теста при нагрузке 100W зафиксировал:

Максимальная температура на корпусе: 62.5°C (со стороны портов)
Температура основного корпуса: 55.9-61.0°C

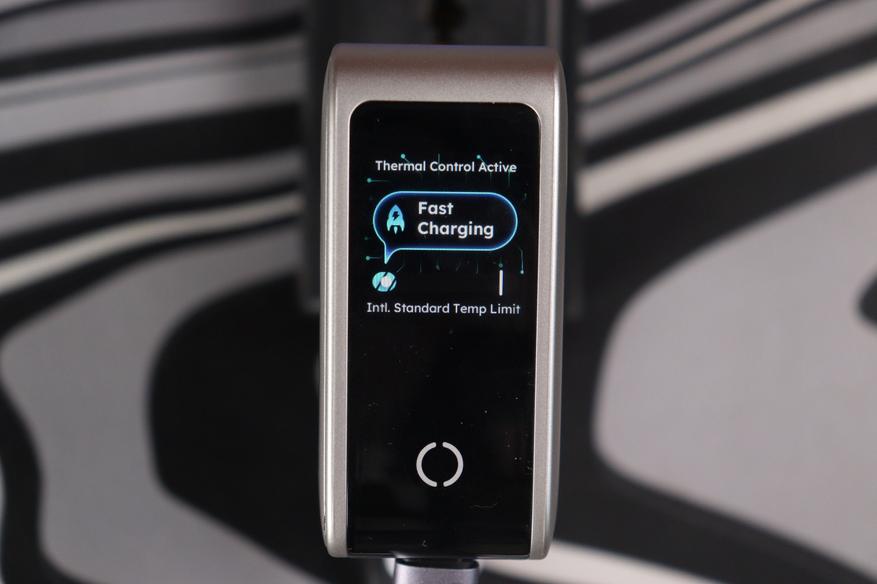

Для 100-ваттной GaN-зарядки без активного охлаждения это нормально. Корпус тёплый, но не обжигающий — систему пассивного охлаждения Ugreen реализовал достойно. Термоконтроль активен постоянно, о чём честно сообщает дисплей.

Энергоэффективность устройства находится на высоком уровне и демонстрирует классическую для качественных GaN-зарядок динамику: КПД уверенно растет вместе с увеличением выходной мощности. В базовом режиме 5В/3А энергоэффективность составляет вполне приемлемые 84.66%, но уже при переходе на профиль 9В преодолевает отметку в 89%. Своего пика эффективность достигает на максимальной нагрузке в режиме 20В/5А, где показатель доходит до отличных 91.86% (при входной мощности 111.8 Вт и выходной 102.7 Вт).

Выводы

Ugreen Nexode Pro 100W (X773) — одна из немногих зарядок на рынке, где дисплей это не просто маркетинговая фишка, а действительно рабочий инструмент. Возможность видеть в реальном времени, что именно происходит на каждом порту — сколько ватт уходит на ноутбук, сколько на телефон — это меняет отношение к устройству. Зарядка ведёт себя честно: при заявленных 100W она реально отдаёт 102W, график нагрузки на протяжении получаса остаётся ровным как линейка, без каких-либо провалов или перегревов, которые заставили бы термозащиту урезать мощность. Поддержка PD3.2 с полным набором фиксированных напряжений и PPS-диапазоном до 21V/5A гарантирует совместимость с подавляющим большинством современных устройств — от Apple MacBook до флагманских Android-смартфонов.

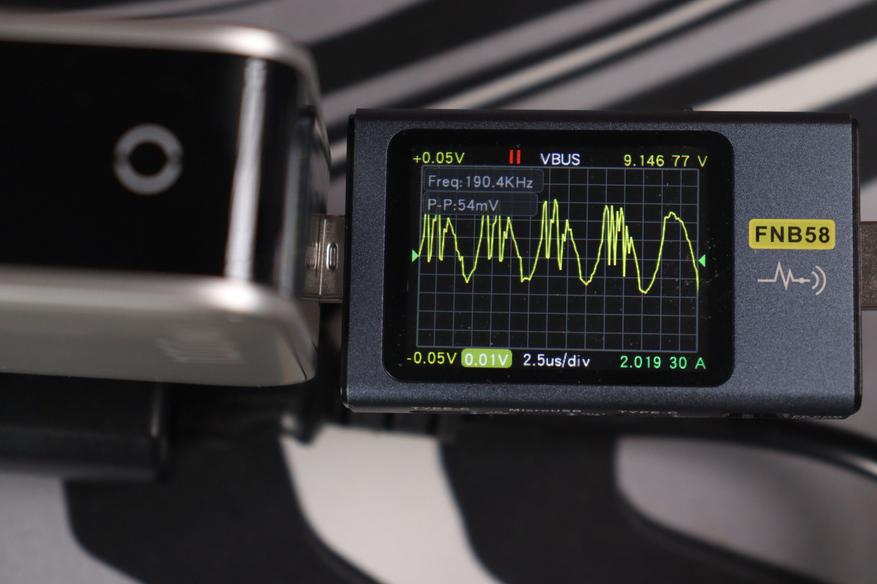

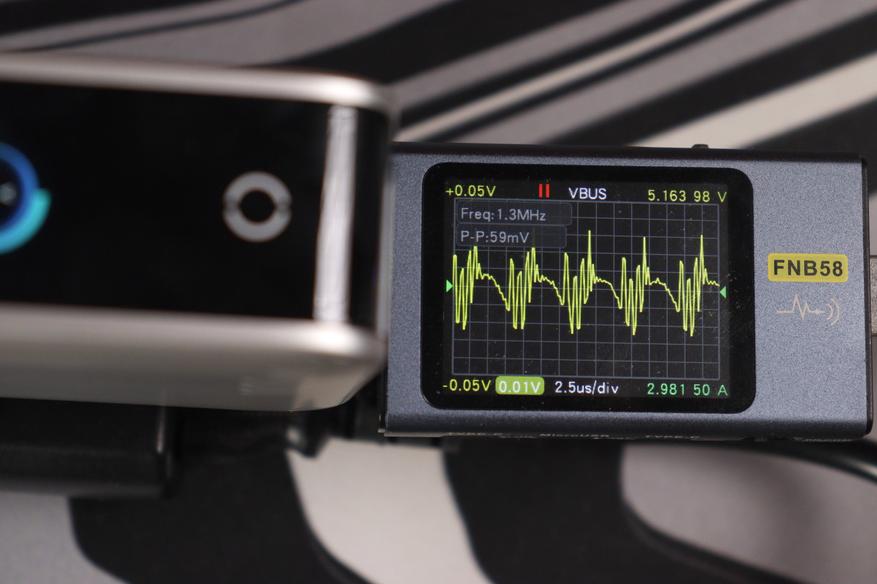

По пульсациям картина однозначная, в рамках нормы. На низких напряжениях (5V) значения порядка 37-59 мВ — это рабочий диапазон, типичный для компактных многопортовых GaN-зарядок, и никакой реальной угрозы для оборудования здесь нет. Зато на высоких напряжениях, где работают ноутбуки, зарядка показывает отличный результат: 12 мВ при 20V/100W — это уровень, которому позавидуют многие конкуренты. Нагрев корпуса после длительной работы на полной мощности остановился на 62.5°C — тепло, но в пределах нормы для пассивного охлаждения без вентилятора.
