Инструмент для точного измерения сопротивления, ёмкости и индуктивности: тестирование fnirsi lc1020e

В отличие от обычного мультиметра, LCR(Z)-метр подает на компонент переменное напряжение известной частоты (от десятков Гц до сотен кГц) и анализирует отклик (силу тока и фазовый сдвиг между током и напряжением). Это позволяет с высокой точностью измерить параметры компонента в условиях, максимально приближенных к реальной работе в электронной схеме.

Характеристики

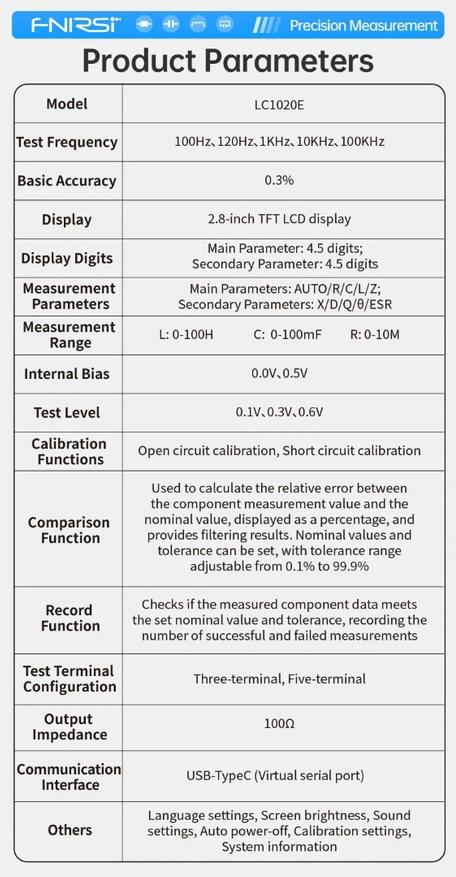

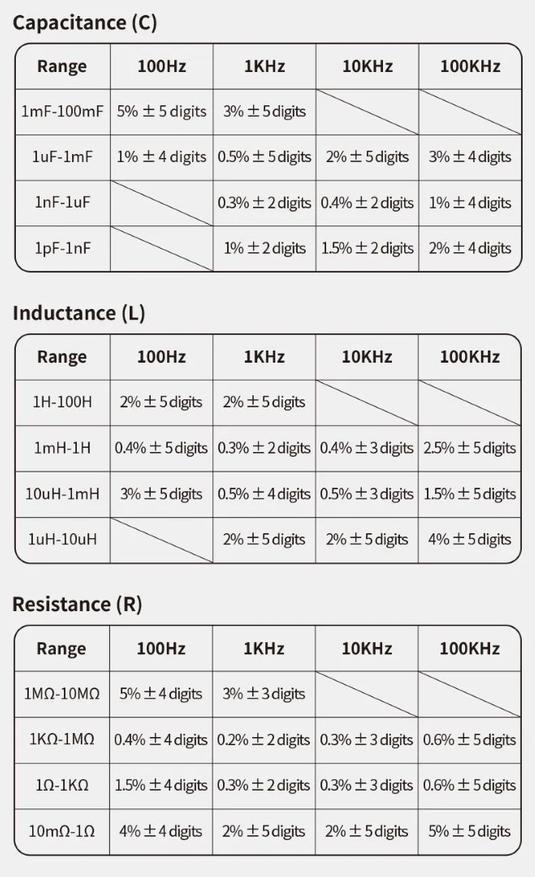

Таблицу с параметрами измерений стащил из официального сайта, тут всё понятно и удобно расписано.

Распаковка и внешний вид

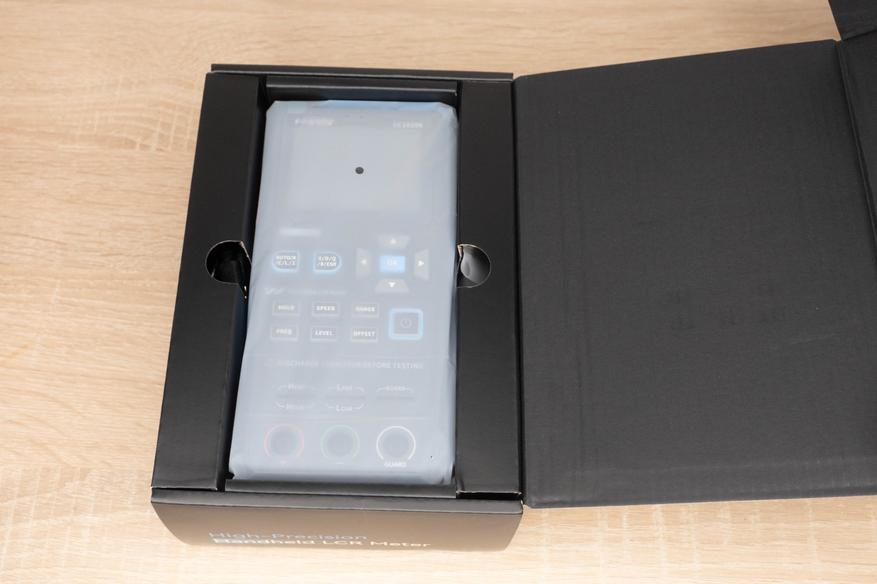

Приходит инструмент в коробке с ярким принтом, с обратной стороны напечатаны характеристики. Упаковано всё плотно, сам прибор лежит в верхней вставке, а всё остальное спрятано в нижнем отсеке.

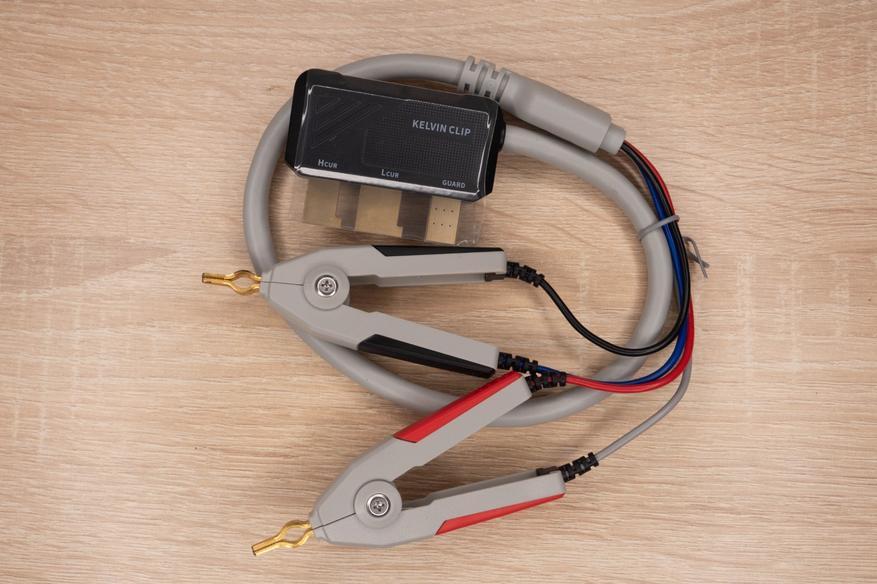

В комплекте LCR-метр, стандартные щупы, зажимы Кельвина, перемычка для калибровки, Type-C кабель для зарядки и инструкция.

Классические щупы подойдут для любого мультиметра, а вот у зажимов Кельвина проприетарный разъем.

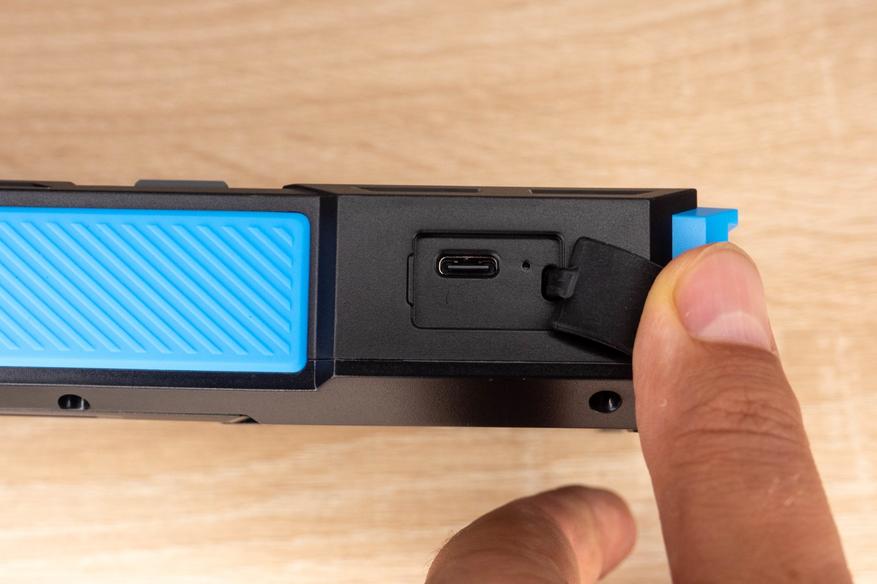

На лицевой стороне корпуса находится цветной дисплей, 14 кнопок управления, разъем для щупов Кельвина и три гнезда для подключения классических кабелей. Слева под резиновой заглушкой спрятан разъем Type-C для зарядки. Сзади имеется откидная ножка, которая позволяет наклонить инструмент под углом 45 градусов.

Управление и настройки

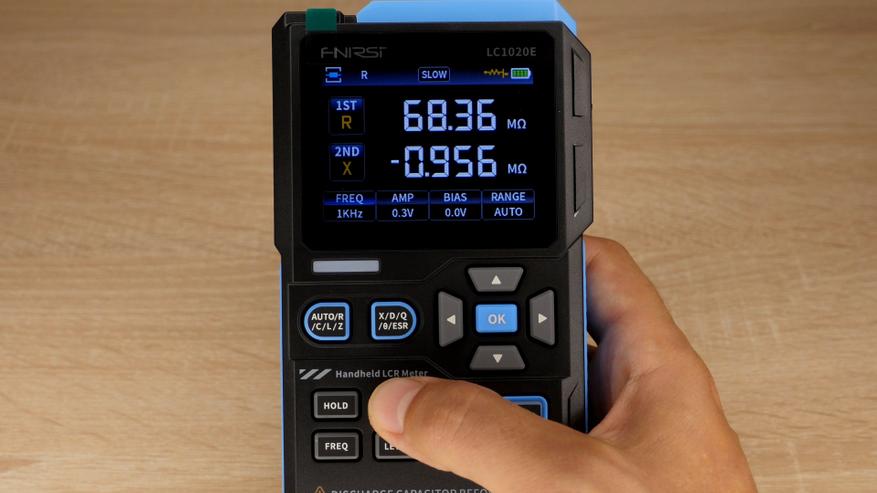

Верхняя левая кнопка позволяет переключиться между режимами измерения или доверить это электронике, выбрав автоматику. R — сопротивление, C — ёмкость, L — индуктивность, Z — комплексный импеданс.

Кнопка правее меняет дополнительный параметр: реактивное сопротивление (X), активное сопротивление (R), добротность (Q), тангенс угла потерь (D) и угол фазового сдвига (θ).

С помощью джойстика справа регулируются дополнительные параметры, расположенные в нижней части экрана. Среди них частота(100Гц-100кГц), усиление(0.1В-0.6В), смещение сигнала(0.5В) и диапазон измерения. Их также можно быстро менять соответствующими кнопками в нижней части корпуса.

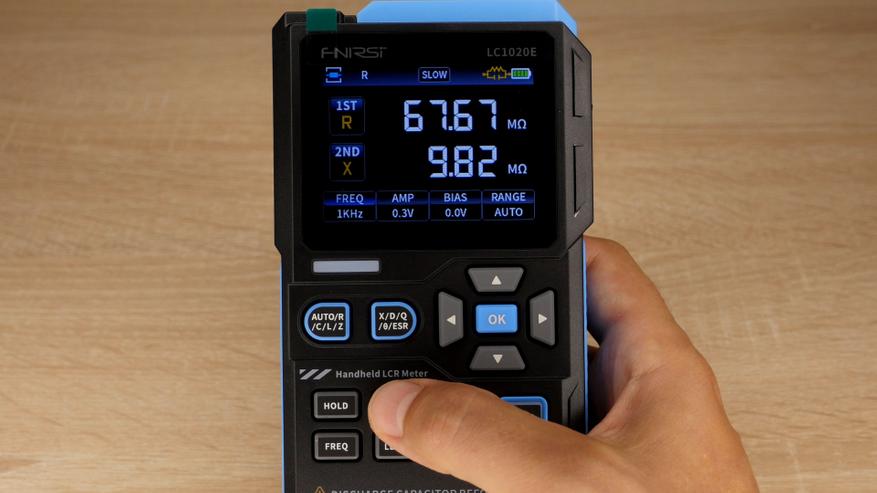

Кнопка Speed управляет скоростью выборки. Визуально от 1 до 3 раз в секунду. Но это не точно.

Удержание этой кнопки переключает тип подключения с авто на последовательное и параллельное(индикатор в правом верхнем углу).

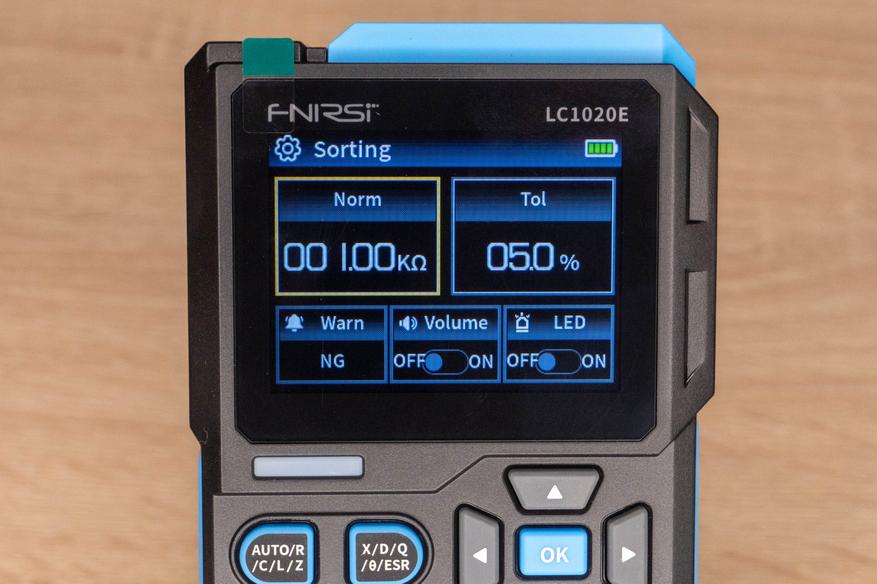

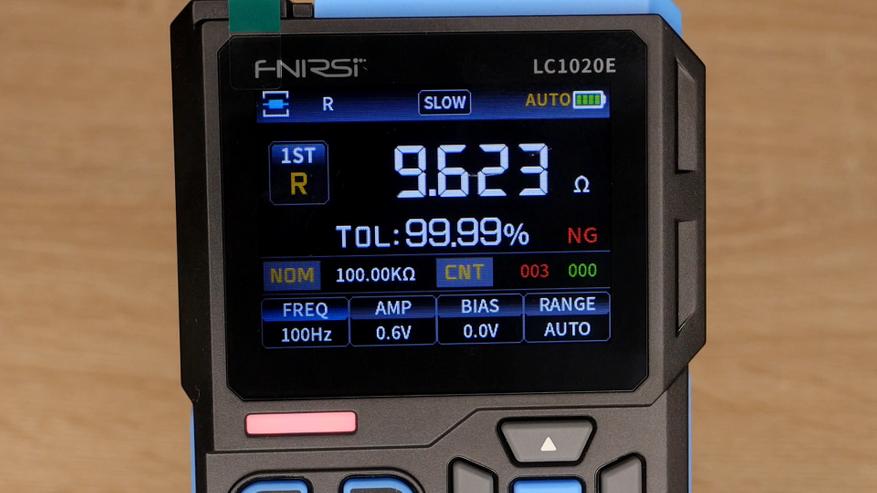

Есть тут и режим сортировки, для входа в который нужно зажать кнопку «Hold». На экране отображается текущее значение параметра и процент погрешности от заданного в качестве эталонного значения. Оповещение можно настроить как на совпадение, так и отсев. В случае срабатывания триггера звучит звуковой сигнал и мигает красный индикатор под дисплеем.

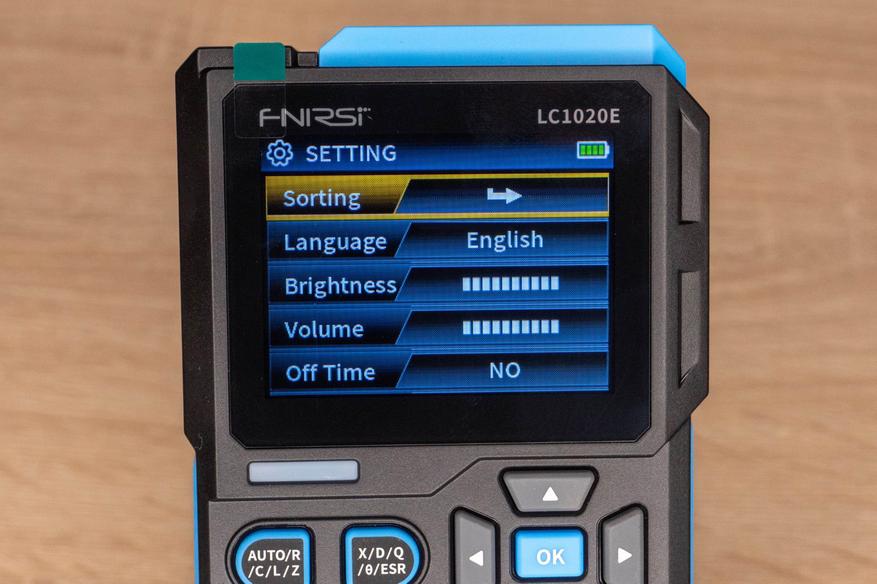

Для входа в настройки нужно зажать кнопку «ОК». Первым пунктом будут параметры режима сортировки. Тут задаётся номинал, допустимый процент отклонения и сигнализация по соответствию или несоответствию. Дополнительно настраивается язык, яркость дисплея, громкость динамика, время автоматического отключения.

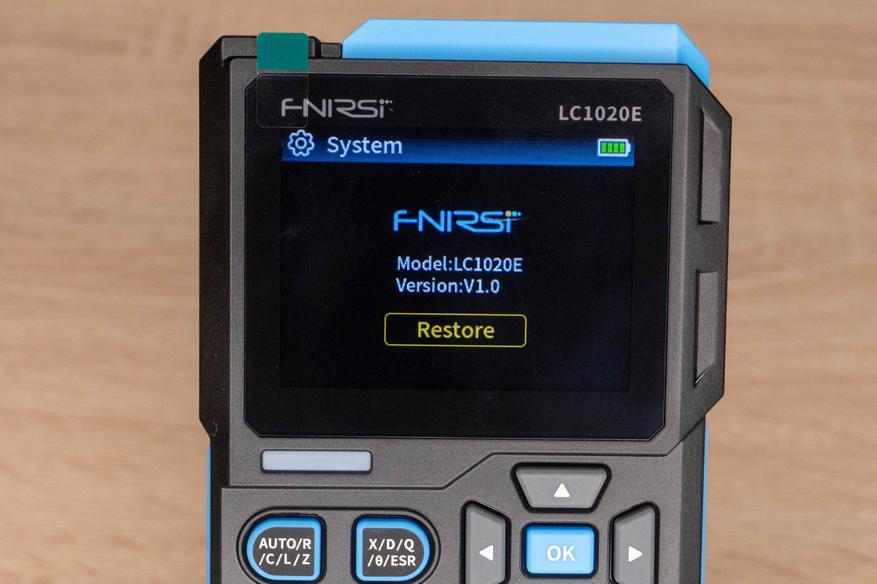

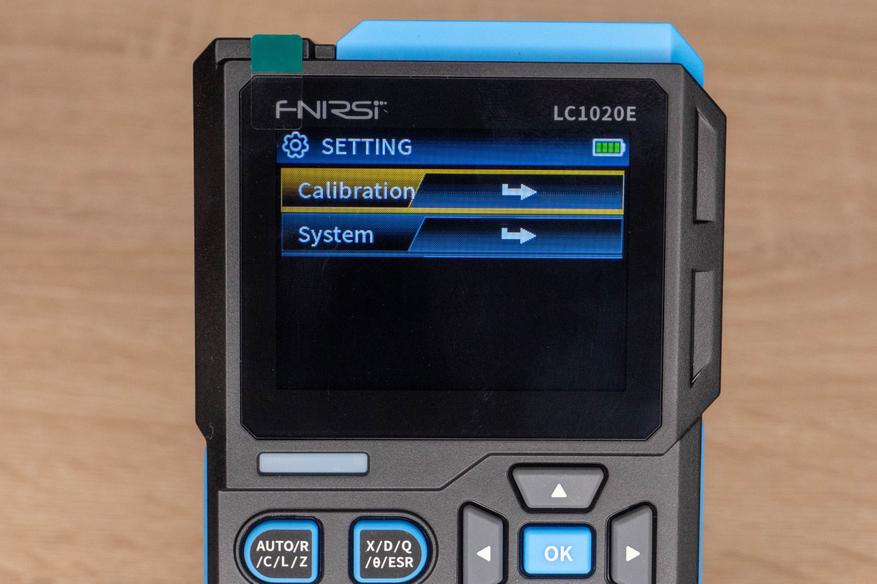

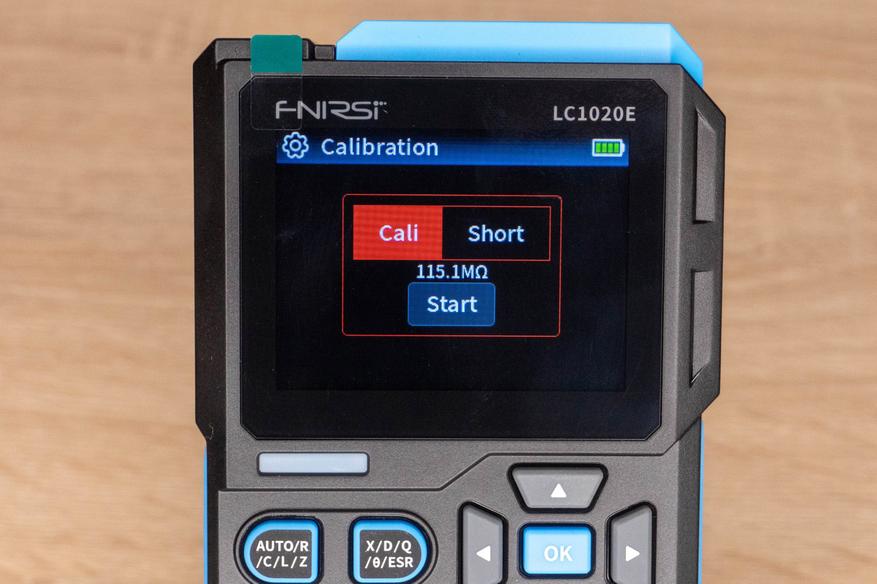

На следующем экране можно войти в режим калибровки, посмотреть информацию о прошивке и сбросить настройки. Для калибровки нужно использовать комплектную пластину, которая вставляется в верхний разъем.

Тестирование

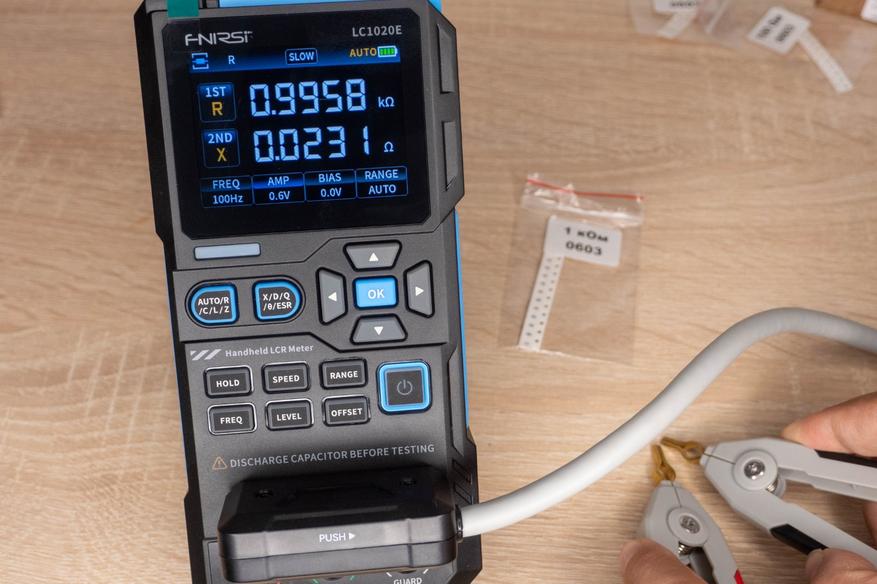

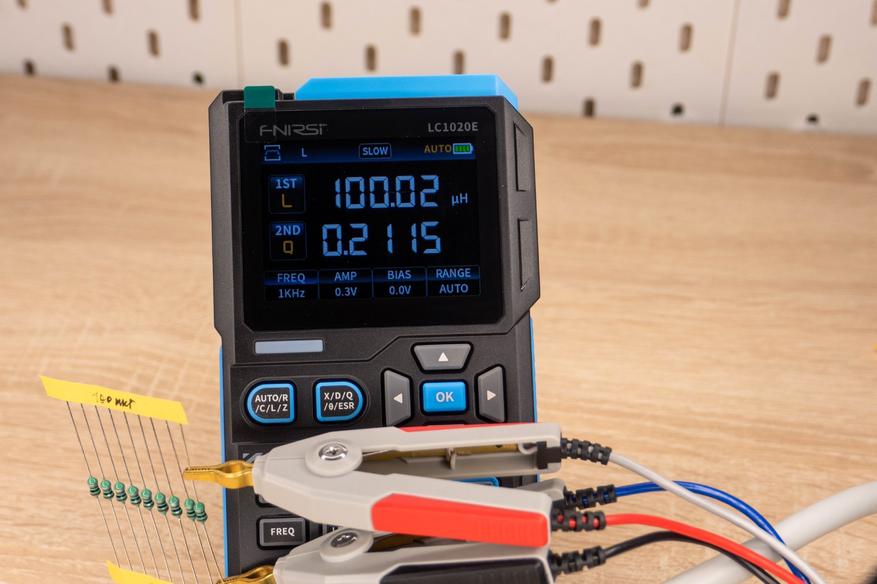

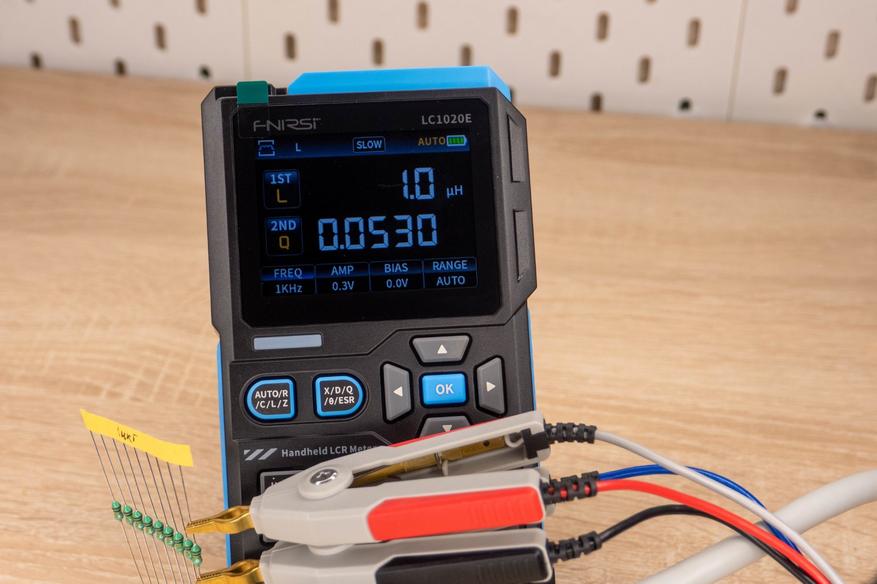

Начал я с индуктивности. 1мкГн и 100мкГн определились идеально, выше проверенных элементов у меня нет.

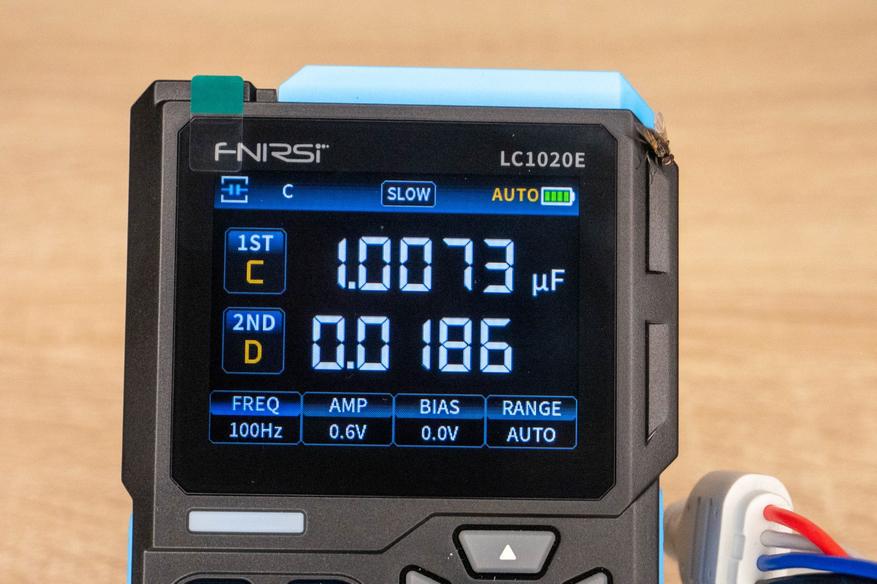

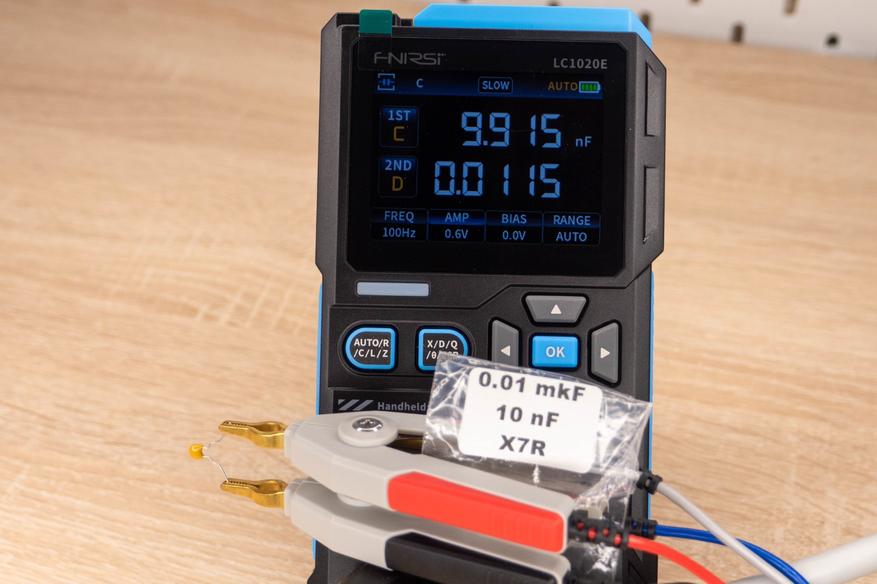

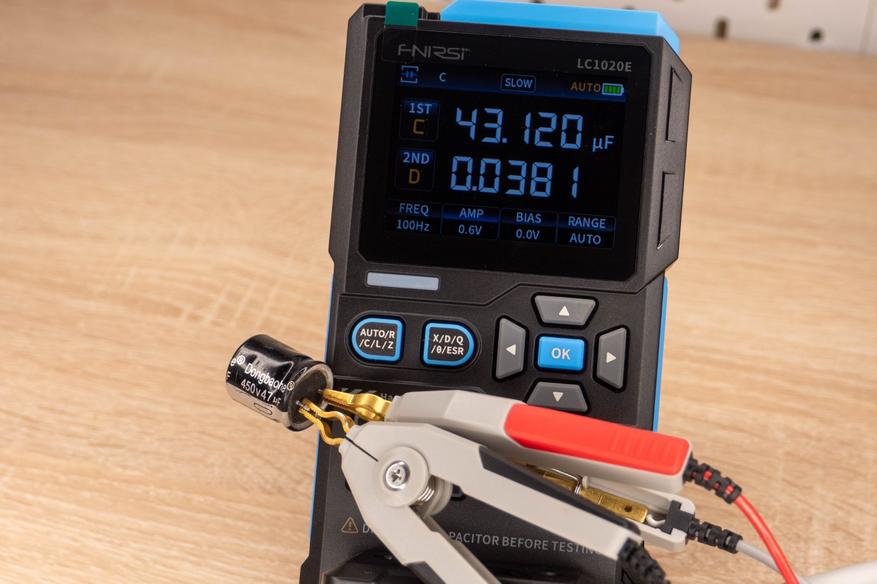

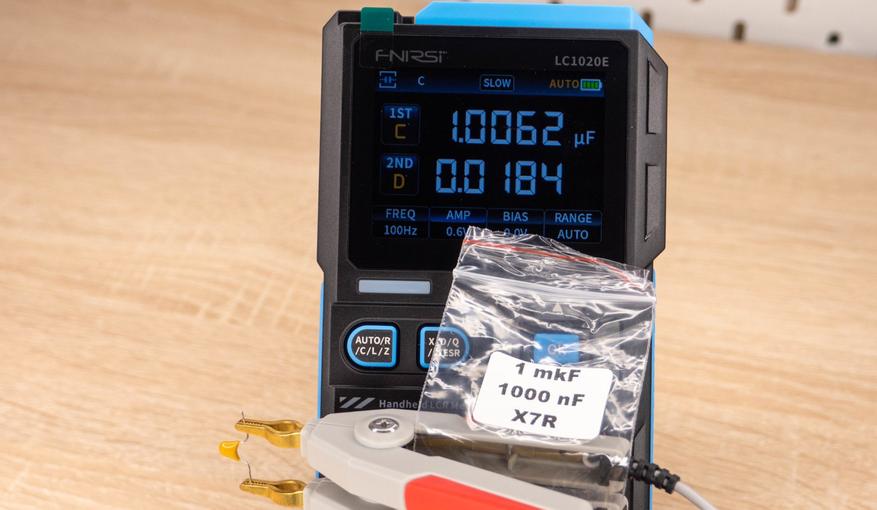

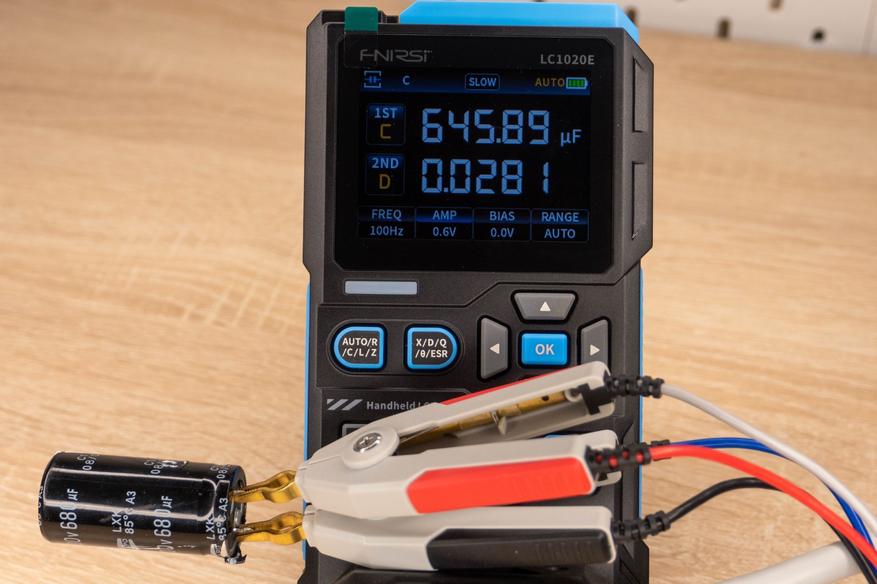

У конденсаторов допуск 5%, но 10нФ и 1мкФ посчитало с минимальным отклонением. В случае с БУ конденсаторами, показатели уже не эталонные, но всё равно близко: 47мкФ и 680мкФ.

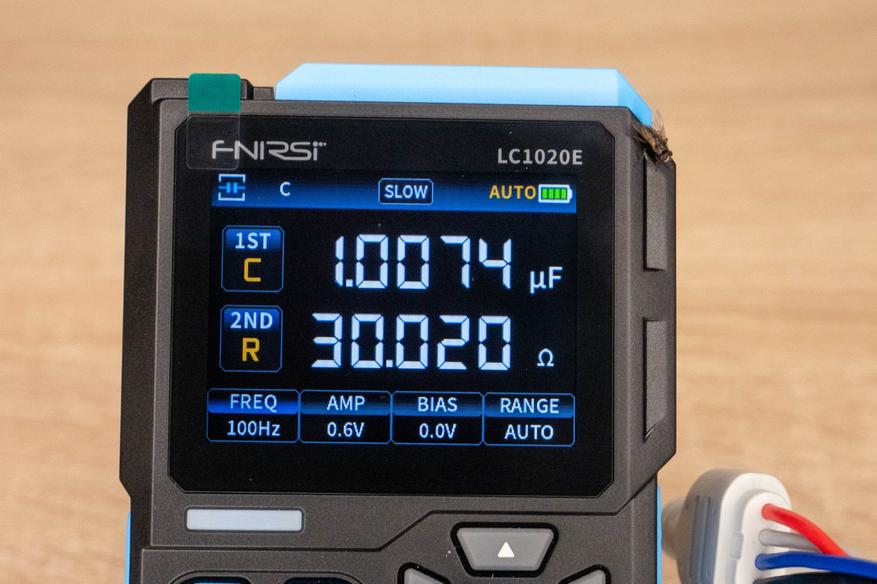

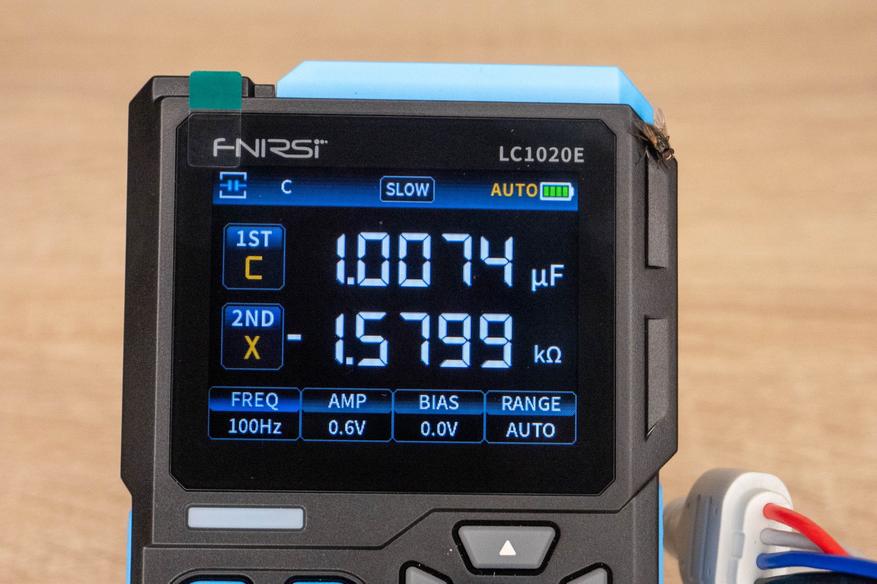

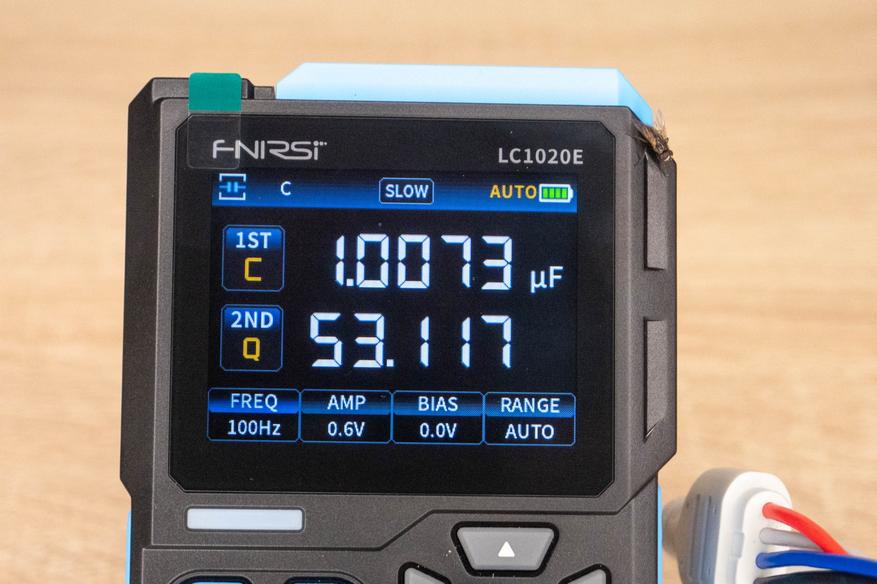

А вот для примера дополнительные измерения керамики 1мкФ.

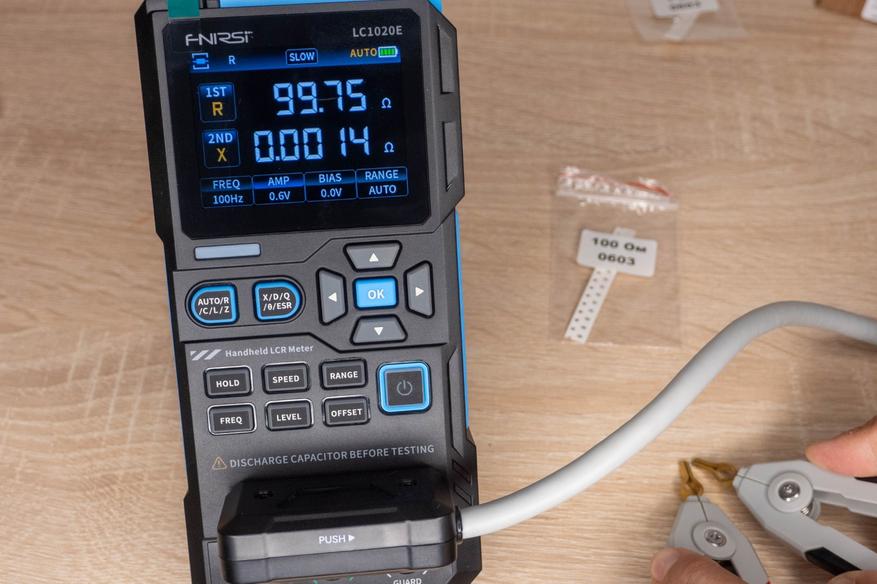

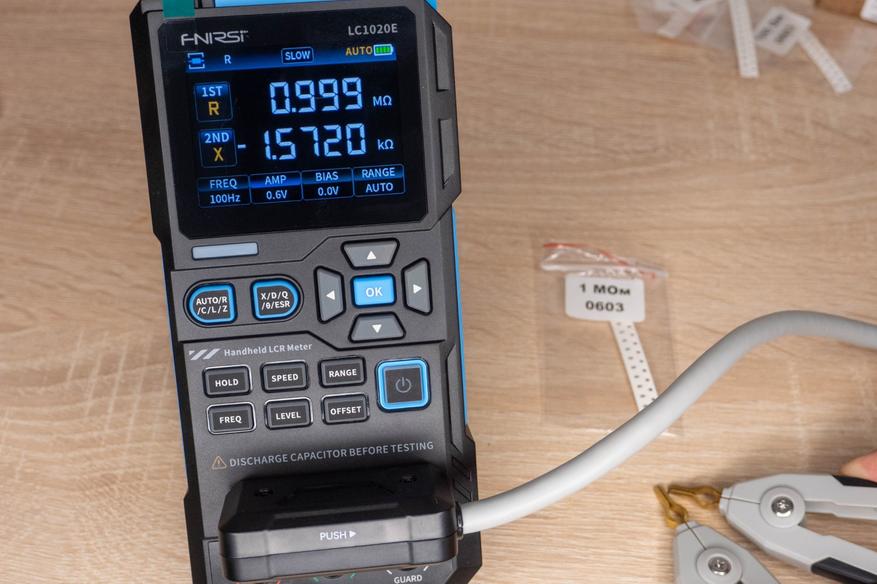

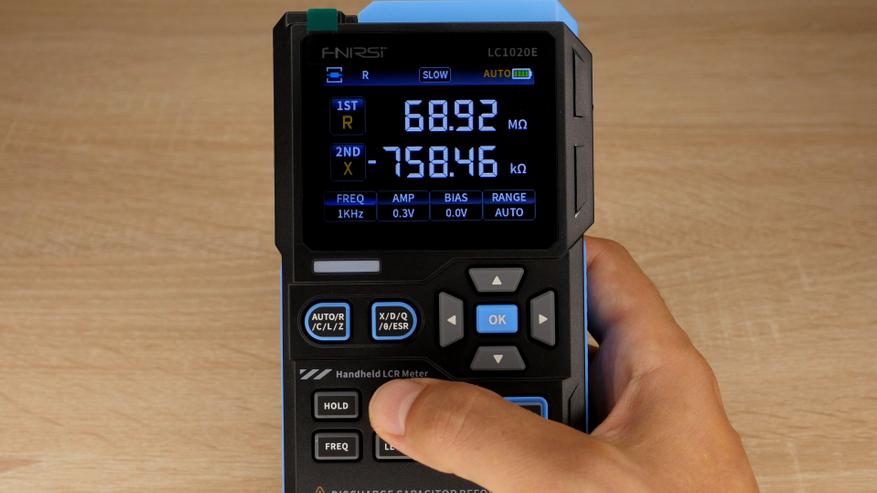

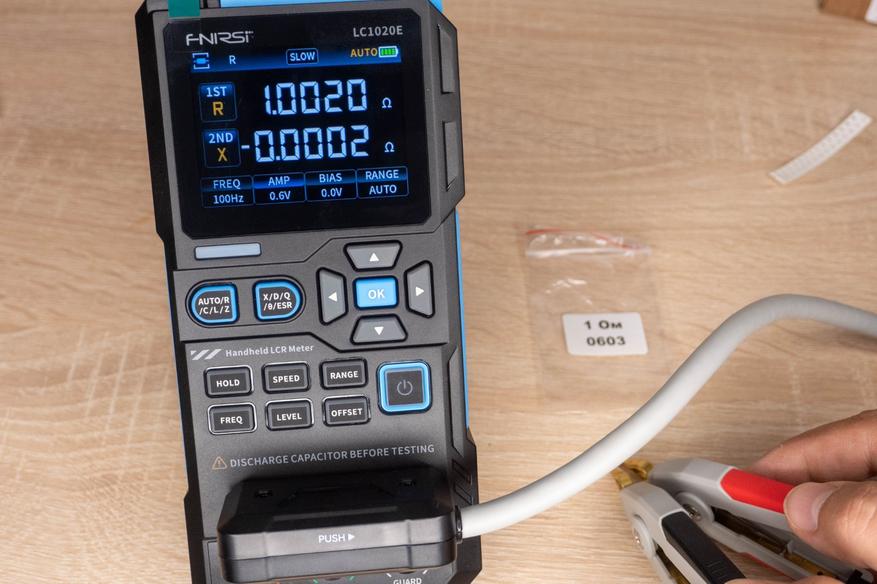

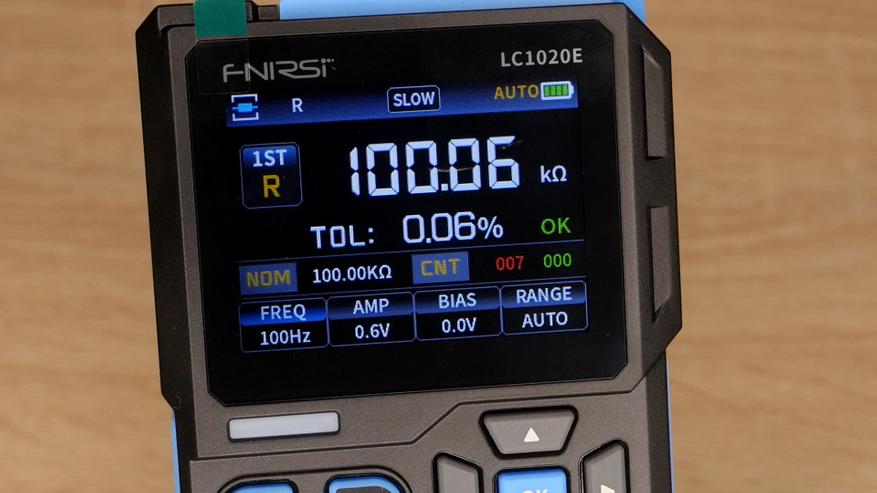

С сопротивлением тоже всё хорошо тоже всё хорошо, в основном уходит в минус на 4 знаке.

Остался комплексный импеданс, но я с этим типом измерений ранее не сталкивался и в сети как назло нет ни одного обзора данной модели, в котором рассказали бы для чего именно это надо.

Увидев слово «импеданс», во время тестирования додумался только попробовать измерить внутреннее сопротивление аккумулятора. Белый дым на котором работает инструмент не вышел и даже намерилось порядка 56мОм.

Вот что говорит нейросеть: Измерение импеданса (полного сопротивления): LCR-метр измеряет не просто сопротивление, а комплексный импеданс (Z), который состоит из: Активного сопротивления (R), Реактивного сопротивления (X), которое, в свою очередь, делится на ёмкостное (Xc) и индуктивное (Xl).

Если честно, намного понятнее мне не стало )

Но в общем и целом FNIRSI LC1020E мне понравился

+ Точность довольно высокая, в моем случае показатели были очень близки к номиналу и погрешность не превышала допуск самих компонентов.

+ Имеется несколько вариантов подключения. Где-то комфортнее подлезть обычными щупами, а где-то практичнее зажимы Кельвина.

+ Удобное управление. Тут и полноценная крестовина и отдельные кнопки для большинства функций.

+ Неплохая автономность благодаря ёмкому аккумулятору 3000мАч. За время тестирования индикатор не потерял ни одного деления.

Вроде как режим сортировки можно в плюсы записать, но лично мне без вывода списка протестированных компонентов он не очень интересен. Разве что если проверять и сразу использовать.
