Что способен выдать Ippon Kirpich 850 на практике: обзор, тесты, разбор, замеры автономности

Провел тестирование источника бесперебойного питания Ippon Kirpich 850 и собрал реальную информацию о его возможностях. В обзоре разбираю, как долго устройство сможет поддерживать питание при разных нагрузках, какие режимы защиты предусмотрены производителем и чего стоит ожидать при эксплуатации в реальных условиях. Проверил форму выходного сигнала, измерил время автономной работы, разобрал устройство и оценил качество сборки изнутри. В материале будет много конкретики, цифр и живых наблюдений.

Технические характеристики

Упаковка и комплект поставки

ИБП Kirpich 850 поставляется в компактной коробке из плотного переработанного картона. На поверхности коробки нанесена техническая информация о характеристиках устройства, комплекте поставки, производителе и условиях гарантии. Отдельно отмечены базовые параметры мощности, габариты, вес и рекомендации по сроку службы. Изображение самого устройства выполнено в виде технического эскиза.

Внутри коробки находит само устройство, с несъемным сетевым кабелем и сопутствующие элементы. В комплект входят два монтажных винта и пара дюбелей для настенного крепления, а также бумажное руководство пользователя. Дополнительно вложен USB-кабель с разъемами USB-B и USB-A для подключения ИБП к компьютеру. Вся комплектация уложена достаточно плотно, этому способствуют ложементы из пенопласта.

Внешний вид

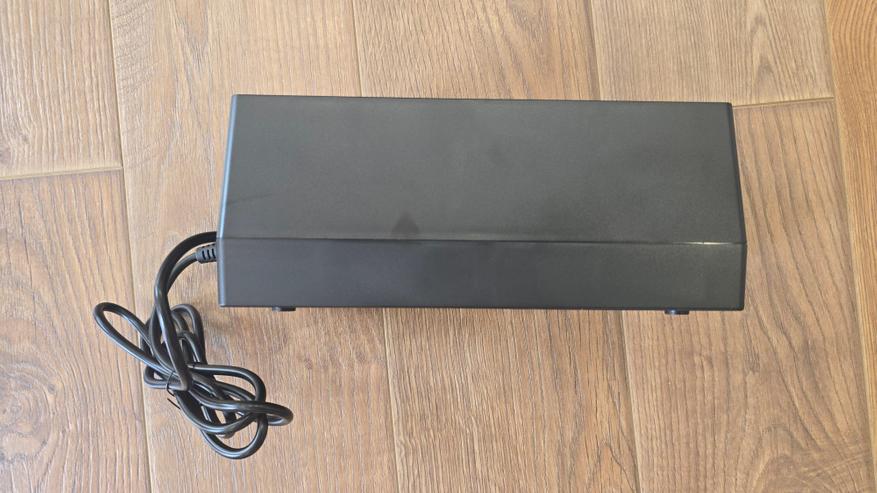

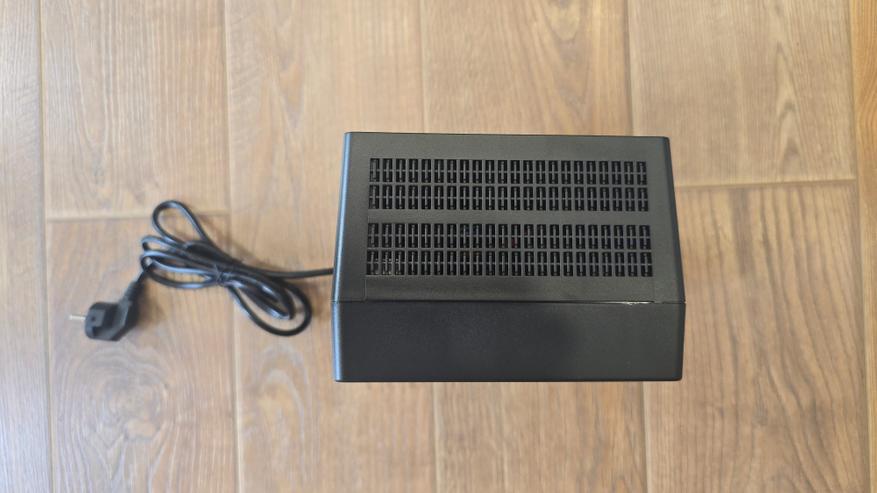

Корпус устройства выполнен в строгом прямоугольном форм-факторе с ориентацией на горизонтальное либо вертикальное размещение, в том числе с возможностью крепления на стену. Материал — черный матовый пластик, поверхность которого не бликует и не собирает отпечатки, что практично в условиях регулярного использования. Вентиляционные решетки расположены по боковым граням — слева и справа — и занимают значительную площадь боковых поверхностей. Такая компоновка говорит о пассивной системе охлаждения с принудительной циркуляцией воздуха за счет естественной конвекции.

Верхняя панель поделена на две функциональные зоны. Основную часть занимают восемь евро-розеток с заземлением. Четыре из них обозначены как «SURGE + BATTERY», что означает наличие как фильтрации, так и батарейной поддержки. Остальные четыре промаркированы как «SURGE ONLY», то есть предназначены исключительно для защиты от скачков напряжения без резервного питания. Из них одна розетка помечена как «MASTER», а две — как «SLAVE», что указывает на наличие схемы ведущего и ведомого питания — такая реализация позволяет автоматически отключать ведомые устройства, если главное оборудование выключено. Рядом с розетками размещены два USB-порта: один тип A, второй — тип C. Они предназначены для зарядки мобильных устройств, и на их блоке указано общее ограничение: 5В/2.3А. Правее USB-портов находится блок управления. Он включает в себя ЖК-дисплей прямоугольной формы и две кнопки: включения питания и отключения звукового сигнала. На экране отображается ключевая информация о состоянии ИБП — напряжение, уровень заряда батареи, текущая нагрузка, а также активные режимы. Символы и графические индикаторы выполнены в виде хорошо читаемой цифровой иконографии.

На одной из боковых граней находится кабель питания, кнопка автоматического предохранителя и USB-B порт для подключения к компьютеру. Через этот порт ИБП может передавать данные в ПО Power Master+, которое позволяет мониторить состояние устройства и настраивать параметры его работы. Сам кабель питания несъемный, зафиксирован в корпусе с достаточным запасом по длине для установки на полу или столе.

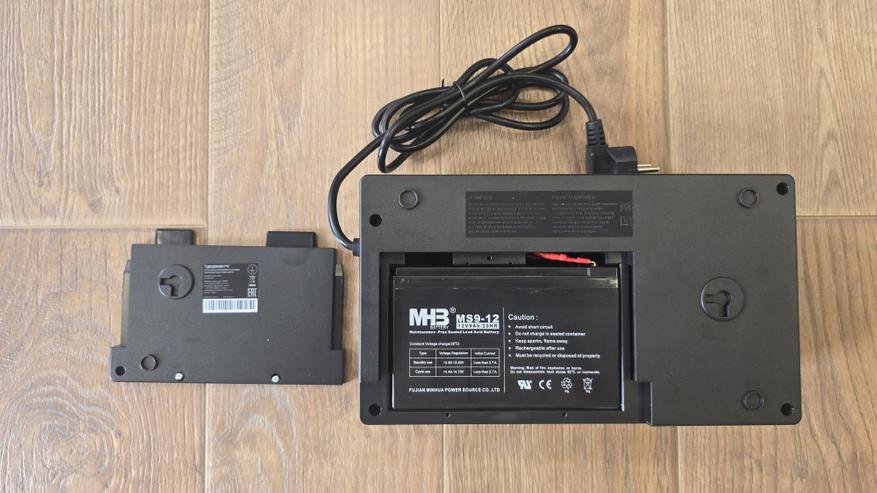

Нижняя поверхность содержит два симметрично расположенных посадочных отверстия под дюбели и винты — они позволяют зафиксировать устройство на стене, как горизонтально, так и вертикально. Также в нижней части корпуса находится съемная крышка батарейного отсека.

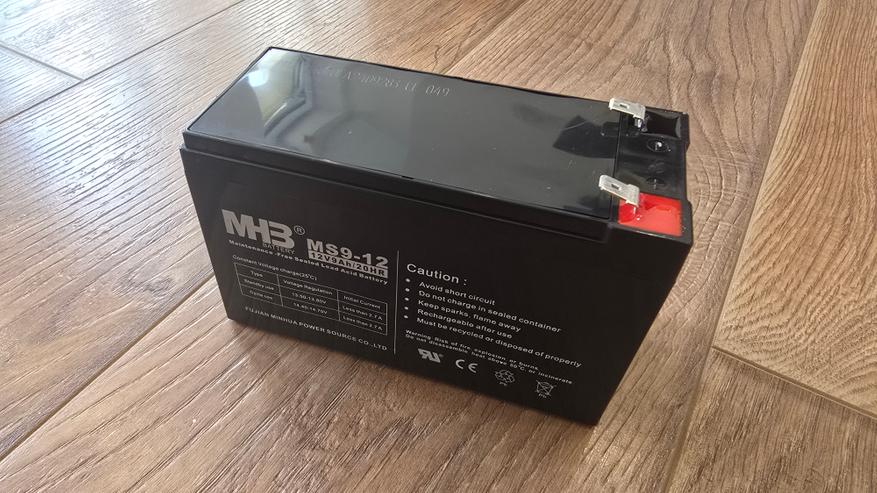

После ее демонтажа открывается доступ к аккумулятору стандарта 12В, 9Ач, размещенному в отдельной нише с направляющими.

Внутренняя составляющая

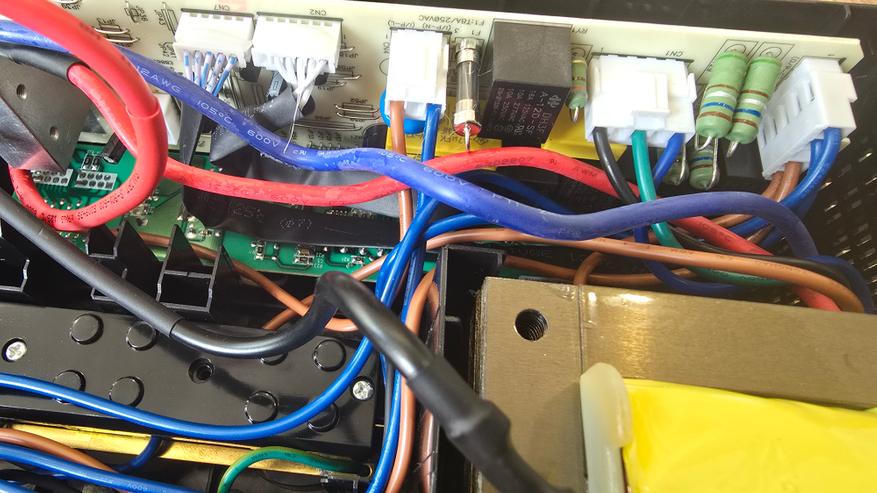

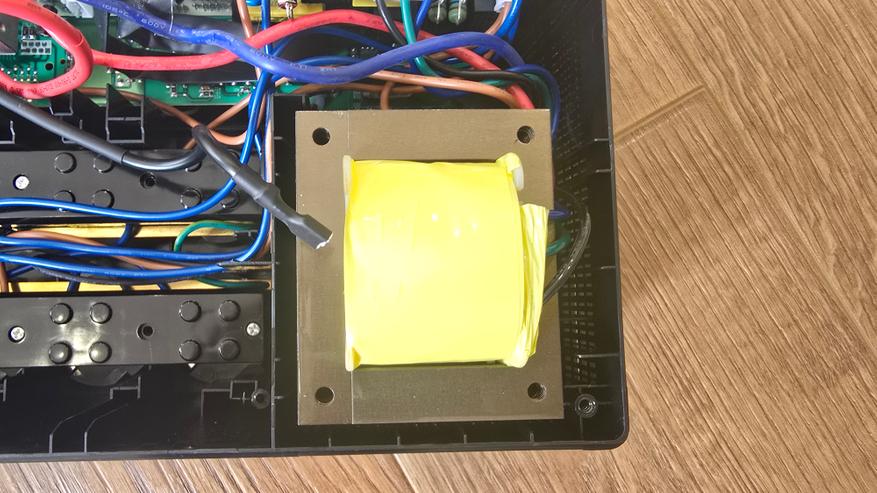

Открыв корпус Kirpich 850, сразу бросается в глаза достаточно простая, но в то же время логичная компоновка всех основных узлов. Большую часть внутреннего пространства занимает массивный трансформатор. Печатная плата управления размещена вдоль одной из стенок корпуса. На ней собраны основные силовые компоненты, в том числе массивные алюминиевые радиаторы, к которым прикреплены силовые полупроводниковые элементы. Видно, что для крепления силовых транзисторов и диодов используются достаточно толстые шины и болтовые соединения, что улучшает тепловой контакт и механическую надежность.

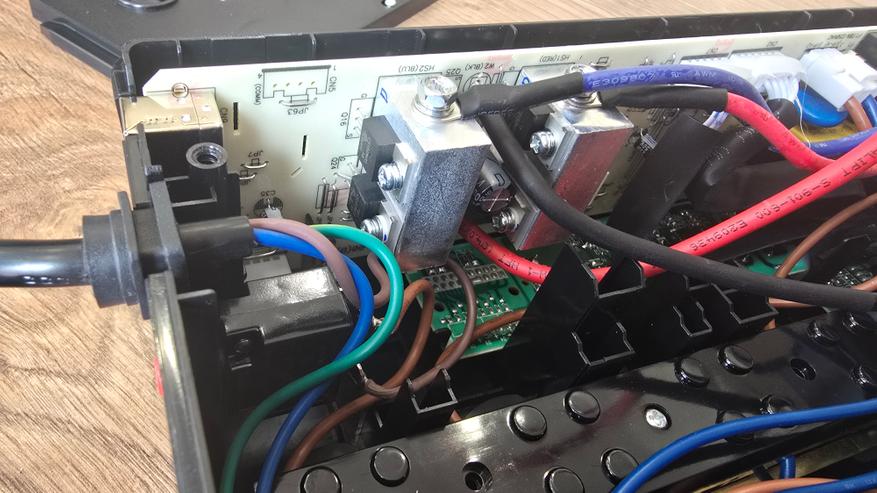

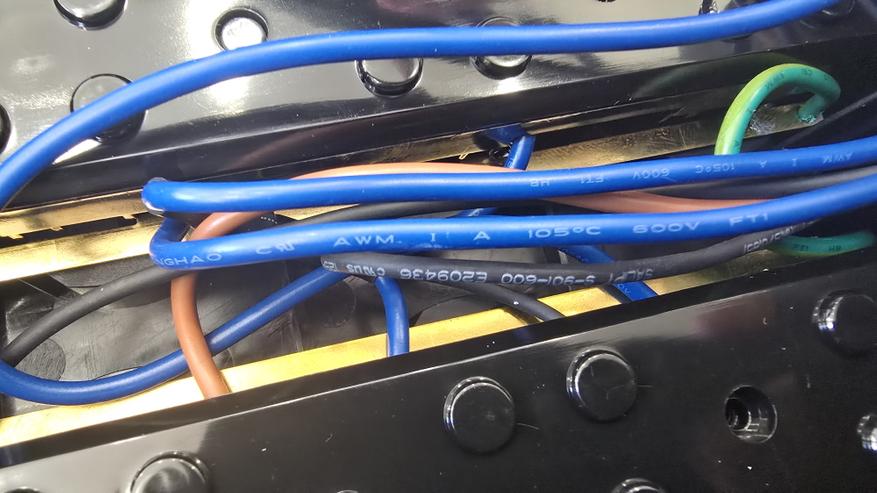

Провода, соединяющие элементы внутри корпуса, аккуратно проложены. Используются провода, рассчитанные на рабочее напряжение до 600 В и температуру до 105°C, что видно по маркировке. Цветовая маркировка проводов соблюдена: синий, коричневый, зелено-желтый и черный цвета позволяют быстро ориентироваться при осмотре устройства.

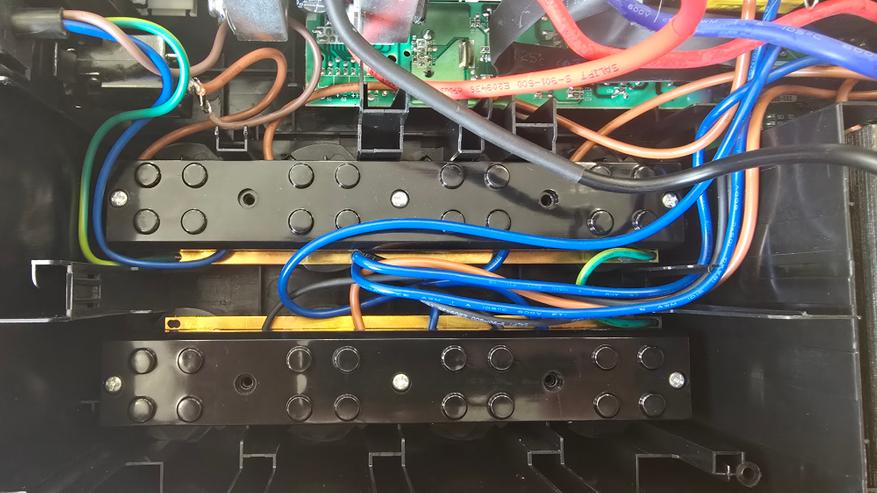

Четко просматриваются узлы подключения розеток. Для разводки линий питания от трансформатора к розеткам и к плате управления применяются многожильные провода, подведенные к двум группам массивных клеммных колодок. Колодки закреплены на металлических шинах, к которым подключены как провода от розеток с защитой от перенапряжения, так и от розеток с резервируемым питанием.

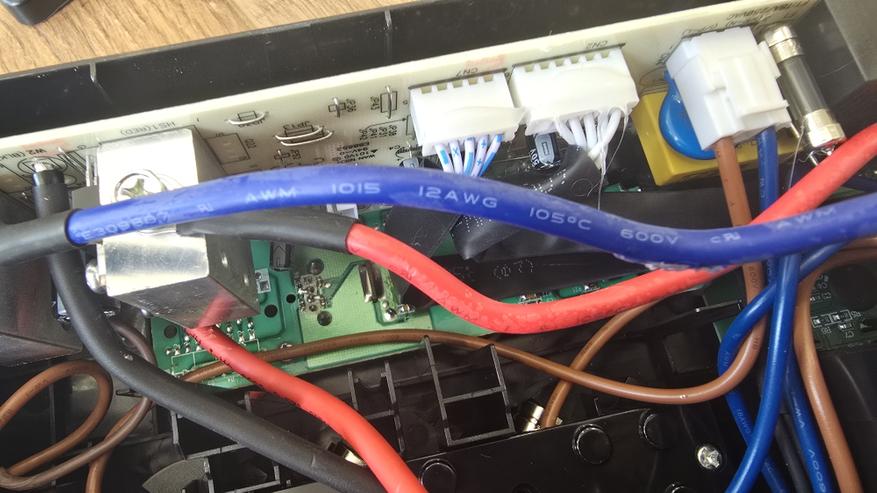

Вблизи пор та USB-B и автоматического выключателя видно элементы защиты и коммутации, а также предохранитель, который можно заменить в случае выхода из строя. Пайка на плате аккуратная, без явных потеков флюса и огрехов. Видно использование резисторов достаточно высокой мощности для ограничения токов на входе и защиты схемы.

Функциональные возможности

Прежде всего стоит понимать, что источник бесперебойного питания Kirpich 850 предназначен для обеспечения кратковременного резервного питания и защиты подключенных устройств от основных видов сбоев в электросети. Модель выполнена по линейно-интерактивной схеме работы, что предполагает наличие встроенного стабилизатора напряжения. Устройство автоматически корректирует отклонения в пределах диапазона от 162 до 290 В без перехода на батарею. Такая схема позволяет снизить износ аккумулятора и продлить его ресурс.

При отключении сетевого питания или значительном падении напряжения ИБП переходит в автономный режим. В этом состоянии питание подключенной нагрузки осуществляется за счет внутреннего аккумулятора на 12 В емкостью 9 Ач. Время автономной работы зависит от степени загрузки устройства: при нагрузке в 30% оно составляет около 12 минут, при 50% — около 3 минут, а при 70% — примерно 1 минуту. Полная зарядка батареи после разрядки требует порядка 8 часов.

На верхней панели корпуса размещены восемь розеток формата Schuko. Четыре из них совмещают защиту от высоковольтных выбросов и резервное питание от батареи. Остальные четыре предоставляют только защиту от всплесков в электросети. Верхняя правая розетка помечена как «Master», две нижние правые розетки — как «Slave». При активации режима ведущего и ведомого устройства ИБП способен отключать питание ведомых розеток при выключении главного устройства, подключенного в мастер-розетку. Это снижает общее энергопотребление и упрощает эксплуатацию.

Для контроля состояния ИБП на передней панели установлен жидкокристаллический экран. На дисплее отображаются текущее входное и выходное напряжение, уровень заряда батареи, нагрузка на выходе, частота сети, а также активный режим работы. Специальные графические индикаторы показывают переключение между линейным и автономным режимом, наличие ошибок и активность режима Master/Slave. Две физические кнопки позволяют включать и выключать устройство, а также по необходимости отключать звуковую сигнализацию.

Встроенные порты USB-A и USB-C дают возможность заряжать мобильные устройства напрямую от ИБП. Максимальный суммарный выходной ток для этих портов составляет 2.3 А. Наличие USB-B интерфейса позволяет подключить ИБП к компьютеру для мониторинга состояния через фирменное программное обеспечение Power Master+. С помощью программы пользователь получает доступ к настройке расписания включения и выключения устройства, мониторингу состояния батареи, журналированию событий и построению отчетов о состоянии электросети.

ИБП оснащен базовыми средствами защиты, включая защиту от короткого замыкания, перегрузки и высоковольтных всплесков энергии. В случае превышения допустимой нагрузки более чем на 10%, устройство автоматически отключается через минуту, а при превышении более чем на 20% — немедленно. ИБП способен выдержать и погасить скачки напряжения с энергией до 150 джоулей, защищая подключенные устройства от повреждений. Также предусмотрен автоматический предохранитель для защиты от токовых перегрузок.

В нормальных условиях эксплуатации, по заявлению производителя, уровень шума устройства не превышает 40 дБ. Это позволяет использовать его в жилых помещениях или офисах. Допустимые температурные условия для работы устройства составляют от 0 до +40 °C, а относительная влажность воздуха — от 0 до 90% без конденсации.

Варианты установки устройства предусматривают как горизонтальное размещение на поверхности, так и монтаж на стену. Для этого в корпусе предусмотрены два стандартных крепежных отверстия. Компактные размеры и умеренный вес обеспечивают удобство при размещении в ограниченных пространствах.

Тестирование

При тестировании источника бесперебойного питания Kirpich 850 особое внимание было уделено его поведению при перегрузке в автономном режиме. Целью проверки было понять, насколько быстро и корректно срабатывают системы защиты, когда нагрузка на выход превышает паспортные значения.

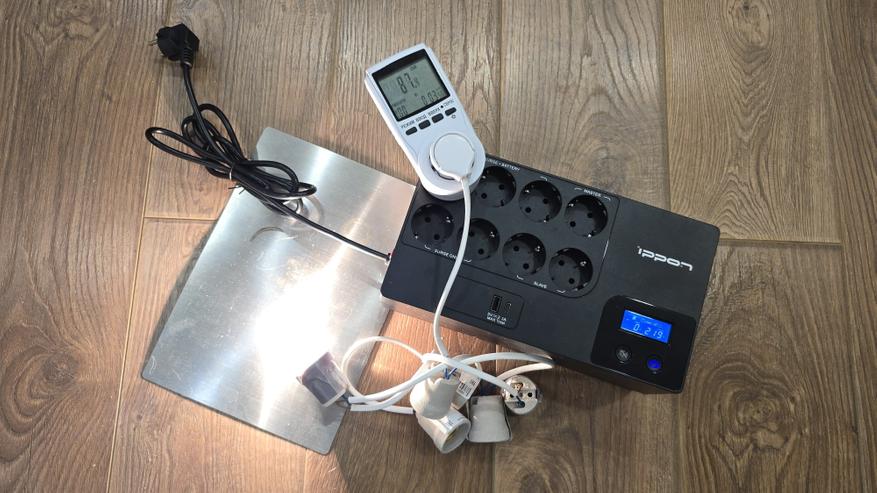

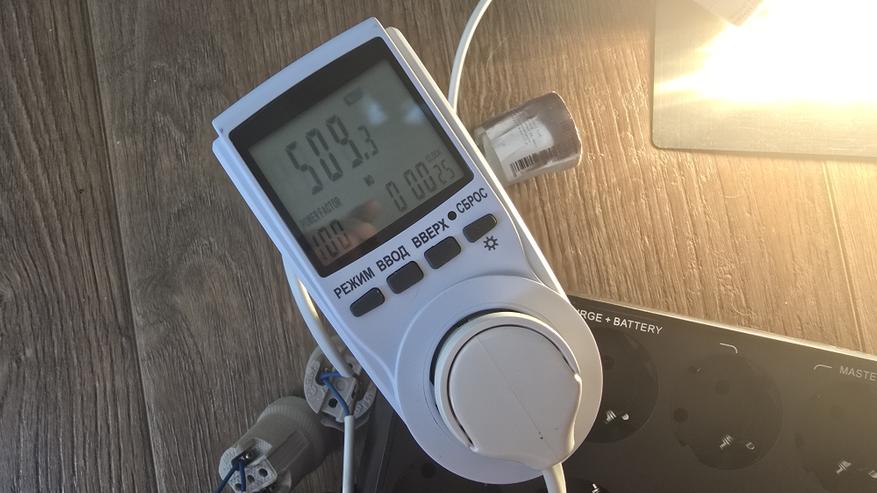

На первом этапе я подключил нагрузку мощностью 509 Вт, что немного превышает заявленные 480 Вт активной мощности устройства. Практически сразу после подачи нагрузки ИБП начал сигнализировать о перегрузке: сначала на дисплее появился соответствующий индикатор, затем спустя примерно три секунды произошло автоматическое отключение питания. Это соответствует ожидаемому поведению — согласно документации, при превышении допустимой нагрузки более чем на 110% устройство должно отключаться с небольшой задержкой. В реальных условиях, когда, например, неожиданно запускается мощное оборудование или резко возрастает потребление, такая схема дает минимальный временной запас на корректировку ситуации.

Далее я увеличил нагрузку до 600 Вт, что существенно превышает возможности ИБП. В этом случае отключение произошло практически мгновенно, без видимой задержки между подачей нагрузки и остановкой работы. Это тоже соответствует заявленным характеристикам: при превышении порога более чем на 120% отключение должно быть немедленным для защиты схемы и аккумулятора от перегрева или выхода из строя. На практике это значит, что устройство не даст долго работать с избыточной нагрузкой, минимизируя риск повреждения как самого ИБП, так и подключенного оборудования.

Эти тесты позволяют сделать вывод, что система защиты от перегрузки у Kirpich 850 настроена корректно. Она своевременно реагирует на нестандартные условия работы, проводя различая между незначительным и критическим превышением мощности.

Дополнительно был проведен тест работы ИБП Kirpich 850 в режиме нормальной сетевой работы с подключением избыточной нагрузки. К устройству была подсоединена нагрузка мощностью около 605 Вт, что заметно превышает его заявленную активную мощность в 480 Вт. При таком подключении ИБП в течение нескольких секунд продолжал подавать питание на выход, после чего сработала система защиты.

На дисплее появилось сообщение об ошибке с кодом E14, которое указывает на перегрузку. В инструкции к устройству данный код расшифровывается как превышение максимальной допустимой выходной мощности. После появления ошибки ИБП автоматически отключился, прекратив питание подключенных устройств. Подобное поведение соответствует заявленным техническим характеристикам: при нагрузке выше допустимого уровня система пытается кратковременно поддерживать питание, но при отсутствии снижения нагрузки переходит в защитный режим, чтобы предотвратить перегрев компонентов и повреждение аккумулятора.

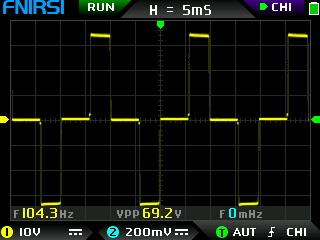

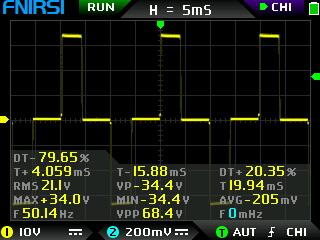

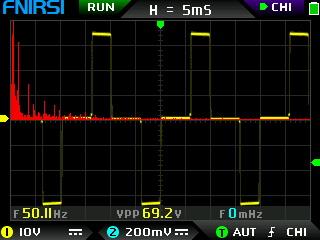

Для оценки качества выходного сигнала в автономном режиме к ИБП Kirpich 850 был подключен осциллограф Fnirsi DPOX180H. Форма выходного напряжения представляет собой аппроксимированную синусоиду, что соответствует заявленной характеристике устройства. Волна имеет характерную ступенчатую структуру с плавными наклонами участков сигнала и достаточно резкими переходами между полуволнами. Такое поведение типично для ИБП линейно-интерактивного типа, в которых используется схема простого инвертирования без формирования чистой синусоиды.

Амплитуда выходного сигнала остается стабильной, без заметных провалов или всплесков, которые могли бы повлиять на работу подключенной нагрузки. Частота колебаний держится на уровне 50 Гц с минимальными отклонениями, что укладывается в заявленные пределы точности. Это свидетельствует о корректной работе схемы инвертора и поддержании стабильных условий электропитания в автономном режиме.

В ходе тестирования не было зафиксировано сильных высокочастотных шумов или паразитных выбросов в сигнале, что говорит о корректной работе фильтрующих цепей и отсутствии явных проблем с формированием выходного напряжения. Форма сигнала, стабильность амплитуды и частоты соответствуют техническим характеристикам устройства.

Одним из этапов тестирования стала проверка работы функции Master/Slave, которая реализована на части розеток ИБП Kirpich 850. Для проверки в розетку Master был подключен один потребитель, а в розетку Slave — второй. Сценарий был построен таким образом, чтобы имитировать типичную ситуацию, когда основное устройство, например компьютер, управляет питанием периферийных устройств.

В процессе тестирования устройство работало в автономном режиме. Как только основной потребитель, подключенный к Master-розетке, был принудительно обесточен, ИБП автоматически отключил питание на ведомой розетке Slave. Задержка между отключением основного устройства и выключением ведомой розетки была минимальной, что подтверждает корректность работы встроенного механизма управления нагрузкой.

Такая логика работы позволяет удобно автоматизировать процесс отключения оборудования, уменьшить лишние энергопотери.

Важно отметить, что функция Master/Slave активируется только в автономном режиме, когда устройство переходит на питание от встроенного аккумулятора. В сетевом режиме, при наличии основного питания от электросети, автоматическое отключение ведомых розеток Slave при выключении основного устройства в розетке Master не происходит. Управление нагрузкой через Master/Slave становится доступным именно в тех ситуациях, когда ИБП работает от батареи, что позволяет эффективнее использовать ресурс аккумулятора и отключать лишние устройства для продления времени автономной работы.

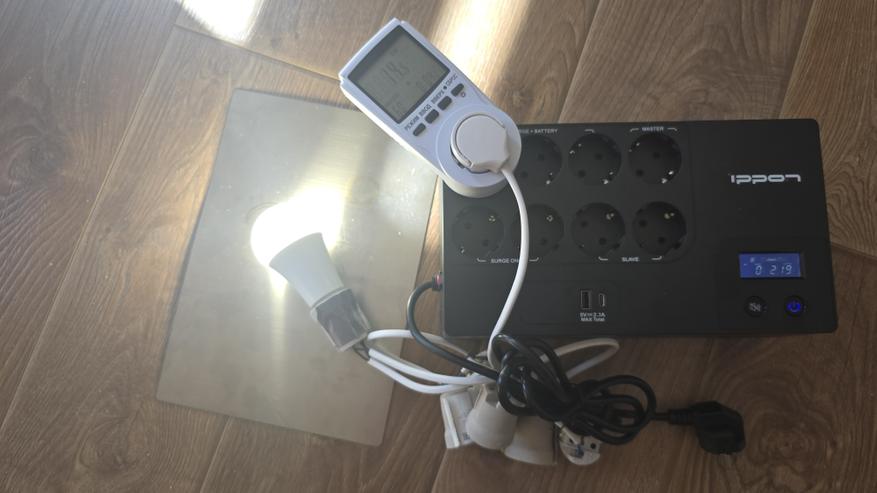

Тестирование времени автономной работы ИБП Kirpich 850 я начал с минимальной нагрузки и постепенно увеличивал ее, чтобы понять, как устройство ведет себя в разных режимах. В качестве нагрузки использовал лампы с известной мощностью.

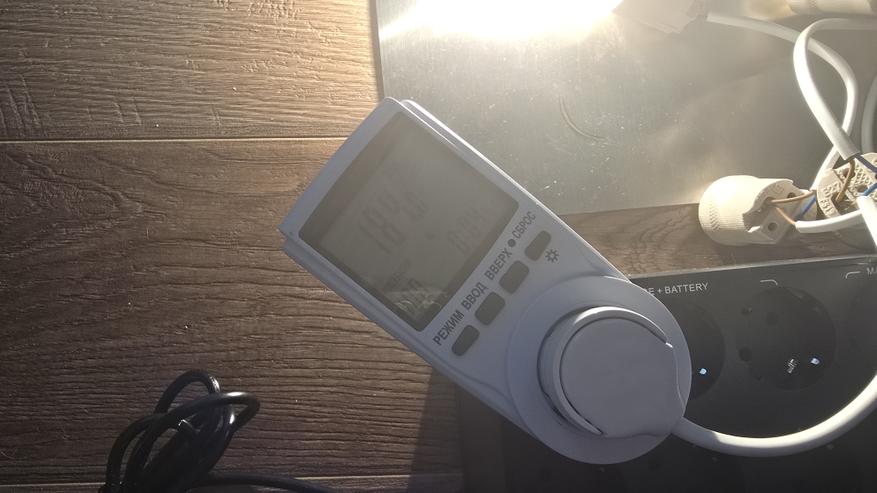

Сначала подключил лампу мощностью 14.5 Вт. В этом режиме ИБП работал чуть больше двух часов без отключений, обеспечивая стабильное питание. После этого нагрузку увеличил до 95 Вт. В таком режиме источник проработал 18 минут 32 секунды, что уже показало закономерное снижение времени автономной работы при росте потребления.

Дальше нагрузку поднял до 200 Вт. При таком подключении ИБП смог обеспечить питание в течение 6 минут 19 секунд. Видно, что по мере увеличения мощности подключенной нагрузки время работы аккумулятора сокращается достаточно быстро, особенно после перехода отметки примерно в 100-150 Вт.

На следующем этапе я подключил нагрузку в 300 Вт. В этом случае устройство проработало две минуты, после чего перешло в режим отключения. И, наконец, при нагрузке 400 Вт ИБП проработал 45 секунд, что вполне ожидаемо при нагрузке, близкой к максимальной паспортной мощности.

Между циклами разряда я проверял, сколько времени потребуется ИБП Kirpich 850 для полного восстановления заряда аккумулятора. По факту полный цикл зарядки занял порядка шести часов. В это время на дисплее отображалась соответствующая индикация, показывающая процесс заполнения шкалы заряда. Ближе к окончанию зарядки индикатор перестал мигать и показал полное заполнение, что подтвердило завершение процесса.

Такой результат в целом укладывается в ожидаемое время зарядки для аккумуляторов свинцово-кислотного типа с емкостью 9 Ач, которые используются в конструкции устройства.

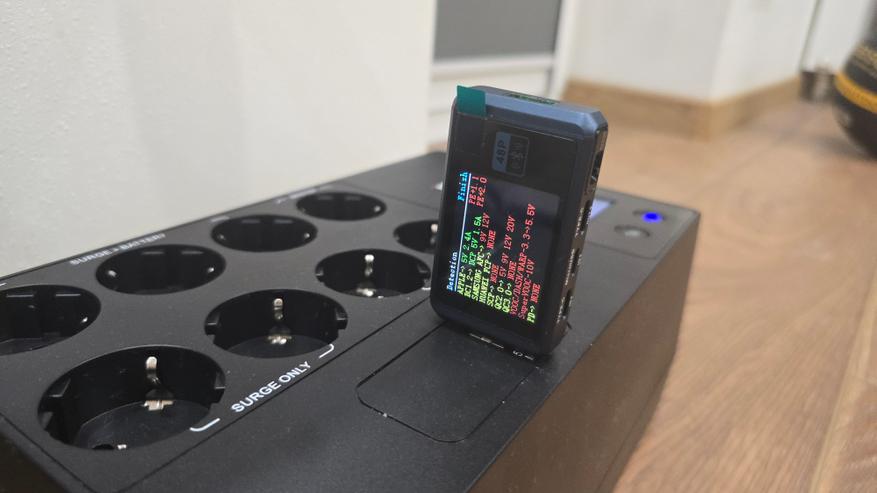

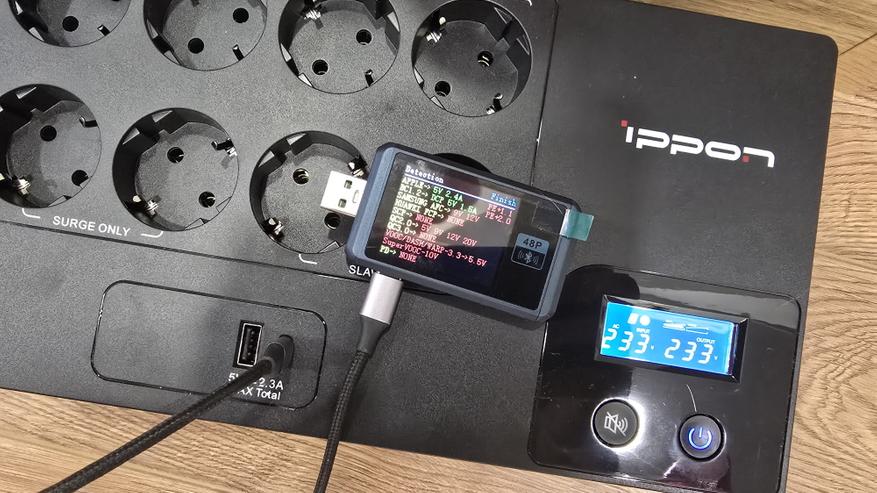

На портах USB-A и USB-C, установленных на корпусе источника бесперебойного питания Kirpich 850, поддерживается базовый набор стандартов зарядки. При измерении было зафиксировано, что порт USB-A способен обеспечивать 5 В при силе тока до 2.4 А. Поддержка протоколов быстрой зарядки ограничена: устройство корректно распознает базовые профили зарядки Apple 2.4A, а также стандартные режимы USB BC1.2. Для USB-C порт предоставляет те же 5В и 2.4 А, без расширенных протоколов вроде Power Delivery или Quick Charge. Не было обнаружено поддержки ускоренных режимов зарядки, таких как QC3.0, QC4.0 или PD.

В ходе тестирования я обратил внимание на один момент: когда уровень заряда аккумулятора начинает подходить к критической отметке, ИБП начинает подачу звукового сигнала, отчетливо давая понять, что времени на завершение работы или безопасное отключение оборудования остается все меньше. Этот момент хорошо заметен даже без постоянного контроля дисплея.

Заключение

Подводя итог, можно сказать, что в ходе работы устройство показало себя предсказуемо и без неприятных сюрпризов. Основные режимы функционирования соответствуют заявленным в инструкции: защита от перегрузки, переключение в автономный режим, индикация состояний и работа розеток Master/Slave были проверены на практике и срабатывали корректно. Реальные замеры времени автономной работы при различных нагрузках позволили лучше понять, на что можно рассчитывать при использовании устройства в домашних или офисных условиях. В диапазоне небольших нагрузок ИБП обеспечивает вполне продолжительную автономную поддержку, однако при приближении к верхним границам мощности время работы сокращается очень резко. Это характерно для устройств с подобной архитектурой и емкостью аккумуляторных батарей. Протоколы зарядки через USB-порты ограничены базовым уровнем, без поддержки современных стандартов, что делает их удобным, но не универсальным решением для подзарядки небольших гаджетов.

Особенности внутренней компоновки устройства также оставили хорошее впечатление: классическая трансформаторная схема, использование толстых проводников, аккуратная разводка платы и наличие защитных элементов указывают на соблюдение базовых требований к надежности.

В целом Ippon Kirpich 850 показал себя как устройство, рассчитанное на умеренные сценарии использования, где важна базовая защита и кратковременное поддержание питания при перебоях в электросети. Его возможностей будет вполне достаточно для настольного компьютера, сетевого оборудования или другой умеренно энергопотребляющей техники.
